Кулеры Deepcool Ice Edge Mini FS, GlacialTech Igloo 5620 PWM и Titan TTC-NK35TZ/R(KU)


Продолжая линейку обзоров, посвященных экономичным системам охлаждения, сегодня мы изучим три кулера начального уровня от популярных брендов Deepcool, GlacialTech и Titan — Ice Edge Mini FS, Igloo 5620 PWM и TTC-NK35TZ/R(KU). Хотя все эти модели являются самыми младшими в семействах мультиплатформенных кулеров на тепловых трубках, они нисколько не тушуются своего статуса и, вместе с весьма привлекательной розничной стоимостью (600-700 рублей), способны предложить адекватный, хорошо сбалансированный комплекс технических качеств. Который, к слову, вполне отвечает нуждам и чаяниям всех тех пользователей, кто желает одновременно и сэкономить (по сравнению с затратами на среднебюджетные кулеры ценой выше 1000 рублей), и не потерять в функциональности (по отношению к тем же среднебюджетным кулерам).

Итак, без долгих хождений вокруг да около, давайте обратимся сразу к нашим тестовым объектам! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности малобюджетного «трио» от Deepcool, GlacialTech и Titan. Приступим!

Deepcool Ice Edge Mini FS

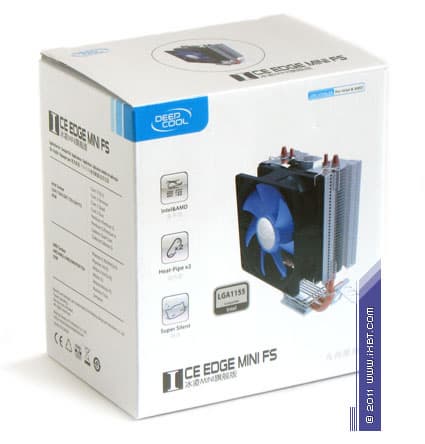

Комплектация. Продукт поставляется в небольшой картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Хотя оформление упаковки не перегружено информацией об ее содержимом, все необходимые ориентиры обозначены четко и ясно — тут присутствует и многоязычное описание техническо-эксплуатационных характеристик, и сопутствующий иллюстративный материал.

Кулер Deepcool Ice Edge Mini FS
Кулер Deepcool Ice Edge Mini FS

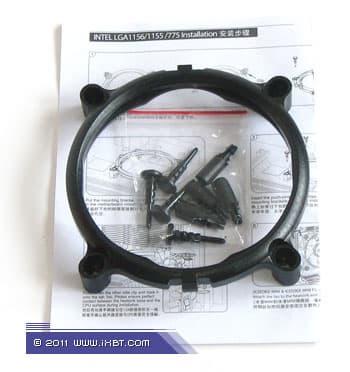

Поставка включает радиатор с предустановленными вентилятором и крепежом для систем AMD Socket AM2/AM3/FM1, дополнительный комплект мультплатформенного крепежа (поддерживается платформы Intel LGA775/LGA1156/LGA1155) и краткое техническое руководство.

Кулер Deepcool Ice Edge Mini FS

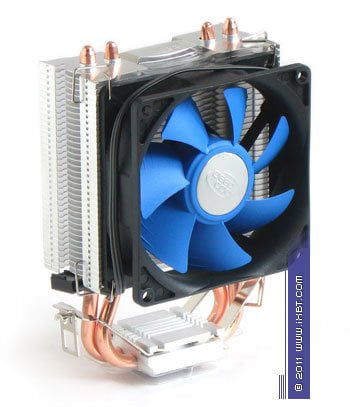

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оборудован вентилятором типоразмера 80×80×25 мм. Габариты 89×62×129 мм. Масса 235 г (с учетом предустановленного крепежа).

Кулер Deepcool Ice Edge Mini FS

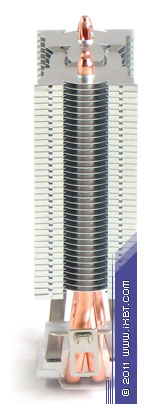

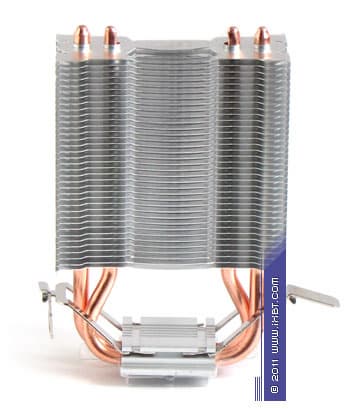

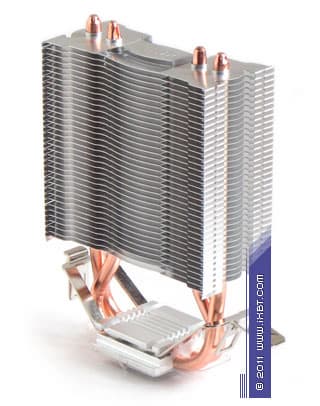

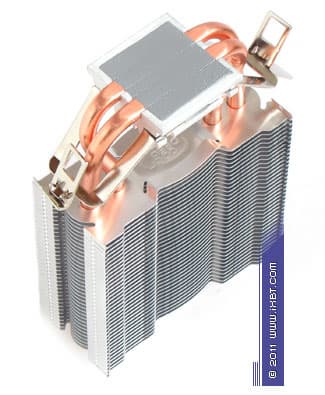

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе две медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 35×37×11 мм и секцию алюминиевого оребрения (36 пластин, общая площадь поверхности теплообмена порядка 1700 см²).

Кулер Deepcool Ice Edge Mini FS
Кулер Deepcool Ice Edge Mini FS
Кулер Deepcool Ice Edge Mini FS

В качестве достоинств радиатора Ice Edge Mini FS следует выделить:

  • прямое сопряжение тепловых трубок с процессором
  • широкий шаг размещения пластин (чуть более 2 мм)
  • размеренную постановку трубок в оребрении (без скученности)

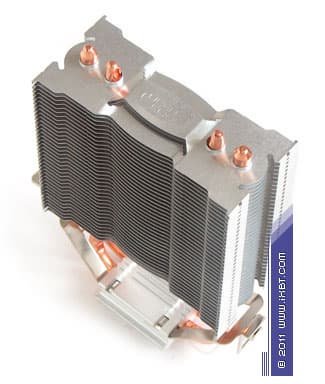

  • специализированное конфигурирование пластин в центральной части оребрения (с образованием своего рода «сот», призванных повысить интенсивность теплоотдачи)
  • оптимальный теплосъем (широкие контактные участки трубок)
Кулер Deepcool Ice Edge Mini FS
Кулер Deepcool Ice Edge Mini FS

В то же время, присутствуют и спорные моменты — это:

  • площадь поверхности теплообмена, очень далекая от рекордных значений (которая, по факту, лишь немногим больше соответствующего параметра боксоподобных кулеров, так сказать, верхнего уровня)
  • упрощенное сопряжение трубок и пластин (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

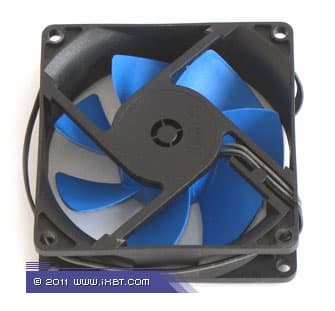

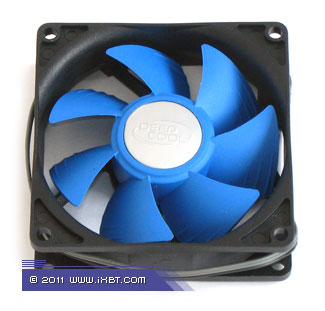

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (номинальная скорость вращения крыльчатки 2200 об/мин).

Кулер Deepcool Ice Edge Mini FS

К сильным сторонам этого вентилятора можно отнести:

  • сбалансированную аэродинамику (с неплохим напором и эргономичными шумовыми характеристиками)
  • акустические улучшайзеры (сглаженные кромки лопасти, сглаженный «вход» патрубка-рамы, поверхностные насечки у задней кромки лопасти)
  • добротную механику (подшипник скольжения с «закрытым» рабочим блоком)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
Кулер Deepcool Ice Edge Mini FS

Принимая во внимание малобюджетный характер продукта, сколько-нибудь значимых недостатков для вентилятора такого класса здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

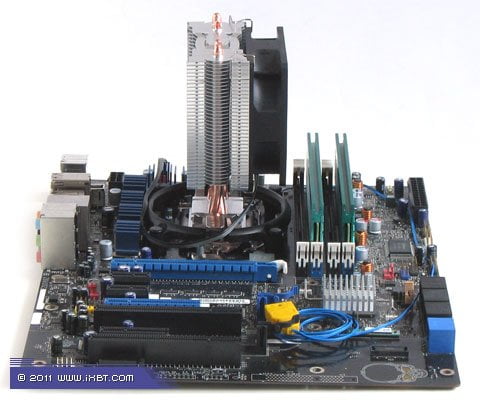

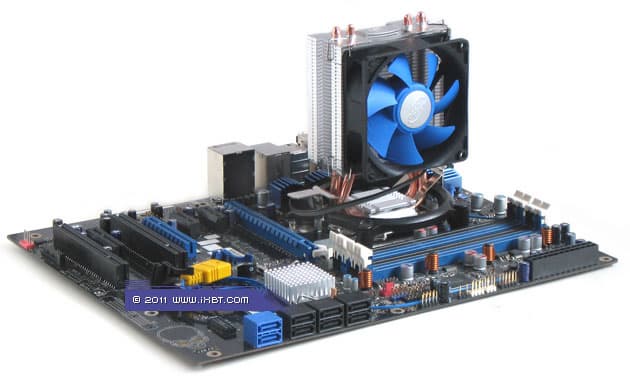

Эксплуатационная эргономика. Инсталляционный комплекс продукта во многом повторяет установочные приспособления, хорошо знакомые нам по модельным сериям кулеров Ice Hammer. Так, для фиксации радиатора в системах AMD используется предустановленная качелька-перекладина с двумя ручками-упорами (кулер закрепляется непосредственно в рамке сокета), а для трех платформ Intel (LGA775, LGA1156 и LGA1155) предусмотрен дополнительный крепежный набор — сначала устанавливается комплектная монтажная рамка (с помощью замков-кембриков), и далее в ней фиксируется уже сам кулер. На первый беглый взгляд, подобный вариант крепежа выглядит не очень серьезным. Однако, учитывая миниатюрные габариты и крайне малый вес Ice Edge Mini FS, его применение является здесь более чем оправданным (особенно, с точки зрения удобства обращения с кулером — процесс установки прост и не требует изъятия материнской платы из корпуса).

Дополнительными эксплуатационными плюсами Ice Edge Mini FS засчитываются:

  • эффективная предустановленная термопаста
  • широкий диапазон ШИМ-регулировки вентилятора
  • русскоязычная инструкция
Кулер Deepcool Ice Edge Mini FS
Кулер Deepcool Ice Edge Mini FS

Экспертно-техническая оценка эксплуатационных параметров: отлично.

GlacialTech Igloo 5620 PWM

Комплектация. Продукт поставляется в небольшой картонной упаковке (с такой же внутренней выкладкой из картона). Упаковка оформлена в строгих темных тонах, с подробным русскоязычным описанием содержимого и сопутствующими иллюстрациями.

Кулер GlacialTech Igloo 5620 PWM
Кулер GlacialTech Igloo 5620 PWM

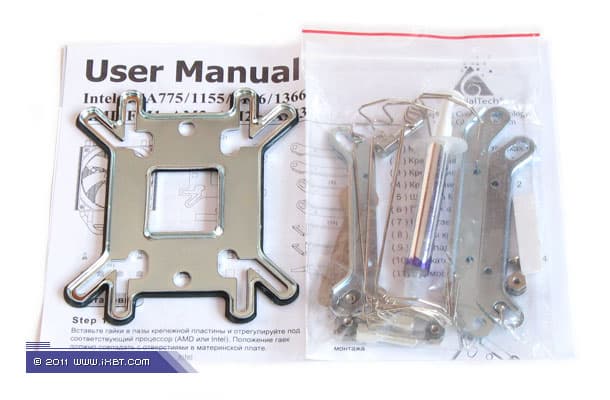

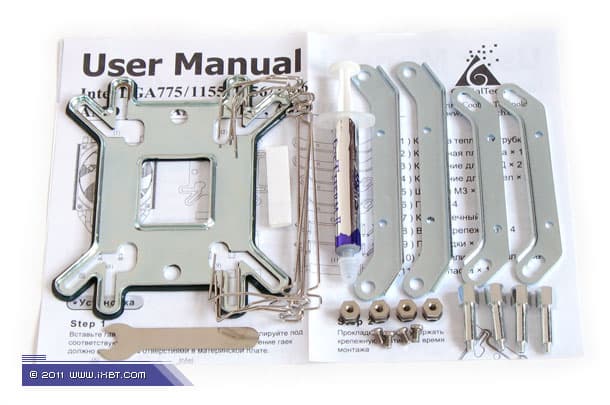

Поставка включает радиатор, вентилятор, комплект мультплатформенного крепежа (поддерживается все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и Socket AM2/AM3/FM1), скобки для фиксации вентилятора (4 шт), шприц с термопастой и краткое техническое руководство.

Кулер GlacialTech Igloo 5620 PWM

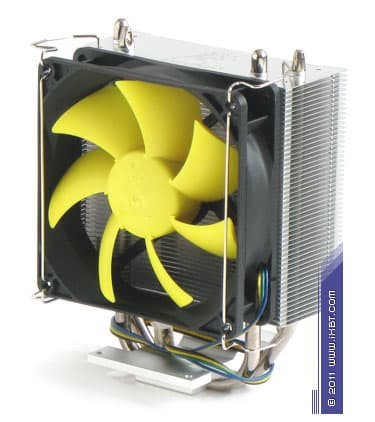

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции оснащается штатным вентилятором типоразмера 92×92×25 мм (допускается установка еще одного опционального вентилятора). Габариты 100×62×135 мм. Масса 320 г (без учета крепежа).

Кулер GlacialTech Igloo 5620 PWM

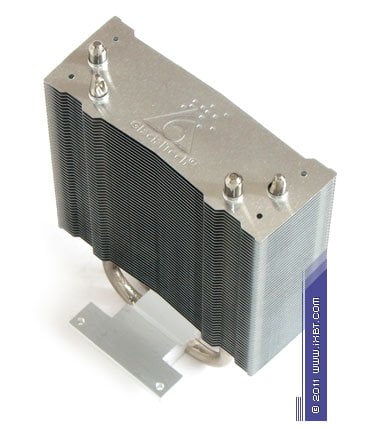

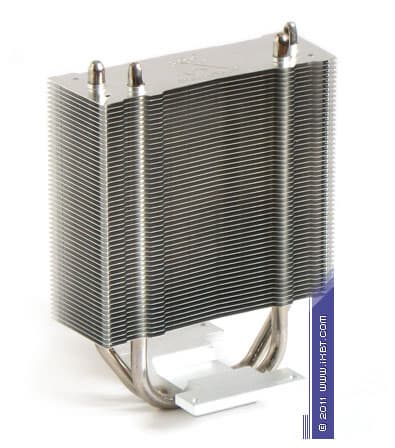

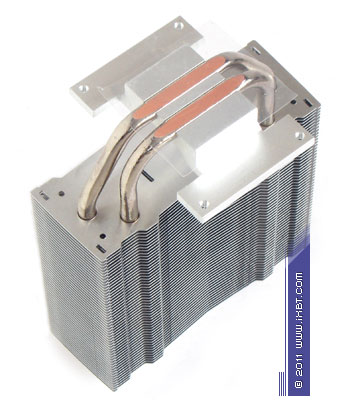

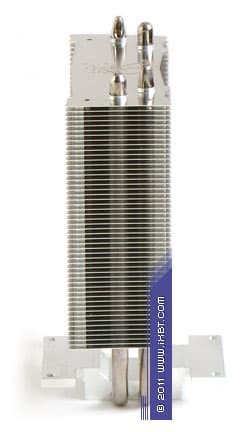

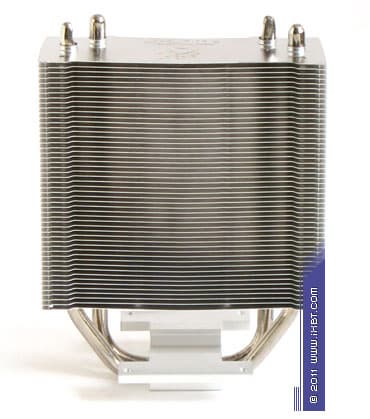

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе две медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель (характерные размеры 48×67×12 мм) и секцию алюминиевого оребрения (51 пластина, общая площадь поверхности теплообмена порядка 3500 см²).

Кулер GlacialTech Igloo 5620 PWM
Кулер GlacialTech Igloo 5620 PWM
Кулер GlacialTech Igloo 5620 PWM

Достоинствами конструктива Igloo 5620 являются:

  • прямое сопряжение тепловых трубок с процессором
  • развитая поверхность теплообмена
  • сбалансированный шаг размещения пластин (1,5 мм)
  • размеренная постановка трубок в оребрении (без скученности)
  • оптимальный теплосъем (широкие контактные участки трубок)
  • добротная финишная обработка (никелировка)
Кулер GlacialTech Igloo 5620 PWM
Кулер GlacialTech Igloo 5620 PWM

За вычетом упрощенного сопряжения трубок пластин и пластин (механическое обжатие), других минусов в этом конструктиве не выявляется. Экспертно-техническая оценка радиатора: отлично.

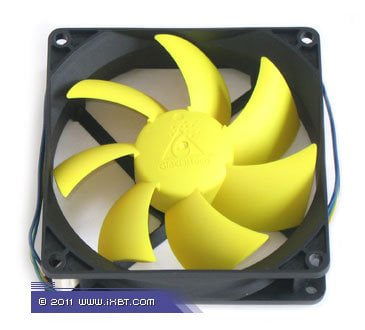

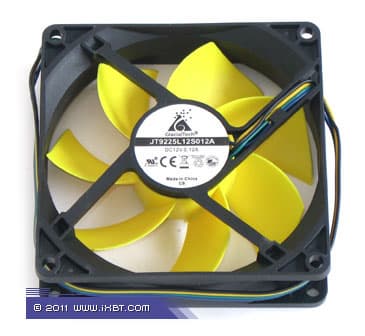

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (модель JT9225L12S012A, номинальная скорость вращения крыльчатки 2200 об/мин).

Кулер GlacialTech Igloo 5620 PWM

К сильным сторонам этого вентилятора можно отнести:

  • агрессивную аэродинамику (с хорошим напором и эргономичными шумовыми характеристиками)
  • добротную механику (улучшенный подшипник скольжения «ultra entering bearing»)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговую компоненту (броская крыльчатка ярко-желтого окраса)
Кулер GlacialTech Igloo 5620 PWM

Каких-либо слабых сторон (с учетом принадлежности JT9225L12S012A к экономичному классу) здесь не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

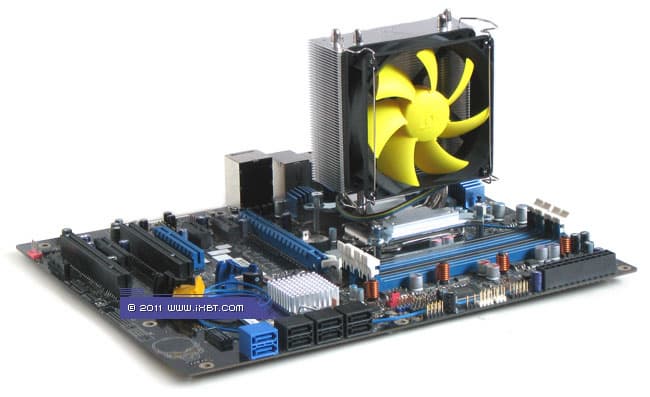

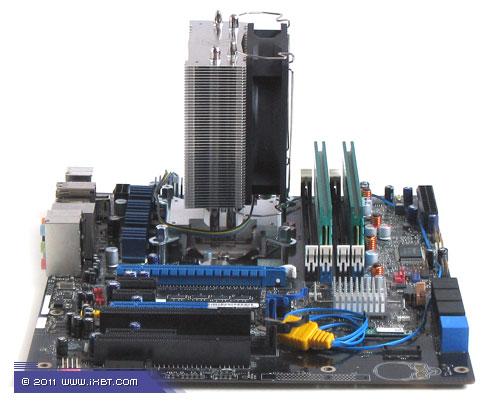

Эксплуатационная эргономика. В отличие от других экономичных «одноклассников», Igloo 5620 PWM оснащен технически более сложным инсталляционным комплексом, характерным для среднебюджетных кулеров. Так, для установки радиатора на платформах Intel используется набор из двух универсальных скобок (с отверстиями для LGA775/LGA1156/LGA1155/LGA1366), восьми винтов, четырех гаек и универсальной пластины-супинатора — скобки прикручиваются к механическому держателю и далее четырьмя большими винтами закрепляются на пластине-супинаторе (в предварительно смонтированных гайках-фиксаторах). Та же технология сохраняется и для систем AMD (там меняется только пара совместимых скобок, сама же процедура установки кулера, за вычетом демонтажа стандартной крепежной рамки сокета, аналогична системам Intel). Конечно, винтовой крепеж вполне ожидаемо усложняет процедуру установки, требуя от пользователя определенной сноровки. Но все побочные трудозатраты с лихвой компенсируются плотной посадкой кулера в сокете (что, кстати говоря, не только гарантирует «железобетонную» надежность монтажа, но и обеспечивает улучшенный термический контакт в паре «процессор-радиатор»).

Кулер GlacialTech Igloo 5620 PWM

Дополнительными эксплуатационными плюсами Igloo 5620 PWM выступают:

  • высокоэффективная термопаста Ice Therm II (в объеме, достаточном для многократных инсталляций продукта)
  • широкий диапазон ШИМ-регулировки вентилятора (500—2600 об/мин)
  • штатные скобки-фиксаторы для опционального вентилятора
  • русскоязычная инструкция
Кулер GlacialTech Igloo 5620 PWM
Кулер GlacialTech Igloo 5620 PWM

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Titan TTC-NK35TZ/R(KU)

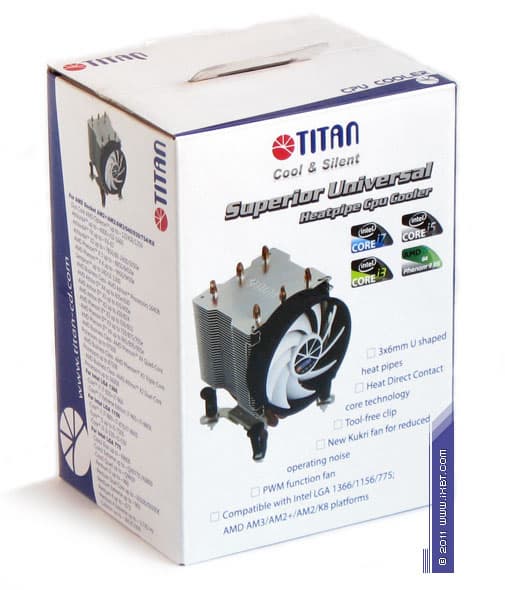

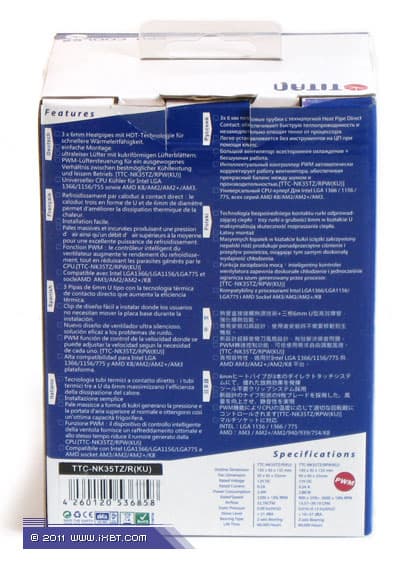

Комплектация. Продукт поставляется в картонной упаковке (с внутренней выкладкой, обустроенной также из картона). Все ориентиры, характеризующие содержимое, обозначены четко и ясно — присутствует и подробное перечисление технико-эксплуатационных параметров, и дополнительный иллюстративный материал.

Кулер Titan TTC-NK35TZ/R(KU)
Кулер Titan TTC-NK35TZ/R(KU)

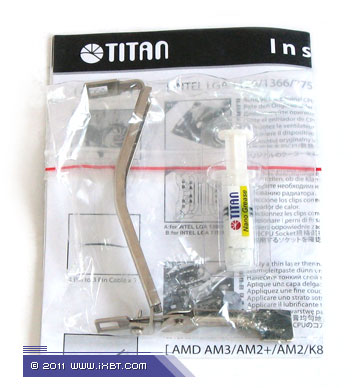

Поставка включает радиатор с предустановленными вентилятором и крепежной системой для платформ Intel LGA775/LGA1156/LGA1155/LGA1366, дополнительную крепежную клипсу для систем AMD Socket AM2/AM3/FM1, маленький шприц с фирменной термопастой и краткое техническое руководство.

Кулер Titan TTC-NK35TZ/R(KU)

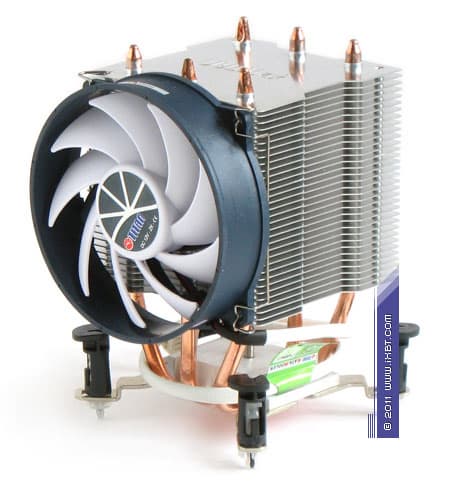

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оборудован вентилятором типоразмера 92×92×25 мм. Габариты 92×105×135 мм. Масса 545 г (с учетом предустановленного крепежа).

Кулер Titan TTC-NK35TZ/R(KU)
Кулер Titan TTC-NK35TZ/R(KU)

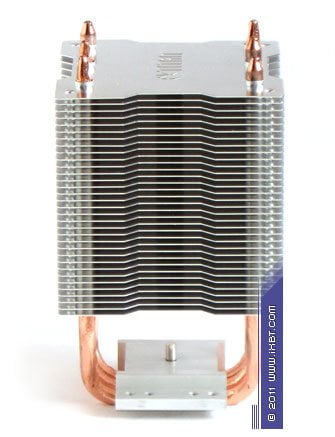

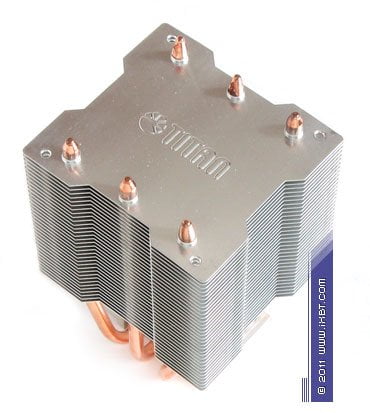

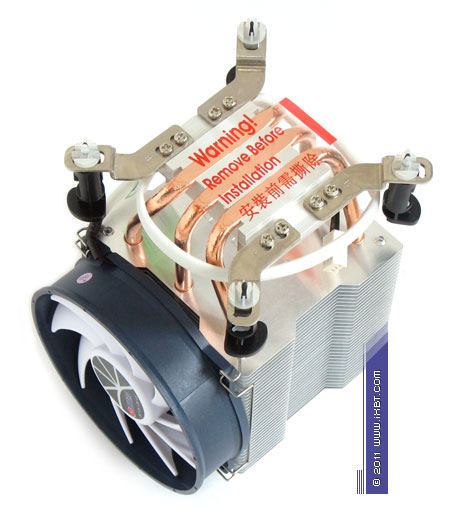

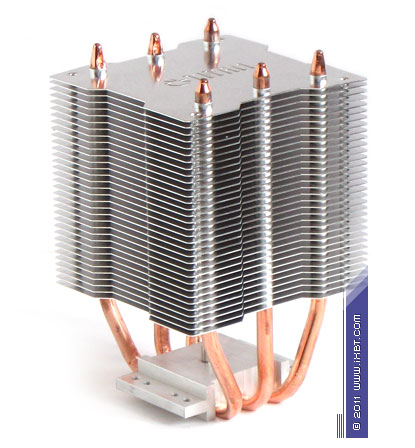

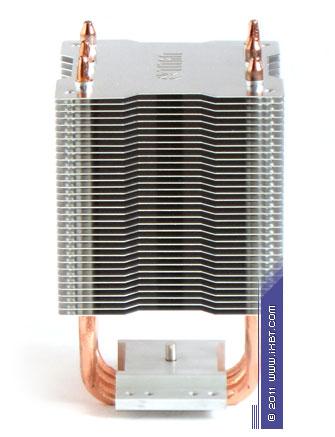

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе три медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 60×40×14 мм и секцию алюминиевого оребрения (33 пластины, общая площадь поверхности теплообмена порядка 4000 см²).

Кулер Titan TTC-NK35TZ/R(KU)
Кулер Titan TTC-NK35TZ/R(KU)
Кулер Titan TTC-NK35TZ/R(KU)

В качестве достоинств коструктива TTC-NK35TZ/R(KU) следует выделить:

  • прямое сопряжение тепловых трубок с процессором
  • развитую поверхность теплообмена
  • оптимальный шаг размещения пластин (чуть более 2 мм)

Однако присутствуют и конструктивные недочеты — это:

  • неоптимальная постановка трубок в оребрении (они сконцентрированы практически у самых кромок пластин)
  • неоптимальный теплосъем (очень широкие пазы механического держателя между теплосъемными участками трубок)
  • упрощенное сопряжение трубок и пластин (выполнено механическим обжатием)

Экспертно-техническая оценка радиатора: хорошо.

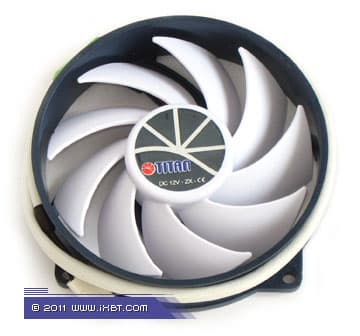

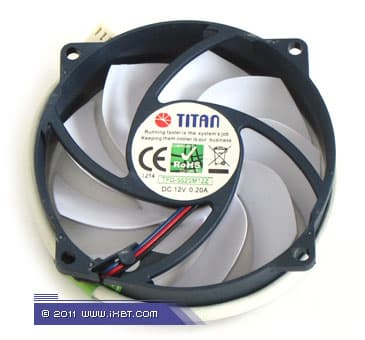

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором серии Kukri (модель, номинальная скорость вращения крыльчатки 2200 об/мин).

Кулер Titan TTC-NK35TZ/R(KU)

К сильным сторонам этого вентилятора можно отнести:

  • оригинальное аэродинамическое оформление (крыльчатку с четко выраженной серповидностью лопасти и весьма неплохим балансом производительности и шумовых характеристик)
  • полнокомплектный подшипник скольжения (присутствуют весь набор шайбочек и сальников, характерный для добросовестных подшипников скольжения)
  • аккуратную электронику со «стабилизирующими» конденсаторами
Кулер Titan TTC-NK35TZ/R(KU)

Учитывая принадлежность к экономичному классу, каких-либо слабых сторон этот вентилятор не выявляет. Экспертно-техническая оценка вентилятора: отлично.

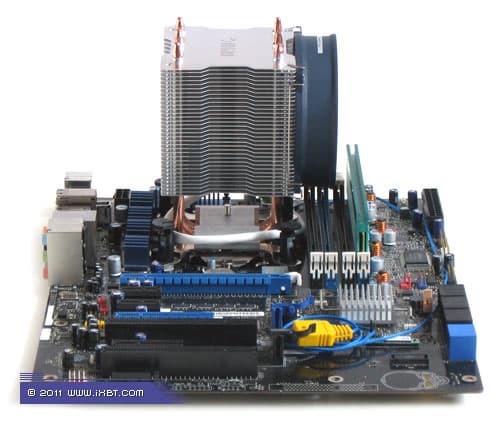

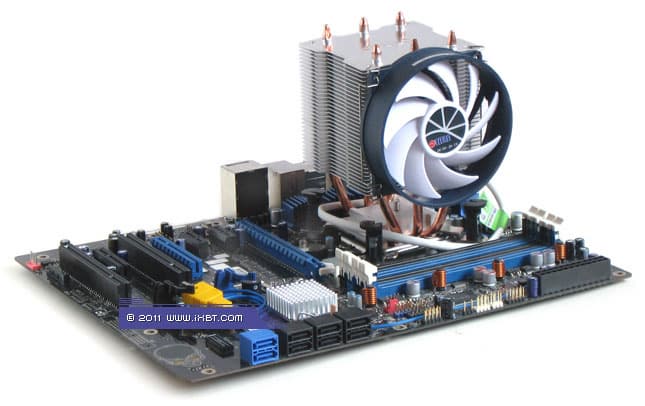

Эксплуатационная эргономика. Инсталляционный комплекс продукта предельно прост — для фиксации радиатора на платформах Intel предусмотрены 4 крепежные планки с референсными замками-кембриками (предварительно уже смонтированы на радиаторе, а для установки в сокетах AMD используется стандартная клипса с поворотной ручкой-рычагом. В обоих случаях крепеж обеспечивает удовлетворительно жесткий прижим радиатора, гарантируя неплохой термоконтакт и соответствие нормативным требованиям Intel/AMD. Иными словами, в установочных процедурах TTC-NK35TZ/R(KU) смотрится фактическим эквивалентом типовым боксовым кулерам. Однако, принимая во внимание не такой уж и маленький вес кулера, винтовой крепеж был бы здесь более адекватным решением, чем нынешний упрощенный вариант крепежной системы.

Кулер Titan TTC-NK35TZ/R(KU)
Кулер Titan TTC-NK35TZ/R(KU)

Хорошим дополнением к эксплуатационным характеристикам TTC-NK35TZ/R(KU) также могут выступить:

  • эффективная штатная термопаста Nano Grease
  • широкий диапазон регулировки скорости вентилятора (600—2600 об/мин)
  • русскоязычная инструкция

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим нормативной тепловой нагрузки (оценочная величина тепловой мощности 100 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Deepcool Ice Edge Mini FS, несмотря на оптимизированное конфигурирование радиатора, в этом режиме оказывается даже слабее неоптимального и сильно упрощенного «малыша» Cooler Master Hyper 101. Очевидно, главный негативный фактор здесь — это очень малая величина поверхности теплообмена, что сводит на нет все поползновения и Ice Edge Mini FS, и Hyper 101 (оба они не в состоянии обеспечить нормативное охлаждение тестового процессора).
GlacialTech Igloo 5620 показывает весьма интересный результат, примерно на уровне технически более сложного «коллеги» Igloo 5760, и опережает почти всех своих малобюджетных «одноклассников». По-видимому, главный позитивный фактор здесь — это интенсивность конструктива радиатора вкупе с неплохой производительностью штатного вентилятора.
Результат Titan TTC-NK35TZ/R(KU) вполне ожидаем — он демонстрирует эффективность чуть лучше, чем у предшественника TTC-NK35TZ/RPW/V3, за счет более выраженной и интенсивной вентиляции (новый вентилятор Kukri показывает себя в основном только с лучшей стороны). В то же время, дотянуться до передовых «одноклассников» — GlacialTech Igloo 5760 и Ice Hammer IH-4330, ему не удается (и все «благодаря» неоптимальному конструктиву радиатора).

Еще один примечательный момент — это прямое сравнение боксового кулера и гиганта Noctua NH-D14, которые в алфавитном порядке диаграммы следуют друг за дружкой. Думается, ответ на вопрос: «Почему цена боксового кулера 300 рубликов, а за хай-эндовый кулер просят аж 3 тыщи?» — тут получается вполне понятным и наглядным. :)

Далее смотрим расстановку сил в малошумном домене (шумовой показатель 26-27 дБА).

Диаграмма 3. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Deepcool Ice Edge Mini FS здесь, как видим, немного опережает своего «товарища» Cooler Master Hyper 101, но выбраться из пут аутсайдерства по-прежнему не может. Впрочем, уровень его эффективности уже вполне достаточен для охлаждения тестового процессора. И если исходить из минималистских соображений, то его пригодность к охлаждению процессоров с реальным тепловыделением 90-100 Вт не сильно хуже, чем у других малобюджетных кулеров.
GlacialTech Igloo 5620 вновь старается держаться в авангарде малобюджетного класса — наблюдаем несущественное отставание от Cooler Master Hyper TX3, GlacialTech Igloo 5760 и Ice Hammer IH-4330.
Titan TTC-NK35TZ/R(KU) вновь демонстрируя некоторое преимущество перед родительским кулером TTC-NK35TZ/RPW/V3 и идет на одном уровне с GlacialTech Igloo 5620. Конечно, от такого визуально крупного продукта хотелось бы большего, но с учетом его технической начинки, не лишенной недочетов, и такой результат весьма неплох!

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Пожалуй, касательно «чистых цифр» комментировать тут особо нечего - Deepcool Ice Edge Mini FS вновь застревает в рядах аутсайдеров, а GlacialTech Igloo 5620 и Titan TTC-NK35TZ/R(KU) фактически тождественны своим «одноклассникам» Cooler Master Hyper TX3, GlacialTech Igloo 5760 и Ice Hammer IH-4330, с незначительными отклонениями по шуму/эффективности в ту или другую сторону.

Впрочем, по результатам этого теста есть два «побочных» вывода. Первый вывод - это избыточность малобюджетных кулеров с эргономичными шумовыми установками для охлаждения процессоров с реальным тепловыделением порядка 100 Вт. Тут даже «слабаки» Deepcool Ice Edge Mini FS и Cooler Master Hyper 101 прекрасно справляются со своей задачей, не говоря уже о других, более серьезных продуктах! Так что, применение малобюджетных кулеров в «среднестатистических» ПК (где нет специализированно-малошумных компонентов - БП, видеокарт, жестких дисков и т.п.) будет оправданным не только для штатного охлаждения процессора (тепловая планка 100 Вт), но и с неплохим разгоном (тепловая планка 150-160 Вт).
Второй вывод - категоричное утверждение, которое бытует в среде компьютерных энтузиастов и выражается фразой «Боксовые кулеры не годятся даже в качестве временной заглушки на проц!», на деле лишено оснований. Как видим, медно-алюминиевая версия такого кулера неплохо справляется с предельным штатным режимом (тепловыделение 100 Вт), обеспечивая вполне нормативное охлаждение.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Рейтинг «Соотношение эффективность/шум»

Цены

Средние розничные цены на протестированные кулеры, актуальные на момент чтения вами данной статьи, составляют:

Deepcool
Ice Edge Mini FS
GlacialTech
Igloo 5620 PWM
Titan
TTC-NK35TZ/R(KU)
$12(56) $26(22) $18(63)

Выводы

Итак, резюмируем:

Deepcool Ice Edge Mini FS — всем хорош, кроме эффективности. Даже с учетом оптимизаций, присутствующих в конструктиве этого кулера, чрезмерная миниатюризация занижает его действительный термический потенциал: он выступает лишь немногим лучше другого «малыша» — Cooler Master Hyper 101, заметно проигрывая всем другим участникам сегодняшних тестовых испытаний. В итоге, целесообразность применения Ice Edge Mini FS фактически ограничивается только одним случаем: когда пользователю очень бы хотелось сэкономить, но боксоподобные кулеры (почти с такой же эффективностью) ему не интересны по религиозным мотивам.

GlacialTech Igloo 5620 PWM — весьма примечательный кулер, который, пусть и следует принципу «ничего лишнего», но вместе с этим предлагает хорошо сбалансированный комплекс технических качеств, вполне на уровне или даже лучше, чем у передовых «одноклассников». Если сложить все плюсы и минусы (последних, к слову, совсем немного), то Igloo 5620 выглядит очень перспективным кандидатом для обесшумленного охлаждения актуальных четырехъядерных процессоров Intel и AMD с реальным тепловыделением до 120-130 Вт.

Titan TTC-NK35TZ/R(KU) — еще один добротный продукт с конкурентоспособной функциональностью. На поверку, это уже третья версия родительского кулера TTC-NK35TZ — модернизированная и улучшенная. И хотя его некоторые «органические» недочеты по-прежнему остаются на своих местах (увеличенные массогабаритные параметры, неоптимальный конструктив радиатора), разумный ценник продукта (средняя стоимость в рознице — порядка 600 руб) вполне может поспособствовать привлечению экономных пользователей в ряды почитателей TTC-NK35TZ/R(KU).

Что ж, брендам Deepcool, GlacialTech и Titan остается пожелать новых успехов в культивации интересных продуктов на благодатной ниве экономичных систем охлаждения. Ну, а мы и дальше будем следить за развитием событий на этом фронте.
