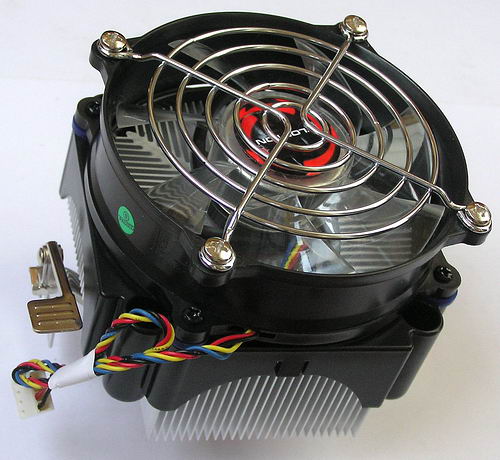

Мультисокетный кулер Floston FCU999HCSAC

Тепловая колонна на службе охлаждения


Установите проигрыватель Flash для отображения графического оформления статьи

В прошлый раз мы познакомились с интересным медным кулером Floston FC1775HP2BCQ, предназначенным для процессоров Intel с разъемом Socket 775. Тихий, компактный и полностью медный, он позиционируется производителем для систем среднего ценового сегмента и оптимизирован для разумно-достаточного охлаждения ПК средней производительности, но требовательных к шумовых показателям. В этой статье мы познакомимся с другим представителем процессорных кулеров компании Floston Electronic Enterprise — универсальной моделью FCU999HCSAC.



Устройство и технические характеристики

Данная модель конструктивно проще и менее «изысканна», чем FC1775HP2BCQ, поэтому и статья будет немного компактнее предыдущей. Зато в отличие от последнего, он предназначен для современных десктопных процессоров обеих компаний — и AMD, и Intel. Крепление кулера FCU999HCSAC на платы с процессорами AMD осуществляется при помощи привинчиваемой к основанию алюминиевого радиатора упругой скобы,

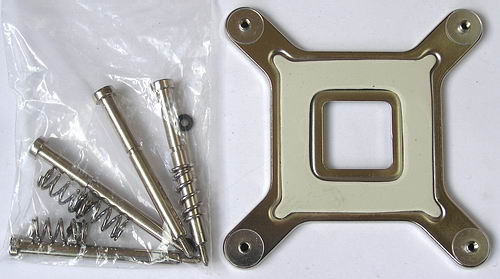

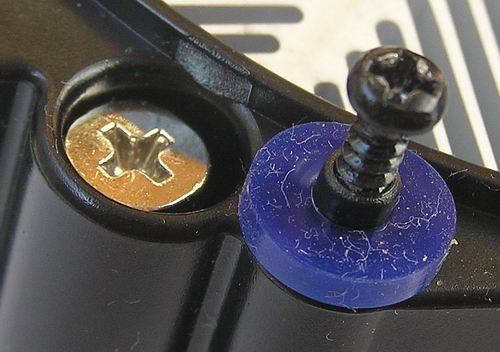

а на платы с процессором Intel он монтируется путем ввинчивания четырех подпружиненных винтов, расположенных по углам пластикового кожуха кулера, к жесткой профилированной контр-рамке с обратной стороны материнской платы, препятствующей прогибу последней.

Floston позиционирует данный продукт как «производительный универсальный кулер среднего ценового сегмента» (рекомендуемая розничная цена 690 руб, или $27), совместимый с процессорами Intel Core 2 Extreme/Duo, Intel Pentium D/4 и Extreme Edition, Celeron D, AMD Athlon 64 X2 и FX (Socket 939 и AM2), AMD Athlon 64 и Sempron (Socket 754/939/AM2). Технические характеристики этой модели таковы:

  • Габариты кулера: 95 х 95 х 89 мм
  • Габариты радиатора: 90 х 90 х 40 мм (+15 мм с основанием)
  • Типоразмер вентилятора: 92 х 92 х 25 мм
  • Вес: 490 г
  • Напряжение питания: +12В (PWM-управление)
  • Максимальная скорость вращения: 2500 об./мин.
  • Воздушный поток: 48,5 CFM
  • Время наработки на отказ: 50 000 ч
  • Акустический шум: не более 29 дБА

Из расшифровки мудреного обозначения модели можно узнать, что кулер использует тепловую колонну (HC, см. далее), «карлсон» кулера использует долговечный подшипник скольжения от Floston (S — это Floston Long Life Bearing), радиатор состоит из алюминия (A) и меди (C). Символы «U999» в номере модели говорят о мультиплатформенности.

Основным отличием кулера FCU999HCSAC от похожих по виду бюджетных моделей служит так называемая тепловая колонна (Heat Column) — толстая медная сердцевина, которая является основанием кулера (прилегает к теплораспределителю, то есть «крышке» процессора)

и насквозь пронизывает литой алюминиевый радиатор по центру.

Внутри тепловая колонна работает по тому же принципу, что и тепловая трубка, — закипающая при нагреве жидкость переносит тепло к более холодной части колонны и там пар конденсируется. Конденсат благодаря капиллярному эффекту перемещается к горячему концу колонны (похожее решение применялось ранее, например, в кулере Titan Vanessa, стоящем в одном из наших рабочих ПК). Благодаря капиллярам внутри колонны ее ориентация в пространстве не важна.

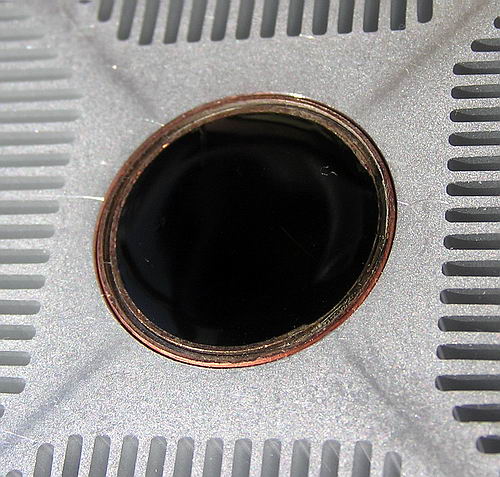

Основание колонны имеет диаметр 33,3 мм и хорошо выровнено и отшлифовано (хотя и не до блеска), сама колонна длиной 55 мм имеет диаметр 25 мм, она впрессована в радиатор и герметично залита (компаундом) на «верхнем» конце.

Именно тепловая колонна делает стоимость кулера весьма ощутимой для бюджетного сегмента, тогда как его радиатор и пропеллер в целом типичны для недорогих кулеров.

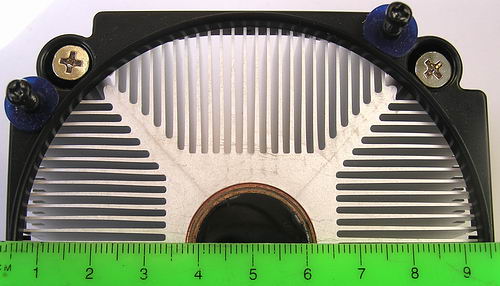

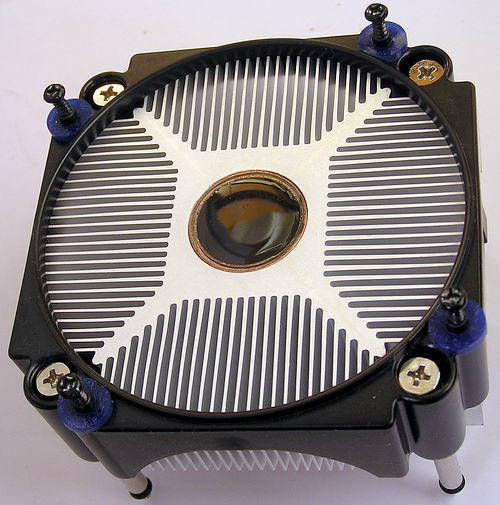

Радиатор — литой алюминиевый квадрат с крестообразно расходящимися ребрами (см. фото выше), скошенными снизу с двух сторон так, чтобы при установке кулера не возникало проблем с его «интерференцией» с компонентами на материнской плате. Шаг ребер — 2,2 мм, поверхность теплорассеивания по нашим меркам составляет около 1800 кв.см. (4см*(9см-4,5см)*2*(26+24 ребер)), что маловато по сравнению с большинством кулеров на тепловых трубках, но типично для бюджетных моделей. Тем не менее, производитель не побоялся установить на этот радиатор относительно тихоходный (и стандартный по типоразмерам) 92-мм пропеллер с максимальной скоростью вращения около 2500 об./мин. Впрочем, его диаметр позволяет производить достаточно мощный воздушный поток даже при такой скорости. А ШИМ-управление, при необходимости, позволит снизить скорость вращения в угоду тихой работе. Кстати, вентилятор крепится на кожухе через резиновые прокладки, что дополнительно снижает гул от вибрации.

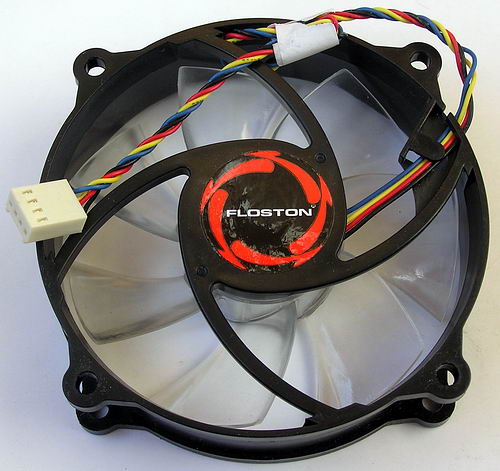

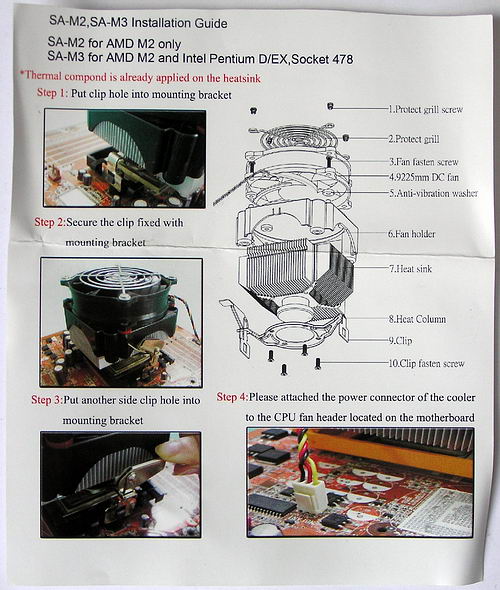

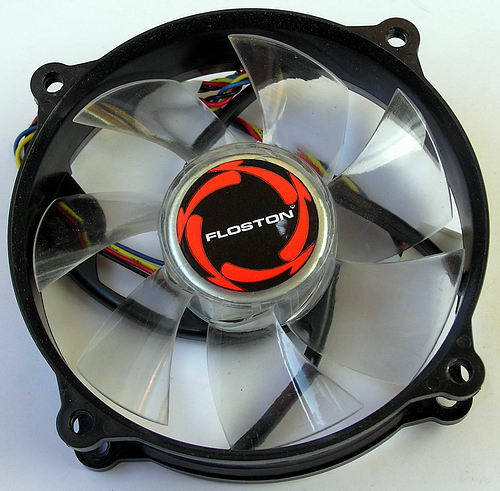

Высота кулера над платой – почти 10 см, что не позволит эффективно использовать его в типичных компактных домашних и офисных корпусах, имеющих ширину менее 14 см, хотя вентилятор и прикрыт сверху слегка выступающей проволочной решеткой. Сам вентилятор выполнен из прозрачного пластика, но подсветкой, к сожалению, не снабжен (за $27 ее иметь не помешало бы). Основание кулера покрыто термопастой и для сохранности последней прикрыто целлулоидным колпачком. В комплекте с кулером в небольшой и скромной на вид коробке идут только описанные выше приспособления для его крепления на плате и скромная инструкция по установке.



Испытание теплоотдачи

Методика испытаний кулера та же, что и в ряде наших предыдущих обзоров (см., например, здесь). Двухъядерный процессор Intel Core 2 Extreme X6800, работающий на слегка повышенной относительно номинала частоте 3,20 ГГц (при штатной частоте системной шины 1067 МГц) и выделяющий при этом ориентировочно 82 Вт при типичной работе (75Вт*3,2ГГц/2,93ГГц) «посажен» на плату Intel D975XBX на чипсете Intel 975X Express с гигабайтом памяти DDR2 и видеокартой ASUS AX800 XT. Система располагалась внутри (закрытого) стандартного корпуса middle-ATX Palo Alto PA-810 с блоком питания HiPro HP-W460GC31 (460 ватт), тихим и «холодным» жестким диском WD800JD и одним фронтальным 90-мм вентилятором, работающим на вдув на скорости 2500 об./мин. Температура в помещении в процессе измерений поддерживалась на уровне 22oС.

Для измерения температуры процессора и материнской платы (около стабилизатора напряжения на процессоре) использовались встроенные термодатчики и утилиты Everest Ultimate Edition, SpeedFan и Intel DCC под MS Windows XP SP2. Одновременно регистрировалась скорость вращения вентилятора процессорного кулера. Нагрузка процессора вычислениями имитировалась в оптимизированной для Conroe программе S&M для трех различных уровней загрузки:

  • 100% (максимально возможный прогрев, практически не встречающийся в реальной работе),
  • 75% (по утверждению создателя S&M, это уровень типичной игровой обстановки) и
  • 50% (по утверждению создателя S&M, это уровень типичной офисной работы, хотя подобное утверждение нуждается в дополнительной проверке).

Разумеется, были проведены измерения и при полном бездействии системы, и процессора (0% загрузки). Технология EIST в процессе измерений была задействована, поскольку это лучше соответствует реальной ситуации. Поэтому в моменты кратковременных бездействий процессор сбрасывал частоту до 1,6 ГГц, что было наглядно видно по работе утилиты RMClock. При помощи последней контролировалось и отсутствие троттлинга в процессе наших измерений (стандартные механизмы активирования троттлинга мы на время измерений отключили).

Кулер Floston FCU999HCSAC был оттестирован нами в двух режимах работы: при отключенном в BIOS Setup материнской платы PWM-управлении скоростью (то есть все время работает на максимально возможной скорости вращения около 2600 об./мин.) и при включенном PWM-управлении (автоматически снижая скорость в зависимости от теплового режима работы процессора). В процессе испытаний кулера ось тепловой колонны располагалась горизонтально, хотя, как мы могли видеть ранее, теплоотдача моделей на тепловых трубках практически не зависит от их ориентации в пространстве.



Результаты испытаний теплоотдачи

Начнем со случая предельной (100%) загрузки процессора в S&M (диаграмма 1). Такая нагрузка обычно создается интенсивными вычислениями в блоках FPU процессоров и редко встречается в реальной работе в течение продолжительного времени.

Здесь Floston FCU999HCSAC охлаждает процессор чуть лучше, чем боксовый кулер и медная модель Floston FC1775HP2BCQ на тепловых трубках, хотя последняя шумит почти на 10 дБА меньше. При PWM-управлении наш кулер вращается в этом случае на максимуме оборотов, обеспечивая наибольшую теплоотдачу. Как видим, герой этой статьи вполне справляется с охлаждением 82-ваттного процессора до приемлемых температур, почти не уступая в этом многим более дорогим моделям конкурентов на тепловых трубках — и это заслуга тепловой колонны.

Если мы перейдем на более реалистичную нагрузку центрального процессора (75% по S&M, диаграмма 2, или 50% по S&M, диаграмма 3 — последняя более характерна для офисной или мультимедиа-работы),

то Floston FCU999HCSAC сохранит преимущество в несколько градусов над боксовым кулером, а также над медной моделью FC1775HP2BCQ. Впрочем, это преимущество можно пустить «на тишину», включив PWM-управление, и тогда наш герой будет охлаждать процессор ровно настолько (до 60oС), насколько это нужно для поддержания допустимой температуры процессора, а обороты кулера при этом будут снижаться.

Наконец, при бездействии процессора (диаграмма 4) «карлсон» у FCU999HCSAC замедляется при PWM-управлении до 450 об./мин., чего, однако, вполне хватает для охлаждения CPU до вполне допустимой температуры 51oС. Хотя плата под процессором при этом все же ощутимо греется. Зато шум кулера в таком режиме практически неслышен (прибором мы его измерить надежно не смогли)!



Испытания акустики

Измерения шума кулеров проводились при помощи шумомера ВШВ-003-М3 по описанной ранее методике. Измерялся уровень звукового давления на расстоянии, эквивалентном одному метру (согласно ГОСТ), взвешенный по спектральной кривой типа «А». Фоновый уровень тихой комнаты, согласно данному прибору, равнялся 20,5 дБА в процессе измерений, и физически измерения уровня звука (давления) проводились в диффузном поле на расстоянии 25 см от вентилятора кулера, и пересчитывались на эквивалентное расстояние 1 м вычитанием из них 12 дБ.

Результаты измерений приведены на последней диаграмме вместе с показаниями тахометра вентилятора. Мы специально подробнейшим образом измерили шум кулера FCU999HCSAC при различных скоростях вращения, поскольку PWM-управление способно весьма плавно и в широких пределах менять скорость и шумность, а современные программы регулировки скорости вращения (из BIOS или ОС) могут делать это очень гибко.

На максимальных оборотах наш герой шумит примерно на том же уровне, что и боксовый кулер Intel или Zalman CNPS9500 — около 36 дБА. Это весьма неплохой показатель, свидетельствующий о сбалансированности вентилятора Floston, хотя этот шум нельзя назвать тихим. Другое дело, если снизить обороты этого кулера хотя бы вдвое — шум падает до еле слышных 23 дБА, и хотя это не рекорд, но для потребительских целей хватает с лихвой. При этом кулер по-прежнему вполне эффективно справляется с охлаждением не сильно загруженных вычислениями современных десктопных процессоров Intel и AMD.



Заключение

Итак, новый относительно недорогой кулер FCU999HCSAC может похвастаться любопытной и достаточно эффективной конструкцией с тепловой колонной и литым алюминиевым радиатором, дополненными 92-мм тихоходным вентилятором, что позволяет ему эффективно охлаждать как достаточно жаркие, так и менее прожорливые настольные процессоры, производя при этом не так много шума. Мультисокетность играет ему только на руку, хотя за тепловую колонну все-таки приходится доплачивать — цена новинки выше, чем у похожих по внешнему виду бюджетных кулеров конкурентов, что может смутить потенциального покупателя, если он не в курсе, что вместо простого медного сердечника здесь стоит инновационное решение.

Кулер Floston предоставлен компанией AlcomTrade.


Алекс Карабуто (lx@ixbt.com)
Опубликовано — 28 августа 2007 г.
