Интернет-центр ZyXEL MAX-206M2 с поддержкой WiMAX в сети Yota


Быстрый мобильный Интернет стал одной из наиболее обсуждаемой сегодня тем не только в технических изданиях. Успешный старт сети Yota, представленной сегодня уже в трех городах, показывает высокий интерес со стороны потребителей. К сожалению эволюционное развитие классических сотовых сетей GSM в нашей стране сдерживается многими факторами и несмотря на наличие в продаже мобильных терминалов с поддержкой 3G, реально пользователь может рассчитывать только на не очень быстрый EDGE. Выгодно отличается от них Skylink, который благодаря технологии CDMA/EV-DO Rev. A может предоставить канальную скорость 3100/1800 кбит/сек (прием/передача).

Но и ему пока далеко до мобильного WiMAX от Yota, позволяющего скачивать данные на реальных скоростях порядка 4–8 Мбит/с без ограничений по трафику. Подобная производительность открывает новые возможности для мобильных пользователей, наиболее часто упоминающейся из них является просмотр он-лайнового видео. Кроме того, наличие «толстого» канала может быть полезно при подключении к сети небольших офисов. В последнем случае вместо USB-модемов, требующих компьютера и специального программного обеспечения для работы в режиме роутера более удобно использовать готовые маршрутизаторы с поддержкой WiMAX. Как раз такой моделью является рассматриваемое в этой статье устройство от одного из лидеров рынка телекоммуникационного оборудования.

Комплект поставки и внешний вид

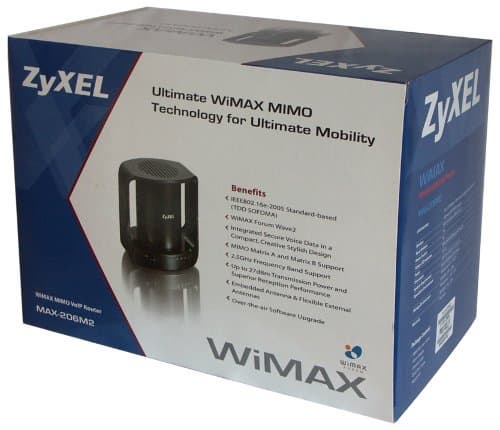

ZyXEL MAX-206M2 поставляется в картонной коробке размерами 30×32×19 см. Оформлена она в привычной для данного производителя бело-синей гамме. На тесте был предпродажный образец, так что подробные спецификации и схемы использование только на английском. Комплект поставки привычный — устройство, блок питания (12В, 2А), патч-корд, краткое описание по установке и компакт-диск с полной версией руководства пользователя.

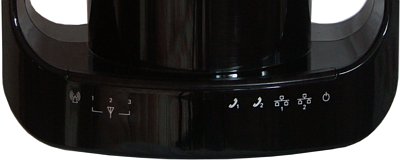

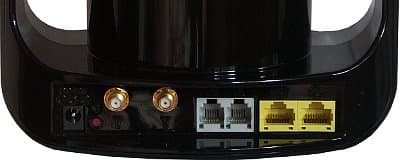

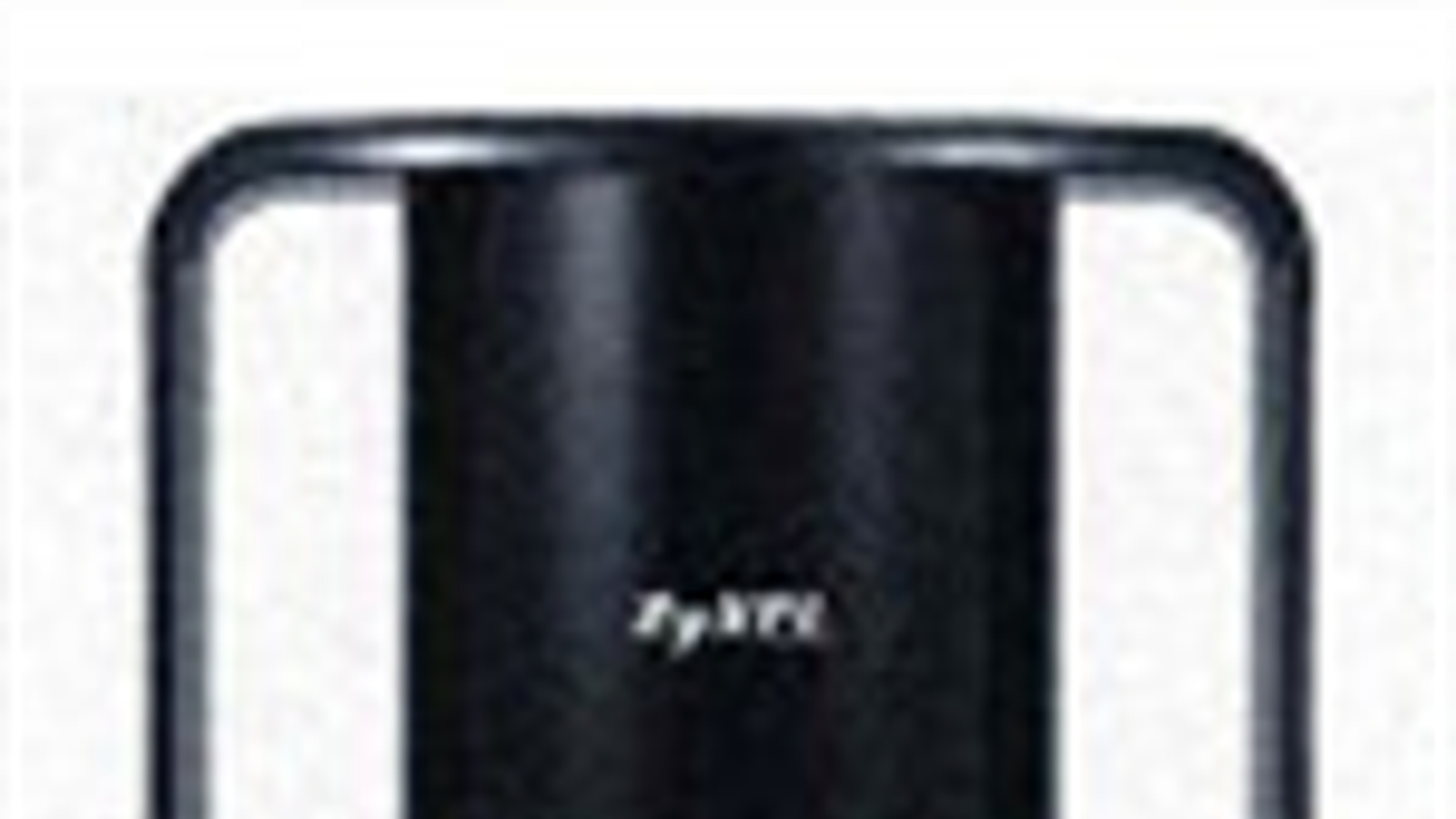

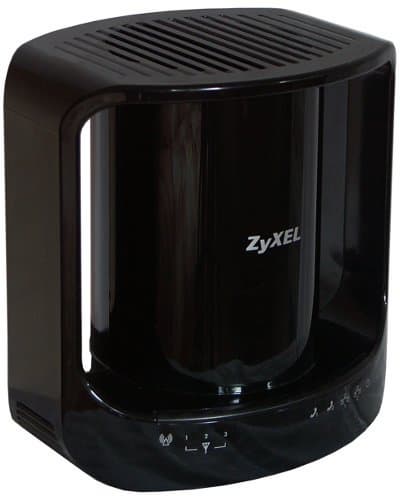

С первого взгляда устройство напоминает электрический чайник с парой ручек — черный глянцевый пластик и оригинальная форма способствуют этому. В реальности «ручки» являются антеннами и общий относительно большой размер роутера (вписывается в 17×17×12 см) обусловлен желанием удобно расположить антенны для эффективного приема сигнала. Собственно электронная начинка находится в нижней части устройства. На передней панели есть несколько индикаторов — статус подключения к сети WiMAX, уровень сигнала, два индикатора статуса аккаунтов VoIP, два индикатора подключения к локальной сети и индикатор питания. Подключения осуществляются с обратной стороны. Там можно обнаружить два порта RJ45 для подключения к локальной сети или ПК, два порта для обычных аналоговых телефонов, два разъема для внешних антенн, кнопку сброса и разъем для блока питания.

Так что для небольшого офиса с парой рабочих мест кроме MAX-206M2 больше ничего не потребуется. А наличие разъемов для внешних антенн позволит получить надежный прием радиосигнала в любой точке зоны покрытия.

Инсталляция и возможности

Установка и подключение не вызывают проблем — просто подключаем блок питания и сетевой кабель. Роутер автономный, так что никаких специальных требований к компьютеру нет. Более этого — используются стандартные протоколы, так что через MAX-206M2 можно подключать не только персональные компьютеры, но и игровые приставки, IP-телефоны, сетевые медиаплееры и любое другое оборудование.

Однако для начальной настройки потребуется использовать устройство с Web-браузером. По-умолчанию роутер имеет запрограммированный сетевой адрес 192.168.1.1 и активированный сервер DHCP, так что клиенты автоматически получат свои сетевые адреса. В большинстве случаев устройство готово к работе «из коробки», однако при необходимости можно через Web-интерфейс запрограммировать дополнительные параметры, например аккаунты VoIP.

Настройки сети Yota также уже заданы в устройстве. От пользователя потребуется только регистрация роутера в личном кабинете на сайте провайдера.

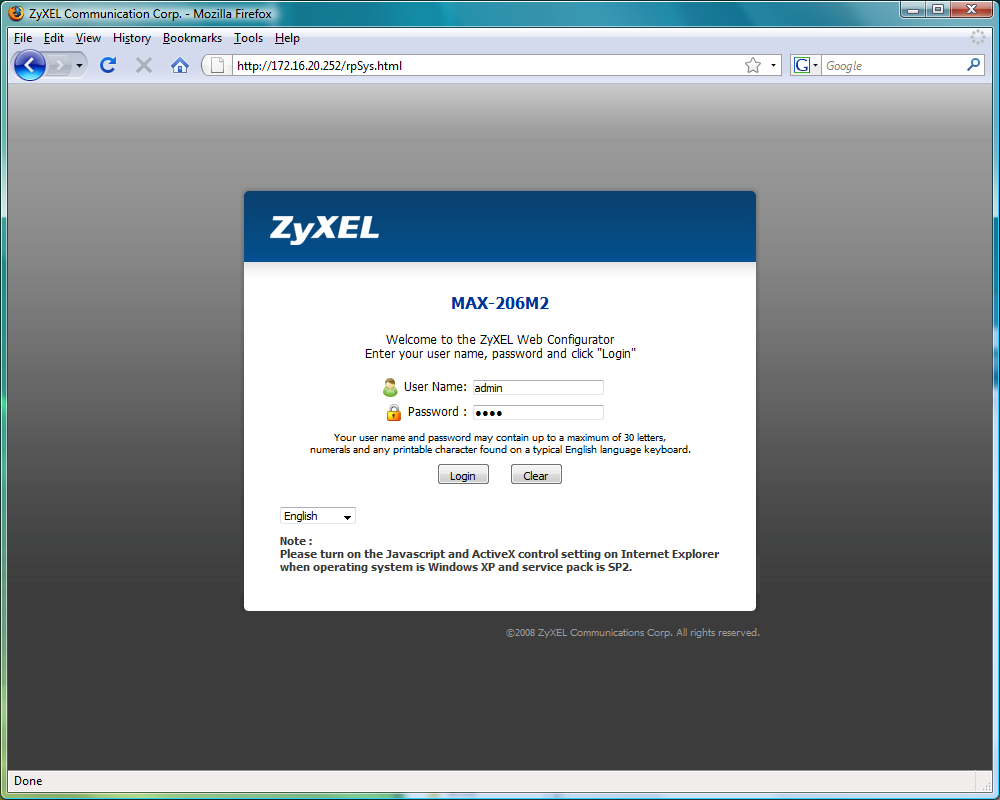

Подробнее посмотрим на возможности настроек и соответствующий им функционал. В целом они мало отличаются от стандартного набора роутеров начального уровня. Как обычно у ZyXEL, пароль по-умолчанию — «1234» и при первом входе его рекомендуется поменять. Далее следует привычный выбор из режима «помощника» и «расширенных параметров». Первый позволяет быстро настроить доступ в интернет и VoIP-аккаунты. Второй конечно более интересен.

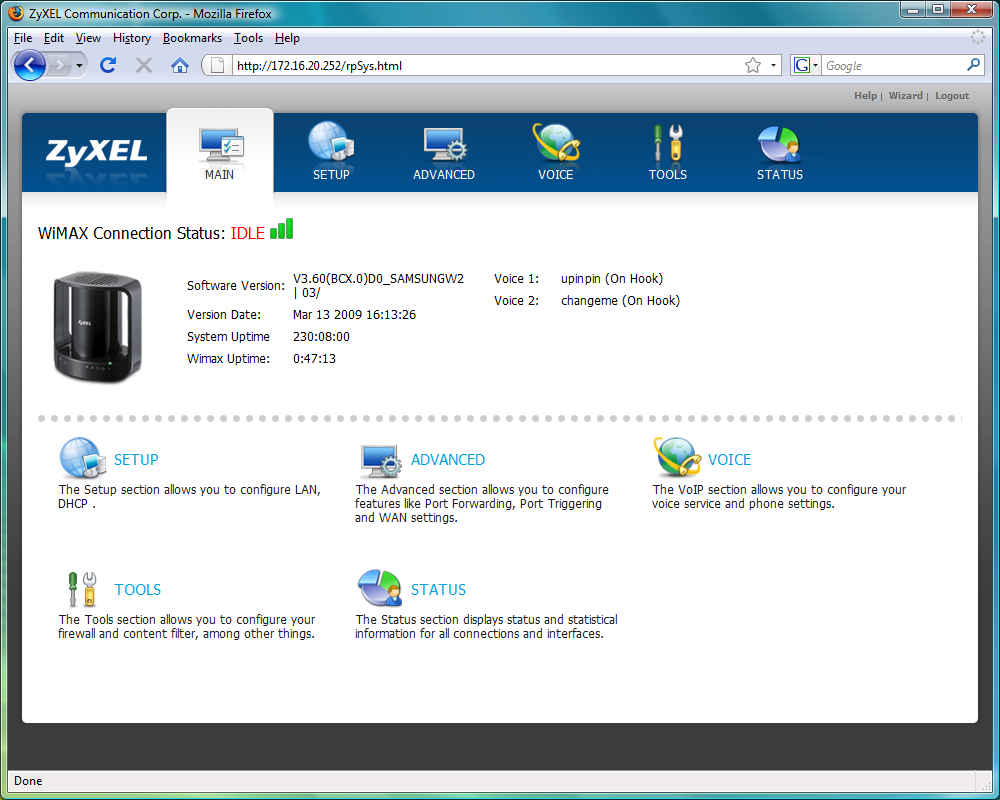

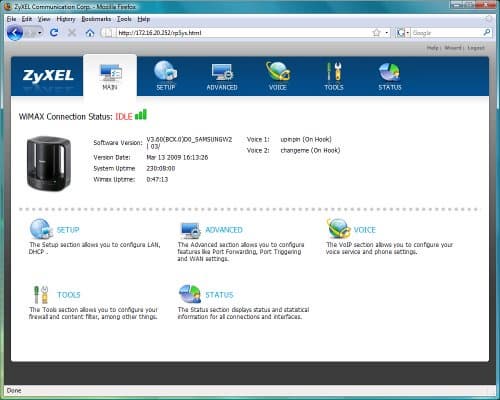

На первой странице («Main») можно ознакомиться с основными параметрами роутера — версия прошивки, время работы, время активности WiMAX-линка, имена и состояние учетных записей SIP. Также есть ссылки на остальные пункты меню с краткими пояснениями их функционала. Отметим, что русской версии интерфейса в настоящий момент нет и мы рассматриваем английский вариант.

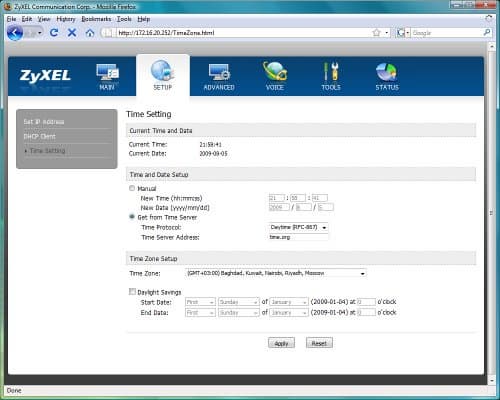

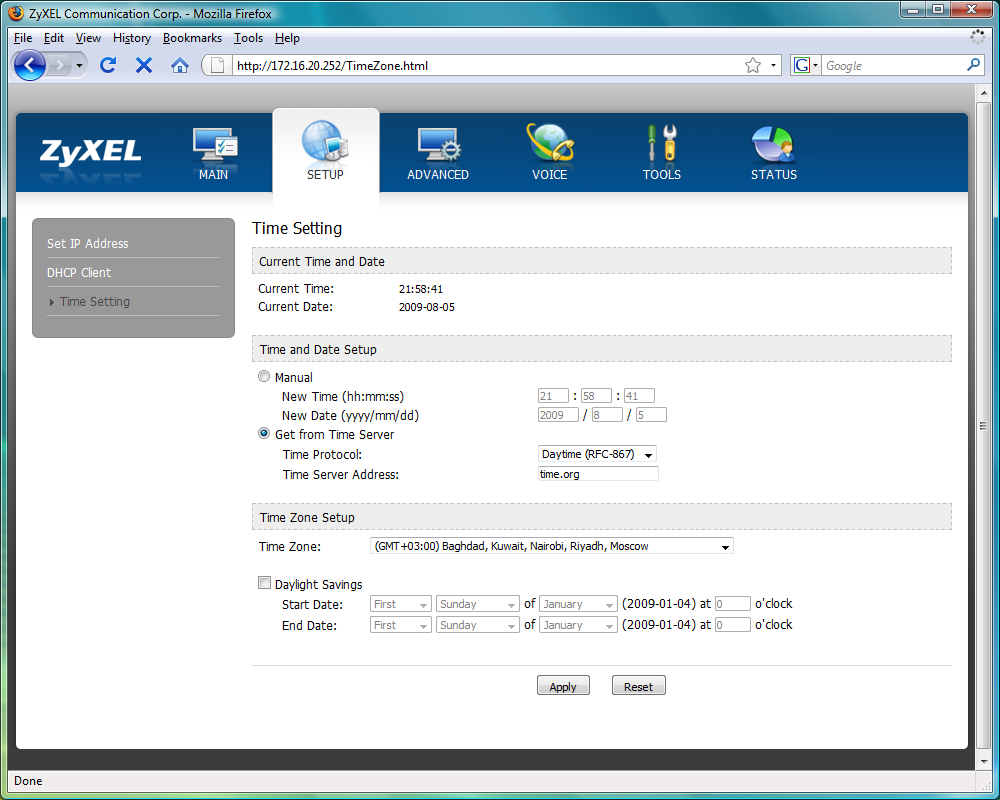

Вторая страница («Setup») используется для настройки IP-адреса устройства, просмотра списка DHCP-клиентов и установки встроенных часов (конечно есть синхронизация через Интернет).

В «Advanced», как и следует из названия, собраны расширенные настройки, объединенные в несколько групп. Первая — параметры сегмента локальной сети. Здесь можно включить DHCP-сервер, задать статические назначения для клиентов, добавить пару алиасов для собственного адреса роутера, указать до восьми записей в таблицу маршрутизации и выбрать параметры протоколов RIP и мультикаста.

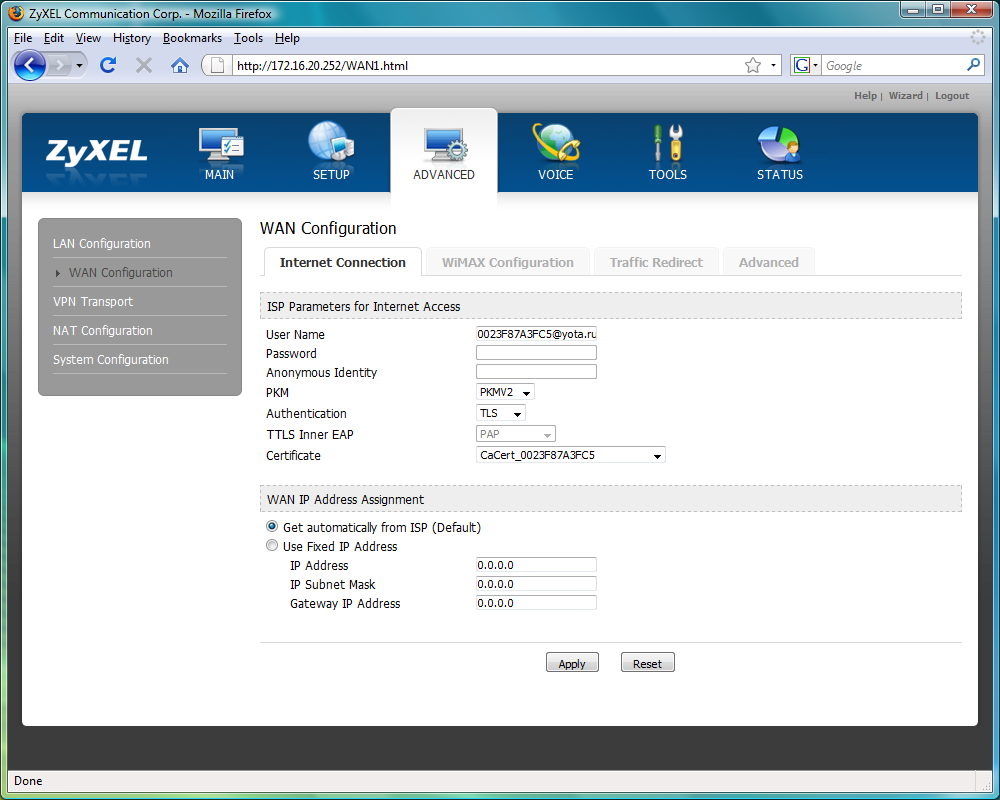

Конфигурация порта WAN относится ко встроенному модему WiMAX. По-сути, пользователю менять здесь ничего не нужно — все настройки уже указаны для сети Yota и их некорректное изменение может привести к отключению. Исключение составляют установка IP-адреса (если вам назначен статический), программирование резервного канала (IP-адрес второго маршрутизатора в локальной сети) и выбор серверов DNS.

Отдельные настройки посвящены встроенной в роутер технологии организации виртуальных соединений. Речь в данном случае идет о поддержке VPLS/MPLS с использованием тегов VLAN, которые позволяют организовать для разных пользователей или групп виртуальные каналы для подключения к Интернет. В обязательном порядке требуется поддержка и со стороны провайдера.

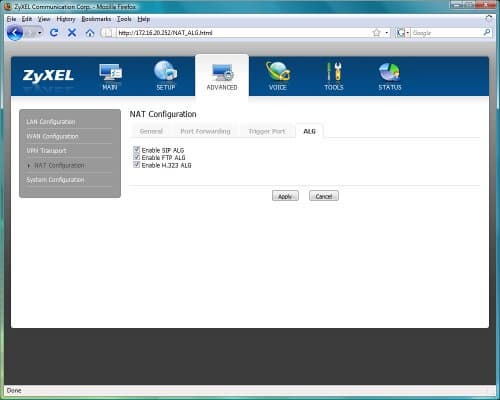

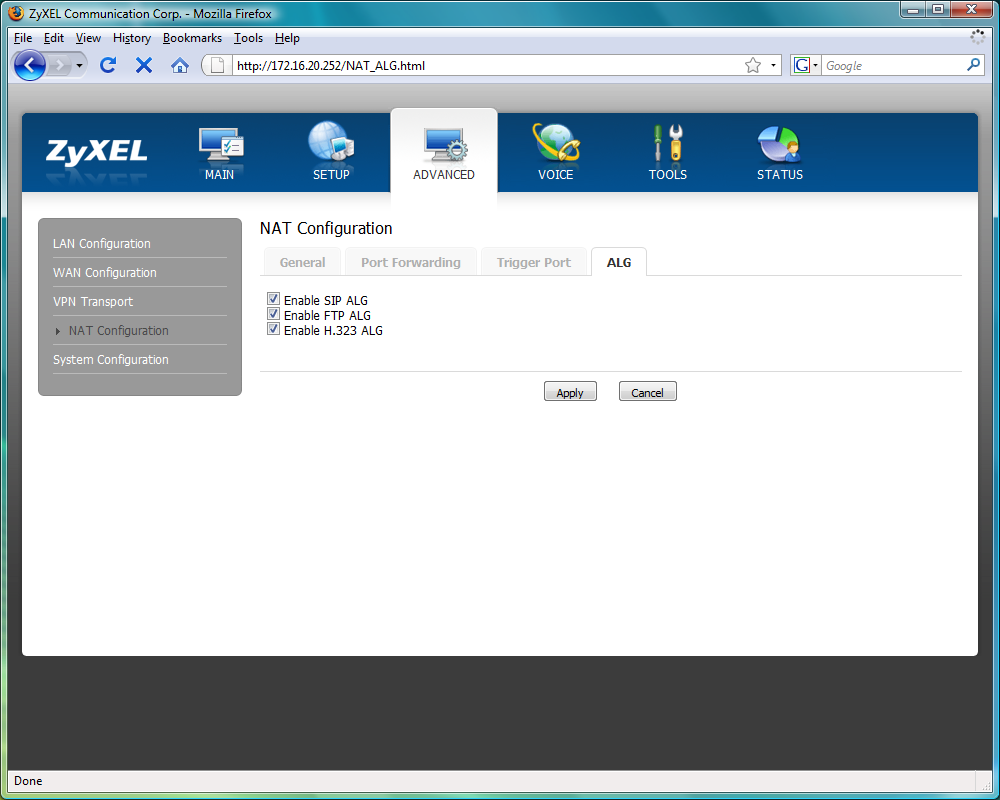

Основная современная технология для предоставления доступа к Интернет нескольким устройствам через один канал — NAT (Network Address Translation). По-умолчанию она включена и в MAX-206M2. Однако есть возможности ее отключения (это требует определенных договоренностей с провайдером и получения официальных адресов для систем в локальной сети). Если требуется «пробросить» порты (например для организации Web-сервера), то можно воспользоваться одиннадцатью записями для этого. Отметим, что транслировать можно диапазон портов, однако задать разные внешние и внутренние нельзя. Также есть двенадцать записей для «переключающих» портов и поддержка ALG для протоколов SIP, FTP и H.323.

Не обошлось и без стандартных параметров — имя системы, пароль администратора, обновить прошивку, сохранить/восстановить/сбросить конфигурацию и перезагрузить. Дополнительно присутствует встроенный клиент DDNS.

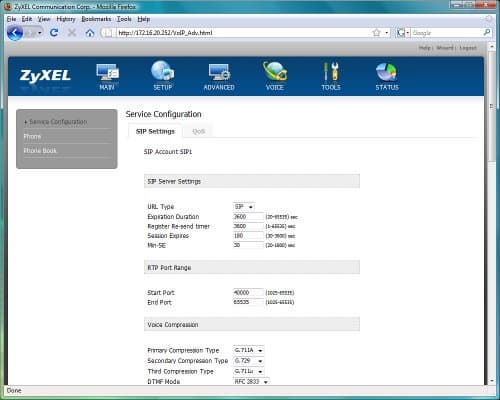

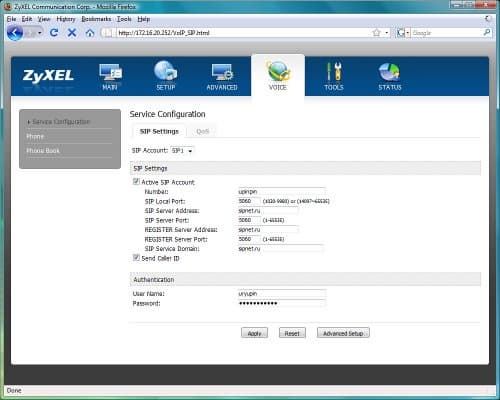

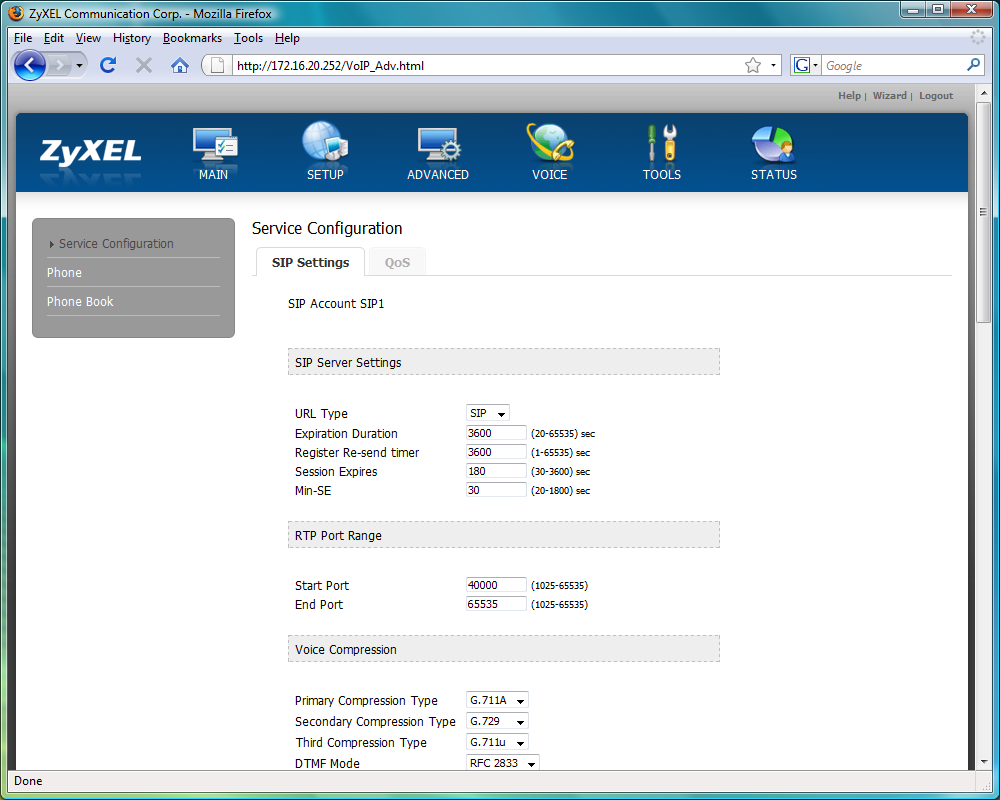

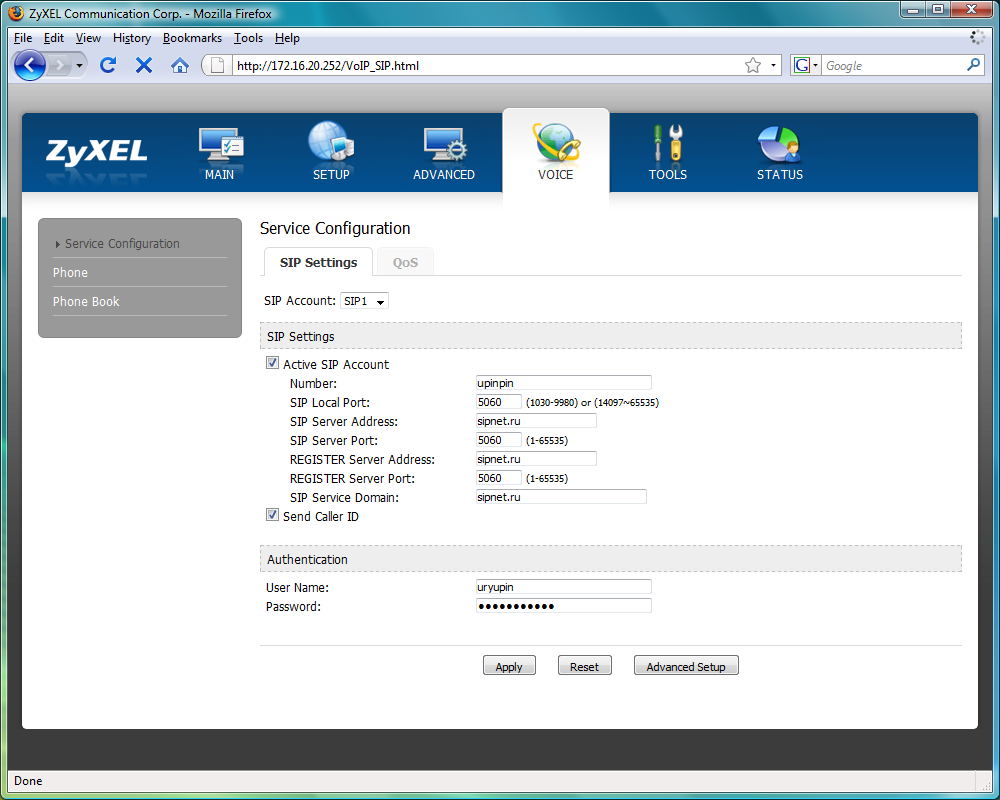

Следующая страница — настройки интегрированных SIP-адаптеров. Напомним, что SIP-аккаунтов может быть два — по числу аппаратных портов на роутере. Для каждого из них есть как обычные настройки — имя сервера, имя/пароль пользователя, так и расширенные, где можно выбрать кодеки или специальные сетевые параметры. Если другое оборудование сети поддерживает QoS и VLAN, то и роутер можно настроить на использование этих технологий. Есть и минимальные возможности по управлению звонками — указание на какие линии поступает вызов и какие аккаунты можно использовать для исходящих вызовов. Предусмотрены и такие функции как номера быстрого вызова (именно здесь можно использовать IP-адреса абонентов для работы без участия сервера), условное и безусловное перенаправление вызовов. В целом клиент VoIP достаточно функционален и удобен.

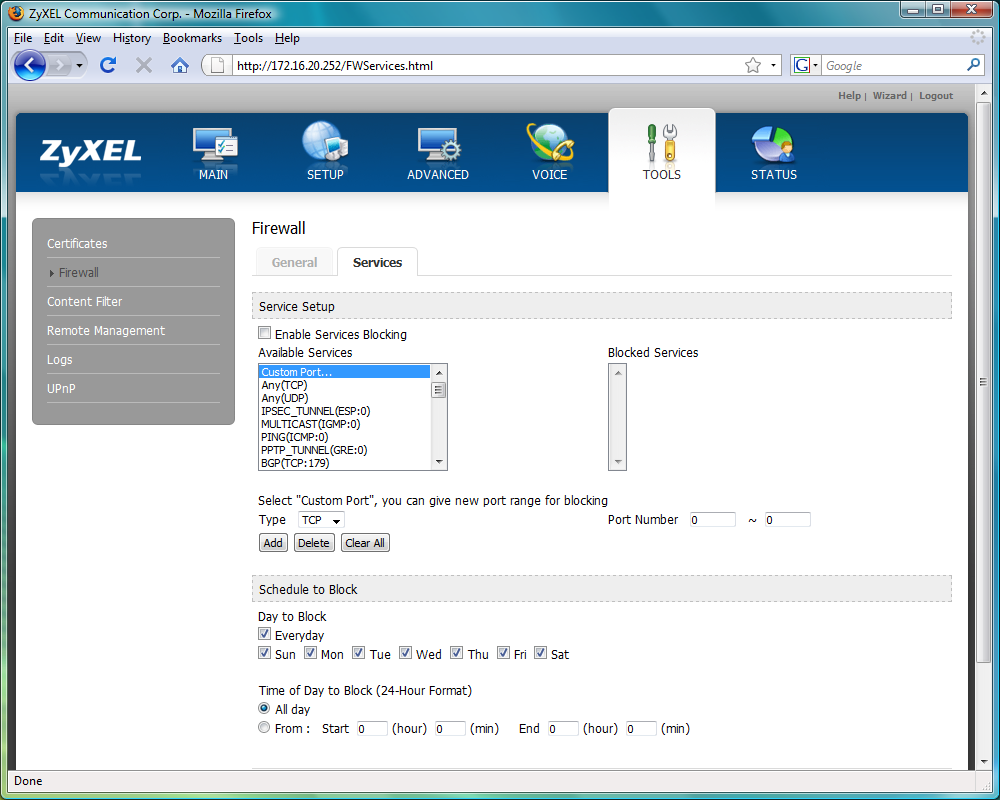

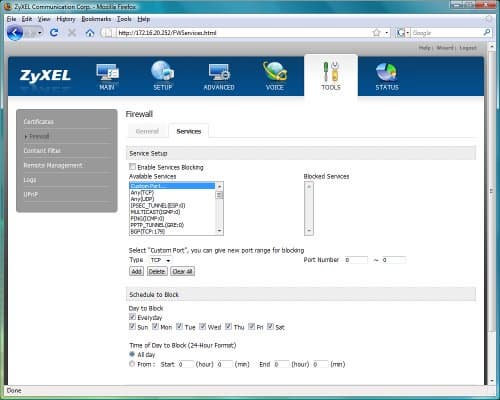

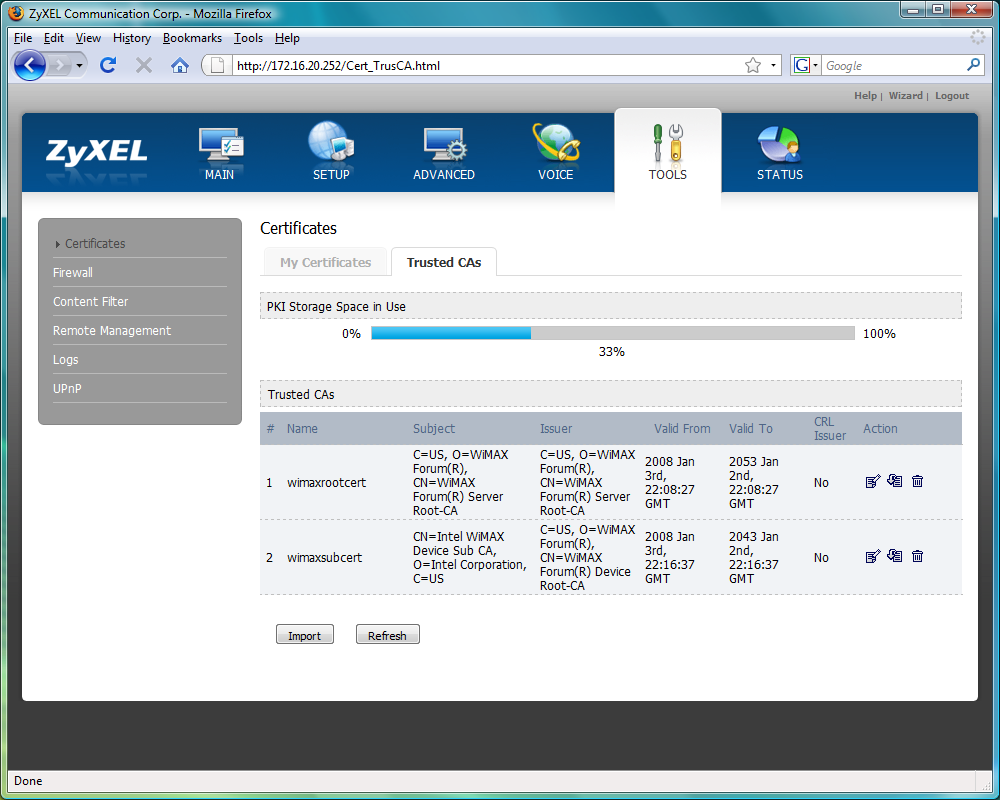

Пятая страница названа несколько неожиданно — «Tools». Но никаких «инструментов» (например ping) здесь нет. Скорее ее наполнение можно было бы назвать «Advanced». В частности можно увидеть списки сертификатов (большинство из них требуется для регистрации устройства в сети WiMAX), настройки встроенного межсетевого экрана и фильтра контента. Для больших сетей могут пригодиться возможности удаленного управления устройством — можно разрешить доступ со стороны WAN к Web-интерфейсу или по протоколам FTP, telnet и TR-069.

Логи устройства тоже представлены в этой группе. Они достаточно подробны, а для сообщения администратору о событиях можно использовать электронную почту или сервер syslog. Единственное замечание касается отсутствие возможности аутентификации на SMTP-сервере. Сегодня мало кто использует «открытый» сервер, а устанавливать дополнительный сервер для пересылки внутри сети не всегда удобно.

Если вы доверяете системам в локальной сети, то можете включить поддержку протокола UPnP, с использованием которого программы смогут автоматически «открывать» порты и Firewall для своей работы. Хотя это и упрощает конфигурацию сети, однако на наш взгляд неудобно своей неподконтрольностью.

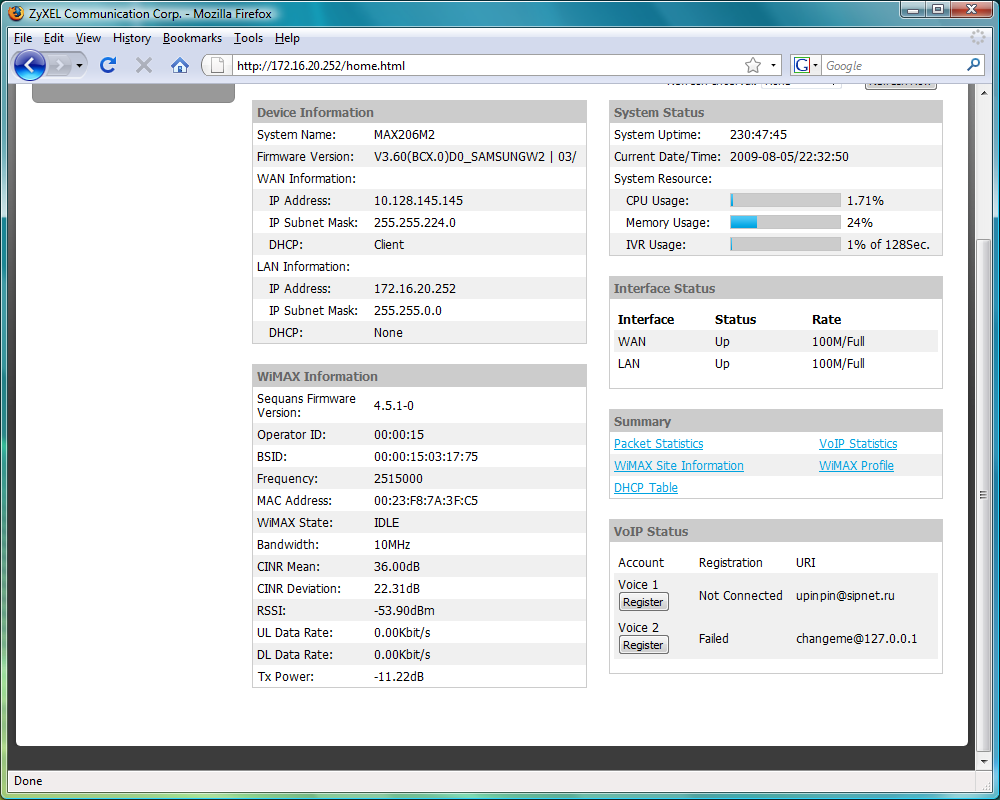

Ну и последняя страница — «Status» — предоставляет в одном месте исчерпывающую информацию о текущем состоянии роутера. В частности можно увидеть все адреса, состояния линков, статус VoIP, загрузку процессора и использование оперативной памяти.

По отдельным ссылкам открываются статистика по пакетам, таблица DHCP-клиентов, информация о WiMax (таблица частот).

Тестирование

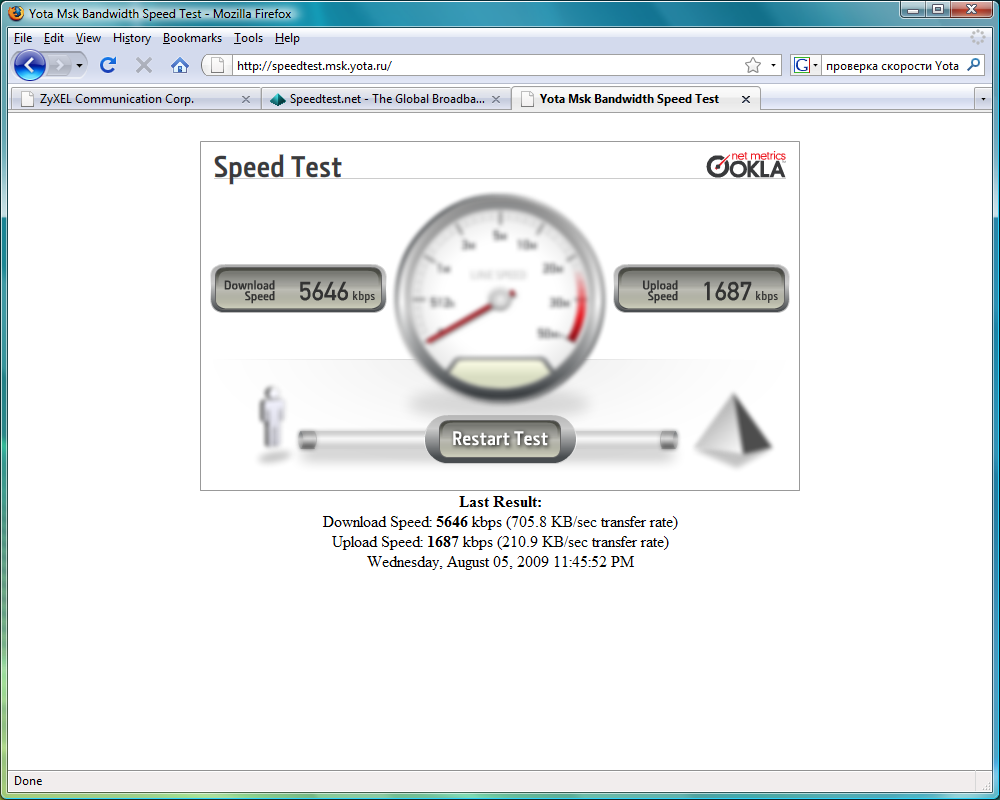

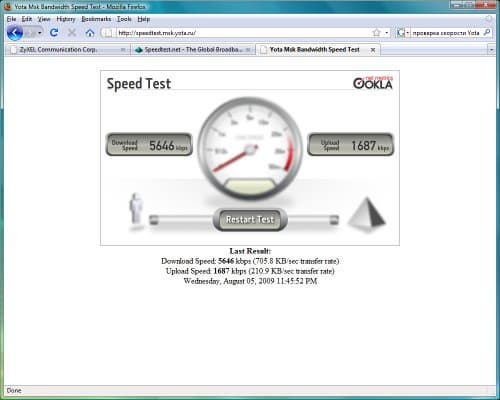

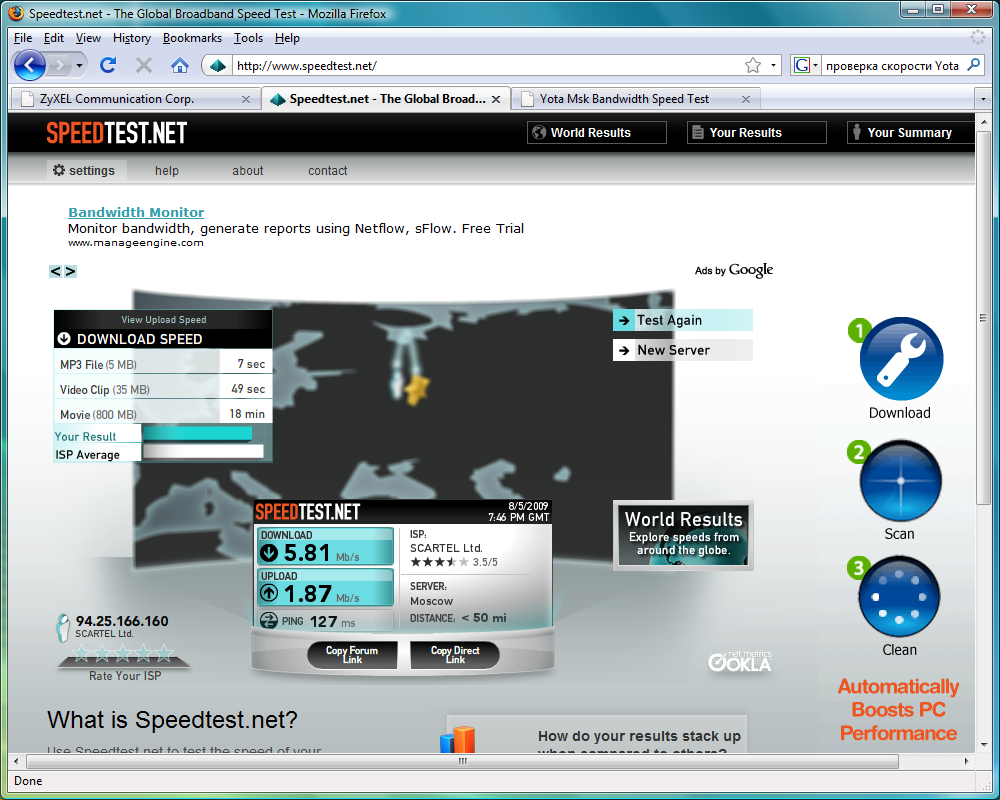

Проводить серьезное исследование скорости работы беспроводного оборудования достаточно сложно — ситуация в эфире меняется слишком часто, что-бы можно было делать объективные выводы. В целом при высоком уровне сигнала производительность работы WiMAX была не хуже чем у USB-модема Samsung SWC-U200, а использование роутера внутри помещений явно показало его преимущество в чувствительности. Во время тестов в домашней обстановке роутер был установлен на подоконнике. Это позволило получить скорости порядка 6 Мбит/с и 2 Мбит/с на прием и передачу соответственно. Смог справиться роутер и с высокой нагрузкой в виде пары активно работающих торрент-клиентов (хотя в Yota сейчас обычно выдает «серые» (немаршрутизируемые) адреса, что несколько снижает возможности подобных программ).

Не было проблем и с работой телефонных аппаратов через провайдера SIPNET. Даже при сильно используемом для загрузки данных канале звук был чистый, а связь устойчивая. Skype также успешно работал по WiMAX, в том числе и с видеотрансляцией.

В общем сложности роутер отработал почти месяц на обеспечении связью домашней сети. Каких-то кардинальных отличий от обычного ADSL-канала во время работы заметить не удалось. Несмотря на относительную новизну как технологии WiMAX, так и самого устройства, никаких претензий по надежности и качеству связи к ним за все время тестов не было.

Выводы

Рассмотренный WiMAX роутер от компании ZyXEL представляет собой законченное решение для реализации доступа к Интернет через провайдера сети четвертого поколения Yota. Наличие двух сетевых портов и встроенных клиентов VoIP позволяет сократить число активного оборудования в сети при подключении небольших и домашних офисов.

MAX-206M2 качественно изготовлен и реализует весь основной функционал, характерный для рассматриваемого класса устройств. Отдельно отметим простоту установки и настройки. Если речь идет только о доступе к Интернет, то роутер работает сразу «из коробки» и ничего настраивать в нем не потребуется.

Маршрутизатор будет полезен для подключения к Интернет в случае отсутствия обычных проводных вариантов, в том числе на крупных производственных помещениях, в зонах отдыха, коттеджных поселках или даже на транспорте. Скоростные характеристики сети позволят комфортно работать с Интернет одновременно 5–20 пользователям.

Предполагается, что данное решение будет продаваться в комплекте с контрактом за 8000 рублей уже в ноябре.
