Беспроводные адаптеры Level One WNC-0305USB и WNC-0301


В данной статье мы рассмотрим беспроводные адаптеры компании Level One: это USB 2.0 беспроводной адаптер Level One WNC-0305USB и беспроводной PCI-адаптер Level One WNC-0301. Оба беспроводных адаптера поддерживают стандарт IEEE 802.11g.

Как обычно обо всем по порядку…

Беспроводной PCI-адаптер Level One WNC-0301

На беспроводном адаптере расположены:

  • Индикатор связи — Link
  • Индикатор активности — Tx/Rx
  • Разъем r-SMA для подключения антенны

Комплект поставки:

  • Сам беспроводной адаптер
  • Удаленная антенна на метровом кабеле (подключение происходит через разъем r-SMA)
  • Краткое руководство на 12-ти языках (включая русский… правда в оглавлении языков почему-то написано "Английский")
  • CD-диск с руководством пользователя, утилитой и драйвером

Спецификация:

  • Интерфейс: PCI 2.2
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Выходная мощность: 16–18 dBm
  • Безопасность:
    WEP: 64/128 бит
    802.1x : EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5)
    WPA/WPA2: EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5), шифрование AES или TKIP
    WPA-PSK/WPA2-PSK шифрование AES или TKIP
  • Габариты: 65 × 120 × 5 мм (по данным с сайта компании Level One)
  • Поддерживаемые ОС: Windows 98SE/Me/2000/XP/Vista
  • Версия драйвера: 1.0.2.0
  • Версия утилиты: 1.0.9.0

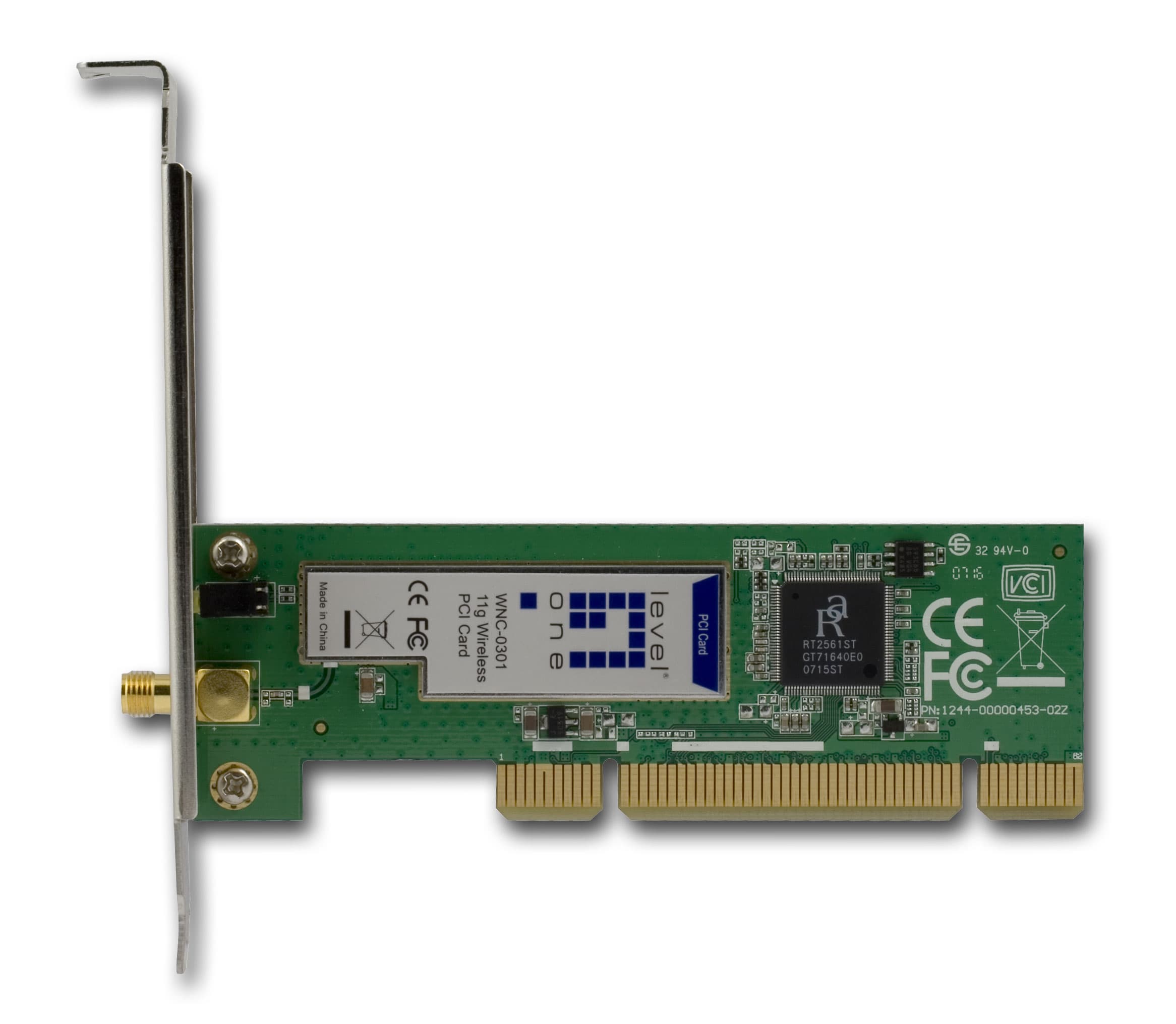

По фотографии отчетливо видно, что устройство выполнено на базе чипсета RaLink RT2561, остальные элементы скрыты под экраном (судя по данным с сайта RaLink там установлен трансивер RT5225 или RT2527).

Конфигурация:

Настройку беспроводного адаптера можно осуществлять с использованием встроенной в ОС Windows утилиты WZC (Windows Zero Config) или же с использованием утилиты, идущей на диске в комплекте с устройством.

Так как беспроводной адаптер выполнен на базе чипсета Ralink, утилита настройки оказалась типичной для всех (или по крайней мере многих) беспроводных адаптеров, выполненных на чипсетах Ralink.

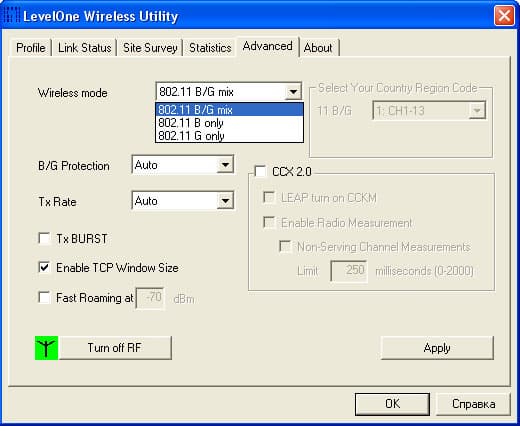

Особого смысла рассматривать утилиту полностью не вижу — рассмотрим некоторые особенности настройки посредством данной утилиты.

Утилита настройки позволяет создавать профили с настройками соединений — в профилях задаются настройки самого соединения (SSID, режим AdHoc/Infrastructure), а также название самого профиля. Кроме того в профиле задаются настройки безопасности соединения. Все поддерживаемые типы безопасности можно использовать только в режиме Infrastructure. При работе в режиме AdHoc можно использовать только WEP и WPA-PSK-шифрование (в случае использования последнего, также можно выбрать алгоритм шифрования AES или TKIP).

Также утилита содержит несколько экранов статусной информации (уровень сигнала, скорость приема/передачи и т.п.).

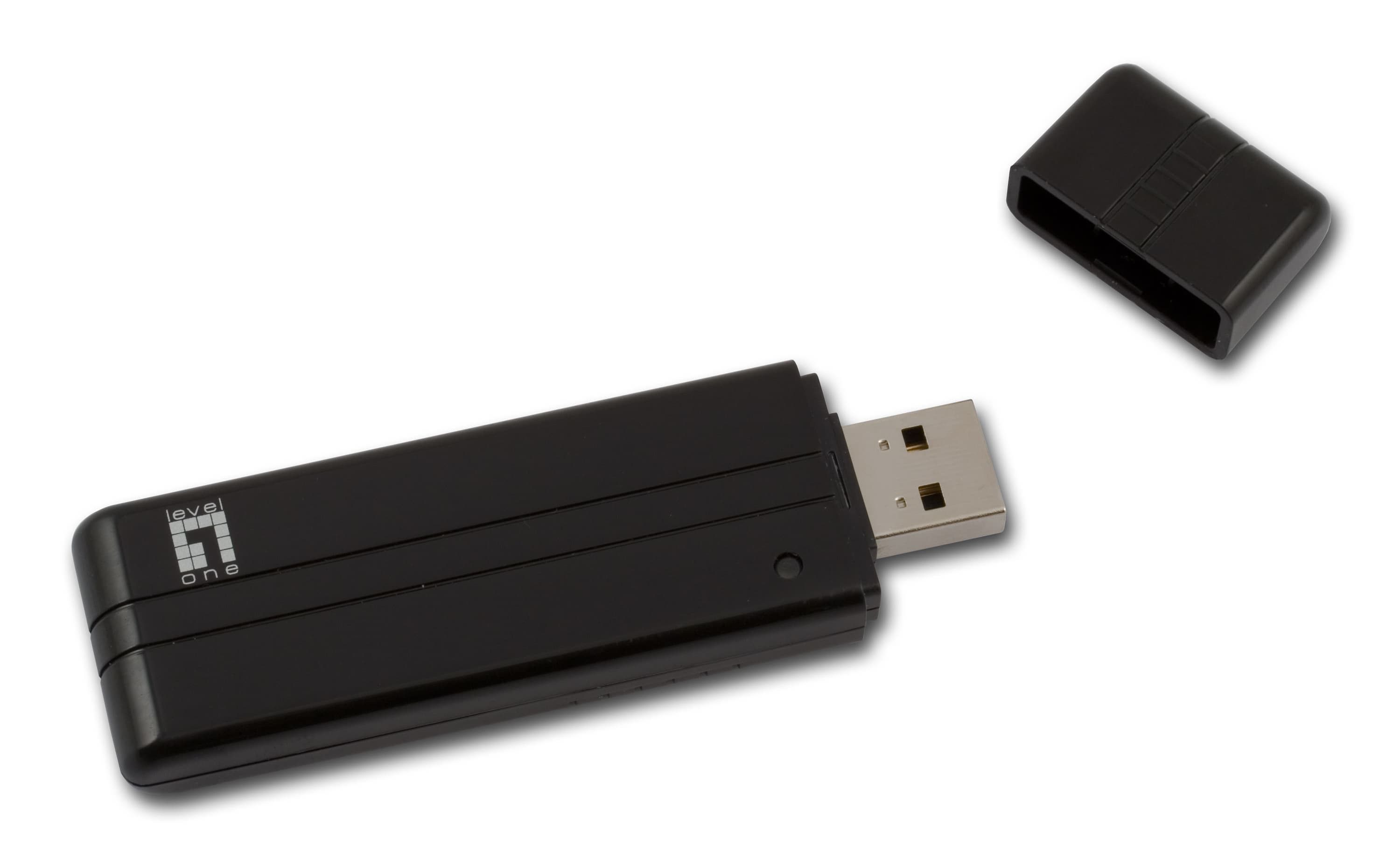

Беспроводной USB-адаптер Level One WNC-0305USB

На беспроводном адаптере расположены:

  • Индикатор активности

Комплект поставки:

  • Сам беспроводной адаптер
  • Краткое руководство на 15-ти языках
  • CD-диск с руководством пользователя, утилитой и драйвером

Спецификация:

  • Интерфейс: USB 2.0
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Выходная мощность:
    16±2 dBm@IEEE 802.11b
    14±2 dBm@IEEE 802.11g
  • Безопасность:
    WEP: 64/128 бит
    WPA/WPA2: EAP-TLS, EAP-PEAP (MSCHAPv2), EAP-LEAP, шифрование AES или TKIP
    WPA-PSK/WPA2-PSK шифрование AES или TKIP
  • Габариты: 9 × 29 × 87 мм (по данным с сайта компании Level One)
  • Поддерживаемые ОС: Windows 2000/XP
  • Версия драйвера: 5.1235.704.2006
  • Версия утилиты: 1.2.0.80 (14-дек-2006)

Конфигурация беспроводного адаптера:

Отмечу такой момент, что утилиту с драйвером для данного беспроводного адаптера найти на сайте компании Level One не удалось — ее удалось найти только на FTP-сервере компании. На страничке с описанием продукта она по каким-то причинам не выложена.

Судя по названию файла драйвера, устройство выполнено на базе чипсета Realtek RTL8187. Соответственно для настройки используется утилита Realtek, портированная под Level One. Рассмотрим интерфейс данной утилиты более подробно.

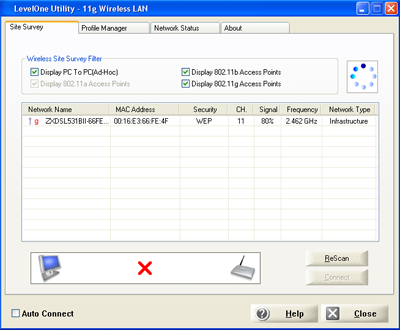

Здесь отображается список найденных сетей наряду с уровнем сигнала.

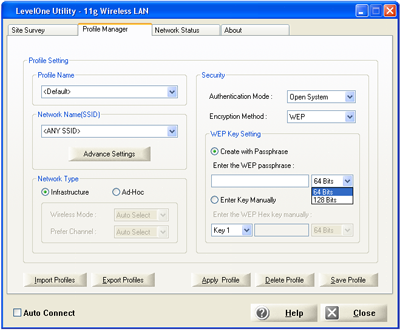

Следующим этапом идет настройка безопасности беспроводного адаптера.

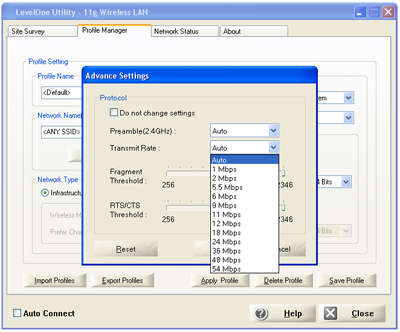

Здесь же можно задать дополнительные настройки (например скорости соединения, преамбулы и т.п.)

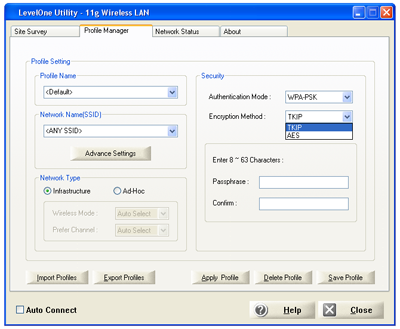

Как WPA, так и WPA2 шифрования поддерживает алгоритмы AES и TKIP

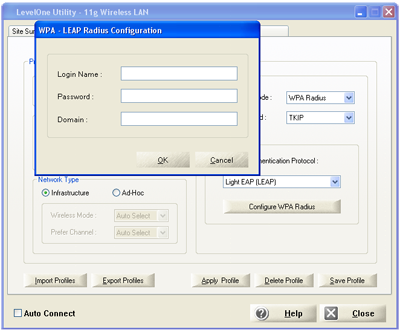

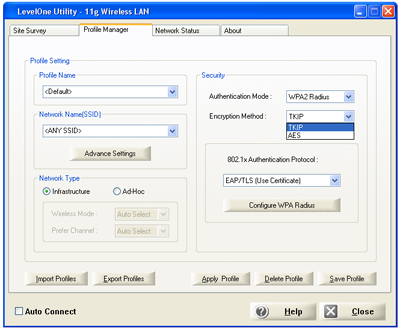

Стоит отметить, что при использовании аутентификации с использованием 802.1x список вариантов аутентификации ограничен… тем не менее наиболее часто используемые типы аутентификации (TLS и PEAP) присутствуют.

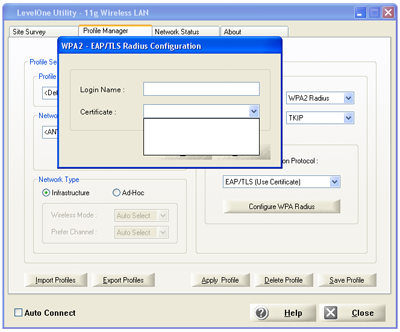

Для EAP-TLS-аутентификации необходимо установить пользовательский сертификат.

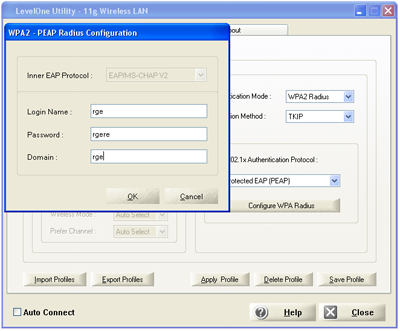

При использовании EAP-PEAP аутентификации возможно использование только MSCHAPv2. Другие типы выбрать невозможно.

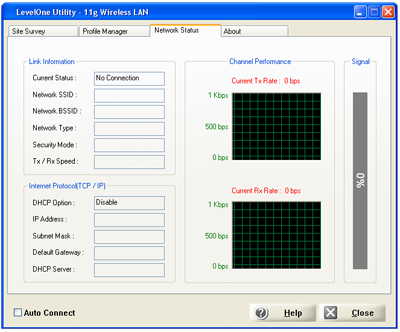

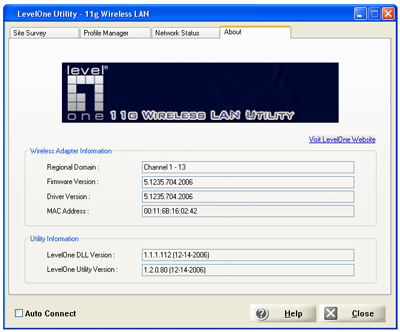

Последние 2 скриншота служат для отображения статистики соединения и информации о версии драйвер/утилиты.

Таким образом, подходя к тестированию, мы используем 2 беспроводных адаптера работающих на различных чипсетах… посмотрим какого результата мы сможем достигнуть…

Тестирование производительности

Тестирование беспроводного сегмента:

В данном тестировании мы посмотрим как ведут себя беспроводные адаптеры при связи без точки доступа — режим AdHoc. Также посмотрим поддерживают ли адаптеры связь в режиме AdHoc на скорости 54 Мбит/с.

Максимальные скорости полученные при тестировании:

  • 5,7 Мбит/с — в IEEE 802.11b режиме
  • 20,61 Мбит/с — в IEEE 802.11g режиме

Если по максимальным скоростям полученным в данном тесте можно сказать, что показатели в пределах нормы, то распределение скоростей в полнодуплексном режиме отнюдь не равномерно: скорость от PCI-адаптера к USB-адаптеру в обоих режимах существенно ниже скорости в обратном направлении — тут видим сказывается разница в чипсетах беспроводных адаптеров.

Доступность:

Средняя розничная цена по Москве на рассматриваемое в статье устройство на последний момент

Level One WNC-0301PCI Н/Д(0)
Level One WNC-0305USB Н/Д(0)

Выводы:

Мы протестировали беспроводные адаптеры Level One WNC-0301PCI и Level One WNC-0305USB. Оба адаптера показали нормальную производительность в обоих беспроводных режимах (IEEE 802.11 b/g), оба могут работать на скорости 54 Мбит/с в режима AdHoc и оба имеют весьма демократичную цену.

Из минусов, которые можно отметить — неравномерное распределение скоростей между адаптерами в полнодуплексном режиме и трудности с нахождением драйверов для USB-адаптера на сайте Level One — драйвер удалось найти только на FTP-сервере компании.

Плюсы:

  • Хорошая производительность беспроводных адаптеров
  • Достаточно низкая цена на оба беспроводных адаптера

Минусы:

  • Неравномерность в распределении скоростей между адаптерами в полнодуплексном режиме
  • Возможны сложности с обновлением драйверов через Интернет
