Беспроводные адаптеры Edimax: EW-7108PCg - Cardbus-адаптер и EW-7128g - PCI-адаптер


Очередное тестирование посвящено беспроводным адаптерам Edimax, построенным на базе чипсетов Ralink. Данное оборудование также поддерживает "Turbo mode" — режим повышения производительности беспроводной связи. Какие результаты это даст, посмотрим по ходу тестирования. Начнем, как всегда, с описания тестируемого оборудования.

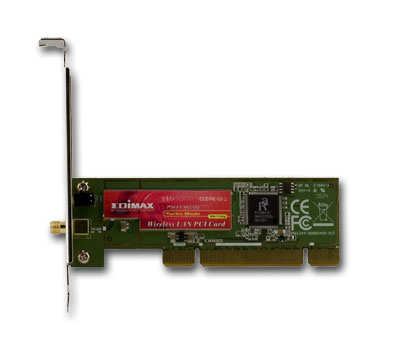

PCI-адаптер Edimax EW-7128g

На беспроводном адаптере расположены:

  • индикатор связи — Link
  • индикатор активности — Tx/Rx
  • разъем R-Sma для подключения внешней антенны

Комплект поставки:

  • сам беспроводной PCI-адаптер

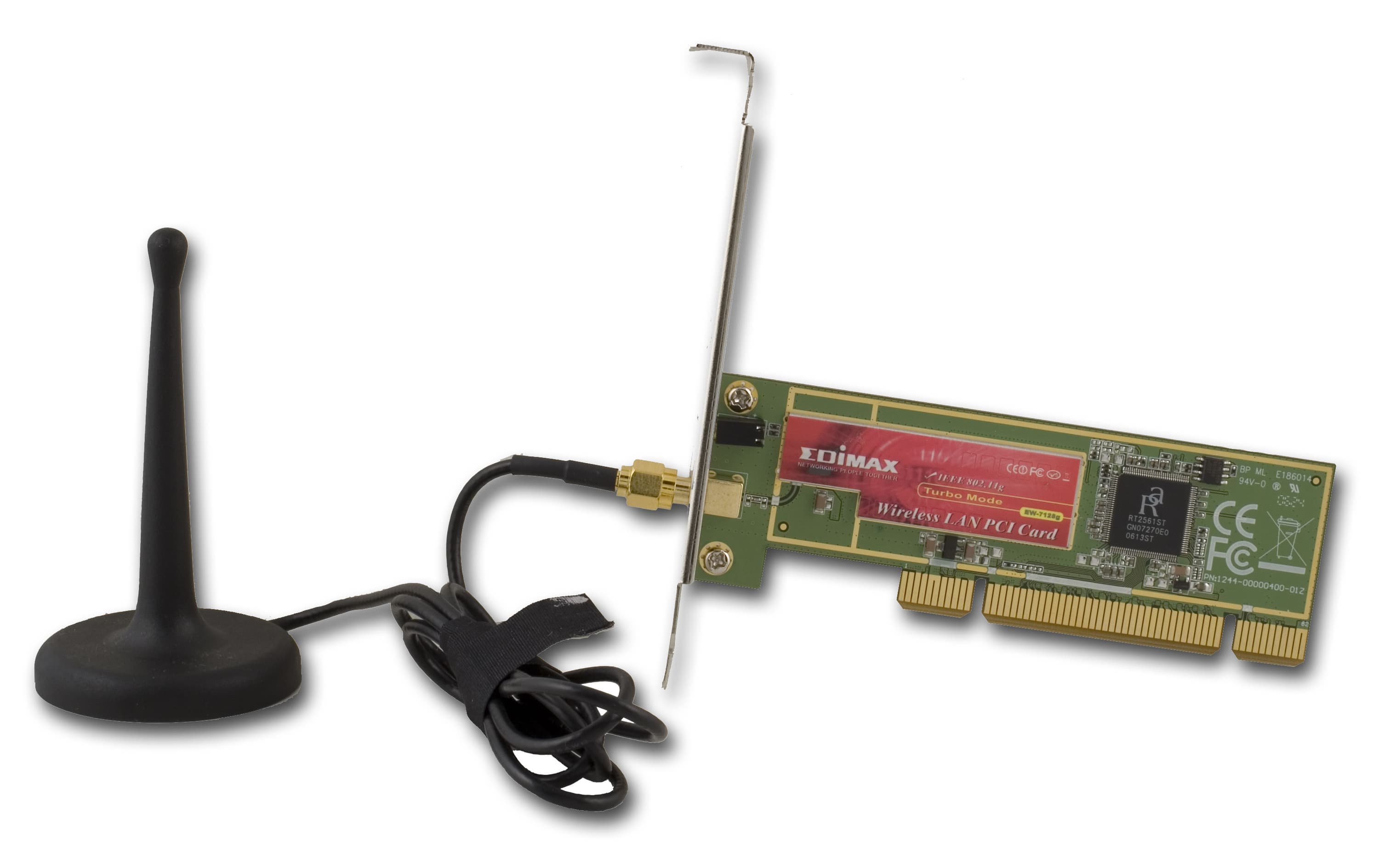

  • внешняя удаленная антенна на метровом кабеле
  • CD-диск с программным обеспечением и документацией (42 страницы на английском языке)
  • Краткое руководство по установке и настройке на английском языке

Спецификация:

  • Интерфейс: PCI 2.2
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Выходная мощность: 16–18 dBm
  • Безопасность:
    WEP: 64/128 бит
    802.1x WEP: EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5), MD5-Challenge
    WPA/WPA2(предварительная версия стандарта IEEE 802.11i): EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5), MD5-Challenge, шифрование AES или TKIP
    WPA/WPA2-PSK (предварительная версия стандарта IEEE 802.11i) шифрование AES или TKIP
    LEAP
  • Габариты: 19 × 127 × 121 мм
  • Поддерживаемые ОС: Windows 98SE/Me/2000/XP/Linux
  • Версия драйвера: 1.1.1.0 (от 04.05.2006)
  • Версия утилиты: 1.2.0.0 (от 16.05.2006)

Интерфейс конфигурации беспроводного PCI-адаптера полностью аналогичен конфигурации Cardbus-адаптера — он будет рассмотрен чуть позже.

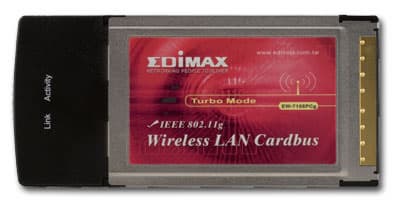

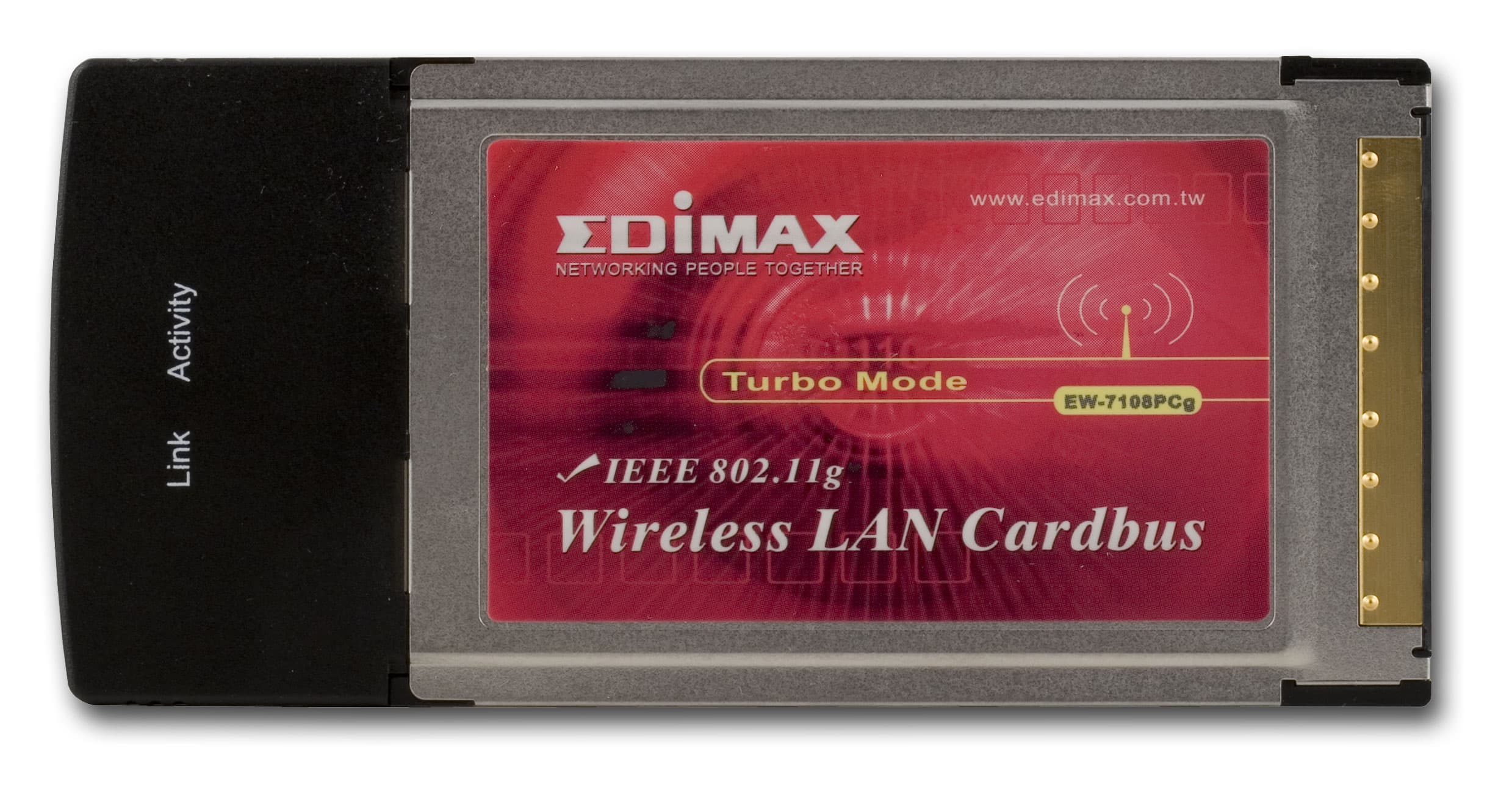

Cardbus-адаптер Edimax EW-7108PCg

На беспроводном адаптере расположены:

  • индикатор связи — Link
  • индикатор активности — Tx/Rx

Комплект поставки:

  • сам беспроводной Cardbus-адаптер
  • CD-диск с программным обеспечением и документацией (42 страницы на английском языке)
  • Краткое руководство по установке и настройке на английском языке

Спецификация:

  • Интерфейс: Cardbus
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Выходная мощность: 16–18 dBm
  • Безопасность:
    WEP: 64/128 бит
    802.1x WEP: EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5), MD5-Challenge
    WPA/WPA2(предварительная версия стандарта IEEE 802.11i): EAP-TLS, EAP-PEAP (MSCHAPv2, SmartCard, Generic Token Card), EAP-TTLS (CHAP, MSCHAP, MSCHAPv2, PAP, MD5), MD5-Challenge, шифрование AES или TKIP
    WPA/WPA2-PSK(предварительная версия стандарта IEEE 802.11i) шифрование AES или TKIP
    LEAP
  • Габариты: 8 × 118 × 54 мм
  • Поддерживаемые ОС: Windows 98SE/Me/2000/XP/Linux
  • Версия драйвера: 1.1.1.0 (от 04.05.2006)
  • Версия утилиты: 1.2.0.0 (от 16.05.2006)

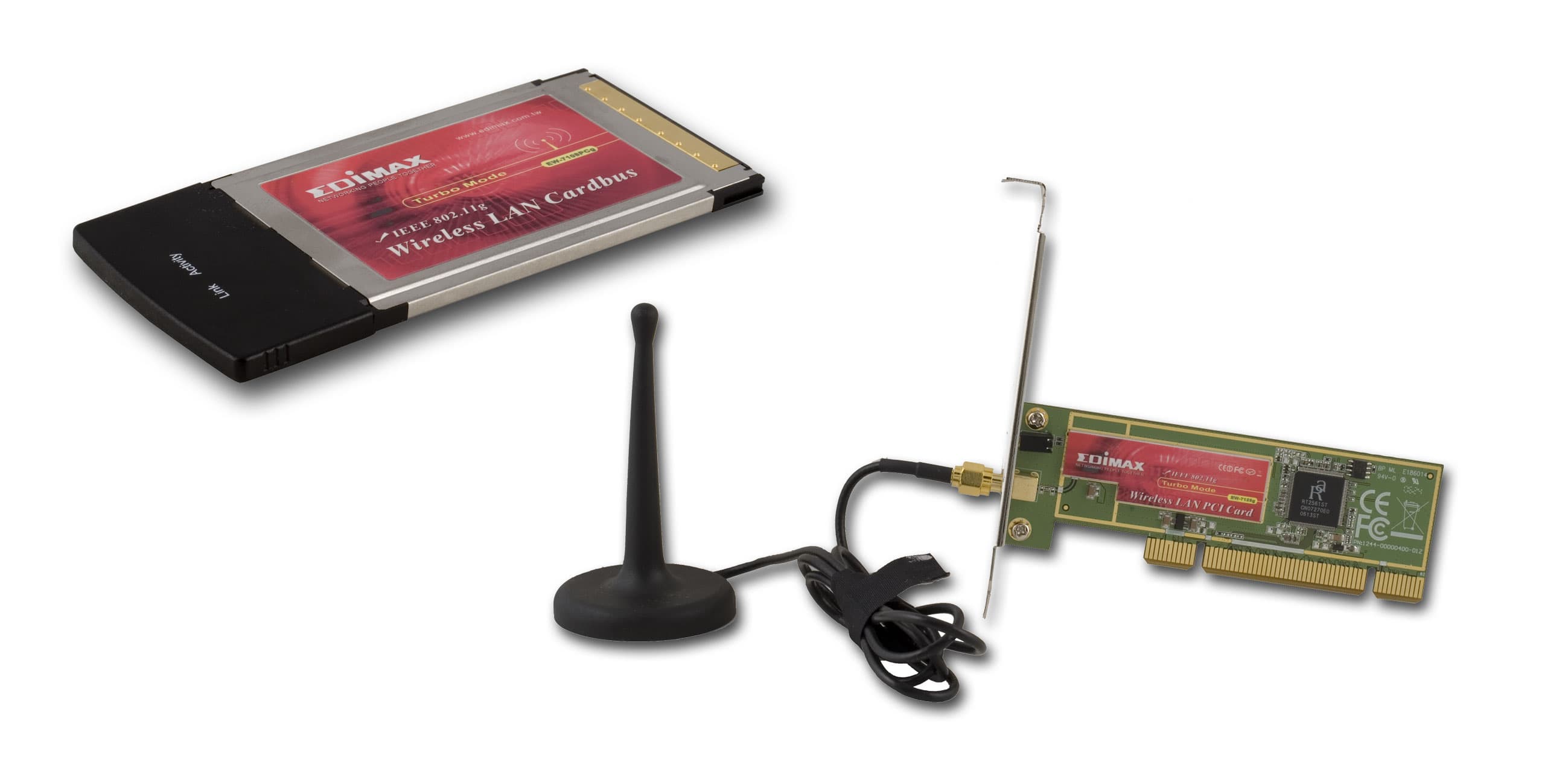

Можно заметить, что спецификации PCI и Cardbus-адаптеров практически ничем не отличаются — это связано с тем, что беспроводные адаптеры выполнены на базе одного и того же чипсета Ralink… и, как следствие, одного и того же драйвера.

Что касается драйверов для ОС Linux, — на CD-диске, идущем в комплекте с беспроводным адаптером, поставляются Linux-драйвера для дистрибутивов Debian, Fedora, RedHat и SuSe. "ReadMe"-файл сообщает о совместимости драйвера с ядрами ОС Linux версий 2.4.x и 2.6.x.

Имеются драйверы беспроводных адаптеров для ОС MacOS.

Конфигурация

Для настройки беспроводных адаптеров может использоваться встроенная утилита WindowsXP: WZC (Windows Zero Config) или утилита настройки Ralink, интерфейс которой мы и рассмотрим.

Полный список скриншотов приведен здесь

Некоторые пункты интерфейса настройки рассмотрим более подробно:

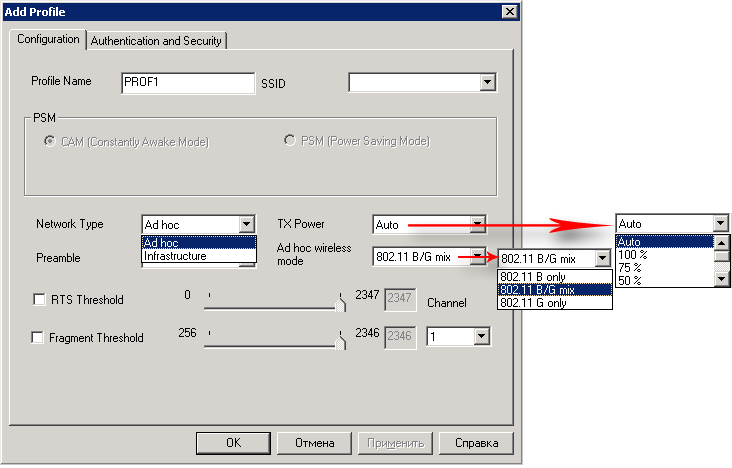

Устройство позволяет выбрать стандарт беспроводной связи в режиме AdHoc (802.11b only, 802.11g only, 802.11 B/G mix). Таким образом, данное оборудование позволяет без проблем установить связь в режиме AdHoc на скорости 54 Мбит/с (напомним, что некоторые беспроводные адаптеры этого до сих пор не умеют и в режиме AdHoc работают только на скорости 11 Мбит/с).

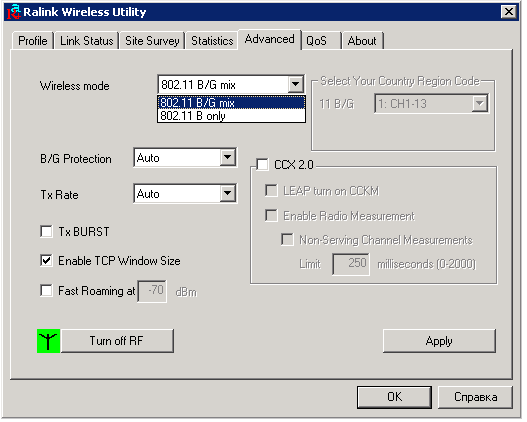

В настройках стоит обратить внимание на галочку Tx BURST — ее установка позволяет существенно менять производительность беспроводных адаптеров. Тестирование адаптеров в режиме AdHoc проводилось отдельно, при включенном и выключенном Tx BURST-режиме. Следует учитывать, что включение Tx BURST режима может негативно сказаться на качестве связи с адаптерами, не поддерживающими данной возможности.

Отметим, что слегка "ошарашивает" количество различных режимов аутентификации (особенно, при использовании 802.1x).

Посмотрим на производительность беспроводных адаптеров в режиме AdHoc.

Тестирование производительности

Тестирование беспроводного сегмента — тестирование проводилось в четырех режимах (IEEE 802.11b, IEEE 802.11g с включенной и выключенной опцией Tx BURST — опция включалась либо отключалась сразу на обоих беспроводных адаптерах). Трафик гонялся между рассматриваемыми беспроводными адаптерами в режиме AdHoc. Расстояние между беспроводными адаптерами не превышало пяти метров.

Условные обозначения:

  • Cardbus — беспроводной Cardbus-адаптер Edimax EW-7108PCg
  • PCI — беспроводной PCI-адаптер Edimax EW-7128g
  • fdx — трафик одновременно гоняется в обоих направлениях

Максимальные скорости:

  • IEEE 802.11b: 5,45 Мбит/с
  • IEEE 802.11b + Tx BURST: 6,21 Мбит/с
  • IEEE 802.11g: 19,18 Мбит/с
  • IEEE 802.11g + Tx BURST: 29,21 Мбит/с

Как видим, использование опции Tx BURST позволяет существенно повысить производительность беспроводной связи между беспроводными адаптерами.

В режиме IEEE 802.11g (без Tx BURST) наблюдается не очень высокая производительность. Включение Tx BURST сразу прибавляет к производительности 10 Мбит/с — весьма веская причина включить данную опцию (снова напомним, при использовании беспроводных адаптеров других марок, включение данной опции может произвести отрицательный эффект).

Во всех остальных тестах наблюдается хорошая производительность.

Как видно из диаграммы, скорости между беспроводными адаптерами в режиме полного дуплекса распределяются поровну (видимо, сказывается то, что данные беспроводные адаптеры построены на базе одного чипсета).

Доступность

На момент написания данного обзора, рассматриваемое оборудование еще не было представлено в каталоге Price.ru.

Выводы:

Рассмотренные беспроводные адаптеры показали высокую производительность при включении дополнительной опции Tx BURST. Очень порадовало наличие большого количества режимов аутентификации.

Дополнительным плюсом служит наличие драйверов беспроводных адаптеров для других операционных систем (Linux, MacOS).

К недостаткам можно отнести полное отсутствие документации на русском языке и отсутствие устройств в московской рознице (на момент написания).

Плюсы:

  • Высокая производительность
  • Широкий набор методов аутентификации
  • Наличие драйверов для не-Windows ОС

Минусы:

  • Полное отсутствие документации на русском языке
  • Отсутствие устройства в московской рознице на момент написания данного обзора



Оборудование предоставлено компанией Edimax
