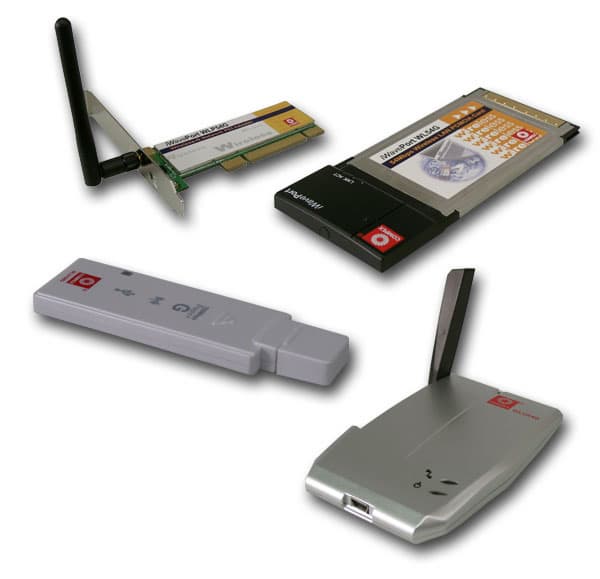

Набор беспроводных адаптеров стандарта IEEE 802.11g от Compex: Cardbus-адаптер WL54G, PCI-адаптер WL54G, USB-адаптер WLU54G и USB-адаптер с поддержкой передачи со скоростью 108 Мбит/с WLU108G.


В статье рассматриваются беспроводные адаптеры Compex: WL54G, WLP54G, WLU54G и WLU108G.

Итак, обо всем по порядку…

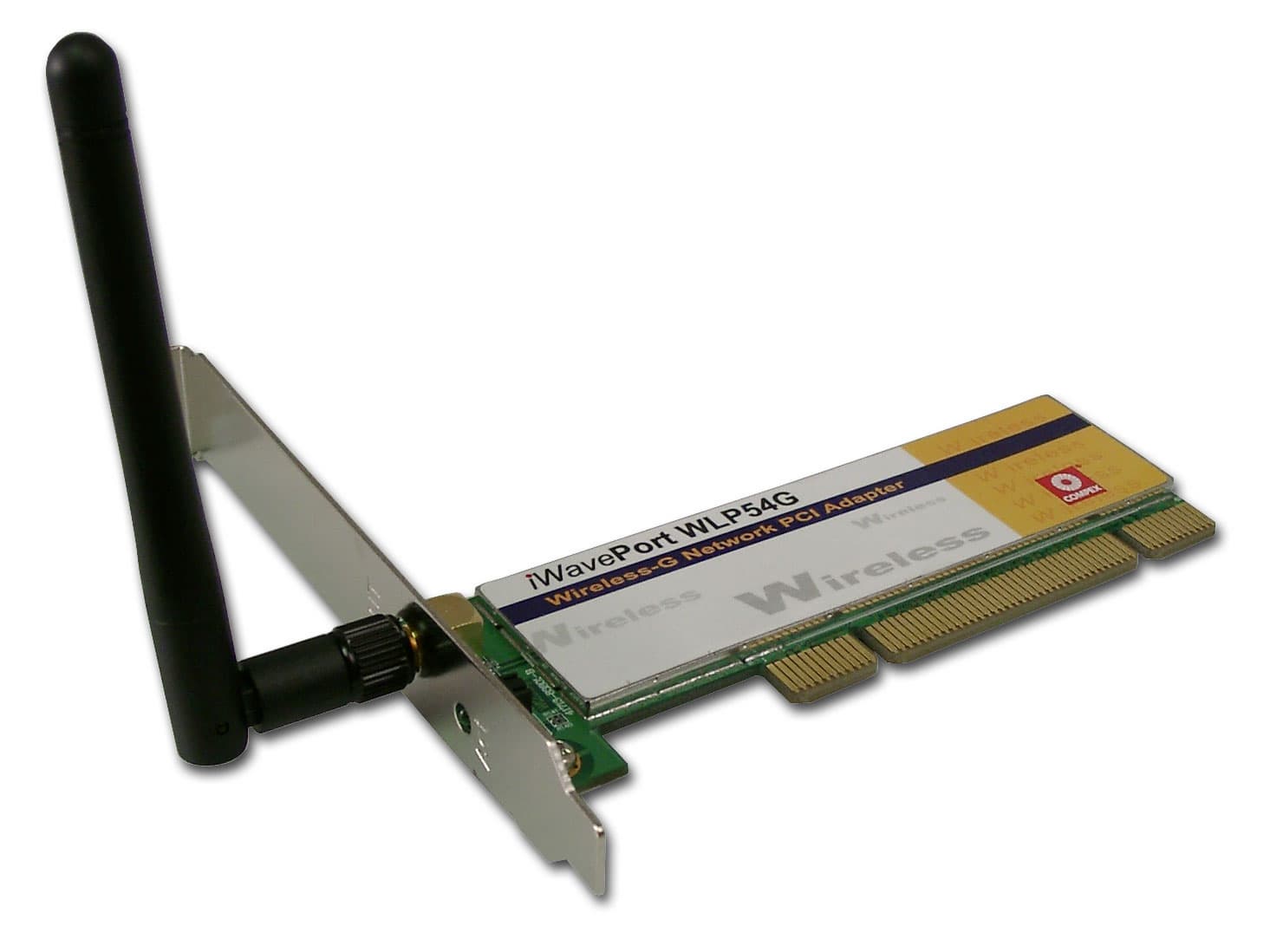

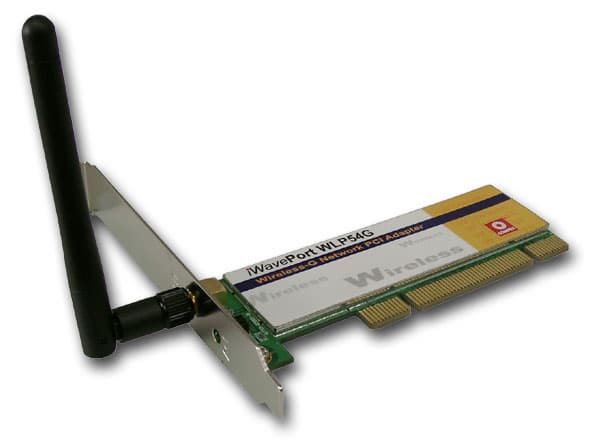

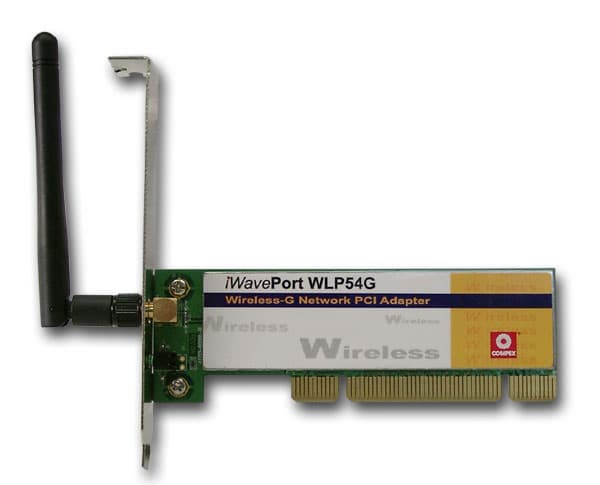

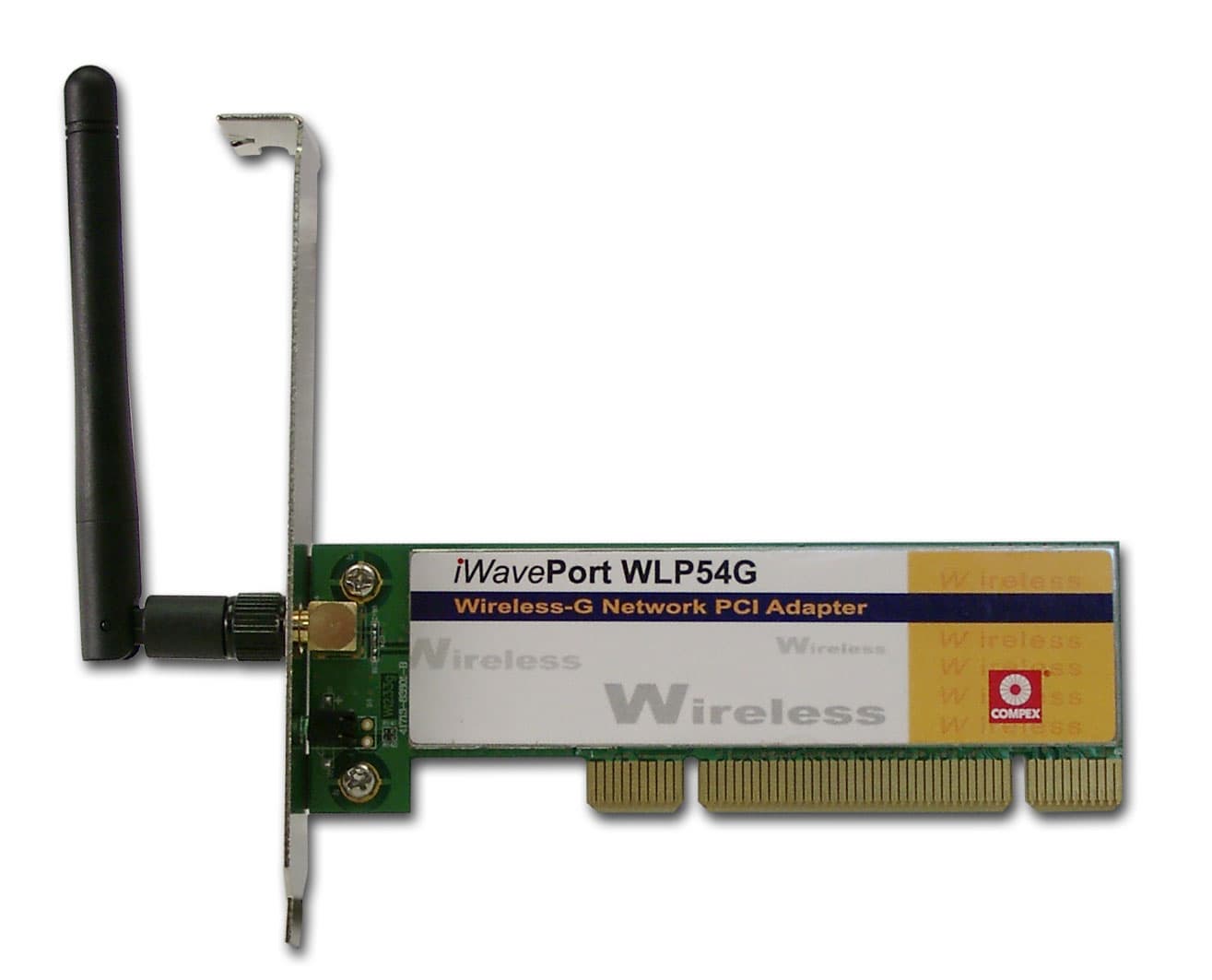

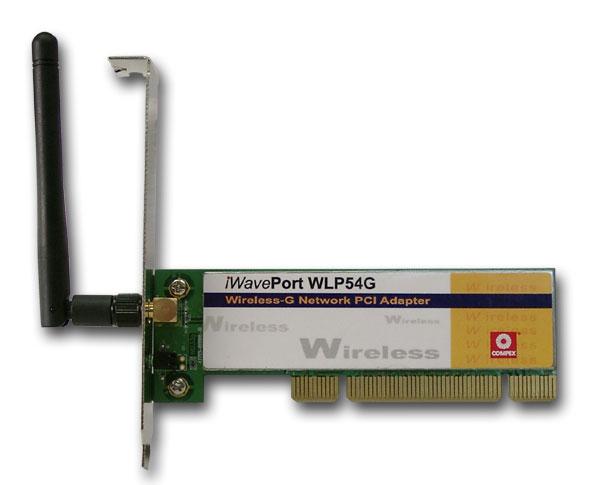

PCI-адаптер Compex WLP54G

На беспроводном адаптере расположен индикатор активности беспроводного соединения.

Устройство поставляется в следующей комплектации:

  • PCI-адаптер
  • антенна r-SMA
  • руководство по установке
  • диск с драйверами под ОС Windows и подробной документацией по установке и настройке на английском языке

Металлический экран припаян к плате, поэтому о вскрытии устройства не было и речи, но при установке драйверов ставится драйвер Ralnik 2500. Видимо, как раз на базе этого чипсета и выполнена беспроводная часть адаптера.

Спецификации устройства:

  • Интерфейс PCI
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Безопасность: 64/128 бит WEP-шифрование, WPA-шифрование не поддерживается, несмотря на то, что на сайте сказано обратное
  • Дальность связи (IEEE 802.11g): 20 метров — внутри помещения и 80 метров — снаружи

Конфигурирование

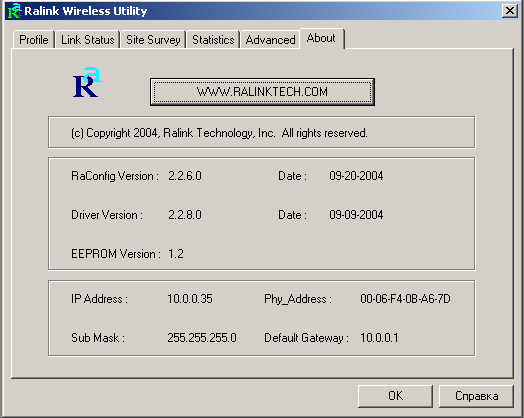

Изменение конфигурации устройства осуществляется через утилиту настройки.

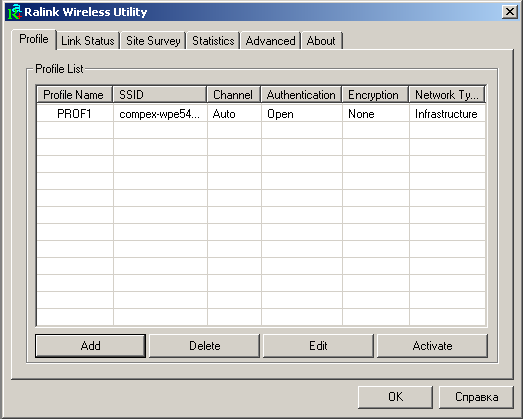

Здесь отображается список заданных профилей.

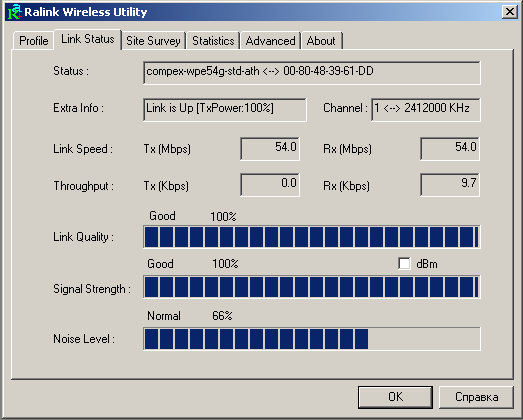

Здесь отображаются параметры связи и качество приема сигнала.

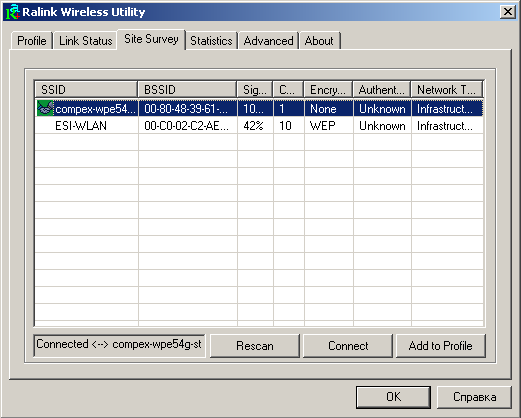

Здесь отображается список доступных беспроводных сетей

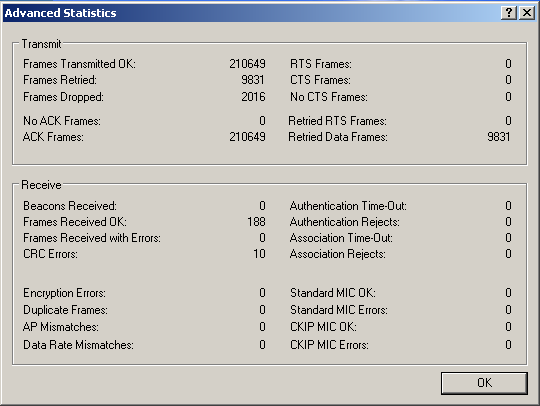

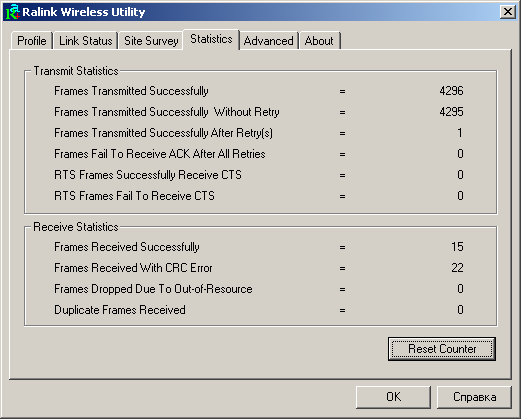

Здесь отображается статистика передачи данных

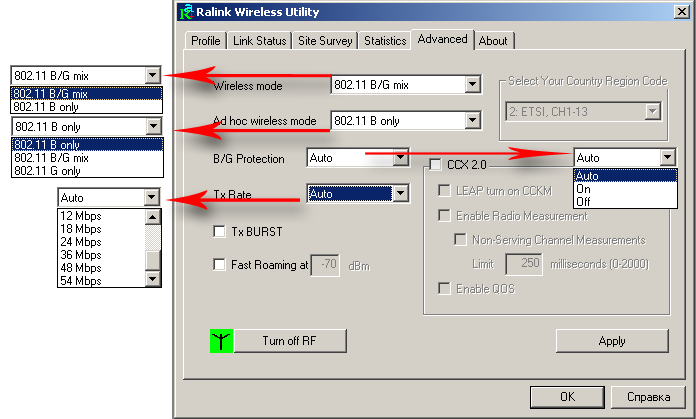

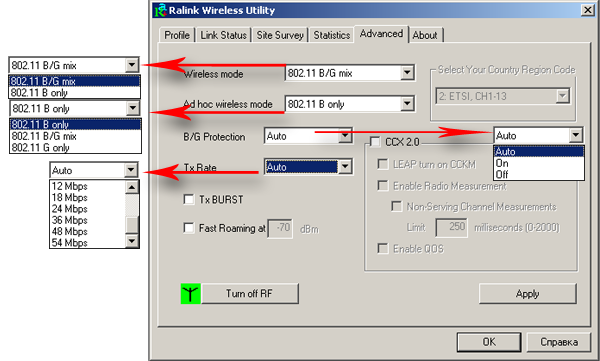

Здесь можно задать режимы функционирования беспроводной связи.

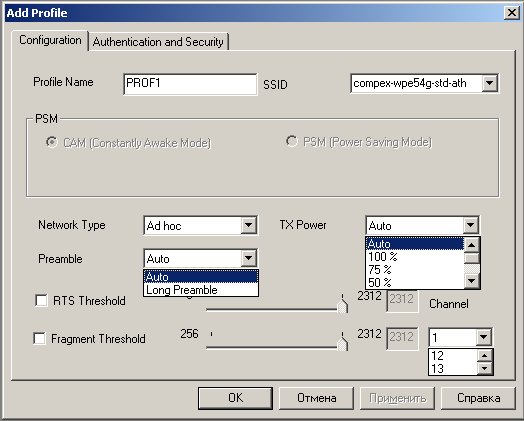

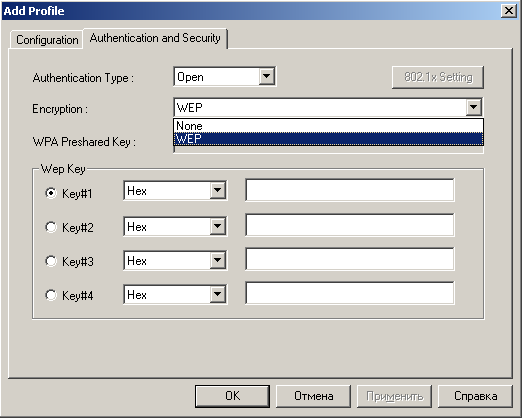

При создании профилей можно задать некоторые дополнительные параметры соединения.

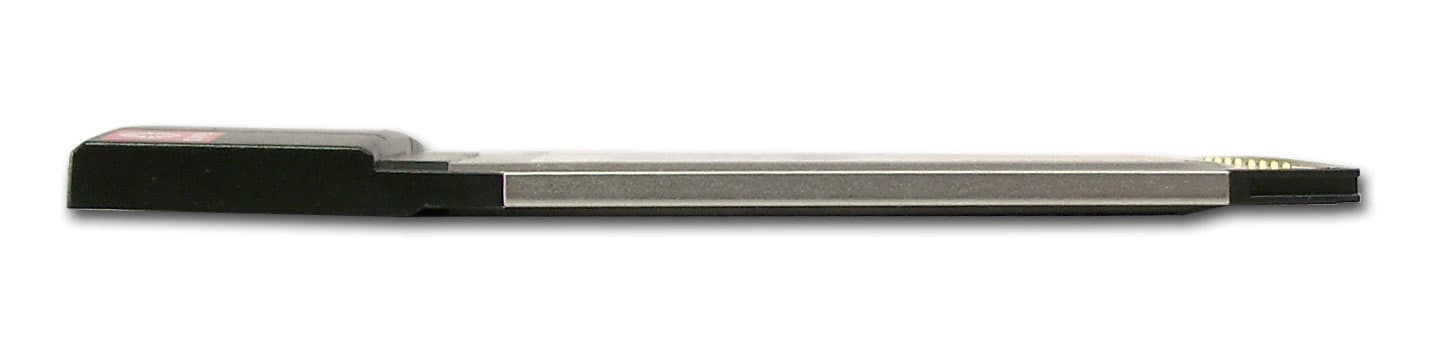

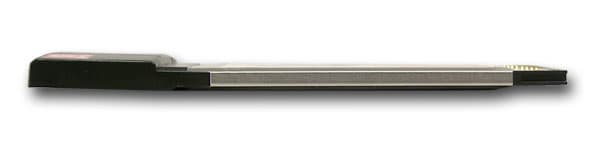

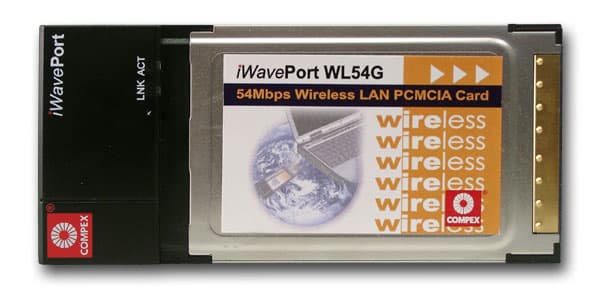

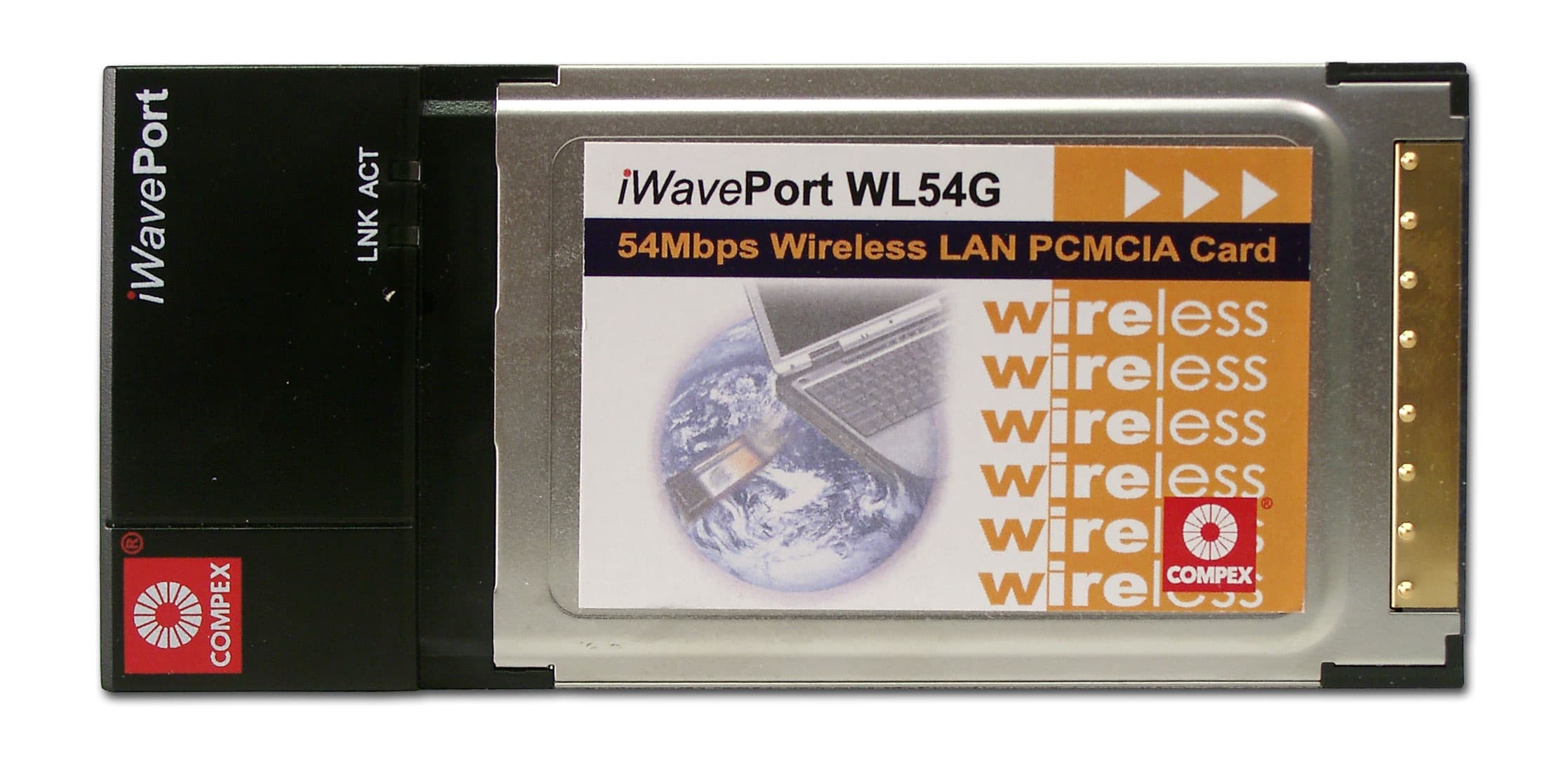

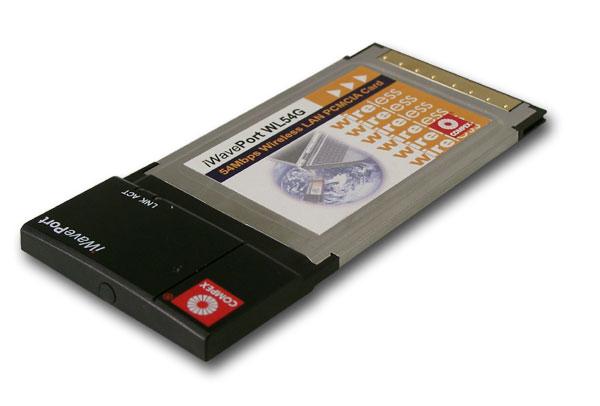

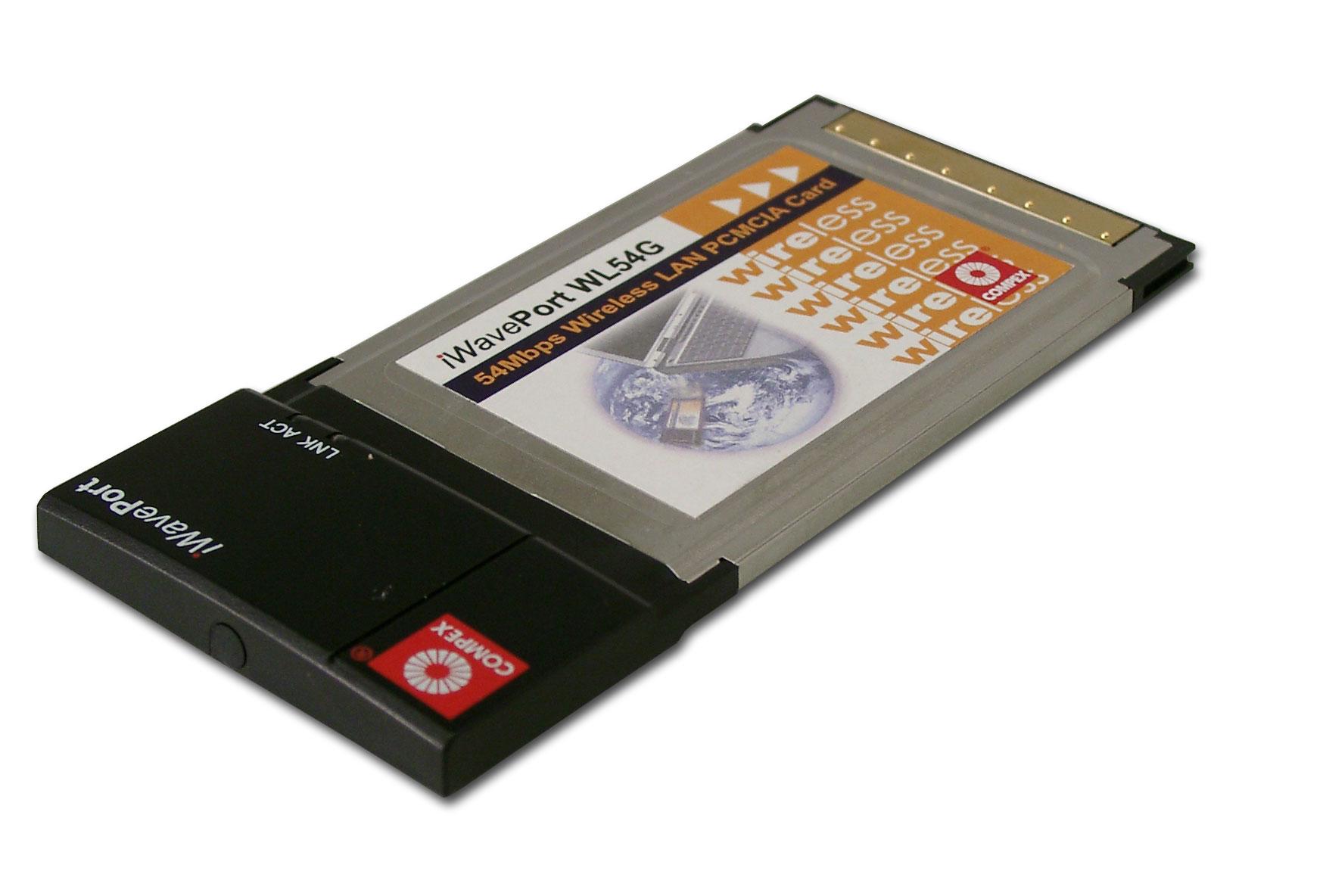

Cardbus-адаптер Compex WL54G

На беспроводном адаптере расположены индикаторы связи и активности беспроводного соединения (Link и Act).

Устройство поставляется в следующей комплектации:

  • Cardbus-адаптер
  • руководство по установке
  • диск с драйверами под ОС Windows и подробной документацией по установке и настройке на английском языке

Сразу отмечу, что устройство попало в мои руки в OEM комплектации "Не для продажи". Драйвер адаптера удалось поставить без проблем, а вот утилиту настройки с диска поставить не получилось. При запуске программы установки ничего не происходит. Для конфигурации данного адаптера использовалась внутренняя утилита ОС Windows WZC (Windows Zero Config).

Спецификации устройства:

  • Интерфейс Cardbus
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Безопасность: 64/128 бит WEP-шифрование
  • Дальность связи: 20 метров — внутри помещения и 80 метров — снаружи

Конфигурирование

Как я уже говорил выше, настройка адаптера осуществлялась с помощью Windows Zero Config (внутренняя утилита ОС Windows).

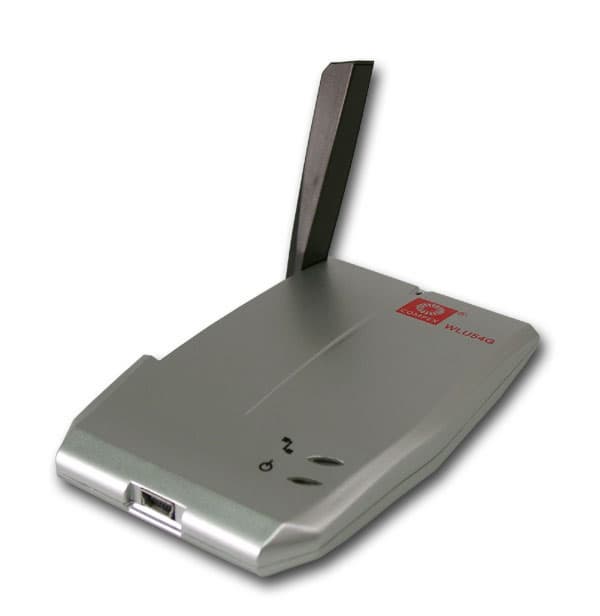

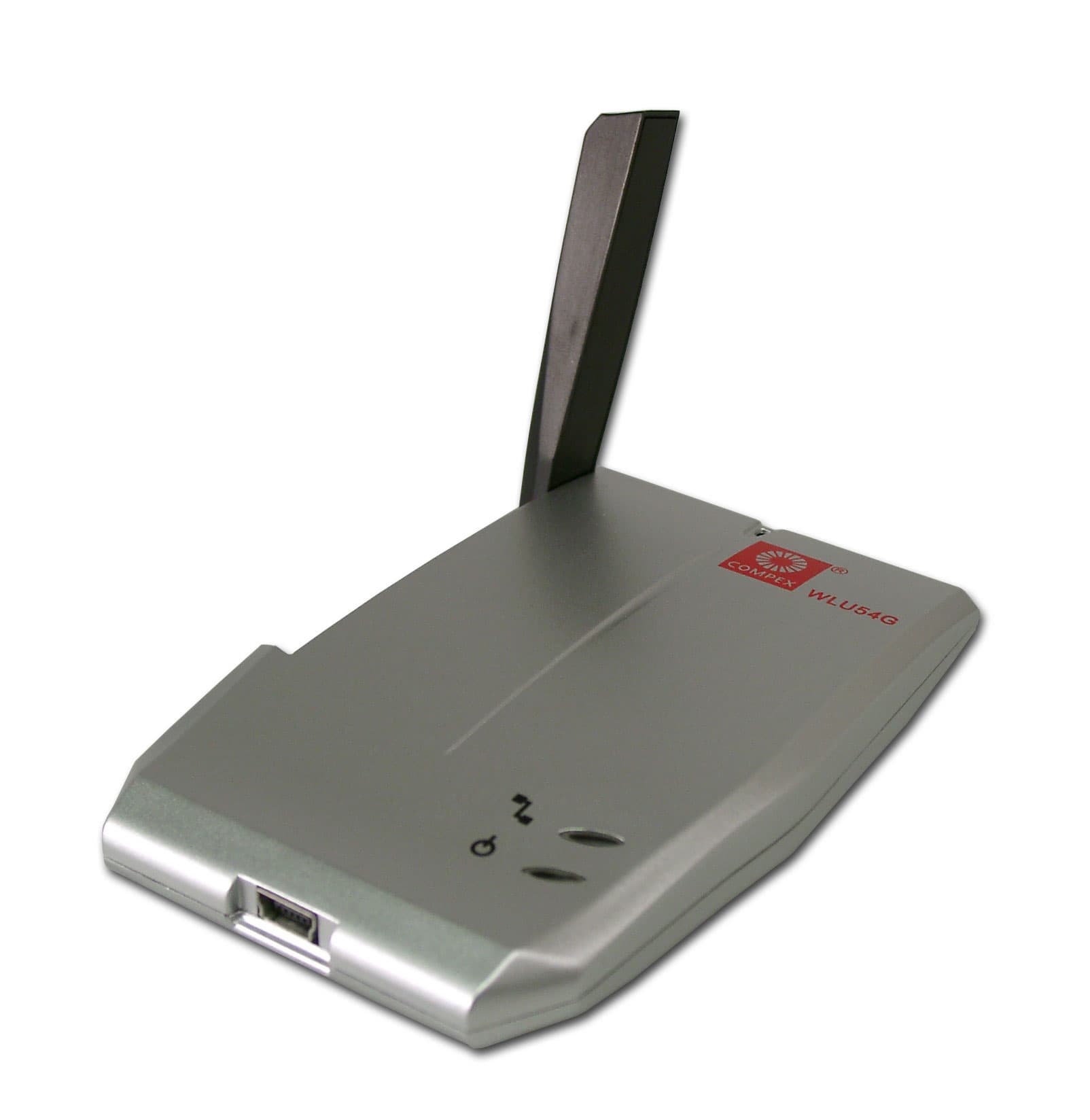

USB-адаптер WLU54G

На адаптере расположены индикаторы питания и активности беспроводного соединения.

Устройство поставляется в следующей комплектации:

  • Беспроводной адаптер
  • Метровый USB-провод
  • Диск с драйверами и инструкцией (на английском языке)
  • Краткая инструкция по подключению адаптера

Спецификация:

  • Интерфейс: USB 2.0
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Безопасность: 64/128 бит WEP-шифрование
  • Дальность связи (IEEE 802.11g): 20 метров — внутри помещения и 80 метров — снаружи
  • Выходная мощность:
    15 dBm — для режима IEEE 802.11g
    18 dBm — для режима IEEE 802.11b
  • Размеры: 5 × 60 × 119 мм
  • Поддерживаемые ОС: Win98SE, WinMe, WIn2k, WinXP

Конфигурирование

Конфигурирование устройства осуществляется с помощью утилиты настройки, которая полностью аналогична утилите настройки PCI-адаптера WLP54G, рассмотренного чуть выше.

Стоит отметить, что утилита настройки не позволяет подключиться к сети защищенной WPA, зато при использовании Windows Zero Config — это можно сделать без проблем.

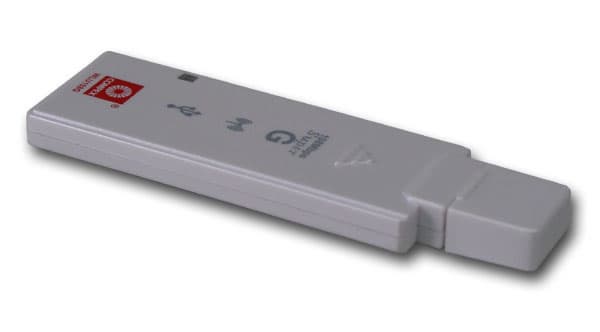

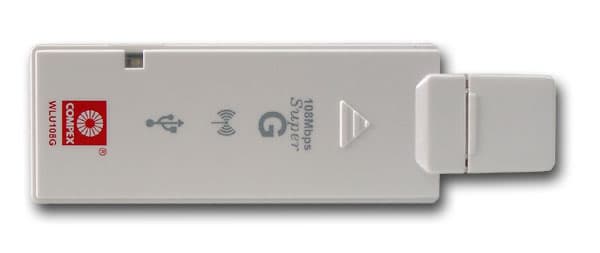

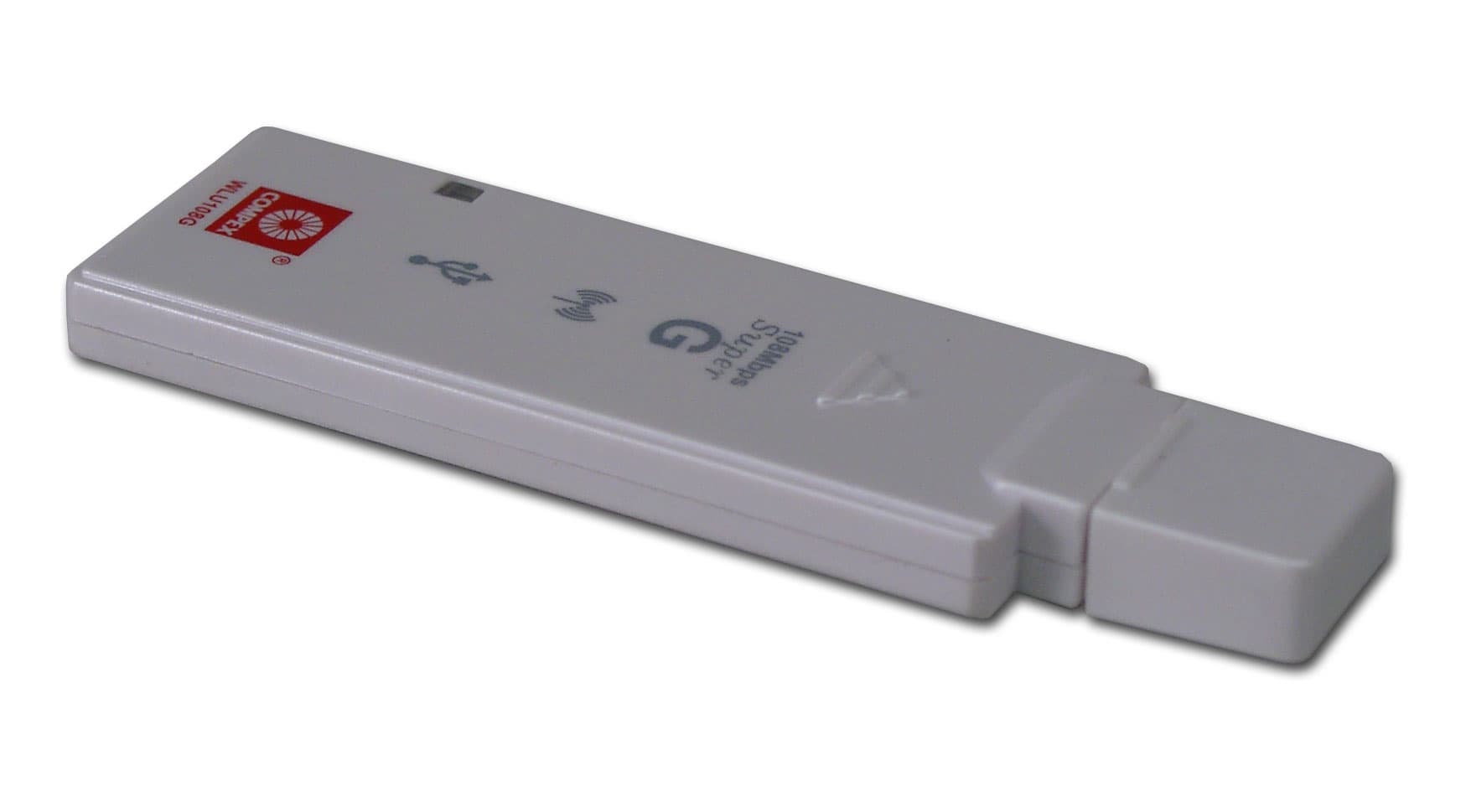

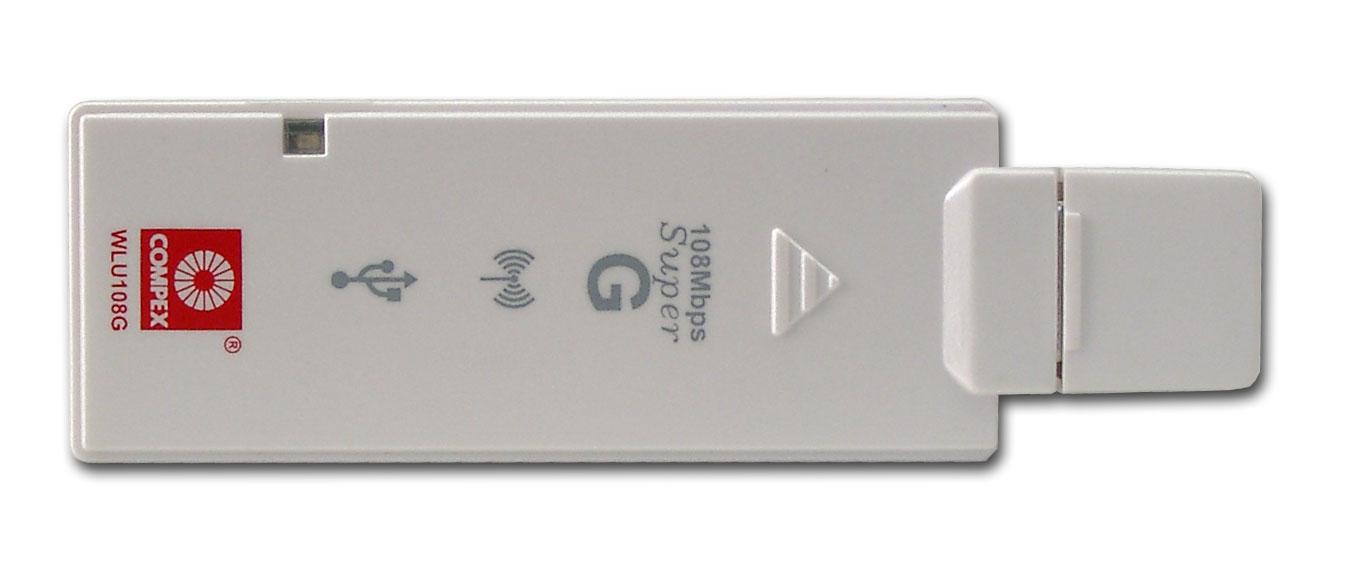

USB-адаптер WLU108G

На адаптере расположен индикатор активности беспроводного соединения

Устройство поставляется в следующей комплектации:

  • Беспроводной адаптер
  • Удлинитель USB-провода длиной около 30 см
  • Диск с драйверами и инструкцией (на английском языке)
  • Краткая инструкция по подключению адаптера



Спецификация

  • Интерфейс: USB 2.0
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54, 108 Мбит/с
  • Безопасность: 64/128/152 бит WEP-шифрование, WPA-шифрование
  • Дальность связи (IEEE 802.11g): 20 метров — внутри помещения и 80 метров — снаружи
  • Выходная мощность:
    19 dBm — для режима IEEE 802.11g
    20 dBm — для режима IEEE 802.11b
  • Чувствительность приемника: до -90 dBm
  • Размеры: 87 × 26.6 × 7.7 мм
  • Вес: 20 г
  • Поддерживаемые ОС: WIn2k, WinXP

Конфигурирование

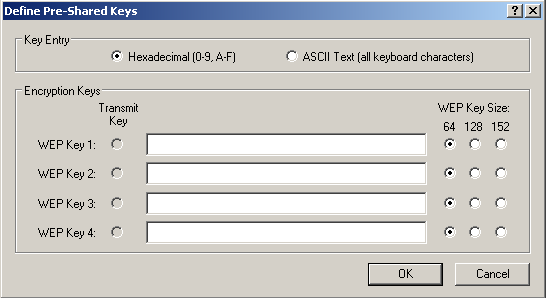

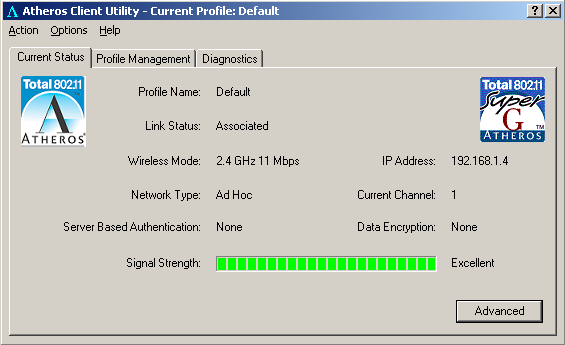

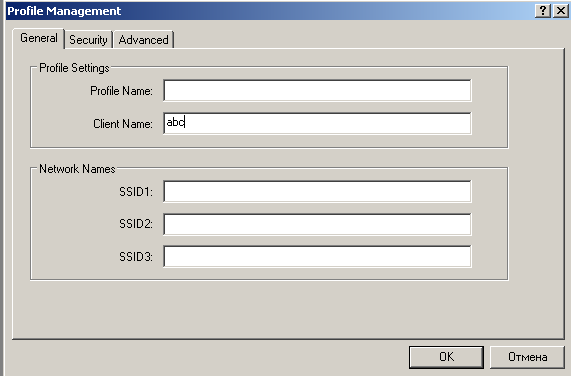

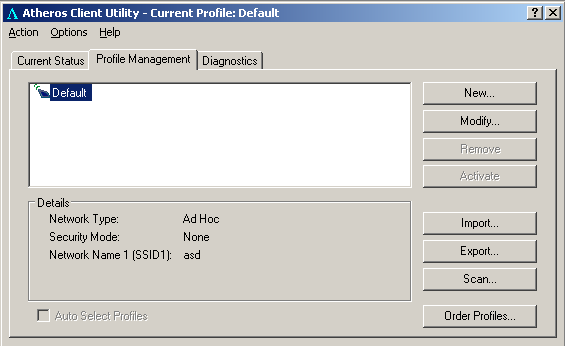

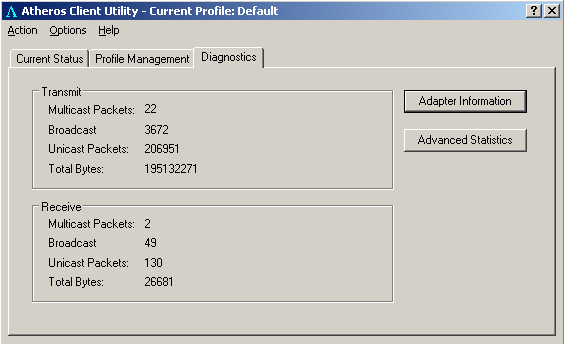

Конфигурирование устройства осуществляется с помощью утилиты настройки, скриншоты которой приведены ниже:

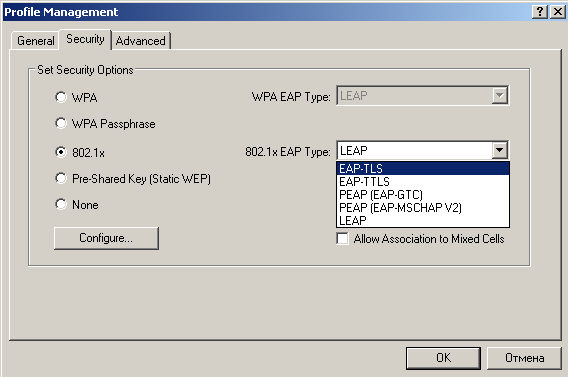

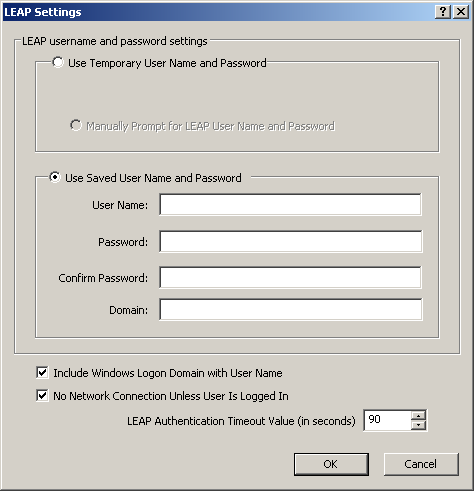

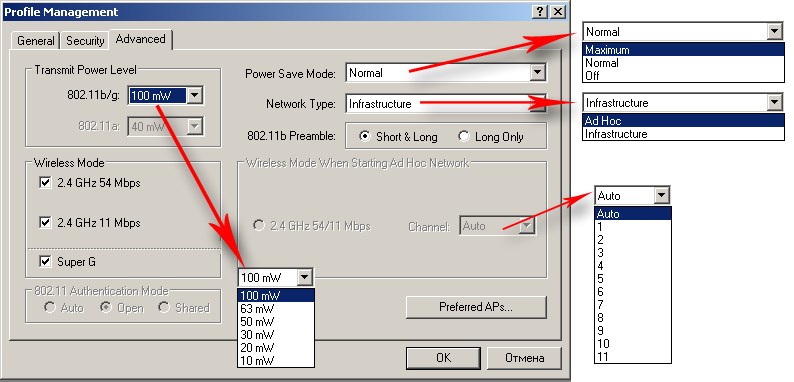

Утилита настройки поддерживает множество различных видов WPA-шифрования. Несмотря на то, что при установке был указан регион "Восточная Европа/Россия", количество каналов ограничено 11-ю.

Тестирование производительности

Тестирование беспроводного сегмента

Для краткой характеристики представленных адаптеров проведем несколько обзорных тестов производительности. Все тесты проводятся в режиме работы "точка-точка" (AdHoc режим). В качестве базового адаптера был выбран Cardbus-адаптер WL54G.

Были проведены следующие тесты:

  • Тест "PCI-адаптер WLP54G — Cardbus адаптер WL54G"
  • Тест "USB-адаптер WLU54G — Cardbus адаптер WL54G"
  • Тест "USB-адаптер WLU108G — Cardbus адаптер WL54G"

Тест "PCI-адаптер WLP54G — Cardbus адаптер WL54G" — трафик гонялся между компьютером c беспроводным PCI-адаптером Compex WLP54G и ноутбуком с беспроводным Cardbus-адаптером Compex WL54G в режиме AdHoc. Скорость соединения устанавливалась автоматически для режимов IEEE 802.11g и IEEE 802.11b. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной Cardbus-адаптер Compex WL54G
  • PCI — беспроводной PCI-адаптер Compex WLP54G
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 21,49 Мбит/с в режиме IEEE 802.11g и 5,46 Мбит/с — в режиме IEEE 802.11b — это очень хорошие показатели. Скорость трафика от PCI-адаптера к Cardbus-адаптеру примерно в 2 раза ниже, чем скорость в обратном направлении.

Тест "USB-адаптер WLU54G — Cardbus адаптер WL54G" — трафик гонялся между компьютером c беспроводным USB-адаптером Compex WLU54G и ноутбуком с беспроводным Cardbus-адаптером Compex WL54G в режиме AdHoc. Скорость соединения устанавливалась автоматически для режимов IEEE 802.11g и IEEE 802.11b. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной Cardbus-адаптер Compex WL54G
  • USB — беспроводной USB-адаптер Compex WLU54G
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 19,36 Мбит/с — в режиме IEEE 802.11g и 5,49 Мбит/с — в режиме IEEE 802.11b. Скорость от USB-адаптера к Cardbus-адаптеру примерно в 2 раза ниже скорости в обратном направлении (аналогичная картина наблюдалась и в предыдущем тесте — PCI-Cardbus).

Тест "USB-адаптер WLU108G — Cardbus адаптер WL54G" — трафик гонялся между компьютером c беспроводным USB-адаптером Compex WLU108G и ноутбуком с беспроводным Cardbus-адаптером Compex WL54G в режиме AdHoc. Скорость соединения устанавливалась автоматически для режима IEEE 802.11b (запустить IEEE 802.11g в AdHoc режиме не удалось). Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной Cardbus-адаптер Compex WL54G
  • USB — беспроводной USB-адаптер Compex WLU108G
  • fdx — генерация трафика в обоих направлениях

Максимальная скорость: 6,15 Мбит/с — в режиме IEEE 802.11b. Скорость от USB-адаптера к Cardbus-адаптеру примерно в 2 раза ниже скорости в обратном направлении (это уже становится закономерностью).

Доступность:

Средняя розничная цена на рассматриваемое в статье устройство на последний момент:

Compex WL54G Н/Д(0)
Compex WLP54G Н/Д(0)
Compex WLU54G Н/Д(0)
Compex WLU108G Н/Д(0)

Выводы

Рассмотрев целый комплекс адаптеров компании Compex, у меня появилось смешанное чувство. С одной стороны, кажется, очень привлекательны и цена и производительность, а в случае USB-адаптеров еще и необычный дизайн, а с другой стороны невозможность включить WPA-шифрования (в том числе и WPA-PSK) на PCI-адаптере и неработоспособность утилиты, поставляемой вместе с беспроводным Cardbus-адаптером. С беспроводным адаптером WLU54G (USB) тоже интересная ситуация — при использовании поставляемой утилиты, WPA-шифрование включить не удалось, а при использовании Windows Zero Config — это делается без проблем. USB-адаптер WLU108G — вроде бы не имеет подобных недостатков, зато не позволяет установить сеть в режиме AdHoc с режимом связи IEEE 802.11g (54 Мбит/с) — только IEEE 802.11b (11 Мбит/с).

Получилась интересная ситуация — у каждого устройства есть и преимущества и недостатки. В следующих обзорах мы рассмотрим, как это отразится на работе рассмотренного в этом обзоре оборудования с другим беспроводным оборудованием Compex (точки доступа и беспроводные роутеры).

Также отмечу, что компания Compex (да, впрочем, не только она) не производит национализации своей продукции — почти все утилиты и руководства на английском языке.



Оборудование предоставлено ООО Роско
