Существует теория, что совершенные вещи обязательно должны быть красивыми. Не знаю, слышали ли производители об этой теории и разделяют ли они ее… Но многие в последнее время пытаются любым способом выделить свой продукт из ряда подобных. Ведь функционально многие устройства схожи, так как используют одну и ту же элементную базу (конечно, качество сборки, разводки печатной платы и т.д. тоже важно, но речь сейчас не об этом). Поэтому обязательно в комплект поставки включат то коврик, то другие приятные безделушки (а иногда и не безделушки вовсе), или коробку оформят покрасочнее, в общем, кто на что горазд. Но все эти ухищрения важны лишь в первый момент — распаковали коробку, достали бонусы, полюбовались и отложили в сторону. А устройство-то вот оно — так почему бы не поработать над его внешним видом? Сказано — сделано.
И что мы имеем в результате?
Полупрозрачный коммутатор компании MultiCo
Внешний вид безусловно красивый… но не забыла ли компания о функциональной стороне дела в погоне за красивой оболочкой? Попробуем это выяснить.

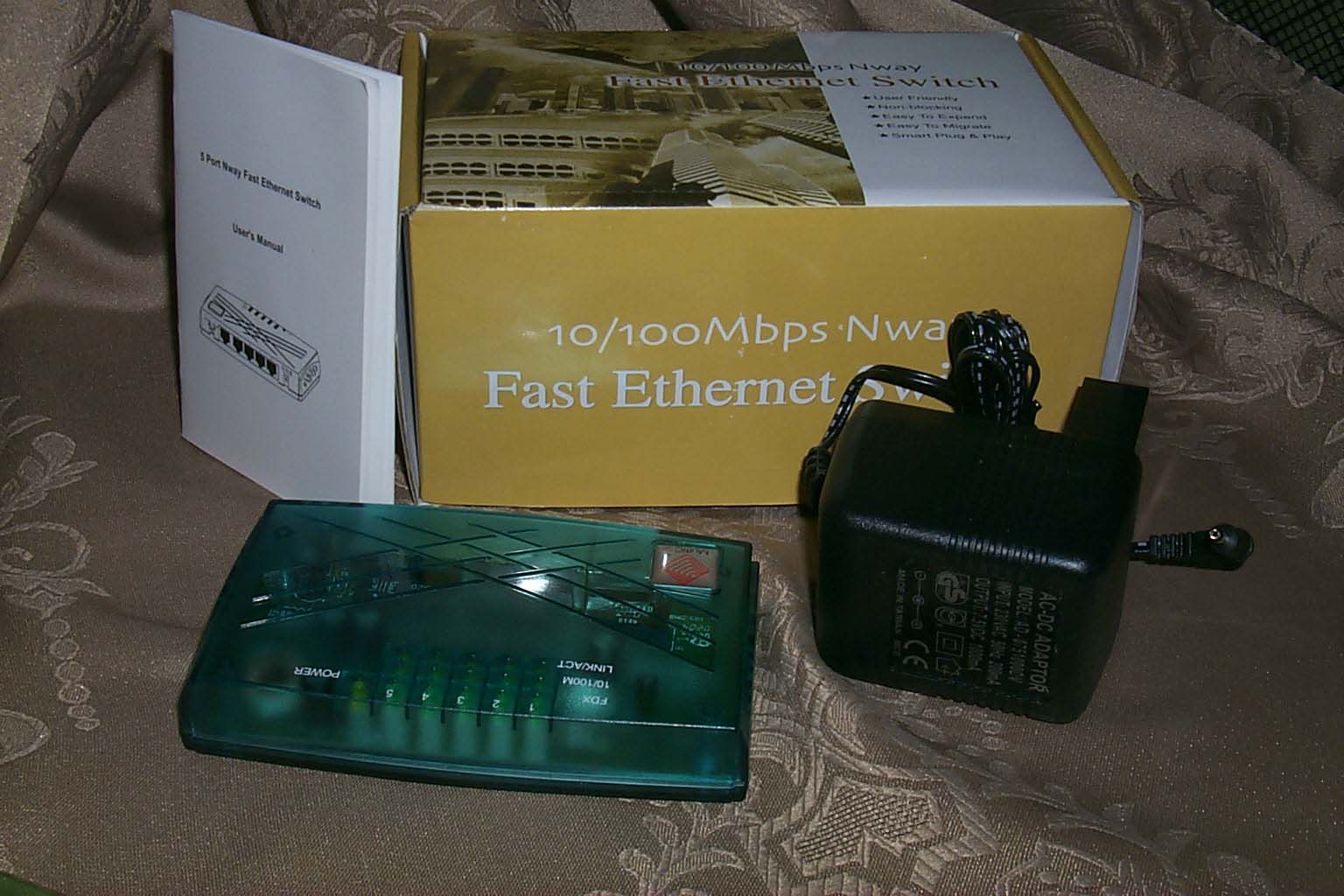

Комплект поставки стандартен: пяти-портовый коммутатор, внешний блок питания к нему и небольшая брошюрка с документацией на устройство.

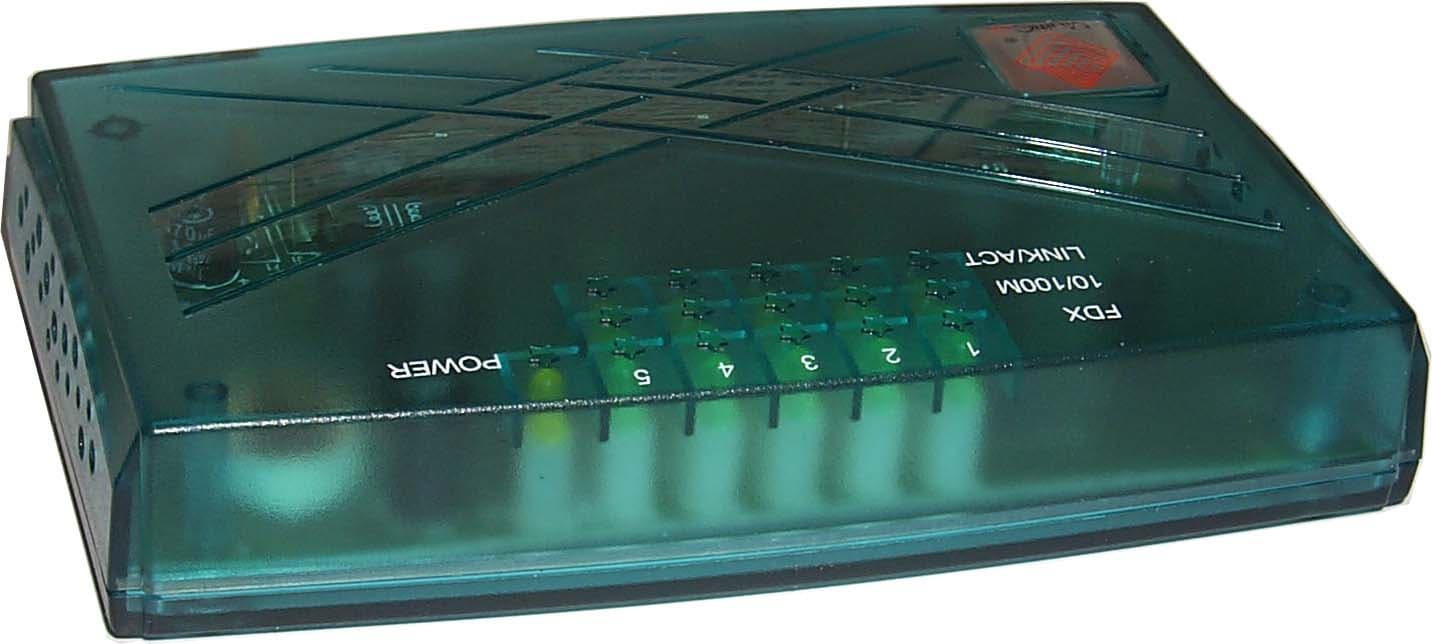

Корпус устройства с «зализанными» углами сделан из полупрозрачного пластика, сквозь который видна начинка коммутатора. Выглядит он, на мой взгляд, достаточно элегантно. Но первый вопрос, который пришел мне в голову — а часто ли на устройство будут глядеть? Ведь обычно коммутаторы ставят не на виду. Темный угол, дальняя часть стола. Чтобы не мешал, другими словами. Но все равно приятно :)
Индикаторы расположены на верхней передней части устройства, индикатор питания и линка/активности желтого цвета, остальные — зеленого. Три индикатора на каждый порт — они отражают наличие дуплекса, скорость, наличие линка, активность порта (во время передачи данных) и коллизии. Индикация аварийного отключения порта отсутствует:
| индикатор | состояние | информация |
| FDX | горит | наличие полного дуплекса |
| мерцает | коллизия | |
| не горит | полудуплексный режим | |
| 10/100M | горит | скорость работы порта — 100MBit/sec |
| не горит | скорость работы порта — 10MBit/sec | |
| LINK/ACT | горит | наличие линка (подключенного устройства |
| мерцает | передача данных |

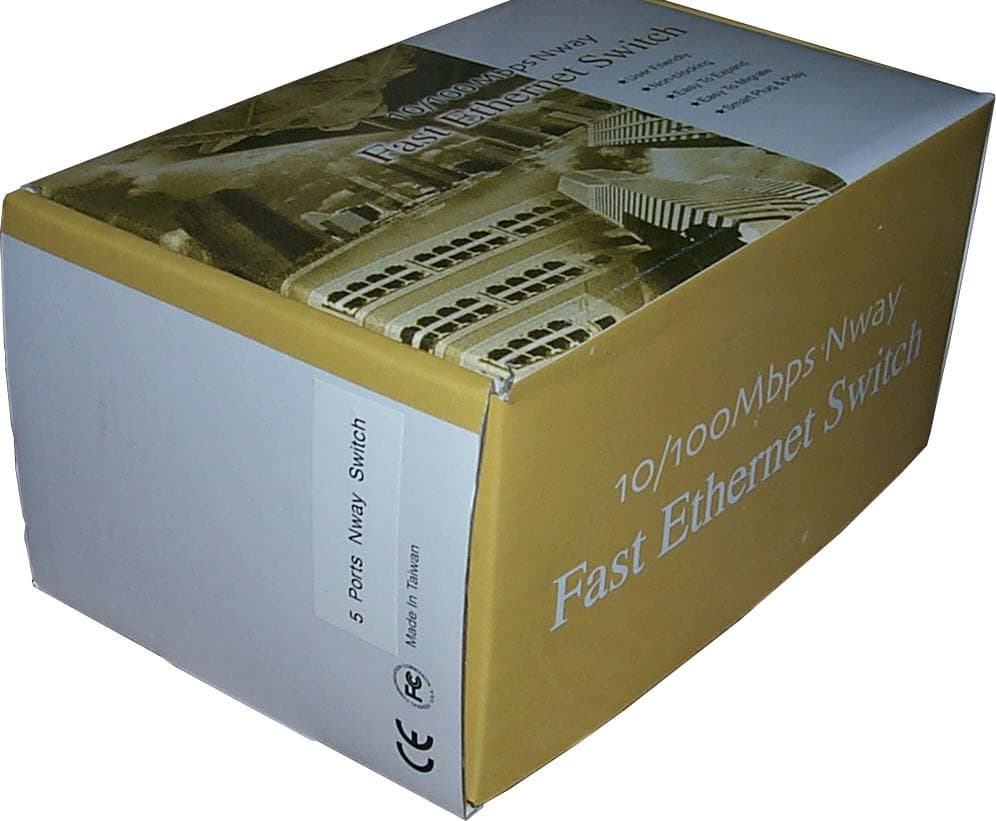

Удивила еще одна вещь — упаковка. Информация о том, что именно за коммутатор находится внутри, присутствует только на маленькой наклейке сбоку. Такое впечатление, что дизайнеры долго и продуктивно работали над внешним видом самого устройcтва, а к вечеру утомились и на упаковку сил уже не хватило :) С другой стороны, такая экономия на упаковке, естественно, должна сказаться и на стоимости продукта.
 |  |

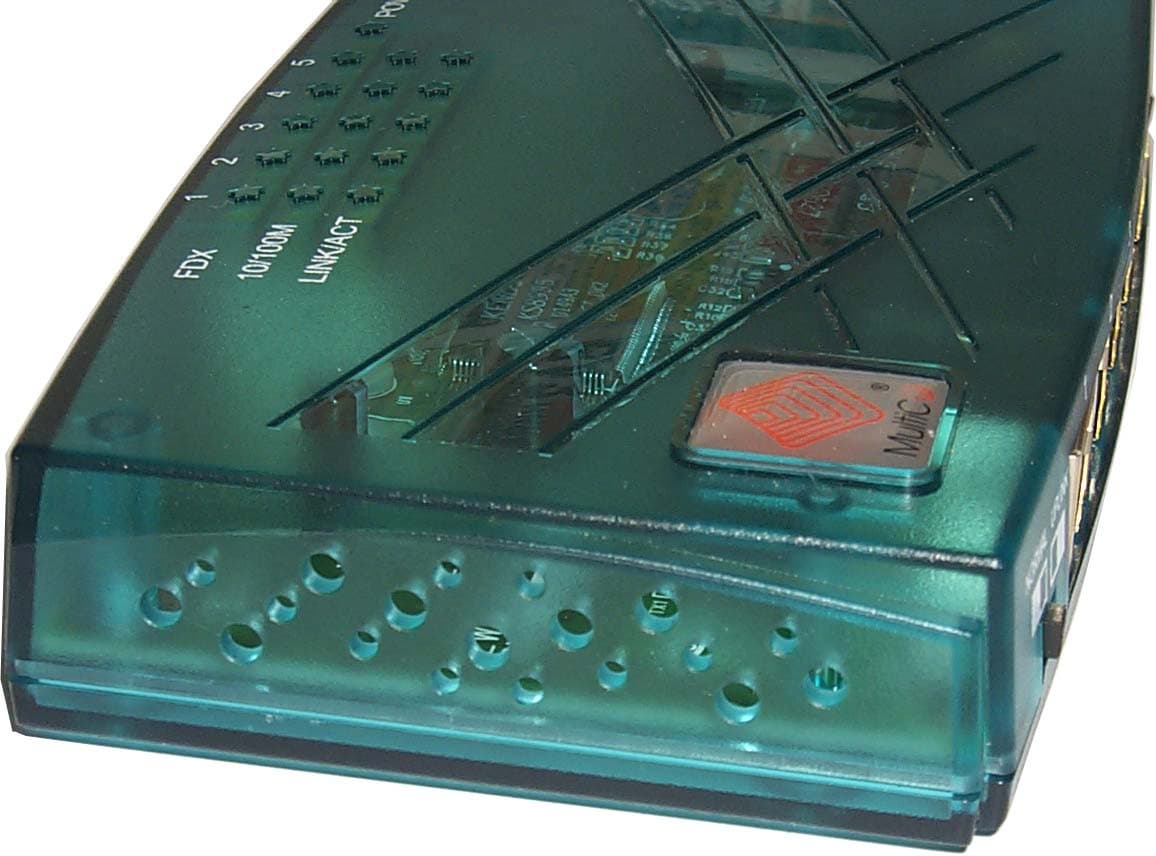

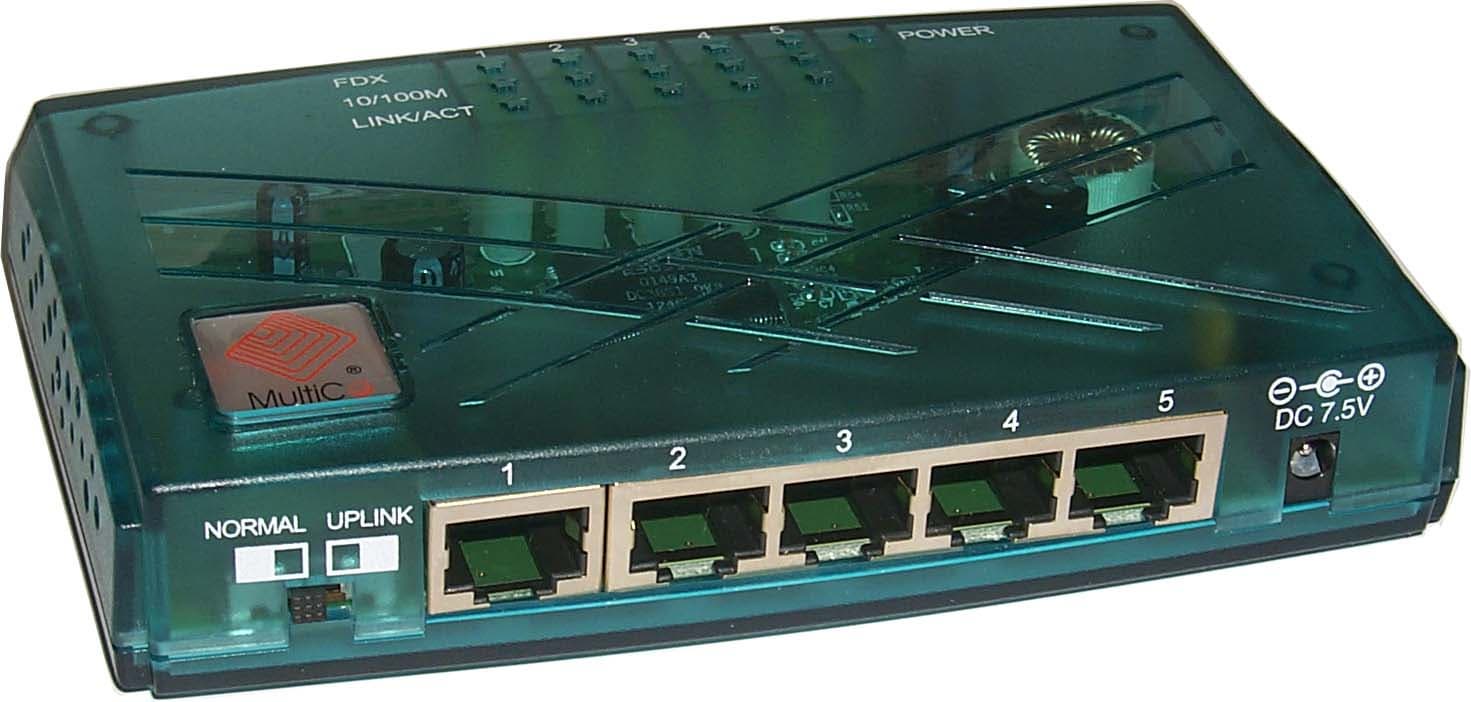

Сбоку в корпусе видны вентиляционные отверстия, а сзади линейка портов и разъем питания. Порт аплинка совмещен с первым портом устройства и имеет переключатель для перевода его в то или иное состояние. К каждому порту можно подключать как экранированную, так и неэкранированную витую пару.

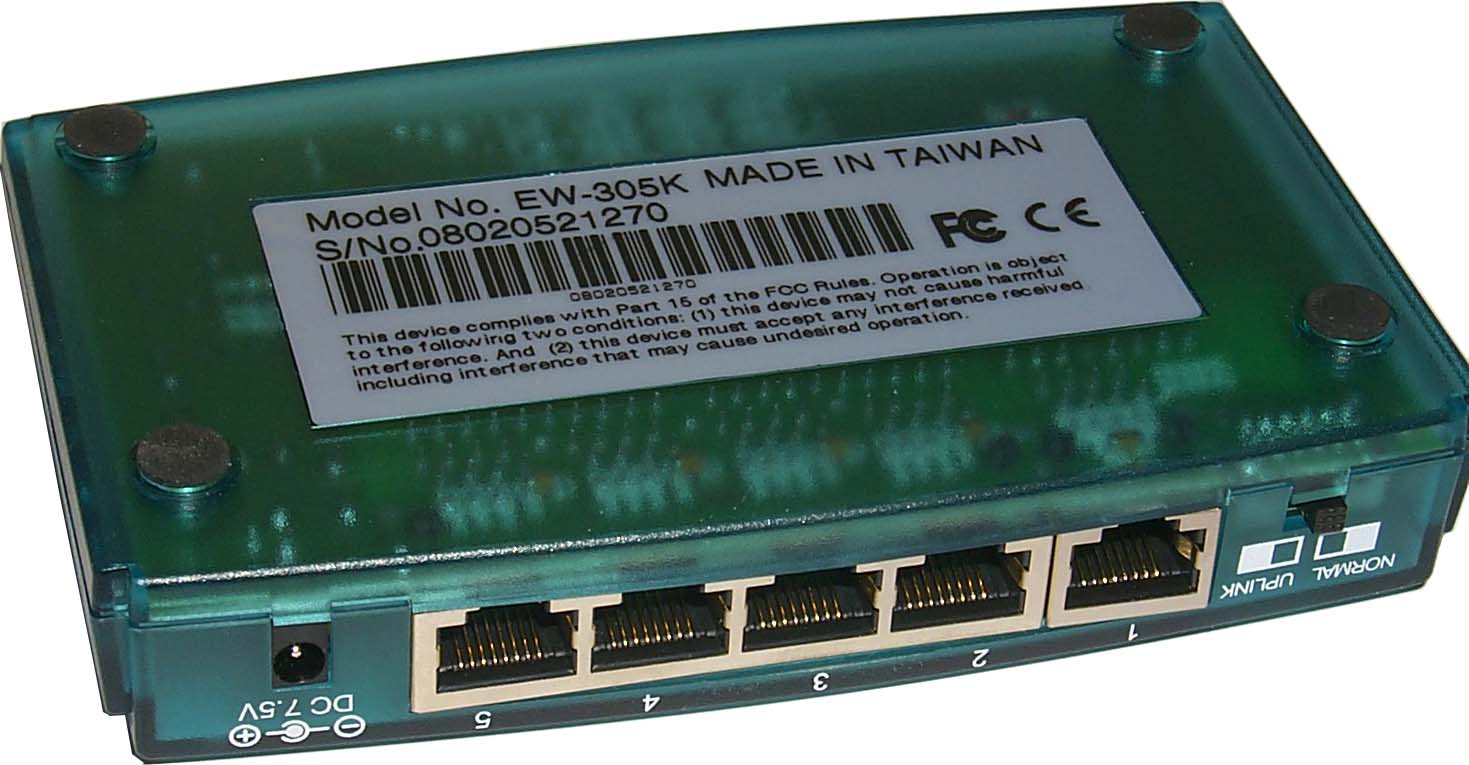

К сожалению, коммутатор невозможно установить на стенке — пазы для крепления отсутствуют, в наличии только резиновые ножки для установки устройства на что-либо горизонтальное.

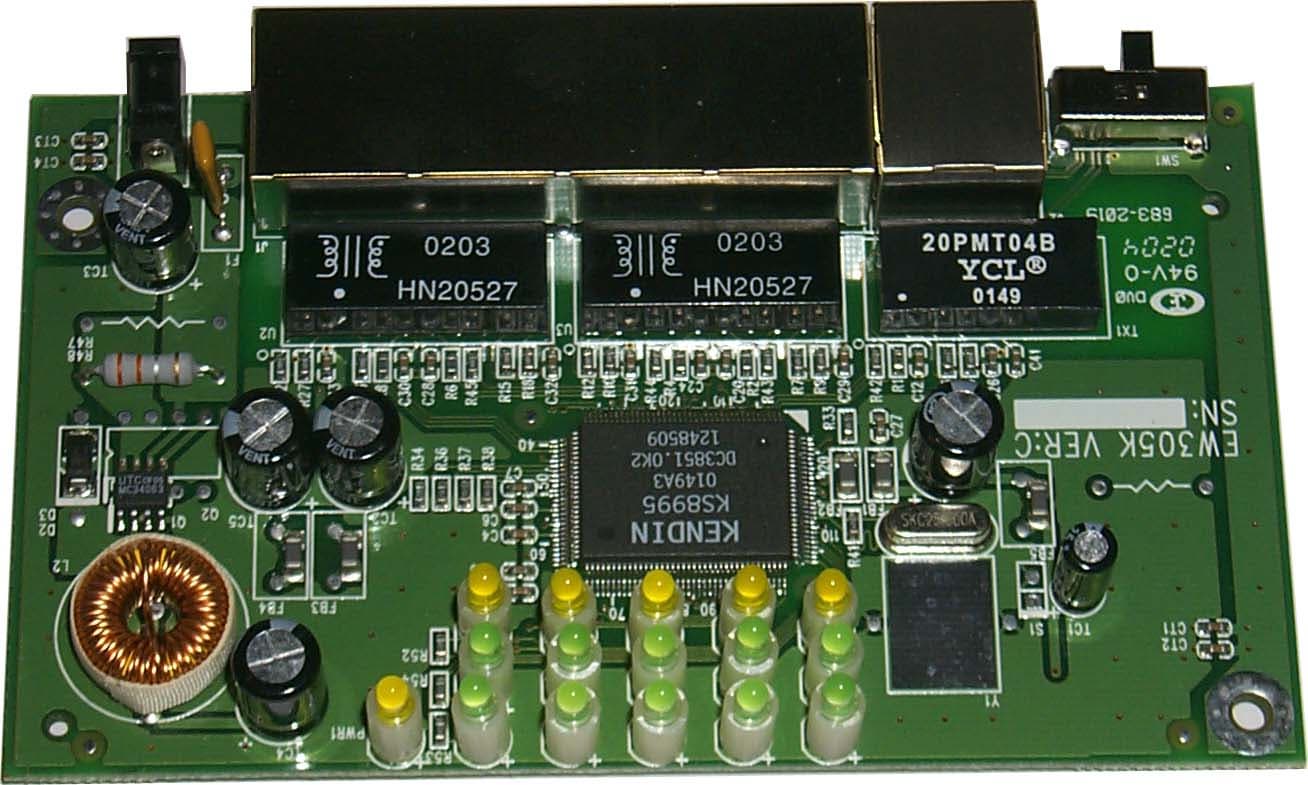

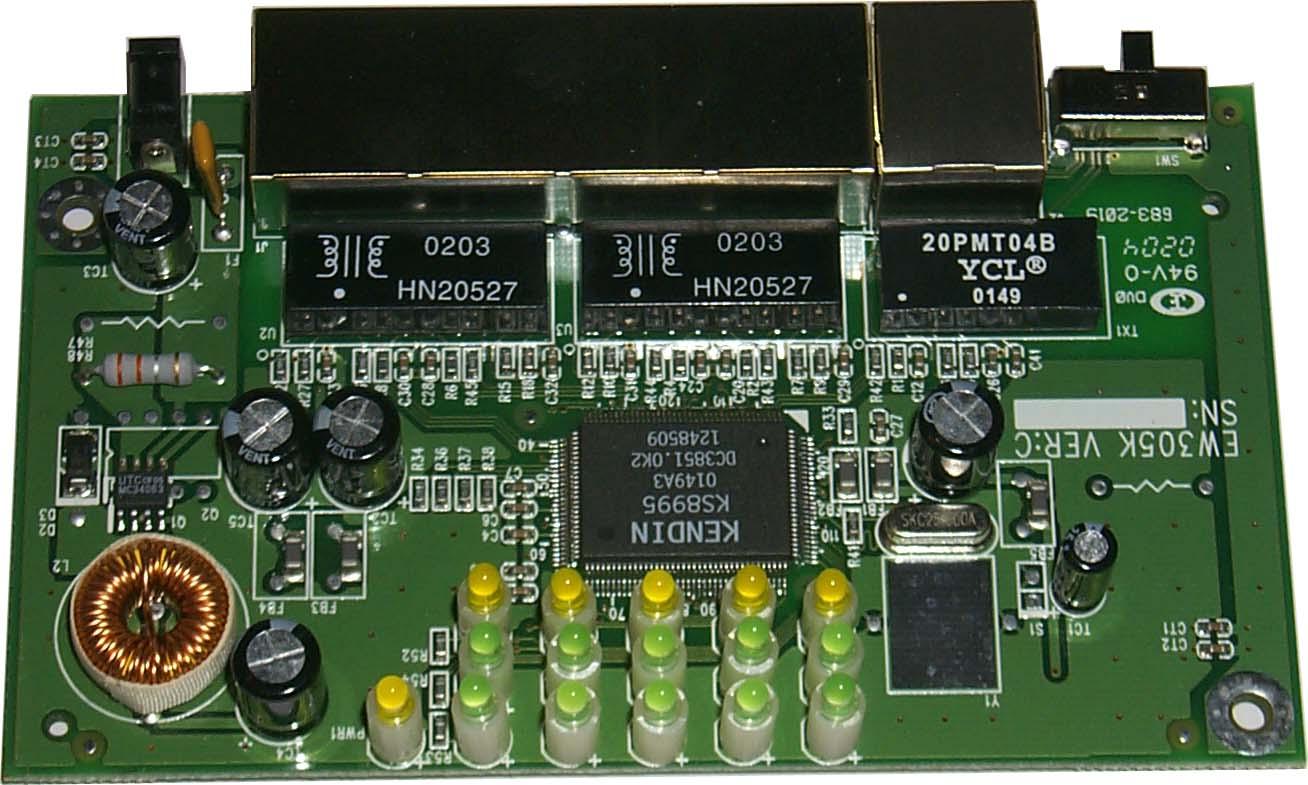

Устройство собрано на основе уже знакомого нам микропроцессора KS8995 фирмы KENDIN Communications.
Характеристики коммутатора:
- Количество портов — 5
- Поддержка IEEE 802.3 (10Base-T — Ethernet 10Mbits) и IEE 802.3u (100Base-TX — Fast Ethernet 100Mbits)
- Поддержка полу- и полнодуплексного режима работы в обоих случаях
- Автодетектирование скорости работы и режима дуплекса
- Поддержка "Store and Forward" (коммутации с промежуточной буферизацией)
- Поддержка Full Duplex 802.3x Flow Control
- Поддержка Half Duplex Back Pressure Flow Control
- Поддержка N-Way auto negotiation
- Размер общего буфера — 128KB
- Защита от BroadCast Storm
- Количество запоминаемых MAC адресов — 1K
- Тип питания — +7,5Vdc, внешний БП, максимальное энергопотребление — 4 Вт
- Размеры (Ш/Д/В) — 130 × 80 × 25 мм
- Рабочие температуры — 0–60°С
- Рабочая влажность 10–90%
- Цена на момент написания материала — $38
- Цена за порт — $7,6
Результаты тестирования.
Сводная таблица.
Методика тестирования описана тут. Считаются данные, идущие только в одну сторону (полудуплекс) через порт, если не указано обратного. Скорость считается в килобайтах (не килобитах!). Данные передавались блоками по 64KB.
| тест | клиенты | режим первого, Mbits | дуплекс первого | скорость передачи первого, KByte/sec | направление передачи | режим второго, Mbits | дуплекс второго | скорость передачи второго, KByte/sec |
| 1 | 5 | 100 | Full | 10300 | <--> | |||
| 2.1 | 2 | 100 | Full | 12400 | --> | 100 | Full | |
| 2.2 | 2 | 100 | Full | 12100 | <--> | 100 | Full | 11600 |
| 3 | 4+1 | 100 | Full | 12200 | --> | 4x100 | Full | |
| 4.1 | 2 | 100 | Full | 580 | --> | 10 | Full | |
| 4.2 | 2 | 10 | Full | 530 | --> | 100 | Full | |
| 4.3 | 2 | 100 | Full | 55 | <--> | 10 | Full | 380 |
| 4.4 | 2 | 100 | Full | 1060 | --> | 10 | Half | |
| 4.5 | 2 | 10 | Half | 1180 | --> | 100 | Full | |
| 4.6 | 2 | 100 | Full | 265 | <--> | 10 | Half | 905 |
| 5.1 | 2 | 100 | Half | 3000 | --> | 100 | Full | |
| 5.2 | 2 | 100 | Full | 6300 | --> | 100 | Half | |
| 5.3 | 2 | 100 | Half | 2300 | <--> | 100 | Full | 1700 |
| 5.4 | 2 | 100 | Half | 135 | --> | 10 | Half | |
| 5.5 | 2 | 10 | Half | 1160 | --> | 100 | Half | |
| 5.6 | 2 | 100 | Half | 100 | <--> | 10 | Half | 1090 |
| 5.7 | 2 | 100 | Half | 60 | --> | 10 | Full | |
| 5.8 | 2 | 10 | Full | 240 | --> | 100 | Half | |
| 5.9 | 2 | 100 | Half | 55 | <--> | 10 | Full | 180 |
| 6.1 | 2 | 10 | Full | 230 | --> | 10 | Full | |
| 6.2 | 2 | 10 | Half | 120 | <--> | 10 | Full | 60 |
| 6.3 | 2 | 10 | Half | 1140 | --> | 10 | Half | |
| 6.4 | 2 | 10 | Half | 510 | <--> | 10 | Half | 510 |
| 6.5 | 2 | 10 | Half | 60 | --> | 10 | Full | |
| 6.6 | 2 | 10 | Half | 530 | --> | 10 | Full | |
| 6.7 | 2 | 10 | Half | 60 | <--> | 10 | Full | 360 |
| 7.1 | 2 | 100 | Half | 2550 | --> | 100 | Half | |
| 7.2 | 2 | 100 | Half | 3100 | --> | 100 | Half | 1050 |
| 7.3 | 5 | 100 | Half | 1900 | <--> |
На отдельную страницу выборочно вынесены диаграммы работы коммутатора, построенные утилитой ОС "Perfomance Monitor".

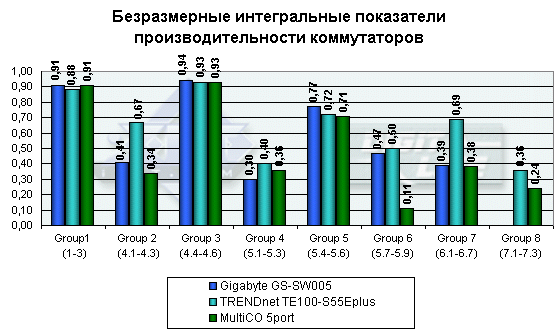

Диаграмма сравнения производительности с предыдущими моделями коммутаторов, цифры рассчитываются согласно методике, используя безразмерные интегральные показатели.
Вполне логично, что результаты тестирования совпадают c Gigabyte GS-SW005 коммутатором, так как оба устройства собраны на базе одного микропроцессора. Необъяснимым выглядит лишь очень низкая скорость передачи между портами 10MBit Full Duplex и 100MBit Half Duplex. А теперь возьмем коммутатор TRENDnet TE100-S55E plus за эталон и сравним наше устройство с ним, как показавшим наиболее приближенные к максимальным оценки.
Как обычно, 100MBit полнодуплексный режим проблем не вызвал (скорость передачи близка к максимальной, как и у эталонного устройства), но вот коммутация полнодуплексных разноскоростных сегментов (опять же, это уже привычная ситуация) показывает достаточно низкую скорость. Также низкая скорость коммутации 10MBit-ных сегментов. Скорость передачи данных в 100MBit полнодуплексных сегментах чуть ниже эталонной, но все же остается на приемлемом уровне. Единственным существенным провалом является коммутация 10Mbit Full Duplex и 100MBit Half duplex сегментов.
С функциональной точки зрения можно придраться только к отсутствию пазов для крепления устройства на стенку, да и индикаторы расположены на верхней крышке — их видно только сверху.
Хочу также заметить, что коммутатор чувствителен к небольшим скачкам или падениям напряжения в электросети. Иногда в такие моменты он может повиснуть с хаотично горящими индикаторами. Спасает только перезагрузка по питанию. Это выяснилось опытным путем, когда его поставили вместо другого подобного устройства на среднезагруженном участке локальной сети (запитывая напрямую, а не через UPS).
Выводы
Устройство явно позиционируется для домашнего использования — об этом говорит и его внешний вид, и отсутствие возможности разместить (не прибегая к стороннему крепежу) где-либо, кроме стола или другой горизонтальной поверхности. Быстро объединить несколько компьютеров дома или в небольшом офисе в 100MBit-ную сеть — его основное призвание.
Благодарю Андрея Воробьева за предоставление фото- и компьютерного оборудования.
