Спутниковый интернет от Europe Online Networks

Подключение ЛВС к спутниковому провайдеру EuropeOnline Networks


EuropeOnline Networks (EON) с самого начала предоставления услуг спутникового Интернета в первую очередь была ориентирована на такой сервис, как Digital Download (загрузка больших файлов до 700 Mb за одну сессию при скорости более 2 Mbit/sec), а также на web-серфинг, но на ограниченной скорости, динамически изменяющейся в зависимости от загрузки прокси-серверов. Эти сервисы в основном ориентированы на частный сектор рынка (домашних пользователей) и подключение небольших ЛВС (до 5 машин). Приведем кратко основные достоинства и недостатки спутникового провайдера EON.

Плюсы:

  1. Digital Download — работа с большими файлами в режиме offline (700 Mb за одну сессию);
  2. HTTP/FTP — работа с файлами в режиме online;
  3. Невысокая абонентская плата за обслуживание (unlimited);
  4. Увеличение количества открываемых IP сессий в Online режиме при Web серфинге приводит к увеличению скорости обмена данных.

Минусы:

  1. Работа через proxy-сервер, вследствие чего отсутствуют другие поддерживаемые сервисы: POP3, ICQ, IRC, Napster, IPhone и т.п. (все ресурсы, которые требуют реального IP-адреса пользователя);
  2. Отсутствие возможности докачки файла с FTP сервера при загрузке в режиме online в случае обрыва сессии;
  3. Количество IP сессий ограничено 30 (согласно договору с EON);
  4. Нестабильность работы Web-серфинга в различные промежутки времени, из-за перегруженности сервера;
  5. Наличие реального IP адреса.

С тестами работы EON Вы можете ознакомиться здесь.

Для преодоления ограничений на количество сессий можно использовать большее количество подписок. На практике это реализуется путем прописки нескольких удаленных прокси-серверов EON у пользователя.

Программное обеспечение для раздачи трафика HTTP/FTP по локальной сети

Раздачей трафика занимаются так называемые прокси-серверы, осуществляющие авторизацию на родительских (parent), удаленных прокси-серверах. Такой уровень авторизации поддерживают не все прокси-серверы. Рассмотрим некоторые из них:

PROXY+. Самый простой прокси-сервер в настройке.

Основные характеристики и поддерживаемые сервисы

Proxy+ представляет собой полное решение для доступа из Вашей локальной вычислительной сети (LAN) в Интернет с высокой степенью безопасности.

Поддержка: HTTP proxy, HTTPS proxy, FTP proxy, FTP gateway, Gopher proxy, Telnet gateway, SOCKS4 and SOCKS5, Real Audio Proxy, ICP Server/ICP client, DNS Forwarder, POP3/SMTP mail server, Mapped links.

Конфигурация

Осуществляется программным управлением через WWW-интерфейс с поддержкой фреймов. Адрес управления имеет вид "http://x:4400", где x – это IP адрес Вашего компьютера с установленным Proxy+. IP может иметь локальный вид, например 127.0.0.1, или IP вашей сетевой карты — 192.168.3.1.

Программные и аппаратные требования

PROXY+ устанавливается на ПК c ОС Windows 95/98, Windows NT или Windows 2000. Свободное место на диске для кэша и сохранения баз писем e-mail пользователей — 10Mb. Наличие TCP/IP протокола. Proxy+ не нуждается в Winsock.DLL и работает в стандартной установке ОС с поддержкой протокола TCP/IP. Proxy+ работает с одной или более сетевыми картами для LAN-связи, или если есть хоть одно коммутируемое соединение с вашим Интернет провайдером. Особых требований к аппаратному обеспечению нет. Размер использования оперативной памяти зависит от фактического размера дискового кэша, типа загрузки данных и количества пользователей — обычно несколько сотен Кб. В среднем, это 100 байт RAM для каждого объекта в дисковом кэше.

Версия

Free-версия имеет некоторые ограничения по использованию в вашей сети: 2 пользователя сети, 3 почтовых ящика (аккаунта) и дисковый кэш web-страниц на 1 Mb. Существуют версии с 5, 10 и неограниченным количеством пользователей сети (за отдельную плату).

Некоторые особенности установки под Windows NT и Windows 2000:

Установка Proxy+ под Windows NT и Windows 2000 возможна в режиме сервиса (application with service support). Для этого вы должны иметь права администратора.

Адрес в интернете:

www.proxyplus.net

SQUID. Разрабатывалось для работы на любых современных Unix системах, и известно, что работает на AIX, FreeBSD, HP-UX, IRIX, Linux, OSF/1, Solaris, и SunOS, Windows NT.

  • полнофункциональный прокси для Web;
  • разработан для работы на Unix-системах;
  • бесплатен, имеет открытый код;
  • результат усилий большого количества оплачиваемых/не оплачиваемых добровольцев.
Squid поддерживает
  • проксирование и кеширование HTTP, FTP, и других URL;
  • проксирование для SSL;
  • иерархии кешей;
  • ICP, HTCP, CARP, Cache Digests;
  • прозрачное проксирование;
  • WCCP (Squid v2.3);
  • гибкий контроль доступа;
  • HTTP серверную акселерацию;
  • SNMP;
  • кеширование DNS-запросов.

С информацией по настройке и функциональным возможностям этой программы Вы можете ознакомиться здесь, а с примером настройки подключения к EON — здесь.

Раздача по сети конференций USENET (Новостей)

Для решения этой задачи можно использовать самое разнообразное ПО — это WinProxy, WinGate, WinRoute и другие подобные программы. В качестве сервера новостей следует указывать следующие серверы:

Транспондер Сервер
113 news113.europeonline.net
114 news114.europeonline.net

Схемные решения для подключения ЛВС к спутниковому Интернету с использованием сетевого ПО

Рассмотрим реализацию сети на простом примере.

Постановка задачи

Обеспечить подключение двух локальных сетей офиса1 и офиса2 из нескольких машин в каждой к спутниковому Интернету таким образом, чтобы значительная часть входящего трафика поступала через спутник. Обеспечить изолированность локальных сетей, содержащих ценную и конфиденциальную информацию.

Архитектура сети

Локальная сеть разделена на сегменты, имеющие сходную топологию и организацию структур управления. Так как сеть в целом не является закрытой корпоративной системой, соблюден ряд требований защиты от несанкционированного доступа как извне, так и изнутри сети.

Общие принципы

В дальнейшем будут использоваться следующие определения:

Внутренняя сеть — локальная сеть, использующая закрытый диапазон адресов, в которой осуществляется деятельность подразделения и которая не доступна из других подразделений иначе, как с явного разрешения администратора сети;

Внешняя сеть — (глобальная) сеть, соединенная с сетью Интернет и имеющая собственное адресное пространство, подразумевающее возможность доступа из Интернета.

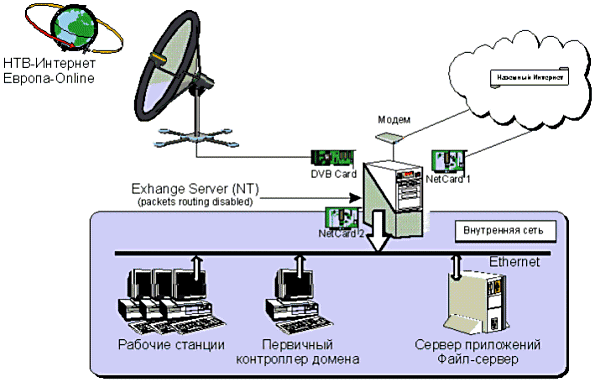

Рис. 1. Схема подключения ЛВС к спутниковому каналу

Каждое подразделение, имеющее внутреннюю сеть, подключается к внешней сети через выделенный сервер, на котором установлены две сетевые платы, разделяющие кабельные системы внутренней и внешней сети. Между платами запрещена маршрутизация сетевых пакетов. При необходимости организации закрытых сегментов, не имеющих прямого доступа в Интернет (в качестве дополнительной меры защиты), внутренняя и внешняя сети могут быть развязаны по протоколам: во внутренней сети может использоваться IPX или NetBEUI, во внешней – TCP/IP.

В том случае, когда необходимо подключить спутниковый канал, в такой компьютер устанавливается DVB–карта, которая коаксиальным кабелем подключается к спутниковой антенне. Схема подключения сегмента внутренней сети проиллюстрирована на Рис. 1.

Топология внутренней сети подразделения жестко не задается, за исключением наличия в ней указанного сервера c двумя сетевыми платами. Это означает возможность продолжения нормальной работы внутренней сети без переконфигурирования.

На сконфигурированном вышеописанным способом шлюзовом сервере устанавливается Microsoft Exchange Server (MSES). Так как серверу с двумя сетевыми картами доступны и внешняя, и внутренняя сети, MSES по внешней сети сможет обмениваться информацией и с другими MSES телекоммуникационной системы и передавать/получать почту и другие данные из Интернет.

Помимо MSES на такой компьютер может устанавливаться программный маршрутизатор, поддерживающий трансляцию адресов (NAT Router). С помощью NAT компьютеры внутренней сети, имеющие IP–адреса из закрытого для Интернета диапазона, могут иметь доступ в Интернет, оставаясь совершенно недоступными из внешней сети, а следовательно, и неуязвимыми для атак извне.

Программное обеспечение

В качестве серверной операционной системы для серверов, обслуживающих телекоммуникационную систему, может использоваться ОС Windows NT Server версии 4.0 с установленным Service Pack #6 или ОС Windows 2000 с установленным Service Pack #1 в варианте Server либо Professional. Поскольку организация домена Windows 2000 и поддержка сервиса Active Directory в рассматриваемом случае нецелесообразна, на основном и резервном контроллерах домена внутренней сети должна быть установлена операционная система Windows NT 4.0 в варианте enterprise edition с использованием средств терминального доступа.

Программное обеспечение для реализации Sat Router'a: можно использовать Proxy+, предусматривающую каскадную реализацию работы с удаленными прокси-серверами (в данном случае — прокси-сервера EON).

Безопасность

При проектировании телекоммуникационной системы были учтены требования к безопасности, предъявляемые задачами c повышенной секретностью.

На канальном и сетевом уровне защита реализована программно, с помощью разделения трафика на серверах, осуществляющих функции транслирующего маршрутизатора (NAT), более высокие уровни закрываются с использованием средств, предоставляемых операционной системой Windows NT с установленным Service Pack #6 (сертифицирована на класс безопасности C2 по Оранжевой книге с середины 1995г.)

На программном уровне защита от НСД реализована с использованием целого комплекса мер, направленных на пресечение попыток доступа к закрытым ресурсам.

  1. Все участники внутренней сети должны регистрироваться в домене сети (возможна организация нескольких доменов).

    При этом:

    - ни у кого из пользователей не может быть прав администратора;

    - регистрация под именем Guest запрещена;

    - аккаунт администратора переименован для затруднения попыток подбора имени;

  2. Все удачные и неудачные попытки регистрации в домене отмечаются в системном журнале и регулярно просматриваются администратором;
  3. После трех неудачных попыток регистрации в домене аккаунт пользователя блокируется и может быть разблокирован только администратором домена после выяснения ситуации;
  4. Пользовательские пароли регулярно и в обязательном порядке меняются.
  5. Старые пароли запоминаются на контроллере домена и не могут быть повторно использованы в будущем;
  6. На уровне файловой системы запрещен доступ ко всем ресурсам, которые не являются необходимыми для работы пользователей. Все неудачные попытки доступа к ресурсам регистрируются в системном журнале.
  7. Все доступные ресурсы на серверах разделены с использованием средств, скрывающих имена. Пользователь может подключиться к ресурсу, только если ему точно известно его имя в формате UNC;
  8. Может не настраиваться межсегментный browsing over a WAN link. В этом случае пользователь, работающий во внутренней сети, будет видеть только browse list, содержащий компьютеры в локальном сегменте.

Безопасность электронной почты контролируется средствами Microsoft Exchange, включающими ограничения прав пользователей на доступ к Public/Private Folders, электронную подпись сообщений и др.

На компьютерах, выполняющих функции шлюзов Интернета, обязательна установка специализированных средств защиты, определяющих и пресекающих атаки извне, а также соответствующая настройка NAT-маршрутизаторов.

Распределение IP-адресов и разрешение имен во внутренней сети

IP-адреса во внутренней сети распределяются автоматически, с использованием Dynamic Host Configuration Protocol (DHCP). Использование NetBios over TCP/IP позволяет осуществлять разрешение IP-адресов в NetBios-имена машин с помощью механизма Windows Internet Name Service (WINS), который при необходимости обращается к локальному или внешнему DNS-серверу.

Преимущества использования DHCP/WINS перед методом с использованием файлов hosts и lmhosts состоят в том, что:

  1. Не требуется репликация файлов hosts и lmhosts;
  2. Автоматически исключаются источники конфликта адресов и имен, так как целостность адресного пула контролируется DHCP сервером, а пространство имен — WINS сервером;
  3. Все изменения базы адресов легко отслеживаются.

В случае сбоя базы адресов и имен DHCP и WINS могут быть скопированы и восстановлены без вмешательства оператора.

Распределение IP-адресов во внешней сети

IP-адреса во внешней сети берутся из диапазона адресов, выделенного наземным провайдером, и назначаются вручную. При этом в качестве первого адреса DNS рекомендуется использовать IP-адрес вторичного DNS-сервера, находящегося в локальном сегменте.

Топология и оборудование

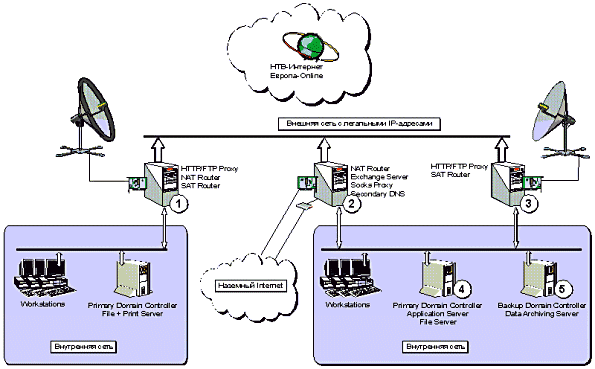

Рис. 2. Схема подключения ЛВС двух офисов к отдельным спутниковым каналам

Для полноценной реализации поставленной задачи необходимо использовать по меньшей мере пять компьютеров, распределение функций и рекомендуемые технические характеристики которых приведены в следующей таблице:

Номер на рисунке Выполняемые функции Тип процессора и тактовая частота Объем оперативной памяти, Мб Объем дисковой памяти, Гб
1 Шлюз для подключения локальной сети 1-го офиса через наземного и спутникового провайдера.
Используемые подсистемы:
  • http proxy server
  • ftp proxy server
  • NAT router
  • SAT router
Celeron 633 128 20
2 Шлюз для подключения локальной сети 1-го и 2-го офиса через наземного провайдера, почтовый сервер, вторичный DNS-сервер
Используемые подсистемы:
  • Socks proxy server
  • NAT router
  • Exchange Server
  • DNS server
Celeron 633 128 20
3 Шлюз для подключения локальной сети 2-го офиса через спутникового провайдера, резервный почтовый сервер
Используемые подсистемы:
  • http proxy server
  • ftp proxy server
  • SAT router

Celeron 633 128 20
4 Основной контроллер домена
Сервер приложений
Файл-сервер
Pentium III — 750. На плате должен быть аппаратный RAID- контроллер 256 Два диска по 45Гб, объединенные в RAID-массив
5 Резервный контроллер домена.

Сервер резервного копирования
Pentium III — 750 128 20

Детали организации сети

Клиенты внутренней сети, работающие с системой Internet-Trading, где чувствительность к задержкам получаемой и передаваемой информации максимальна, работают со своим (узкоспециализированным) программным обеспечением через socks proxy, не использующим спутниковый канал доступа. При необходимости возможна "прямая" работа в Интернете, поскольку механизм трансляции адресов (NAT) поддерживает практически любой протокол сетевого (и более высоких) уровней, работая на канальном уровне и изменяя входящие/выходящие сетевые пакеты до того, как они попадают на обработку к драйверам стека протоколов TCP/IP.

Работа с WWW и FTP возможна как напрямую (через наземного провайдера), так и через спутникового провайдера, с целью обеспечить значительную экономию на входящем трафике. Для этого программы, с помощью которых клиенты из внутренней сети обращаются к www-ресурсам, настраиваются на использование http/ftp proxy (компьютеры №1 для сети 1-го офиса и №3 для сетей 2-го офиса, Рис. 2).

При необходимости возможно использование "прозрачного" (transparent) proxy-сервера на компьютере №2, который будет перехватывать все исходящие запросы по протоколам http/ftp и перенаправлять их на спутниковый шлюз. Также возможно использование спутникового шлюза в качестве proxy-сервера для доступа с компьютера №2. Каскадная организация proxy-серверов позволит централизовать учет трафика внутри сети.

Основные моменты при настройке программы Proxy+ для работы с прокси-сервером EON.

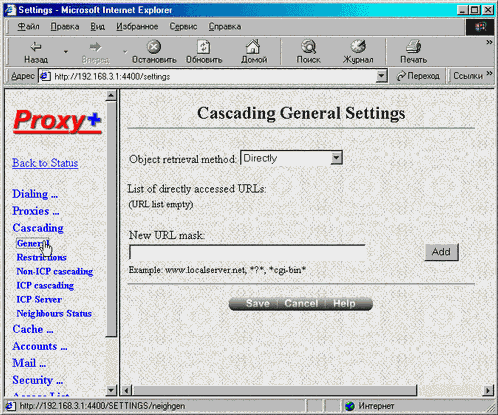

В меню CASCADING GENERAL SETTING -> Object retrieval method: -> измените на NON-ICP Parent Server

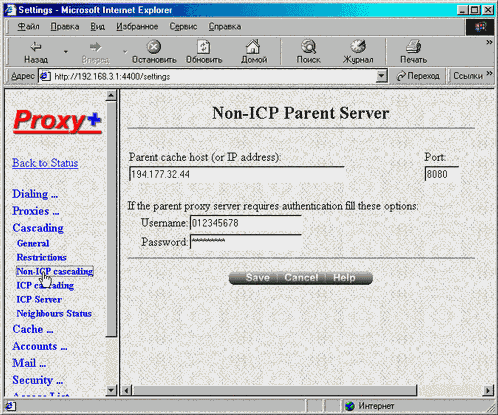

В NON-ICP Parent Server пропишите один из прокси-серверов EON, имя и пароль для автоматической авторизации.

WINROUTE. Поддерживает NAT и Parent Proxy. Однако отсутствует возможность настройки логина и пароля на parent proxy. Путем прописки в реестре ключа HKEY_LOCAL_MACHINE\Software\TinySoftware\WinRoute в параметрах ParentProxyUser и ParentProxyPass эта проблема решается.

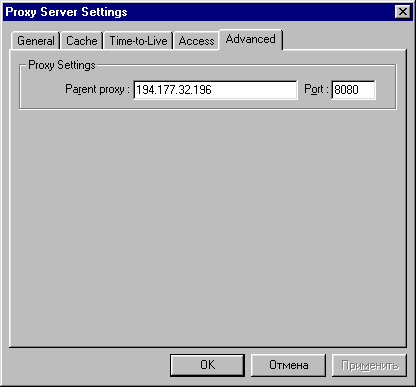

Настройки для прокси-сервера EON (103 транспондер) в Winroute

Схемные решения для подключения ЛВС к спутниковому провайдеру с использованием аппаратных DVB-маршрутизаторов.

Сегодня на рынке массового потребления услуг спутникового провайдинга появились уже готовые варианты Sat-технологий для построения высоконадежных серверов доступа в локальных сетях, а также для компьютеров с операционными системами, отличными от Windows и Linux (FreeBSD, Solaris и пр.). Таковыми являются модели SkyMedia LX-2000 10/100 BT, Miro Router LRP (Linux Router Project), Pent@Office. Рассмотрим возможности некоторых из них.

SkyMedia LX2000-10/100BT. Представляет собой цифровой спутниковый приемник и LAN маршрутизатор. Изготовитель Telemann (Корея).

Функциональные возможности
  • Прием данных DVB — Digital Video Broadcasting (ETSI 301 192);
  • Реализация высокоскоростного доступа в Интернет или прием IP-каналов (Мультивещание, Multicast);
  • Представляет собой DVB/IP шлюз;
  • Передача принятых данных в локальную сеть через EtherNet порт: 10 Мбит — модель LX2000-10BT, 100 Мбит — модель LX2000-100BT.
Специальные функциональные возможности
  • Встроенный Smart Card Reader;
  • Не требует специальных драйверов;
  • Удаленное управление и конфигурирование как посредством специального ПО, так и с помощью TELNET;
  • Автосканирование приемного диапазона.
Программное обеспечение
  • Программа конфигурации и управления для Windows 98/NT;
  • Возможность обновления firmware.
Технические характеристики
22 кГц, DiSEqC 1.0
Тюнер
Входной частотный диапазон 950–2150 MHz
Электропитание конвертера 14/18 В ON/OFF, до 400 мА, защита от КЗ
Управление конвертером
Демодулятор
Скорость потока 2–45 Мсимв/с
Тип модуляции QPSK
Roll off Factor 0.35
Outer Decoder Reed Solomon (204, 188, 8)
Forward Error Correction 1/2, 2/3, 3/4, 5/6, 7/8
Режимы SCPC и MCPC
Встроенный Smart Card Reader ISO 7816
Интерфейс Ethernet Ethernet 802.3u 10/100 Mbps
IP протоколы Telnet (TCP), IGMP, ICMP
LAN интерфейс RJ-45
Пропускная способность
Поток с транспондера до 60 Mbps-variable
По интерфейсу (пиковый) 40 Mbps для 100BaseT, 8 Mbps для 10BaseT
Напряжение питания 85–265 VAC 50/60Гц
Энергопотребление до 20 Вт
Вес около 1 кг
Габариты 155×216×48 мм
Поддерживаемые возможности
  • Multiprotocol Encapsulation(MPE);
  • Datagram and Section Packing;
  • CRC check sum;
  • Unicast/Multicast Filtering;
  • 32 PID Filters;
  • 32 Section Filters;
  • PES and TS Data Filtering;
  • PSI/SI Private Tables;
  • LLC SNAP/Null Encapsulation;
  • Inband Signaling.

C настройками SkyMedia LX2000 Вы можете ознакомиться здесь, а со схемными решениями построением ЛВС — здесь.

Pent@Office. Цифровой спутниковый приемник и LAN маршрутизатор

Pent@Office обеспечивает роутинг DVB-IP в локальную сеть, к которой подключен штатным образом непосредственно к хабу, как любой другой компьютер. Pent@Office был разработан для передачи DVB-IP видео, аудио и данных к корпоративным сетям, местным провайдерам, в общем, к любой Ethernet сети. Pent@Office также имеет особенность — удаленный доступ и управление по протоколу Telnet. То есть полная независимость от существующей операционной системы на Вашем сервере, да и на любом другом компьютере в сети. Все, что нужно для работы — это чтобы Ваша операционная система позволяла работать по протоколу Telnet.

Pent@Office подключается непосредственно к хабу локальной сети, при этом отсутствует необходимость в прокси-сервере. Он может поддерживать до 64 клиентов, причем раздача трафика может происходить в подсеть, отличную от своей. Фильтрация трафика осуществляется как по MAC, так и по IP адресам, которые указываются в MAC & IP Address Table. А программа Pent@Client позволяет заполнять эту таблицу динамически. Кроме того, Pent@Office позволяет фильтровать трафик и по собственному MAC адресу. При IP-фильтрации необходимы реальные IP адреса для каждого компьютера, который будет обслуживаться Pent@Office — это может быть как подключение по выделенной линии с диапазоном адресов, так и вариант с отдельным подключением каждого компьютера в сети к интернету по модему. Pent@Office — готовое решение для подключения небольших локальных сетей к спутниковому каналу.

Функции, которые должны брать на себя рассмотренные выше маршрутизаторы — это перенаправление пакетов Multicast и Unicast от спутниковых провайдеров в локальную сеть предприятия.

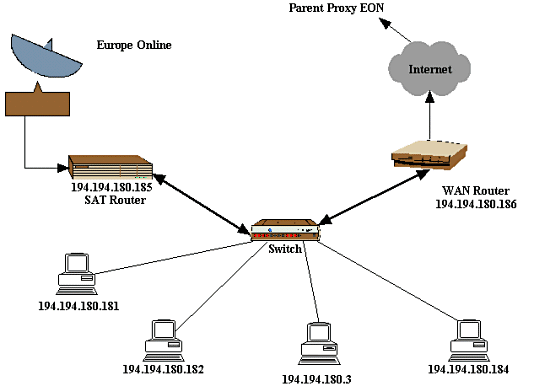

Рис. 3. Схема подключения ЛВС через выделенную линию с реальными IP-адресами

Все компьютеры в ЛВС имеют реальные выделенные IP-адреса (в данном случае схема подключения ЛВС по выделенной линии с WAN Router и диапазоном выделенных адресов). SAT Router также имеет выделенный IP адрес. Схема применима при подключении к EON. IP адрес WAN Router’a прописывается в Sat Router в качестве шлюза (Gateway). От этого адреса идут обращения к удаленному прокси-серверу EON, в том числе и авторизация. Ответ приходит на Sat Router, который пересылает его на WAN Router, и тот уже обеспечивает раздачу трафика по сети. Вместо аппаратного маршрутизатора (Wan Router) может быть рабочая станция или сервер с коммутируемым или выделенным соединением (Рис. 4).

С руководством по установке Pent@Office на русском языке Вы можете ознакомиться здесь

Дополнительные решения по настройке Pent@Office в локальной сети — здесь.

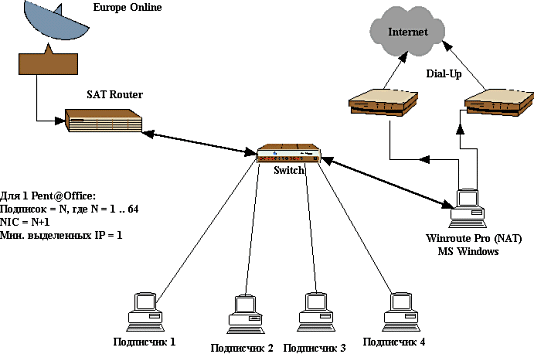

Рис. 4. Схема ЛВС с одним выделенным IP адресом

Sat Router регистрирует на удаленном сервере спутникового Интернет провайдера любого пользователя ЛВС по его MAC-адресу сетевой карты Ethernet (NIC) в качестве независимого подписчика. В ЛВС на одну из сетевых машин установлен NAT и прокси-сервер Winroute Pro (Lite) для разделения одного выделенного IP у наземного провайдера между внутренними IP-адресами пользователей, и разделения хотя бы одного наземного Dial-Up или выделенного соединения между группой пользователей. Если нет реальных IP, то сеть строится с использованием адресов 10.10.10.xx. Для случая модемного соединения некоторые Sat Router’ы поддерживают автоматическое определение адреса Gateway.

Выводы

DVB-маршрутизаторы SkyMedia LX2000 и Pent@Office на сегодняшний день являются прекрасным решением для подключения ЛВС к спутниковым провайдерам с целью минимизировать инвестиции в активное оборудование информационных сетей. Судите сами, стоит ли тратиться на покупку нескольких DVB-карт (цена которых — от $250 каждая) с несколькими подписками (по 30 IP-сессий каждая) или приобрести один DVB-маршрутизатор, цена которого не превышает $420, и который способен решить проблемы увеличения IP сессий для нескольких подписчиков. Вы всегда сможете перенастроить Вашу ЛВС с минимальными затратами на другой спутниковый канал, минимизировать трафик (загрузку) по сети (в случае приобретения более одного DVB-маршрутизатора).

В настоящее время существует нестабильность работы спутникового провайдера EON в связи с реорганизацией в структуре предоставляемых услуг. Но ведь рассмотренные в данной статье оборудование и схемы реализации подключений ЛВС применимы и для других Sat ISP.
