Роутер D-Link DIR-825/AC с поддержкой 802.11ac и гигабитными сетевыми портами


Компания D-Link серьезно взялась за освоение стандарта 802.11ac и имеет сегодня в своем каталоге полтора десятка моделей беспроводного оборудования с его поддержкой. В этой статье мы рассмотрим роутер DIR-825/AC, оборудованный гигабитными портами, двумя внешними антеннами и портом USB.

Это устройство обеспечивает скорости работы беспроводных клиентов 300 Мбит/с в диапазоне 2,4 ГГц по стандарту 802.11n и 867 Мбит/с в диапазоне 5 ГГц по стандарту 802.11ac. Использование гигабитных портов позволяет получить быструю локальную сеть, востребованную при использовании сетевых накопителей и других требовательных устройств. А порт USB предназначен для работы с накопителями, принтерами и сотовыми модемами.

Заметим, что ранее производитель уже выпускал модель с цифровым индексом «825», существенно отличающуюся по внешнему виду и характеристикам от рассматриваемой в этом материале DIR-825/AC версии E1.

Комплект поставки

Устройство поставляется в привычной картонной коробке средних размеров. На ней можно увидеть фотографии роутера, основные особенности и технические характеристики модели. Часть информации приводится и на русском языке.

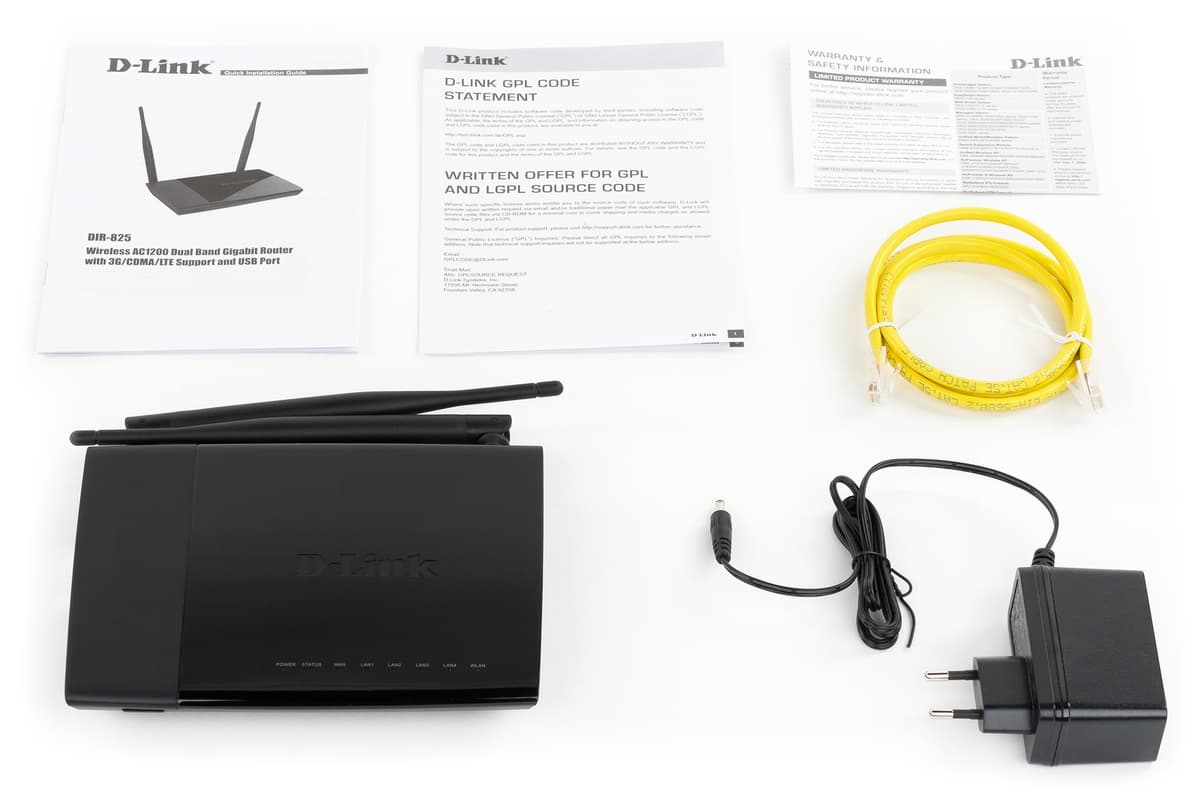

Комплектация также вполне традиционна: роутер, импульсный блок питания 12 В 1,5 А, сетевой патч-корд, гарантийный талон и минимальная инструкция по началу работы.

В разделе поддержки на сайте производителя на момент подготовки материала были представлены только документ с кратким описанием и заводская версия прошивки.

Гарантия на роутер составляет один год.

Внешний вид

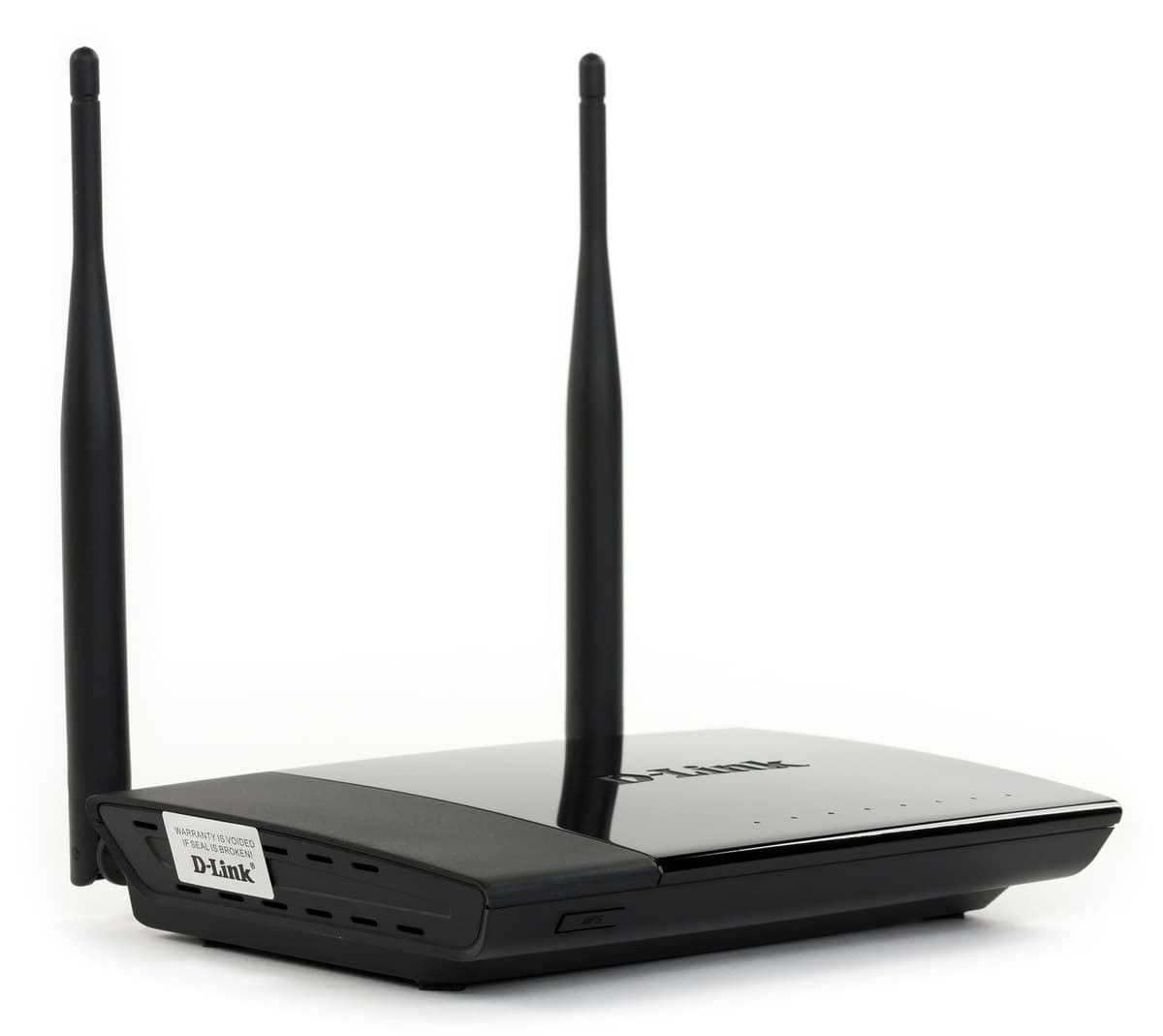

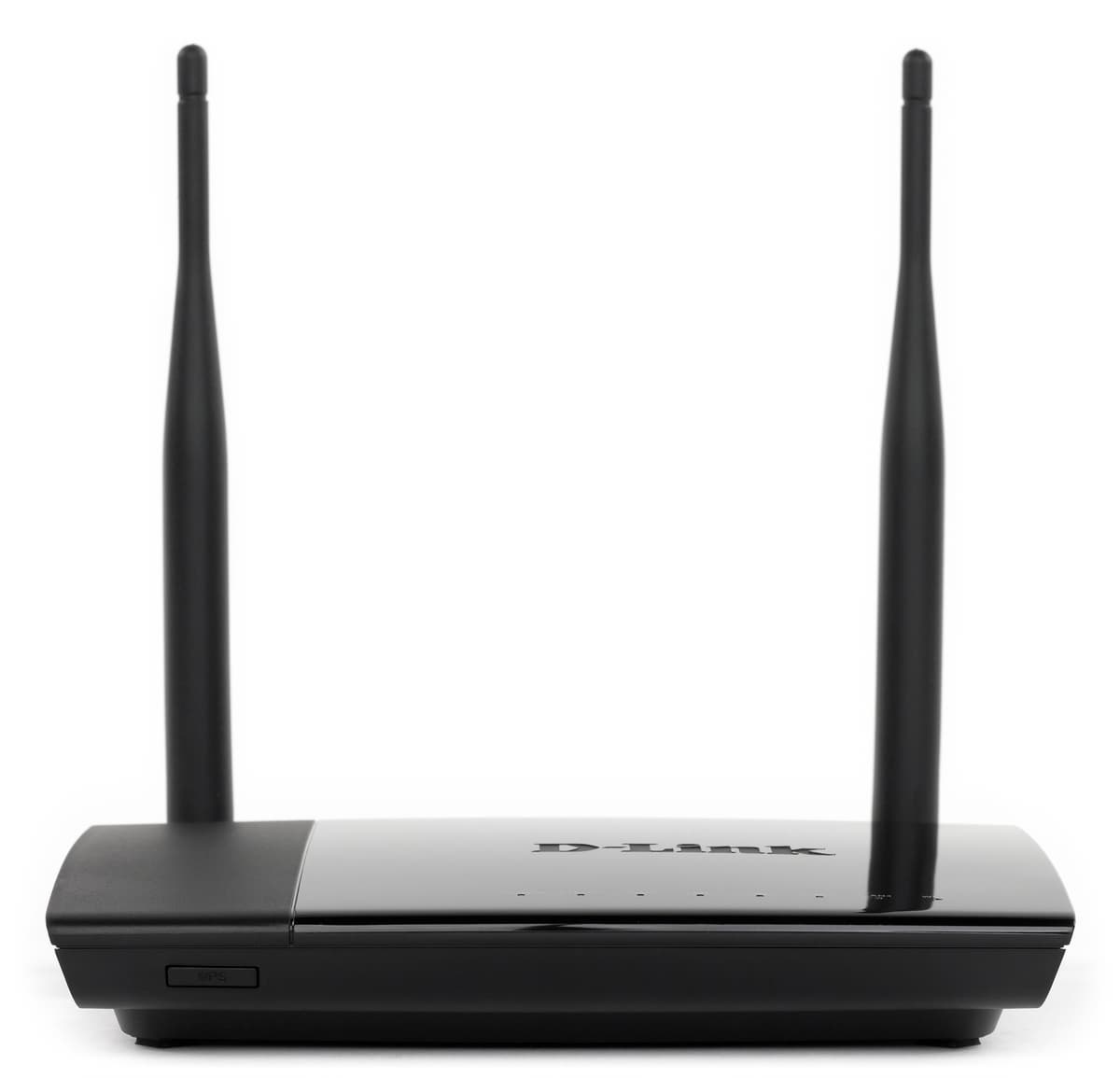

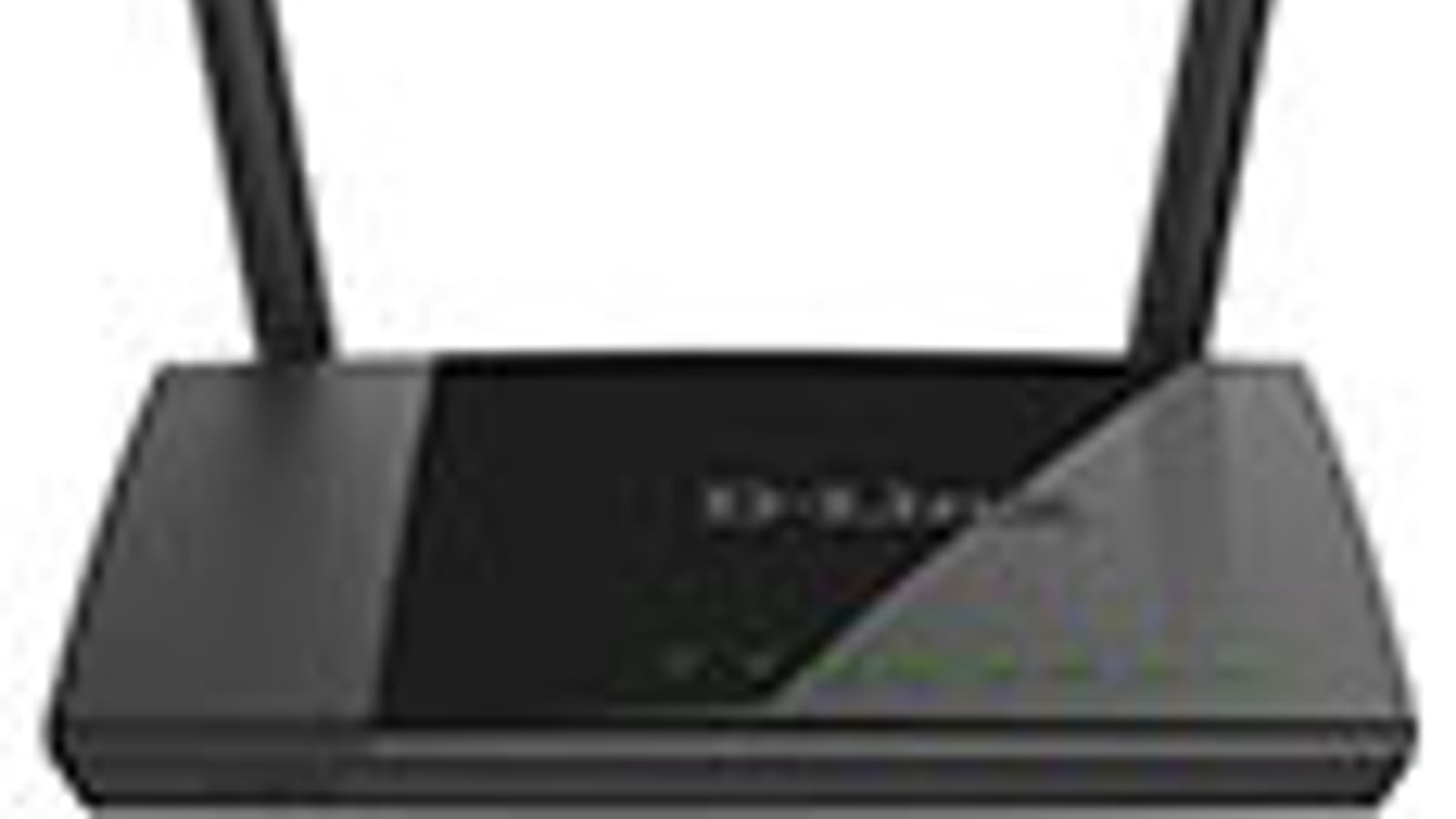

По своему внешнему виду устройство мало отличается от многочисленных представителей среднего сегмента. Его корпус изготовлен из черного пластика. Для привлечения внимания дизайнеры производителя использовали сочетание глянцевой и матовой поверхностей на верхней панели. Как обычно, это, может быть, и неплохо смотрится на витрине магазина, но с практической точки зрения не очень удобно.

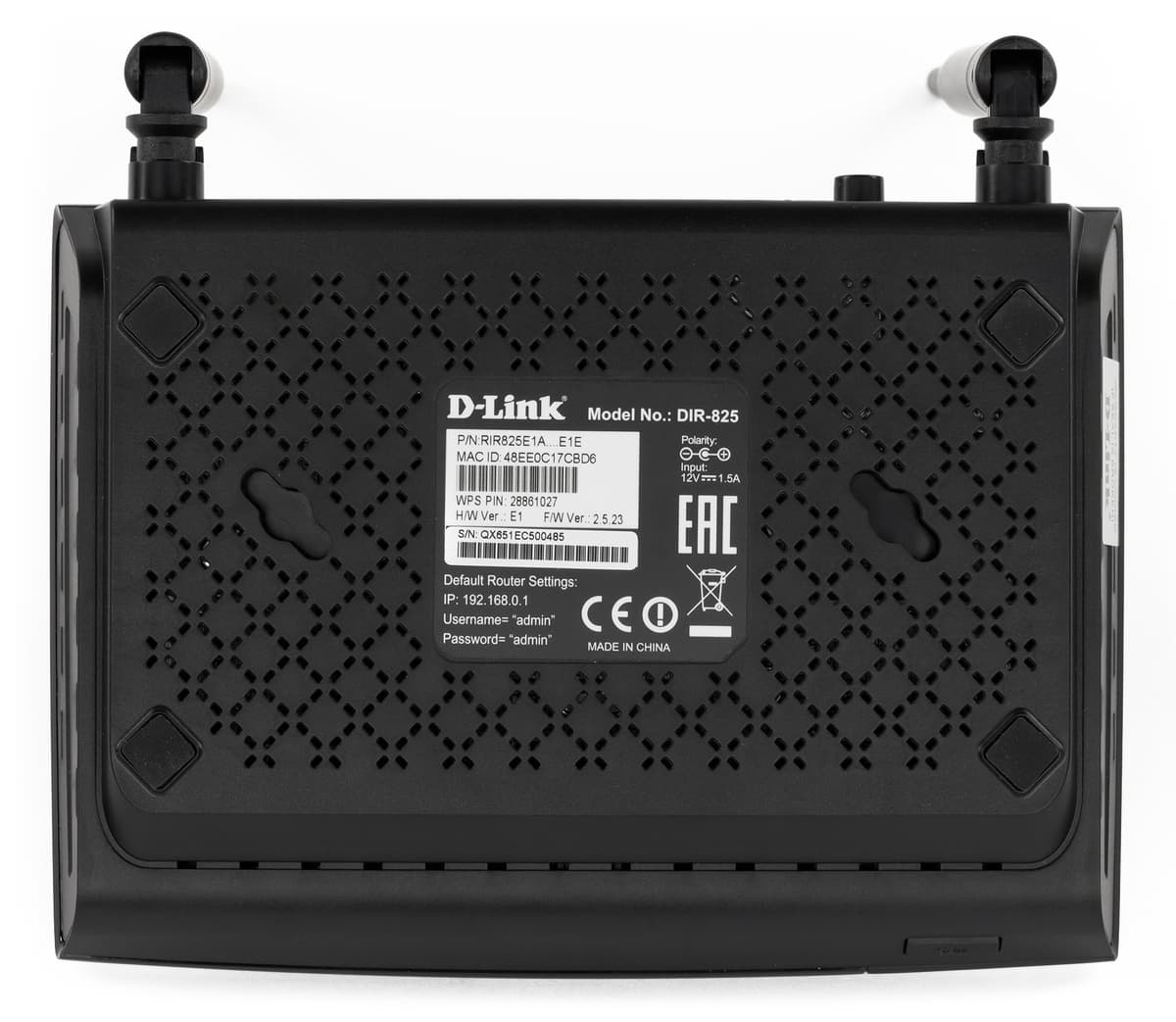

Габаритные размеры без учета кабелей и антенн составляют 174×124×33 мм. На дне есть четыре резиновых ножки для установки на столе и два отверстия для крепления на стену. Во втором случае можно выбрать любой вариант ориентации корпуса.

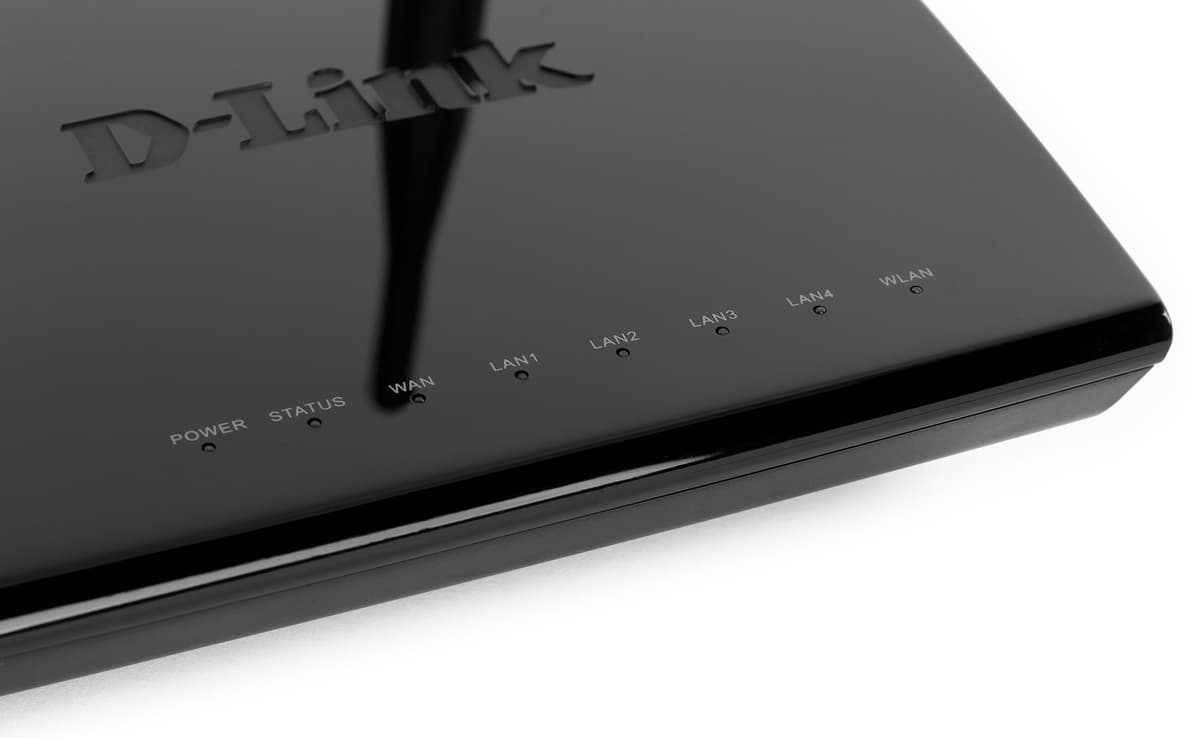

На краю глянцевой части верхней панели находится блок из восьми индикаторов. Некоторые из них двухцветные. Яркость светодиодов невысокая, а отверстия световодов небольшие, так что раздражать они не будут. Подписи относительно мелкие, но благодаря цветам и взаимному расположению при желании можно будет читать показания издалека. В центре глянцевого участка находится логотип производителя.

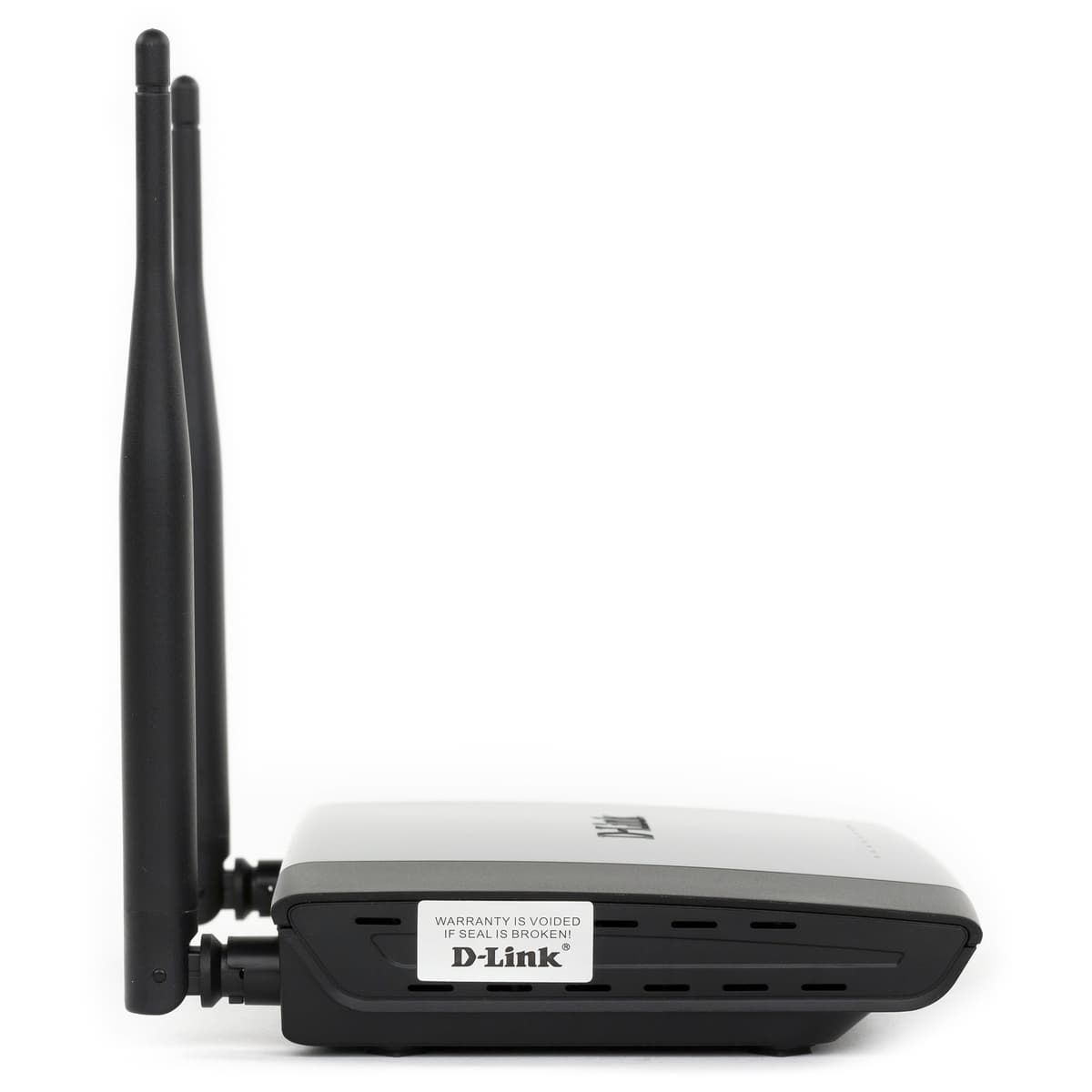

Боковые торцы и дно имеют решетки пассивной вентиляции. Проблем с перегревом за время тестирования отмечено не было.

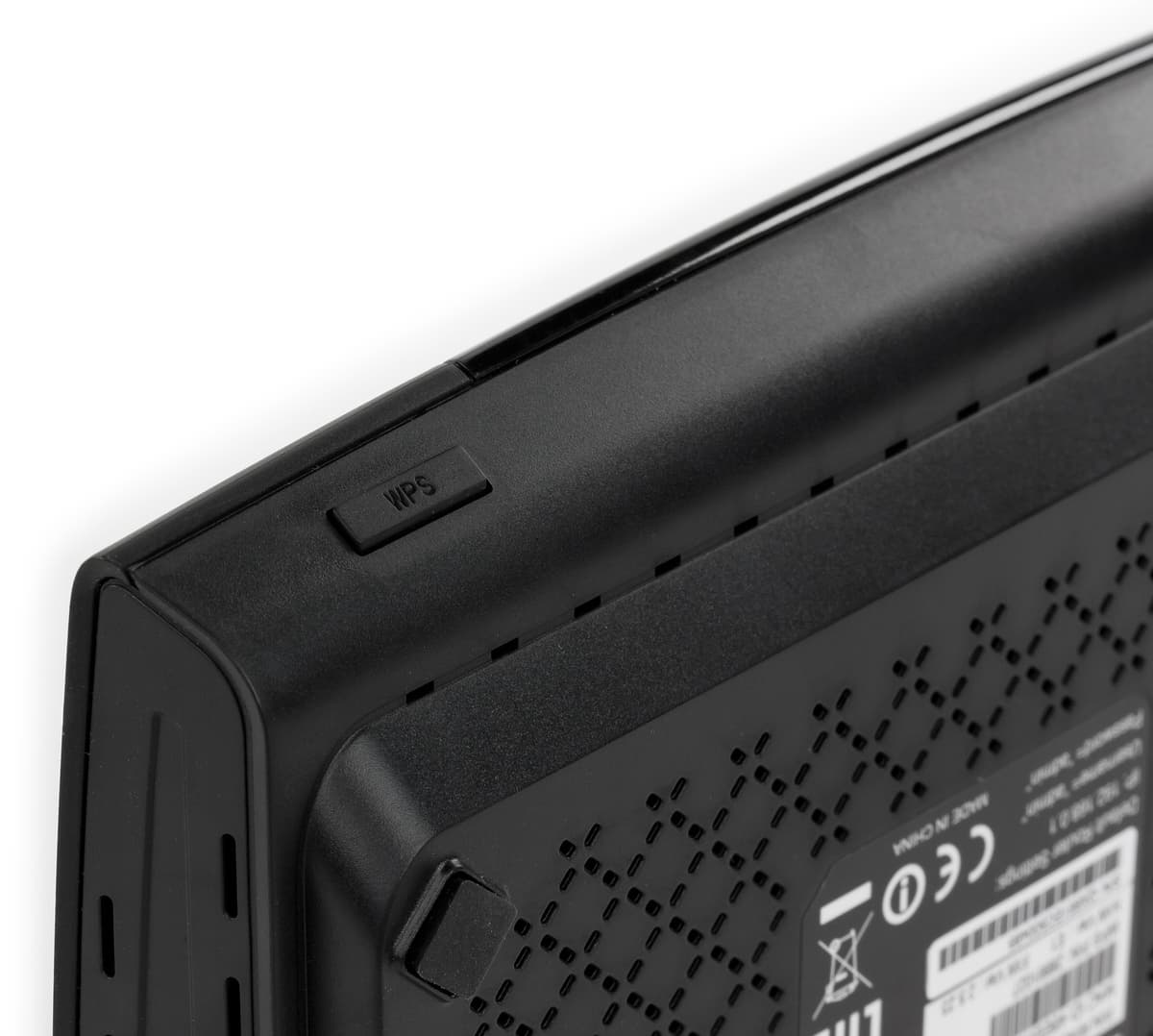

Отметим наличие стандартной наклейки с идентификаторами устройства и информацией по подключению. На скошенном переднем торце расположена достаточно крупная кнопка WPS. Правда для ее использования потребуется удерживать корпус устройства рукой.

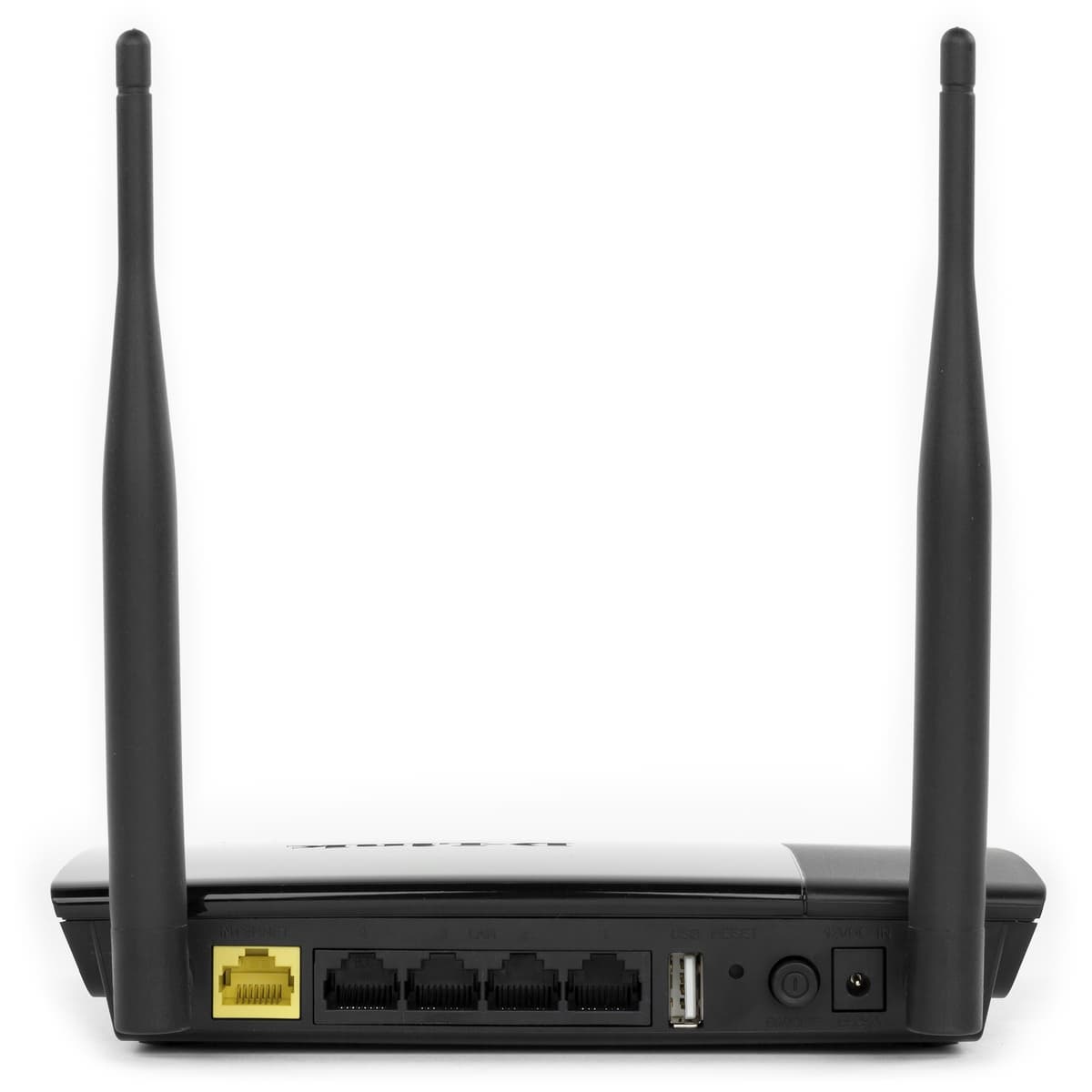

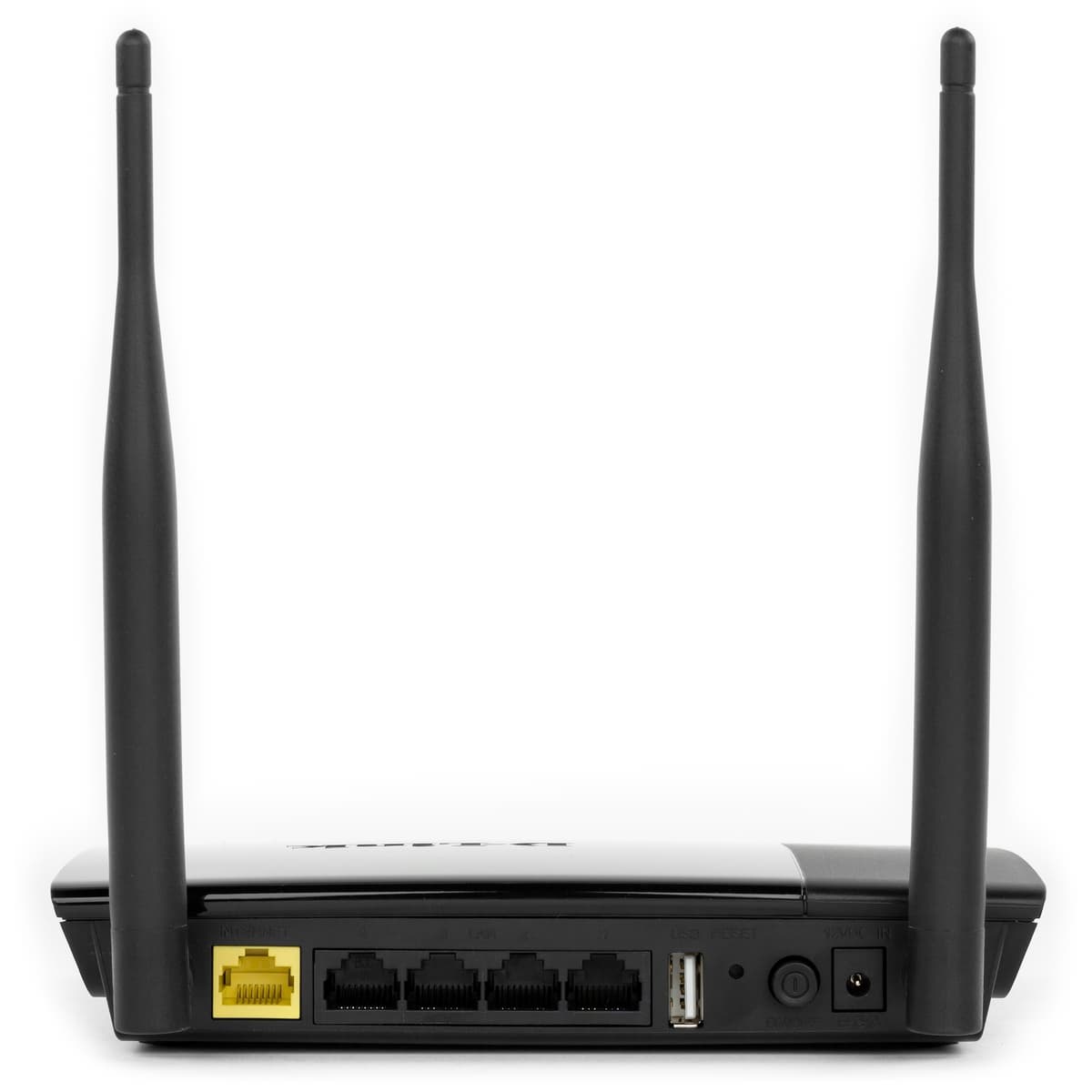

На задней панели мы видим две несъемные антенны, гигабитные проводные порты (четыре LAN и один WAN) без индикаторов, один порт USB 2.0, скрытую кнопку сброса, вход блока питания с выключателем. Очень крупные накопители могут блокировать доступ к четвертому проводному порту, но в целом места здесь вполне достаточно.

Ничего особенного из себя корпус не представляет, но он удобен в подключении и использовании. Если бы не глянец, можно было бы считать его практически идеальным для данного класса моделей.

Аппаратная конфигурация

Напомним еще раз, что с индексом «825» у данного производителя есть несколько моделей, а в этой статье речь идет о модификации DIR-825/AC ревизии E1. Как и другие недавно рассмотренные решения D-Link, герой статьи использует платформу Realtek. Основным процессором выступает чип RTL8197DN с частотой работы 660 МГц. Он закрыт небольшим радиатором. В нем реализованы шины PCIe для подключения внешних чипов Wi-Fi и контроллер USB.

Объем оперативной памяти роутера составляет 64 МБ, а прошивка хранится в чипе флэш-памяти на 8 МБ. За работу гигабитных проводных портов отвечает сетевой коммутатор RTL8367RB.

Радиоблок в диапазоне 2,4 ГГц с поддержкой стандартов 802.11b/g/n и максимальной скорости соединения 300 Мбит/с реализован на микросхеме RTL8192ER. Для работы в диапазоне 5 ГГц с 802.11a/n/ac присутствует чип RTL8812AR, поддерживающий скорости соединения до 867 Мбит/с. Отдельно отметим наличие на плате места для консольного разъема.

Устройство тестировалось с прошивкой версии 2.5.23.

Настройка и возможности

Стоит заметить, что программное обеспечение для этой и других представленных на отечественном рынке моделей беспроводных роутеров разрабатывается в локальном центре R&D производителя с учетом особенностей реализации услуг наших провайдеров и в тесном взаимодействии с ними.

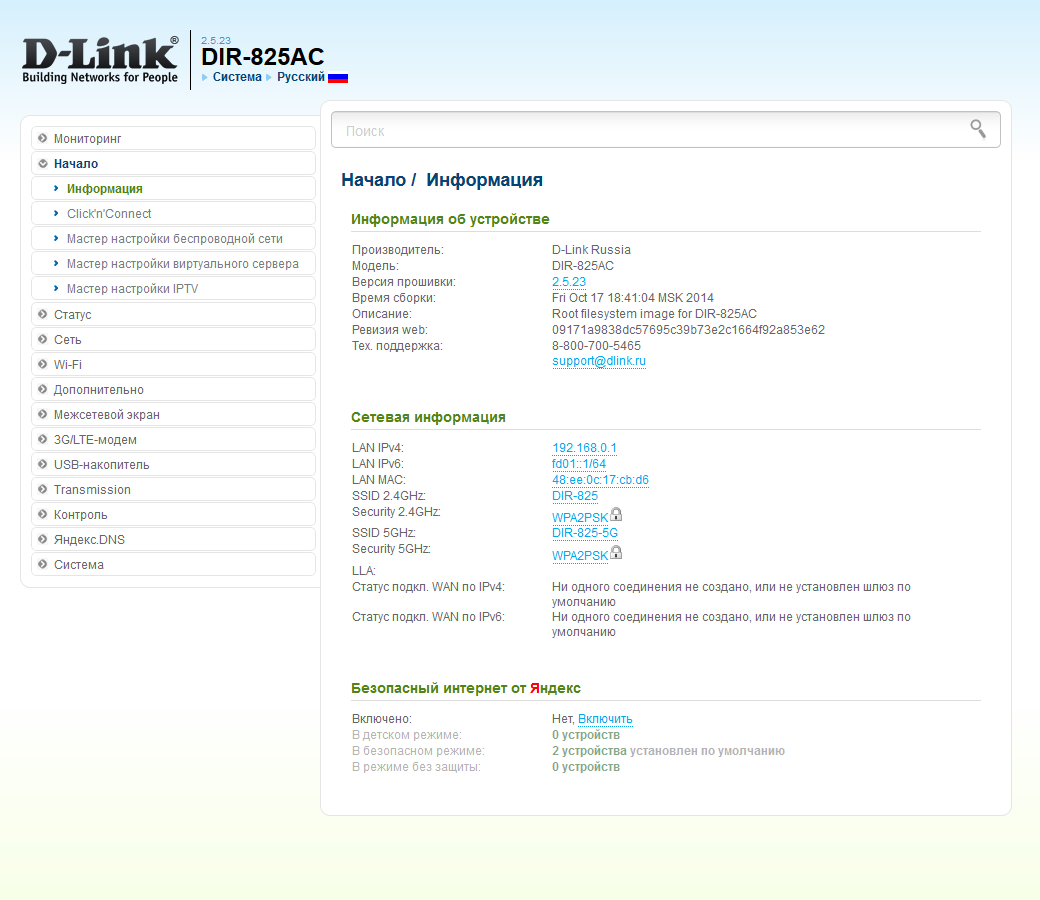

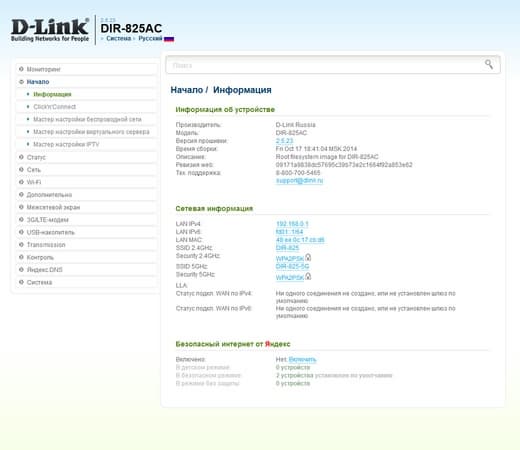

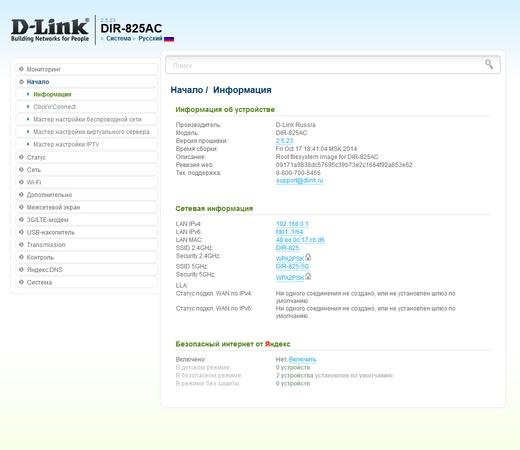

Роутер имеет новый вариант дизайна веб-интерфейса, который нам уже встречался недавно в тестировании устройства этого производителя. В нем есть несколько вариантов локализации, включая русский и английский. Предусмотрена встроенная поисковая система по настройкам, удаленный доступ с возможностью выбора номеров портов, поддержкой https, IPv6 и фильтра адресов клиентов.

В случае неработоспособности канала в интернет и некоторых других ситуациях клиент может быть автоматически перенаправлен на домашнюю страницу роутера для помощи в исправлении проблемы.

Для упрощения первоначальной настройки есть несколько помощников — для установки параметров беспроводной сети, трансляции портов или подключения ТВ-приставки.

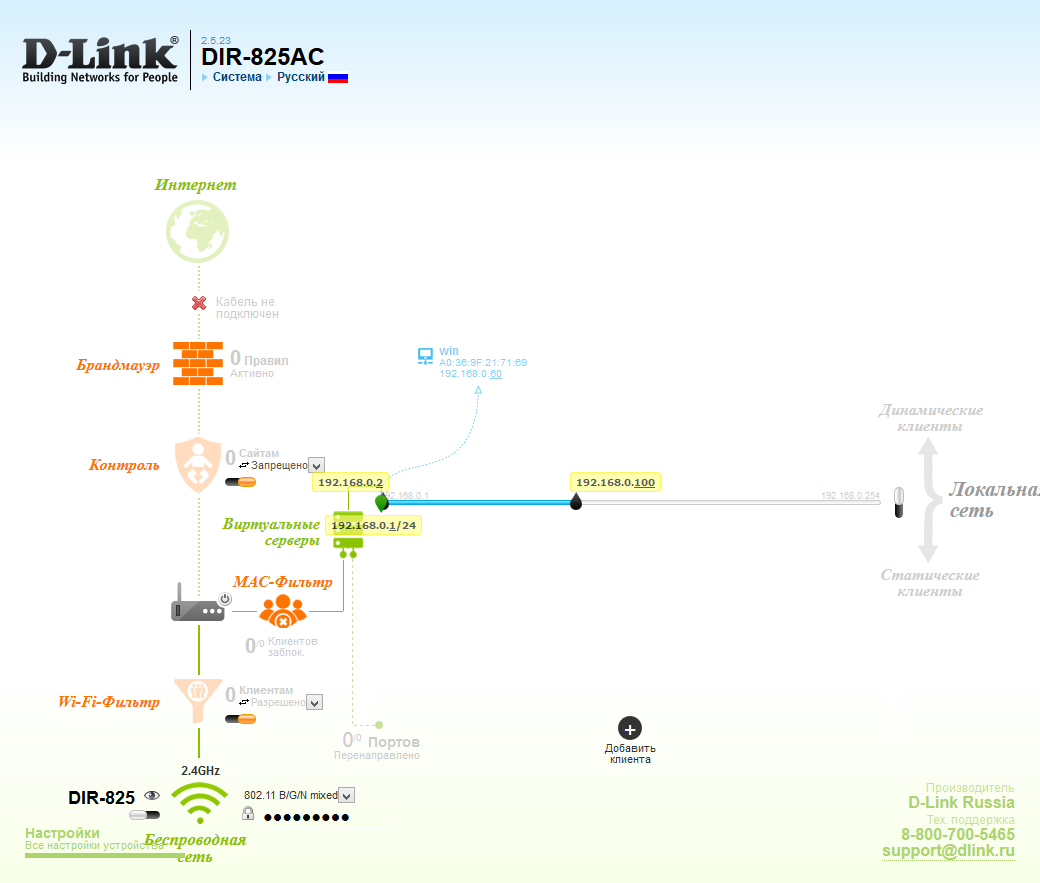

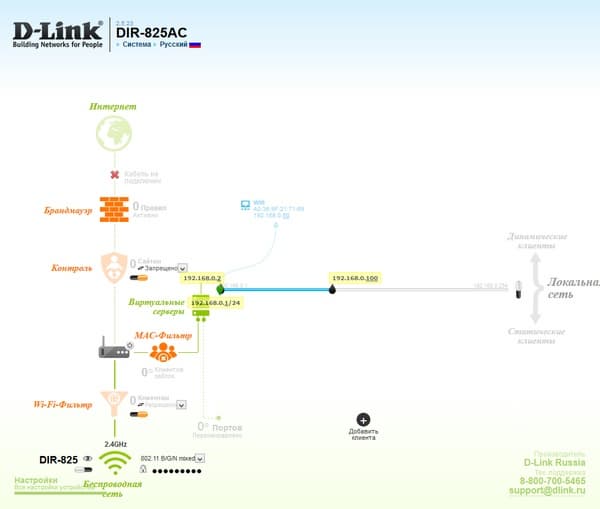

Специальная страница «Мониторинг» показывает графическую схему вашей сети и позволяет перейти к соответствующим настройкам фильтров, межсетевого экрана и другим параметрам.

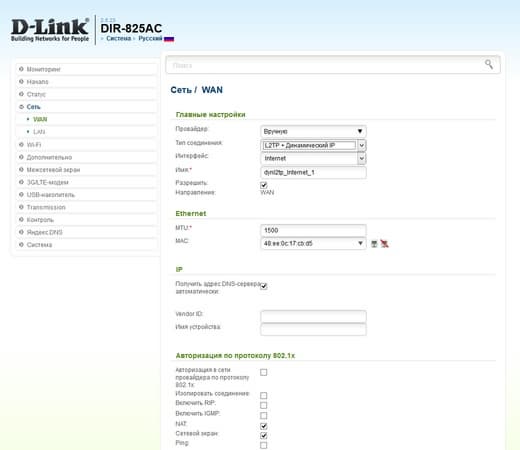

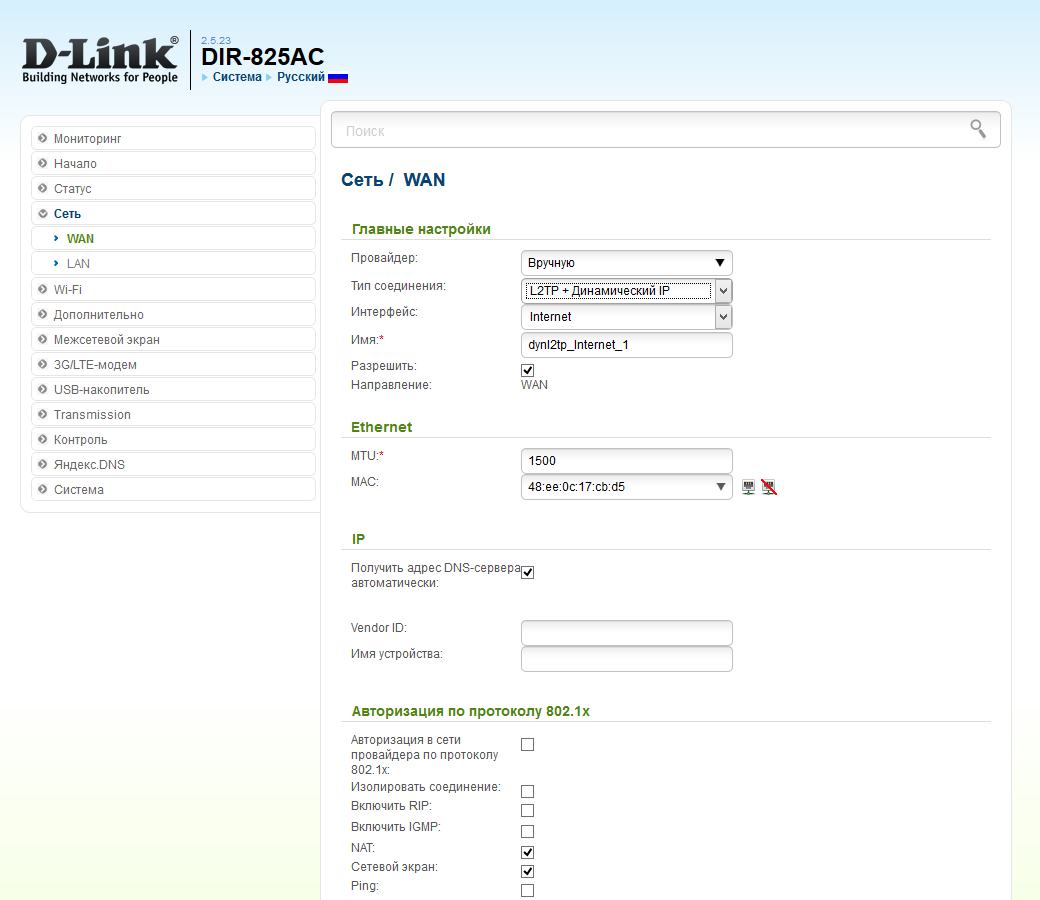

Для работы с интернетом можно использовать проводное подключение, сотовый модем или Wi-Fi. Первый вариант поддерживает IPoE, PPPoE, PPTP, L2TP, имеет возможности работы с сетью оператора при VPN-подключениях, изменение MAC-адреса, регулировки MTU, использование 802.1X. Предусмотрен клиент DDNS с поддержкой двух сервисов — оригинального DynDNS и фирменного варианта D-Link.

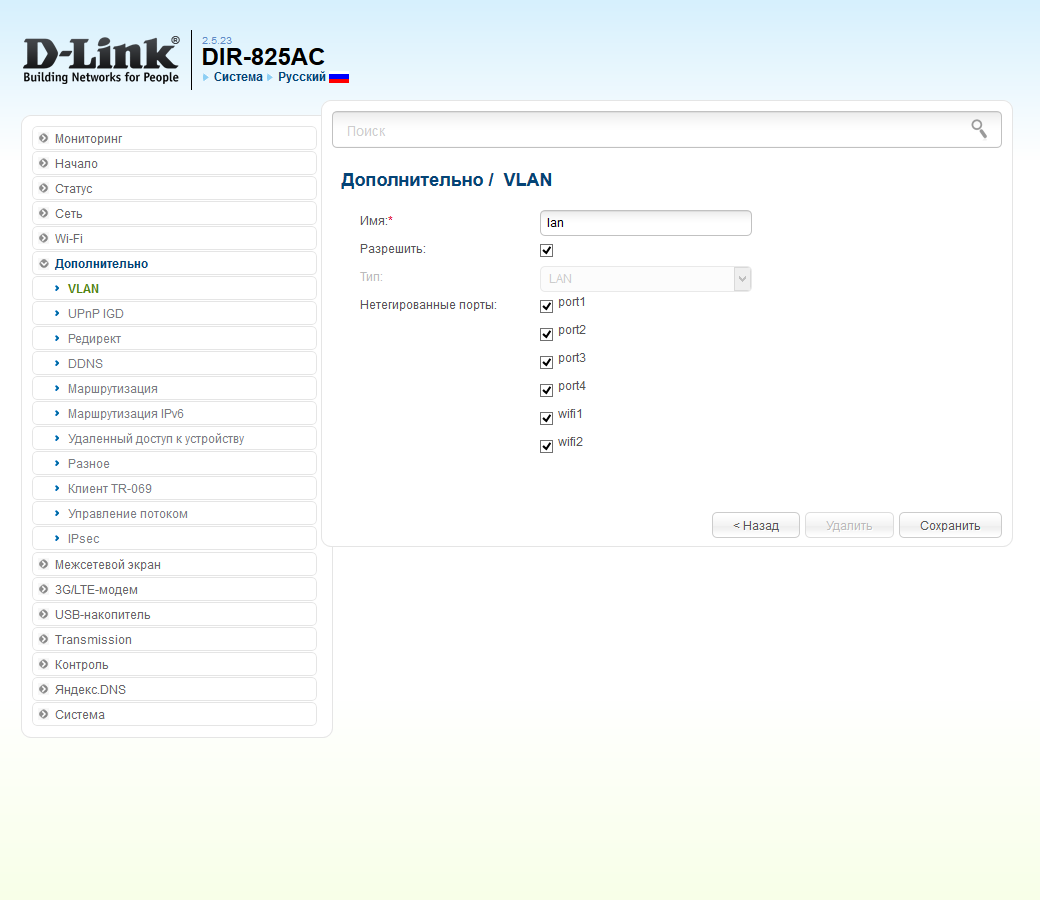

Для пользователей сервисов IPTV будет полезна возможность работы с трансляциями мультикаст и реализация VLAN. В данной версии прошивки можно заметить реализацию клиента IPsec для объединения сетей. Жаль, что документация по ней отсутствует.

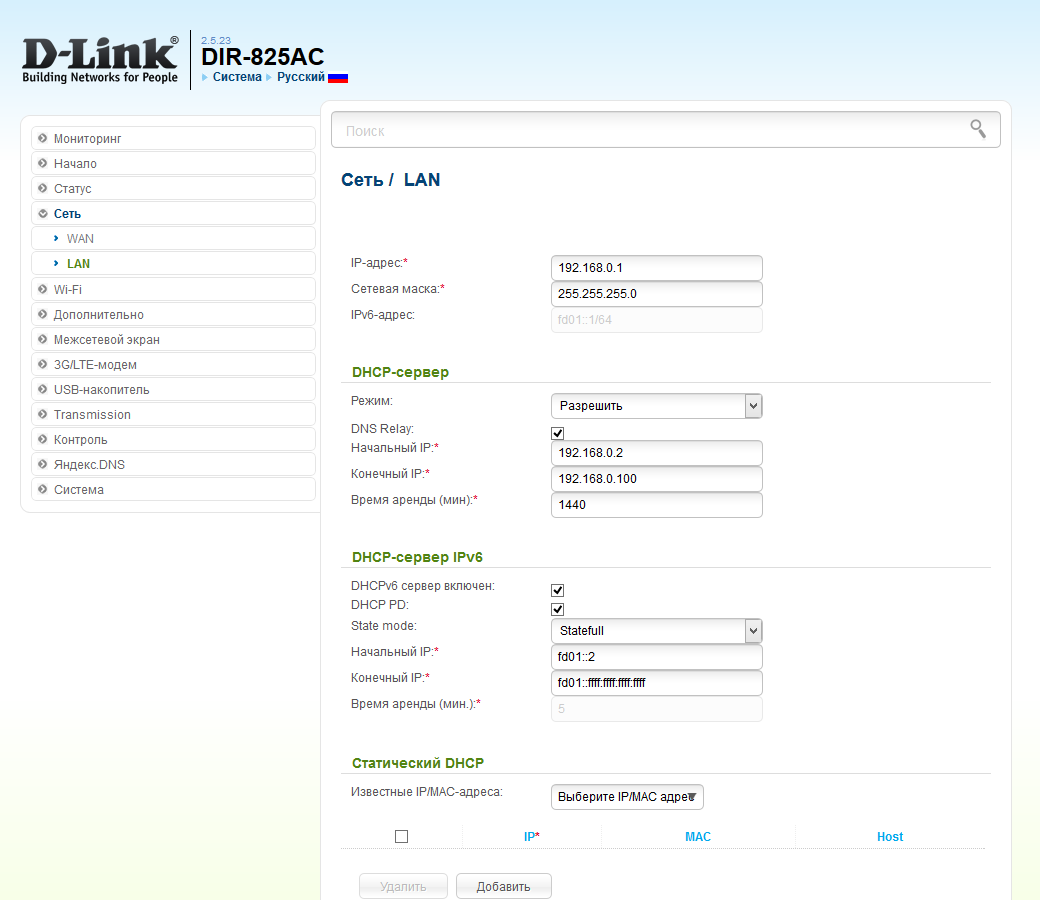

В локальной сети все традиционно — можно изменить собственный адрес роутера, указать параметры сервера DHCP и зарезервировать для клиентов фиксированные адреса, добавить собственные записи в таблицу маршрутизации.

В прошивке присутствуют ALG для протоколов SIP, RTSP и PPPoE. Отметим наличие поддержки протокола IPv6, включая настройку маршрутизации, DHCP , клиент PPPoE и фильтр пакетов.

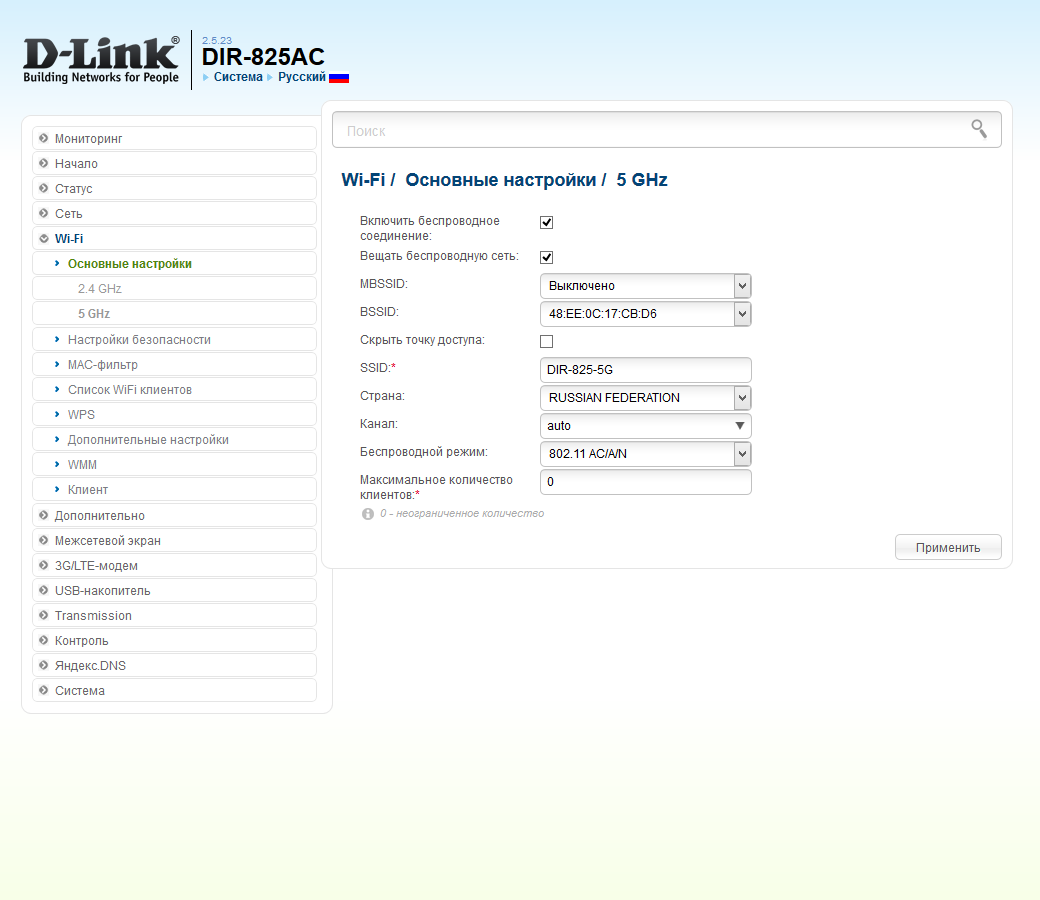

Роутер оборудован двумя независимыми беспроводными точками доступа, большинство настроек которых дублируется. В базовый набор входят выбор имени сети, региона, номера и ширины канала (для 5 ГГц поддерживаются каналы с 36 по 64), режима, защиты (включая WPA/WPA2 с паролем и сервером RADIUS).

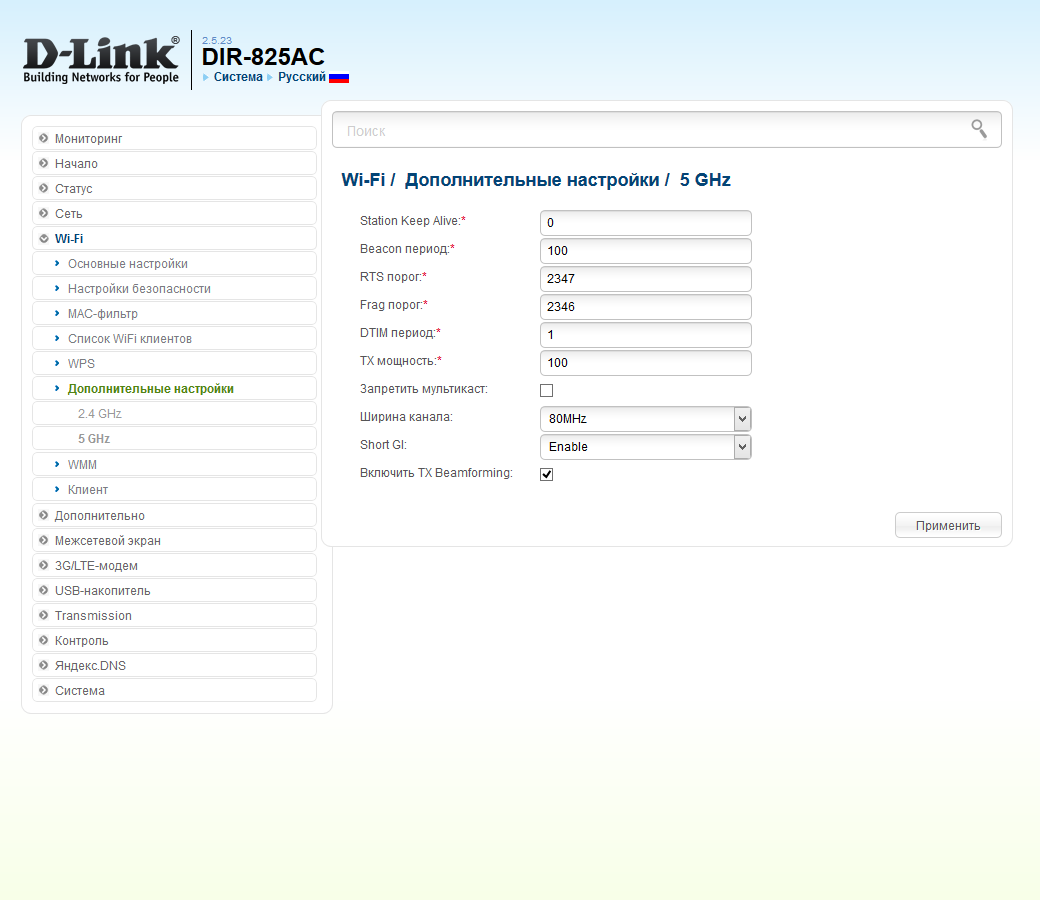

Дополнительно можно ограничить число подключаемых клиентов, составить белый или черный список их MAC-адресов, ограничить мощность передатчиков, включить короткий защитный интервал, запретить трансляцию мультикаст потоков, включить WPS.

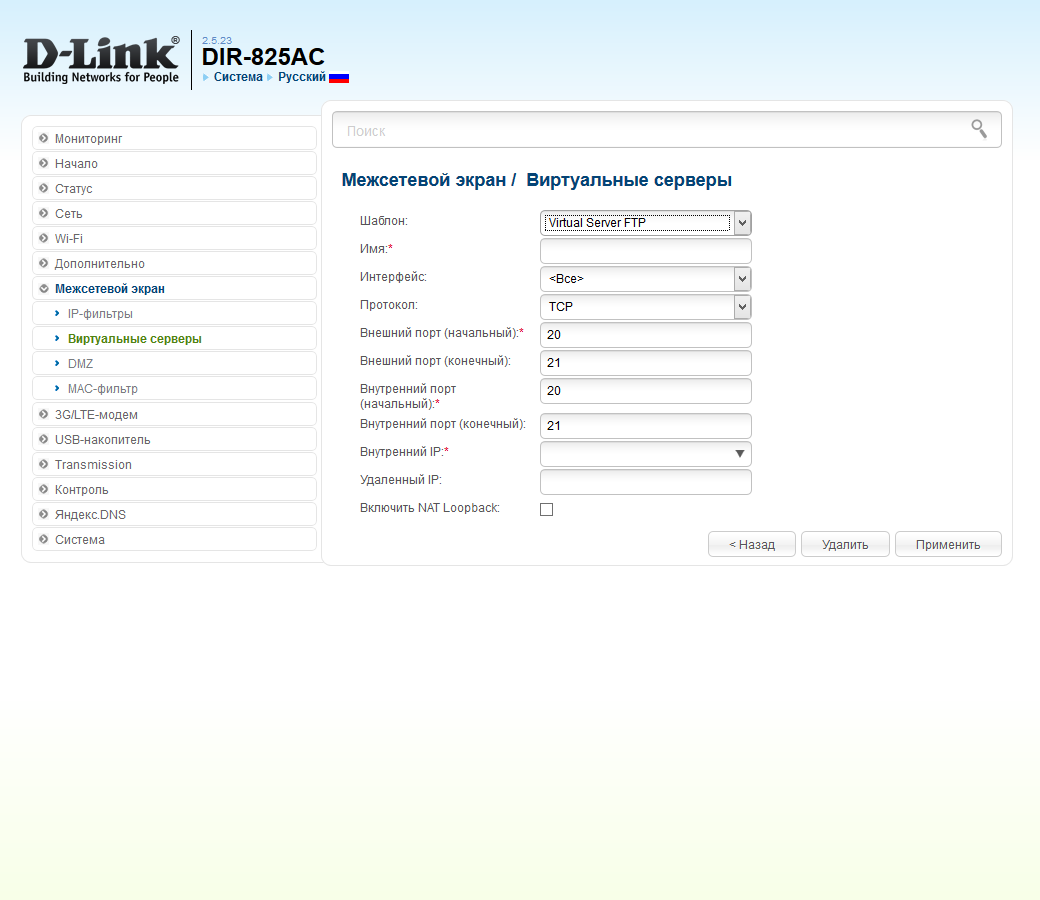

Для обеспечения доступа из интернета к сервисам локальной сети есть стандартный набор возможностей — DMZ, UPnP и ручные правила трансляции портов. Отметим наличие справочной таблицы для проверки работы UPnP и работу с группами адресов в правилах.

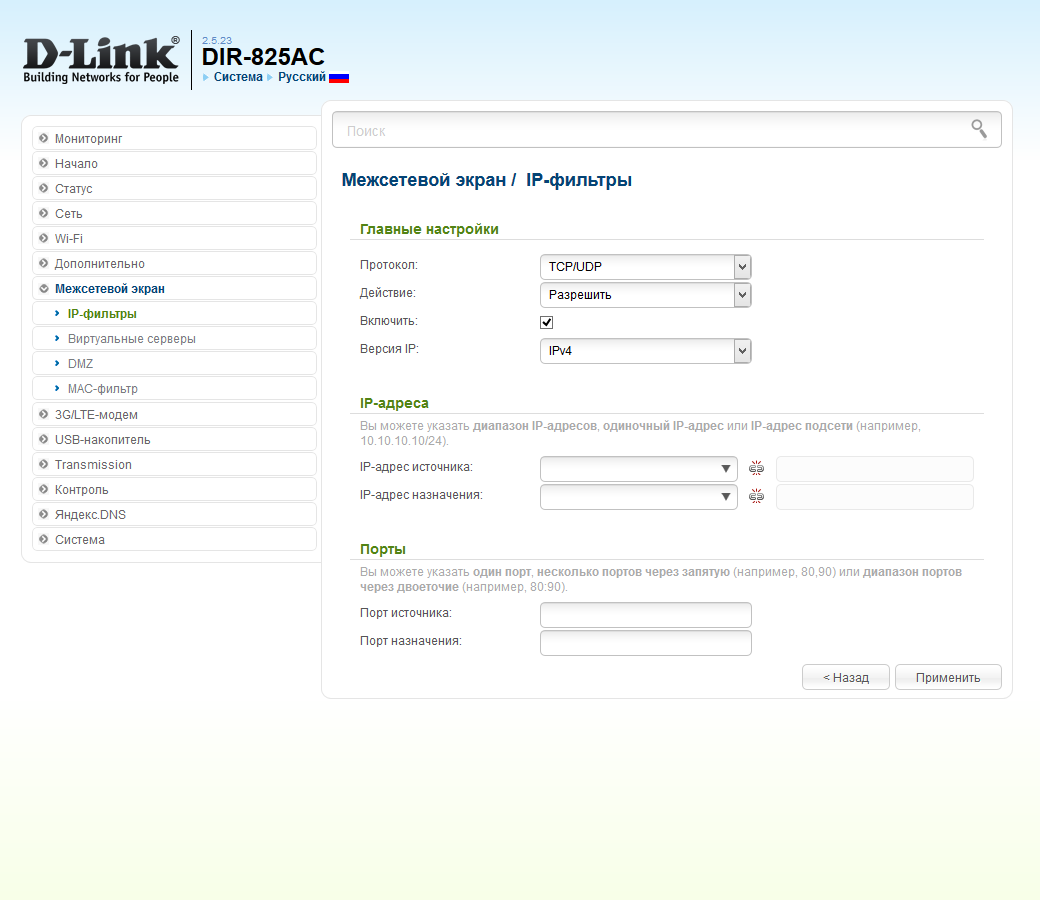

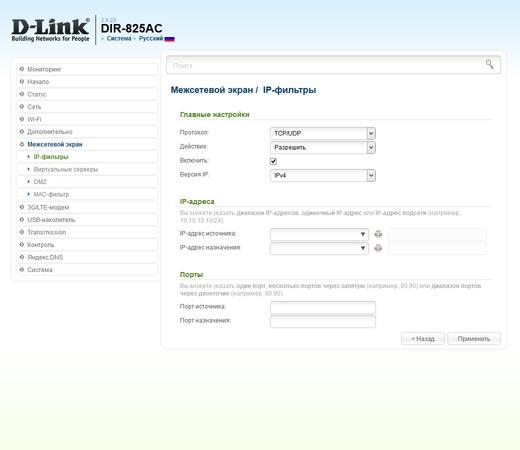

Из функций ограничения доступа есть фильтр MAC-адресов клиентов, позволяющий заблокировать работу с роутером и доступ к интернету, фильтр URL-адресов и программирование фильтров пакетов на основе IP-адресов и номеров портов.

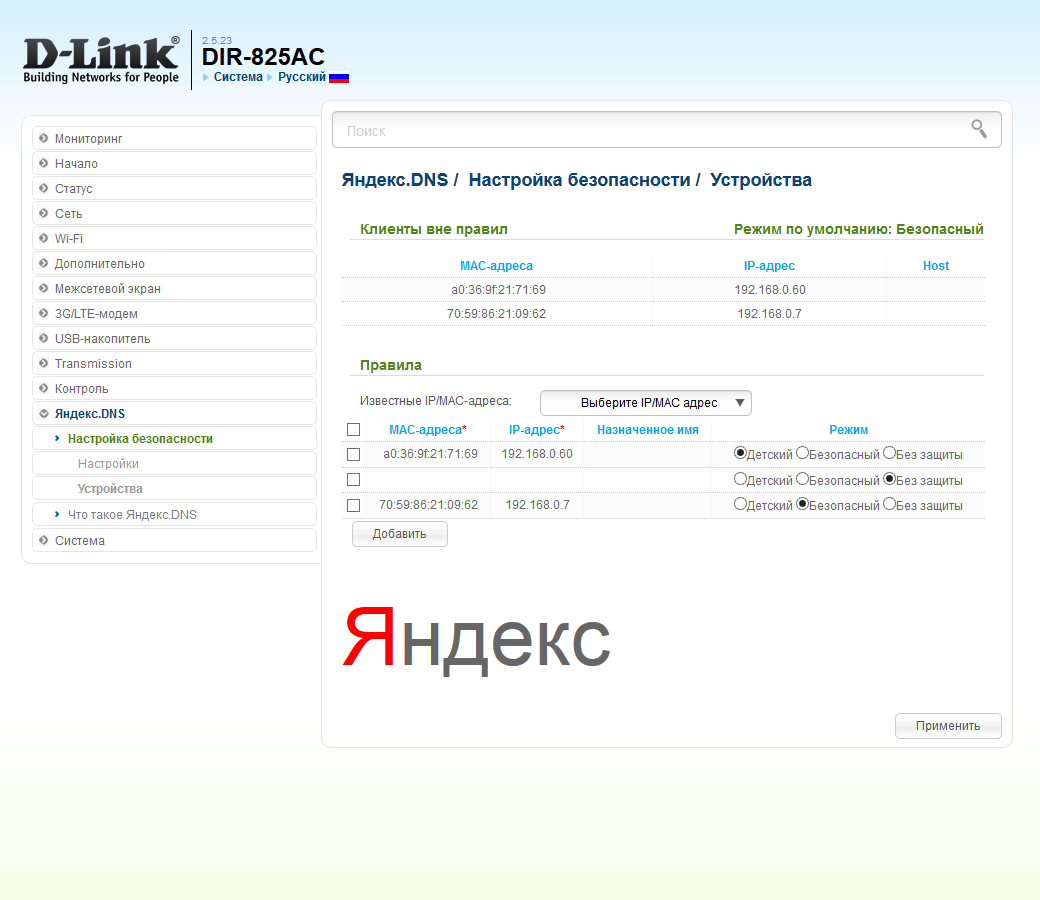

Отдельно стоит отметить встроенный клиент сервиса Яндекс.DNS. С распространением мобильных устройств, фильтрация DNS-запросов на роутере является одним из наиболее простых и удобных способов повышения уровня защиты в домашней локальной сети. В рассматриваемом устройстве есть возможность выбора для каждого из клиентов одного из режимов — стандартный, детский или без защиты. Аналогичная настройка есть для установки уровня для всех остальных устройств по умолчанию.

Для контроля работы устройства есть страницы сетевой статистики по интерфейсам, списки клиентов DHCP и беспроводных точек доступа, таблицы маршрутизации и групп мультикаст.

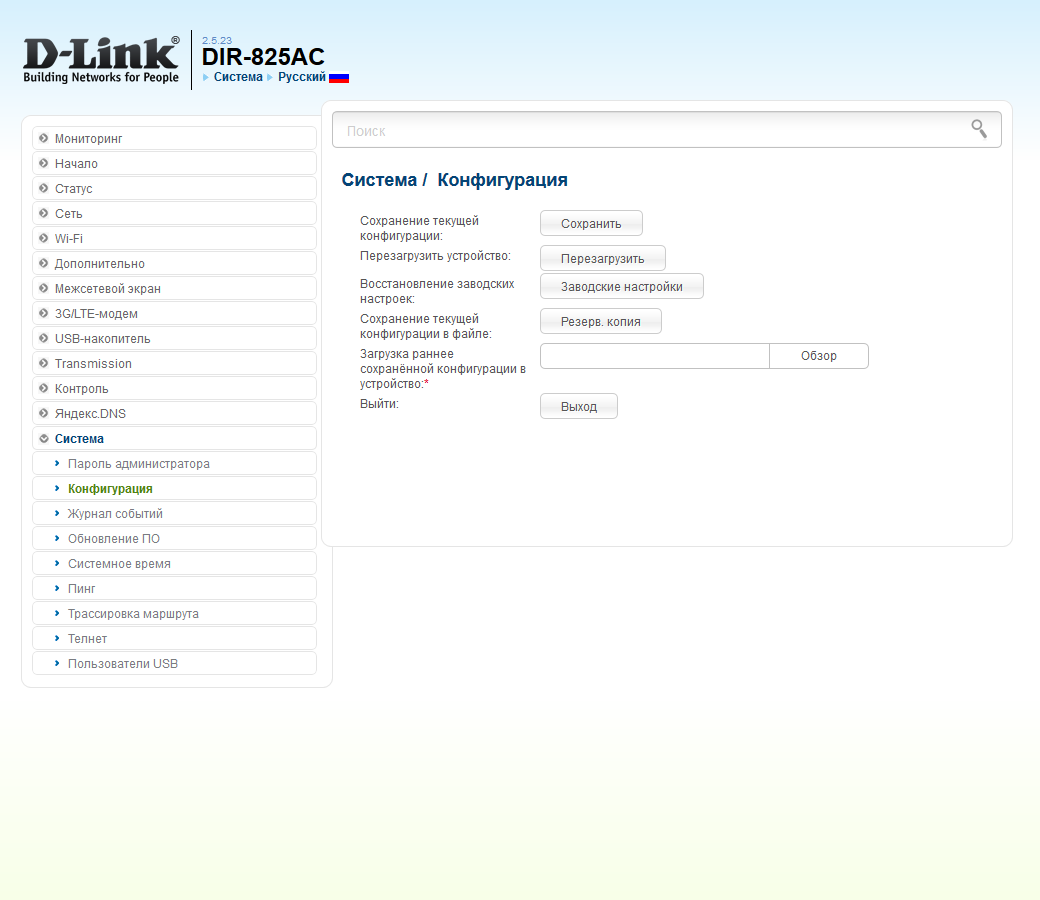

В разделе системных настроек представлены страницы для изменения пароля администратора, работы с конфигурацией, перезагрузки, обновления прошивки (из файла или через интернет), установки системного времени. Также есть две диагностические утилиты, включение доступа к телнет.

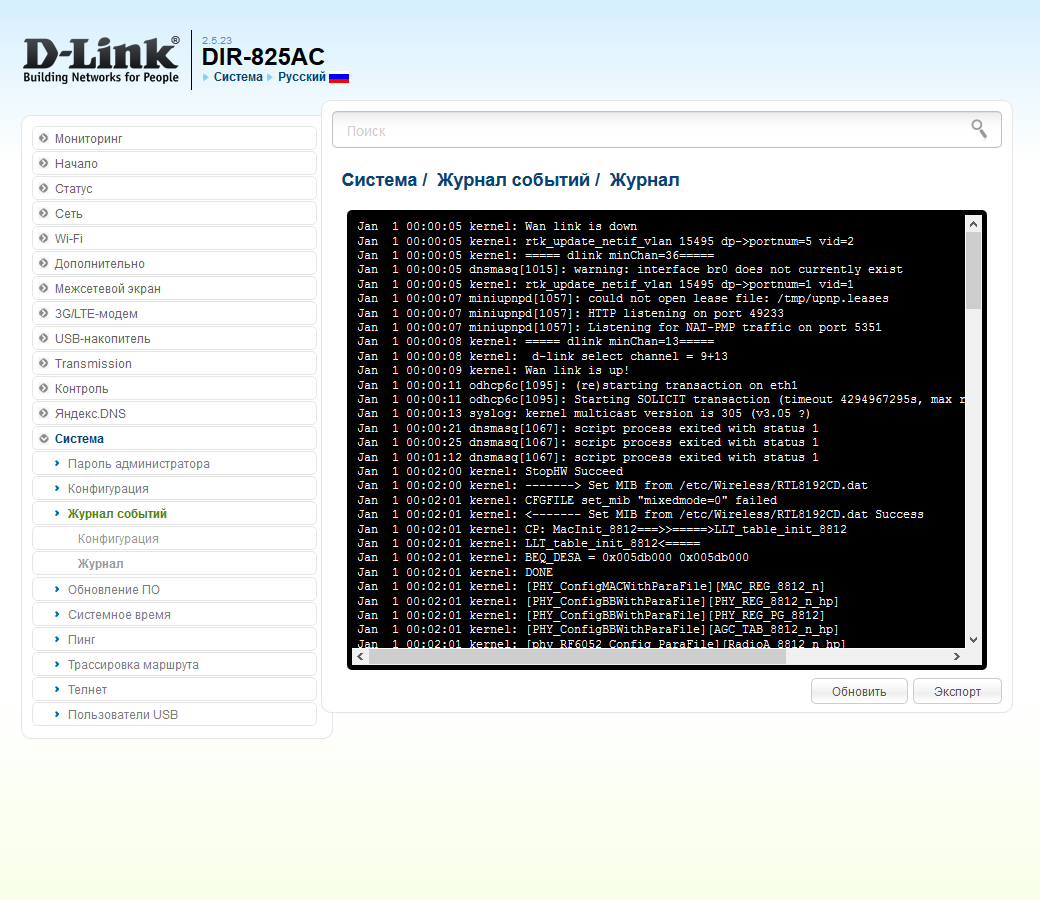

Системные события могут храниться как в локальном журнале, так и отправляться на сервер Syslog. Предусмотрен выбор уровня записываемых данных, но пользоваться журналом все-таки не очень удобно.

Использование порта USB

Роутер оборудован портом USB 2.0, что заметно расширяет список его возможностей. В прошивке предусмотрено подключение к порту следующих устройств: накопителей, сотовых модемов 3G/4G и принтеров. При необходимости одновременной работы с несколькими устройствами можно использовать USB-хаб. В этом случае стоит обратить внимание на обеспечение необходимого питания для них. Проверка показала, что вероятно есть ограничение на общее число подключаемых устройств. Больше двух накопителей или модема и накопителя роутер «не видел».

Список поддерживаемых файловых систем включает в себя NTFS, FAT32 и EXT2/3. Диски при этом могут иметь несколько разделов. Через веб-интерфейс можно посмотреть статус и файловую структуру подключенных накопителей, но никаких операций по работе с данными здесь нет. Безопасное отключение устройства производится через соответствующие пункты интерфейса.

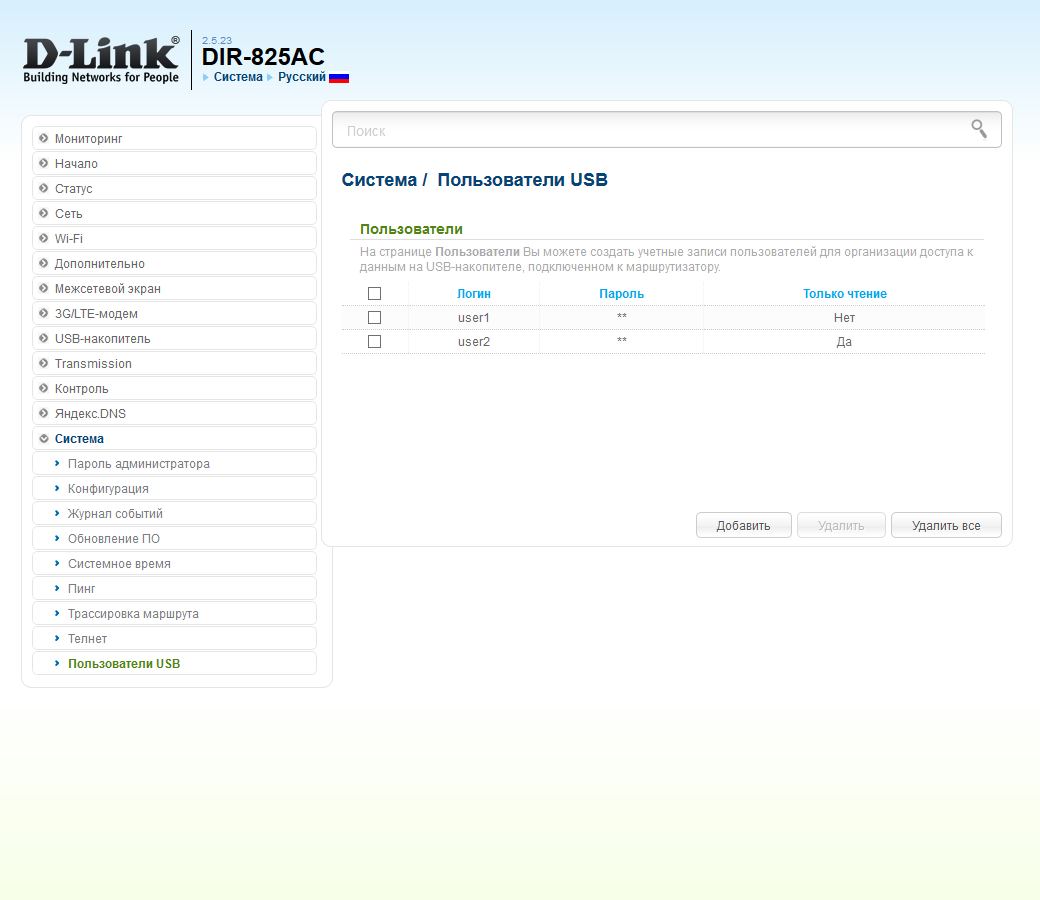

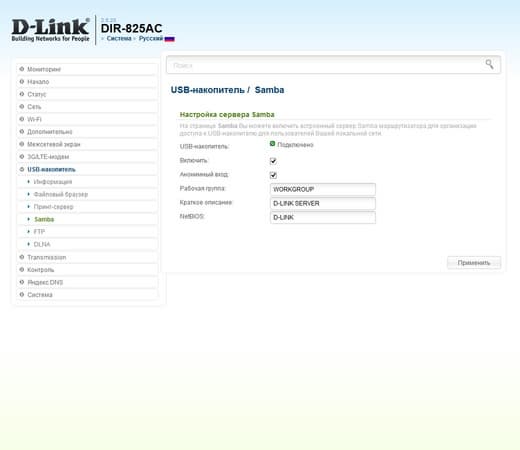

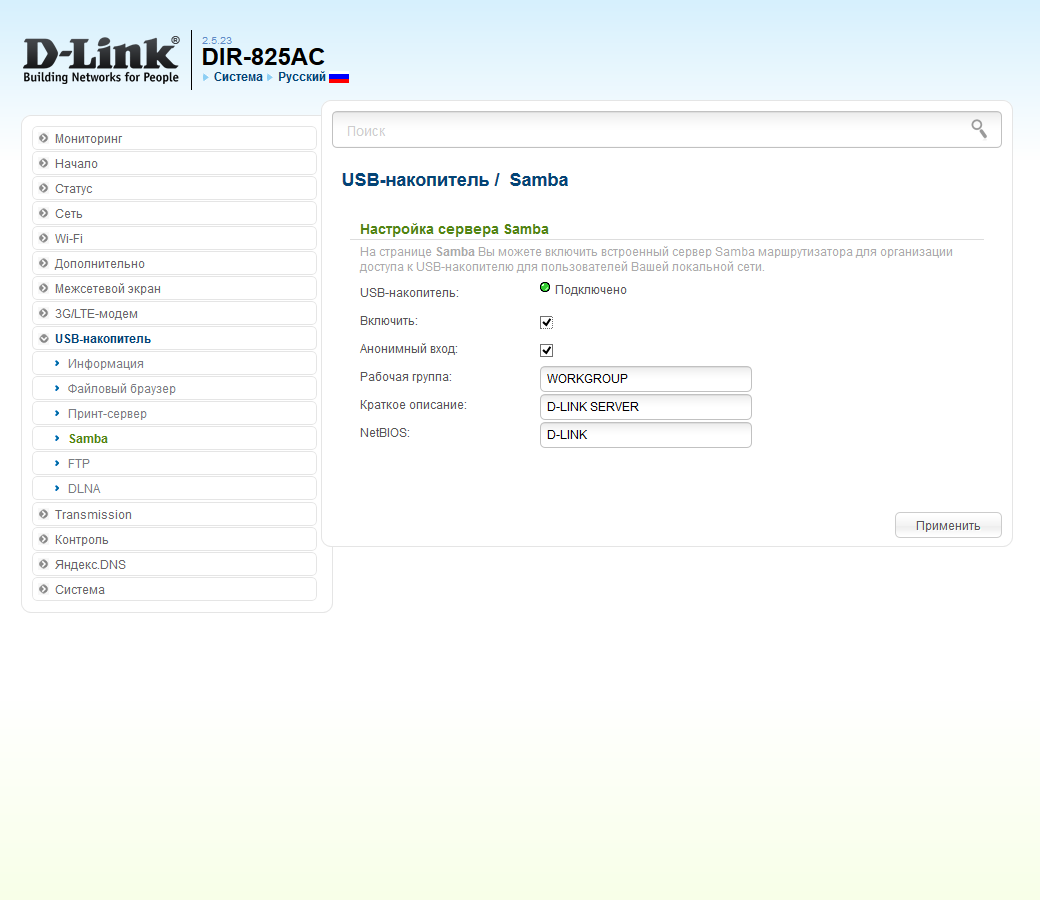

По сети доступ обеспечивается с использованием протоколов SMB и FTP. Для первого предусмотрена возможность изменения сетевого имени, рабочей группы и описания сервера, а также включение режима входа без аккаунта. При этом на отдельной странице можно запрограммировать пользователей и их пароли и выдать им права — только чтение или полный доступ. Это распространяется сразу на все подключенные тома, поскольку по сети устройство предоставляет одну общую папку с именем «usb» внутри которой будут соответствующие томам директории.

Те же аккаунты пользователей используются и для FTP. По умолчанию сервер работает только в локальном сегменте сети, но можно включить и доступ из интернета правилом трансляции порта. Он не имеет опции анонимного доступа, но позволяет изменить основной номер порта, поддерживает пассивный режим и кодировку UTF-8.

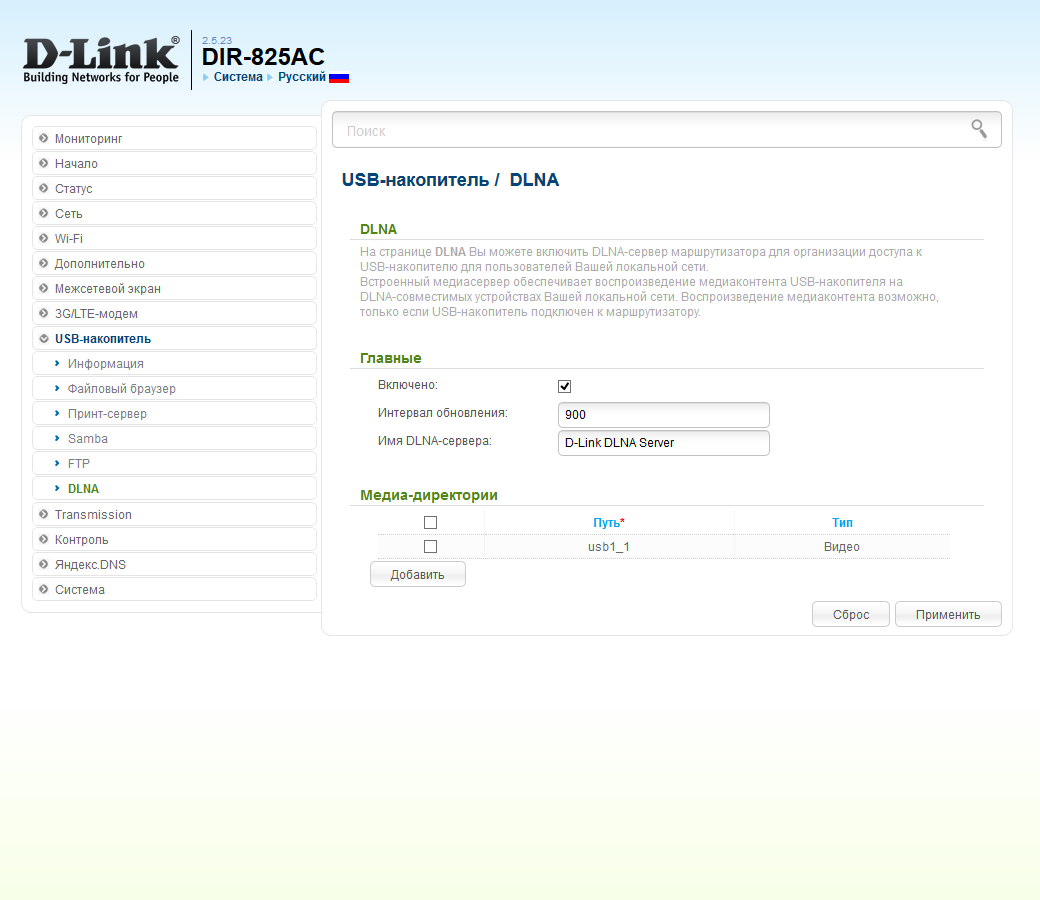

В прошивке есть встроенный сервер DLNA, который может пригодиться для трансляции мультимедиа на совместимые телевизоры. Он поддерживает выбор времени обновления базы и позволяет запрограммировать несколько директорий для файлов с указанием их категории. Индексируются многие современные форматы, включая jpeg, mp3, wma, flac, m4a, avi, ts, mkv, mp4, mpg, wmv и другие.

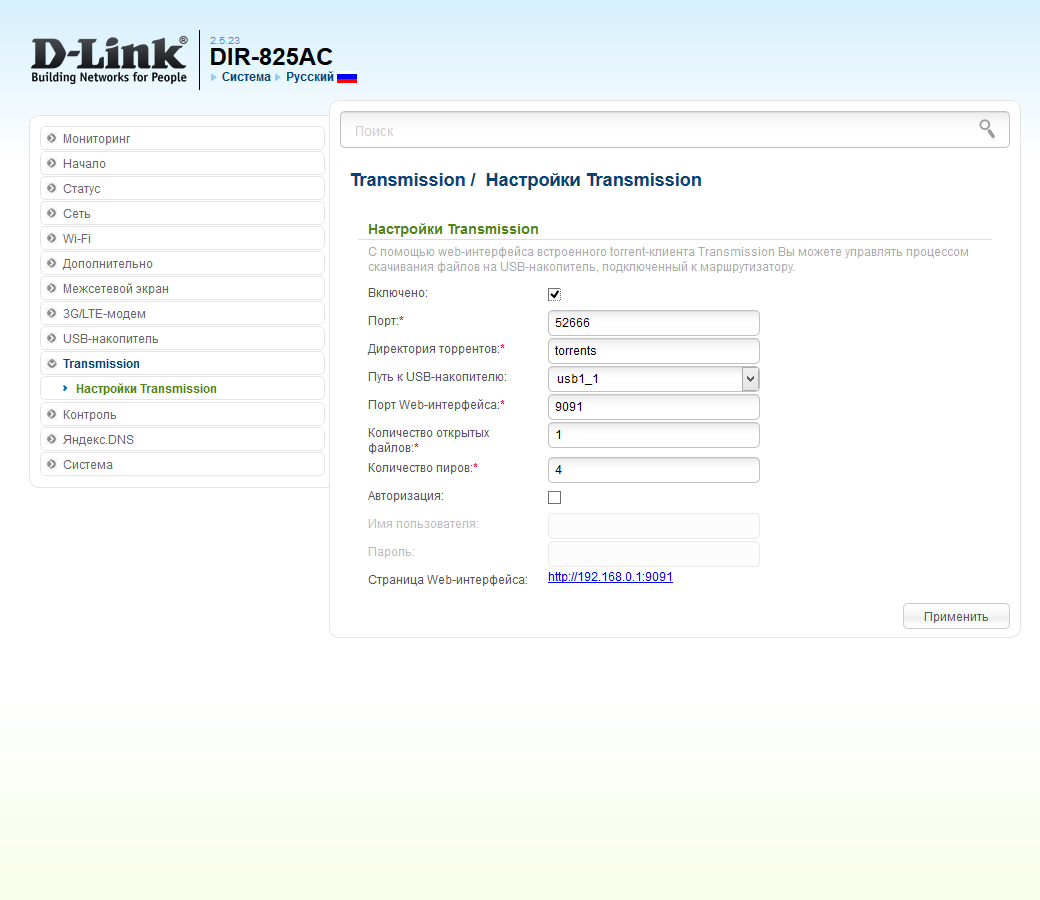

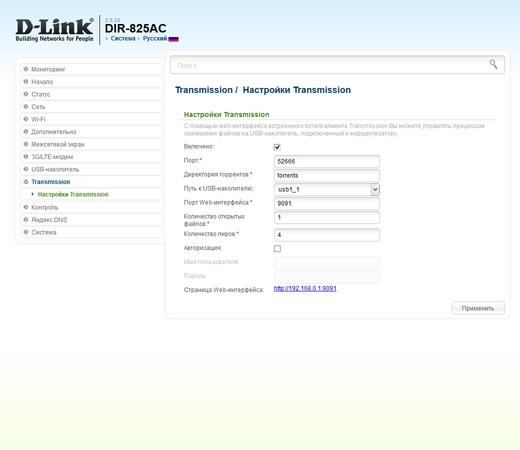

Еще один популярный модуль — программа Transmission для автономной загрузки файлов из сетей p2p. Его рабочие файлы, включая настройки, устанавливаются в одноименную папку, создаваемую на один из томов. В опциях можно выбрать некоторые из параметров сервиса, в частности имя папки, порт веб-интерфейса управления и максимальное число пиров. Остальные опции можно будет в дальнейшем изменить через настройки самой программы.

Формально ограничений на скорости и число активных задач нет. Однако проверка показала, что реальная загрузка при использовании раздела с NTFS не превышает 1 МБ/с (c EXT3 — не более 1,5 МБ/с). С одной стороны, это немного, но с другой — дает возможность комфортно пользоваться и другими приложениями.

С принтерами ситуация стандартная: поддерживается только печать через сетевой порт.

Список совместимых USB-модемов можно найти на сайте производителя. Среди них встречаются устройства с поддержкой сетей третьего и четвертого поколения, включая дюжину операторских моделей с LTE для нашего рынка.

Мы проверили работу роутера с Huawei E392 в московской сети компании «Мегафон». Это устройство работает в режиме QMI/CDC, что позволяет показать высокие результаты скорости доступа к сети.

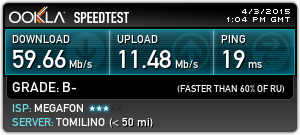

Подключение через модем 4G на D-Link DIR-825/AC

Также есть поддержка режима NDIS (например, у Huawei E3331) с сохранением возможности подключения к собственному веб-интерфейсу модема.

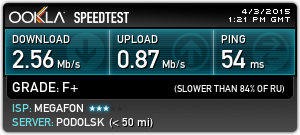

Подключение через модем 3G на D-Link DIR-825/AC

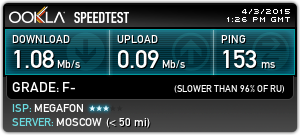

Ну и про устаревший режим PPP (например, для модема Huawei E156G) тоже не забыли, хотя высоких скоростей от него ожидать не стоит.

Подключение через модем 3G/PPP на D-Link DIR-825/AC

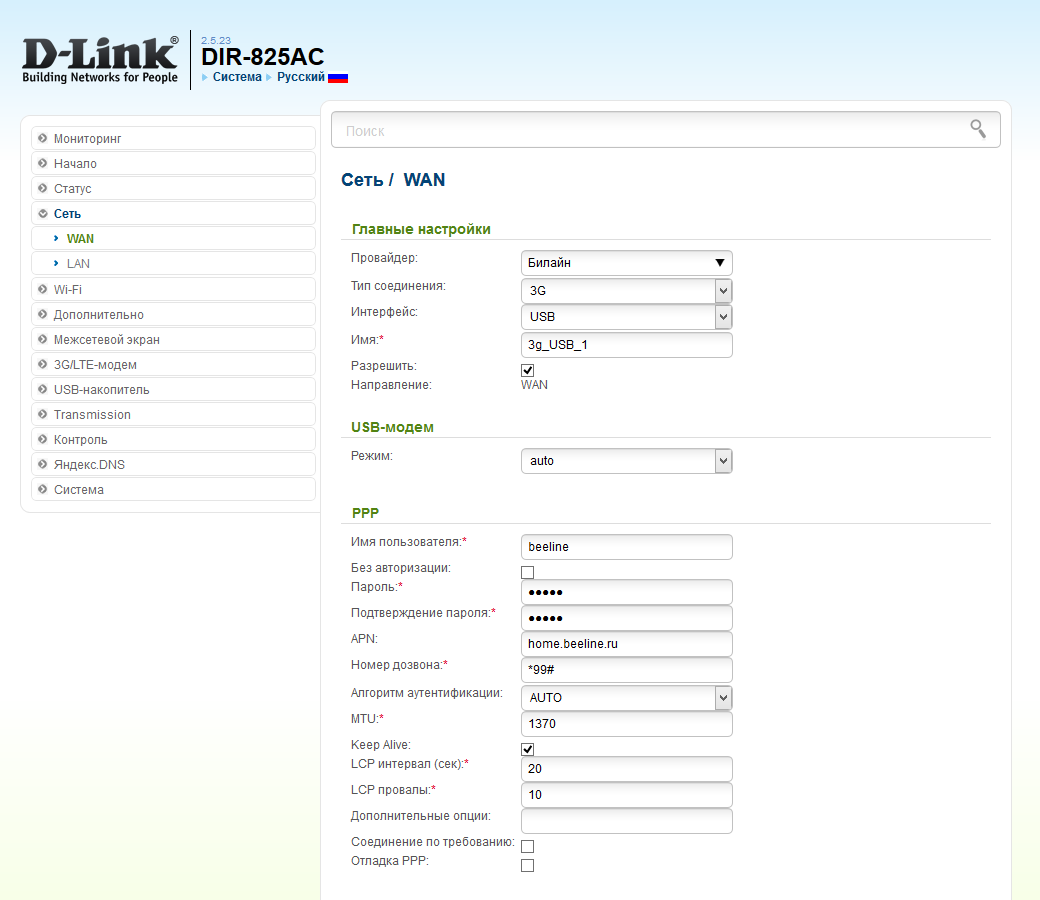

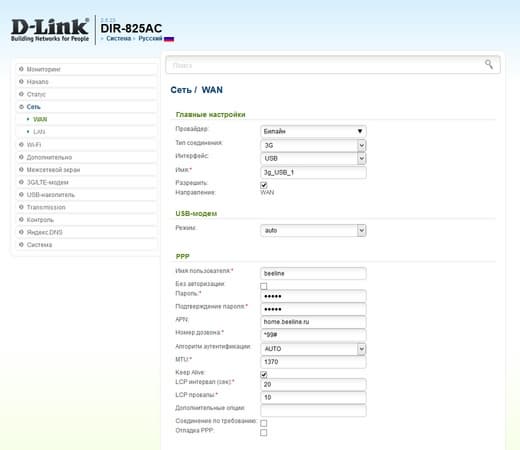

Из настроек есть выбор APN и управление PIN-кодом. При обнаружении подключения модема, роутер самостоятельно настраивает подключение через него (в том числе и устанавливает параметры провайдера) и переходит на него. Однако автоматического выбора линии в данной модели нет. При необходимости переключения пользователю придется самостоятельно изменить настройку через веб-интерфейс. Также в некоторых случаях может не работать подсчет объема мобильного трафика.

Производительность

Проверка подключения к «Домашний Билайн» по L2TP показала возможность использования устройства с этим оператором. Скорость соответствовала тарифному плану. При работе в сетях p2p можно было получить более 10 МБ/с для скорости загрузки. При этом можно было достаточно комфортно пользоваться и другими сетевыми приложениями. Трансляции IPTV по технологии мультикаст работали и по кабелю, и с подключением по беспроводной сети. Замечаний к трансляции не было даже при высокой нагрузке на интернет-канал.

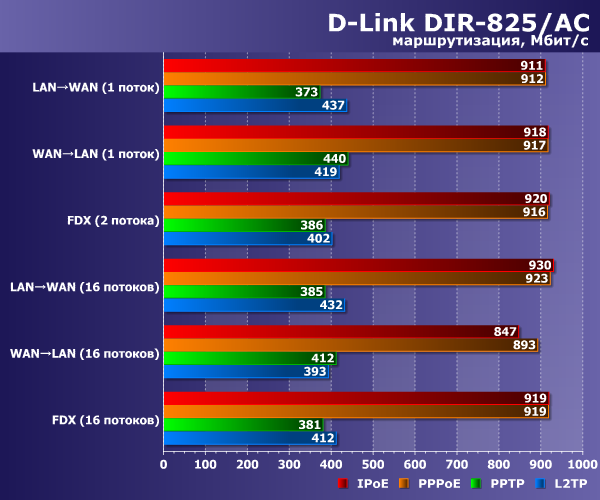

Тестирование максимальных возможностей роутера по маршрутизации через проводное подключение проводилось на нашем стандартном стенде в популярных режимах соединения с интернетом. Как мы помним по прошлым статьям, платформа Realtek способна показать очень неплохие результаты даже в сложных случаях.

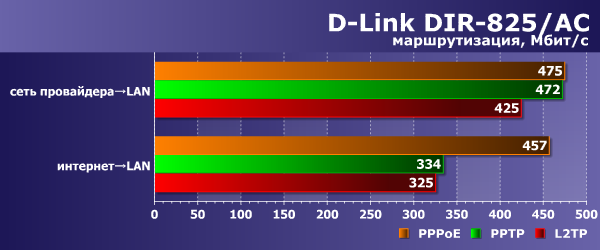

Производительность маршрутизации D-Link DIR-825/AC

Как видно по результатам тестов, рассматриваемая модель продолжает хорошую традицию. При работе через IPoE и PPPoE можно рассчитывать практически на максимальные показатели — скорость составляет 900 Мбит/с и более. Режимы PPTP и L2TP также реализованы неплохо. В них роутер обеспечивает скорости около 400 Мбит/с. По этим параметрам модель не уступает популярным решениям на платформе Mediatek и часто опережает существенно более дорогие варианты на Broadcom. Правда все это актуально только для пользователей каналов со скоростями более 100 Мбит/с.

К реализации режима двойного доступа к устройству также нет замечаний, что видно по второму графику.

Производительность маршрутизации D-Link DIR-825/AC

Большинство рассмотренных нами беспроводных решений с поддержкой протокола 802.11ac было основано на чипах Broadcom. Однако и другие производители сегодня предлагают такие продукты, что позволяет надеяться на расширение ассортимента и снижение цен. Однако, вспоминая нелегкую судьбу 802.11n на начальном этапе своего развития, могут встречаться и определенные несовместимости. Посмотрим, как обстоит дело с этим у рассматриваемого роутера на примере работы с адаптером Asus PCE-AC86 (802.11b/g/n 2,4 ГГц до 600 Мбит/с, 802.11a/n/ac 5 ГГц до 1300 Мбит/с). Роутер настраивался на максимальную производительность. Тестирование проводилось в двух диапазонах и в трех вариантах размещения — четыре метра прямой видимости, четыре метра через одну некапитальную стену и восемь метров через две некапитальные стены. Отметим, что проверять возможности устройств в диапазоне 2,4 ГГц в городских условиях становится все сложнее. В эфире присутствуют десятки соседних сетей и найти относительно свободные каналы становится просто невозможно. В нашем случае это особенно касается третьей точки установки клиента, так что к ее результатам стоит относиться очень осторожно. С другой стороны, подобная ситуация больше похожа на то, с чем встречаются наши городские читатели. А подбирать роутер(ы) для работы в частном доме — это совсем другая история, которая существенно зависит не только от самого устройства, но и от материалов и архитектуры помещения.

Производительность Wi-Fi D-Link DIR-825/AC

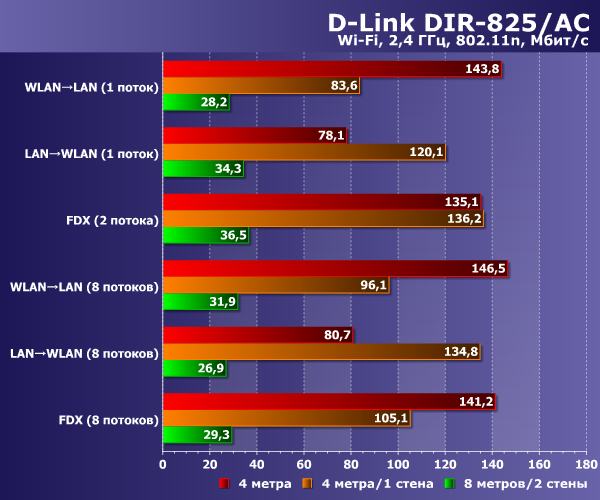

В дипазоне 2,4 ГГц максимальные результаты согласуются с используемой в устройстве конфигурацией радиоблока. При этом в первой и третьей точках мы явно видим негативное влияние соседей, так что клиент не может полностью раскрыть свои способности при работе с данным роутером.

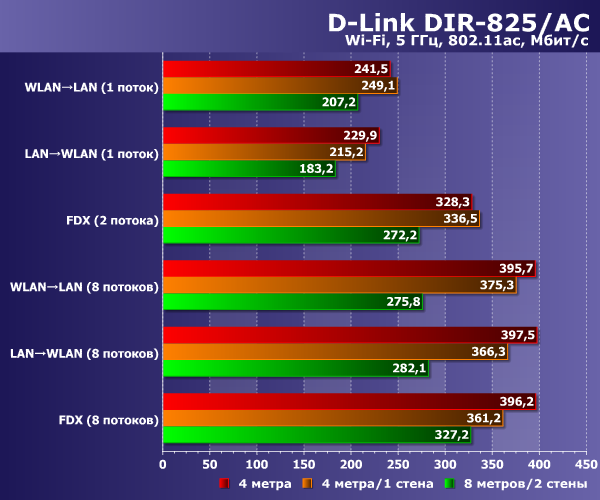

Производительность Wi-Fi D-Link DIR-825/AC

В нашей ситуации переход на 5 ГГц стандарта 802.11ac позволяет существенно повысить скорость работы во всех контрольных точках. При этом мы видим, что опасения о меньшей зоне покрытия на более высокой частоте в пределах квартиры средних размеров не оправдываются. Даже в самой сложной точке можно получить 200 Мбит/с и более, что в 6-7 раз лучше, чем при работе в 2,4 ГГц. Конечно, не стоит забывать, что если в эфире будут распространяться сети в диапазоне 5 ГГц, то и в нем скорость будет снижаться. Особенно это касается 802.11ac, который использует одновременно сразу четыре канала для своей работы. Но пока таких сетей мало, стоит воспользоваться моментом.

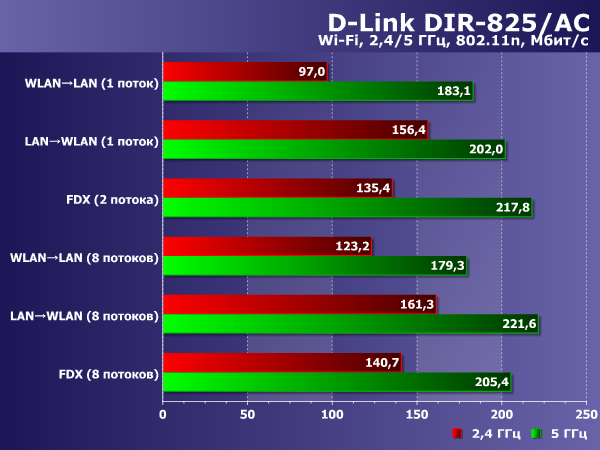

Дополнительно мы протестировали работу роутера с адаптером TP-Link TL-WDN4800 (802.11a/b/g/n 2,4 и 5 ГГц, 450 Мбит/с) в первой точке. Это устройство основано на чипсете Qualcomm/Atheros и является одним из наиболее производительных в своем классе.

Производительность Wi-Fi D-Link DIR-825/AC

Интересно, что оно лучше выступило в 2,4 ГГц, чем адаптер Asus. Да и показатели в диапазоне 5 ГГц заслуживают хороших оценок — 200 Мбит/с при скорости соединения 300 Мбит/с мало кому удается получить.

В целом мы видим, что чипсет Realtek в диапазоне 5 ГГц вполне успешно способен работать с лучшими представителями клиентских адаптеров в стандартах 802.11n и 802.11ac. При этом из-за заполненности эфира в диапазоне 2,4 ГГц переход на 5 ГГц способен существенно улучшить скорость работы в помещениях средних размеров.

Последняя группа тестов поможет нам оценить производительность роутера в задачах хранения данных. Мы проверили работу с файловыми системами FAT32, NTFS и EXT3 при чтении и записи файла большого объема по протоколам SMB и FTP. Результаты приводятся на следующем графике.

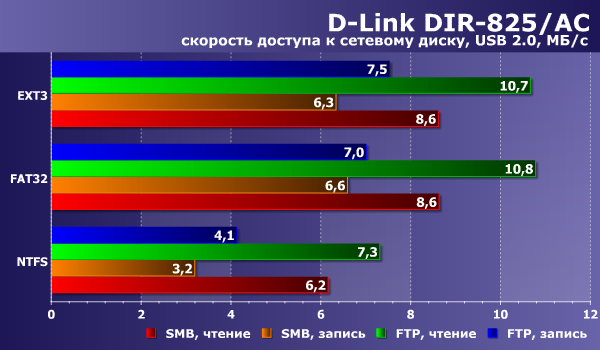

Производительность сетевого накопителя D-Link DIR-825/AC

Несмотря на то, что роутер имеет гигабитные сетевые порты и интерфейс USB 2.0, видно, что этот сценарий не является его сильной стороной. Скорость работы не превышает 11 МБ/с, что мы обычно встречали в моделях с портами на 100 Мбит/с, так что данная функциональность будет иметь ограниченную сферу применения. Впрочем, для мультимедийной библиотеки этих скоростей может быть вполне достаточно, в том числе и при работе с видео высокого разрешения с одним-двумя клиентами одновременно.

Выводы

Рассмотренная модель представляет собой новое поколение массовых роутеров, в которых реализована поддержка стандарта 802.11ac. Тестирование показало, что с точки зрения скорости на задачах маршрутизации DIR-825/AC не уступает устройствам других производителей, в том числе и более дорогим. Особенно хотелось бы отметить работу беспроводной точки доступа в диапазоне 5 ГГц. Пока в эфире таких сетей относительно немного, городские пользователи могут рассчитывать на существенное увеличение скорости доступа клиентов при работе в этом диапазоне. Тем более, что реализация 802.11ac начинает появляться и в мобильных устройствах среднего уровня.

Роутер имеет корпус стандартного дизайна, к которому есть только одно традиционное замечание — использование глянца на верхней крышке. К стабильности работы за время проведения тестирования вопросов у нас не было.

Программное обеспечение обеспечивает реализацию большинства современных сценариев использования домашнего роутера, включая работу с IPTV, трансляцию портов и базовые функции защиты. Особый интерес представляет встроенный клиент сервиса Яндекс.DNS, который явно будет востребован у многих пользователей.

Наличие порта USB позволяет использовать сотовые модемы для организации доступа к интернету. Причем поддержка современных моделей для сетей четвертого поколения помогает достичь высоких скоростей в этом сценарии. А вот функция сетевого хранилища данных не порадовала своей производительностью.

На момент проведения тестирования, D-Link DIR-825/AC был одним из самых недорогих беспроводных роутеров с поддержкой 802.11ac, гигабитными портами и USB.
