Точка доступа Compex MMC543HVNX
стандарта 802.11n


За последний год мы несколько раз тестировали точки доступа. Несмотря на то, что большинство современных роутеров имеют встроенный беспроводной контроллер, использование автономного устройства все еще может быть интересно. В качестве примеров можно вспомнить увеличение покрытия и/или скорости беспроводной сети или организацию беспроводных мостов. Бренд Compex известен на отечественном рынке очень давно. Лет пятнадцать назад он представлял собой разумную альтернативу топовым компаниям и имел достаточно привлекательное соотношение качество/стоимость, чтобы завоевать популярность. Однако с тех пор многое изменилось — появилось множество других недорогих брендов, а стоимость устройств в целом существенно снизилась.

Сегодня Compex предлагает своим клиентам разнообразное сетевое оборудование, включая точки доступа, роутеры, коммутаторы, беспроводные адаптеры для ПК и встраиваемых систем. Причем основным потребителем компания видит бизнес-среду и B2B — многие продукты позиционируются как корпоративные решения.

Комплект поставки и внешний вид

Комплект поставки устройства обычный: точка доступа, импульсный блок питания (24 В 0,5 А), две съемные антенны, специальное настенное крепление, краткая инструкция по установке на английском языке. Коробка, в которую все это упаковано, достаточно безликая — видимо производитель рассчитывает скорее на продажи в интернет-магазинах и на корпоративный рынок, чем в привычном ритейле.

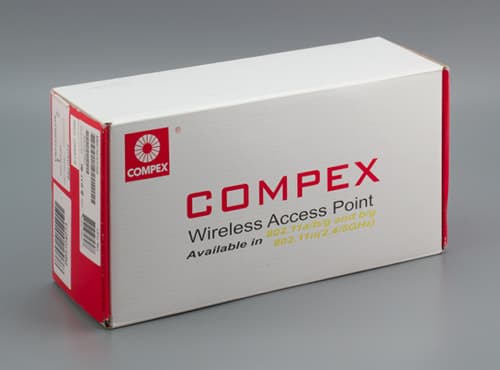

Упаковка точки доступа COMPEX MMC543HVNX

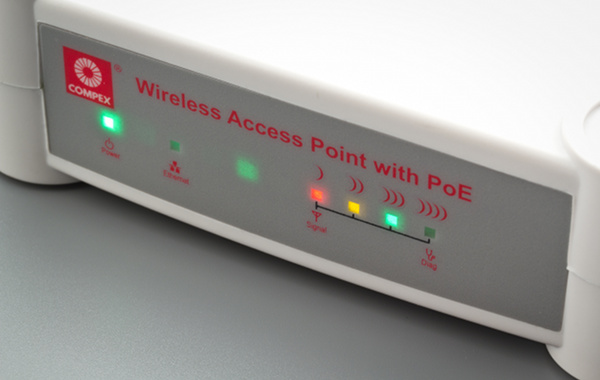

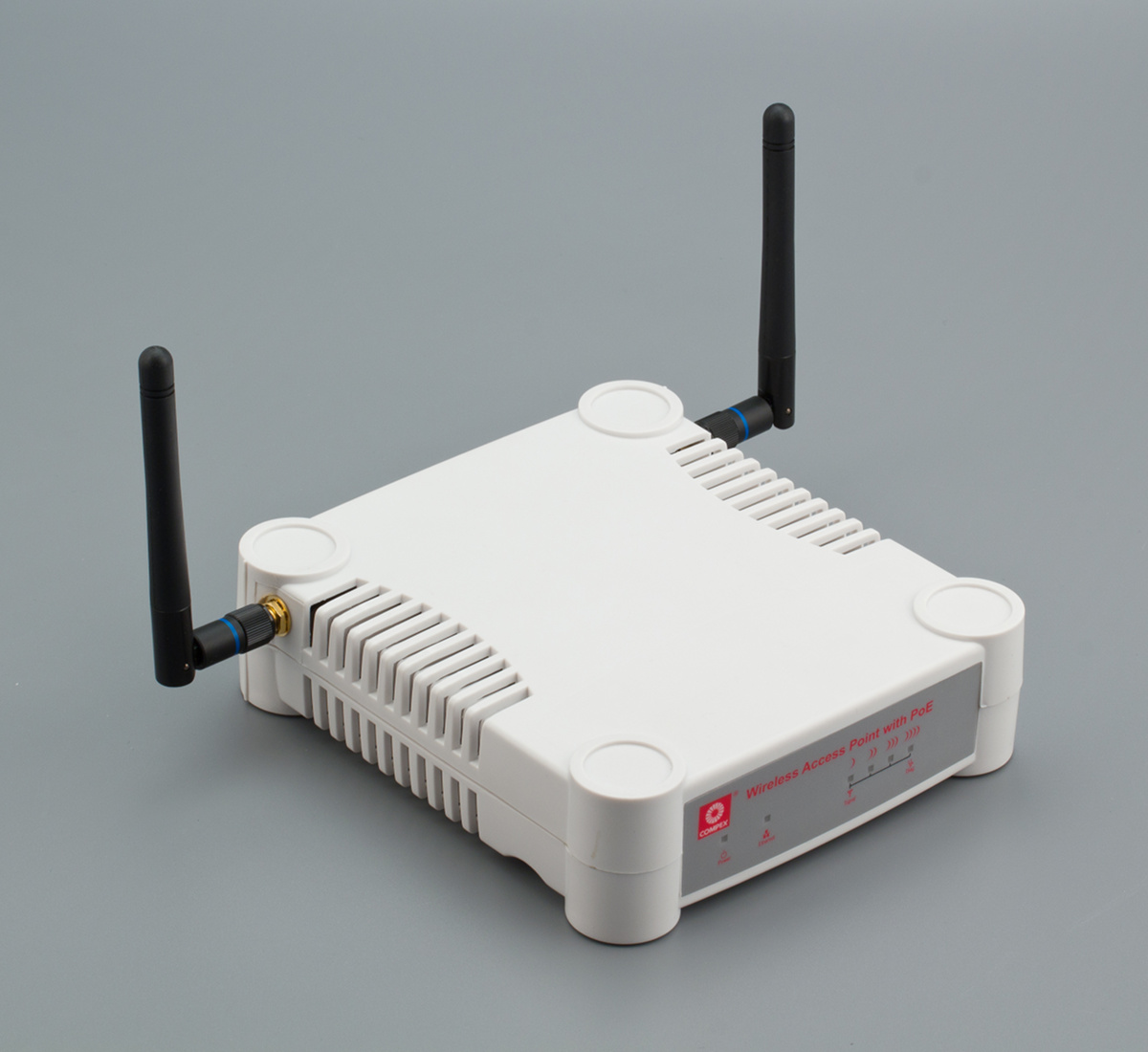

Корпус устройства практически квадратный — 14,5×13×4 сантиметра без учета разъемов. Изготовлен он из крепкого светлого пластика. Охлаждение точки доступа пассивное — на боковых сторонах можно увидеть решетки. Индикаторов на передней панели немного — питание/статус, активность проводной сети, уровень сигнала беспроводной сети (при наличии подключенных клиентов).

Индикаторы точки доступа COMPEX MMC543HVNX

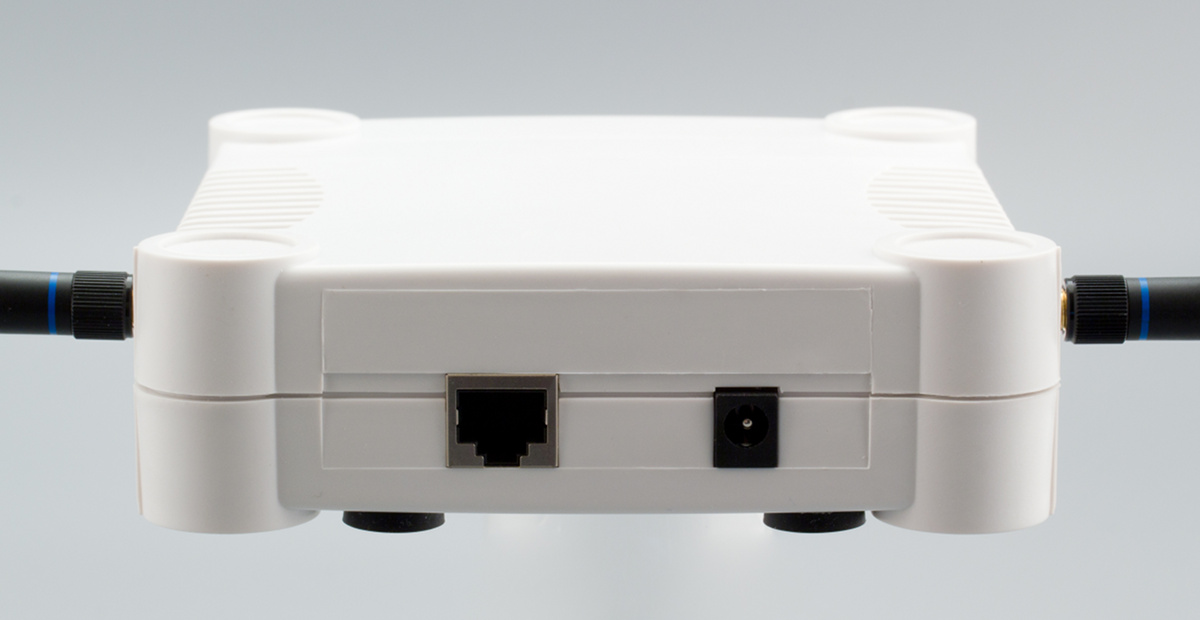

Сзади есть только разъем компьютерной сети и вход блока питания. На нижней поверхности — кнопка сброса и наклейка с сетевыми адресами устройства. Антенны подключаются на стандартные коннекторы SMA, расположенные на боковых гранях. Стандартное расположение точки доступа — горизонтально на столе. Устойчивость в этом случае гарантируется резиновыми ножками. При необходимости можно использовать комплектное крепление на стену.

В целом можно сказать, что внешний вид вполне обычный. К качеству изготовления замечаний нет.

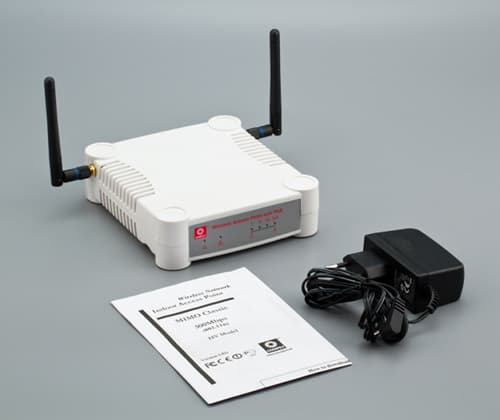

Комплект поставки точки доступа COMPEX MMC543HVNX

На комплектной листовке приводятся ссылки на полное описание и последнюю версию прошивки, загружаемые с сингапурского сайта компании. Руководство достаточно подробное, но только на английском языке. С российского сайта компании также можно скачать прошивку (прошлогоднюю версию) и русское описание в формате doc, переведенное несколько небрежно.

Аппаратная начинка и спецификации

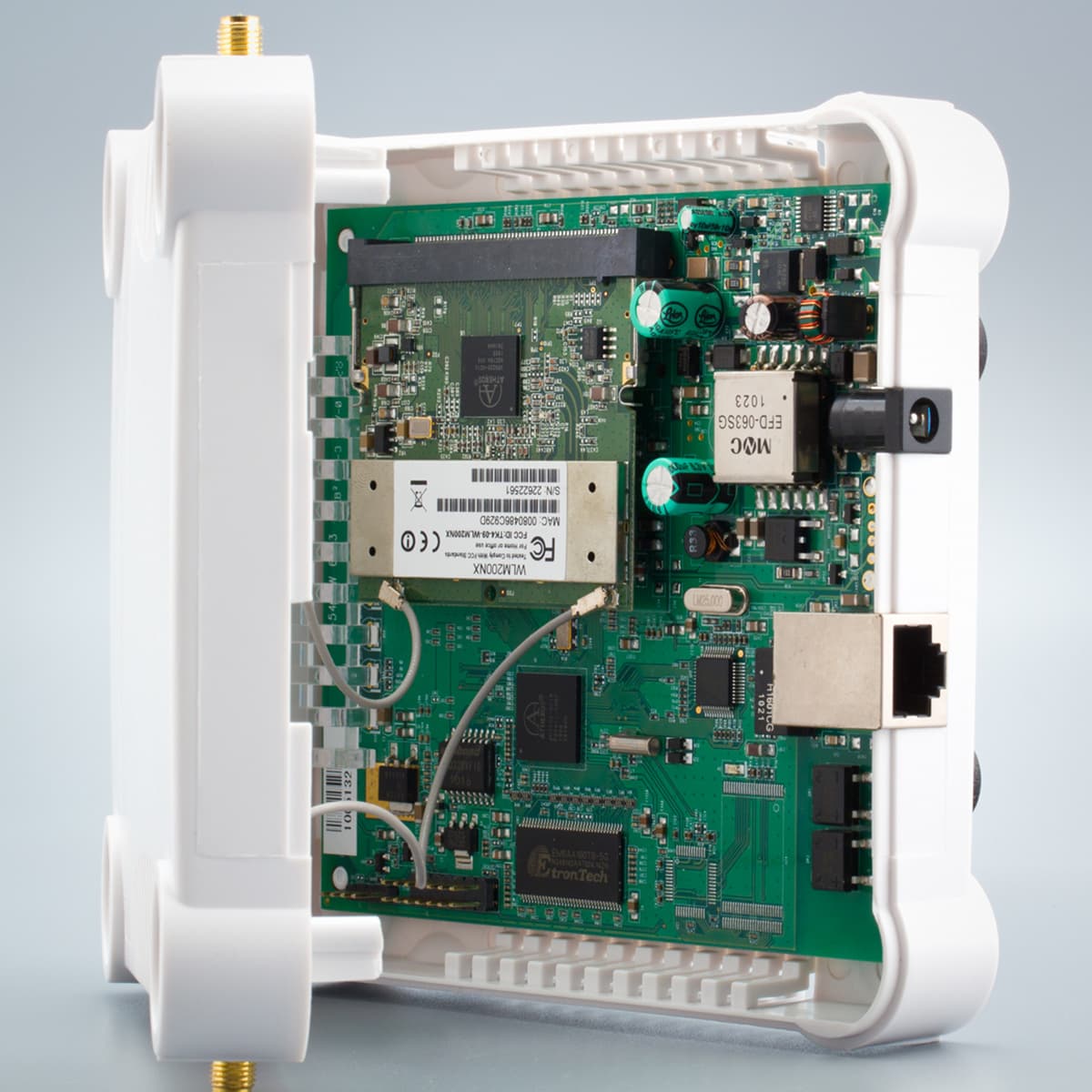

В качестве аппаратной платформы используется комплект компании Atheros — центральный процессор AR7130 (300 МГц), вспомогательный сетевой чип AR8012, радиоблок в виде miniPCI-карты на микросхеме AR9220. Объем оперативной памяти составляет 32 МБ, флеш-память для прошивки — 4 МБ. Беспроводная карта (модель WLM200NX производства самой же Compex) работает в стандартах 802.11a/b/g/n в одном из диапазонов на выбор пользователя — 2,4 ГГц и 5 ГГц. Для наиболее современного 802.11n она реализует конфигурацию MIMO 2T2R на скоростях до 300 Мбит/с. Антенны крепятся к ней стандартными разъемами, так что при необходимости можно все заменить.

На печатной плате можно увидеть консольный разъем, коннектор на 14 контактов неизвестного назначения и место для установки пары портов USB. Радиатора на процессоре нет, нагревается устройство во время работы незначительно. Упомянем и поддержку технологии PoE для питания устройства. Она позволяет подключить точку доступа единственным кабелем и к компьютерной сети, и к электропитанию.

Точка доступа тестировалась с версией прошивки 2.25 Build 101221.

Настройка и возможности

Для настройки точки доступа используется стандартный web-интерфейс. Правда перед этим, скорее всего, придется изменить параметры сетевого соединения на ПК, поскольку адрес устройства по умолчанию 192.168.168.1. При необходимости можно в дальнейшем изменить этот адрес или включить клиента DHCP. Настройки устройства представлены только в английской локализации. Основное меню с группами страниц расположено в верхней части окна. Всего в нем восемь пунктов. Некоторые дополнительные страницы открываются в новых окнах браузера, что немного путает.

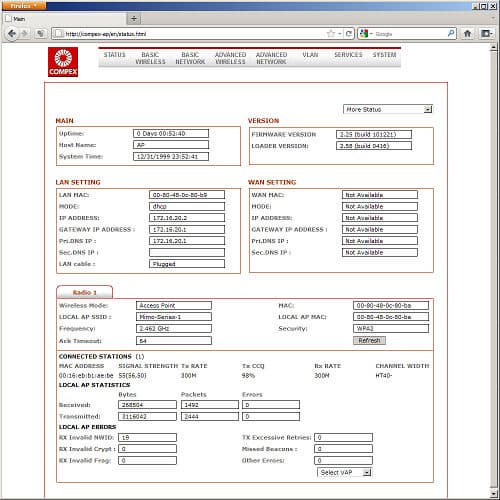

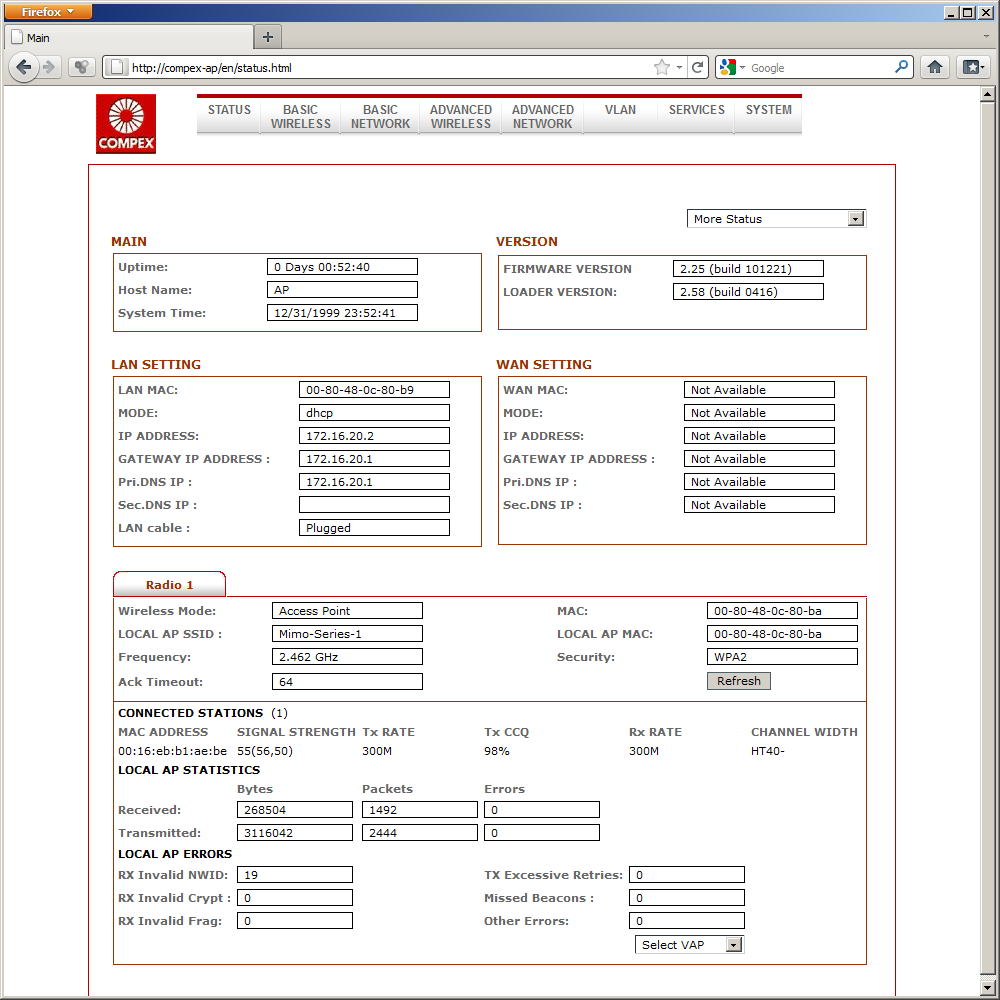

Первый пункт — традиционная страница статуса, на которой приводится информация о текущем состоянии устройства, включая версию прошивки, сетевые адреса, режим беспроводного модуля. С нее можно также перейти на отдельные страницы статистики работы виртуальных точек доступа, встроенной утилите ping, просмотру таблиц ARP и DHCP. Эту страницу может просматривать не только администратор устройства, но и любой пользователь через специальный гостевой вход.

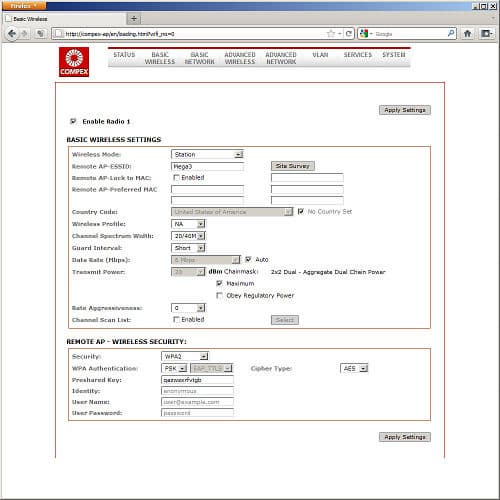

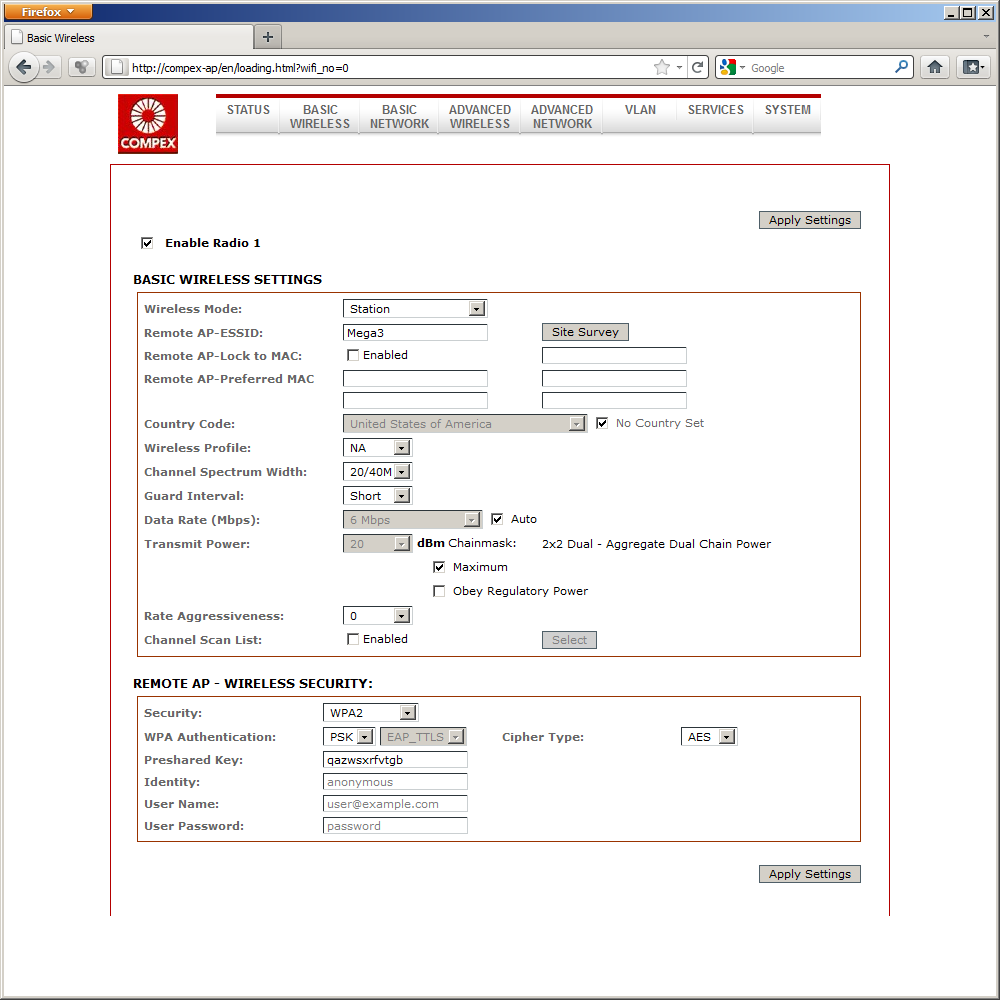

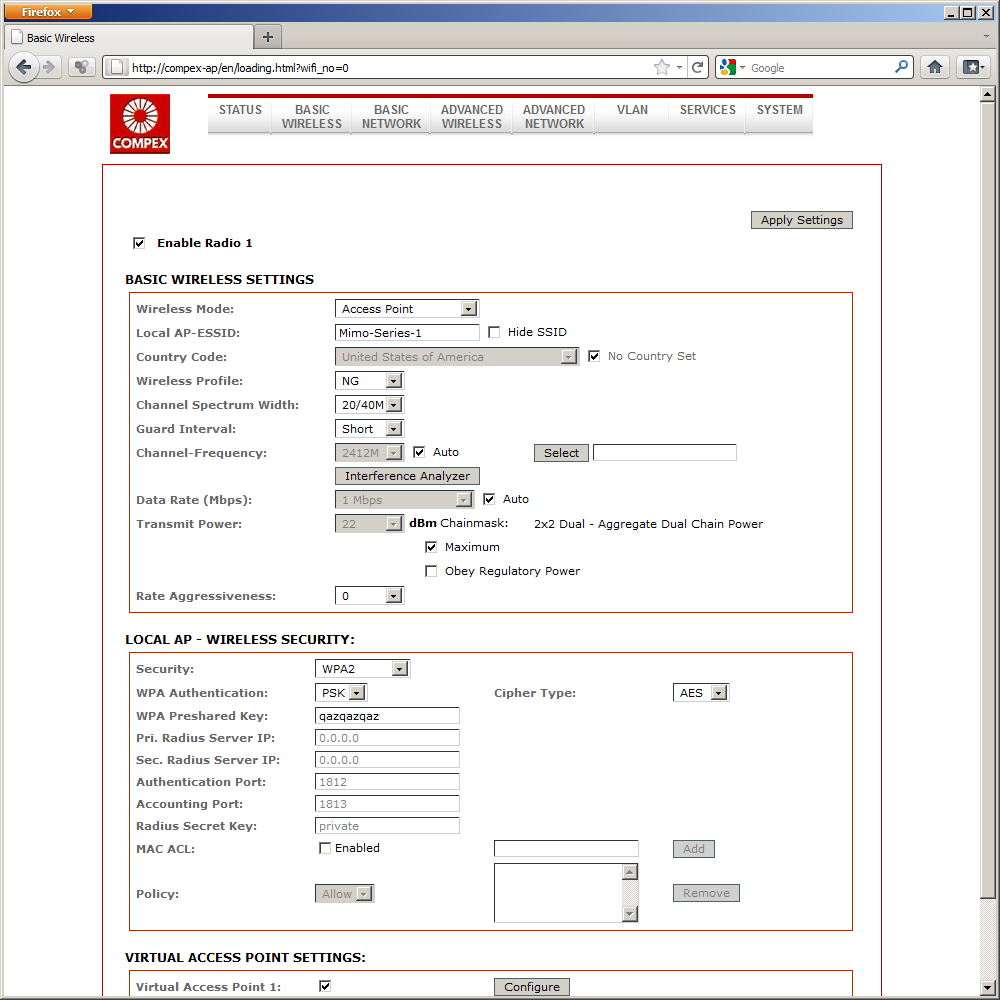

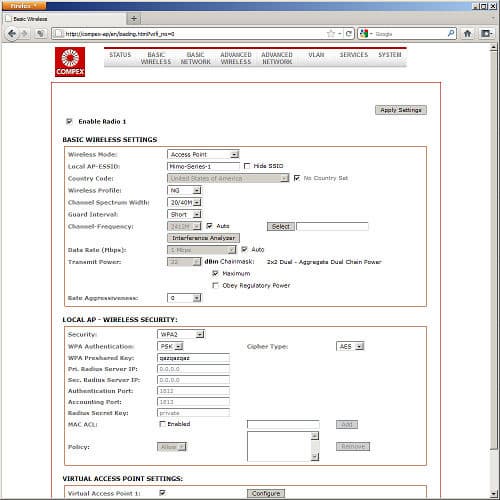

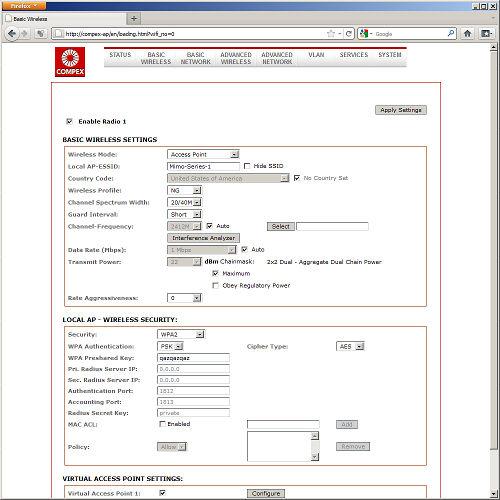

Вторая страница отвечает за основные настройки Wi-Fi. Рассматриваемое устройство умеет работать не только в качестве точки доступа, но и клиента, а также поддерживает разные режимы WDS. Точка доступа может иметь одну основную сеть и три дополнительных виртуальных со своими именами и настройками безопасности. В параметрах можно выбрать диапазон — 2,4 или 5 ГГц, что соответствует стандартам g/n и a/n. Предусмотрен выбор частот (ручной и автоматический), «двойного» канала и других параметров беспроводного соединения. Встроенный сканер эфира может пригодиться для определения свободного канала. Поддерживаются все современные режимы безопасности — открытая сеть, WEP, WPA/WPA2 (TKIP или AES, с паролем или сервером RADIUS), 802.1x.

На отдельной странице дополнительных настроек беспроводного модуля можно выбрать еще несколько специальных опций, например режим MIMO — 2T2R или 1T1R (может пригодиться, если к точки доступа подключается только одна антенна), изоляцию станций, автоматическое выключение радио в случае потери сигнала Ethernet. Предусмотрена ручная настройка срабатывания светодиодов индикации уровня сигнала.

Нужно отметить, что технологии простой настройки беспроводных клиентов WPS в рассматриваемой модели нет. Впрочем для бизнес-устройства это вполне допустимо и скорее даже желательно.

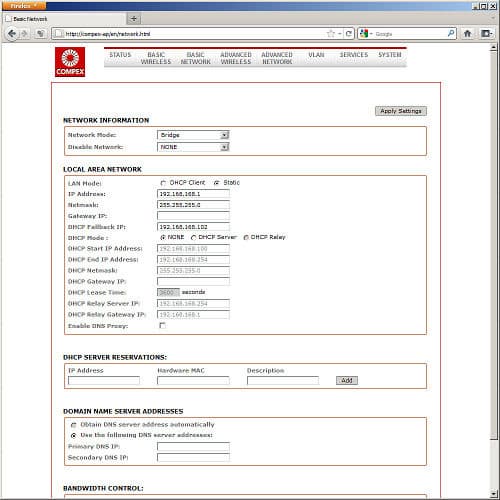

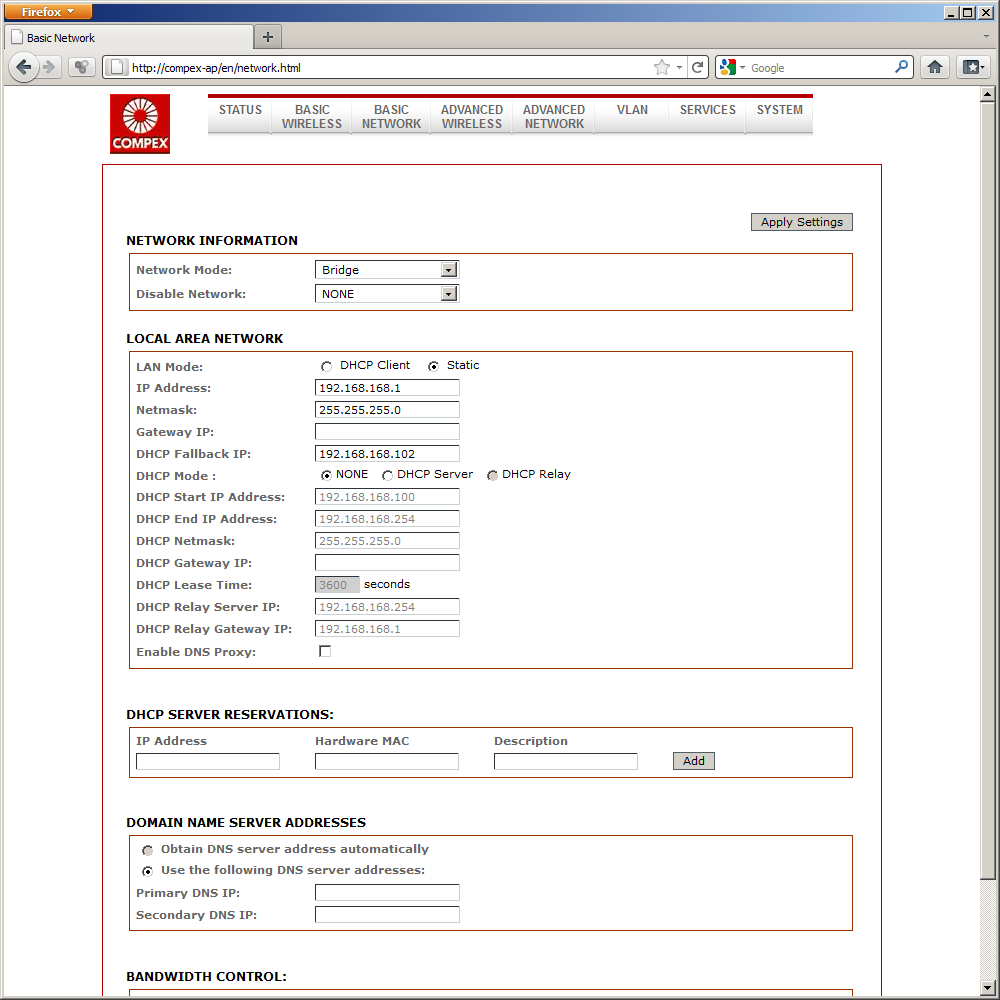

Основные сетевые настройки модели включают в себя выбор IP-адреса и настройку встроенного сервера DHCP. Здесь же предусмотрено изменение режима работы устройства — точка доступа или роутер и отключение проводного интерфейса. У сервера DHCP есть возможность изменения многих опций и создание фиксированных назначений MAC-IP. В MMC543HVNX также есть модуль контроля полосы пропускания. Он позволяет ограничить общую скорость передачи данных в направлениях LAN→WLAN и WLAN→LAN.

Работа в режиме роутера возможна с подключением к основной сети через Ethernet. Предусмотрены варианты использования постоянного адреса, DHCP, PPPoE и PPTP. В этом режиме также становится активной страница «Advanced network». На ней приводятся привычные для маршрутизаторов опции: выключение NAT, DMZ, трансляция портов, пользовательские маршруты и включение протоколов RIP, настройка межсетевого экрана, активация Multicast, удаленное управление через порт WAN, включение UPnP. Порты транслируются с возможностью использования разных номеров для публичных и внутренних. Еще одной особенностью этого режима является работа с несколькими IP-адресами на порту WAN. Их можно использовать в правилах трансляции портов или же полностью зеркалировать на нужного клиента в локальном сегменте сети. В Firewall указываются до 20 правил, в параметрах которых можно задать протокол, адреса источника и получателя, порты источника и получателя.

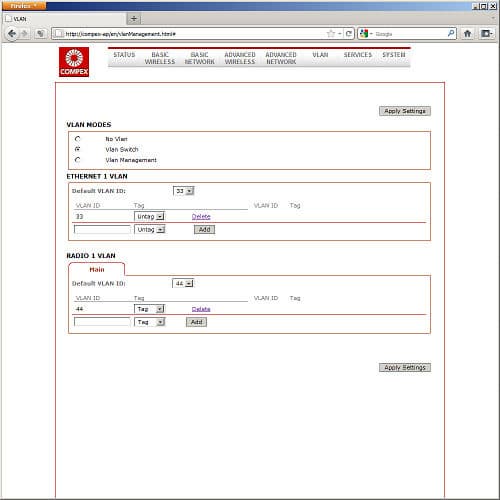

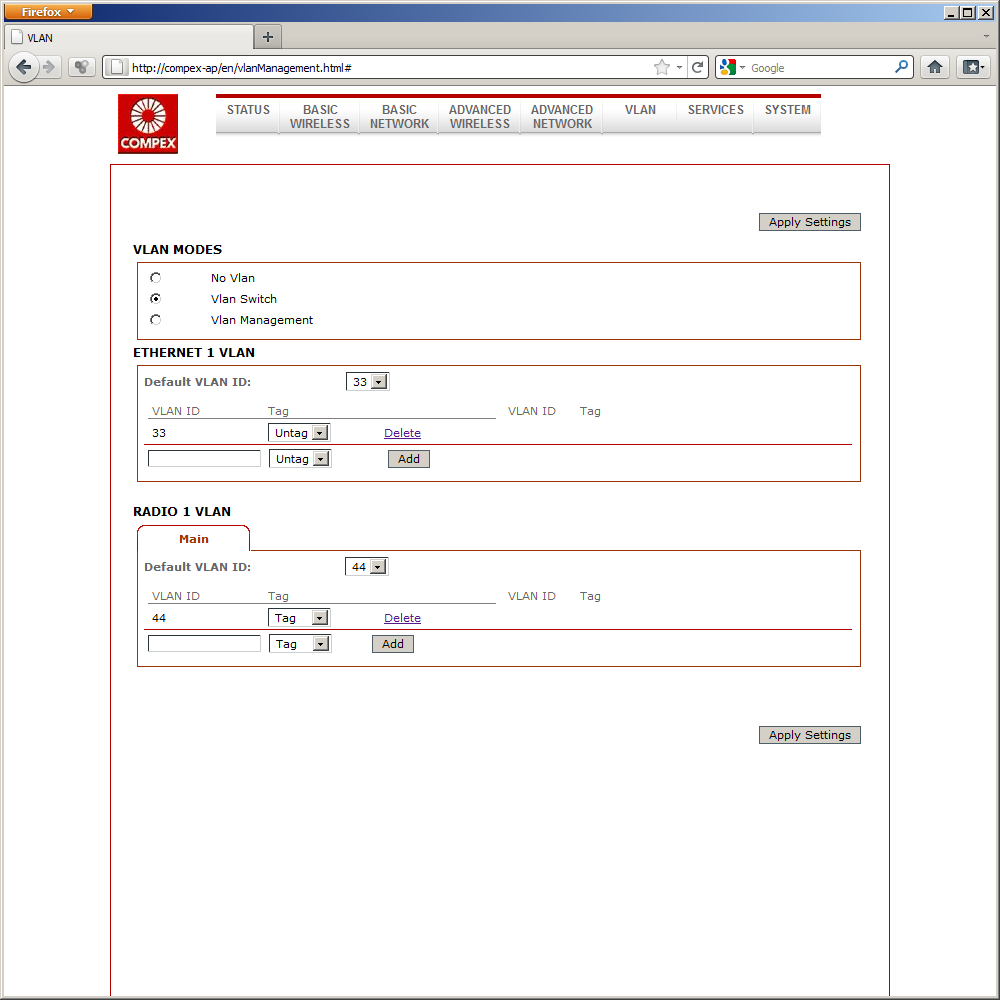

Устройство поддерживает работу с VLAN в двух режимах — можно добавлять или удалять метки на интерфейсах LAN и WLAN или же установка фильтра VLAN+IP на доступ к управлению роутером.

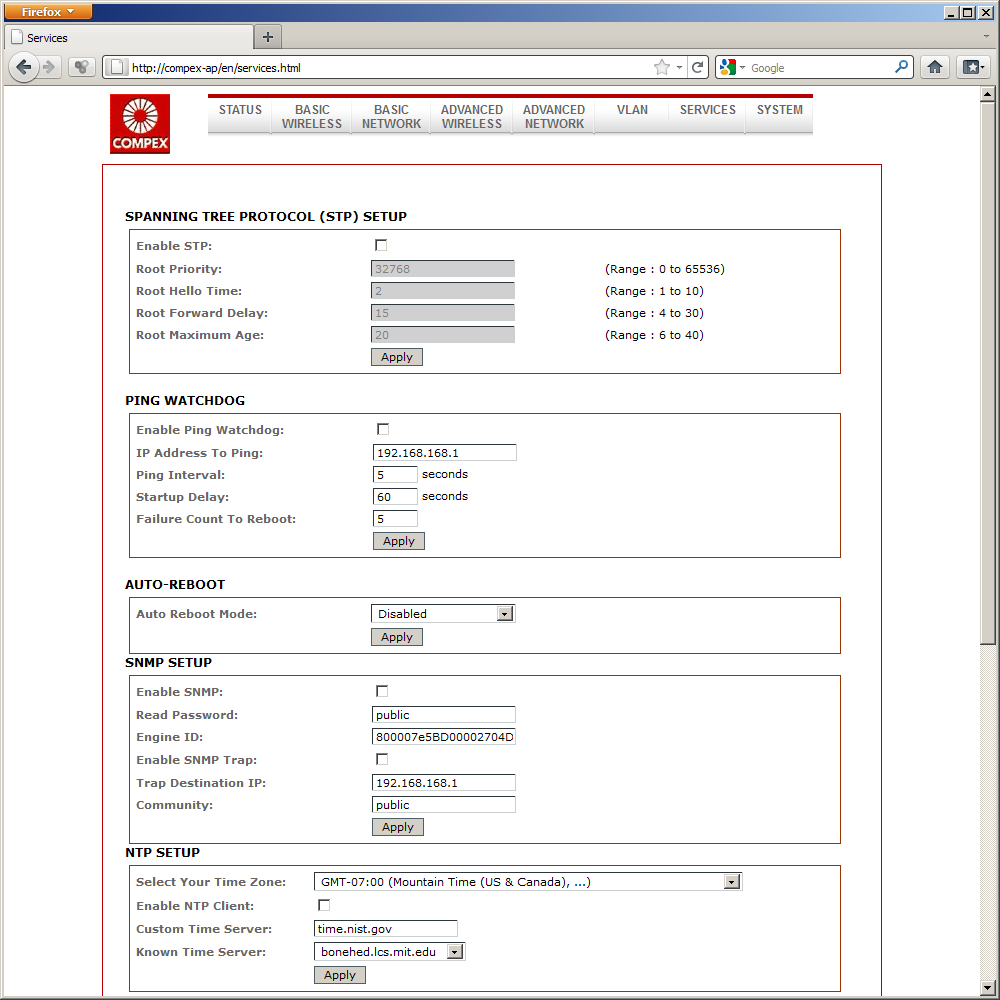

Достаточно интересно выглядит страница «Services». На ней можно настроить автоматическую проверку связи с заданным узлом и перезагрузку точки доступа в случае отсутствия связи, регулярную (по указанному времени в сутках или через заданное число часов работы) перезагрузку, включить поддержку протоколов SNMP, Telnet, SSH, изменить порт работы web-интерфейса, установить встроенные часы, настроить отправку логов на сервер syslog. Правда консольное подключение не предоставляет полного доступа к устройству — набор возможных команд ограничен в основном изменением параметров работы. Многие из этих опций вполне могут быть востребованы в корпоративной среде.

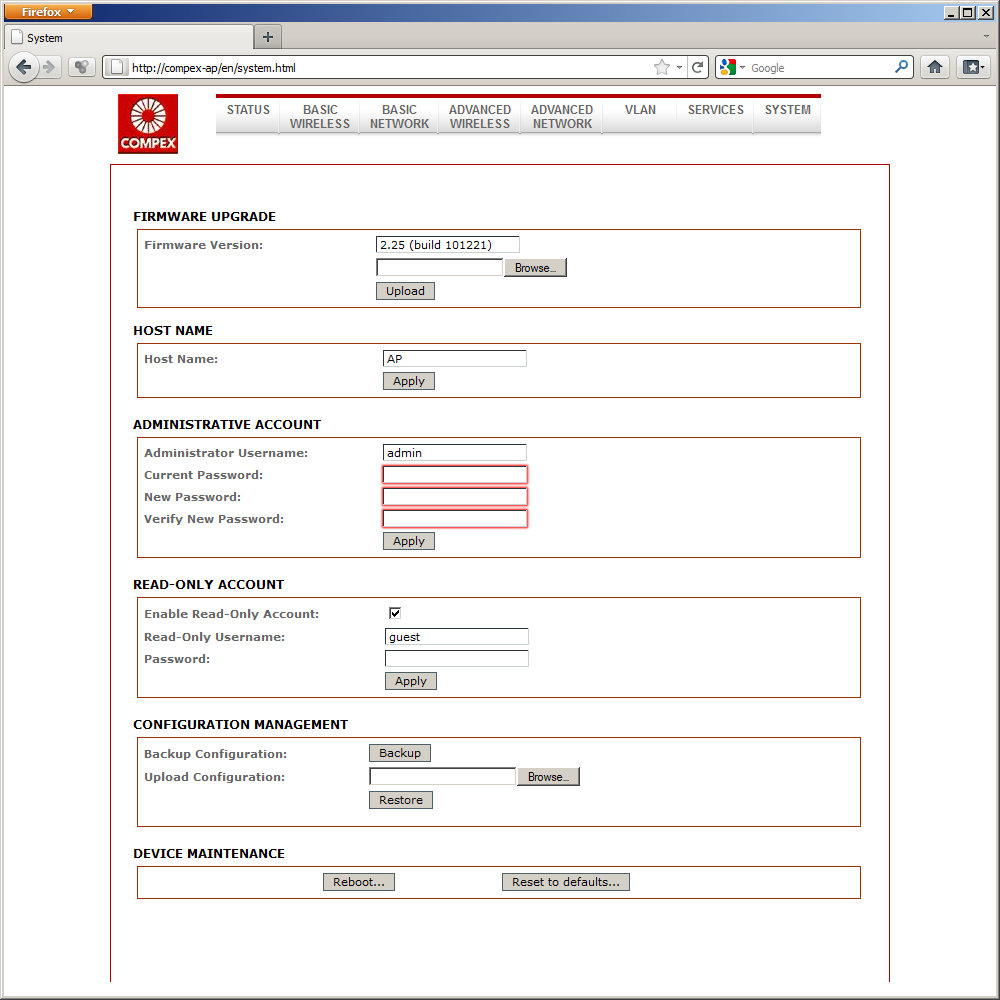

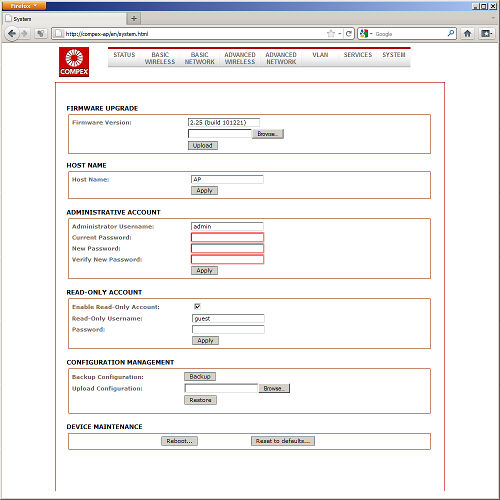

Последний пункт в меню собрал знакомые системные возможности — обновление прошивки, работа с конфигурацией, перезагрузка, изменение пароля администратора и пользователя.

Производительность

Для тестирования производительности беспроводного соединения использовались уже известные контроллеры: D-Link DWA-140, Intel 5350, Level One WUA-0603, NETGEAR WNA1100, TP-Link TL-WN821N. Также мы добавили к ним и USB-контроллер Compex WLU150N2-23, предоставленный производителем. Он использует чип Ralink 3070 и работает в режиме 1T1R. Отметим, что из этого списка только Intel 5350 способен работать в двух диапазонах, и поэтому он представлен на графиках два раза. Для получения более полной картины, мы выбрали два варианта расположения устройств — на расстоянии четырех метров и прямой видимости, а также через две стены и расстоянии около восьми метров. Точка доступа настраивалась на создание беспроводной сети в режиме WPA2-PSK AES. Остальные параметры не менялись. Нас первом графике приводятся результаты тестирования передачи и приема в полу- и полном дуплексе.

Прежде всего отметим хорошую совместимость с оборудованием других производителей — только в одном однонаправленном тесте результаты резко выделяются в худшую сторону. Во всех остальных случаях обеспечиваются скорости 70-90 Мбит/с, что является хорошим результатом для двухканального радиоблока. Если говорить о контроллерах 2T2R, то и в режиме полного дуплекса они смотрятся неплохо — суммарная производительность для четырех участников находится на уровне 90-100 Мбит/с, а 5350 и DWA-140 выделяются со своими 110-120 Мбит/с. Похоже, мы видим в действии эффект от конфигурации 3T3R. Что касается сравнения диапазонов 2,4 и 5 ГГц, то первый тут в целом немного впереди. Хотя отрыв и не такой большой.

Посмотрим, что изменится при увеличении расстояния до точки доступа.

Интересно повел себя уже упоминавшийся 5350 на диапазоне 2,4 ГГц — его показатели даже выросли, причем достаточно заметно — примерно на 10%. Остальные участники сбавили 20-30% скорости. Явным преимуществом встроенного в ноутбук адаптера, которое могло так повлиять на результаты, являются три достаточно крупные и эффективные антенны, тягаться с которыми компактными решениями в USB-контроллерах в этом сценарии тяжело. Но и даже с учетом этого поведения мы видим что абсолютные цифры продолжают существенно превышать показатели сетей предыдущих поколений.

Второй тест мы провели в режиме клиента совместно с роутером NETGEAR WNDR3700. Он, как и рассматриваемая точка доступа, двухстандартный, но соединение нам удалось создать только на 2,4 ГГц. На втором диапазоне точка доступа не смогла подключиться к роутеру. Скорости работы в этом режиме составили 30 Мбит/с на передачу, около 90 Мбит/с на прием и 80 Мбит/с в дуплексном режиме. Тестирование проводилось с настройкой беспроводной сети WPA2-PSK.

Как мы писали выше, MMC543HVNX поддерживает и режим роутера — когда его порт LAN используется для подключения к интернету, а на WLAN находятся клиенты. Мы попробовали проверить и этот редкий, на наш взгляд, сценарий. В клиенте использовался адаптер Intel 5350, работающий в диапазоне 5 ГГц. Из доступных вариантов подключения исследовались варианты DHCP и PPPoE. Встроенный клиент PPTP не смог подключиться к нашему тестовому серверу.

Цифры показывают, что скорость работы в режиме NAT-маршрутизации раза в два меньше, чем для точки доступа. В то же время она обеспечивает средний по нынешним временам результат на уровне 50 Мбит/с. Конечно, не забываем, что клиент работает по Wi-Fi.

Выводы

Несмотря на свой несколько заурядный внешний вид, рассмотренная точка доступа Compex MMC543HVNX показала очень хорошие результаты в основном сценарии использования — обеспечения доступа беспроводных устройств к локальной сети. Особенно отметим высокую стабильность результатов при работе с адаптерами разных производителей и основанных на разных аппаратных платформах. Но заслуга в этом принадлежит скорее автору использованного чипсета и программного обеспечения для него — компании Atheros.

Качество изготовления устройства не вызывает нареканий. Но крепление на стену можно было бы сделать и более удобным. Напомним и про поддержку питания через сетевой кабель, что позволит упростить установку в труднодоступных местах.

С точки зрения возможностей прошивки, устройство явно выходит за рамки бытовых точек доступа и реализует множество опций, характерных для корпоративных моделей. В частности, это поддержка нескольких виртуальных сетей Wi-Fi, технологии VLAN, управление через Telnet/SSH и другие. А вот режим «роутер» кажется все-таки немного избыточным.

Средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи, составляет Н/Д(0).
