Обзор корпуса Cooler Master MasterCase H100 для плат формата Mini-ITX

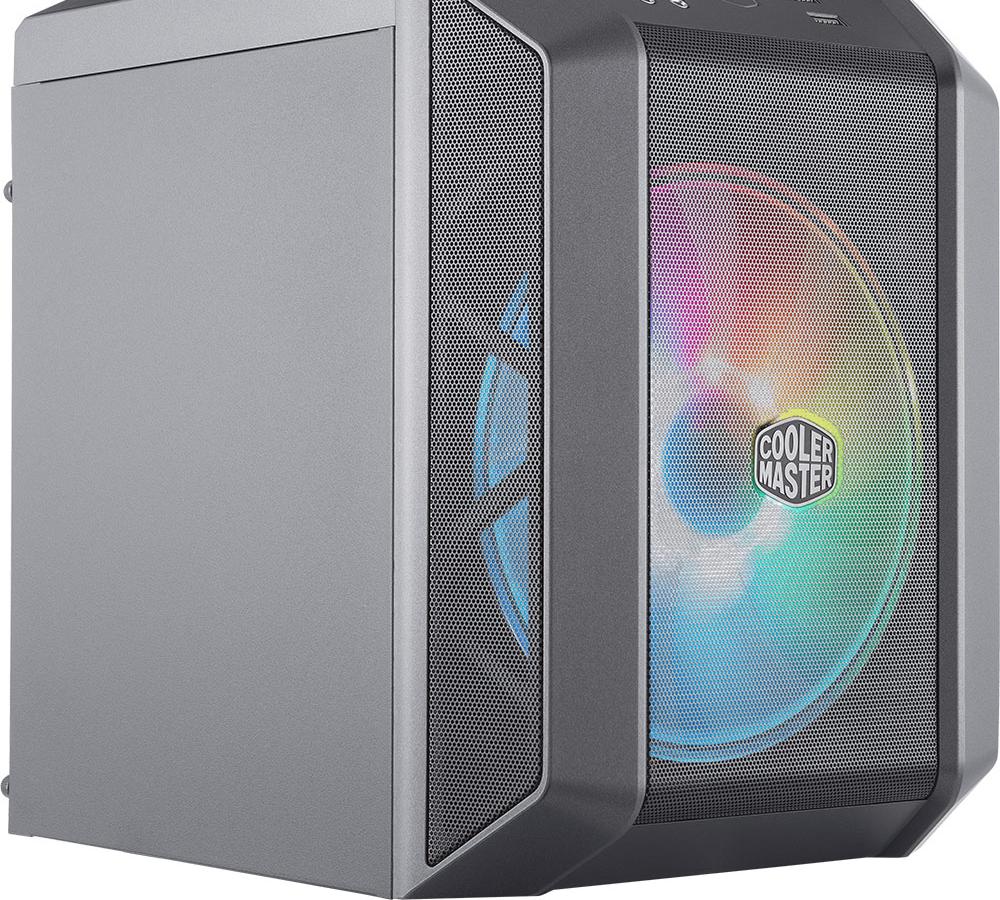

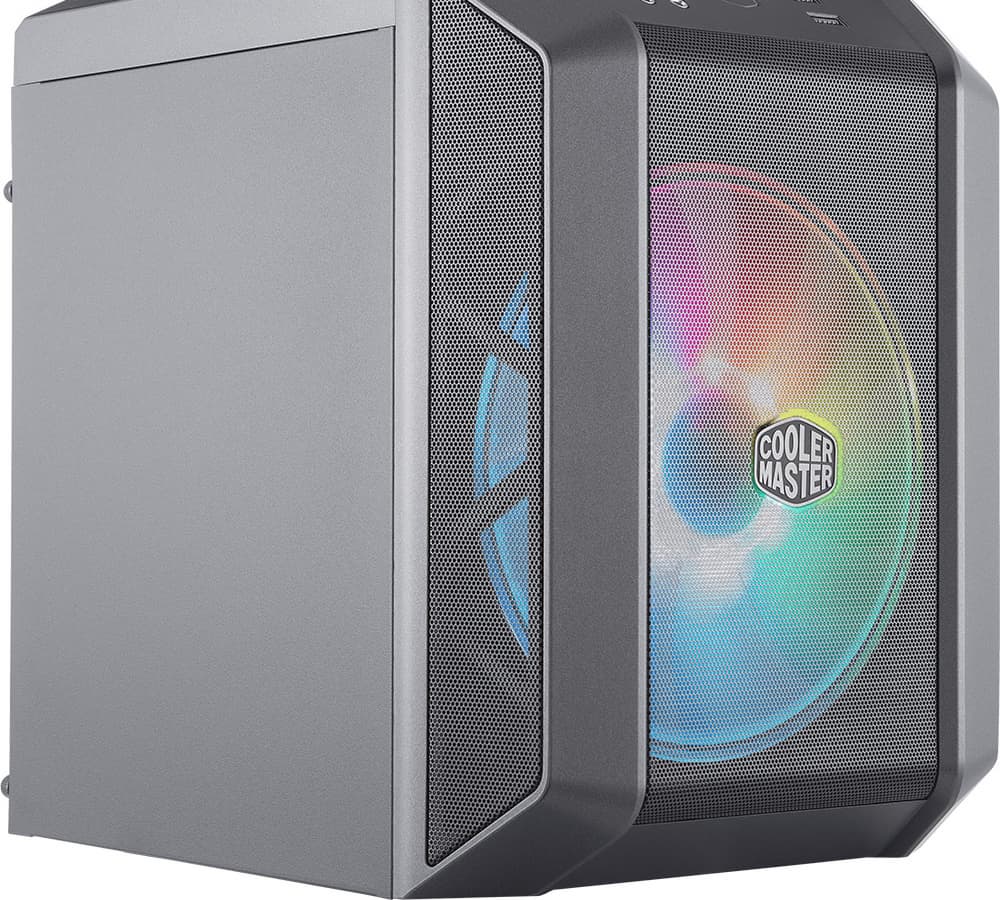

Компания Cooler Master давно предлагает на рынке кубикообразные корпуса различных размеров. На этот раз к нам попал весьма компактный представитель данного вида корпусов, внутренний объем которого составляет около 12 литров — MasterCase H100 (вариант с RGB- и ARGB-вентилятором).



Металлические элементы корпуса окрашены вполне добротно — видимо, порошковой краской. Упаковка представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка



MasterCase H100 имеет достаточно редко встречающуюся сейчас компоновку: системная плата устанавливается вертикально, а напротив нее, на левой стенке, вертикально устанавливается блок питания формата ATX. То есть перед нами такой современный вариант корпуса формата AT.

Наши измерения Корпус Шасси
Длина 309 мм 219 мм
Ширина 216 мм 216 мм
Высота 302 мм 245 мм
Масса 2,53 кг

Поддерживаются системные платы формата Mini-ITX и блоки питания ATX. Есть возможность установки видеокарты или другой платы расширения длиной до 210 мм. Во внутреннем объеме корпуса предусмотрены места для четырех накопителей.



Посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

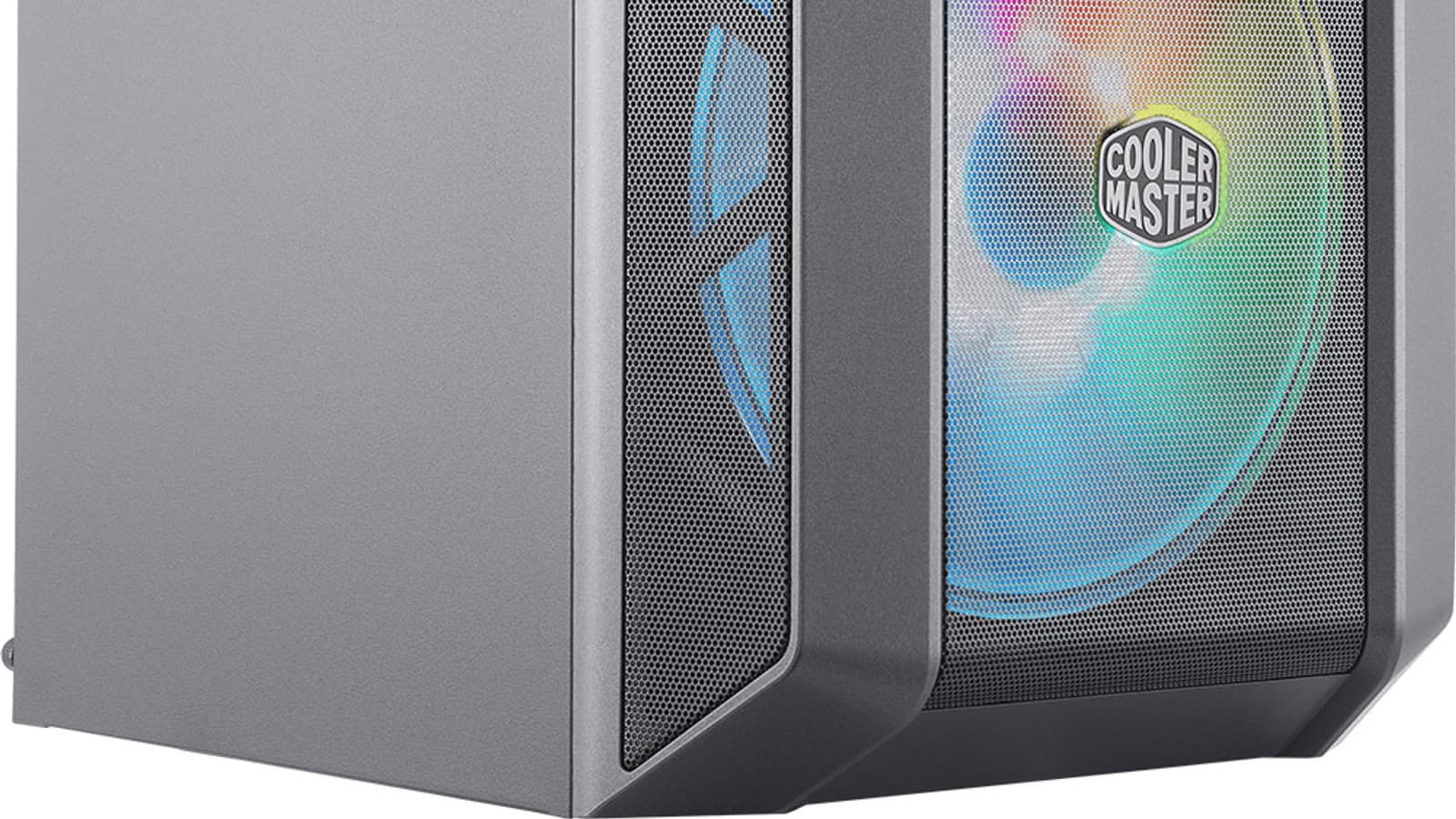

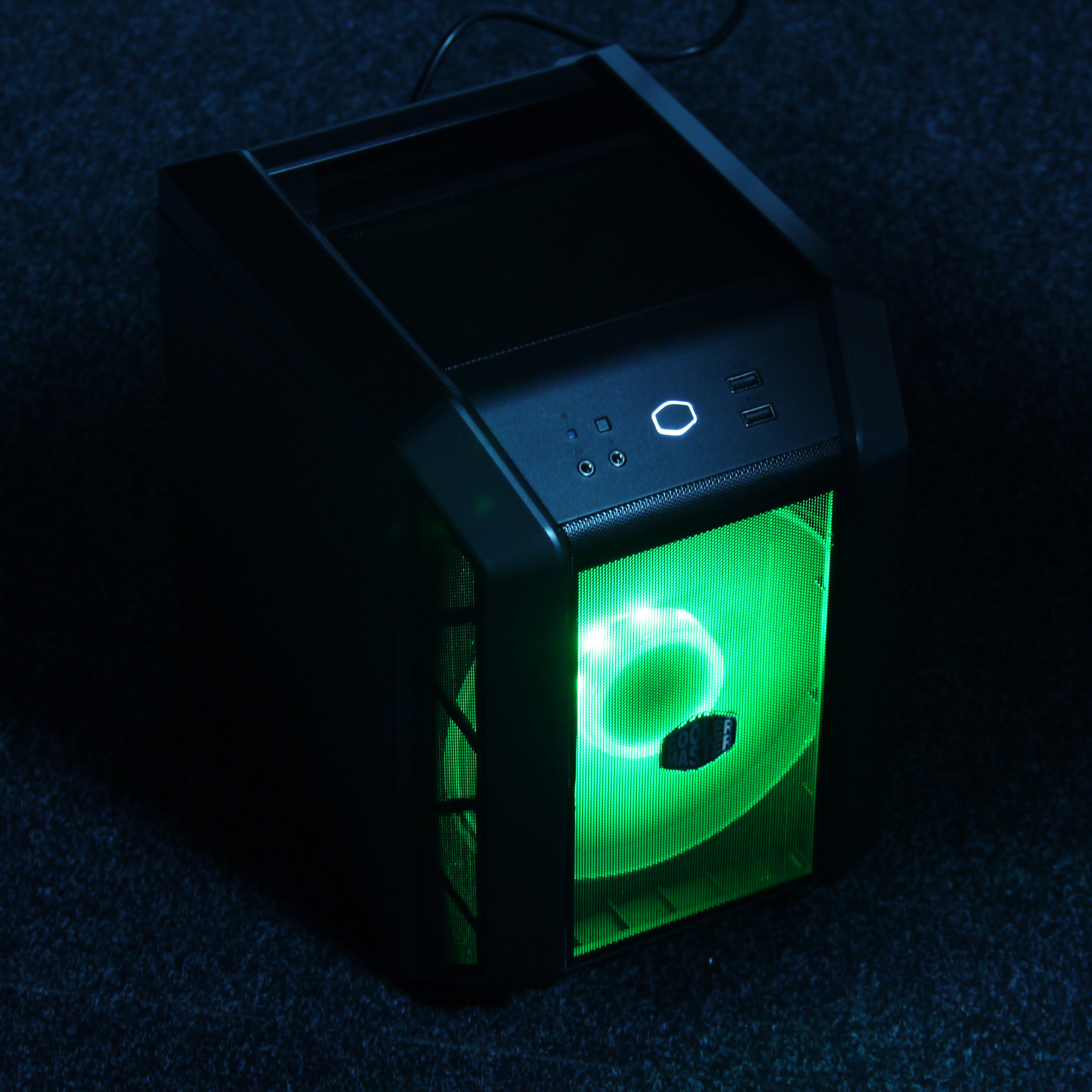

Система подсветки тут реализована вполне типично. В качестве источника света используется вентилятор с индивидуальной адресацией светодиодов, который подключается стандартным разъемом типа ARGB. Поддерживается управление через Asus Aura Sync и аналогичные решения. Есть в комплекте и простой контроллер подсветки, смонтированный на проводе и имеющий отдельное питание от разъема SATA Power.

Система охлаждения



В корпусе имеется одно единственное место для установки вентилятора — спереди, куда предустановлен вентилятор типоразмера 200 мм с трехконтактным питанием, оснащенный RGB-подсветкой. Вместо него можно установить вентилятор типоразмера 120 или 140 мм.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 1×120/140/200 мм нет нет нет нет
Установленные вентиляторы 1×200 мм нет нет нет нет
Посадочные места для радиаторов 1×120/140/200 мм нет нет нет нет
Фильтр нет нет нет нет нет

На это же посадочное место можно установить и радиатор СЖО типа AIO типоразмера 120, 140 или 200 мм. Последний из них совместим со штатным вентилятором.

Фильтров в корпусе не предусмотрено, если не считать таковыми металлическую сетку на передней и верхней панелях корпуса. При необходимости переднюю панель можно снять и промыть под струей воды.

Конструкция

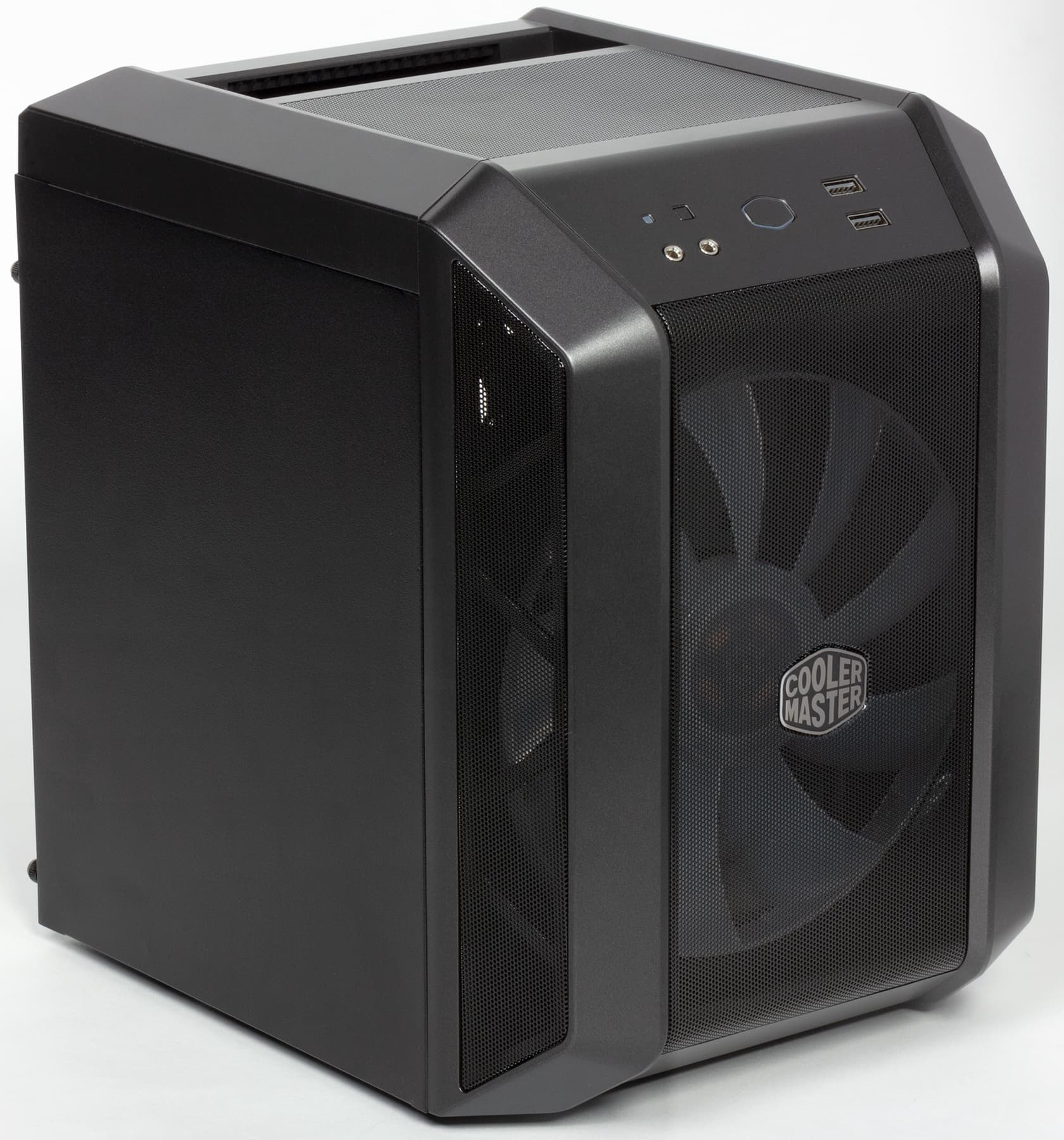

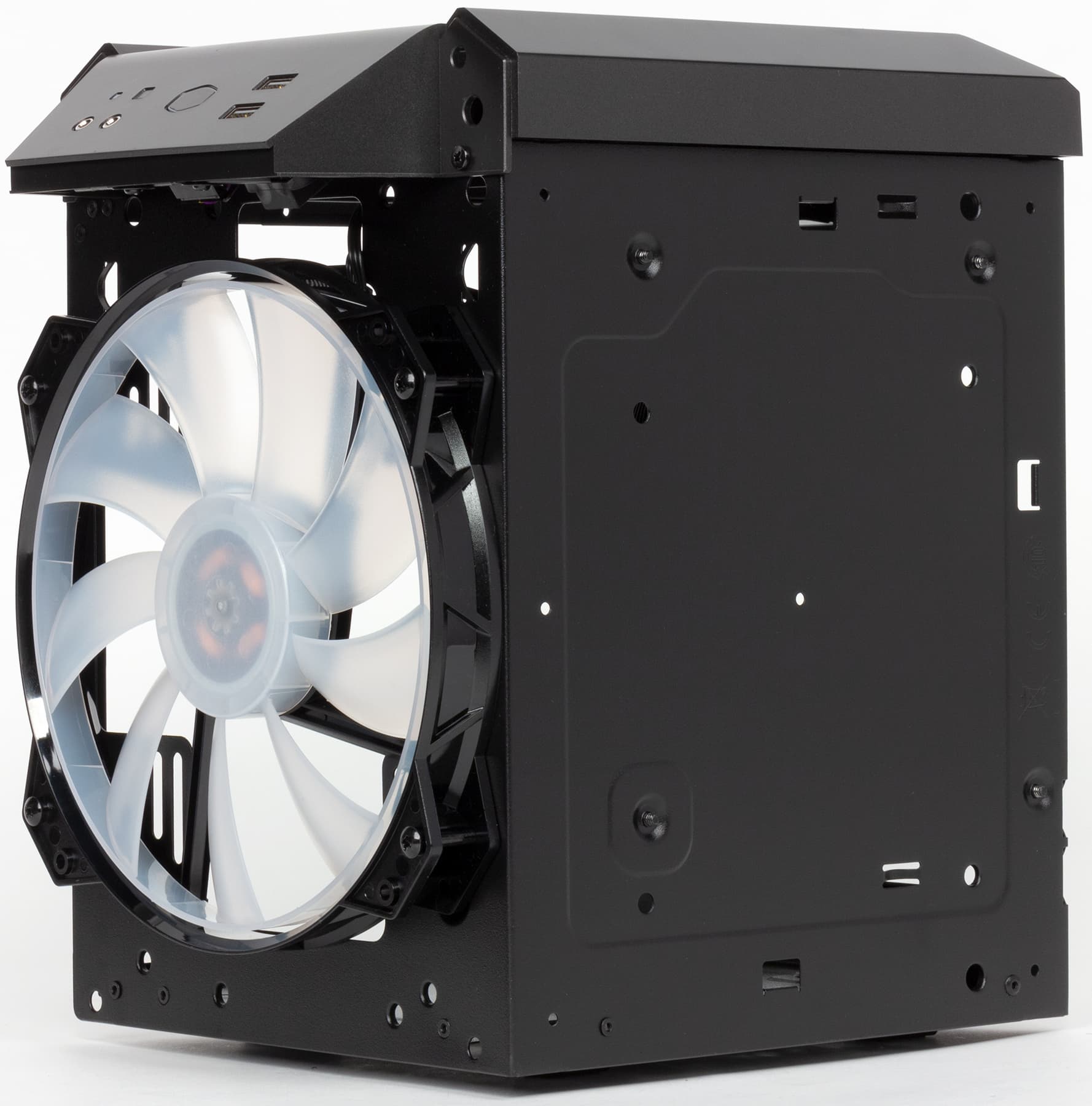

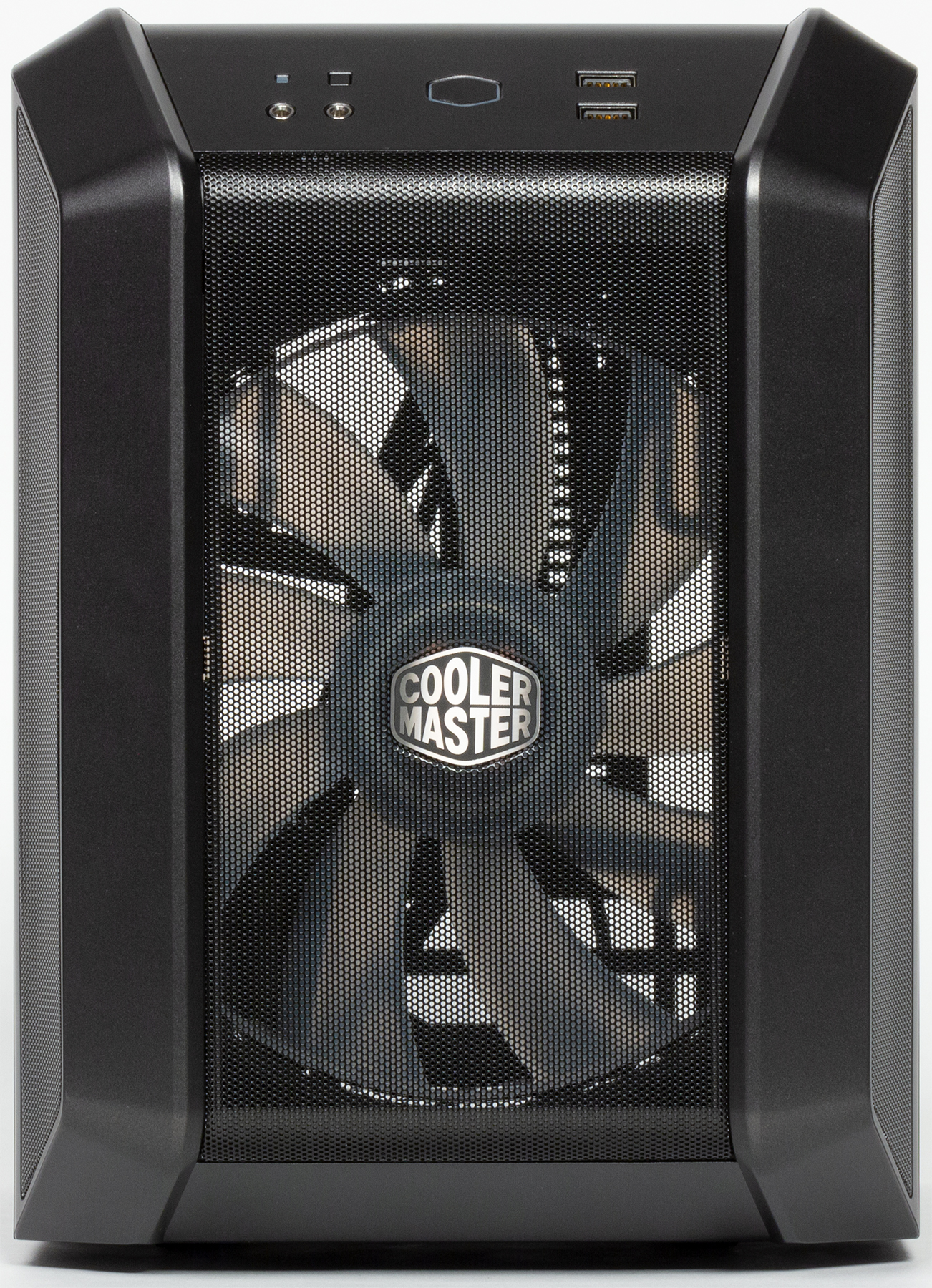

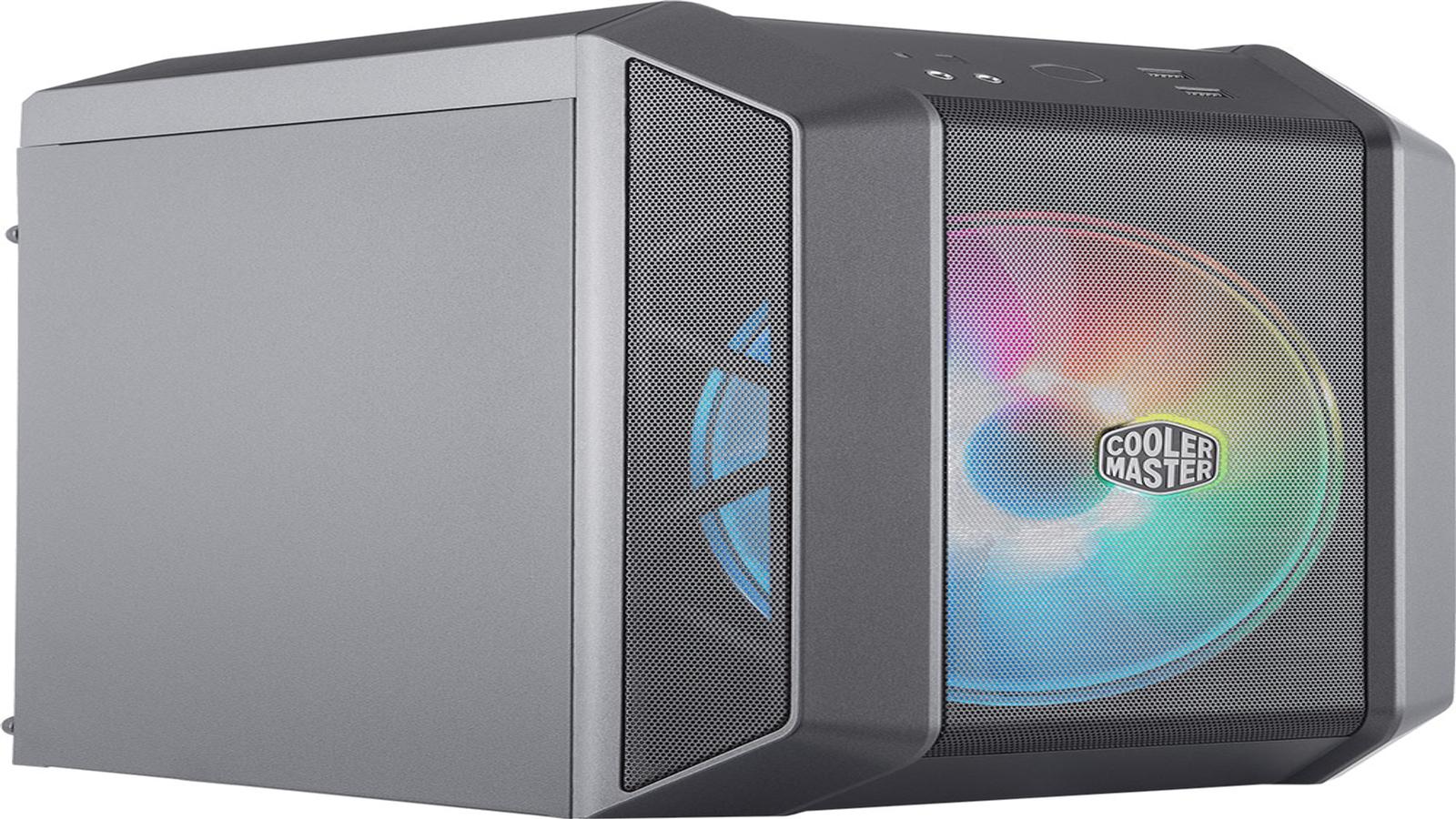

Основная часть передней панели пластиковая, по центру смонтирована стальная сетка, через которую осуществляется приток воздуха к нагнетающему вентилятору.



Верхняя панель имеет аналогичную конструкцию. В нее же встроена ручка для переноски, которая позволяет перемещать собранный системный блок одной рукой на небольшие расстояния. Делать это вполне удобно.

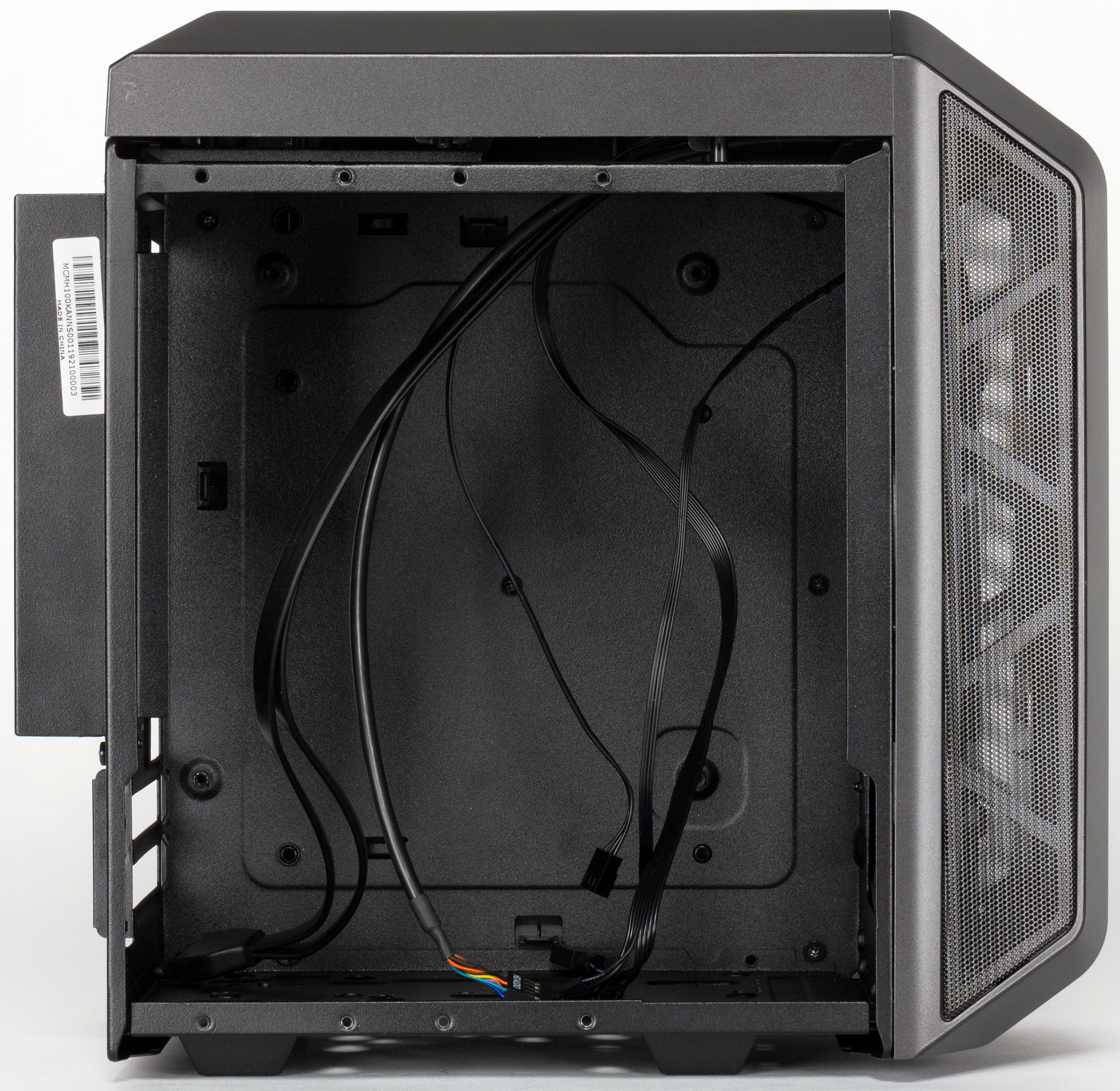

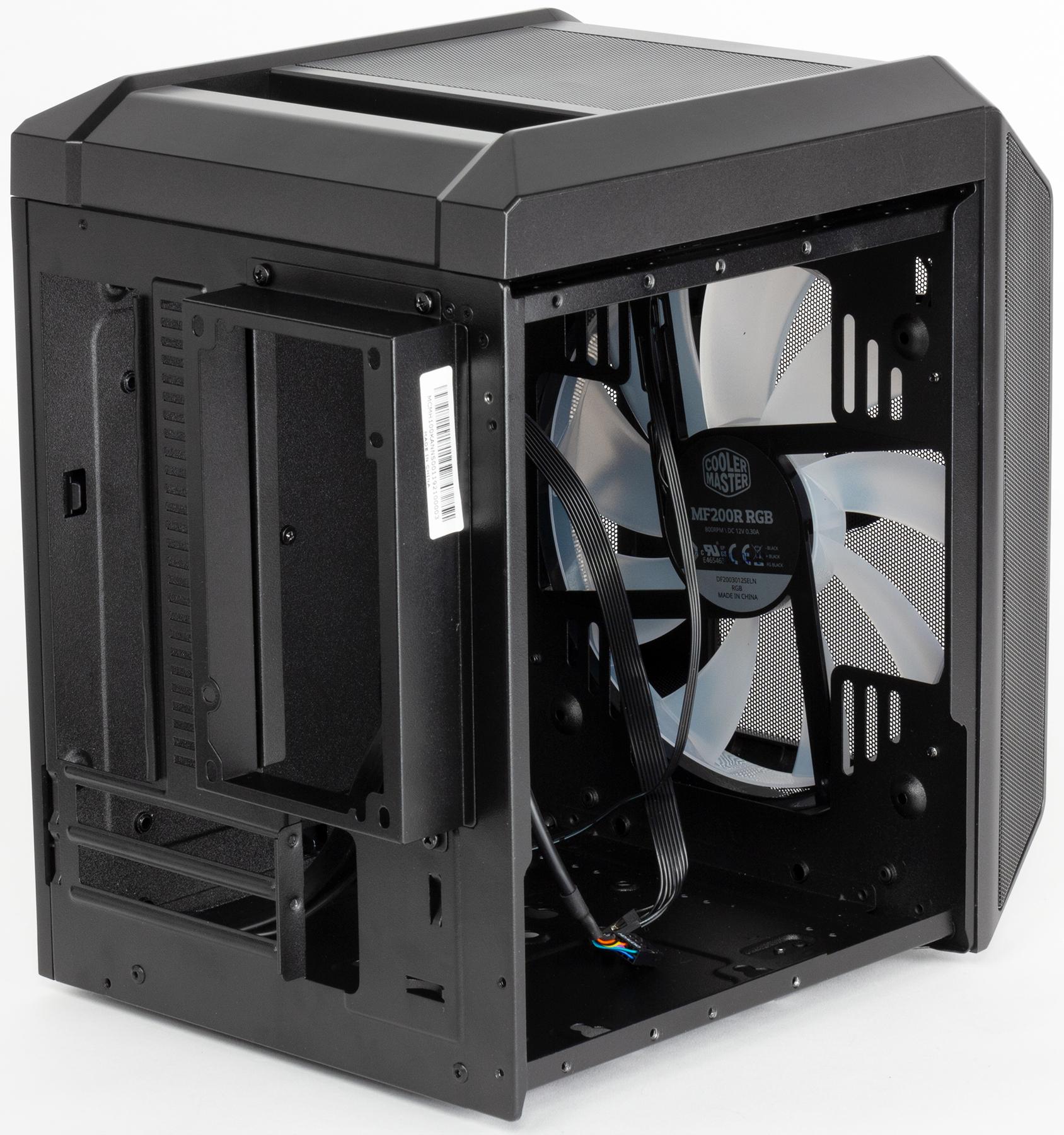

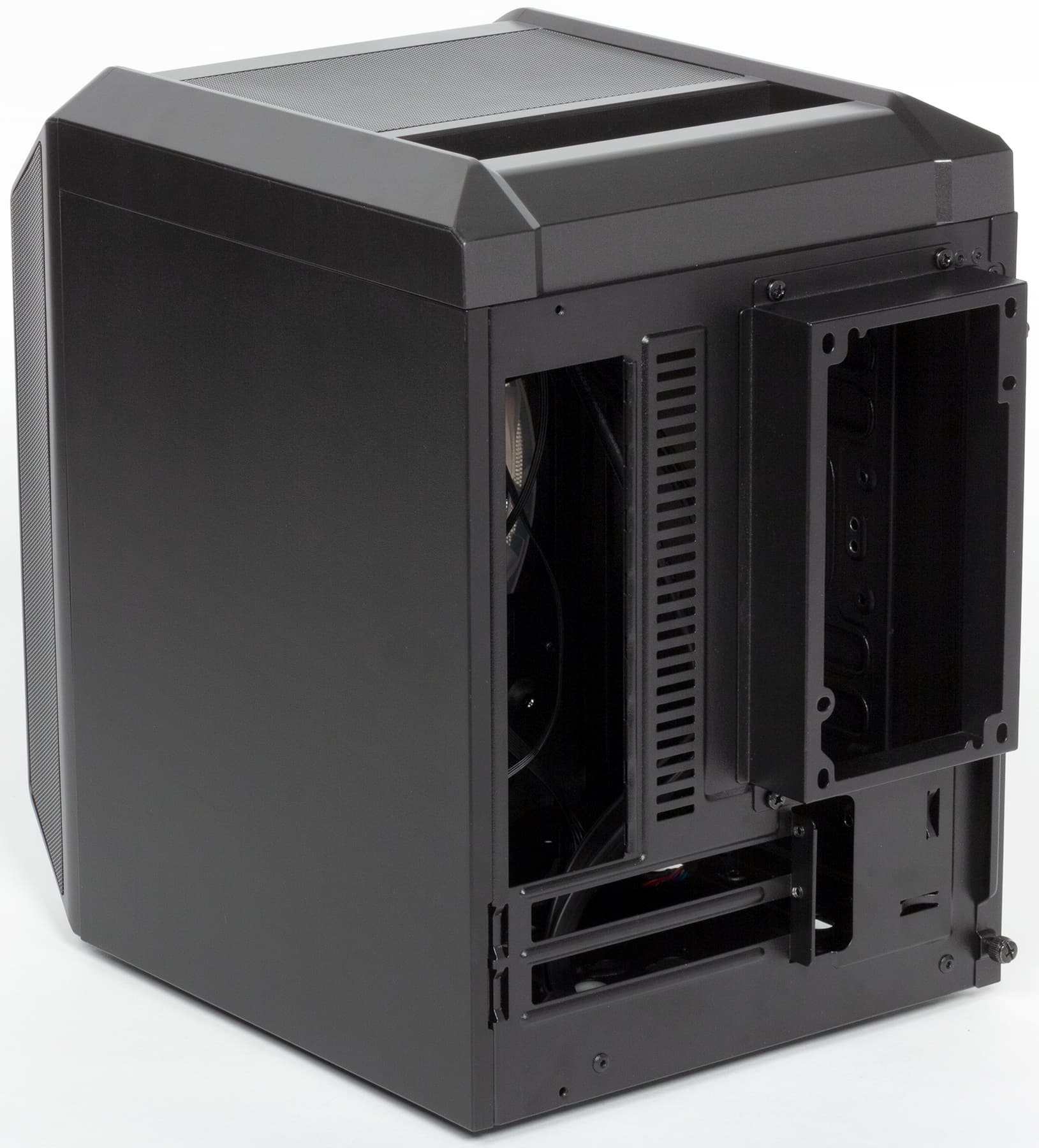

Боковые стенки корпуса тут стальные без отверстий. Правая стенка в принципе съемная, но ее демонтаж при сборке системного блока не требуется. А расстояние между нею и основанием для системной платы минимальное, так что убрать туда провода практически невозможно.

Левая стенка фиксируется двумя винтами с накатной головкой с противосъемной нарезкой.

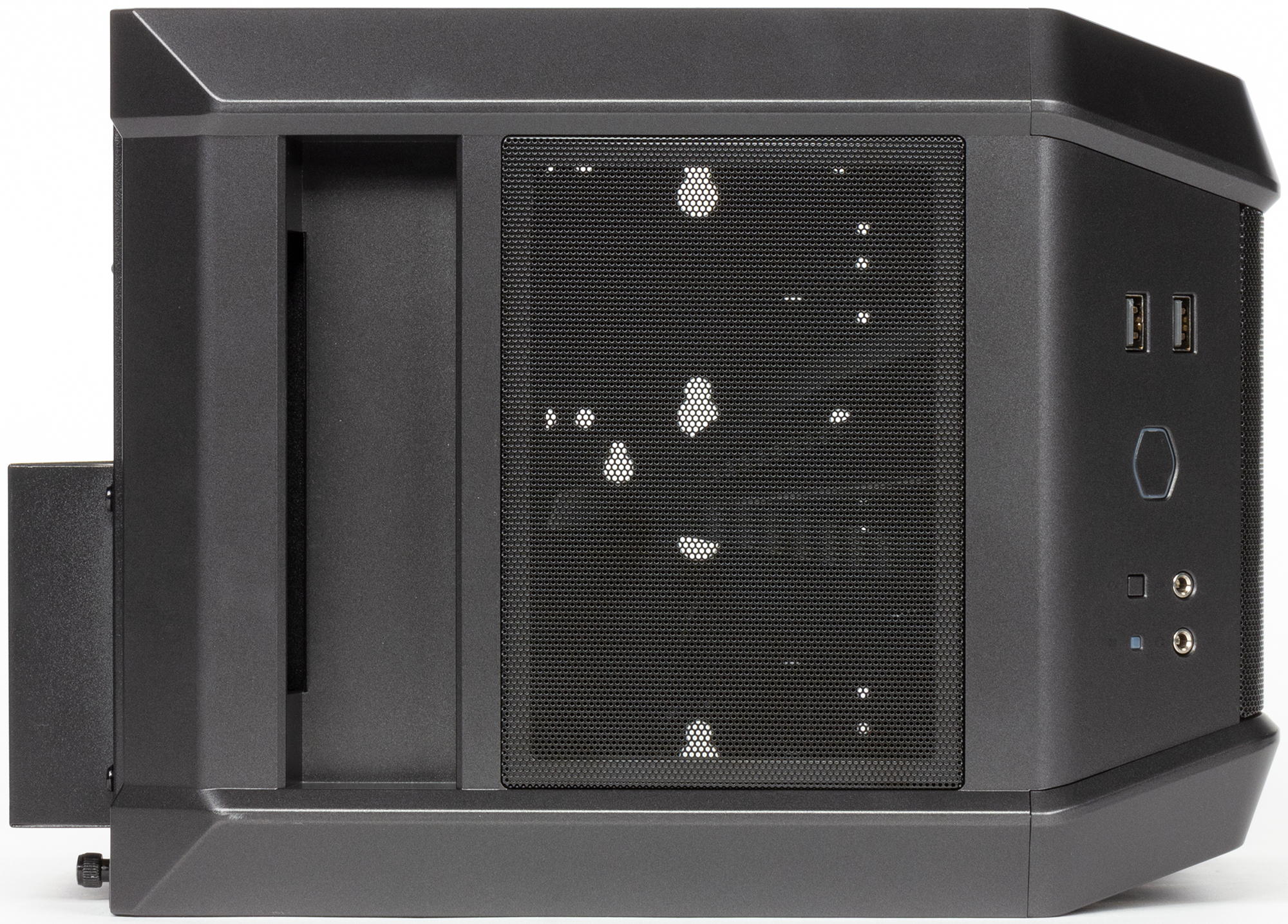

Передняя панель переходит в верхнюю через скошенную площадку, на которой расположены фронтальные порты.

В их состав входят: два порта USB 3.0, стандартные разъемы для подключения микрофона и наушников, небольшая квадратная кнопка перезагрузки с рабочим ходом средней глубины и — по центру — кнопка включения с минимальным рабочим ходом. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета. Индикатор активности накопителей (тоже белого цвета) размещен рядом с кнопкой перезагрузки в левой части данной панели.

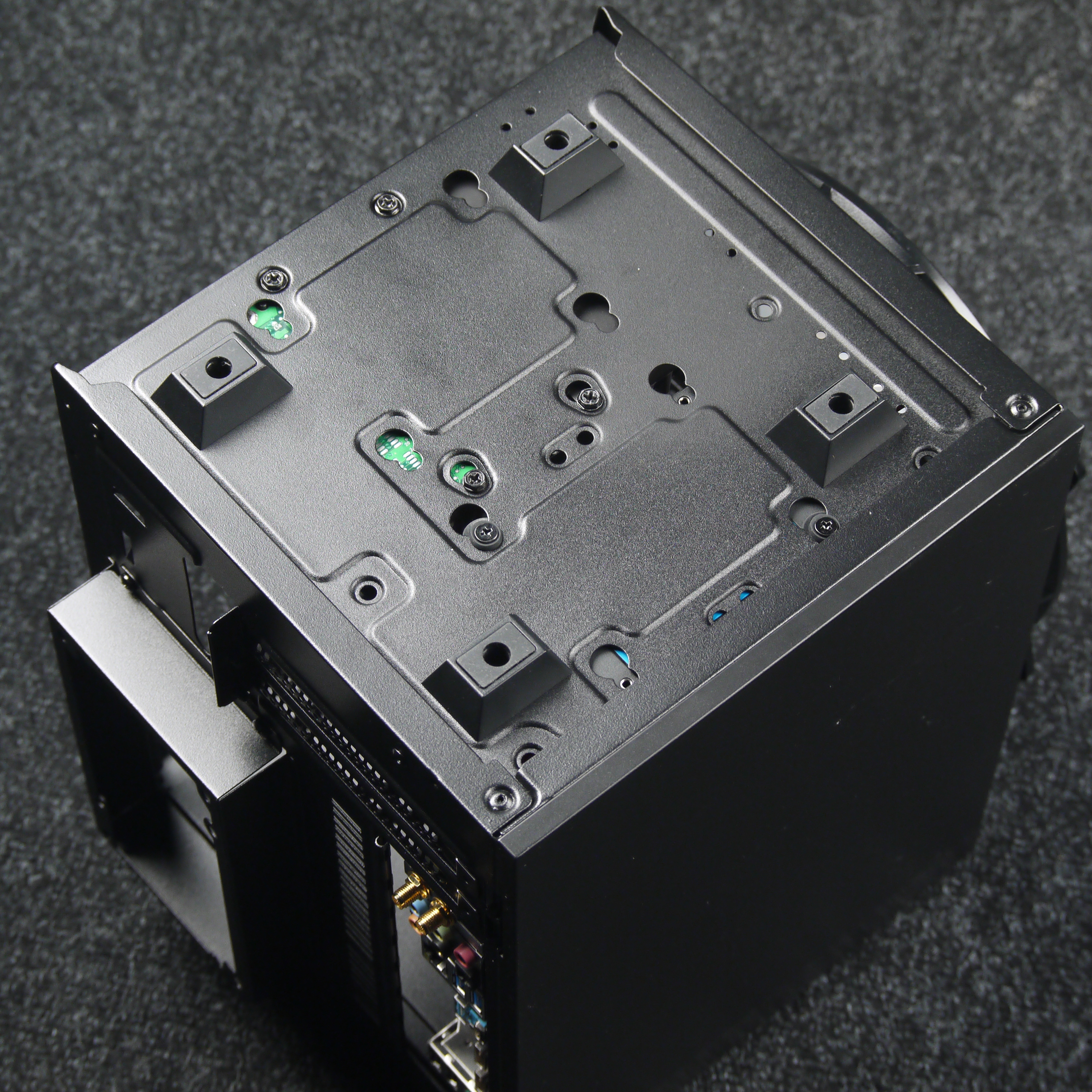

Устанавливается корпус на прямоугольные ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость.

Накопители

Максимальное количество накопителей 3,5″ 1
Максимальное количество накопителей 2,5″ 4

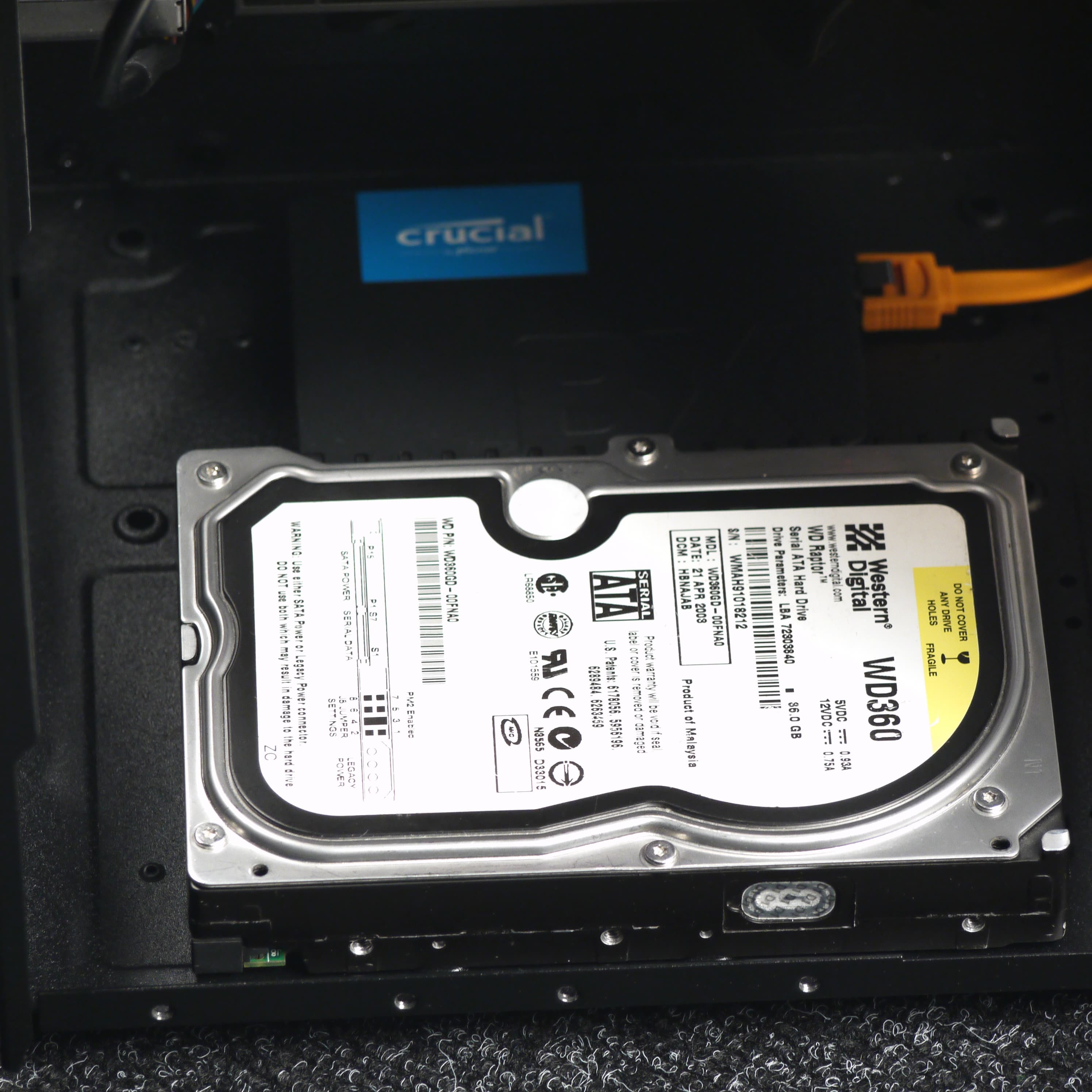

На посадочные места, расположенные на днище корпуса, можно установить один накопитель формата 2,5 или 3,5 дюйма и еще один накопитель формата 2,5 дюйма. Для установки накопителей 2,5″ в комплекте имеются втулки из резиноподобного материала, а также специальные удлиненные винты.

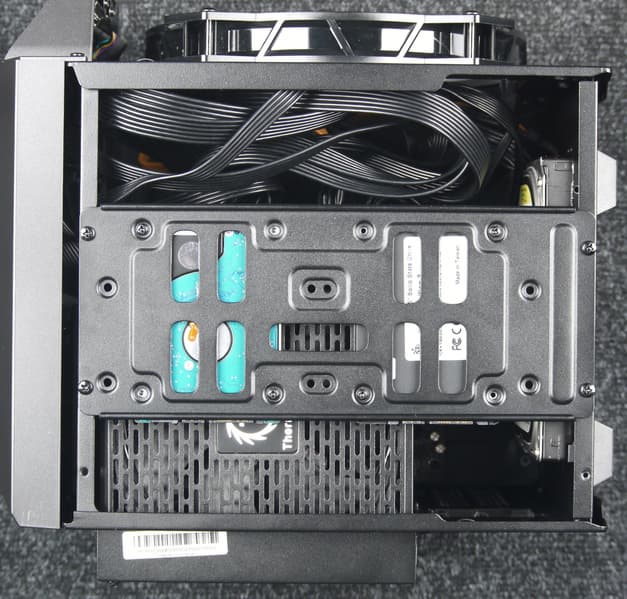

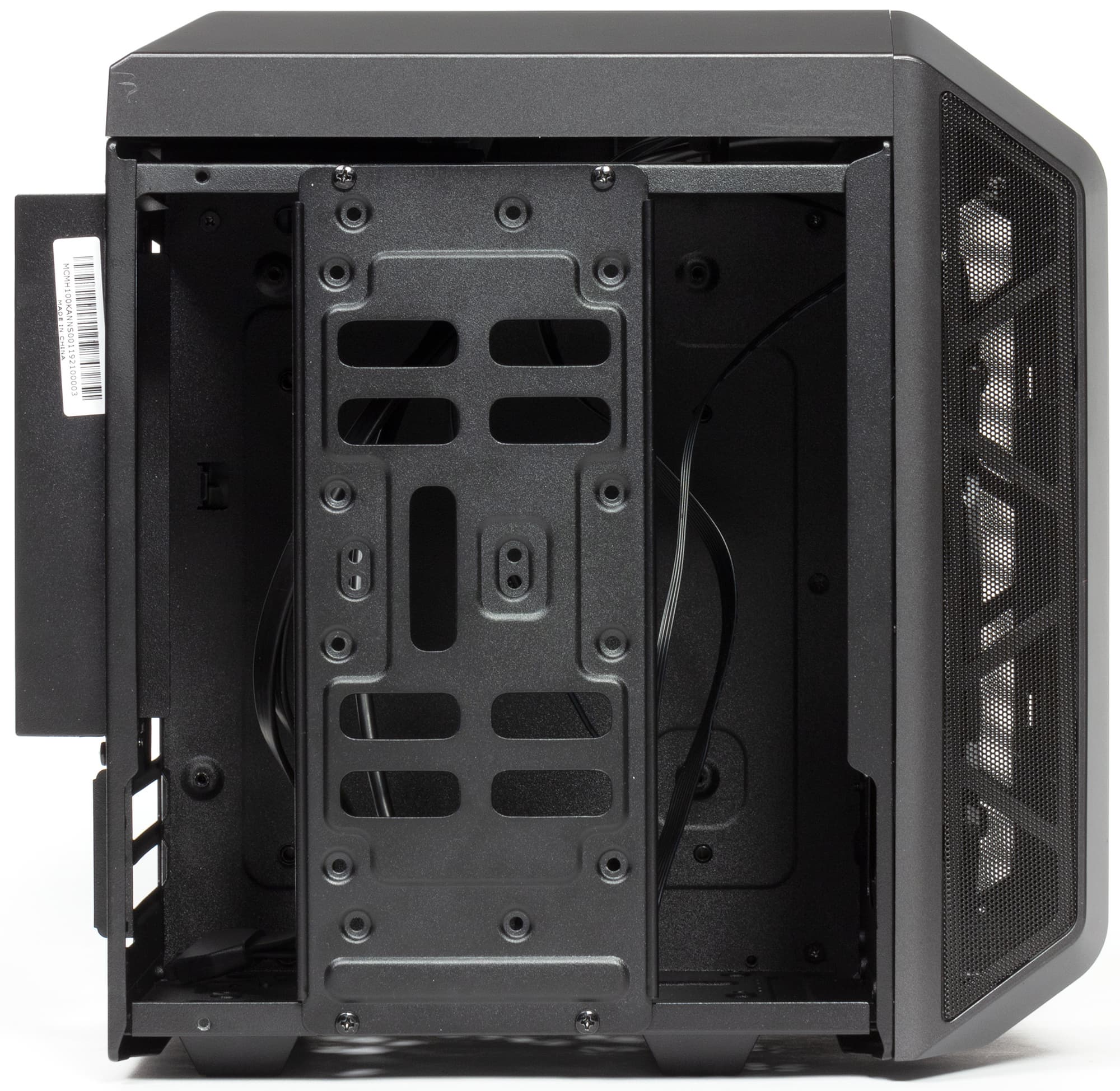

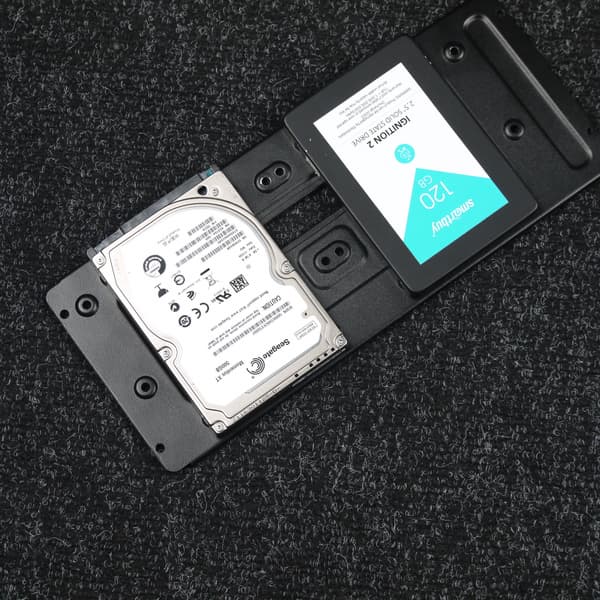

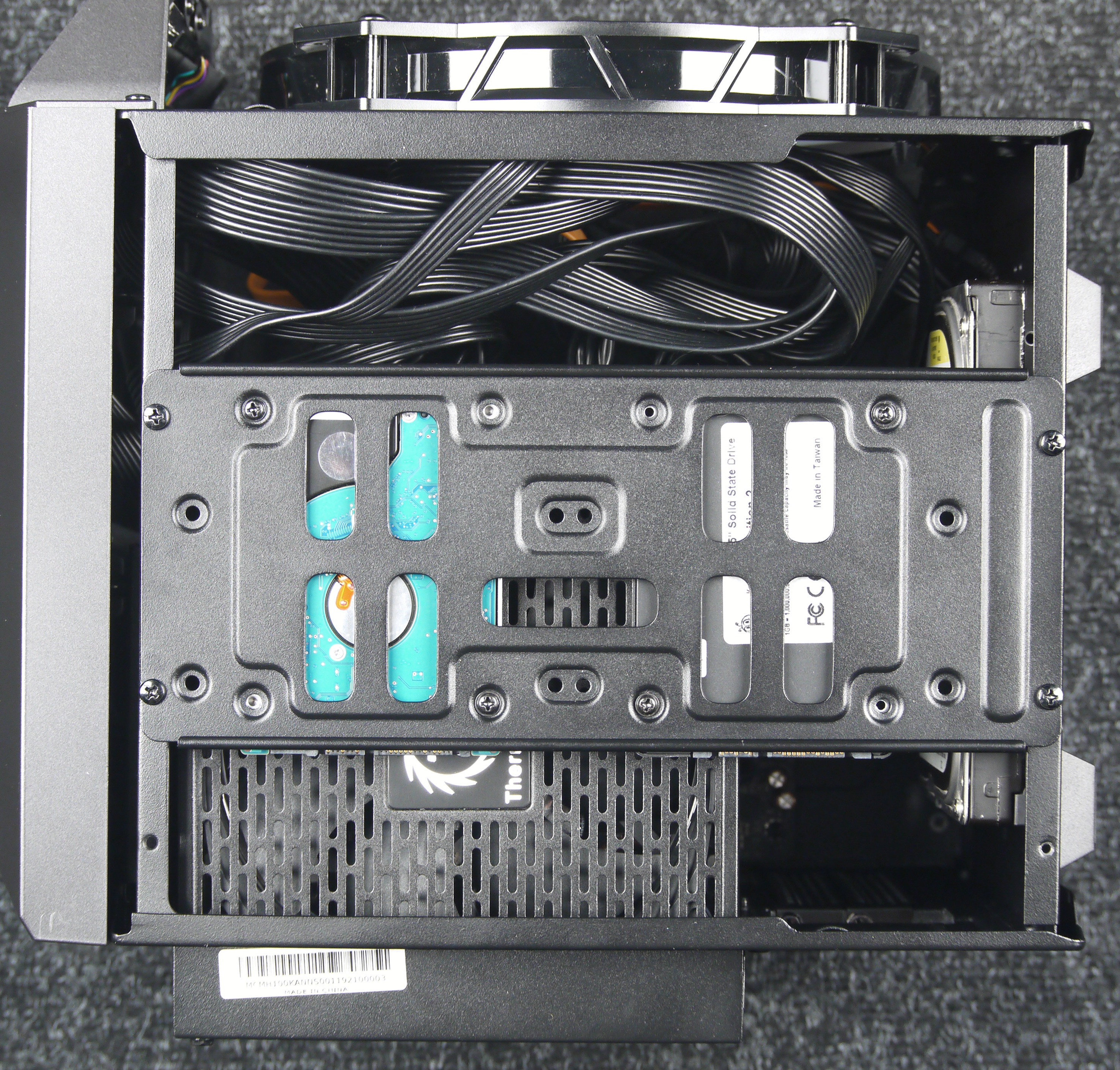

Вторая зона установки накопителей находится на монтажной пластине, которая располагается под левой стенкой над блоком питания. Там можно разместить два накопителя формата 2,5″. Эти места, видимо, предназначены для установки SSD изначально, так как в данном случае использование резиновых втулок не предусмотрено. На пластине, в принципе, можно закрепить полноразмерный жесткий диск вместо одного из накопителей 2,5″, но он упрется в блок питания формата ATX из-за высоты корпуса, и пластина не встанет на посадочное место. При использовании блока питания формата SFX таких проблем быть не должно.



Всего в данном корпусе можно установить четыре накопителя, три из которых должны быть типоразмера 2,5 дюйма, а еще один — 2,5 или 3,5 дюйма.

Совместимость компонентов

Перед тем как переходить к сборке системного блока, нужно уделить внимание совместимости компонентов с корпусом. В малогабаритных корпусах всегда есть какие-то нюансы, которые иногда даже не отражены в инструкции по эксплуатации. В данном случае инструкция достаточно подробно рассказывает только о процессе сборки, а информация об основных ограничениях, которые касаются отдельных комплектующих, приведена лишь на странице продукта на сайте компании.

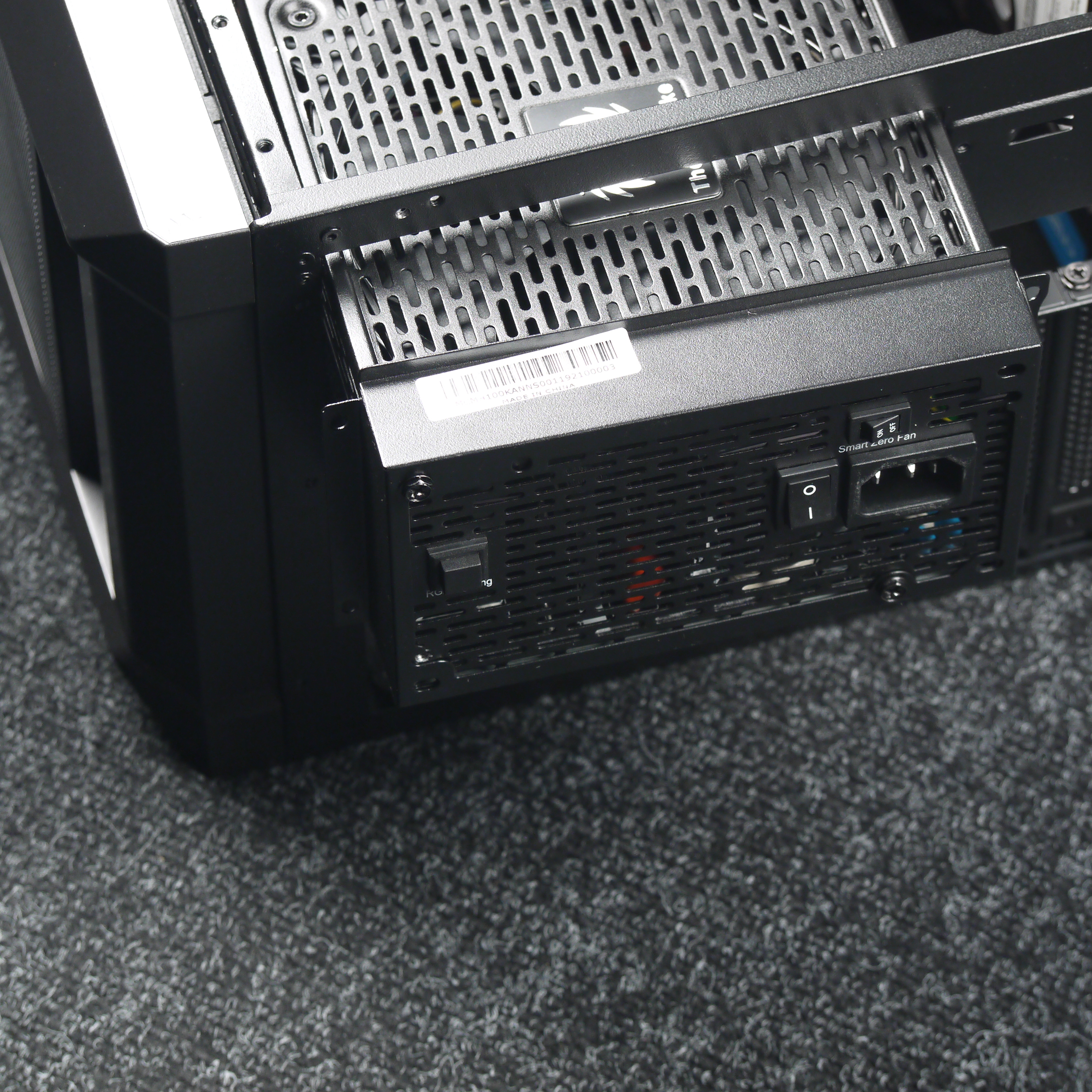

Начнем с выбора блока питания. Сайт Cooler Master говорит о длине корпуса источника питания 210 мм, но указывает и ряд ограничений, что фактически ограничивает размер корпуса блока питания величиной 160 мм, а еще лучше ориентироваться на стандартный БП, корпус которого составляет в длину 140 мм. Расстояние от точек крепления БП до стенки внутри корпуса составляет около 219 мм, но в это пространство нужно уместить не только корпус БП, но и все провода. Так что лучше все-таки использовать БП с корпусом не более 140 мм, а еще лучше — более короткие: стандартный SFX длиной 100 мм (для этого потребуется переходник, который иногда есть в комплекте у подобных БП) или укороченную версия БП ATX, если таковой удастся найти в продаже. Как вариант, можно использовать блоки питания формата SFX-L с длиной корпуса 130 мм — установочный размер таких решений с модульными проводами составляет около 150 мм. Лучше выбирать блок питания со съемными проводами: как уже было сказано, убирать их в корпусе некуда.



Следующий момент, который требует внимания, это выбор системы охлаждения для процессора. Заявлена поддержка кулеров высотой до 83 мм, так что наиболее беспроблемным вариантом будет установка боксовых решений Intel или AMD, а также низкопрофильных моделей. Можно попробовать установить кулер, имеющий конструкцию top flow, но не стандартный вариант, в котором вентилятор устанавливается сверху радиатора, а более редкую версию, в которой вентилятор размещается под радиатором и дует вверх. В случае использования такого кулера блок питания можно ориентировать вентилятором в сторону системной платы, что позволит создать сквозное движение воздуха от кулера через БП наружу. Блок питания при этом желательно использовать с постоянно вращающимся вентилятором.

Можно установить и одновентиляторную СЖО типа AIO.

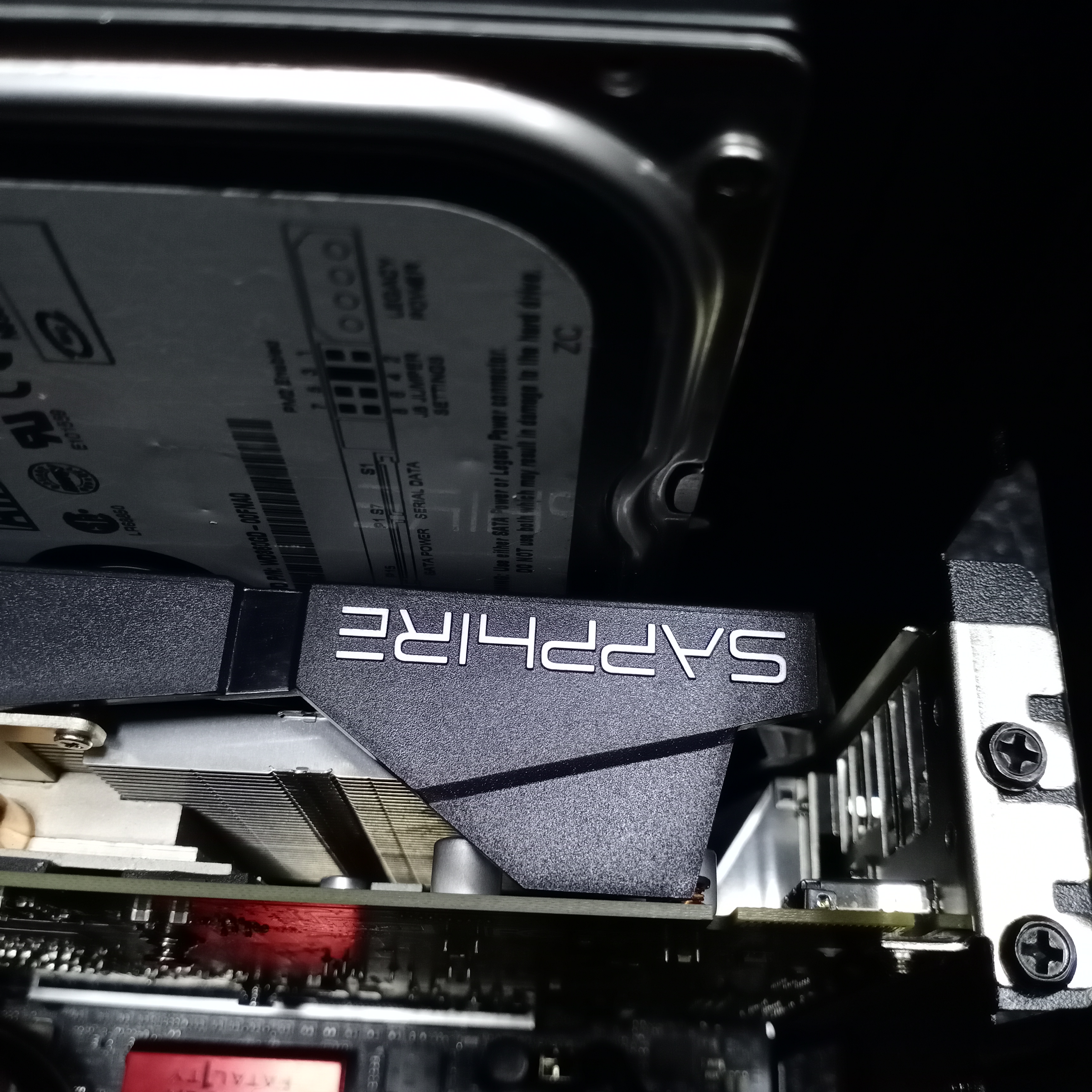

Линейные размеры видеокарты указаны на сайте производителя: ее длина не должна превышать 210 мм (180 мм при установленном радиаторе СЖО). Как показали практические исследования, видеокарту при любых конфигурациях лучше выбирать не длиннее 180 мм, так как в противном случае есть достаточно высокая вероятность, что видеокарта с подключенными проводами просто не встанет на свое место. По типу системы охлаждения видеокарты прямых рекомендаций в инструкции нет, но с точки зрения практического опыта, для подобных корпусов наиболее эффективной является система охлаждения с выбросом нагретого воздуха наружу, то есть с одним центробежным вентилятором, который в народе называется «турбиной». Отметим, что двухслотовая видеокарта вполне встает на свое место даже при установленном жестком диске 3,5″, однако диск при этом перекрывает значительную площадь ее системы охлаждения. Поэтому при установке «толстой» видеокарты лучше вообще не ставить накопитель на ближнее к левой стенке нижнее посадочное место — это оставит немного места для притока воздуха к ее кулеру.

Сборка системного блока

В самом начале необходимо ознакомиться с инструкцией, так как при сборке есть ряд нетипичных этапов, про которые лучше узнать заранее. Вообще, инструкцию лучше прочитать еще на этапе выбора компонентов для будущего системного блока.

Начинаем сборку со снятия боковой крышки, которая фиксируется двумя винтами с накатной головкой.

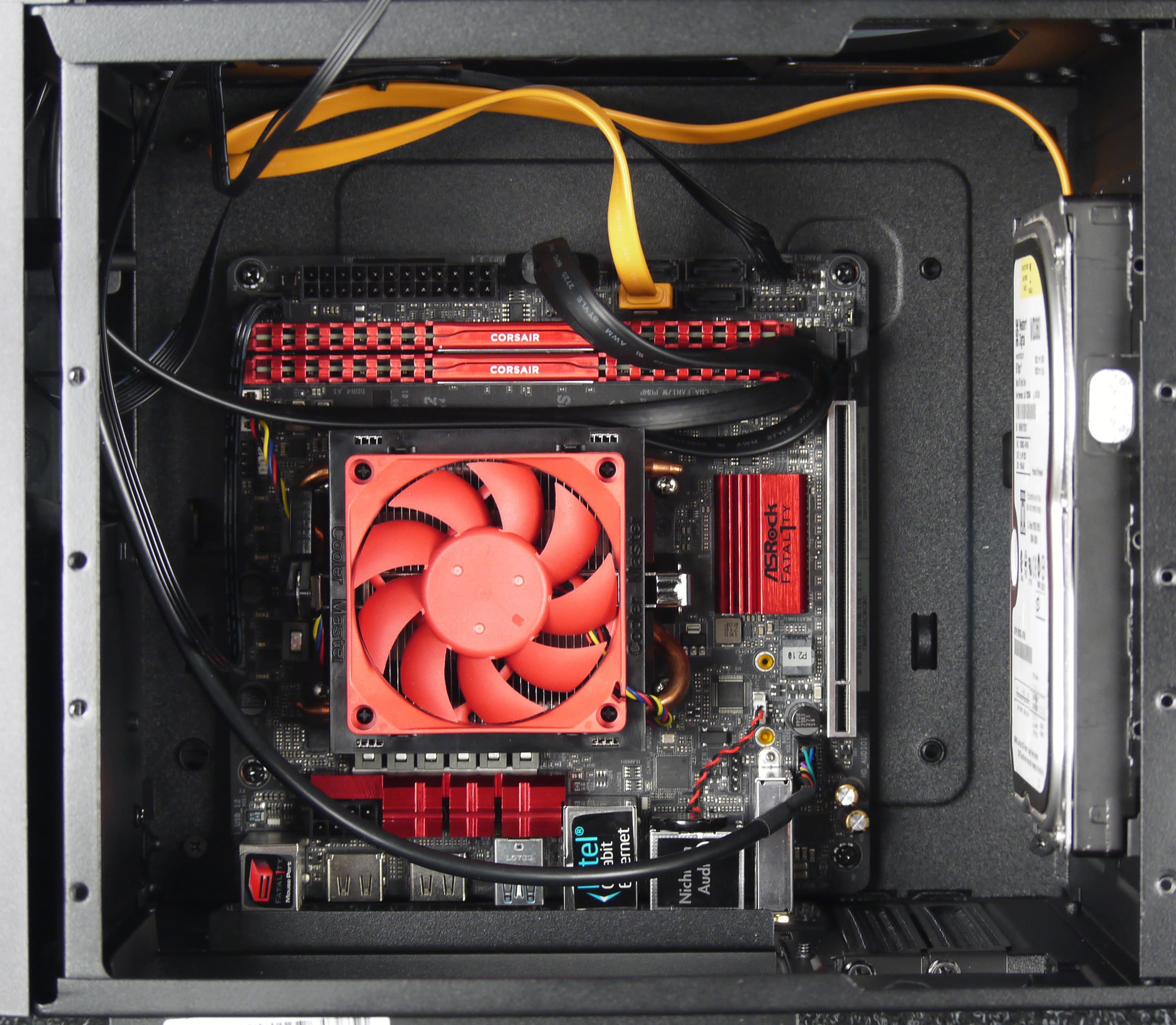

Далее нужно установить системную плату и подключить все ее разъемы. Так и следует поступить, потому что даже в частично собранном корпусе места для манипулирования почти не остается.

Стойки для платы заранее предустановленны производителем, так что ставим заглушку для платы и саму плату.

Второй этап — установка блока питания. В принципе, лучше заранее прикинуть нужное количество разъемов и длину проводов для подключения компонентов, которые потребуются в данном корпусе, а от всего лишнего кабельного хозяйства избавиться еще до установки БП в корпус.

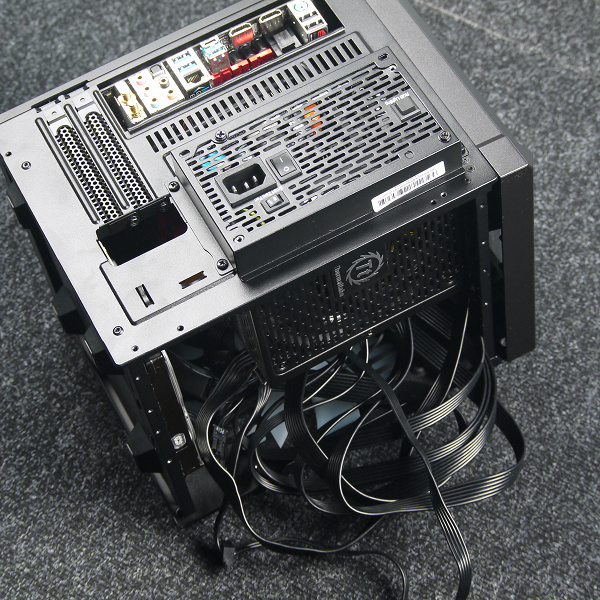

Подключать все разъемы к системной плате нужно еще до установки БП в корпус, в противном случае сделать это будет очень затруднительно, так как блок питания фактически целиком накрывает системную плату со стороны левой стенки.

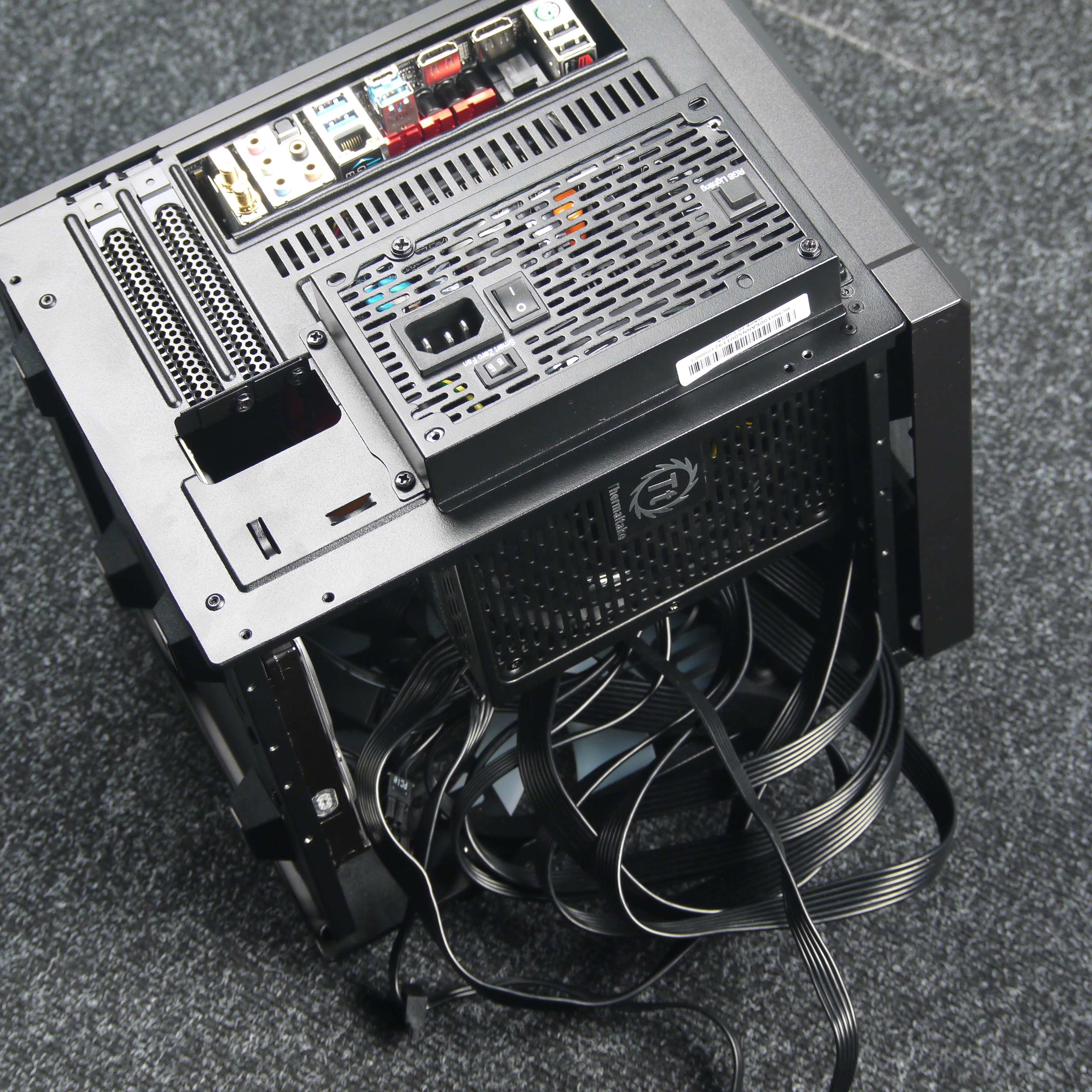

Так что вначале прикручиваем БП к монтажному адаптеру, заводим все провода внутрь корпуса и подключаем их, а уже потом устанавливаем БП в корпус и прикручиваем монтажный адаптер. После этого никакие серьезные манипуляции в корпусе будут невозможны.

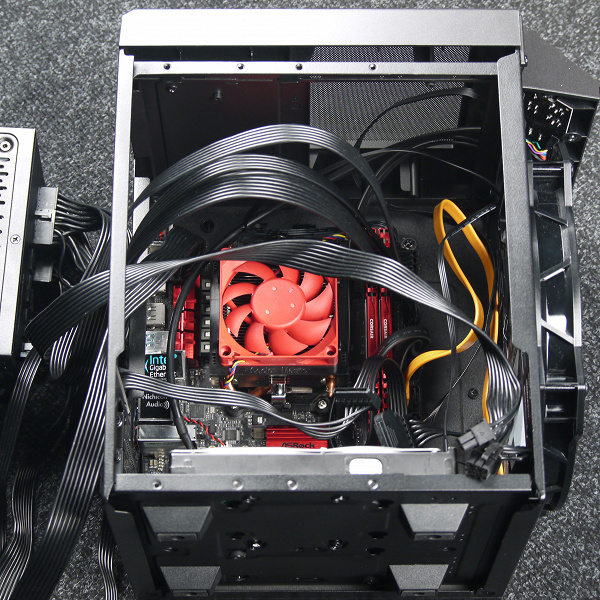

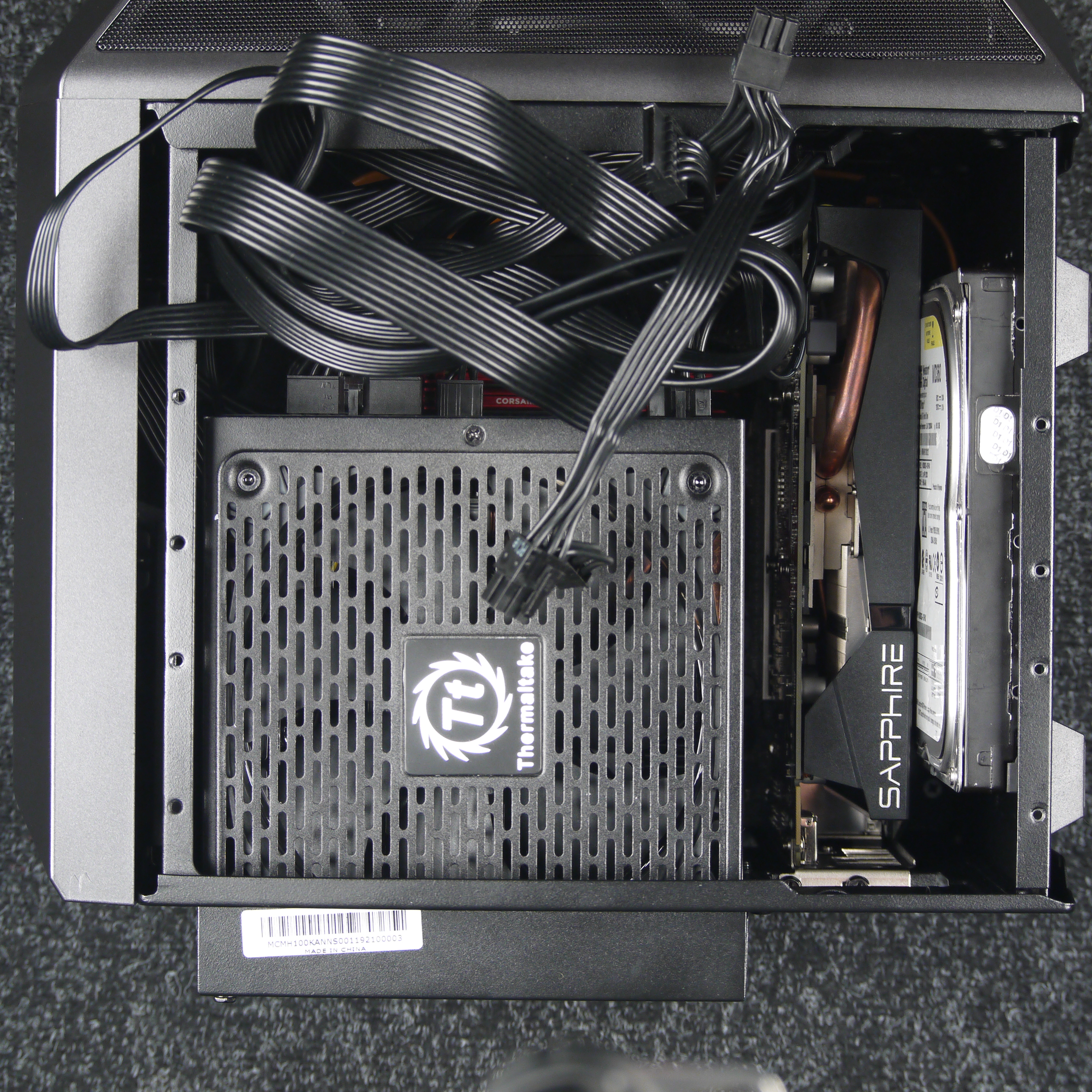

Отдельно необходимо обратить внимание на размещение проводов внутри корпуса, поскольку специального места для них не предусмотрено. В итоге основная часть проводов оказывается между корпусом БП и передней стенкой шасси, в которой есть очень большие отверстия — через них провода могут проникнуть к вентилятору и заблокировать его вращение.



Если в планы входит установка накопителей на нижнюю стенку, то сделать это лучше именно сейчас, присоединив к ним предварительно провода от платы и БП. Накопители типоразмера 2,5 дюйма устанавливаются через резиновые втулки, которые можно предварительно закрепить на самом накопителе при помощи комплектных винтов. При этом винт нужно недокрутить до конца примерно на 1-1,5 оборота, после чего совместить монтажные отверстия и втулку, а затем сдвинуть накопитель вбок для фиксации втулки. После этого можно довернуть винты. Подобный вариант крепления довольно удобный и надежный. В случае накопителя 3,5 дюйма используются обычные винты, которые вкручиваются через дно корпуса.



Видеокарта устанавливается в последнюю очередь, блок питания этому процессу не мешает. К видеокарте предварительно нужно подключить провода питания, если они требуются. После этого вставить ее в слот.



Система фиксации карт расширения тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией в каждом слоте.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 83
Глубина отсека системной платы 207
Глубина отсека для прокладки проводов
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси
Расстояние от платы до верхней стенки шасси
Длина основной видеокарты 210 (180)
Длина дополнительной видеокарты
Длина блока питания 210 (160)
Ширина системной платы 170

Сборка системы в этом корпусе не самая простая и удобная, но в компактных корпусах с подобным набором комплектующих она такой обычно и бывает. Важно соблюдать последовательность операций, потому как в противном случае есть шанс совершить много лишних действий.

Акустическая эргономика

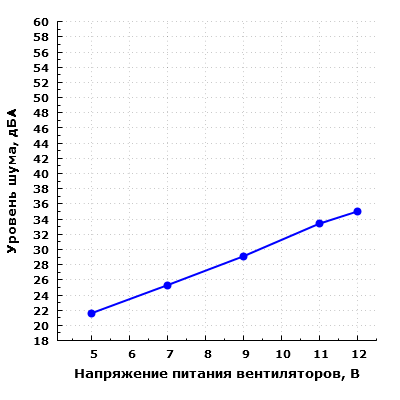

Уровень шума системы охлаждения корпуса изменяется от 21,6 до 35 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В уровень шума находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (25,3 дБА) до среднего (33,4 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

Итоги

Корпус Cooler Master MasterCase H100 представляет собой бюджетное решение для сборки компактного системного блока. Он позволяет совместить недорогие компоненты в небольшом объеме. Для сборки высокопроизводительных игровых станций данная модель не очень подходит как из-за ограничений на габариты видеокарты, так и из-за специфической системы охлаждения с одним нагнетающим низкооборотистым вентилятором, создающим достаточно слабый напор.

13 февраля 2020 Г.
