Обзор материнской платы Gigabyte Z490 Aorus Master на чипсете Intel Z490

Традиционные ссылки. Вот тут первый материал по Intel Z490, где я проводил анализ ситуации на рынке ПК в плане как и почему появились процессоры 10xxx серии (под новый сокет LGA1200). Также есть базовый материал по новым Core 10900K/10600K с тестами и т. д. Все это можно прочитать здесь. Более того, есть и отдельная статья по Core i7-10700K.

С некоторым перерывом на выход новой серии графических решений от Nvidia RTX 3xxx я продолжаю рассказывать о материнских платах на последних чипсетах от Intel и AMD. А за последние полгода вышла два семейства: 4хх от Intel и 5хх от AMD. Обзоров матплат на Z490 уже вышло достаточно много, вот сегодня, возможно, один из последних. Дальше буду стараться изыскивать решения на более бюджетных чипсетах типа B460, которые могут быть более интересными для наших потребителей (с учетом колоссального провала рубля и роста цен на всю IT-продукцию).

Плата с лета терпеливо ждала своего часа, когда же ее протестируют...

Изучая платы от Gigabyte на Z490, мы как-то упустили из виду одно решение: Aorus Master. Этот продукт хоть и относится к суббренду Aorus, то есть также нацелен на энтузиастов, однако не такой дорогой, как, например, Xtreme.

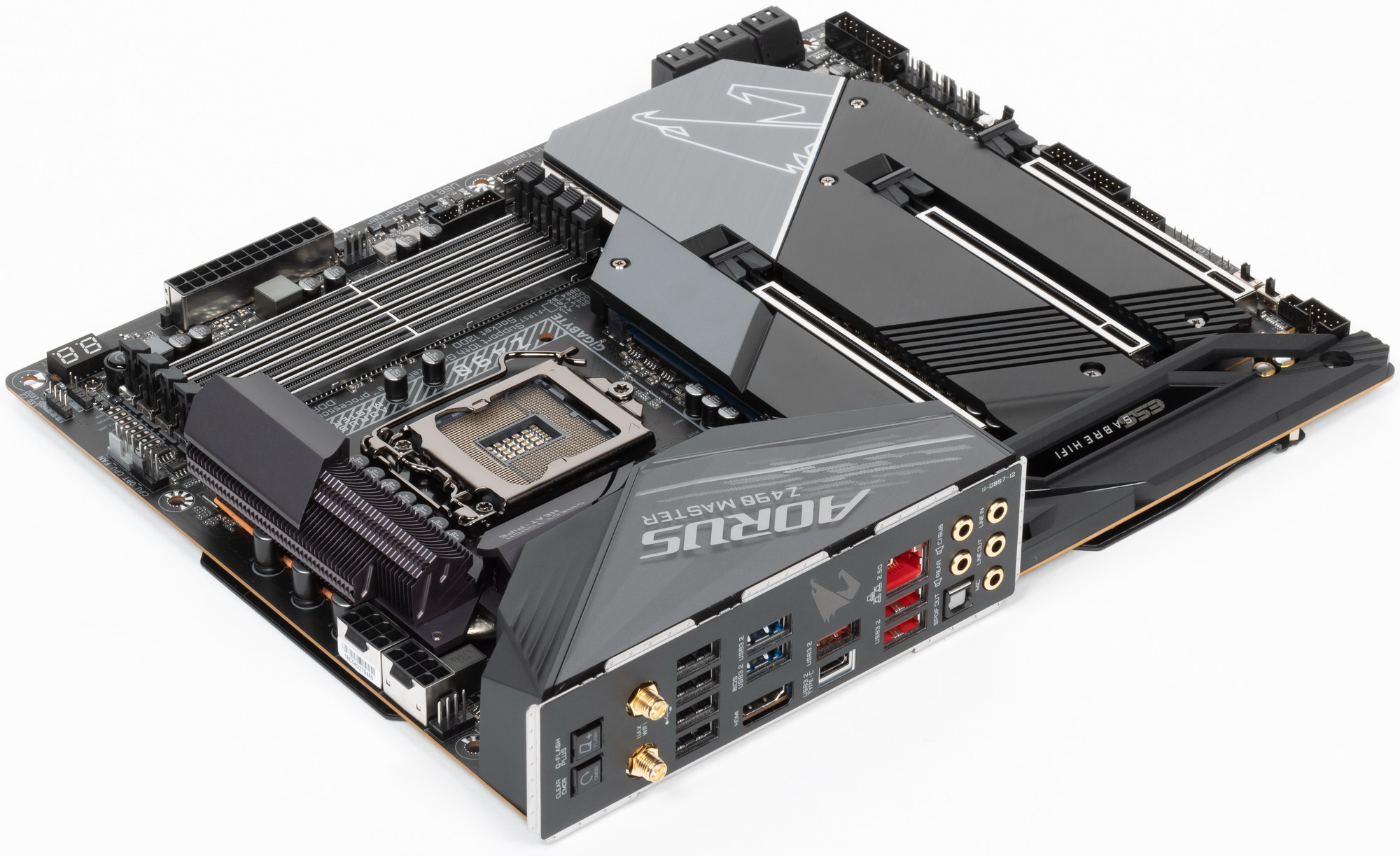

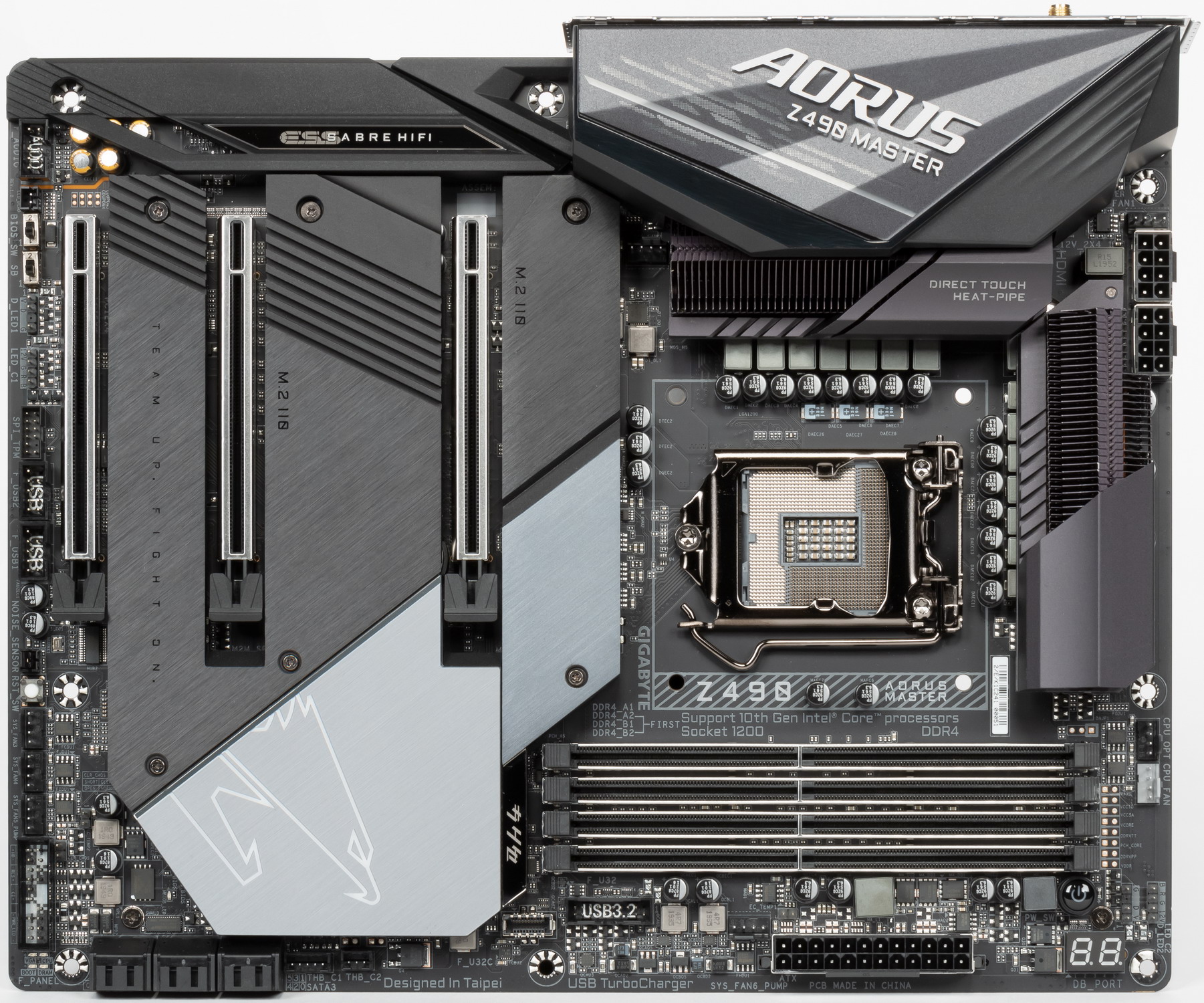

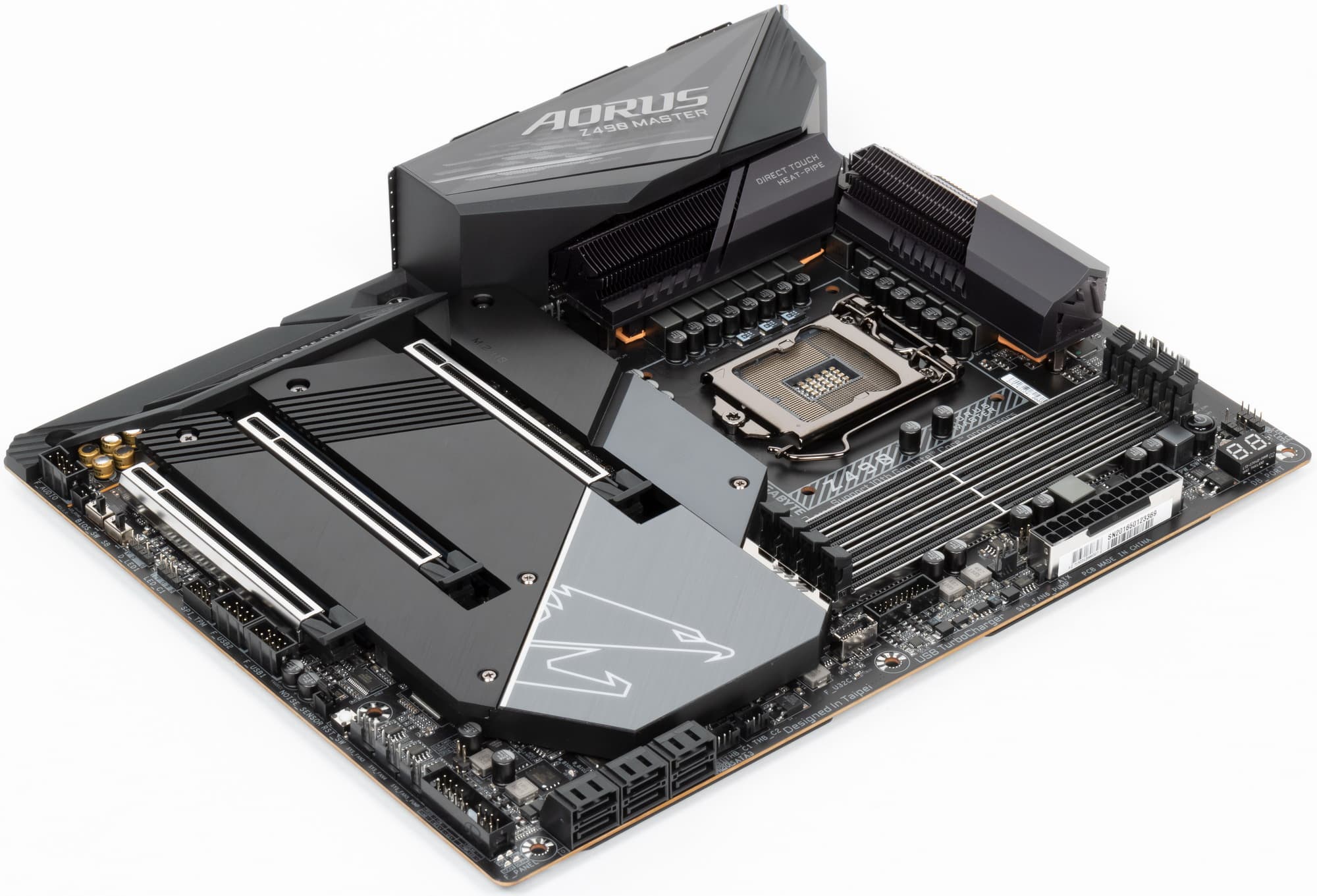

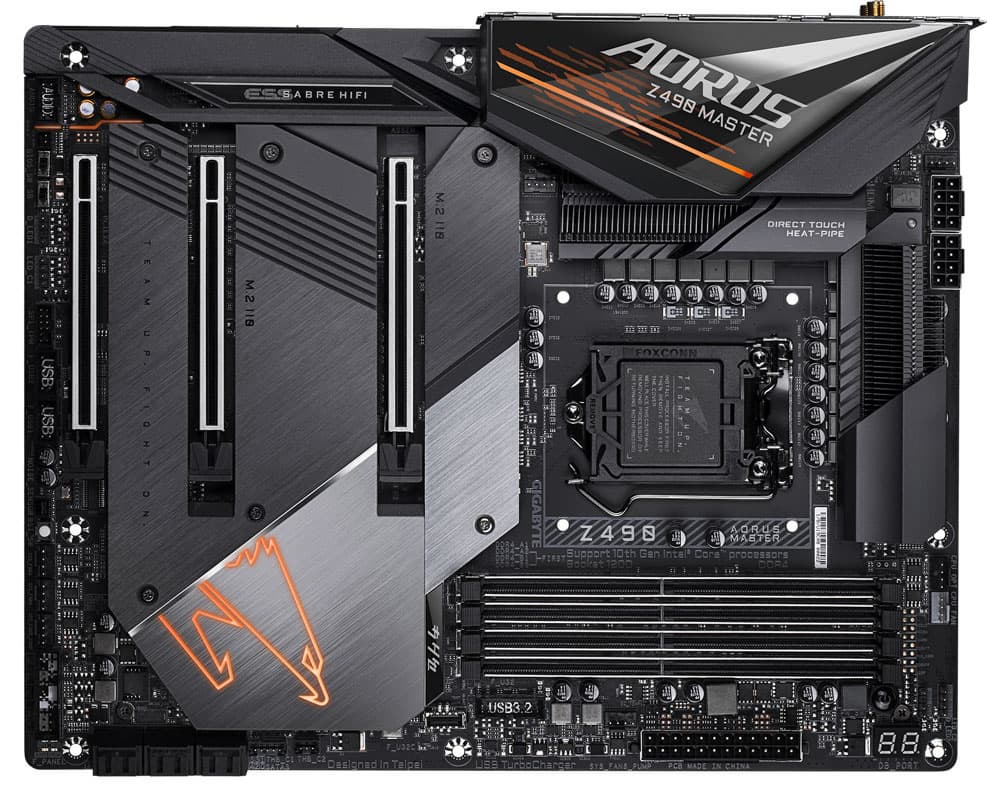

Поэтому имеет смысл сегодня рассказать именно о нем. Gigabyte Z490 Aorus Master — перед нами.

Gigabyte Z490 Aorus Master поставляется в стандартной коробке фирменного дизайна. Комплект размещен по традиционным отсекам внутри.

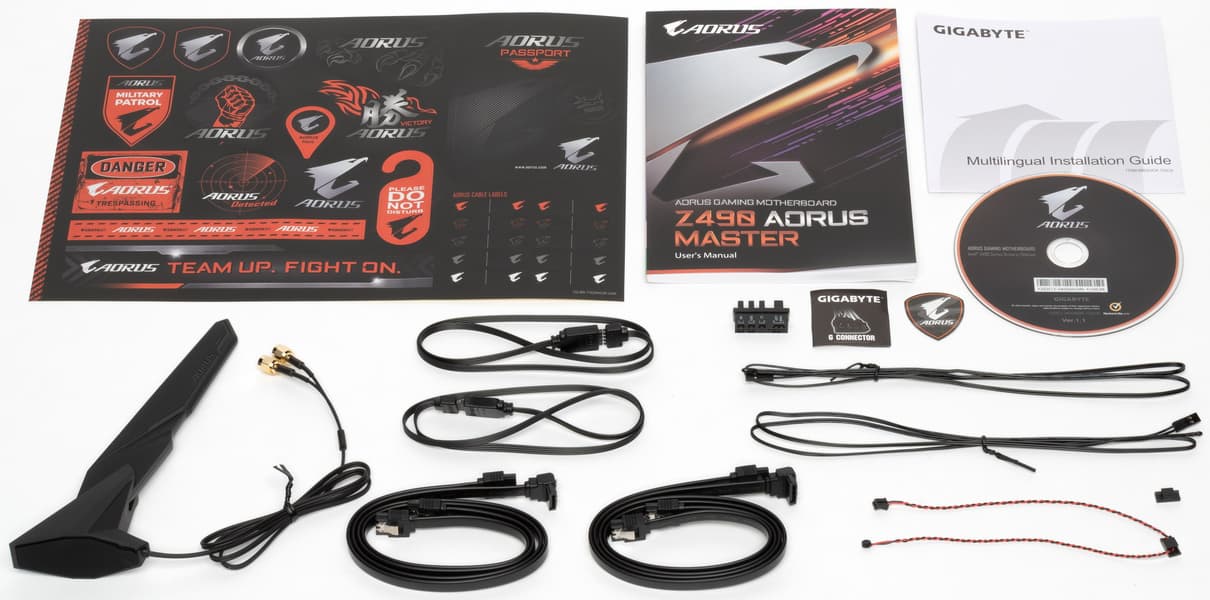

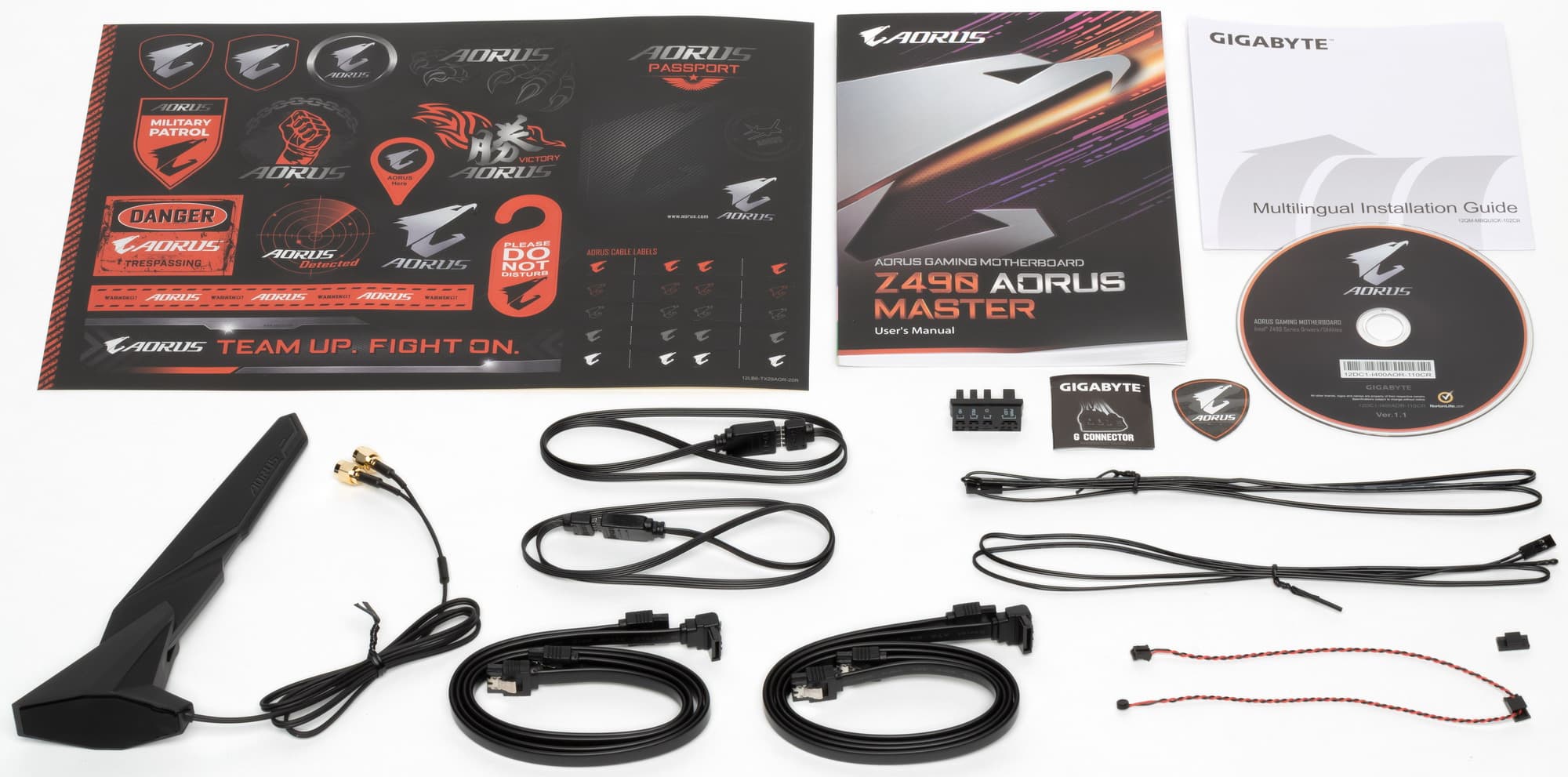

Комплект поставки неплох: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, антенна встроенного Wi-Fi-модуля на магнитном основании, разветвители для подключения подсветок, фирменный адаптер G-Connector, провода с термодатчиками, детектор шума, бонусные стикеры, стяжки.

ПО поставляется на накопителе типа CD. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

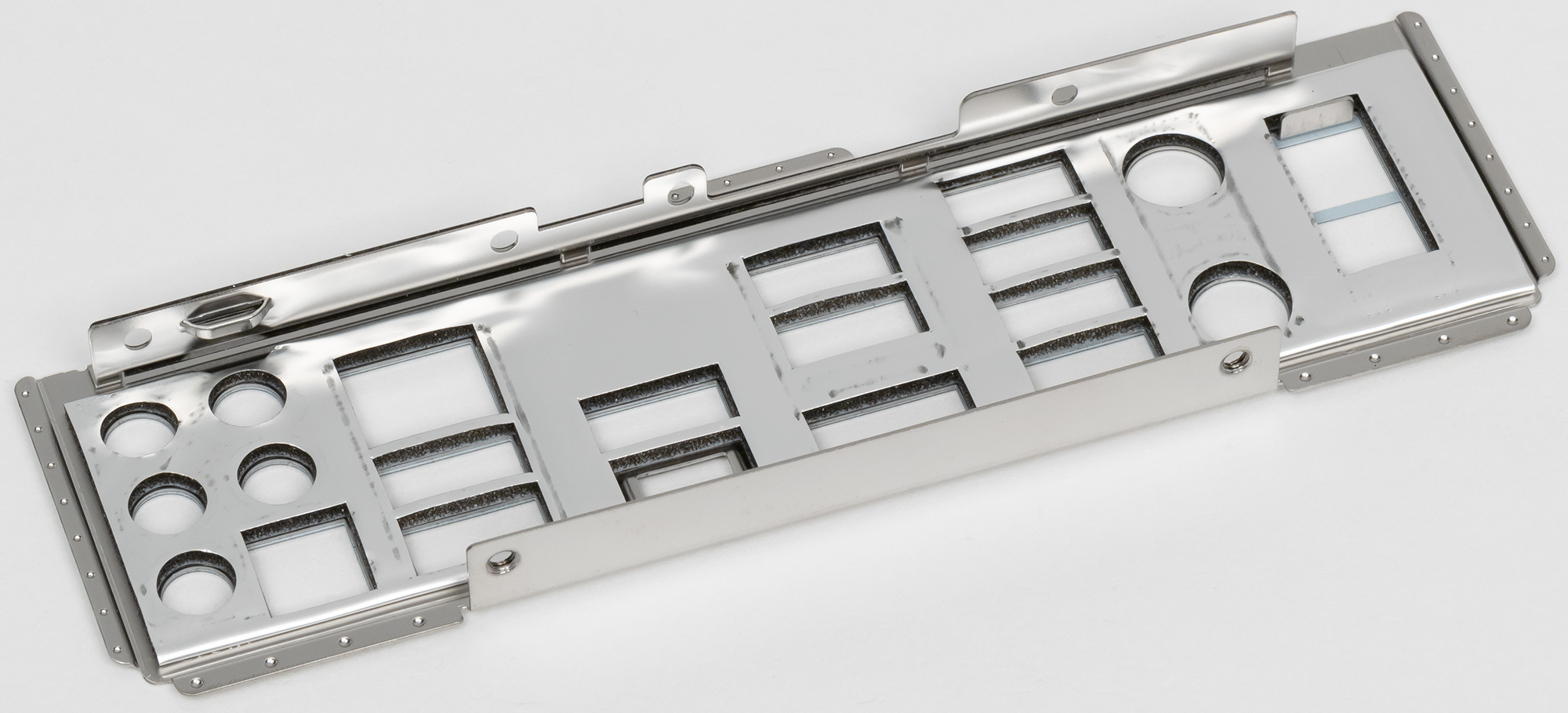

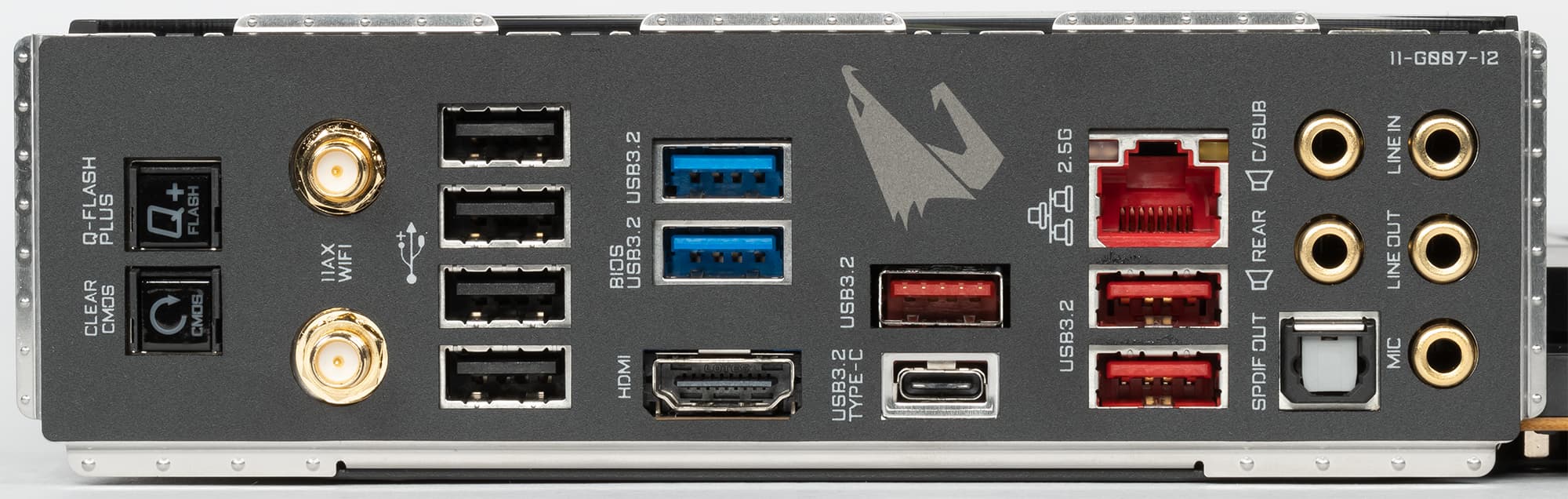

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

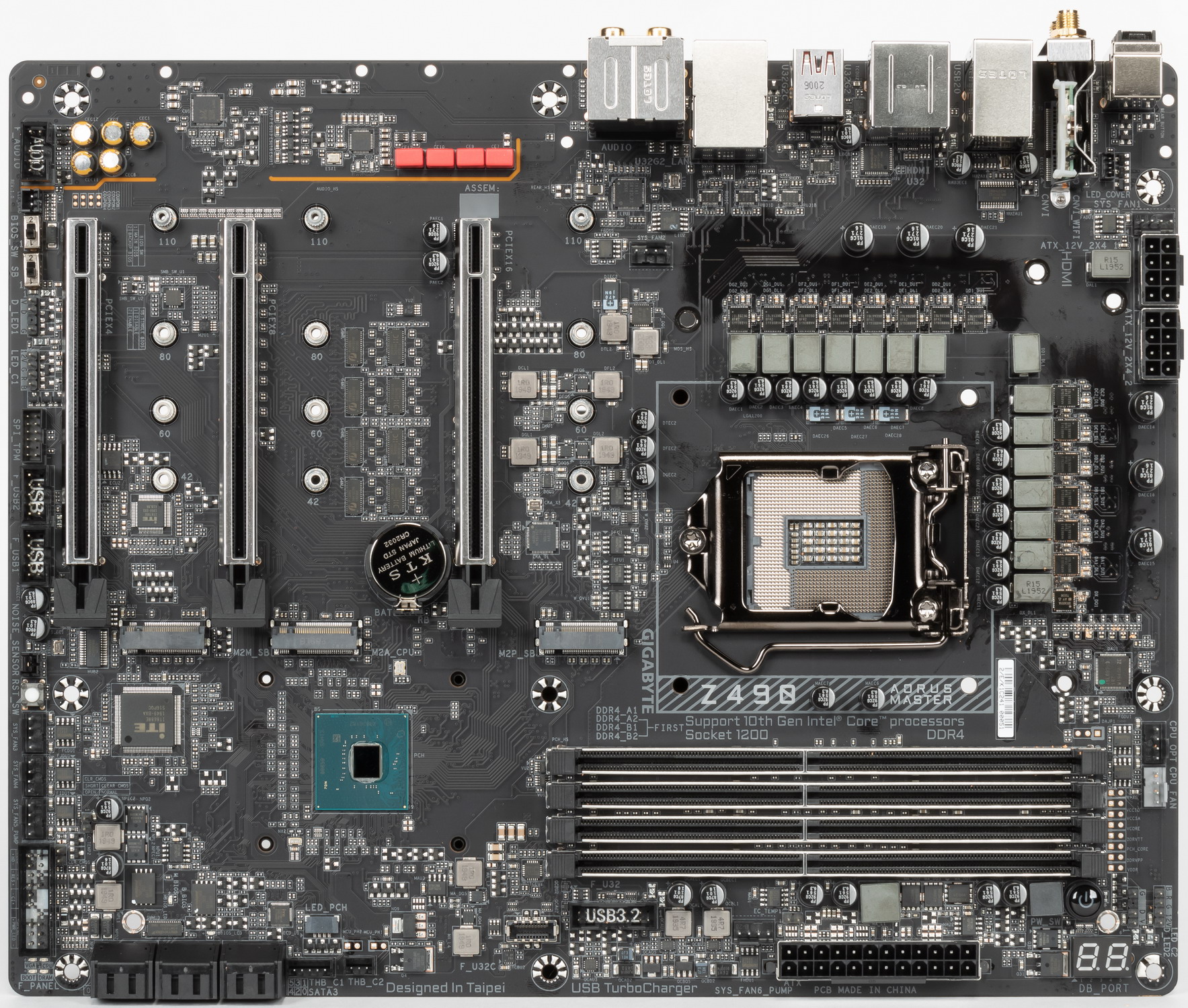

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z490 Aorus Master имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2.

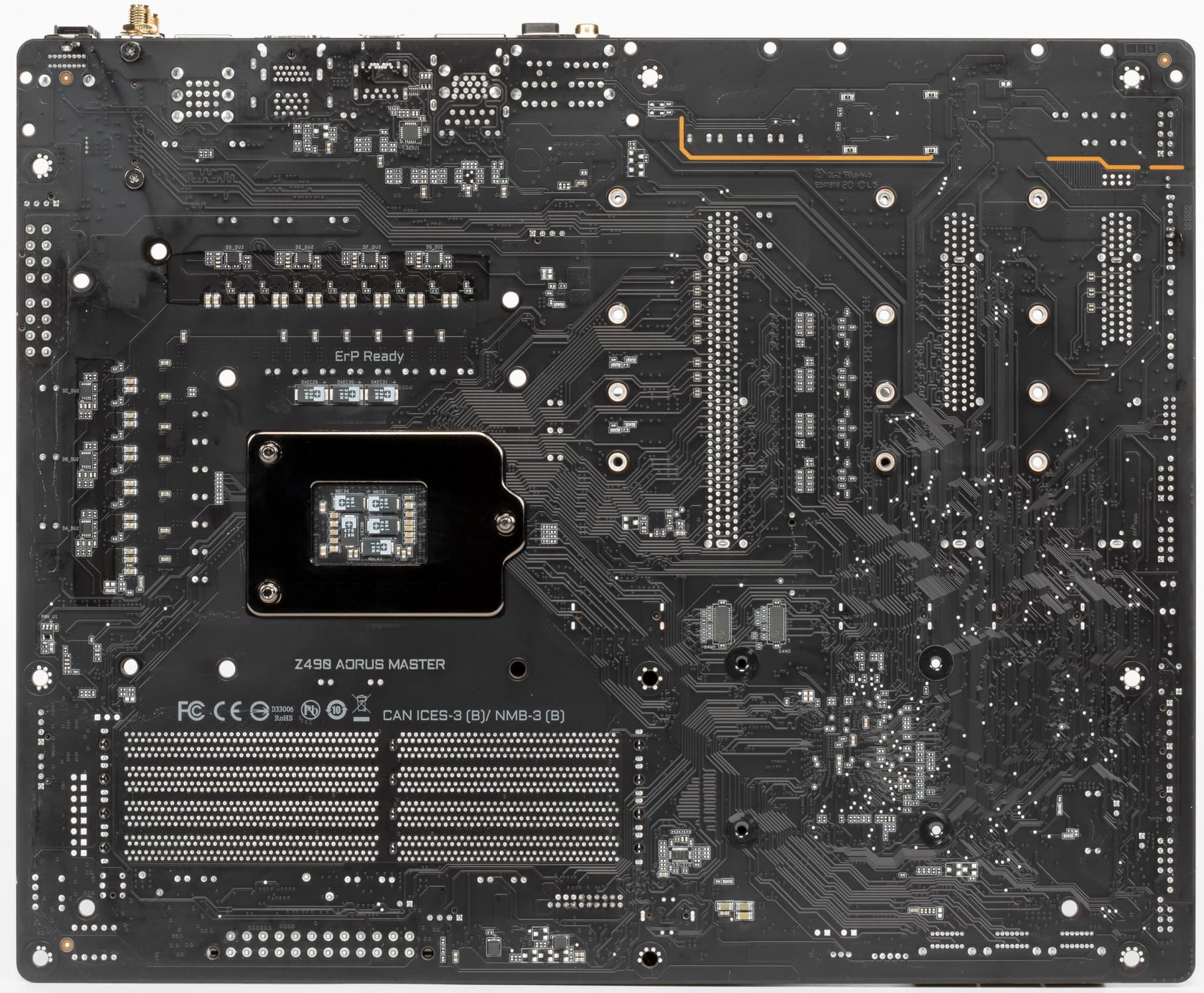

Оборотная сторона — не пустая, там расположены некоторые контроллеры, имеются удвоители фаз питания и прочее. А вот обработан текстолит ну очень хорошо: во всех точках пайки не только острые концы срезаны, но и все гладко отшлифовано. С той же стороны установлена пластина из алюминия с наноуглеродным покрытием. Также пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 10-го поколения
Процессорный разъем LGA 1200
Чипсет Intel Z490
Память 4 × DDR4, до 128 ГБ, до DDR4-5000 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1220-VB (7.1) + ЦАП ESS ES9118 + операционный усилитель OPA1622 от Texas Instruments
Сетевые контроллеры 1 × Intel I225-V Ethernet 2,5 Гбит/с
1 × Intel Dual Band Wireless AX201NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire))
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z490)
1 × M.2 (Z490, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110)
2 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850S)
4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic GL850S)
2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z490)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z490)
1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z490 + Realtek 5441)
3 × USB 3.2 Gen2: 3 порта Type-A (красные) (Z490)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z490 + Realtek 5441)
Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
3 × USB 3.2 Gen2 (Type-A)
2 × USB 3.2 Gen1 (Type-A)
4 × USB 2.0 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 1.4
2 антенных разъема
кнопка сброса CMOS
кнопка перепрошивки BIOS — Q Flash Plus
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактный разъем питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
1 разъем для детектора шума
2 разъема для термодатчиков
2 переключателя BIOS
2 разъема для подключения управления с передней панели корпуса
1 кнопка включения питания Power
1 кнопка перезагрузки Reset
Форм-фактор ATX (305×244 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

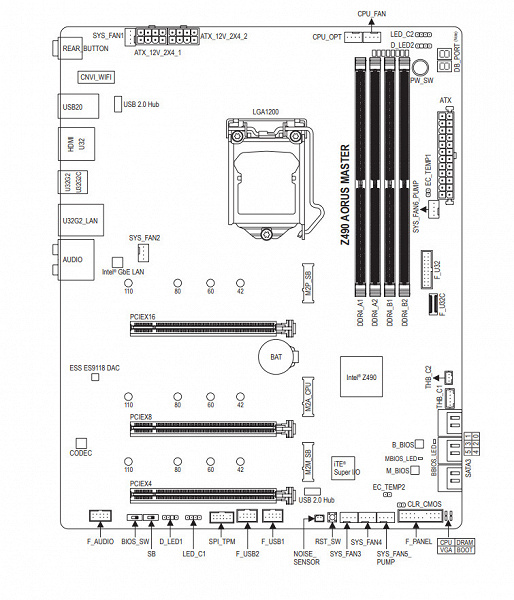

Как и старшая «сестра», эта плата относится к самому что ни на есть топовому классу. Стоит заметить, что у этой платы почти все основные внутренние порты и разъемы расположены на правой стороне, а также горизонтально ориентированы (иногда и объединены: для подключения привычных коннекторов в комплекте поставки есть адаптеры).

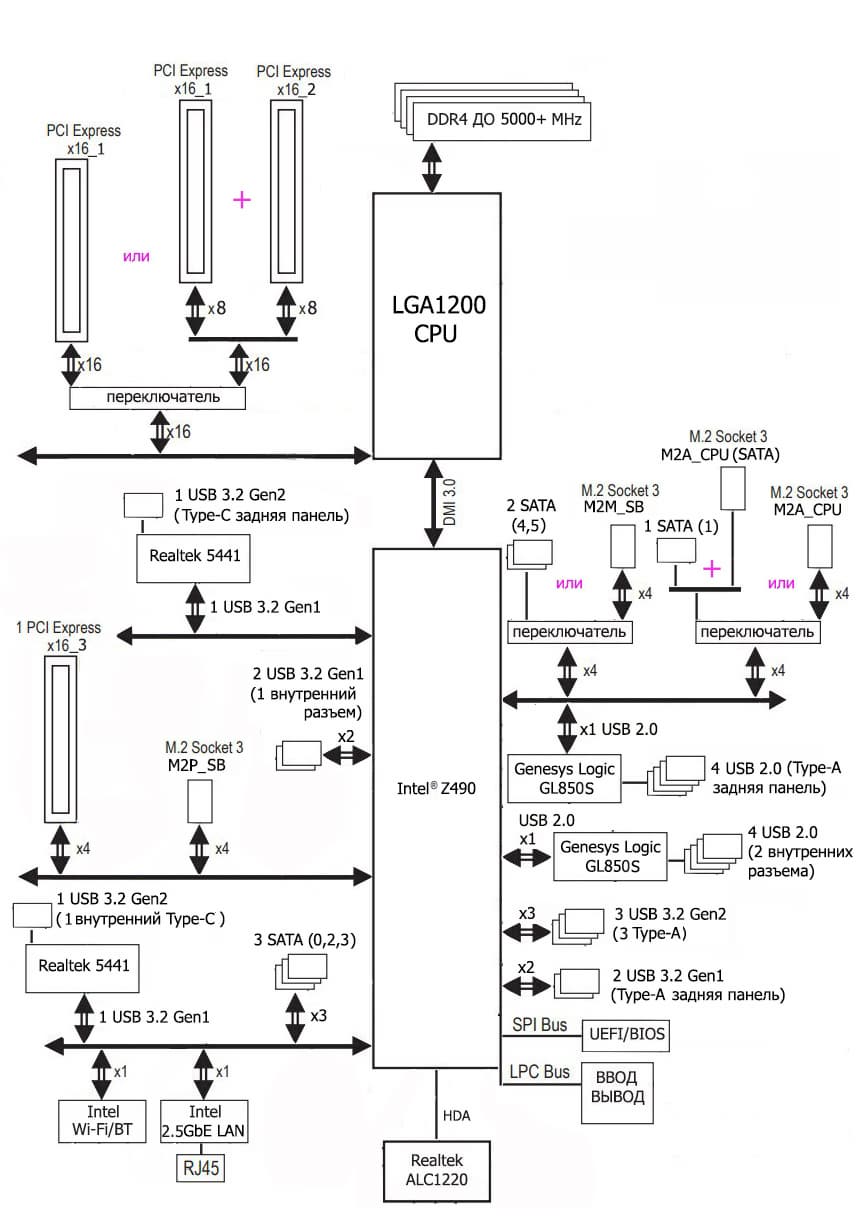

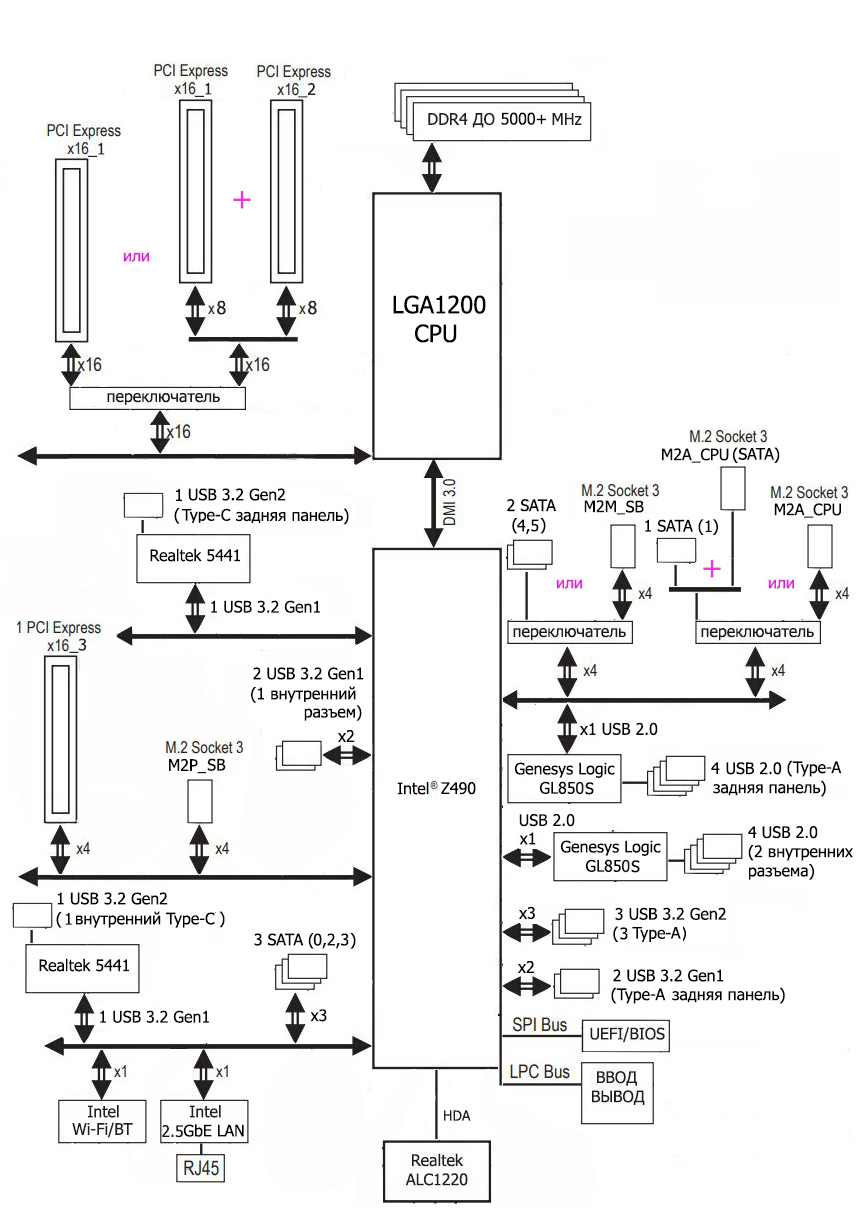

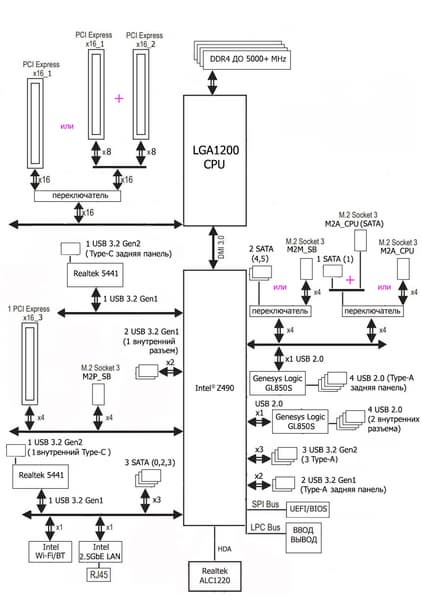

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 5000 МГц.

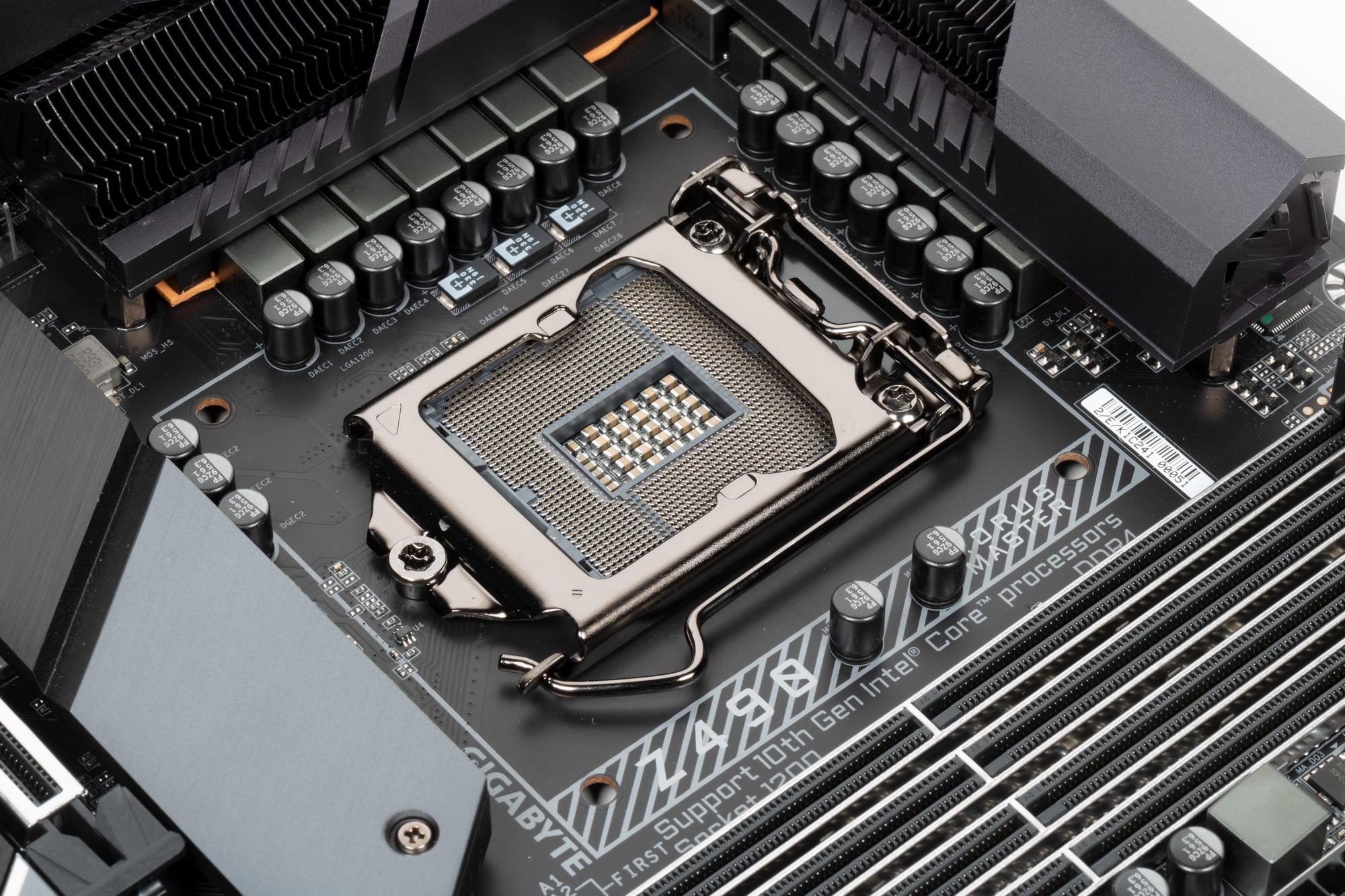

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

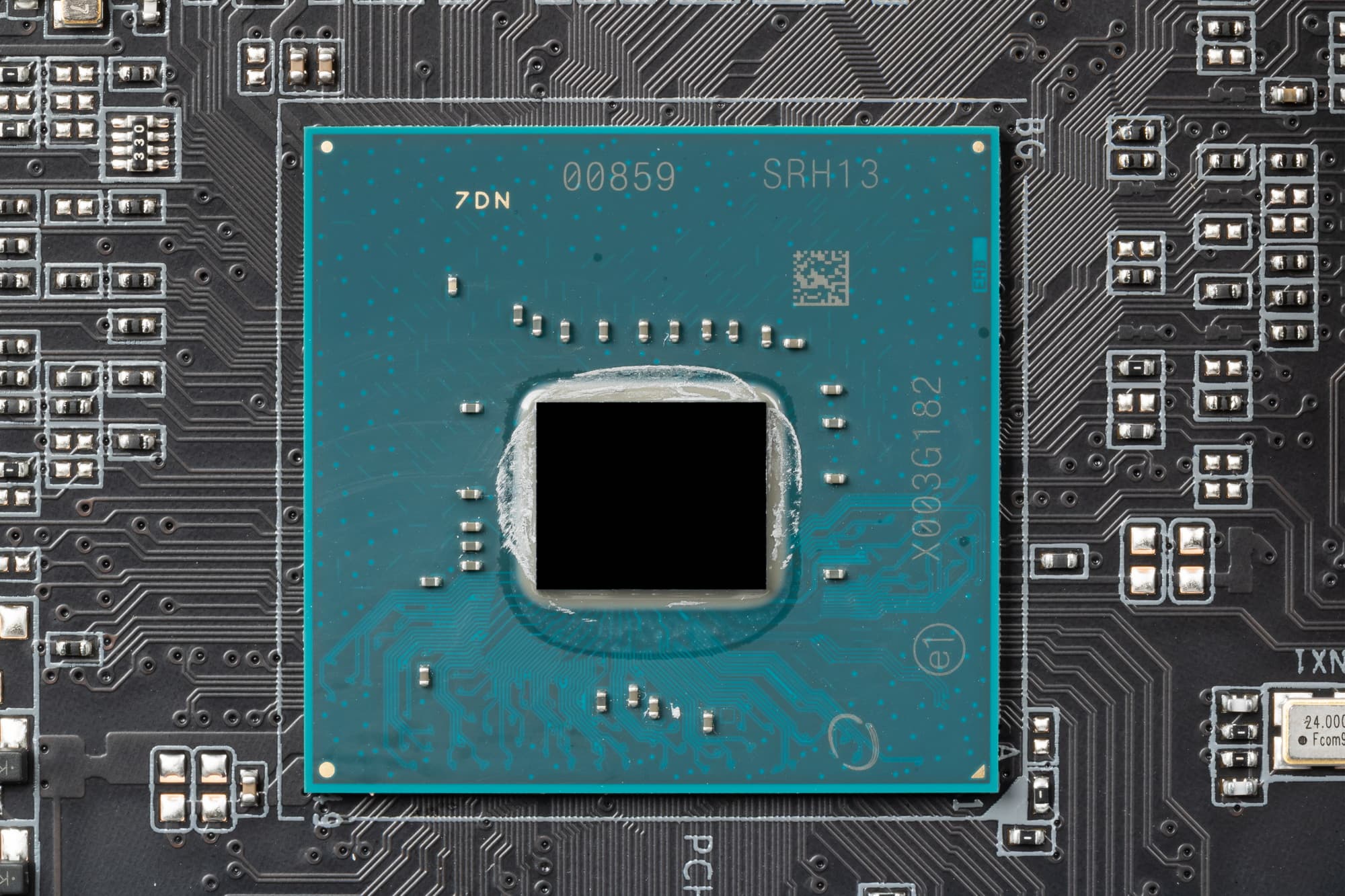

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
  • до 6 портов SATA 6Гбит/с;
  • до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.

Еще раз надо напомнить, что Gigabyte Z490 Aorus Master поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (прежние кулеры подойдут).

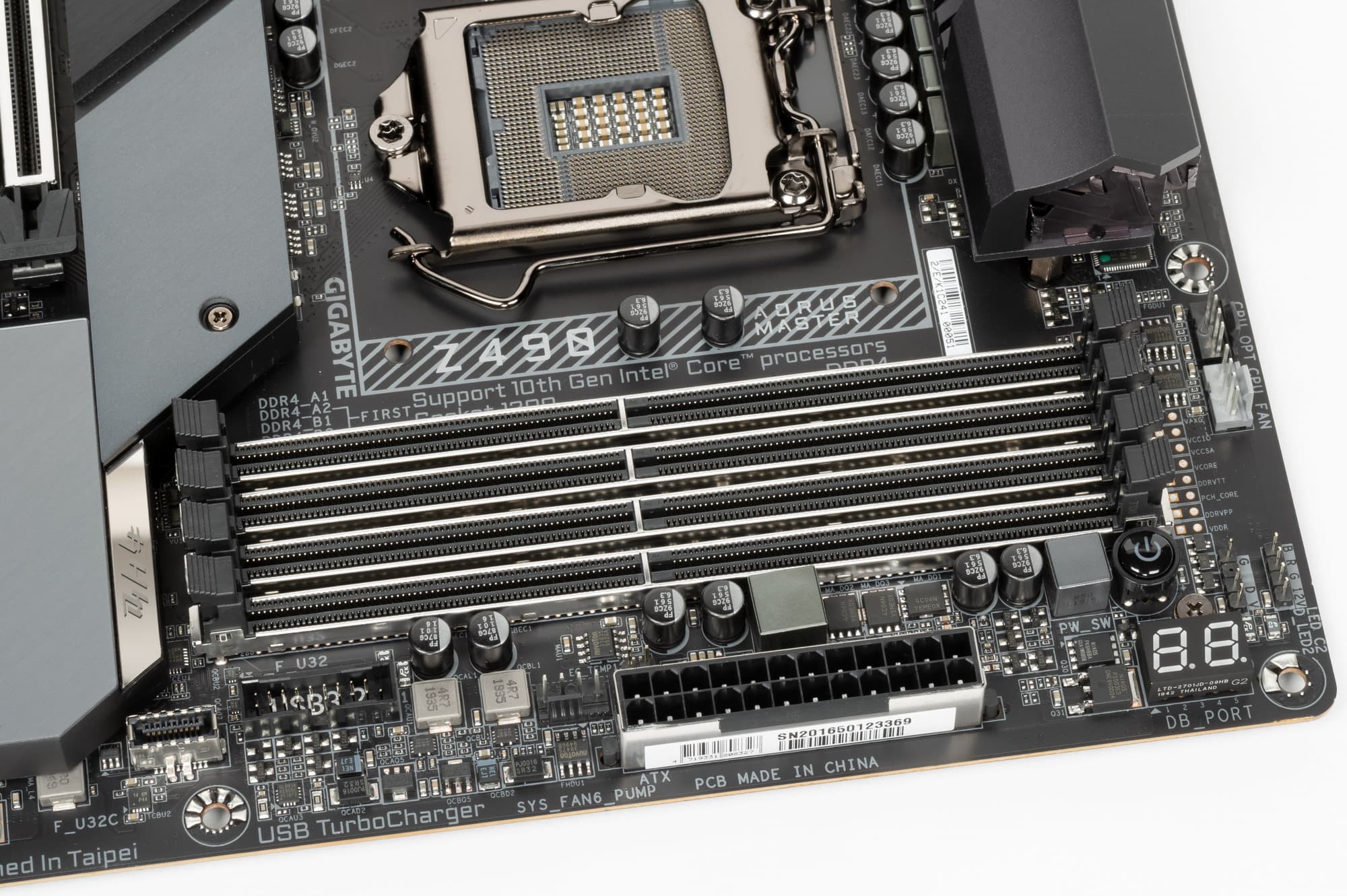

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: или порты SATA_4/5 (2 линии), или слот M.2 (M2M_SB) (4 линии): максимум 4 линии;
  • Переключатель: или порт SATA_1 (1 линия) + M.2 (M2A_CPU) в режиме SATA, или слот M.2 (M2A_CPU) в режиме PCIe x4 (4 линии): максимум 4 линии;
  • Слот M.2 (M2P_SB) (4 линии);
  • Слот PCIe x16_3 (4 линии);
  • Intel I225-V (Ethernet 2,5Gb/s) (1 линия);
  • Intel AX201NGW WIFI/BT (Wireless) (1 линия);
  • 3 порта SATA_0,2,3 (3 линии)

21 линия PCIe оказалась занятой. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеками идет путем эмуляции PCI шины.

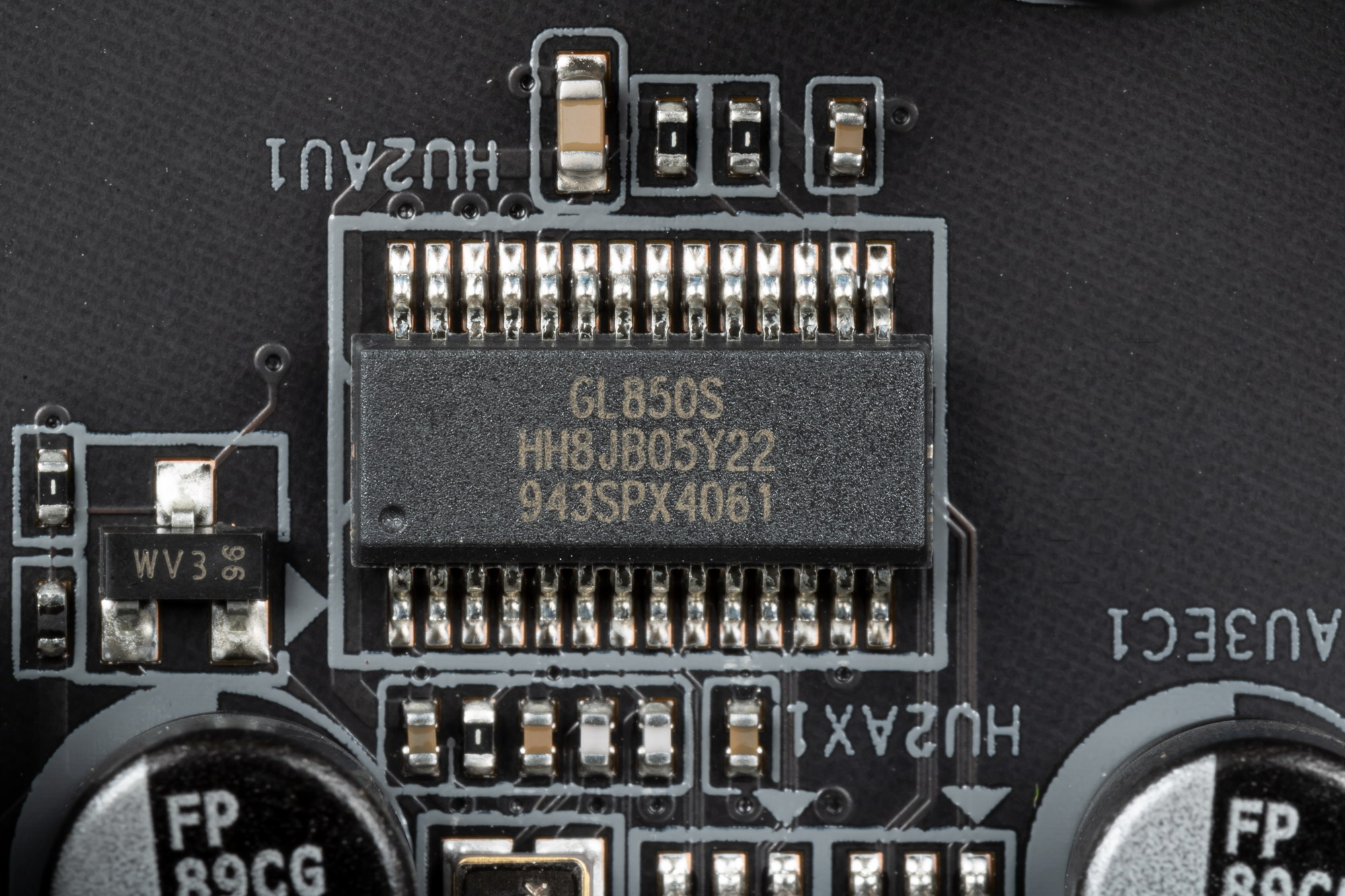

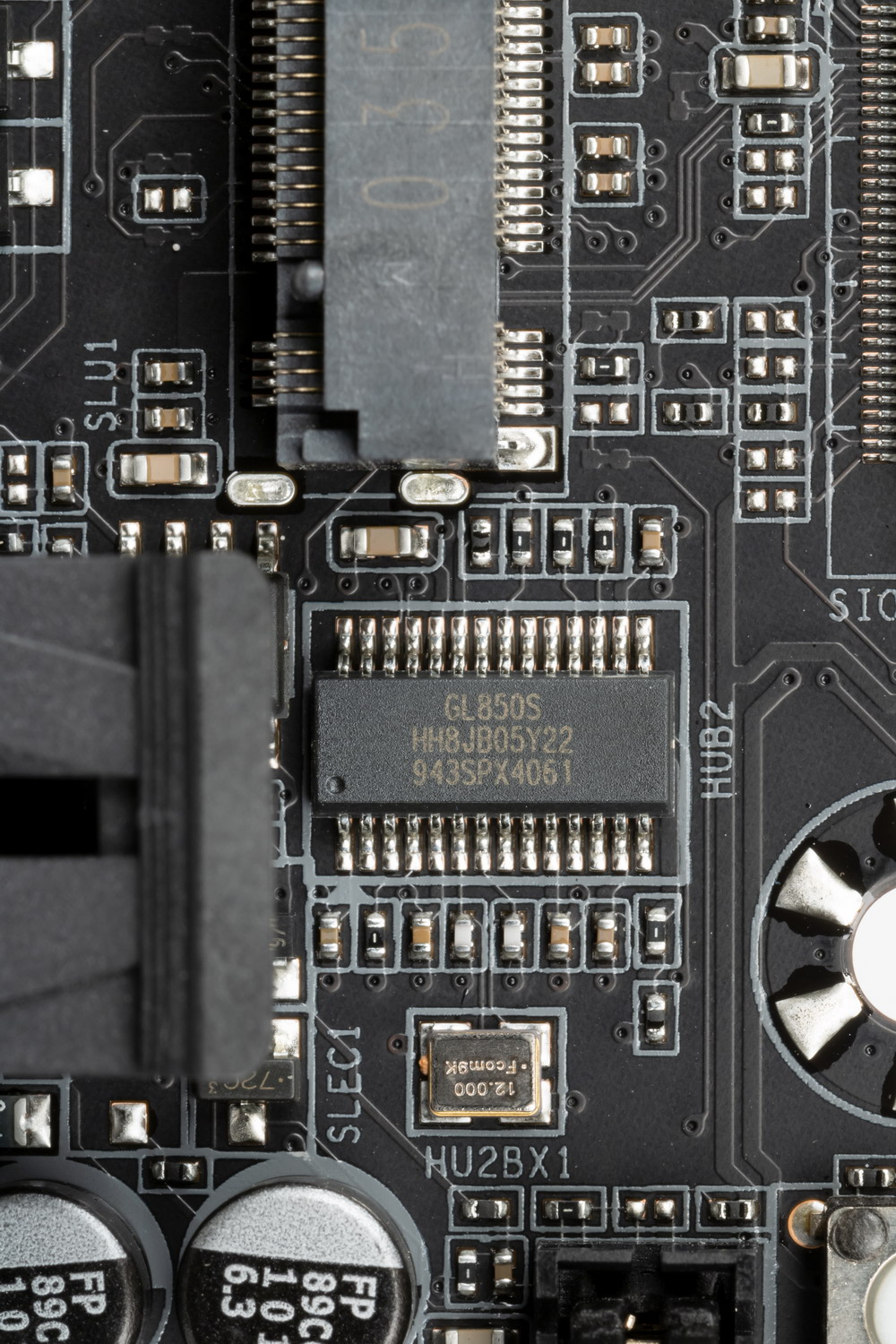

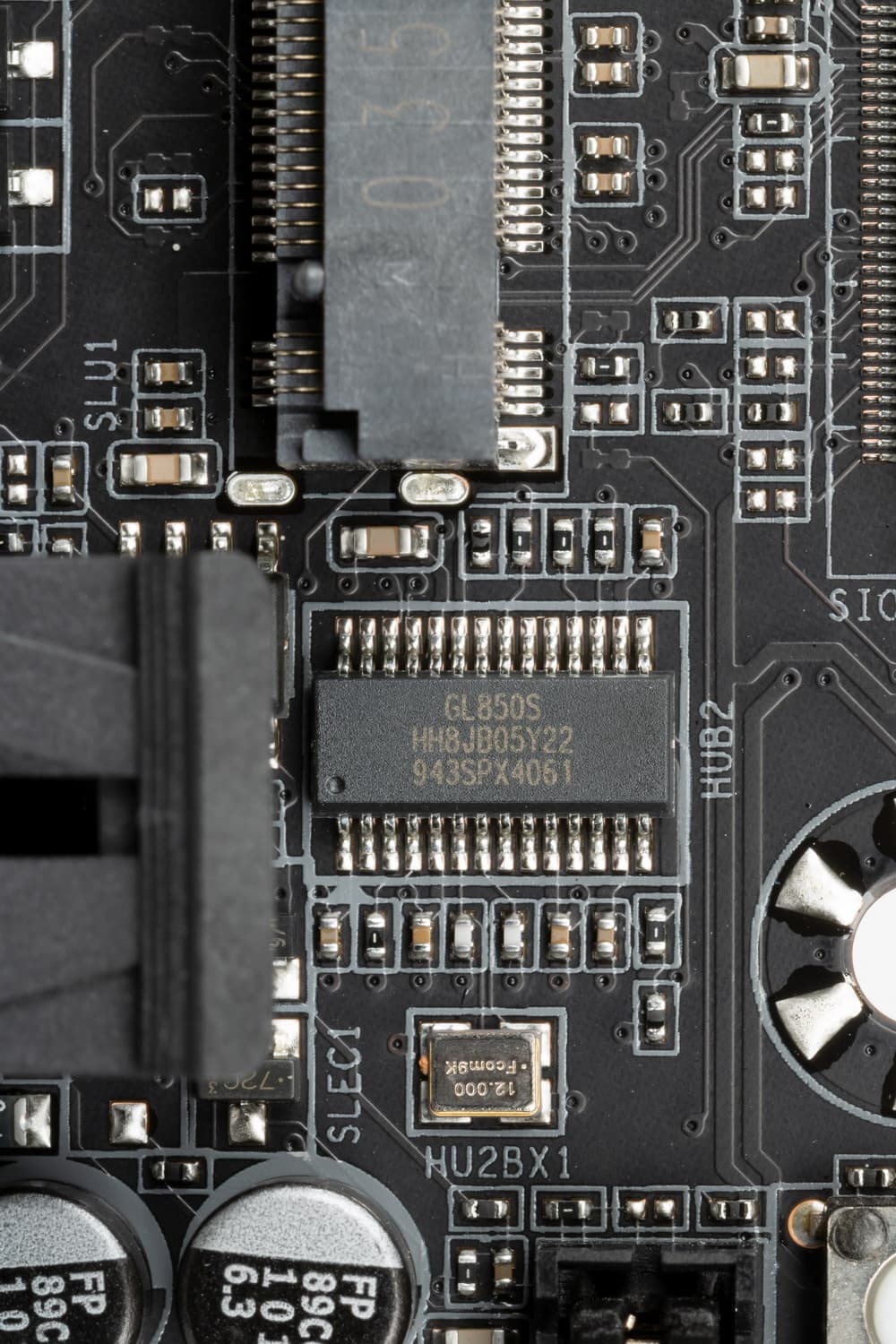

Два контроллера GL850S для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить только на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:

  • Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

Теперь в целом про слоты PCIe.

Всего на плате есть три PCIe x16 (для видеокарт или других устройств). Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то третий PCIe x16_3 подключен к Z490, и он рассчитан на режим только х4. То есть аппаратно режим х16 поддерживает только первый слот.

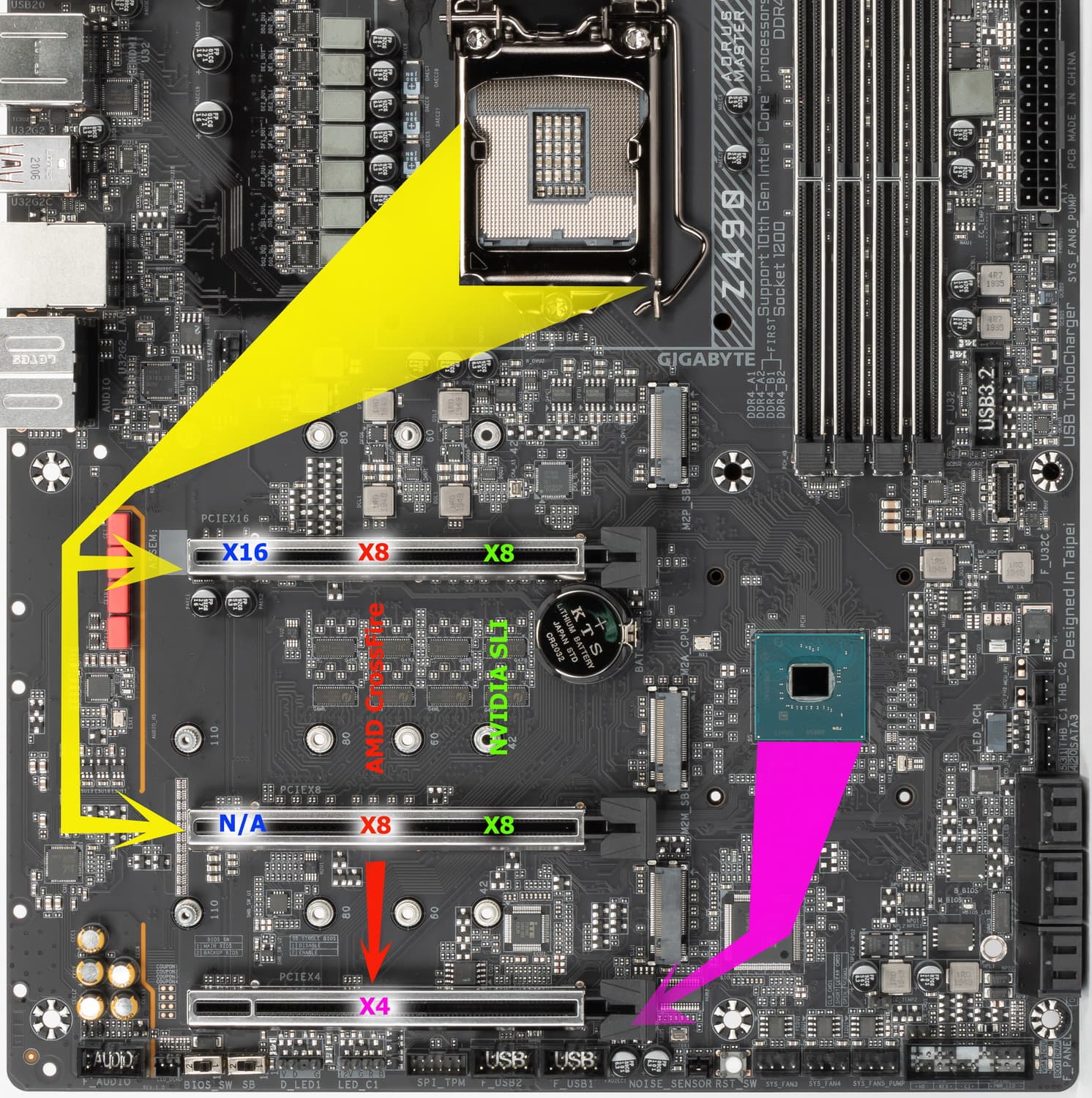

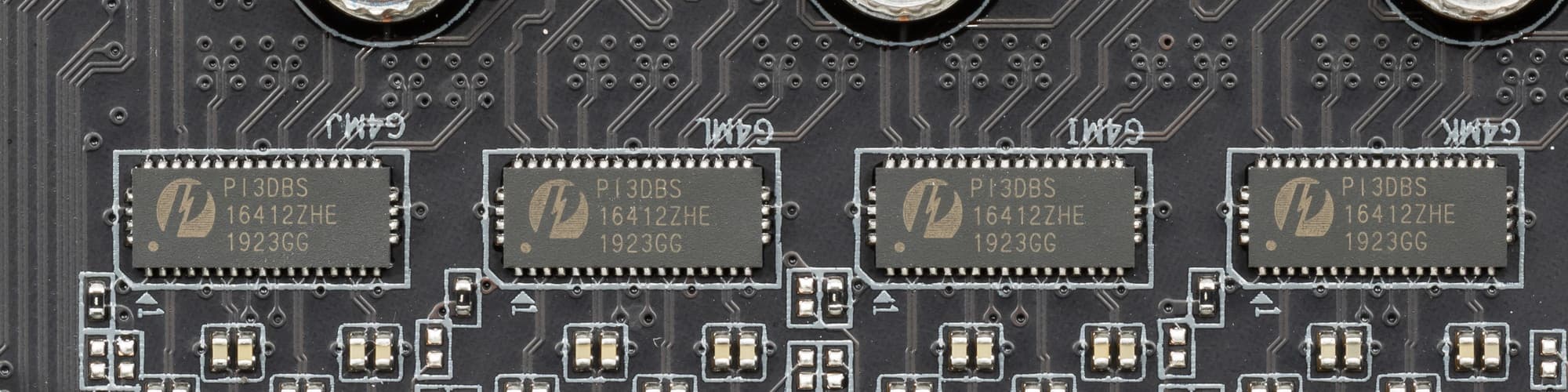

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры PI3DBS от Pericom.

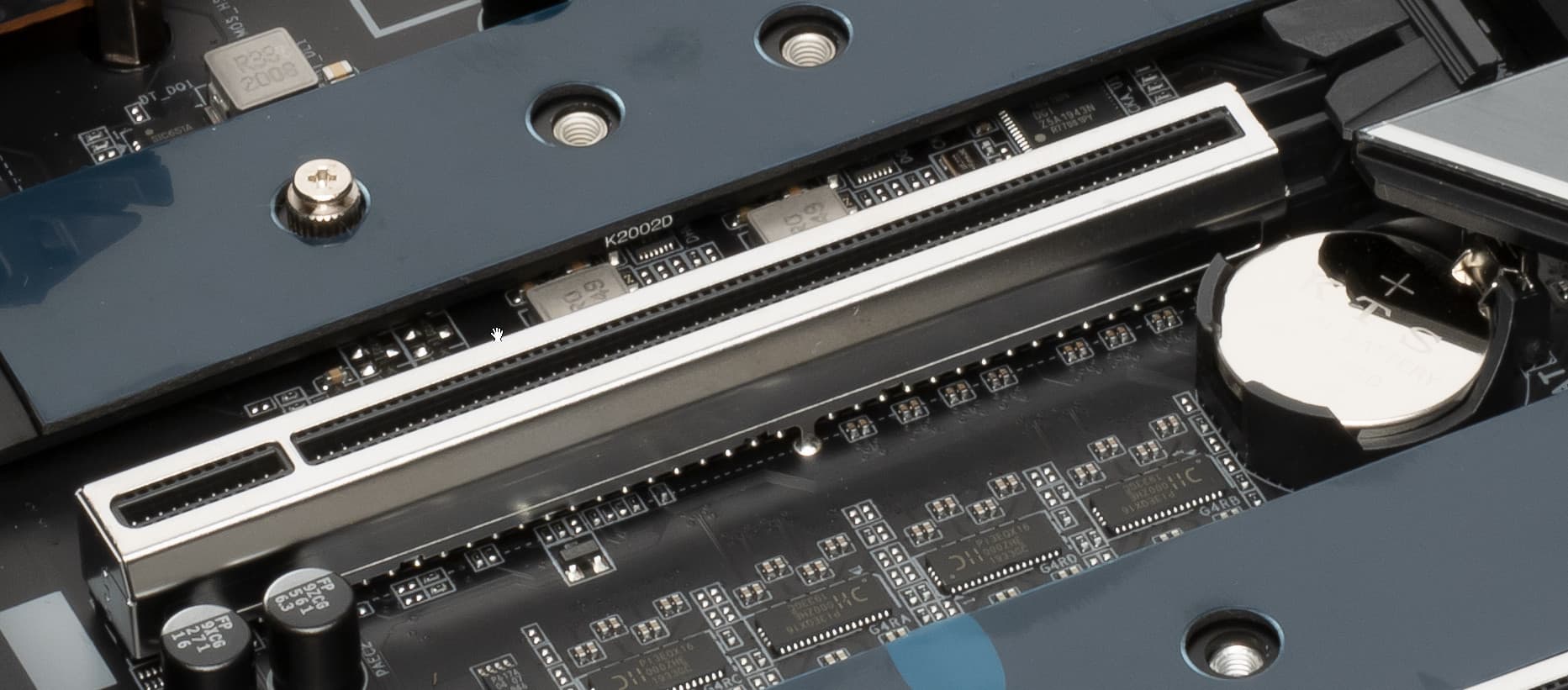

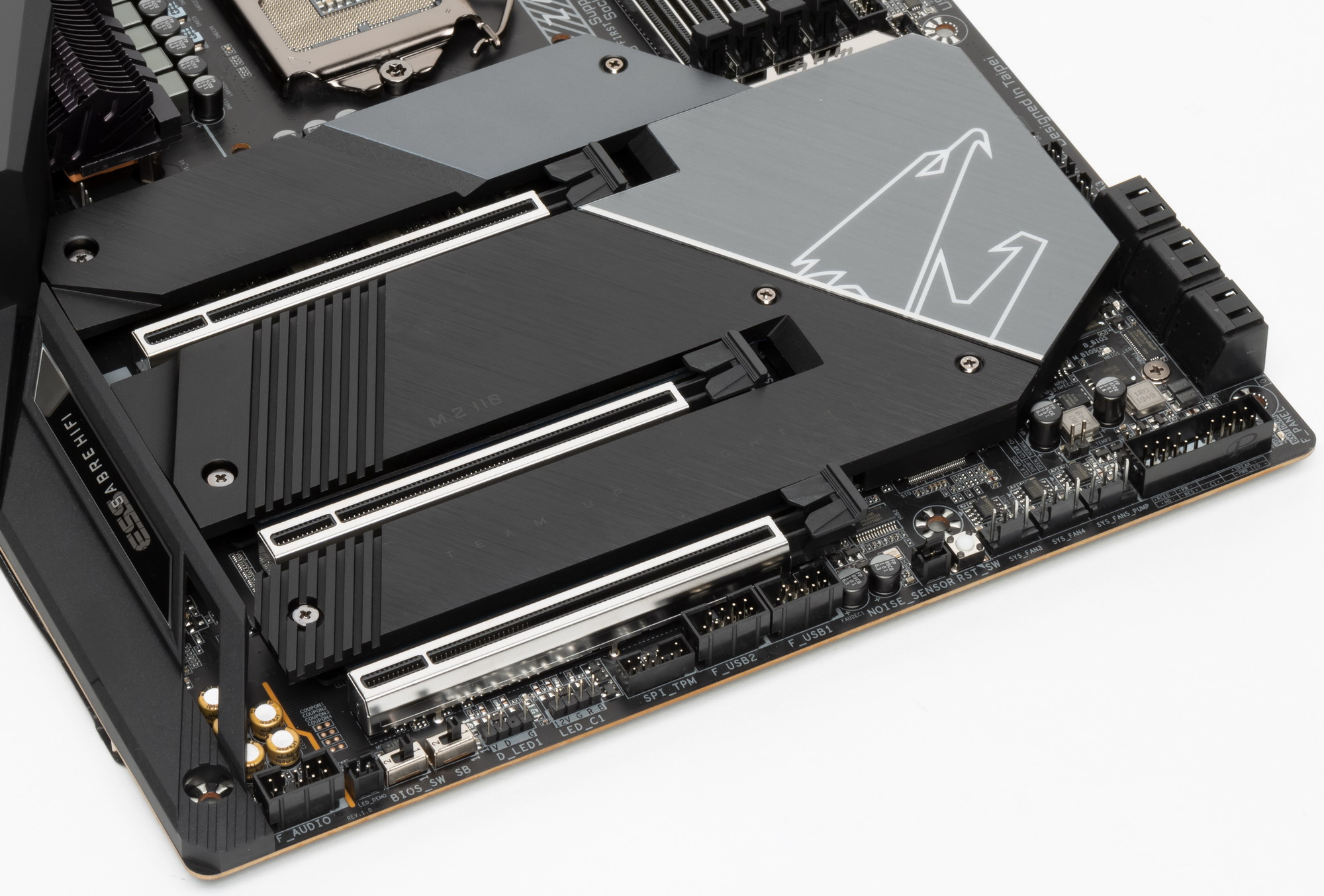

Все три слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня, особенно это актуально сейчас в связи с выходом новой серии RTX 3080/3090 от Nvidia, где видеокарты могут быть очень тяжелыми). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

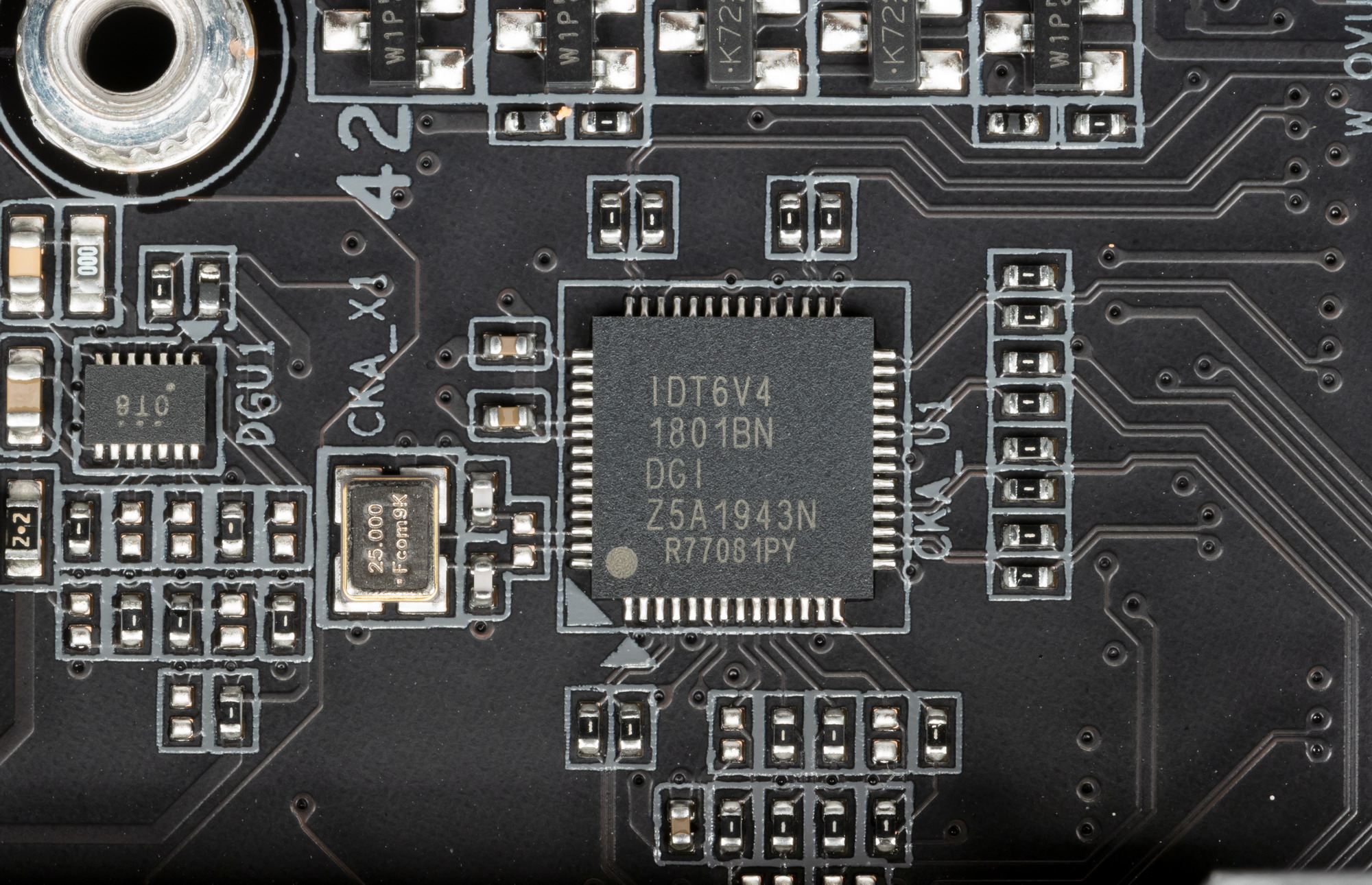

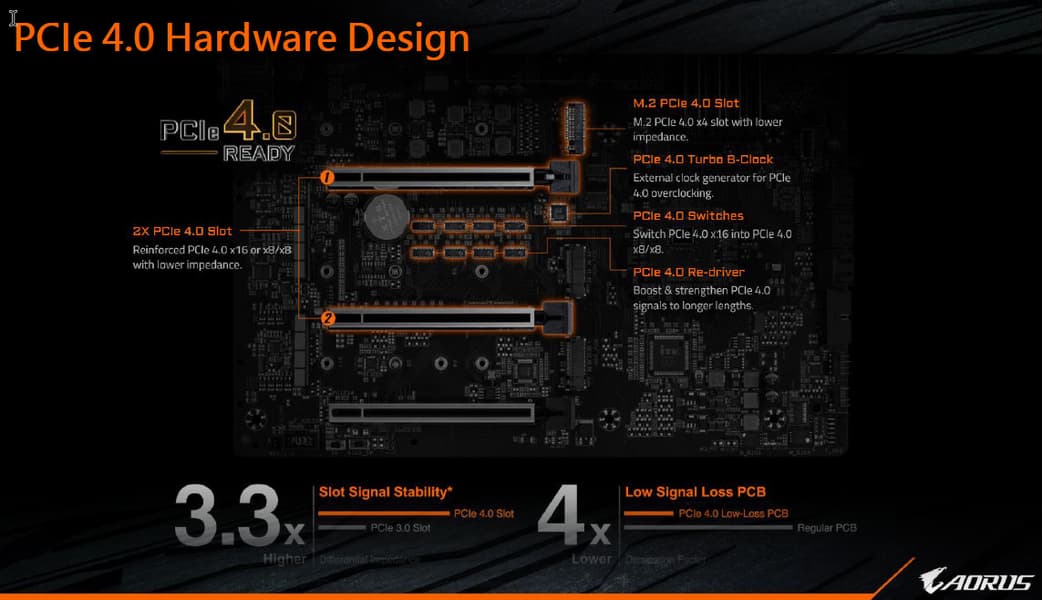

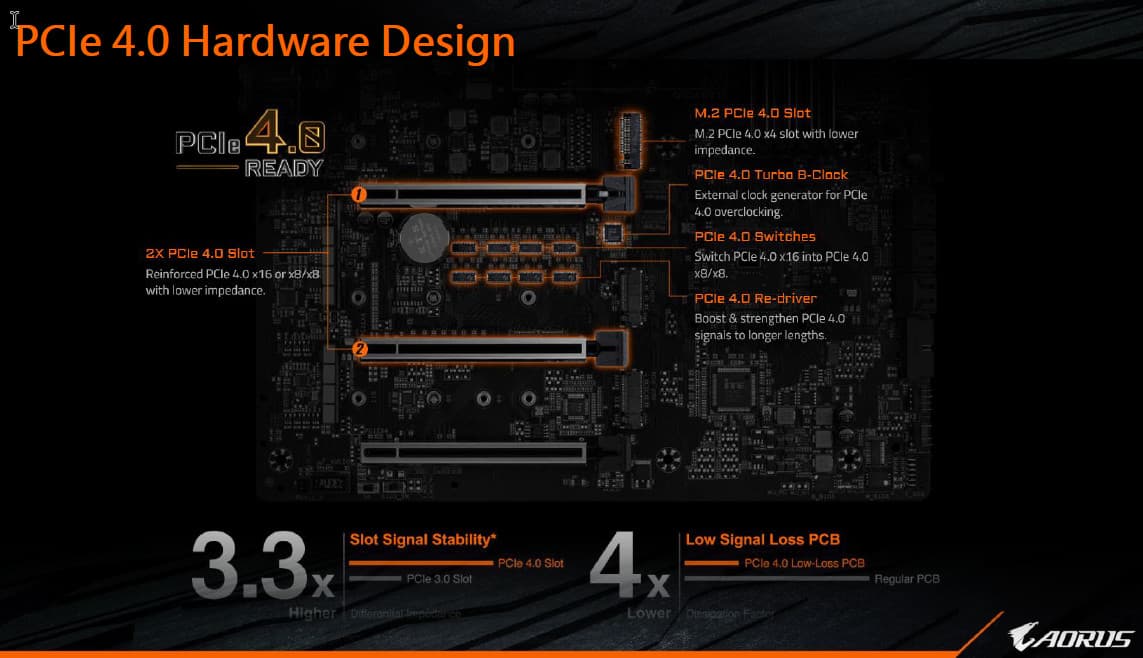

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор. Он станет просто необходимым после включения PCIe 4.0 на ряде слотов (это появится на многих Z490 платах после выхода процессоров Intel Rocket Lake-S).

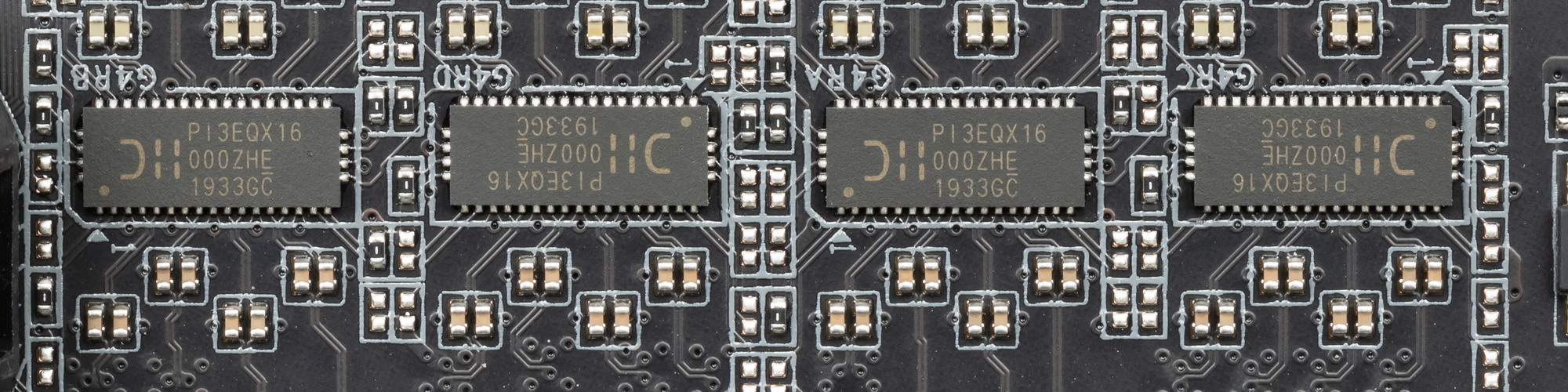

Для этих же целей плата имеет целую россыпь усилителей (ре-драйверов) сигнала шины. Используются популярные PI3EQX16 от Pericom.

На очереди — накопители.

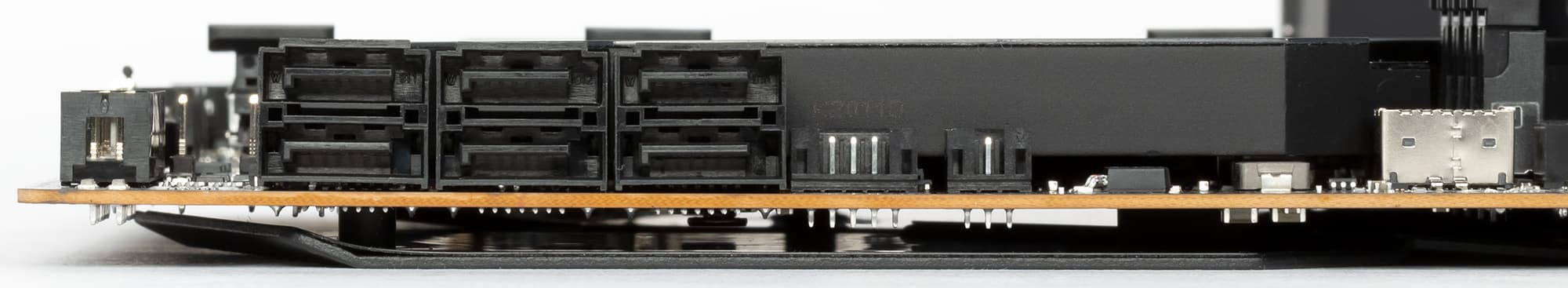

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет Z490 и поддерживают создание RAID.

Один порт SATA делит ресурсы с портом M.2, но об этом ниже.

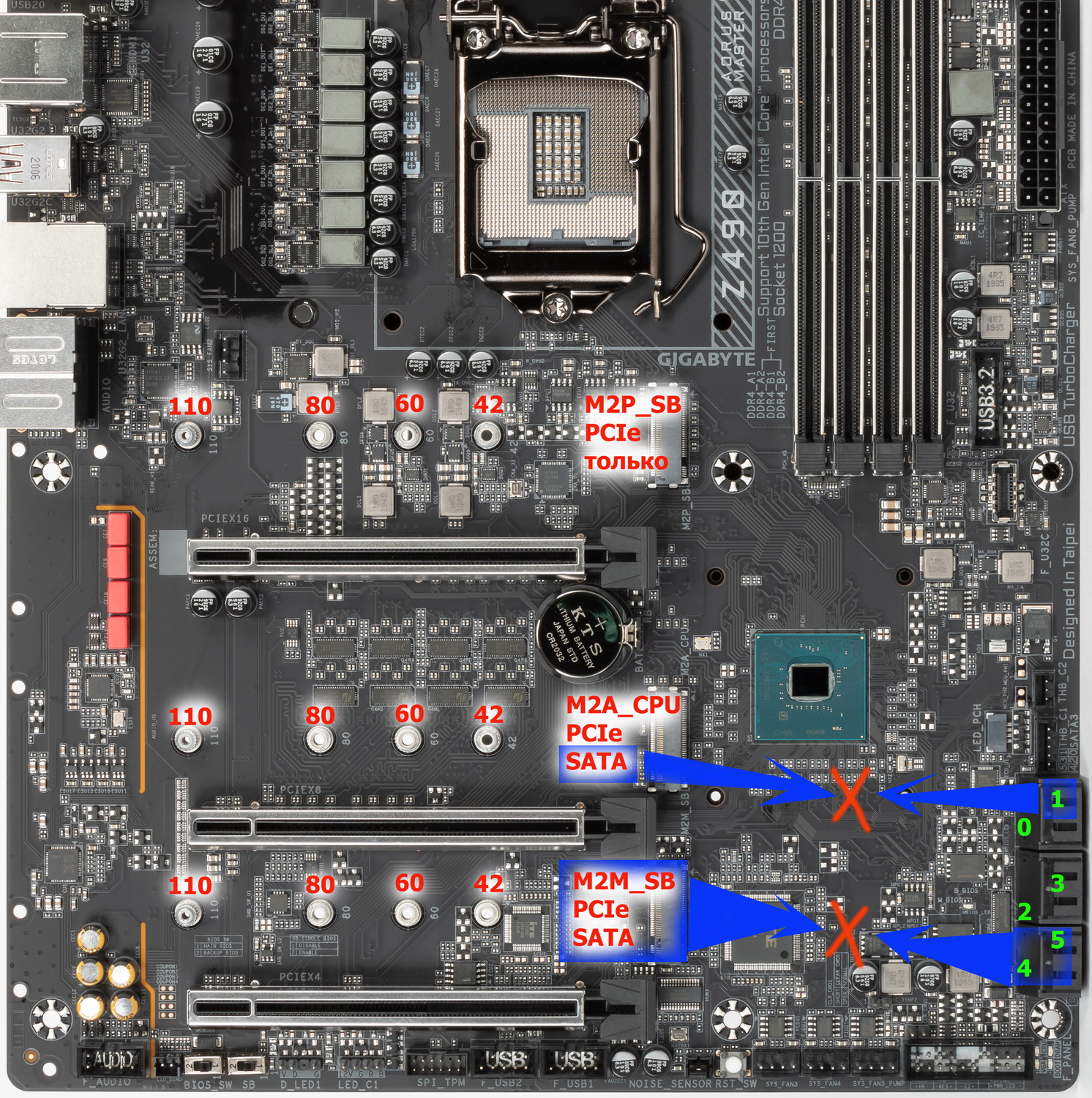

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.

Средний и нижний слоты M.2 (M2A_CPU и M2M_SB) поддерживают модули с любым интерфейсом, а верхний слот M.2 (M2P_SB) работает с модулями только с PCIe интерфейсом. Все три слота поддерживают всевозможные размеры модулей: 2242/2260/2280/22110.

Все M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory.

Поскольку количество HSIO линий у Z490 ограничено тридцатью, то приходится делить ресурсы, о чем я выше уже говорил, рассматривая PCIe слоты. Поэтому если в слот M.2 (M2A_CPU) вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2 (M2A_CPU) будет работать только в режиме PCIe x4/x2).

Что касается двух других слотов M.2, то самый нижний M2M_SB взаимоисключает совместную работу с портами SATA_4 и SATA_5. И только верхний M2P_SB не делит ресурсы ни с чем.

Имеется очень большое подозрение, что произошла ошибка в наименованиях портов M.2. Потому что все указывает на то, что именно верхний M.2. должен называться M2A_CPU, а средний — M2P_SB. Сама компания Gigabyte четко намекает, что после выхода следующего поколения процессоров Rocket Lake c поддержкой PCIe 4.0 будет возможно программно переключить верхний слот M.2 на работу непосредственно с CPU (через те же мультиплексоры). Либо просто на базе этой платы выйдет новая ревизия, где этот слот аппаратно будет подключен к процессорным линиям. И именно поэтому его и следовало бы назвать M2A_CPU.

Вообще у Gigabyte в описаниях их материнских плат на базе Z490 просто везде сквозит насчет поддержки PCIe 4.0.

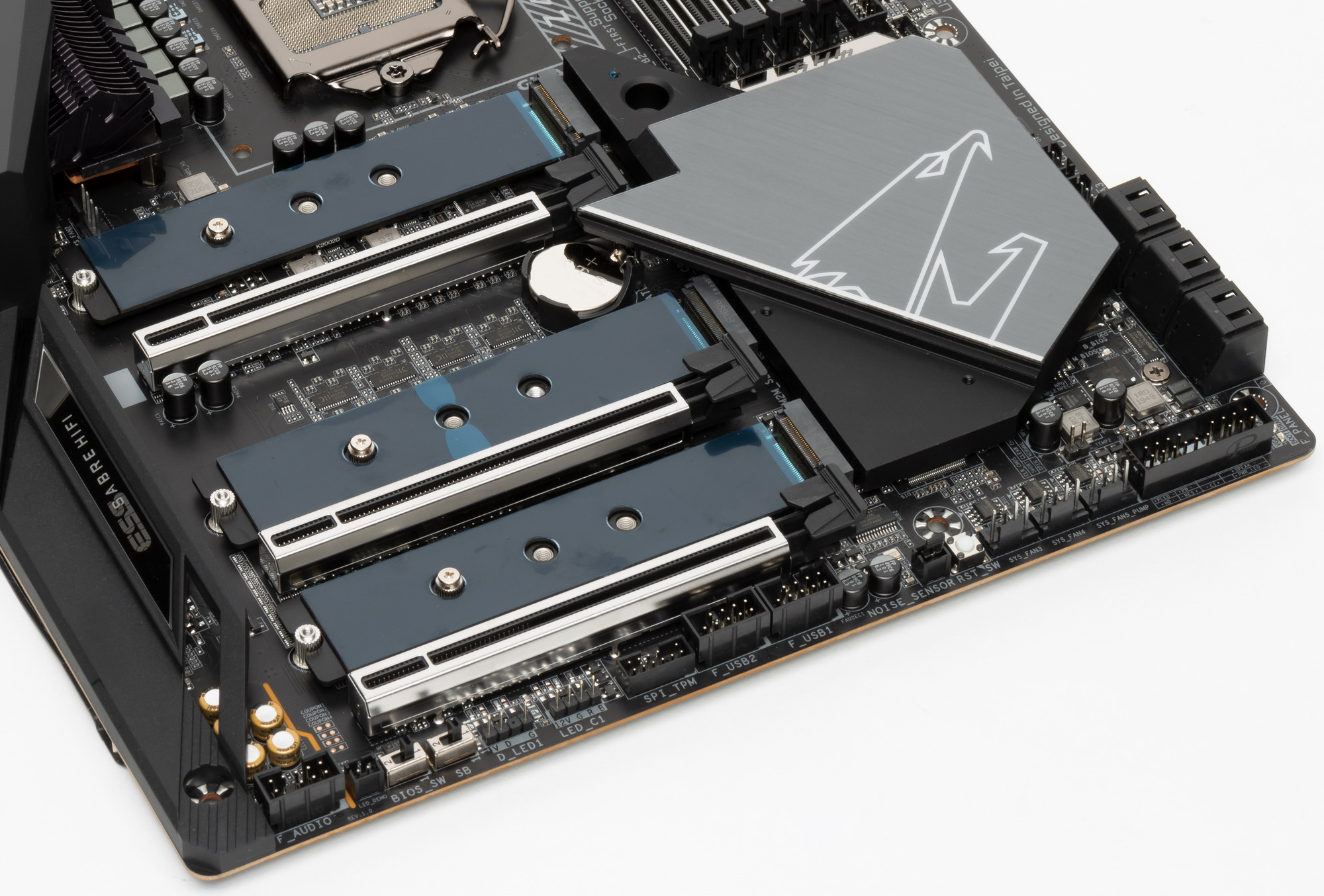

Все M.2 слоты имеют радиаторы. Верхний M.2 обладает отдельным радиатором, когда как остальные два слота M.2 покрывает единый общий радиатор, прикручивающийся к чипсетному.

Расскажем и о других «прибамбасах» на плате. Из кнопок внутри платы имеются две: питания и перезагрузки.

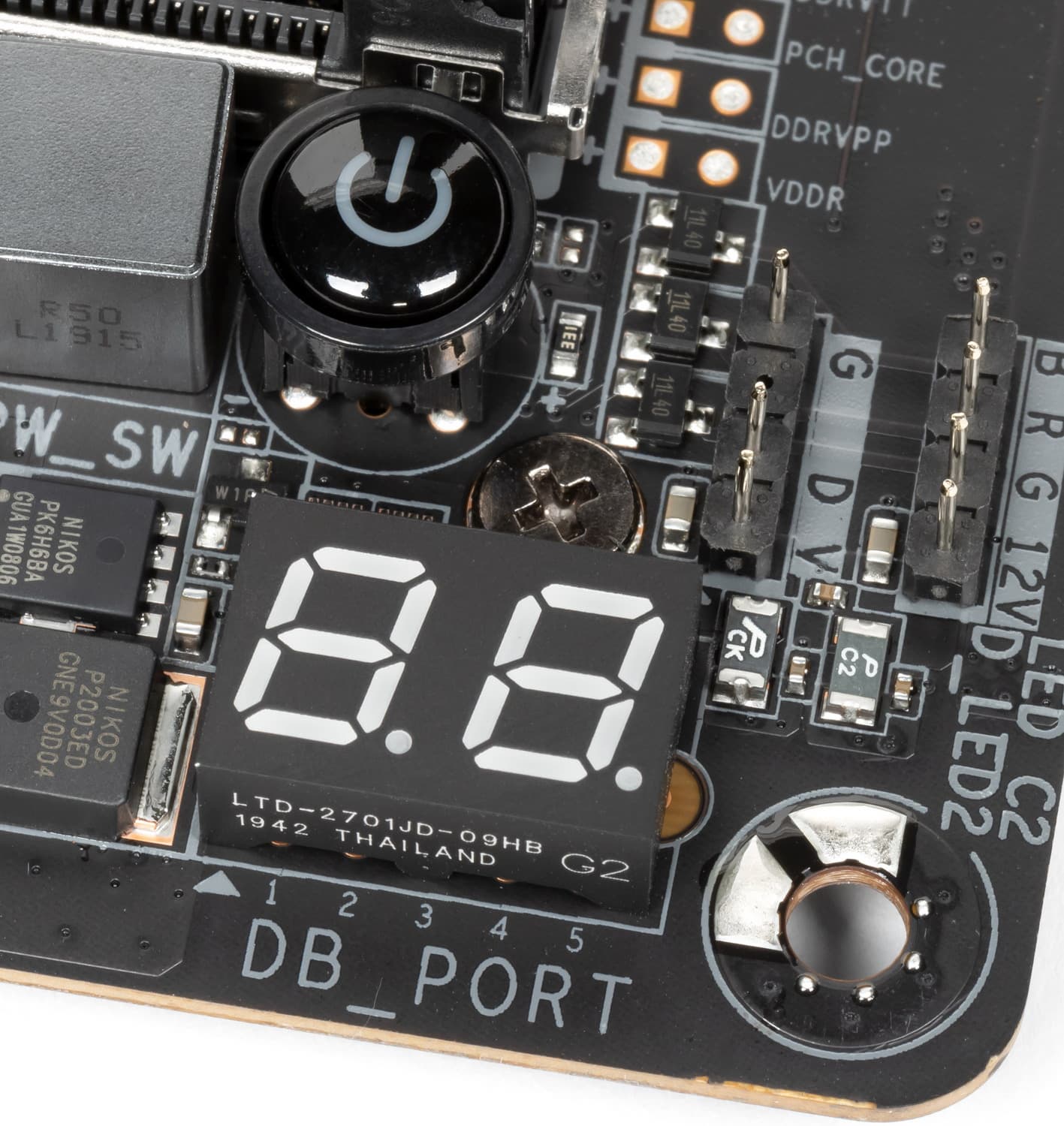

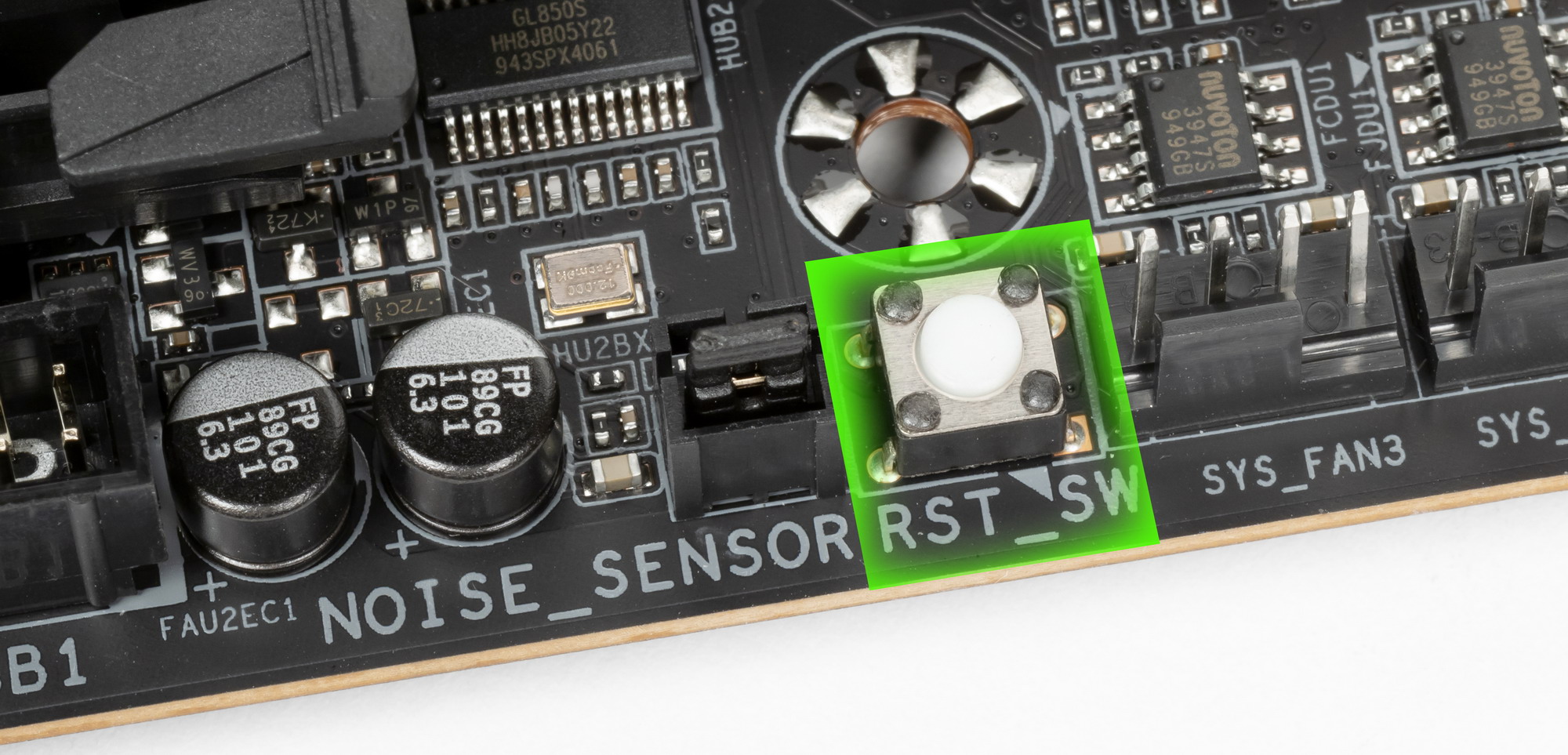

Причем Power и Reset разнесены по разным сторонам матплаты. Также хорошо видно табло POST-кодов (Power-On Self-Test), информирующих о процессе запуска и текущей работы материнки, по ним всегда можно понять, что за ошибка или неисправность. Инженеры Gigabyte это табло назвали DB_PORT (Debug Port).

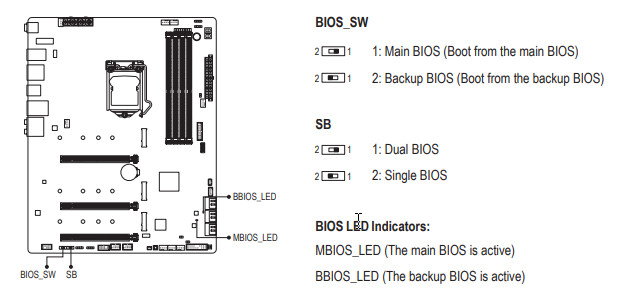

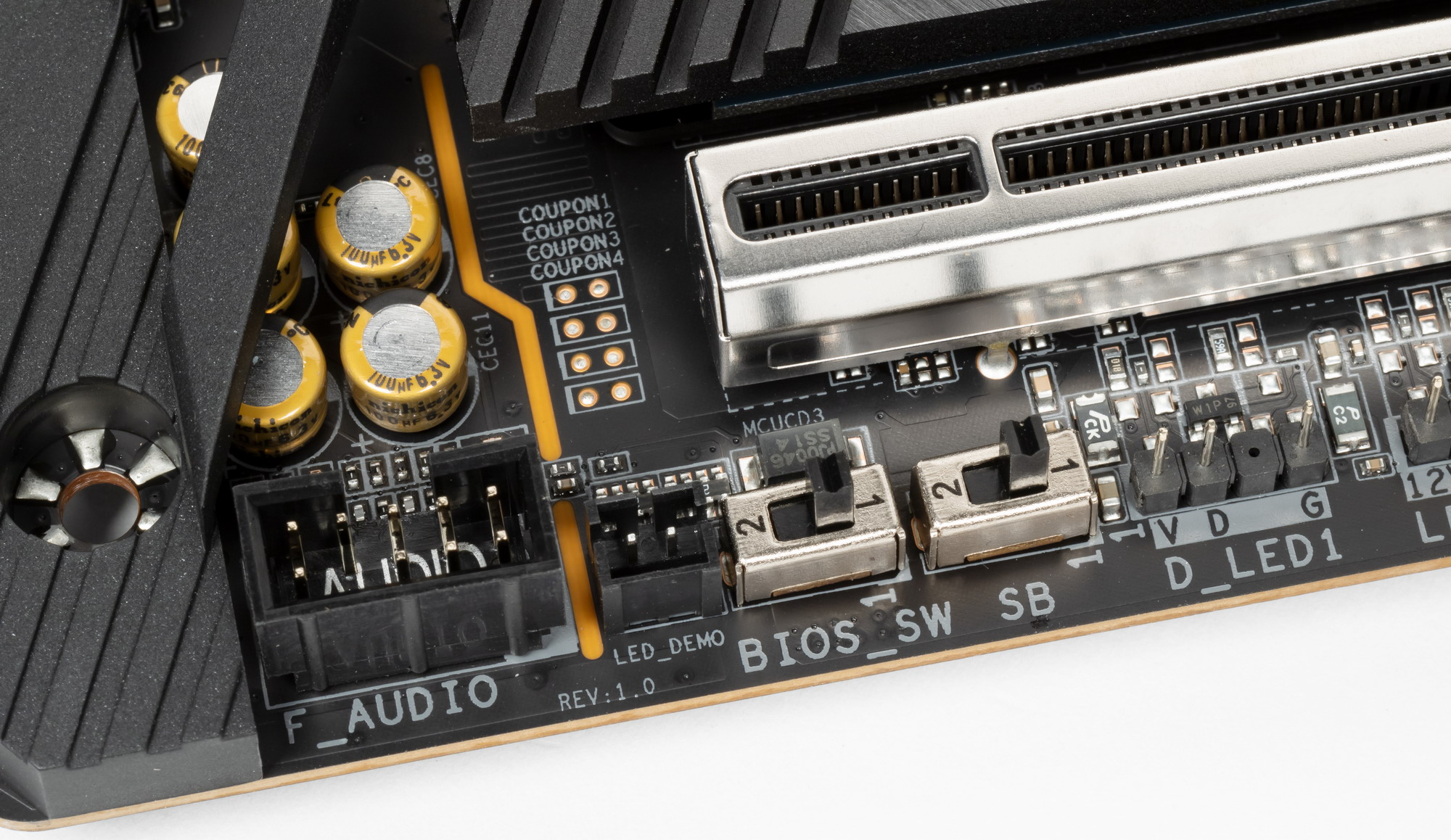

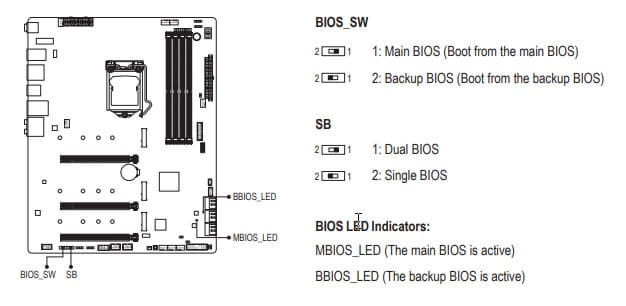

Материнка обладает двумя переключателями работы с BIOS.

Такие физические переключатели копий BIOS дают очень хорошую дополнительную защиту от неудачных прошивок.

По умолчанию режим работы — Dual BIOS и загрузка с основной микросхемы. Если надо выключить двойной BIOS (то есть, чтобы система «не видела» вторую копию), то SB переключить в Single BIOS. Через BIOS_SW выбираем — с какой версии загружаться.

Плата обладает технологией «холодной» прошивки BIOS без запуска матплаты (Q-Flash Plus). Q-Flash Plus не требует наличия ОЗУ, процессора и прочей периферии, нужно лишь подключить кабели питания. Для такого обновления BIOS версию прошивки надо вначале переименовать в GIGABYTE.bin и записать в корень на USB-«флешку» (размеченную в FAT32), которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку на задней панели. На видео ниже все это демонстрируется.

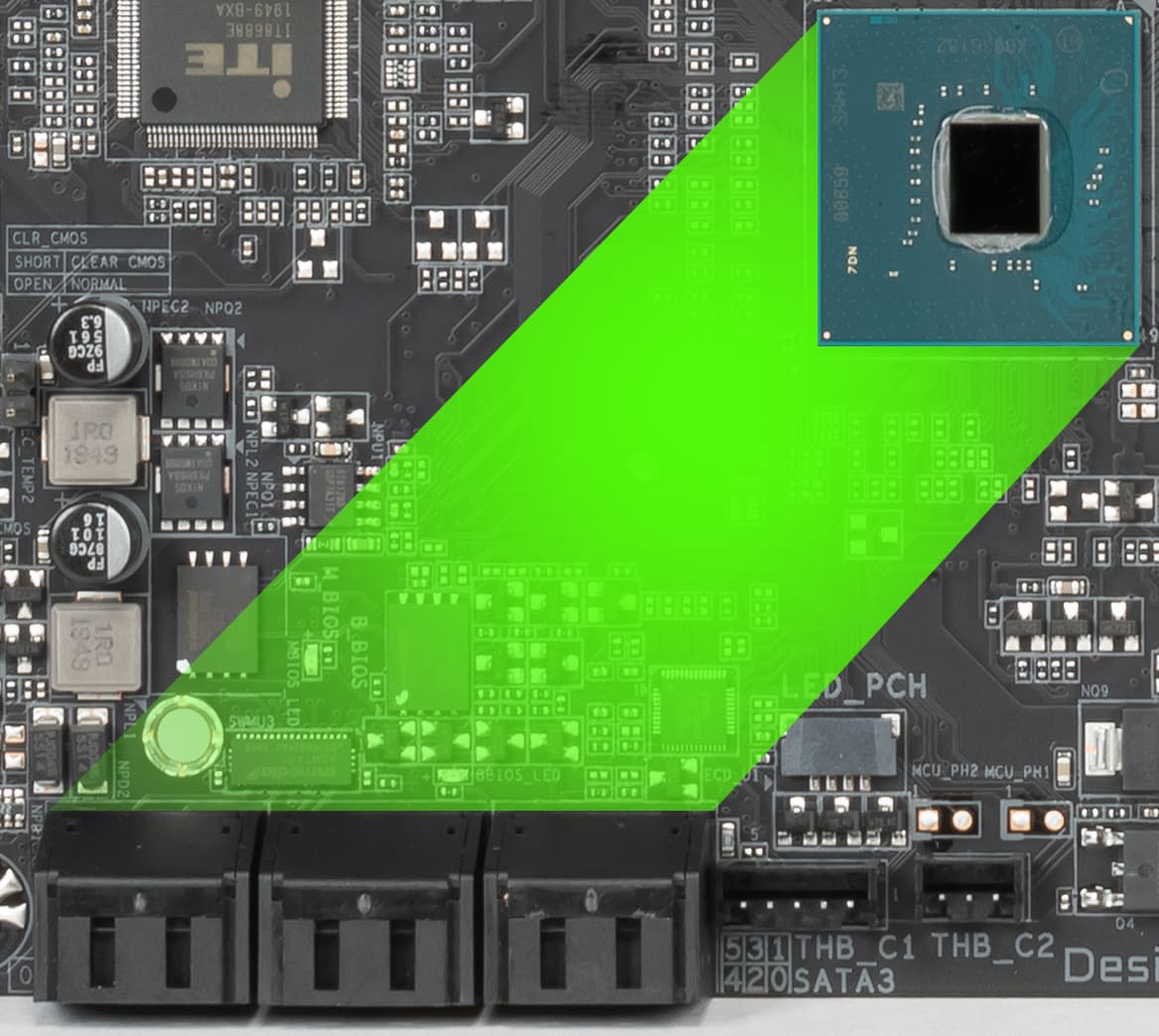

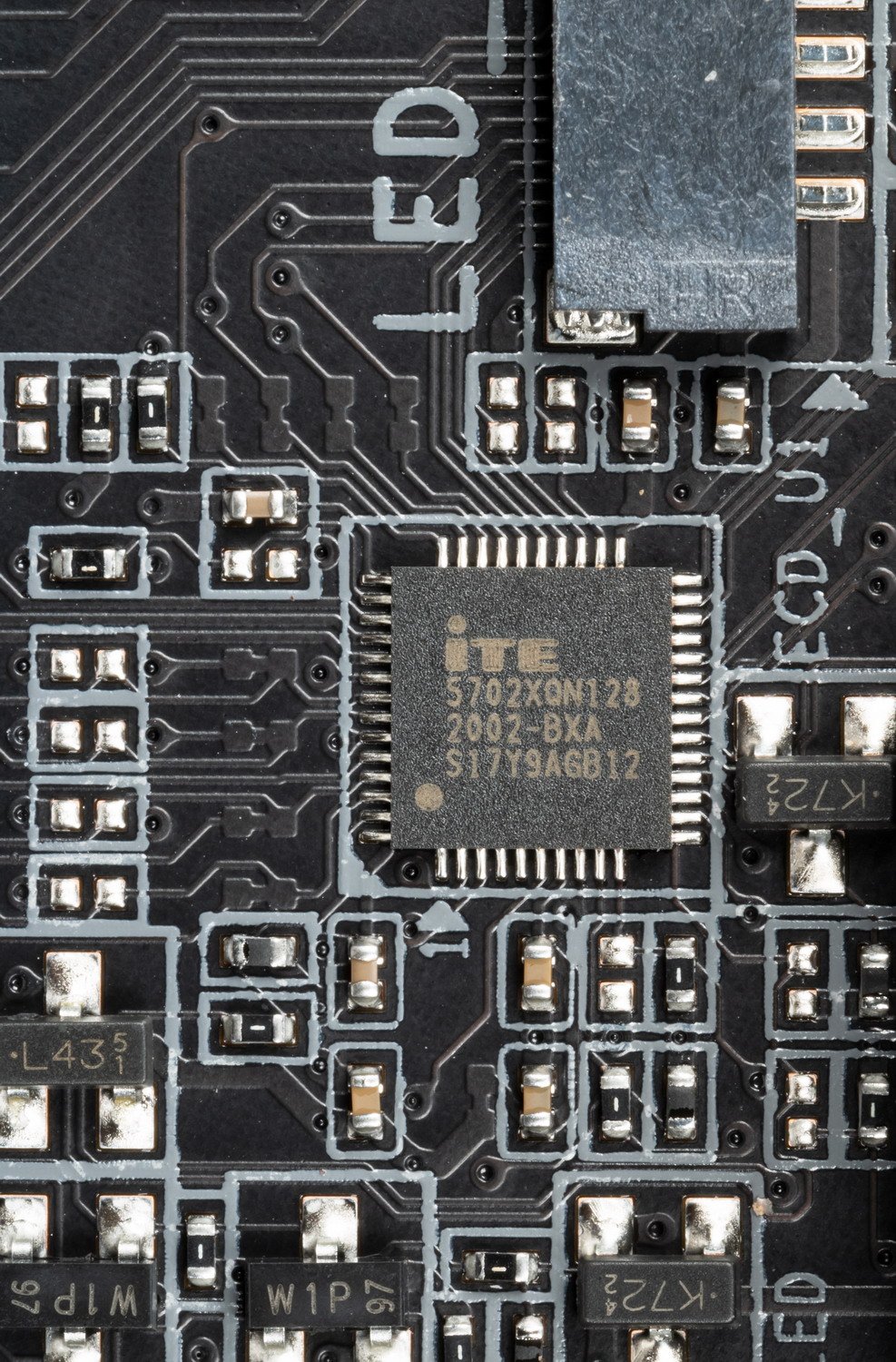

Заведует работой Q-Flash Plus контроллер ITE IT5702.

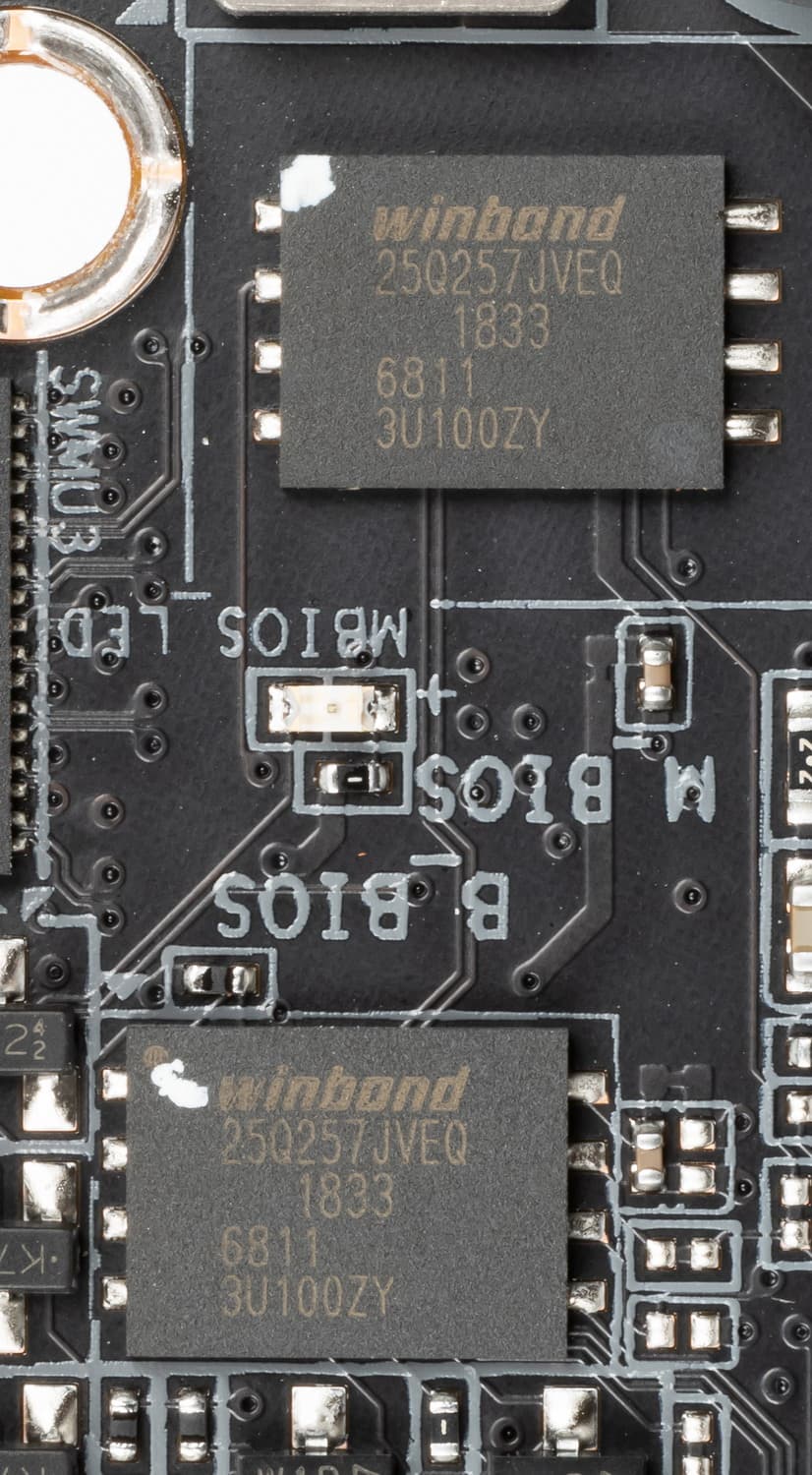

Тут же можно увидеть и микросхемы самих BIOS.

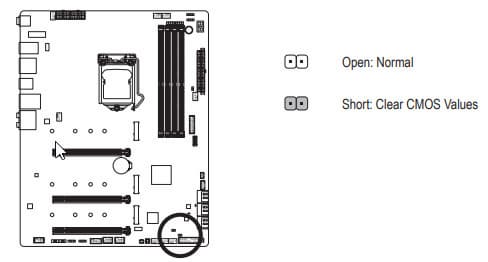

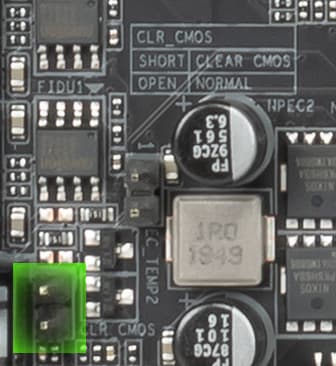

Для сброса CMOS имеется кнопка на задней панели платы. А также имеется традиционная перемычка.

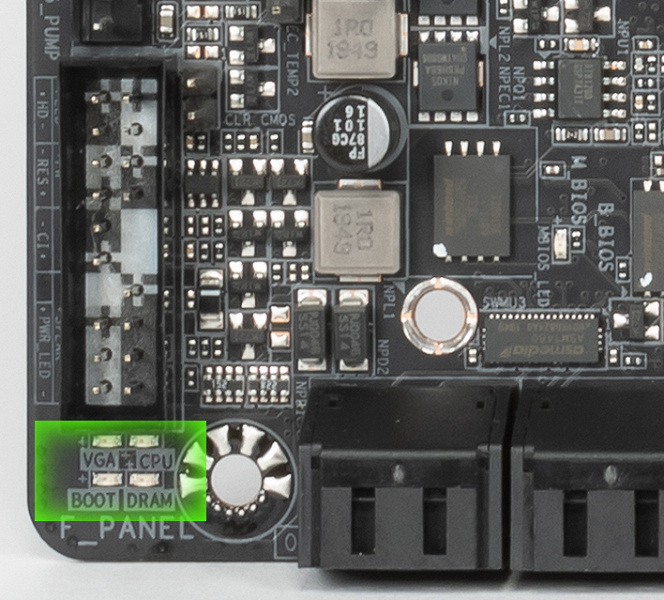

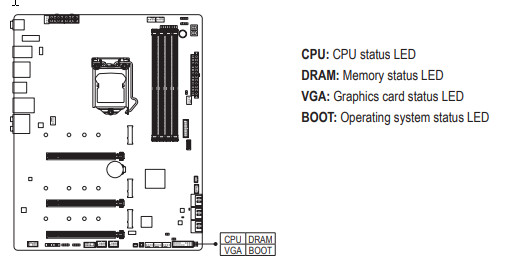

Конечно же, есть и мною любимые световые индикаторы, сообщающих о проблемах с тем или иным компонентом системы.

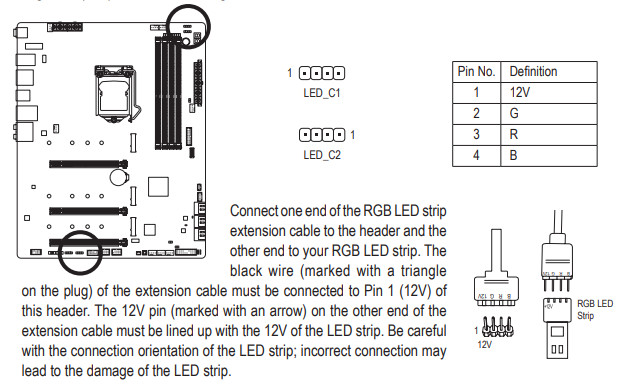

Разумеется, надо упомянуть и возможности материнской платы по подключению RGB-подсветки: имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, расположенные на разных сторонах платы.

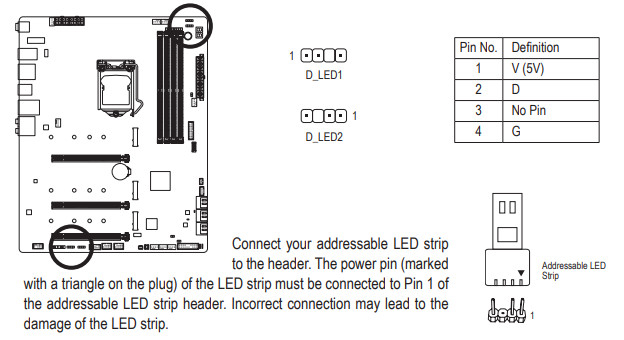

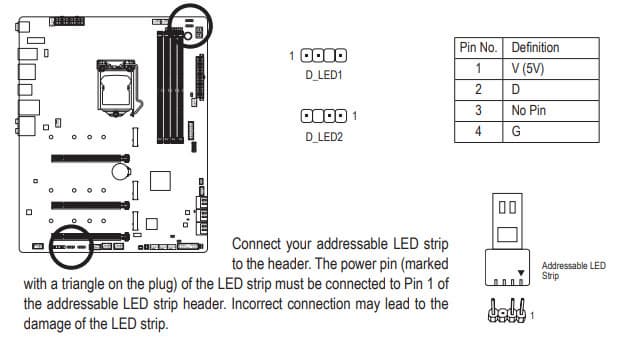

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

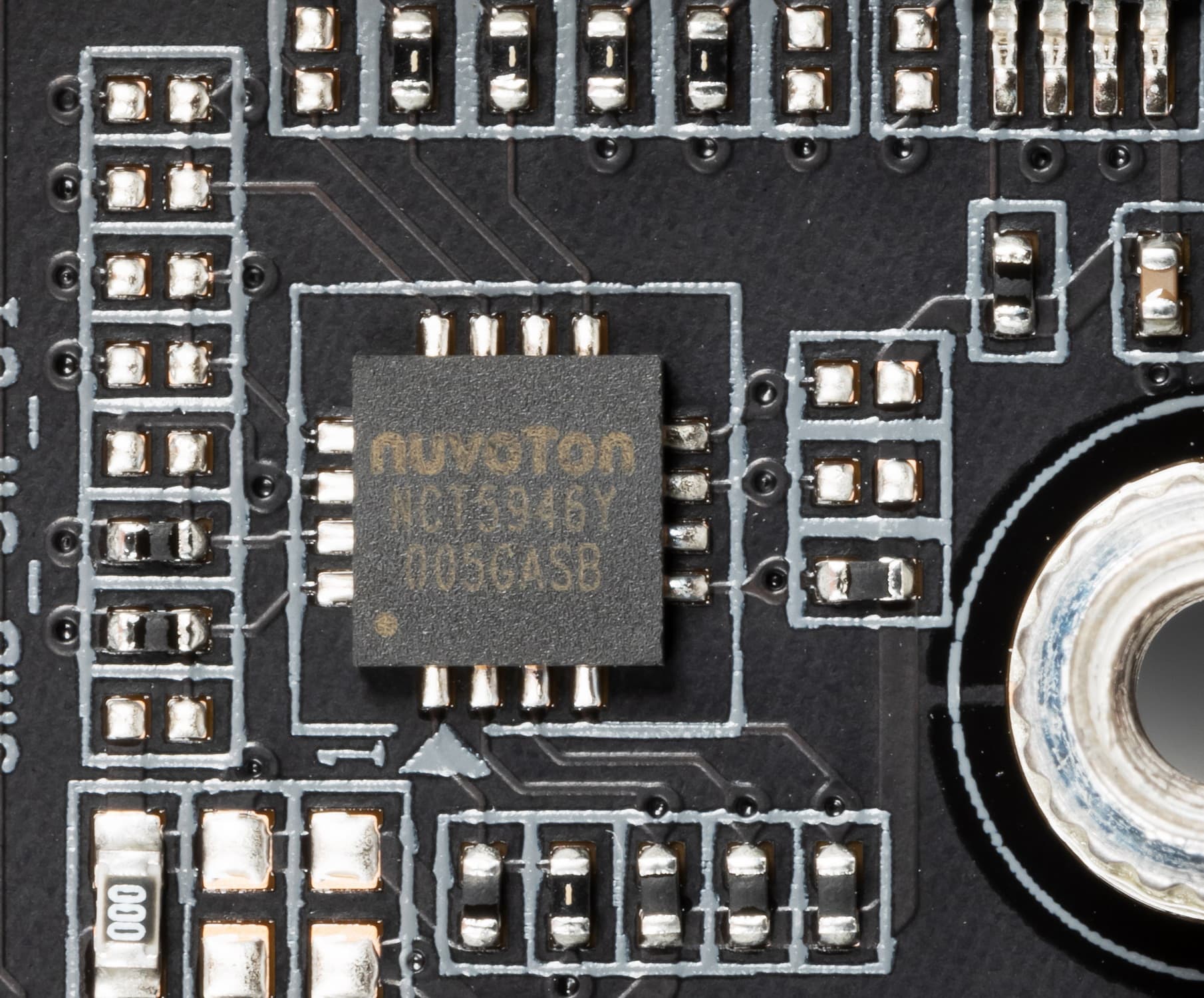

За подсветку отвечает контроллер Nuvoton NCT5946Y.

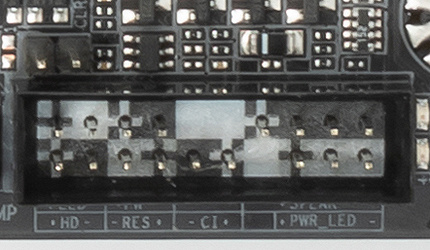

Как и у всех материнских плат, имеется традиционный набор штырьков FPanel для подключения проводов к передней/верхней/боковой панели корпуса.

В него устанавливается фирменный G-connector, упрощающий монтаж кабелей от передней/верхней панели корпуса.

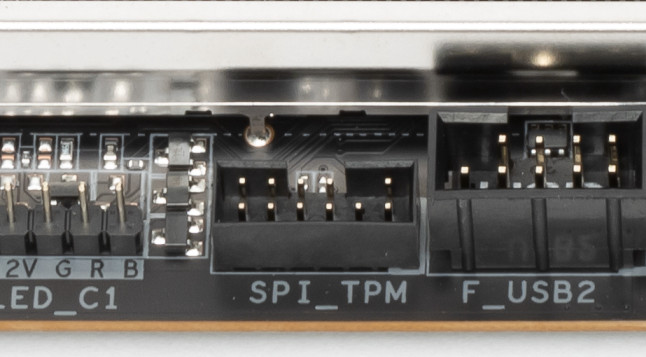

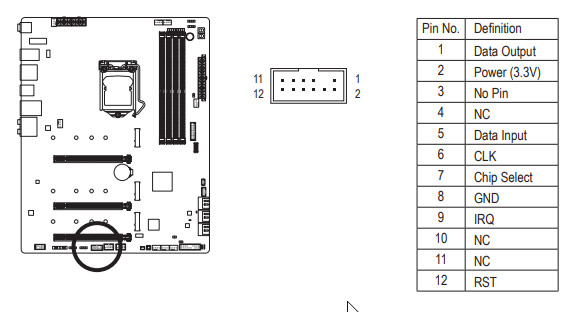

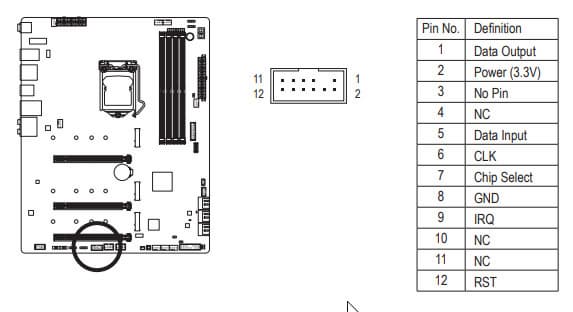

Традиционно для решений на базе чипсетов Intel имеется порт для подключения систем слежения или безопасности TPM.

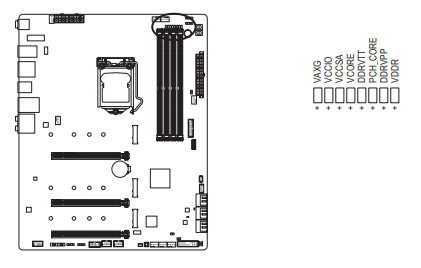

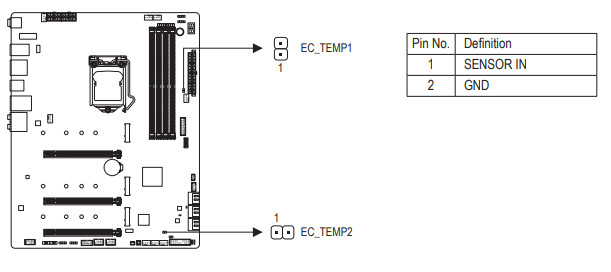

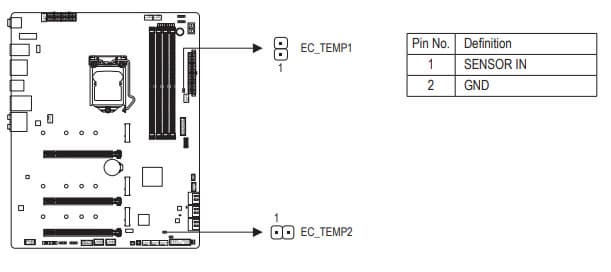

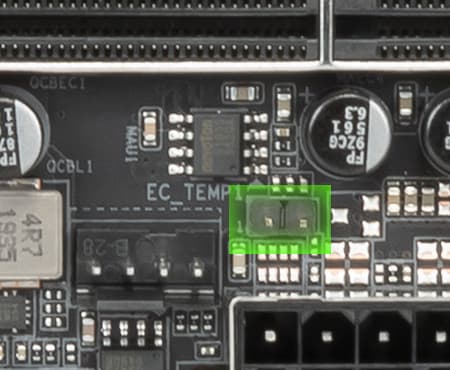

Плата для энтузиастов не может не иметь гнезд для термодатчиков (парочка таких датчиков имеется в комплекте поставки).

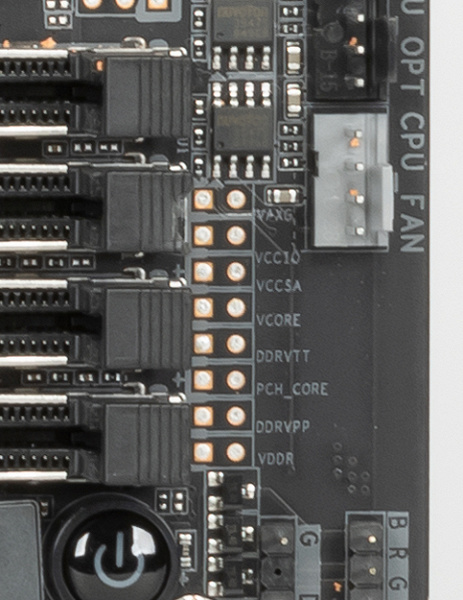

Есть и места замеров вольтажей.

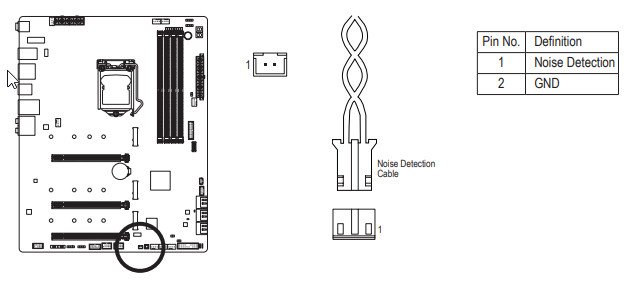

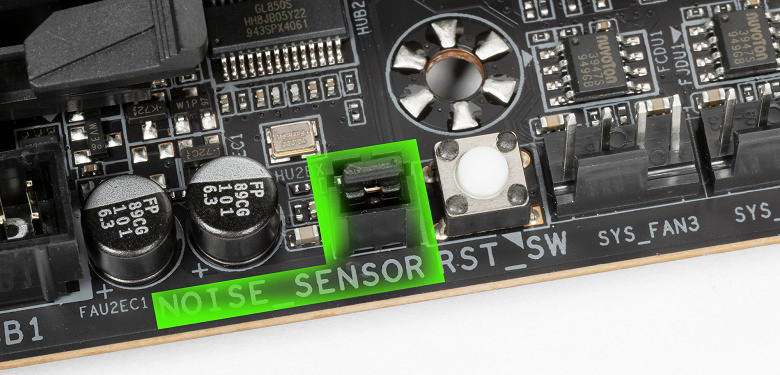

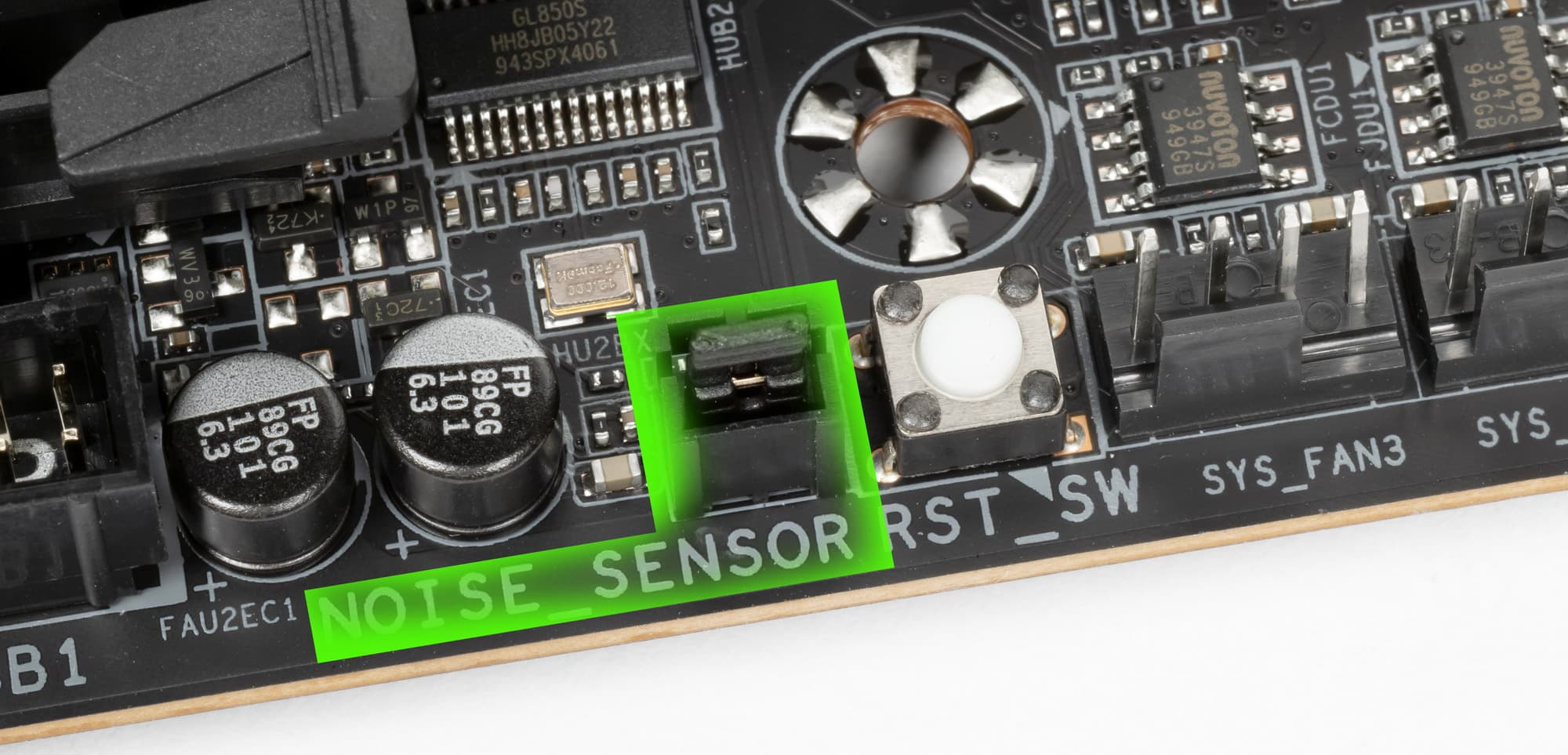

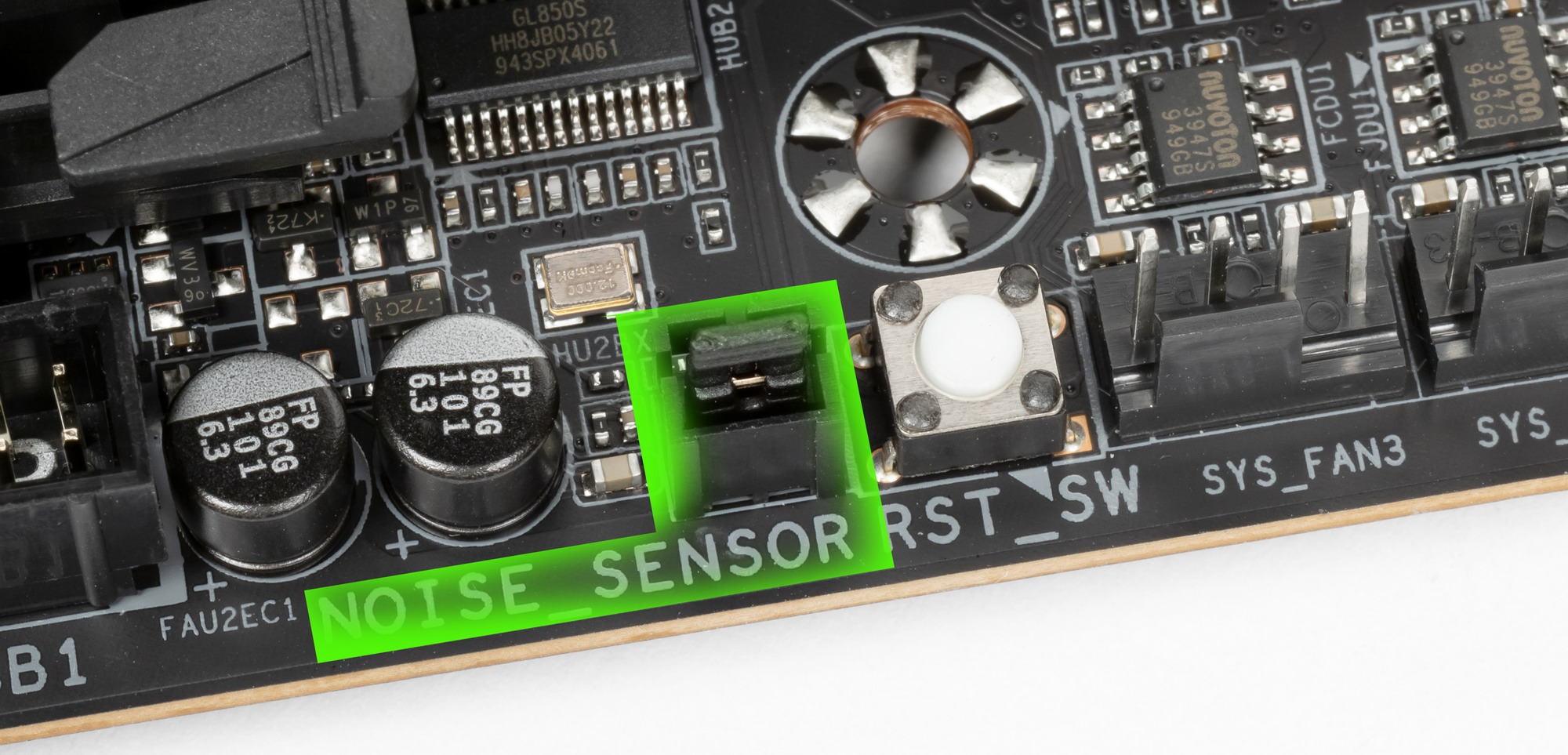

Материнская плата снабжена также и детектором шума, показания которого используются фирменным ПО.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

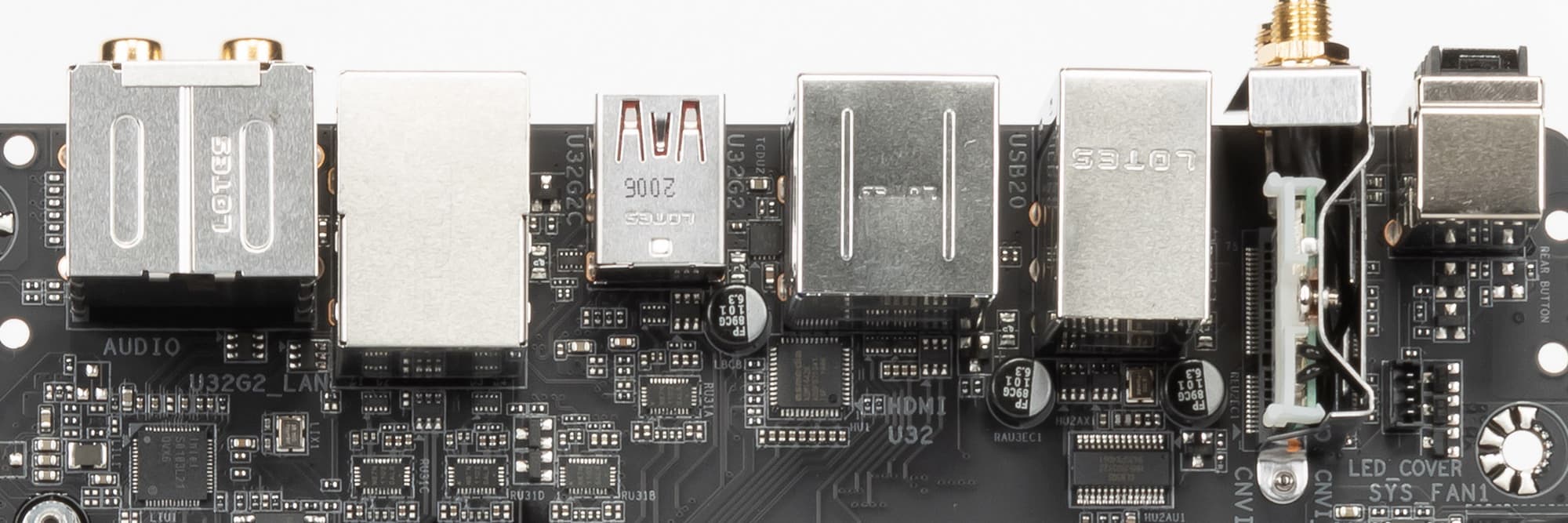

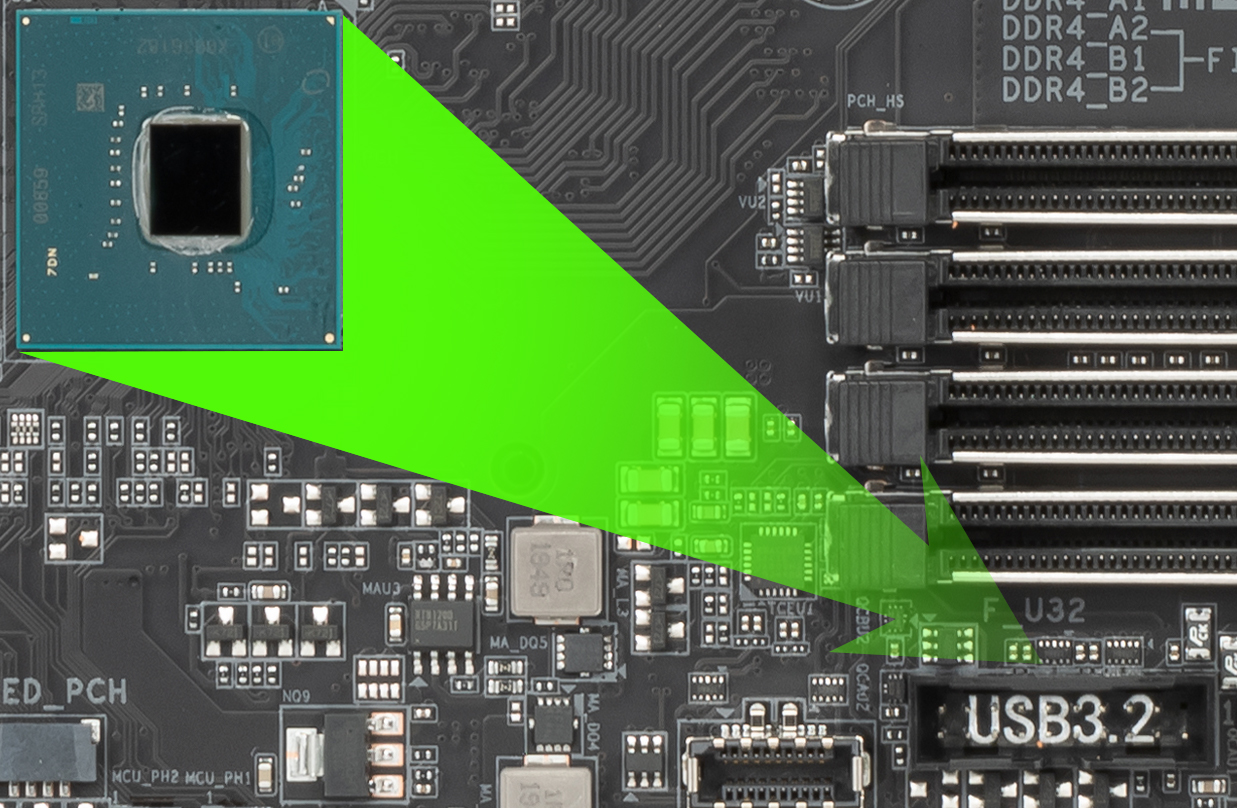

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

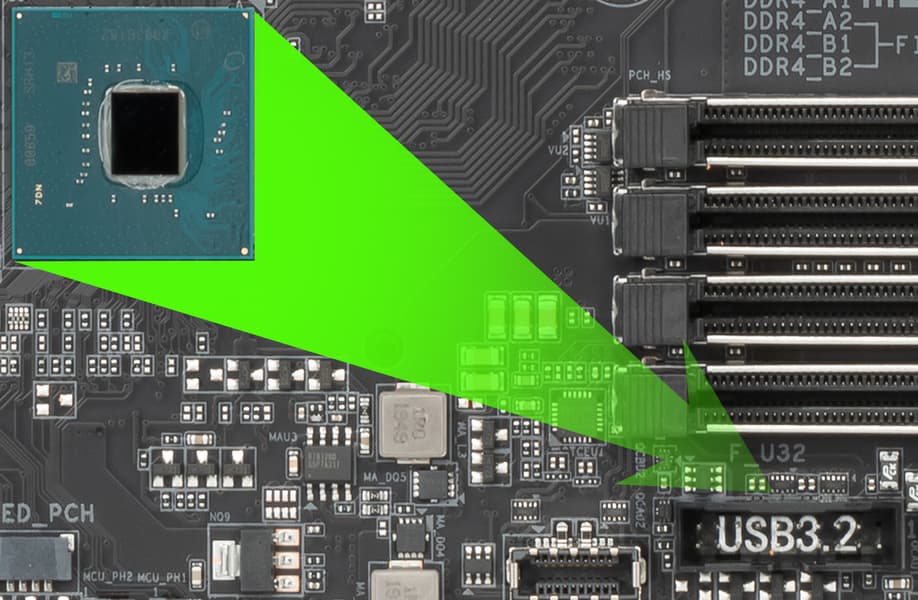

Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия из 24).

И что мы имеем? Всего на материнской плате — 17 портов USB:

  • 5 портов USB 3.2 Gen2: 3 реализованы чисто через Z490 и представлены на задней панели портами Type-A (красного цвета); еще 1 реализован через USB 3.2 Gen1 от Z490 с преобразованием в Gen2 c помощью контроллера Realtek 5441
    и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
    и еще один также реализован через USB 3.2 Gen1 от Z490 с преобразованием в Gen2 c помощью другого контроллера Realtek 5441
    и представлен портом Type-C на задней панели;
  • 4 порта USB 3.2 Gen1: все реализованы через Z490 и представлены 2-мя портами Type-A на задней панели (синие) и внутренним разъемом
    на материнской плате на 2 порта;
  • 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850S (на него потрачена 1 линия USB 2.0)
    и представлены двумя внутренними разъемами (каждый на 2 порта);
    остальные 4 реализованы через второй Genesys Logic GL850S (на него также потрачена 1 линия USB 2.0)
    и представлены 4 портами Type-A на задней панели (черные).

Таким образом, у нас два контроллера используют USB 2.0 линии:

  • Genesys Logic GL850S (4 USB 2.0 через 2 внутренних разъема) (1 линия);
  • Genesys Logic GL850S (2 USB 2.0 — Type-A на задней панели) (1 линия);

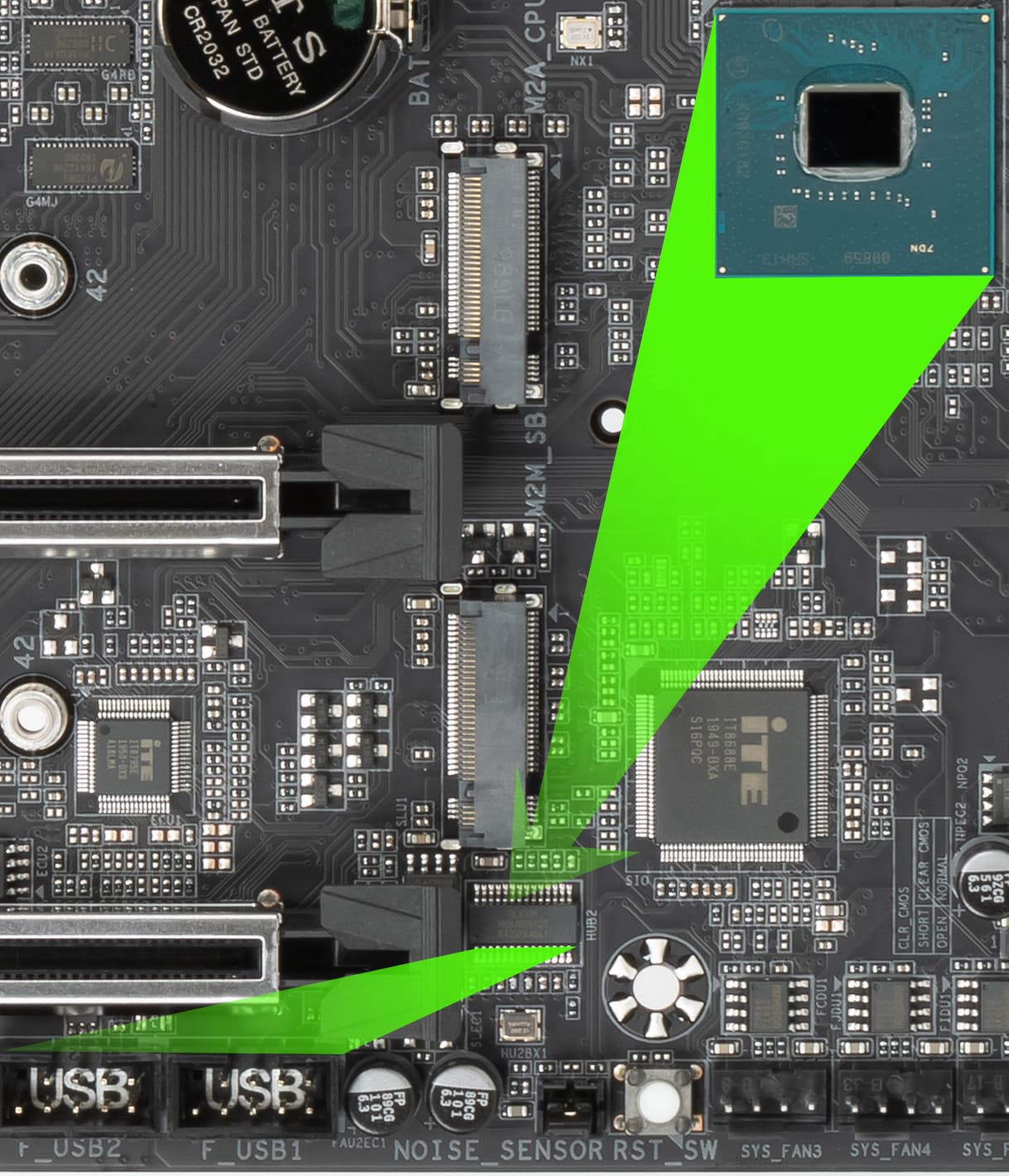

Итак, через чипсет Z490 реализовано 4 USB 3.2 Gen1 + 2 USB 3.2 Gen1 (на обеспечение 2х USB 3.2 Gen2) + 3 USB 3.2 Gen2 = 9 выделенных портов. Плюс 21 линия PCIe, выделенная на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 30 высокоскоростных портов из 30. Напомню, что порты USB 2.0 у Z490 не входят в состав HSIO (14 портов USB 2.0 у Z490 имеются по умолчанию и служат для самостоятельной реализации, либо поддержки USB 3.2: в нашем случае — девяти портов, плюс 2 линии для GL850S, то есть из 14 USB 2.0 задействовано 11).

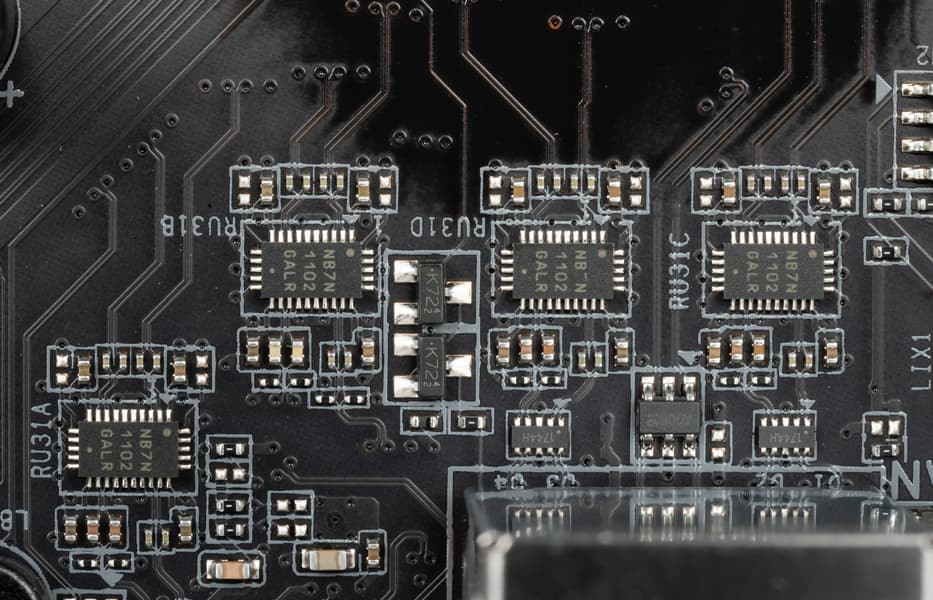

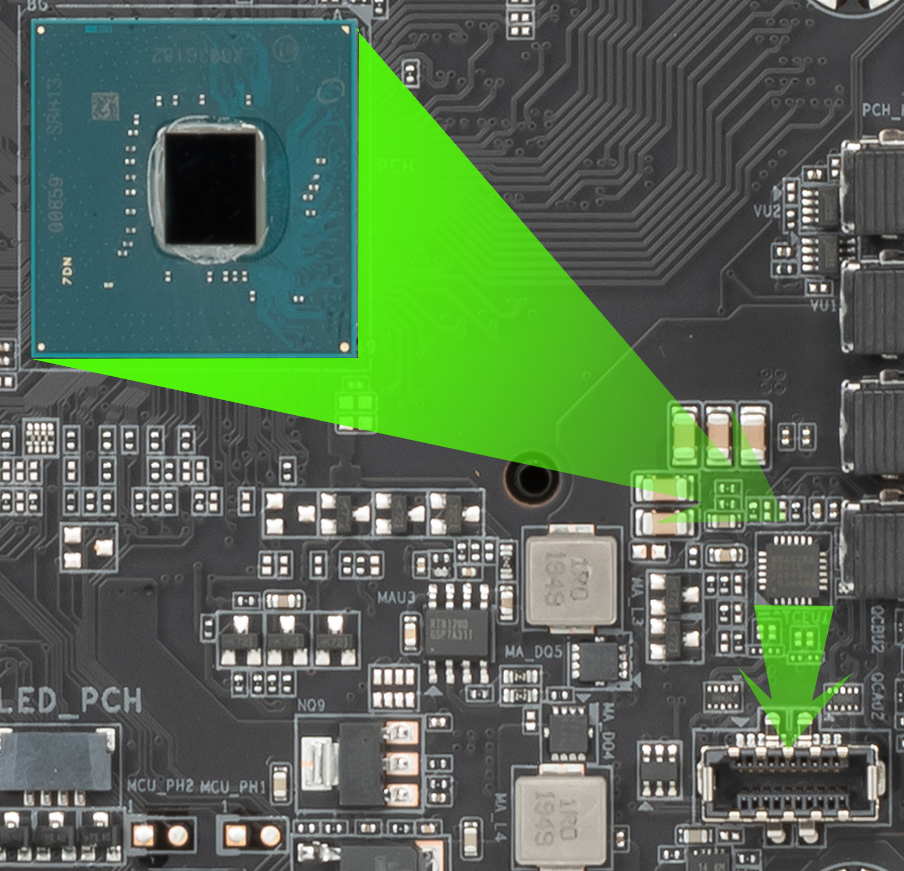

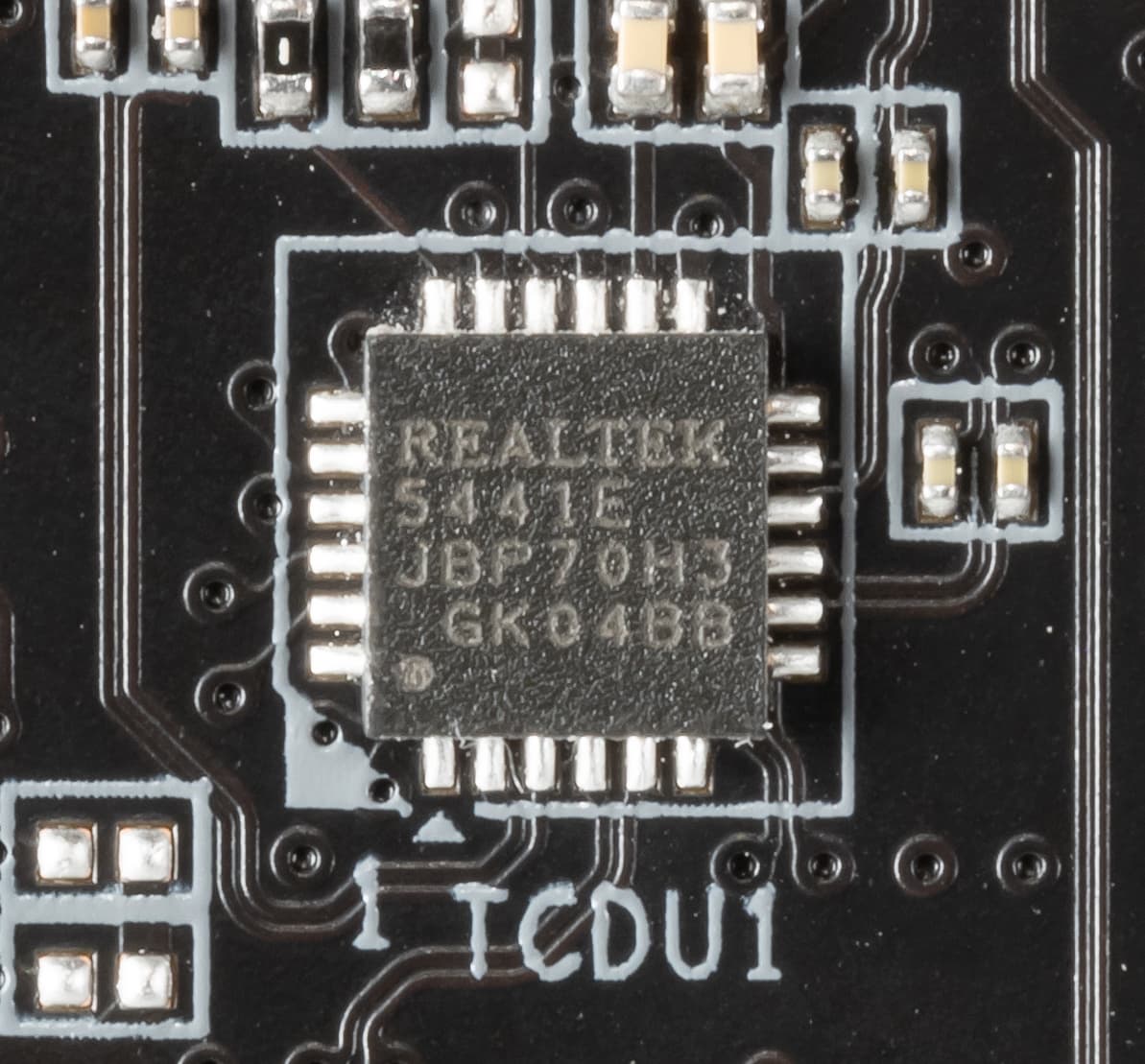

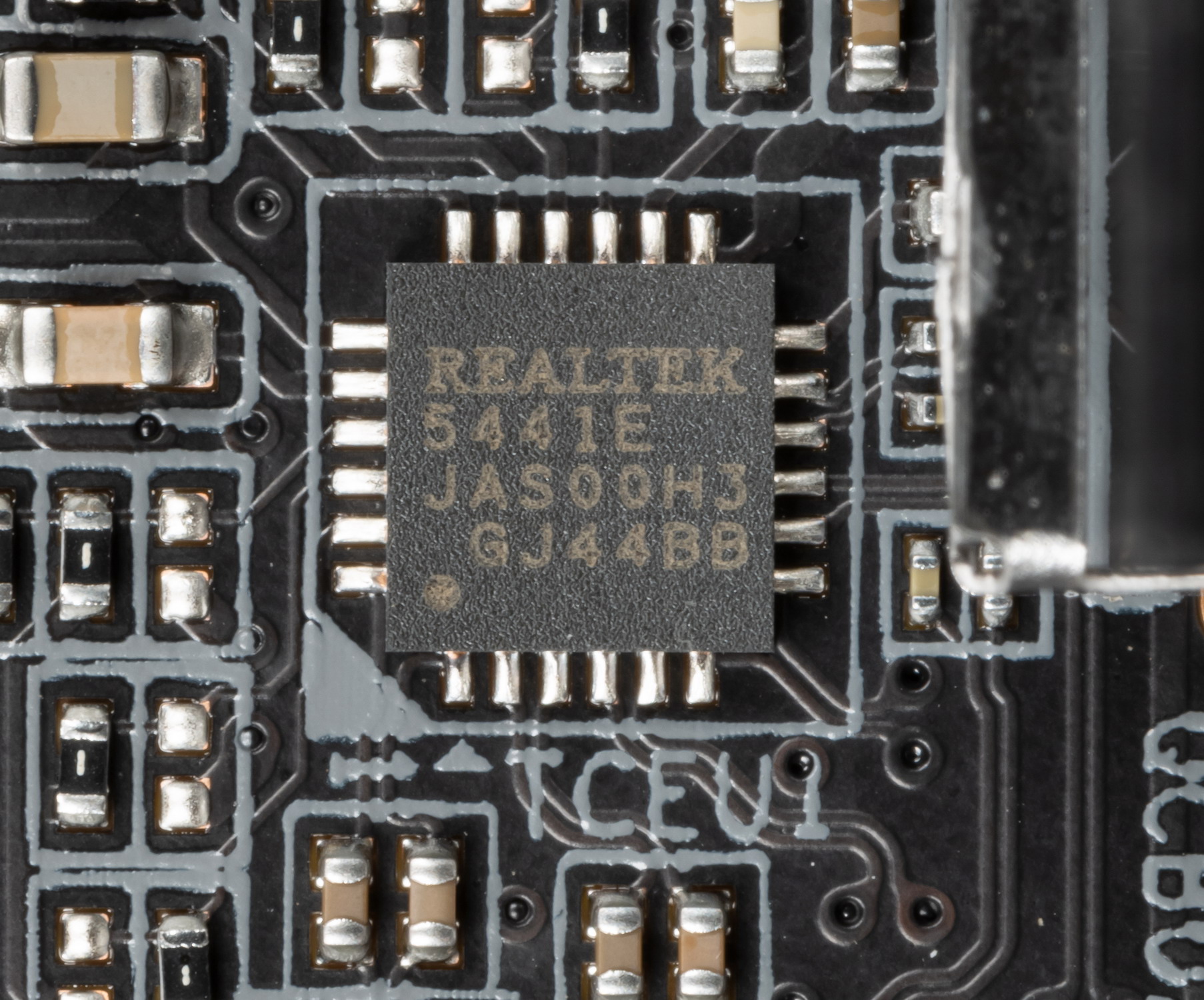

Все быстрые USB порты Type-C оснащены ре-драйверами NB7N от On Semiconductor, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них (для реализации имеется специальная фирменная утилита).

Теперь о сетевых делах.

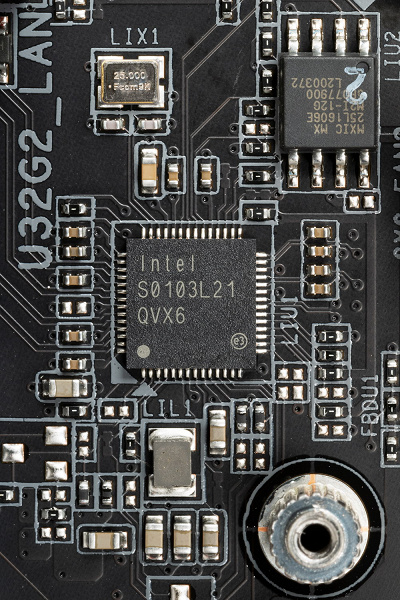

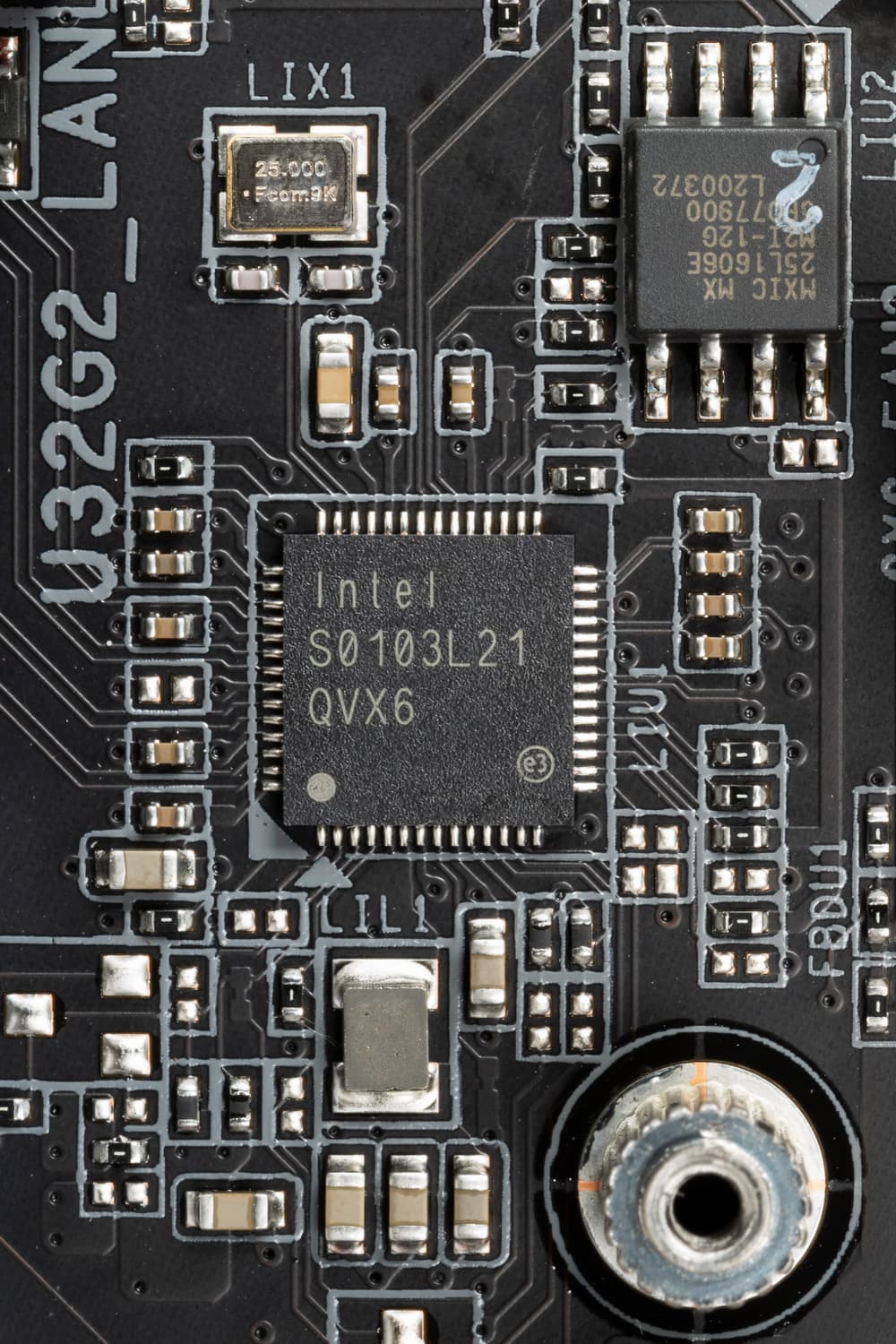

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

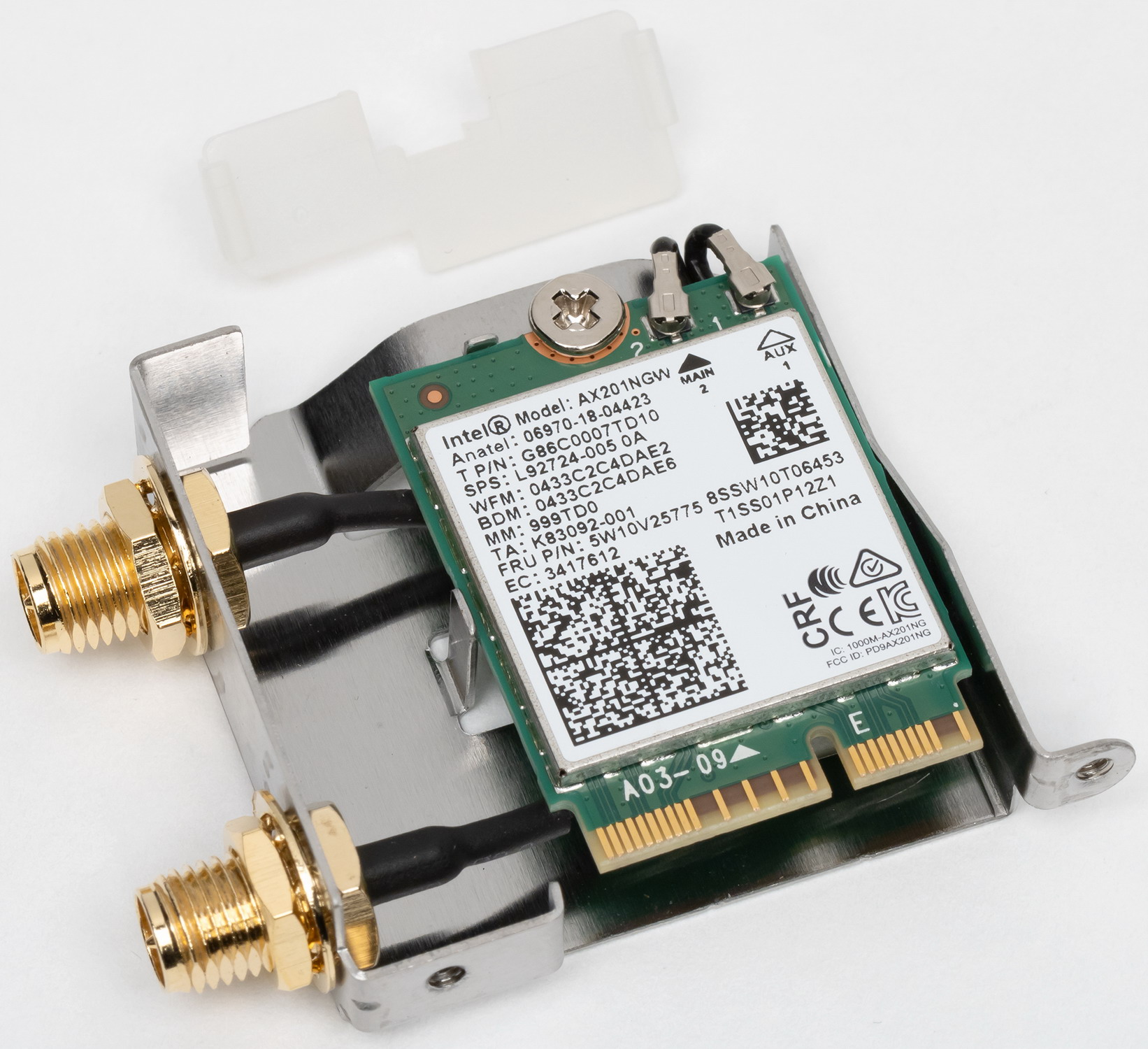

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель. Антенна уникальна тем, что имеет магнитное основание и в случае корпуса с металлическим верхом надежно крепится на нем.

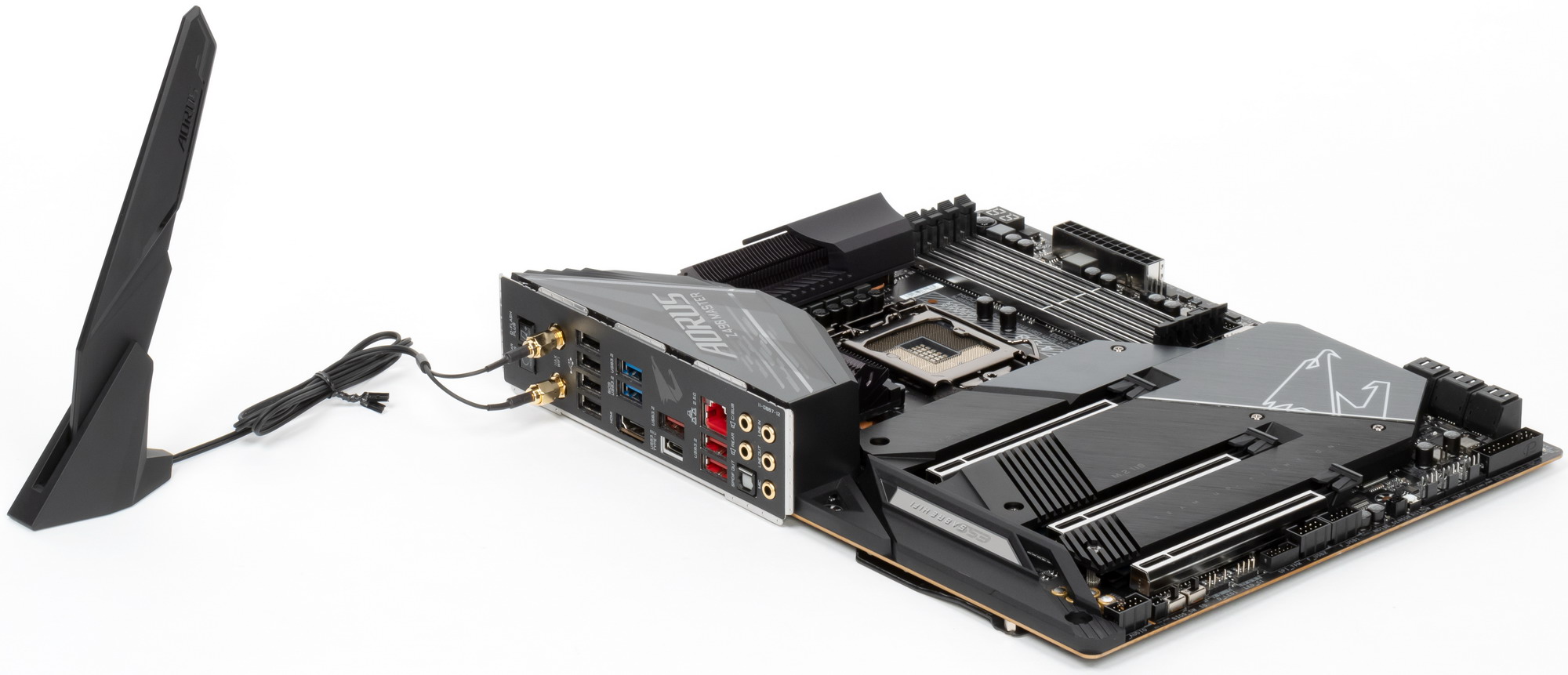

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

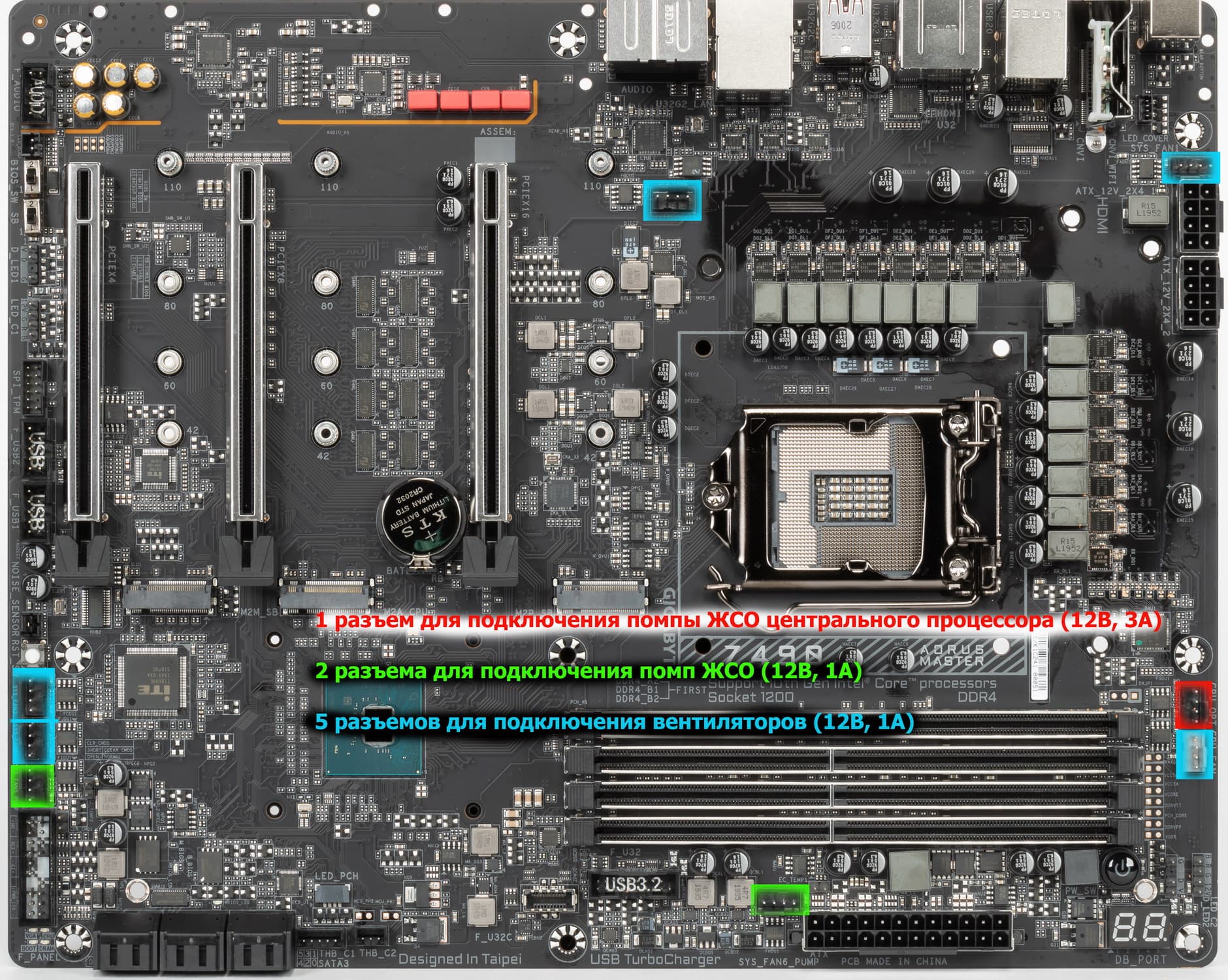

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

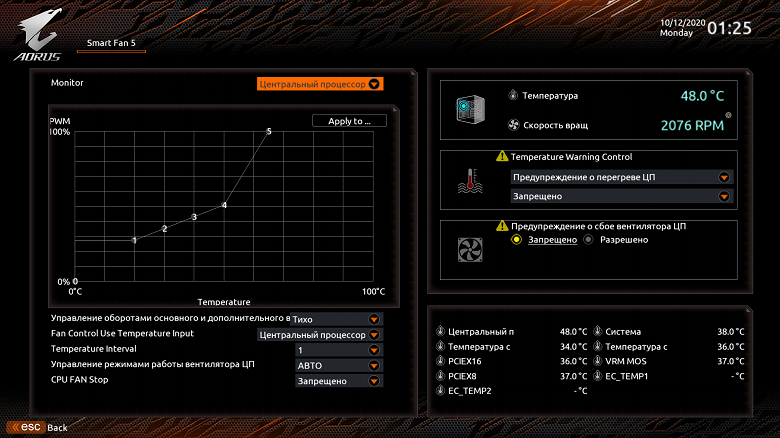

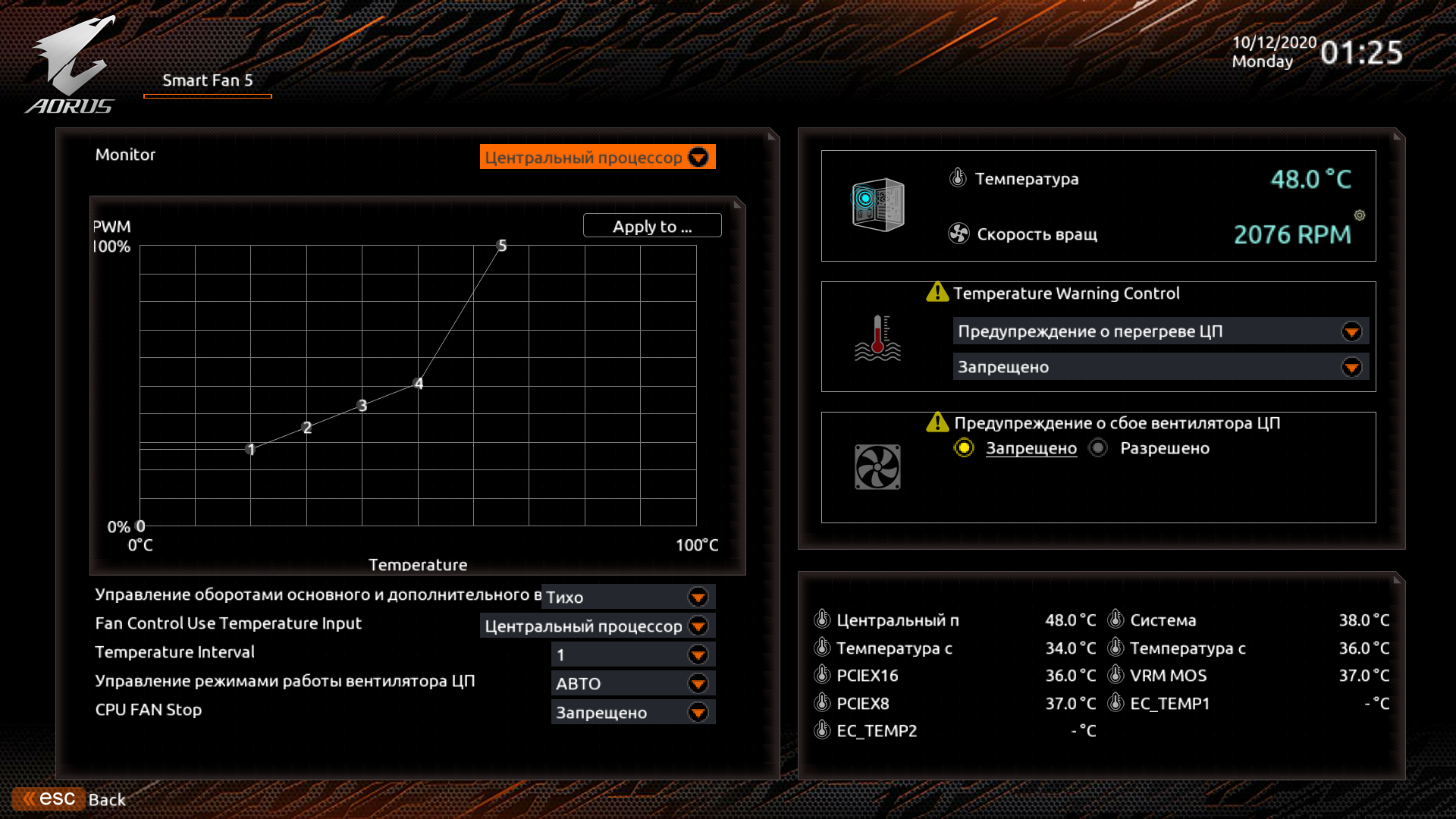

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

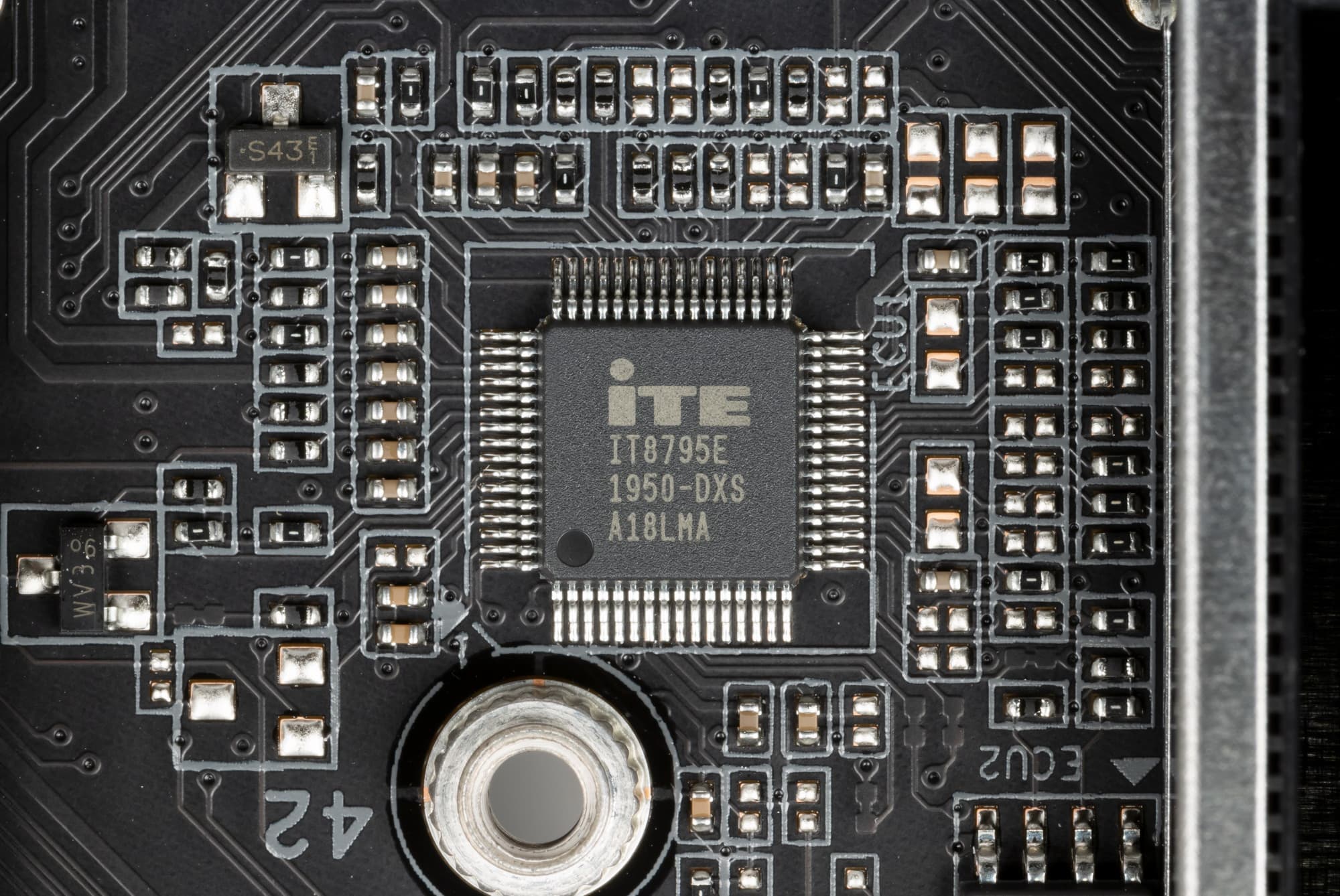

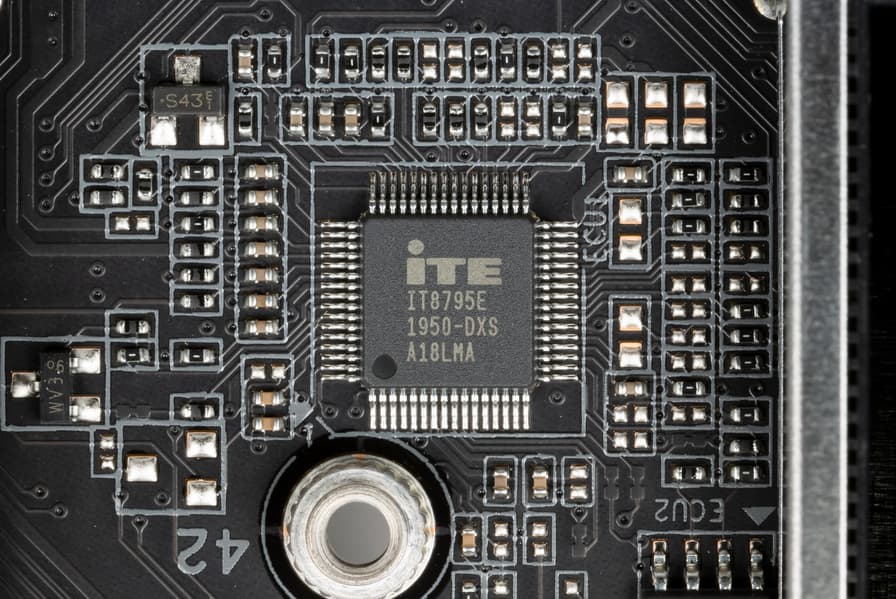

За мониторинг состояния платы отвечает ITE IT8795E (осуществляющий получение информации с датчиков.

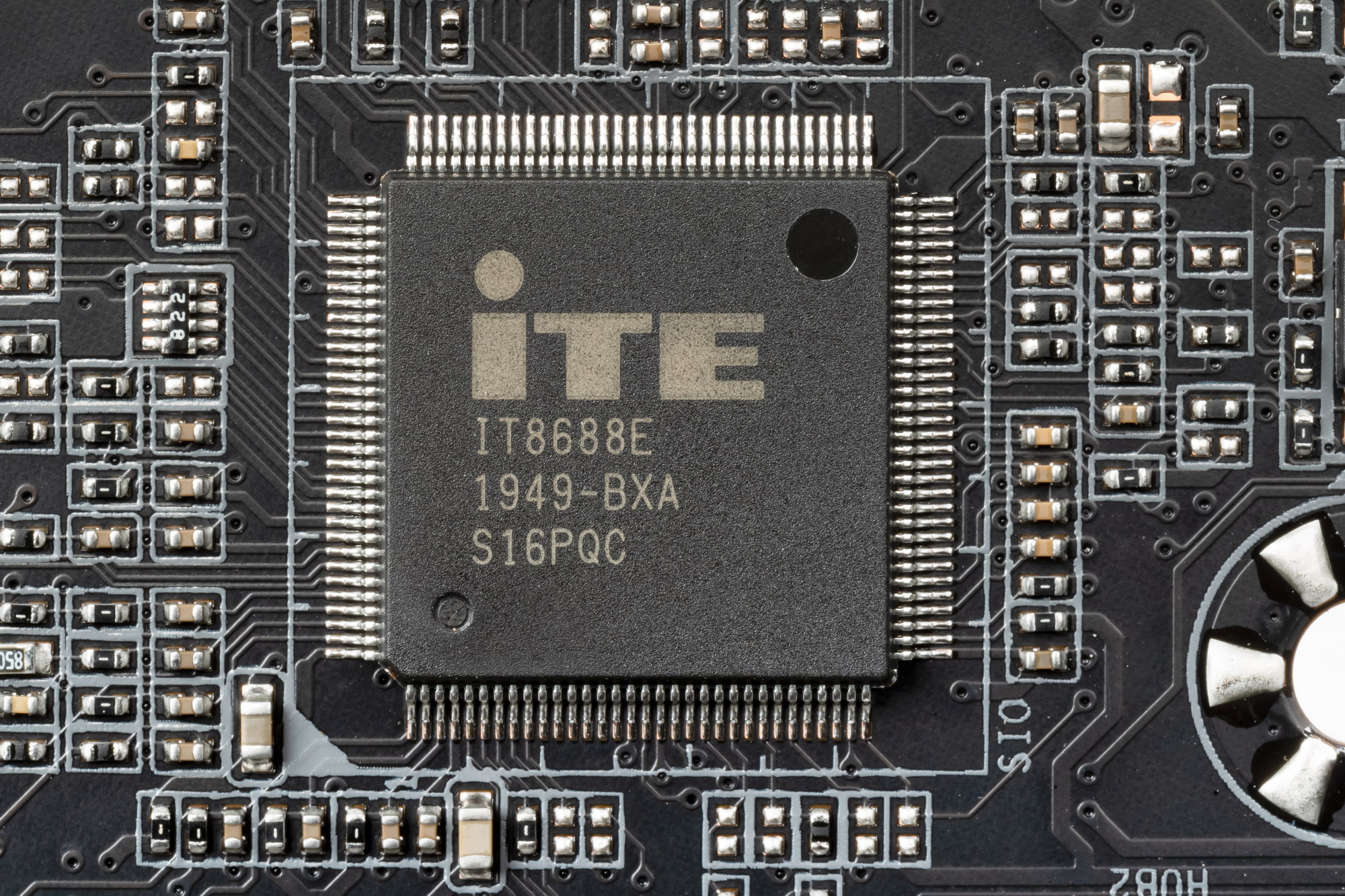

А получает эту информацию, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8688E.

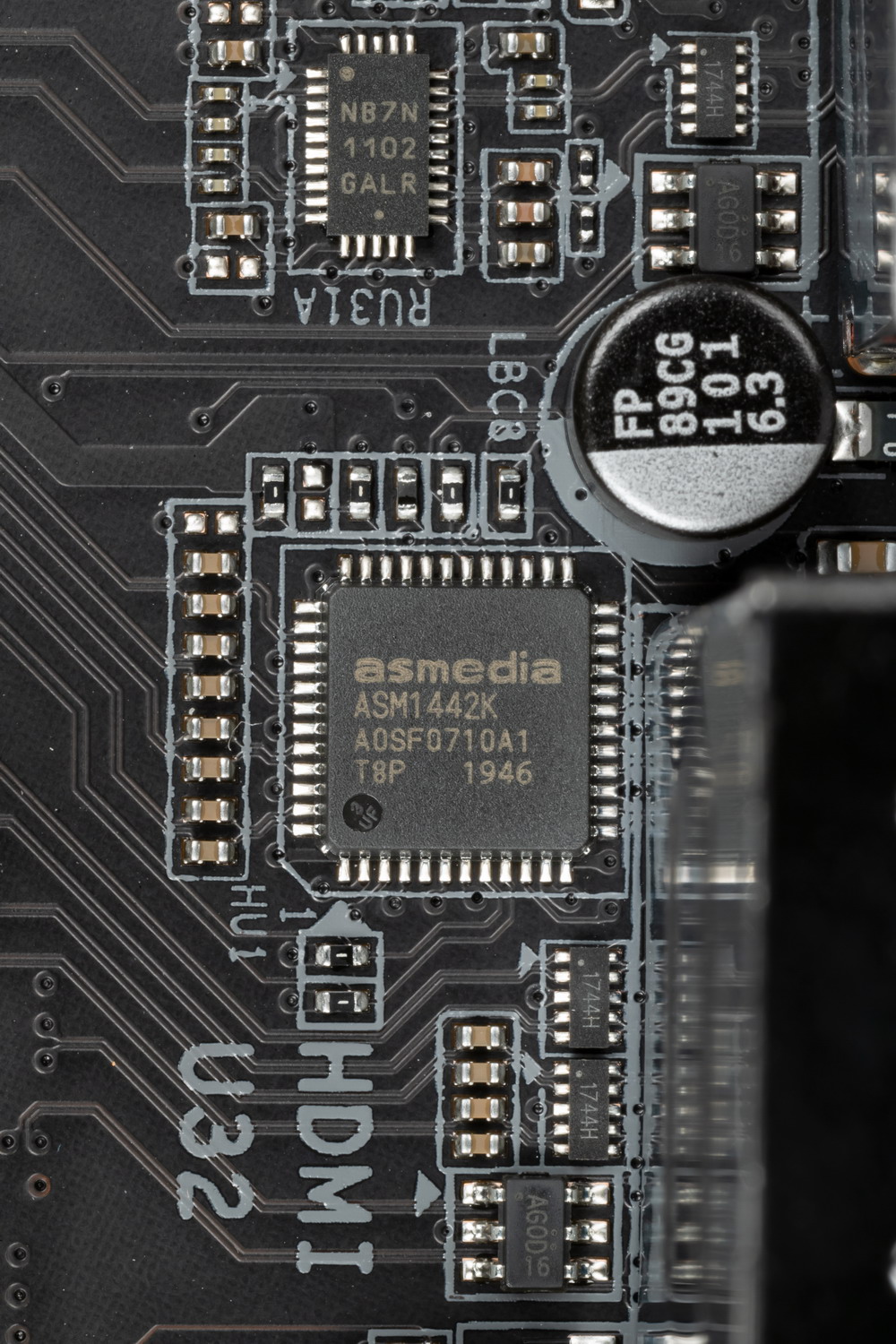

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI версии 1.4. В помощь этому предназначен чип ASM1442 от ASMedia, который преобразует сигнал TMDS для поддержки стандарта 4К.

Аудиоподсистема

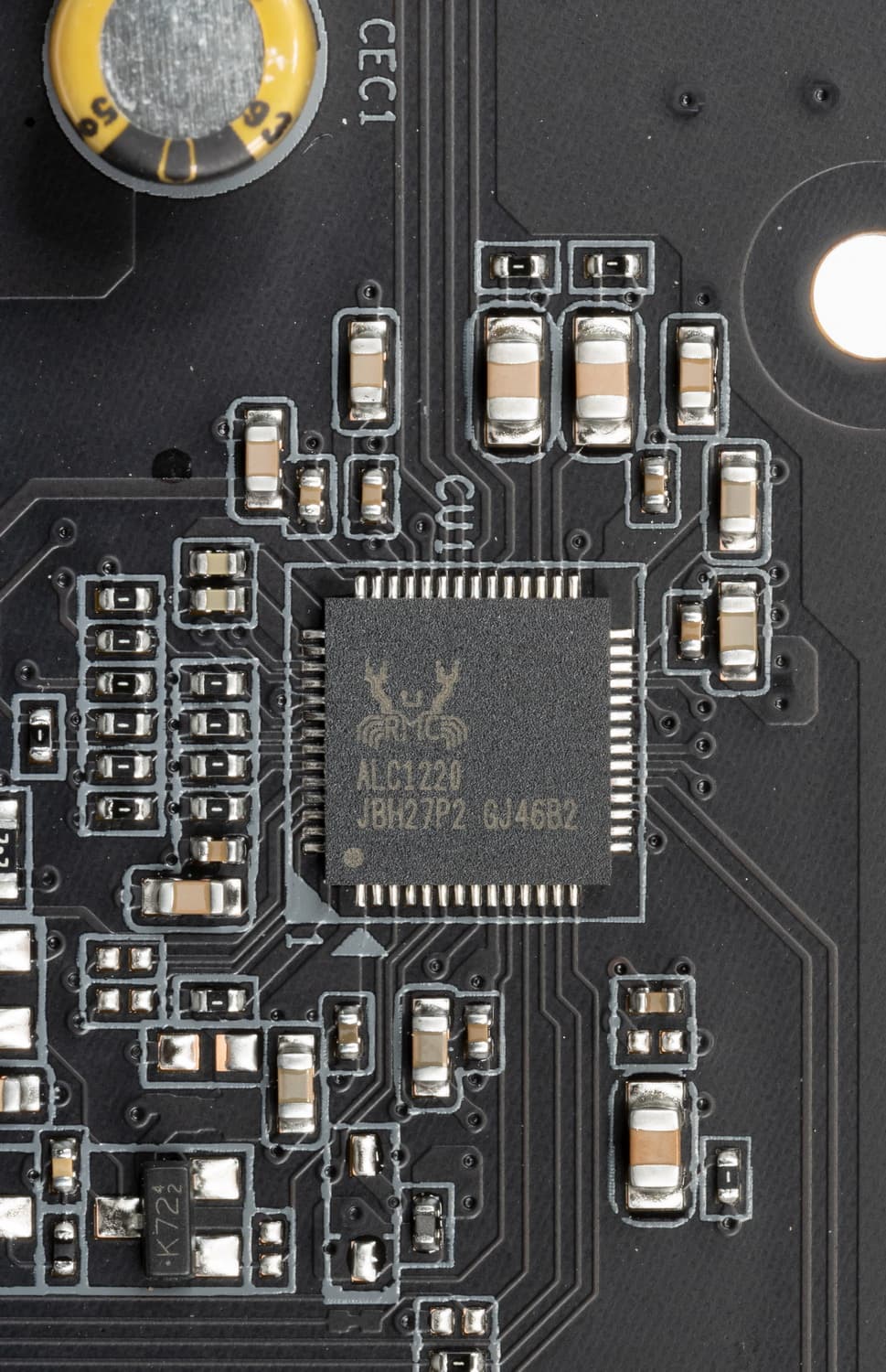

Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1. В данном случае используется версия Realtek ALC1220-VB.

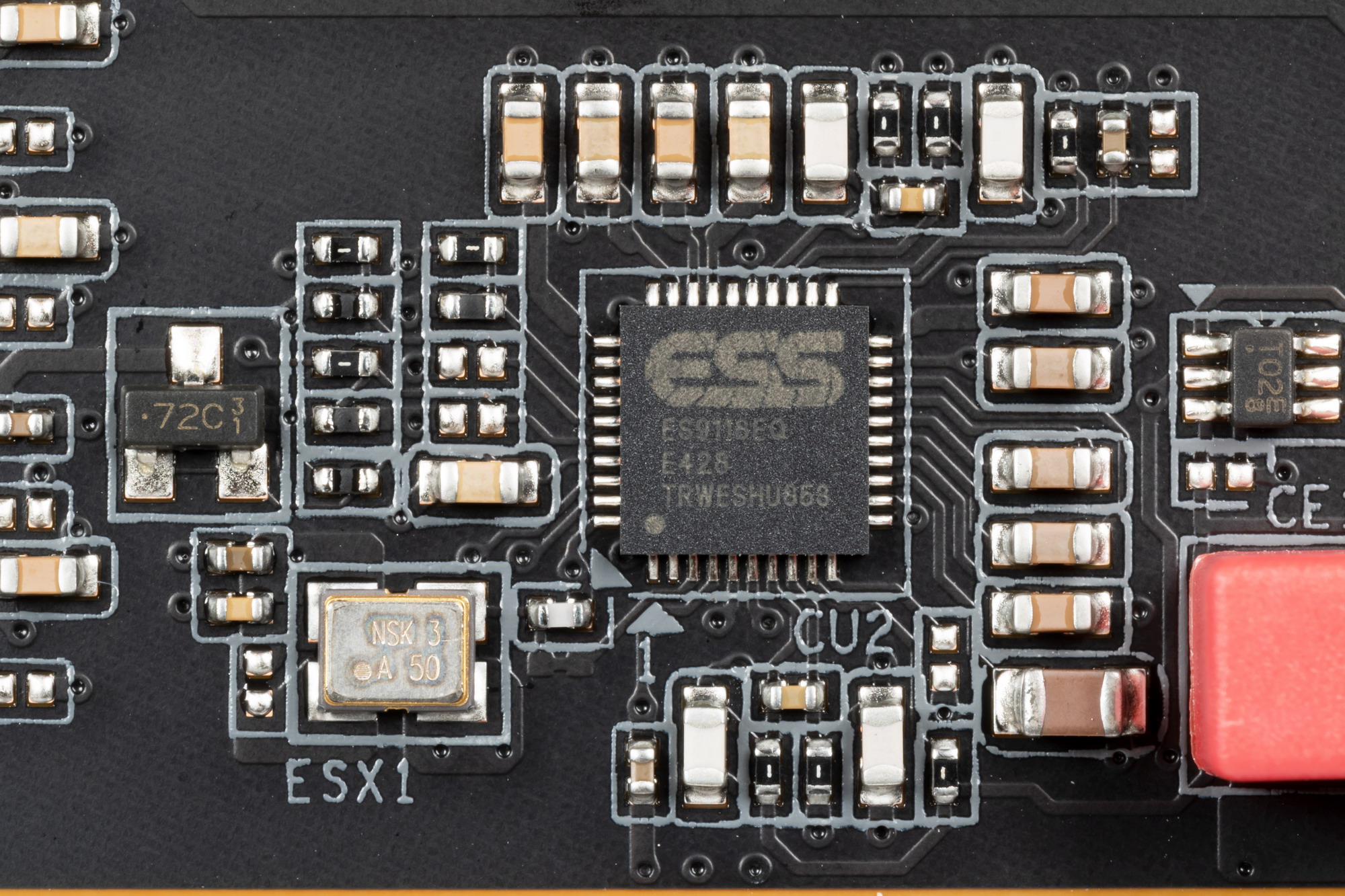

В тракте используются ЦАП ESS Sabre9118 и осциллятор, обеспечивающий точную работу ЦАП.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Wima.

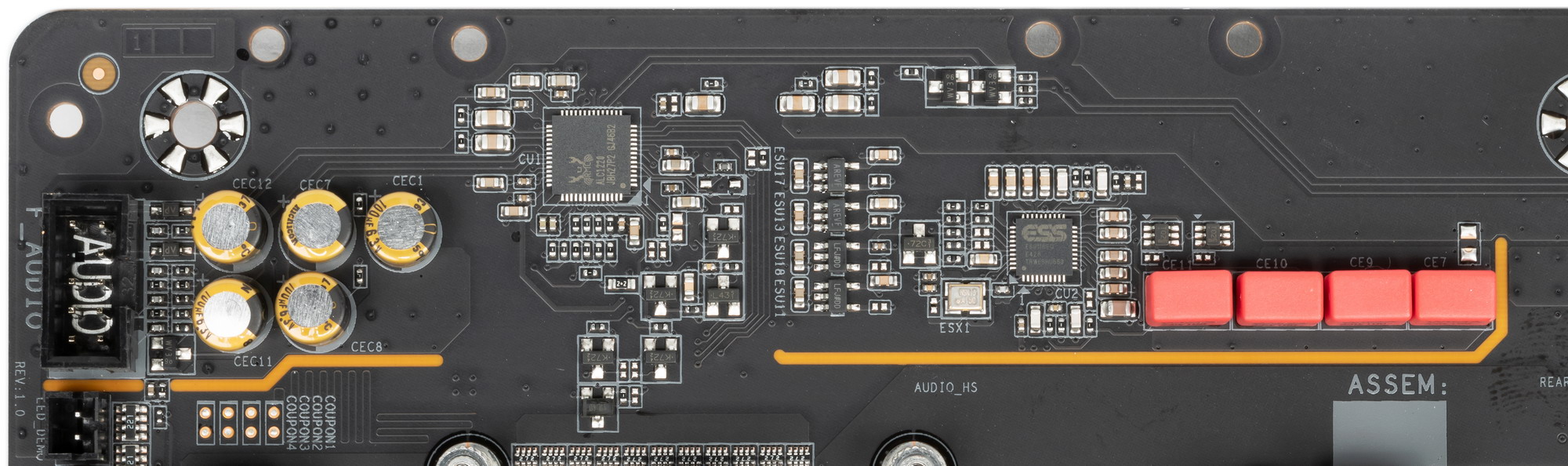

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.

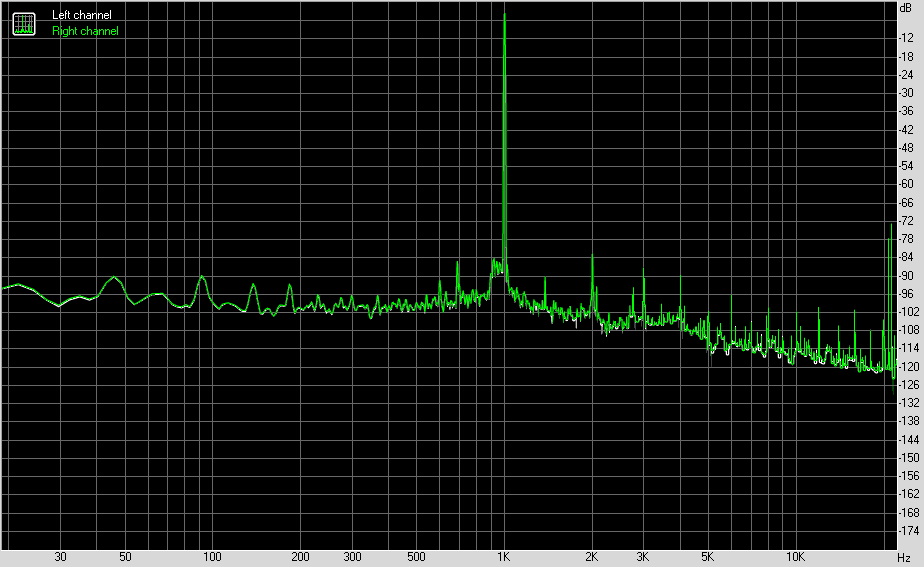

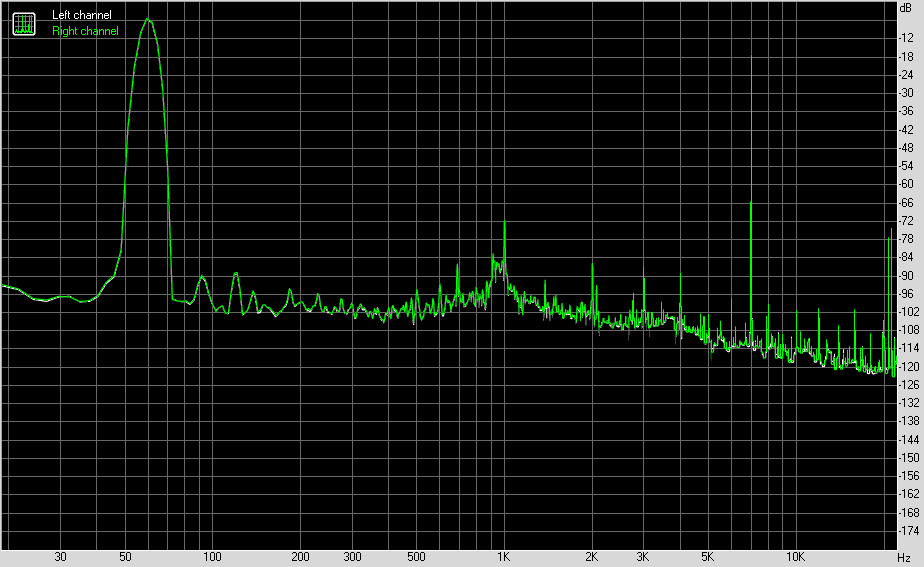

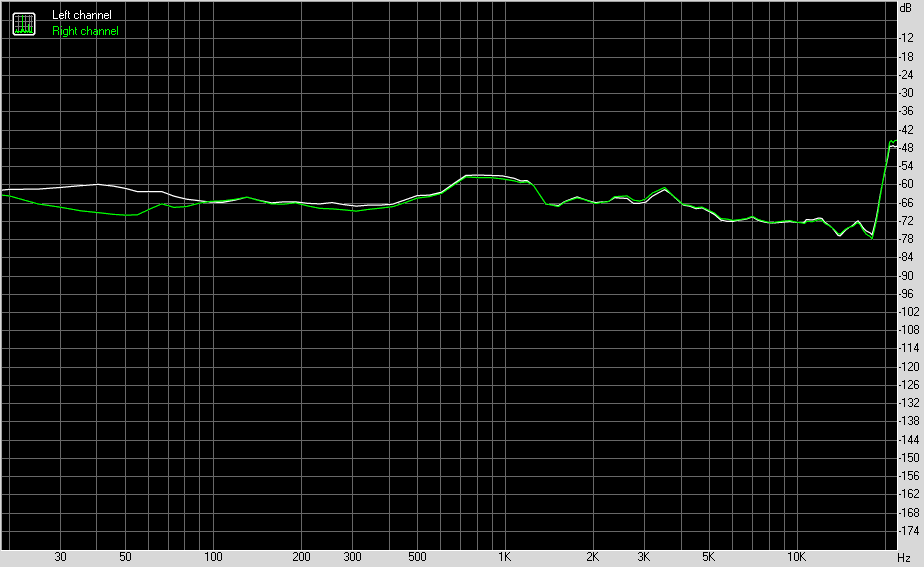

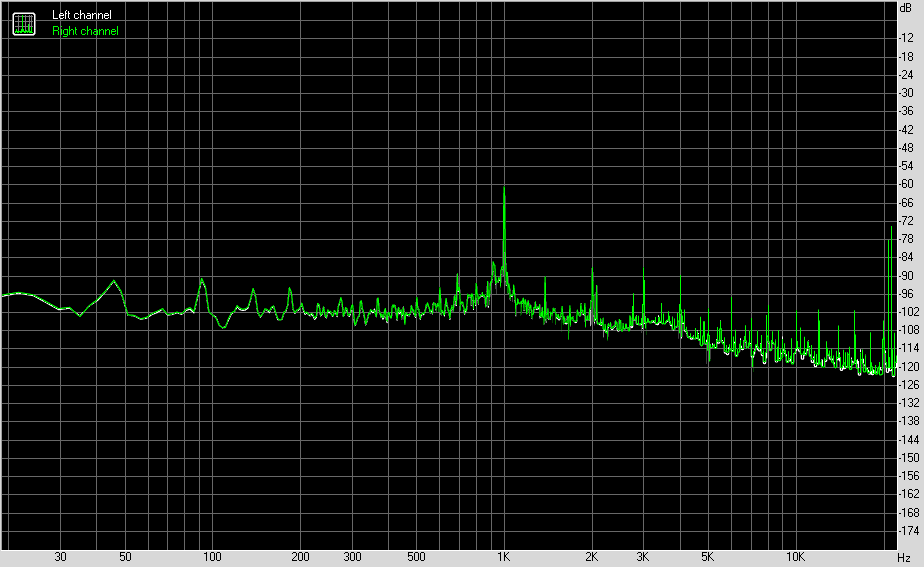

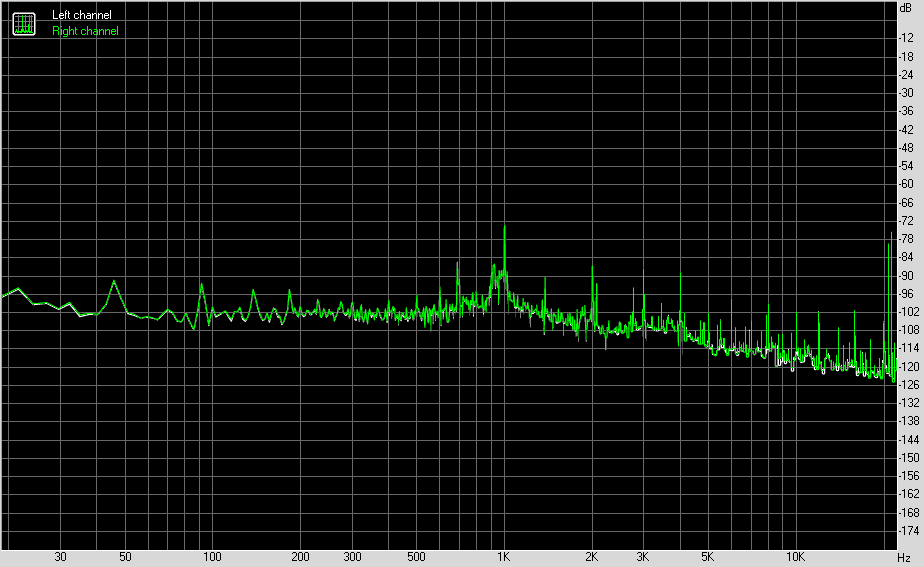

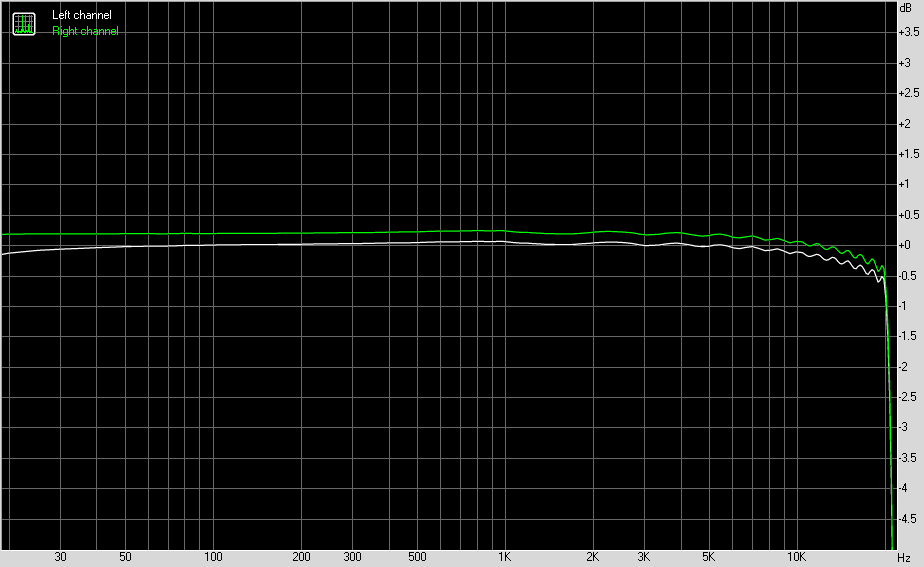

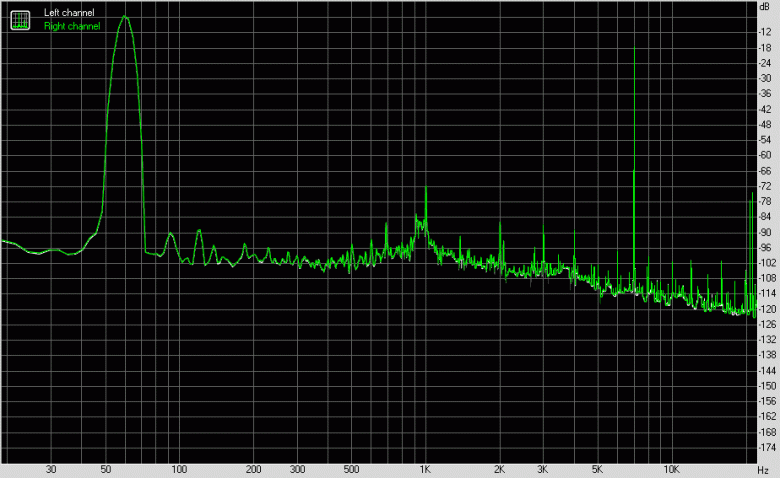

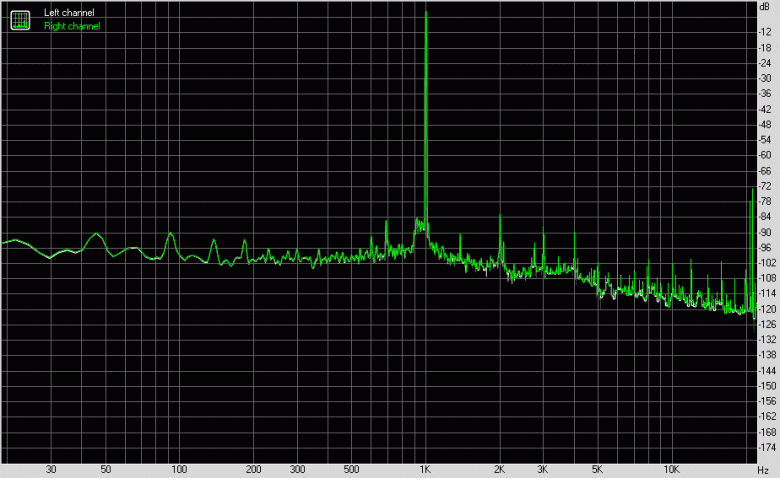

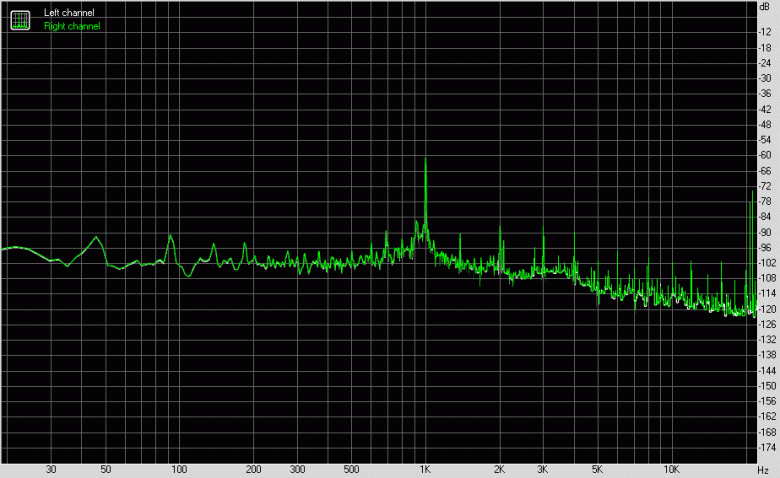

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V. Коннекторы имеют металлическую окантовку и надежно защищены от повреждений в случае слишком тугих разъемов от блоков питания, а также оснащены цельнометаллическими контактами, гарантирующих стабильную передачу питания.

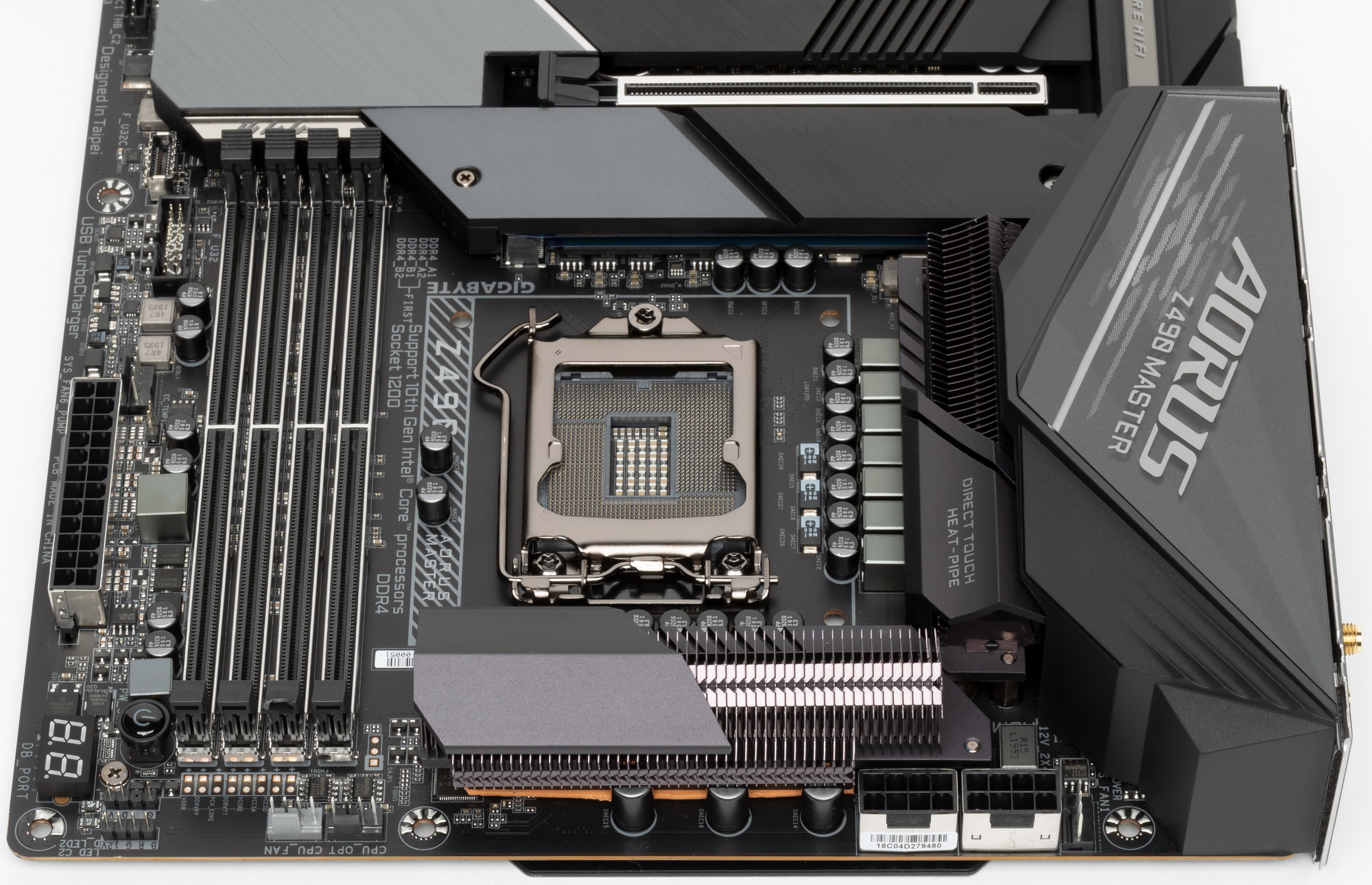

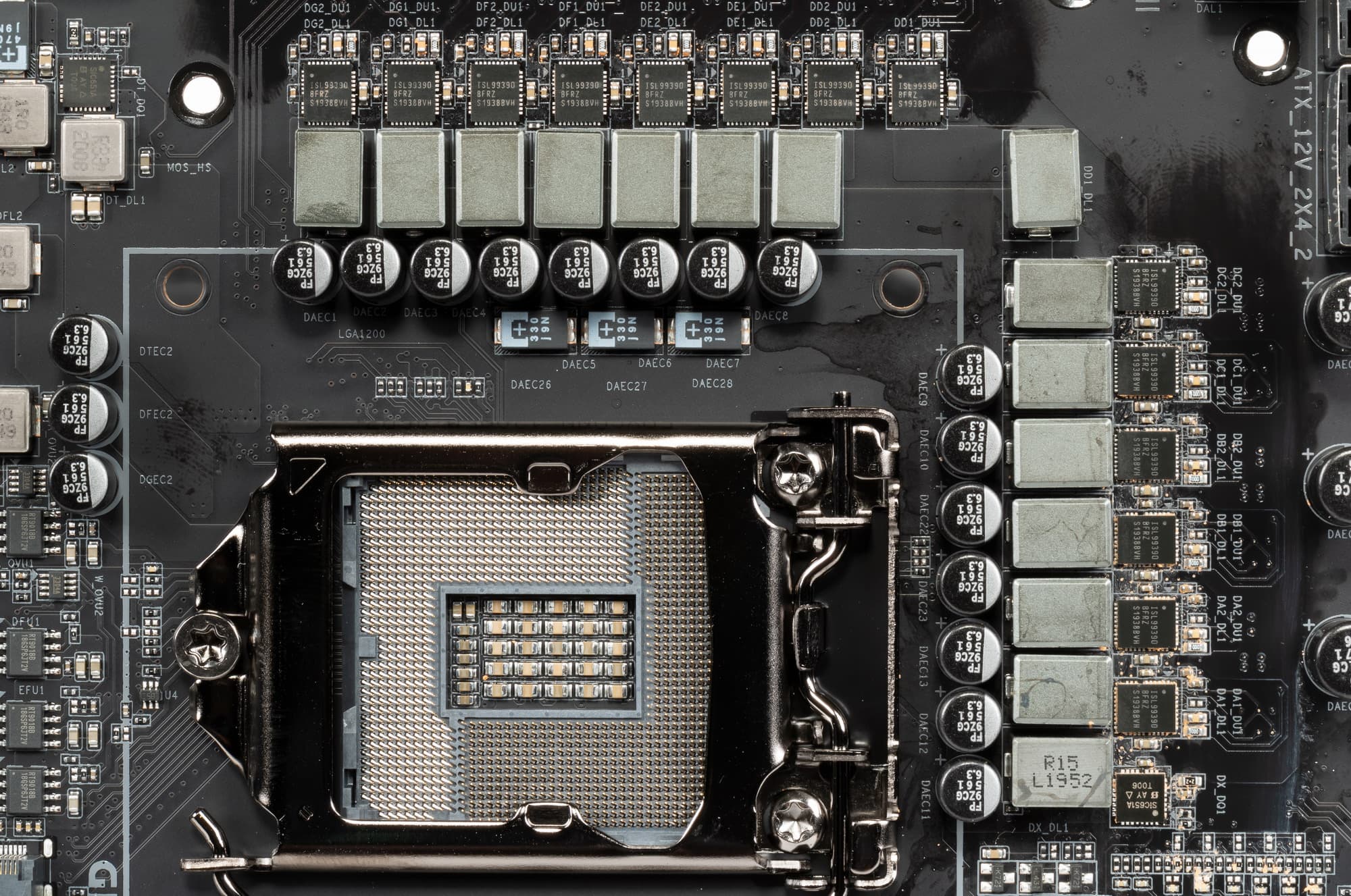

Схема питания процессора выполнена по схеме 14+1 фаза.

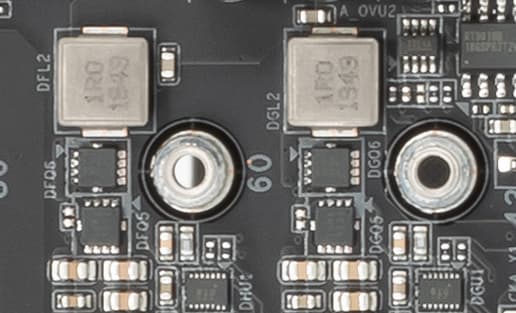

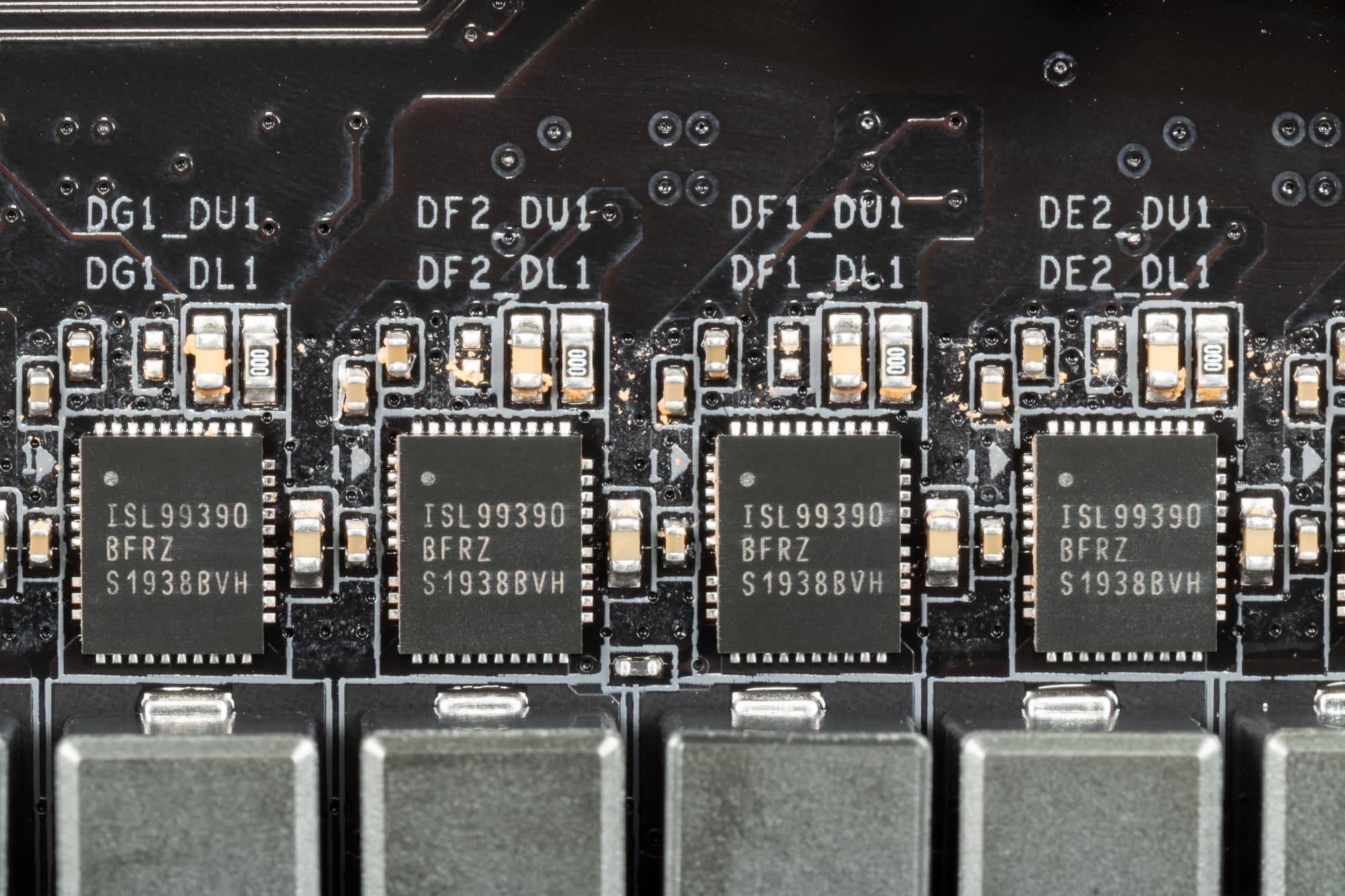

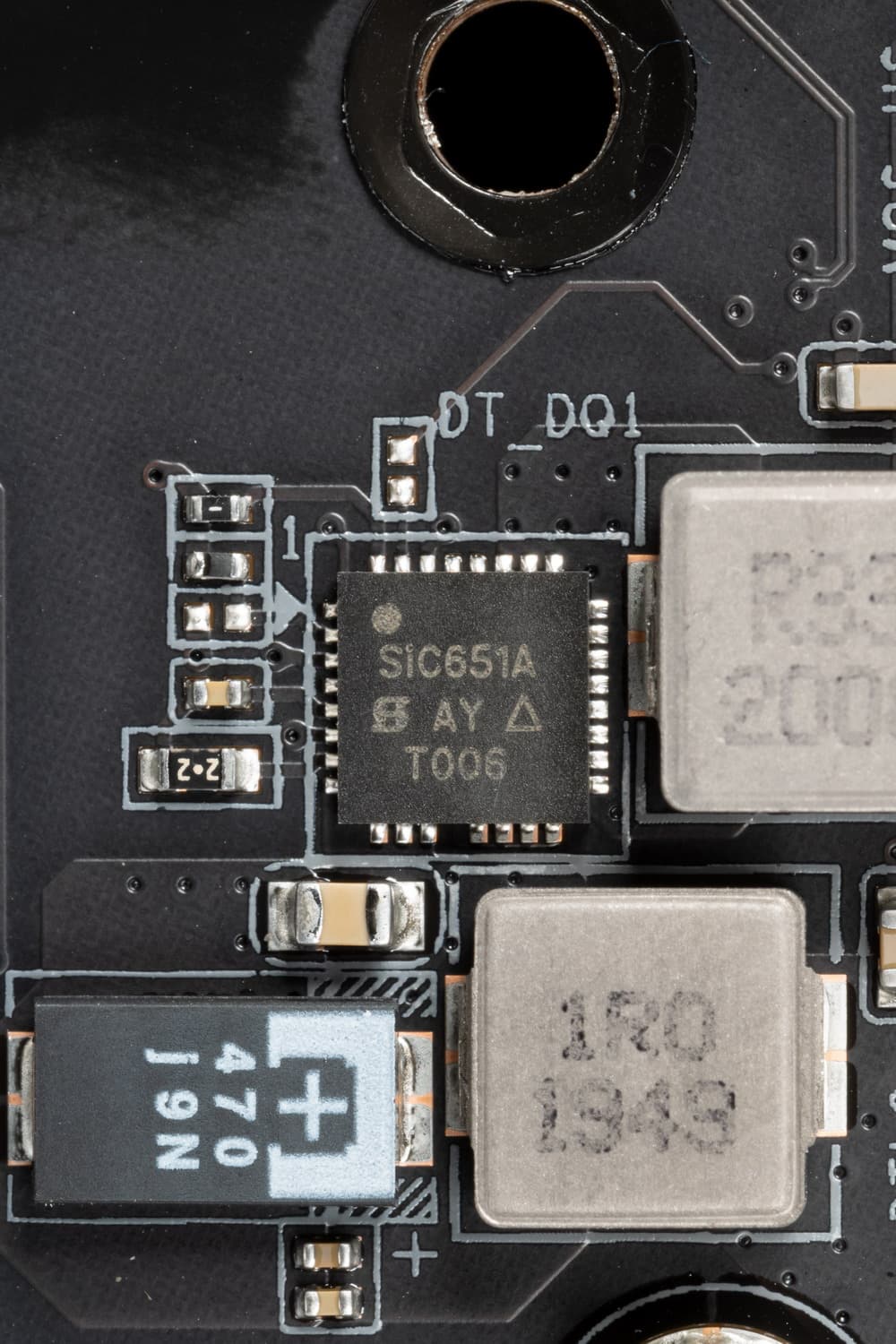

Каждый канал фазы имеет суперферритовый дроссель и ISL99390 MOSFET от Intersil/Renesas на 90 А.

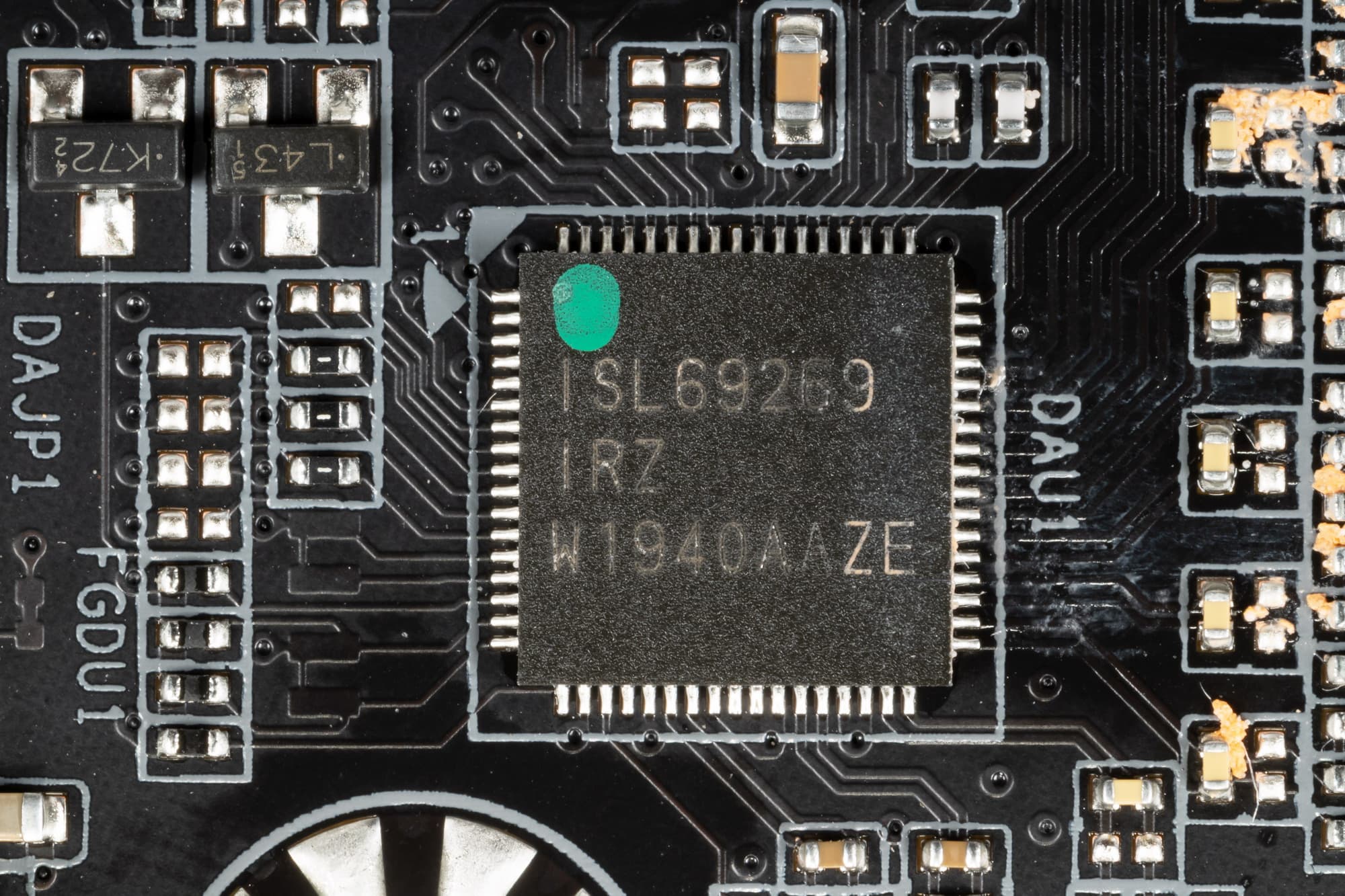

То есть в сумме такая мощнейшая система способна на работу с огромными токами. Управляет схемой ШИМ-контроллер ISL69269 от того же Intersil, рассчитанный максимум на 8 фаз.

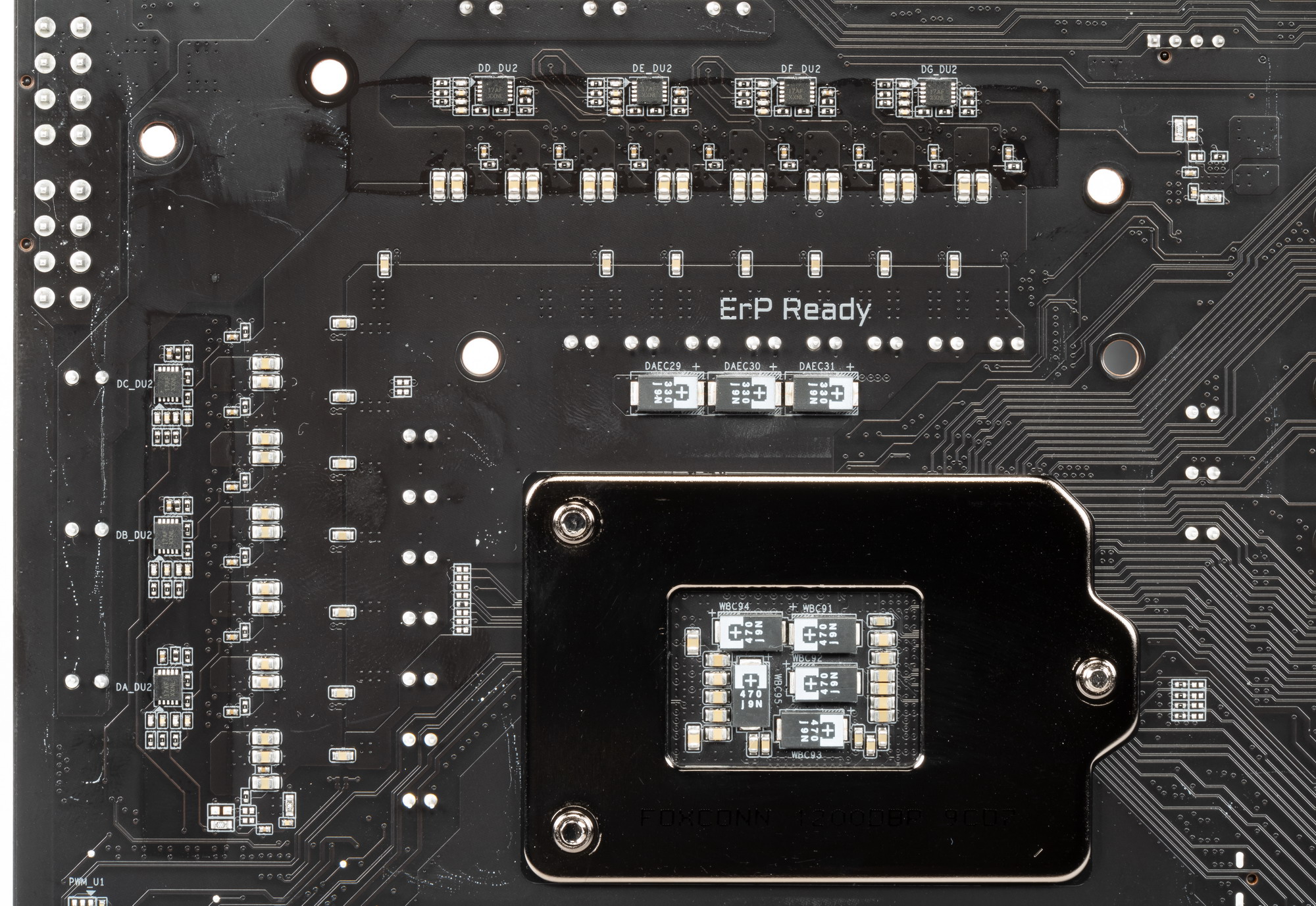

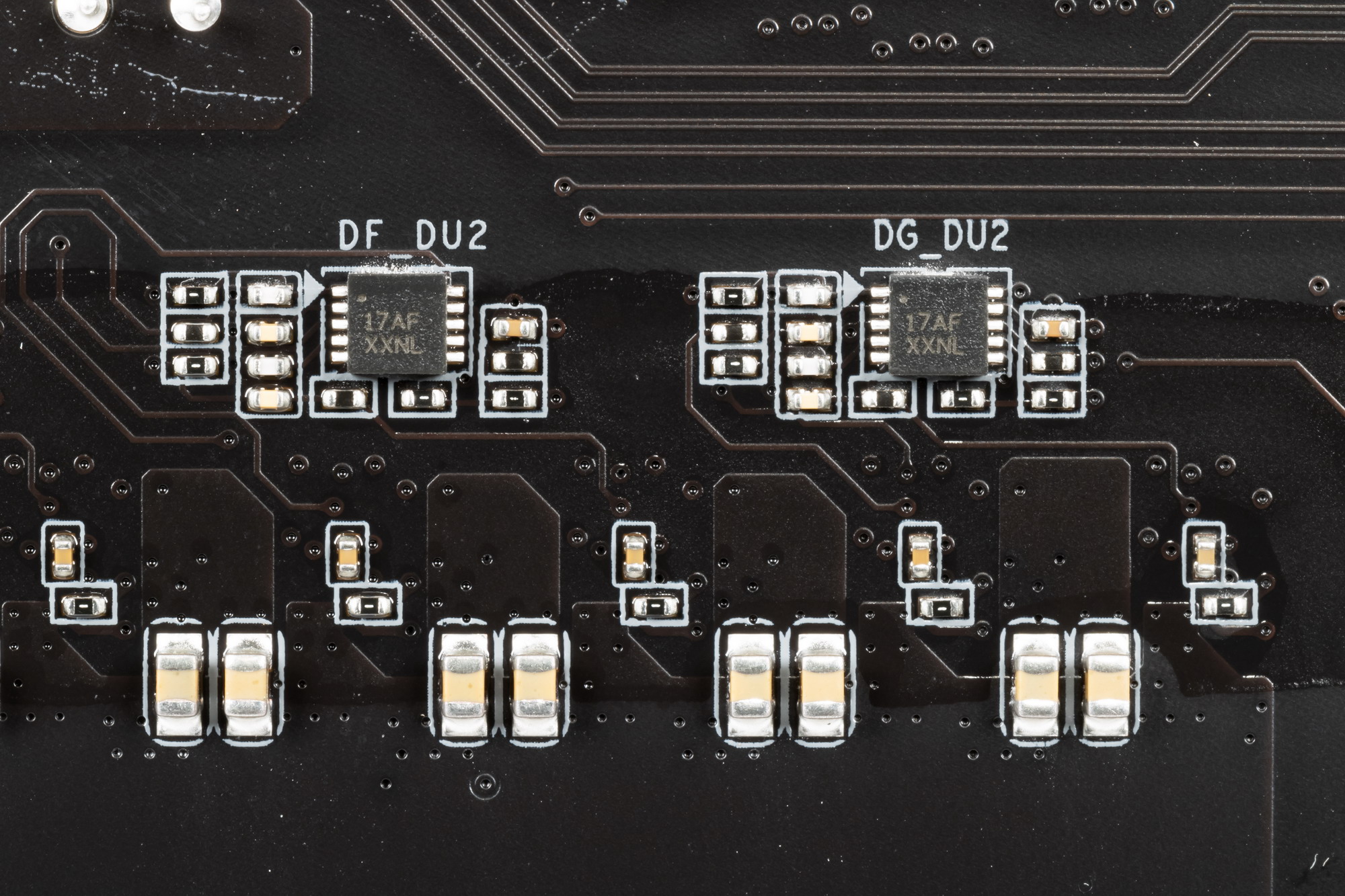

Производитель не скрывает, что имеются удвоители фаз, которые расположены на обороте платы.

Это ISL6617A все от того же производителя Intersil (Renesas).

Так что фактическая схема питания процессора: 7х2 (для VCore)+1 (фаза для VCCSA). Питание VCCIO идет по двухфазной схеме c цифровым контроллером RT9018B от Richtek Technology.

А питание интегрированного графического ядра имеет однофазную схему. И используется мосфет уже другой: SiC651A от Vishay, также рассчитанный на 50 А.

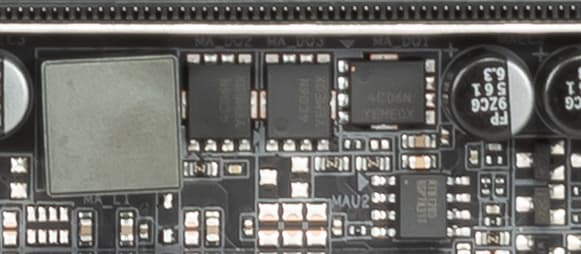

Что касается модулей оперативной памяти, то здесь реализована также однофазная схема с ШИМ-контроллером RT8120D от того же Richtek.

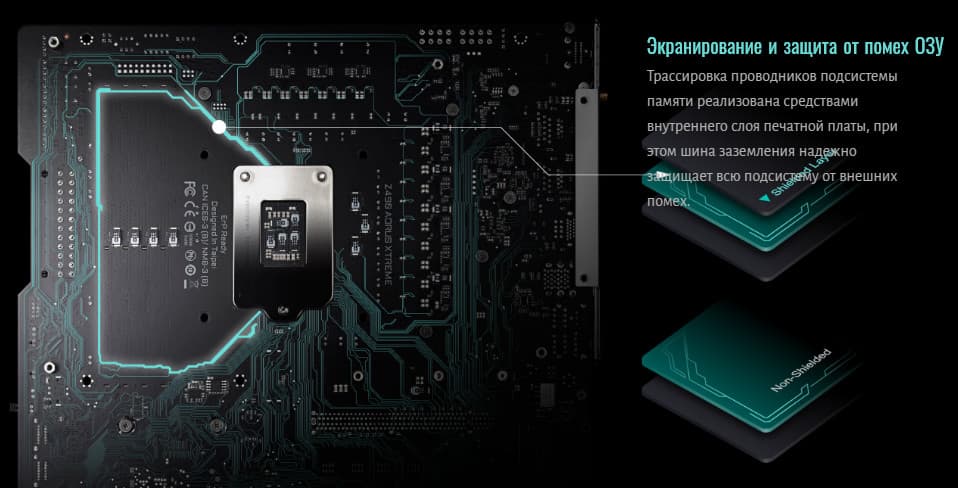

Специалисты Gigabyte нам вещают, что данная плата поддерживает работу модулей памяти на частотах до 5000 МГц и выше через профили XMP. А именно, что многие модули памяти с гарантированной поддержкой 4400 МГц на этой плате смогут взять планку в 5000 МГц. В том числе и за счет особой разводки на печатной плате.

Вообще, традиционно уже Gigabyte в материнских платах флагманского уровня использует свою Ultra Durable технологию, предусматривающую удвоенный слой меди в цепях питания и заземления, помогающую не только улучшению прохождения сигналов (удалению помех), но и более эффективное теплорассеивание.

Теперь про охлаждение.

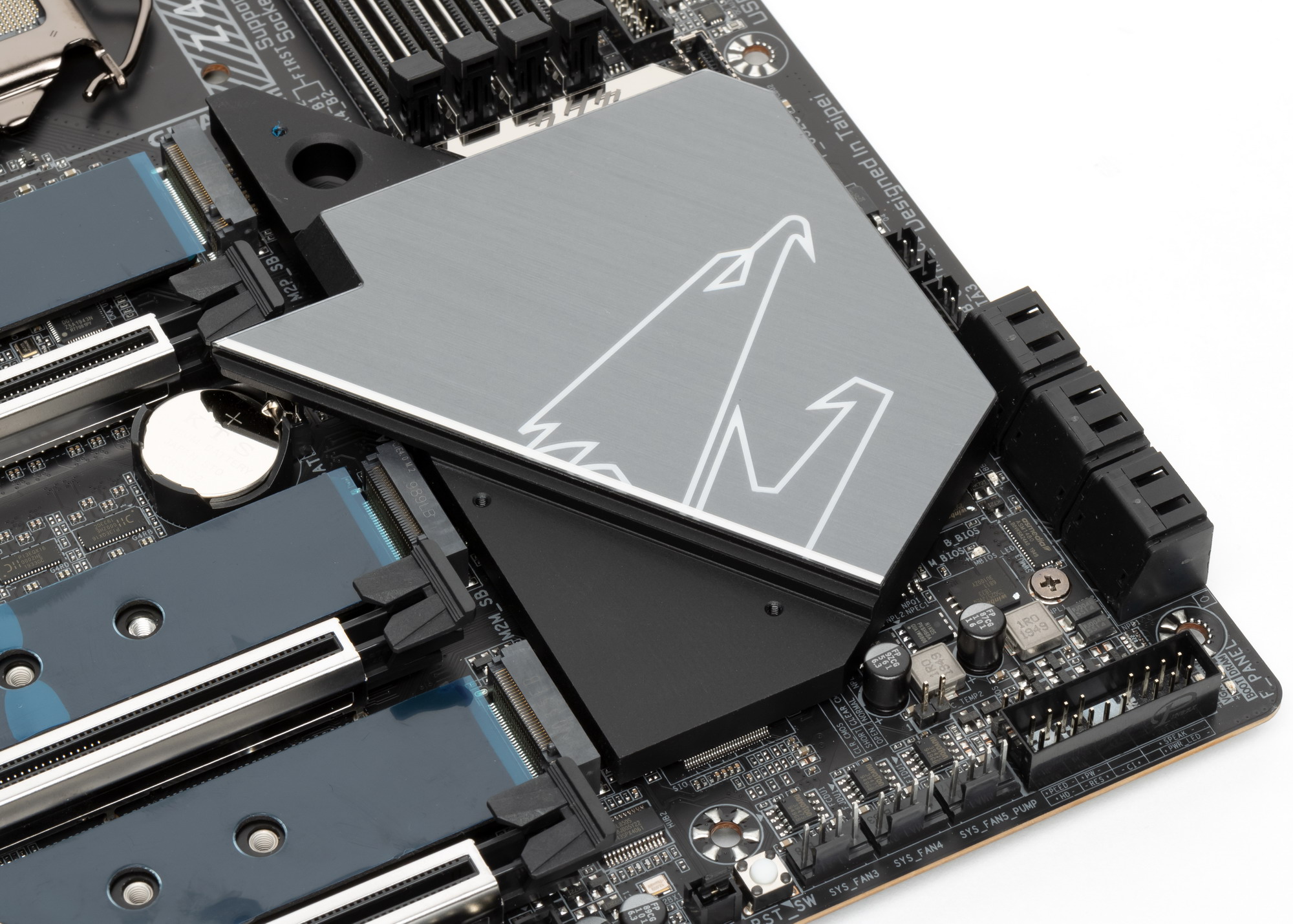

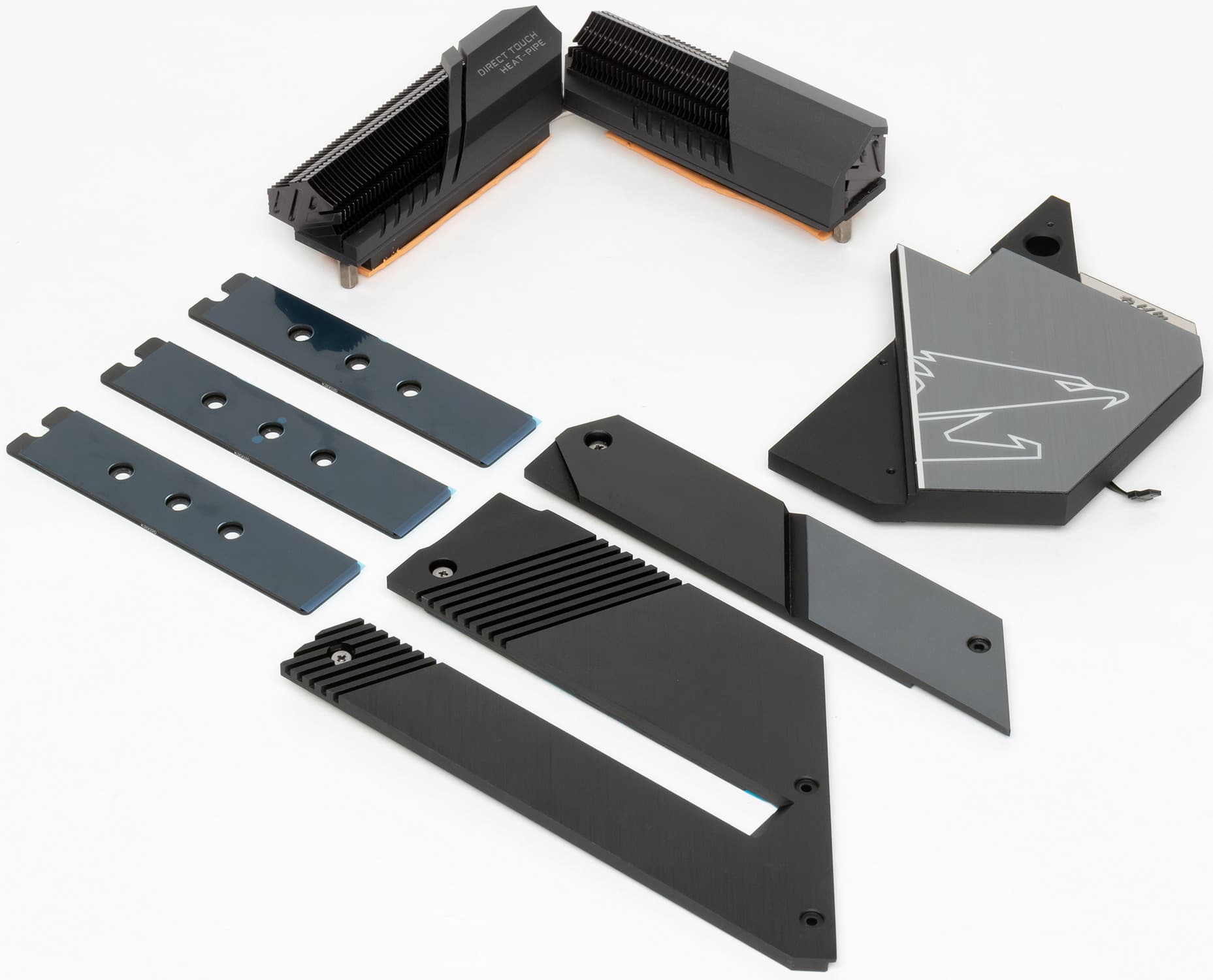

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

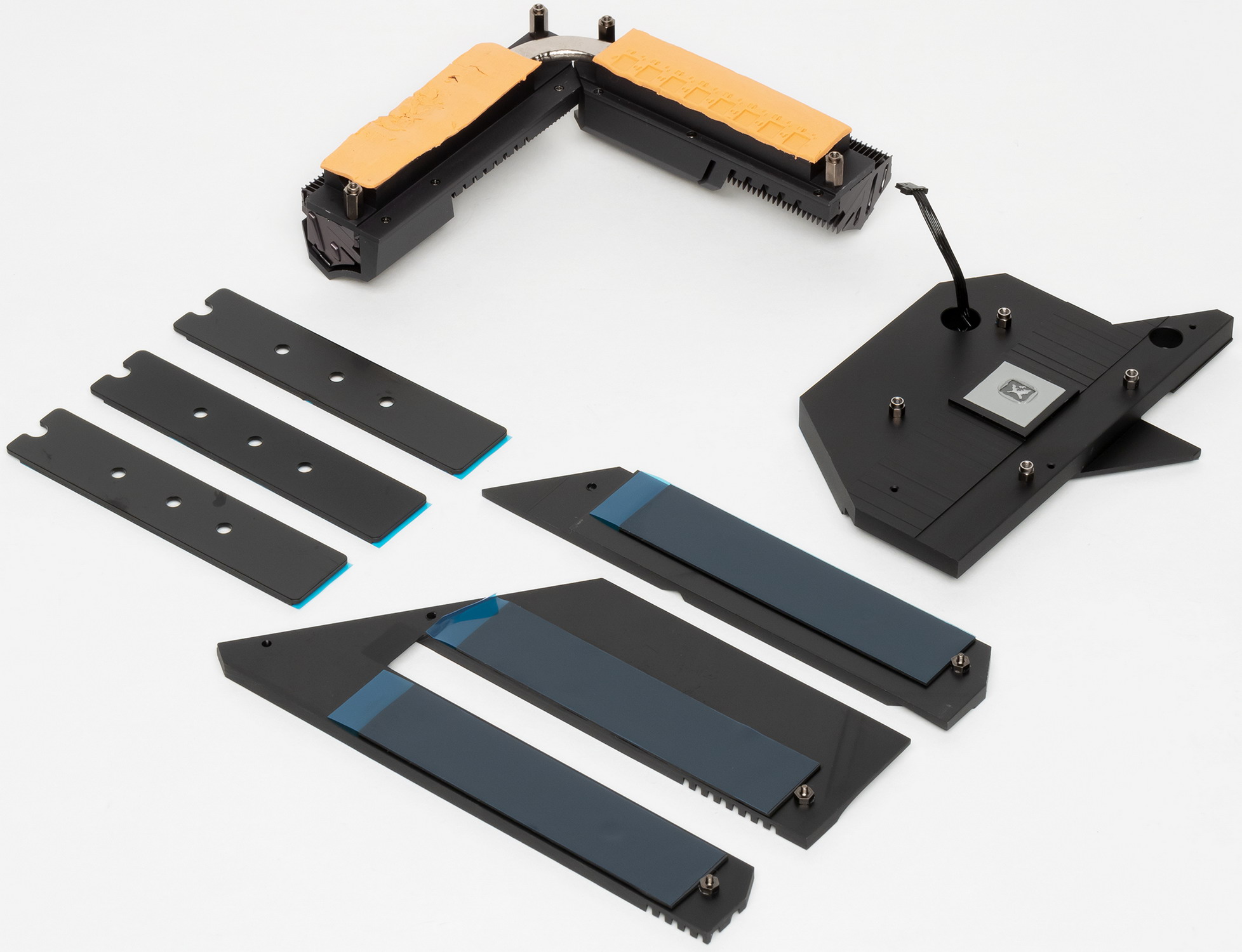

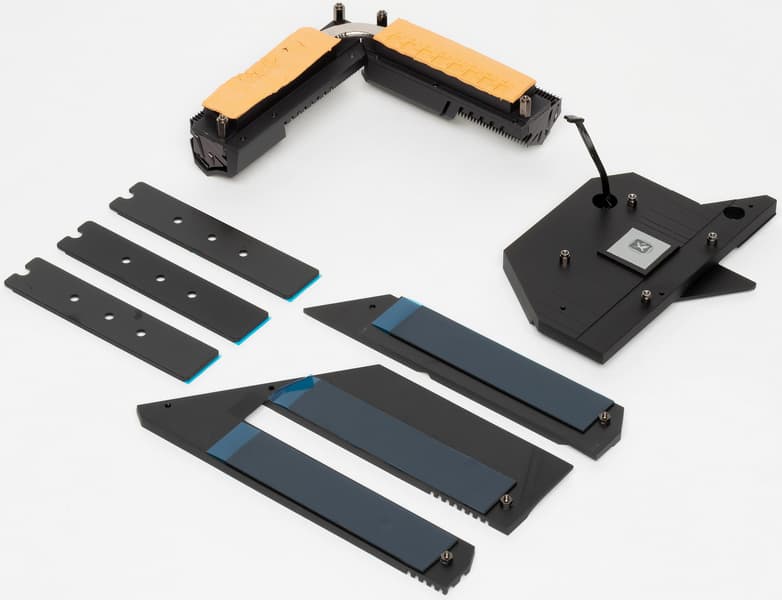

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух остальных — общий.

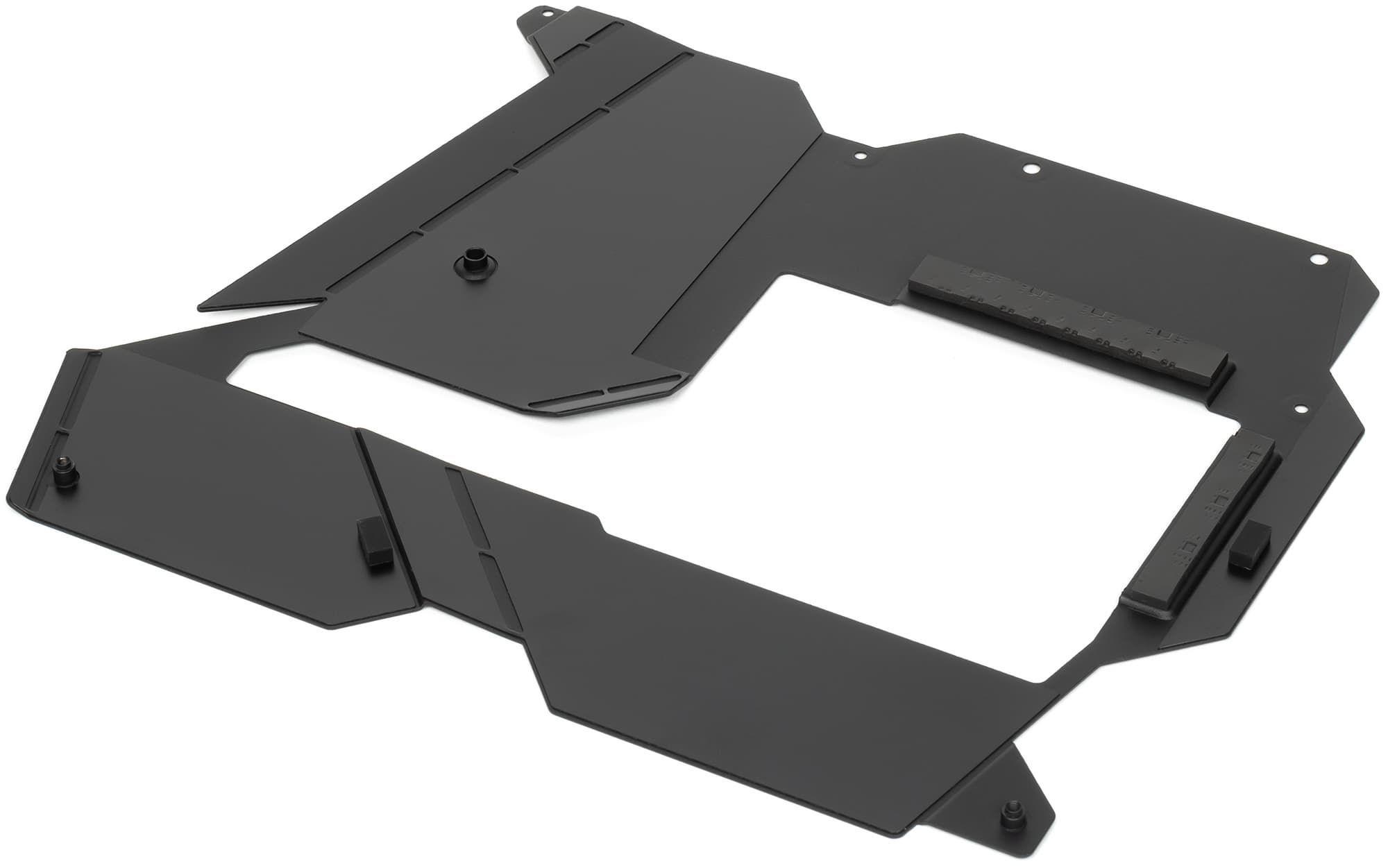

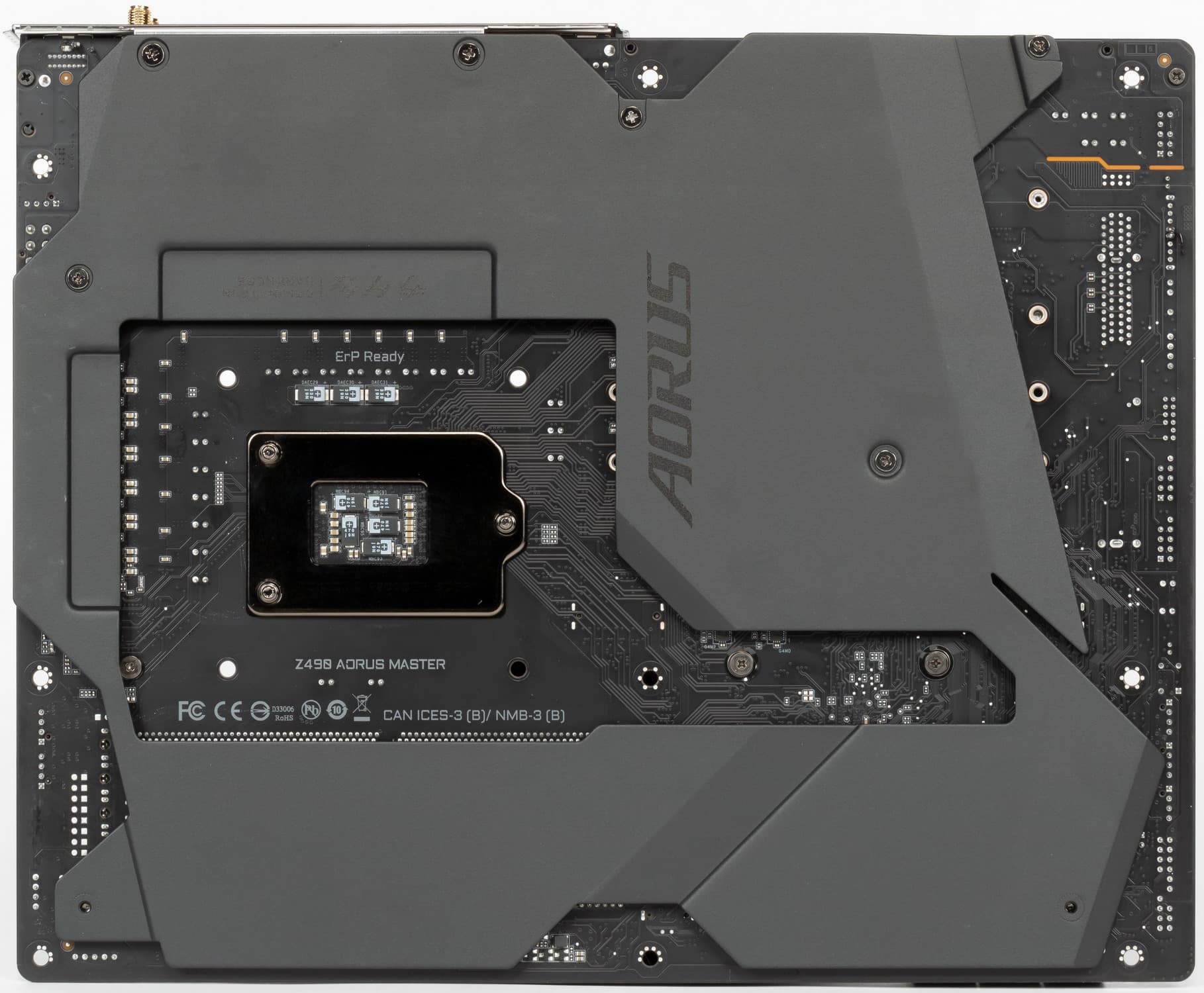

Следует напомнить, что плата обладает пластиной с оборотной стороны с так наноуглеродным покрытием, и пластина также принимает участие в охлаждении в местах нахождения VRM на лицевой стороне.

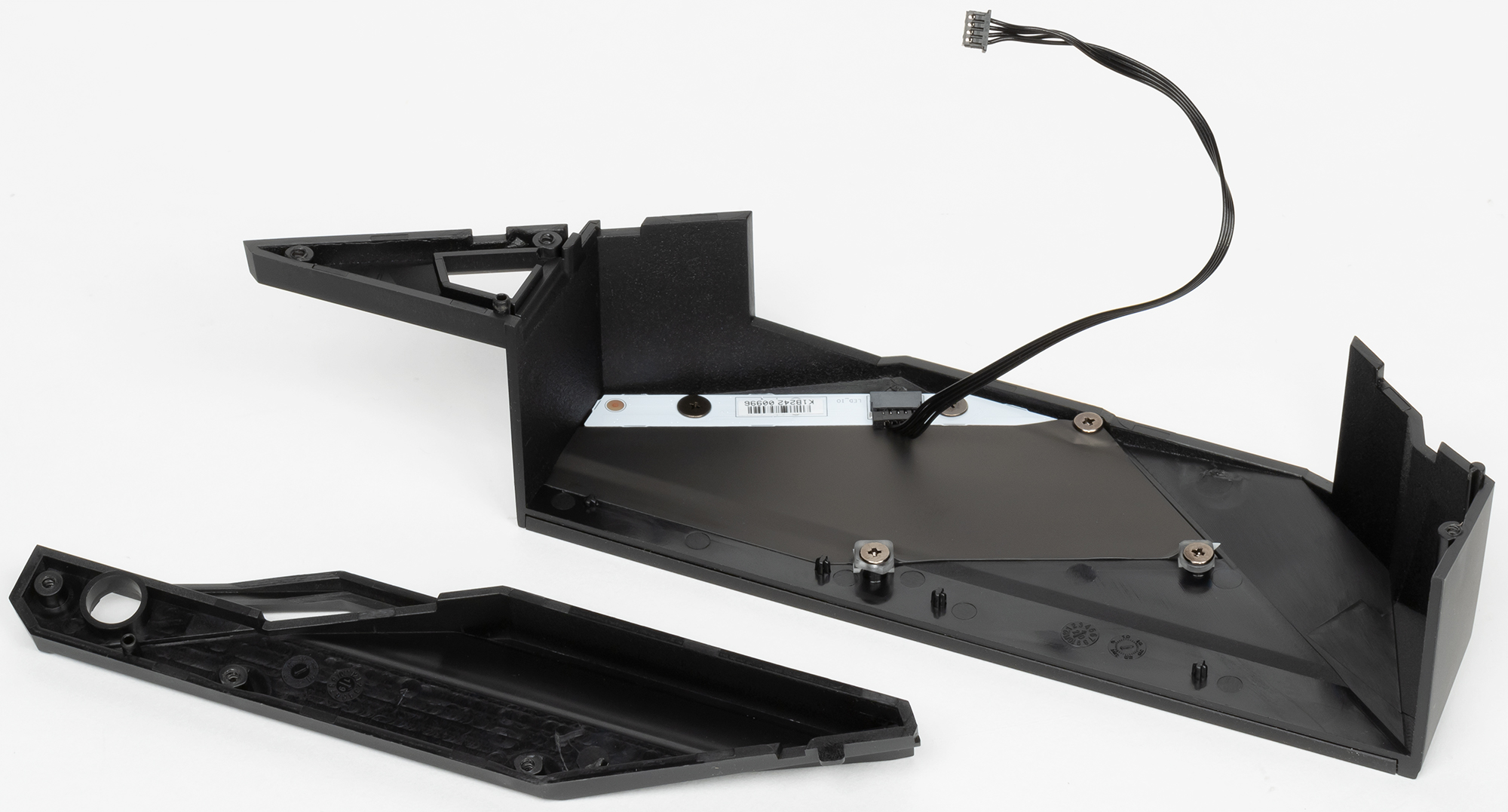

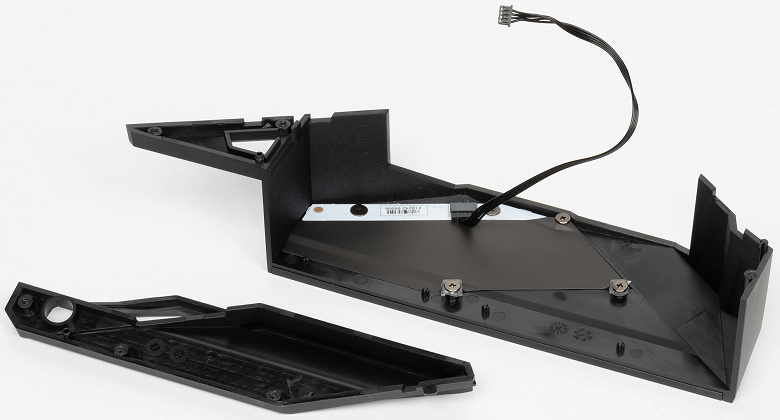

Над аудиоподсистемой и задним блоком портов установлен пластиковый кожух соответствующего дизайна, он оснащен подсветкой.

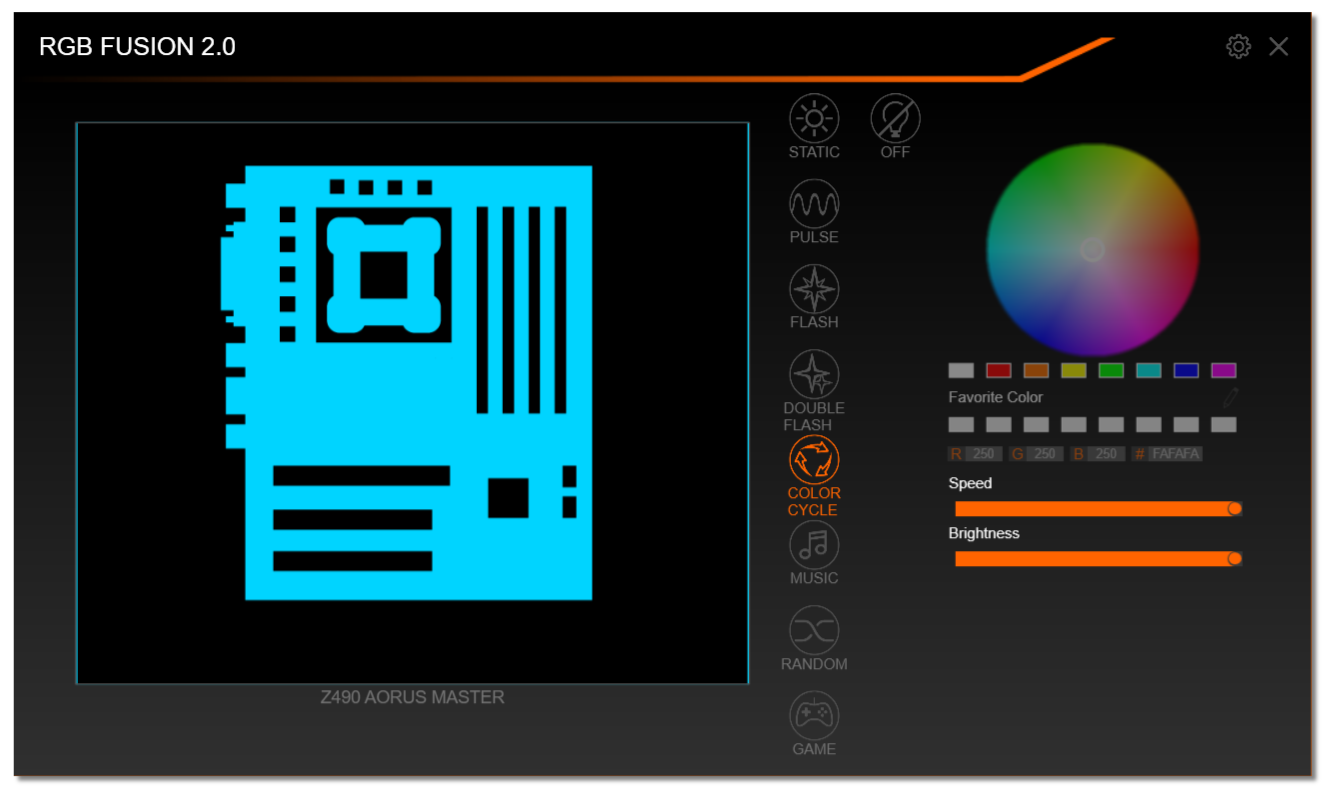

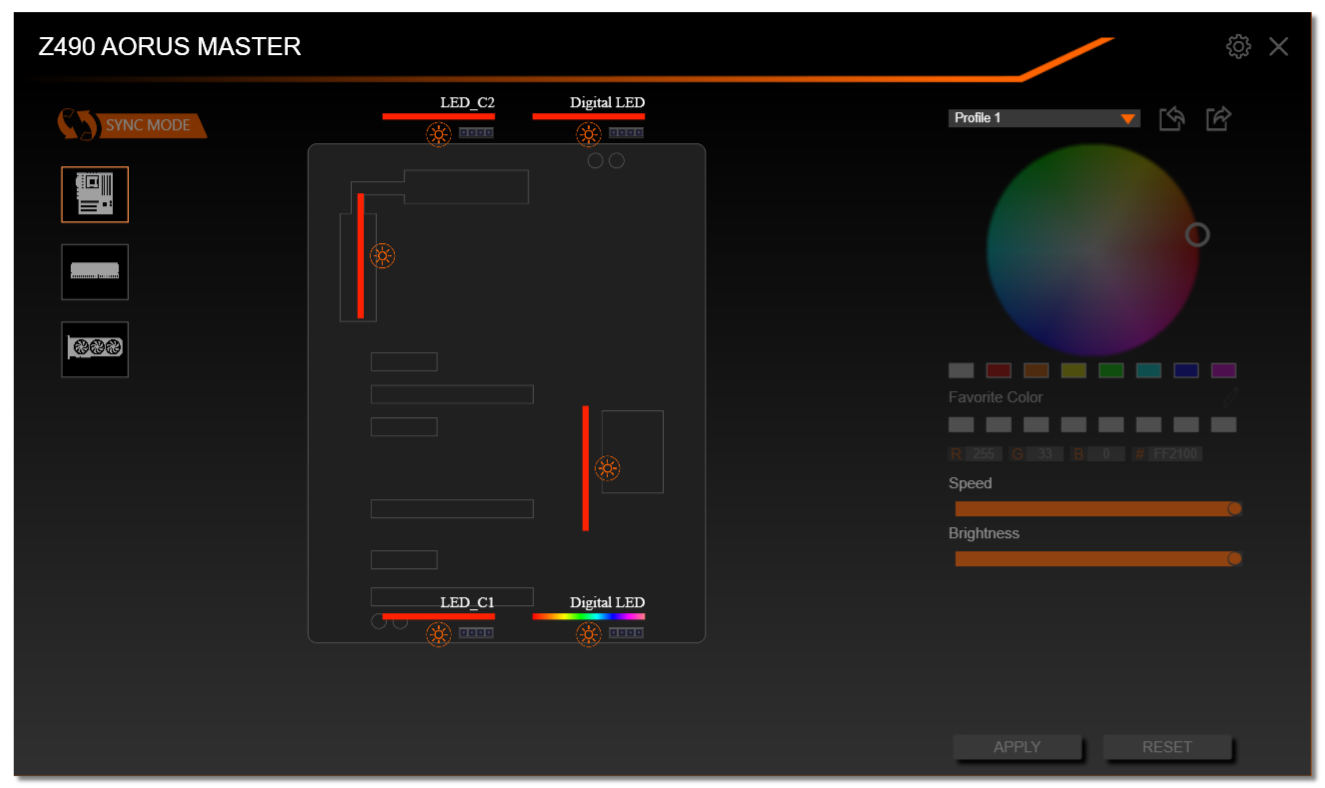

Подсветка

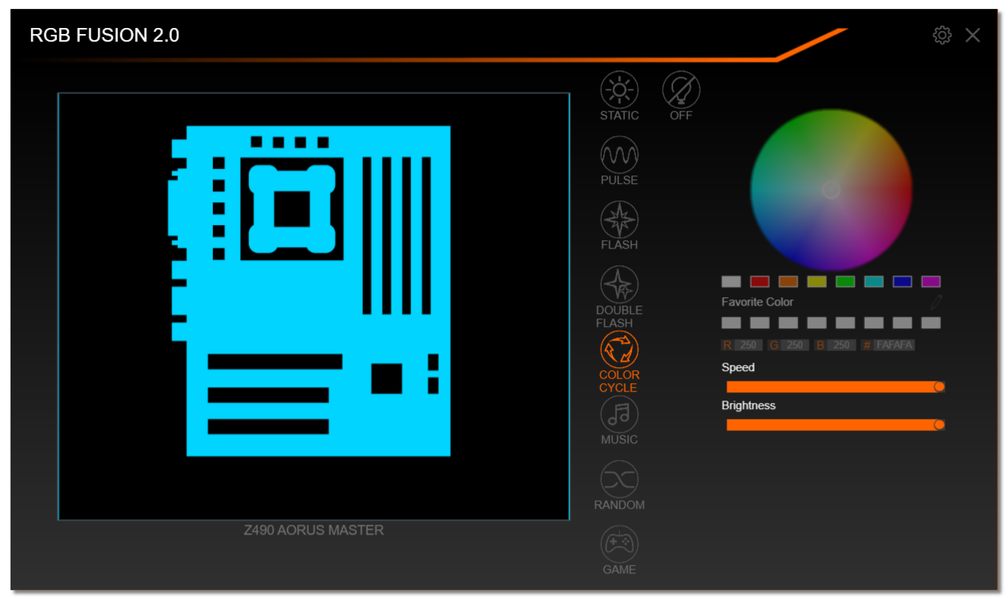

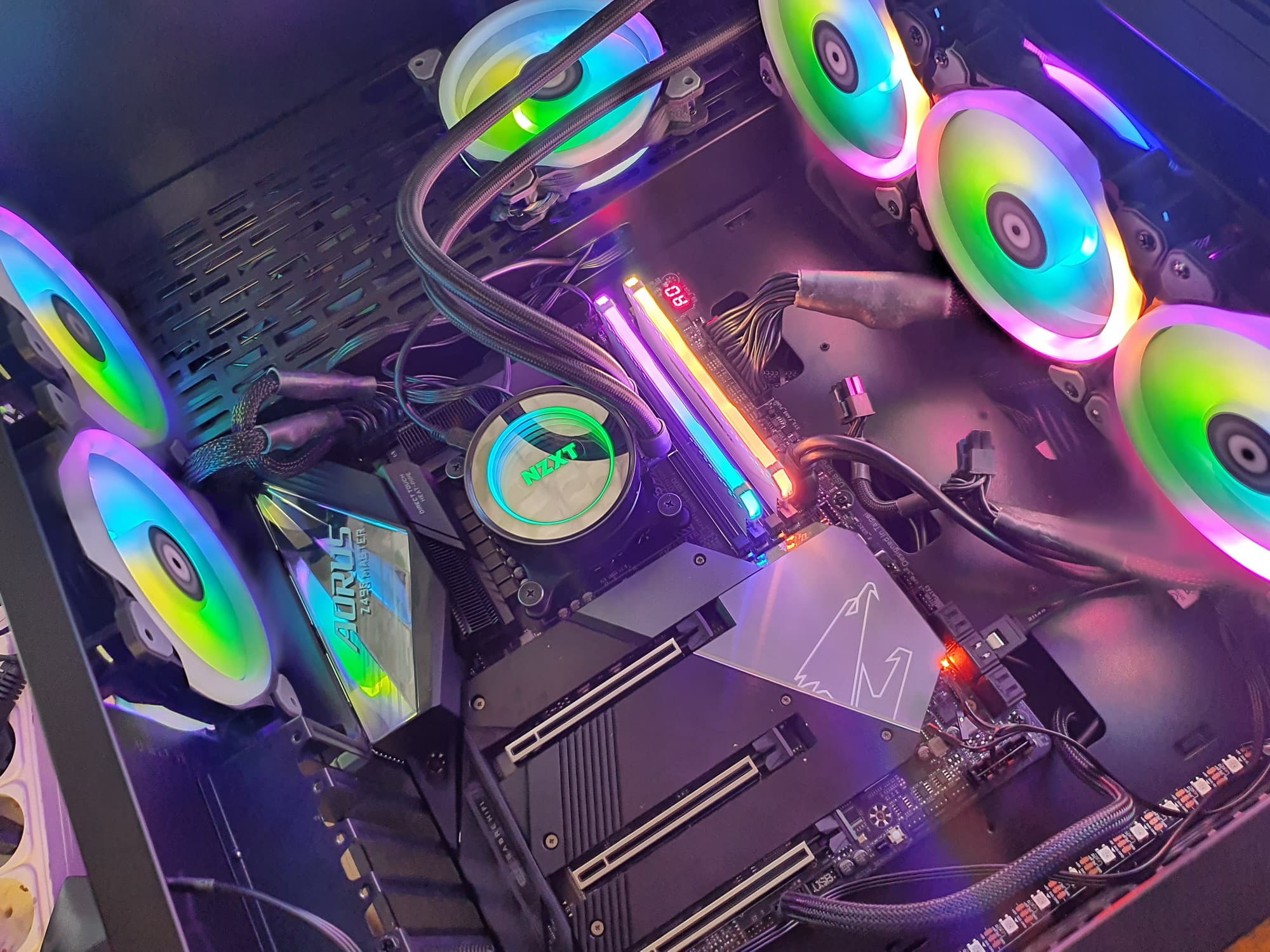

Топовые платы Gigabyte (как и других производителей) всегда имеют красивую подсветку. В данном случае красиво подсвечены кожухи заднего блока портов и чипсетного радиатора. Все это можно увидеть в ролике ниже.

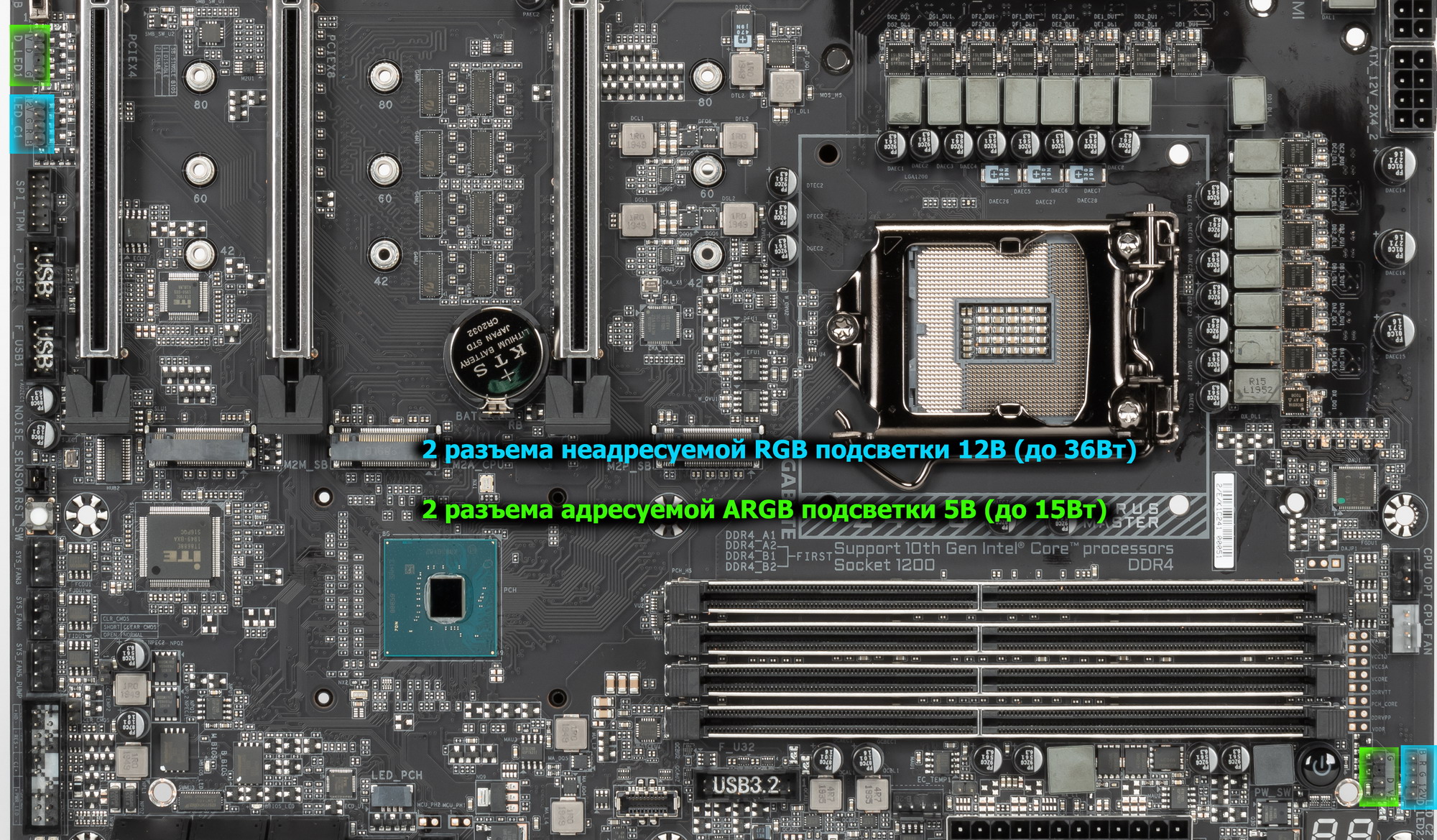

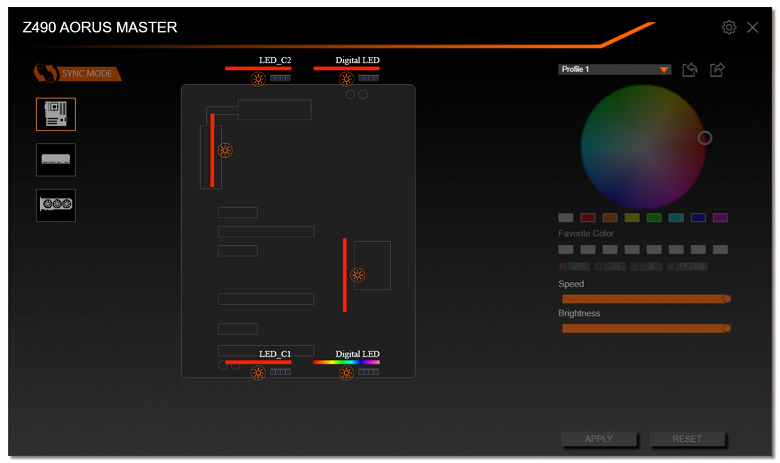

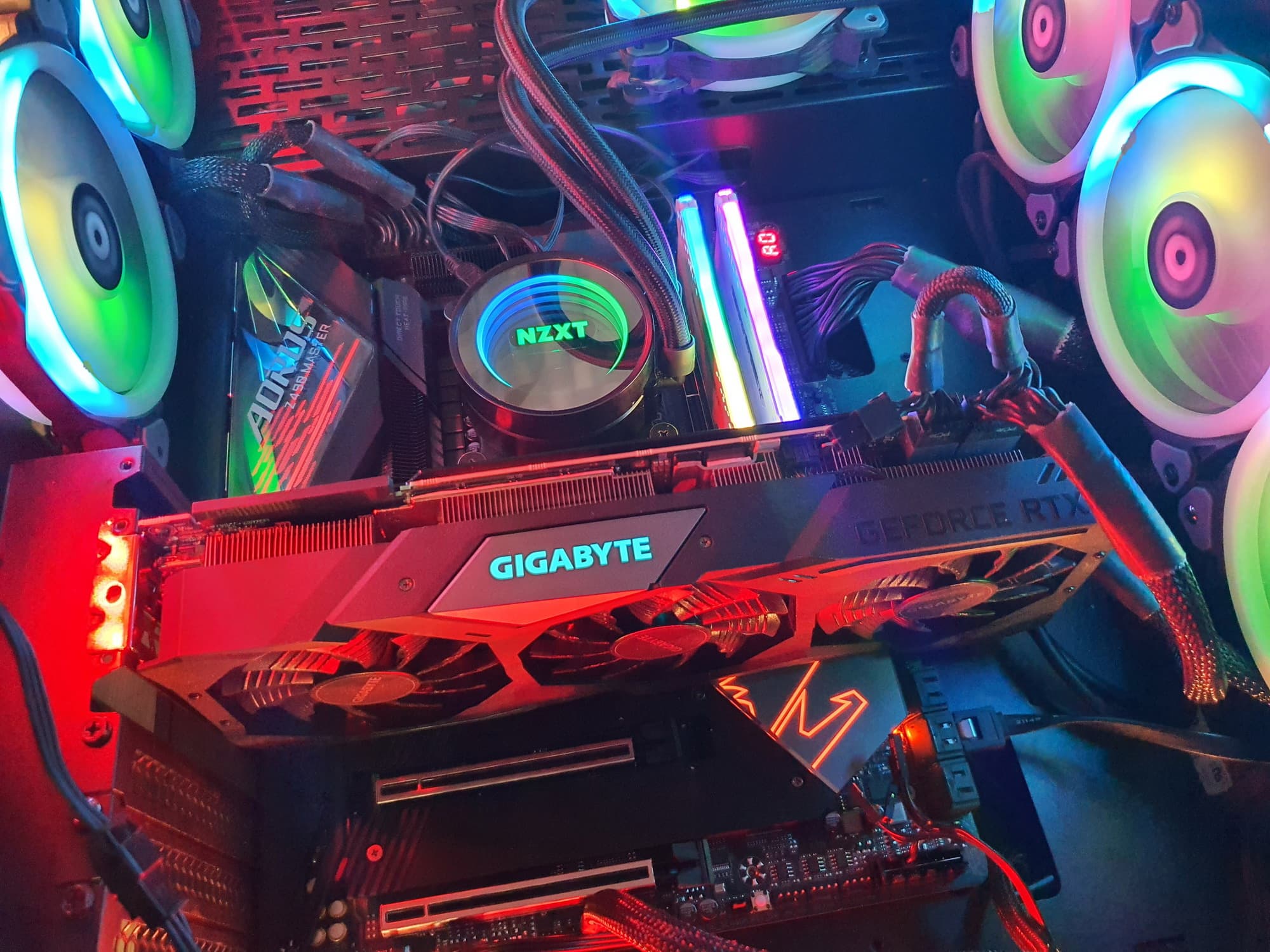

Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу RGB Fusion.

Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Gigabyte.

Программное обеспечение под Windows

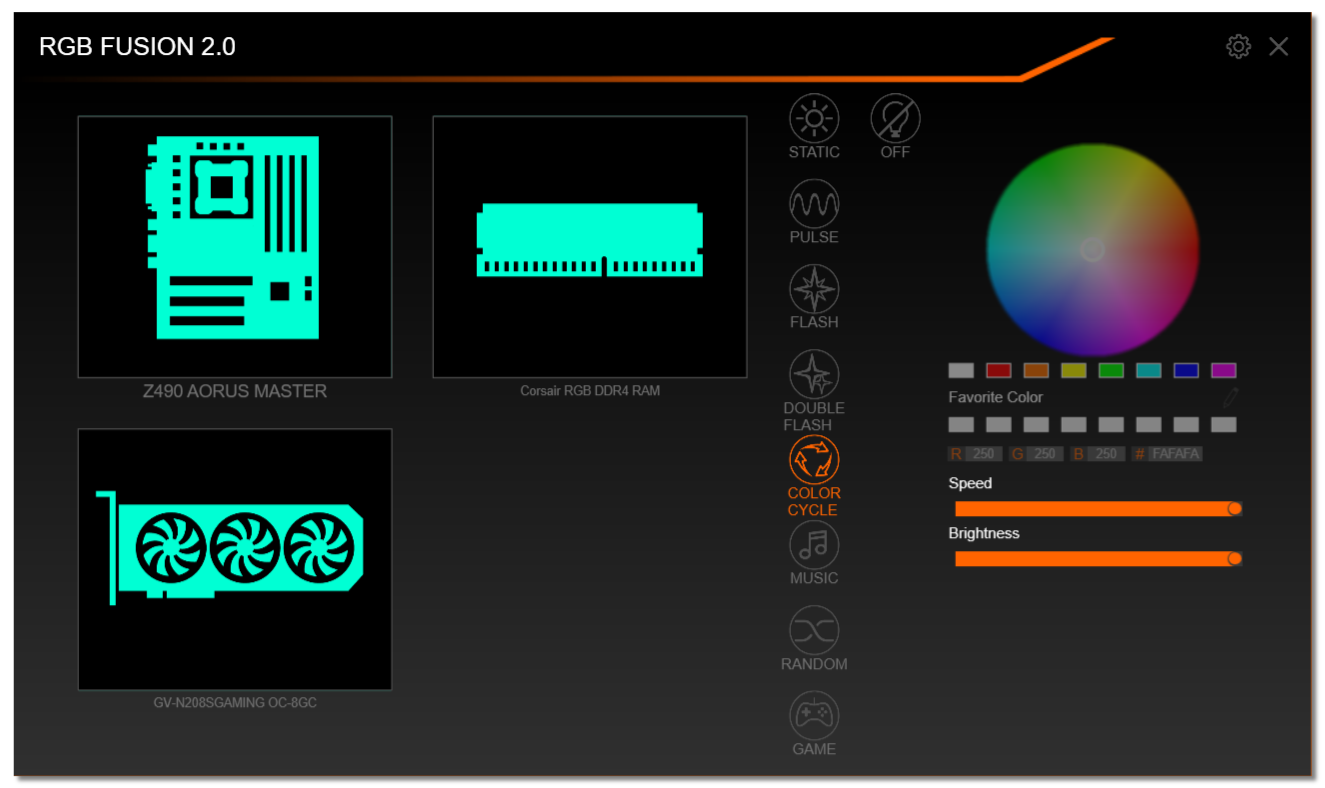

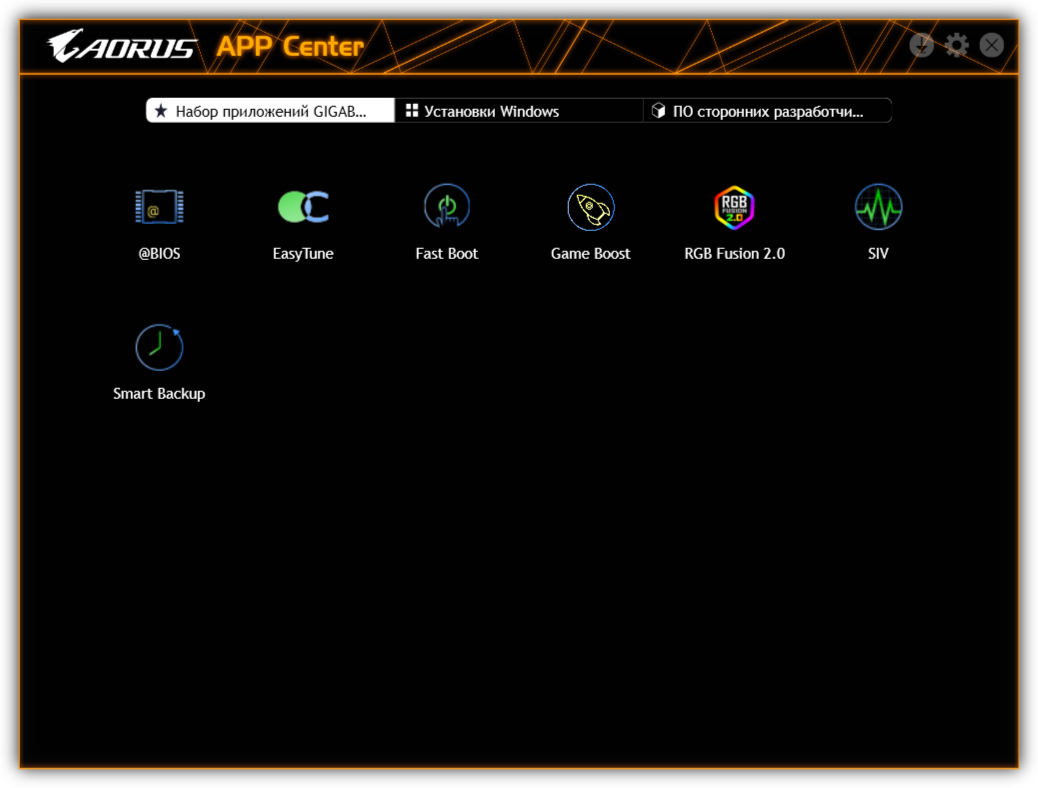

Фирменное ПО Gigabyte

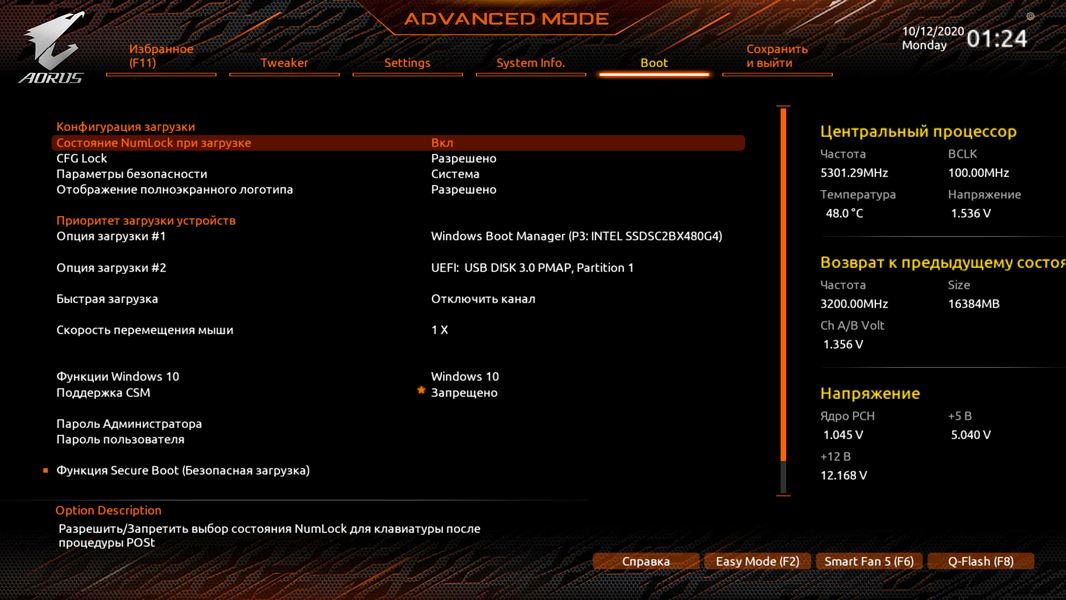

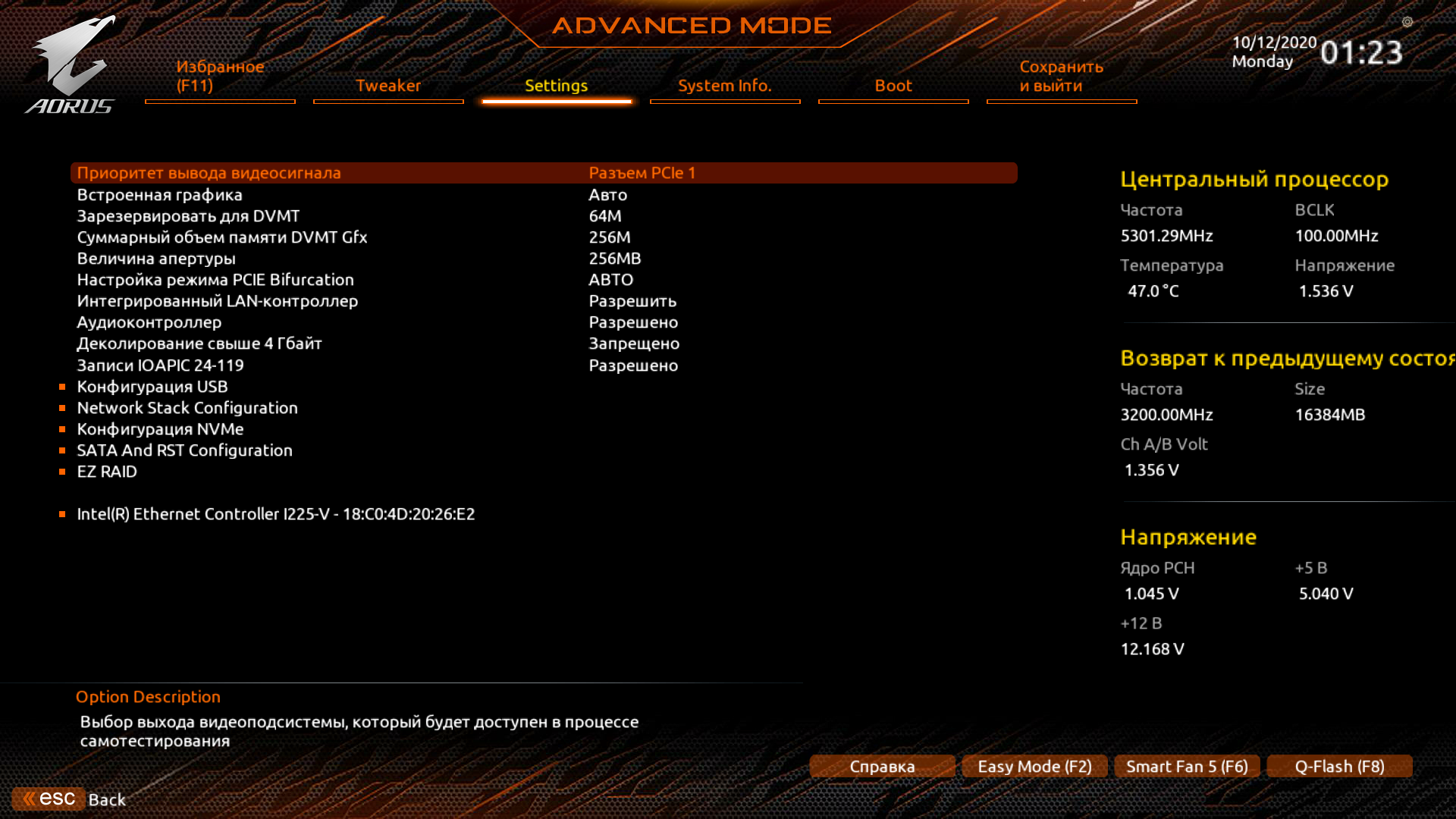

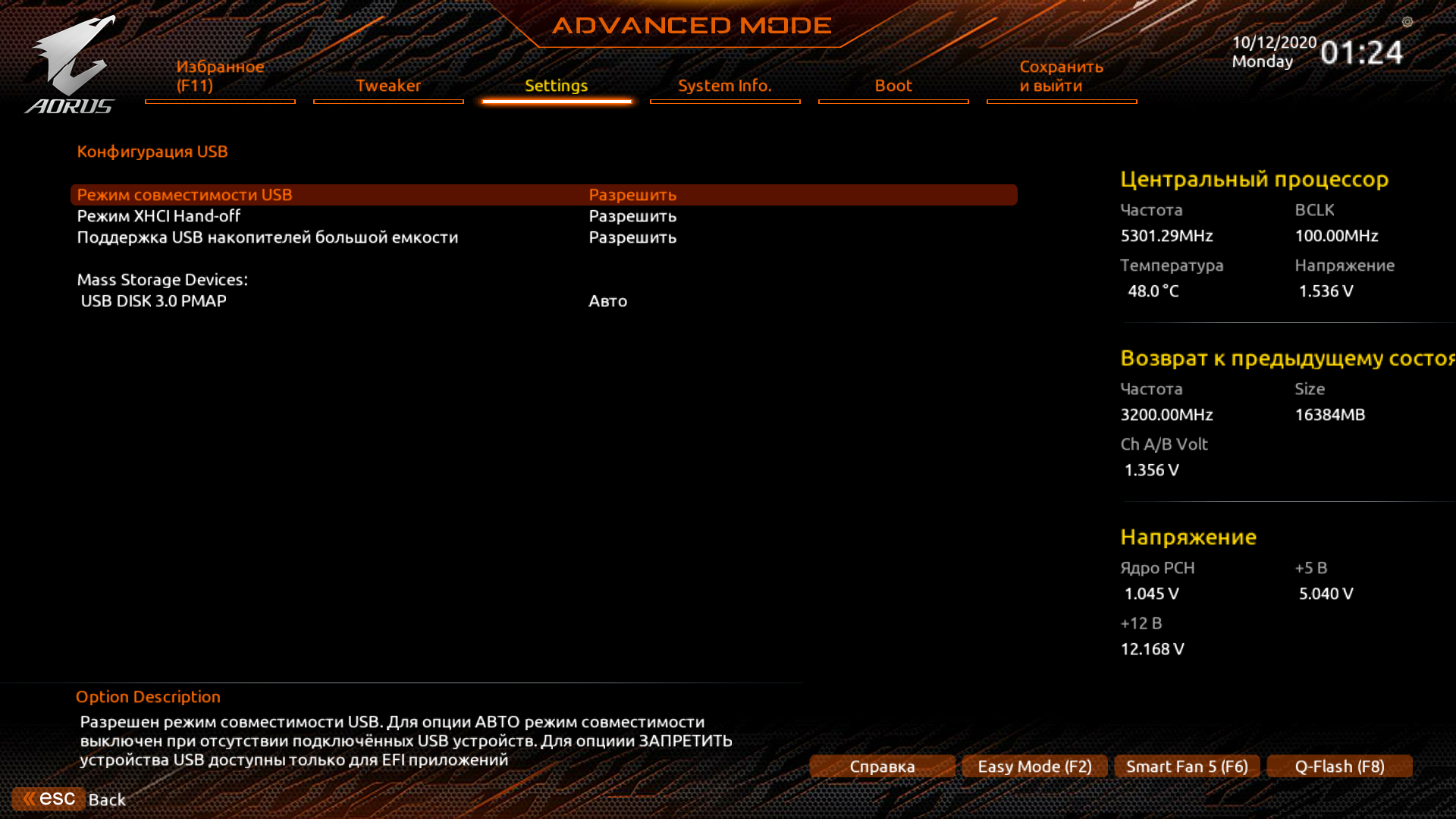

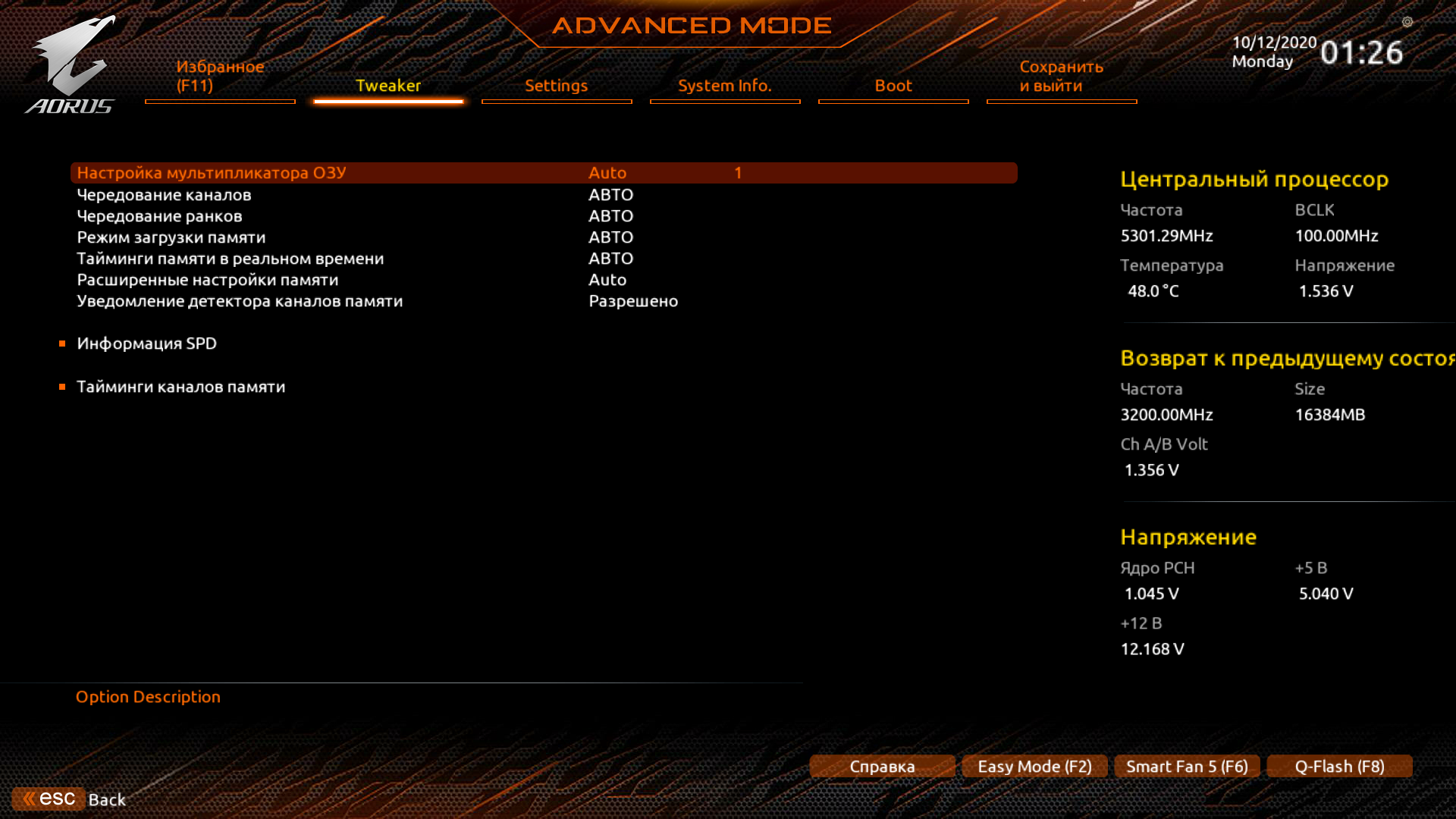

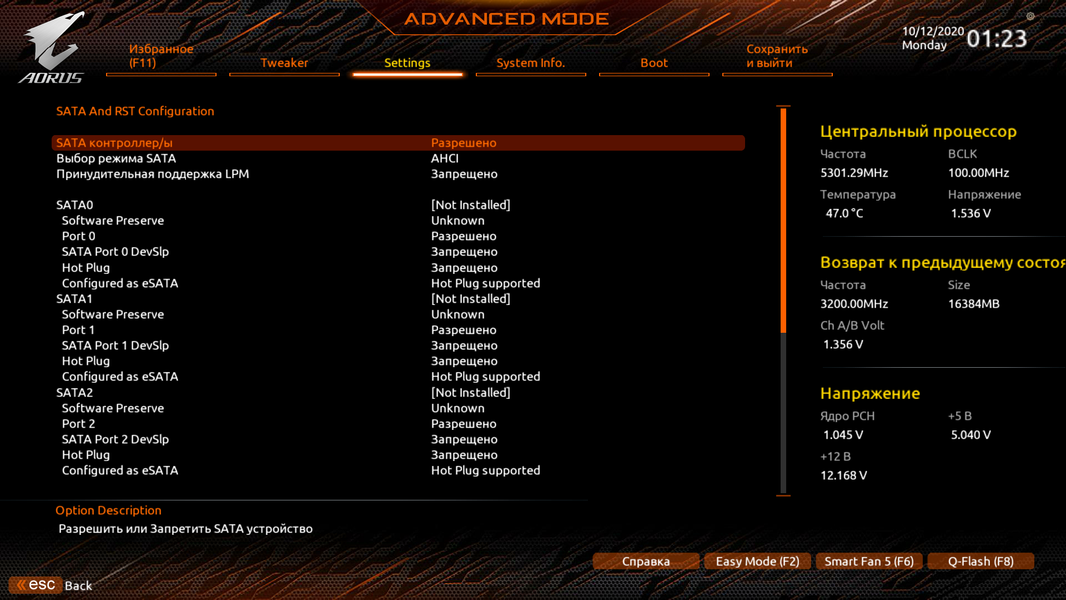

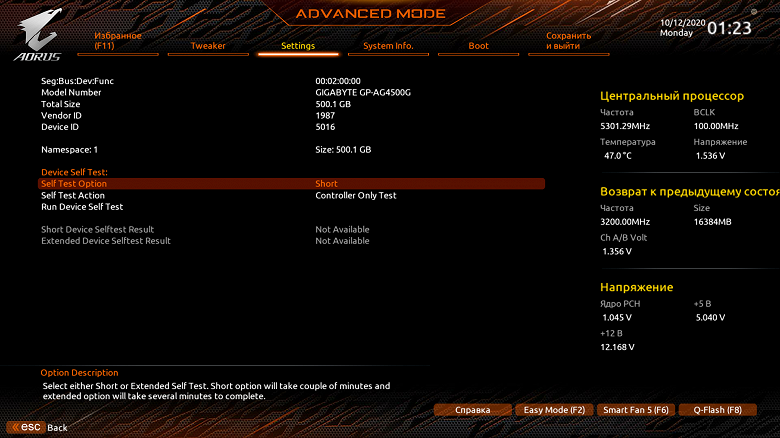

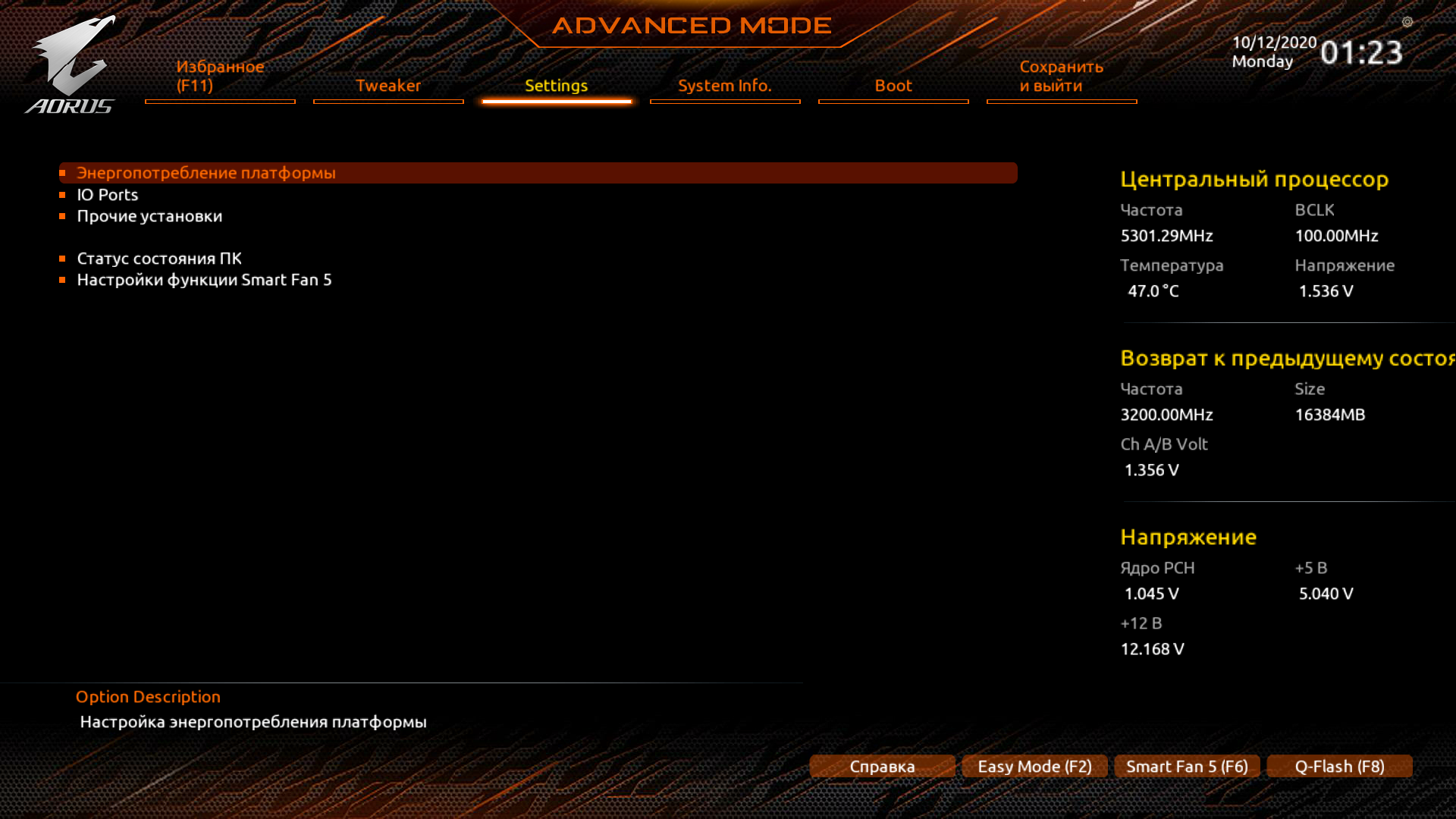

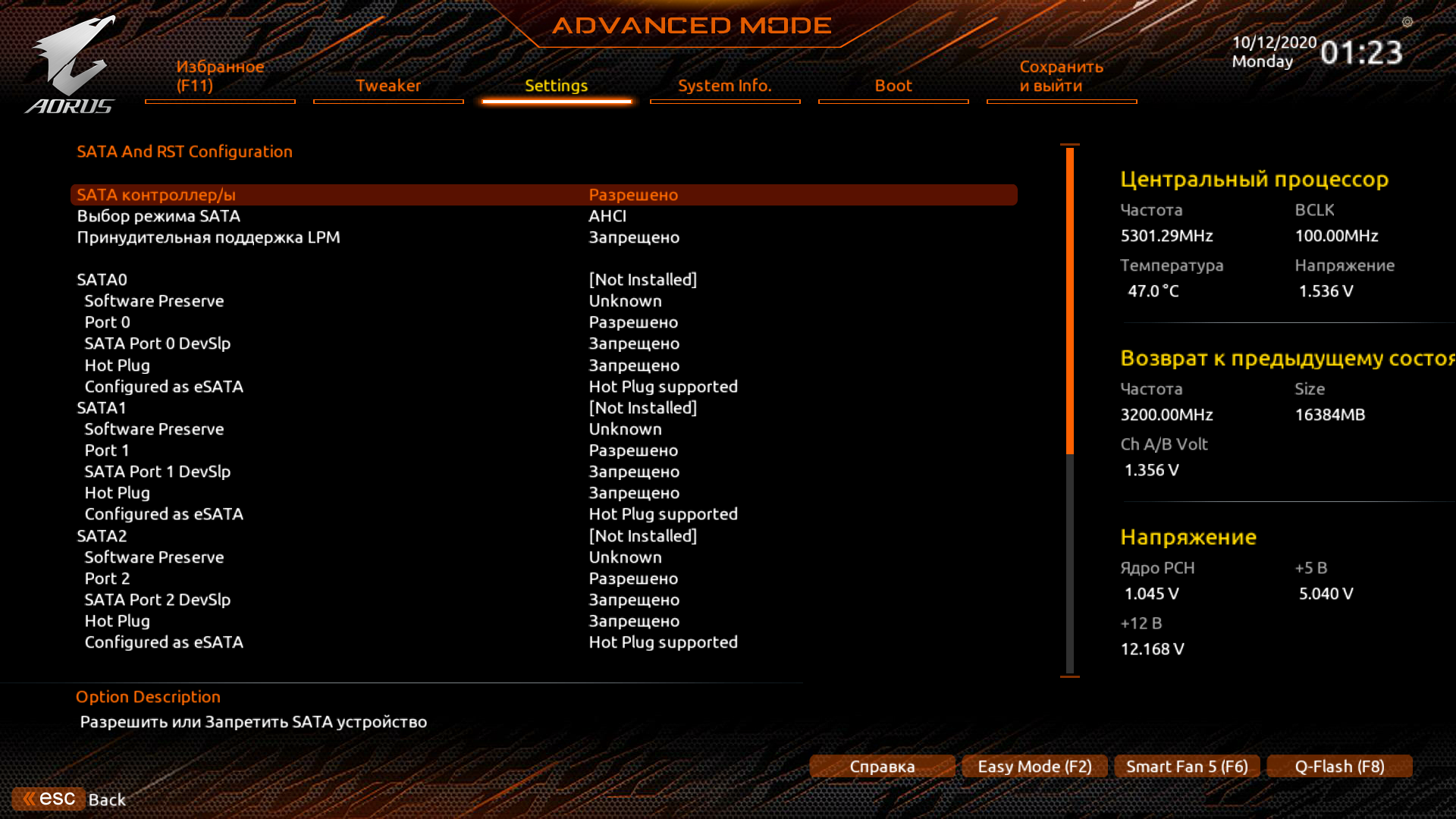

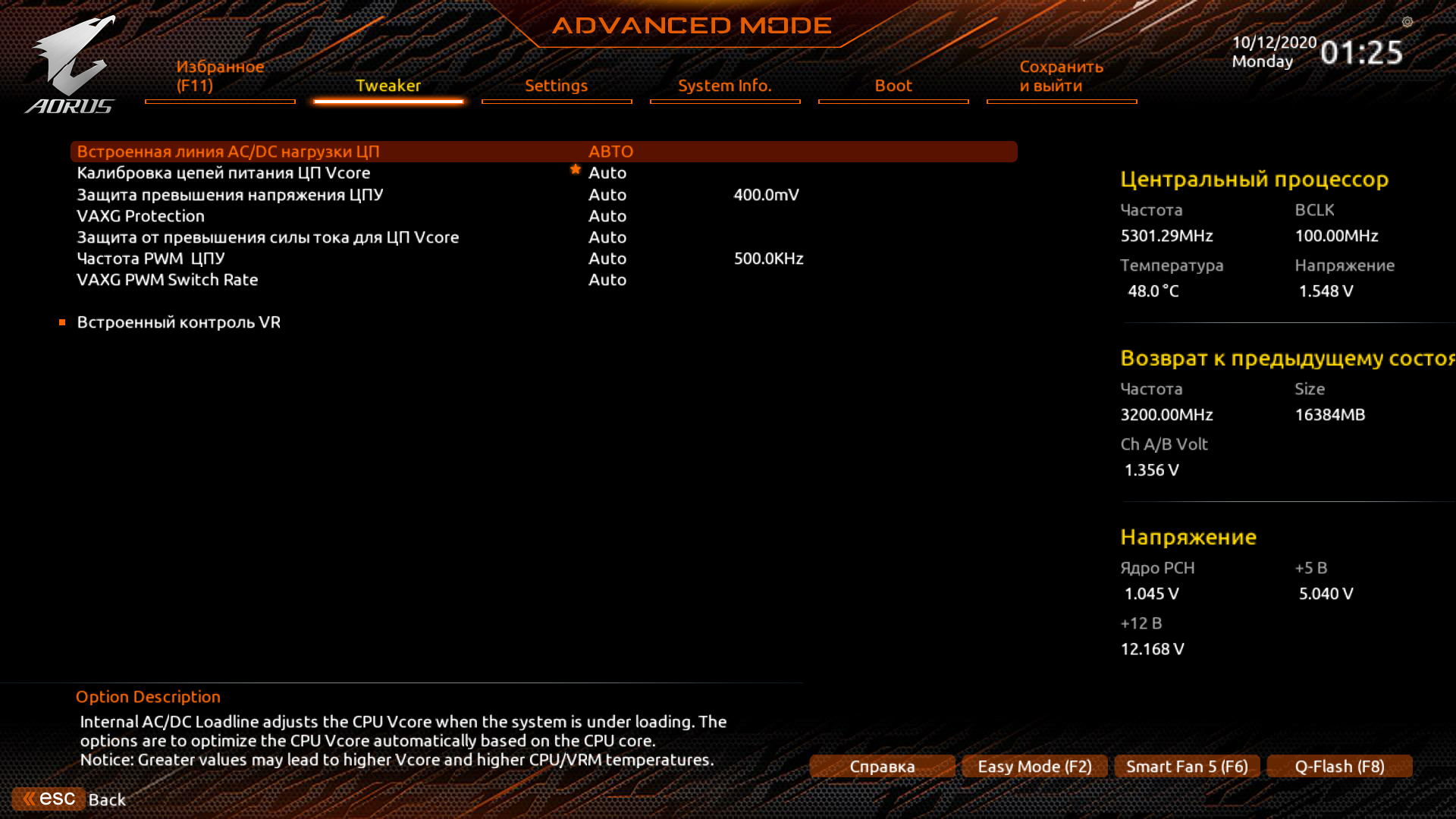

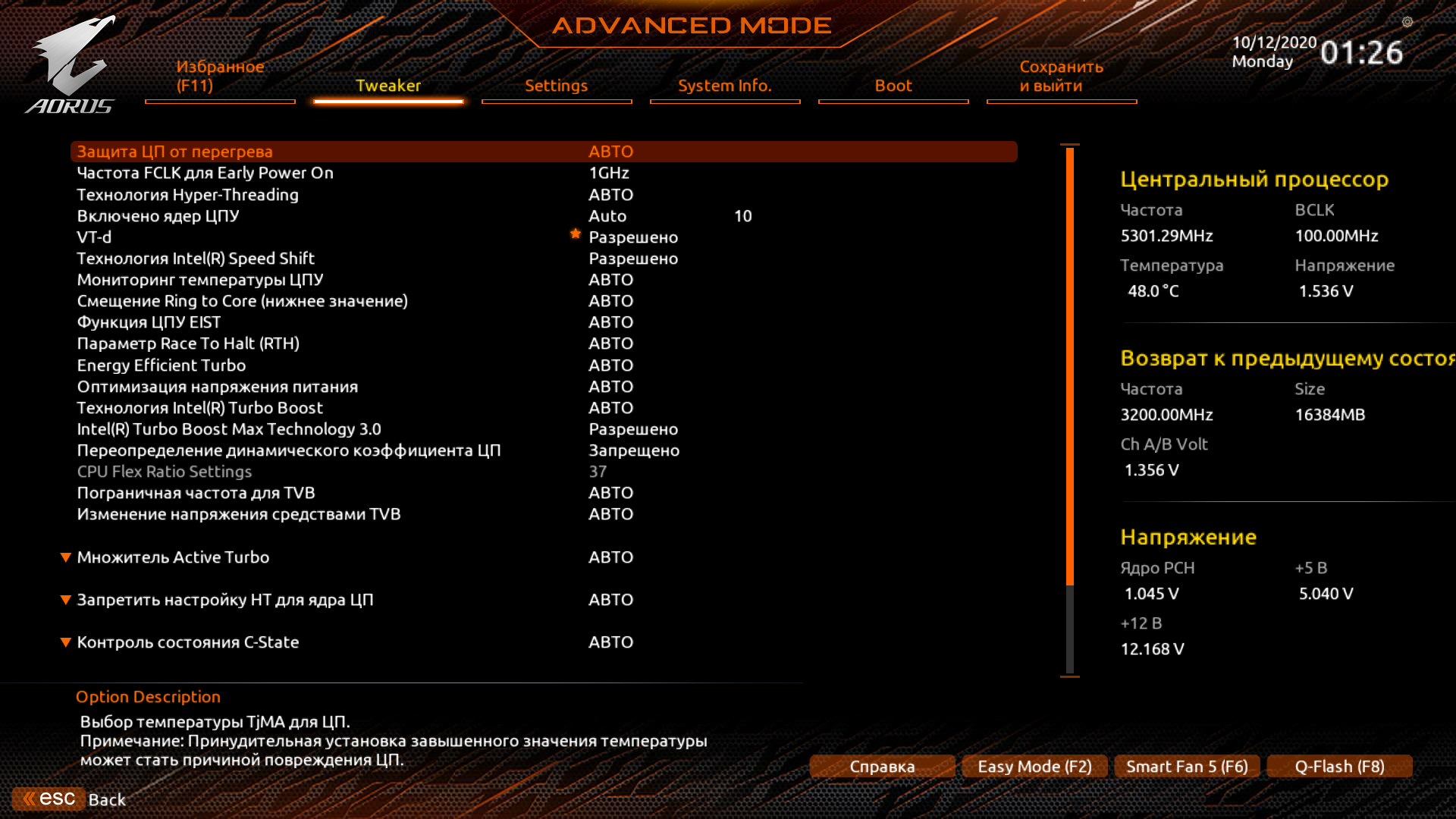

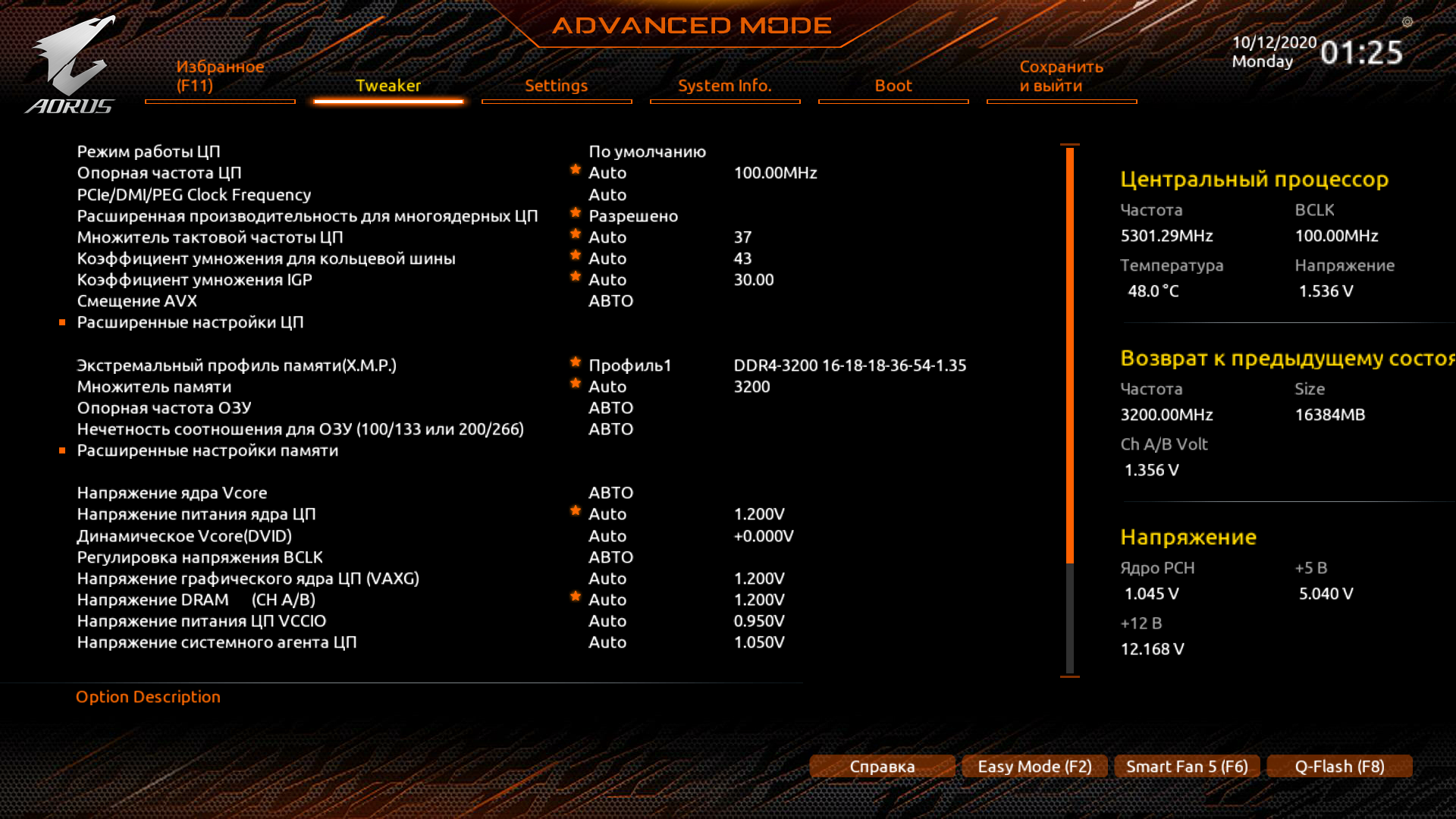

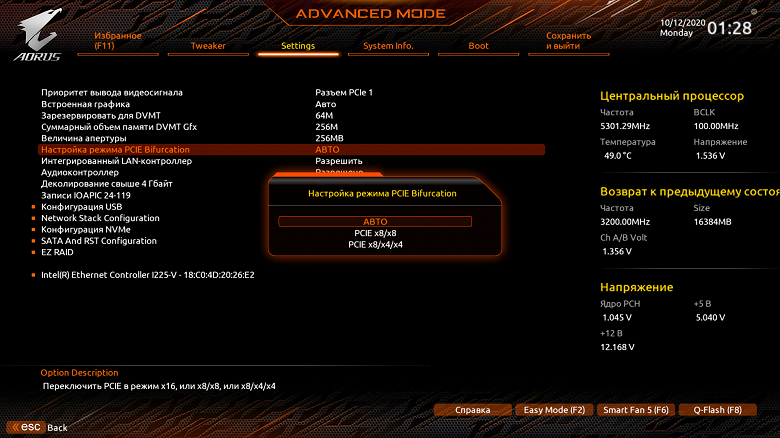

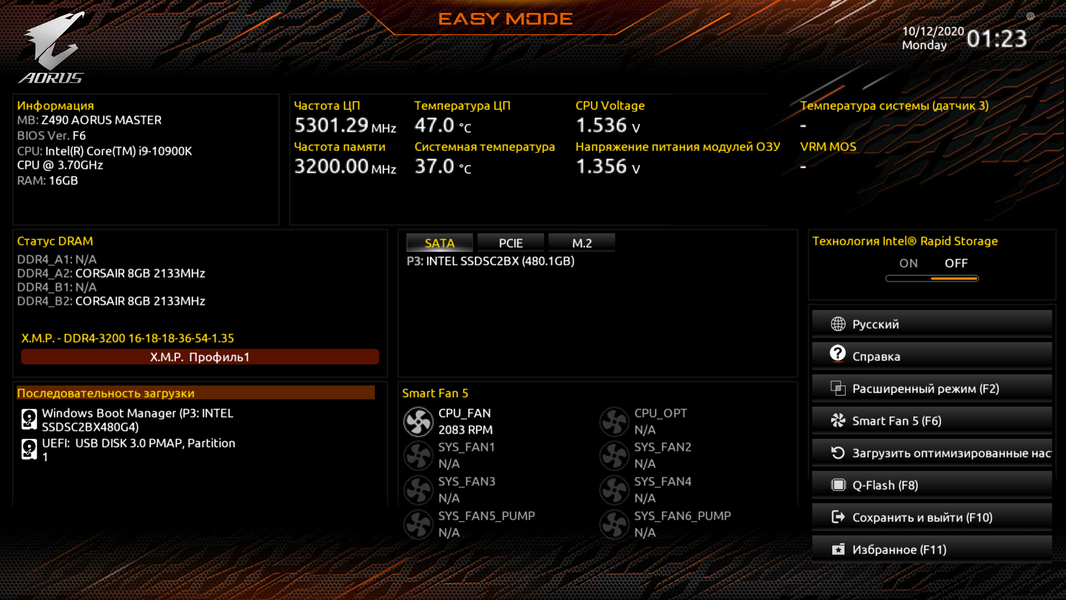

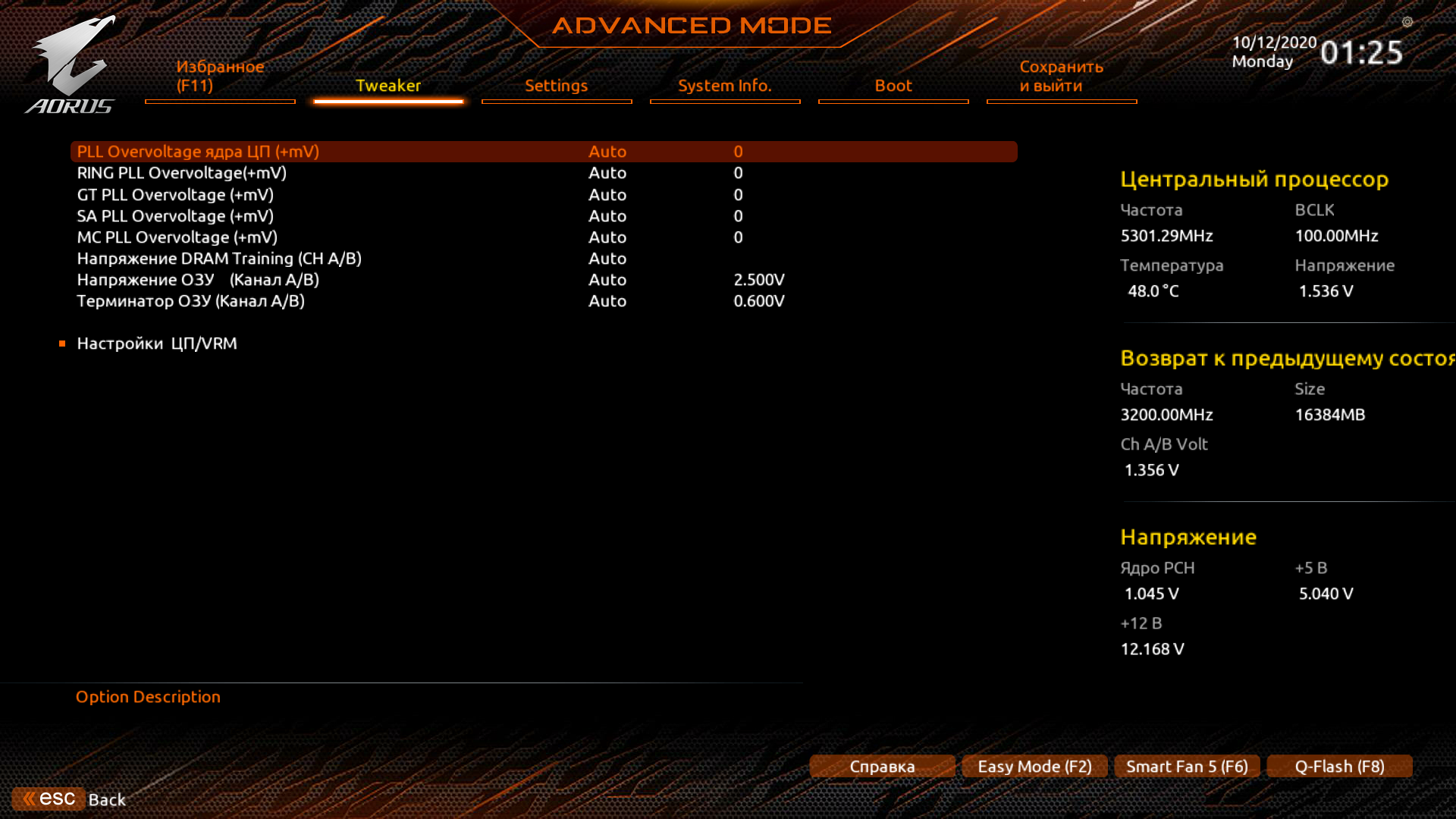

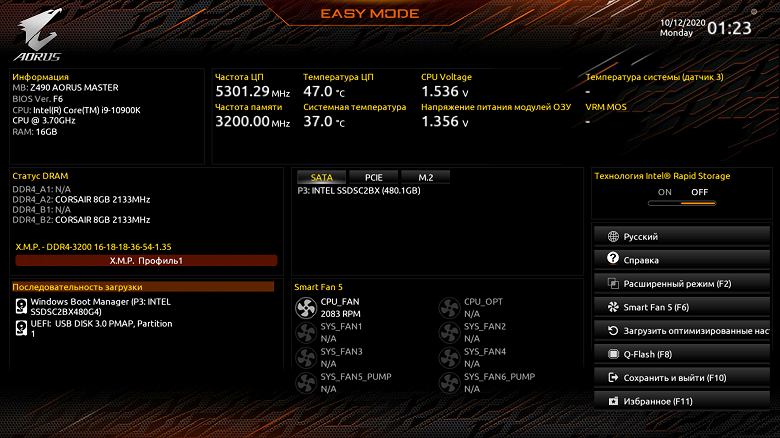

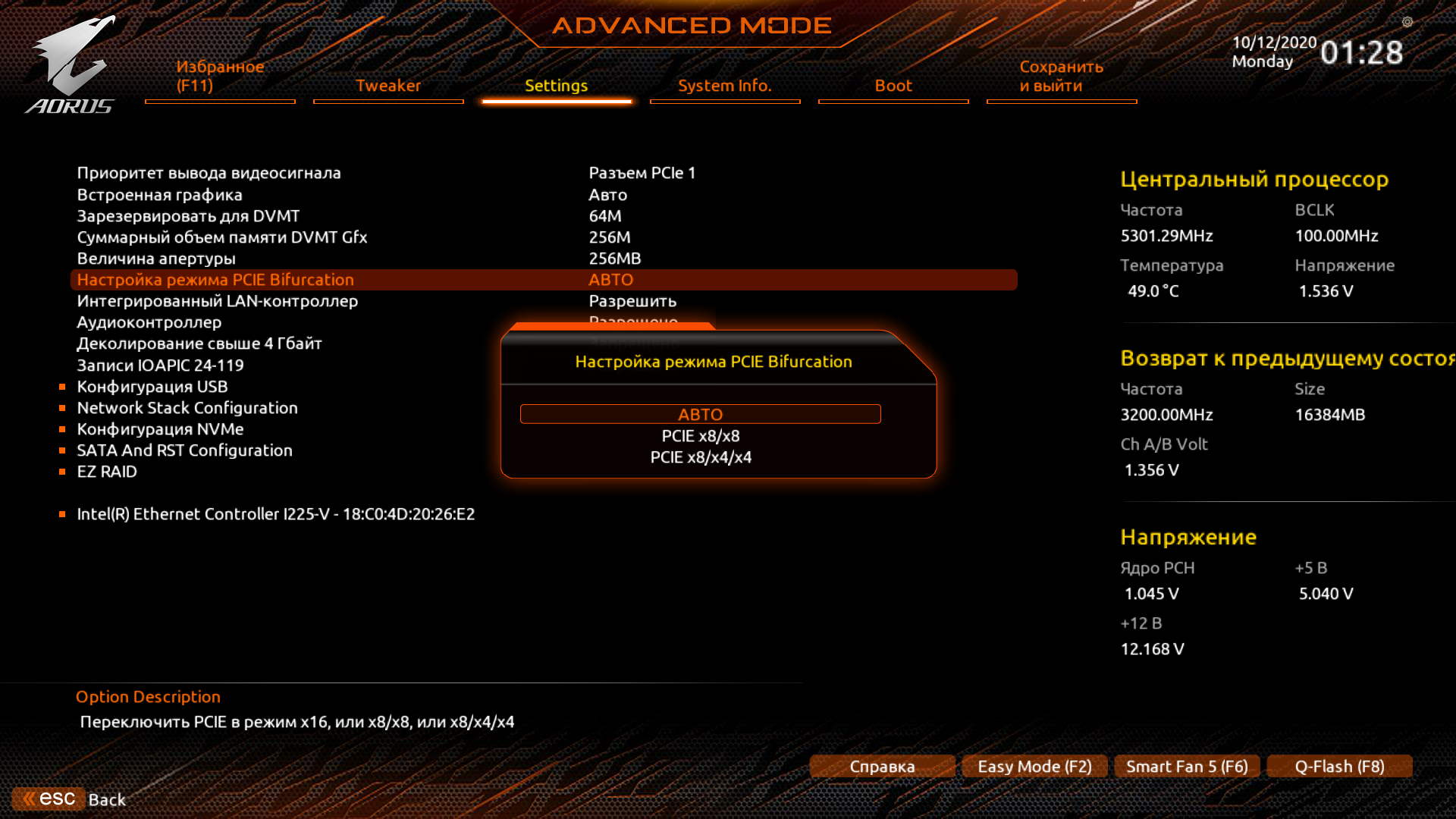

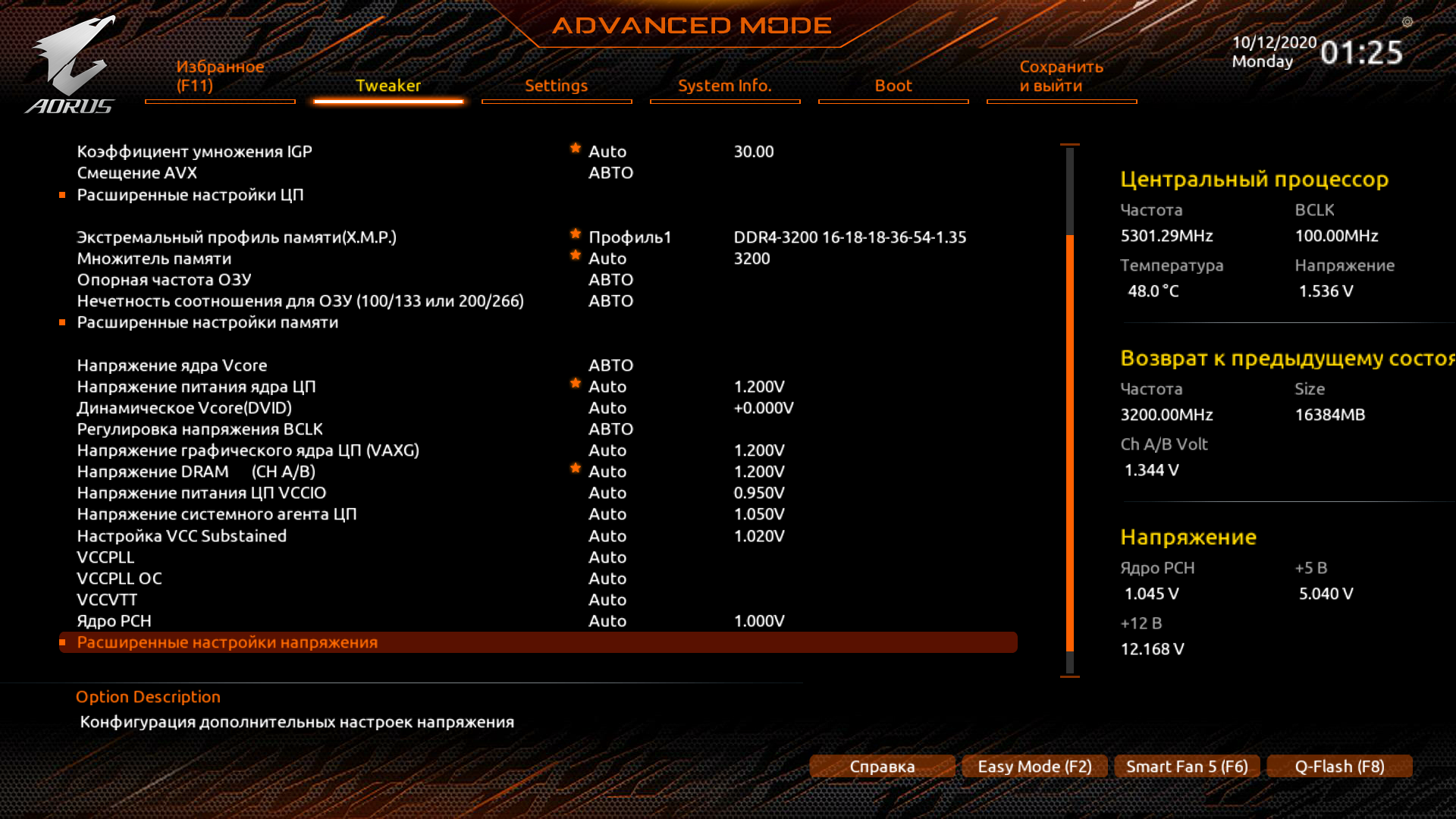

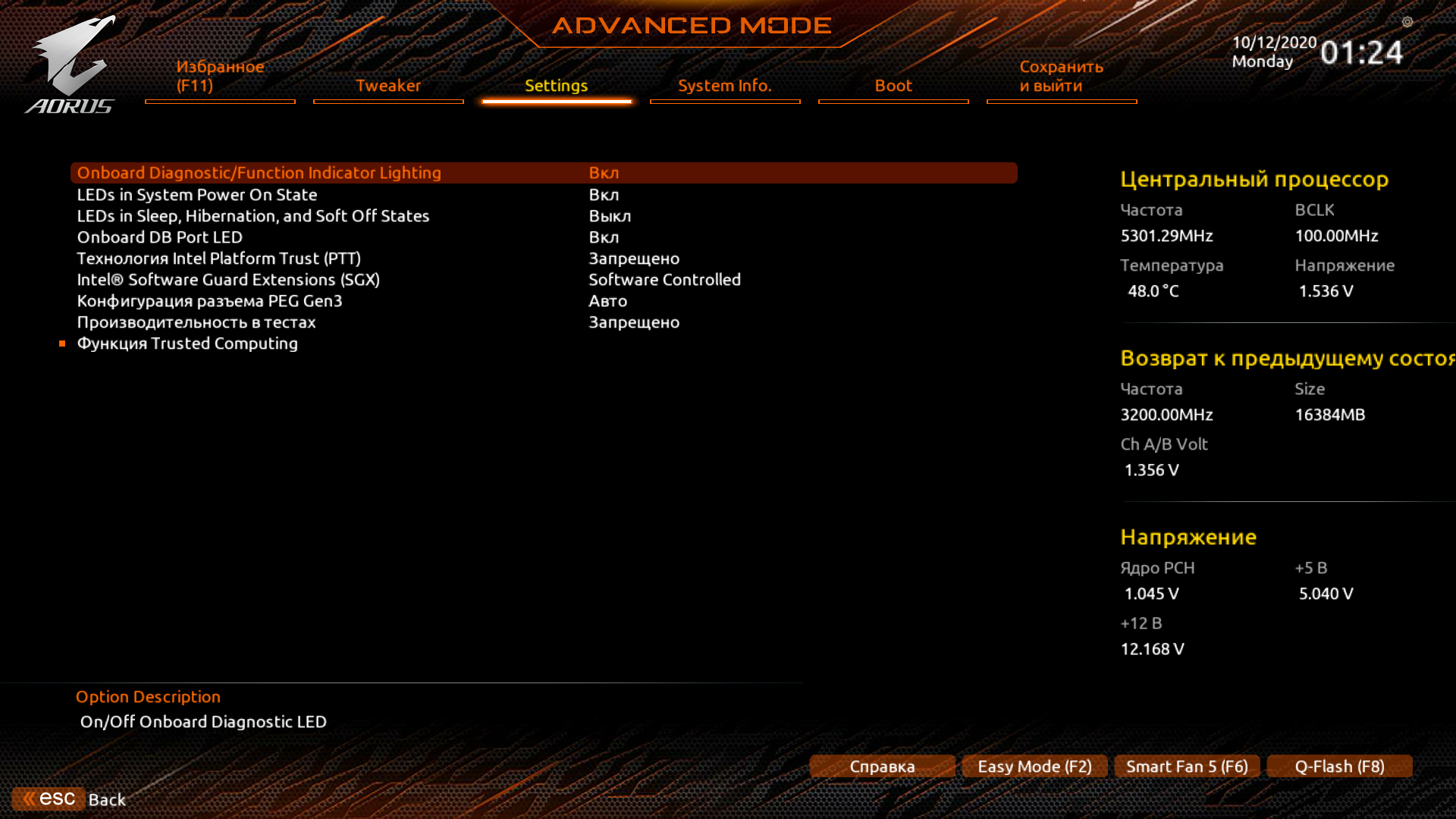

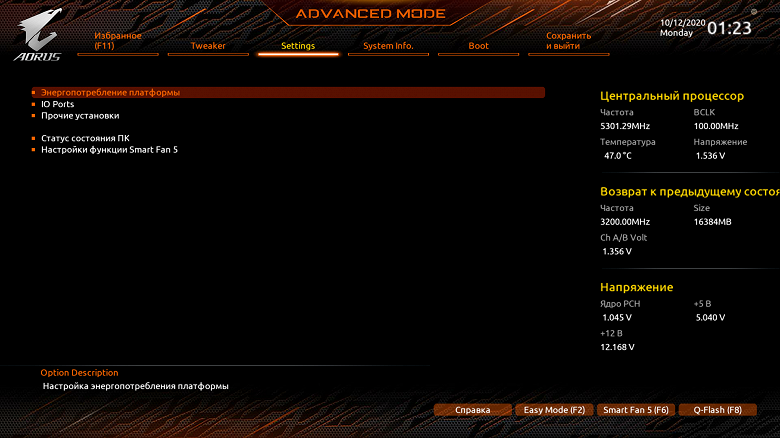

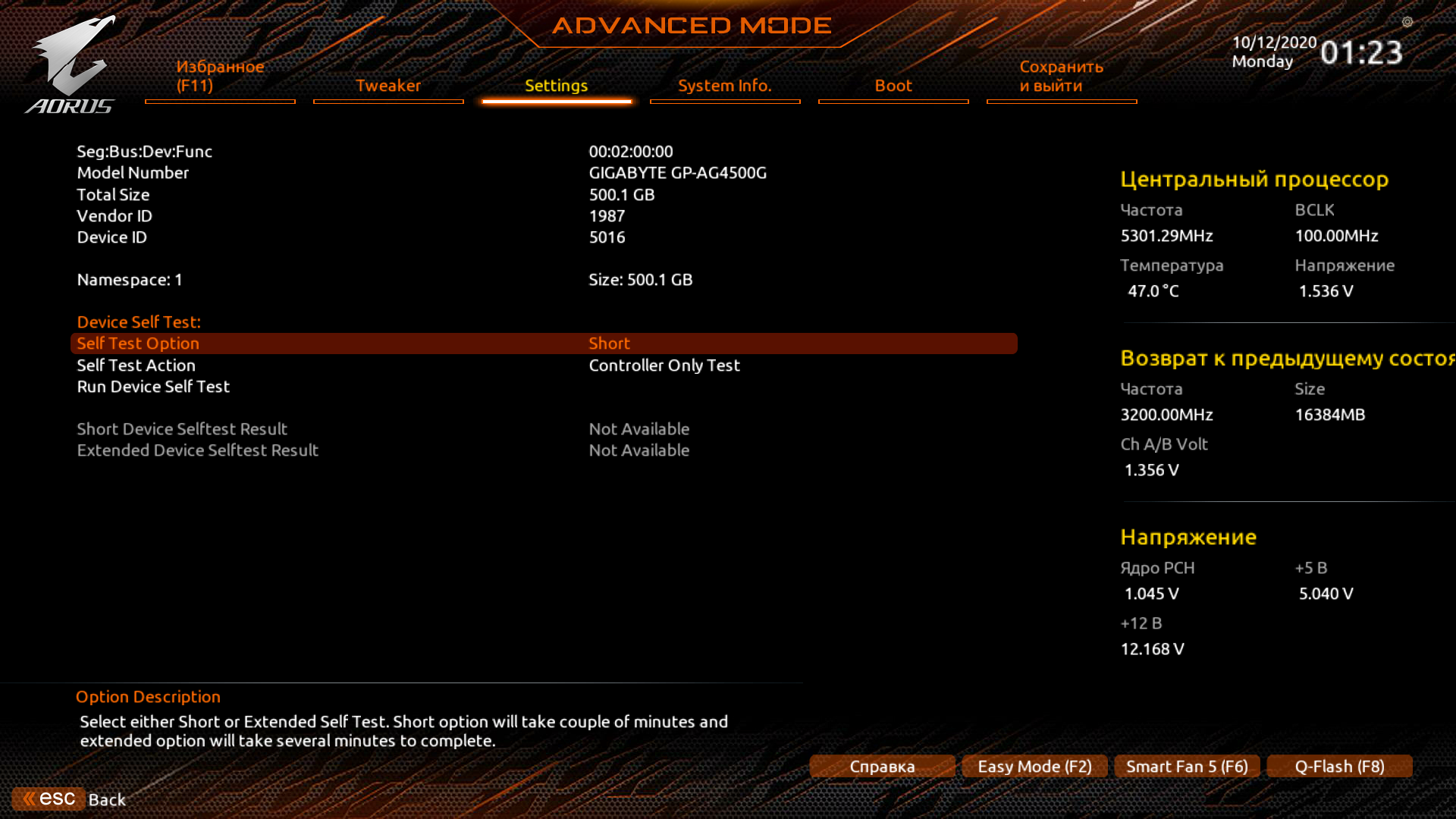

Настройки BIOS

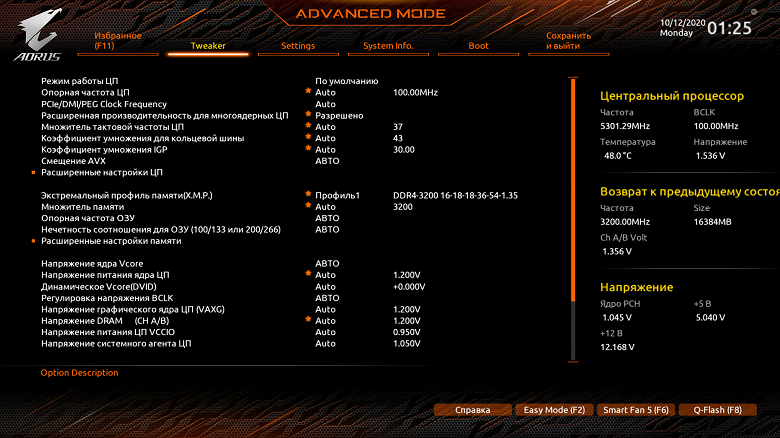

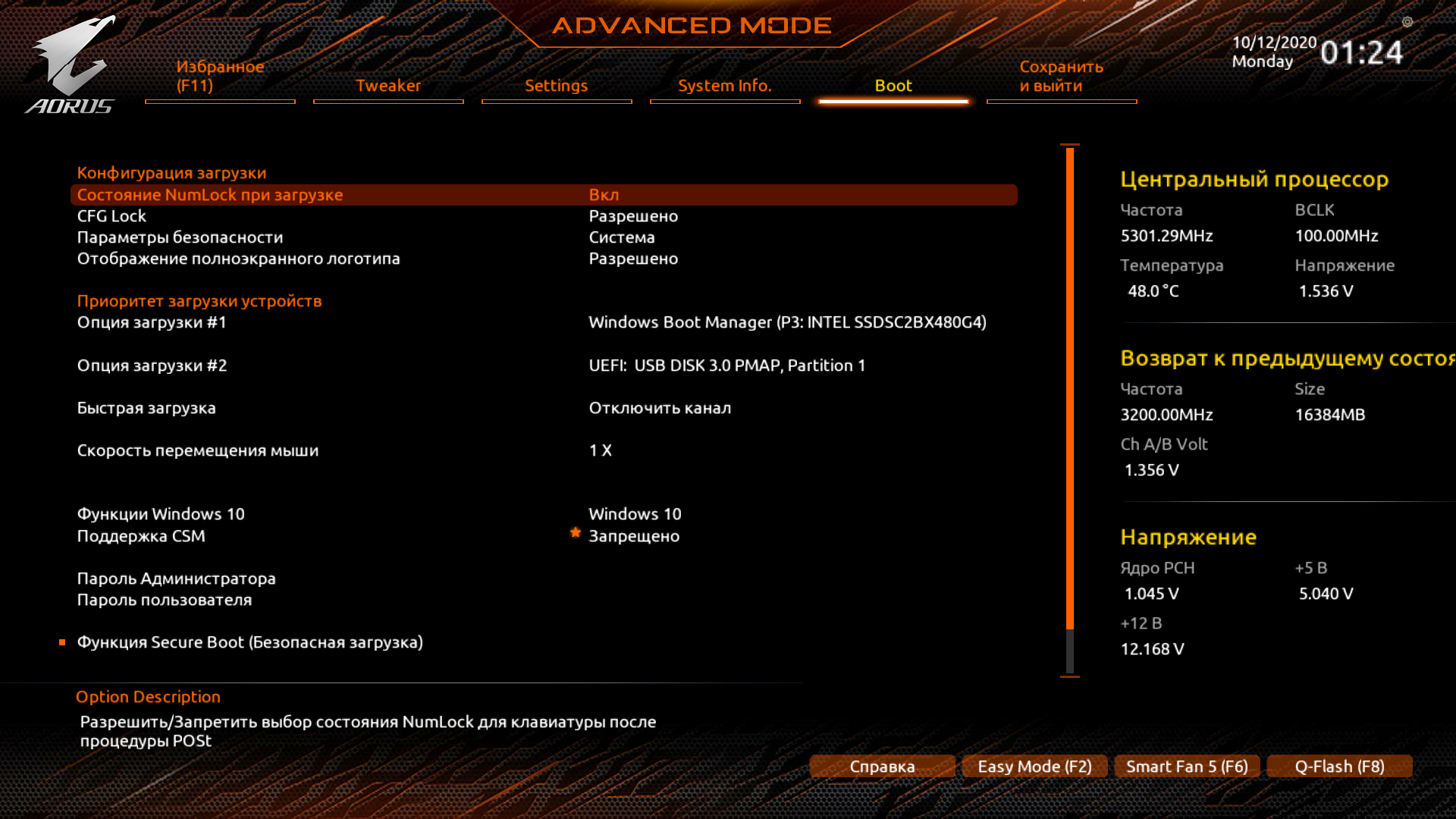

Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)


Конфигурация тестовой системы

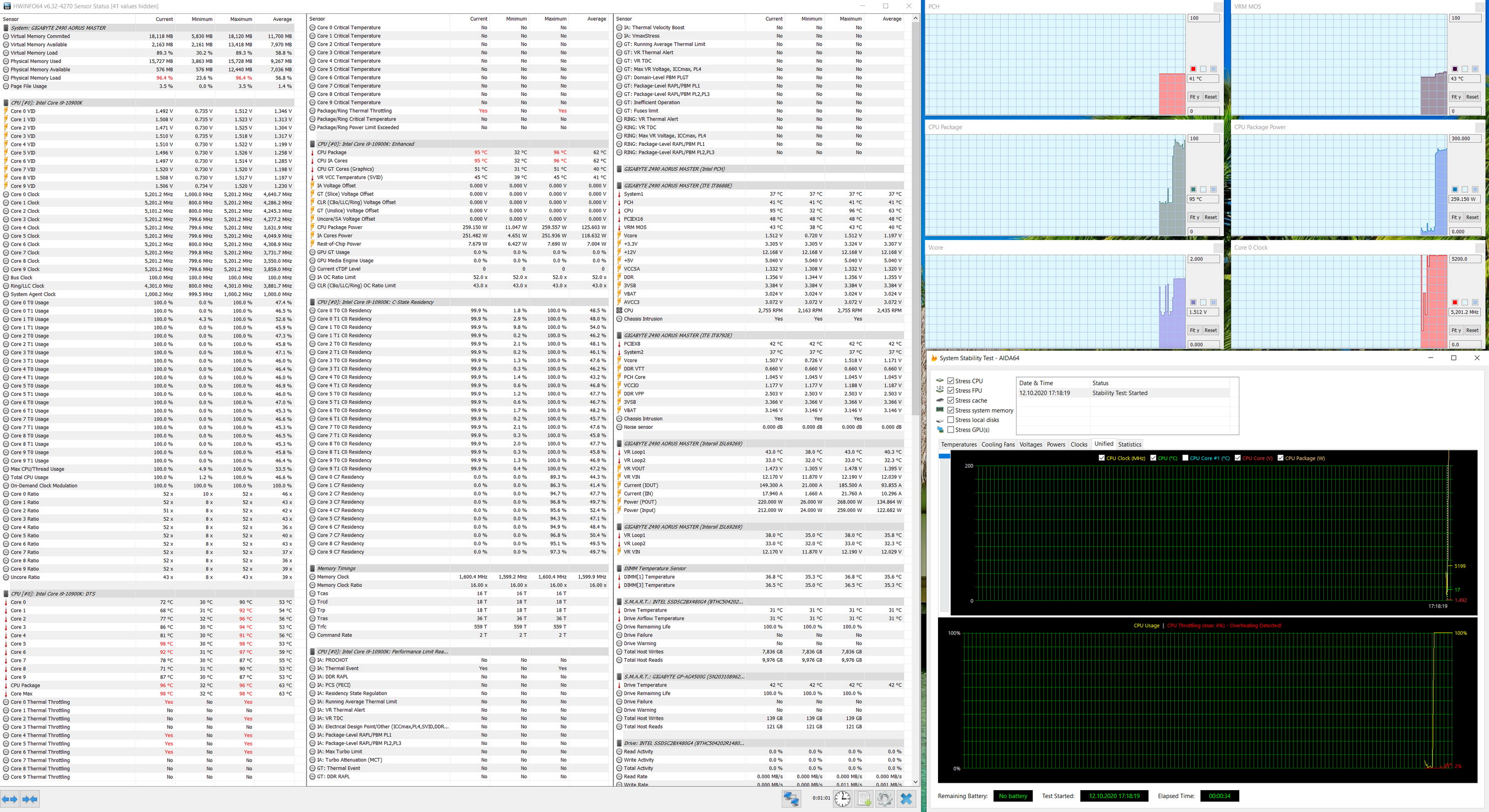

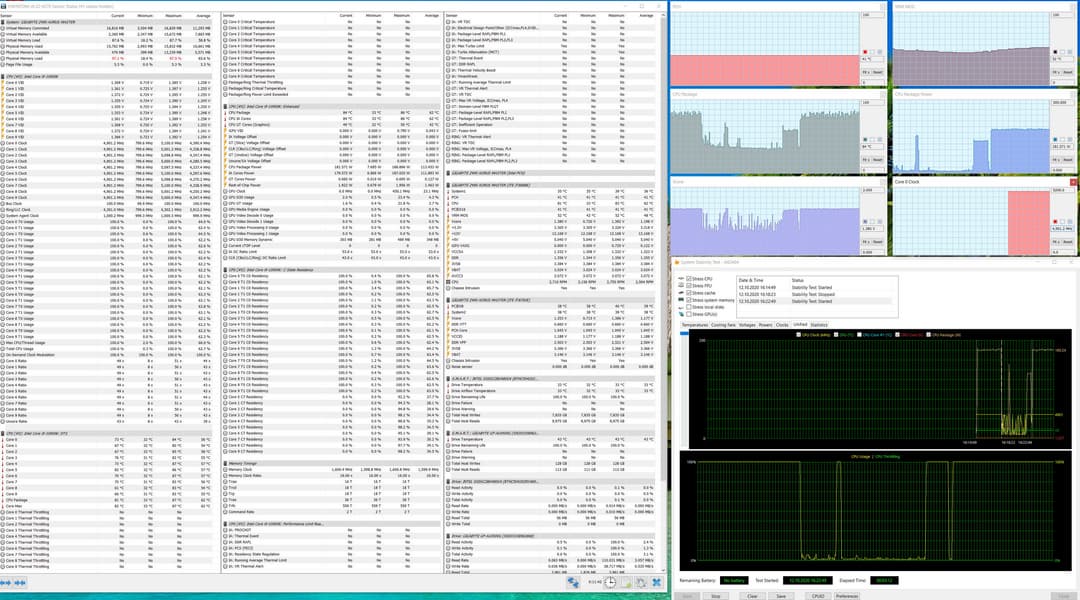

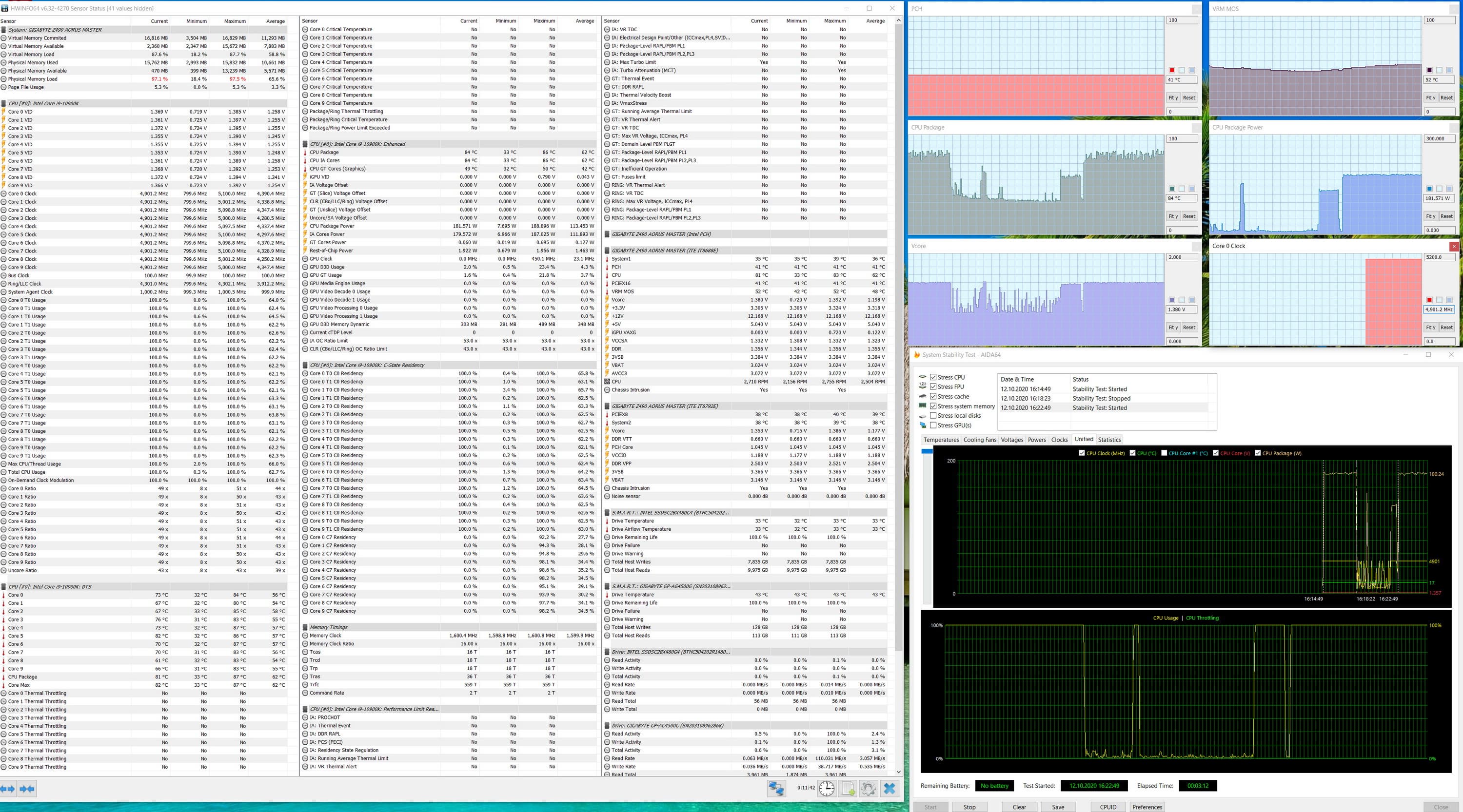

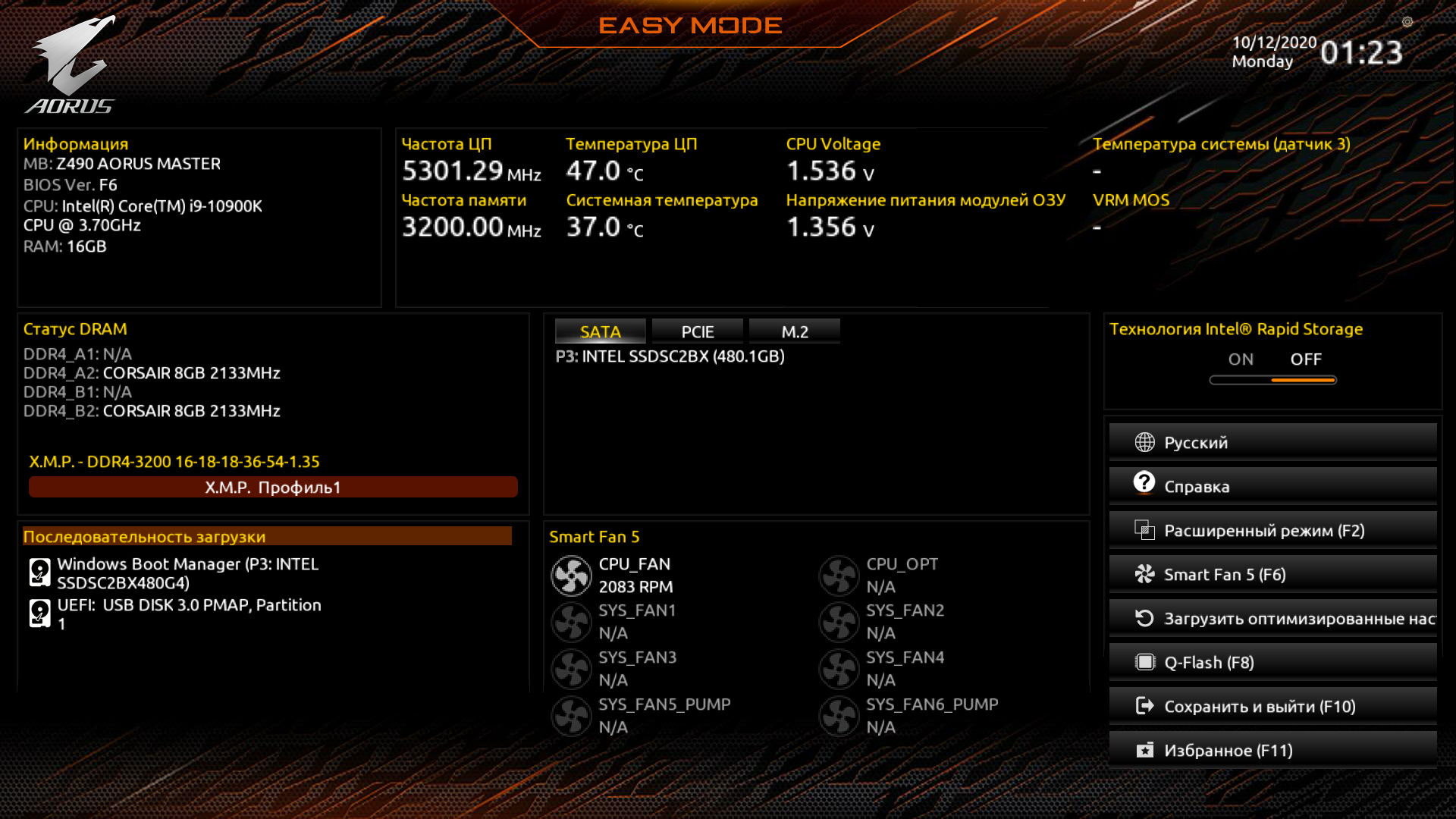

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестами.

В отличие от «старших сестер» Gigabyte Z490 Aorus Xtreme/Xtremer Waterforce (когда MCE сразу же активировался, и технологии авторазгона смогли поднять частоты работы ядер с 3,7 до 5,3 ГГц) здесь мы видим картину относительно умеренного авторазгона процессора до 4,9 ГГц по всем ядрам.

Стоит напомнить, что Power Limit 2 (PL2) у 10900К позволит процессору достичь только 250 Вт, и то в течение 56 секунд максимум, после чего частоты будут сброшены, и цикл набора частот пойдет заново с тем, чтобы потребление не превысило PL2. Понятно, что при этом достичь даже 5 ГГц не получится — максимум 4.9 ГГц. И то не всегда. Поэтому в нашем случае ясно, что лимиты были включены. Остальные параметры работы системы по нагреву были в норме (VRM, чипсет не нагревались выше 50 градусов).

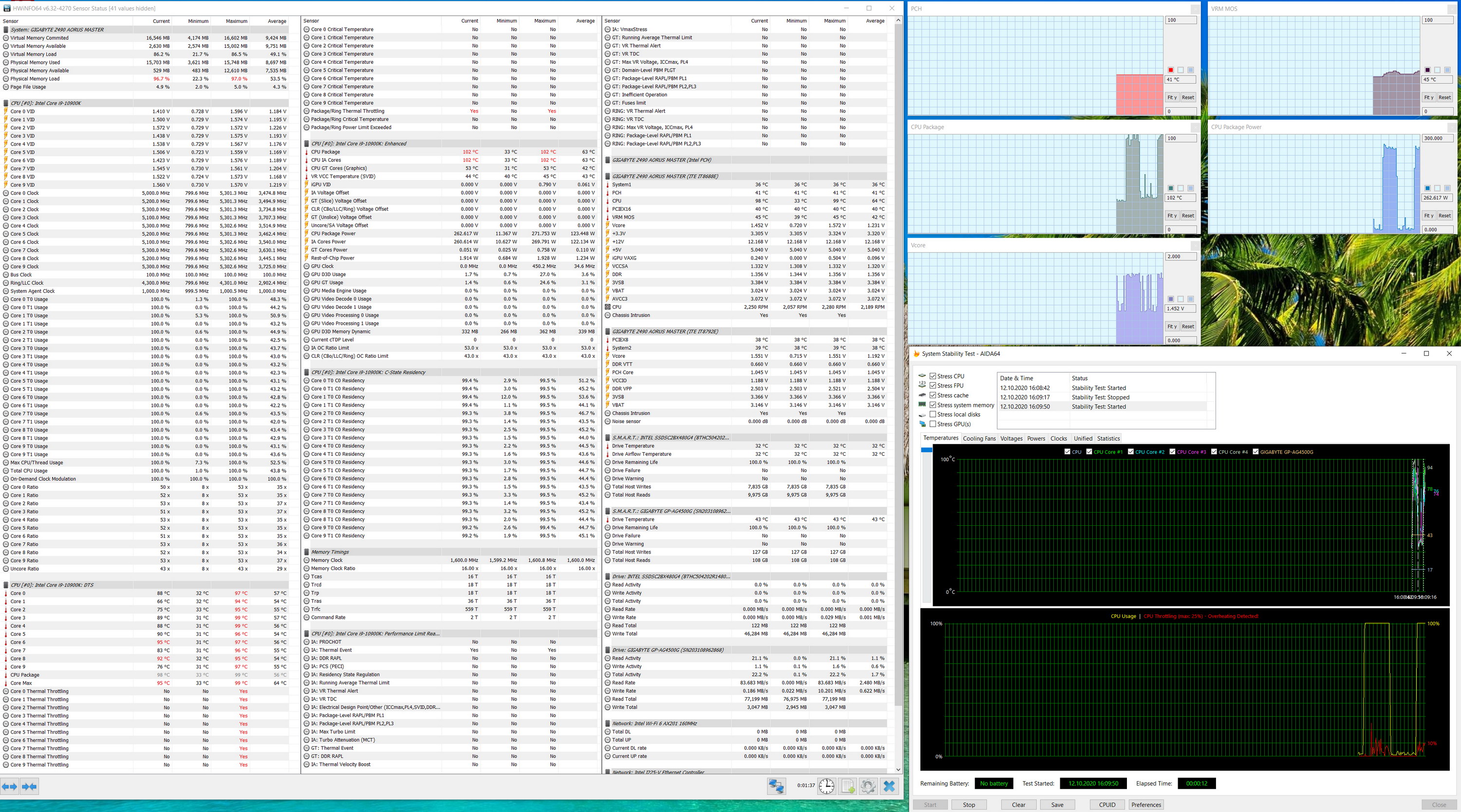

Принудительно активируем MCE, однако никакие другие настройки не трогаем (все остальное в авторежиме). Повторяем тесты.

Видим, что авторазгон поднял частоты процессора по ядрам от 5,1 до 5,3 ГГц, но!! И вот тут жуткое «но»! Напряжение на ядре CPU просто жутко завышено! Выше 1,5 В! Понятно, почему процессор тут же перегрелся и вошел в троттлинг (наш экземпляр спокойно тянет 5,1 ГГц по всем ядрам, да и 5,2 ему по зубам, но при умеренном поднятии вольтажа).

Любые попытки ручного разгона при условии автоматического выставления вольтажей ничего по сути не меняли: напряжение на процессоре было выше 1,5 В. Вот например, при ручном выставлении 5,2 ГГц по всем ядрам.

Все равно есть перегрев! При этом СО у нас мощная, и вентиляторы работали на очень высоких оборотах, на той же Aorus Xtreme мы на этом же экземпляре процессора спокойно получали 5,3 ГГц по всем ядрам без троттлинга. Понятно, что снова проблема в том, что вольтажи завышены: более 1,37В на ядре, ну и на блоке ввода-вывода тоже немало. Впрочем, и на тех матплатах были те же проблемы с завышением напряжения на процессоре (хотя тесты на 5,2 ГГц по всем ядрам прошли без проблем, но там и система питания была посильнее).

Выводы

Gigabyte Z490 Aorus Master — это представитель премиального сегмента материнских плат для широкого круга потребителей, нацеленный на геймеров-энтузиастов. В отличие от более дорогих решений той же серии, которые по цене вполне могут потягаться с представителями сегмента HEDT, здесь стоимость по нынешним временам умеренная, хотя из-за падения курса рубля плата стоит 30 тысяч, и, конечно...

Так или иначе, Gigabyte Z490 Aorus Master предлагает 17 портов USB разных видов (включая 5 очень быстрых USB 3.2 Gen2), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire), 3 слота M.2, 6 портов SATA, 8 разъемов для вентиляторов. Система питания процессора весьма мощная, она способна обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет отличную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Плюс хорошие сетевые возможности: быстрый проводной контроллер 2,5 Гбит/с и один самый современный беспроводной. Также в плюсы этой платы надо добавить неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

Как и положено флагманам, Gigabyte Z490 Aorus Master предлагает дополнительные возможности для любителей разгона (например, датчики напряжений и температур), много настроек в BIOS и фирменных утилитах и вполне готова обеспечить любой разгон — лишь бы кулер справлялся. Но при этом следует иметь в виду: напряжения надо выставлять вручную!

Также отметим качество изготовления платы, наличие защитной пластины с оборотной стороны и в целом приятный дизайн.

В номинации «Оригинальный дизайн» плата Gigabyte Z490 Aorus Master получила награду:

Благодарим компанию Gigabyte Russia
и лично Марию Ушакову и Евгения Лесикова
за предоставление Gigabyte Aorus Gen4 SSD 500G для тестового стенда и плату для обзора

Также благодарим компанию Acronis
и лично Анну Кочарову за предоставление Premium-лицензии Acronis True Image для тестовых стендов

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W



Справочник по ценам

11 ноября 2020 Г.
