Обзор материнской платы ROG Maximus XII Hero (Wi-Fi) на чипсете Intel Z490

Не хочется повторяться, однако все же надо напомнить, что весь современный рынок ПК архитектуры Х86 (а это львиная доля всех ПК) делится на несколько ценовых сегментов, самые ходовые из которых: потребительский (он же массовый) и рабочий (он же премиальный или Hi-End Desktop (HEDT)). Разделение было сотворено относительно недавно компанией Intel, ибо тогда ей были подвластны все ценовые ниши процессоров, а AMD «колупалась» где-то там в «сто-долларовых эквивалентах» и выдать что-то более производительное, чтобы конкурировать с дорогими процессорами Intel, не могла. Конечно, уже шла работа над принципиально новой архитектурой Zen, однако до выхода первых Ryzen было еще достаточно времени для того, чтобы Intel аккуратно все разложила по полочкам, согласно... ну просто по количеству ядер. Малоядерные решения (до 8ми включительно) — в потребительский сегмент, многоядерные (от 10 ядер и выше) — в HEDT. Разумеется, были произведены резкие ценовые размежевания. Если раньше процессоры с суффиксом Х (Core 3960X, 4960X и т.д.) просто означали самый топ, имели рекомендованные цены в 999 долларов США, но при этом не было разделения рынка ПК на вышеупомянутые сегменты, то теперь семейство Core X было отправлено в намного более дорогой сегмент (от 1600 долларов США), а консьюмерские Core получили цены максимум 500 долларов США.

Выход AMD Ryzen 1xxx как-то не особо повлиял на эту сегментацию рынка, вызвав лишь определенное бурление конкуренции в потребительском сегменте, а появление AMD Ryzen Threadripper 19xx заставило потесниться премиальным процессорам Core X. Вторая волна AMD Ryzen (уже 2ххх серия) еще больше усилила бурю конкуренции, однако сегментация устояла: топовые процессоры как Intel Core i9-9900, так и AMD Ryzen 7 2700X имели по 8 ядер и 16 потоков, а битва в HEDT уже начинала приобретать явно неравный характер, потому что AMD Ryzen Threadripper 29xx принесли уже 32 ядра (64 потока) в тот сегмент, когда как у Intel максимум оставался тем же — 18 ядер и 36 потоков. Правда, это отсутствие ядерного равновесия сглаживалось сильно завышенными ценами на Threadripper. И как-то вот 2018й год ушел в историю благополучно для обоих конкурентов.

А вот когда в 2019м году вышла серия AMD Ryzen 3xxx, то эти процессоры некое конкурентное штормление превратили в настоящее цунами, ибо ядерно/ценовая сегментация ПК была просто уничтожена, сломана. Сами посудите — AMD выпустила на потребительский рынок не только 8-ми, но и 12- и даже 16-ядерные процессоры Ryzen! В рамках того же сегмента компания Intel не могла выпустить многоядерных последователей Core i9-9900 (выше 8 ядер имели процессоры уже серии Core X из HEDT), и пришлось снижать цены на Core X, при этом потребовалось на том же техпроцессе выпустить и обновленные варианты Core i9-10xxxX, имевшие до 18 ядер и увеличенное количество линий PCIe (с 44 до 48). Именно эти процессоры согласно новым ценам и стали противостоять Ryzen 9 3xxx. Для какого-то слабого соперничества с Ryzen Threadripper 3xxx был оставлен лишь Core i9-10980XE, имевший 18 ядер, что, сами понимаете, плохо сопоставляется с 32/64 ядерными «тредрипперами». Однако из-за просто колоссально высокой цены на Threadripper 3xxx ситуация в HEDT стабилизировалась, там ситуация стала зеркально противоположной той, что была лет пять назад в целом, когда AMD довольствовалась относительно дешевыми процессорами, ибо ничем противостоять в более производительных решениях не могла.

Итак, AMD Ryzen 3xxx в 2019 году вышли массовым потоком и стали теснить процессоры Intel, которые зачастую проигрывали в соотношении цена/производительность. Тут следует сказать, что потребительский ценовой сегмент ПК (как и процессоров) внутри себя также имеет деления согласно производительности/ядрам и системным чипсетам. В чипсетах (PCH) компания Intel серию Х по-прежнему относит к HEDT, а топовыми в потребительском сегменте являются чипсеты серии Z. А вот AMD в пику конкуренту когда-то тоже ввела серию Х в HEDT (X399), а затем внеся эту же серию в топовые чипсеты потребительского сегмента (Х570). Чтобы не было неразберихи и путаницы с схожими названиями чипсетов у Intel и AMD последняя решила самый новый HEDT чипсет назвать TRX40. Таким образом, на сегодня потребительский рынок системных чипсетов от AMD возглавляет Х570 (для семейства Ryzen 3xxx/2xxx) и у Intel до недавнего времени тот же рынок чипсетом возглавлял Z390 (Core 8xxx/9xxx).

Процесс перехода на 10нм техпроцесс у Intel затянулся, а реагировать на вызовы конкурента как-то надо. К тому же AMD уже довольно долгое время щеголяет козырями не только в виде 12- и 16- ядерных решений для потребительского сегмента, но и шиной PCIe 4.0. Понятно, что за столько лет инженеры Intel выжали из 14 нм техпроцесса «все соки», и теперь сделать какой-то ощутимый скачок реально трудно. Однако ответ надо давать, и как можно скорее, этого требуют прежде всего маркетологи. Понятно, что процесс работы над будущей архитектурой уже практически закончен, впереди финальная отладка 10 нм техпроцесса для того, чтобы сразу запустить массовое производство принципиально новых процессоров. А что сейчас? — А сейчас улучшенная инкарнация ранее вышедшей 9ххх серии, где топовый продукт получил не 8, а 10 ядер (20 потоков), повсеместно у всех Core 10xxx есть Hyper-Threading (2 потока на ядро), ну и максимально достижимые частоты несколько повышены. Как говорится, из 14 нм выжали не только все соки, но и «еще раз прогнали через пресс».

Пришлось пойти и на непопулярную меру — смену сокета с LGA1151v2 на LGA1200, это вызвано двумя причинами: повышенное энергопотребление последней серии Core 10xxx, а также желание помочь партнерам — производителям материнских плат, которые немного затосковали, не получая новых чипсетов от Intel (все мы помним, что предыдущий выпуск 10хххХ серии в семействе Core X не сопровождался выходом последователя Х299, и все Core i9-10xxxX прекрасно работают с Х299, что вышел 2,5 года назад).

Насчет энергопотребления: можно сравнить, сколько потребляют процессоры Intel Core X и каковы аппетиты последних Core i9-9900K, например, в авторазгоне. Разница в десятках процентов, а то и меньше. Потому и не потребовался переход на новый сокет (+ новый чипсет) в семействе Core i9-10xxxX, так как LGA2066 даже с запасом обеспечивает все потребности мощных процессоров, и нет смысла менять сокет. Когда как LGA1151 в целом на рынке очень давно (хоть его версия v2 всего несколько лет), и за это время процессоры сильно «выросли» в энергопотреблении. Так что, переход на LGA1200 в этом плане как-то логичен. Ну и повод для производителей материнских плат для анонсов новых продуктов. К тому же и чипсет новый — Z490. Понятно, что из-за того, что архитектурных изменений в 10ххх практически нет (лишь увеличили количество ядер или потоков, плюс частоты повыше), поэтому и Z390 от Z490 мало чем отличается. Хотя... некоторая закладка на будущее там сделала. Вполне вероятно, что осенний анонс следующего решения от Intel будет поддерживать PCIe 4.0, и не потребуется менять ни чипсет (тот же Z490), ни сокет. Но это пока лишь предположение.

В деталях я не буду рассказывать про новые процессоры, для этого у нас есть отдельный автор Андрей Кожемяко, и у него имеется базовый материал на эту тему.

Итак, Z490 — как очередной топовый чипсет потребительского сегмента, дал повод для выпуска очередных десятков вариантов материнских плат, как уже было ранее с Z390. Это все же не HEDT, где дешевых материнок не бывает в принципе (морально устаревшие не в счет), здесь можно увидеть в продаже материнские платы в цене и около 10 000 рублей. Однако, как всегда, новые обзоры начинаются с «навороченных» матплат. Это уже традиция. Правда в этом году из-за пандемии работа многих представительств китайско-тайваньских компаний была скомкана, а подчас и парализована. Поэтому ранее четко обозначенные потоки образцов теперь стали хаотичными, и наряду с самыми топовыми материнками на базе Z490 на обзоры могут попасть и более простые и дешевые.

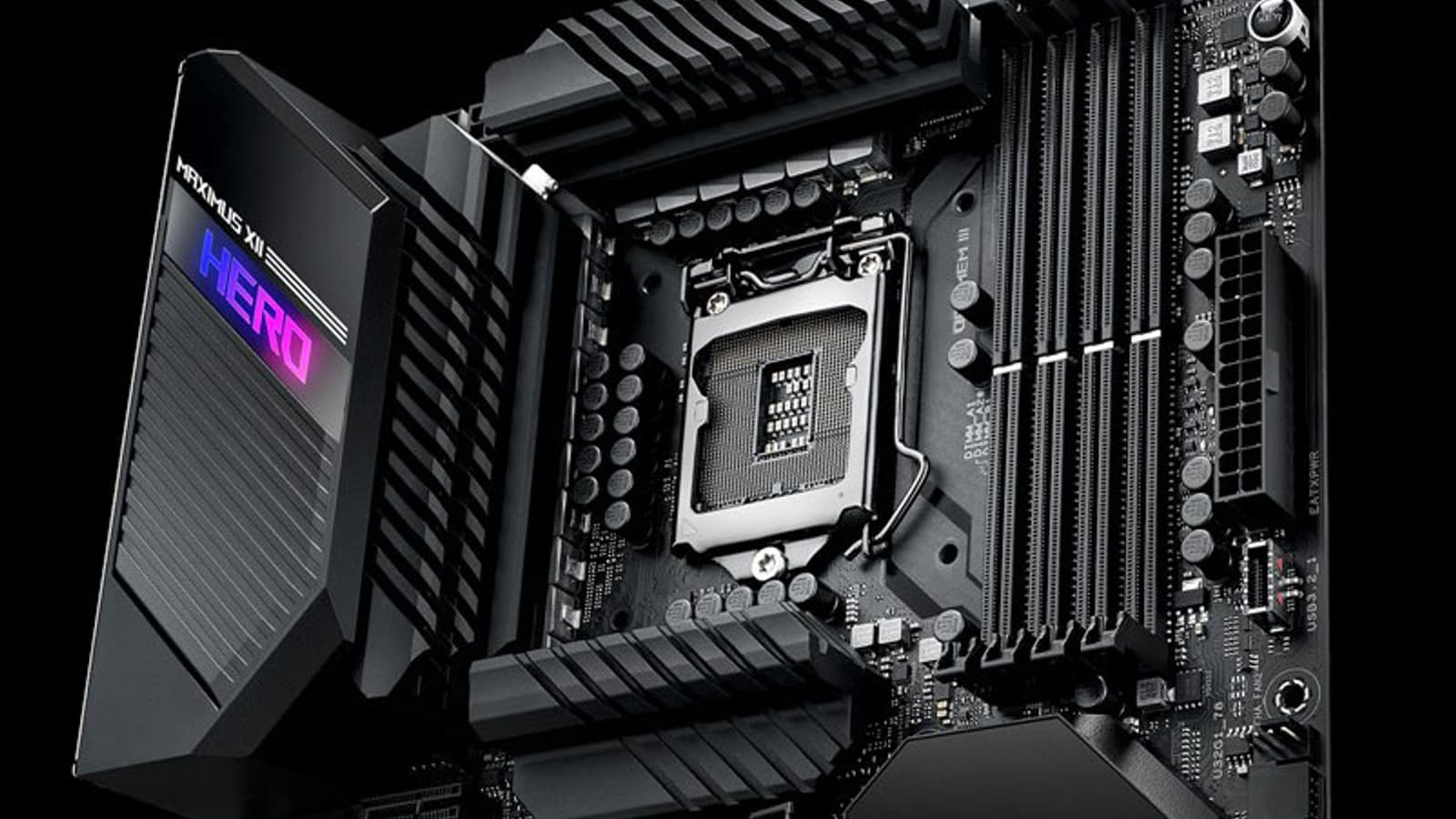

Сегодня первой из всех материнок на Z490 нам попала премиальная «мамка» из арсенала ROG (бренд компании Asustek). Разумеется, геймерский продукт. Напомню, что все названия серий внутри ROG распределены между платформами Intel/AMD, а также разделены самые премиальные продукты и более массовые. В частности, Maximus включает в себя решения от Intel массового сегмента, но самые навороченные. Материнская плата ROG Maximus XII Hero (Wi-Fi) на момент написания материала еще не была в продаже, ее ценник — ориентировочно 30 тысяч рублей.

Конечно, это очень дорого, и такие продукты нацелены исключительно на фанатов всего самого крутого и производительного. Оценивать их чисто по «математике» (сколько портов, слотов и т. п.) — бесполезно и недальновидно, ибо имеется много факторов, не подчиняющихся расчетам по формулам.

Поэтому мы изучим ROG Maximus XII Hero (Wi-Fi) очень детально, чтобы разобраться — что умеет и чего стоит данный продукт.

ROG Maximus XII Hero (Wi-Fi) поставляется в большой и толстой коробке с фирменным дизайном ROG.

Внутри коробки есть много отсеков: для самой материнской платы — типа ящика, а остальной комплект рассредоточен по коробочкам.

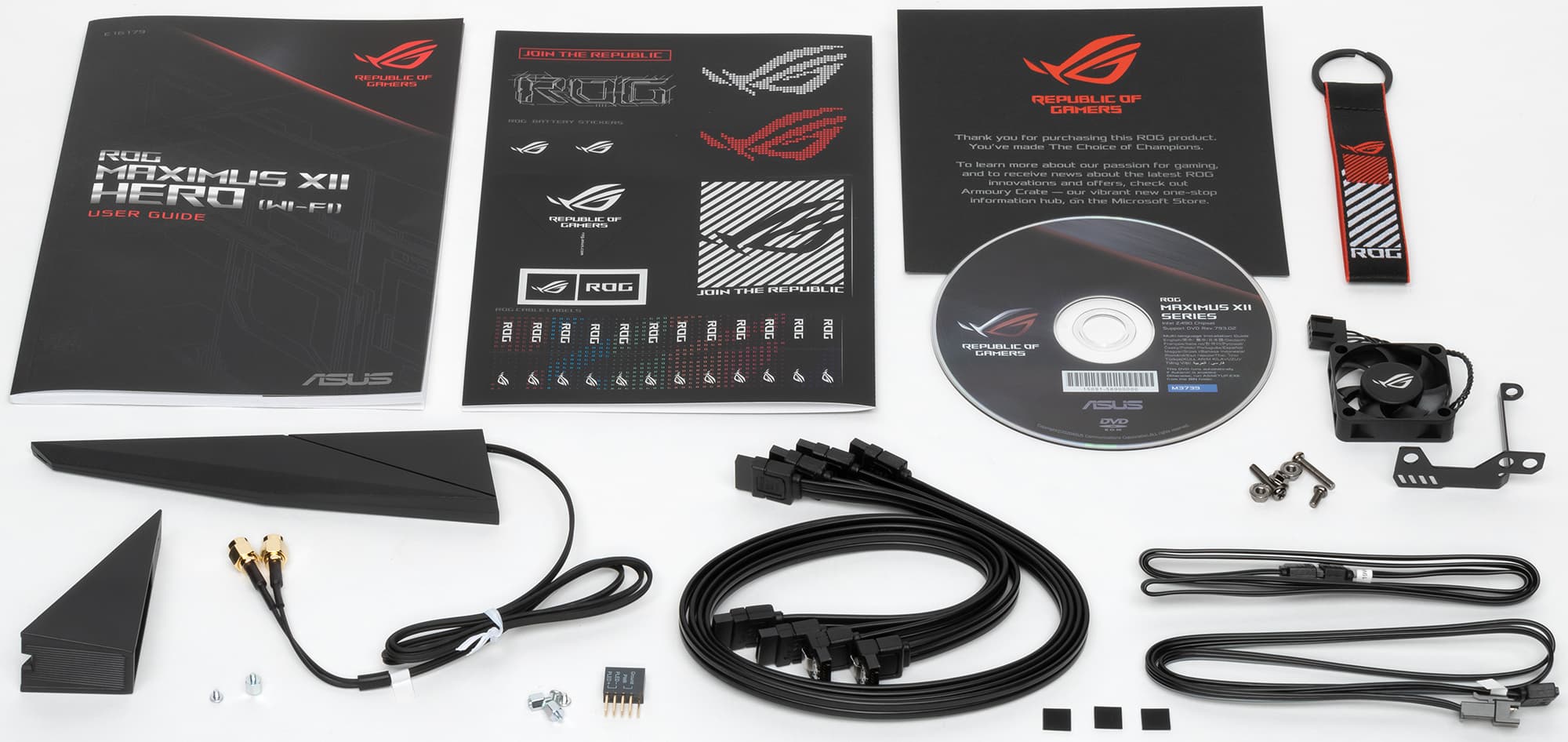

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, фирменный адаптер Q-Connector, дополнительный вентилятор с крепежом, накопитель типа CD, бонусные стикеры, брелок и наклейки.

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

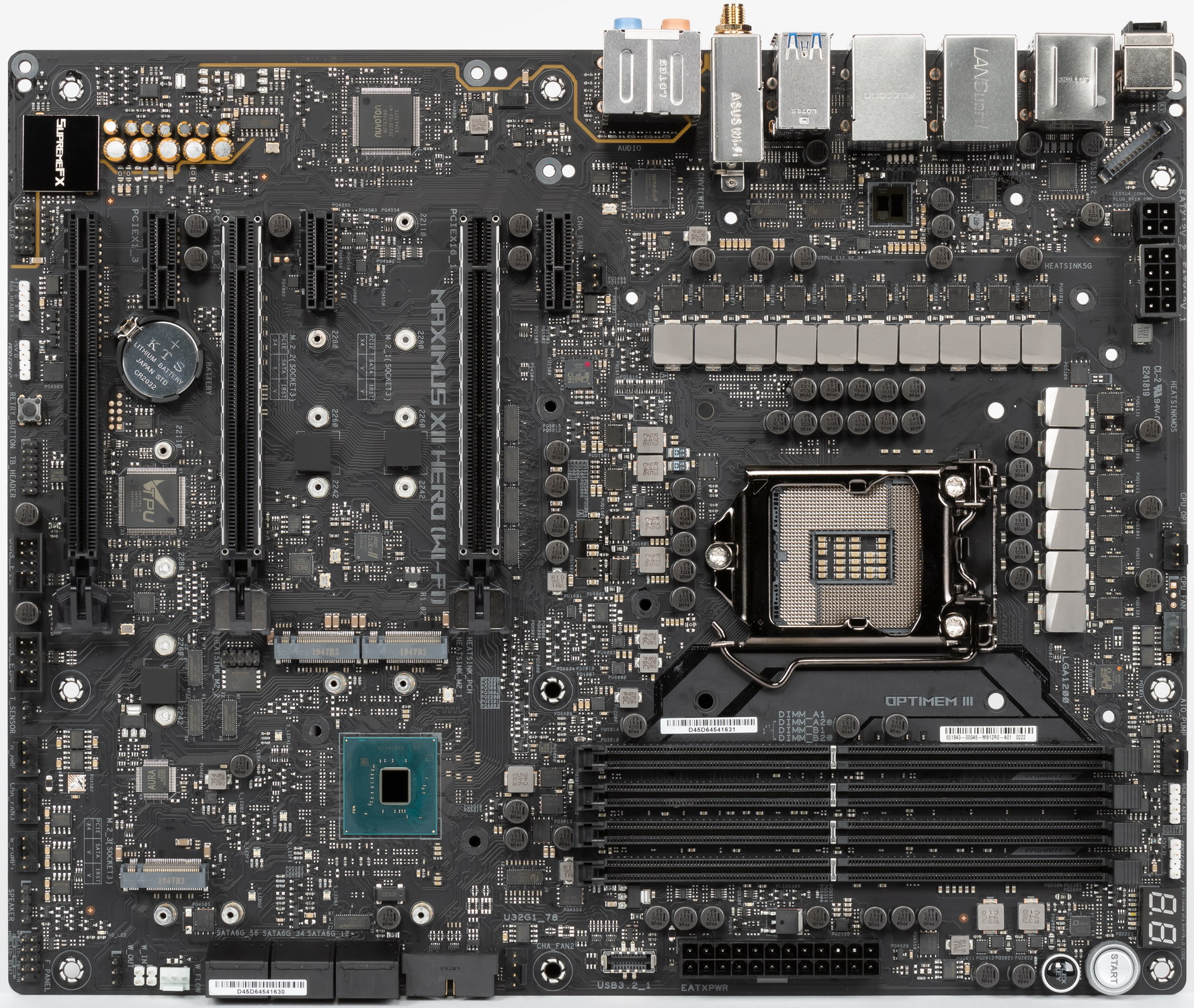

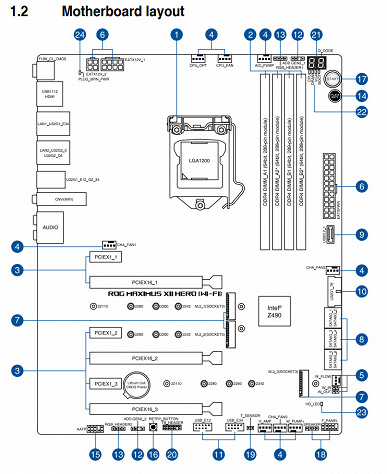

Форм-фактор

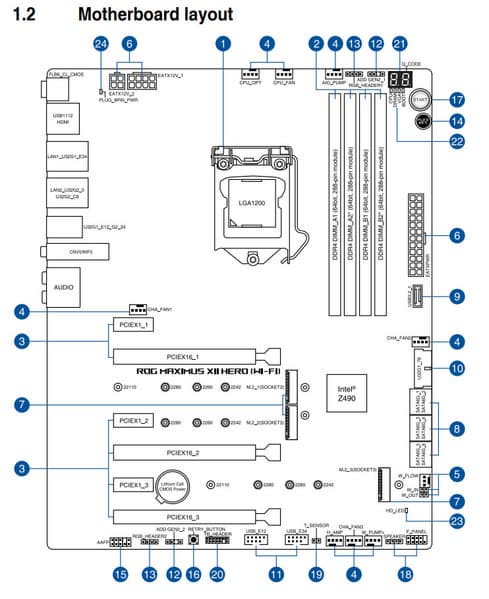

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ROG Maximus XII Hero (Wi-Fi) имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

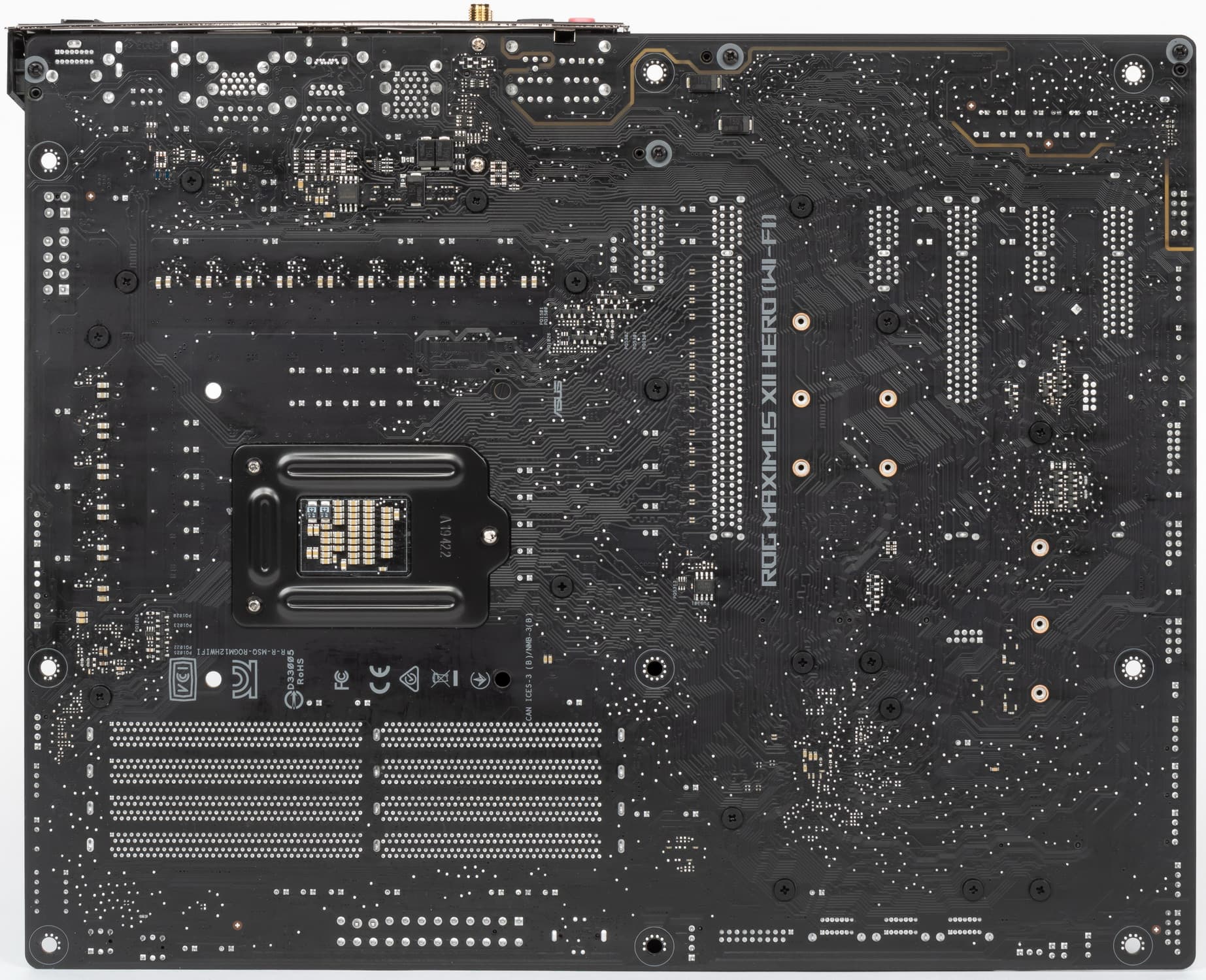

На оборотной стороне из элементов имеется лишь мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	Intel Core 10-го поколения
Процессорный разъем	LGA 1200
Чипсет	Intel Z490
Память	4 × DDR4, до 128 ГБ, до DDR4-4633 (XMP), два канала
Аудиоподсистема	1 × Realtek ALC1220 (перемаркирован в SupremeFX) (7.1) + ЦАП ESS ES9023 + операционный усилитель R4580I от Texas Instruments
Сетевые контроллеры	1 × Intel WGI219-AT Ethernet 1 Гбит/с 1 × Marvel AQtion AQC111 (Ethernet 5 Гбит/с) 1 × Intel Dual Band Wireless AX201NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения	3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire)) 3 × PCI Express 3.0 x1
Разъемы для накопителей	6 × SATA 6 Гбит/с (Z490) 1 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) 2 × M.2 (Z490, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110)
USB-порты	4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z490) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z490) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z490) 4 × USB 3.2 Gen2: 3 порта Type-A (красные) и 1 порт Type-C на задней панели (Z490)
Разъемы на задней панели	1 × USB 3.2 Gen2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 1.4 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы	24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем для термодатчика 2 разъема для подключения управления с передней панели корпуса 1 кнопка Retry 1 кнопка включения питания Power 1 кнопка перезагрузки FlexKey (по умолчанию Reset)
Форм-фактор	ATX (305×244 мм)
Ориентировочная цена	30-35 тысяч рублей

Основная функциональность: чипсет, процессор, память

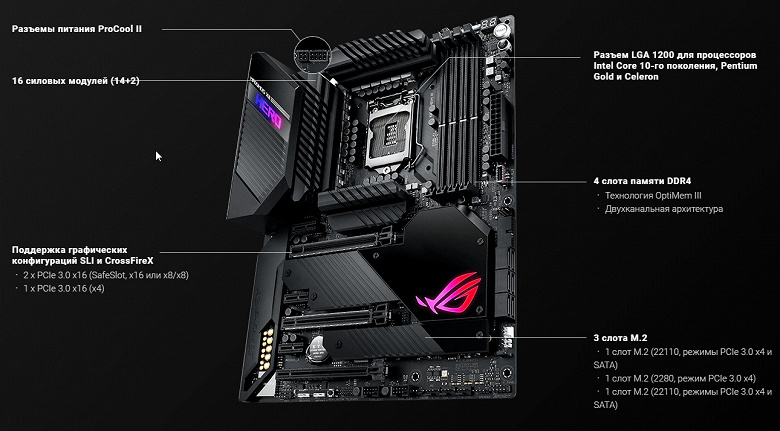

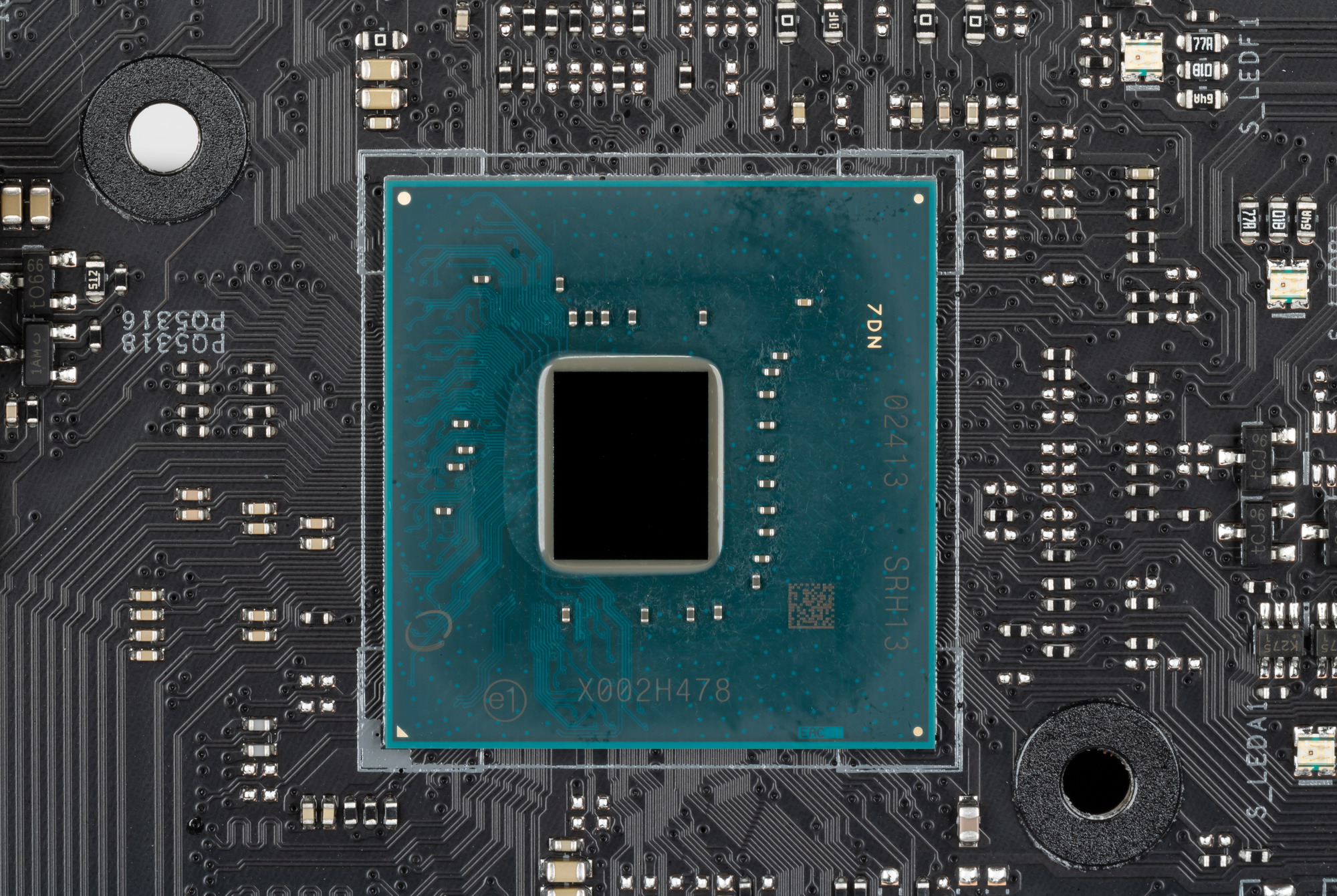

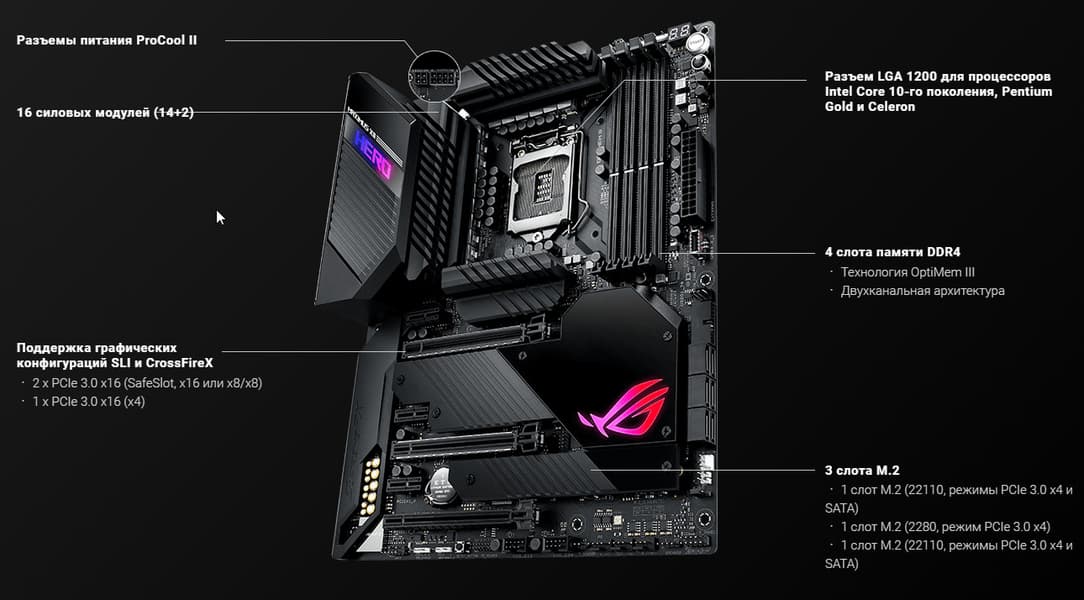

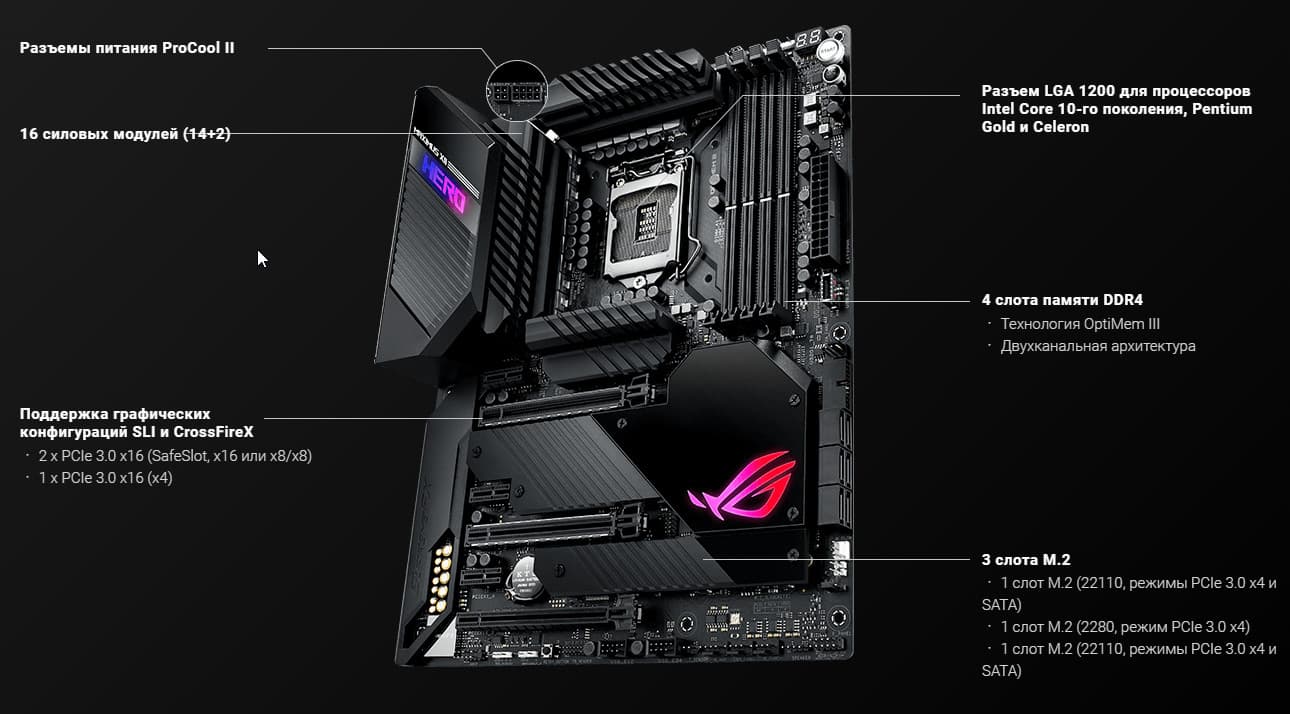

То, что данная плата относится к флагманским, видно с первого взгляда: и по особому внешнему дизайну с хорошим охлаждением, и по количеству портов, слотов, кнопок и прочего. Но опытный глаз сразу подмечает, что не самая флагманская плата (у ROG есть и покруче).

Схема работы связки чипсет+процессор. Для начала по Z390.

А теперь по Z490.

Отлично видно, что различия минимальны. Добавлена потенциальная поддержка более быстрой памяти (хотя через XMP-профили использовать частоты до 4000 и выше МГц было возможно давно). Набор периферии практически тот же. Все четко разграничено.

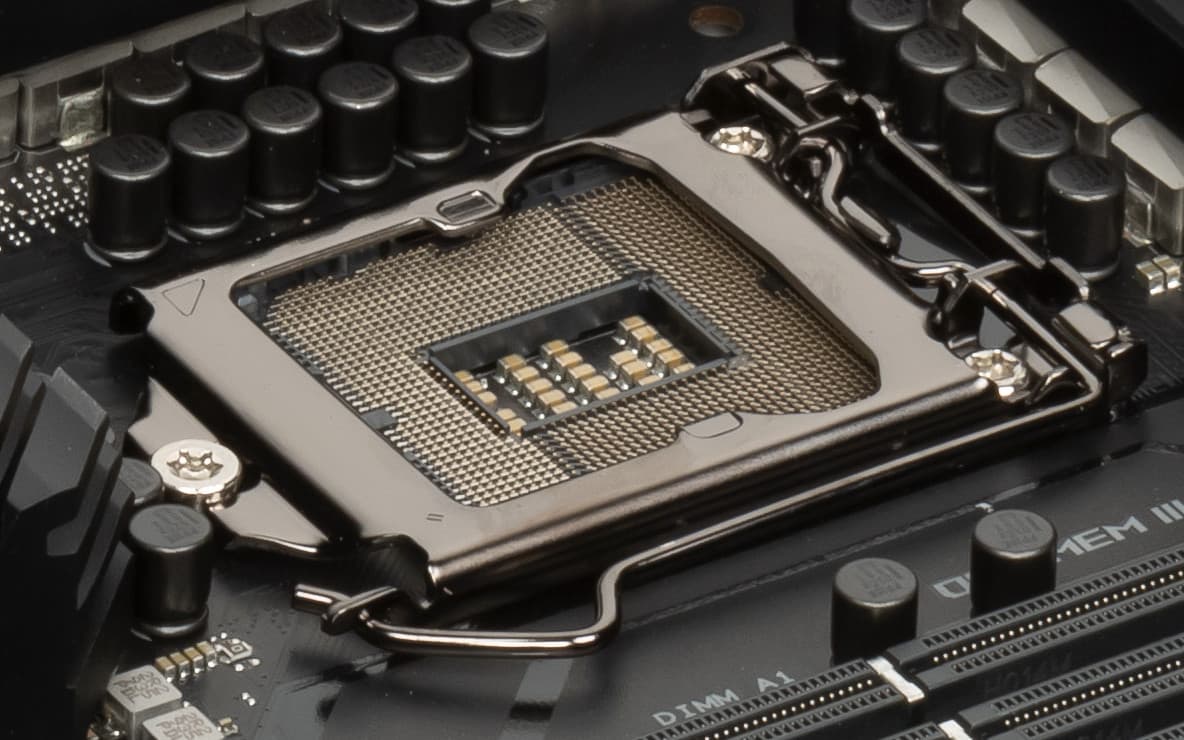

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
• до 6 портов SATA 6Гбит/с;
• до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет, и в этом еще одно кардинальное отличие платформ Intel от AMD.

Еще раз надо напомнить, что ROG Maximus XII Hero (Wi-Fi) поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (поэтому нет нужды волноваться, что прежние кулеры не подойдут).

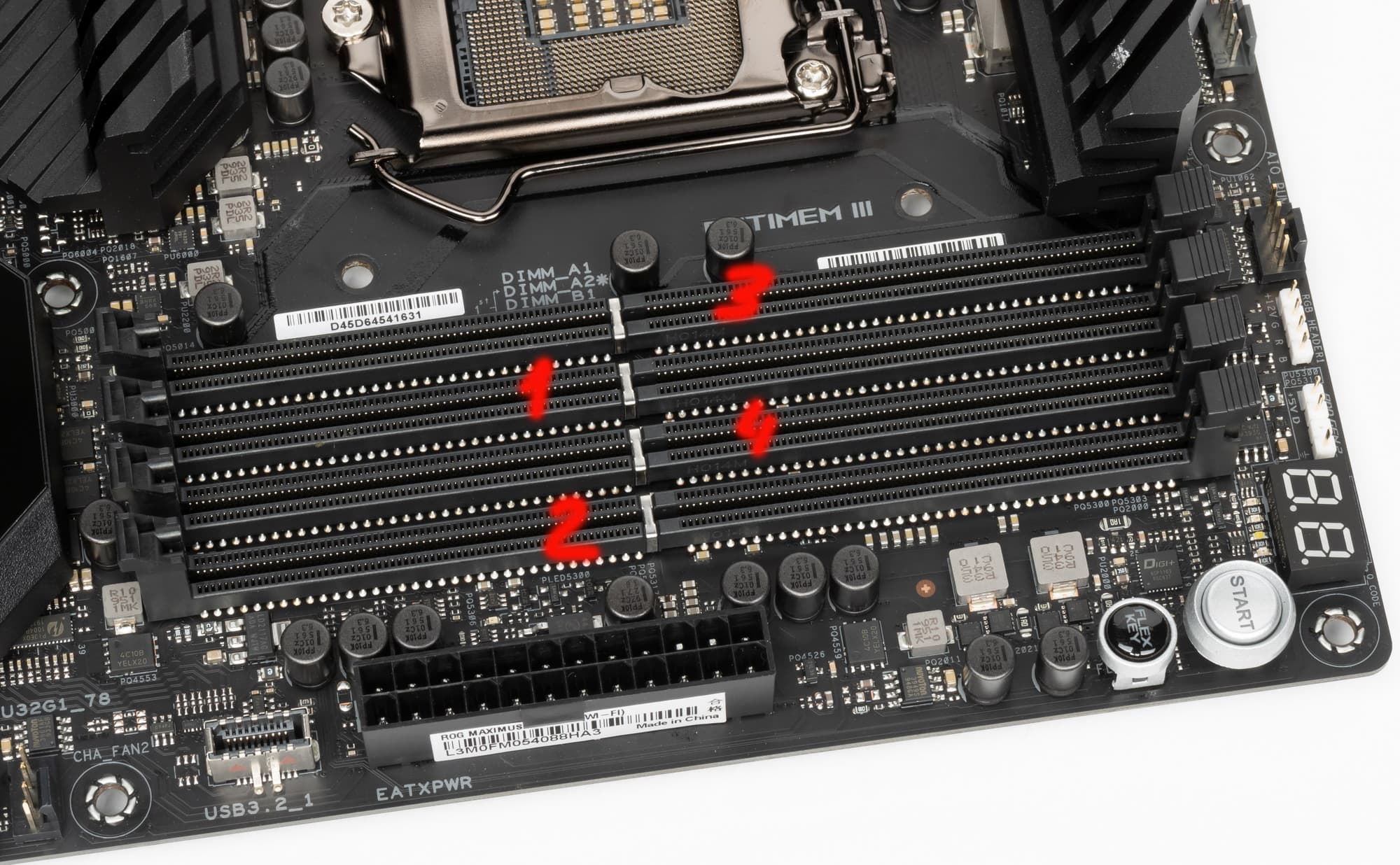

Для установки модулей памяти на плате ROG имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат (что как-то странно).

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

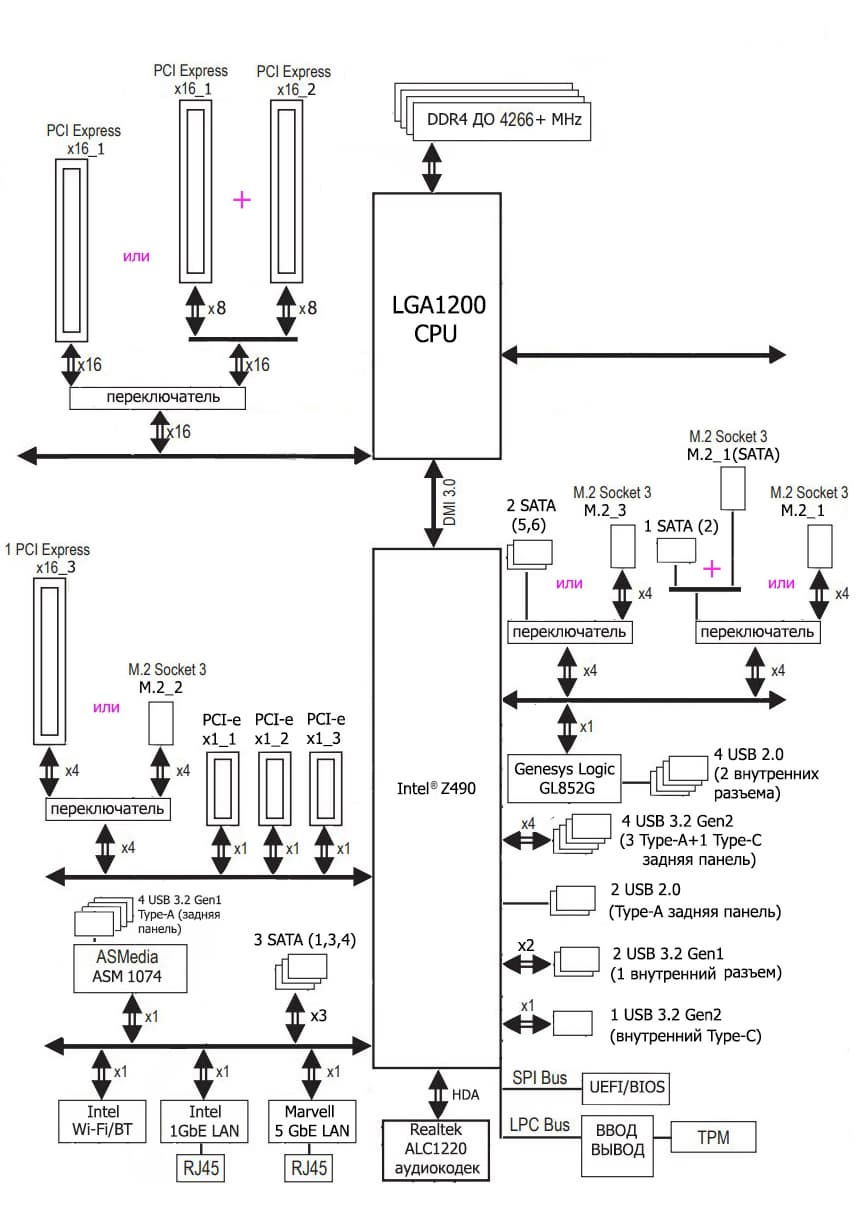

Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):

• Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_3 (4 линии): максимум 4 линии;
• Переключатель: или порт SATA_2 (1 линия) + M.2_1 в режиме SATA, или слот M.2_1 в режиме PCIe x4 (4 линии): максимум 4 линии;
• Переключатель: или слот PCIe x16_3 (4 линии), или слот M.2_2 (4 линии): максимум 4 линии;
• Слот PCIe x1 (1 линия);
• Слот PCIe x1 (1 линия);
• Слот PCIe x1 (1 линия);

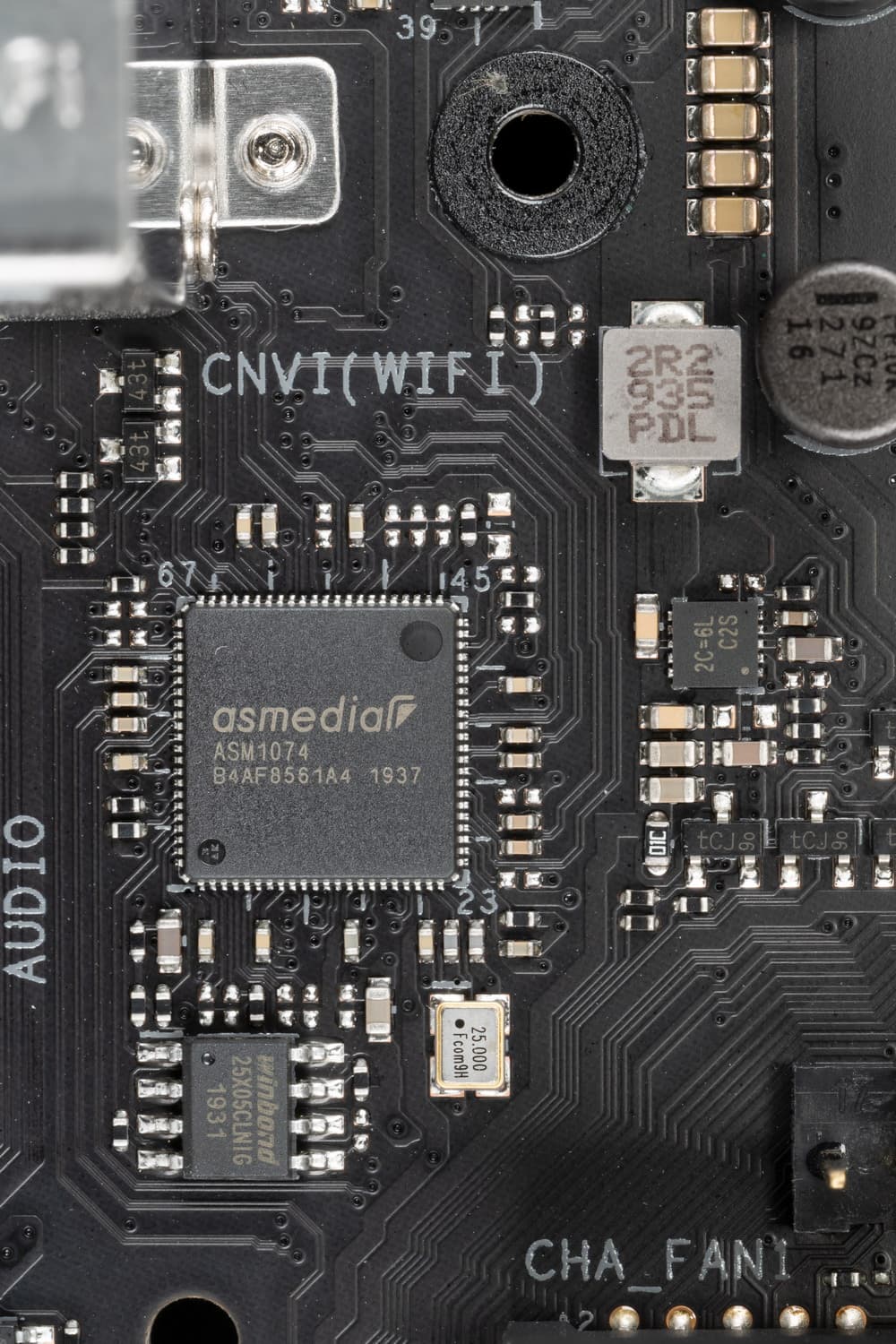

• ASMedia ASM1074 (4 USB 3.2 Gen1 (Type-A на задней панели) (1 линия);
• Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах) (1 линия);
• Intel WGI219V (Ethernet 1Gb/s) (1 линия);
• Marvel AOC111 (Ethernet 5 Gb/s) (1 линия);
• Intel AX201NGW WIFI/BT (Wireless) (1 линия);
• 3 порта SATA_1,3,4 (3 линии)

Собственно, 23 линии PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить только на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
• Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

Собственно, мы уже начали рассматривать периферию. Про слоты PCIe х16, которые «кормит» не чипсет Z490, а процессор, я уже выше сказал.

Всего на плате есть 6 слотов PCIe: три PCIe x16 (для видеокарт или других устройств) и три «коротких» PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то третий PCIe x16_3 подключен к Z490 и делит ресурсы с портом M.2_2: если последний работает в режиме PCIe x4, то слот PCIe x16_3 отключен, а если M.2_2 работает в режиме PCIe x2, то слот PCIe x16-3 получает PCIe x1.

Единственный вариант установки трех видеокарт (а это поддерживает только AMD CrossFire) — это отказ от M.2_2. Тогда имеем схему Х8+Х8+Х4.

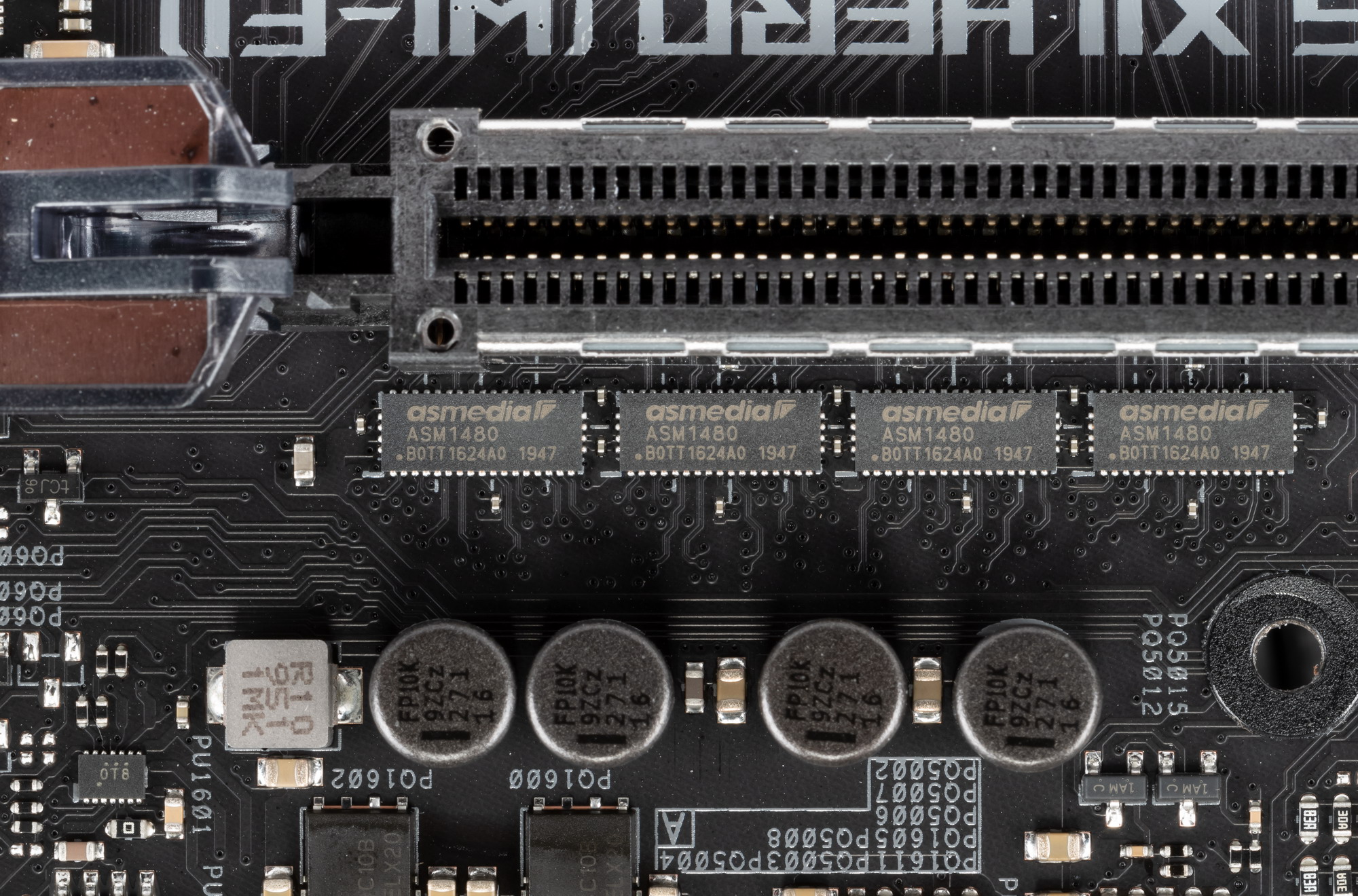

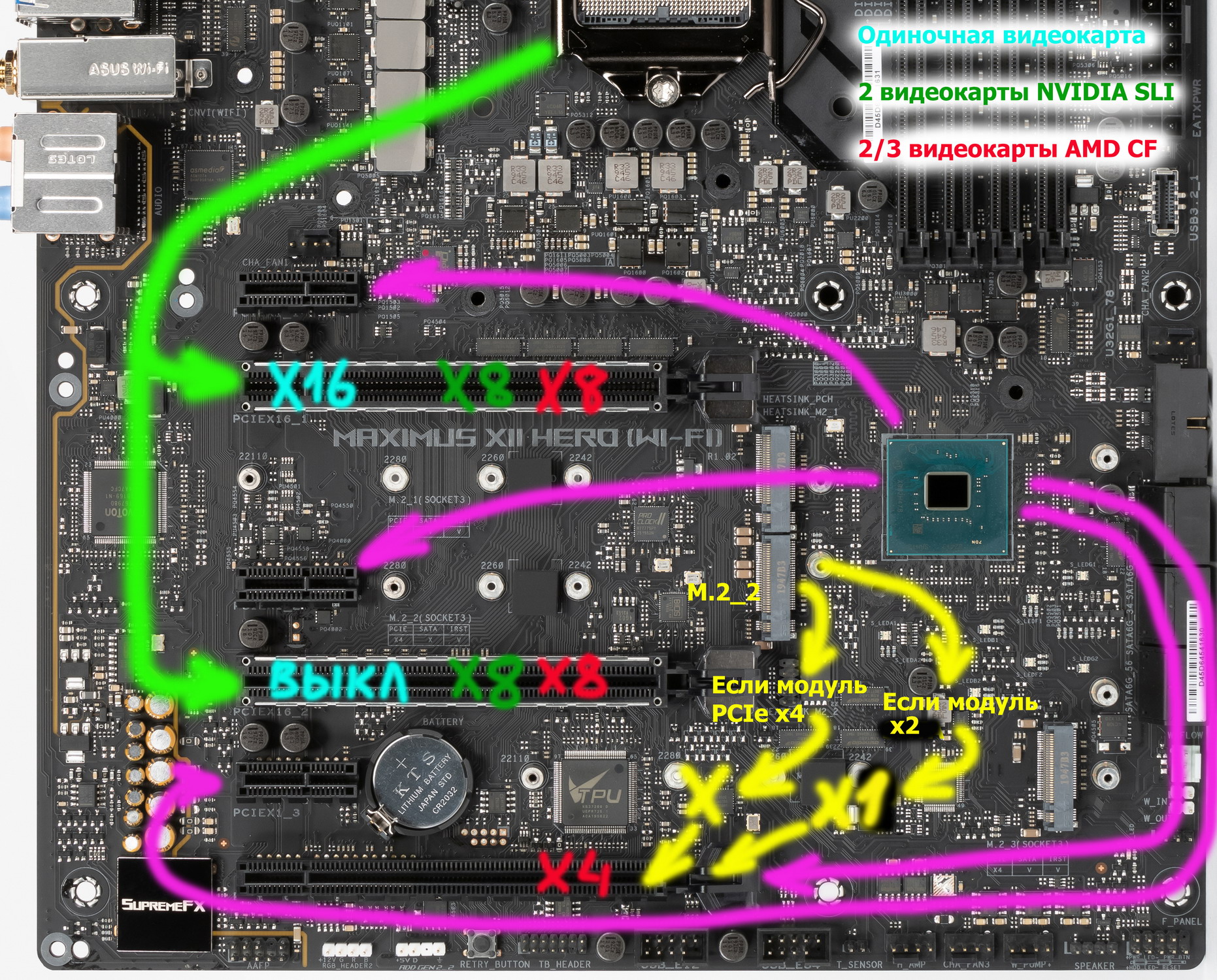

У данной платы распределение линий PCIe между слотами в случае использования более одной видеокарты, - достаточно витиеватое, а также необходимо переключение слотов PCIe x16_3 и портов SATA, поэтому востребованы мультиплексоры ASM1480 от ASMedia.

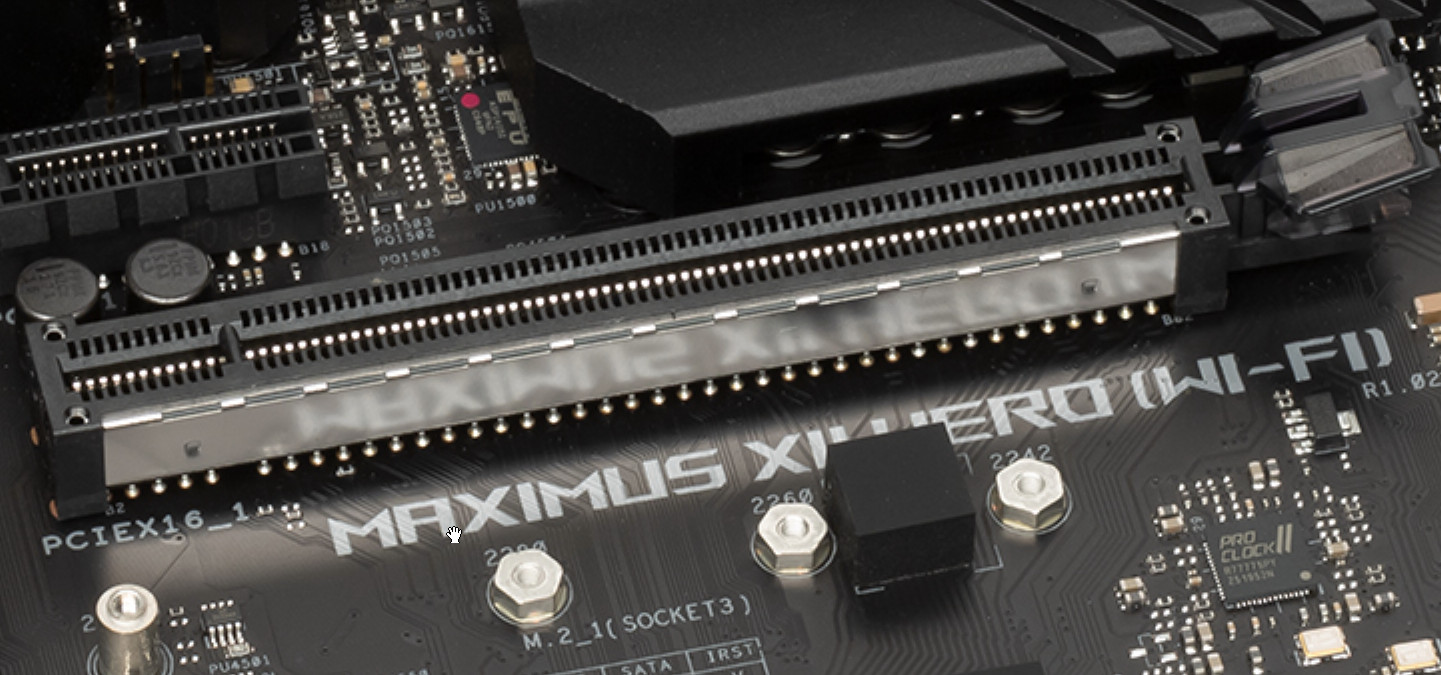

В отличие от слотов для памяти, два слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

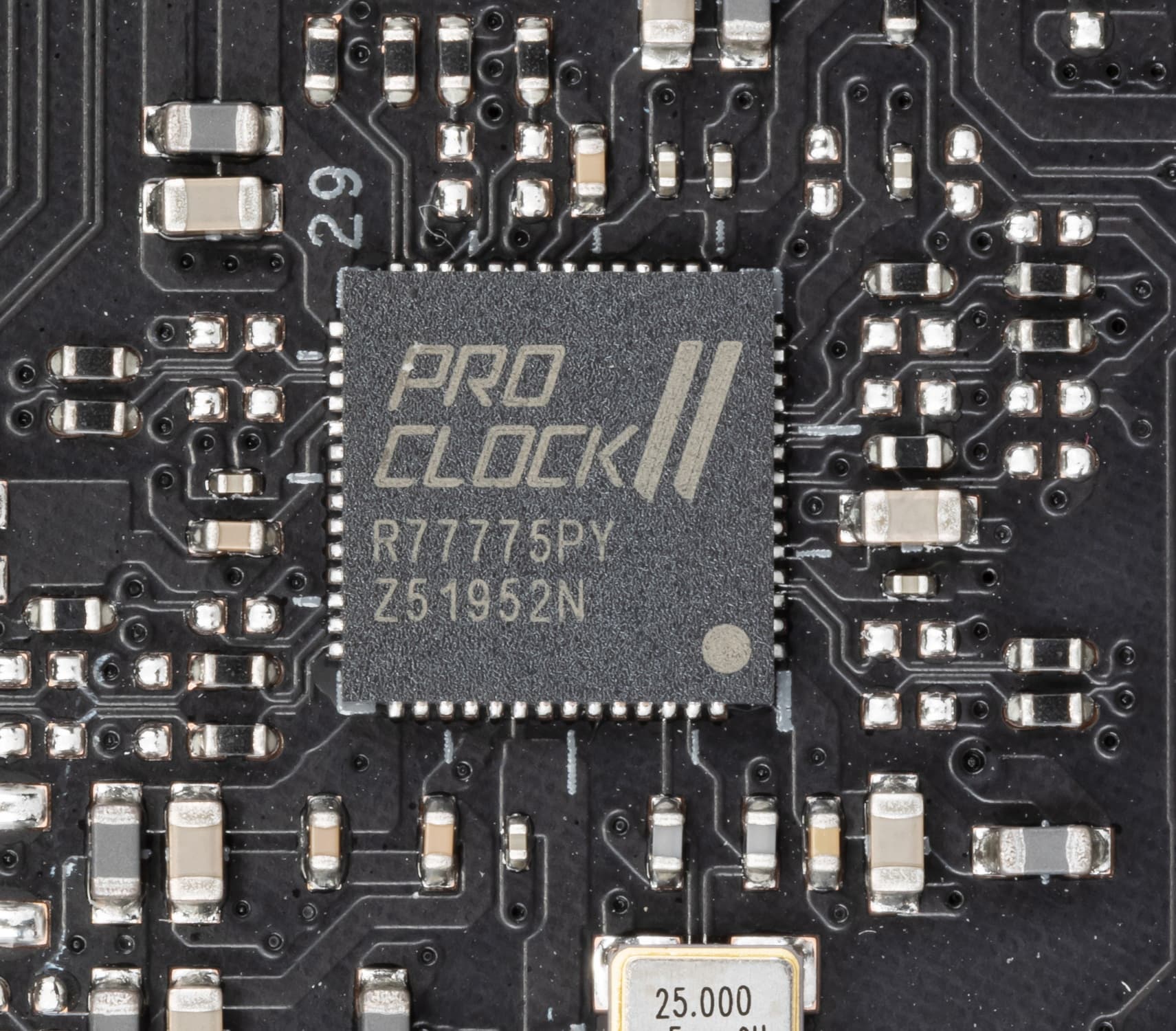

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

Привычных усилителей (ре-драйверов) шины найдено не было.

На очереди — накопители.

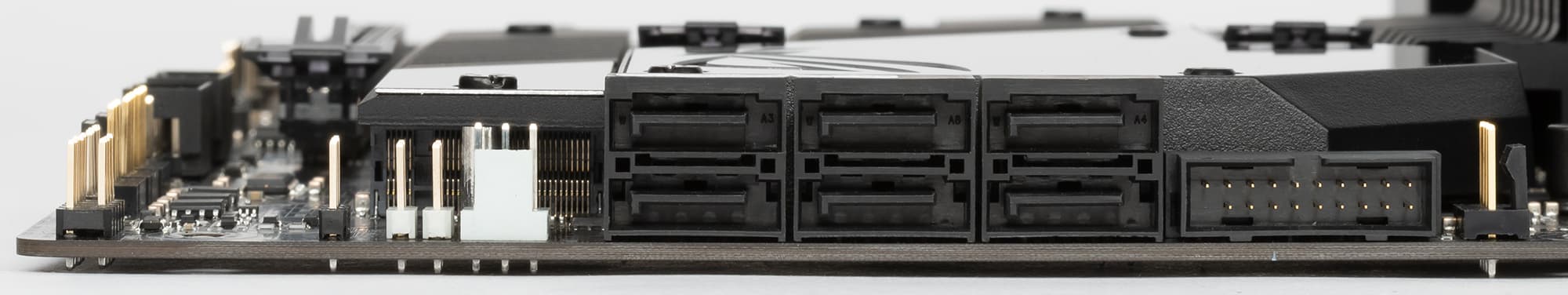

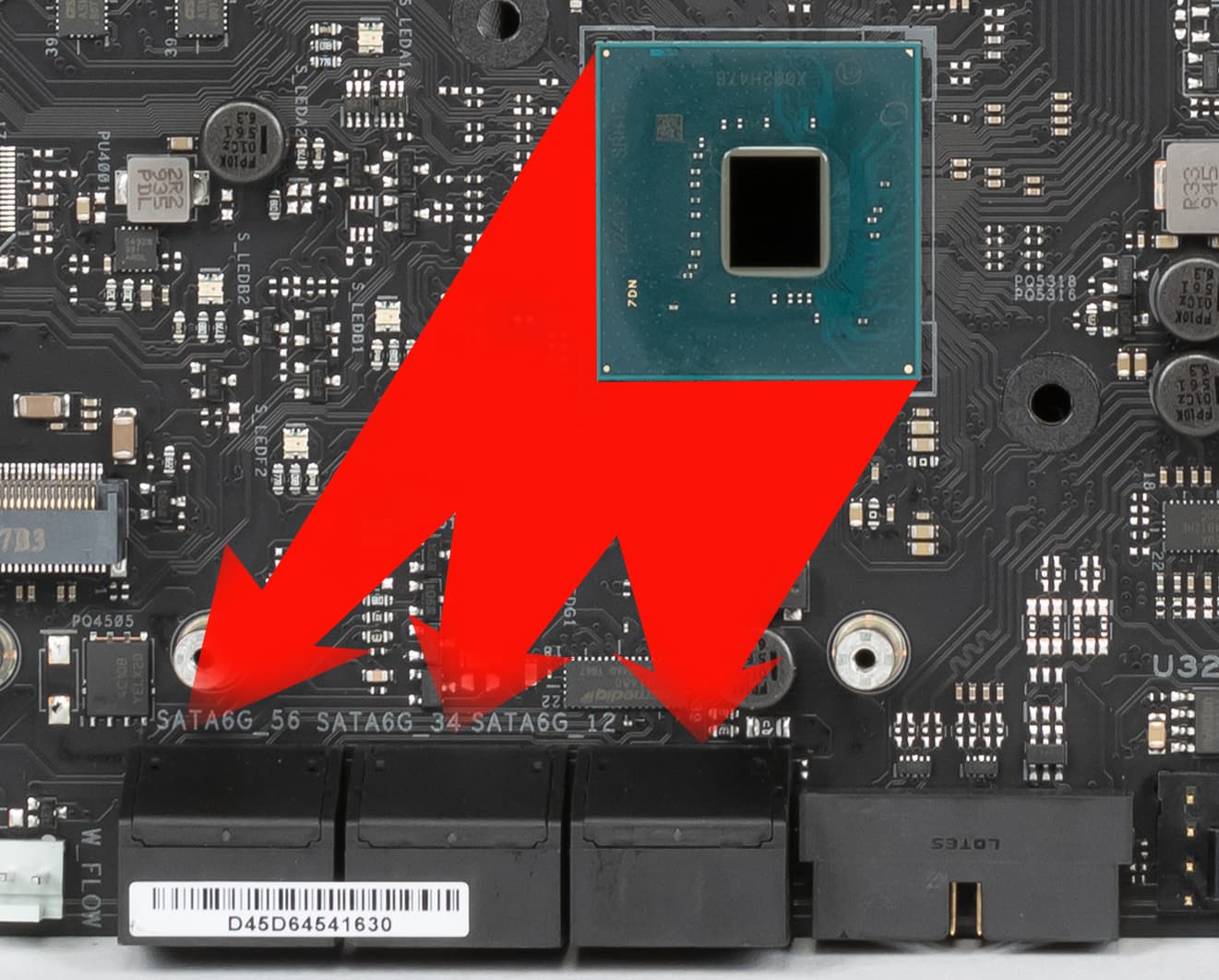

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). Все порты SATA реализованы через чипсет Z490 и поддерживают создание RAID.

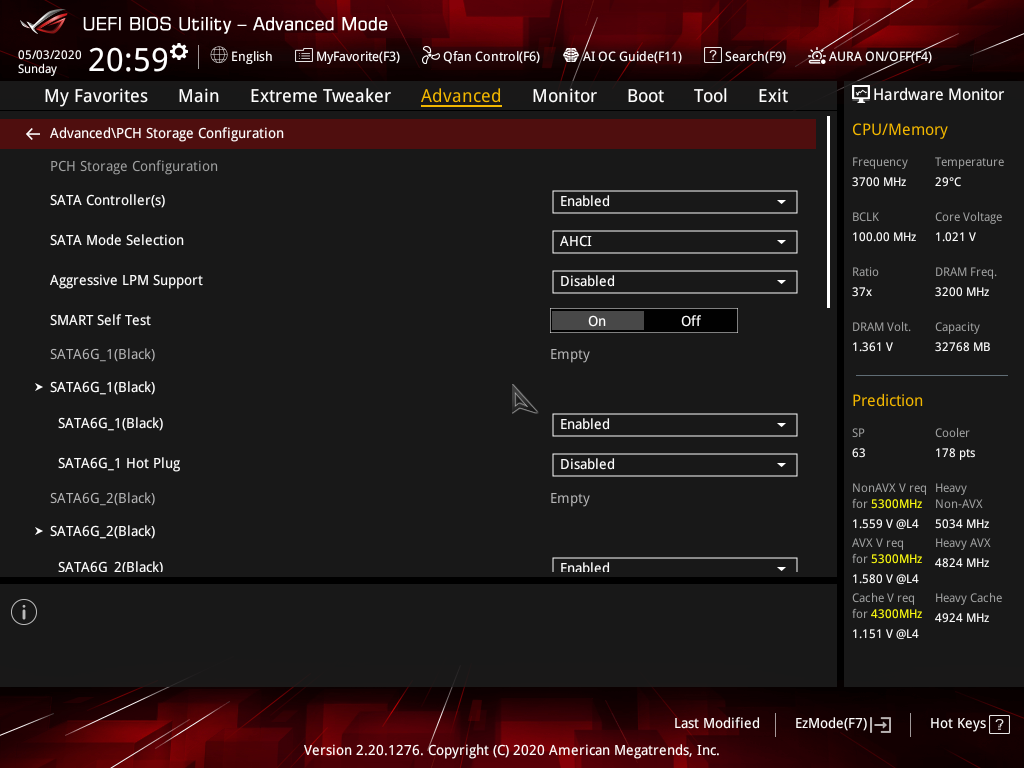

Напомню, что некоторые порты SATA делят ресурсы с портами M.2, поэтому тоже есть мультиплексор ASM1480.

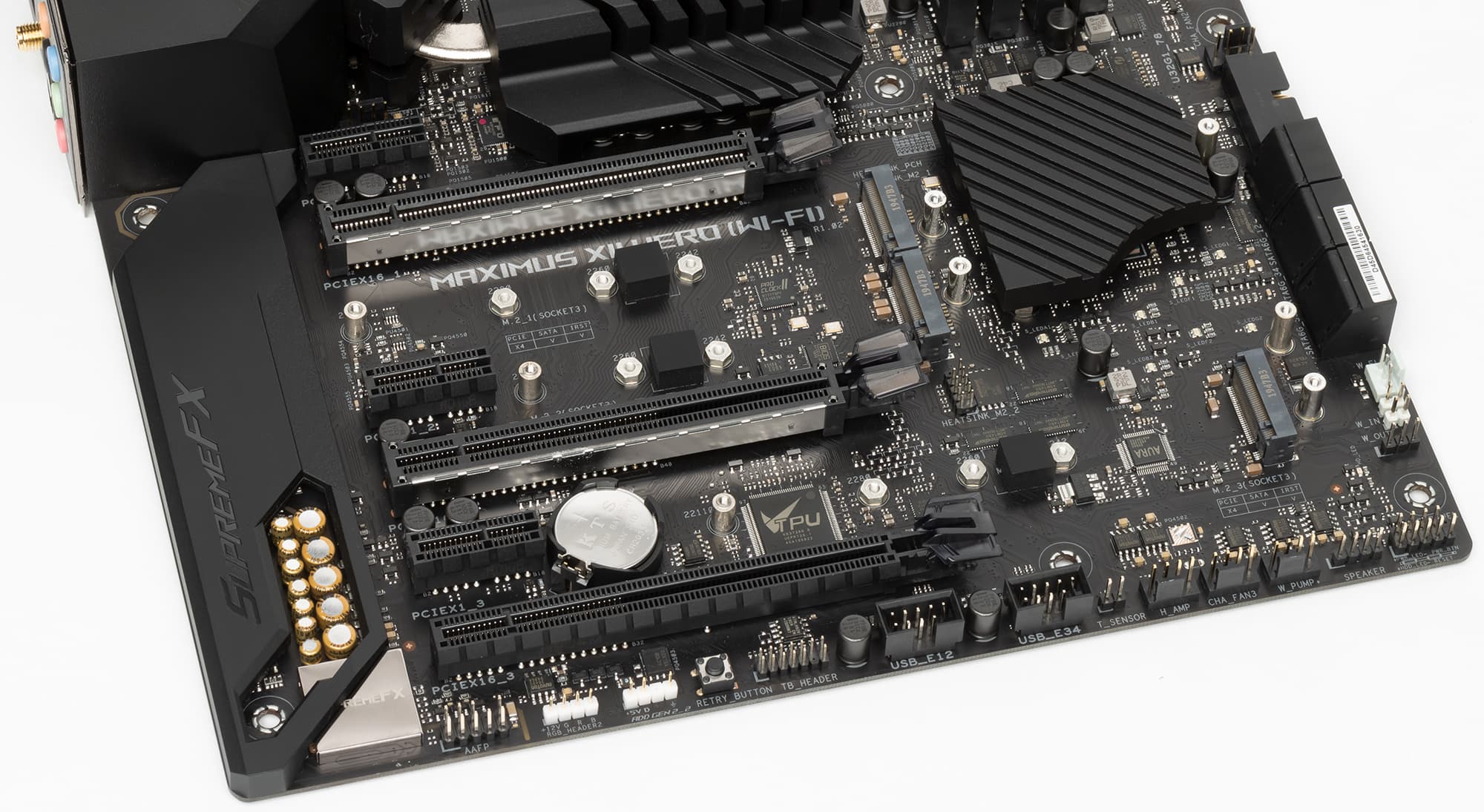

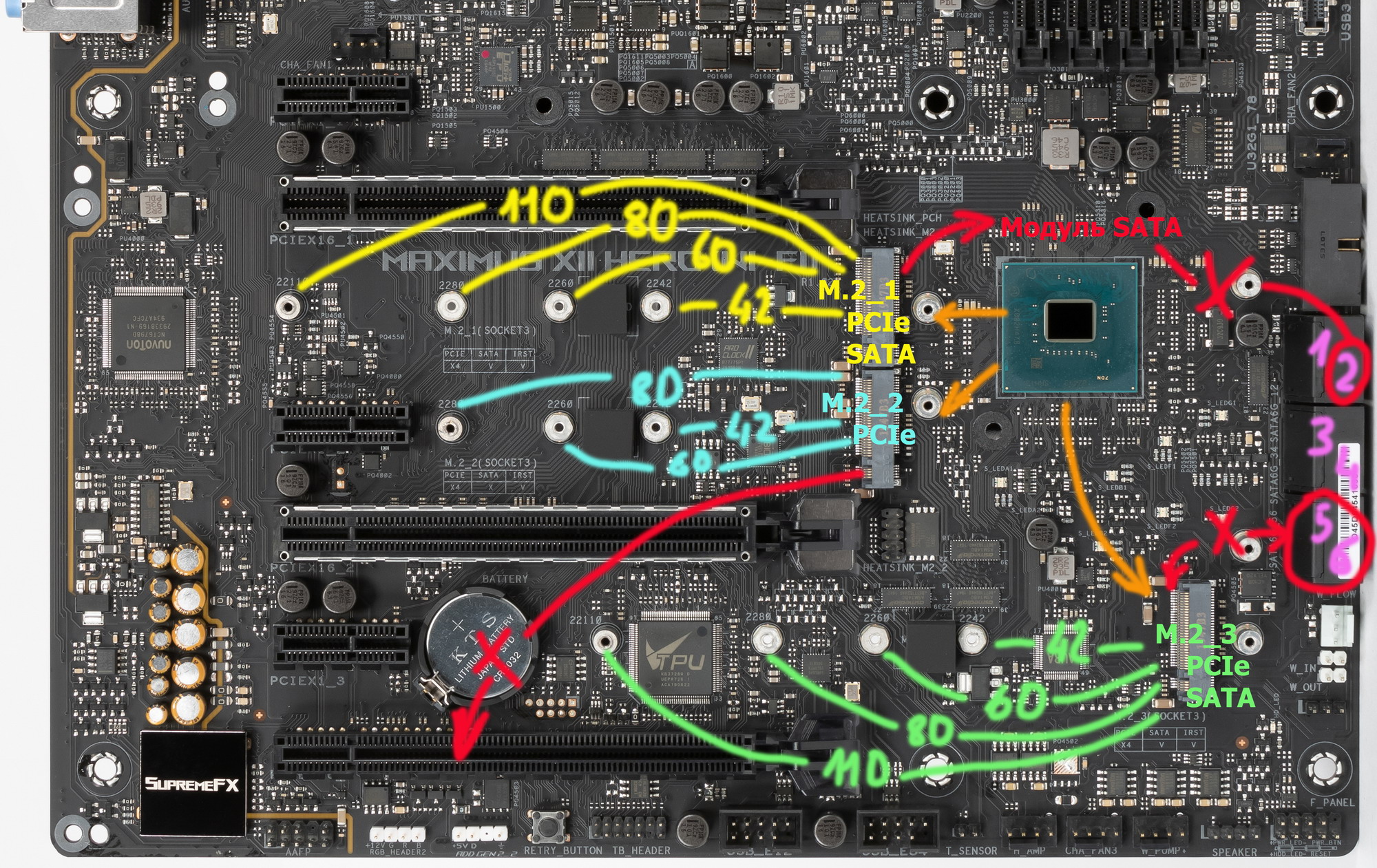

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.

Два слота M.2_1 и M.2_3 поддерживает модули с любым интерфейсом (и любого размера до 22110 включительно), а третий M.2_2 — только с PCIe интерфейсом (в него можно установить модули размером до 2280 включительно).

Все три M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory.

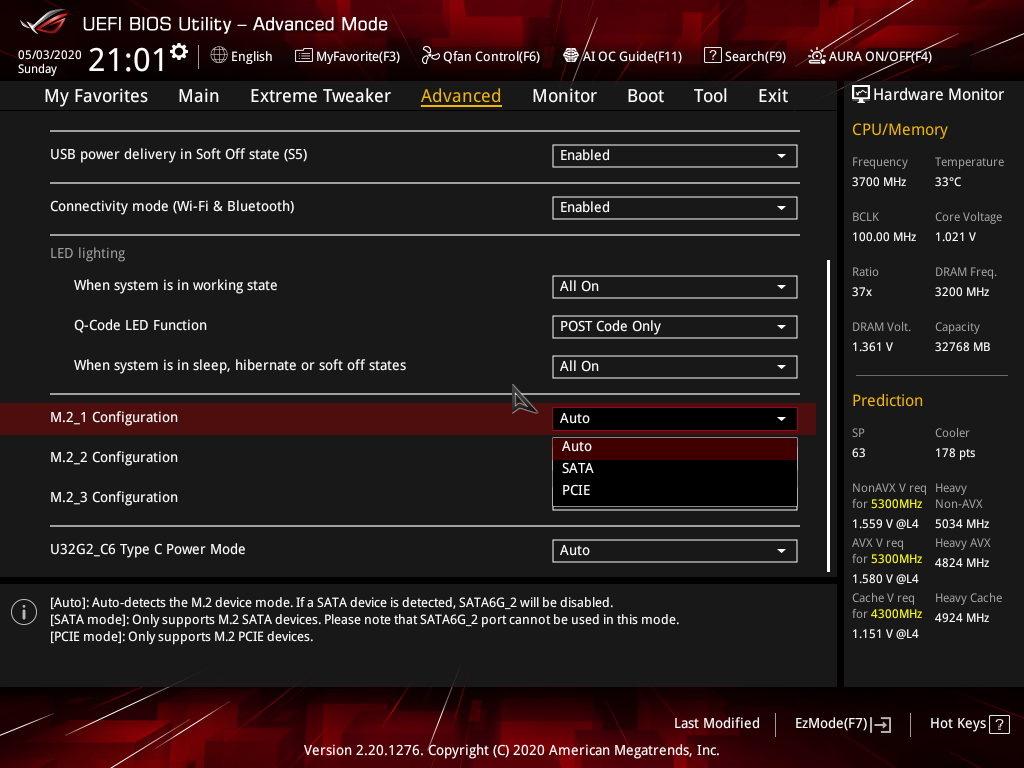

Поскольку количество HSIO линий у Z490 ограничено тридцатью, то приходится делить ресурсы, о чем я выше уже говорил, рассматривая PCIe слоты. В частности, повторю, что в случае режима PCIe x4 M.2_2 слот выключает PCIe x16_3, и наоборот. То есть в случае использования всех трех PCIe x16 (для AMD CrossFire, например) порт M.2_2 будет отключен. Только если в слот M.2_2 будет вставлен модуль с PCIe x2, тогда PCIe x16_3 останется рабочим, но получит всего лишь одну PCIe линию.

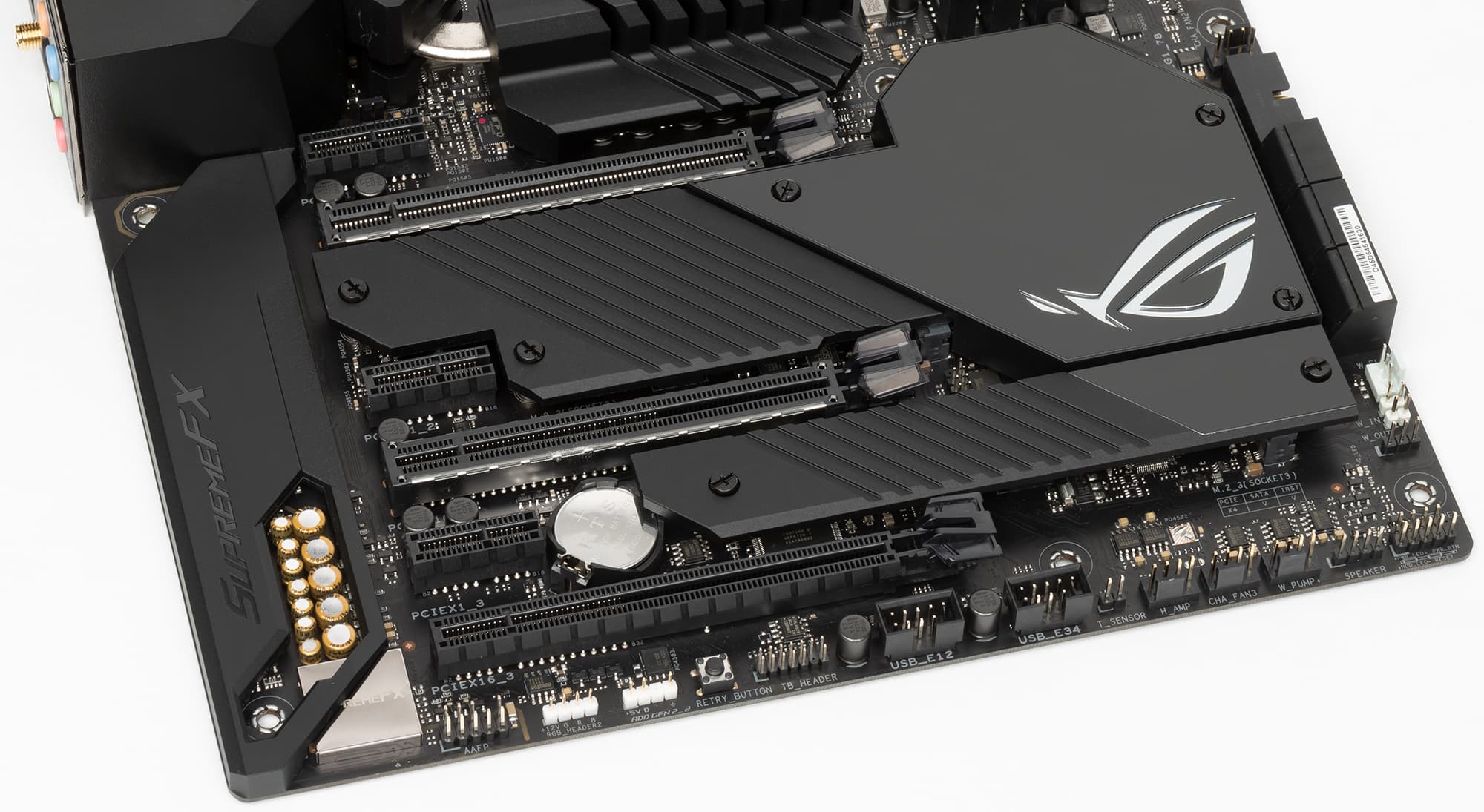

Все три M.2 слота имеют радиаторы, которые не связаны с какими-то иными устройствами охлаждения на данной плате. То, что справа прижимается к двум радиаторам, — это пластиковая крышка радиатора чипсета.

Расскажем и о других «прибамбасах» на плате.

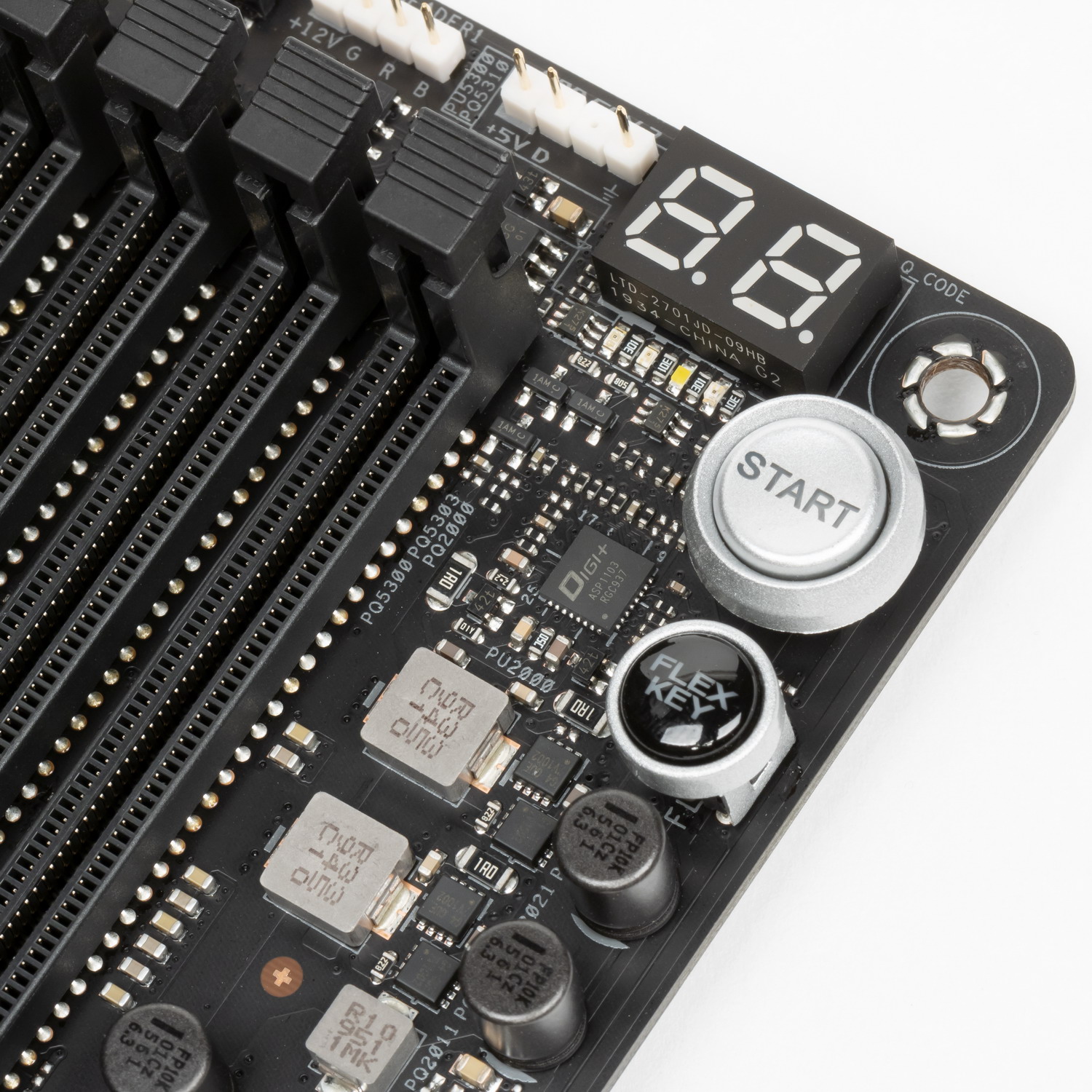

Их не так много на этой плате. Разумеется, есть кнопки питания и перезагрузки, при этом последняя названа Flex Key, и функция Reset просто задана по умолчанию. Через настройки в BIOS можно поменять функционал этой кнопки.

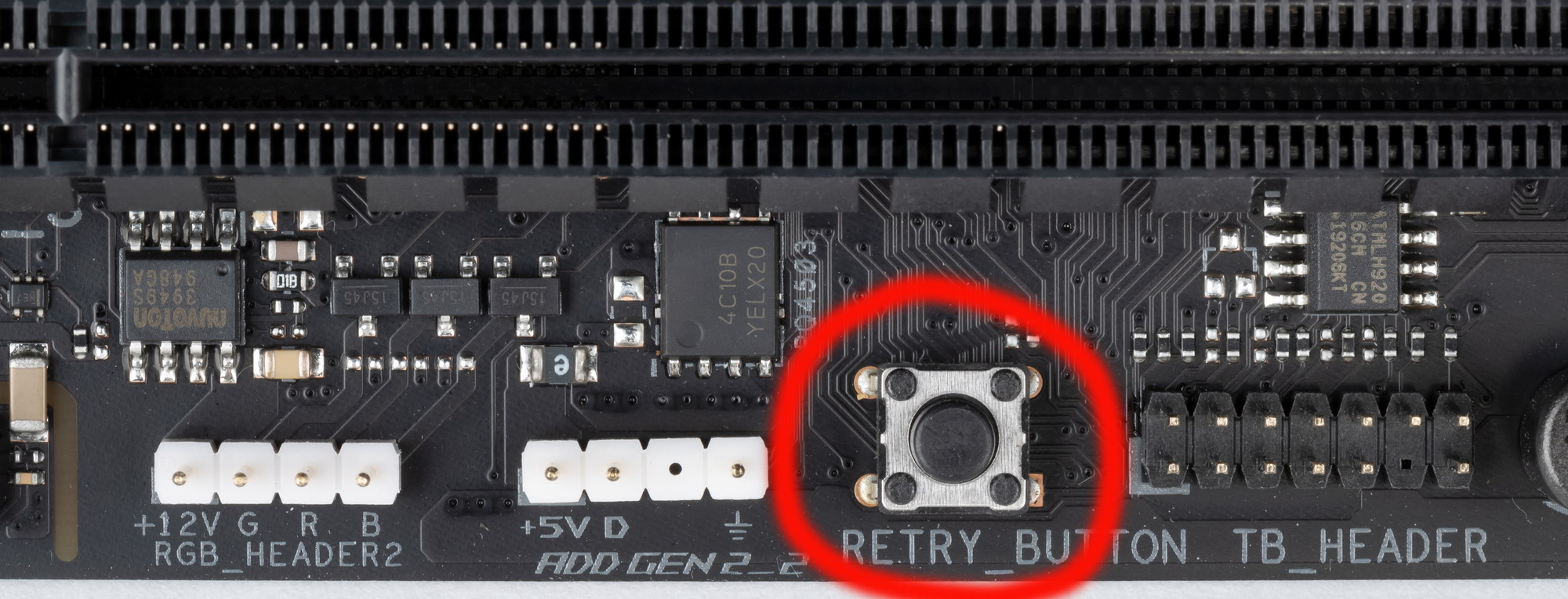

Когда мы имеем дело с ROG, то ожидаем некий набор технологий, помогающих оверклокерам, в частности набор перемычек, кнопок или переключателей. Однако на данной плате из всего арсенала реализована лишь кнопка повторной попытки запуска системы при тех же настройках в случае неудачного старта (бывает при чрезмерном оверклокинге).

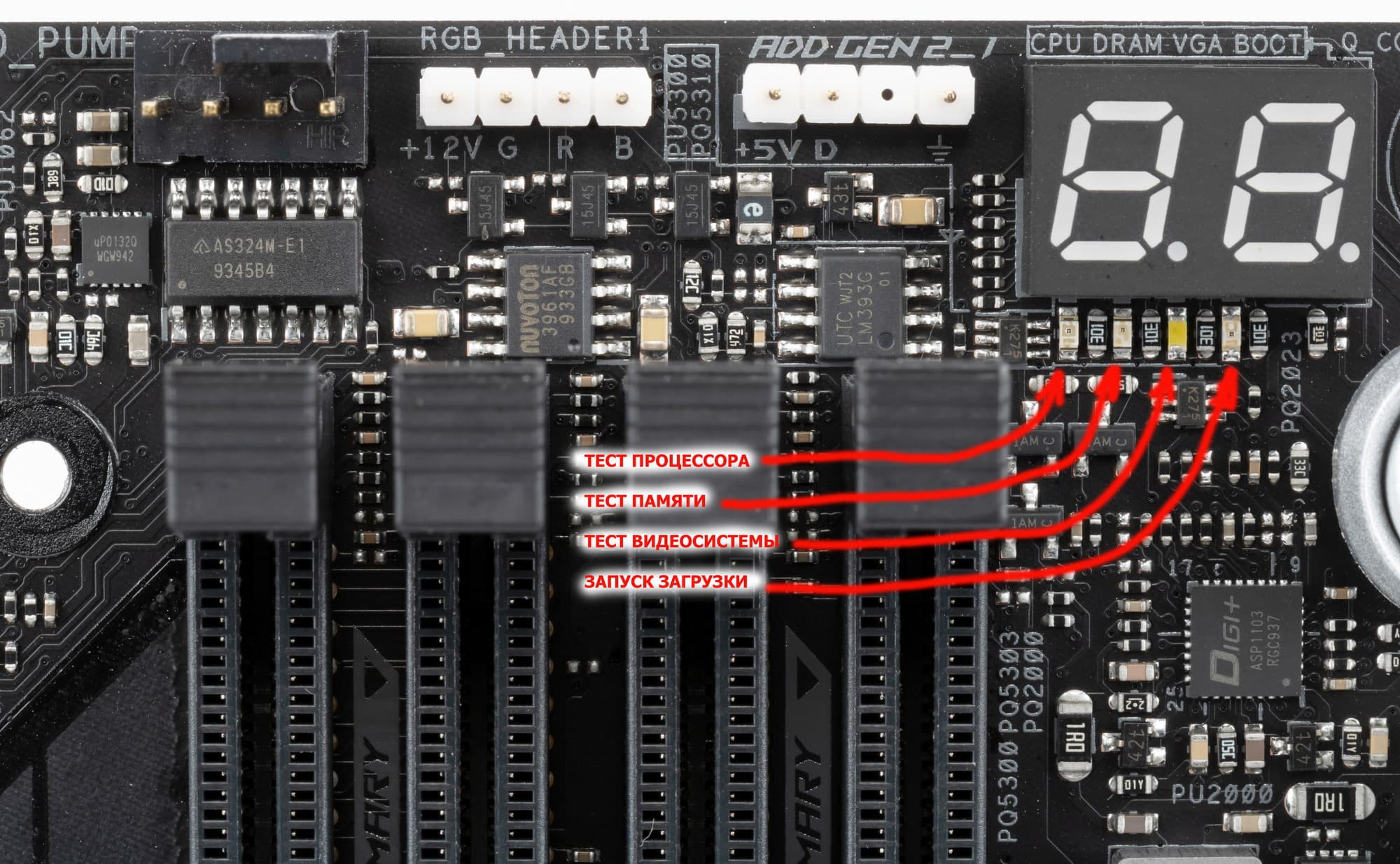

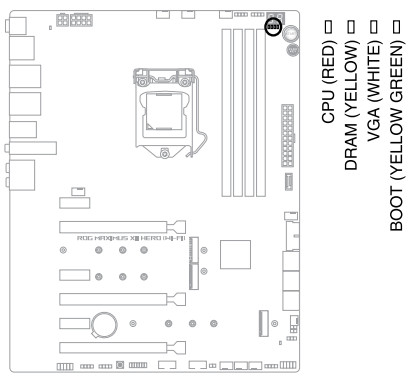

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. В ролике ниже это хорошо видно.

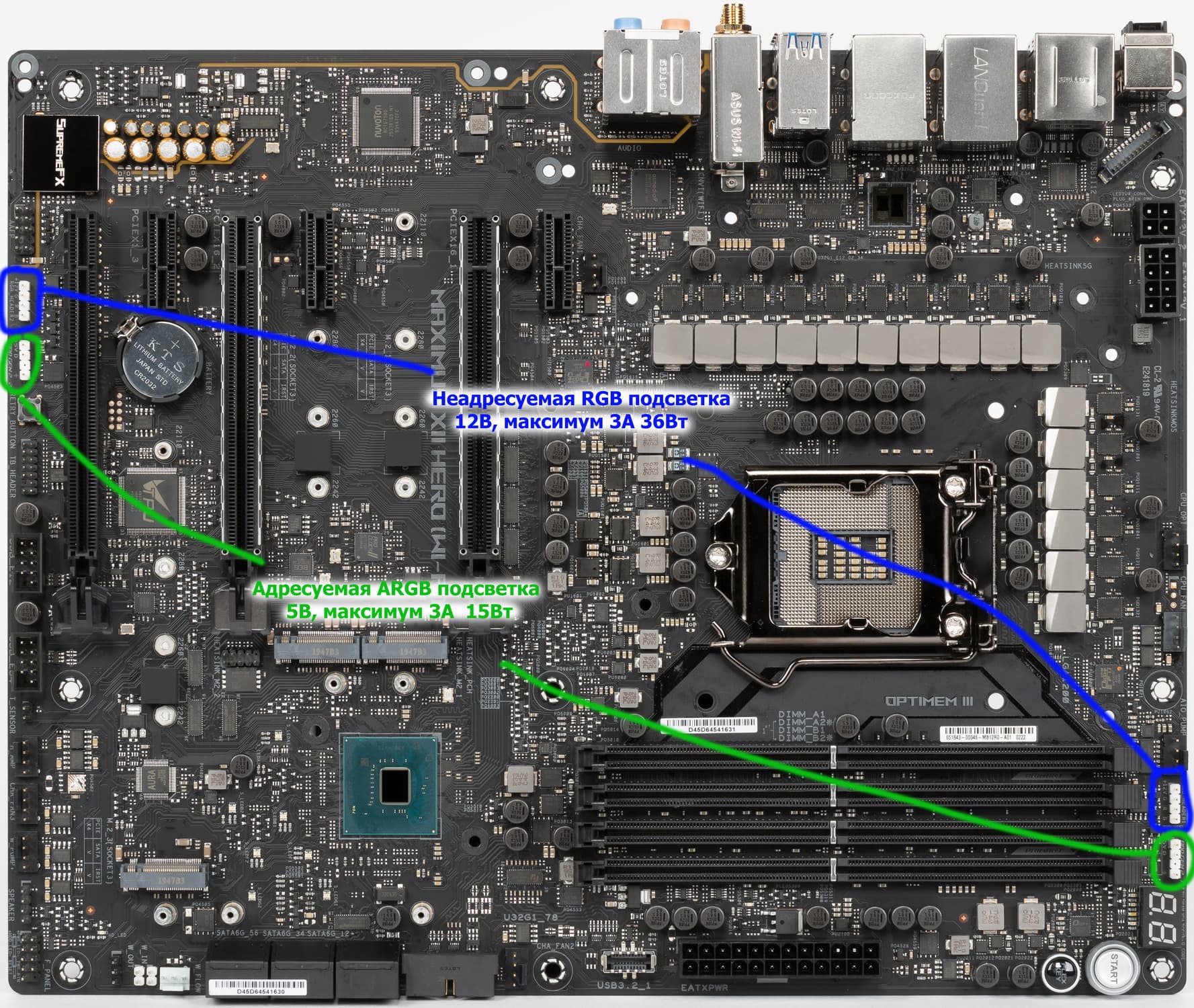

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары (RGB+ARGB), разнесенные на противоположные края платы.

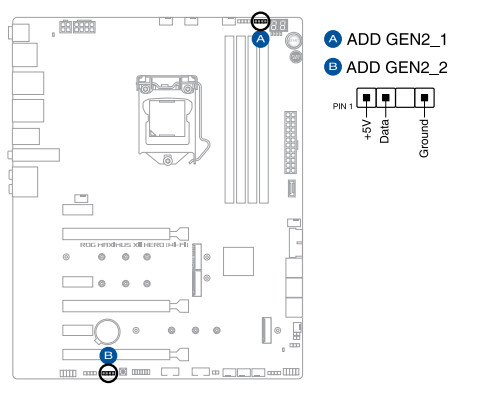

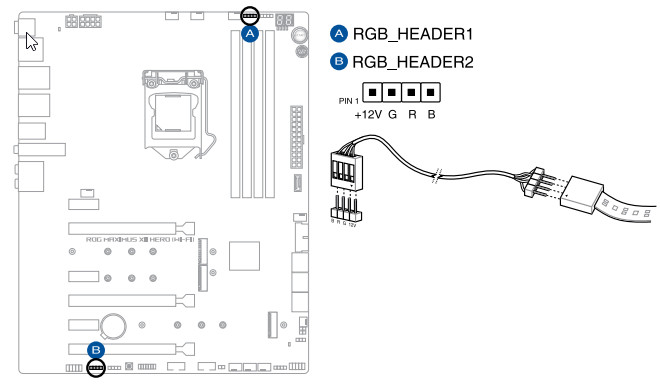

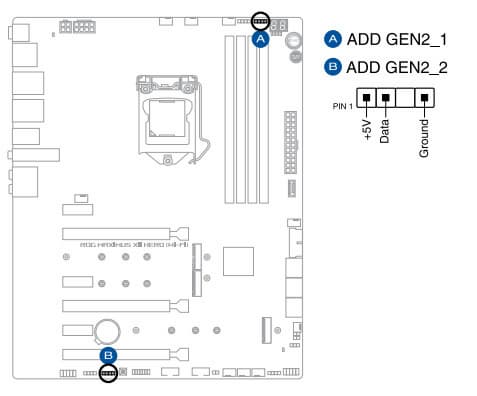

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

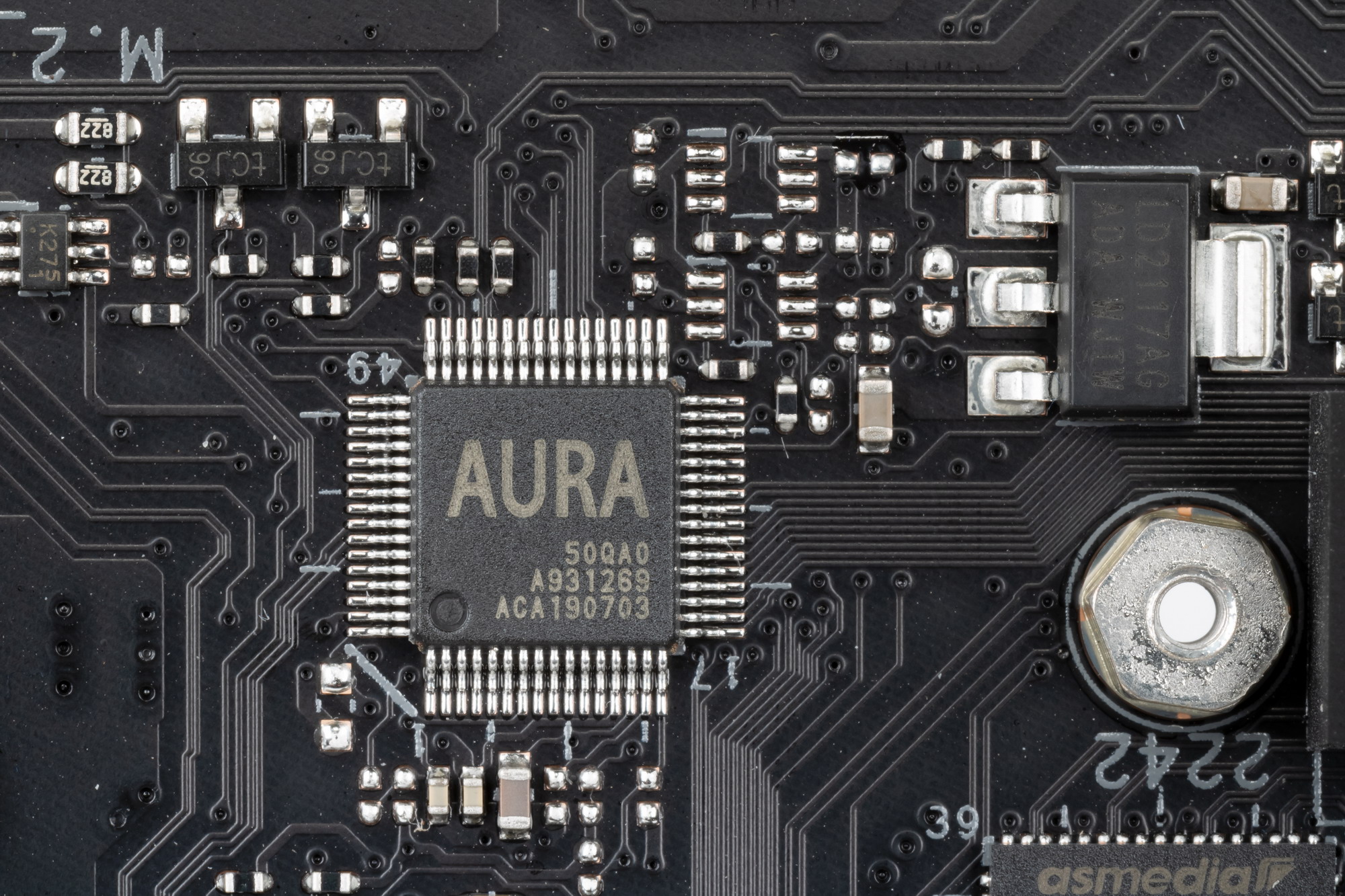

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 50QА0 (неизвестно, как оригинально назывался чип и кто его производитель).

А более хитрая подсветка ARGB имеет свой контроллер (целый ARM-процессор!) STM32F от ST Microelectronics.

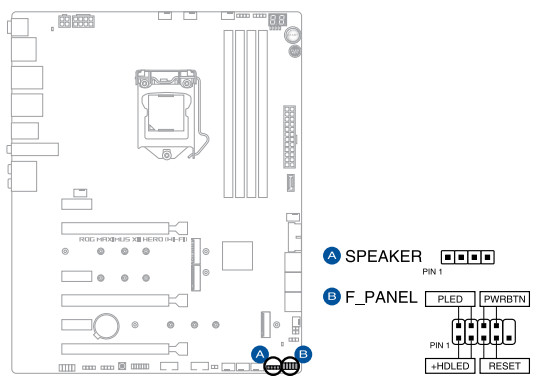

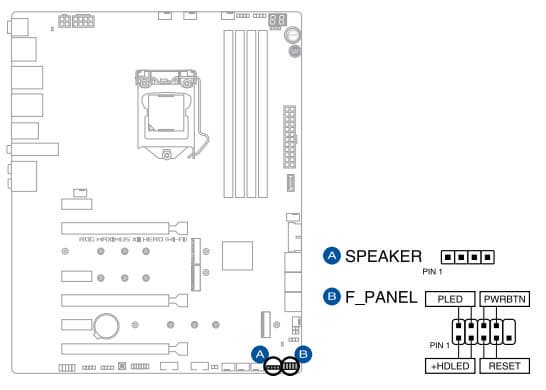

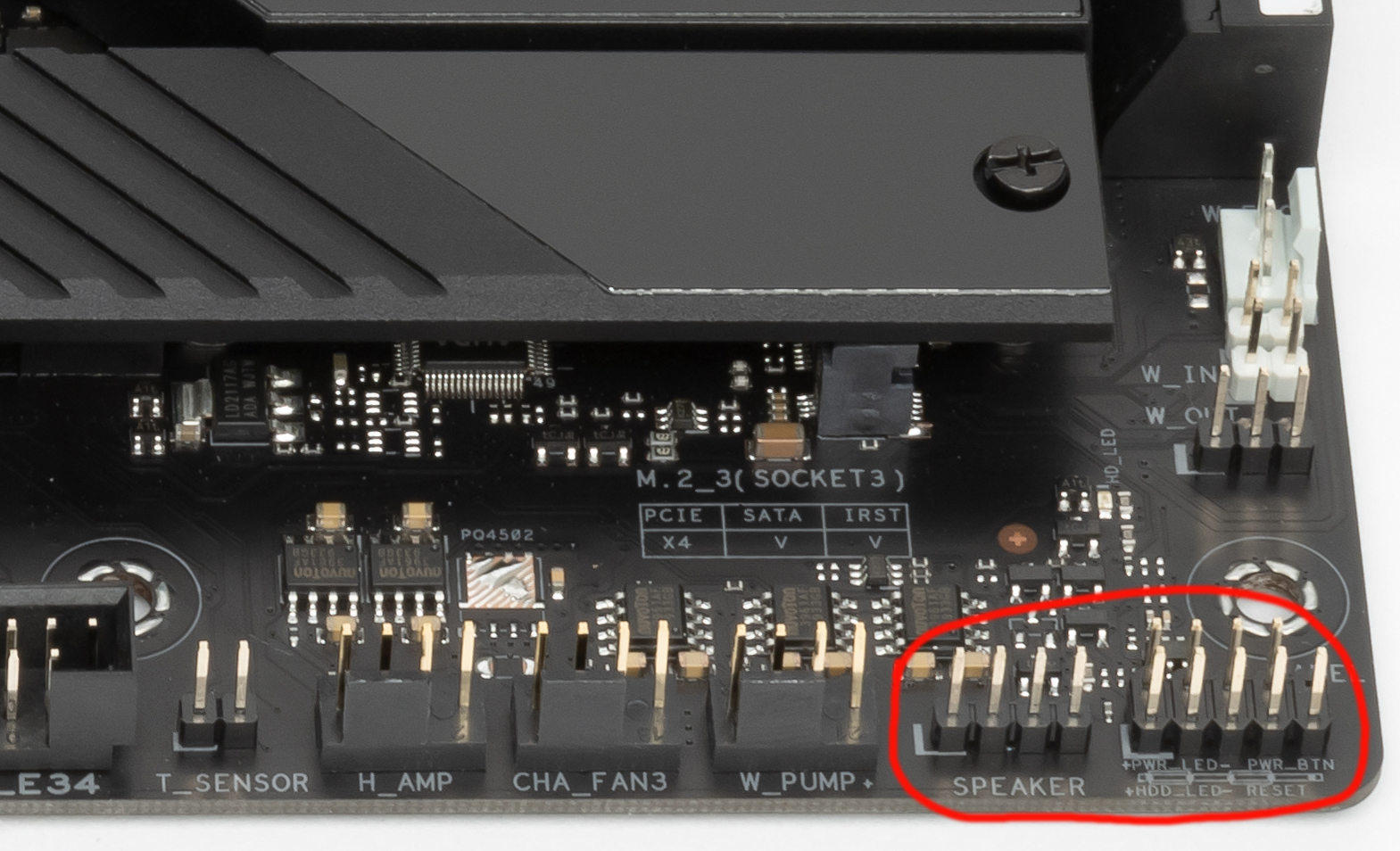

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Чтобы было проще устанавливать гнезда в нужные пины, в комплекте поставки есть этакий удлинитель Q-Connector (адаптер) передней панели — он надевается на гнездо FPanel на плате.

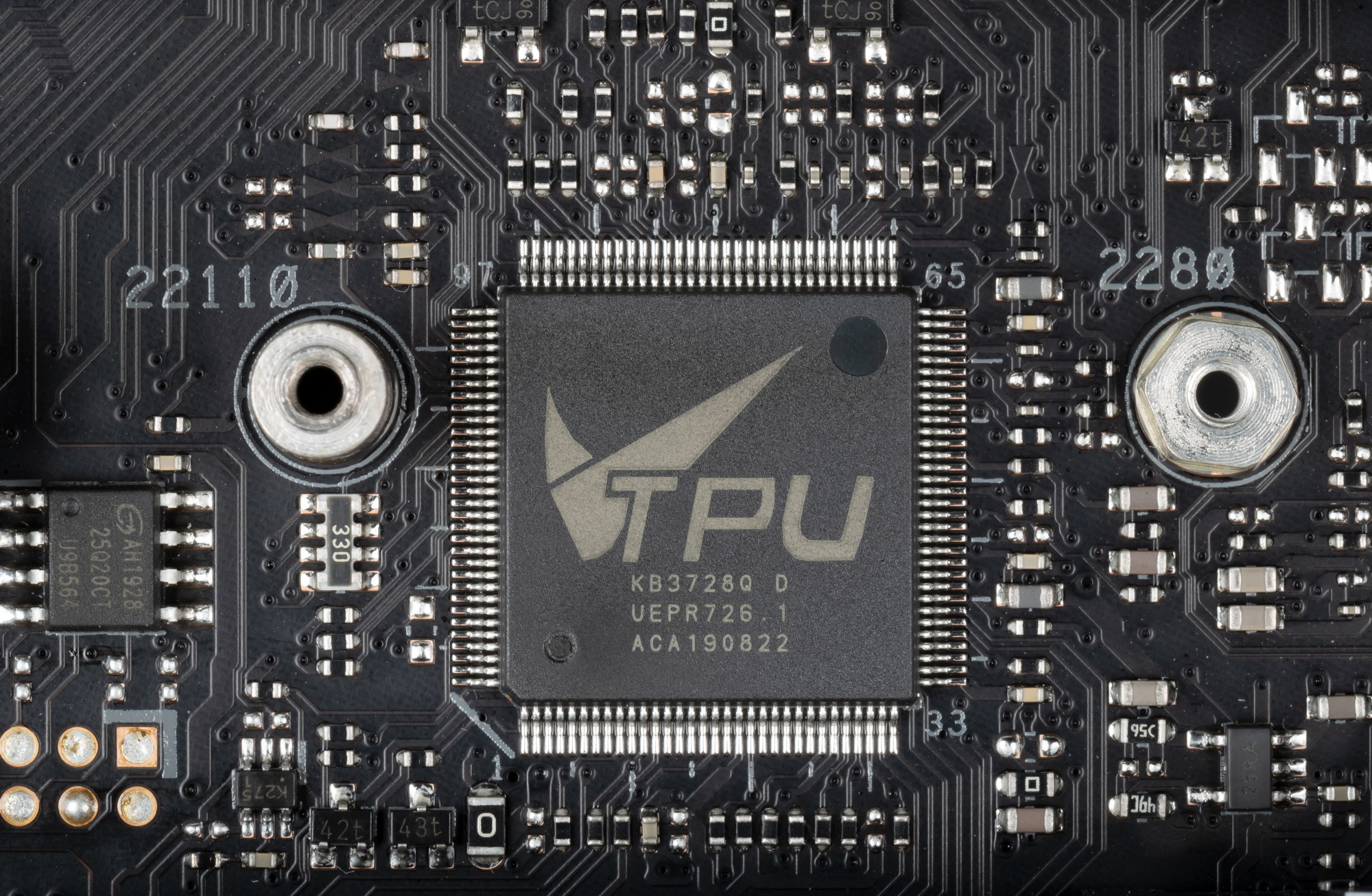

Также имеется фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Она работает в паре с вышеупомянутым внешним тактовым генератором. Он же отвечает и за мониторинг.

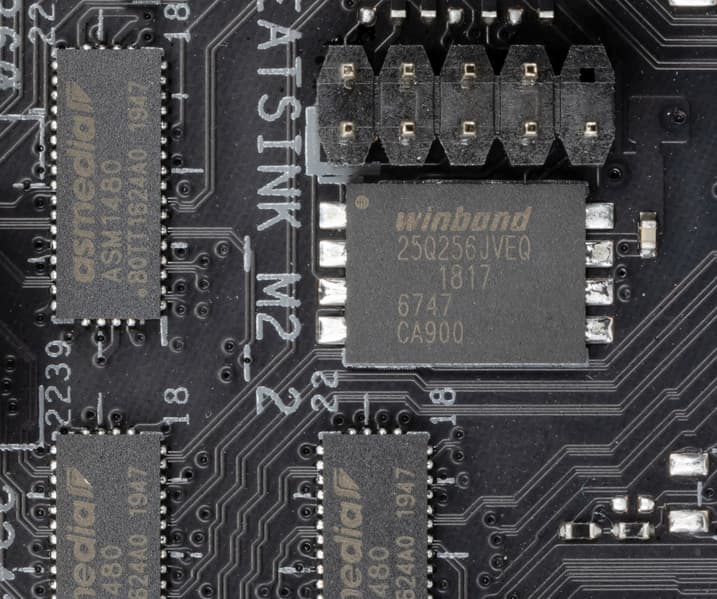

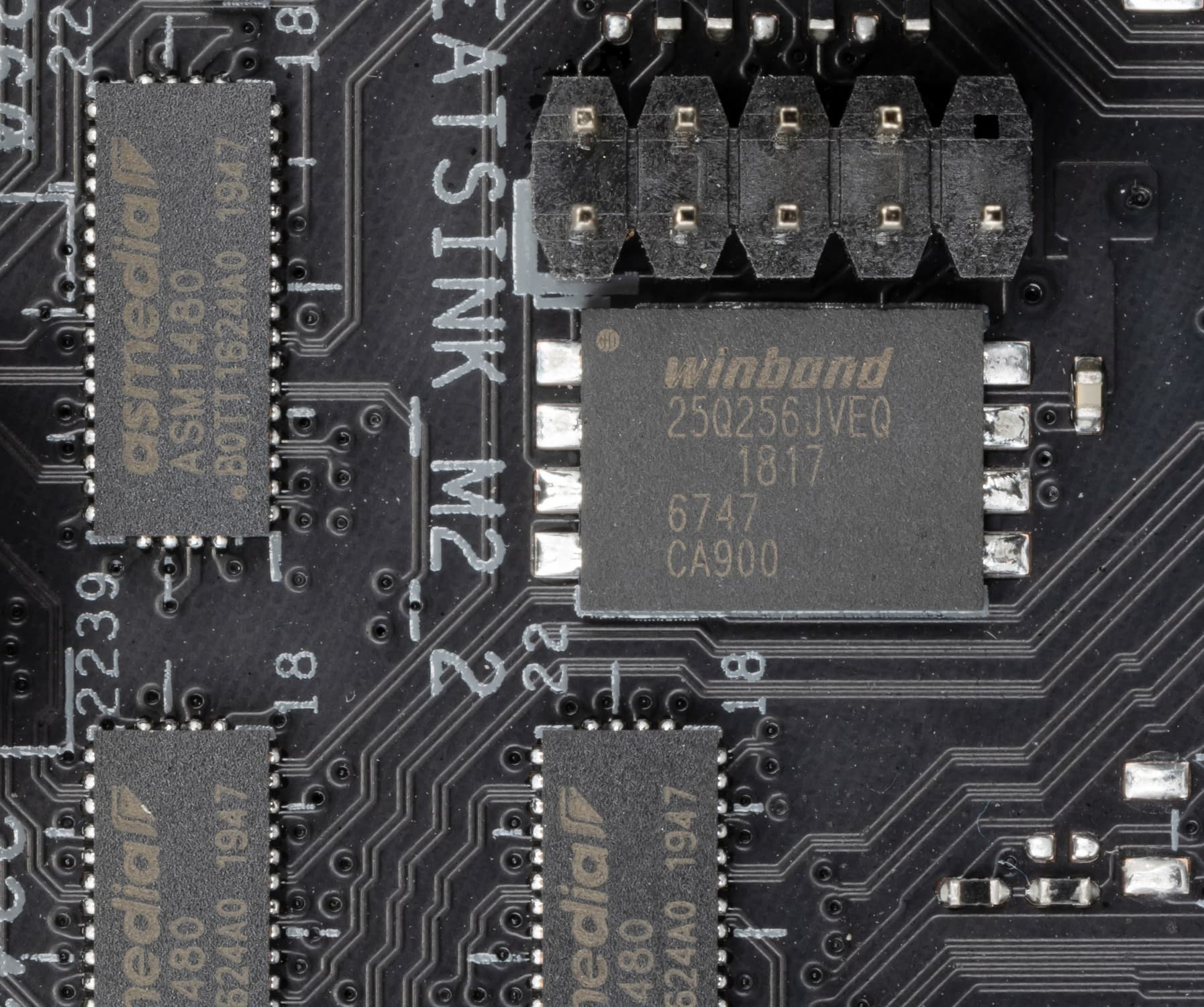

Для размещения прошивки UEFI/BIOS использована микросхема Winbond 25Q256JVEQ.

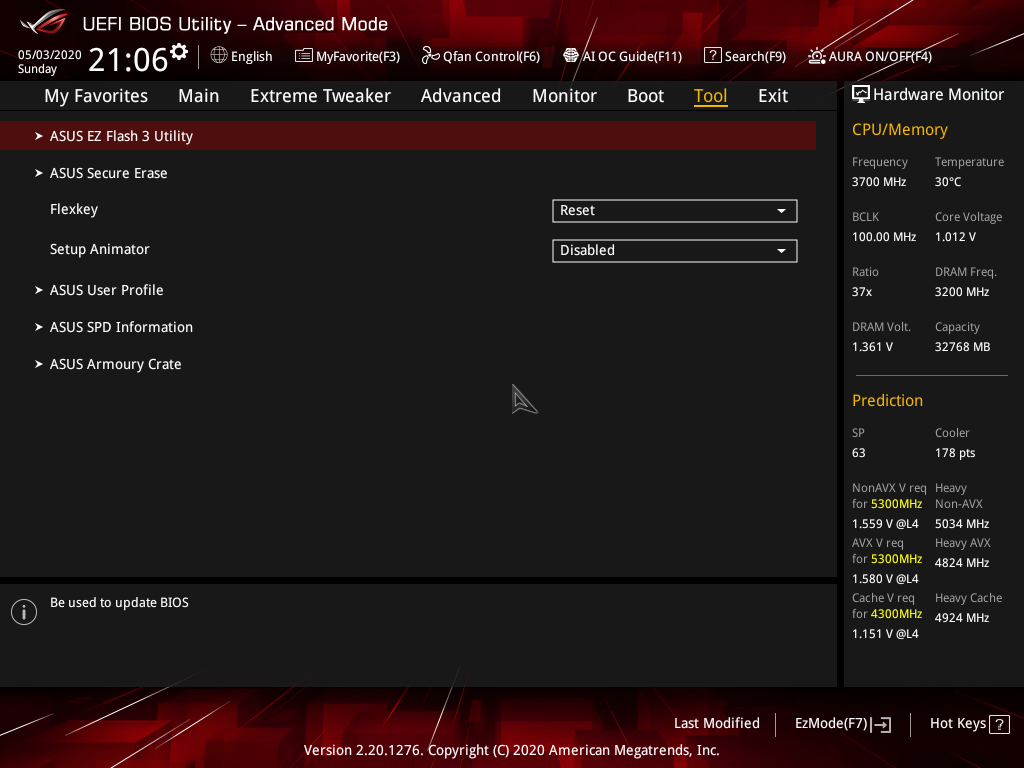

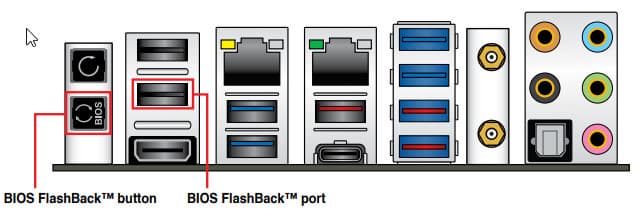

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback. Видеоролик ниже демонстрирует это.

Для такого обновления BIOS версию прошивки надо вначале переименовать в M12H.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

Материнская плата в процессе прошивания нового BIOS не запускается — достаточно пассивного питания от БП.

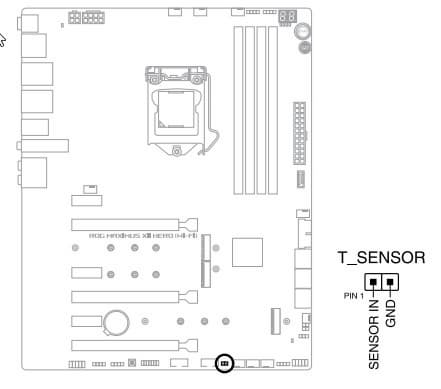

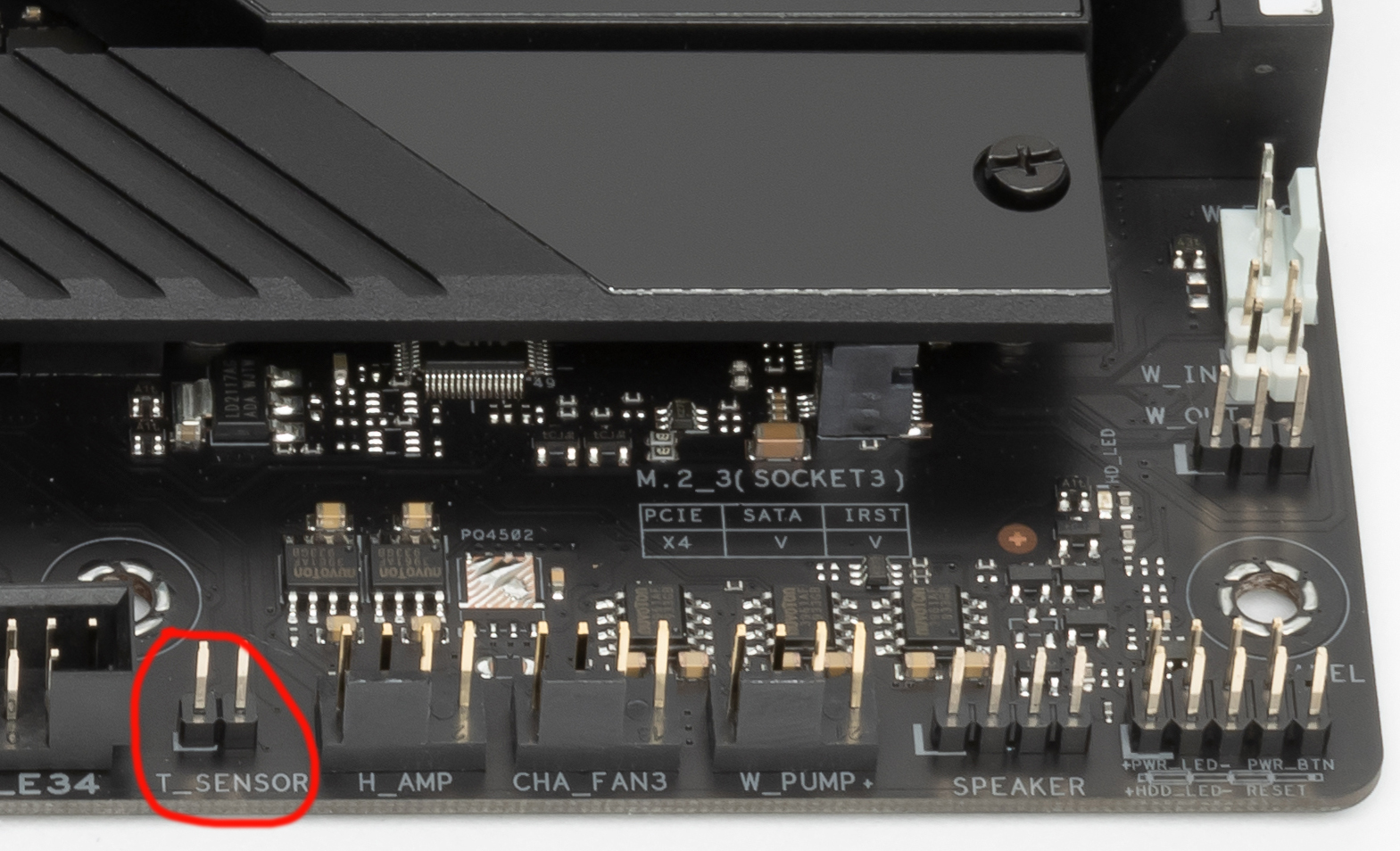

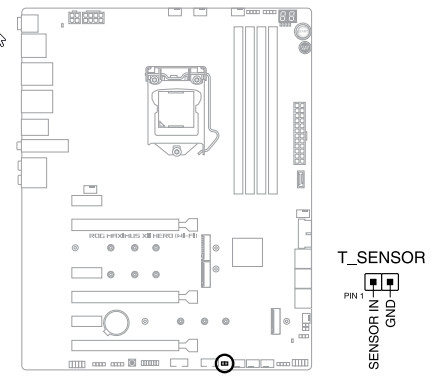

Также внизу есть посадочное места для проводов от внешнего термодатчика.

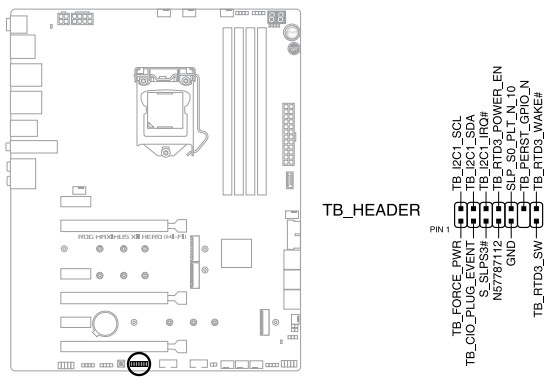

Материнская плата также поддерживает подключение контроллеров Thunderbolt, для чего на ней имеется отдельный разъем.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуется 23 линии из 24-х).

И что мы имеем? Всего на материнской плате — 17 портов USB:

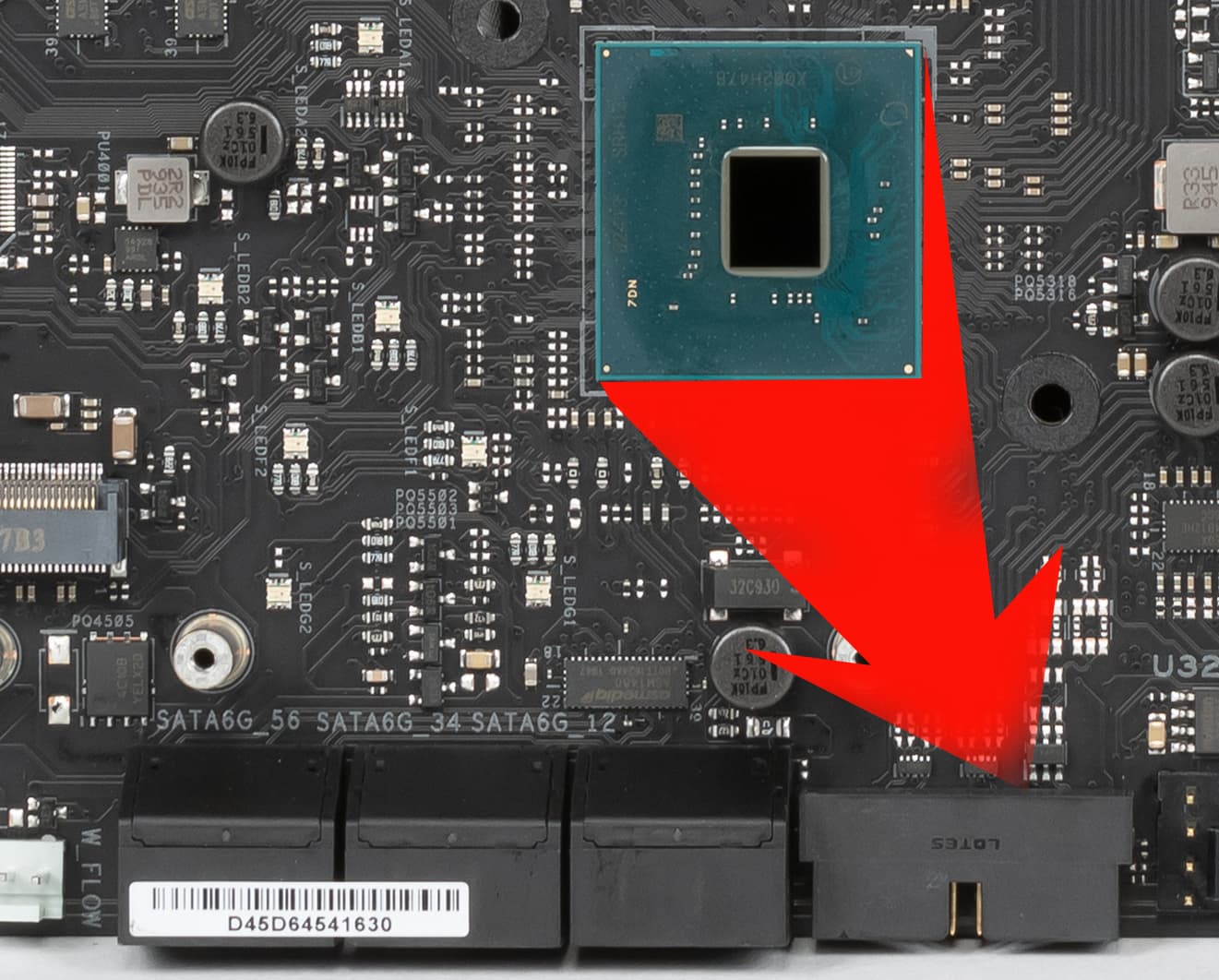

• 5 портов USB 3.2 Gen2: все реализованы через Z490: 4 представлены на задней панели тремя портами Type-A (красного цвета) и одним Type-C; еще 1 представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 6 портов USB 3.2 Gen1: 2 реализованы через Z490 и представлены внутренним разъемом на материнской плате на 2 порта



  ; еще 4 реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия PCIe)



  и представлены портами Type-A на задней панели (синие);

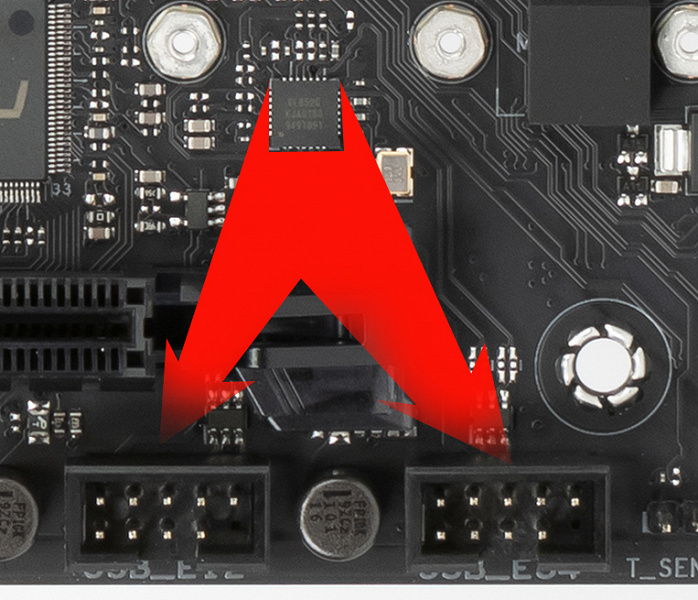

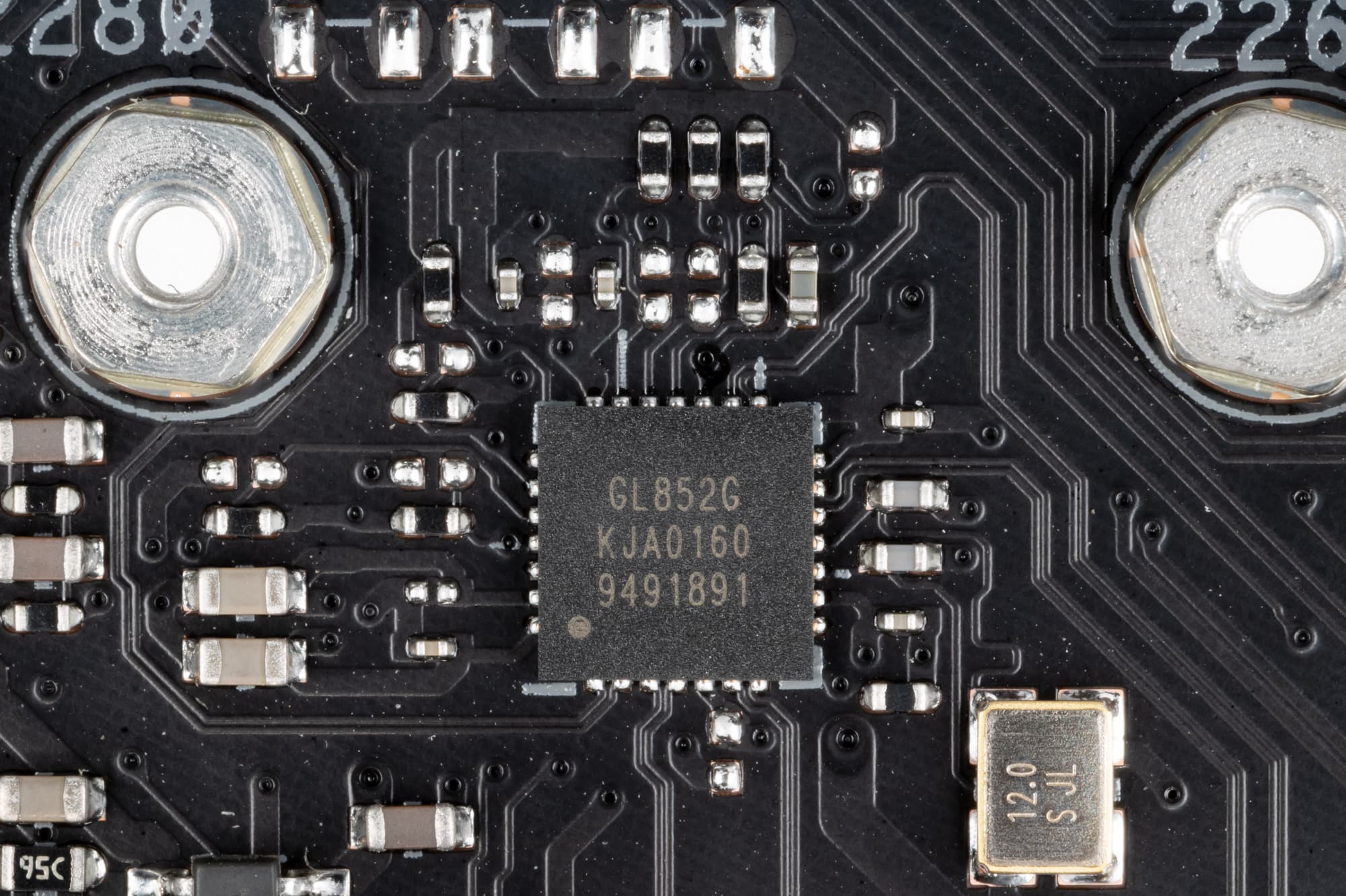

• 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL852G (на него потрачена 1 линия PCIe)



  и представлены двумя внутренними разъемами (каждый на 2 порта);



  еще 2 реализованы через Z490 и представлены портами Type-A на задней панели (черные).

Итак, через чипсет Z490 реализовано 2 USB 3.2 Gen1 + 5 USB 3.2 Gen2 = 7 выделенных портов. Плюс 23 линии PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 30 высокоскоростных портов из 30. Еще 2 порта USB 2.0 (через Z490) не входят в состав HSIO (14 портов USB 2.0 у Z490 имеются по умолчанию и служат для самостоятельной реализации, либо поддержки USB 3.2: в нашем случае — семи портов, то есть из 14 USB 2.0 задействовано 9).

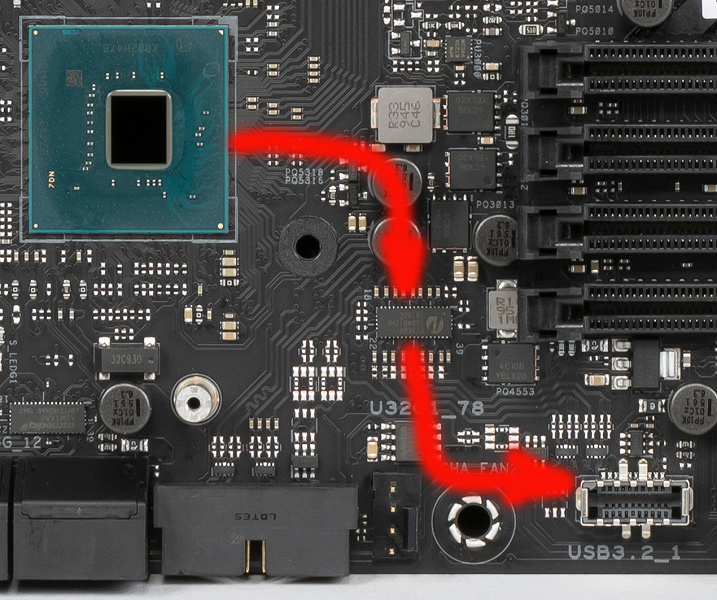

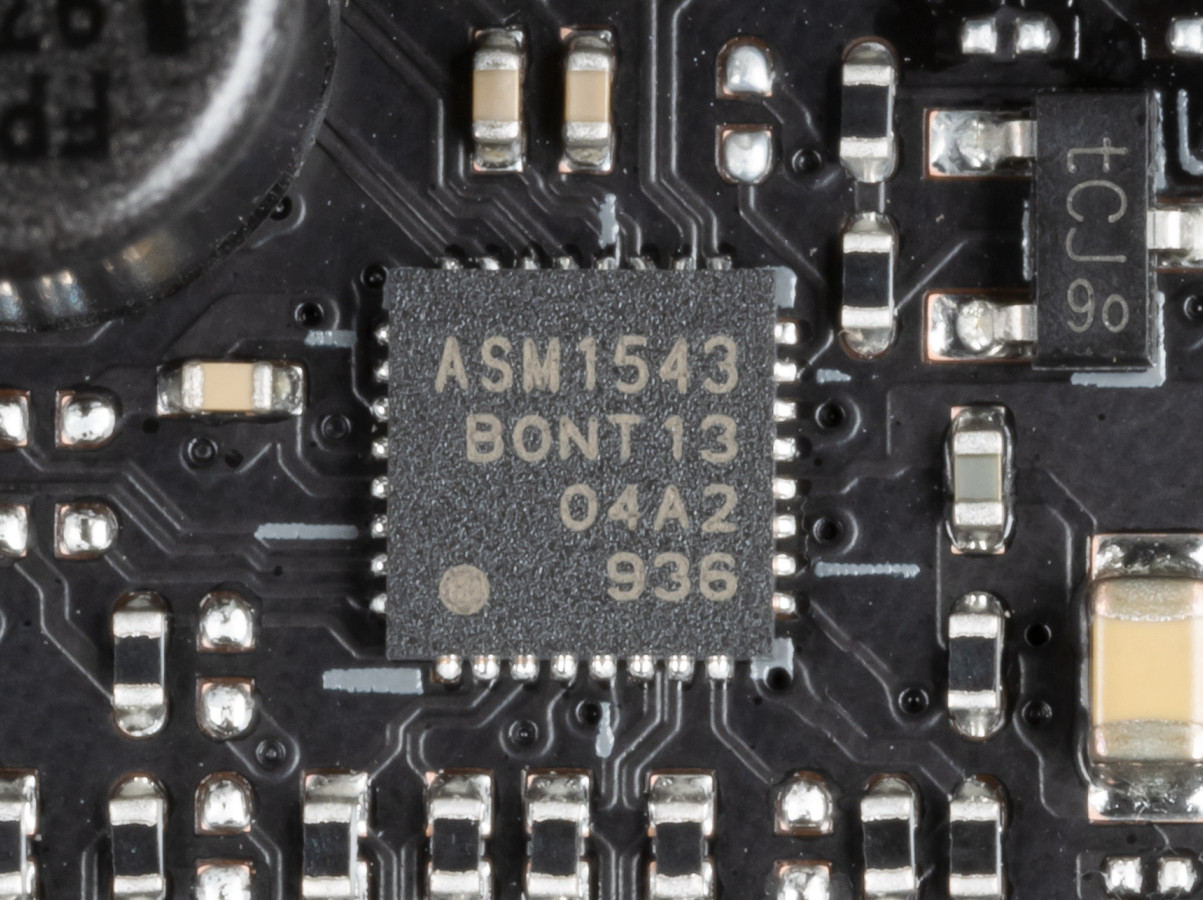

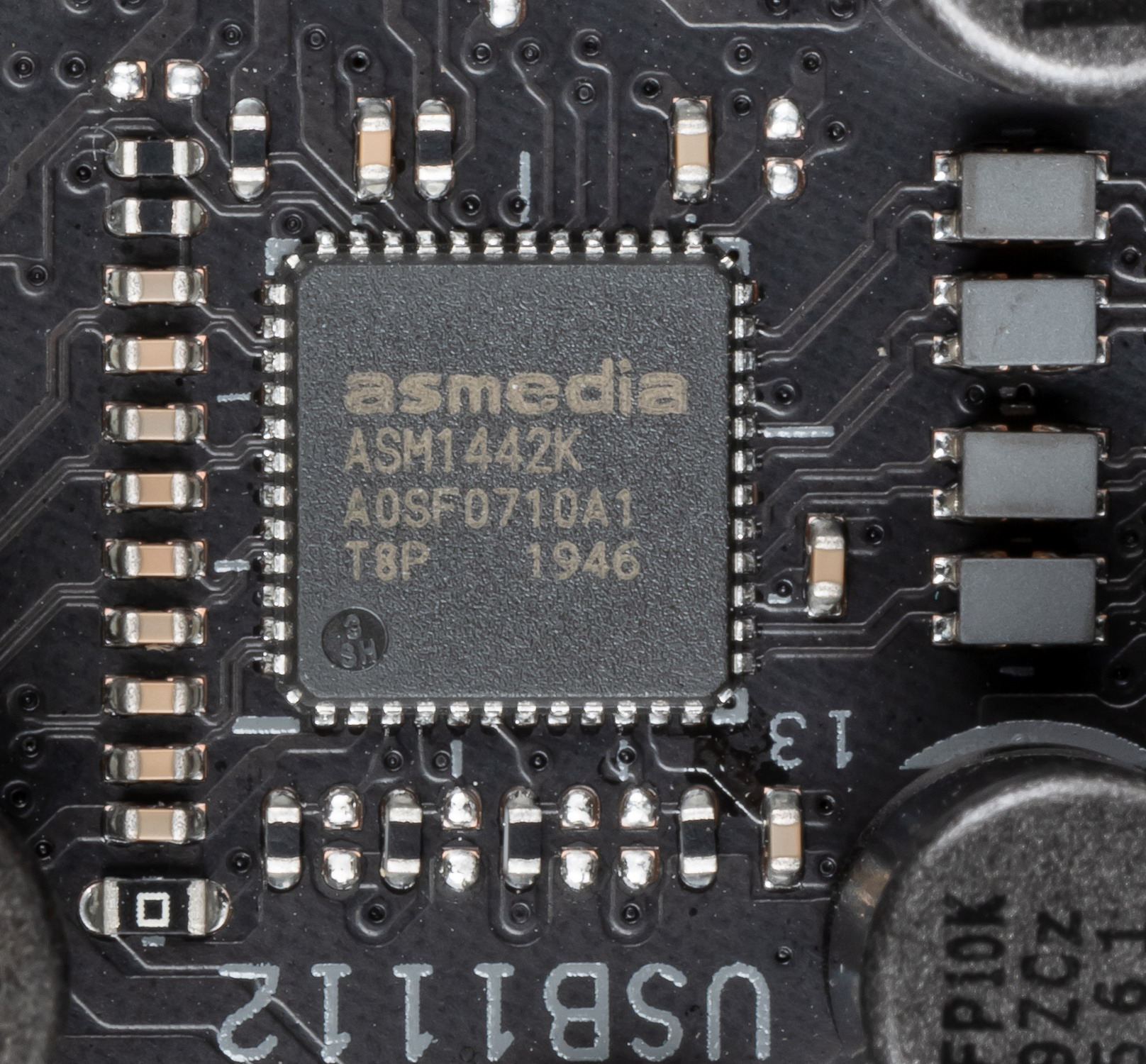

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

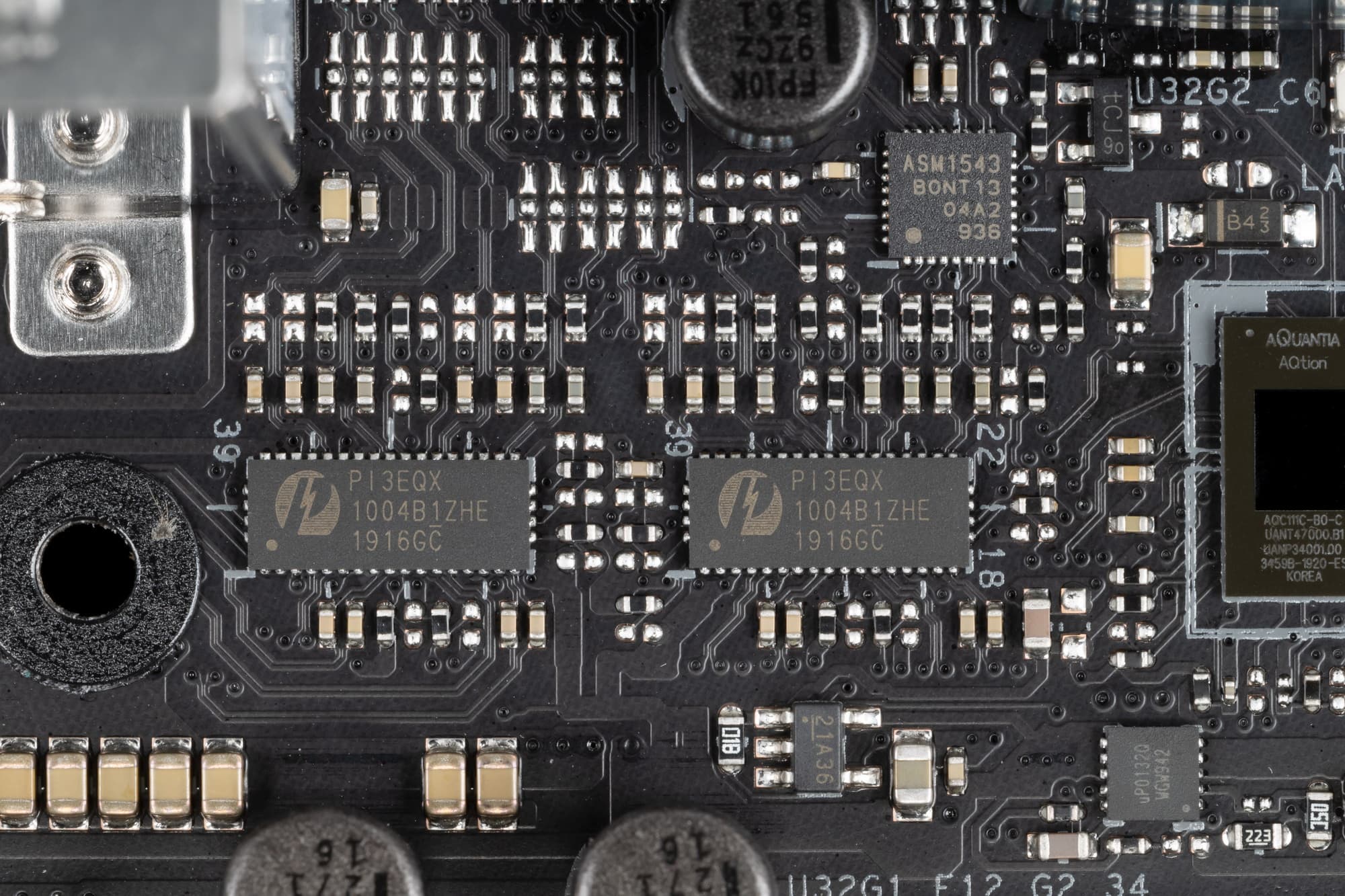

Внутренние порты имеют свои усилители сигнала, тот же ASM1543 и Pericom PI3EQX.

Теперь о сетевых делах.

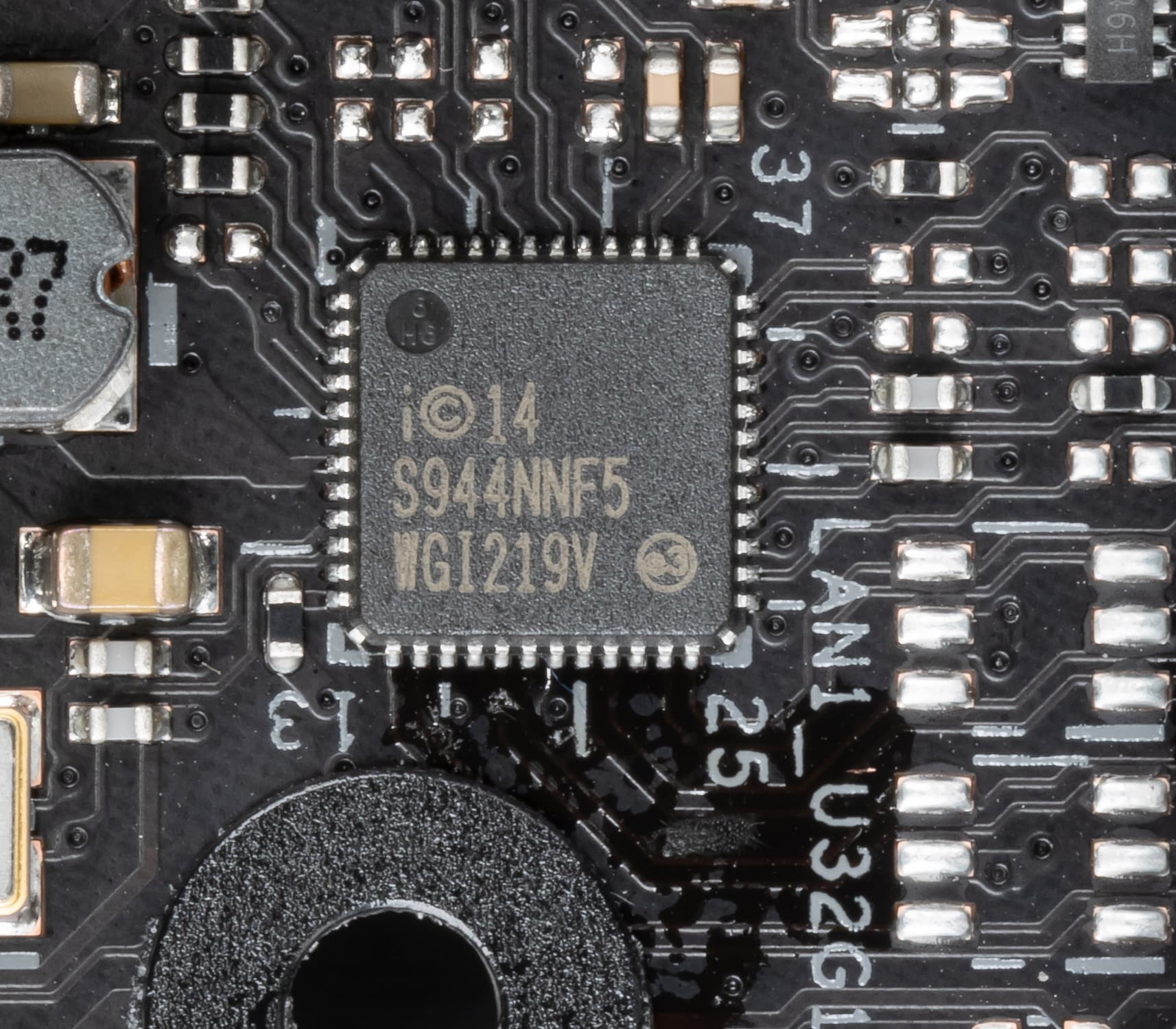

Материнская плата отлично оснащена средствами связи. Имеется обычный Ethernet-контроллер Intel WGI219V, способный работать по стандарту 1 Гбит/с.

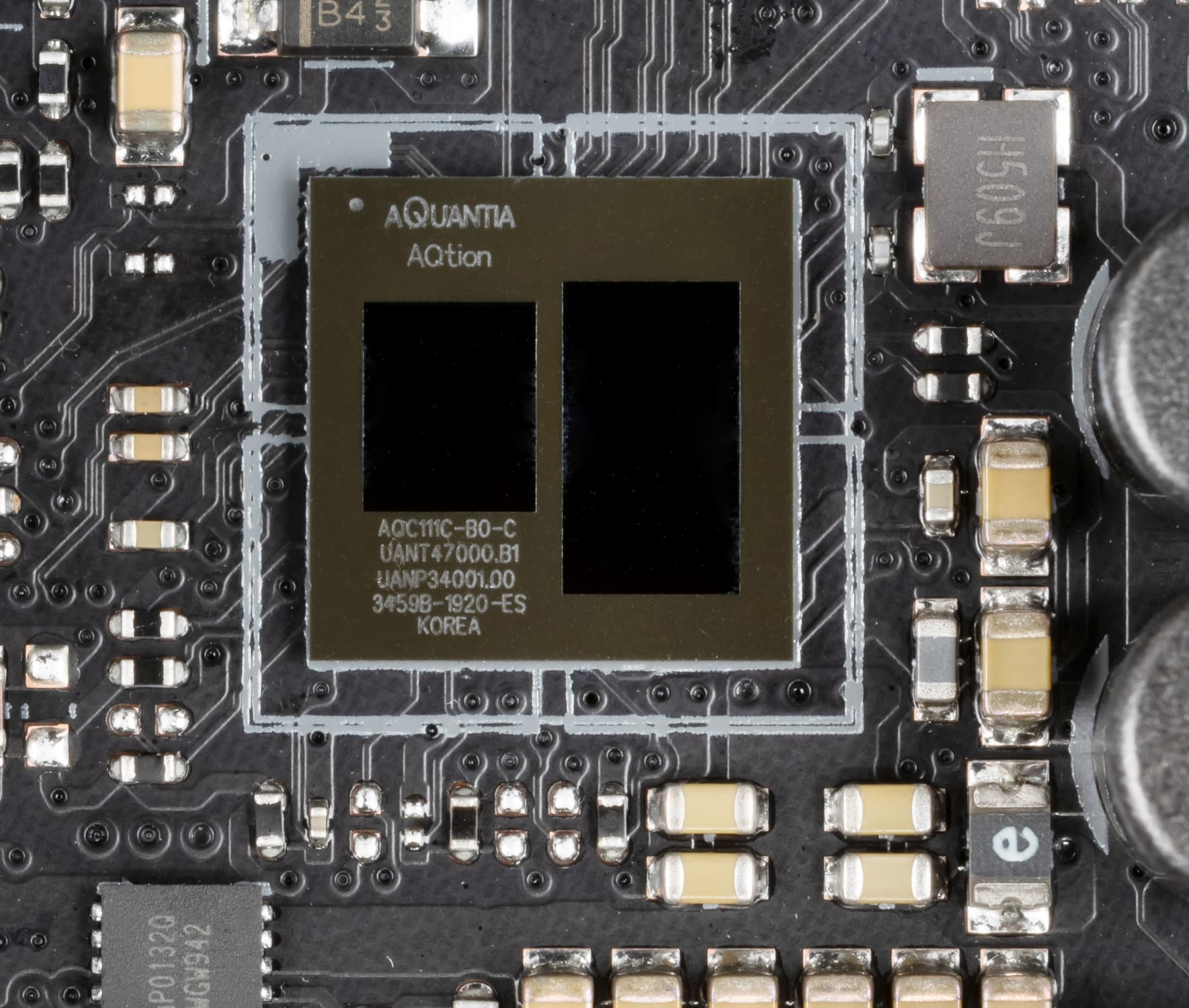

Также есть и скоростной Ethernet-контроллер Aqtion AOC111 от Marvel (бывш. Aquantia, ставшая теперь частью Marvel), способный работать на скоростях до 5 Гбит/с.

В принципе, как я уже говорил ранее, такое двойное Ethernet-соединение дает три преимущества:

1. Суммарная производительность (эффективный обмен информацией) вырастает;
2. Повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них;
3. Безопасность: можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (Интернет).

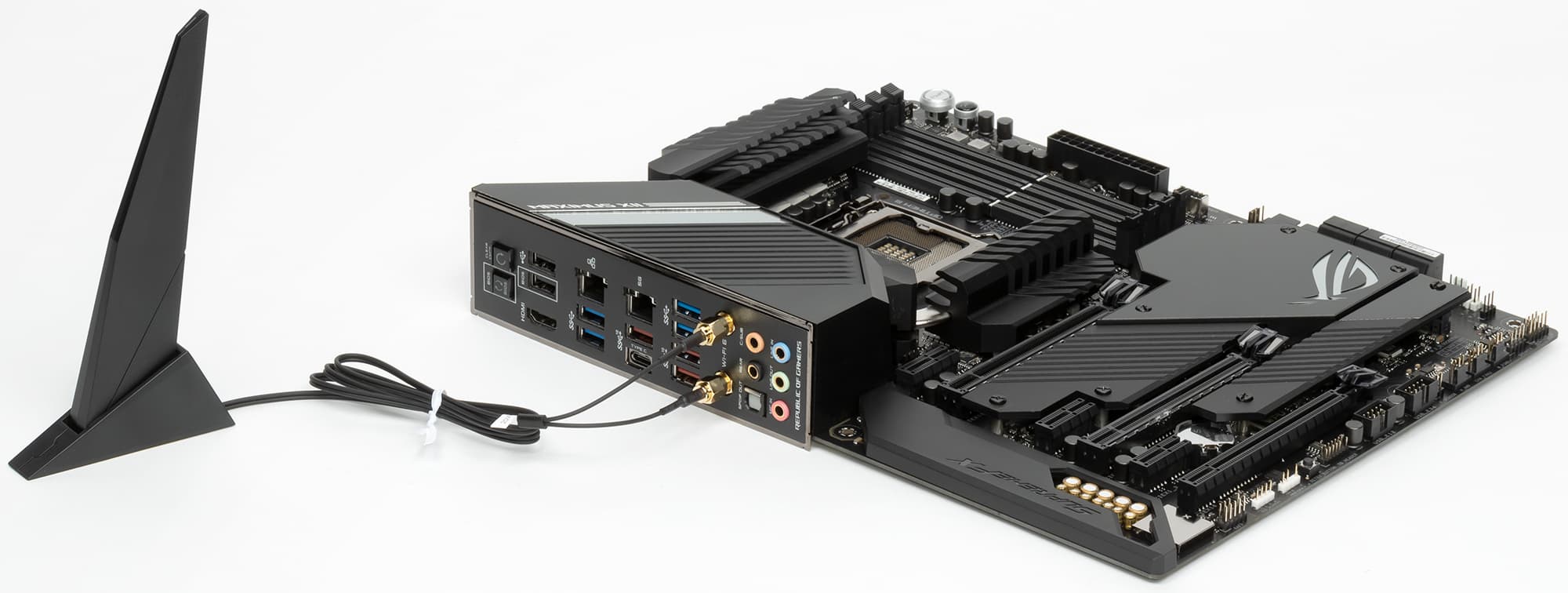

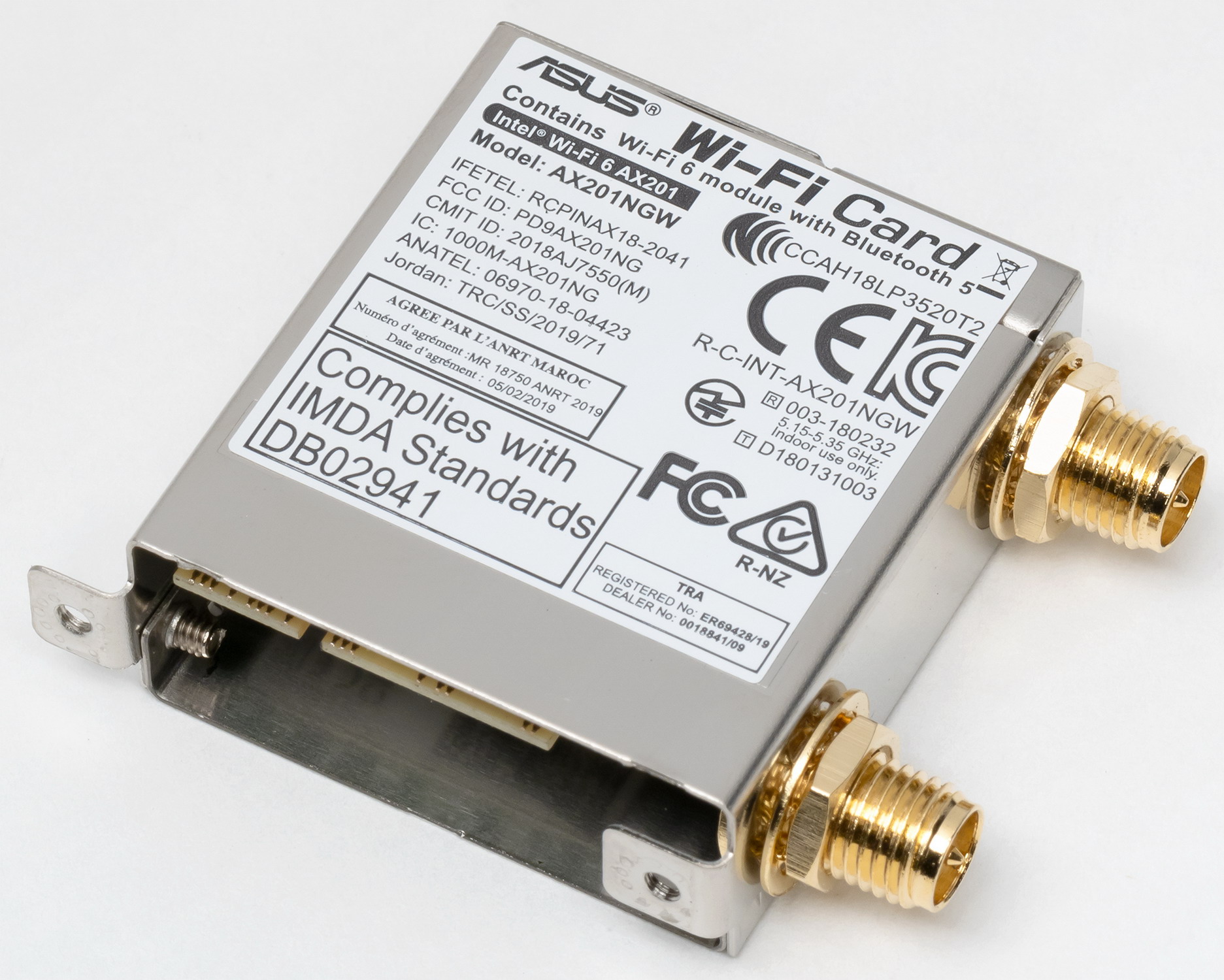

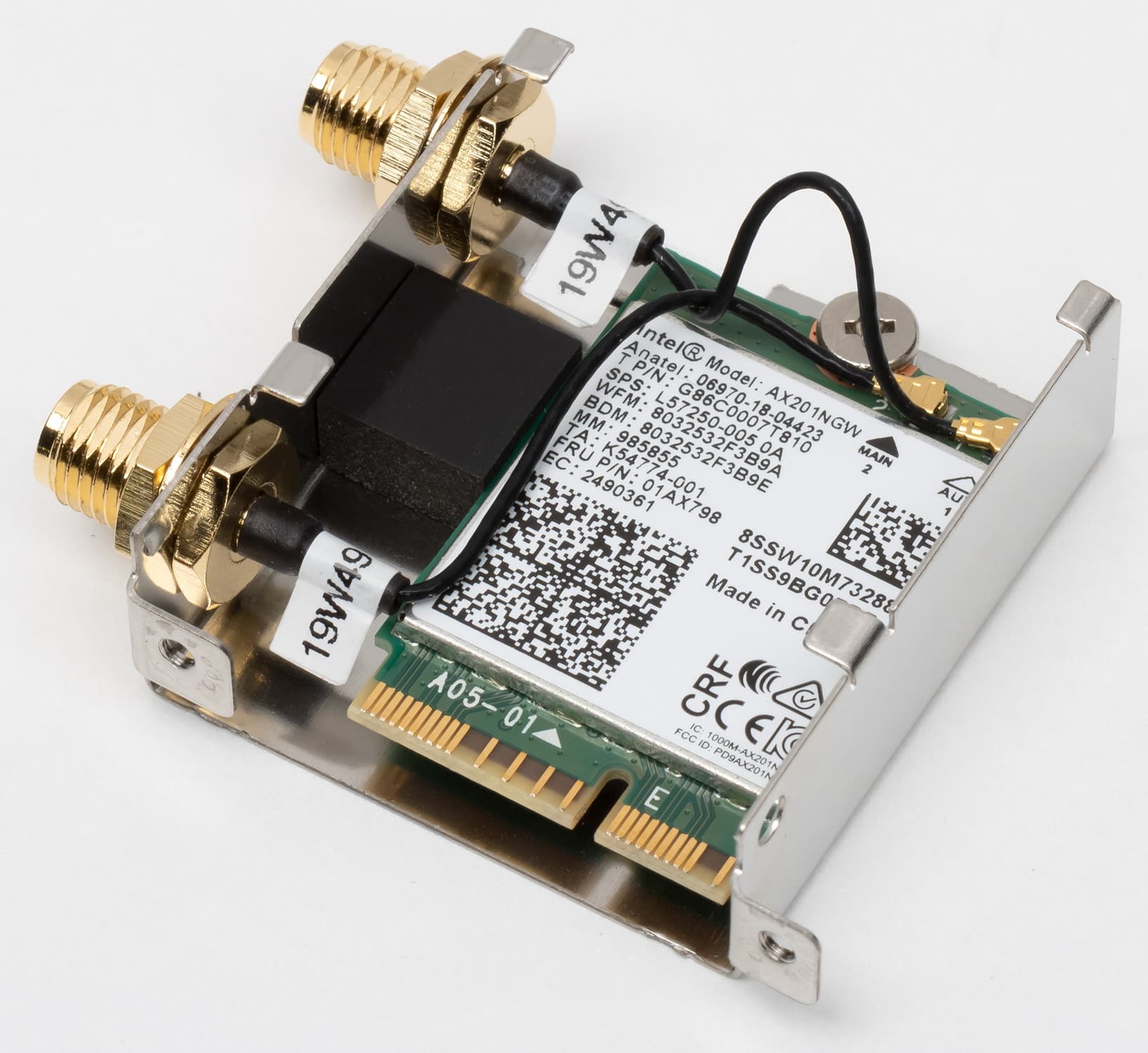

Имеется и комплексный беспроводной адаптер на контроллере Intel AX201NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

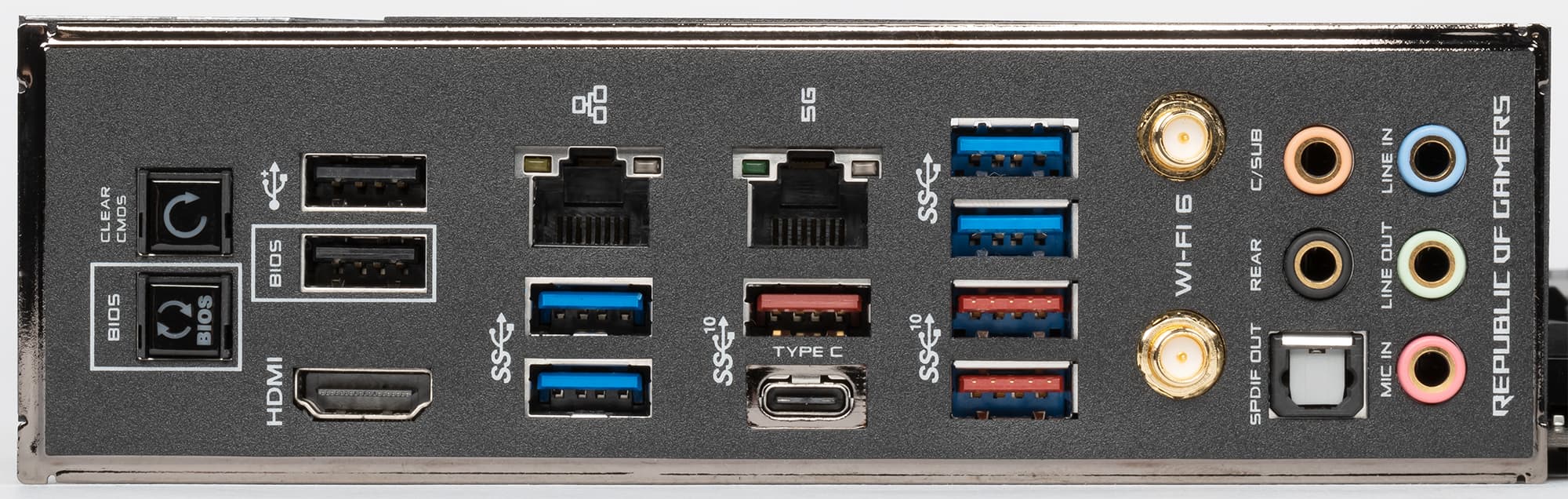

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

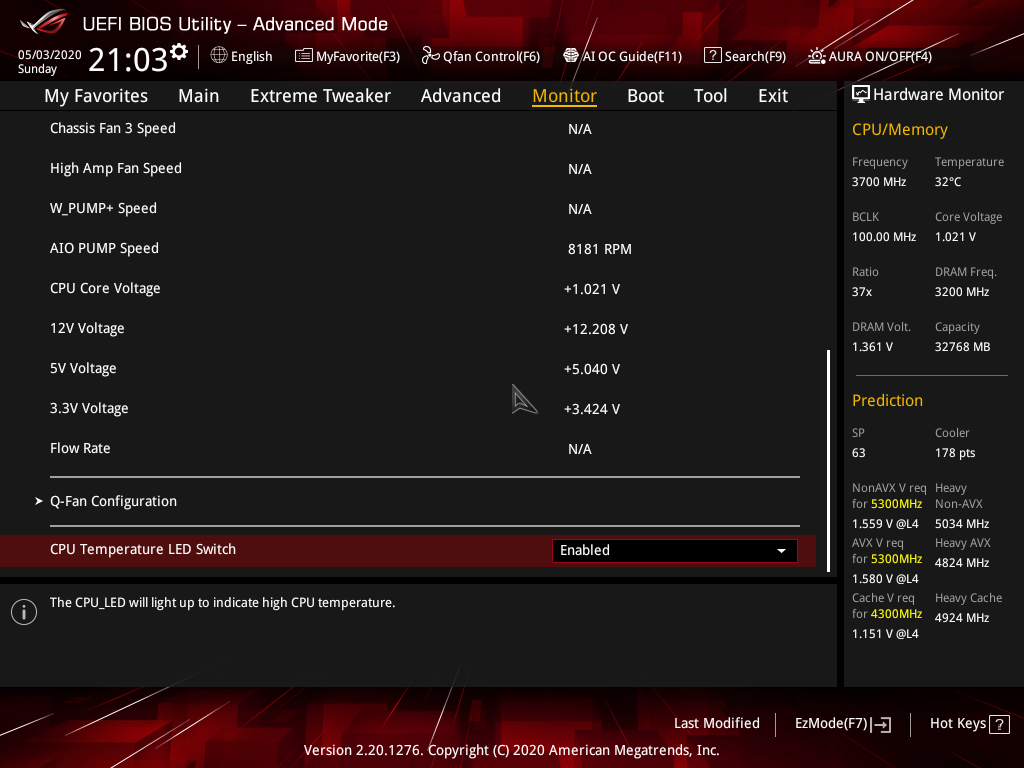

Через ПО или BIOS контролируется 6 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8723 от Anpec Electronics.

Также имеются гнезда для подключения помп от ЖСО: как от сборных, так и от «все-в-одном». Для подключения контроля за кастомными жидкостными системами охлаждения, поддерживающими матплаты от Asus, есть проприетарные гнезда. Их видно на снимке выше, они белого цвета.

Контролем за работой всех гнезд СО занимается вышеназванный процессор TPU KB372Q

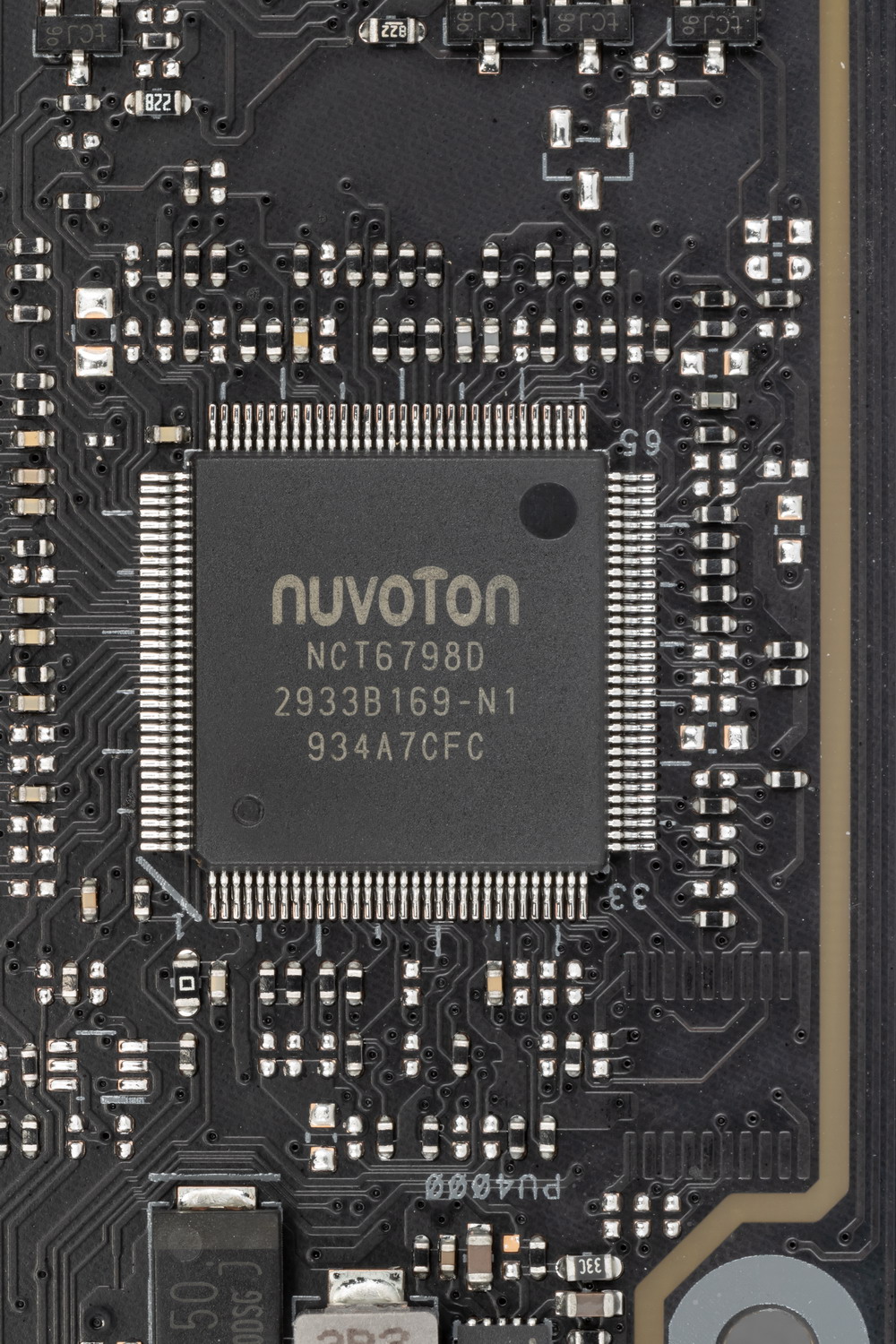

Он тесно связан с контроллером Nuvoton (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O).

Поскольку очень многие процессоры класса Intel Core имеют интегрированное графическое ядро, то львиная доля материнских плат на чипсетах для таких процессоров имеет гнезда вывода изображения. Не исключением стала и эта плата, у нее есть гнездо HDMI 1.4. В помощь этому предназначен чип ASM1442 от ASMedia, который преобразует сигнал TMDS для поддержки стандарта 4К.

Аудиоподсистема

Данная аудиоподсистема несколько отличается от традиционных. Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — просто Asus всегда его во что-то перемаркировывает, в данном случае в SupremeFX). Он обеспечивает вывод звука по схемам до 7.1.

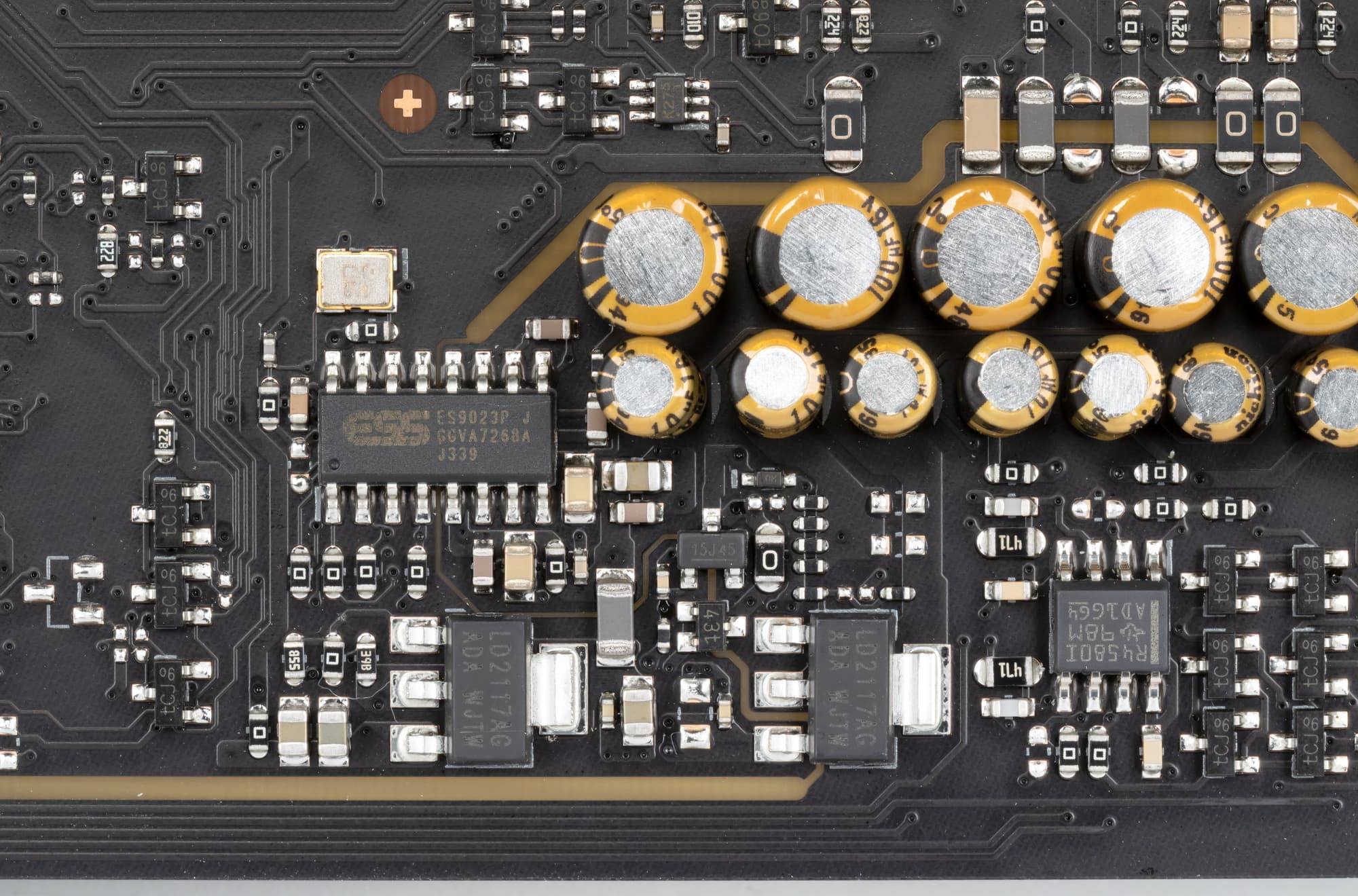

Ему сопутствует ЦАП ESS Sabre S9023.

Имеется также осциллятор, обеспечивающий точную работу ЦАП. А также аудиотракт содержит двойной операционный усилитель R4580I от Texas Instruments. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .

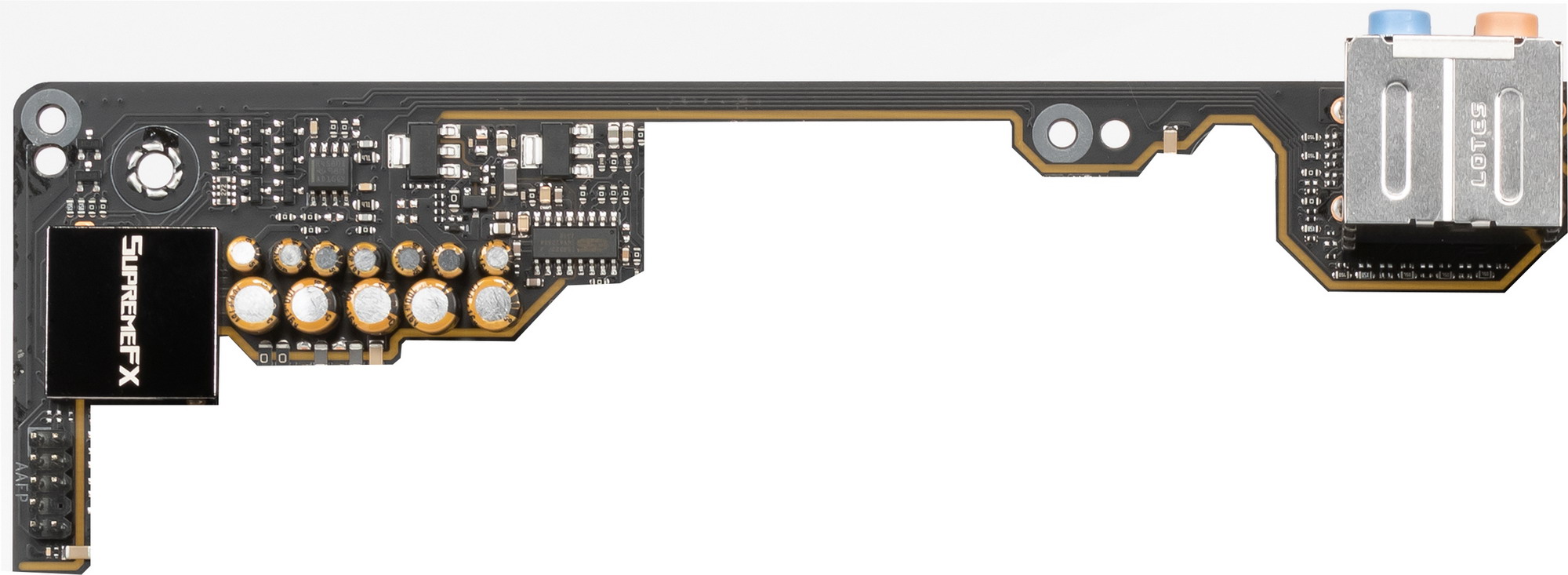

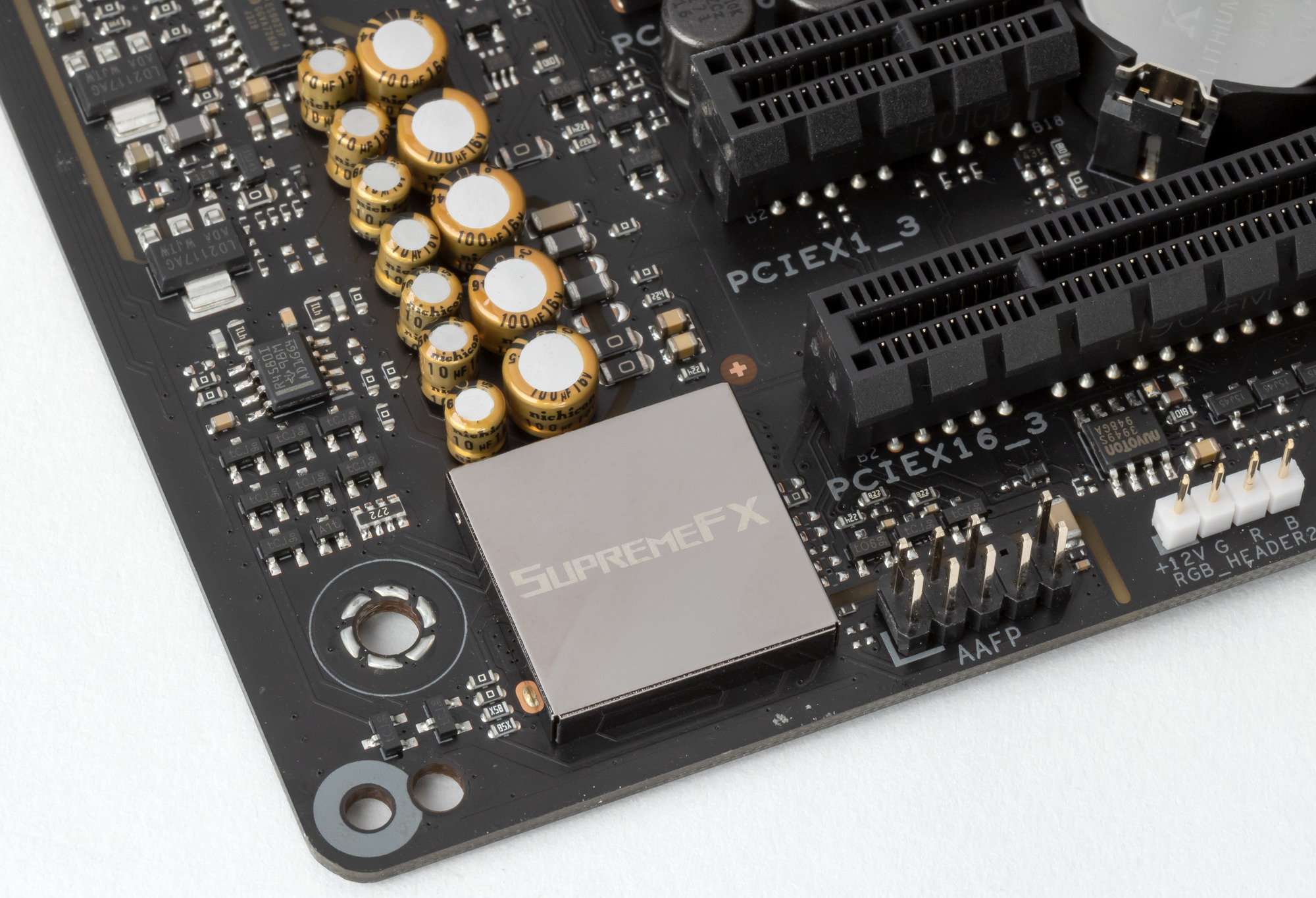

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют позолоченное покрытие, и сохранена привычная цветовая окраска разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

В целом очевидно, что аудиоподсистема выглядит прекрасно, однако мы снова повторим, что это все же в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

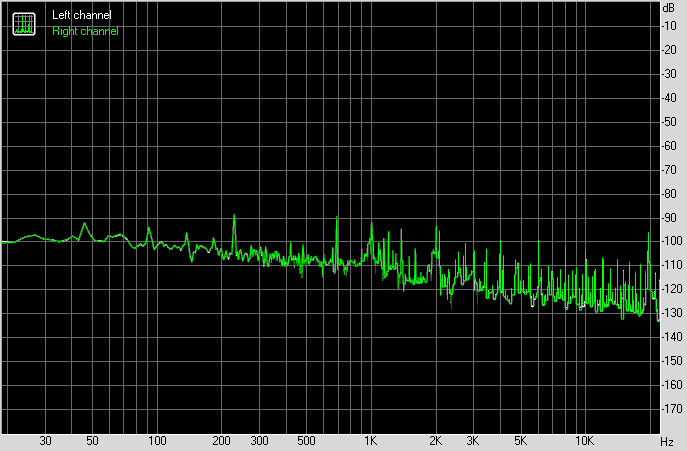

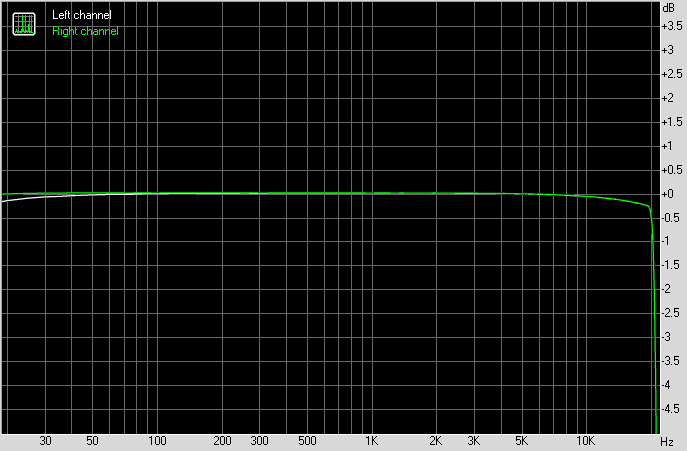

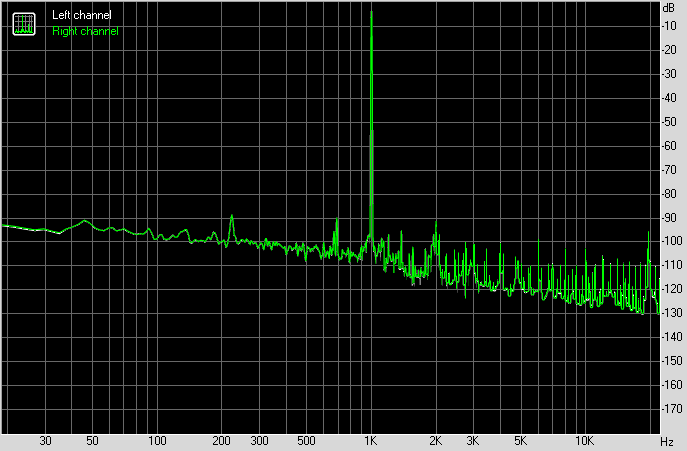

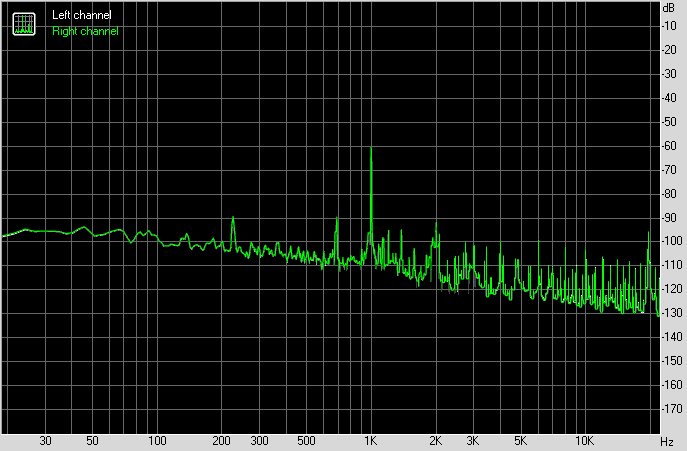

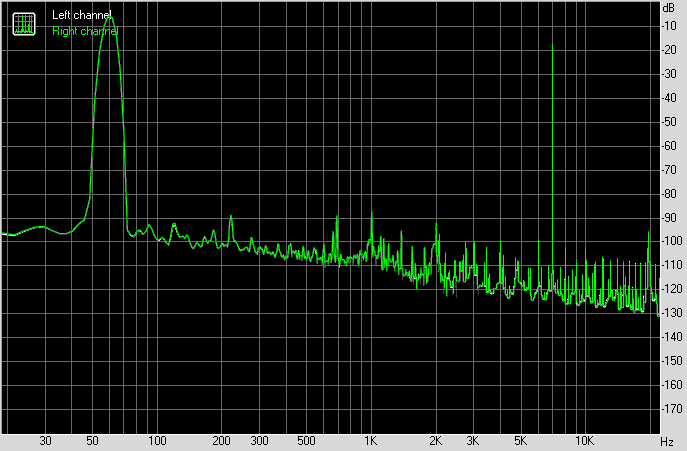

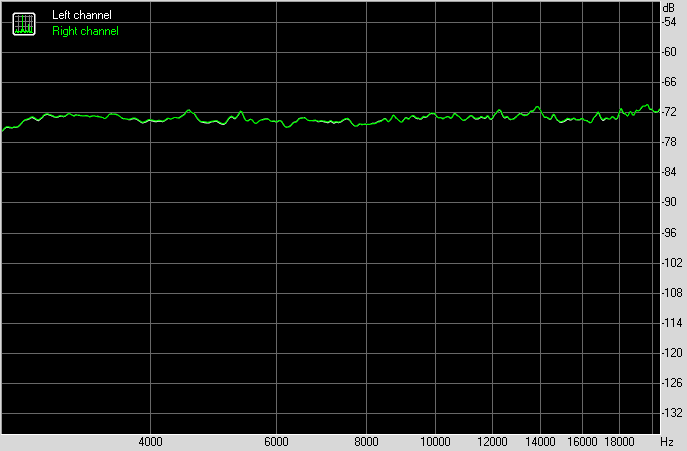

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Питание, охлаждение

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8-ми и 4-х контактные).

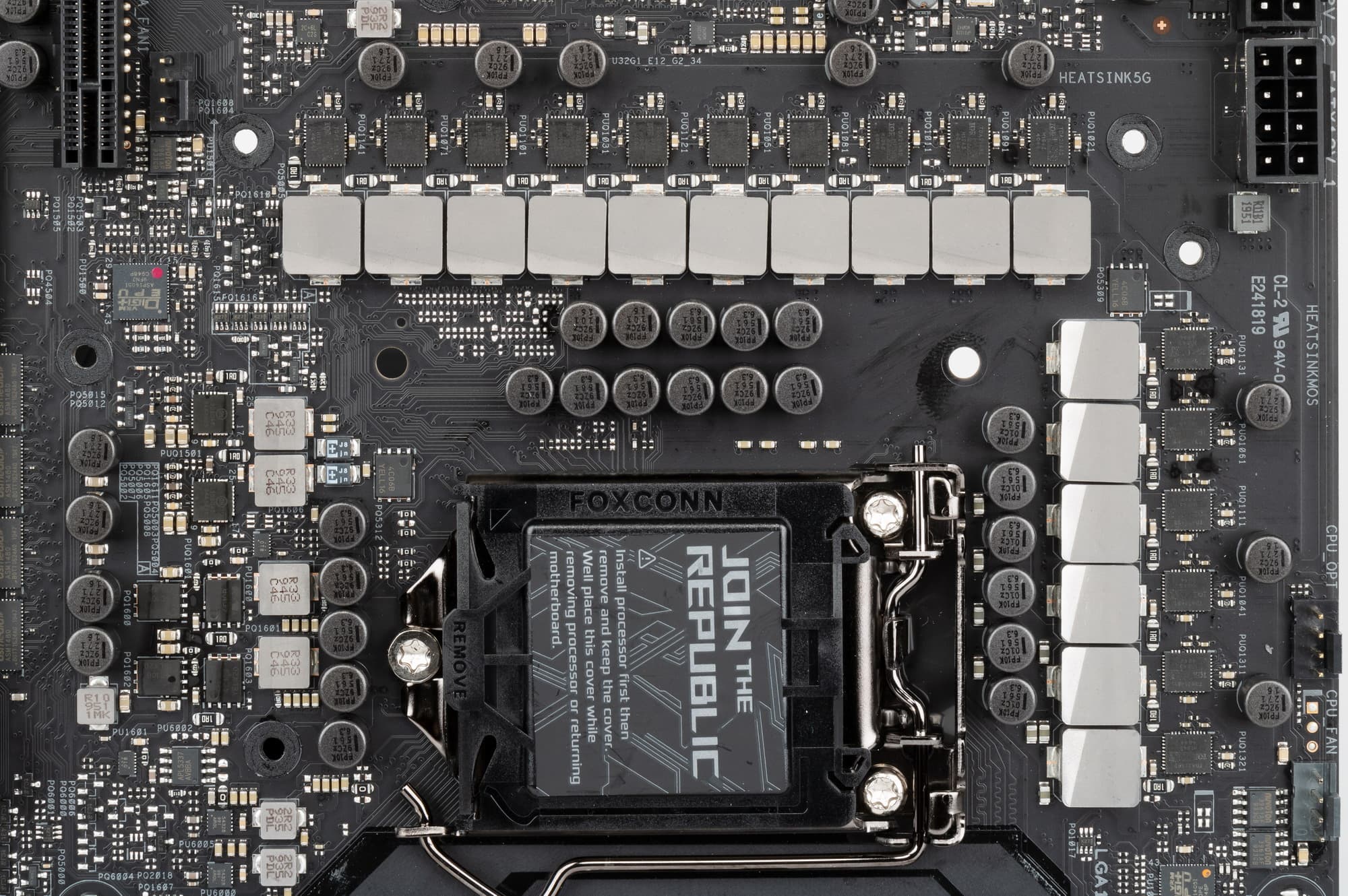

Система питания очень внушительная (для сегмента ниже HEDT это просто монстр). Схема питания ядра выполнена по 16 фазной схеме.

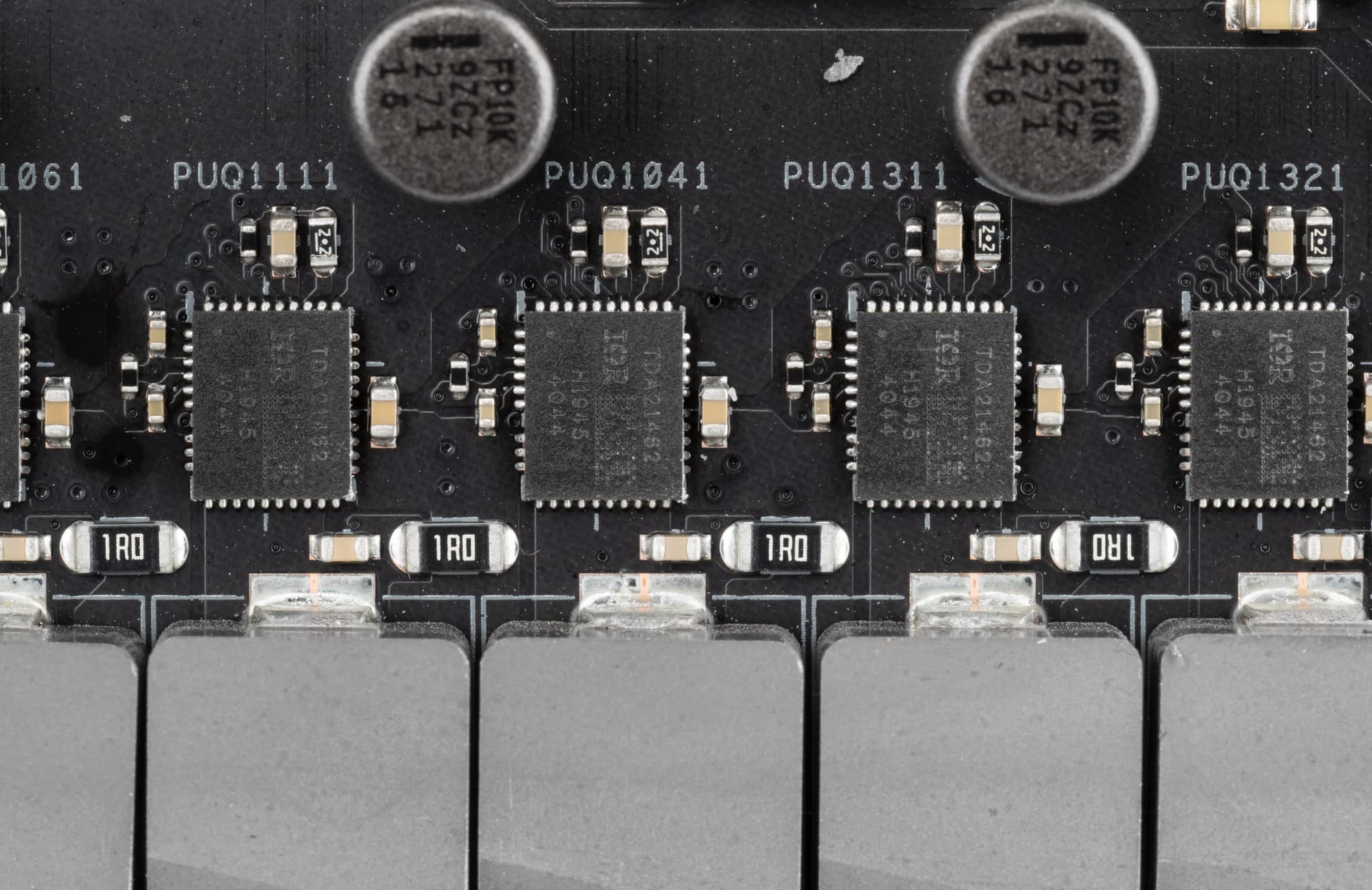

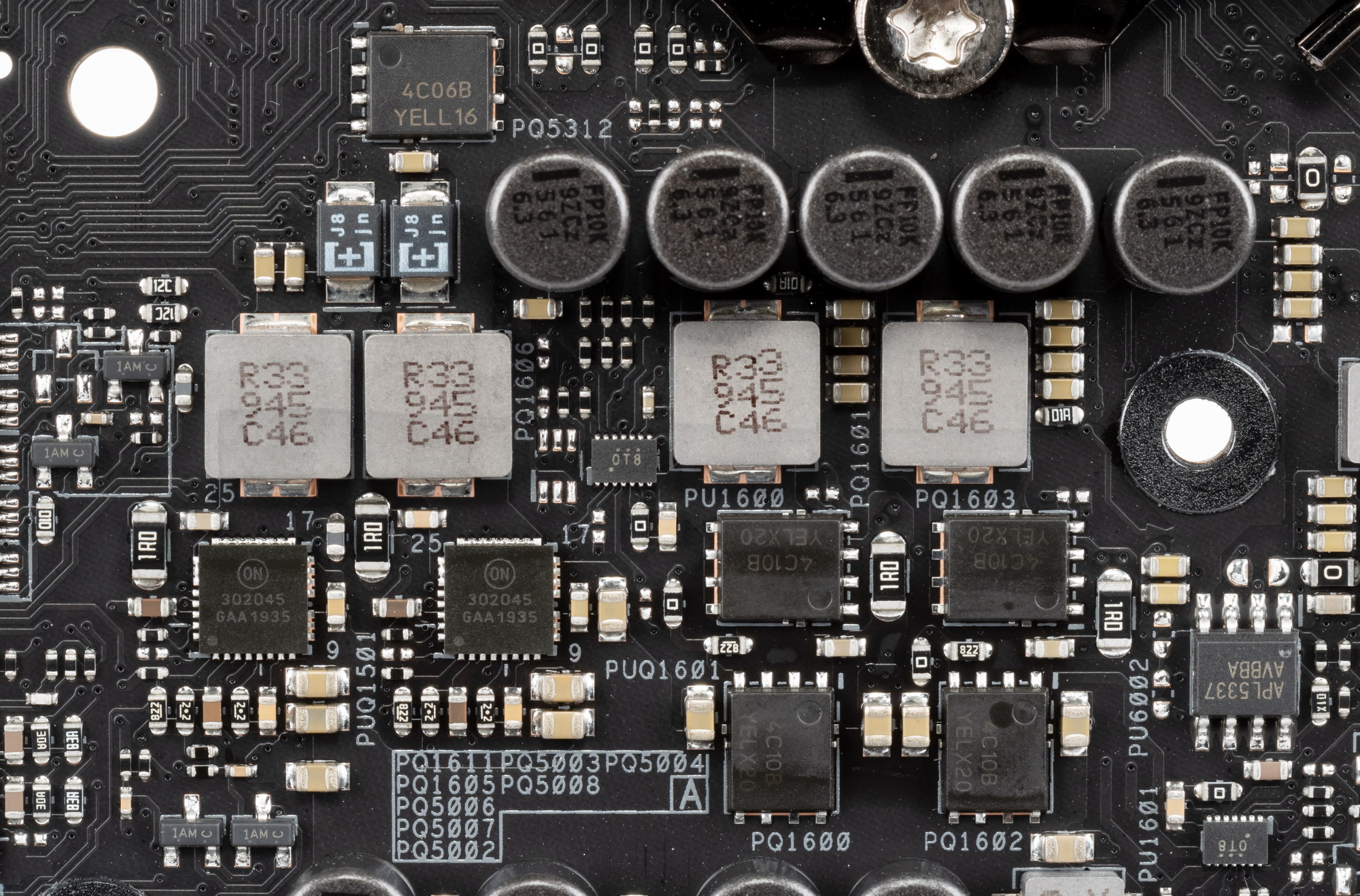

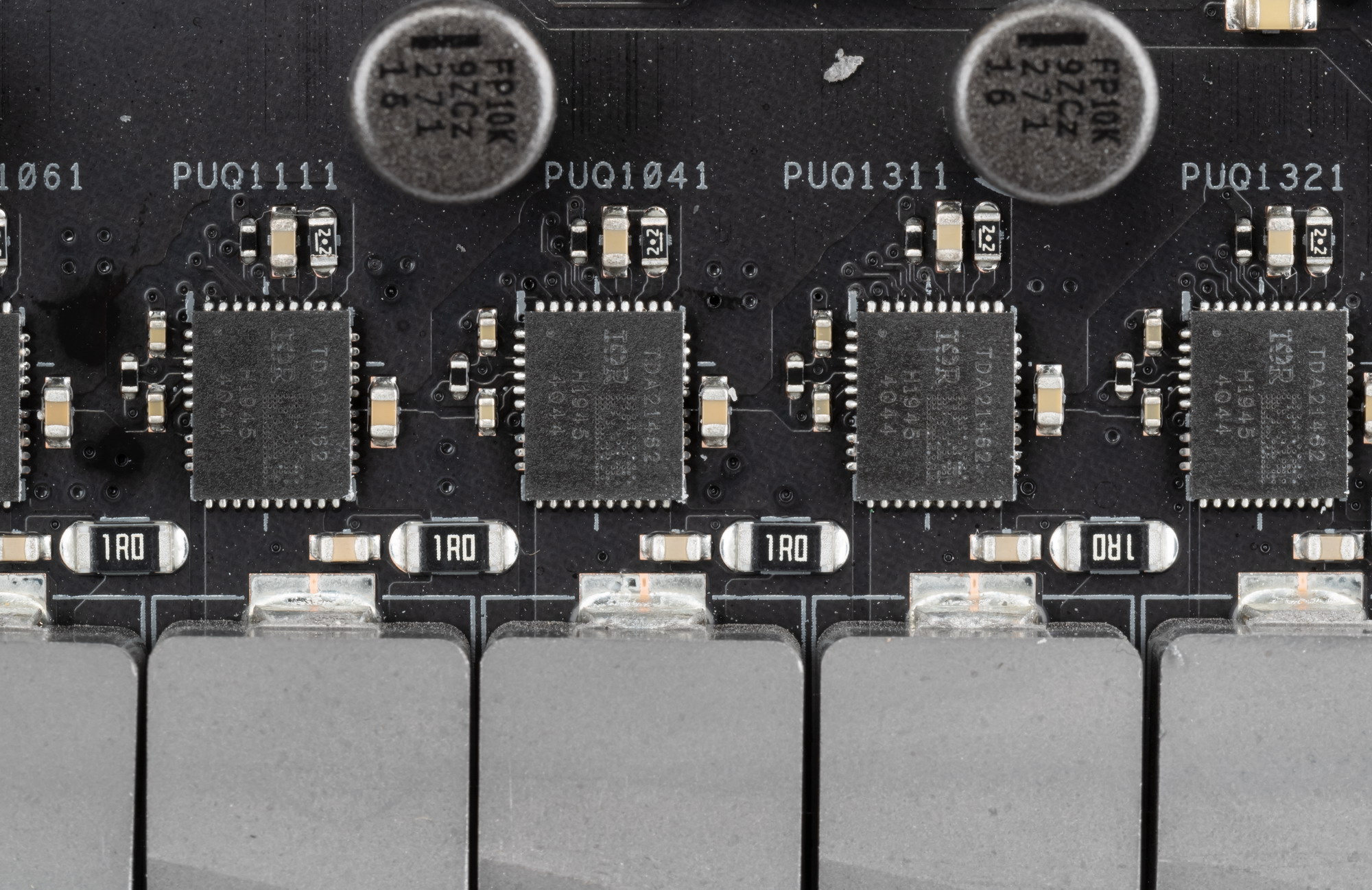

Каждый канал фазы имеет суперферритовую катушку и TDA21462 MOSFET от International Rectifier.

То есть в сумме такая мощнейшая система способна на работу с токами более килоампера!

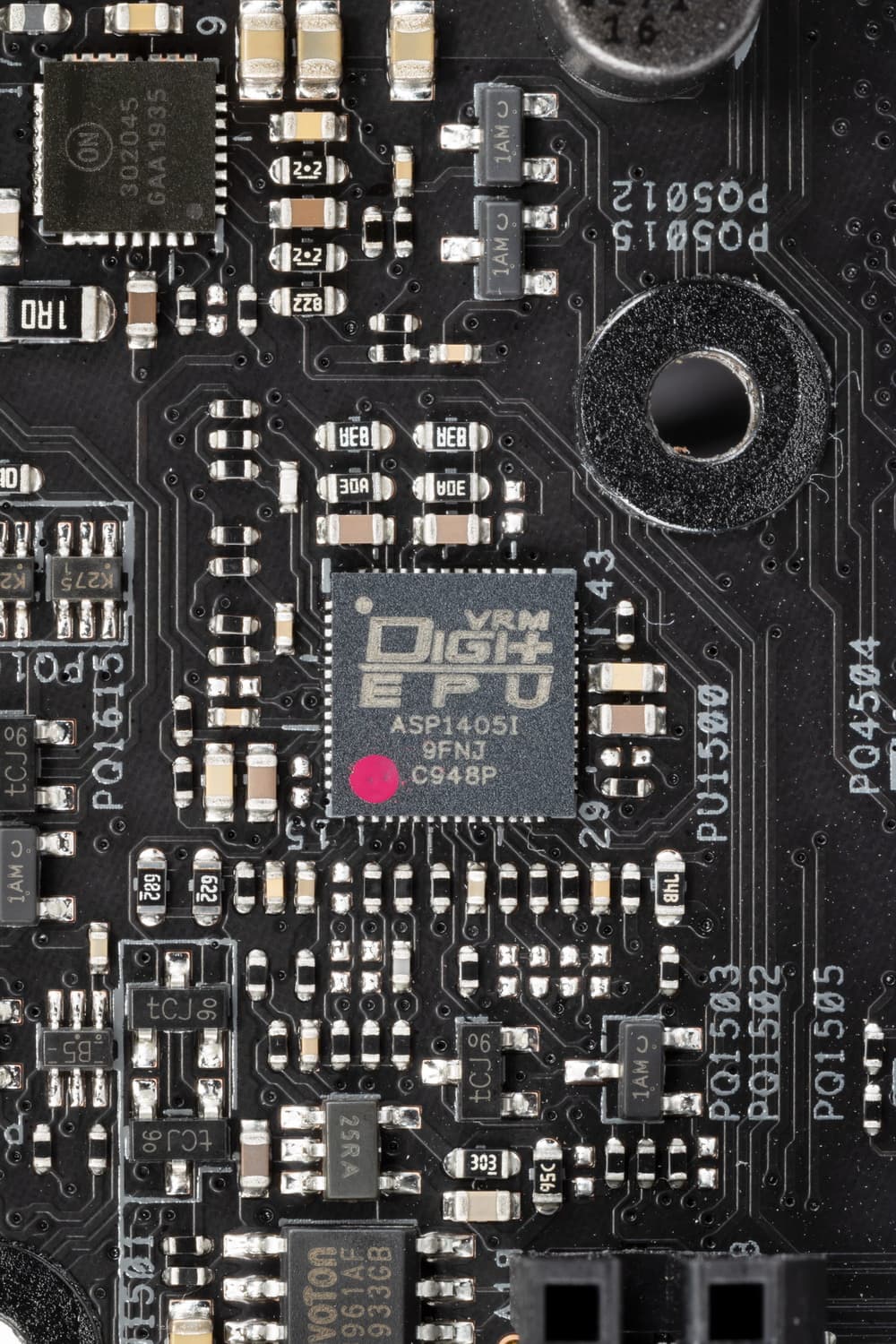

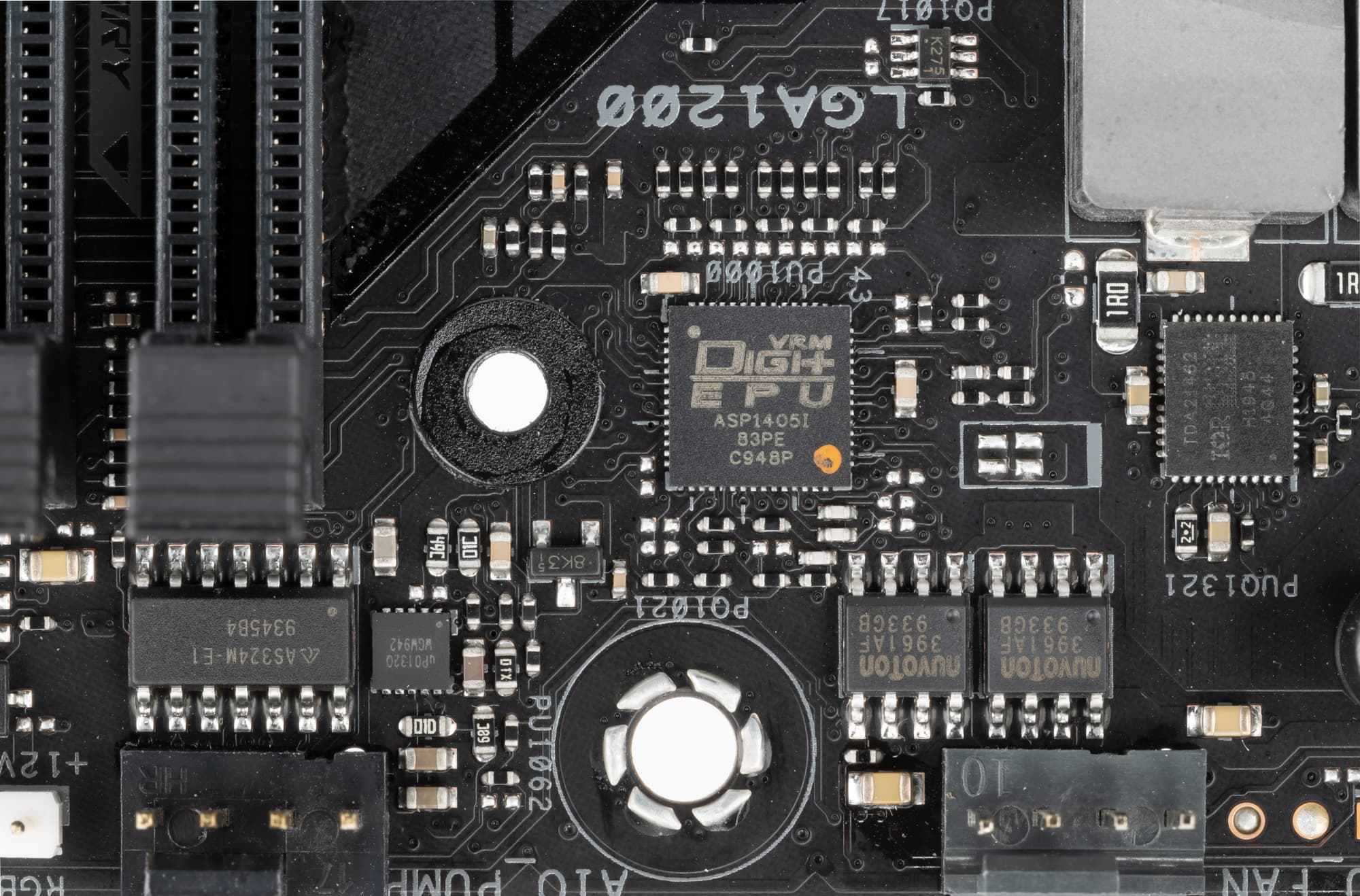

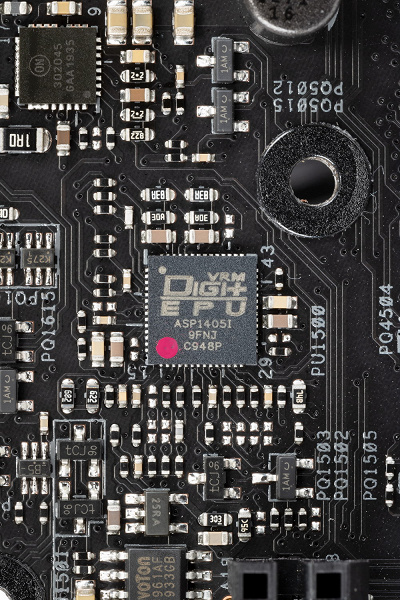

Этим богатством фаз ядра уже традиционно для ROG управляет цифровой контроллер Digi+ EPU ASP1405I (это перемаркированный IR35201, он больше 7 фаз «не переваривает»). Используется уже стандартная для ROG схема программного управления фазами без удвоителей фаз.

Вернее, даже имеется два таких ASP1405I.

Согласно разработчикам, используются «умные» контроллеры. Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме фирменный процессор TPU (TurboV Processing Unit, связанный с внешним тактовым генератором) «раздваивает» сигнал, идущий потом сразу к двум сборкам. Мы не знаем какой реальный контроллер скрывается под «TPU». Вот именно через него и задействована данная схема. Первый DIGI+ ASP1405I берет на себя 14 фаз, превращая их в 7*2. Второй ШИМ-контроллер берет на себя оставшиеся 2 фазы, плюс он также управляет 2-мя фазами питания VGFXVID интегрированного в процессор графического ядра и 2-мя фазами питания VCCIO и VCCSA.

Конечно, мы привыкли, что самым честным является подход, когда ШИМ-контроллер дает прямые сигналы каждой сборке. Но при этом сделать разводку под честные фазы и поставить ШИМ-контроллер, умеющий работать с таким количеством фаз — много сложнее и дороже. Подход Asus/ROG тоже в принципе хорош (хоть и не является буквально честным). Все же удвоителей и тупо поделенных фаз нет. Есть контроллер TPU, который совместно с рядом иных распределяет фазы (ему помогают в этом «разбросанные» по плате переключатели от uPI Semiconduictor

В целом можно сказать, что данная система питания дает просто огромный запас стабильности.

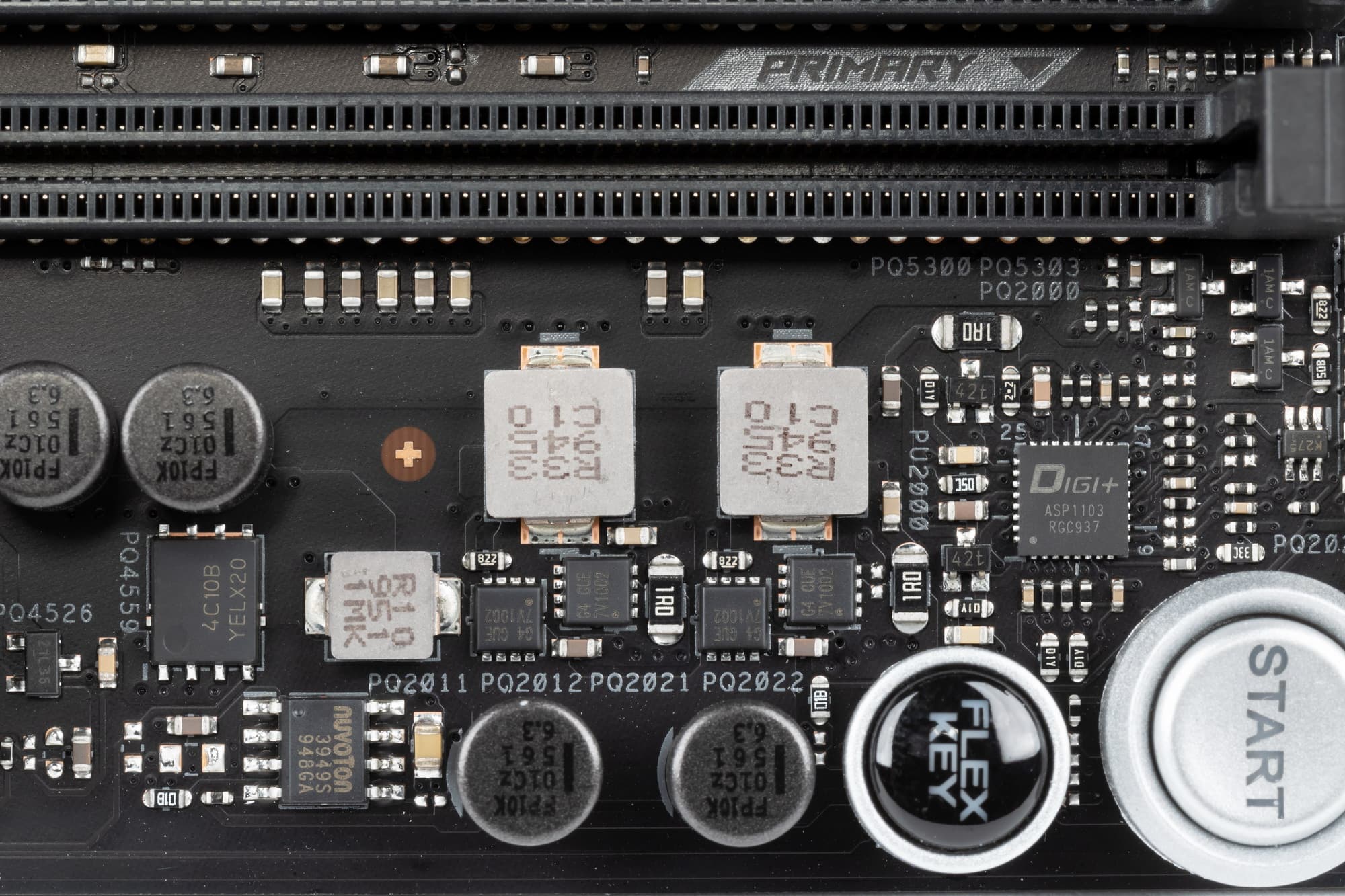

Что касается модулей оперативной памяти, то здесь все проще: реализована двухфазная схема.

Она схема имеет собственный ШИМ-контроллер Digi+ ASP1103.

Теперь про охлаждение.

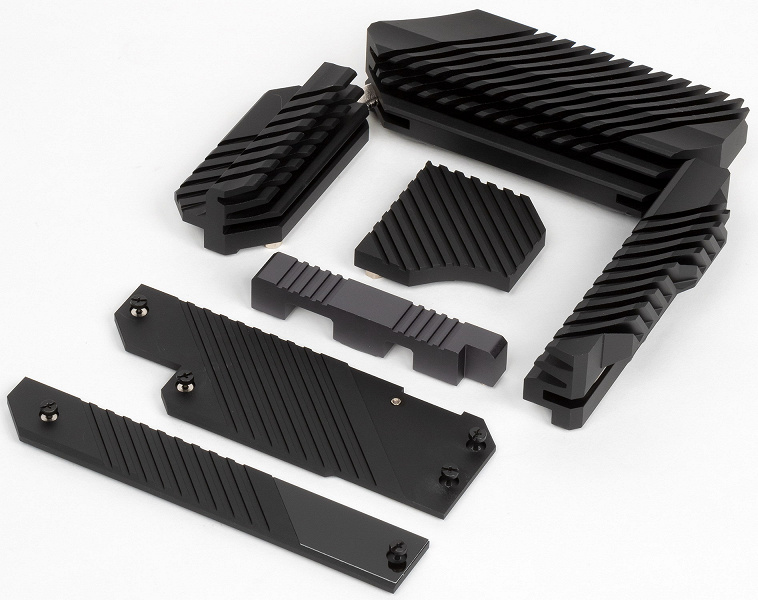

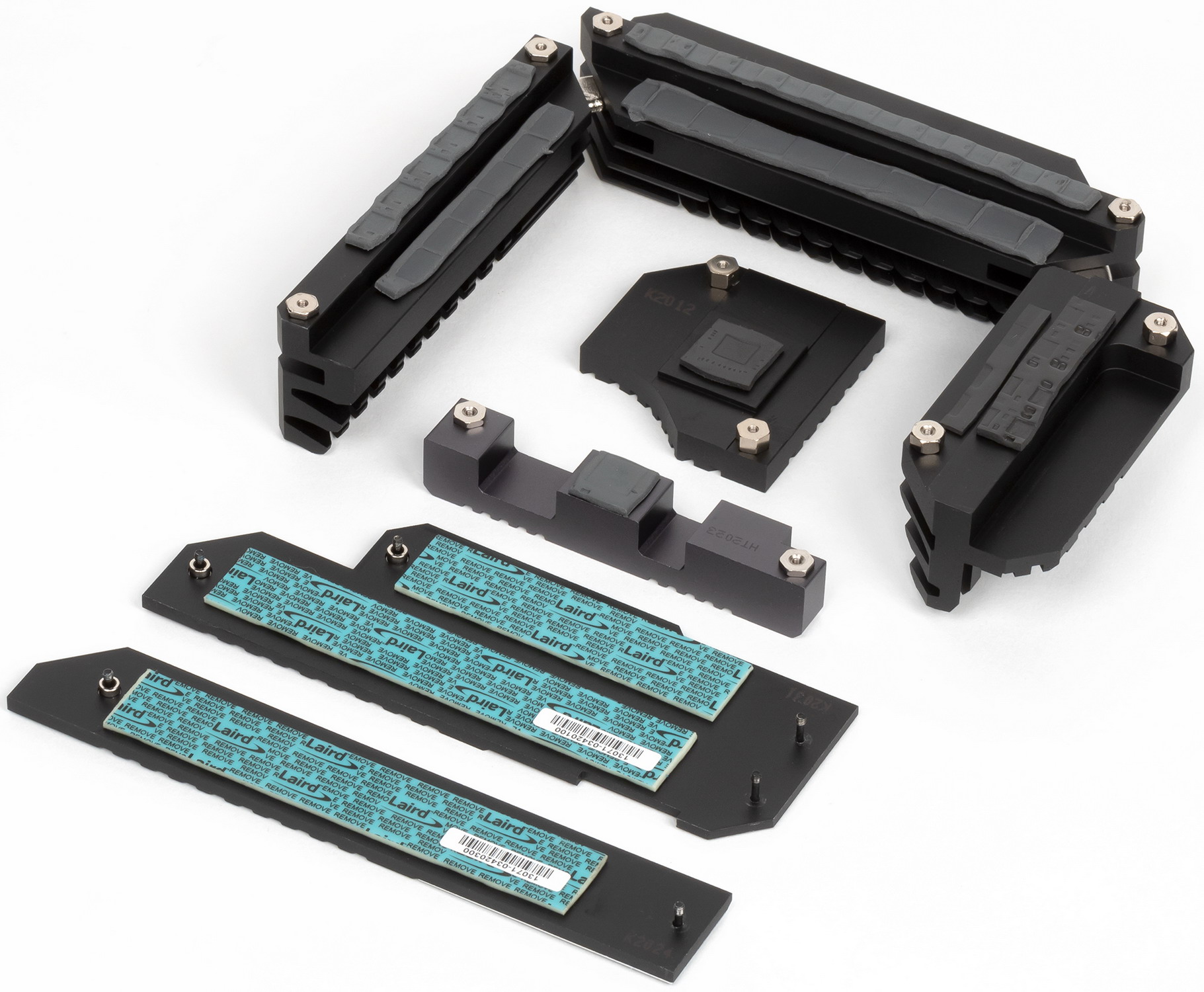

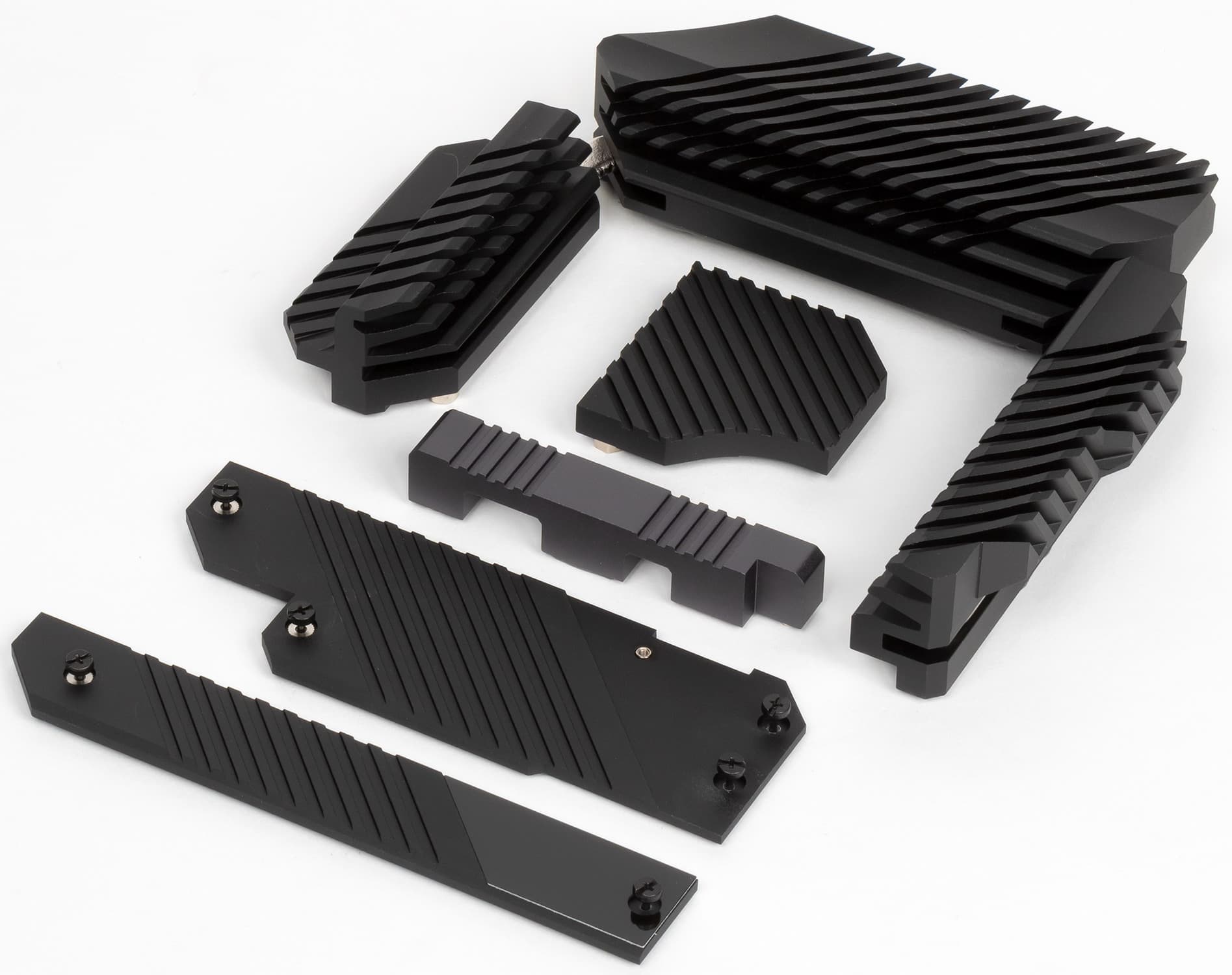

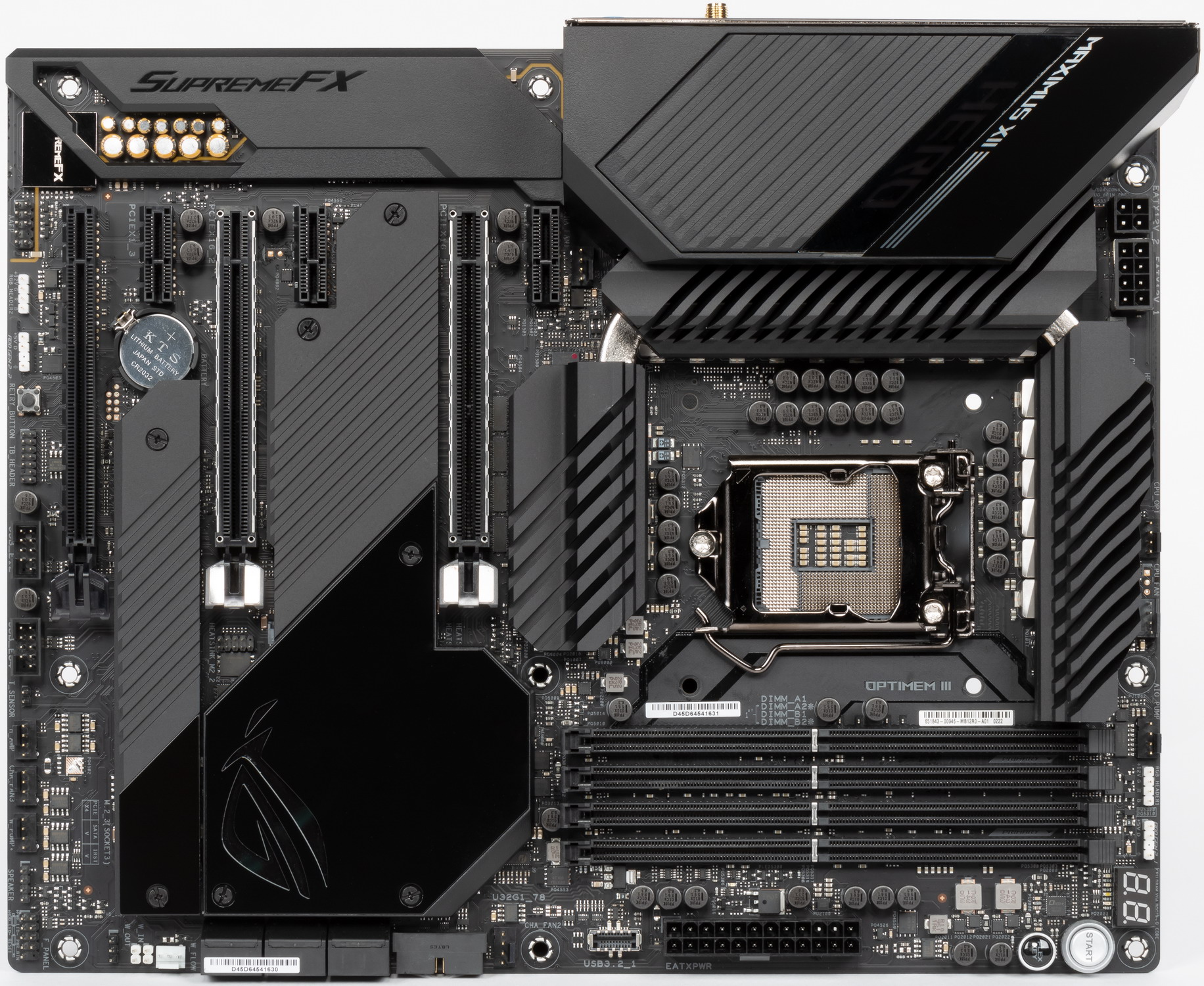

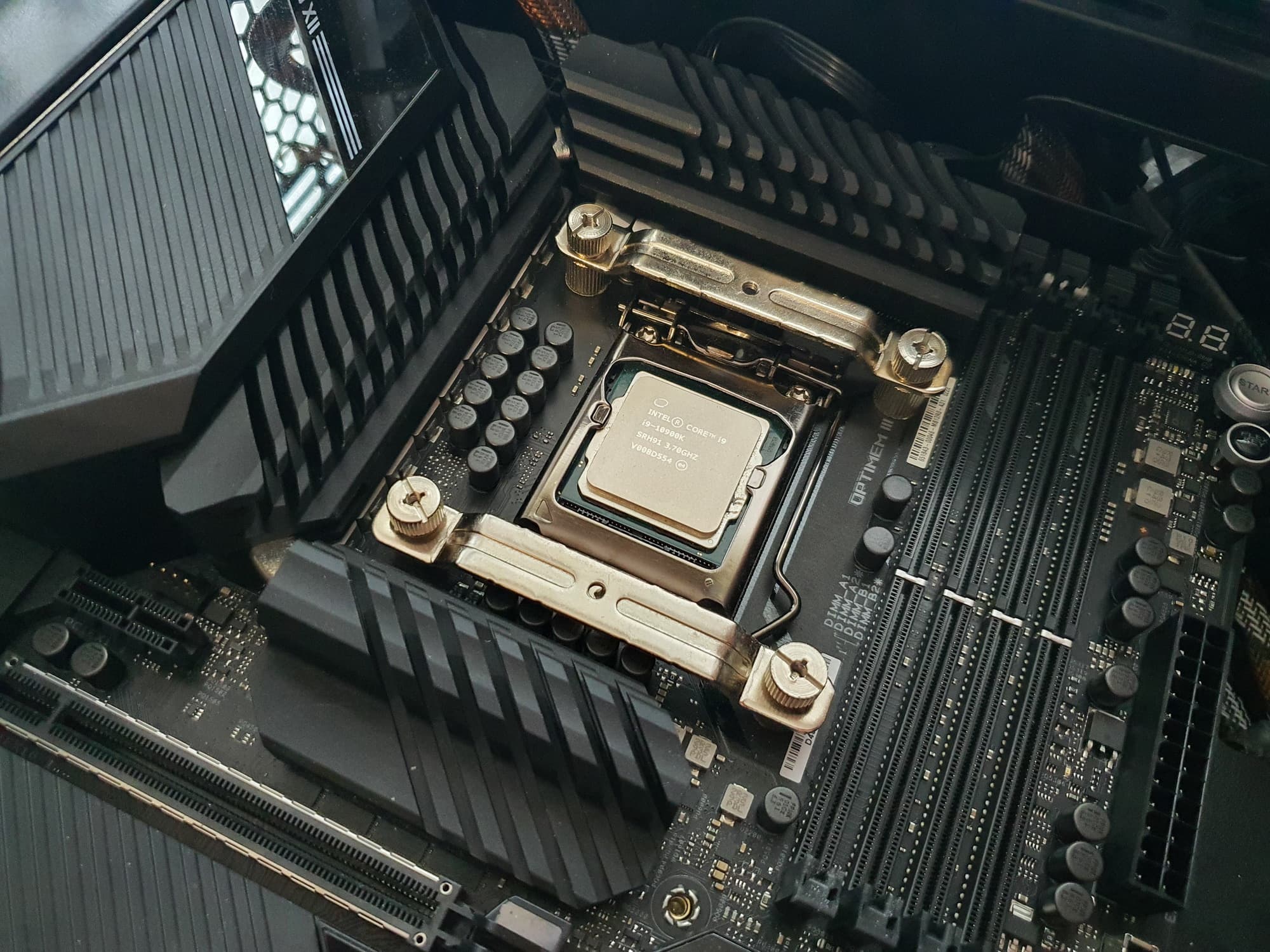

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

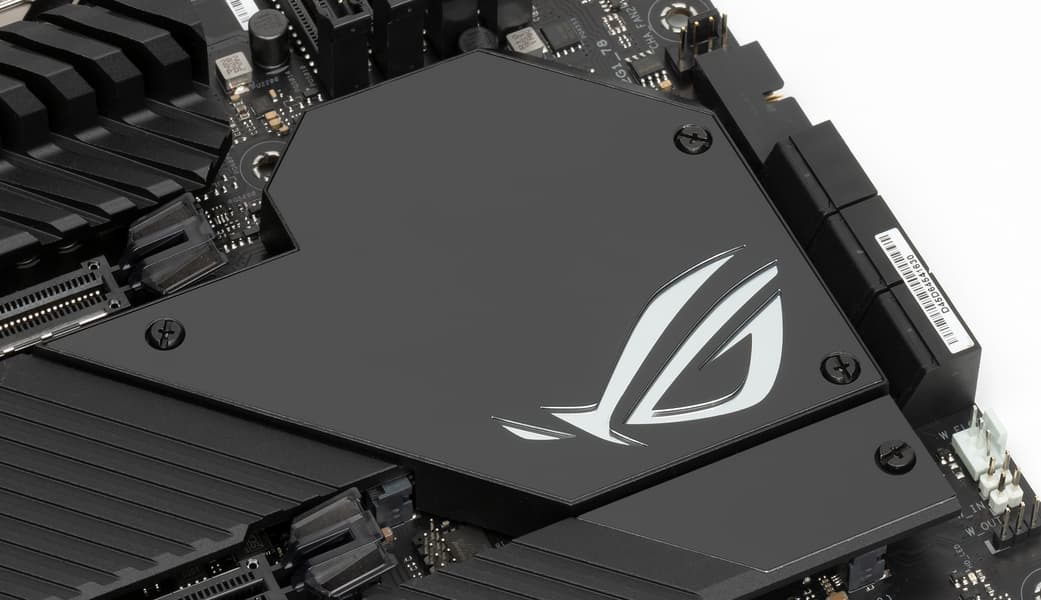

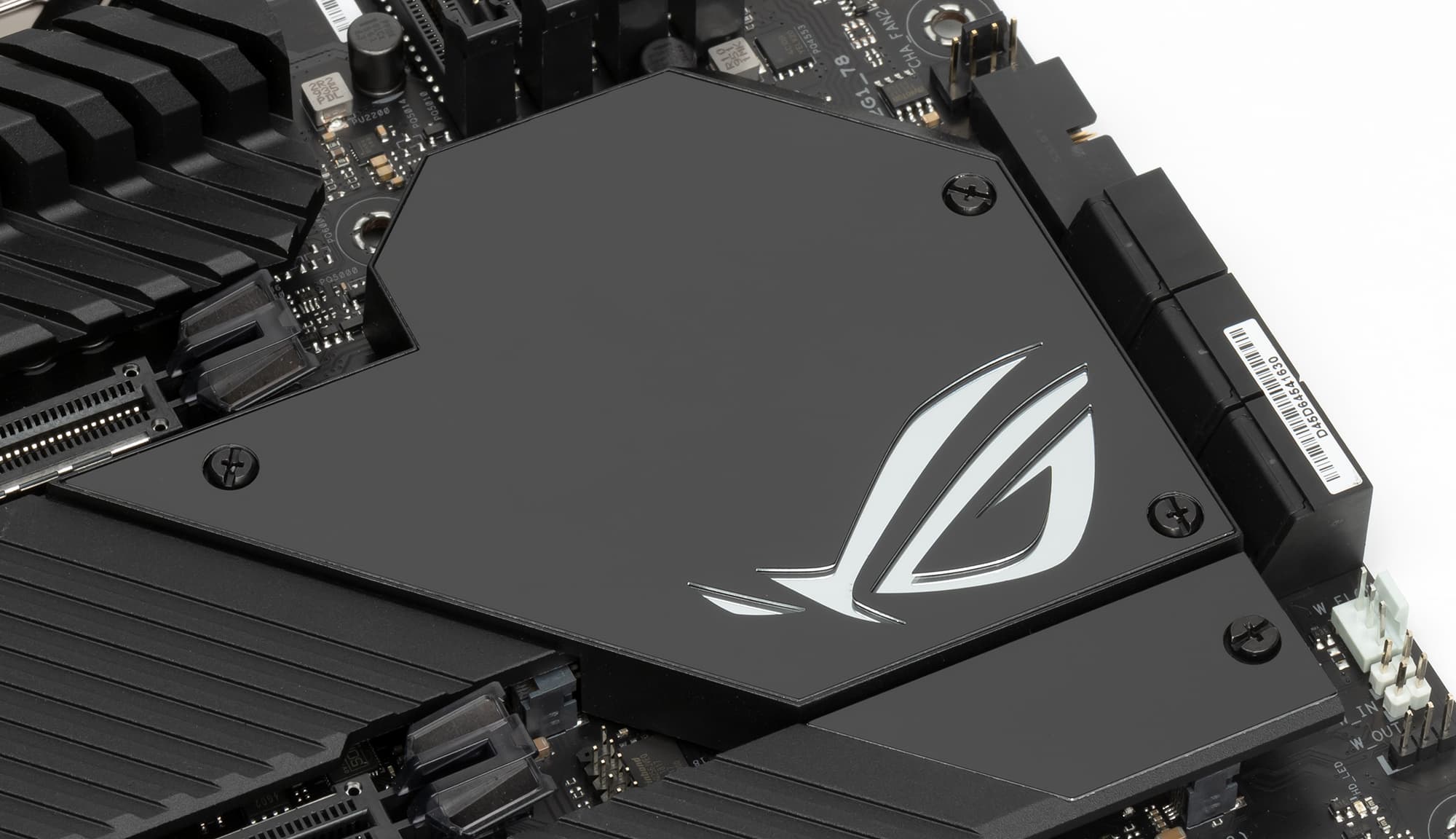

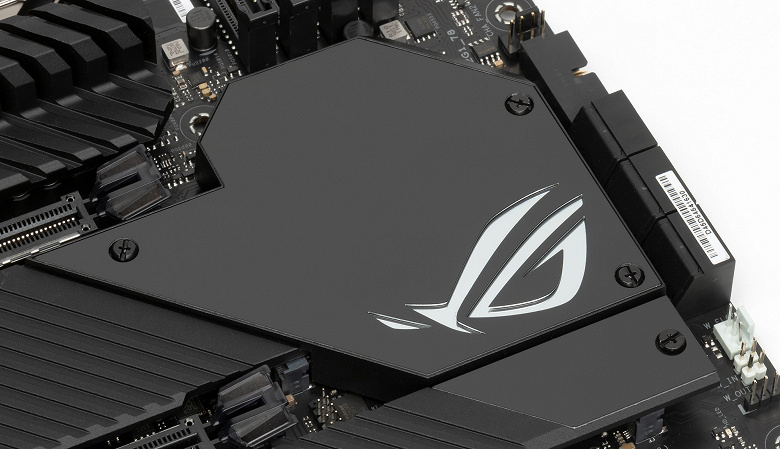

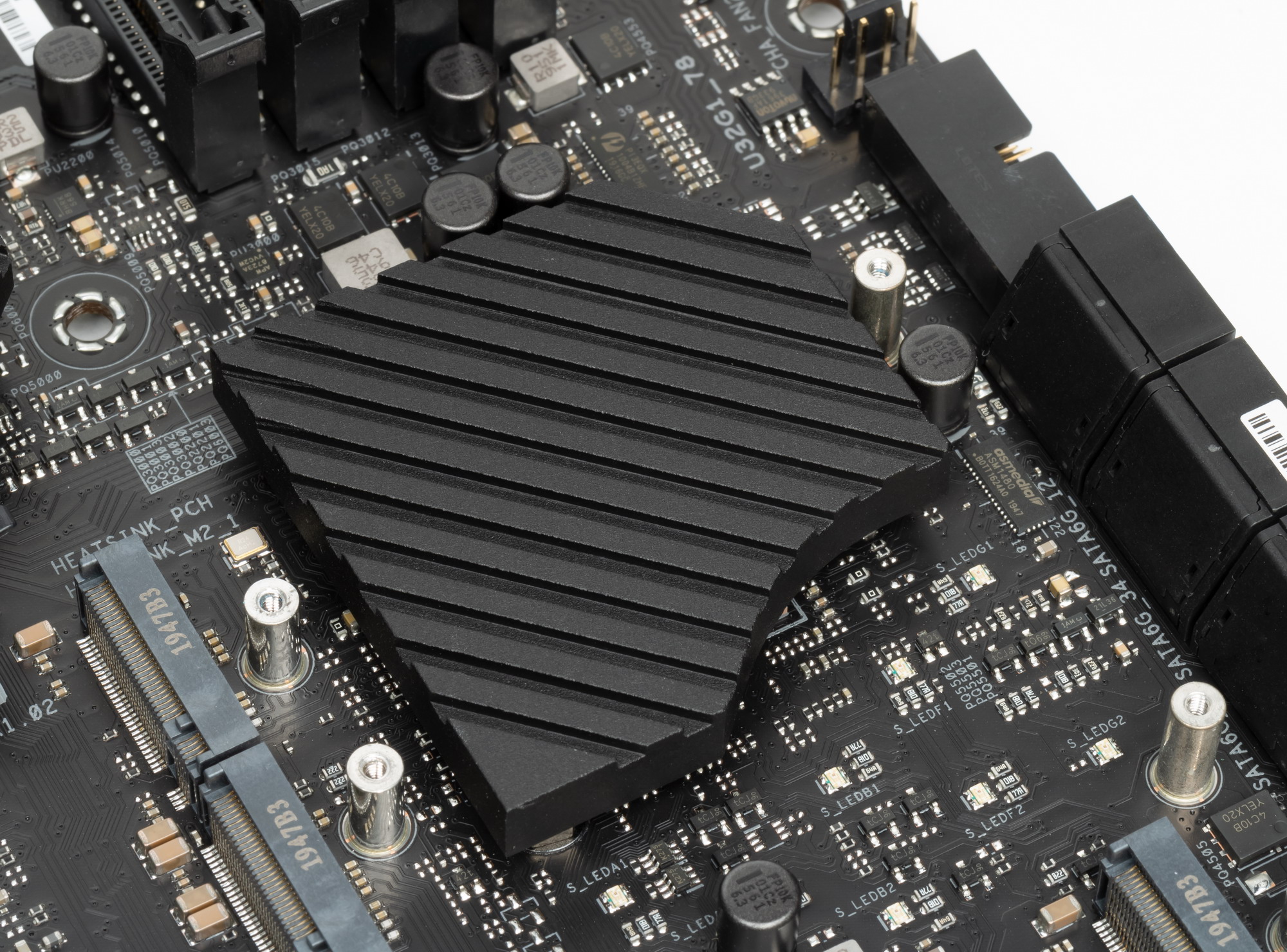

Как мы видим, охлаждение чипсета (один радиатор, прикрытый декоративной пластиковой крышкой с рассеивателем подсветки в виде лого ROG) организовано отдельно от силовых преобразователей.

VRM-секция имеет свой мощный трехсекционный радиатор, а еще один небольшой радиатор имеется около задней панели — призван охлаждать Marvel Aqtion AOC111 (скоростной сетевой контроллер). Три секции радиатора VRM связаны тепловой трубкой под прямым углом друг ко другу и охлаждают силовые преобразователи всех трех схем питания CPU.

Помните, я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. Радиаторов M.2 портов, собственно, два: сдвоенный для M.2_1 и M.2_2, и отдельный для M.2_3.

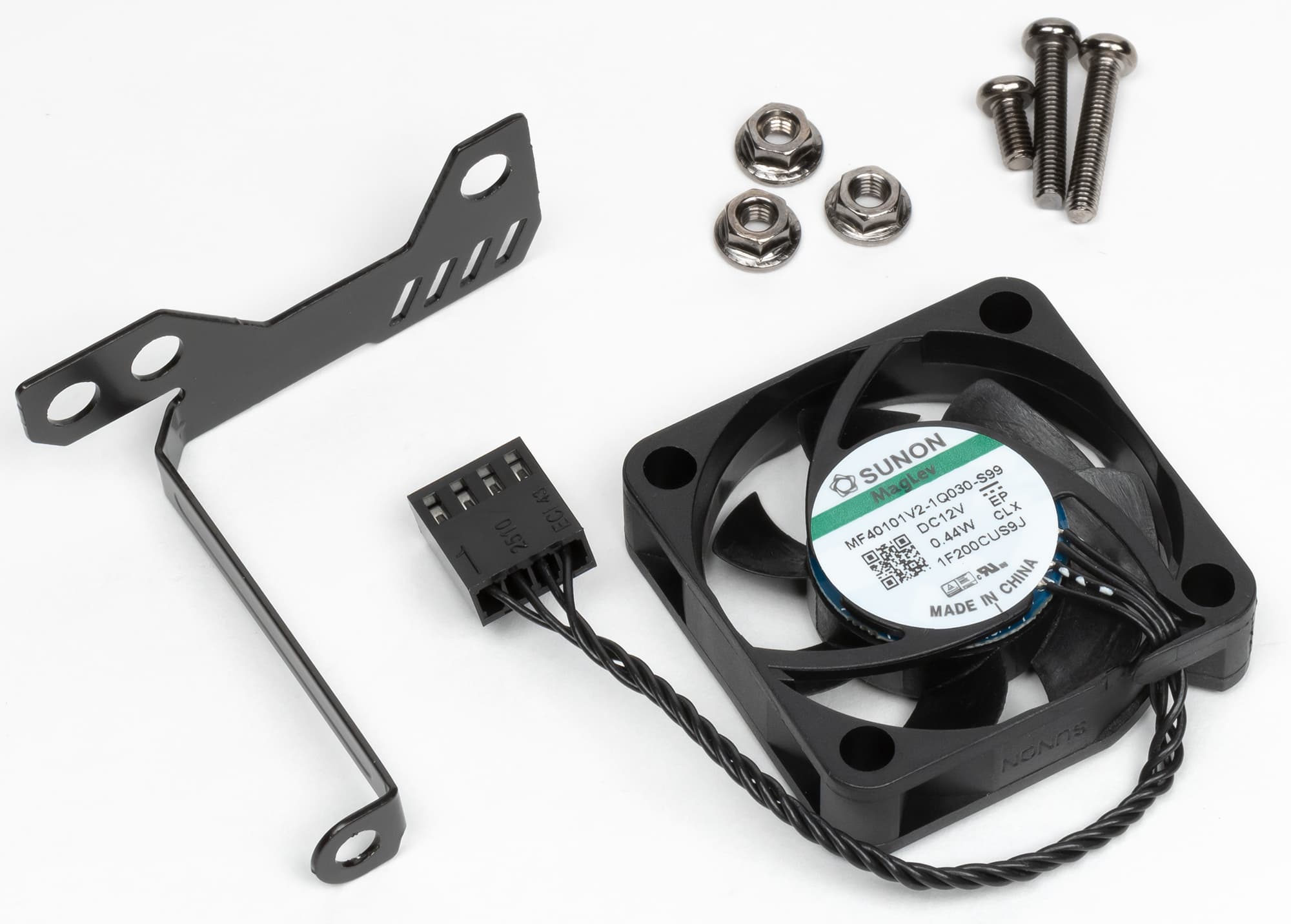

Если любителям разгона чрезмерный нагрев VRM (при условии пассивного охлаждения) станет помехой, то в комплекте поставки материнской платы есть маленький вентилятор с крепежом для монтажа над основным радиатором VRM.

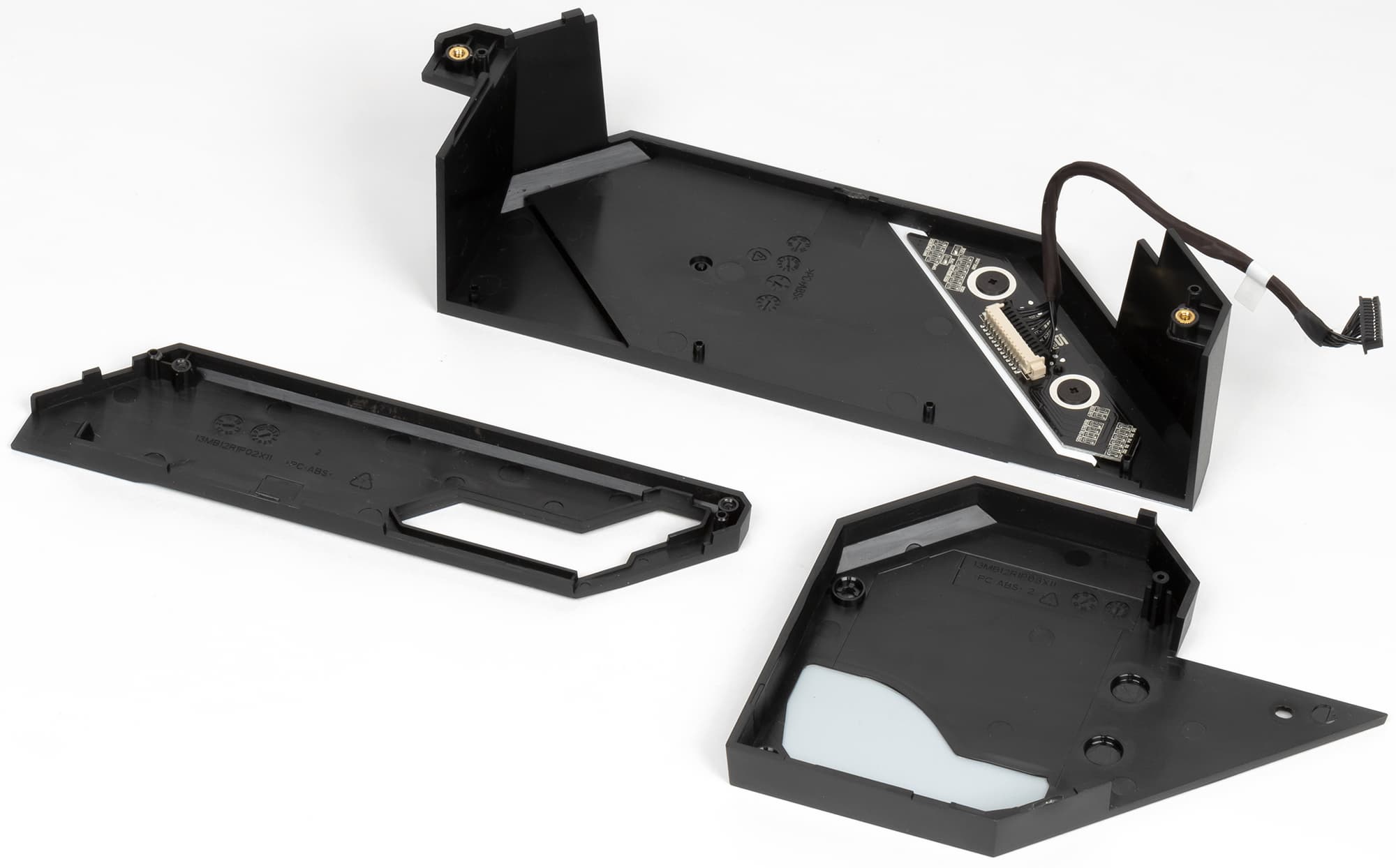

Над аудиоподсистемой установлен пластиковый кожух соответствующего дизайна, также мы видим привычный кожух над блоком разъемов задней панели, он оснащен подсветкой. И напомню, что чипсетный радиатор тоже имеет пластиковый кожух, рассеивающий подсветку из светодиодов, установленных на самой PCB около Z490.

Подсветка

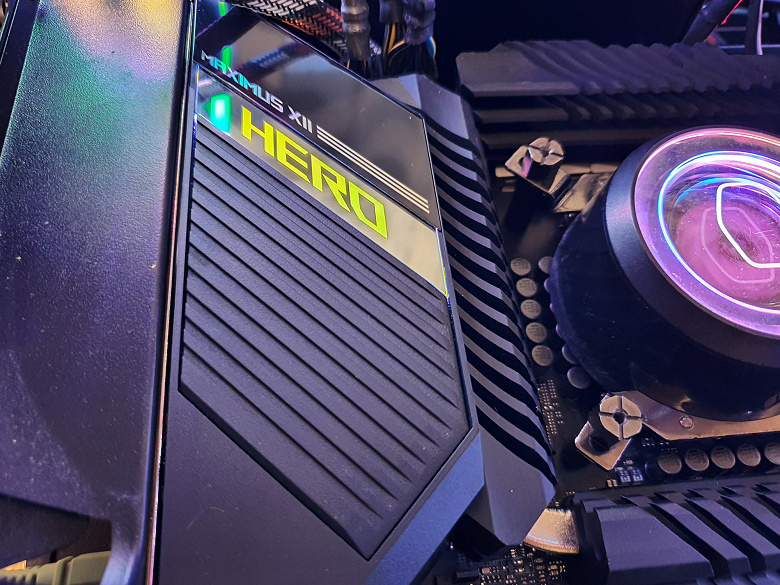

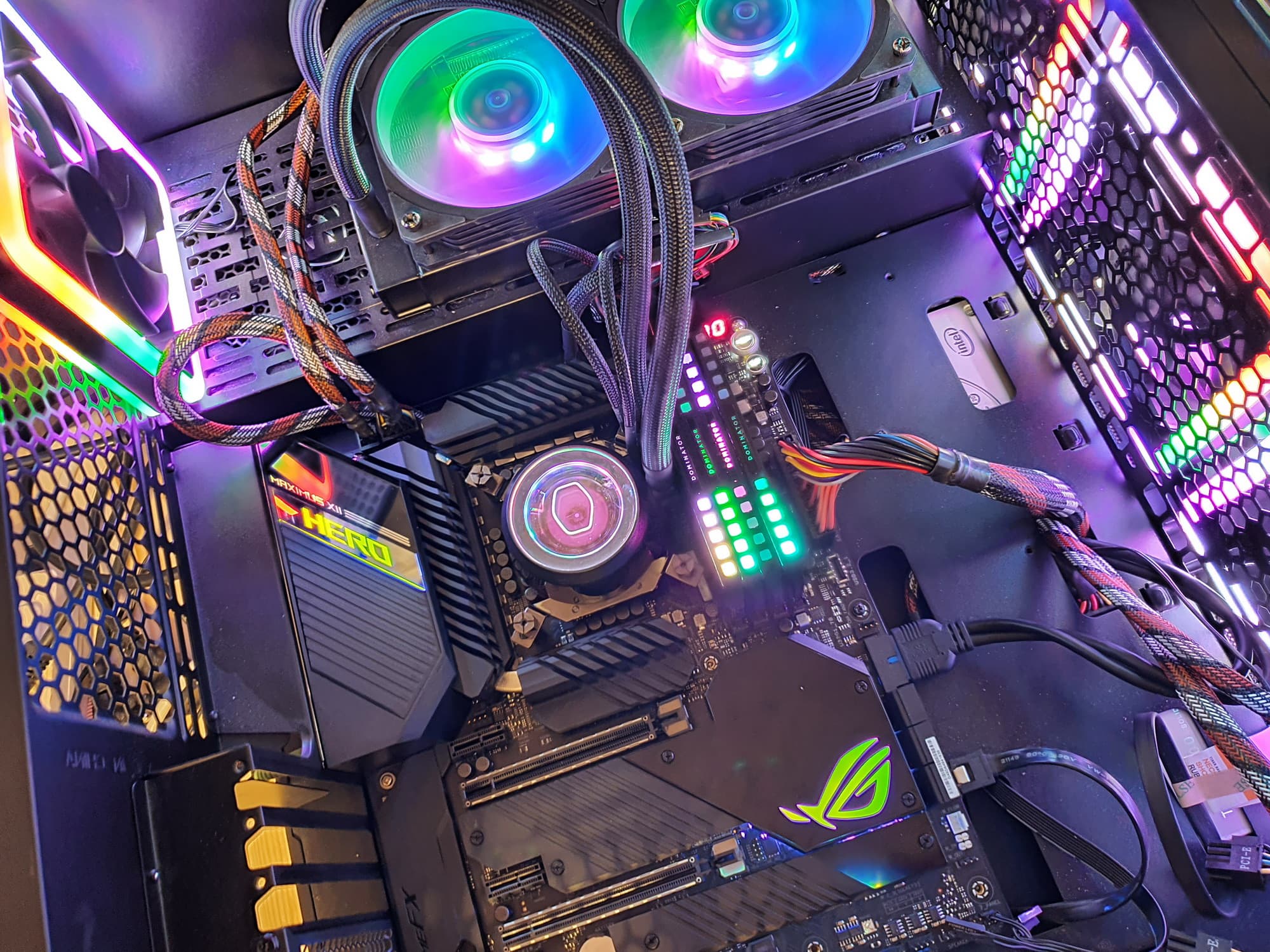

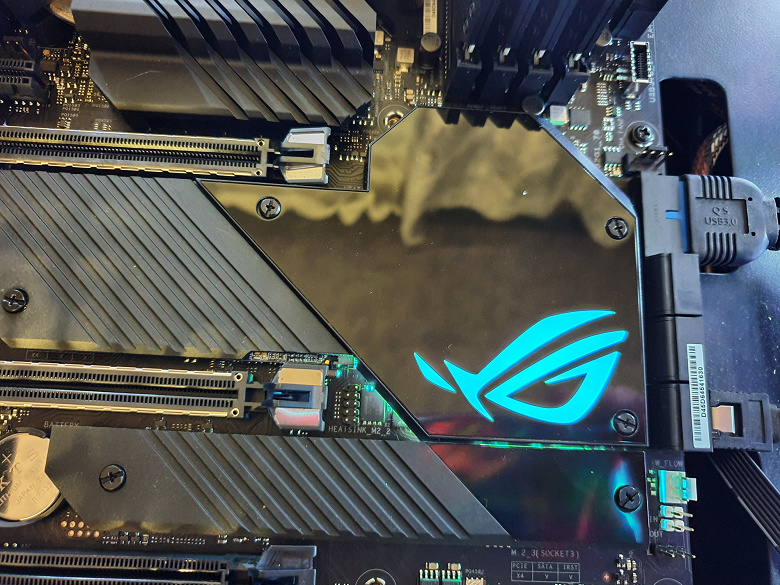

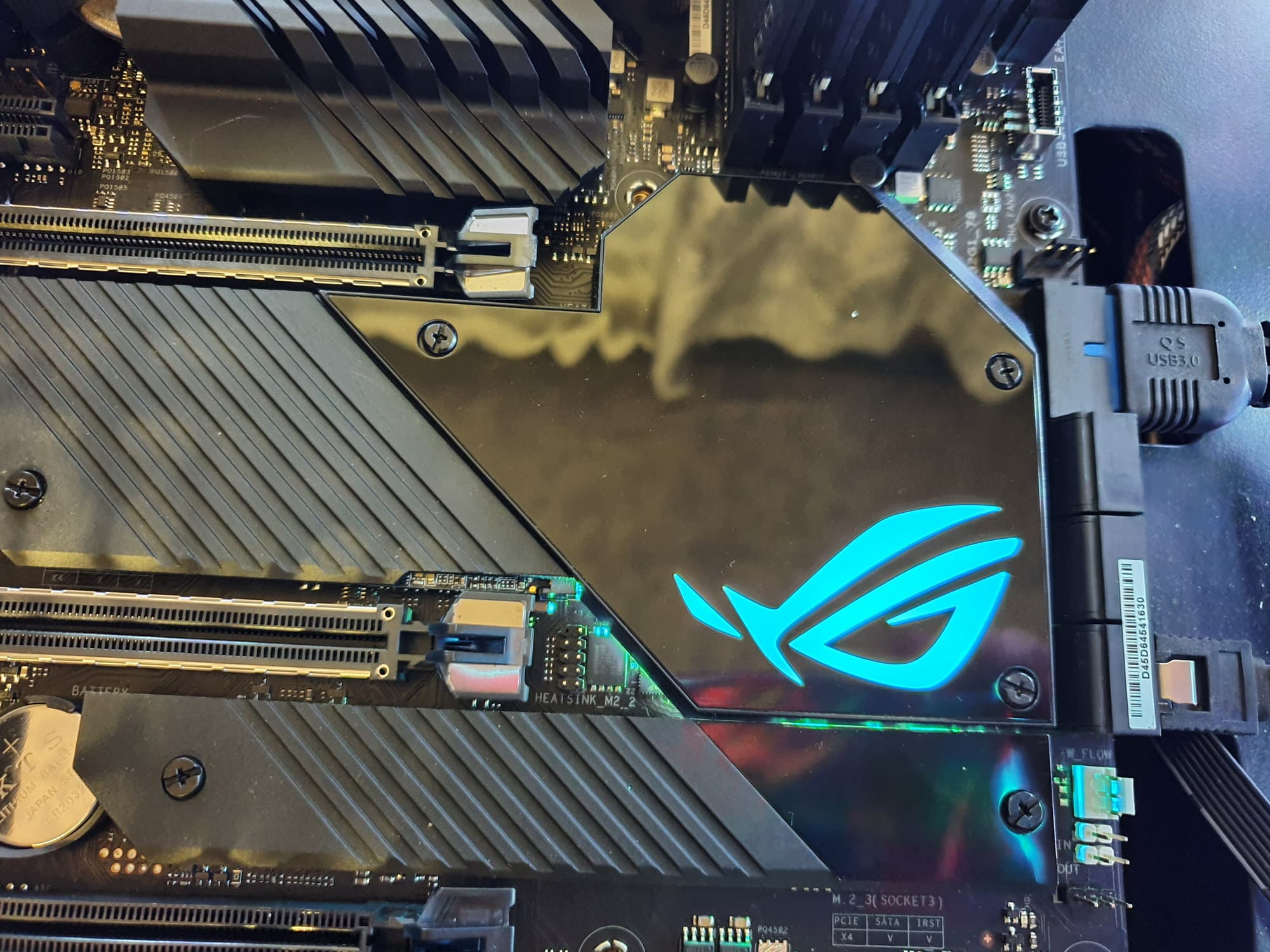

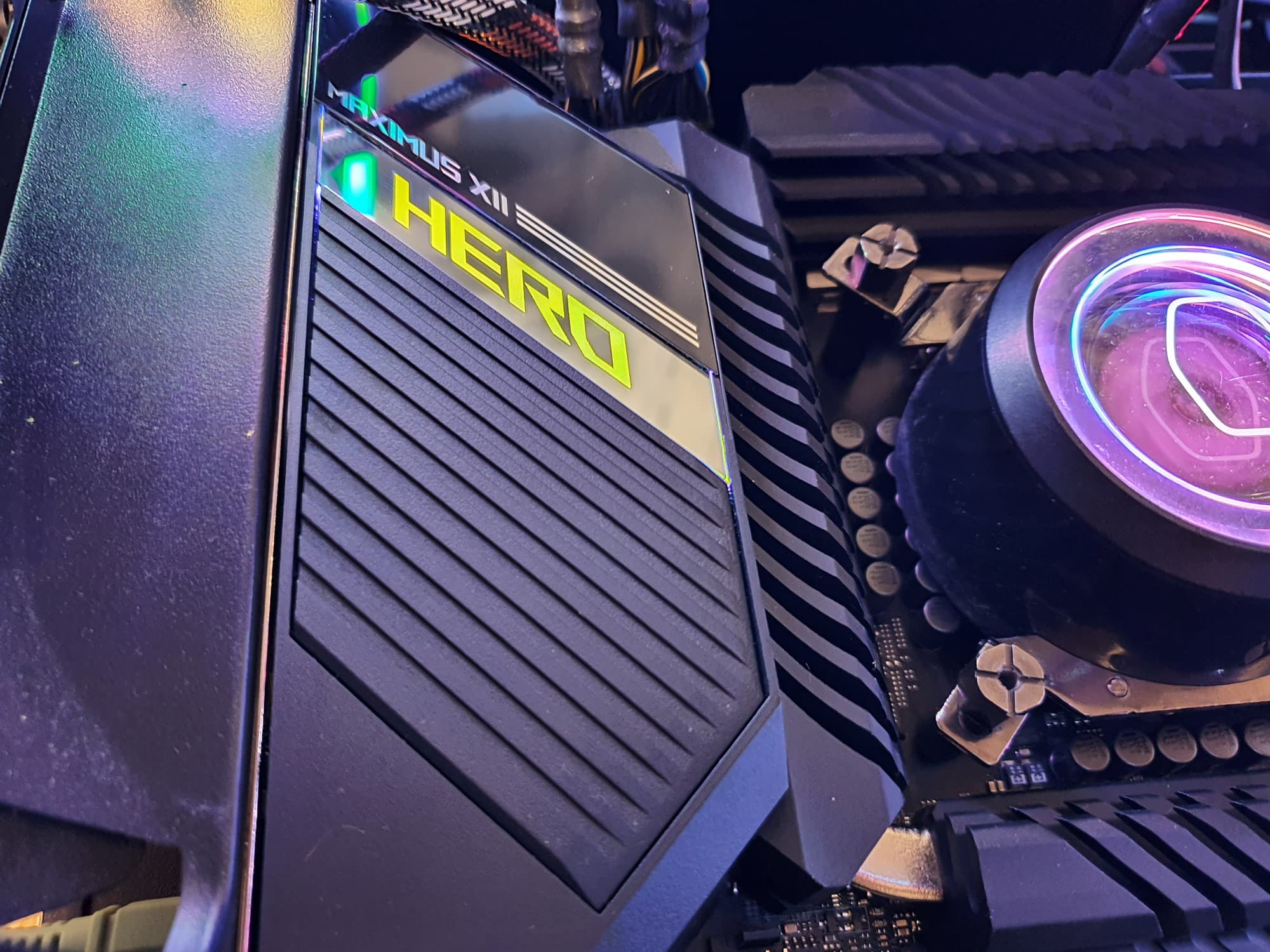

Топовые платы Asus всегда имеют красивую подсветку с особым дизайном. В данном случае эффекты подсветки создаются на кожухе над задним блоком портов и на кожухе над радиатором чипсета. Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.

Который раз уже наверно пишу, но хочется все равно отметить, что сейчас как правило, практически все топовые решения (будь то видеокарта, материнская плата или даже модули памяти) оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя asus.com. В целом сейчас будет по сути повтор описания ПО, ибо для всех флагманских материнских плат набор утилит и его функционал по сути один и тот же.

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.

Напомню, что название «Dual Intelligent Processors 5» означает пять стадий установки оптимальных параметров работы системы при оверклокинге. И задействованы в этом два процессора: TPU и EPU (первый форсирует параметры, второй отвечая за энергосбережение, вносит коррективы).

Для каждой топовой материнской платы, где работает вышеуказанная технология, создаются всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов. И вот, TPU — берет некий пресет оверклокинга, устанавливает параметры. EPU следит за энергосбережением.

Затем идет переход к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ.

Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные. Геймер всегда может вмешаться и задать свои параметры, прочитав предупреждение, что в случае ручного разгона он все последствия берет на себя.

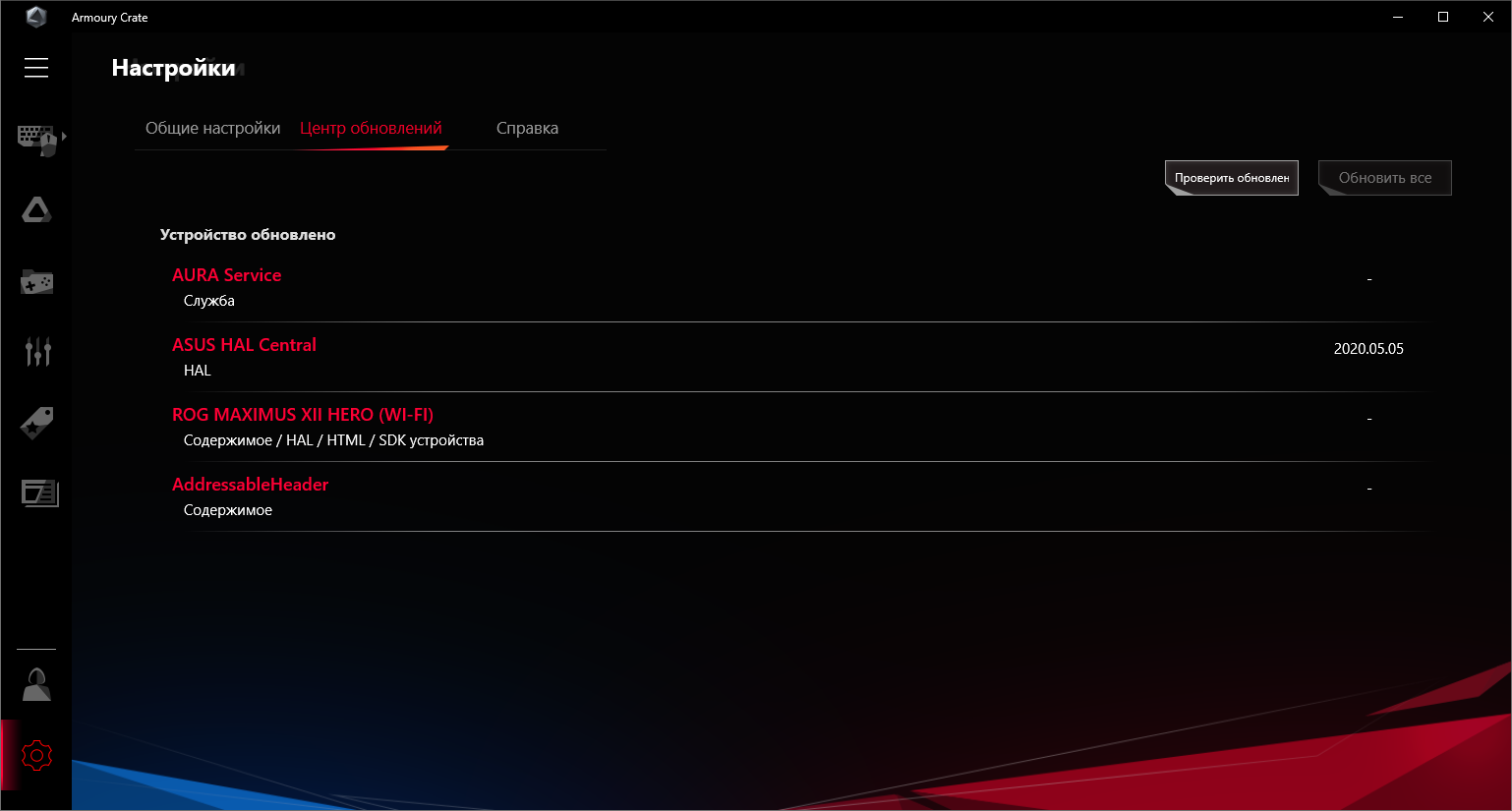

Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG.

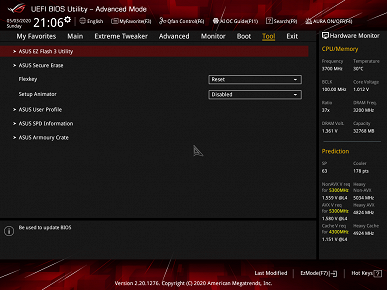

Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет. Пока в UEFI включена опция установки Armoury Crate — Asus Live Update будет принудительно установлен, и периодически будет оповещать о надобности обновлений. Удалить его невозможно, т. к. при следующей перезагрузке программа снова будет установлена из UEFI. Так что, если кому сие не нужно — не забудьте в настройках BIOS выключить эту утилиту.

Программа прежде всего находит все совместимое «железо»

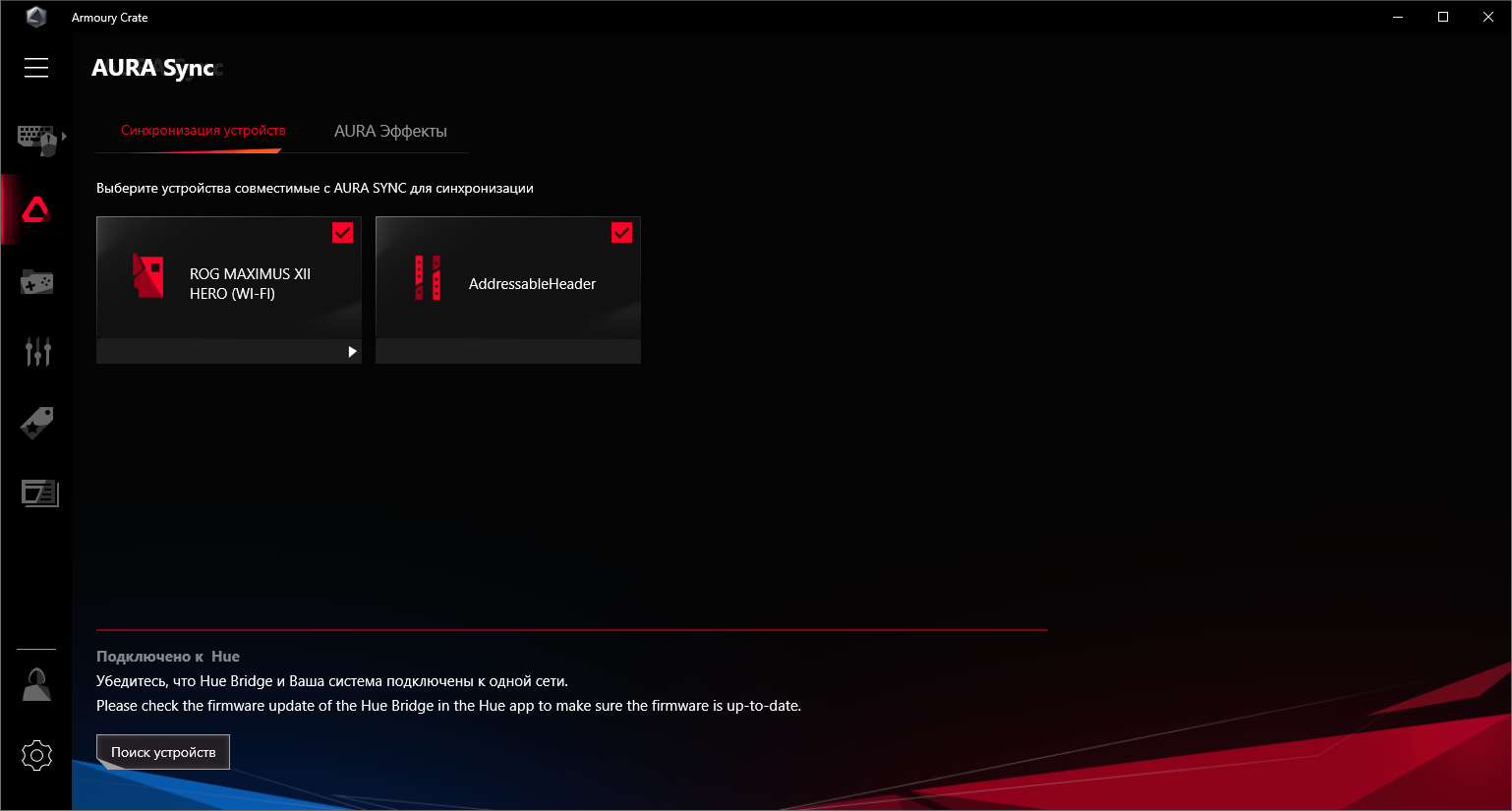

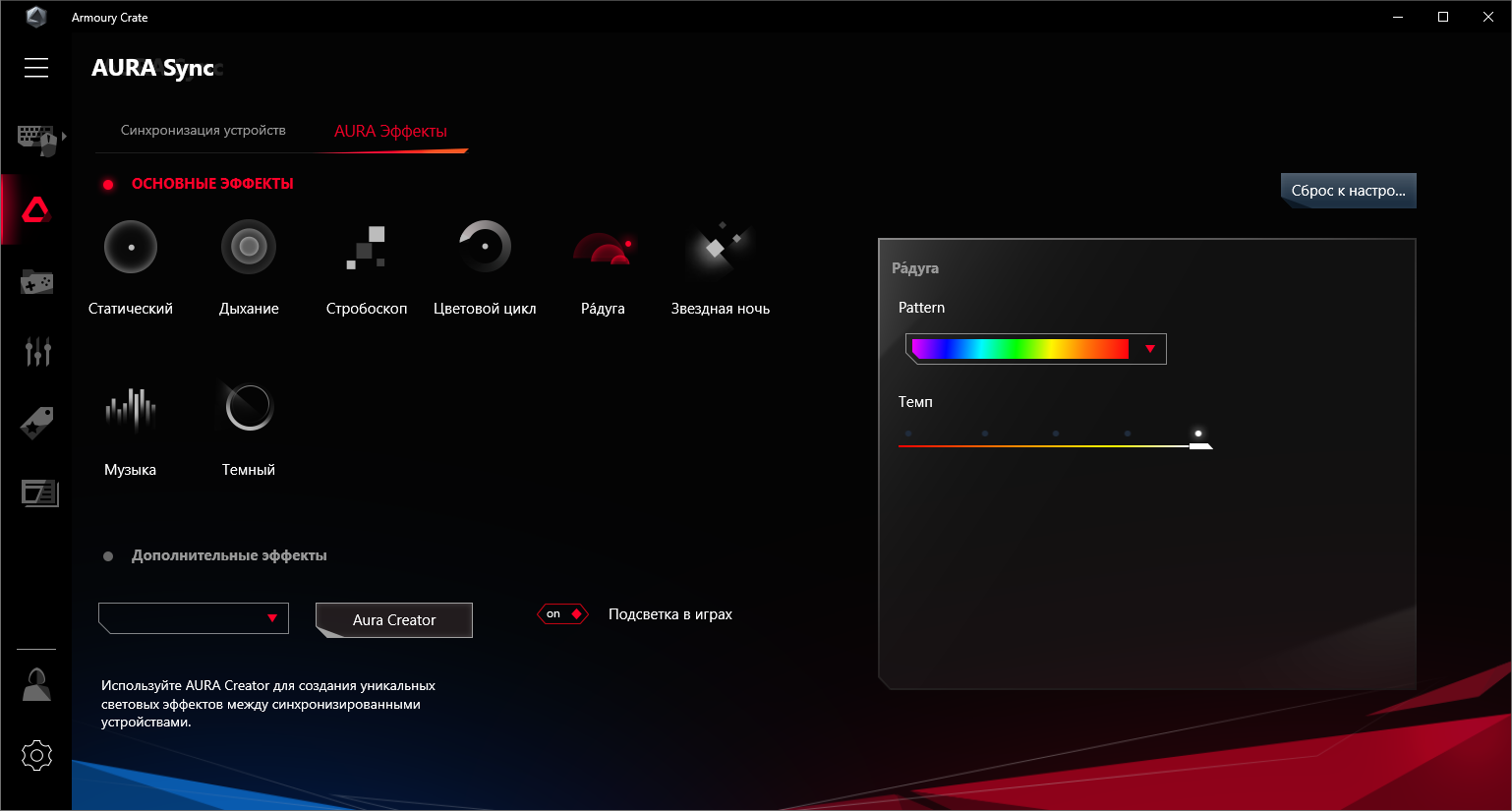

Управление подсветкой — тоже внутри Armoury Crate.

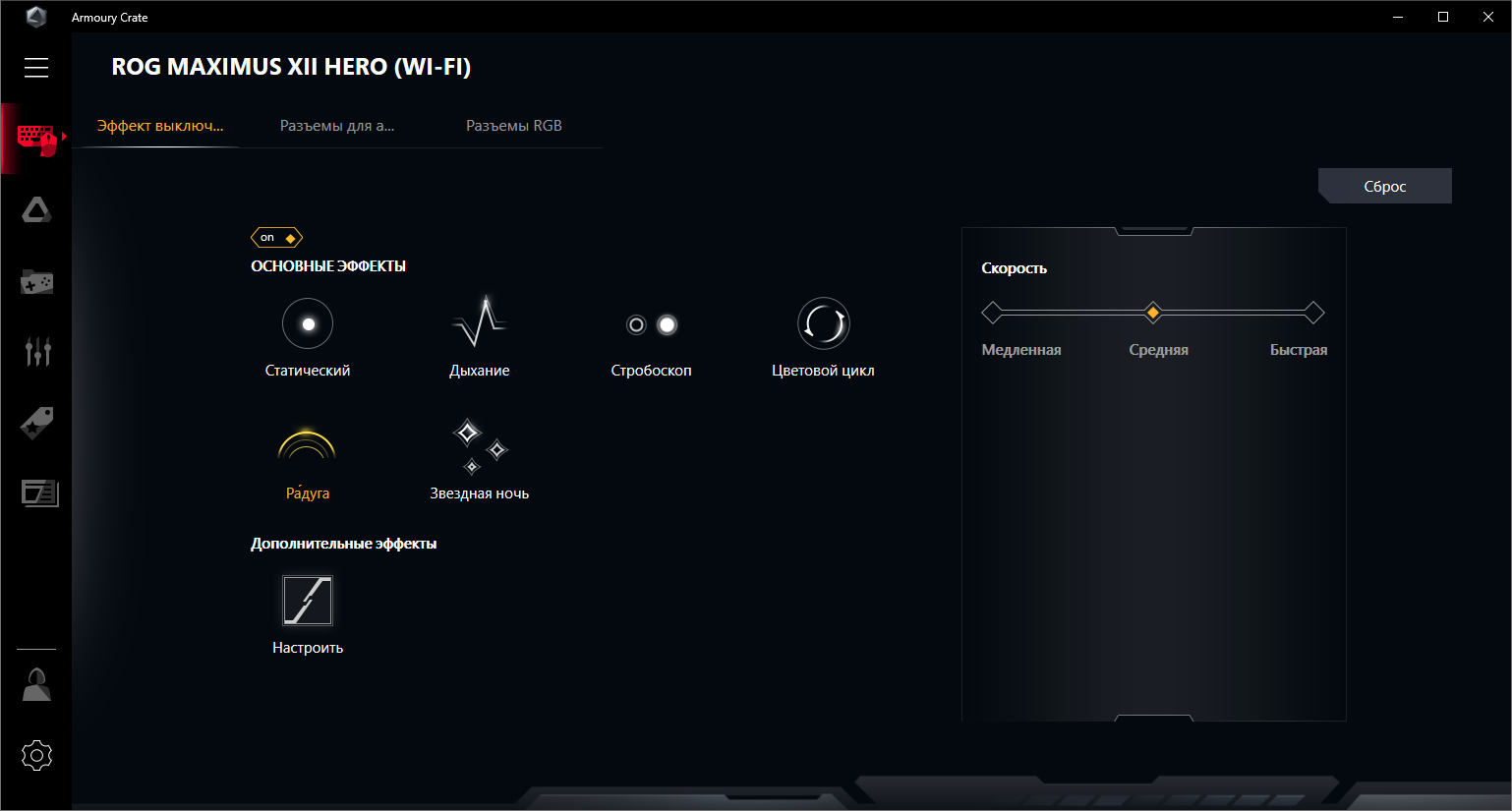

Можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату).

Разумеется, можно отдельно настроить разъемы ARGB и RGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти.

Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки. У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

В качестве дополнительного ПО по звуку производитель предлагает особую панель управления Sonic Studio III.

Эта программа, наверно, даже более интересна при выводе звука через наушники, ибо имеются пресеты для организации объемного звучания.

Также при установке драйверов для звукового тракта автоматом ставится утилита DTS Sound Unbound, а это уже всякие surround-ы в играх.

Еще есть любопытная утилита Sonic Radar III, которая чисто для игр. Программа работает только в играх, имеющих выход на 5.1 звук. Представляет уникальную технологию, которая анализирует звуковые эффекты в играх, при этом программа может указать местоположение источника звука (все выводится на особом OSD).

То есть это своего рода читер (обманщик), который указывает на противников в играх, ориентируясь по их шуму. Разумеется, программа должна «знать» ту или иную игру, поэтому ее надо регулярно обновлять. Ну и не надо забывать, что Sonic Radar отслеживается античитерами, и издатель/девелопер могут забанить за это. Впрочем, утилита самостоятельно уже «в курсе» в каких играх ей запрещено, и такие игры при сканировании ПК она просто пропускает.

Разумеется, есть и иные фирменные утилиты Asus, однако я уже неоднократно о них рассказывал, и загромождать статью сейчас не стану.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

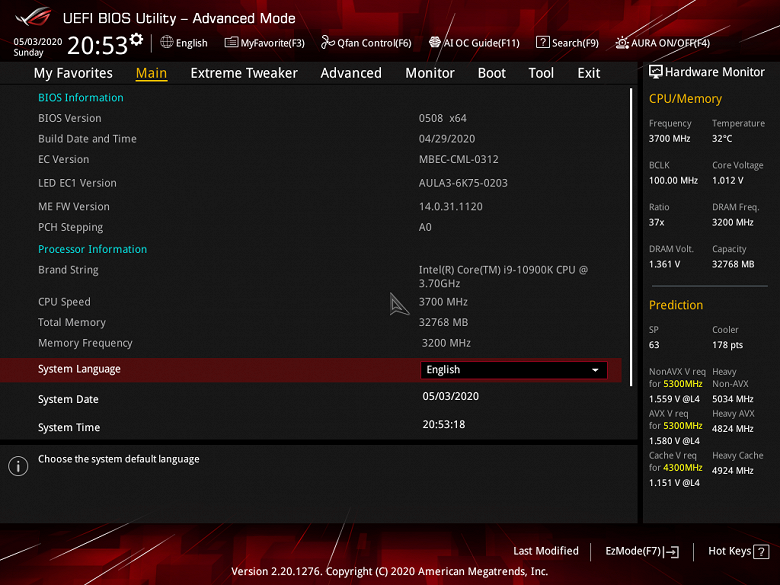

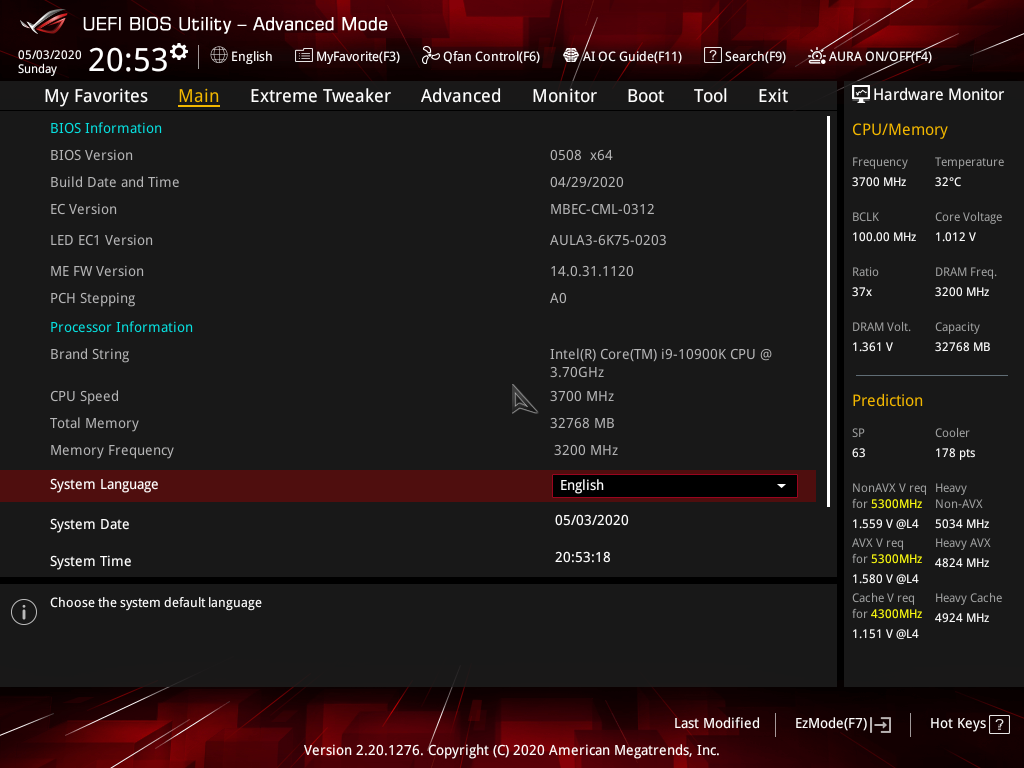

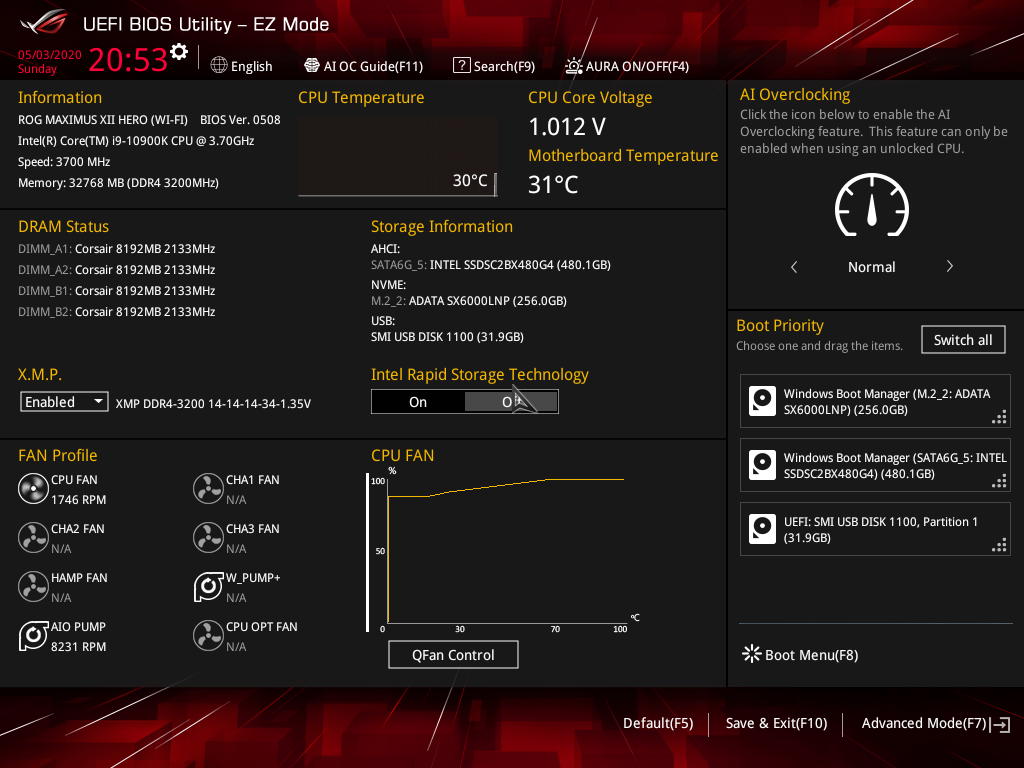

Попадаем в общее «простое» меню, где по сути одна информация, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

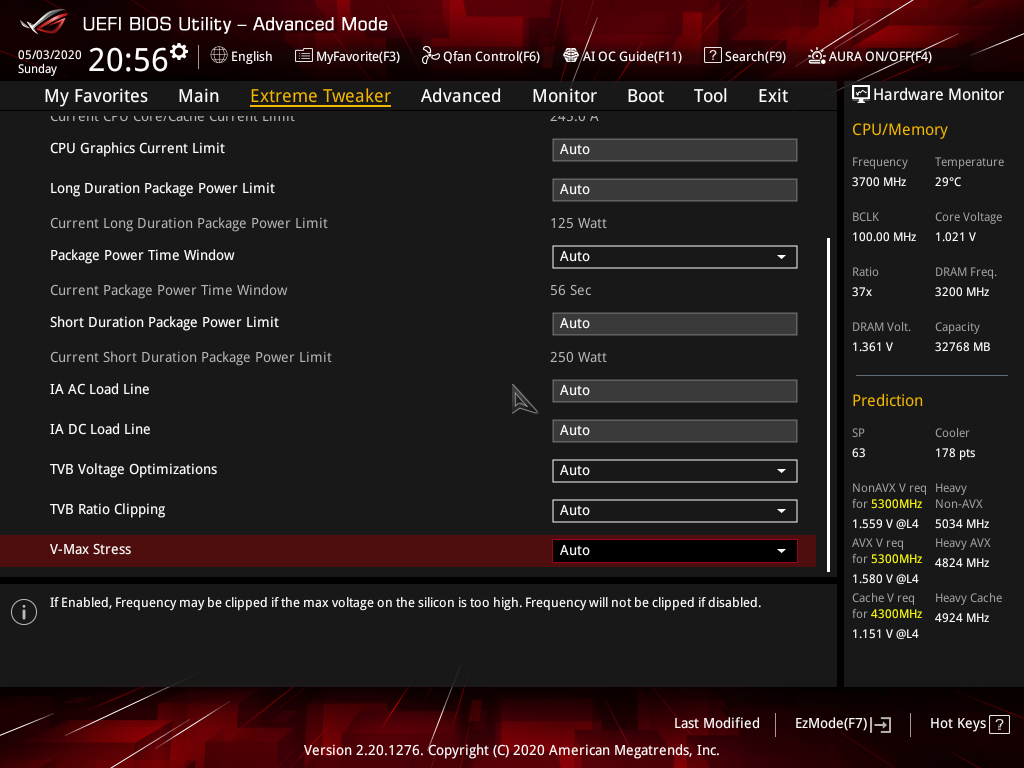

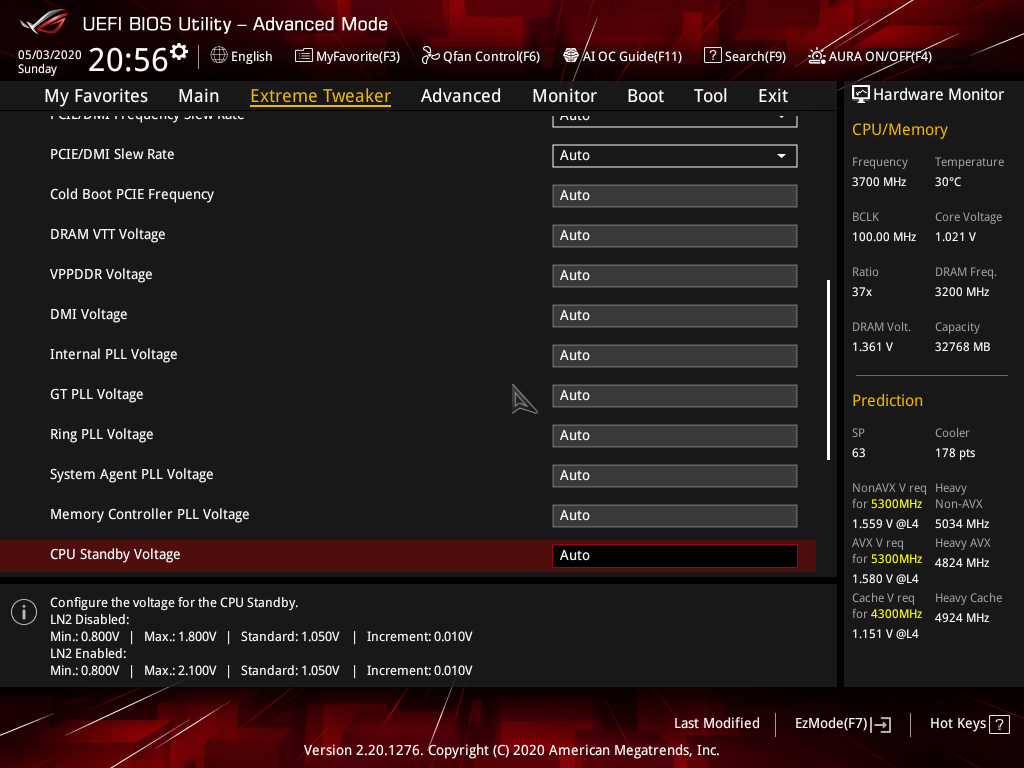

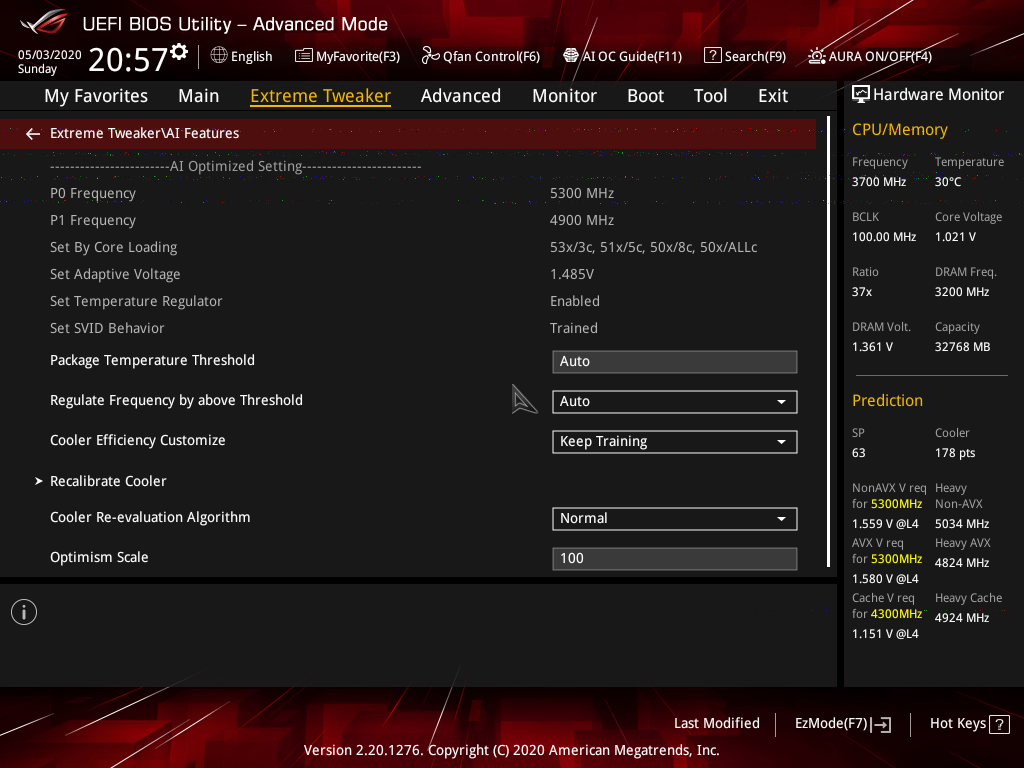

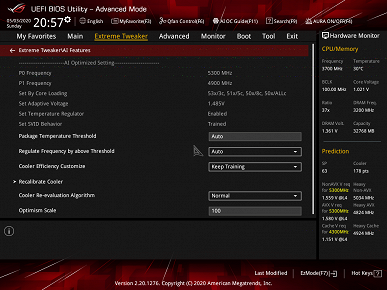

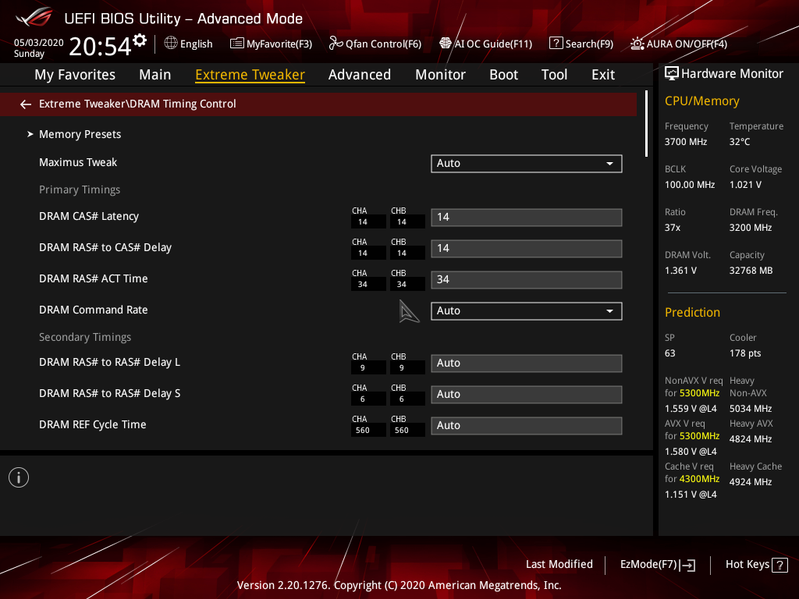

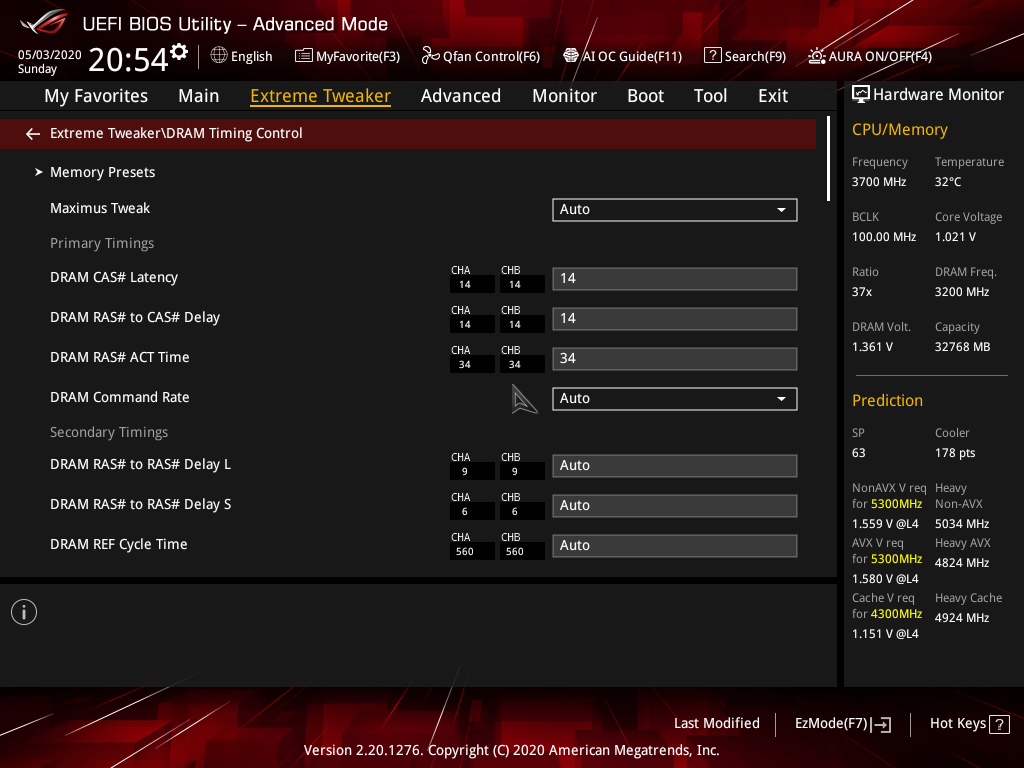

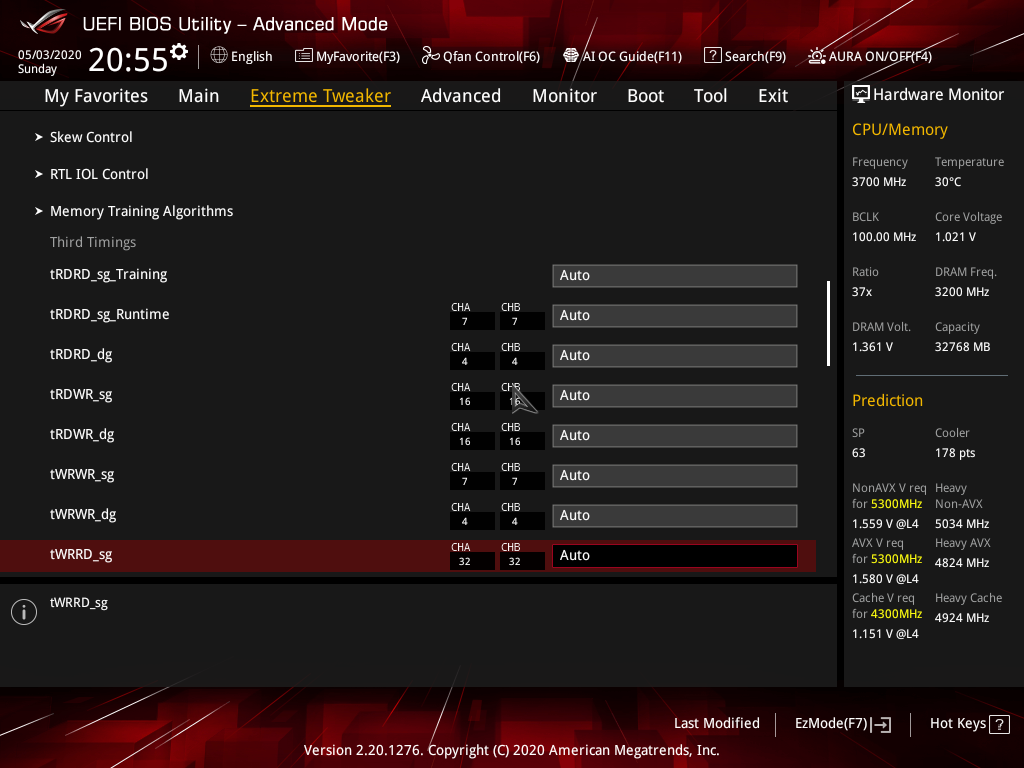

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память DDR4.

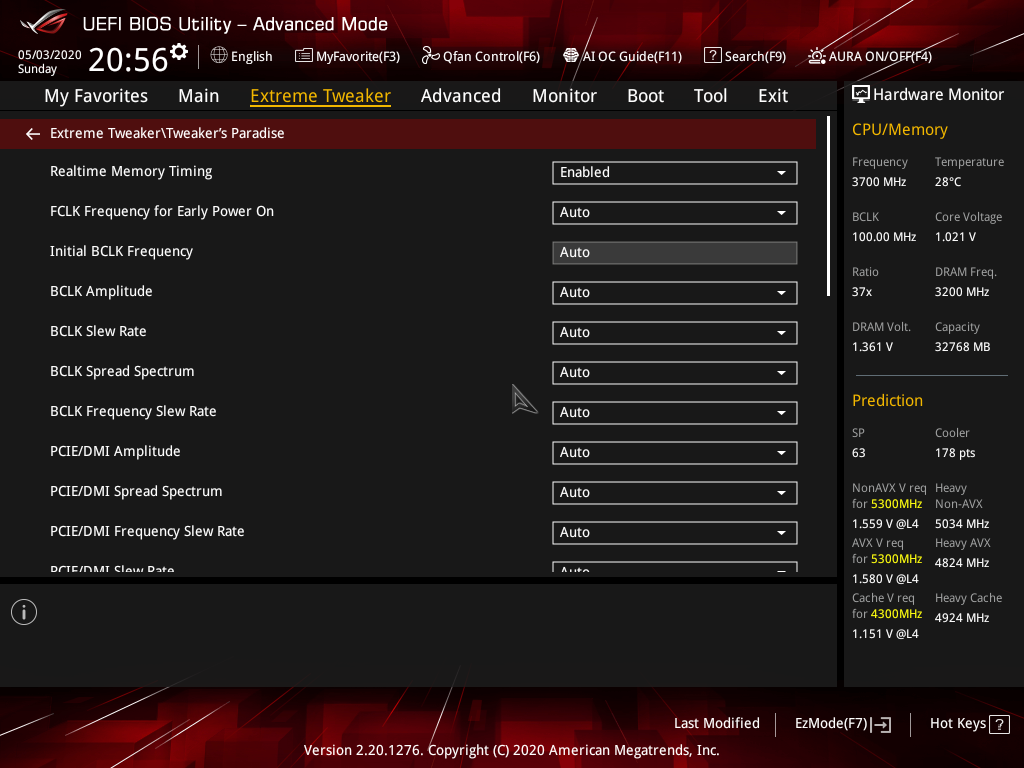

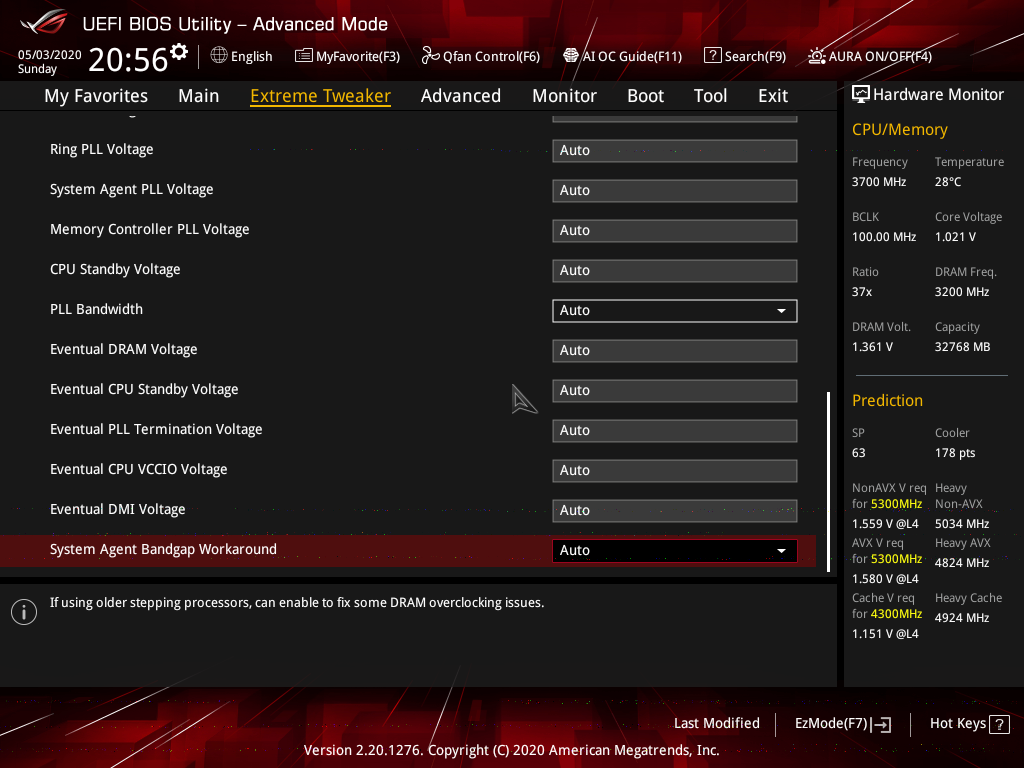

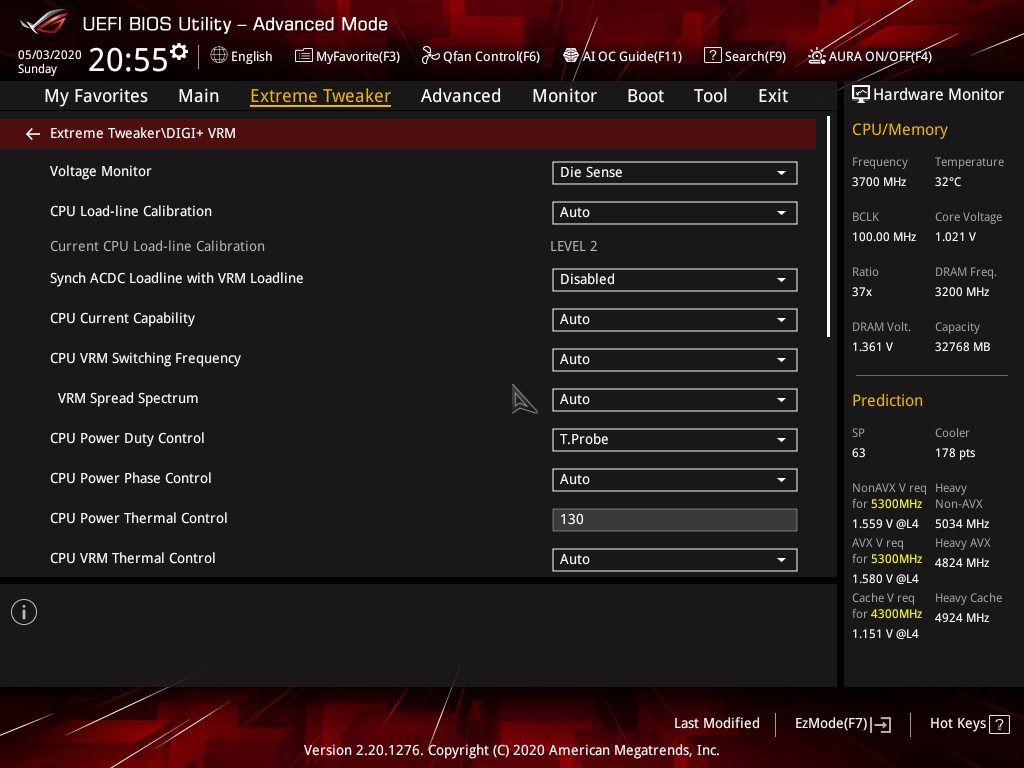

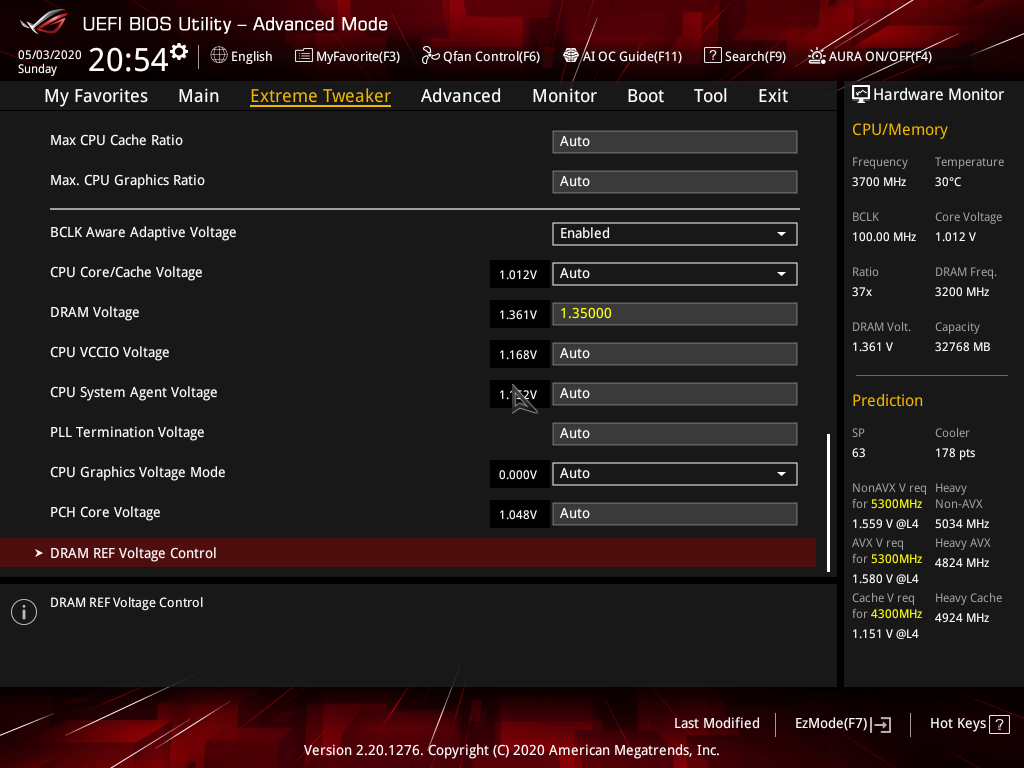

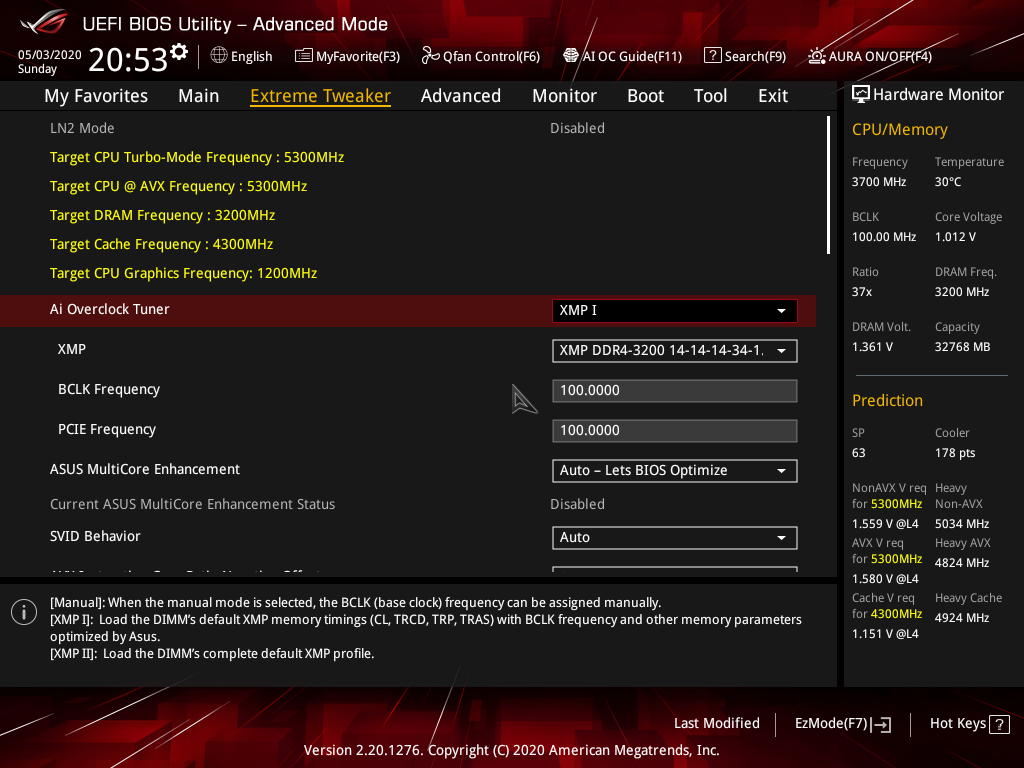

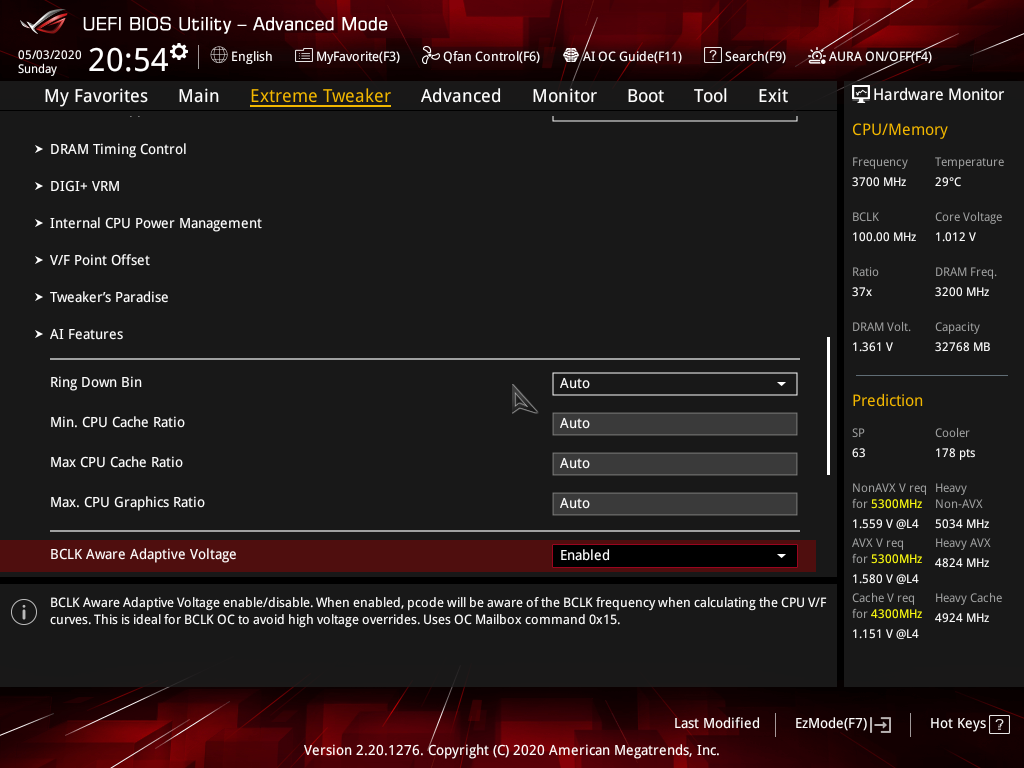

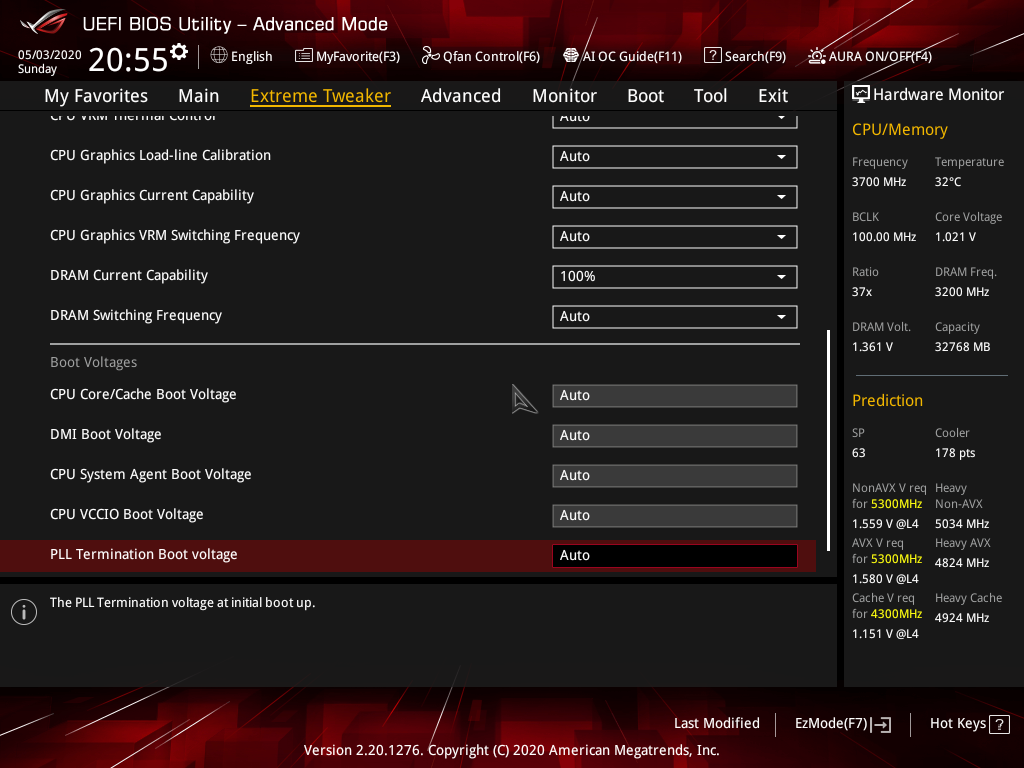

Помним про наличие внешнего тактового генератора, поэтому можно гибко менять и частоту базовой шины. Опций чрезмерно много, как и положено в линейке ROG, правда для современных топовых процессоров наверно львиная доля — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost). Как покажет опыт ниже, все будет упираться по сути в возможности системы охлаждения CPU.

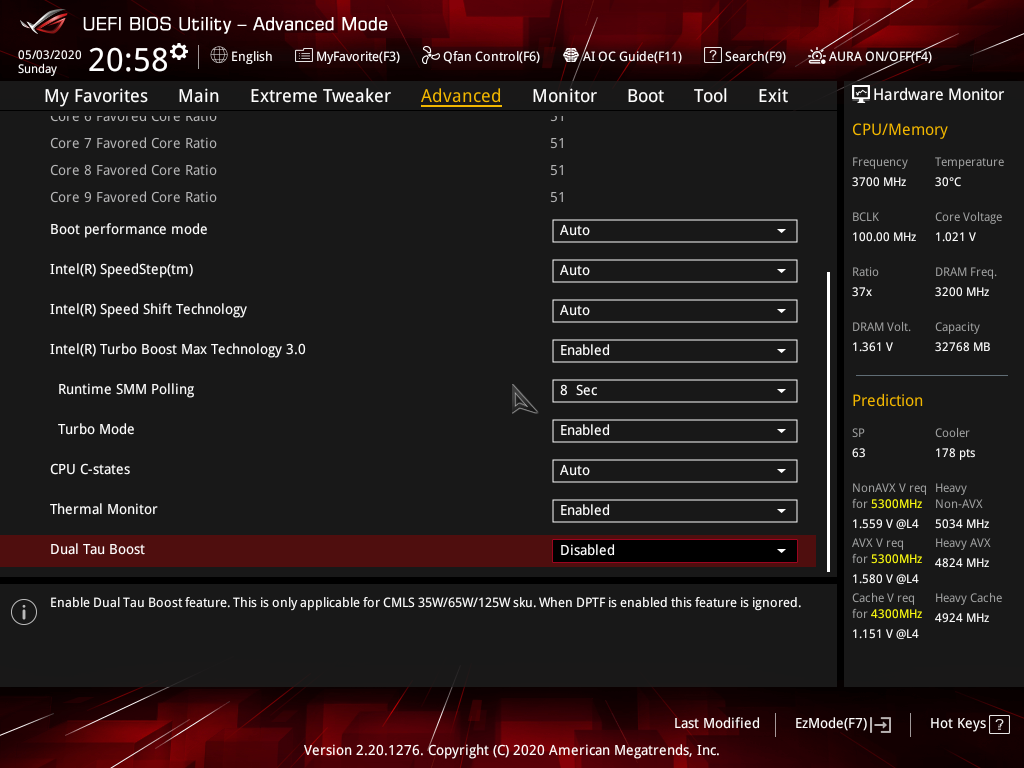

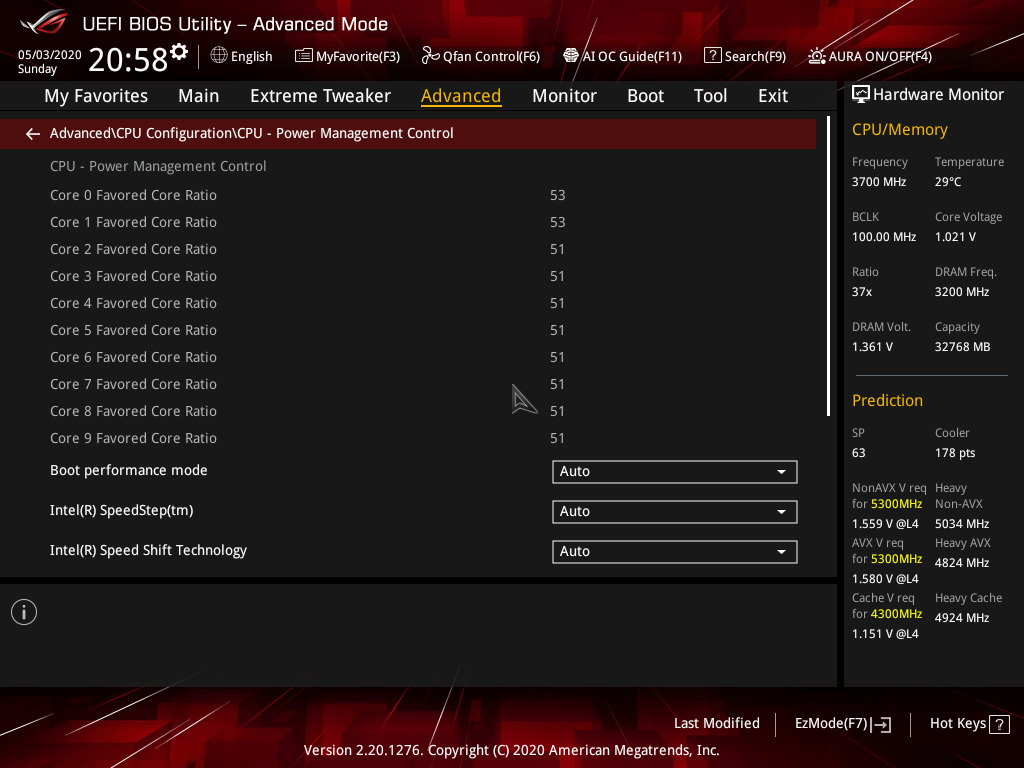

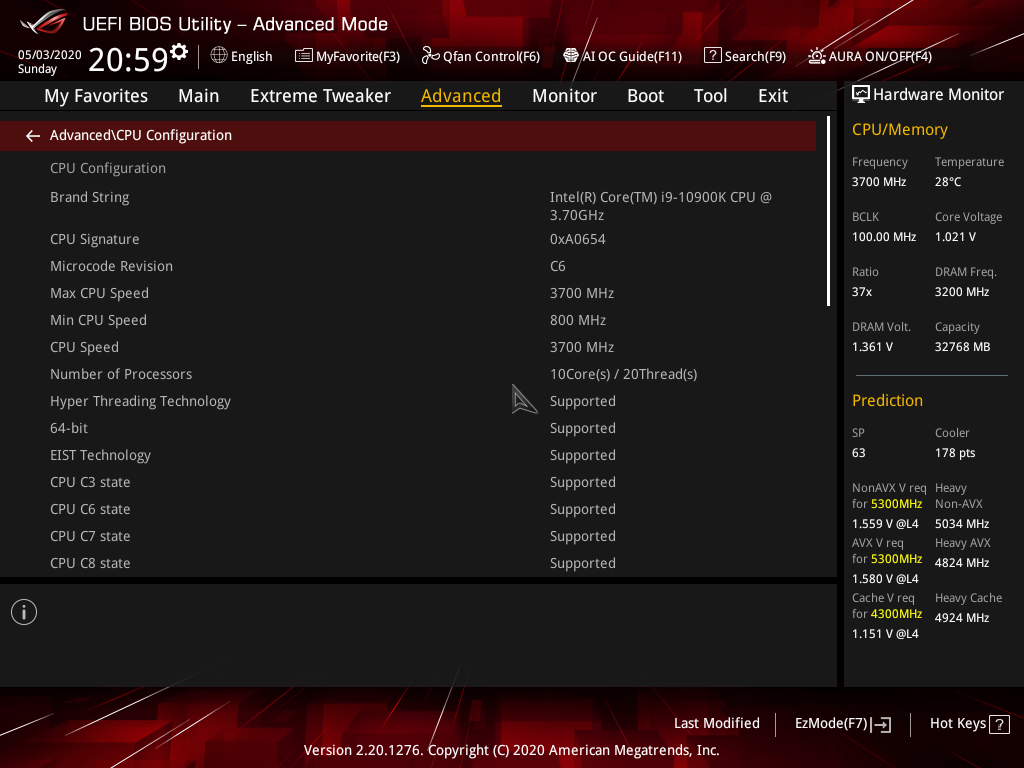

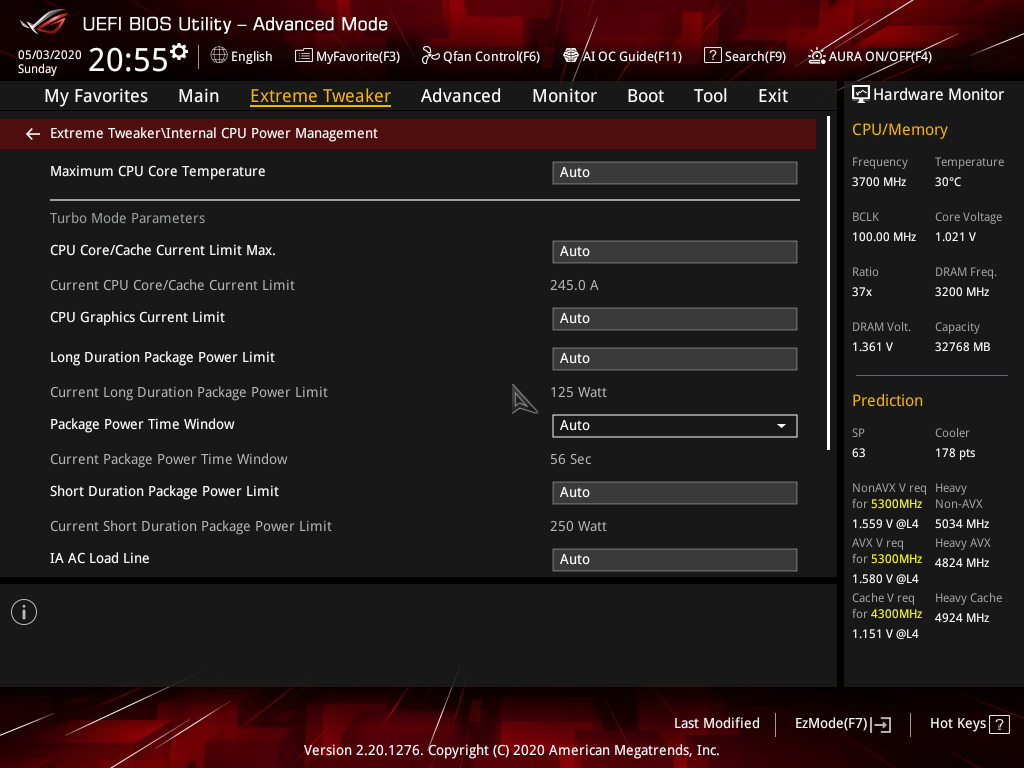

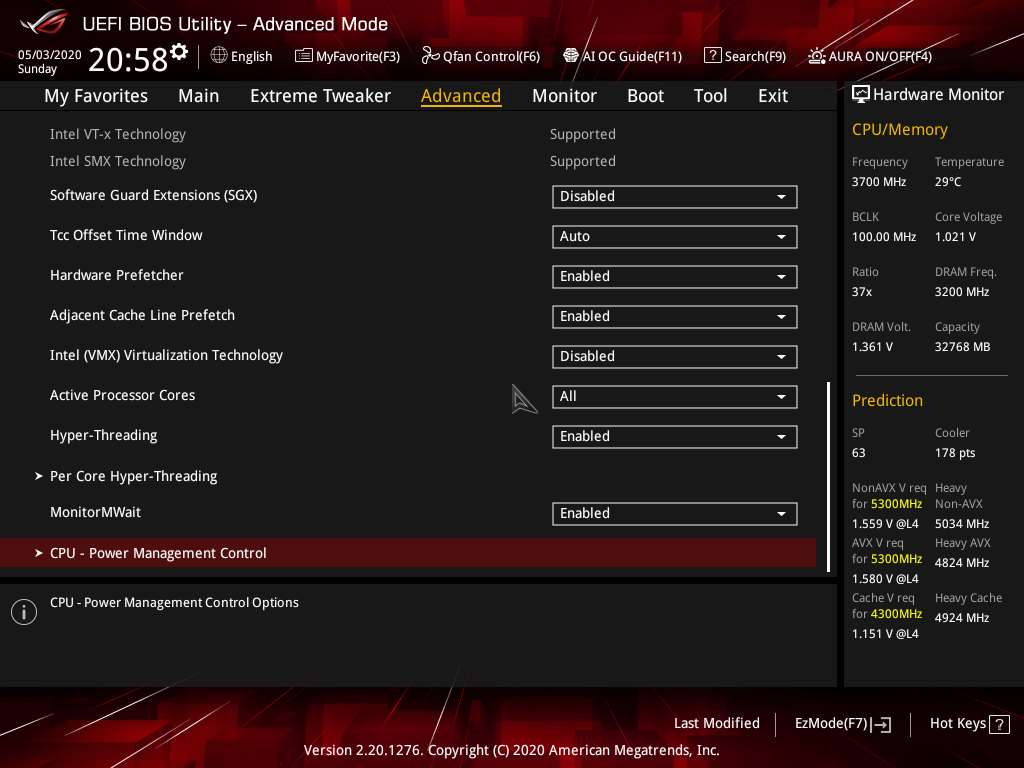

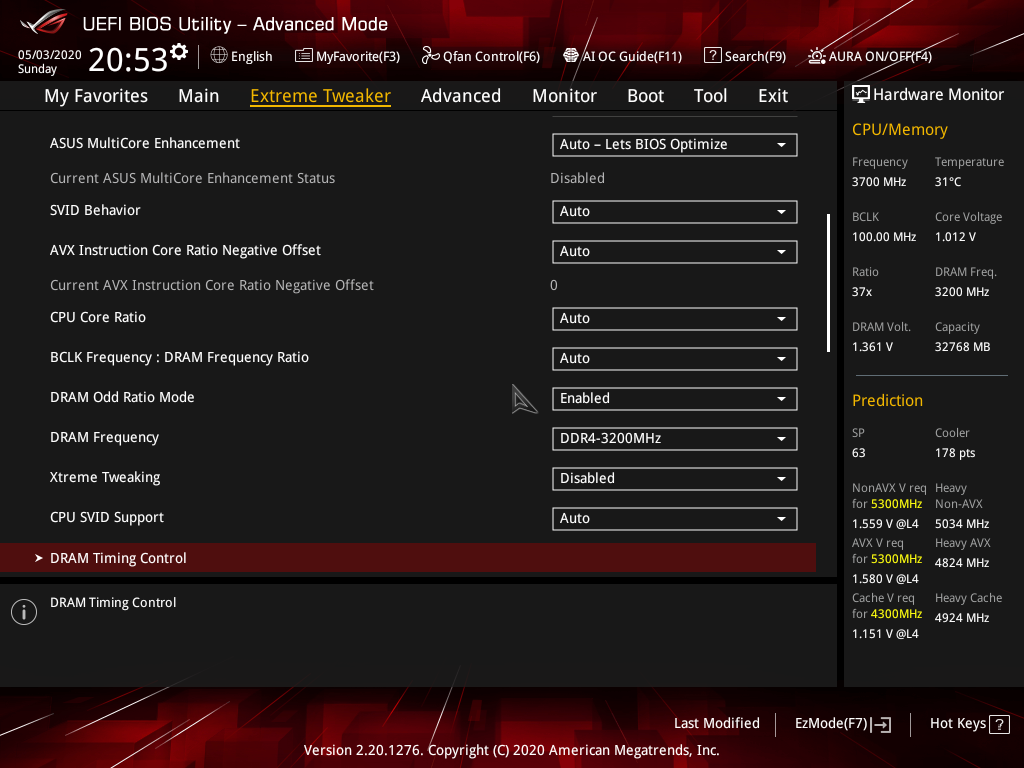

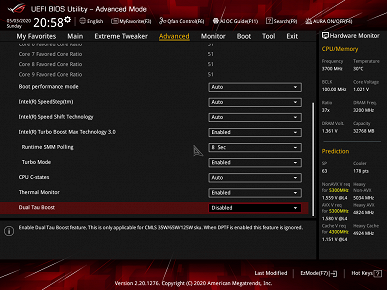

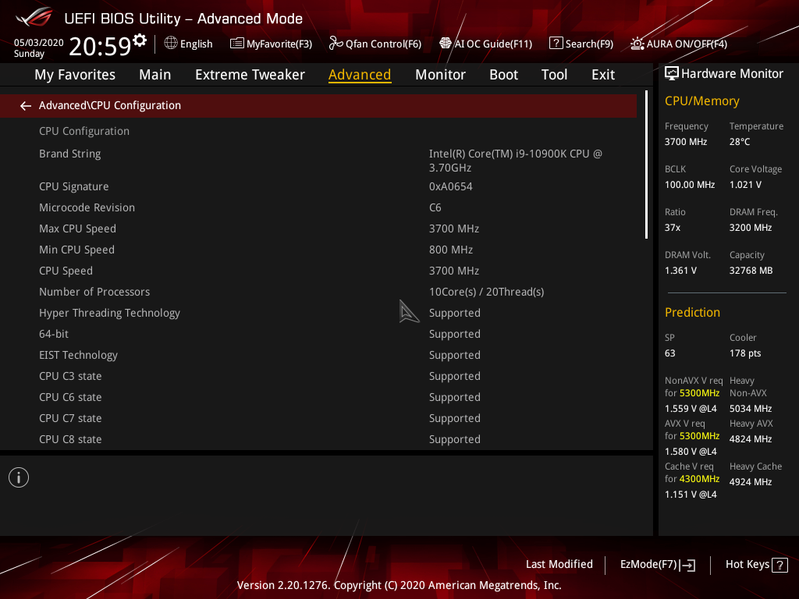

Ну вот, кстати, есть также больше поле опций для тех, кто, например, не желает авторазгона (TurboBoost) процессора, желая его работы только на минимальной штатной частоте (например, ради тихой работы СО). Кому-то помехой является технология SpeedShift, которая стремится при любой возможности понижать частоты работы ядер до 1200 МГц если нет активного использования CPU (ну типа энергосбережение). Следует особо отметить технологию Multi-Core Enhancement (MCE), которая базируется на той же TurboBoost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. По умолчанию в данном случае установлено Auto (пользование настройками BIOS) — то есть, если нет выставления синхронизации частот по всем ядрам, максимумы частот будут появляться вразнобой. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать.

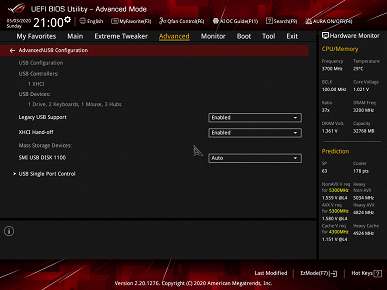

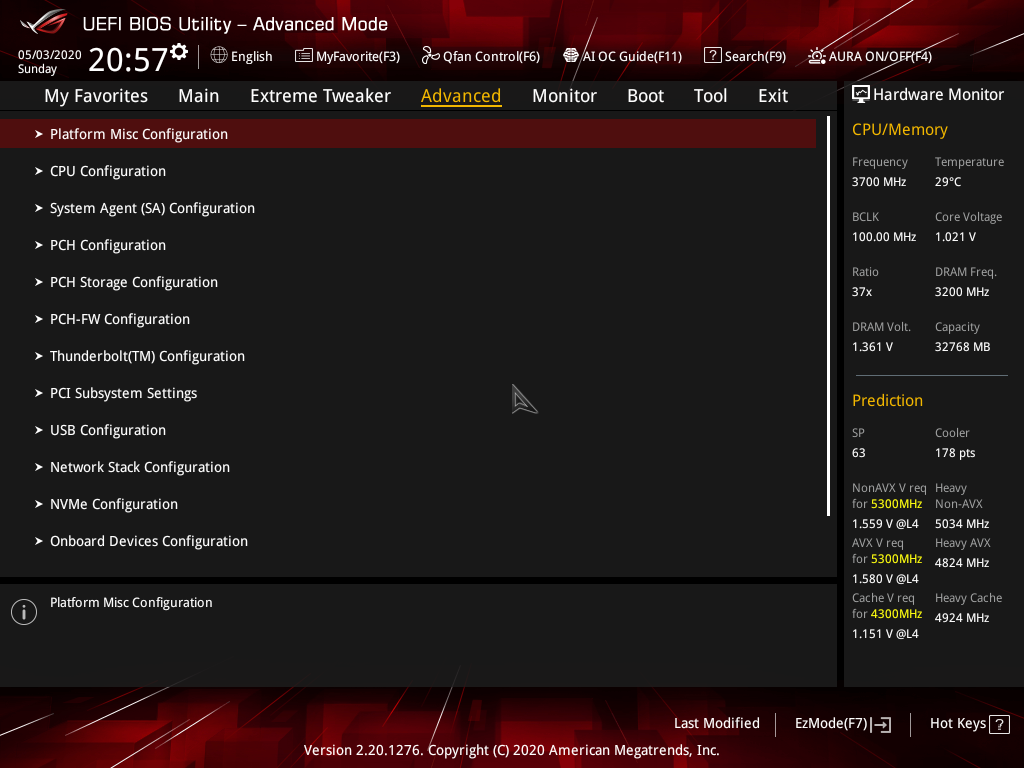

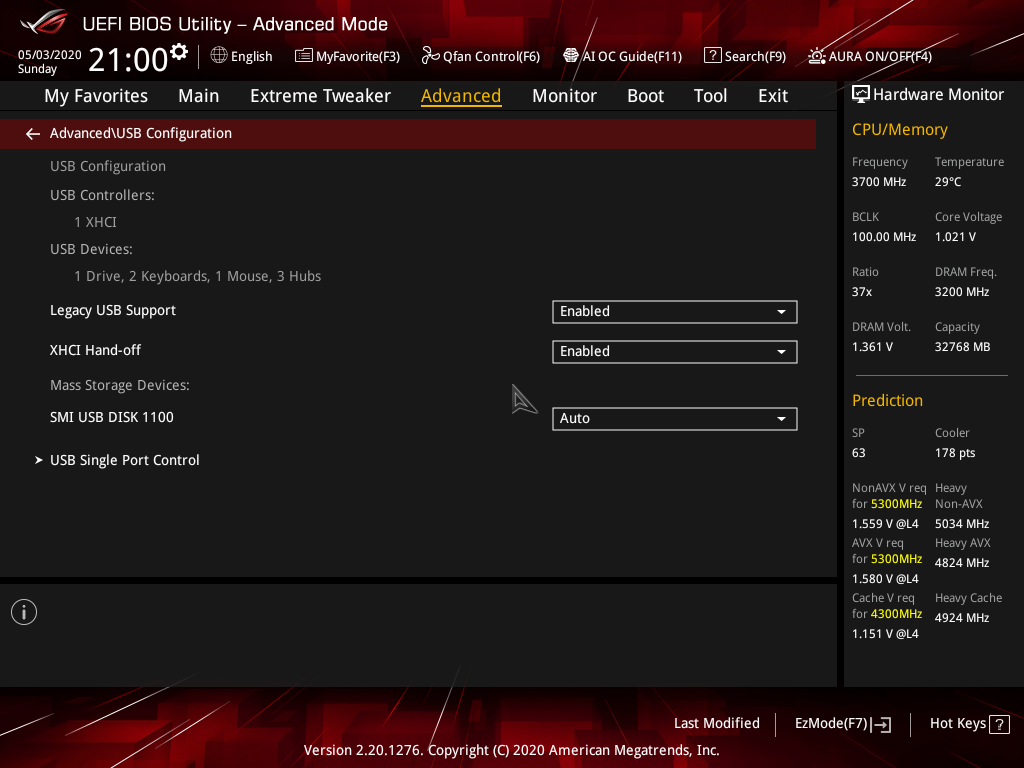

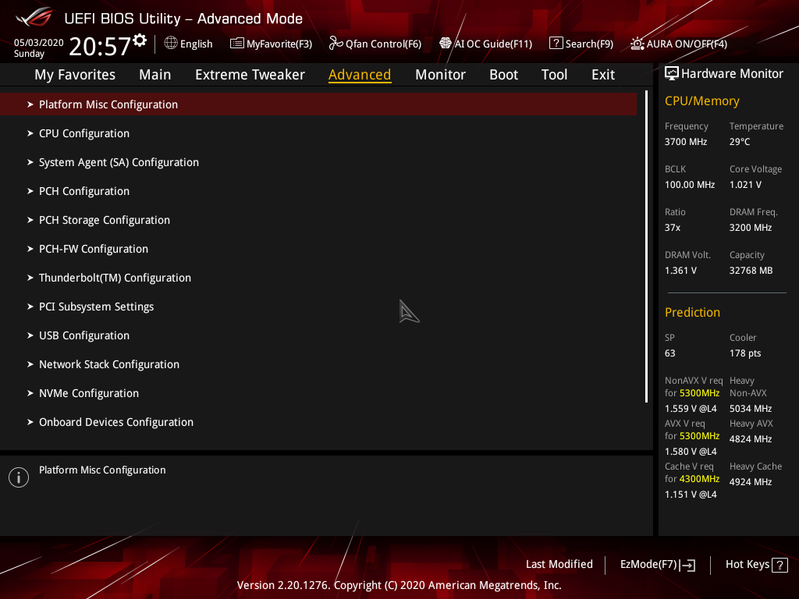

Управление периферией. Имеется много интересных позиций, когда каждым портом USB можно управлять. Как и менять режимы работы слотов PCIe и M.2.

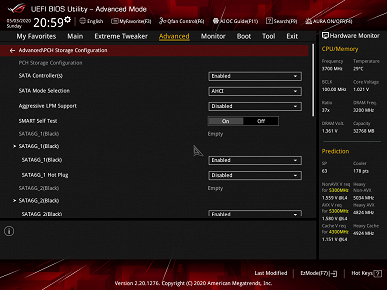

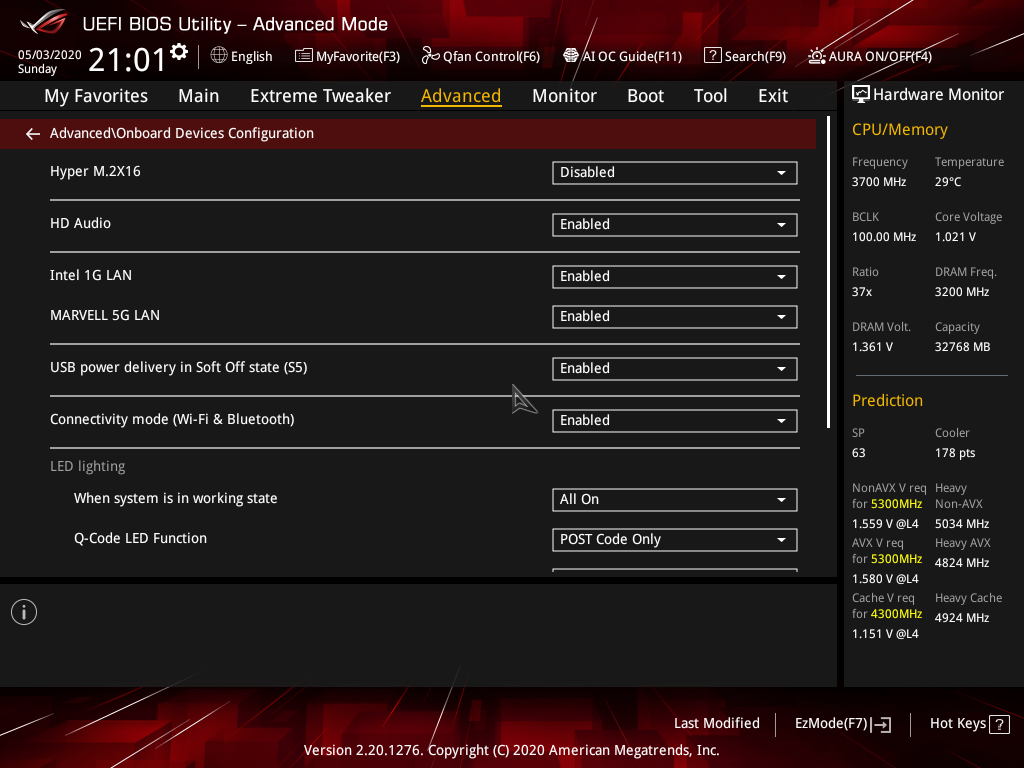

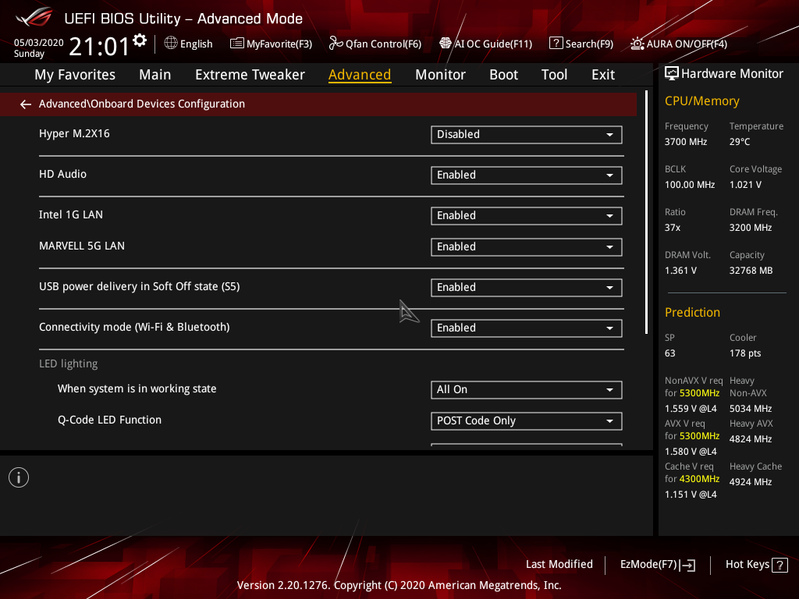

Следует особо обратить внимание в разделе на управление M.2 и иными слотами, делящими ресурсы меж собой.

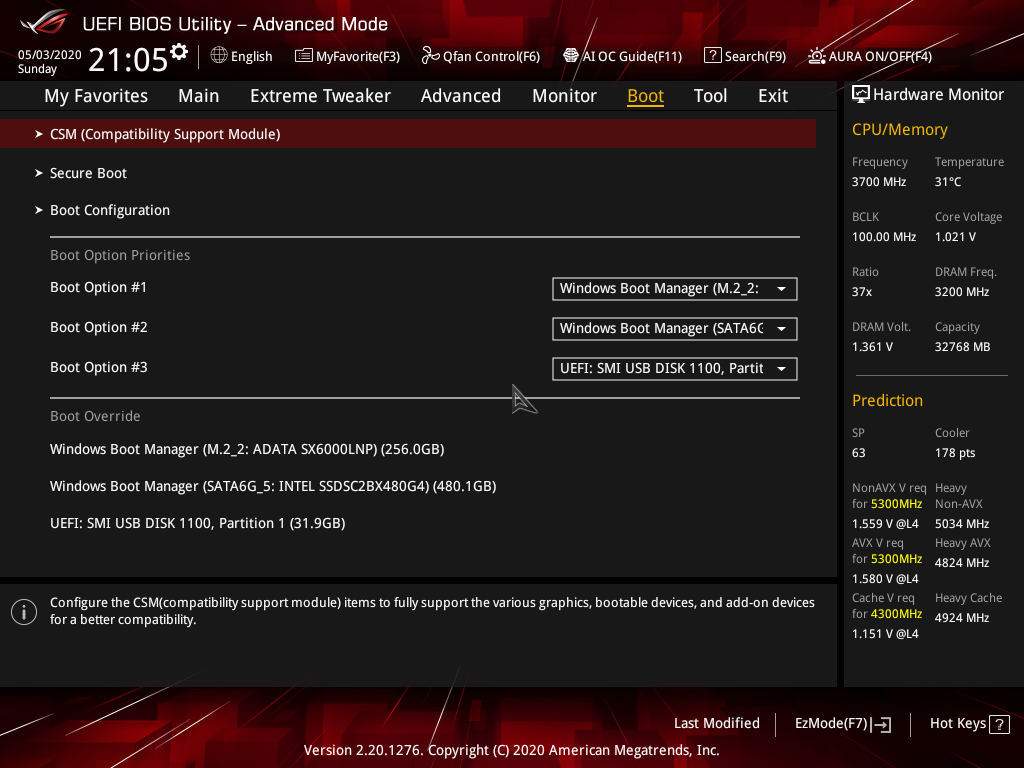

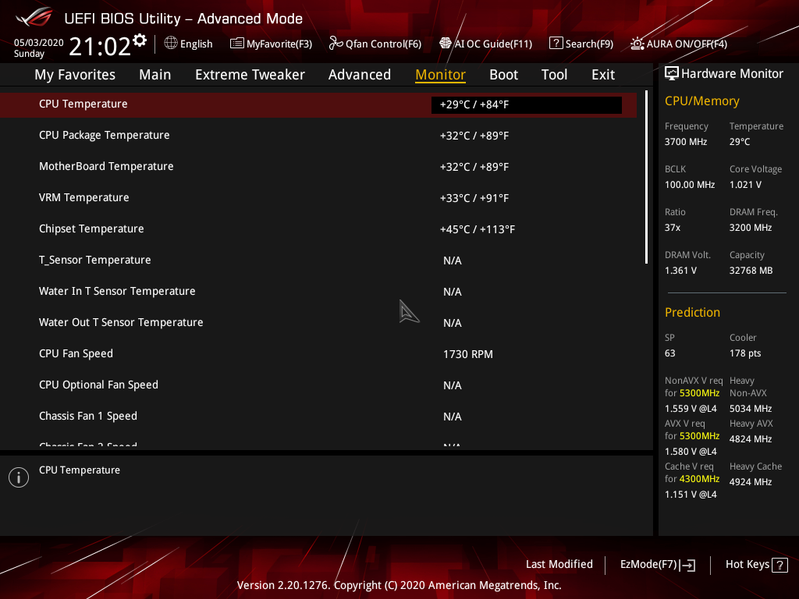

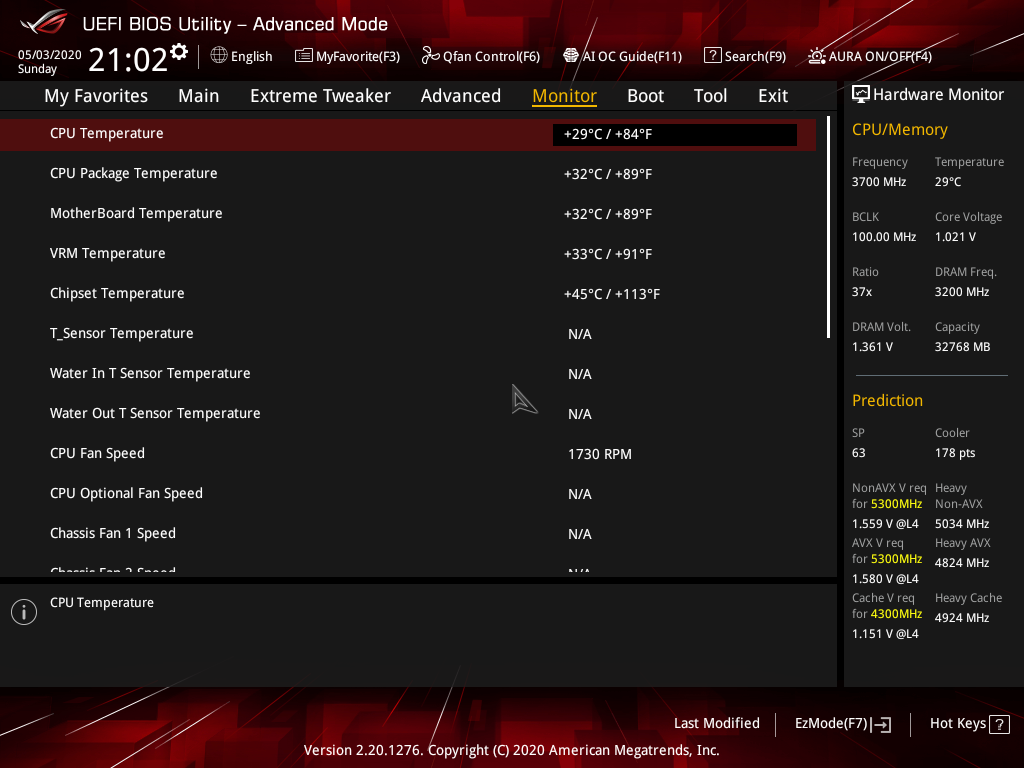

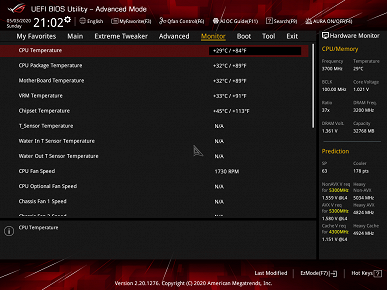

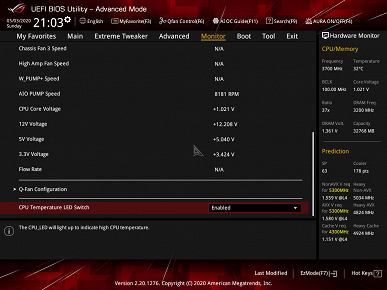

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

Разгон

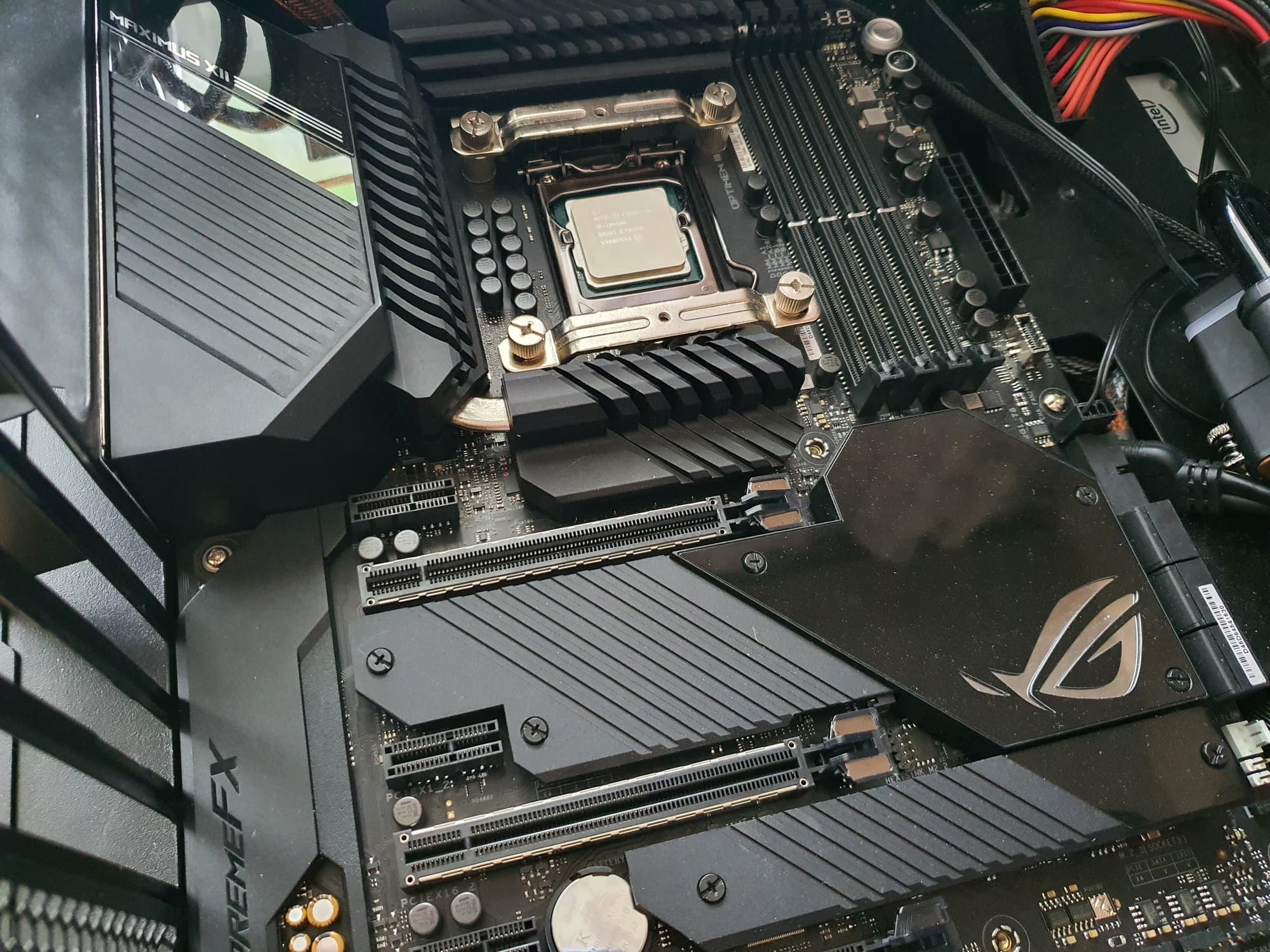

Полная конфигурация тестовой системы:

• материнская плата ROG Maximus XII Hero (Wi-Fi);
• процессор Intel Core i9-10900K 3,7 — 5,2 ГГц;
• оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
• накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
• видеокарта Palit GeForce RTX 2070 Super GameRock;
• блок питания Corsair AX1600i (1600 Вт) Вт;
• СО Cooler Master MasterLiquid ML240P Mirage;
• телевизор LG 43UK6750 (43″ 4K HDR);
• клавиатура и мышь Logitech.

Программное обеспечение:

• операционная система Windows 10 Pro (v.1909), 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• MSI Kombustor 3.5.0.4
• Adobe Premiere CS 2019 (рендеринг видеоролика)

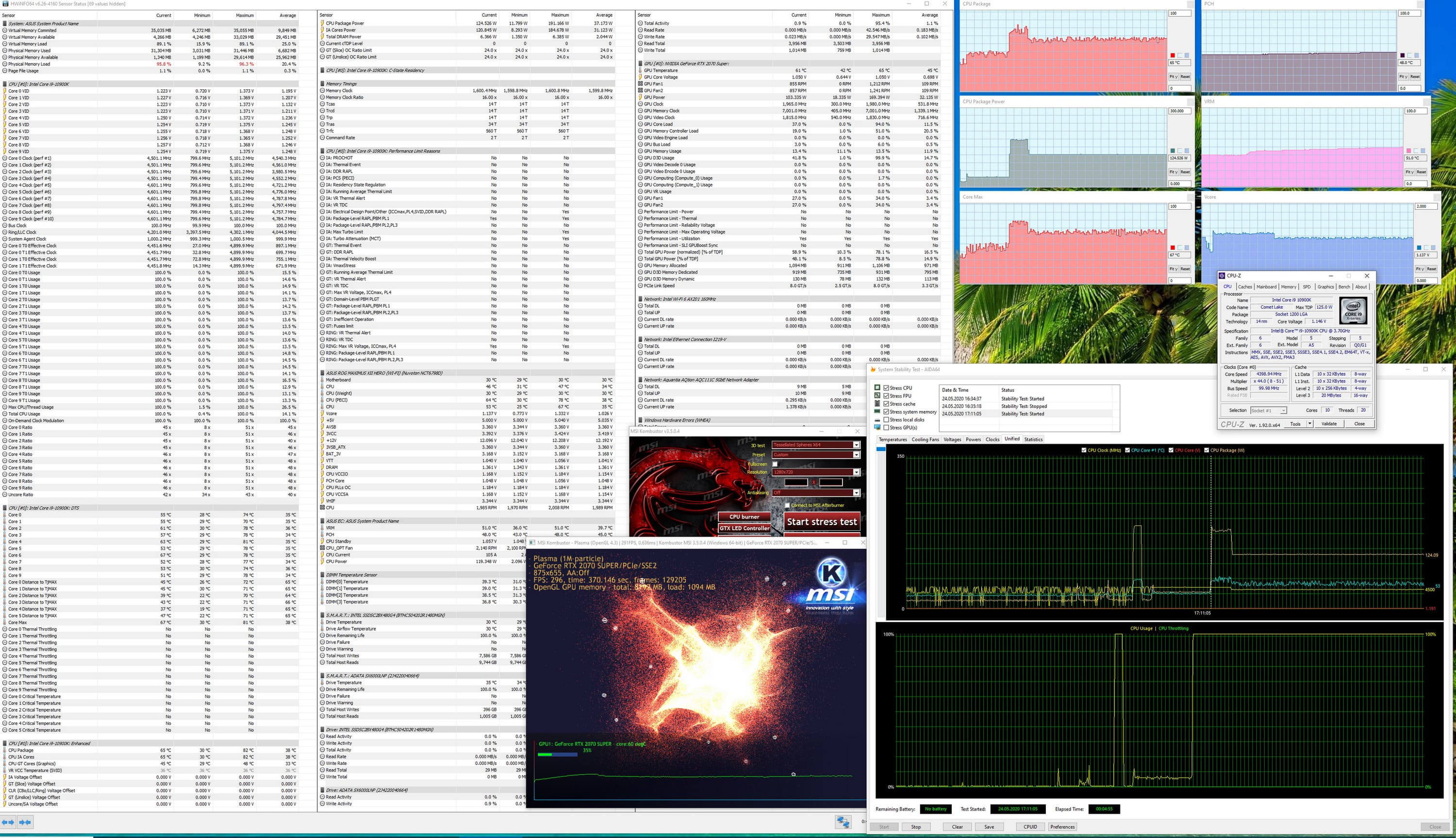

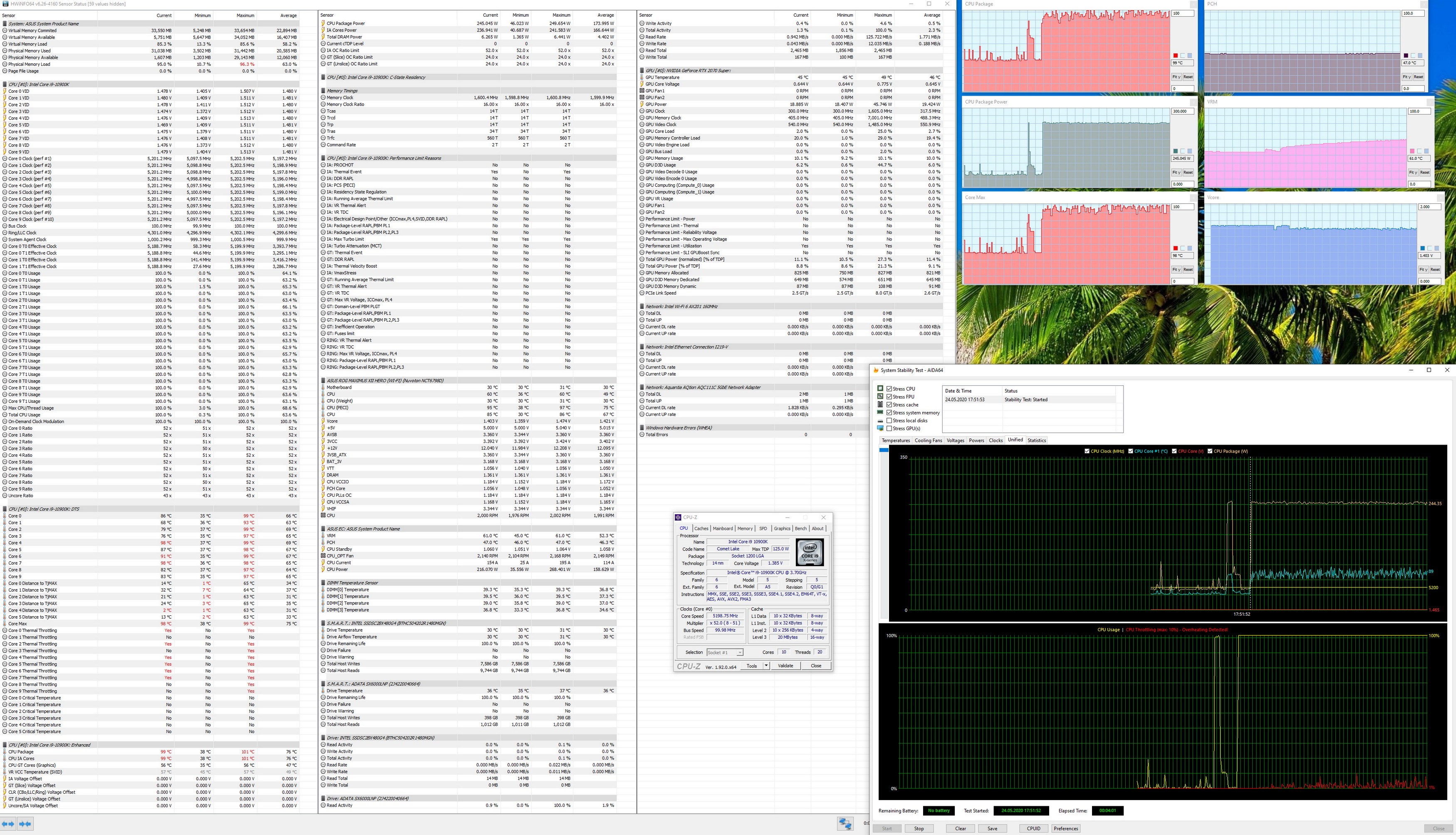

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестом от AIDA, дополняя картину с помощью MSI Kombustor.

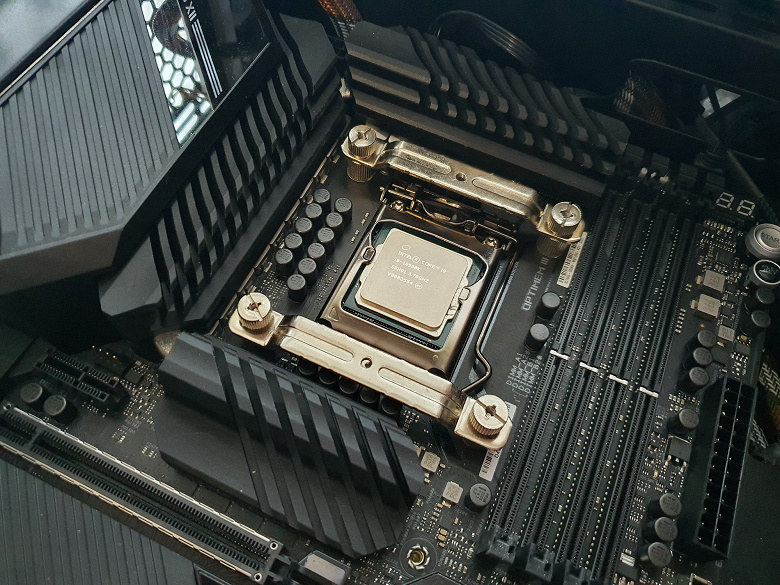

У нашей платы все хорошо со схемой питания, поэтому Intel TurboBoost сразу поднял частоты всех ядер до 5,1 ГГц. Однако затем технологии защиты сделали свое дело, и частоты были сброшены до 4,6 ГГц. Но при этом все ядра работали на единой частоте. Собственно, с 3,7 до 4,6 ГГц — это уже неплохо. Я прогнал все вышеуказанные тесты. Температурные параметры у всех элементов матплаты — в норме (блок VRM и чипсет Z490 не нагревались выше 60 °C), необычных явлений не замечено. Энергопотребление было даже меньше заявленного лимита по TDP.

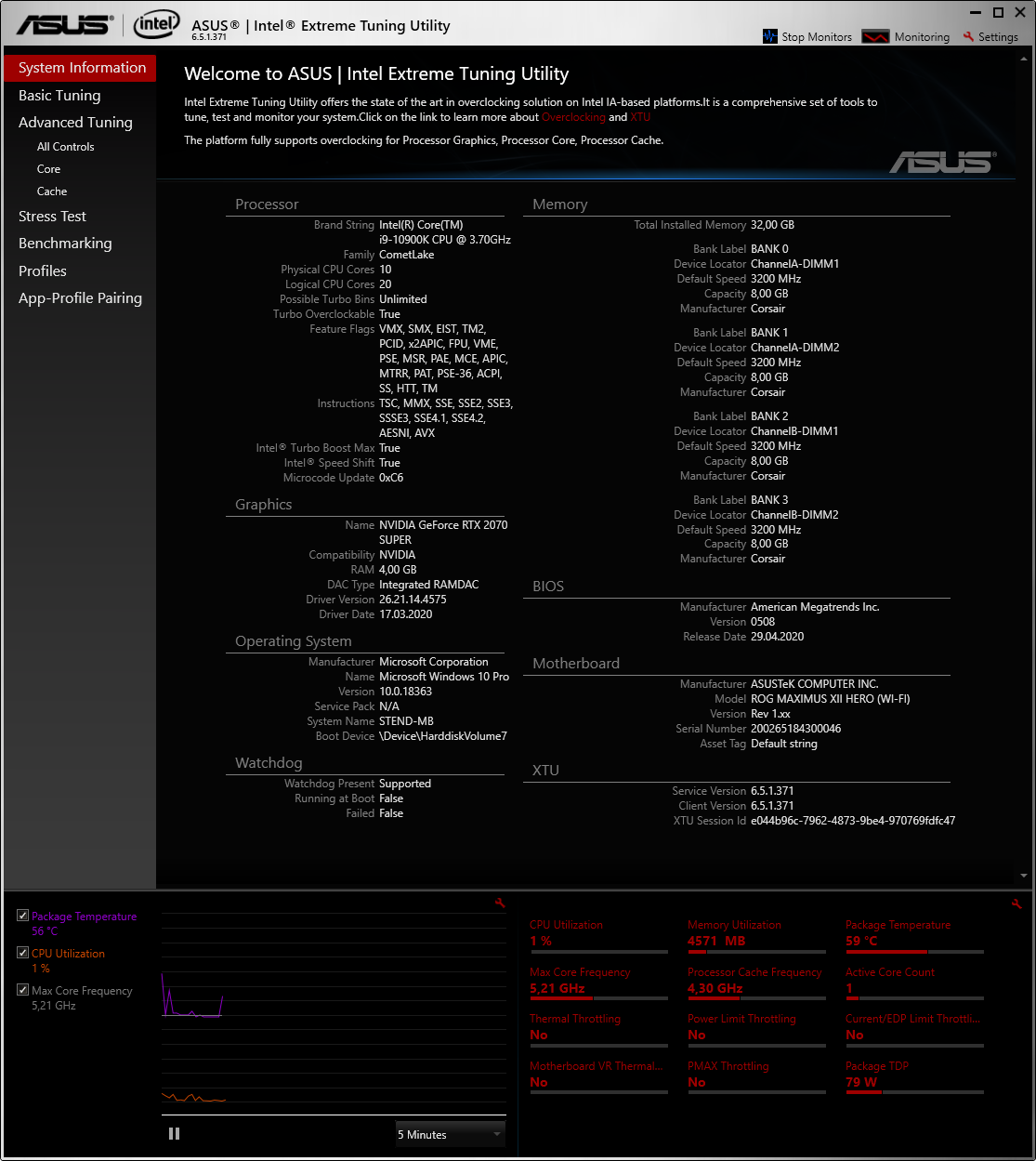

С ПО от Asus поставляется фирменная утилита Intel Extreme Tuning Utility (XTU) (брендированная под Asus).

Будем пытаться что-то выжимать в плане разгона именно этой программой, памятуя, как подчас хорошо срабатывал Ryzen Master от AMD, имеющий по сути аналогичные возможности для разгона. При первом бенчмарке в режиме по умолчанию частоты по ядрам сильно менялись (в отличие от ранее проведенного теста), причем от 3.8 до 5.4(!) ГГц. Получил 4002 «попугаев». Затем в XTU выставил 5,1 ГГц, причем по ядрам, подняв лимиты энергопотребления. И получил 4055 «попугаев», также потребление CPU выше 200 Вт. Неплохо!

Далее я выставил вручную 5,2 ГГц по всем ядрам в BIOS, убрав все лимиты (по умолчанию MCE включена, но лимит в 250 Вт выставлен, и технологии все делают, чтобы даже близко к нему не подходить!).

Образовался легкий троттлинг, энергопотребление CPU выросло до 244 Вт. Но в целом ситуация понятна: наша «водянка» рассчитана на TDP до 250 Вт (а это всегда завышено в спеках, в реальности значит до 220 Вт), и работала на полных оборотах. Короче, если хотите топовый i9-10900K разгонять выше его штатного TurboBoost — купите более мощную СО с TDP до 400 и более Вт. А таких из нерегулируемых (all-in-one) — очень мало, львиная доля — именно до 250 Вт.

Чтобы не разводить много текста, скажу кратко: опыт показал, что такие процессоры могут прекрасно работать на 5,0 ГГц по всем ядрам при наличии обычных стандартных ЖСО типа «все-в-одном» (которые до 220-250 Вт). Разгон со штатного режима работы до 5,0 ГГц (по всем ядрам) дал 3%-5% прироста производительности, до 5,2 ГГц (также по всем ядрам) — 7%, несмотря на уже имевшийся легкий троттлинг. Пока выводы делать не буду в целом, впереди еще есть материнские платы флагманского уровня, поэтому выводы сделаю позже, когда станет ясна полноценная картина. Ну и, конечно же, будем искать замену ЖСО.

Однако не забываем, что кроме СО важную роль играет система питания у конкретной материнской платы, ибо лимиты TurboBoost закладываются в UEFI и напрямую зависят от того, что умеет конкретная материнка.

Выводы

ROG Maximus XII Hero (Wi-Fi) — флагманская (но не максимально «навороченная») материнская плата премиального класса со стоимостью около 30-35 тысяч рублей. предназначенная для новых процессоров с сокетом LGA1200. На фоне ранее изученных нами моделей на Intel Z390 под Core i9-9900K с ценами от 40 до 100 тысяч рублей эта плата Asus не выглядит такой уж дорогой. Правда, она предназначена для «обычного» производительного сегмента, не для HEDT. (Впрочем, благодаря AMD граница между массовым сегментом и HEDT уже почти размыта.)

Функциональность у ROG Maximus XII Hero (Wi-Fi) весьма широкая: 17 портов USB разных видов (включая 5 самых быстрых на сегодня), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire, а третий работает только в режиме х4), 3 слота M.2, 6 портов SATA. Система питания процессора включает 16 фаз для ядра и способна обеспечить работу любых совместимых процессоров под серьезным разгоном. Плата имеет мощные радиаторы на силовых элементах системы питания, усиленные комплектным вентилятором, 8 разъемов для подключения вентиляторов и помп, также радиаторами оснащены все накопители в слотах M.2. Дополняют картину два проводных сетевых контроллера, включая один 5-гигабитный, а также беспроводной контроллер, реализующий Wi-Fi 802.11ac и Bluetooth 5.0.

Из фирменных оверклокерских «штучек» ROG у данной платы есть всего лишь кнопка повторного запуска. Режима переключения LN2 нет, функций экстренного входа в BIOS Setup тоже, нет и двойного BIOS. Понятно, что все эти «навороты» для экстремалов будут представлены в платах подороже.

Еще в плюсы ROG Maximus XII Hero (Wi-Fi надо добавить неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

В целом плата получилась весьма интересной. Технологии авторазгона Intel и AMD тщательно «щупают» систему питания и выставляют максимально возможные частоты работы только на решениях премиального уровня, так что под разгон надо приобретать плату серьезного уровня. Также не забывайте, что Core i9-10900K даже для автоматического разгона нужны очень приличные СО.

В номинации «Оригинальный дизайн» плата ROG Maximus XII Hero (Wi-Fi) получила награду:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

Для тестового стенда:
ЖСО Cooler Master MasterLiquid ML240P Mirage предоставлена компанией Cooler Master
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua
