Обзор материнской платы Asus TUF H370-Pro Gaming на чипсете Intel H370

Одну новую плату компания Asus на чипсете Intel H370 мы уже рассмотрели, это была модель Asus Prime H370M-Plus. А в этой статье мы рассмотрим еще одну новинку — модель Asus TUF H370-Pro Gaming.

Комплектация и упаковка

Плата Asus TUF H370-Pro Gaming поставляется в компактной черной коробке.

Комплект поставки минимален и включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушку для задней панели платы, DVD-диск с драйверами и пластиковую рамку для безопасной установки процессора в разъем.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus TUF H370-Pro Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel H370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC887
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
4 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 4 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-С)
2 × USB 3.1 (Type-A)
6 × USB 2.0
Разъемы на задней панели 2 × USB 3.0 (Type-A)
2 × USB 2.0 (Type-A)
1 × USB 3.0 (Type-C)
2 × USB 3.1 (Type-A)
1 × HDMI
1 × DisplayPort
1 × VGA
1 × RJ-45
1 × PS/2
3 аудиоразъема типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
4 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем Aura RGB Strip для подключения светодиодной ленты
1 разъем для подключения COM-порта
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

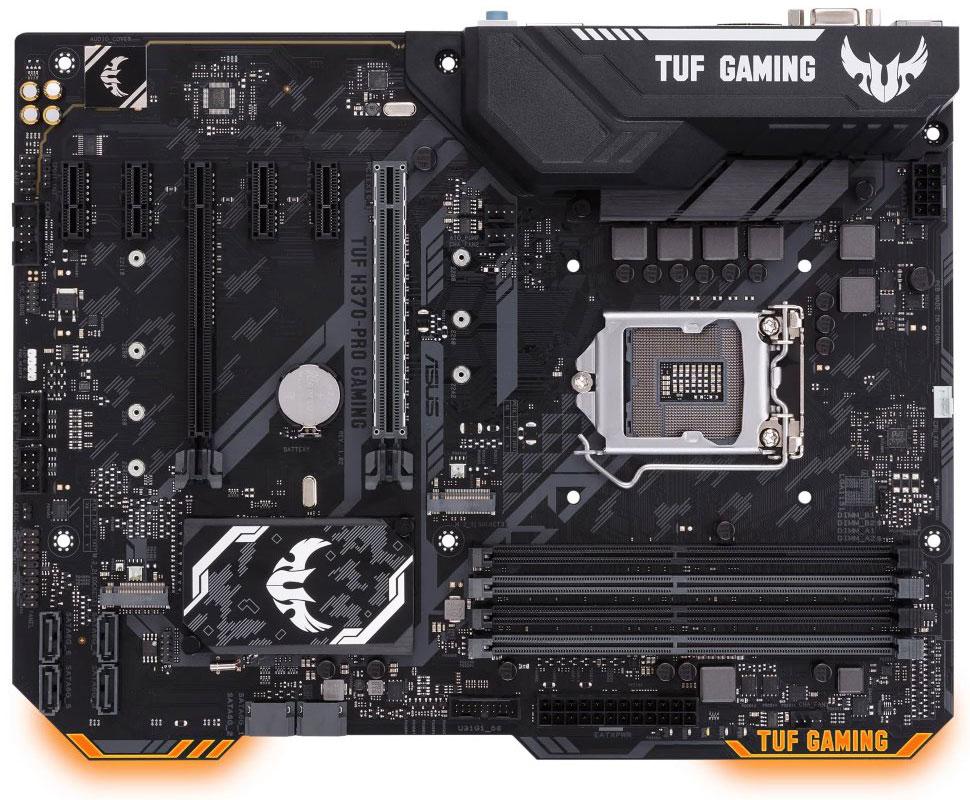

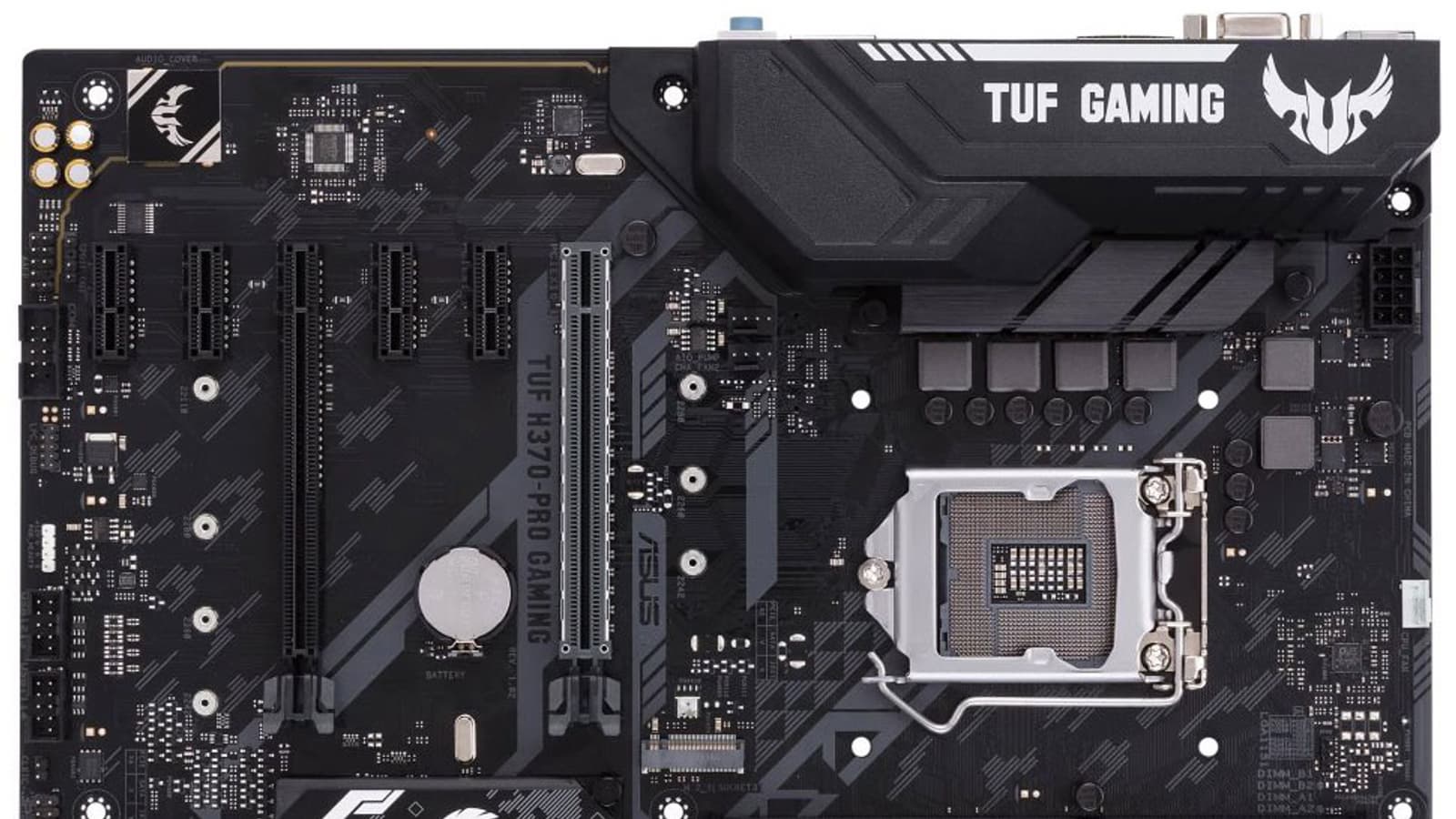

Плата Asus TUF H370-Pro Gaming выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено только шесть отверстий. Обычно на таких платах используется 9 крепежных отверстий, но в данном случае переднего ряда из трех отверстий нет. Дело в том, что передний край платы для красоты имеет скошенные углы и продолговатый вырез как раз в тех местах, где располагаются стандартные отверстия.

Чипсет и процессорный разъем

Плата Asus TUF H370-Pro Gaming основана на новом чипсете Intel H370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Asus TUF H370-Pro Gaming предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4-2666/2400/2133 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на плате Asus TUF H370-Pro Gaming имеется два слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Этот слот отличается по цвету (он серый) и имеет металлический кожух.

Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Четыре слота PCI Express 3.0 x1 реализованы через чипсет Intel H370.

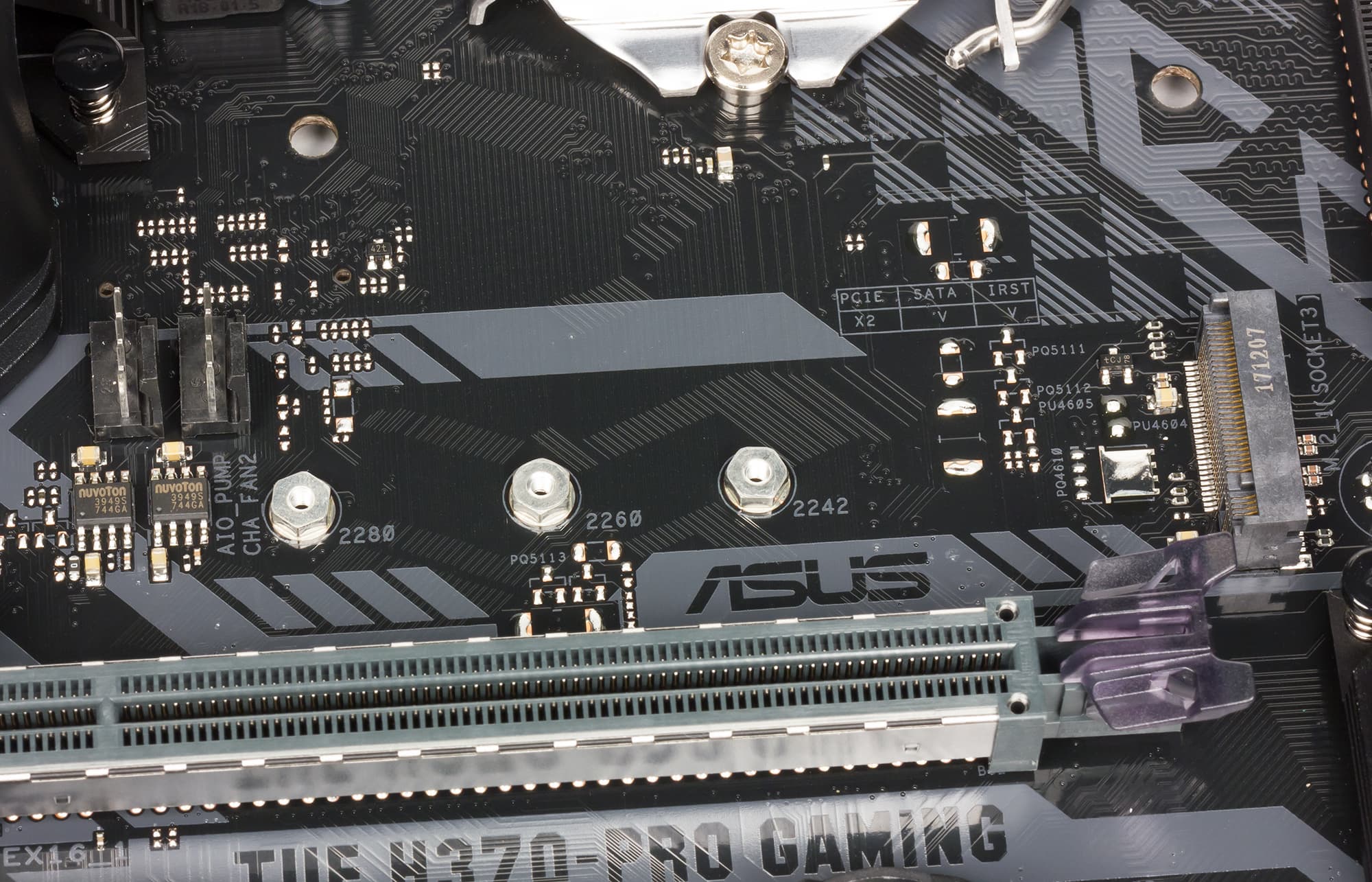

Как уже отмечалось, кроме слотов PCI Express на плате имеются два разъема M.2, реализованные через чипсет. Первый разъем M.2_1 (ближайший к процессорному разъему) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x2 и SATA.

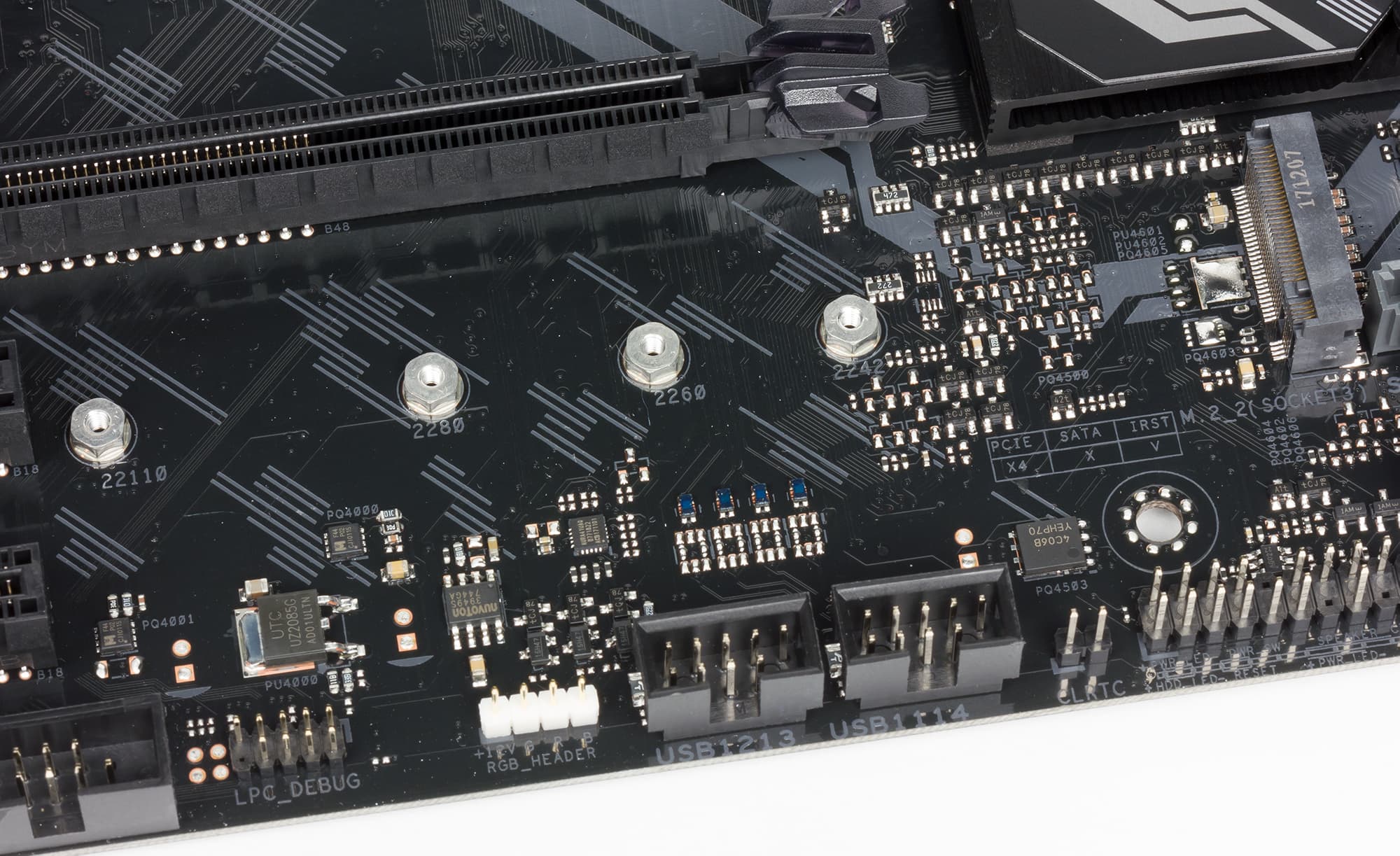

Второй разъем M.2_2 поддерживает накопители типоразмера 2242/2260/2280/22110 только с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4, DisplayPort и непонятно для чего добавленный устаревший VGA (D-Sub).

Напомним, что чипсет Intel H370 нативно не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD2166.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel H370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Четыре порта на плате сделаны вертикальными, а еще два — горизонтальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все USB порты реализованы непосредственно через новый чипсет Intel H370. Напомним, что главная особенность нового чипсета Intel H370 в том, что в нем реализован контроллер USB 3.1.

Два порта USB 3.0 (Type-A), один порт USB 3.0 (Type-C), два порта USB 2.0, а также два порта USB 3.1 (Type-A) выведены на заднюю панель платы. Для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате Asus TUF H370-Pro Gaming предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Как это работает

При обзоре других плат на Intel H370 мы уже останавливались на особенностях нового чипсета Intel H370 и его отличиях от чипсета Intel Z370. Поэтому лишь вкратце напомним, что Intel H370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0/3.1 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0/3.1 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 8 портов USB 3.0 и не более 4 портов USB 3.1, но так, чтобы в сумме было не более 8 портов USB 3.1/USB 3.0, а общее количество USB-портов (включая USB 2.0) не превосходило 14. Кроме того, должно быть не более 6 портов SATA и не более 20 портов PCIe 3.0.

А теперь посмотрим, как возможности чипсета Intel H370 реализованы в варианте платы Asus TUF H370-Pro Gaming.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей и гигабитный сетевой контроллер. Все это в совокупности требует 15 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA, два порта USB 3.1 и пять портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 28 HSIO-портов. Мы не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме, но тут все предельно просто: разъем M.2_1 разделяется по линии SATA c портом SATA#2. Если разъем M.2_1 используется в режиме SATA, то порт SATA#2 будет недоступен. Настройка работы разъема M.2 может быть произведена в BIOS платы.

Блок-схема платы Asus TUF H370-Pro Gaming показана на рисунке.

Дополнительные особенности

Плата Asus TUF H370-Pro Gaming не относится к сегменту топовых решений и количество дополнительных особенностей тут сведено к минимуму. Нет тут ни индикатора POST-кодов, ни каких-либо кнопок.

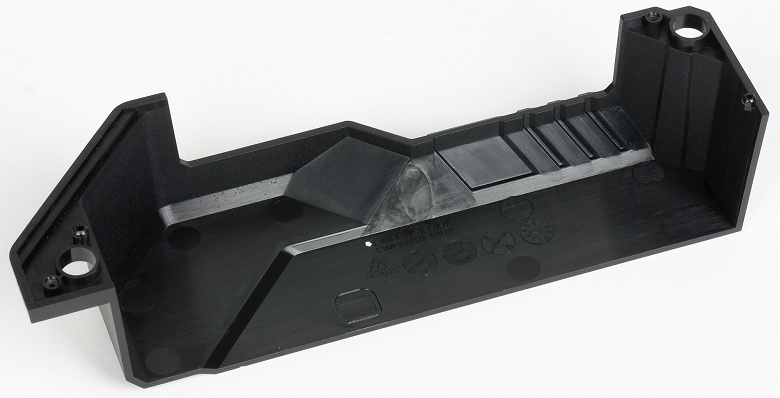

К особенностям платы можно отнести лишь наличие пластикового кожуха на задней панели разъемов (в данном случае это исключительно декоративный элемент).

Кроме того, еще одна особенность платы — это, как уже отмечалось, отход от традиционной прямоугольной формы: передний край платы имеет скошенные углы и продолговатый трапециевидный вырез. Зачем? А просто красиво.

На плате есть настраиваемая RGB-подсветка, которая локализована с обратной стороны переднего края. Имеется и четырехконтактный (12V, G, R, B) разъем для подключения RGB-ленты.

Система питания

Как и большинство плат, модель Asus TUF H370-Pro Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

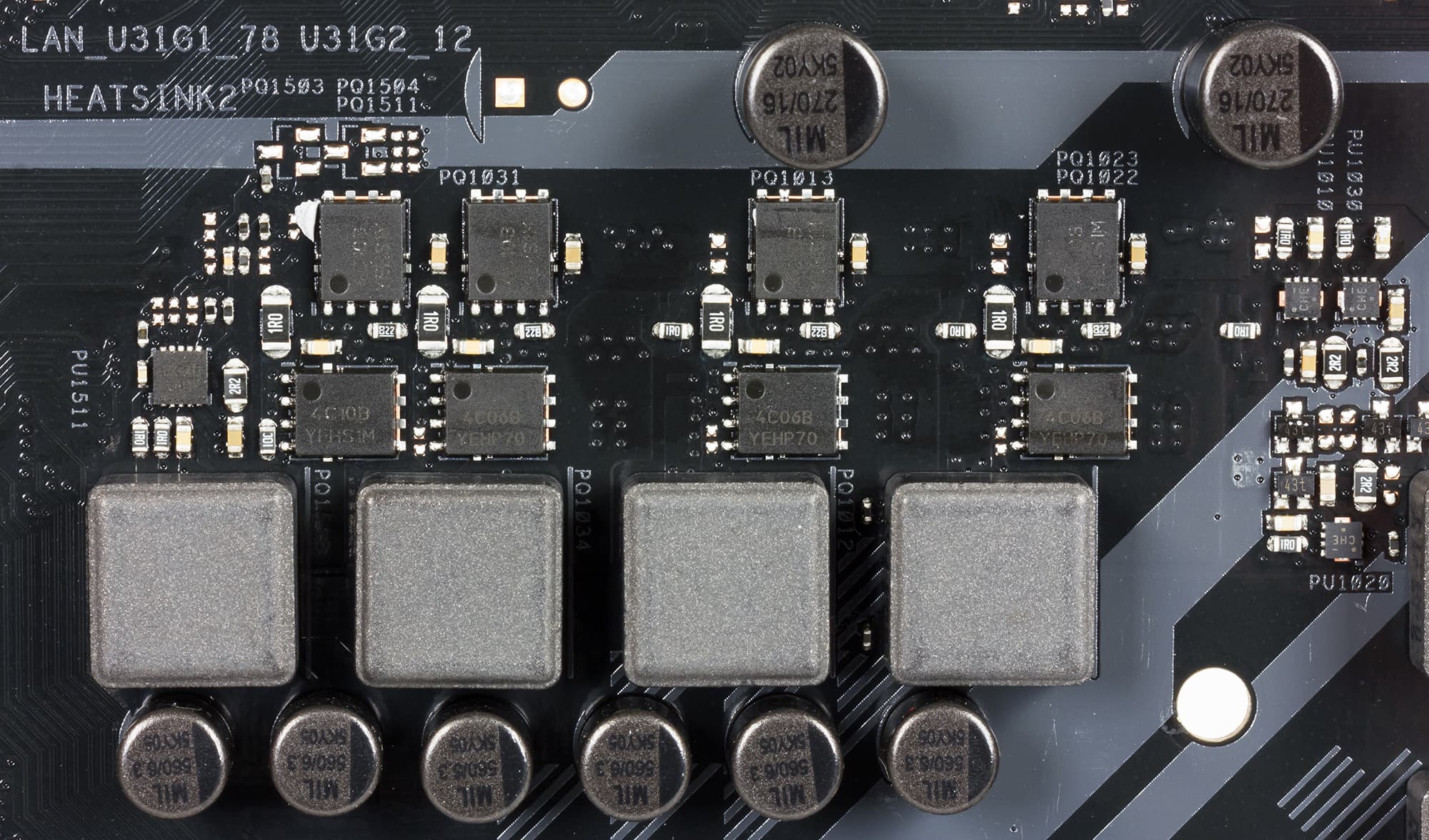

Регулятор напряжения питания процессора на плате является 6-канальным (4+2). Управляется регулятор напряжения питания PWM-контроллером с маркировкой ASP1400CTB.

В каждом канале питания используется пара MOSFET-транзисторов 4C06B и 4C10B компании On Semiconductor.

Система охлаждения

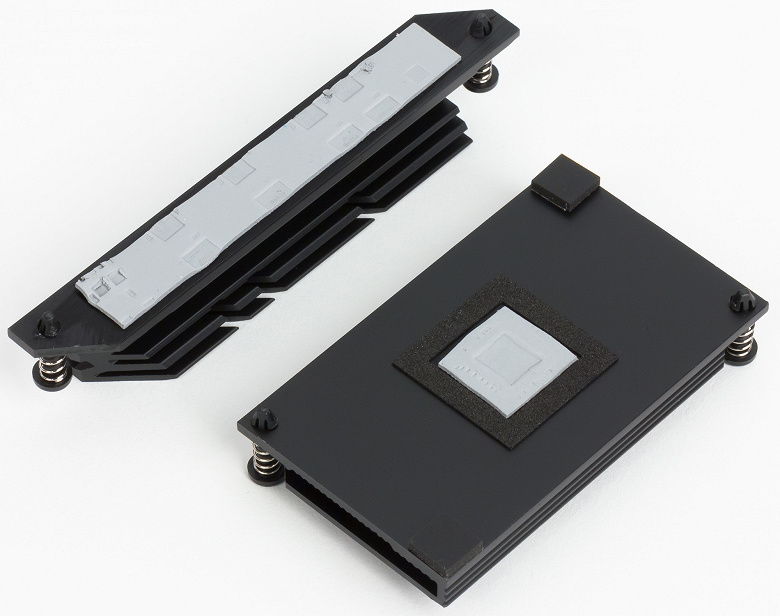

Система охлаждения платы Asus TUF H370-Pro Gaming включает в себя два радиатора.

Один радиатор расположен около процессорного разъема и предназначен для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Этот радиатор закрывает MOSFET-транзисторы только четырех каналов питания, которые используются для ядер процессора. MOSFET-транзисторы еще двух каналов питания ничем не закрыты.

Второй радиатор с оригинальным принтом установлен на чипсете. Этот радиатор полный внутри.

Оба радиатора крепятся на плате пластиковыми клипсами. Это не очень надежное решение, но для недорогих плат такой подход стандартен.

Помимо этого, на плате предусмотрено четыре четырехконтактных разъема для подключения вентиляторов. Один разъем предназначен для кулера процессора, еще два — для дополнительных корпусных вентиляторов, а еще один разъем предназначен для подключения помпы СВО.

Энергопотребление

Мы тестировали плату Asus TUF H370-Pro Gaming с процессором Intel Core i5-8400. При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании устанавливали четыре модуля памяти DDR-2400 по 4 ГБ каждый (всего 16 ГБ), а в качестве системного накопителя применялся SSD Seagate ST480FN0021.

В ходе тестирования измерялось энергопотребление всего стенда на базе платы Asus TUF H370-Pro Gaming от розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания. Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).

Итак, сначала энергопотребление всего стенда (с блоком питания) от розетки. Выяснилось, что в режиме простоя энергопотребление всего стенда составляет 25 Вт, а в режиме стрессовой загрузки процессора энергопотребление может доходить до 150 Вт в максимуме, но при долговременной нагрузке стабилизируется на уровне 110 Вт.

Энергопотребление в простое 25 Вт
Энергопотребление при стрессовой загрузке процессора 110 Вт

Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие: в режиме стрессовой загрузки процессора его установившееся энергопотребление составляет 85 Вт, а энергопотребление всей платы составляет 90 Вт.

Энергопотребление процессора по шине 12 В 85 Вт
Энергопотребление всей платы 90 Вт

Отметим, что абсолютно такие же результаты мы получили и для другой платы на чипсете Intel H370 (Asus Prime H370M-Plus), то есть можно говорить о том, что это типичный результат.

Аудиоподсистема

Аудиоподсистема платы Asus TUF H370-Pro Gaming очень простая. Она основана на кодеке Realtek ALC887, который закрыт металлическим кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus TUF H370-Pro Gaming получил оценку «Хорошо».

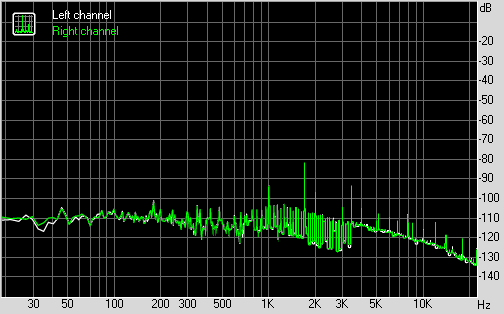

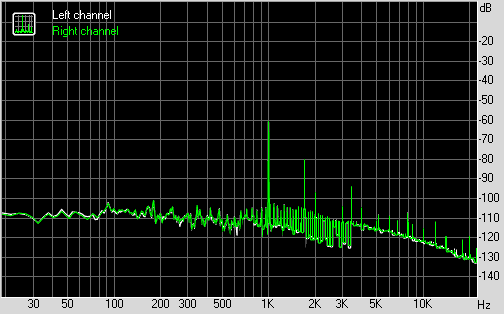

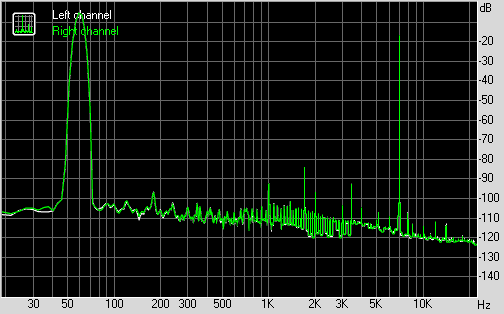

Результаты тестирования в RightMark Audio Analyzer 6.3.0

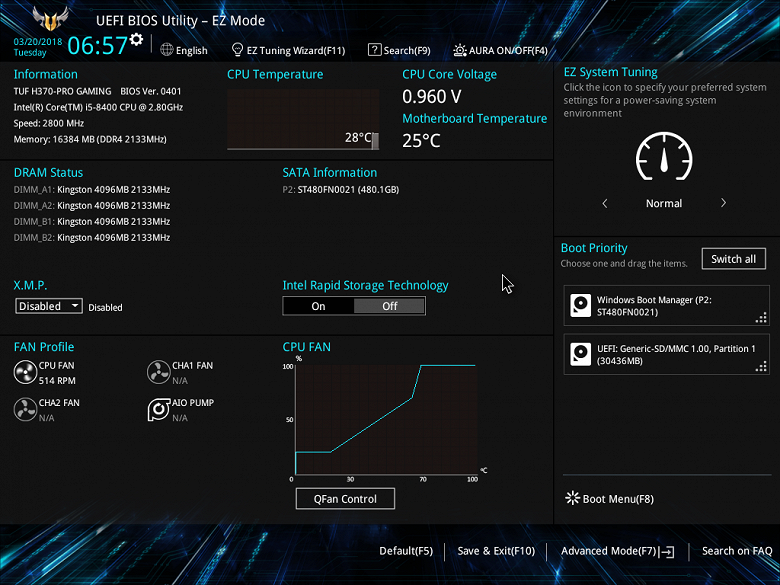

UEFI BIOS

Рассказывая о плате Asus TUF H370-Pro Gaming, мы уже упоминали о плате Asus Prime H370M-Plus, для которой были получены аналогичные результаты по энергопотреблению. Что качается UEFI BIOS на плате Asus TUF H370-Pro Gaming, то тут ситуация аналогичная: он почти не отличается от UEFI BIOS на плате Asus Prime H370M-Plus.

Появилась, правда, одна интересная кнопка Aura On/Off (F4), позволяющая быстро включать/отключать подсветку.

А во всем остальном возможности по настройке через UEFI BIOS на плате Asus TUF H370-Pro Gaming не отличаются от возможностей на плате Asus Prime H370M-Plus.

Напомним, что чипсет Intel H370 не позволяет разгонять процессор и память. Но в настройках UEFI BIOS платы Asus TUF H370-Pro Gaming (как и платы Asus Prime H370M-Plus) есть кажущаяся возможность разгона памяти аж до частоты 8533 МГц.

Но реально, конечно, память можно разгонять память лишь до частоты 2666 МГц, то есть до официально поддерживаемой частоты. Есть возможность активации XMP-профиля памяти.

Что касается возможности разгона процессоров, то единственное, что можно в данном случае сделать — это зафиксировать для всех ядер максимальное значение коэффициента умножения, определяемое режимом Turbo Boost. К примеру, для процессора Core i5-8400 максимальное значение частоты в режиме Turbo Boost составляет 4 ГГц. Соответственно, для всех ядер процессора можно зафиксировать коэффициент умножения, равный 40.

Остальные возможности, реализованные в UEFI BIOS, вполне типичные. К примеру, есть возможность настройки VRM-модуля, но здесь это вряд ли актуально, поскольку нет возможности нормального разгона процессора.

Выводы

По функциональным возможностям плата Asus TUF H370-Pro Gaming очень похожа на уже рассмотренную Asus Prime H370M-Plus. Отличие между этими платами — лишь в двух дополнительных слотах PCI Express 3.0 x1 на Asus TUF H370-Pro Gaming и чуть разном наборе видеовыходов. В остальном — абсолютно тоже самое, включая элементную базу регулятора напряжения питания процессора. Тем не менее, плата Asus TUF H370-Pro Gaming немного интереснее. у нее и форма необычная, и подсветка есть, и принт на радиаторе чипсета довольно симпатичный. То есть для моддинговых ПК она вполне подойдет. Насчет того, что эта плата Gaming... Ну, сегодня почти все, что продается, называется Gaming, это ничего не означает и ни к чему не обязывает.

Что касается цен, то на момент написания статьи стоимость платы в рознице составляла примерно 9500 рублей.

25 апреля 2018 Г.
