Обзор материнской платы Asus ROG Maximus X Apex на чипсете Intel Z370

Не так давно мы рассматривали плату Asus ROG Rampage VI Apex на чипсете Intel X299 под топовые процессоры Intel Core-X. В этой статье мы рассмотрим еще одну новинку компании Asus серии Apex: плату Asus ROG Maximus X Apex на чипсете Intel Z370 под процессоры Coffee Lake. Как и модель Asus ROG Rampage VI Apex, плата Asus ROG Maximus X Apex ориентирована на энтузиастов, увлекающихся экстремальным разгоном.

Комплектация и упаковка

Плата Asus ROG Maximus X Apex поставляется в большой коробке, оформленной в фирменном стиле Asus ROG.

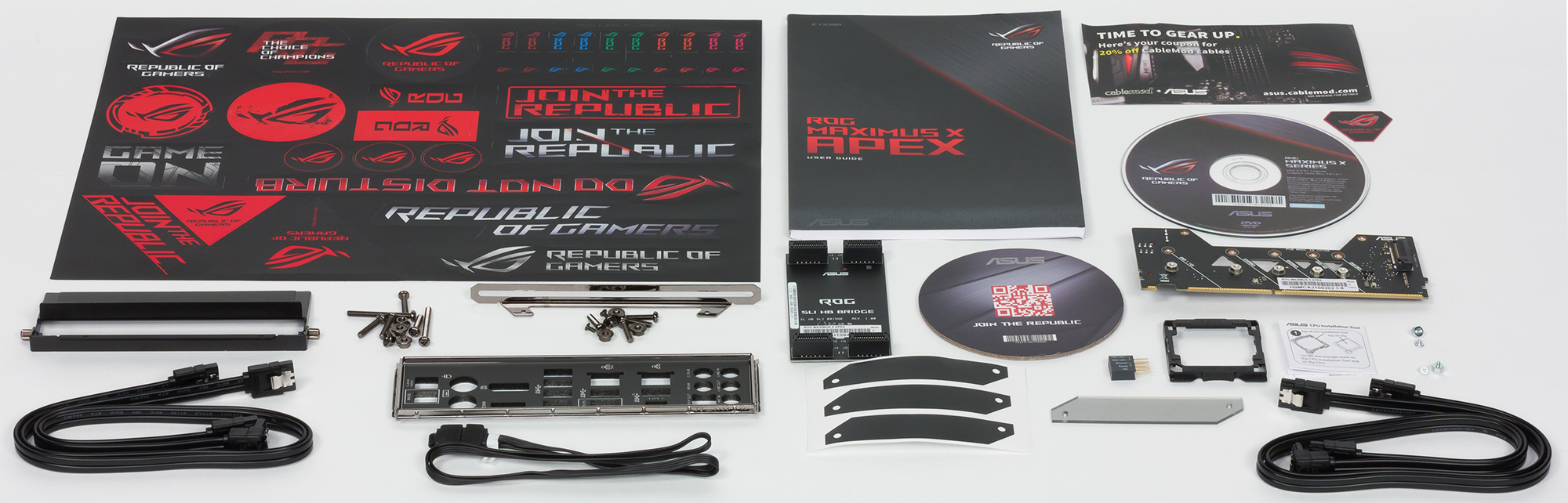

Комплект поставки включает руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей и набор наклеек Asus ROG, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), плату ROG DIMM.2 на два M.2 накопителя, мостик SLI на две видеокарты, кабель для подключения RGB-ленты, держатели для установки дополнительных вентиляторов, пластиковая рамка для безопасной установки процессора в разъем на плате, заглушка задней панели платы, а также традиционная подставка с логотипом Asus ROG под пивную кружку.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Maximus X Apex приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 2 × DDR4 (до 32 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel I219-V
1 × Aquantia AQC-108 (5 Гбит/с)
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
2 × DIMM.2
SATA-разъемы 4 × SATA 6 Гбит/с
USB-порты 8 × USB 3.0
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0

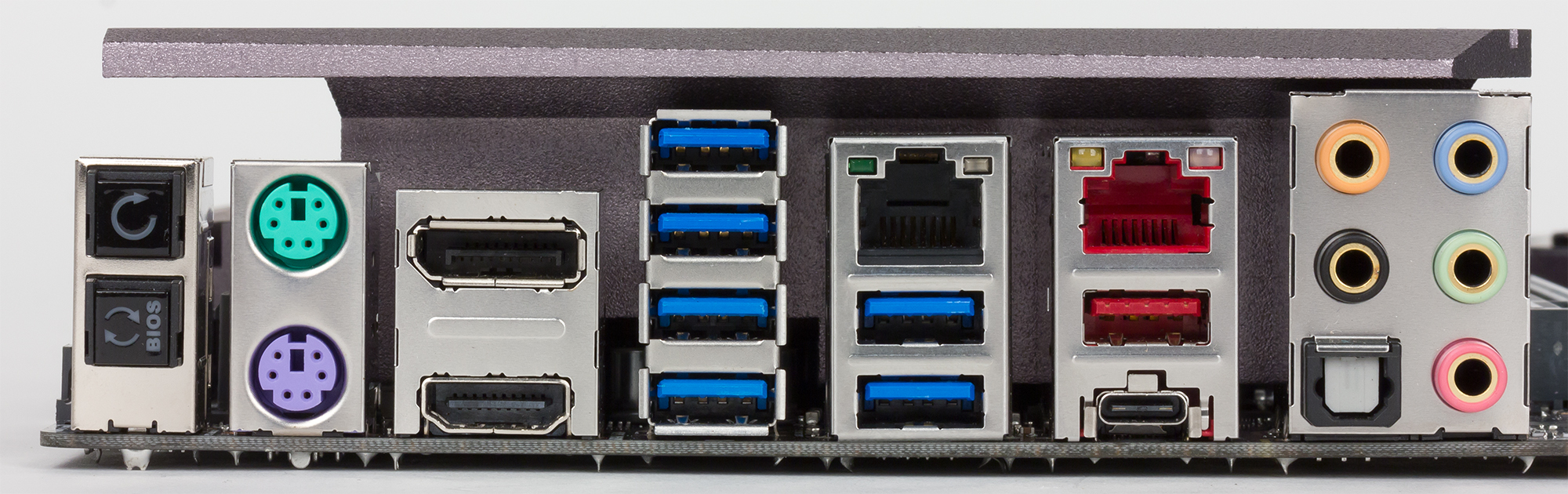

Разъемы на задней панели 6 × USB 3.0
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × DisplayPort
1 × HDMI
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
2 × PS/2
Внутренние разъемы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX 12 В
1 периферийный разъем питания
4 × SATA 6 Гбит/с
1 × DIMM.2
10 разъемов для подключения 4-контактных вентиляторов
1 разъем для датчика Water Flow
1 разъем для температурного датчика Water In
1 разъем для температурного датчика Water Out
1 разъем ROG Extension
1 разъем для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
2 разъема для подключения термодатчика
4 разъема Aura RGB для подключения RGB-ленты 12 В
Форм-фактор EATX (305×272 мм)
Средняя цена
Розничные предложения

Форм-фактор

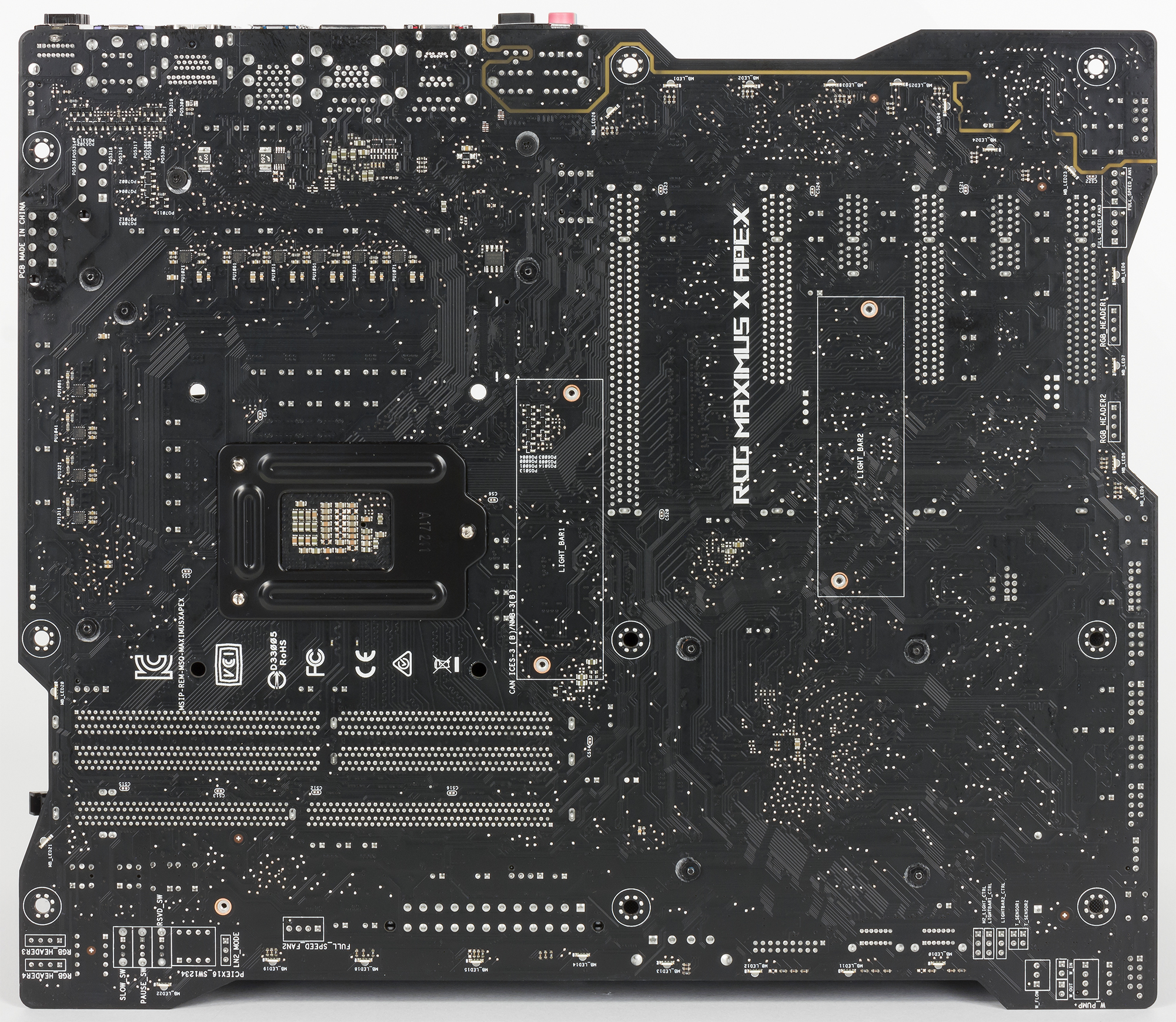

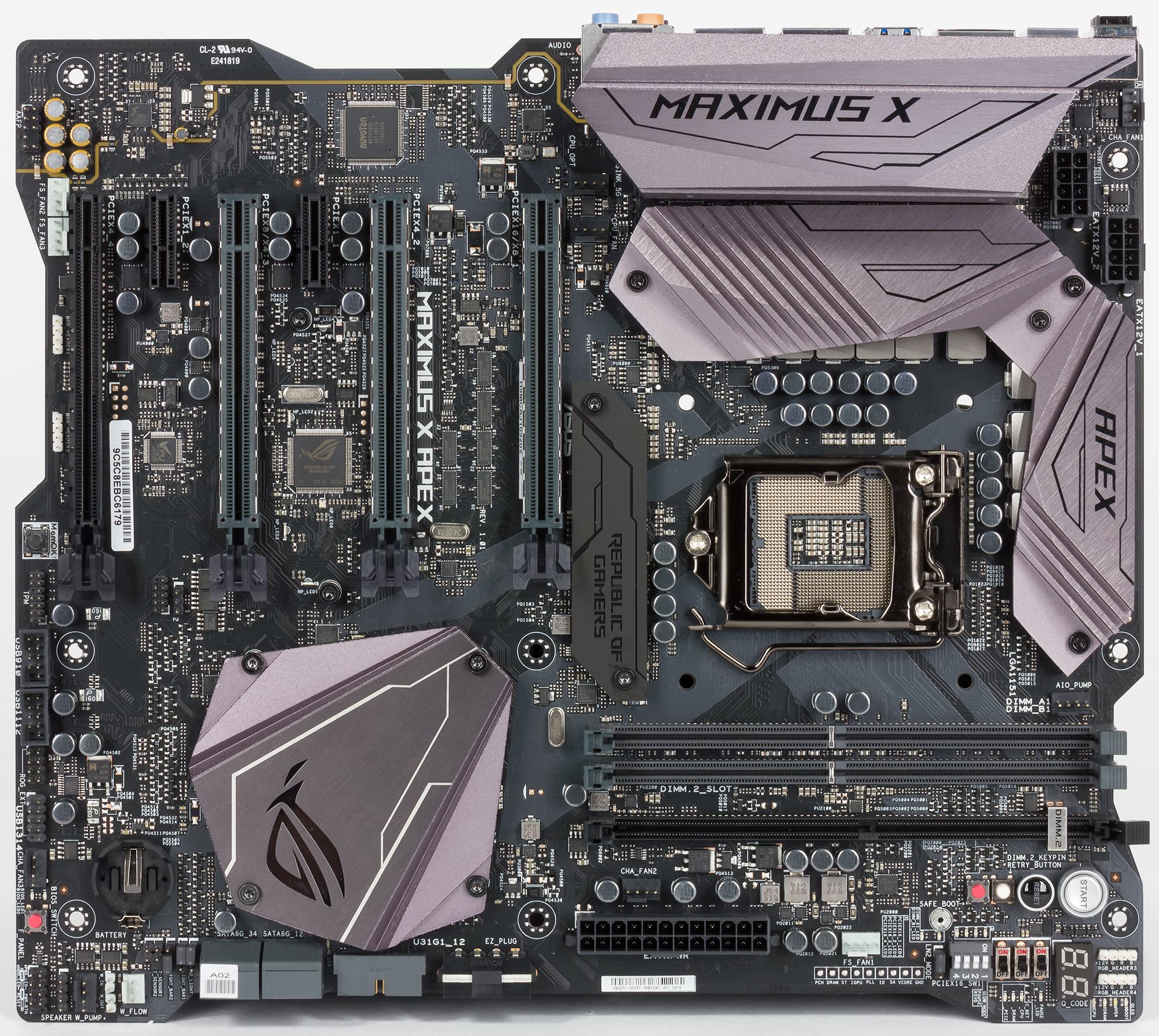

Плата Asus ROG Maximus X Apex выполнена в форм-факторе EATX (305×272 мм), а для ее монтажа в корпус предусмотрено девять отверстий. Собственно, форм-фактор EATX является традиционным для плат серии Apex.

Чипсет и процессорный разъем

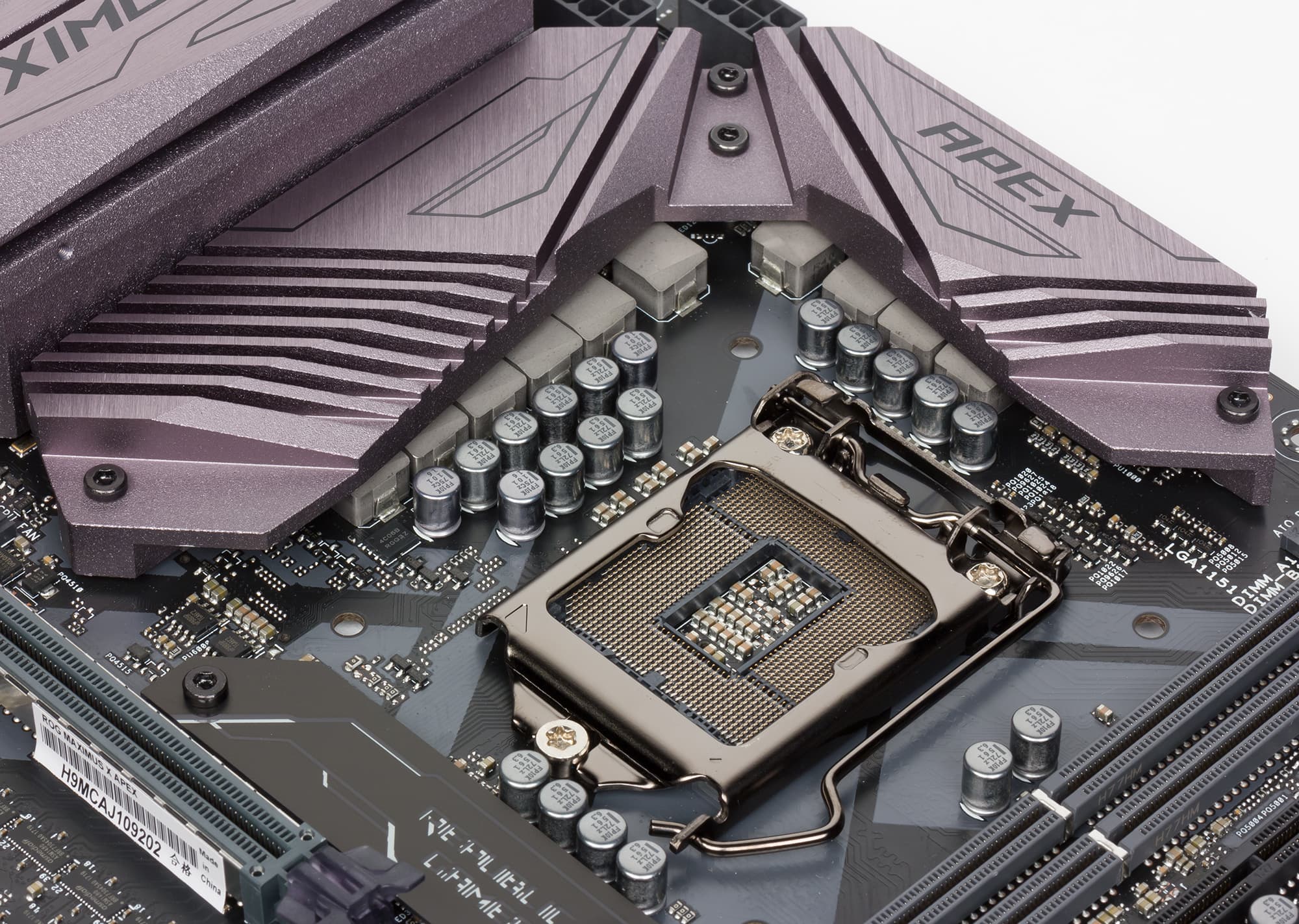

Плата Asus ROG Maximus X Apex основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

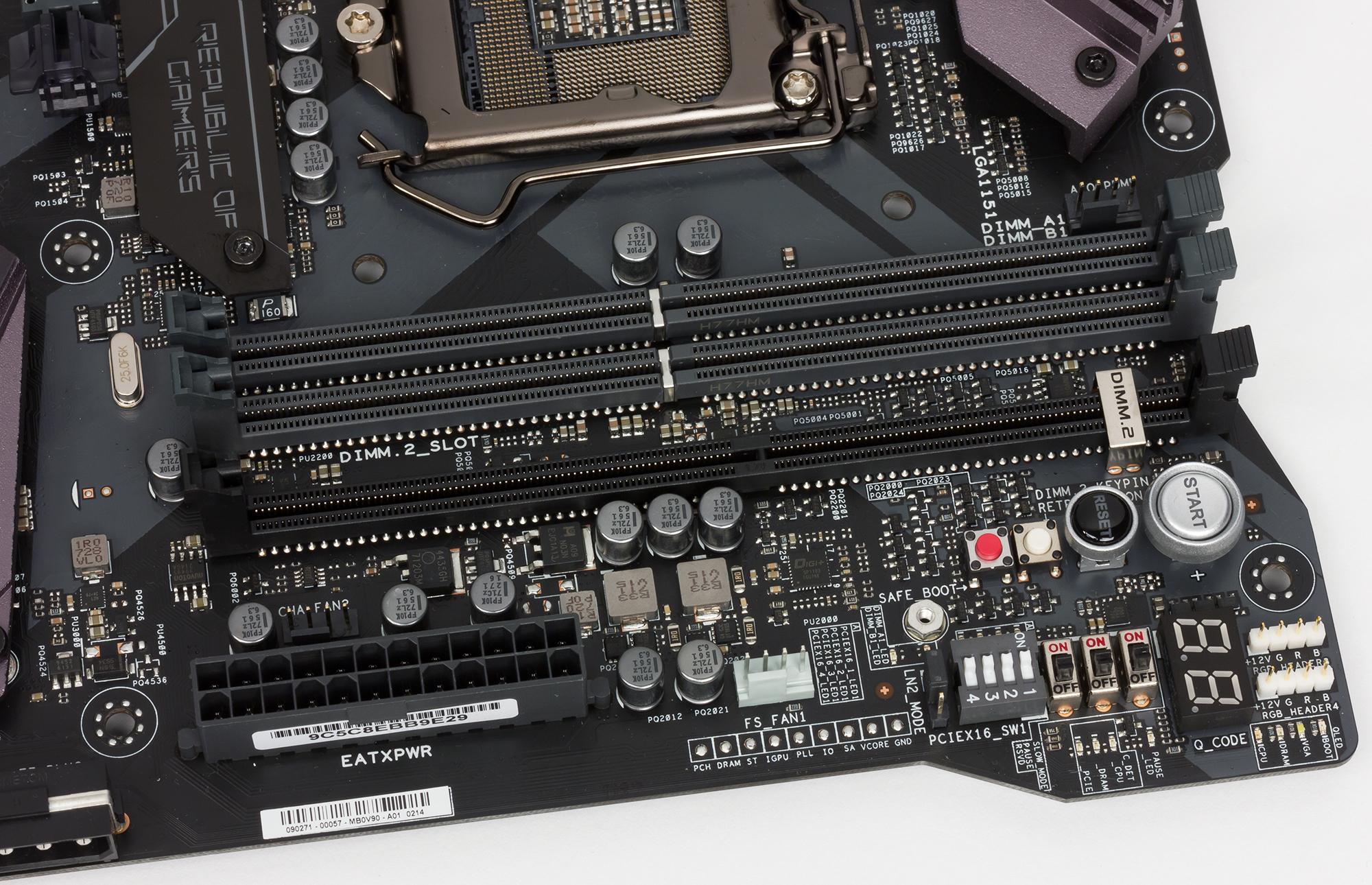

Для установки модулей памяти DDR4 на плате Asus ROG Maximus X Apex предусмотрено только два DIMM-слота. Вообще, полноформатные платы на чипсете Intel Z370 обычно имеют по четыре слота памяти, а уменьшенное вдвое количество слотов памяти (по одному слоту на канал памяти) — это фирменная особенность плат серии Apex. Дело в том, что эти платы ориентированы на экстремальный разгон , а при разгоне никто не устанавливает по два модуля памяти на канал.

Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и DIMM.2

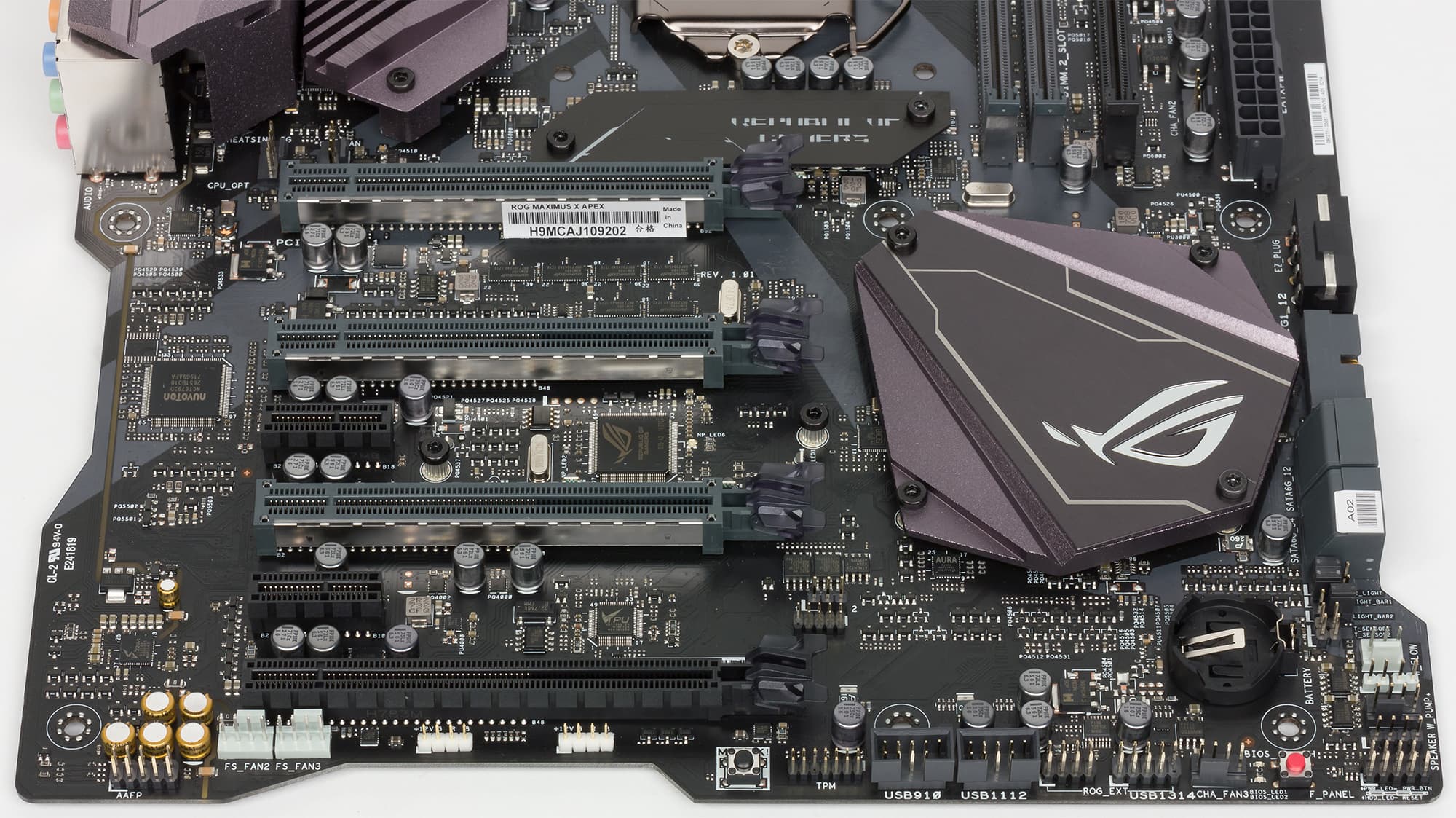

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Maximus X Apex имеется четыре слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и фирменный слот DIMM.2

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIEX16/X8_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение порта отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 (PCIEX4_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x4. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIEX8/X4_3) тоже реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16. Это переключаемый слот, который может работать на скоростях x8/x4

Четвертый слот с форм-фактором PCI Express x16 (PCIEX4_4) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режим работы слота PCIEX4_4 на базе чипсетных линий PCIe 3.0 никак не связан с работой остальных слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCIEX16/X8_1/PCIEX4_2/PCIEX8/X4_3, то есть, слотов на базе 16 процессорных линий PCIe 3.0 могут быть следующие: x16/-/-, x8/-/x8 или x8/x4/x4.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух и трех и четырех видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

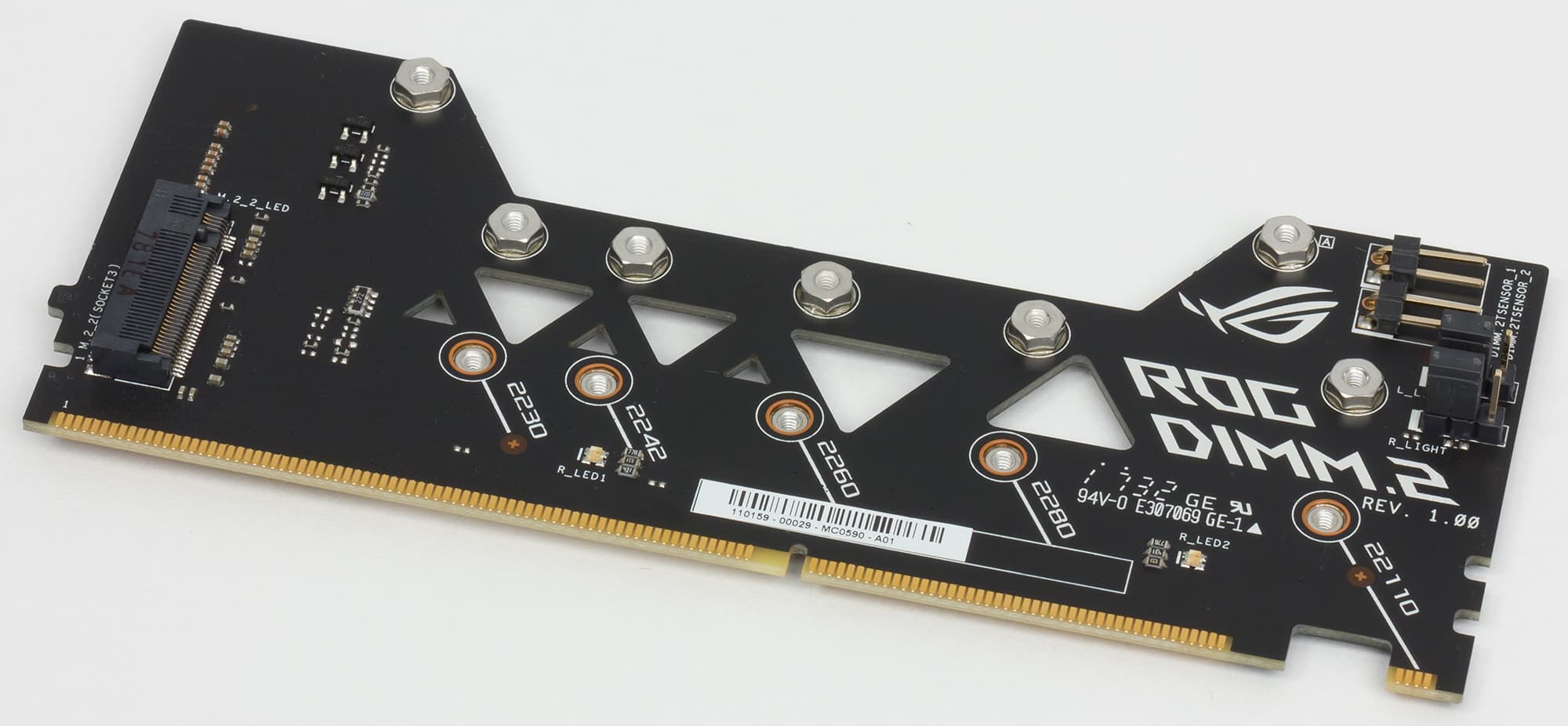

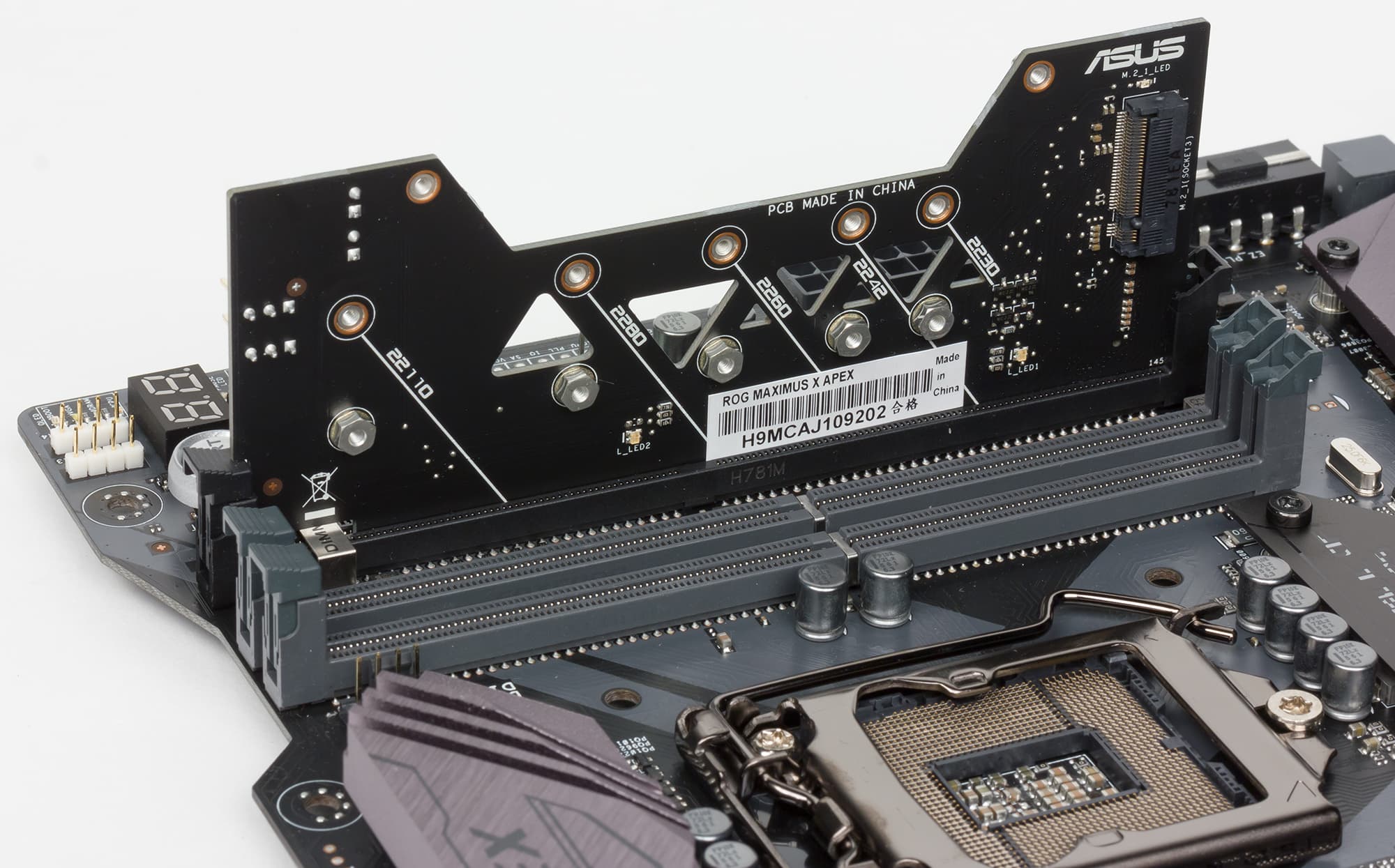

Кроме слотов PCI Express, на плате имеется фирменный слот DIMM.2, а в комплекте поставляется карта ROG DIMM.2, устанавливаемая в этот слот. Данная карта имеет два разъема M.2, которые предназначены для SSD-накопителей с типоразмером 2230/2242/2260/2280/22110. Один разъем (M.2_1) поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA, а другой разъем (M.2_2) поддерживает только накопители с интерфейсом PCIe 3.0 x4.

Слот DIMM.2 реализован через чипсет Intel Z370.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

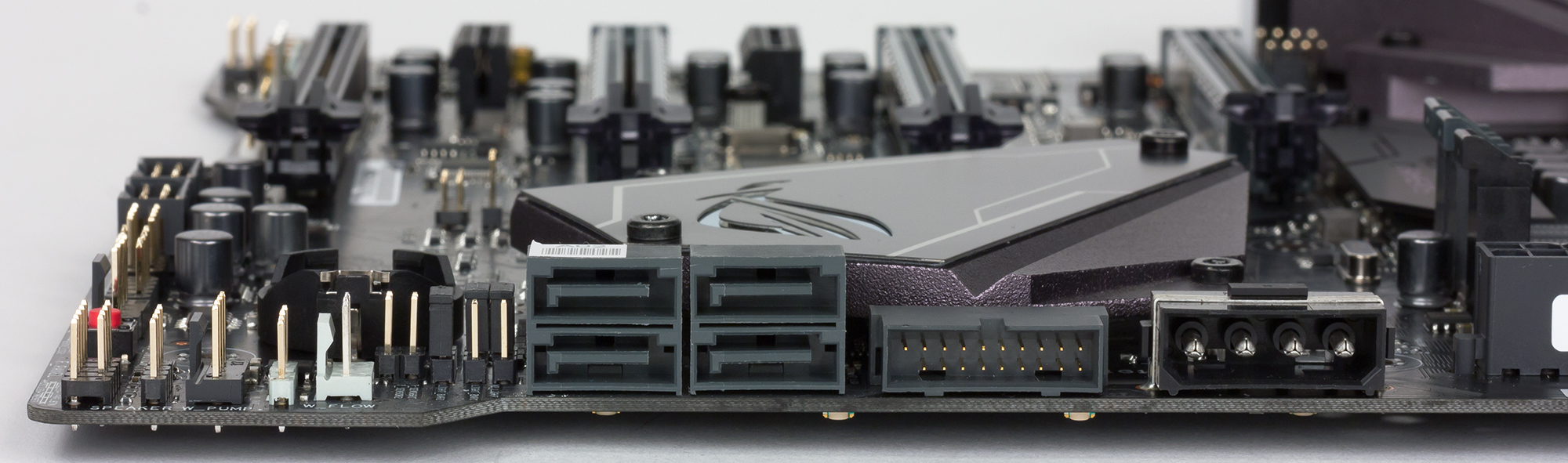

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Шесть портов USB 3.0 выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и всех портов USB 2.0 на плате имеется один разъем USB 3.0 и три разъема USB 2.0 (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Причем один порт имеет разъем Type-A, а другой порт — разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus X Apex предусмотрен традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel I219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

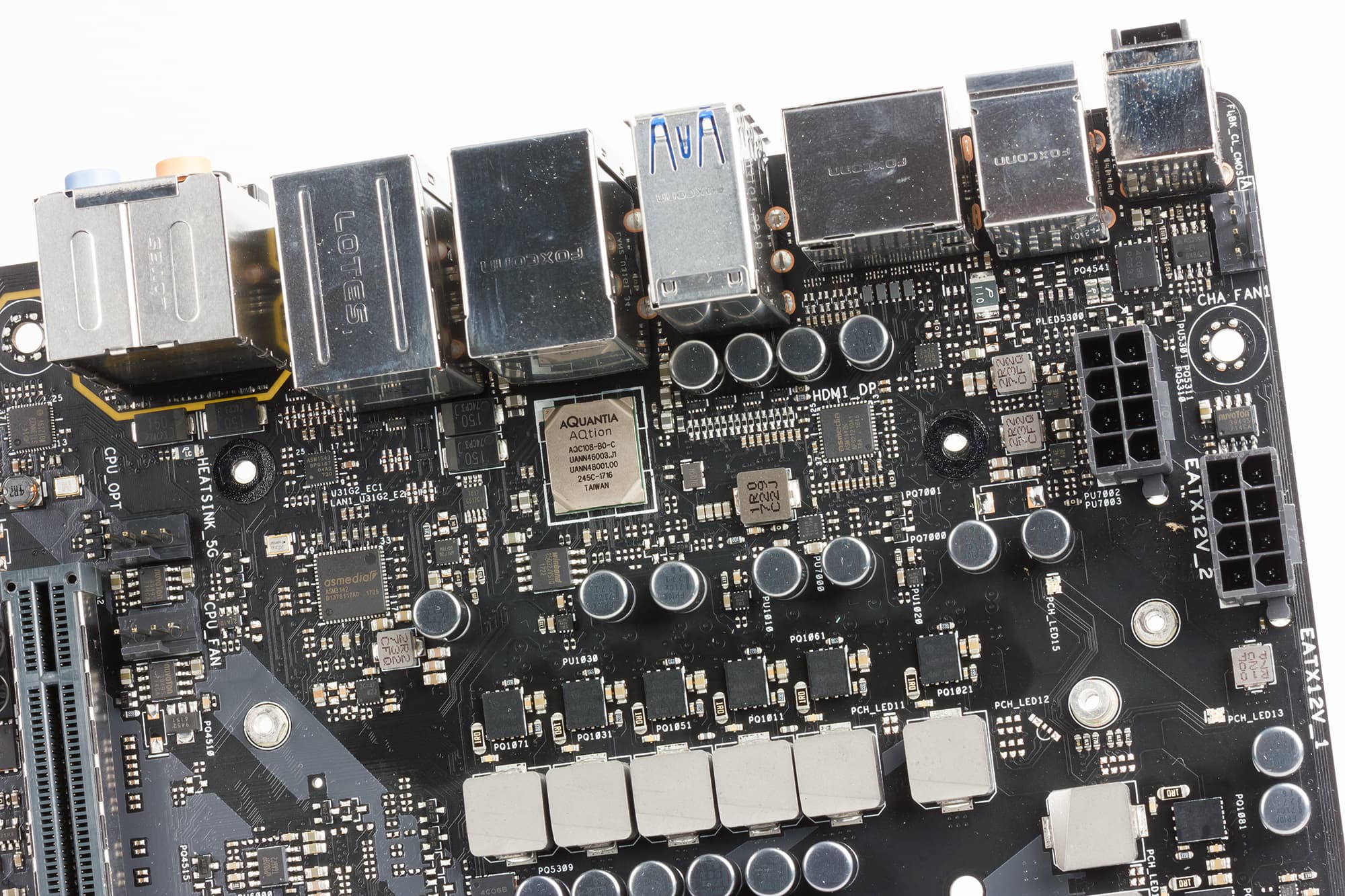

Кроме того, есть еще и новый сетевой контроллер Aquantia AQC-108, который обеспечивает скорость соединения до 5 Гбит/с. Этот контроллер может подключаться к чипсету одной, двумя или четырьмя линиями PCIe 3.0. Как именно подключен контроллер на плате Asus ROG Maximus X Apex, в документации не указывается, однако тут, что называется, без вариантов. Путем нехитрых расчетов можно показать, что он подключается одной линией PCIe 3.0.

Как это работает

Чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Maximus X Apex.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, два слота PCI Express 3.0 x1, слот DIMM.2, два сетевых контроллера и контроллер ASMedia ASM3142. Все это в совокупности требует 18, 19 или 21 порт PCIe 3.0 в зависимости от того, как подключен контроллер Aquantia AQC-108. Кроме того, задействуется еще четыре порта SATA и восемь портов USB 3.0, а это еще 12 HSIO-портов.

Поскольку на плате ничего и ни с чем не разделяется, ограничение в 30 HSIO-портов не будет превышено, только если контроллер Aquantia AQC-108 подключен к чипсету одной линией PCIe 3.0.

В этом случае задействуется ровно 30 HSIO-портов: 8 портов USB 3.0, 4 порта SATA и 17 портов PCIe 3.0. Еще один HSIO-порт конфигурируется либо как порт PCIe 3.0, либо как порт SATA.

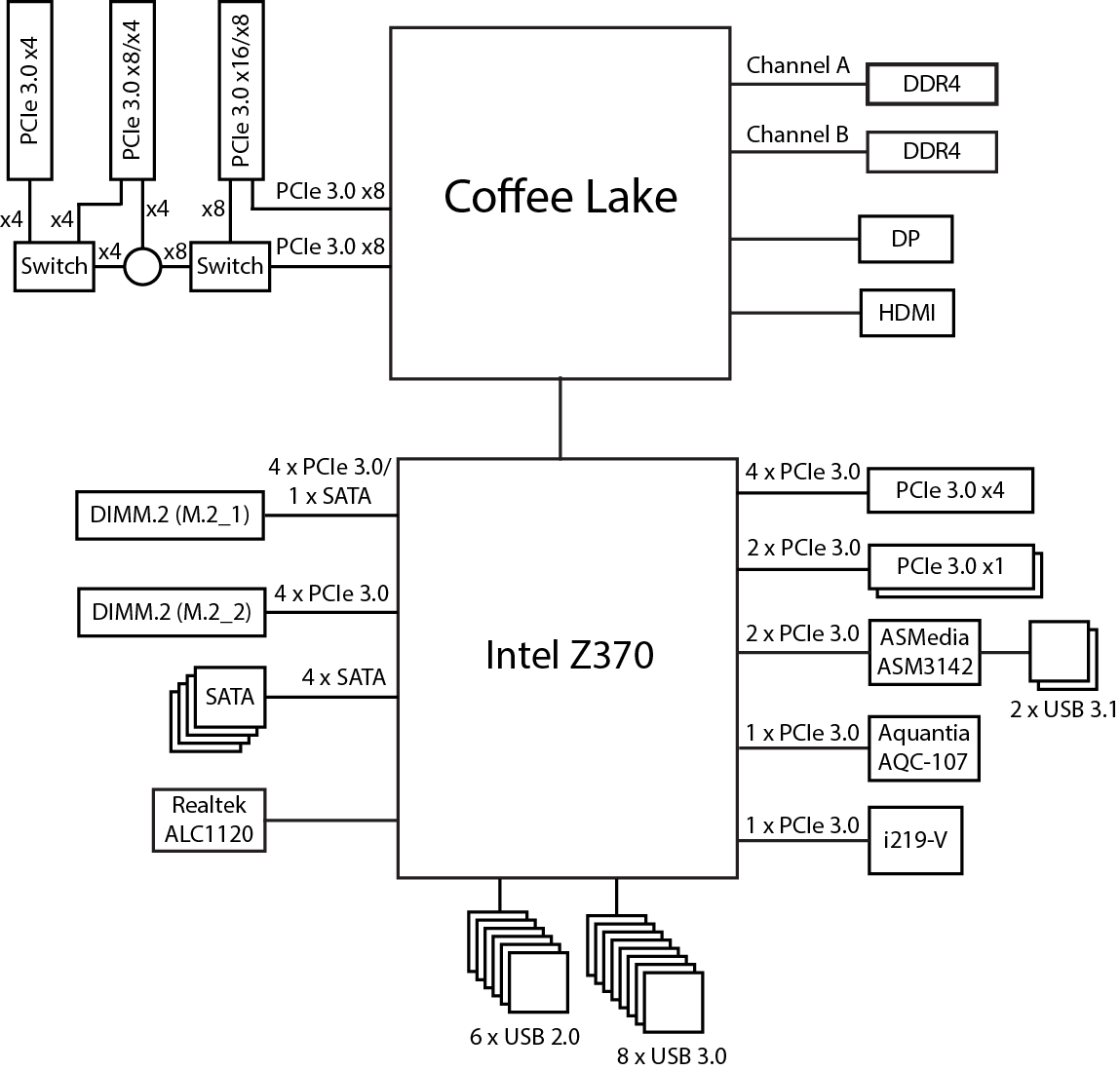

Блок-схема платы Asus ROG Maximus X Apex показана на рисунке.

Дополнительные особенности

Отличительной особенностью платы Asus ROG Maximus X Apex является большое количество различных дополнительных особенностей.

Начнем, пожалуй, с того, что, как и на всех платах серии Apex, на плате Asus ROG Maximus X Apex имеются небольшие вырезы с каждой стороны, в результате чего плата имеет необычную форму.

Конечно на плате есть кнопка включения питания, кнопка перезагрузки и индикатор POST-кодов. Причем когда операционная система загружена, на индикаторе POST-кодов отображается значение температуры процессора.

Кнопка сброса настроек BIOS выведена на заднюю панель платы. Там же расположена и кнопка USB BIOS Flashback, которая позволяет перепрошивать BIOS с флэшки даже без установки процессора .

Кроме перечисленных кнопок есть и такие кнопки, как MemOK! (традиционная кнопка для плат Asus), а также кнопки Safe_Boot, Retry_Button и BIOS_Switch.

Кнопка Safe_Boot приводит к перезагрузке системы и загрузки в безопасном режиме BIOS (BIOS safe mode).

Кнопка Retry_Button нужна для тех, кто увлекается разгоном. Эта кнопка помогает даже в том случае, когда кнопка перезагрузки не срабатывает.

Кнопка BIOS_Switch позволяет выбрать микросхему BIOS (их на плате две) для загрузки системы.

Далее, для любителей разгона предназначен также и переключатель Slow_Mode, который дополнен перемычкой LN2. Кроме того, есть и такие переключатели, как Pause и Rsvd. О назначении этих переключателей мы уже неоднократно писали.

Еще одна «фишка» платы, ориентированная на разгон, это тумблер, позволяющий конфигурировать режим работы всех слотов с форм-фактором PCI Express x16. Данный тумблер позволяет отключить любой из этих слотов.

Есть на плате и еще одна «фишка», ориентированная на экстремальный разгон. На плате есть специальные датчики образования конденсата и светодиодные индикаторы, которые позволяют своевременно обнаружить образование конденсата в области процессора, памяти и слотов PCI Express. Всего используется три датчика в области процессора, пять датчиков в области памяти и пять датчиков в области слотов PCI Express.

Имеется контактная площадка, позволяющая измерять напряжение на наиболее важных узлах при разгоне системы.

Также стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров (приобретаются отдельно).

Еще одна особенность платы — наличие двух двухконтактных разъемов для подключения термодатчика.

И, конечно же, на плате Asus ROG Maximus X Apex имеется RGB-подсветка и возможность подключения светодиодных лент.

На плате размещены четыре четырехконтактных (12V/R/G/B) разъема для подключения стандартных лент 5050 RGB с максимальной длиной до 2 м. Кроме того, на самой плате также имеется большое количество светодиодов подсветки. Подсвечивается радиатор чипсета, радиатор регулятора напряжения питания процессора и моддинговая пластинка с полупрозрачной надписью Republic of Gamers, которая установлена между разъемом процессора и первым слотом PCI Express x16. Кроме того, ряд светодиодов расположен с обратной стороны платы по ее контуру. Подсвечивается зона аудиотракта, а также те зоны, где сделаны вырезы на плате.

Естественно, подсветка настраивается с использованием фирменной утилиты Aura, о которой мы уже неоднократно писали. Можно выбрать цвет подсветки и задать тип свечения. Эта же утилита управляет подсветкой подключенных к плате светодиодных лент.

Система питания

Для подключения блока питания на плате Asus ROG Maximus X Apex есть 24-контактный и два 8-контактных разъема. Кроме того, есть и дополнительный периферийный разъем питания.

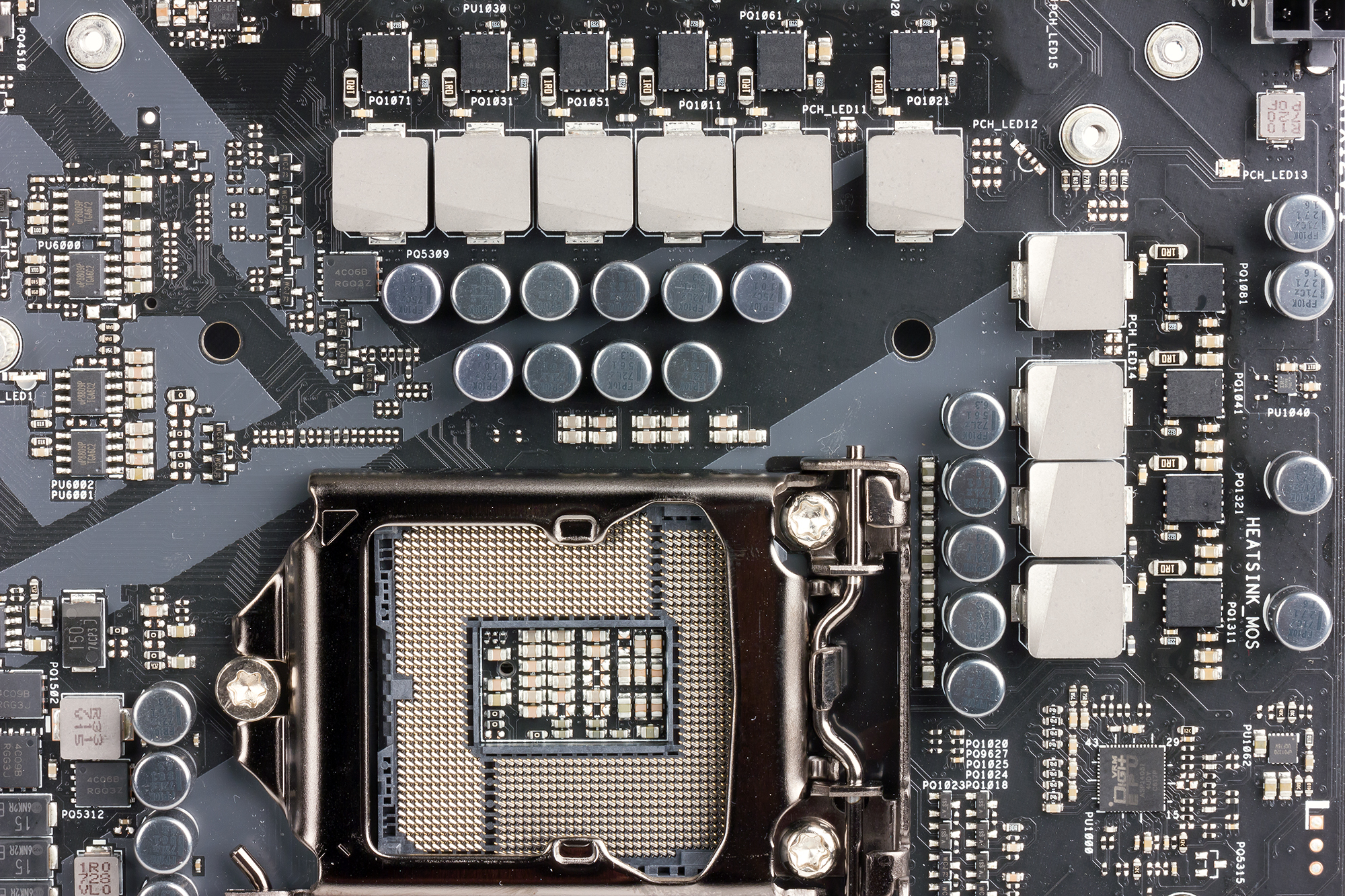

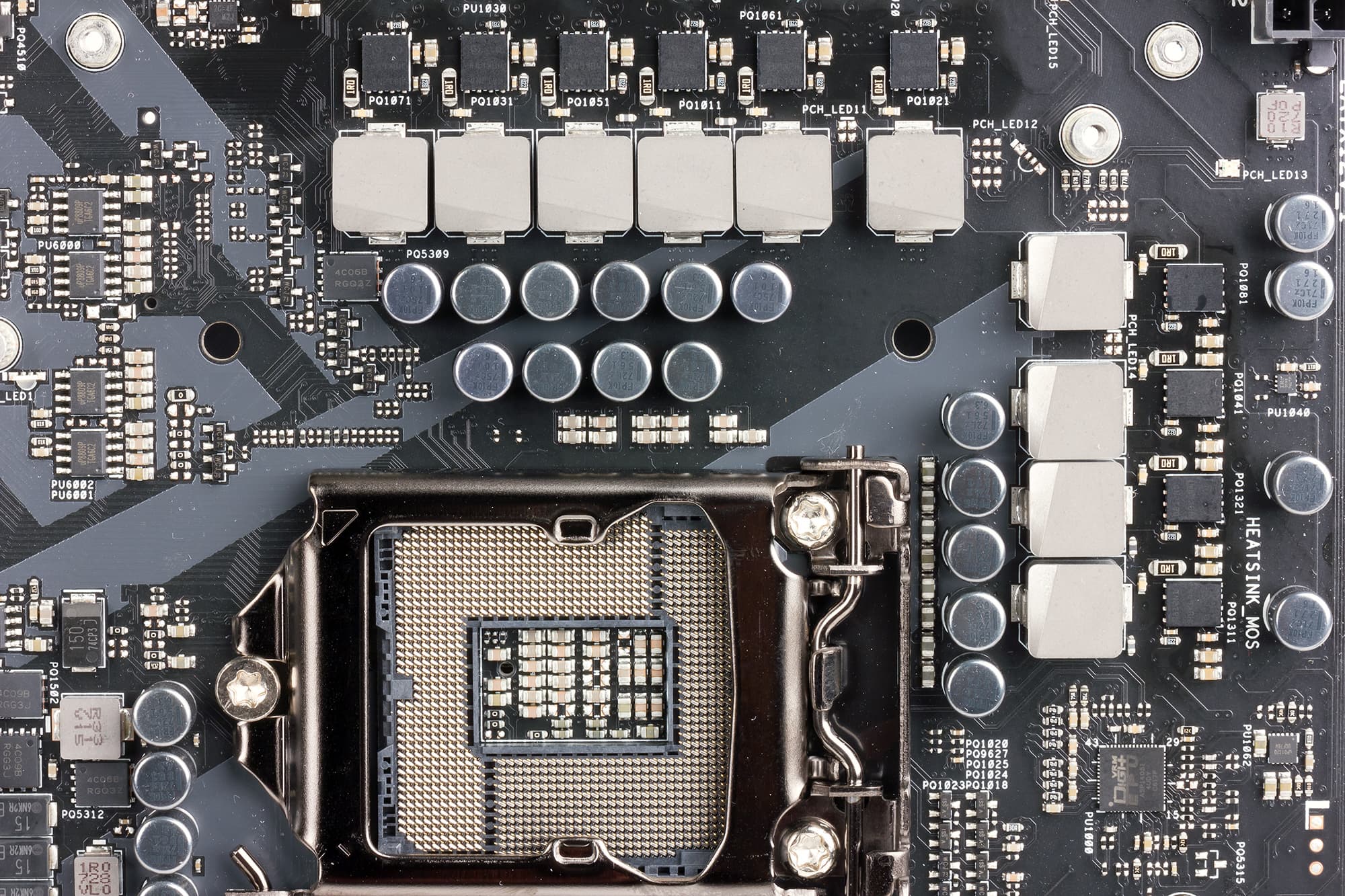

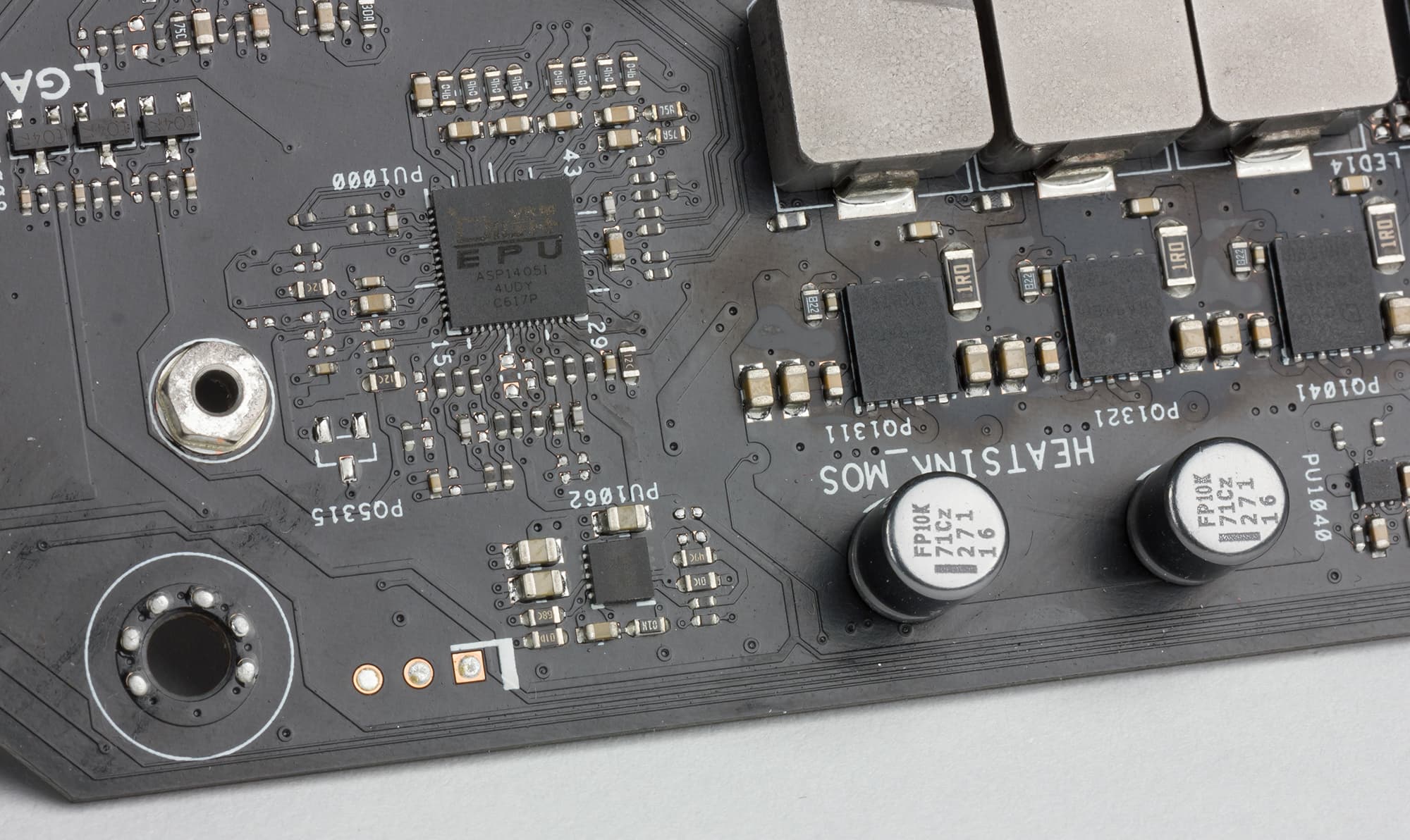

Регулятор напряжения питания процессора на плате 10-канальный и управляется PWM-контроллером ASP1405.

Система охлаждения

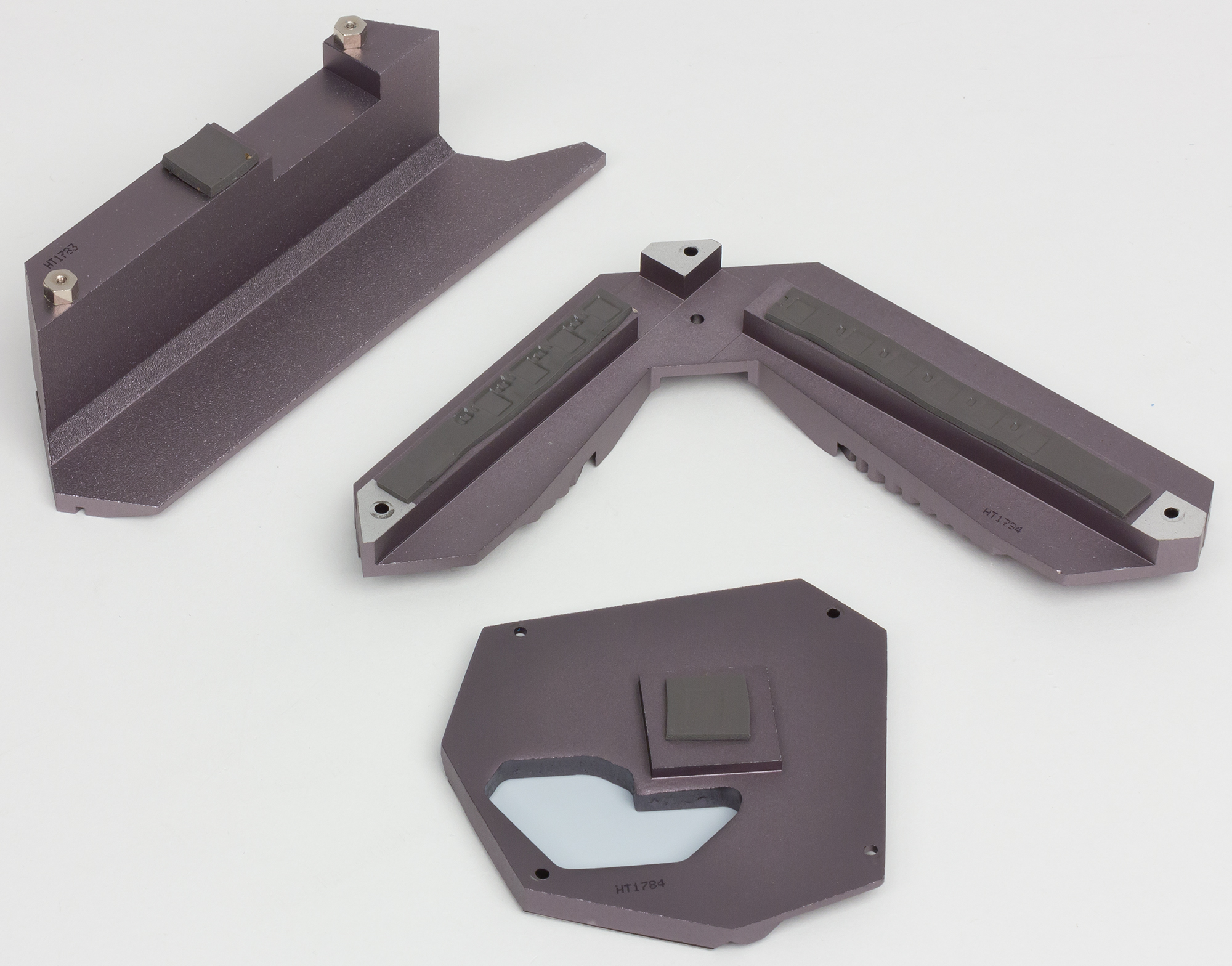

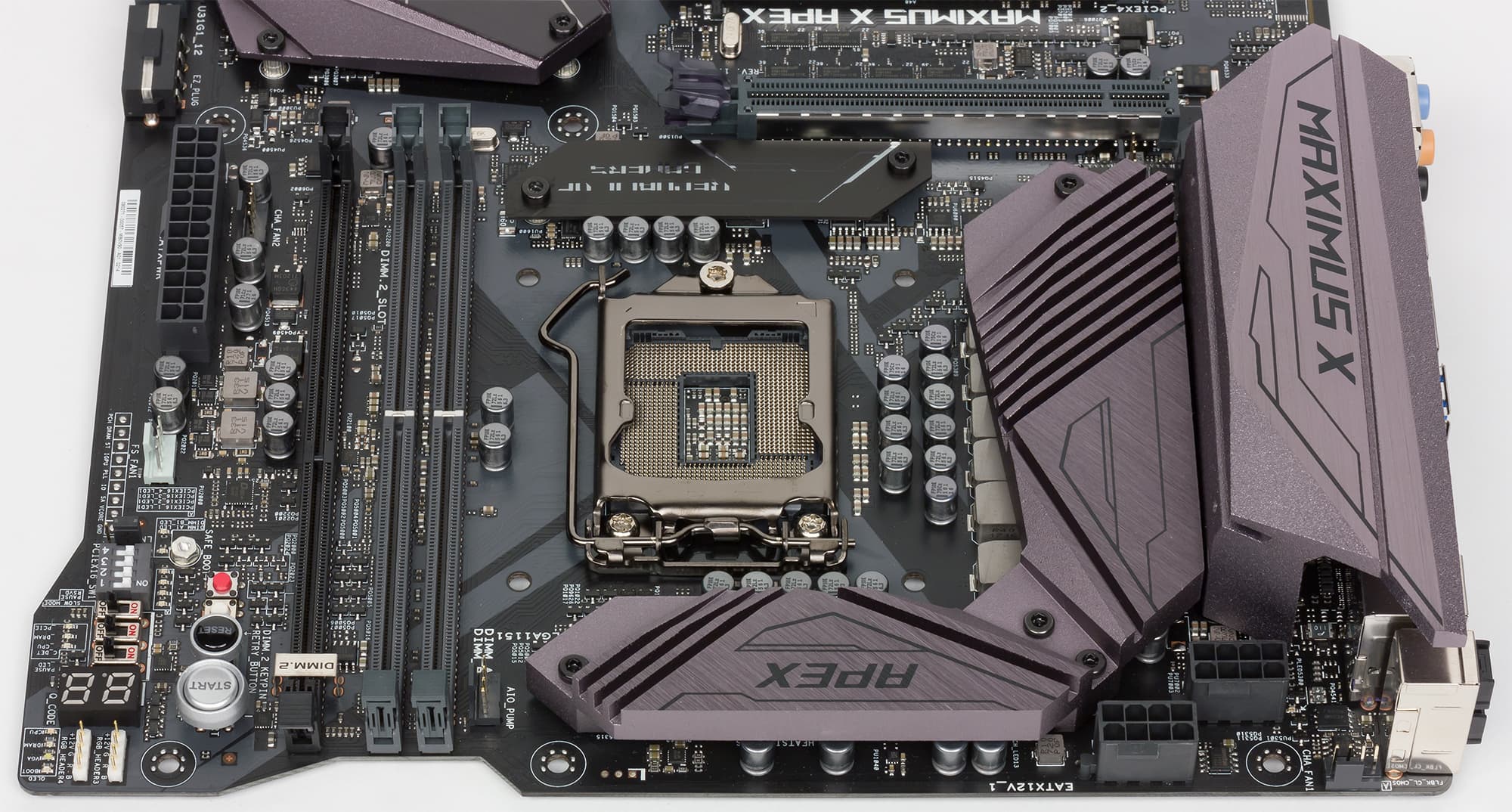

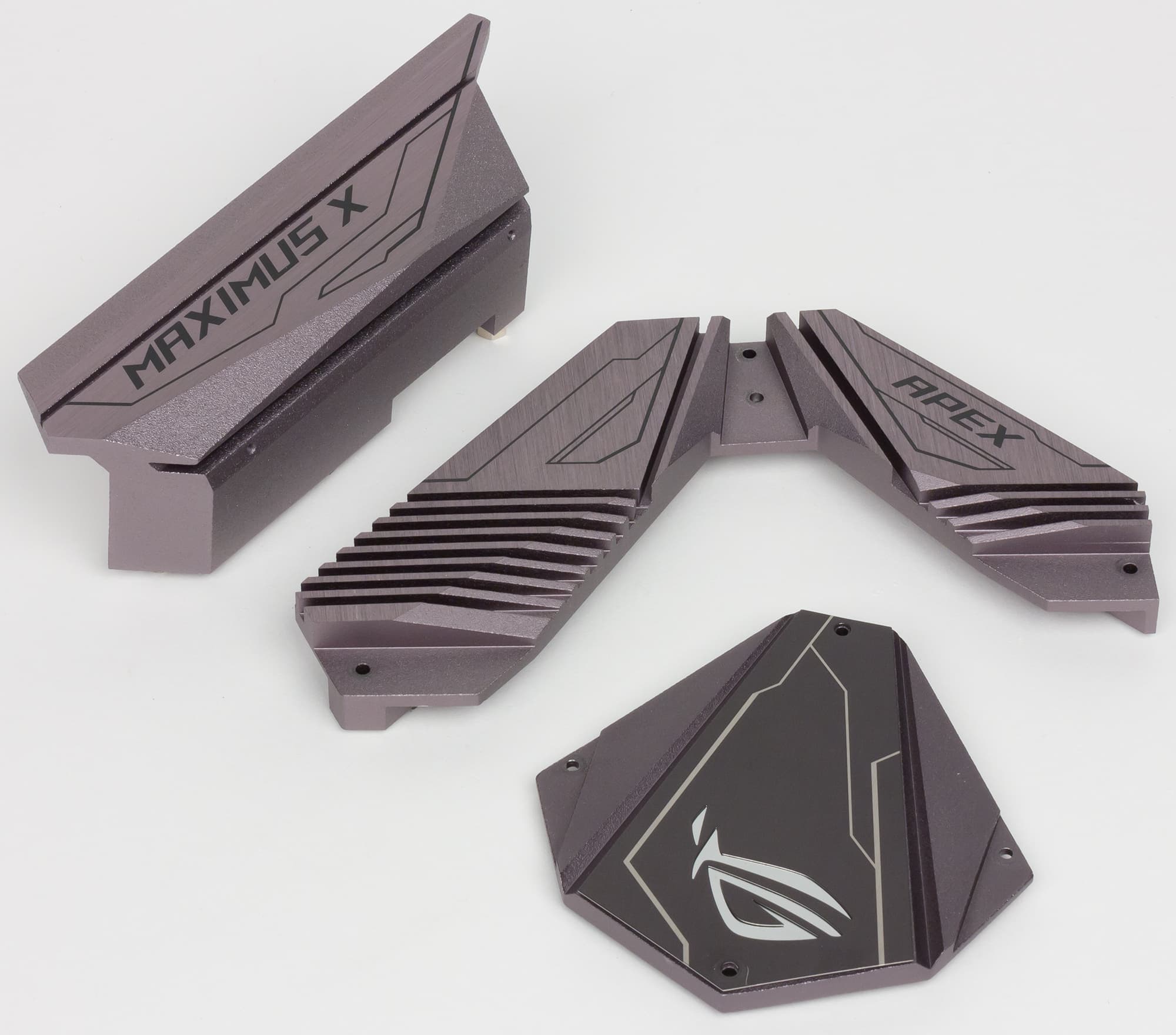

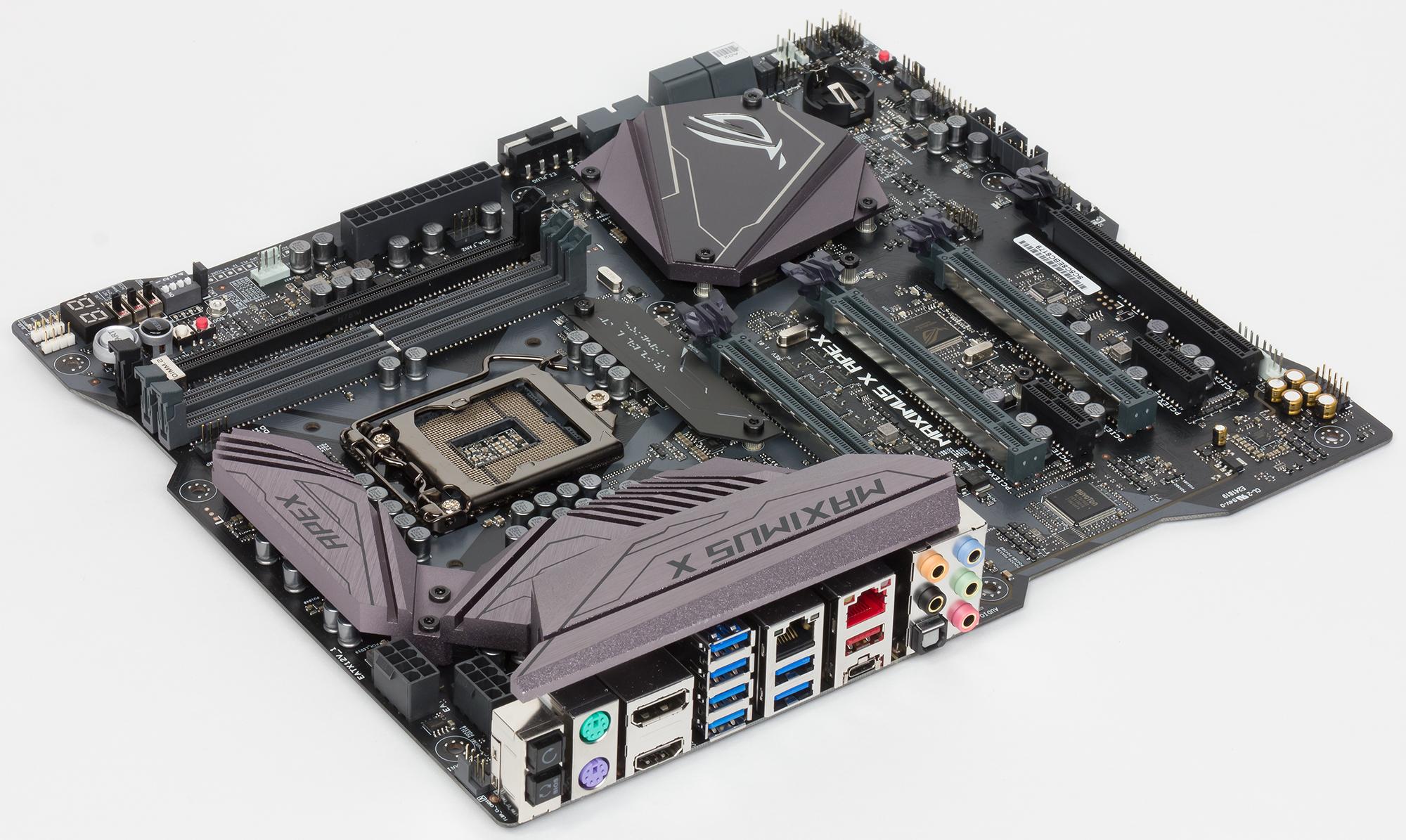

Система охлаждения платы Asus ROG Maximus X Apex состоит из трех радиаторов. Один радиатор углового типа расположен по двум смежным сторонам процессорного разъема и предназначен для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор установлен на чипсете. Третий массивный радиатор устанавливается на сетевой контроллер Aquantia AQC-108.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено десять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов. Еще пять разъемов не позволяют настраивать скоростной режим (всегда работают на полной скорости). Два из этих пяти разъемов предназначены для СВО.

Специально для СВО есть еще три отдельных разъема: трехконтактный W_Flow для подключения датчика скорости течения жидкости и W_In и W_Out для подключения датчиков определения температуры жидкости на входе и выходе СВО.

Аудиоподсистема

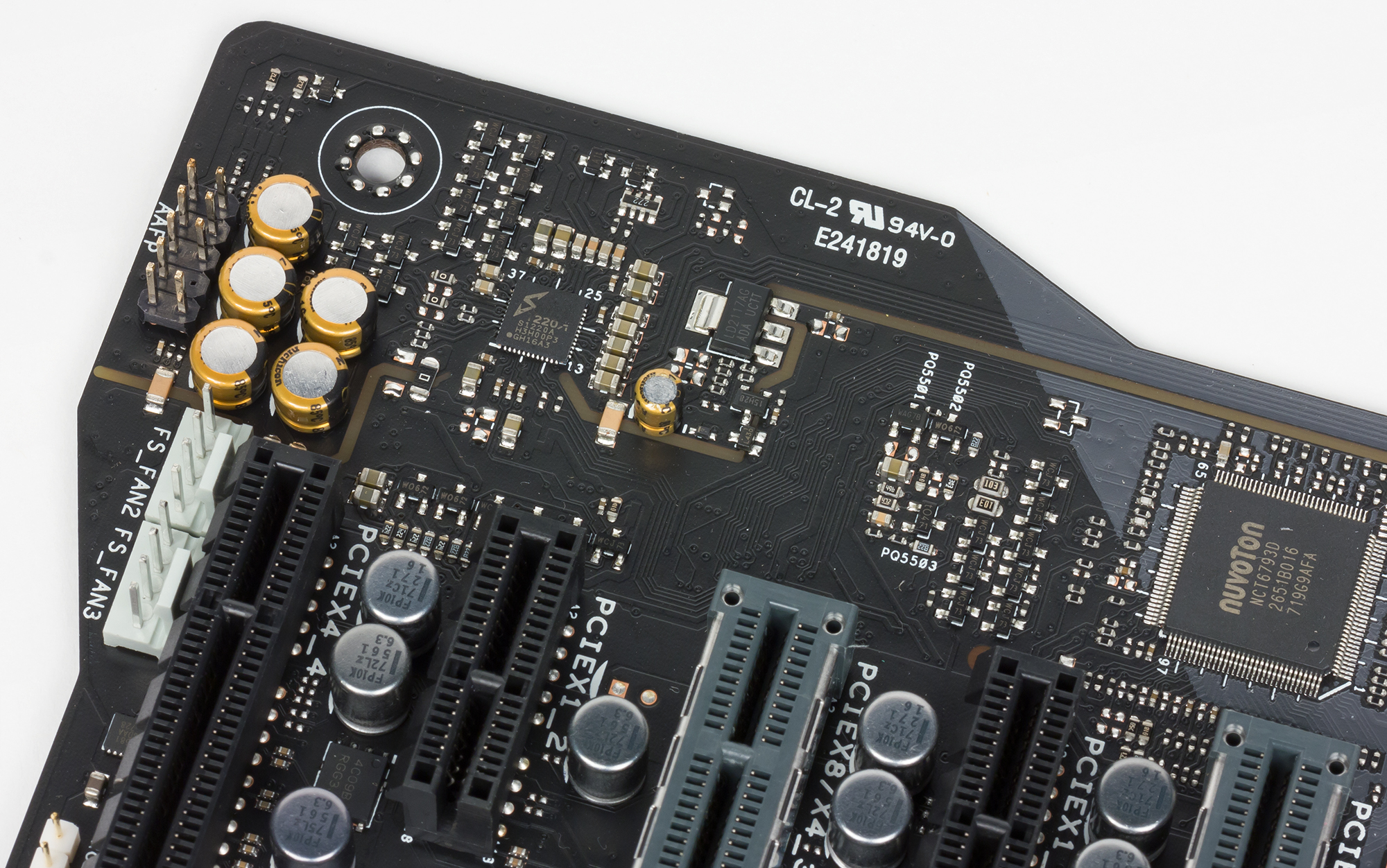

Аудиоподсистема платы Asus ROG Maximus X Apex основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus X Apex получил оценку «Очень хорошо».


Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Мы уже неоднократно рассматривали материнские платы Asus на чипсете Intel Z370. И, конечно же, UEFI BIOS платы Asus ROG Maximus X Apex практически не отличается от UEFI BIOS других плат Asus на том же чипсете. В частности, практически нет отличий между UEFI BIOS плат Asus ROG Maximus X Apex и Asus ROG Maximus X Hero, о которой мы уже писали, а потому повторяться не будем.

Выводы

Плата Asus ROG Maximus X Apex ни в коем случае не относится к категории классических решений на чипсете Intel Z370. Уже одно наличие на ней трех слотов с форм-фактором PCI Express x16, реализованных на базе 16 процессорных линий PCIe 3.0, говорит о том, что это нестандартное, нетипичное решение. Но главное, конечно же, не количество слотов PCI Express. Это особенная плата, которая ориентирована на экстремальный разгон и имеет специфические возможности, которые абсолютно бесполезны для обычного ПК, но незаменимы при экстремальном разгоне. С другой стороны, наличие подсветки, возможность подключения светодиодных лент, возможность крепления моддинговых элементов — все это ориентировано уже не на установку рекордов по разгону, а на домашние моддинговые ПК.

Разумеется, стоит такая плата недешево. На момент подготовки статьи ее розничная стоимость составляла 22 тысячи рублей, что больше стоимости классических вариантов плат на чипсете Intel Z370, которая составляет примерно 16 тысяч рублей. Разница весьма существенная, и тут есть над чем задуматься. Если вам нужен просто производительный домашний ПК (даже с моддинговой подсветкой), то можно выбрать вариант попроще и дешевле. Но если вы увлекаетесь экстремальным разгоном и относите себя к категории энтузиастов, то эта плата для вас.

19 февраля 2018 Г.
