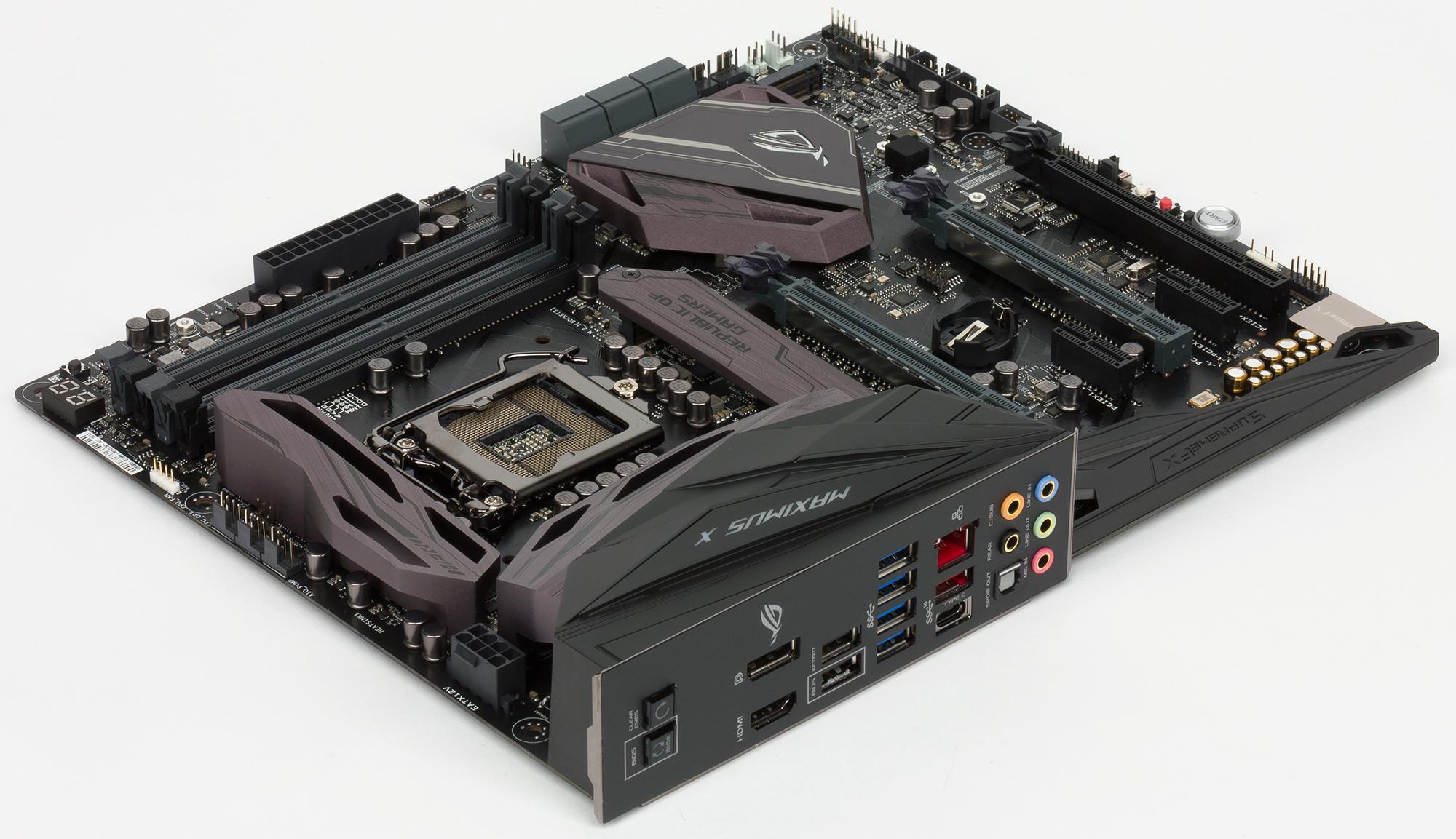

Обзор материнской платы Asus ROG Maximus X Hero на чипсете Intel Z370

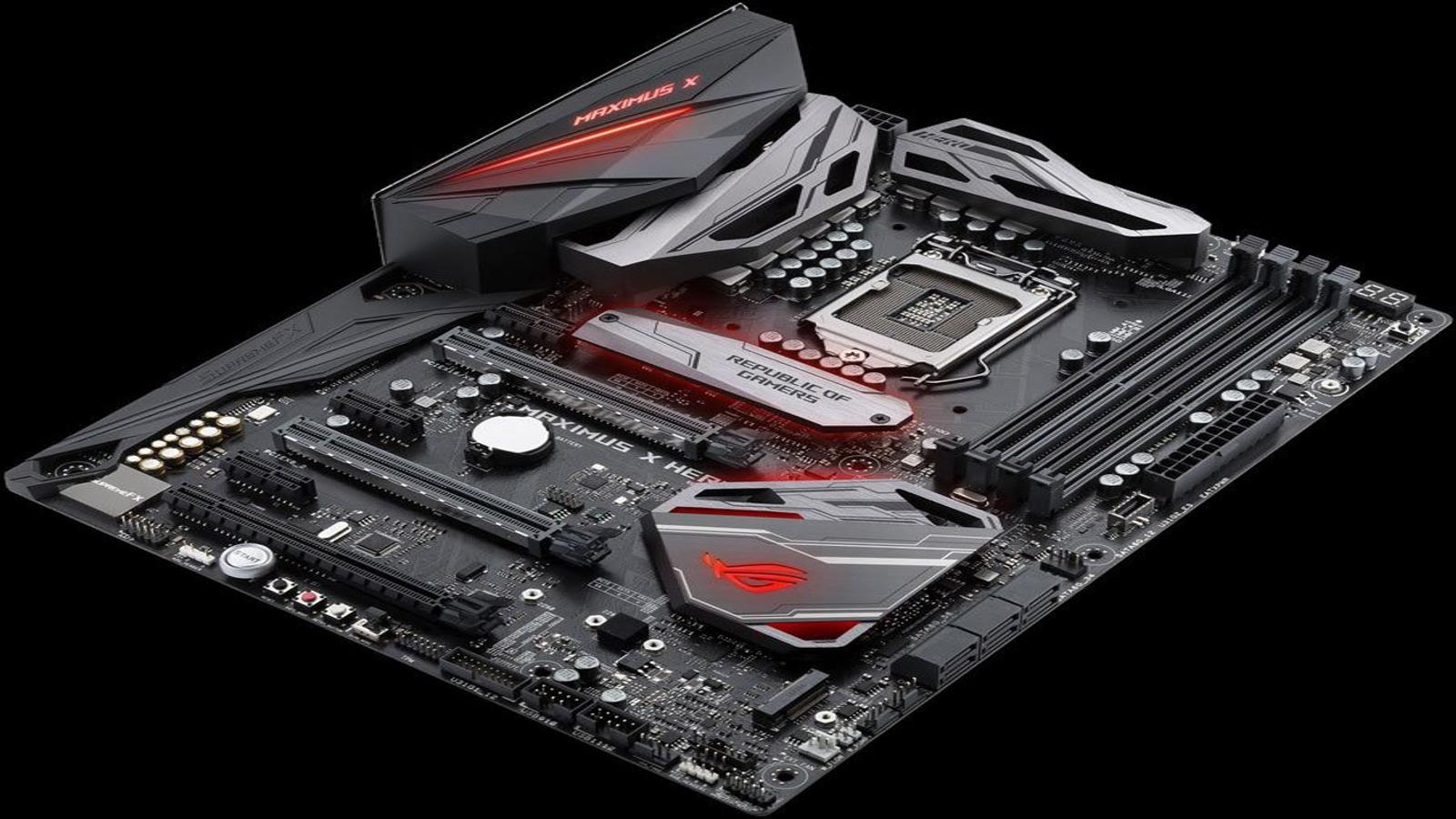

В этой статье мы рассмотрим игровую материнскую плату Maximus X Hero серии Asus ROG (Republic Of Gamers) на новом чипсете Intel Z370 под процессоры Coffee Lake.

Комплектация и упаковка

Плата Asus ROG Maximus X Hero поставляется в небольшой по размерам коробке.

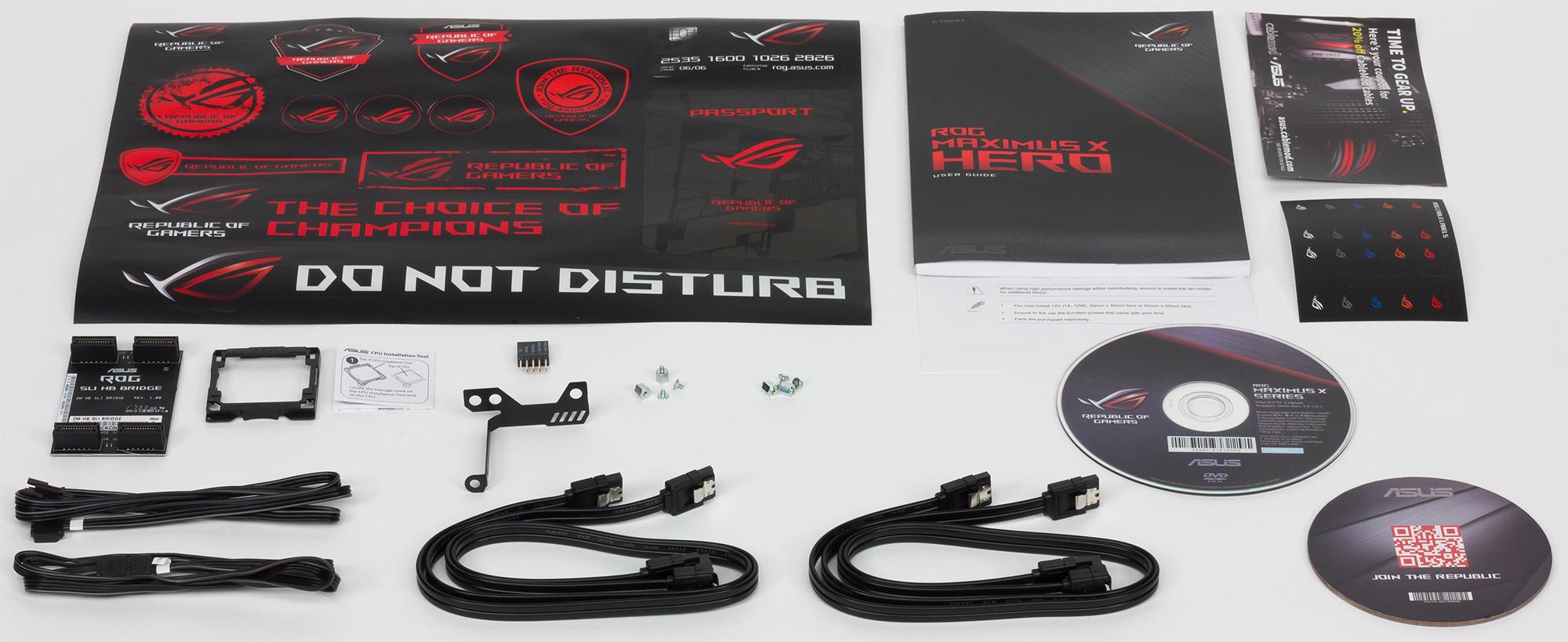

Комплект поставки очень скромный. В него входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей и набор наклеек Asus ROG, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), мостик SLI на две видеокарты, кабель для подключения RGB-ленты, кабель для подключения адресуемой RGB-ленты, держатель для установки на плату дополнительного вентилятора размером 40×40 или 50×50 мм (сам вентилятор в комплект не входит), пластиковая рамка для безопасной установки процессора в разъем на плате, а также подставка под кружку с пивом с логотипом Asus ROG.

Заглушка для задней панели платы в данном случае не нужна, поскольку панель разъемов на плате уже сделана с заглушкой.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Maximus X Hero приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × USB 3.1 (вертикальный разъем)
6 × USB 2.0
Разъемы на задней панели 4 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
2 × USB 2.0
1 × DisplayPort
1 × HDMI
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для датчика Water Flow
1 разъем для температурного датчика Water In
1 разъем для температурного датчика Water Out
1 разъем для подключения платы Asus Fan Extension
1 вертикальный разъем для подключения фронтального порта USB 3.1
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
2 разъема для подключения RGB-ленты 12 В
1 разъем для подключения цифровой RGB-ленты 5 В
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

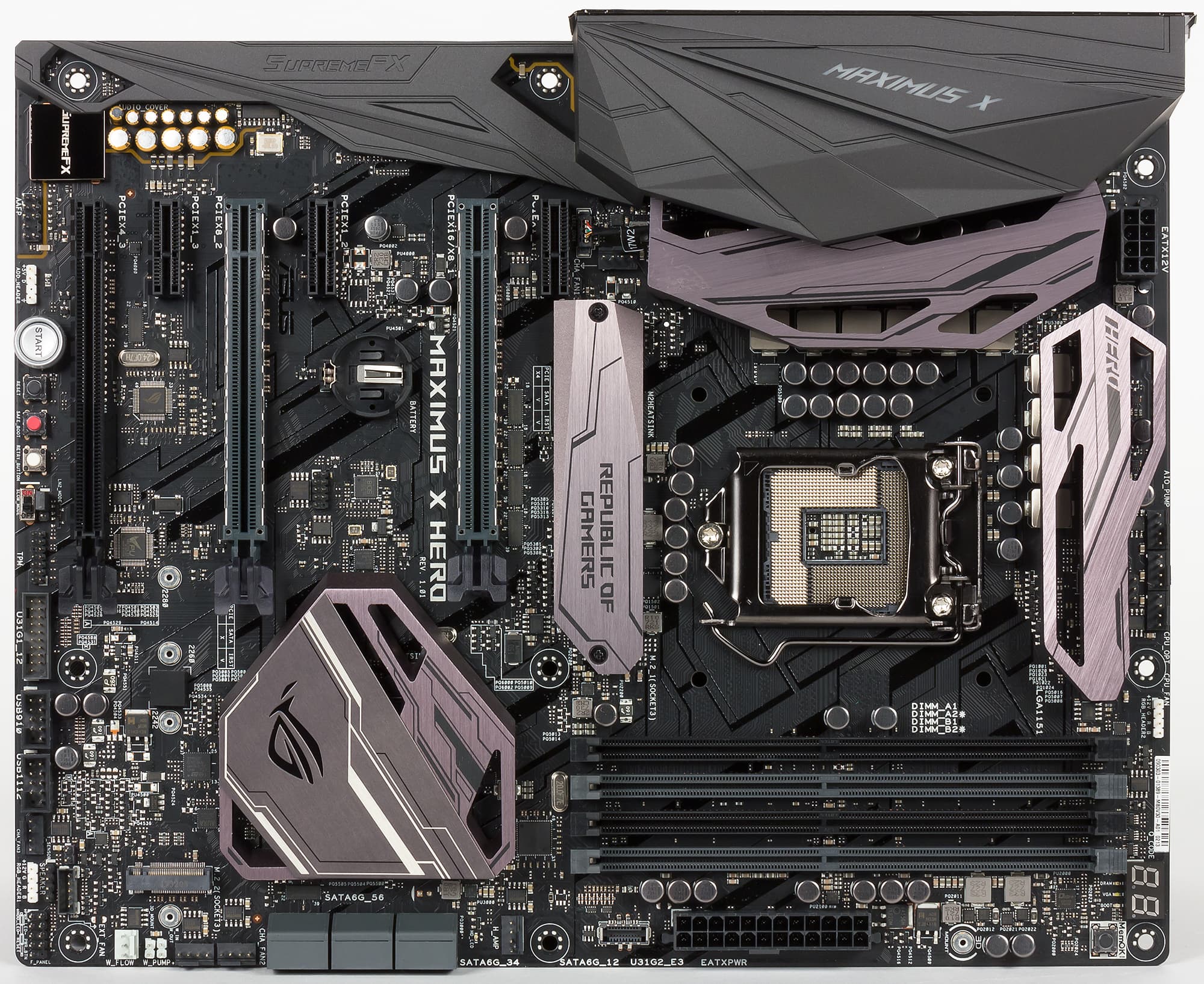

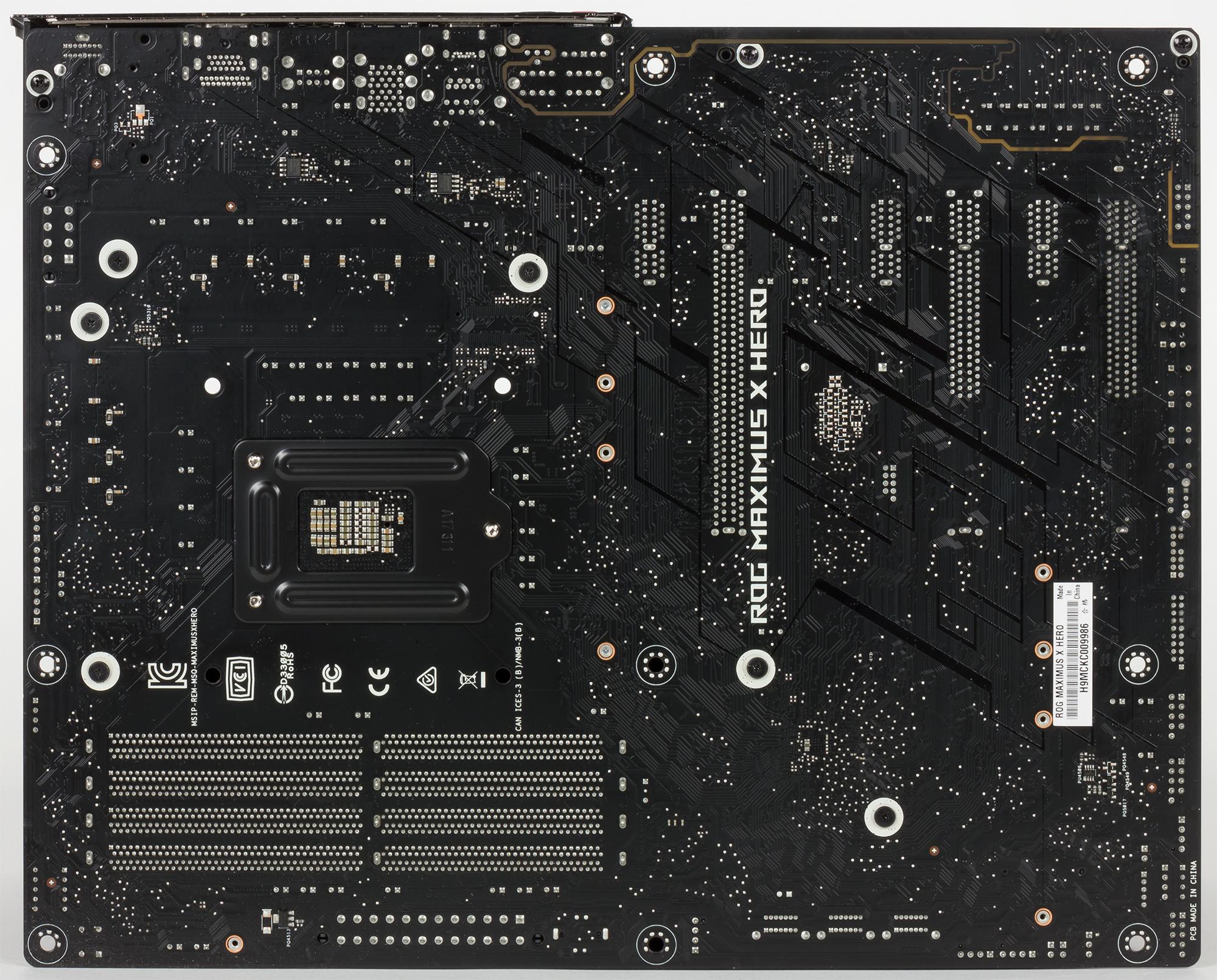

Плата Asus ROG Maximus X Hero выполнена в форм-факторе ATX (305×244 мм), Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

Плата Asus ROG Maximus X Hero основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

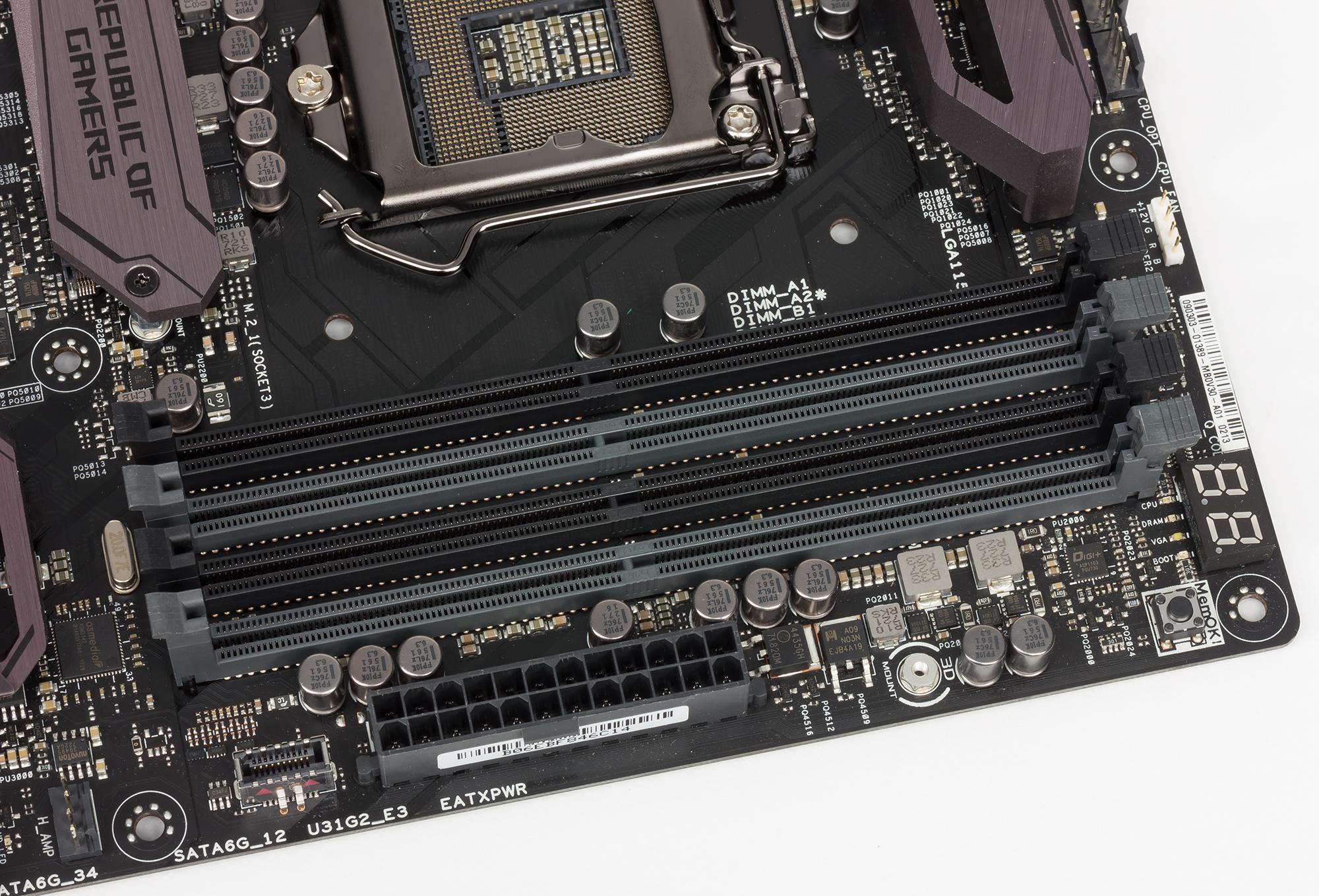

Для установки модулей памяти на плате Asus ROG Maximus X Hero предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

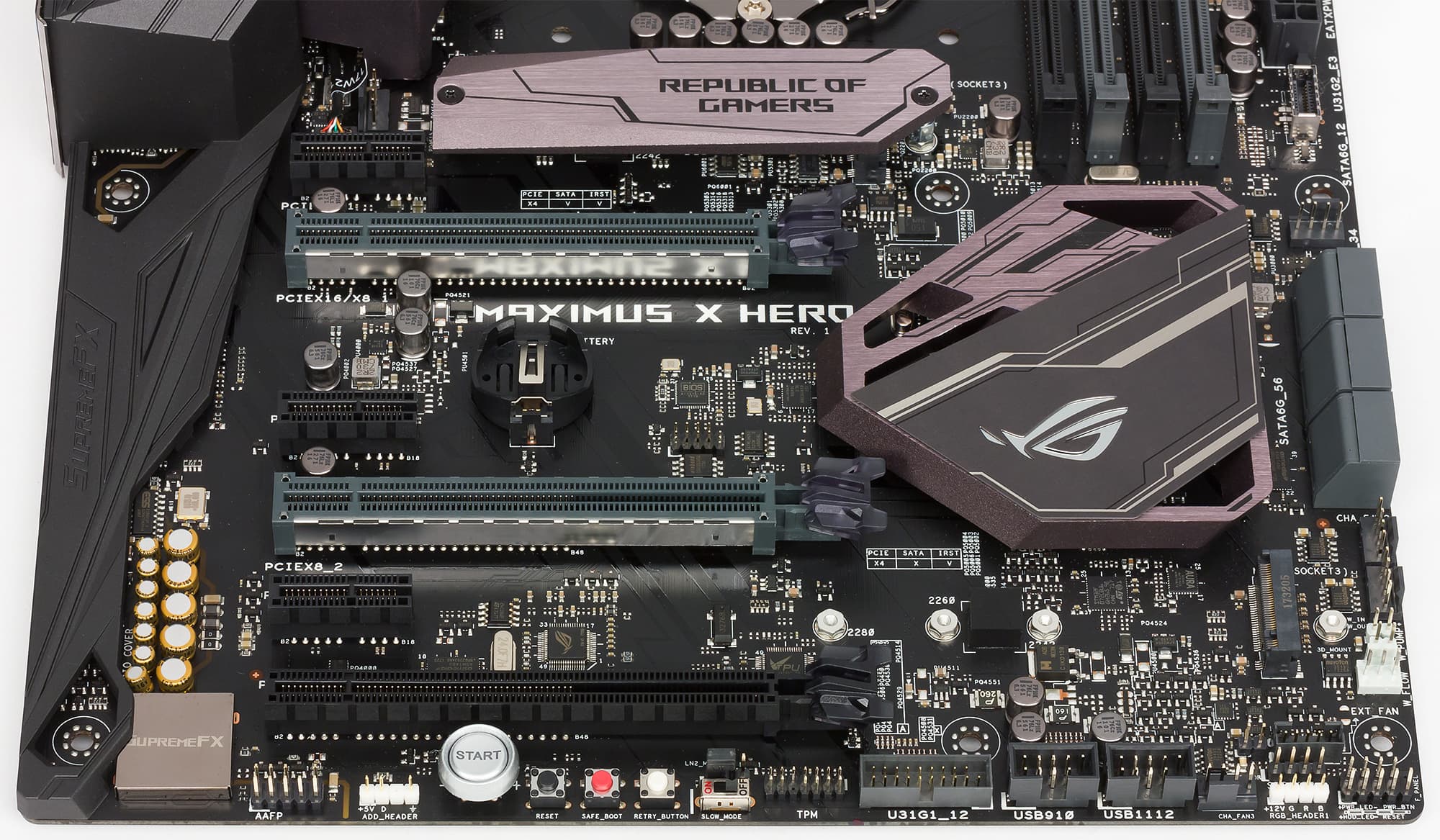

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Maximus X Hero имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (PCIE_X16/X8_1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8. За переключение порта отвечают мультиплексоры-демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 (PCIE_X8_2) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCIE_X4) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режим работы слота PCIE_X4 на базе чипсетных линий PCIe 3.0 никак не связан с работой остальных слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCIE_X16/X8_1/PCIE_X8_2, то есть слотов на базе 16 процессорных линий PCIe 3.0, могут быть следующие: x16/–, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух или трех (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

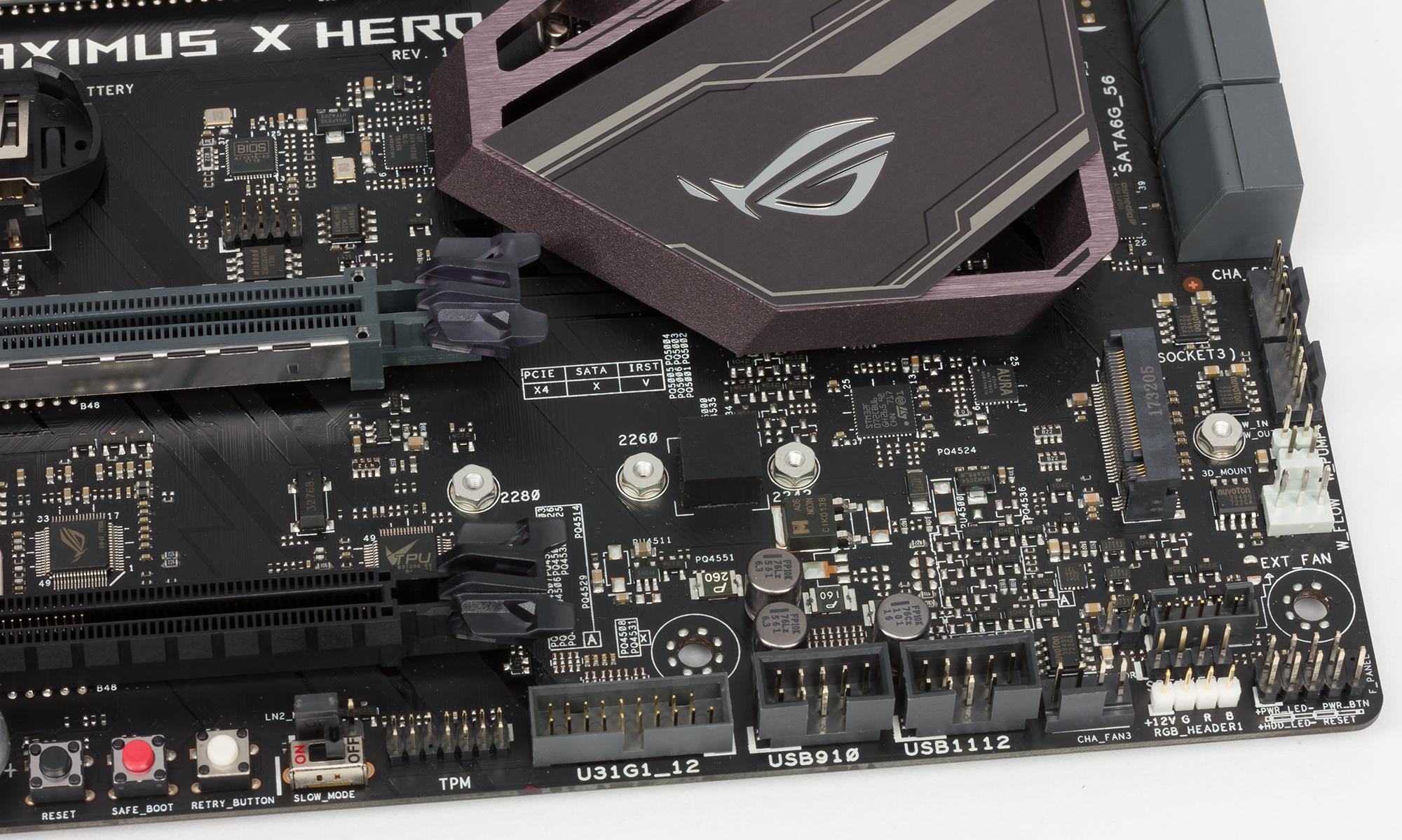

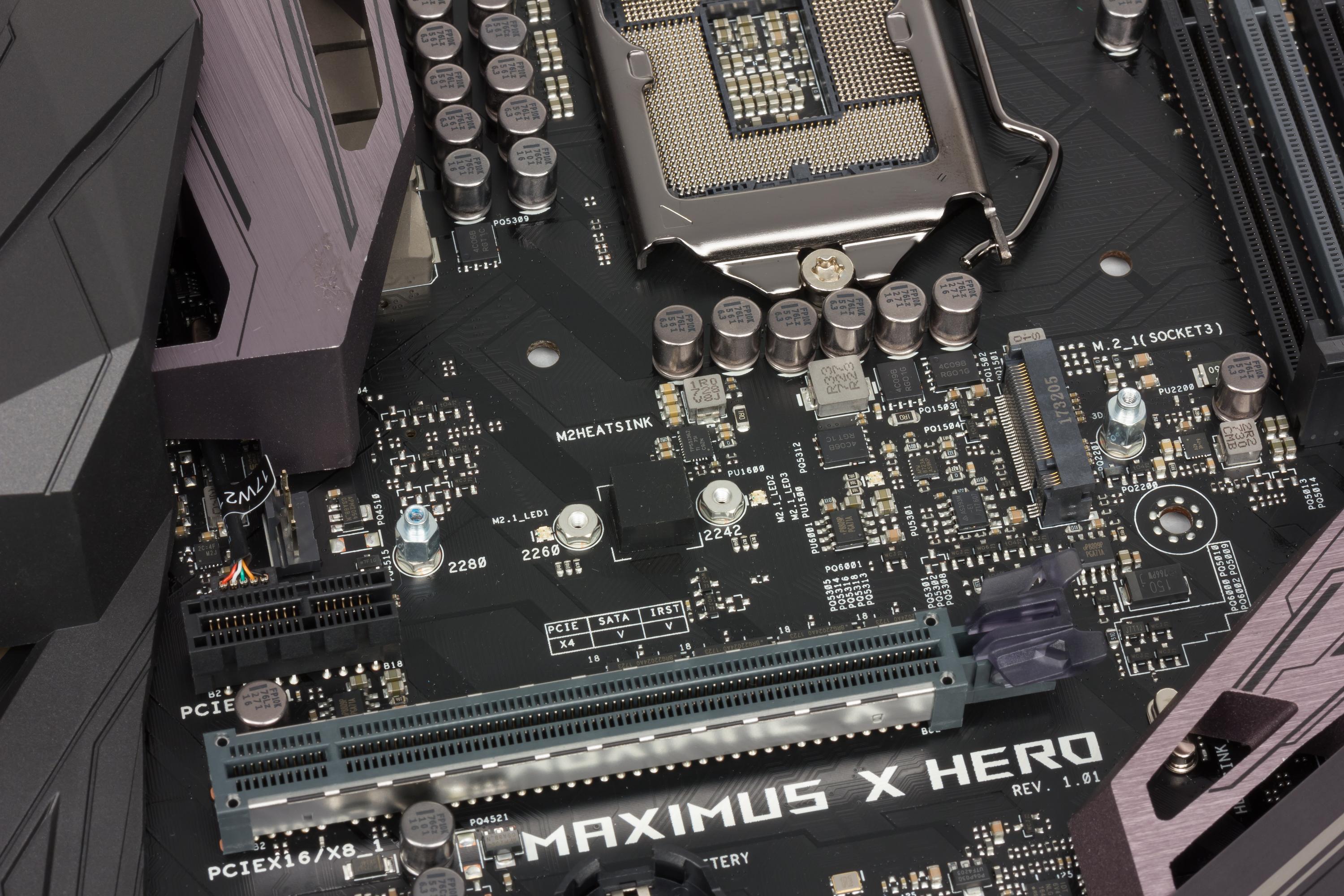

Кроме слотов PCI Express, на плате имеется два разъема M.2, которые предназначены для SSD-накопителей с типоразмером 2242/2260/2280. Один разъем (M2_1) поддерживает накопители с интерфейсом PCIe 3.0 x4 и SATA, а другой (M2_2) — только накопители с интерфейсом PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

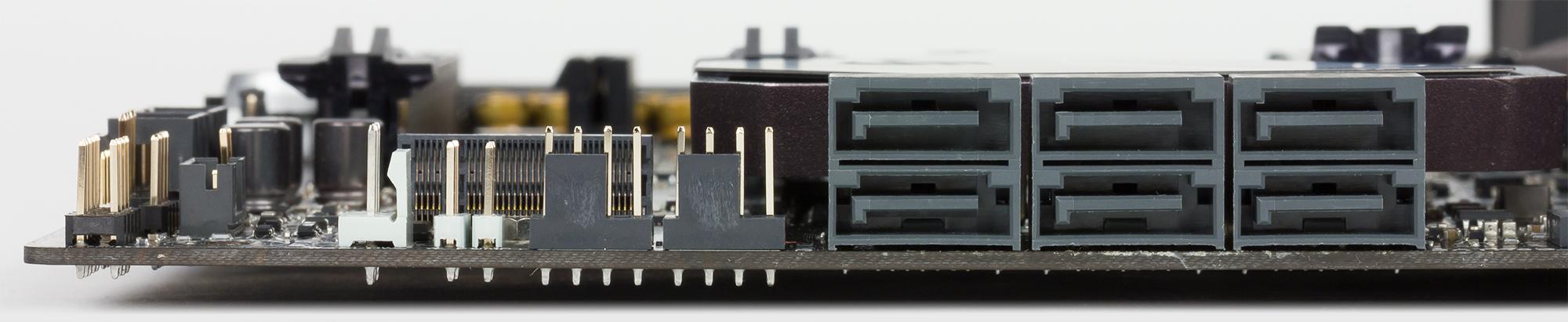

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема USB 2.0 и один разъем USB 3.0 (по два порта на разъем).

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Причем один порт имеет разъем Type-A, а другой — Type-C.

На плате Asus ROG Maximus X Hero имеется и еще один разъем вертикального типа для подключения фронтального порта USB 3.1, который реализован на базе еще одного контроллера ASMedia ASM3142.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus X Hero предусмотрен гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Как это работает

Напомним, что кроме поддержки разных семейств процессоров чипсет Intel Z370 ничем не отличается от чипсета Intel Z270. Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Maximus X Hero.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2, сетевой контроллер и два контроллера ASMedia ASM3142. Все это в совокупности требует 20 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и шесть портов USB 3.0, а это еще 12 HSIO-портов. То есть всего получается 32 HSIO-порта. И это мы еще не учли, что один разъем M.2 может работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

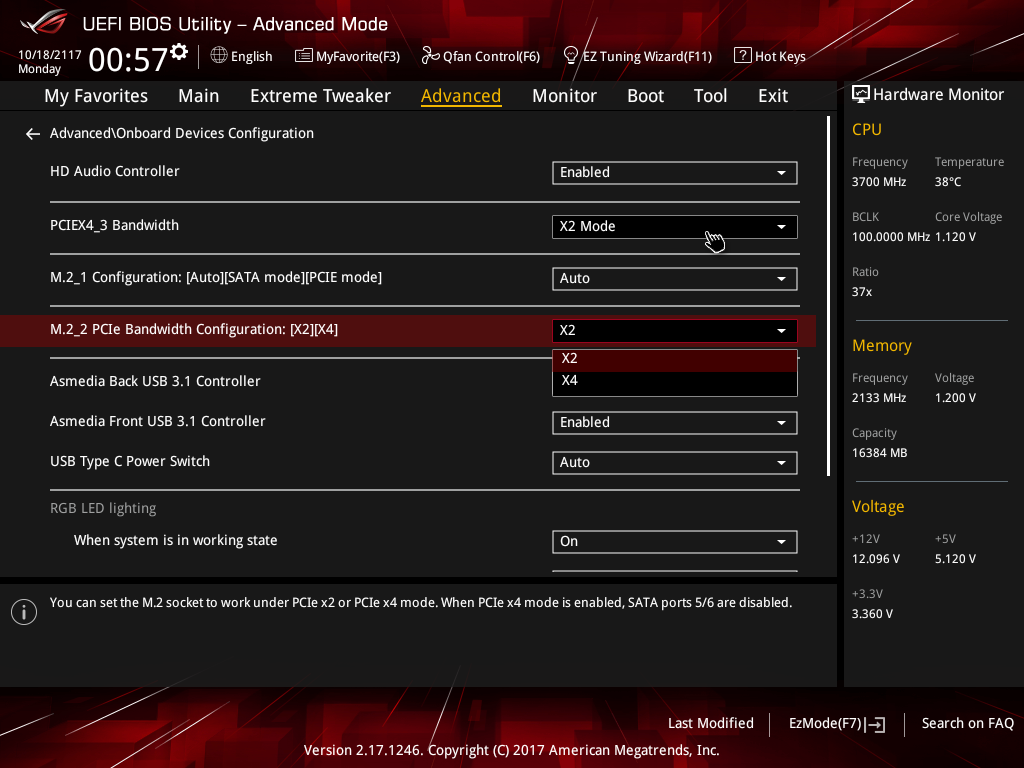

Разъем M.2_1 разделяется по линии SATA c портом SATA#1, то есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен. И наоборот: если используется порт SATA#1, то разъем M.2 доступен только в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с портами SATA#5 и SATA#6 следующим образом. Два HSIO-порта чипсета могут конфигурироваться либо как два порта SATA (SATA#5, SATA#6), либо как два порта PCIe 3.0. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются для разъема M.2_2 в режиме PCIe. Если же задействуются порты SATA#5 и SATA#6 (то есть два HSIO-порта чипсета конфигурируются как два порта SATA), то разъем M.2_2 доступен только в режиме PCIe 3.0 x2. Режим работы разъема M.2_2 задается в настройках BIOS.

Кроме того, слот PCI Express 3.0 x4 разделяется с одним из слотов PCI Express 3.0 x1, то есть на эти два слота в совокупности приходится лишь четыре линии PCIe 3.0. Режим работы слота PCI Express 3.0 x4 задается в настройках UEFI BIOS.

С учетом указанных разделений на плате Asus ROG Maximus X Hero задействованы 29 высокоскоростных портов чипсета: 17 портов PCIe 3.0, 4 порта SATA и 6 портов USB 3.0. Еще два чипсетных HSIO-порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0.

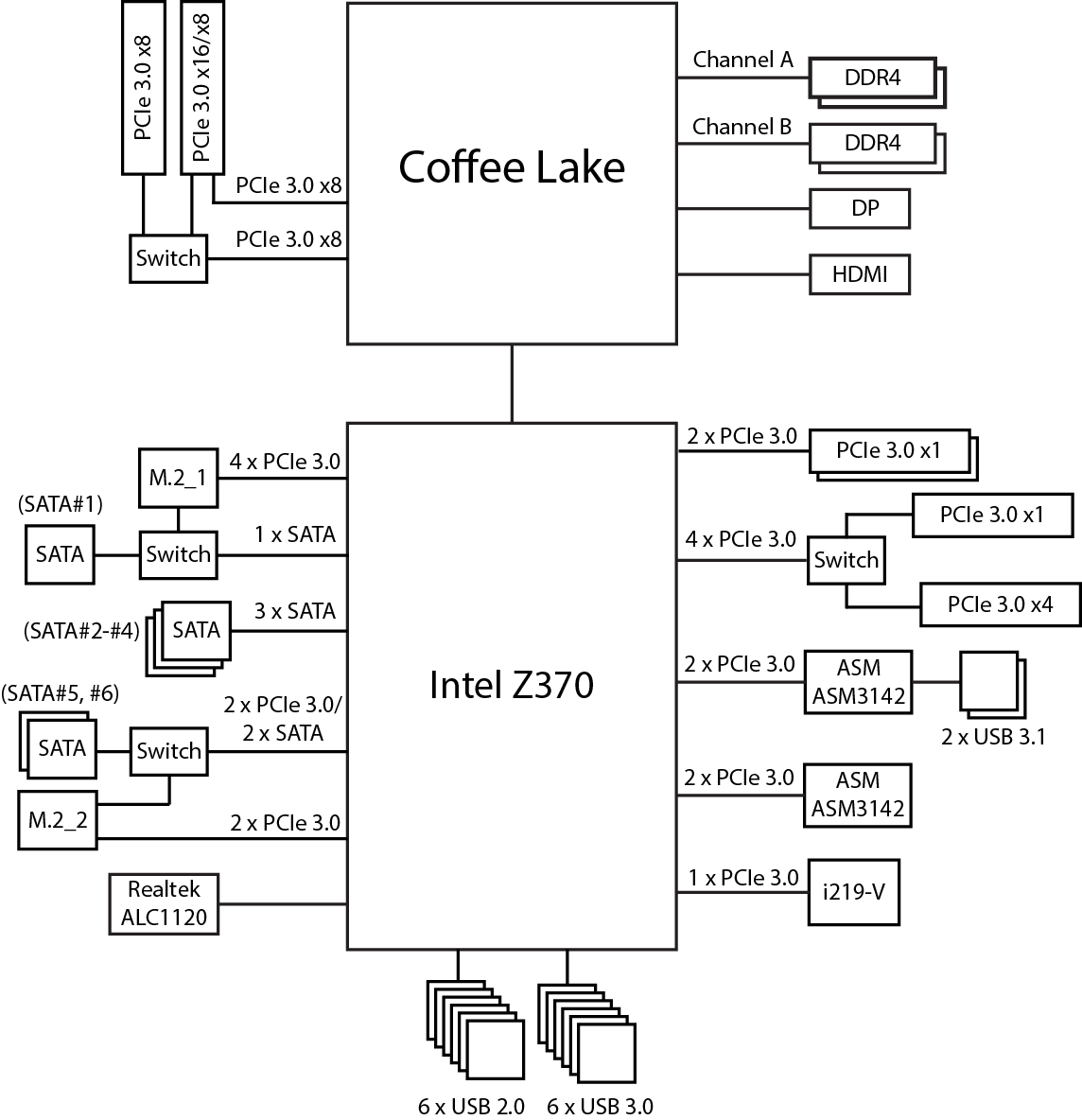

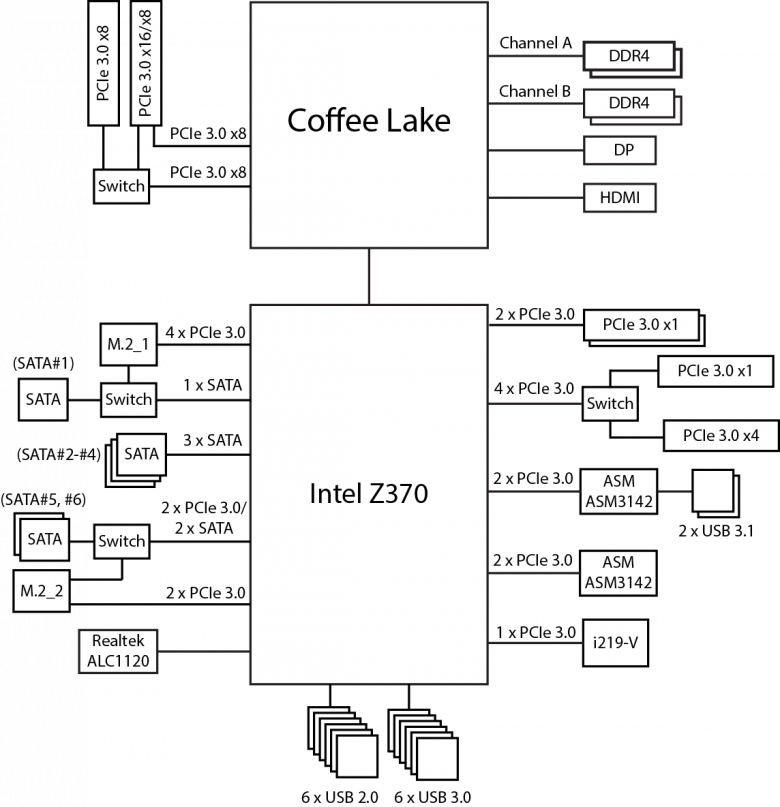

Блок-схема платы Asus ROG Maximus X Hero показана на рисунке.

Дополнительные особенности

На плате Asus ROG Maximus X Hero есть множество дополнительных особенностей. Начнем с того, что имеется индикатор POST-кодов, который дополнен индикаторами Q LED (CPU, DRAM, VGA), позволяющими быстро диагностировать проблемы на этапе загрузки системы.

Есть также также кнопки включения питания, перезагрузки и специфические кнопки Safe Boot и Retry Button. Нажатие на кнопку Safe Boot приводит к принудительной перезагрузке системы с выходом в UEFI BIOS Setup. Кнопка Retry Button нужна в случае разгона системы. Она позволяет перезагружать систему, когда кнопка перезагрузки не срабатывает, и при этом не меняет настройки UEFI BIOS Setup.

Есть и традиционная для плат Asus кнопка MemOK!.

Для экстремального разгона процессора могут пригодиться LN2 и переключатель Slow Mode.

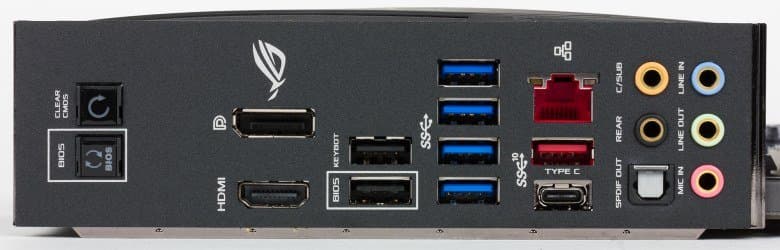

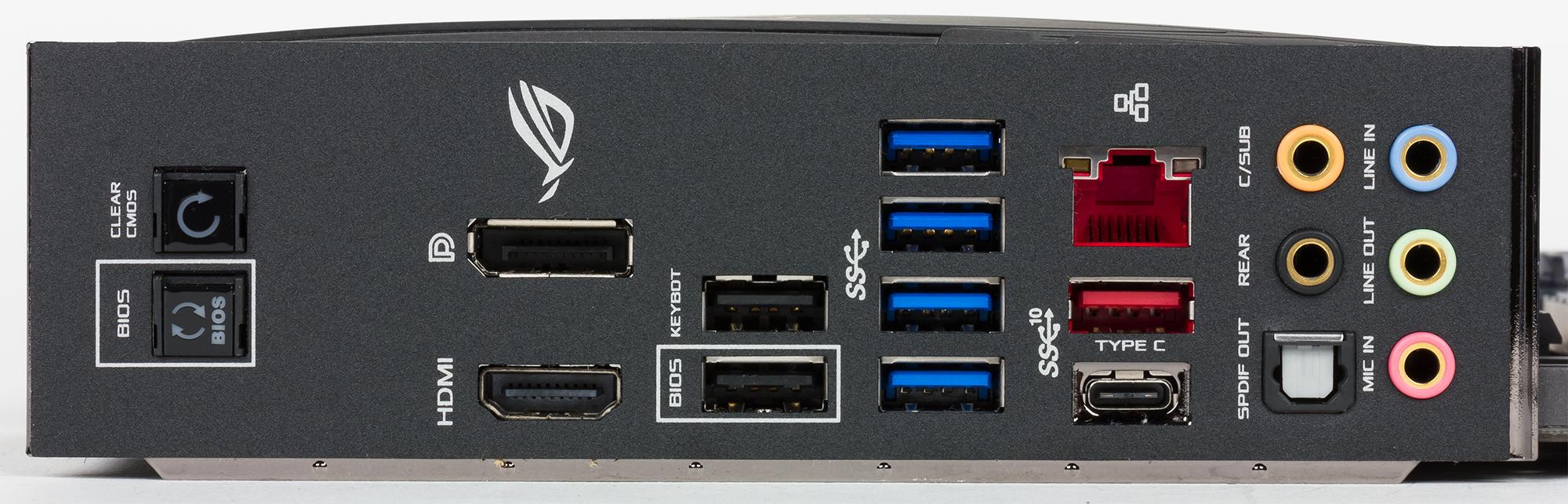

На задней панели разъемов есть кнопки для сброса настроек BIOS (Clear CMOS) и для перепрошивки BIOS без необходимости включения компьютера. Все, что нужно для обновления BIOS — вставить флэшку с новой версией прошивки в выделенный порт USB 2.0 и в выключенном состоянии компьютера нажать на соответствующую кнопку.

Следующая особенность платы Asus ROG Maximus X Hero — реализация RGB-подсветки.

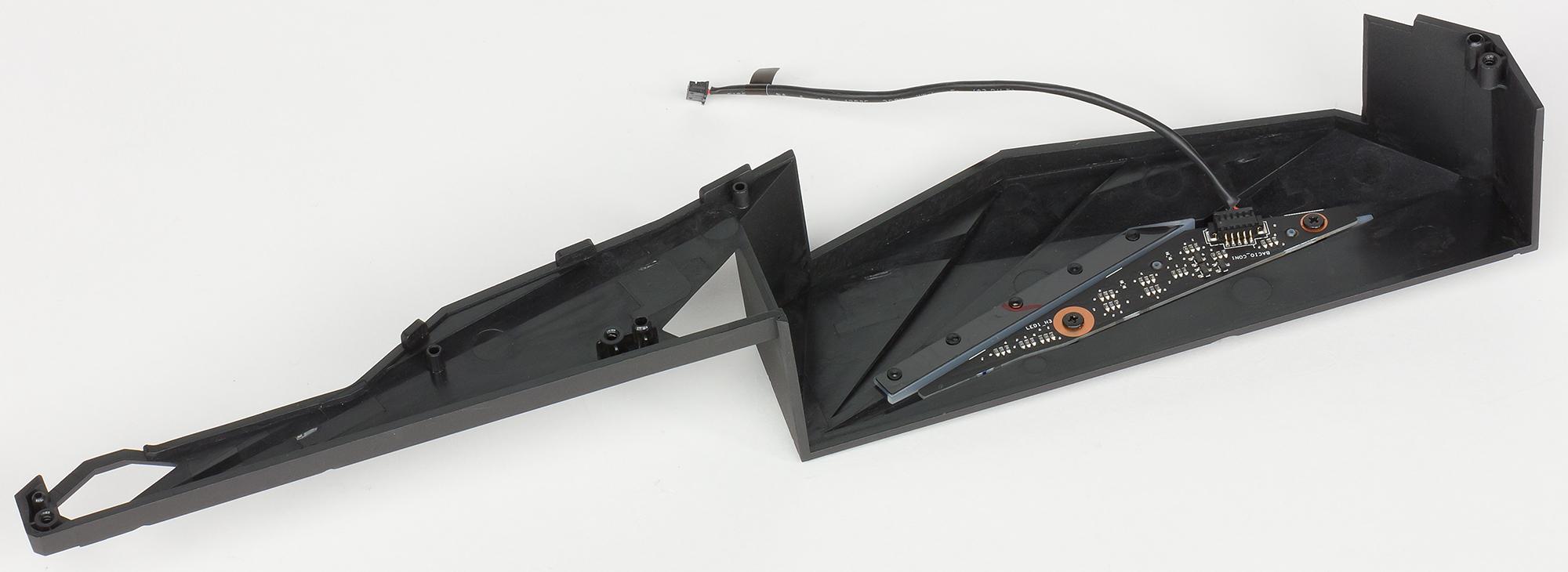

Подсвечивается надпись Maximus X на кожухе панели разъемов.

Кроме того, под радиатором чипсета есть три светодиода, создающие подсветку логотипа ROG на самом радиаторе. Есть еще три светодиода, которые расположены под радиатором, который устанавливается на SSD-накопитель, вставляемый в один из разъемов M.2.

Настраивается подсветка традиционно с использованием утилиты Asus Aura Sync, которая позволяет выбрать цвет подсветки и различные эффекты.

Кроме подсветки самой платы есть возможность подключения светодиодных лент. Так, на плате имеется два четырехконтактных разъема (12V/G/R/B) для подключения светодиодных лент с питанием 12 В типа 5050 RGB LED и один трехконтактный (5V/D/G) разъем для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами.

Среди дополнительных особенностей можно также отметить наличие пятиконтактного разъема для подключения платы Fan Extension, которая позволяет подключать дополнительные вентиляторы и термодатчики.

И последнее, о чем стоит упомянуть — это наличие специальных монтажных отверстий для крепления на плату моддинговых элементов, сделанных на 3D-принтере.

Система питания

Как и большинство плат, модель Asus ROG Maximus X Hero имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

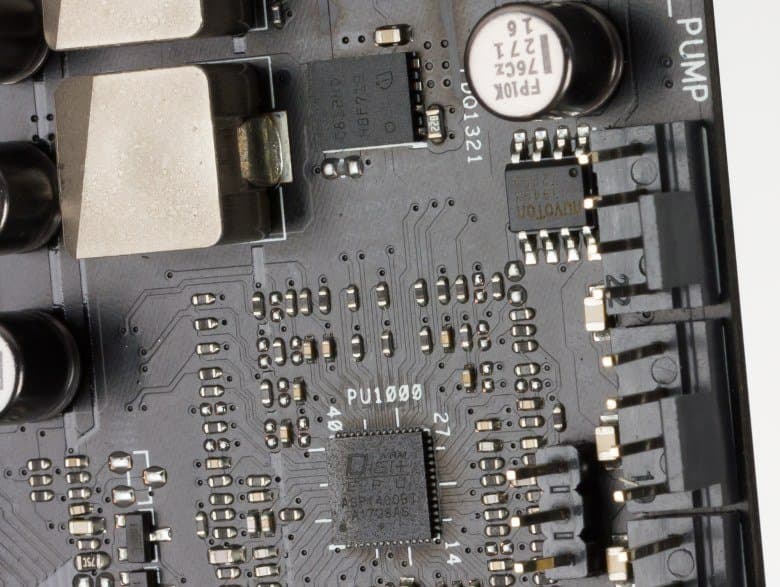

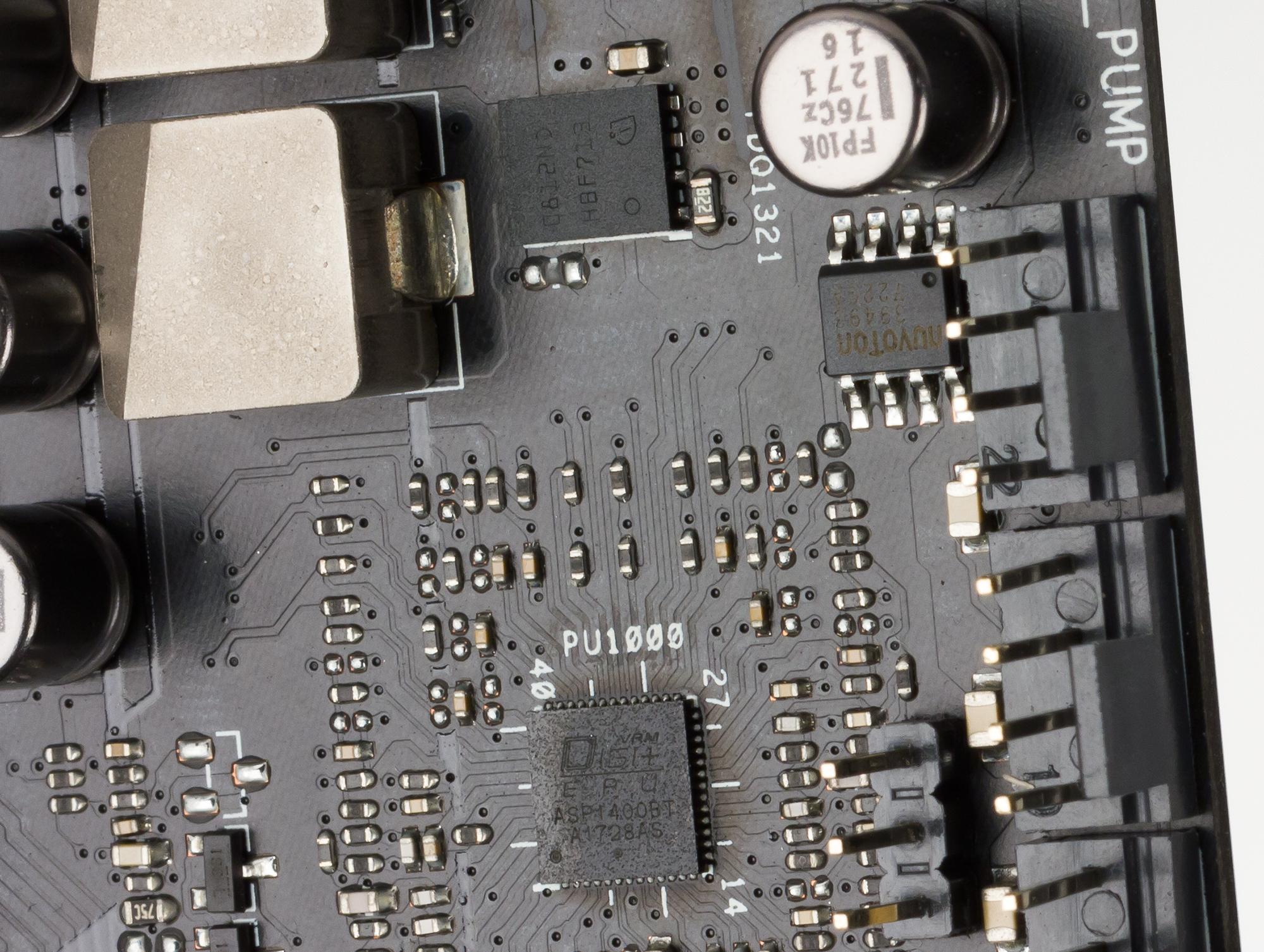

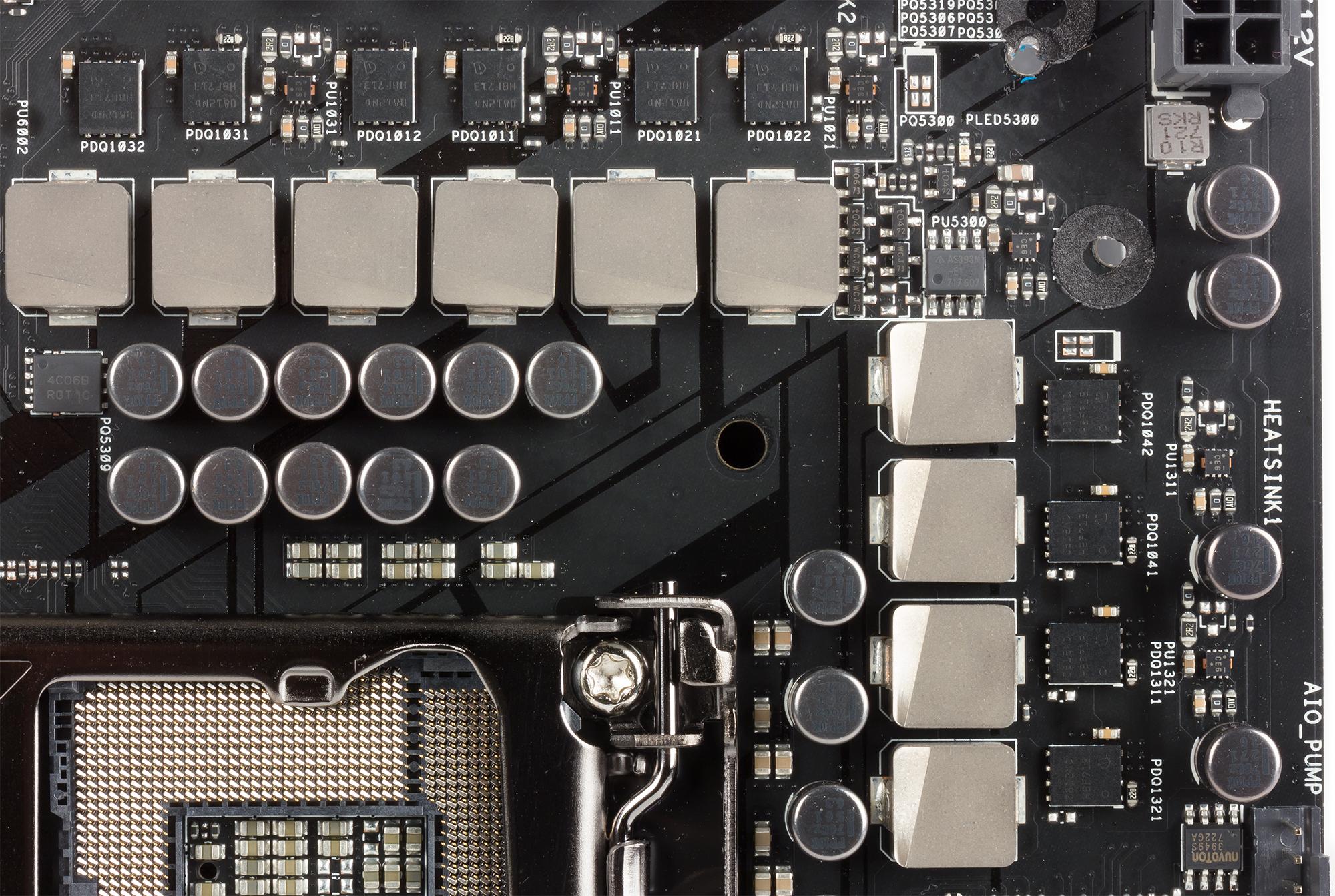

Регулятор напряжения питания процессора на плате 10-канальный и управляется PWM-контроллером ASP1400BT в сочетании с шестью MOSFET-драйверами.

Система охлаждения

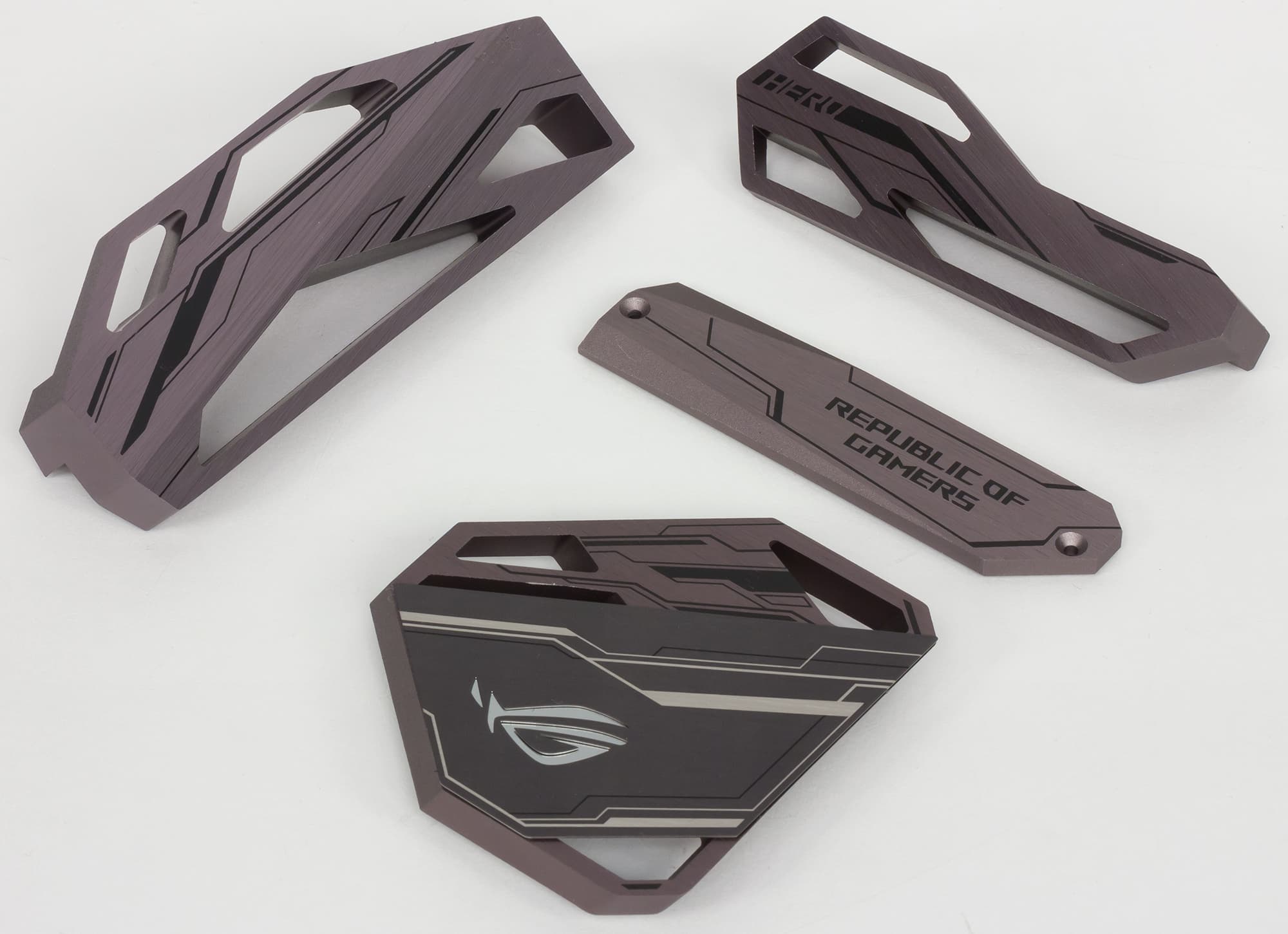

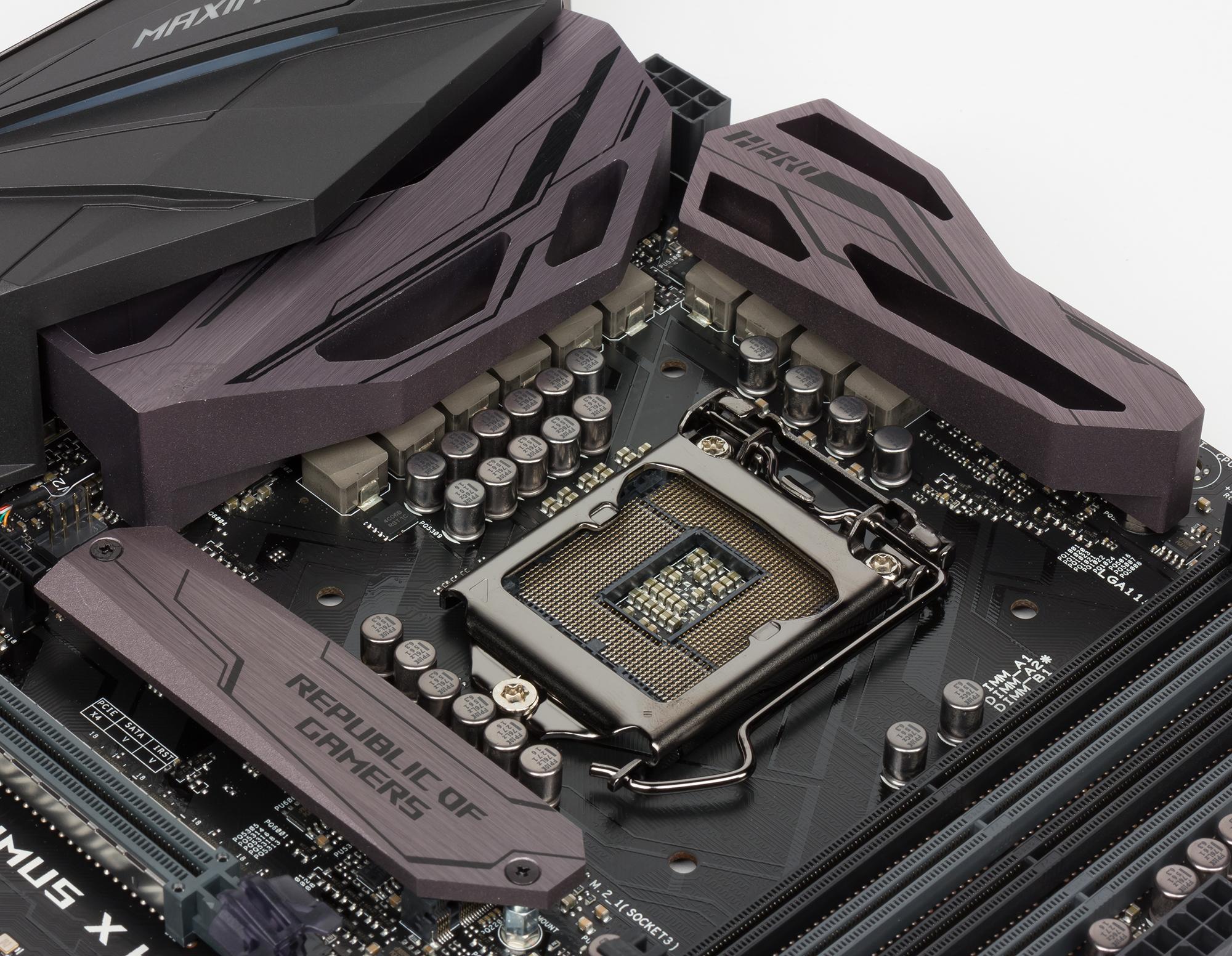

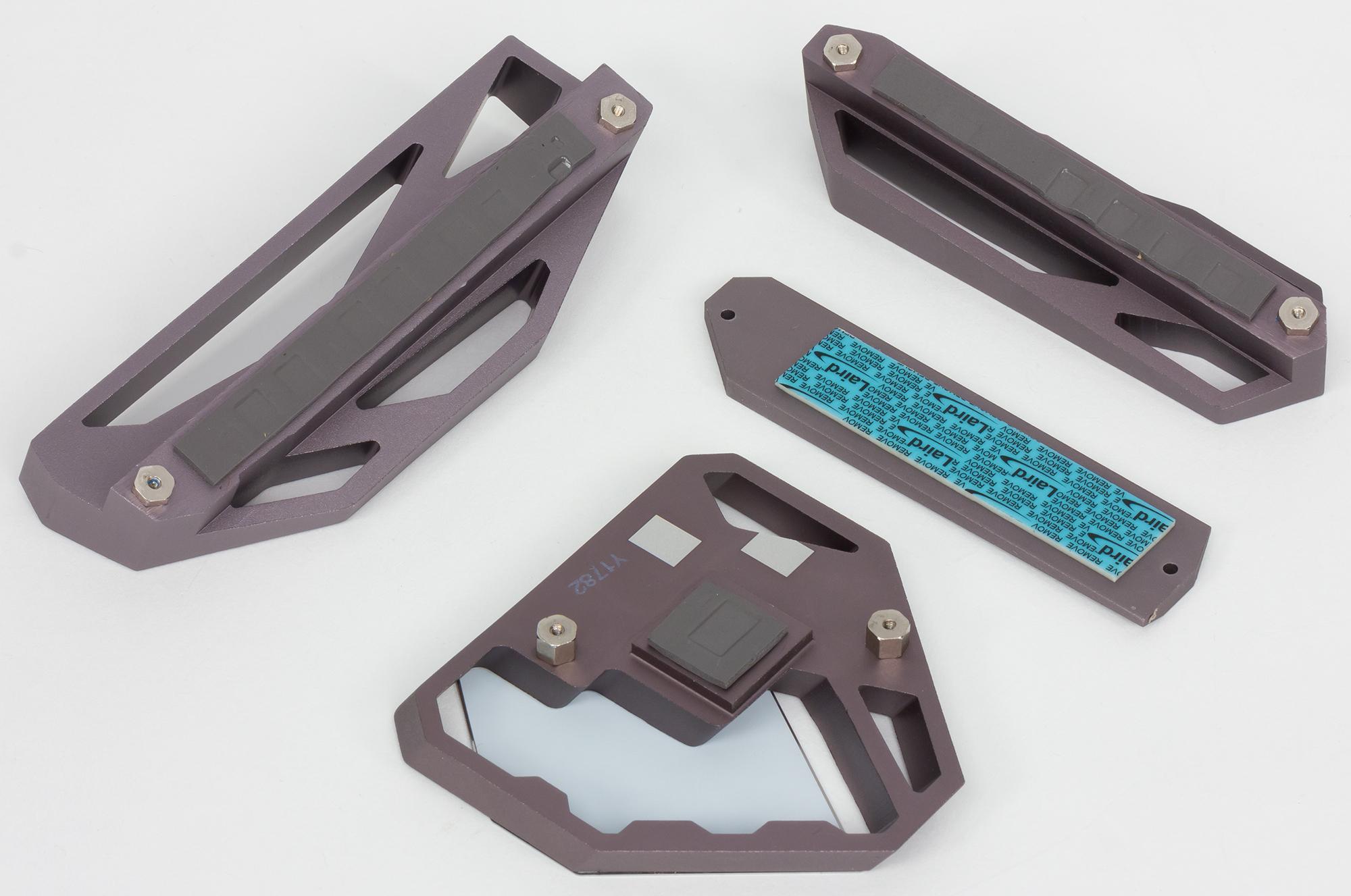

Система охлаждения платы Asus ROG Maximus X Hero состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор установлен на чипсете. Есть и радиатор, который устанавливается на SSD-накопитель, вставляемый в один из разъемов M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов. Два разъема предназначены для подключения помпы СВО, а еще один разъем поддерживает вентиляторы с током до 3 A (36 Вт).

Кроме того, как уже отмечалось, есть и разъем для подключения платы Fan Extension, а также разъем для термодатчика.

Специально для СВО есть еще три отдельных разъема: трехконтактный разъем W_Flow для подключения датчика скорости течения жидкости и разъемы W_In и W_Out для подключения датчиков определения температуры жидкости на входе и выходе СВО.

Аудиоподсистема

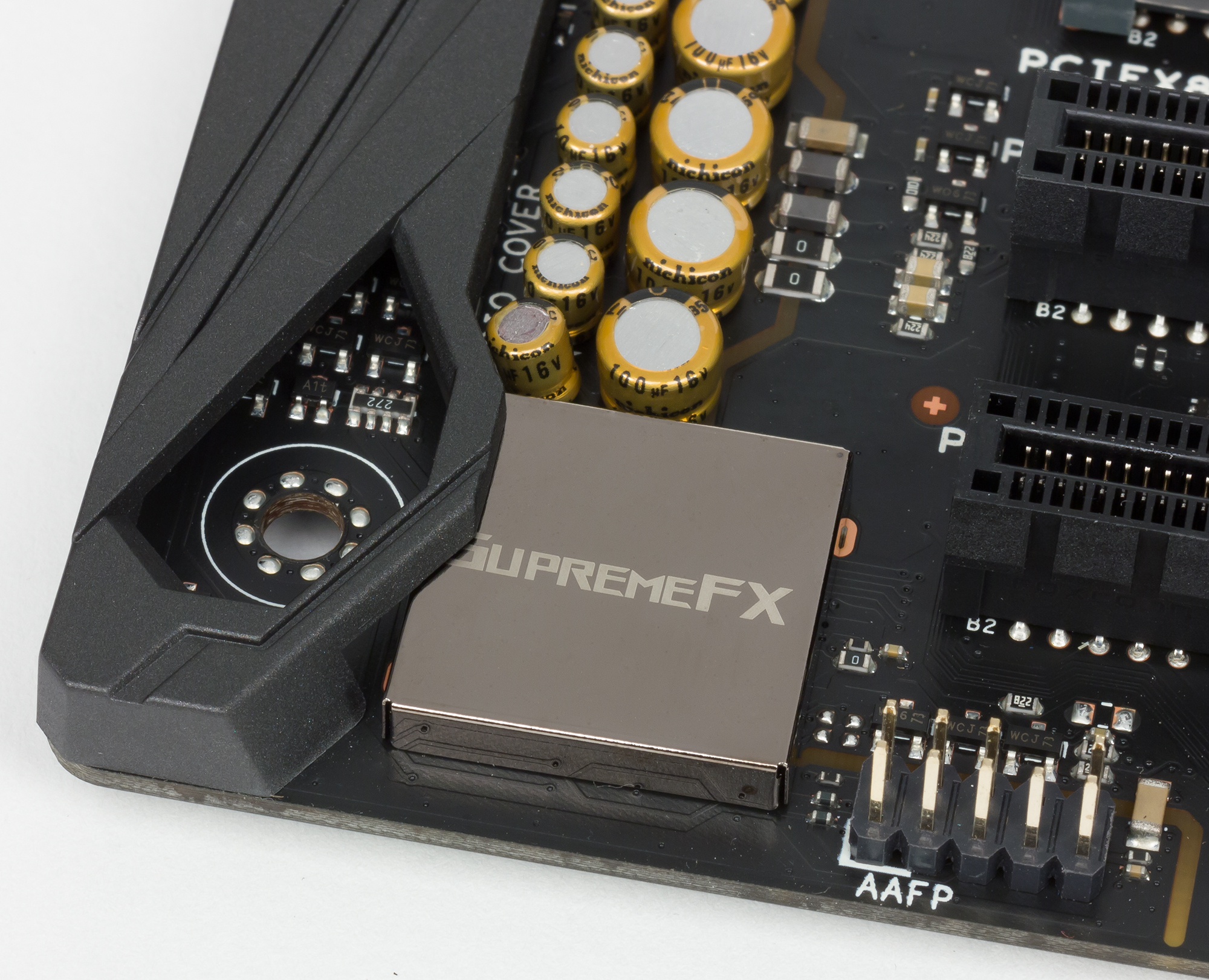

Аудиоподсистема платы Asus ROG Maximus X Hero основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы. Визуально элементы аудиотракта выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

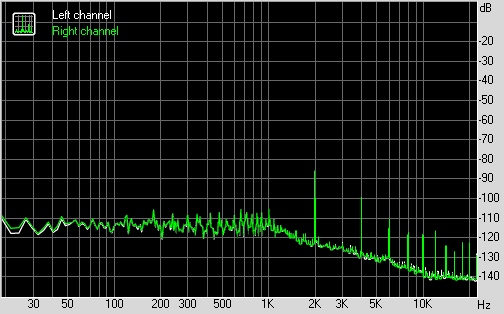

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus X Hero получил оценку «Очень хорошо».

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−83,7
Хорошо

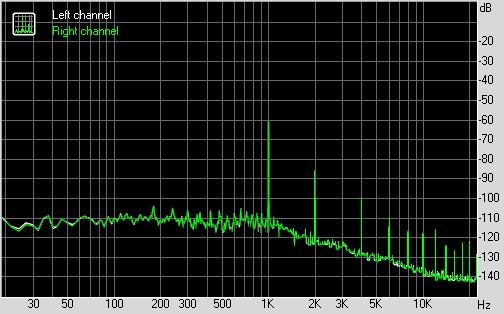

Динамический диапазон, дБ (А)
83,9
Хорошо

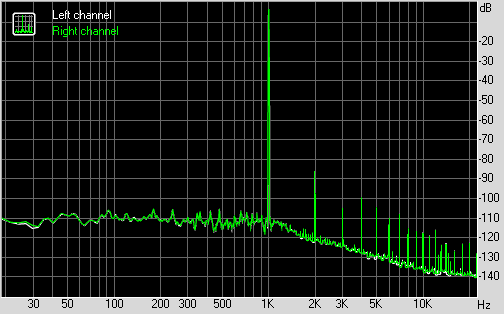

Гармонические искажения, %
0,0055
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,4
Хорошо

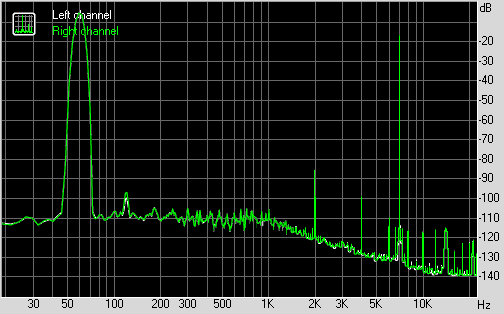

Интермодуляционные искажения + шум, %
0,013
Очень хорошо

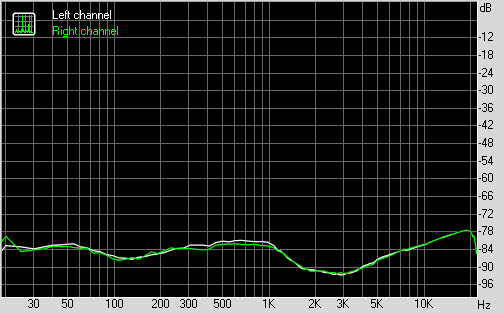

Взаимопроникновение каналов, дБ
−82,4
Очень хорошо
Интермодуляции на 10 кГц, %
0,013
Очень хорошо
Общая оценка
Очень хорошо

Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

Мы уже рассматривали несколько плат Asus на чипсете Intel Z370. И конечно же, UEFI BIOS Setup платы Asus ROG Maximus X Hero практически не отличается от UEFI BIOS Setup других плат Asus на том же чипсете — например, Asus ROG Strix Z370-E Gaming.

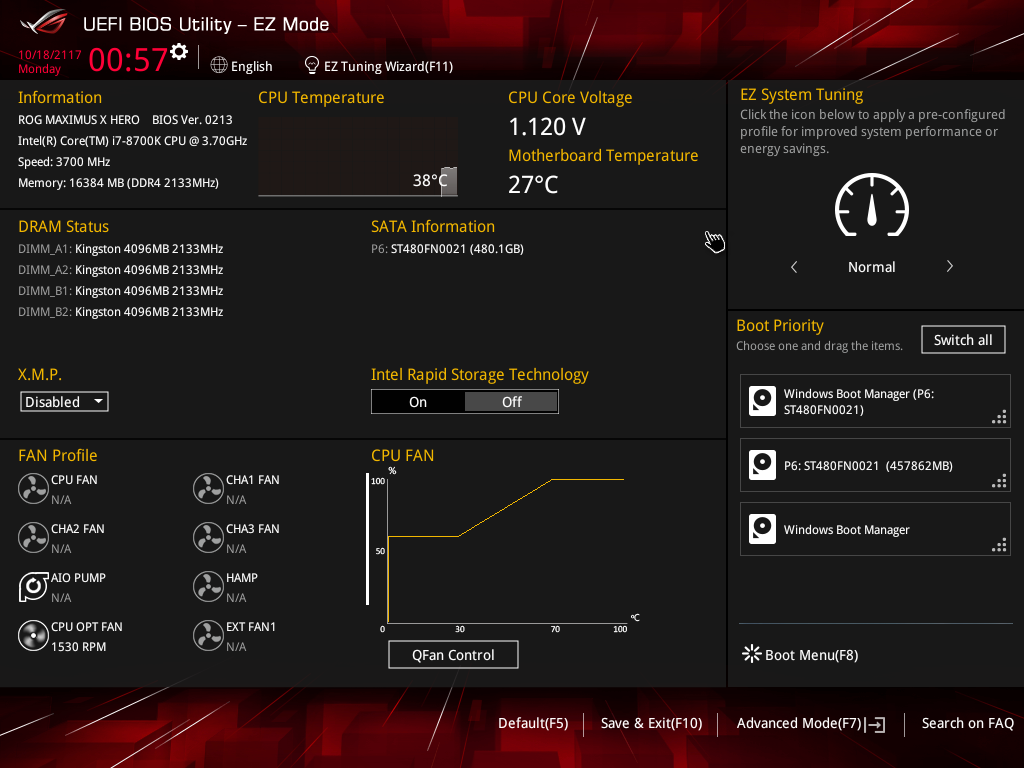

Есть два режима отображения: упрощенный (EZ Mode) и расширенный (Advanced Mode).

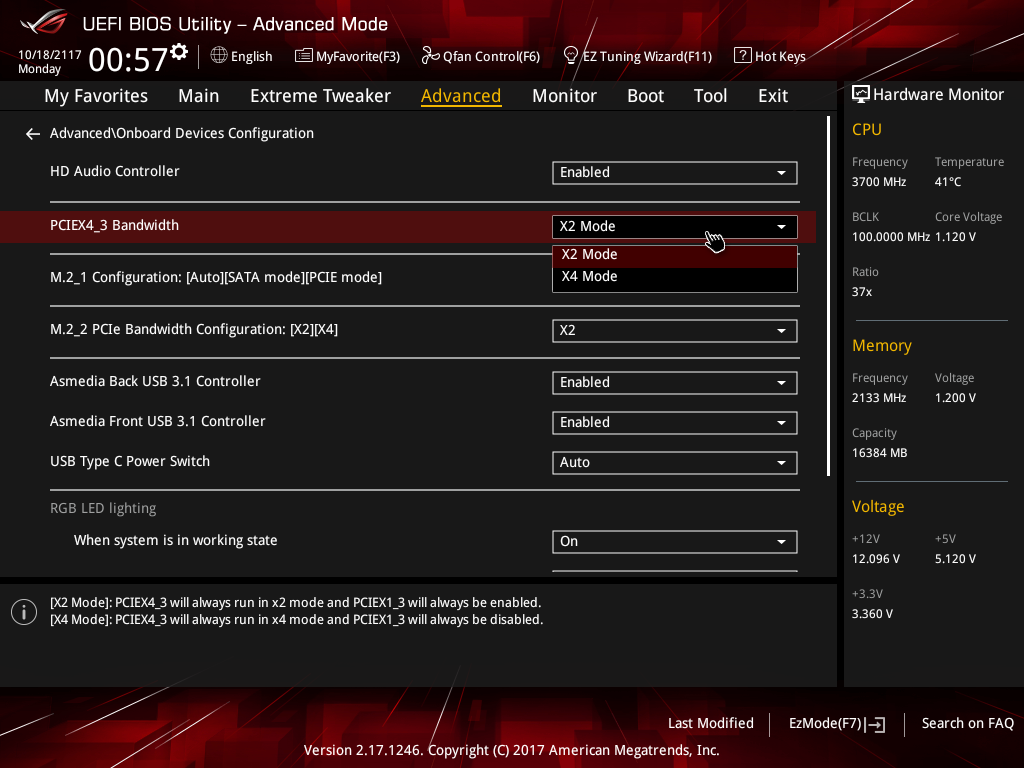

В режиме Advanced Mode для настройки используются восемь стандартных вкладок (My Favorites, Main, Extreme Tweaker, Advanced, Monitor, Boot, Tool, Exit).

Все настройки, предназначенные для разгона системы, собраны на вкладке Extreme Tweaker. Попутно отметим, что на плате Asus ROG Strix Z370-E Gaming (и на всех платах серии Strix) этот же пункт называется Ai Tweaker. На этой вкладке можно поменять частоту BCLK (BCLK Frequency) и коэффициент умножения (CPU Core Ratio).

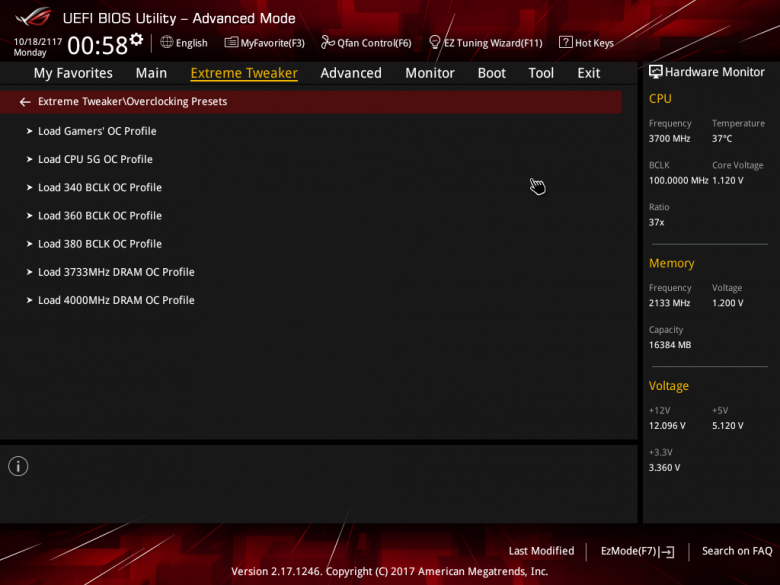

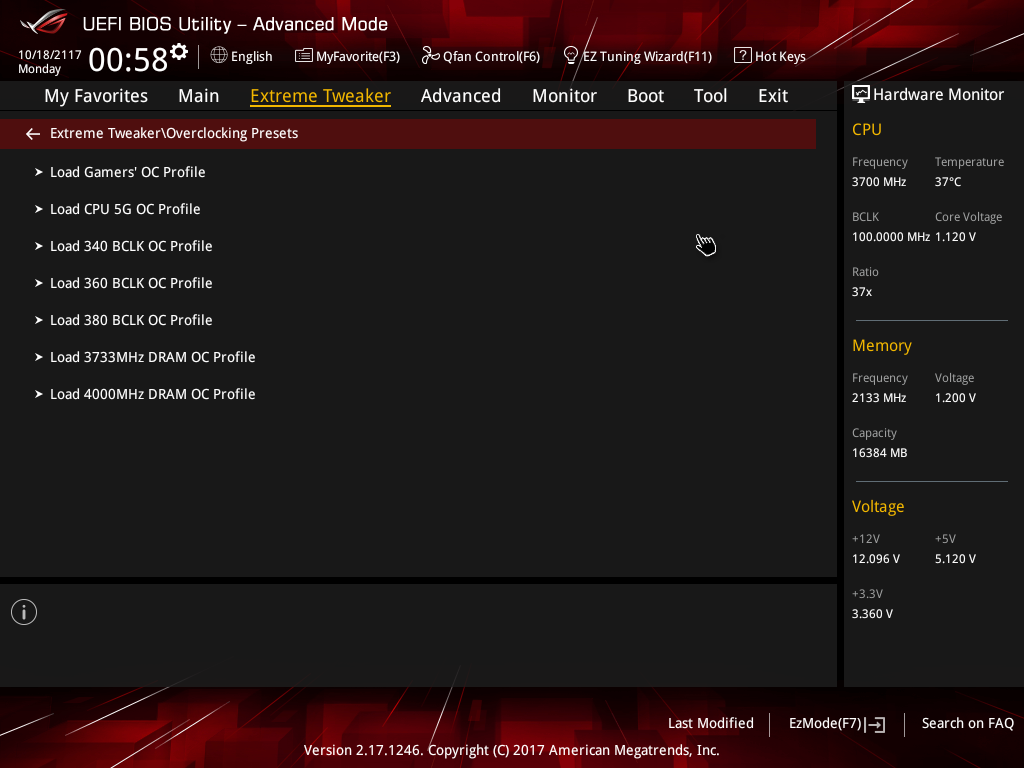

Что выделяет BIOS Setup платы Asus ROG Maximus X Hero — так это наличие отдельного пункта с пресетами разгона (Overclocking Presets). У той же платы Asus ROG Strix Z370-E Gaming тоже есть пресеты разгона, но только до 5 ГГц, а здесь пресетов больше.

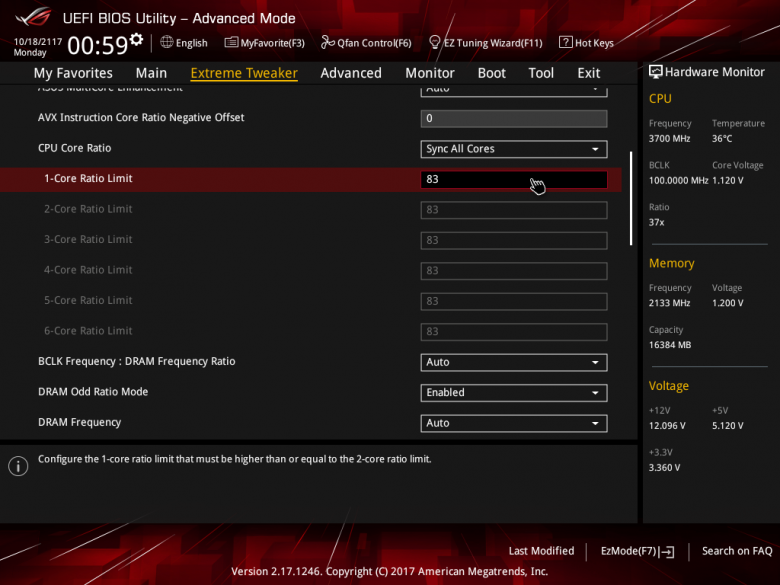

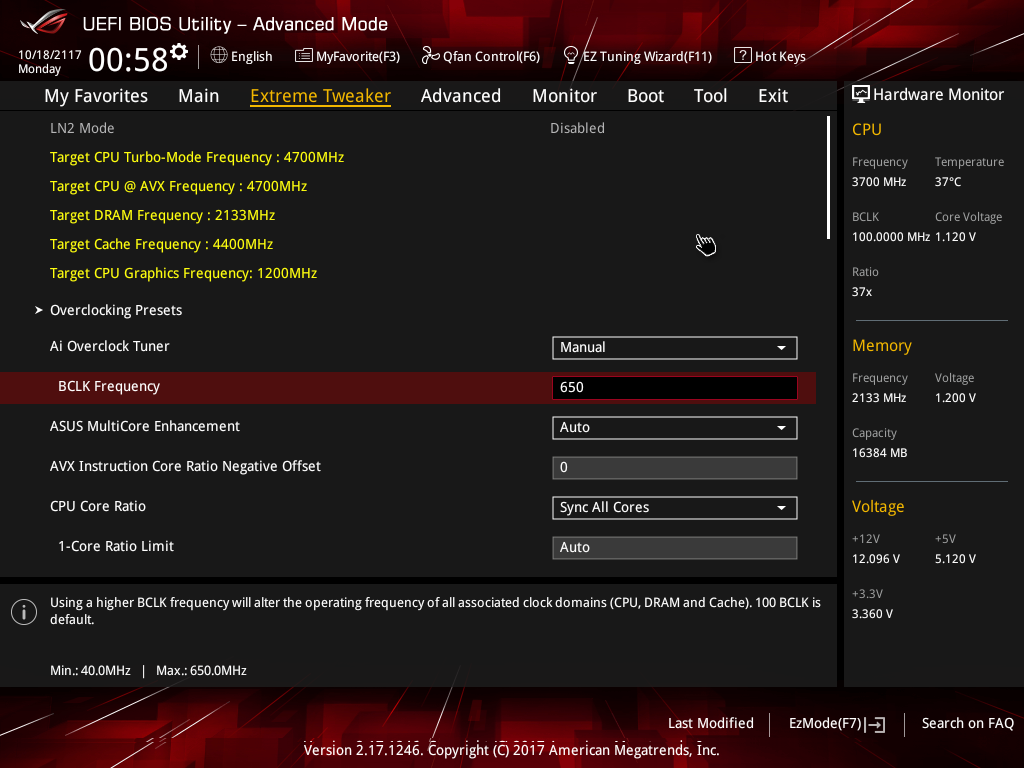

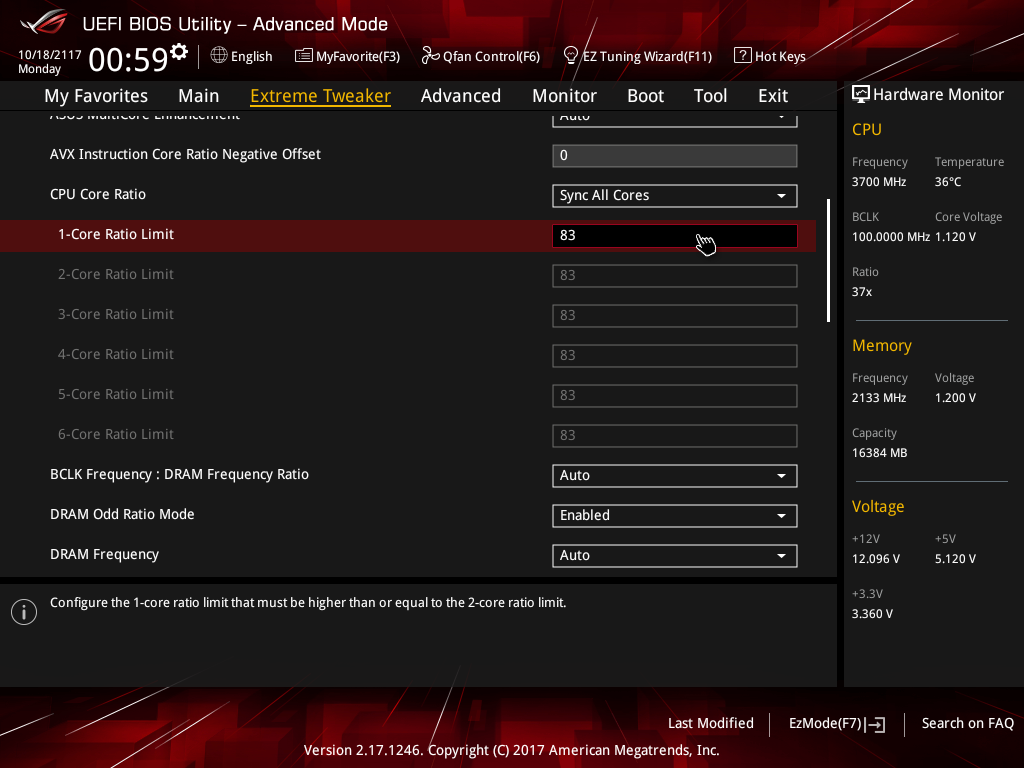

Частота BCLK меняется до 650 МГц, а максимальный коэффициент умножения может быть равен 83.

Кроме того, можно произвести и более тонкую настройку работы процессора. В частности, можно задавать максимальный коэффициент умножения для каждого случая числа активных ядер и настраивать технологию динамического разгона (Turbo Boost).

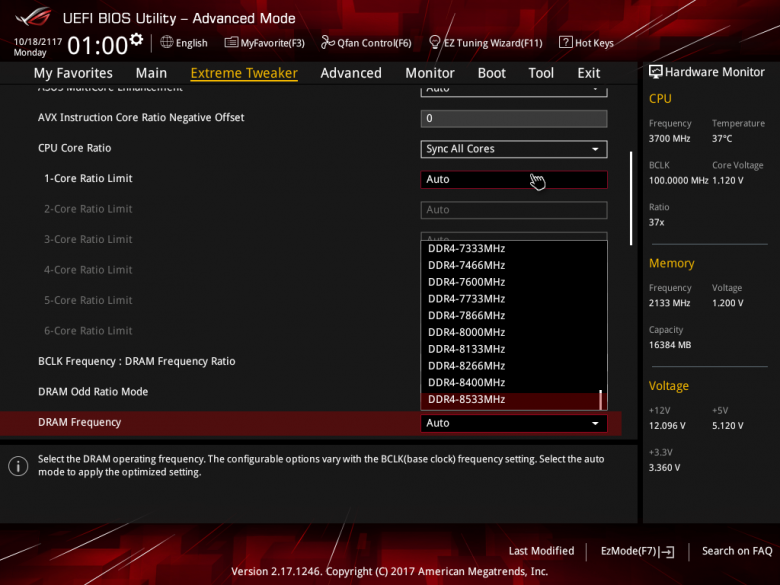

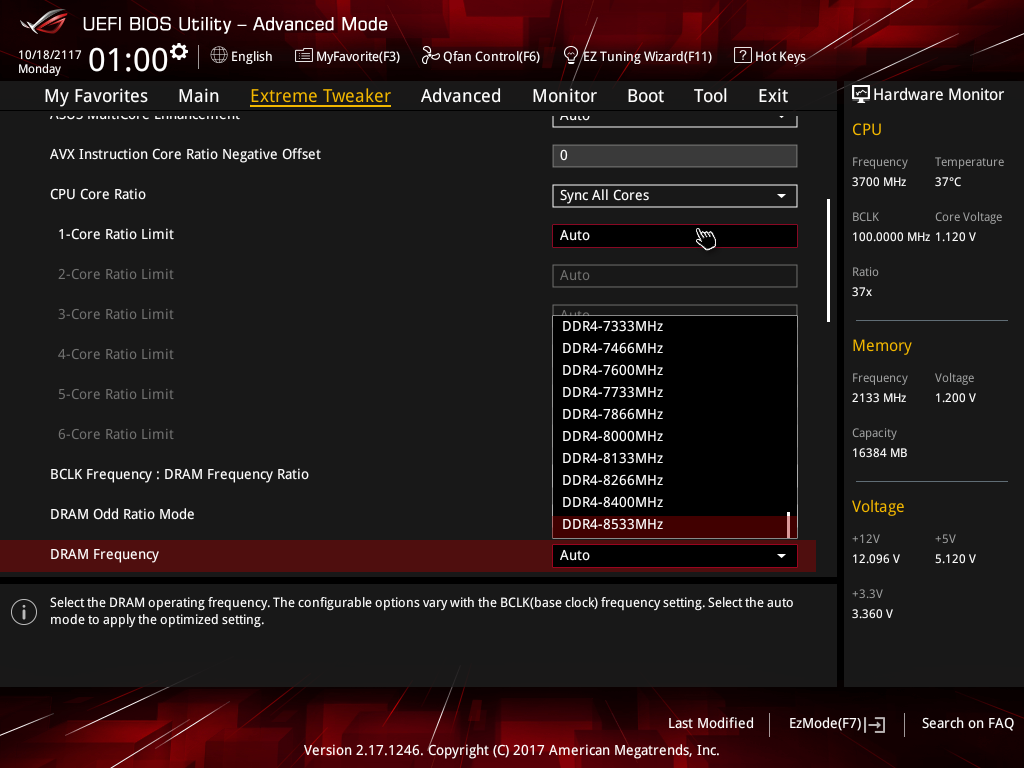

Естественно, имеется возможность разгонять память, изменяя ее частоту и тайминги. Максимальная частота памяти DDR4 составляет 8533 МГц (при частоте BCLK 100 МГц).

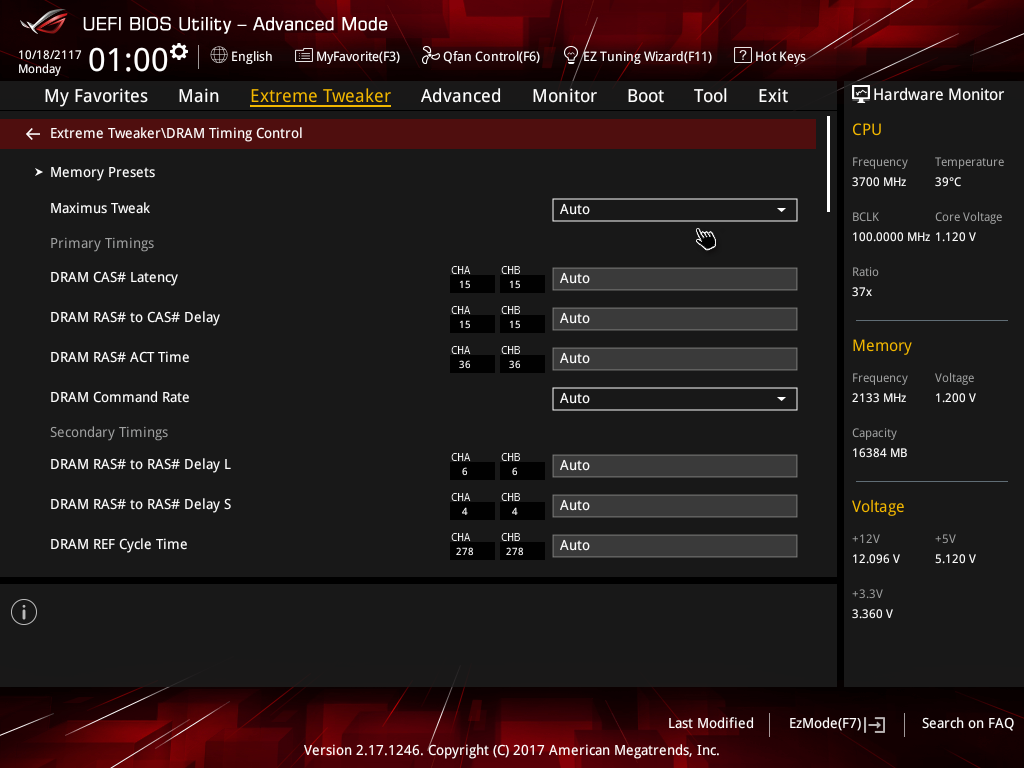

Естественно, можно настраивать тайминги памяти.

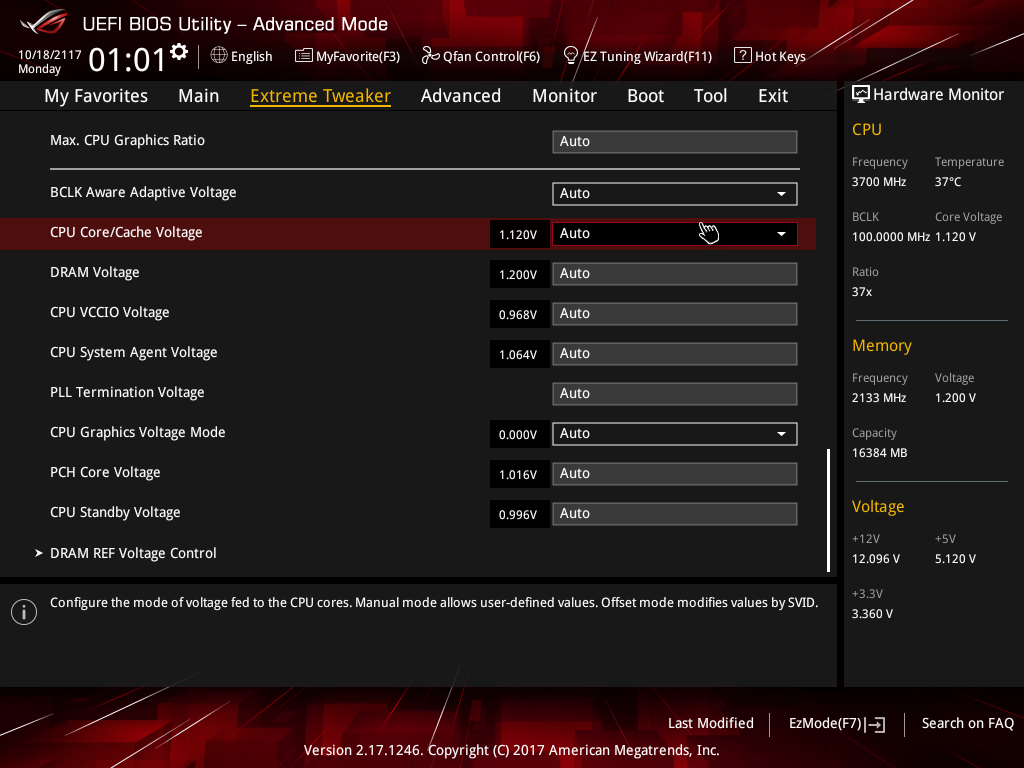

Можно задавать напряжение питания ядра процессора, памяти и пр.

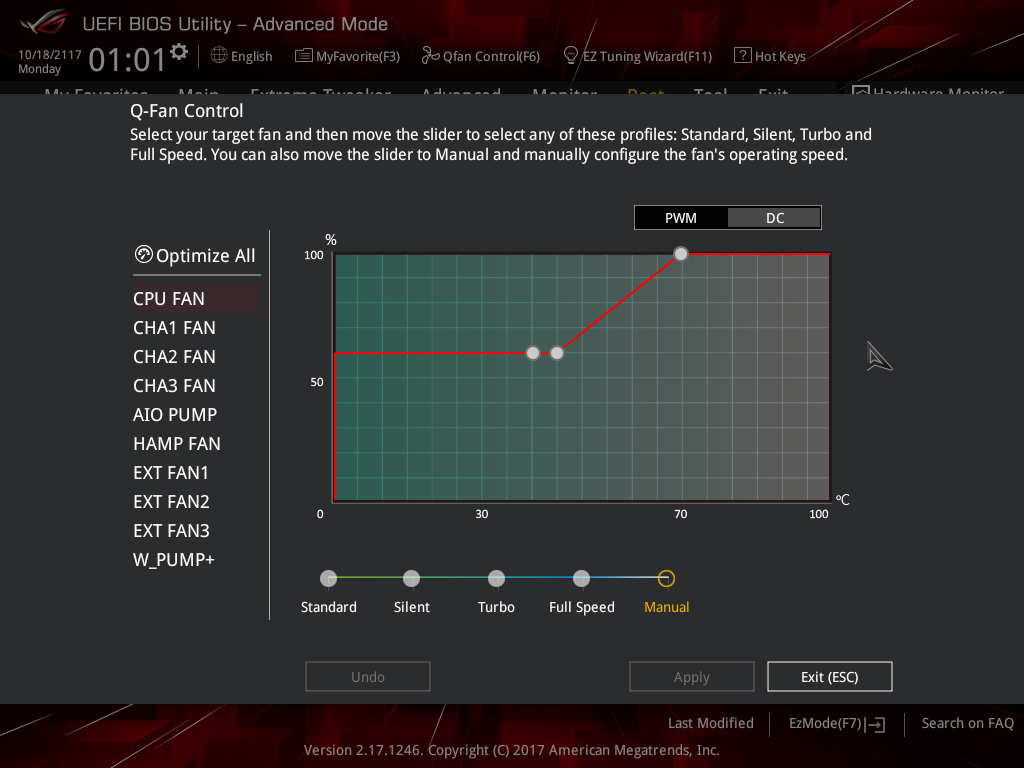

И, конечно же, в UEFI BIOS Setup можно настроить скоростной режим работы вентиляторов.

Выводы

С одной стороны, плата Asus ROG Maximus X Hero довольно простая. Можно сказать, что это классический вариант платы на чипсете Intel Z370. С другой стороны, у нее множество дополнительных особенностей, ориентированных на энтузиастов. Тут вам и разнообразные кнопки, и подсветка, и возможность подключения огромного количества вентиляторов, и наличие специальных разъемов для датчиков СВО. Розничная стоимость Maximus X Hero составляет примерно 21 тысячу рублей — это немного выше стоимости классической платы на чипсете Intel Z370. Поясним, что мы понимаем под классическим вариантом. Это плата с тремя слотами PCI Express x16 (два от процессора и один от чипсета), два разъема M.2, несколько (от двух до четырех) слотов PCI Express x1, один-два сетевых интерфейса и без избыточного количества дополнительных контроллеров. Так вот, классическая плата на чипсете Intel Z370 сейчас стоит 16-17 тысяч рублей. У платы Asus ROG Maximus X Hero цена немного выше, но это переплата за те самые дополнительные возможности, которые ориентированы на компьютерных энтузиастов и, конечно же, поклонников марки Asus ROG Maximus.
