Обзор беспроводного роутера TCL LinkHub HH63V1 со встроенным модемом LTE Cat6

Несмотря на широкое распространение подключений к интернету через оптоволокно и медный кабель, устройства для работы через сотовые сети продолжают пользоваться устойчивым спросом. Основные сценарии их использования — удаленные от крупных населенных пунктов места, а также временные или мобильные размещения. Формально в роли интернет-роутера может выступать и любой современный смартфон, однако установка именно специализированного роутера имеет свои преимущества: возможность организации проводной сети, более эффективная работа Wi-Fi, обслуживание большего числа клиентов, возможность использования внешних антенн для сотовой связи.

Ранее мы уже рассматривали подобные решения в разных вариантах исполнения (в частности, TCL LinkHub HH42CV1), и обычно модели со встроенными модемами не могли похвастаться высокой скоростью их работы из-за отсутствия поддержки соответствующих стандартов. Кроме того, медленный Wi-Fi и проводное подключение на 100 Мбит/с ограничивают внутренние скорости локального сегмента сети. Конечно, когда речь идет о сотовой сети, обычно сложно что-то прогнозировать или тем более гарантировать в плане скорости, но если в смартфонах давно используются модемы высоких категорий, то встроенные в роутер могли этим похвастаться редко.

Тем более будет интересно познакомиться с роутером TCL LinkHub HH63V1, который имеет встроенный модем LTE Cat6, гигабитные проводные порты, двухдиапазонный Wi-Fi класса AC1200 и порт для телефонного аппарата. Кроме того, модель получила корпус необычного дизайна со встроенными антеннами.

Комплект поставки и внешний вид

Беспроводной роутер поставляется в небольшой картонной коробке. Оформление преимущественно на русском языке. Есть фотография устройства, таблица технических характеристик, включая поддержку диапазонов LTE, а также MAC и IMEI.

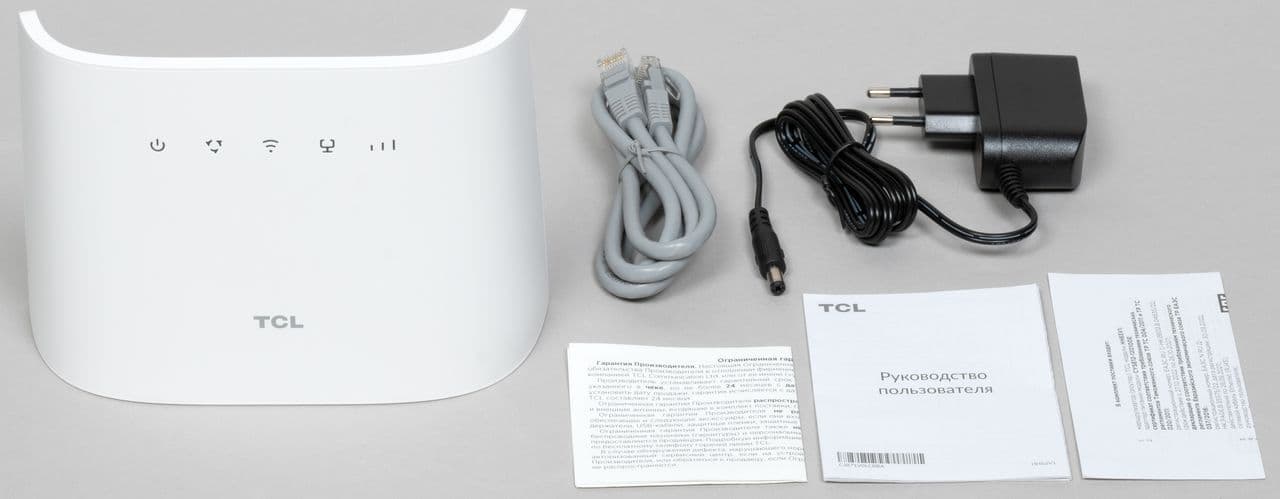

В комплект поставки входят сам роутер, компактный блок питания, метровый гигабитный патч-корд серого цвета, листовка-инструкция, гарантийный талон. Блок питания имеет параметры 12 В 1 А и 1,5-метровый кабель со стандартным круглым штекером. Документация идет на русском языке.

Производитель имеет веб-сайт с региональными версиями, включая предназначенную для России. Но информации по роутерам на нем нет, поиск в разделе поддержки также не дал никаких результатов. На международном сайте есть описание модели, общий FAQ по данному типу устройств и версия листовки по началу работы в электронном виде на нескольких языках.

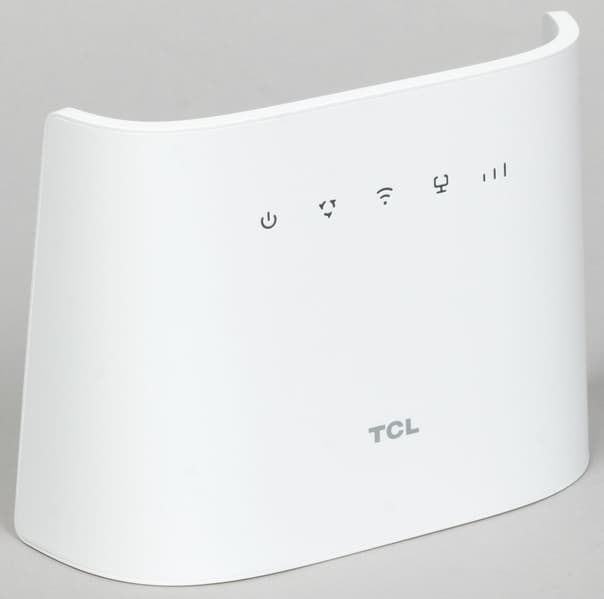

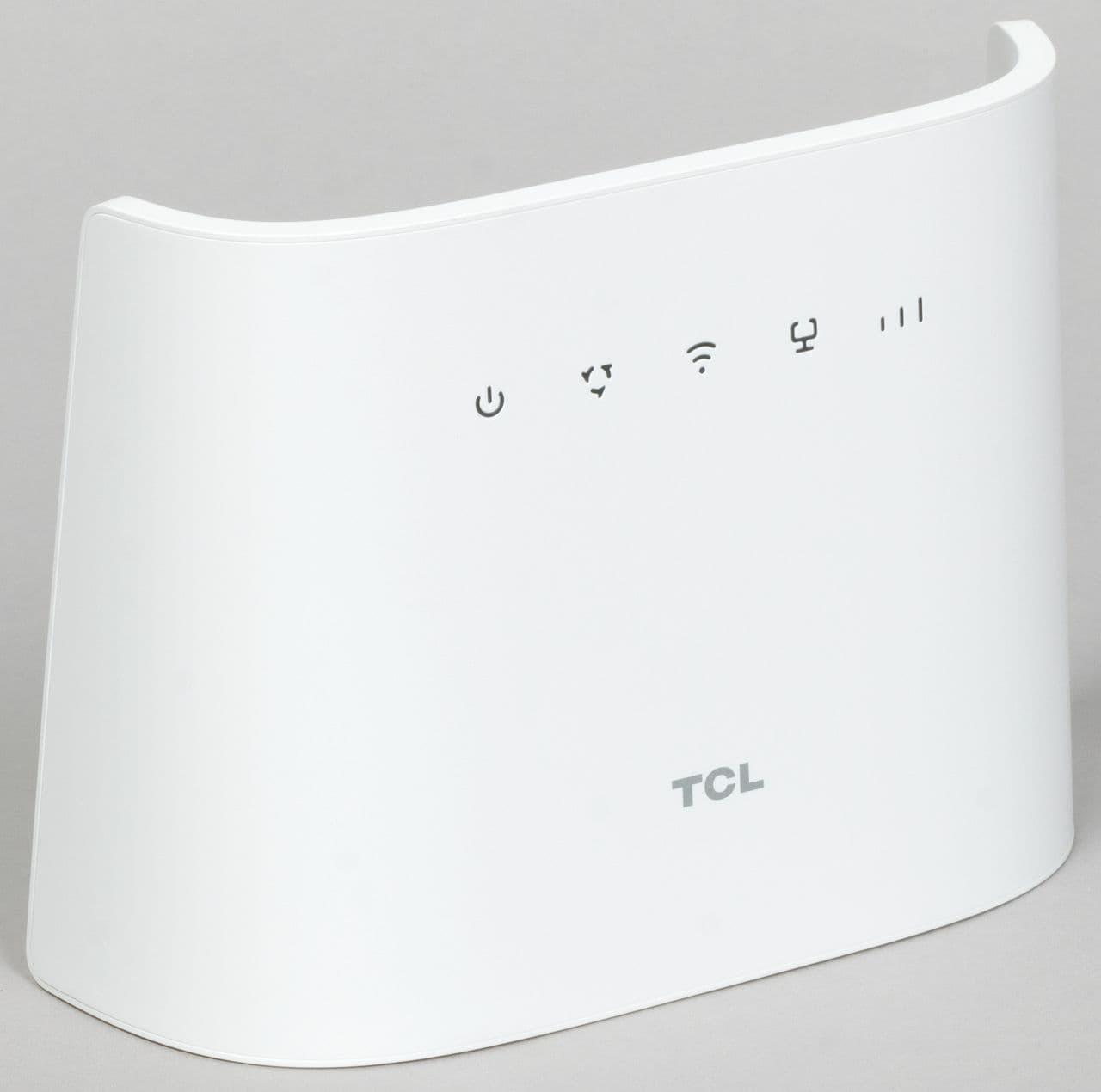

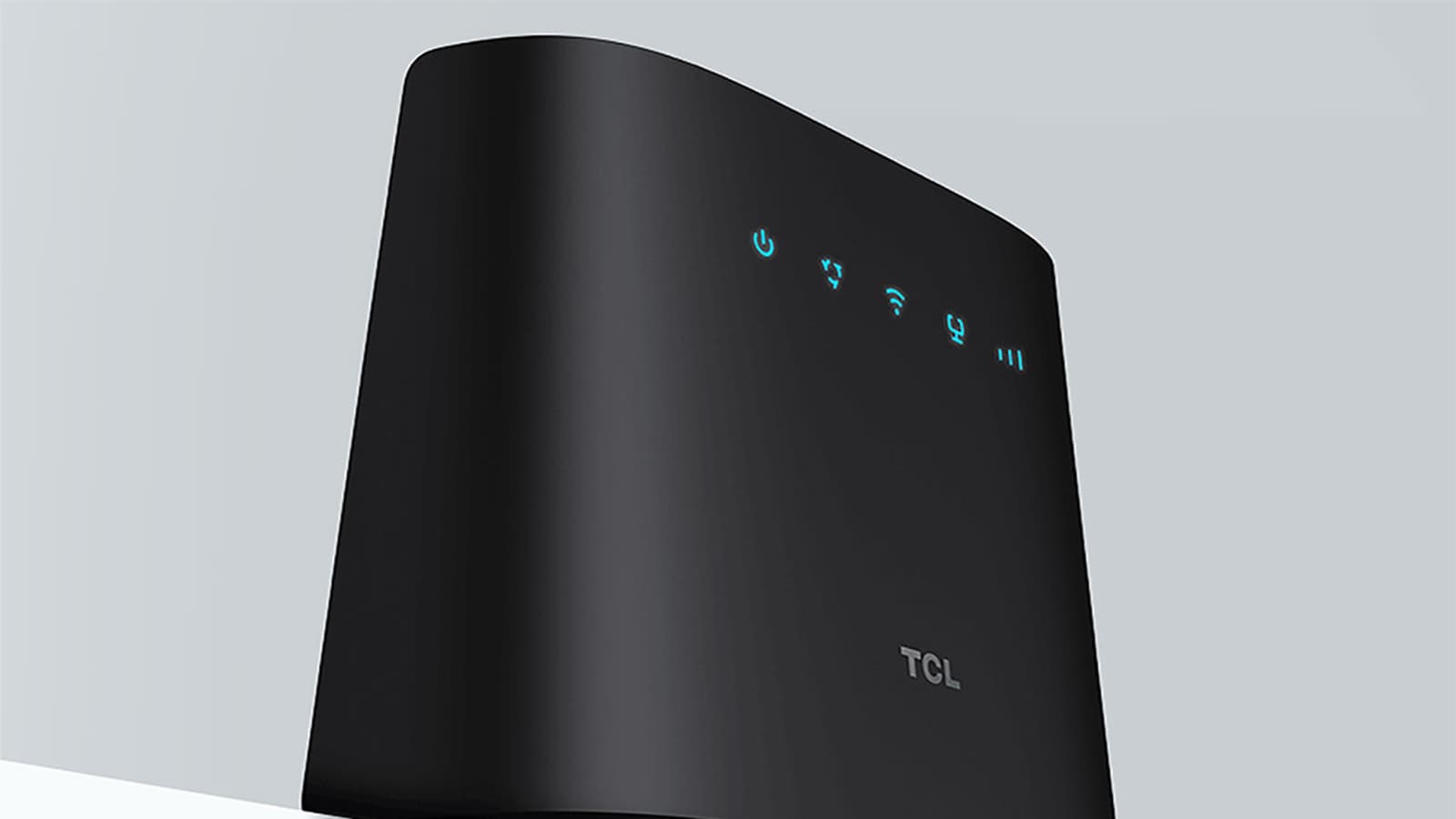

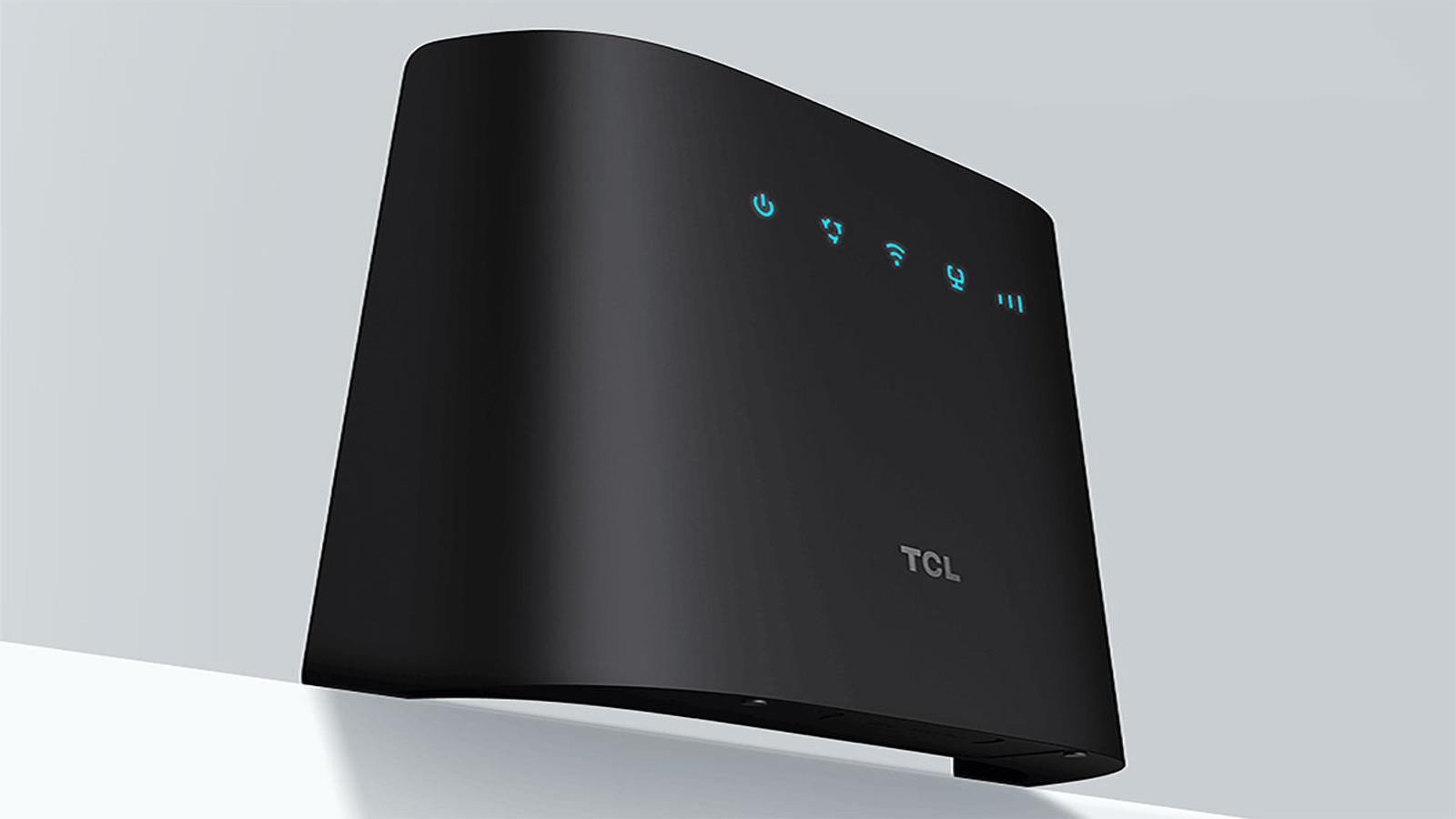

Корпус роутера выполнен из белого матового пластика. Существует также и черная версия модели. Габаритные размеры составляют 176×58×128 мм. Устройство очень легкое — всего 200 г. Четыре скромные резиновые вставки помогают удерживаться на гладких поверхностях. Но после подключения кабелей могут появиться вопросы к устойчивости.

Роутер получил оригинальный дизайн со встроенными антеннами. Смотрится интересно, однако в данном случае это сложно назвать практичным вариантом: устройство можно только установить на какой-то горизонтальной поверхности, возможности подключения внешних антенн у него нет, как и крепления на стену.

Получается, что модель ориентирована на условия хорошего приема внутри помещений, что, на наш взгляд, несколько ограничивает диапазон ее использования. Конечно, можно спрятать ее и на чердаке дачного дома, если там лучше прием, но тогда нет смысла в интересном дизайне.

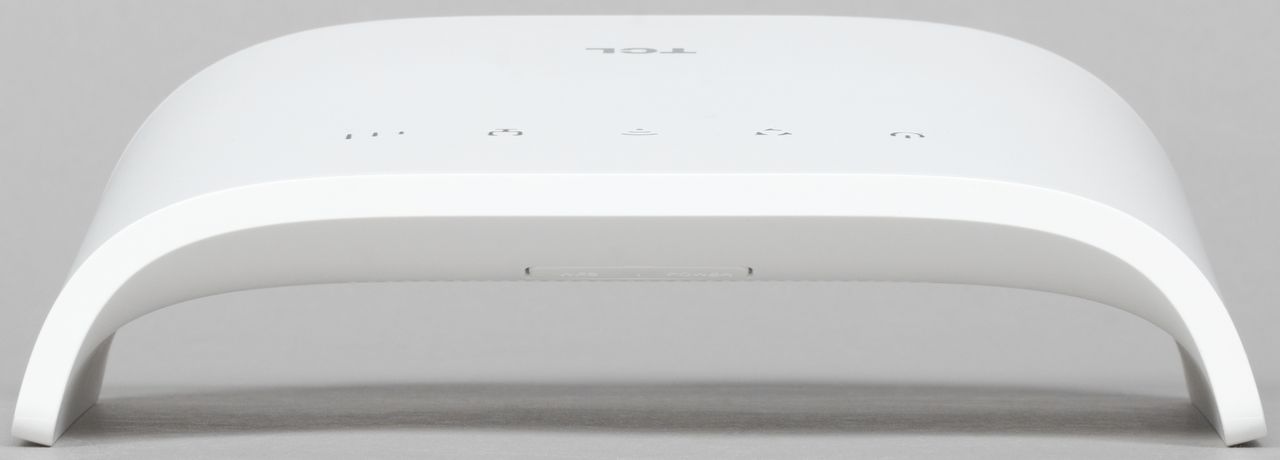

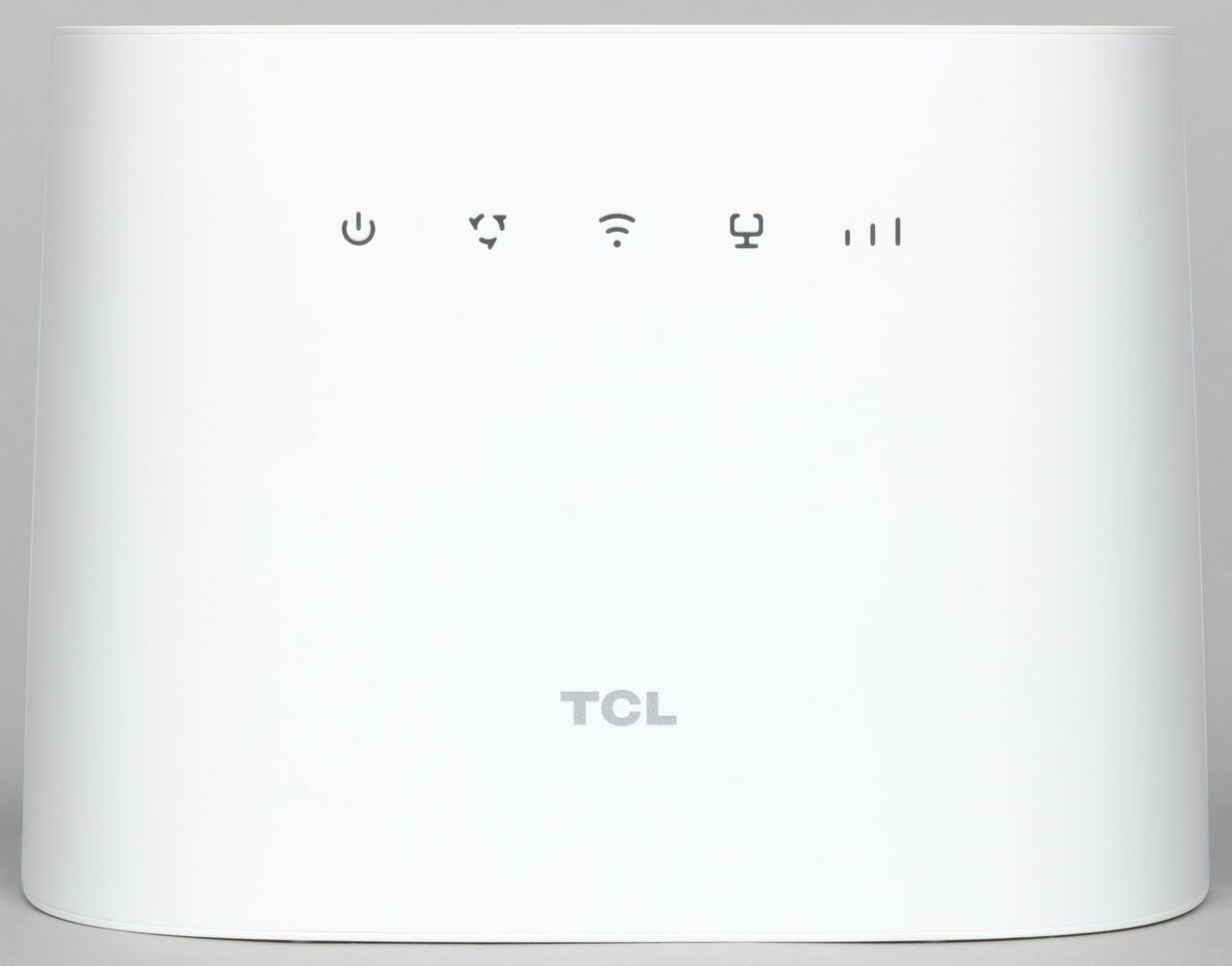

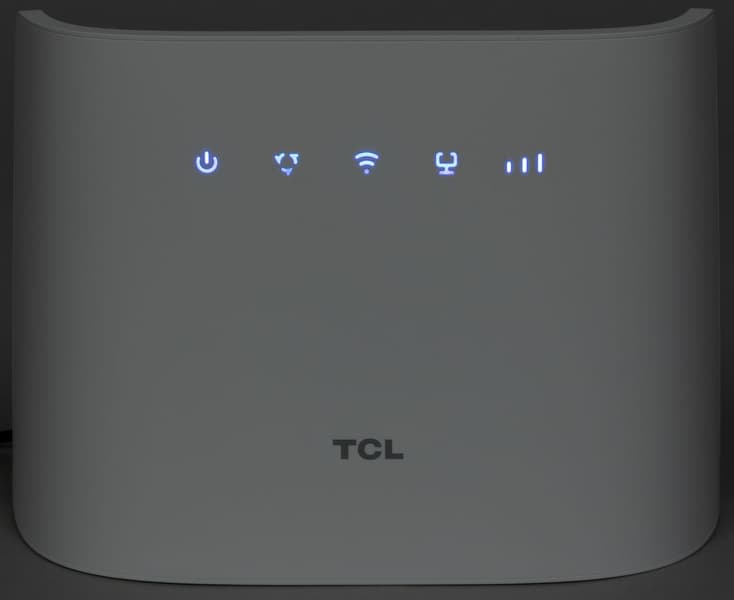

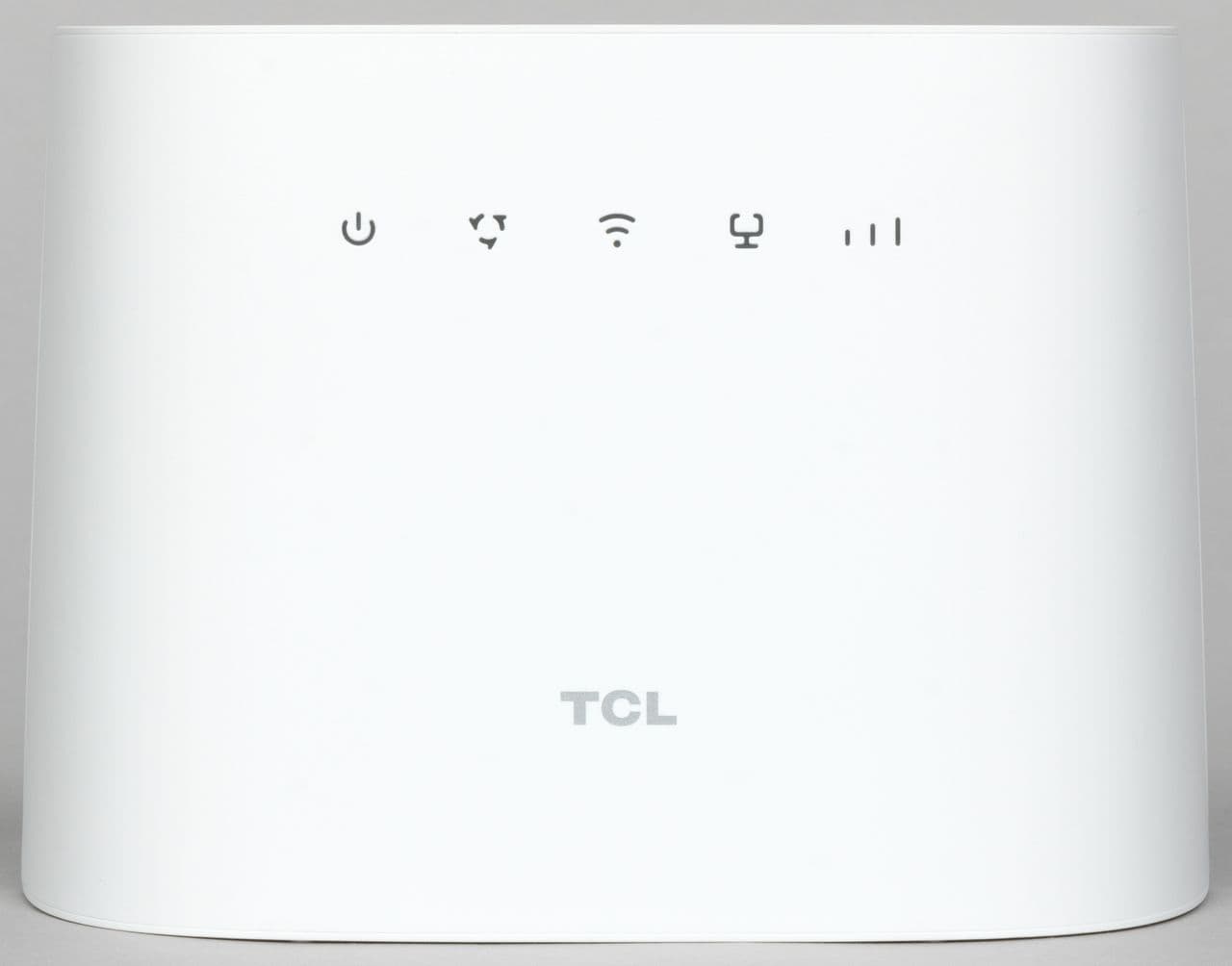

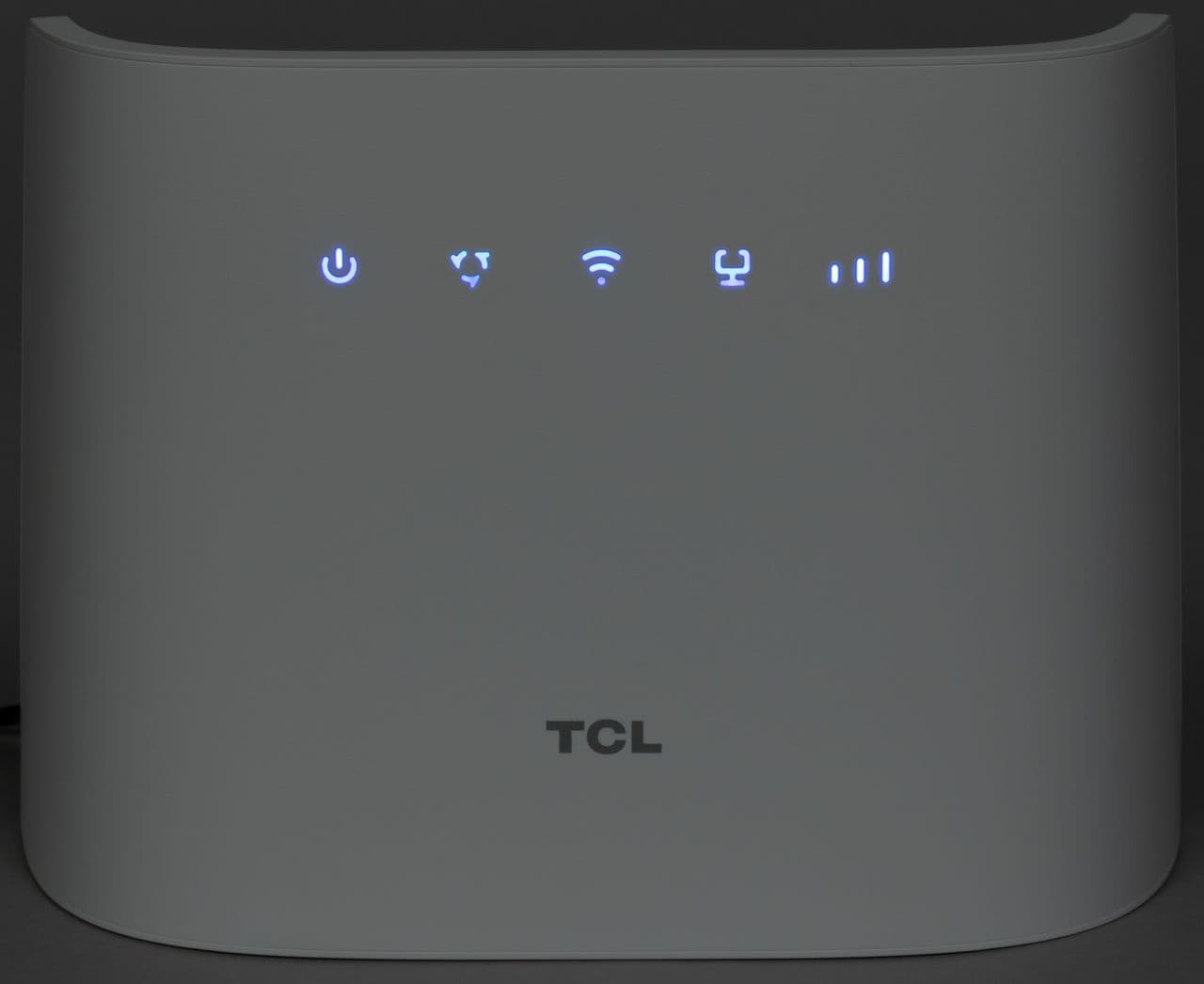

В верхней части лицевой панели находятся индикаторы работы. Они выполнены в виде крупных значков и хорошо видны. Использованы яркие светодиоды, так что оценить состояние можно и на расстоянии. В штатном режиме 4G все индикаторы светят синим.

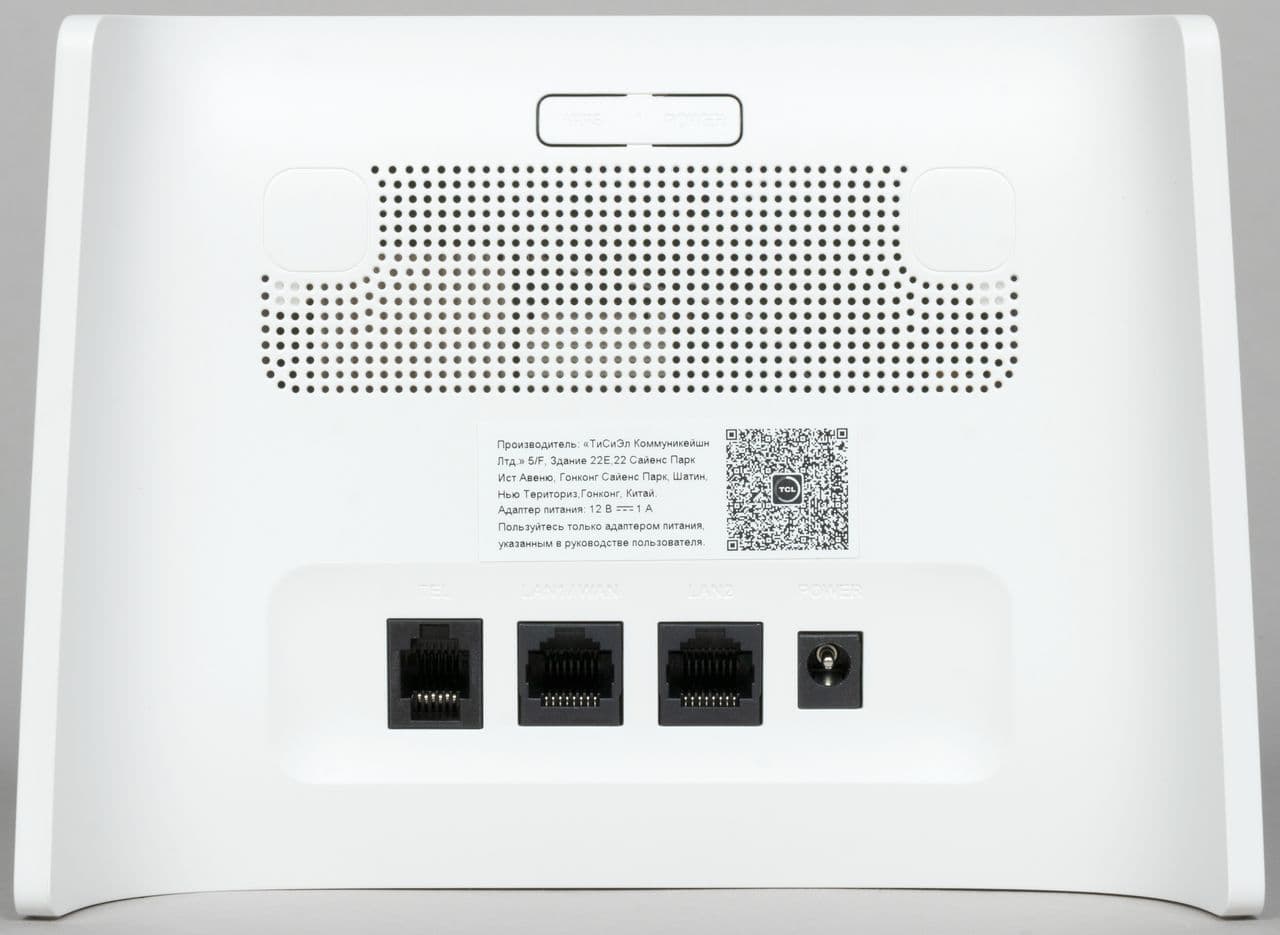

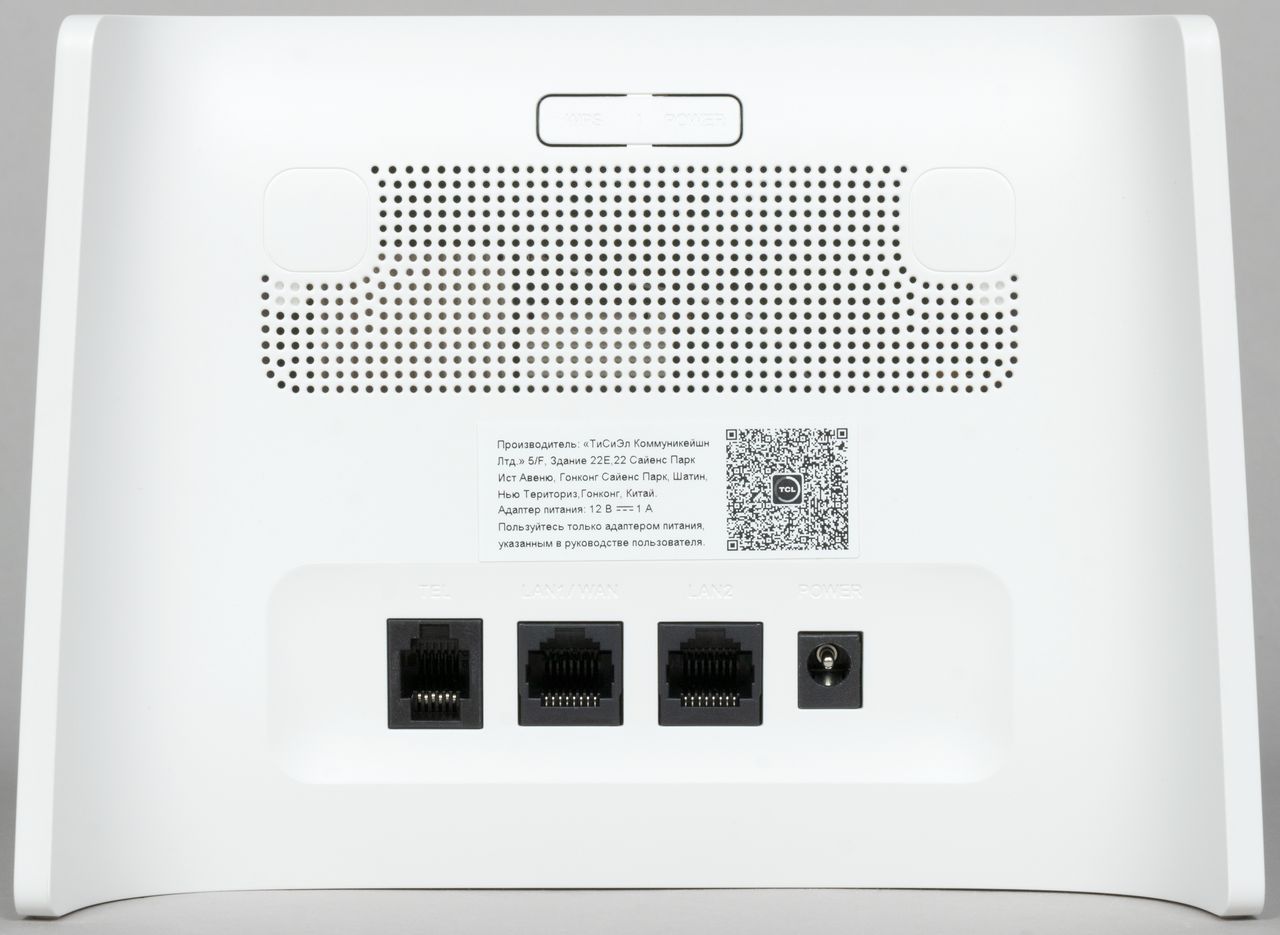

Сзади сверху находятся две кнопки управления — WPS для подключения беспроводных клиентов и кнопка питания. Последняя может быть использована, если нужно оперативно выключить устройство. Ниже видна решетка системы охлаждения. У других модификаций модели, вероятно, есть и поддержка подключения внешних антенн к сотовому модему, но в нашем случае такой опции нет. Код на наклейке ведет на мобильное приложение TCL Connect для настройки и управления роутером.

В нижней части панели расположены порт RJ11 для подключения телефонного аппарата, два гигабитных сетевых порта без индикаторов и вход блока питания.

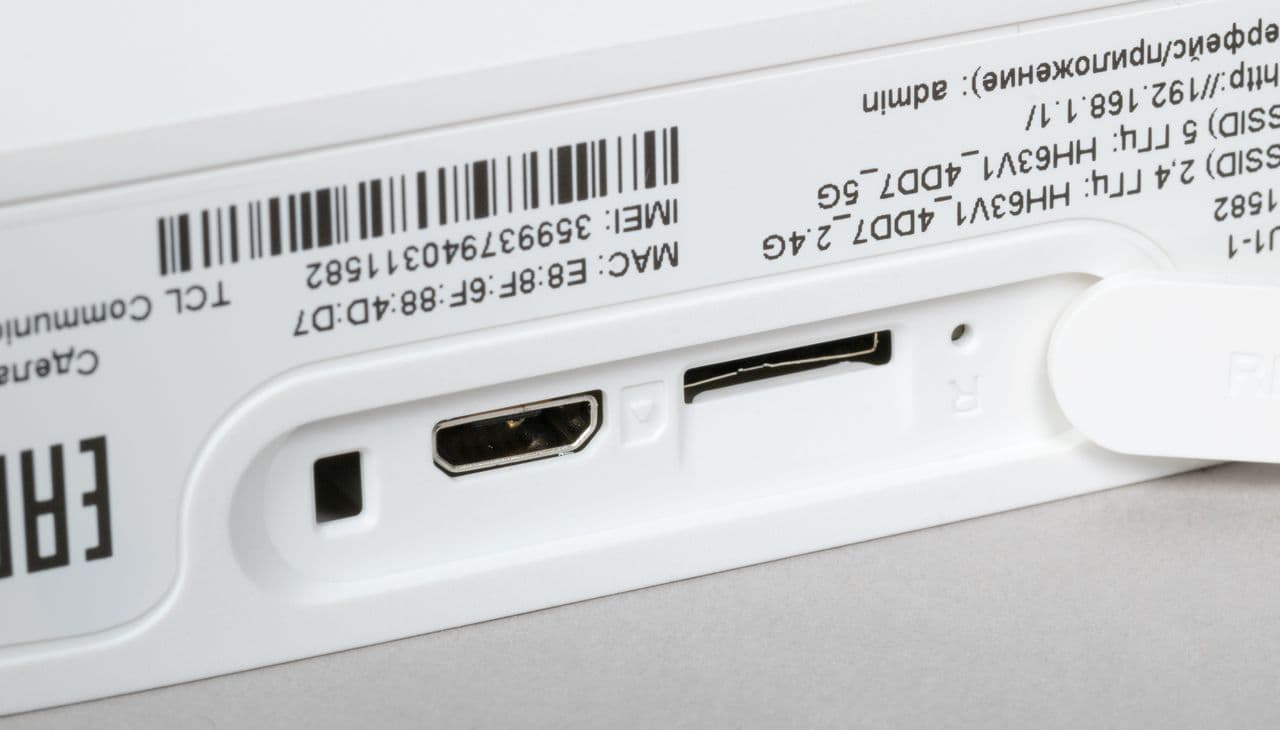

На дне корпуса за пластиковой заглушкой расположены скрытая кнопка сброса, слот для SIM-карты формата Nano-SIM и порт Micro-USB неизвестного назначения. Карта устанавливается в подпружиненный слот — возможно, потребуется какой-то инструмент для выполнения этой операции. Здесь же находится информационная наклейка с названиями беспроводных сетей и паролем доступа к ним.

По конструкции устройство можно считать традиционным. Из особенностей отметим работу только со встроенными антеннами и единственный вариант установки корпуса.

Технические характеристики

В этот раз подробностей про аппаратную платформу не будет, поскольку для роутера данного класса это не является существенным критерием при выборе.

Основная характеристика — возможности встроенного сотового модема. В данном устройстве установлен модем для работы в сетях третьего и четвертого поколений, обеспечивающий скорости приема и передачи в конфигурации LTE Cat6 до 300/50 Мбит/с. Набор поддерживаемых диапазонов может зависеть от региона, в протестированной модели это LTE FDD B1/3/7/8/20/32, TDD B38 и UMTS B1/3/8. Привязки к оператору конечно нет. Используется карта формата Nano-SIM. Есть поддержка голосовых вызовов через VoLTE и порт RJ11 для телефонного аппарата. Через веб-интерфейс можно пользоваться SMS и USSD. К сожалению, производитель реализовал только встроенные антенны, что может ограничивать использование модели в зонах со слабым сигналом.

Для работы с проводными провайдерами и клиентами роутер оборудован двумя гигабитными портами RJ45, которые могут использоваться в конфигурации WAN+LAN или 2×LAN. Таким образом, если основное подключение у вас идет по кабелю и имеется более одного проводного клиента, придется добавлять в сеть коммутатор.

Для обслуживания беспроводных клиентов установлен двухдиапазонный Wi-Fi класса AC1200. Он поддерживает работу в 2,4 ГГц с протоколами 802.11b/g/n со скоростью подключения до 300 Мбит/с и в диапазоне 5 ГГц с протоколами 802.11a/n/ac со скоростью подключения до 867 Мбит/с. Антенны здесь также встроенные. Заявлена поддержка обслуживания до 64 беспроводных клиентов.

Блок питания распространенного формата и параметров — 12 В 1 А. Судя по весу устройства, никаких серьезных радиаторов в нем нет. За время проведения тестирования проблем с перегревом отмечено не было, хотя корпус незначительно нагревается и в режиме ожидания. В любом случае, учитывая встроенные антенны, устройство не будут размещать в стесненных условиях.

Настройка и возможности

Тестирование роутера проводилось с прошивкой версии 01018. Устройство очень просто запустить в работу: устанавливаем SIM-карту оператора и включаем питание. Статус подключения к сети определяем по состоянию индикаторов. Интернет будет доступен и по кабелю, и через Wi-Fi, для подключения к которому можно воспользоваться функцией WPS и кнопкой или посмотреть имя и пароль сети на наклейке. Такой вариант быстрого начала работы с устройством вполне устроит многих пользователей.

Если нужно что-то изменить или донастроить — используется традиционный веб-интерфейс или фирменное мобильное приложение. Оба варианта поддерживают русский язык. Первый доступ к настройкам осуществляется со стандартным паролем, который сразу предлагают изменить. В веб-версии предусмотрен мастер настройки, где обычно достаточно просто выбирать «Далее».

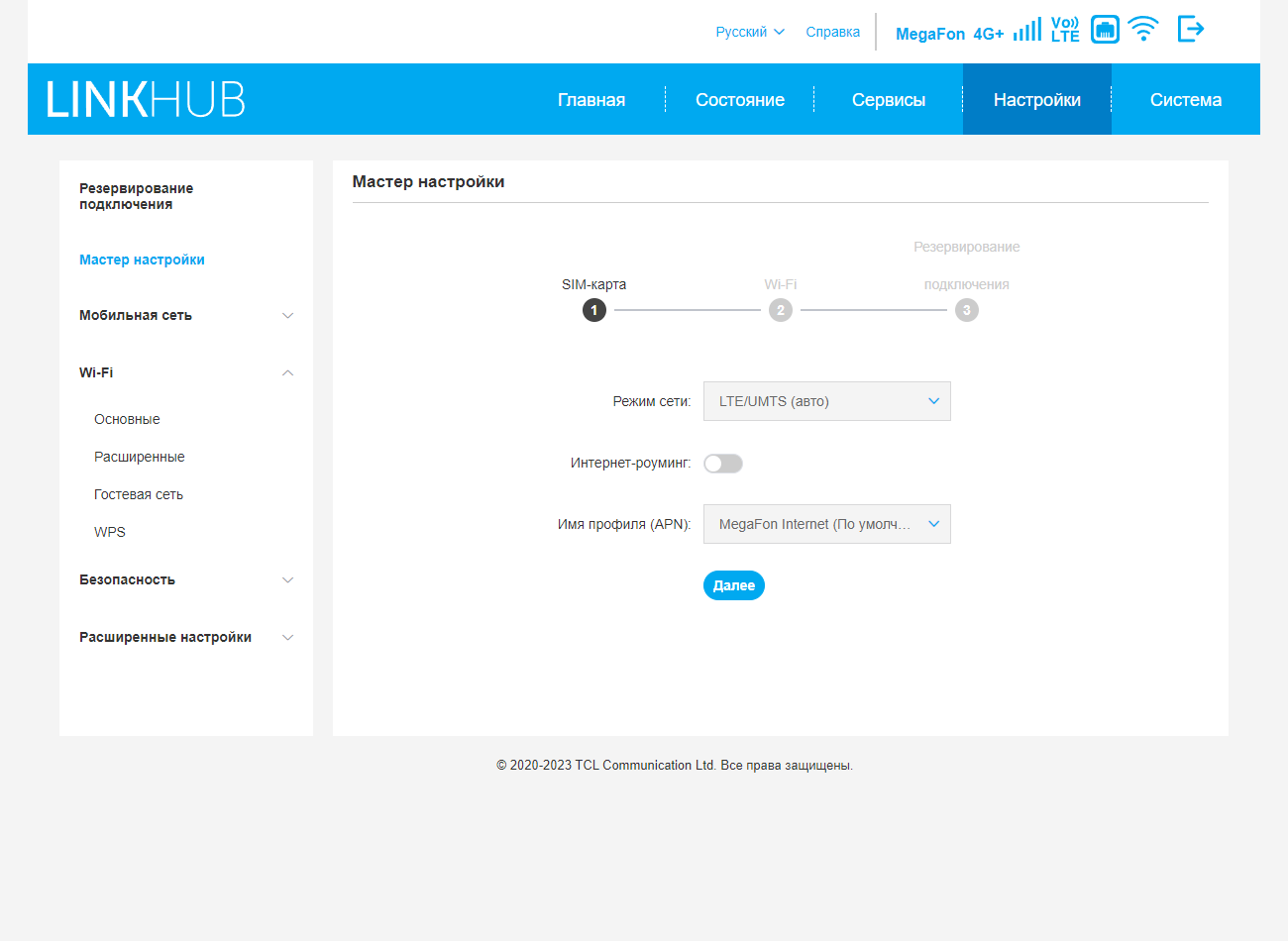

На первой его странице уточняется режим сети, можно включить роуминг, а также настроить профиль сотового оператора. На второй странице проверяем и меняем при необходимости имена и пароли беспроводных сетей для диапазонов 2,4 и 5 ГГц. На последней, третьей странице можно включить режим резервирования кабельного подключения связью через сотовый модем.

В верхней строке интерфейса представлено несколько значков статуса устройства — подключение к сети сотового оператора, проводной сети, Wi-Fi. Ниже идет строка с пятью пунктами меню верхнего уровня.

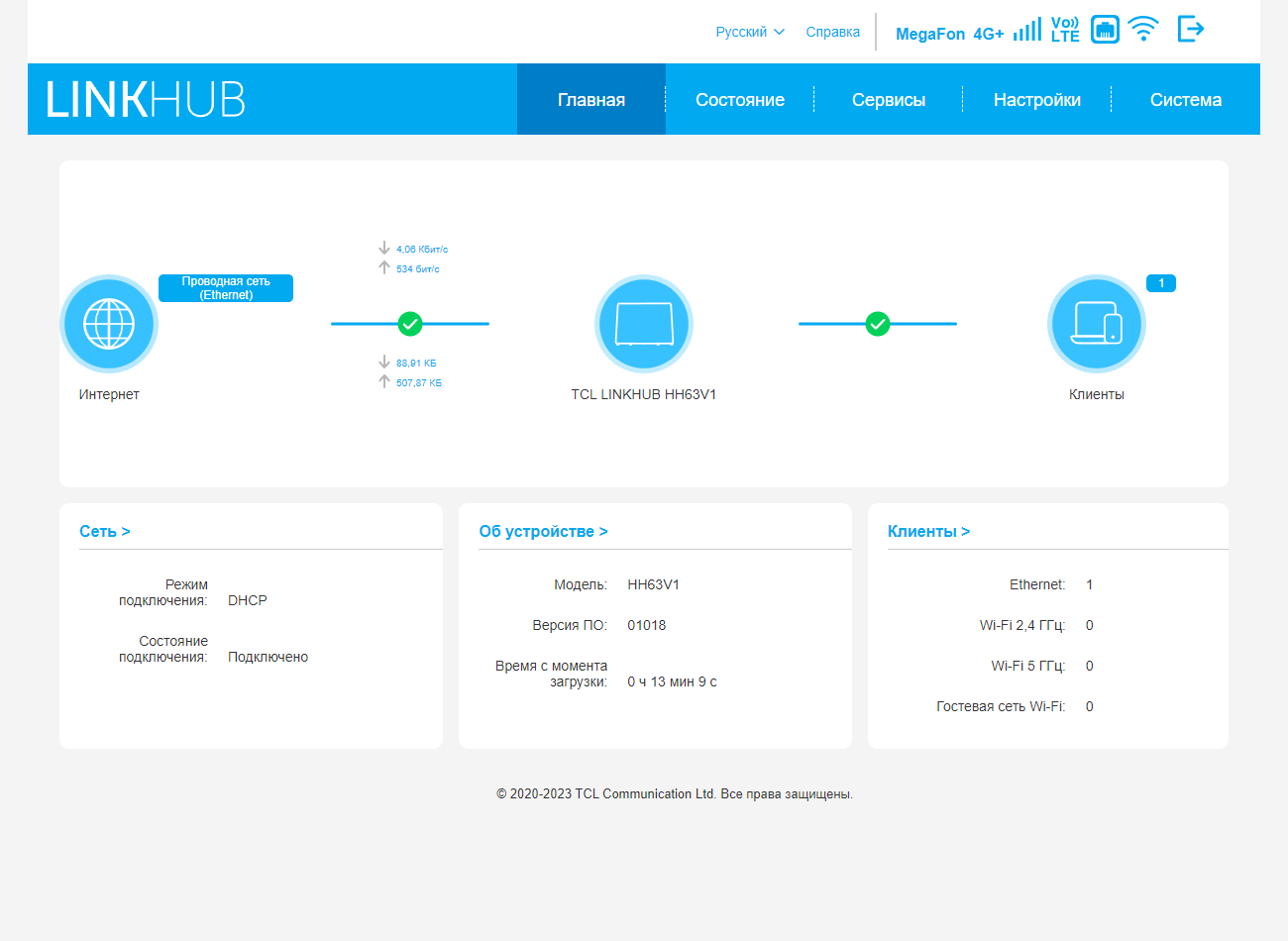

Страница «Главная» используется для оценки текущего состояния системы. Здесь мы видим режим подключения к интернету, текущие скорости приема и передачи данных, некоторую информацию об устройстве, а также число клиентов на разных интерфейсах. Часть элементов страницы является гиперссылками на соответствующие пункты меню.

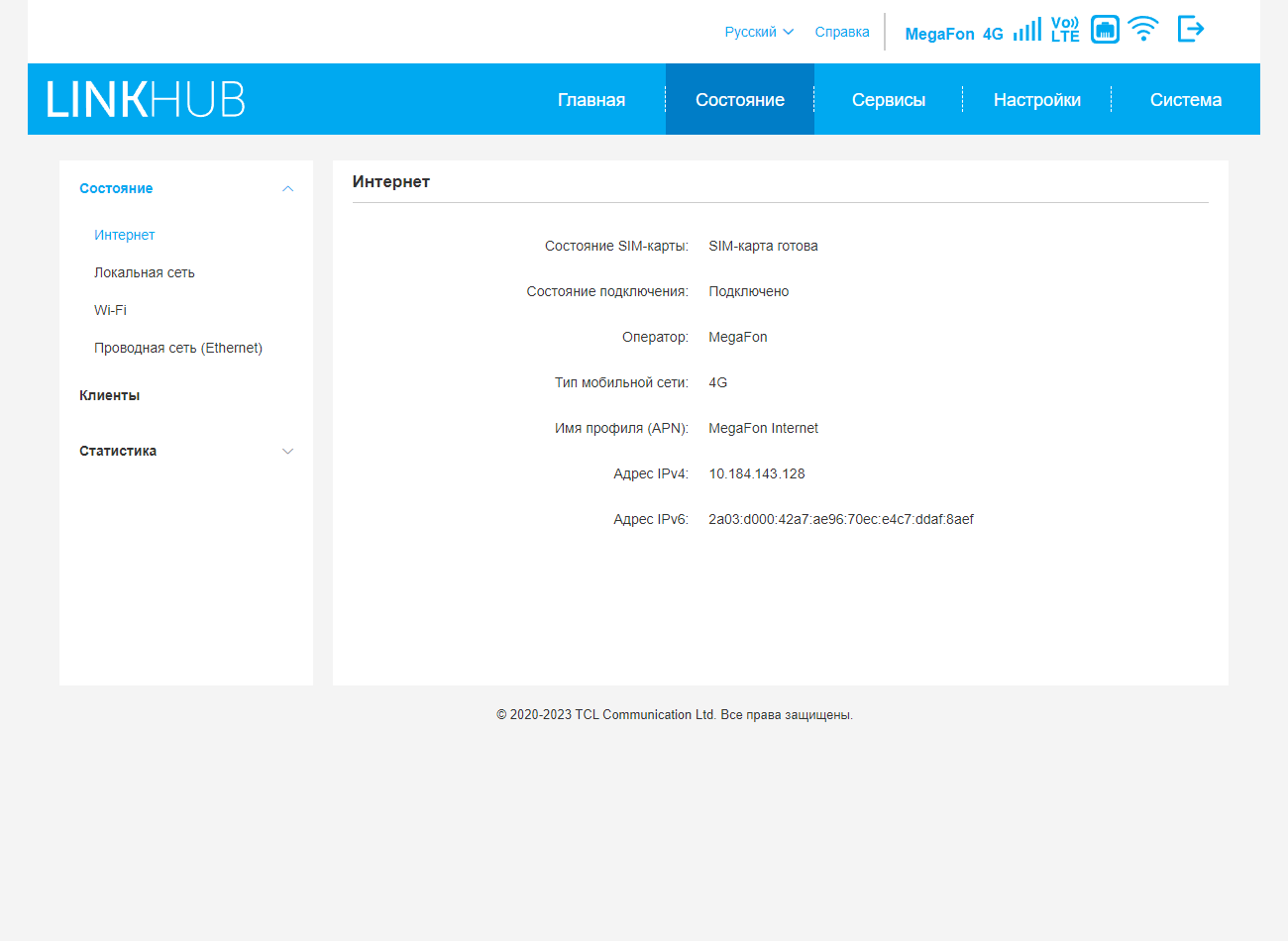

В разделе «Состояние» можно получить подробную информацию об интерфейсах — сотовой сети, локального сегмента сети, Wi-Fi, подключения к провайдеру по кабелю. На странице «Клиенты» представлены данные о них с указанием интерфейса подключения, MAC- и IP-адреса, а также времени работы. Здесь же есть кнопка оперативной блокировки клиента.

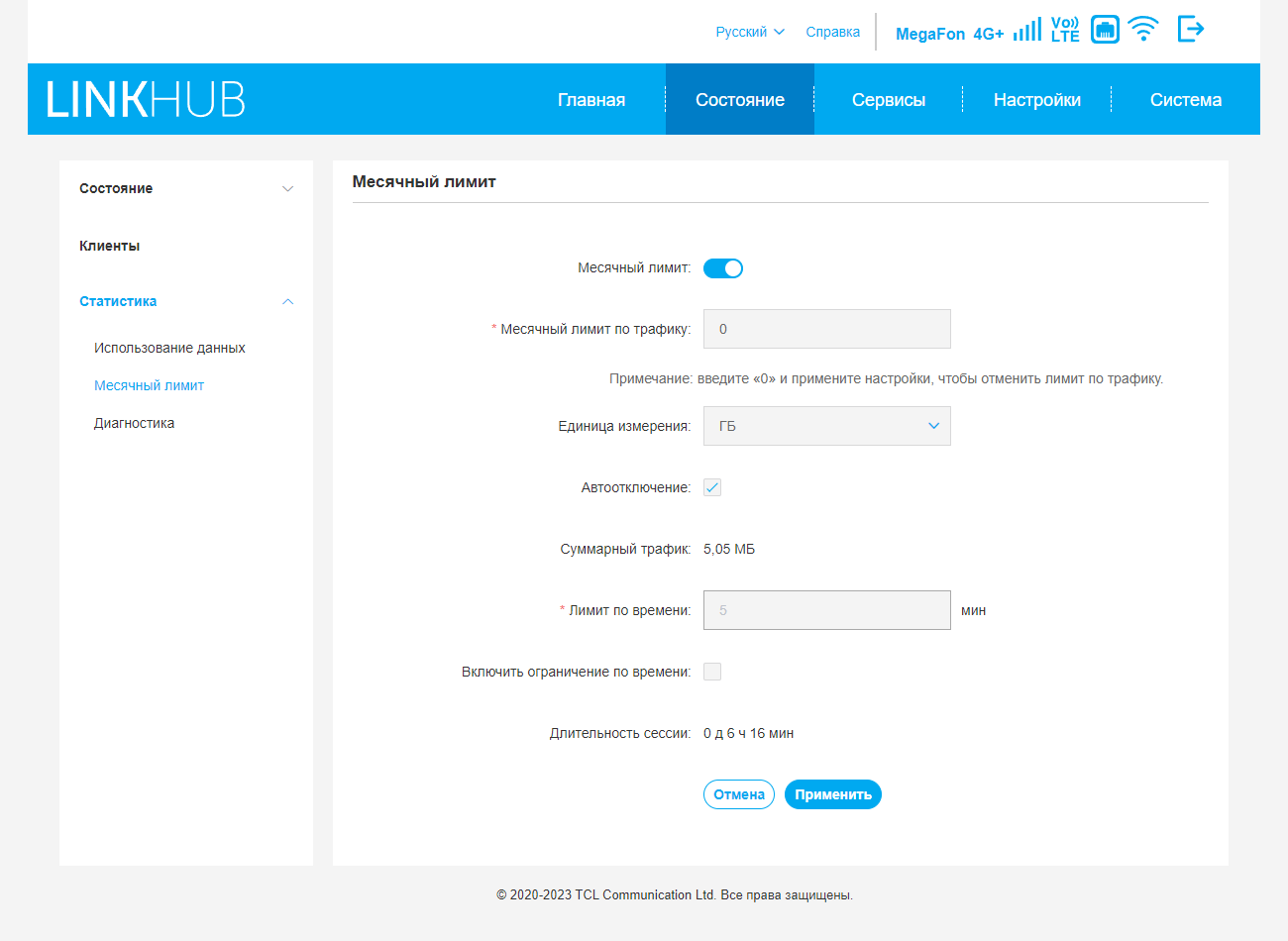

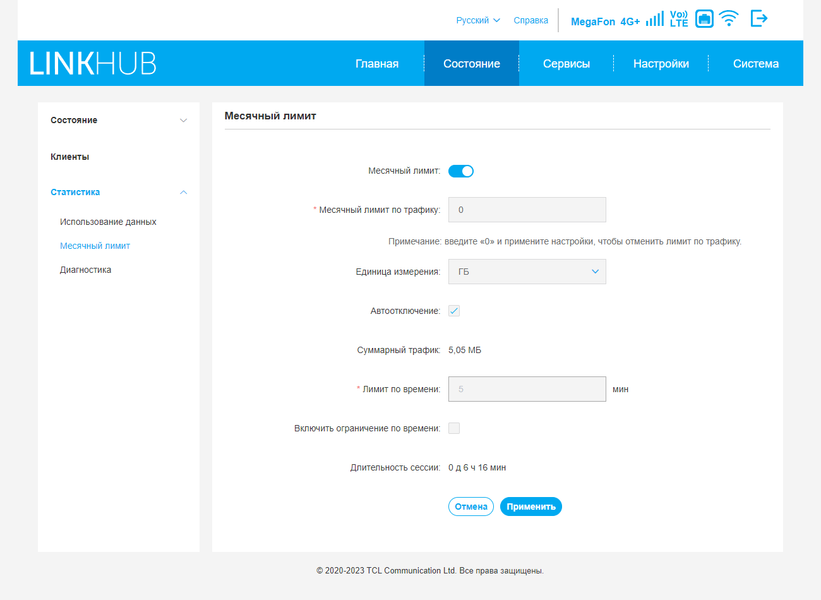

Раздел статистика может быть полезен, если сотовый оператор предоставляет тариф с ограничением трафика. Здесь собраны данные по объемам, можно установить ограничение на месяц или на время работы. Страница «Диагностика» показывает подробные данные о подключении к сотовой сети, включая соту, уровни сигналов, диапазоны и так далее.

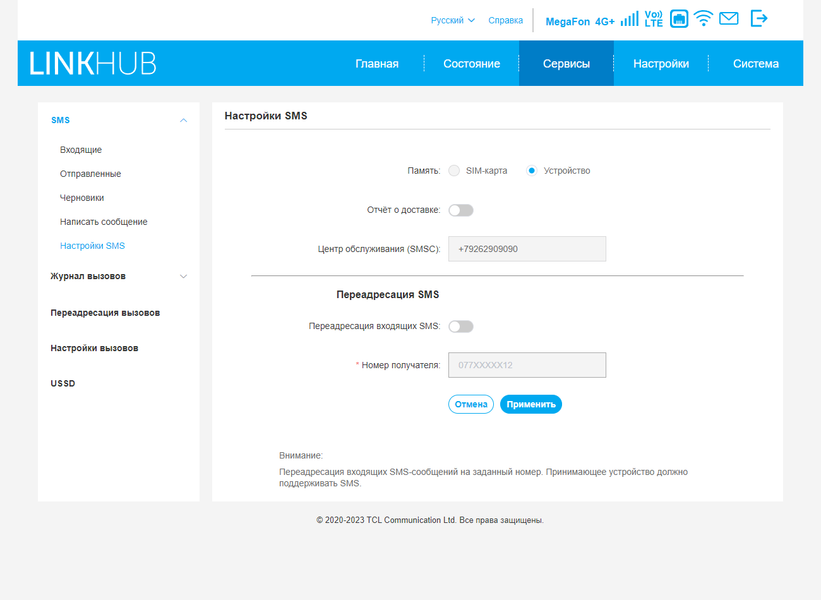

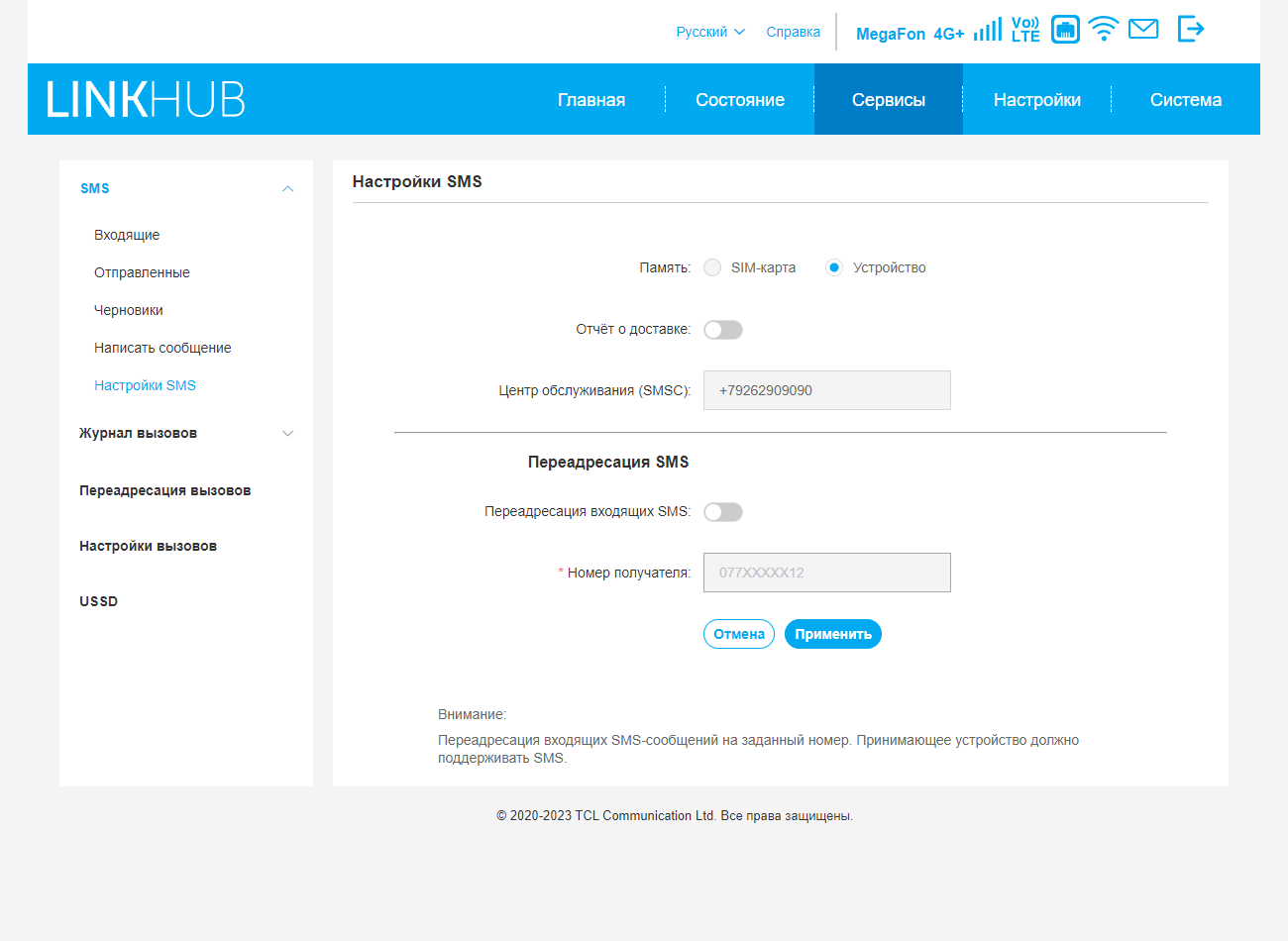

В группе «Сервисы» собраны полезные функции по работе с сотовой сетью. В частности, речь идет о работе с SMS и голосом — доступны прием и передача сообщений, есть журналы вызовов (напомним, что роутер поддерживает работу с голосом через VoLTE). В настройках можно активировать режим переадресации для сообщений и голосовых звонков. Есть в роутере и поддержка работы с командами USSD. Всё это существенно упрощает контроль и управление номером, так что даже не потребуется переустановка карточки в смартфон для проверки баланса или привязки к личному кабинету.

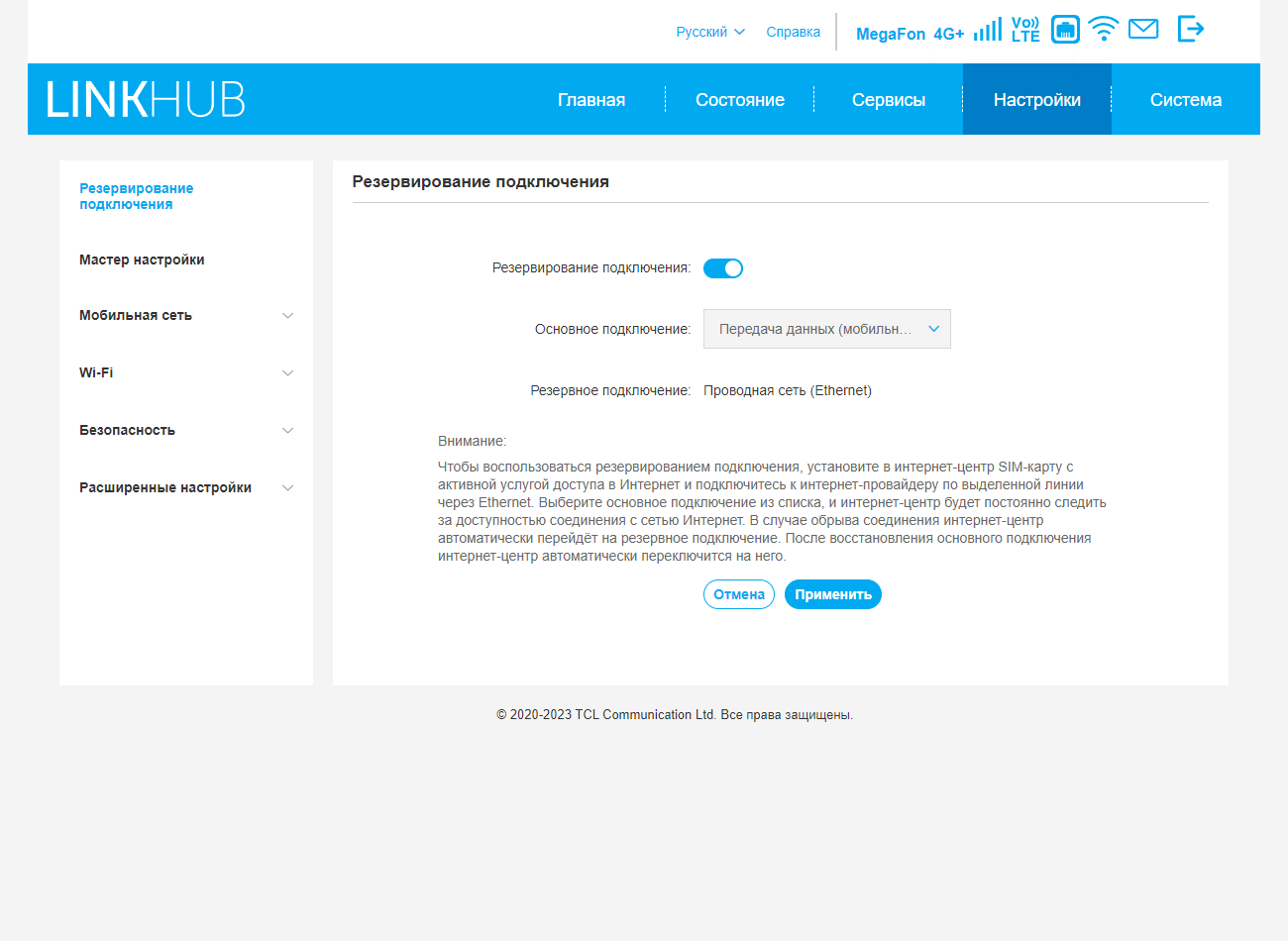

Следующая группа относится уже непосредственно к настройкам самого роутера. На странице «Резервирование подключения» можно включить данный режим и выбрать основное подключение.

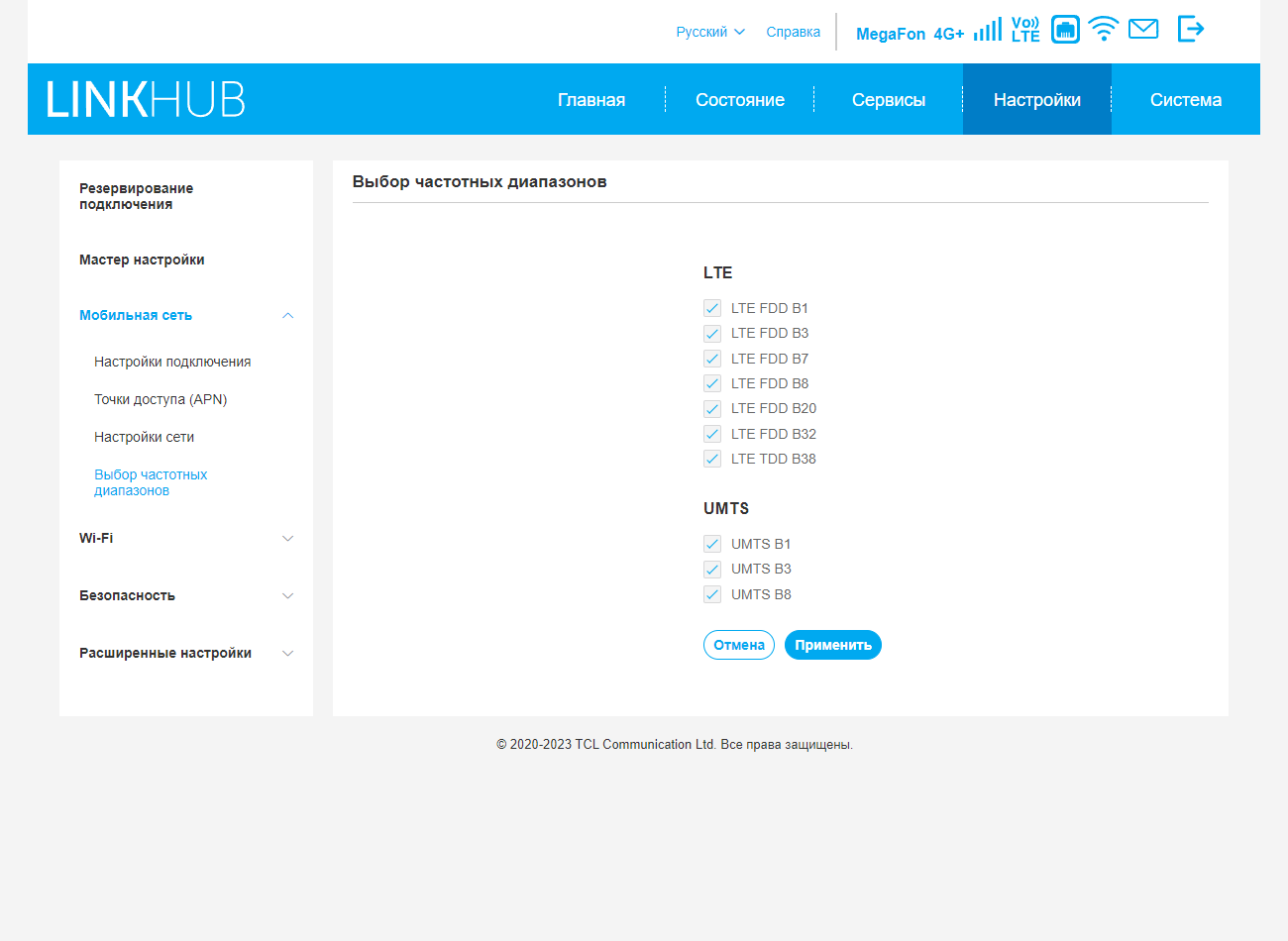

Для мобильной сети есть несколько настроек: общий выключатель активности, режим подключения (автоматический или ручной), роуминг, параметры APN (обычно устанавливаются автоматически), тип сети (LTE/UMTS/автоматический выбор), выбор диапазонов.

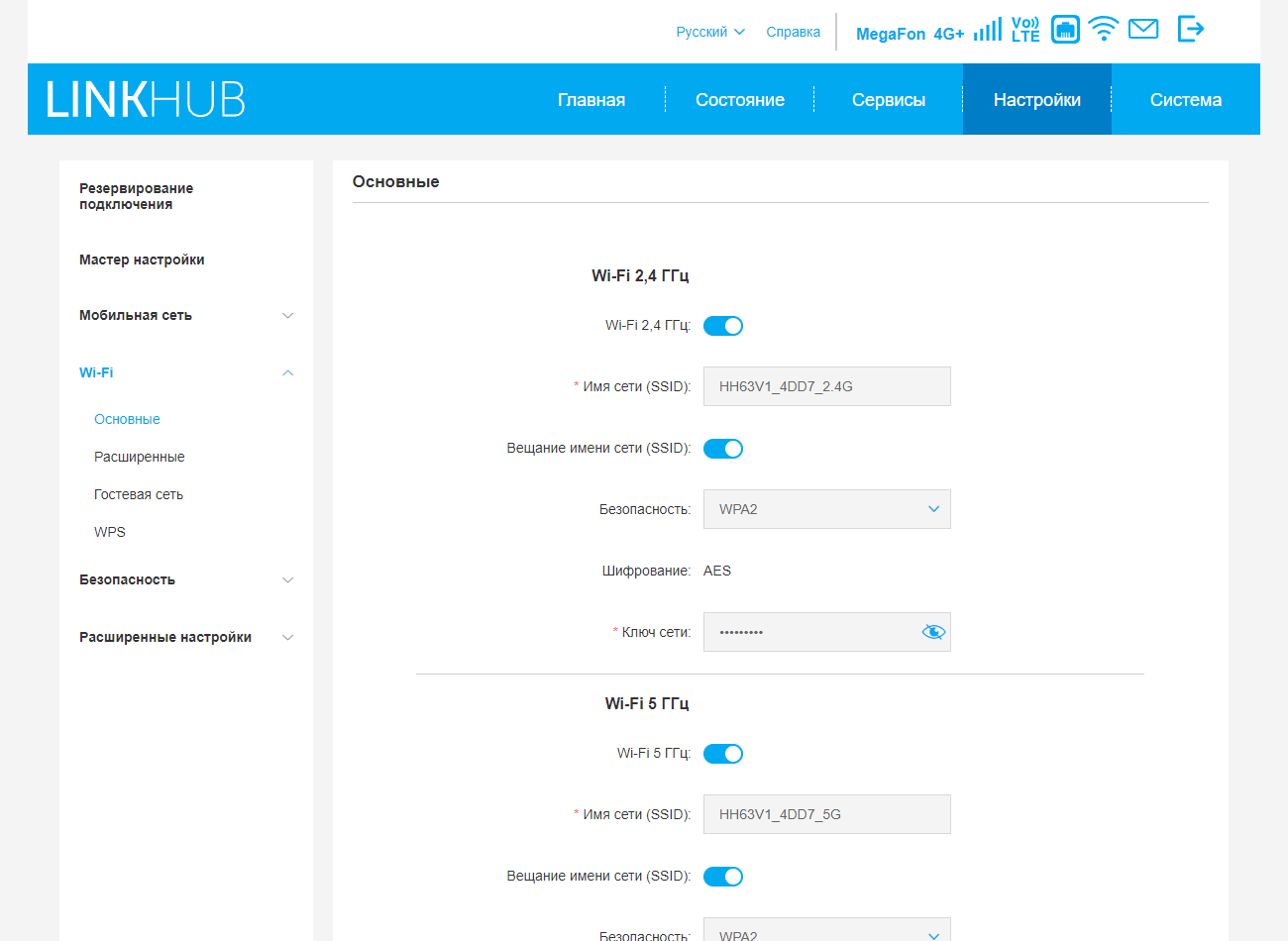

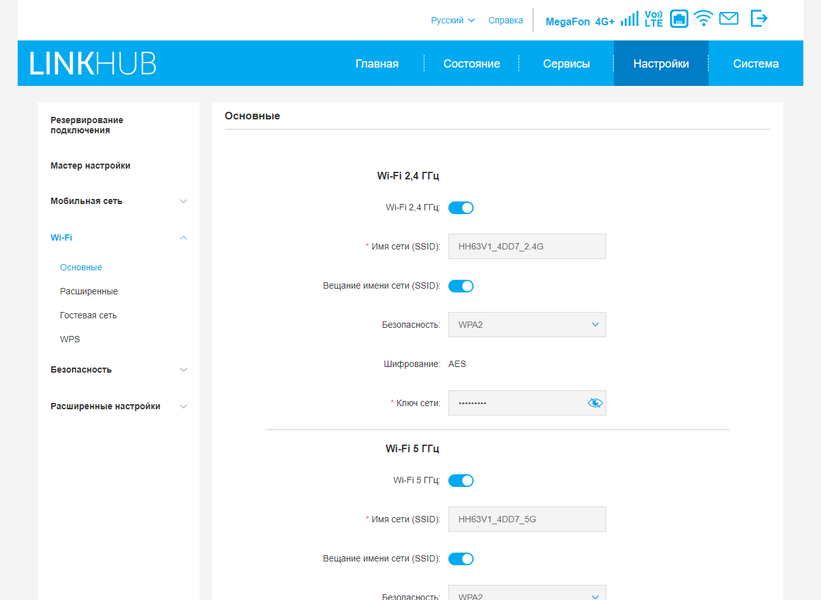

Настройки точек доступа Wi-Fi вполне традиционны: имя сети, защита (поддерживаются только варианты с паролем), режим, номер и ширина канала, регион. При необходимости можно использовать одинаковые имена сетей, тогда выбирать лучший вариант будут сами клиенты. Регулировки мощности здесь нет.

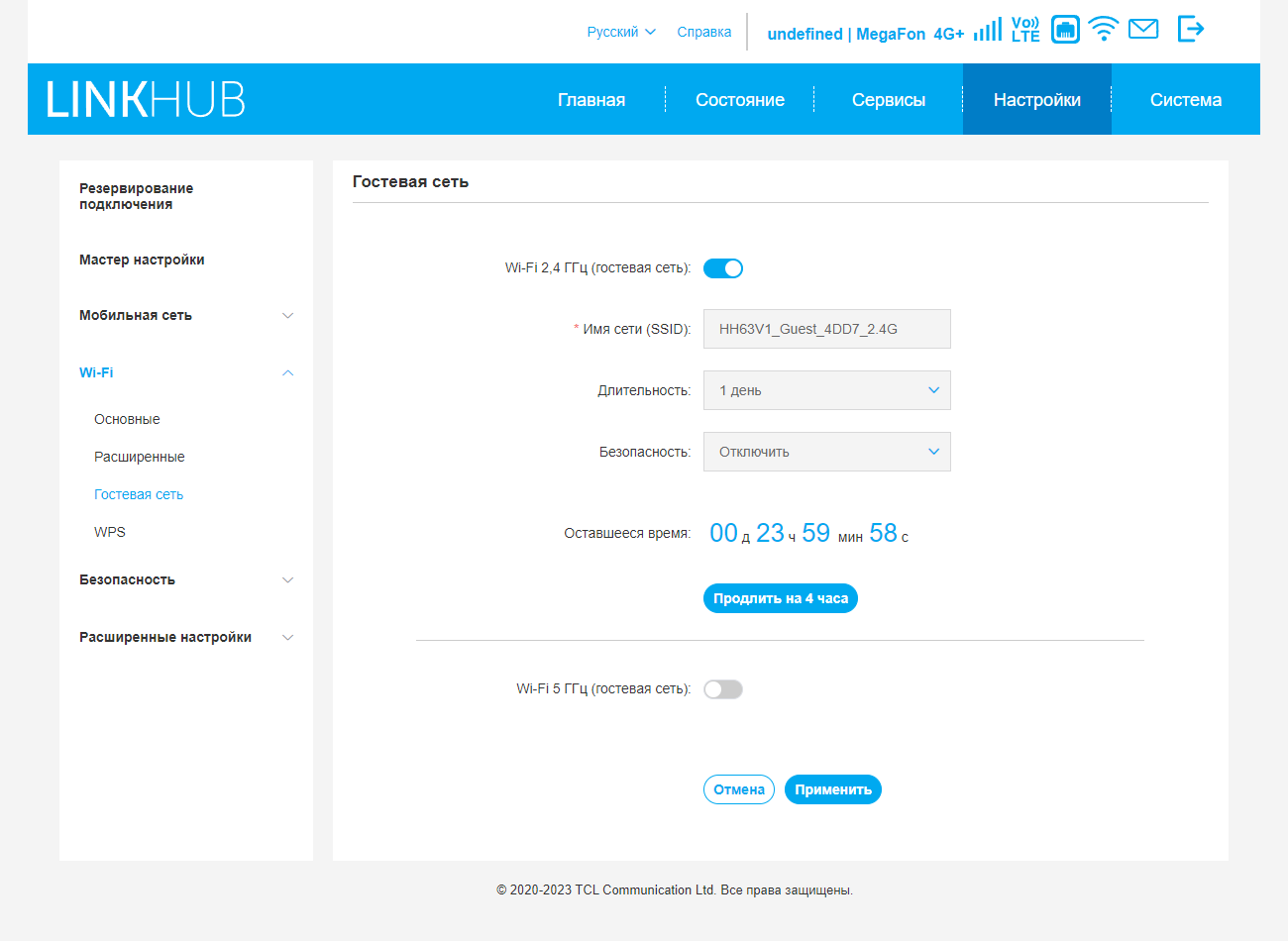

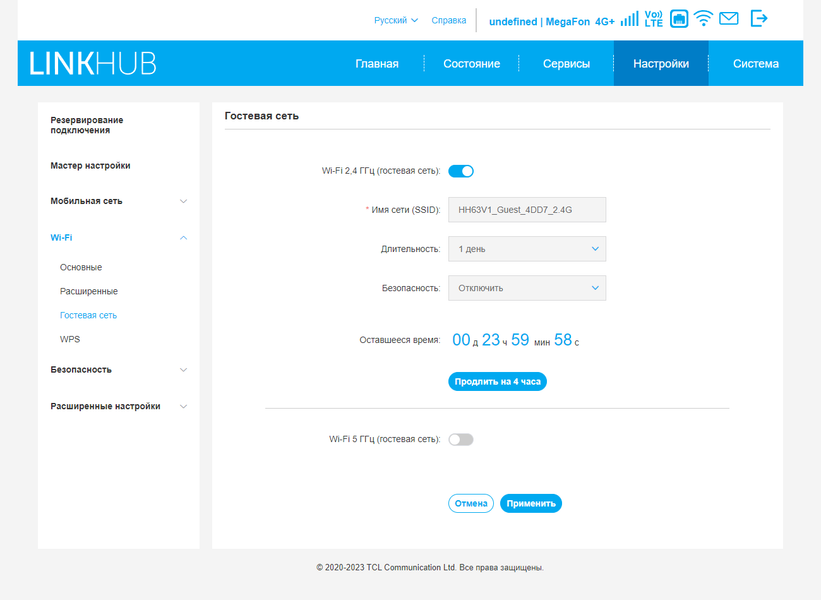

В дополнение к основным сетям можно в каждом диапазоне включить и гостевую, у нее будет собственное имя и свой режим защиты. При этом можно также указать длительность работы гостевой сети, что достаточно удобно.

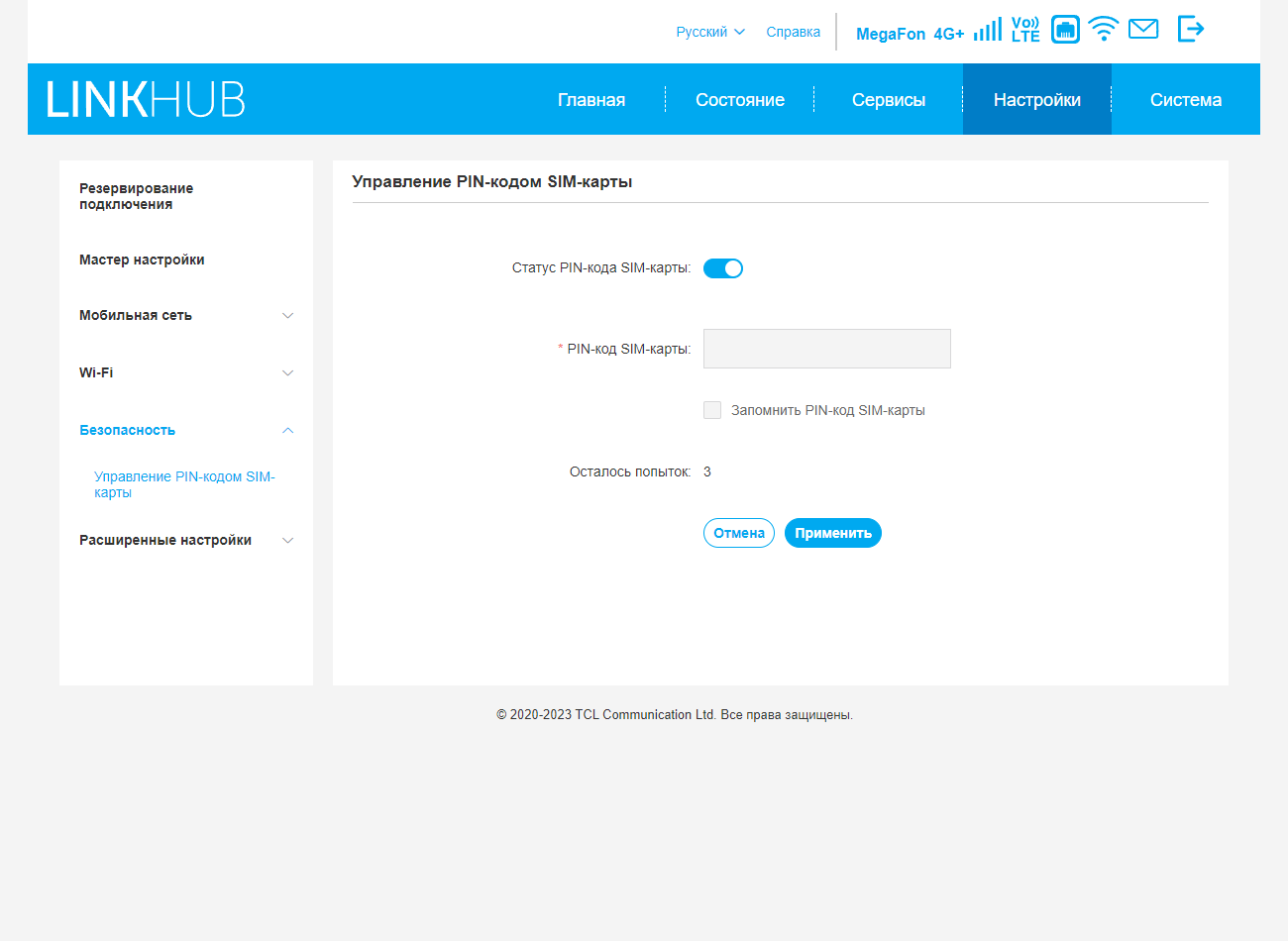

В разделе «Безопасность» есть только настройка PIN-кода SIM-карты. Сегодня эта функция обычно не используется.

«Расширенные настройки» насчитывают почти два десятка пунктов. Коротко опишем наиболее полезные из них.

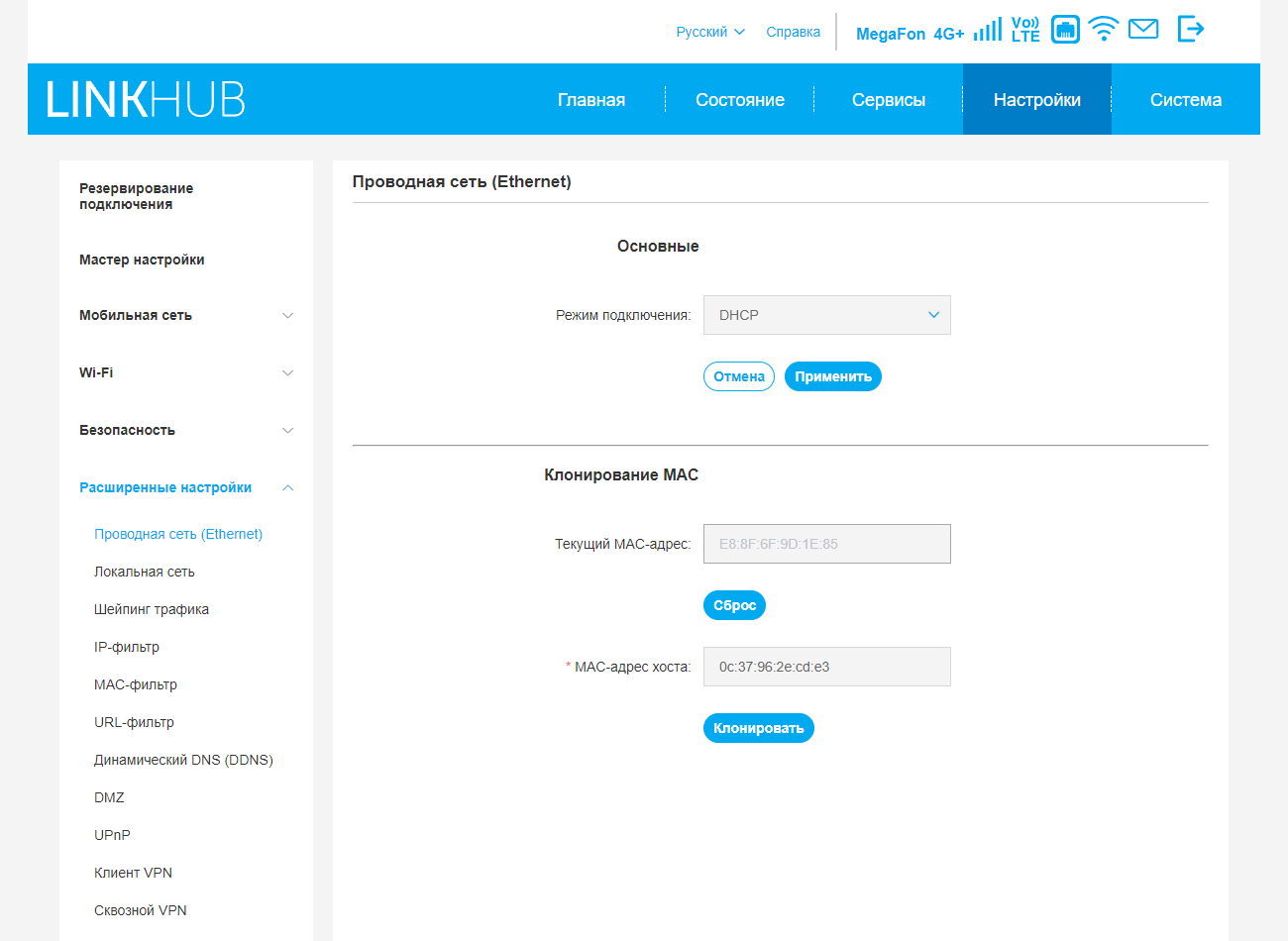

Для проводного подключения к оператору можно изменить MAC-адрес, а также включить режим клиента PPPoE. Настройки локального сегмента сети включают выбор подсети и собственного адреса роутера, а также пару параметров для встроенного сервера DHCP.

Функция управления полосой пропускания позволяет ограничить скорости приема и передачи индивидуально для каждого клиента.

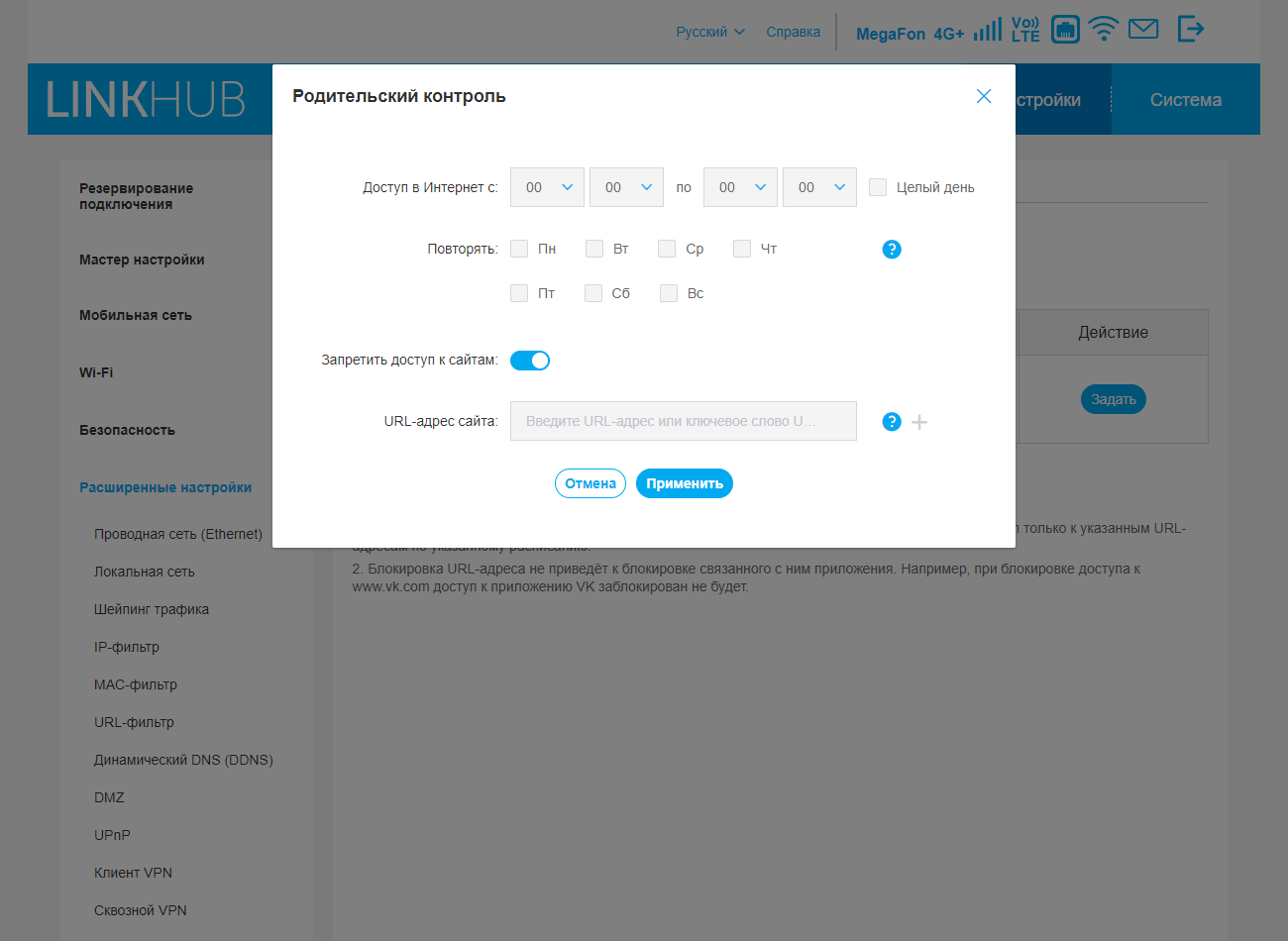

В прошивке предусмотрено создание трех типов фильтров трафика на базе белых/черных списков, которые могут пригодиться в достаточно специфических ситуациях и большинству пользователей не нужны: IP-фильтр работает по таблице с указанием IP-адресов и портов отправителя и получателя, для MAC- и URL-фильтров в таблице указываются соответствующие объекты. Отдельно настраивается «Родительский контроль»: для каждого клиента локальной сети можно указать, какие сайты в какое время не будут доступны.

Также маловероятно, что на практике будет полезен клиент DDNS с поддержкой трех сервисов, поскольку сегодня «белые» адреса обычно выдаются провайдерами как отдельная услуга, и адрес выдается постоянный, а не динамический.

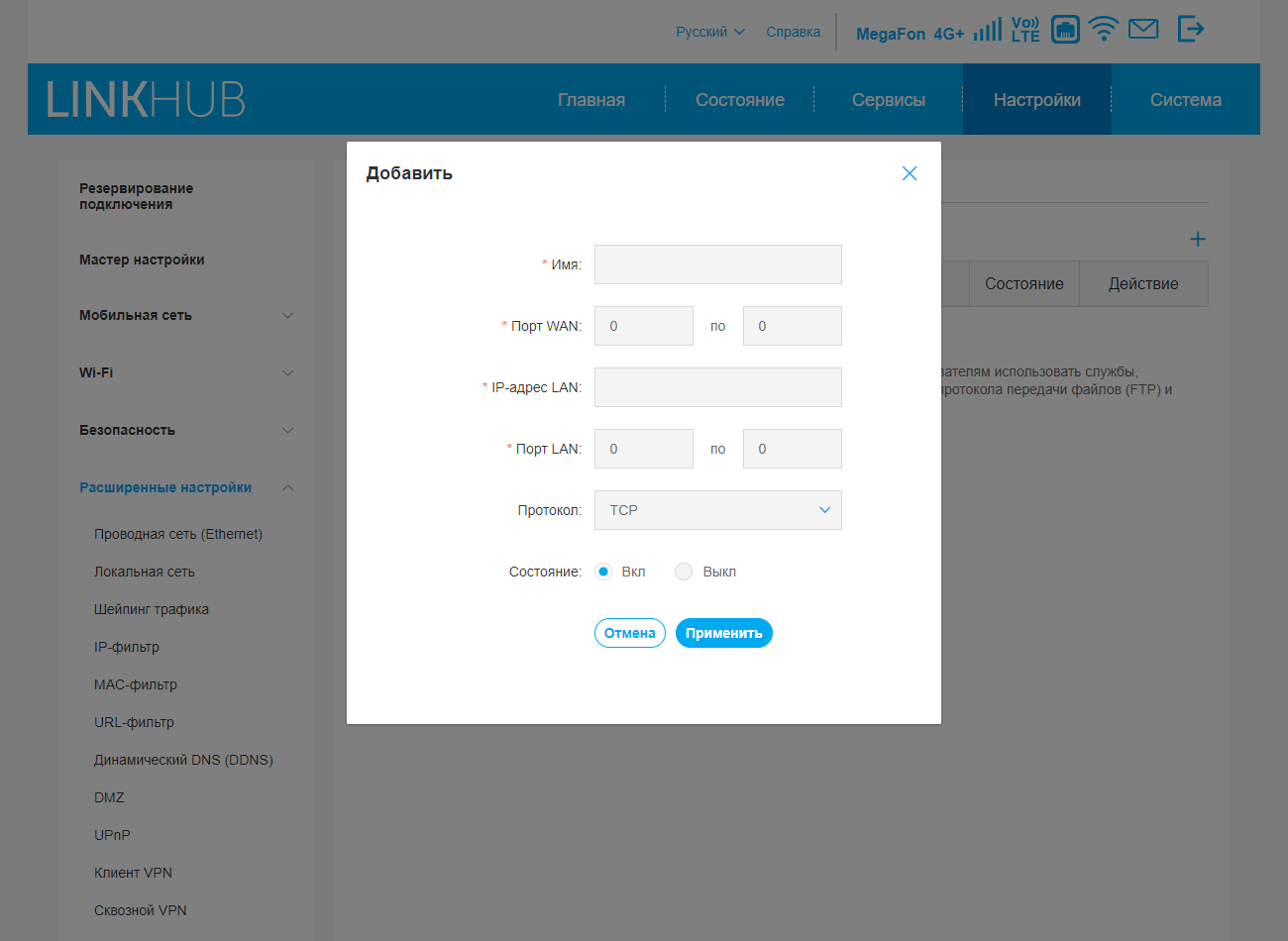

Если вы такой услугой воспользовались, то могут пригодиться функции DMZ, UPnP и правила проброса портов для реализации удаленного доступа к сервисам внутри локальной сети. Правда, привязки IP к MAC для сервера DHCP мы в прошивке не нашли, что затрудняет использование правил трансляции портов.

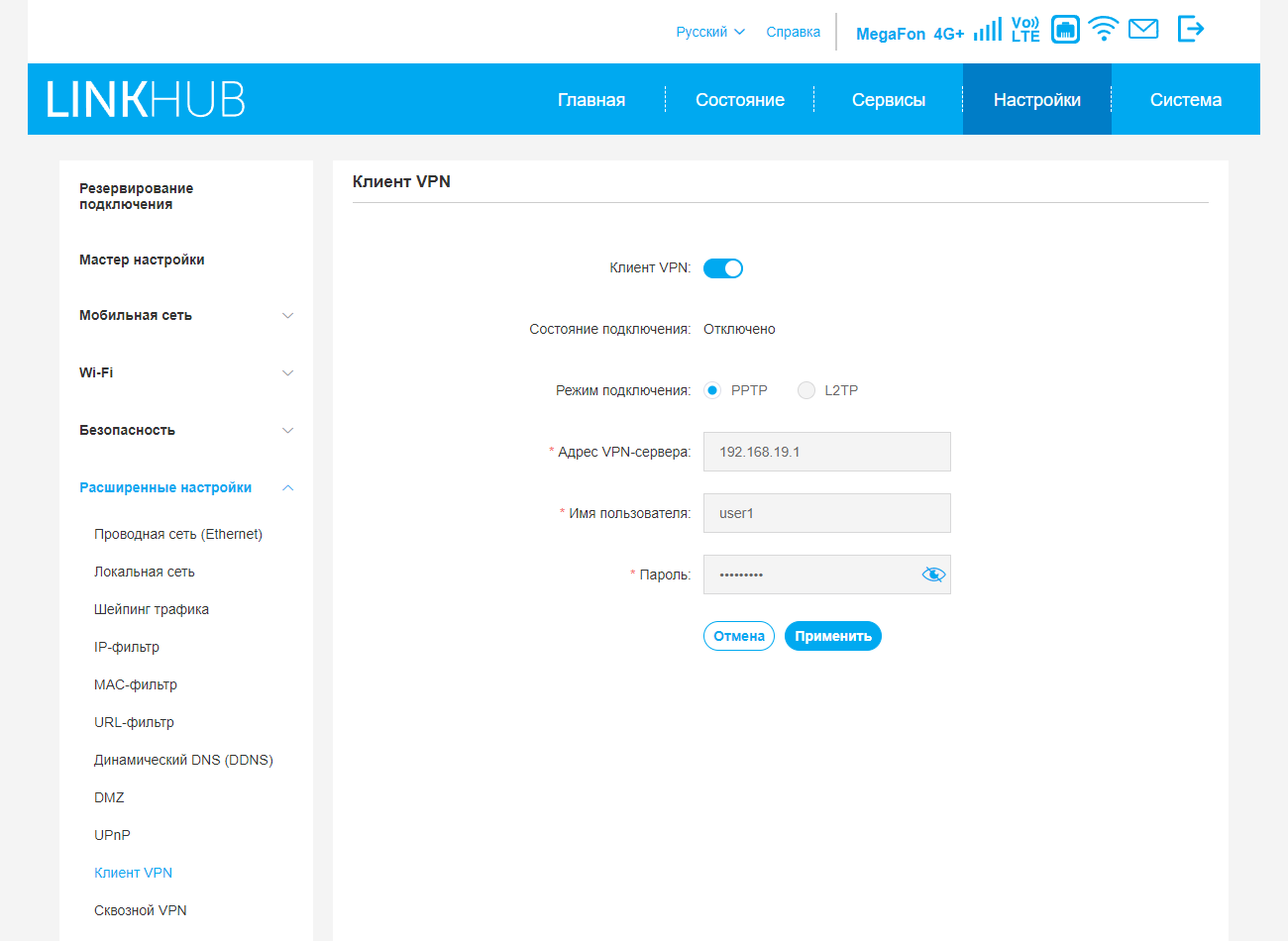

В роутере предусмотрены встроенные клиенты VPN с поддержкой протоколов PPTP и L2TP. Перенаправление трафика осуществляется сразу для всех клиентов локальной сети.

Остальные настройки менее интересны: выбор режима NAT, регулировка MTU/MRU и TTL для сотовой сети, отключение межсетевого экрана SPI, автоматическое отключение индикаторов, переключение устройства в режим моста.

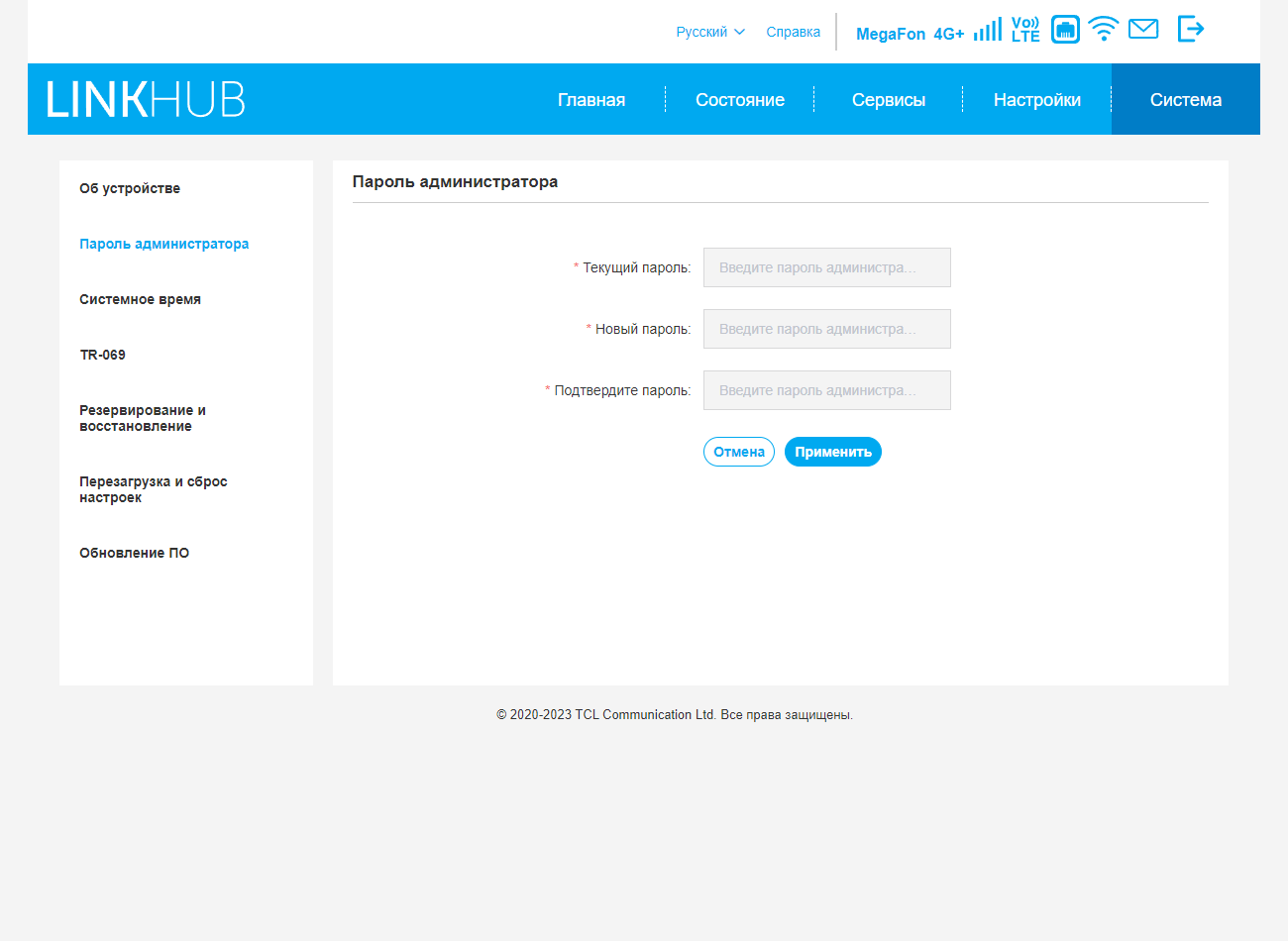

Состав раздела «Система» также характерен для оборудования рассматриваемого типа: изменение пароля администратора, настройка часов, сохранение и восстановление конфигурации, сброс настроек, перезагрузка, обновление прошивки (только онлайн).

В целом перед нами типичный пример продукта с простыми настройками для массового пользователя. На наш взгляд, часть функций в прошивке можно было бы безболезненно убрать и не тратить время и средства на их реализацию.

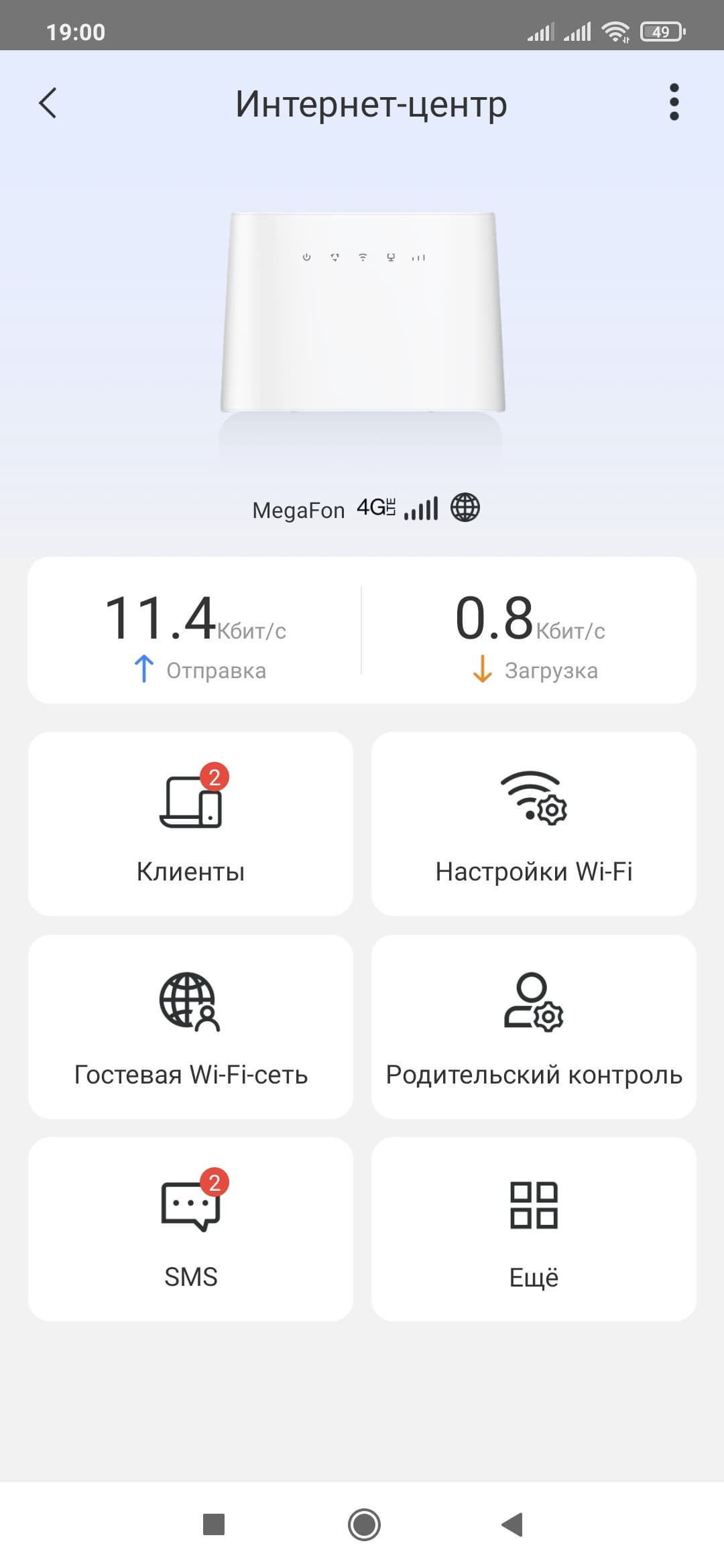

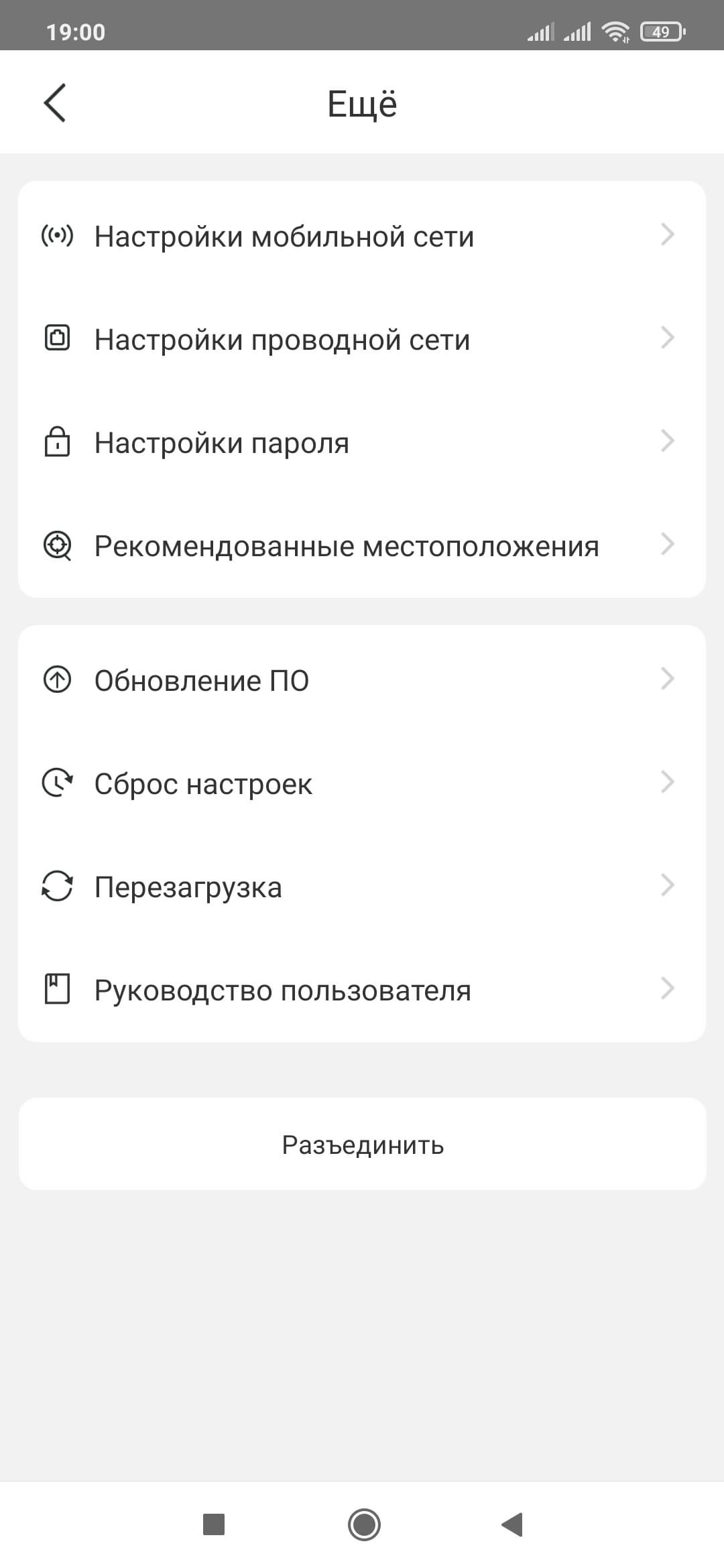

Кроме веб-интерфейса компания предлагает также фирменное мобильное приложение для смартфона для настройки и контроля работы роутера.

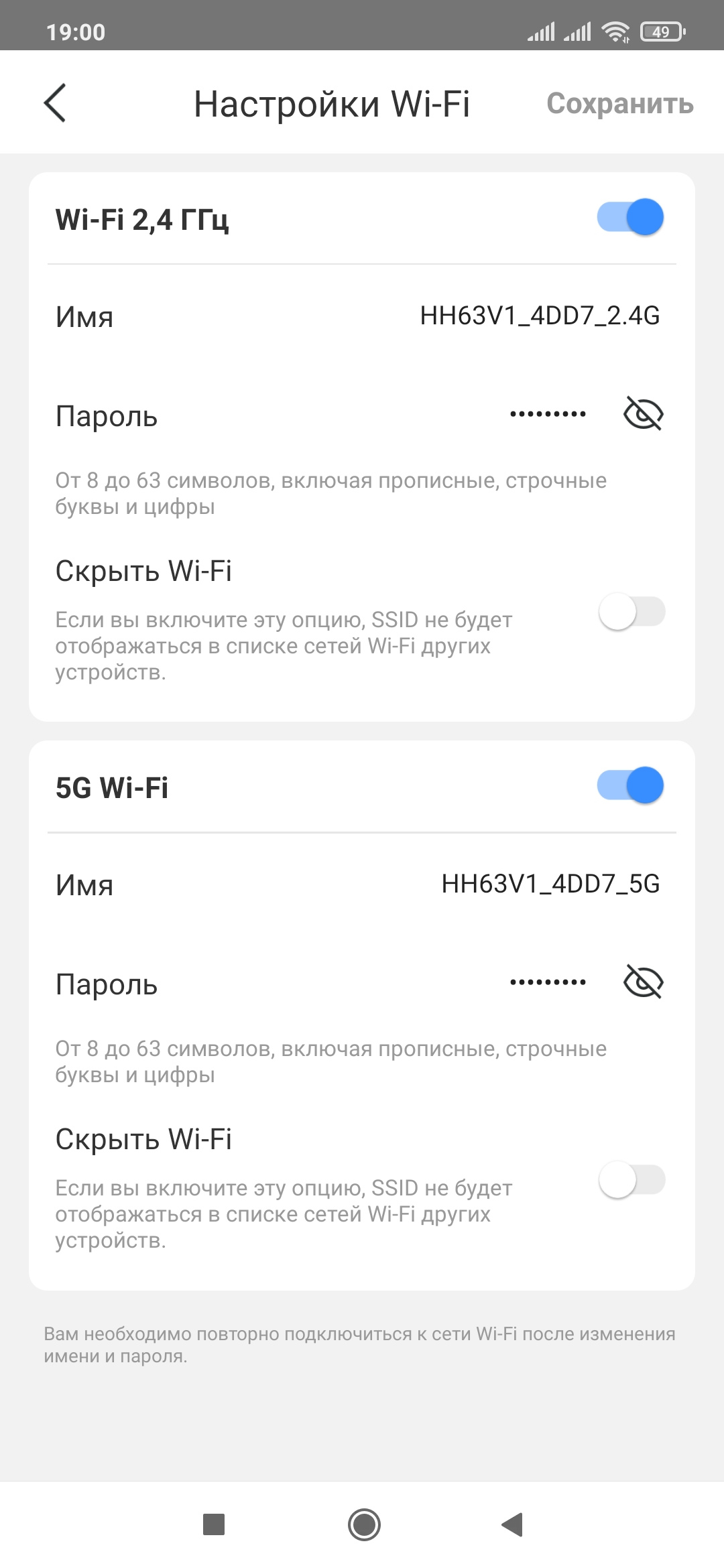

В нем можно настроить подключение к провайдеру через сотовый модем и кабель, работу беспроводных сетей, проверить текущее состояние и клиентов, обновить прошивку и так далее. Заметим, что программа работает только при локальном подключении к беспроводной сети роутера, облачного режима у нее нет.

Тестирование

Рассматриваемая модель скорее предназначена для реализации сценария работы с подключением к провайдеру через сотовую сеть. Это накладывает определенные ограничения на ее универсальность. И если тестирование непосредственно производительности при работе через встроенный модем затруднено зависимостью от качества покрытия сети и ресурсами оператора, то оценить скорость работы по кабелю и возможности Wi-Fi можно, и это будет полезно.

На первой диаграмме представлены результаты тестирования маршрутизации при работе с проводным подключением. Как и у предшественника, основные режимы работы WAN ограничены IPoE и PPPoE, что является стандартом для современных высокоскоростных подключений у провайдеров

Похоже, что платформа не поддерживает аппаратную обработку трафика, так что в полном дуплексе скорость ограничена одним гигабитом. Впрочем, учитывая позиционирование устройства, это не является большим недостатком.

Заметим, что модель имеет встроенные клиенты VPN с поддержкой протоколов PPTP и L2TP, так что можно попробовать и эти варианты для работы с провайдером. Правда, в первом случае у нас на стенде получились очень низкие скорости (до 400 Мбит/с на прием и до 30 Мбит/с на передачу), а второй не выдерживал тестовой нагрузки и отключался.

Роутер оборудован беспроводным модулем класса AC1200. Это может быть важно при быстром подключении к оператору по кабелю или для обмена данными между участниками локальной сети. Для определения максимальных скоростей мы используем два контроллера для настольного компьютера (точнее, две платы M.2 с соответствующими переходниками) — Intel 7265 и Intel AX210. Первый вполне соответствует роутеру по классу, а второй является популярным представителем решений Wi-Fi 6. При тестировании расстояние между роутером и клиентом составляет десять метров прямой видимости. Настройки роутера минимальны: фиксированный канал, максимальная ширина канала для данного диапазона, защита WPA2-PSK. Как мы продолжаем повторять в последних статьях, скорость в 2,4 ГГц мало кому сейчас интересна, поскольку на 5 ГГц то же оборудование в тех же условиях работает существенно быстрее. Так что следующая диаграмма приводится скорее для полноты картины, чем для практического использования.

При скорости соединения 300 Мбит/с (802.11n, 2 антенны и канал 40 МГц) реальная производительность практически во всех сценариях не превышает 100 Мбит/с. Нам встречались и более высокие скорости, но показанные результаты можно назвать обычными.

В 5 ГГц оба адаптера подключаются на 867 Мбит/с (802.11ac, 2 антенны, канал 80 МГц), и скорости здесь, конечно, выше — максимальное значение превышает 500 Мбит/с. Из интересного отметим, что более современный адаптер Intel AX210 во всех сценариях, кроме одного, быстрее своего предшественника.

Для оценки качества покрытия беспроводной сети роутера мы используем два смартфона — Xiaomi Mi5 и Huawei P40 Pro — и проводим тест в двух точках. Первая — те же десять метров прямой видимости от роутера, а вторая — в полтора раза дальше и с препятствиями в виде некапитальных стен.

Работа на 2,4 ГГц сегодня актуальна преимущественно для устройств IoT и носимых гаджетов, которым производительность не важна. Напомним, что Xiaomi Mi5 работает здесь только с каналом 20 МГц и антенна у него одна. Как мы видим, результаты достаточно стабильные, так что скорее всего вопросов по качеству связи не будет.

Для Xiaomi Mi5 скорость подключения в данной конфигурации составляет 433 Мбит/с. В ближней точке он показал впечатляющие 200-300 Мбит/с, что является хорошим результатом. При усложнении условий скорость снижается примерно в два раза. Huawei P40 Pro, имеющий две антенны, менее заметно отреагировал на увеличение расстояния до точки доступа: скорость в один поток в сторону смартфона снизилась всего на 10%-15%.

В целом по Wi-Fi нет никаких существенных замечаний. Всё проверенное оборудование работало согласно техническим возможностям. К стабильности подключения также нет замечаний.

Практическое тестирование скорости работы через сотовый модем проводилось в городских условиях с размещением роутера внутри квартиры. Использовалась SIM-карта оператора Мегафон с тарифом для модема. В зависимости от времени суток были получены значения на прием до 100 Мбит/с, а на передачу — до 20 Мбит/с. Пинг составлял около 30 мс. На наш взгляд, это неплохой результат, по нему у модели LinkHub HH63V1 явно есть преимущество перед предшественником.

Проверка режима резервирования проводного канала подключением через сотового оператора показала, что данный сервис работает стабильно. Переключение между каналами осуществляется в течение 5—20 секунд. При этом система отслеживает не просто пропадание физического линка на проводном порту, а именно наличие доступа к интернету. К сожалению, никаких настроек для данного сервиса не предусмотрено, и проследить за его работой по журналу событий тоже нет возможности.

Проверили мы и работу VoLTE, подключив в соответствующий порт старый проводной аппарат с тональным набором. Соединение происходит быстро, качество передачи речи высокое. Напомним, что информацию по звонкам можно посмотреть в журнале через веб-интерфейс устройства, а собственно голосовая связь для «модемного» тарифа может требовать покупки соответствующего пакета.

Заключение

Ключевой особенностью роутера TCL LinkHub HH63V1 является встроенный сотовый модем LTE/UMTS. Это позволяет реализовать подключение локальной сети к интернету в случае, когда другие варианты недоступны. Из наиболее распространенных сценариев можно отметить дачные участки, временные офисы, съемные квартиры и тому подобные варианты, когда хочется избежать больших вложений или нет возможности проложить кабель. Жаль только, что производитель отказался в этой модели от поддержки внешних антенн, что может ограничивать зону стабильного приема. Второй вариант использования подключения через сотового оператора — резервирование стандартного кабельного провайдера.

При этом поддержка LTE Cat6 обеспечивает (при хорошем уровне сигнала) скорости приема на уровне массовых кабельных подключений — 100 Мбит/с и более. Это позволяет вполне комфортно пользоваться большинством современных онлайн-сервисов сразу нескольким пользователям. А при работе по кабелю можно рассчитывать на скорости до 1 Гбит/с.

Для подключения клиентов используются Wi-Fi 5 и гигабитные проводные порты — правда, их в данной модели всего два, и один может быть занят кабелем провайдера. Wi-Fi обеспечивает реальные скорости до 500 Мбит/с при работе с соответствующими адаптерами в диапазоне 5 ГГц.

Встроенное программное обеспечение можно охарактеризовать как вполне стандартное для массового сегмента. Из интересного можно отметить режим резервирования, гостевую беспроводную сеть, возможность работы с SMS и USSD и голосовую связь через технологию VoLTE. При этом многим пользователям даже не придется ничего дополнительно настраивать — просто установить SIM-карту и подключить свои устройства через Wi-Fi. Упомянем здесь также мобильное приложение для управления роутером.

Производитель делает акцент на интересном дизайне, хотя, на наш взгляд, для утилитарного устройства это не особо важно. Впрочем, поставить эту привлекательную коробочку на полку и подключить только питание — вполне реальный сценарий. Вот только индикаторы лучше будет отключить, они слишком выделяются.

В заключение предлагаем посмотреть наш видеообзор роутера TCL LinkHub HH63V1 с LTE-модемом:
