Обзор беспроводного роутера TCL LinkHub HH42CV1 со встроенным 3G/4G-модемом

Использование сетей сотовых операторов для обеспечения доступа к интернету продолжает быть популярным сценарием. Такой вариант реализуется при отсутствии или высокой стоимости кабельного подключения, а также для временных или мобильных решений. Применение отдельного беспроводного роутера по сравнению с раздачей интернета со смартфона имеет несколько преимуществ. Среди основных отметим возможность обеспечить более качественный прием сигнала сотового оператора благодаря крупным или внешним антеннам, лучшее покрытие сети Wi-Fi, возможность подключения клиентов кабелем. В общем случае можно назвать два варианта конфигураций: роутер с подключенным внешним USB-модемом и роутер со встроенным модемом. Есть также автономные устройства с аккумуляторным питанием, но это скорее актуально для «походного» сценария. Роутер с внешним модемом может быть интереснее с точки зрения большей гибкости при выборе моделей как роутера, так и модема. В то же время, решения «всё в одном» обычно более просты и удобны в настройке и работе, потенциально более надежны из-за меньшего числа соединений и кабелей, а также меньшего риска перегрева или недостаточного питания для модема.

Современные сотовые сети в хороших условиях обычно обеспечивают реальные скорости загрузки данных на уровне нескольких десятков мегабит в секунду. Понятно, что это зависит от расположения относительно базовых станций, от текущей нагрузки на них, от наличия помех и других малопрогнозируемых условий. В этом случае может не быть смысла гнаться за высокими цифрами в характеристиках оборудования.

Рассматриваемый в нашем обзоре TCL LinkHub HH42CV1 на первый взгляд пришел «из прошлого века»: модем LTE Cat4, проводные порты 100 Мбит/с, однодиапазонный Wi-Fi. Но если устройство способно решать задачи пользователя и устраивает по возможностям и стоимости, то оно, конечно, заслуживает места на полках магазинов.

Комплект поставки и внешний вид

Устройство поставляется в относительно небольшой картонной коробке. Оформление исключительно на русском языке. Есть фотография модели, основные технические характеристики, включая поддерживаемые диапазоны LTE, описание портов и разъемов. На отдельной наклейке приводятся серийный номер, MAC-адрес и IMEI.

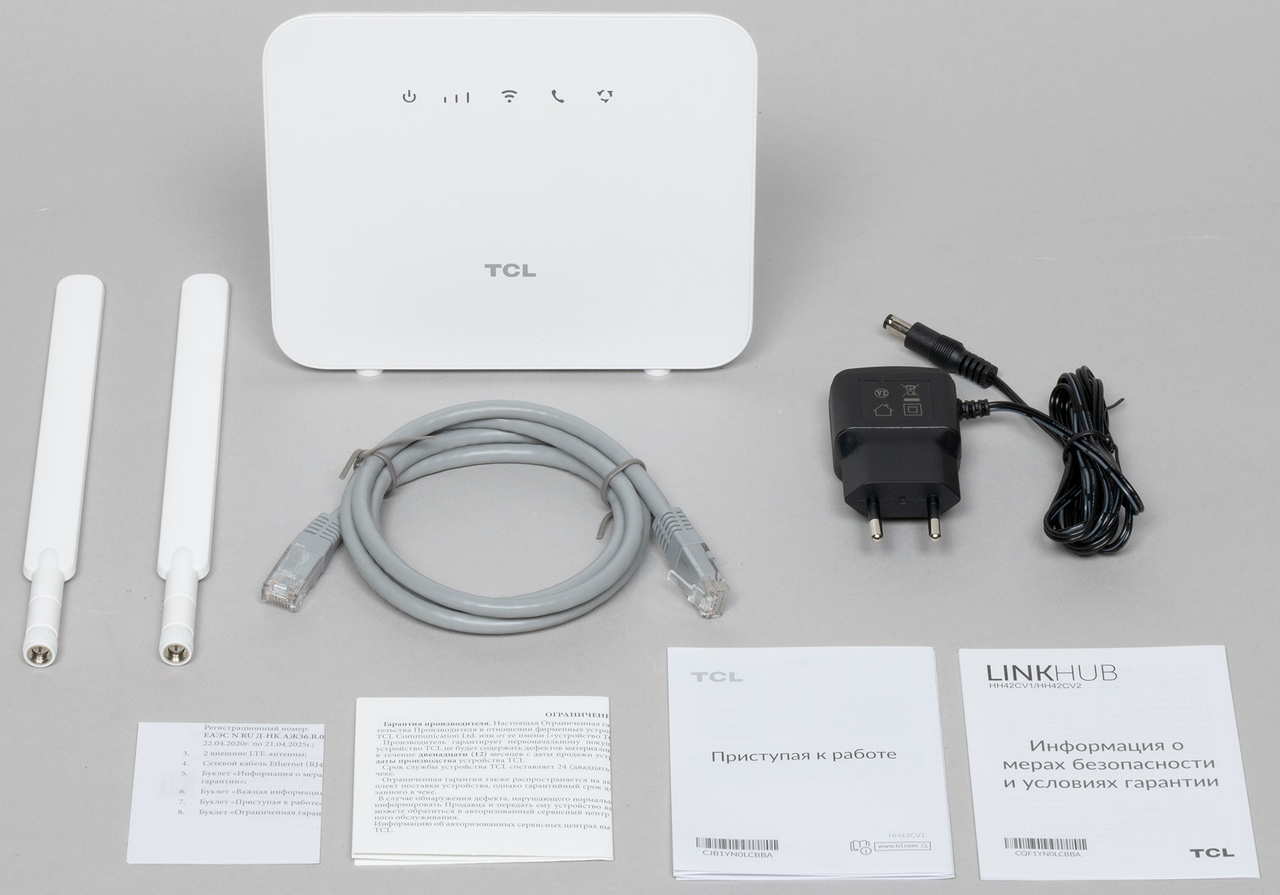

В комплект поставки входят сам роутер, компактный блок питания, пара внешних съемных антенн для сотовой сети, патч-корд длиной один метр, пара листовок-инструкций. Блок питания имеет параметры 12 В 1 А и 1,5-метровый кабель со стандартным круглым штекером. Документация идет на русском языке.

Производитель имеет веб-сайт с региональными версиями, включая предназначенную для России. Правда, о рассматриваемой модели информации на нем не нашлось.

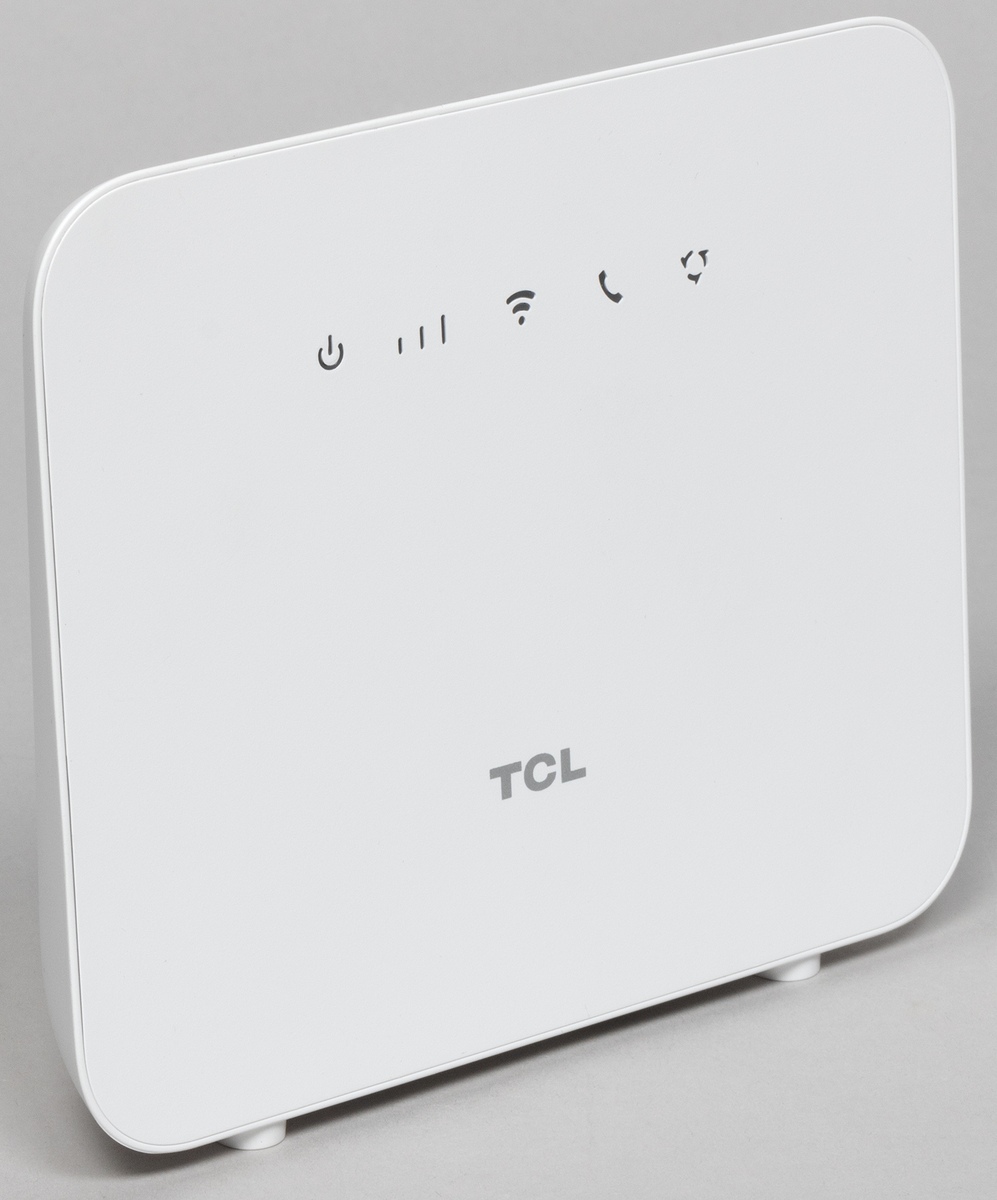

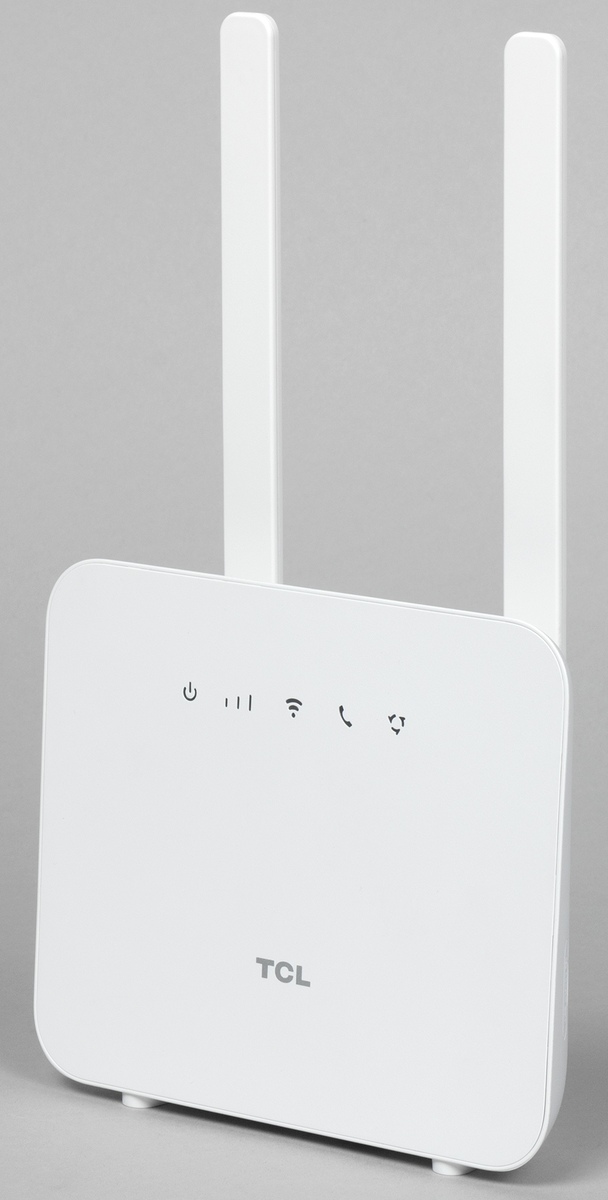

Роутер выполнен в распространенном для данного типа моделей (со встроенным сотовым модемом) формате с вертикальной установкой. Корпус изготовлен из белого матового пластика, также предлагается черная модель. Габаритные размеры основного блока с учетом подставки и без учета антенн и кабелей — около 150×55×135 мм. Вариант установки только один — вертикально на горизонтальную поверхность.

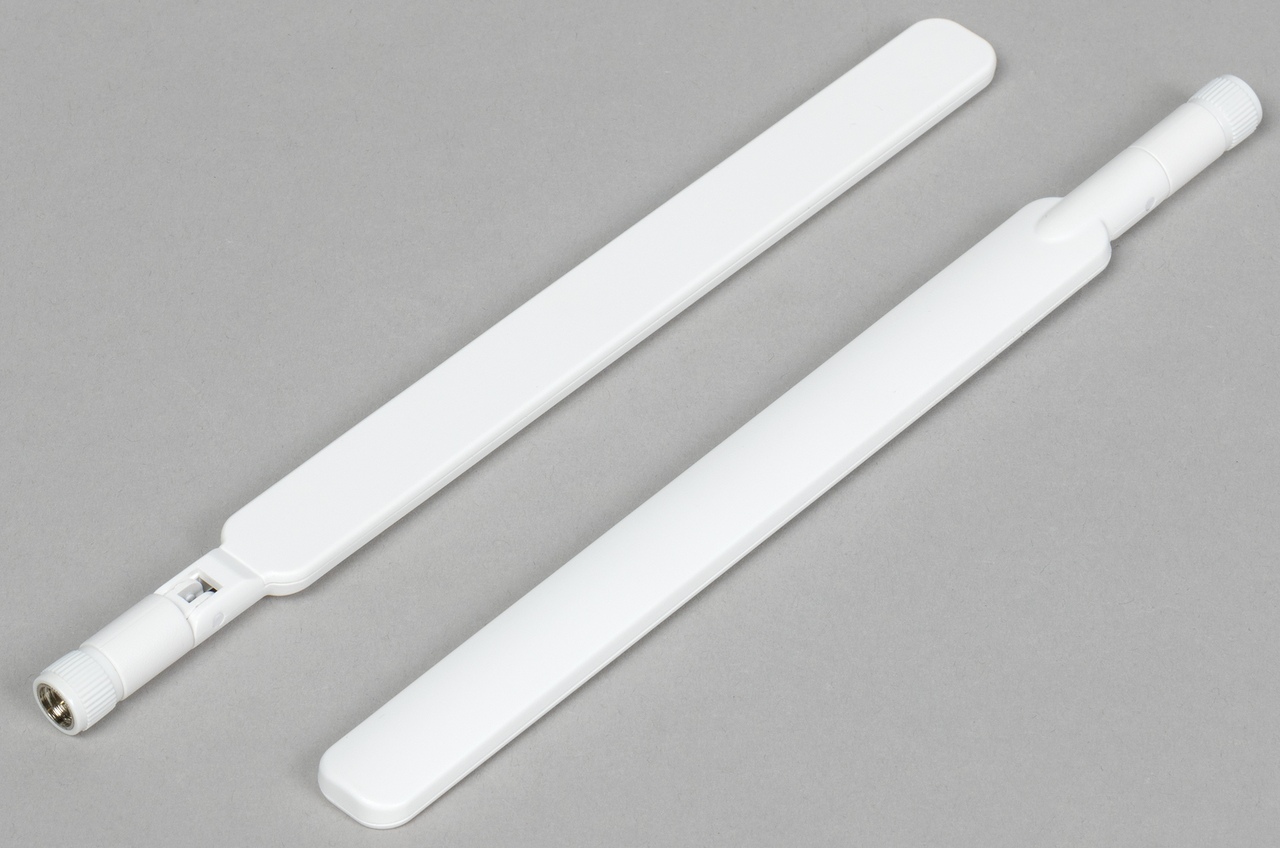

Комплектные антенны достаточно крупные. Длина подвижной части — порядка 17 сантиметров. Наличие съемных антенн позволяет пользователю при необходимости легко подключить стандартные выносные уличные внешние антенны для усиления сигнала.

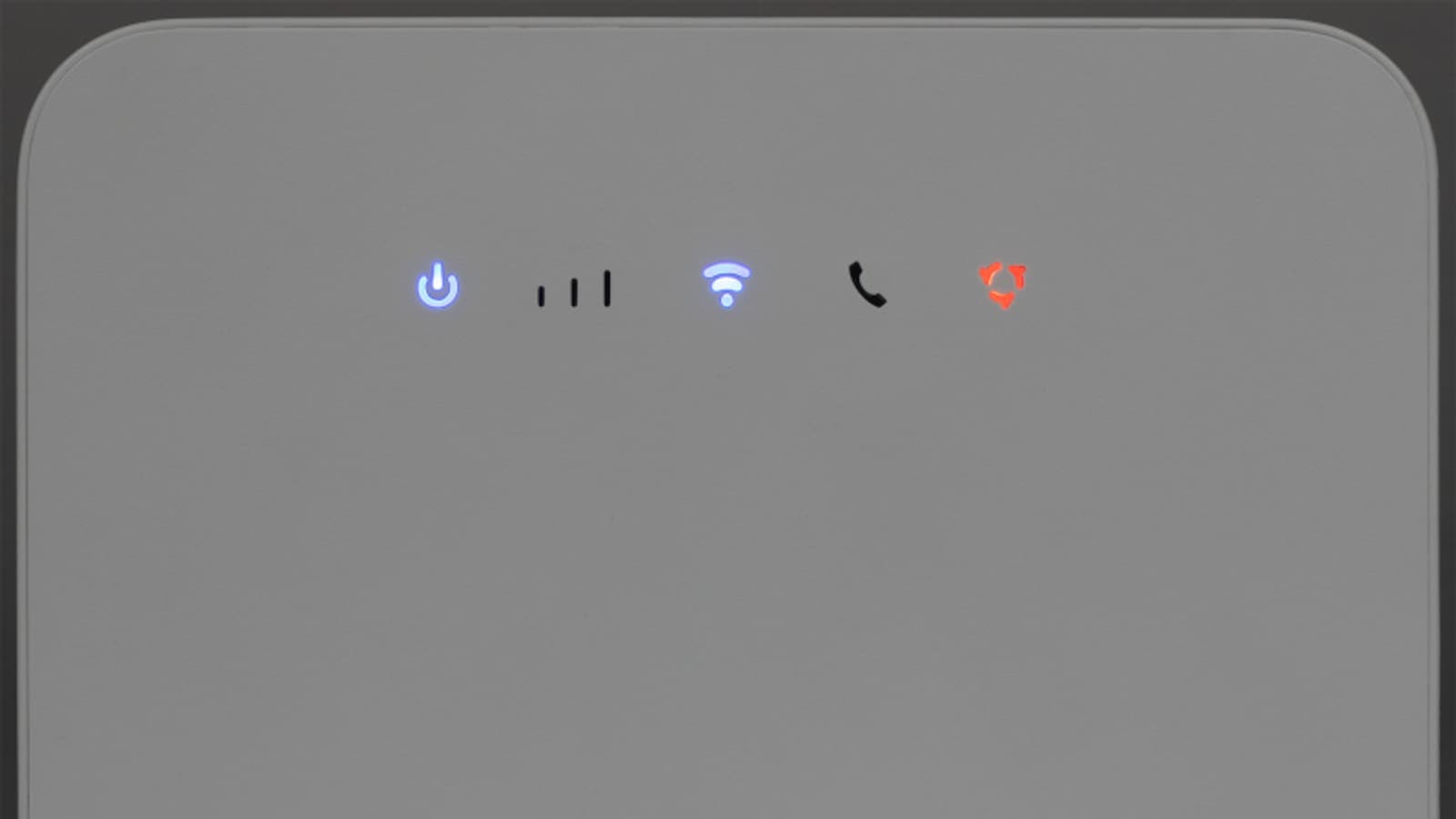

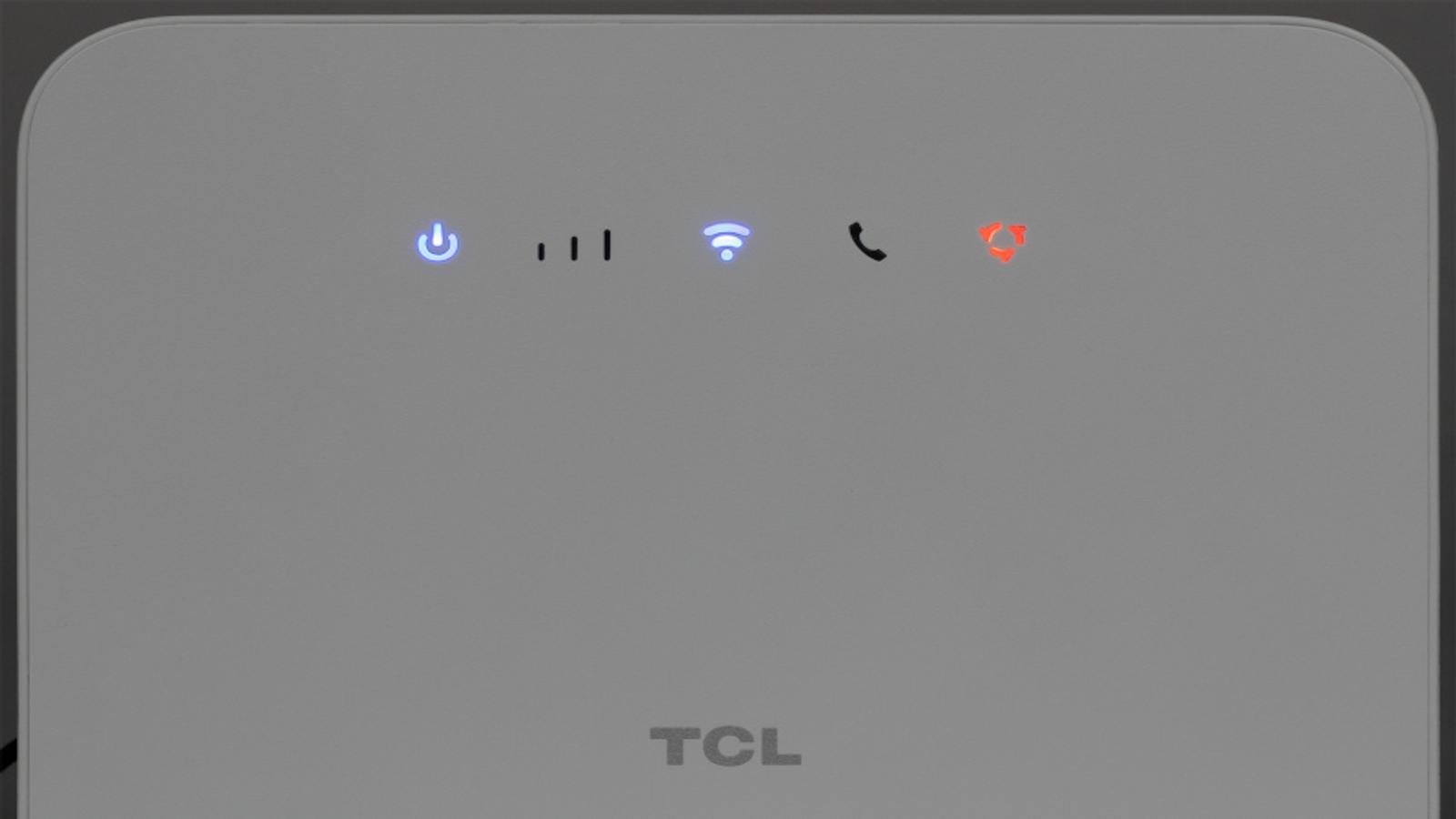

На лицевой панели роутера расположен логотип производителя и пять разноцветных индикаторов — питание, Wi-Fi, сотовая сеть, входящий звонок, статус подключения к интернету.

Причем светят они непосредственно через вырезанные в панели пиктограммы, так что будет удобно проверять состояние и на большом расстоянии. Способствует этому и высокая яркость светодиодов. Если же свет будет мешать, индикаторы отключаются в настройках роутера.

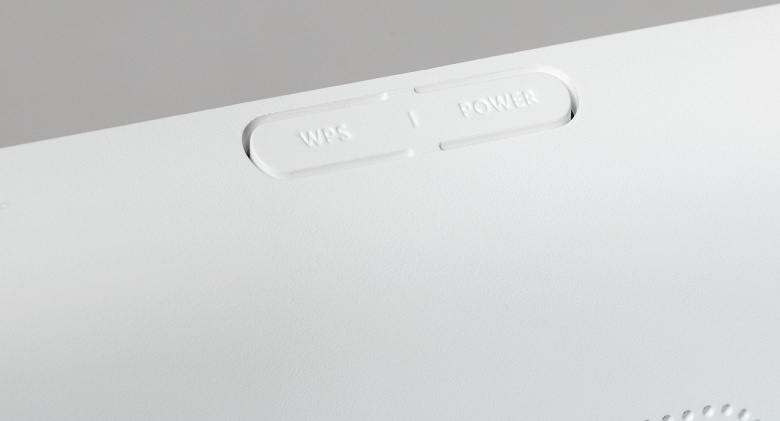

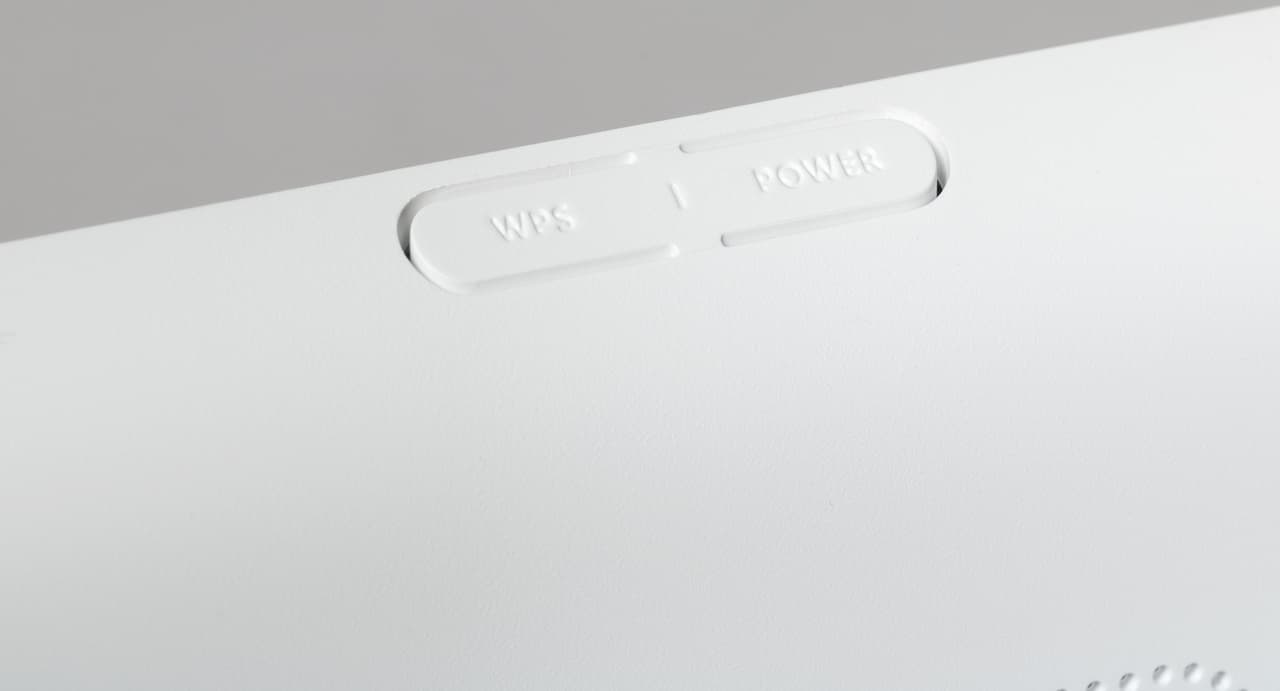

На верхнем торце роутера есть две кнопки — управление питанием и подключение беспроводных клиентов по WPS.

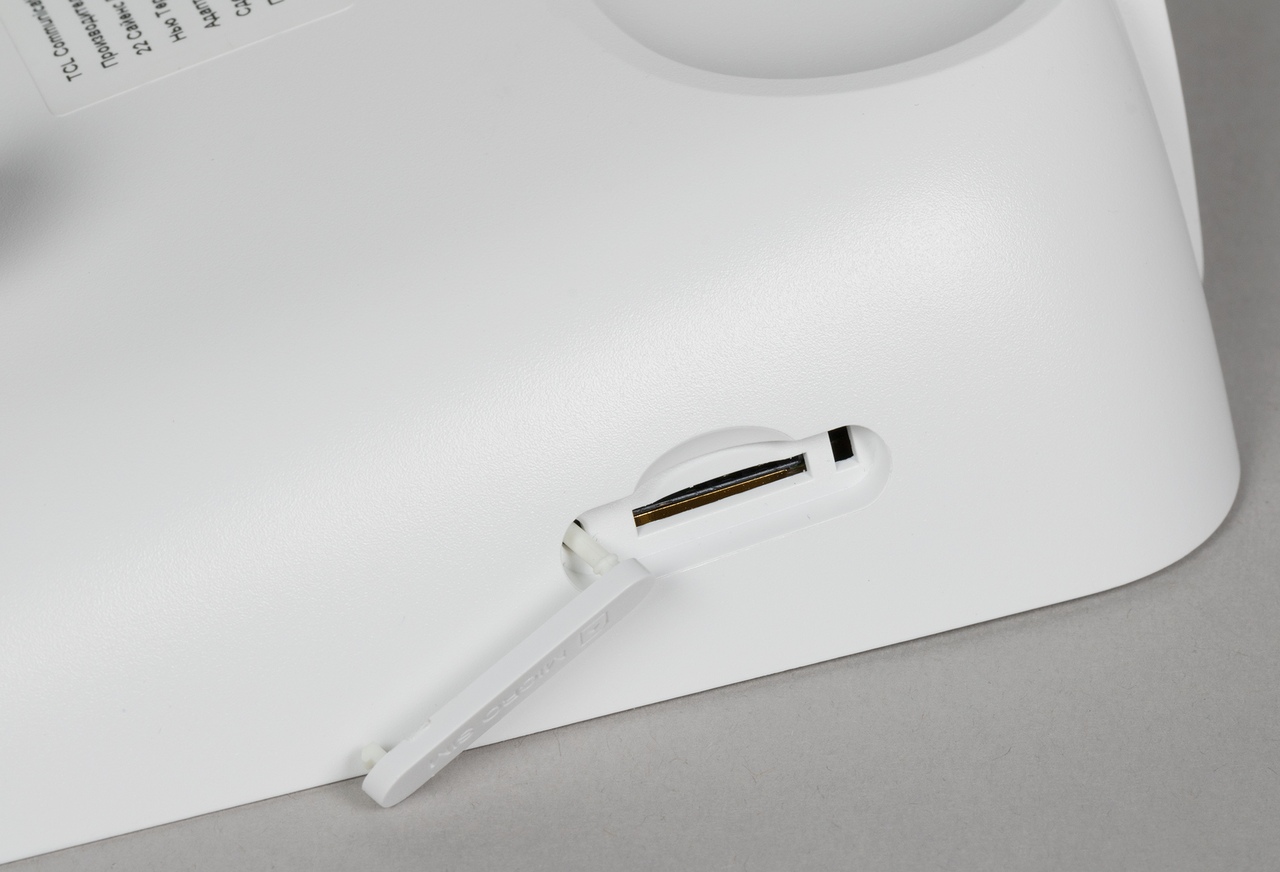

На правом боку под крышкой находится подпружиненный слот для SIM-карты формата «микро». Пользоваться им без инструмента может быть не очень удобно. Но операция смены карты нечастая, так что существенным недостатком эту особенность конструкции считать не стоит.

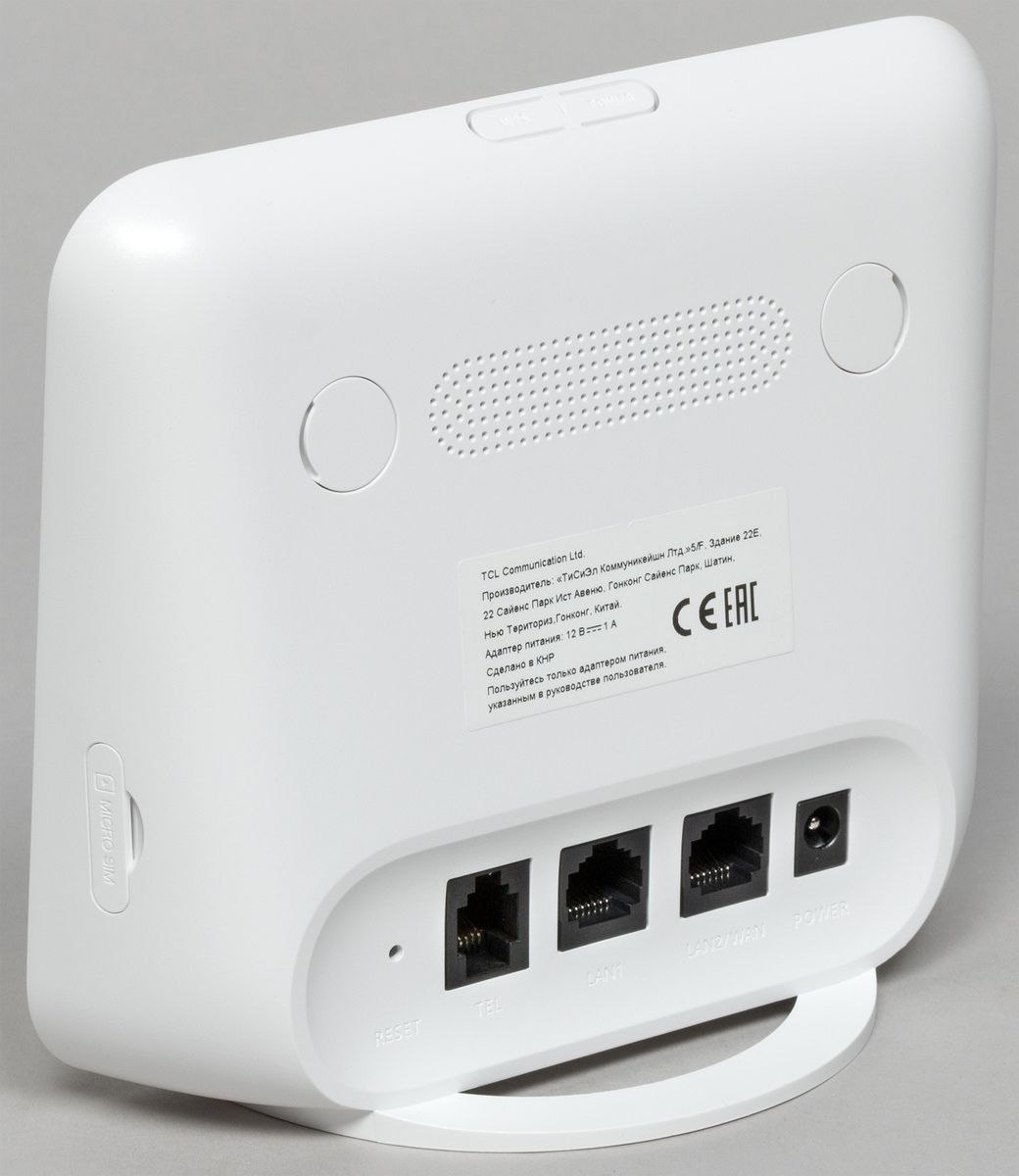

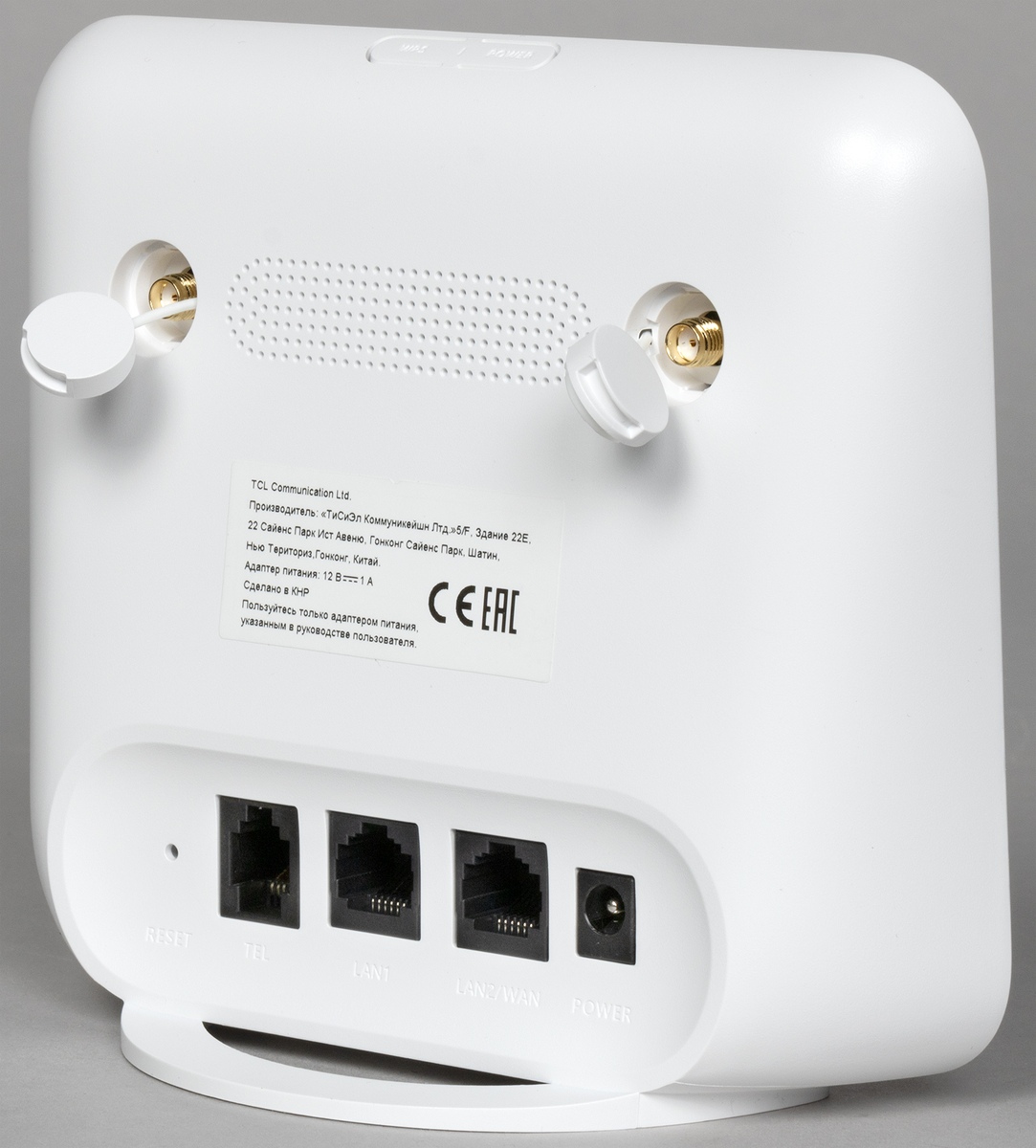

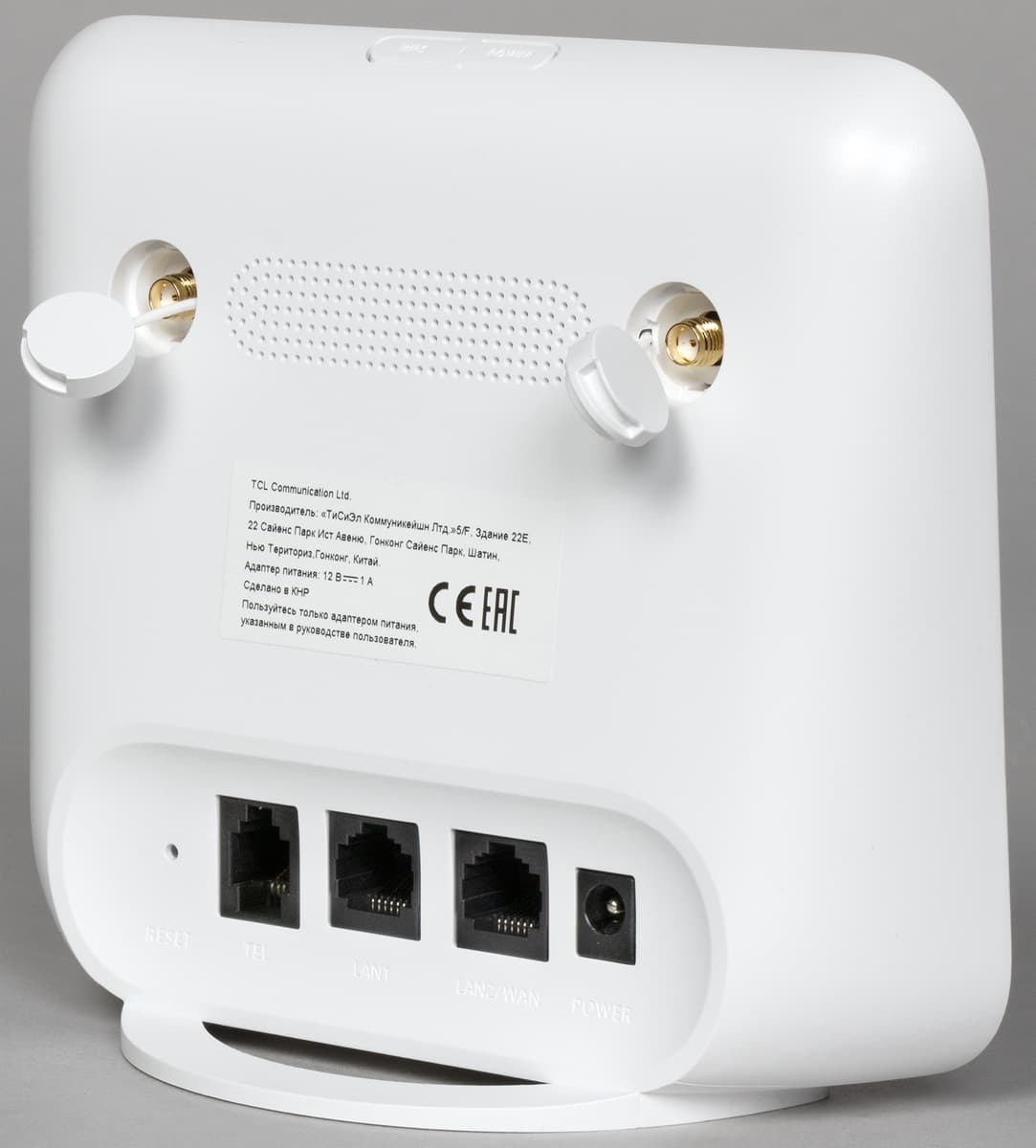

В верхней части задней панели за крышками расположены стандартные разъемы для внешних антенн сотовой связи. Между ними — небольшая решетка вентиляции.

В нижней части панели мы видим скрытую кнопку сброса, пару портов RJ45 для сетевых подключений и порт RJ11 для телефонного аппарата.

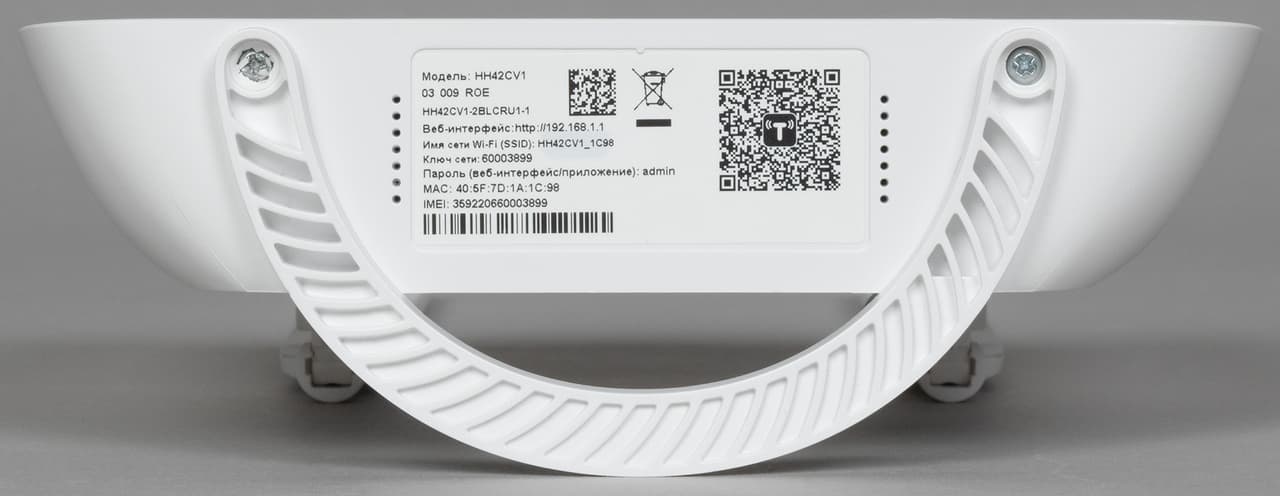

На дне находится информационная наклейка с данными для подключения к устройству — имя и пароль сети, IP-адрес и пароль администратора для доступа к веб-интерфейсу. Отметим, что резиновых вставок на подставке нет.

В целом перед нами вполне обычная конструкция беспроводного роутера со встроенным сотовым модемом.

Аппаратные особенности

Данные аппаратной конфигурации приводятся по информации производителя, самостоятельно подтвердить их не удалось. Для подобных многофункциональных устройств начального уровня они обычно не имеют существенного значения с точки зрения пользователя, поскольку роутеры используются со штатным программным обеспечением.

В устройстве установлен центральный процессор (а точнее, SoC) компании Realtek. Модель RTL8197FH имеет одно ядро, работающее на частоте 1 ГГц. Он же отвечает за обслуживание двух проводных портов со скоростью подключения 100 Мбит/с, а также беспроводного модуля. Последний работает в диапазоне 2,4 ГГц и относится к классу N300 — поддержка 802.11b/g/n, две встроенные антенны, до 300 Мбит/с. Объем оперативной памяти составляет 256 МБ, флеш-память на 144 МБ.

Для реализации подключения к сотовым операторам установлен модем Qualcomm Snapdragon X5 MDM9207. Он поддерживает сети третьего и четвертого поколений. Что касается диапазонов, то заявлены LTE FDD B1/3/7/8/20/28, UMTS B1/3/8. Максимальные скорости приема и передачи данных также вполне стандартны для моделей данного уровня: LTE Cat4 150/50 Мбит/с, DC-HSPA+ 42/5,76 Мбит/с. Дополнительно стоит отметить опциональное использование внешних антенн с подключением через разъемы SMA, слот для карты формата Micro-SIM (3FF), а также порт FXS (RJ11) для подключения проводного телефонного аппарата для работы по технологии VoLTE.

Для питания роутера используется внешний блок на 12 В 1 А. Существенного нагрева во время работы отмечено не было.

Хотя фактически платформе устройства (SoC и модему) уже много лет, оба чипа, тем не менее, вполне справляются со своими обязанностями и обеспечивают достаточный для массового сегмента уровень производительности и функциональные возможности.

Тестирование проводилось с прошивкой версии 01009.

Настройка и возможности

Начать использовать роутер через сотового оператора очень просто — достаточно установить SIM-карту. Никаких дополнительных настроек обычно делать не придется. Определить состояние можно по индикаторам на лицевой панели. Клиенты подключаются кабелем или через Wi-Fi. Отметим, что беспроводная сеть уже «из коробки» имеет уникальное имя и пароль — правда, последний состоит только из цифр, что в общем случае небезопасно.

Устройство поддерживает два варианта управления — через традиционный веб-браузер и через фирменное мобильное приложение. Ссылки для загрузки программы указаны на странице входа и на наклейке на корпусе устройства. Посмотрим сначала на первый. Веб-интерфейс представлен на русском языке (можно переключиться и на английский), что упрощает работу с ним. Есть также ссылка на справку (файл PDF на сайте производителя). В верхней части окна справа находится информационный блок с полезными значками — состояние подключения к сотовому оператору, статусы VoLTE, проводного подключения и Wi-Fi, переход к сообщениям SMS.

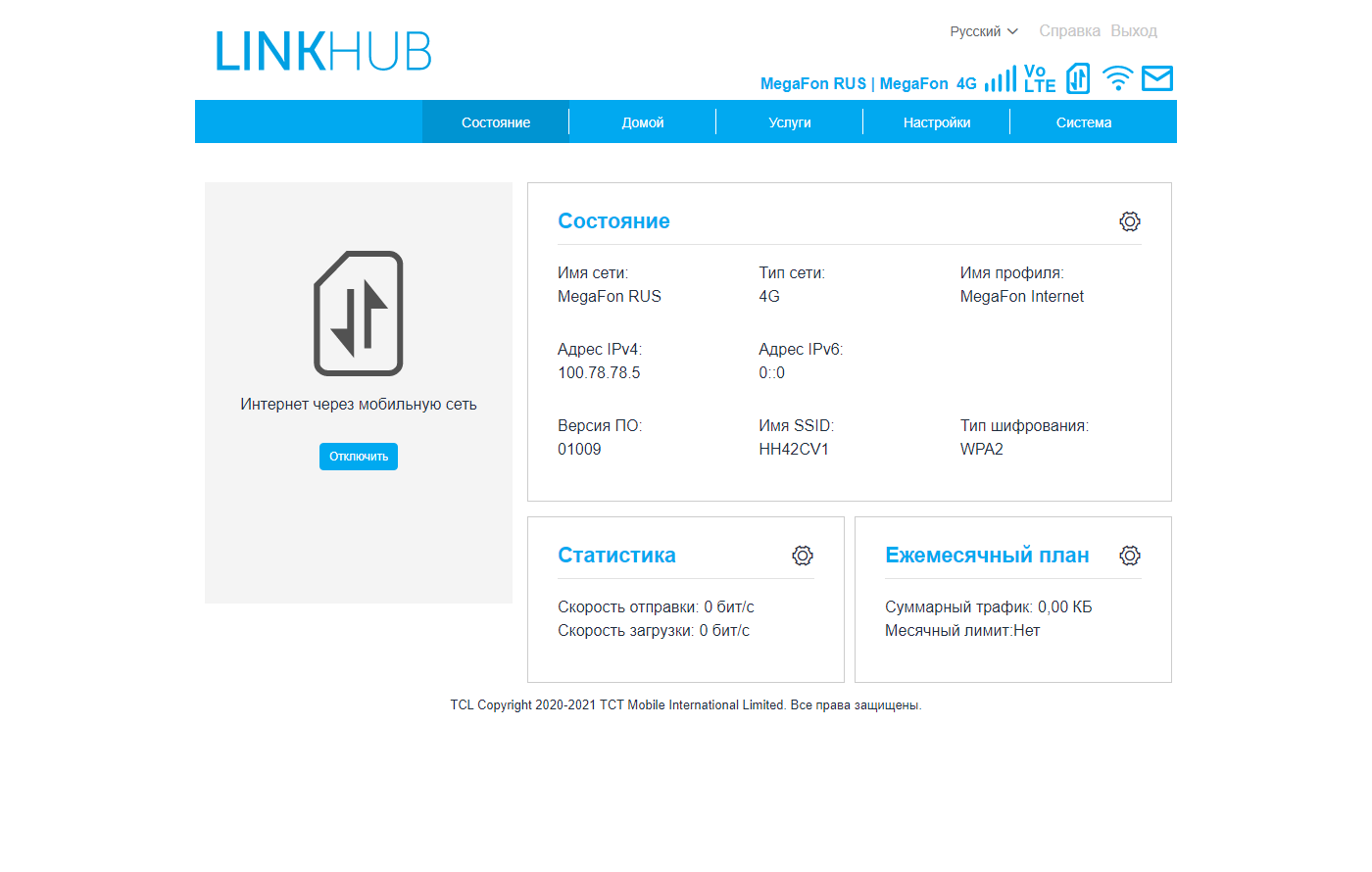

Основное меню состоит из пяти разделов. Первый, «Состояние», представляет собой, по сути, одну страницу. Он поможет оценить текущий статус устройства и подключения к интернету.

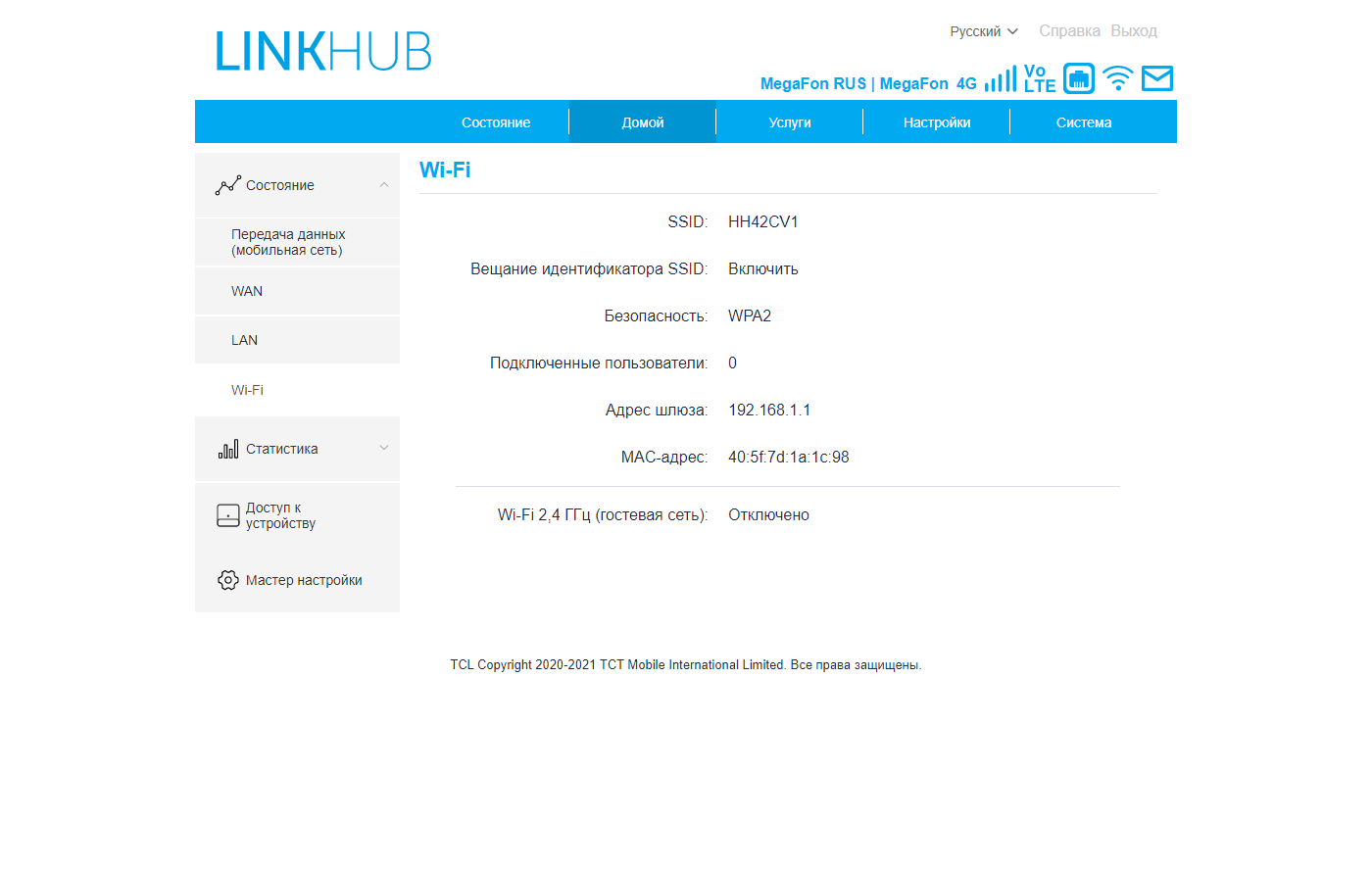

Во втором, «Домой», собрана более подробная информация о работе роутера. В разделе «Состояние» приводятся данные по интерфейсам — подключение к сотовому оператору, портам WAN и LAN, а также точке доступа Wi-Fi.

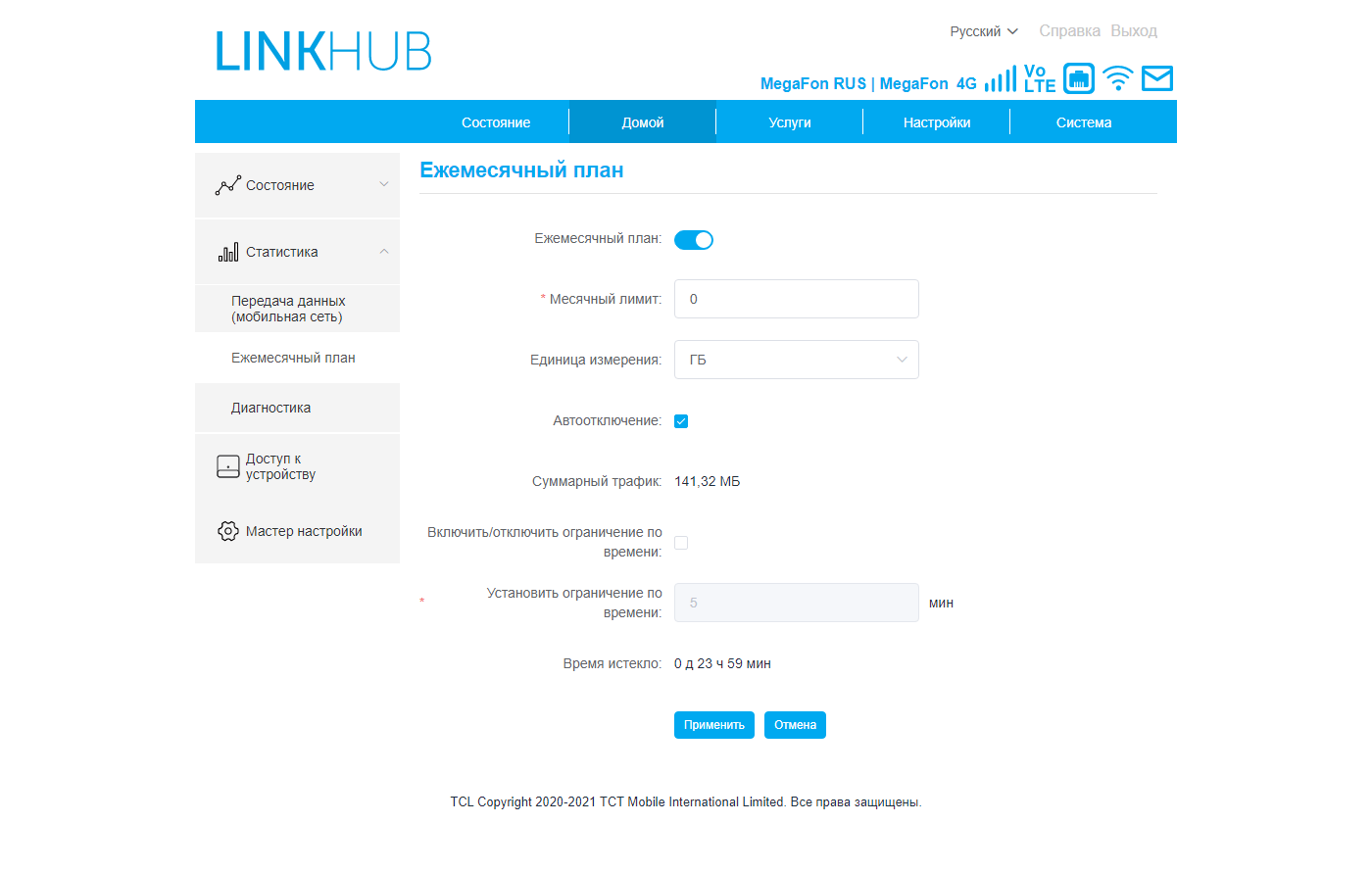

В разделе «Статистика» идет речь только о работе через модем. Здесь мы видим объемы принятой и переданной информации, а также длительность работы. Есть возможность установить ограничения на ежемесячный объем и длительность работы. На странице «Диагностика» приводятся данные о качестве сигнала сотовой сети, в частности RSSI, RSRP, RSCP, SINR и номер соты.

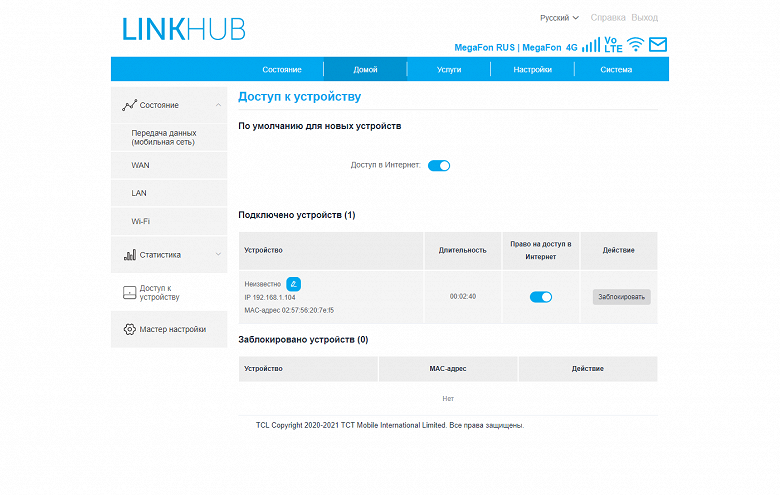

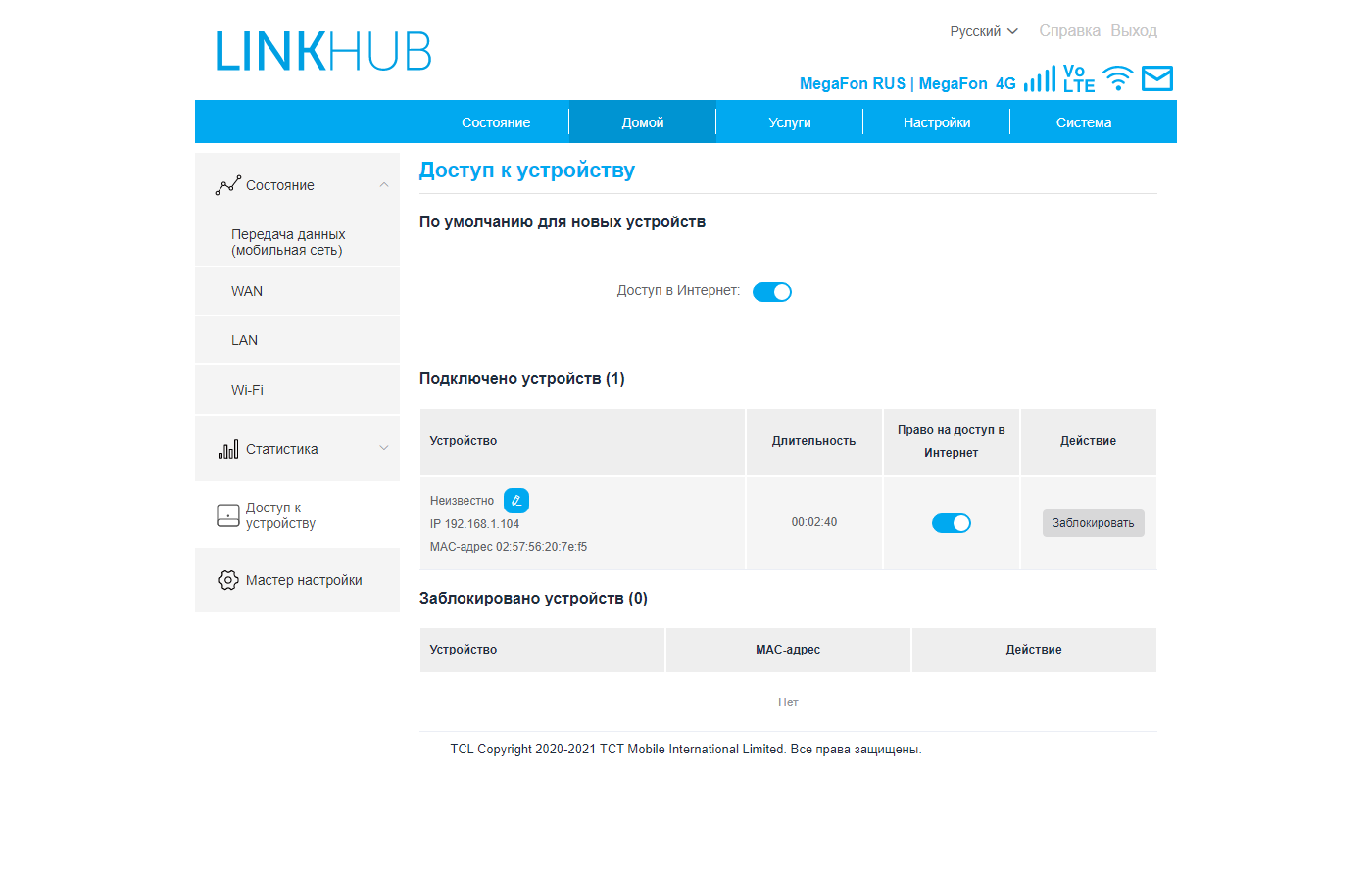

Страница «Доступ к устройству» позволяет посмотреть список текущих клиентов роутера с указанием их MAC- и IP-адреса, а также длительности подключения. Предусмотрена опция блокировки доступа клиентов в интернет.

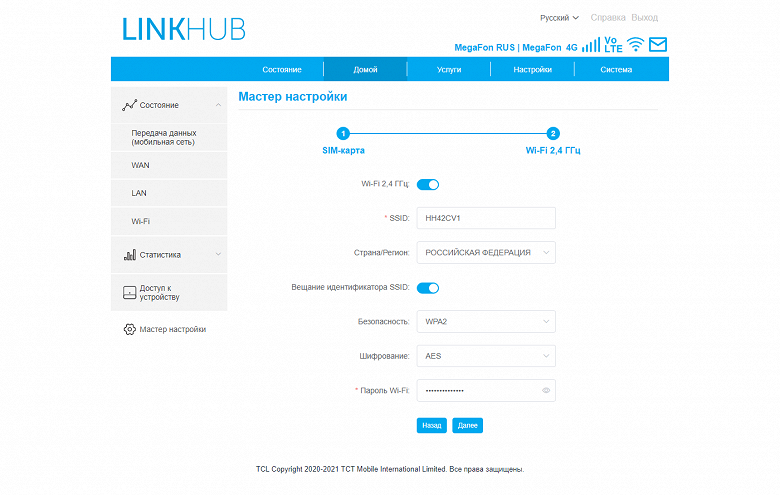

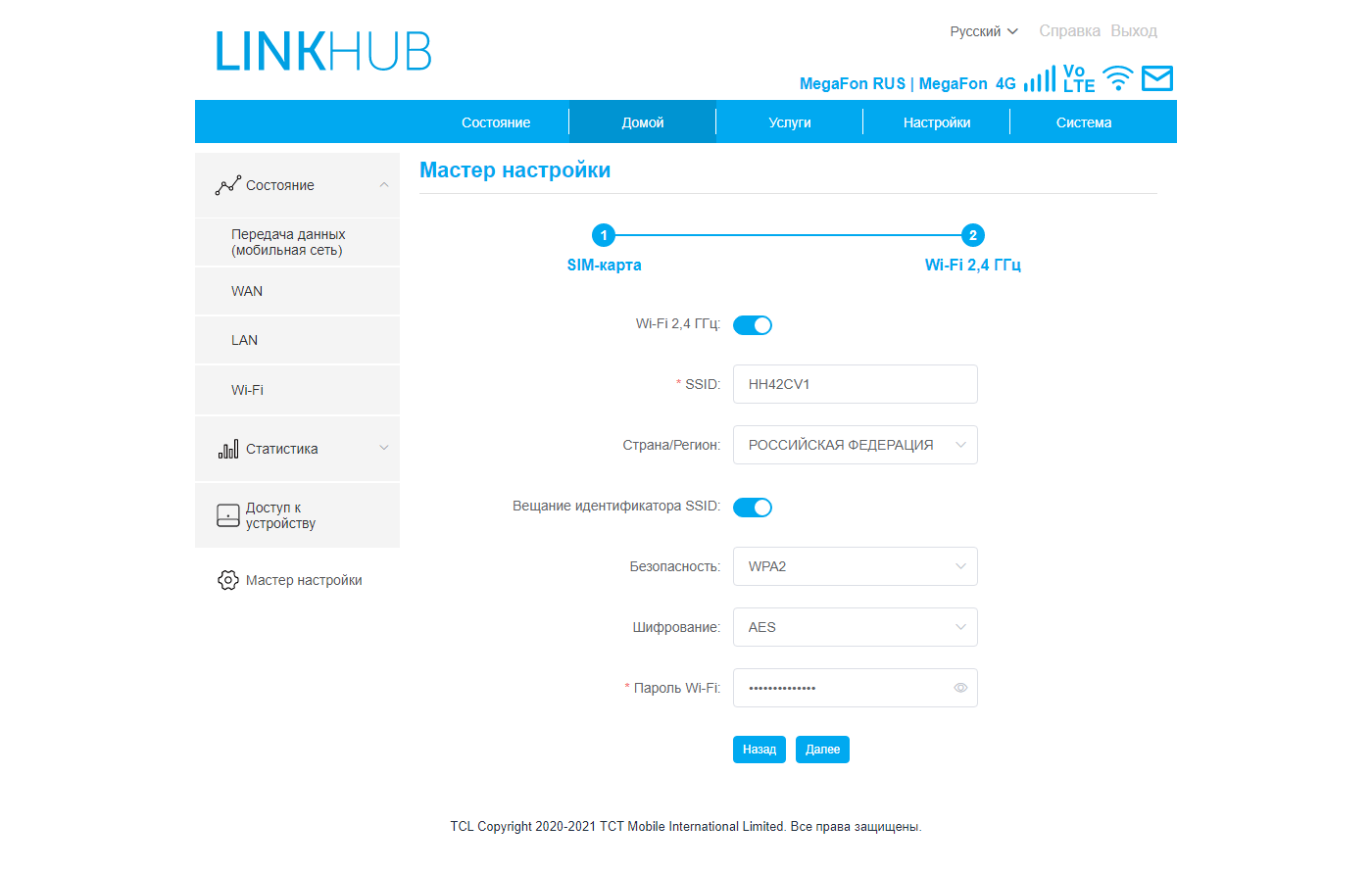

Функция «Мастер настройки» состоит из двух страниц — подключение к сотовому оператору и настройка Wi-Fi. Особого смысла в ней нет.

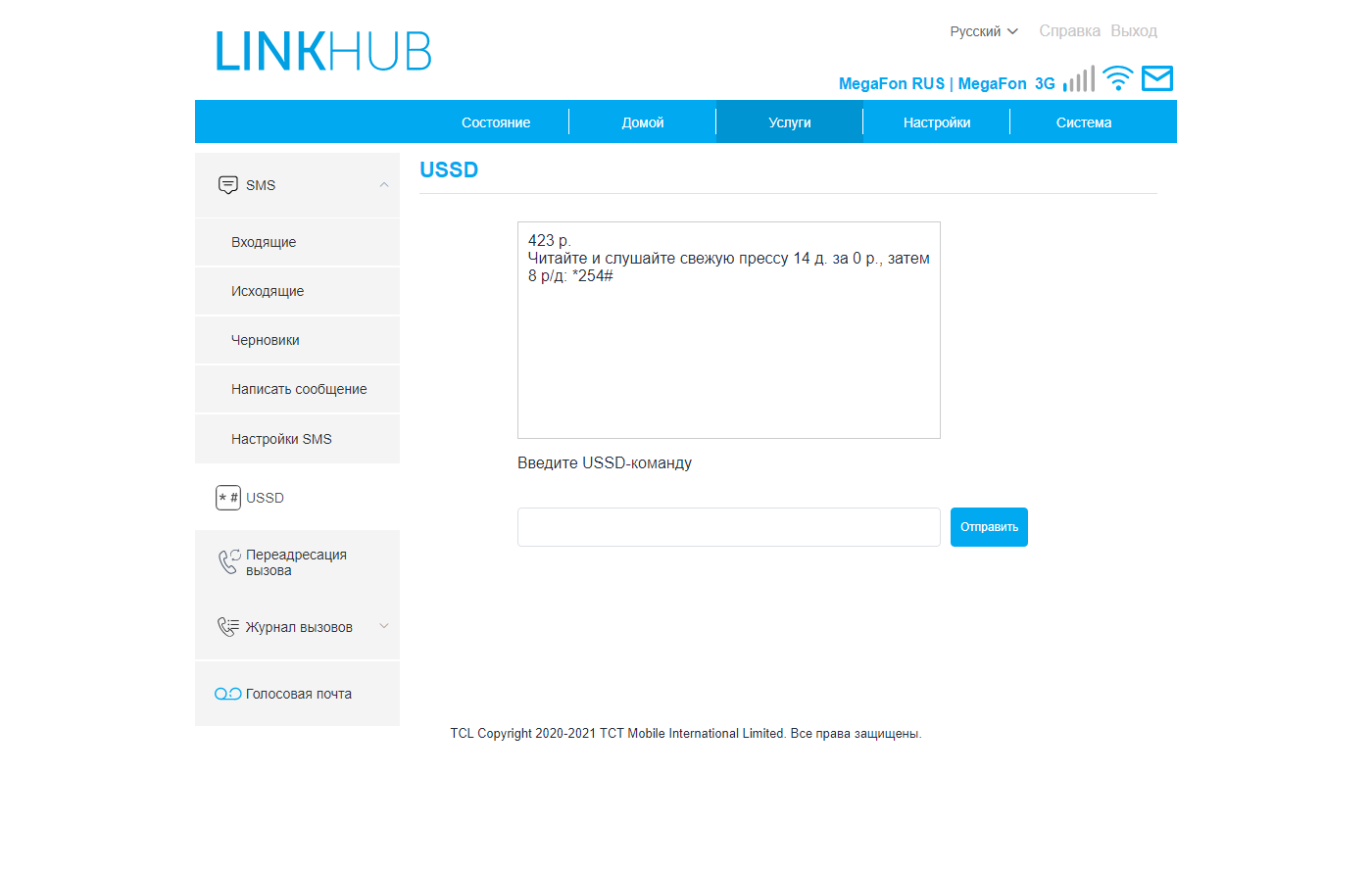

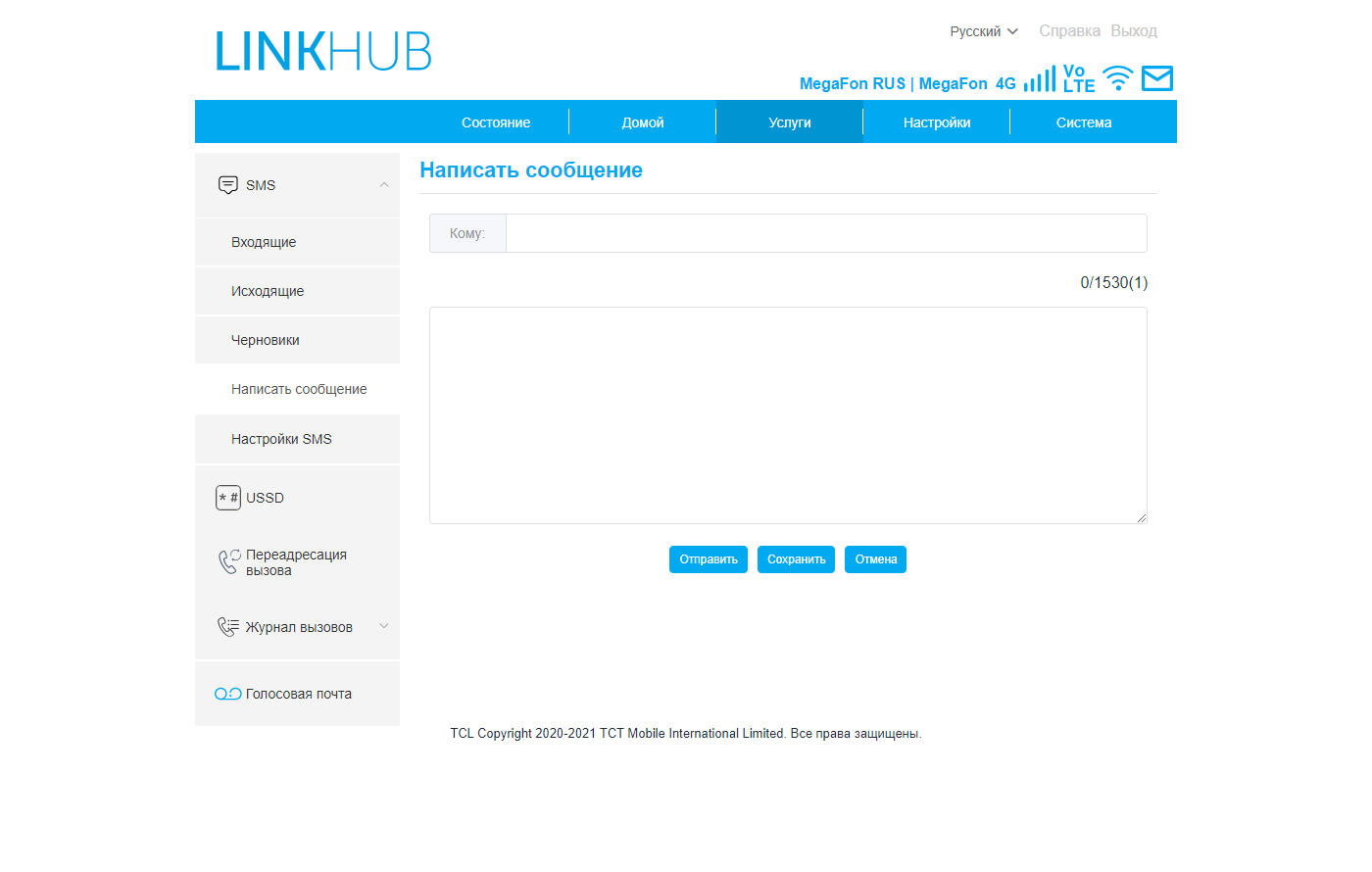

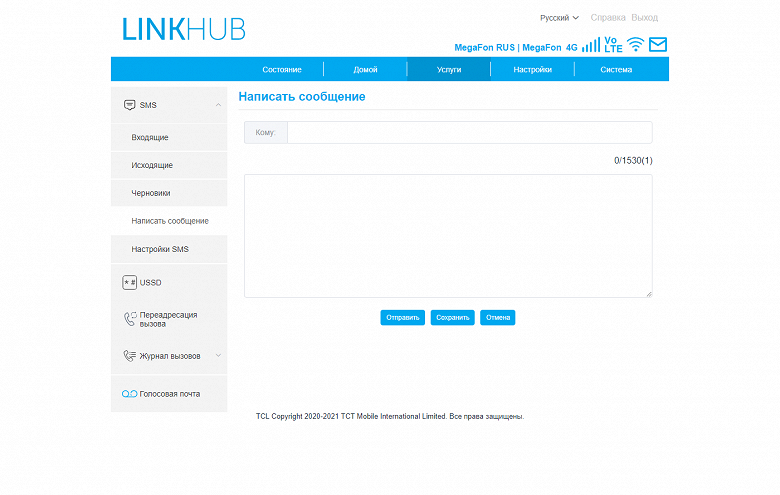

Раздел «Услуги» используется для работы с сервисами сотового оператора. Здесь есть функции приема и передачи SMS (при хранении в устройстве максимальное число сообщений — 255, на SIM-карте — только 15), отправка команд USSD (например, можно узнать баланс), настройка функции переадресации и журнал звонков (до 100 записей в каждом разделе).

Последняя страница — «Голосовая почта» — не описана в документации. Не очень понятно, как и для чего она может быть использована.

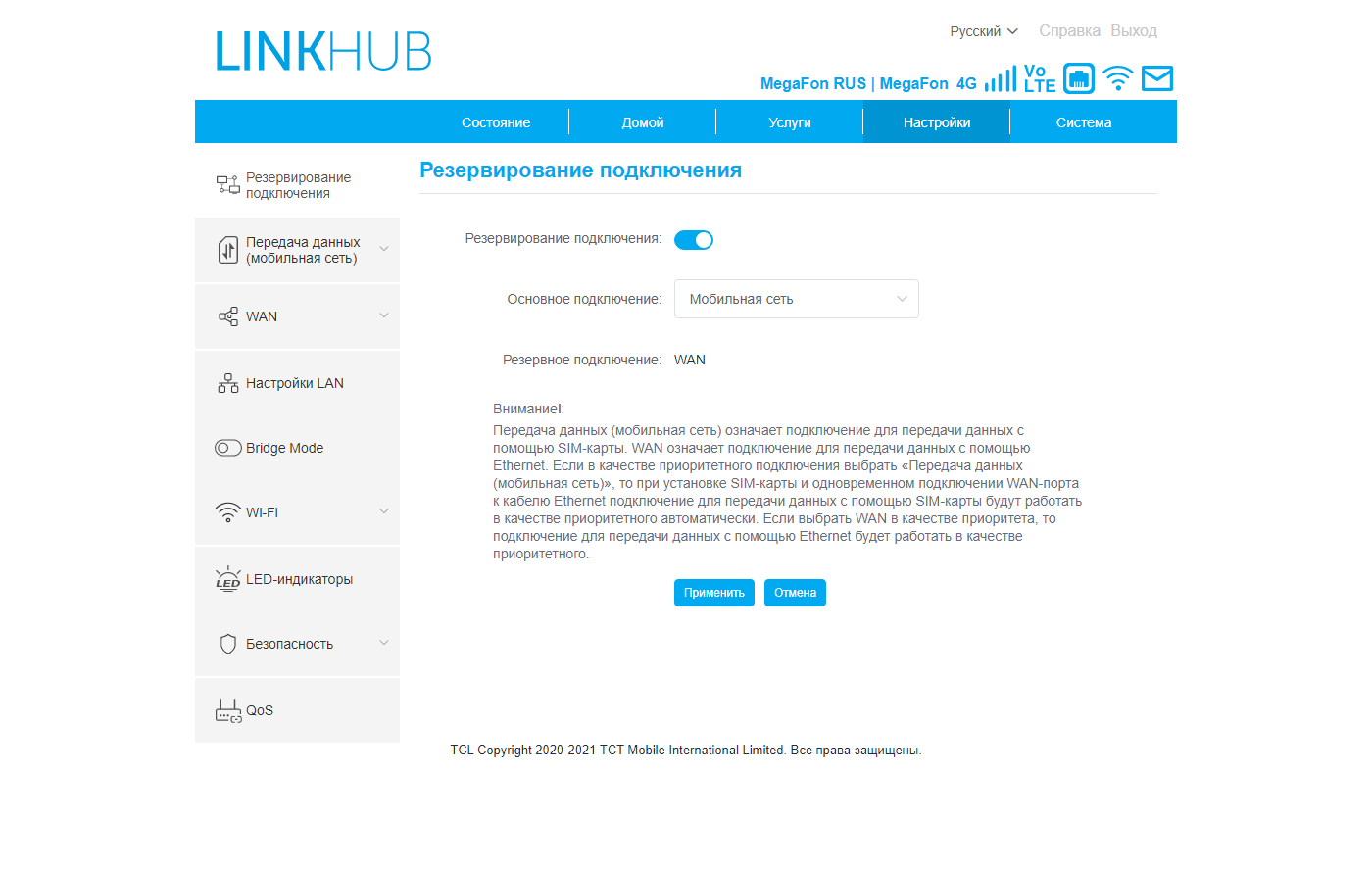

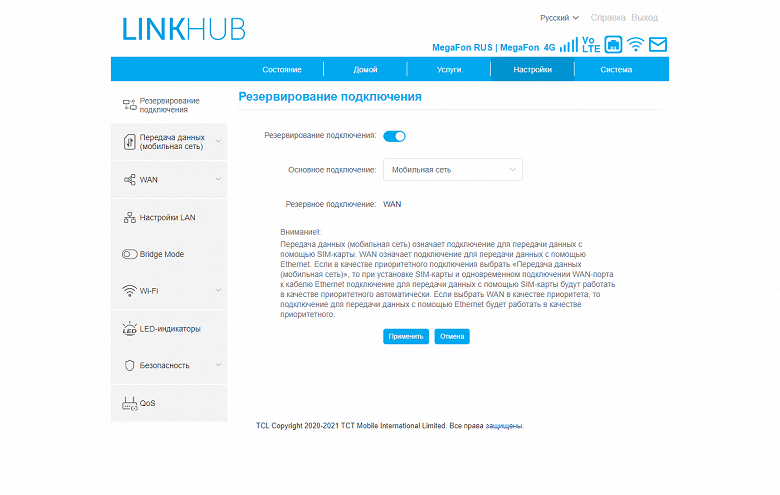

Детальные настройки роутера находятся в одноименном разделе. На первой странице можно включить режим резервирования и выбрать основное подключение. Тестирование показало, что при активном соединении по кабелю используется именно оно независимо от настройки. Если режим резервирования неактивен, возможности выбора рабочего подключения нет.

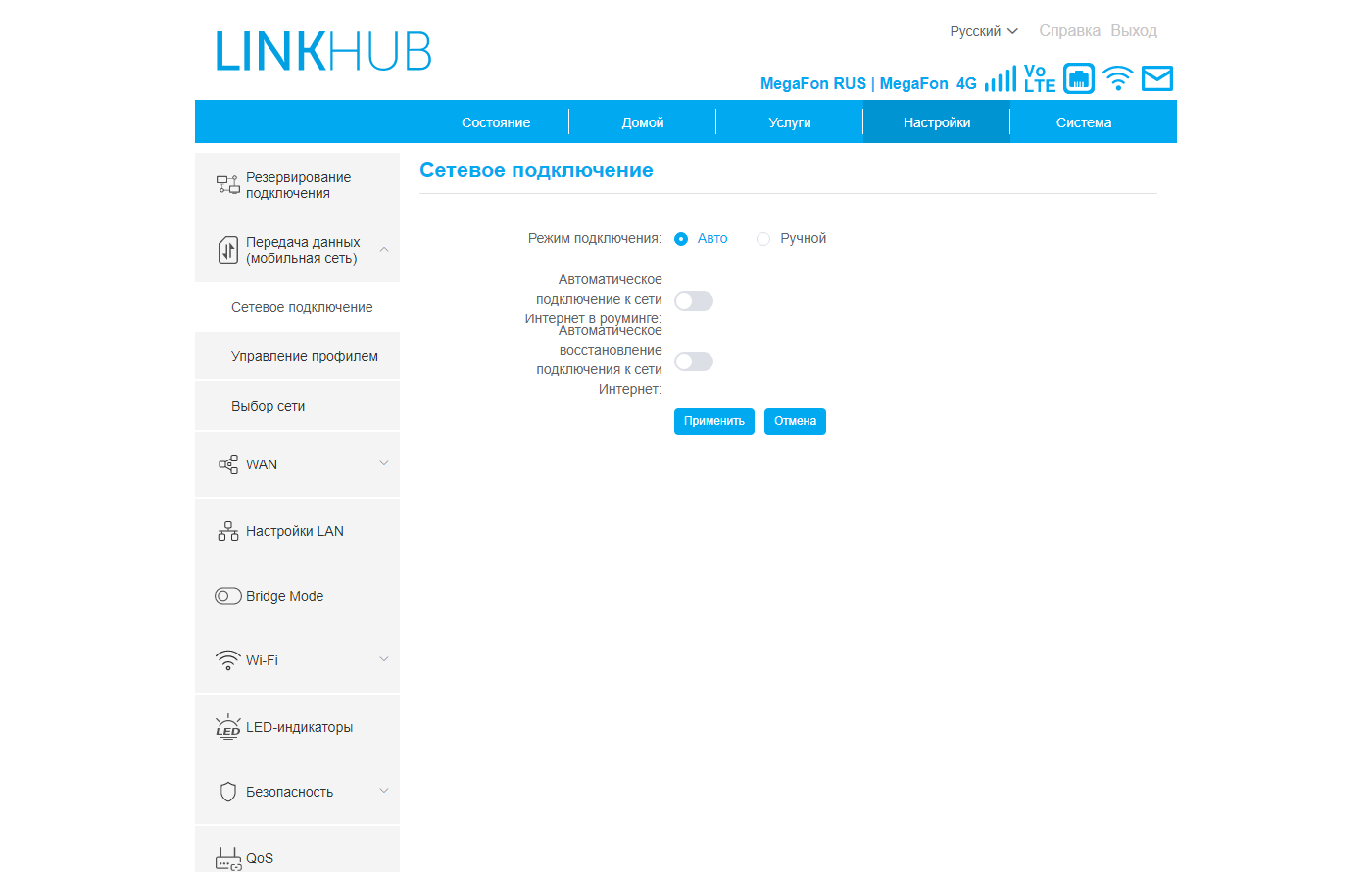

Для сотового модема предусмотрено несколько настроек — автоматический или ручной режим подключения, разрешение работать в роуминге, профиль оператора, выбор типа сети (автоматический, 4G или 3G).

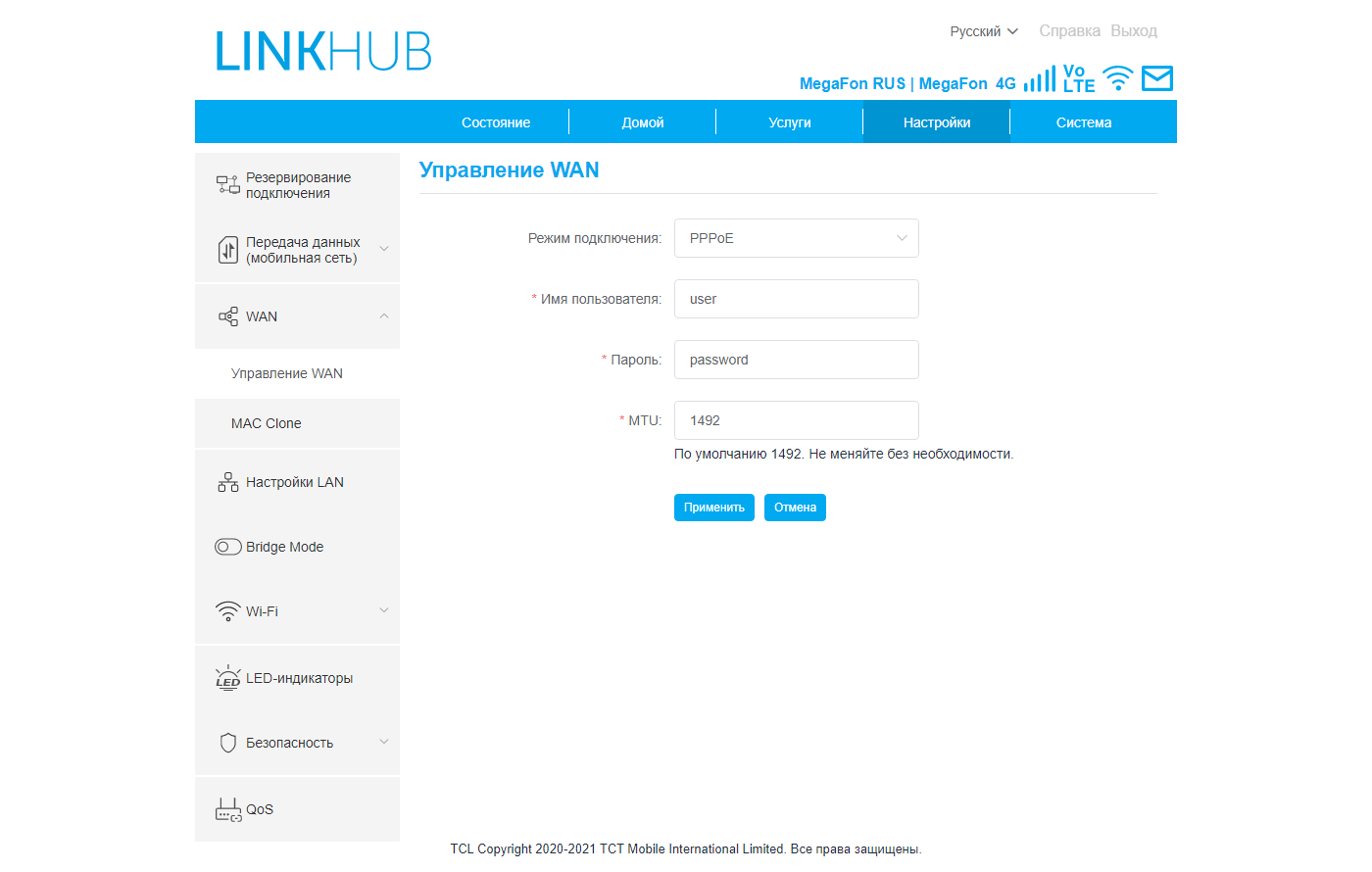

Проводное подключение к провайдеру может работать в режимах IPoE с динамическим или статическим адресом, а также как клиент PPPoE. Есть возможность смены MAC-адреса порта WAN. Обратите внимание, что поддерживается только IPv4.

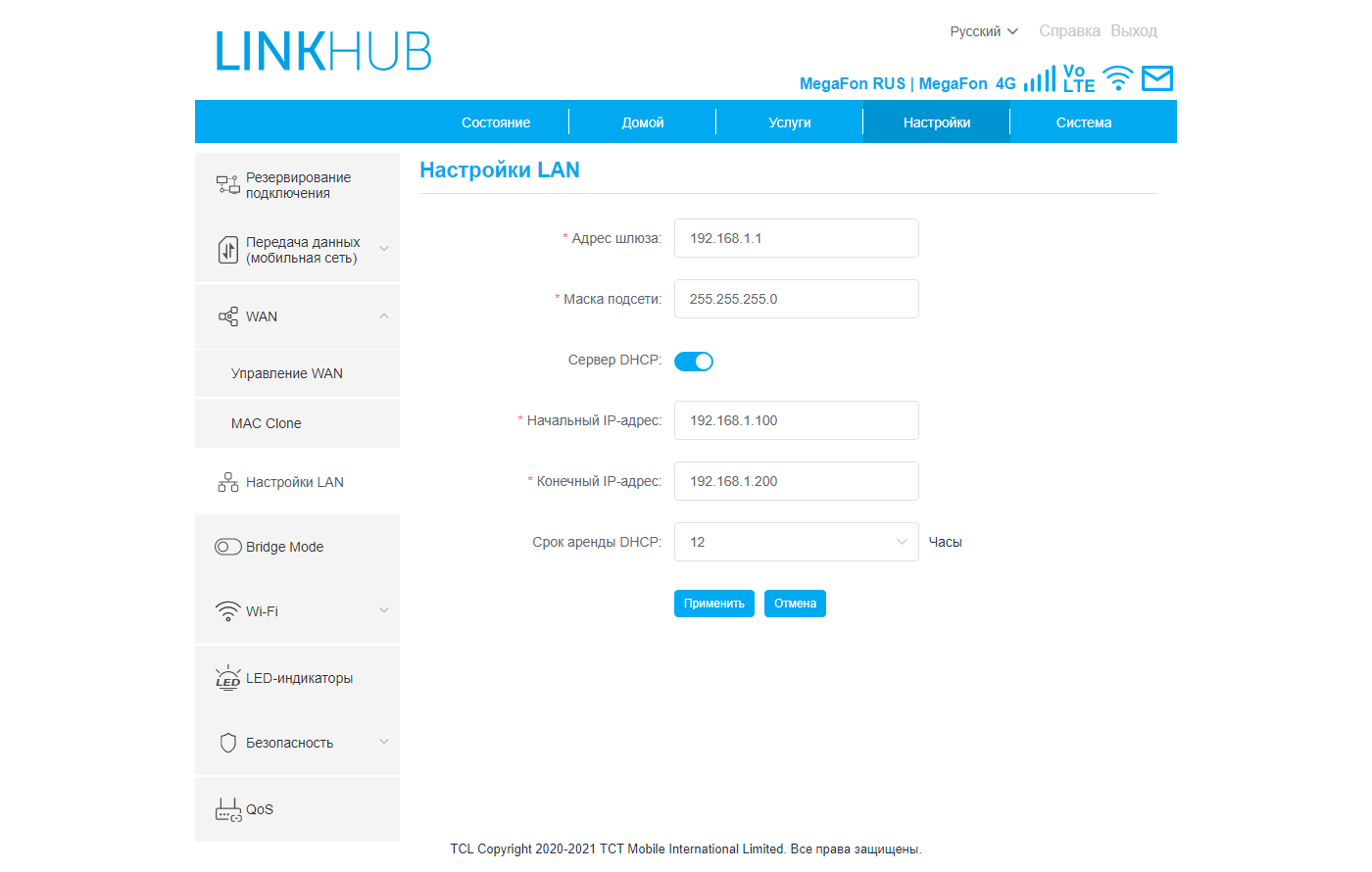

Настройки локального сегмента сети минимальные — адрес LAN, диапазон адресов для выдачи клиентам сервером DHCP. Несколько странно, что нет функции резервирования адресов клиентов.

Режим моста позволяет «превратить» устройство в точку доступа с проводным подключением. Модем в этом случае не будет задействован.

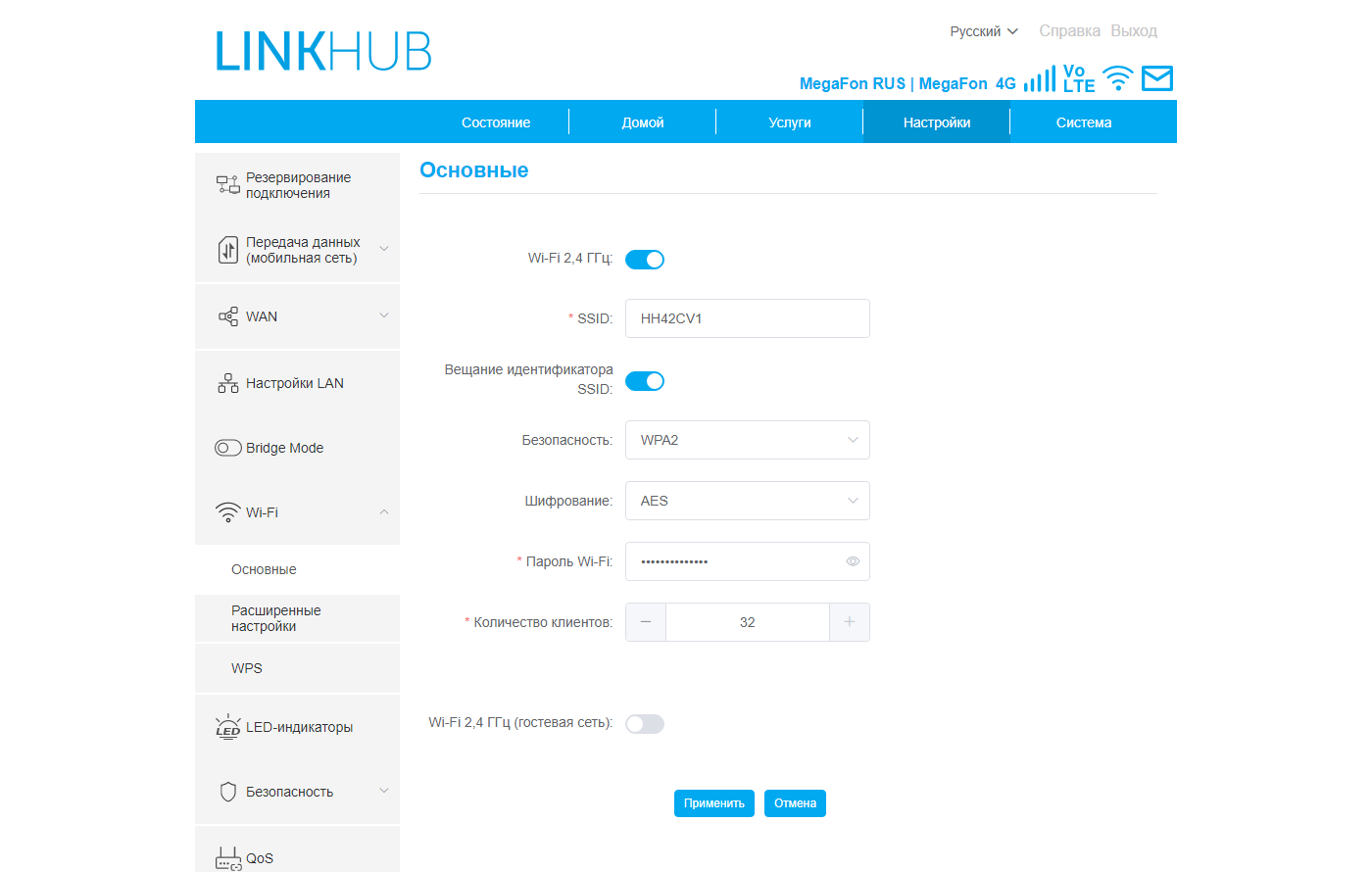

Набор настроек Wi-Fi стандартный: имя сети, защита, регион, канал, режим, ширина канала. Также поддерживаются технология WPS для быстрого подключения новых клиентов и организация гостевой сети со своим именем и паролем.

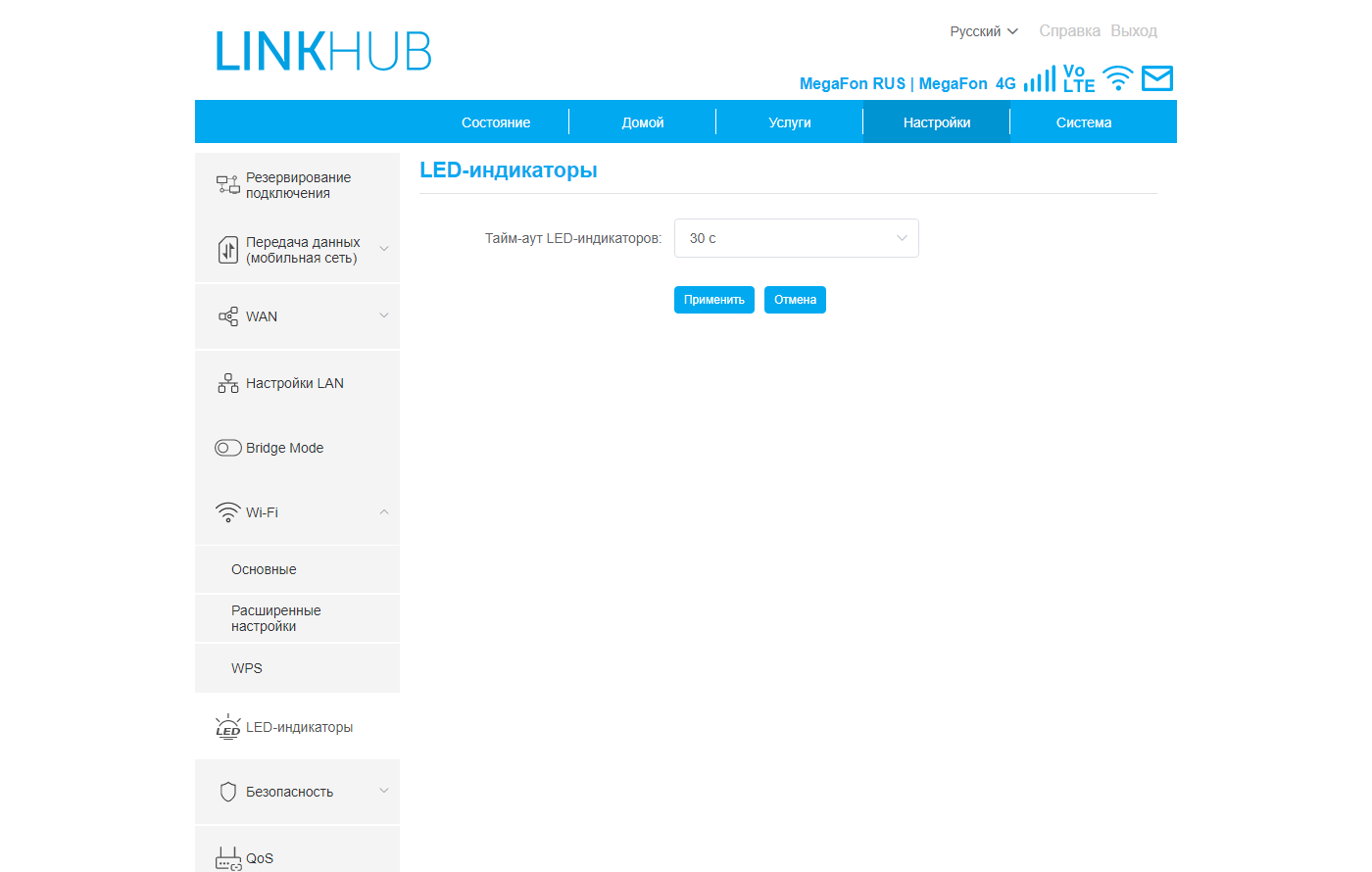

Роутер имеет настройку длительности свечения светодиодных индикаторов передней панели. Учитывая их высокую яркость, это может быть полезно.

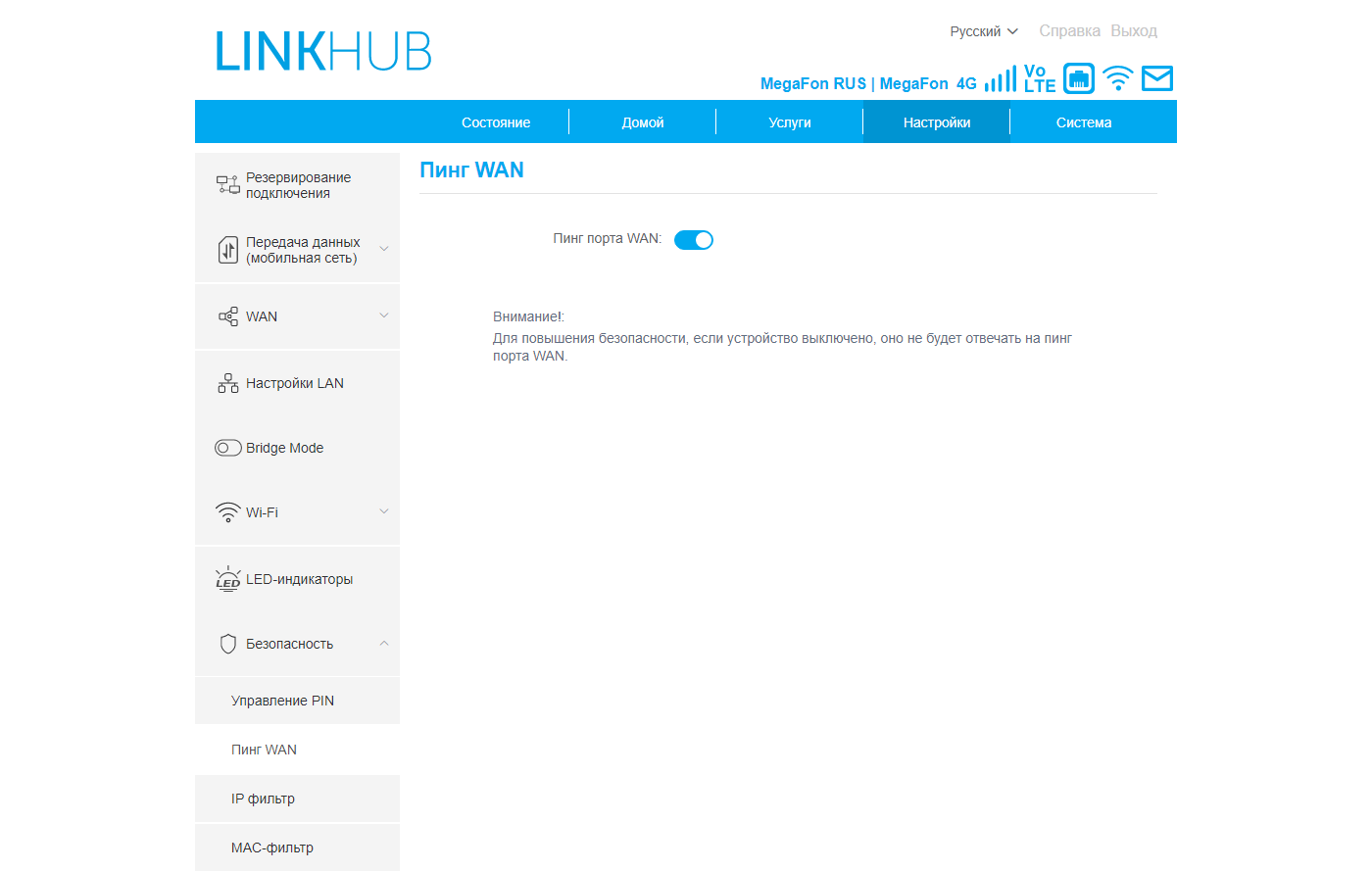

В разделе «Безопасность» более дюжины страниц. В частности, это управление PIN-кодом SIM-карты, разрешение ping со стороны порта WAN, отключение межсетевого экрана.

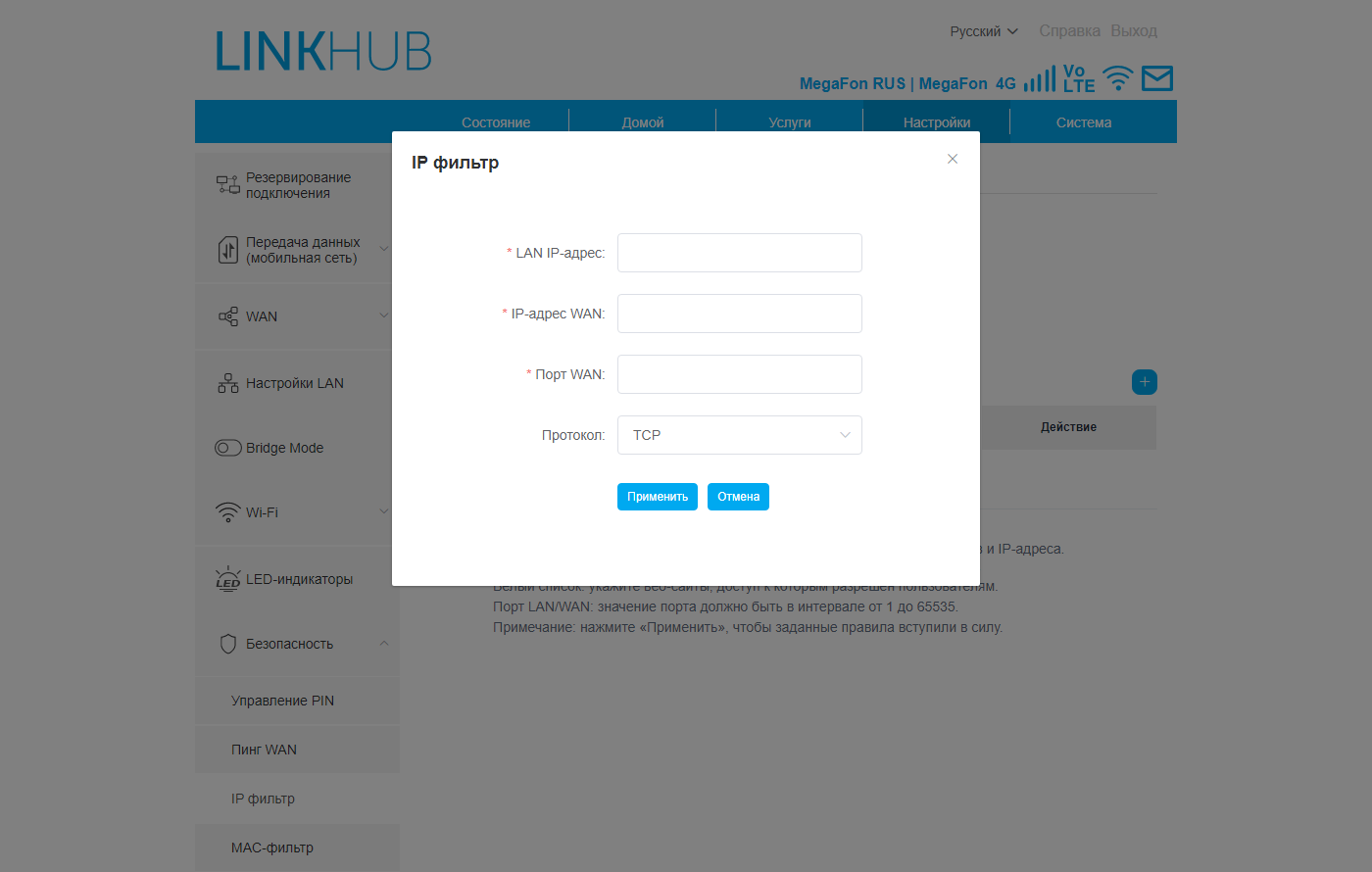

Функция фильтрации IP-соединений позволяет создать черный или белый список с указанием адресов клиента и сервера, а также порта и протокола. MAC-фильтр работает также в «черном» или «белом» режиме и позволяет ограничить доступ клиентов к сети.

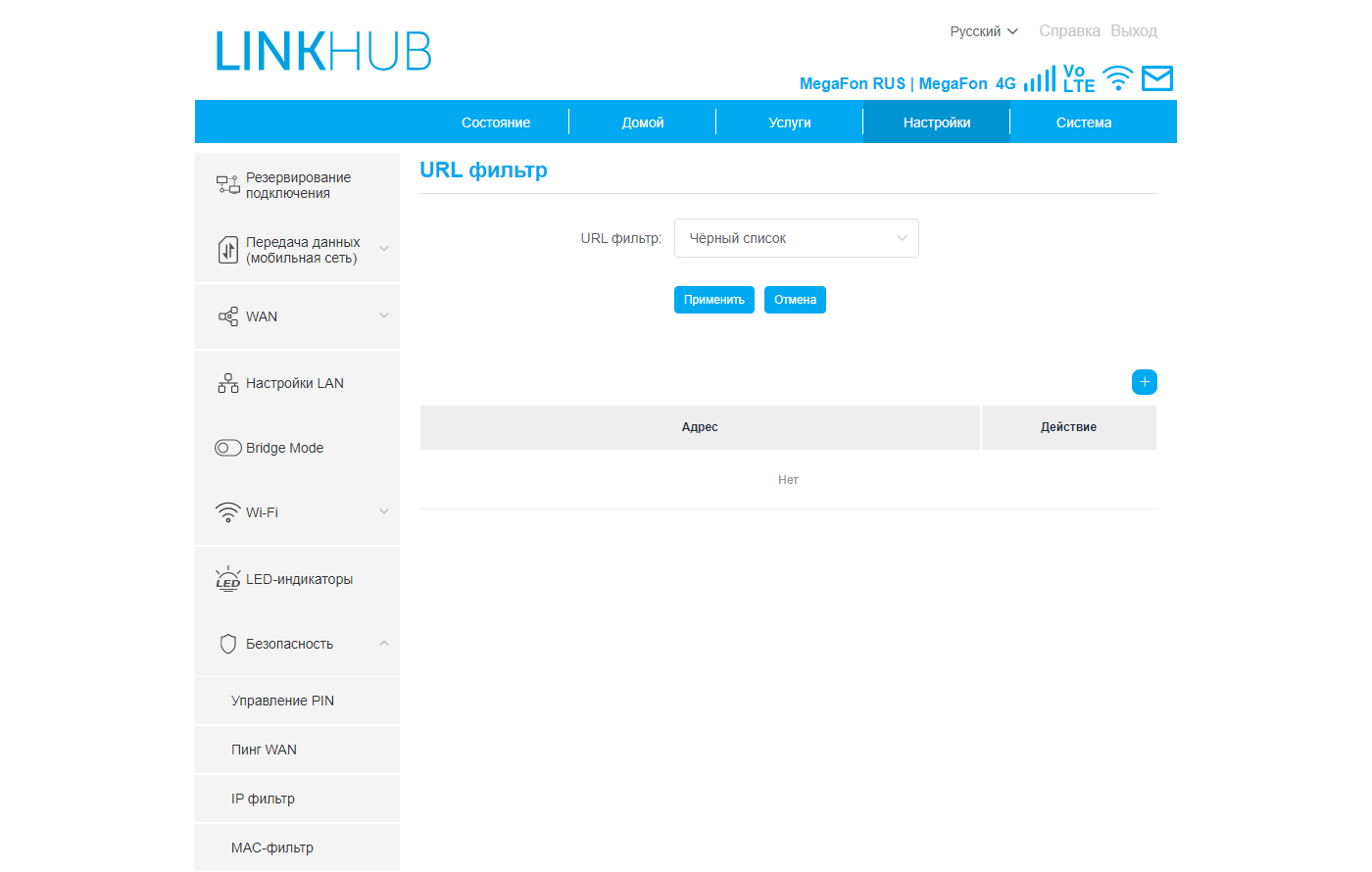

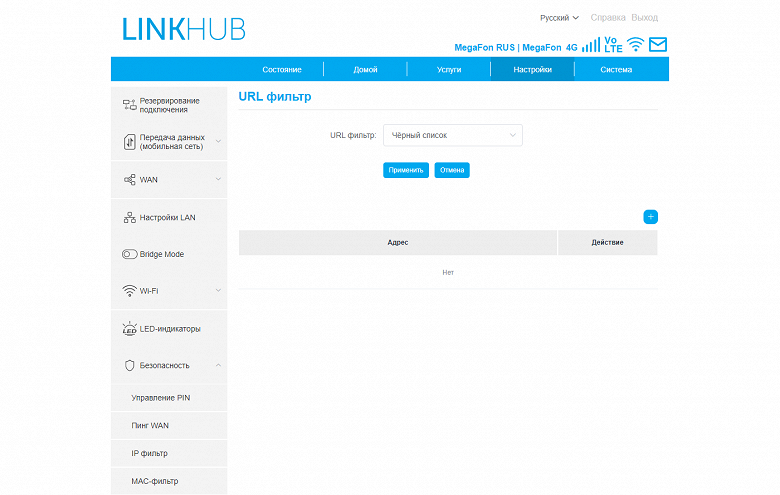

URL-фильтр фактически работает не с полными ссылками, а только именами хостов, что позволяет заблокировать определенные сайты.

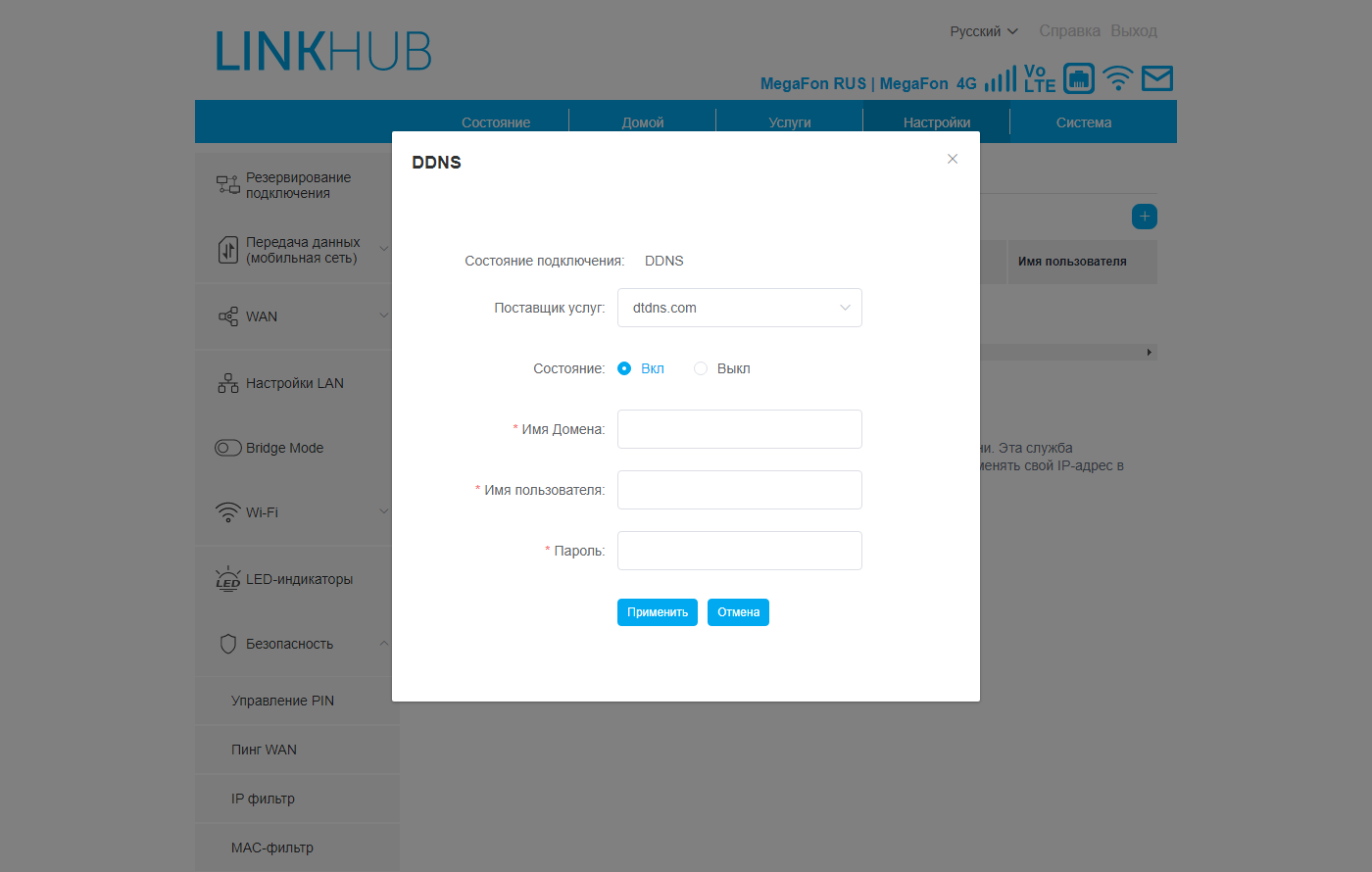

Встроенный клиент DDNS поддерживает четыре сервиса. Напомним, что сегодня большинство провайдеров и сотовых операторов выдают клиенту «серые» адреса, что делает невозможным использование DDNS.

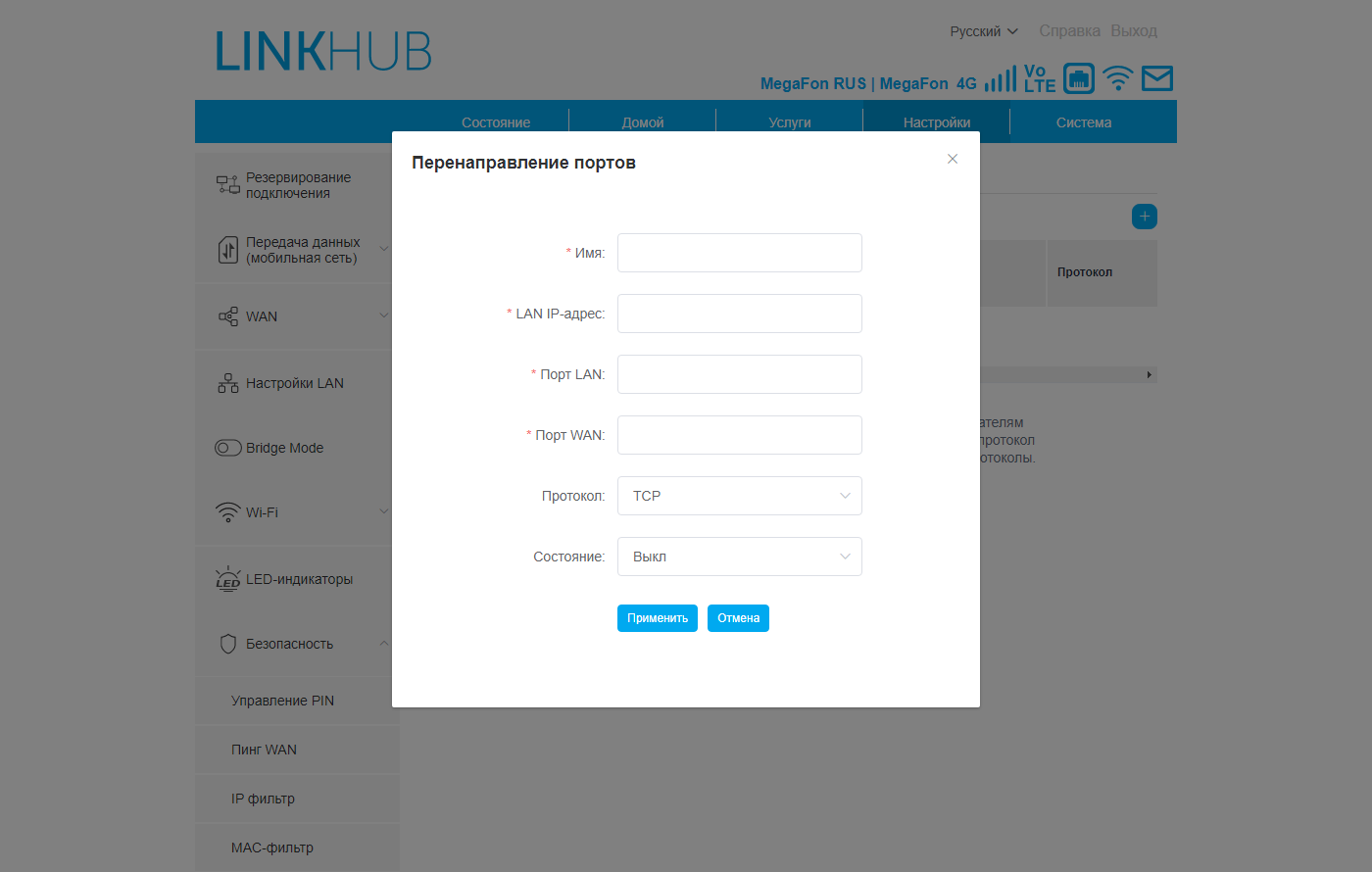

Тем не менее, если у вас все-таки есть «белый» адрес, то обеспечить доступ из интернета к сервисам локальной сети можно с использованием технологий DMZ или UPnP, а также настройкой правил трансляции портов. Правда, не очень понятно, как это будет работать при отсутствии резервирования адресов клиентов. Если только настраивать им адреса в ручном режиме.

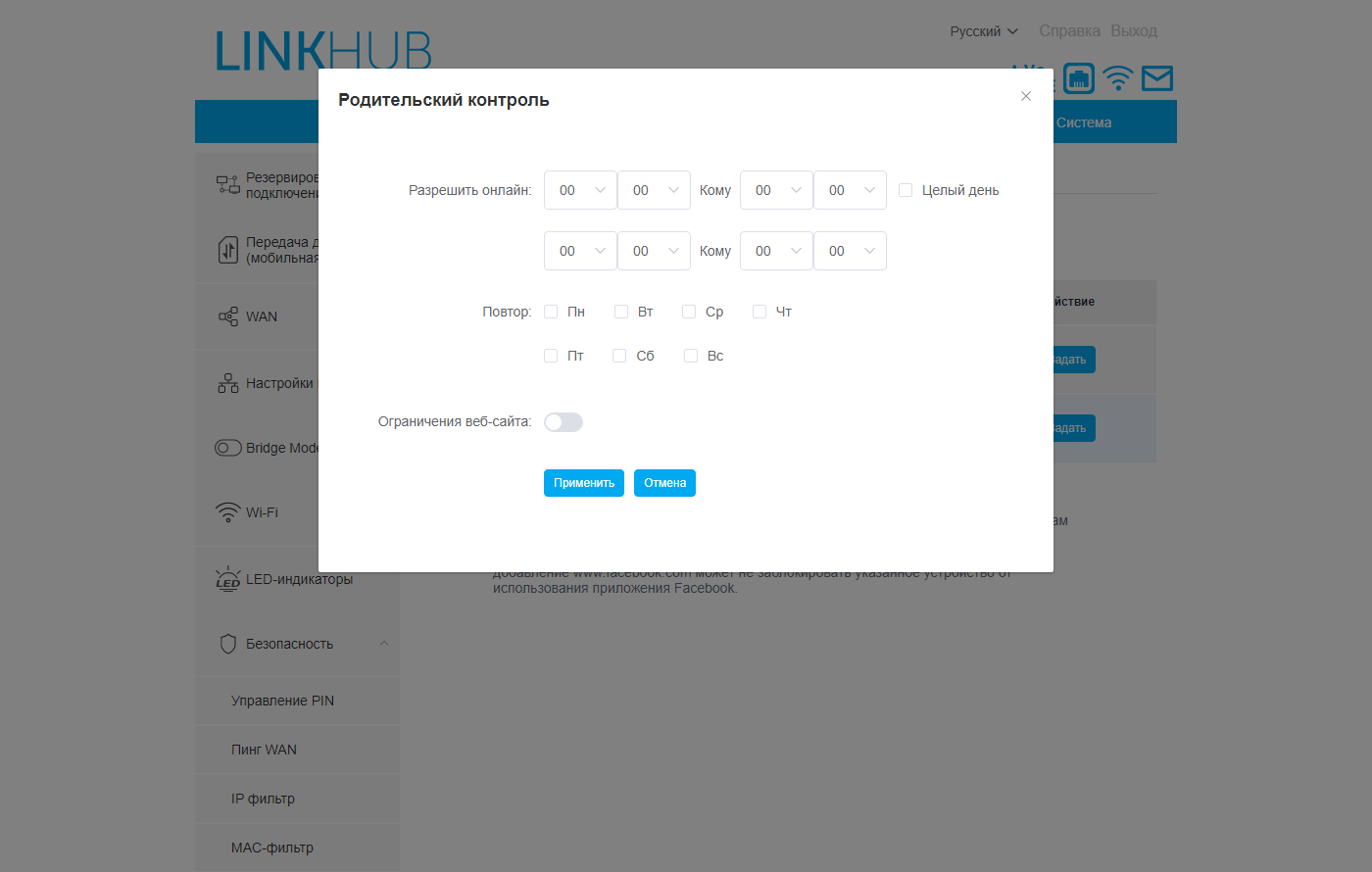

Функция «Родительский контроль» позволяет ограничить клиентам время доступа к сети. Расписание создается на заданные дни недели и может включать до двух интервалов с точностью до 10 минут. Дополнительно в правиле можно указать и список доступных сайтов.

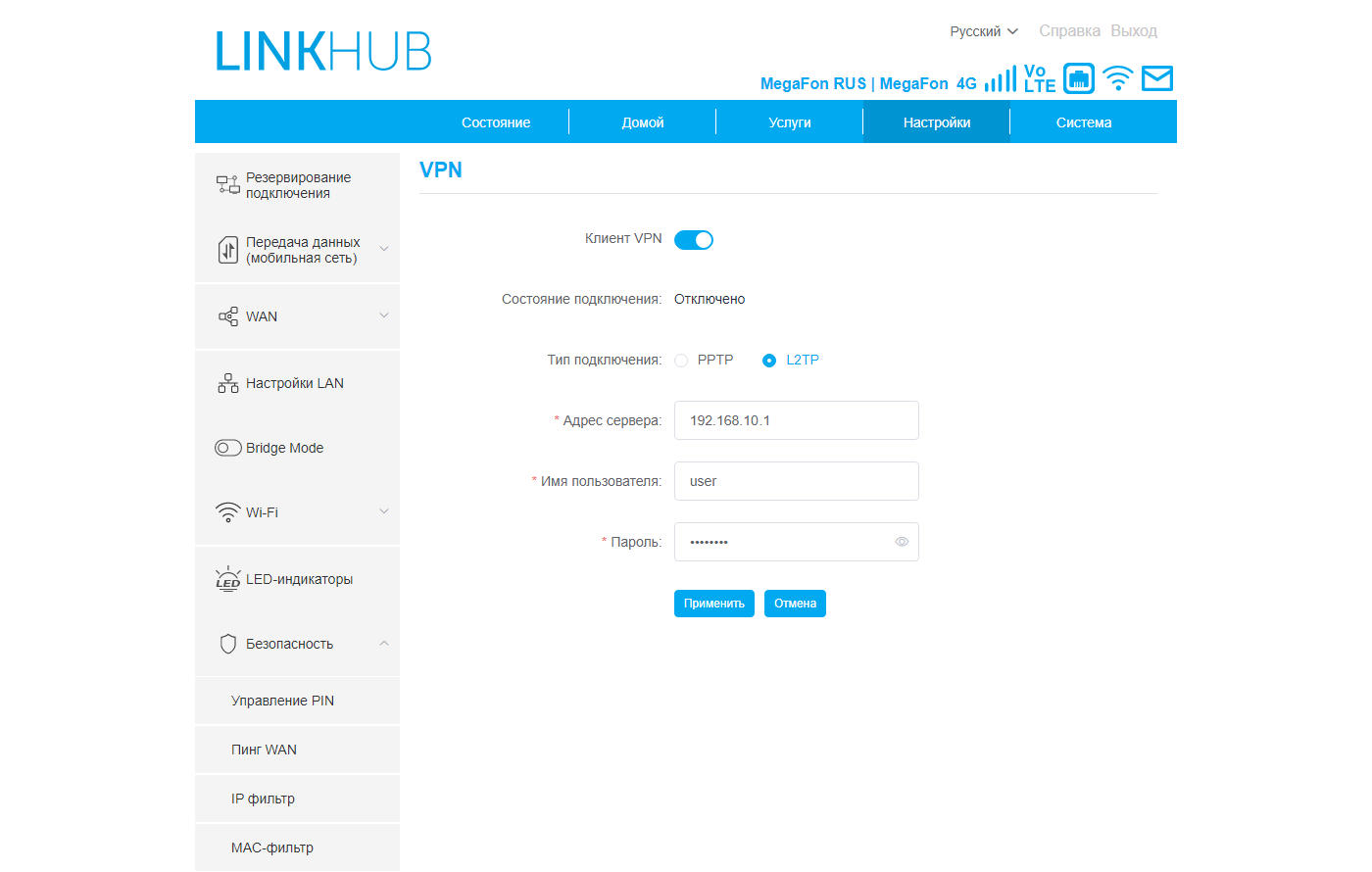

Роутер имеет встроенный клиент VPN с поддержкой протоколов PPTP и L2TP. Никаких особых настроек здесь нет. При активном соединении весь трафик всех клиентов перенаправляется через сервер VPN.

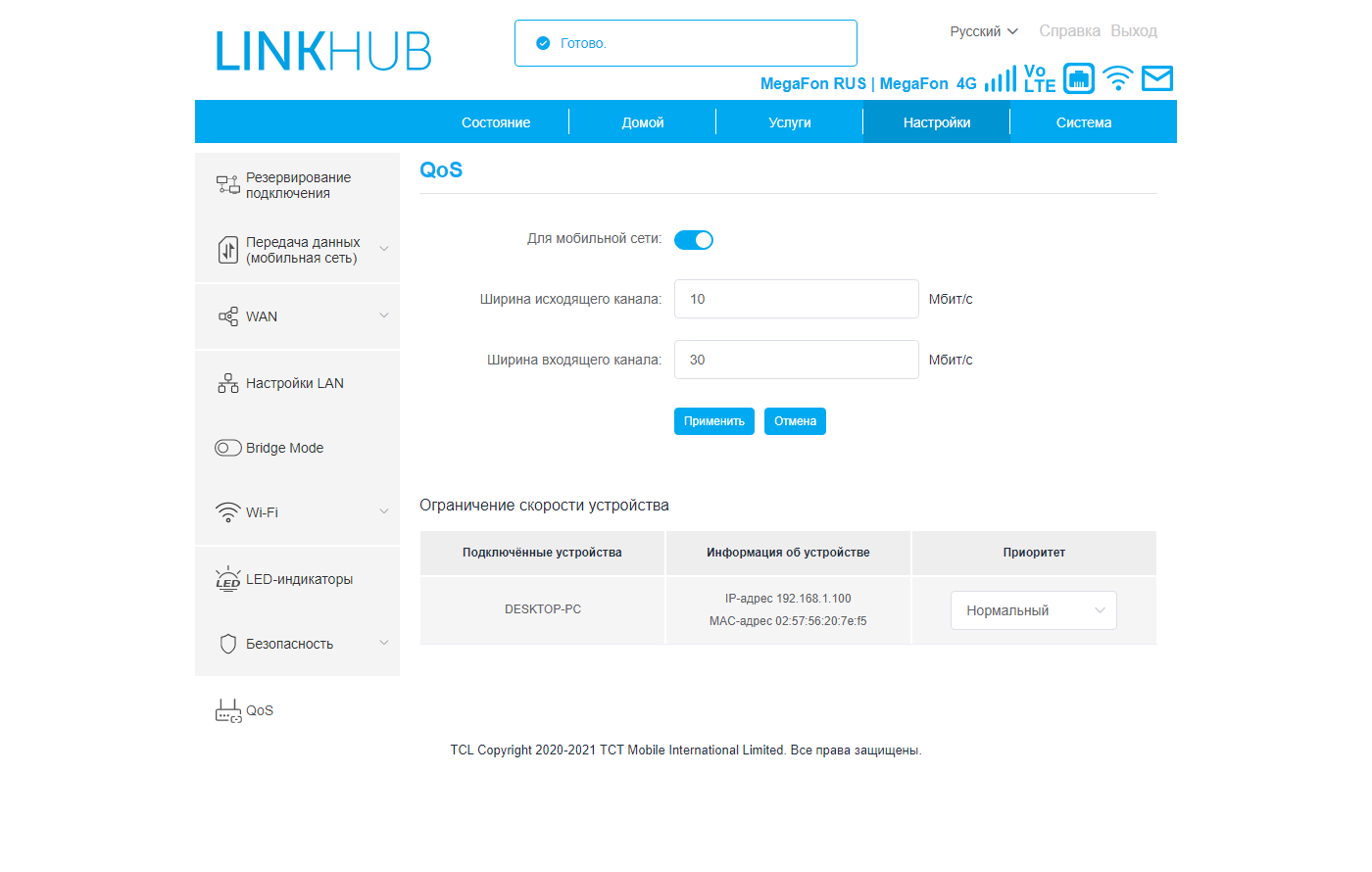

Сервис «QoS» позволяет ограничить общую скорость обмена данными с интернетом, а также указать приоритеты клиентам локальной сети.

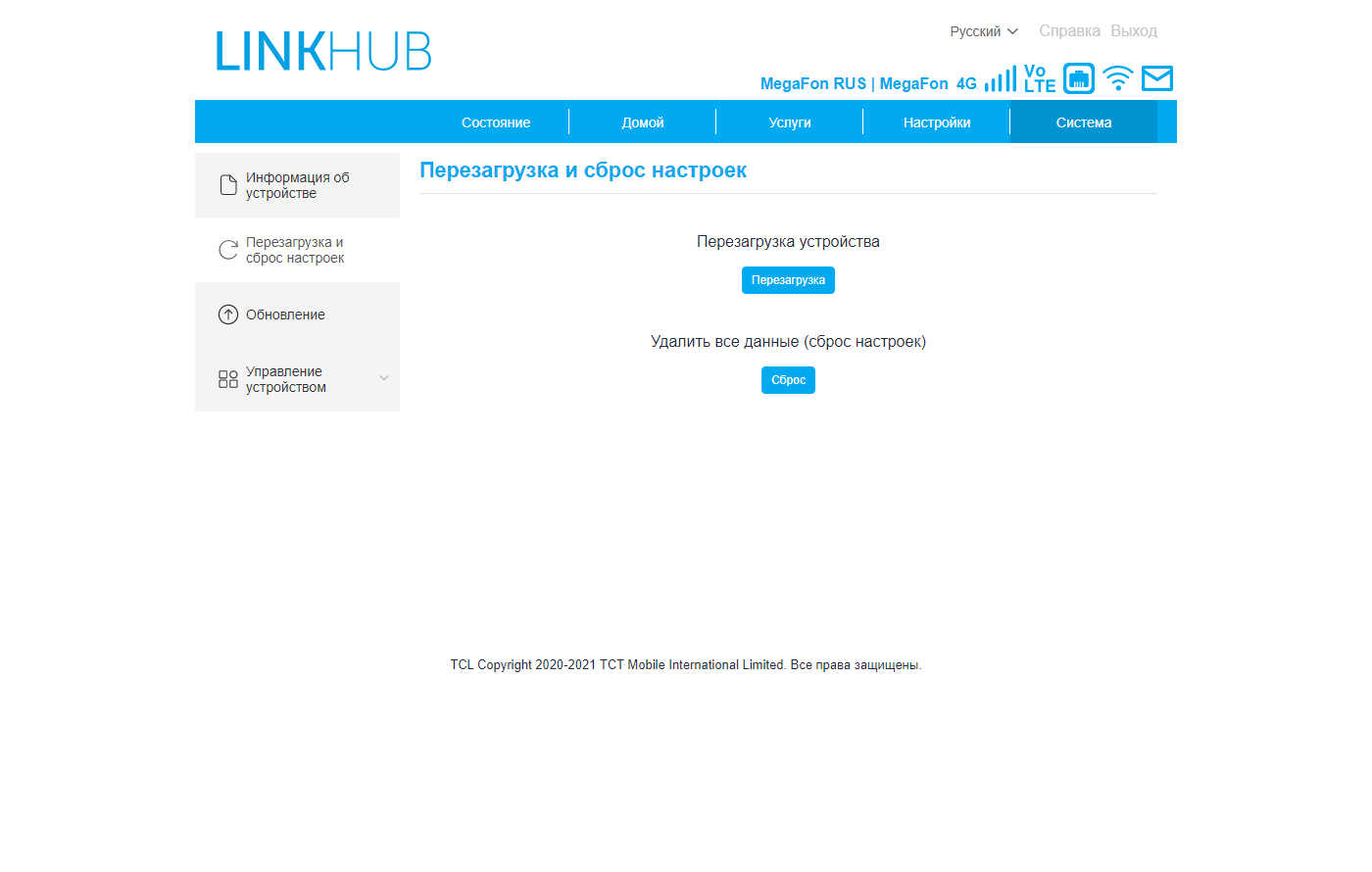

Последний раздел меню — «Система» — традиционно содержит такие функции как перезагрузка, сохранение/восстановление/сброс настроек, обновление прошивки (только через интернет), настройку часов (поддерживается синхронизация по NTP), изменение пароля администратора.

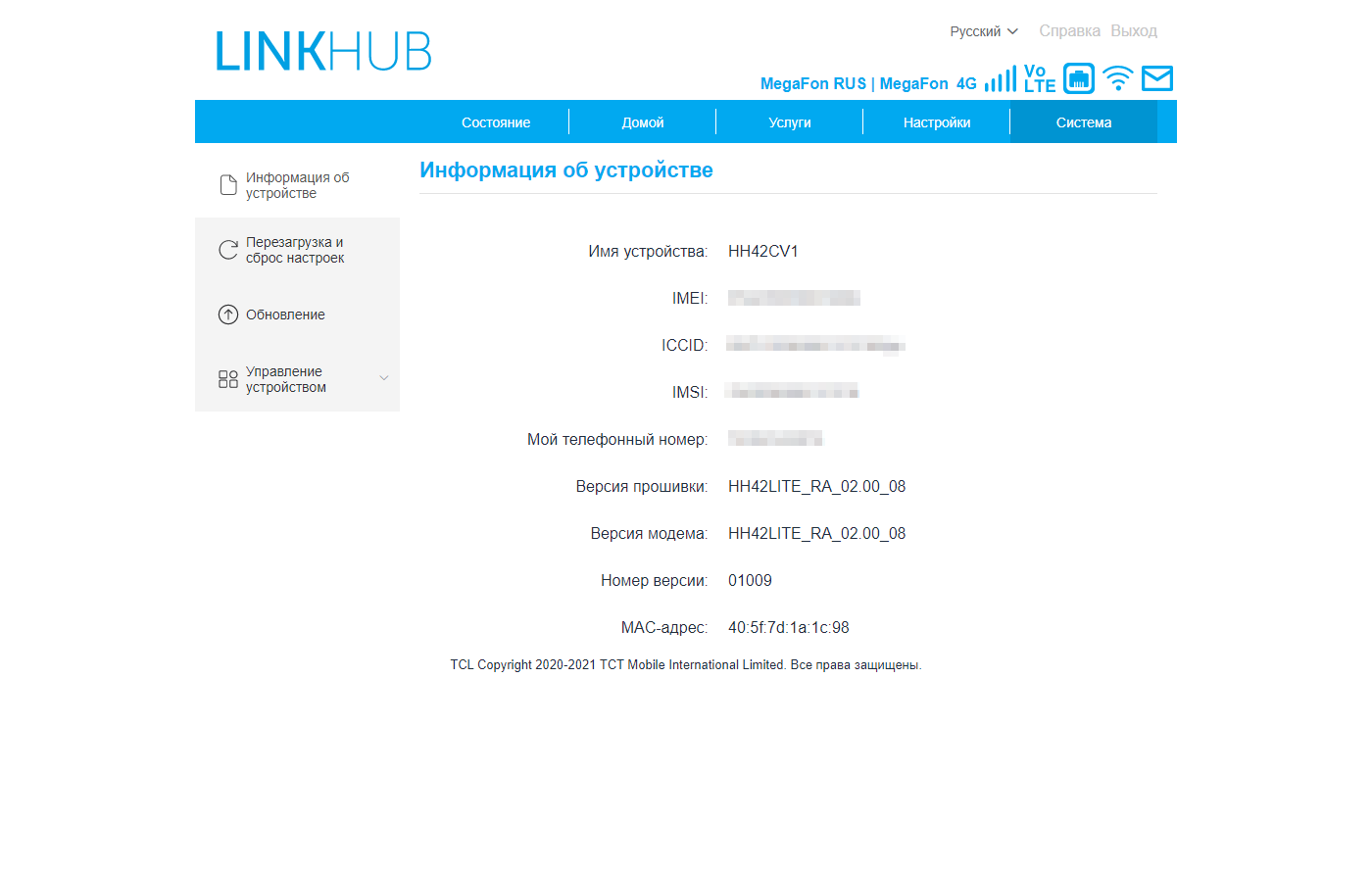

Здесь же можно посмотреть служебную информацию об устройстве — IMEI, IMSI, телефонный номер, версию прошивки роутера и модема.

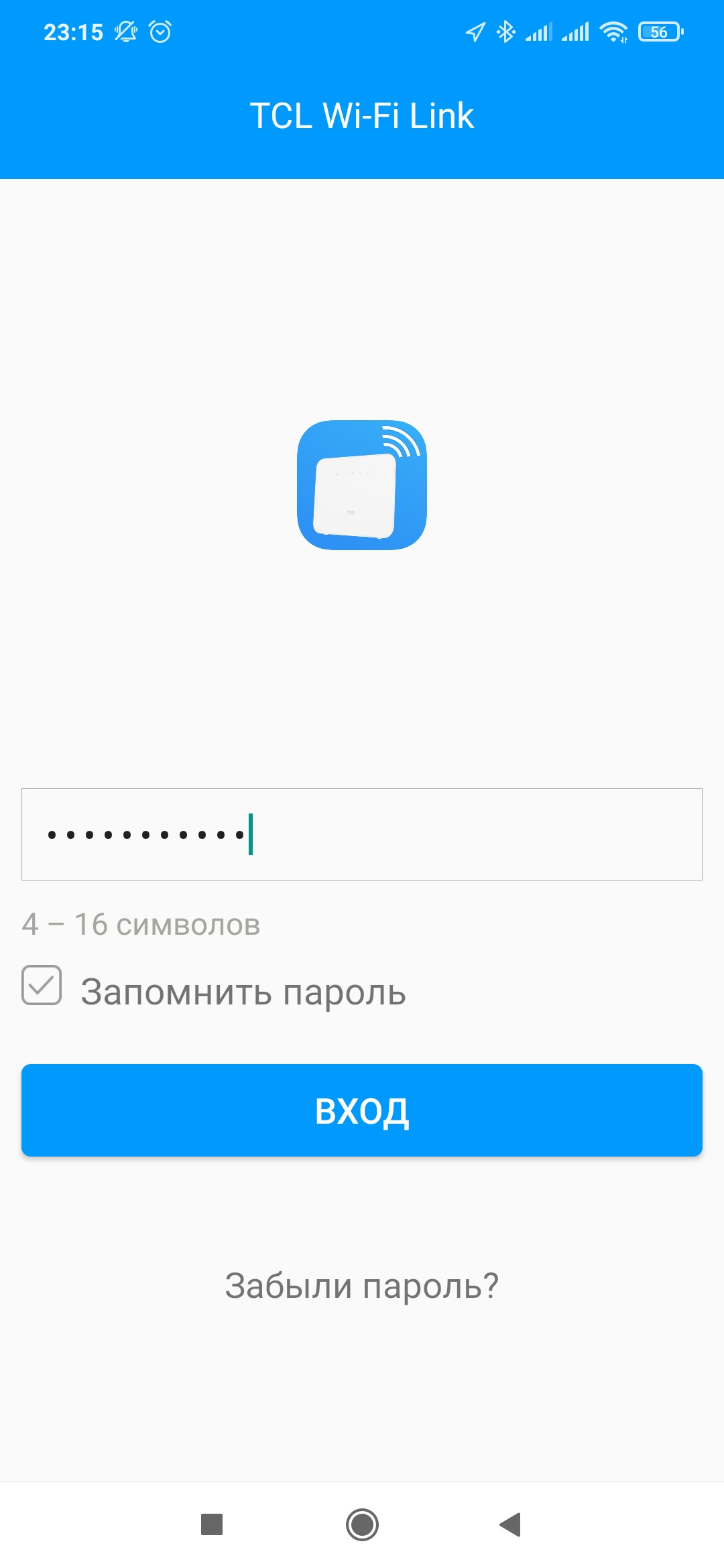

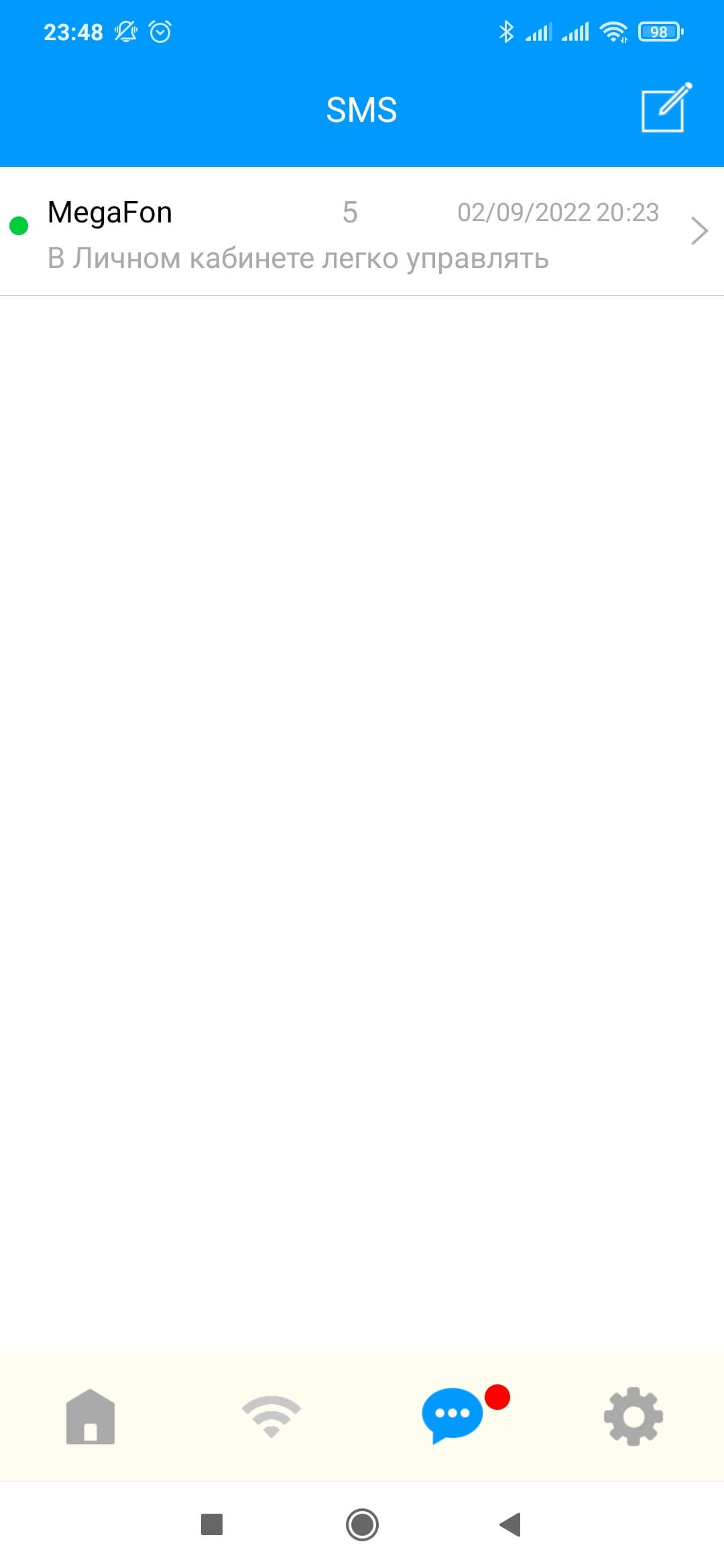

В дополнение к настройке через браузер компания предлагает также свое фирменное мобильное приложение. К сожалению, в настоящий момент работает оно только при подключении к беспроводной сети роутера — облачного режима работы нет.

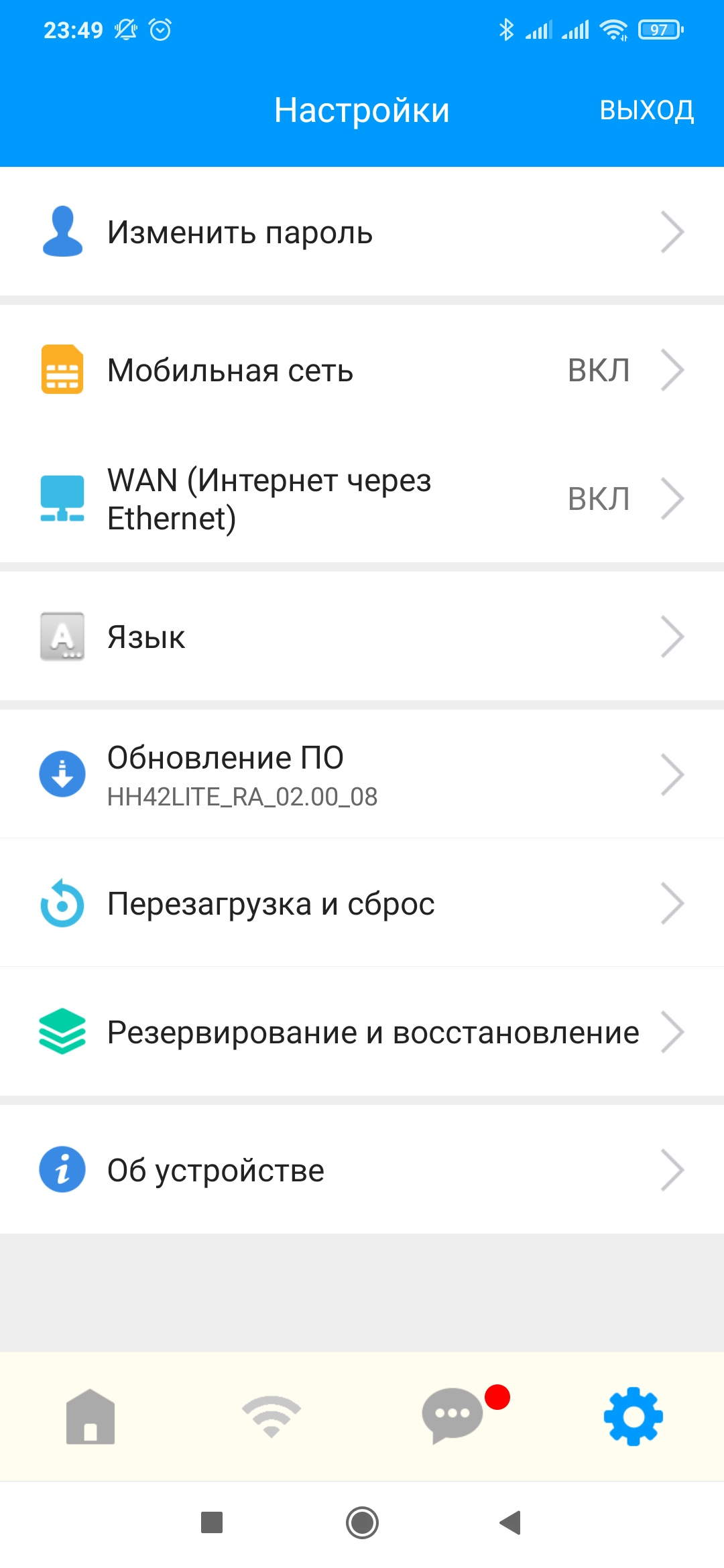

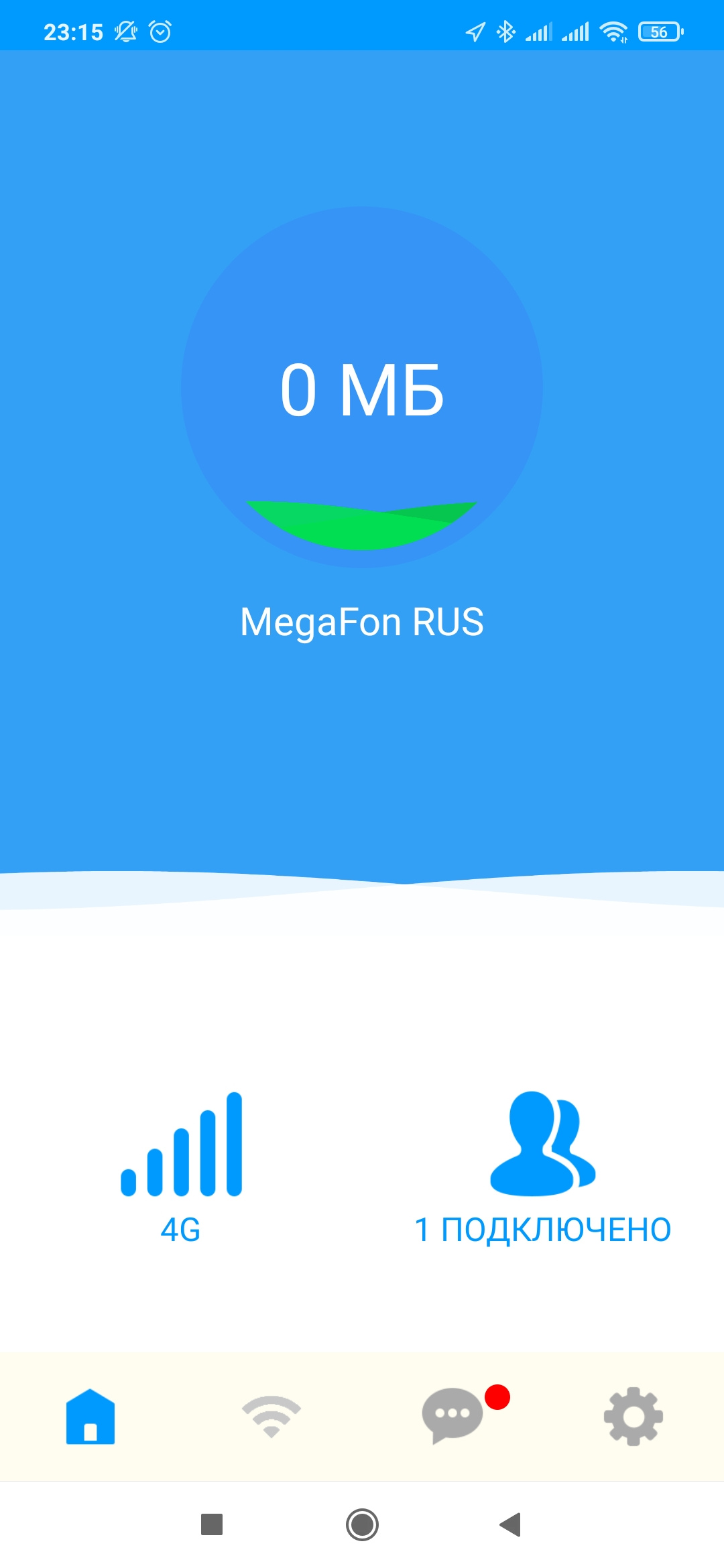

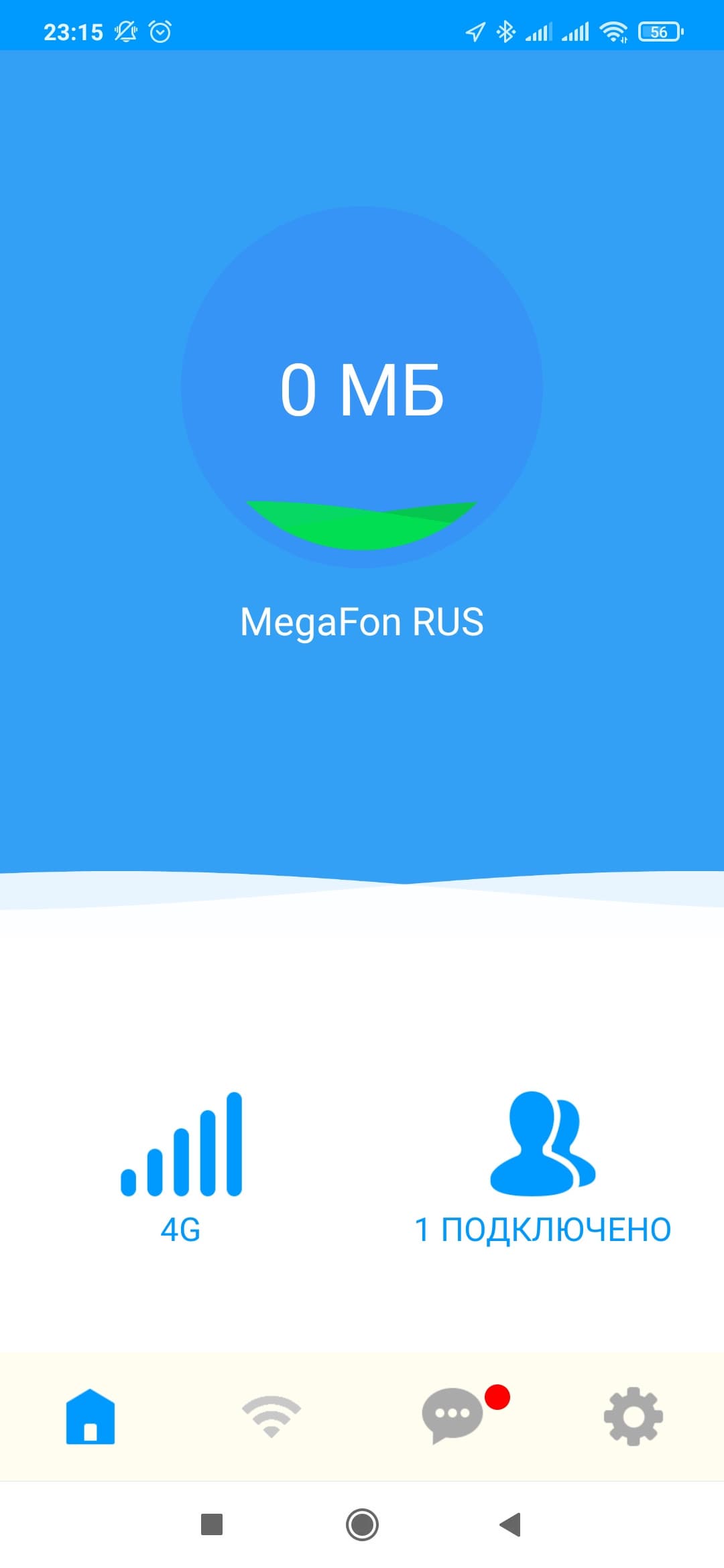

На первой после входа странице отображается состояние подключения к интернету и число клиентов. Есть возможность блокировки им доступа к интернету. Для настройки доступно меньше параметров, чем в веб-интерфейсе.

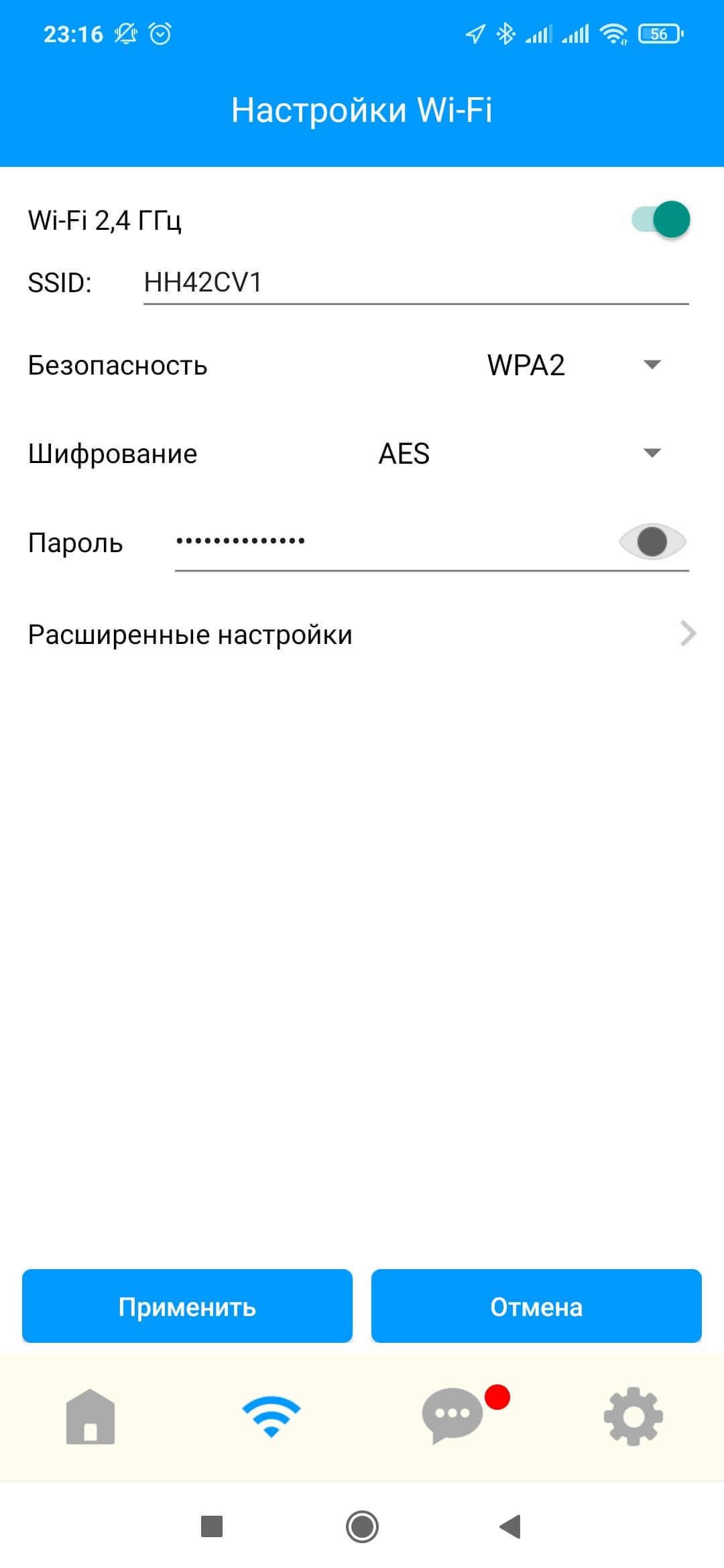

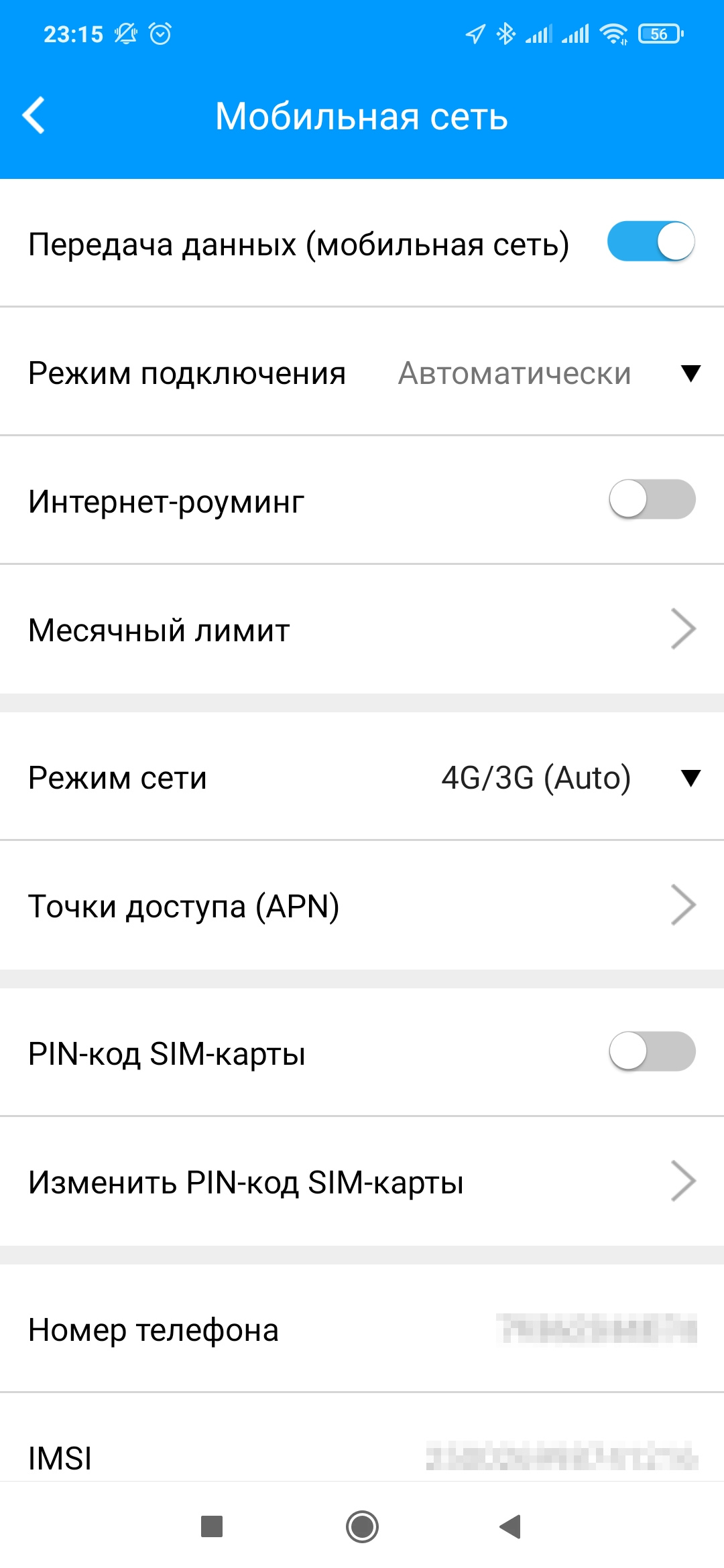

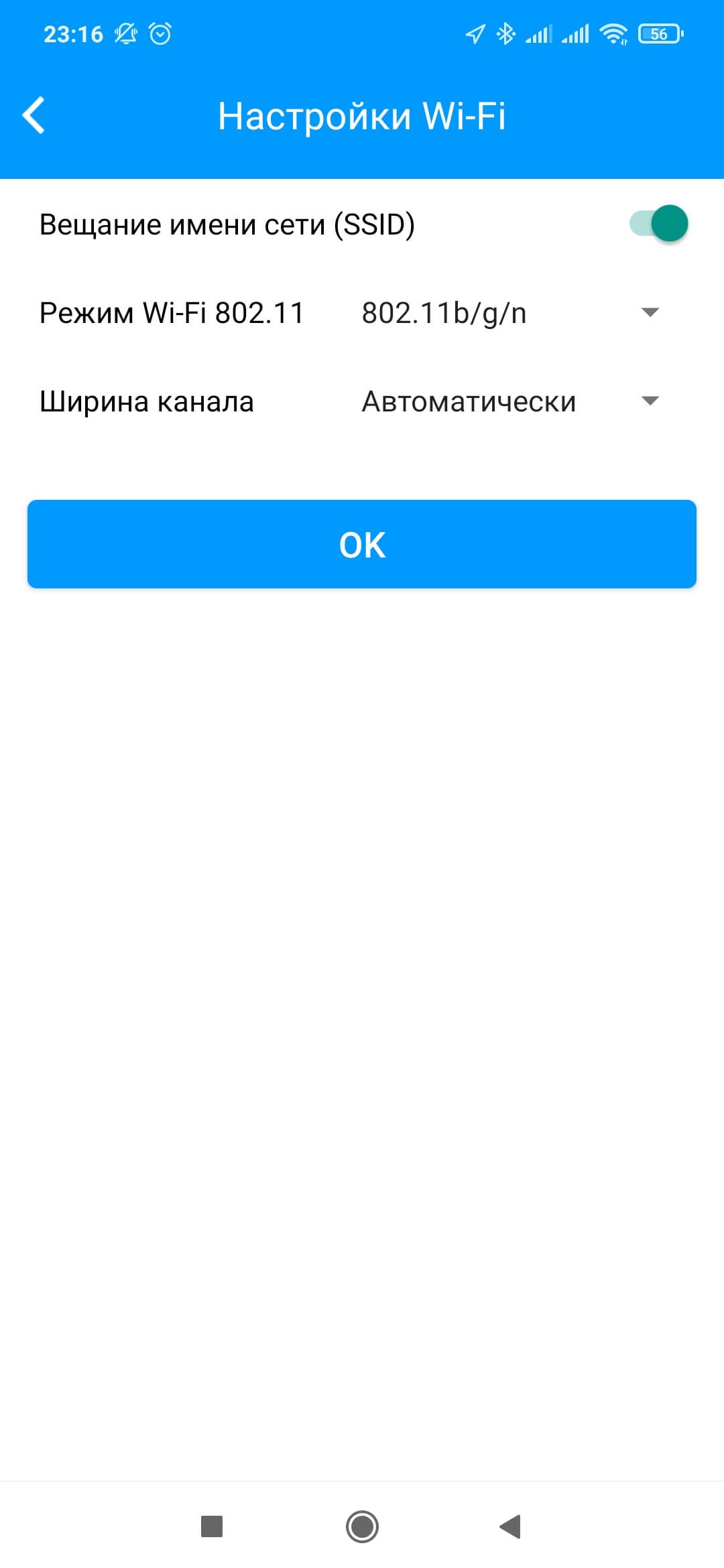

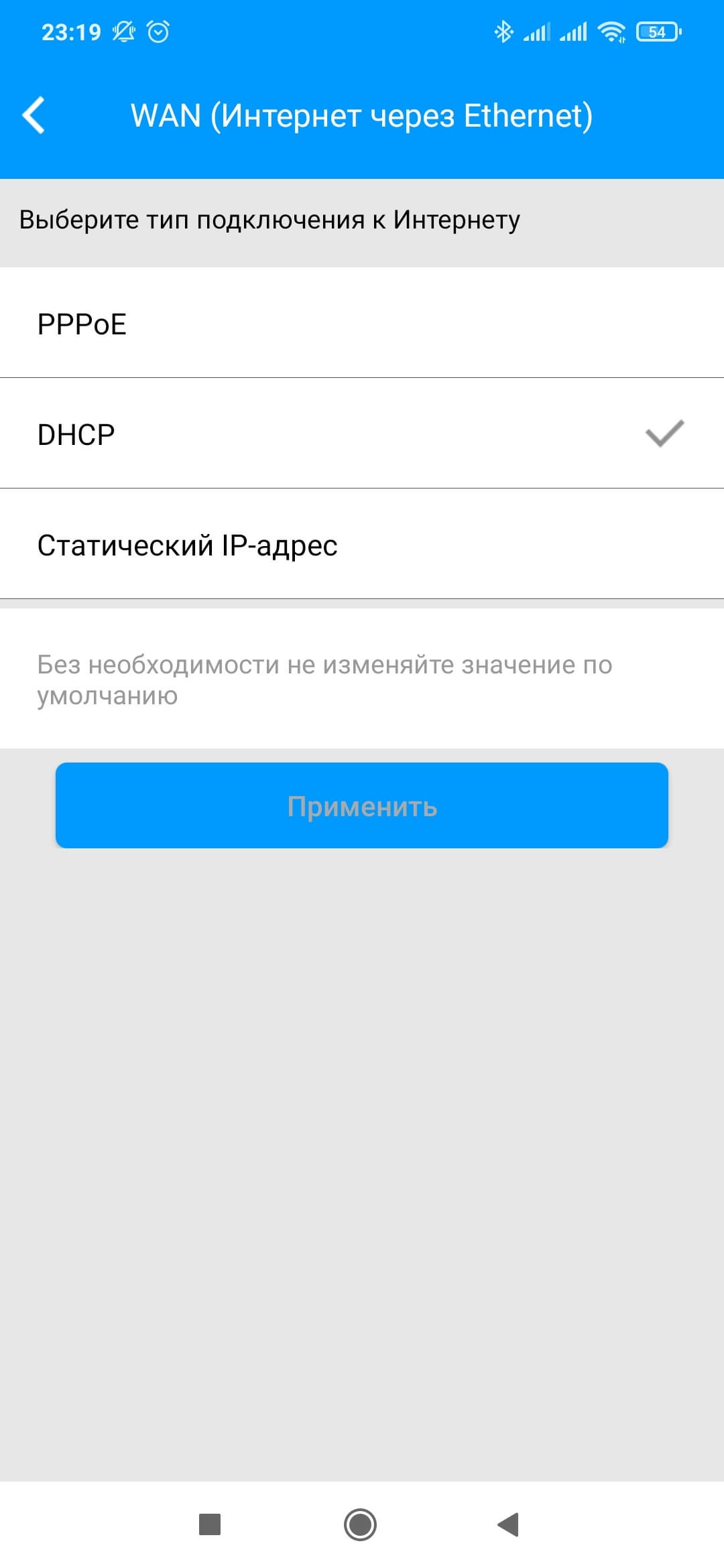

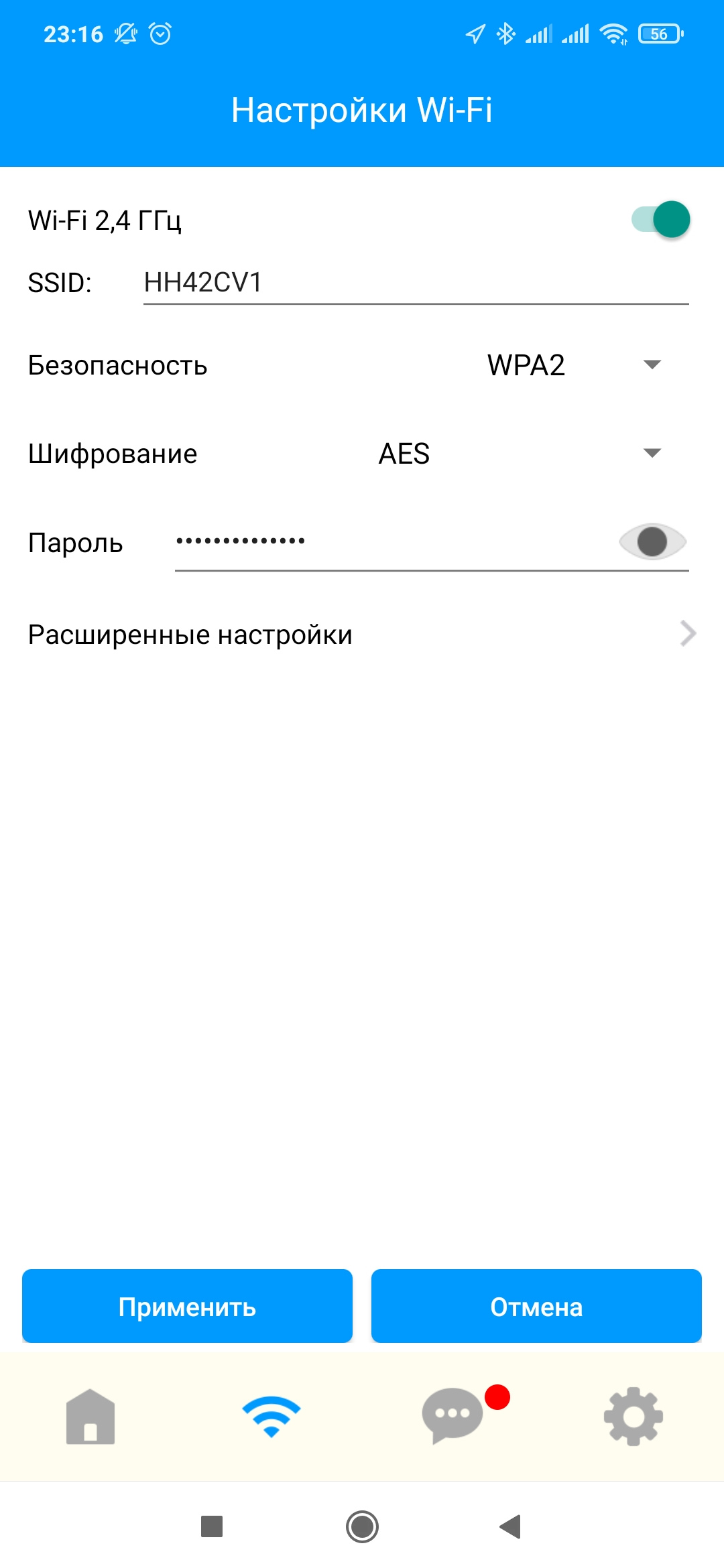

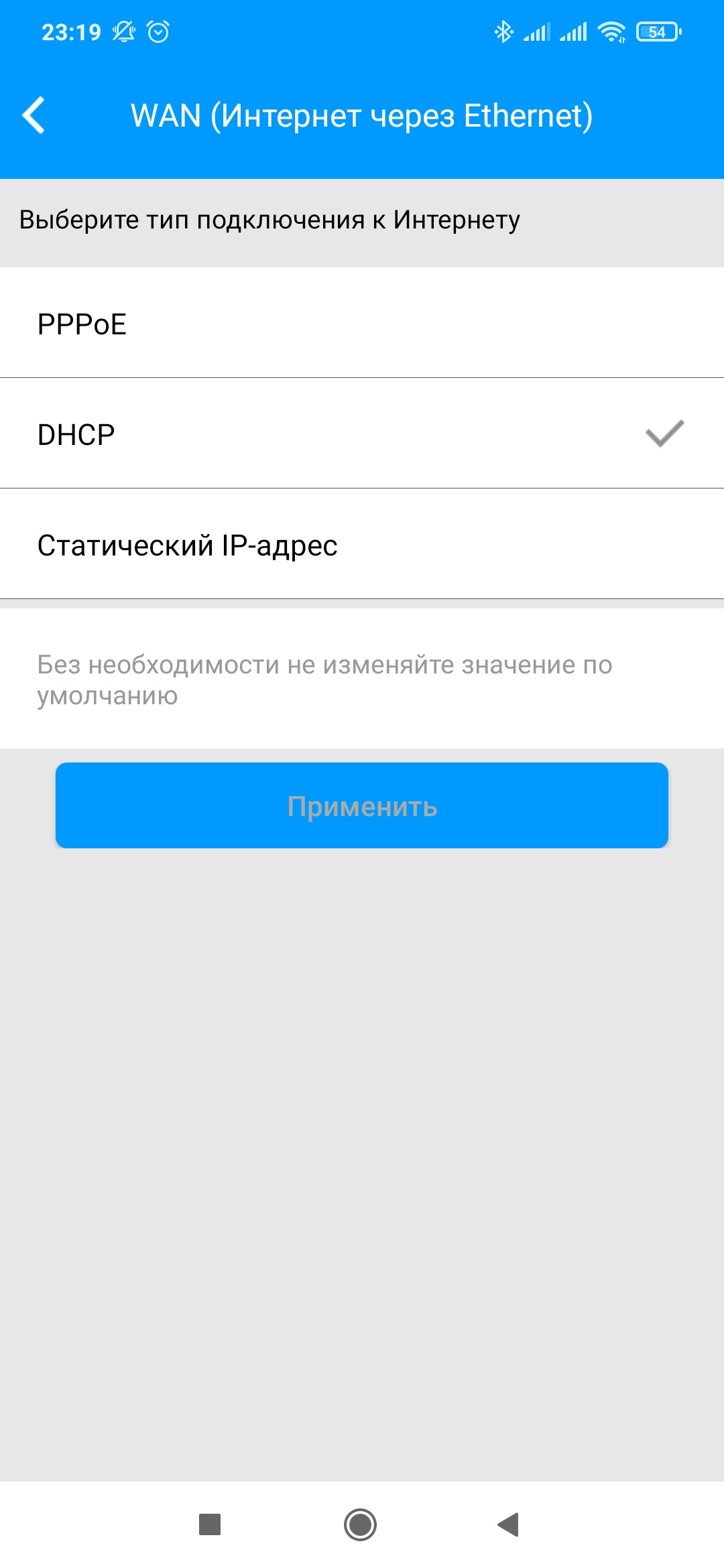

В частности, можно изменить данные основной беспроводной сети, пароль администратора, параметры сотового модема и порта WAN. Дополнительно предусмотрены функции чтения и отправки SMS, обновления ПО через интернет, перезагрузки и управления конфигурацией.

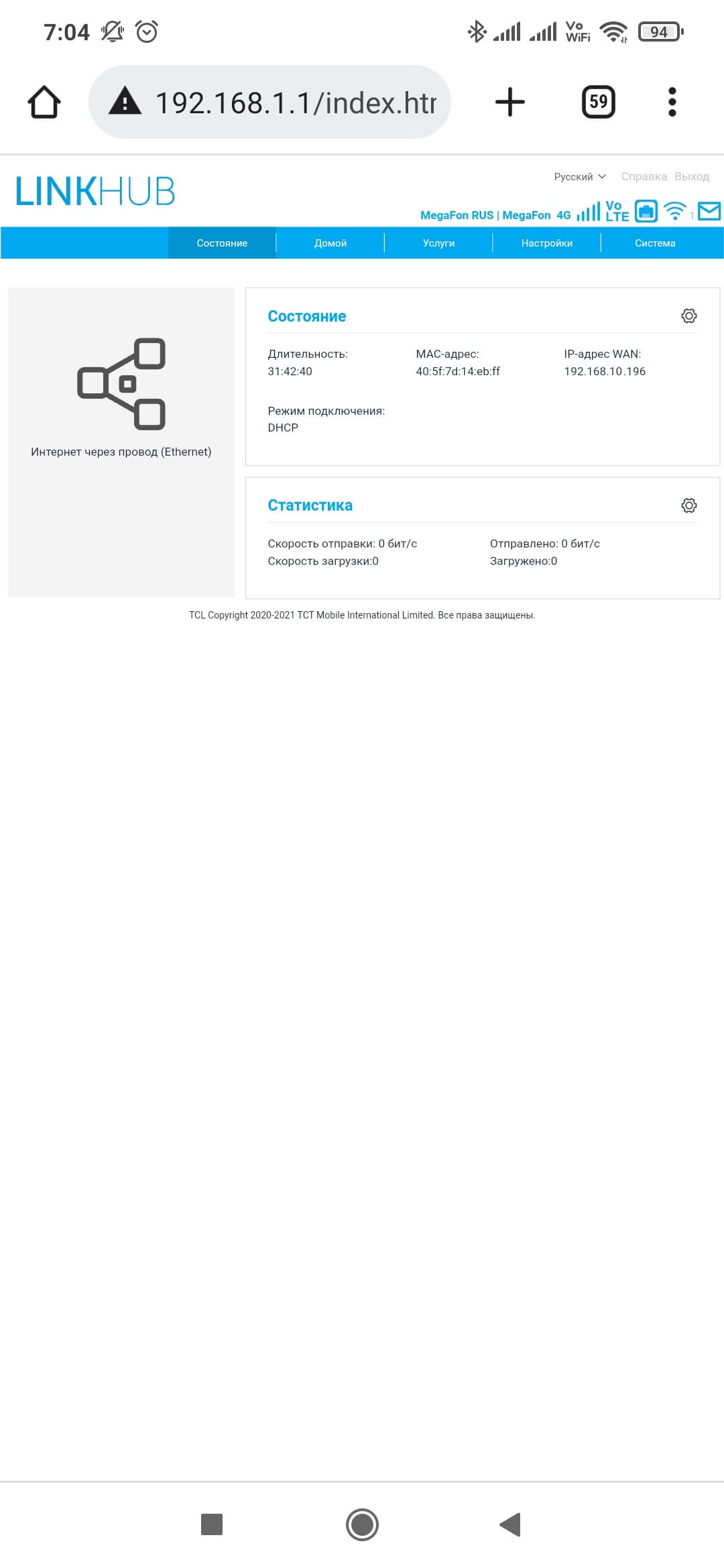

При необходимости можно со смартфона обратиться и к полному веб-интерфейсу.

Таким образом, перед нами характерный для массового сегмента набор, который подойдет большинству нетребовательных пользователей. Пожалуй, даже можно было бы обойтись без части функций, которые редко используются в данном сегменте. Мобильному приложению недостает облачного варианта доступа, который очень пригодился бы для удаленного управления при подключении через сотового оператора.

Тестирование

Маловероятно, что собственно производительность рассматриваемой в статье модели будет играть большую роль при выборе. В данном случае речь идет скорее про набор возможностей в разрезе требующих решения задач пользователя. Плюс учитывайте, что это модель начального уровня, где редко говорят о скорости. Хотя, конечно, понимать, с чем имеешь дело и насколько комфортно будет работать с роутером, все-таки полезно.

Тестирование начнём с проверки скорости работы с проводным подключением. Формально данная модель поддерживает только режимы IPoE и PPPoE при работе с провайдером, но благодаря встроенным клиентам PPTP и L2TP фактически можно использовать и эти протоколы.

В большинстве сценариев скорости соответствуют ожиданиям и являются максимальными для технических возможностей модели. Отметим только невысокие результаты для PPTP на передачу, но этот протокол сегодня встречается редко.

Мы не стали менять набор беспроводных клиентов для возможности сравнения с другими результатами. Но не можем не отметить, что использованные адаптеры Asus PCE-AC88 и Intel AX210, а также смартфоны являются «слишком крутыми» для рассматриваемого роутера.

При анализе скорости работы клиентов Wi-Fi надо учитывать, что проводные порты устройства поддерживают только 100 Мбит/с. Так что показанная с адаптерами для настольных компьютеров и ноутбуков производительность не вызывает нареканий.

Напомним, что Xiaomi Mi5 имеет только одну антенну и умеет работать в 2,4 ГГц только с каналом 20 МГц, так что для него максимальная скорость подключения составляет 72 Мбит/с. Важнее, что при усложнении условий скорости падает не очень заметно, что говорит о хорошей работе точки доступа роутера.

Аналогичная картина и с современным смартфоном Huawei. С ним соединение осуществляется уже на максимальных 300 Мбит/с, и ограничения снова обусловлены проводными портами 100 Мбит/с.

Работа роутера с сотовой сетью мало отличается от других моделей аналогичного класса. В зависимости от оператора, расположения относительно базовых станций, нагрузки на сеть и других факторов, реальные скорости могут составлять десятки мегабит в секунду (проверялось в городских условиях с оператором «Мегафон» в режиме 4G). Этого будет вполне достаточно для обычного просмотра страниц сети, просмотра видео, общения в мессенджерах.

Тестирование режима резервирования показало, что переключение работает достаточно стабильно и занимает от десяти секунд до минуты. Аналогичная история и с возвратом на кабель при восстановлении его работы. При этом надо отдельно отметить, что сервис отрабатывает и такие ситуации, когда с физической линией все в порядке, но «в проводе нет интернета». Единственное, чего хотелось бы здесь добавить — более точного контроля за процессом и понимания, как конкретно работает функция. Кстати, при наличии сервиса SMS можно было бы использовать его для отправки уведомлений о подобных событиях.

Звонки через VoLTE работают без замечаний. Эта функция также проверялась с оператором «Мегафон». Напомним только, что «модемные» тарифы обычно не включают голосовые услуги, их нужно подключать отдельно. Удобно, что в веб-интерфейсе роутера можно просматривать списки вызовов с номерами и длительностью. Здесь предусмотрено хранение по 100 записей для категорий «входящие», «исходящие» и «пропущенные».

Заключение

Если коротко описывать рассмотренное устройство, то можно сказать, что это обычная «рабочая лошадка», рассчитанная на массовый рынок и нетребовательных пользователей. К сожалению, ситуация с ценами сейчас непростая и может быть сложно корректно сравнить роутер с конкурентами, но на первый взгляд, модель TCL предлагается немного дороже близких по характеристикам устройств.

Роутер имеет вполне традиционный для своего класса дизайн. К плюсам можно отнести внешние антенны сотового модема, а к минусам — отсутствие резиновых ножек и крепления на стену. С аппаратной точки зрения некоторый интерес может представлять порт для подключения обычного телефонного аппарата. Программное обеспечение не отличается широким набором возможностей, но зато не будет вызывать трудностей при настройке. Из интересных функций отметим режим резервирования, поддержку SMS и USSD, возможность ограничения скорости, отключение светодиодов, расписание доступа клиентов к сети и управление из мобильного приложения.

В заключение предлагаем посмотреть наш видеообзор беспроводного роутера TCL LinkHub HH42CV1:
