Formoza FM2A692-GHG — системная плата на базе чипсета AMD 690G (Socket AM2)


  • Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)

В отчете с пресс-конференции, посвященной 5-летию сотрудничества компаний AMD и Formoza, мы обещали рассмотреть, представленную по случаю круглой даты, системную плату на чипсете AMD 690G. Дабы не возвращаться к вопросам происхождения, сразу отметим, что собрана плата, действительно, на собственном производстве компании «Формоза», в Москве, а дизайн ее разработан компанией JetWay, что официально не афишируется, однако, сравнение с моделью JetWay M2A692-GHG позволяет сделать вполне однозначный вывод. Надо сказать, для нас такое совпадение очень кстати, поскольку упомянутая плата от JetWay присутствует в продаже довольно широко, и сегодня мы заодно познакомимся и с ее функциональностью. Что касается самой модели от Formoza, то по официальной информации планируется выпустить 20000 плат до конца года, причем небольшая часть попадет и в розницу (основную массу, разумеется, планируется установить в компьютеры под собственной маркой).

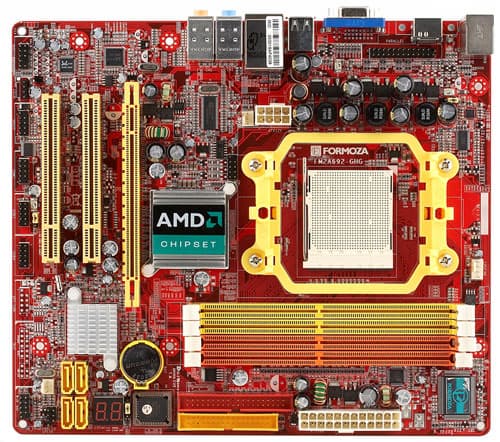

В первую очередь, плата удивляет своей компактностью, похоже, разработчики озаботились плавной миграцией в сторону формата DTX, в результате на плате уместилось лишь 2 слота PCI и графический порт PCI Express x16. Из других не вполне положительных компоновочных моментов (хотя недостаток слотов расширения является таковым лишь для весьма небольшой части потребителей плат такого класса) отметим расположение перемычки для очистки CMOS, оказавшейся в точности под хвостовой частью нашей крупногабаритной видеокарты.

Охлаждение чипсета реализовано стандартным образом для плат на данном чипсете и достаточно эффективно, замечаний к стабильности работы нет, в тестировании с нагрузкой в играх в открытом стенде температура системного термодатчика держалась на уровне 44 градусов. Разъем дополнительного питания для процессора также удивил — 8-контактные все еще редки даже на дорогих платах под AMD-платформу, в этом просто нет необходимости, разумеется, и в данном случае возможно подключение 4-контактного штекера.

В отличие от рассмотренной нами Formoza F550 ADES, в стабилизаторе напряжения питания процессора на этой плате применены электролитические конденсаторы от Mitsubishi (4 конденсатора емкостью 2200 мкФ и 3 — по 1800 мкФ), стабилизатор трехканальный импульсный, применены по 2 полевых транзистора на канал, что соответствует типичной комплектации аналогичных плат. Радует, что подозрительное разнообразие марок конденсаторов не самых почтенных марок, которое мы отметили в упомянутой модели на чипсете nForce 550, уступило относительному порядку, остался Capsun, бренд не очень популярный, однако, применение таких конденсаторов во «второстепенных» цепях вполне допустимо.

Компоненты установлены ровно и аккуратно, никаких следов послаблений в отношении культуры производства, плата на себе не несет. На плате есть разводка для порта DVI, версия с таким портом имеется в линейке JetWay и называется M2A692-GDG, в данном случае не распаянным оказывается HDMI-порт. Размер платы — 245×220 мм («зауженный» microATX), крепление к корпусу 6 винтами, правый край с периферийными разъемами повисает в воздухе.

Системный мониторинг (Fintek F71883FG, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, чипсета, +3,3, +5, +12 В, +5 В Standby и батарейки;
  • Частота вращения 3 вентиляторов (процессорного и 2 системных);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы) и в корпусе (дополнительным датчиком на периферии платы);
  • CPU Smart Fan — режим автоматического управления частотой вращения процессорного вентилятора, предусмотрена возможность задать два температурных порога, соответствующих минимальной и максимальной частоте вращения, в заданном диапазоне обороты меняются плавно, автоматическая регулировка поддерживается для вентиляторов с 3 и 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 2 cлота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать 20-контактный ATX-коннектор), 8-контактный EPS12V для питания процессора (можно подключать 4-контактный ATX12V);
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения планки с LPT-портом;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с выходами S/PDIF In/Out;
  • 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, из них для процессорного (четырехконтактного) доступно «интеллектуальное» управление частотой вращения из BIOS.

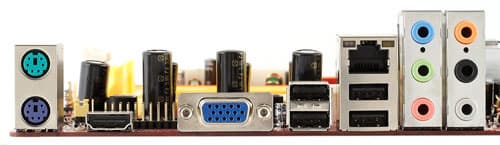

Задняя панель платы (слева направо, по блокам)

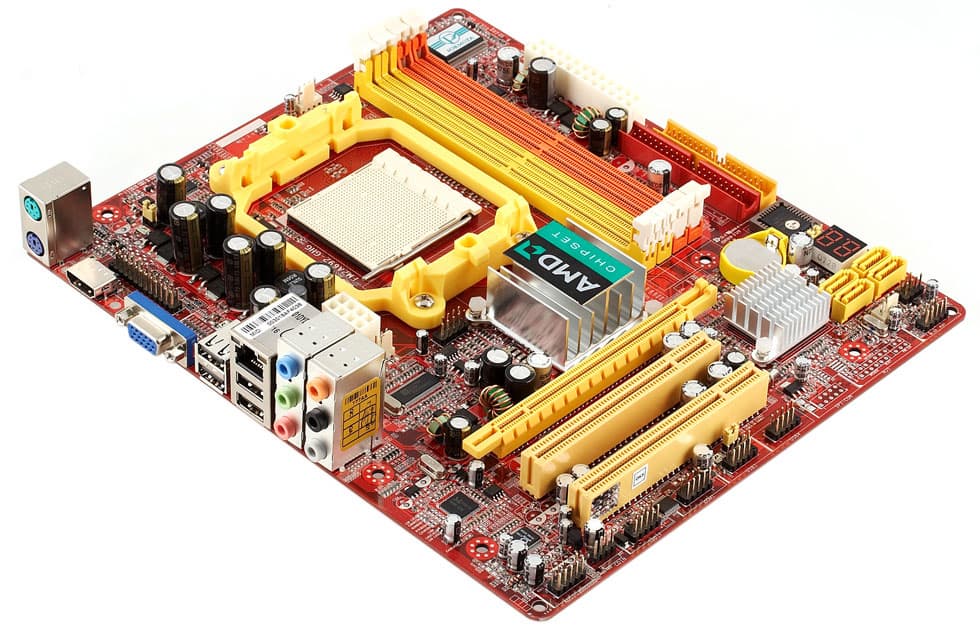

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • HDMI, VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Center/Sub, Rear-Out, Side-Out).

Очевидно, что собственная функциональность платы позволяет сделать заднюю панель куда более насыщенной полезными разъемами, в числе первых кандидатов логично выглядит LPT-порт, к которому фактически уже подведены линии, а с точки зрения пользователя такой платы в домашнем компьютере, не повредило бы наличие штатно установленного ТВ-выхода и S/PDIF, установка которых обошлась бы производителю определенно дешевле, нежели покупка дополнительных планок для самостоятельного вывода этих разъемов (тем более, что они не везде доступны в продаже).

Комплект поставки

  • Упаковка: небольшая зеленая коробка, универсальная для разных моделей, номер модели указан на стикере;
  • Документация: брошюра-инструкция на русском языке;
  • Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Переходник HDMI-DVI;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, универсальный для приложения к продукции Formoza.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов (причем стереовыход в данном случае воспроизводит отдельный поток от основного многоканального), разъемами S/PDIF-In/Out и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111B.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0.17, -0.17Очень хорошо
Уровень шума, дБ (А)-88.2Хорошо
Динамический диапазон, дБ (А)88.2Хорошо
Гармонические искажения, %0.0062Очень хорошо
Гармонические искажения + шум, дБ (A)-79.4Средне
Интермодуляционные искажения + шум, %0.012Очень хорошо
Взаимопроникновение каналов, дБ-88.4Отлично
Интермодуляции на 10 кГц, %0.012Очень хорошо

Общая оценка: Очень хорошо (подробнее). Интегрированная аудиоподдержка релизована на должном уровне (точнее соответствует реализациям данного кодека на других платах).

Фирменные технологии и особенности

  • Возможность загрузки с резервной копией BIOS;
  • Индикатор POST-кодов на плате;
  • Данные системного мониторинга выводятся на экран в процессе прохождения начального тестирования (POST).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка «USB Power On»Управление функцией включения компьютера по сигналу с USB-устройств, подключенных к разъемам, выводимым с помощью планок
Перемычка «USB/Keyboard Power On»Управление функцией включения компьютера по сигналу с PS/2-клавиатуры и мыши и USB-устройств, подключенных к разъемам на задней панели
Из BIOS, основанного на Award BIOS v6.00PG
Возможность отключения специфических функций процессора+K8 Cool’n’Quiet
Virtualization
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Precharge Time, Write Recovery Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (пользователем задается максимальный множитель относительно частоты HTT, конкретное значение выбирается автоматически)
Настройка работы шины HT+Частота (200, 400, 600, 800, 1000 МГц) и разрядность: 8 или 16 бит
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—440 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от x5, с x0,5-шагом
Изменение напряжения ядра процессора+0,800—1,550 с шагом 0,025 В и отдельно уменьшение на -2%—-17% с переменным шагом
Изменение напряжения памяти+1,70—2,45 В с шагом 0,05 В
Изменение напряжения шины HT +1,25 В, 1,35 В
Изменение напряжения чипсета +1,17—1,49 В с шагом 0,03 В для северного моста

Использовалась версия BIOS 7.1 от 17.07.07, как последняя релизная, к сожалению, на момент тестирования, информация по данной плате отсутствовала на официальном сайте. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Неожиданно для столь недорогой и компактной платы серьезные возможности для настройки в BIOS, помимо стандартных есть даже функция загрузки с резервной копией BIOS и защита от перепрошивки CMOS. Отличные возможности не только для интересующихся разгоном, но и для любителей «даунклокинга», поиграться можно не только с напряжением процессора, но и памяти, и северного моста чипсета (в обоих случаях допускается снижение относительно стандартной величины).

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

 Тактовая частота, МГцЧастота FSB, МГцНапряжение питания ядра (по данным системного мониторинга BIOS), ВЧастота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц)28402841,55851 (x3)

Достойный разгонный потенциал, причем на частоте 280 МГц плата стабильно работала и с х4 множителем для HT-шины, и, что особенно удивительно, результат с интегрированным видеоядром оказался гораздо лучше, чем при работе с видеокартой (только 270 МГц, причем увеличение напряжения питания процессора никак не влияло на возможность дополнительного подъема частоты).

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата MSI K9AGM2-FIH на аналогичном чипсете.

Тестинтегрированная графикавнешняя графика
MSI K9AGM2-FIHFormoza FM2A692-GHGMSI K9AGM2-FIHFormoza FM2A692-GHG
Архивирование в 7-Zip, мин:сек6:456:476:356:36
Кодирование MPEG4 (XviD), мин:сек6:086:066:046:04
Unreal Tournament 2004 (Low@640×480), fps32,132,459,660,0
Unreal Tournament 2004 (High@1024×768), fps22,424,756,557,0
FarCry (Medium@800×600), fps32,334,4128,1116,9
DOOM III (Medium@800×600), fps14,114,6133,3127,7

Незначительную интригу внесли лишь тесты в играх с внешней видеокартой (и лишь те, в которых производительность ограничивается самой видеокартой), вероятно, какие-то параметры в данной прошивке BIOS от MSI, косвенно влияющие на производительность графического порта, выбраны более удачно.

Вывод

Достойная внимания плата, по крайней мере, тех, кто выбирает недорогую плату по критерию максимальной функциональности за минимальную цену. Вряд ли реализация от Formoza будет дороже чем от JetWay, соответственно, при стоимости на уровне плат на чипсете AMD 690V, мы получаем не только 690G как таковой, но и его главную опцию — HDMI, надо отметить и отличные для плат такого класса возможности по разгону.

Средняя текущая цена (количество предложений) в московской рознице: Formoza FM2A692-GHG Н/Д(0)
JetWay M2A692-GHG Н/Д(0)

Плата предоставлена на тестирование производителем




2 октября 2007 Г.
