ECS A780VM-M2 — системная плата на базе чипсета AMD 780V (Socket AM2+)


  • Чипсет AMD 780V (использован северный мост AMD 780V и южный SB700)

Довольно часто словосочетание «офисные компьютеры» используется в качестве синонима максимально удешевленных ПК, способных худо-бедно «переваривать» Word и Excel. Но это лишь удобный штамп, отмечающий тот факт, что в отличие от домашних конфигураций, с упором на мультимедийность, в компьютерах, устанавливаемых в офисах, не принято ставить игровые видеокарты и процессоры из верхушки модельного ряда. В действительности же, конфигурация рабочего компьютера зачастую не имеет права быть отсталой и, как минимум, современный процессор с двумя- (а, может, и больше) ядрами и столько же гигабайт оперативной памяти поставить есть прямой экономический смысл. И не обязательно для работы с какими-то профессиональными ресурсоемкими приложениями (хотя и такие работники составляют внушительный контингент), но и для банального обеспечения максимальной скорости реакции на команды пользователя в многозадачной среде. Ведь компьютеры сейчас совсем недороги, чего нельзя сказать о рабочем времени (так в московских офисах едва ли найдутся сотрудники, чья месячная зарплата была бы ниже стоимости офисного ПК в конфигурации составленной по принципу разумного максимума).

Ну а если задуматься над дальнейшей оптимизацией, в отношении офисных компьютеров появляются и свои специфические требования, в частности, по удаленному администрированию и унификации элементной базы, чтобы сократить расходы на обслуживание. Ясно, что компания AMD в стороне от офисного рынка остаться никак не могла, и помимо прочего к тому есть вполне очевидные технические предпосылки — чипсеты с интегированной графикой для AMD-платформы сейчас объективно лидируют (со всех точек зрения: и по функциональности, и производительности, и экономичности), ну а в том, что для офисного ПК хватит производительности не только среднего 4-ядерного или 3-ядерного Phenom, но сплошь и рядом двухъядерного Athlon, сомневаться не приходится. Даже с поправкой на то, что офисный компьютер не должен быть медленным. Полный список процессоров, включенных в платформу AMD Business Class можно посмотреть на сайте , от стандартных моделей с аналогичным модельным номером, они отличаются расширенной до 3 лет гарантией, также гарантируется, что такие же процессоры будут доступны для заказа в течении 24 месяцев.

В качестве чипсета для офисного компьютера, AMD предлагает ориентироваться на собственный 780V, также среди прошедших валидацию есть платы на чипсете GeForce 8200 от NVIDIA. Собственно плата для соответствия требованиям AMD Business Class должна поддерживать протокол удаленного администрирования IPMI 1.5, для этого на плату должна быть установлена соответствующая модель сетевого контроллера от Broadcom, Realtek или Marvell. Также на плате имеется разъем для установки модуля TPM 1.2

Поддерживаются спецификации DASH 1.0 и ASF 2.0. Desktop and mobile Architecture for System Hardware и Alert Standards Format — открытые стандарты, разрабатываемые консорциумом Distributed Management Task Force (DMTF), включающим, помимо AMD, такие компании как Broadcom, Dell, HP, IBM, Intel, Microsoft, Symantec и другие. Задачей разработки таких стандартов является унификация протоколов прямого взаимодействия систем по каналам удаленного администрирования (без необходимости задействования каких-либо средств в составе ОС), по аналогии с SMBUS, но с более широкой функциональностью.

Что же, довольно теории, давайте рассмотрим конкретную плату, претендующую на установку в офисные ПК с характерным логотипом, ну и заодно познакомимся с чипсетом AMD 780V, платы на котором, в отличие от 780G, в нашей лаборатории до сих пор не отметились.

Поскольку платы для офисных компьютеров в первую очередь ориентированы на OEM-сборщиков и системных интеграторов, никаких излишеств и оригинальных новшеств в дизайне не наблюдается. Однако и каких-то явных признаков экономии тоже не видно. SATA-порты установлены в количестве, обеспечиваемом самим чипсетом, равно как и разъемы для вывода дополнительных портов USB, есть 4 слота для модулей памяти (впрочем, имеется версия этой платы A780VM-M3 с двумя слотами). Есть и полный комплект устаревших, но все еще актуальных для консервативной корпоративной среды, портов: COM (только разъем на плате для внешней планки), LPT (установленный на задней панели)и даже для ИК-порта. Разъем для флоппи-дисковода удобно расположен за слотами памяти. Не позабыт и разъем для TPM-модуля, а вот датчик Chassis Intrusion к этой плате подключить не удастся, что по меркам офисной платы составляет, хоть и незначительный, но недостаток.

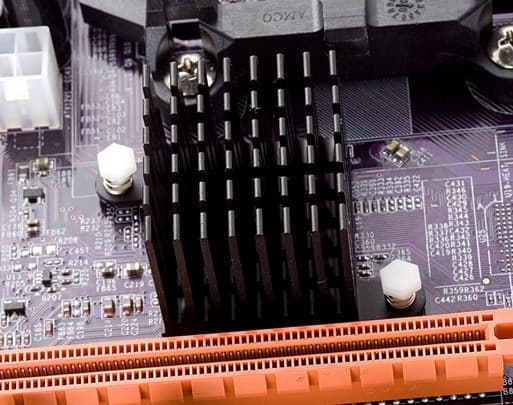

Система охлаждения минималистичная, однако полностью покрывает потребности этого очень экономичного чипсета в штатном режиме, ну а о разгоне в контексте офисной модели, говорить было бы просто несерьезно, он и не предусмотрен в BIOS.

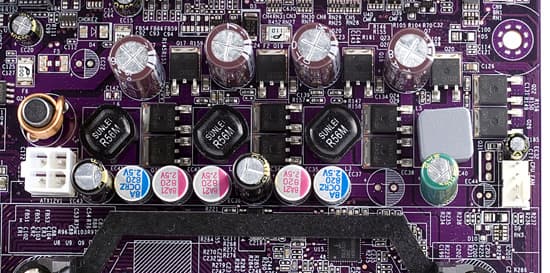

В отличие от розничных потребителей, которым уже ненавязчиво (хотя это зависит от конкретного вендора) объяснили, что конденсаторы должны быть исключительно твердотельными, производители серийных компьютеров в общем-то знают, что и электролитические конденсаторы служат исправно. При условии, что имеют достаточную емкость (а в данном случае в качестве дополнения к 5 твердотельным по 820 мкФ, установлены 7 электролитических по 1800 мкФ, что очень неплохо), и произведены не совсем «левыми» фирмами (продукция Sanyo и Mitsubishi не вызывает сомнений, чуть меньше энтузиазма вызывают электролиты под маркой TK, произведенные Jen Pan Electronics Co., также установленные на этой плате, но и они в протечках массово уличены ни кем не были). Стабилизатор напряжения питания для процессора 4-канальный: 3 фазы, отвечающие за питание ядер, имеют по три полевых транзистора, а фаза, питающая контроллеры памяти и шины Hyper-Transport — два.

Размер платы — 245×245 мм (microATX), крепление к корпусу 8 винтами, правый нижний угол остается незакрепленным.

Системный мониторинг (ITE IT8726F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра и памяти;
  • Частота вращения процессорного и системного вентилятора;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan, предусмотрено автоматическое управление процессорным и системным вентилятором, пользователь может выбрать температурный порог, выше которого включается плавное регулирование частоты вращения и минимальную частоту вращения (значение PWM value), частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры. Для процессорного вентилятора регулировка поддерживается только при наличии 4-контактного разъема.

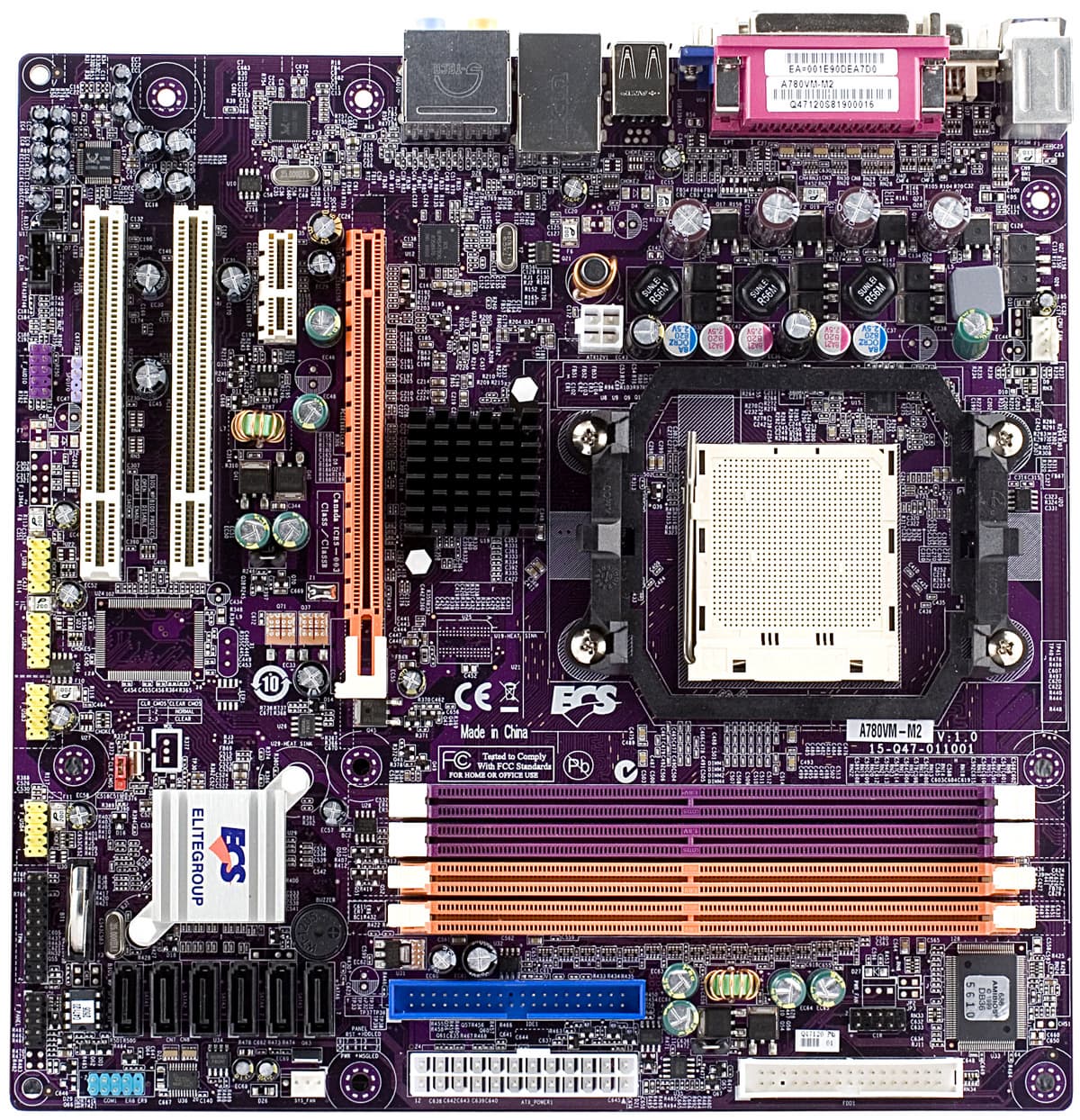

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией AM2+, заявлена поддержка процессоров AMD Phenom X3/X4, Athlon 64/X2 и Sempron с TDP до 95 Вт, список поддерживаемых доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 32 ГБ DDR2-400/533/667/800/1066, двухканальный режим работы, список протестированных доступен на сайте);
  • 1 слот PCIEx16 2.0;
  • 1 слот PCIEx1 2.0;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA II (Serial ATA II) на 6 устройств SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с S/PDIF-Out;
  • Разъем для подключения планки с COM-портом;
  • Разъем для установки модуля TPM;
  • Разъем для подключения ИК-датчика (CIR);
  • 2 разъема для подключения вентиляторов, для процессорного и системного есть возможность автоматического управления частотой вращения из BIOS (для процессорного только для 4-контактного вентилятора).

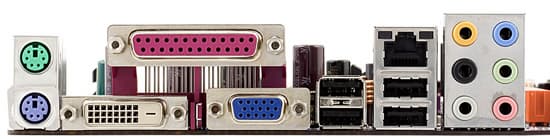

Задняя панель платы (слева направо, по блокам)

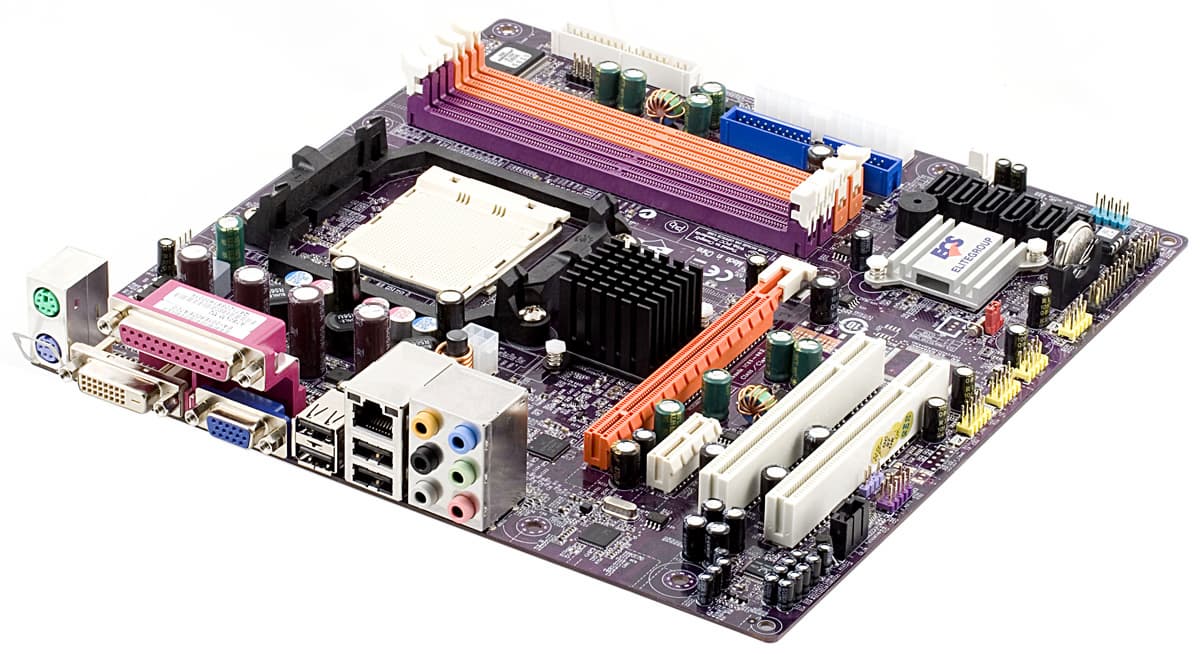

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • LPT, DVI-D, VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка, оригинального дизайна для данной модели;
  • Документация: руководство пользователя и многоязычный плакат с инструкциями по установке (в том числе и на русском языке);
  • Кабели: SATA и ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и утилитой Adobe Acrobat Reader 7.0.

В комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, однако, во всех архивах с образами BIOS на сайте имеется стандартная утилита от AMI для прошивки из Windows.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и СD-In;
  • Сетевой, Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111C.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,03, -0,06Отлично
Уровень шума, дБ (А):-88,8Хорошо
Динамический диапазон, дБ (А):88,8Хорошо
Гармонические искажения, %:0,0042Очень хорошо
Гармонические искажения + шум, %:-82,4Хорошо
Интермодуляционные искажения + шум, %:0,010Очень хорошо
Взаимопроникновение каналов, дБ:-89,3Отлично
Интермодуляции на 10 кГц, %:0,010Очень хорошо

Общая оценка: Очень хорошо (подробнее). Хотя в ECS и любят сэкономить порою на аудиокодеке, в данном случае видим приятное исключение, и кодек достаточно качественный и обвязка на плате грамотно спроектирована. И это правильно, пусть многоканальность в офисе не востребована, но вот пару колонок или наушники подключают и для голосового общения, и, разумеется, для прослушивания музыки. При этом установка самостоятельной звуковой карты — явление для офисного ПК еще более исключительное, нежели мощная игровая видеокарта.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AMI BIOS 2.61Возможность отключения специфических функций процессора+Virtualization
Cool’n’Quiet
Настройки таймингов памяти+CAS Latency
Выбор частоты работы памяти+Auto, 200, 266, 333, 400, 533 МГц (эффективная частота вдвое выше, а реально задается множитель относительно «частоты FSB»)
Настройка частоты шины HT-
Ручное распределение прерываний по слотам-
Изменение «частоты FSB»-
Изменение коэффициента умножения процессора-
Изменение напряжения процессора-
Изменение напряжения памяти-

Использовалась 08/04/15 версия BIOS от 2008/05/02, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Совершенно очевидно, что настройки для разгона в данном случае выглядели бы неуместно, а вот возможность принудительно выставить частоту памяти и основной тайминг — не лишняя.

Производительность

Конфигурация тестового стенда:

  • процессор: AMD Phenom X4 9550;
  • память: Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
  • блок питания: AcBel ATX-550CA-AB8FB;
  • ОС: Windows XP SP2.

Производительность для офисной платы, особенно когда речь идет об успехах графического ядра в играх, конечно же, сложно назвать первостепенным фактором. С другой стороны, 3D-технологии силами Microsoft проникли уже на уровень графической оболочки (в случае с Vista), поэтому определенный уровень необходим, тем более, учитывая, что офисные компьютеры порою служат очень долго. Графическое ядро в чипсете 780V называется Radeon 3100, тогда как у 780G — Radeon HD 3200, давайте посмотрим насколько разница в индексах отражает отличие в производительности (для сравнения была взята референсная плата на 780G под маркой TUL).

Тестинтегрированная графикавнешняя графика
TUL TRS780-M1ECS A780VM-M2TUL TRS780-M1ECS A780VM-M2
Архивирование в WinRAR, мин:сек1:421:401:401:40
Кодирование MPEG4 (XviD), мин:сек4:494:424:454:41
Unreal Tournament 2004 (Low@640×480), fps59,259,862,362,9
Unreal Tournament 2004 (High@1024×768), fps43,142,859,059,6
FarCry (Medium@800×600), fps82,982,9135,2136,8
DOOM III (Medium@800×600), fps53,052,8159,0158,2

Комментаровать здесь что-либо излишне: производительность одинакова, а отличие в индексах объясняется отсутствием у графического ядра в чипсете AMD 780V поддержки Hybrid CrossFire, что, действительно, не к чему для офисного чипсета. Ну а в остальном AMD поступила очень щедро, даже не снизив частоту ядра, особенно если учесть, что, Intel, выпуская офисные версии чипсетов, урезает производительность весьма значительно (и без того невзрачную и у старших моделей, в чем мы убеждались в тестированиях). А поскольку в тех случаях, когда графическое ядро оказывается непропорционально слабым, центральный процессор (насколько бы он ни был разрекламирован и/или действительно силен) ситуацию не спасает. В результате, на AMD-платформе действительно можно собрать более сбалансированную конфигурацию за свою цену. Очень порадовало и энергопотребление, которое в режиме редактирования текста составило всего 38 Вт (для системного блока в целом).

Выводы

Плата вполне соответствует по функциональности требованиям к офисному ПК, помимо удачного интегрированного графического ядра в чипсете, надо отметить наличие двух видеовыходов (VGA и DVI), что на наш взгляд уже давно должно стать стандартом, вернее минимальной комплектацией любой платы с интегрированным видеоядром. Очень радует, что в ECS не стали экономить на качественном аудиокодеке, а вот остальные упрощения (поддержка процессоров с TDP до 95 Вт и отсутствие в BIOS возможностей для разгона) оправданы. Даже незначительное снижение себестоимости, а значит и отпускной цены, делает более продуктивным диалог с крупными производителями компьютеров — основными потребителями таких плат.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor




30 сентября 2008 Г.
