«Одуванчик» и другие способы облегчить процесс ручной фокусировки

одуванчик

Ручная фокусировка по матовому стеклу использовалась с самого зарождения фотографии. Процесс этот довольно трудоемкий, и его всячески пытались облегчить, используя дополнительную лупу, откидывающуюся в шахте среднеформатных камер, или установочную лупу на окуляр зеркальных камер.

лупа

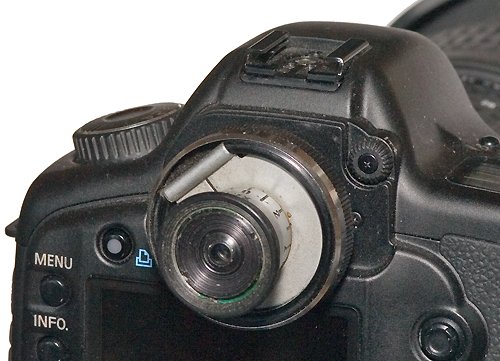

Лупа фирмы Pentacon, предназначенная для дополнительного 2,7-кратного увеличения центральной части изображения в видоскателе, установленная на камеру Canon EOS 5D.

Тем не менее, для того, чтобы быстро сфокусироваться, это не самый лучший способ, да и требует он весьма острого зрения. Поэтому многие зеркальные камеры в период ручной фокусировки снабжались дополнительными приспособлениями, например, микрорастром, как Зенит ТТЛ. Микрорастр представляет собой систему микропирамид с вершинами в плоскости, совпадающей с матированной поверхностью линзы Френеля. Высота микропирамид и расстояние между ними не превышает 0,01 мм. Момент точной фокусировки в этом случае резко изменяет картинку, видимую глазом в видоискателе. Для точной фокусировки применяется также клиновое фокусировочное устройство. Иногда оно, как в камере Киев 88, используется совместно с микрорастром.   Клиновое фокусировочное устройство представляет собой два оптических клина, расположенных в центре коллективной линзы.  Если объектив не сфокусирован, то образуются две смещенные части изображения, которые совмещаются в процессе фокусировки.

Киев 88
Киев 88

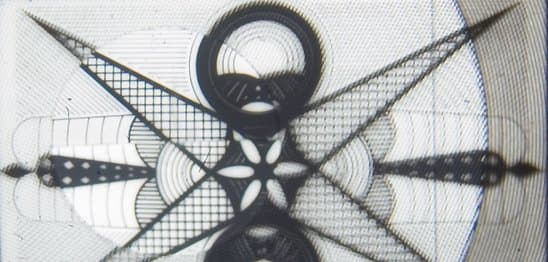

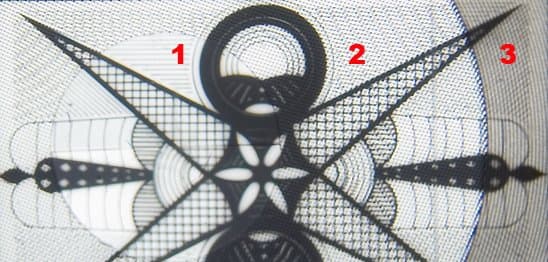

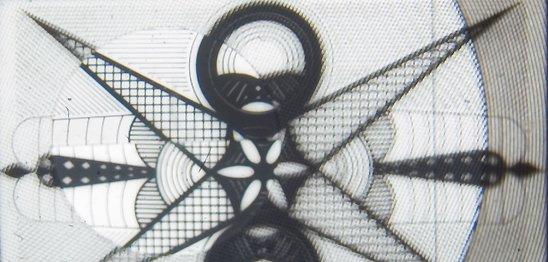

Снимок фокусировочного экрана камеры Киев 88. Верхний снимок — изображение не в фокусе. Нижний снимок — точная фокусировка. Цифрами обозначены зоны разных фокусировочных устройств. 1 — клиновое устройство, 2 — микрорастр, 3 — матовая поверхность.

С появлением автофокусных камер процесс ручной фокусировки стал использоваться редко. Поэтому оптические системы, позволяющие зафиксировать момент точной фокусировки, перестали устанавливаться в видоискатели камер. Да в них и не было особой нужды, поскольку если автофокусный объектив переключить в режим ручной фокусировки, то электронная система автофокуса выдавала подтверждение в видоискателе. Только вместо электрического мотора для перемещения объектива использовалась мышечная сила ваших рук. Система автофокуса практически полностью сосредоточена в корпусе камер. У некоторых фотоаппаратов, таких как Nikon, Pentax, Minolta, даже мотор, перемещающий объектив, расположен в корпусе камеры. И разница автофокусного и не-автофокусного объектива сводится к тому, что в одном случае перемещение осуществляется вращением рукой внешнего кольца, а в другом случае мотором, который вращает ось, расположенную внутри байонета, крепящего объектив к камере. Сейчас моторы сильно подешевели, поэтому в каждый из автофокусных объективов стали встраивать свой мотор. По этому пути пошли вышеназванные фирмы, а фирма Canon с самого начала отказалась от мотора в камере, и все автофокусные объективы  имели встроенный мотор. Поскольку основным режимом был режим фокусировки с помощью мотора, то, хотя режим ручной фокусировки и сохранился, он был сделан существенно менее удобным, чем у не-автофокусных объективов. Ход кольца фокусировки стал существенно короче, имелся люфт. В общем, ручная фокусировка на многих автофокусных объективах — удовольствие не из приятных. Поэтому хочется установить классический старый объектив с ручной фокусировкой и воспользоваться благами цивилизации, чтобы автоматика подтверждала момент точной фокусировки.   Поставить объектив с резьбой М42 или с байонетами Б или В проблем не составляет, переходные кольца для аппаратов Canon EOS легко найти в магазинах.   Однако если камера не чувствует электрической связи с объективом, то система подтверждения точной фокусировки не работает. Для того чтобы обмануть камеру и придумано рассматриваемое устройство, названное автором «Одуванчик». Страница Виктора Лушникова посвященная устройству здесь.

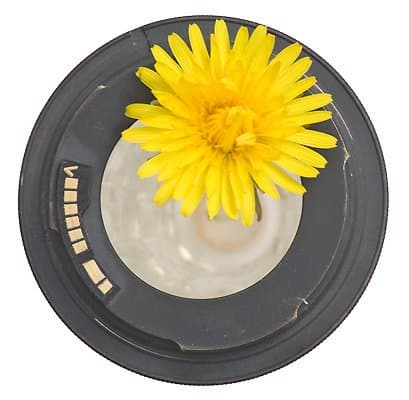

одуванчик

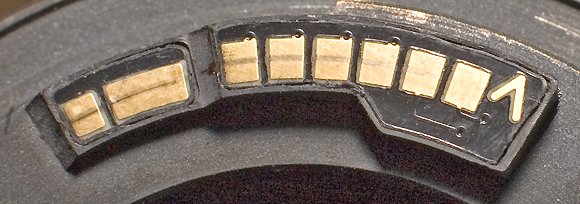

«Одуванчик» представляет собой пластмассовую пластинку с группой контактов, которая, будучи наклеена на переходное кольцо, сообщает камере значения фокусного расстояния и диафрагмы. Эти значения могут быть запрограммированы самыми разными. По умолчанию, фокусное расстояние — 55 мм и относительное отверстие — 1:1,4.   Весьма вероятно, что объектив, который будет ввернут в переходное кольцо, имеет совсем другое фокусное расстояние и совсем иное относительное отверстие. Но это не имеет никакого значения. Наша задача — обмануть автоматику камеры. Если камера установлена в режим приоритета диафрагмы, то и система подтверждения точной фокусировки, и автоматическая установка выдержки будут работать. А в заголовке EXIF файла будут записываться именно те значения, которые зашиты в микросхему «Одуванчика». Для новых камер Canon, за исключением единичек, наличия контактов, наклеенных  на переходное кольцо, уже достаточно. Для пленочных камер, цифровых камер Canon EOS D30 и D60, а также, похоже, для всех единичек, камеру надо обманывать еще и механически. Если сравнить байонет на объективе и байонет переходного кольца EOS-М42, то можно заметить, что один из лепестков байонета на переходнике уже.

байонет

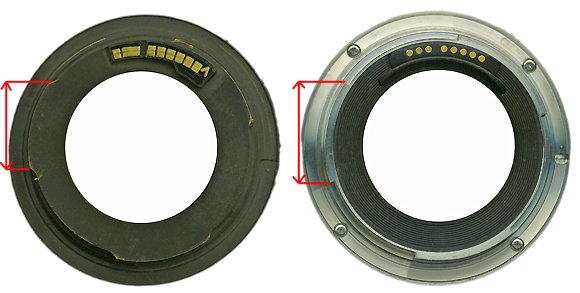

Переходное кольцо с байонета EOS на М42 фирмы Поиск-Фото с наклеенным «Одуванчиком» и удлинительное кольцо для макросъемки. Стрелками отмечены лепестки байонета разной длины.

Это сделано для того, чтобы при креплении объектива лепесток не смещал переключатель.

переключатель

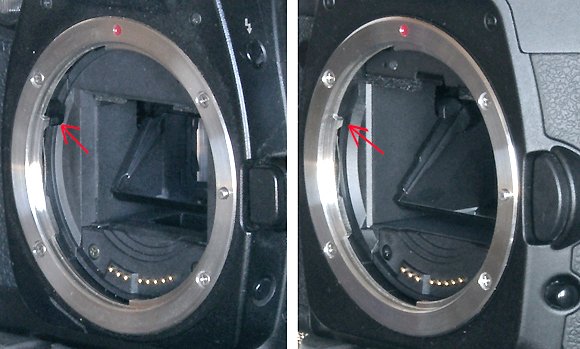

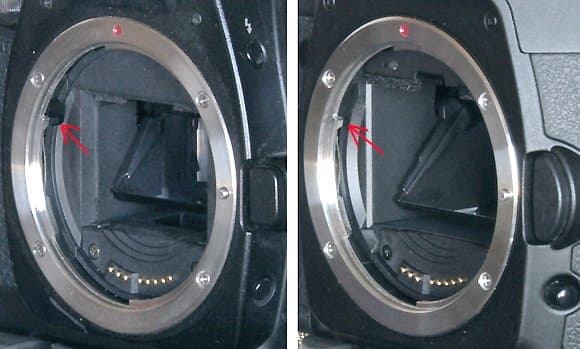

Слева Canon D60, справа Canon 5D. Обращаю внимание на места, помеченные стрелками. У 5D отсутствует механический выключатель электрической системы сопряжения с объективом.

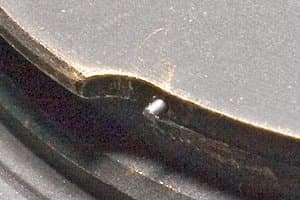

У старых камер, если переключатель замкнут, а объектив не имеет контактов, то камера зависнет. Если же переключатель не замкнут, то камера  просто не проверяет, подключено ли что-то к контактам. Таким образом, если планируется использовать «Одуванчик» со старыми камерами и переходным кольцом, выпускаемым фирмами Поиск-Фото или Jolos, то переходное кольцо надо дорабатывать. Например, так как сделал я: просверлил в байонете отверстие 0,5 мм и загнал туда кусок стальной проволоки.

штифт

Для крепления «Одуванчика» к переходным кольцам с байонета EOS на байонет Б необходим специальный угловой держатель, поскольку у этих колец нет плоскости, к которой можно приклеить устройство. В большинстве случаев, на мой взгляд, удобнее использовать два переходных кольца: EOS — М42 с наклеенным «Одуванчиком» и М42-Б.

байонет Б

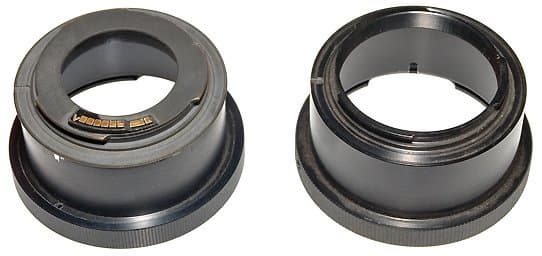

Переходное кольцо с байонета Б на Canon EOS (справа) и комбинация из двух переходных колец Б-M42 и М42-EOS.

В техническом описании Canon для камеры EOS 5D написано, что система автофокусировки содержит чувствительные элементы двух типов: одни рассчитаны на объективы с относительным отверстием 1:2,8; другие — на 1:5,6.

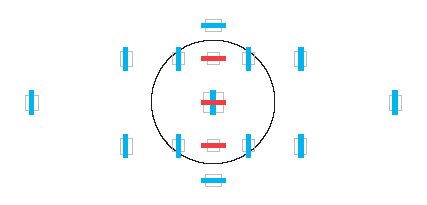

датчики фокусировки

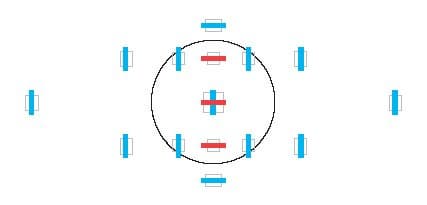

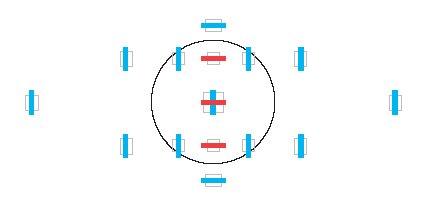

Красным помечены датчики, которые включаются, если относительное отверстие объектива превышает 1:2,8

Мои эксперименты показали, что реально у этой системы есть запас. С объективом Волна (фокусное расстояние 80 мм) удавалось добиться подтверждения фокусировки при съемке контрастного тест-объекта, лежащего на светостоле, при диафрагменном числе 16.

мира
Тест-объект, по которому проводилась наводка на резкость.

При этом важно именно диафрагменное число, а не количество света, попадающее на датчик. При установке перед объективом нейтрального светофильтра НС-8 подтверждение фокусировки работало столь же уверенно, как и без него.  При этом камера указывала расчетную выдержку в 1,6 с при ISO 100. Пороговое значение диафрагмы, вероятно, связано с глубиной резкости и зависит от фокусного расстояния объектива. Как правило, чем более длиннофокусный объектив, тем сильнее можно закрыть диафрагму.

Объективы для среднеформатного аппарата Киев 88
ОбъективФокусное раасстояние Пороговое значение диафрагмы
Мир-26 45 ммF:11
Мир 3865 ммF:11
Волна80 ммF:16

В отличие от оптики, предназначенной для среднеформатных камер, объективы для Зенита показывают несколько худшие результаты.

Объективы для аппарата Зенит
ОбъективФокусное раасстояние Пороговое значение диафрагмы
Зенитар16 ммF:8
Гелиос 4458 ммF:8
Индустар 61Л/З50 ммF:8
Индустар 100110 ммF:11
Pentacon 135 135 ммF:11

Для разных цифровых камер это значение несколько различается. В таблицах приведены проговые значения диафрагмы, при которой еще срабатывало подтверждение точной фокусировки у камеры Canon EOS 5D. При съемке камерой Canon EOS D60, в среднем, пороговое значение достигалось для диафрагмы, открытой на полделения шире.

Особый интерес представляет использование данной системы подтверждения точности фокусировки с зеркально-линзовыми объективами, поскольку у этих объективов всего одно значение диафрагмы. И нельзя скомпенсировать ошибки фокусировки, закрыв диафрагму и тем самым увеличив глубину резкости. Связка объектив Рубинар 500/8 и камера Canon EOS 5D позволила достаточной комфортно заниматься фотоохотой.

Миниатюра
Фрагмент
фото
фото


У камеры D60 с этим объективом поймать точку фокусировки очень сложно. Даже при съемке контрастной миры более чем в половине случаев я проскакивал точку фокусировки. Поймать момент, когда в видоискателе вспыхнет точка фокусировки, трудно даже на стенде, а при фотоохоте это, видимо, безнадежно.

Камера Canon EOS 350D тестировалась с этим объективом на реальных объектах, а не на мире, и поймать точку фокусировки мне не удалось.

Если задействовать разные датчики фокусировки камеры, то использование «Одуванчика» при наводке на резкость с перекосом объектива облегчает задачу и субъективно повышает точность. Однако и перекос, и сдвиг уменьшают пороговую чувствительность. При работе с объективом Индустар 100, пороговое диафрагменное число 11, а при сдвиге или повороте объектива — только 8.

На приведенном снимке камень снят сбоку, чтобы показать боковую поверхность, с перекосом объектива Индустар 100 относительно плоскости матрицы. Было достигнуто одновременное подтверждение фокусировки для двух крайних точек.

Миниатюра
фото

Фрагменты
фото
P.S.

Устанавливать «Одуванчик» на широкоугольные объективы я особого смысла не вижу, а вот при макросъемке, пересъемке диапозитивов и съемке длиннофокусной оптикой удобство работы, безусловно, оправдывает его покупку.




5 июня 2006 Г.

«»

. , , , , .
