Ликбез по системам охлаждения

Занятие первое: процессорные кулеры

Со времени появления первых микропроцессоров прошло уже более 30 лет. Микроэлектронная технология успела далеко шагнуть за этот период, и если раньше компьютер был уделом только избранных, то теперь он стал неотъемлемой частью жизни каждого из нас. Но вместе с переходом компьютеров из категории роскоши в разряд, так сказать, средств передвижения, неминуемо образовалась масса серьезных проблем.

Ни для кого не секрет, что высокопроизводительные процессоры сильно нагреваются при работе, иными словами — рассеивают большую тепловую мощность. И без дополнительных средств охлаждения быстродействующее «кремниевое сердце» современного компьютера обойтись уже не может. Проблема обеспечения оптимальной рабочей температуры процессора в последние годы начинает проявлять себя в полный рост, становясь самым настоящим краеугольным камнем на пути к созданию надежной, эргономичной и высокопроизводительной компьютерной системы. Общепризнанным и наиболее распространенным средством охлаждения процессора являются на сегодня так называемые кулеры (или, говоря по научному — теплообменные аппараты принудительного воздушного охлаждения). В общем случае они являются сочетанием металлической оребренной пластины (радиатора) и воздушного насоса (вентилятора), и служат для поддержания рабочей температуры процессора в пределах допустимых нормативов, обеспечивая его правильное и надежн! ое функционирование. Что ж, давайте рассмотрим эти устройства поподробнее.

Радиаторы

По своей сути радиатор является устройством, существенно облегчающим теплообмен процессора с окружающей средой. Площадь поверхности процессорного кристалла чрезвычайно мала (на сегодня не превышает нескольких квадратных сантиметров) и недостаточна для сколько-нибудь эффективного отвода тепловой мощности, измеряемой десятками ватт. Благодаря своей оребренной поверхности, радиатор, будучи установленным на процессоре, в сотни и даже тысячи раз увеличивает площадь его теплового контакта с окружающей средой, способствуя тем самым усилению интенсивности теплообмена и кардинальному снижению рабочей температуры.

Фундаментальной технической характеристикой радиатора является термическое сопротивление относительно поверхности процессорного кристалла — величина, позволяющая оценить его эффективность в качестве охлаждающего устройства.

Термическое сопротивление выражается простым соотношением:

Rt = (Tc — Ta)/Ph, где

Rt — термическое сопротивление радиатора,
Tc — температура поверхности процессорного кристалла,
Ta — температура окружающей среды,
Ph — тепловая мощность, рассеиваемая процессором.

Измеряется термическое сопротивление соответственно в °С/Вт. Оно показывает, насколько увеличится температура процессорного кристалла относительно температуры в компьютерном корпусе при отводе определенной тепловой мощности через данный конкретный радиатор, установленный на процессоре.

Для примера возьмем платформу VIA Eden. Типичное термическое сопротивление процессорного радиатора составляет здесь 6°С/Вт, типичная тепловая мощность процессора равняется 3 Вт, а типичная температура внутри системного блока лежит в пределах 50°C. Перемножив значения термического сопротивления радиатора и тепловой мощности процессора, мы получим 18°C. Теперь мы знаем, что температура поверхности процессорного кристалла будет превышать температуру в системном блоке на 18°C и будет держаться соответственно на уровне 68°C. В принципе, такая температура вполне соответствует «медицинским» нормативам на процессоры VIA Eden ESP, и поводов для беспокойства за его здоровье у нас нет.

Теперь давайте посмотрим другой пример. Если нам вдруг вздумается использовать радиатор от VIA Eden ESP, но уже с процессором AMD Athlon XP, тепловая мощность которого составляет порядка 40–60 Вт, то результат будет плачевным: температура процессора достигнет 300°C и более, что привет к его скоропостижной кончине от «теплового удара». Совершенно очевидно, что при такой тепловой мощности нужен радиатор (или предпочтительно — уже полноценный кулер) с гораздо меньшим термическим сопротивлением, чтобы он смог удержать температуру процессора в пределах безопасных 75–90°C.

Таким образом, для термического сопротивления действует четкий принцип «чем меньше, тем намного лучше». Зная его величину, мы сможем легко оценить целесообразность применения того или иного радиатора (или процессорного кулера в целом, но об этом чуть позднее) в наших конкретных эксплуатационных условиях. И также легко сможем избежать ошибок, которые нередко приводят к катастрофическим последствиям для компьютерной системы и кошелька пользователя.

На практике термическое сопротивление (суть тепловая эффективность) радиатора во многом зависит не только от площади оребренной поверхности, но и от его конструктивных особенностей и технологии изготовления. В настоящее время на рынке представлены пять «архетипов» радиаторов, задействованных в массовом производстве. Позвольте уделить им немного вашего драгоценного внимания.

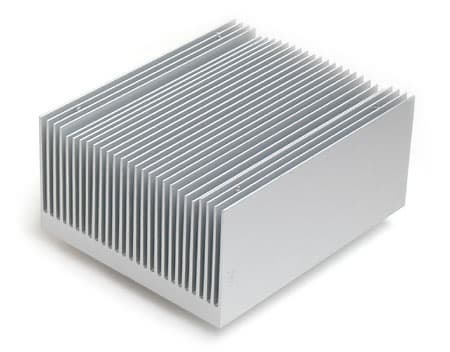

«Экструзионные» (прессованные) радиаторы. Наиболее дешевые, общепризнанные и самые распространенные на рынке, основной материал, используемый в их производстве — алюминий. Такие радиаторы изготавливаются методом экструзии (прессования), который позволяет получить достаточно сложный профиль оребренной поверхности и достичь хороших теплоотводящих свойств.

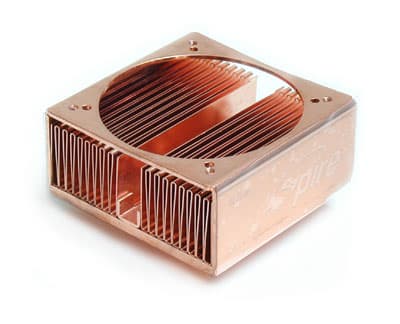

«Складчатые» радиаторы. Отличаются довольно интересным технологическим исполнением: на базовой пластине радиатора пайкой (или с помощью адгезионных теплопроводящих паст) закрепляется тонкая металлическая лента, свернутая в гармошку, складки которой играют роль своеобразной оребренной поверхности. Основные материалы — алюминий и медь. По сравнению с экструзионными радиаторами, данная технология позволяет получать изделия более компактных размеров, но с такой же тепловой эффективностью (или даже лучшей).

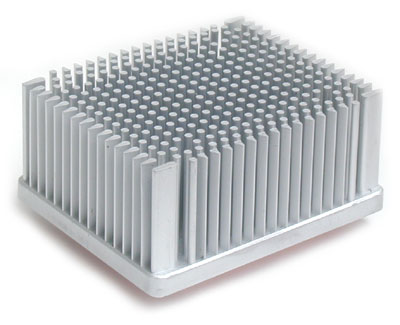

«Кованые» (холоднодеформированные) радиаторы. Для их изготовления используется технология холодного прессования, которая позволяет «ваять» поверхность радиатора не только в форме стандартных прямоугольных ребер, но и в виде стрежней произвольного сечения. Основной материал — алюминий, но зачастую в основание (подошву) радиатора дополнительно интегрируют медные пластины (для улучшения его теплоотводящих свойств). Технология холодного прессования характеризуется относительно малой производительностью, поэтому «кованые» радиаторы, как правило, дороже «экструзионных» и «складчатых», но далеко не всегда лучше в плане тепловой эффективности.

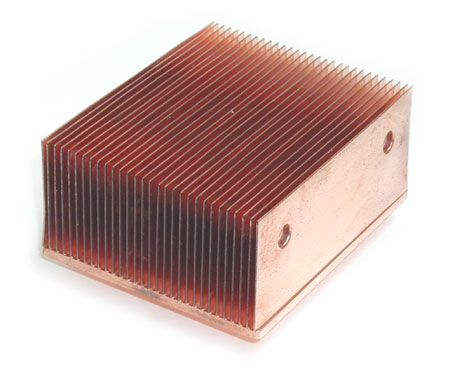

«Составные» радиаторы. Во многом повторяют методику «складчатых» радиаторов, но обладают вместе с тем весьма существенным отличием: здесь оребренная поверхность формируется уже не лентой-гармошкой, а раздельными тонкими пластинами, закрепленными на подошве радиатора пайкой или стыковой сваркой. Основной используемый материал — медь. Как правило, «составные» радиаторы характеризуются более высокой тепловой эффективностью, чем «экструзионные» и «складчатые», но это наблюдается только при условии жесткого контроля качества производственных процессов.

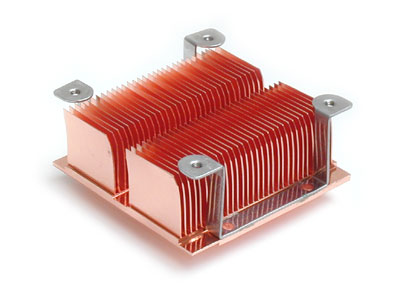

«Точеные» радиаторы. На сегодня это самые продвинутые и наиболее дорогие изделия. Они производятся прецизионной механической обработкой монолитных заготовок (обрабатываются на специализированных высокоточных станках с ЧПУ) и отличаются наилучшей тепловой эффективностью. Основные материалы — алюминий и медь. «Точеным» радиаторам вполне по силам вытеснить с рынка все остальные «архетипы», если себестоимость такой технологии будет снижена до приемлемых значений.

Итак, радиаторы мы рассмотрели, обратимся теперь к вентиляторам.

Вентиляторы

Как уже было отмечено, современные процессоры испытывают нужду в охлаждающих устройствах с как можно более низким термическим сопротивлением. На сегодня даже самые продвинутые радиаторы не справляются с этой задачей: в условиях естественной конвекции воздуха, т.е. когда скорость движения воздушных масс мала (типичный пример — марево над асфальтом дорожного полотна в жаркий летний день), «штатной» тепловой эффективности радиаторов оказывается недостаточно для поддержания приемлемой рабочей температуры процессора. Кардинально уменьшить термическое сопротивление радиатора можно только одним способом — хорошенько его вентилировать (говоря по-научному, создать условия вынужденной конвекции теплоносителя, то бишь воздуха). Как раз для этих целей практически каждый процессорный радиатор и оборудуется вентилятором, который добросовестно продувает его внутреннее межреберное пространство.

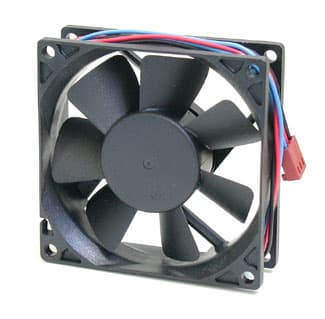

На сегодня в процессорных кулерах находят применение в основном осевые (аксиальные) вентиляторы, формирующие воздушный поток в направлении, параллельном оси вращения пропеллера (крыльчатки).

«Ходовая» часть вентилятора может быть построена на подшипнике скольжения (sleeve bearing, наиболее дешевая и недолговечная конструкция), на комбинированном подшипнике — один подшипник скольжения плюс один подшипник качения (one sleeve -one ball bearing, наиболее распространенная конструкция), и на двух подшипниках качения (two ball bearings, самая дорогая, но в то же время очень надежная и долговечная конструкция). Ну, а электрическая часть вентилятора повсеместно представляет собой миниатюрный электродвигатель постоянного тока.

Как же оценить, насколько хорош (или плох) тот или иной вентилятор? Каковы его технические характеристики и эксплуатационные параметры? Давайте посмотрим!

Во-первых, фундаментальной характеристикой любого вентилятора является его производительность (технический термин — «расход») — величина, показывающая объемную скорость воздушного потока. Выражается она в кубических футах в минуту (cubic feet per minute, CFM). Чем больше производительность вентилятора, тем он более эффективно продувает радиатор, уменьшая термическое сопротивление последнего. Типичные значения расхода — от 10 до 80 CFM.

Во-вторых, очень важной характеристикой вентилятора является скорость вращения крыльчатки (в отечественной практике выражается в об/мин, американская единица измерения — rotations per minute, RPM). Чем быстрее вращается крыльчатка, тем выше становится производительность вентилятора. Типичные значения скорости — от 1500 до 7000 об/мин.

Ну и, в-третьих, еще одна важная характеристика вентилятора — это его типоразмер. Как правило, чем больше габариты вентилятора, тем выше его производительность. Наиболее распространенные типоразмеры — 60х60х15 мм, 60х60х20 мм, 60х60х25 мм, 70х70х15 мм, 80х80х25 мм.

Что же касается эксплуатационных параметров, то наиболее существенными из них являются уровень шума и срок службы вентилятора.

Уровень шума вентилятора выражается в децибелах и показывает, насколько громким он будет в субъективном восприятии. Значения уровня шума вентиляторов лежат в диапазоне от 20 до 50 дБА. Человеком воспринимаются в качестве тихих только те вентиляторы, уровень шума которых не превышает 30-35 дБА.

Наконец, срок службы вентилятора выражается в тысячах часов и является объективным показателем его надежности и долговечности. На практике срок службы вентиляторов на подшипниках скольжения не превышает 10-15 тыс. часов, а на подшипниках качения — 40-50 тыс. часов.

Итак, на сегодня, пожалуй, все. В следующий раз мы вновь обратимся к вентиляторам, произведем их вскрытие и более подробно рассмотрим некоторые технические тонкости. Спасибо за внимание и до встречи!




9 августа 2002 Г.

. :

:
