Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Afox GeForce GTX 1660 Super 6 ГБ 192-битной GDDR6
Кратко о главном
Почему мы возвращаемся к видеокартам, выпущенным еще в 2020 году или даже ранее? Дело в том, что многие из них продолжают производиться, так что вопрос надо переформулировать: почему мы возвращаемся к анонсированным еще в 2020 году видеокартам?
Взгляните на GPU у рассматриваемой сегодня карты. Он выпущен на 9-й неделе 2022 года, то есть в марте этого года! И речь пойдет о GTX 1660 Super. Эти ядра до сих пор в производстве, и ими по-прежнему занимается TSMC (техпроцесс 12 нм), а не Samsung (как в случае с RTX 30). Так что в Китае производство видеокарт на базе GeForce GTX 1660 Super вовсю продолжается.
Им занимаются как ведущие и популярные во всем мире компании, так и небольшие по размеру и охвату рынков. Вот почему мы вернулись к GTX 1660 Super, который на сегодня еще весьма востребован, а цены таких карт уже сильно упали. Опять же, ближайший современный конкурент в лице Radeon RX 6500 XT настолько сильно урезан, что сносно показывает себя только в играх без трассировки лучей, поэтому отсутствие аппаратной поддержки RT у GTX 1660 Super не играет особой роли.

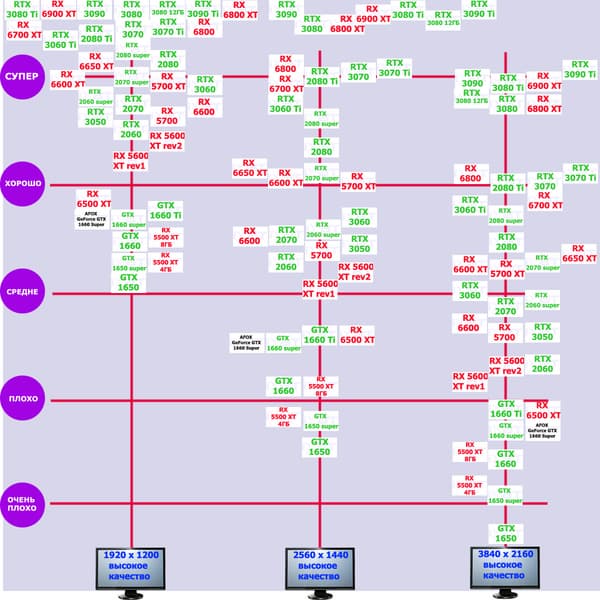

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Игры без использования трассировки лучей (классическая растеризация):
По скоростным показателям Nvidia GeForce GTX 1660 Super находится примерно на уровне AMD Radeon RX 6500 XT и чуть выше уровня Radeon RX 5500 XT 8 ГБ. Этот ускоритель подходит для достаточно комфортной игры при максимальных настройках качества в разрешениях до 1920×1080/1200 включительно. Правда, в ряде современных игр с особо тяжелой графикой все-таки придется несколько снизить настройки графики для Full HD. Видеокарта Afox в плане производительности находится на уровне референс-аналога.
Характеристики карты
Компания Afox Corporation (торговая марка Afox) основана в 2009 году в Китайской Народной Республике (г. Шеньжень). Штаб-квартира в Шеньжене. Второй офис — в Гонконге. Производственные мощности — в Китае недалеко от Шеньженя. Компания производит собственными силами видеокарты, материнские платы бюджетного сегмента, блоки питания для ПК и модули памяти. Также под маркой Afox в продаже имеются SSD-накопители. Общая численность сотрудников, включая работников фабрик — около 500 человек.
| Afox GeForce GTX 1660 Super 6 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 1660 Super (TU116) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1830(Boost)—1965(Max) | 1785(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 22 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 1408 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 | |
| Число блоков растеризации (ROP) | 48 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 200×100×40 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 126 | 122 |
| Энергопотребление в режиме 2D, Вт | 25 | 26 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 28,7 | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,2 | 25,4 |
| Уровень шума в 2D (в простое), дБА | 18,2 | 25,4 |
| Видеовыходы | 1×DVI-D, 1×HDMI 2.0b, 1×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Ориентировочная цена карты Afox | около 22 тысяч рублей на момент подготовки обзора | |
Память

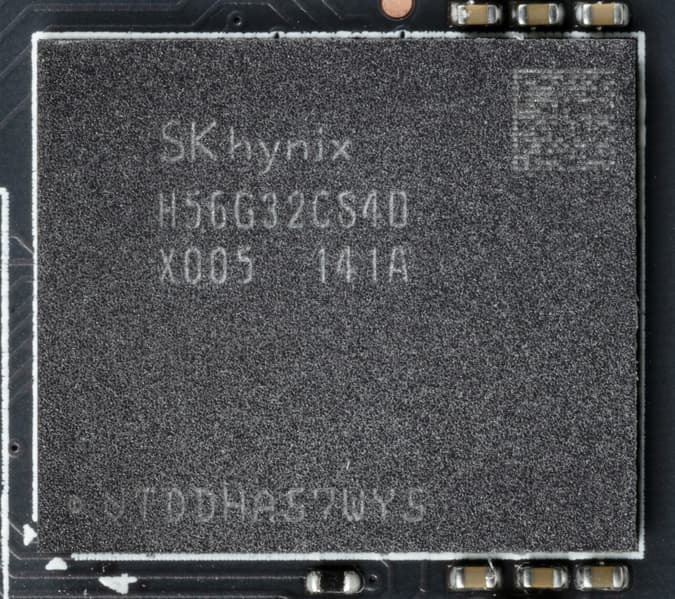

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Особенности карты и сравнение с самой дешевой версией GTX 1660 Super
| Afox GeForce GTX 1660 Super (6 ГБ) | MSI GeForce GTX 1660 Super Ventus XS OC Edition (6 ГБ) |
|---|---|
| вид спереди | |
|
|

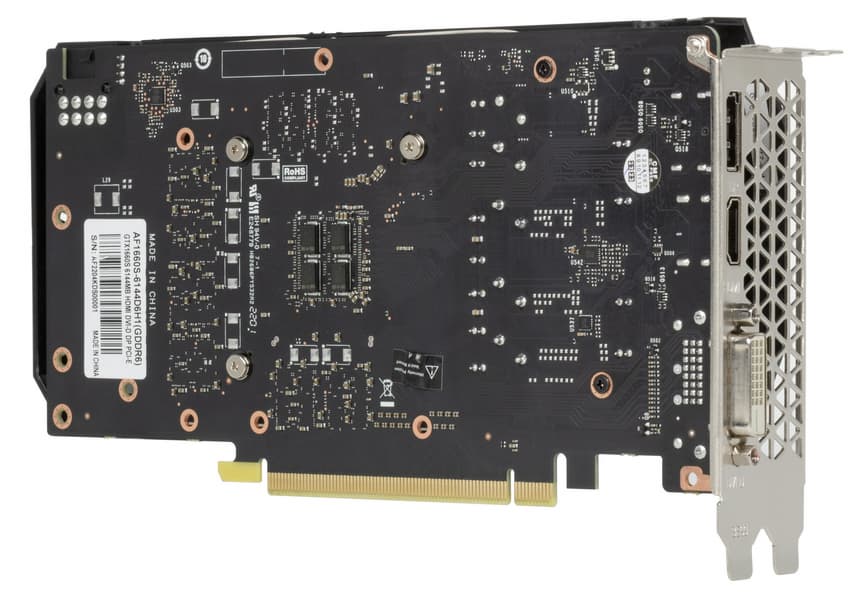

| вид сзади | |
|
|
Поскольку референс-карты Nvidia на GTX 1660 Super нам предоставлено не было, мы сравним карту Afox с другой серийной картой — самой бюджетной.
Прекрасно видно, что дизайн карт очень похож только в части расположения микросхем памяти вокруг GPU. Схемы питания отличаются, при этом в обоих случаях для питания достаточно одного 8-контактного разъема: в целом графический процессор с набором микросхем памяти потребляют не так уж много, а Nvidia не позволяет сильно повышать частоту работы (чтобы не было пересечения по производительности с более дорогими решениями).

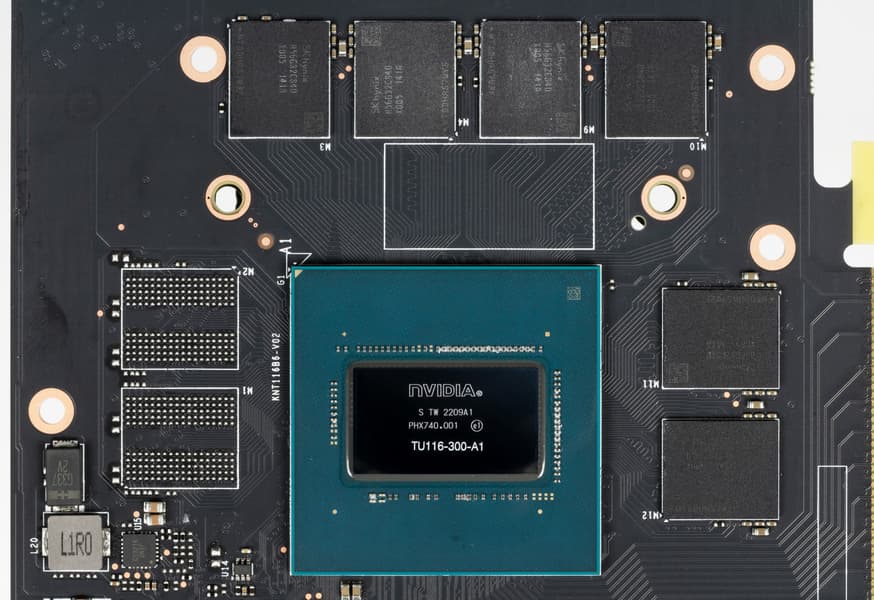

Напомню, что карта имеет относительно «свежий» GPU выпуска 9-й недели 2022 года.
Суммарное количество фаз питания у карты Afox — 4: 3 фазы на ядро и 1 на микросхемы памяти.

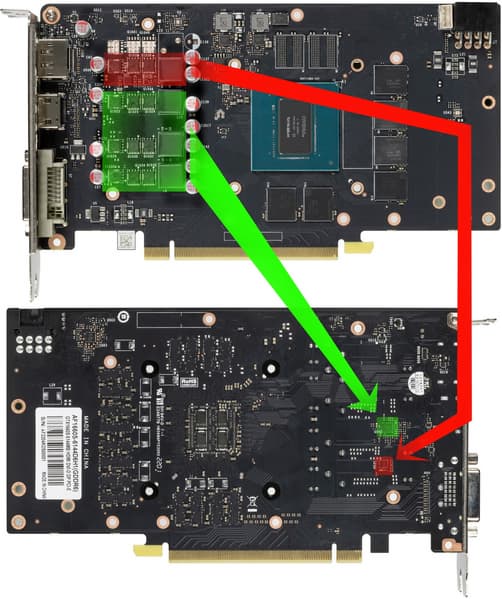

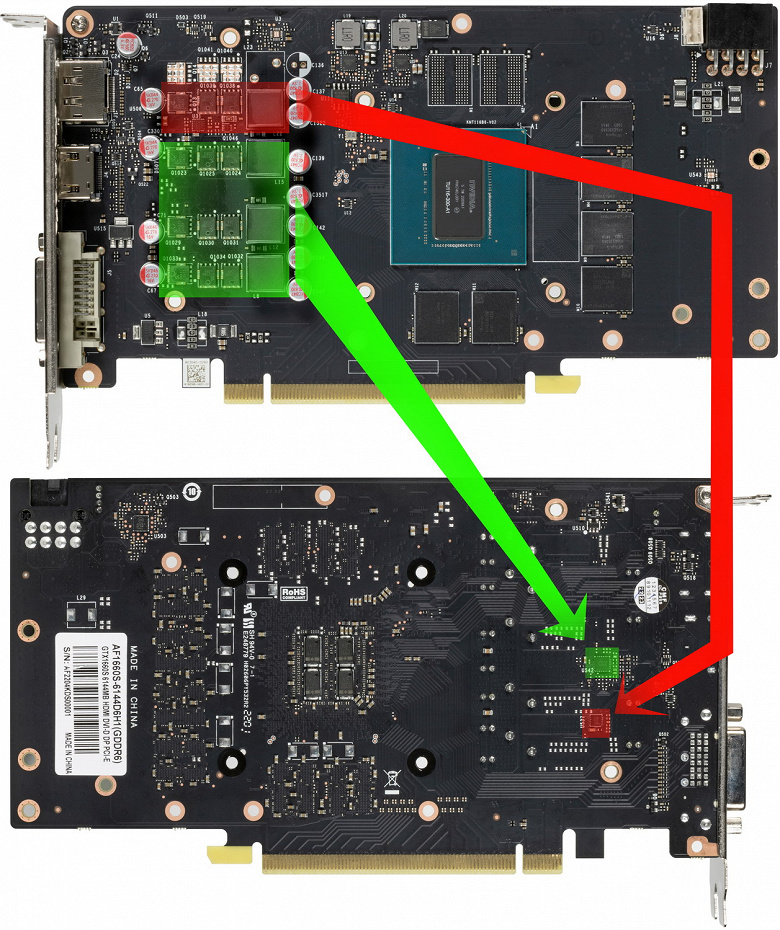

Зеленым цветом отмечена схема питания ядра, красным — памяти. Для управления схемой питания GPU используется ШИМ-контроллер uP9510P (uPI Semiconductor), рассчитанный максимум на 4 фазы.

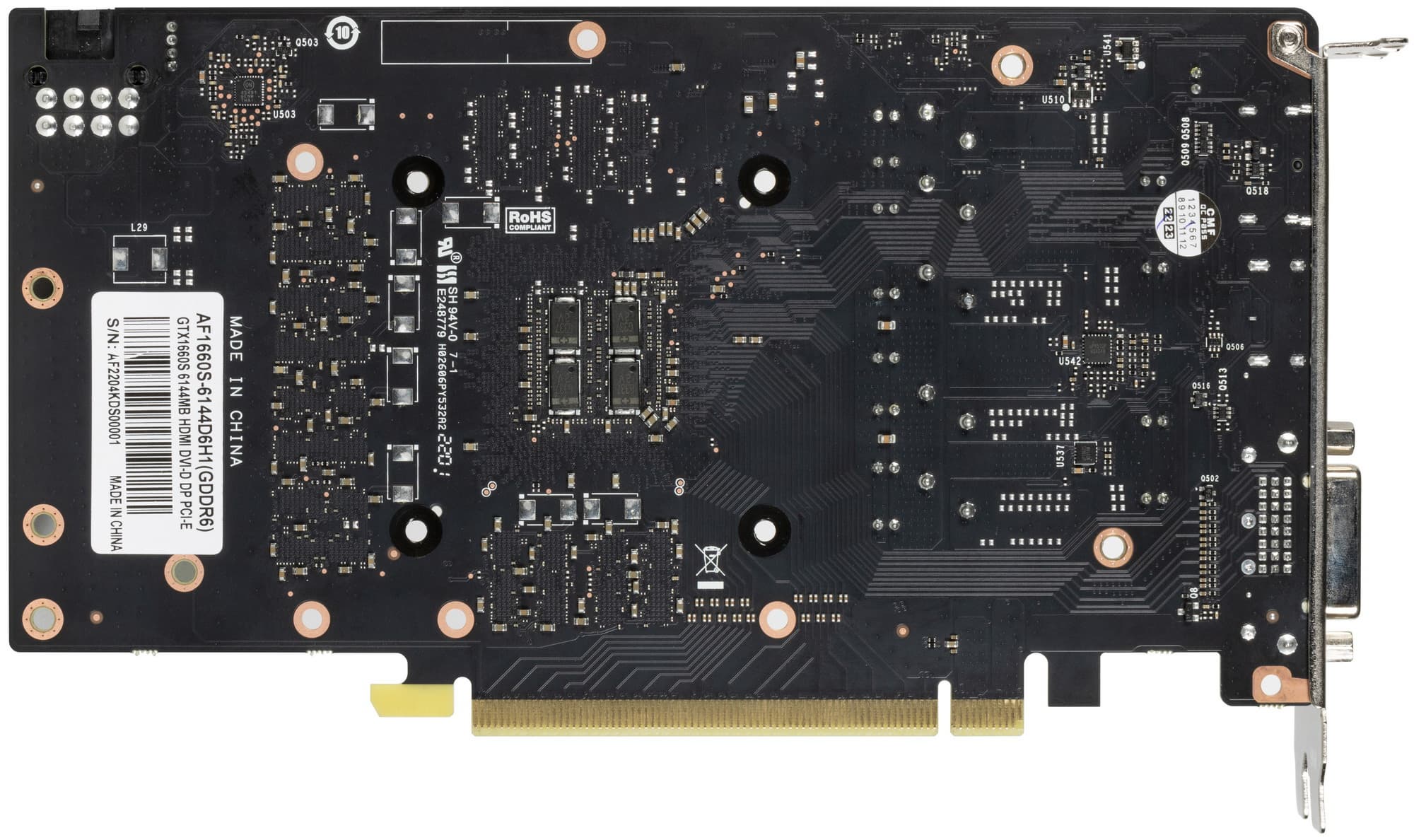

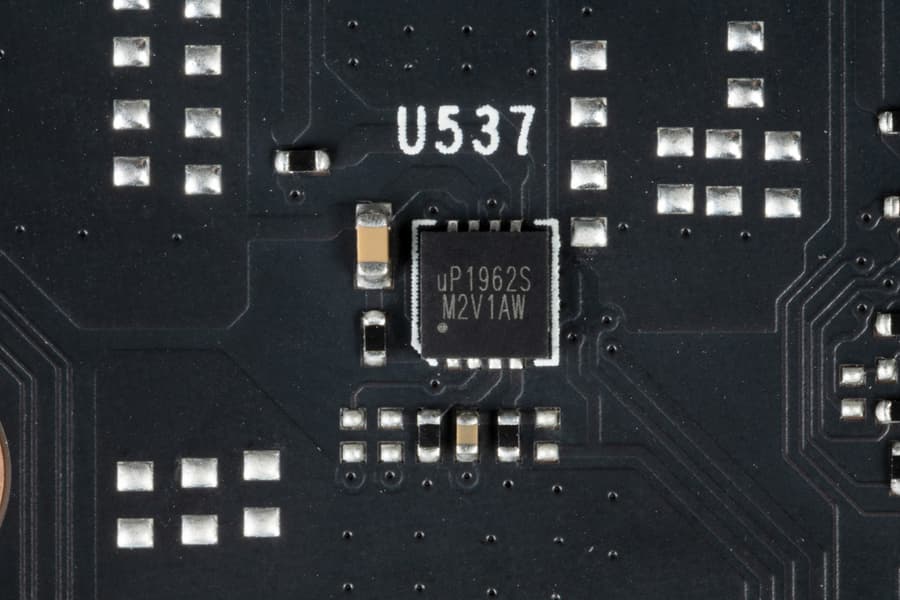

А схемой питания микросхем памяти заправляет однофазный ШИМ-контроллер uP1962S (uPI Semiconductor). Оба контроллера расположены на тыльной стороне платы.
В схеме питания ядра у карты Afox использованы современные твердотельные конденсаторы, однако уже привычных транзисторных сборок DrMOS нет, а мы видим наборы из полевых транзисторов Sinopower (50 А).

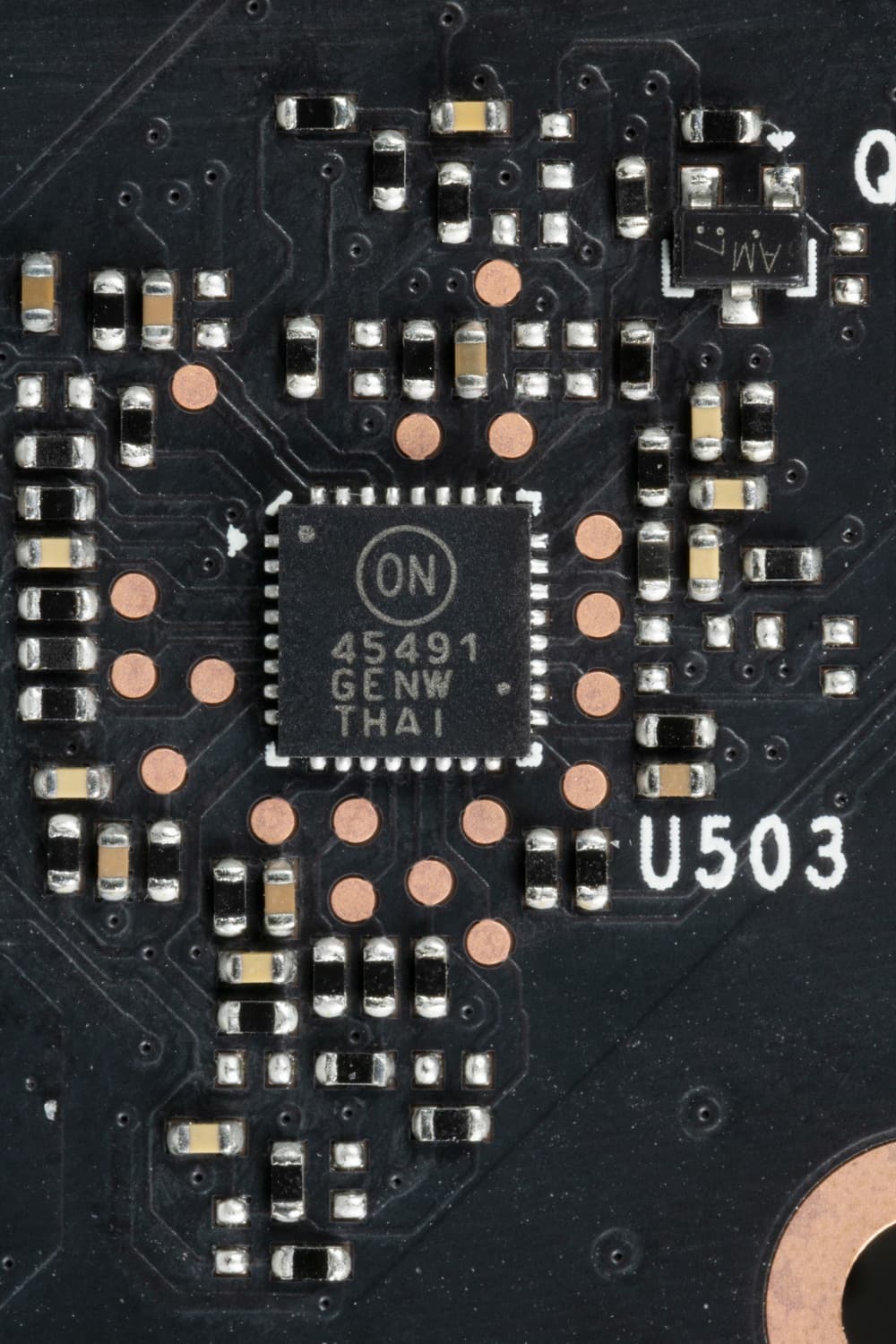

Также на карте имеется контроллер NCP45491 (On Semi), отвечающий за мониторинг (слежение за напряжением и температурой).
Штатные частоты памяти и ядра у карты Afox почти равны референсным значениям (максимум по ядру был чуть ниже референс-аналога). Карта стабильно работала при ручном разгоне ядра до 2060 МГц, а памяти — до 16 ГГц. Это примерно на 4,3% выше референсных величин, и такой разгон обеспечил прирост производительности в 4%.
Также стоит отметить, что у карты три видеовыхода: по одному HDMI 2.0b, DP 1.4 и DVI-D.
Питание подается через один 8-контактный разъем.
Нагрев и охлаждение

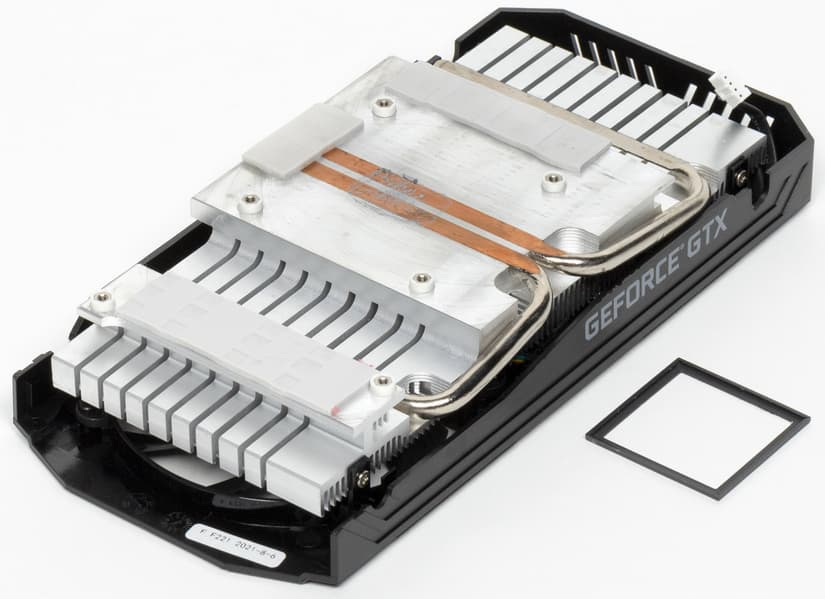

Основой СО является довольно простой пластинчатый алюминиевый радиатор с парой тепловых трубок, впрессованных в подошву прямого контакта с GPU и микросхемами памяти (с помощью термоинтерфейса). Этот же радиатор служит охладителем и для компонентов преобразователей питания VRM с помощью небольшой подошвы.
Задней пластины у карты нет.
Поверх радиатора установлен кожух с двумя вентиляторами ∅95 мм. Вентиляторы не останавливаются даже при низкой нагрузке на GPU и слабом нагреве.

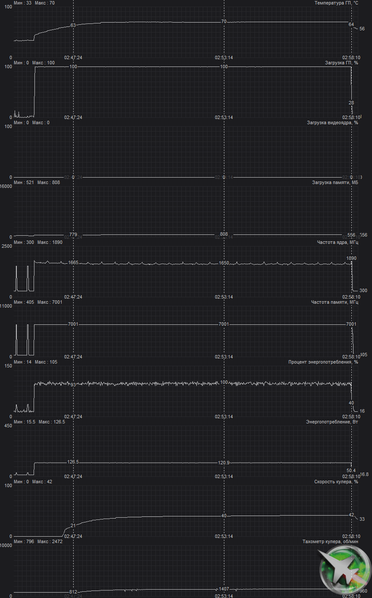

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

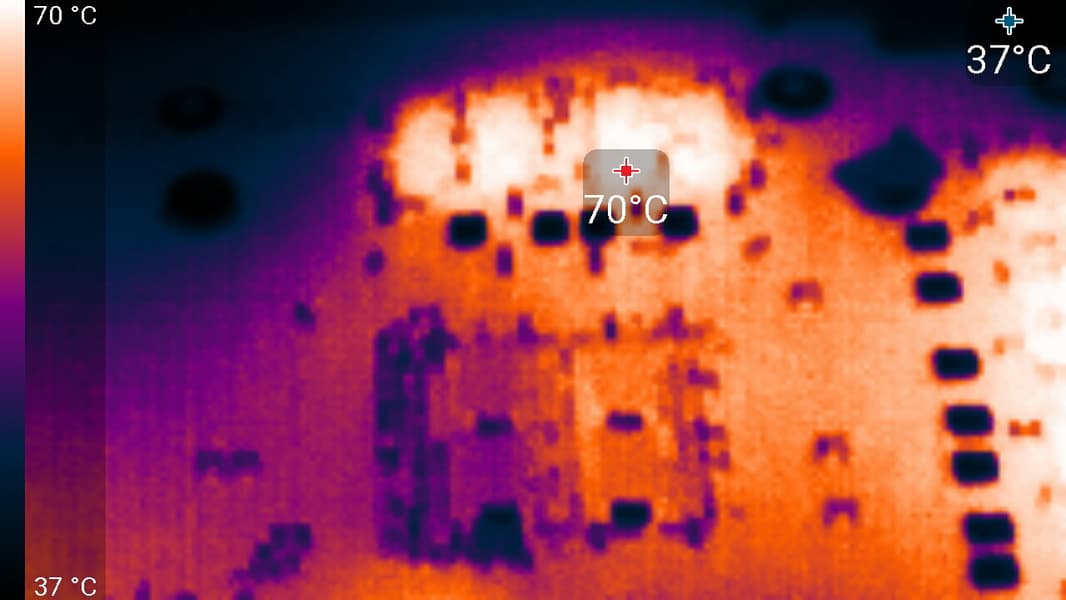

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является приемлемым результатом для видеокарт такого уровня. Максимальная мощность была зафиксирована на уровне 126 Вт, а максимальный нагрев наблюдался в районе преобразователей питания.
При описанном ручном разгоне параметры работы карты особо не менялись, при этом максимальное потребление выросло до 140 Вт.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В простое температура была не выше 33 °C, вентиляторы работали на 830 об/мин, уровень шума практически был равен фоновому — 18,1 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось.
В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 1550 оборотов в минуту, шум вырастал до 28,7 дБА: это все еще тихо.
Подсветка

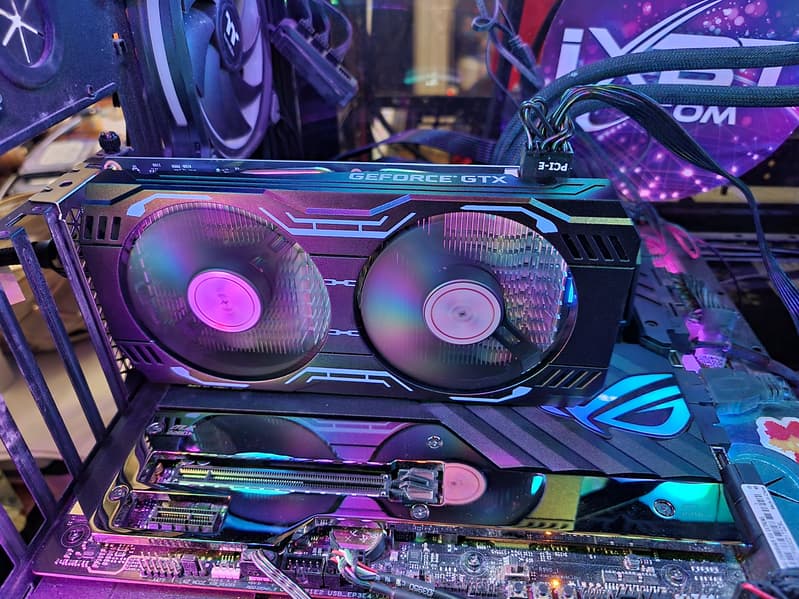

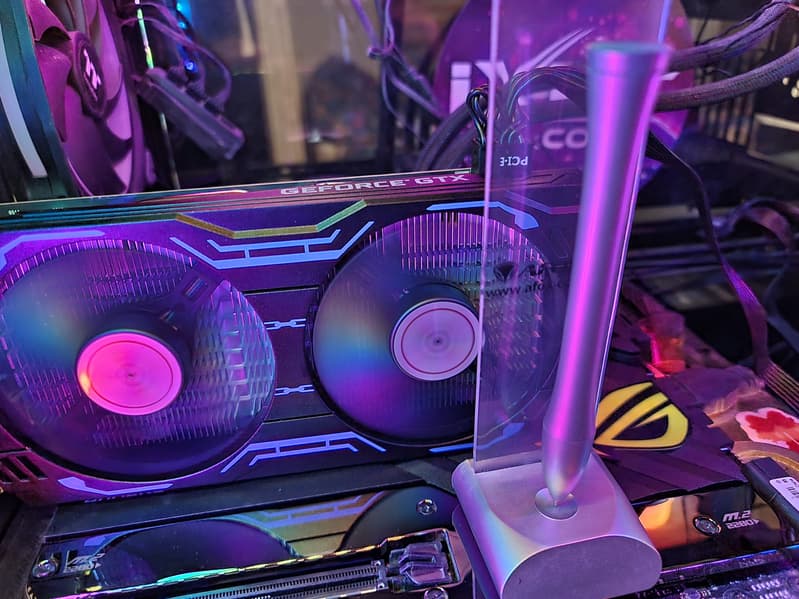

Подсветки у карты нет. Она может светить лишь отраженным светом.

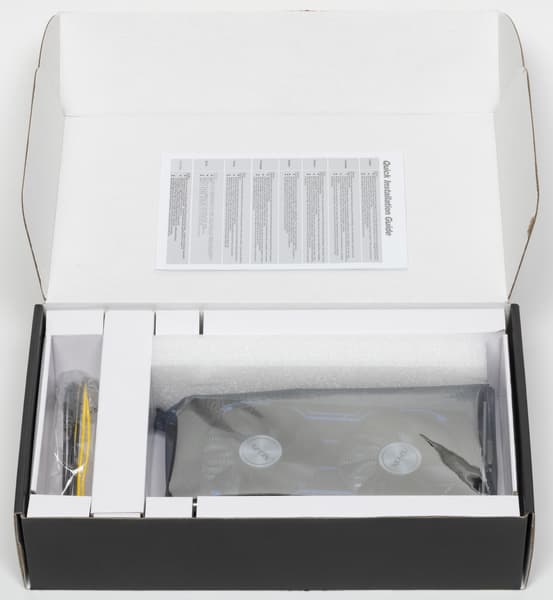

Комплект поставки и упаковка

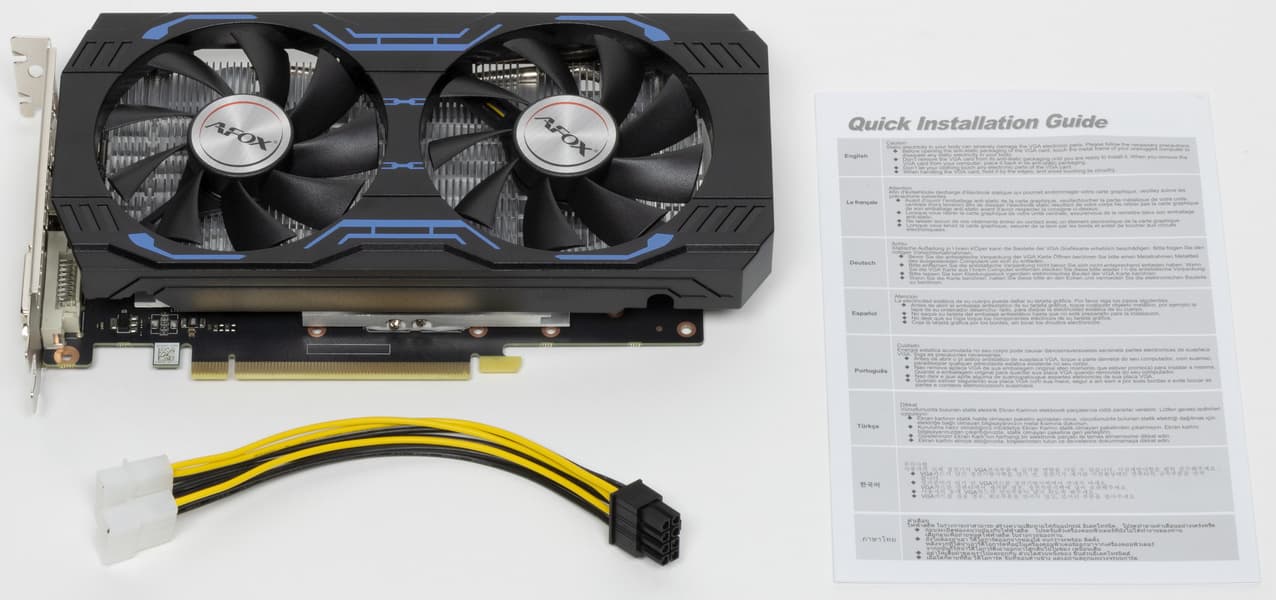

Комплект поставки минимален: только руководство пользователя и переходник питания с 4-контактного периферийного разъема на 8-контактный PCIe.
Результаты тестирования, конфигурация
Список инструментов тестирования
Во всех игровых тестах использовалось максимальное качество графики в настройках.
- Hitman III (IO Interactive/IO Interactive)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
- God of War (Sony IE/Sony IE)
- Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
- Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
- The Medium (Bloober/Bloober)
- Godfall (Gearbox Publishing/Counterplay Games)
- Resident Evil Village (Capcom/Capcom)
- Far Cry 6 (Ubisoft/Ubisoft)
- Battlefield 2042 (DICE/EA)
Для подсчета хэшрейта (hashrate) при майнинге «эфира» (Ethereum/ETH) использовался майнер T-Rex (0.24.01), фиксировался средний показатель за 2 часа в двух режимах:
- по умолчанию
- оптимизация (лимит потребления снижен до 60 — 70%, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)
Результаты тестирования в 3D-играх

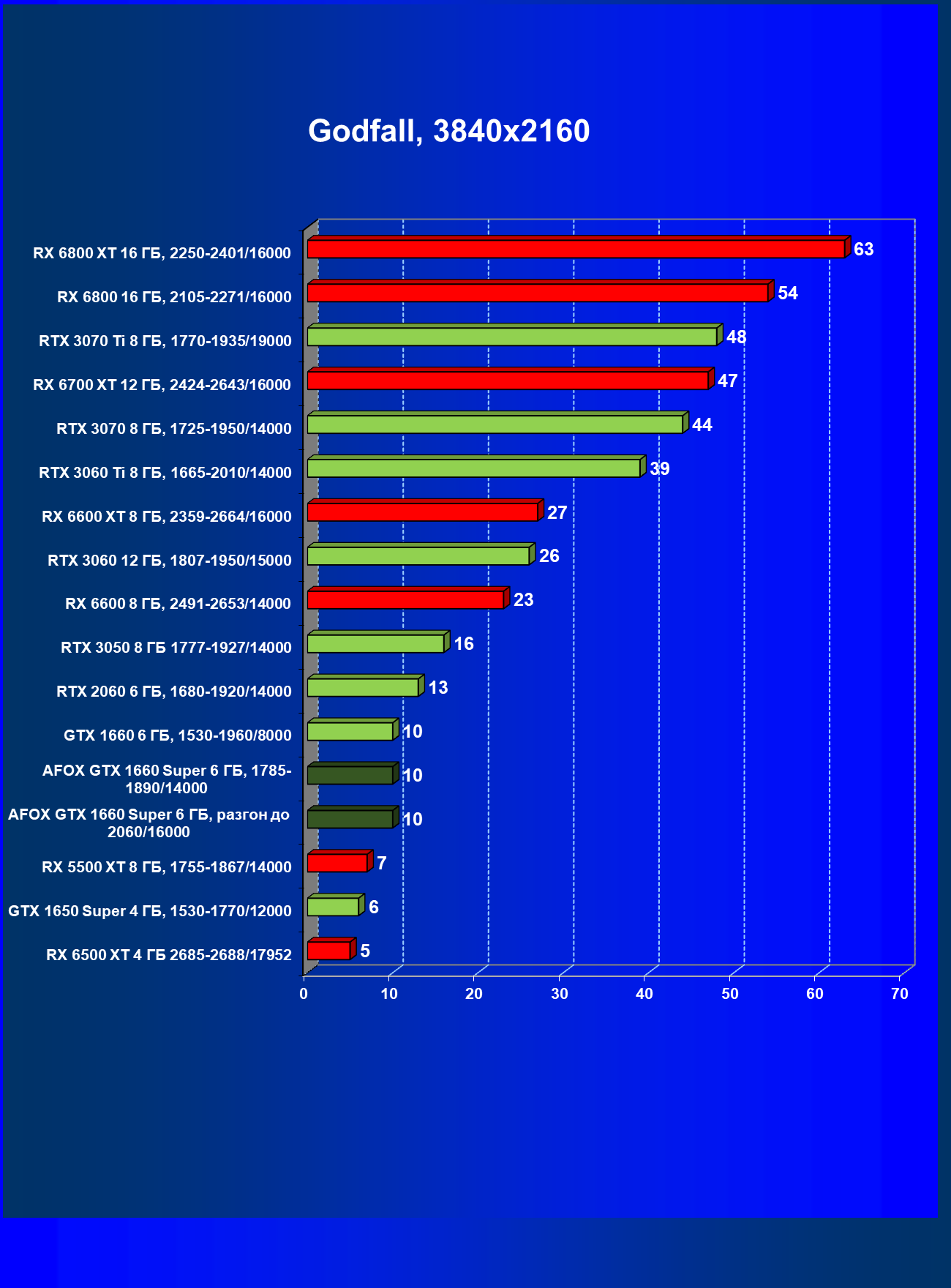

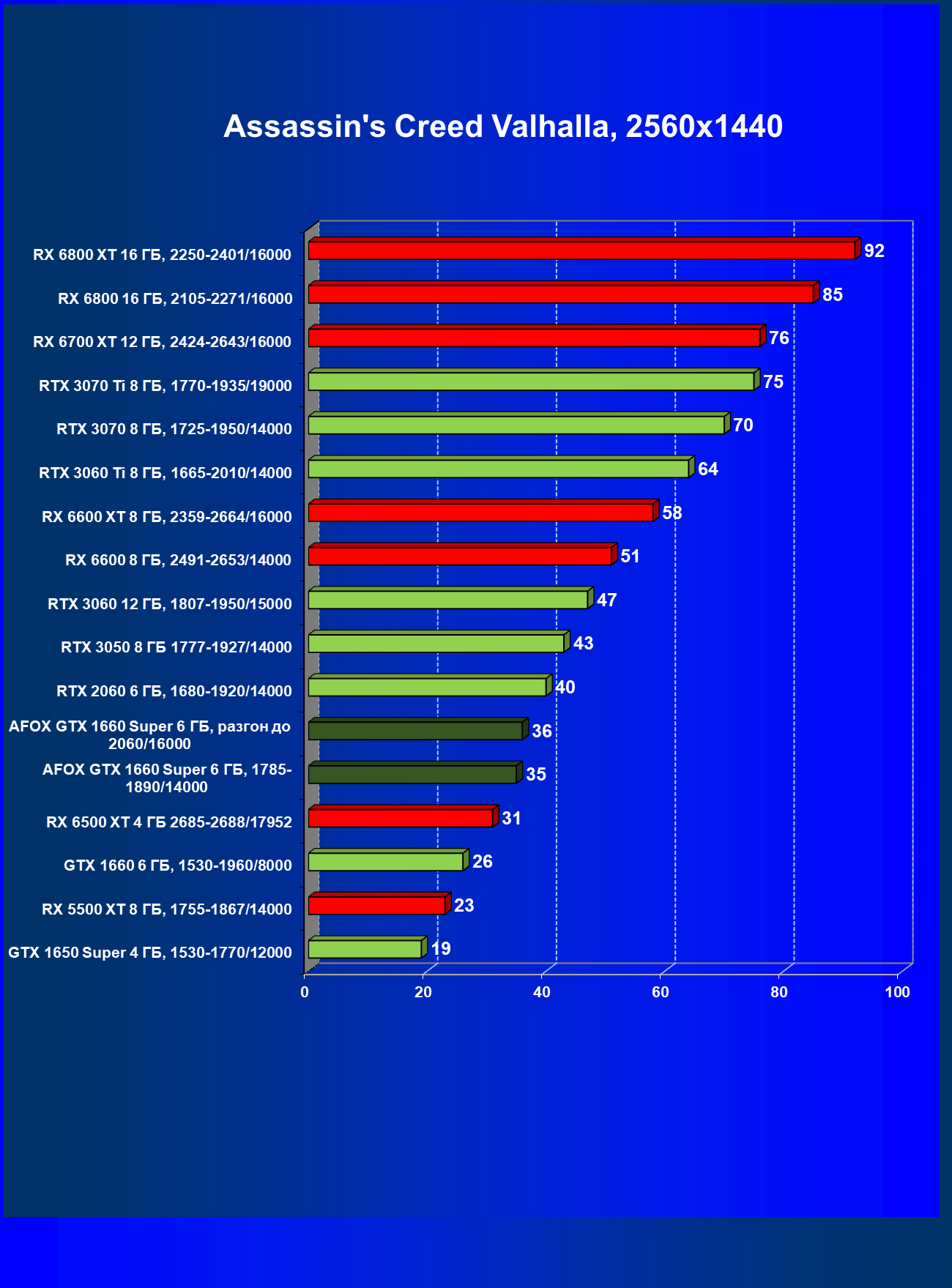

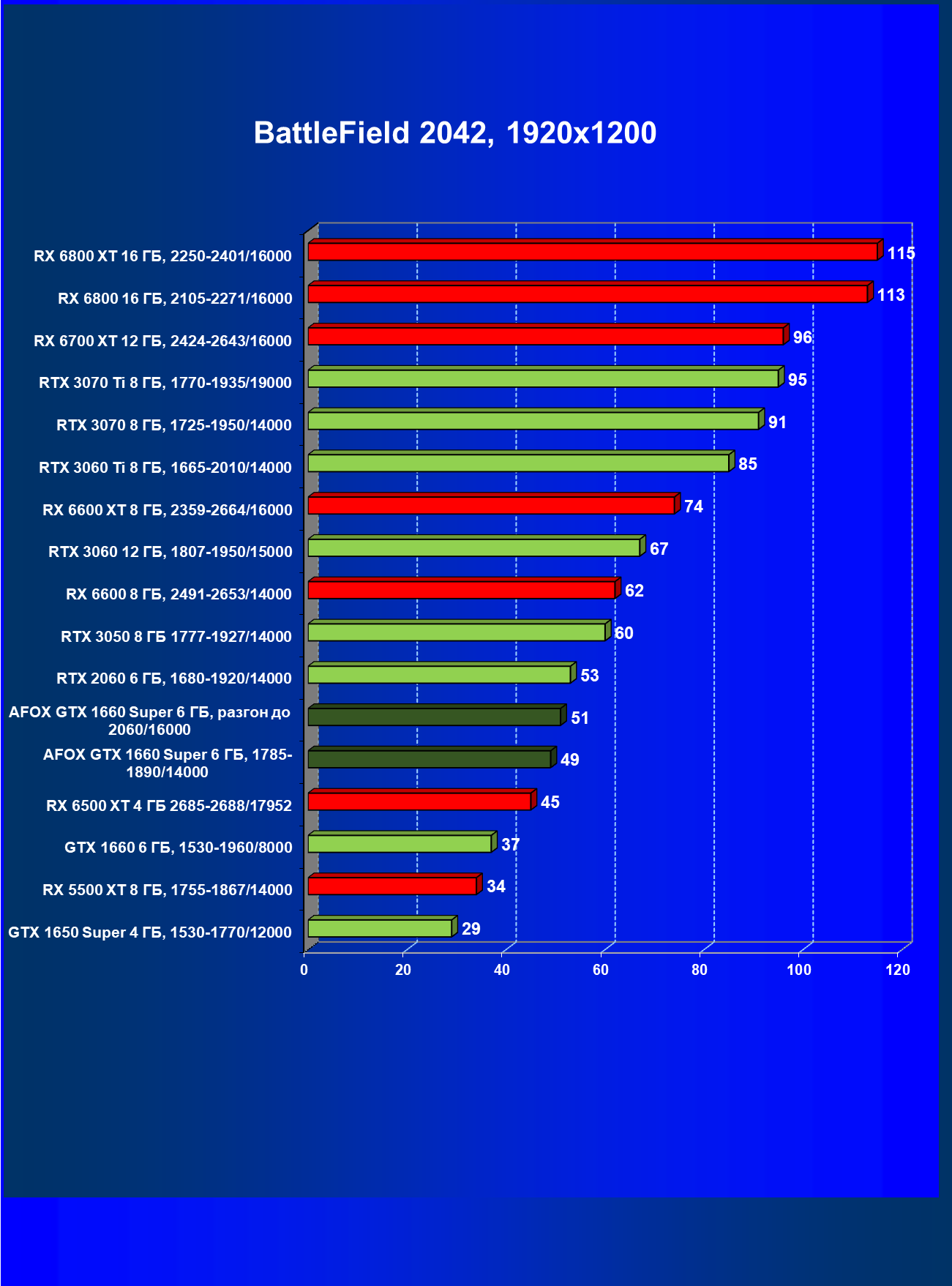

Стандартные результаты тестов в разрешениях 1920×1200, 2560×1440 и 3840×2160
Результаты тестирования в разрешениях выше Full HD мы приводим для академического интереса сравнения видеокарт между собой, такие разрешения для данной карты практического применения не имеют.
Результаты тестов показали, что GeForce GTX 1660 Super обеспечивает минимально необходимую производительность только в разрешении 1080р, да и то иногда настройки качества графики надо бы понижать — уровень «ультра» чрезмерно сложен для такого ускорителя.
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга:
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю из тех, что мы регулярно исследуем в рамках проекта Лучшая видеокарта месяца — Radeon RX 6500 XT (то есть сочетание его скорости и функций приняты за 100%). В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce GTX 1660 Super и его конкуренты.
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 11 | RTX 2060 6 ГБ, 1680—1920/14000 | 150 | 47 | 32 000 |
| 12 | Afox GTX 1660 Super 6 ГБ, разгон до 2060/16000 | 140 | 64 | 22 000 |
| 13 | Afox GTX 1660 Super 6 ГБ, 1785—1890/14000 | 140 | 64 | 22 000 |
| 14 | GTX 1660 6 ГБ, 1530—1960/8000 | 110 | 61 | 18 000 |
| 15 | RX 6500 XT 4 ГБ, 2685—2688/17952 | 100 | 53 | 19 000 |
| 16 | RX 5500 XT 8 ГБ, 1755—1867/14000 | 100 | 53 | 19 000 |
Хорошо видно, что в плане производительности GeForce GTX 1660 Super опережает своего сверстника Radeon RX 5500 XT 8 ГБ и находится рядом с RTX 2060 при значительно меньшей цене. Но при этом мы не должны забывать, что все новые возможности семейства ускорителей GeForce RTX недоступны картам семейства GTX.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на июль 2022 года.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | Afox GTX 1660 Super 6 ГБ, разгон до 2060/16000 | 64 | 140 | 22 000 |
| 02 | Afox GTX 1660 Super 6 ГБ, 1785—1890/14000 | 64 | 140 | 22 000 |
| 04 | GTX 1660 6 ГБ, 1530—1960/8000 | 61 | 110 | 18 000 |
| 08 | RX 6500 XT 4 ГБ, 2685—2688/17952 | 53 | 100 | 19 000 |
| 09 | RX 5500 XT 8 ГБ, 1755—1867/14000 | 53 | 100 | 19 000 |
| 15 | RTX 2060 6 ГБ, 1680—1920/14000 | 47 | 150 | 32 000 |
В своей группе карта Afox оказалась самой выгодной для приобретения, но в рознице такие карты встретить можно нечасто, на вторичном же рынке надо очень внимательно проверять подделки и качество в целом. Ну и не просто так цены GTX 1660 Super долгое время были сильно завышены, а сейчас падают крайне медленно: для тех, кому не интересна трассировка лучей, GTX 1660 Super является, пожалуй, лучшим выбором, обладая отличным соотношением возможностей и стоимости.
Результаты тестирования в майнинге (mining, hashrate)
Если в производительности в 3D Radeon RX 5500 XT существенно проигрывает GTX 1660 Super, то в майнинге они почти на равных.
Однако на момент подготовки обзора курс ETH очень сильно упал (и держится на уровне около 1000 долларов уже весьма долго), так что вряд ли кто-то станет сейчас покупать такие карты для майнинга.
Выводы
Afox GeForce GTX 1660 Super (6 ГБ) — очень выгодное на сегодня приобретение для тех, кому достаточно разрешения Full HD, нет желания включать в играх трассировку лучей и использовать иные технологии, присущие только семейству GeForce RTX. Кроме того, карта не потребует больших денег для покупки, но позволит поиграть в современные игры при почти максимальном качестве (в ряде игр настройки графики все-таки придется снизить). Система охлаждения достаточно эффективная и тихая, при этом карта невелика по габаритам. Видеовыходов три: DP 1.4 , HDMI 2.0b и DVI-D.
Подчеркну, что GTX 1660 Super до сих пор выпускается, поэтому можно надеяться на достаточный запас таких карт на рынке, а значит, цены на них будут и дальше постепенно снижаться (во всяком случае, расти уж точно не будут). Да, нет поддержки RT и DLSS, но здесь каждый решает сам, что ему важнее: стоимость или наличие этих функций.
