Время неумолимо… Вот недавно в обзоре по картам на базе GeForce3 Ti 500 от Hercules и Gigabyte я писал, что на дворе католическое Рождество, и у нас предпраздничное настроение… И уже суровые посленовогодние будни, правда в условиях оттаявшей Москвы (вот уже 4 дня как течет, а ведь совсем недавно стояли морозы под -30 по Цельсию, и, казалось, вся жизнь была замороженной и положенной в хрустальный ларец до весны)…
Но оковы праздничной суеты, да и расслабуха ежегодных "каникул" уходят прочь, рабочее настроение медленно, но верно входит в свои права. Если посмотреть на будущее рынка 3D-акселераторов игрового класса, то прямо на горизонте нечто, что нам готовит NVIDIA. Это нечто — NV25 и NV17. А может и ATI нам приготовит некий сюрприз…
Но это все впереди, а пока мы возвращаемся к исследованиям серийно выпускаемых видеокарт на базе NVIDIA Titanium. На сегодняшний день самыми мощными ускорителями являются платы на базе NVIDIA GeForce3 Ti 500 и ATI RADEON 8500. Первые даже, пожалуй, немного пошустрее, однако столь безоговорочного лидерства, как это было на протяжении последних лет, у NVIDIA уже нет. ATI смогла догнать соперницу. Посмотрим — надолго ли. Однако, снова тема уходит в будущее, поэтому остановим этот анализ-прогноз.
Мы уже рассмотрели несколько видеокарт на базе NVIDIA GeForce3 Ti 500, поэтому ничего нового по этому графическому процессору я не скажу. Все, что можно было описать и рассказать, уже сделано в наших материалах:
- Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce3
- Обзор GPU NVIDIA GeForce3 и карт на его базе
- Исследование оптимизации NVIDIA GeForce3 под Intel Pentium4 и AMD Athlon
- MadOnion 3DMark2001 и NVIDIA GeForce3 — любовь с первого взгляда
- Исследование NVIDIA GeForce3 с помощью Vulpine GLMark
- Экстремальный разгон NVIDIA GeForce3
- Обзор ASUS AGP-V8200 Deluxe — затрагиваются вопросы: анти-алиасинг, масштабируемость, работа в тяжелых условиях на примерах Giants, Aquanox, Quake3 (Maximum, Quaver)
- Обзор Leadtek WinFast GeForce3 — затрагиваются вопросы: анизотропия в Direct3D на примере 3DMark2001, работа в тяжелых условиях на примере GLMark с приведением графиков распределения FPS по времени
- Обзор Gigabyte GV-GF3000D — затрагиваются вопросы активизации анизотропии и анти-алиасинга совместно и комплексное их влияние на производительность на примере Quake3
- Обзор Inno3D Tornado GeForce3 — затрагиваются вопросы активизации технологии компрессии текстур DXTC на примере 3DMark2001
- SUMA Platinum GeForce3 на базе NVIDIA GeForce3 — затрагиваются вопросы работы в Direct3D на примере 3DMark2000, анизотропии в Direct3D
- Gainward CARDEXpert GeForce3 PowerPack !!! на базе NVIDIA GeForce3 — затрагиваются вопросы зависимости производительности GeForce3 от частоты работы центрального процессора на примере Quake3
- Palit Daytona GeForce3 на базе NVIDIA GeForce3 — затрагиваются вопросы активизации анизотропии Level8 в Direct3D
- MSI GF3-VD64T (MS 8822) на базе NVIDIA GeForce3 (с VIVO) — тестирование новейшей игры DroneZ, использующей возможности GeForce3
- ABIT Siluro GF3 VIO на базе NVIDIA GeForce3 (с VIVO) — тестирование нового драйвера Detonator XP (версия 21.81) под Windows 98SE
- Hercules 3D Prophet III на базе NVIDIA GeForce3 — замечания по качеству нового драйвера Detonator XP (версия 21.81) под Windows 98SE
- NVIDIA Titanium: новая серия GeForce3 Ti 200/500 и GeForce2 Ti — рассмотрены особенности последователей GeForce3 и их возможности (базовый обзор по новой линейке)
- MSI G3Ti500 Pro-VTG на базе NVIDIA GeForce3 Ti 500 — рассмотрена работа видеокарты в тестах на базе Return to Castle Wolfenstein
- Экстремальный разгон NVIDIA GeForce3 Ti 500 и ATI RADEON 8500
- Краткие обзоры видеокарт на базе GeForce3 без исследования особенностей процессора GeForce3
- ELSA Gladiac 920 на базе NVIDIA GeForce3 — рассматривается новая версия игры Giants, использующая возможности GeForce3
- MSI StarForce822 (MS 8822) на базе NVIDIA GeForce3
- Leadtek WinFast GeForce3 TDH на базе NVIDIA GeForce3
- Prolink PixelView XX Player на базе NVIDIA GeForce3
- Leadtek WinFast GeForce3 Titanium на базе NVIDIA GeForce3 Ti 200/500
- Gigabyte Thundra GeForce3 Ti 200 на базе NVIDIA GeForce3 Ti 200
- Prolink PixelView GeForce3 Ti 200 на базе NVIDIA GeForce3 Ti 200
- Inno3D Tornado GeForce3 Ti 200 на базе NVIDIA GeForce3 Ti 200
- ASUS AGP-V8200T2/T5 на базе NVIDIA GeForce3 Ti 200/500
- Hercules 3D Prophet III Titanium 500 и Gigabyte Thundra GeForce3 Ti 500 на базе NVIDIA GeForce3 Ti 500
- Palit Daytona GeForce3 Ti 200 на базе NVIDIA GeForce3 Ti 200
- Chaintech A-G320 GeForce3 Ti 200 на базе NVIDIA GeForce3 Ti 200
Но все же нелишне будет напомнить, что пока на сегодня GeForce3 Ti 500 является самым мощным 3D-акселератором игрового класса (ну, если сказать более определенно — наряду с ATI RADEON 8500, который в ряде тестов догоняет флагмана от NVIDIA). Частоты работы GeForce3 Ti 500 — 240/250 (500) MHz. Все подробности о скоростных показателях карт на базе Ti 500 можно увидеть в наших 3DGiТогах, а также в вышеуказанных обзорах.

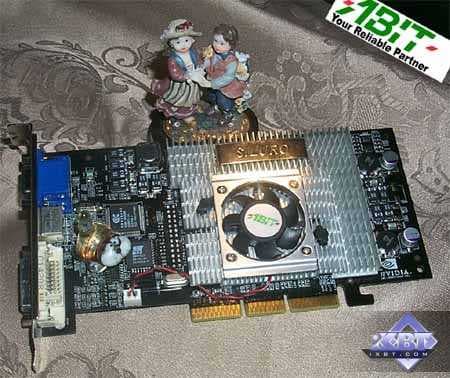

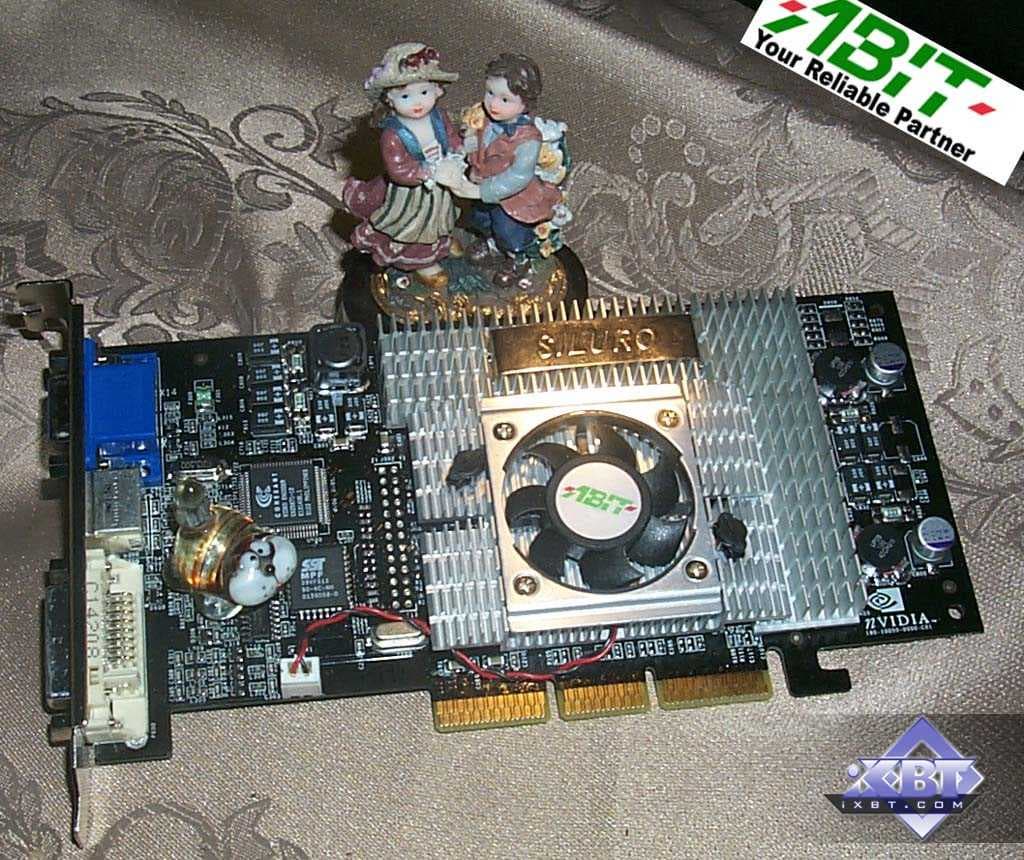

А мы переходим к рассмотрению очередного образца на базе этого чипсета — ABIT Siluro GF3 Ti500, хотя это вовсе не опытный образец, а обыкновенная серийно выпускаемая карта, которую уже можно приобрести в компьютерных фирмах Москвы.
Плата
Карта ABIT Siluro GF3 Ti 500 имеет AGP x2/x4 интерфейс, 64 МБ DDR SDRAM памяти, размещенной в 8-ми микросхемах на лицевой стороне PCB.
На карте установлены микросхемы памяти марки ESMT (EliteMT), время выборки — 3.8 нс, что соответствует примерно 263 (526) МГц. (При этом, как и положено по спецификации, память функционирует на частоте 250 (500) МГц.) Как мы видим, используется обычная для таких плат память, поэтому какие-либо комментарии излишни.
В обзоре нового семейства Titanium, а также в последующих материалах мы показали, что видеокарты на базе Ti 200/500 и прежние, на базе GeForce3, различаются по дизайну. Это сделано для большей устойчивости работы карт с учетом очень высоких частот работы памяти — 250 (500) МГц. Однако, те же материалы нам дали информацию, что далеко не все видеокарты на основе Ti 500 базируются на эталонном дизайне. Давайте посмотрим на ABIT Siluro GF3 Ti500 и сравним с референсной картой от NVIDIA:

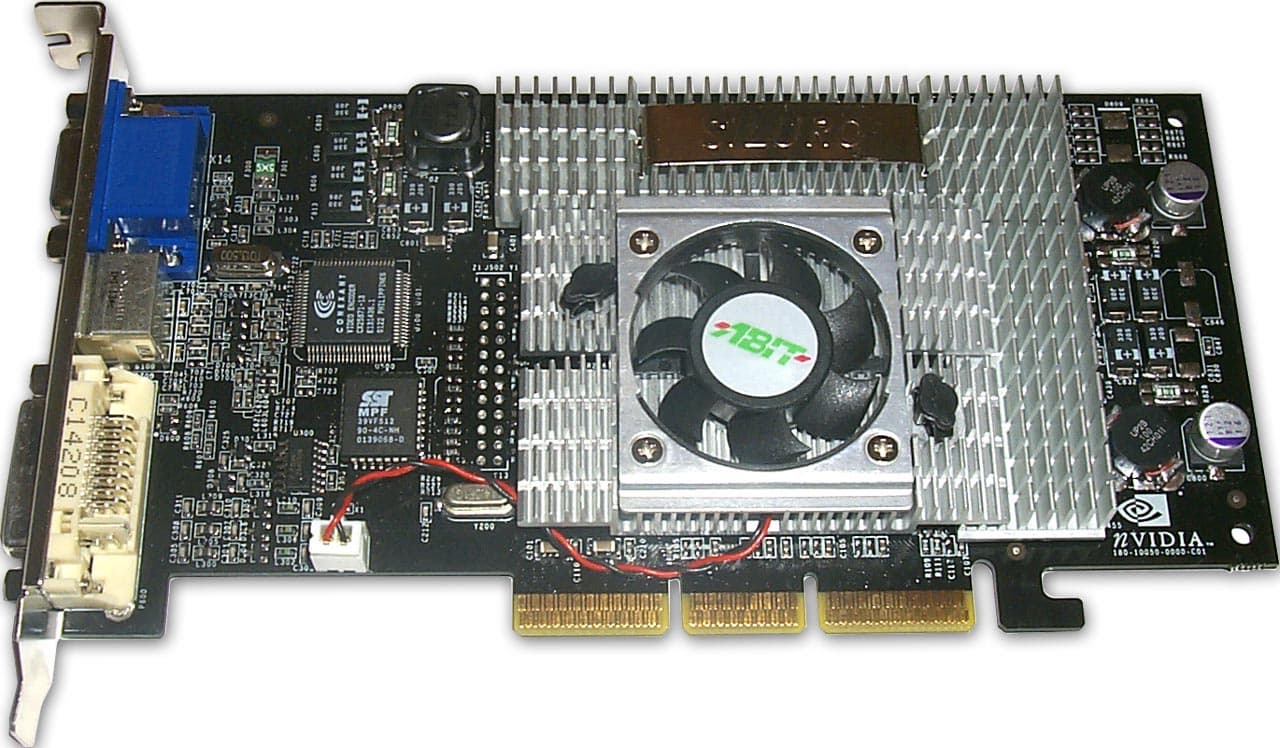

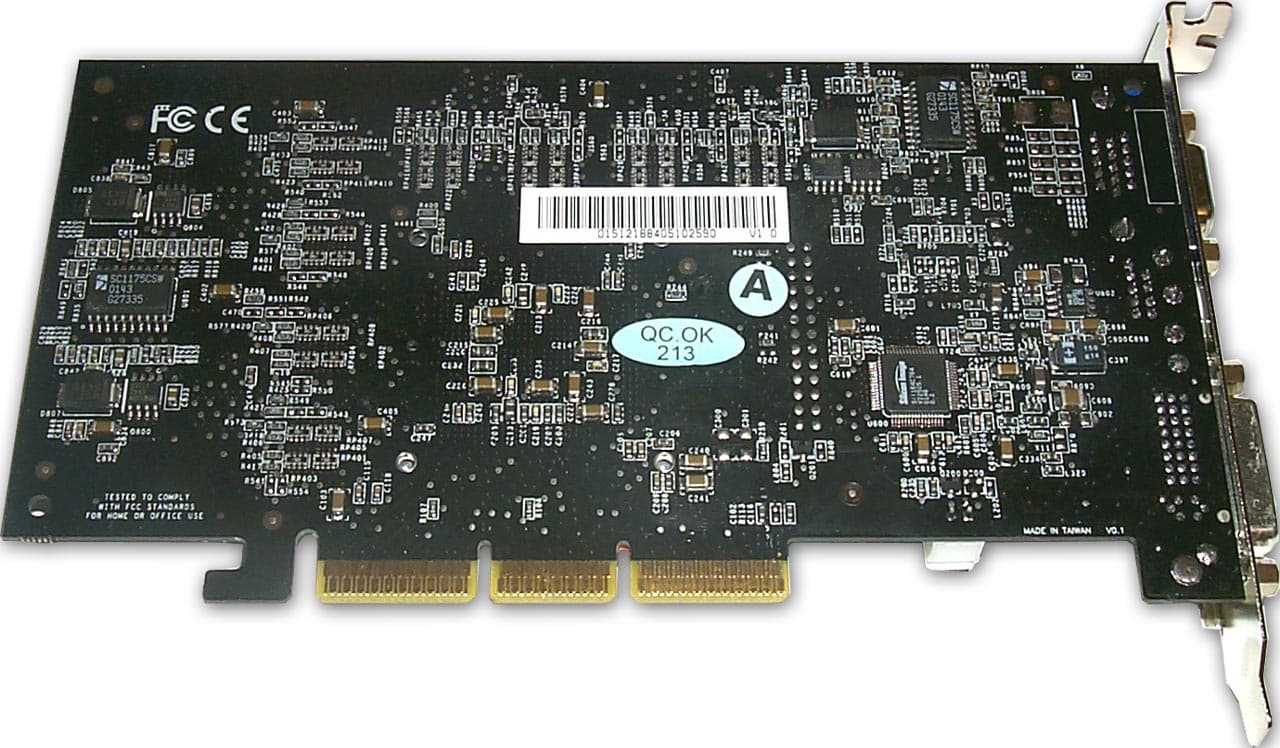

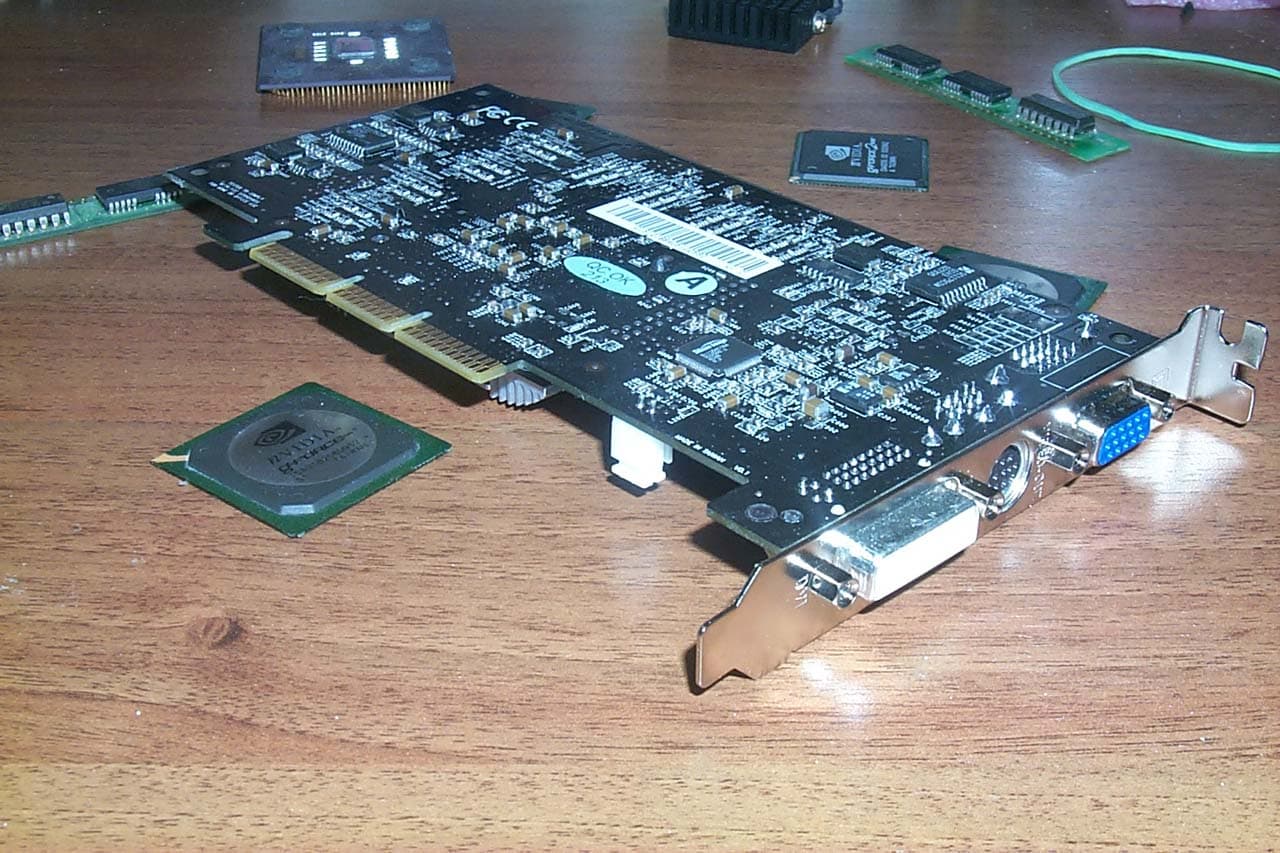

ABIT Siluro GF3 Ti 500
NVIDIA GeForce3 Ti 500 reference card
Прекрасно видно, что дизайн исследуемой карты полностью повторяет эталонный. Это очень хорошо, так как есть уверенность в стабильной и надежной работе карты.

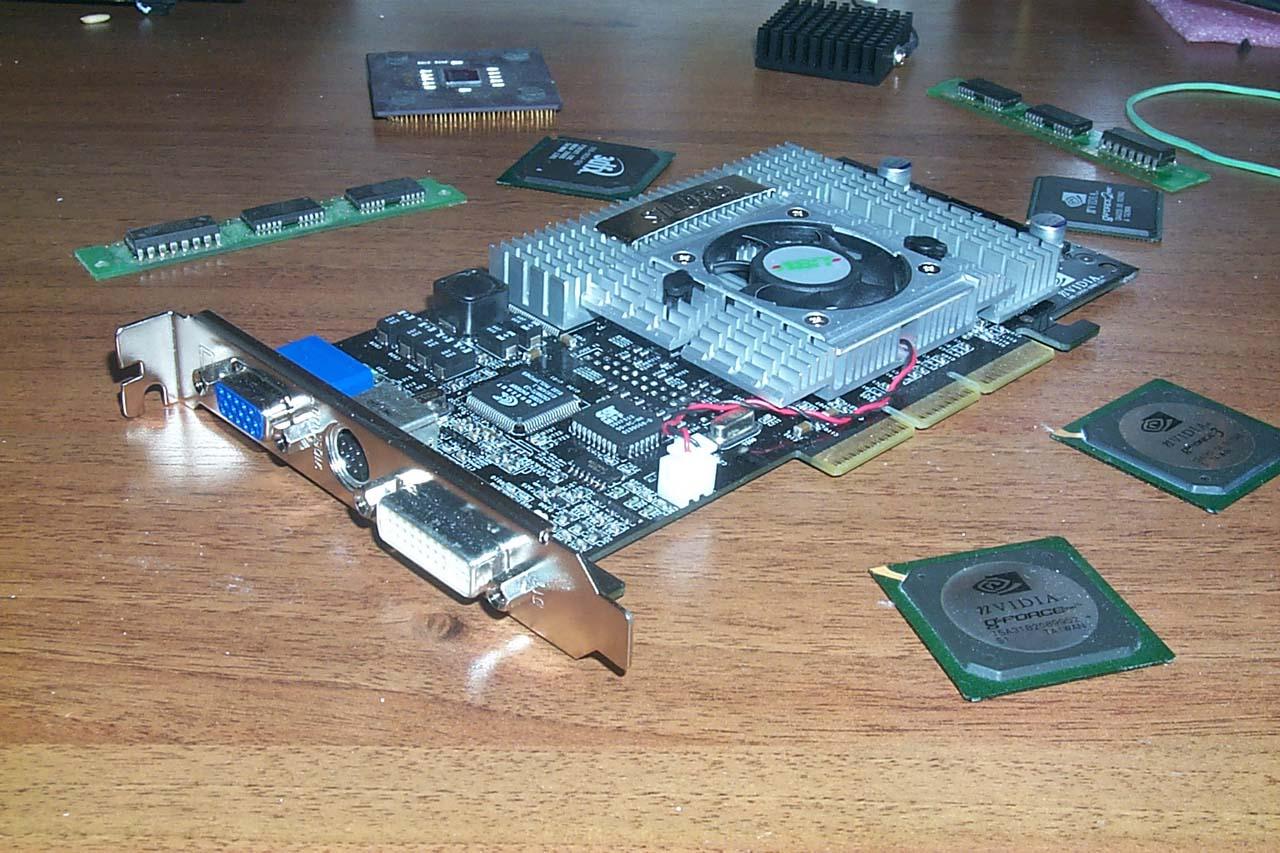

PCB имеет текстолит темно-коричневого (почти черного) цвета, на котором контрастом выделяется серебристое охлаждающее устройство:
Конструкция охлаждающего устройства весьма эффективна. Обратите внимание на то, что ради введения особого стиля верхний радиатор охлаждения памяти удлинен и захватывает одну микросхему памяти из вертикального ряда, при этом боковой радиатор укорочен.

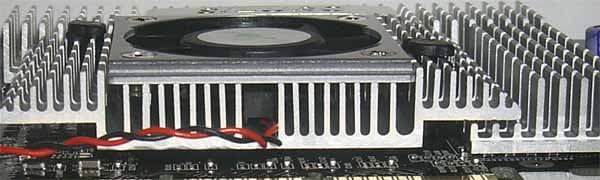

Радиаторы, которые приклеены к модулям памяти, и центральный радиатор механически не связаны между собой ( это только создается иллюзия одного целого):

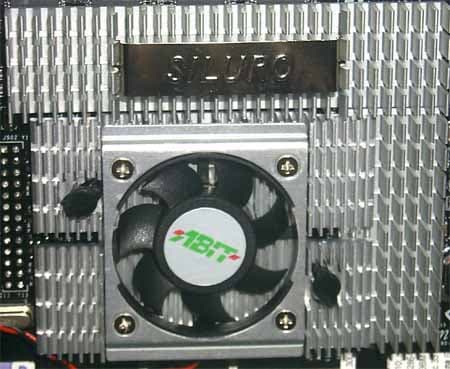

Любопытный дизайн предложили инженеры ABIT для центрального радиатора, у которого чем дальше от центра ребра, тем они становятся ниже. На охлаждающей способности кулера это не сказывается, а карта приобретает оригинальный шарм, отличающий ее от других.

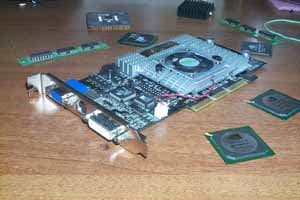

Напомню, что каким бы эффективным ни было охлаждающее устройство, если вы планируете разгон своей карты, то стоит организовать дополнительное охлаждение:
Завершая рассмотрение особенностей карты ABIT Siluro GF3 Ti500, можно отметить, что она оборудована TV-out и DVI.
Карта поставляется в Retail-упаковке, традиционно уже представляющей собой картонную сумку. На коробке можно заметить гордый знак "Certified NVIDIA vendor".
Комплект включает в себя:
- руководство пользователя;
- диск с программным обеспечением и утилитами, а также с WinDVD-плеером;
- переходник S-Video-to-RCA;
- удлинитель S-Video.
Разгон
ABIT Siluro GF3 Ti 500 (DVI) продемонстрировала рекордный уровень по повышению частот — 270/300 (600) МГц.
Вместе с тем, цена на эту плату ниже, чем у ASUS V8200T5, и составляет около $310-320 (на середину января 2002 года), поэтому из всех Ti 500 карт данная оказывается практически самой выгодной (если судить по данному экземпляру).
Подчеркну два важных момента:
- при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего ее память) вентилятора (см. снимок выше);
- разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.
Установка и драйверы
Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карты ABIT Siluro GF3 Ti 500:
- Компьютер на базе Pentium 4 (Socket 478):
- процессор Intel Pentium 4 2100;
- системная плата ASUS P4T-E (i850);
- оперативная память 512 MB RDRAM PC800;
- жесткий диск Quantum FB AS 20GB;
- операционная система Windows ME.
На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
При тестировании применялись драйверы от NVIDIA версии 21.85. VSync отключен, технология S3TC активизирована.
Для сравнительного анализа приведены показания видеокарт:
- Reference card NVIDIA GeForce3 Ti 500 (240/250 (500) МГц, 64 МБ);
- ASUS AGP-V8200 Deluxe (GeForce3, 200/230(460) MHz, 64MB);
- ATI RADEON 8500 (RADEON 8500, 275/275 (550) МГц, 64 МБ, driver 7.206).
Результаты тестов
Качеством 2D-изображения я остался очень доволен. По очереди менял RADEON 8500 и карту от ABIT, и никакой разницы не увидел. Я не нашел никаких изъянов в качестве даже при работе в разрешении 1600x1200 при 85 Гц. Однако я должен еще раз напомнить, что качество 2D очень субъективно и чрезвычайно сильно зависит как от конкретного экземпляра карты, так и от «согласованности» работы с монитором (есть много случаев, когда одна и та же карта совместно с одним монитором может демонстрировать замыливание, а с другим — четкую и ясную картинку).
Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали:
- Quake3 Arena v.1.17 (id Software/Activision) — игровой тест, демонстрирующий работу платы в OpenGL с использованием демо-бенчмарка уровня Q3DM9 с огромными текстурами — Quaver;
- Return to Castle Wolfenstein (id Software) — игровой тест, демонстрирующий работу платы в OpenGL с использованием демо-бенчмарка Checkpoint.

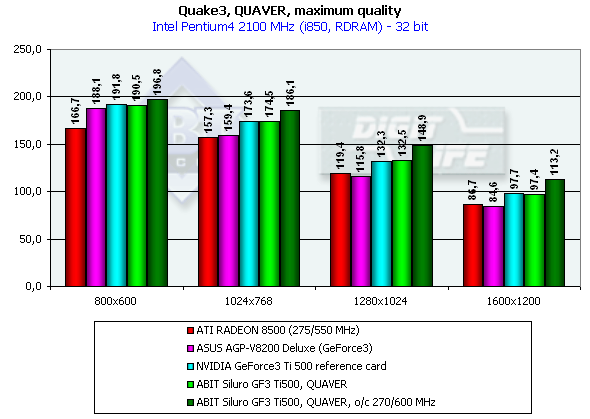

Quake3 Arena
Quaver, режимы максимального качества
Тестирование на примере Quaver проводилось в режиме 32-битного цвета при максимально возможной детализации и с усилением сложности геометрии (r_subdivisions "1" r_lodCurveError "30000"). Этот бенчмарк очень нагружает акселераторы не только геометрией, но и огромным объемом текстур, а также массовостью эффектов.
Этот тест нам показал, что ABIT Siluro GF3 Ti 500 значительно обгоняет ATI RADEON 8500 и полностью идентична по производительности NVIDIA GeForce3 Ti 500 reference card. Как и следовало ожидать, значительный подъем частот при разгоне принес отличные дивиденды карте.

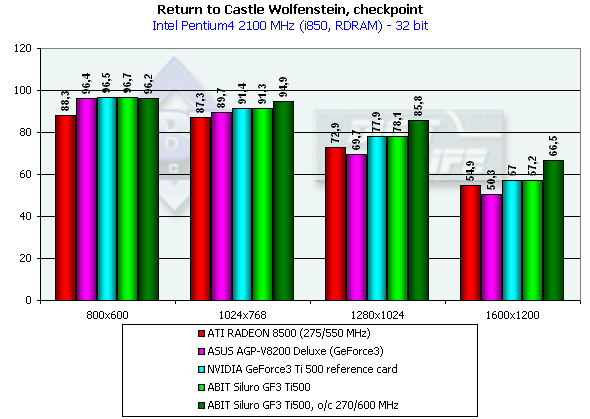

Return to Castle Wolfenstein (Multiplayer)
Checkpoint, режимы максимального качества
Тестирование проводилось в режиме 32-битного цвета при максимально возможной детализации и качестве текстур.
Этот весьма сложный тест продемонстрировал, что Ti 500 уже практически не является бескомпромиссным лидером, и в 1600х1200 его догнала карта на ATI RADEON 8500. А в остальном скорость платы от ABIT полностью соответствует производительности эталонной видеокарты на GeForce3 Ti 500.

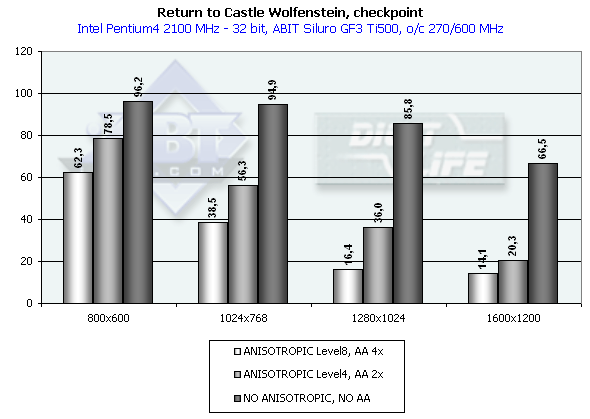

Мы уже много раз рассматривали работу анизотропной фильтрации в OpenGL у видеокарт класса GeForce3 и констатировали сильное падение производительности при активизации этой функции. Особенно это касается старших режимов (Level4 и 8). Еще одна функция — Anti-aliasing также много хочет "кушать", а ведь играть при активных обеих этих функциях — мечта многих геймеров. Поэтому давайте посмотрим, что происходит с играбельностью на примере той же игры (благо Return to Castle Wolfenstein имеет режим Single player), если мы включим эти функции на разогнанной карте ABIT Siluro GF3 Ti500.
Как и ожидалось, падение производительности очень велико. Но если предположить, что для данной игры достаточна скорость в 35 fps, то разрешение 1024х768 нам вполне предоставляет удовлетворительную играбельность даже при максимальной анизотропии и высокой степени анти-алиасинга 4х. А большего, в принципе, и не надо, так как на более высоких разрешениях такой анти-алиасинг уже не требуется. Таким образом, можно констатировать, что видеокарты класса Ti 500 смогут дать приемлемую скорость для игр, где важно качество графики в сочетании с активными анизотропией и анти-алиасингом. Лишь придется поискать некоторый компромисс между степенью АА и уровнем анизотропной фильтрации. А при таком великолепном разгоне даже никакого компромисса не требуется, все перечисленные функции работают на пределе своих возможностей, давая великолепное качество!
В заключение анализа я хочу настоятельно рекомендовать прочитать другие обзоры видеокарт на основе GeForce3, а получить информацию о производительности GeForce3-карт на разных платформах вы можете из наших 3DGiТогов.
Выводы
Мы рассмотрели сегодня практически лучшую из всех карт на базе GeForce3 Ti 500 с точки зрения разгонного потенциала. Однако — не самую лучшую с точки зрения комплектации поставки (можно было бы снабдить карту хотя бы набором современных игр!). При цене чуть ниже, чем у MSI GF3TI500-ProVTG, плата от ABIT выглядит весьма скромно относительно роскошной поставки ее собрата от MSI (да и имеющей еще VIVO). Тем не менее, если кому не нужны эти дополнительные функции, а нужна надежно работающая, основанная на эталонном дизайне карта, ABIT Siluro GF3 Ti500 прекрасно подойдет, поскольку ее цена красноречиво говорит сама за себя.
- ABIT Siluro GF3 Ti 500 полностью соответствует reference card по всем параметрам.
- Учитывая потенциал повышения частот, некоторые экземпляры могут стать бескомпромиссно самыми мощными на сегодня 3D-акселераторам игрового класса.
- Протестированный экземпляр имеет прекрасное 2D-качество.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
Плюсы:
- Отличная производительность в 3D-графике в 32-битном цвете;
- Отменное качество исполнения карты на основе эталонного дизайна карт на GeForce3 Ti 500;
- Полноценная поддержка всех функций и возможностей GeForce3;
- Относительно низкая цена (примерно на уровне 310-320 долларов в розницу на середину января 2002 года);
- Прекрасный разгон отдельных экземпляров (включая исследованный).
Минусы:
- Отсутствие игр в комплекте поставки.
