В предыдущем обзоре по новой ревизии видеокарты от MSI на базе GeForce3 я уже говорил, что некоторые производители, стремясь к усовершенствованию своих продуктов, выпускают не только новые виды карт, но и производят ревизии уже ранее вышедших изделий.
В самом деле, когда фирмы очень ограничены в возможностях по усовершенствованию продукта в плане производительности (NVIDIA поставляет микросхемы видеопамяти вместе с графическими процессорами, поэтому более быструю память уже не поставить, а искать ее отдельно — очень накладно и дорого), когда разработка нового дизайна под монтаж на карту дополнительных устройств (вроде VIVO) — очень дорогая (вследствие чего большое количество GeForce3-карт представляет собой копии референс-плат), тогда компании придумывают иные способы привлечения потенциальных пользователей. Среди них и смена цвета окраски PCB со стандартного на некий еще маловстречающийся цвет (вроде красного или розового), это и снабжение карт дочерними платами с VIVO на борту (благо эталонный дизайн позволяет это). А уж насчет разнообразия видов охлаждающих устройств — просто можно сказать, что практически каждую карту на базе GeForce3 можно идентифицировать по внешнему виду установленного кулера.

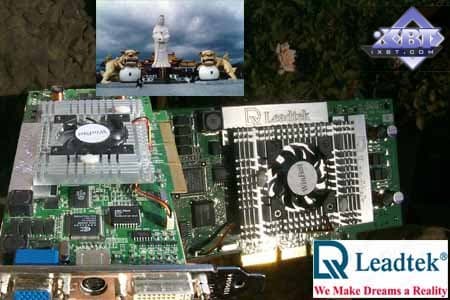

Кулеры даже становятся подчас визитными карточками той или иной компании! Вспомните про Leadtek Research. У многих сразу в памяти возникают массивные серебристые радиаторы, занимающие почти 1/3 карты. Или Gainward с его неизменным круглым кулером с объемной наклейкой в центре.
Однако, далеко не только охлаждающие устройства нам могут представить ту или карту с первого взгляда на нее. Опытные пользователи сразу могут обратить внимание на число проводков, идущих к вентилятору: два или три. Если три — то, скорее всего, карта обладает мониторингом, то есть, возможностью отслеживать кое-какие параметры своей работы, и уж точно — частоту вращения вентилятора (третий проводок как раз и ведет к тахометру, установленному на вентиляторе). А наличие Hardware monitoring-а сразу суживает рамки определения — чья это карта. Да, на данный момент всего три компании снабжают свои карты такой функцией: ASUSTeK с его фирменной технологией SmartDoctor (которая весьма подчас нахальная в части сервиса), Leadtek с его просто Hardware Monitoring и AOpen, которая разработала уникальную технологию OpenBIOS, включающую в себя и слежение за параметрами работы карты.
Если первая и последняя фирмы уже года 2 как вынесли на суд потребителей свои технологии, то Leadtek внедрила свою новинку совсем недавно, начиная с одной из многочисленных карт на базе GeForce2 MX. Правда, в том случае вышла в свет видеокарта, оснащенная нестандартной более быстрой памятью, поэтому Hardware Monitoring был просто приятным бонусом. А сейчас мы рассмотрим плату, которая от предыдущей ревизии отличается как раз только лишь наличием этой функции.
Перед началом рассмотрения Leadtek WinFast GeForce3 TDH я напомню, что вся теоретическая база, связанная с GeForce3, сосредоточена в серии наших первых обзоров; там же можно ознакомиться и с особенностями видеокарт на этом процессоре в целом, а также работой карт на новейших тестах-бенчмарках.
- Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce3
- Обзор GPU NVIDIA GeForce3 и карт на его базе
- Исследование оптимизации NVIDIA GeForce3 под Intel Pentium4 и AMD Athlon
- MadOnion 3DMark2001 и NVIDIA GeForce3 – любовь с первого взгляда
- Исследование NVIDIA GeForce3 с помощью Vulpine GLMark
- Экстремальный разгон NVIDIA GeForce3
- Обзор ASUS AGP-V8200 Deluxe – затрагиваются вопросы: анти-алиасинг, масштабируемость, работа в тяжелых условиях на примерах Giants, Aquanox, Quake3 (Maximum,Quaver)
- Обзор Leadtek WinFast GeForce3 – затрагиваются вопросы: анизотропия в Direct3D на примере 3DMark2001, работа в тяжелых условиях на примере GLMark с приведением графиков распределения FPS по времени
- Обзор Gigabyte GV-GF3000D – затрагиваются вопросы активизации анизотропии и анти-алиасинга совместно и комплексное их влияние на производительность на примере Quake3
- Обзор Inno3D Tornado GeForce3 – затрагиваются вопросы активизации технологии компрессии текстур DXTC на примере 3DMark2001
- SUMA Platinum GeForce3 на базе NVIDIA GeForce3 – затрагиваются вопросы работы в Direct3D на примере 3DMark2000, анизотропии в Direct3D
- Gainward CARDEXpert GeForce3 PowerPack !!! на базе NVIDIA GeForce3 – затрагиваются вопросы зависимости производительности GeForce3 от частоты работы центрального процессора на примере Quake3
- Palit Daytona GeForce3 на базе NVIDIA GeForce3 – затрагиваются вопросы активизации анизотропии Level8 в Direct3D
- MSI GF3-VD64T (MS 8822) на базе NVIDIA GeForce3 (с VIVO) – тестирование новейшей игры DroneZ, использующей возможности GeForce3
- Краткие обзоры видеокарт на базе GeForce3 без исследования особенностей процессора GeForce3
Как вы уже поняли, нам предстоит рассмотреть карту, имеющую суффикс "TDH". Предыдущая ревизия WinFast GeForce3 имела суффикс "TD". Думаю, что это очевидно: "H" в новом суффиксе как раз и обозначает наличие Hardware Monitoring.
Поскольку непосредственно Leadtek WinFast GeForce3 TD мы уже рассматривали ранее, и тот материал был весьма подробным, в данной статье я не стану останавливаться на подробностях работы карты в 2D/3D режимах, так как всем и так понятно, что в этом плане старая и новая ревизии полностью равнозначны. Остановимся лишь на особенностях непосредственно самой карты и ее поставки.
Плата

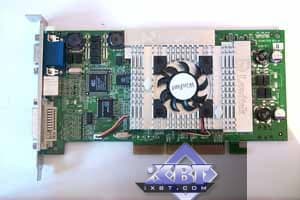

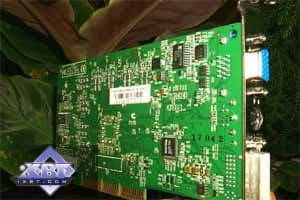

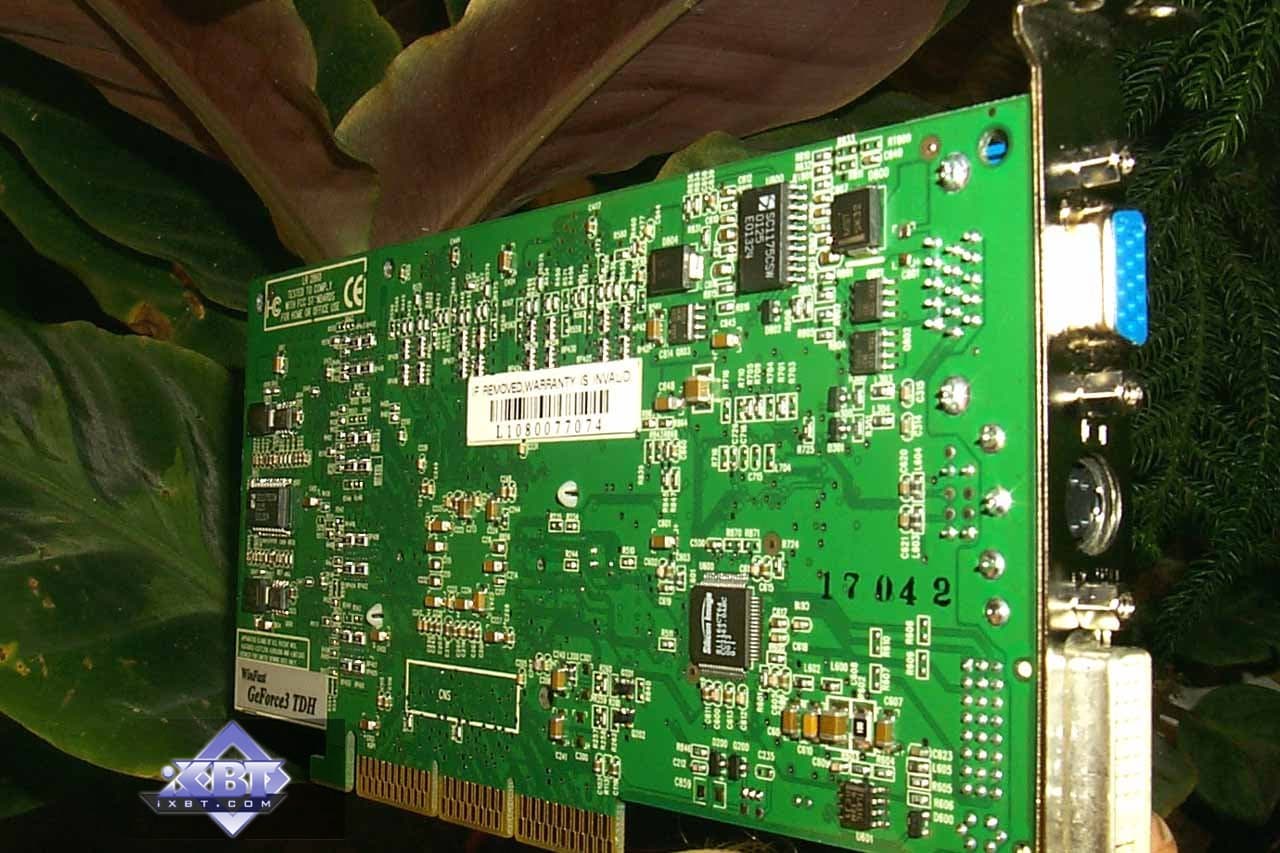

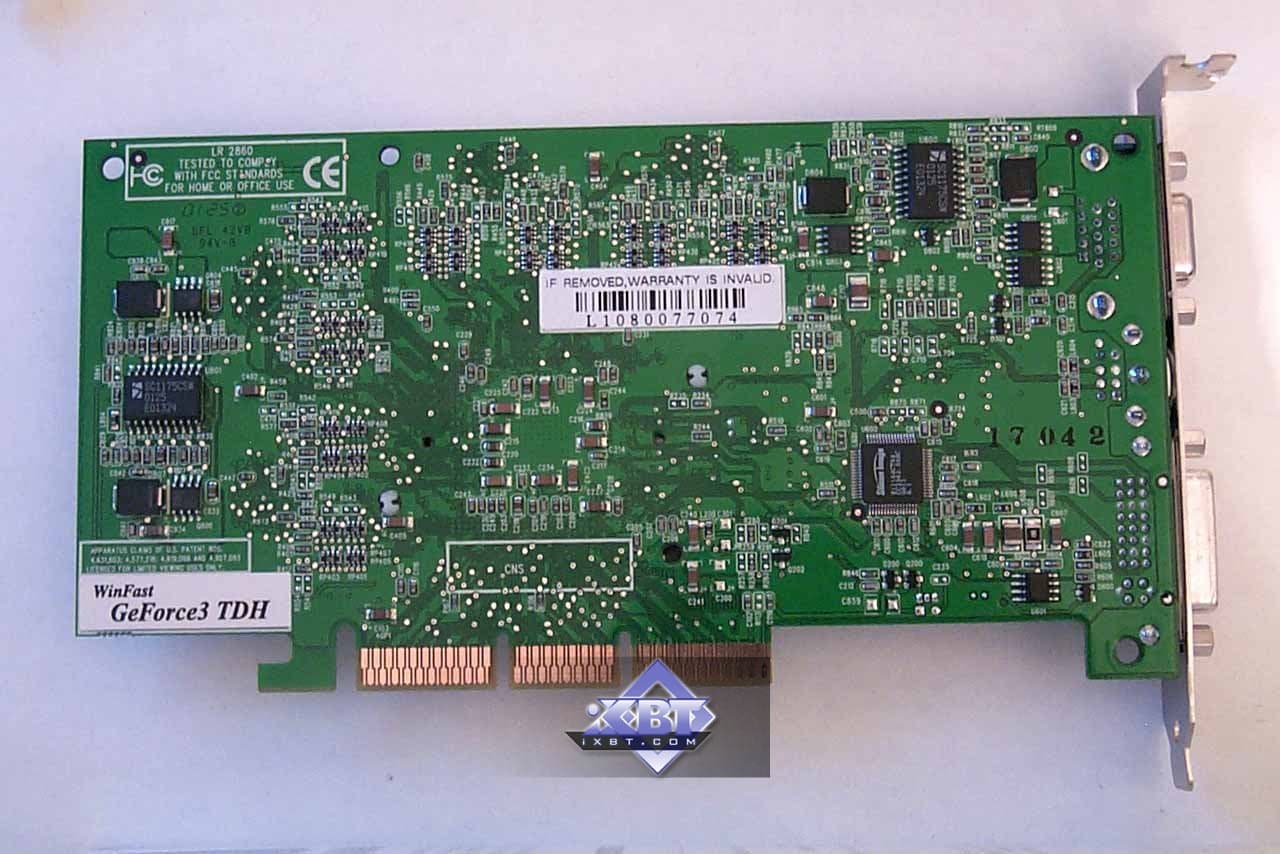

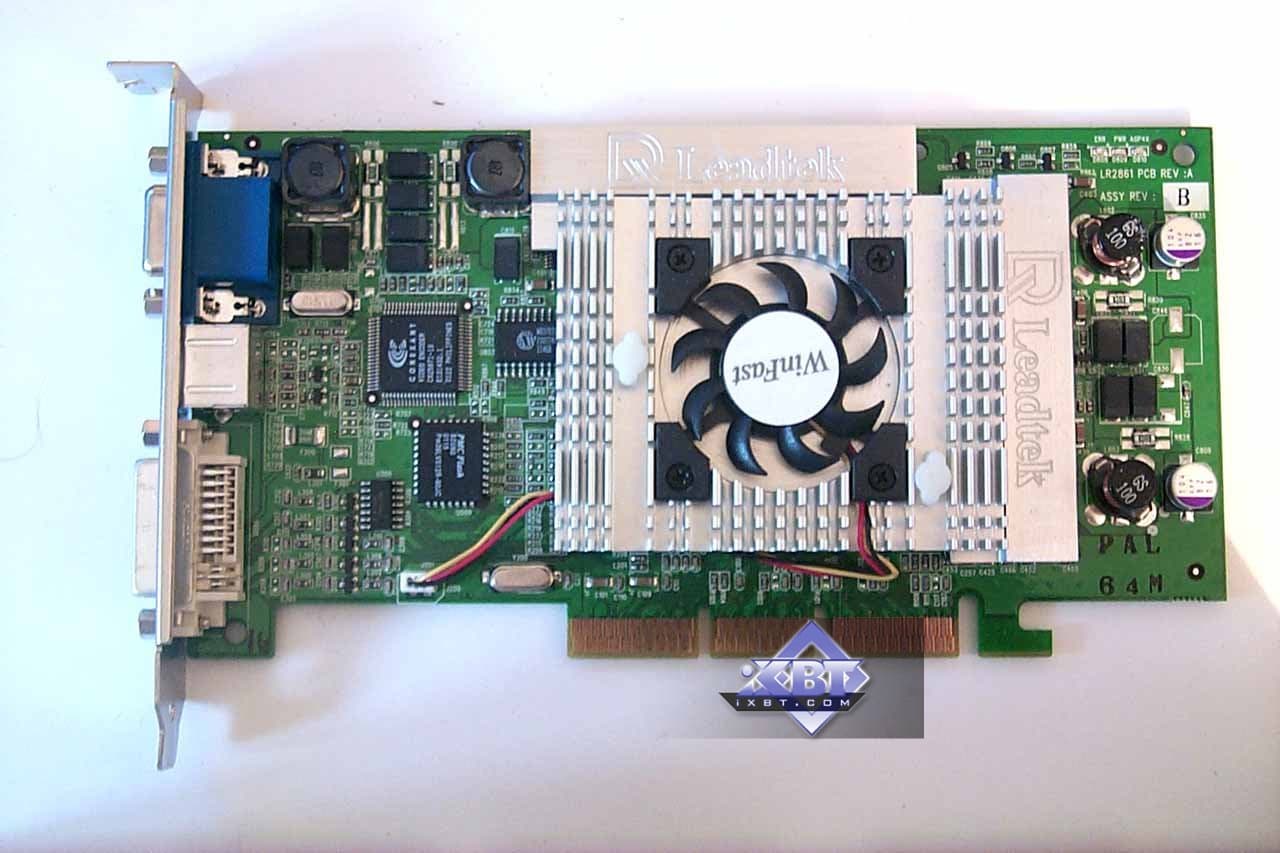

Карта Leadtek WinFast GeForce3 TDH имеет AGP x2/x4 интерфейс, 64 Мб DDR SDRAM памяти, размещенной в 8-ми микросхемах на лицевой стороне PCB.
Микросхемы памяти марки EliteMT, время выборки – 3.8 ns, что соответствует примерно 260 (520) МГц. Как и все видеокарты на GPU GeForce3, Leadtek WinFast GeForce3 TDH имеет частоты 200/230 (460) МГц. Модули памяти закрыты радиаторами, поэтому посмотреть на них не представляется возможным. Как и у первой ревизии, радиаторы охлаждения памяти представляют собой алюминиевые бруски с выгравированным логотипом компании. Несмотря на свою, казалось бы низкую эффективность в части охлаждения, радиаторы неплохо справляются со своей задачей.
А теперь сравним Leadtek WinFast GeForce3 TDH с эталонной картой NVIDIA GeForce3 (ее представляет ELSA Gladiac 920).

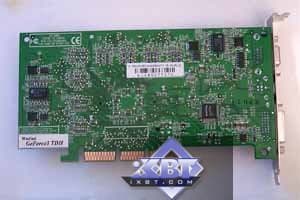

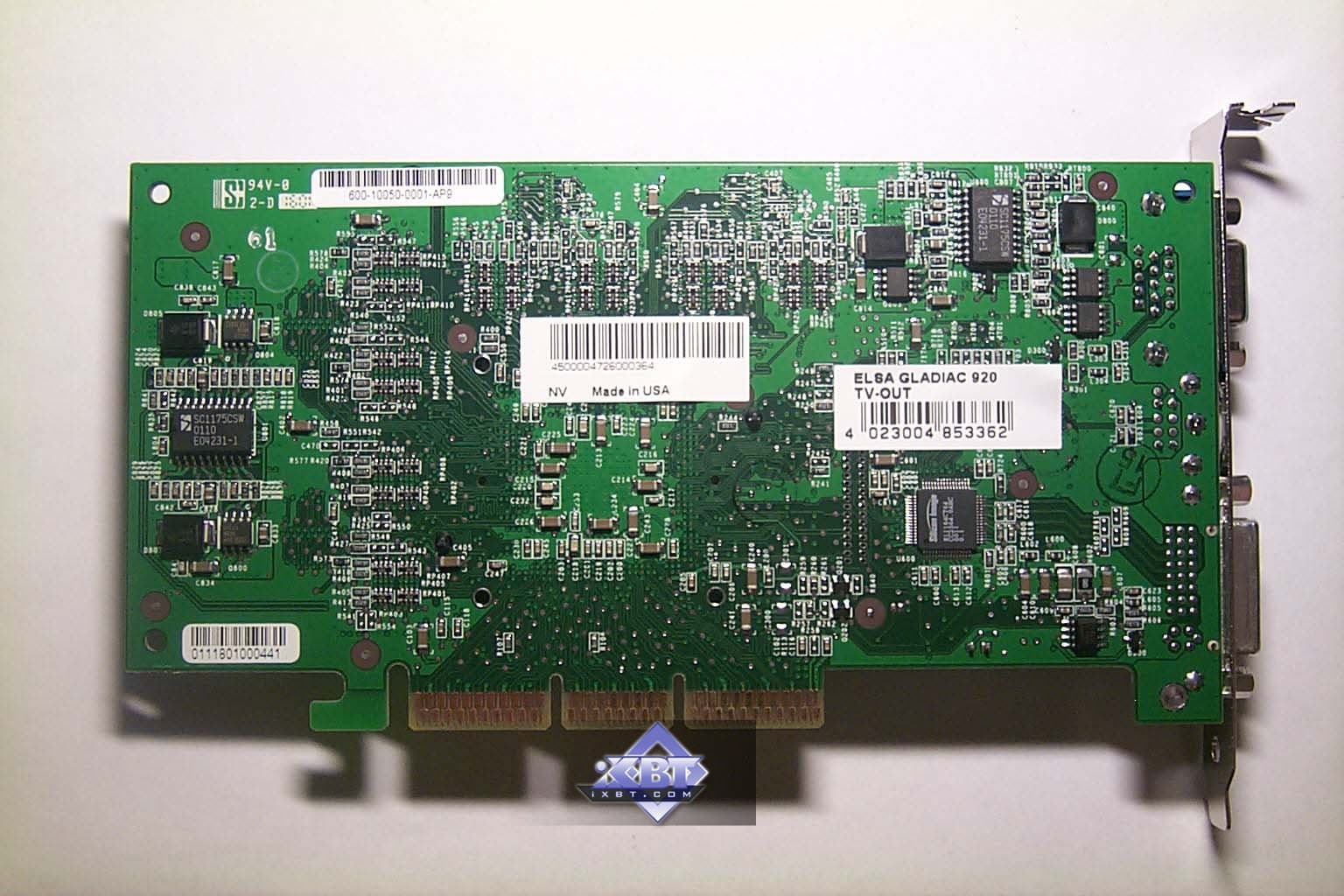

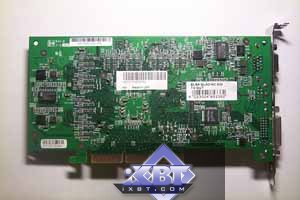

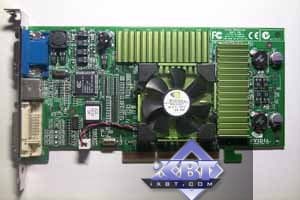

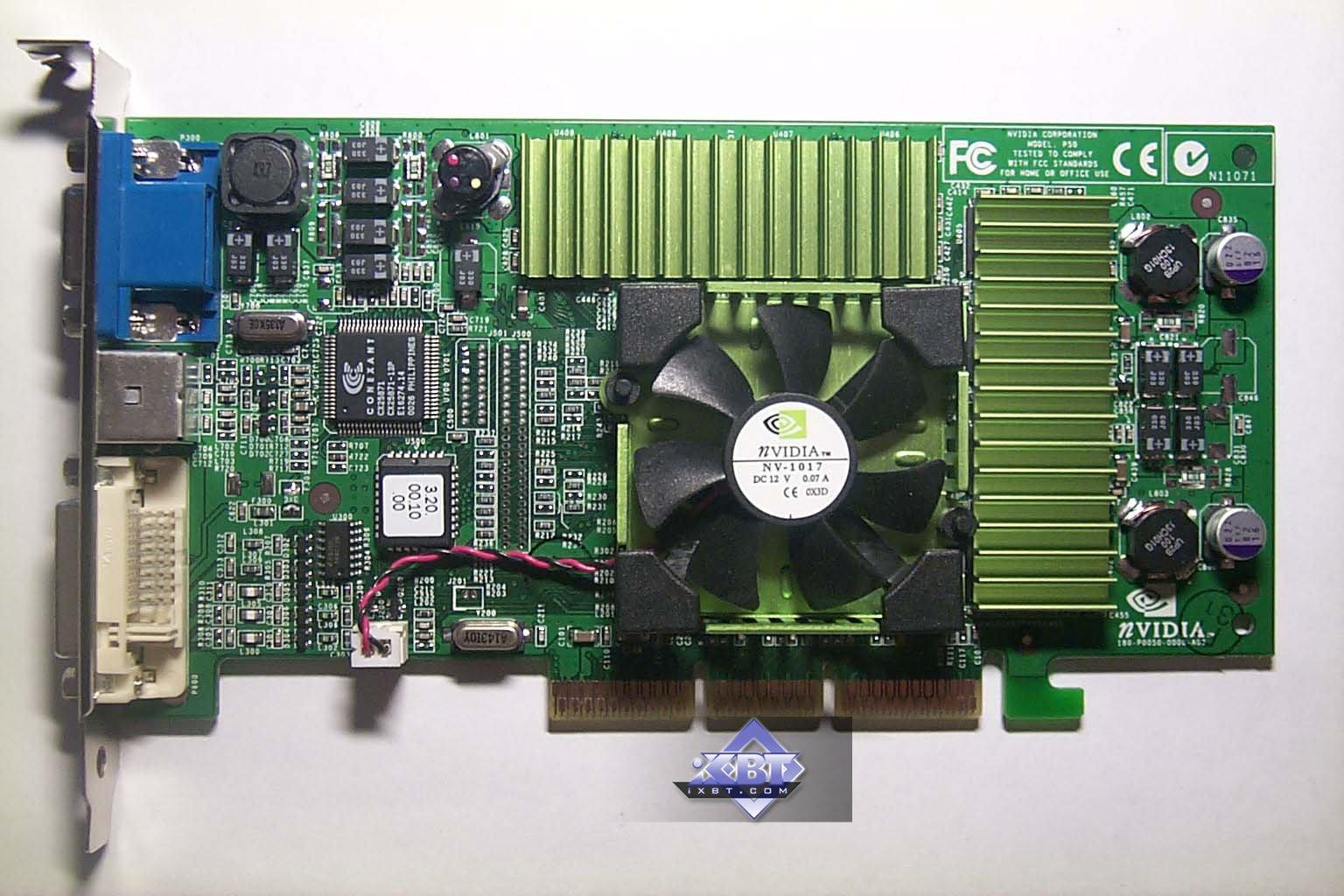

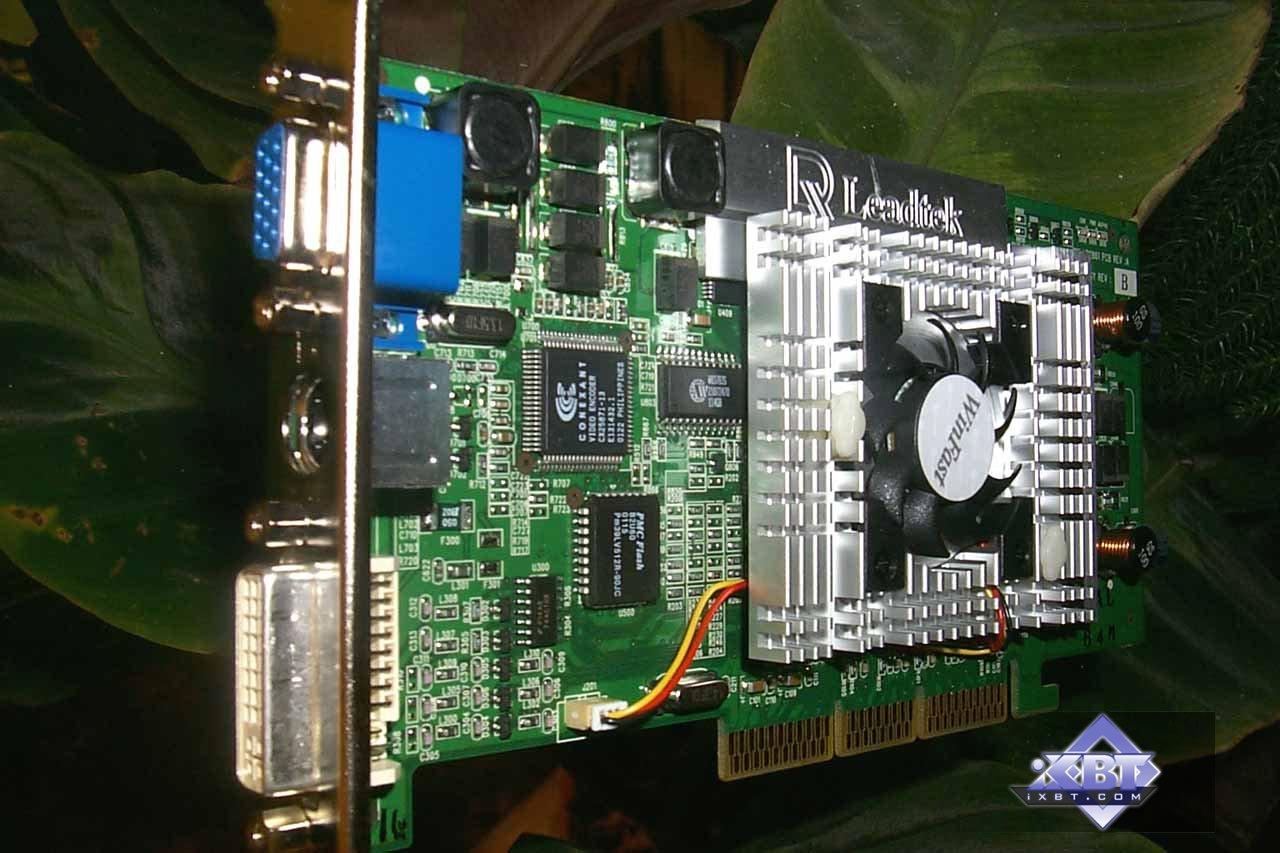

На снимках выше слева представлена Leadtek WinFast GeForce3 TDH, а справа – эталонная карта NVIDIA GeForce3 (пусть вас не смущает этикетка от ELSA: как я уже говорил в обзоре по ELSA Gladiac 920, эта фирма для выпуска своих GeForce3-плат использует непосредственно референс-карты от NVIDIA).

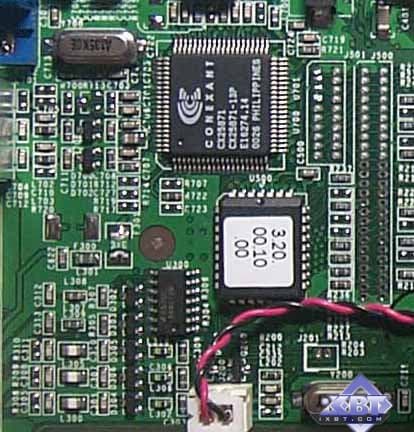

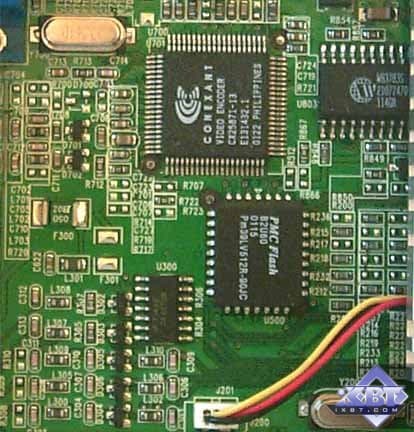

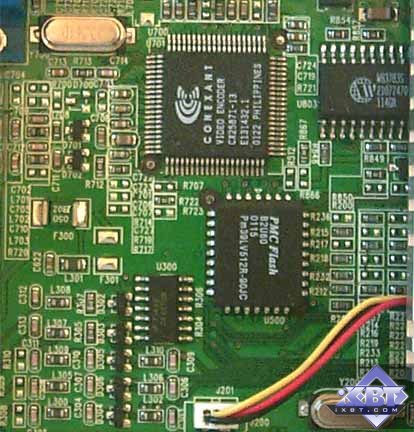

Как можно убедиться, плата от Leadtek имеет отличия от эталонного дизайна (фрагмент PCB reference card приведен справа). Прежде всего, это наличие микросхемы, отвечающей за Hardware Monitoring (ее можно увидеть слева от центрального радиатора). Из-за этого пришлось пожертвовать посадочным местом для монтажа разъема для установки дочерней карты с TV-out (либо с VIVO).
На фотографии справа отчетливо можно увидеть все это.

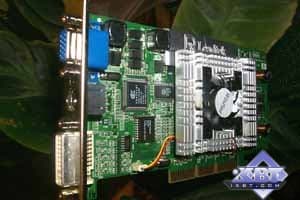

Второе, что отличает новую ревизию от предыдущей, это кулер с тахометром (как я уже говорил, наличие у вентилятора трех проводков уже говорит об этом, на этих же фотографиях все это можно увидеть).

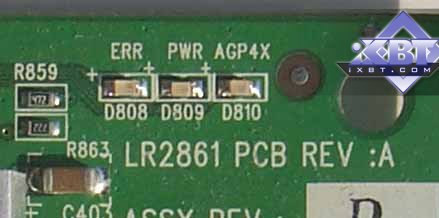

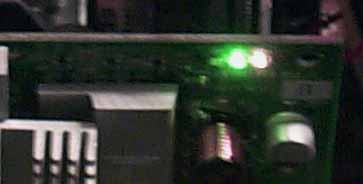

Ну и третья наиболее яркая отличительная черта новой PCB — это наличие в правой верхней части карты трех светодиодов:
При нормальной работе горят два правых "фонарика": зеленый (сигнализирующий подачу питания) и желтый, который горит при активном режиме AGP 4x.
Самый левый огонек загорается в случае какой-либо неисправности или при перегреве. Хотя лично у меня не получилось увидеть его даже при переразгоне карты, когда наблюдался перегрев GPU.
В конце рассмотрения особенностей самой карты надо сказать, что как и эталонная плата, Leadtek WinFast GeForce3 TDH снабжена DVI и TV-out (гнездо S-Video).
Карта поставляется в Retail-упаковке.
Поставка включает в себя:
- Руководство пользователя;
- диск с программным обеспечением и утилитами, в том числе DVD-плеером;
- 2 диска с играми: DroneZ фирмы Zetha Gamez и Gunlok фирмы Rebellion (обе игры супер-новые, даже еще нет Retail-поставок этих продуктов);
- переходник S-Video-to-RCA и S-Video-удлинитель.
Таким образом, мы видим практически первую карту из семейства GeForce3, в комплект поставки которой входят новейшие игры, демонстрирующие возможности именно GeForce3. Я не могу не удержаться, чтобы не похвалить за это компанию Leadtek.
А также хочу отметить уже ставшей повседневной заботу о пользователях, не имеющих видеотехники с S-Video-входами. Да, я имею в виду вкладывание в коробку с картой такой мелочи, как переходник S-Video-to-RCA, однако отсутствие этой мелочи подчас может быть очень досадным.

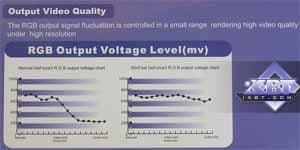

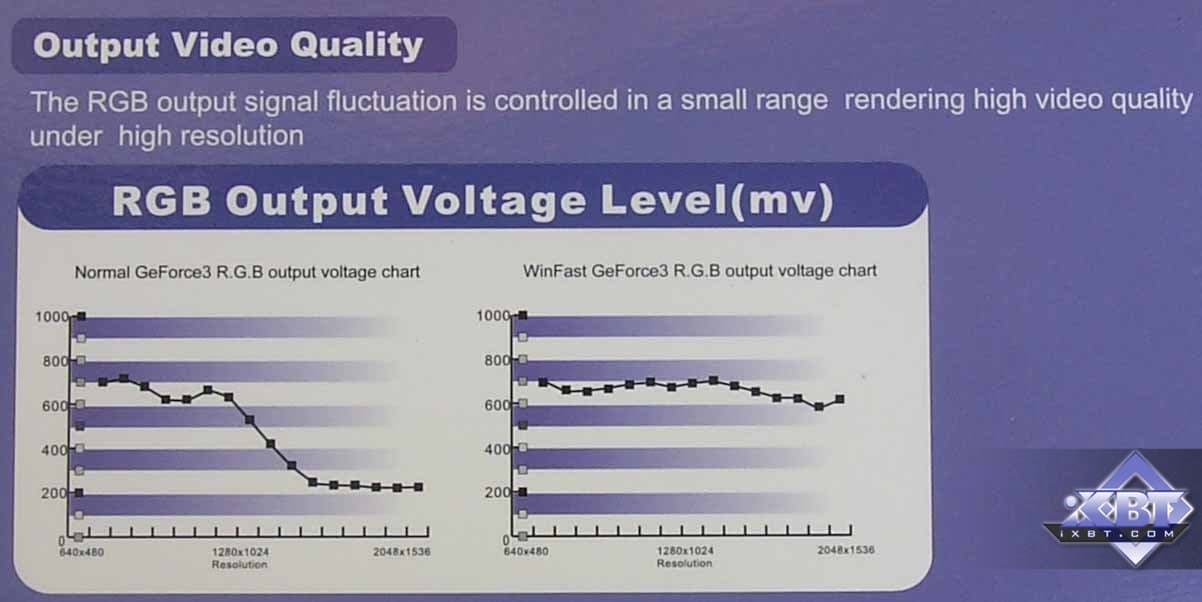

Но на этом особенности Leadtek WinFast GeForce3 TDH не заканчиваются. Давайте посмотрим на оборотную сторону коробки из-под платы (фотография справа). Согласно этому утверждению, новую ревизию коснулась модернизация не только в плане установки Hardware Monitoring, но и в части улучшения 2D-качества. Как следует из приведенных графиков, у обычных видеокарт на базе GeForce3 с ростом разрешения падает вольтаж (в миллиВольтах) у выходного RGB-сигнала. Улучшенная формула снабжения питанием Leadtek WinFast GeForce3 TDH способствует тому, что у новой карты такого падения не наблюдается. Правда это или нет — посмотрим при анализе результатов тестирования.
Разгон
При наличии дополнительного охлаждения Leadtek WinFast GeForce3 TDH (обе карты) продемонстрировали солидный уровень по разгону частот – 240/275 (550) МГц. Впрочем, такой разгон уже не в новинку, и в наших предыдущих обзорах видеокарт на этом GPU мы могли видеть производительность карт, работающих на таких и даже более высоких частотах.
Подчеркну два важных момента:
- при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего ее память) вентилятора;
- разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.
Установка и драйверы
Учитывая, что мы рассматриваем не новую карту, а просто улучшенную версию, я не стану подробно останавливаться на тестировании карты в 3D, поскольку таких материалов уже у нас предостаточно. Скажу, что в плане возможностей и производительности в 3D-графике рассматриваемая карта ничего не отличается от остальных, в том числе и от своего предшественника Leadtek WinFast GeForce3 TD.

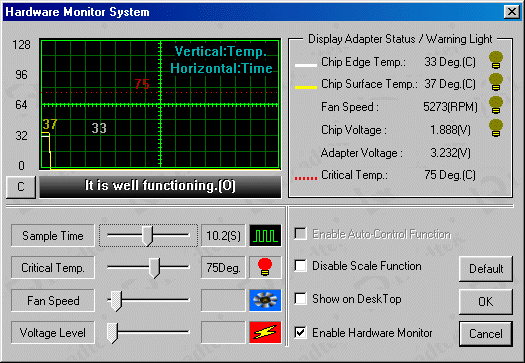

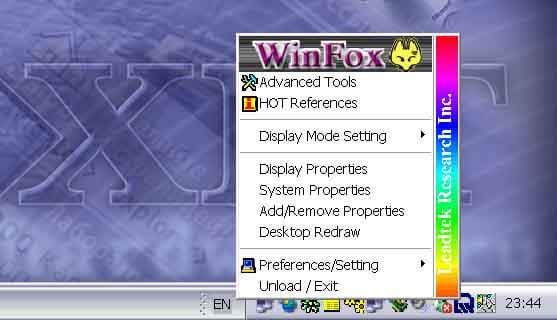

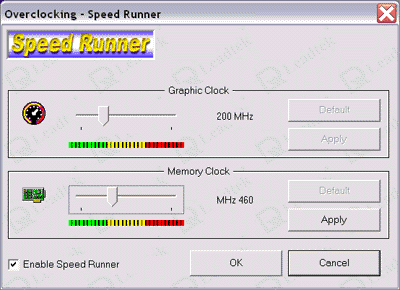

Я напомню, что в комплект программного обеспечения от Leadtek входит фирменная утилита WinFox, позволяющая комфортно настраивать работу карты, дающая возможности разгона,
и, самое главное, контролировать состояние карты.
К сожалению, Hardware Monitoring функционирует в полном объеме только в Windows 9x/ME, программа WinFox не обеспечивает работу этой функции в Windows 2000/XP. Надеюсь, что вскоре эта огреха будет устранена.
Результаты тестов
В данном случае этот раздел будет очень коротким. Я расскажу только про 2D-графику. Я неоднократно уже говорил, что качество картинки у GeForce3-карт очень хорошее, практически лучшее из всего, что когда либо выпускали производители карт на базе чипов от NVIDIA. Ввиду того, что многие карты выполнены на основе эталонной платы, разница между ними в плане качества 2D-графики минимальна. Хотя иногда и могут попадаться экземпляры, имеющие чуть более худшие параметры в этом плане.
К счастью, почти все видеокарты от Leadtek имеют очень хорошее качество, во всяком случае, внутри каждого класса видеокарт изделия от этой компании демонстрируют прекрасный уровень в 2D относительно конкурентов. Поэтому и ранее выпущенная карта на базе GeForce3 нам давала отличный комфорт при работе в разрешениях вплоть до 1600х1200 при 85 Гц включительно.
Исходя из этого мне было трудно увидеть различие в качестве 2D-графики между ревизиями WinFast GeForce3. И только в разрешении 2048х1536 (благо монитор ViewSonic P817 позволяет) уже разница бросилась в глаза. Если первая версия WinFast GeForce3 TD уже "мылила" довольно ощутимо, то TDH почти не потеряла 2D-качество. Небольшое замыливание имелось, конечно, но оно было куда менее заметно. В разрешении 1920х1440 при 75Гц замыливания почти не было (но уже был очень мелкий шрифт, поэтому работать было невозможно именно по этой причине).
В конце раздела я хочу настоятельно рекомендовать прочитать другие обзоры видеокарт на основе GeForce3, а получить информацию о производительности GeForce3-карт в 3D на разных платформах вы сможете из наших 3DGiТогов.
Выводы
Данный материал являет собой как бы продолжение обзора Leadtek WinFast GeForce3 TD, он посвящен выпуску новой ревизии той же карты, которая имеет довольно большие отличия от предшественницы.
Как и в обзоре "обновленной" карты от MSI, можно сказать, что в лице Leadtek WinFast GeForce3 TDH мы получили почти за те же деньги видеокарту с улучшенными 2D-характеристиками, с функциями аппаратного мониторинга состояния карты и более интересный комплект поставки с новейшими играми.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
Плюсы:
- Прекрасная производительность в 3D-графике на уровне аналогов;
- Отличное качество исполнения карты;
- Наличие аппаратного мониторинга состояния карты;
- Улучшенное качество в 2D в сверхвысоких разрешениях;
- Хороший комплект поставки, включающий 2 новейшие игры;
- Наличие в комплекте переходника S-Video-to-RCA;
- Относительно невысокая цена.
Минусы:
- Не отмечено.
