Обзор внешних аккумуляторов Xiaomi Mi Power Bank PLM12ZM и PLM09ZM

В этом обзоре мы рассмотрим две модели внешних аккумуляторов китайского производителя Xiaomi, весьма популярного и даже модного в последние годы. Одна из них относится к линейке Mi Power Bank 2, то есть не является «горячей» новинкой. Зато вторая — представитель более свежей линейки Mi Power Bank 3. Емкость батарей у них одинаковая, по 10 А·ч, а отличаются они набором разъемов и поддерживаемыми режимами.

Куплены оба пауэрбанка в российской рознице, но мы так и не смогли найти их описания в официальных источниках, поэтому пришлось использовать сведения, имеющиеся на упаковках, корпусах и в прилагаемых инструкциях.

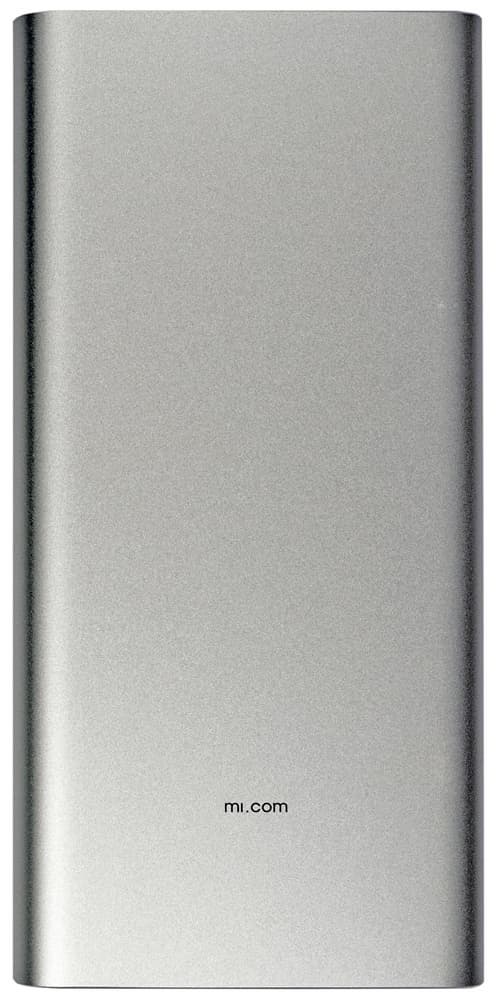

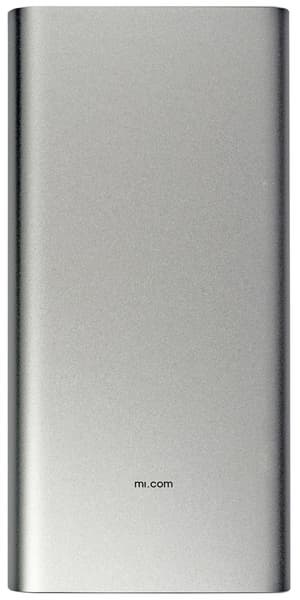

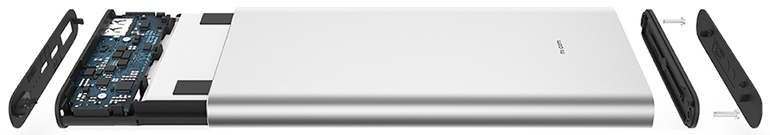

Оба они поставляются в алюминиевых корпусах, обычных для внешних аккумуляторов Xiaomi: относительно тонкие бруски с округлыми длинными гранями, на одном торце которых находятся разъемы, управляющая кнопка и индикатор остатка заряда. На втором торце нанесены надписи, сообщающие о возможных режимах.

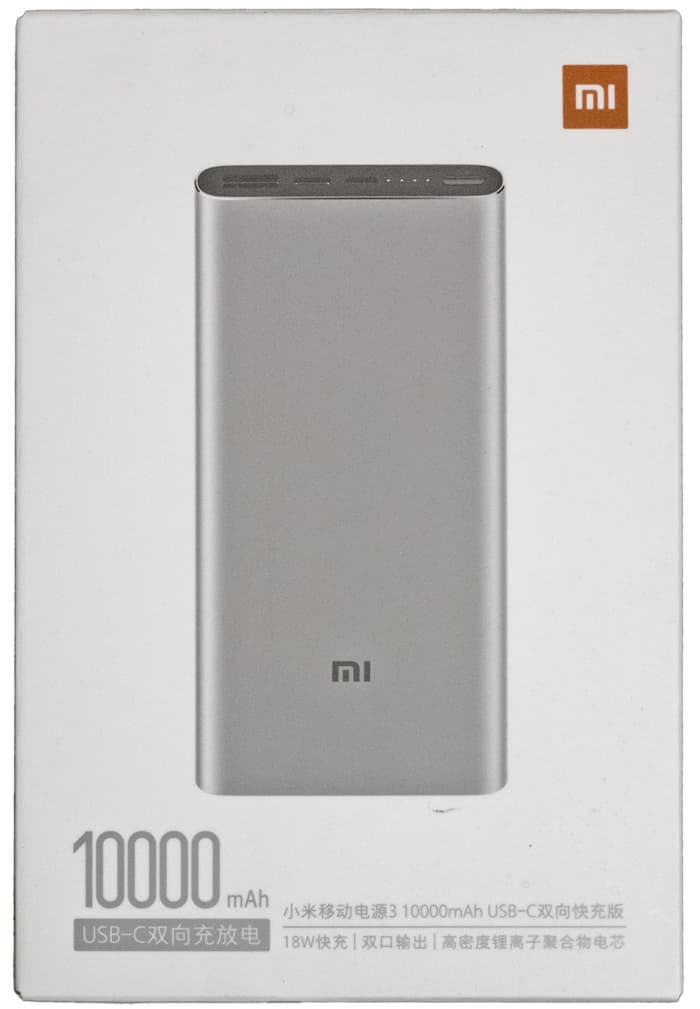

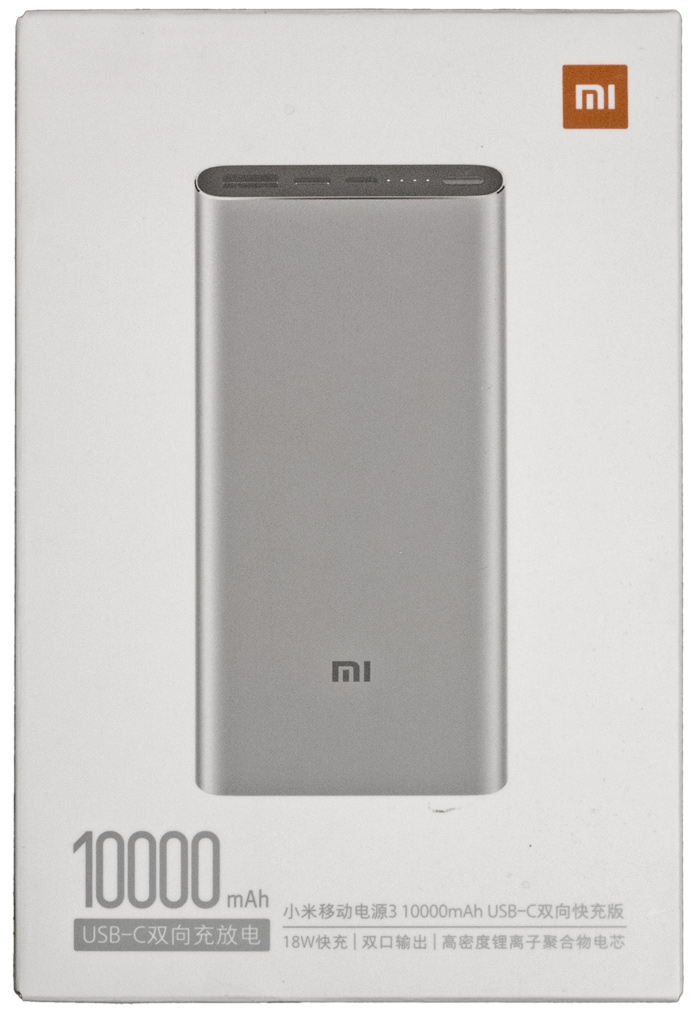

Упаковочные коробки тоже обычные для продукции бренда: белые, из оформительских изысков только изображение пауэрбанка и логотип компании. Надписи в доставшихся нам экземплярах были только на китайском, инструкция тоже, и кое-что важное понять не удалось.

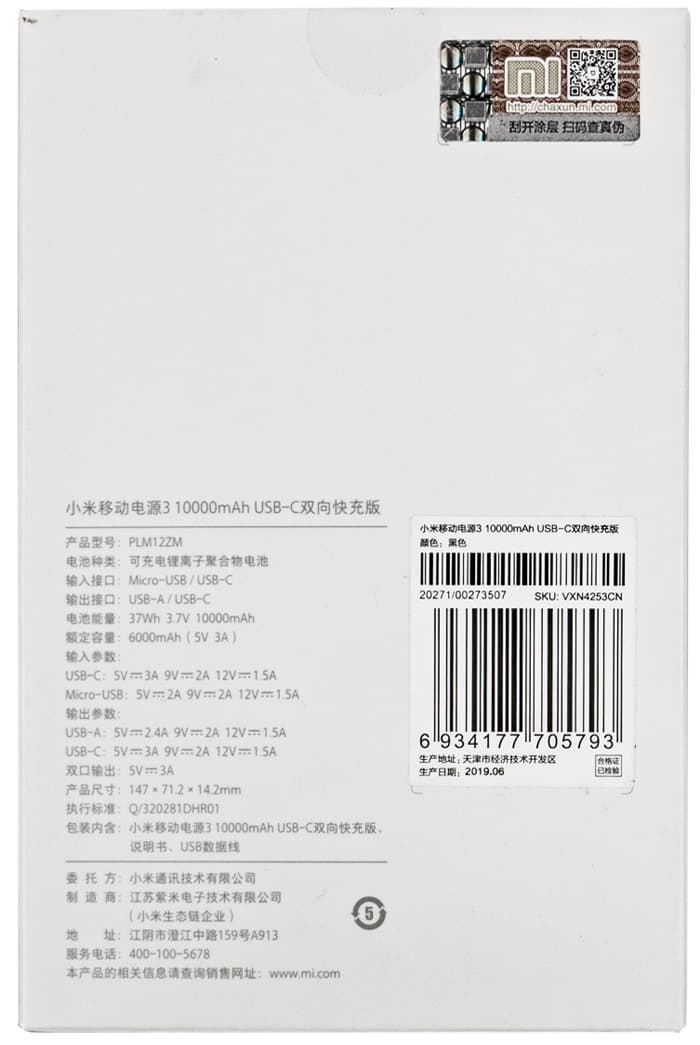

На тыльной стороне коробки имеется «акцизная марка», если потереть монеткой или ногтем в ее нижней части с серым покрытием, станет виден код аутентификации из 20 цифр, по которому на официальном сайте компании можно проверить подлинность продукта. Что делать в случае, если подтверждения не будет — вопрос отдельный.

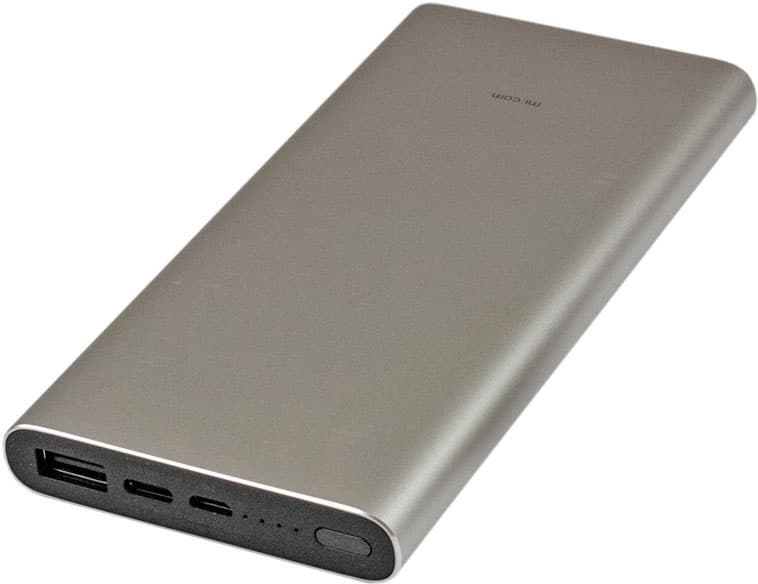

Mi Power Bank 3 10000 (PLM12ZM)

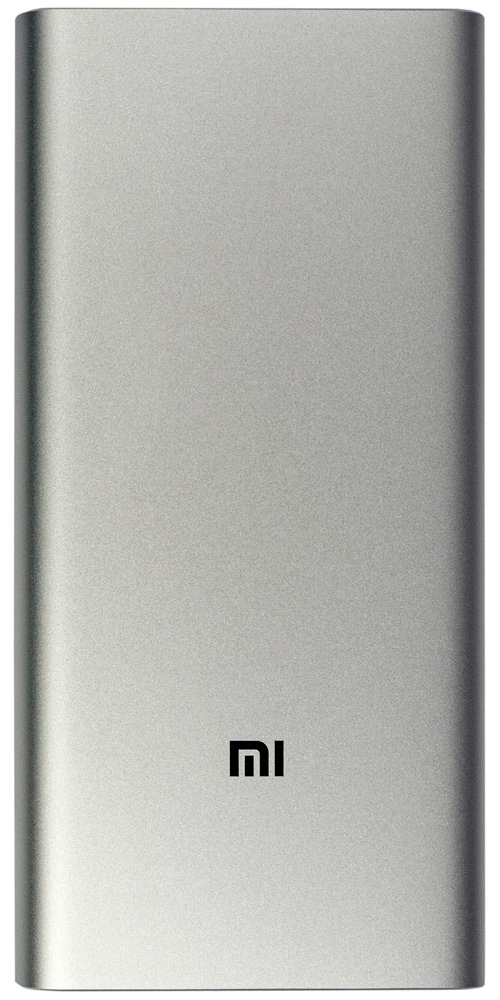

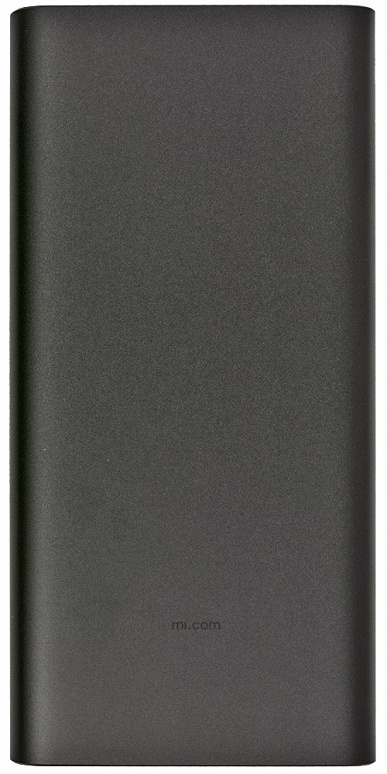

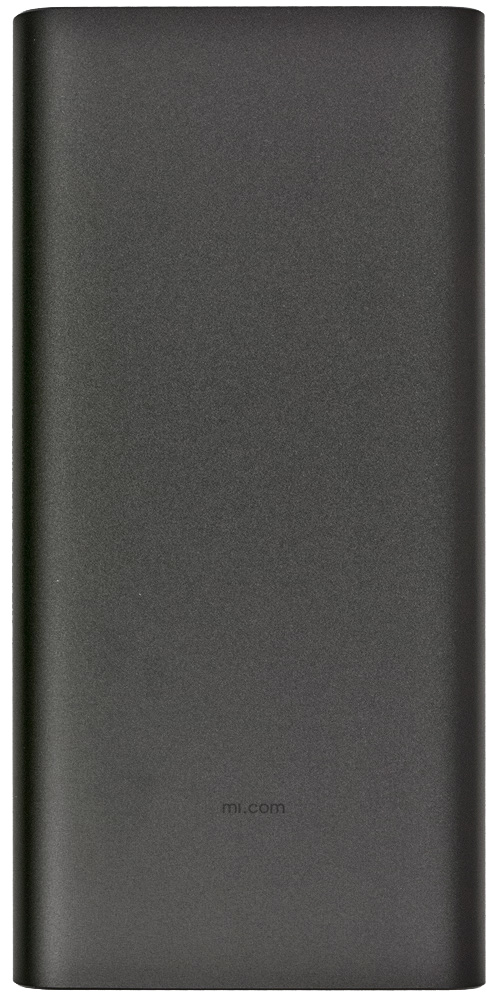

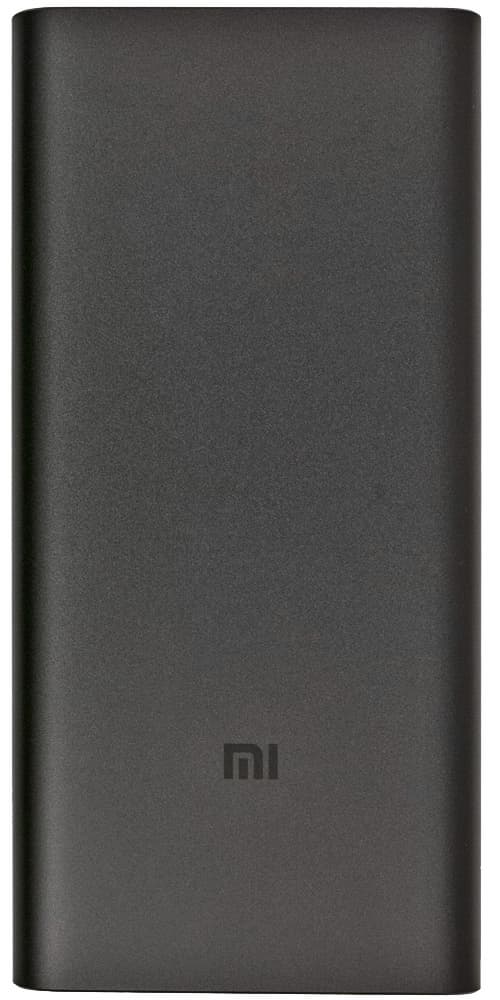

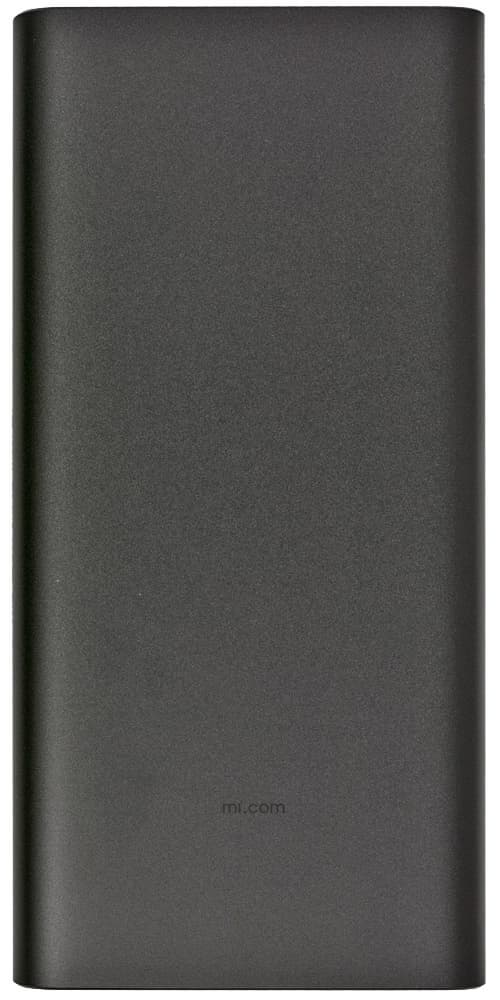

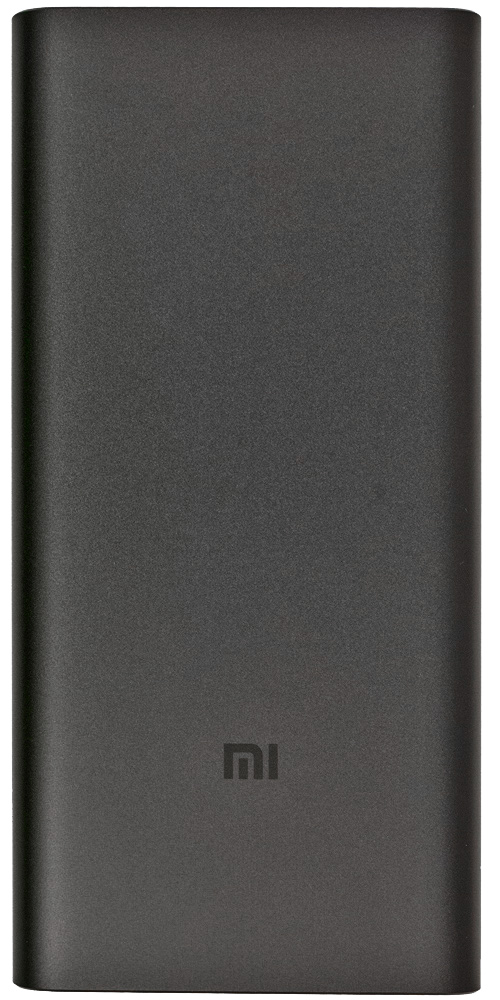

Есть два варианта расцветки: черный и серебристый.

Характеристики, комплектация, органы управления

Батарея литий-ионная 3,7 В, 10000 мА·ч (37 Вт·ч)
Разъемы Выход: 1 × USB-A
Вход: 1 × Micro-USB
Вход/выход: 1 × Type-C
Входное напряжение 5/9/12 В
Входной ток Micro-USB: 5 В — 2 А, 9 В — 2 А, 12 В — 1,5 А
Type-C: 5 В — 3 А, 9 В — 2 А, 12 В — 1,5 А
Выходное напряжение 5/9/12 В
Выходной ток USB-A: 5 В — 2,4 А, 9 В — 2 А, 12 В — 1,5 А
Type-C: 5 В — 3 А, 9 В — 2 А, 12 В — 1,5 А
Время заряда н/д
Размеры 147×71×14 мм
Вес нетто 256 г (измерено нами)
Розничные предложения

Мы уже не раз говорили о том, что внесистемная единица «ампер-час» может ввести в заблуждение, особенно при сравнении: емкость в ампер-часах порой получается одинаковой у крошечного аккумулятора пауэрбанка и стократно более объемной и тяжелой батареи ИБП. И дело тут не в технологиях, просто применительно к электрическим аккумуляторам и батареям лучше говорить о запасаемой ими энергии в ватт-часах, когда учитывается еще и обеспечиваемое ими напряжение.

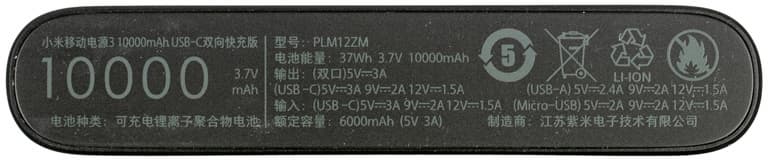

В данном случае на упаковке и на корпусе приводятся два значения энергии: для собственно литий-ионной батареи (37 Вт·ч) и приведенное к 5-вольтовому выходу, который и используется подключаемыми нагрузками, но опять-таки с использованием внесистемной единицы — «6000mAh (5V 3A)». В пересчете это дает энергию 30 Вт·ч — меньше, чем у батареи, потому что преобразование напряжения не может происходить без потерь, которые в данном случае не столь уж малы: КПД получается на уровне 81%. Но имеется и указание тока — целых три ампера, а ведь известно: малые токи способны сильнее разрядить батарею, чем большие, соответственно и КПД при меньших токах получится больше. Что происходит на самом деле, мы увидим во время тестирования.

О наличии каких-то защит по доставшейся нам «китайской грамоте» судить сложно, обычно бывают следующие: от высокого напряжения и перегрузки (на входе и выходе), короткого замыкания, перезаряда и глубокого разряда, перегрева.

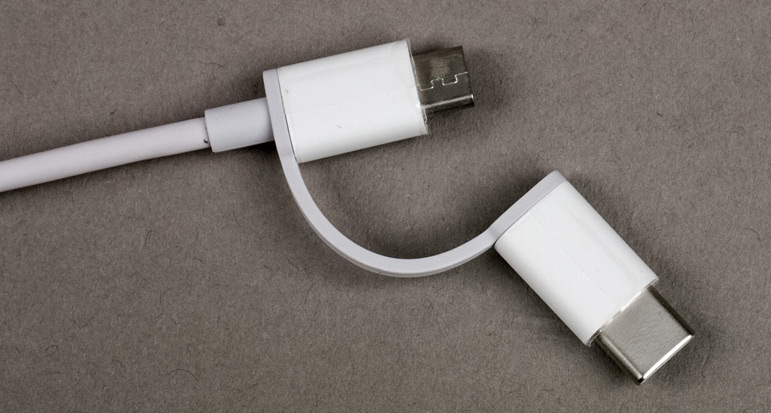

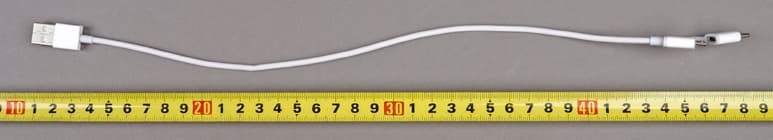

В комплекте имеется кабель длиной 30 см от разъема до разъема, круглого сечения и довольно жесткий. Он оснащен разъемами USB и Micro-USB, для последнего имеется переходник на Type-C, прикрепленный с помощью гибкого поводка, чтобы не потерялся.

Обозначения, свидетельствующие о толщине проводников (AWG), на кабеле отсутствуют. Но даже если провода не очень толстые, то при такой длине и с учетом заявленных предельных токов большого падения напряжения быть не может.

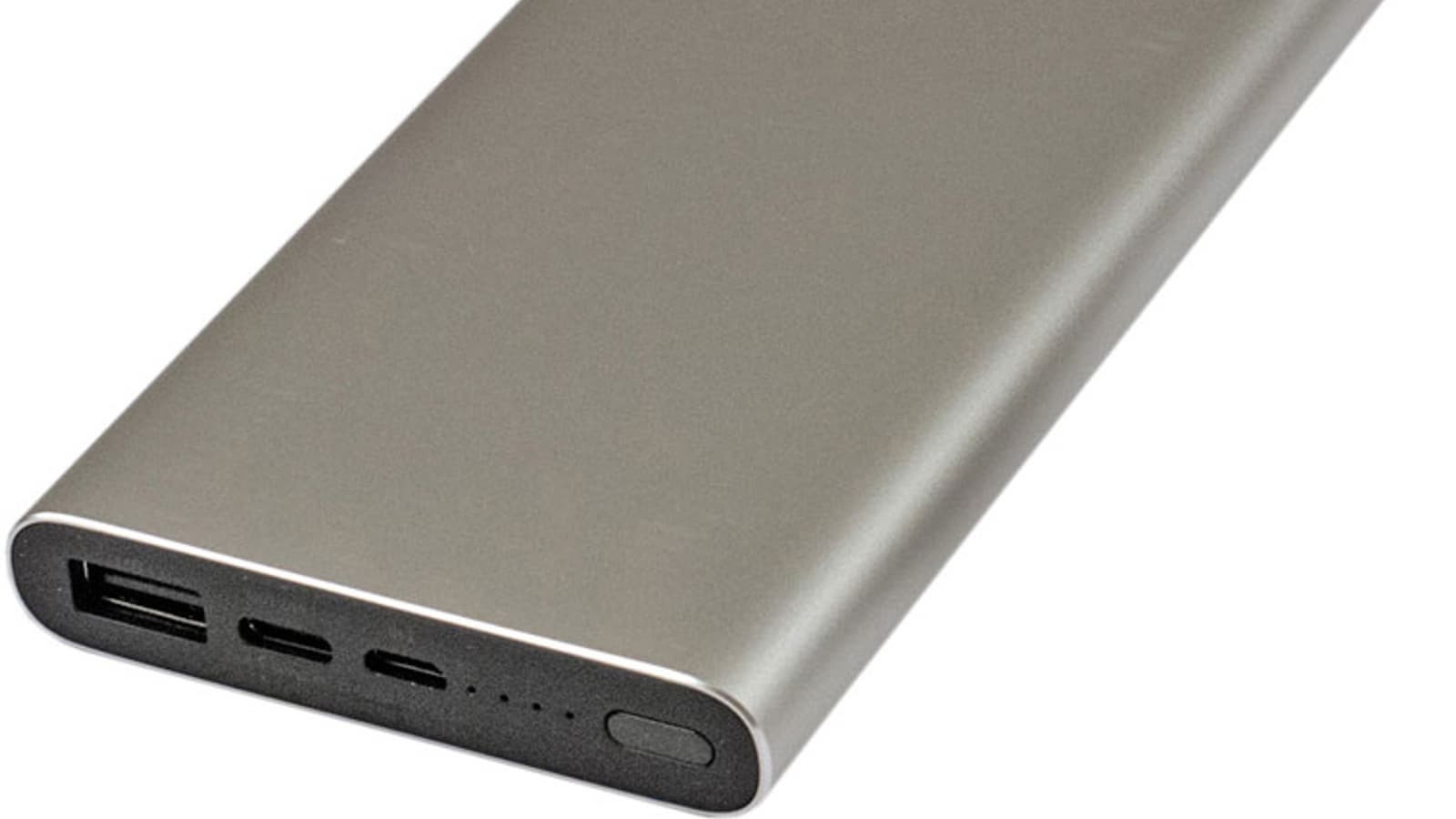

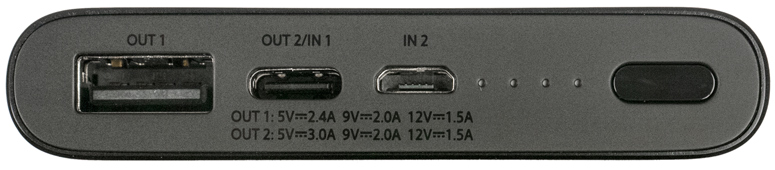

Разъемов три: выходной USB-A, входной Micro-USB, используемый для подзарядки собственной батареи пауэрбанка, а также Type-C, который может быть и входом, и выходом.

Из прочих органов есть индикатор на четырех белых светодиодах и кнопка.

Выходы пауэрбанка в отсутствие нагрузки отключаются примерно через минуту, вновь задействовать их можно нажатием кнопки, при этом загорается и индикатор.

В данной модели имеется автоопределение наличия нагрузки (подключаем устройство — на него подается напряжение без нажатия кнопки), причем предусмотрена и работа с крайне малыми выходными токами: надо нажать кнопку дважды, и тогда выход не будет отключаться в течение двух часов.

Тестирование

Заряд

К ЗУ подключались комплектным кабелем, в процессе светодиоды равномерно мигают, их количество позволяет судить об уровне заряда.

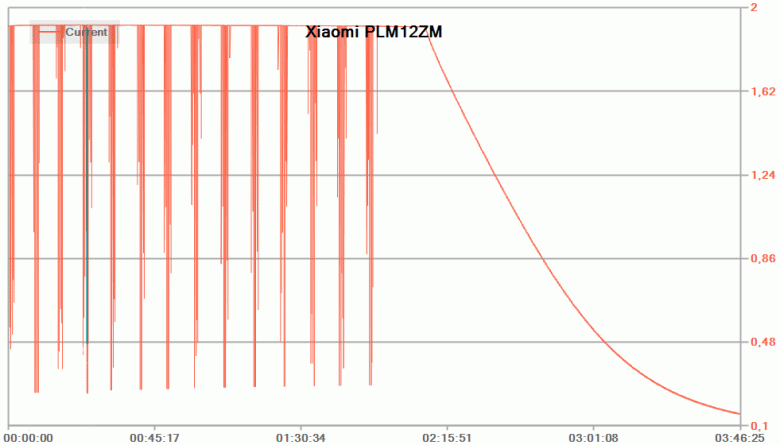

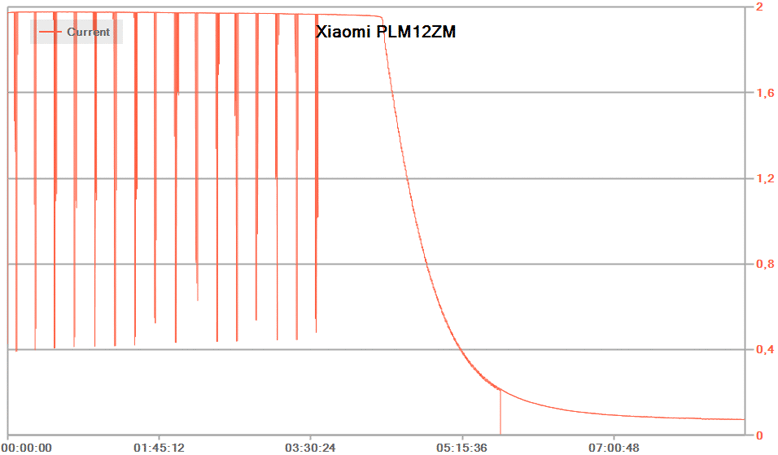

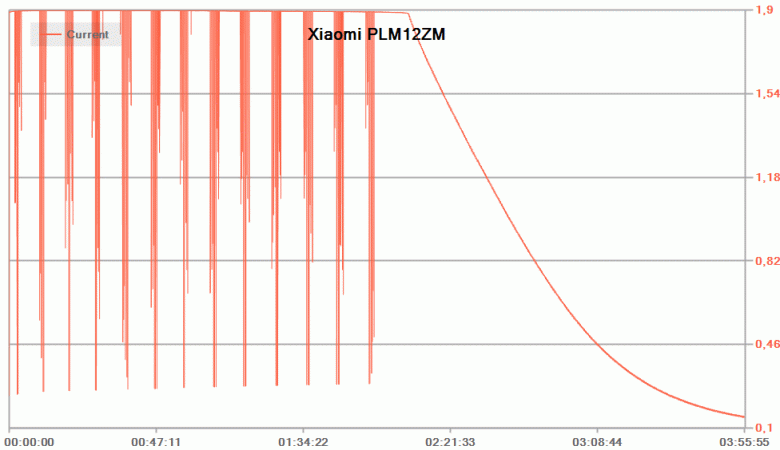

При подключении к обычному ЗУ с предельным током 2,4 А (реальным, а не декларируемым) максимальное потребление составило 1,9 А при заявленном максимуме 2 А, алгоритм в целом соответствует типовому для литий-ионных батарей: сначала заряд постоянным током, затем падающим током при постоянном напряжении. Но сам график не идеальный:

Однако на графике присутствует периодически повторяющийся «дребезг», причем каждая из вертикальных полосок — это последовательность из нескольких кратковременных спадов тока на величину от десятков процентов до 4-5 раз. К сожалению, масштаб не позволяет это рассмотреть, чуть лучше видно на последующих графиках.

Подобное происходит при заряде от разных адаптеров и в разных режимах, то есть винить внешние обстоятельства не приходится. Такое нам уже встречалось и при тестировании других пауэрбанков, однако не носило столь выраженный регулярный характер. Регулярность спадов, хорошо заметная на графике, даже позволяет предположить, что это «не баг, а фича», однако дать однозначное и исчерпывающее объяснение происходящему мы не можем — предположения можно высказывать, но в отсутствие официальной информации относительно алгоритма заряда все они останутся лишь гадательными.

На графике видна и еще одна особенность: потребляемый ток даже в конце процесса не уменьшается ни до нуля, ни даже до 10-20 мА, как у большинства пауэрбанков, а остается на довольно заметном уровне в 70-80 мА. Конечно, мы не ждали 10-12 часов после того, как индикатор показывал полный заряд, но за час-полтора ток снижался всего на несколько миллиампер.

Заряд при использовании обычного пятивольтового ЗУ идет долго: до достижения тока в 100 мА прошло шесть с половиной часов, до 75 мА — и вовсе 8 часов 45 минут. Корпус пауэрбанка при этом нагревается очень мало.

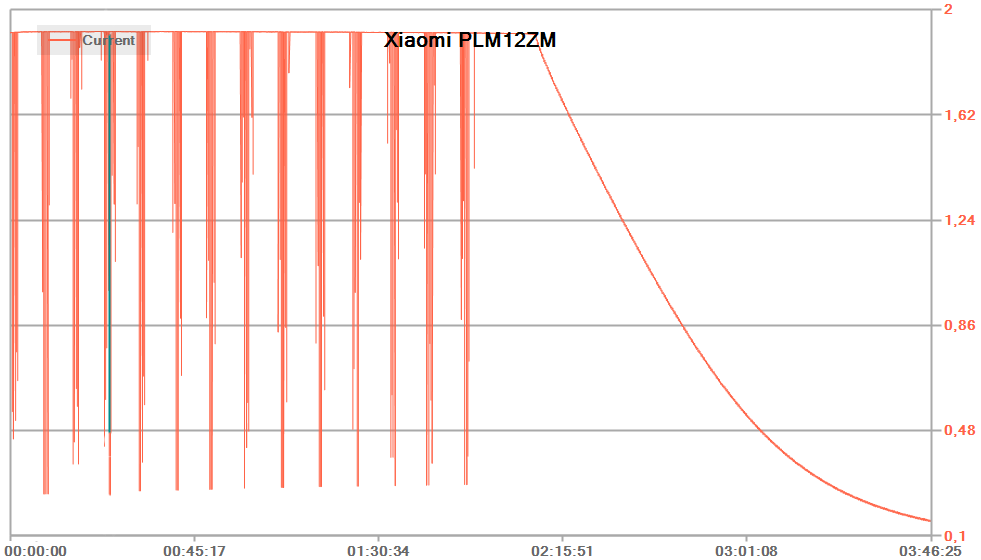

При использовании адаптеров, поддерживающих режимы Quick Charge (QC 2.0/3.0) с напряжениями до 12 В, задействуется лишь 9-вольтовый режим, хотя заявлен и 12-вольтовый. Но даже это дает существенный выигрыш во времени:

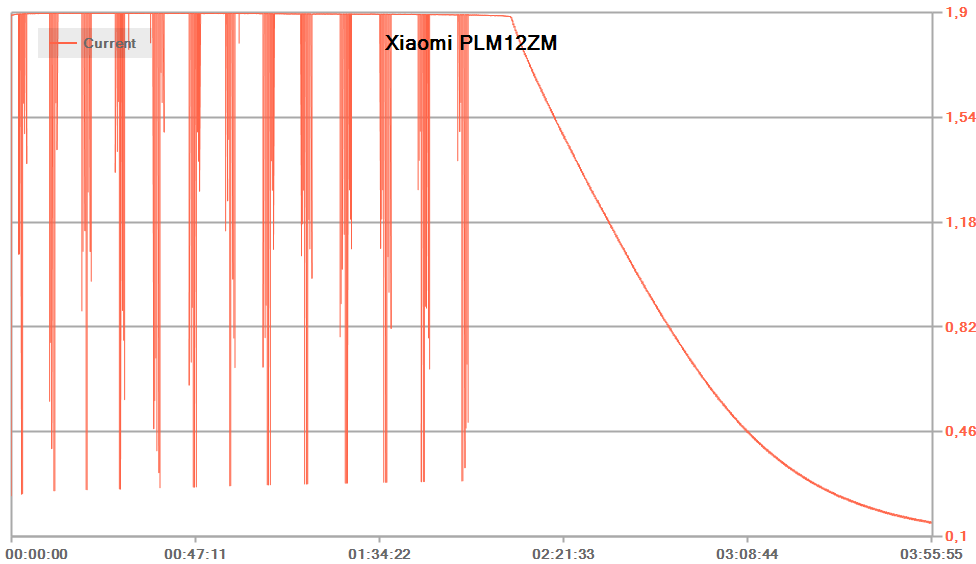

Предельный ток такой же, как и в предыдущем случае, а время сокращается до 4 часов 10 минут (по току 100 мА). Дребезг присутствует и здесь.

Мы пробовали заряжать и от адаптера, поддерживающего технологию Power Delivery (режимы до 20V@3,25A), на этот раз используя его собственный кабель. Получилось практически то же самое: 9 вольт и чуть меньше 2 ампер, небольшое изменение времени заряда вполне может объясняться иными условиями предшествующего разряда.

Разряд

Индикаторы при заряде и разряде не горят постоянно, как у большинства других внешних батарей, а мигают с большими интервалами. Количество загорающихся при этом светодиодов свидетельствует об остатке заряда — здесь все вполне обычно.

Начинаем с выяснения возможных режимов быстрой зарядки. Для выхода USB-A это:

  • Apple 2.4A
  • USB DCP 5V 1.5A
  • Samsung AFC 9V
  • Huawei FCP 9V 2A
  • QC 2.0 9V 12V
  • QC 3.0 5V-12V

Для Type-C в режиме выхода:

  • Apple 2.4A
  • USB DCP 5V 1.5A
  • Samsung AFC 9V
  • Huawei FCP 9V 2A
  • QC 2.0 9V 12V
  • QC 3.0 5V-12V
  • PD 5V@3.0A, 9V@2.0A

Начнем с пятивольтовых режимов. Напряжение в отсутствие нагрузки или при малых выходных токах для обоих выходов 5,0 В.

Данные замеров для обычного режима приведены в таблице.

Ток Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
Только USB-A
1,0 А 4,9 В неизменно до отключения
(нагрев очень слабый)
4,9 В 7 часов 27 минут 36,4 Вт·ч 98%
2,0 А неизменно до отключения
(нагрев на 5-6 градусов)
3 часа 34 минуты 35,0 Вт·ч 94%
USB-A и Type-C
USB-A: 1,1 A
Type-C: 1,6 A
4,9 В
4,9 В
неизменно до отключения
(нагрев на 6-7 градусов)
4,9 В
4,9 В
2 часа 28 минут 32,6 Вт·ч 88%

КПД в наших обзорах пауэрбанков мы вычисляем как отношение полученных для отданной в нагрузку энергии данных к заявленному для батареи значению 37 Вт·ч. Такое условное понятие введено нами для удобства сравнения побывавших у нас моделей внешних аккумуляторов с разной заявленной емкостью и в разных режимах.

Если сравнивать с другими побывавшими у нас моделями разных производителей, результат для первой строчки таблицы можно оценить как отличный, для второй — как очень хороший, для третьей — как более чем удовлетворительный. По сравнению с приведенным на упаковке и «глухом» торце корпуса значением для 5V@3A дело тоже обстоит очень хорошо.

Отметим и стабильность выходного напряжения в течение каждого теста.

Дальше уже не все столь безоблачно.

Во-первых, выходы Type-C и USB-A все же связаны: если на первом задействованы режимы быстрой зарядки Power Delivery или Quick Charge, то подключать любую нагрузку ко второму нельзя, иначе разъем Type-C перейдет в 5-вольтовый режим.

Во-вторых, максимальное напряжение на выходе Type-C для PD всего 9 вольт, хотя и на упаковке, и на обоих торцах корпуса говорится о 12 вольтах (однако сложно понять, относится ли упоминание этого напряжения к PD или только к Quick Charge).

Установка напряжения /
Ток
Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
Quick Charge 2.0, USB-A
12 В / 1,5 А 11,8 В неизменно до отключения
(нагрев на 15-16 градусов)
11,8 В 1 час 37 минут 28,6 Вт·ч 77%
12 В / 1,8 А 11,8 В незначительно снижается
(нагрев на 16-17 градусов)
11,7 В 1 час 07 минут 23,6 Вт·ч 64%
9 В / 2,3 А 8,7 В 8,6 В 1 час 18 минут 25,9 Вт·ч 70%
Power Delivery, Type-C
9 В / 2,2 А 8,5 В незначительно снижается
(нагрев на 16-17 градусов)
8,4 В 1 час 23 минуты 25,7 Вт·ч 70%

Первая строчка таблицы соответствует тесту с током, соответствующим обозначенному для данного режима максимуму, остальные — с небольшим превышением. Надо сказать, что с перегрузками порядка 10-15 и даже 20 процентов пауэрбанк справился нормально.

Однако КПД даже без перегрузки получается довольно скромным — и по сравнению с предыдущими тестами, и с результатами других протестированных нами пауэрбанков, и со значением для 5V@3A.

Предельно большие и малые токи, «сквозной» режим

Для USB-A в обычном режиме: напряжение падает до нижнего порога в 4,75 В при токах, близких к 3 А, защита при этом не срабатывает. Конечно, длительное время нагружать такими токами нельзя — разъем попросту на это не рассчитан.

Для USB-A в режиме QC 9 В: при токе в 2,5 А выходное напряжение падает до 7,3 В, то есть практически на 20%.

Для Type-C в режиме PD 9 В: при токе 2,5 А выходное напряжение сильно снижается и скачет от 6 до 7,5 В.

Понятно, что в качестве рабочих режимов подобное признать нельзя, хотя защита не срабатывает.

Опробовали и работу с очень малыми токами. Однократное нажатие кнопки подключает выход, но на непродолжительное время: для нагрузок в 15-20 мА отключение может произойти через минуту, для 75-80 мА — через 2-3 минуты.

Если нажать кнопку два раза подряд с минимальным интервалом, то выход подключается даже в отсутствие нагрузки. Признаком перехода в такой режим является поочередное кратковременное мигание светодиодов. Мы не стали проверять, продлится ли такой режим обещанные два часа — терпения хватило лишь на 30 минут. Отключиться досрочно можно однократным нажатием кнопки.

«Сквозной» заряд (самого внешнего аккумулятора от сетевого адаптера и одновременно какого-то гаджета от выхода пауэрбанка) есть, но включается он не всегда, порой приходится по несколько раз передергивать провода от ЗУ к пауэрбанку и от пауэрбанка к гаджету.

К тому же подобное следует оценивать правильно: даже при наличии напряжения на выходах пауэрбанка во время его заряда все будет зависеть от возможностей зарядного устройства — способно ли оно без критического снижения напряжения (перегрева, срабатывания защиты, тд-тп) выдать ток, достаточный для заряда батареи пауэрбанка и питания подключенных к нему устройств. И надо понимать, что этого нельзя ожидать от дешевенькой «зарядки», рассчитанной на токи до одного ампера — в лучшем случае гаджет работать будет, но за счет разряда батареи пауэрбанка, а в худшем (например, если эта батарея уже на нуле) все попросту «погаснет».

И еще: если заряд идет с использованием QC или PD с повышенным напряжением, то при подключении любой нагрузки к выходу USB-A режим на входе сбрасывается в пятивольтовый.

Флешка только для наглядного сравнения размеров

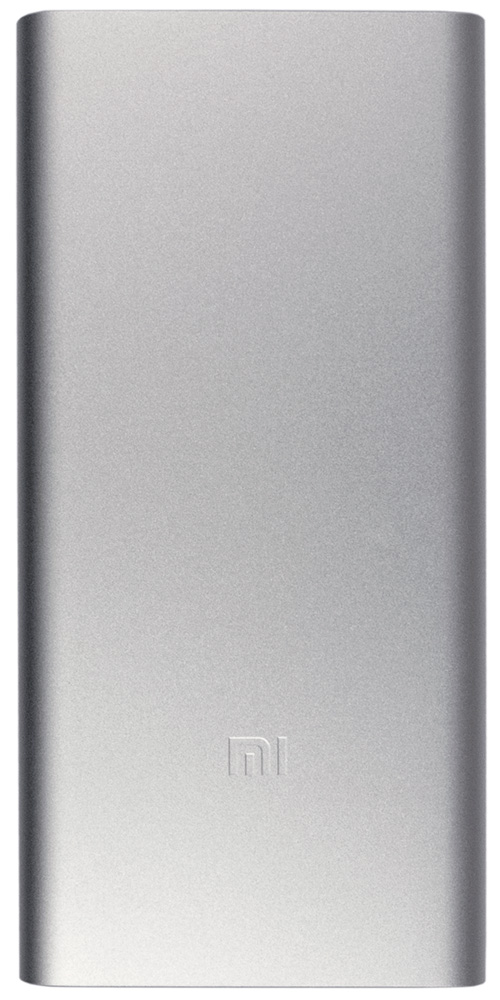

Mi Power Bank 2S 10000 (PLM09ZM)

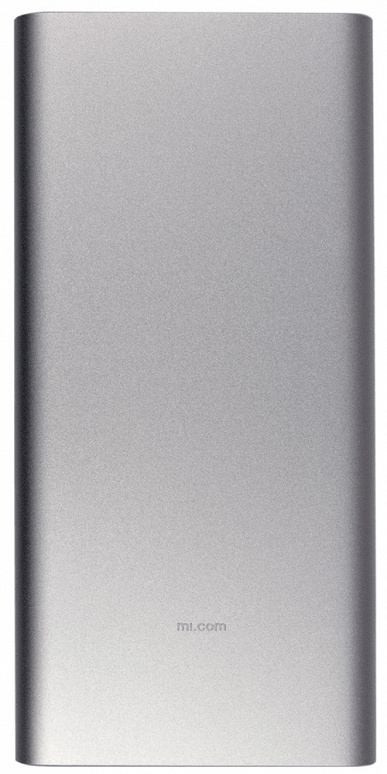

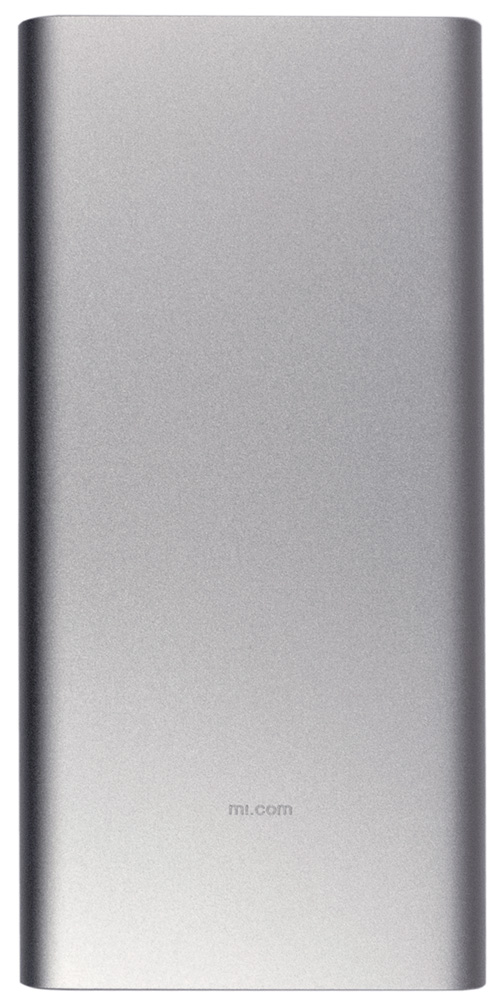

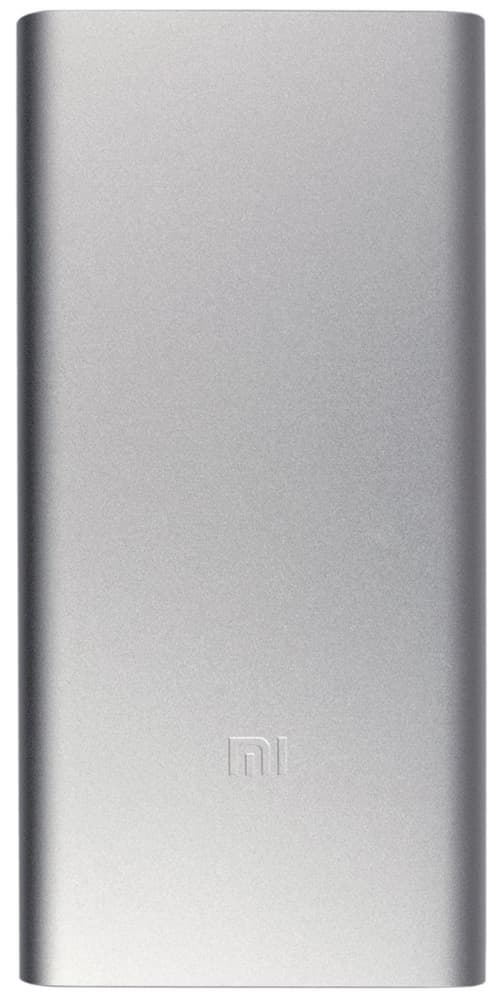

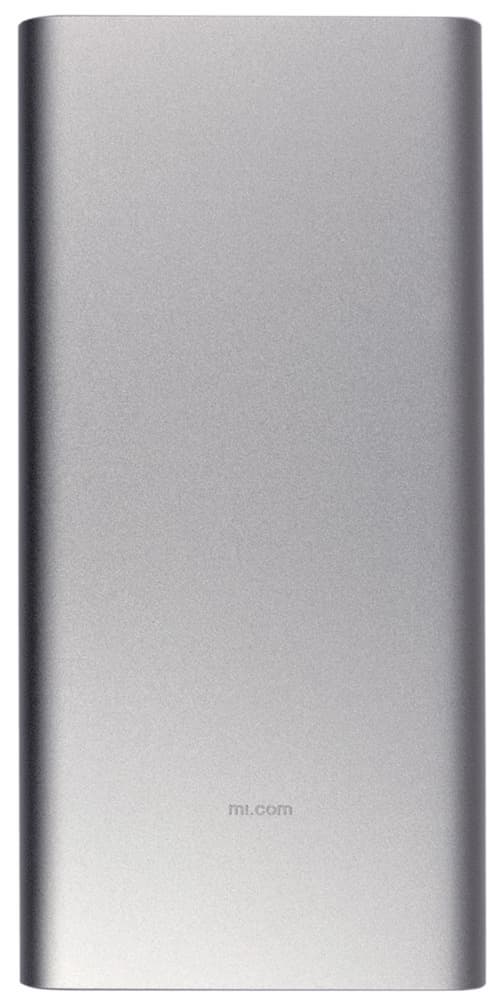

Поставляется в двух цветах — серебристом и синем.

Характеристики, комплектация, органы управления

Заявленные значения параметров приведены в таблице.

Батарея литий-ионная 3,7 В, 10000 мА·ч (37 Вт·ч)
Разъемы Выходы: 2 × USB-A
Вход: 1 × Micro-USB
Входное напряжение 5/9/12 В
Входной ток Micro-USB: 5 В — 2 А, 9 В — 2 А, 12 В — 1,5 А
Выходное напряжение 5,1 / 9 / 12 В
Выходной ток 5,1 В — 2,4 А, 9 В — 1,6 А, 12 В — 1,2 А
Время заряда н/д
Размеры 147×71×14 мм
Вес нетто 250 г (измерено нами)
Розничные предложения

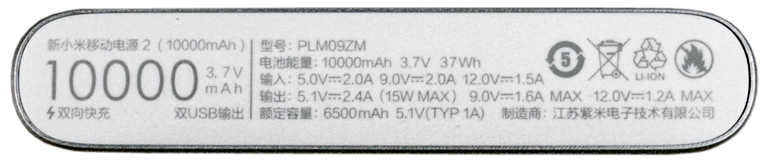

И тоже приводятся два значения энергии: для собственно литий-ионной батареи те же 37 Вт·ч, но приведенное отличается: «6500mAh 5.1V (Typ 1A)», то есть ток уже иной, всего 1 А, а напряжение почему-то чуть больше номинальных для «обычного»
USB 5,0 В, хотя и вполне в пределах допустимого пятипроцентного отклонения. В пересчете это дает энергию 33 Вт·ч и КПД 89%, то есть побольше, чем у предыдущей модели.

Размеры абсолютно одинаковые, вес чуть меньше, но разница незначительная.

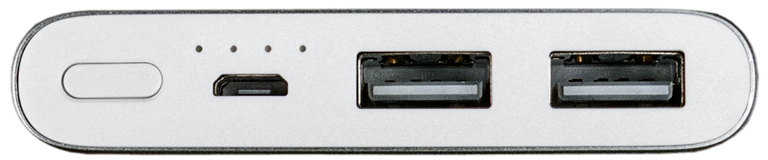

Индикатор и кнопка такие же, а набор разъемов отличается: два выхода USB-A, один вход Micro-USB, порта Type-C нет вовсе.

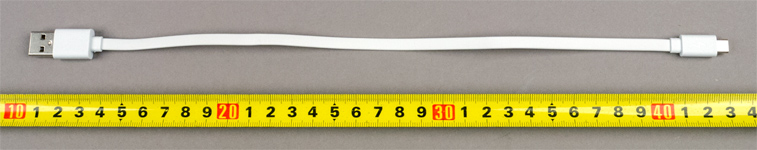

Соответственно отличается и имеющийся в комплекте кабель: на этот раз он плоский, с разъемами USB-A (male) и Micro-USB, без всяких переходников. Длина 27 сантиметров, обозначений для сечения в AWG также нет.

Тестирование

Заряд

Как и в предыдущем случае, проверку заряда начали с обычного 5-вольтового режима, используя ЗУ с выходным током до 2,4 А и комплектный кабель.

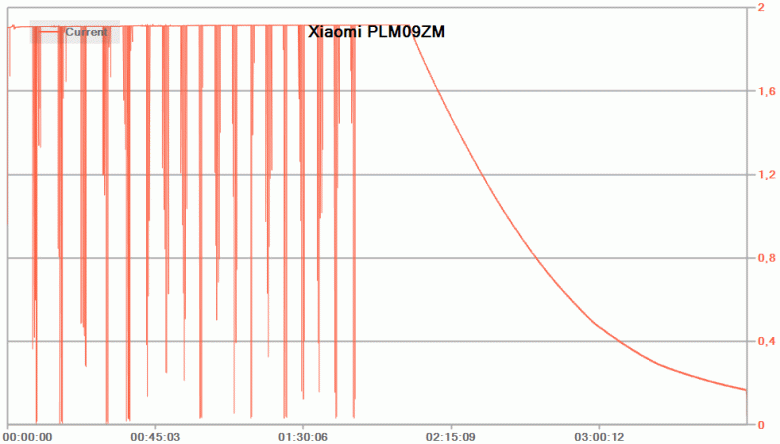

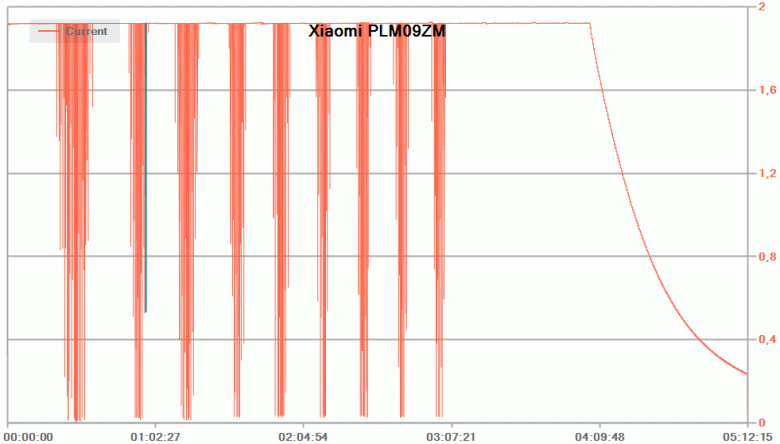

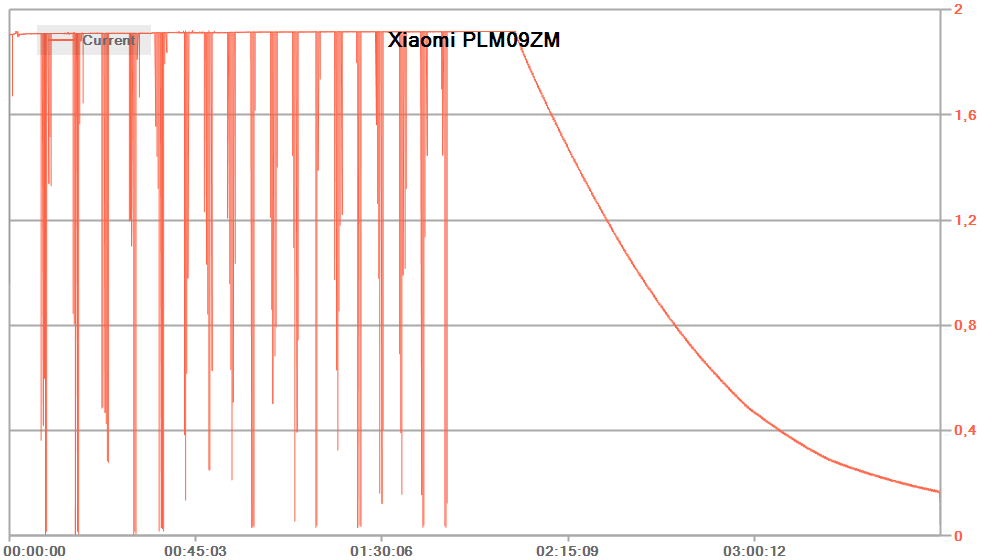

Вот получившийся график:

Принципиальных отличий от предыдущего образца нет: сначала заряд постоянным током, близким к максимальному заявленному (и тоже с регулярно повторяющимся дребезгом), а затем падающим током при постоянном напряжении. Точно так же в конце процесса ток долго остается на заметном уровне (40-50 мА не менее 2 часов).

И по времени получились очень близкие значения: ток снизился до 100 мА через 6 часов 20 минут, до 75 мА — через 8 с половиной часов.

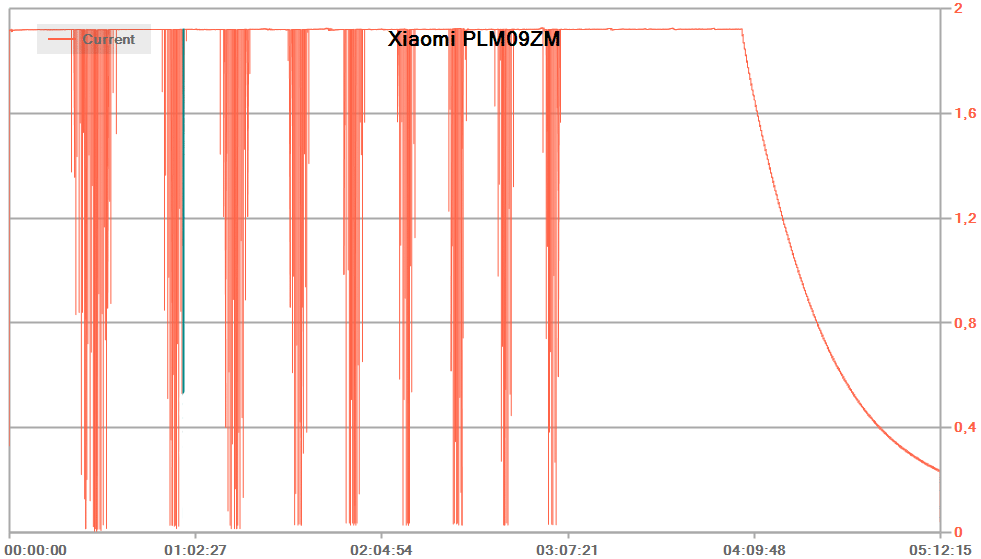

То же можно сказать и про 9-вольтовый режим QC 2.0 — здесь также включается именно такой, хотя используемый нами адаптер поддерживает QC 2.0/3.0 до 12 В. Время составило 4 часа 05 минут (до тока 100 мА).

Разряд

Напряжение холостого хода у выходов USB-A близко к 5,1 В. Поведение индикаторов такое же, как у PLM12ZM: не постоянное горение, а кратковременное мигание.

Возможные режимы:

  • Apple 2.4A
  • USB DCP 5V 1.5A
  • QC 2.0 9V 12V

Данные замеров для пятивольтового режима приведены в таблице, третья и четвертая строчки — при подключении нагрузок к обоим выходам.

Ток Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
1,0 А 5,1 В неизменно до отключения
(нагрев очень слабый)
5,1 В 6 часов 51 минута 34,9 Вт·ч 94%
2,0 А 5,0 В неизменно до отключения
(нагрев на 4-5 градусов)
5,0 В 3 часа 06 минут 31,0 Вт·ч 84%
1,6 + 1,1 А 5,0 + 5,1 В неизменно до отключения
(нагрев на 10-11 градусов)
5,0 + 5,1 В 2 часа 07 минут 28,9 Вт·ч 78%
2,0 + 1,0 А срабатывает защита

При расчете КПД мы брали заявленное для энергии встроенной батареи значение 37 Вт·ч.

Результаты для тока в 1 ампер получились весьма неплохими, для бо́льших токов — всего лишь средними, причем КПД в этих случаях заметно не дотягивает даже до приведенного к 5-вольтовому выходу значения.

Третья строчка отображает работу с перегрузкой около 12%, пауэрбанк с ней справился достойно, даже нагрев был умеренным. Однако при превышении тока на 20%-25% срабатывает защита.

Стабильность выходного напряжения в диапазоне нагрузок очень высокая.

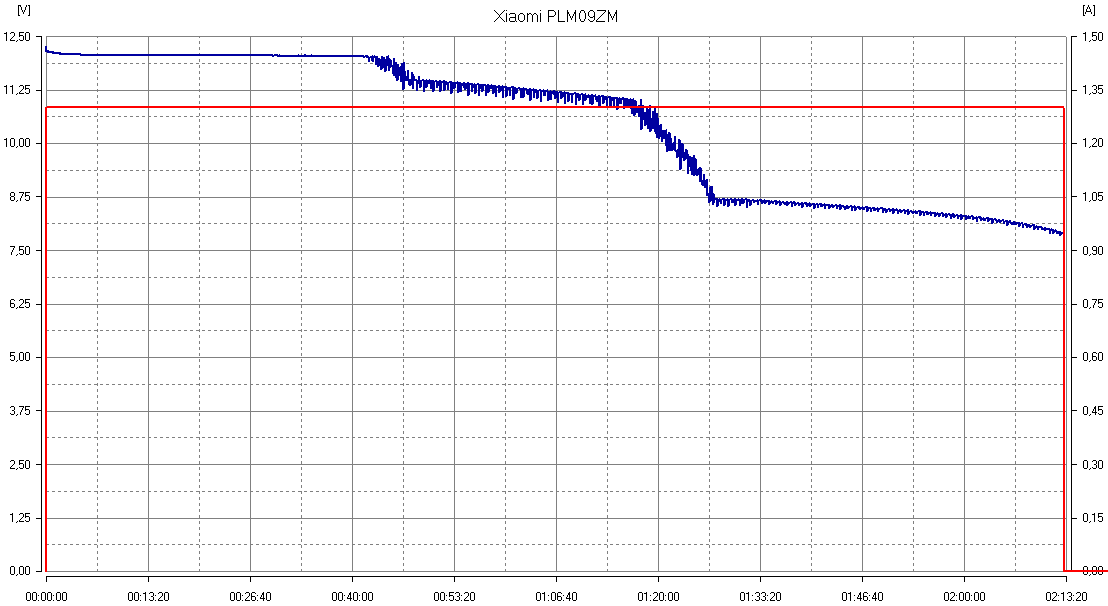

Иная картина наблюдается при работе в режиме Quick Charge. Вот график для QC 2.0 12 В при токе 1,3 А:

Выходное напряжение остается на уровне 12,0 В немного более 40 минут (треть общего времени), затем следует быстрый спад на 0,6-0,7 В с последующим медленным уменьшением. Еще через 40 минут новый спад, более существенный: примерно на 2,5 В, затем опять медленное уменьшение. В конце напряжение на выходе оказывается на уровне 7,8-7,9 В. До отключения прошло 2 часа 13 минут.

Причем две трети времени наблюдаются постоянные быстрые изменения напряжения на величину от десятков милливольт до полувольта.

И это явно не следствие небольшого превышения тока нагрузки над заявленным максимумом, составляющим 1,2 А: то же самое наблюдается при бо́льших (1,6 А) и меньших (1,1 А) токах. Нельзя винить и температурный режим: в данном случае максимальный нагрев составил всего 9-10 градусов относительно исходной температуры.

Конечно, подключенный к выходу пауэрбанка гаджет работать будет, однако подсчет КПД для сравнения с другими внешними аккумуляторами вряд ли имеет смысл.

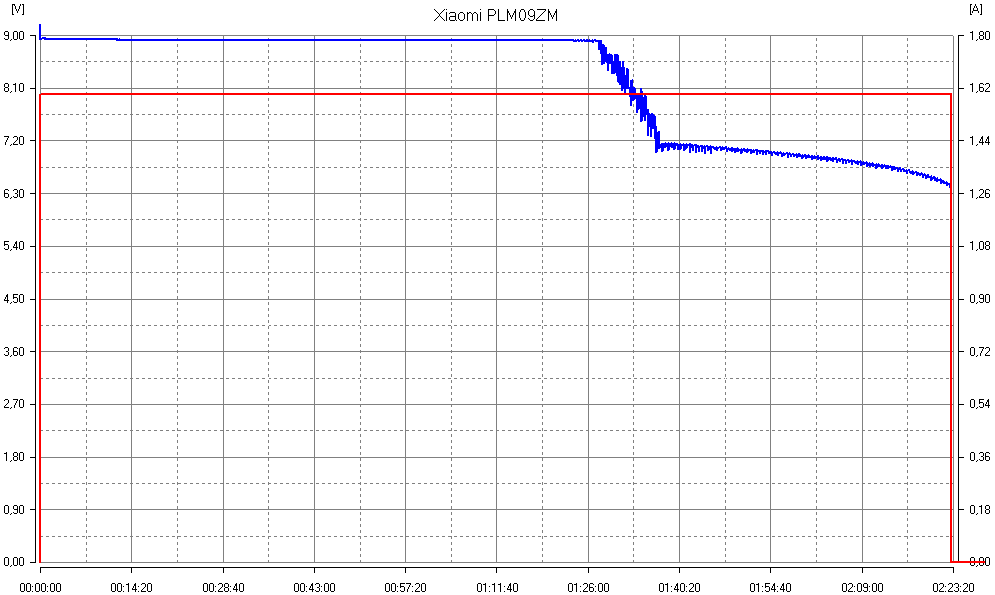

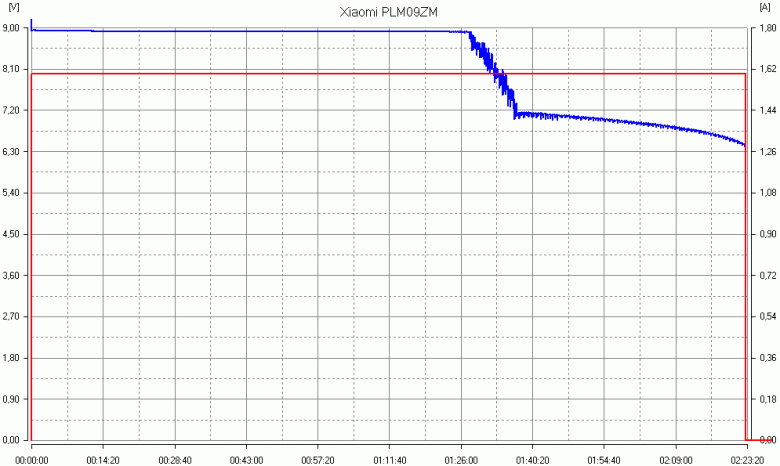

То же происходит и в режиме QC 9 В при максимальном заявленном токе 1,6 А, разве что этап со стабильным напряжением более длительный, а ступенька со спадом напряжения всего одна, зато сразу на 2 вольта:

Нагрев при этом практически такой же: на 8-9 градусов.

Установить одновременно режим QC 9/12 В на одном выходе и обычный пятивольтовый на другом нельзя.

Функция долговременного подключения выхода двойным нажатием кнопки в данной модели также реализована, то есть работать с предельно малыми нагрузками вполне можно.

В отношении «сквозного» заряда следует сказать то же, что и для PLM12ZM.

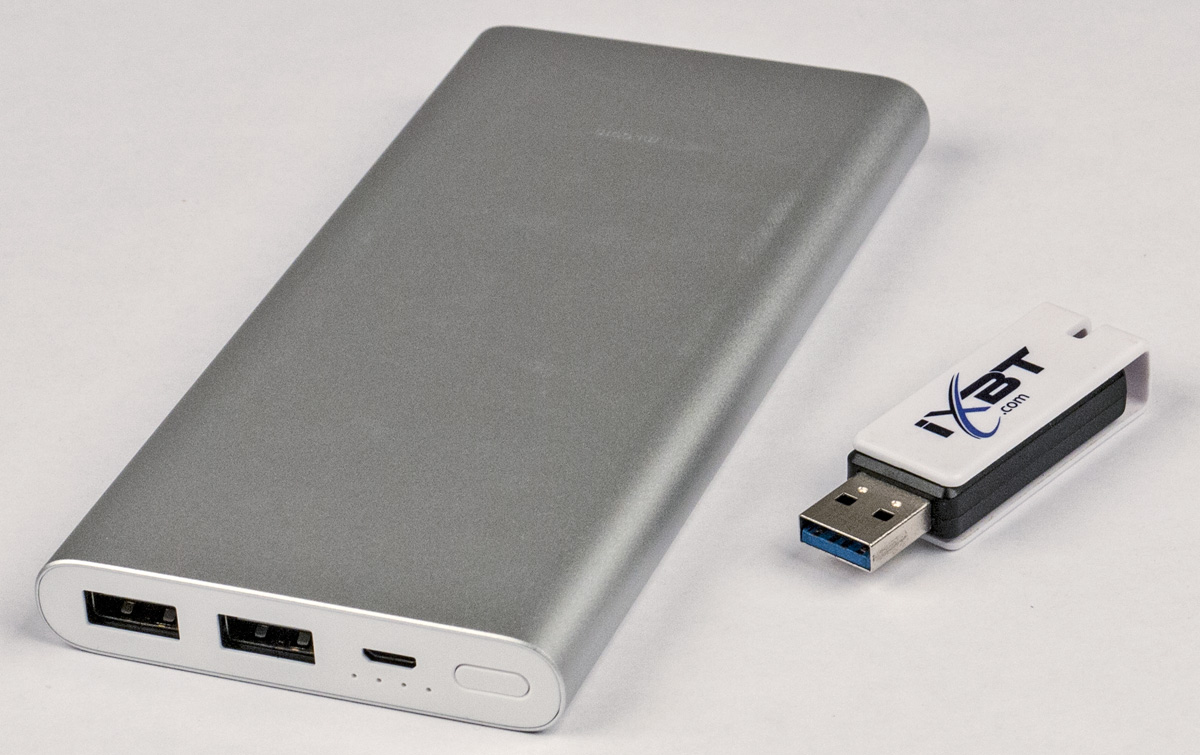

Флешка только для наглядного сравнения размеров

Итог

Мы рассмотрели два образца внешних аккумуляторов Xiaomi, вкратце впечатления следующие.

Обе модели стильные, компактные и довольно легкие. Габариты позволяют легко размещать их практически в любой сумке, исключая разве что совсем уж крошечные дамские, или в большом кармане.

Без особых неудобств можно будет использовать подключенный к пауэрбанку гаджет по прямому назначению, сложив оба устройства «бутербродом». Не слишком длинные штатные кабели при этом мешать не будут.

Возможно подключение одновременно двух устройств (но с оговорками относительно использования режимов и технологий быстрого заряда), а также работа с очень малыми нагрузками.

емкость батарей по современным меркам далеко не рекордная, однако достаточная для большинства вариантов практического применения, и является примером удачного баланса между размерами-весом и временем автономной работы.

Теперь об индивидуальных особенностях.

Mi Power Bank 3 10000 (PLM12ZM) — аппарат с вполне современным набором поддерживаемых режимов и технологий, включая Quick Charge и Power Delivery, причем как для выходов, так и для входов. Входов два — широко распространенный Micro-USB, а также Type-C, который может быть и выходом.

Все же модель несколько противоречивая. Так, на выходах для QC поддерживаются напряжения только до 12 В, для PD и вовсе до 9 В; а для входов — только до 9 В. Конечно, реальных нагрузок с поддержкой более высоких напряжений пока еще не так много, но от новейших моделей пауэрбанков популярного бренда ждешь большего. Да и предельные токи тоже не слишком велики, что поневоле ограничит круг гаджетов, которые можно подключать к PLM12ZM.

Mi Power Bank 2 10000 (PLM09ZM) попроще, без разъема Type-C и соответственно без Power Delivery. Однако и это вполне добротный товар, который вполне способен удовлетворить пользователей, не имеющих гаджетов с поддержкой PD.
