Обзор ИБП Powercom MRT-1000 с топологией Online из новой серии Macan Comfort

В середине 2018 года компания Powercom представила новую серию источников бесперебойного питания Macan Comfort, которая пришла на смену бюджетной линейке Macan.

Модели серии выполнены по технологии онлайн (или двойного преобразования), что обеспечивает чистую синусоиду на выходе и максимальную защиту подключаемого оборудования от всех возможных проблем в электросети. Они превосходят своих предшественников по техническим характеристикам при сохранении демократичных цен.

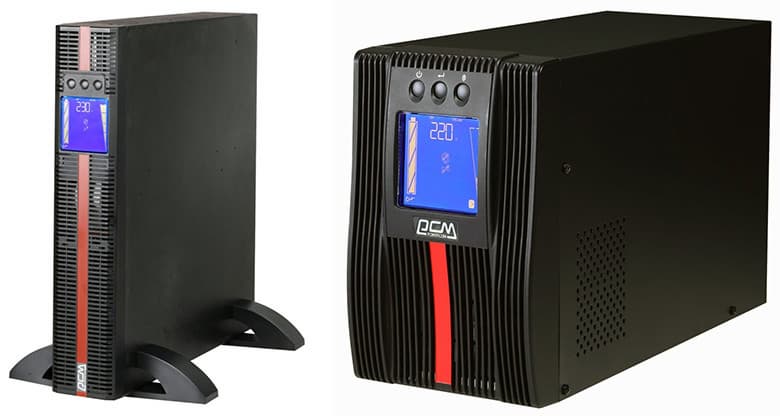

ИБП Macan Comfort могут быть в исполнении MRT с универсальным корпусом, допускающим возможность установки как на пол, так и в стойку, и в исполнении MAC для напольного размещения. Они заявлены как устройства для защиты и обеспечения непрерывной работы серверов, сетевого, вычислительного, телекоммуникационного, медицинского и другого ответственного оборудования, требовательного к качеству питания или поддерживающего критически важные процессы.

В обоих вариантах исполнения в настоящее время есть модели с выходной мощностью 1, 2 и 3 кВ·А. В нашем распоряжении оказался ИБП Powercom MRT-1000 на 1000 В·А.

Параметры и комплектация, функции

В таблице представлены заявленные характеристики рассматриваемой модели, взятые из руководства пользователя и из русскоязычного раздела сайта производителя. Некоторые данные мы внесли по результатам наших исследований.

Диапазон входного напряжения:
при нагрузке 25%
при нагрузке 50%
при нагрузке 75%
при нагрузке 100%

120—276 В
140—276 В
160—276 В
180—276 В
Коррекция коэффициента мощности > 0,99
Частота входного напряжения 50 или 60 Гц (автоопределение)
Выходная мощность (при PF = 1) 1000 В·А / 1000 Вт
Выходное напряжение (устанавливаемое) 208 В, 220 В, 230 В, 240 В ±2%
Частота выходного напряжения 50 или 60 Гц ±0,25 Гц
КПД
в режиме высокой эффективности
90%
> 94%
Форма выходного сигнала при работе от батарей чистая синусоида
THD ≤ 2,5% на линейной нагрузке
Время работы от батареи (полная/половинная нагрузка) 3/9 минут
Время переключения 0 мс (топология Online)
Функция запуска оборудования без подключения к электросети есть
Тип, напряжение и емкость батареи свинцово-кислотная необслуживаемая, 3 × 12 В, 7 А·ч
Возможность подключения дополнительной батареи есть
Максимальный ток заряда 1,0 A (измерено нами)
Типовое время заряда до 90% 4 часа
Индикация монохромный ЖК-дисплей (поворотный)
Звуковая сигнализация есть, отключаемая
Фильтрация импульсных помех есть
Перегрузочная способность 105%—120% в течение 30 секунд (от сети)
101%—109% в течение 10 секунд (от батареи)
Выходные разъемы 4 × IEC C13 с батарейной поддержкой
Дополнительные разъемы слот для SNMP-адаптера, порт аварийного отключения (опции)
Интерфейс USB, RS-232
Защита линий передачи данных нет
Размеры (Ш×Д×В) 84×428×425 мм (2U)
Вес нетто/брутто 14,7/17,5 кг
Шум < 45 дБ на расстоянии 1 м
Условия работы влажность 0%—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года
Описание на сайте производителя pcm.ru
Средняя цена
Розничные предложения

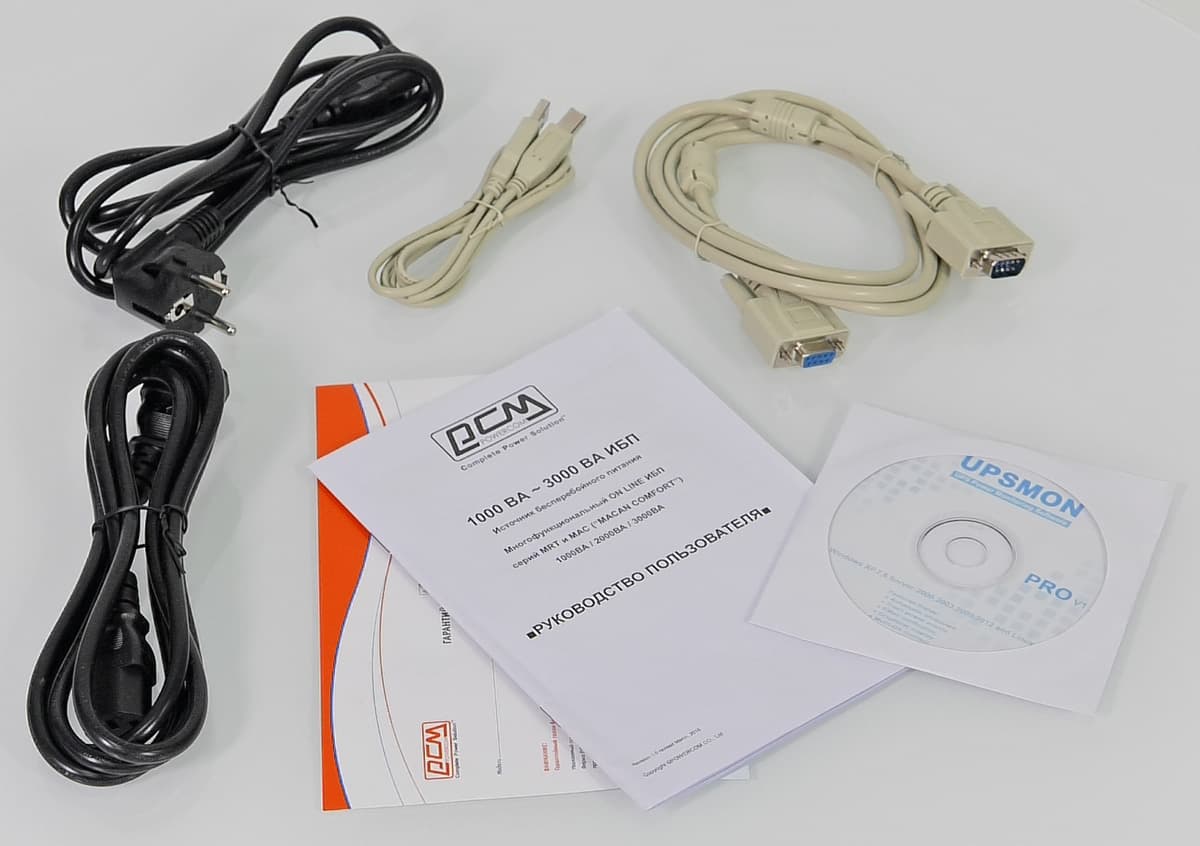

Состав попавшего к нам комплекта несколько отличался от обозначенного на официальном сайте:

  • по одному кабелю для подключения к внешней сети и для нагрузки (длина 1,7 м, сечение 3×0,75 мм²),
  • кабели USB и RS-232/DB9 для подключения к компьютеру с целью управления и мониторинга,
  • комплект пластиковых подставок для вертикального размещения на полу или на столе (с набором винтов),
  • комплект скоб для крепления в стойке (с набором винтов),
  • инструкция на русском языке, гарантийный талон,
  • компакт-диск с ПО.

Все это поставляется в коробке из обычного картона с одноцветным оформлением.

Для ИБП заявлено:

  • нулевое время переключения на аккумуляторы,
  • защита от перегрузки и короткого замыкания,
  • при повышенном/пониженном напряжении электросети — стабилизация с двойным преобразованием,
  • при пропадании напряжения электросети — работа от внутренних аккумуляторных батарей,
  • фильтрация электромагнитных и радиочастотных помех входным и выходным фильтрами,
  • минимальные искажения формы синусоидального входного напряжения и отклонения частоты (нагрузка всегда питается от работающего инвертора, исключая обходной режим Bypass),
  • активная коррекция коэффициента мощности,
  • наличие режима высокой эффективности,
  • выходной коэффициент мощности PF = 1 для максимальной производительности,
  • функция перевода ИБП на байпас (обходной режим),
  • поворотный ЖК-дисплей,
  • индикация уровня заряда батареи,
  • 6-скоростной вентилятор охлаждения для снижения уровня шума.

Нужно дать некоторые комментарии.

Режим Bypass (байпас, обходной) означает, что питание нагрузок происходит непосредственно от внешней сети, без двойного преобразования, а из «начинки» ИБП при этом задействуются лишь цепи защиты и фильтрации помех плюс индикация. Ручное переключение в этот режим полезно, например, чтобы при замене батарей не отключать целиком источник бесперебойного питания и подключенные к нему нагрузки, а автоматическое — при каких-то неисправностях ИБП или в случае его перегрузки.

Режим высокой эффективности — энергосберегающий режим, инструкция поясняет: это новая функция, призванная минимизировать потери и снизить потребляемую мощность. Насчет новизны явное преувеличение, подобное не раз встречалось нам в других ИБП, причем не вчера, хотя, возможно, этот режим является новым именно для продукции Powercom.

А суть в следующем: устройство анализирует качество электропитания на входе по напряжению и частоте, и если считает его вполне удовлетворительным (можно выбрать предельные отклонения для напряжения ±10% или ±15%, для частоты — ±3 Гц), то использует внешнюю сеть в режиме Bypass для питания подключенных нагрузок, а двойное преобразование задействуется лишь при выходе за указанные рамки.

Относительно времени переключения с байпаса на инвертор инструкция использует слово «мгновенно». Дело даже не в том, что это не физический термин: процесс может быть очень быстрым, но все же время переключения будет больше нуля (конкретные значения попробуем отследить при тестировании). Поэтому для питания особо чувствительных нагрузок следует использовать только двойное преобразование, а режим высокой эффективности по умолчанию выключен.

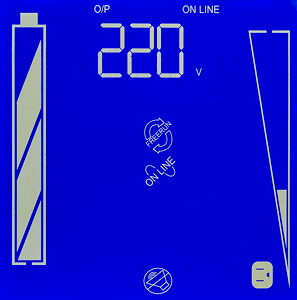

Есть еще режим свободной генерации. На наш взгляд, инструкция описывает его несколько туманно, понятно лишь, что частоты на входе и выходе при этом могут отличаться более чем на указанные в спецификации ±0,25 Гц. Поясним: этот режим нужен для питания оборудования, чувствительного к отклонениям частоты питающего напряжения, в условиях значительной нестабильности частоты на входе — например, при питании от генератора. Переход в обходной режим (байпас) при этом не производится.

Кроме того, некоторые ИБП могут служить преобразователями частоты, позволяющими использовать в наших условиях оборудование, рассчитанное на сеть с частотой 60 Гц; способна ли на это данная модель, тоже выясним ниже.

Поддержка стандарта Smart Battery не заявлена прямо ни на официальном сайте, ни в руководстве. Сложно сказать, насколько она актуальна для подобных ИБП, но все же опробуем ее во время тестирования.

Совместимость с нагрузками, источники питания которых имеют активную коррекцию фактора мощности (Active PFC), также прямо не заявлена, хотя явно должна иметь место. Тоже проверим.

Описание

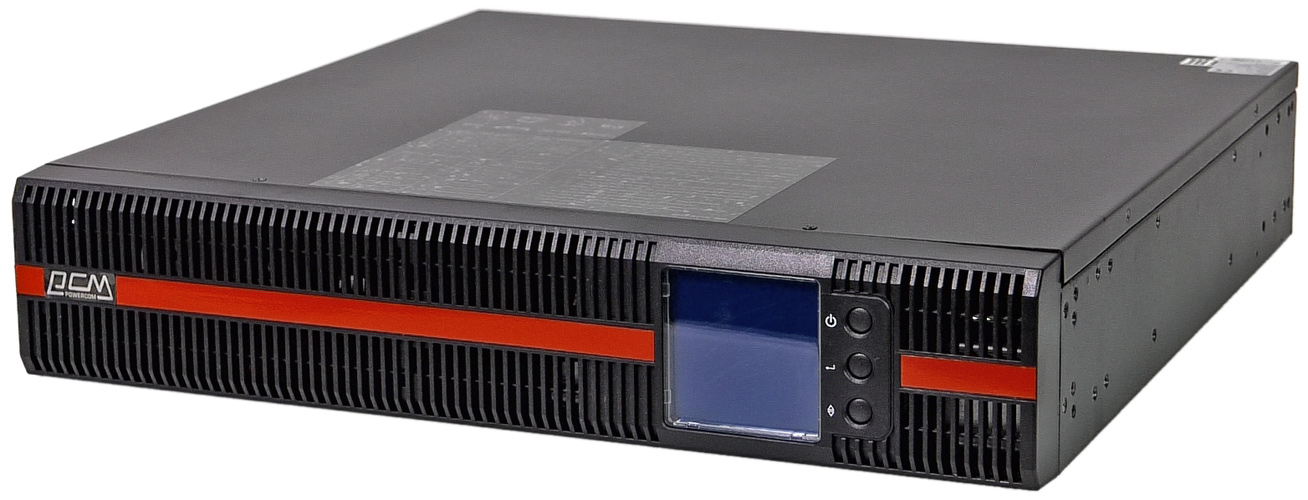

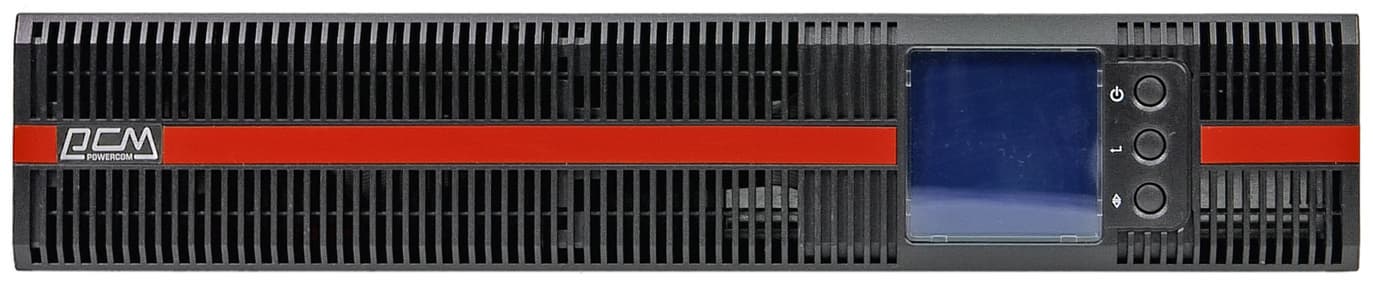

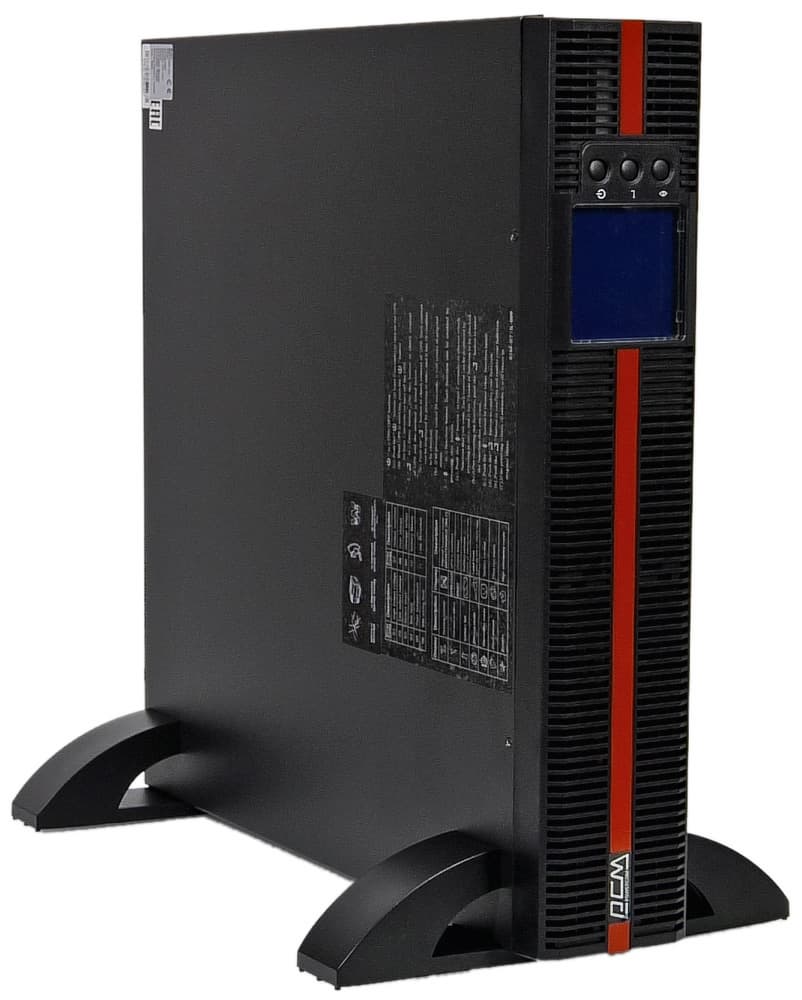

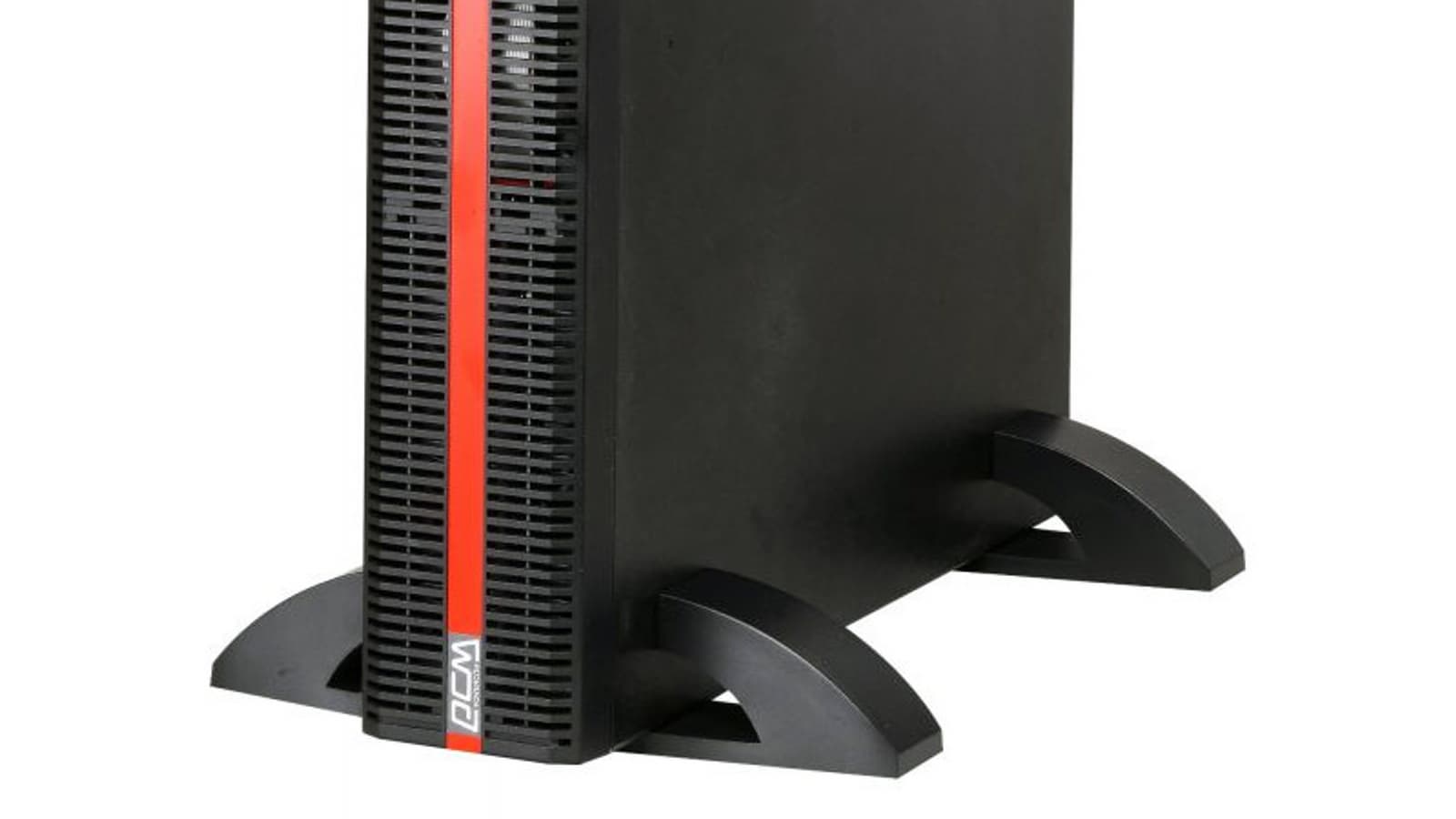

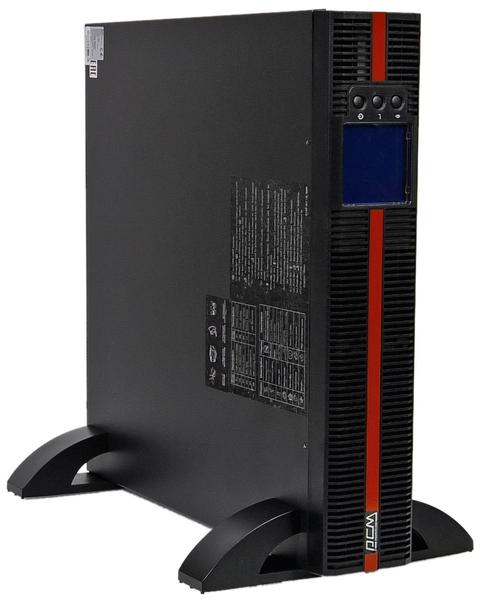

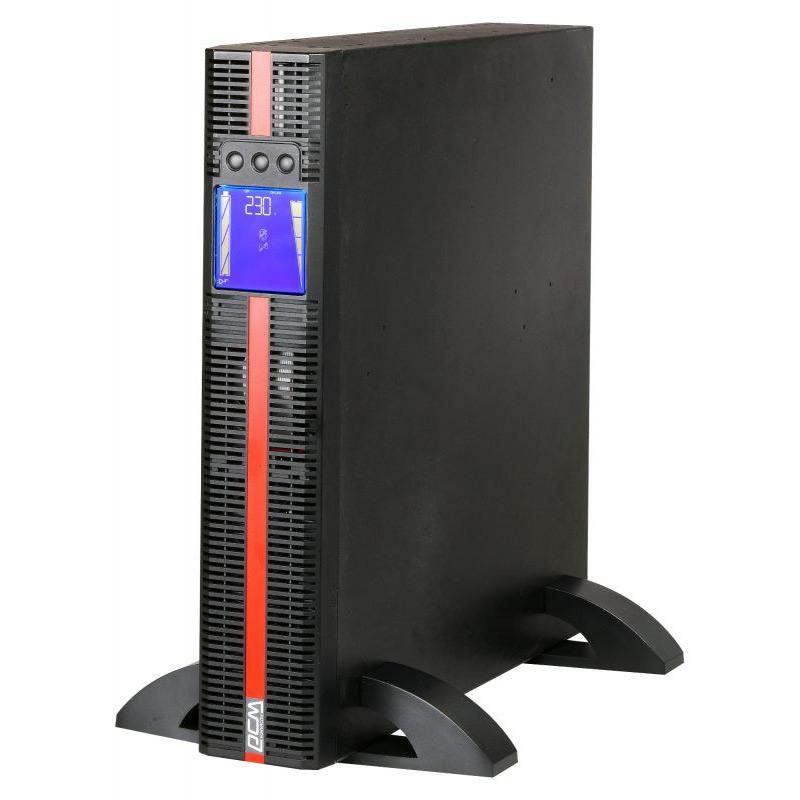

Источник выполнен в корпусе универсального типа, допускающем как размещение на столе или на полу в вертикальном положении, так и установку в 19-дюймовую стойку (горизонтально). Шасси и крышки металлические, передняя панель пластиковая. Расцветка предлагается единственная — матовая черная.

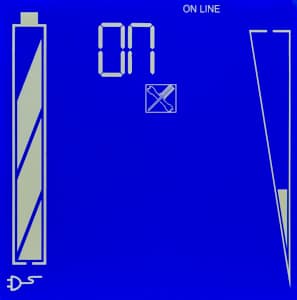

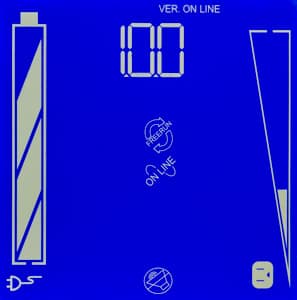

На одном из краев фронтальной панели расположен ЖК-дисплей с белыми символами на синем фоне, его диагональ в спецификации не обозначена, а по нашему замеру получается около 8 см — если сравнивать с аналогами, то размер очень и очень приличный. Значки на нем крупные и хорошо читаемые, запас яркости и контрастности более чем достаточный.

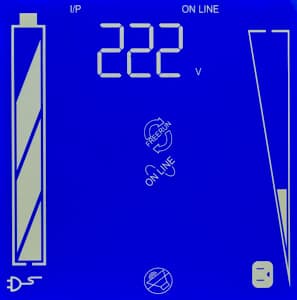

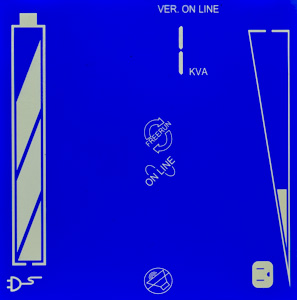

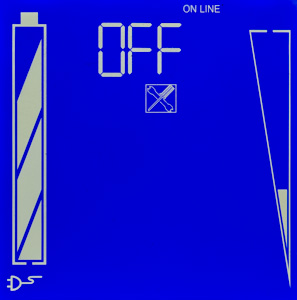

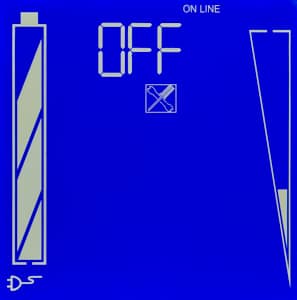

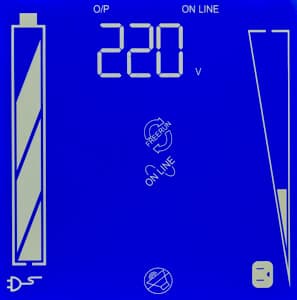

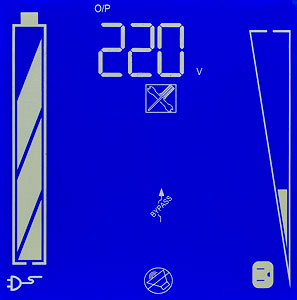

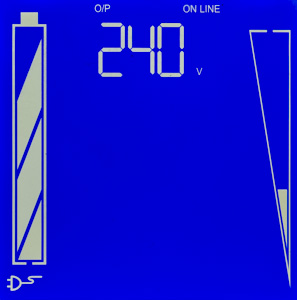

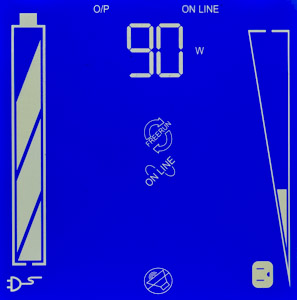

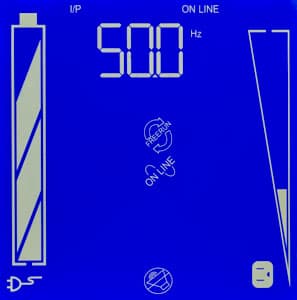

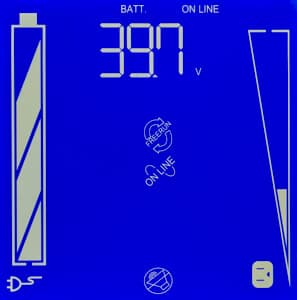

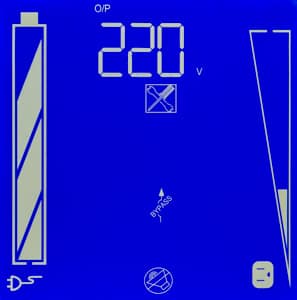

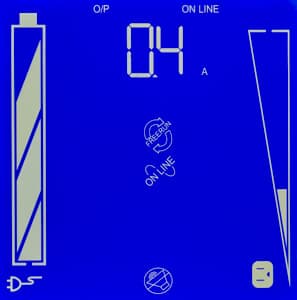

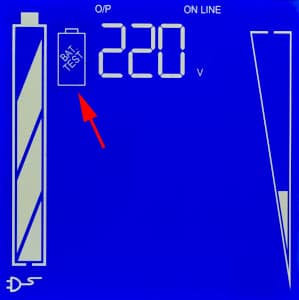

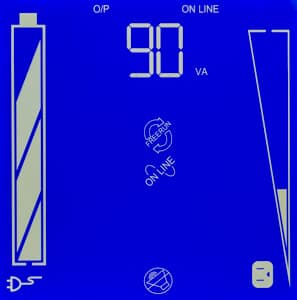

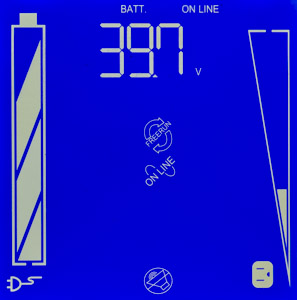

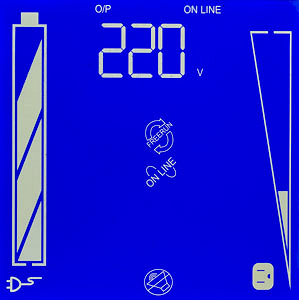

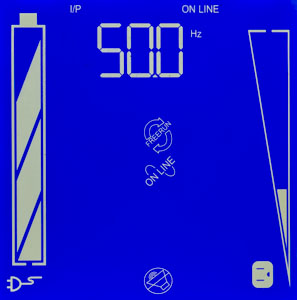

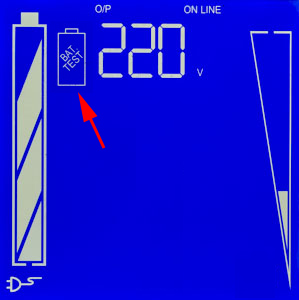

На экране в графическом и цифровом виде отображается различная полезная информация. Как часто бывает, способ ее подачи требует некоторого привыкания и изучения документации: например, многие события отображаются в виде кодов ошибок, состоящих из двух цифр, а для их расшифровки придется заглянуть в инструкцию. На одной из боковых поверхностей есть наклейки с краткой расшифровкой обозначений и кодов (на английском языке), но они будут видны не при любом варианте размещения источника.

Перечень отображаемых сведений также в некоторых деталях отличается от имеющегося в других аналогичных ИБП. Например, нет оценки времени работы от батарей при текущих нагрузке и заряде батарей; но грустить на этот счет вряд ли есть смысл: как не раз показывали наши тесты, такие оценки зачастую бывают далеки от наблюдаемого на практике. Не отображается и значение заряда батарей в процентах, и это тоже не повод для сожалений: все равно такие показания очень приблизительны, их вполне может заменить графическая «линейка».

Вот что может отображаться на экране:

  • уровни нагрузки и степени заряда батареи в виде диаграмм,
  • символы, обозначающие различные режимы — работа от батарей или сети, в том числе в режиме байпаса, перегрузку, энергосбережение, отключение звуковых сигналов и т. д.,

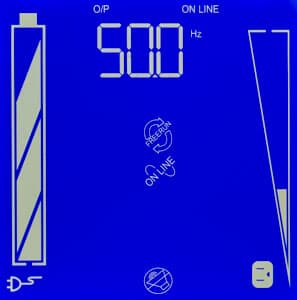

  • цифровые значения для величины и частоты входного и выходного напряжений, мощности нагрузки (в вольт-амперах и в ваттах, а показ в процентах от максимума не предусмотрен), напряжения на батарее (по нему можно судить и об уровне заряда), также можно посмотреть номинальную мощность в kVA данной модели ИБП (вероятно, это будет полезно при установке в стойку: шильдик с соответствующим обозначением имеется только на одной из боковых стенок, а потому не будет виден) и версию прошивки,
  • уже упоминавшиеся коды ошибок.

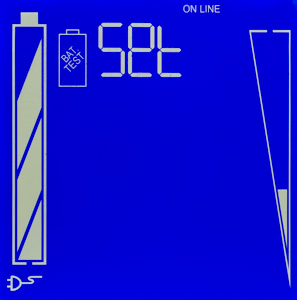

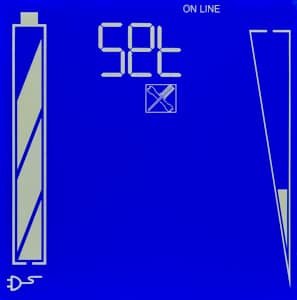

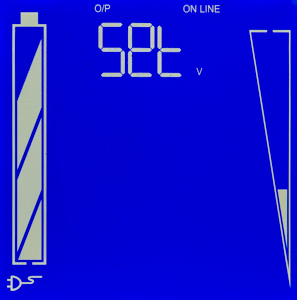

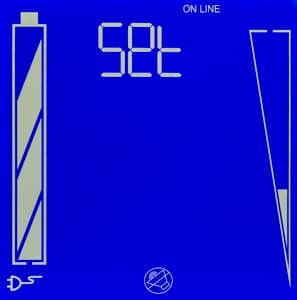

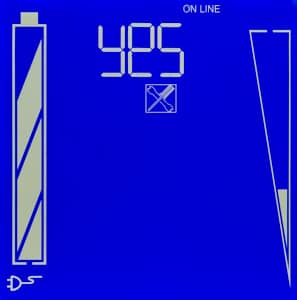

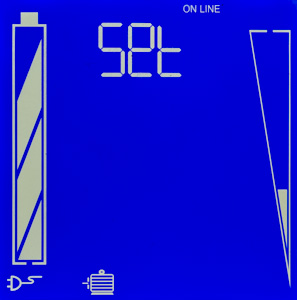

Есть и меню, позволяющее производить различные настройки ИБП и менять режимы — например, можно принудительно перевести источник в режим Bypass.

Для управления используются три кнопки, расположенные рядом с экраном. Они механические, пользоваться ими вполне удобно.

Естественно, учтена возможность как вертикальной, так и горизонтальной установки, причем весьма оригинально: плата с ЖК-индикатором оснащена датчиком положения, и при повороте корпуса на 90 градусов часть информации (прежде всего — цифры) тоже поворачивается, чтобы обеспечить удобство считывания без лишних манипуляций со стороны владельца. Подобное нам пока не встречалось; справедливости ради заметим: ИБП в конструктиве, предусматривающем два варианта размещения, попадают в нашу лабораторию не очень часто, и мы не будем утверждать, что автоповорот есть только в Powercom Macan Comfort MRT.

Свободную от органов управления часть фронтальной панели занимают вентиляционные прорези. В боковых стенках областей с перфорацией нет.

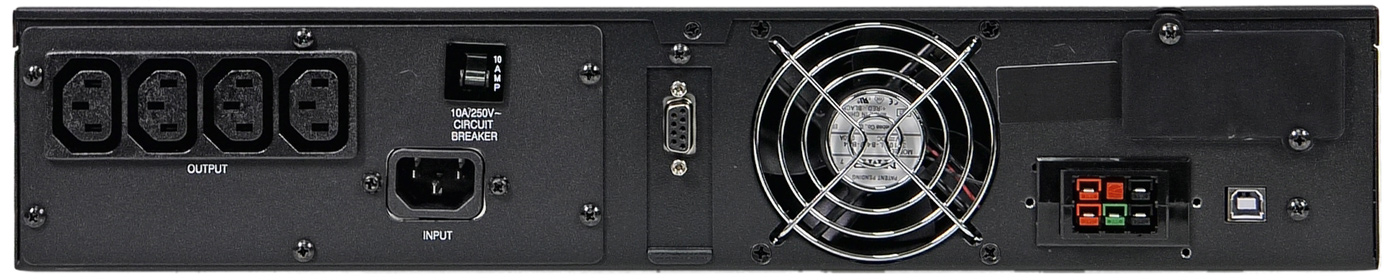

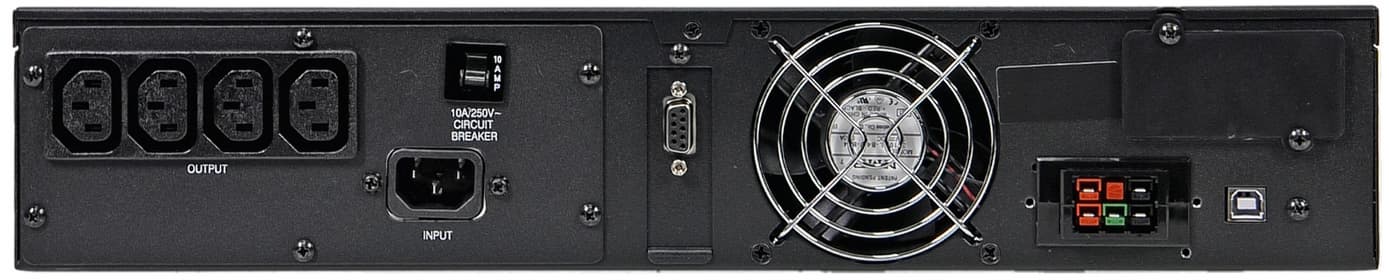

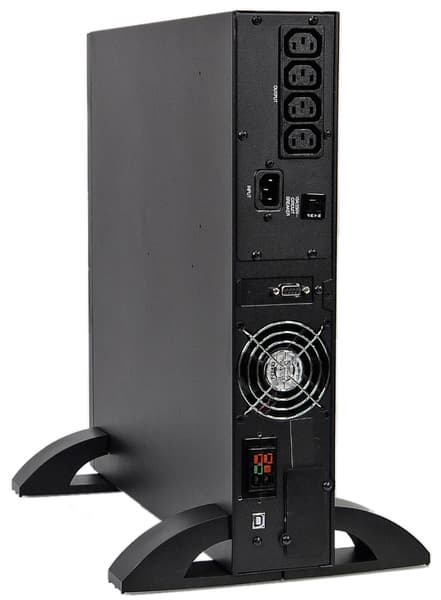

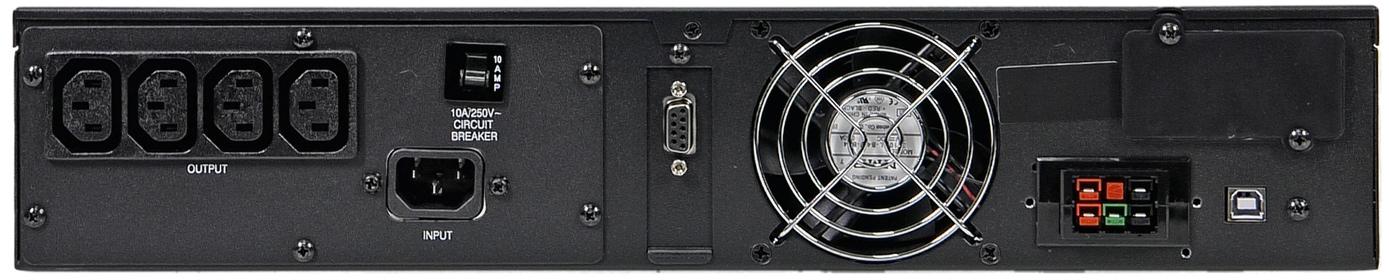

На задней стенке находятся четыре выходные розетки IEC C13 с батарейной поддержкой, гнездо для подключения кабеля питания и шток входного автоматического предохранителя. Там же находятся и слаботочные коннекторы — порты USB типа B и RS232 для подключения ИБП к компьютеру с целью управления и мониторинга.

Заглушкой черного цвета закрыт разъем для опциональной SNMP-платы.

Кроме того, на задней стенке имеется вентилятор (у более мощных моделей их два), а также коннектор для дополнительного батарейного блока. Их установку рекомендуется производить с привлечением авторизованного сервисного специалиста, однако это не категорическое требование: процедура подключения описана в инструкции. Таких блоков может быть один или два, соединительные кабели имеются в их комплекте.

Внутреннее устройство, батареи

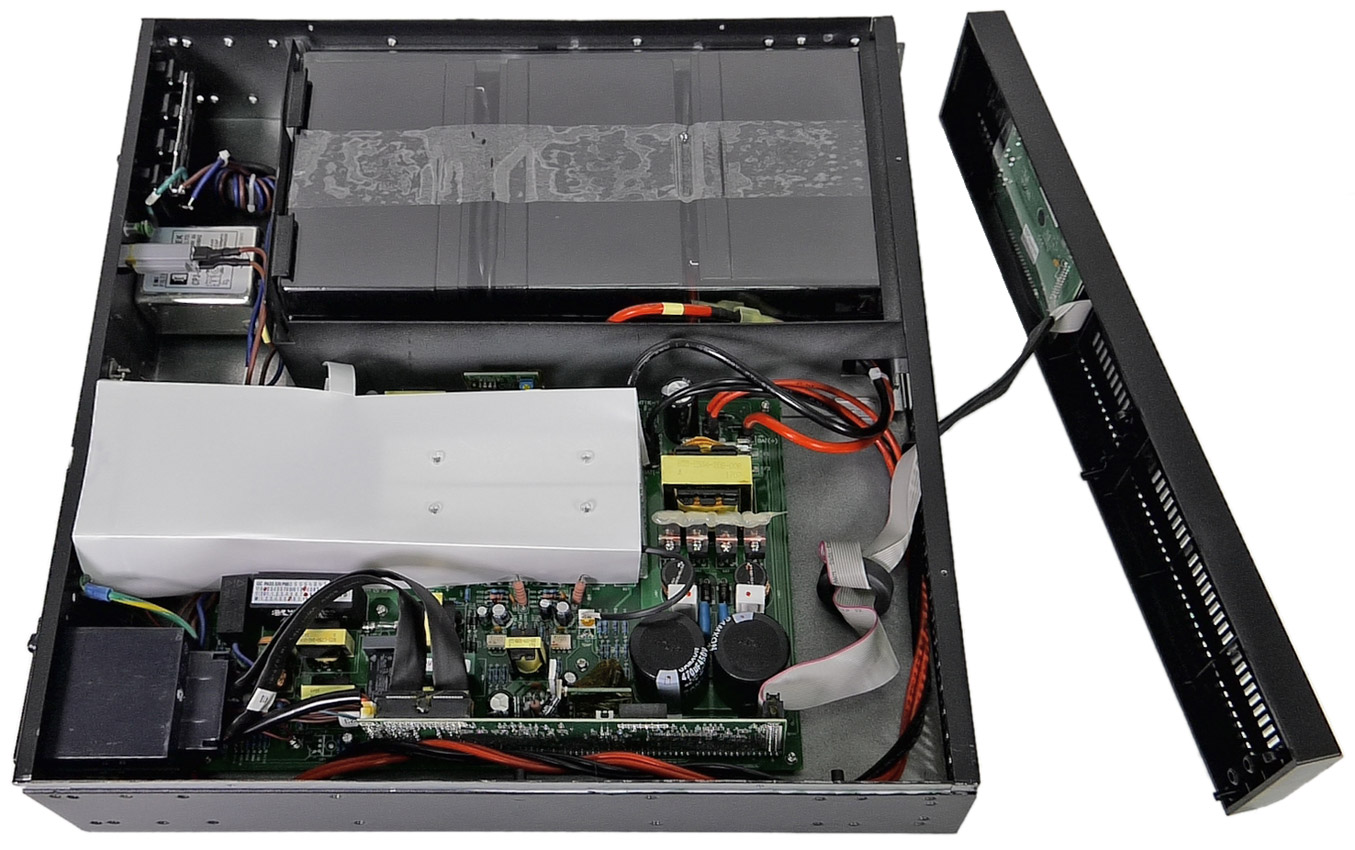

Чтобы открыть крышку корпуса ИБП, нужно удалить семь небольших винтов, а если установлены подставки для вертикального размещения, то начинать нужно с их снятия.

Начнем со входа. Входная розетка вмонтирована в закрытый металлическим кожухом модуль, содержащий полноценный LC-фильтр шумов и помех (его схема приведена на наклейке). Затем следует автоматический предохранитель с номиналом 10 ампер для защиты внешних цепей от серьезных неисправностей внутри ИБП.

Все остальное смонтировано на плате с большим количеством электронных компонентов. От всплесков напряжения в питающей сети ИБП защищен варисторами, а провода, подходящие к его выходным розеткам, снабжены ферритовым кольцом.

На фото бросается в глаза защитный кожух из белого пластика, выполняющий две функции: он защищает от случайного прикосновения к радиаторам силовых компонентов, а также формирует поток воздуха, создаваемый установленным на задней стенке вентилятором (80×80×25 мм, напряжение питания 12 В) для охлаждения этих радиаторов. Вентилятор установлен как вытяжной, приток воздуха идет через прорези в передней стенке шасси и в лицевой панели.

Если потребуется снять этот кожух, учтите: он крепится не пистонами, а винтами из прозрачного пластика — их надо откручивать, а не выдергивать.

Силовые компоненты — транзисторы, диоды и выпрямительный мост — установлены на двух алюминиевых радиаторах, ребра которых ориентированы продольно, в направлении потока воздуха, создаваемого вентилятором. Температура контролируется термодатчиком, закрепленным на одном из радиаторов.

Вентилятор работает постоянно, меняется лишь скорость вращения и соответственно уровень шума.

Переходим к аккумуляторам. По понятным причинам большого и тяжелого низкочастотного трансформатора в данном ИБП нет, поэтому вес в значительной степени определяется именно ими.

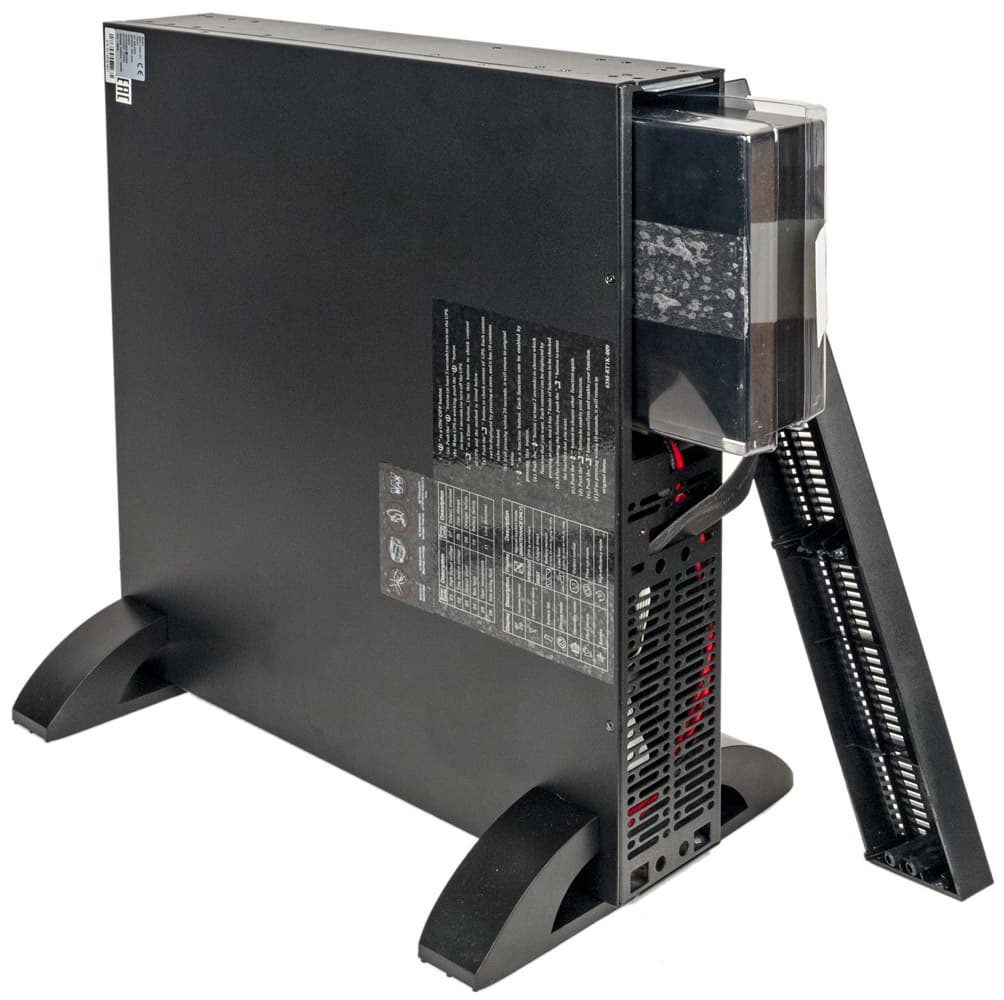

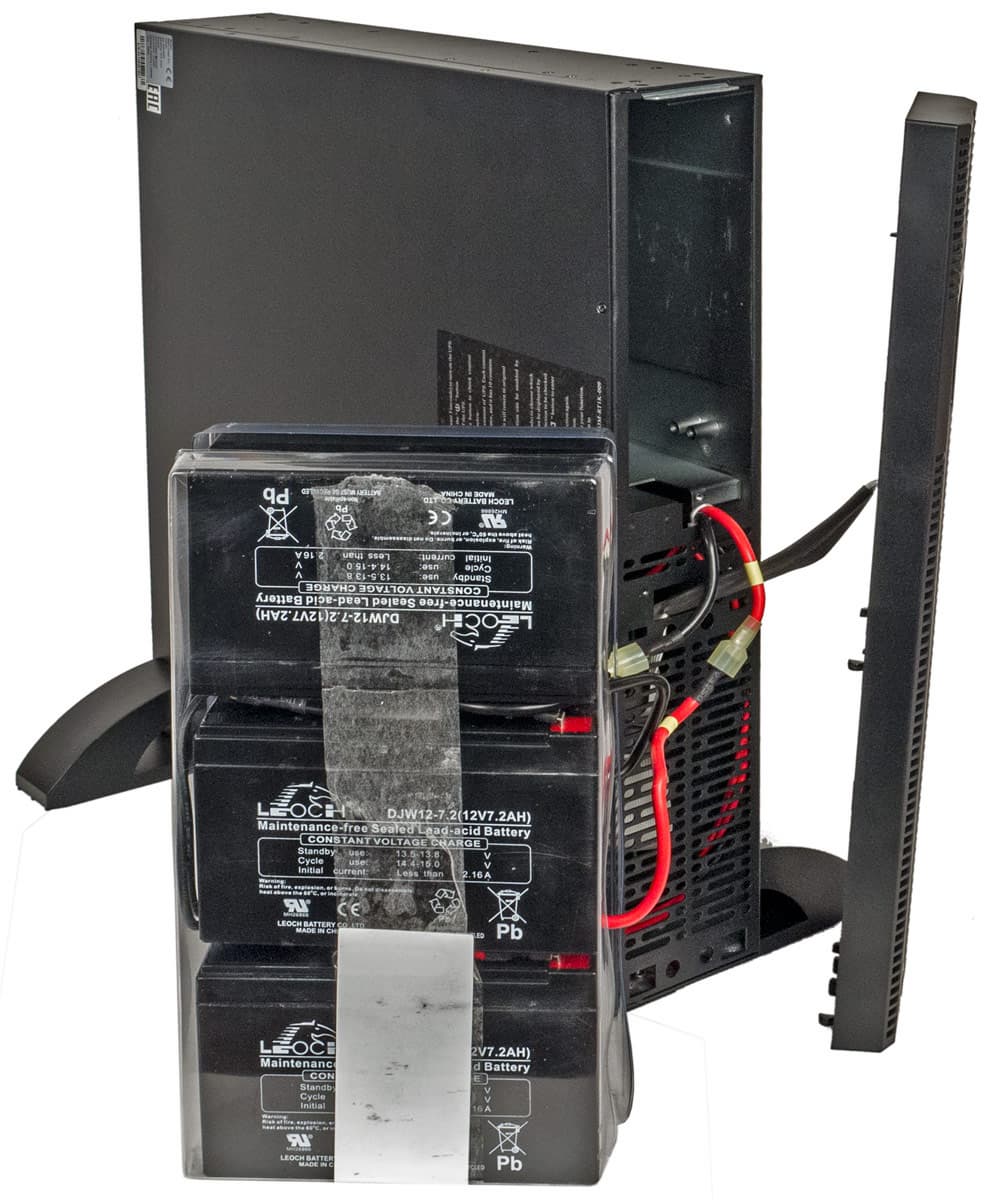

Батарея съемная, для ее извлечения нужно снять пластиковую фронтальную панель, которая удерживается защелками, и открутить один винт у крепежной планки. Плоский кабель панели управления достаточно длинный, его отключать не придется.

После этого блок батарей можно будет выдвинуть вперед.

В цепи АКБ имеются два параллельно включенных предохранителя по 30 А (именно такой номинал обозначен на самом предохранителе, хотя на плате нанесено «FU20A ... * 2»). В этой модели они съемные, хотя чаще можно встретить предохранители, запаянные в плату. Для защиты других цепей есть и еще предохранитель, на этот раз распаянный.

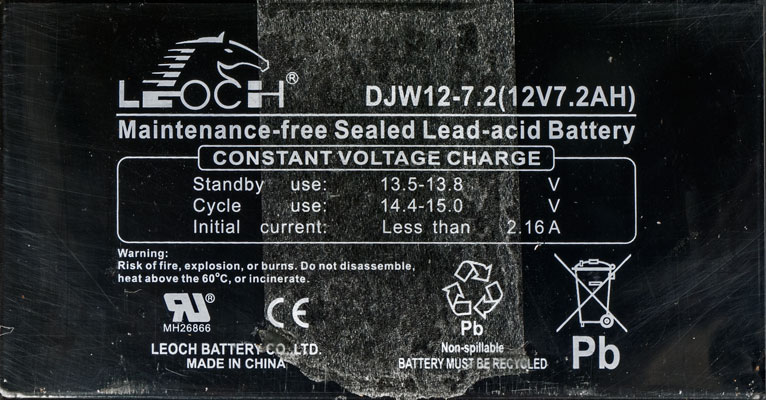

Батарейный блок состоит из трех соединенных последовательно АКБ на 12 В, 7 А·ч. В нашем экземпляре ИБП использовались Leoch DJV12-7.2.

Напомним: обозначенные на корпусе самой АКБ и в спецификации ИБП значения в ампер-часах скорее играют роль типоразмера, определяющего габариты батареи и нужного при подборе замены. А емкость не есть величина однозначная, она сильно зависит от условий разряда, прежде всего от тока нагрузки.

Инструкция допускает самостоятельную замену батарей владельцем. Правда, описание процедуры замены требует лишь не отсоединять аккумуляторы в момент, когда ИБП находится в режиме работы от батарей, поэтому надо добавить: чтобы не отключать нагрузки, источник надо перевести в режим ручного байпаса (на индикаторе должен появиться символ со скрещенными отверткой и гаечным ключом).

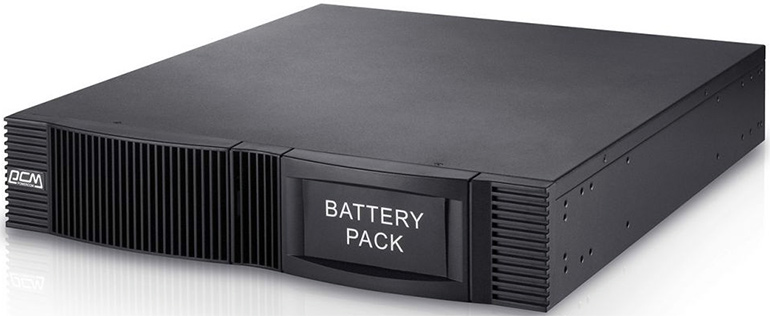

Дополнительные внешние батарейные блоки содержат такие же АКБ, но их там вдвое больше: шесть вместо трех. И упомянутые выше предохранители защищают только цепь внутренней батареи ИБП, разъем для внешних батарей подключается после них — вероятно, внешние ББ имеют собственные предохранители, что вполне логично.

Программное обеспечение

Smart Battery

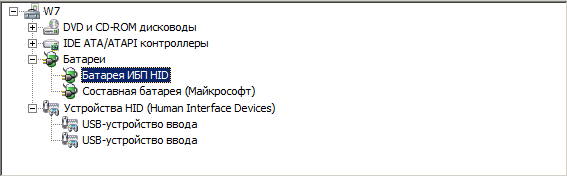

Поддержка стандарта Smart Battery в официальных материалах не заявлена прямо и однозначно, но при подключении ИБП к компьютеру в диспетчере устройств появляются «Батарея ИБП HID» и дополнительное «USB-устройство ввода» (скриншоты сделаны на Windows 7).

А в панели задач — иконка батареи, после наведения на нее курсора раскрывается окно с дополнительными параметрами.

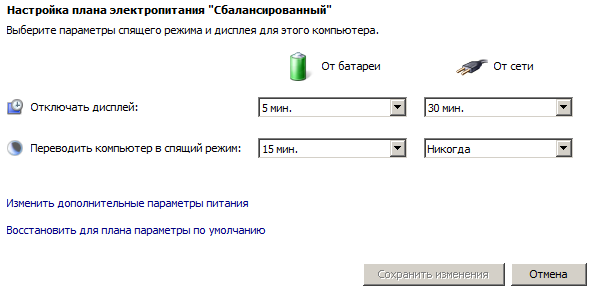

Соответственно и в настройках схем управления электропитанием появляются два столбца для значений основных настроек — «От батареи» и «От сети», а также новые дополнительные параметры, учитывающие особенности работы от батареи.

В принципе, для некоторых случаев и этого будет достаточно — можно настроить параметры энергосбережения при работе от батарей и отключение компьютера при определенном уровне разряда. Но, конечно, настраивать сам ИБП не получится, для этого потребуется установка дополнительного ПО.

Программа UPSMon Pro

На имеющемся в комплекте диске имеется программа UPSMon Pro в версии 1.23. Однако по уже знакомым нам ИБП Powercom мы знаем, что это далеко не самая свежая версия — два года назад предлагалась v2.1, а на момент тестирования в разделе «Загрузки» можно было скачать v2.4, что мы и сделали. Заметим попутно: там же есть версия для Linux, а также утилита UPSMon Manager для мониторинга нескольких ИБП в локальной сети.

Процедура установки не вызывает вопросов, после ее окончания соединяем компьютер и ИБП USB-кабелем.

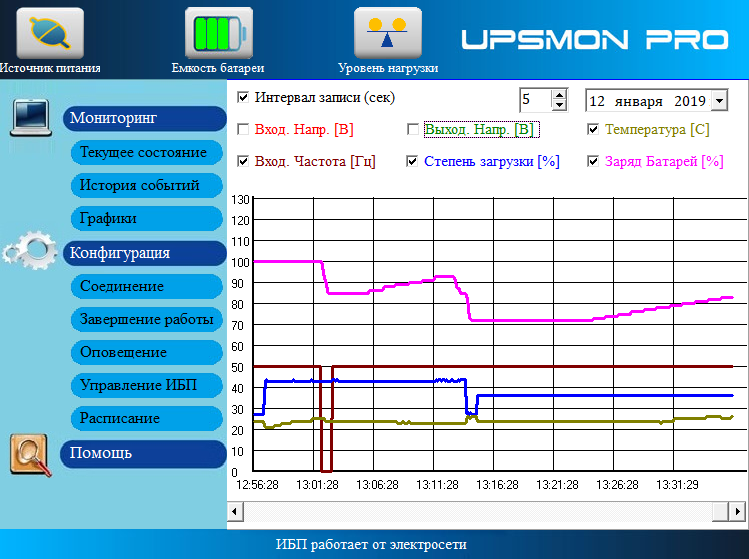

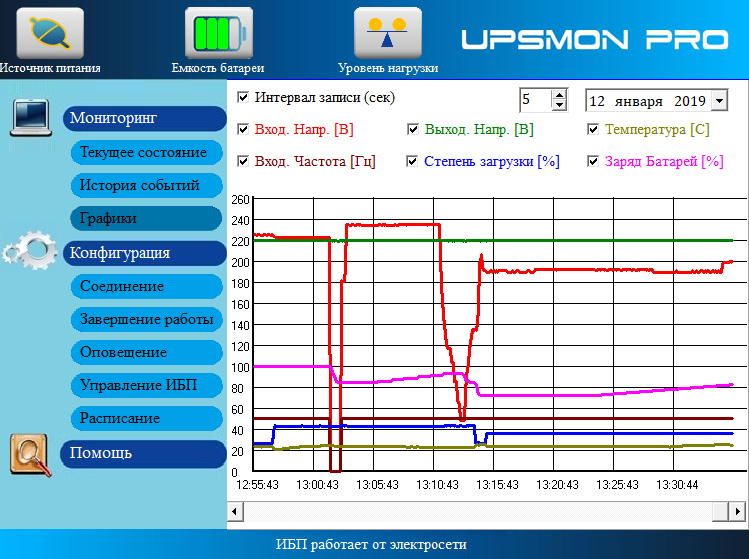

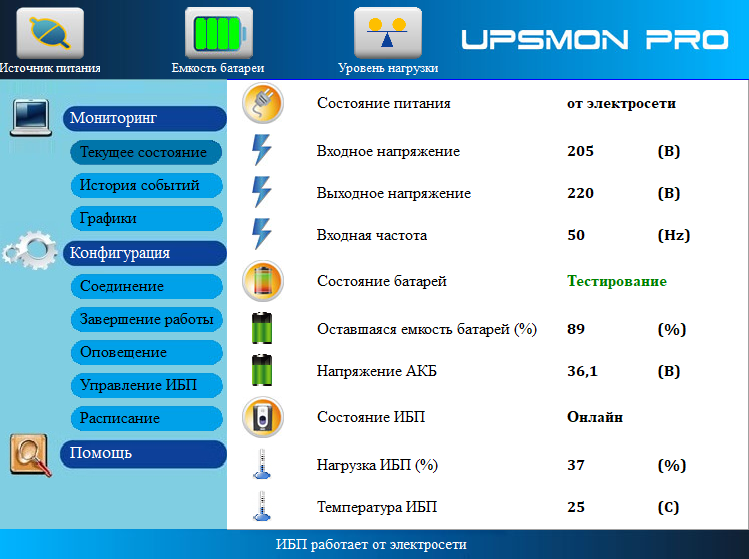

Как видите, в дополнение к отображаемой на ЖК-экране самого источника информации добавляются такие параметры, как выраженные в процентах остаток заряда батареи и уровень нагрузки (правда, значение в ваттах или вольт-амперах отсутствует), а также температура ИБП — очевидно, она считывается с имеющегося внутреннего датчика.

Изменения состояний по шести параметрам (входное и выходное напряжения, входная частота, уровни нагрузки и заряда батареи, а также температуры) можно отслеживать в виде графиков:

Как и в предыдущих версиях, окно программы имеет фиксированный размер. Кроме того, оцифровка вертикальной оси общая для всех параметров, то есть для напряжения считываем вольты, для частоты — герцы, для температуры — градусы Цельсия, для уровней нагрузки и заряда — проценты. Поскольку максимальными являются значения в вольтах, то графики для всех параметров, кроме напряжений, оказываются в самой нижней части окна, и на них сложно отслеживать визуально небольшие изменения.

Однако выход есть: можно снять «птички», задающие отображения входного и выходного напряжений, тогда графики для прочих параметров станут более наглядными.

Однако если убрать отображение следующего параметра с высокими значениями — уровня заряда батареи в процентах, масштаб по вертикали у оставшихся графиков уже не увеличится.

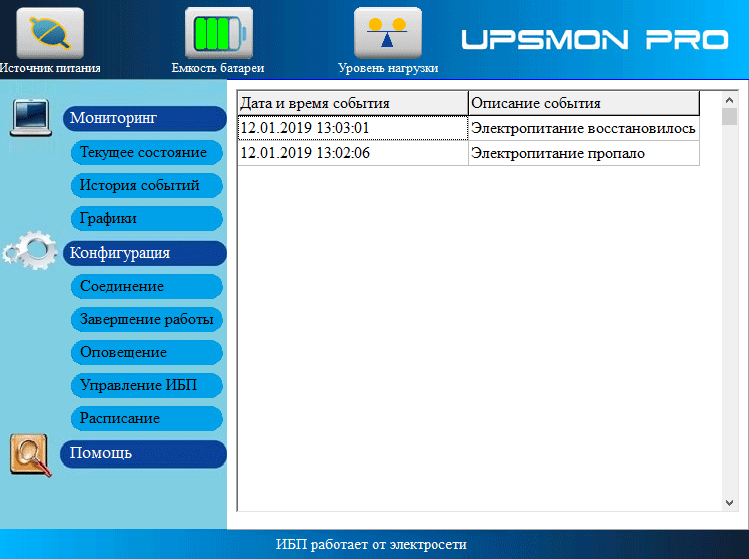

Ведется и запись событий:

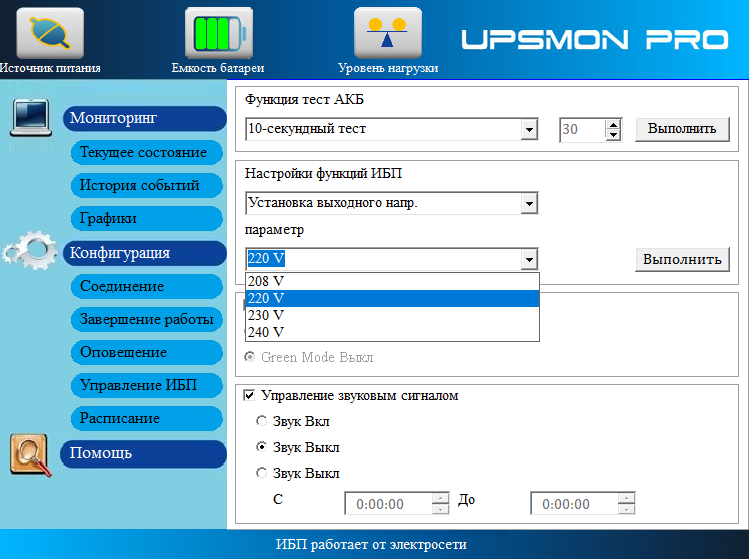

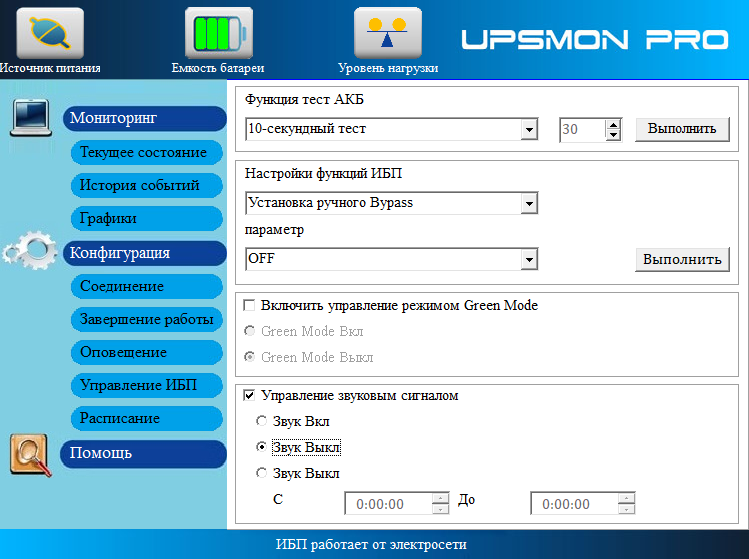

Программа позволяет управлять некоторыми настройками и режимами источника бесперебойного питания:

Как видите, настройки здесь связаны лишь с режимом Green Mode и со звуковыми сигналами — их можно не только выключить совсем, но запретить в определенное время. Правда, сами установки поменять можно, но кнопки «Выполнить» для них нет, и сложно понять, отправлены ли изменения в ИБП или они остались только на экране.

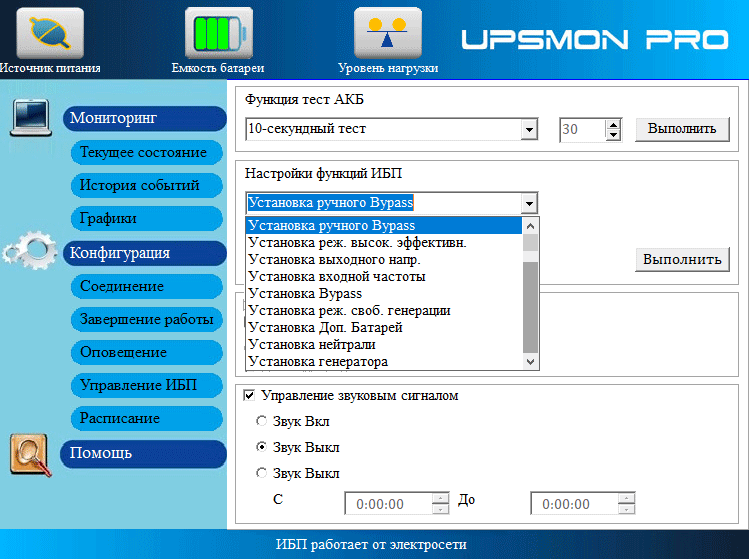

Зато режимов много:

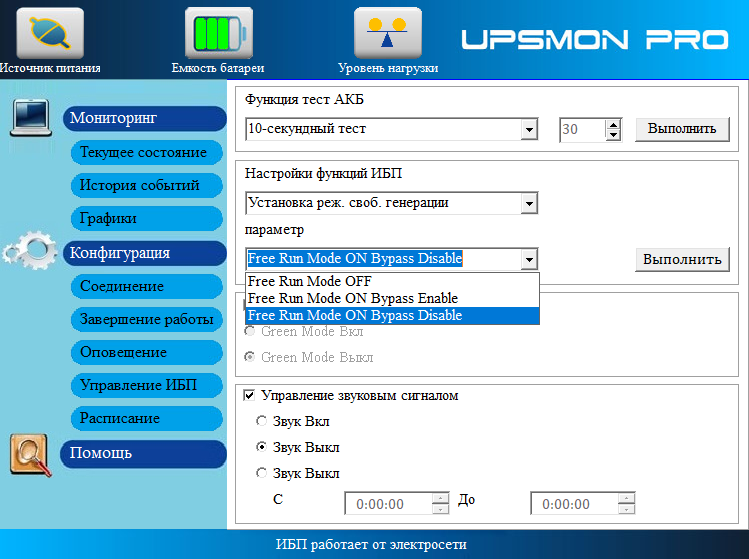

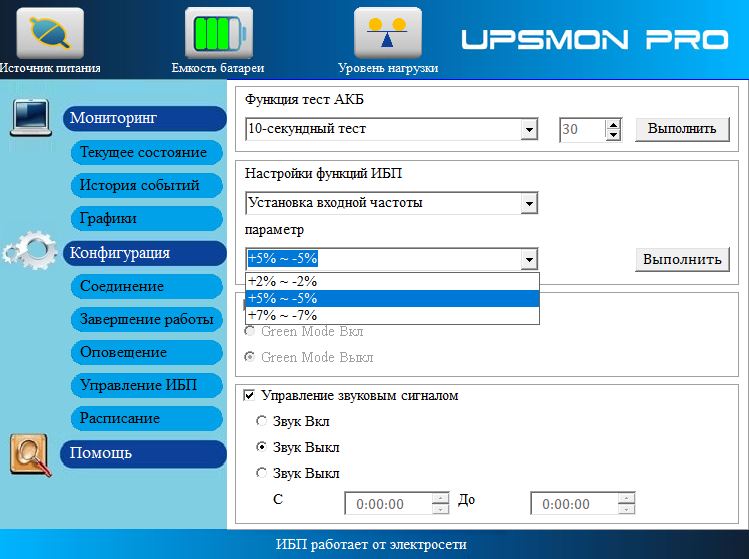

И именно для определенных режимов задаются соответствующие параметры:

Здесь кнопка «Выполнить» имеется.

Выходная частота в списке отсутствует, и задать на выходе 60 Гц при 50 Гц на входе нельзя, то есть использовать ИБП в качестве преобразователя частоты для питания оборудования, рассчитанного на использование в регионах с сетью 60 Гц, не получится. Это не упрек в адрес устройства, а просто констатация факта.

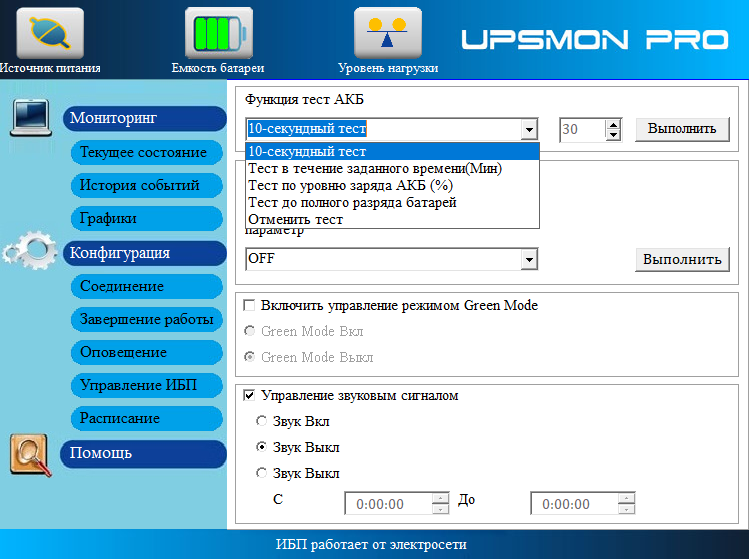

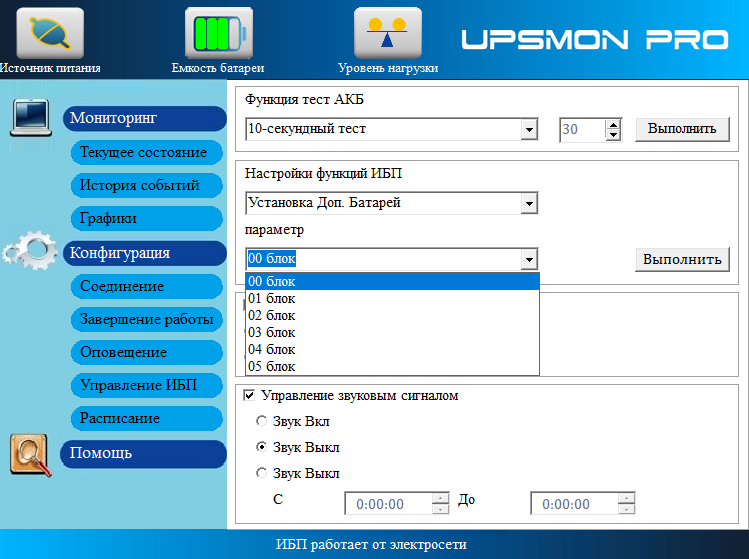

Есть поле для выбора и выполнения ряда тестов:

Однако, если выбрать какой-то из них, задать параметр (при наличии) и нажать «Выполнить», то может показаться, что ничего не происходит. В инструкции сказано, что тесты не могут быть проведены в первые 24 часа после включения в электросеть, но в нашем случае источник успел проработать гораздо дольше. На самом деле, тесты все же запускаются, однако это происходит «без излишней помпы» — нет ни звуковых сигналов, ни каких-то щелчков, лишь на экране загорается символ Battery Test (на скриншоте показан красной стрелкой).

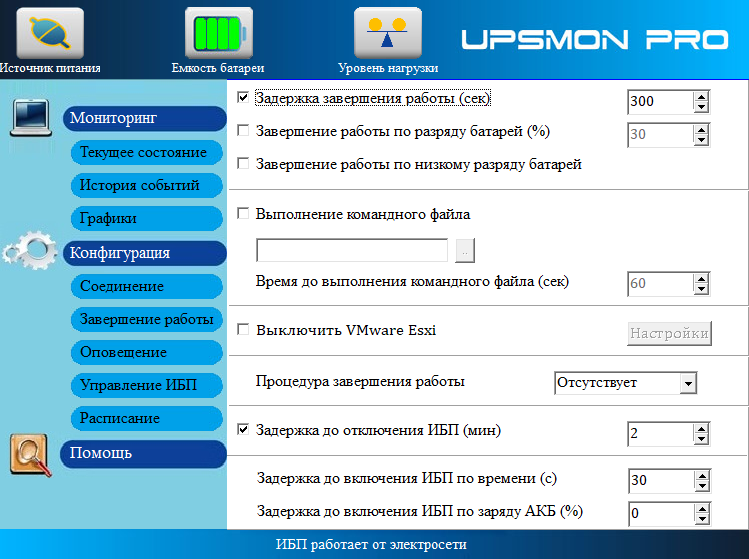

Предусмотрена возможность управления процессом отключения компьютера, для питания которого используется ИБП:

Программа UPSMon Pro включается в автозагрузку. Если надобность в ней отпала, ее можно деинсталлировать из оснастки «Программы и компоненты» Windows.

Тестирование

Различные аспекты

Точность показаний, отображаемых на ЖК-экране. Переменное напряжение на входе и выходе: разница с нашим лабораторным прибором составляла 1-2 В. Постоянное напряжение на батарее: разница в пределах 0,2 В. Таким образом, отклонения не превышали одного процента, и можно считать, что точность для практических целей вполне достаточная, тем более что показания достаточно стабильны.

С измерением мощности дело обстоит не хуже, разве что отображаемые значения не столь стабильны. Так, для резистивной нагрузки в 250 Вт индикатор показывал довольно быстро меняющиеся значения от 233 до 236 Вт, что с неплохой для практических целей точностью соответствует номиналу подключаемой нагрузки (его мы определяем с точностью ±5%, то есть реально могло быть от 238 до 263 Вт).

Очень малые нагрузки отображаются еще точнее: для 25 Вт (с тем же возможным отклонением ±5%) индикатор показывал «25 W».

Работа с малыми нагрузками. Некоторые ИБП в батарейном режиме попросту отключаются через определенное время, исчисляемое максимум 10-15 минутами, причем иногда такими отключениями можно управлять, а порой — нельзя. Производители на этот счет дают довольно туманные объяснения вроде заботы об аккумуляторах и обеспечении скорейшего восстановления заряда в них, а вот пользователи бывают очень недовольны.

Поэтому успокоим читателя: с нагрузкой в 25 Вт ИБП работает нормально, меньше мы попросту не пробовали — вряд ли кто-то будет запитывать от такого источника нагрузки типа зарядного устройства для телефона.

«Холодный старт», то есть возможность запуска оборудования без подключения к электросети, в описании упоминается, и действительно: без подключения к розетке ИБП можно включить, причем с нагрузками в широком диапазоне, мы опробовали от 25 до 500 Вт.

Шум при работе: как и большинство подобных моделей, MRT-1000 нельзя выключить полностью с панели управления — если ИБП подключен к розетке, то его ЖК-экран и вентилятор работают. Шум зависит лишь от режима: вентилятор может вращаться быстрее или медленнее. Максимальный зафиксированный нами шум составил 48,0-48,5 дБА с расстояния 1,0 м (замер производился в помещении с фоновым уровнем шума менее 30 дБА).

Таким образом, мы не рекомендуем устанавливать данный ИБП в помещении, где постоянно находятся люди.

Оценку работы с компьютерным блоком питания, имеющим активную коррекцию фактора мощности, мы производим на примере компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он (вместе с монитором) потребляет 150—230 В·А, никаких проблем не наблюдалось.

Собственное потребление: включаем ИБП после автоотключения по разряду батареи, выход отключаем — идет только заряд; потребление долгое время остается на уровне 90—92 В·А (PF около 0,7). Если включить выход, но без нагрузки, то потребление составит 110—112 В·А, PF будет чуть выше — ближе к 0,75.

Когда батарея полностью заряжена, то потребление включенного без нагрузки ИБП снижается, но незначительно, процентов на 12-15.

Батарея. Ее максимальный зарядный ток по нашему замеру составил 1 А, причем находится на этом уровне очень недолго. Длительное время заряд происходит токами 0,8-0,9 А (вполне обычные значения для большинства ИБП), и это позволяет утверждать, что указанное в спецификации время заряда в 4 часа является чрезмерно оптимистичным, даже если речь идет о восстановлении энергии в АКБ до уровня 90%.

Естественно, время заряда будет зависеть от глубины предшествующего разряда, напомним: малые нагрузки (то есть малые токи) дают более глубокий разряд, чем большие, соответственно и заряд будет длиться дольше.

Работа от сети

Топология двойного преобразования подразумевает, что вход и выход источника во всех режимах полностью независимы — нет ни прямой трансляции входной сети в нагрузку (исключая режим Bypass), ни трансформаторов системы AVR.

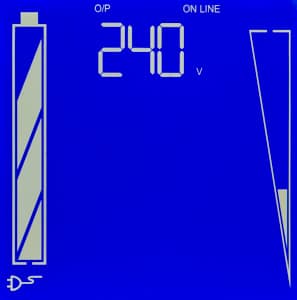

Мы уже говорили, что можно выбрать один из четырех номиналов выходного напряжения: 208, 220, 230 и 240 вольт. По умолчанию установлено 220 В, наш лабораторный вольтметр в диапазоне резистивных нагрузок от 25 до 500 Вт и с реактивной нагрузкой 400 В·А (PF = 0,7) показывал значения 219,1—219,8 В.

В сети нашей лаборатории суммарный коэффициент гармонических составляющих находился на уровне 0,7—0,8%, на выходе ИБП в нормальном режиме не превышал 1,0%, отклонение по частоте не более 0,1 Гц.

То есть результаты замеров полностью соответствуют не только требованиям действующего ГОСТ 32144-2013, на который мы ориентируемся при оценке ИБП, но и более жестким рамкам собственной спецификации ИБП.

Приводим осциллограммы (на всех цена деления по горизонтали — 5 мс, по вертикали — 200 В):

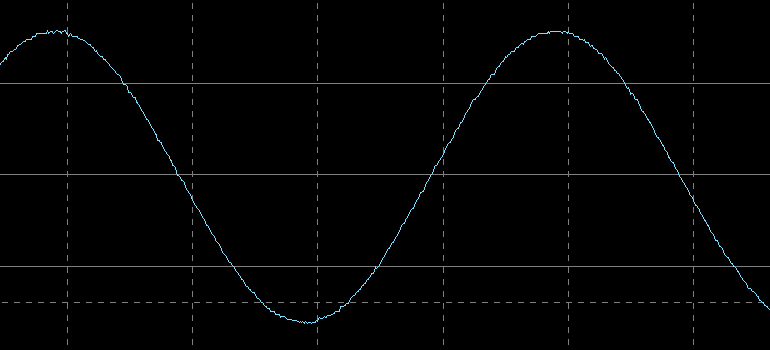

Входное напряжение

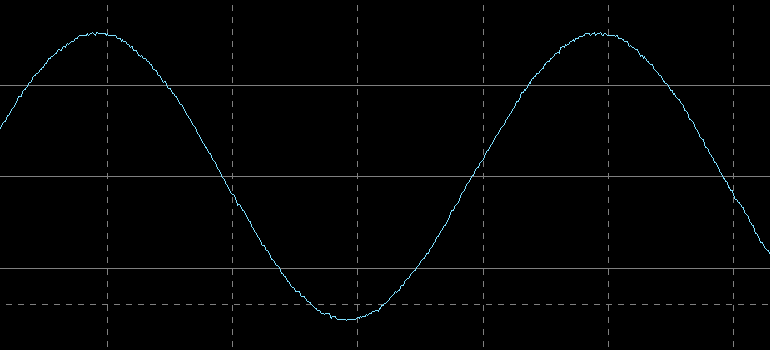

Выходное напряжение, двойное преобразование, нагрузка резистивная 200 Вт

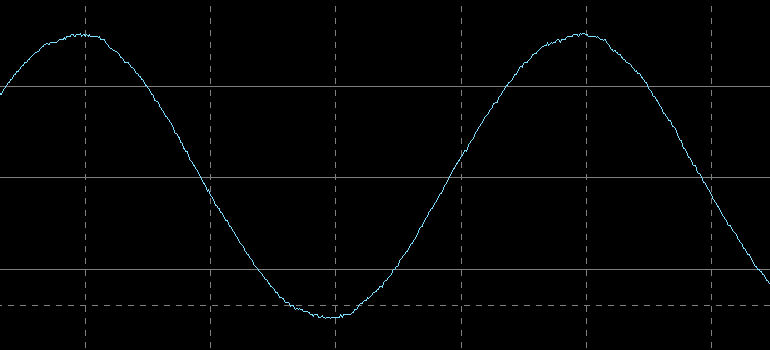

Выходное напряжение, двойное преобразование, нагрузка 400 В·А, PF = 0,7

Работа от батарей

Форма выходного сигнала при работе от батарей практически не зависит ни от величины нагрузки, ни от ее типа. При заданном номинале 220 В отклонение не превышало 0,6 В, а суммарный коэффициент гармонических составляющих — не более 1,0%.

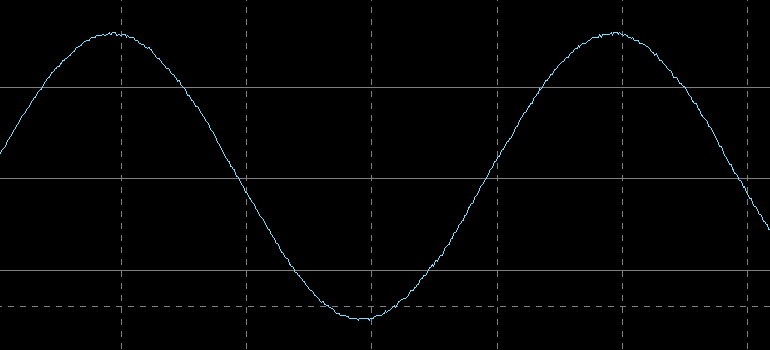

Работа от батареи, нагрузка резистивная 200 Вт

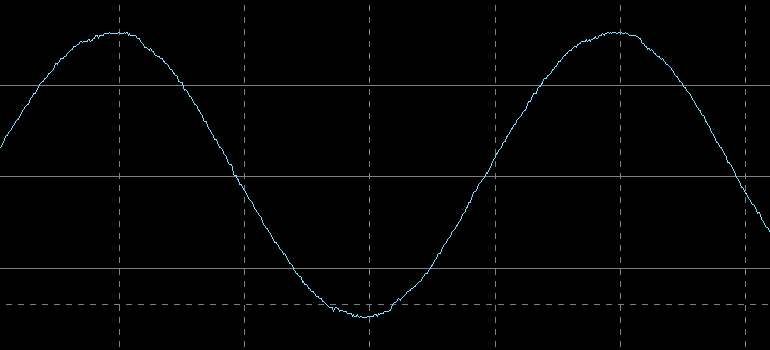

Работа от батареи, нагрузка 400 В·А, PF = 0,7

Частота в пределах погрешности наших измерений также не выходила за рамки, указанные в спецификации.

Переходим ко времени автономной работы с разными нагрузками.

Наши замеры производились после заряда минимум в течение 13-14 часов (ИБП попросту заряжался с вечера до следующего утра), используемые нами нагрузки были линейными/резистивными и задавались с точностью ±5%.

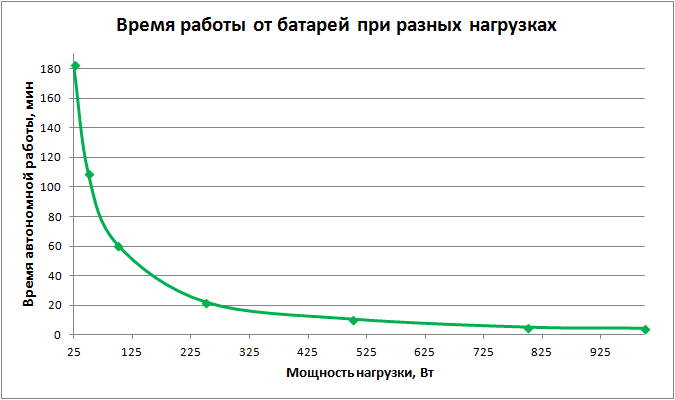

Сначала приводим результаты в виде графика:

Более точные значения приведены в таблице.

Нагрузка Время работы от батарей, ч:мм:сс ЖК-экран — нагрузка, Вт
25 3:02:30 25
50 1:48:55 45—47
100 1:00:40 90—91
250 0:21:50 233—236
500 0:10:25 445—460
800 0:04:50 757—764
1000 0:04:10 950—965
1100 0:00:03 1,10—1,11 кВт

Последняя строчка — работа с перегрузкой, которая отображается символом восклицательного знака в треугольнике и отображением кода 07 на экране, а также звуковыми сигналами. Но ИБП работает, причем в режиме Online, вот только время работы от батареи мало отличается от нуля.

При более значительных перегрузках индикация такая же, но источник автоматически переходит в режим Bypass — появляется соответствующий символ.

Если вернуться к спецификации, то обозначенные в ней значения для времени автономной работы при полной и половинной нагрузке (3 и 9 минут) вполне соответствуют результатам наших замеров.

В последнем столбце приведена оценка нагрузки с ЖК-экрана как иллюстрация к сказанному выше о точности показаний.

В режиме работы от батарей источник издает звуковые сигналы, которые можно оперативно отключить нажатием на любую из трех кнопок панели управления. Но звуковое оповещение о низком уровне заряда батареи не отключается, то есть незадолго до отключения по исчерпанию заряда сигналы все же зазвучат.

Работа в режиме высокой эффективности (функция энергосбережения)

Сущность этого режима мы раскрыли выше, напомним лишь: пока напряжение на входе находится в определенных рамках по напряжению и частоте, ИБП работает в обходном режиме (Bypass), а инвертор задействуется лишь при выходе за эти рамки. Это позволяет повысить КПД источника, но время переключения уже не будет равным нулю.

Вот осциллограммы, позволяющие оценить время, необходимое для перехода с байпаса на батарейное питание и обратно (цена деления по горизонтали — 5 мс):

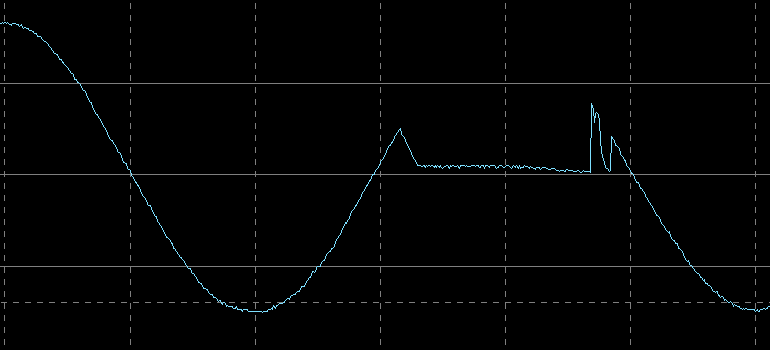

Переход с байпаса на инвертор (батарею)

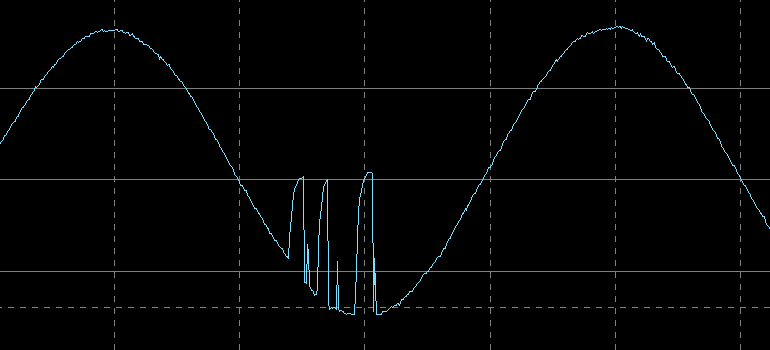

Переход с инвертора (батареи) на байпас

Как видите, время составляет от 3,5-4 до 8-9 миллисекунд. Много это или мало? Если сравнивать с другими подобными ИБП, то значения вполне типичные. А если оценивать с точки зрения нагрузки, то однозначного вывода сделать нельзя: все будет зависеть не только от того, какая именно нагрузка подключена к источнику, но еще и от режима ее работы. Если для экспериментов с реальным устройством или набором устройств времени у вас нет, а их бесперебойная работа крайне важна, то лучше не использовать режим высокой эффективности.

Теперь оценим, что вы потеряете, отказавшись от этого режима, или, наоборот, чем порадует вас его включение.

Тест первый: нагрузки нет, заряд практически полный (отображаемый в UPSMon уровень — 99%), ко входу ИБП подключен измеритель мощности. Отключаем энергосберегающий режим — собственное потребление ИБП составляет 85—86 В·А (PF около 0,45), включаем — 84—85 В·А, PF такой же. Если измерять только активную мощность, то в обоих случаях получается чуть менее 40 Вт. То есть на холостом ходу экономии нет.

Тест второй: подключаем резистивную нагрузку 200 Вт. Для инвертора получаем 255—256 В·А (PF около 0,95, активная мощность 242—243 Вт), для байпаса — 243—244 В·А (PF около 0,93, активная мощность 228—229 Вт). По мощности разница небольшая, однако уже заметная, но PF при работе инвертора получается даже чуть больше.

Еще тест: увеличиваем нагрузку до 500 Вт; инвертор — 528—529 В·А (PF около 0,98, активная мощность 517—519 Вт), байпас — 522—523 В·А (PF тоже около 0,98, активная мощность 510—512 Вт). Разница по мощности даже меньше, чем в предыдущем случае, но PF вплотную приблизился к единице.

Отсюда можно сделать два вывода, первый немного грустный: в режиме высокой эффективности много не сэкономишь. Зато второй гораздо веселее: ИБП даже при работе инвертора имеет высокие КПД и PF, причем в широком диапазоне нагрузок (исключая холостой ход и совсем малые нагрузки).

Тем не менее, с учетом щадящих условий коммутации, отображенных на осциллограммах, энергосберегающий режим можно рекомендовать для случаев с не очень «капризными» нагрузками.

Выводы

Источник бесперебойного питания Powercom Macan Comfort MRT-1000 по проверенным нами параметрам соответствует и заявленным значениям, и действующему ГОСТ 32144-2013. КПД источника и коэффициент мощности по сравнению с аналогичными моделями достаточно высокие, исключая лишь близкие к холостому ходу режимы, что является вполне обычным явлением.

Довольно высоким оказался лишь уровень шума, но модель явно не предназначена для эксплуатации в жилых помещениях.

Перегрузочная способность не очень высока, она не превышает нескольких процентов, но это не упрек, а скорее информация для правильного выбора нагрузок. С очень малыми нагрузками источник работать вполне может, причем для этого не нужно менять какие-то настройки.

Понравился примененный в данной модели ЖК-экран. Используемые для отображения разных режимов символы требуют привыкания, но лишь на начальном этапе эксплуатации. Логика меню настроек также вполне доступна для освоения.

Напомним, что ИБП линейки Macan Comfort MRT могут использоваться как напольные/настольные либо устанавливаться в 19-дюймовую стойку, все необходимое для обоих вариантов размещения имеется в комплекте.

Для увеличения времени автономной работы предусмотрено подключение дополнительных батарейных блоков, поставляемых как опции.

В заключение предлагаем посмотреть наш видеообзор ИБП Powercom Macan Comfort MRT-1000:

Наш видеообзор ИБП Powercom Macan Comfort MRT-1000 можно также посмотреть на iXBT.video

21 февраля 2019 Г.

Справочник по ценам
