Обзор блока питания EVGA Supernova 850 G5

Серия Supernova G5 представляет собой золотую середину в ассортименте блоков питания компании EVGA. Снизу ее подпирают бюджетные решения, а выше идут модели стоимостью заметно за 200 долларов, даже в рознице в США. БП Supernova G5 имеют стандартный для подобной стоимости джентльменский набор: все конденсаторы японских производителей, вентилятор на гидродинамическом подшипнике, гибридный режим работы системы охлаждения, а также полностью съемные провода и сертификат 80Plus Gold. А также гарантия производителя 10 лет. В серии представлены модели мощностью 650, 750, 850 и 1000 Вт.

Нам был предоставлен на тесты блок питания EVGA Supernova 850 G5, заявленная максимальная выходная мощность которого составляет 850 Вт, а розничная цена в России на момент публикации обзора — около 10 тысяч рублей.

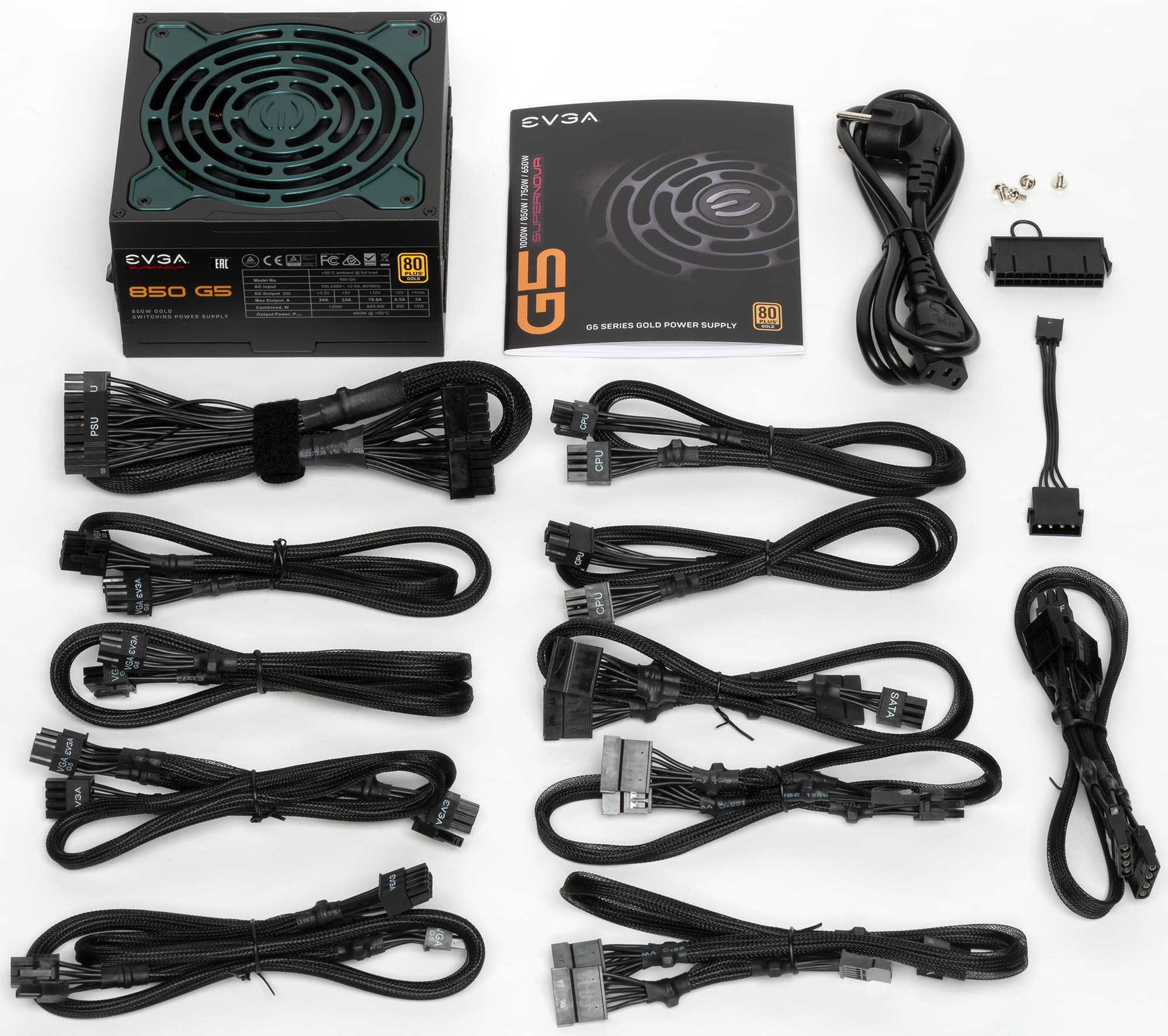

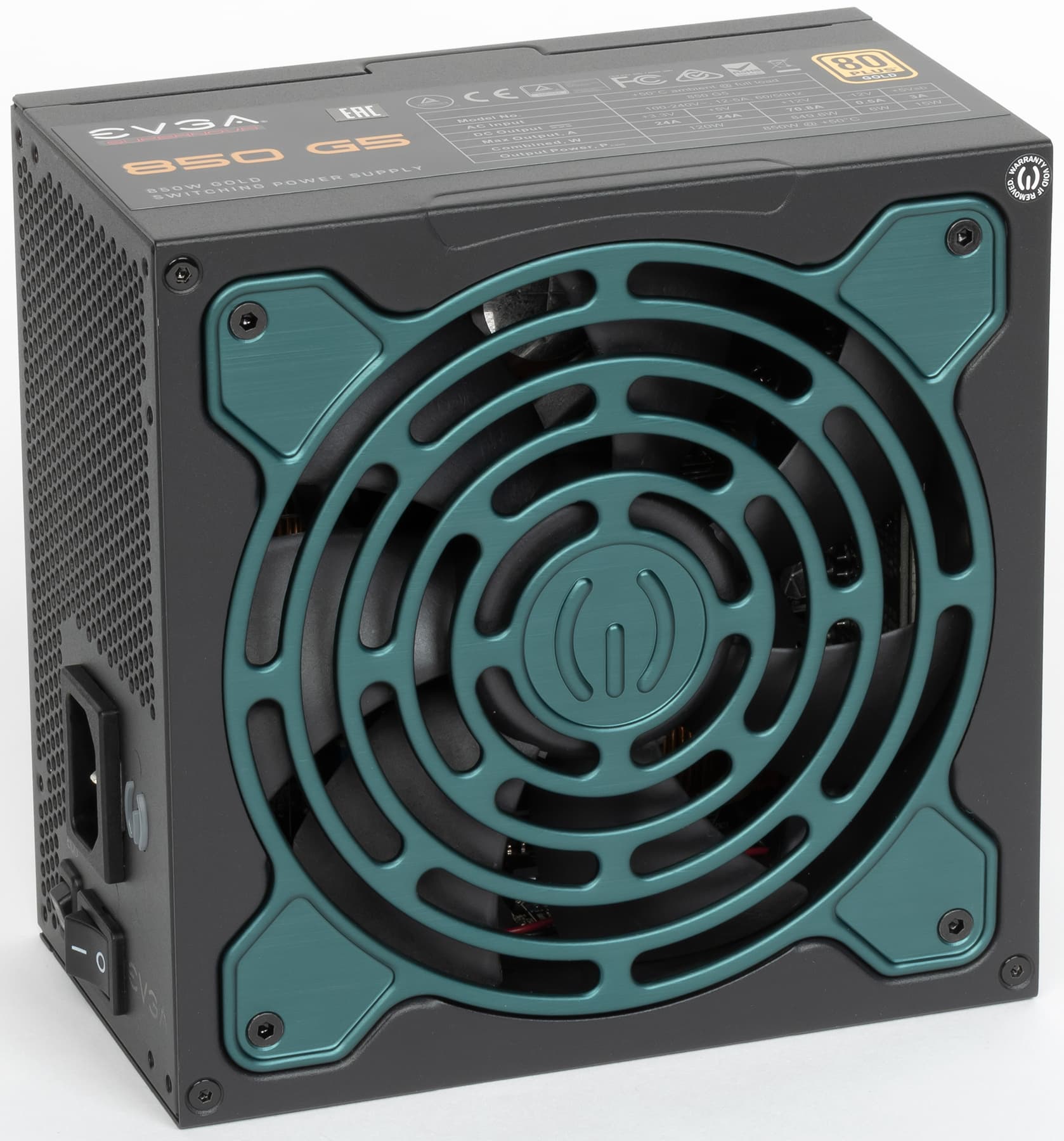

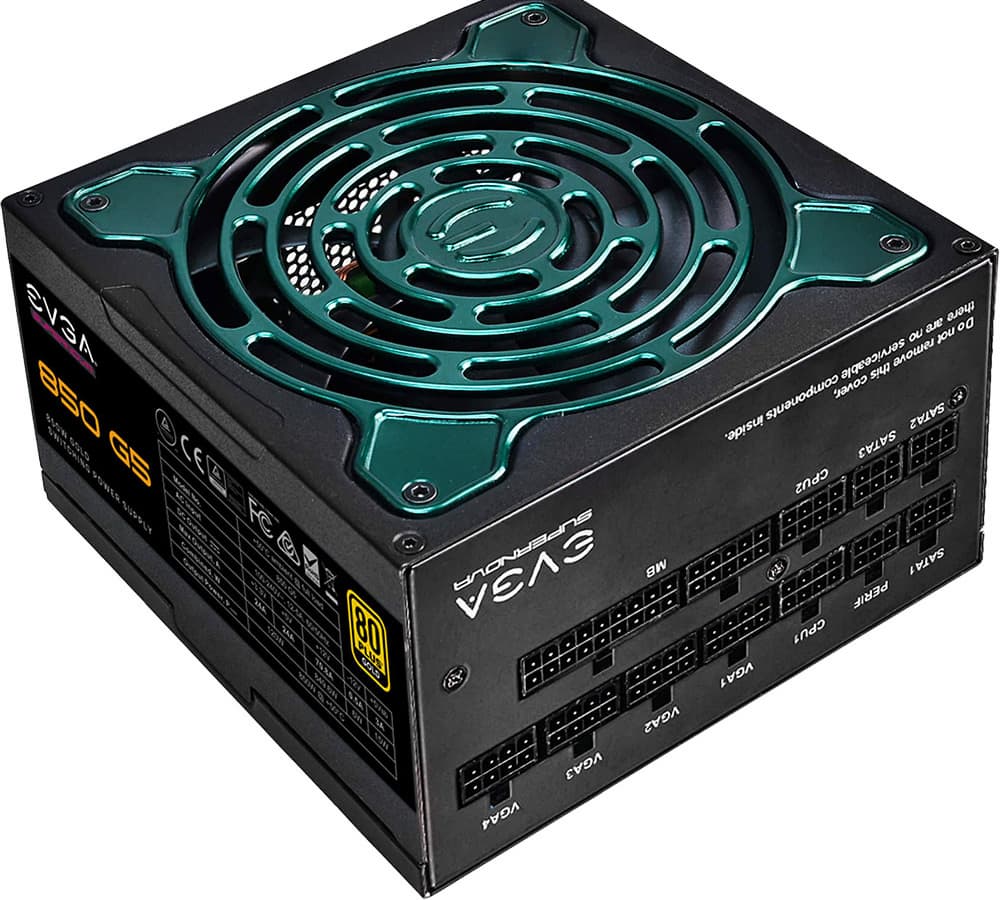

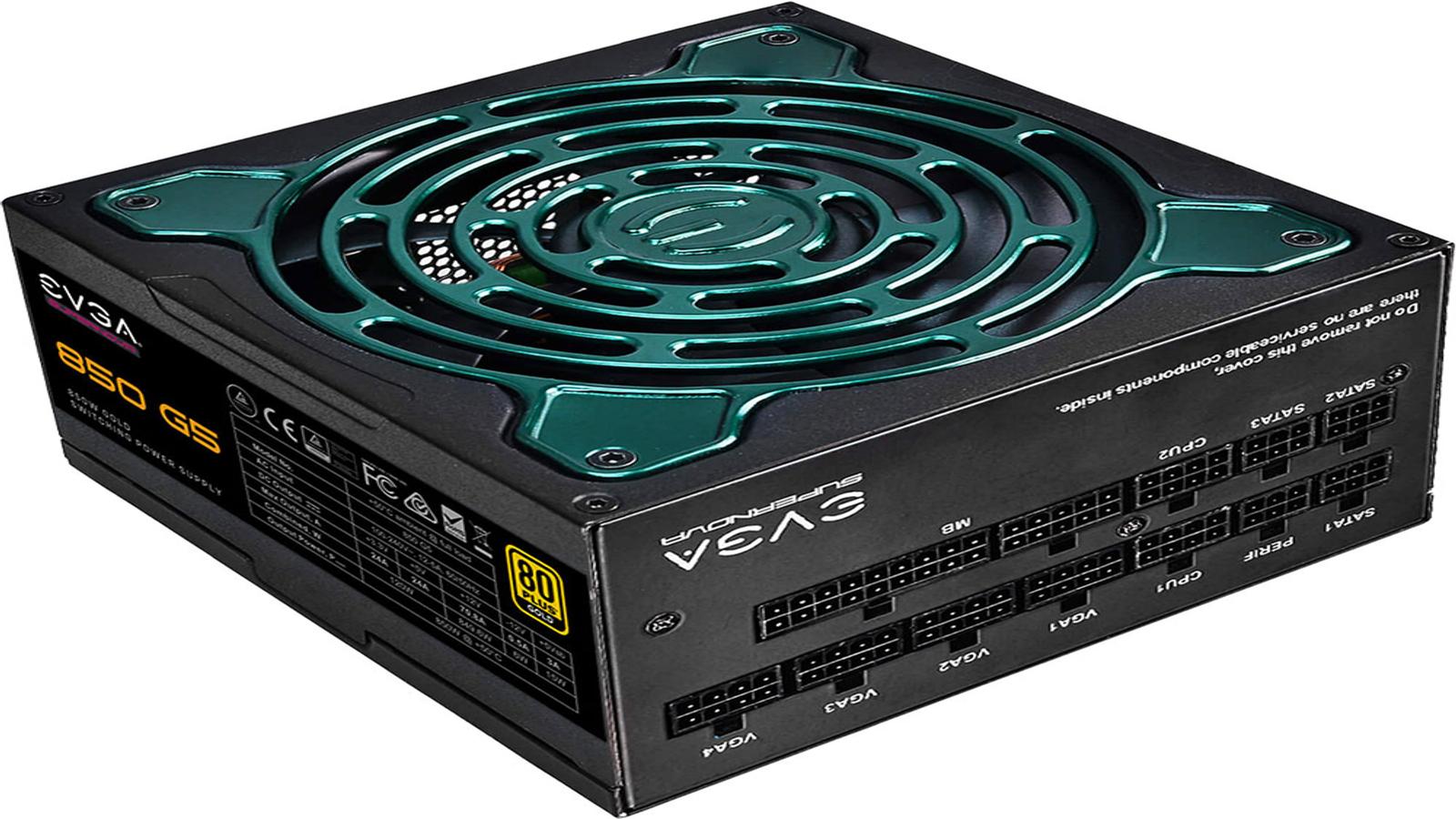

При разработке явно была сделана попытка придать оригинальности внешнему виду продукта, так что штампованная вентиляционная решетка здесь весьма нетипичного для блоков питания цвета, выглядит это довольно свежо. Правда, после установки блока питания в 99% современных корпусов эту решетку не будет видно в принципе.

В комплекте поставки есть интересный аксессуар, который производитель назвал Power On Self Tester: это розетка для основного разъема питания ATX, в которой соединены контакты PS_ON и GND, что обеспечивает включение блока питания без системной платы. При необходимости эта операция выполняется при помощи канцелярской скрепки или короткого провода, зачищенного с двух сторон, но и подобный аксессуар в хозяйстве пригодится.

Блок питания имеет переключатель, с помощью которого можно выбрать режим работы его системы охлаждения: обычный или гибридный (Eco Mode). В первом случае вентилятор вращается при работе БП все время, а во втором способен иногда останавливаться. В данной модели переключатель расположен таким образом, что после установки блока питания в системный блок он окажется снаружи корпуса компьютера, то есть пользоваться им регулярно будет сравнительно удобно.

Длина корпуса блока питания составляет 150 мм, что всего на 10 мм больше стандартного размера. Дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 170 мм. Подобный БП подойдет для подавляющего большинства полноразмерных корпусов, а также для многих компактных корпусов, но в последнем случае лучше уделить внимание этому вопросу.

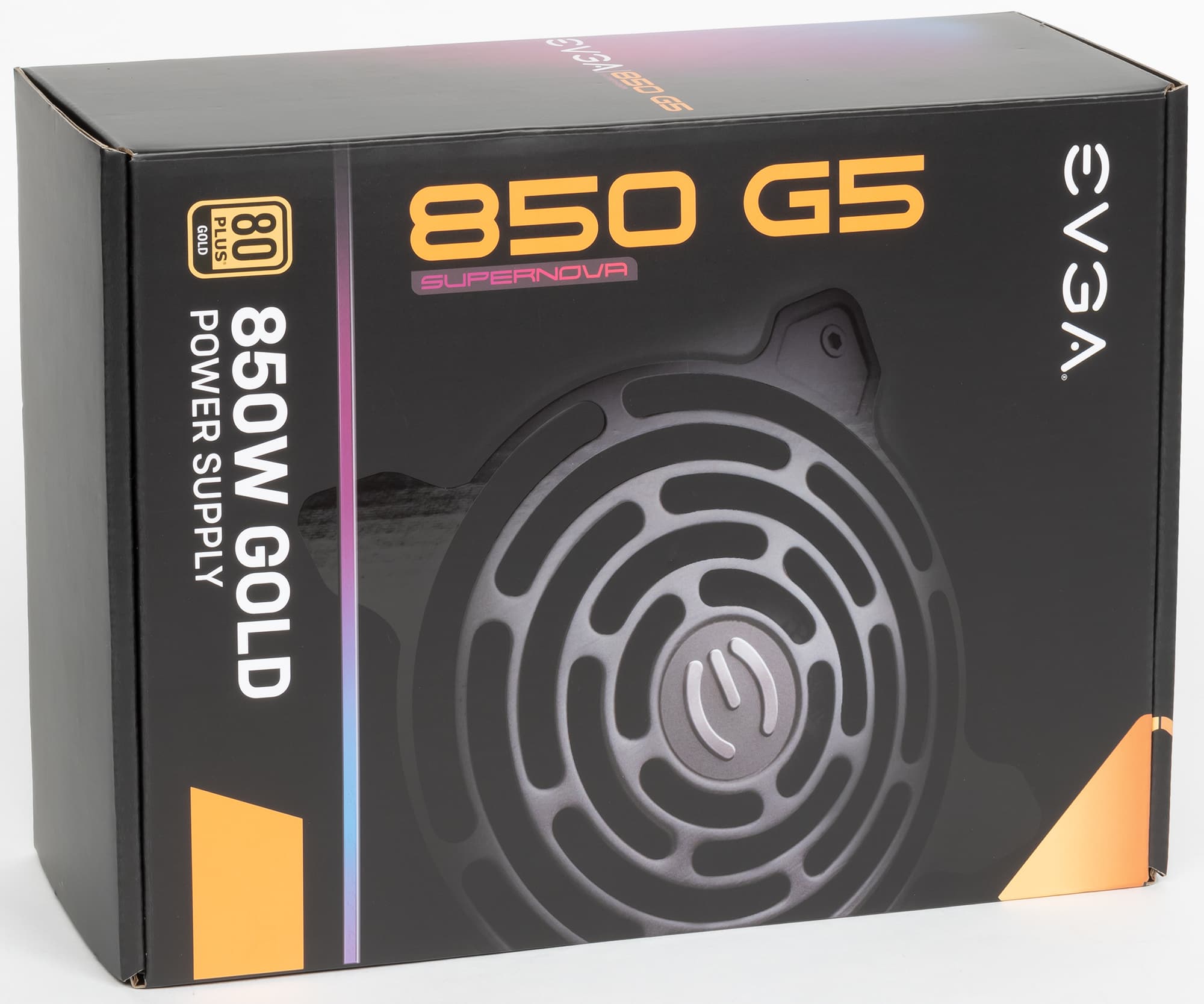

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией.

Характеристики

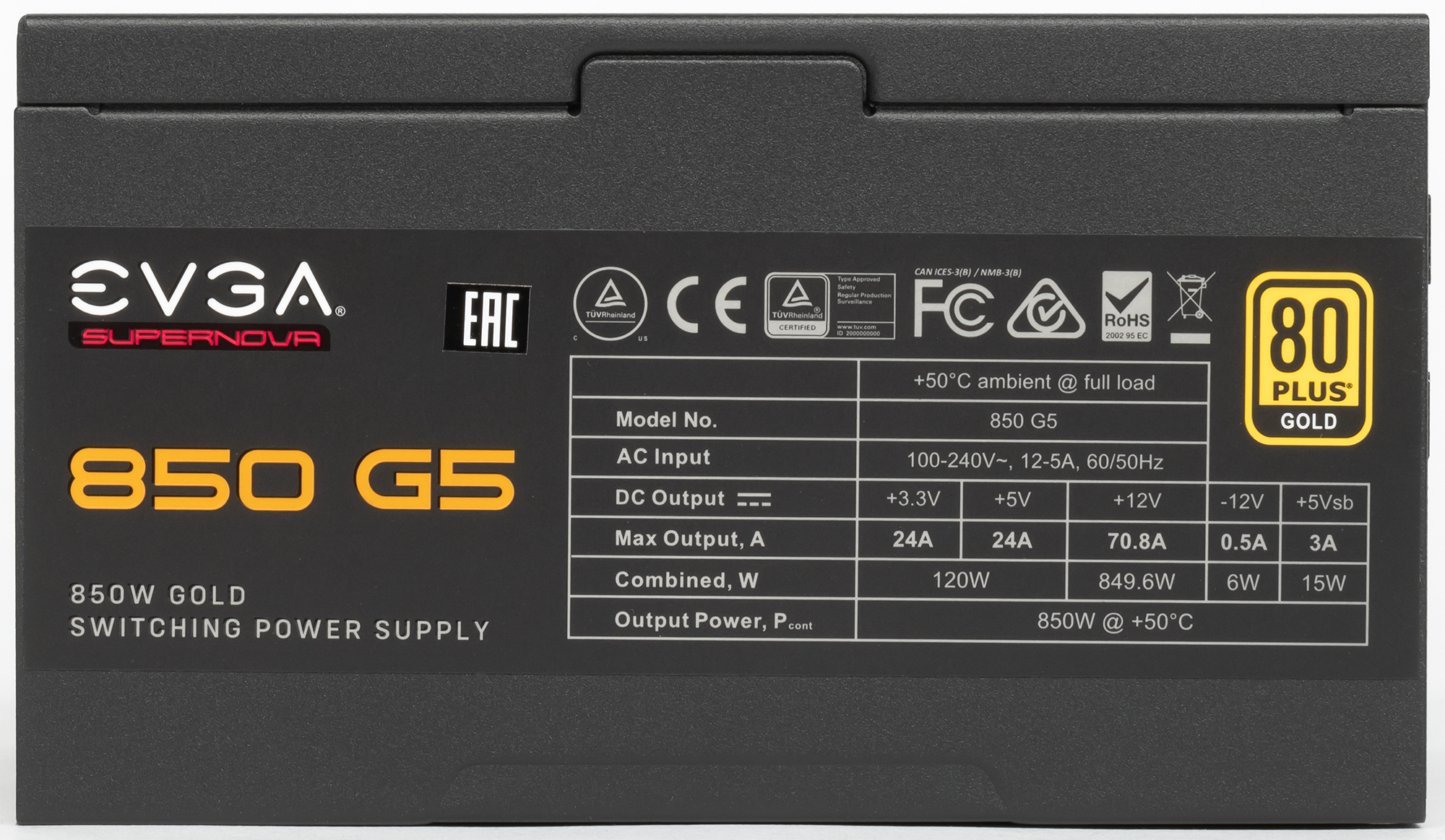

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 849,6 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9995, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 на четырех шнурах
4 pin Peripheral Connector 4 на одном шнуре
15 pin Serial ATA Connector 9 на трех шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 70 см
  • до процессорного разъема 8 pin SSI — 70 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

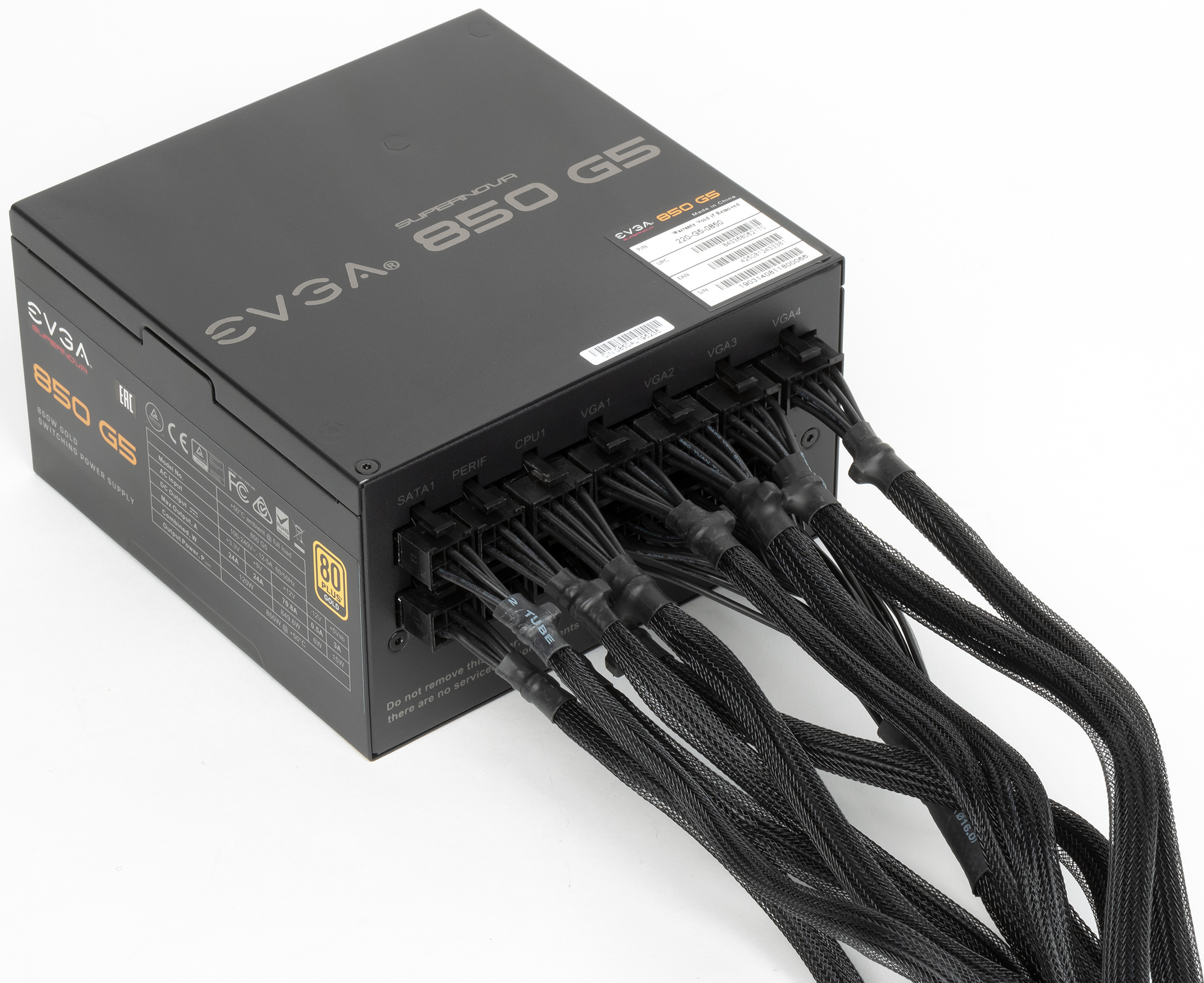

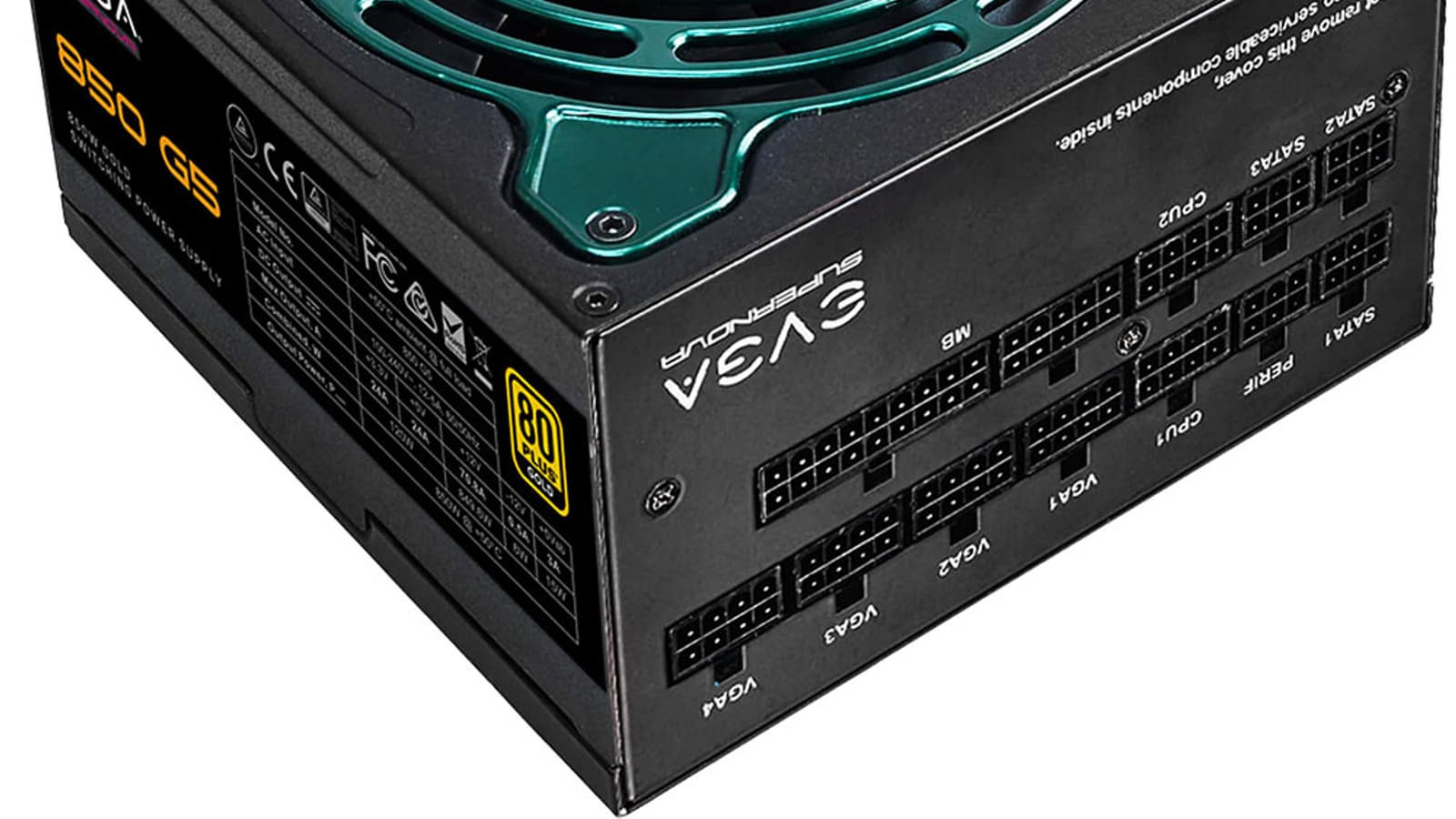

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 70 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Распределение разъемов по шнурам питания довольно удачное, что позволяет полноценно обеспечить питанием комплектующие в нескольких зонах. Тем более маловероятны сложности в случае типовой системы.

Отдельно стоит отметить использование прямых, а не угловых разъемов SATA, что гораздо удобнее при подключении накопителей, размещаемых на плоскости основания для системной платы и в других подобных местах.

К сожалению, до всех разъемов тут идут стандартные шнуры в нейлоновой оплетке, которые отлично собирают пыль в процессе эксплуатации, да и при сборке не так удобны, как шнуры из ленточного провода.

Схемотехника и охлаждение

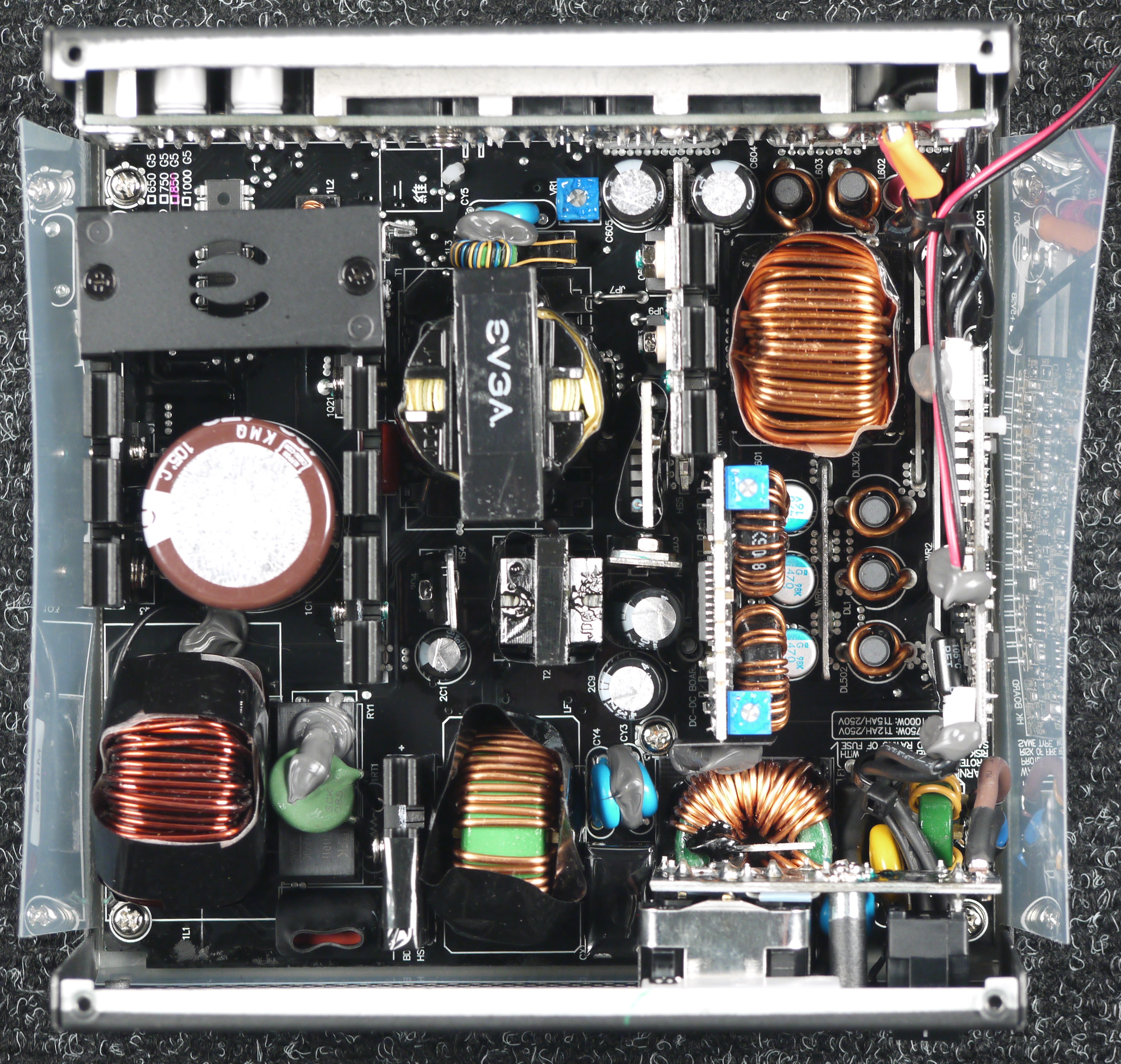

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

Высоковольтные силовые элементы АККМ установлены на радиаторе небольших размеров, транзисторы синхронного выпрямителя установлены на отдельном радиаторе, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально (дополнительного теплоотвода там нет). Элементы основного инвертора установлены на отдельном радиаторе.

Заметно, что при конструировании блока питания были предприняты меры к улучшению охлаждения за счет конвекции — для режима с остановленным вентилятором.

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

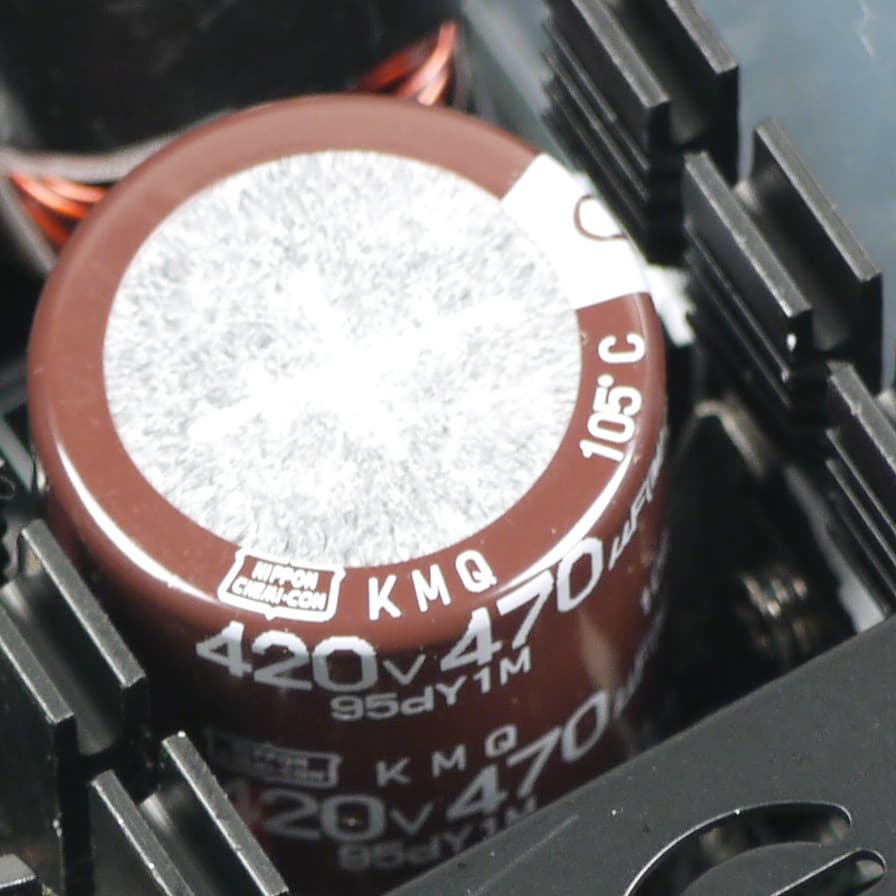

Все конденсаторы в блоке питания имеют японское происхождение, насколько об этом можно судить по маркировке. В основной массе это продукция под торговыми марками Nippon Chemi-Con и Rubycon. Установлено большое количество полимерных конденсаторов.

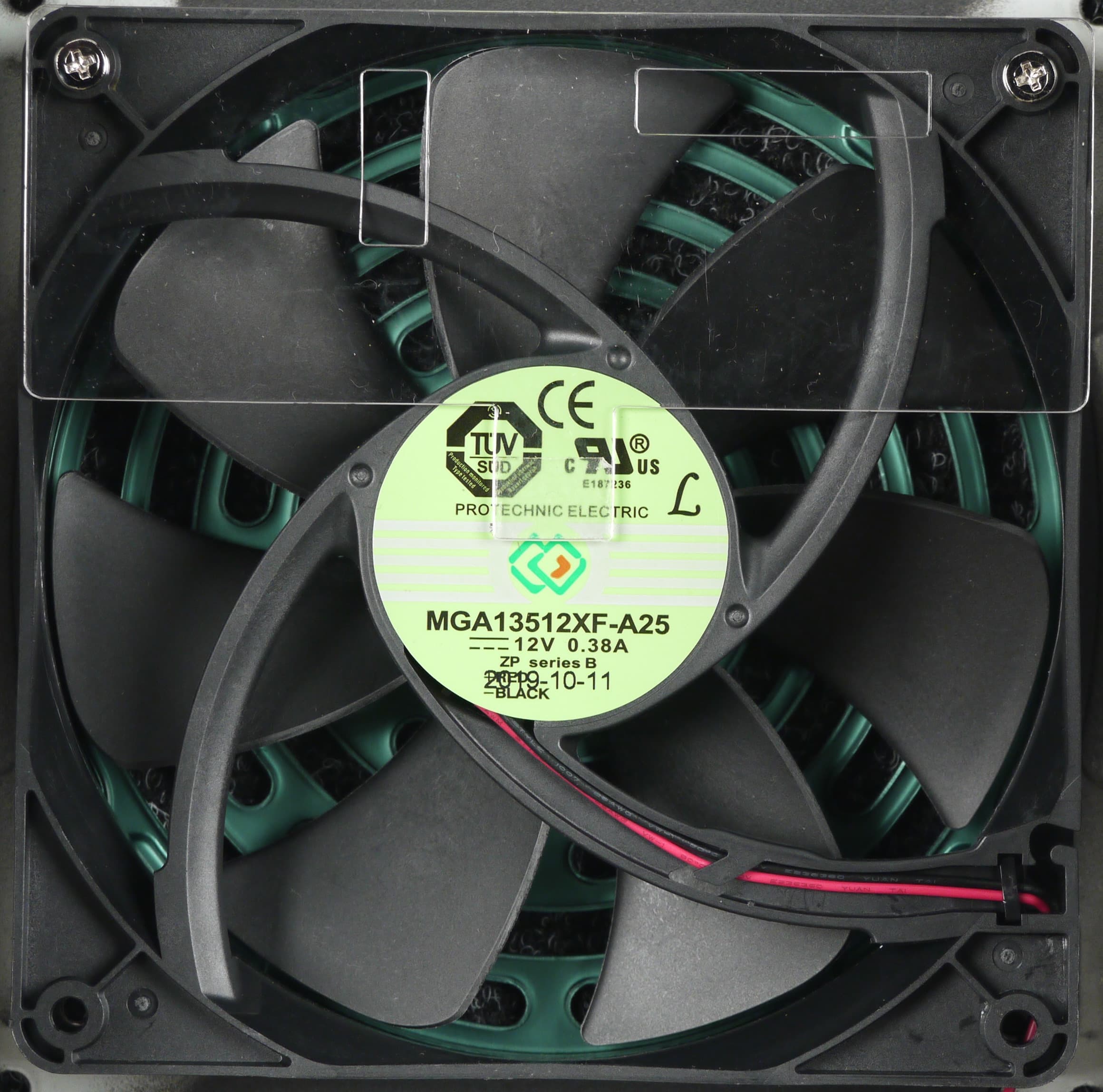

В блоке питания установлен вентилятор MGA13512XF-A25 типоразмера 135 мм производства Protechnic Electric. Вентилятор, согласно данным производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 2300 оборотов в минуту. Подключение двухпроводное через разъем. Вентилятор вполне прозрачно намекает на то, кто является производителем платформы, на которой базируется данный БП. Это хорошо известная в России компания с названием из трех букв.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Тут все хорошо, можно даже сказать, что отлично.

Кросс-нагрузочная характеристика

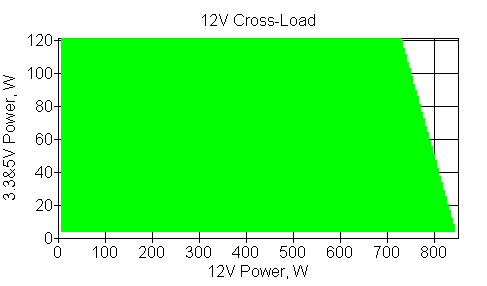

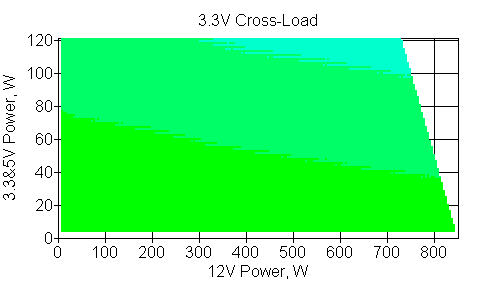

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC составляют 1% от номинала. При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналам +3.3VDC и +12VDC и 2% по каналу +5VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 240 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 295 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 100 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы тут подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Нагрузка через разъемы 12VDC, Вт 5VDC, Вт 3.3VDC, Вт Общая мощность, Вт
основной ATX, процессорный (12 В), SATA 5 5 5 15
основной ATX, процессорный (12 В), SATA 80 15 5 100
основной ATX, процессорный (12 В), SATA 180 15 5 200
основной ATX, процессорный (12 В), 6-контактный PCIe, SATA 380 15 5 400
основной ATX, процессорный (12 В), 6-контактные PCIe (1 шнур с 2 разъемами), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 1 разъему), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 2 разъема), SATA 730 15 5 750

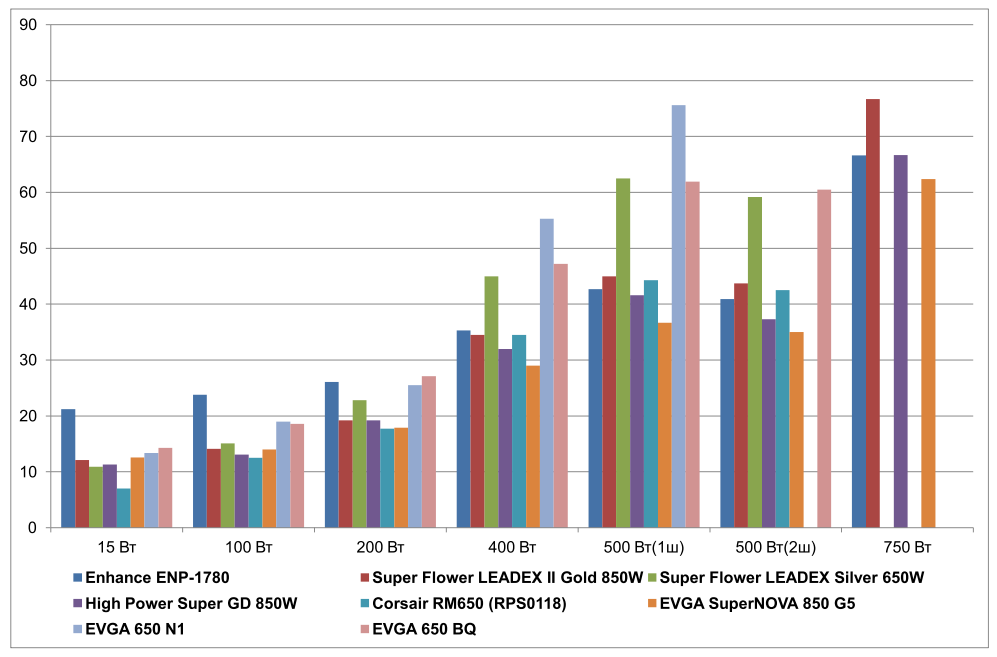

Полученные результаты выглядят следующим образом:

Рассеиваемая мощность, Вт 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 21,2 23,8 26,1 35,3 42,7 40,9 66,6
Super Flower Leadex II Gold 850W 12,1 14,1 19,2 34,5 45 43,7 76,7
Super Flower Leadex Silver 650W 10,9 15,1 22,8 45 62,5 59,2
High Power Super GD 850W 11,3 13,1 19,2 32 41,6 37,3 66,7
Corsair RM650 (RPS0118) 7 12,5 17,7 34,5 44,3 42,5
EVGA Supernova 850 G5 12,6 14 17,9 29 36,7 35 62,4
EVGA 650 N1 13,4 19 25,5 55,3 75,6
EVGA 650 BQ 14,3 18,6 27,1 47,2 61,9 60,5

Чем выше мощность нагрузки, тем лучше выглядит экономичность данной модели по сравнению с конкурирующими решениями, но это вполне типично для БП подобной мощности.

Суммарная величина рассеиваемой мощности на средней и низкой нагрузке (до 400 Вт)
  Вт
Enhance ENP-1780 106,4
Super Flower Leadex II Gold 850W 79,9
Super Flower Leadex Silver 650W 93,8
High Power Super GD 850W 75,6
Corsair RM650 (RPS0118) 71,7
EVGA Supernova 850 G5 73,5
EVGA 650 N1 113,2
EVGA 650 BQ 107,2

Впрочем, на низкой и средней мощности экономичность тут также довольно высокая. По данному параметру блок питания опережает бо́льшую часть ранее протестированных моделей.

Потребление энергии компьютером за год, кВт·ч 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 317 1085 1981 3813 4754 4738 7153
Super Flower Leadex II Gold 850W 237 1000 1920 3806 4774 4763 7242
Super Flower Leadex Silver 650W 227 1008 1952 3898 4928 4899
High Power Super GD 850W 230 991 1920 3784 4744 4707 7154
Corsair RM650 (RPS0118) 193 986 1907 3806 4768 4752
EVGA Supernova 850 G5 242 999 1909 3758 4702 4687 7117
EVGA 650 N1 249 1042 1975 3988 5042
EVGA 650 BQ 257 1039 1989 3918 4922 4910

Температурный режим

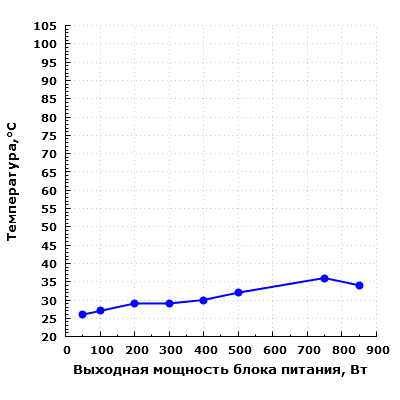

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. При этом термонагруженность конденсаторов при работе даже на максимальной мощности находится на сравнительно невысоком уровне.

Мы изучили функционирование EVGA Supernova 850 G5 и в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается как при достижении пороговой температуры на термодатчике (около 41 °C), так и при достижении выходной мощности около 250 Вт. Отключение вентилятора происходит только при снижении температуры на термодатчике до определенного порога (около 34 °C). Температурный диапазон довольно узкий, однако при работе на постоянной мощности циклы старт/стоп почти отсутствуют.

Скачкообразного роста уровня шума при запуске вентилятора отмечено не было. На мощности 200 Вт и менее блок питания может долговременно работать с остановленным вентилятором.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

EVGA Supernova 850 G5 имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от мощности или температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной клавиши, который позволяет пользователю самостоятельно выбирать нужный режим работы.

При работе в гибридном режиме на мощности до 200 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.

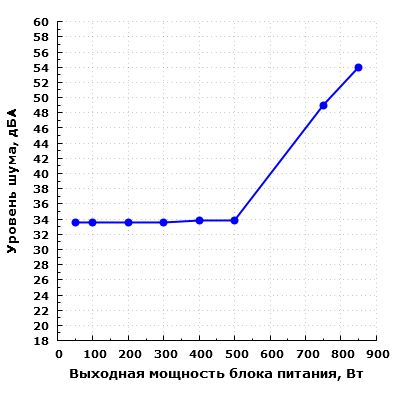

При постоянно вращающемся вентиляторе шум в диапазоне мощности до 500 Вт можно считать средним для жилого помещения в дневное время суток. Подобный уровень шума вполне приемлем при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается. При нагрузке в 750 Вт шум блока питания приближается к 50 дБА, это очень громко. На максимальной мощности уровень шума составил около 54 дБА.

Таким образом, с точки зрения акустической эргономики, данная модель обеспечивает комфорт при выходной мощности в пределах 500 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 3 дБА.

Потребительские качества

Потребительские качества EVGA Supernova 850 G5 находятся на хорошем уровне. Нагрузочная способность канала +12VDC у этого БП высокая, что позволяет использовать его в мощных системах с одной или двумя видеокартами. Акустическая эргономика не самая выдающаяся, но уровень шума при работе на мощности до 500 Вт средний, а при нагрузках до 200 Вт в гибридном режиме с высокой вероятностью вентилятор вращаться не будет вовсе. На мощности свыше 500 Вт шум уже становится неприятным, но в реальных условиях компоненты, имеющие подобное потребление, сами по себе будут производить значительный шум. Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода модульные.

Итоги

Модель EVGA Supernova 850 G5 получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних и других системах различной мощности, в том числе в системах с двумя видеокартами на базе десктопных платформ.

Технико-эксплуатационные характеристики EVGA Supernova 850 G5 находятся на высоком уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокая экономичность, невысокая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, а также использование конденсаторов японских производителей. Поэтому можно прогнозировать достаточно долгий срок службы данной модели даже при высоких нагрузках и активной эксплуатации.

3 июня 2020 Г.
