Обзор корпуса Deepcool CL500 4F

Обзор корпуса Deepcool CL500

В конце прошлого года компания Deepcool представила новую версию корпуса CL500 — CL500 4F. Что в нем нового? Дизайн почти не изменился, кроме пары деталей, о которых мы расскажем в обзоре далее. При этом отдельную инструкцию на данную модификацию производитель не прилагает.

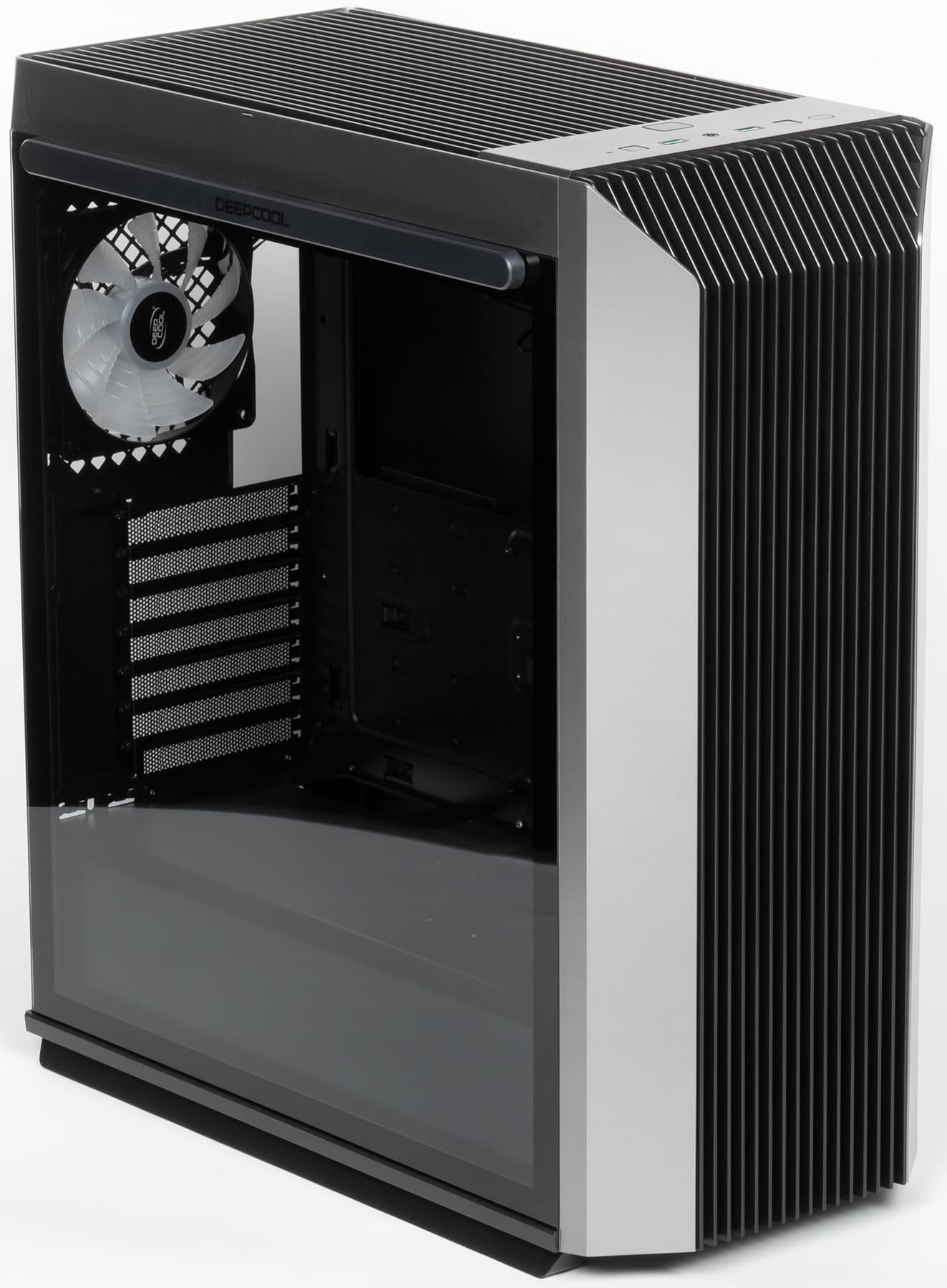

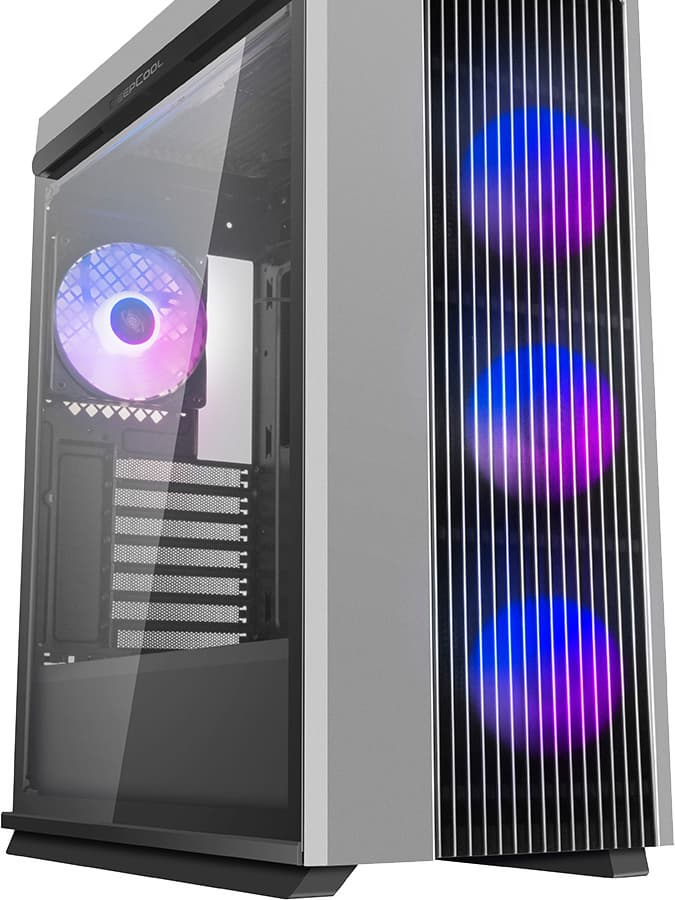

Снаружи корпус больше всего похож на воздухоочиститель. Выглядит он вполне гармонично, что обеспечивает возможность вписаться как в домашний, так и в офисный интерьер. Корпус существует в одной единственной модификации — в черно-серебристом оформлении и с одной стеклянной стенкой. Сочетание черного и серебристого цветов можно назвать классическим, да и серебристого не очень много. В целом дизайн вполне можно считать удачным.

Данная модель позиционируется в качестве решения для энтузиастов, собирающих систему из высокопроизводительных компонентов. Стоимость корпуса на момент написания обзора начиналась с 7600 рублей. Таким образом, его можно отнести к среднебюджетным решениям.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винты. На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

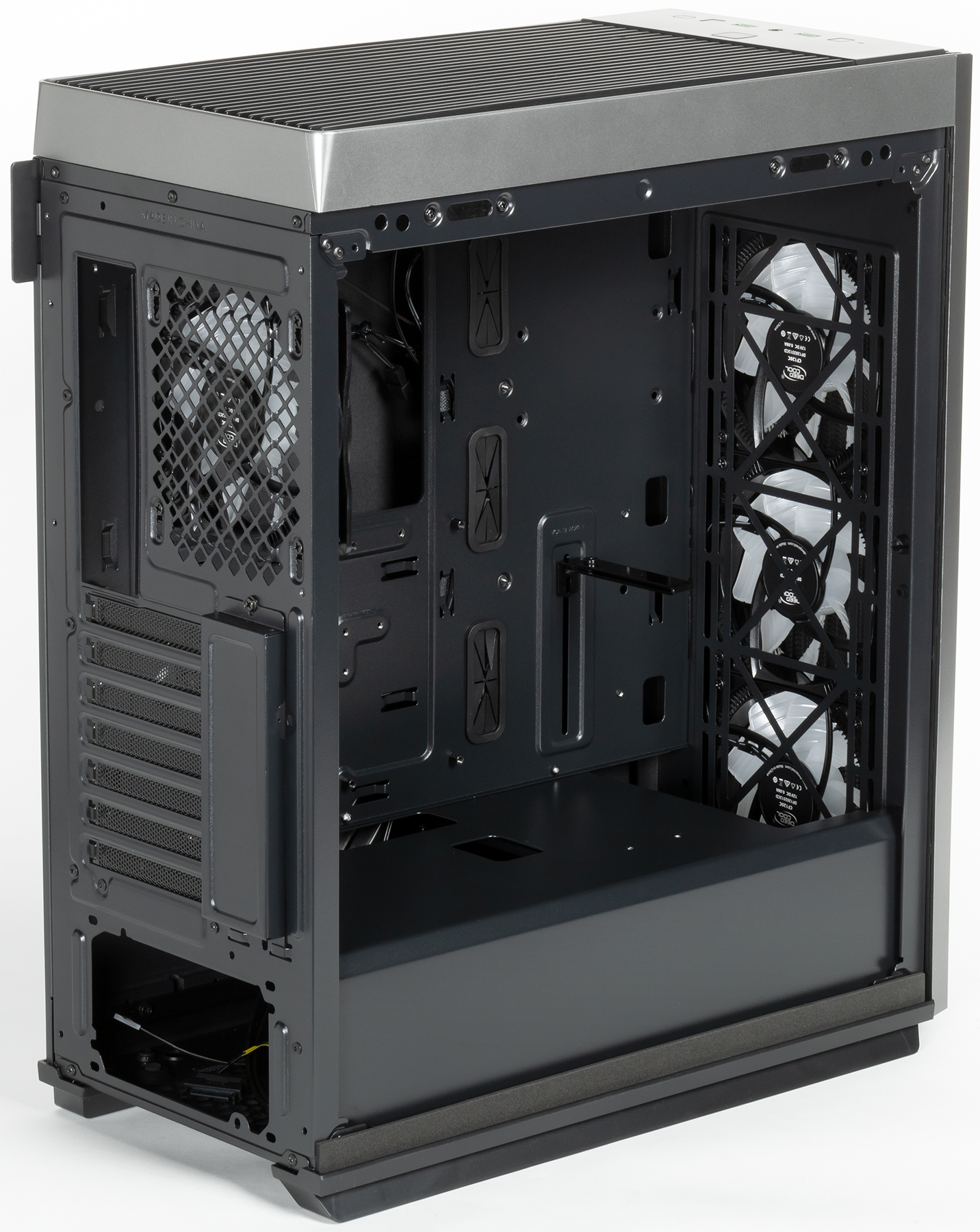

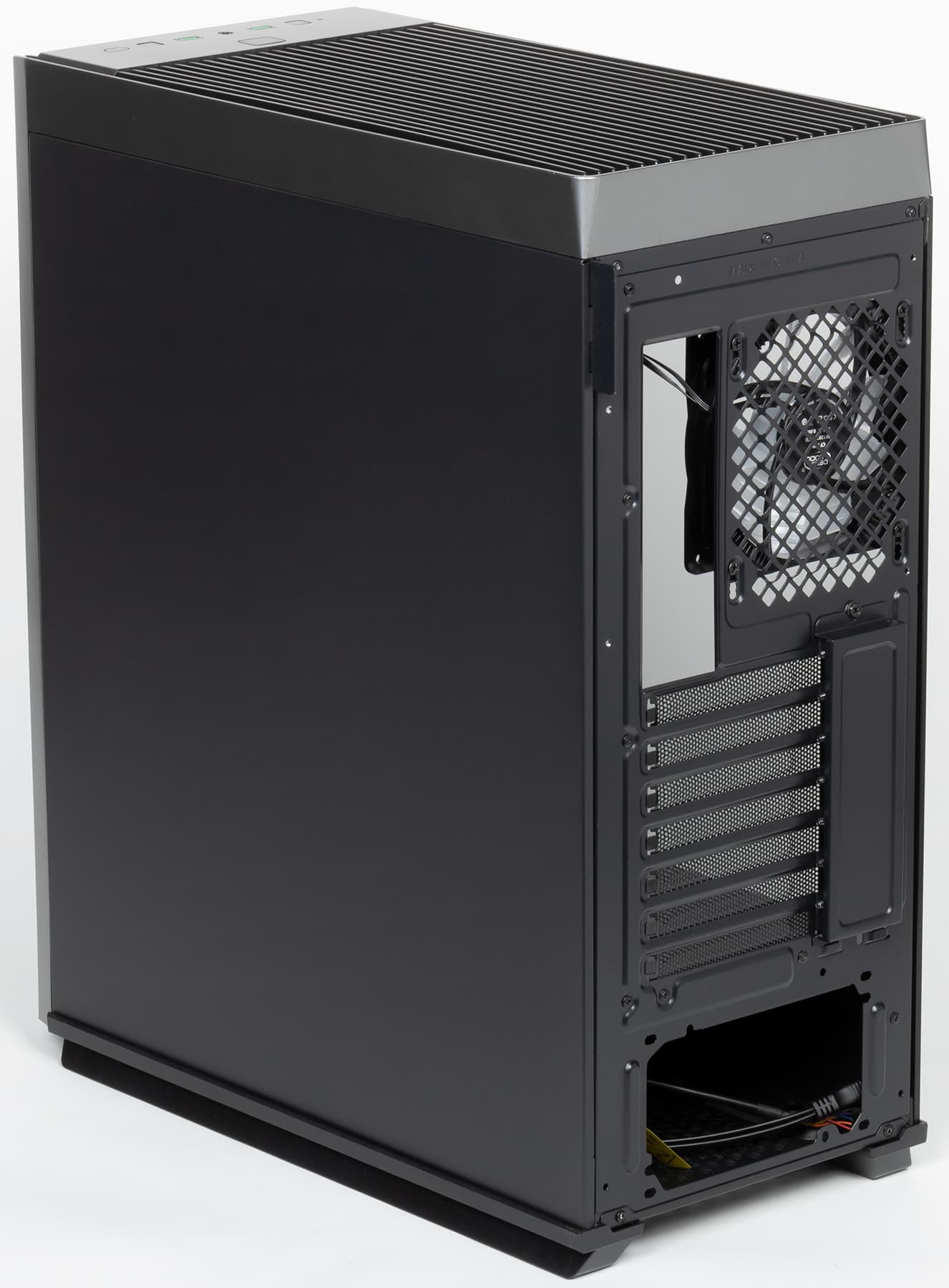

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.

Наши измерения Корпус Шасси
Длина, мм 473 422
Ширина, мм 227 204
Высота, мм 523 456
Масса, кг 8,8

Кожух закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Система подсветки

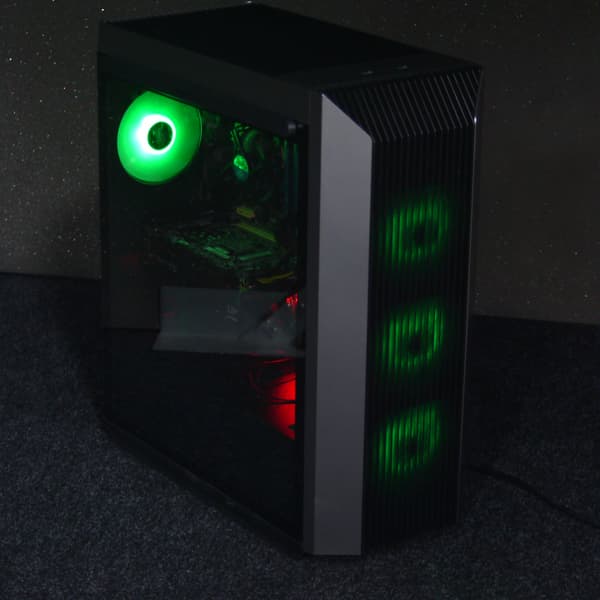

В корпусе реализована разветвленная система подсветки с управлением на базе штатного контроллера.

В качестве источника света применены вентиляторы типоразмера 120 мм с индивидуальной адресацией светодиодов, три вентилятора установлены по умолчанию спереди, а еще один — сзади. Они подключаются ко встроенному контроллеру при помощи проприетарных трехконтактных разъемов с колодкой 1×3, которые обычно и используются в корпусах Deepcool для управления подсветкой.

Вентиляторы к контроллеру подключены через многопортовый разветвитель, который в свою очередь можно подключить к совместимой системной плате через прилагаемый переходник. Поддерживается управление через Asus Aura Sync и аналогичные решения типа ARGB.

Контроллер поддерживает ручное управление при помощи кнопки на верхней панели. Питание системы подсветки осуществляется через разъем SATA Power.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов 3×120/2×140 мм 2×120 мм 1×120 мм нет нет нет
Установленные вентиляторы 3×120 нет 1×120 мм нет нет нет
Посадочные места для радиаторов 240/280 мм 240 мм 120 мм нет нет нет
Фильтр штамповка штамповка нет нет нет нет

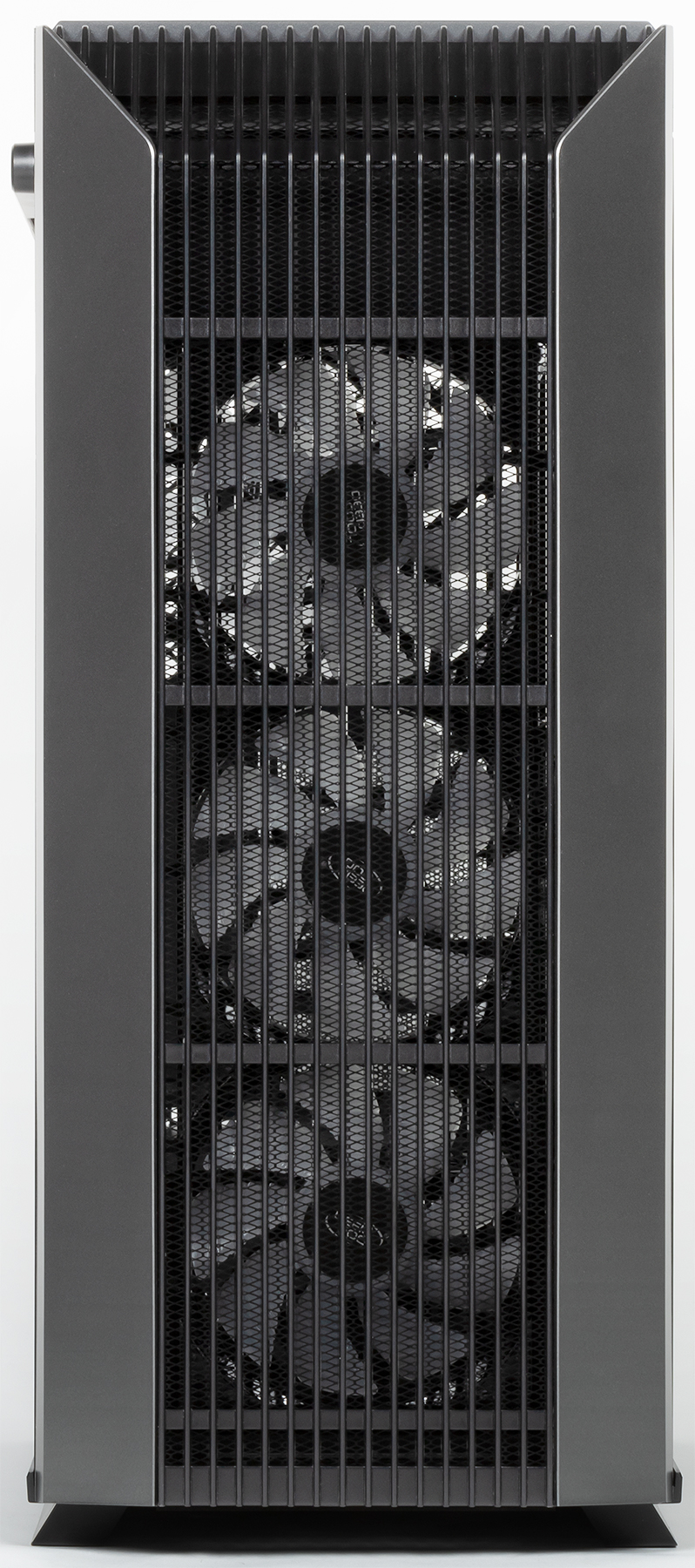

В корпусе предустановлены четыре вентилятора типоразмера 120 мм (1100 об/мин): три спереди и один сзади.

Вентиляторы имеют по два разъема: стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением и проприетарный трехконтактный разъем c колодкой 1×3 для управления подсветкой.

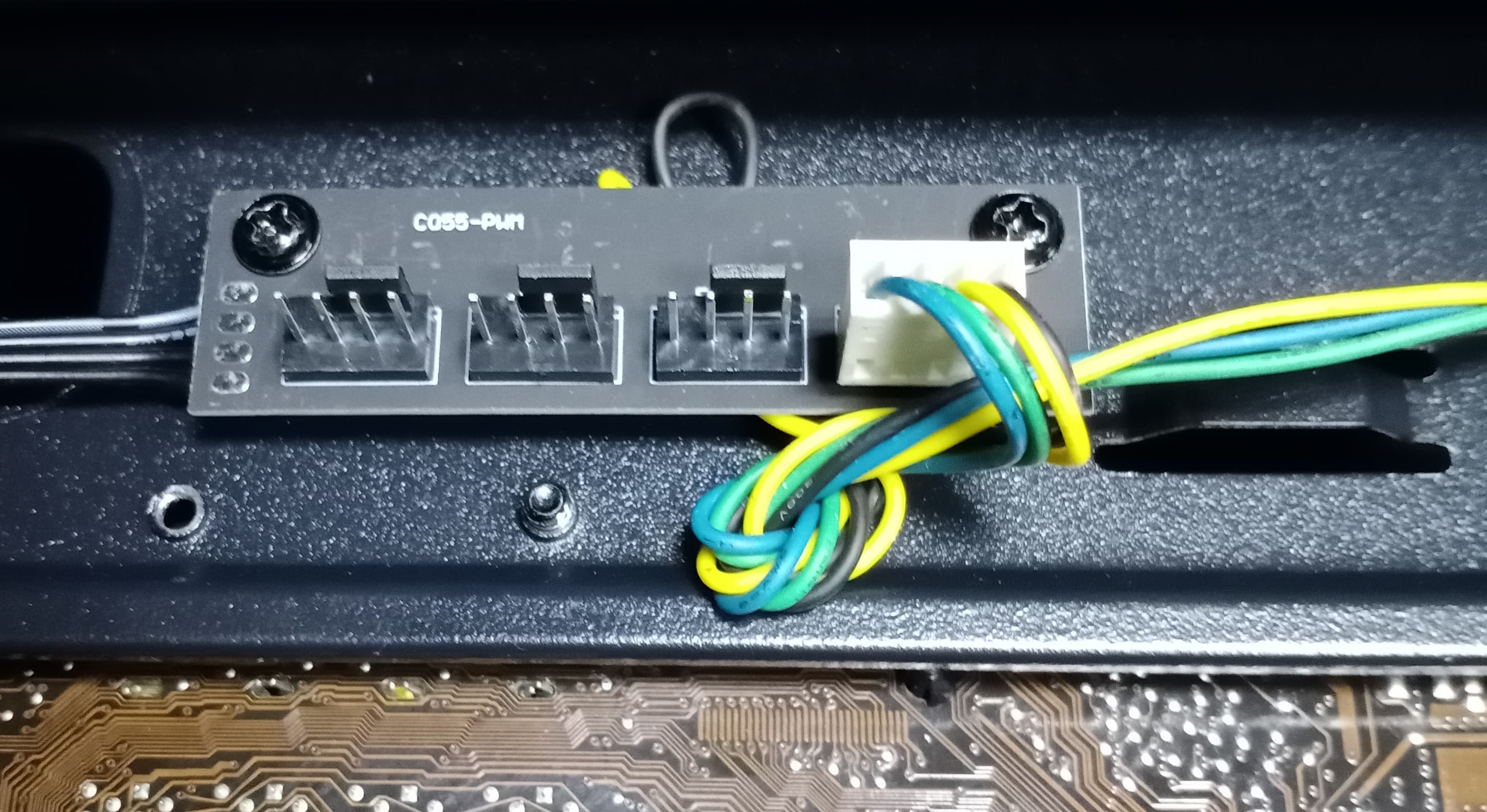

При этом в корпусе имеется четырехпортовый пассивный разветвитель для подключения четырехконтактных вентиляторов с питанием от системной платы. Разумеется, к нему можно подключить и трехконтактные вентиляторы, но управлять с помощью системной платы получится устройствами только одного типа: либо с управлением питающим напряжением, либо с управлением сигналом ШИМ, так что набор вентиляторов довольно странный.

Стоит добавить, что провода от некоторых вентиляторов не дотягиваются до платы хаба, которая установлена в верхней части корпуса, поэтому все вентиляторы подключены к 5-портовому удлинителю, который, кстати, тоже предназначен для вентиляторов с четырехконтактными разъемами, но, разумеется, прекрасно совместим и с трехконтактными. Правда, к одному разъему системной платы все четыре вентилятора все-таки лучше не подключать, чтобы избежать повышенной нагрузки на разъем.

Обычно в хабах и контроллерах, рассчитанных на три и более вентиляторов, есть отдельное питание от разъема БП, но здесь этим никто не озадачился. Вместо этого видим огромный ворох проводов, который нужно еще и укладывать в не самом большом пространстве.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 мм (спереди), а еще один — 240 мм (сверху). Возможность установить две системы типа AIO преподносится как одно из достоинств корпуса, хотя сейчас такая возможность часто присутствует даже в корпусах стоимостью около 3000 рублей.

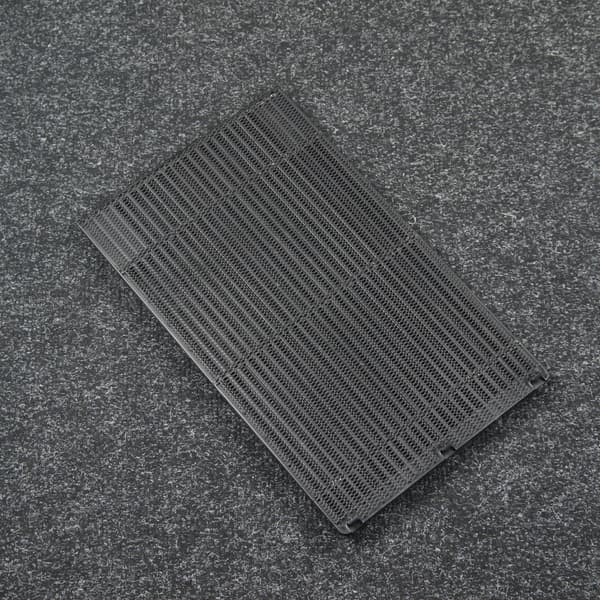

Верхний фильтр располагается на съемной вентиляционной решетке, для ее извлечения нужно нажать на верхней панели кнопку, которая управляет пластиковым зацепом, и потянуть ее на себя.

Фильтр зафиксирован на решетке при помощи клея, так что для очистки можно применить пылесос или промыть решетку водой. Выполнен фильтр из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

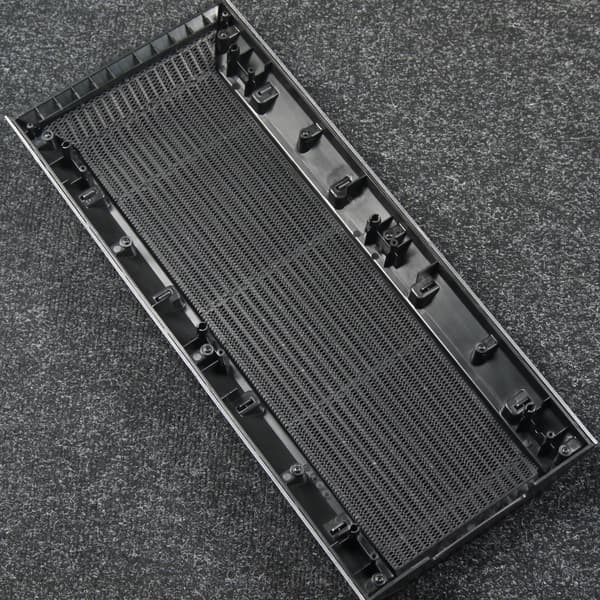

Подобный по конструкции фильтр есть и с внутренней стороны передней панели, для его качественной очистки нужно будет каждый раз снимать переднюю панель и пользоваться вышеуказанными способами.

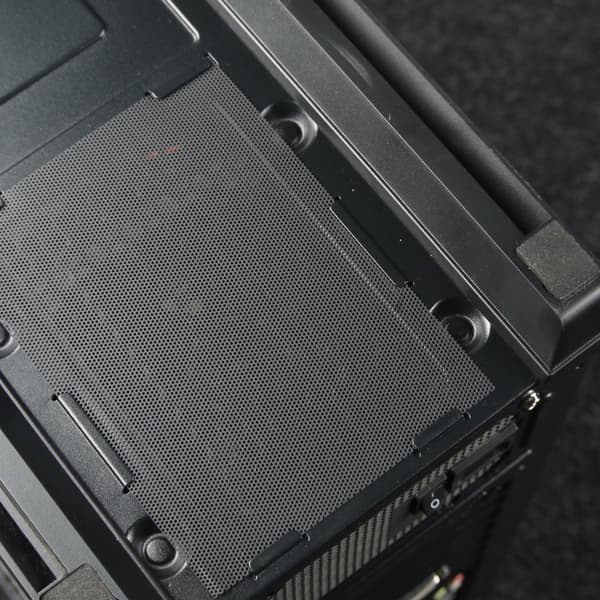

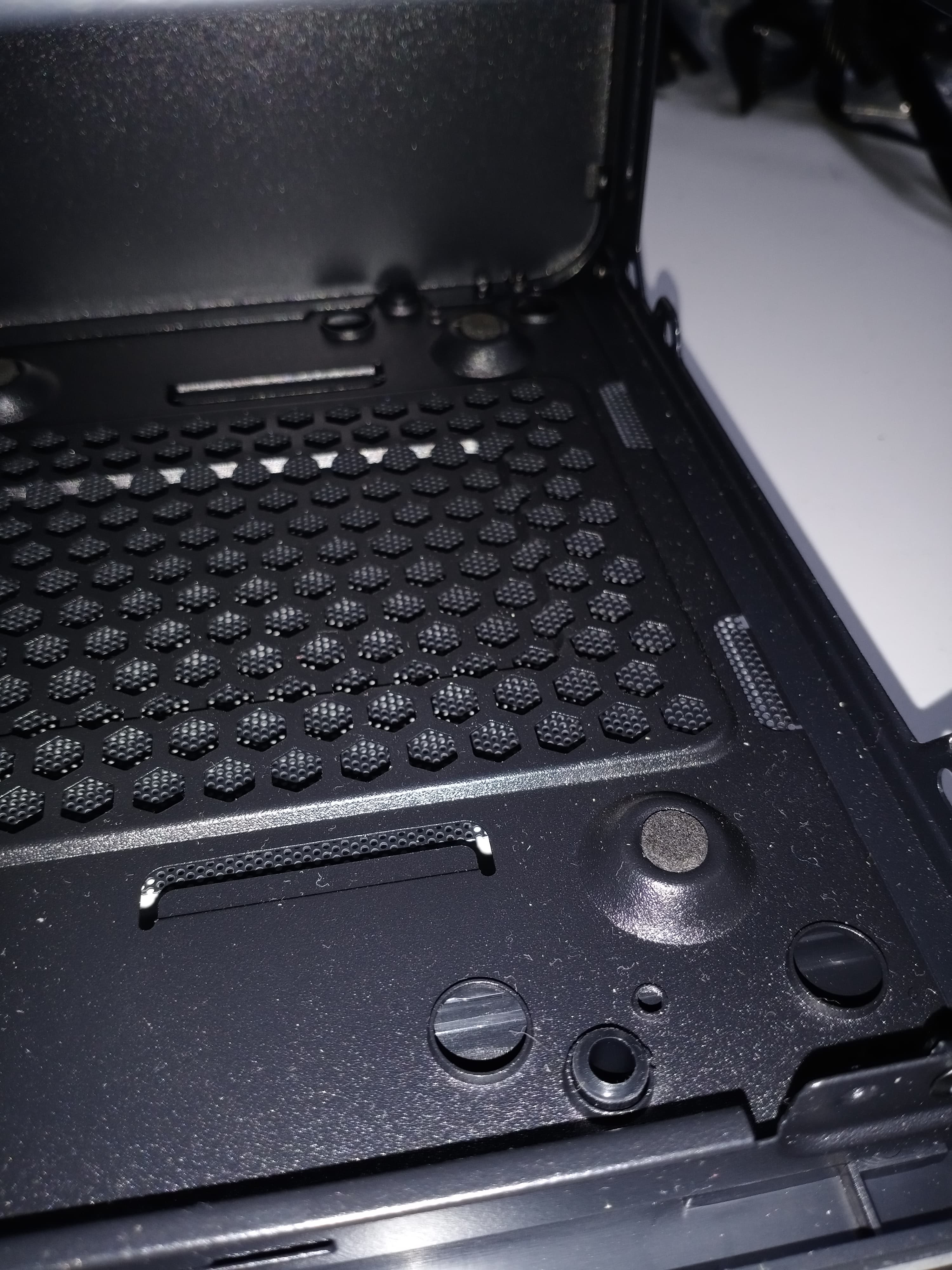

Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.

Конструкция

Крепление всех внешних панелей безвинтовое.

Левая стенка снизу вставляется в узкий паз, где установлен уплотнитель из вспененного материала. Попадать в паз нужно достаточно точно, что не всегда получается с первого раза, но зато стенку можно устанавливать и на стоящий вертикально корпус. Сверху обе боковые стенки фиксируются при помощи магнитов, расположенных вдоль верхней стенки шасси. Сами магниты вмонтированы в пластиковые держатели, прикрученные к шасси винтами.

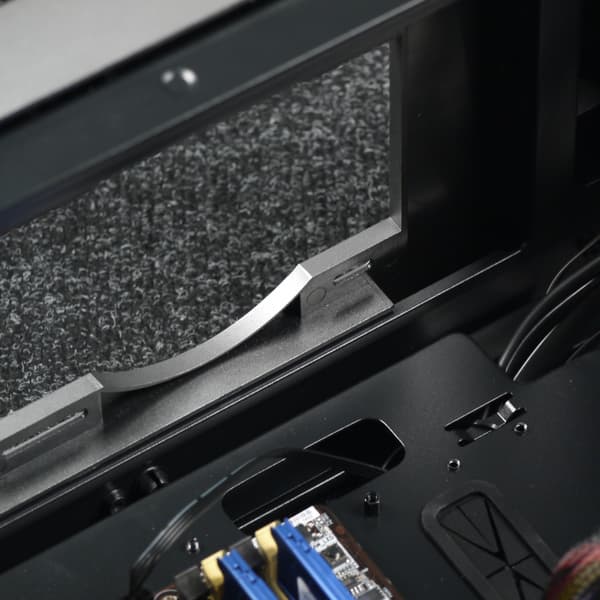

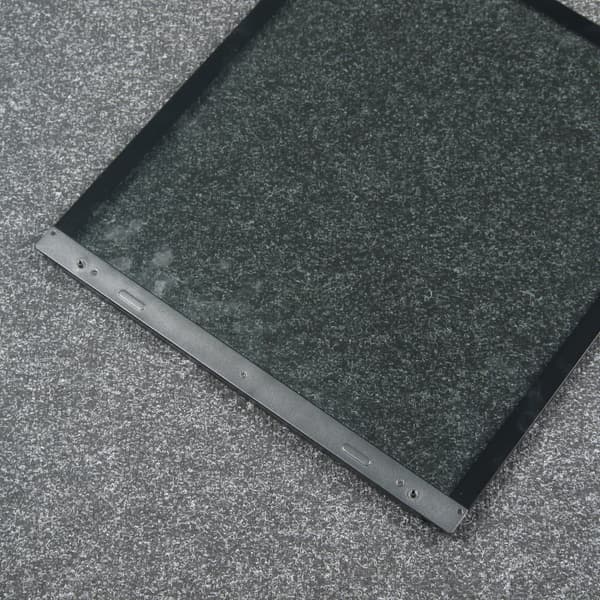

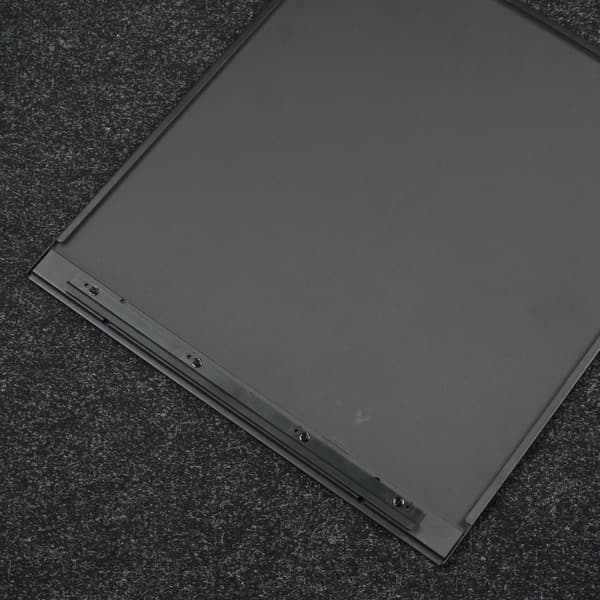

Левая стенка стеклянная, причем стекло крепится не через сквозные отверстия, как это реализовано в подавляющем большинстве дешевых корпусов, а через стальную рамку, которая и прижимается магнитами к шасси корпуса. Подобный вариант более удобен при сборке.

Правая стенка имеет похожее крепление, только с отдельным зацепом за борт шасси, выполнена она целиком из стали.

Поскольку масса стенок существенно отличается, то при переворачивании корпуса боковой панелью вниз на стенки действует разная сила, что в некоторых случаях приводит к отделению стеклянной стенки от шасси корпуса с последующим ее падением на пол. Правда, для этого корпус нужно немного встряхнуть. Только под действием силы тяжести стенка, как правило, не выпадает.

Таким образом, при серьезных перемещениях корпуса рекомендуем дополнительно фиксировать стеклянную стенку при помощи подручных материалов. Видимо, изначально сила магнитов была рассчитана на стальной вариант.

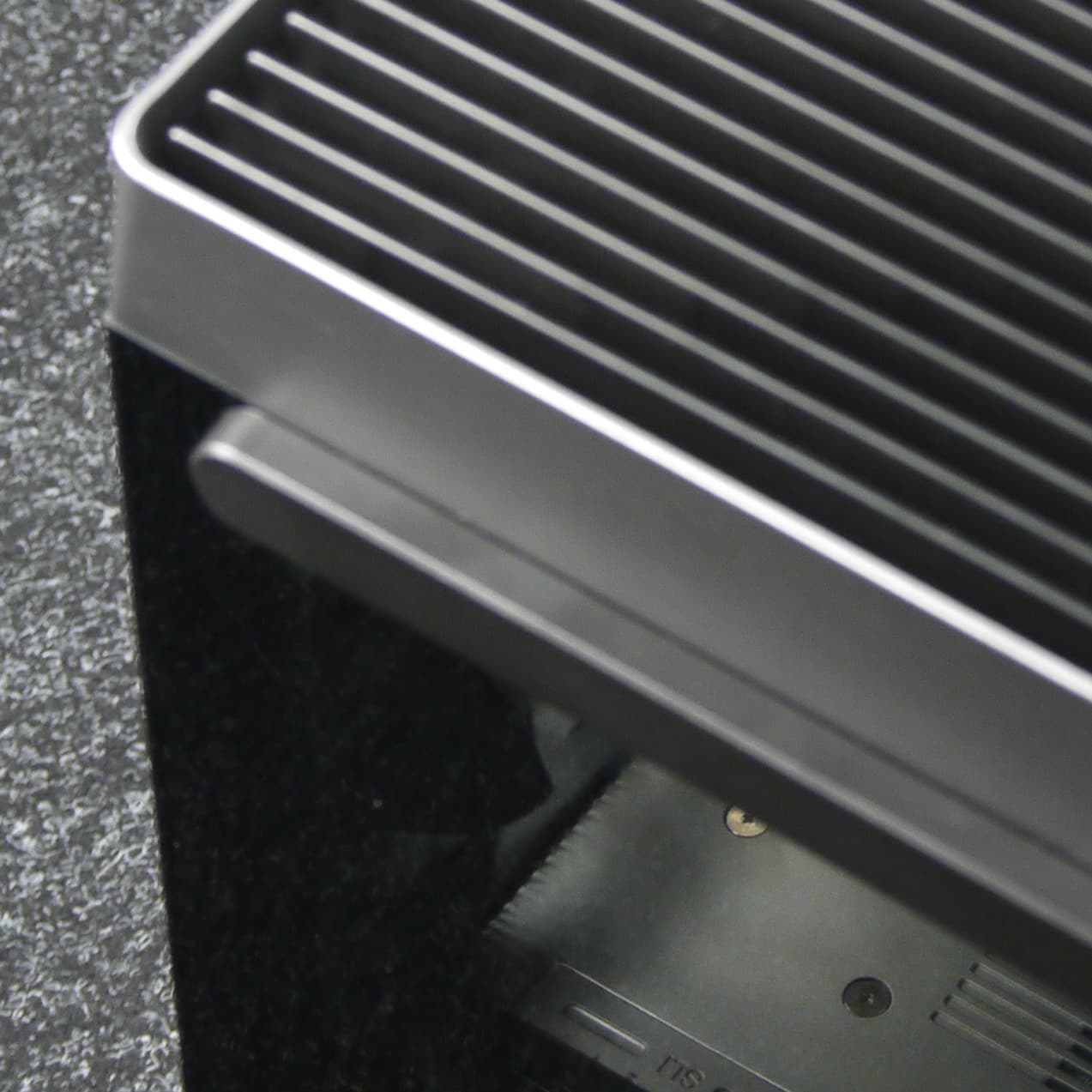

Крепление верхней панели вполне типовое: при помощи пластиковых штырей трубчатой формы, которые выполнены самораспорными. Выполнена она из пластика, окрашенного методом напыления с внешней стороны. Она опирается на стальную верхнюю стенку шасси, в которой выполнены крепежные отверстия.

Несущая часть передней панели выполнена из пластика, который окрашен в массе. На ней закреплены серебристые элементы, окрашенные методом напыления с внешней стороны. Система крепления аналогична верхней панели — при помощи пластиковых штырей трубчатой формы, которые выполнены самораспорными.

Шасси корпуса используется весьма массивное, толщина окрашенных деталей — около 1 мм. Также заметны усилия, направленные на увеличение жесткости конструкции путем использования деталей специальной формы. Однако стали использовано не так много, поскольку в элементах имеются большие отверстия и проемы.

Масса корпуса составляет около 8,8 кг, из них 1,9 кг весит стеклянная стенка. То есть если бы обе стенки корпуса были стальные, он весил бы около 8,3 кг, что неплохо. Жесткость конструкция достигается сравнительно высокая.

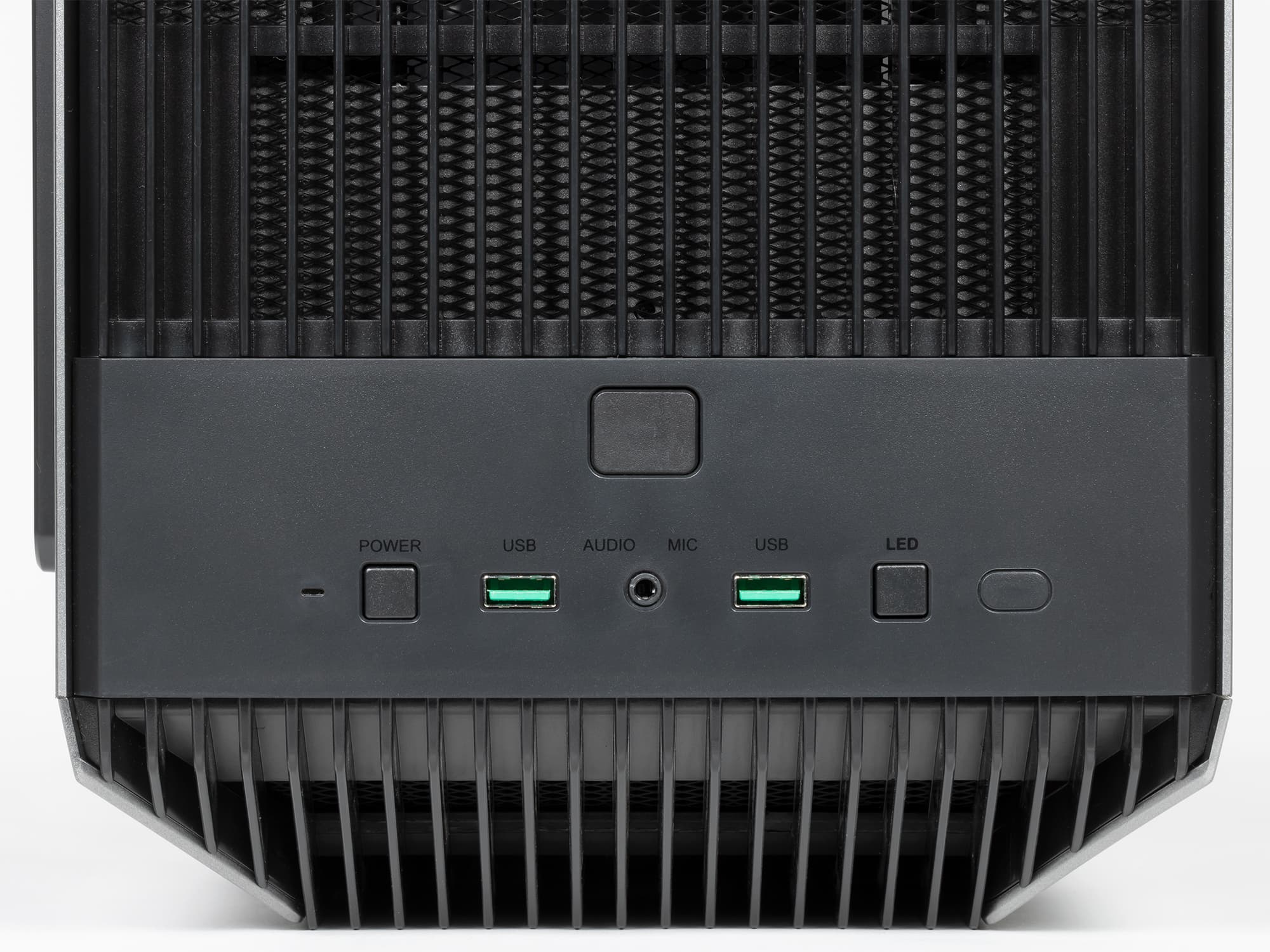

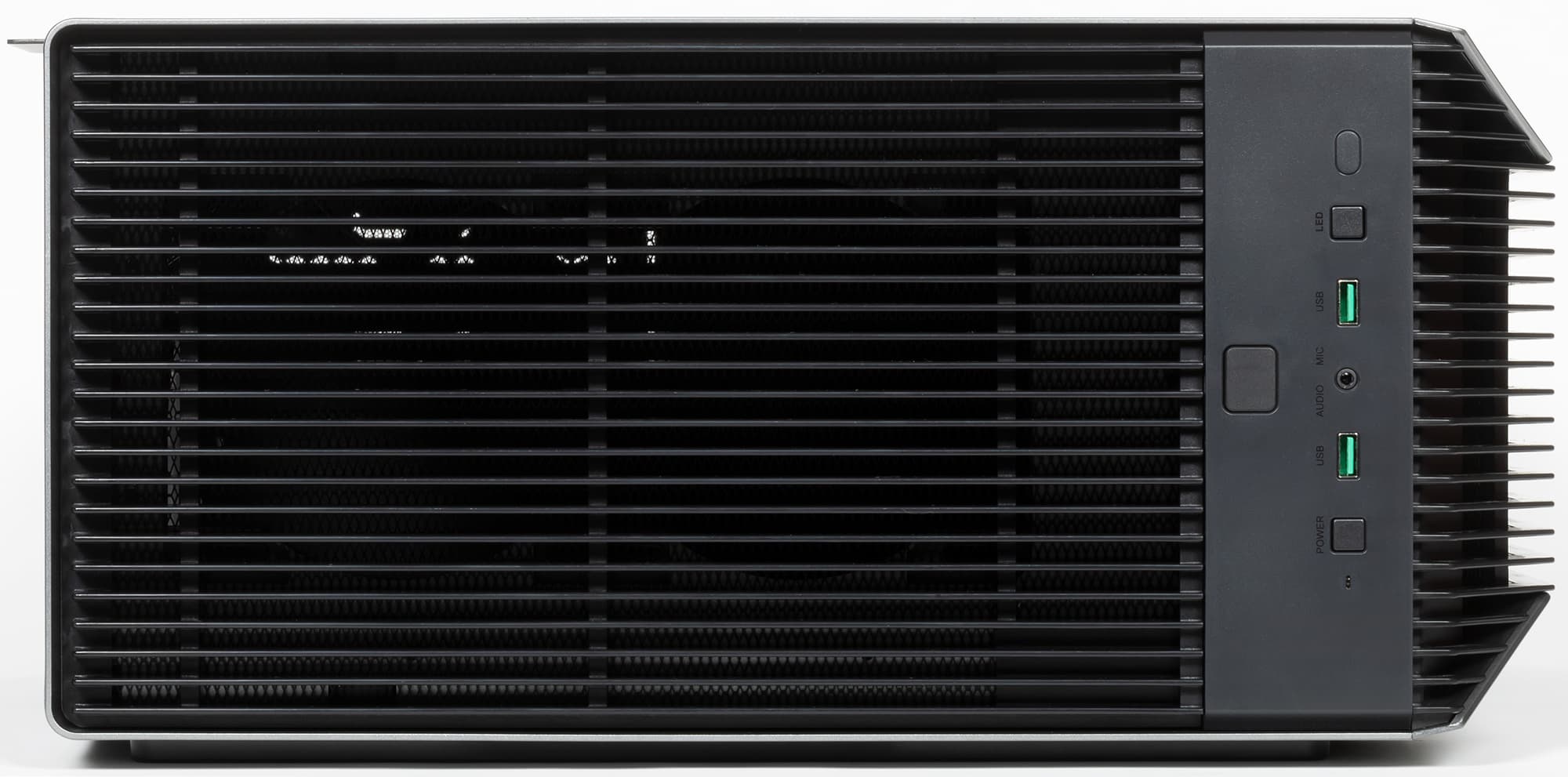

На верхней стенке в передней части корпуса размещены органы управления и коммутации. В их состав входят: два разнесенных друг от друга примерно на 8 мм порта USB 3.0 и комбинированный разъем для подключения микрофона и наушников или гарнитуры. Разъемов USB все-таки хотелось бы видеть чуть больше, пусть даже и USB 2.0.

Также стоит отметить, что у корпуса версии 4F отсутствует разъем USB Type-C, который имелся у первоначального варианта Deepcool CL500, вместо него — заглушка. Нельзя исключать, что подобное встречается во всех нынешних модификациях корпуса, поэтому если разъем Type-C вам действительно нужен, лучше проверять его наличие непосредственно при покупке.

Кнопки включения и управления подсветкой имеют одинаковые размеры и цвет, отличить их можно только по надписи под каждой из кнопок, но увидеть эти надписи в реальных условиях эксплуатации будет довольно сложно. Все-таки подобные кнопки должны отличаться хоть чем-то кроме расположения. Кнопки перезагрузки у данной версии корпуса нет.

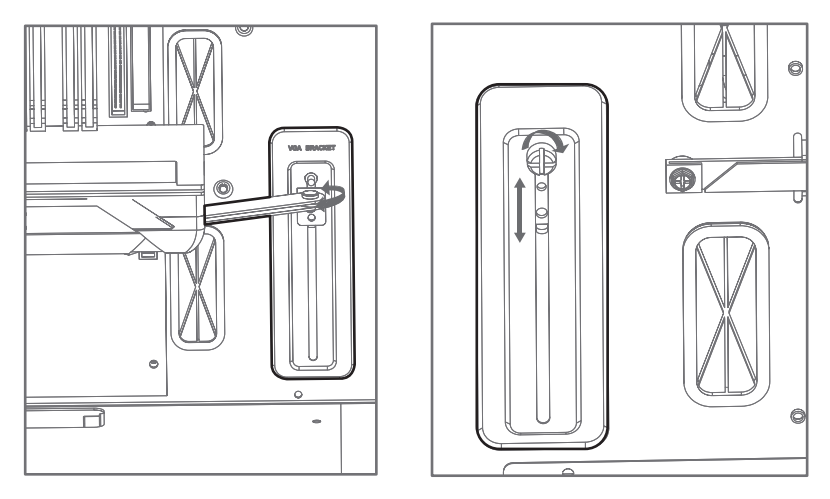

Еще одно оригинальное решение — подстраиваемый кронштейн для длинных видеокарт. Он имеет достаточно простую конструкцию: согнутая вдвое стальная полоса, поддерживающая видеокарту, закреплена на перемещающемся уголке при помощи подпружиненной петли. Уголок можно зафиксировать в нужном месте при помощи винта с обратной стороны основания для системной платы.

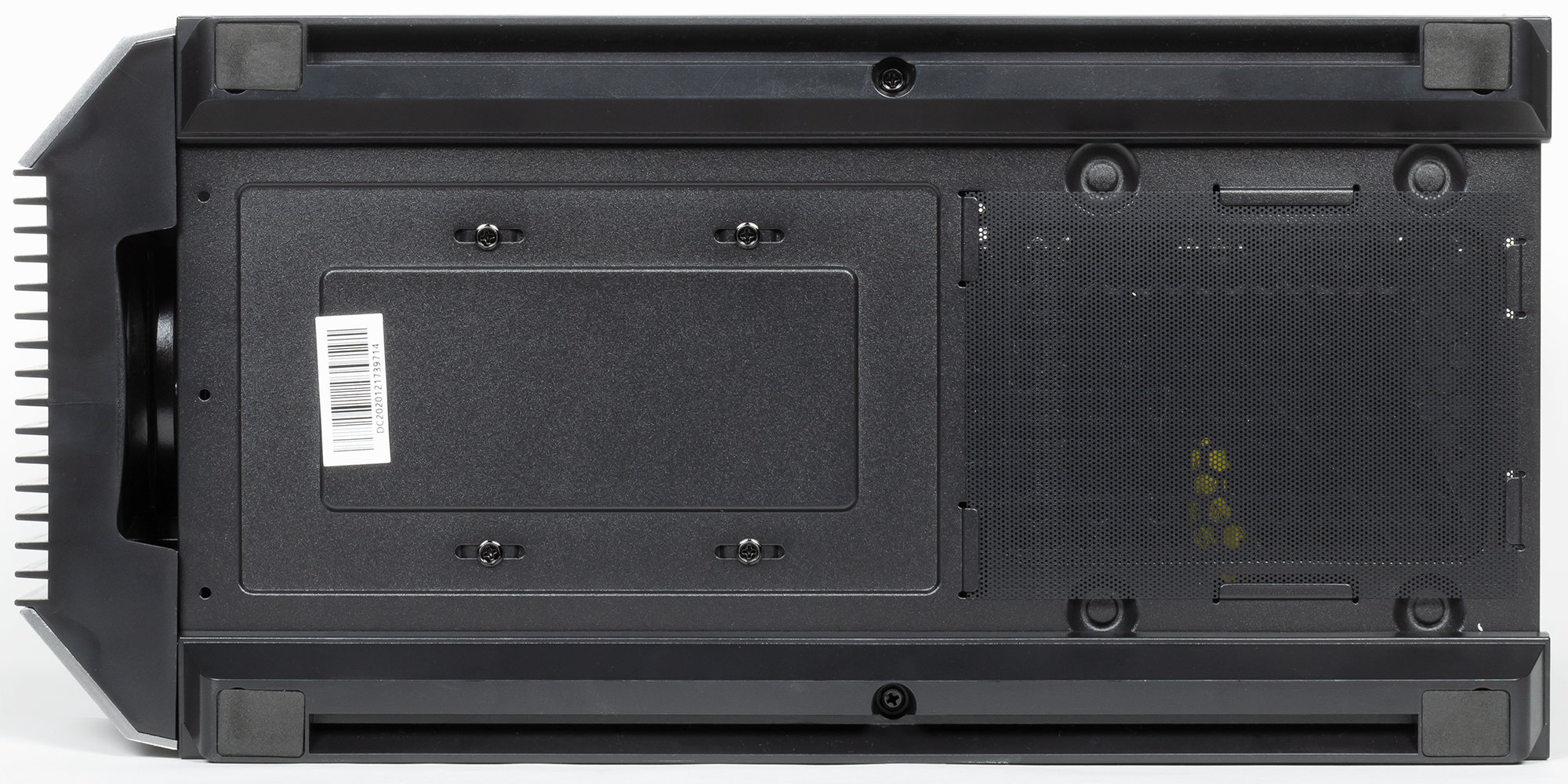

Базируется корпус на двух пластиковых опорных элементах с небольшими накладками из материала, похожего на пенополиэтилен, в количестве четырех штук. Качество исполнения накладок вызывает сильные сомнения в их длительном сроке службы при сколь бы то ни было активной эксплуатации. Именно в этих опорных элементах, которые расположены продольно по бокам шасси, выполнены щелевые отверстия для установки боковых панелей.

Накопители

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину.

Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к передней стенке шасси.

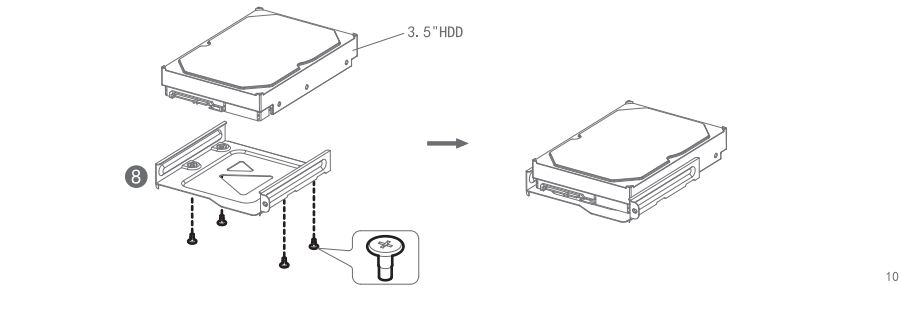

В корзине предусмотрены два съемных металлических контейнера в виде П-образных пластин. Контейнеры дополнительно фиксируются винтами под крестовую отвертку. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. Крепление в обоих случаях производится винтами со стороны дна. Амортизирующие элементы отсутствуют, хотя места для них предусмотрены.

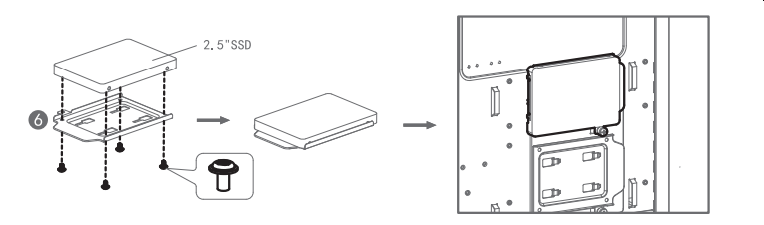

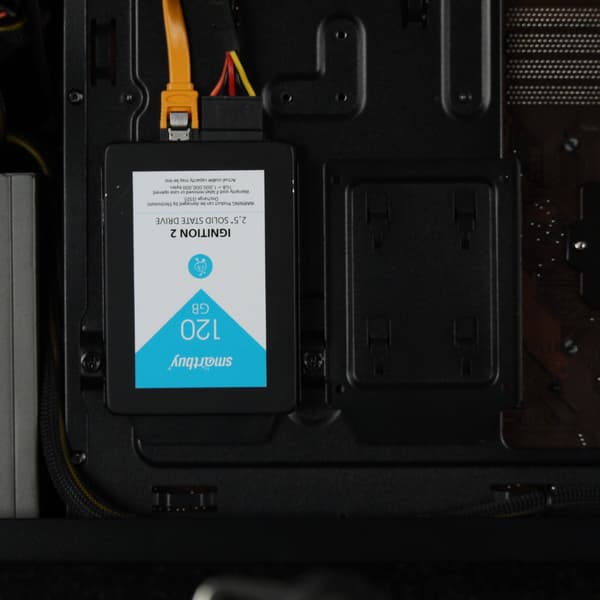

Для накопителей формата 2,5″ предусмотрены также два быстросъемных контейнера в виде пластин, которые установлены на обратной стороне основания для системной платы.

Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Контейнеры фиксируются винтами под крестовую отвертку.

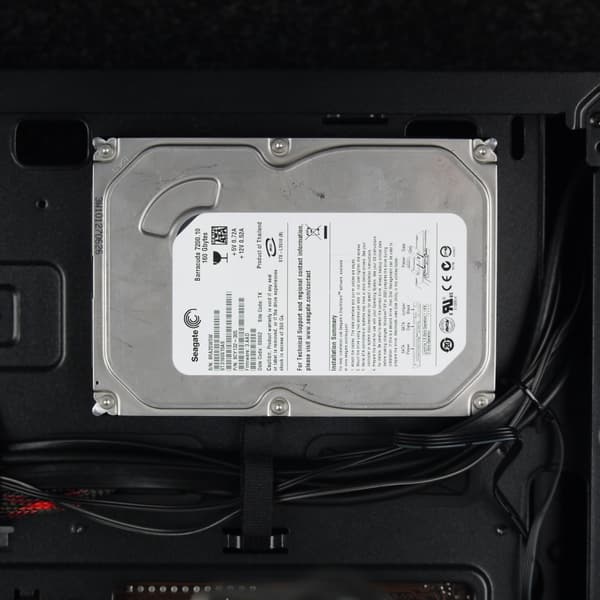

Для одного накопителя формата 3,5″ предусмотрено посадочное место на обратной стороне основания для системной платы около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно вкрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны). Данное место, судя по всему, в характеристиках корпуса никак не учитывается и в инструкции по сборке не фигурирует.

Всего можно установить пять накопителей: 3×3,5″ и 2×2,5″ или 1×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера, хотя для рабочей системы в некоторых случаях может оказаться маловато.

Максимальное количество накопителей 3,5″ 3
Максимальное количество накопителей 2,5″ 4
Количество накопителей в передней корзине 2×3,5″/2,5″
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 2×2,5″ и 1×3,5″

С учетом размеров корпуса и его позиционирования была надежда на несколько более развитую возможность установки накопителей, но в этом плане корпус не сильно отличается от аналогов.

Сборка системного блока

Обе боковые стенки имеют безвинтовое крепление похожей конструкции при помощи магнитов. Боковые стенки вставляются вертикально. Для этого предусмотрены щелевые отверстия в нижней части корпуса, что облегчает процесс сборки. На стеклянной стенке для удобного хвата предусмотрена специальная ручка. Для извлечения стенку нужно предварительно отклонить, преодолев усилие магнитов, а потом потянуть вверх и вытащить. На стальной стенке также предусмотрена ручка, но другой конструкции. В целом, сам процесс довольно удобен.

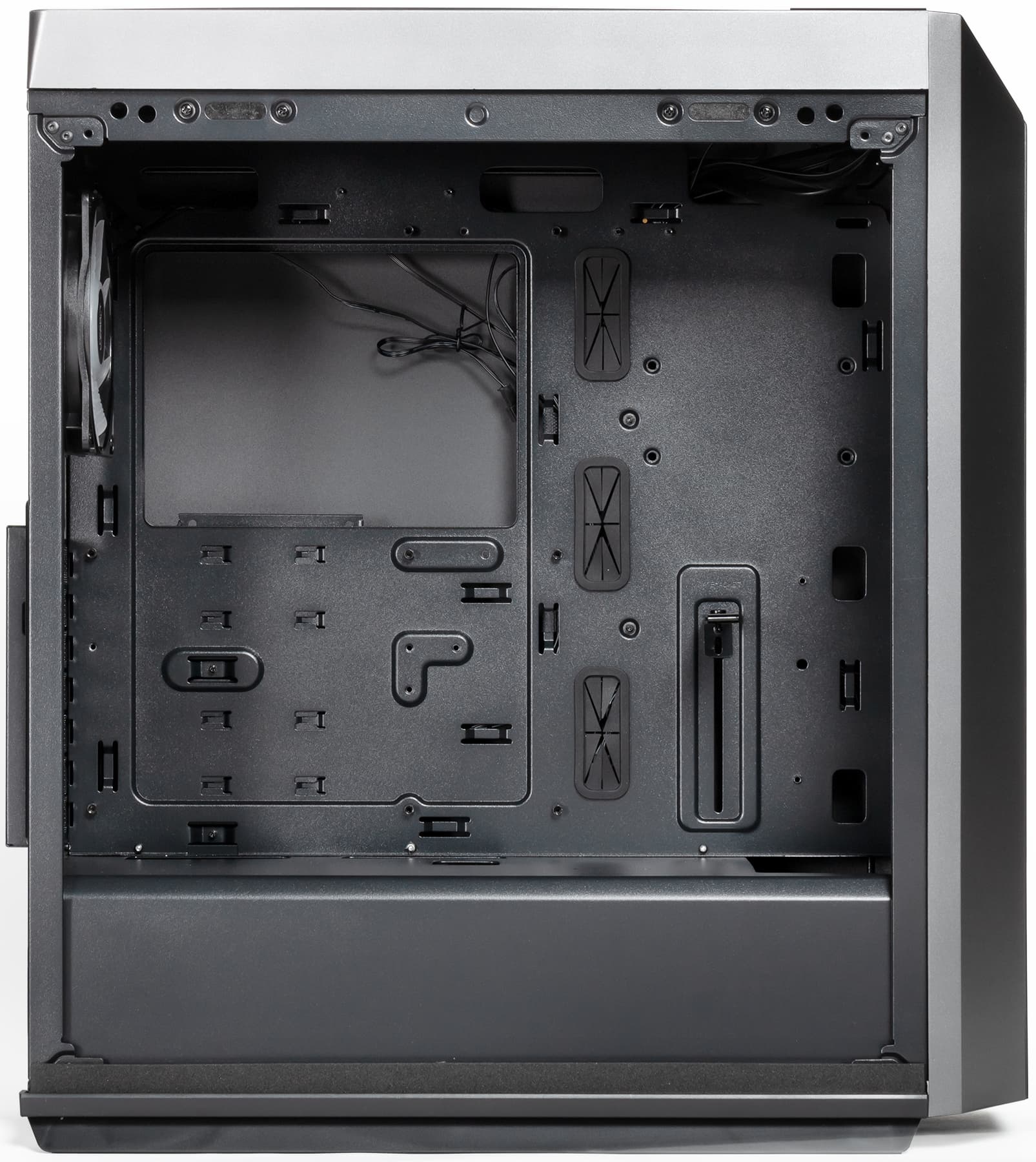

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 165
Глубина отсека системной платы 180
Глубина отсека для прокладки проводов 23
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 60
Расстояние от платы до верхней стенки шасси 45
Длина основной видеокарты 330
Длина дополнительной видеокарты 330
Длина блока питания 160
Ширина системной платы 244

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие амортизирующие наклейки из вспененного материала, которые установлены внутри выштамповок, так что при перемещении БП они не отрываются от поверхности.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 160 мм включительно. Расстояние между задней панелью корпуса и корзиной составляет около 215 мм. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 150 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 165 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм, что соответствует заявленному значению.

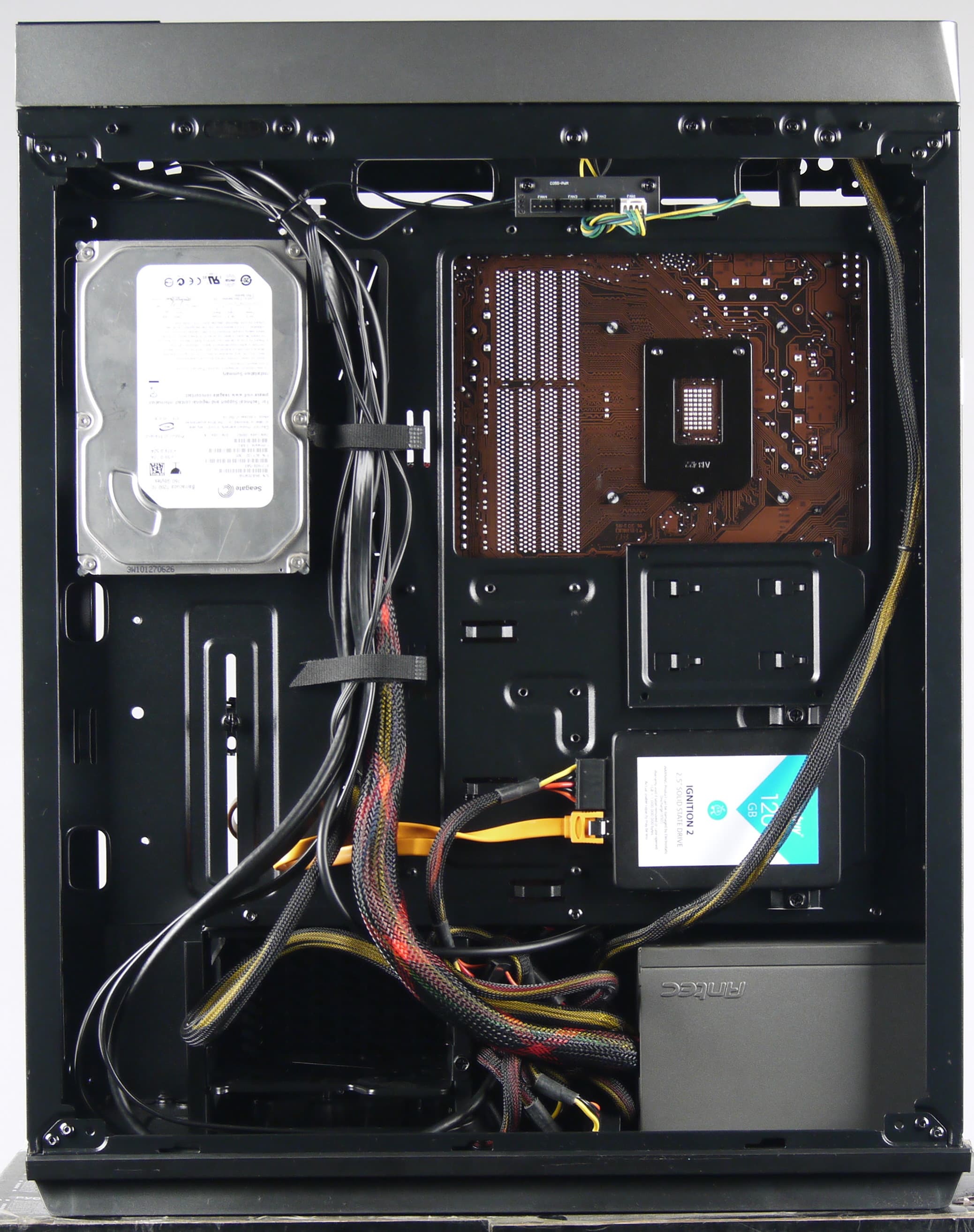

Глубина отсека для прокладки проводов составляет около 23 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Есть и несколько синтетических многоразовых лент с застежками типа Velcro.

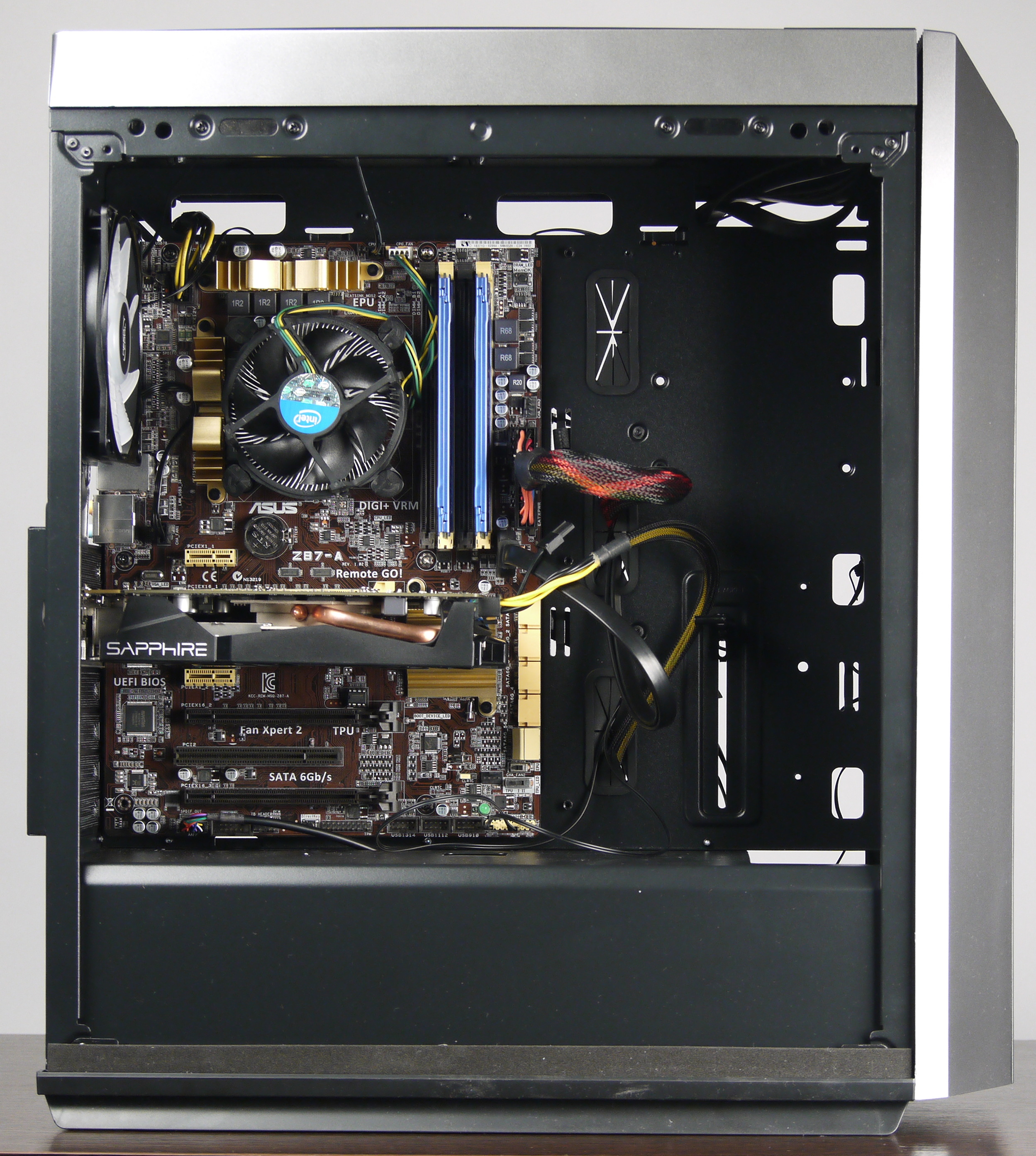

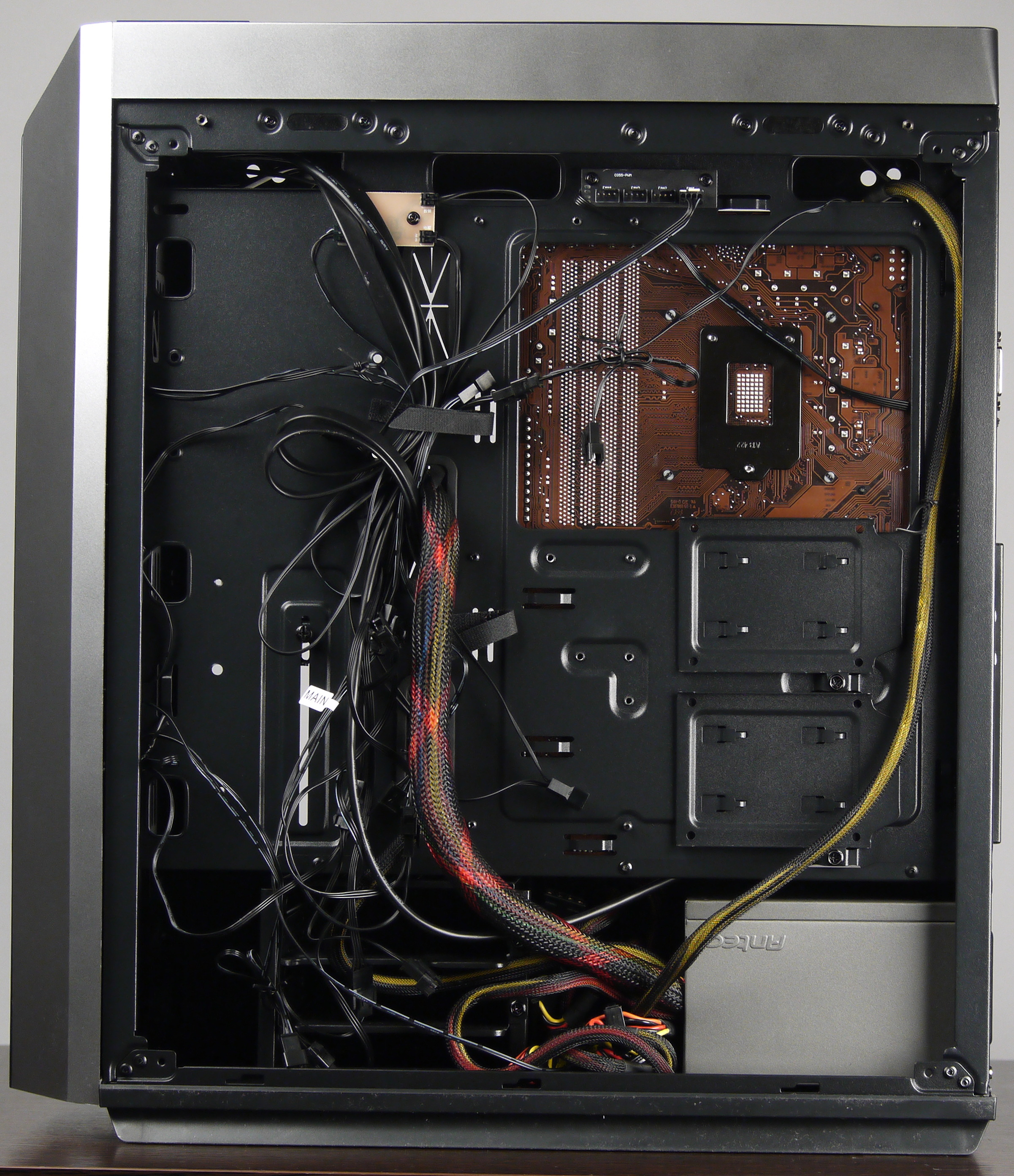

Приведем дополнительно фото из обзора стандартной версии CL500 — проводов там заметно меньше, чем в CL500 4F, из-за отсутствия системы подсветки и всего одного вентилятора в комплекте.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 33 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят.

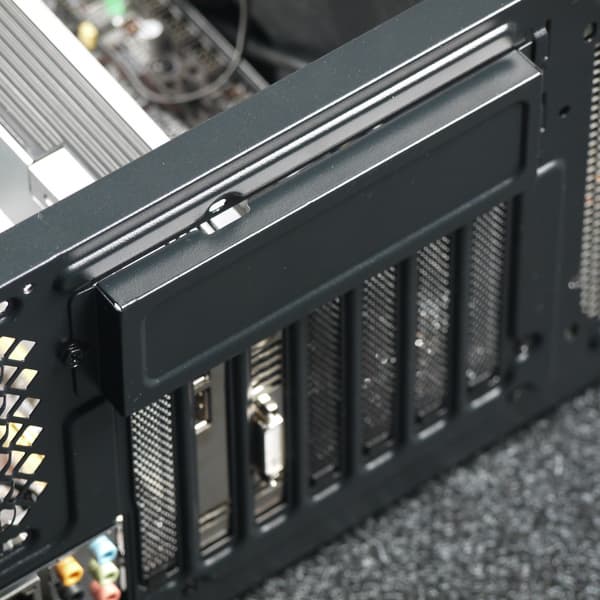

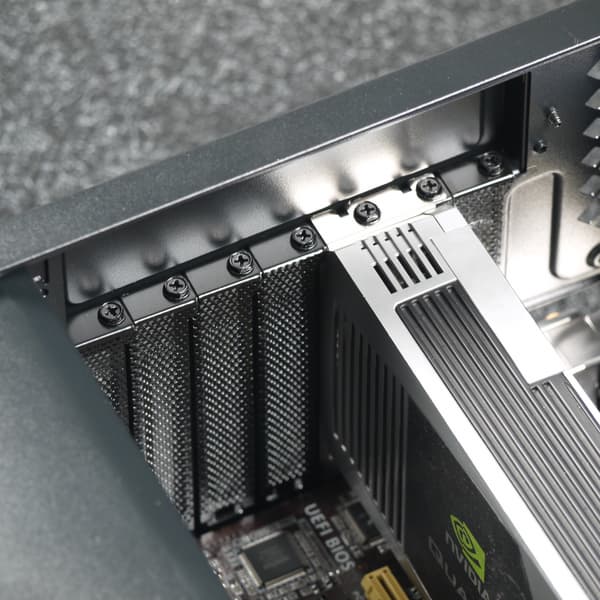

Система фиксации самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией и общей декоративной накладкой, которая фиксируется одним винтом под крестовую отвертку.

Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. USB Type-C теоретически подключается разъемом нового образца (но в нашей модификации он не был установлен).

Акустическая эргономика

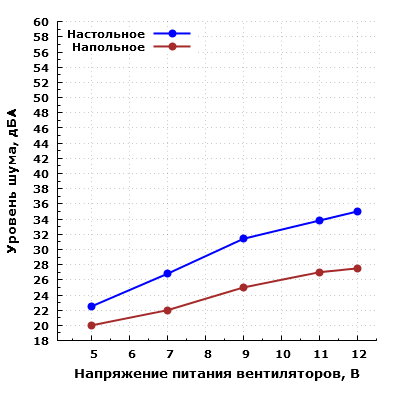

Уровень шума штатной системы охлаждения корпуса изменяется от 21,5 до 39 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27,3 дБА) до повышенного (37 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Акустическую эргономику можно признать удачной, поскольку при минимальном напряжении питания вентиляторов достигается действительно очень низкий шум, а при максимальном напряжении шум повышается до вполне адекватных пределов.

Итого

Часто случается, что экономия на мелочах может ухудшить впечатление от хорошего продукта. С Deepcool CL500 4F — как раз подобная ситуация. Неудачные фильтры, неудобное подключение вентиляторов, сомнительные накладки на ножках, проприетарные разъемы для подсветки — все это стоит копейки, а впечатление о корпусе портит. Но есть у него и ряд достоинств: большая масса, сравнительно высокая жесткость конструкции, не замыленный и не аляповатый дизайн, контроллер подсветки, разветвитель для вентиляторов в комплекте (хотя и самый простой), а также неплохое оснащение для бюджетного корпуса в целом.

Фильтры здесь скорее для галочки, чем для борьбы с пылью, а расцветка предусмотрена одна единственная — и не самая оптимистичная. Со стеклом нужно быть аккуратнее и не переносить корпус без дополнительной фиксации боковой панели. Собирать систему в корпусе достаточно удобно, поскольку свободного места много, что позволит разместить габаритные компоненты. А боковые панели удобно снимать и сравнительно легко ставить обратно.

Наилучшие свои качества корпус сможет продемонстрировать при сборке систем на компонентах с высоким тепловыделением, к которым нужно иметь оперативный доступ, так как магнитная система крепления позволяет быстро снять стенки и погрузиться в недра системного блока. Другой вопрос, будет ли востребована данная модификация, которая дороже базовой версии почти на 30 долларов. Впрочем, кому-то она может показаться более интересной.

2 июня 2021 Г.
