Относительно недавно линейка бюджетных MiniTower-корпусов компании Cooler Master под названием MasterBox получила пополнение в виде двух родственных моделей Q300L и Q300P. Рекомендованная цена на эти корпуса в США составляет $39 и $69 соответственно. Они сильно отличаются по внешнему виду, но по факту собраны на одном и том же шасси. В теории в продаже даже можно встретить официальный Upgrade Kit, позволяющий сделать из Q300L более дорогой Q300P.

К нам на тестирование попал именно второй вариант — корпус Cooler Master MasterBox Q300P. Это компактная модель, предусматривающая установку системной платы формата microATX, видеокарт длиной до 360 мм и полноразмерного блока питания стандарта ATX. Отличительной особенностью модели является своего рода модульная конструкция, позволяющая перемещать блок передних портов ввода/вывода и менять местами боковые стенки, а также акриловые панели на передней, верхней и правой стенках корпуса.

Корпус поставляется только в одном варианте расцветки — черном с полупрозрачным «дымчатым» акрилом, но зато в комплект его поставки, помимо стандартного набора винтов и краткой инструкции, входят вентиляторы с RGB-подсветкой и отдельная небольшая RGB-панель в передней верхней части корпуса. Данные аксессуары совместимы с платами Asus, Gigabyte, MSI и ASRock, но даже если ваша платформа не поддерживает подключение и управление RGB-подсветкой — не беда, можно воспользоваться простым встроенным контроллером.

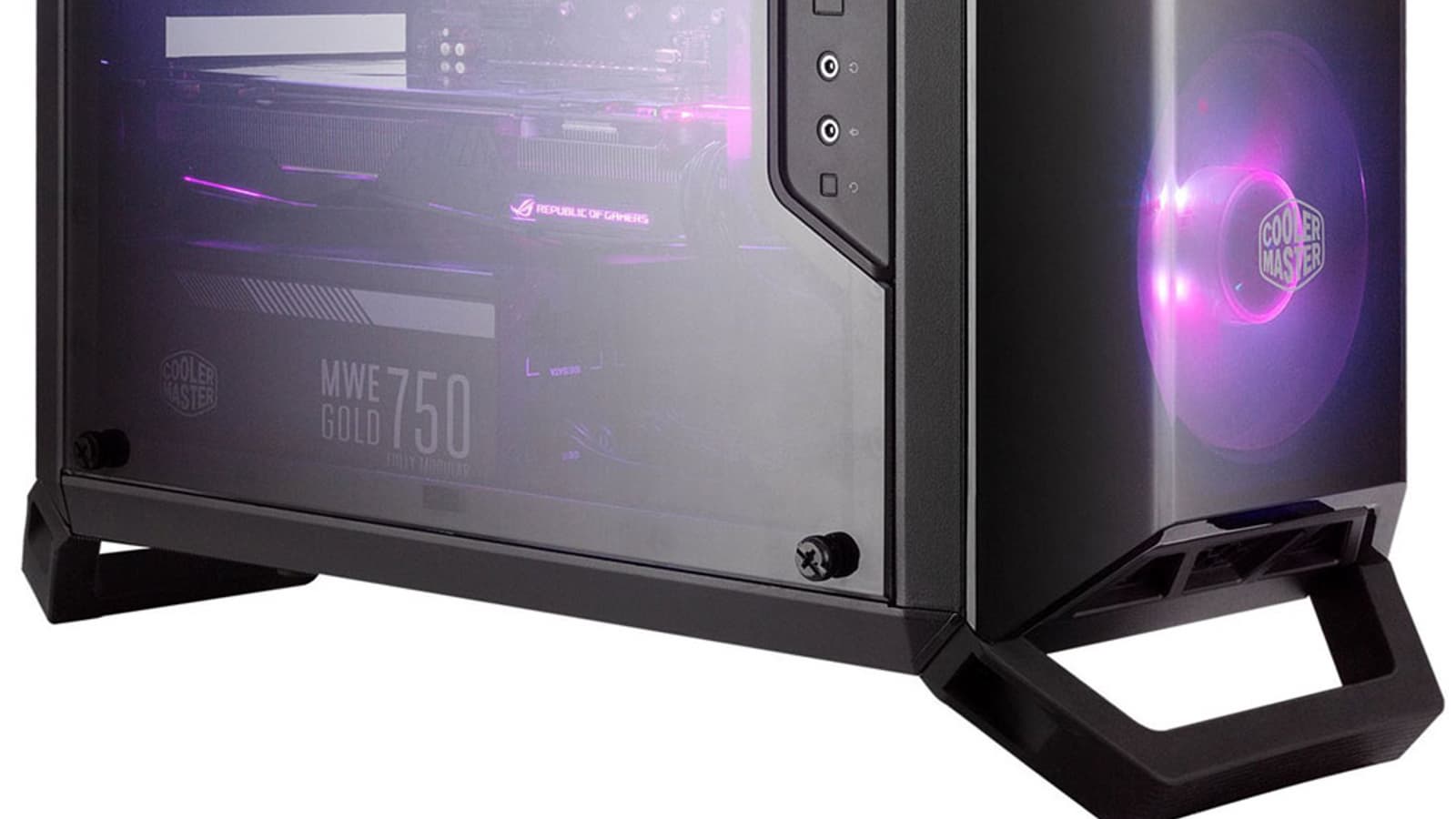

Дизайн корпуса Cooler Master MasterBox Q300P звезд с неба не хватает. Х-образное расположение четырех ручек, по всей видимости, отсылает нас к Mac Pro предыдущего поколения. Ручки действительно облегчают переноску, но в целом выглядят уже не столь оригинально, как это было во времена новинок Apple. Акриловые панели в большом количестве — тоже вариант «на любителя». Акрил, возможно, хорошо выглядит на фотографиях, однако в реальной жизни быстро покрывается отпечатками пальцев и мелкими царапинками и активно притягивает на себя всю летающую в воздухе пыль за счет статического электричества. Дизайн — вещь субъективная, но на наш скромный взгляд, внешний вид более доступного Q300L без всех «наворотов» в ряде случаев выглядит более привлекательно.

Компоновка

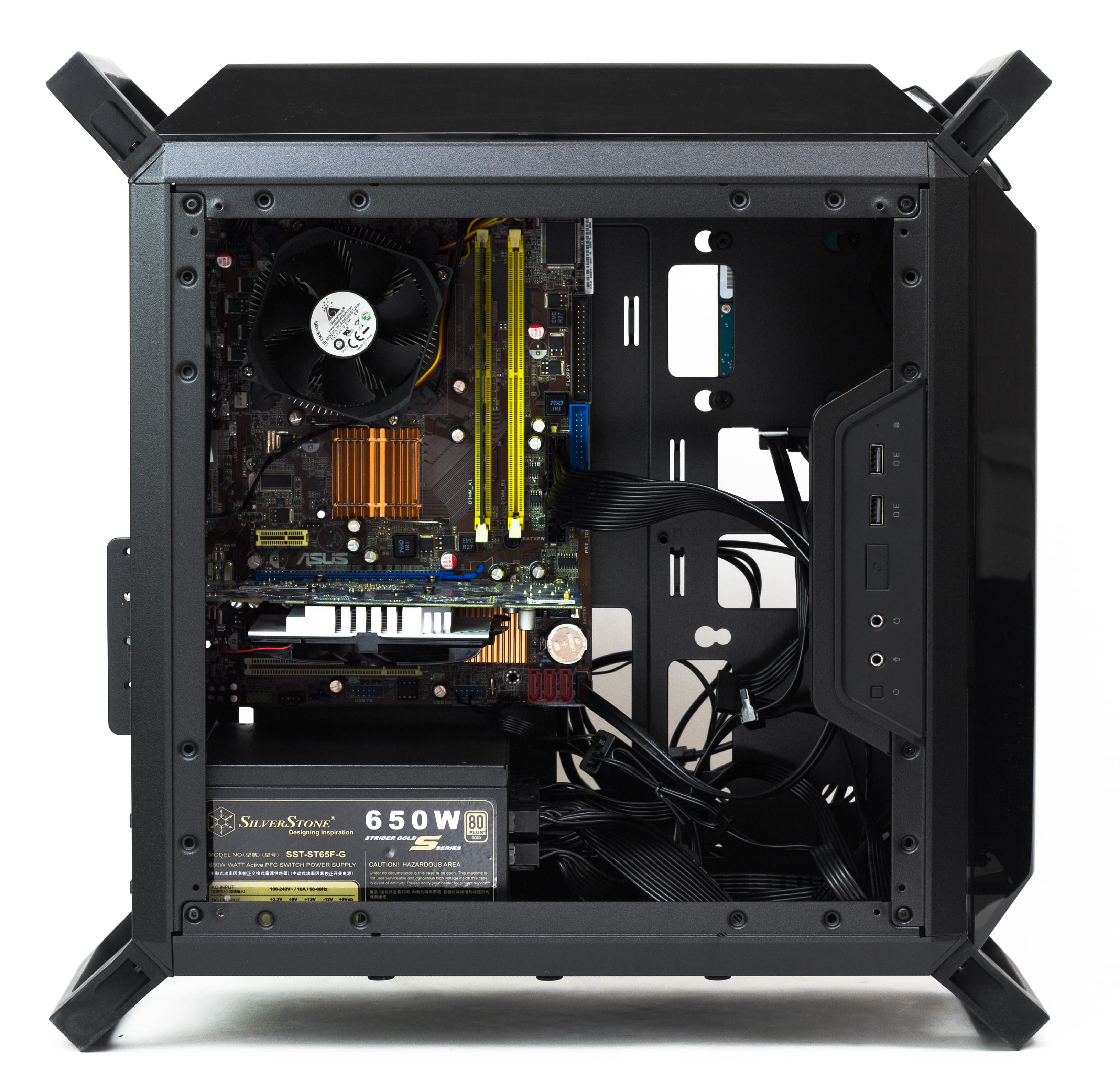

С точки зрения построения шасси модели Q300P и Q300L не предлагают никаких уникальных особенностей. Блок питания устанавливается в нижней части корпуса, декоративного кожуха, скрывающего пучки выходящих проводов, для него не предусмотрено, что жаль — место явно позволяет, да и цена хотя бы пластиковой накладки не должна была сильно сказаться на стоимости корпуса.

Кроме подложки для системной платы и уже упомянутого блока питания в основном объеме корпуса ничего нет. Места для установки одного накопителя 3,5″ и двух 2,5″ вынесены в область за правой боковой стенкой — такое решение становится все более популярным в последнее время.

Поначалу немного смущает столь большое количество пустого места в передней части корпуса, которое ничем не занято. Но потом понимаешь, что с таким дизайном у производителя просто не было другого выхода: акриловая панель не предусматривает отсеков с внешним доступом, да и радиатор СВО длиной 240 мм иначе было бы уже не установить.

Конструкция

Габариты корпуса составляют 450 (В) × 230 (Ш) × 450 (Г) мм, а вес без блока питания — всего 5,2 кг. Шасси Q300P изготовлено из относительно тонкой стали толщиной 0,6 мм, все стенки обильно перфорированы, а акрил весит совсем немного — отсюда и столь малый вес. При этом нельзя сказать, что корпус получился «хлипким», собранный в нем ПК не дребезжит и не резонирует даже в моменты высокой активности жесткого диска.

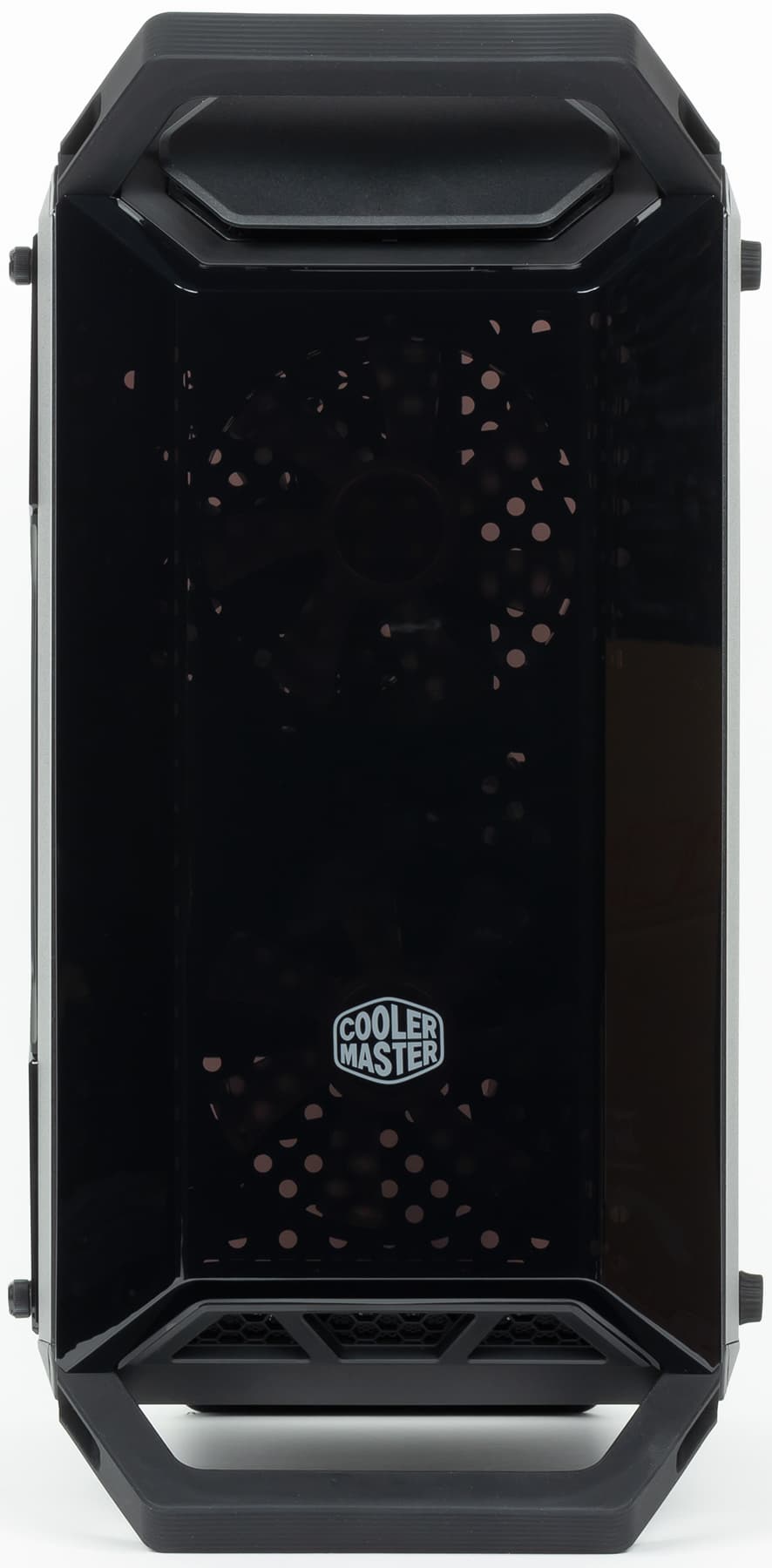

Акриловые панели на передней и верхней стенках абсолютно одинаковые, при желании их можно поменять местами. Скошенный угол в передней верхней части корпуса отдан под встроенную RGB-панель, которая представляет собой россыпь светодиодов, прикрытых пластмассовой крышкой как импровизированным зонтом. Поначалу создается стойкое ощущение, что это какая-то кнопка или переключатель, что на нее нужно правильно надавить или покачать, но нет: это просто крышка, она имеет небольшой люфт и из-под нее по периметру распространяется свечение. Опять же, решение спорное, а полноценный акриловый рассеиватель наверняка смотрелся бы более органично.

Прорези на торцах акриловых панелей, служащие для притока воздуха к корпусным вентиляторам и для демонтажа этих самых панелей, прикрыты небольшими пылевыми фильтрами в пластиковой рамке, вставляющимися по тому же принципу, что и заглушка для задних портов ввода/вывода на системной плате — механизм не слишком надежный и при этом не самый удобный. Фильтры легко выпадают и неохотно устанавливаются на место. Под акриловыми панелями скрывается стальное шасси, передняя и верхняя стенки которого полностью перфорированы.

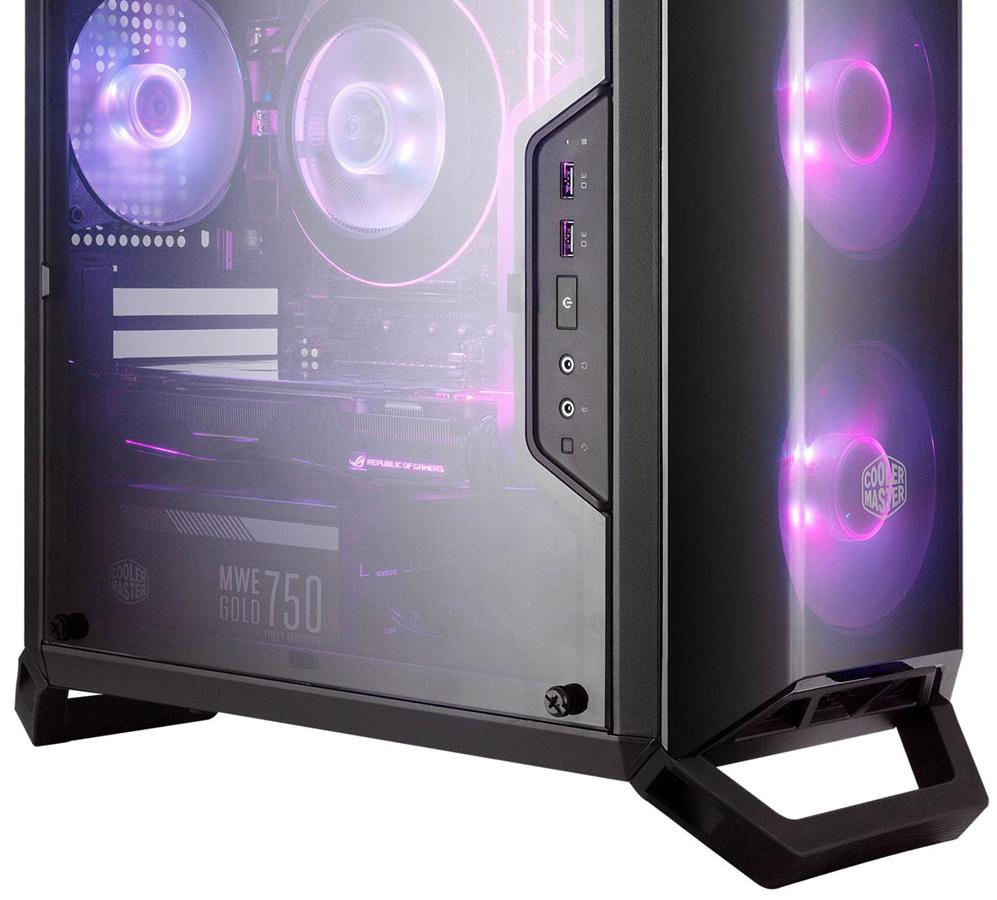

Блок фронтальных портов и органов управления в Cooler Master MasterBox Q300P вовсе не фронтальный, а, скорее, боковой, так как по умолчанию он расположен по центру в передней части левой боковой стенки. Ключевое слово — по умолчанию, потому как производитель сделал этот блок съемным, при желании его можно перенести на центр верхней или нижней части боковой стенки, причем не только левой, но и правой.

К сожалению, почти у каждого положения есть свои подводные камни. Так, например, в положении по умолчанию кабели от блока портов могут помешать установке радиатора СВО на передней стенке. Если переместить блок вниз, то он начнет мешать блоку питания, а если убрать его на правую сторону, то придется поменять местами и боковые стенки и, как итог, наблюдать в акриловое окошко за пучками проводов, проложенными за обратной стороной подложки системной платы.

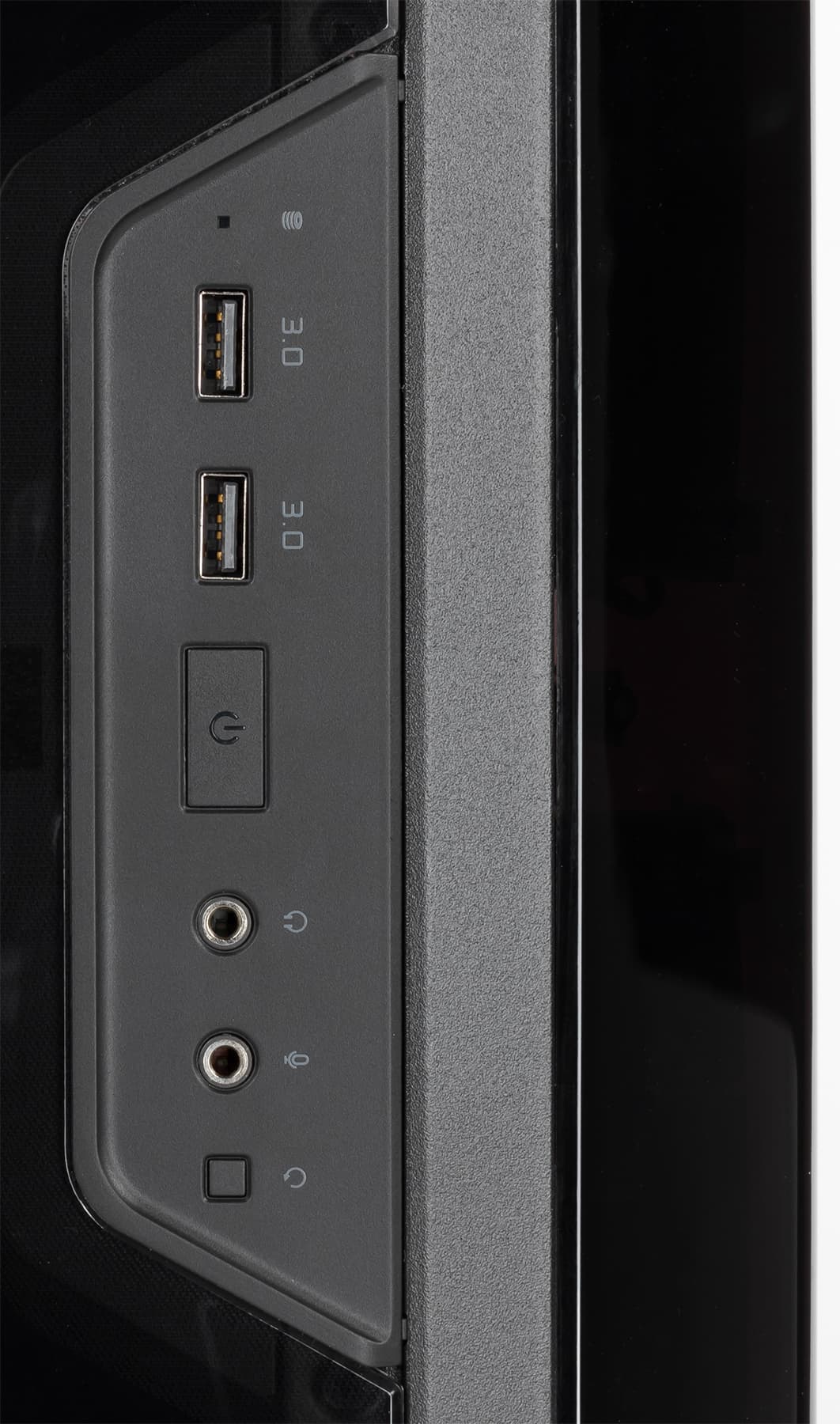

При этом набор портов вполне стандартный и достаточный: миниджеки для подключения микрофона и наушников, 2 порта USB 3.0, большая кнопка включения и миниатюрный Reset. Индикатор включения встроен в кнопку питания, а HDD LED вынесен отдельно и представляет собой небольшую белую точку, теряющуюся на фоне общей подсветки корпуса.

Ручки и ножки у корпуса симметричные, они выполнены из стали с резиновым покрытием, благодаря чему корпус не скользит и в какой-то степени гасит вибрацию от работающих комплектующих. При желании все выступающие элементы можно демонтировать, но тогда корпус будет выглядеть еще более странно, да и приток воздуха для блока питания будет сильно ограничен.

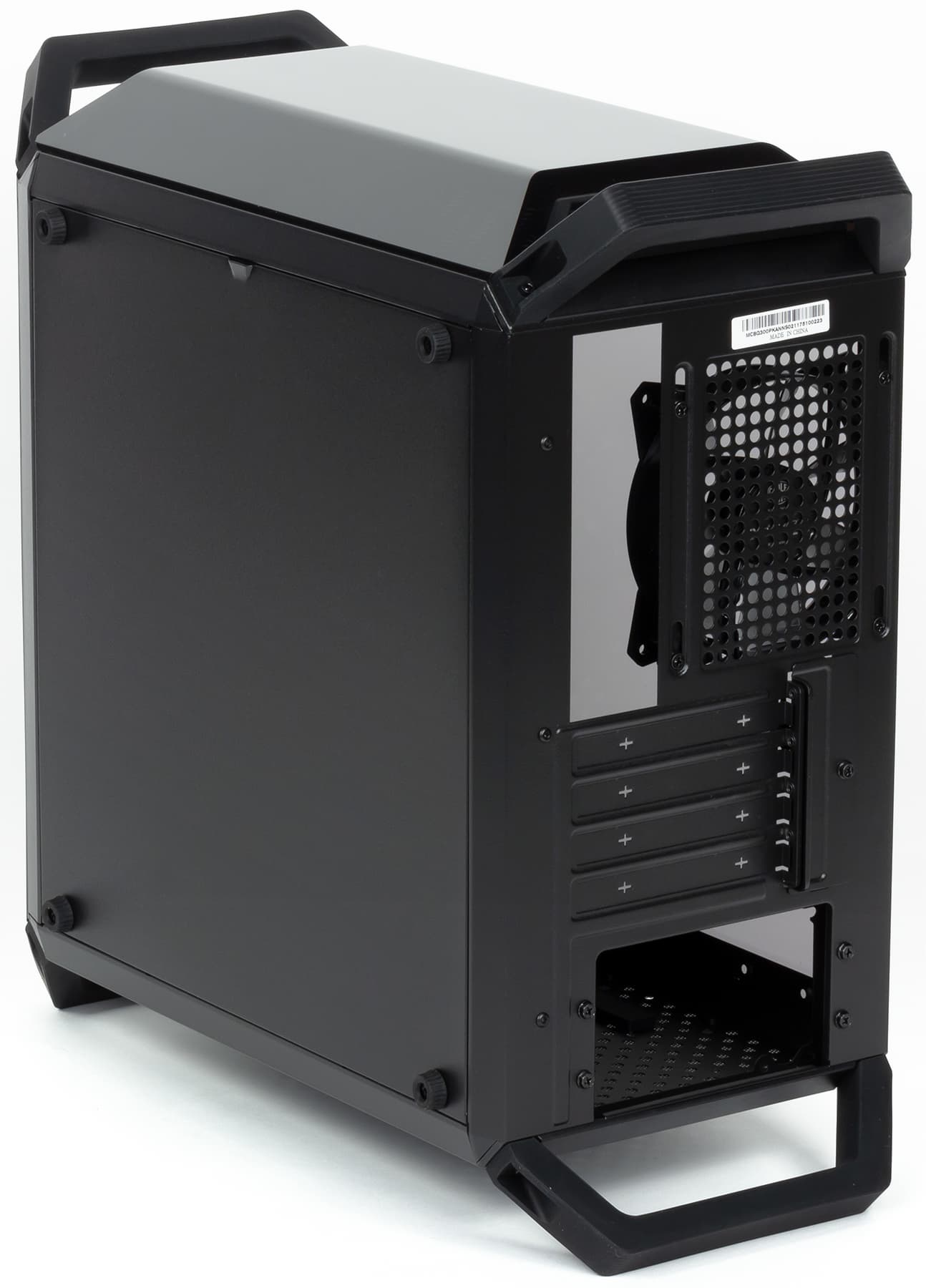

Боковые стенки Q300P глухие, левая выполнена из акрила, правая — из стали. Как мы уже отмечали выше, стенки можно менять местами, но в этом случае нужно будет переносить и блок с портами и кнопками, так как под него есть вырез только в акриловой панели. Нижняя стенка корпуса перфорирована и полностью прикрыта пылевым фильтром, больше на ней ничего нет. На задней стенке можно отметить перфорированную область на месте установки корпусного вентилятора и не совсем привычное место для фиксации блока питания, которое из-за скошенного угла пришлось немного утопить вглубь корпуса.

Система вентиляции

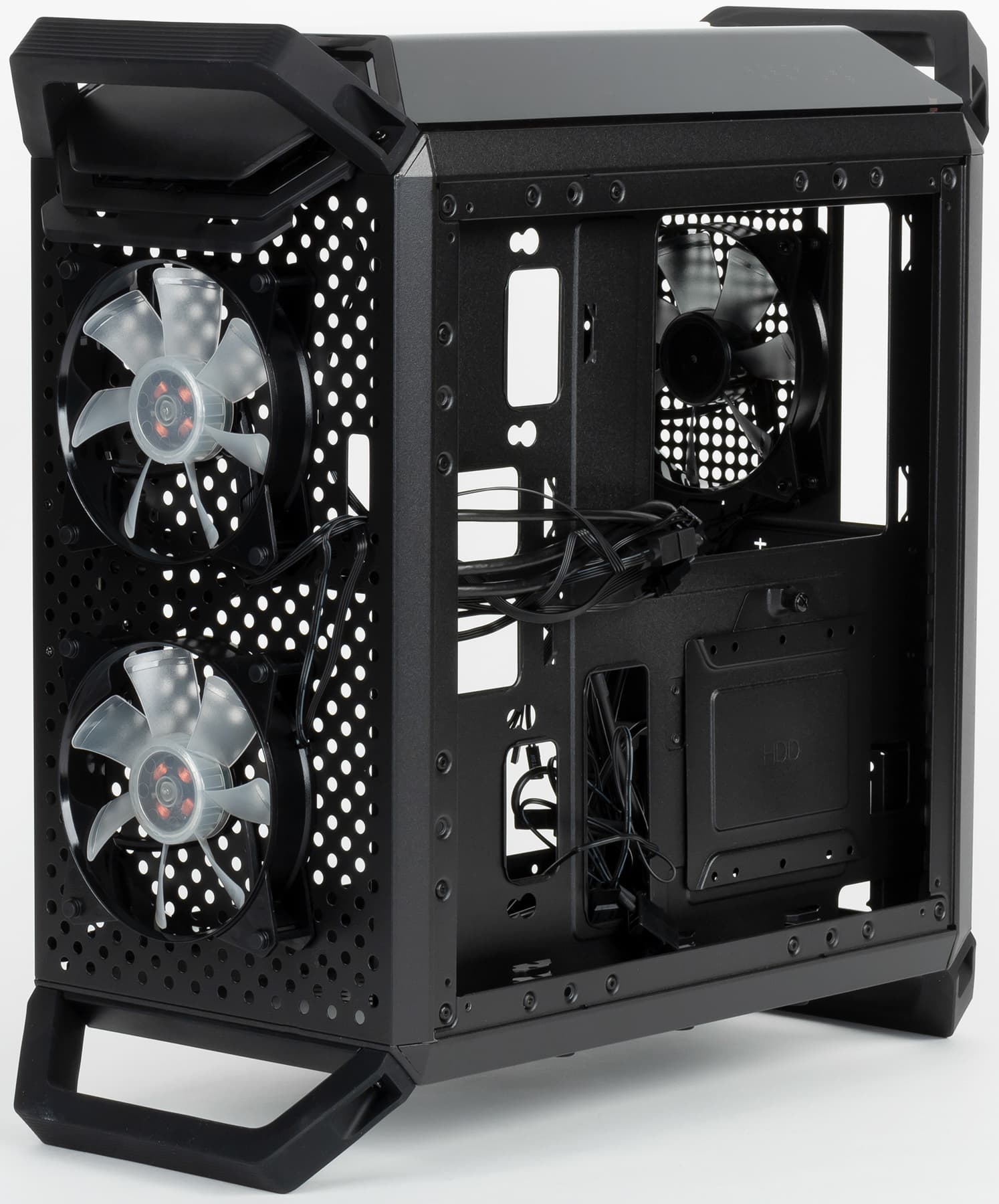

Cooler Master MasterBox Q300P предусматривает установку в общей сложности шести корпусных вентиляторов, три из которых идут в комплекте поставки. Передняя стенка позволяет установить 2 вентилятора типоразмера 120 или 140 мм, а также радиатор СВО длиной до 240 мм, в том числе с системой Push/Pull. В варианте «из коробки» на данной стенке установлены два 120-миллиметровых вентилятора с управляемой RGB-подсветкой.

Верхняя стенка также поддерживает установку двух вентиляторов, но только на 120 мм, и радиатор жидкостного охлаждения здесь уже не поместится. Еще по одному 120-миллиметровому вентилятору можно установить на заднюю и нижнюю стенки, третий комплектный вентилятор (уже без подсветки) установлен сзади и работает, как и положено, на выдув. Все вентиляторы подключаются обычным 3-контакным разъемом, при этом в комплекте поставки есть переходник с периферийного 4-контактного разъема блока питания на 3 вентилятора, которым можно при необходимости воспользоваться.

Стоит отметить, что проектировщики Q300P явно больше следили за внешней привлекательностью корпуса, чем за эффективностью системы охлаждения, потому что акриловые панели в верхней и передней части корпуса практически упираются в корпусные вентиляторы (расстояние до них меньше 5 мм), а для забора воздуха предусмотрена лишь небольшая прорезь на одном из торцов, чего, на наш взгляд, может быть недостаточно. Корпус без установленных панелей (при условии переноса вентиляторов на внутреннюю стенку шасси) будет работать тише и охлаждать лучше, но тогда пропадет смысл переливающейся миллионами оттенков подсветки.

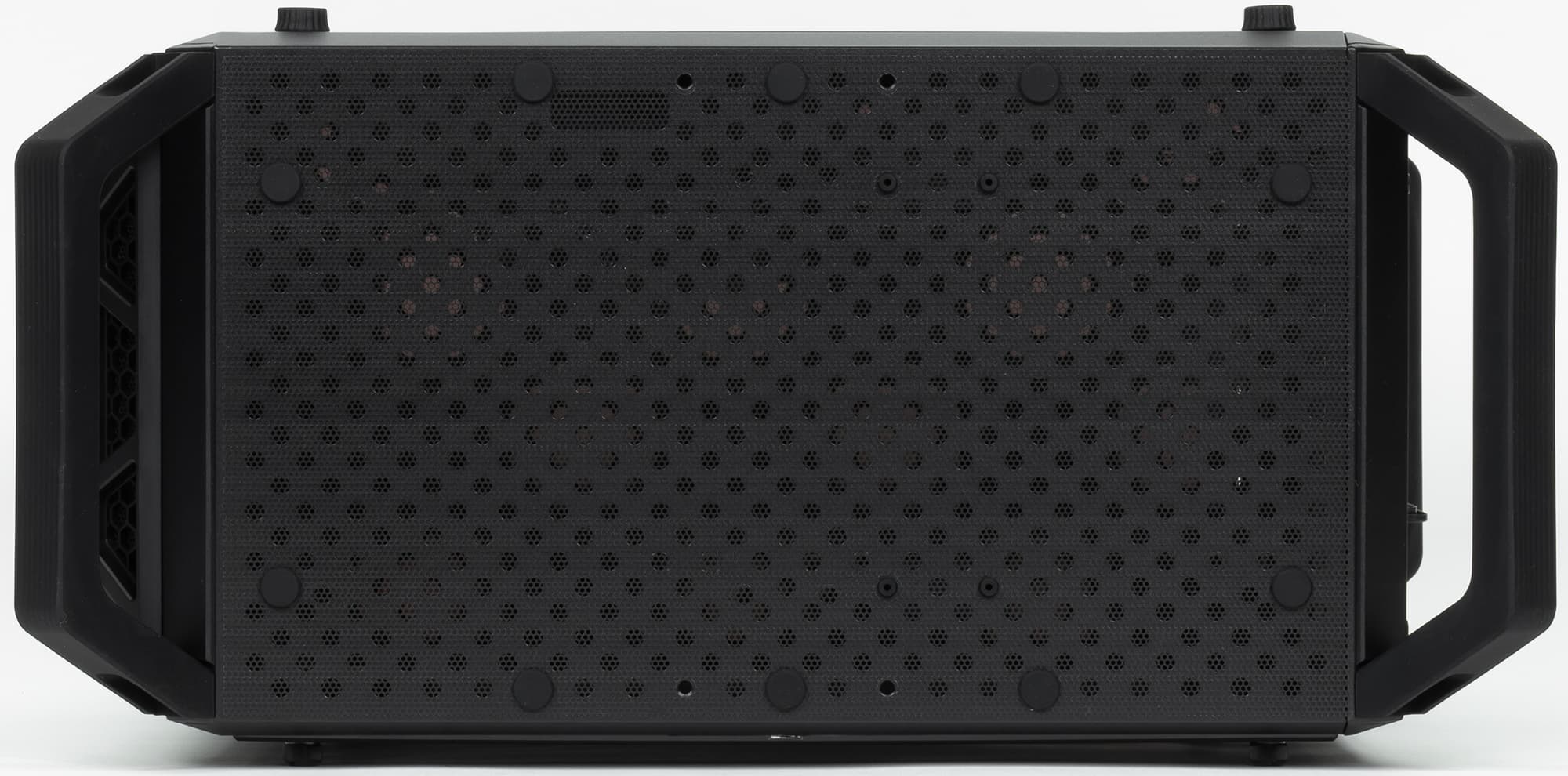

Что касается защиты от пыли, то тут все в целом неплохо, но тоже есть нюансы. Вся нижняя стенка полностью прикрыта пылевым фильтром, но размер его ячейки слишком велик, чтобы задержать мелкую пыль, а для его демонтажа нужно извлечь десяток резиновых «затычек». Фильтры для прорезей на торцах акриловых панелей задерживают пыль более эффективно, но их неудобно извлекать и, в особенности, устанавливать на место. Стоит учитывать, что периодически фильтры могут смещаться или выпадать сами по себе, если неудачно задеть переднюю или верхнюю стенку корпуса, поэтому надо быть аккуратнее и следить за положением фильтров.

Максимальная высота процессорного кулера составляет внушительные 157 мм.

Сборка системного блока

Обе боковые стенки фиксируются 4 винтами с накатной головкой. Механизм крепления просто прислонный, без сдвига. Приходится крутить относительно много винтов, но это своеобразная плата за полностью акриловую стенку и за возможность поменять боковые стенки местами.

Стойки для установки системной платы входят в комплект поставки, их необходимо установить самостоятельно. Заглушки для плат расширения несъемные, их предстоит выломать отверткой, и обратно их уже никак не поставить. За фиксацию плат отвечает общая прижимная пластина, фиксирующаяся одним винтом под крестовую отвертку. Фиксация получается не слишком надежной, поэтому лучше зафиксировать каждую плату дополнительным винтом, благо такая возможность предусмотрена.

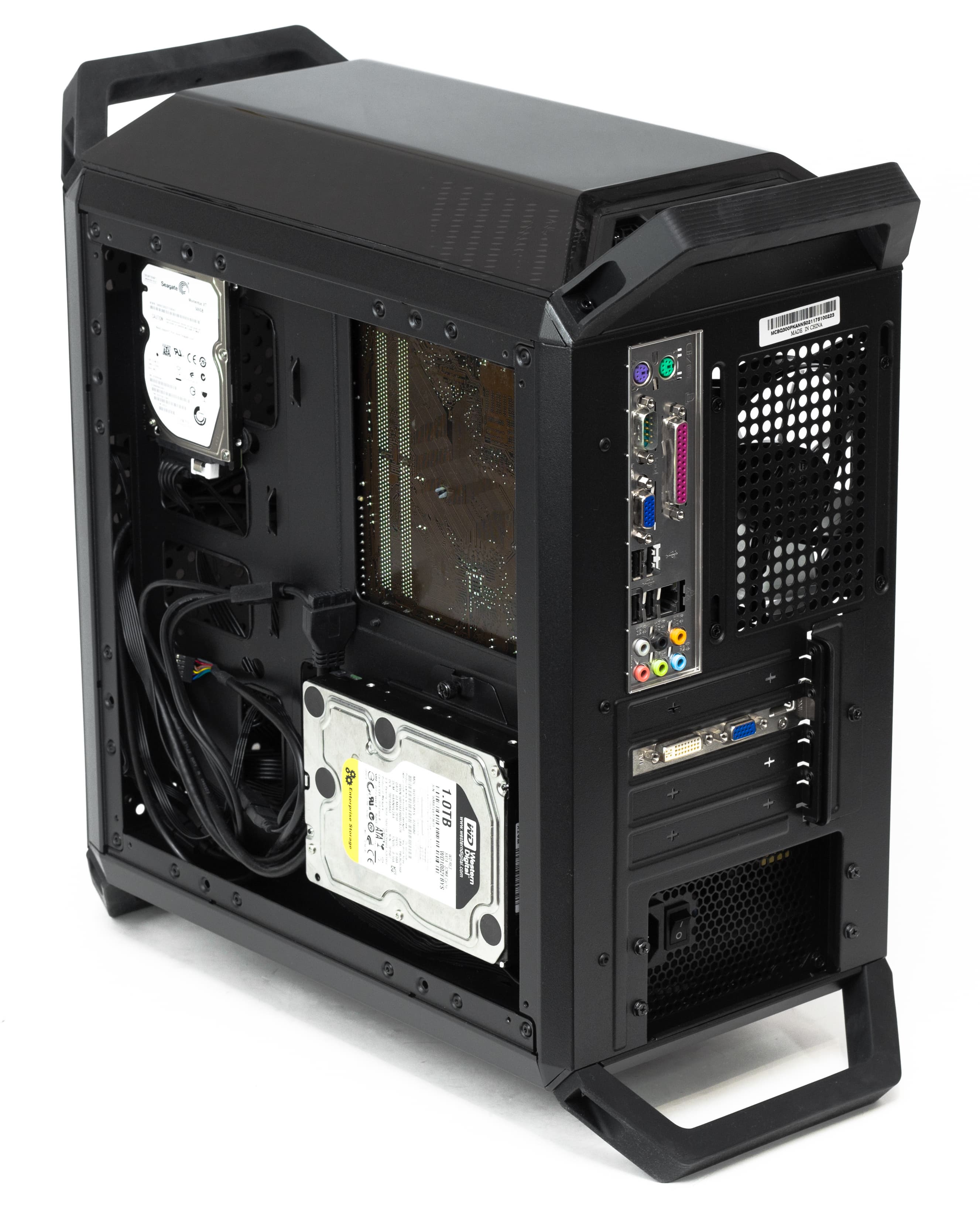

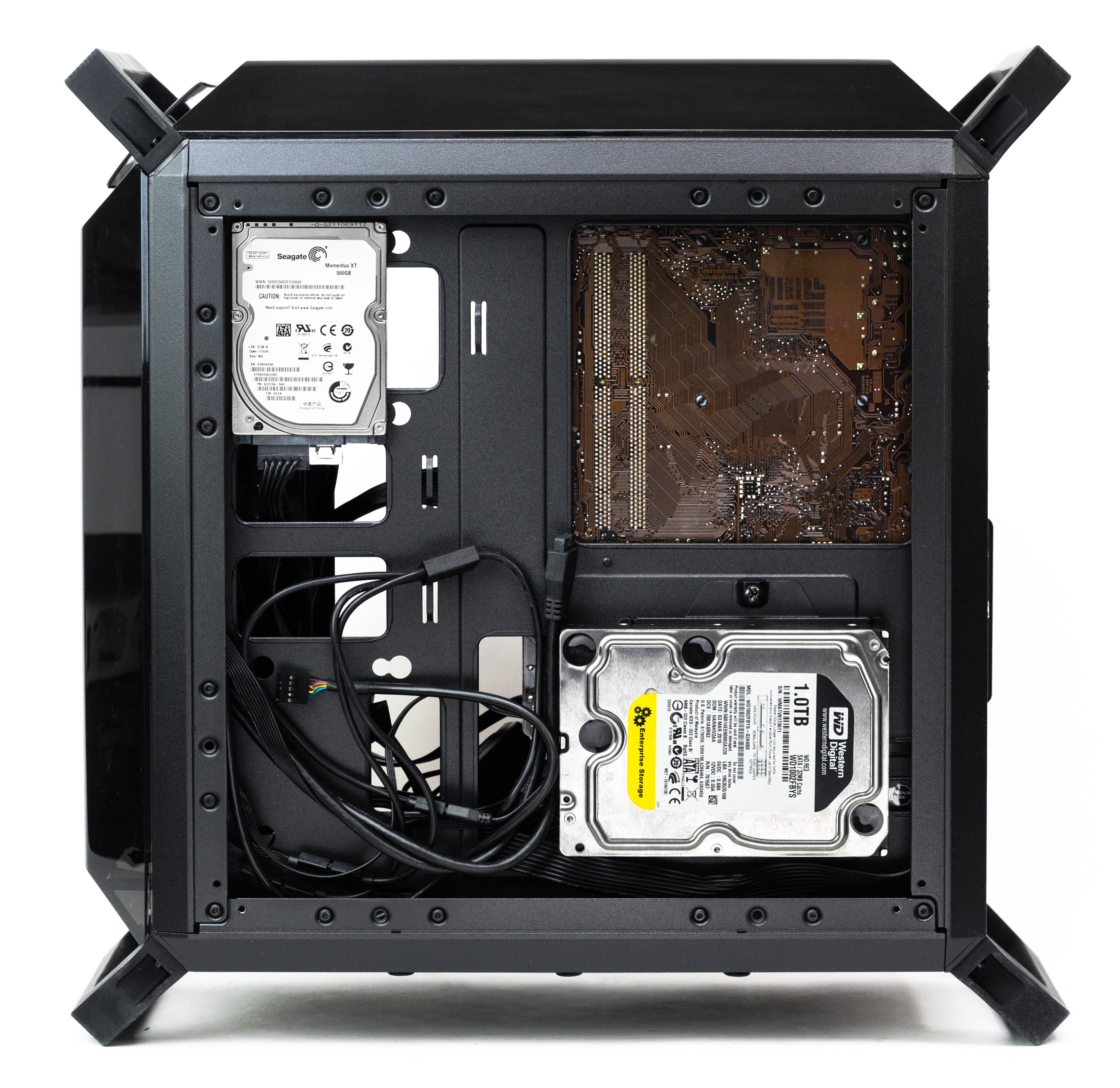

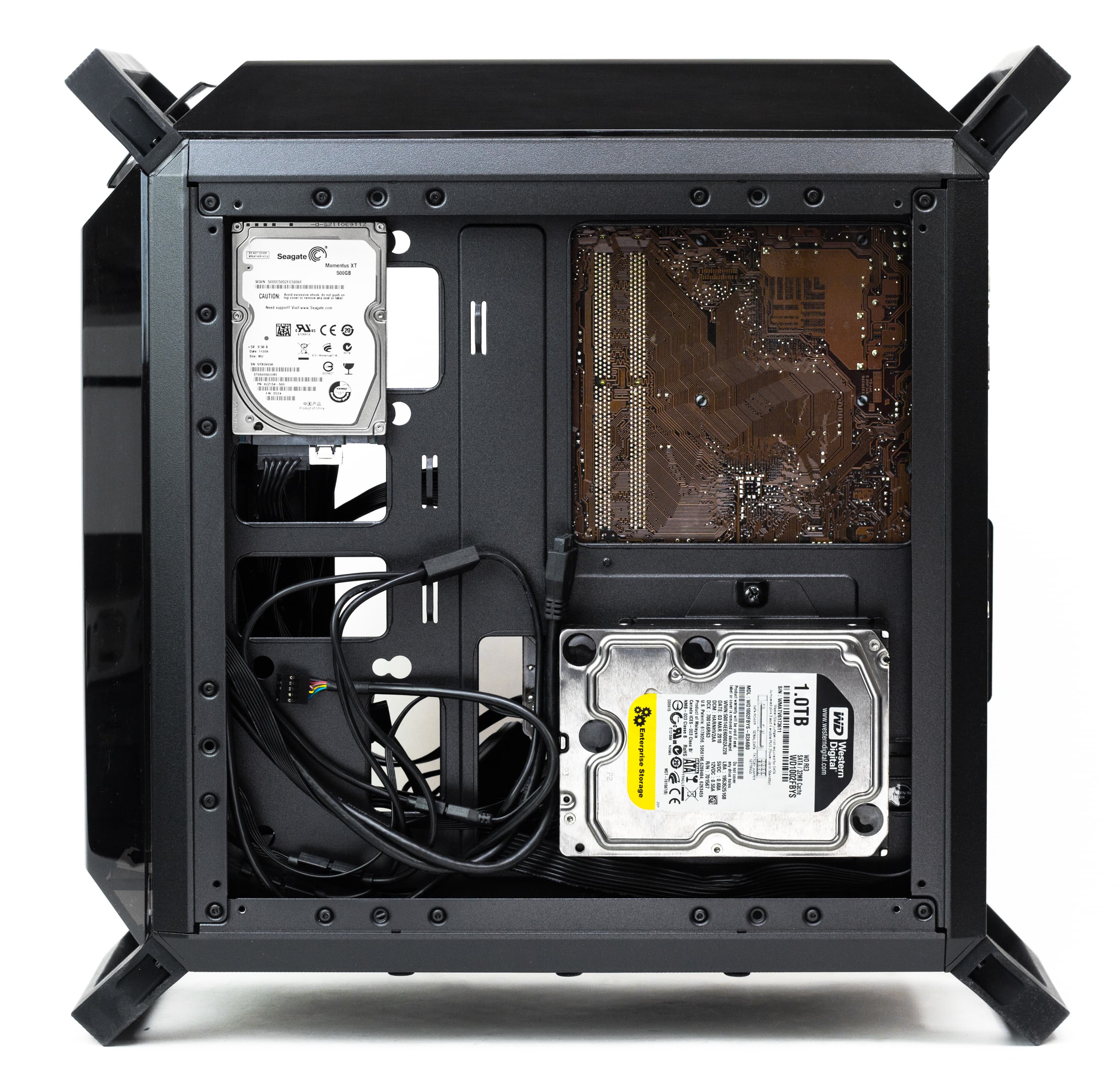

Посадочные места для накопителей реализованы по-разному. Полноразмерный диск 3,5″ крепится к стальному кронштейну с помощью четырех винтов, а сам кронштейн фиксируется на обратной стороне подложки системной платы за счет небольших пазов и одного винта с накатной головкой. В свою очередь, к ноутбучным дискам 2,5″ нужно с помощью специальных винтов прикрутить по 4 переходных кольца-прокладки, после чего совместить диск с соответствующими отверстиями в передней части корпуса и немного сдвинуть в сторону передней панели, где отверстия имеют меньший диаметр — резиновые кольца надежно зафиксируют диск за счет упругости материала.

Для установки блока питания также придется закрутить вдвое больше винтов, чем обычно. Как мы уже отмечали ранее, из-за наличия скошенной грани блок питания в Cooler Master MasterBox Q300P нельзя установить вплотную к задней стенке корпуса. Поэтому придется сперва прикрутить его 4 винтами к специальному адаптеру, а затем уже прикрутить данный адаптер к шасси с помощью дополнительных 4 винтов. На нижней стенке корпуса предусмотрены небольшие прокладки из вспененного материала, позволяющие немного приподнять БП и снизить исходящую от него вибрацию.

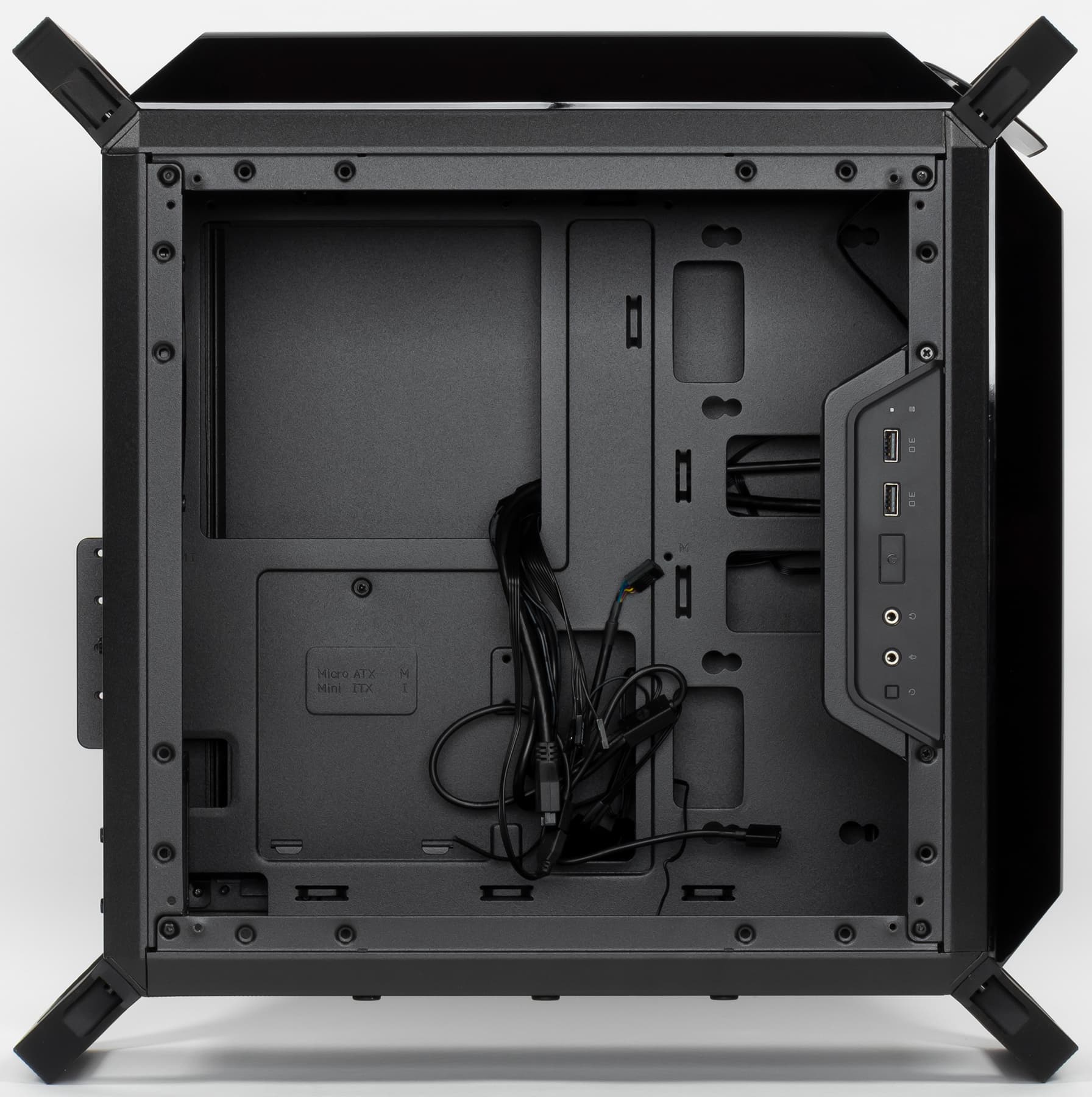

При проектировании корпуса инженеры оставили действительно много места для укладки кабелей в пространстве за правой боковой стенкой — порядка 28 мм. Возможно, конструкции немного не хватает направляющих для организации кабелей и мест для установки широких липучек, но в любом случае места предостаточно, а правая стенка (по умолчанию) не прозрачная, так что можно просто разместить все провода в режиме «как легло» и без труда установить стенку на место.

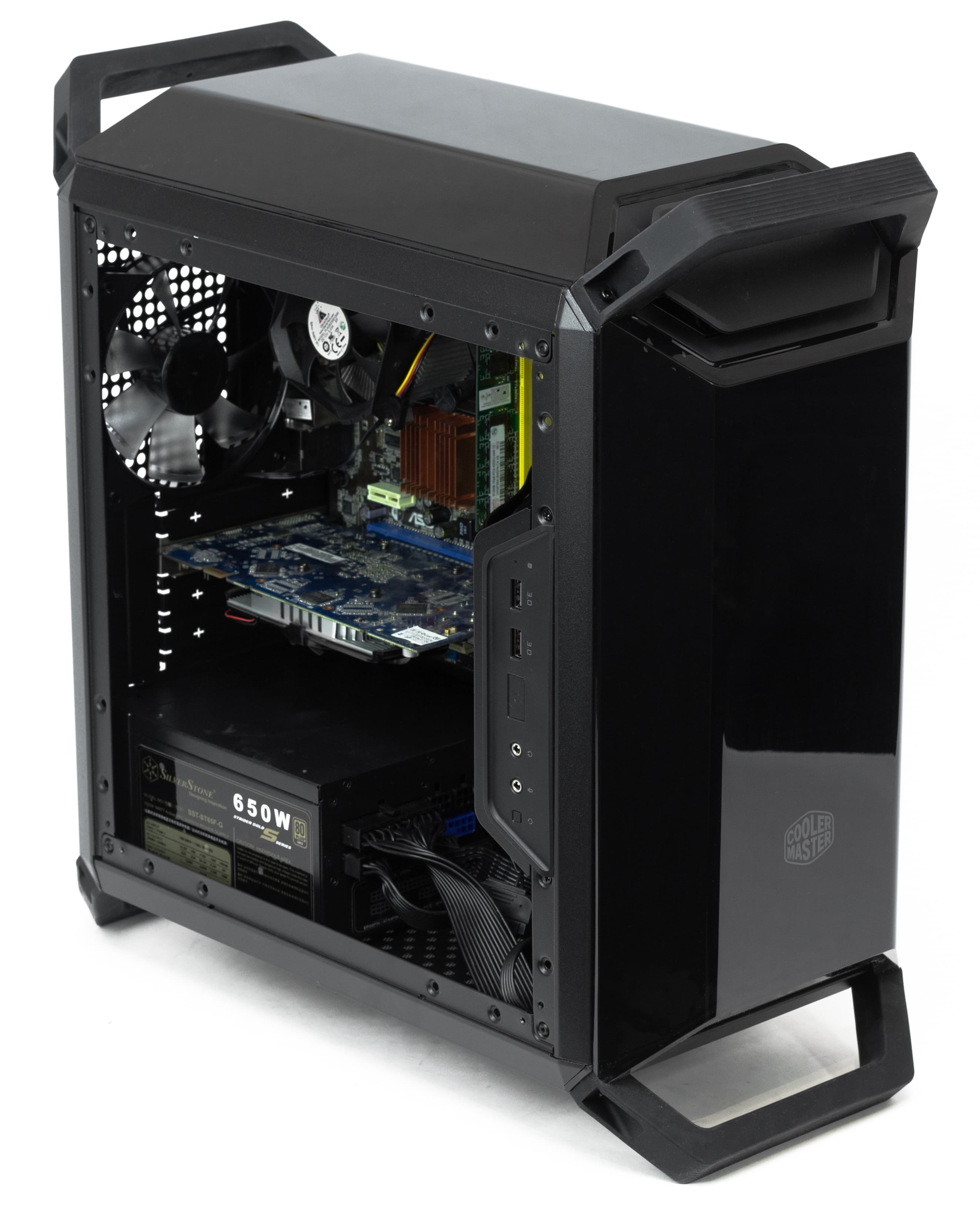

Не все прорези в шасси находятся в удачных местах, да и резиновых накладок на них тоже не хватает, и все это было бы совсем не важно и простительно, если бы не полностью прозрачная левая боковая стенка. Движению воздуха виднеющиеся кабели мешают не сильно, но в глаза все-таки бросаются.

Кому-то может показаться не самым удачным решение с контроллером RGB-подсветки, который также входит в комплект поставки. Лучше, конечно, использовать с этим корпусом системную плату, которая предусматривает прямое подключение такого рода аксессуаров, но если приходится иметь дело с обычными комплектующими, то на помощь придет небольшой (размером с зажигалку) пластиковый бокс, который подключается к SATA-разъему блока питания и ко всем источникам RGB-подсветки через комплектный разветвитель и стандартные для данного типа аксессуаров 4-контактные разъемы.

Контроллер совсем простой, полноценного RGB с выбором любого из миллионов цветов с его помощью не добиться, можно только переключать по кругу постоянное или «пульсирующее» свечение красным, синим, зеленым, желтым, пурпурным (magenta), голубым (cyan) и белым цветом, а также активировать плавное переключение подсветки по кругу. Для смены режима на корпусе контроллера имеется одна единственная кнопка, но нажать ее можно, только пока корпус не собран, ведь контроллер не внешний.

Как вариант, можно подвести к контроллеру кнопку Reset с передней панели (там предусмотрено 2 контакта для внешней кнопки) и переключать подсветку нажатием этой кнопки, но это тоже выглядит как компромисс, не слишком похожий на официальное решение производителя законченного продукта. Намного более логичным решением было бы встроить контроллер непосредственно в блок портов и разъемов на боковой стенке или хотя бы предусмотреть в нем отдельную кнопку для этих целей, благо она не заняла бы много места.

Порты USB и аудио подключаются к системной плате монолитными колодками, стандарт поддерживаемого типа подключения наушников и микрофона — только HDA без обратной совместимости с AC’97. Кнопки и индикаторы выполнены в виде единого плоского шлейфа с ворохом коннекторов на конце. Придется или отделять контакты кнопки Reset от общего шлейфа, или подводить контроллер подсветки как можно ближе к соответствующей колодке на системной плате.

Акустическая эргономика

Производительность системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 25,5 до 37,5 дБА при снятой передней панели.

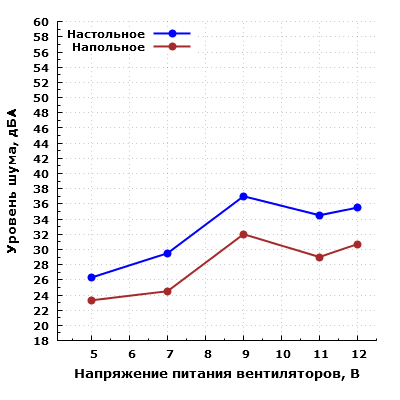

В собранном корпусе уровень шума системы охлаждения изменяется от 26,3 до 37 дБА при расположении микрофона в ближнем поле. Отметим, что максимальный уровень шума достигается при напряжении питания вентиляторов 9 вольт, а не при питании от 12 В, как это должно быть. Дальнейшее исследование показало, что такой эффект наблюдается только при установленной передней панели, а если ее снять, то такого эффекта нет. Это показывает недостаточно хорошую проработку конструкции передней панели, которая в определенных условиях усиливает шум от фронтальных вентиляторов. Шум при этом не монотонный, а периодический, что может вызывать дискомфорт при длительном прослушивании.

При питании вентиляторов напряжением 5 В шум находится на пониженном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного до среднетипичного уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как низкий при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

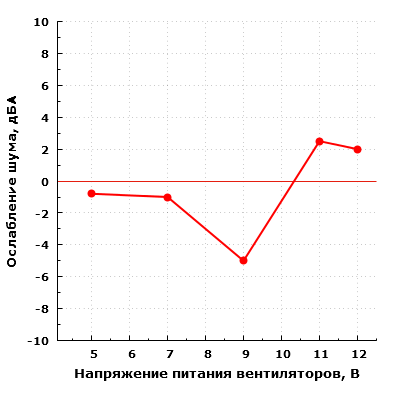

Параметр ослабления передней панелью шума от источника внутри корпуса при работающих фронтальных вентиляторах адекватно оценить невозможно из-за описанной выше особенности конструкции.

Подсветка вентиляторов получает питание независимо от двигателя, поэтому светиться они будут всегда, если подано питание на ее контакты.

Шум неаэродинамического происхождения у штатных вентиляторов небольшой и не раздражает.

Все было бы совсем хорошо, если бы не конструкция передней панели, которая в определенных условиях создает дополнительный шум. Поэтому владельцам корпуса можно посоветовать использовать для питания фронтальных вентиляторов напряжение одного из двух номиналов: 5 В или 12 В. В данных режимах дефект конструкции передней панели проявляется не слишком заметно или не проявляется вовсе.

Позиционирование и выводы

Желание Cooler Master сделать недорогой корпус для сборки игрового ПК с соблюдением современных трендов вполне понятно — сейчас практически каждый производитель выпускает модели с акрилом или стеклом, а RGB-подсветка скоро будет встраиваться в жесткие диски и SSD-накопители.

Однако приходится признать, что эта попытка сопряжена с рядом компромиссов: акрил при неосторожном обращении быстро царапается, притягивает к себе пыль и не дает правильного притока воздуха к корпусным вентиляторам. Дизайн Q300P кому-то может показаться устаревшим, но при этом он достаточно практичен. Шасси корпуса простое — впрочем, как и у большинства других бюджетных корпусов, пусть и с возможностью менять некоторые компоненты местами.

В целом, если внешний вид по фотографиям видится вам привлекательным, вы готовы следить за внешним видом корпуса и регулярно протирать пыль, при этом в планах не стоит использование горячих комплектующих, то за рекомендованную цену в $69 можно получить необычный и яркий корпус с модульной конструкцией и ручками для удобной переноски.

Но также не стоит забывать, что у этого «прокачанного» MiniTower есть более скромный брат — Cooler Master MasterBox Q300L с точно таким же шасси, но без «обвеса» и подсветки, зато с магнитными пылевыми фильтрами на передней и верхней стенках. Его система охлаждения будет работать лучше, внешний вид для кого-то окажется даже более привлекательным, а цена всего в $39 (при условии ее соблюдения в российской рознице) делает его действительно интересным выбором для построения бюджетного microATX-решения.

Несмотря на некоторые недостатки, у данной модели есть своя ниша: сборка переносного системного блока. Сам корпус весит очень мало (около 5 кг), у него есть удобные ручки для переноски, имеющие вполне надежную конструкцию, что позволяет переносить не только сам корпус, но и системный блок на его основе. Конечно, для сборки системного блока, который перемещается ежедневно, Cooler Master MasterBox Q300P не особо подойдет, однако если компьютер нужно перемещать не слишком часто, но регулярно, данная модель может оказаться актуальной.
