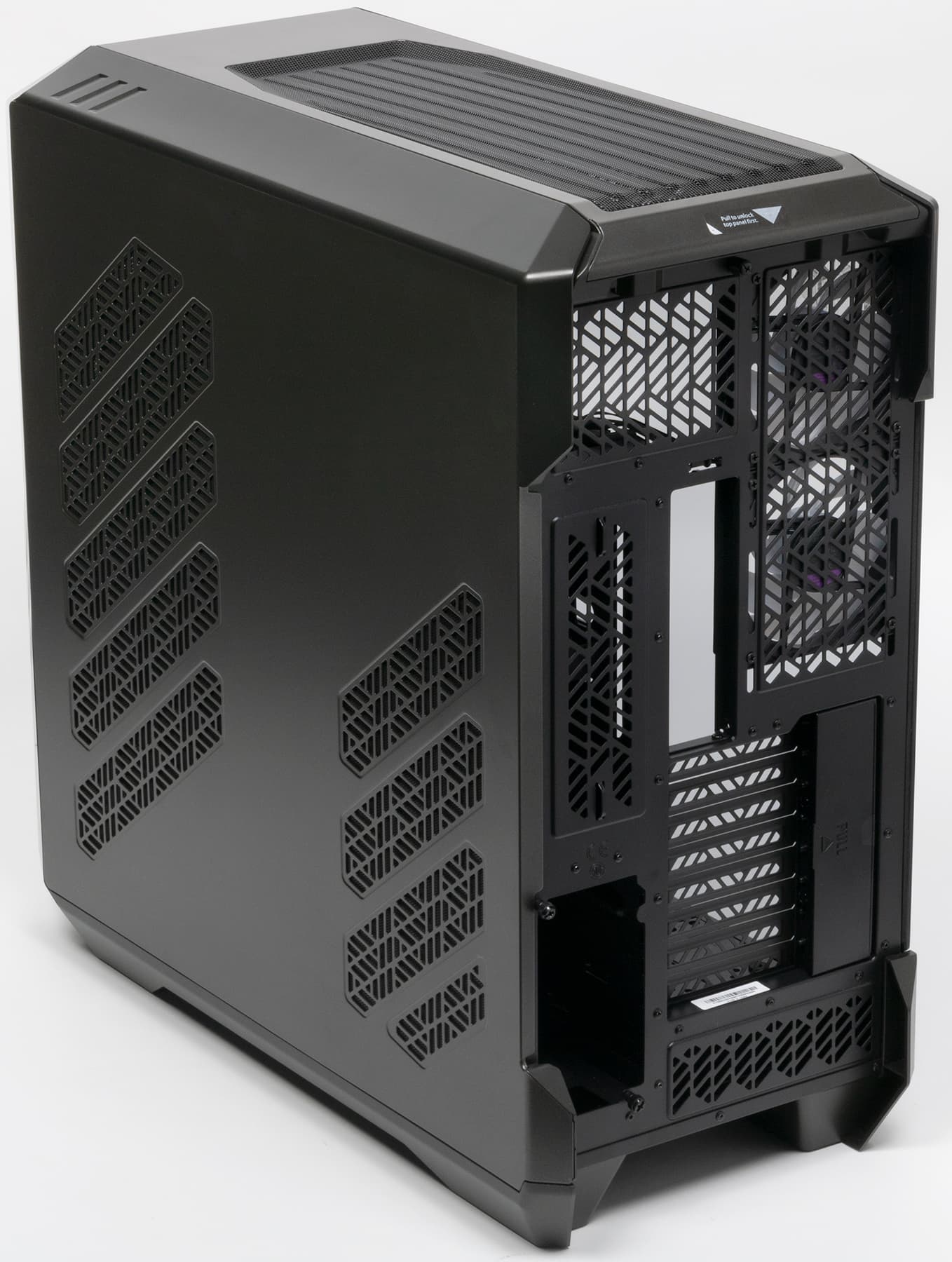

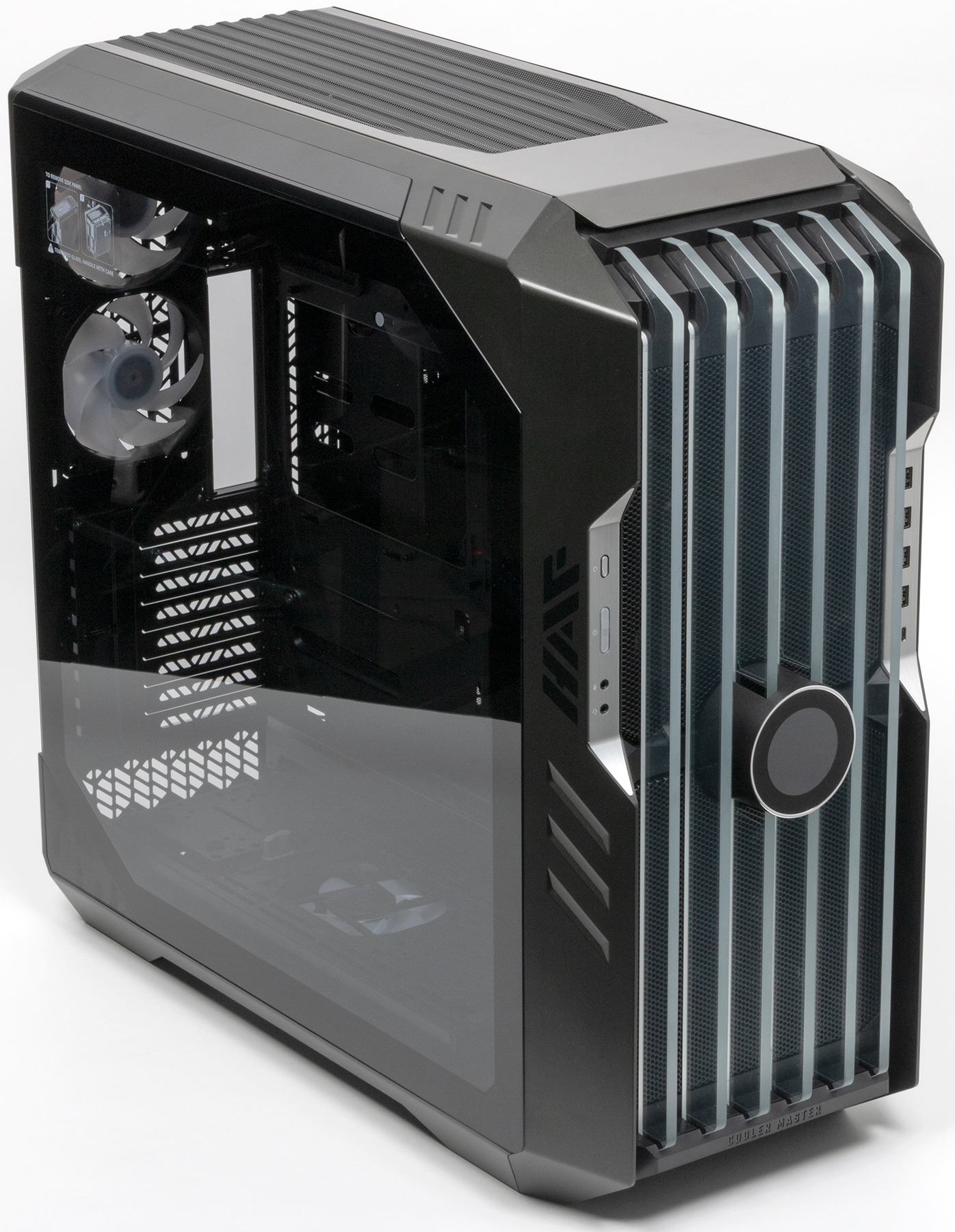

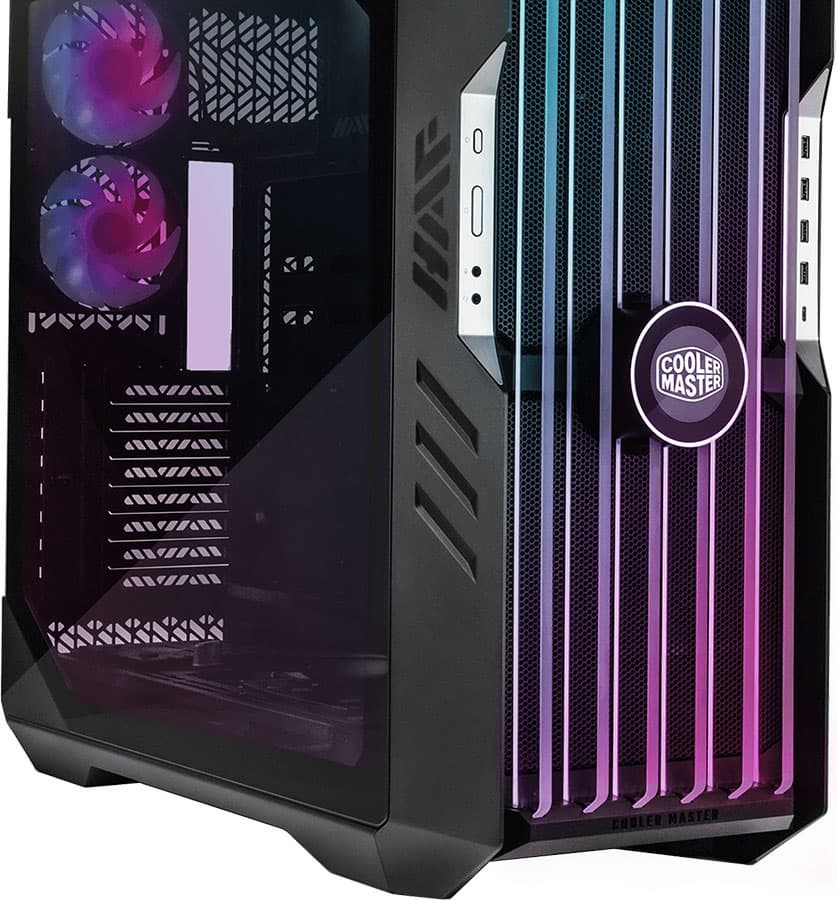

Компьютерный корпус Cooler Master HAF 700 Evo представляет собой крупногабаритное решение башенного типа высотой 63 см, предназначенное для напольного или настольного размещения. Конечно, оптимальным местом установки для подобного корпуса будет стол или тумба, но в наших реалиях в большинстве случаев такие корпуса оказываются именно на полу, если они эксплуатируются в обычных жилых условиях.
Выглядит корпус весьма объемным, что неудивительно при таких габаритах. Переносить его в коробке одному человеку крайне затруднительно. После извлечения из коробки можно снять внешние панели и переносить корпус по частям, так как он очень тяжелый. К тому же, у самого корпуса нет никаких ручек или выступов для захвата, поэтому приходится брать его в обнимку и транспортировать таким образом. С ностальгией вспоминается корпус Cooler Master Storm Trooper, у которого была очень удобная ручка для переноски. Впрочем, в данном случае более уместным выглядел бы набор колесиков в комплекте: все-таки перемещать системный блок таких габаритов и массой более 30 кг — это непростая задача.
Упаковка представляет собой разъемную коробку, состоящую из верхней и нижней части (как у больших телевизоров или холодильников), которые соединяются между собой пластиковыми фиксаторами.

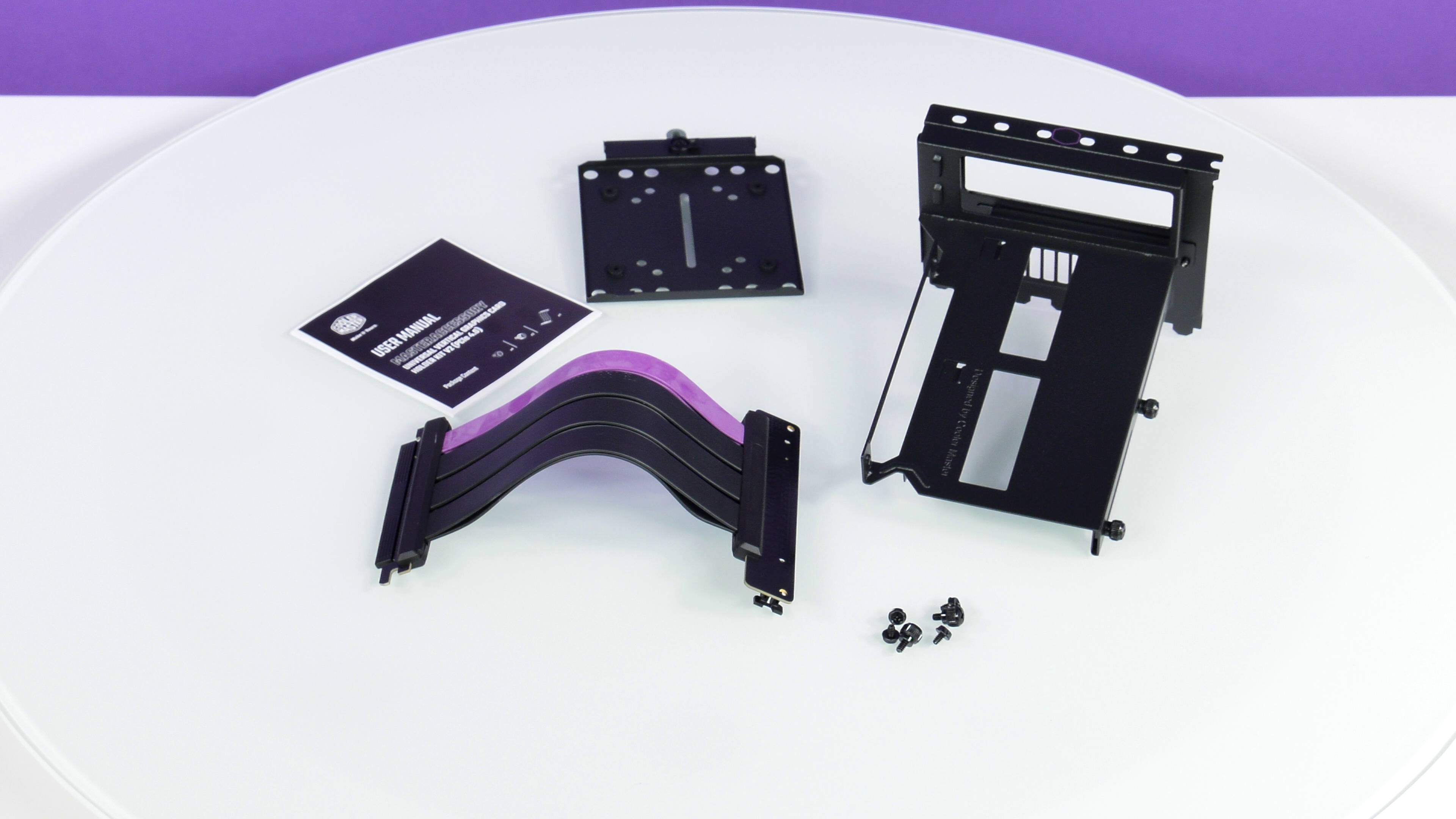

Комплект поставки уложен в отдельную картонную коробку, размещенную внутри корпуса. Отметим, что в комплекте есть удлинительный кабель для видеокарты (райзер). Винты прилагаются в пластиковом органайзере, в котором они отсортированы по типам, что очень удобно.
Компоновка

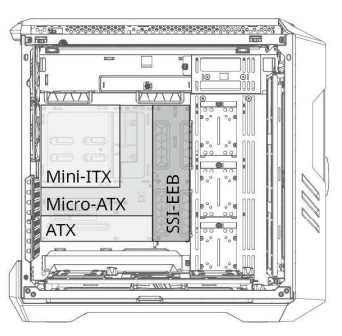

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной). Также заявлена поддержка плат E-ATX, причем плату можно установить полноразмерную, шириной до 330 мм (SSI EEB), или укороченную, шириной до 267 мм (SSI CEB).
Системная плата располагается привычным образом, а вот блок питания хоть и находится в нижней части корпуса, но установлен за основанием для системной платы вертикально.

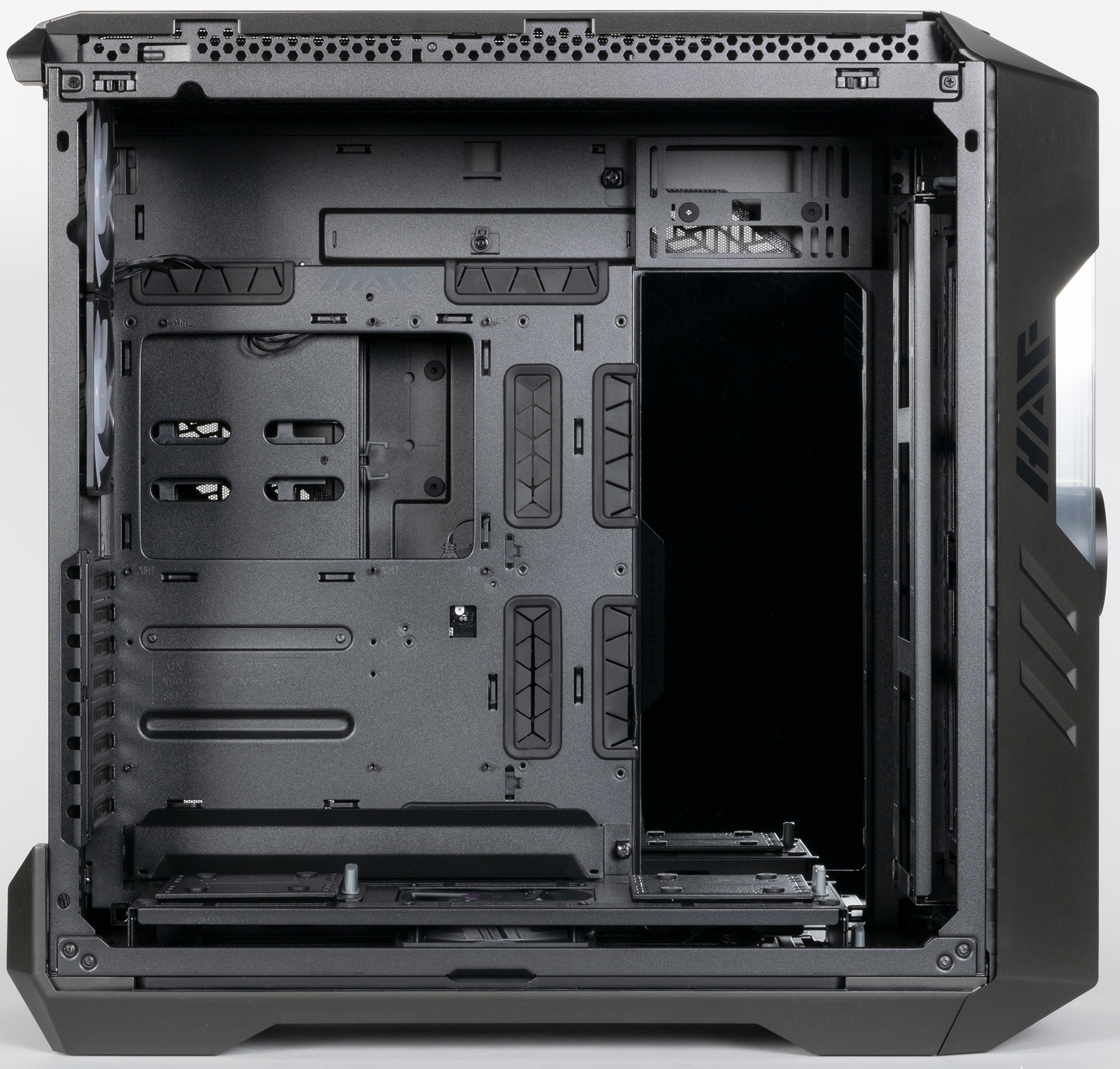

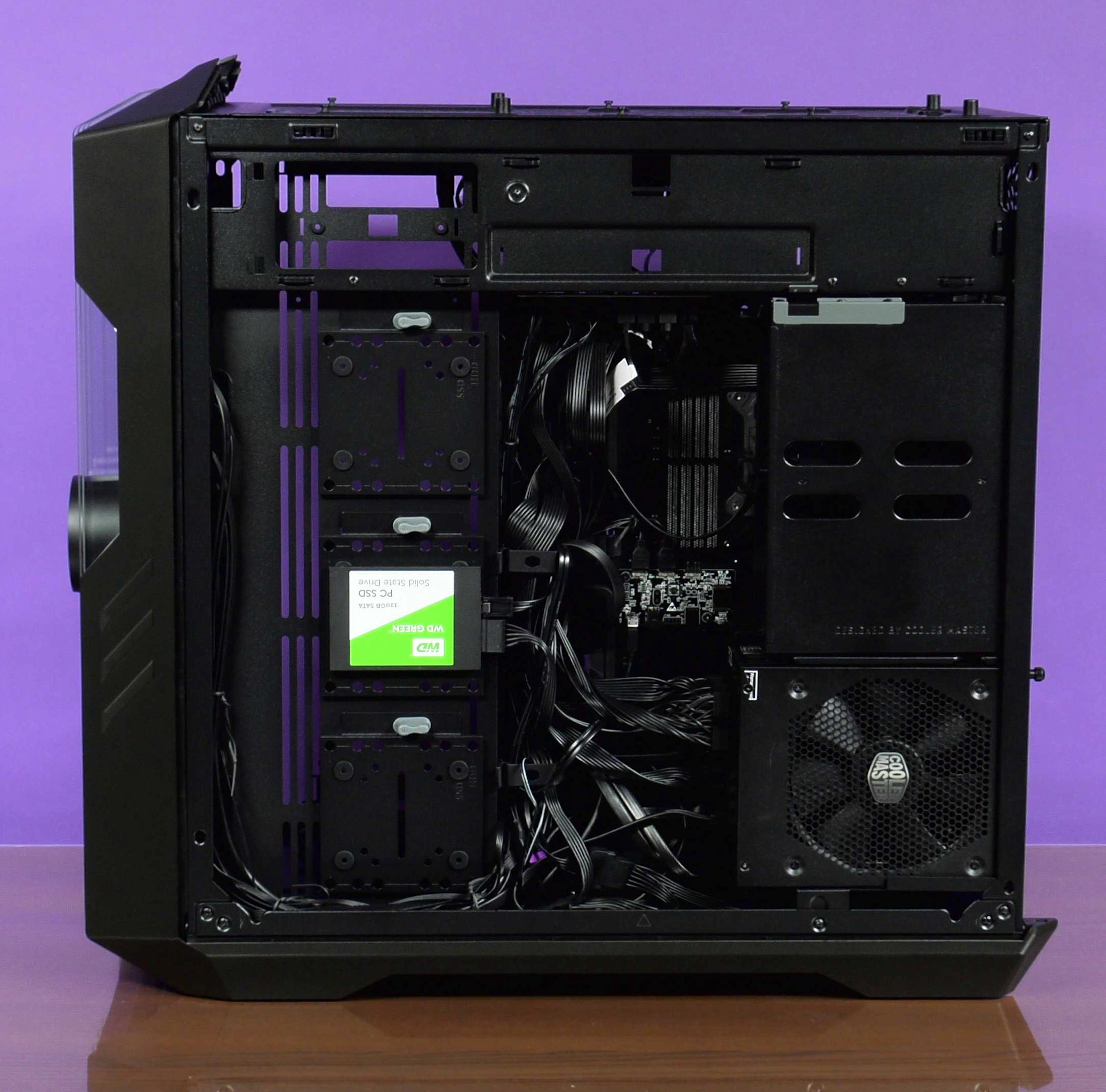

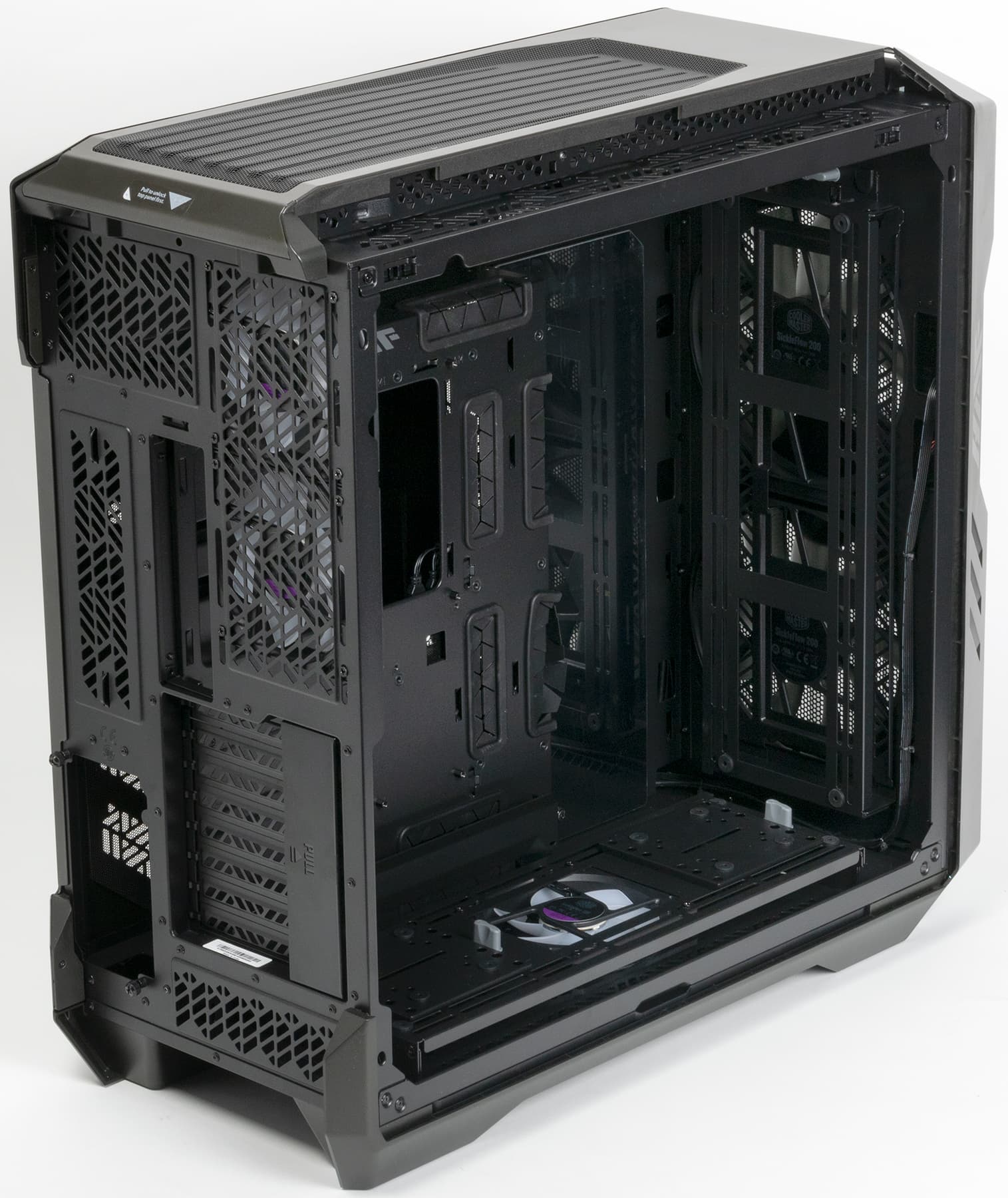

Вообще, внутренний объем корпуса разделен основанием для системной платы, с его обратной стороны находятся посадочные места для накопителей и блока питания и остается много места для проводов.
В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

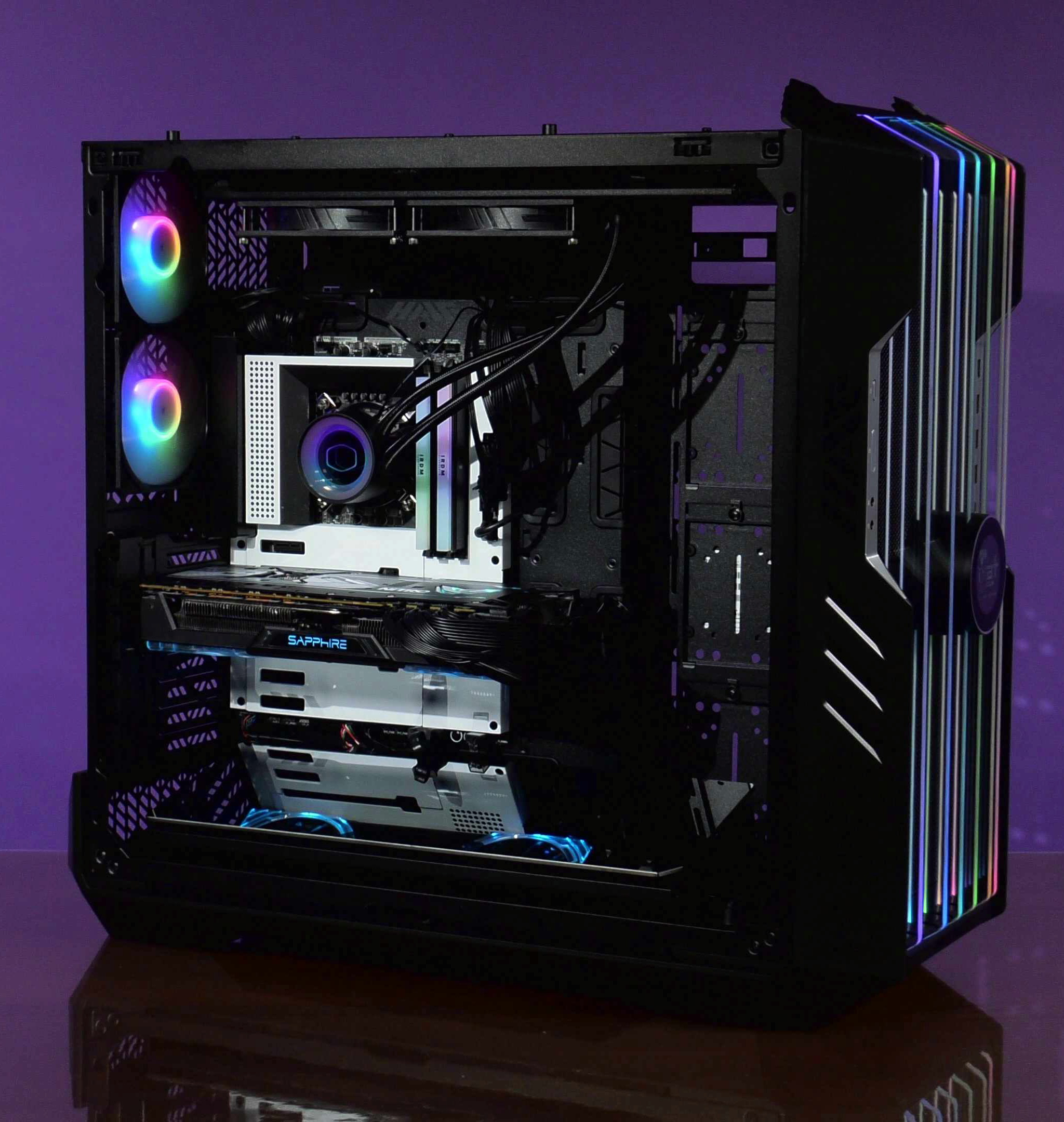

Система подсветки

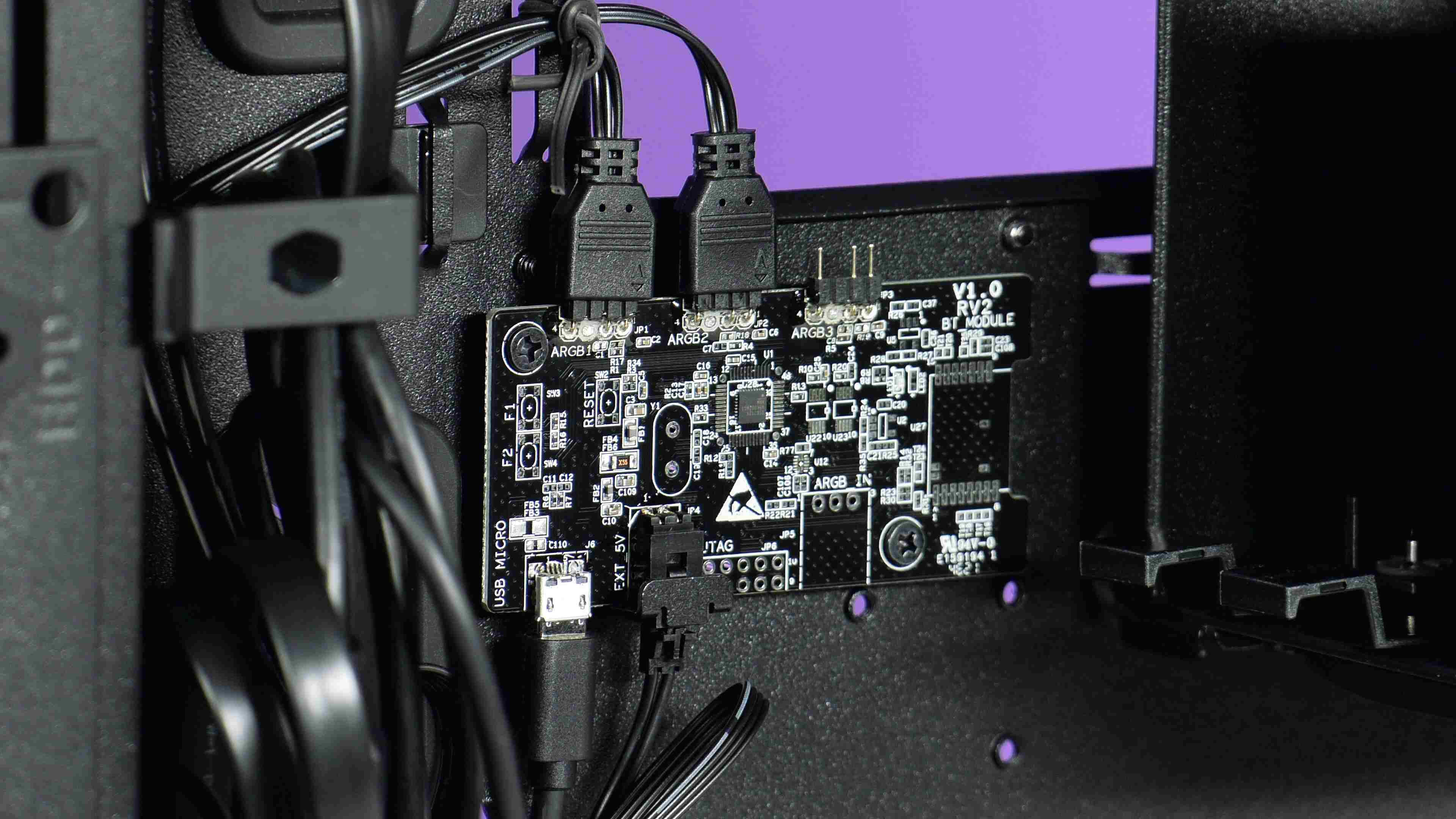

В корпусе реализована разветвленная система подсветки на базе штатного трехканального контроллера с программным управлением при помощи ПО Cooler Master MasterPlus+.

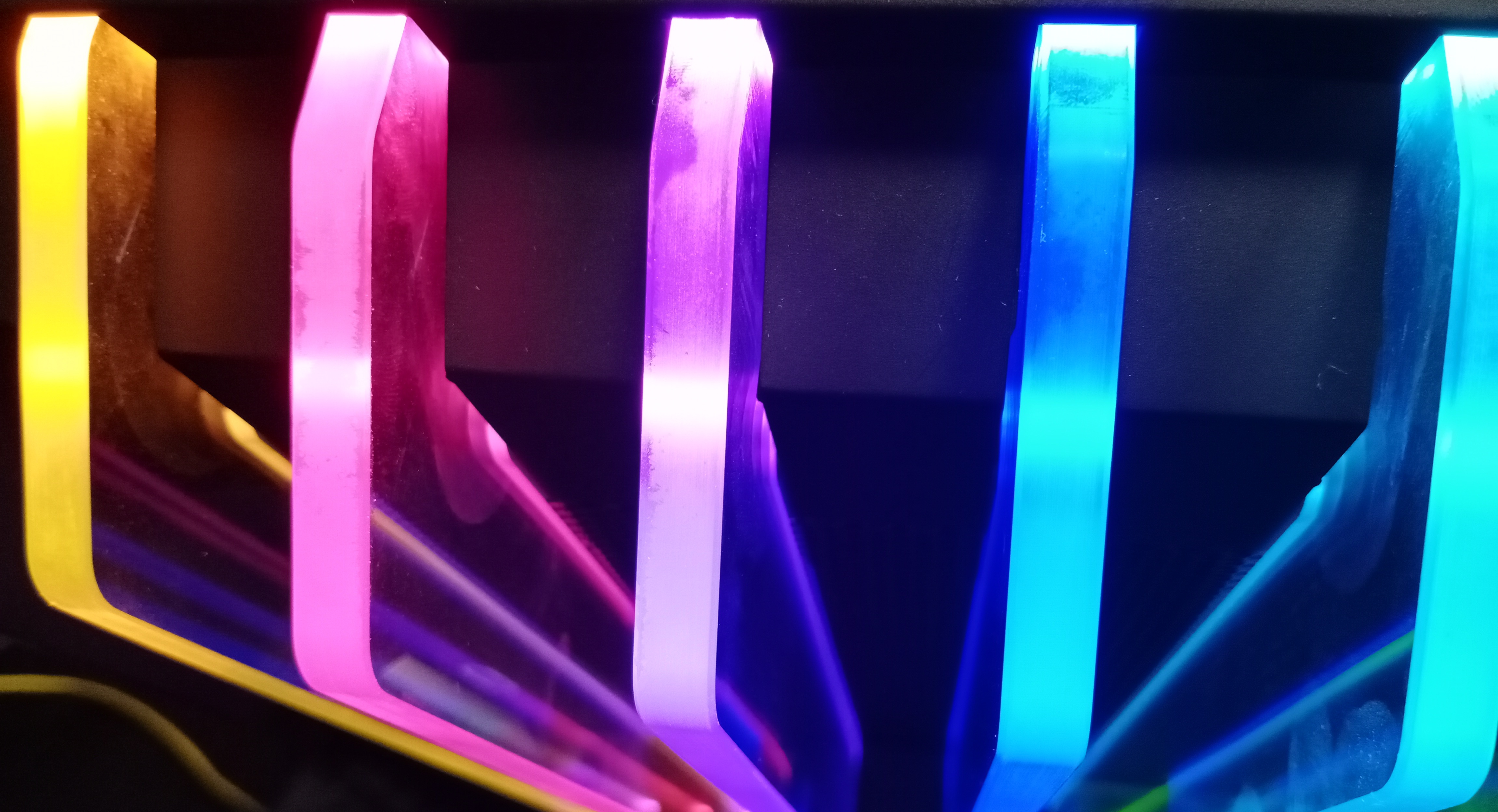

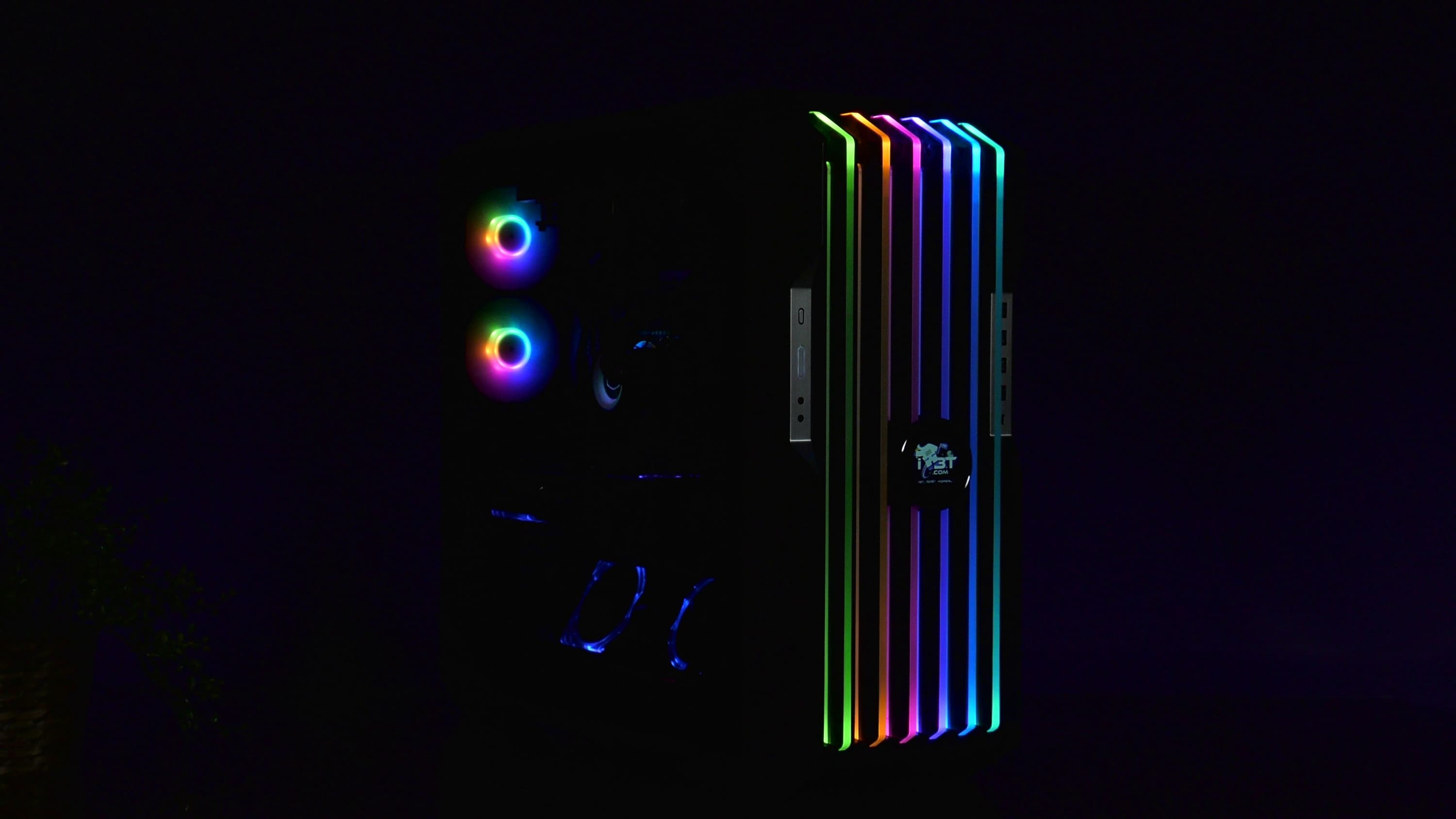

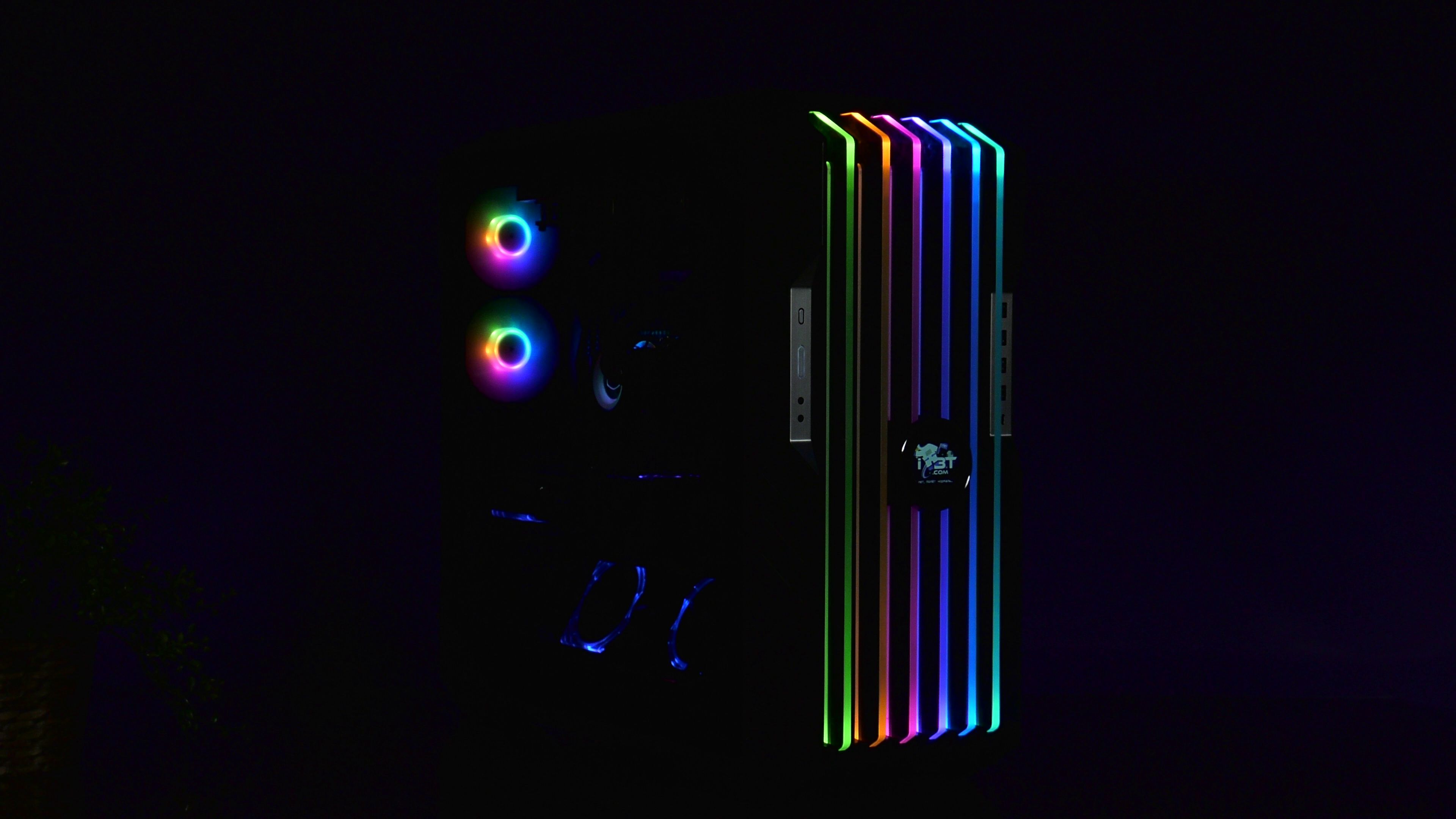

В качестве источников света в корпусе установлены три вентилятора с ARGB-подсветкой и блок светодиодов в передней панели (они излучают через оригинальный световод).

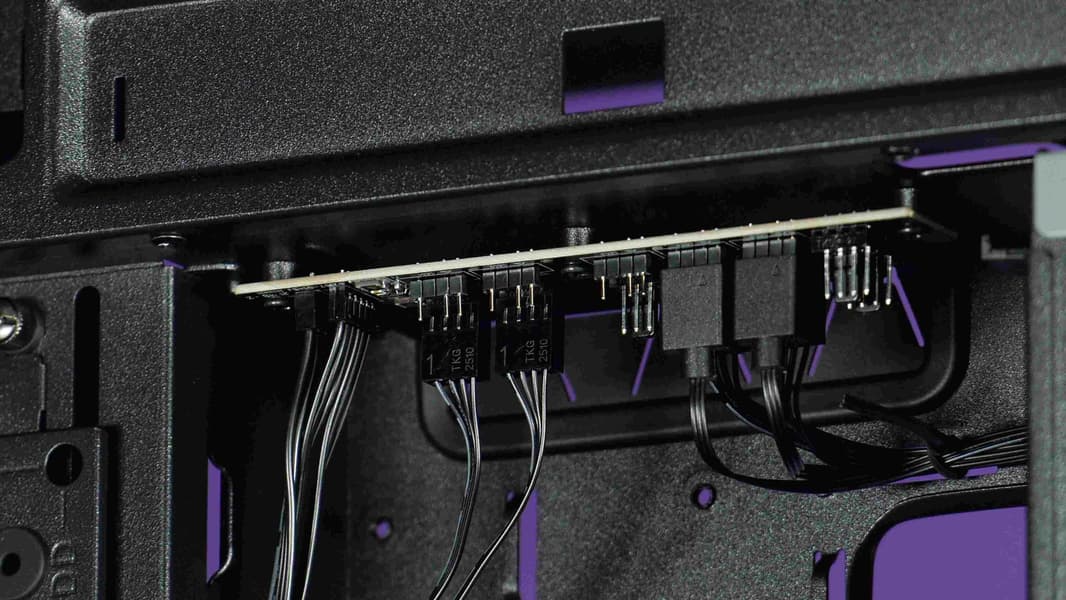

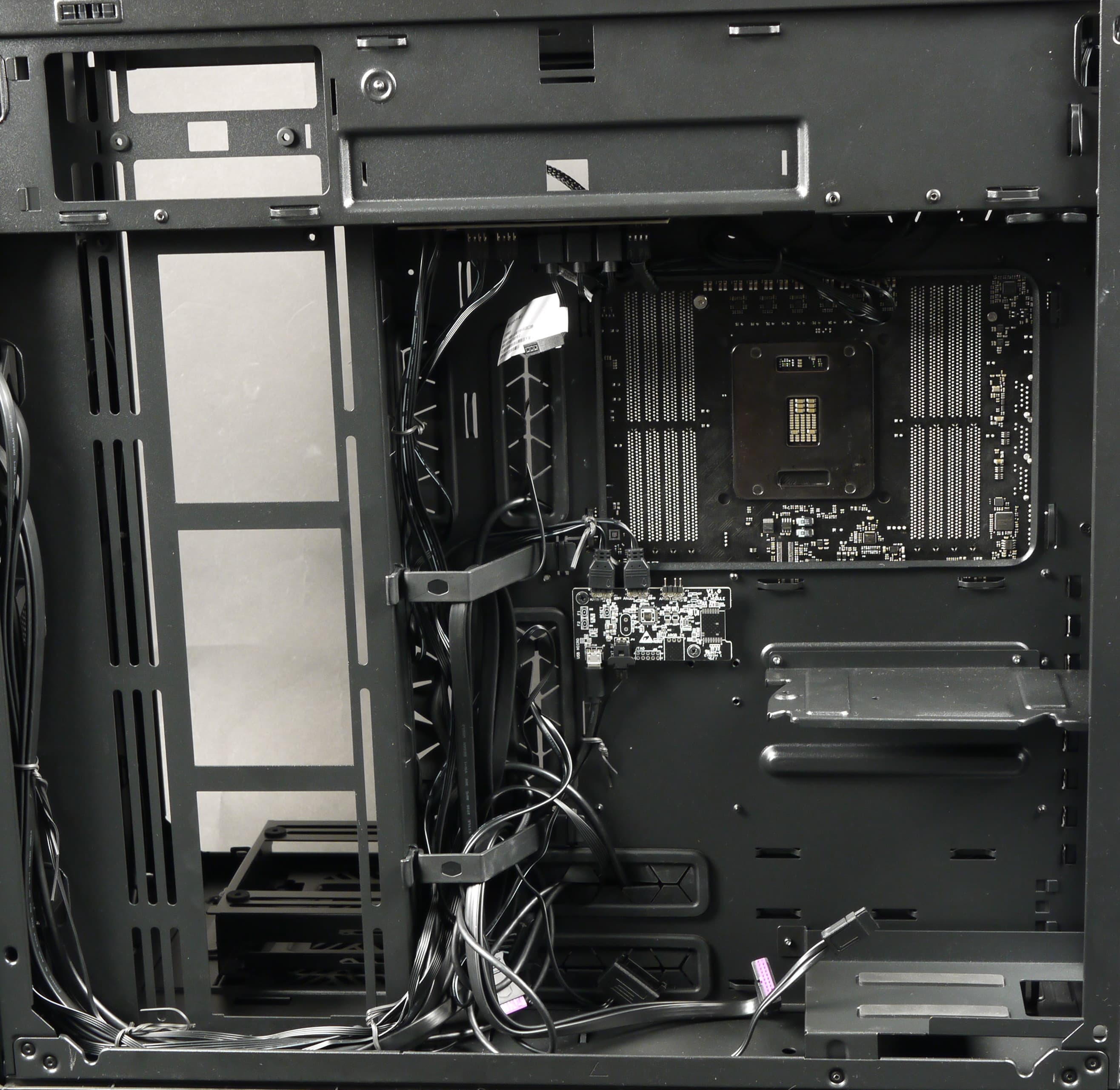

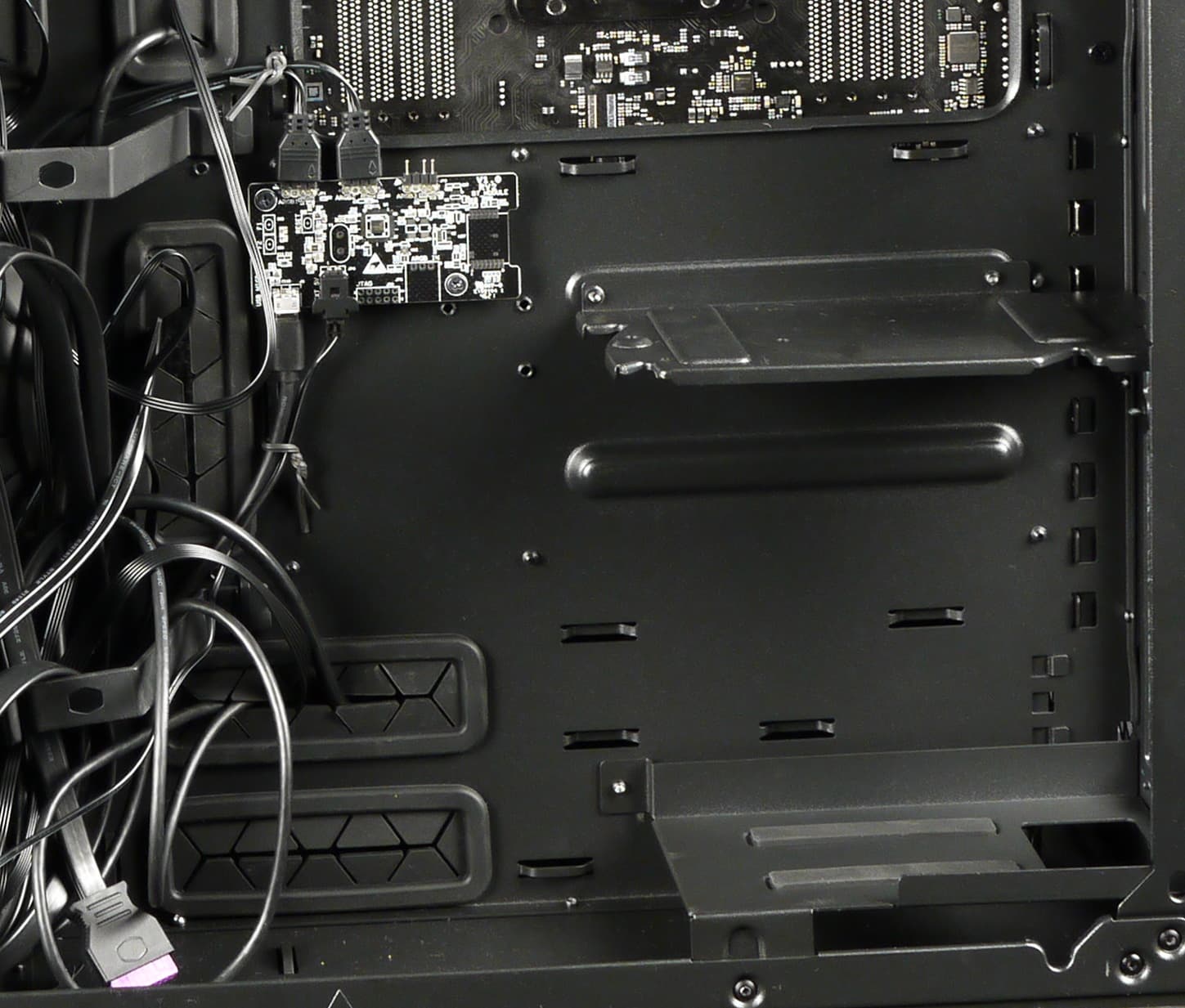

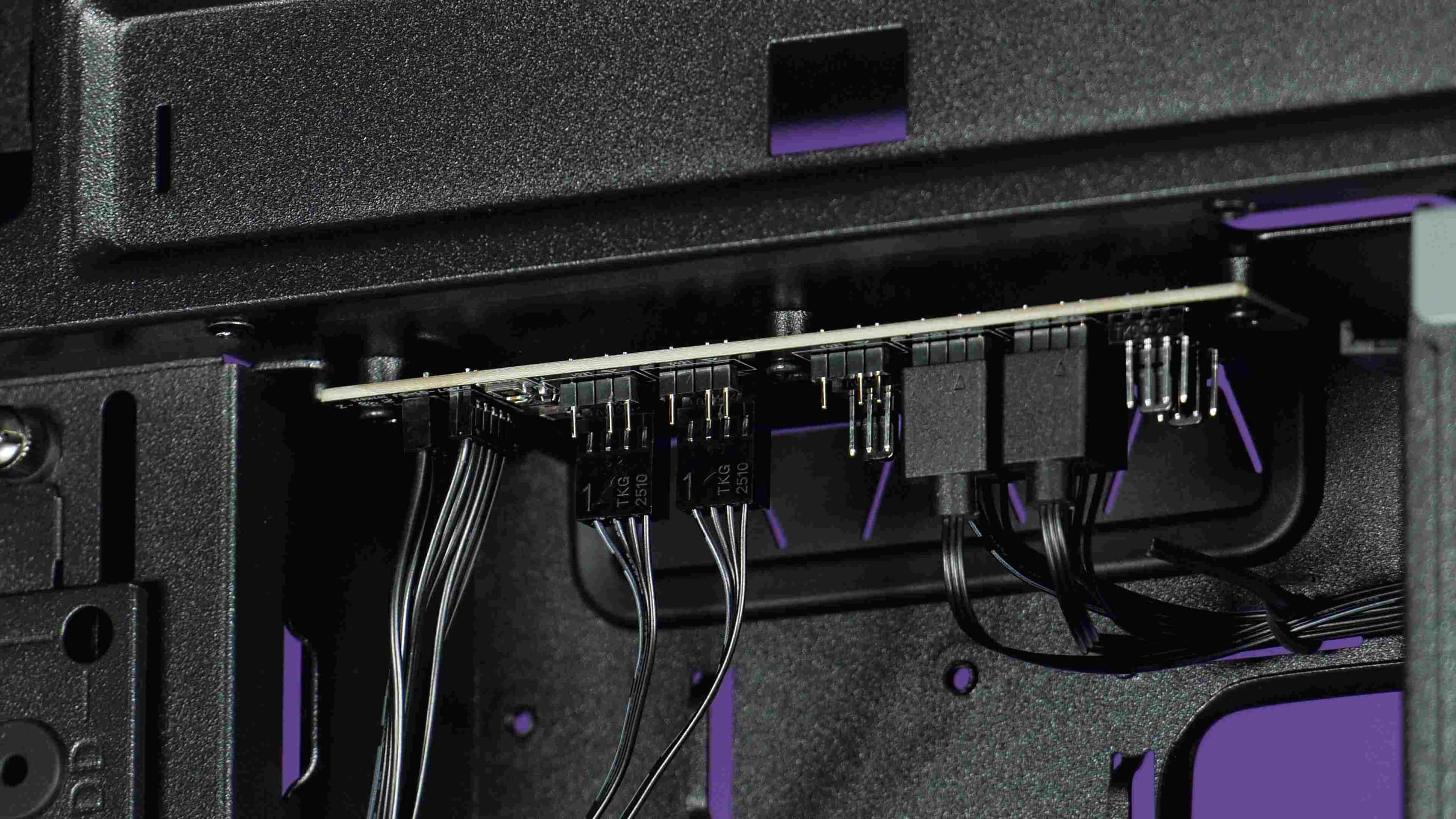

Все вентиляторы подключены через хаб, который, в свою очередь, подключается к контроллеру и к системной плате. От контроллера на хаб поступает сигнал управления подсветкой, а от системной платы (с одного из разъемов управления вентиляторами) — сигнал ШИМ для управления скоростью вращения вентиляторов.
Отдельного упоминания заслуживает встроенный ЖК-дисплей, который умеет отображать различные параметры функционирующего системного блока или изображение, выбираемое пользователем.
Система охлаждения

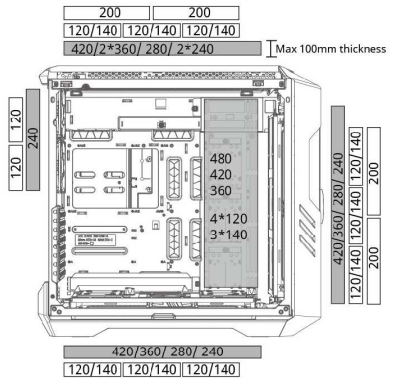

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120, 140 и 200 мм.
Посадочные места для них имеются снизу, спереди, сверху, сзади, а также внутри корпуса на основании для системной платы со стороны правой стенки.
В корпусе предустановлены пять вентиляторов:
- один вентилятор SickleFlow PWM ARGB (1800 об/мин) типоразмера 120 мм расположен снизу в качестве нагнетающего, он имеет два разъема: стандартный четырехконтактный с возможностью подключения к системной плате с управлением ШИМ и стандартный трехконтактный (ARGB) для управления подсветкой

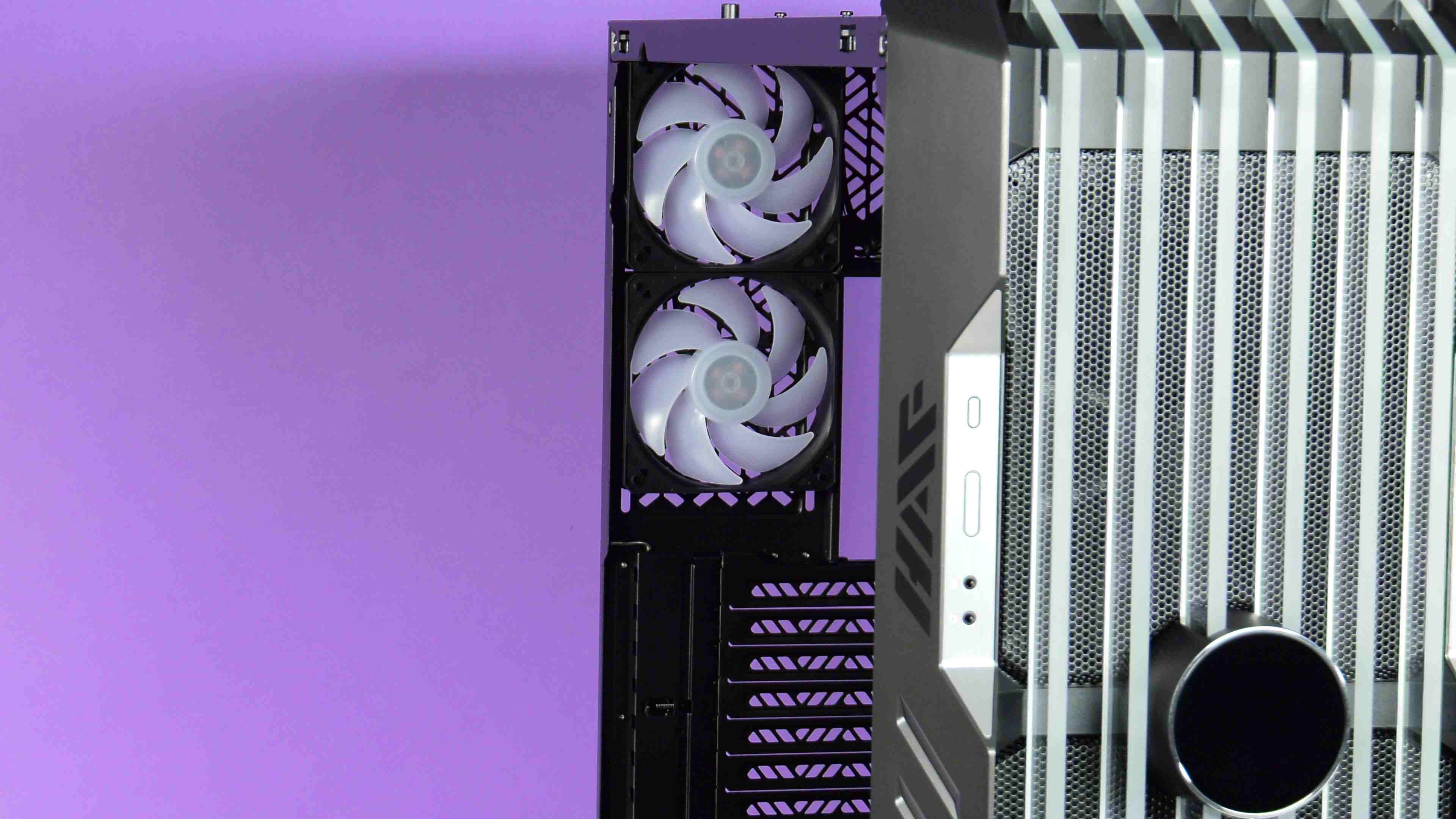

- два вентилятора SickleFlow PWM ARGB (1800 об/мин) типоразмера 120 мм расположены сзади, оба имеют те же два разъема

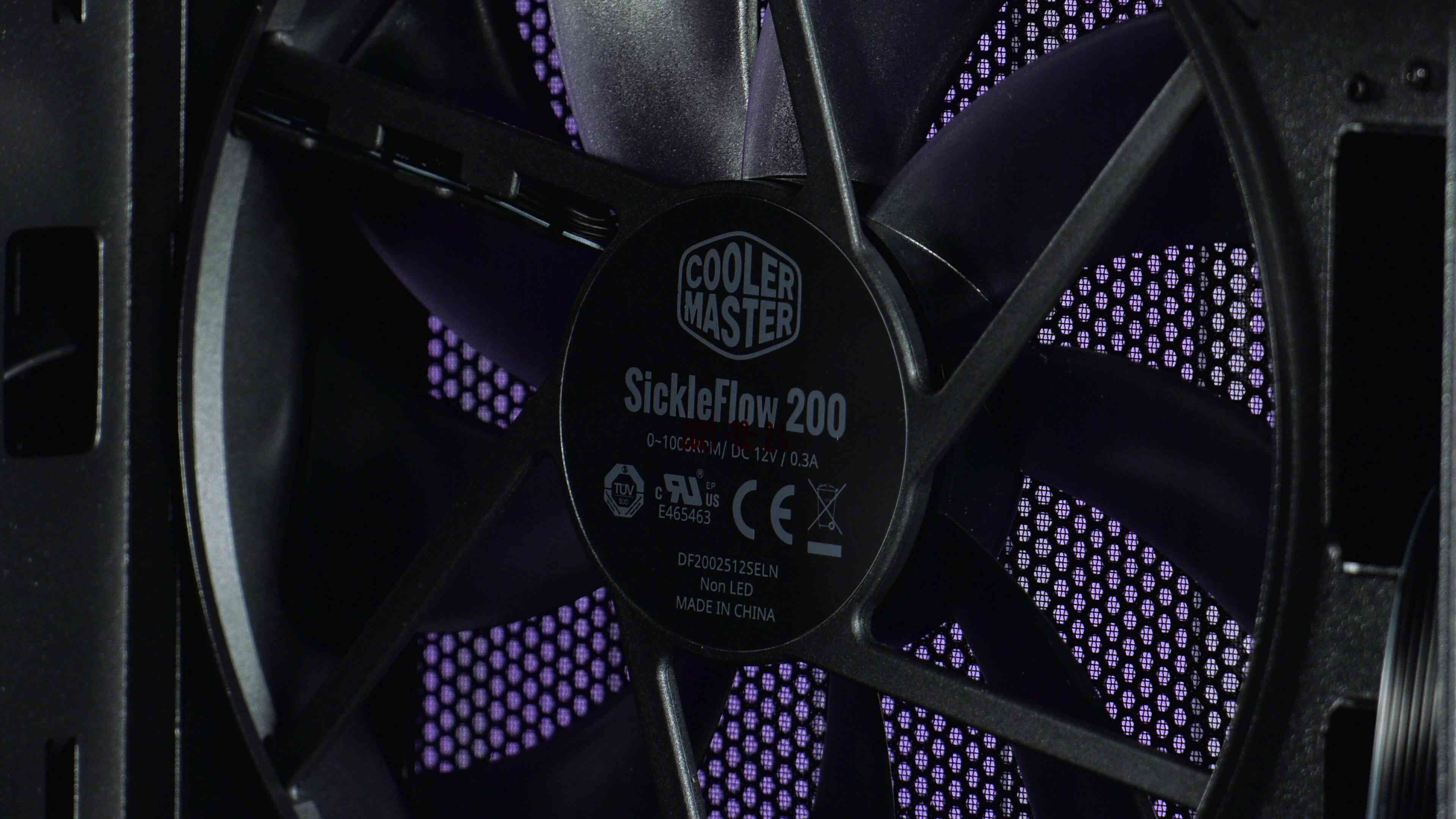

- два вентилятора SickleFlow Performance Edition PWM типоразмера 200 мм (1000 об/мин) расположены на передней панели, они имеют по одному стандартному четырехконтактному разъему с возможностью подключения к системной плате с управлением ШИМ
По умолчанию все вентиляторы подключены к хабу, который транслирует сигнал, полученный с разъема системной платы, на все подключенные вентиляторы.

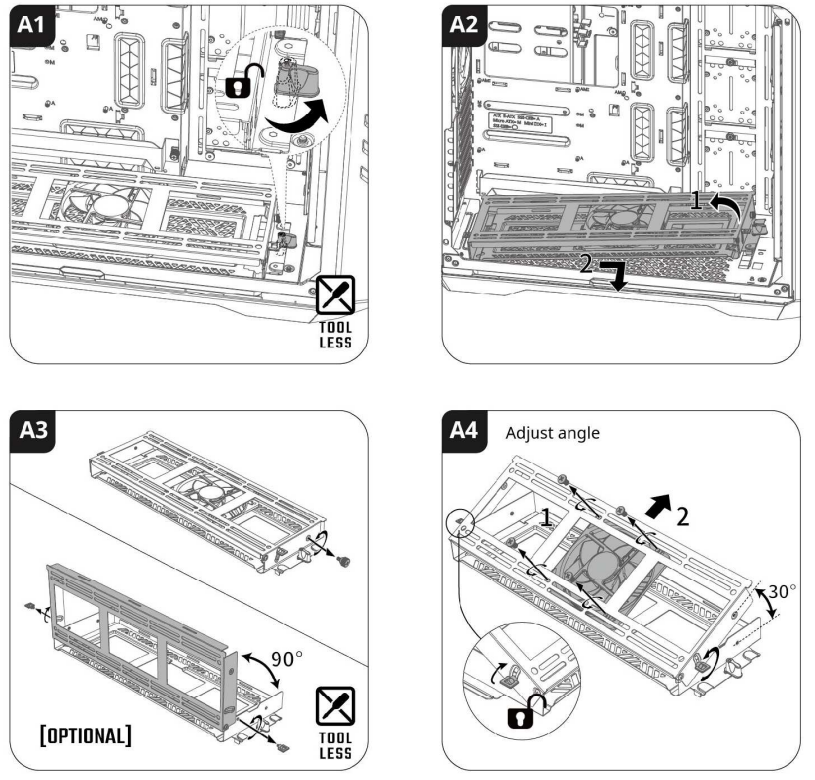

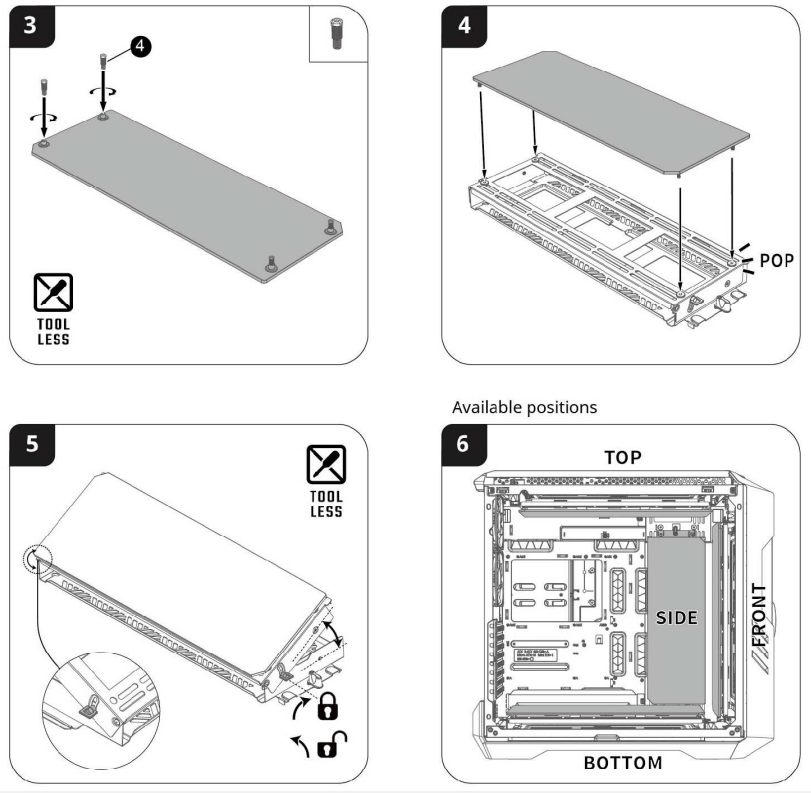

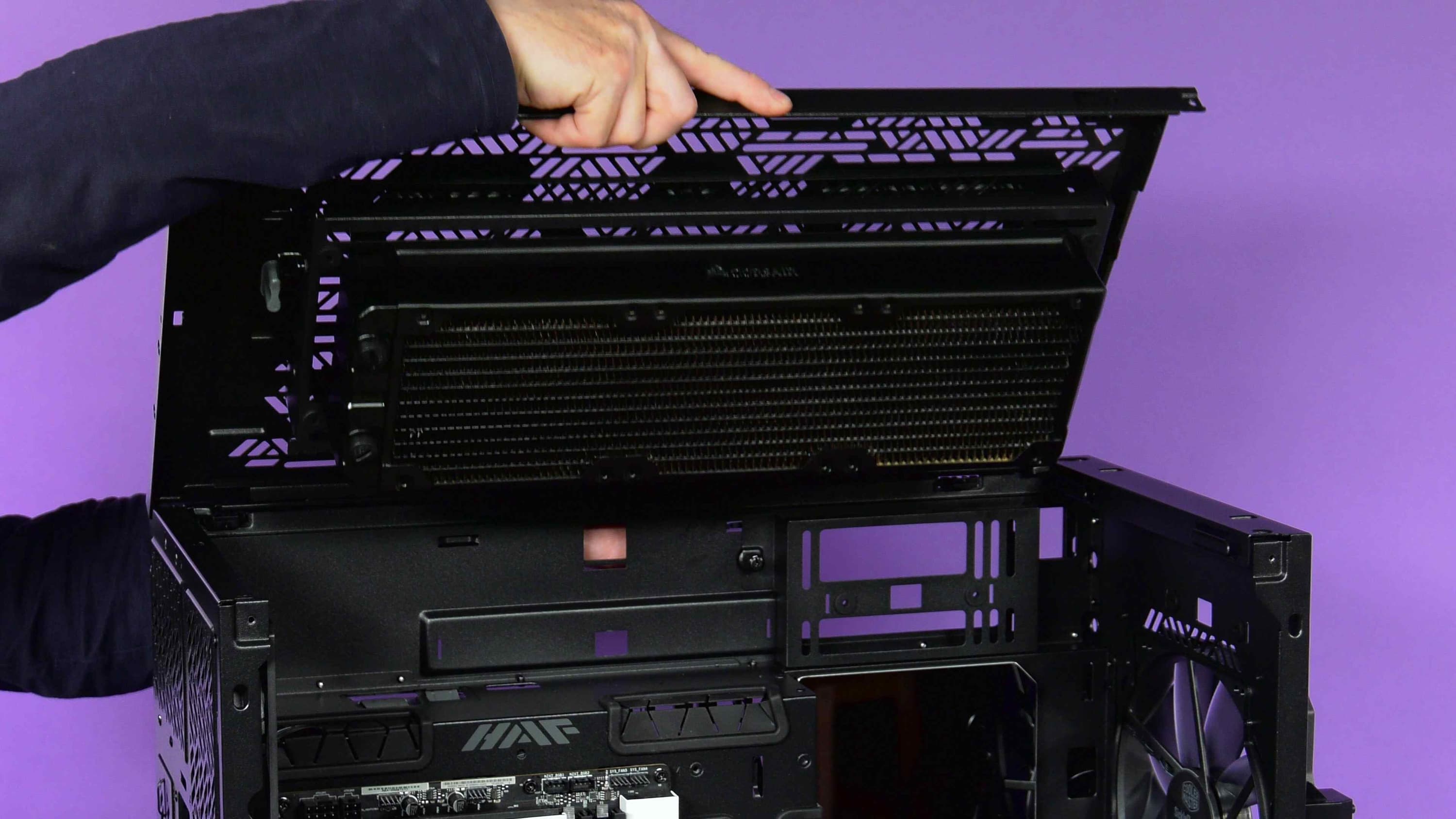

Частично установка элементов системы охлаждения реализована посредством монтажных рамок. В комплекте есть две идентичные рамки, которые можно снять или переставить.
Каждая рамка поддерживает устройства охлаждения размером до 420 мм, причем ее положение можно регулировать, наклоняя ее нужным образом.
Еще два посадочных места для (вытяжных) вентиляторов 120 или 140 мм предусмотрены сзади.
На основании для системной платы со стороны правой стенки также имеются места для установки элементов системы охлаждения шириной 120 или 140 мм и длиной до 480 мм, которые могут оказаться актуальными в случае использования в корпусе большого количества радиаторов.
За счет большой ширины верхней панели предусмотрена возможность установки двух радиаторов размером 360 и 280 мм.
Сверху и спереди имеется возможность установить по два вентилятора типоразмера 200 мм.

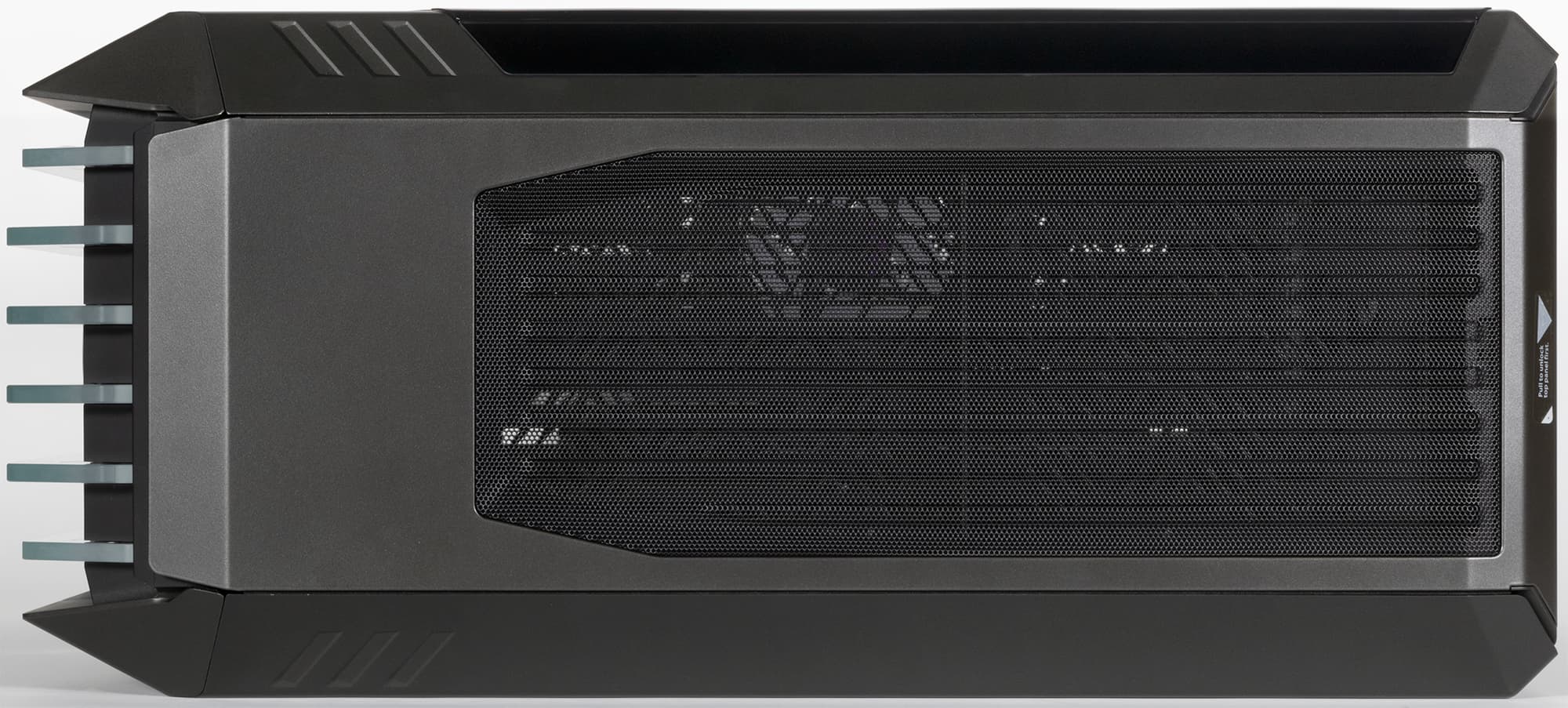

Вентиляционные отверстия, расположенные на верхней панели, прикрыты несъемной крупноячеистой стальной решеткой, назвать которую пылевым фильтром можно лишь с очень большой натяжкой.

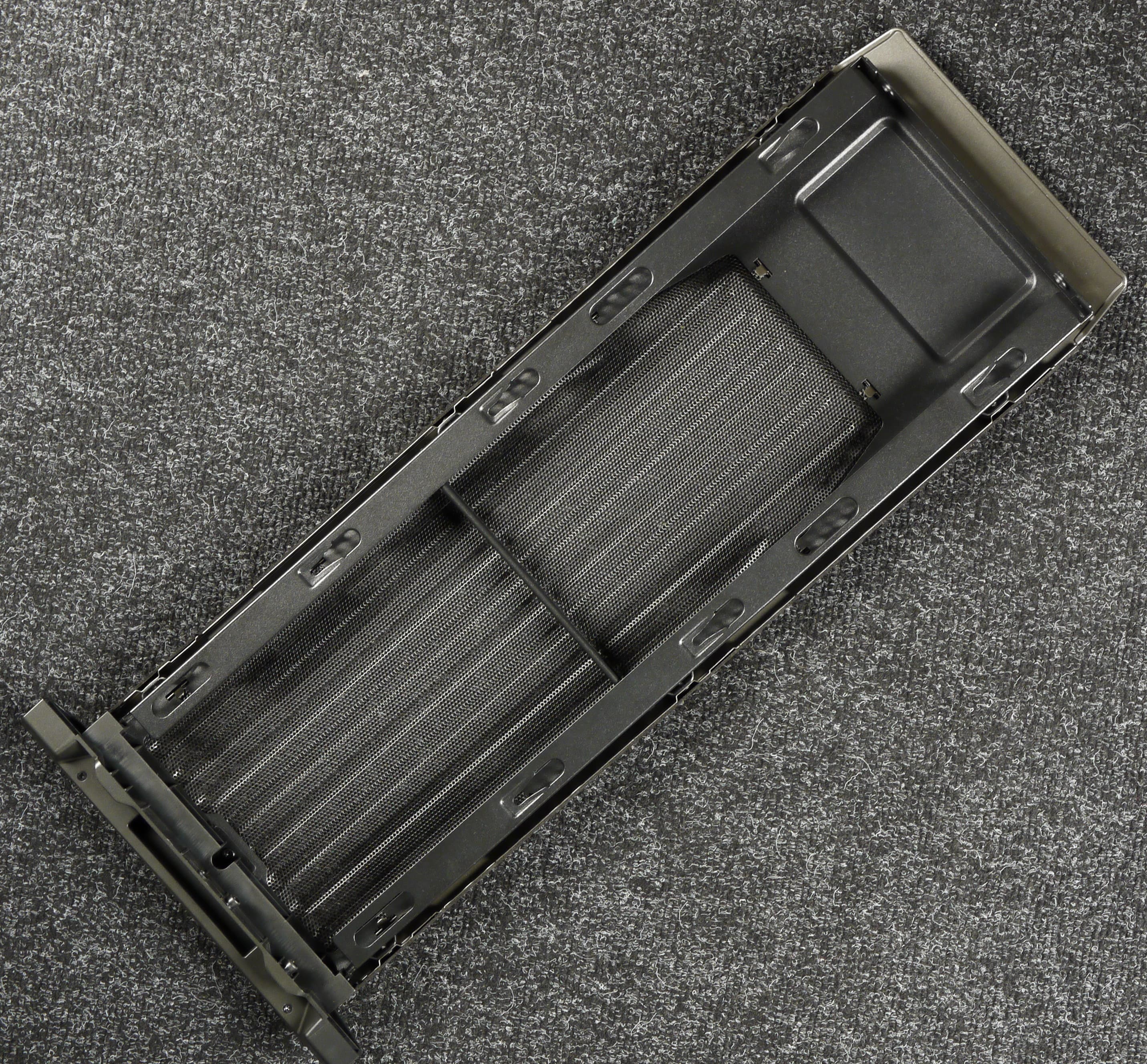

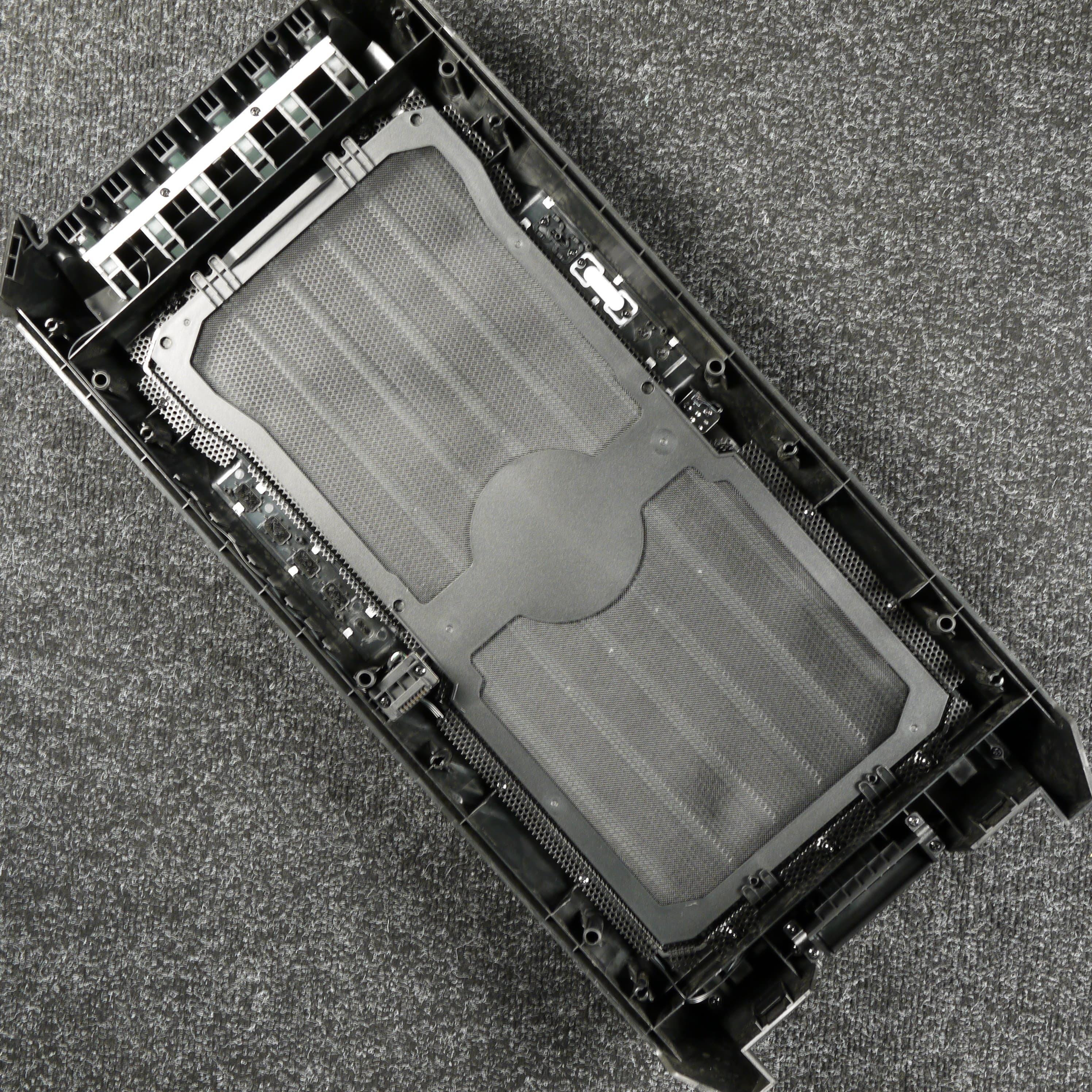

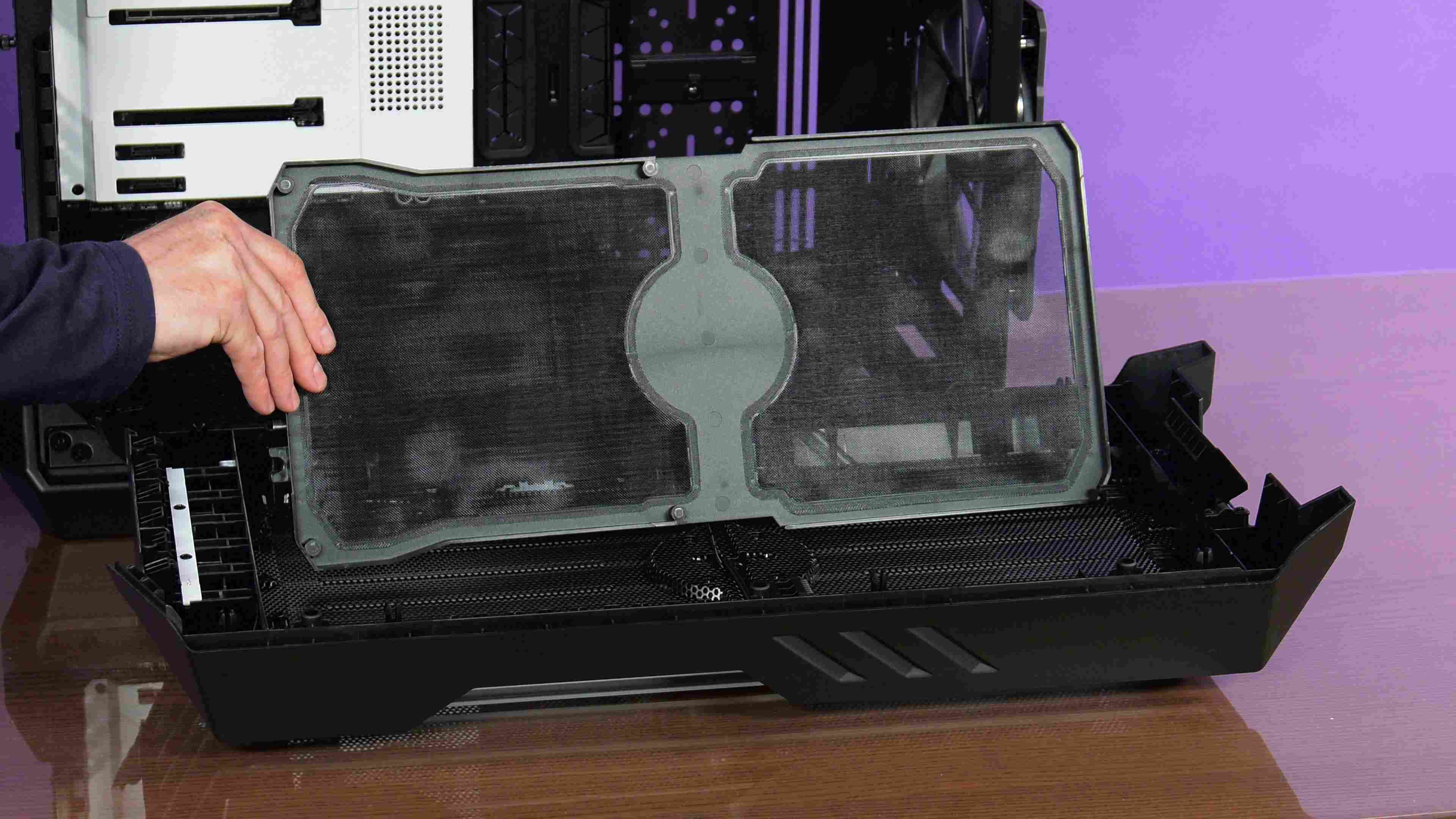

На передней стенке установлен фильтр из нейлоновой сетки, причем фильтр выполнен съемным, но демонтировать его можно, только сняв переднюю панель. При желании его можно промыть целиком.
Смонтирован он на пластиковой рамке, которая удерживается при помощи двух гребней с ответными пазами и магнитного крепления. В целом конструкция получилась достаточно надежная. Самопроизвольного отделения фильтра замечено не было.

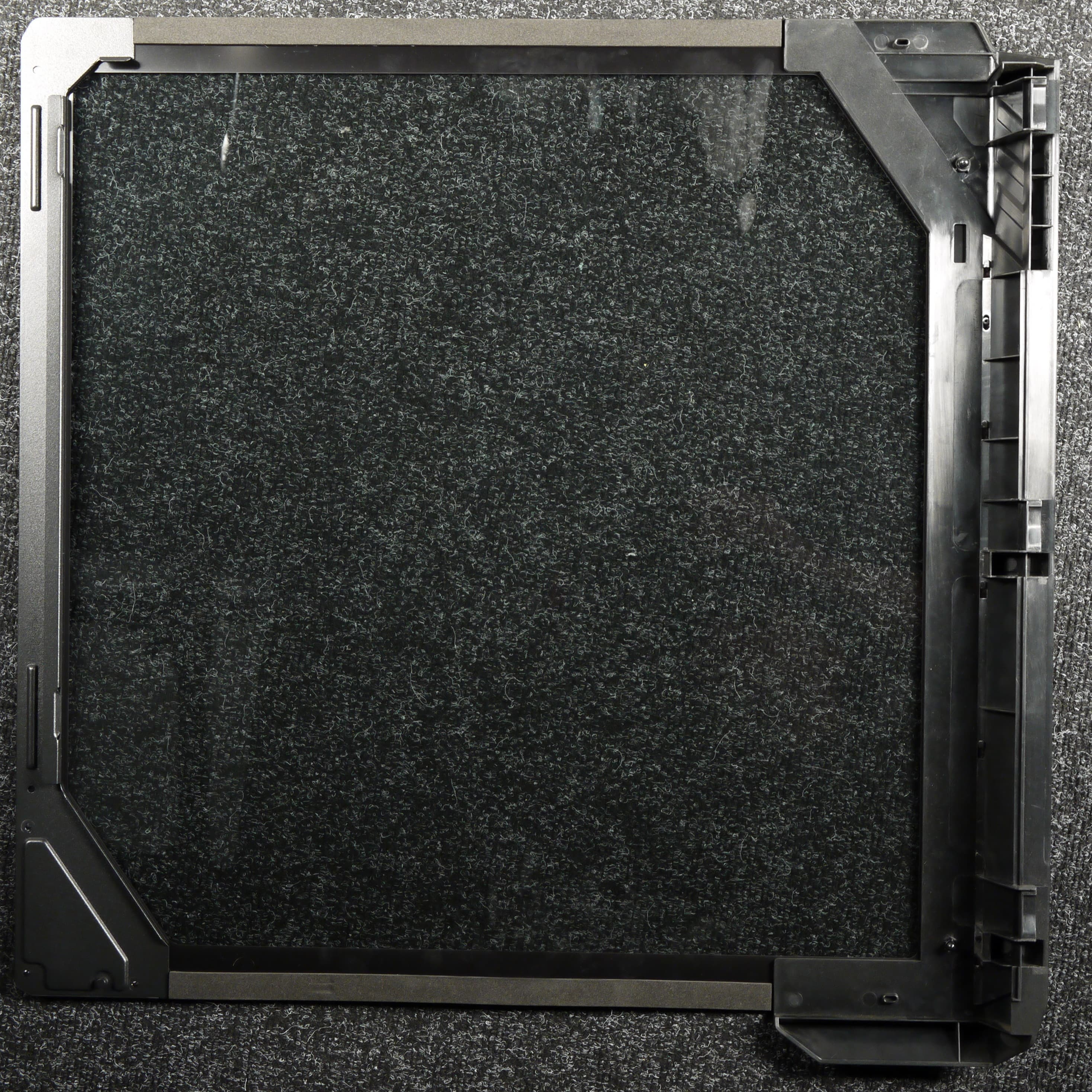

На правой стенке имеется фильтр, который удобно снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки и устанавливается исключительно с внутренней стороны панели.

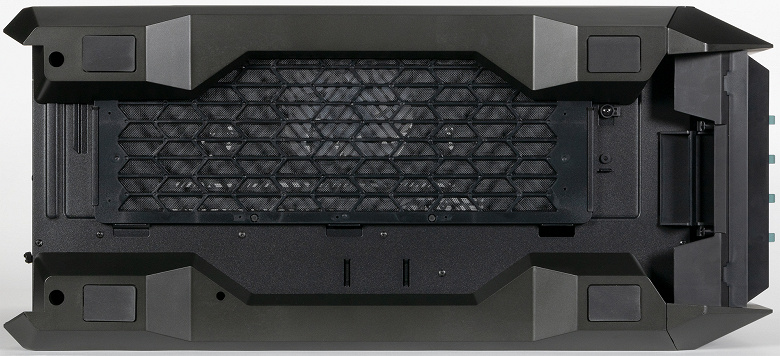

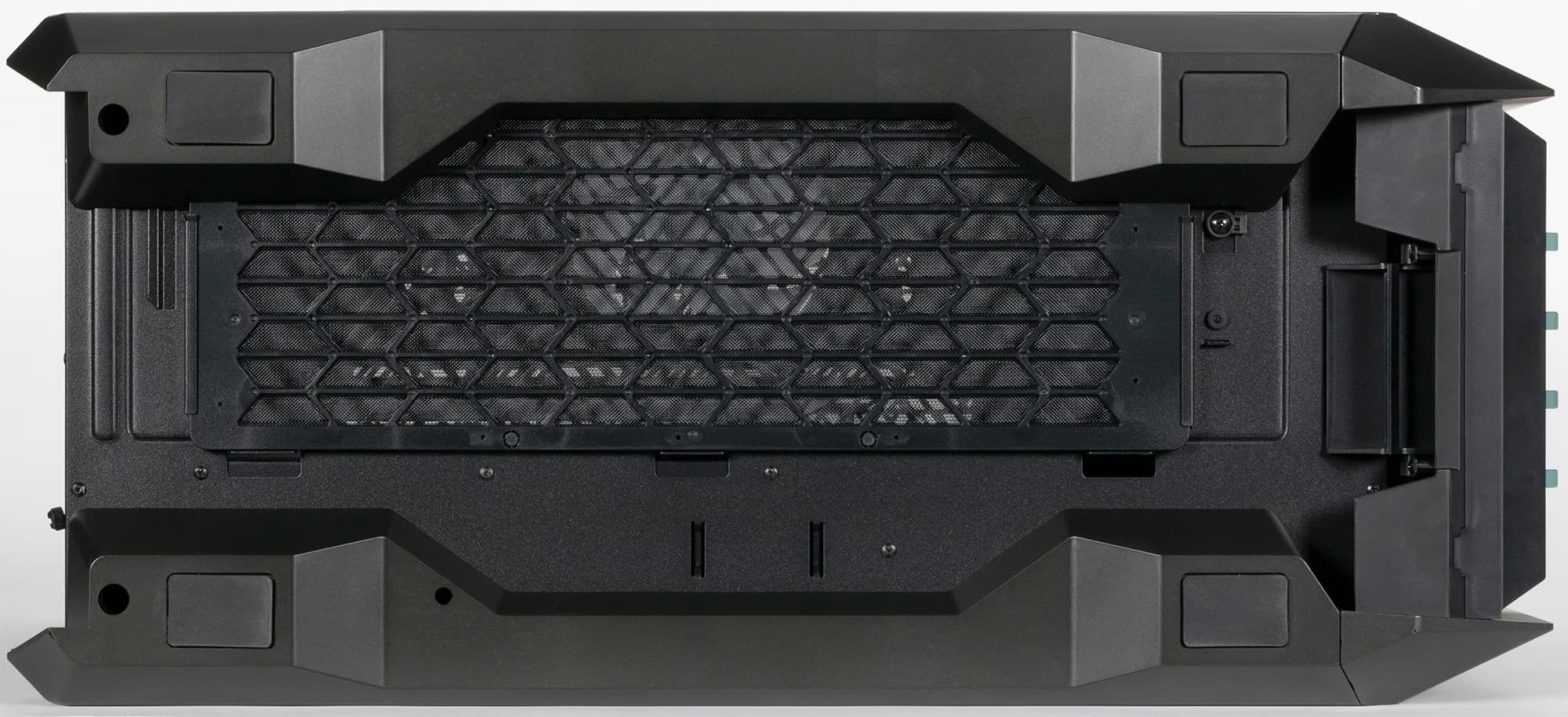

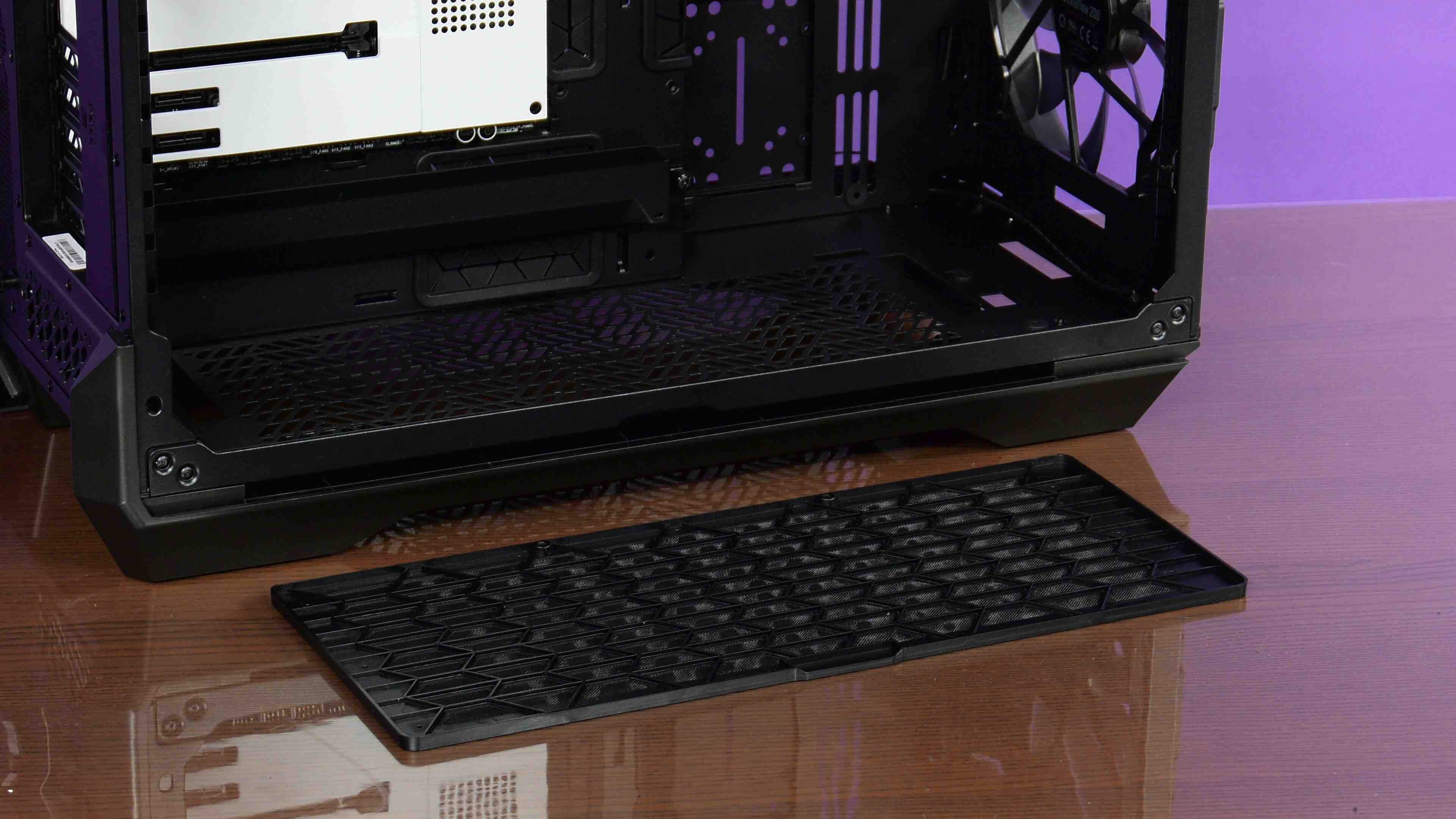

Под днищем корпуса установлен фильтр из нейлоновой сетки в пластиковой рамке, что позволяет удобно им пользоваться, так как он вытаскивается и вставляется сбоку.
Конструкция
Система крепления обеих боковых стенок — гильотинного типа: стенка надевается сверху вниз, где есть зацеп, благодаря которому стенка и фиксируется.

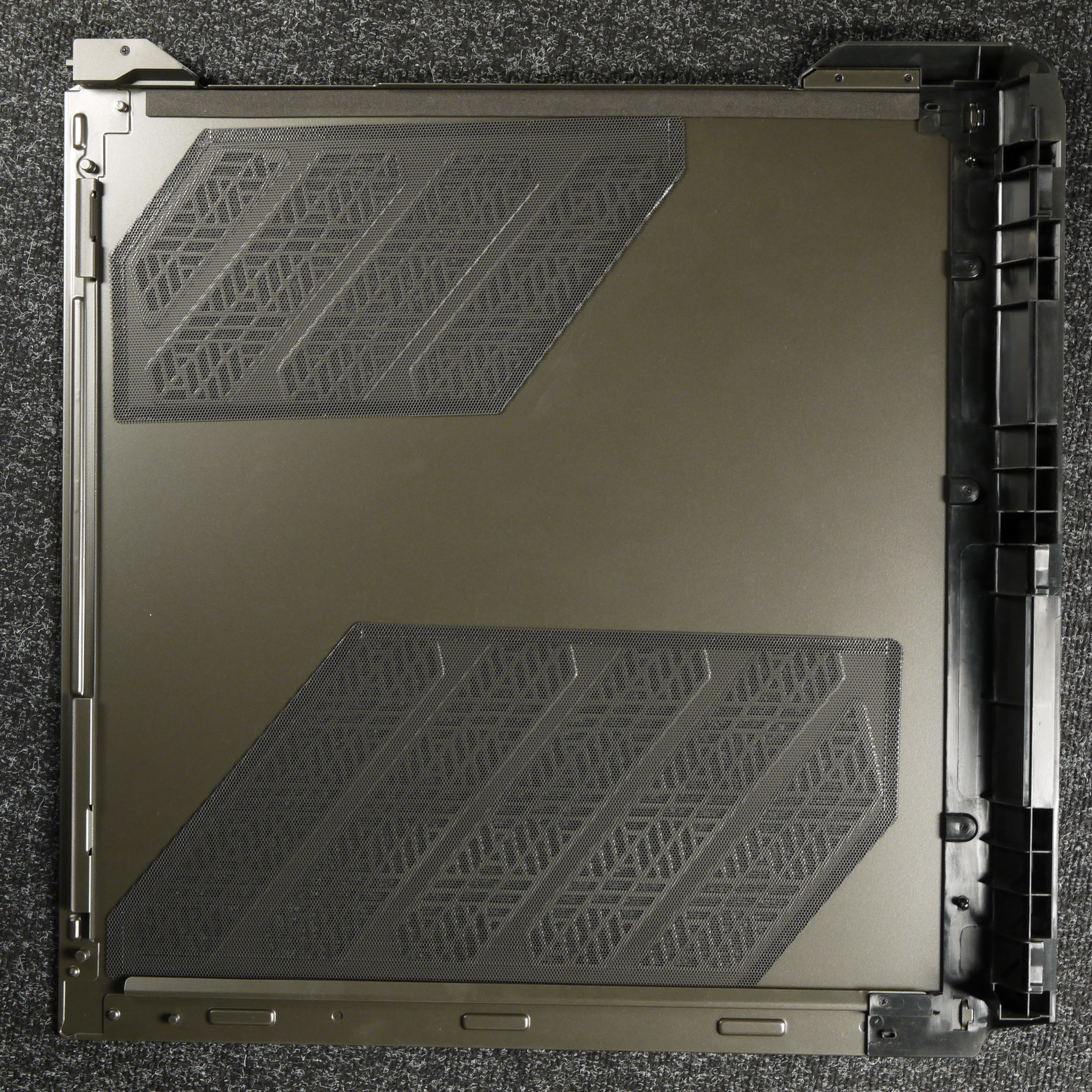

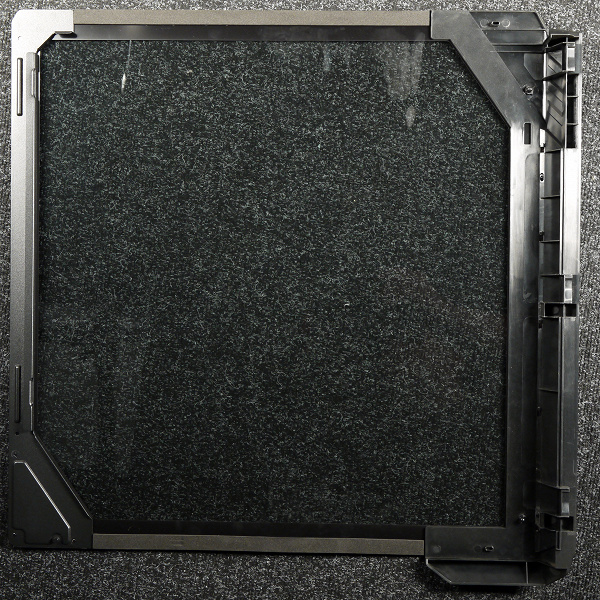

Левая стенка имеет в конструкции стекло, стальные элементы и пластиковые детали, правая стенка имеет похожую конструкцию, но уже без стекла.
Верхняя стенка у корпуса преимущественно стальная и состоит из нескольких деталей. Снимается она после выкручивания одного винта сзади.
Под ней располагается верхняя стенка шасси, которую также можно снять для удобства монтажных работ.

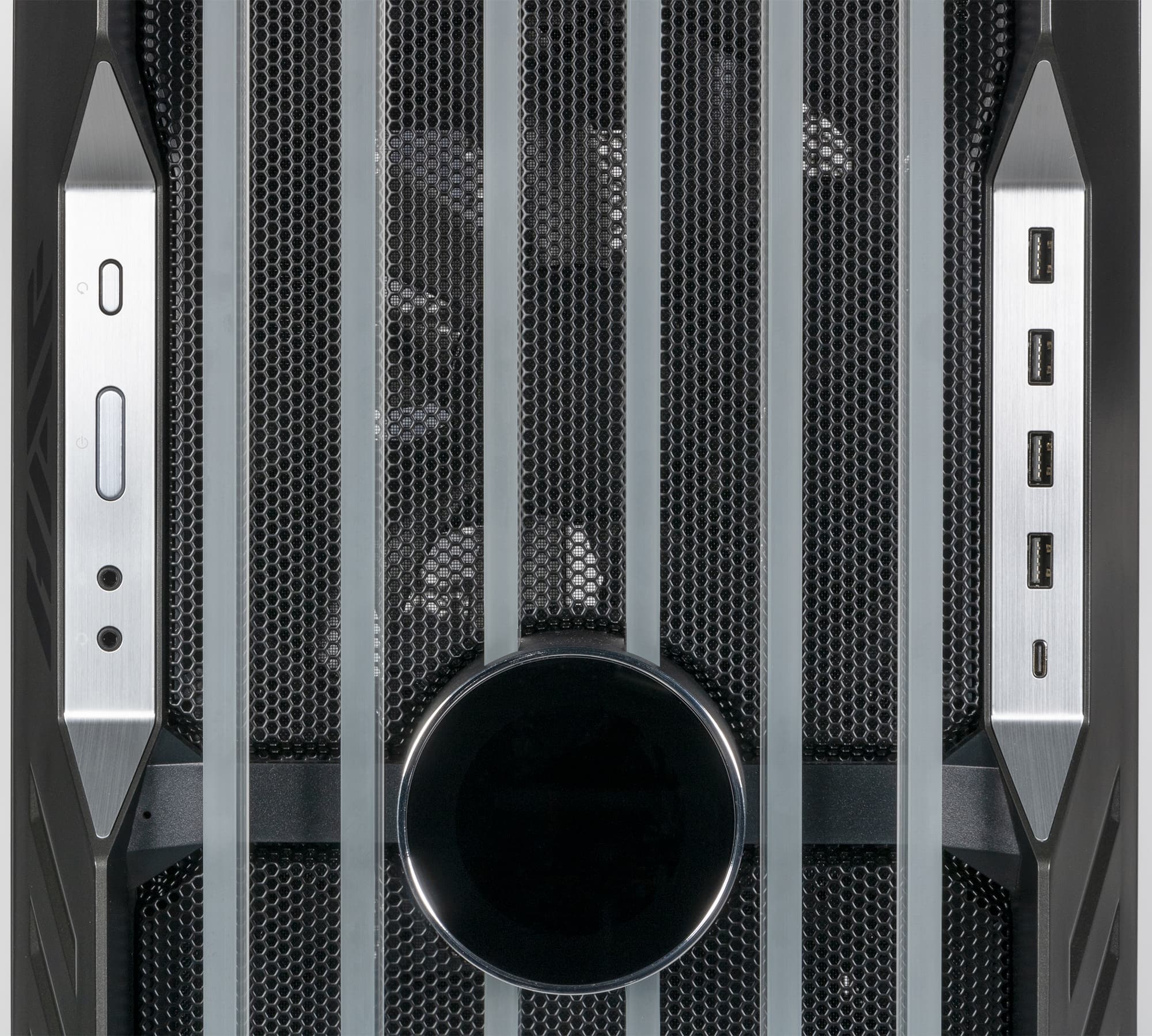

На передней панели размещены кнопки и интерфейсные разъемы: четыре порта USB 3.0, один порт USB3 Gen2 (USB 3.1) Type-C, отдельные разъемы для подключения микрофона и наушников. Можно только приветствовать наличие четырех разъемов USB 3.0 типа A, но размещены они не самым удобным образом: в один ряд с правой стороны передней панели, причем ближе к середине по высоте корпуса. Видимо, предполагается, что корпус будет все-таки стоять на столе.
Расположение органов управления и разъемов с разных сторон большого корпуса без дублирования — это, вообще говоря, не лучшее решение с точки зрения эргономики: будут сложности с доступом к одной из сторон панели управления, поскольку корпус устанавливается справа или слева от пользователя, а не прямо напротив.
Еще один момент: далеко не на всех платах есть два разъема, которые нужны для подключения четырех портов USB на корпусе. Поэтому здесь было бы желательно увидеть внешний блок с подключением к слотам PCIe (или к задним портам системной платы) или, в качестве альтернативного решения, внутренний контроллер USB 3.0, что увеличило бы удобство использования корпуса.

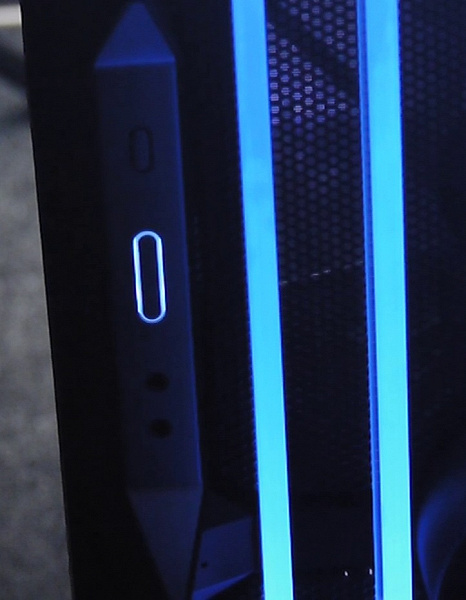

Отрадно, что кнопки включения и перезагрузки отличаются размерами, а также внешним видом.

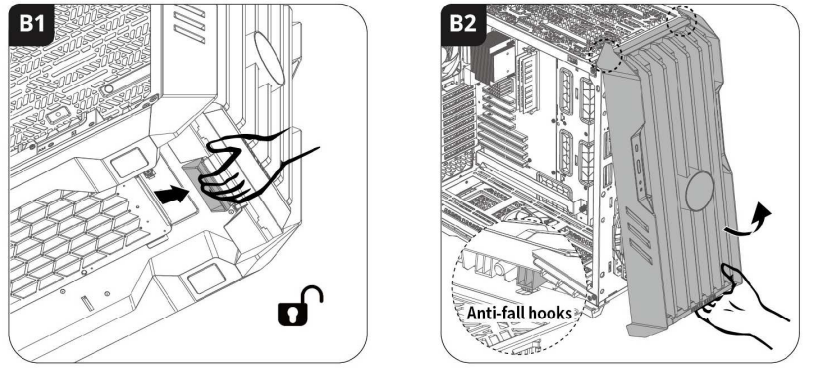

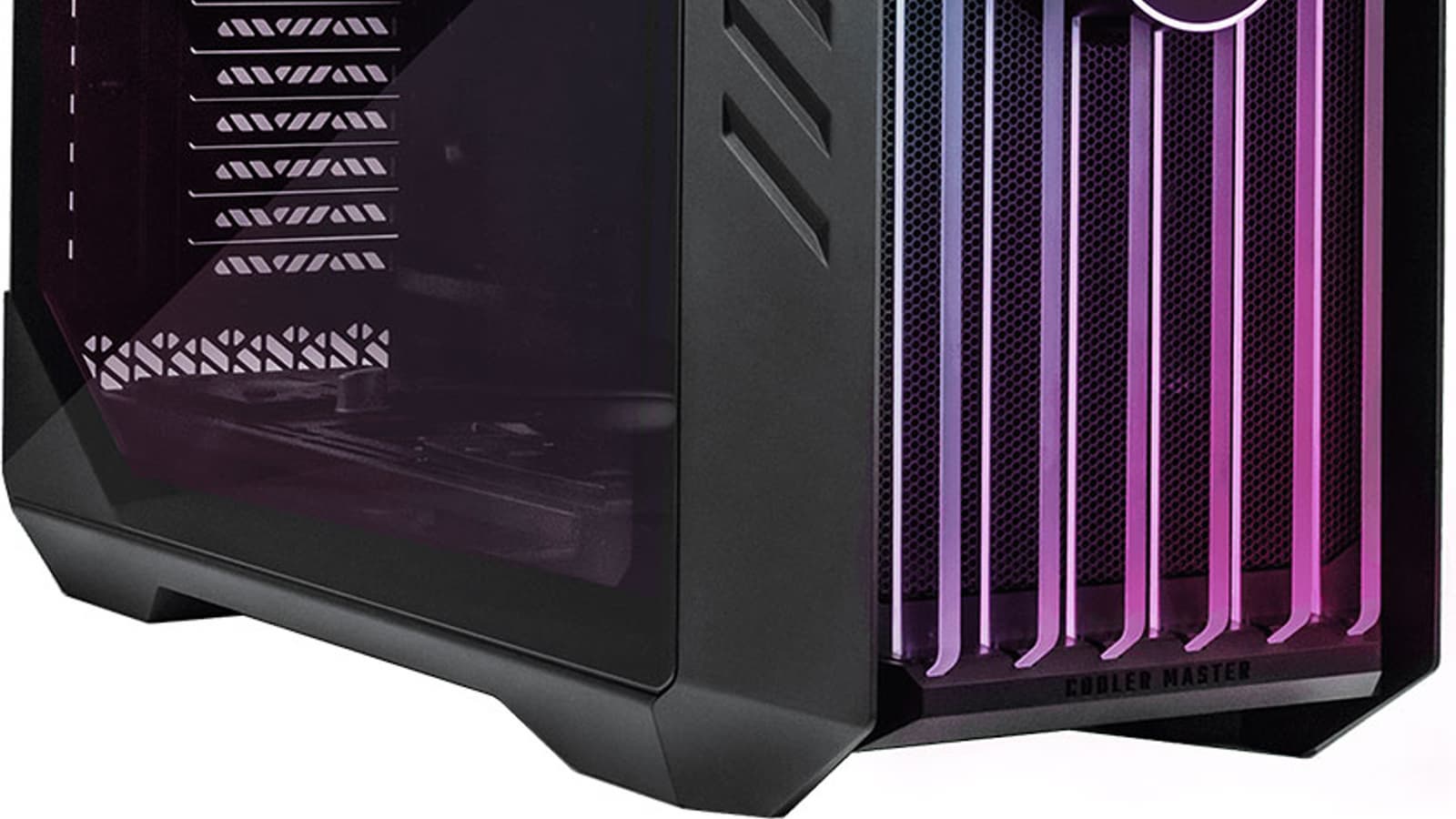

Передняя панель имеет составную конструкцию, выполнена она из пластика. В панели имеется встроенный блок светодиодов, который подключается через контактную группу. Снизу панели имеется специальный блокиратор, который нажимается рукой для демонтажа.
Масса корпуса составляет 24,7 кг, что с учетом его габаритов является вполне приличным показателем — корпус уж точно сделан не из фольги. Толщина стали — чуть более 1 мм (вместе с покрытием).
Используются цельноштампованные детали сложной формы, что также увеличивает жесткость корпуса в целом.

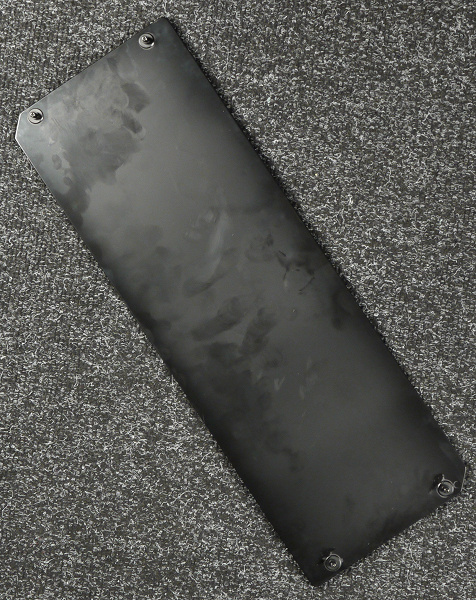

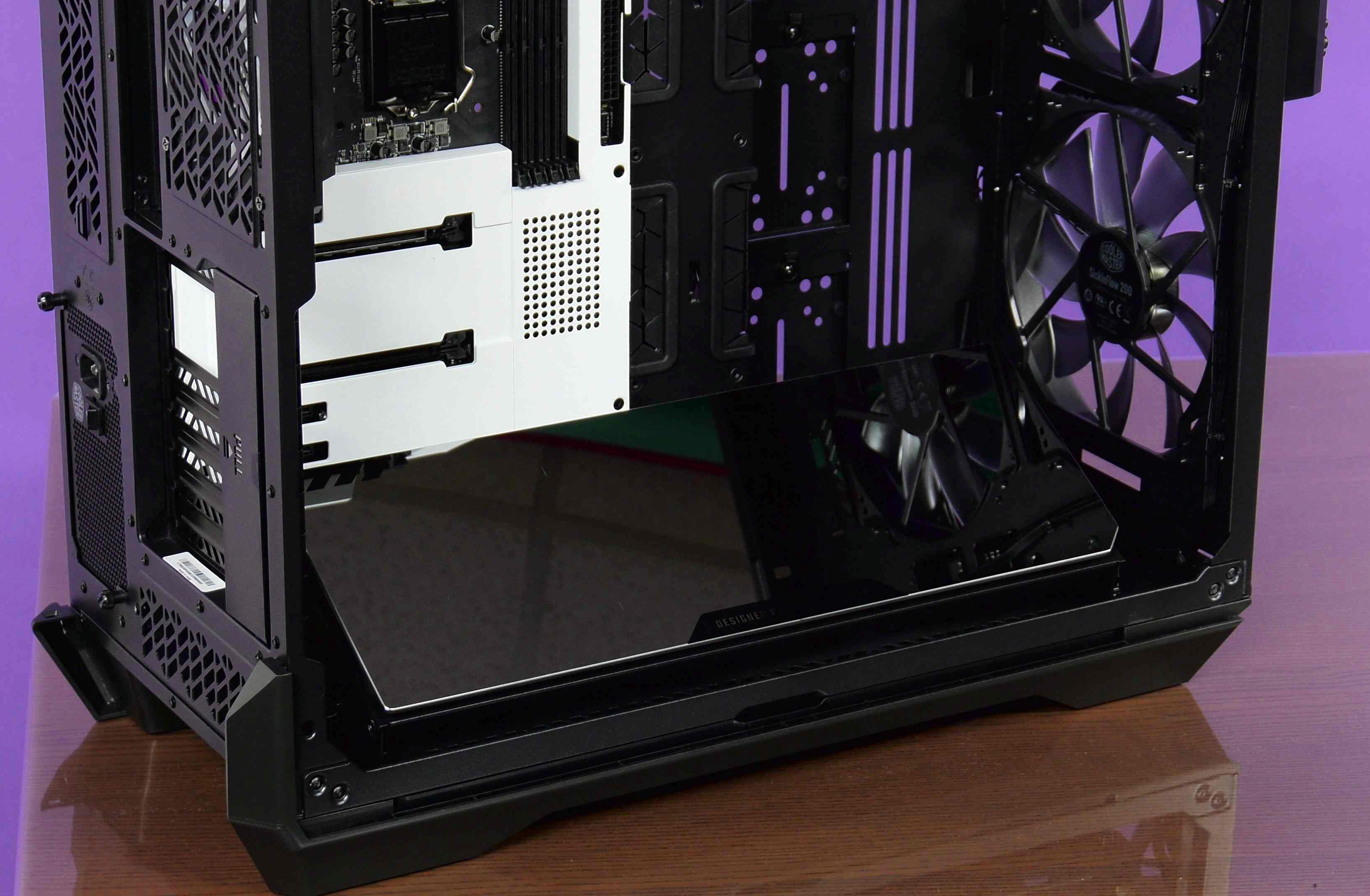

Предусмотрен ряд мер для улучшения визуального восприятия собранной системы. В первую очередь это переставляемый зеркальный экран, который может располагаться как на нижней поворотной рамке для вентиляторов, так и в передней части корпуса.
Лицевая часть экрана представляет собой стекло с покрытием, размещенное на стальном основании.

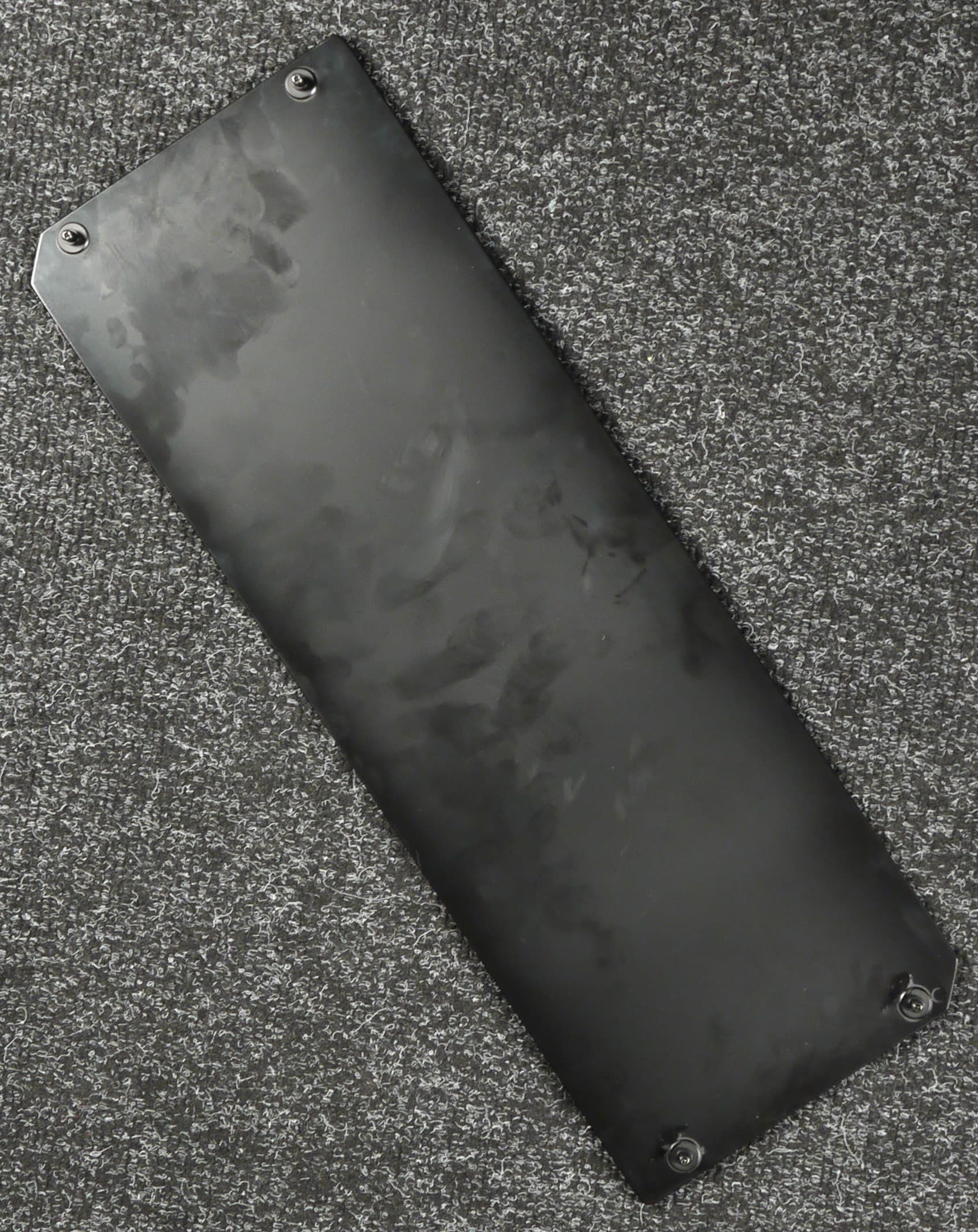

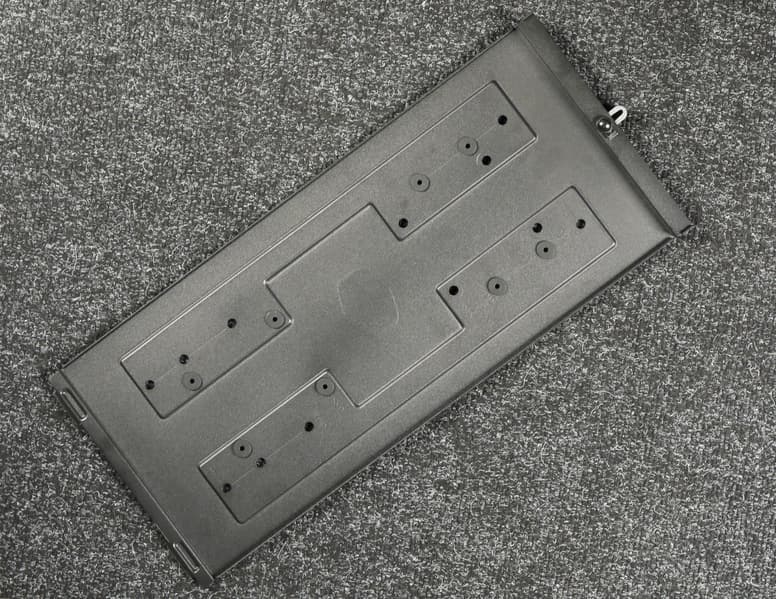

Также нужно отметить панель, которая прикрывает отсек для укладки проводов, делая внешний вид собранной системы более законченным.

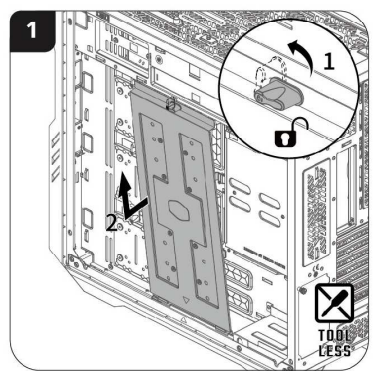

Удобно, что она быстросъемная за счет применения поворотного фиксатора. На этой панели также имеются места для накопителей.
Устанавливается корпус на опорные элементы с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.
Накопители

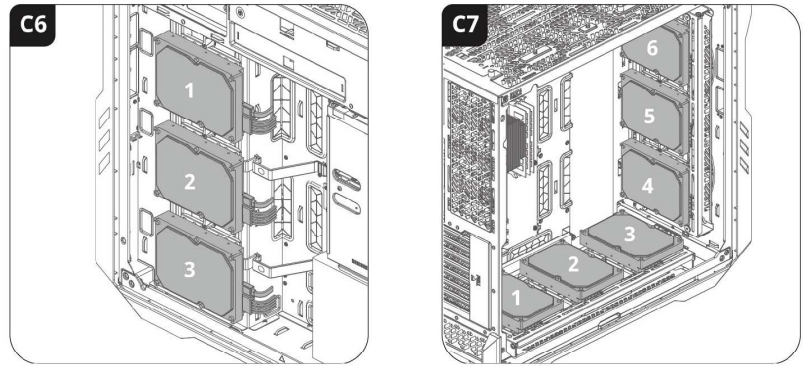

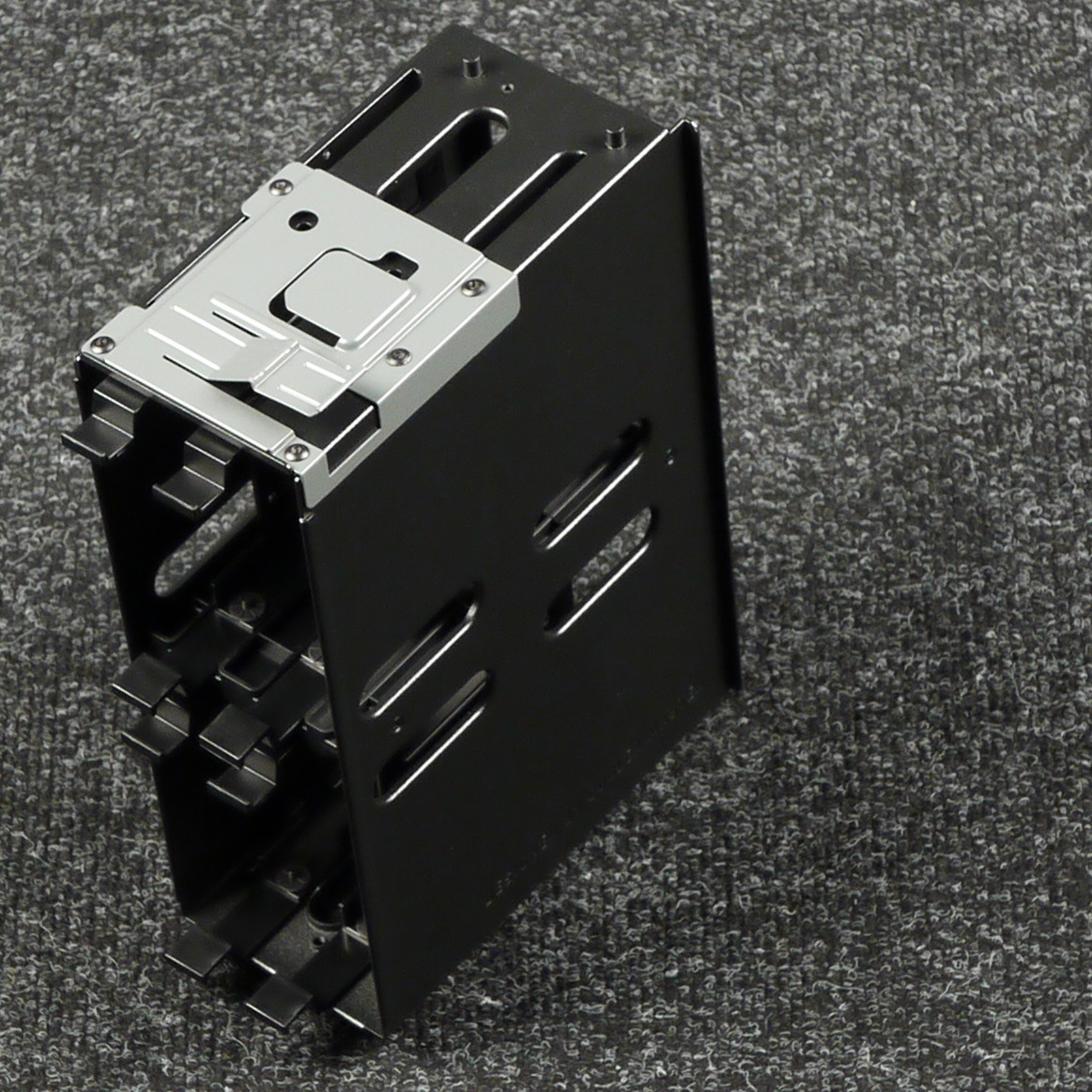

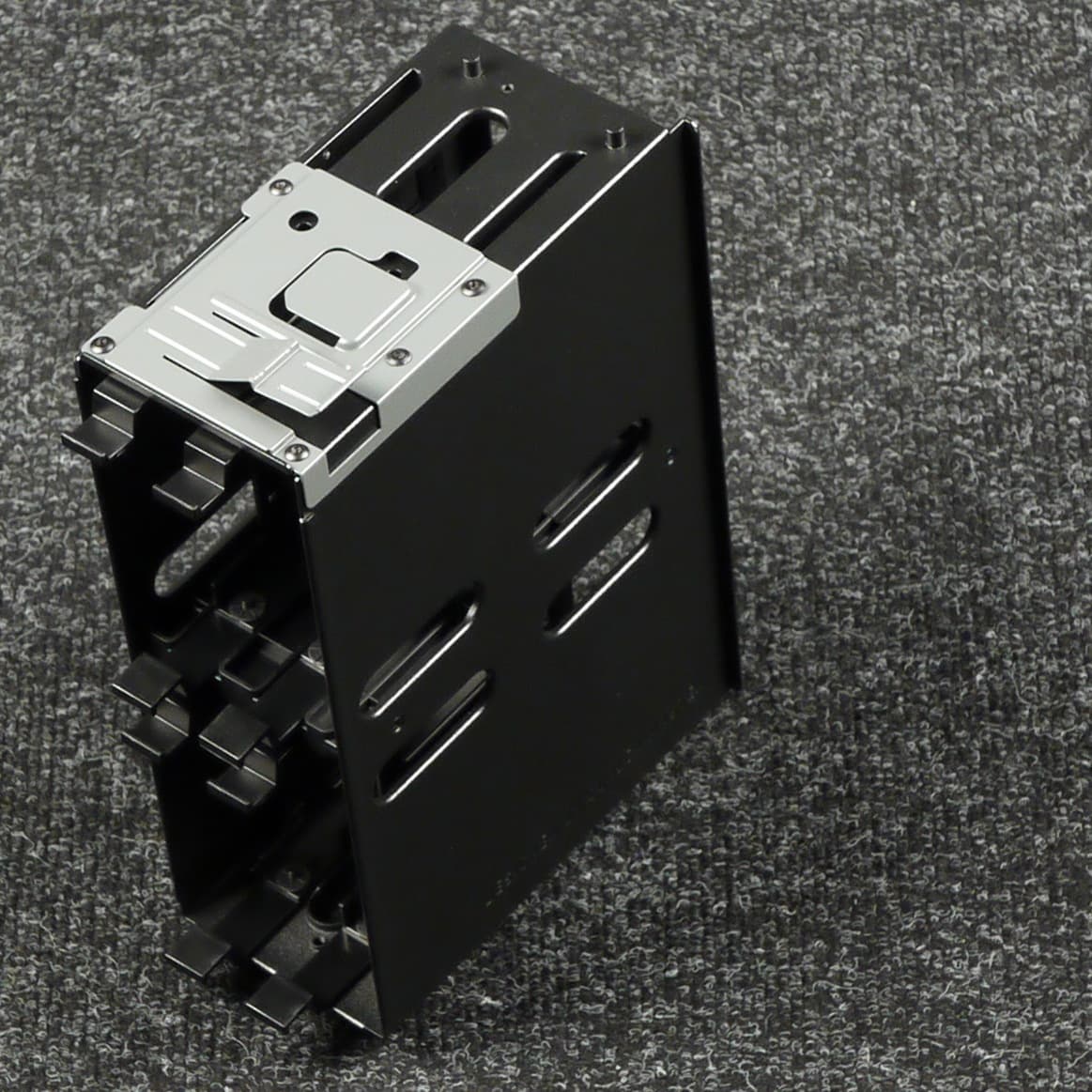

Полноразмерные жесткие диски устанавливаются в предназначенную для них корзину, которая в данном случае выполнена съемной и располагается над блоком питания.

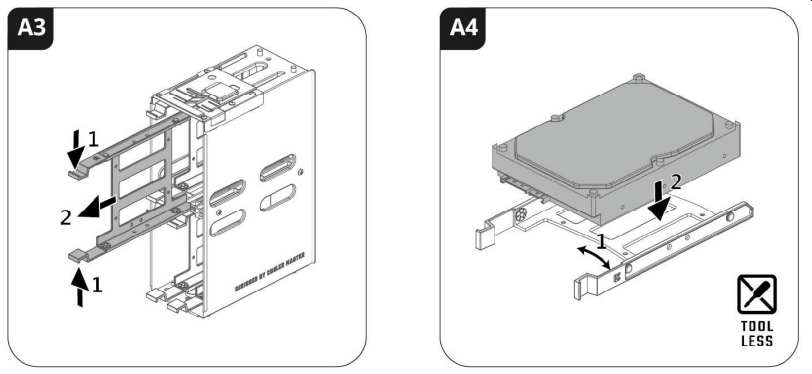

Для ее демонтажа нужно отжать стальную защелку и повернуть корзину на себя (против часовой стрелки) до упора, после чего появляется возможность вытащить ее из проушин, в которых она держится.
В корзине имеется четыре универсальные монтажные рамки, позволяющие установить по одному накопителю типоразмера 2,5 или 3,5 дюйма.

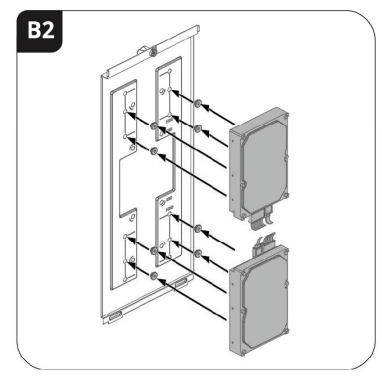

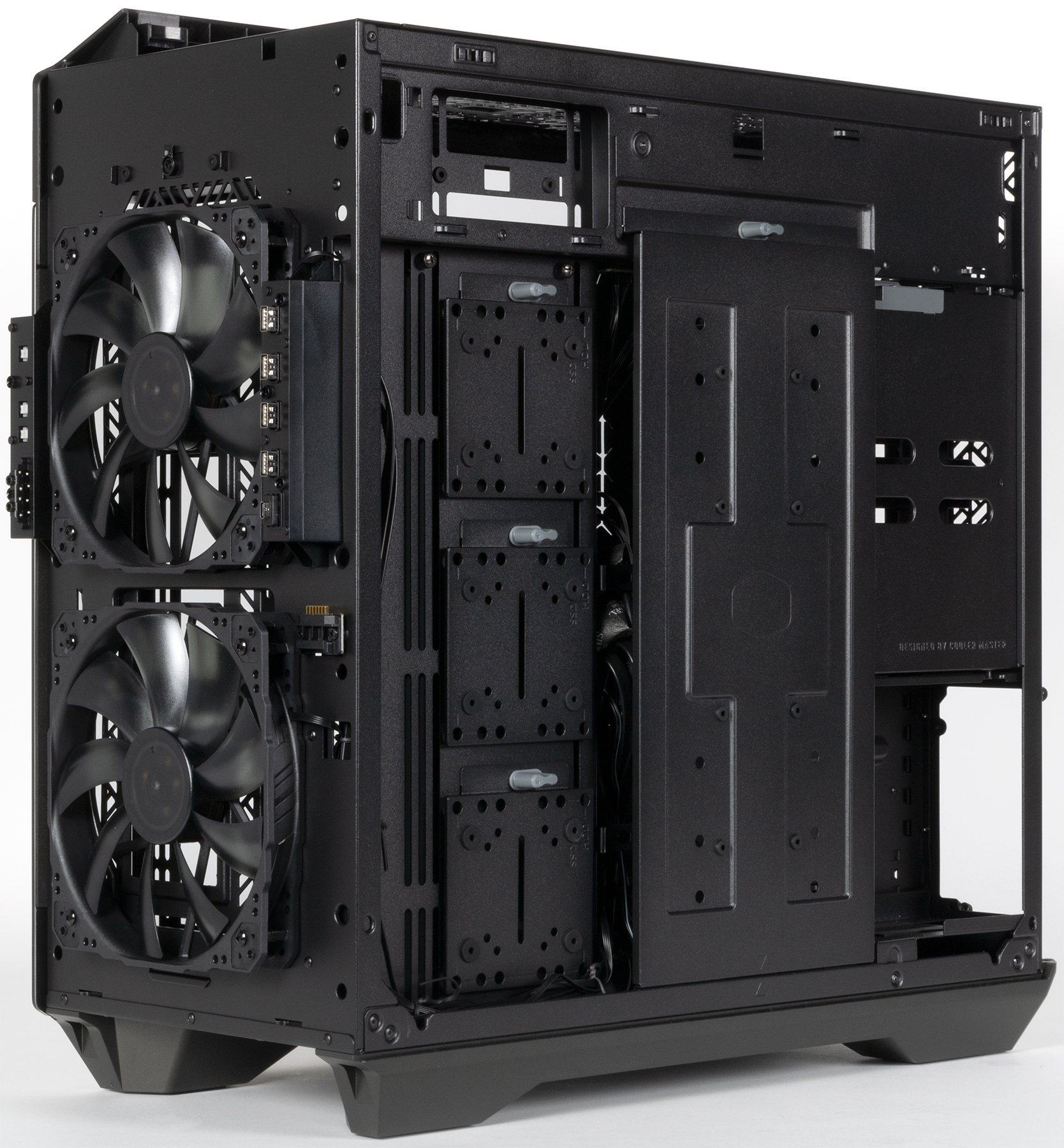

Еще два накопителя можно установить на панель, закрывающую отсек для проводов.

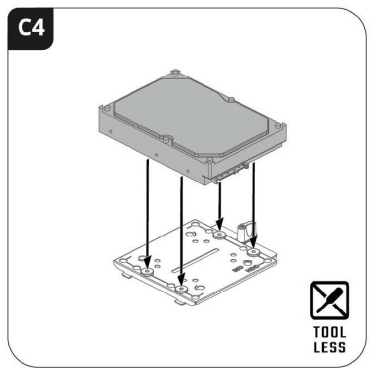

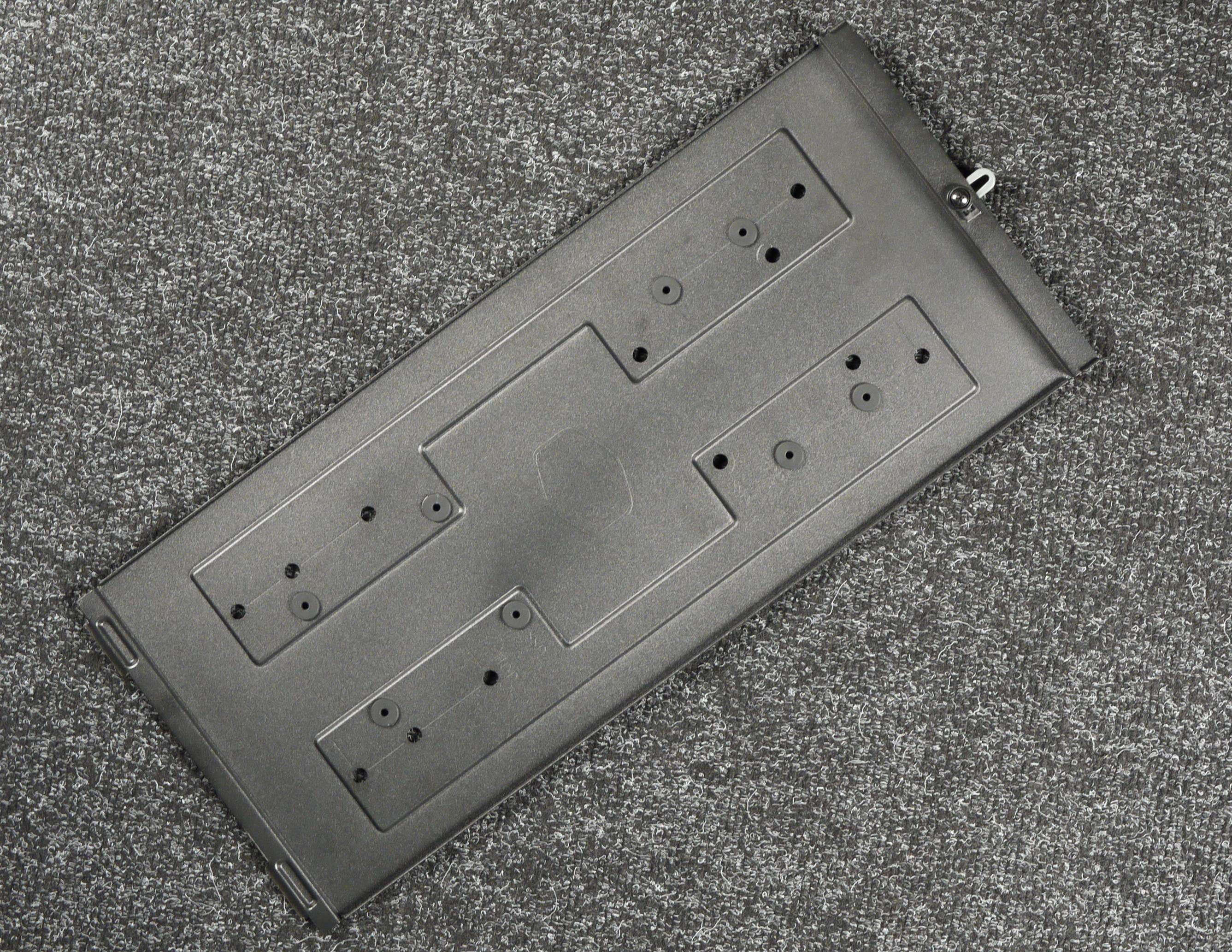

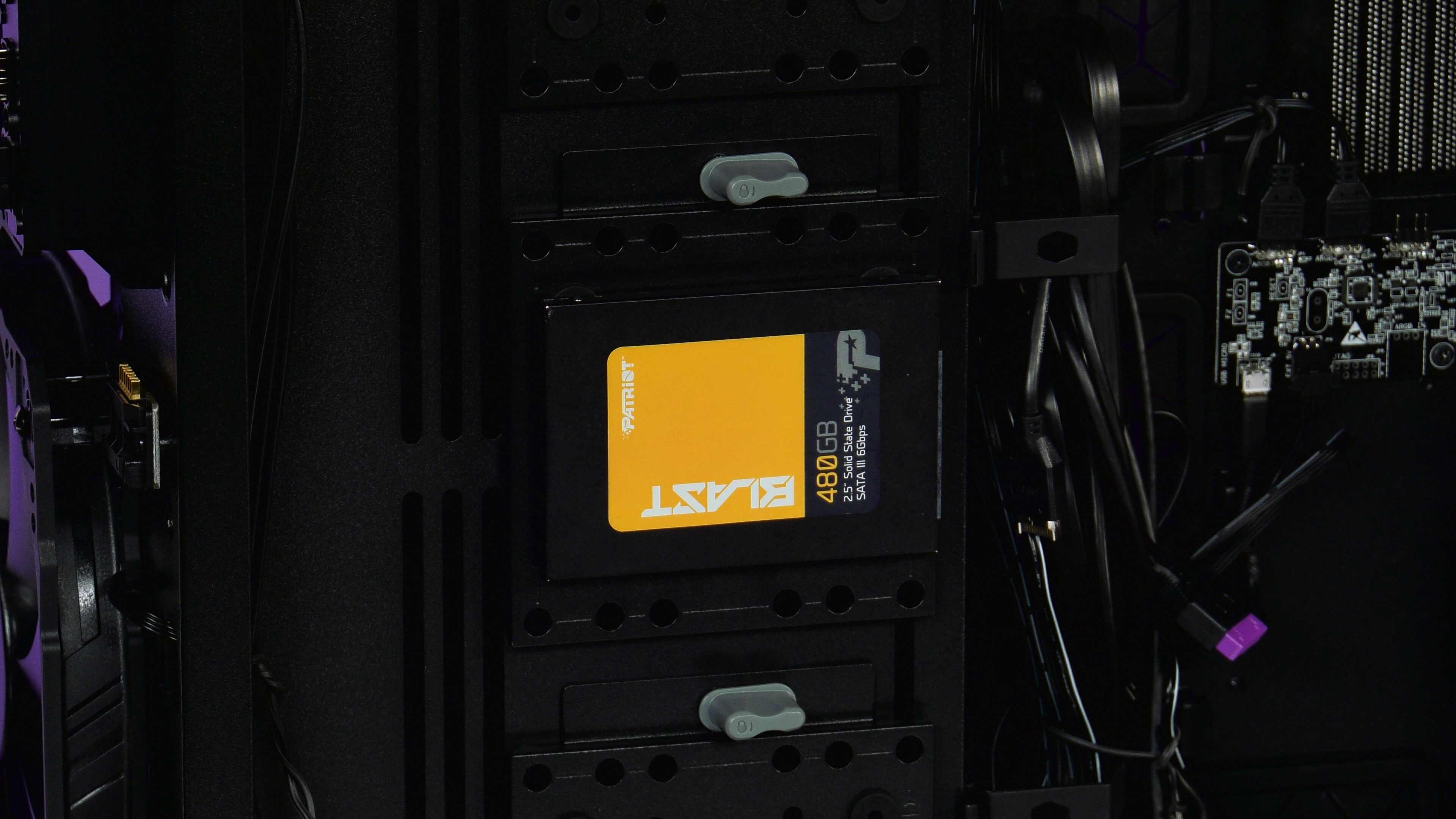

Часть накопителей устанавливается на быстросъемные монтажные пластины, где они фиксируются при помощи резиновых втулок и винтов с цилиндрической головкой.
На каждую пластину можно установить один накопитель типоразмера 2,5 или 3,5 дюйма. Также на данные пластины можно установить помпу СЖО на дискретных компонентах.
Много внимания уделено удобству установки накопителей: монтажные пластины имеют удобные поворотные фиксаторы, а корзина — пластинчатую защелку. Всеми ими можно манипулировать без применения инструментов.
Сборка системного блока

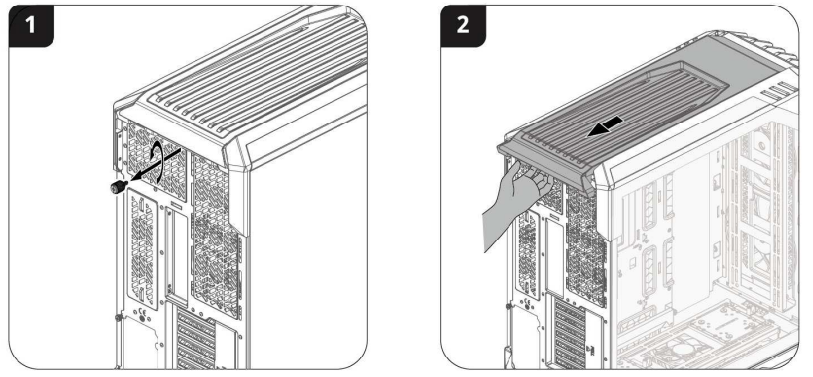

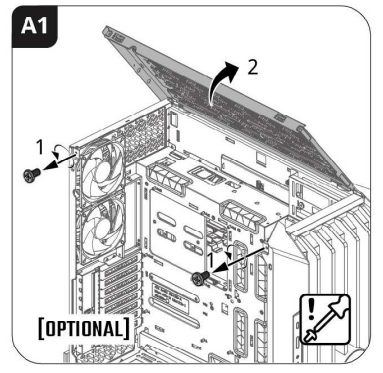

Первоначально нужно снять верхнюю панель, зафиксированную при помощи одного винта, после выкручивания которого панель нужно сдвинуть назад.
После этого появляется возможность снять боковые панели.

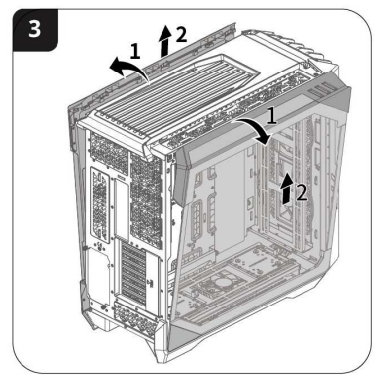

Обе стенки фиксируются при помощи сферических распорных элементов сверху и зацепа снизу. Для извлечения стенки ее нужно отклонить вбок, преодолев усилие распорных элементов, после чего поднять. Ставить и снимать стенки достаточно удобно.

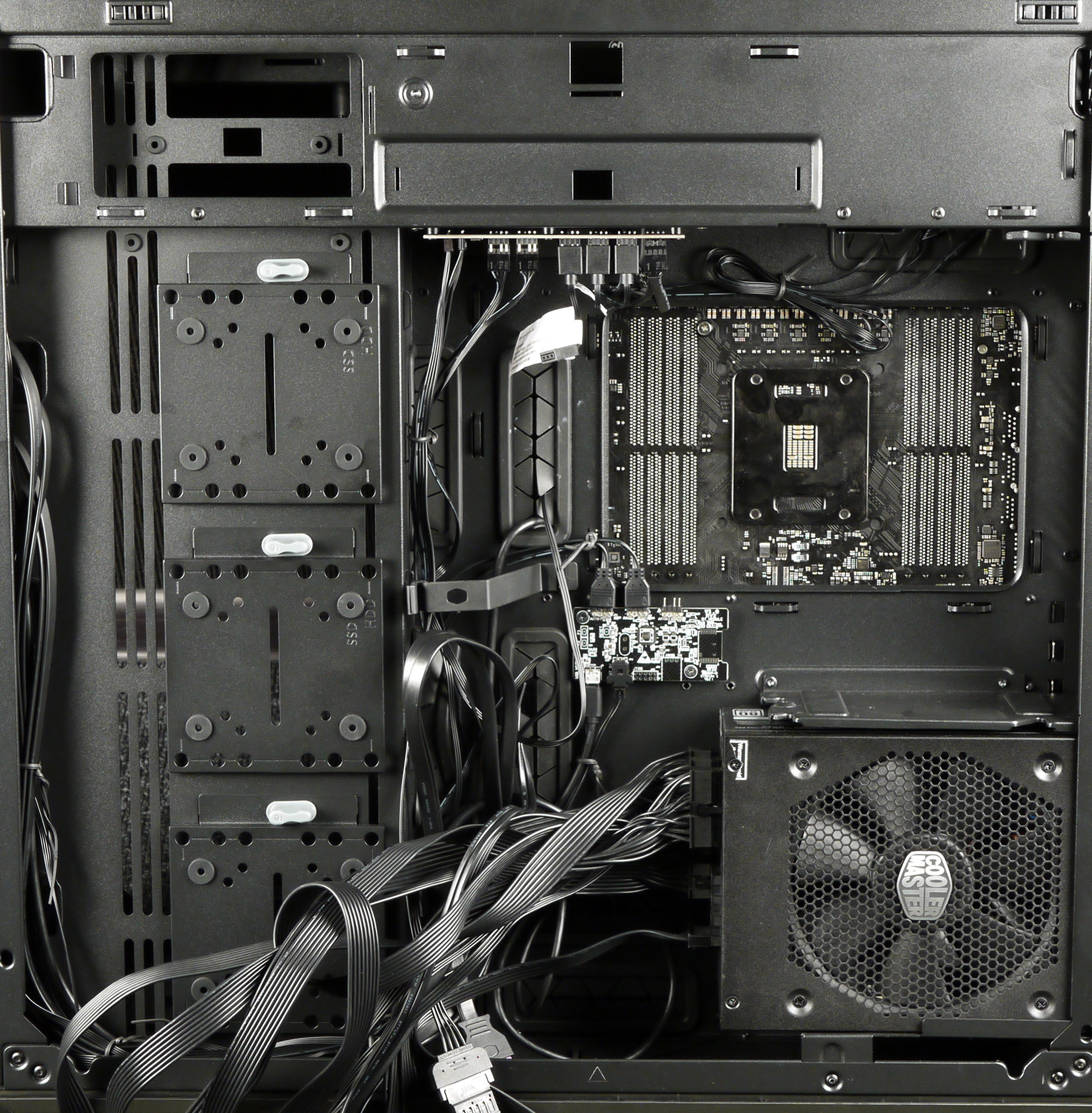

В данном случае сборку системного блока лучше начать с установки системной платы, это позволит оптимизировать процесс укладки проводов в дальнейшем. Также лучше сразу спланировать места размещения накопителей и прочего оборудования.

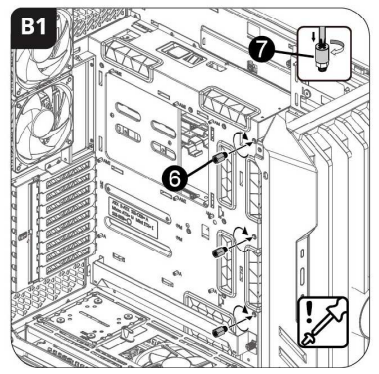

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов полноразмерной платы формата ATX шириной 244 мм. Для установки платы шириной 330 мм в комплекте есть три стойки и шестигранник для их удобного закручивания.

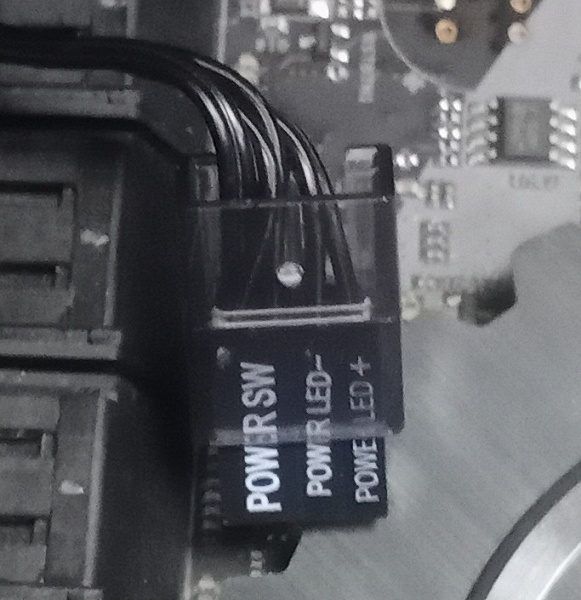

Подключаются кнопки и разъемы передней панели корпуса вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. Подключение индикаторов и кнопок удобнее выполнять, когда их провода заканчиваются монолитным разъемом, и в комплекте есть специальная деталь, объединяющая вышеупомянутые разъемы в один блок, что также упрощает процесс сборки.
Стоит учитывать, что для подключения всех четырех фронтальных разъемов USB потребуется два разъема на системной плате, которые есть далеко у всех моделей. Если быть более точным, то у большинства плат двух таких разъемов нет, поэтому нужно будет приобретать отдельный контроллер.

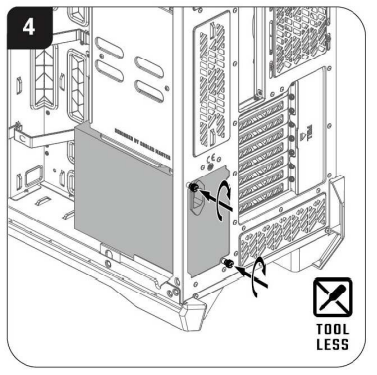

БП устанавливается с правой стороны и фиксируется при помощи четырех винтов, два из которых предустановлены (используются невыпадающие винты с противосъемной нарезкой).
На посадочном месте для БП имеются амортизирующие накладки из резиноподобного материала.
Корпус предусматривает установку блоков питания любых стандартных размеров, но размер БП производителем не указан. Расстояние между задней панелью корпуса и ближайшей деталью в месте установки БП составляет около 300 мм. Мы рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

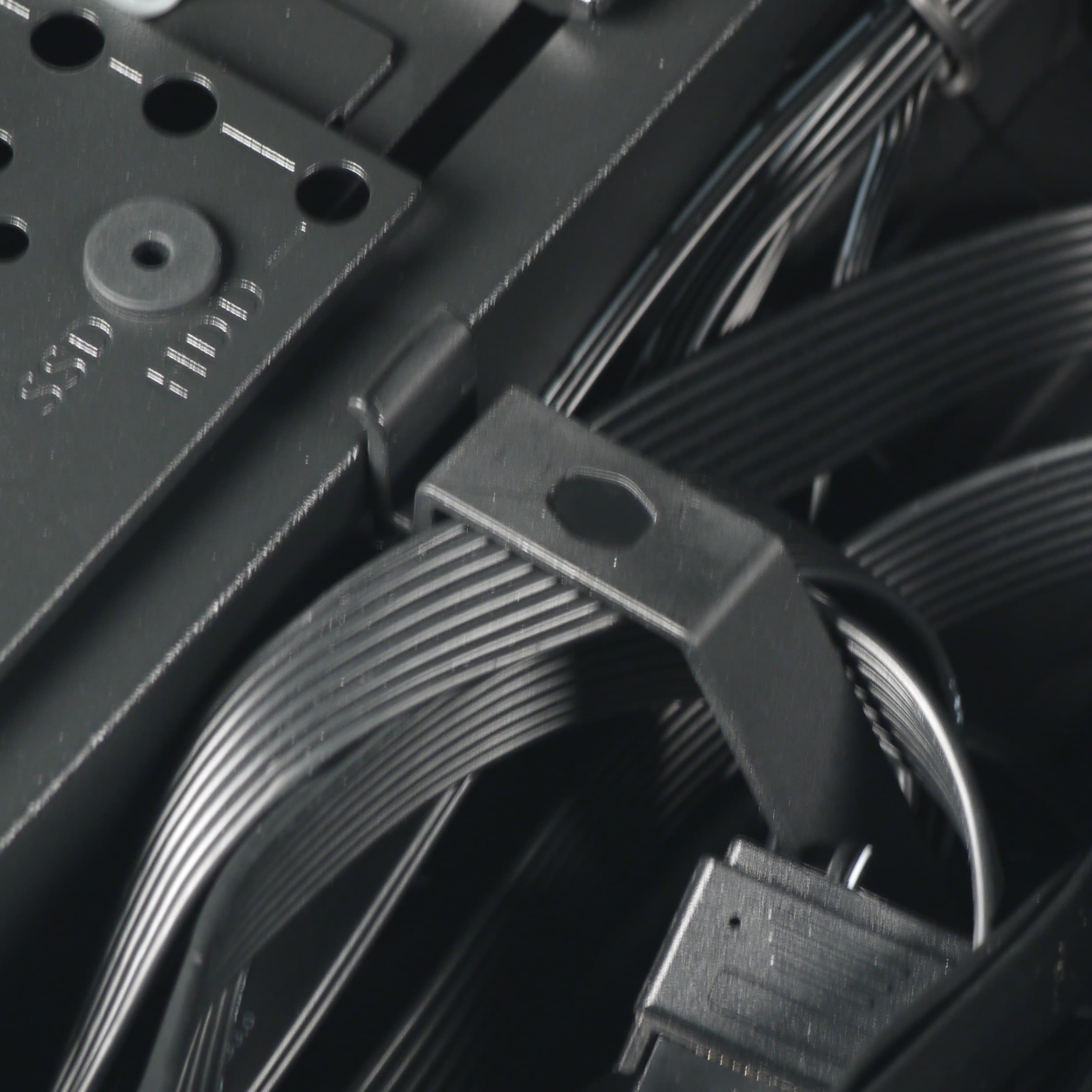

Провода можно прокладывать через монтажные отверстия, которые расположены в основании для системной платы, где установлены разрезные мембраны из резиноподобного материала. Весьма удачно найдено место для расположения монтажных отверстий в верхней части основания для системной платы: они выполнены на ребре угла, что делает трассу проводов визуально менее заметной, а внешний вид — более аккуратным.
Для данного корпуса рекомендуем использовать блок питания с длиной шнура до разъема питания процессора не менее 65 см. Также желательно выбирать блок питания с ленточными проводами, и будет очень полезно, если часть проводов можно будет снять, оставив только необходимые для конкретной системы. Тем не менее, расстояние между правой стенкой и основанием для системной платы составляет около 90 мм, что позволяет без особых сложностей проложить провода в любом нужном количестве.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 166 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину до 490 мм, по заявлению производителя. Расстояние между бортами шасси составляет около 520 мм, так что действительно можно установить очень длинную видеокарту.

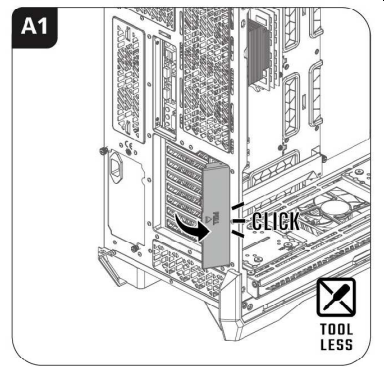

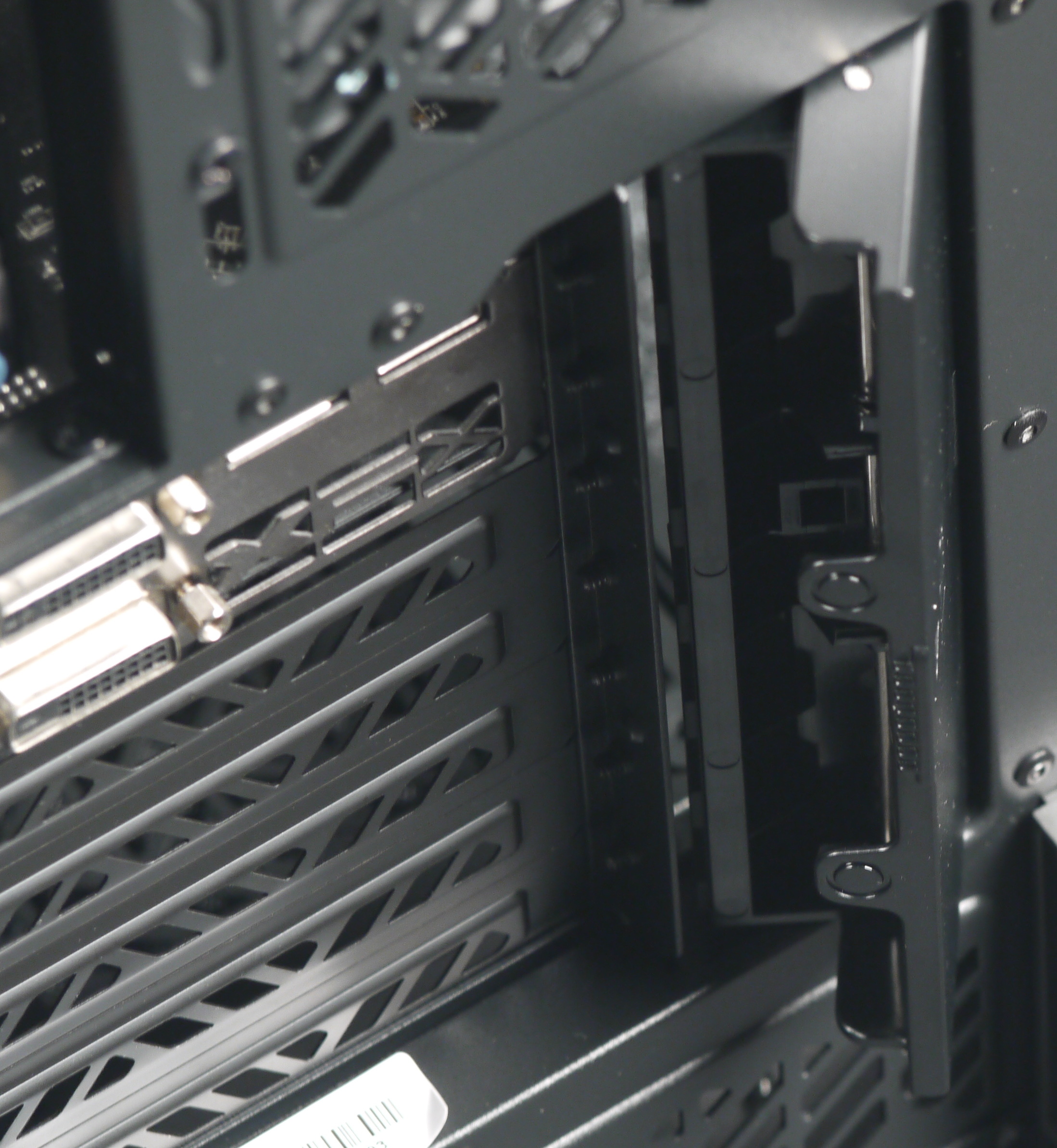

Система крепления карт расширения довольно интересная. По умолчанию используется безвинтовая система фиксации: платы расширения прижимаются П-образной поворотной деталью, которая выполнена из стали. Качество фиксации достигается высокое.

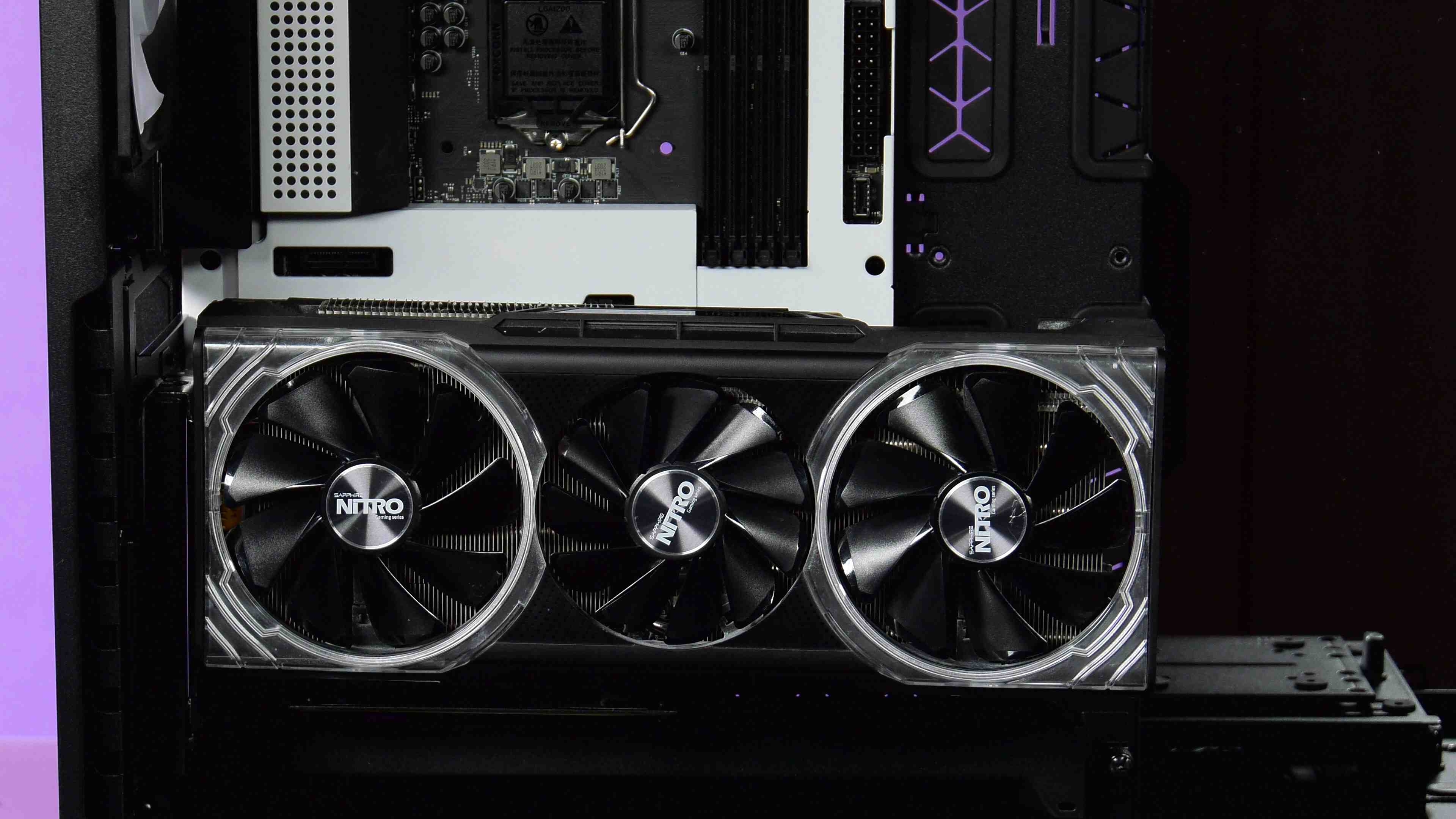

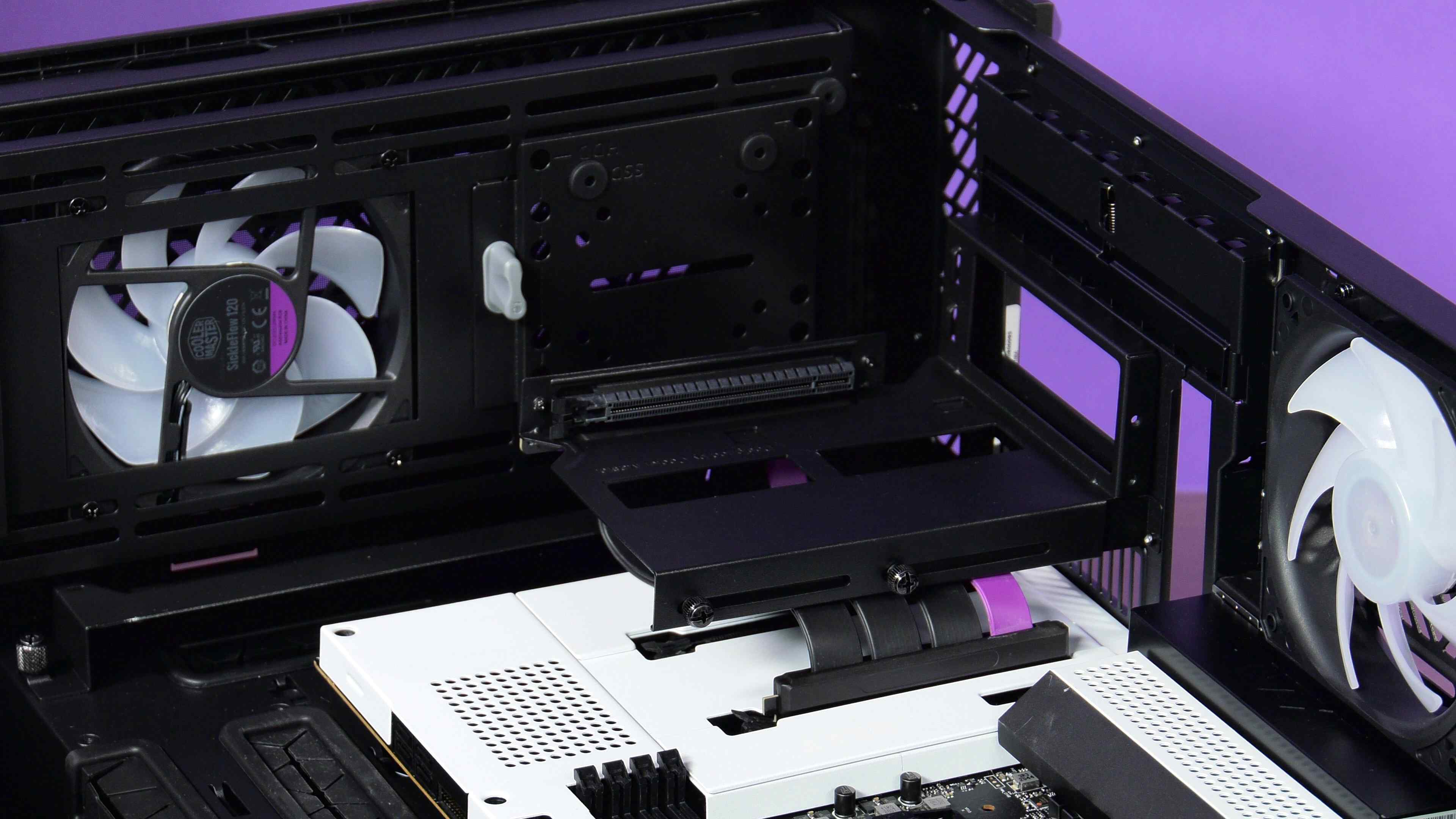

При желании видеокарту можно установить не только традиционно, в слот, перпендикулярно системной плате, но и параллельно (в корпусе она будет ориентирована вертикально). Для этого в комплекте есть набор, который включает адаптер и удлинительные кабели (райзер).
В целом система в данном корпусе собирается довольно удобно и без особых акробатических этюдов, но сборка требует времени, которое пропорционально количеству устанавливаемого оборудования. При использовании типовых компонентов всё можно осуществить очень быстро, а если устанавливать, к примеру, СЖО на дискретных компонентах, то времени и усилий по понятным причинам потребуется заметно больше.
В любом случае стоит учитывать массу и габариты корпуса, которые далеки от типичных, а это заметно повышает количество усилий, затрачиваемых при сборке системы.
Акустическая эргономика
Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

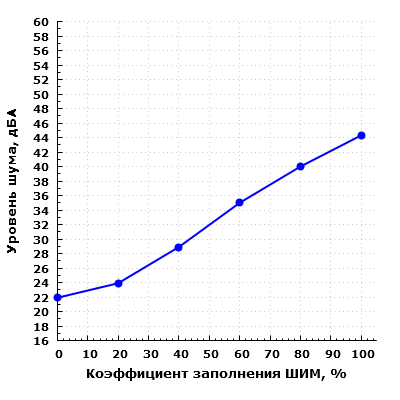

В собранном корпусе уровень шума системы охлаждения изменяется от 21,9 до 44,3 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ не выше 20% шум системы охлаждения корпуса находится на низком уровне, при КЗ=40% — на невысоком, при КЗ=60% — на среднем для жилого помещения в дневное время суток. От КЗ=80% шум уже заметный, его можно считать высоким для жилого помещения в дневное время суток.

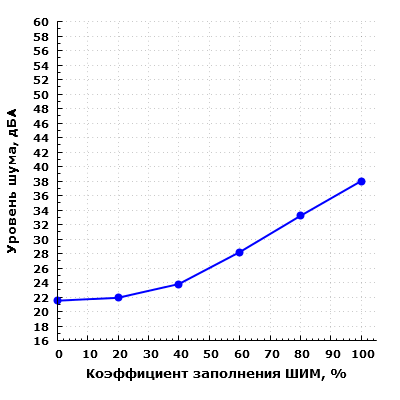

При напольном размещении корпуса и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум изменяется от 21,5 до 38 дБА при КЗ=0…100%. В этом случае при значении коэффициента заполнения ШИМ не выше 40% шум системы охлаждения корпуса находится на низком уровне, а при КЗ=80% шум можно считать средним для жилого помещения в дневное время суток.
В целом акустическую эргономику можно считать очень достойной, так как при необходимости обеспечивается минимально заметный уровень шума, но есть и режимы со средним уровнем шума при более высокой производительности.
Итоги
Cooler Master HAF 700 Evo представляет собой оригинальный продукт не только с точки зрения дизайна, но и с точки зрения конструкции отдельных элементов, а также широких возможностей по размещению компонентов системного блока, в том числе различных по конфигурации систем жидкостного или воздушного охлаждения. Можно установить внутрь большое количество накопителей, в том числе типоразмера 3,5 дюйма. Отдельно стоит отметить систему подсветки с программным управлением, наличие графического индикатора с интересными функциями, большое количество портов на передней панели.
Корпус позволяет собрать предельно мощную конфигурацию с различными вариантами системы охлаждения, а также допускает широкие возможности реорганизации внутреннего пространства. За это придется заплатить большой массой и огромными габаритами корпуса, а также его крайне низкой мобильностью. Скажем, колесики в комплекте были бы нелишними.
За ряд интересных технических решений и неординарный дизайн корпус получает нашу редакционную награду за текущий месяц.

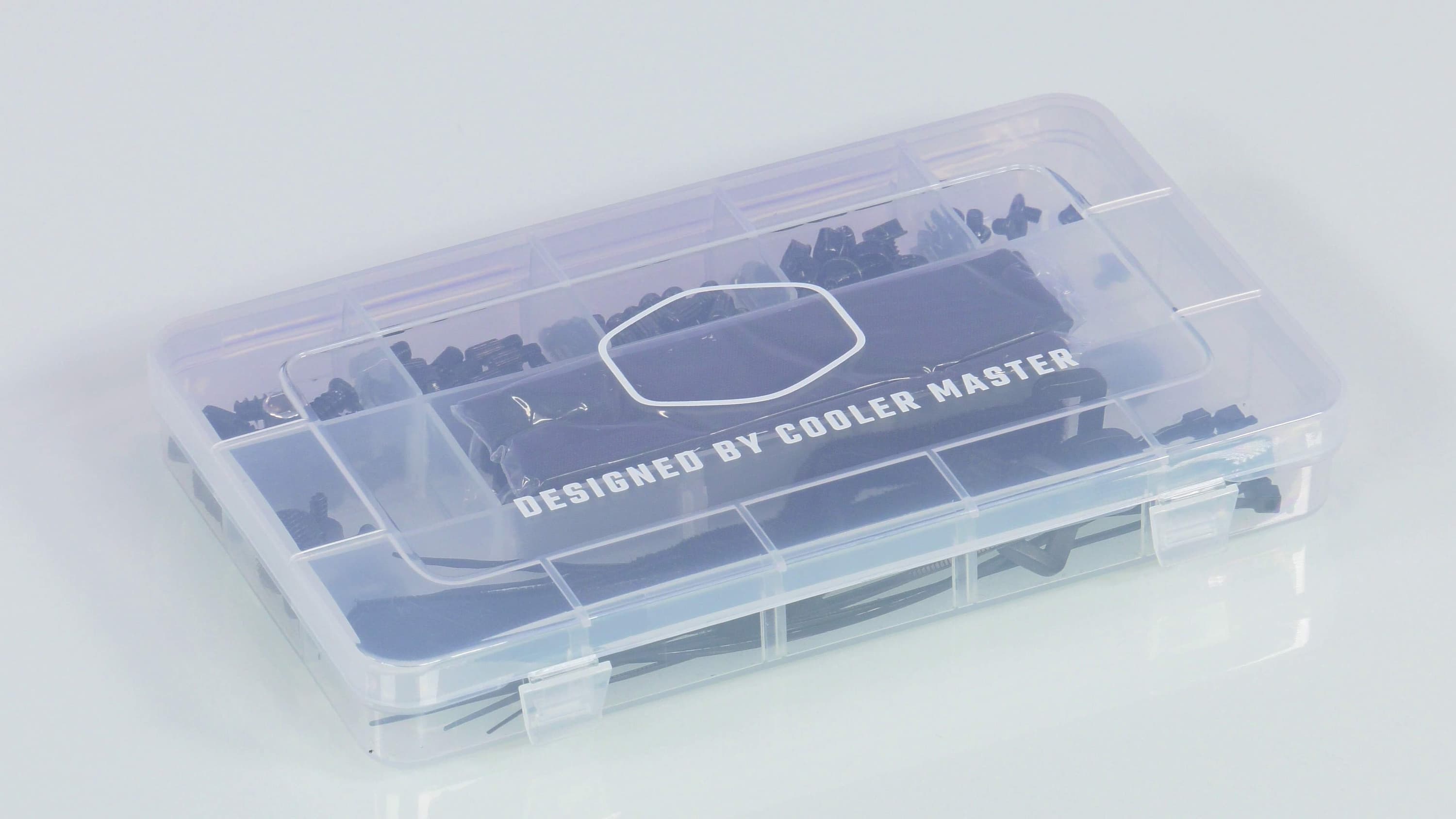

Хочется отметить и комплект поставки корпуса, который включает в себя, помимо вентиляторов и отдельного органайзера для винтов, еще и райзер для установки видеокарты в вертикальном положении, что встречается очень редко. В связи с этим корпус получает и вторую нашу редакционную награду.
В заключение предлагаем посмотреть наш видеообзор корпуса Cooler Master HAF 700 Evo:
