Обзор блока питания Bloody BD-PS750B

Торговая марка Bloody принадлежит бренду A4Tech, который очень давно выпускает качественную и недорогую игровую периферию. Со временем понятия игровой периферии расширились до компьютерных кресел и мониторов, так что нет ничего удивительно в специальной геймерской линейке блоков питания для компьютеров (очевидно, игровых). Наше знакомство с продукцией данной марки мы начнем с блока питания Bloody BD-PS750B мощностью 750 Вт, который имеет сертификат 80Plus Bronze. В данной серии существуют также модели мощностью 550 и 650 Вт. Это довольно недорогой БП без особых отличительных признаков, не считая агрессивной раскраски. На момент подготовки обзора его стоимость начиналась от 6 тысяч рублей.

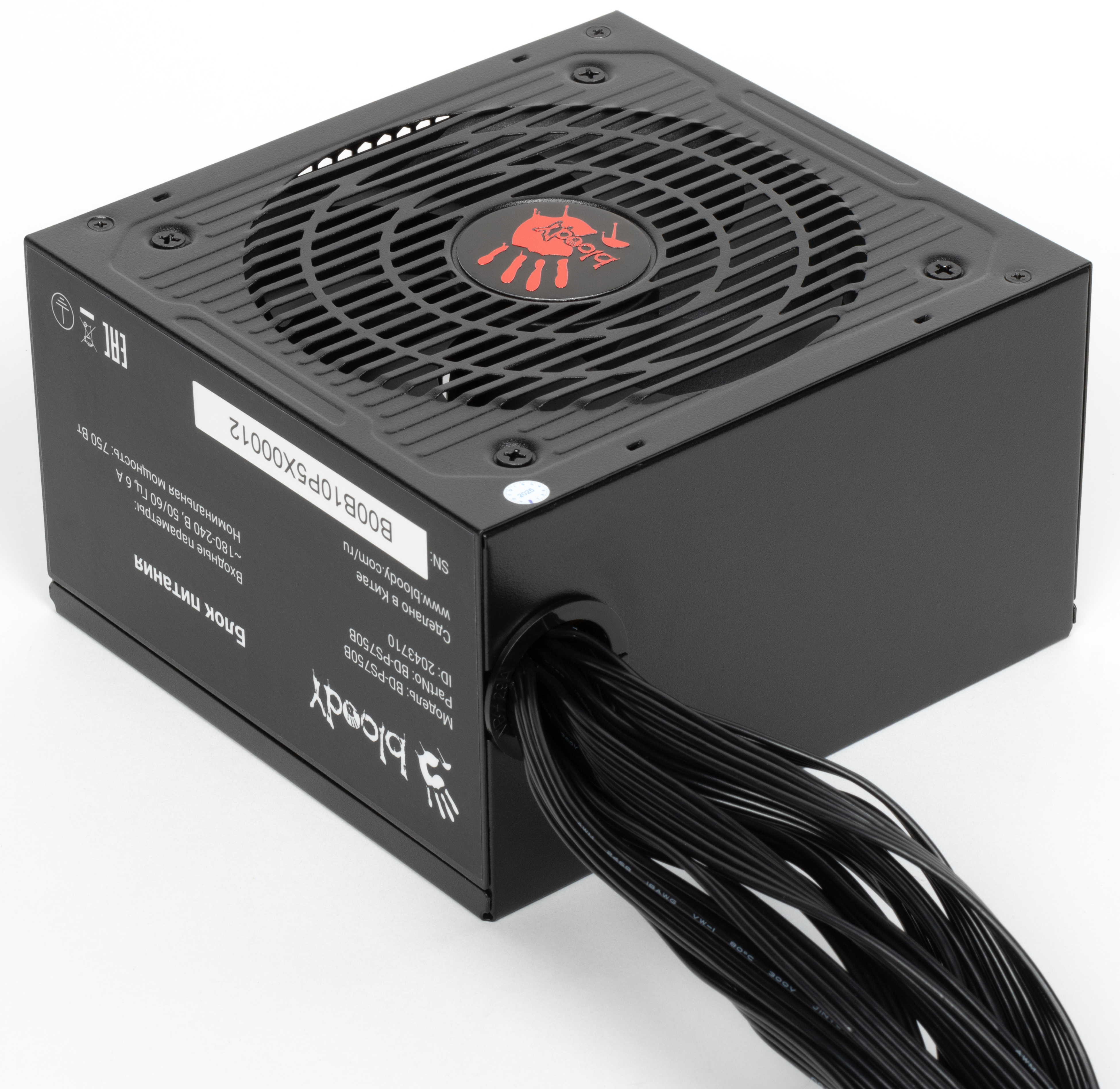

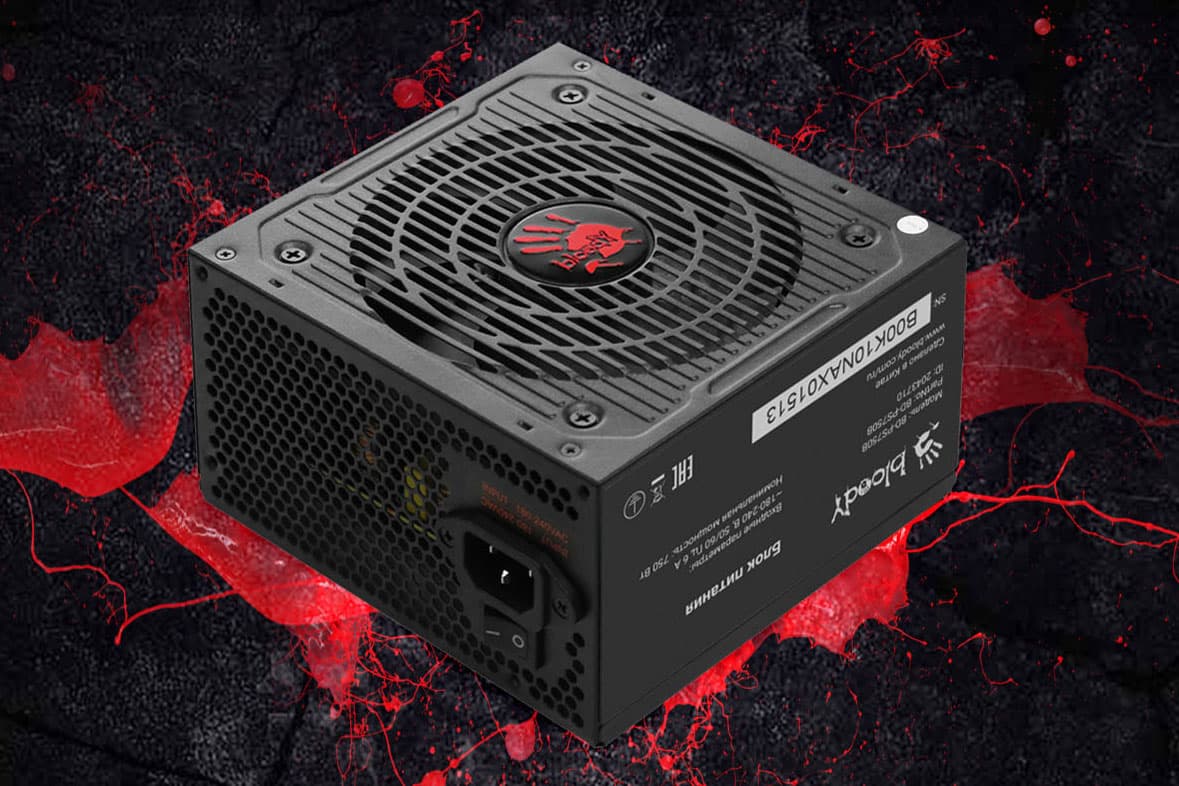

Дизайн данной модели вполне современный, хотя и отдает некоторой дешевизной, но применение штампованной решетки над вентилятором чревато повышенным уровнем шума при работе. Впрочем, сейчас штампованные решетки применяются всё чаще и чаще, так как они, видимо, проще в изготовлении, а БП с такими решетками чуть дешевле в производстве. Режим работы системы охлаждения тут один: активный — с постоянно вращающимся вентилятором.

Длина корпуса БП составляет около 140 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 160 мм.

Характеристики

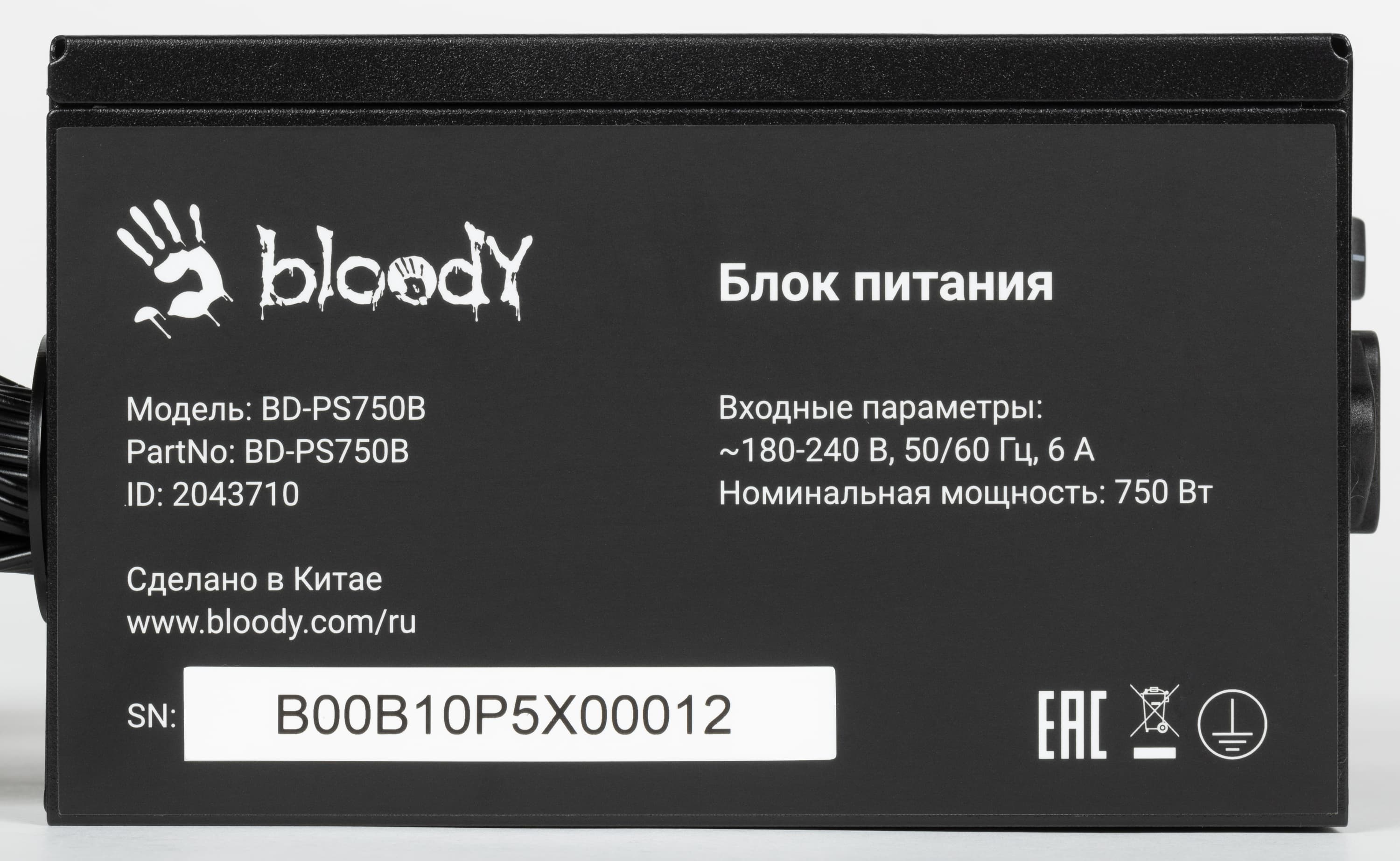

Все необходимые параметры указаны только на упаковке блока питания, на корпусе информация отсутствует. Для мощности шины +12VDC заявлено значение 696 Вт. Соотношение мощности по шине +12VDC и полной мощности равно 0,928 — можно считать, что это вполне удовлетворительно. Впрочем, сразу понятно, что в реальных условиях никакие 750 Вт с этим блоком питания не светят.

Провода и разъемы

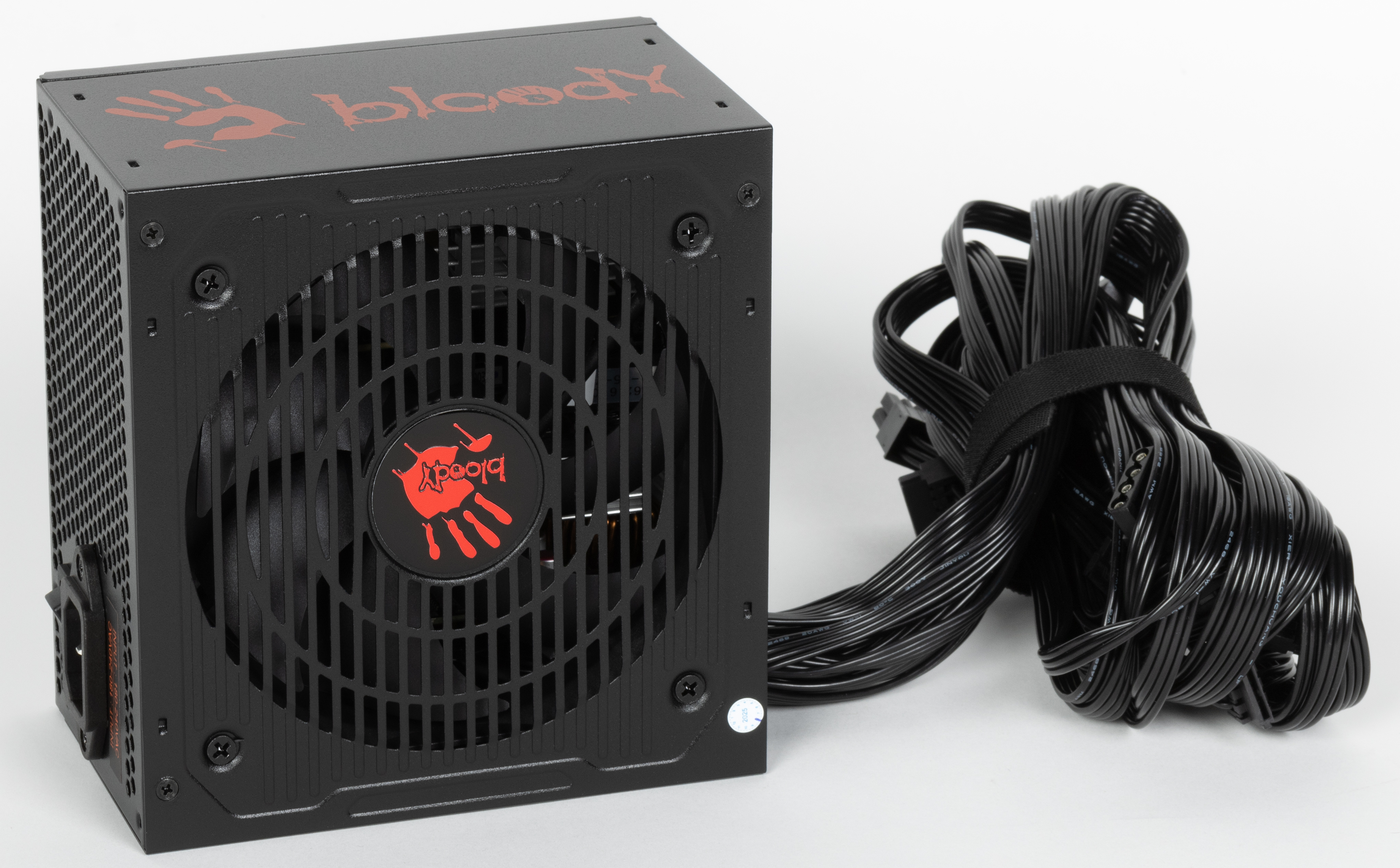

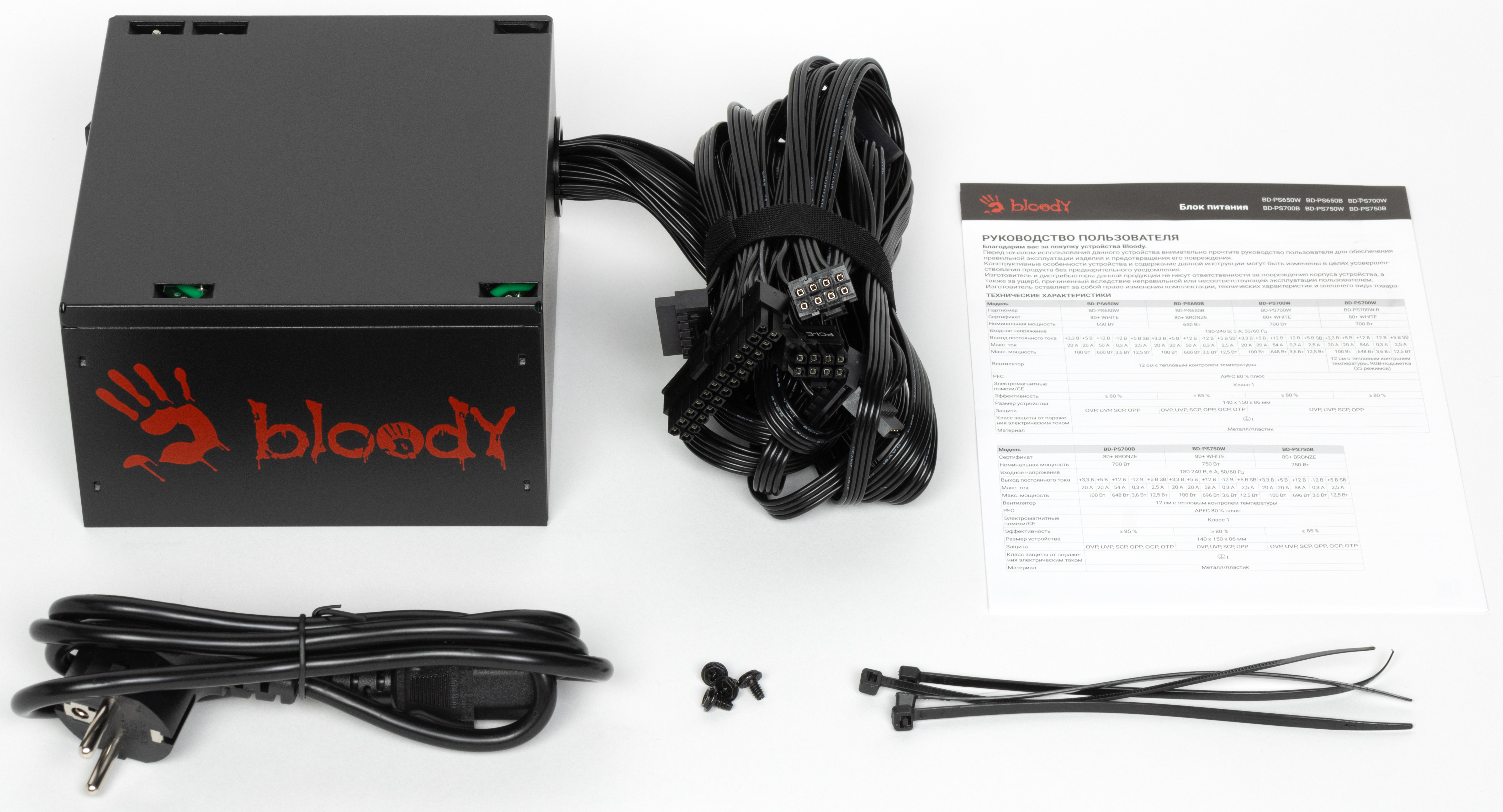

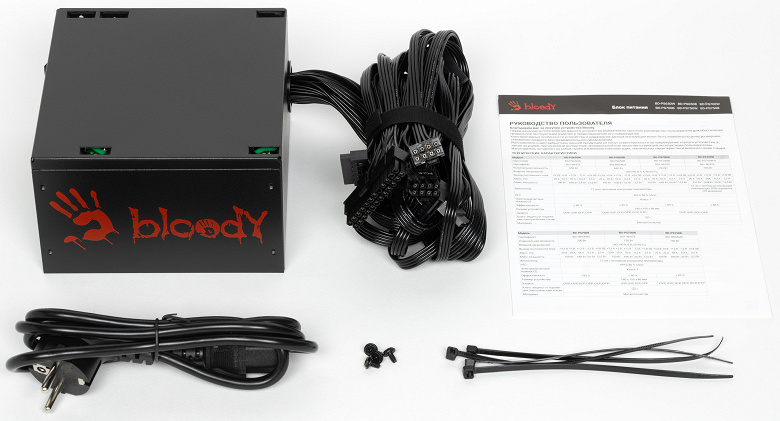

Длина проводов до разъемов питания

Все без исключения провода тут несъемные.

• 1 шнур: до основного разъема АТХ — 55 см
• 1 шнур: до первого процессорного разъема 8 pin SSI — 62 см, плюс еще 15 см до второго такого же разъема (около 77 см до последнего разъема)
• 2 шнура: до первого разъема питания видеокарты PCIe 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
• 2 шнура: до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)

Длина проводов до разъемов рассчитана на установку блока питания в больших и высоких корпусах, включая Full tower, и на открытых стендах. До крайнего разъема питания процессора — около 80 см.

Также этот блок питания позволяет подключить (без переходников и разветвителей) 6 устройств с питанием SATA Power. Однако все разъемы расположены всего на двух шнурах, что может оказаться неудобным, если нужно обеспечить питанием несколько зон установки накопителей. Кроме того, все разъемы SATA Power угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение трех устройств, но и шнуры с 1-2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом. Впрочем, в случае типовой системы с парой накопителей сложности маловероятны.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет почти стандартный диапазон питающих напряжений (для компьютерного блока питания) от 180 до 240 вольт. Это обеспечивает определенную устойчивость к понижению напряжения в электросети ниже нормативных значений, хотя обычно источники питания с АККМ имеют диапазон питающих напряжений гораздо шире.

Конструкция блока питания тут не самая современная, но активный корректор коэффициента мощности и независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC присутствуют.

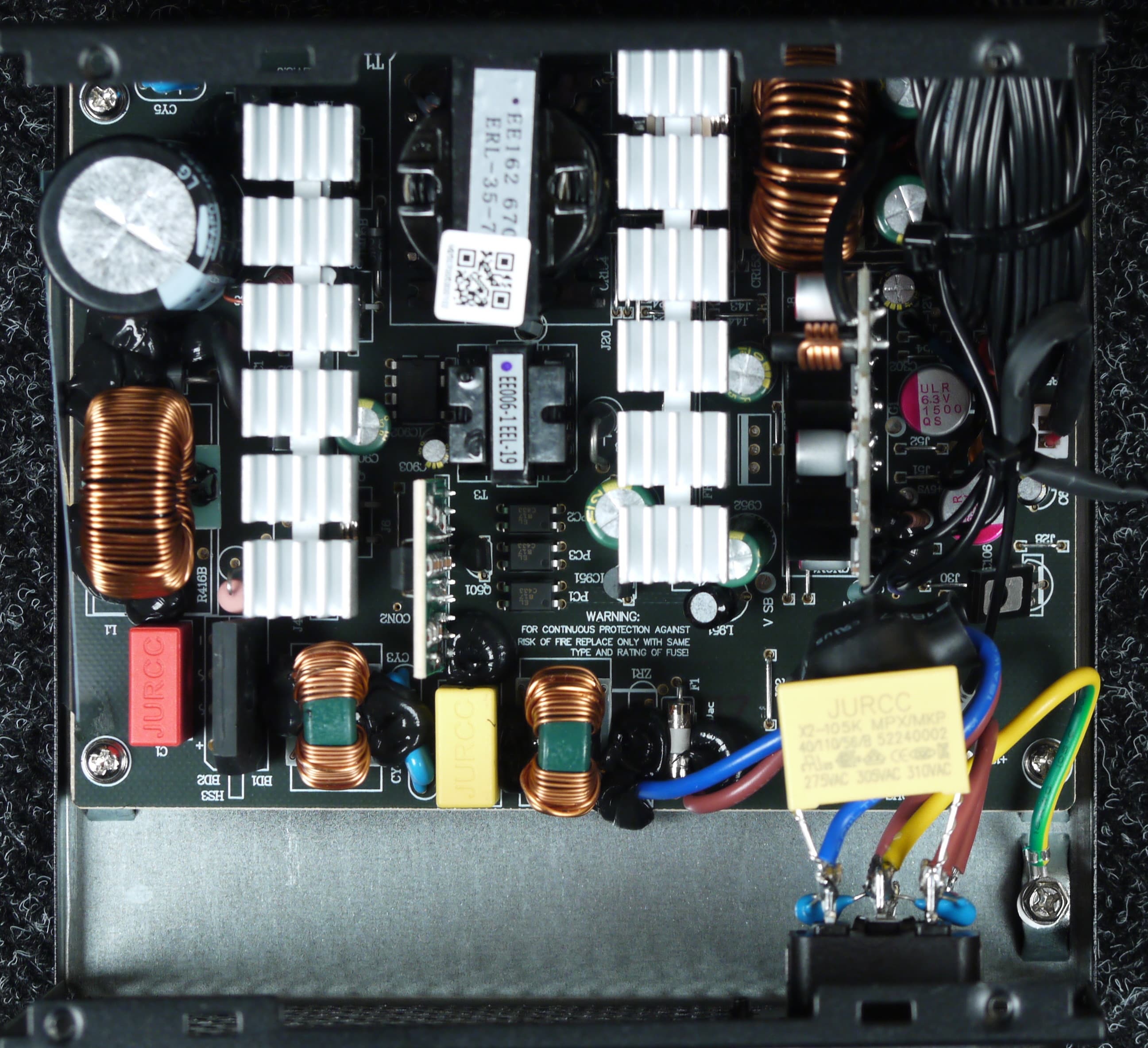

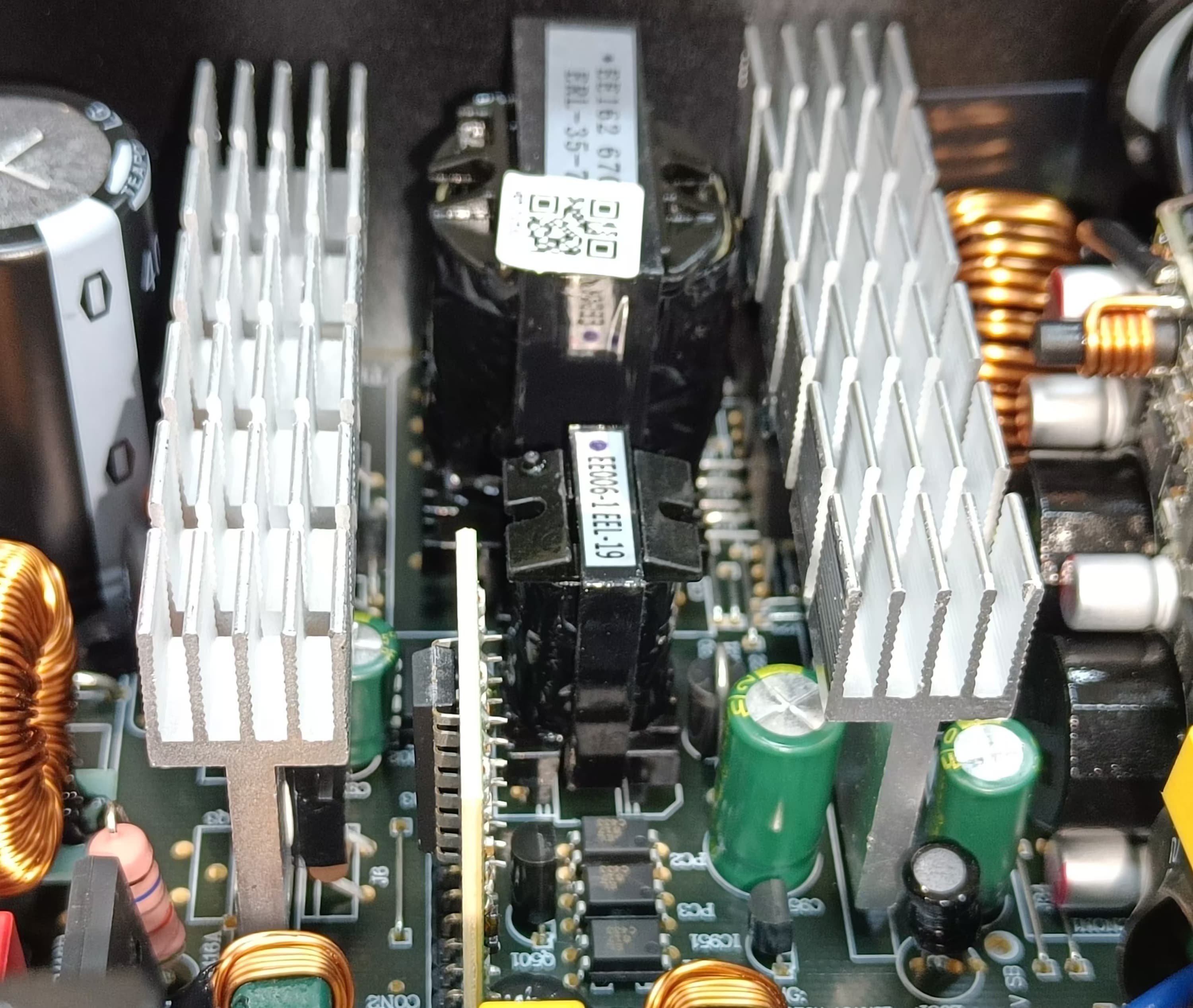

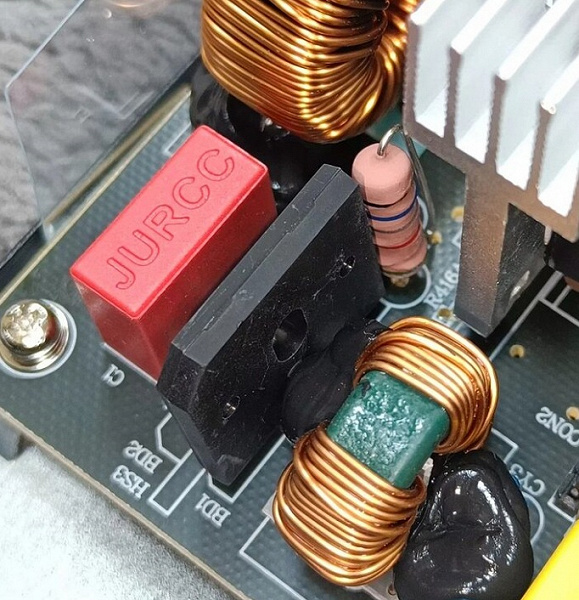

Высоковольтные силовые элементы установлены на одном радиаторе, на втором радиаторе установлены элементы выпрямителя.

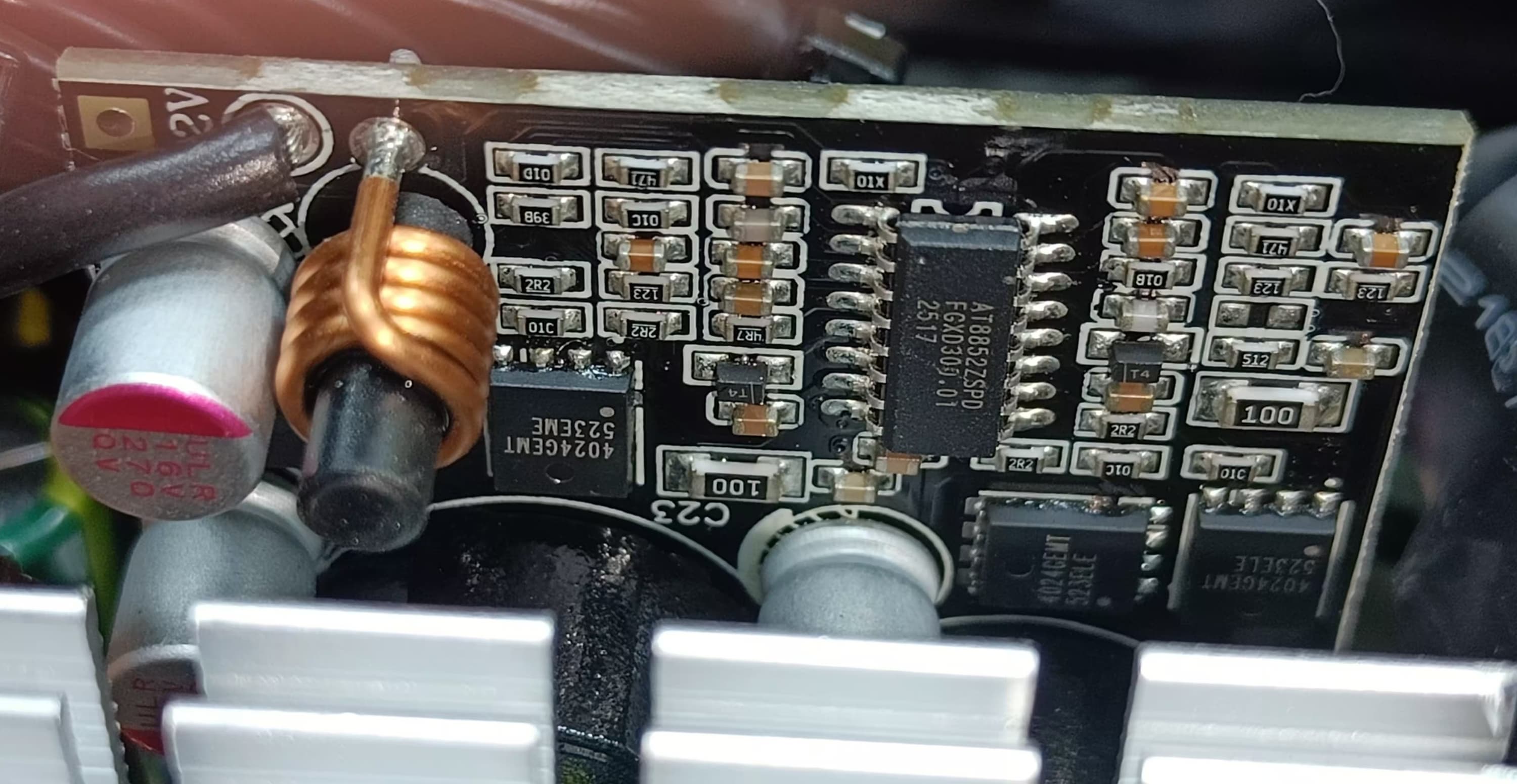

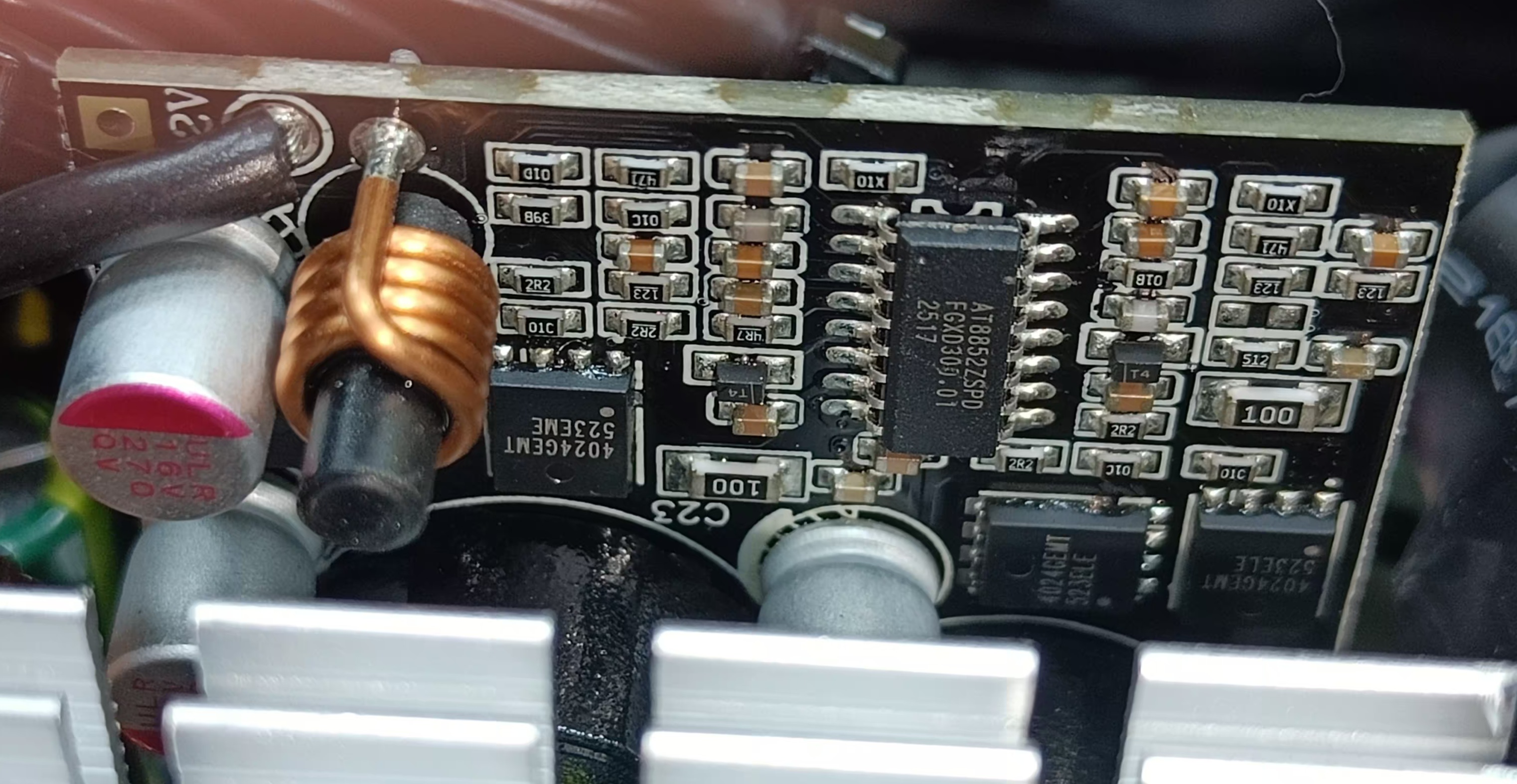

Элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально.

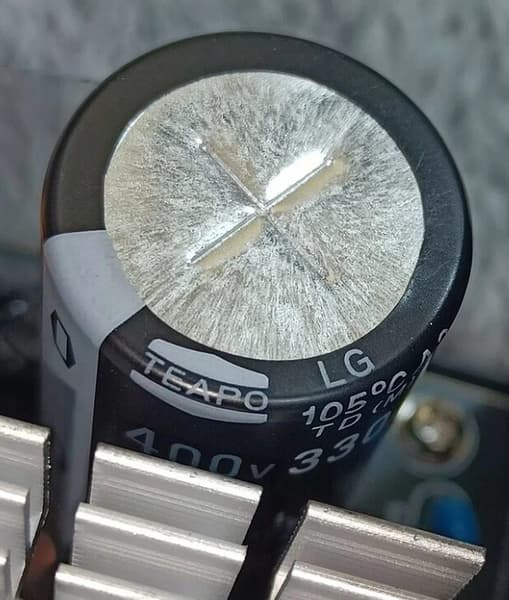

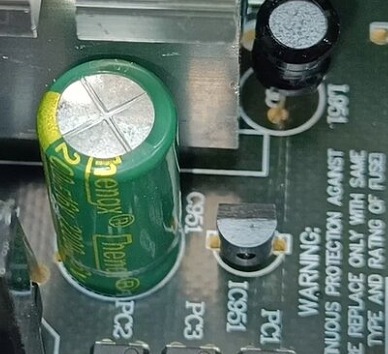

Высоковольтный конденсатор в блоке питания имеет марку Teapo. Низковольтные конденсаторы выпущены под маркой Chengx.

Установлено и некоторое количество полимерных конденсаторов. Подобная комбинация обычно соответствует устройствам не самого высокого уровня.

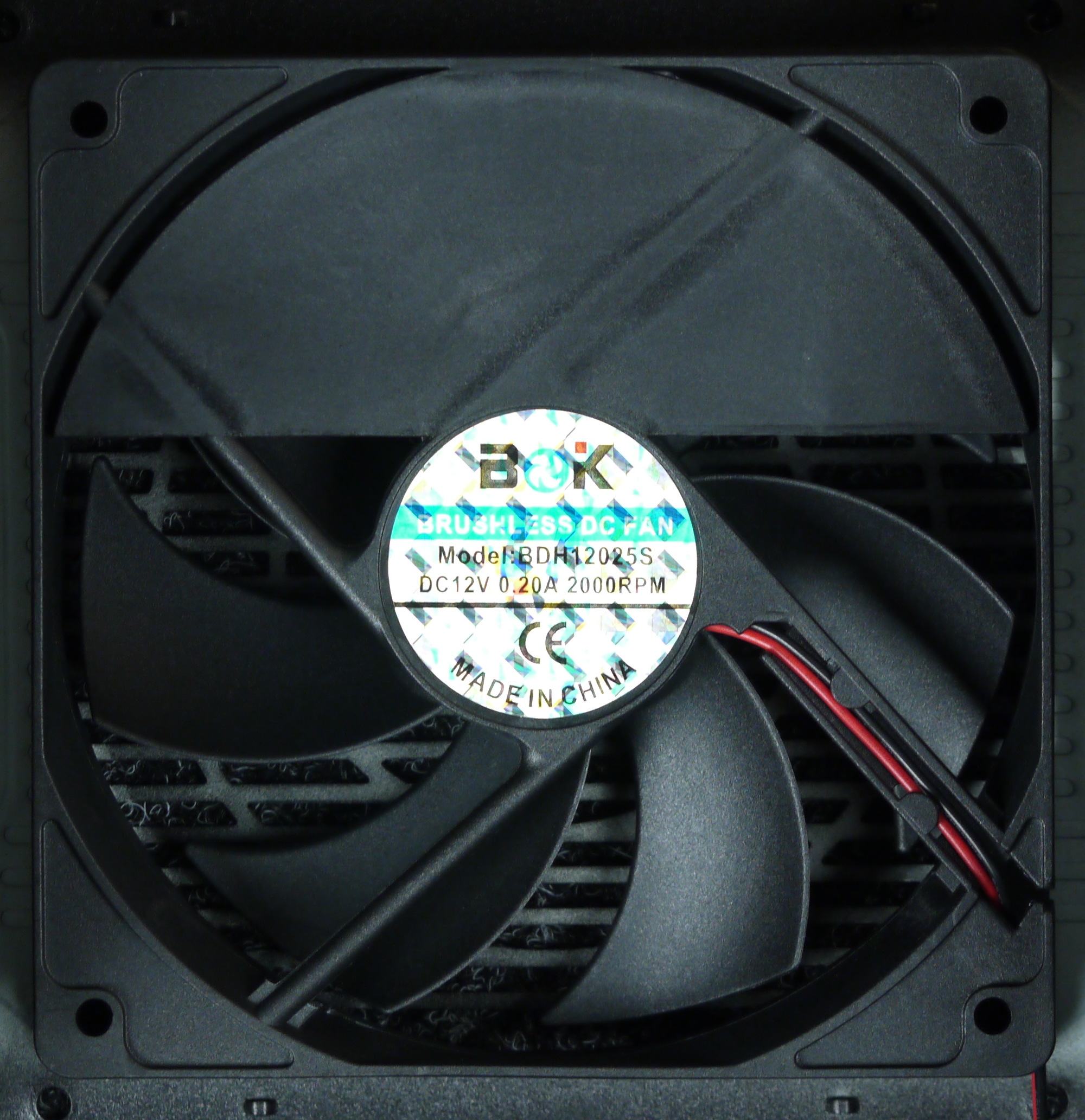

В блоке питания установлен вентилятор BOK RBDH12025S (2000 об/мин) типоразмера 120 мм, подключение двухпроводное, через разъем. Вентилятор основан на подшипнике скольжения, срок службы подобных вентиляторов обычно чуть больше гарантийного срока на сам блок питания.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Кросс-нагрузочная характеристика

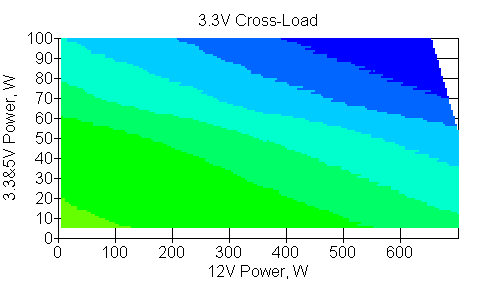

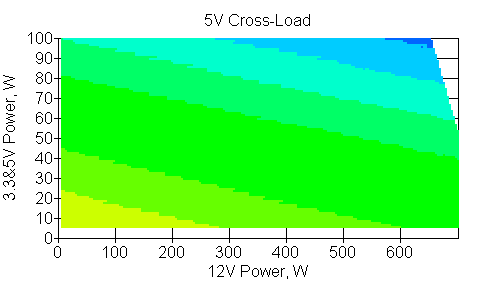

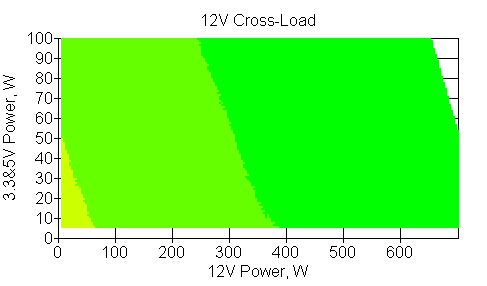

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 3% во всем диапазоне мощности, что является хорошим результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 3% по каналу +3.3VDC, 3% по каналу +5VDC и 3% по каналу +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать мощные видеокарты.

В случае использования четырех разъемов питания (на двух шнурах) максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Таким образом, индивидуальная нагрузочная способность тут высокая.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Полученные результаты выглядят следующим образом:

Данная модель имеет низкую экономичность во всех протестированных режимах.

В режимах с низкой нагрузкой эта модель занимает место ближе к концу в нашем рейтинге среди ранее протестированных моделей. Ничего особенно страшного в этом нет.

Температурный режим

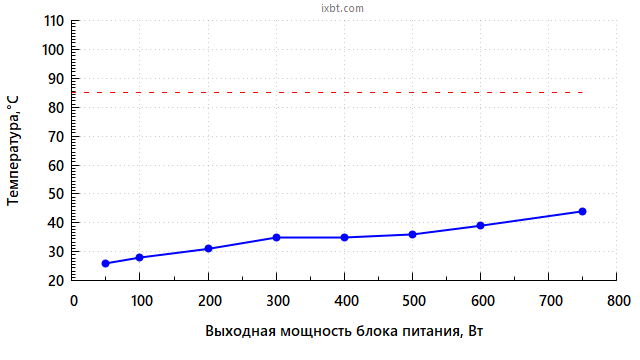

Термонагруженность конденсаторов на мощности вплоть до максимальной находится на невысоком уровне. Преимущественно, в этом заслуга вентилятора, который вращается на высоких оборотах.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе в диапазоне мощности до 200 Вт включительно шум данной модели соответствует среднетипичному уровню при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При дальнейшем повышении выходной мощности уровень шума увеличивается, и на мощности 300 Вт его уже можно охарактеризовать как повышенный для жилого помещения в дневное время суток.

При дальнейшем увеличении выходной мощности уровень шума еще повышается, и уже при работе на мощности 400 Вт шум данной модели заметно превышает 40 дБА, то есть становится высоким для жилого помещения в дневное время суток.

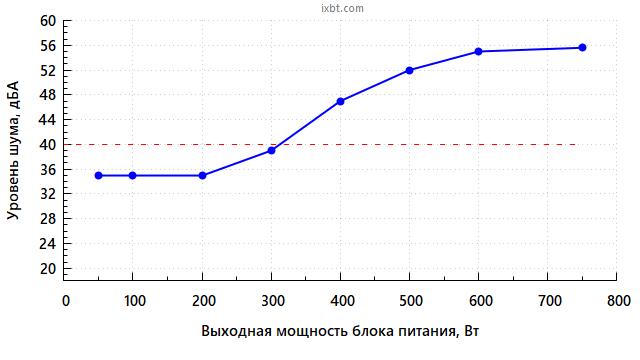

При работе на мощности 500 Вт уровень шума превышает 50 дБА, это очень высокий шум для жилого помещения в дневное время суток. На максимальной мощности шум еще немного увеличивается, достигая значения около 55,5 дБА. Это очень высокое значение не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 300 Вт. При этом хотя бы низким шум БП не бывает никогда.

К шуму электроники претензий нет. Писков и свиста замечено не было.

Потребительские качества

Потребительские качества Bloody BD-PS750B находятся на довольно среднем уровне. Нагрузочная способность канала +12VDC высокая, что позволяет использовать данный БП в относительно мощных системах.

С точки зрения акустической эргономики, блок питания обеспечивает комфорт при выходной мощности в пределах 300 ватт. Однако на мощности свыше 400 Вт шум уже высокий и очень высокий.

Длина проводов достаточная для большинства современных корпусов, хотя разъемов на них не особо много. Провода использованы исключительно ленточные, но все они несъемные.

Итоги

Блок питания Bloody BD-PS750B продемонстрировал довольно среднюю экономичность, но пережил все наши тесты и не утратил работоспособность, что стоит оценить положительно. В целом данная модель представляет собой вполне типичный продукт бюджетного уровня в своем классе мощности.
