Четырехдисковый сетевой накопитель Thecus N4100+

Сегодня у нас на тестировании сетевой накопитель от компании Thecus, рассчитанный на установку четырех SATA-дисков. По этому параметру его можно отнести к высшему уровню устройств для SOHO и дома. Большее количество дисков может быть только в серьезных стоечных системах (если не считать нескольких моделей на пять дисков). Использование четырех дисков на сегодняшний день может обеспечить максимальную емкость системы 4 ТБ, если не требовать надежности, и 3 ТБ, если использовать RAID5. Кстати и поддержка этого типа массивов также является привилегией рассматриваемого типа устройств, поскольку он требует минимум трех дисков.

Для подключения к локальной сети накопитель имеет два гигабитных порта, особенности конфигурации которых мы рассмотрим далее в статье. Кроме поддержки всех современных протоколов, позволяющих комфортно работать в сетях Windows (включая поддержку AD), Apple, Linux и Интернет, устройство имеет различные дополнительные функции, такие как мультимедиа-сервер, сервер печати и автономный клиент загрузки файлов. Ориентировочная стоимость устройства в момент написания статьи составляла 16000 рублей.

В комплект поставки входит все необходимое для начала работы, кроме непосредственно жестких дисков: накопитель, кабель питания, сетевой кабель, два диска с программным обеспечением, ключи для корзин, комплект крепежа для дисков и краткое руководство по установке на нескольких языках (русского нет).

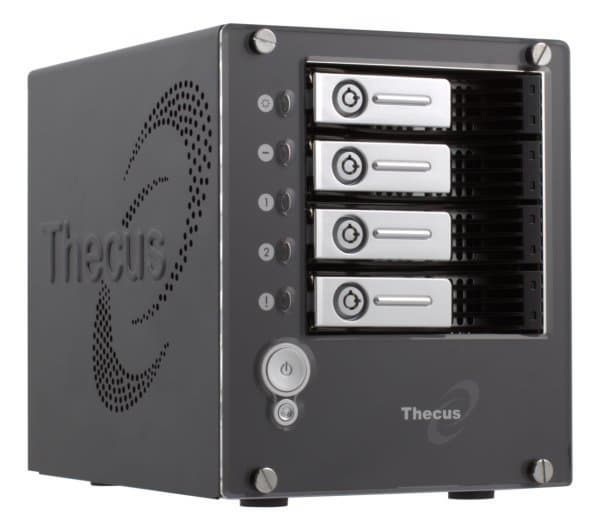

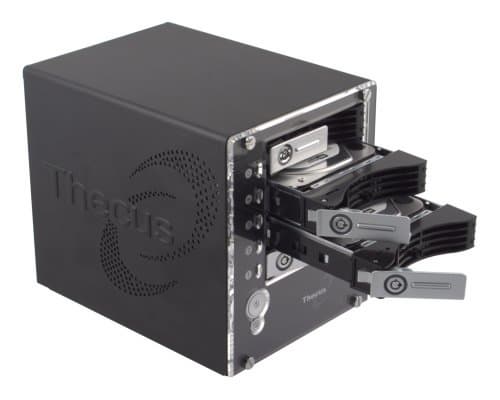

Внешне устройство представляет собой классический «кубик». Корпус выполнен из металла, крышка имеет черную матовую поверхность с логотипами производителя. С обратной стороны крышки отверстия, из которых состоит логотип, закрыты прозрачным пластиком, так что для вентиляции они не используются. Передняя панель имеет накладку из оргстекла и выглядит очень стильно. Набор индикаторов включает в себя — питание, занятость (активен во время загрузки), активность двух сетевых портов, ошибка. На каждой корзине для дисков есть индикаторы питания и активности/ошибки. Здесь же расположены кнопки включения и сброса. Корзины с дисками можно закрыть на ключ, знакомый по блокираторам клавиатур у первых ПК.

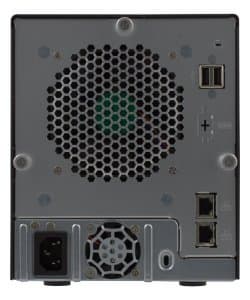

Задняя панель содержит два сетевых порта с индикаторами подключения и активности, два порта USB, вход питания, большой 90 мм вентилятор для дисков, и 40 мм — для встроенного блока питания. Данная система охлаждения вполне успешно справляется со своей задачей, при этом уровень шума находится на допустимом уровне (не стоит забывать, что и четыре жестких диска тоже не очень молчаливы).

При необходимости (например, для установки нового модуля памяти) корпус можно разобрать с использованием простой отвертки.

Кроме большой кнопки включения питания, присутствует и вторая кнопка, которую можно использовать для сброса пароля администратора и сетевых настроек.

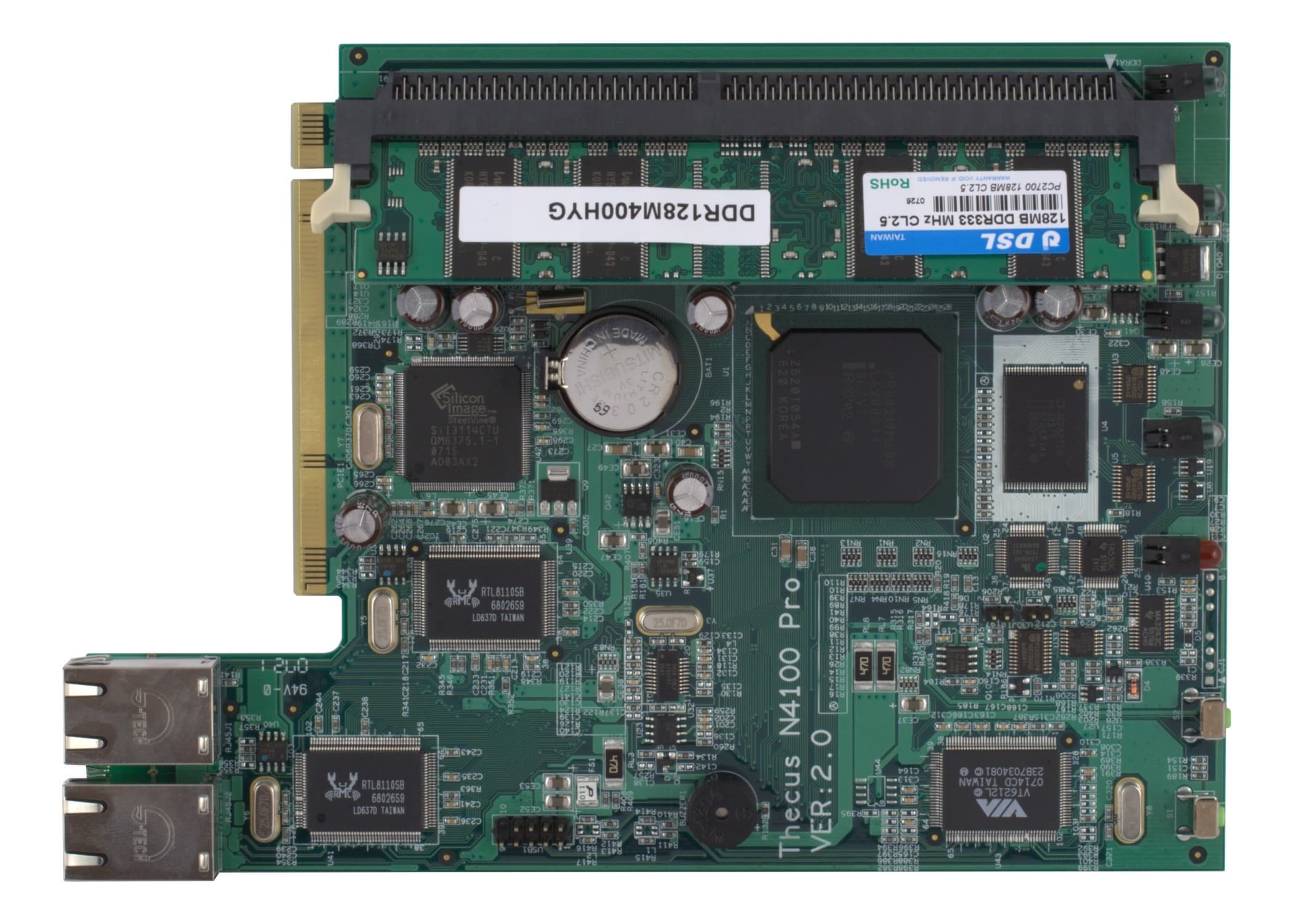

Аппаратная начинка состоит из процессора Intel IOP80219 с частотой 600 МГц, 16 МБ флэш-памяти и 128 МБ памяти оперативной, SATA контроллера Silicon Image SiL3114, сетевых контроллеров Realtek RTL8110 и VIA VT6212L для реализации USB-портов. Блок питания имеет мощность 200 Вт, чего достаточно для любых современных жестких дисков.

Сборка системы не вызвала сложностей. Сначала необходимо прикрепить комплектные рамки к дискам. Потом подключить накопитель к питанию и компьютерной сети. Устройство имеет два сетевых разъема, к сожалению, они не подписаны, и нужно сверяться с руководством для определения нужного разъема, поскольку их функции не равнозначны. Загрузка устройства занимает около минуты.

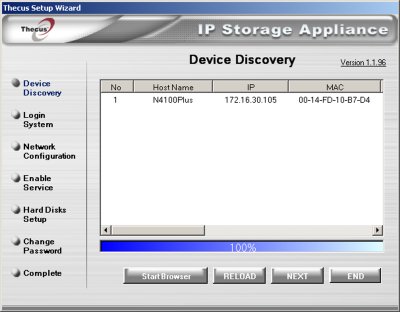

Для первой настройки устройства нужно использовать специальную утилиту. Она существует в версиях для Windows и Mac OS X. С ее помощью можно установить IP-адрес устройства, разрешить FTP-сервер, установить конфигурацию дисков, поменять пароль администратора. Дальнейшая настройка осуществляется через графический Web-интерфейс. При необходимости, можно использовать эту же утилиту для изменения IP-адреса накопителя, если он переносится в другую сеть.

Кроме программы настройки, в комплект входит утилита для резервного копирования Thecus Backup файлов. Она может использоваться в Windows и Mac OS, и имеет стандартный набор функций. Дополнительно на отдельном компакт-диске идет более мощная программа FarStone DriveClone Pro, работающая как с отдельными файлами, так и с целыми разделами.

Как альтернативный вариант (например, если у вас в сети есть только Linux) можно сразу обратиться к устройству через браузер. Единственная тонкость состоит в том, что по умолчанию устройство настроено на фиксированный адрес 192.168.1.100, так что возможно придется поменять адрес компьютера, чтобы получить доступ к накопителю.

После подключения к устройству и ввода имени администратора и его пароля, мы получаем доступ к Web-интерфейсу настройки. Если ввести данные обычного пользователя, то он получает возможность доступа к файлам на накопителе через свой браузер. Доступные в этом режиме операции включают в себя скачивание, загрузку (объем может быть не более 1 ГБ) и удаление файлов, создание и удаление директорий. Здесь же присутствует отдельная кнопка для изменения собственного пароля самим пользователем.

В верхней части окна располагается главное меню настройки. Оно включает в себя шесть пунктов и организовано достаточно логично. Обратите внимание, что интерфейс не локализован, но разобраться в нем несложно.

Первый пункт — получение информации о системе. Здесь можно узнать название модели, версию прошивки, время работы, загрузку процессора и поменять описание накопителя.

Второй пункт — «Storage» — служит для установки конфигурации дисков, RAID-массива, параметров общих папок. В качестве справочной информации можно посмотреть названия моделей дисков и версии их прошивок. При необходимости, можно установить таймер на выключение питания в случае отсутствия активности (30-120 минут). Данный пункт действует на диски индивидуально, например, если один из дисков настроен как запасной, то он не участвует в штатной работе массива и обычно находится в выключенном состоянии.

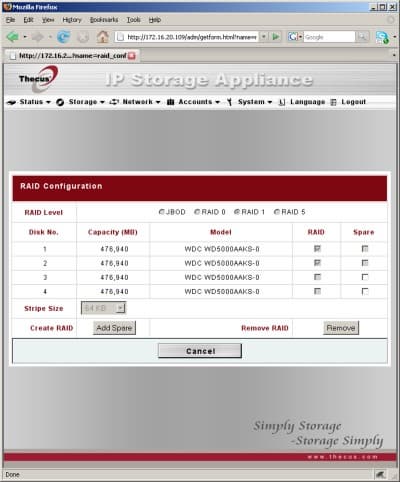

Настройка RAID позволяет создать только один массив, что несколько ограничивает возможности устройства. Доступны конфигурации RAID 0, 1 и 5 и JBOD. Есть возможность указать запасные диски для замены при возникновении проблем с отказоустойчивыми массивами. Для большинства вариантов можно указать размер блока (от 4 КБ до 4096 КБ). Работа с массивами при использовании дисков большой емкости происходит достаточно медленно. Например, на создание RAID 5 из трех 500 ГБ дисков требуется более десяти часов. При выходе из строя элемента отказоустойчивого массива, система при наличии возможности, пытается его восстановить. Администратор может узнать об этой ситуации по логам, сообщению на e-mail или состоянию индикаторов на передней панели. Возможна и звуковая сигнализация, но ее можно выключить только по сети, что не всегда удобно. Массив типа JBOD можно расширить без потери информации, добавив один или несколько дисков.

В случае подозрения на нарушение структуры файловой системы, можно использовать специальную процедуру для сканирования массива. Осуществить ее можно, только имея физический доступ к накопителю и во время всего процесса, сетевые сервисы накопителя доступны не будут.

После выбора и создания конфигурации дисков, нужно приступить к заданию общих папок. Кроме выбора имени папки, можно задать описание, запретить отображение ее имени при просмотре данного устройства по сети и включить режим общедоступности. Новой созданной папке необходимо установить права доступа. Можно выбирать из «запретить», «только чтение» и «чтение и запись» для пользователей, групп, пользователей AD и групп AD. При удалении папки, теряется все ее содержимое. Квоты пользователям на объем дискового пространства установить нельзя.

Кроме папок, создаваемых пользователем, в системе присутствует и некоторое количество системных. Например, Photo, Music, Video и папки для внешнего USB-накопителя, и для nsync. Им нельзя поменять названия. По-умолчанию, Music и Video являются общедоступными — к папкам имеют полный доступ все пользователи сети.

Устройство поддерживает работу с несколькими USB-накопителями (до шести), все они могут быть жесткими дисками с несколькими разделами. Как обычно, FAT32 работает и на чтение, и на запись, а NTFS — только на чтение.

В некоторых ситуациях может быть полезной встроенная возможность монтирования ISO-образов. Администратор выбирает общую папку, где находится файл, и задает название директории, в которую его нужно монтировать. Единственное замечание касается отсутствия возможности указания места для монтирования отличного от текущего расположения образа.

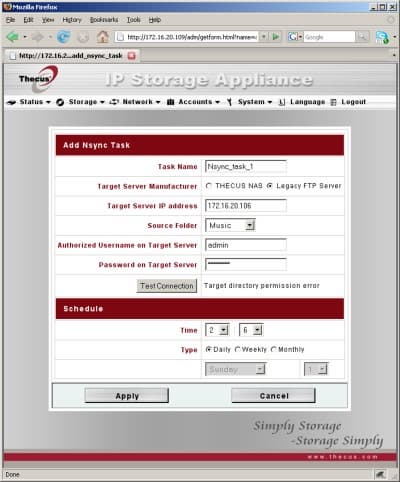

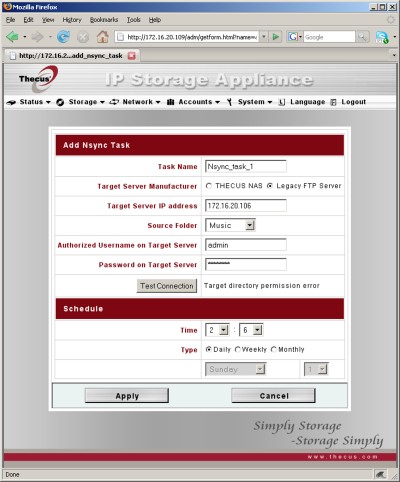

В этом же разделе настраиваются задания для синхронизации данных на сервере с другим устройством. При этом партнером может быть как аналогичный накопитель или FTP-сервер. Для каждого задания можно указать расписание работы и время запуска. Режим работы в качестве «приемника» (Nsync Target) включается в другом меню.

Следующая большая группа — сетевые настройки. Устройство имеет два гигабитных порта, один из которых работает как WAN и может работать со статическим IP-адресом или получать его по DHCP. Второй, LAN, можно использовать для предоставления доступа к сети на WAN-порту по технологии NAT (и, конечно, для доступа к самому накопителю). Для этого необходимо активировать этот режим и включить на LAN-порту DHCP-сервер. Отметим, что оба порта поддерживают Jumbo Frames с размерами 4000 и 7000 байт, однако их использование не дает существенной прибавки к производительности. К сожалению, странички для просмотра текущих адресов (включая GW и DNS) не предусмотрено. Так что при проблемах с DHCP-сервером, разобраться с ними будет трудно.

Накопитель может выступать и в качестве беспроводной точки доступа, для этого необходимо использовать совместимую модель Wi-Fi-адаптера для USB. Для клиентов можно включить DHCP-сервер. В этом режиме поддерживается только WEP-шифрование.

Для облегчения доступа к устройству из Интернет, можно использовать встроенного DDNS-клиента (поддерживаются несколько сервисов). На закладке «Service» можно запретить доступ к файлам по HTTP/HTTPS (в частности, можно оставить только защищенный вариант), изменить номера портов для этих функций, запретить работу сети Windows (SMB/CIFS). Устройство поддерживает сетевой доступ с компьютеров Apple, по-умолчанию эта функция выключена. Для FTP-сервера можно указать порт, выбрать кодировку (включая UTF-8, что решает все проблемы с русскими именами файлов), установить права для анонимного подключения, а также максимальные скорости загрузки и отдачи.

Накопитель можно использовать как iTunes-сервер. По данным производителя, поддерживаются русские (точнее, UTF-8) теги в музыкальных файлах, однако при тестировании это не подтвердилось. Можно установить имя сервера, пароль на доступ и интервал сканирования коллекции. Файлы для библиотеки берутся только из системной общей папки Music. Сервис основан на известном продукте Firefly Media Server.

Для настройки пользователей и групп используется отдельная группа закладок. На первой из них можно задать рабочую группу или домен и включить интеграцию в ADS. На второй непосредственно программируются пользователи, из параметров есть только имя/пароль и принадлежность группам. Пароль администратора меняется в отдельном пункте меню. Третья закладка используется для создания групп и управления членством в них.

Пункт меню «System» самый многочисленный. Здесь сосредоточено все, касающееся непосредственно устройства. Один из самых важных — варианты оповещения администратора о состоянии накопителя. Кроме индикаторов на корпусе можно использовать звуковой сигнал или e-mail (до четырех получателей). Для последнего поддерживается SMTP-авторизация.

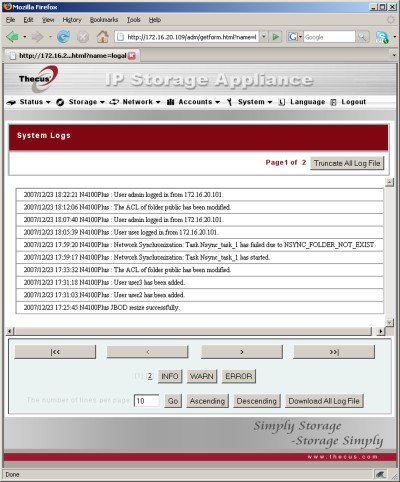

Накопитель ведет свой внутренний лог-файл. При необходимости, его можно посмотреть через Web-интерфейс или скачать на локальный компьютер. К сожалению, он не очень информативен, производителю стоит подумать об увеличении списка протоколируемых событий.

Встроенные часы можно установить вручную или включить синхронизацию через Интернет. Предусмотрена возможность сохранения, загрузки и сброса конфигурации. Здесь же можно обновить прошивку или установить дополнительные модули, подробнее об этом мы расскажем позже.

По сети можно выключить или перезагрузить устройство. Кроме того, при необходимости, программируется расписание включения/выключения.

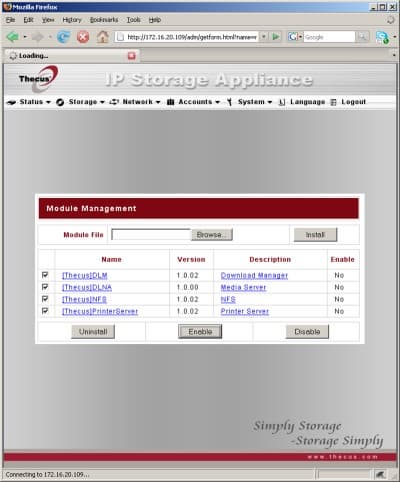

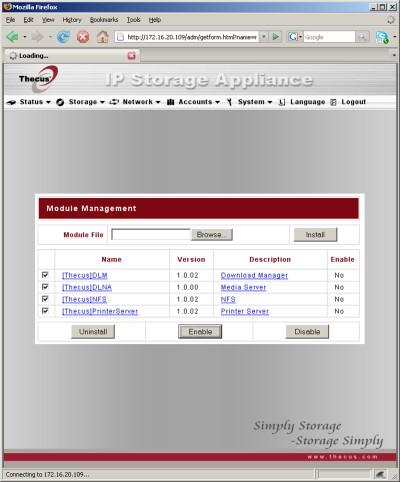

Упомянутые выше модули используются для расширения возможностей устройства с сохранением базовой прошивки. Управление модулями включает в себя непосредственно установку, разрешение/запрет работы, внутреннюю настройку самих модулей. В настоящий момент производитель предлагает следующие функции: Download Manager, Media Server, NFS, Print Server.

Описание начнем с последней. Print Server позволяет подключить к накопителю USB-принтер и сделать его доступным по сети. Никаких настроек здесь нет, процедура установки незначительно отличается от стандартного варианта с IP-портом. При возникновении проблем с очередью печати, администратор может принудительно очистить ее. Подключение принтера у клиента использует так называемый режим «Интернет-принтера». В руководстве приводятся примеры настройки в Windows XP и Vista.

Поддержку NFS можно включить для каждой общей папки отдельно, кроме того, задаются IP-адреса клиентов, которые имеют доступ и его режим (только чтение или чтение и запись, доступ как root или Anonymous).

Медиасерверы достаточно часто встречаются сегодня в сетевых накопителях, несмотря на то, что с плеерами пока все не очень хорошо. N4100+ использует ПО от Mediabolic, сертифицированное DLNA. Пользователь может выбрать директории, которые будут сканироваться на наличие мультимедиа-файлов. Проверка сервиса совместно с Cyberlink SoftDMA и Nero ShowTime показала, что русский язык в именах файлов и тегах полностью поддерживается. Для фотографий предусмотрен только один, самый простой и во многих случаях удобный, вариант сортировки — по альбомам (папкам). Музыкальные файлы можно выводить по жанрам, альбомам, артистам и по папкам. Отдельным пунктом идут списки воспроизведения. Видеозаписи могут группироваться по жанрам и актерам, однако файлов с тегами в нашей коллекции не нашлось, так что мы проверили только стандартный вариант «по директориям».

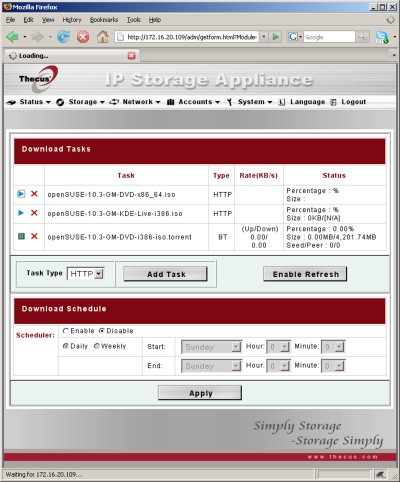

Download Manager позволяет скачивать на накопитель без участия ПК файлы по протоколам HTTP/FTP/BT. Задания может добавлять только администратор и только через Web-интерфейс. Для HTTP/FTP задается URL, директория, в которую нужно скачать файл и максимальная скорость. Для этих протоколов используется известная утилита wget. Загрузка начитается, только когда вы нажимаете на синий треугольник напротив нового задания. После того, как загрузка началась, поменять параметры уже нельзя. Файлы, которые не были загружены полностью, доступны в директории назначения. У заданий Bittorrent указываются максимальные скорости загрузки/отдачи и максимальное количество партнеров. В окне контроля за работой программы отображены все текущие задачи с указанием процента выполнения, скорости и других данных. Производитель предупреждает о возможном ограничении в 4 ГБ на максимальный объем файлов для протокола BT в текущей прошивке, однако скачанный для проверки дистрибутив Linux объемом 4,1 ГБ имел верную контрольную сумму. К сожалению, порты, используемые BT, нигде не указаны, и пришлось использовать специальные программы для их обнаружения. Судя по всему, раздача файлов останавливается после их загрузки. Клиент основан на пакете libtorrent. Для работы сервиса можно задать определенные часы или дни работы.

Отметим, что кроме указанных модулей от производителя, в сети можно найти программы, созданные сторонними разработчиками. С их помощью можно получить SSH-доступ к устройству, установить SFTP-сервер, работать с другими медиасерверами и P2P-клиентами.

Для тестов производительности использовались четыре диска WD Caviar SE16 объемом 500 ГБ (WD5000AAKS, SATA II, буфер 16 МБ, 7200 RPM). Тестовый пакет был представлен как обычно, FC-Test 1.0b3. Протестированные конфигурации RAID включали в себя: JBOD (1 диск), RAID 1 (2 диска), RAID 5 (3 диска) и RAID 0 (4 диска). На графике представлена часть результатов. Полные данные доступны в отдельной таблице.

Результаты FC-Test дают нам максимальную скорость записи около 8 МБ/с и чтения 16 МБ/с для отказоустойчивых массивов. RAID5 снижает эти показатели при записи до 5 МБ/с, а RAID0 позволяет увеличить скорость чтения до 19 МБ/с. Эти цифры относятся к варианту работы с относительно большими файлами (от нескольких мегабайт). Если пользователь хочет использовать что-то существенно более мелкое, то скорость записи падает в восемь раз, а чтения — в два раза. Напоминаем, что это обычное поведение для всех сетевых накопителей.

Что касается сравнения с ранее виденными четырехдисковыми моделями, то по скорости чтения N4100+ в целом показывает аналогичный уровень, а запись существенно медленнее. Одно из объяснений подобного поведения связано с использованием файловой системы Ext3 с разными параметрами (ordered и writeback), что в сочетании с нашим тестовым пакетом приводит к такому результату. В реальной жизни такая ситуация (создание тысяч файлов в одной директории) встречается достаточно редко.


Как мы уже говорили в начале статьи, использование четырехдискового накопителя позволяет создать сетевое хранилище максимального объема, в том числе и с повышенной надежностью. Еще одним преимуществом возможности установки именно четырех дисков является поддержка резервного диска для отказоустойчивых конфигураций, что уменьшает временные и административные затраты на восстановление массивов в случае аварии. Несмотря на то, что N4100+ показал не очень высокие скоростные характеристики, большой набор функций, в том числе и DLNA-сервер, может привлечь своих покупателей. Не стоит забывать и о качественном дизайне и достаточно тихой работе, что важно для домашних пользователей. А для энтузиастов Thecus может быть очень интересен тем, что имеет в Интернет многочисленные и активные сообщества, которые позволяют превратить NAS в уникальное многофункциональное устройство.

Благодарим компанию «Тайле» за предоставленное
на тестирование оборудование





5 февраля 2008 Г.
