Совсем недавно компания Gigabyte анонсировала плату X399 Aorus Xtreme на чипсете AMD X399 под процессоры AMD Ryzen Threadripper с разъемом Socket TR4. Казалось бы, чипсет AMD X399 уже давно не новый, так почему же производители начали анонсировать второе поколение материнских плат на чипсетах AMD X399? Все дело в том, что компания AMD выпустила второе поколение процессоров AMD Ryzen Threadripper. Формально платы на чипсете AMD X399 после обновления прошивки должны быть совместимы со вторым поколением Threadripper. Однако топовые модели новых процессоров (серия WX) имеют более высокое значение TDP (250 Вт) и предъявляют повышенные требования к электропитанию, особенно в разгоне. Так что выпуск новых плат на чипсете AMD X399, способных обеспечить требуемый уровень питания, вполне логичен.
В этом обзоре мы познакомимся с новой платой X399 Aorus Xtreme на чипсете AMD X399, ориентированной на HEDT-платформы (High-End Desktop).
Комплектация и упаковка
Плата X399 Aorus Xtreme поставляется в компактной по размерам картонной коробке, типичной для плат игровой серии Aorus.

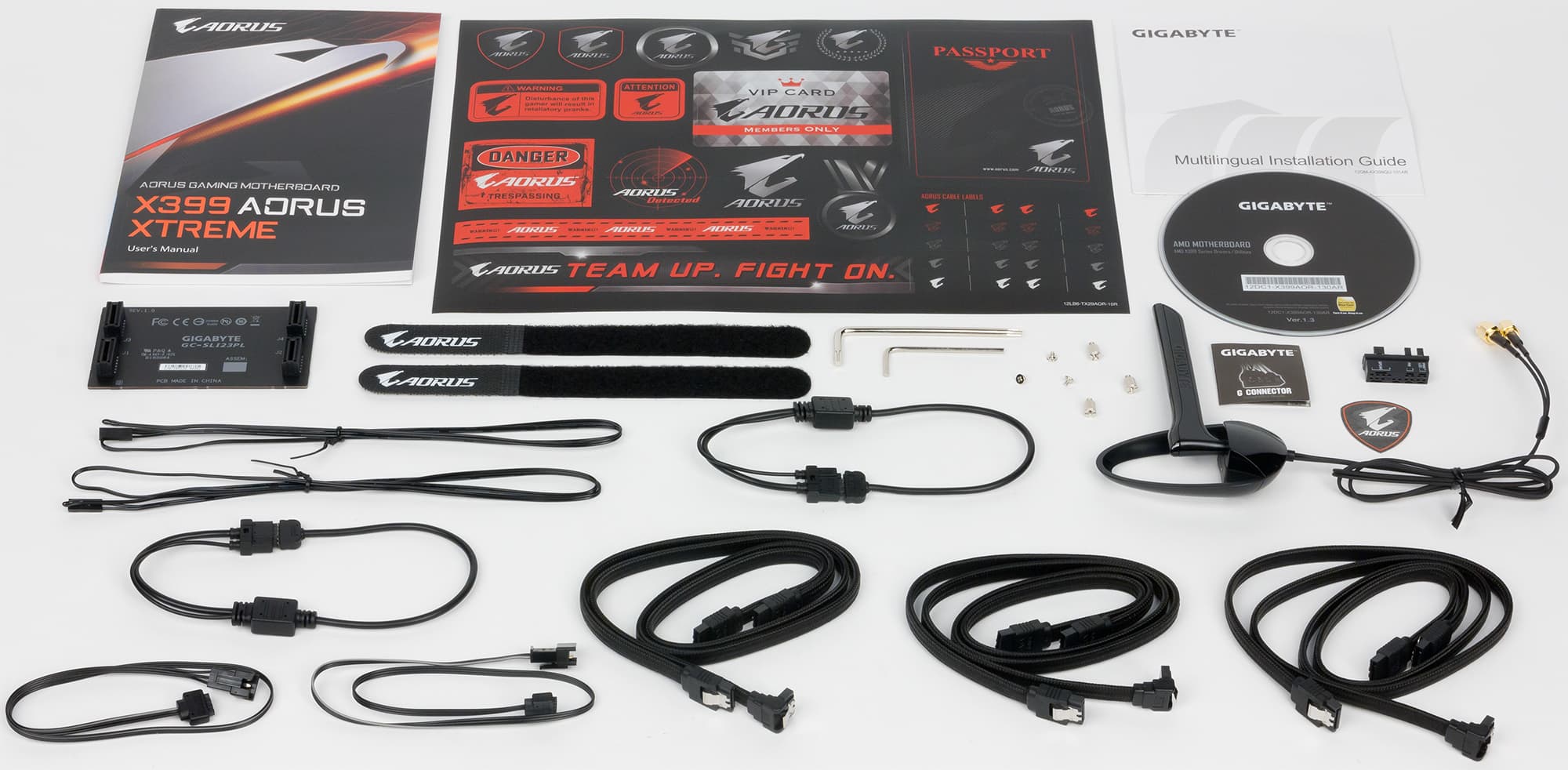

Комплект поставки включает в себя руководство пользователя, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), DVD-диск с драйверами, антенну для Wi-Fi-модуля, два кабеля для подключения RGB-лент, два кабеля для подключения цифровых светодиодных лент, два термодатчика и традиционные стикеры.
Конфигурация и особенности платы
Сводная таблица характеристик платы X399 Aorus Xtreme приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры | AMD Ryzen Threadripper |
|---|---|
| Процессорный разъем | Socket TR4 |
| Чипсет | AMD X399 |
| Память | 8 × DDR4 (до 128 ГБ) |
| Аудиоподсистема | Realtek ALC1220 |
| Сетевой контроллер | 2 × Intel i211-АТ (1 Гбит/с) 1 × Aquantia AQC107 (10 Гбит/с) 1 × Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2 (Intel 8265NGW) |
| Слоты расширения | 2 × PCI Express 3.0 x16 2 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16) 1× PCI Express 2.0 x1 3 × M.2 (PCIe 3.0 x4/x2 и SATA) |
| SATA-разъемы | 6 × SATA 6 Гбит/с |
| USB-порты | 12 × USB 3.0 (Type A) 3 × USB 3.1 (2 × Type С, 1 × Type A) 4 × USB 2.0 |

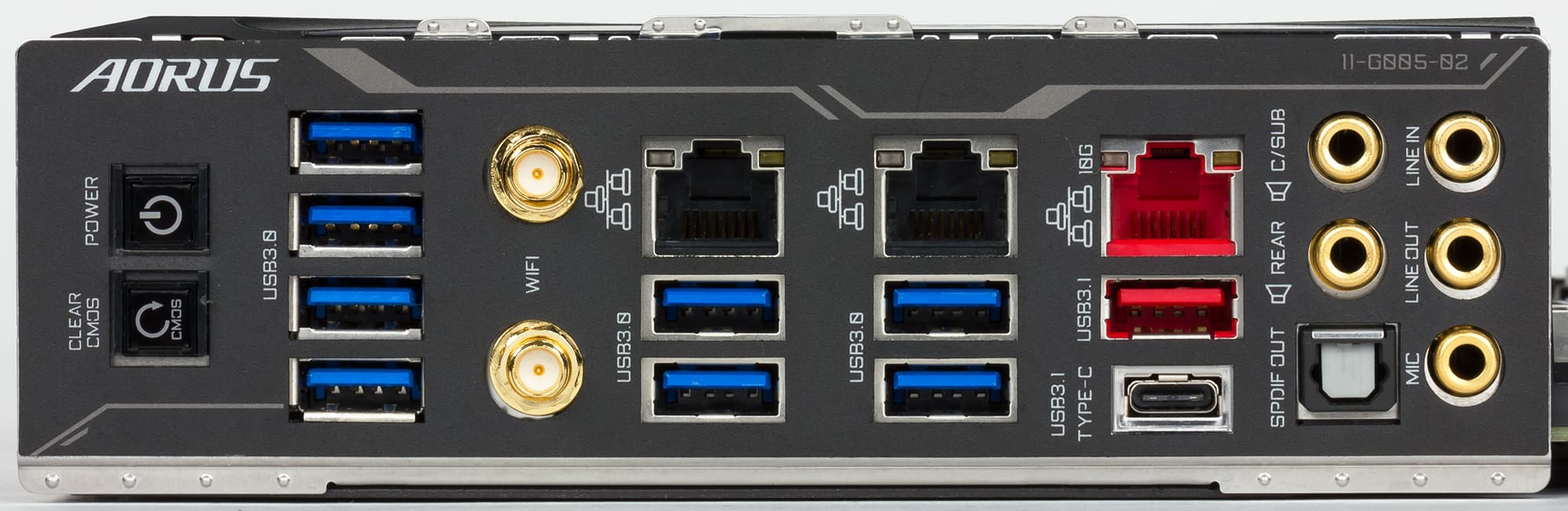

| Разъемы на задней панели | 1 × USB 3.1 Type A 1 × USB 3.1 Type C 8 × USB 3.0 Type A 3 × RJ-45 3 × SMA-разъема для антенн 5 аудиоразъемов типа миниджек 1 × S/PDIF |
| Внутренние разъемы | 24-контактный разъем питания ATX 2 8-контактных разъема питания ATX 12 В 1 × OC PEG 6 × SATA 6 Гбит/с 3 × M.2 7 разъемов для подключения 4-контактных вентиляторов 2 разъема для подключения портов USB 3.1 Type C 2 разъема для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 2 разъема для подключения обычной RGB-ленты 12 В 2 разъема для подключения адресуемой RGB-ленты |
| Форм-фактор | E-ATX (305×269 мм) |
| Средняя цена | |
| Розничные предложения |
Форм-фактор

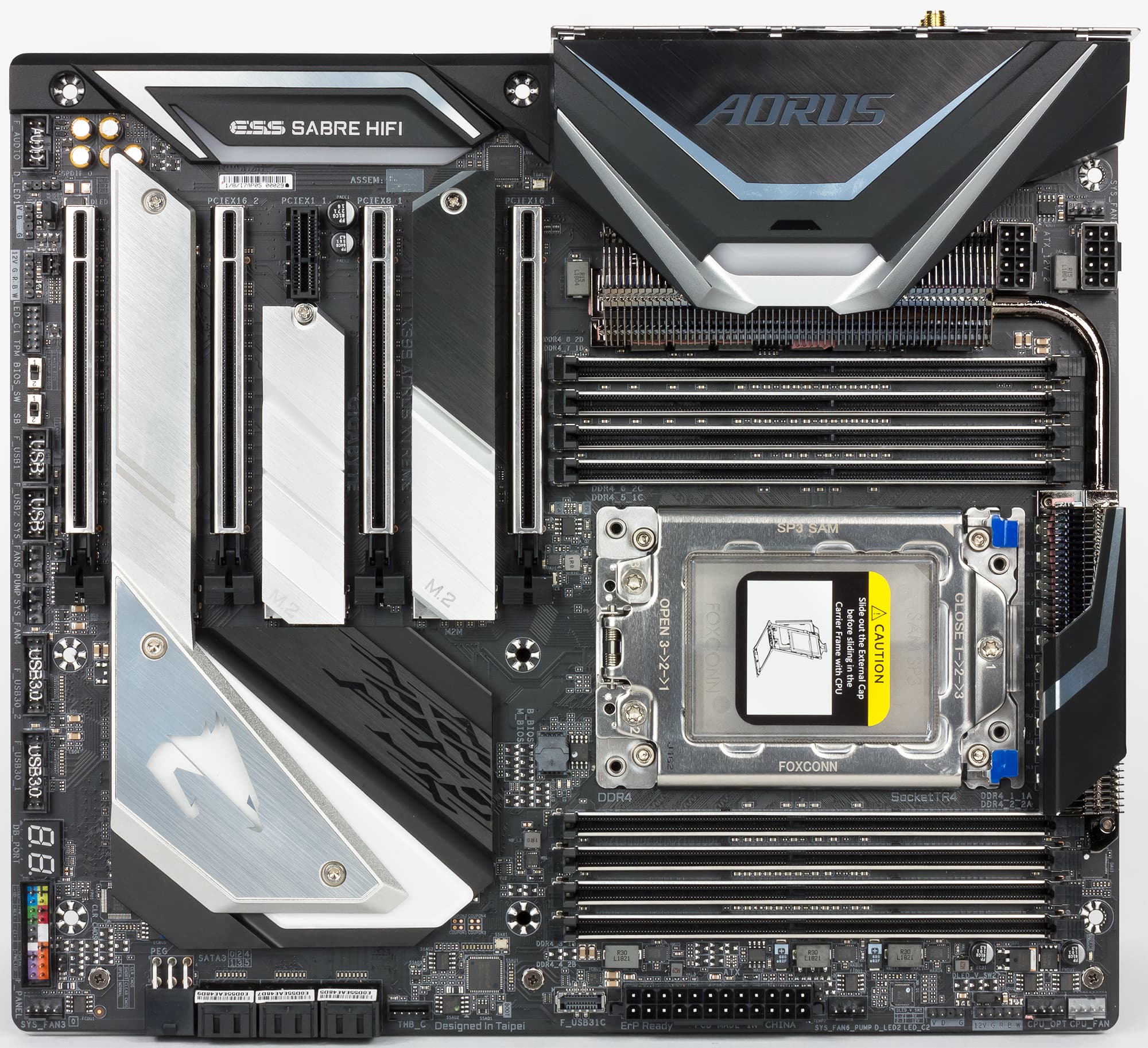

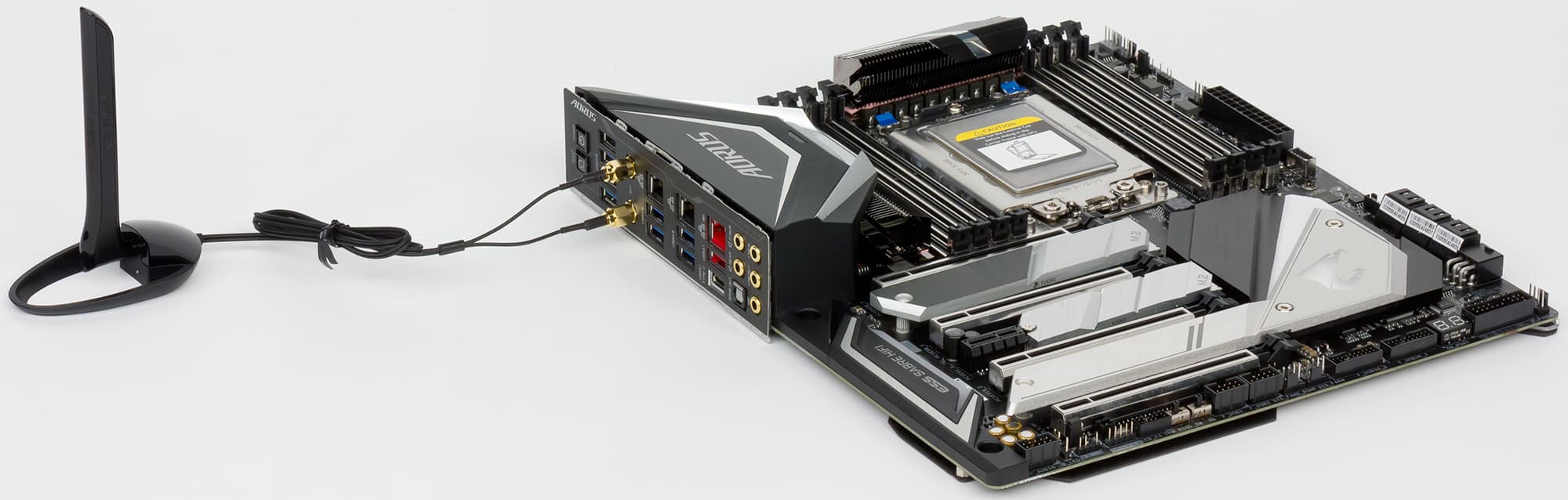

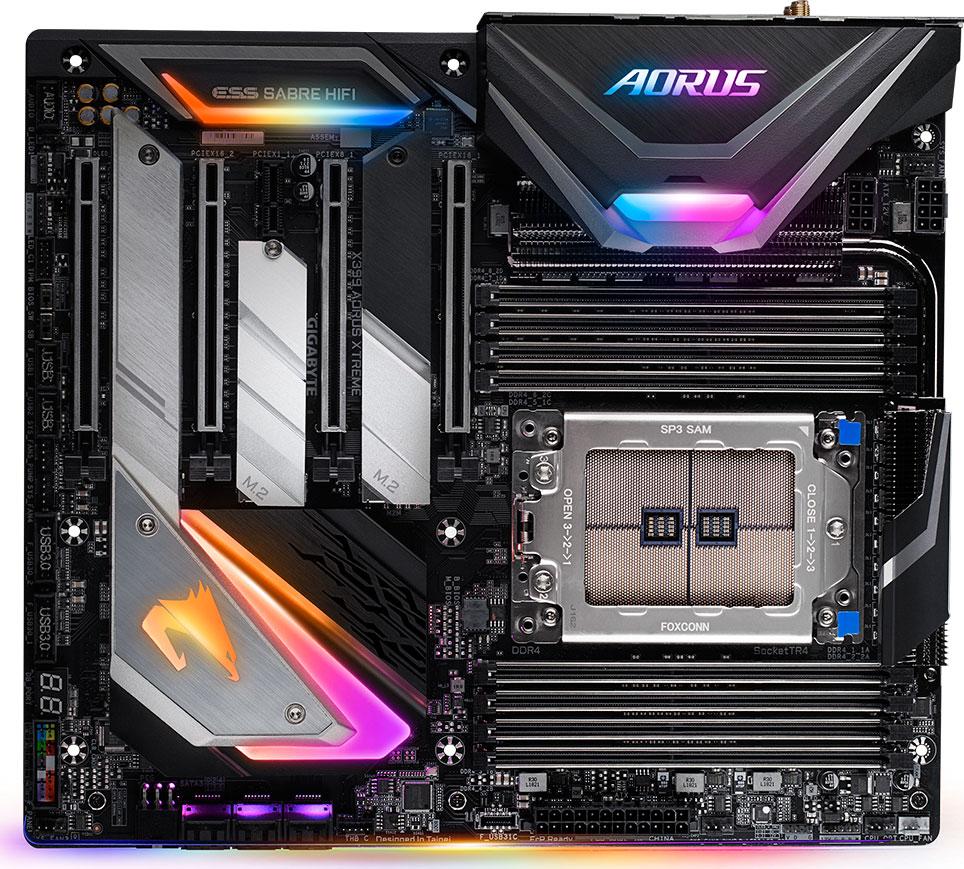

Плата X399 Aorus Xtreme выполнена в редко встречающемся в случае обычных настольных систем форм-факторе E-ATX (305×269 мм), для ее монтажа в корпус предусмотрены восемь отверстий.
Чипсет и процессорный разъем

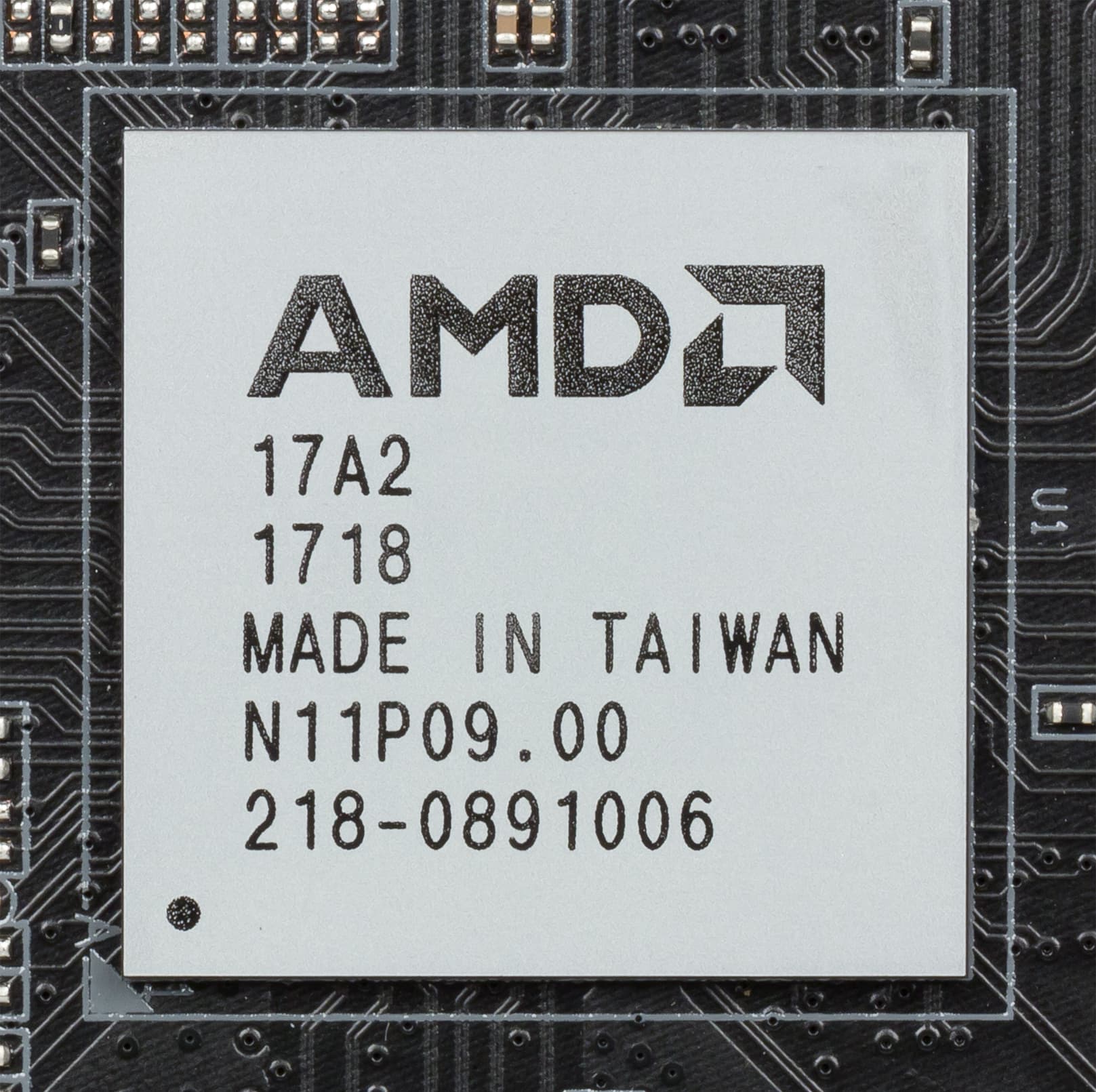

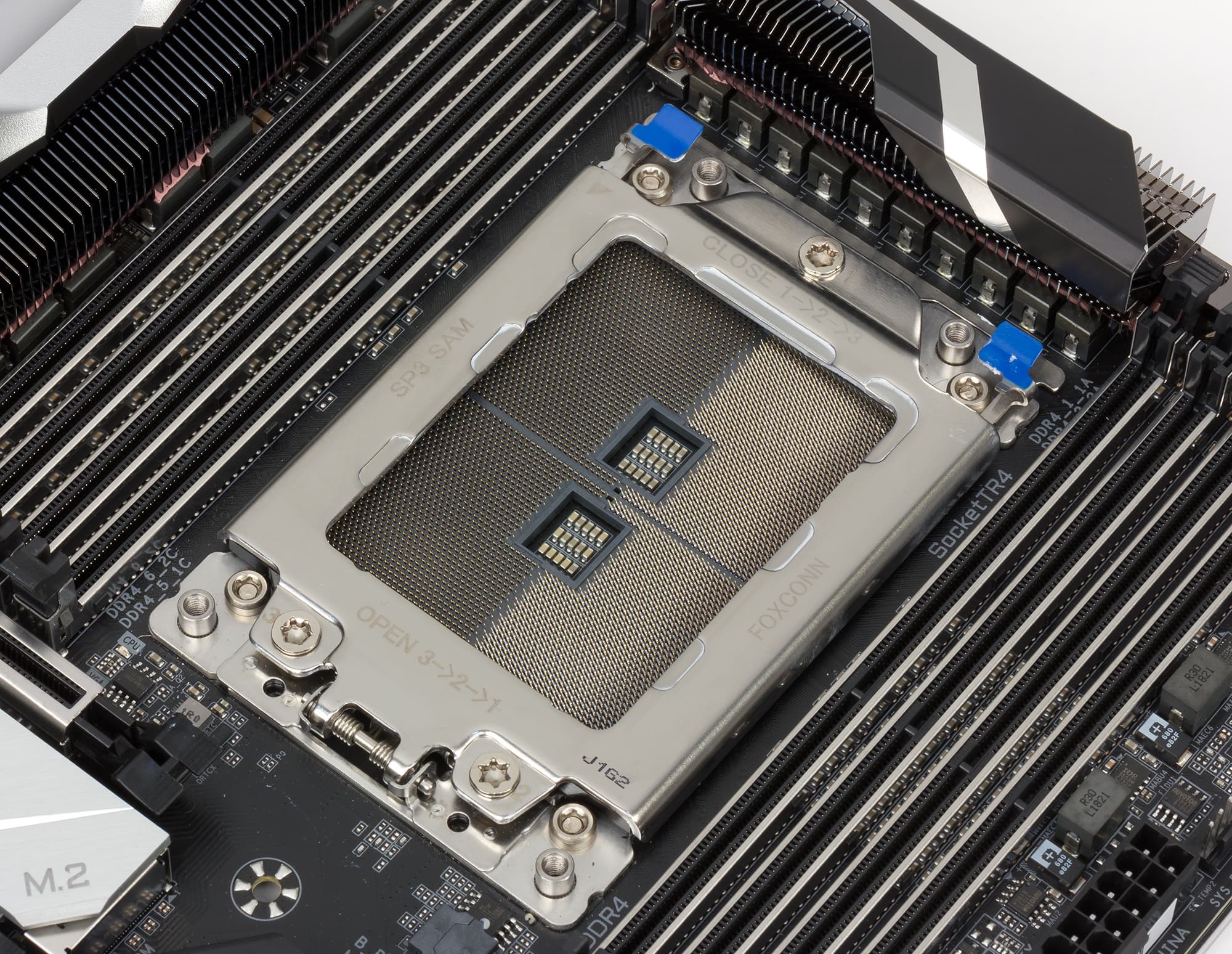

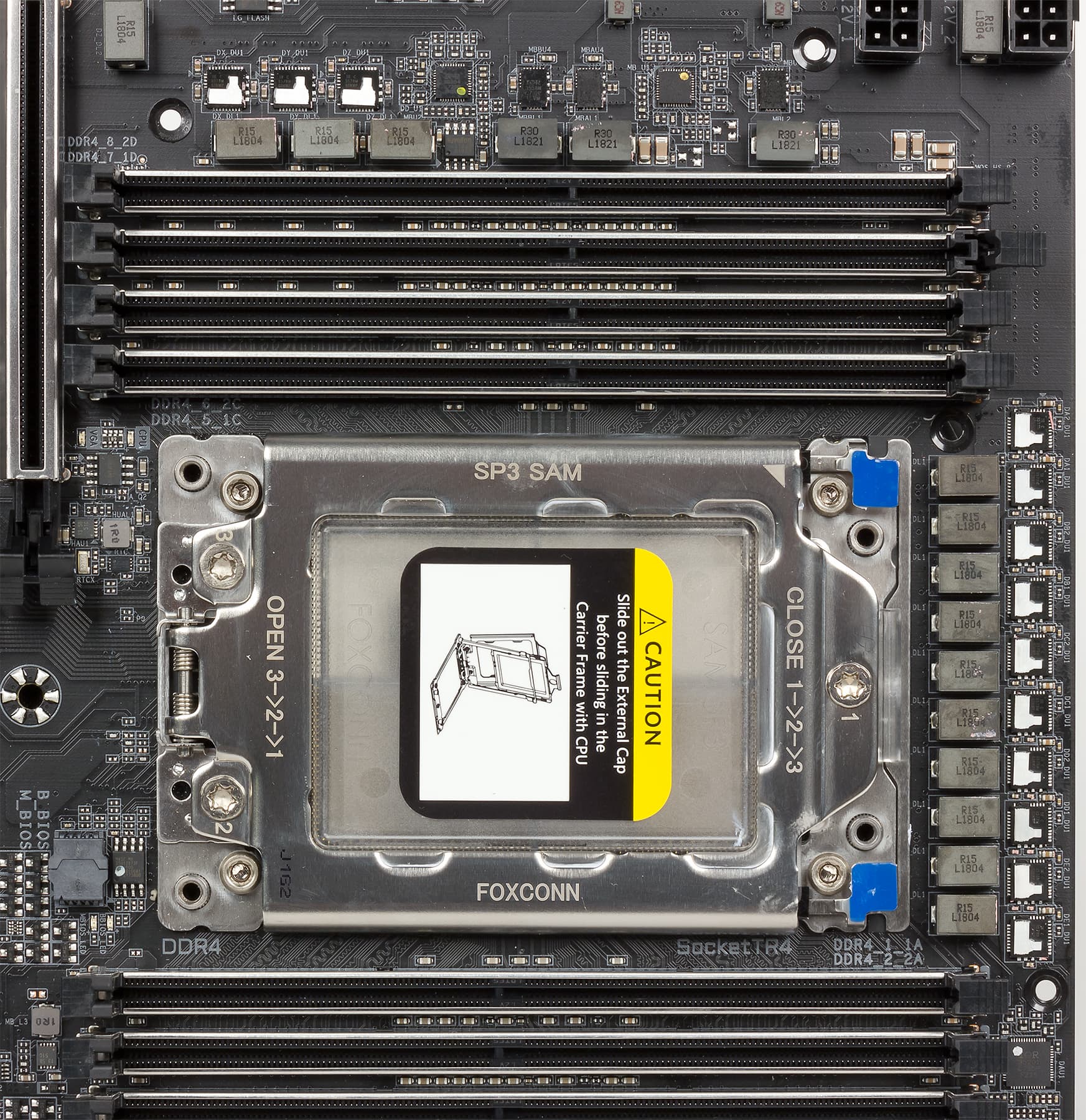

Плата основана на чипсете AMD X399 и поддерживает процессоры семейства AMD Ryzen Threadripper первого и второго поколений с разъемом Socket TR4.
Память

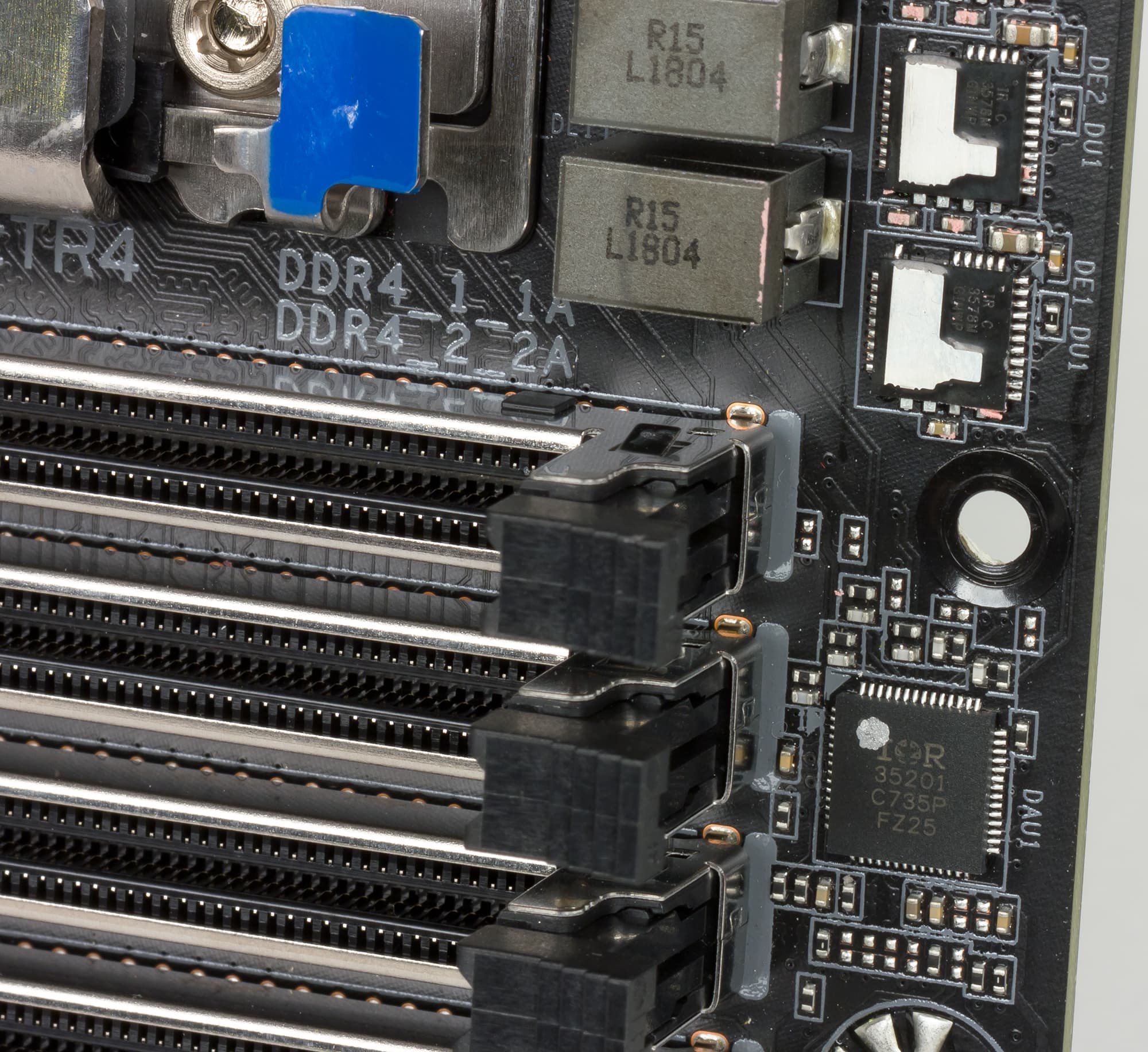

Для установки модулей памяти на плате X399 Aorus Xtreme предусмотрено восемь DIMM-слотов (по два слота на каждый из четырех каналов памяти). Поддерживается небуферизованная память DDR4 (non-EСС и ECC), а максимальный ее объем составляет 128 ГБ (при использовании модулей емкостью по 16 ГБ).
Слоты расширения

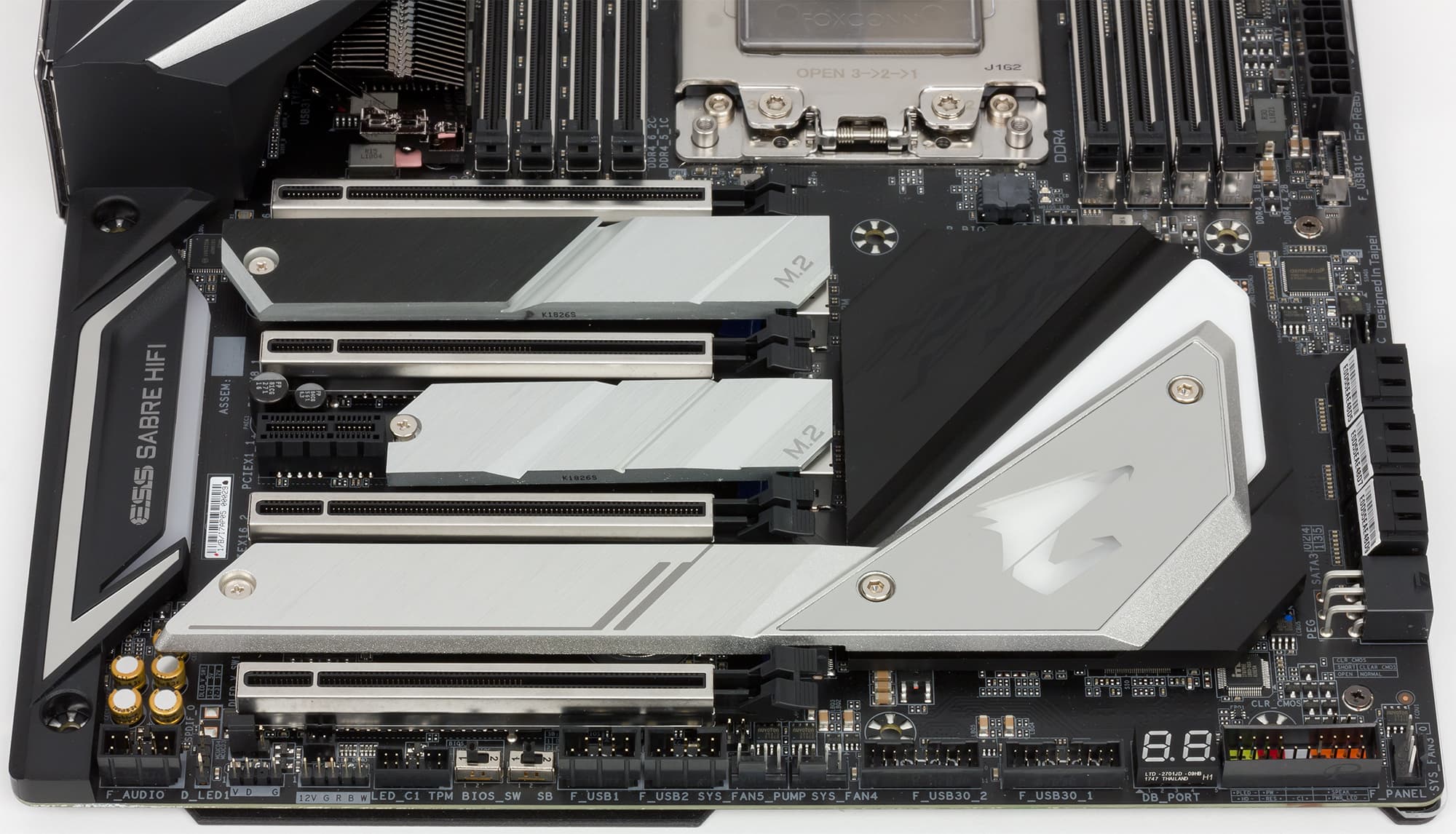

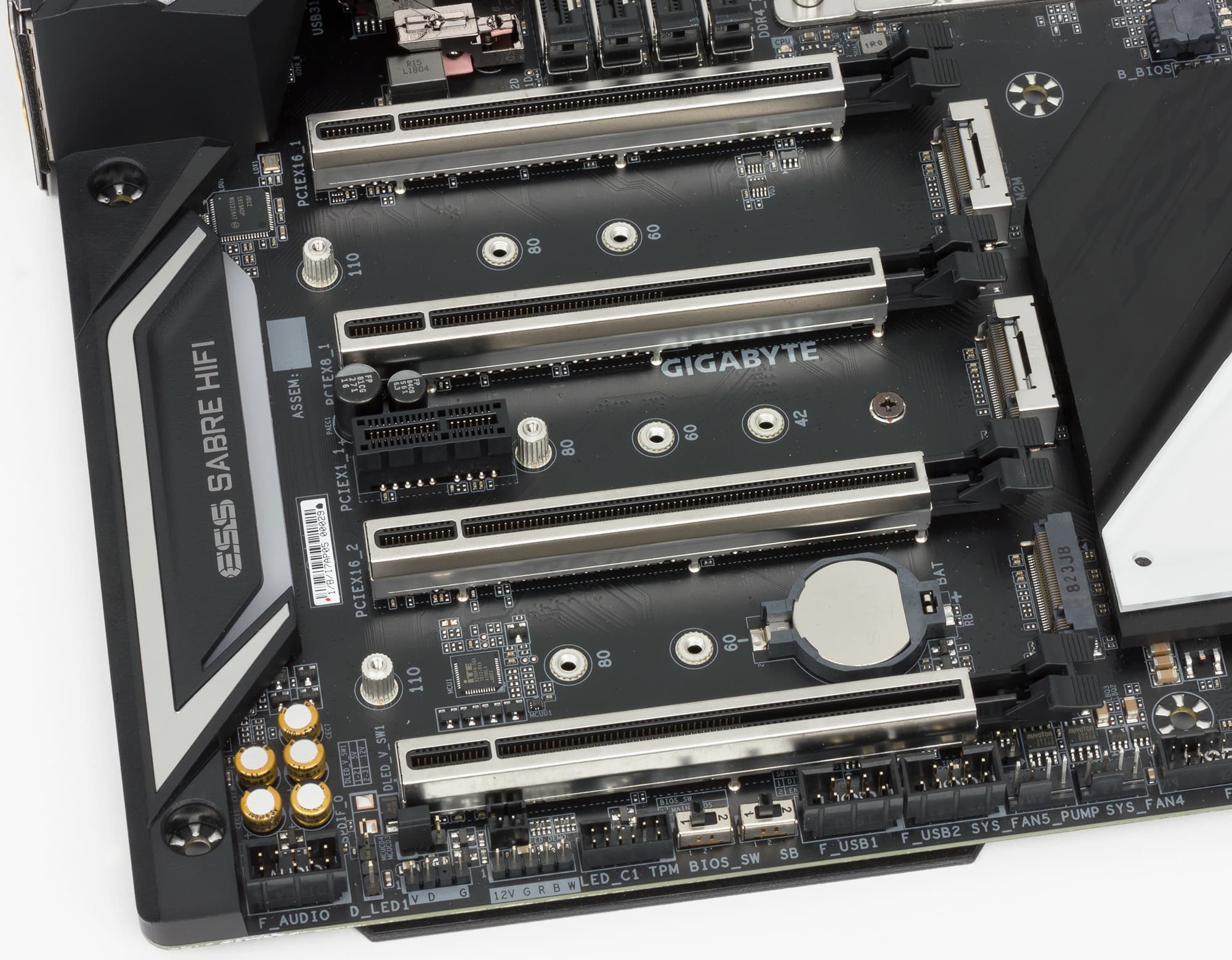

Для установки видеокарт, плат расширения и накопителей на плате имеется четыре слота с форм-фактором PCI Express x16, один слот PCI Express 2.0 x1, а также три разъема M.2.
Первый (PCIEX16_1) и третий (PCIEX16_2), если считать от процессорного разъема, слоты с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0 (по 16 линий на каждый слот). Это полноценные слоты PCI Express 3.0 x16. Второй (PCIEX8_1) и четвертый (PCIEX8_2 ) слоты с форм-фактором PCI Express x16 также реализованы на базе процессорных линий PCIe 3.0, но на каждый слот приходится по 8 линий. То есть это слоты PCI Express 3.0 x8. Напомним, что в процессорах семейства AMD Ryzen Threadripper (как первого, так и второго поколения) имеется по 60 линий PCIe 3.0, которые могут использоваться для реализации слотов PCI Express и разъемов M.2 (еще 4 отдельных линии PCIe 3.0 используются для связи процессора с чипсетом). Для реализации двух слотов PCI Express 3.0 x16 и двух слотов PCI Express 3.0 x8 (как в нашем случае) требуется 48 линий PCIe 3.0, слоты друг с другом не разделяются. Естественно, при таком количестве слотов PCI Express поддерживаются технологии AMD CrossFire и Nvidia SLI. Можно установить до 4 однопроцессорных видеокарт.
Оставшиеся 12 процессорных линий PCIe 3.0 используются для реализации трех разъемов M.2, предназначенных для установки накопителей. Два разъема M.2 поддерживают накопители типоразмера 2260/2280/22110, а еще один — 2242/2260/2280. Все три разъема M.2 поддерживают накопители с интерфейсами PCIe 3.0 x4/x2 и SATA (интерфейс SATA также реализован через процессор AMD Ryzen Threadripper). Отметим, что для всех накопителей, устанавливаемых в разъемы M.2, предусмотрены радиаторы.
Слот PCI Express 2.0 x1 (PCIEX1_1) реализован на базе чипсетной линии PCIe 2.0.
SATA-порты

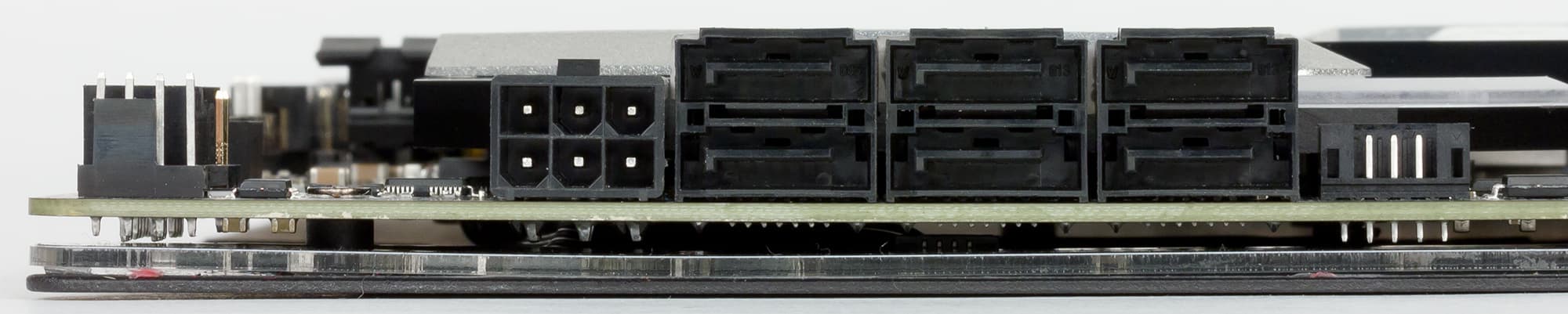

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет AMD X399 контроллера.
Разъемы USB
Для подключения всевозможных периферийных устройств на плате предусмотрено три порта USB 3.1, двенадцать портов USB 3.0 и четыре порта USB 2.0
Восемь портов USB 3.0, выведенные на заднюю панель платы, реализованы через процессор, все они имеют разъем Type-A.
Еще четыре порта USB 3.0 реализованы через чипсет, и для подключения этих портов на плате имеется два разъема (по два порта на разъем).
Четыре порта USB 2.0 также реализованы через чипсет, и для подключения этих портов на плате имеется два разъема (по два порта на разъем).
Два порта USB 3.1 (Type-A и Type-С) реализованы через чипсет AMD X399 и выведены на заднюю панель платы. А еще один порт USB 3.1 реализован на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 2.0.
Сетевой интерфейс
Одной из особенностей платы X399 Aorus Xtreme является наличие большого количества сетевых интерфейсов.
Так, имеется два гигабитных сетевых контроллера Intel i211-AT, каждый из которых подключен к чипсету одной линией PCIe 2.0.

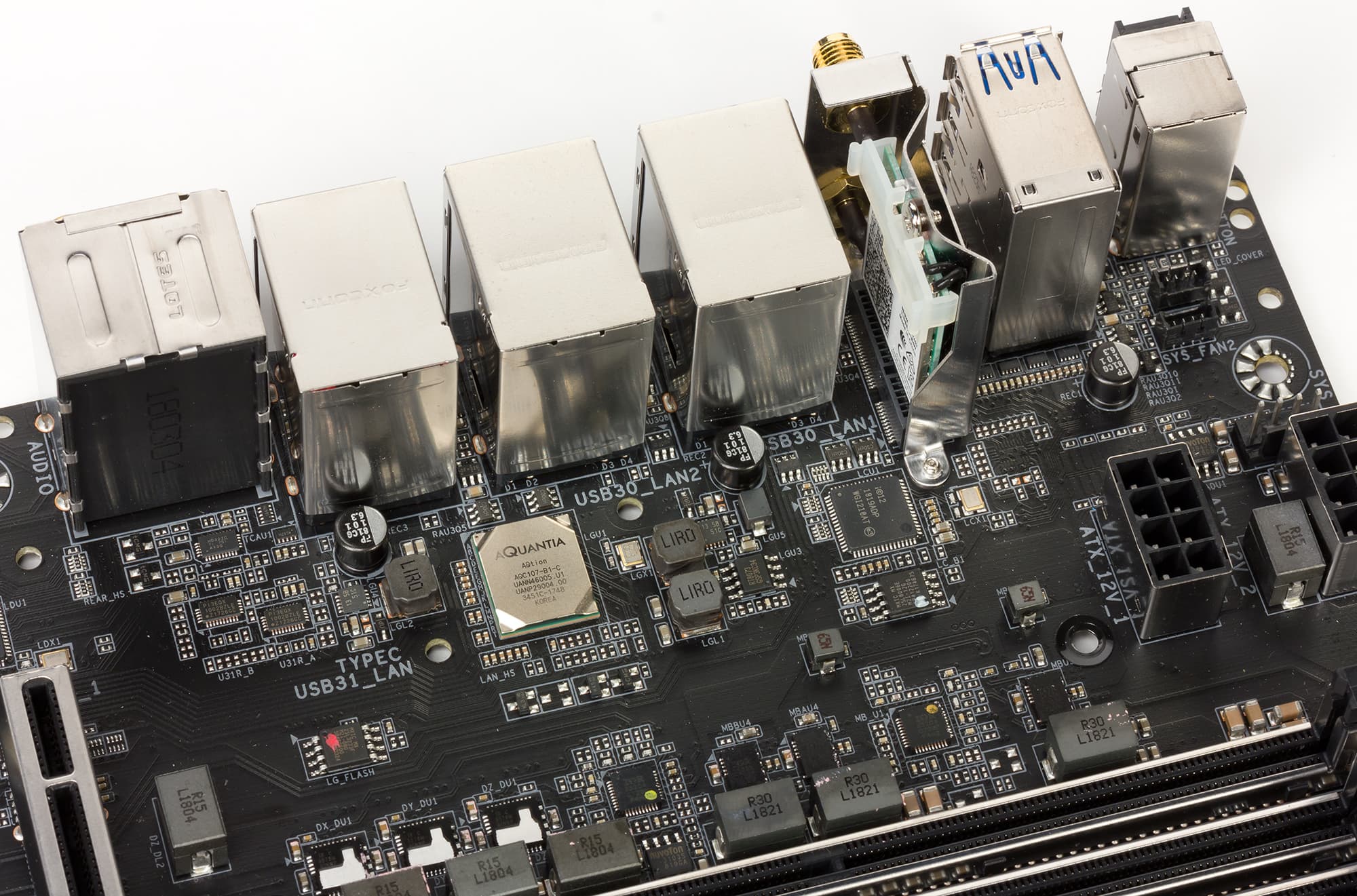

Более необычный момент: на плате имеется и 10-гигабитный сетевой контроллер Aquantia AQC107.

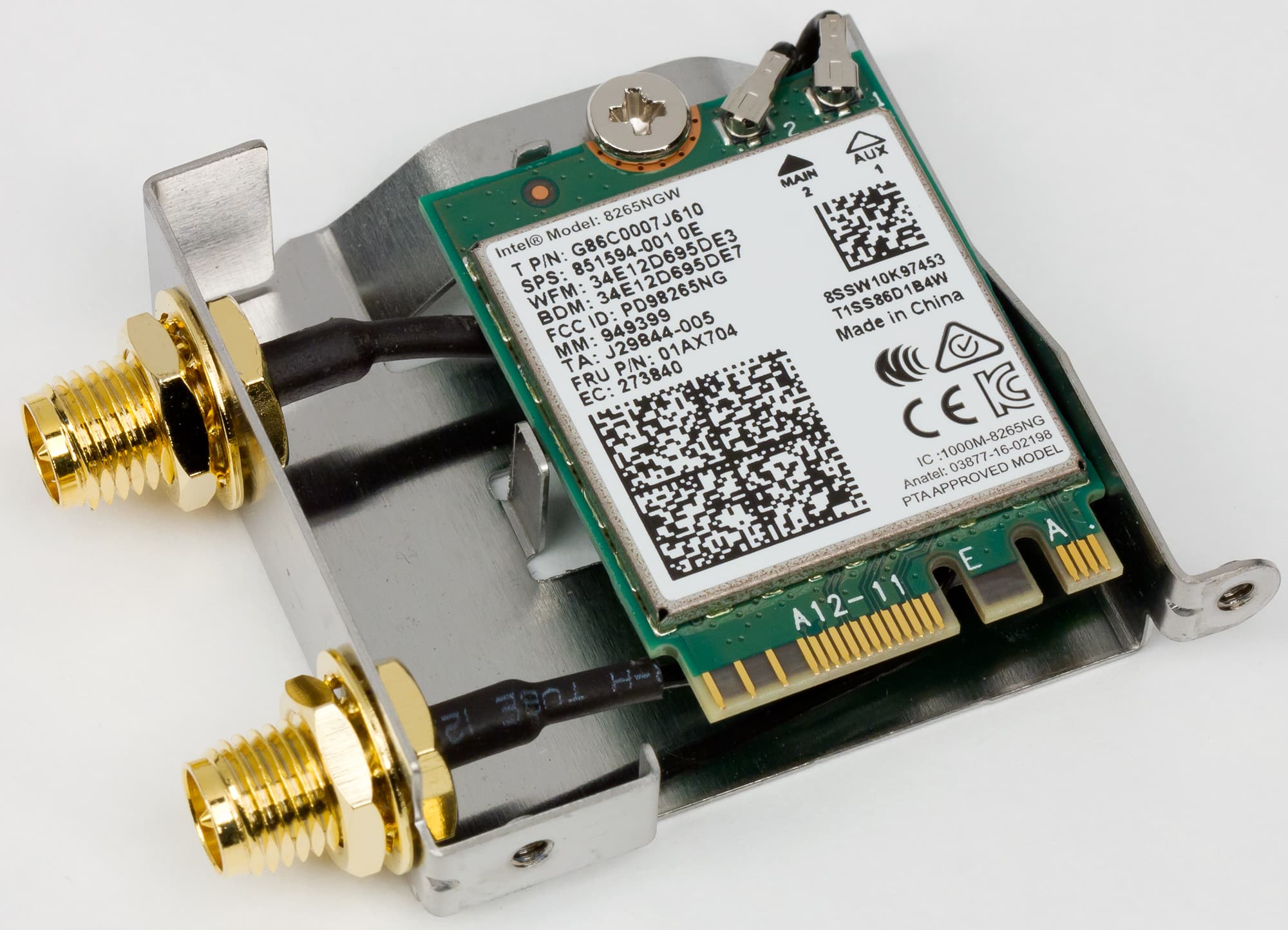

Кроме того, есть модуль беспроводной связи Intel 8265NGW, который поддерживает стандарты 802.11a/b/g/n/ac и Bluetooth 4.2. Этот модуль установлен в разъем M.2 с ключом E-типа, для реализации которого используется две чипсетных линии PCIe 2.0 и один порт USB 2.0.
Как это работает
Чтобы разобраться с тем, как это работает, вспомним особенности процессоров AMD Ryzen Threadripper и чипсета AMD X399.
Напомним, что в процессоре AMD Ryzen Threadripper имеется 64 линии PCIe 3.0, из которых 4 линии используются для связи с чипсетом, а остальные 60 линий PCIe 3.0 предназначены для слотов PCI Express, разъемов M.2 и для подключения контроллеров. Причем из 60 процессорных портов PCIe 3.0 три порта могут конфигурироваться как порты SATA.
Помимо этого в процессорах AMD Ryzen Threadripper есть еще контроллер USB 3.0 на восемь портов и SATA-контроллер на три порта. Но эти SATA-порты разделяемы с тремя портами PCIe 3.0, то есть либо то, либо другое. Делается это для того, чтобы на базе процессора можно было реализовывать разъемы M.2 для накопителей с интерфейсами PCIe 3.0 x4 и SATA.
Сам чипсет AMD X399 обеспечивает восемь портов PCIe 2.0, восемь портов SATA 6 Гбит/с, а также два порта USB 3.1, шесть портов USB 3.0 и шесть портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express, так что есть две линии PCIe 3.0, которые разделяются с портами SATA.
А теперь посмотрим, как возможности чипсета AMD X399 и процессора AMD Ryzen Threadripper реализованы в варианте платы X399 Aorus Xtreme.
Итак, через процессор AMD Ryzen Threadripper на плате реализованы два слота PCI Express 3.0 x16 и два слота PCI Express 3.0 x16, три разъема M.2 для накопителей и восемь портов USB 3.0.
Через чипсет AMD X399 реализован слот PCI Express 2.0 x1, сетевой контроллер Aquantia AQC107, два сетевых контроллера Intel i211-AT, Wi-Fi-контроллер, контроллер ASMedia ASM3142, два порта USB 3.1, шесть портов USB 3.0, четыре порта USB 2.0 и шесть портов SATA 6 Гбит/с.
Если предположить, что контроллеры ASMedia ASM1143 и Aquantia AQC107 подключены двумя линиями PCIe 2.0 каждый, то восьми линий PCIe 2.0 чипсета AMD X399 будет достаточно.
Впрочем, есть и другие варианты подключения. Напомним, что чипсет AMD X399 поддерживает возможность создания разъема SATA Express, для чего в чипсете предусмотрено две линии PCIe 3.0. Вот эти две линии PCIe 3.0 как раз и можно использовать для подключения 10-гигабитного сетевого контроллера Aquantia AQC107.
Можно также предположить, что двумя чипсетными линиями PCIe 3.0 подключен USB-контроллер ASMedia ASM3142, а контроллер Aquantia AQC107 подключен четырьмя линиями PCIe 2.0.
Как именно здесь подключены контроллеры Aquantia AQC107 и ASMedia ASM3142, нам не удалось выяснить у компании Gigabyte. Впрочем, не так уж это и важно. Главное, что здесь ничего не разделяется.

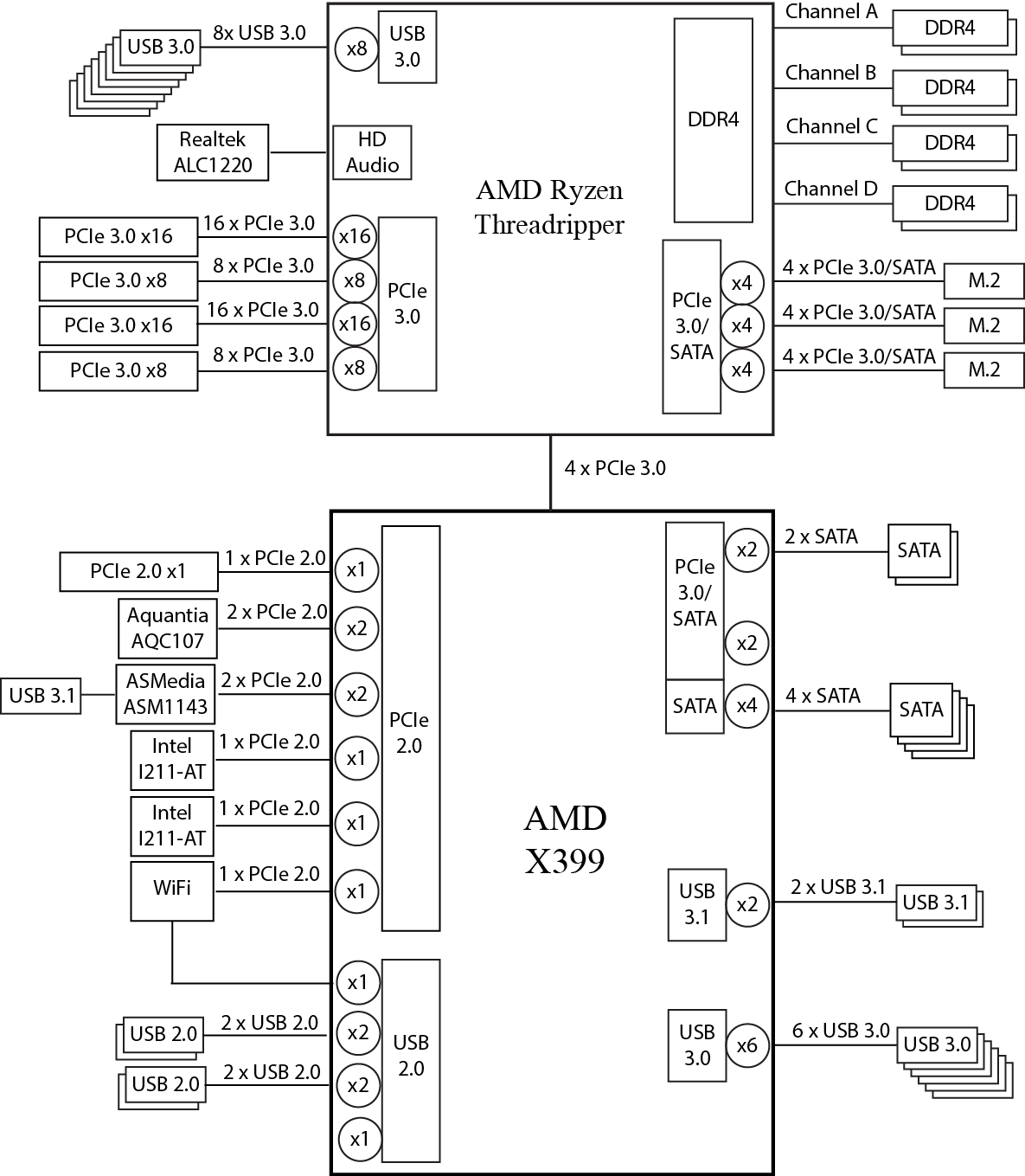

Одна из возможных блок-схем платы X399 Aorus Xtreme приведена далее.
Дополнительные особенности
Поскольку речь идет о топовой плате, здесь много дополнительных особенностей.

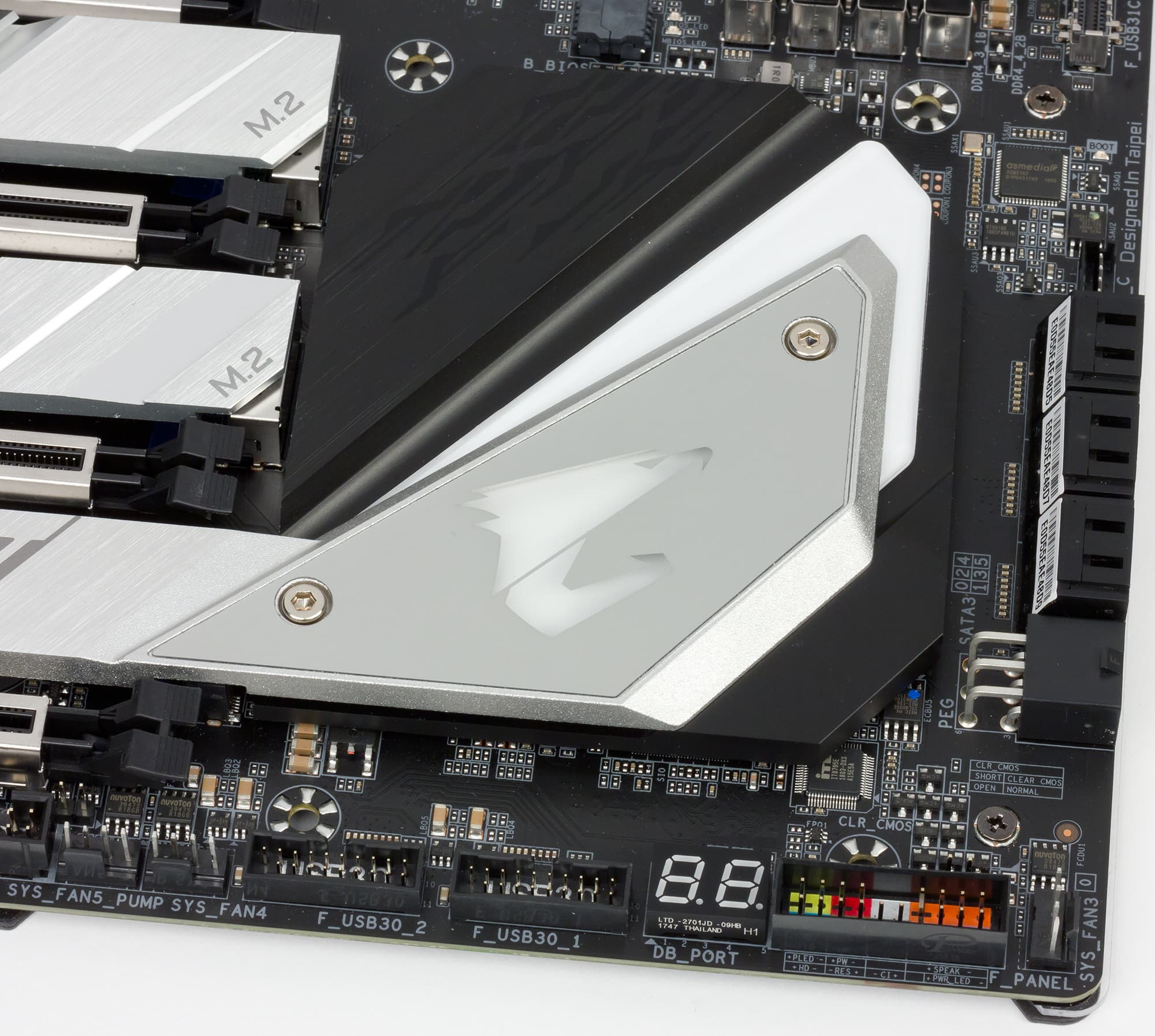

Начнем с того, что есть индикатор POST-кодов, который дополнен четырьмя (CPU, DRAM, VGA, Boot) светодиодными индикаторами, позволяющими диагностировать проблему на стадии загрузки системы.
На плате X399 Aorus Xtreme имеется две микросхемы BIOS (Main и Backup), которые дополнены двумя переключателями (BIOS SW и SB). Переключатель BIOS SW позволяет выбирать микросхему BIOS, которая будет использоваться при загрузке системы, а переключатель SB позволяет отключать одну микросхему BIOS, то есть выбирать между режимами, когда будет использоваться либо только одна микросхема BIOS (режим Single BIOS), либо две (режим Dual BIOS).

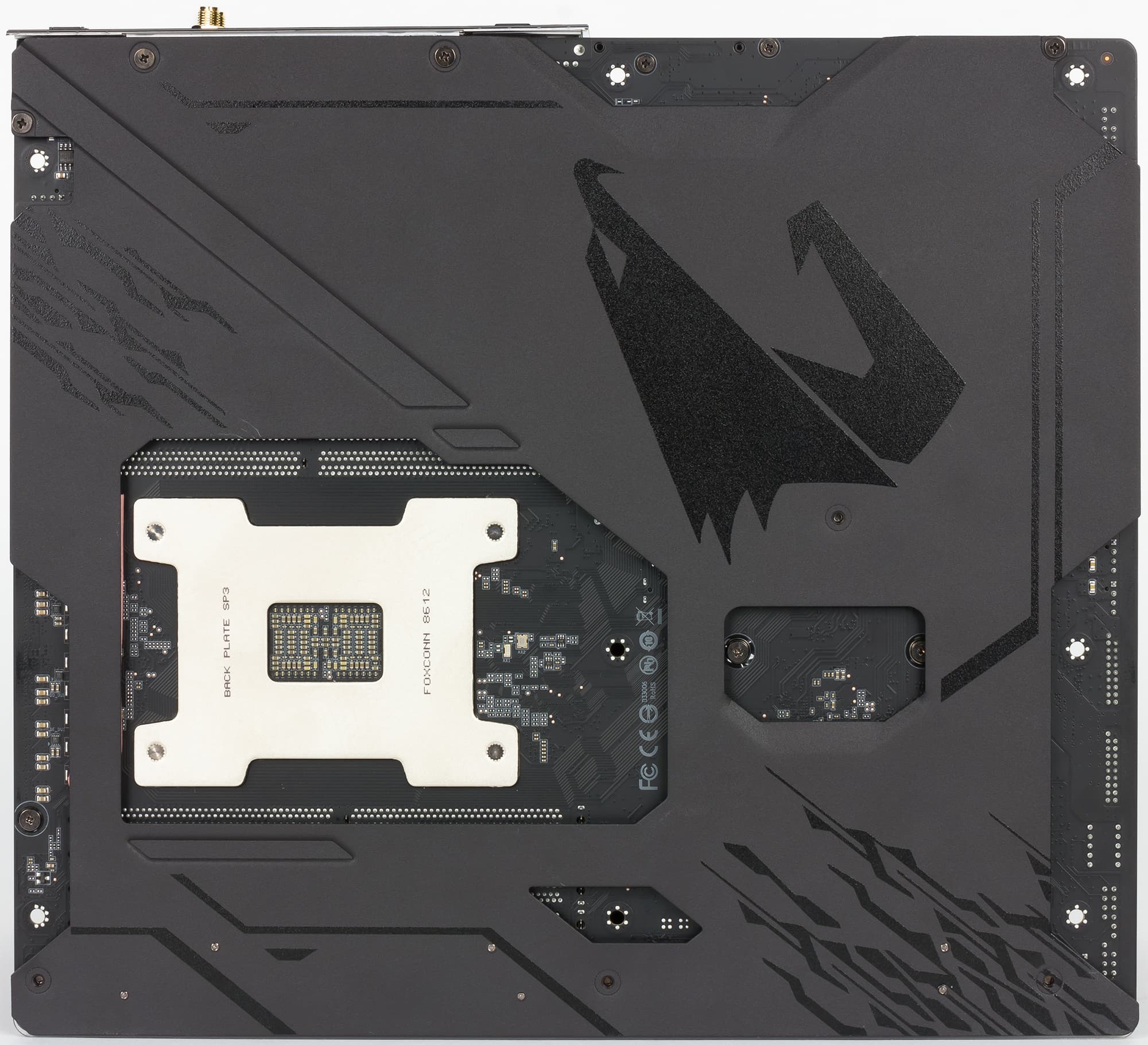

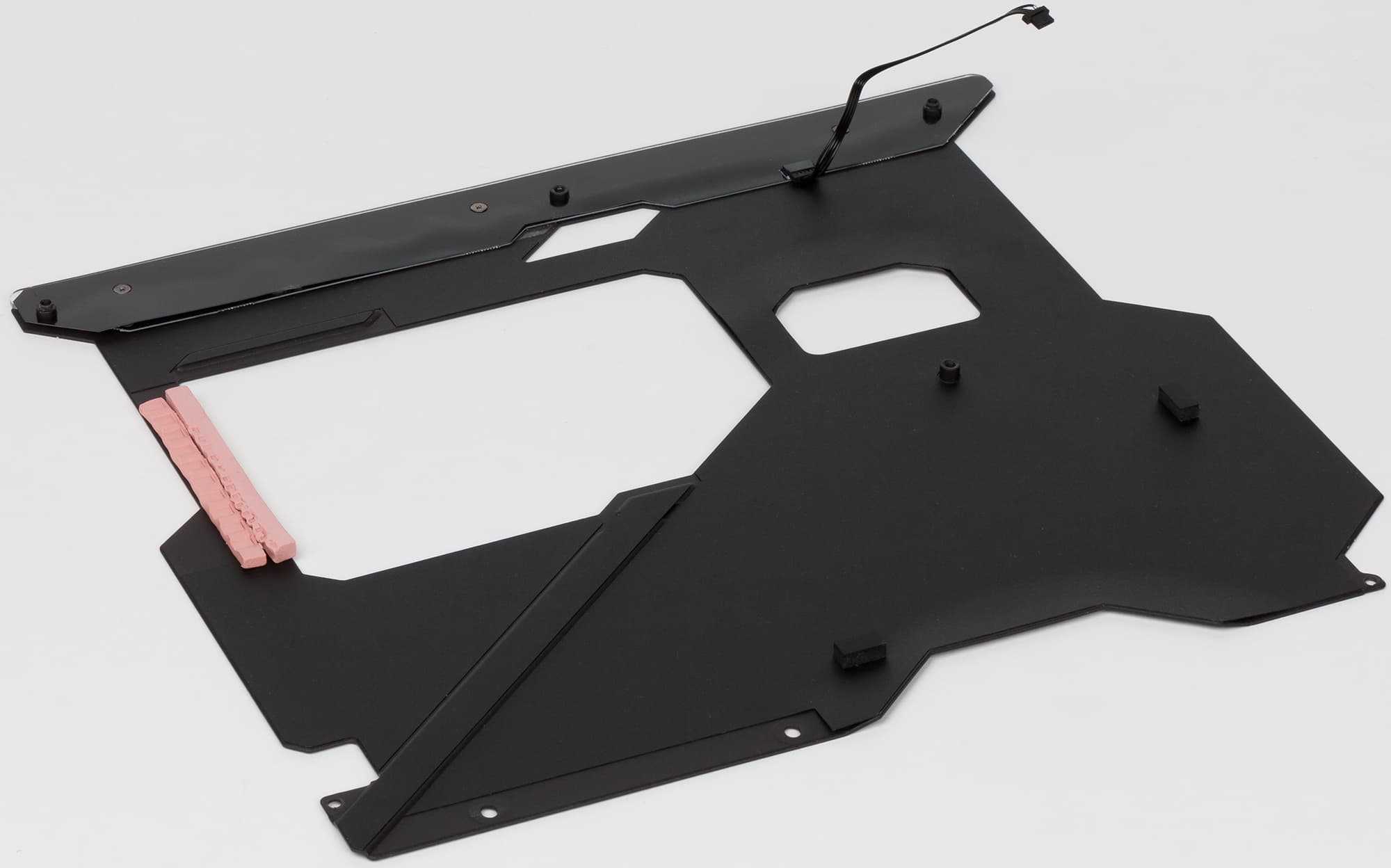

Следующая особенность X399 Aorus Xtreme — это наличие металлической пластины с обратной стороны платы, которая, во-первых, придает плате дополнительную жесткость, во-вторых, выполняет декоративную функцию, а в-третьих, выполняет функцию радиатора для элементов регулятора напряжения питания процессора.
По переднему краю этой пластины расположен световод из оргстекла со светодиодами.

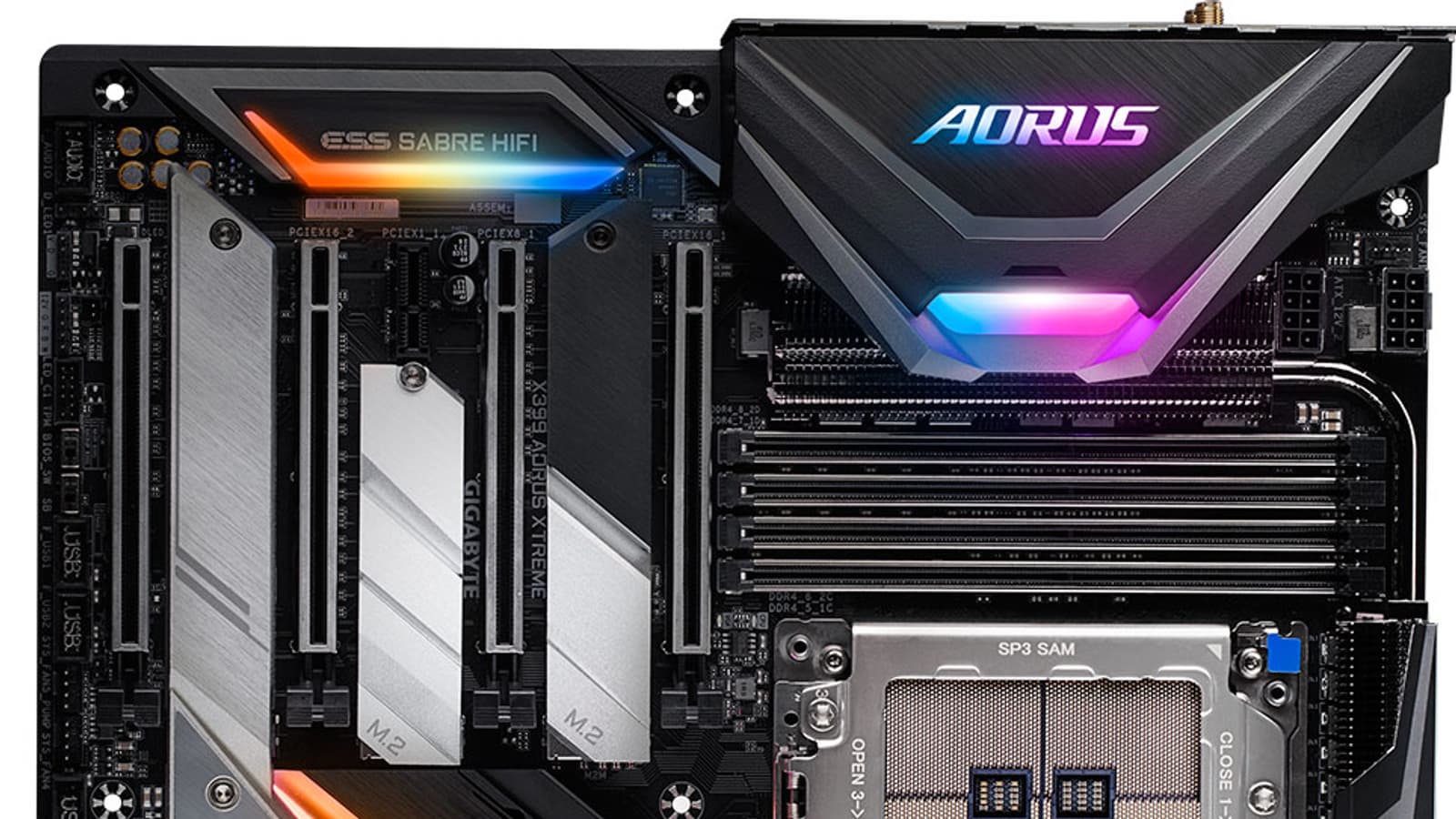

Вообще подсветке этой платы уделено большое внимание. Кроме указанной подсветки с обратной стороны платы подсвечивается также кожух панели разъемов.
Есть подсветка и радиатора чипсета.

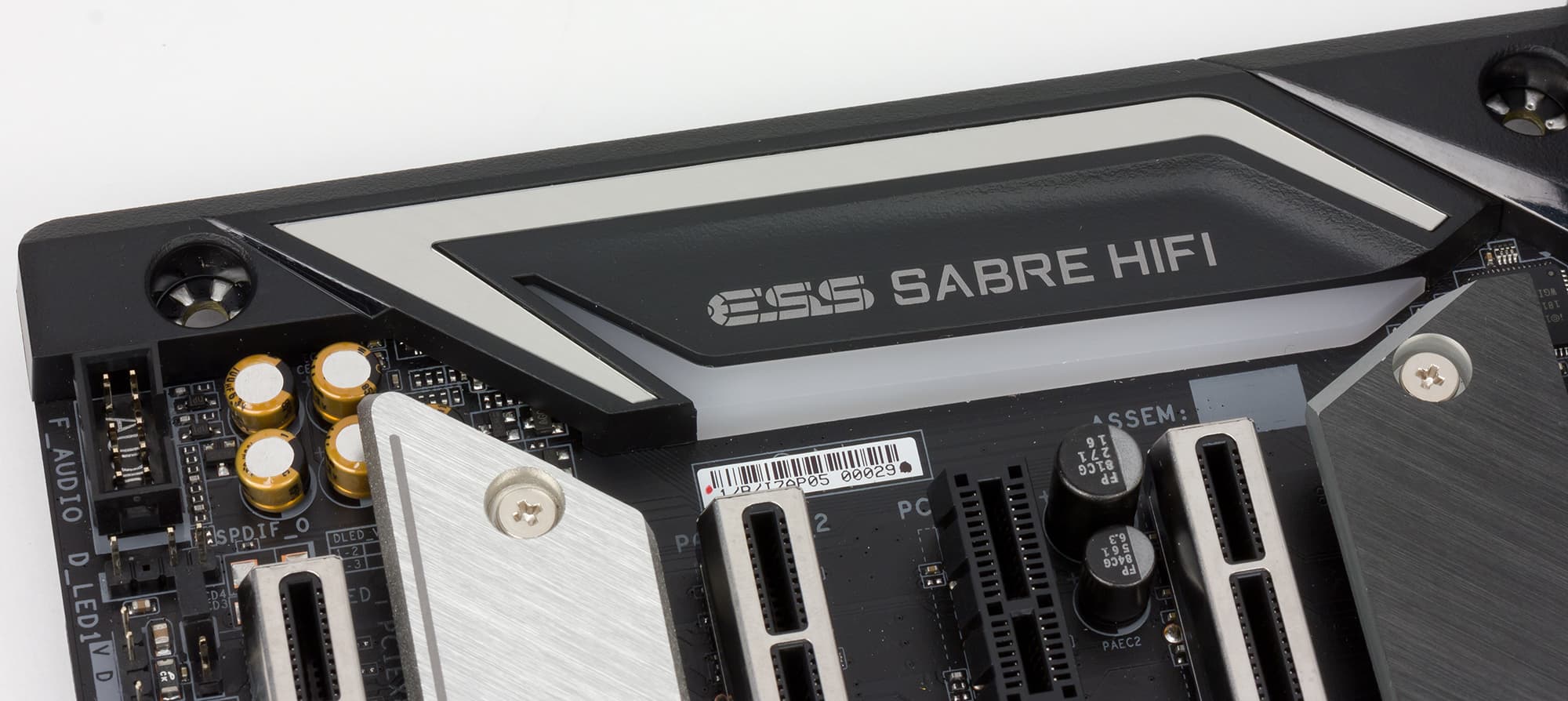

Подсвечивается даже зона аудиотракта.
С использованием утилиты RGB Fusion можно управлять подсветкой каждой зоны, то есть выбирать цвет и эффект свечения.
Кроме того, на плате имеется два трехконтактных разъема для подключения адресуемых светодиодных лент с максимальным количеством светодиодов до 300. Причем данные разъемы поддерживают подключение лент с питанием 5 В и 12 В, а для выбора нужного напряжения каждый разъем дополнен двухпозиционными переключателями с использованием перемычек.
Есть на плате и два четырехконтактных (12V, G, R, B) разъема для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 2 м.
Система питания
Для подключения блока питания на плате X399 Aorus Xtreme имеется стандартный 24-контактный и два 8-контактных разъема. Вдобавок к этому есть 6-контактный разъем (он расположен в зоне разъемов SATA), через который подается дополнительное питание для видеокарт.
Регулятор напряжения питания процессора в данном случае 13-канальный (10+3). 10 каналов питания управляется 8-фазным PWM-контроллером International Rectifier IR35201, а еще 3 канала — 3-фазным PWM-контроллером International Rectifier IR35204. Во всех каналах питания используются чипы PowIRstage IR3578, которые объединяют в себе MOSFET-драйвер и сами MOSFET-транзисторы. Каждый чип IR3578 рассчитан на ток до 50 A, а суммарный ток, который может выдать регулятор напряжения питания процессора, составляет 650 А.
Система охлаждения

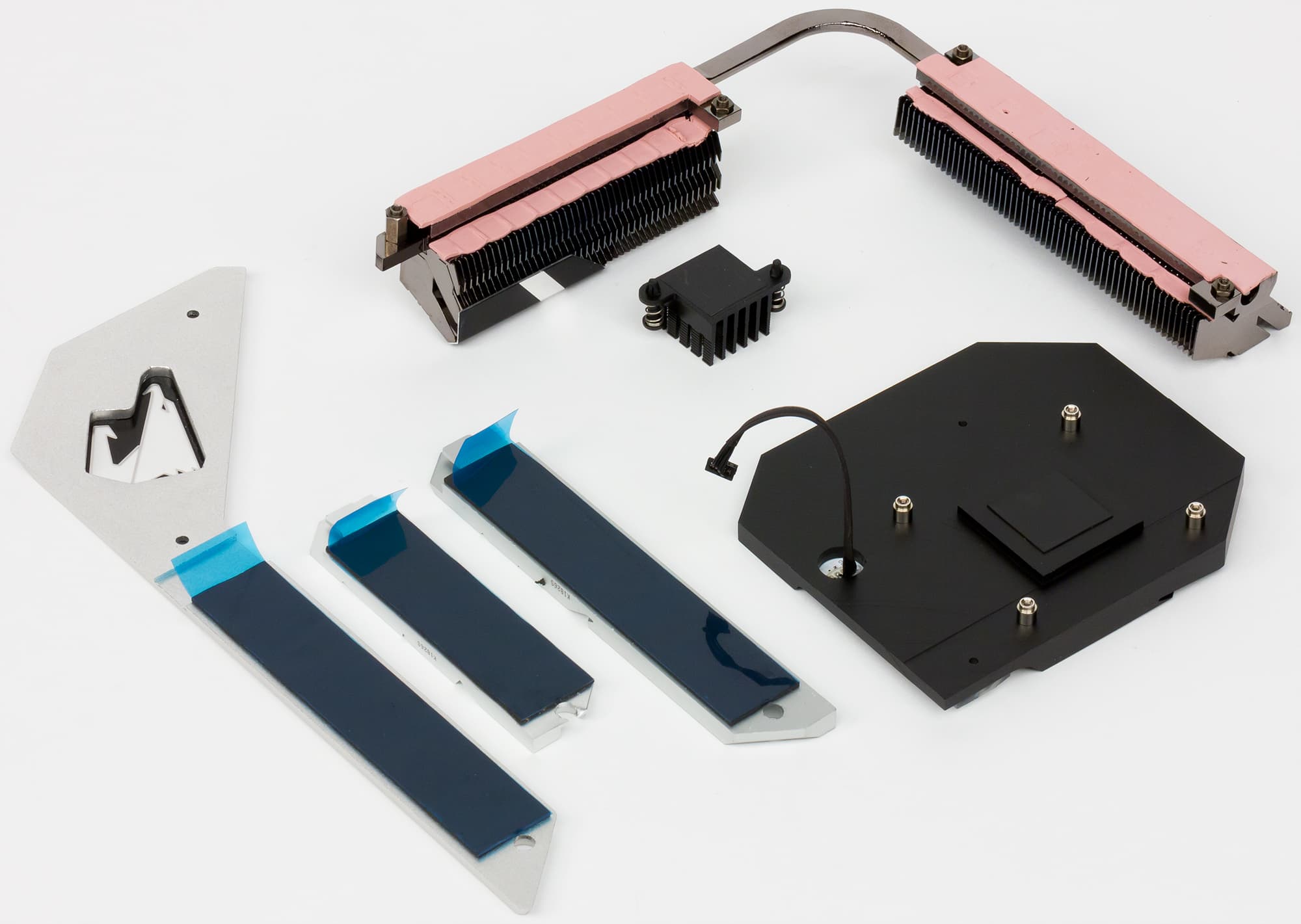

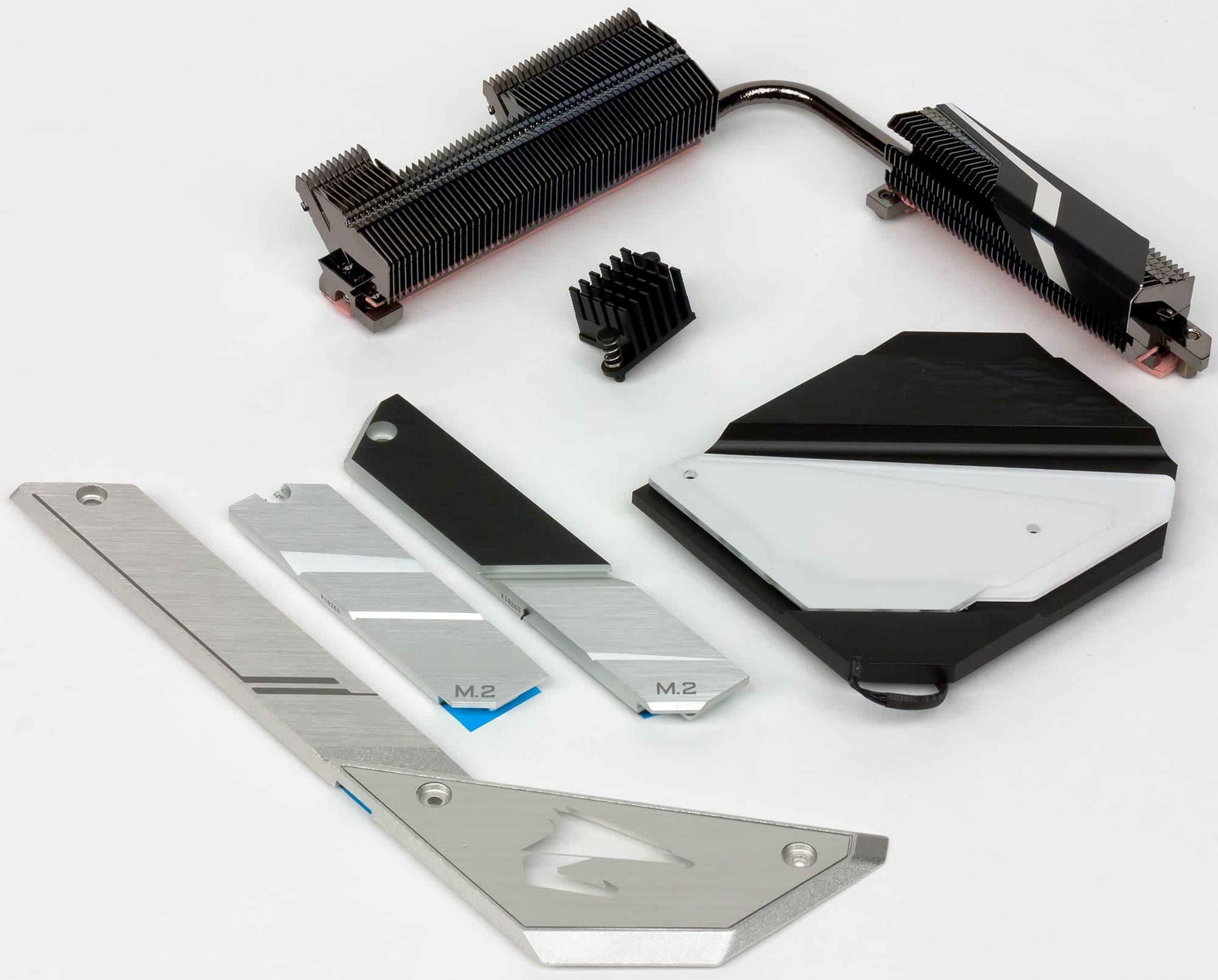

Система охлаждения платы состоит из нескольких радиаторов. Два радиатора, связанные тепловой трубкой, расположены по смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор охлаждает чипсет. Есть и три отдельных радиатора для накопителей, устанавливаемых в разъемы M.2. Кроме того, небольшой радиатор устанавливается на 10-гигабитный сетевой контроллер Aquantia AQC107.

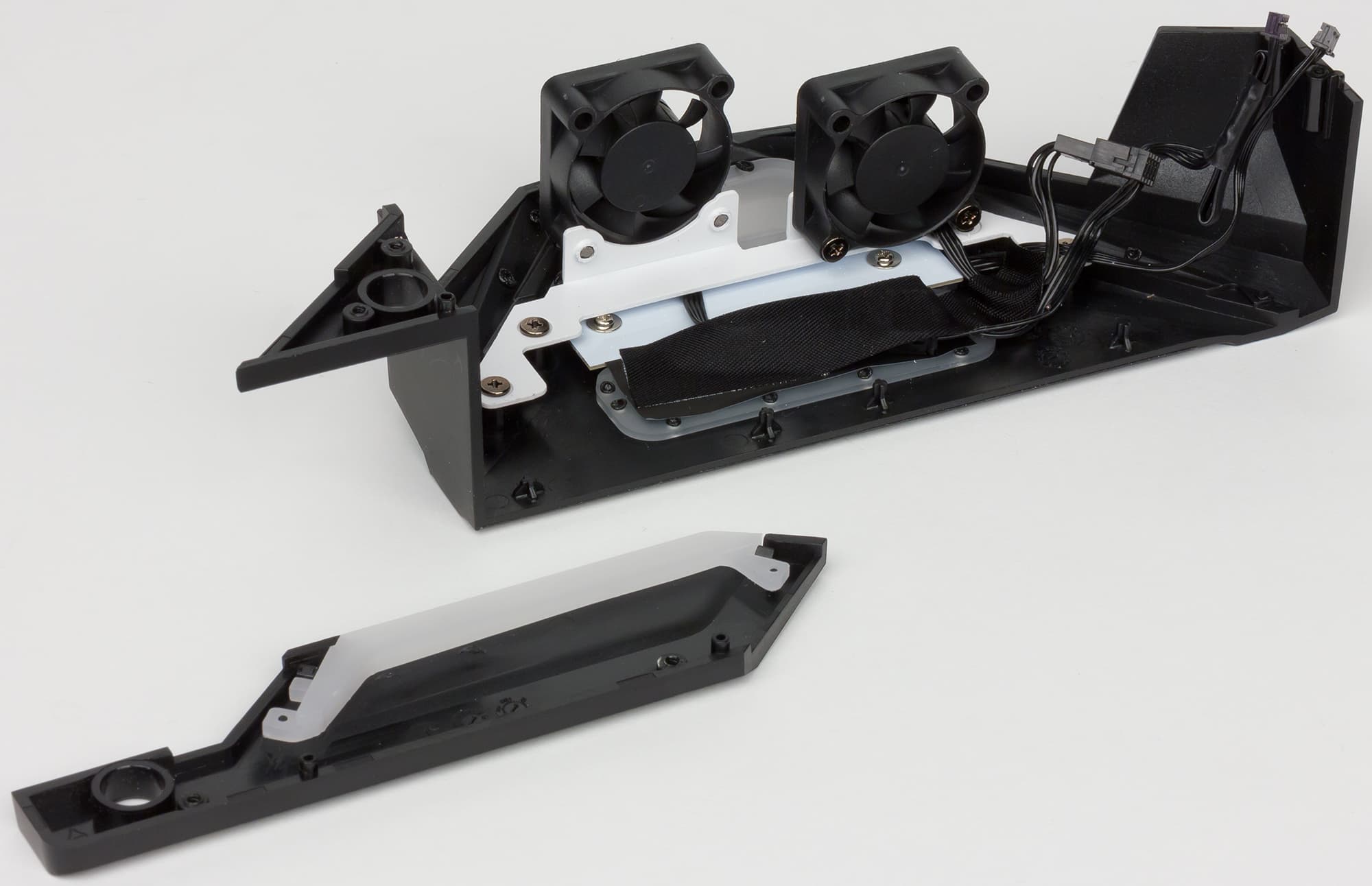

В кожух задней панели разъемов встроены два вентилятора, которые отводят тепло от радиатора сетевого контроллера Aquantia AQC107 и элементов регулятора напряжения питания процессора.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено семь четырехконтактных разъемов для подключения вентиляторов. Один из этих разъемов ориентирован на подключение СВО.
Есть на плате и два двухконтактных разъема для подключения термодатчиков.
Аудиоподсистема

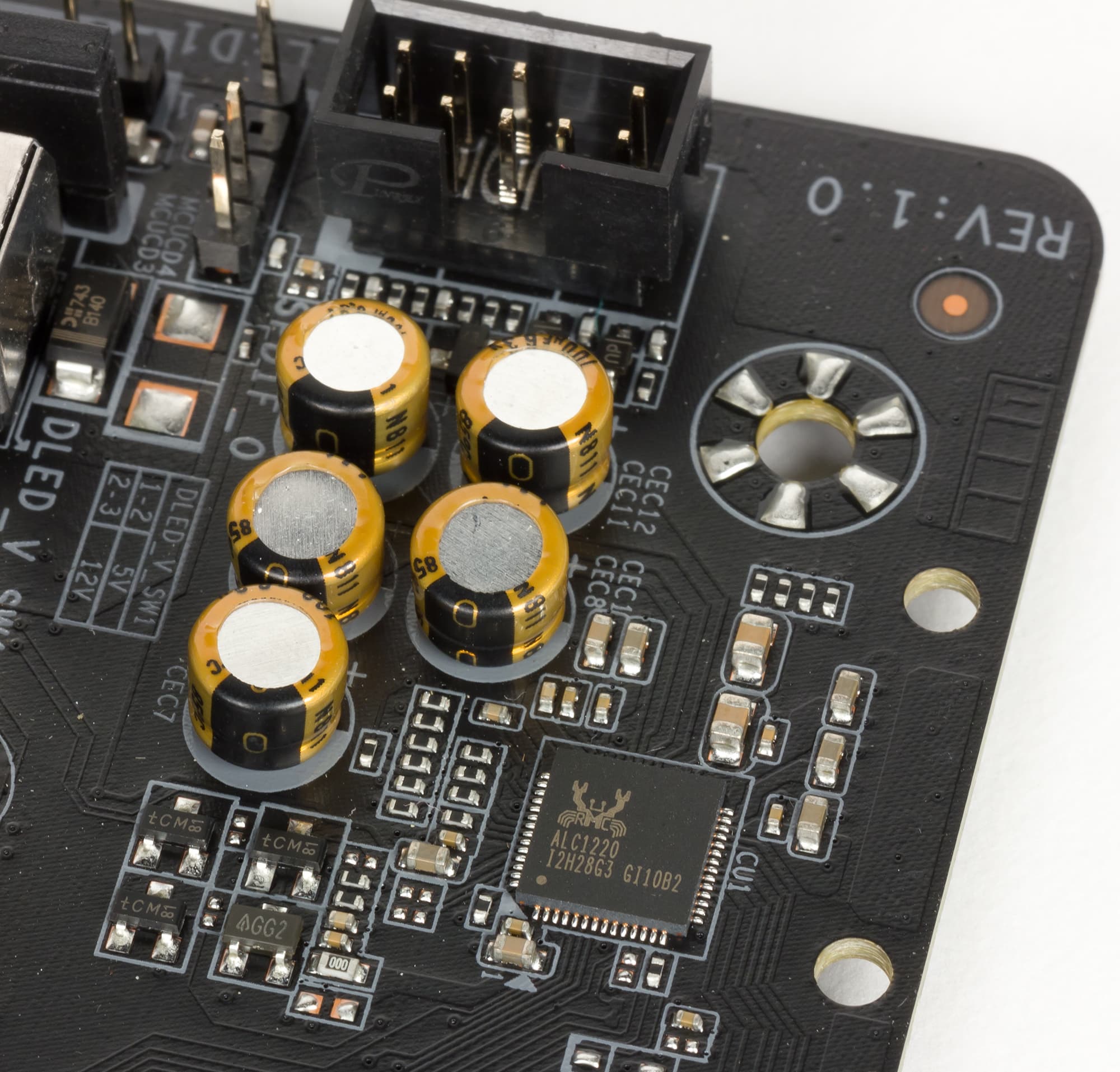

Аудиоподсистема платы X399 Aorus Xtreme основана на HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта выделены в отдельную зону на PCB. Есть в аудиотракте и специализированный DAC ESS ES9118.

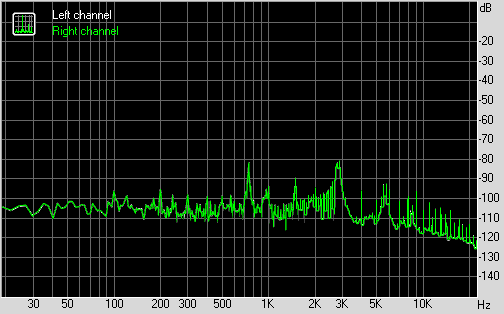

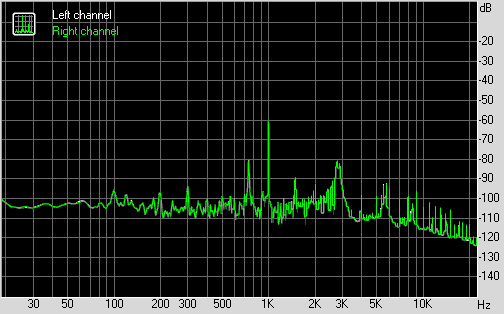

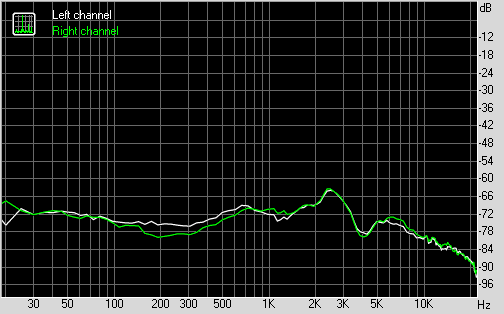

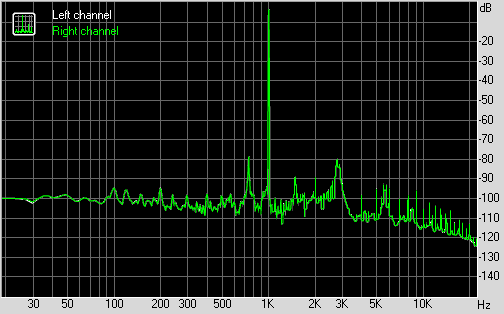

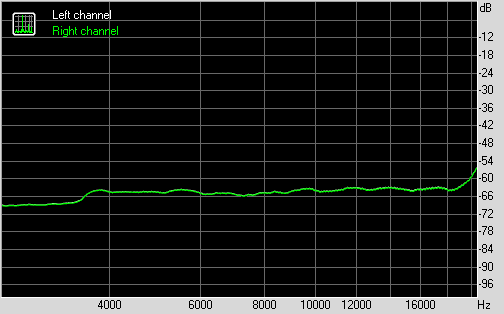

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».
BIOS и разгонные возможности
Мы тестировали плату X399 Aorus Xtreme с процессором AMD Ryzen Threadripper 2950X. Для охлаждения использовался кулер Cooler Master Wraith Ripper, который был специально разработан для процессоров AMD Ryzen Threadripper второго поколения.

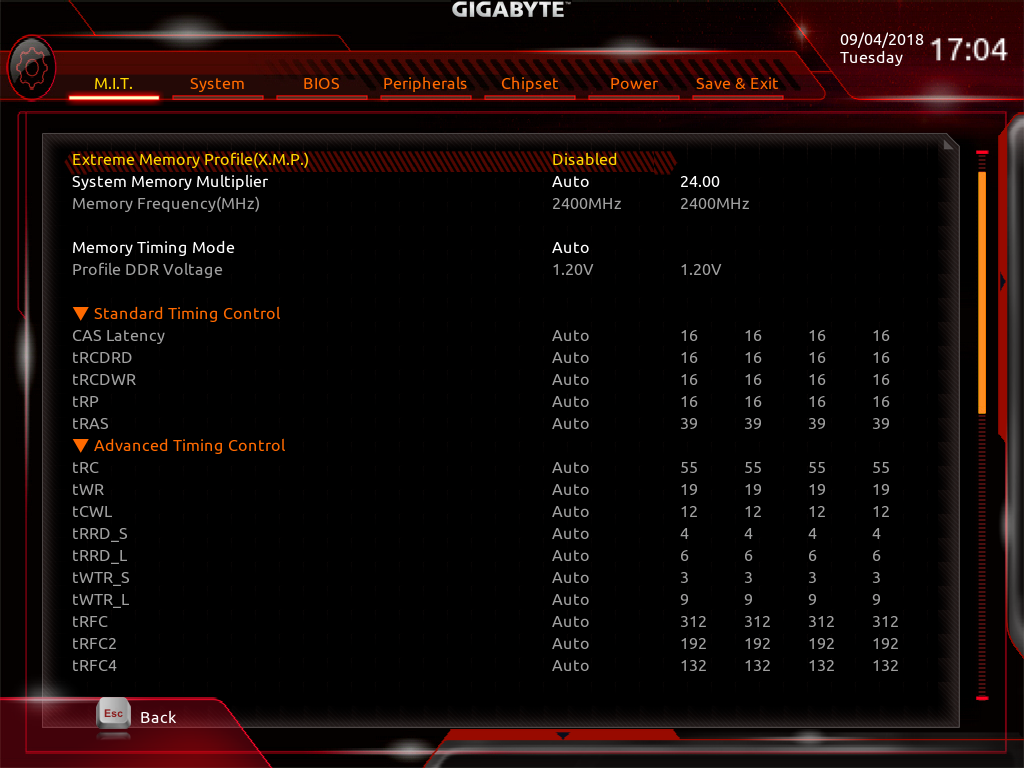

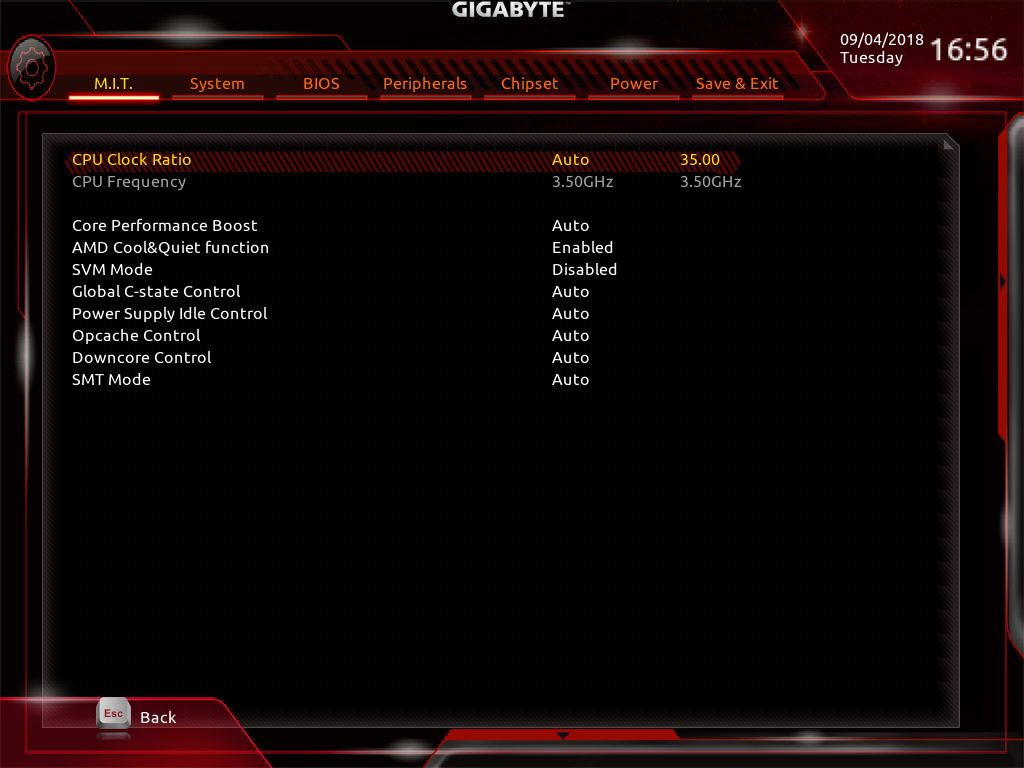

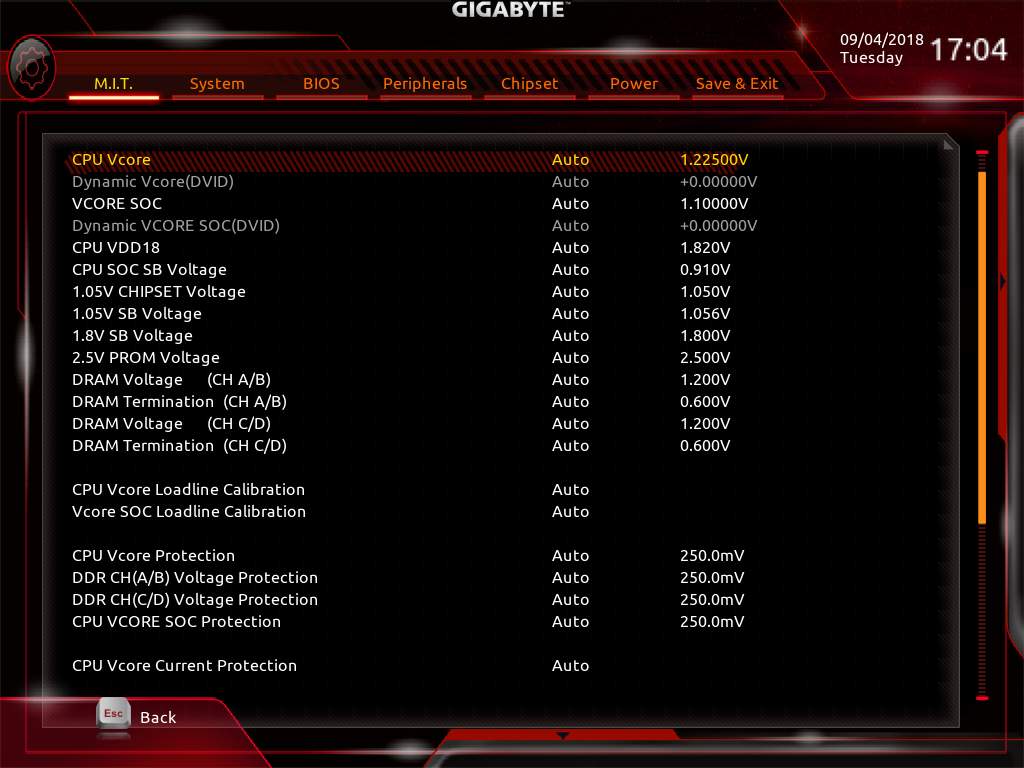

В BIOS платы X399 Aorus Xtreme предусмотрена возможность разгона процессора и памяти.

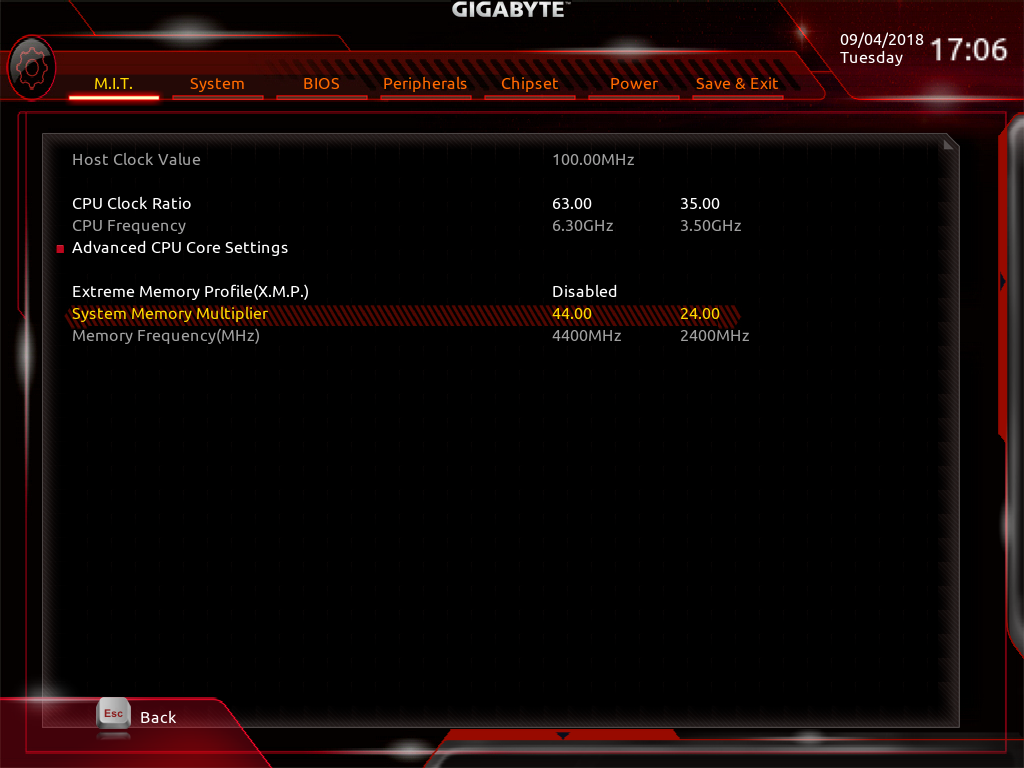

Максимальный коэффициент умножения, который можно установить для процессора, равен 63. Соответственно, максимальная частота процессора равна 6,3 ГГц. Максимальный коэффициент умножения для памяти равен 44, то есть максимальная частота памяти равна 4,4 ГГц.
Нам удалось разогнать процессор AMD Ryzen Threadripper 2950X до 4,0 ГГц.
При установке более высокого значения коэффициента умножения система просто не запускалась, да и при коэффициенте умножения 40 работала нестабильно. Так, в стресс-тесте AIDA64 Stress CPU система зависала примерно через 30 с после старта. А при попытке запуска стресс-теста AIDA64 Stress FPU система зависает практически сразу. Интересно отметить, что сама утилита AIDA64 (версия 5.97.4600) выдает очень странные результаты и, судя по всему, просто некорректно работает с процессором AMD Ryzen Threadripper 2950X в плане мониторинга температуры.
Кроме изменения коэффициентов умножения для CPU и памяти можно менять напряжение питания.
Конечно же, есть возможность менять тайминги памяти.

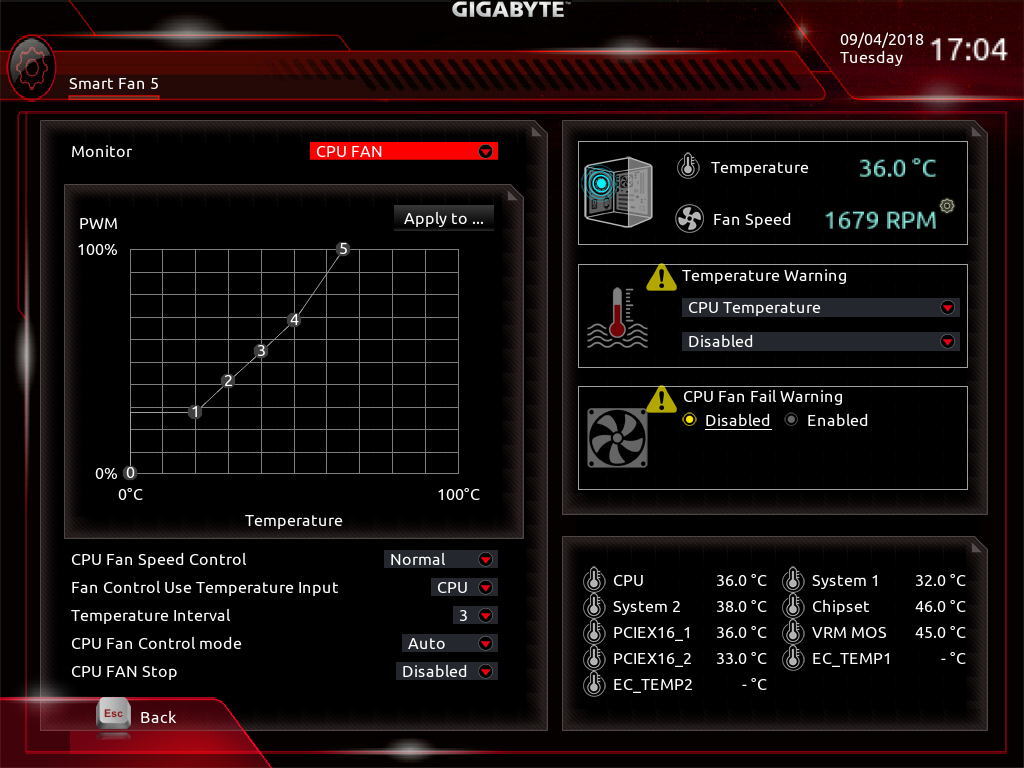

Также в BIOS Setup платы есть возможность настраивать скоростной режим работы вентиляторов.
Итого
Плата X399 Aorus Xtreme — это топовая модель на чипсете AMD X399 под процессоры AMD Ryzen Threadripper. Возможности платформы AMD X399 для обычных применений избыточны, изобилие поддерживаемых слотов, разъемов и портов уместить на плате очень непросто. Однако в случае платы X399 Aorus Xtreme производитель с этой задачей справился, возможности AMD X399 реализованы тут в полном объеме.
Что касается позиционирования данной платы, то для игровых ПК (именно так ее позиционирует компания Gigabyte) она, конечно, подойдет. Однако это не оптимальный вариант, поскольку особого смысла в использовании многоядерных процессоров в играх просто нет, и здесь можно будет установить разве что младший 8-ядерный процессор Threadripper 1900X. Обычно процессоры с числом ядер 12 и более используются для высокопроизводительных рабочих станций, но даже для таких ПК еще нужно найти приложения, которые способны использовать все ядра процессора. Кроме того, трудно представить себе игровой компьютер, которому потребуется три сетевых интерфейса (не считая беспроводного), один из которых — 10-гигабитный. С другой стороны, владельца очень мощной рабочей станции вряд ли привлечет мигание и цветные переливы многочисленных светодиодов на плате и возможность подключения светодиодных лент. Пожалуй, корректно будет сказать, что это просто топовая плата, в которой есть всё и которая может быть использована для любой цели, хотя часть ее функциональности при этом почти неизбежно останется незадействованной.
На момент написания обзора ориентировочная стоимость платы X399 Aorus Xtreme составляла 38 тысяч рублей.
