Обзор набора вентиляторов Deepcool MF120 GT с адресуемой RGB-подсветкой

Паспортные характеристики

Описание

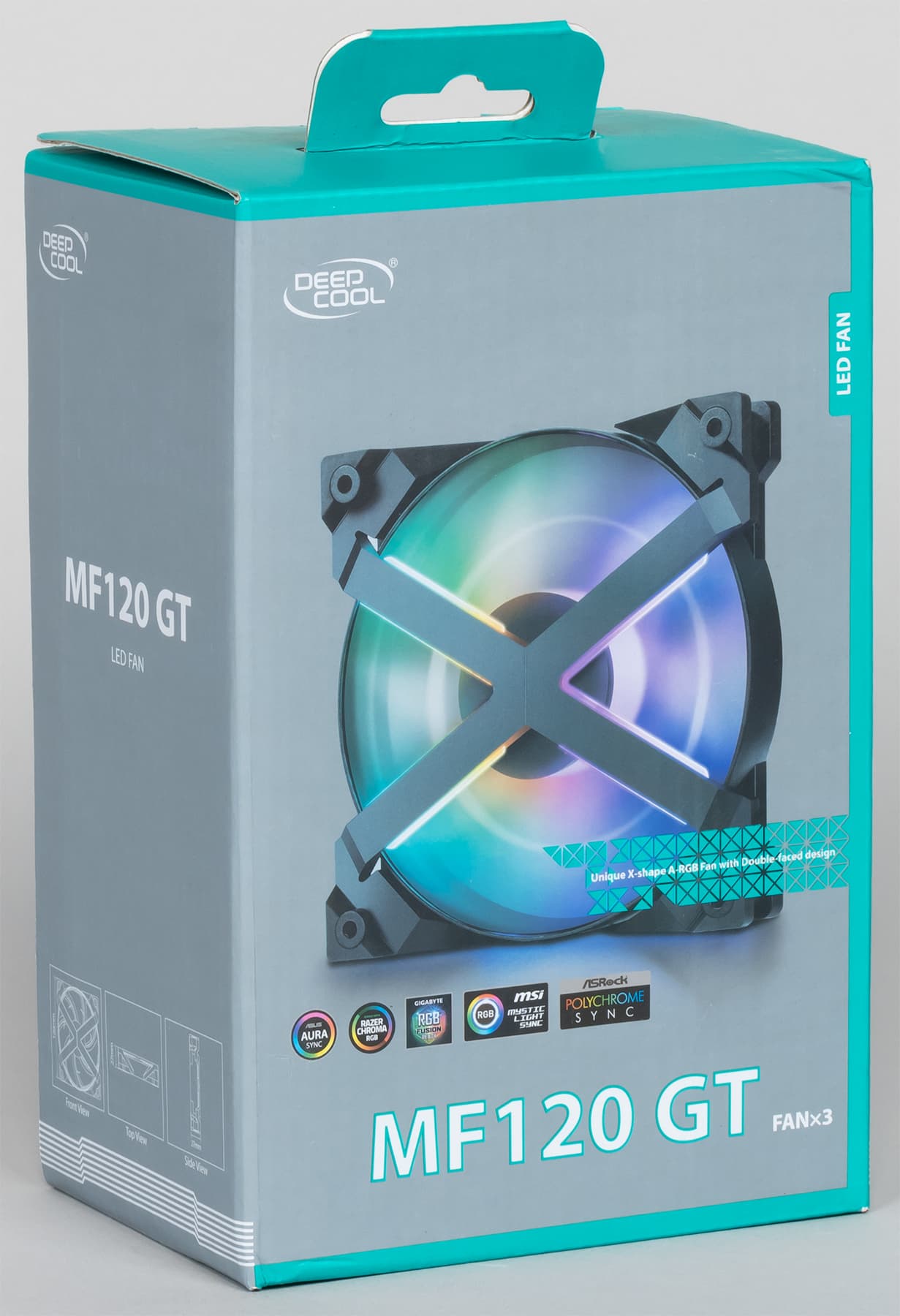

Коробочка из гофрокартона, в которую упакован комплект, имеет умеренно яркое оформление.

На гранях коробочки изображен вентилятор с включенной подсветкой, перечислены основные особенности, а также приведены технические характеристики продукта и состав комплекта, есть рисунок-чертеж с габаритами. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких языках, в том числе и на русском. Каждый из вентиляторов дополнительно упакован в индивидуальный пластиковый пакет и лоток из гофрокартона.

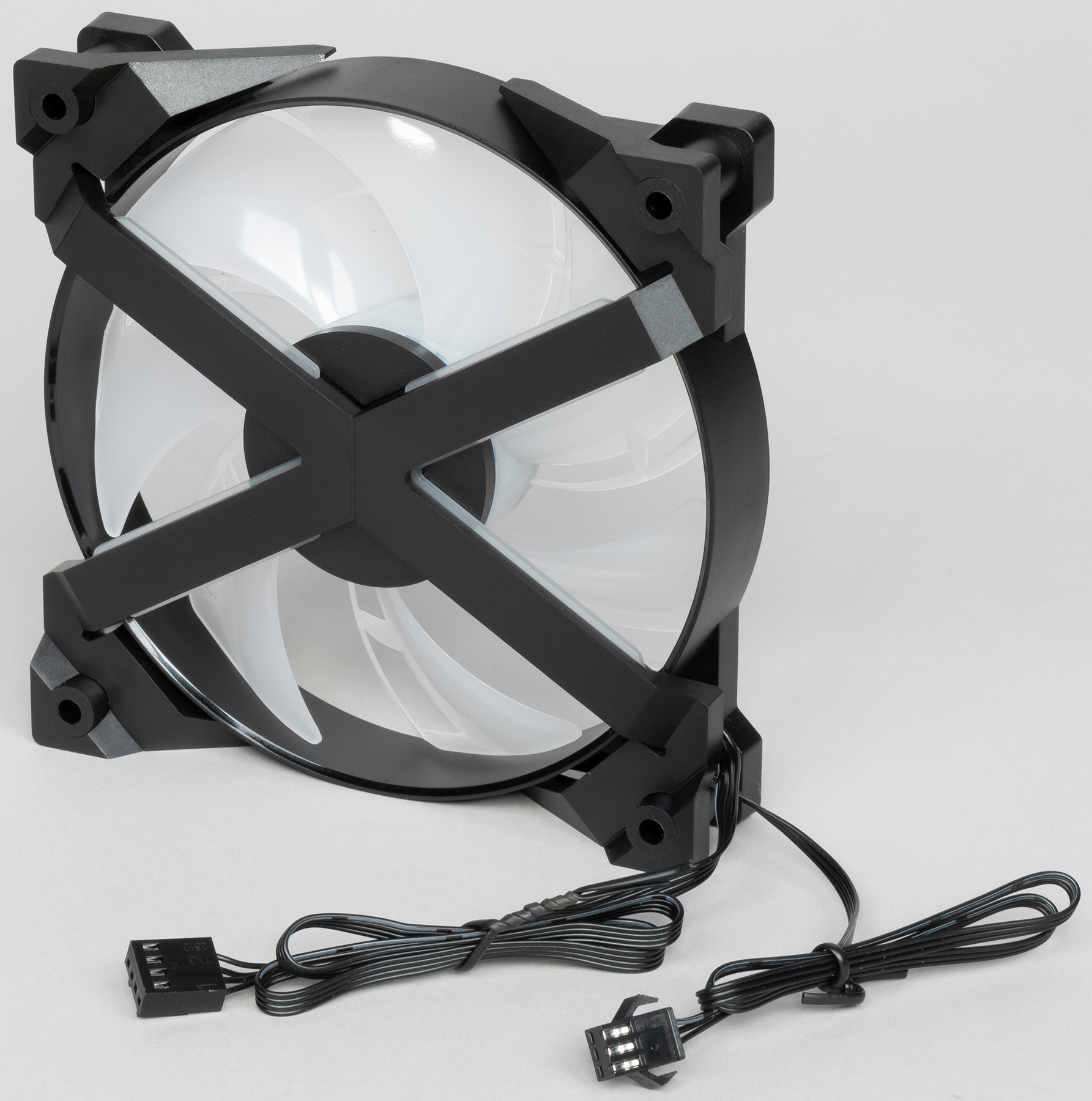

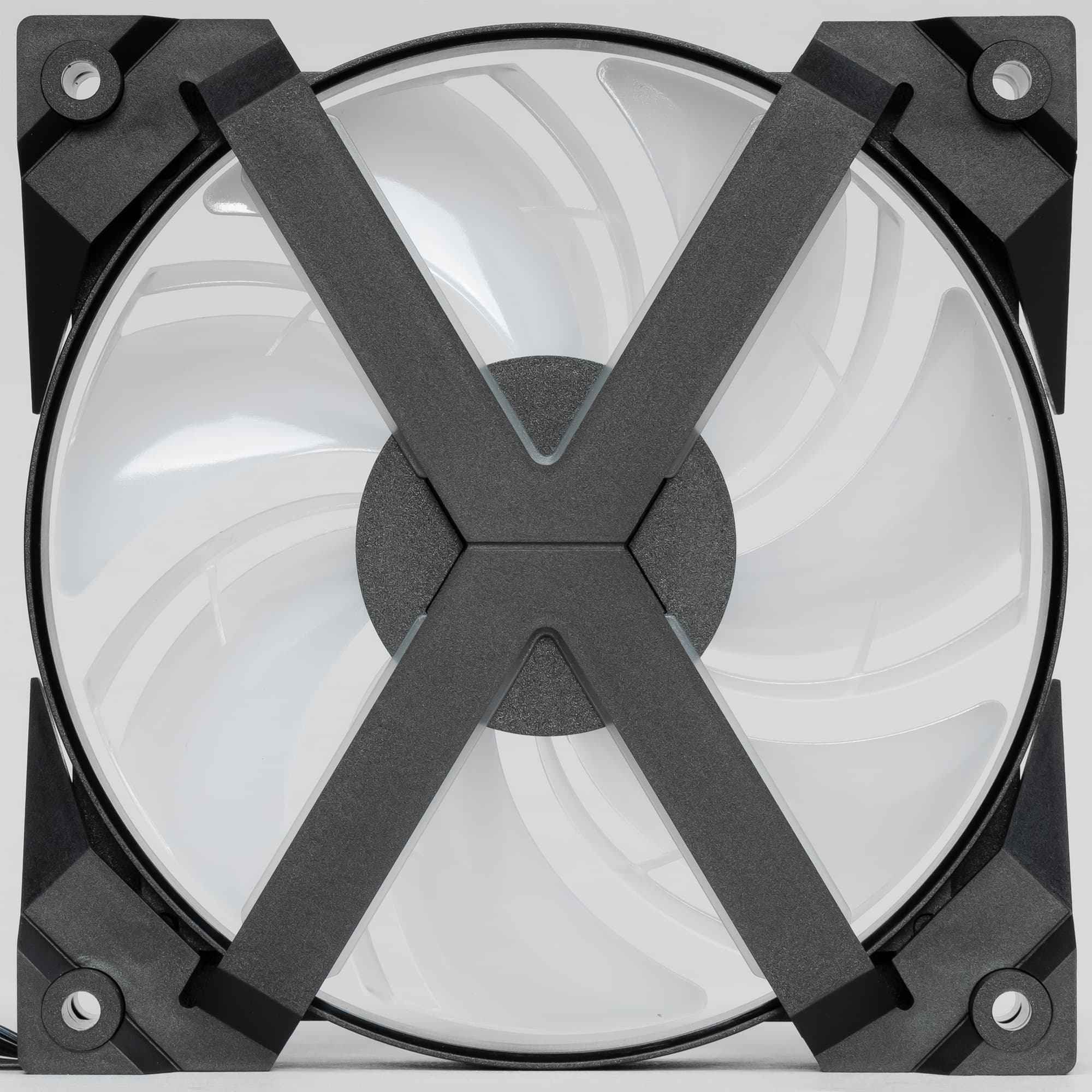

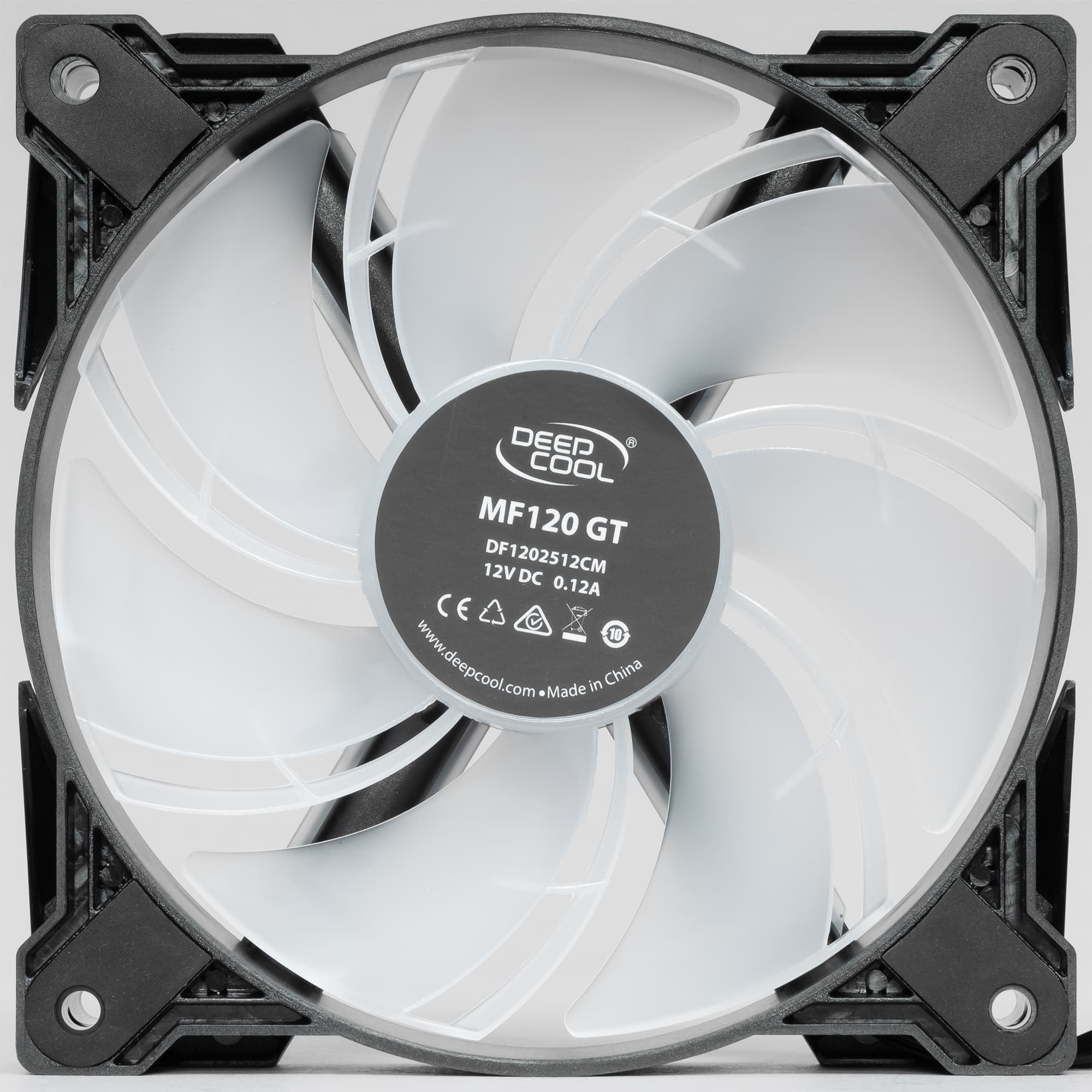

Рамка вентилятора, изготовленная из прочного черного пластика, составная: на собственно рамке закреплена крестовина из такого же материала. Под крестовиной находятся вставки из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора. Вставки на крестовине рассеивают свет от многоцветных светодиодов. Частично свет рассеивает и центральная часть крыльчатки.

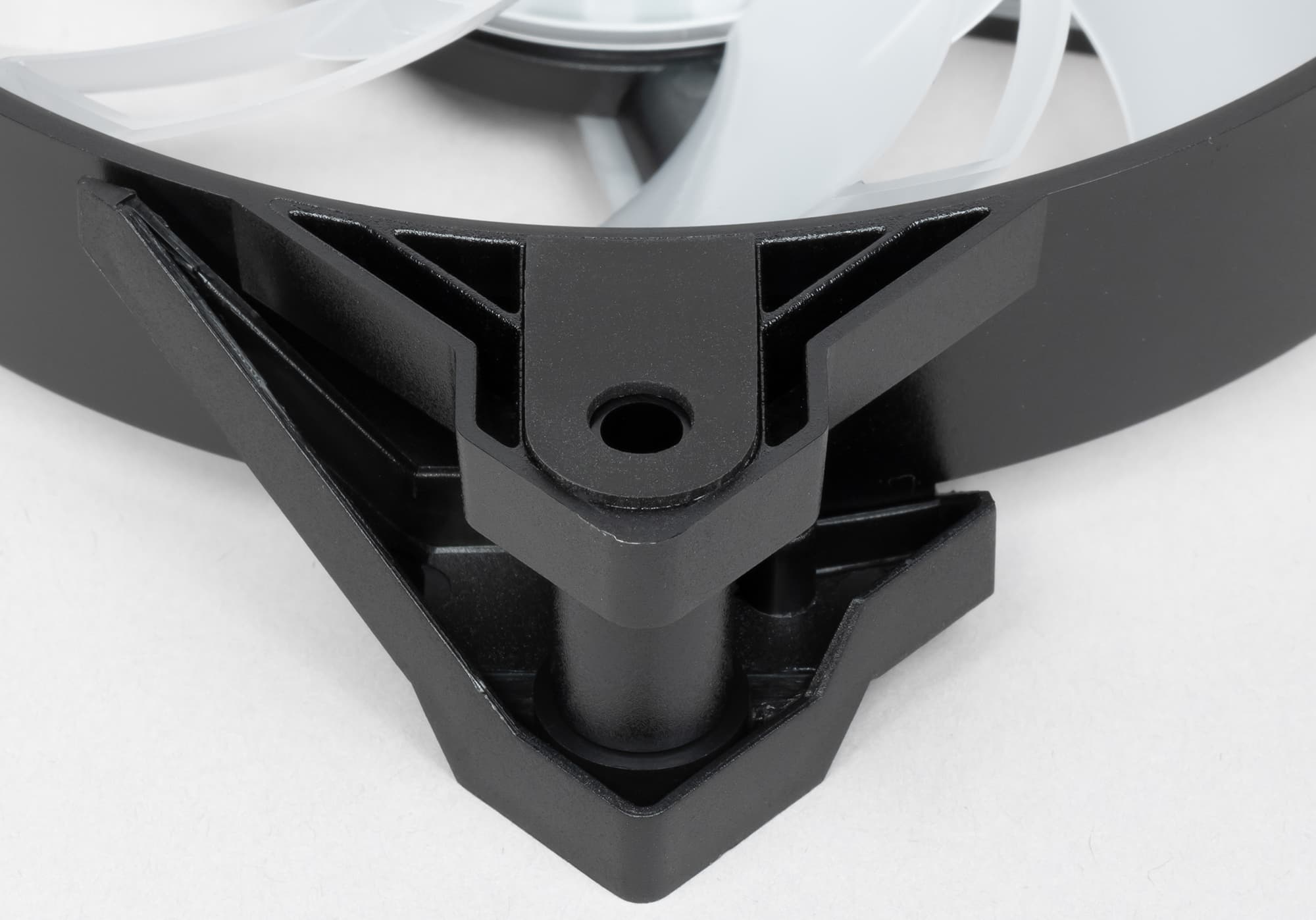

На проушины в углах рамки вентилятора с одной стороны наклеены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 0,75 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

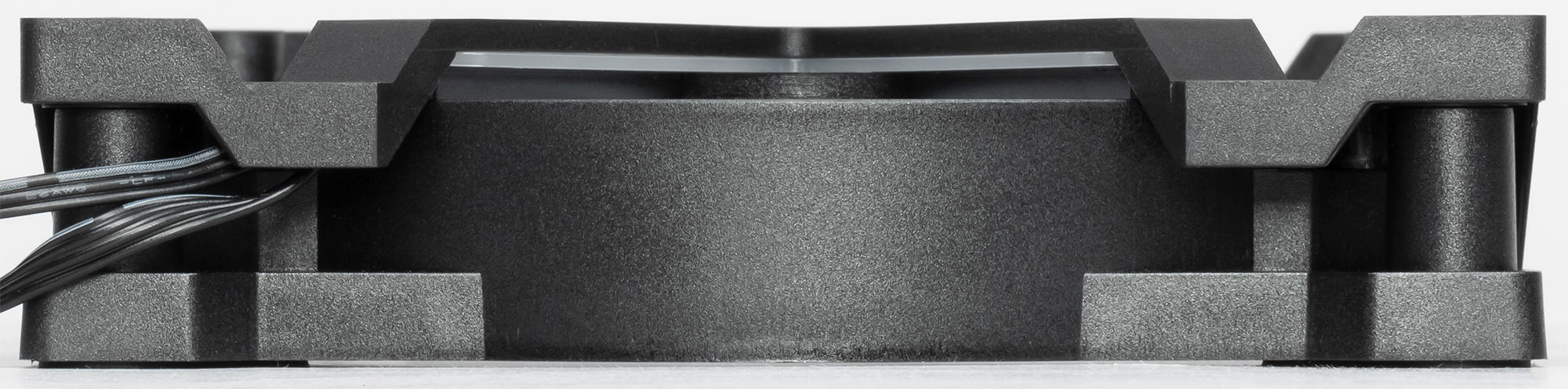

Отметим, что край цилиндра рамки только с одной стороны доходит до монтажной плоскости, с той, куда вентилятор выдувает воздух.Это нужно учитывать при установке вентилятора, в случае, если нужно получить высокую эффективность, особенно, когда есть значительное сопротивление воздушному потоку.

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидродинамический подшипник (по сути, разновидность подшипника скольжения). От вентилятора, разветвителей и контроллера идут простые плоские кабели, что очень удобно в работе. Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля питания. На подсветку вентилятора идет отдельный кабель с трехконтактным разъемом.

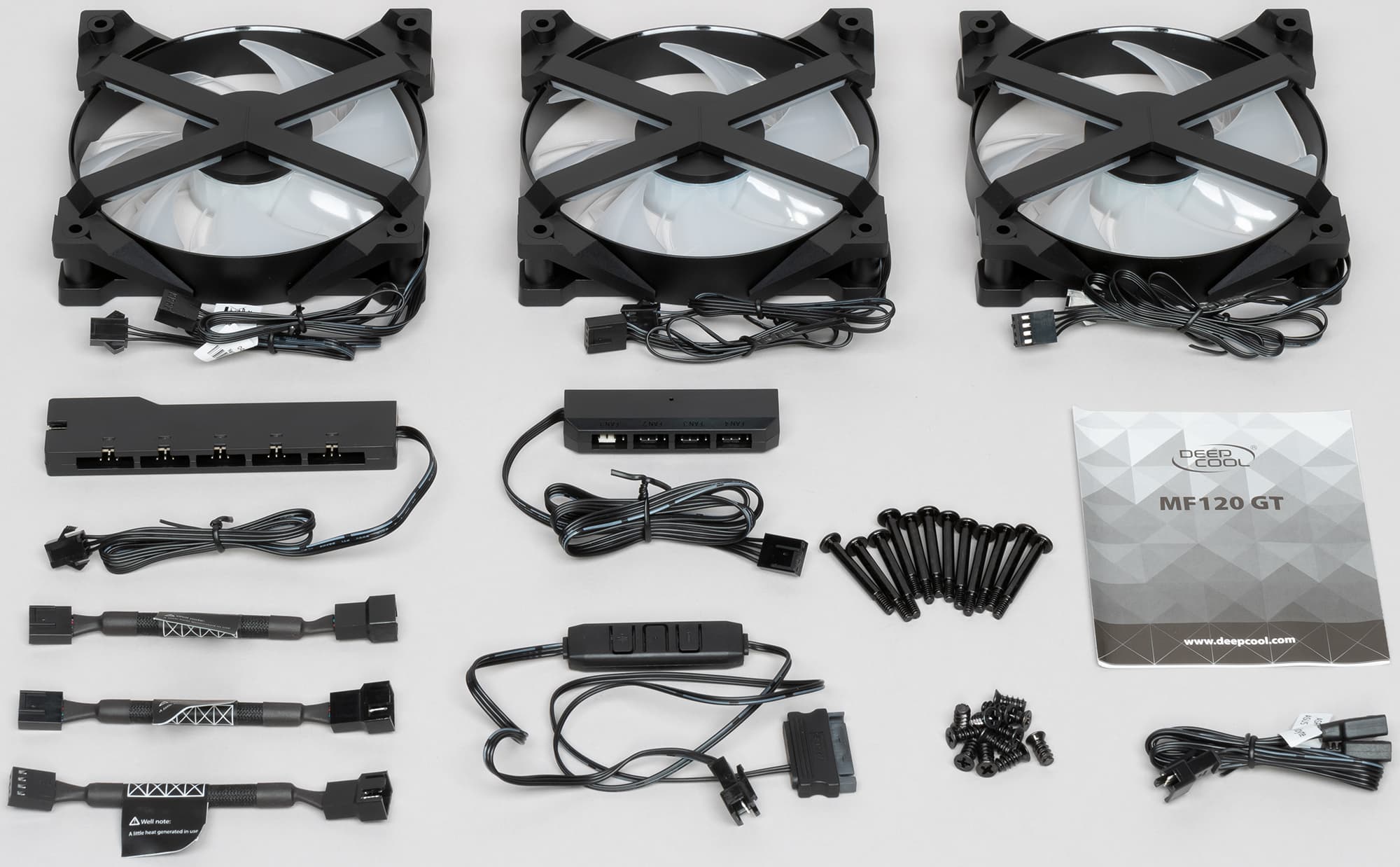

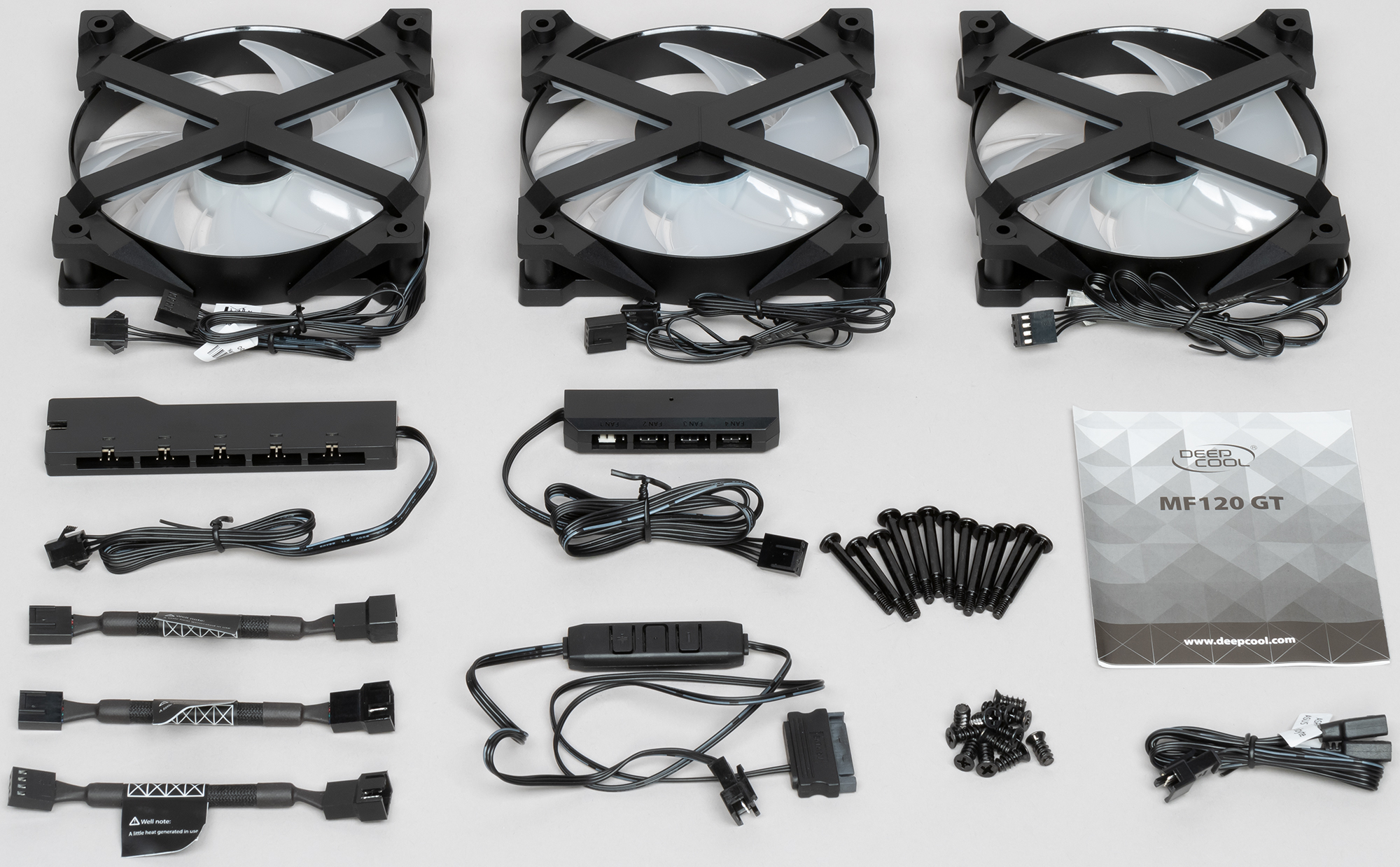

В комплект данного набора входят три описанных вентилятора, по четыре коротких самореза к каждому вентилятору, по четыре длинных винта, предназначенные для крепления вентиляторов на радиаторы СЖО (они нужны, так как рамка этих вентиляторов на 2 мм толще стандартной), контроллер подсветки, разветвитель для подсветки, разветвитель питания вентиляторов, кабель для подключения подсветки к стандартному разъему для адресуемой подсветки на материнской плате. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).

Кроме того, прилагается три вставки LSP с двумя разъемами, снижающие максимальную скорость вращения вентилятора. В этих вставках в разрыв провода питания впаян резистор, на котором рассеивается часть мощности, подаваемой на вентилятор.

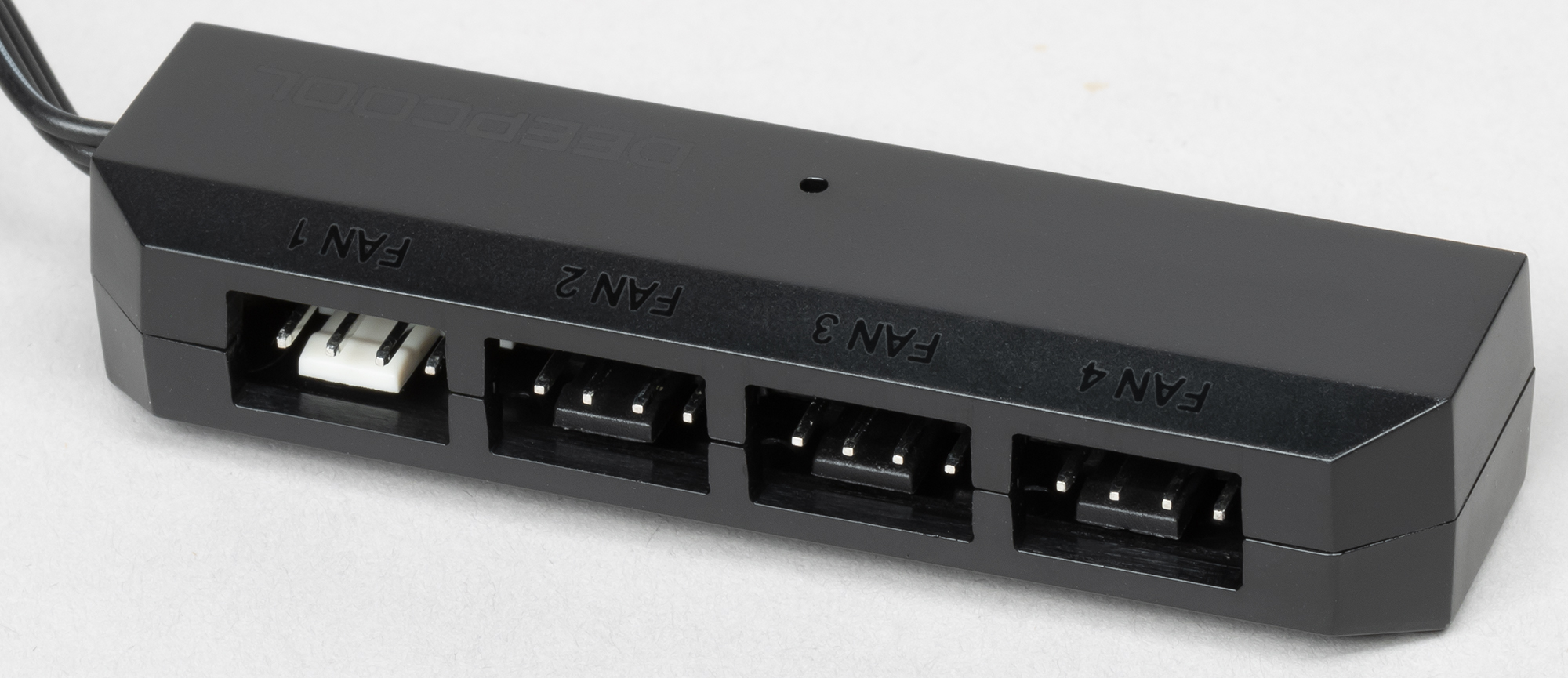

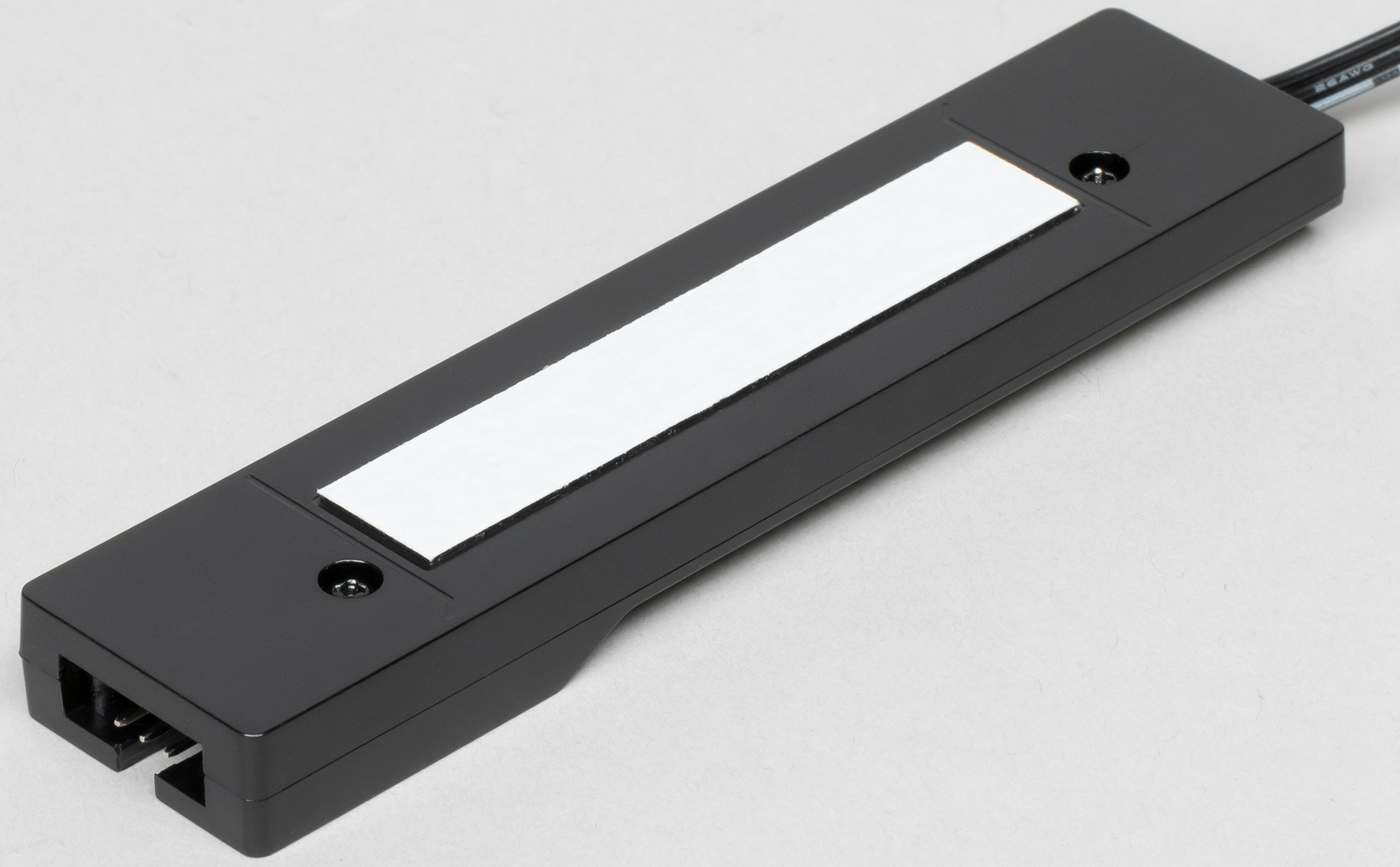

Разветвитель питания вентиляторов представляет собой небольшую коробочку из черного пластика. Ее можно закрепить в корпусе ПК, использовав полоску с клейким слоем снизу.

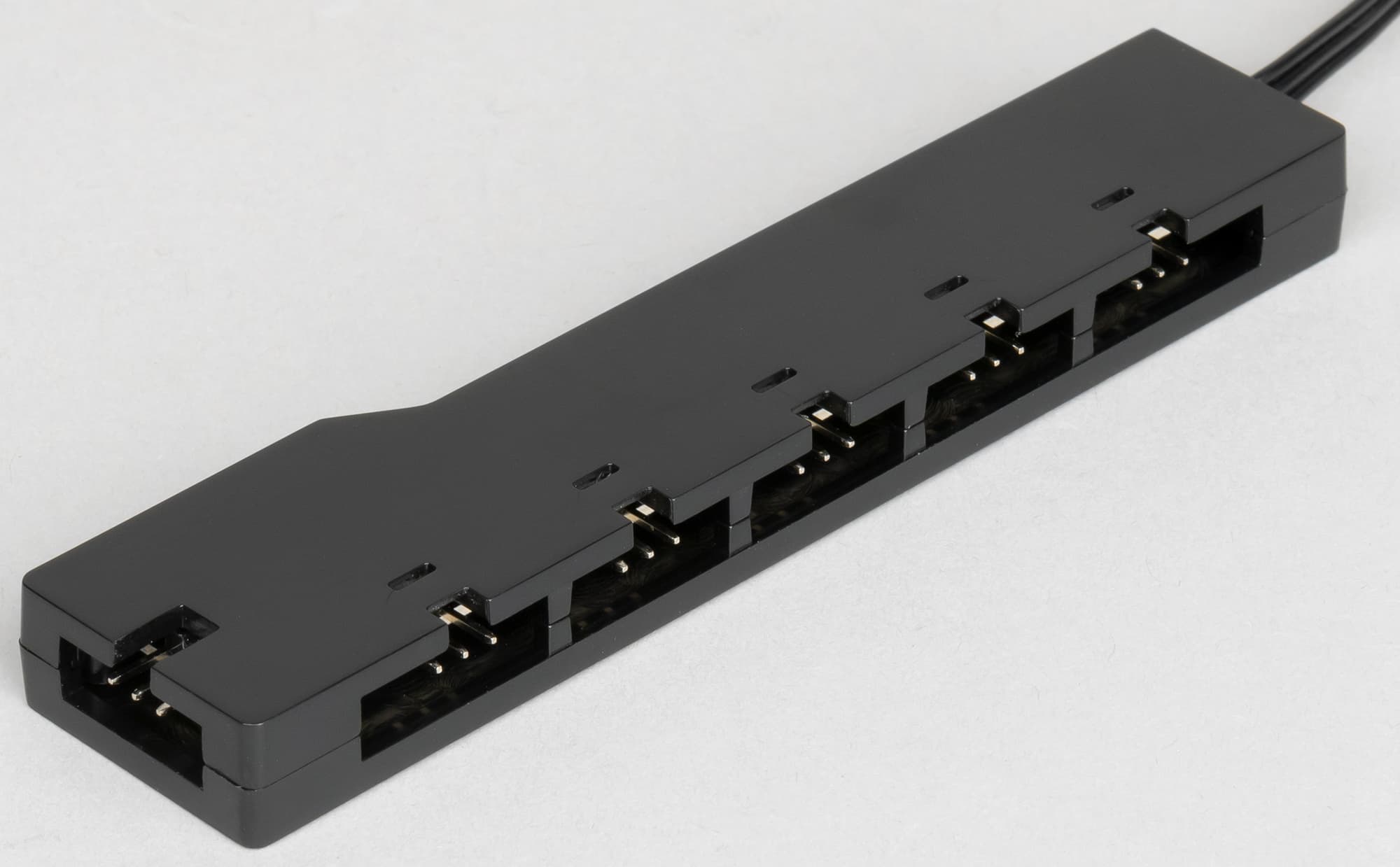

Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки (адресуемой подсветки), то контроллер из комплекта можно не использовать, подключив подсветку вентиляторов через разветвитель (на 6 разъемов) и кабель-переходник.

Кабель-переходник представлен в двух вариантах: для разъема 5V/D/G и 5V/D/NC/G. Разветвитель подсветки можно закрепить в корпусе ПК также с помощью полоски с клейким слоем.

Комплектный контроллер управляет только работой подсветки.

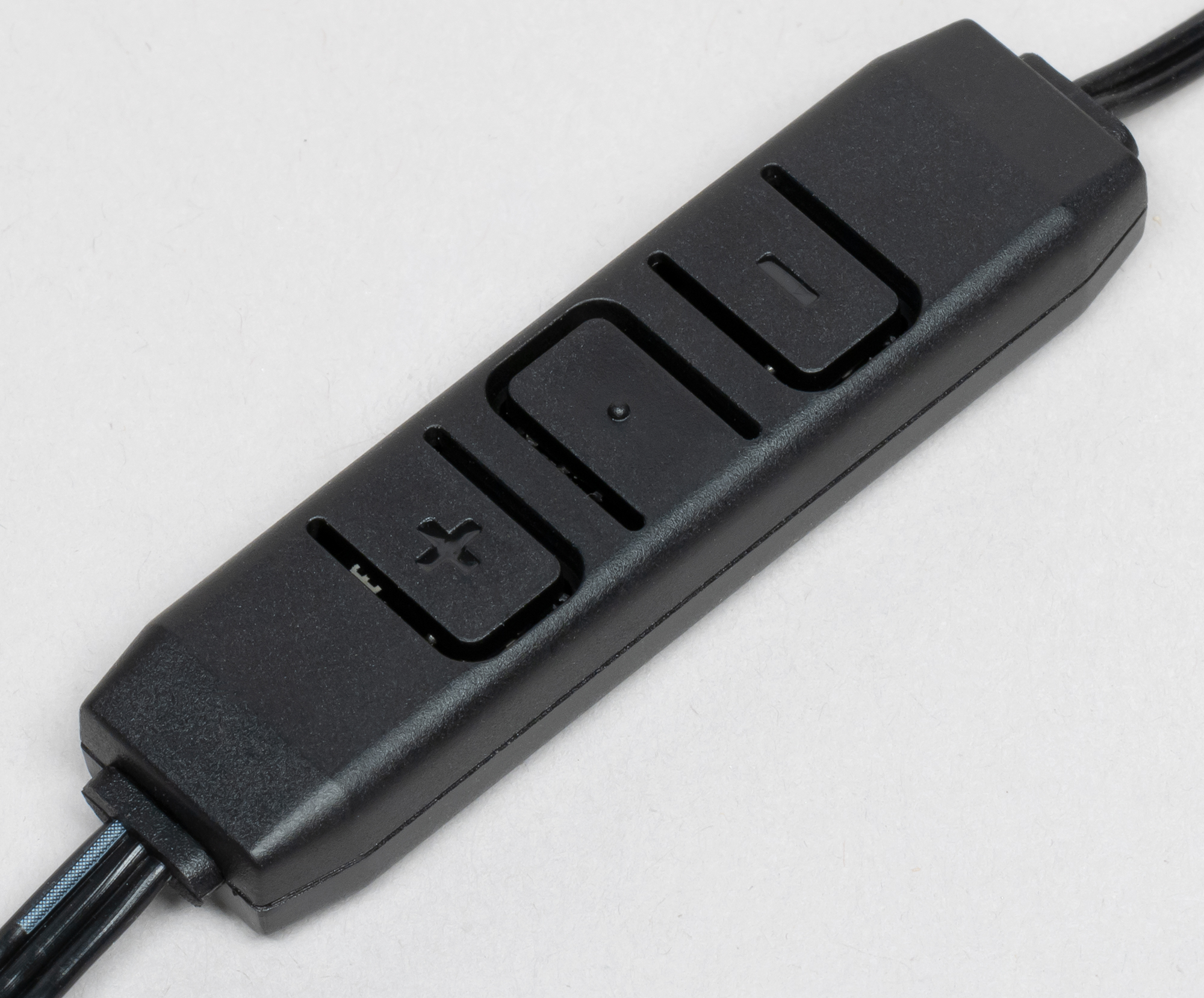

Кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопками контроллера «+» и «−» перебираются режимы, а центральная кнопка служит для выбора скорости (короткое нажатие, работает, разумеется, только для динамических режимов) и включения/выключения подсветки (длинное нажатие). Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

Тестирование

Данные измерений

Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

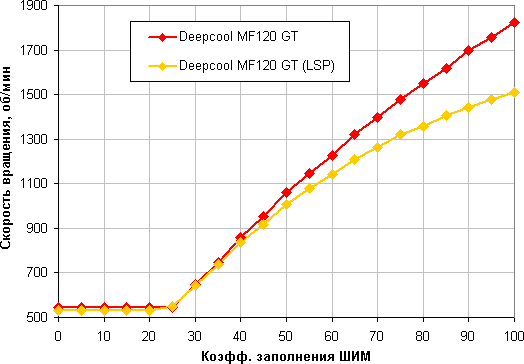

Зависимость скорости вращения от коэффициента заполнения ШИМ

Диапазон регулировки весьма широкий — от 25% до 100% с плавным ростом скорости вращения. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме. Вставка LSP оказывает существенное влияние только на высоких скоростях.

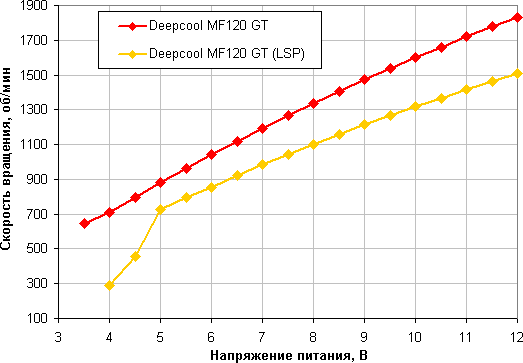

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что диапазон регулировки немного уже, чем при использовании только ШИМ. Значимое влияние вставки LSP есть во всем диапазоне рабочих напряжений.

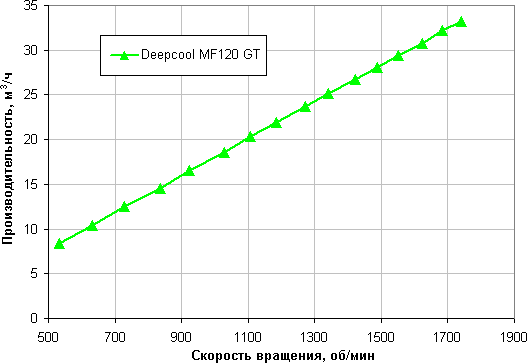

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

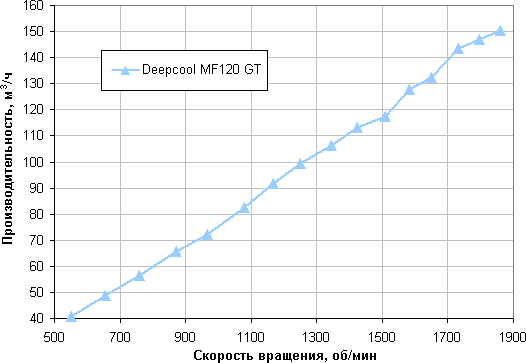

Объемная производительность при минимальном сопротивлении от скорости вращения

Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

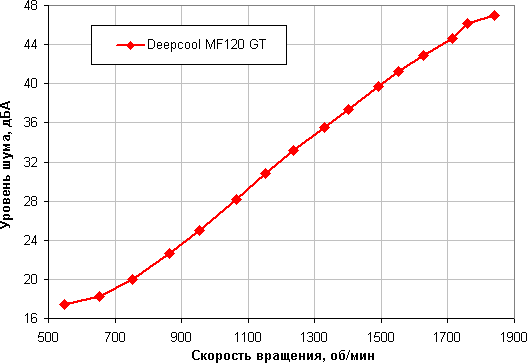

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже вносят существенный вклад в получаемые значения.

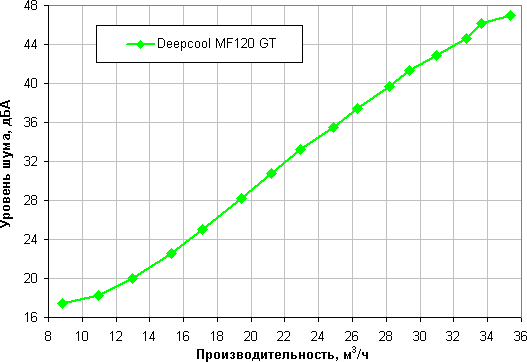

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше во время измерения шума при тех же входных параметрах (КЗ ШИМ), поэтому объемная производительность пересчитывалась к фактической скорости вращения. На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

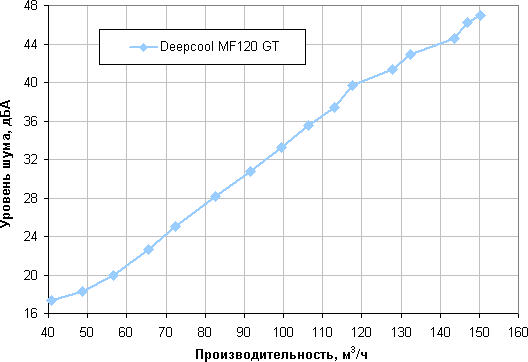

Уровень шума от объемной производительности при минимальном сопротивлении

Определение производительности при 25 дБА

Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.

Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:

По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:

Данный вентилятор по этому параметру занял первое место, правда с конца. То есть он шумит довольно сильно, а прокачивает воздух слабо.

Проведем также сравнение по производительности для случая низкого сопротивления.

В этом случае результат невыдающийся, но уже все не так плохо.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 25,1 Па (2,56 мм H₂O). Сравним этот вентилятор с другими:

По этому параметру результат вообще хороший.

Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма/таблица выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.

Выводы

Вентиляторы Deepcool MF120 GT из данного комплекта по соотношению производительности и шума проигрывают большинству вентиляторов, среди протестированных по текущей методике. При этом они немного лучше работают в условиях низкого сопротивления воздушному потоку. Определяющим фактором при выборе Deepcool MF120 GT будет, пожалуй, их необычный дизайн и красочная, но при этом неназойливая подсветка. Отметим, что набор отличается хорошей комплектацией — в него входят нужные разветвители, контроллер подсветки, специальные винты для крепления к радиаторам СЖО и даже вставки с резисторами, снижающими скорость вращения вентиляторов и шум от них.

За необычный внешний вид и красочную подсветку набор из трех вентиляторов Deepcool MF120 GT получает от редакции iXBT.com награду за оригинальный дизайн:
