Обзор материнской платы Asus ROG Strix B660-A Gaming WiFi D4 на чипсете Intel B660

Ситуация с продажами комплектующих для ПК на момент написания статьи налаживалась. Ранее выставленные запредельные (заградительные) цены пошли вниз, но тем не менее, все еще выше февральских на 20%-30%. Однако уже можно приобрести среднебюджетные матплаты не за 50 тысяч (что было уделом топового сегмента), а за 20-25 тысяч рублей, что уже ближе к тому, к чему мы за последний год-два привыкли (15-18 тысяч рублей за решения подобного уровня). Надо, конечно же, отметить, что когда-то материнки даже на топовых чипсетах типа Intel Zx90 или AMD Xx70 могли попадать в средне- и даже малобюджетный сегменты, а продукты на чипсетах серий А, В, Н – вообще изначально относились к малобюджетным и изредка к среднебюджетным. Но сейчас уже все поменялось.

Вернемся к предмету обзора. Следует снова отметить, что здесь информация только по возможностям той или иной материнской платы, ибо если кого интересуют процессоры Intel 12-го поколения, их сравнения с предыдущими и конкурентами от AMD, то ищите материалы на нашем сайте в разделе процессоров.

Давайте снова глянем на основные отличия чипсетов B660, H670 и Z690.

Основные моменты и отличия B660:

• связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
• общее количество линий PCIe – 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
• наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
• поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
• поддержка до 12 USB 2.0.

12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.

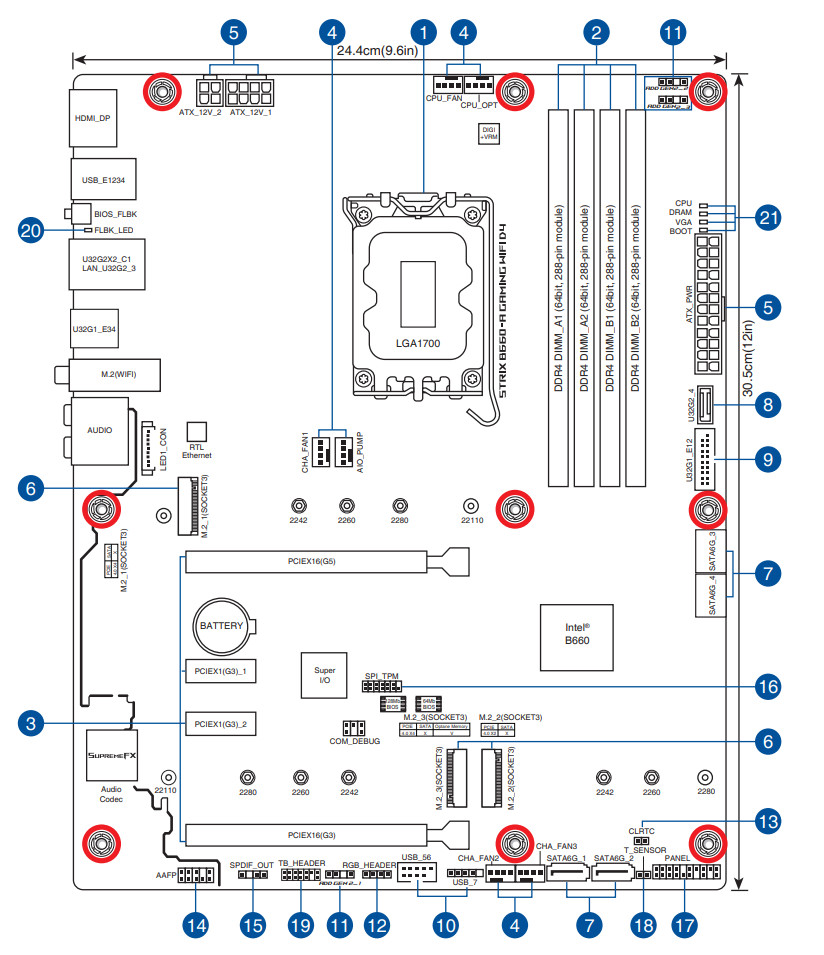

Рассматриваемый сегодня продукт относится к топовой серии матплат ROG Strix, правда не к флагманской ROG Maximus (там только топовые чипсеты Intel Z), при этом он базируется на чипсете среднего уровня B660. Как-то предполагаем, что из-за ROG Strix изделие должно иметь какие-то присущие игровым материнским платам «изюминки».

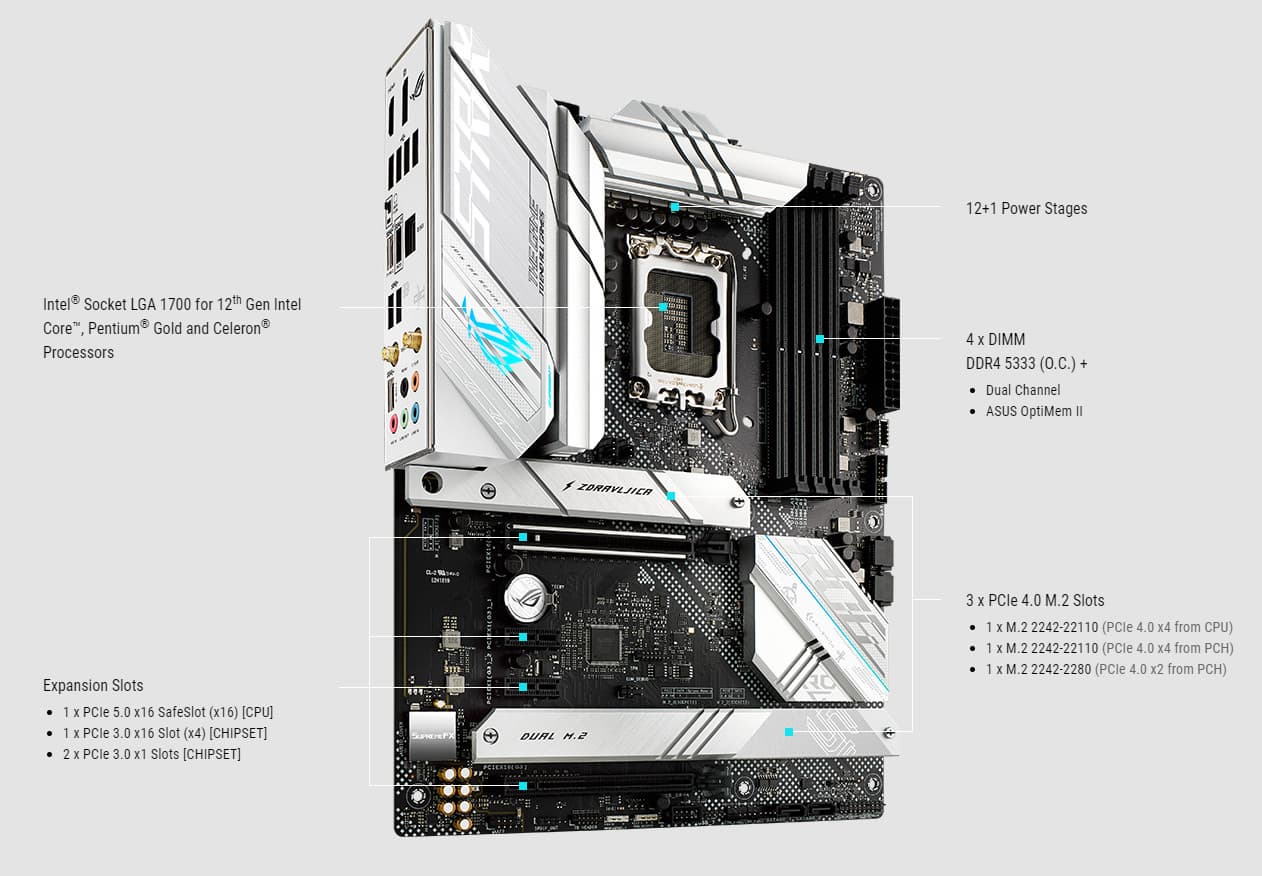

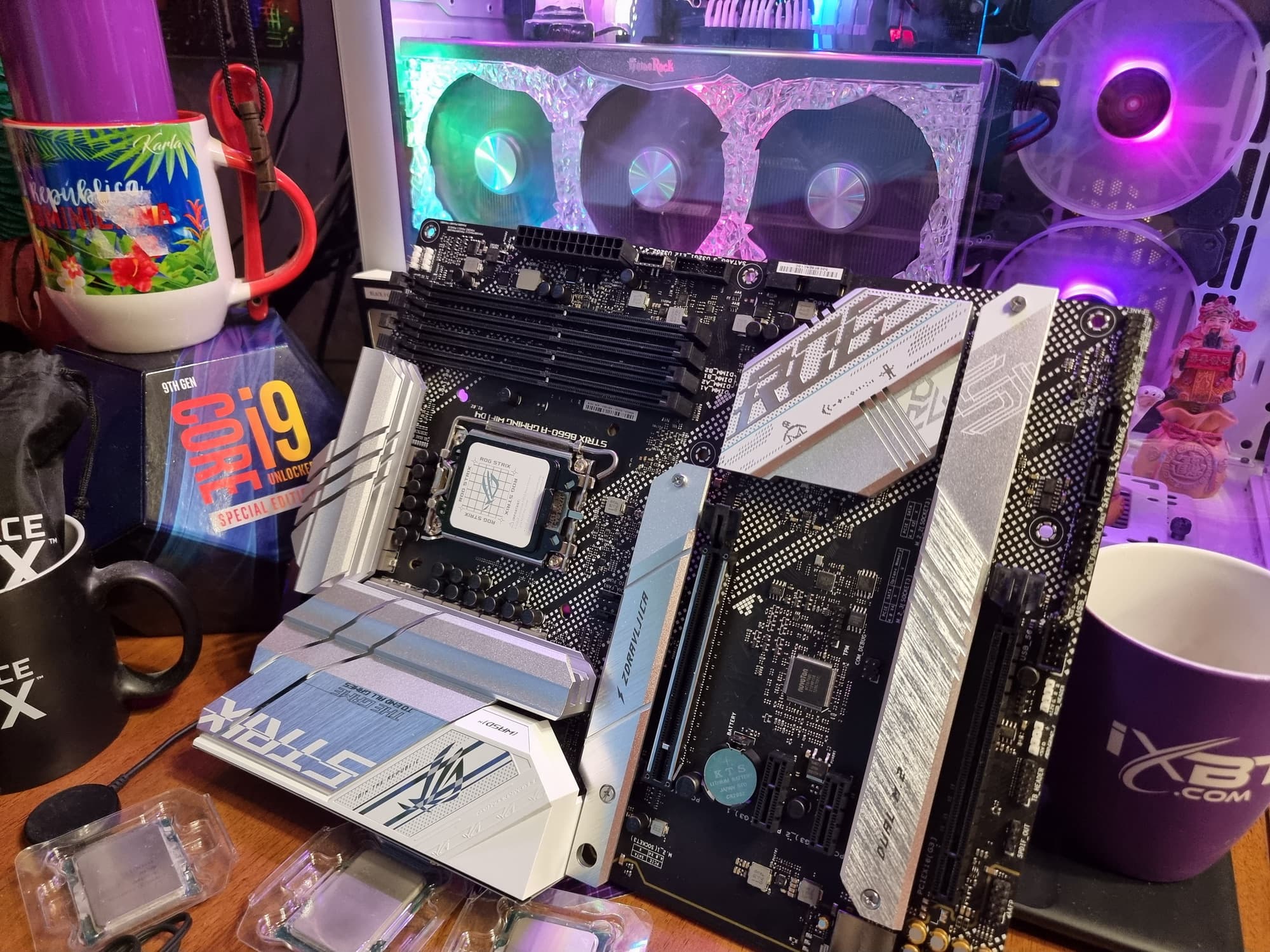

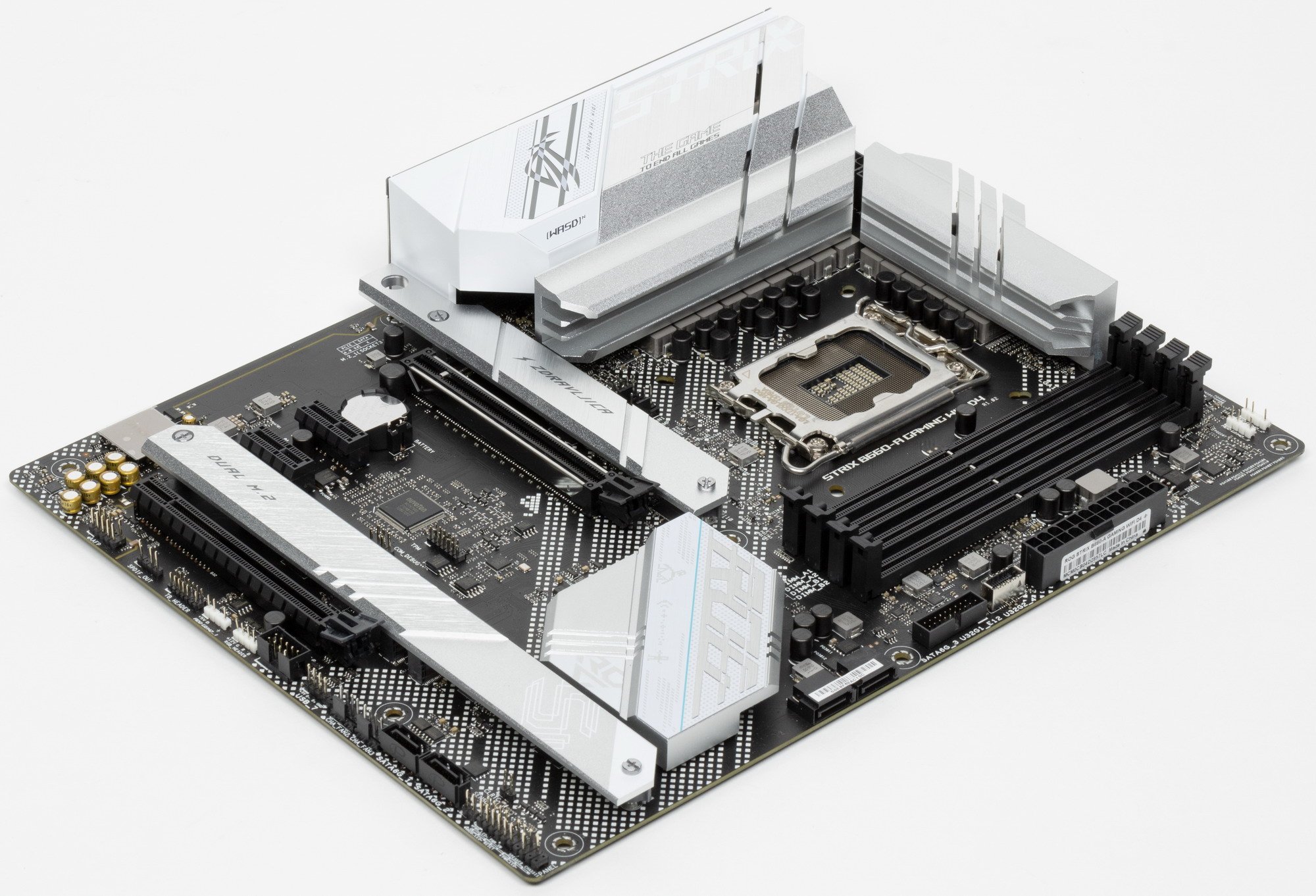

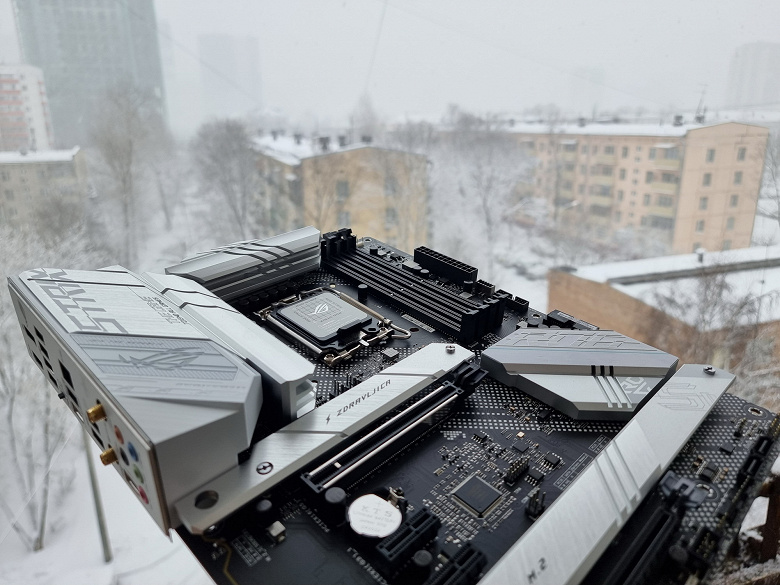

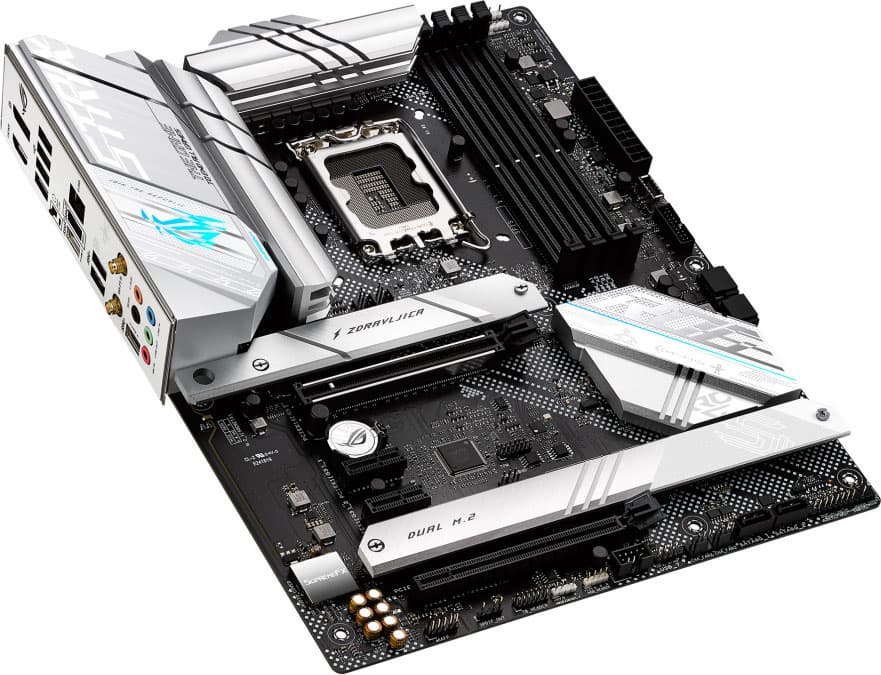

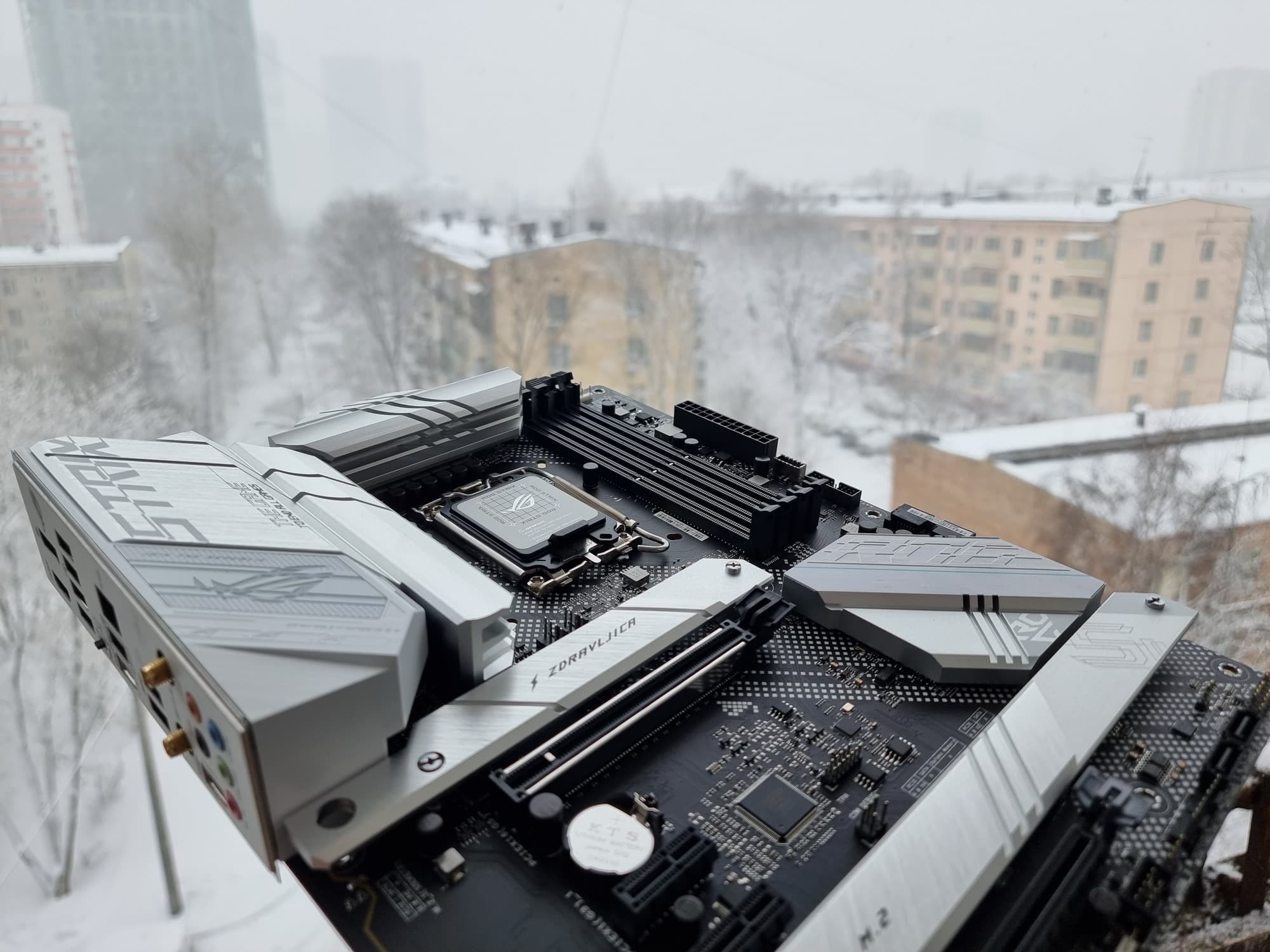

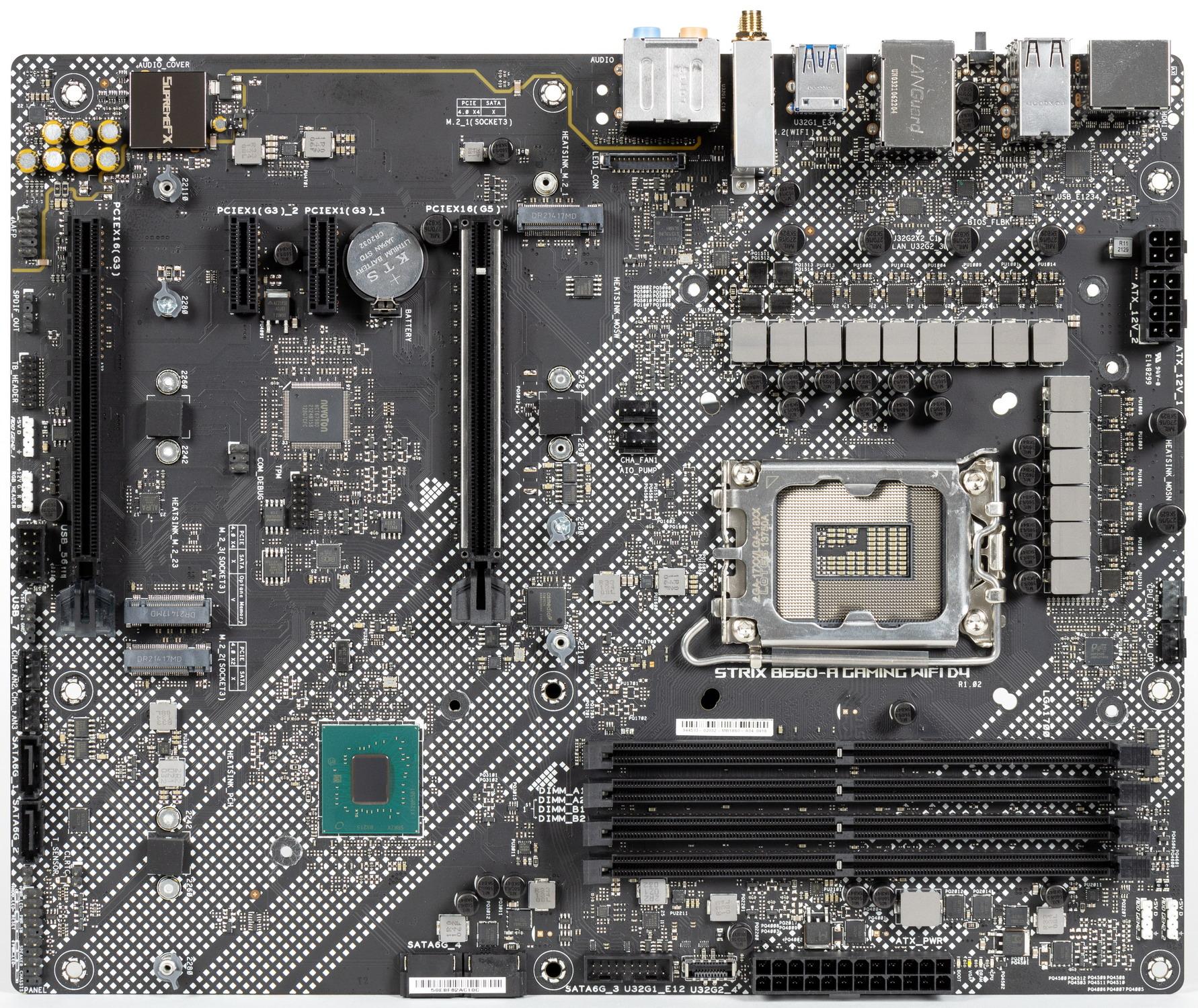

Герой нынешнего обзора — Asus ROG Strix B660-A Gaming WiFi D4. Сразу отмечу, что у компании Asus суффикс D4 в названиях означает поддержку памяти DDR4, что опять-таки очень важно для материнок среднего ценового сегмента из-за пока еще сильной дороговизны DDR5.

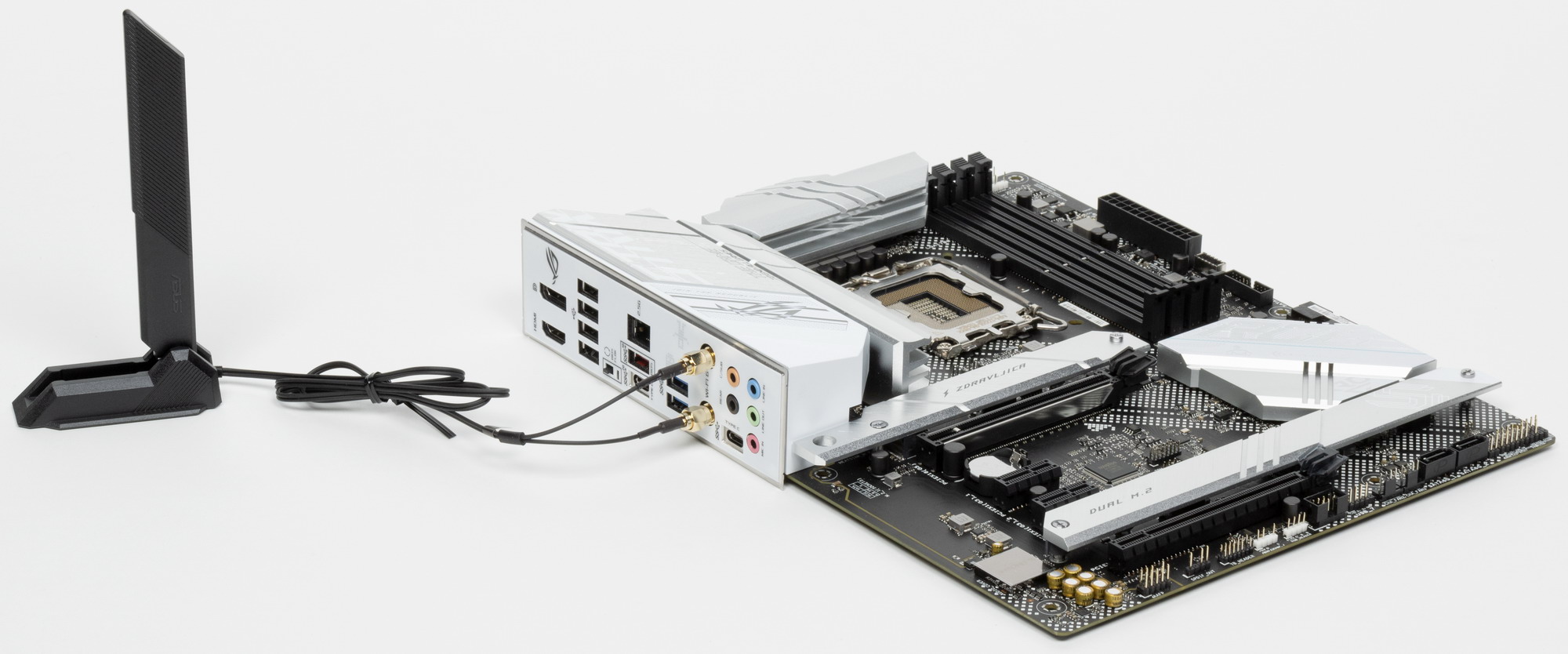

Asus ROG Strix B660-A Gaming WiFi D4 поставляется в стандартной коробке фирменного дизайна серии ROG (однако в серых тонах, как в традиционно черно-красных, подчеркивая расцветку радиаторов и кожухов на самой плате). Комплект размещен под платой в отдельном отсеке.

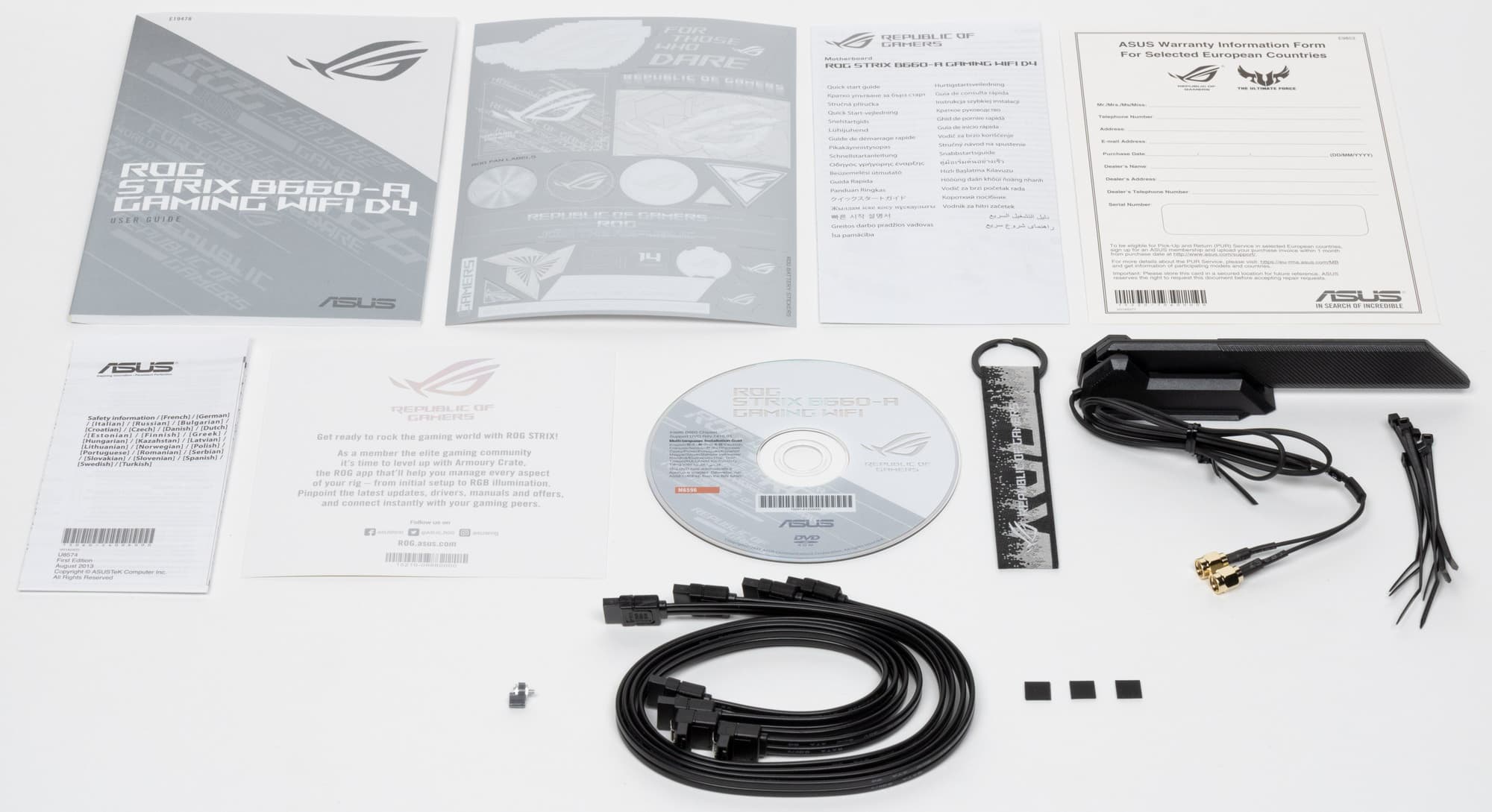

Комплект поставки традиционен для линейки ROG Strix: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, стяжки для кабелей, а также бонусные стикеры и подарочный брелок.

ПО поставляется на накопителе типа CD (не перестану возмущаться подобным фактам!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В качестве бонуса прилагается брелок, который можно использовать как стяжку-«липучку».

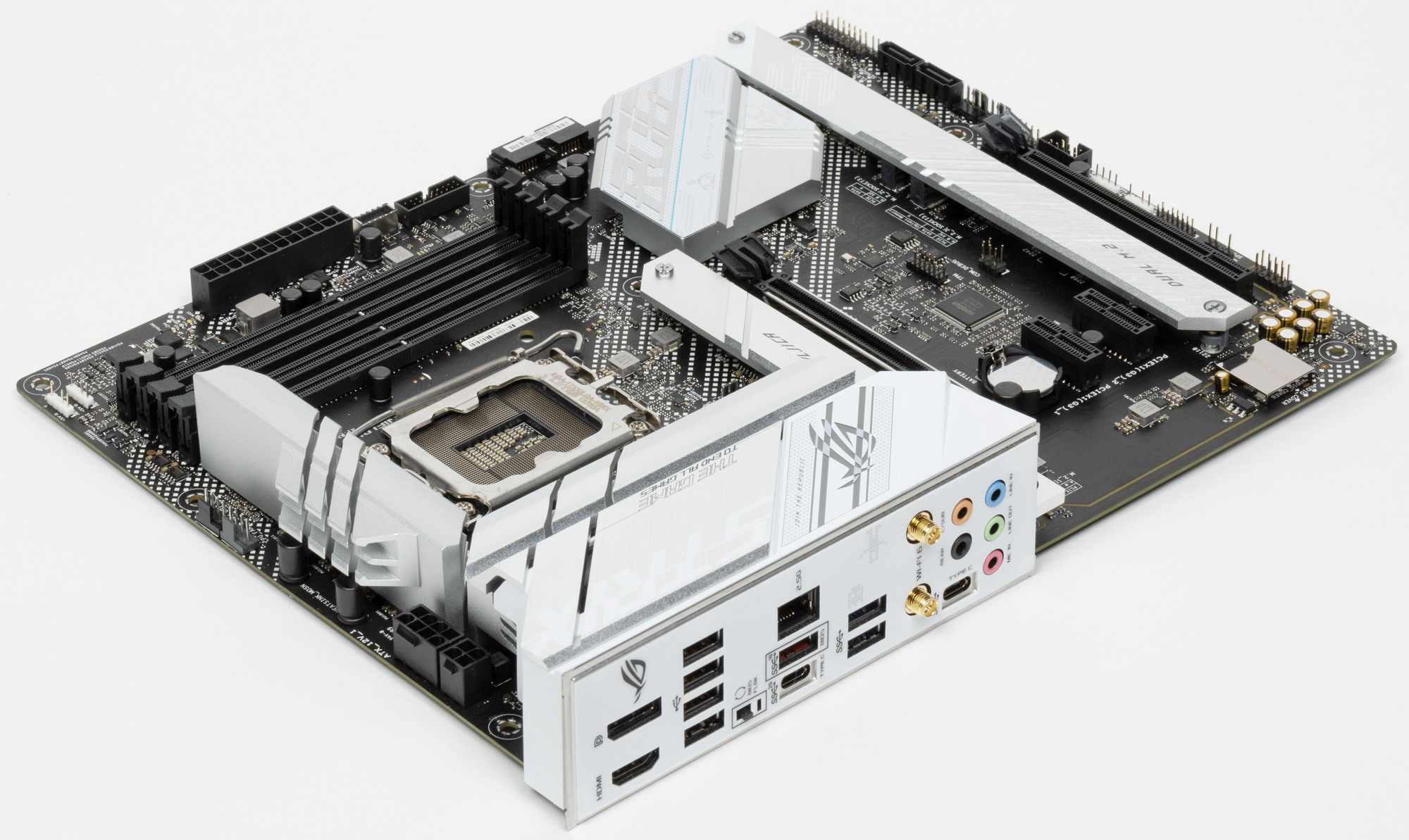

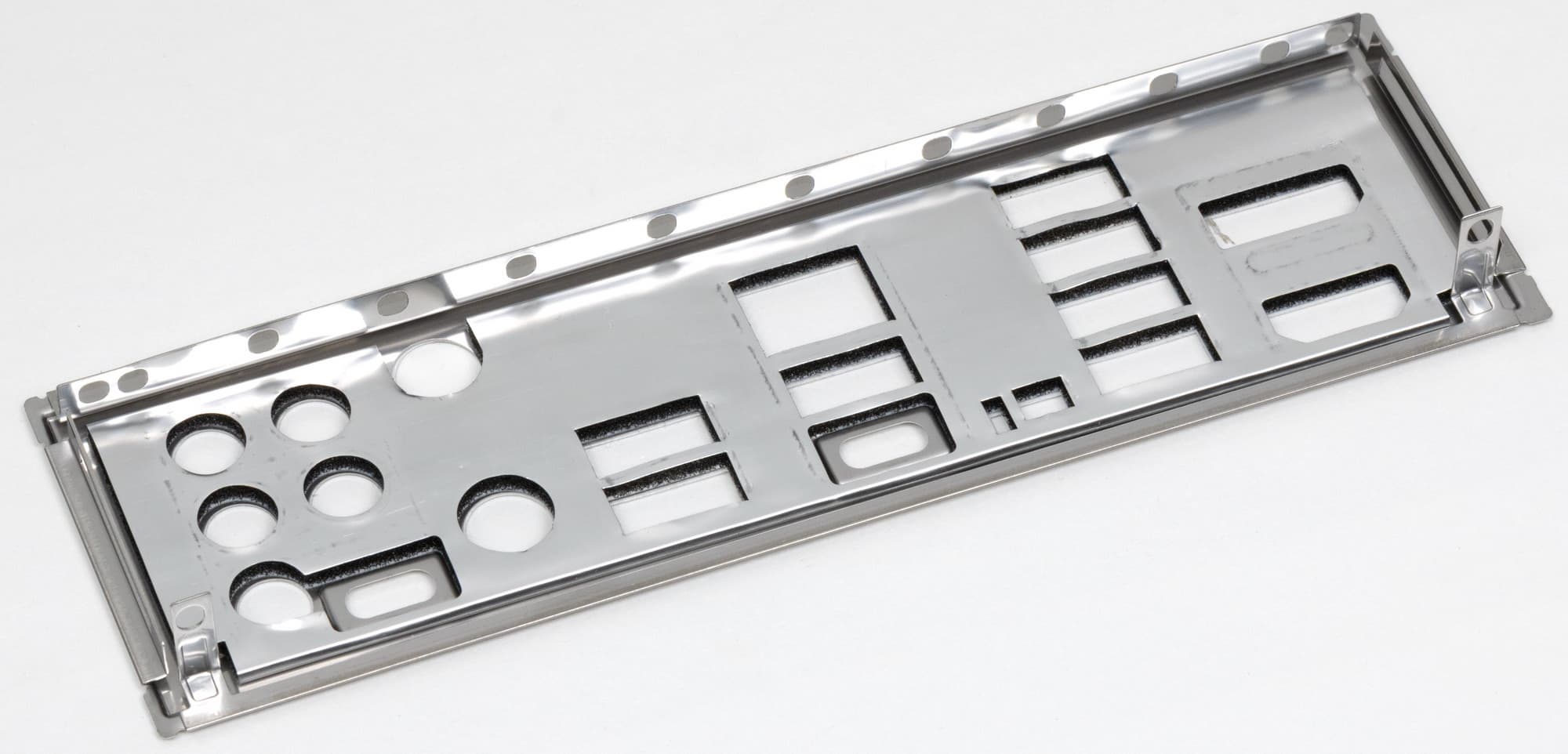

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

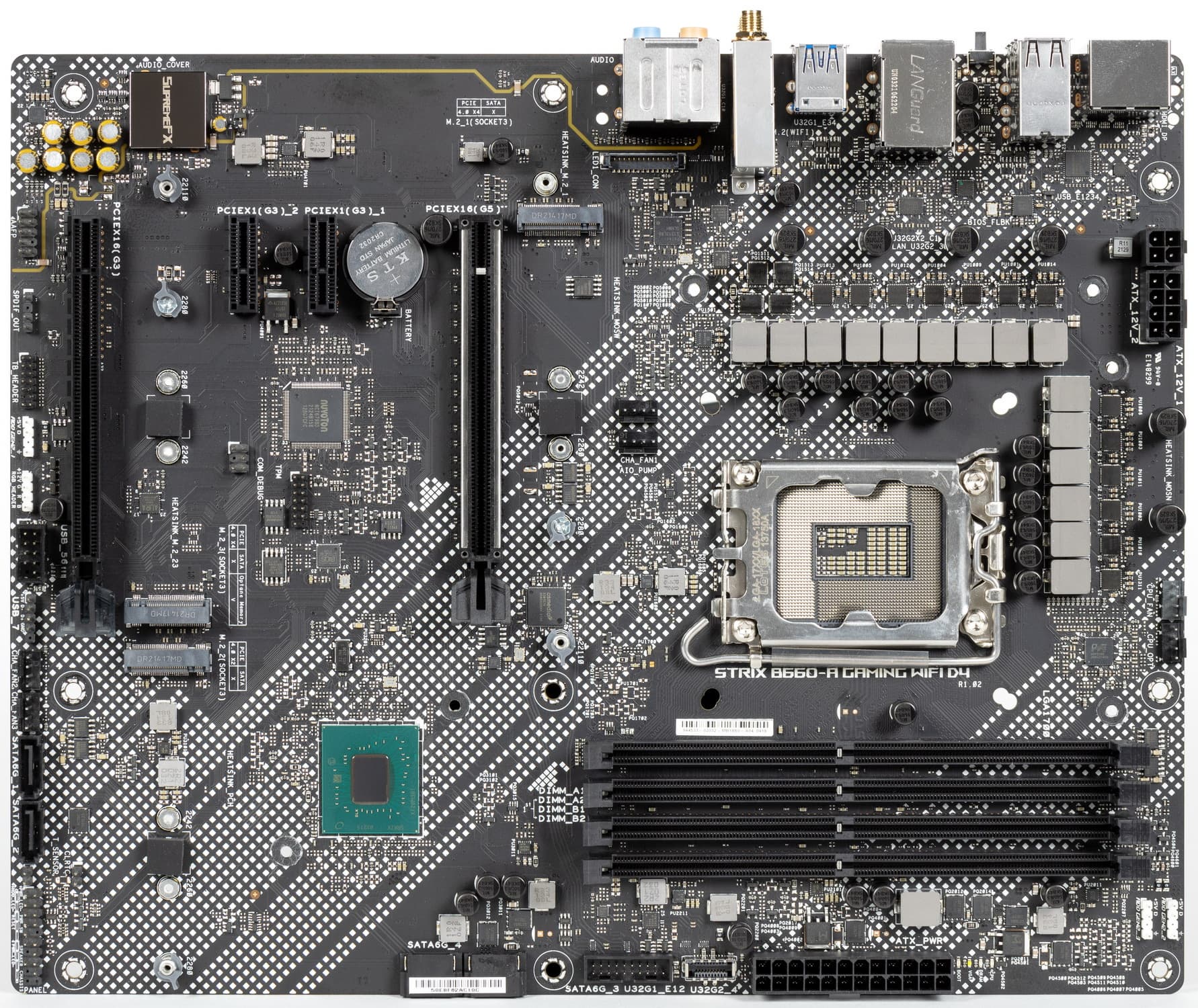

Форм-фактор

Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B660-A Gaming WiFi D4 выполнена в форм-факторе ATX, имеет размеры 305×244 мм, и на ней имеются 9 монтажных отверстий для установки в корпус.

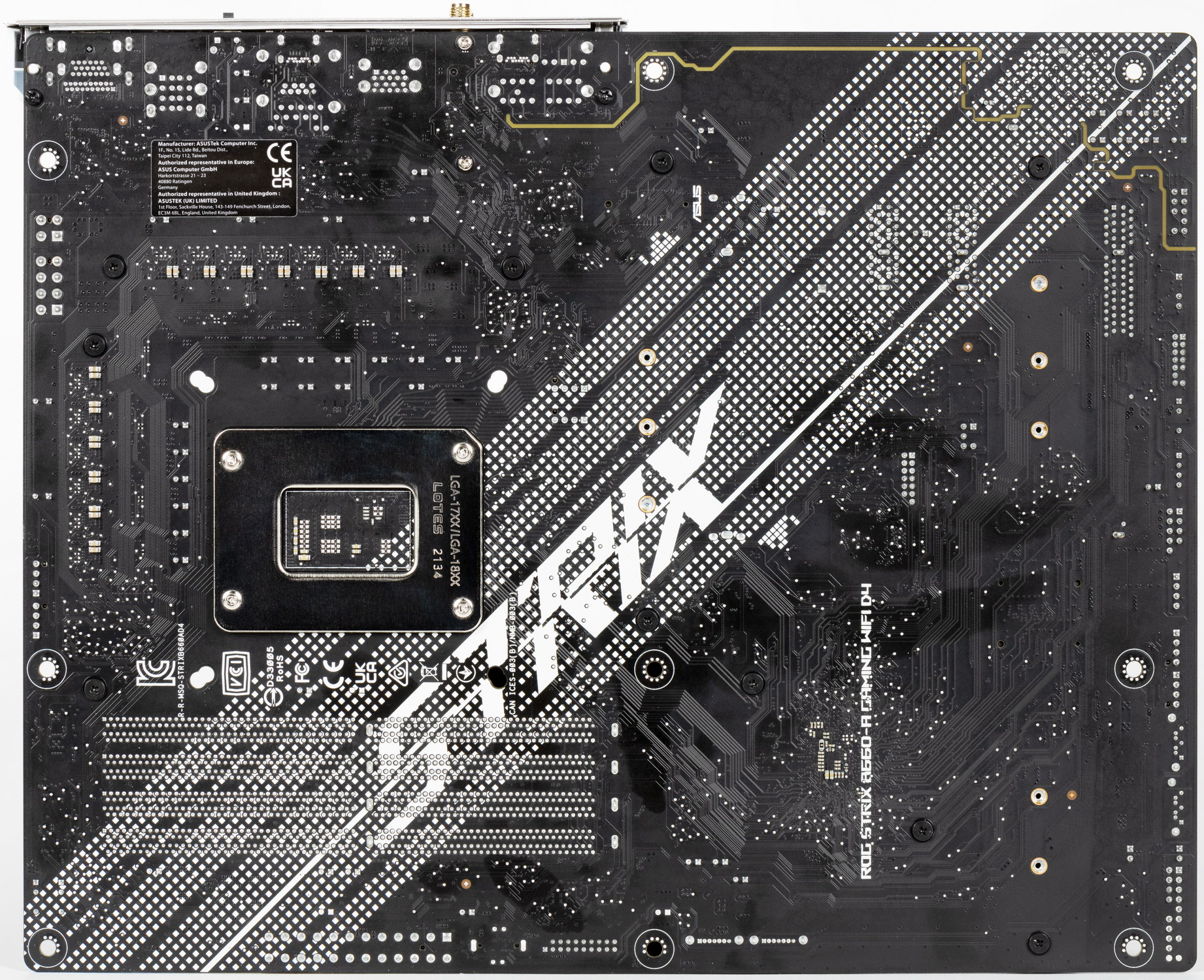

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.

Защитной пластины (бэкплейта) нет.

Технические характеристики

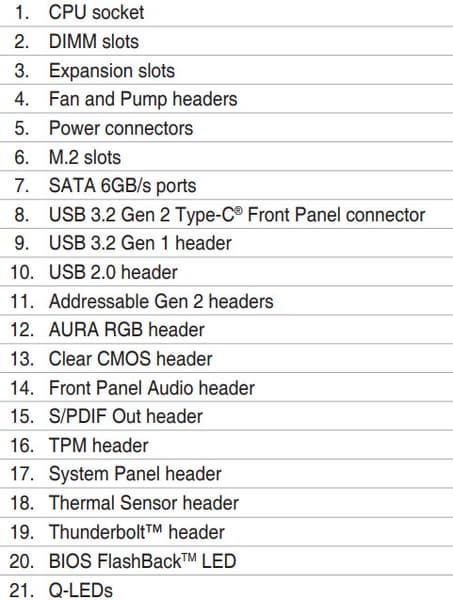

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты DDR4 до 5333 МГц.

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

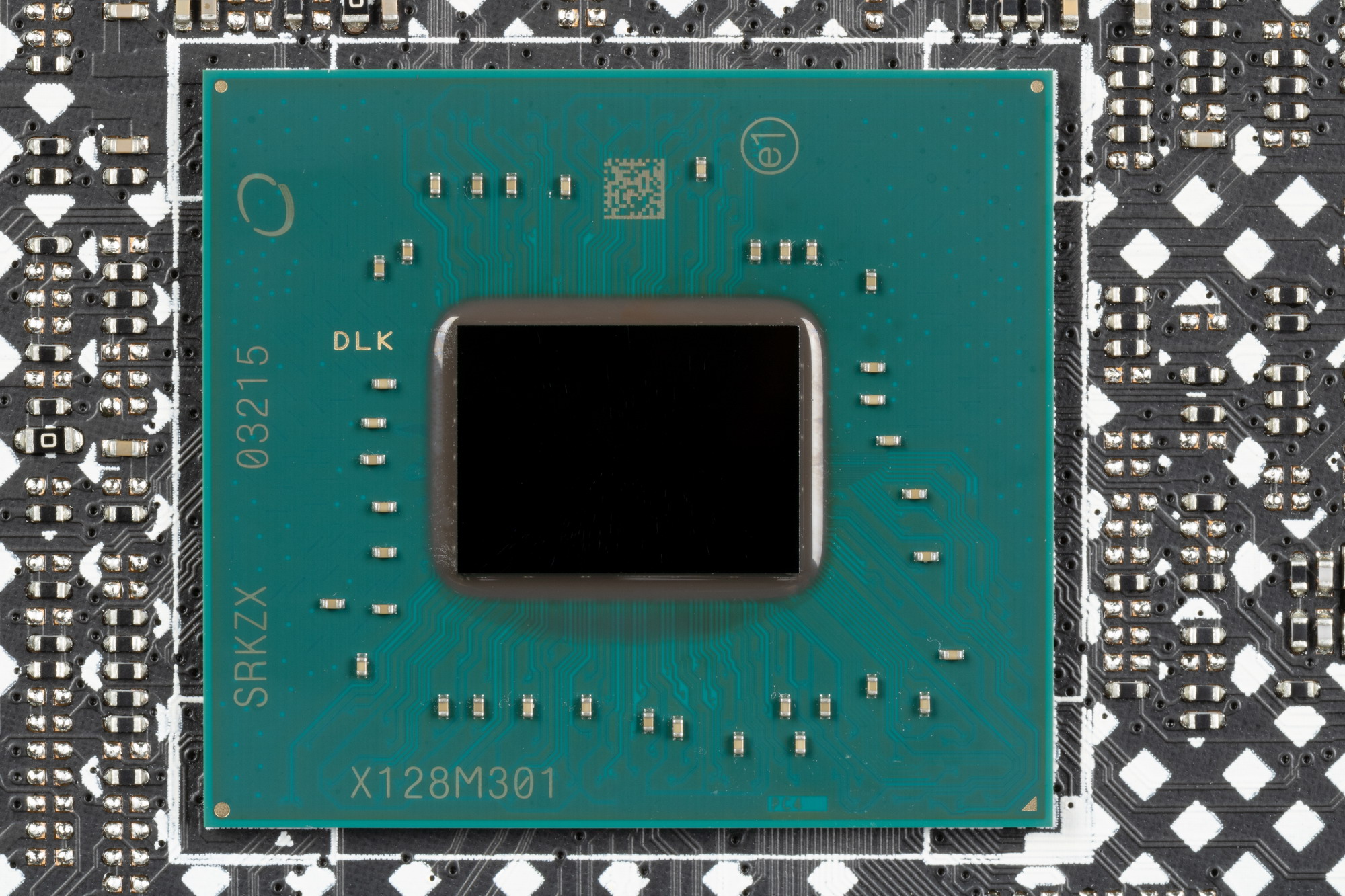

В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:

• до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 4 портов SATA 6Гбит/с;
• до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

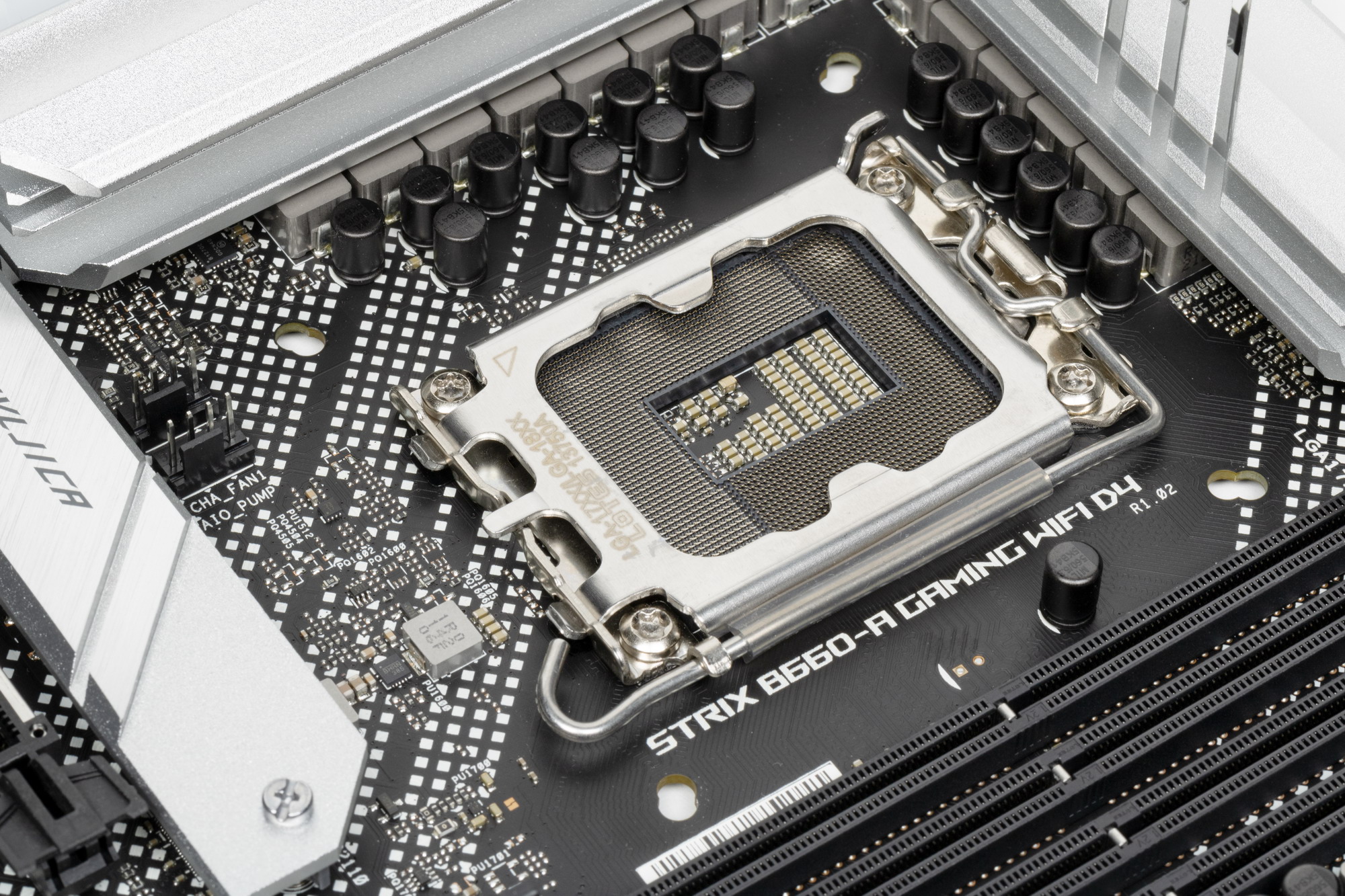

Asus ROG Strix B660-A Gaming WiFi D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Официально система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200, однако все же ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что кулеры с жесткой установкой в матплате на фиксированную высоту могут не достать до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор. У данной платы, как и у всех в серии ROG имеются овальные отверстия для монтажа СО с крепежом под LGA 11xx/1200.

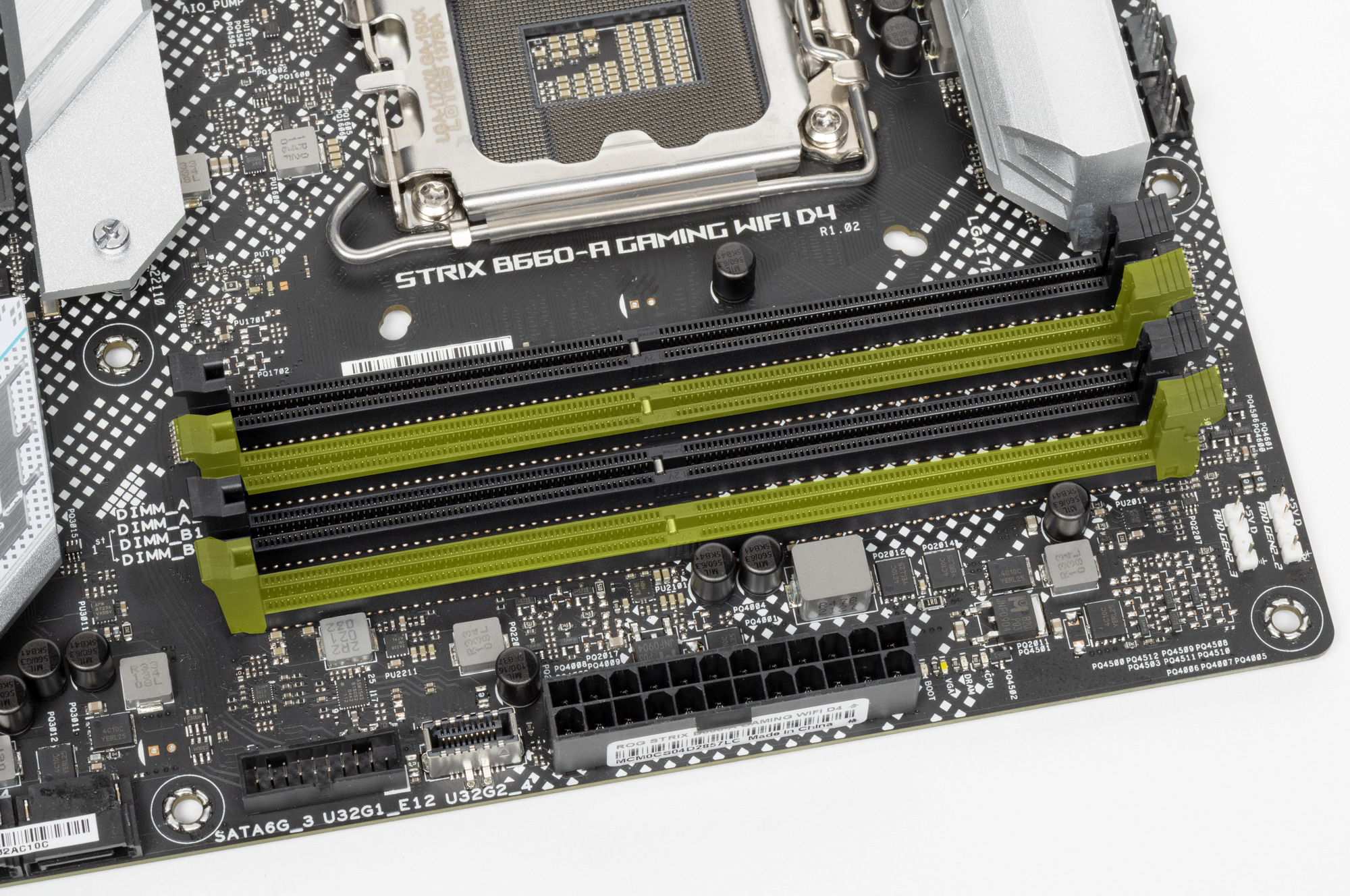

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2, отмеченных на фото желтым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):

• Слот PCIe x16_2 (4 линии PCIe 3.0);
• Слот PCIe x1_1 (1 линия PCIe 3.0);
• Слот PCIe x1_2 (1 линия PCIe 3.0);
• Слот M.2_2 (2 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Intel AX201NGW WIFI/BT (Wireless) (1 линия PCIe 3.0);

14 линий PCIe оказались занятыми (6 PCIe 4.0 + 8 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 18 HSIO. В чипсете B660 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и хаб ASMedia ASM1074 использует линии USB 2.0 (детально в разделе ниже).

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

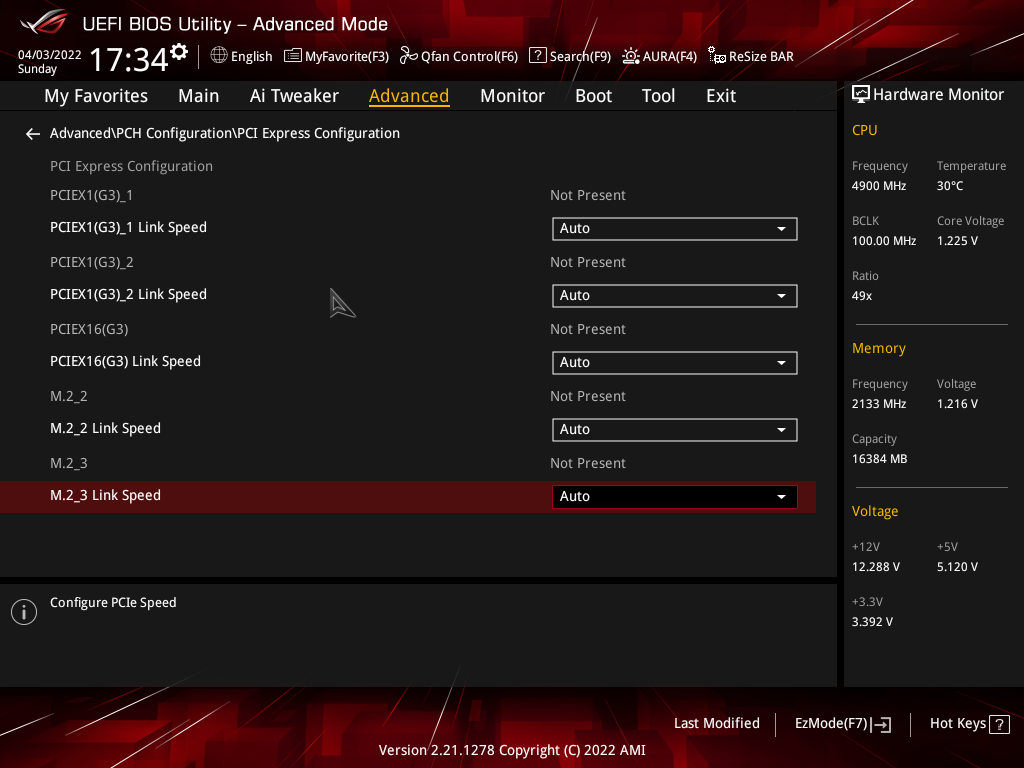

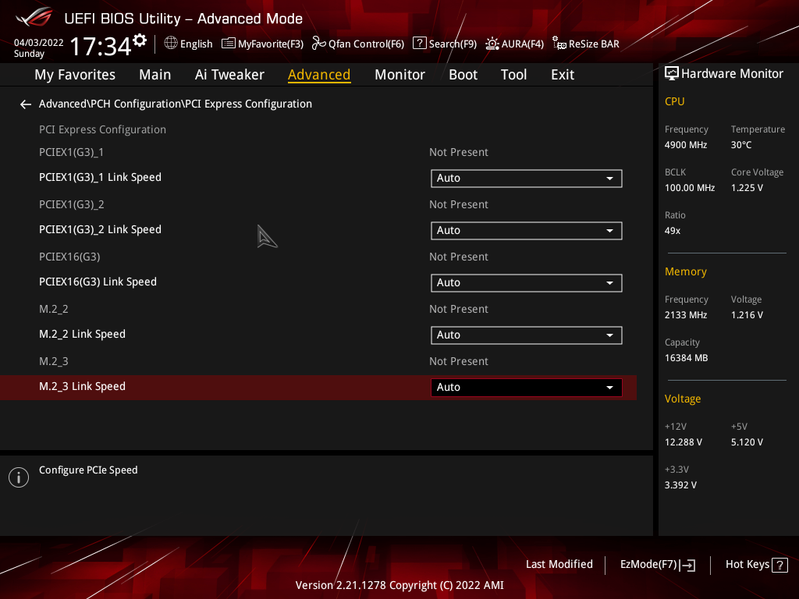

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: два PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x1_2, PCIe x1_2 подключены к B660.

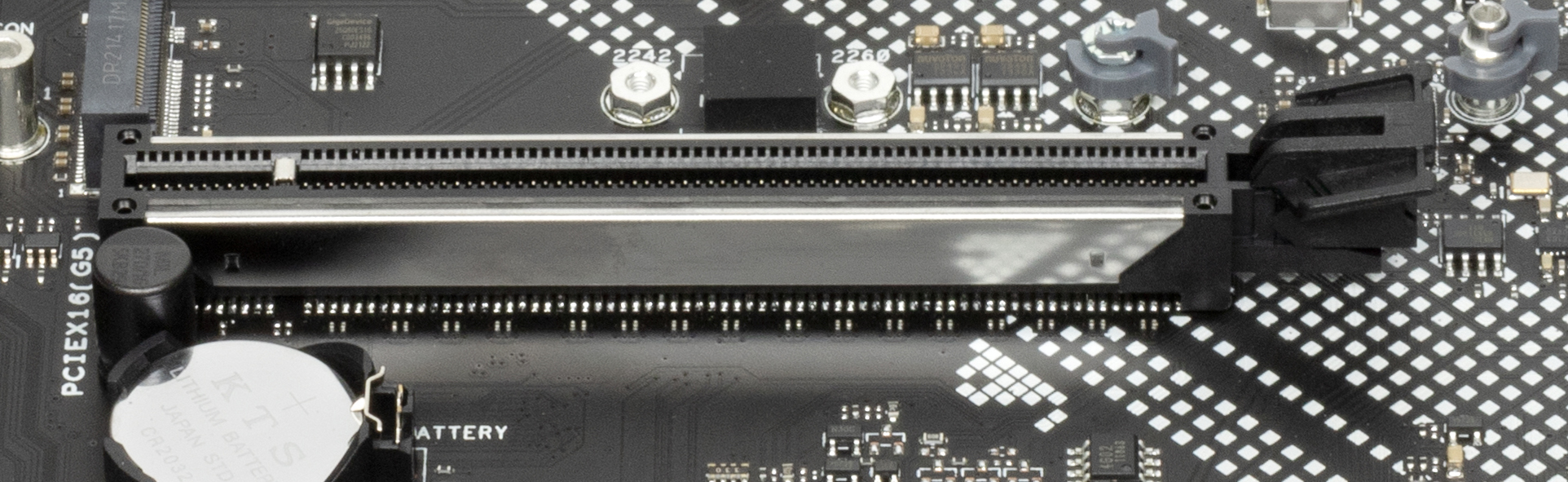

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

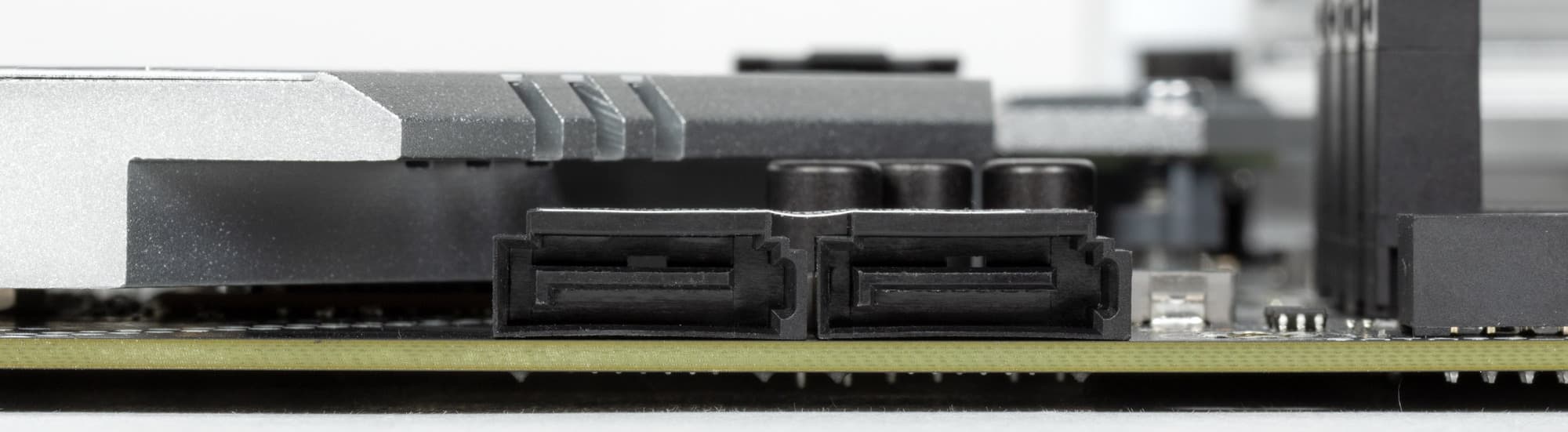

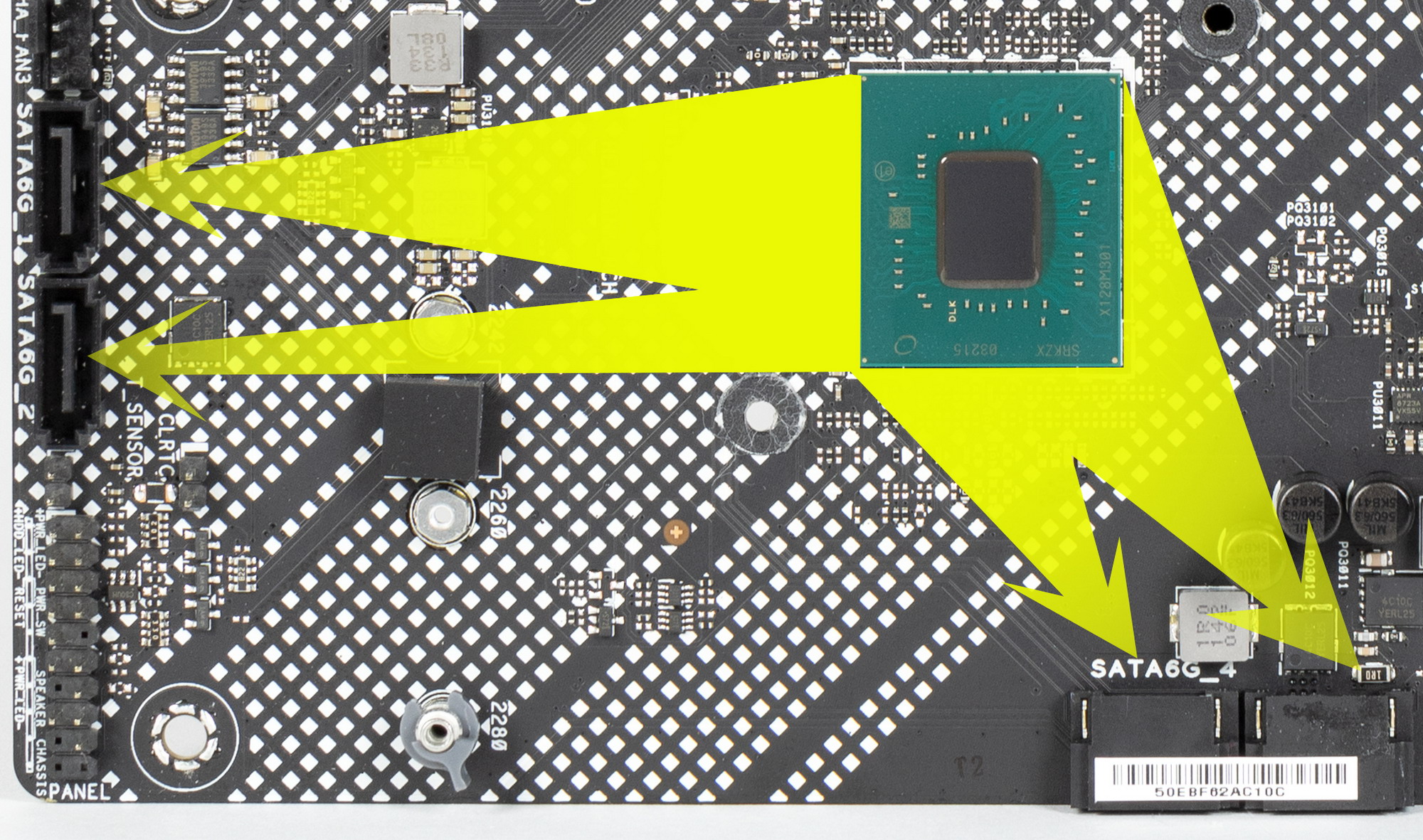

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

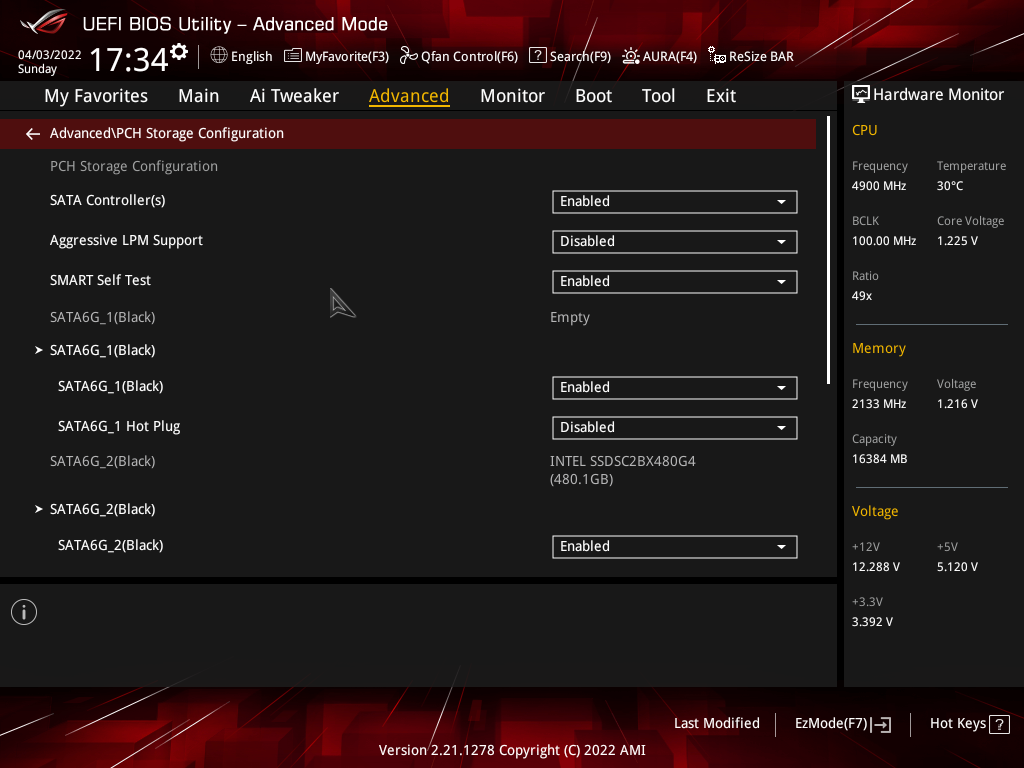

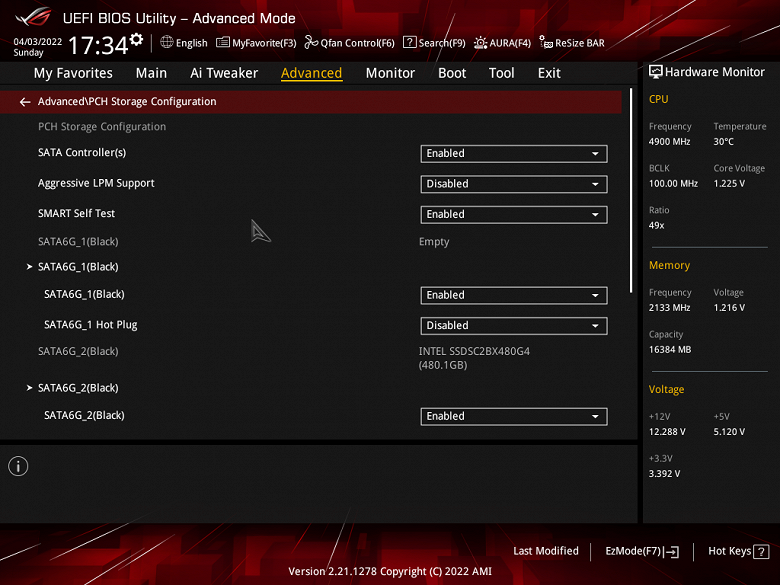

Порты SATA реализованы через чипсет B660 и поддерживают создание RAID. Размещены по-парно вдоль разных сторон платы.

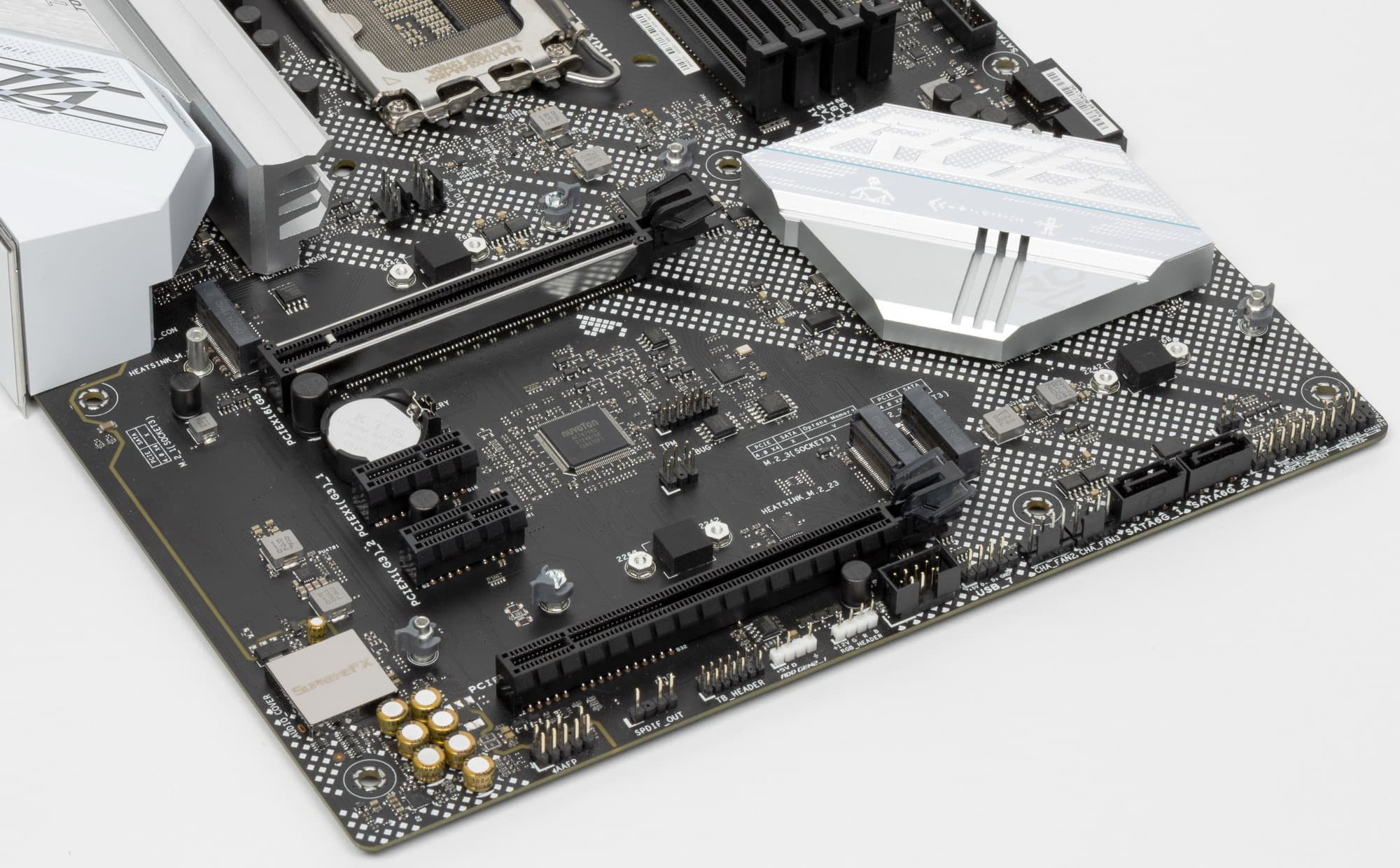

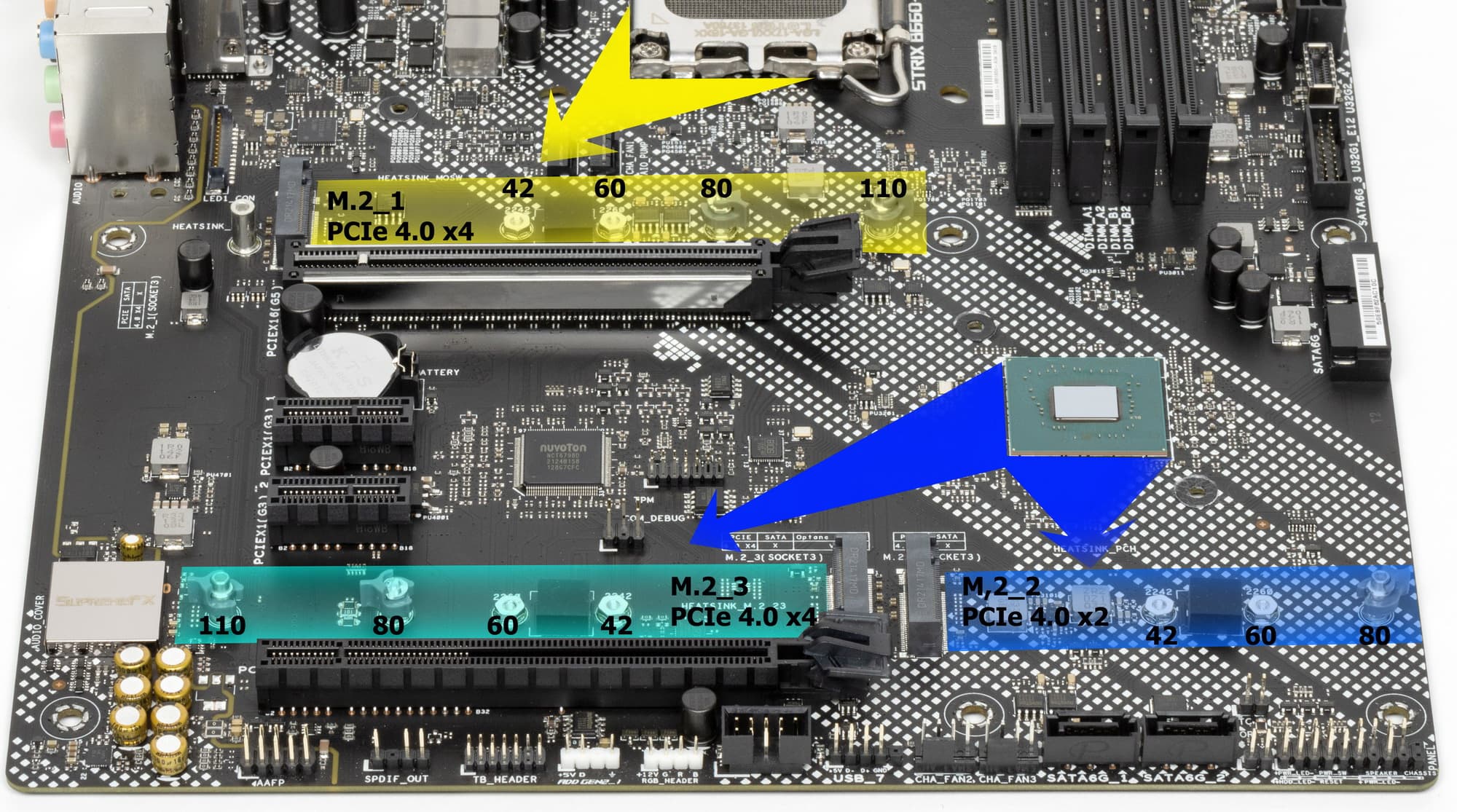

Материнская плата имеет 3 слота форм-фактора М.2.

Все три слота работают с модулями только с PCIe интерфейсом 4.0. Первый M.2_1 получает данные от CPU (PCIe 4.0) и поддерживает размеры модулей 2242/2260/2280/22110.

Второй M.2_2 и третий M.2_3 получают данные от чипсета B660. При этом M.2_2 поддерживает размеры модулей 2242/2260/2280/22110. А M.2_3, поддерживая размеры модулей 2242/2260/2280, работает только в режиме х2.

На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.

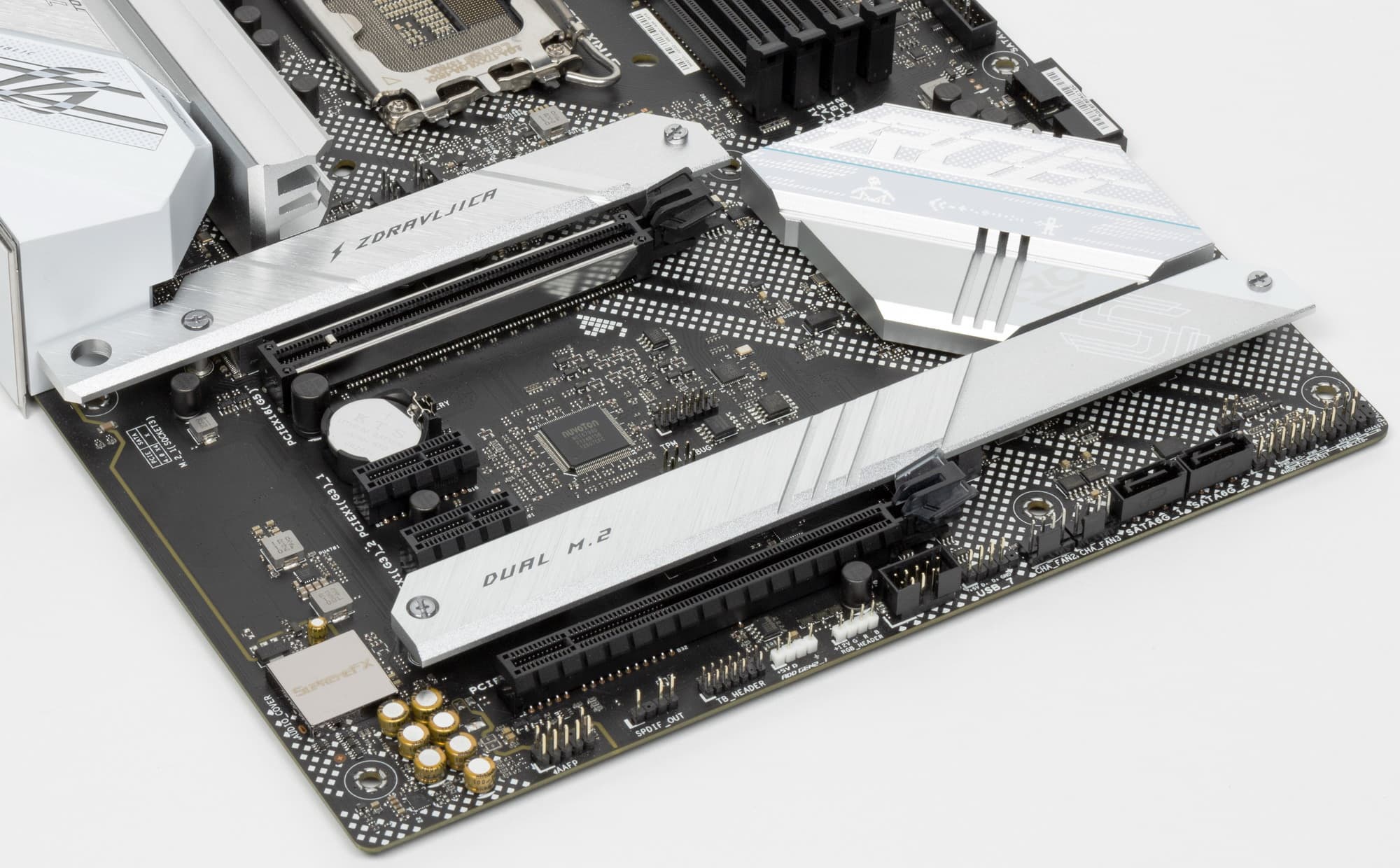

Все слоты М.2 оснащены радиаторами, при этом у M.2_1 – свой отдельный радиатор, а слоты М.2_2 и М.2_3 имеют общий радиатор. При этом системный чипсет охлаждается собственным радиатором, не объединенным с охлаждением для М.2 слотов.

Другие особенности («фенечки») на плате

Расскажем и о других «прибамбасах» на плате. Несмотря на то, что у нас плата относится к суббренду ROG, серия Strix — это не самая флагманская в этом бренде, хоть и игровая (это понятно по ROG). Поэтому некий набор технологий, помогающих оверклокерам и просто энтузиастам, присущий самым передовым материнкам ROG, тут значительно упрощен. Например, нет кнопок запуска и перезагрузки.

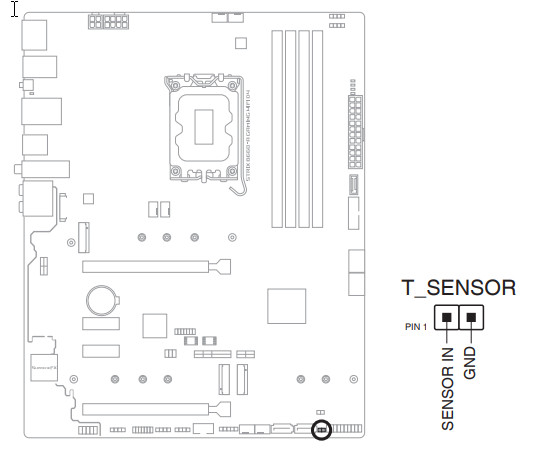

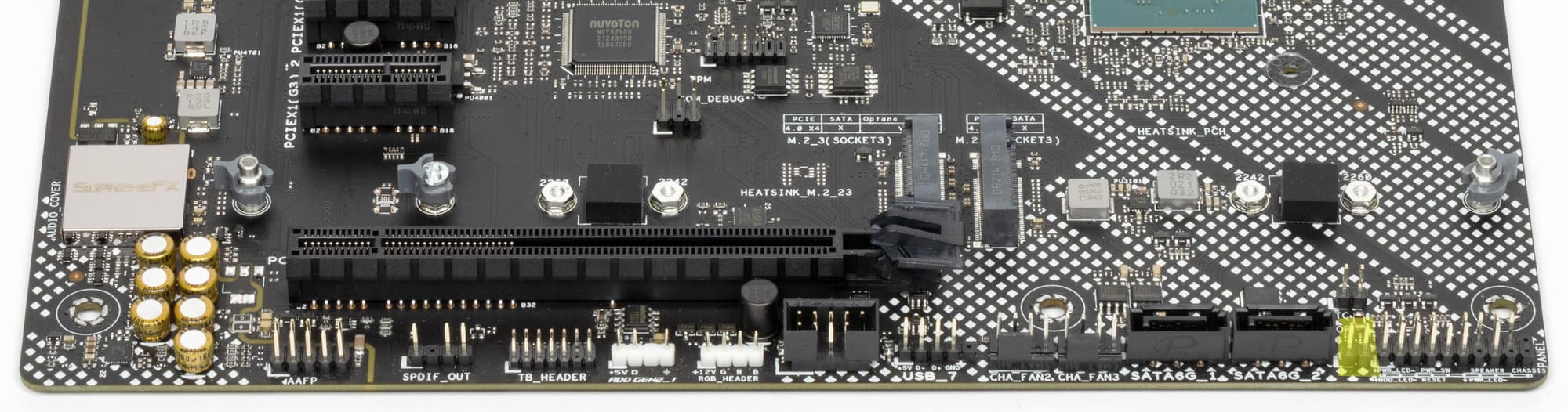

Тем не менее, матплата снабжена гнездом для термодатчика.

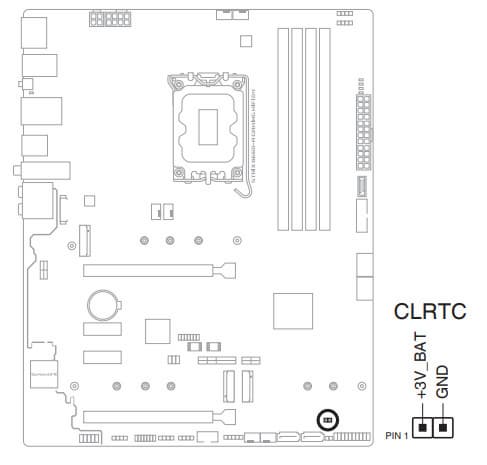

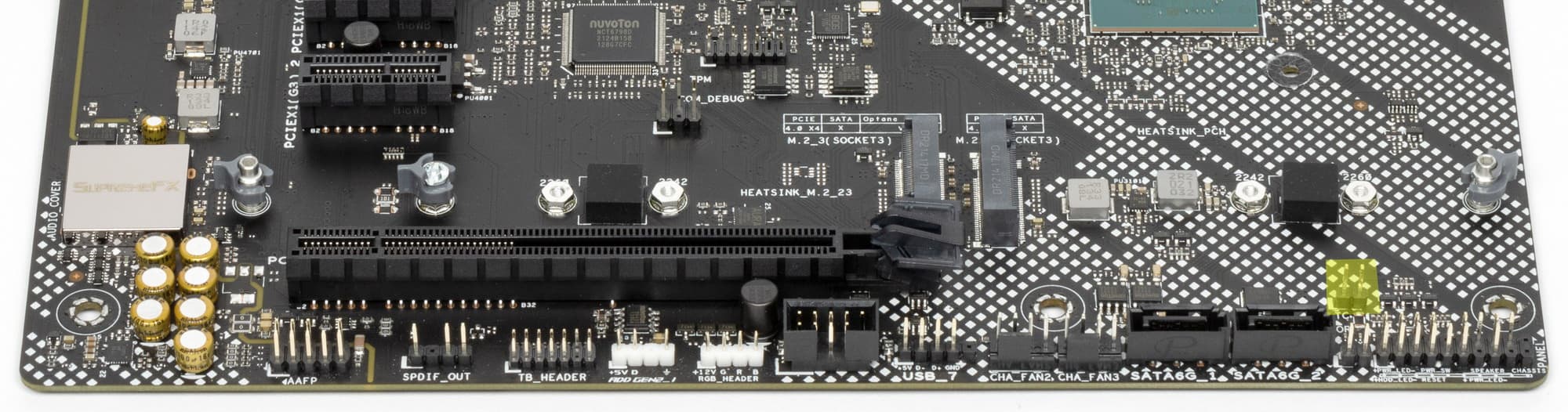

Имеются и возможности сброса CMOS с помощью соответствующей перемычки.

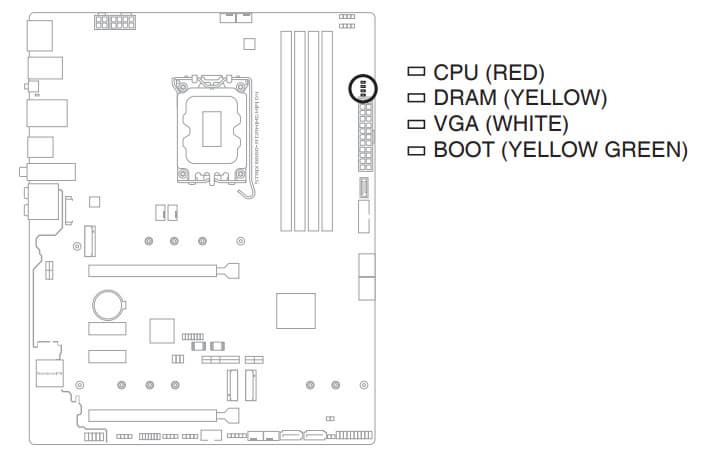

А также у платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

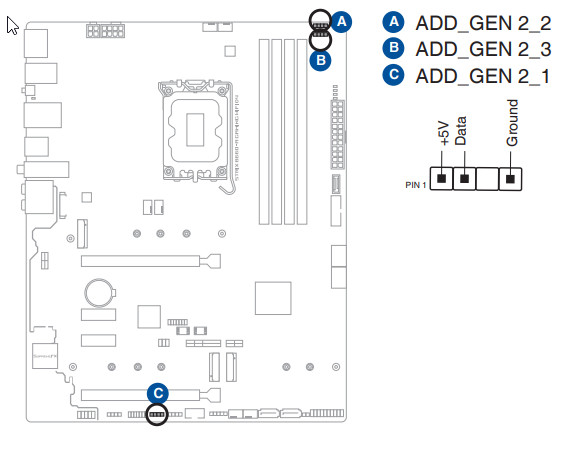

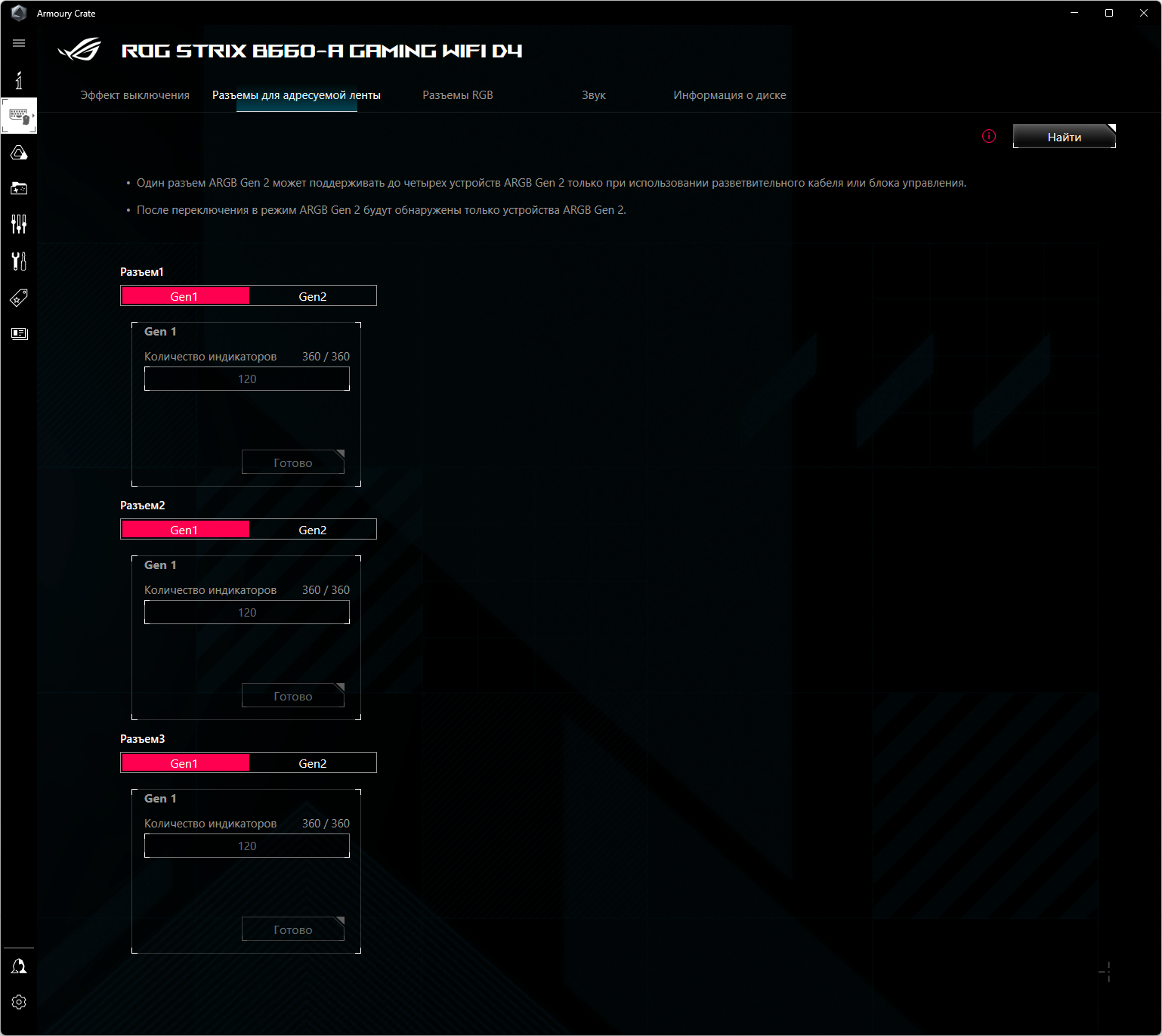

Следом надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

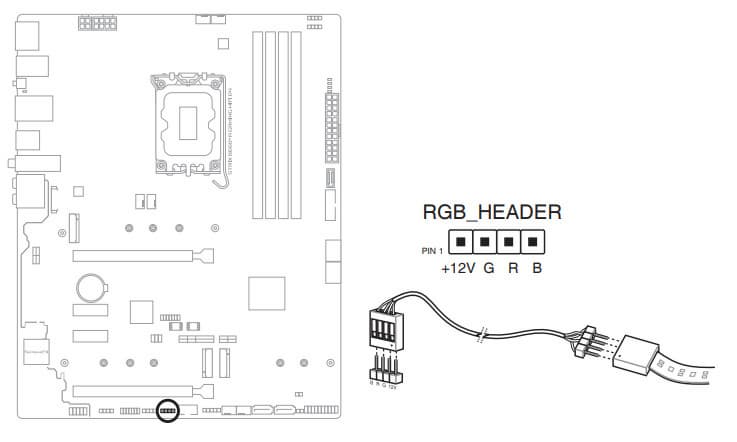

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

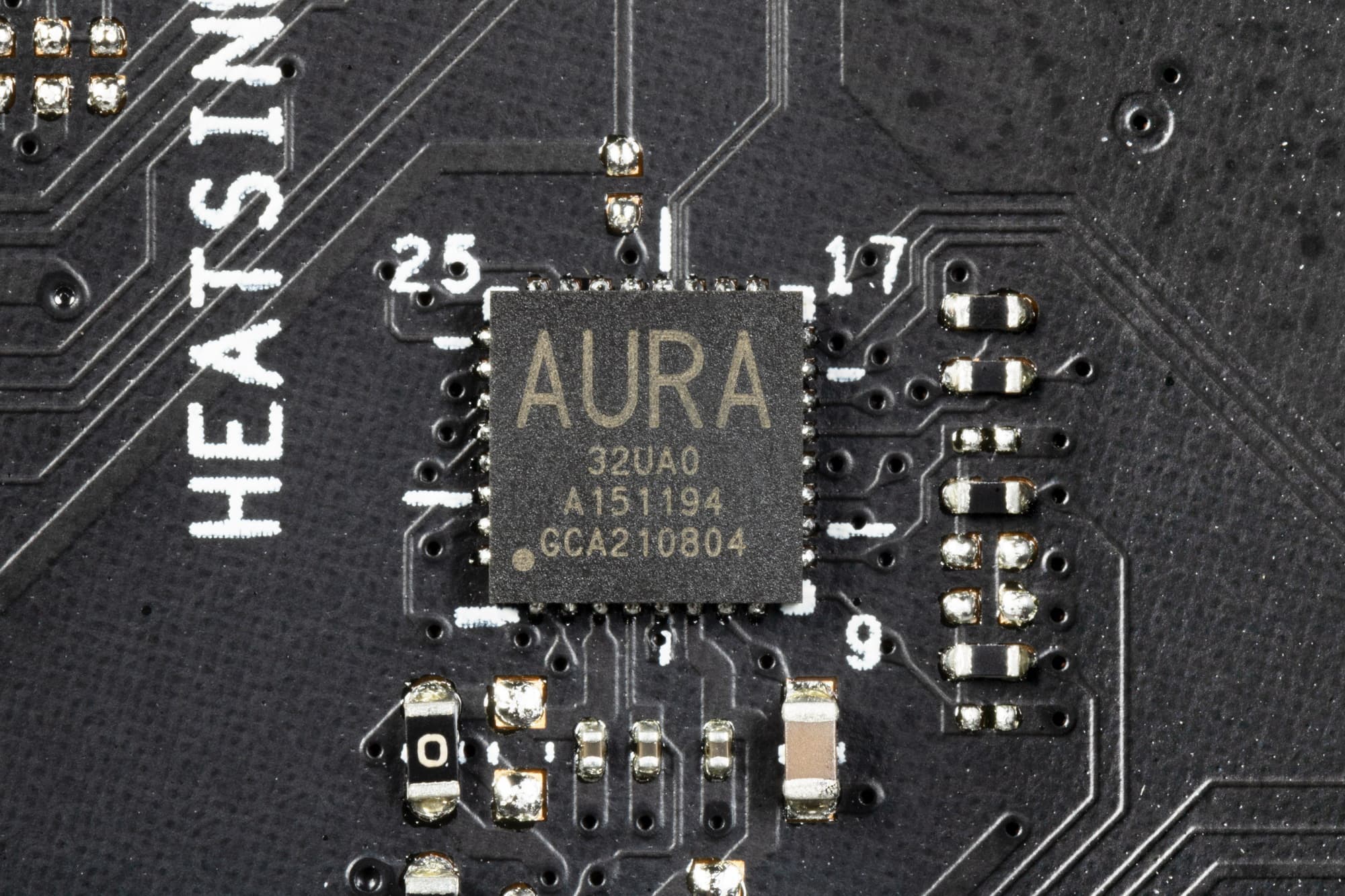

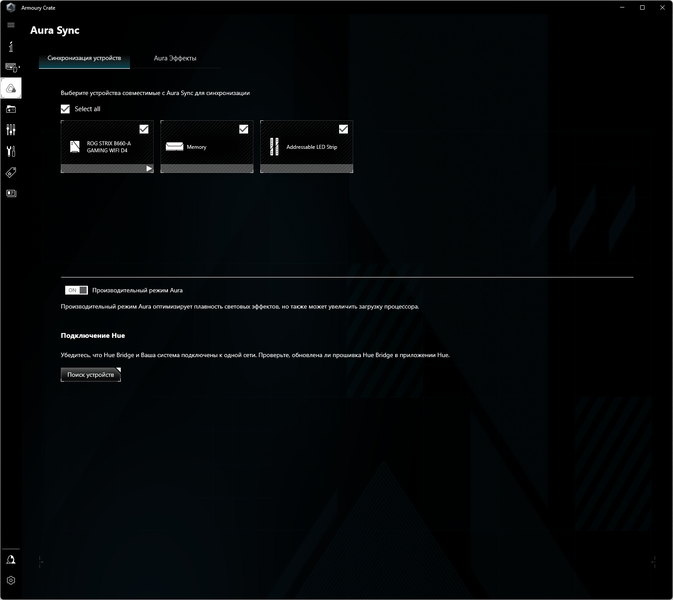

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

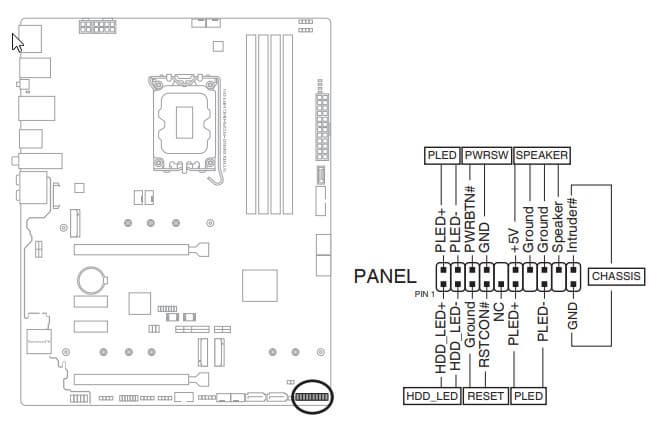

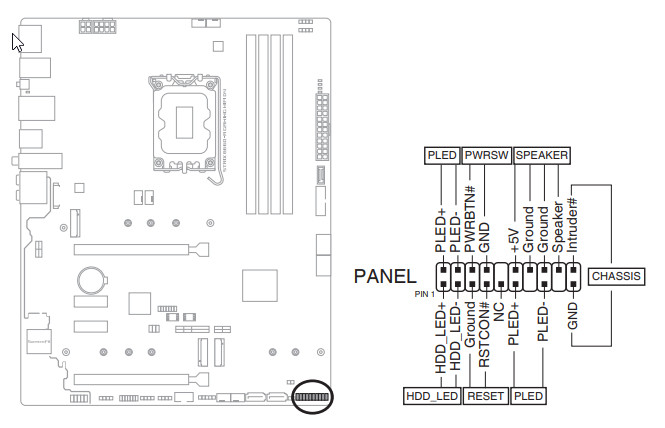

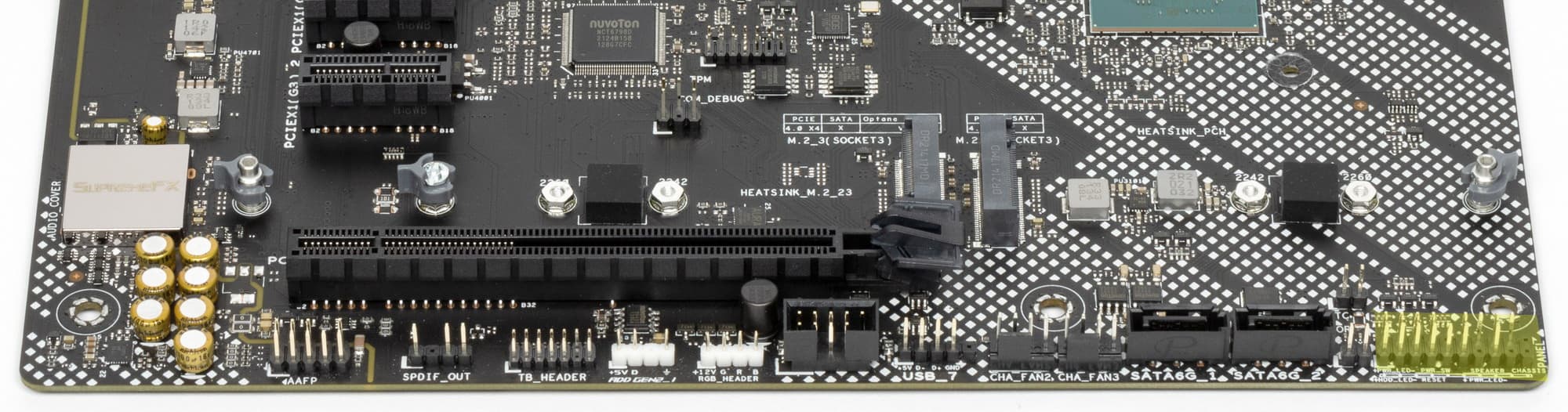

Традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса также в наличии.

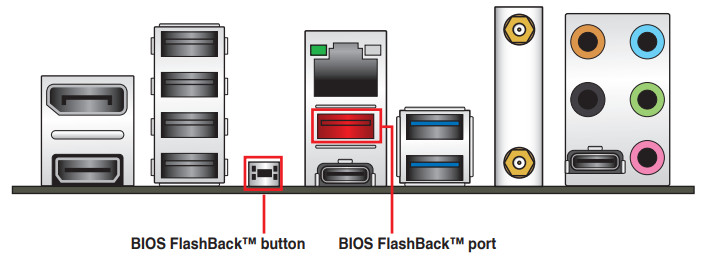

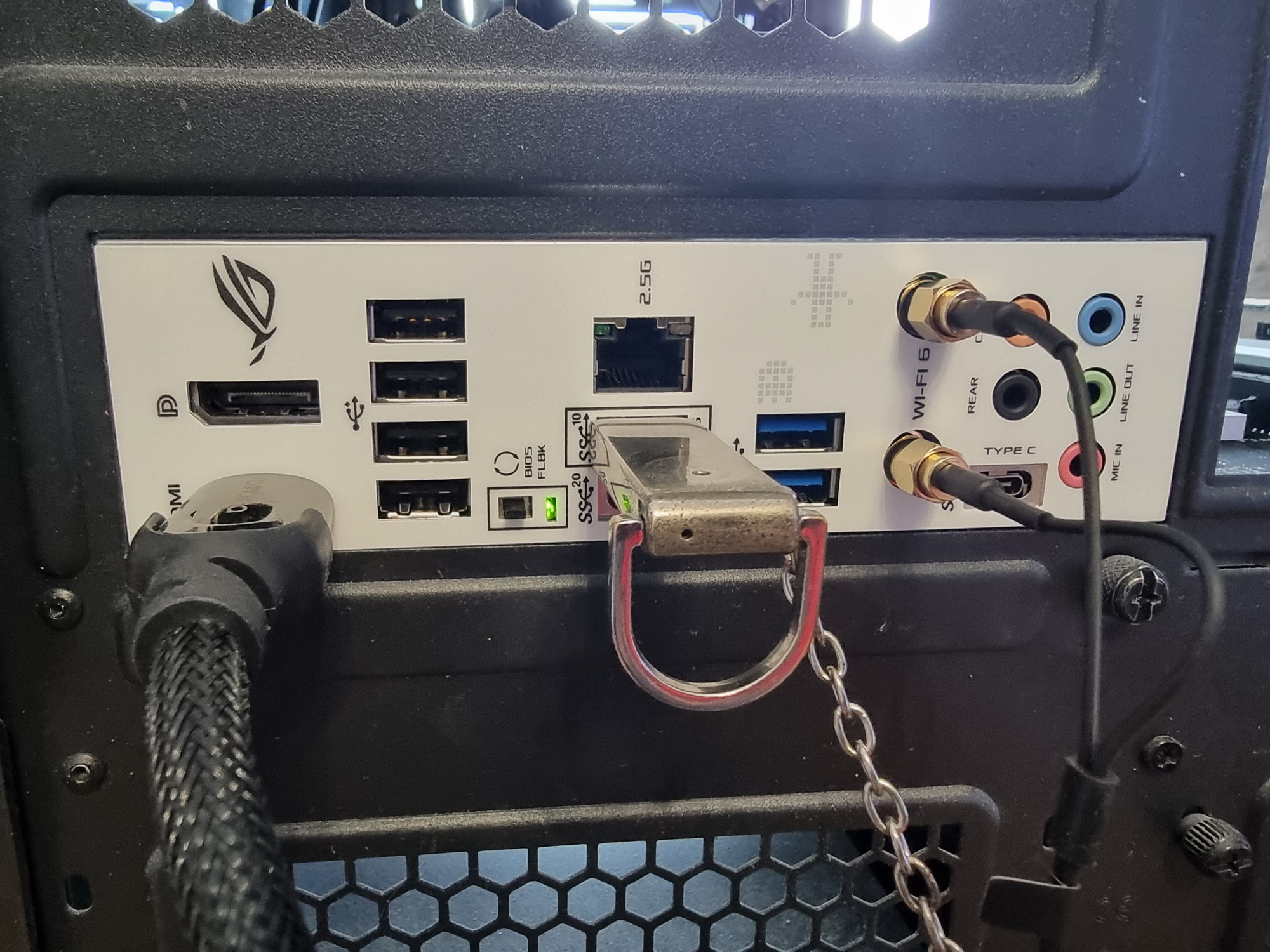

Материнская плата (как и многие остальные модели серии ROG) обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.

Для такого обновления BIOS версию прошивки надо вначале переименовать в sb660ad4.cap и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды. При этом будет мигать индикатор FLBK_LED.

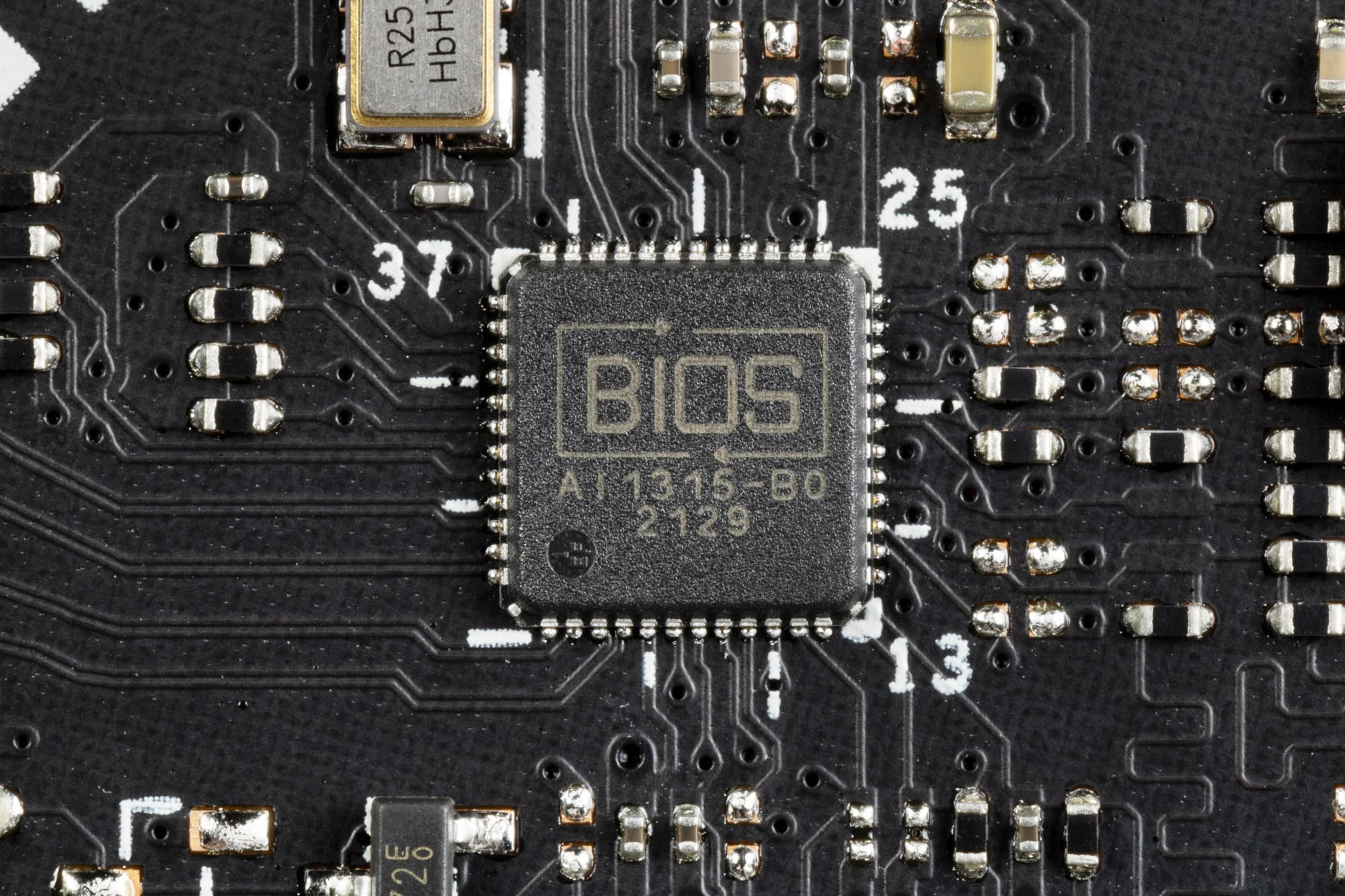

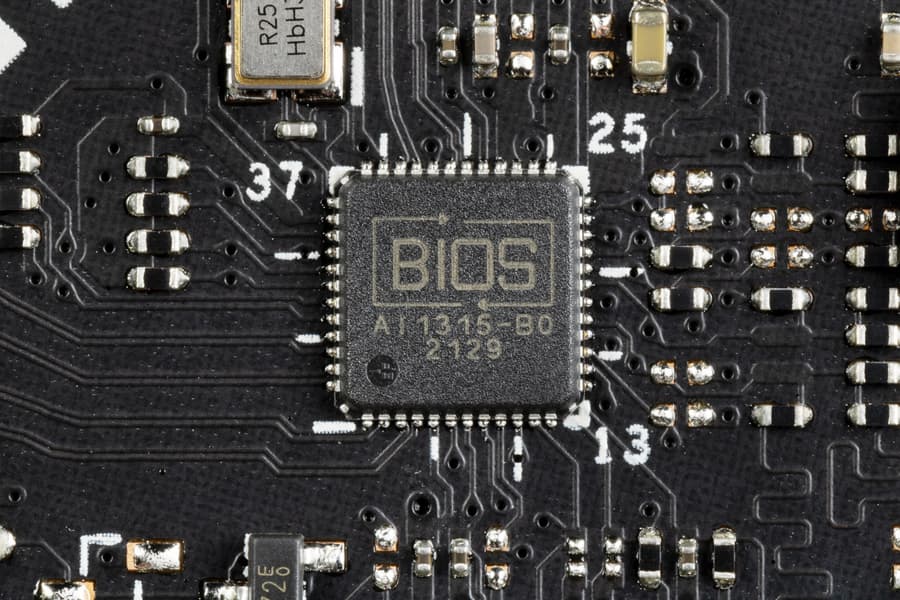

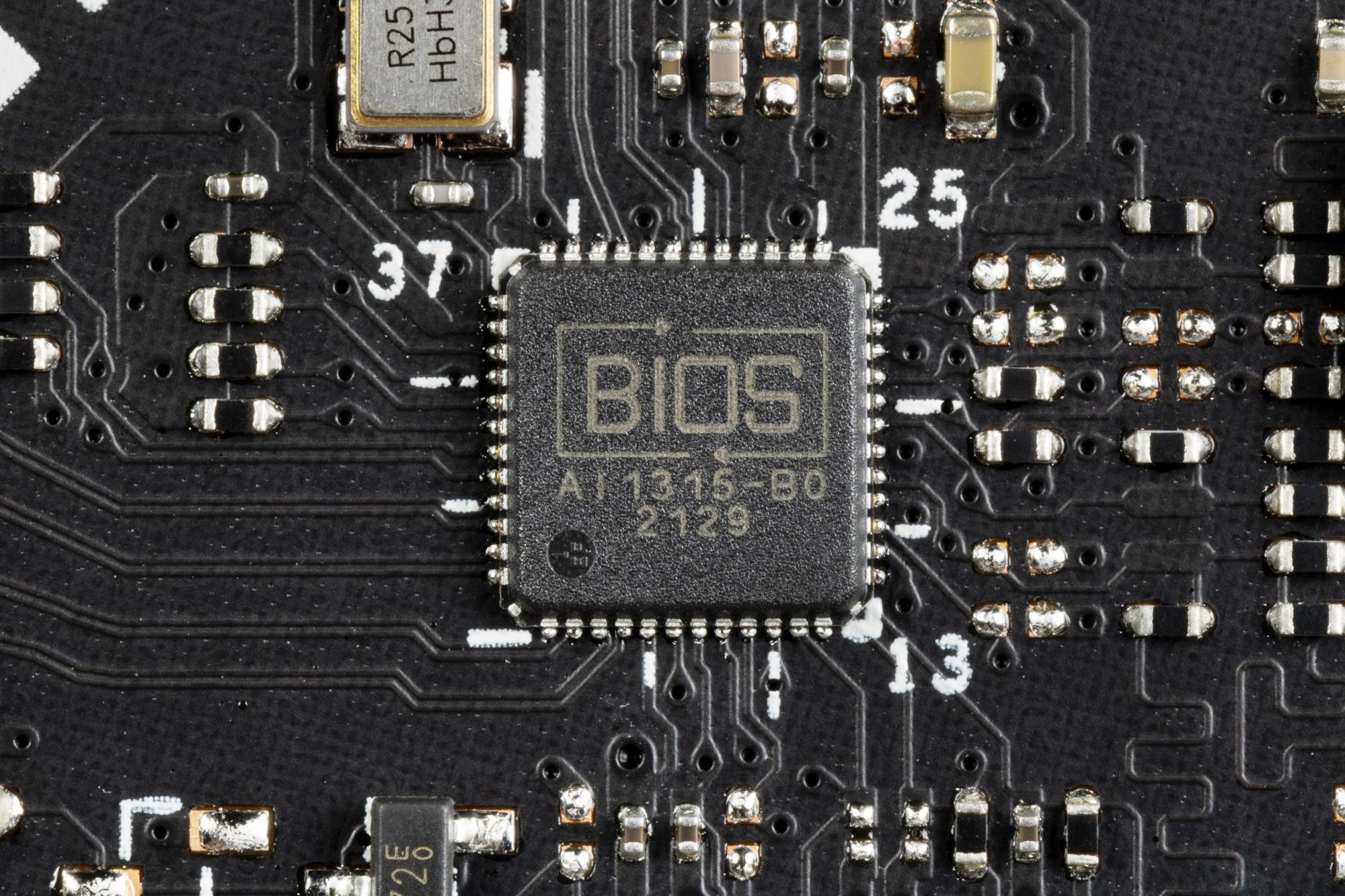

Заведует этой технологией контроллер с лаконичным названием BIOS.

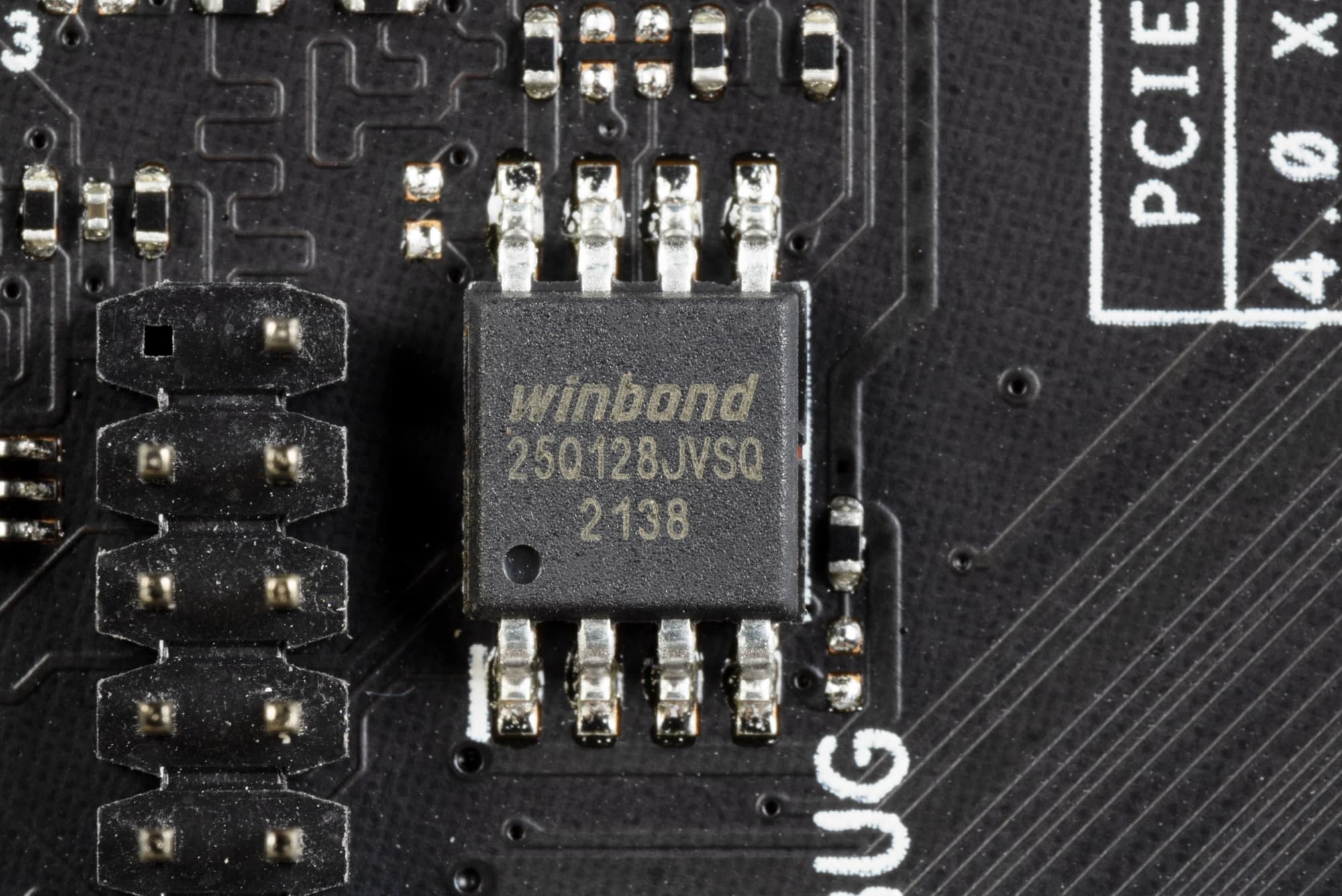

Сам UEFI/BIOS хранится в микросхеме от Winbond.

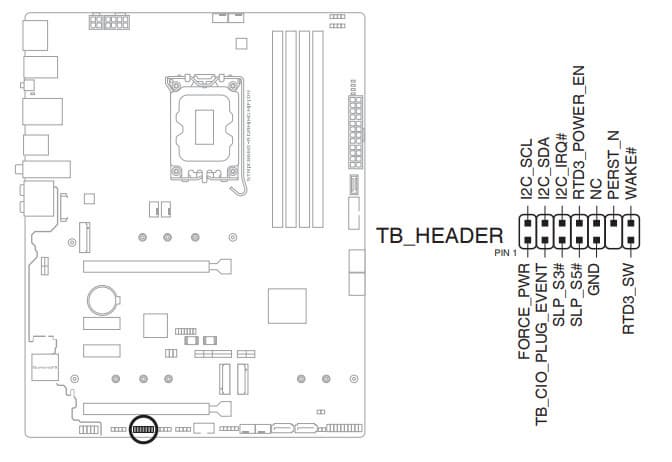

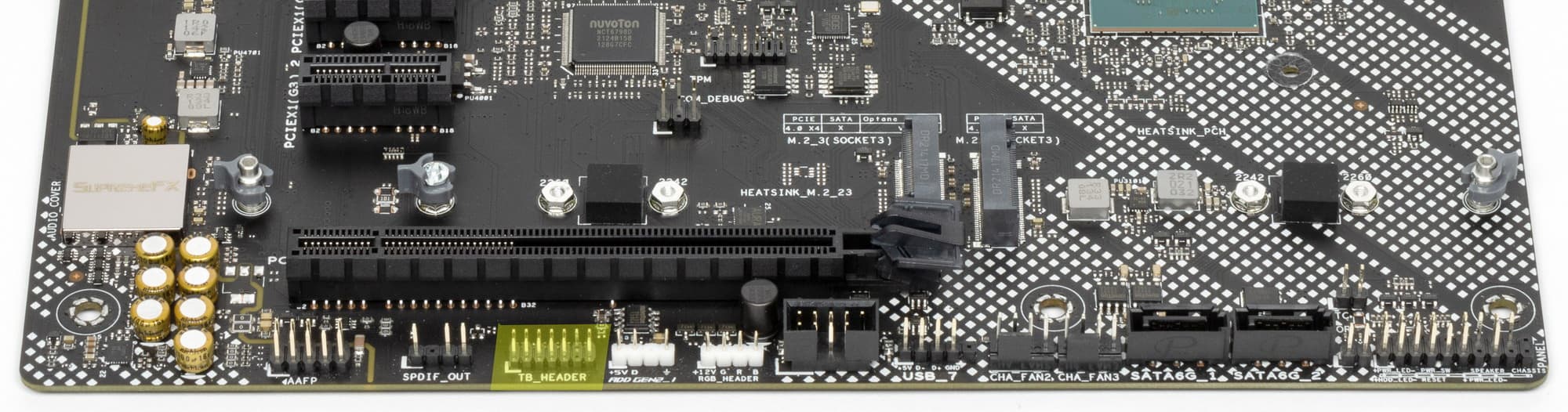

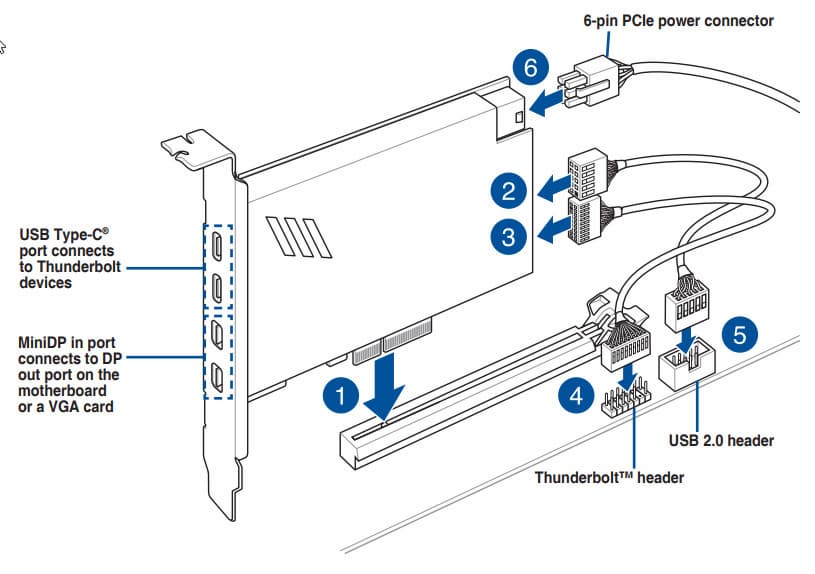

Для подключения карт с Thunderbolt ест свой проприетарный разъем.

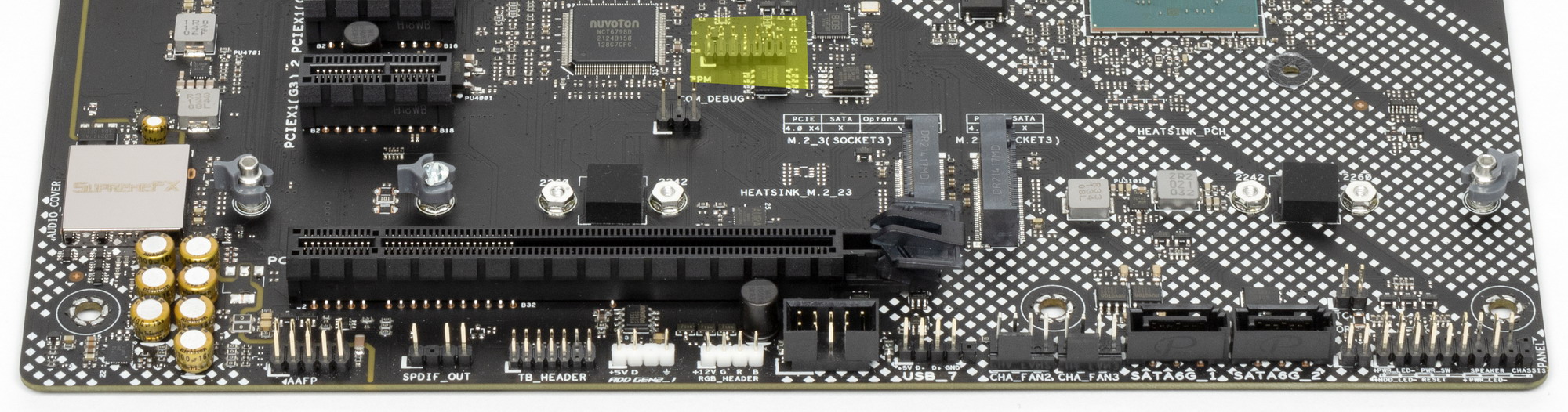

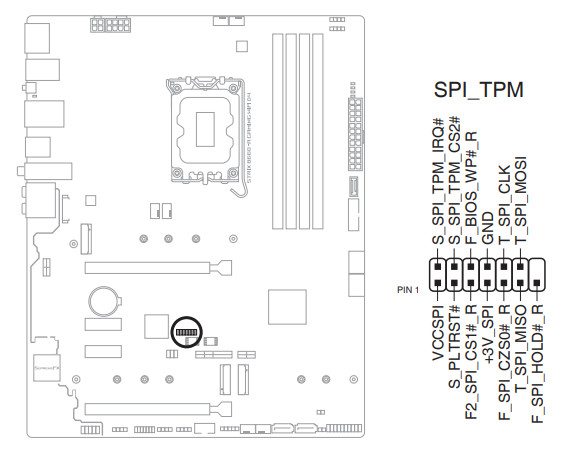

Плата также снабжена разъемом TPM для подключения разных систем безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

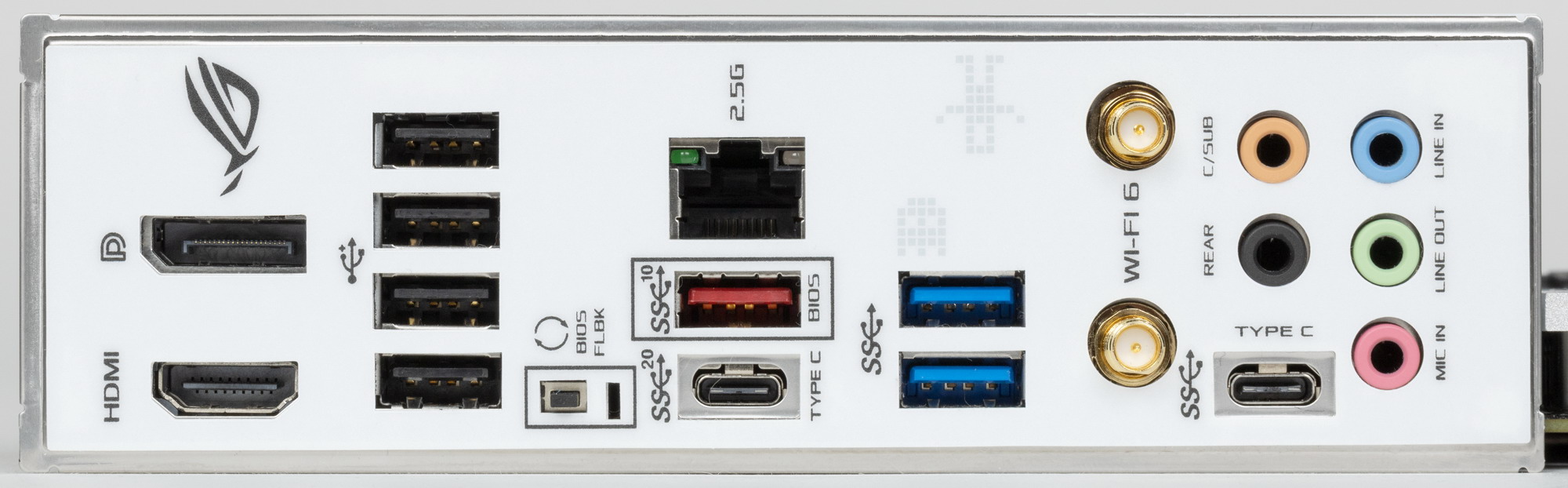

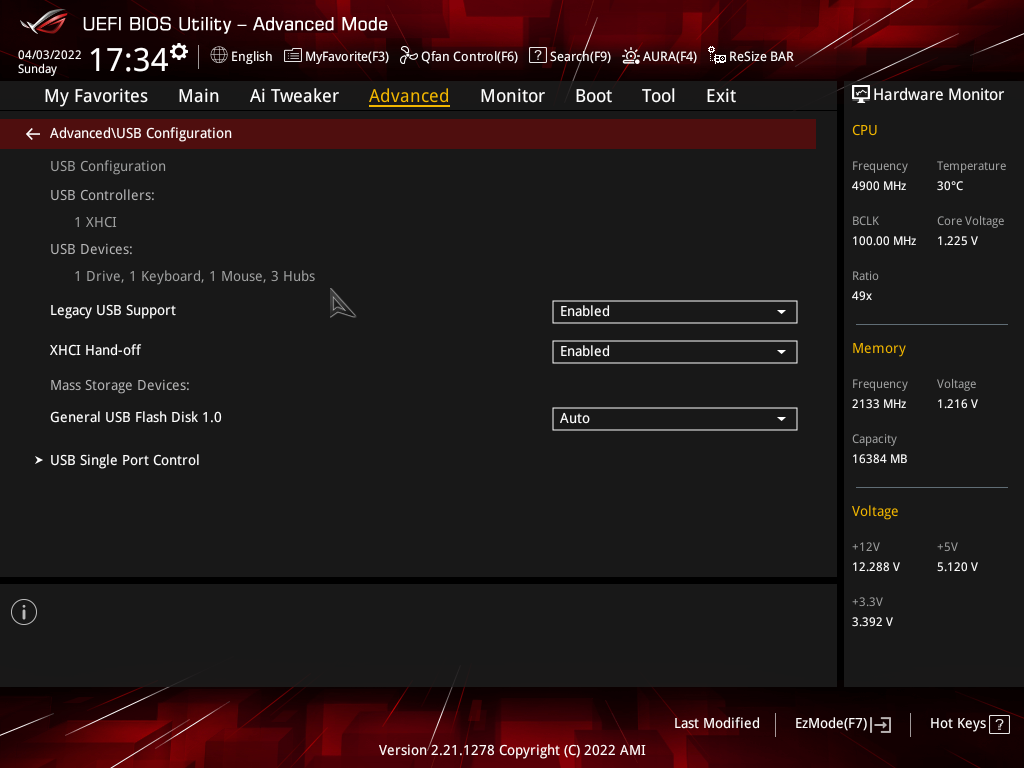

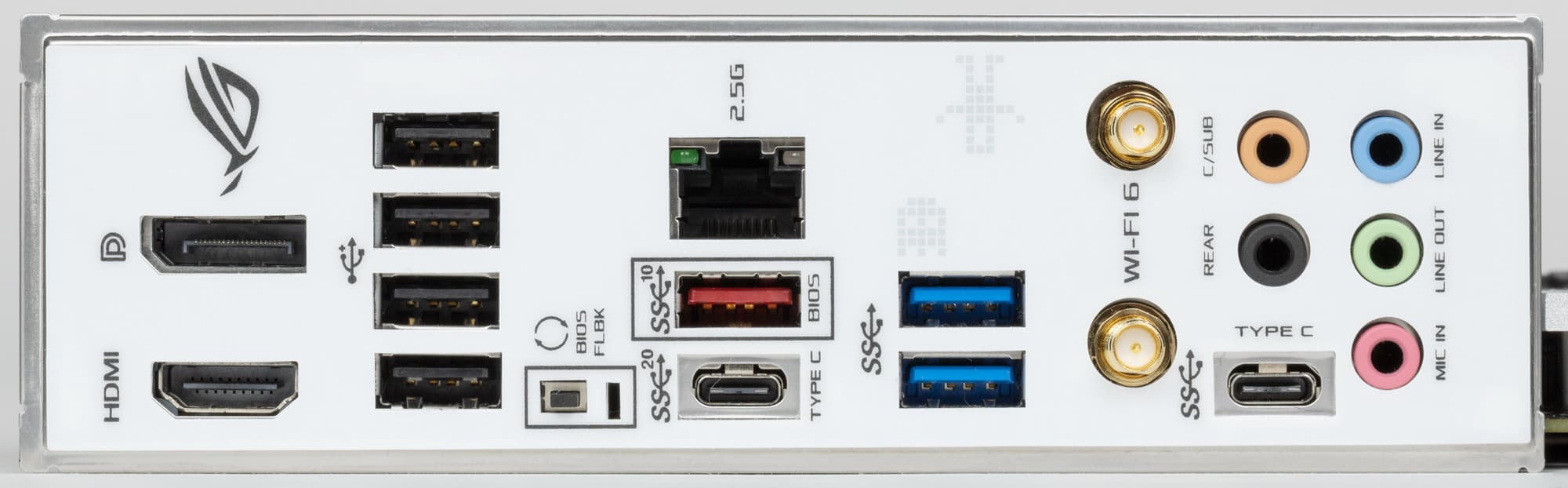

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.

Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).

И что мы имеем? Всего на материнской плате — 15 портов USB:

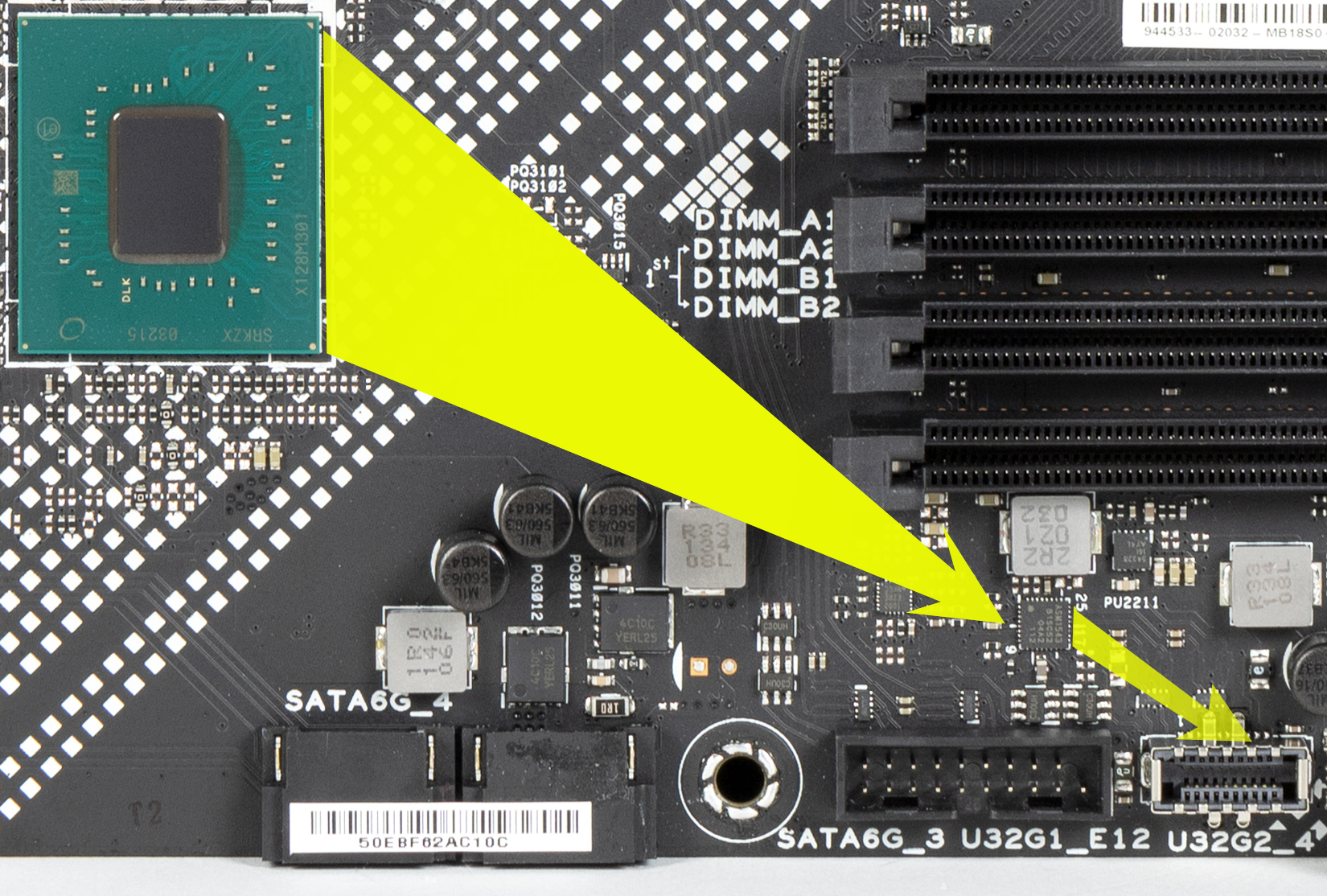

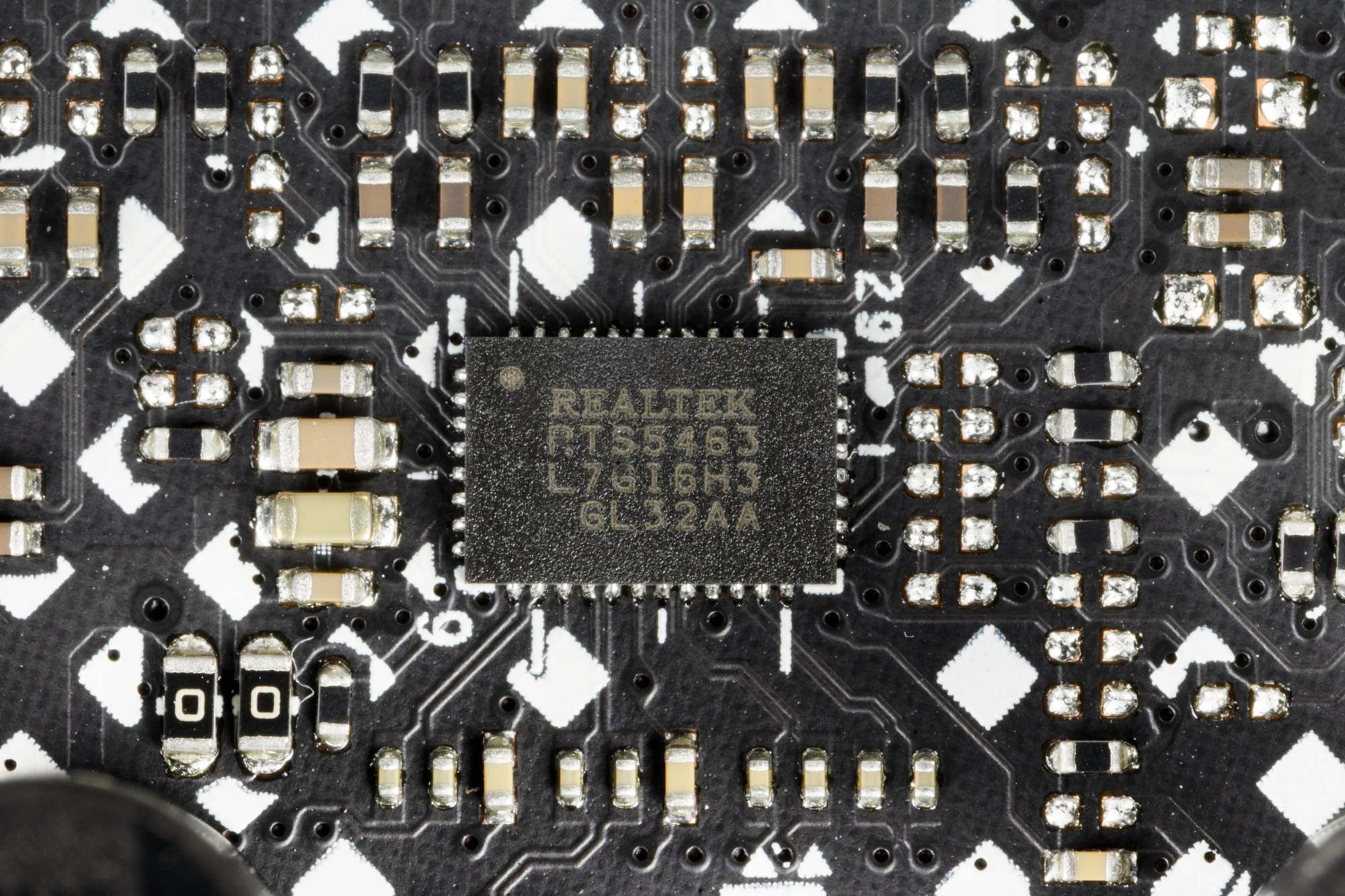

• 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 (одна от B660 и вторая от Realtek RTS5463)



  и представлен портом Type-C на задней панели;
• 2 порта USB 3.2 Gen2: оба реализованы через B660 и представлены: один внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса); второй – портом Type-A (красного цвета) на задней панели;

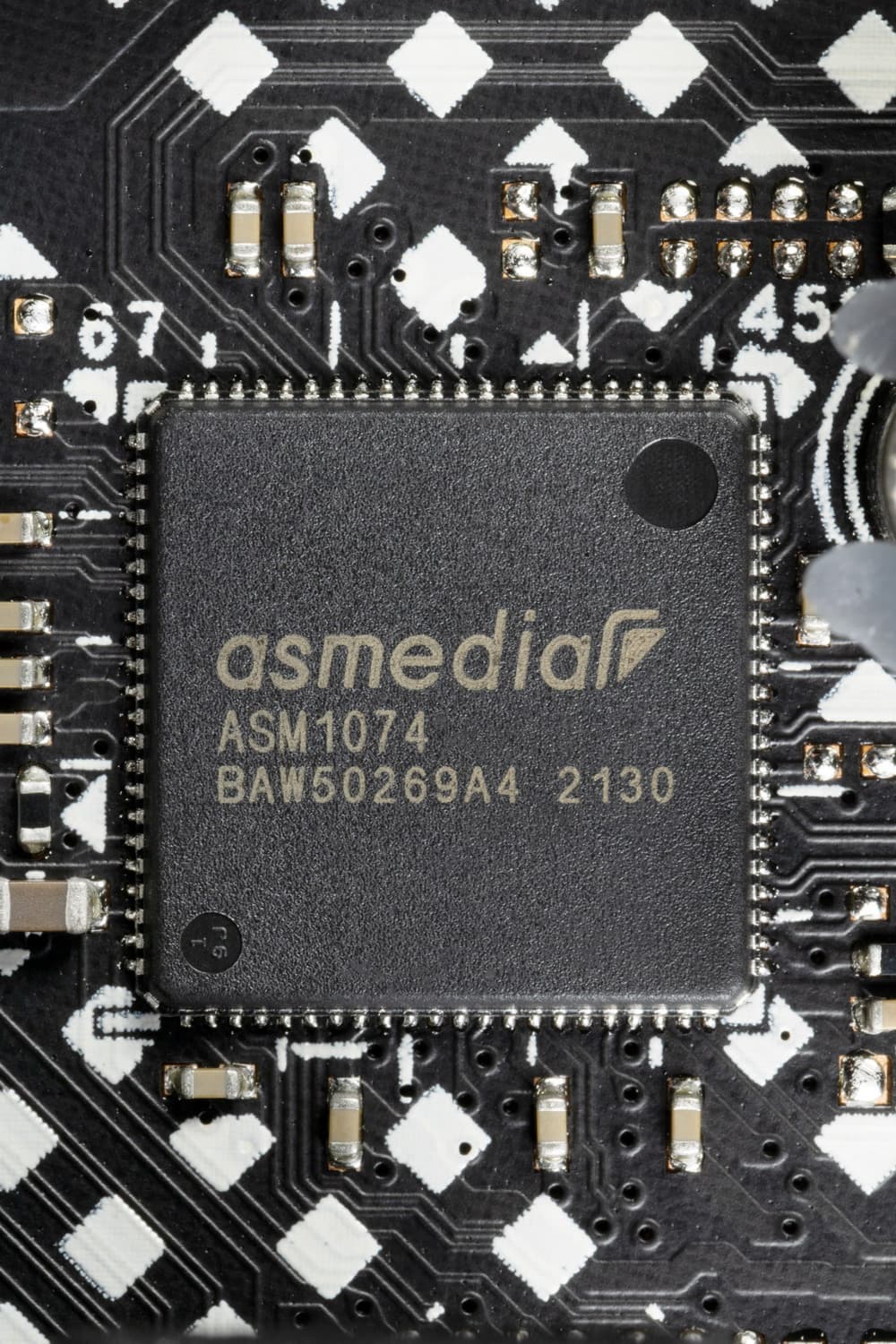

• 5 портов USB 3.2 Gen1: 3 реализованы через хаб ASMedia ASM1074



  (на него потрачена линия USB 2.0 от B660) и представлены на задней панели 2 портами Type-A (синего цвета) и 1 портом Type-C; остальные 2 реализованы через B660 и представлены внутренним разъемом на материнской плате на 2 порта;

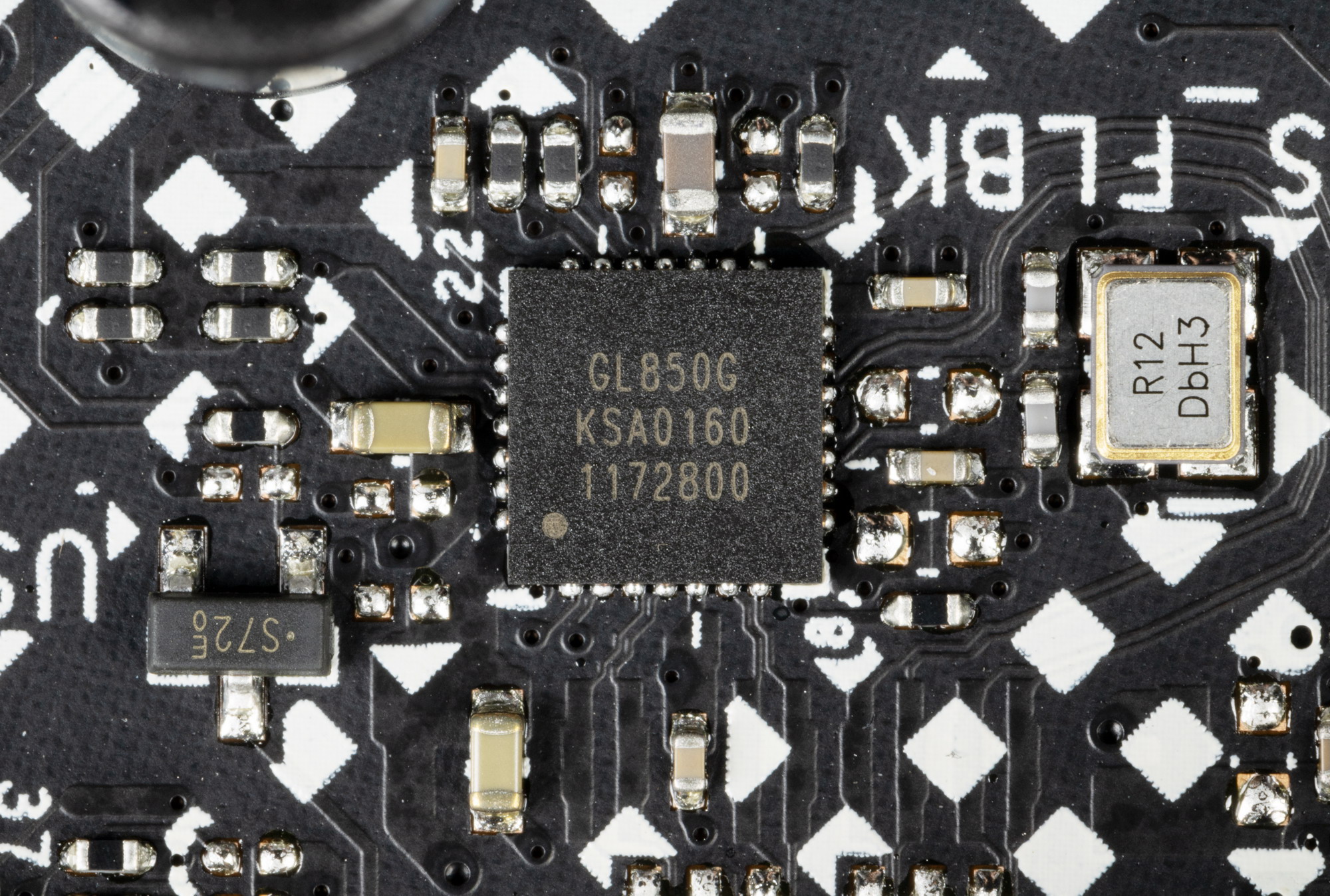

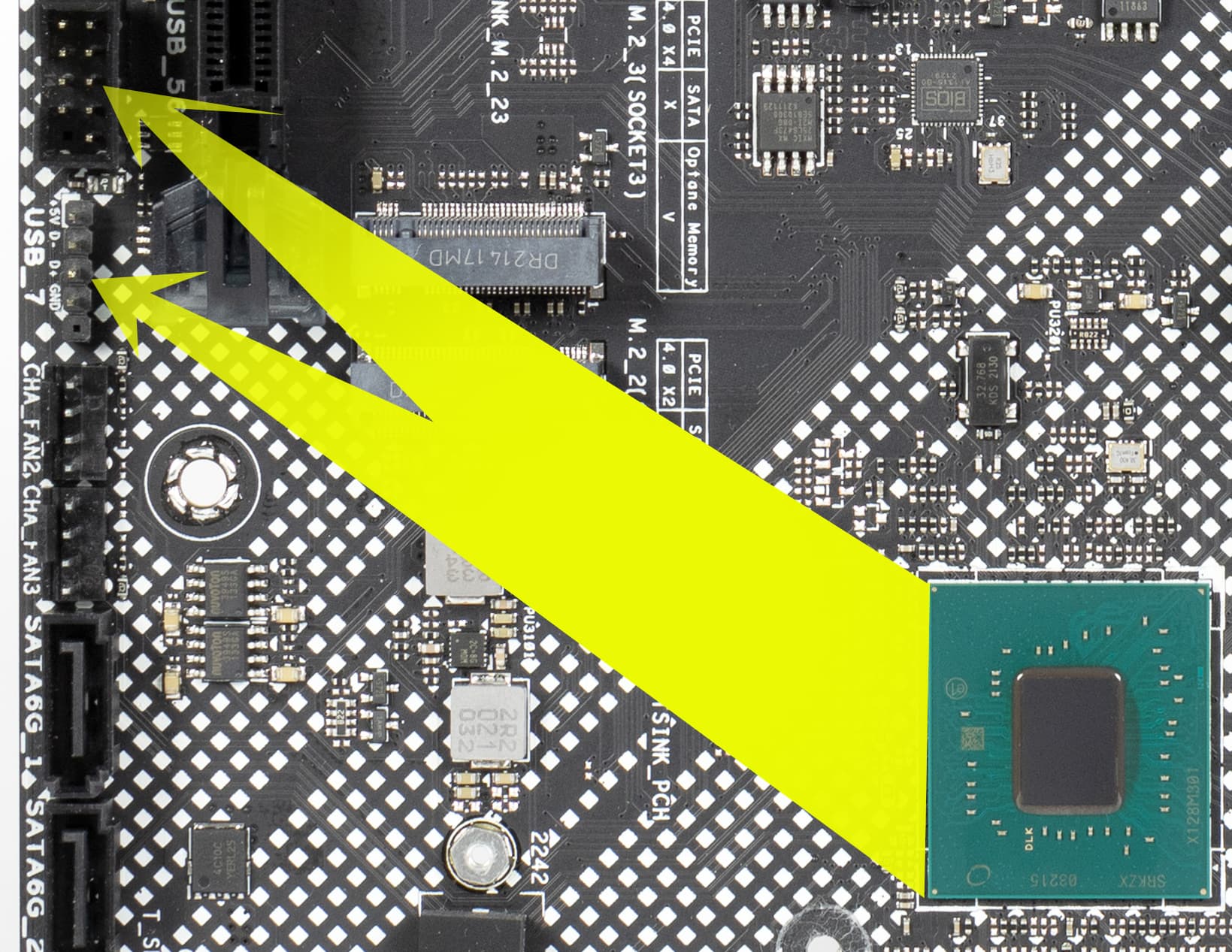

• 7 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G



  (на него потрачена линия USB 2.0 от B660) и представлены на задней панели 4 портами Type-A (черного цвета); еще 3 реализованы через B660 представлены



  двумя внутренними разъемами на материнской плате: один на 2 порта, а другой на 1 порт.

Таким образом, у нас 4 контроллера используют USB линии:

• ASMedia ASM1074 (1 линия USB 2.0);
• Genesys Logic GL850G (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (AX201) (1 линия USB 2.0).

Итак, через чипсет B660 реализовано высокоскоростных портов USB:

• 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
• + 2 выделенных USB 3.2 Gen2
• + 2 выделенных USB 3.2 Gen1
• + 1 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2

= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 4 порта на обеспечение контроллеров. Всего 12 USB портов реализовано.

Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.

Итого у B660 в данном случае реализован 23 высокоскоростных порта из 24.

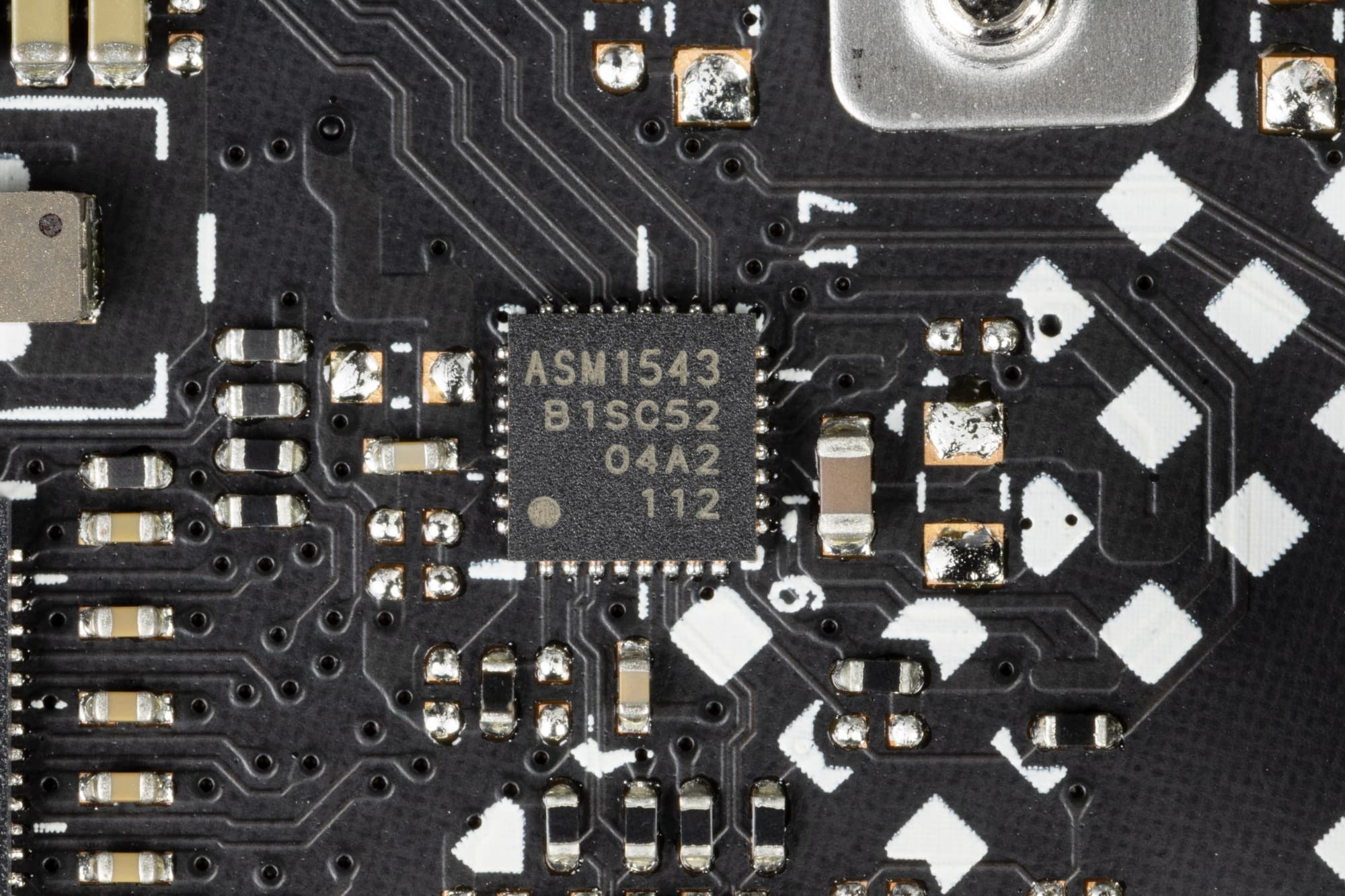

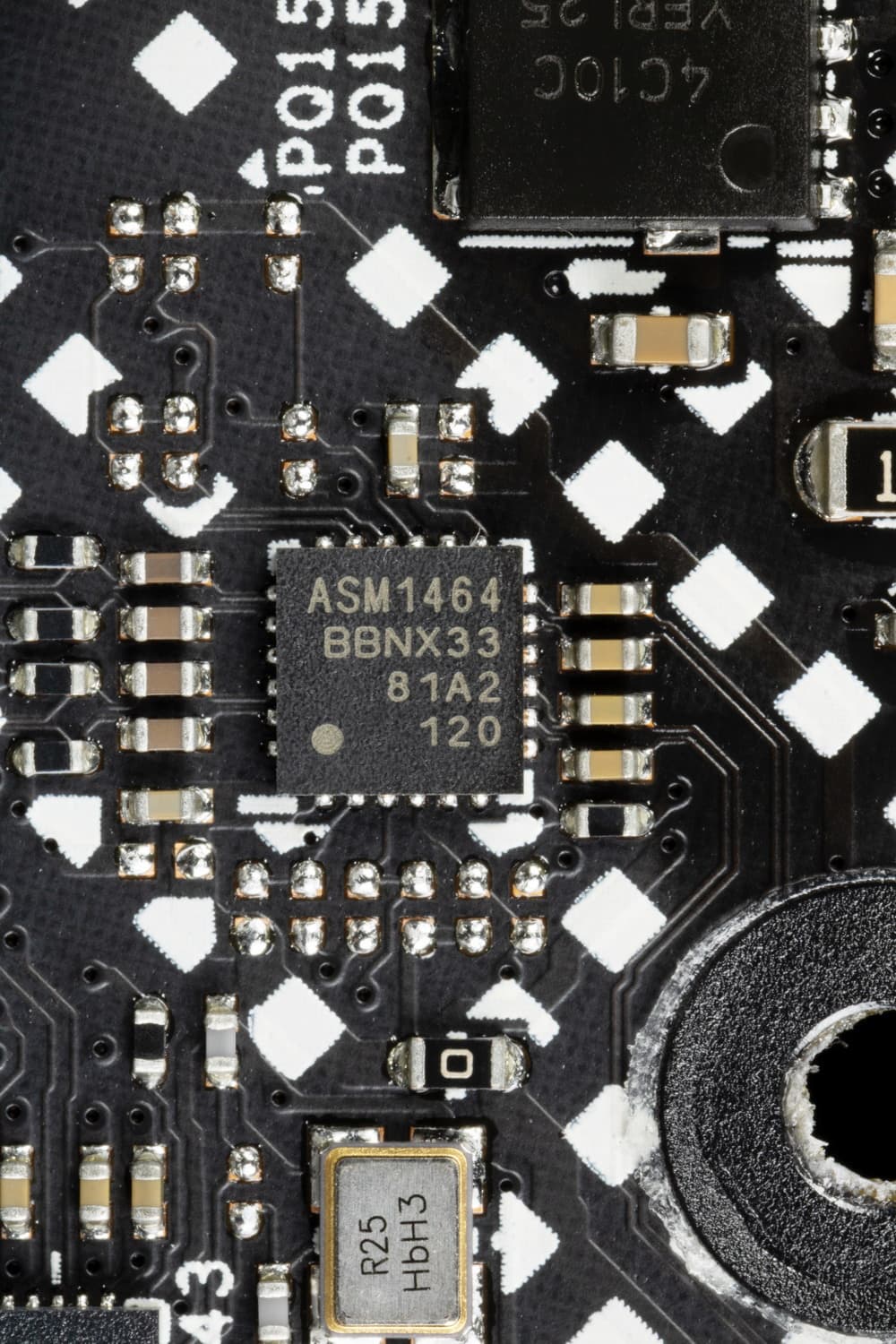

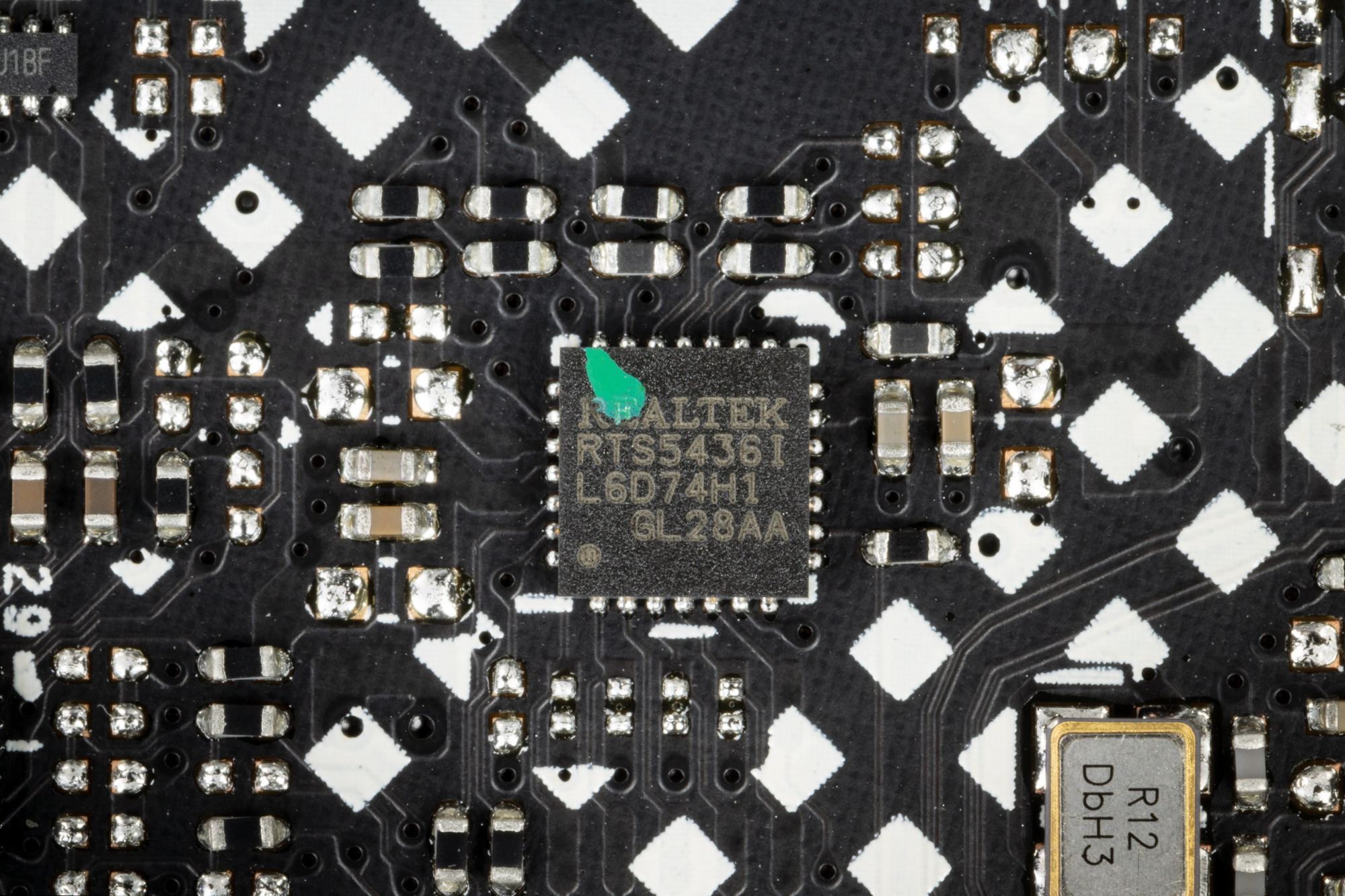

Все быстрые USB порты Type-C оснащены ре-драйверами от ASMedia.

Особо следует отметить, что для обеспечения быстрой зарядки мобильных устройств гнездо Type-C на задней панели получило усиленное питание, заведует этим контроллер от Realtek.

Теперь о сетевых делах.

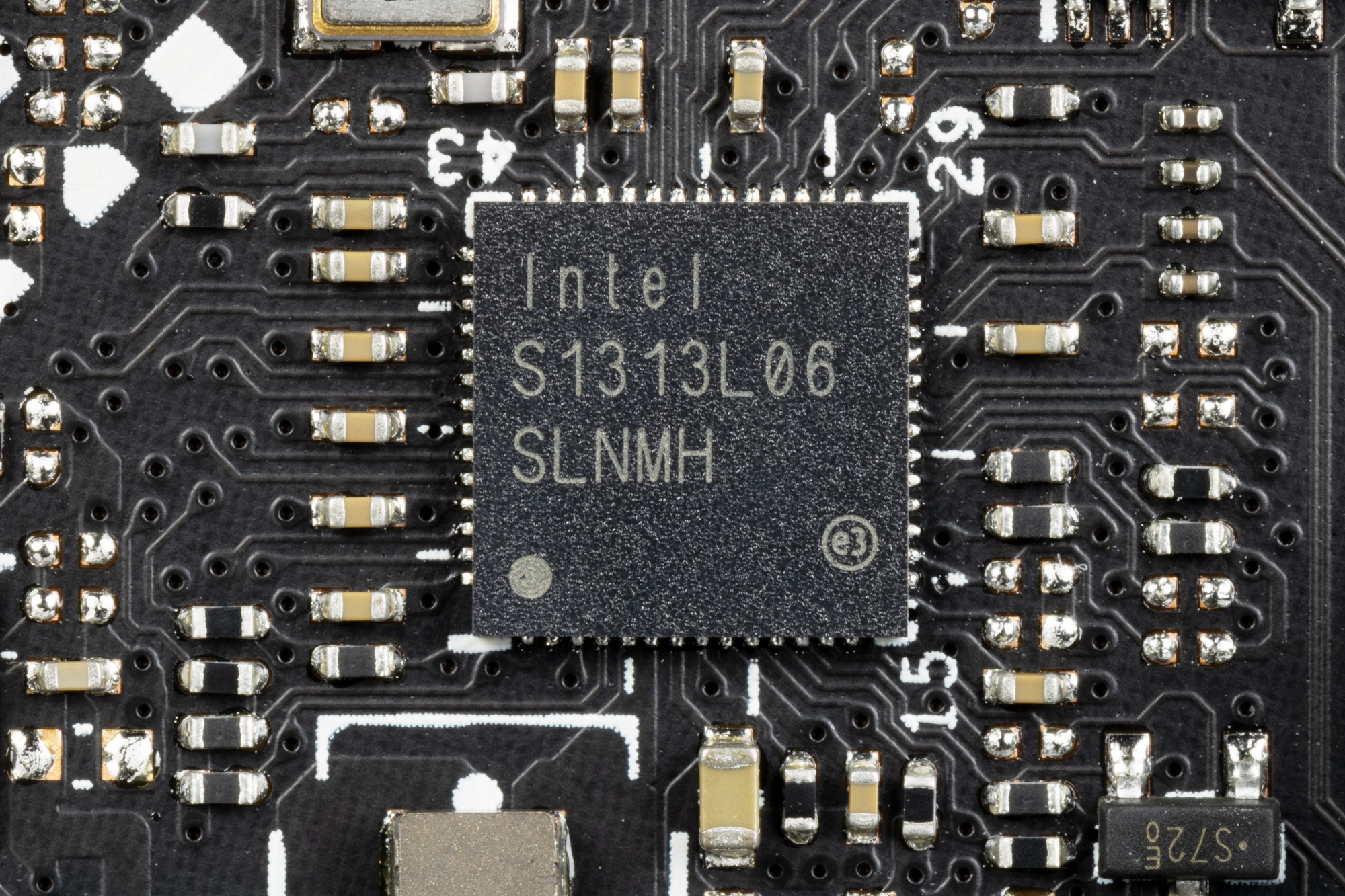

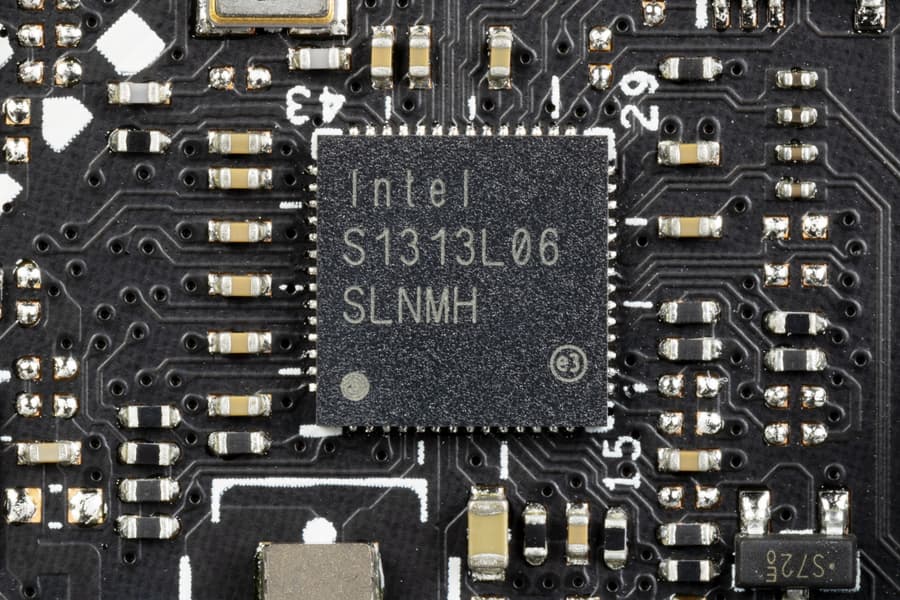

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel i225-V, способный работать по стандарту 2,5 Гбит/с.

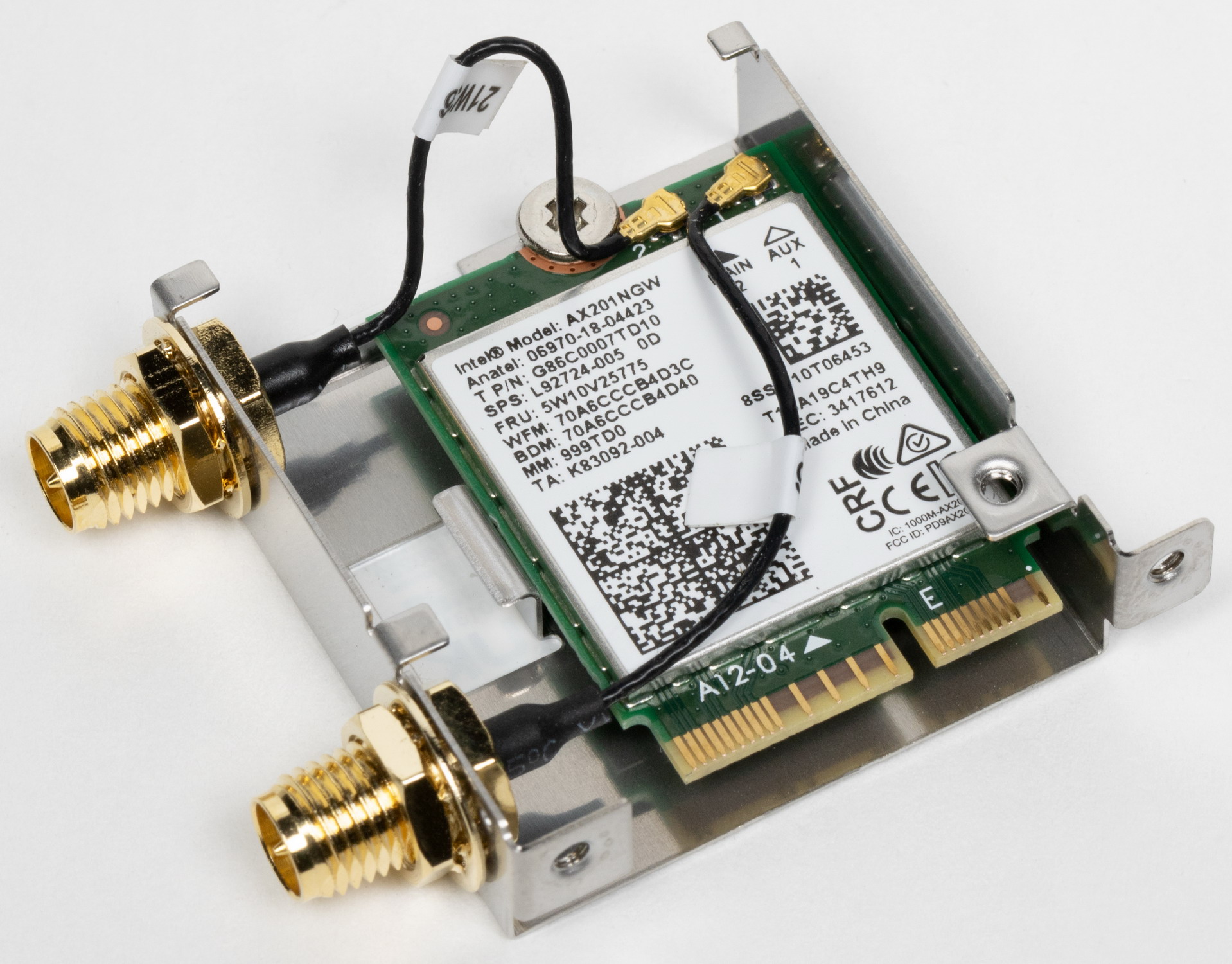

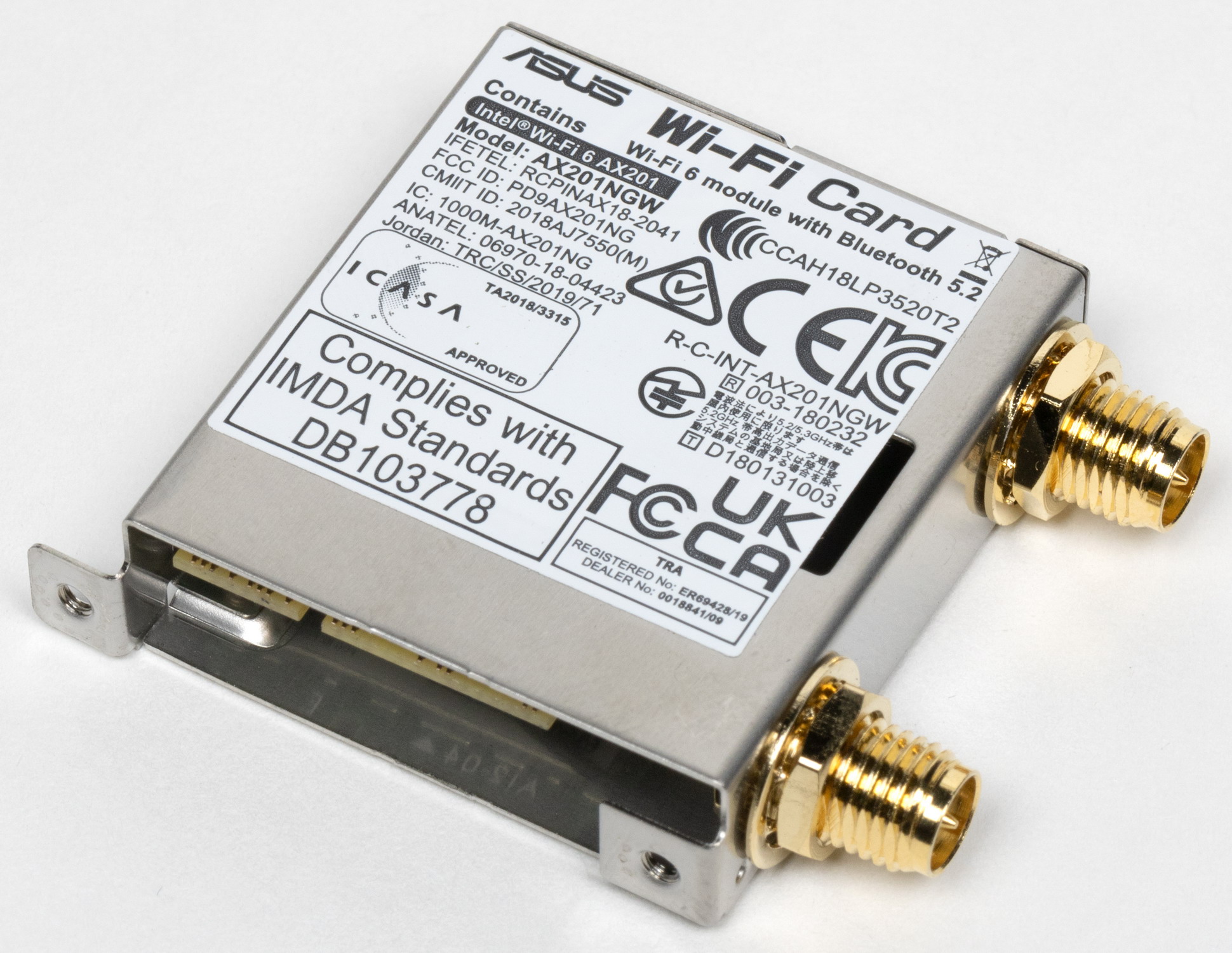

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

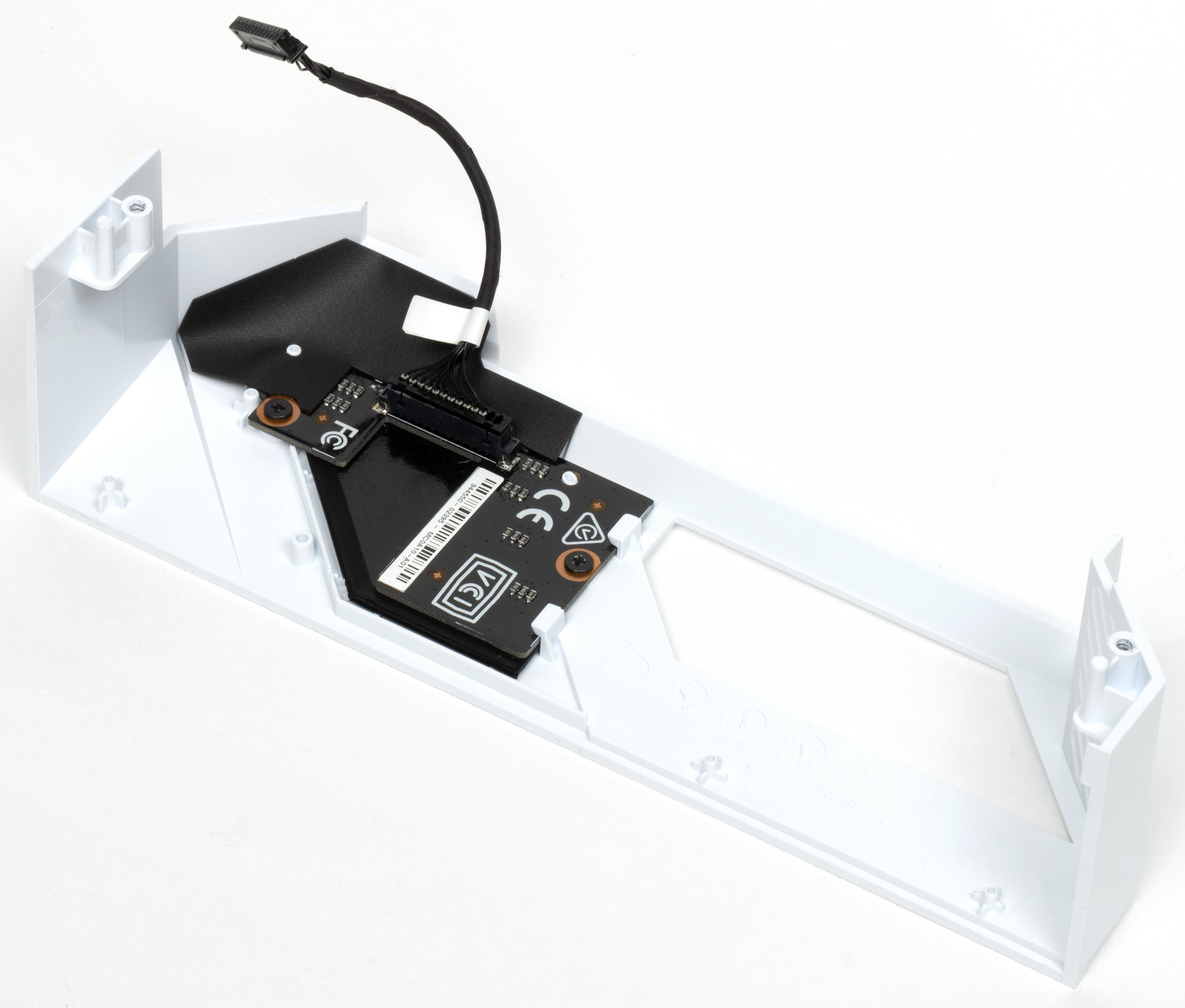

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

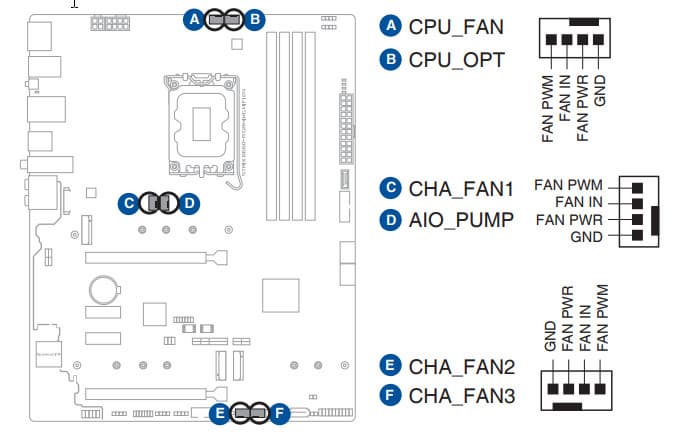

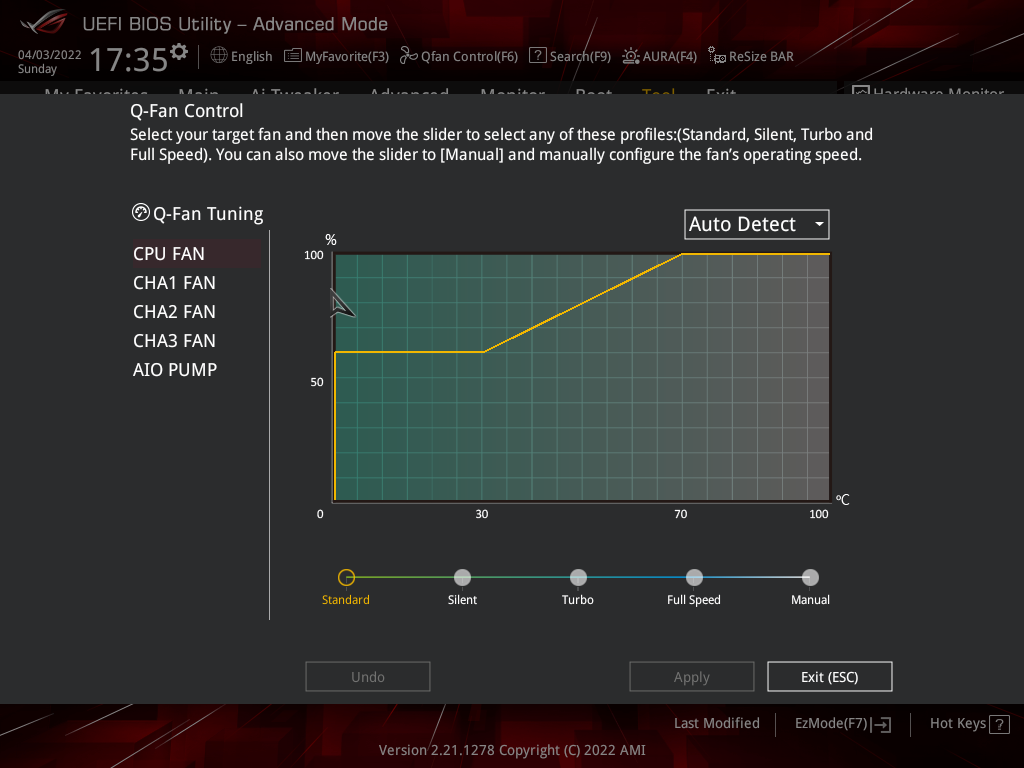

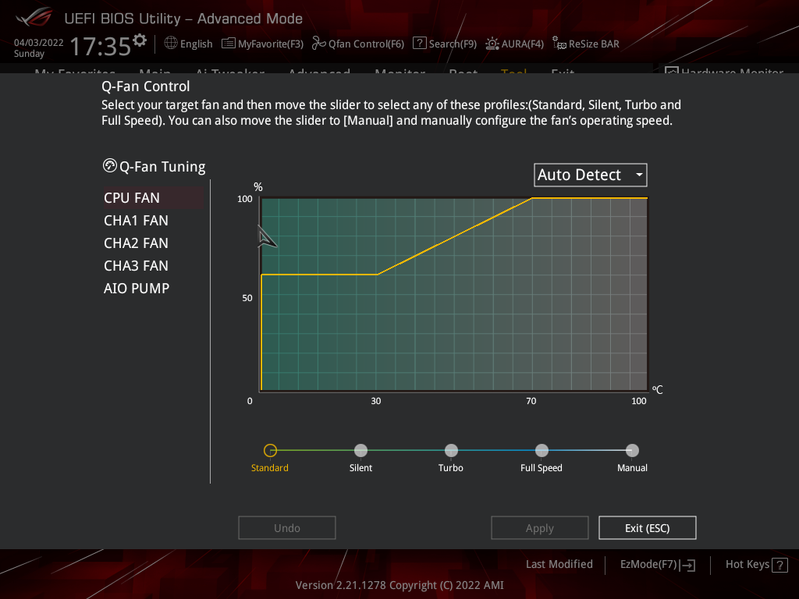

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (до 1А, 12Вт). Гнездо AIO_PUMP для помпы необслуживаемой СВО по умолчанию настроено на полную скорость.

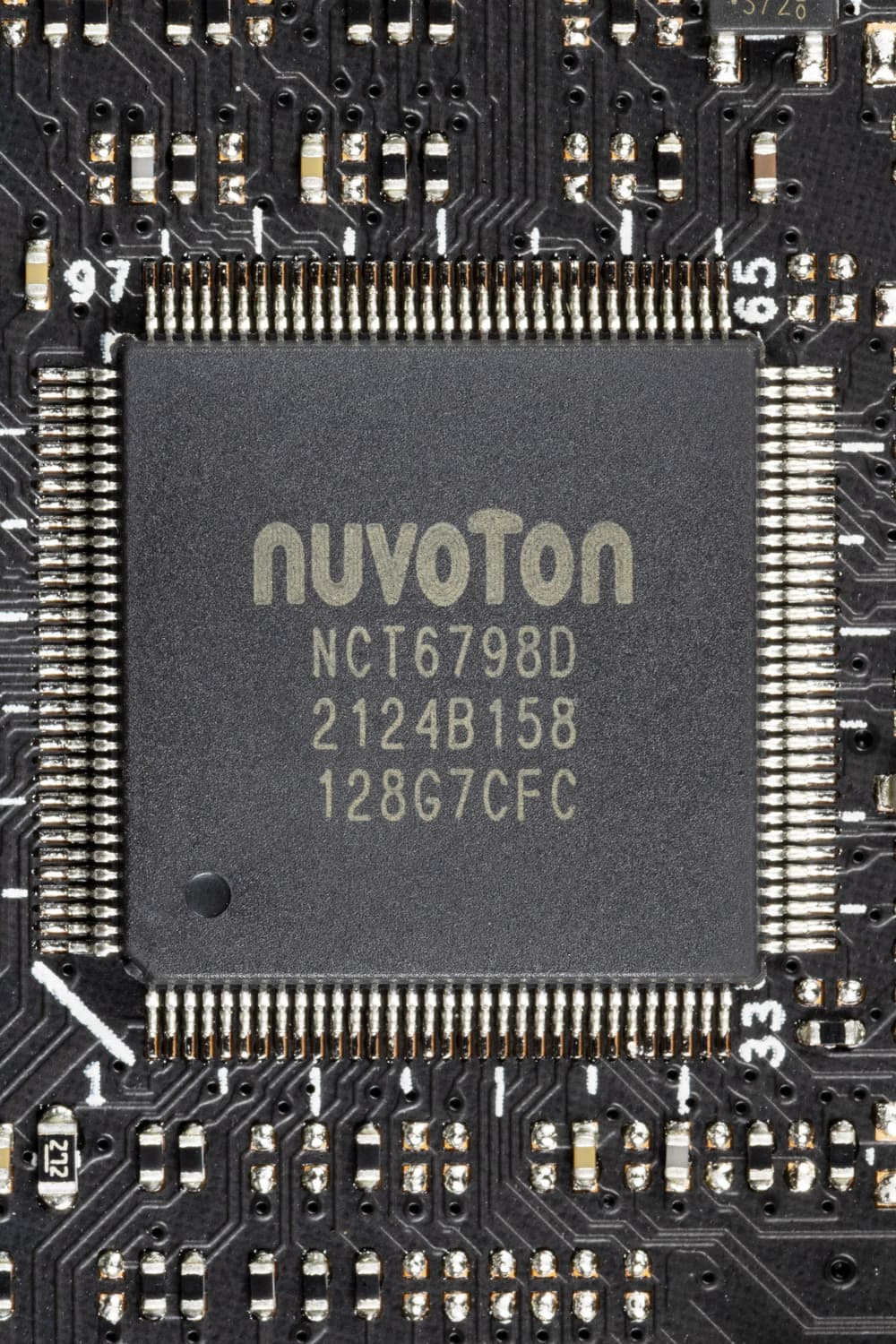

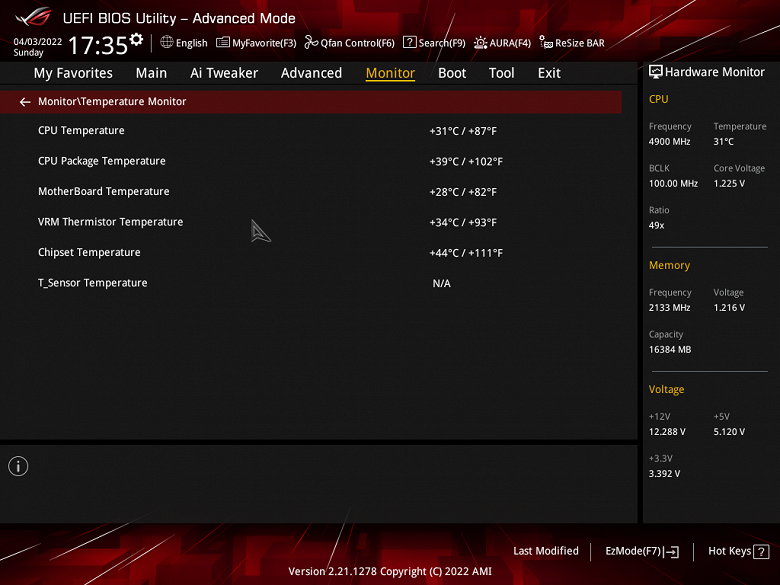

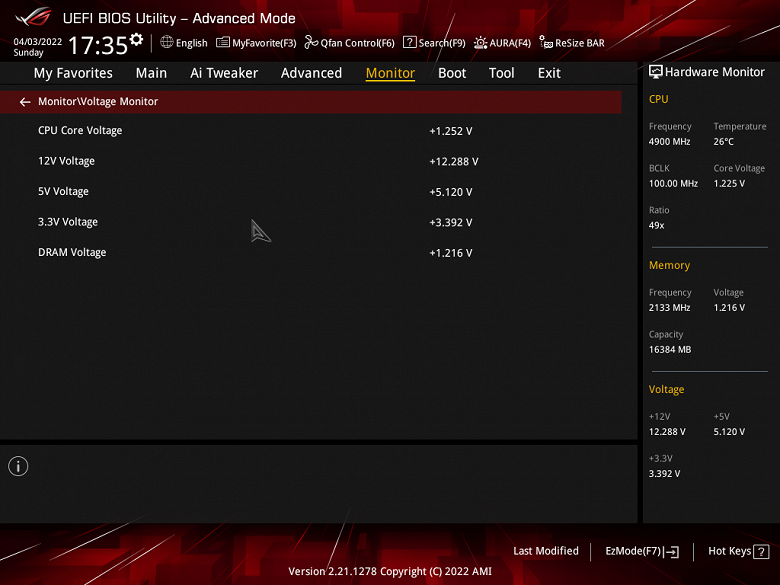

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода:

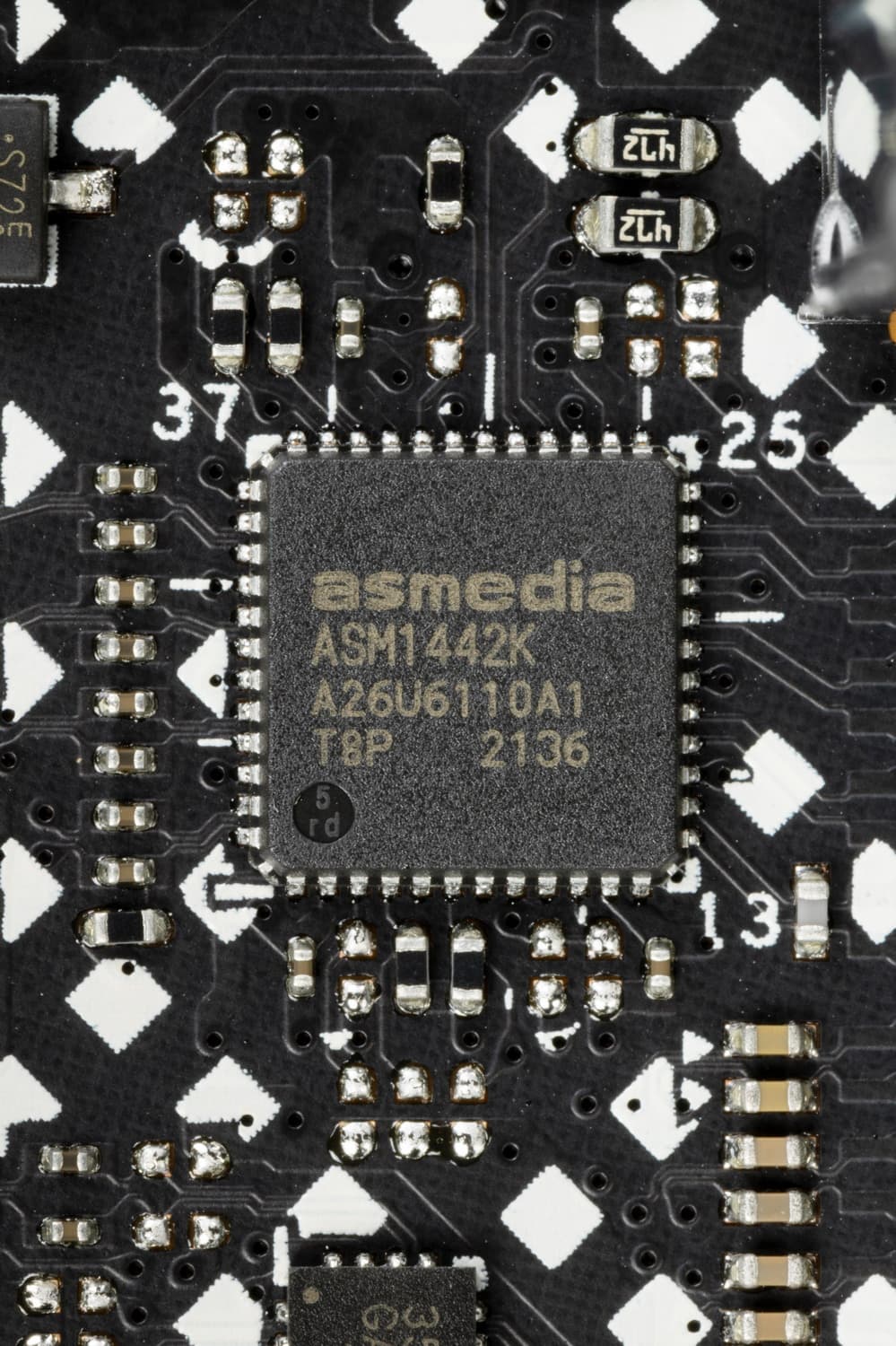

• HDMI 2.1, однако графика в 12м поколении процессоров Intel имеет встроенную поддержку версии HDMI 2.0b, поэтому для конвертации (усиления, так сказать) версии до 2.1 имеется особый контроллер от ASMedia.

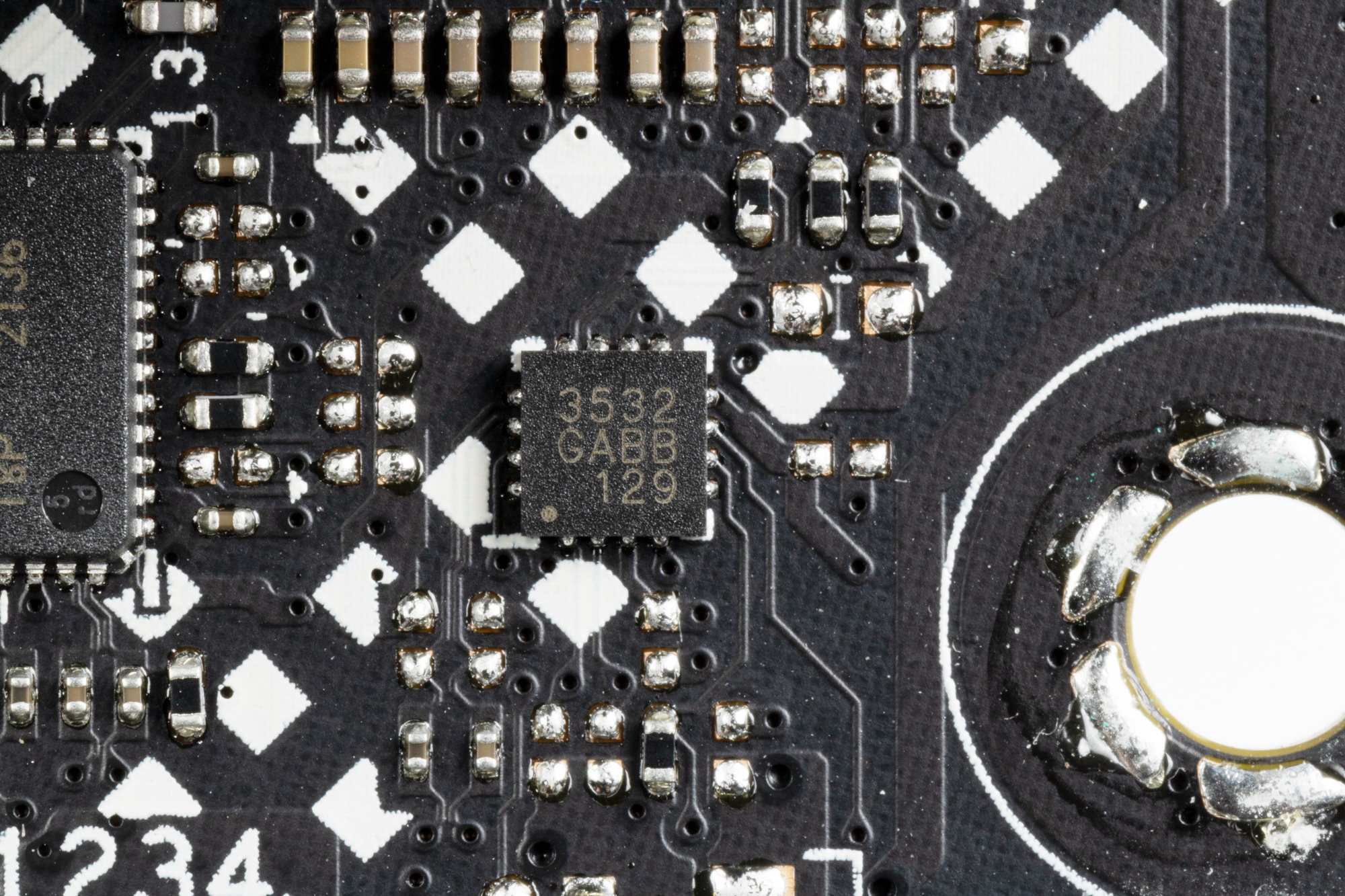

• DisplayPort 1.4, здесь же для конвертации версии до 1.4 имеется контроллер.



Аудиоподсистема

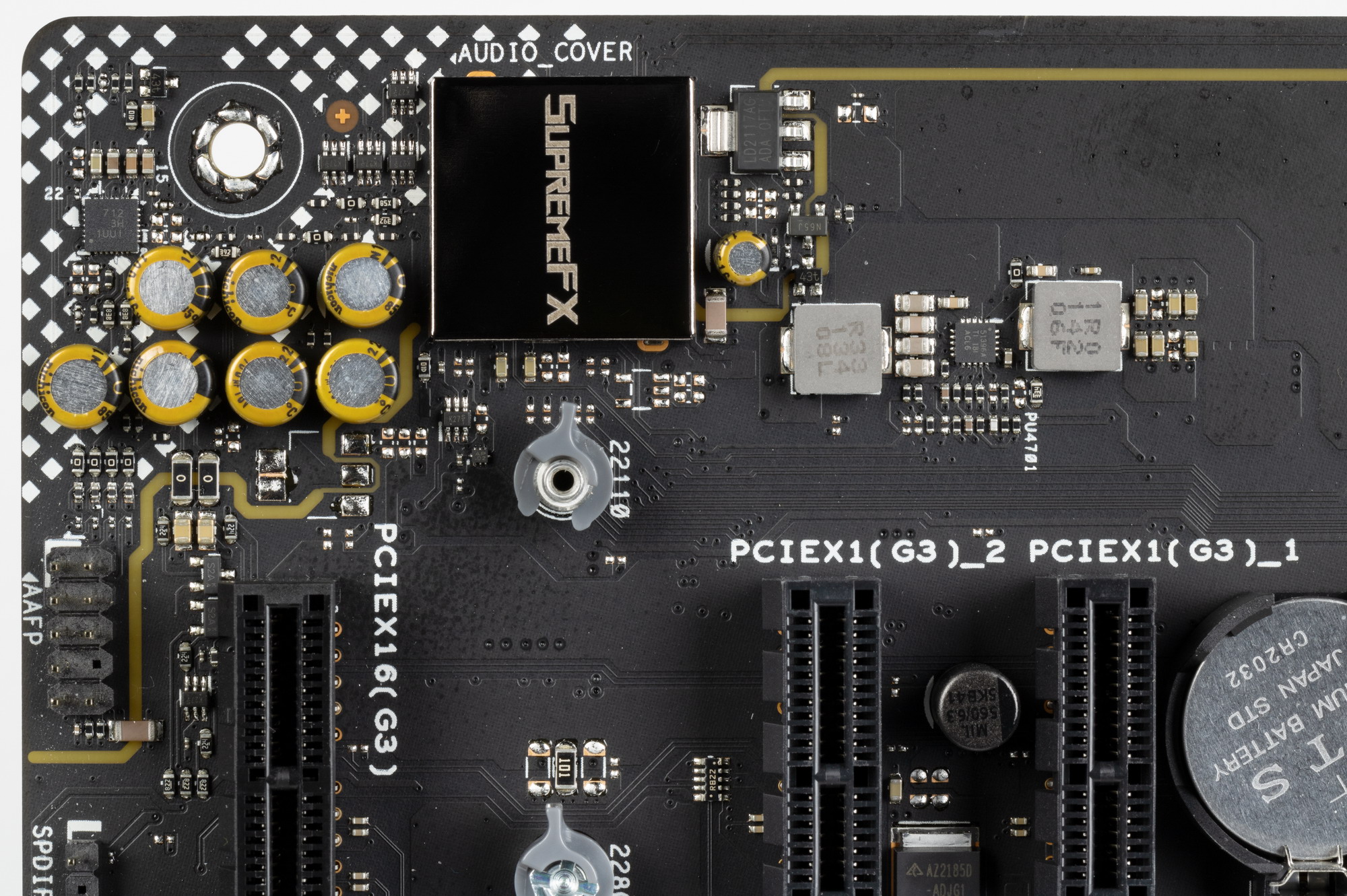

Много лет в большинстве современных материнских платах звуком заведуют аудиокодеки от Realtek семейства ALC, и долгое время это был ALC1220 (24 бит / 192 кГц), а сейчас многие производители ставят улучшенную версию ALC4080. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. В стиле Asus – закрывать аудиокодек фирменным колпачком SupremeFX.

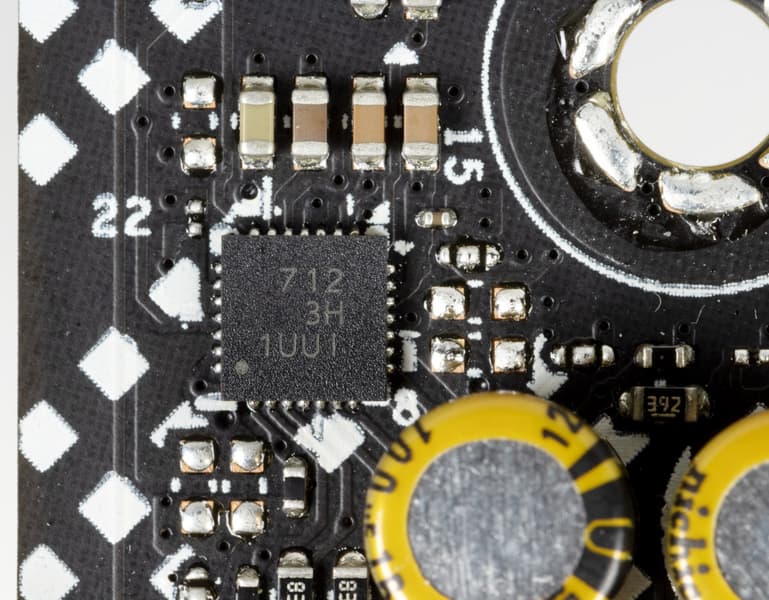

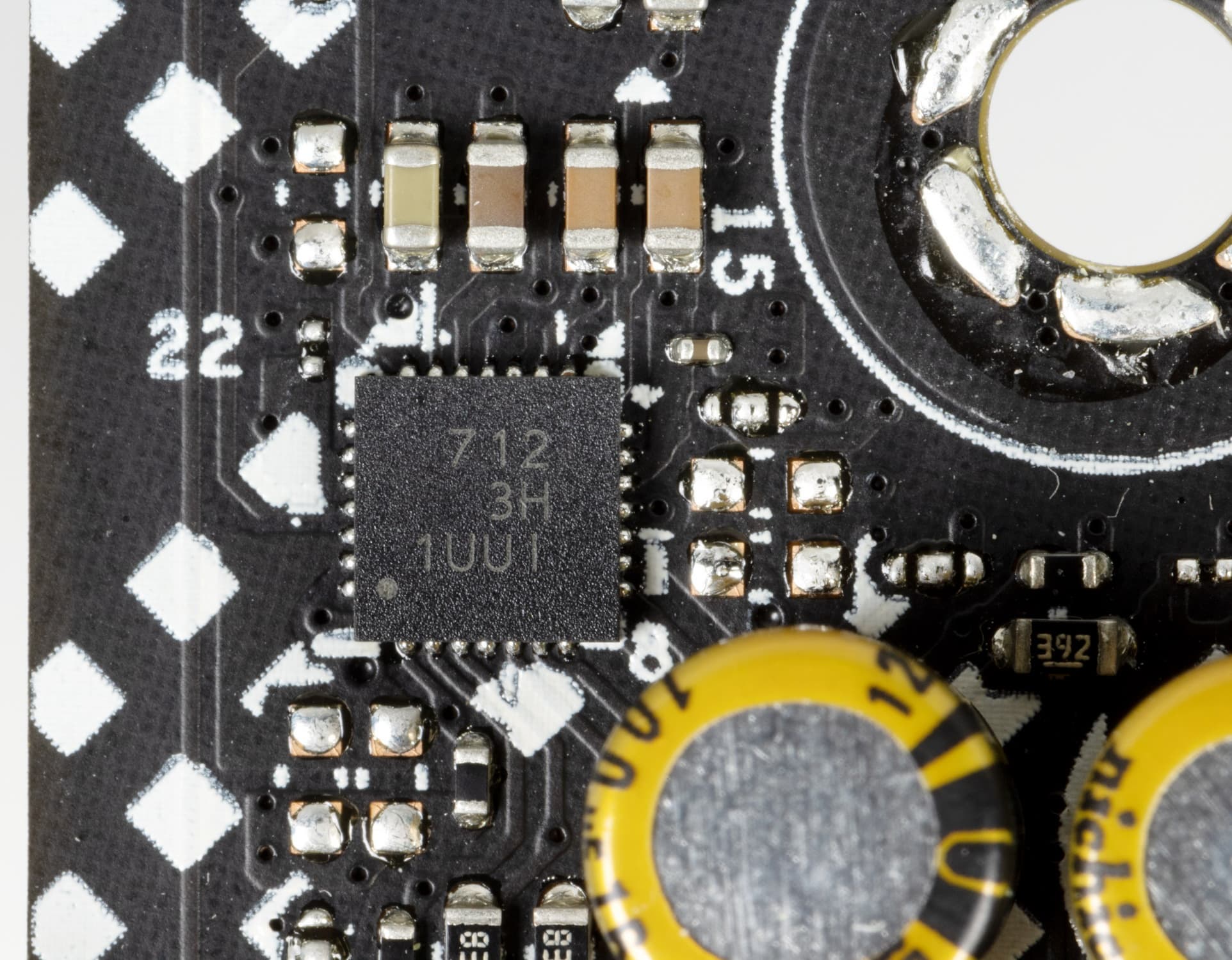

В тракте используется весьма популярный операционный усилитель Savitech SV3H712.

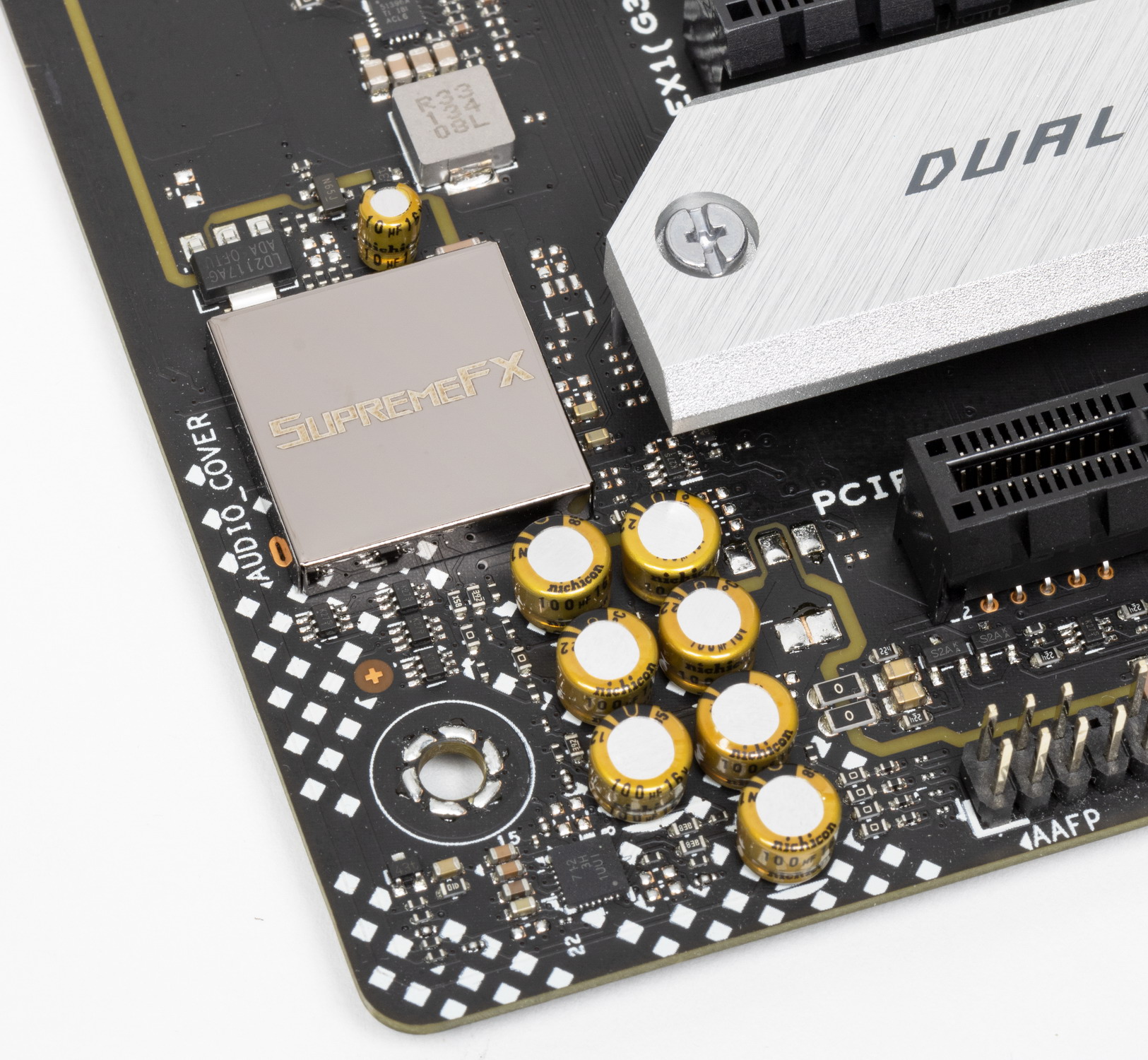

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

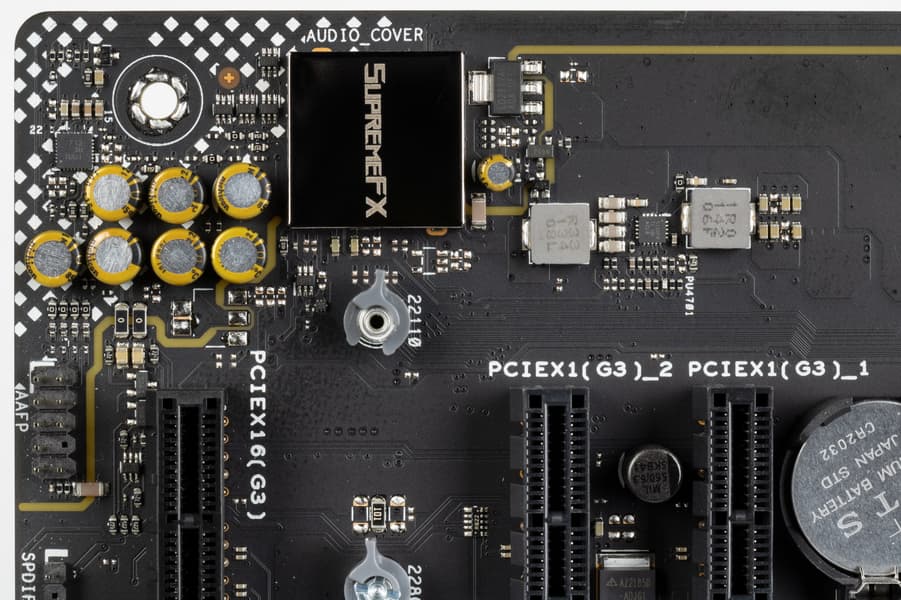

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

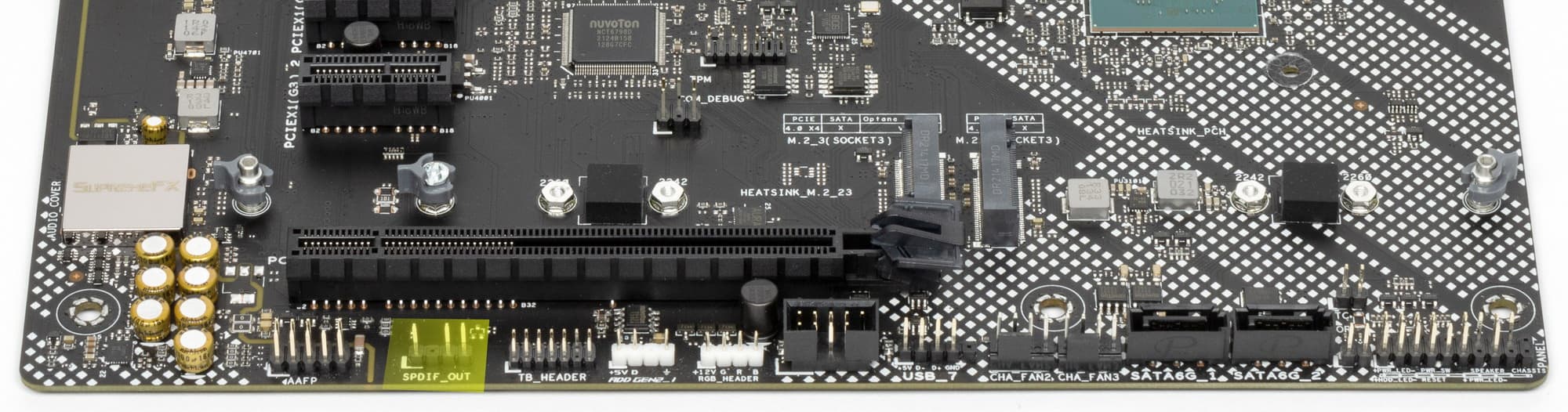

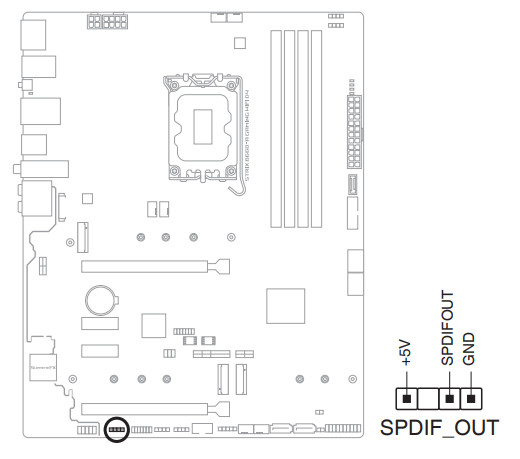

S/PDIF с задней панели перенесен на внутренний разъем на матплате.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Asus ROG Strix B660-A Gaming WiFi D4
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.17, -0.30	Хорошо
Уровень шума, дБ (А)	-75.0	Средне
Динамические диапазон, дБ (А)	75.5	Средне
Гармонические искажения, %	0.00895	Очень хорошо
Гармонические искажения + шум, дБ(A)	-67.1	Средне
Интермодуляционные искажения + шум, %	0.052	Хорошо
Взаимопроникновение каналов, дБ	-64.9	Средне
Интермодуляции на 10 кГц, %	0.036	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-1.31, +0.05	-1.20, +0.17
От 40 Гц до 15 кГц, дБ	-0.42, +0.05	-0.30, +0.17

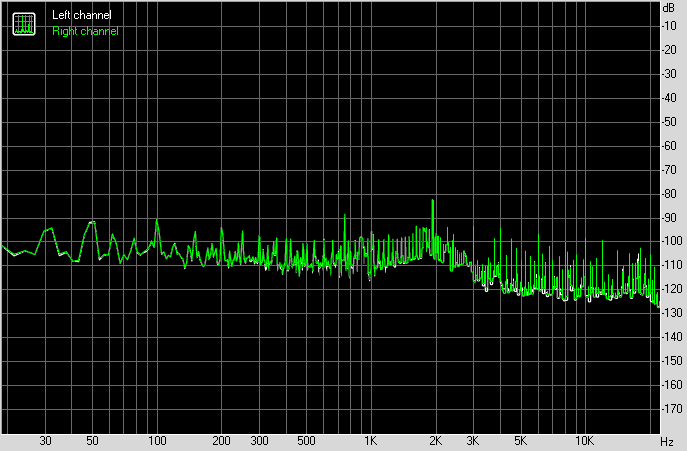

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-76.2	-76.2
Мощность RMS, дБ (A)	-75.1	-75.0
Пиковый уровень, дБ	-56.2	-55.9
Смещение DC, %	+0.0	-0.0

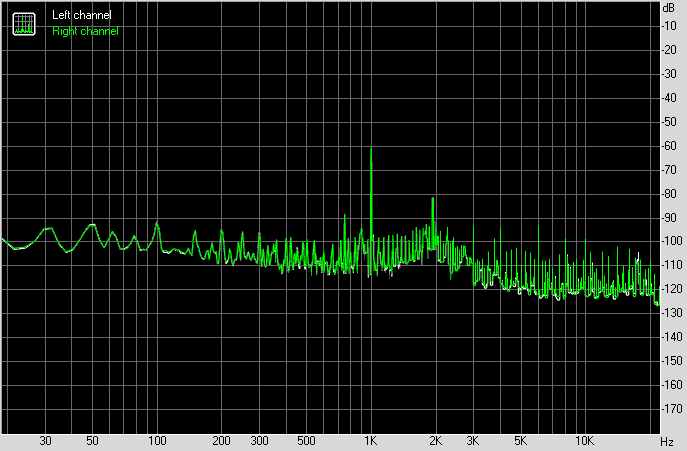

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+76.6	+76.5
Динамический диапазон, дБ (А)	+75.5	+75.4
Смещение DC, %	+0.00	-0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.00919	0.00871
Гармонические искажения + шум , %	0.03933	0.03908
Гармонические искажения + шум (A-взвеш.), %	0.04448	0.04424

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.05242	0.05193
Интермодуляционные искажения + шум (A-взвеш.), %	0.05442	0.05405

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-67	-67
Проникновение на 1000 Гц, дБ	-64	-64
Проникновение на 10000 Гц, дБ	-69	-69

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.03485	0.03446
Интермодуляционные искажения + шум на 10000 Гц,	0.04228	0.04214
Интермодуляционные искажения + шум на 15000 Гц,	0.03076	0.03055

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

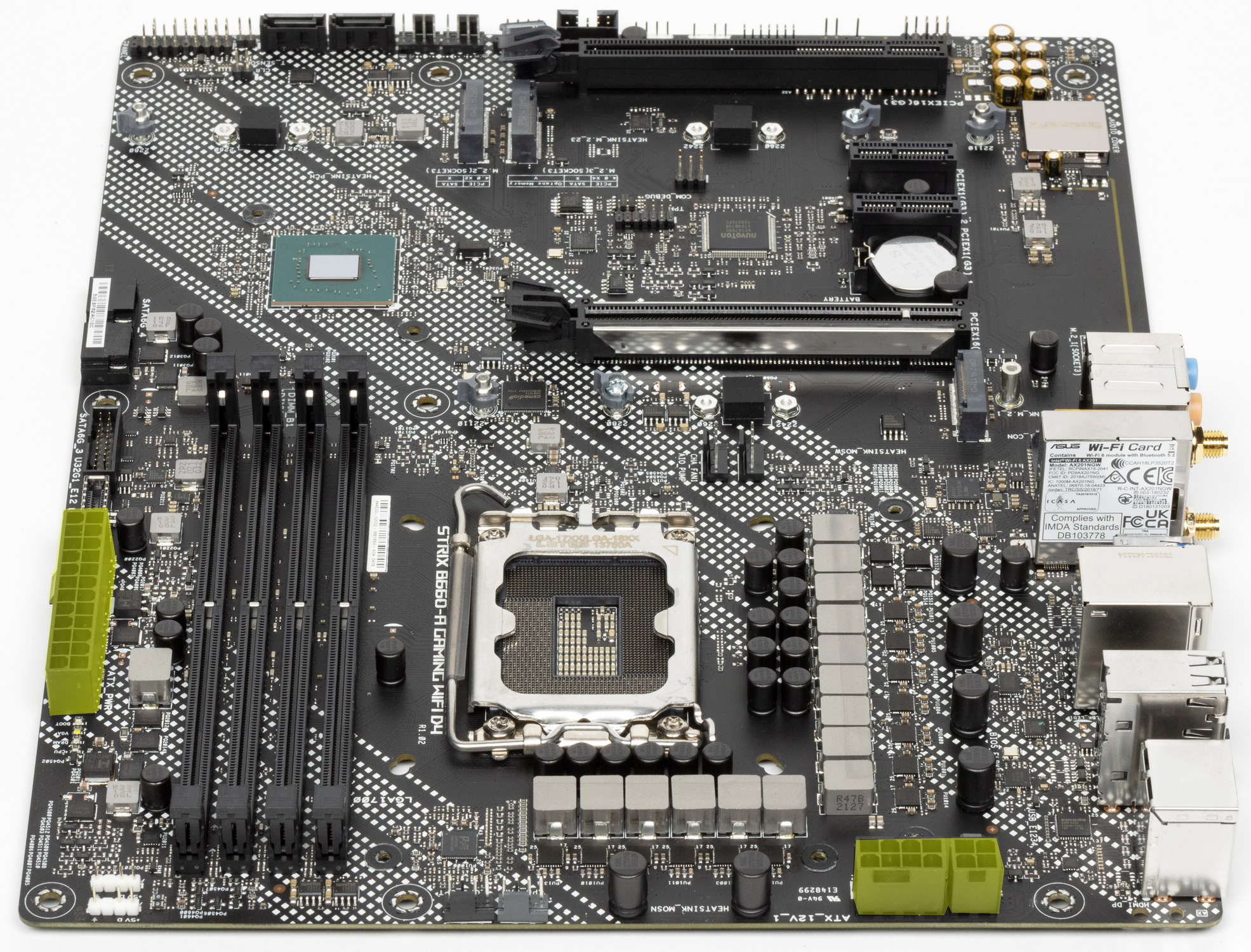

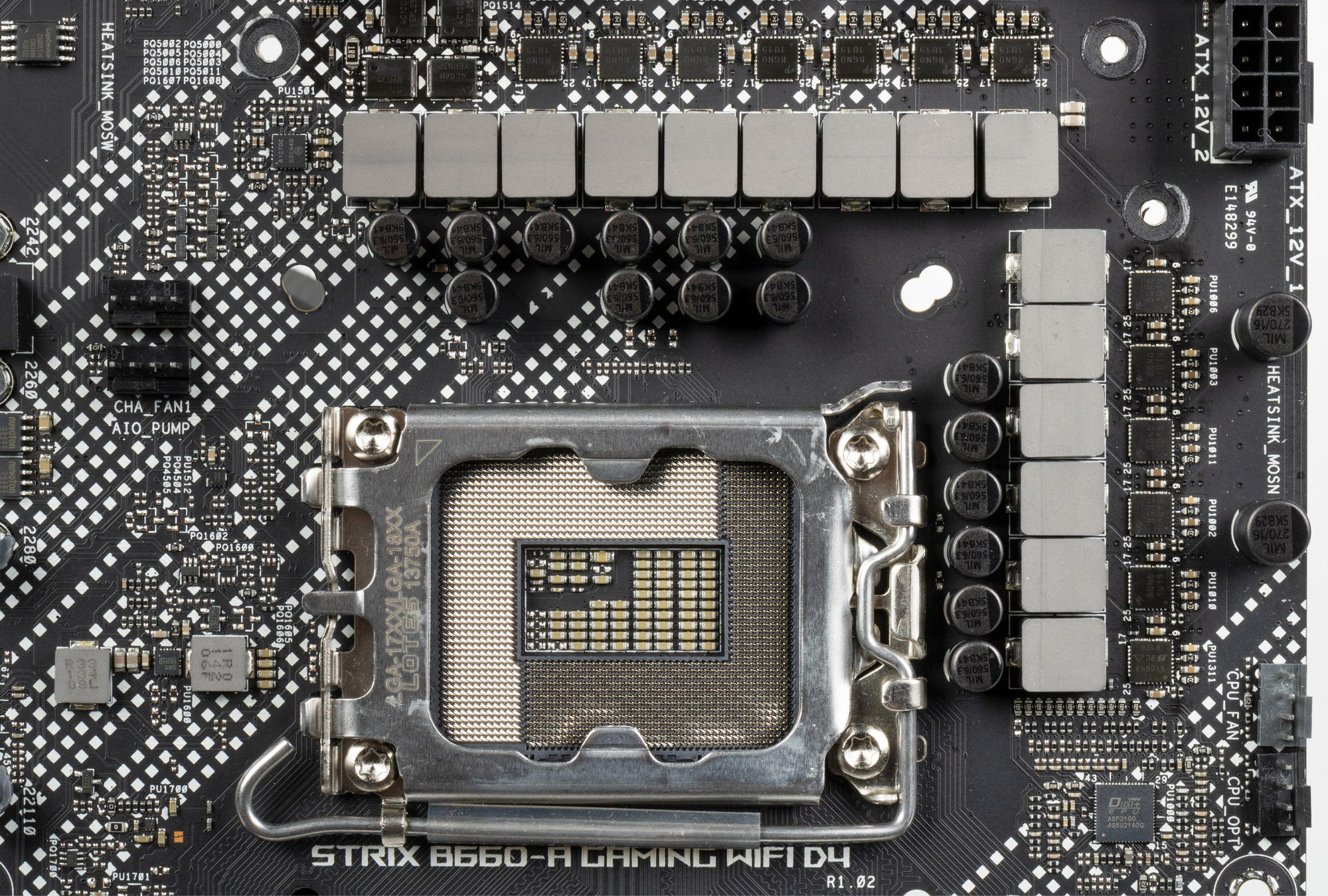

Схема питания процессора выполнена по схеме 2+12+1 (всего 15 фаз, 12 на VCore, 1 на iGPU и 2 на VCCIO).

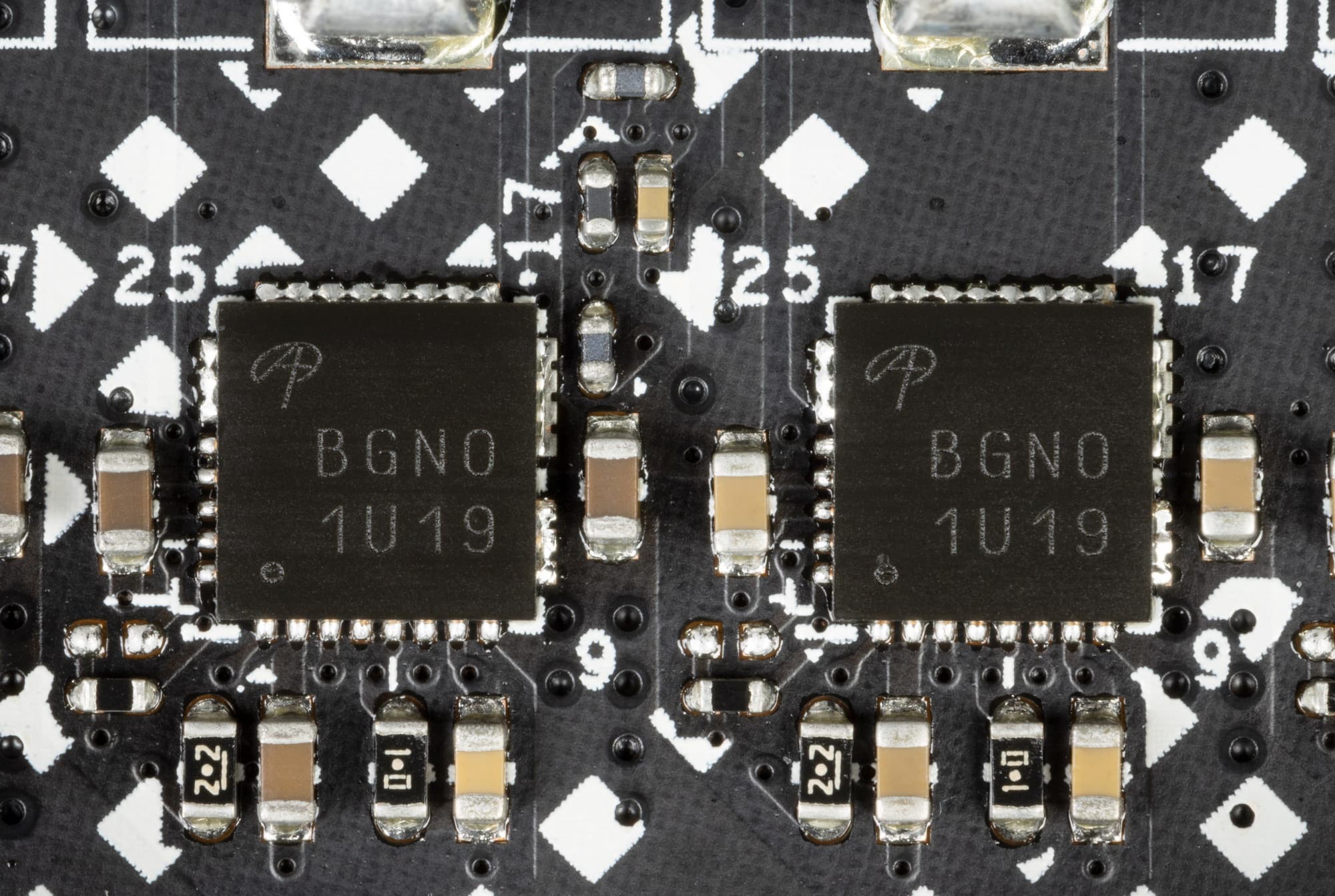

Каждый канал фазы имеет суперферритовый дроссель и AOZ5316UQI мосфеты от Alpha&Omega на 55А для VCore,

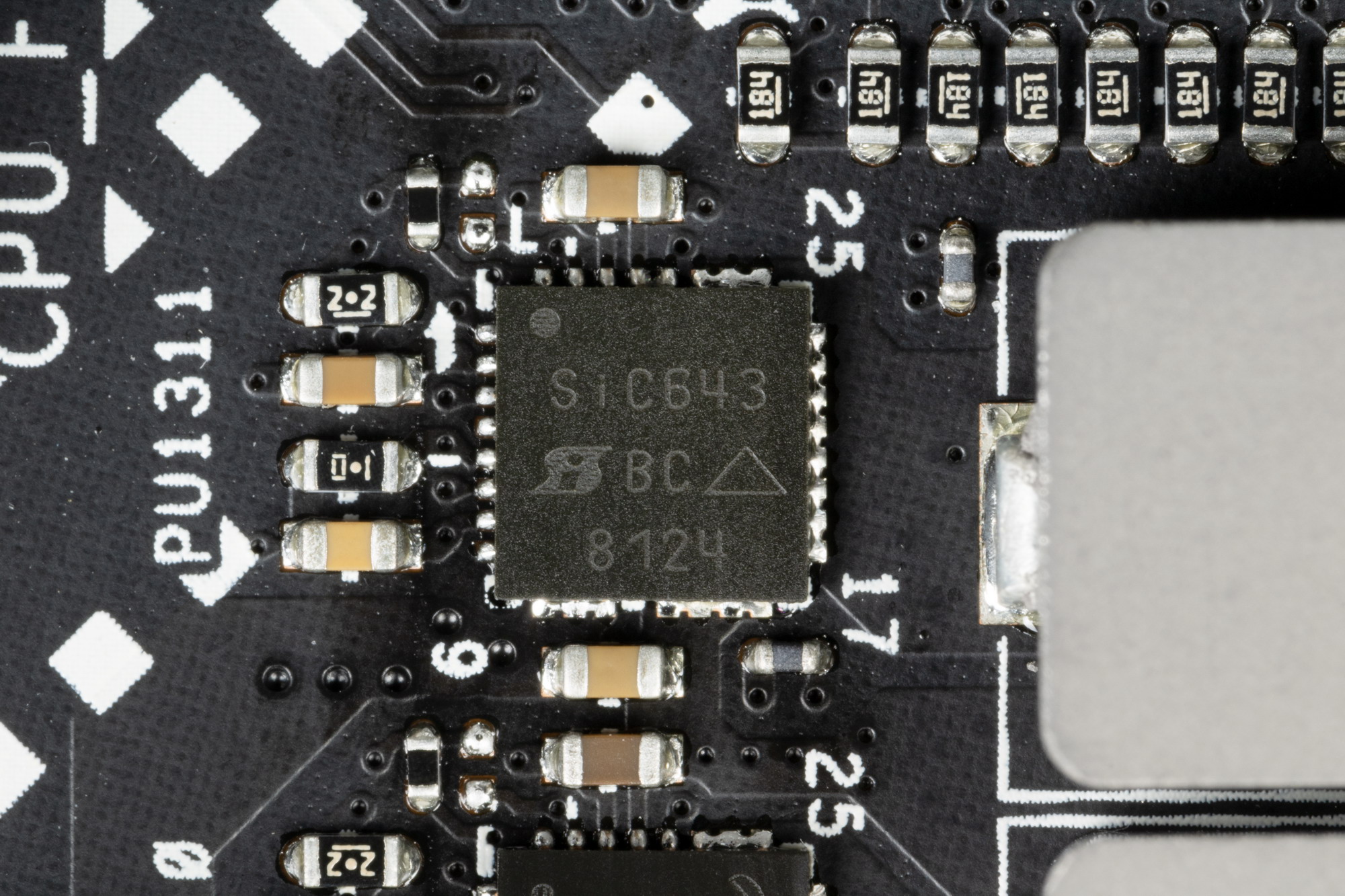

а также SiC643 MOSFET от Vishay на 40 А для встроенного графического ядра.

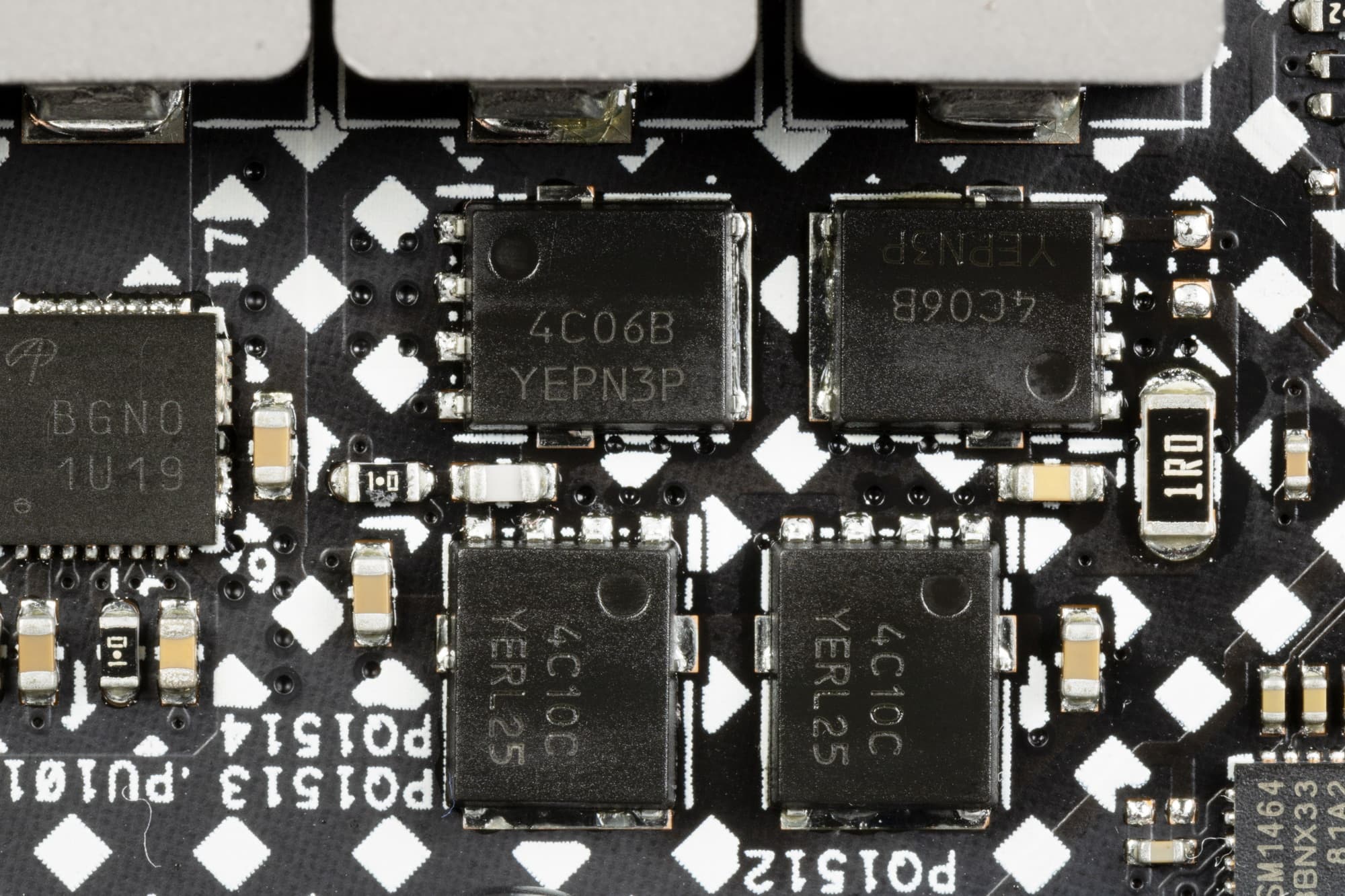

и 4C10C от On Semi для VCCIO на 46А.

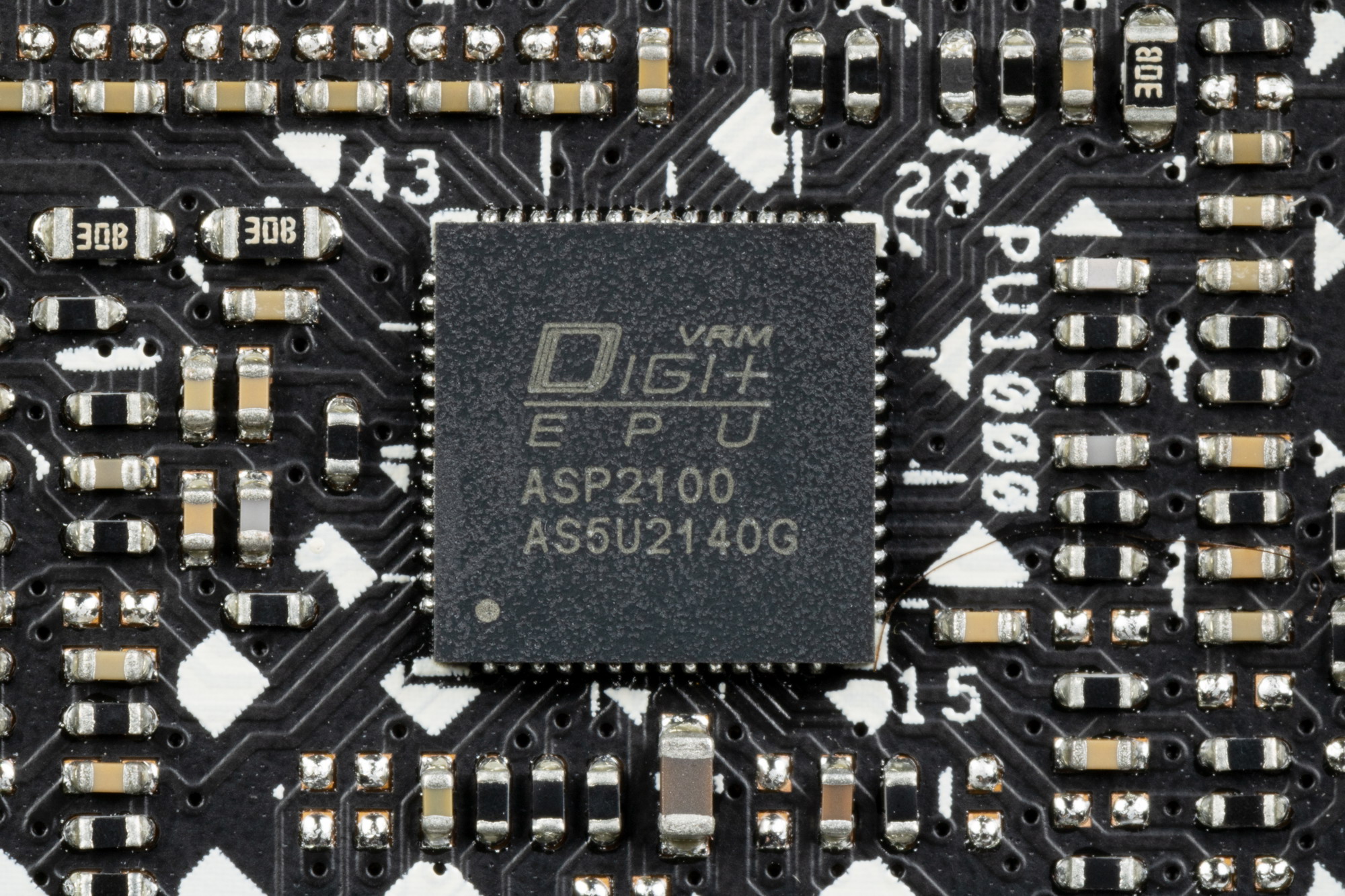

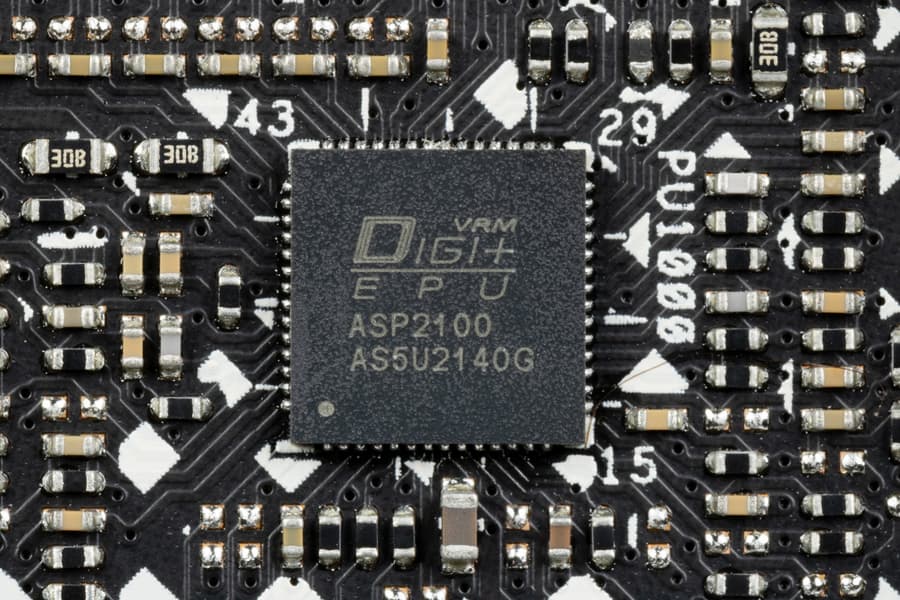

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.

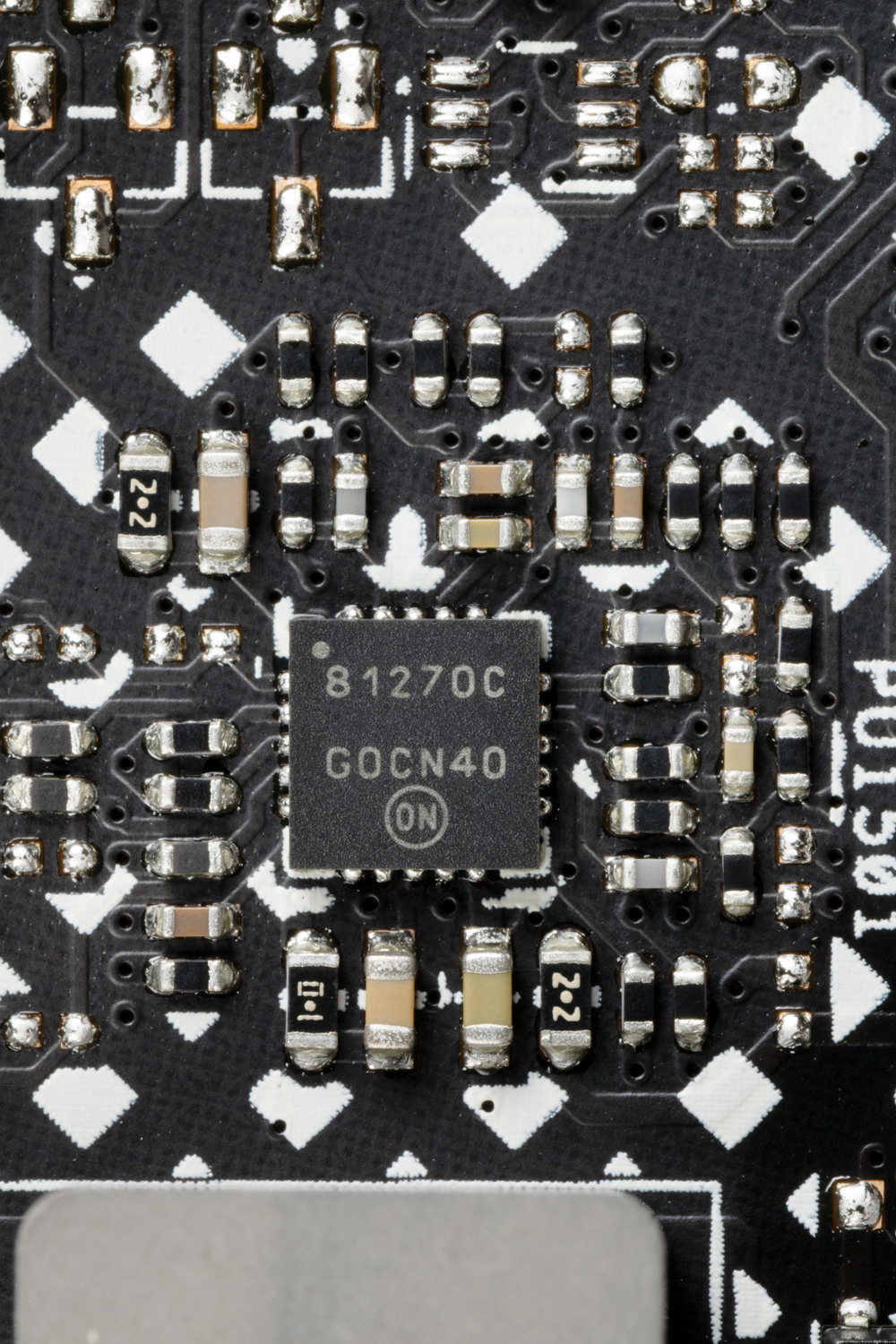

Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.

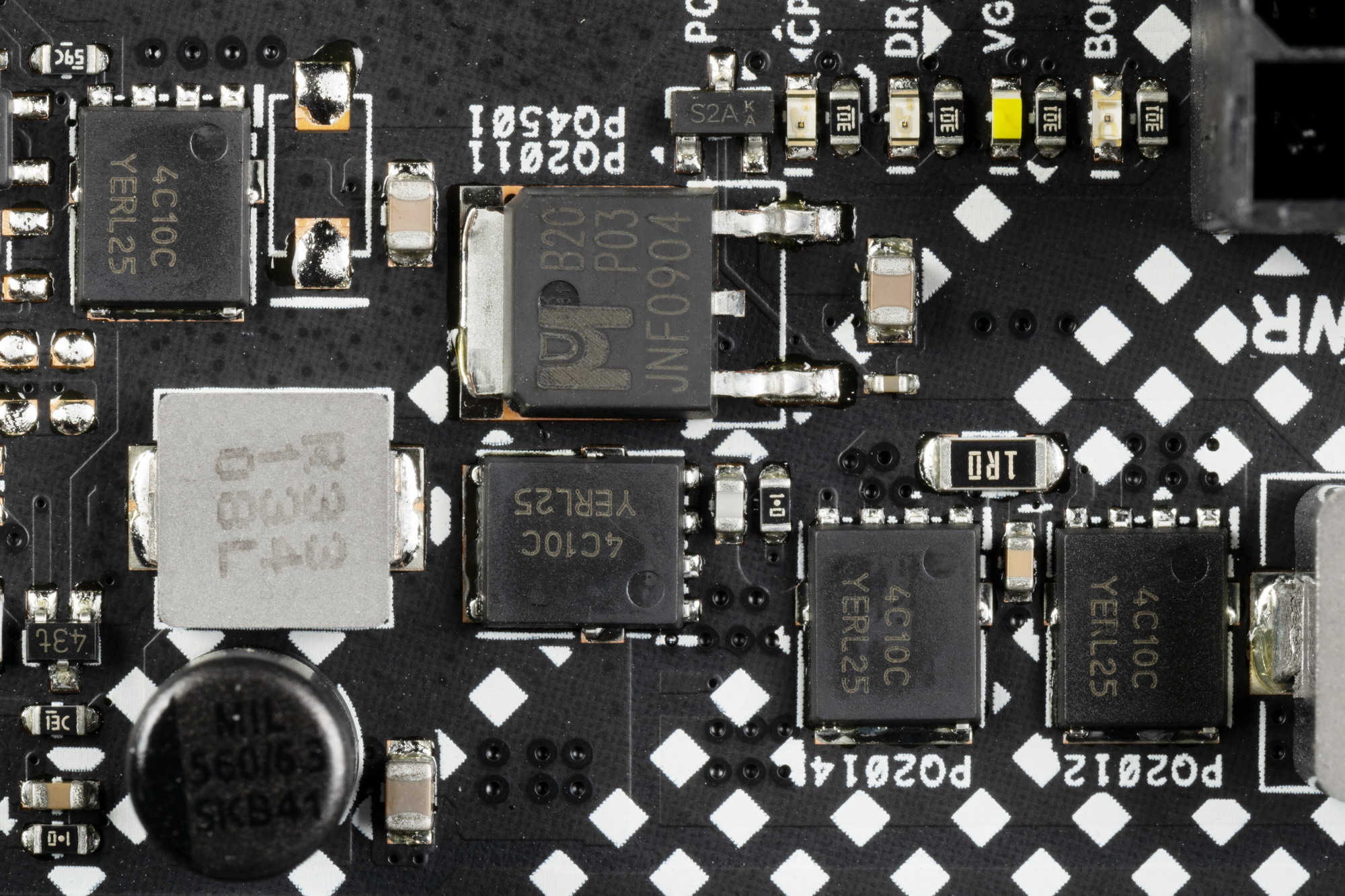

Питание VCCSA имеет намного более простую схему, как и питание модулей оперативной памяти также имеет однофазную схему.

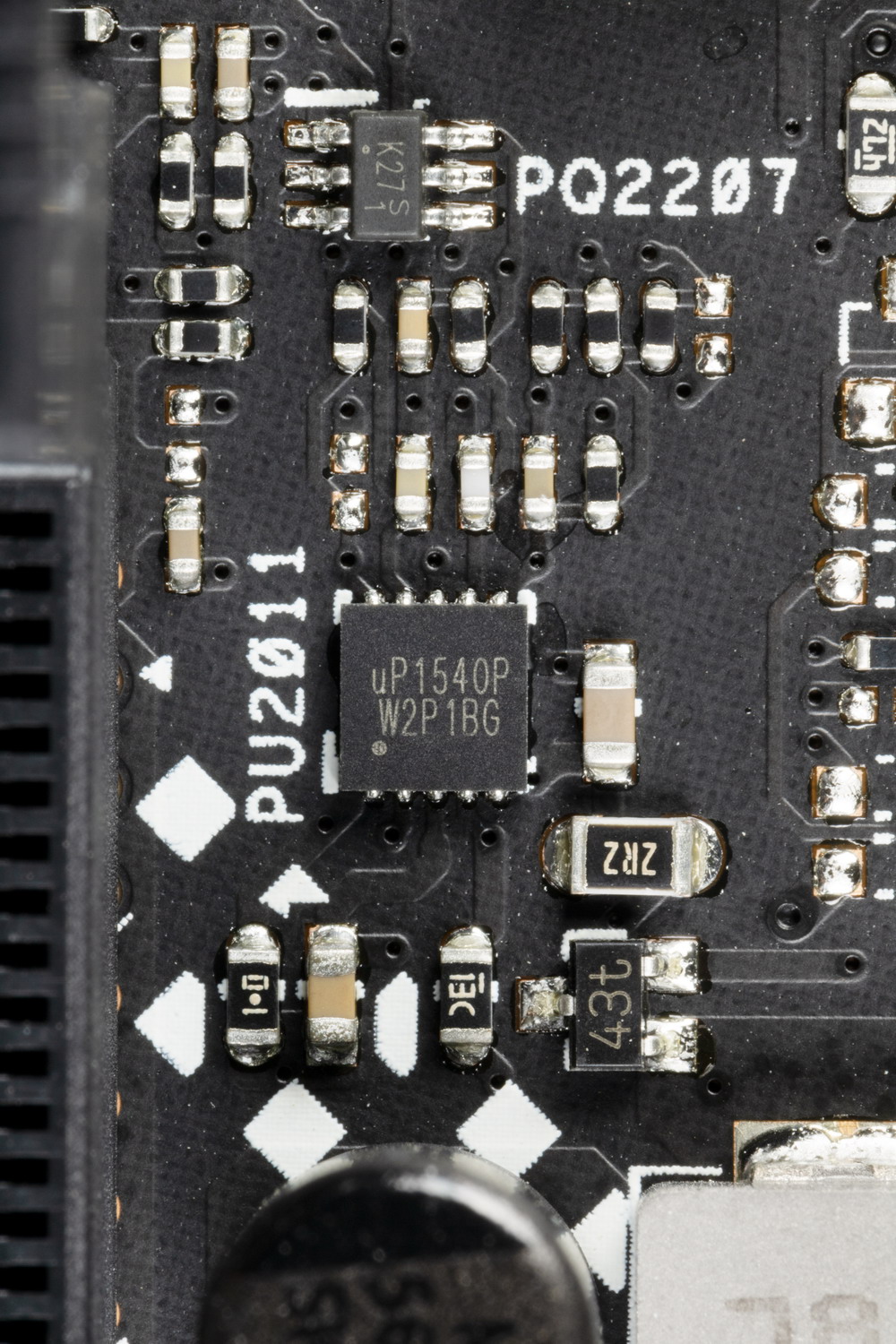

Ею управляет ШИМ-контроллер от uPI Semiconductor.

Теперь про охлаждение.

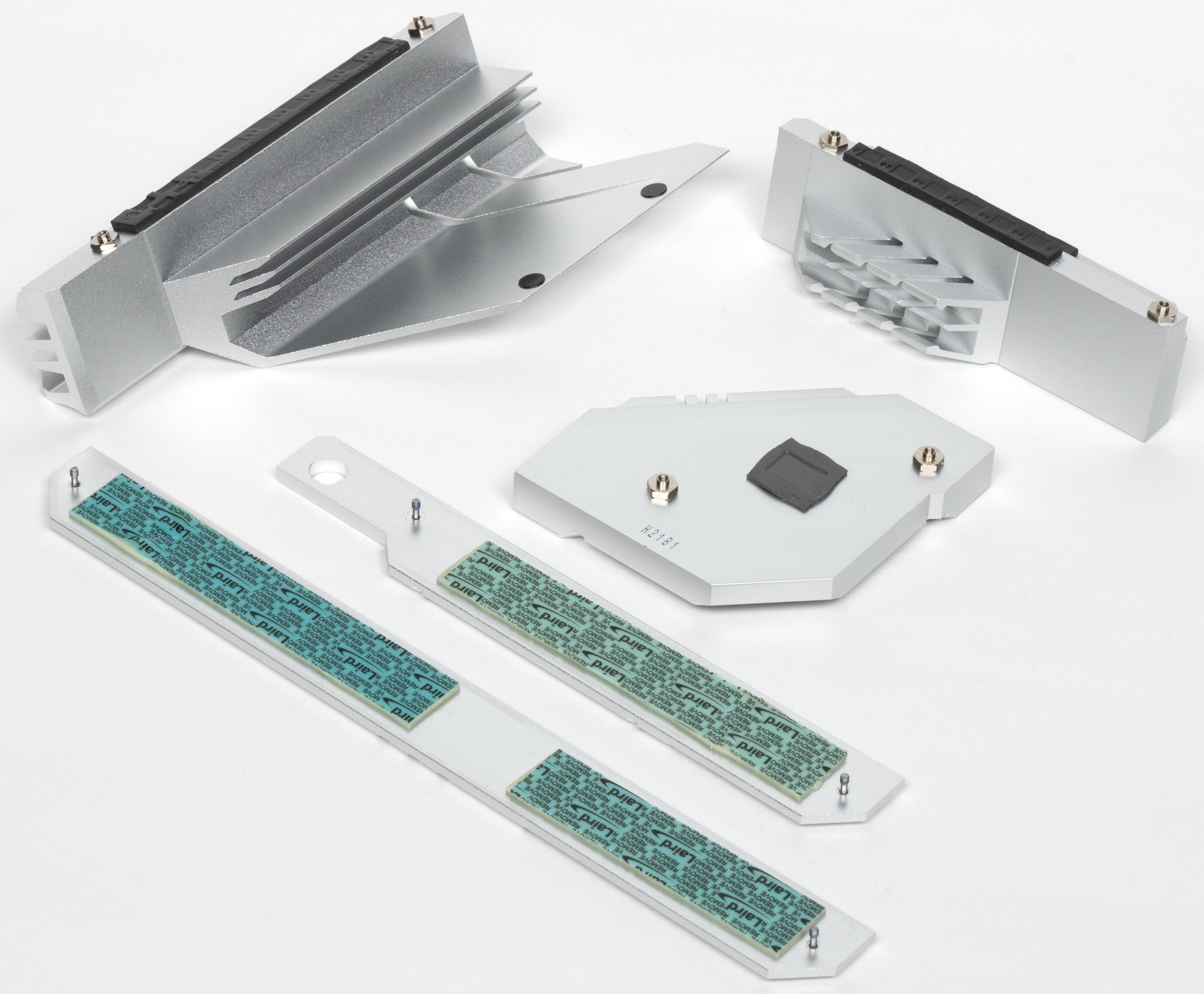

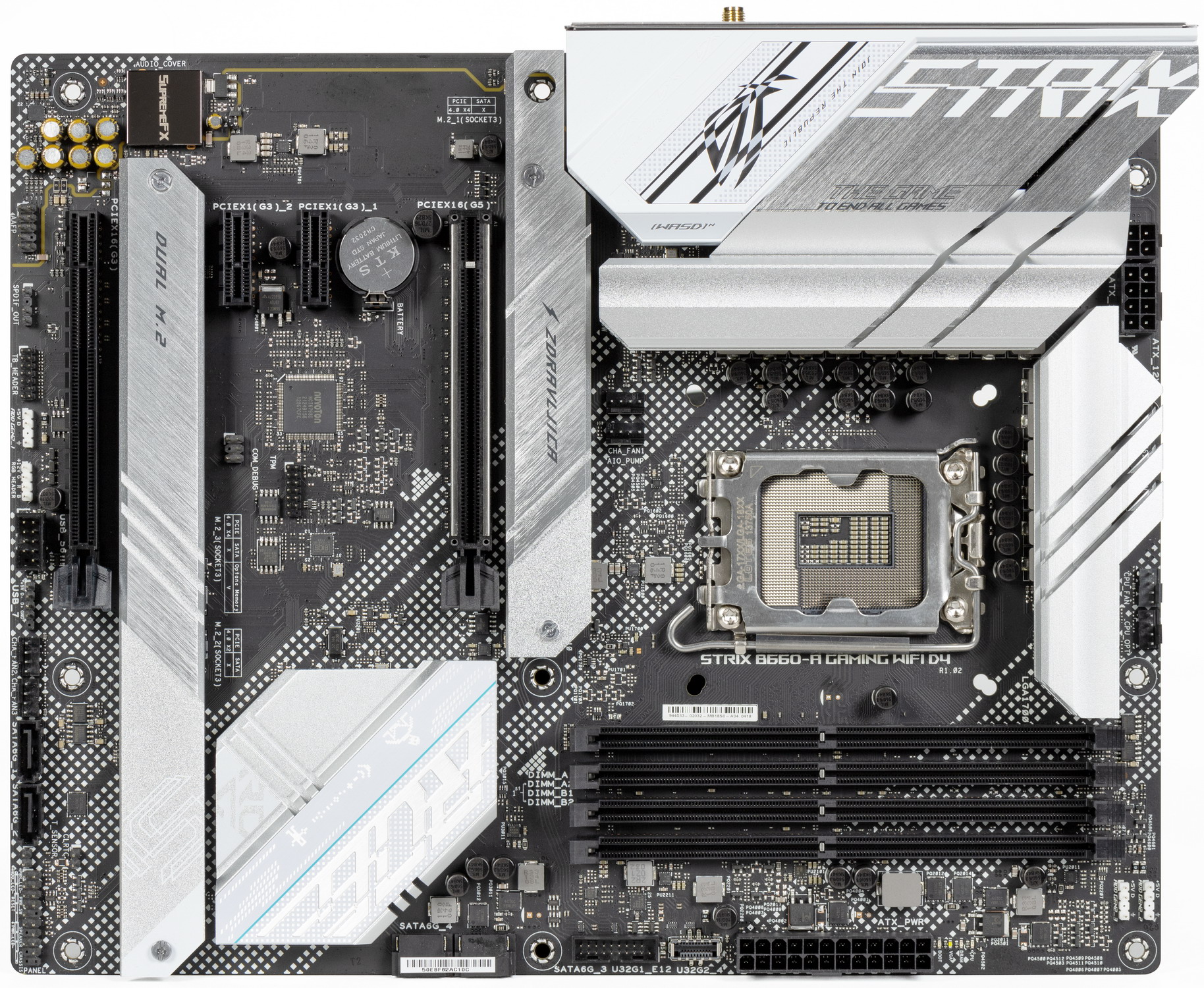

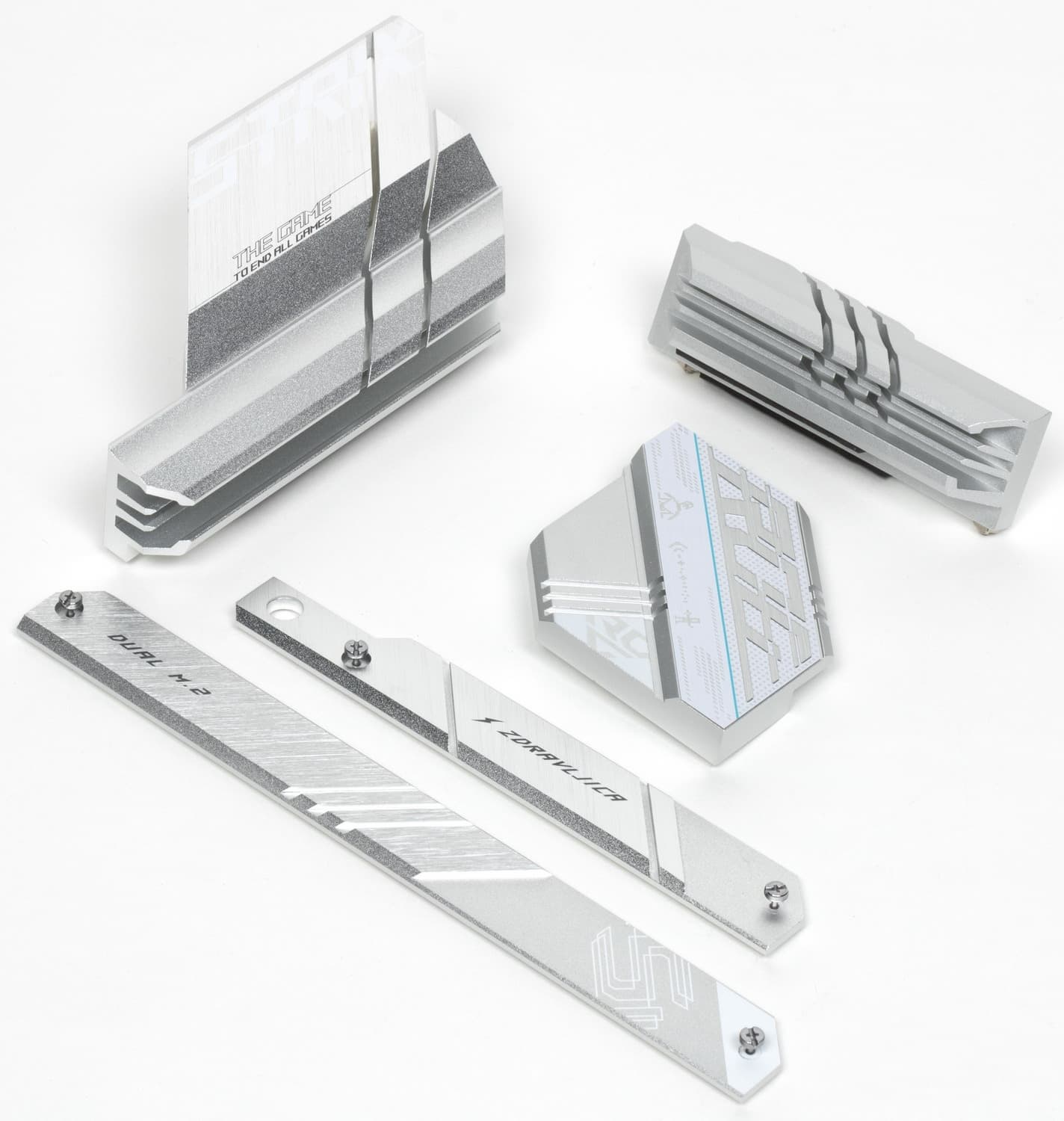

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

Как я уже упоминал ранее, все M.2 слоты имеют охлаждение, при этом М.2_1 – отдельный свой радиатор. М.2_2 и М.2_3 обладают общим радиатором.

Задний блок портов имеет пластиковый кожух с подсветкой, гармоничной сочетающийся с серебристого цвета радиатором VRM-секции.

Подсветка

Все о внешней красоте

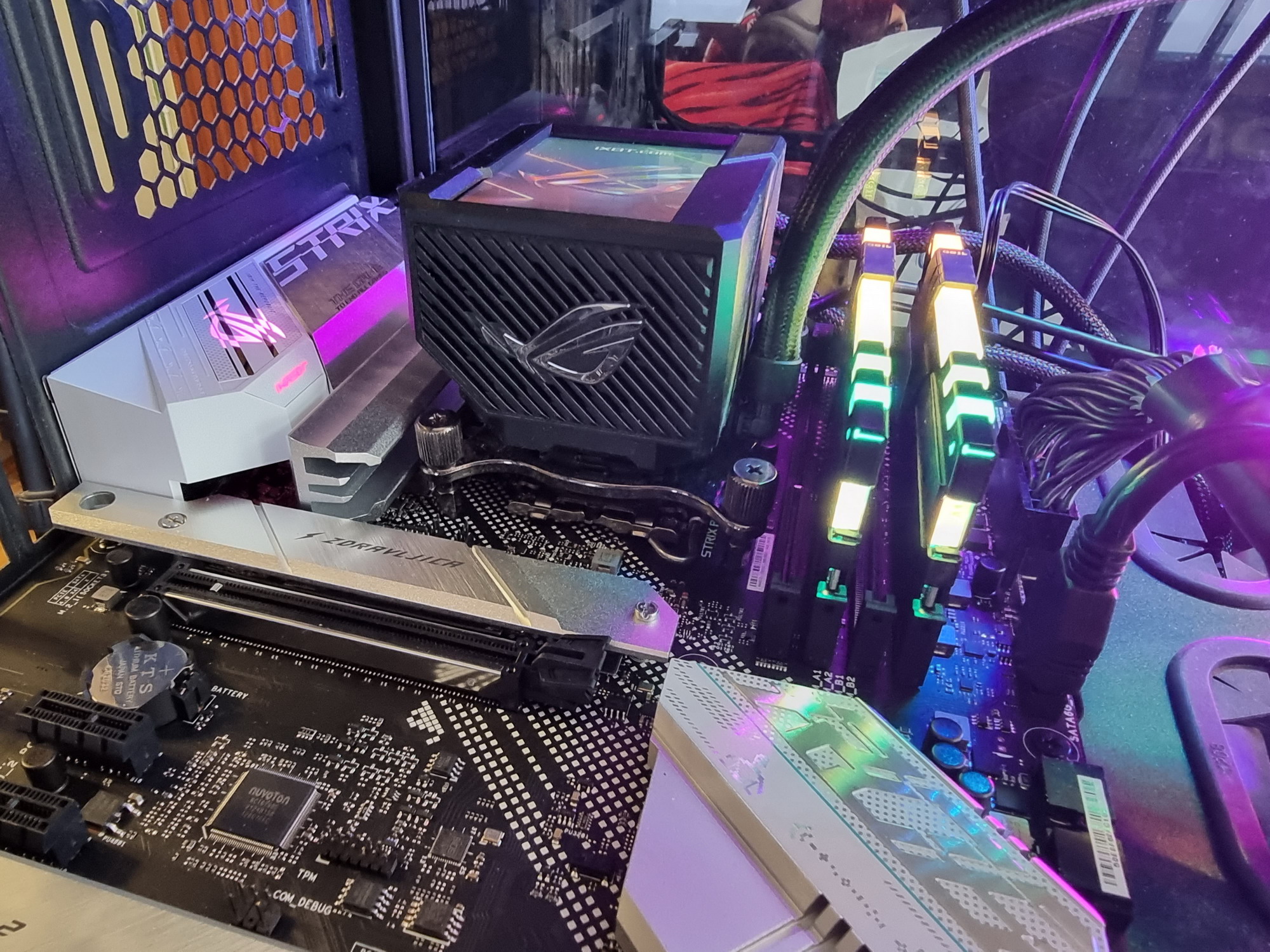

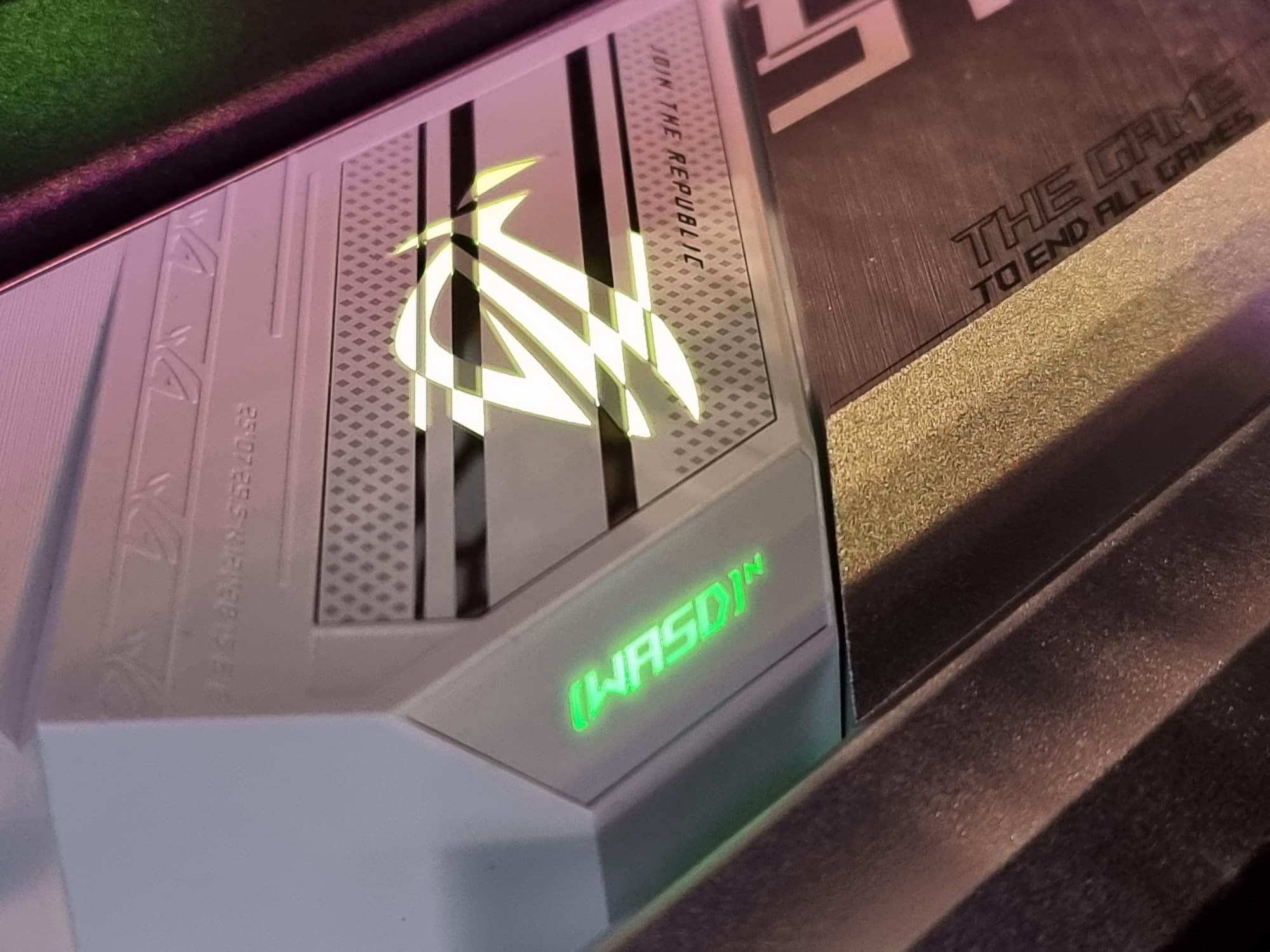

У нас представитель линейки ROG, поэтому материнка хоть скромно, но оснащена подсветкой, которая находится на кожухе заднего блока портов. При этом мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через утилиту Armoury Crate.

Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus.

Программное обеспечение под Windows

Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com. В целом сейчас будет по сути повтор описания ПО, ибо для всех флагманских материнских плат набор утилит и его функционал по сути один и тот же.

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.

Напомню, что название «Dual Intelligent Processors 5» означает пять стадий установки оптимальных параметров работы системы при оверклокинге. И задействованы в этом два процессора: TPU и EPU (первый форсирует параметры, второй отвечая за энергосбережение, вносит коррективы).

Для каждой топовой материнской платы, где работает вышеуказанная технология, создаются всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов. И вот, TPU — берет некий пресет оверклокинга, устанавливает параметры. EPU следит за энергосбережением.

Затем идет переход к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ. Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные. Геймер всегда может вмешаться и задать свои параметры, прочитав предупреждение, что в случае ручного разгона он все последствия берет на себя.

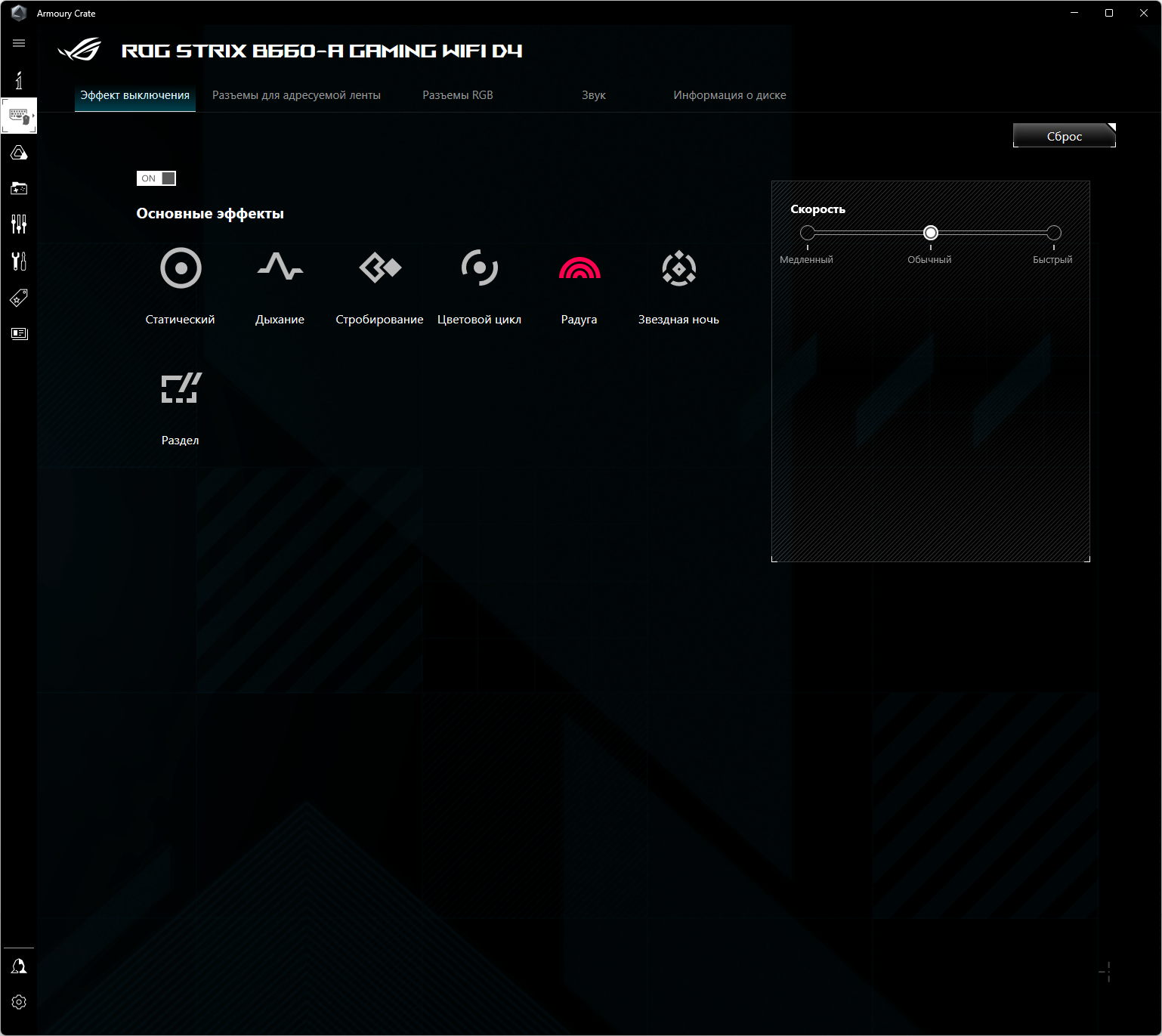

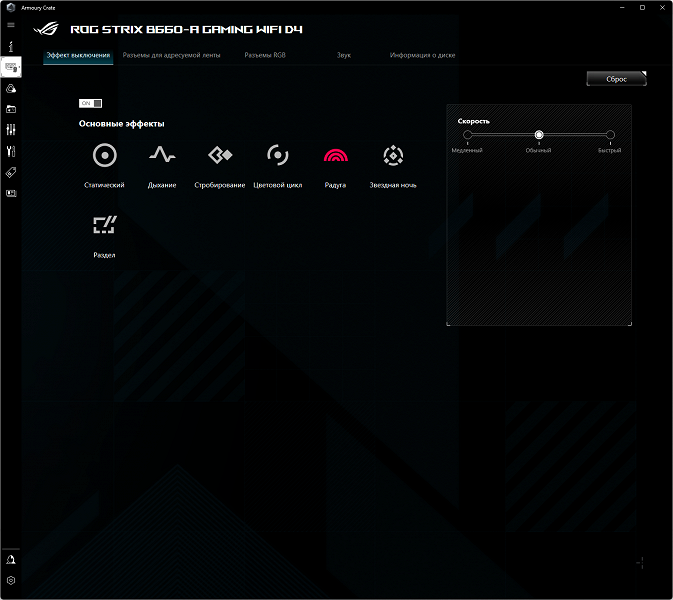

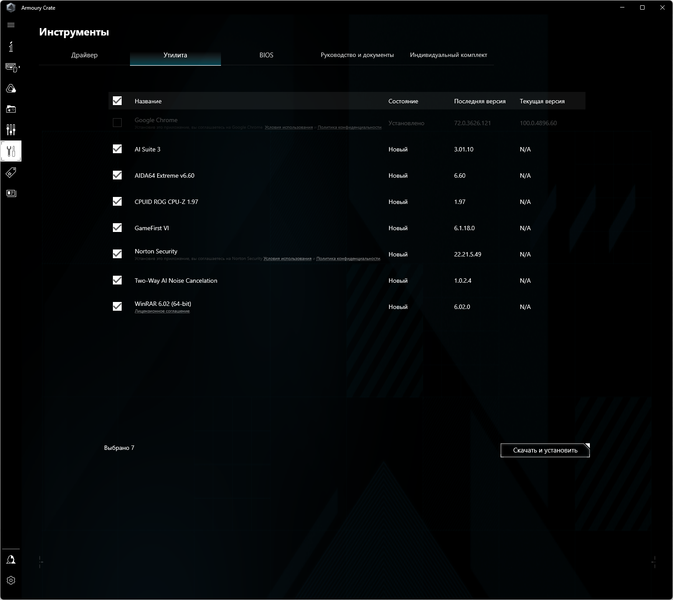

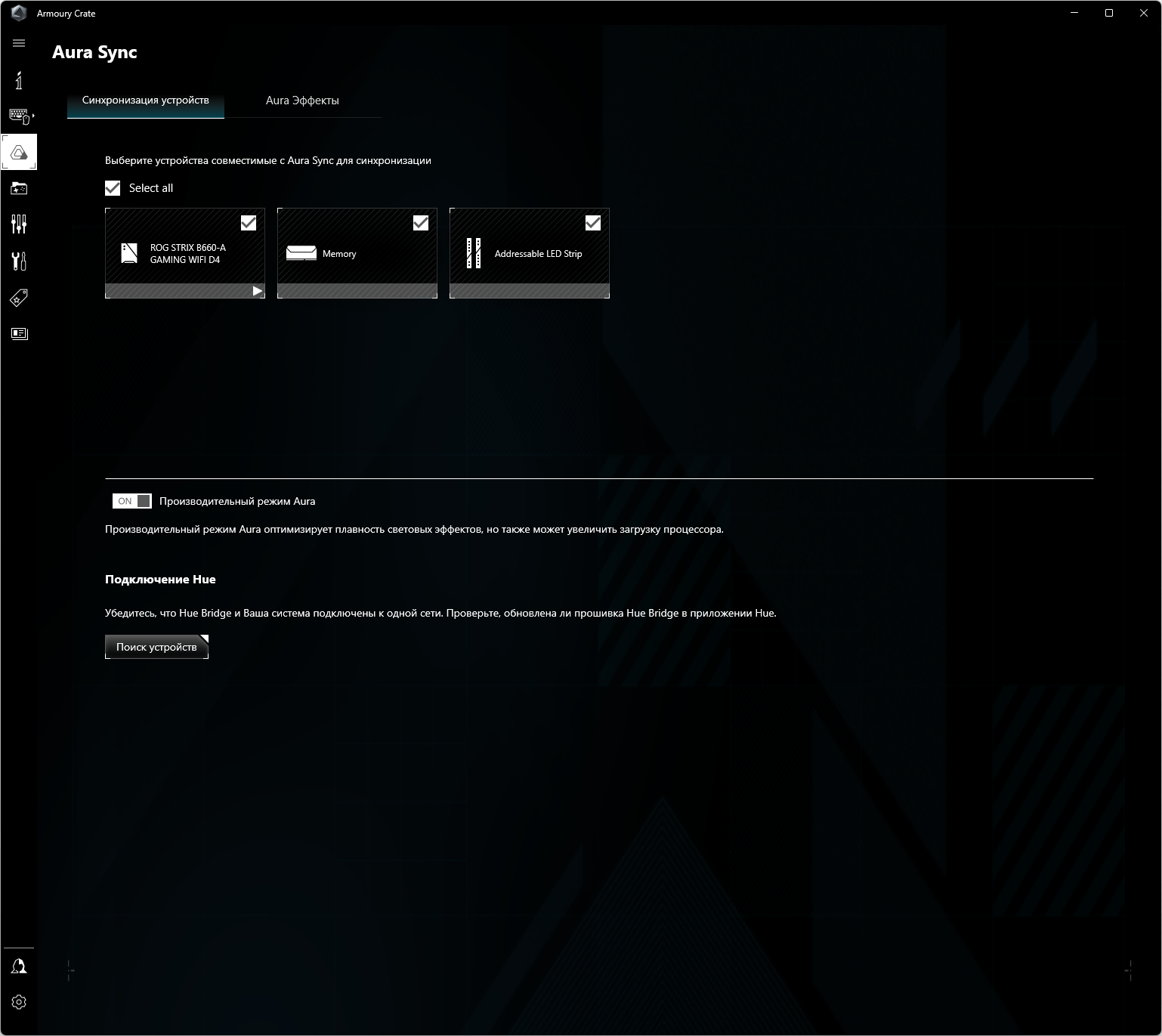

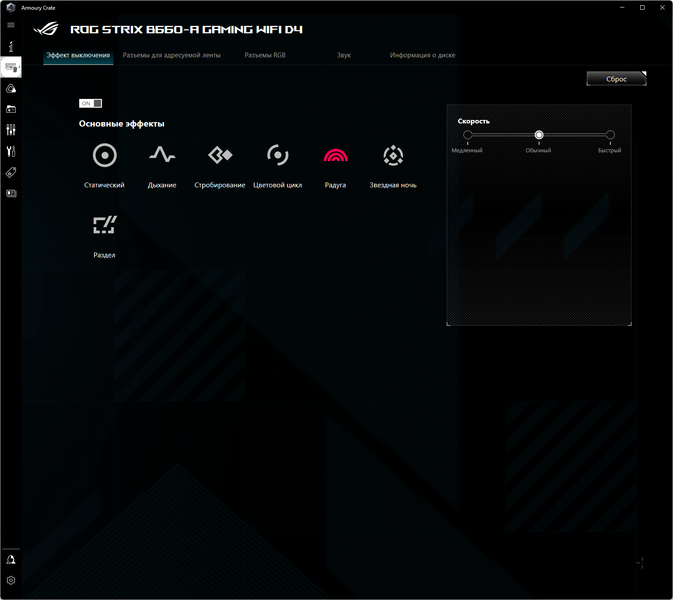

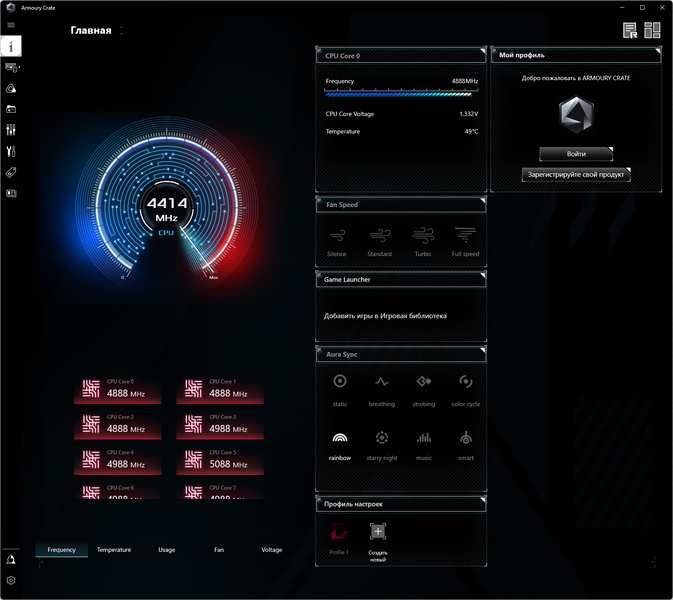

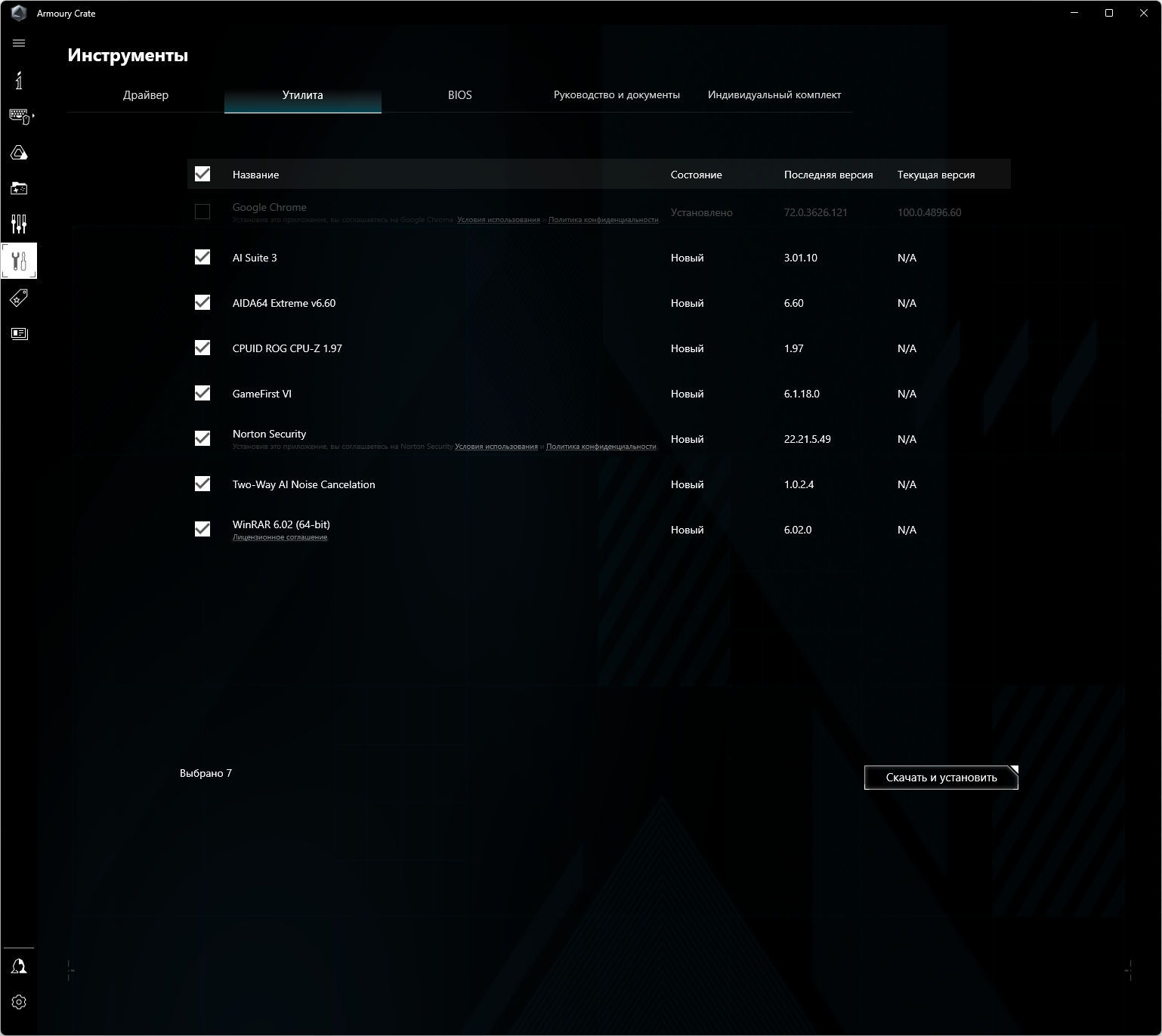

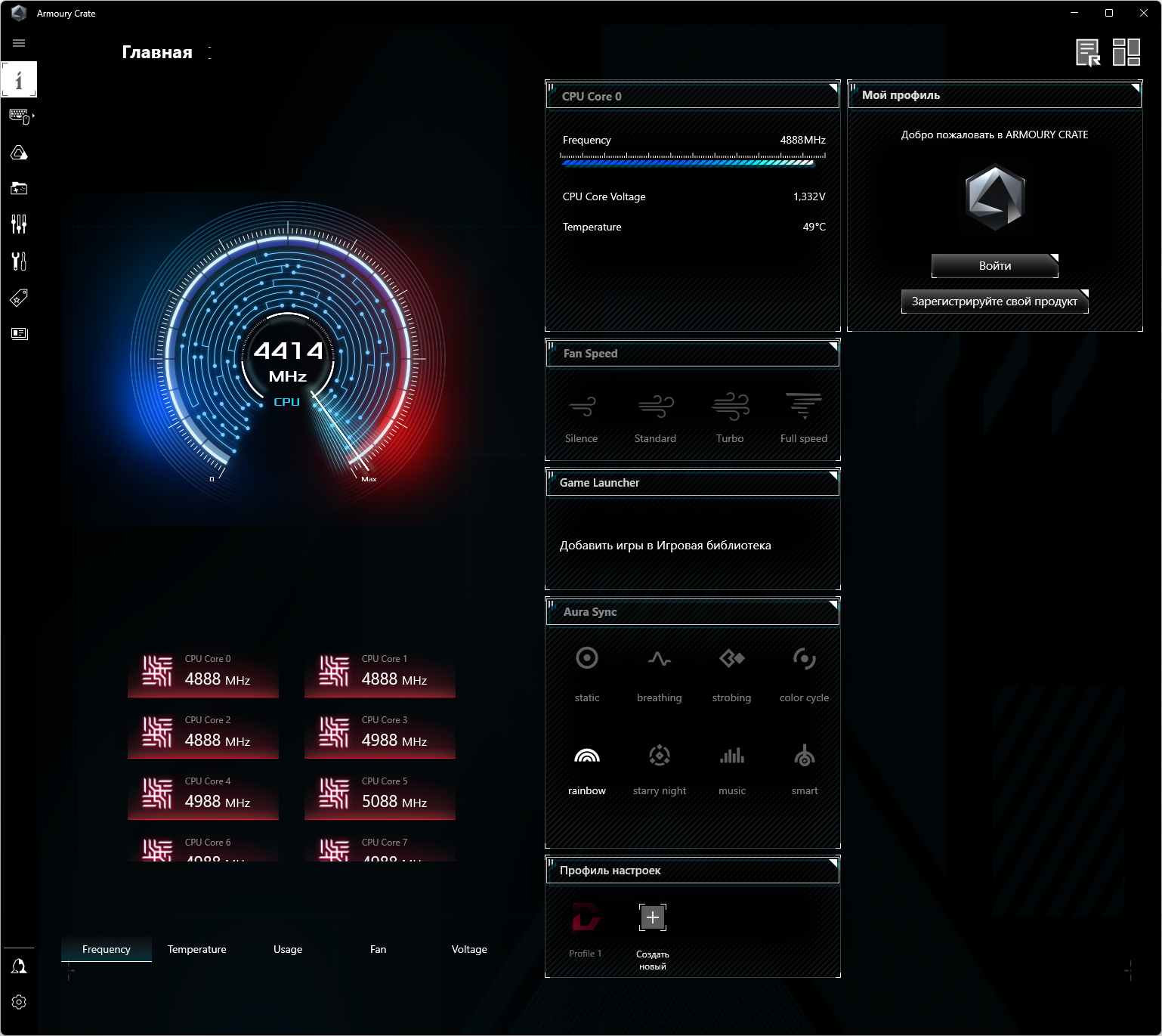

Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG.

Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

Программа прежде всего находит все совместимое «железо»

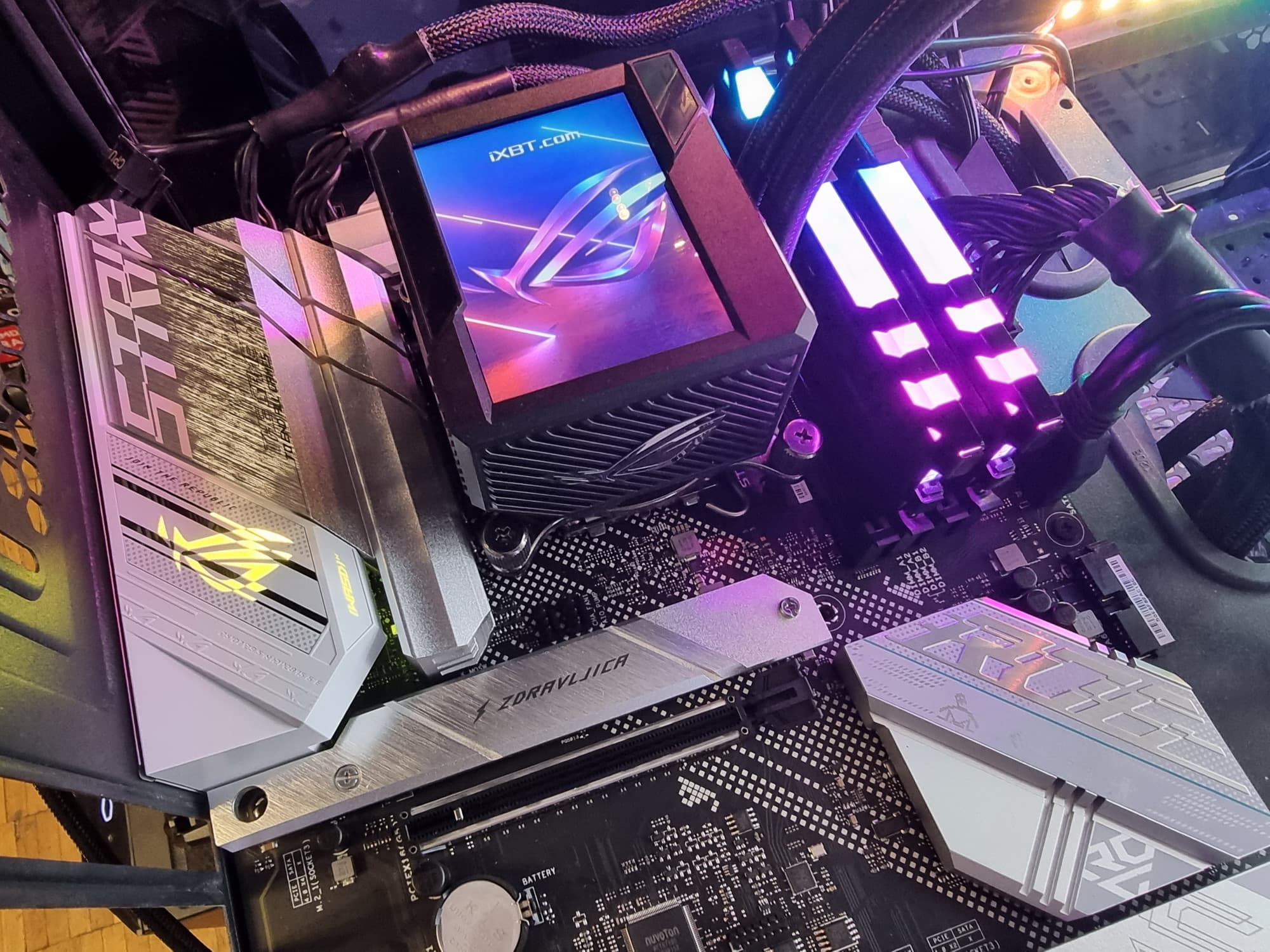

В нашем случае кроме самой матплаты имеется «водянка», которую программа распознала, и имеются возможности по управлению экраном, что установлен на кожухе СВО.

На экран (яркостью которого также можно управлять) можно выводить предустановленные анимации, либо загрузить свои.

Наверно самым интересным будет вывод на экран параметров мониторинга системы (до 4х параметров)

Поскольку данная СВО имеет собственный контроллер управления вентиляторами (в который можно подключить как штатные вентиляторы от самой СВО, так и сторонние, например, корпусные), то через Armoury Crate можно управлять и данными вентиляторами.

Возвращаясь к матплате, через данную утилиту можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату). Разумеется, можно отдельно настроить разъемы ARGB и RGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти.

Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

У программы появилась новая функция: управление вентиляторами на матплате (это уже относится не к СВО, а именно к материнке!). Если ранее этим заведовала программа AI Suite, то теперь FanExpert перекочевал в Armoury Crate.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS.

В качестве дополнительного ПО по звуку производитель предлагает особую панель управления Sonic Studio III.

Эта программа, наверно, даже более интересна при выводе звука через наушники, ибо имеются пресеты для организации объемного звучания.

Также при установке драйверов для звукового тракта автоматом ставится утилита DTS Sound Unbound, а это уже всякие surround-ы в играх.

Еще есть любопытная утилита Sonic Radar III, которая чисто для игр. Программа работает только в играх, имеющих выход на 5.1 звук. Представляет уникальную технологию, которая анализирует звуковые эффекты в играх, при этом программа может указать местоположение источника звука (все выводится на особом OSD).

То есть это своего рода читер (обманщик), который указывает на противников в играх, ориентируясь по их шуму. Разумеется, программа должна «знать» ту или иную игру, поэтому ее надо регулярно обновлять. Ну и не надо забывать, что Sonic Radar отслеживается античитерами, и издатель/девелопер могут забанить за это. Впрочем, утилита самостоятельно уже «в курсе» в каких играх ей запрещено, и такие игры при сканировании ПК она просто пропускает.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

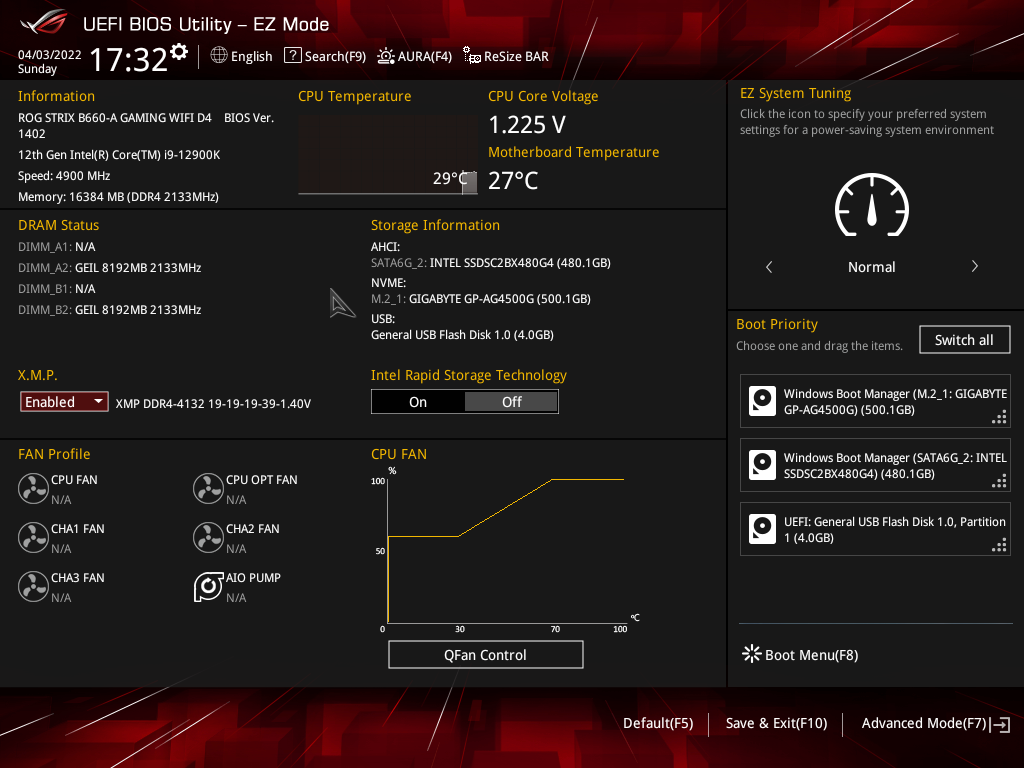

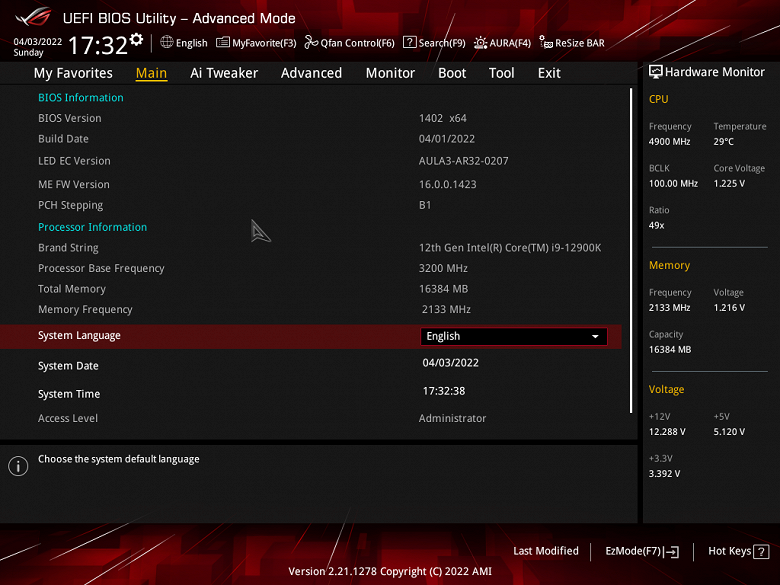

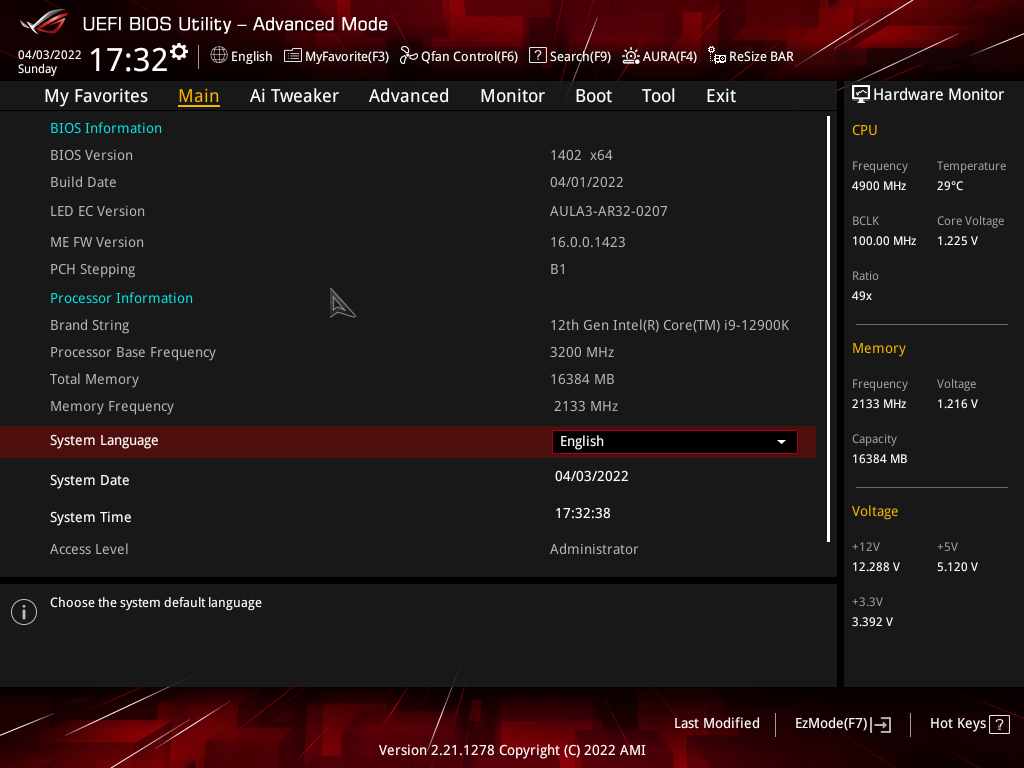

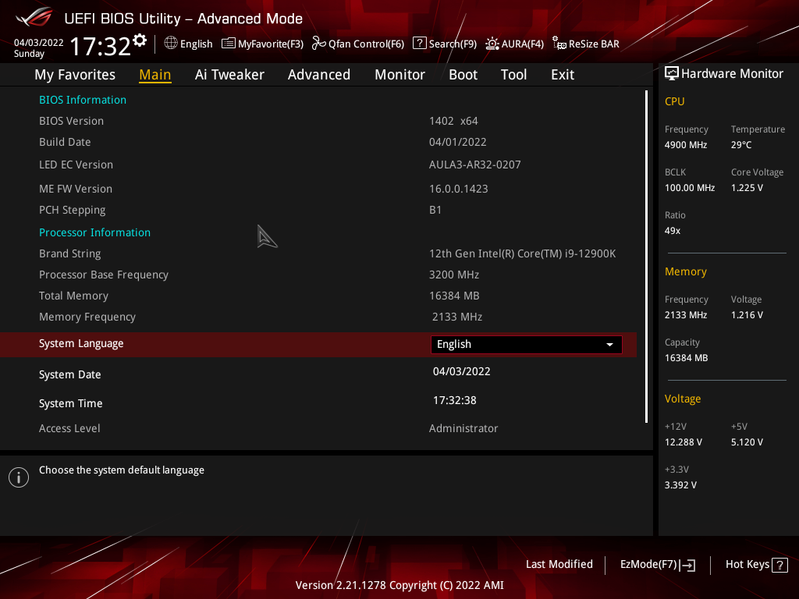

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

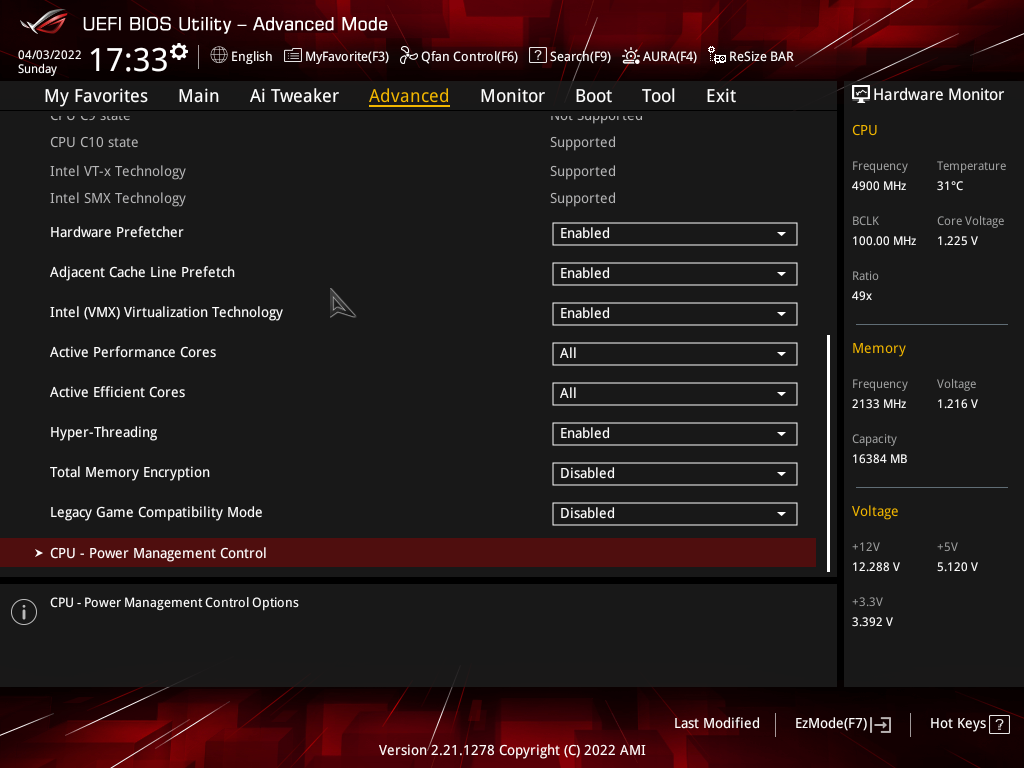

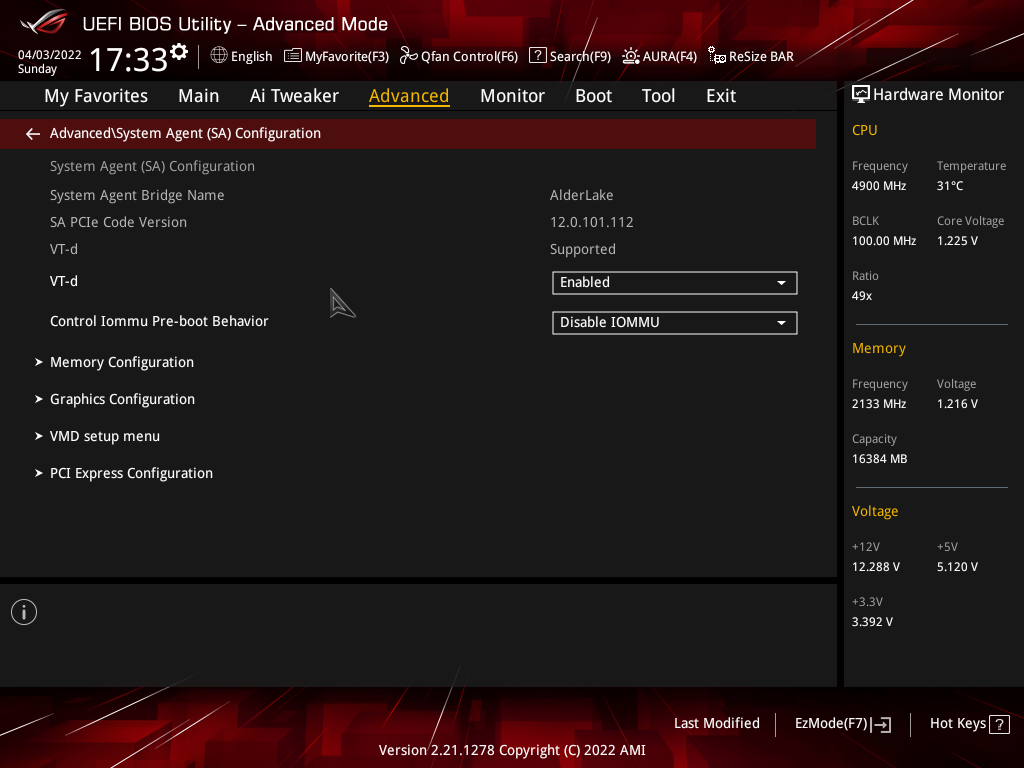

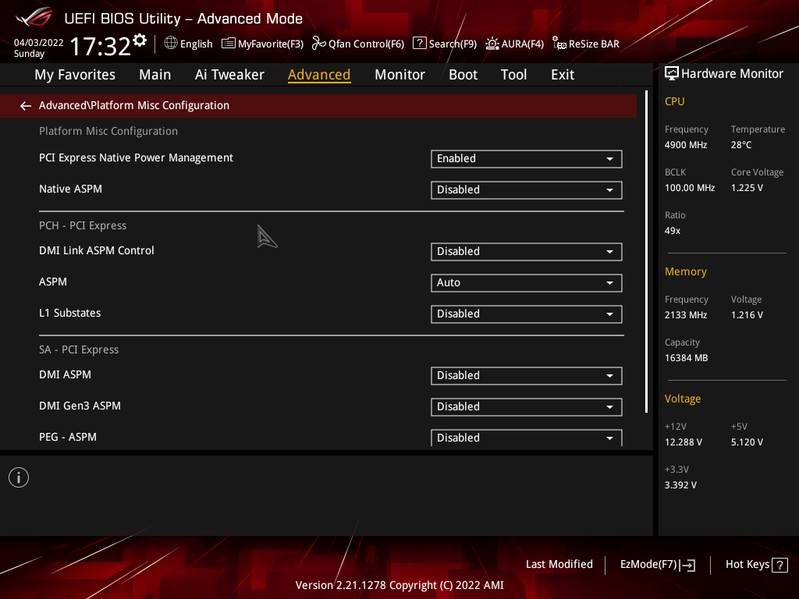

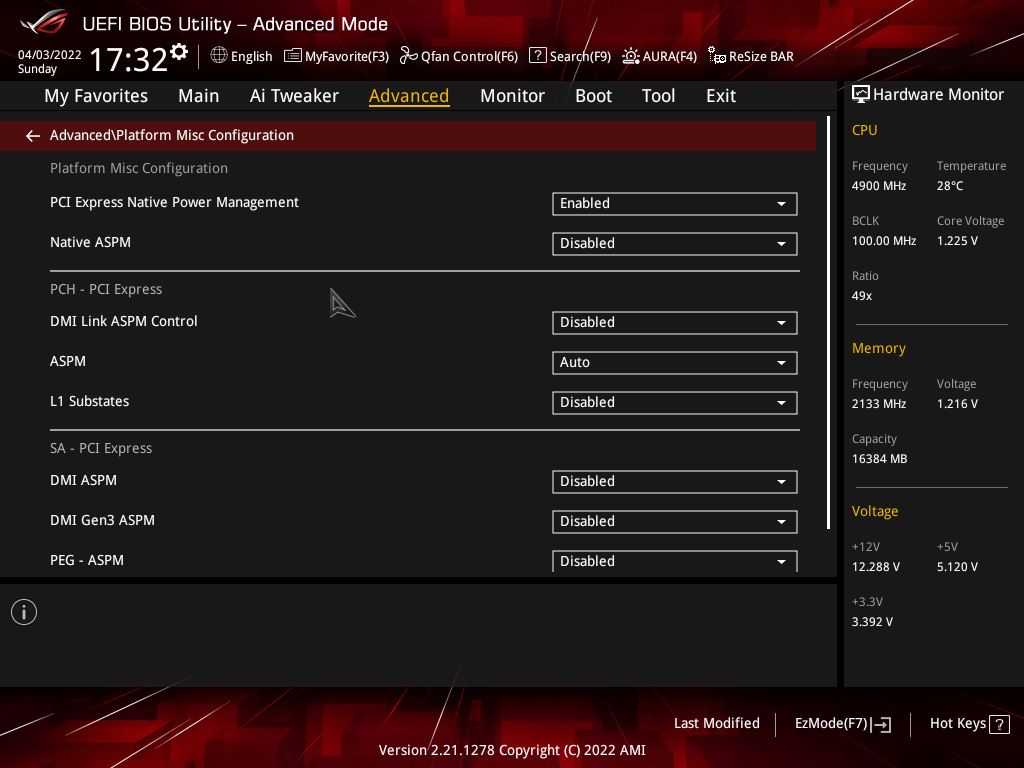

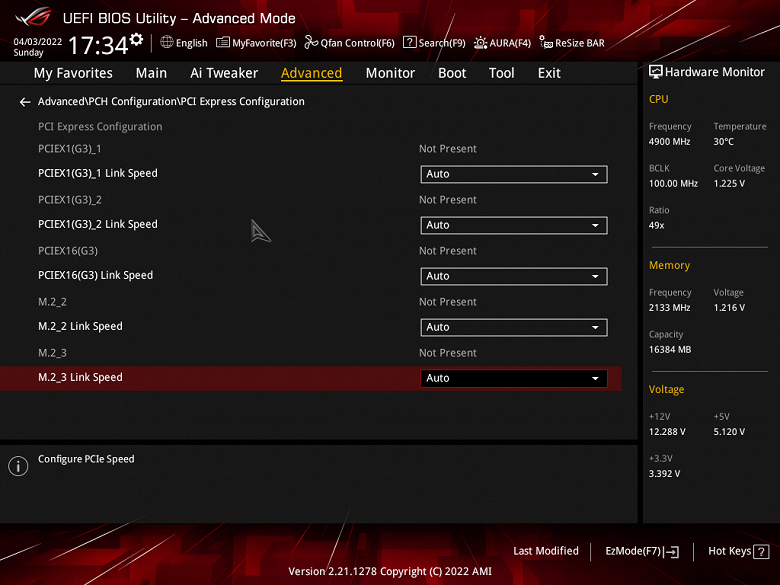

Расширенные настройки. Имеется много интересных позиций, когда можно управлять портами USB, менять режимы работы слотов PCIe и M.2.

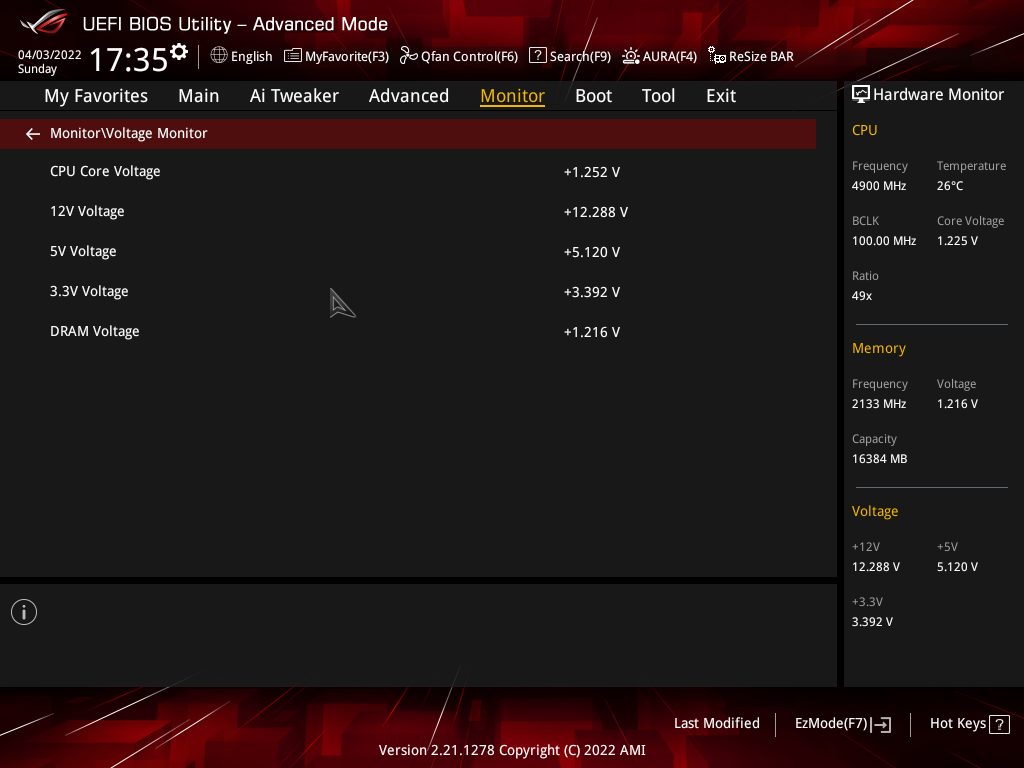

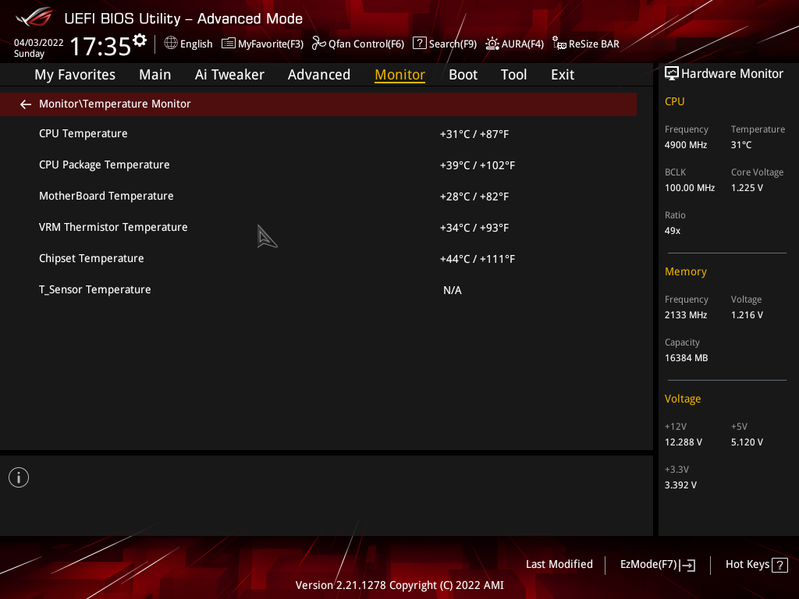

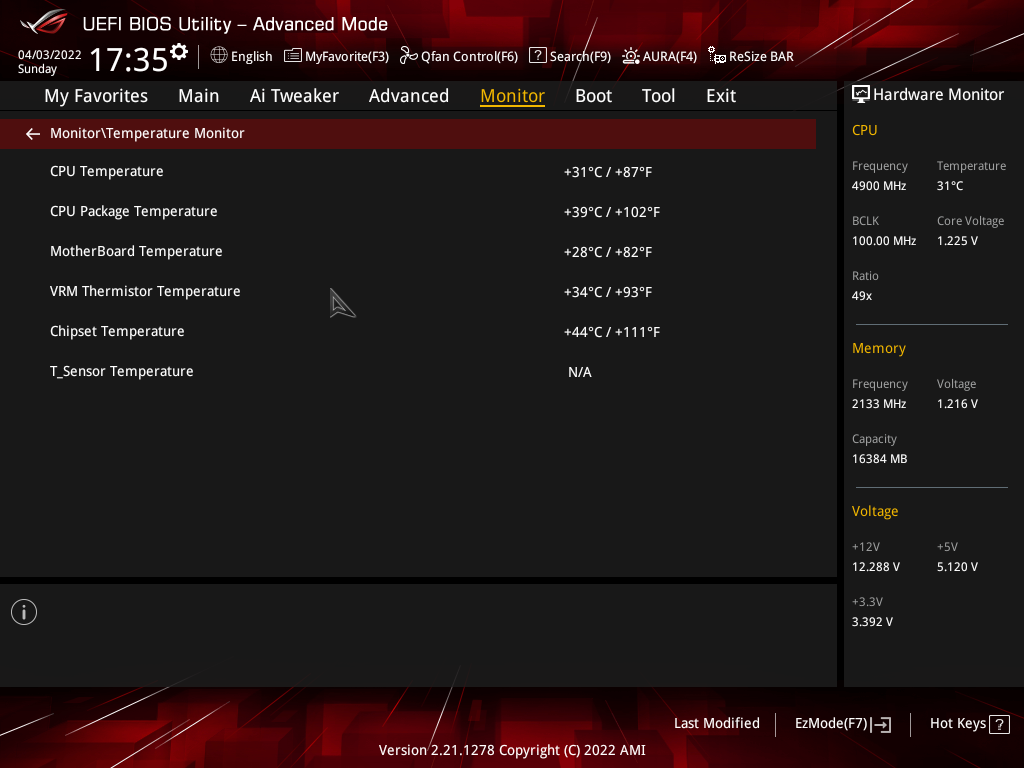

Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов.

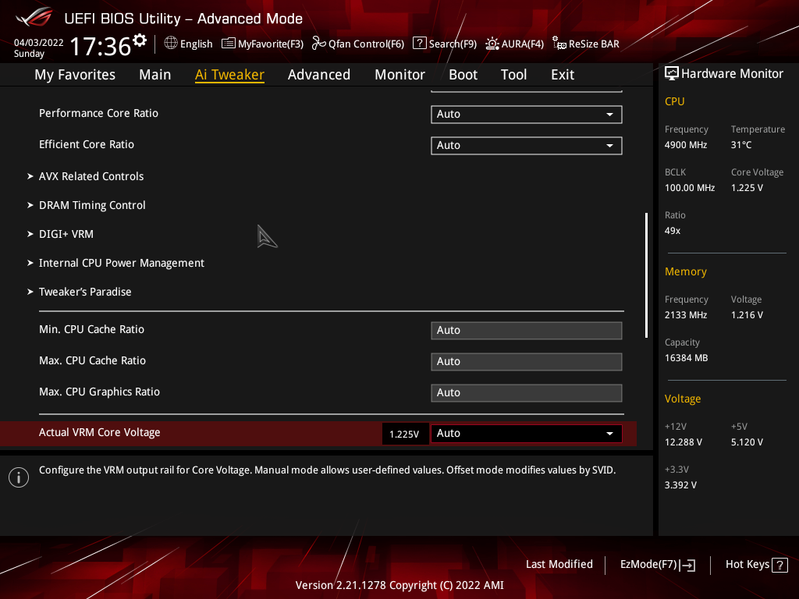

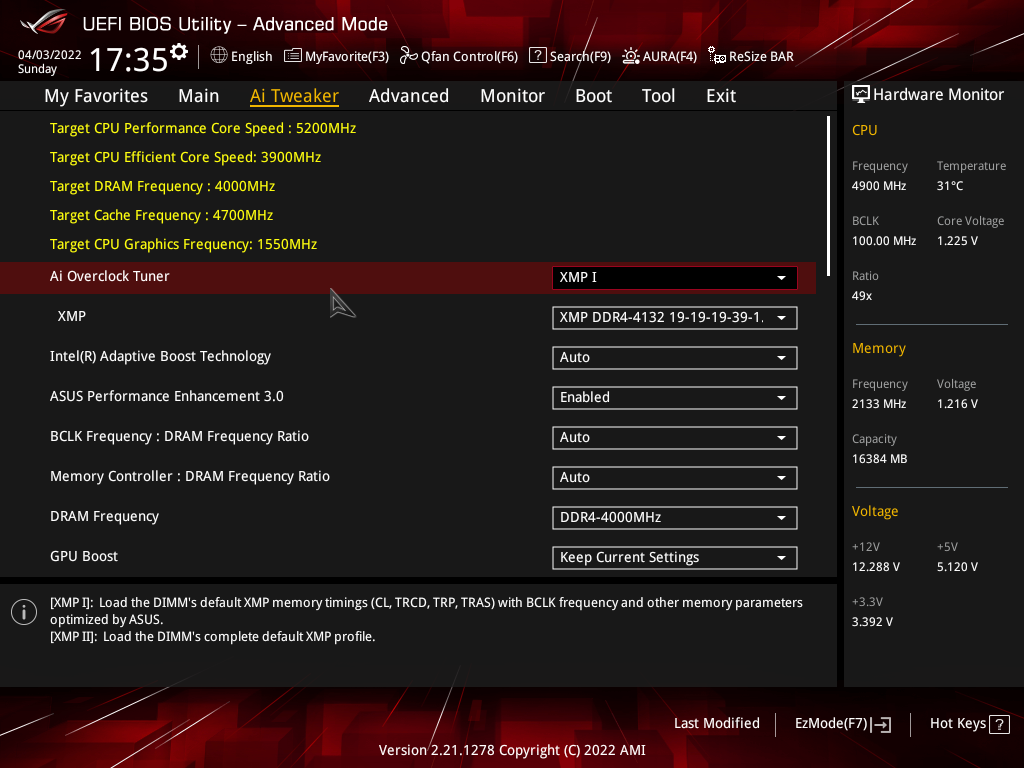

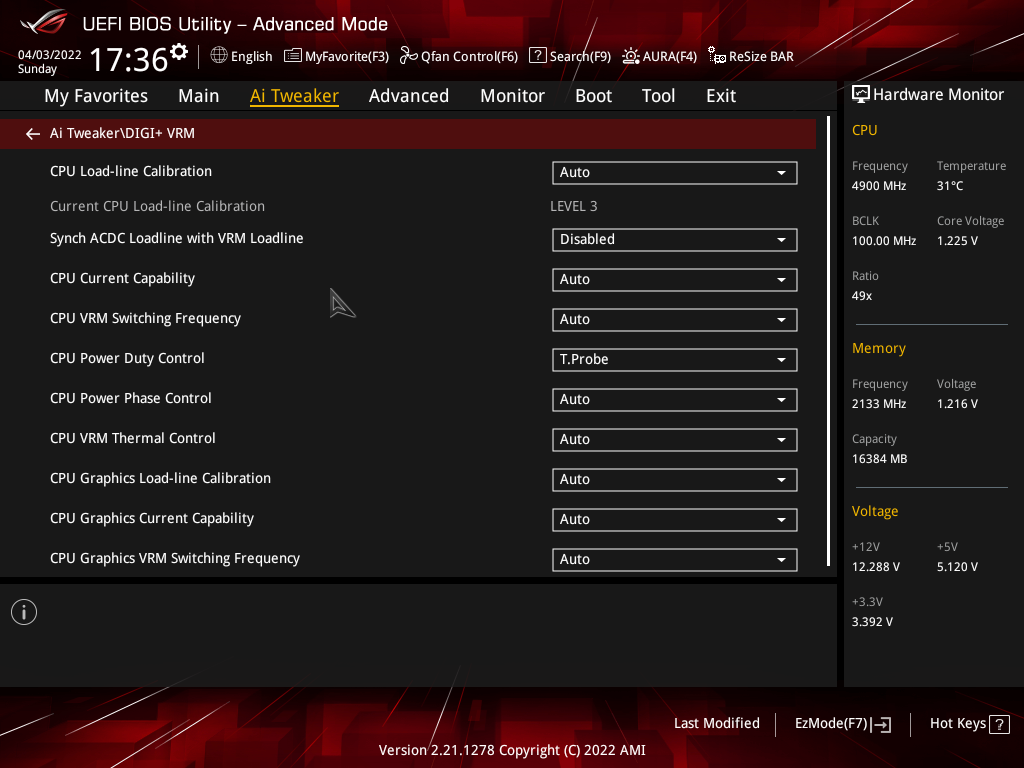

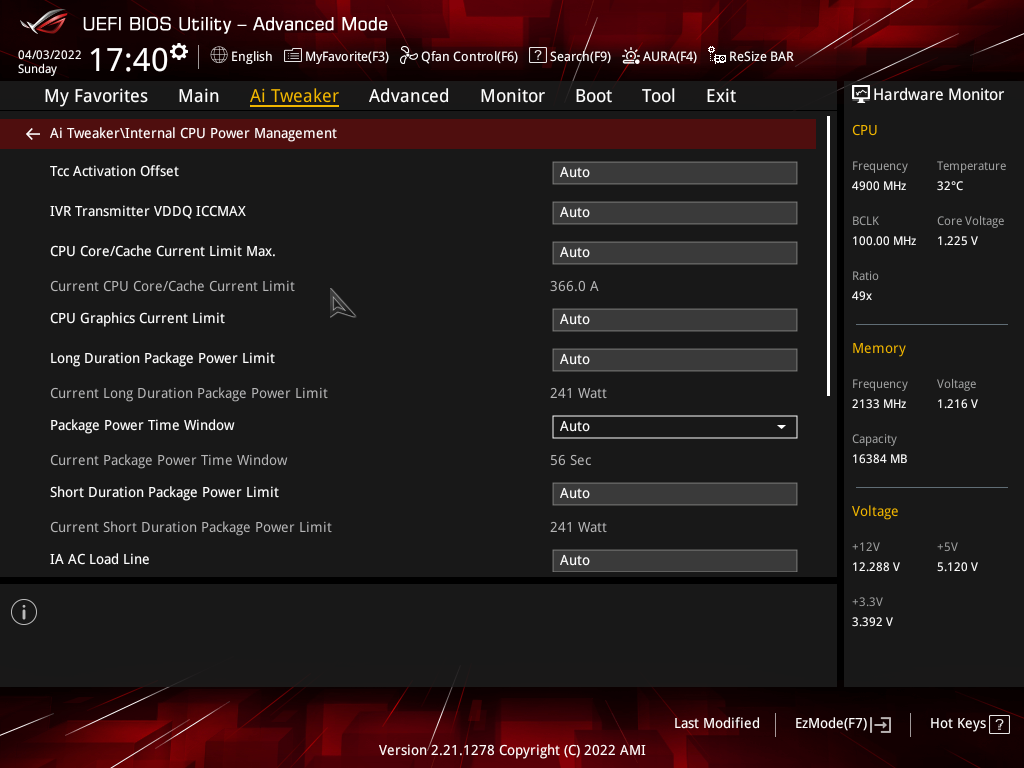

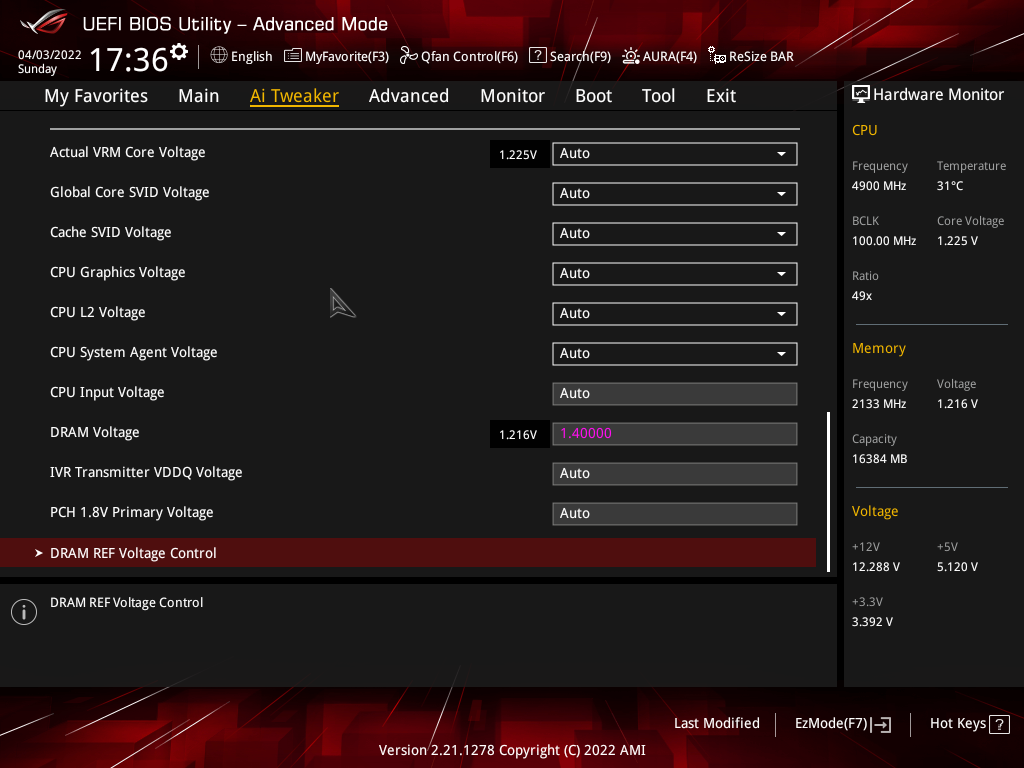

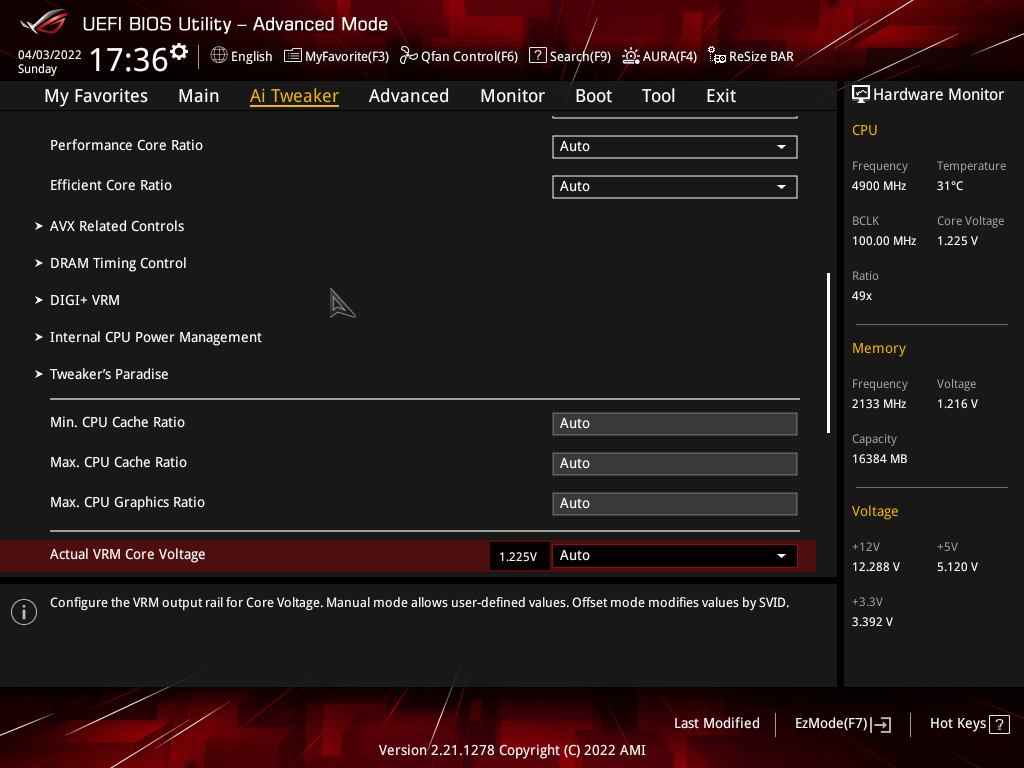

Ассортимент опций по оверклокингу здесь приличный, ведь плата относится к игровой серии ROG Strix. Понятно, что материнка основана на бюджетном чипсете B660, и нелепо ожидать, чтобы она проявляла чудеса оверклокинга. Да и для современных топовых процессоров наверно многие опции разгона и так бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost, не говоря уж о MCE).

Как я уже говорил ранее, тем, кому авторазгон (TurboBoost) — помеха, может все это выключить, и выбирать опции овеклокинга по своему усмотрению. Кому-то нужна только минимальная штатная частота (например, ради тихой работы СО). Также и технология SpeedShift, которая стремится при любой возможности понижать частоты работы ядер (ну типа энергосбережение) кого-то может раздражать.

Еще раз надо отметить технологию Multi-Core Enhancement (MCE), которая базируется на той же TurboBoost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать.

Работоспособность (и разгон)

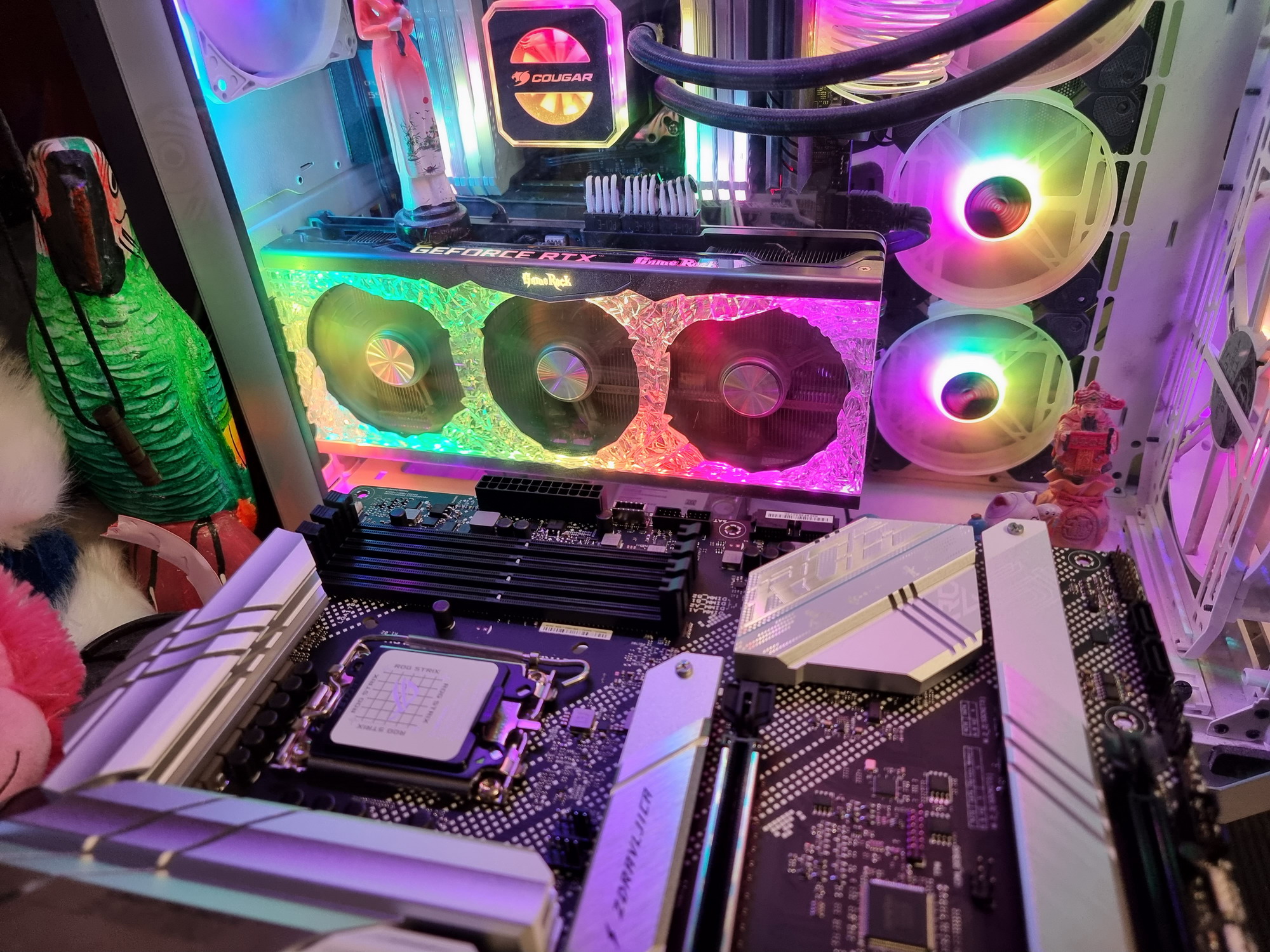

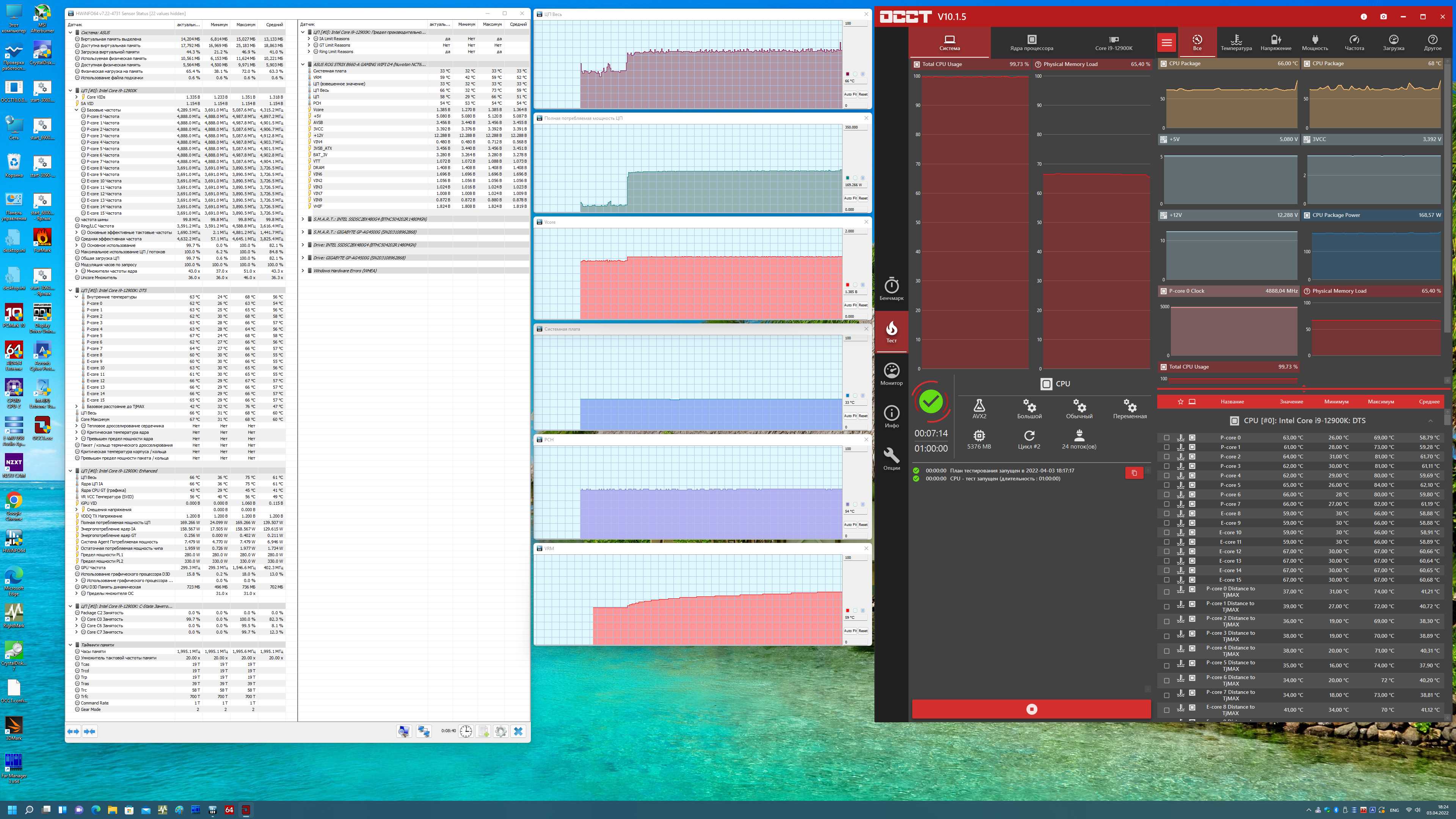

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

Как мы видим, автоматический разгон даже самого мощного на сегодня 12900К получился приличный: до 4,9/3,7 ГГц. При этом наша мощная СВО прекрасно справлялась с нагрузкой.

В целом мы получили уже обычные стандартные результаты авторазгона такого процессора, порукой тому – очень добротные и отличные системы питания. Разумеется, матплаты на B660 – вовсе не для таких топовых процессоров, как i9-12900K, но мы должны были проверить систему питания на прочность даже с работой с флагманским CPU. Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 12400 и ниже, то уже такие процессоры смогут продемонстрировать даже более высокий уровень авторазгона: все дело в системе питания.

Выводы

Материнская плата Asus ROG Strix B660-A Gaming WiFi D4 ориентирована на тех, кому не нужно максимально мощное «железо», но для кого важна стандартная современная поддержка периферии. По использованию чипсета B660 ясно, что плата в большей степени предназначена для процессоров среднего уровня. Однако она прекрасно работает даже с топовыми процессорами Intel Core 12-го поколения.

У нее 15 USB-портов, включая 2 быстрых USB 3.2 Gen2 (один из них пригоден для быстрой зарядки мобильных устройств благодаря повышенной мощности), а также один самый быстрый USB 3.2 Gen2×2 в виде порта Type-C на задней панели, плюс 5 портов USB 3.2 Gen1. У платы есть два «длинных» слота: один PCIe х16, получающий от процессора 16 линий PCIe, причем версии 5.0, и один PCIe x4. При этом она оснащена еще и двумя маленькими PCIe x1. Также у платы 3 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету B660 линиями PCIe 4.0 (но один из них ограничен пропускной способностью х2). Еще у этой модели 4 порта SATA и 6 разъемов для вентиляторов. Сетевые возможности хорошие: быстрый проводной контроллер 2,5 Гбит/с, а также один самый современный беспроводной. В числе плюсов платы можно упомянуть наличие подсветки, хотя и скромной, а также возможности для подключения дополнительных ARGB/RGB-устройств подсветки.

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда

Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
