Всю детальную информацию о новом семействе процессоров 13-го поколения Intel (на примере i9-13900K) можно найти в материале Алексея Берилло.
Традиционно продолжаем знакомство с материнскими платами на базе Intel Z790, которые можно приобрести на любом маркетплейсе (Яндекс, Озон, Авито).
Таблица различий между системными чипсетами последних 4х поколений.
| Особенности | Z790 | Z690 | Z590 | Z490 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | 13th/12th Gen Core | 13th/12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
| Количество линий PCIe (процессор) | 20 | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 | 3.0 |
| Количество линий PCIe (чипсет) | 28 (20 x 4.0 & 8 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
| Версия DMI | 4.0 | 4.0 | 3.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x4 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 6 | 6 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 4 | 3 | 0 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 6 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Чипсет Z790, как и Z690, обладает 38 высокоскоростными портами (High Speed In Out, HSIO) в сумме. В том числе у Z790 мы видим поддержку до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
В свою очередь процессоры 12го и 13го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора.
13е поколение (как и 12е) процессоров может работать как с DDR5, так и с DDR4
У нас уже побывали две матплаты от Asus на базе Z790 (из серий ROG Strix и TUF Gaming, обе поддерживают память DDR4). Сегодня у нас в тестовой лаборатории появилась аналогичная материнская плата от Asus, также поддерживает DDR4, но уже из более дешевой серии Prime.

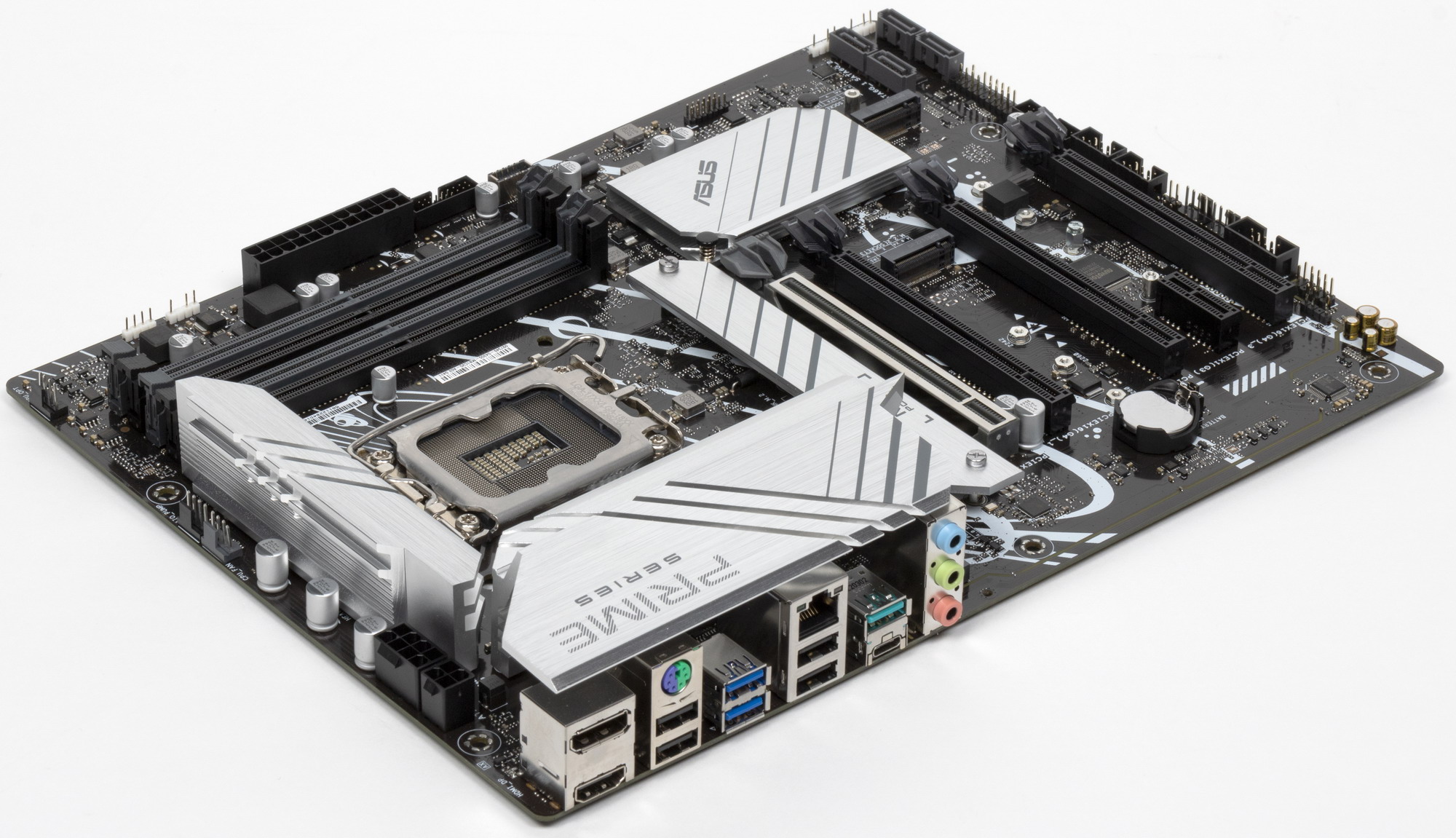

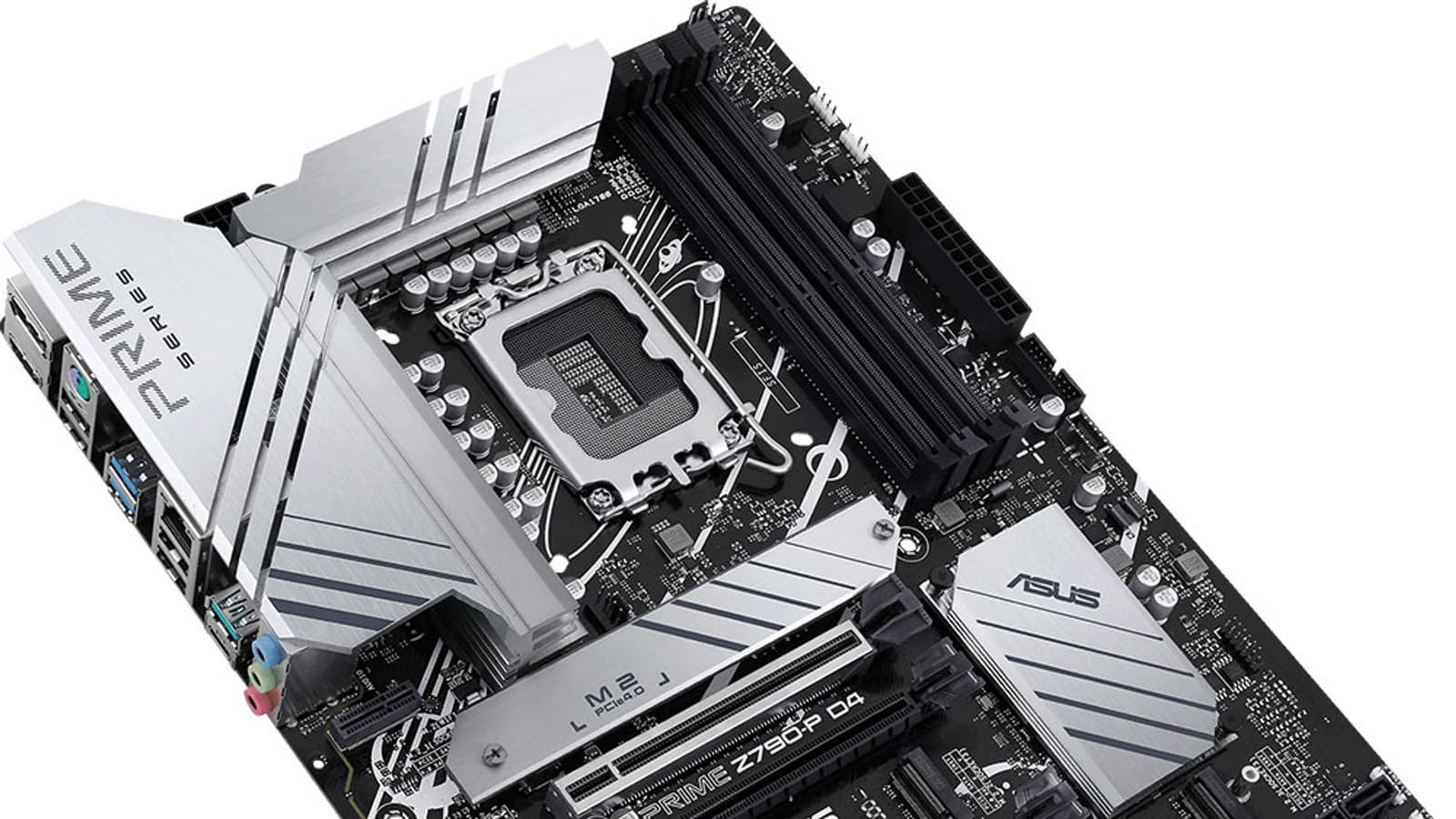

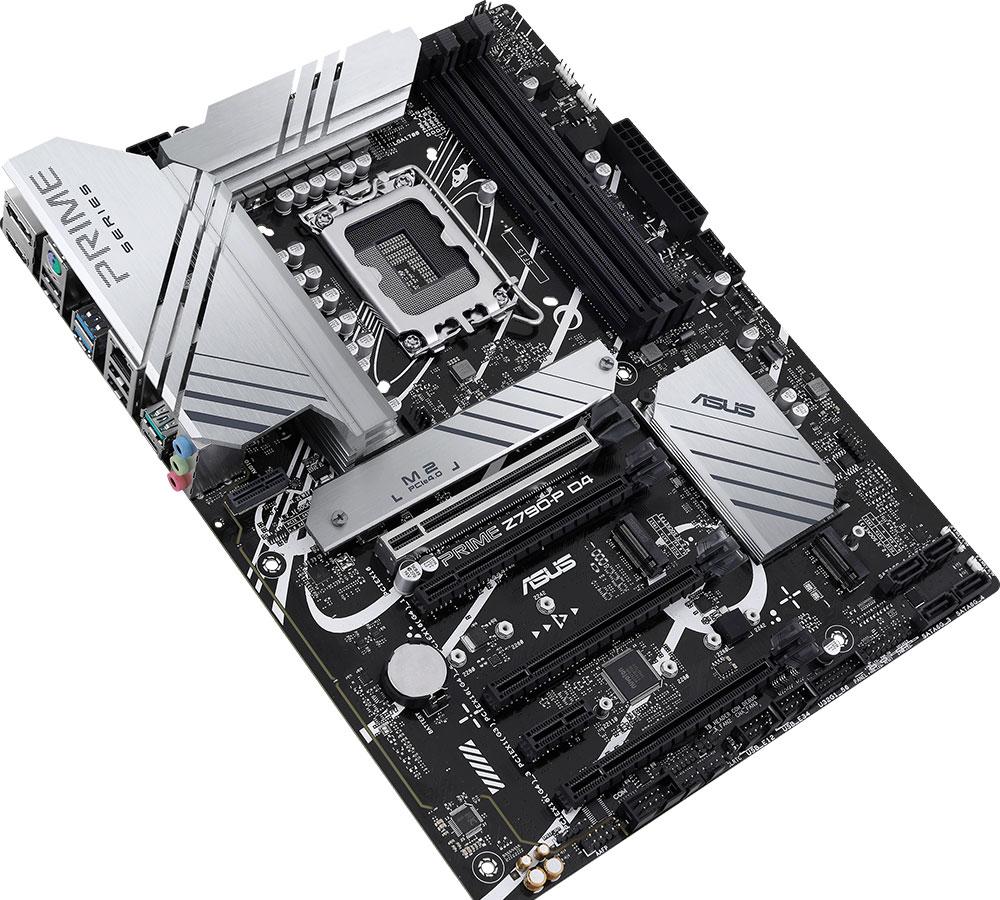

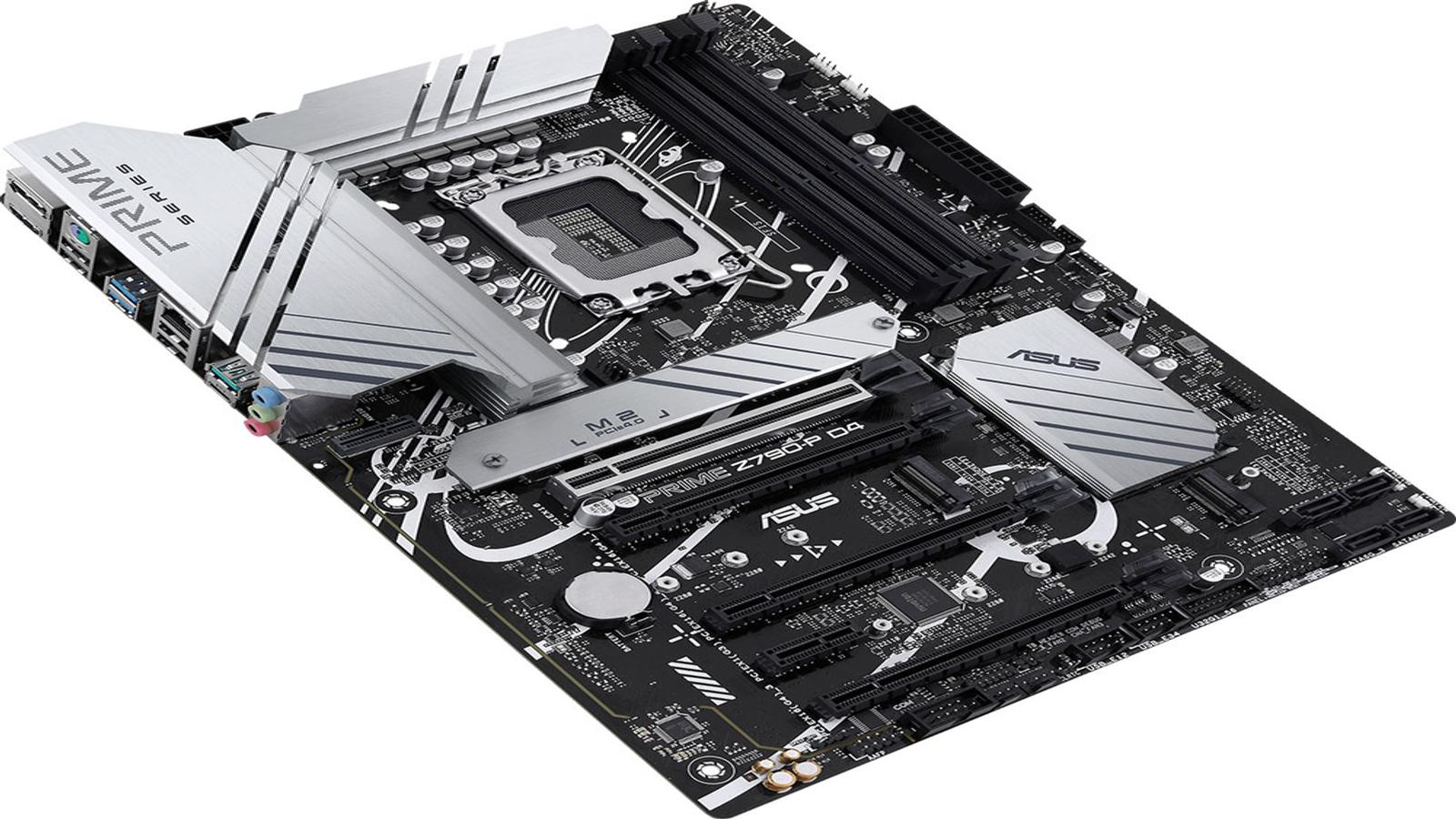

Встречаем Asus Prime Z790-P D4.
Плата поставляется в стандартной коробке фирменного дизайна. Комплект размещен под платой в отдельном отсеке.

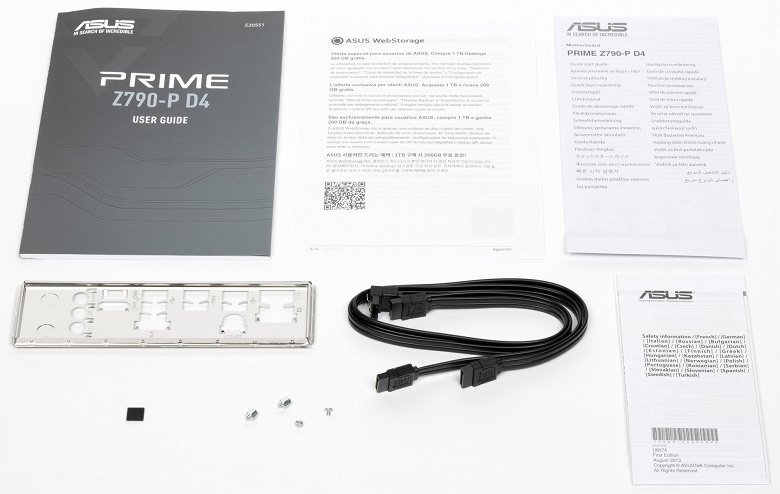

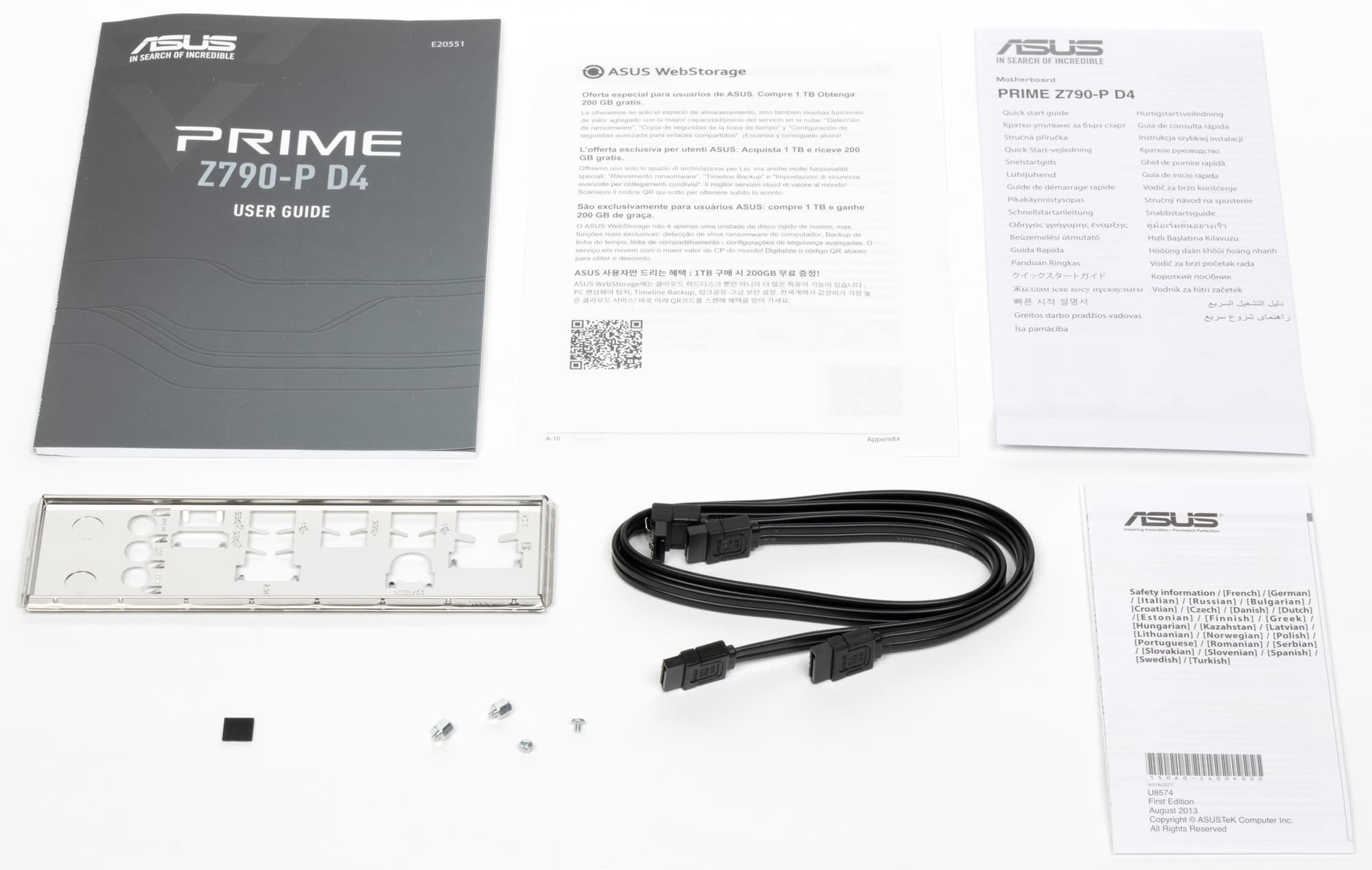

Как и принято в серии Prime – комплект поставки очень прост: кроме традиционных элементов типа руководства пользователя и кабелей SATA, в нем винтики и стойки для М.2 слотов и «заглушка» на заднюю панель с разъемами.
ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

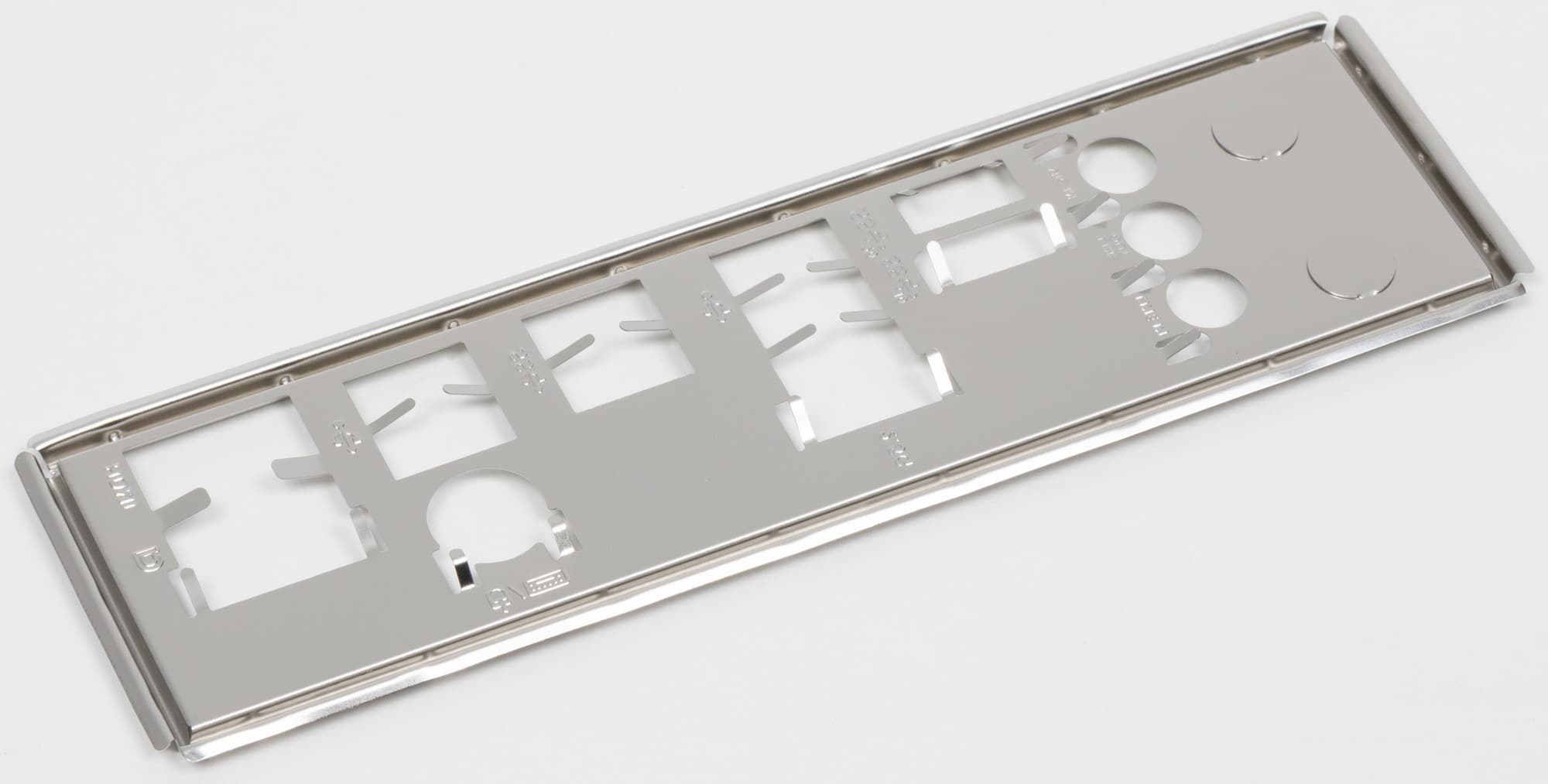

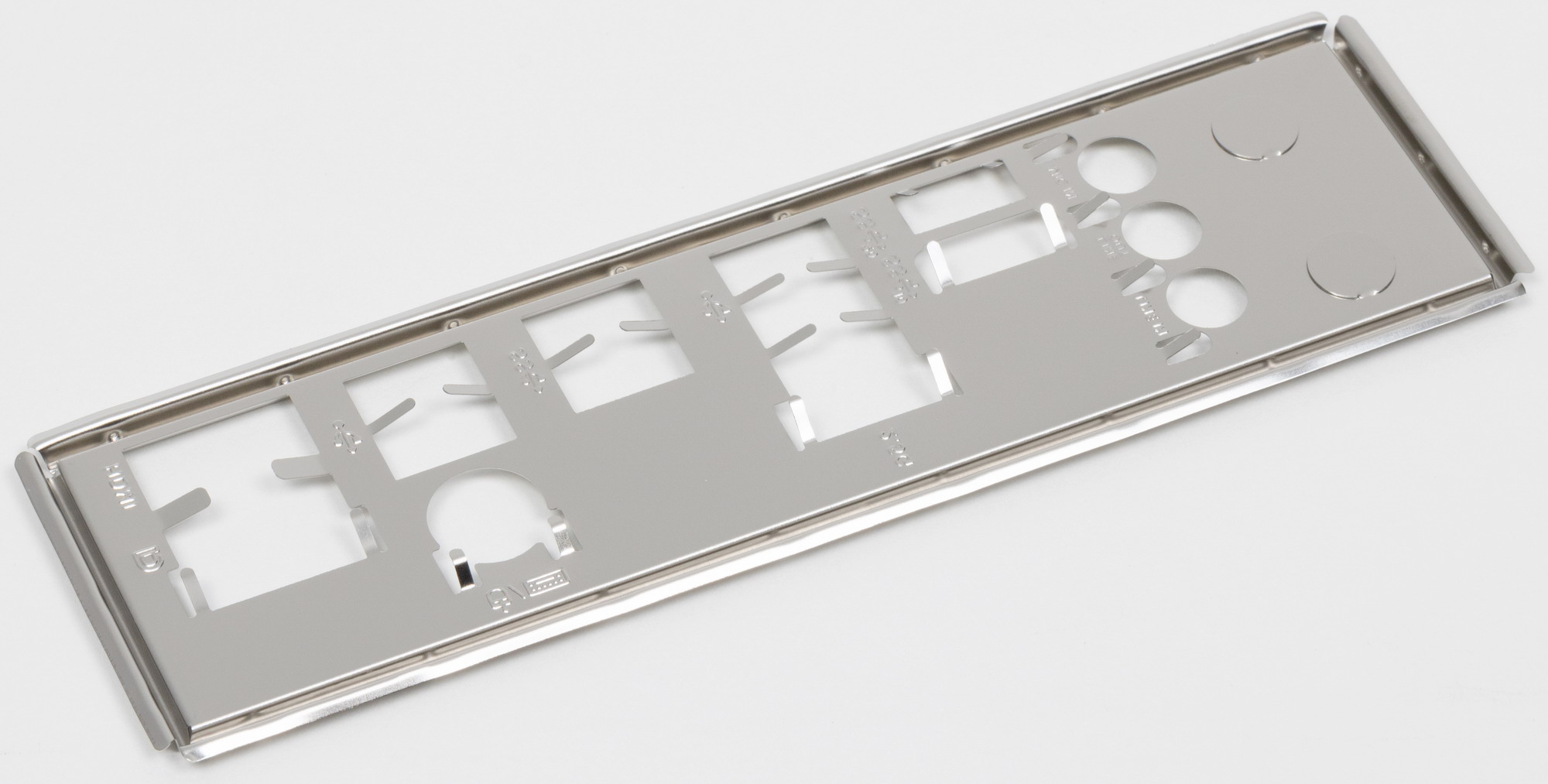

Снова замечу, что «заглушка» на заднюю панель с разъемами не смонтирована на плате, а поставляется отдельно в комплекте.

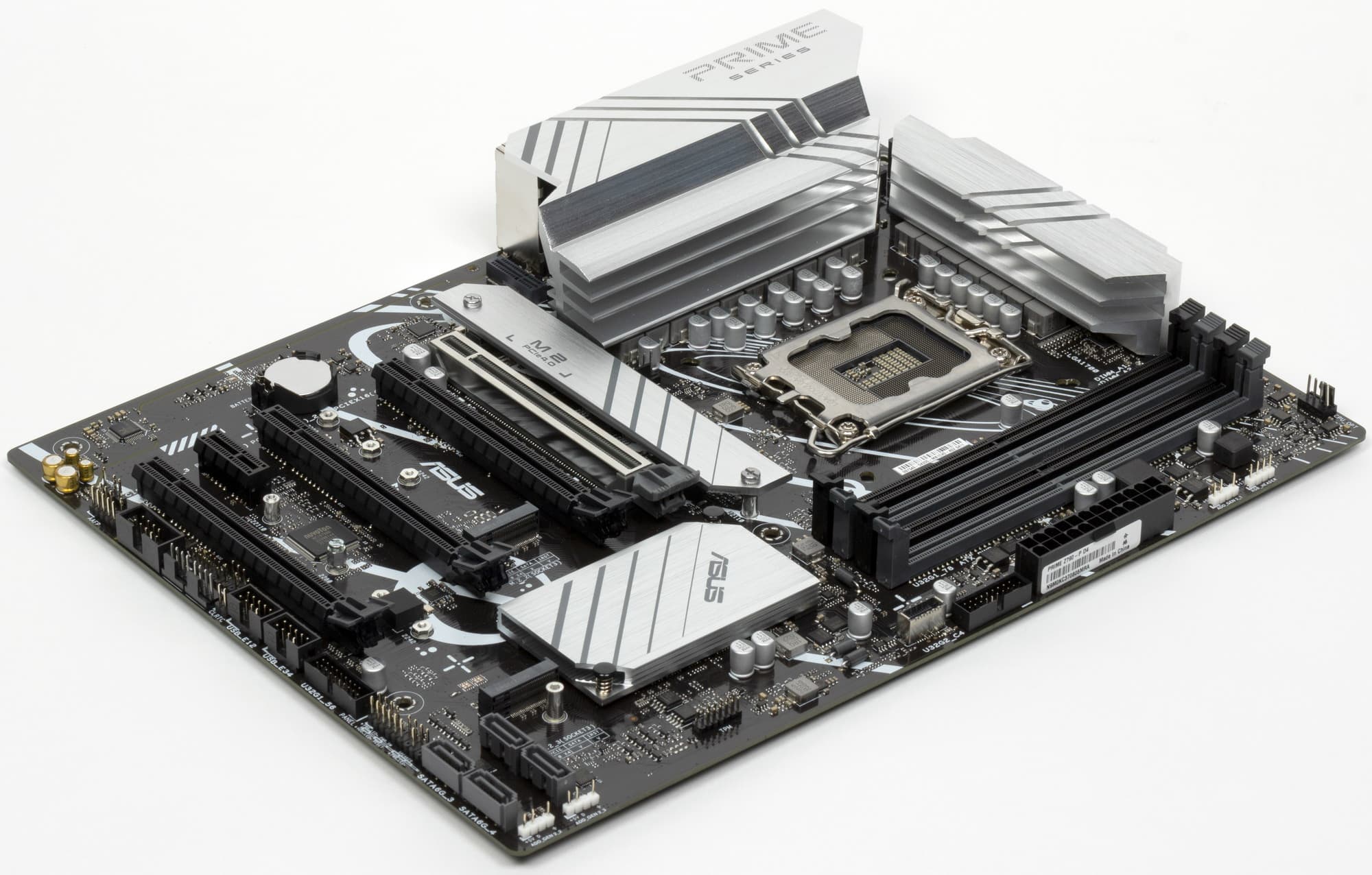

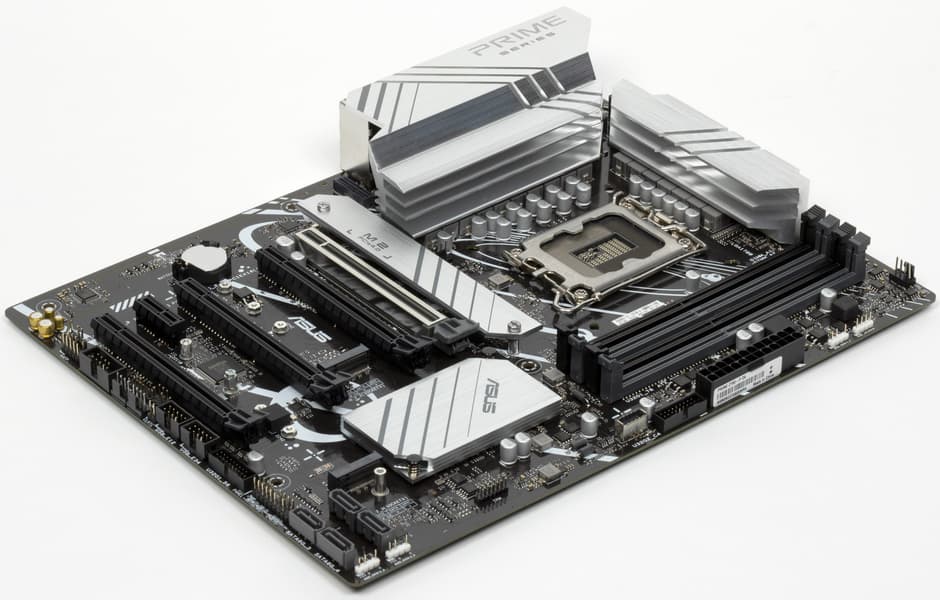

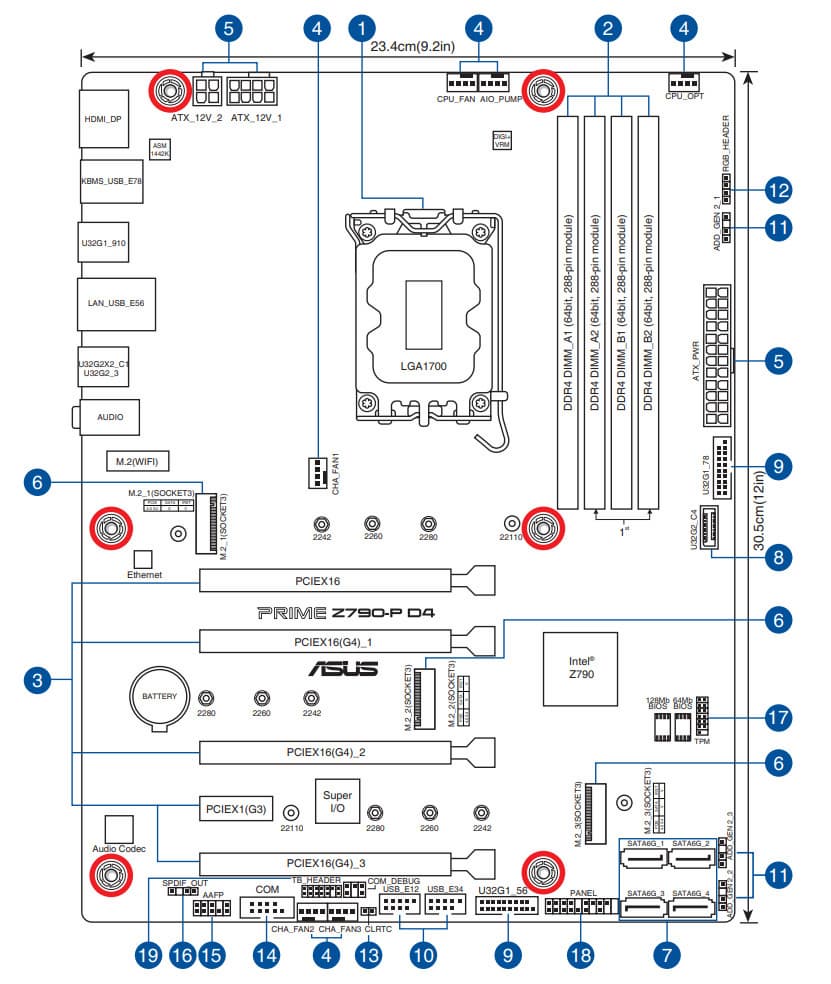

Форм-фактор

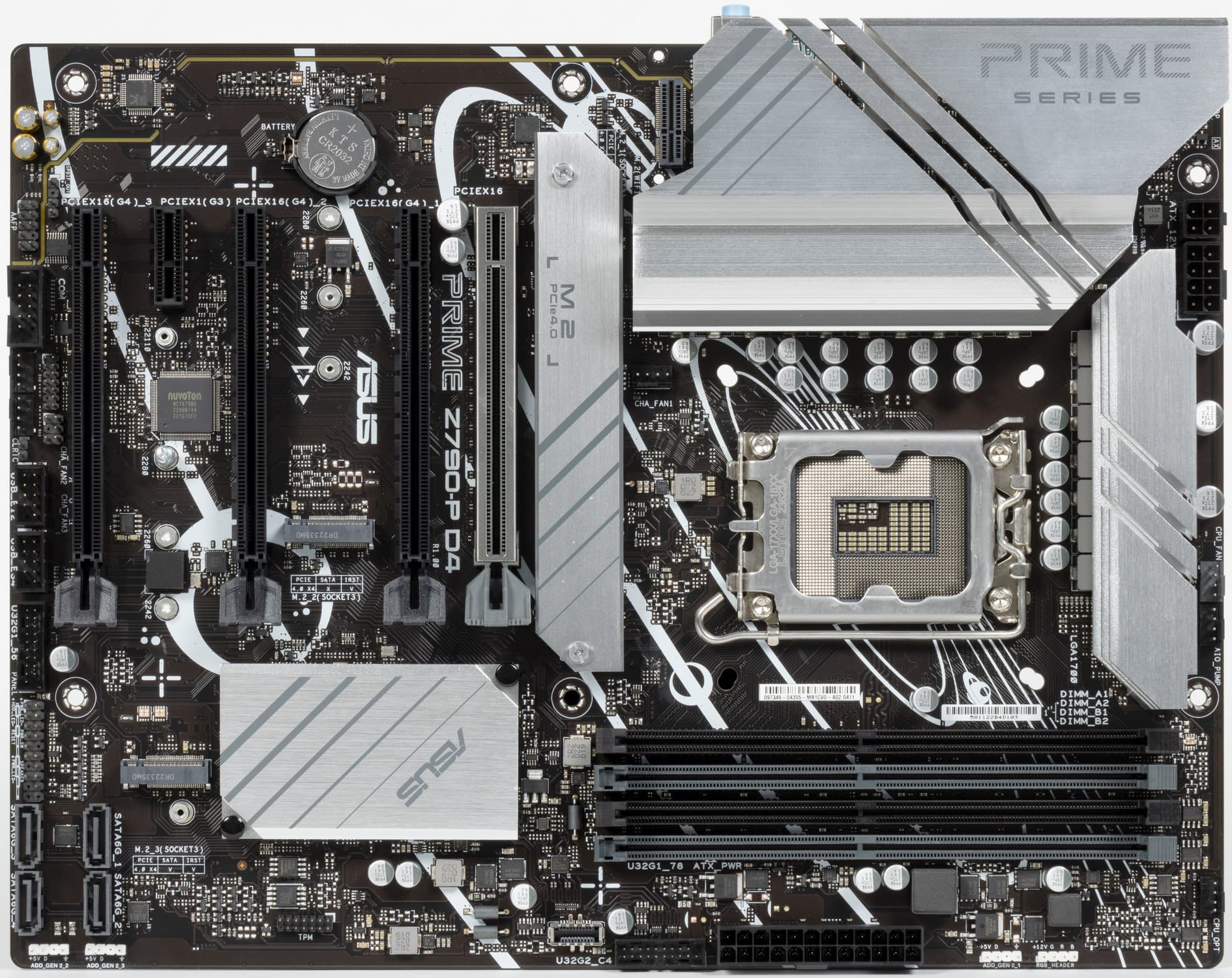

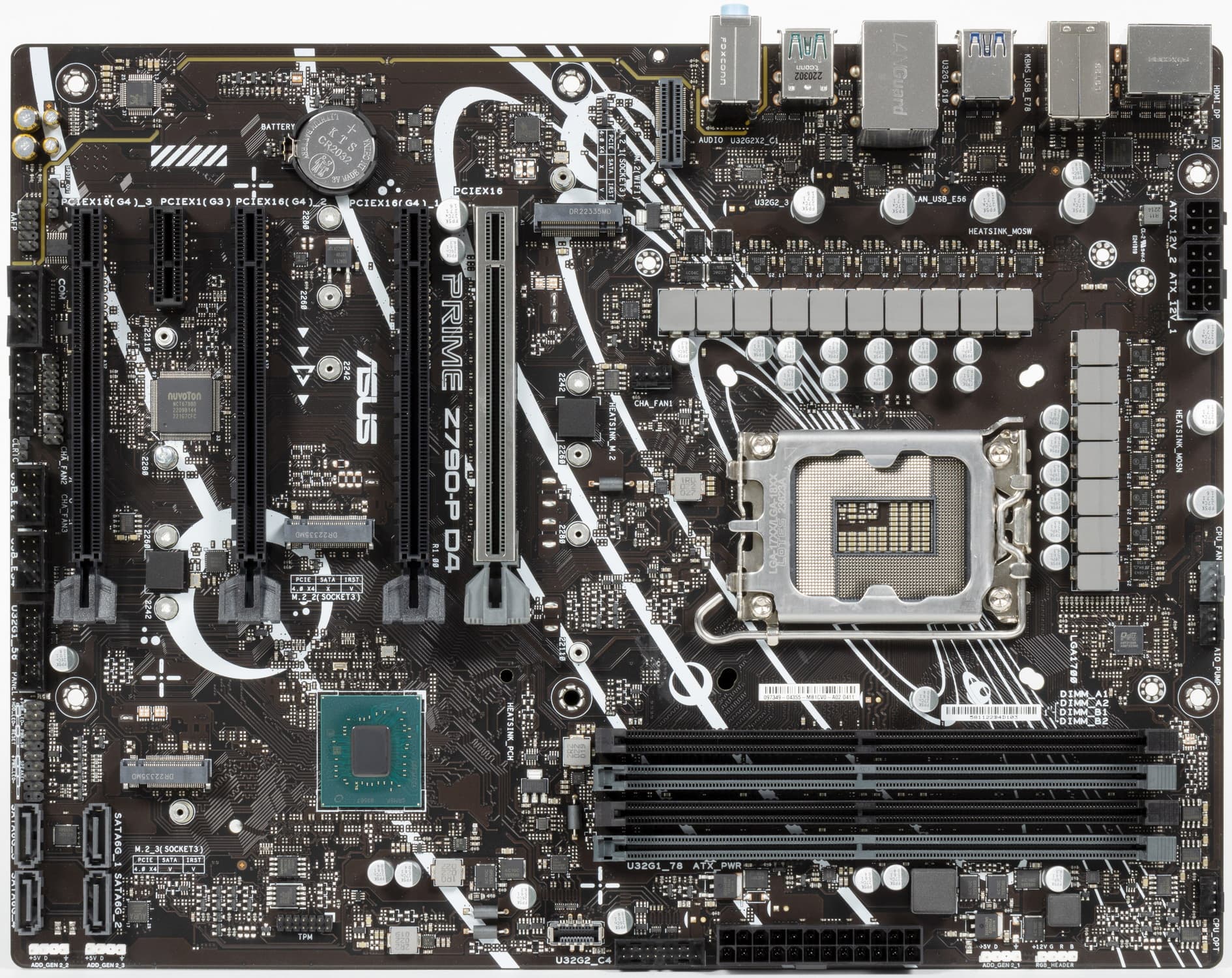

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime Z790-P D4 имеет размеры 305×234 мм, поэтому выполнена в форм-факторе...«недо»-ATX, и на ней имеются 6 монтажных отверстий для установки в корпус. Странное решение – сузить печатную плату на 1 см, не дав материнке опереться правым (нижним на фото) боком на еще три столбика в корпусе, ибо по стандарту материнская плата форм-фактора ATX должна иметь 9 крепежных отверстий.
В результате чего часть PCB просто висит в воздухе, а именно в этом месте расположены самые жесткие посадочные места, требующие усилий и нажатий на матплату: установка модулей памяти и посадка 24-контактного разъема питания от БП и разъема USB 3.x от корпуса. Как следствие – текстолит может прогибаться вплоть до крепежной платы корпуса. Чем думали инженеры, принимая такое решение, – непонятно. Экономия 1 см текстолита явно может превратиться в финансовые потери.

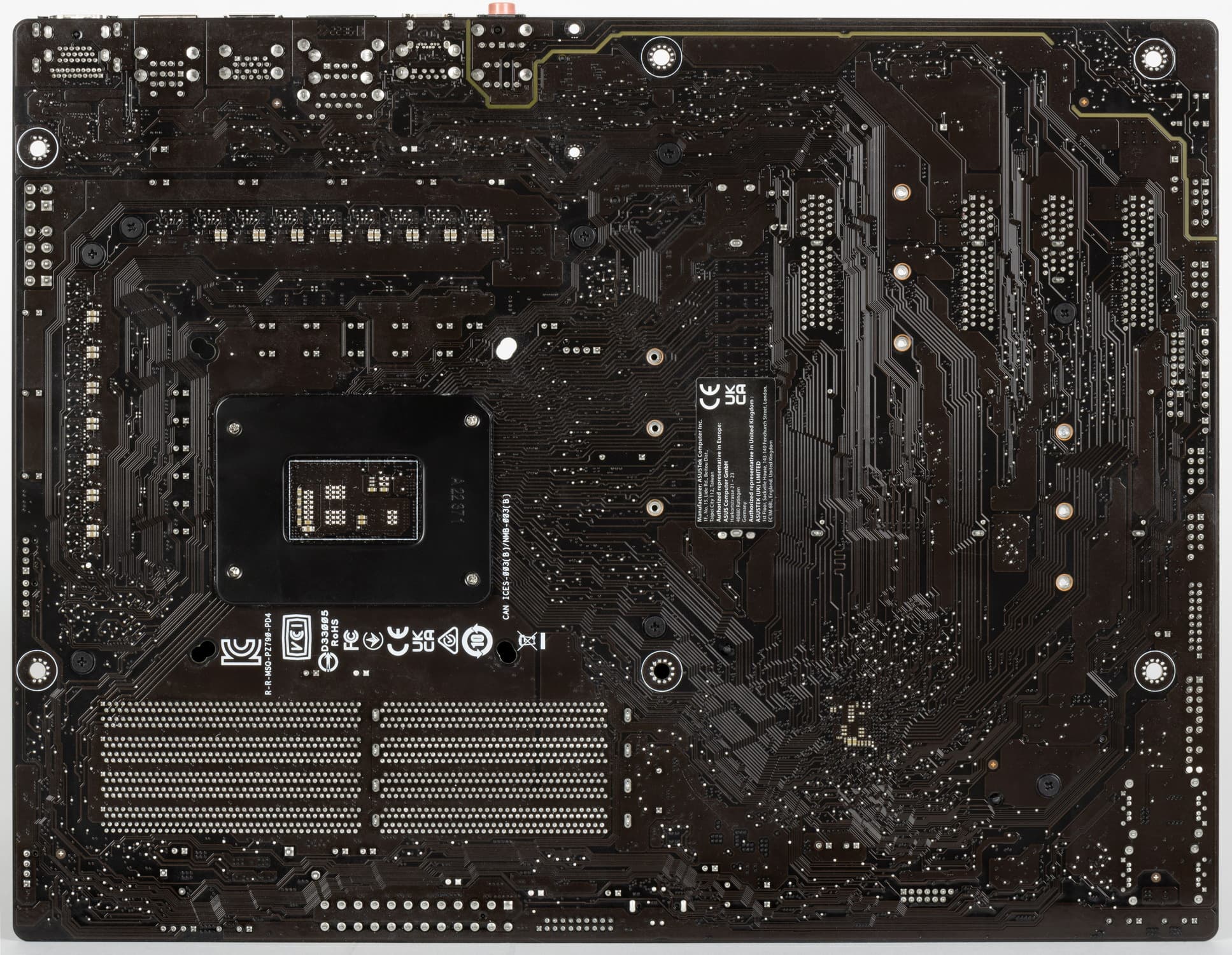

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

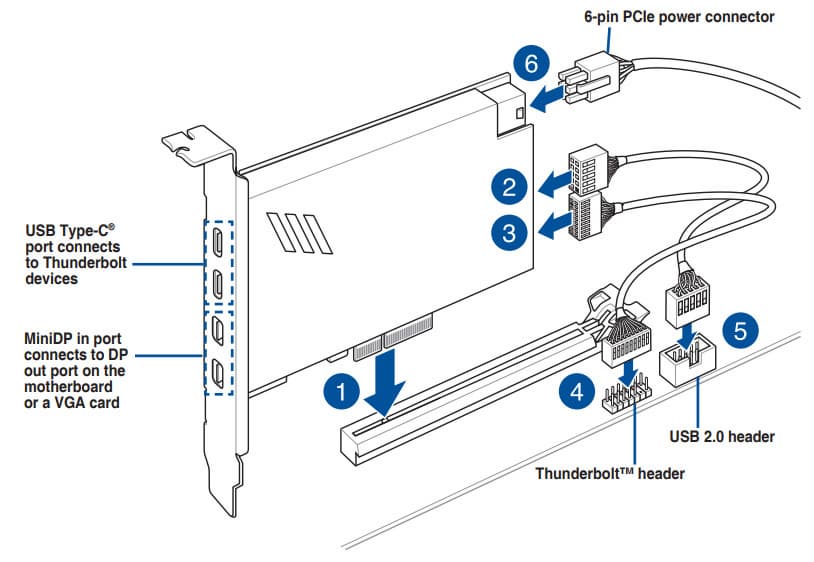

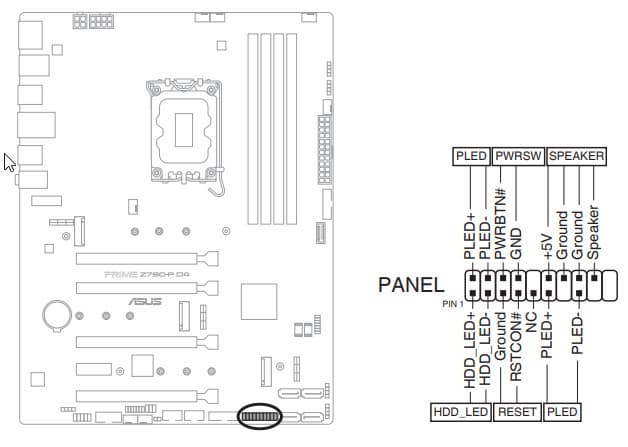

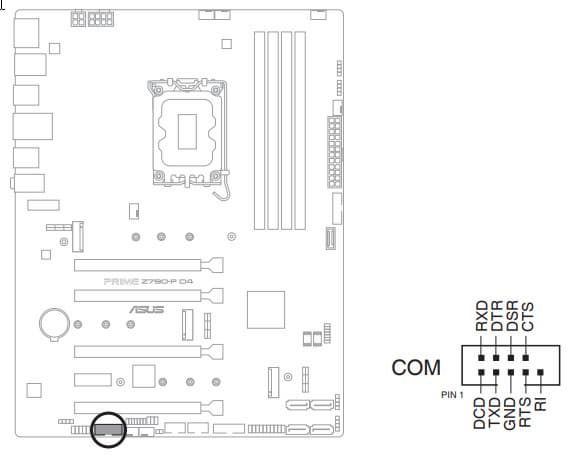

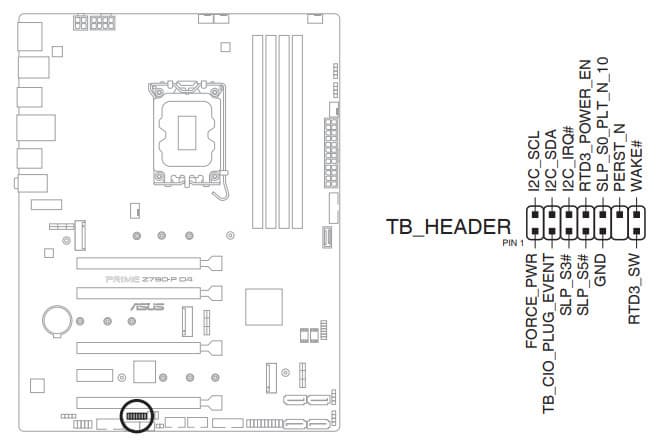

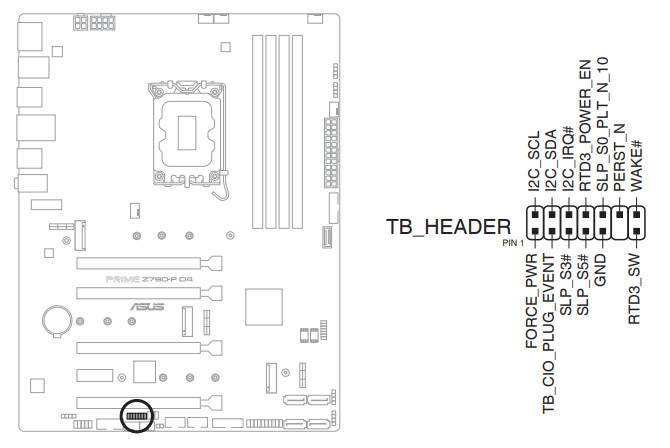

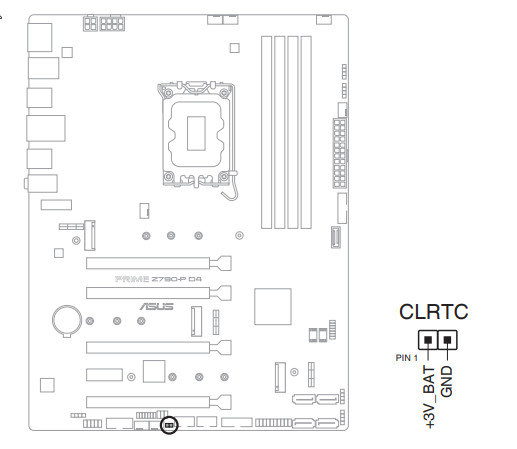

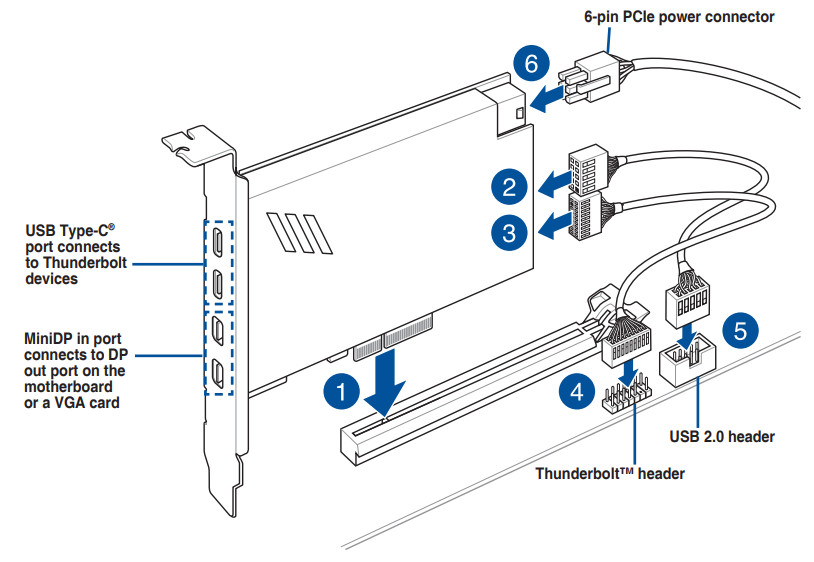

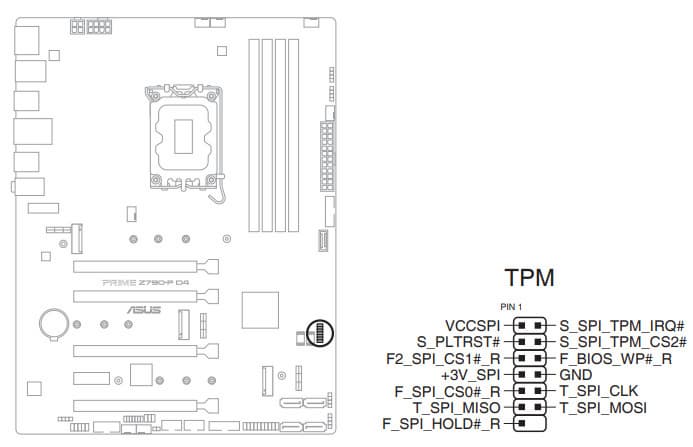

| Поддерживаемые процессоры | Intel Core 12/13-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 3 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G-1) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (GL850G-2) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z790) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (Z790) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z790) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (Z790) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × универсальный разъем PS/2 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем S/PDIF аудио 1 разъем TPM 1 разъем COM port 1 разъем Thunderbolt 1 разъем сброса CMOS 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×234 мм) |
| Розничные предложения |

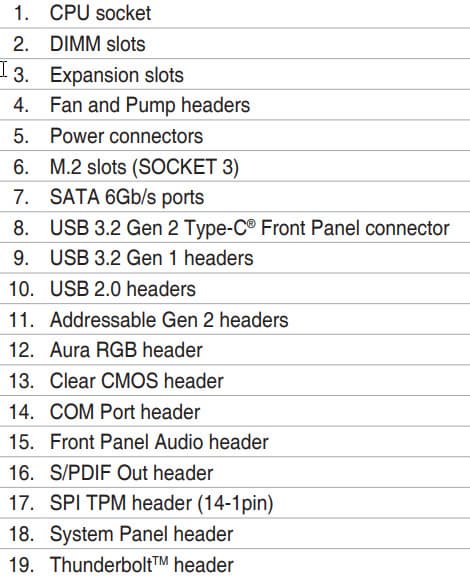

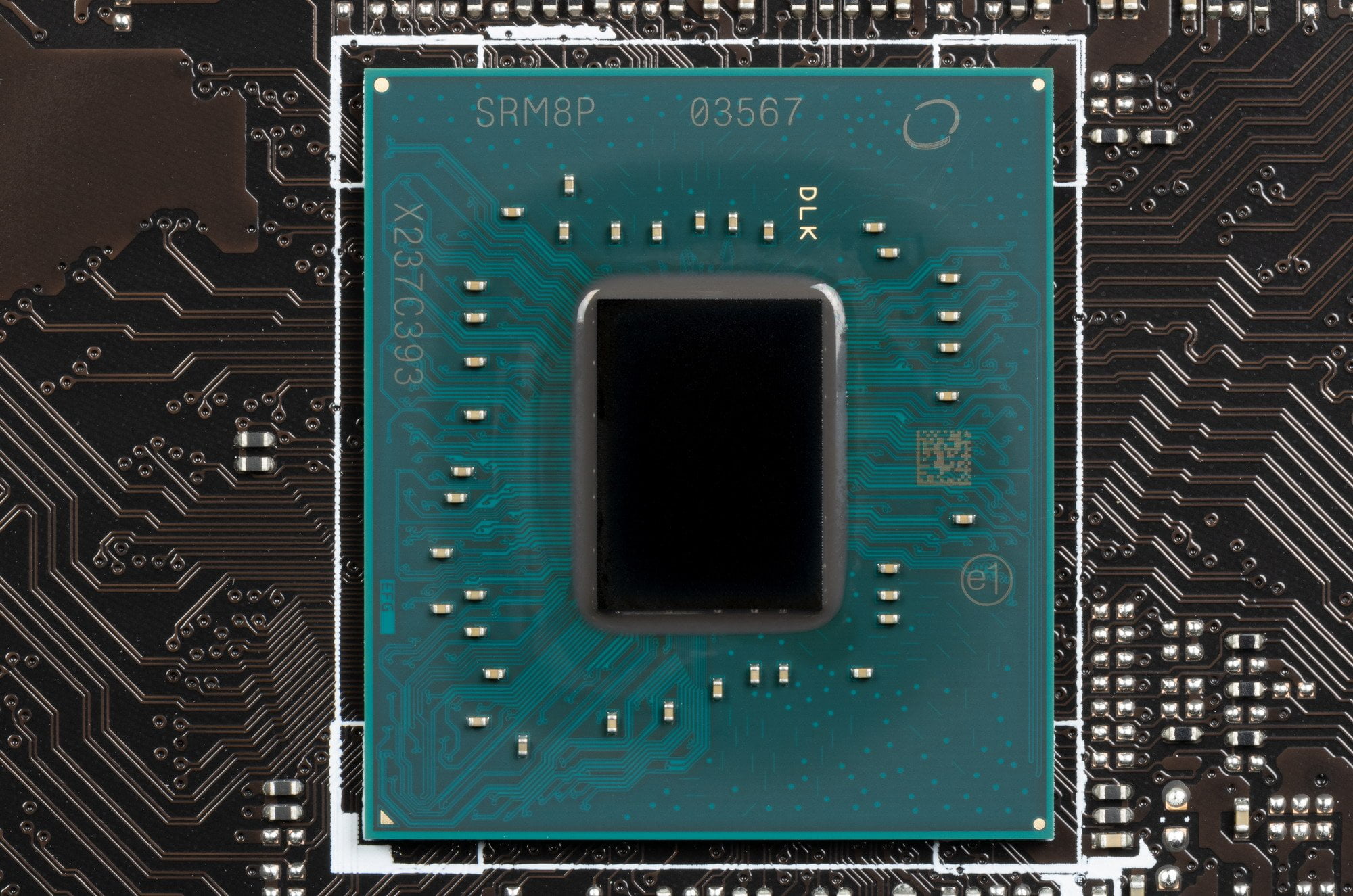

Основная функциональность: чипсет, процессор, память

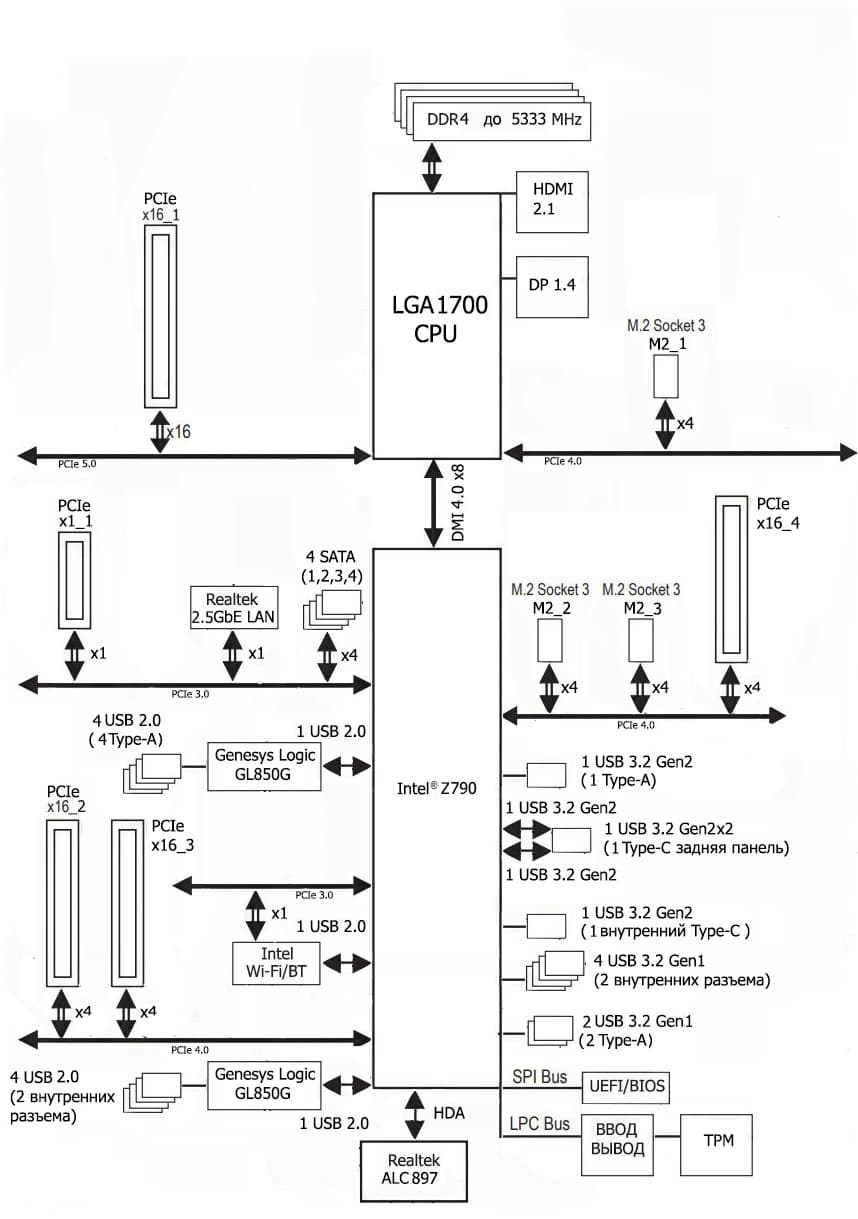

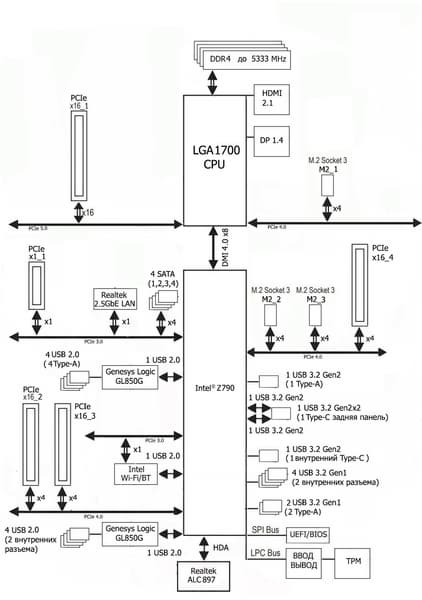

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5000 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц (DDR4).
Процессоры Intel Core 13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

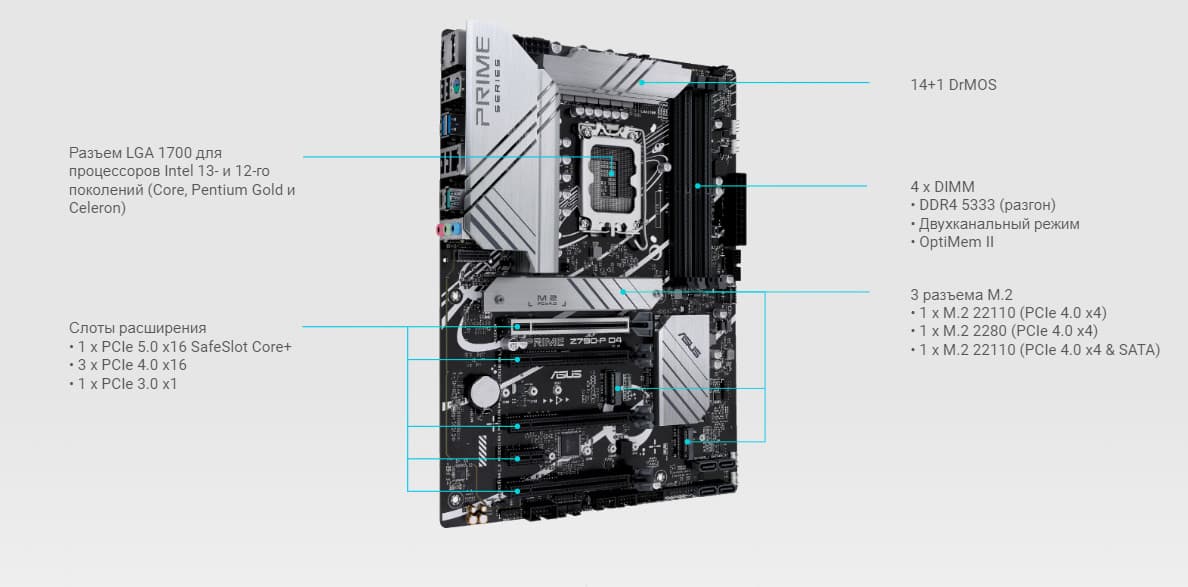

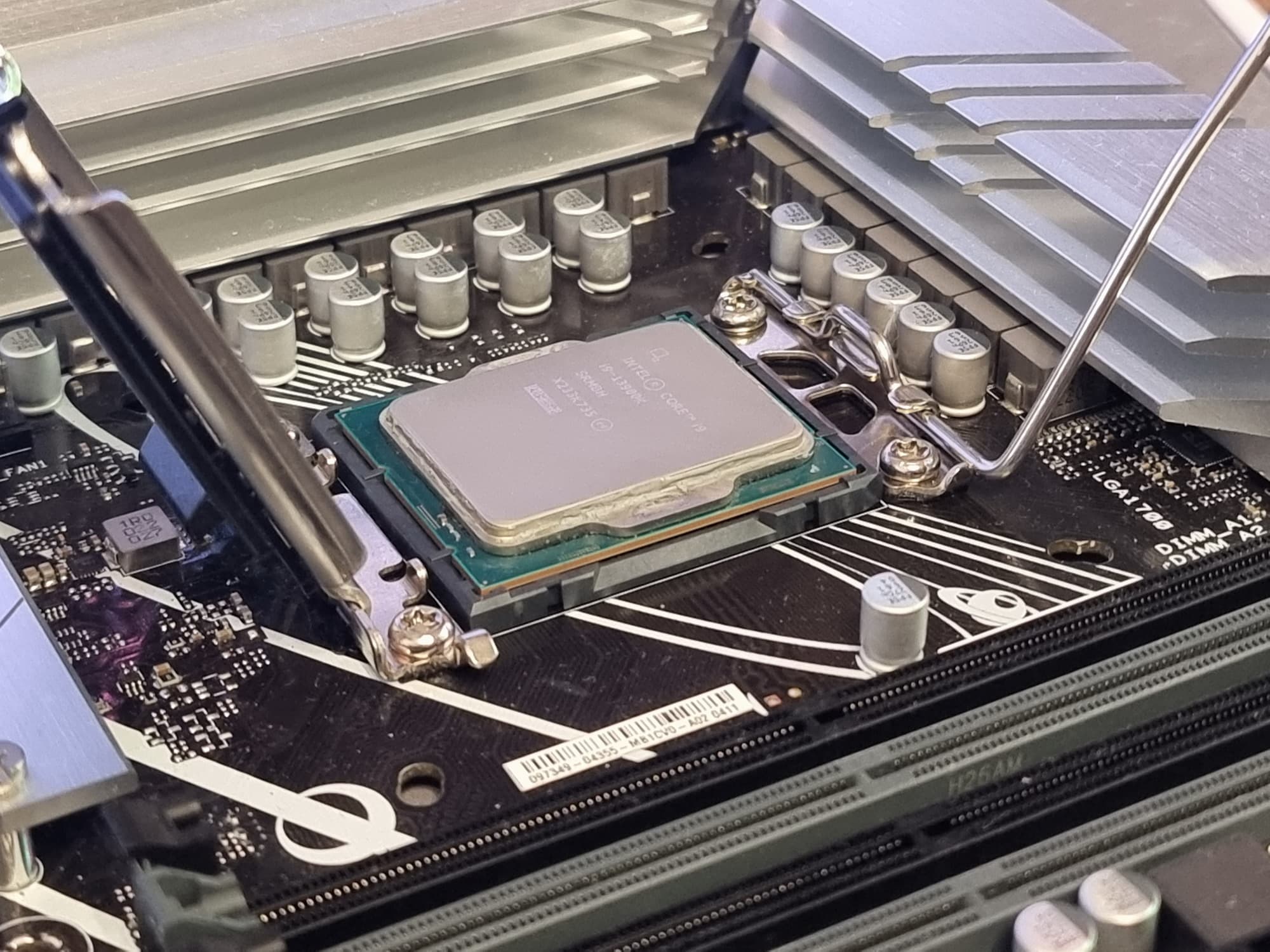

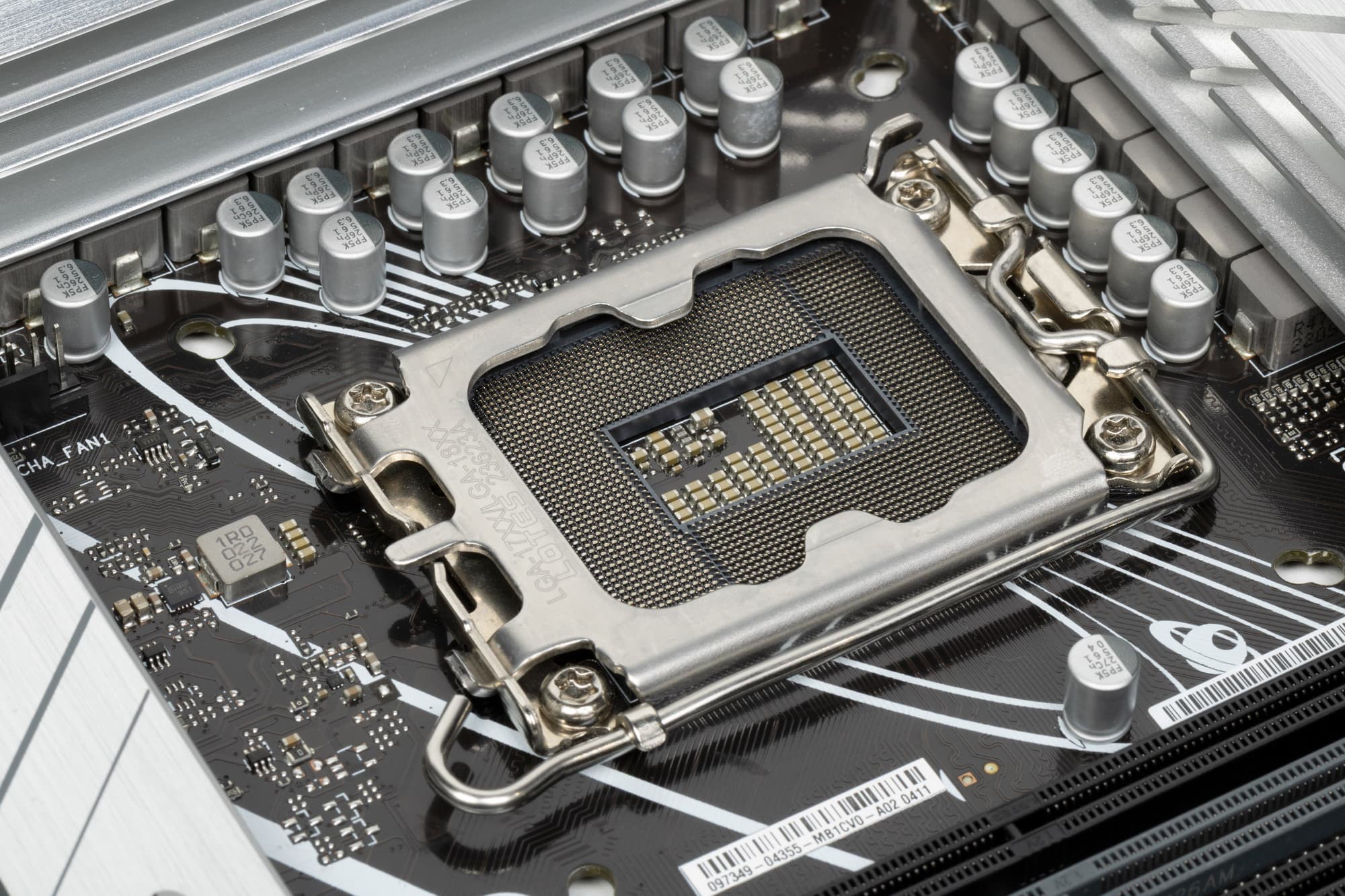

Матплата Asus Prime Z790-P D4 поддерживает процессоры Intel Core 12/13-го поколений, выполненные под разъем (сокет) LGA1700. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета.

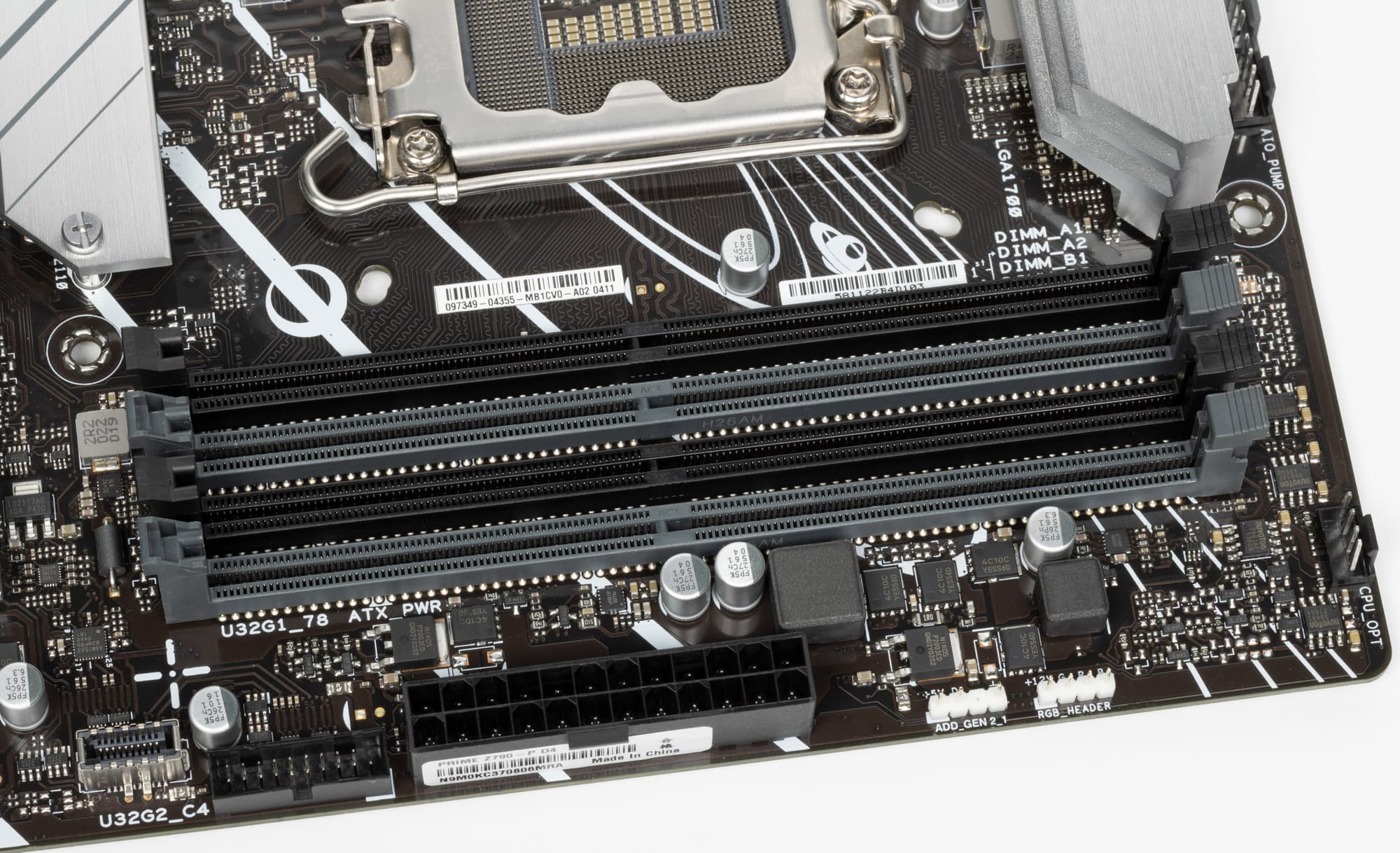

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.

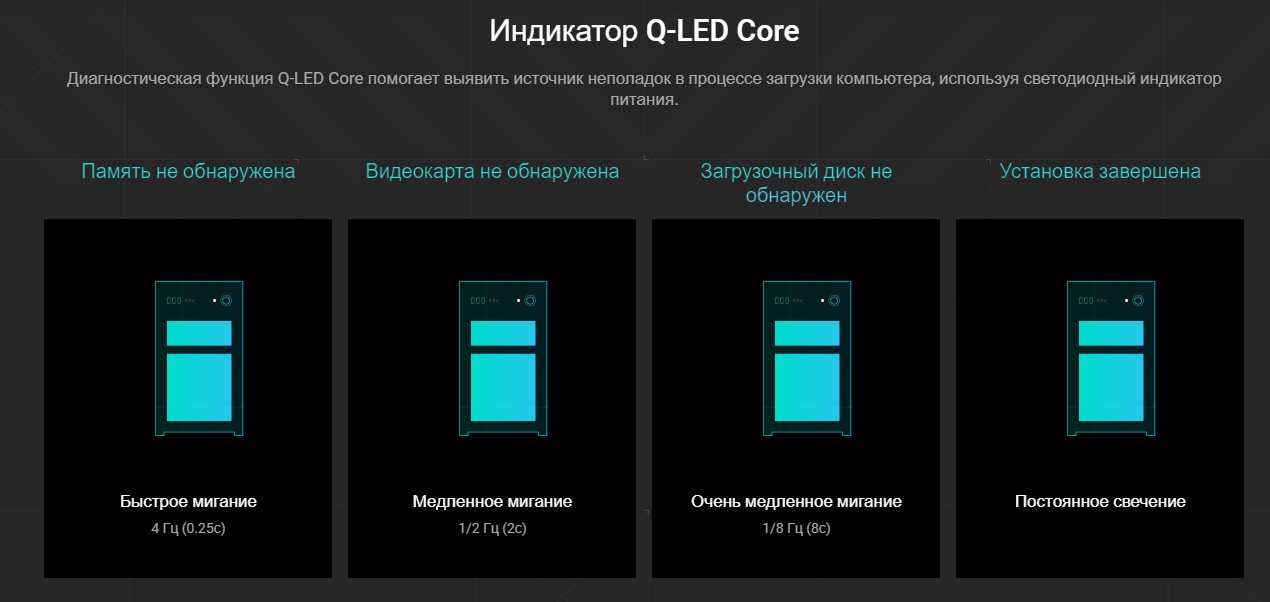

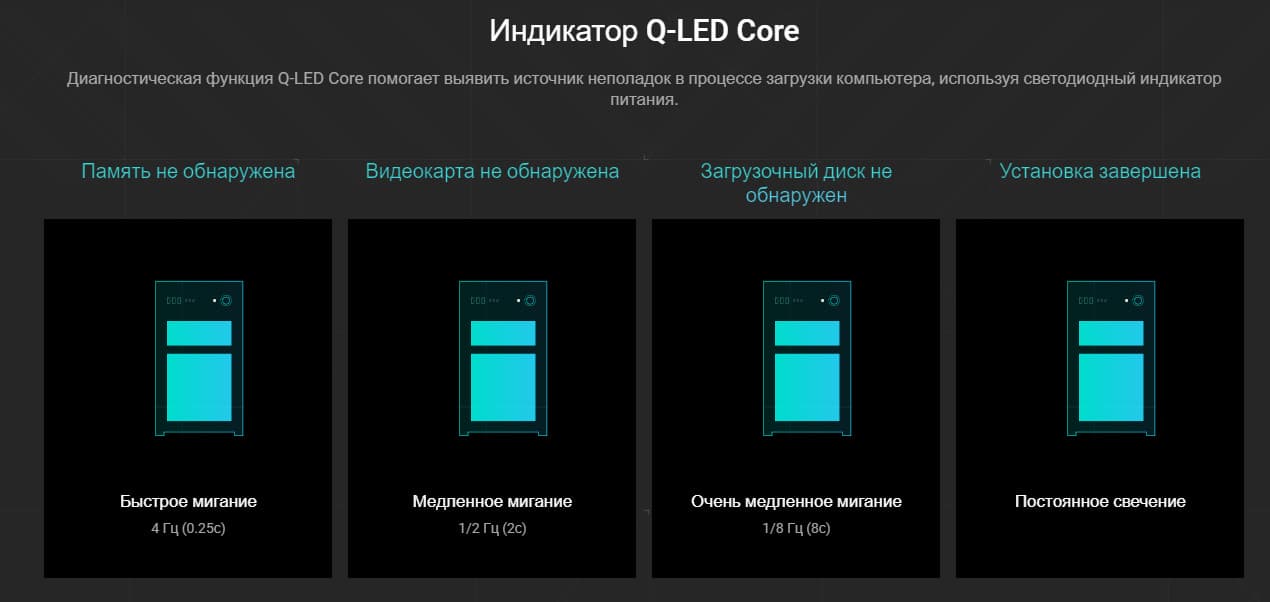

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- порты SATA_1/2/3/4: максимум 4 линии PCIe 3.0;
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (4 линии PCIe 4.0);
- Слот PCIe x16_4 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот M.2 (для адаптера WiFi/BT) (1 линия PCIe 3.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)
27 линий PCIe оказались занятыми (20 PCIe 4.0 + 7 PCIe 3.0). В чипсете Z790 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC897 работает через HDA. Одна сигнальная линия USB 2.0 зарезервирована на поддержку беспроводного адаптера, два контроллера Genesys Logic GL850G потребляют по 1 линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет (за исключением варианта деления слота по линиям PCIe (через настройки BIOS) в случае использования его для фирменной карты Asus Hyper M.2, несущей на себе дополнительные слоты М.2).

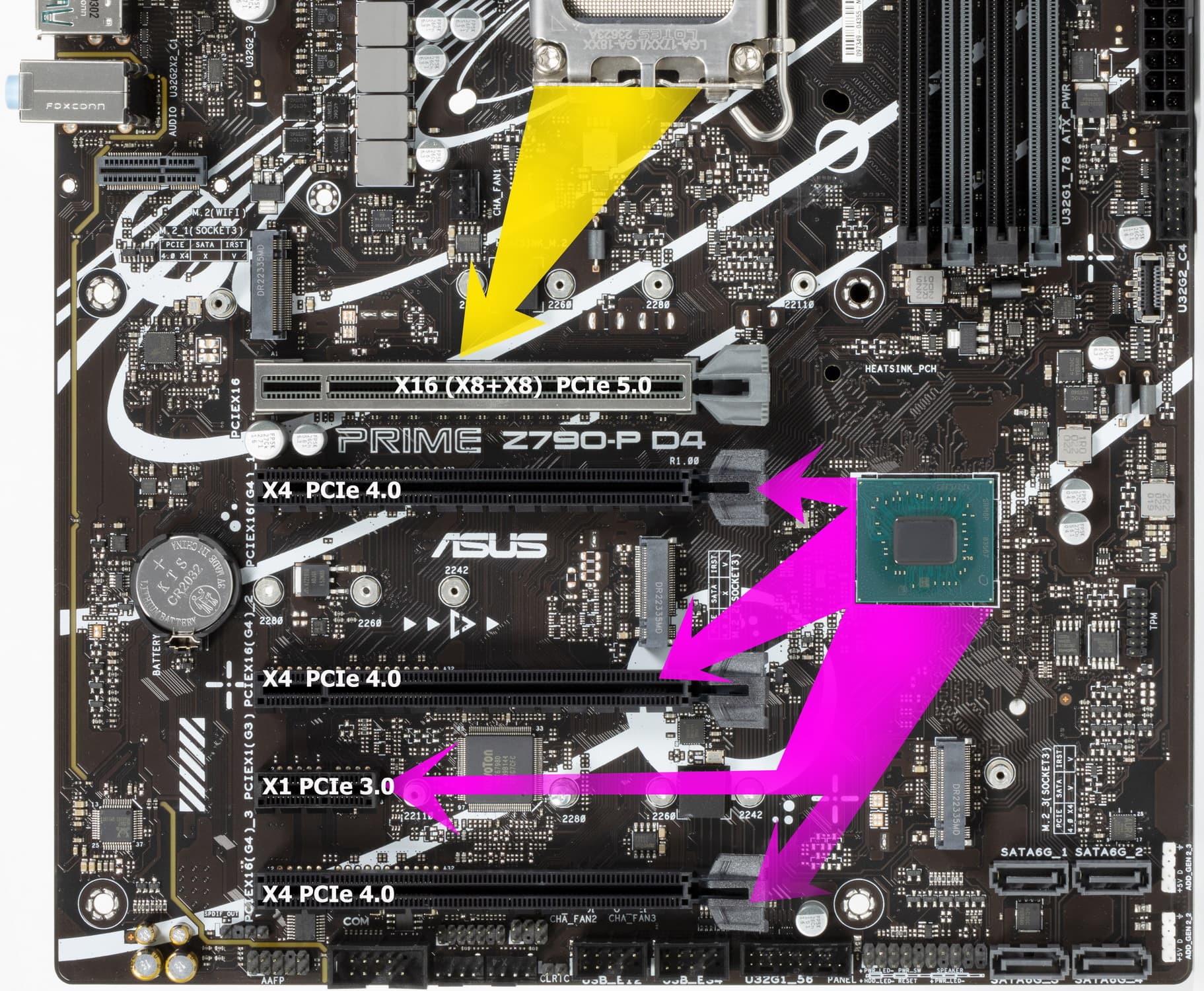

Теперь в целом про слоты PCIe. Всего на плате есть 5 слотов: четыре PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x16_3 и PCIe x16_4 подключены к Z790, однако физически они получают лишь 4 линии PCIe 4.0 каждый.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

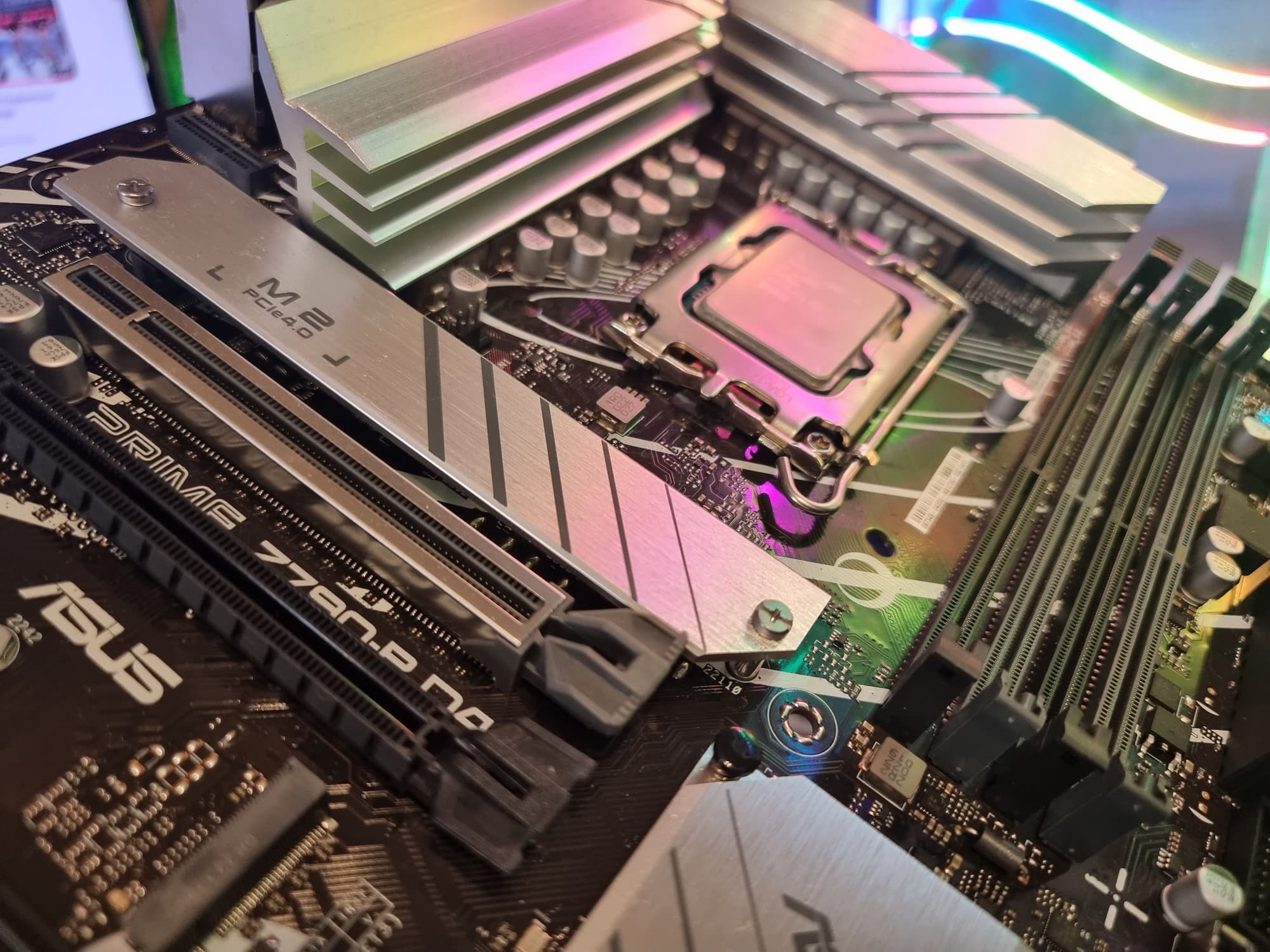

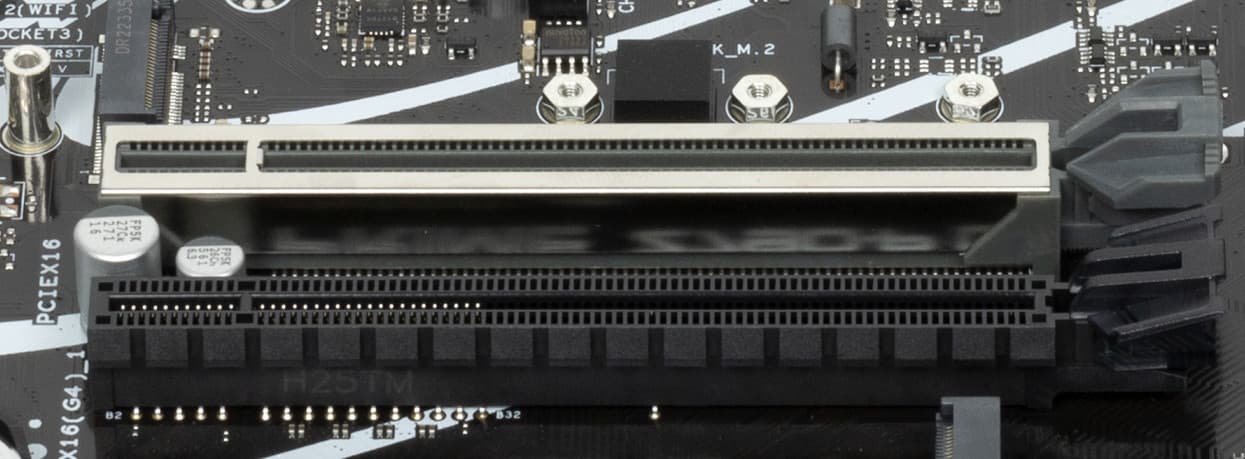

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

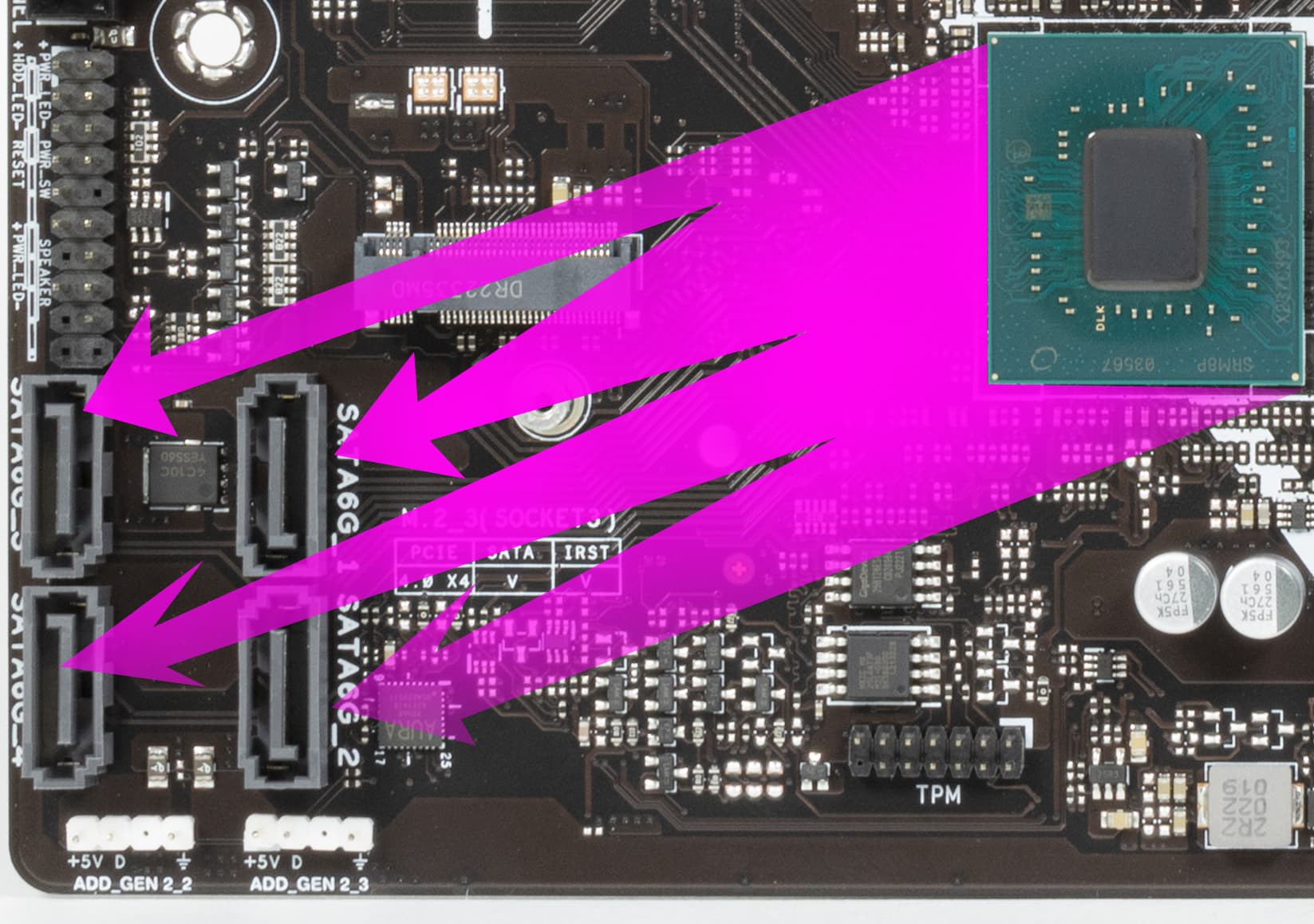

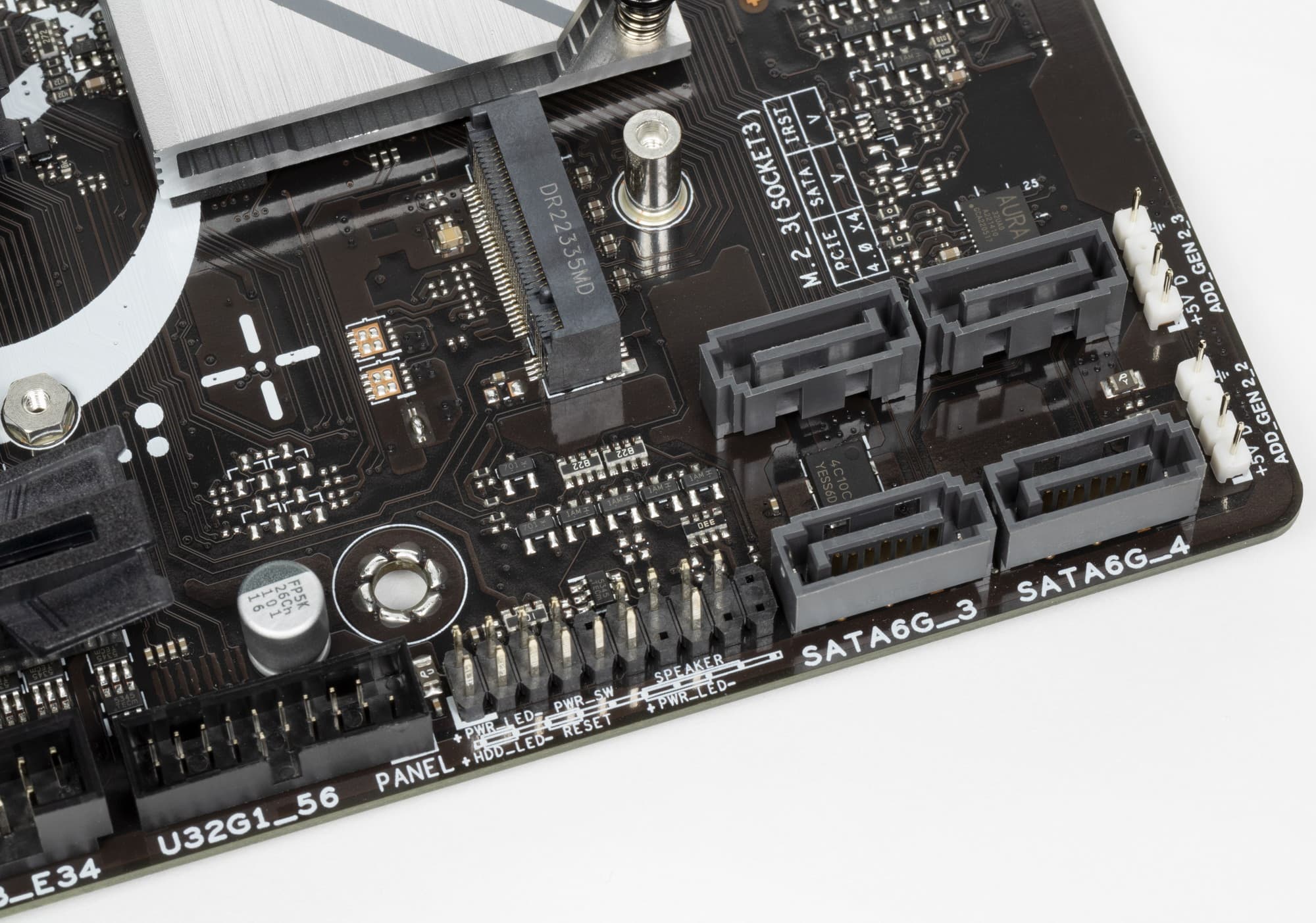

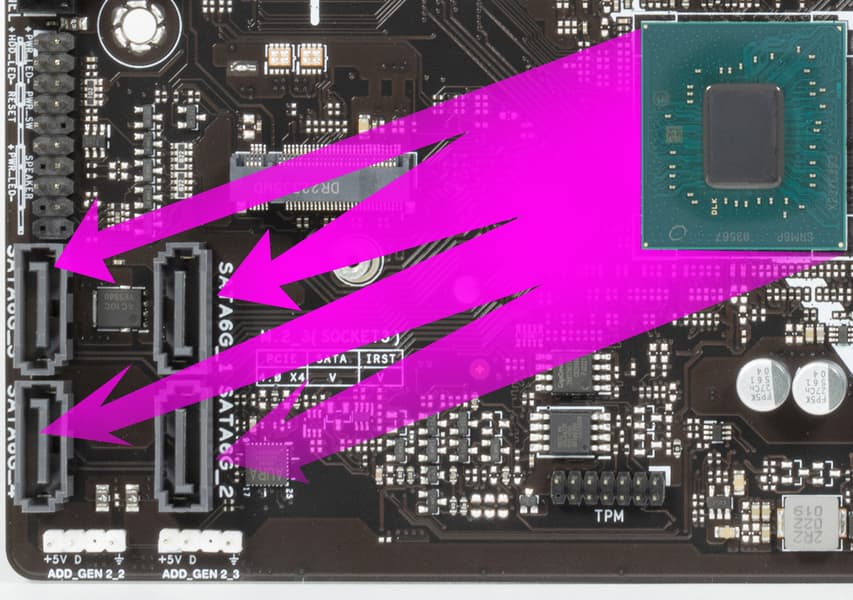

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID.

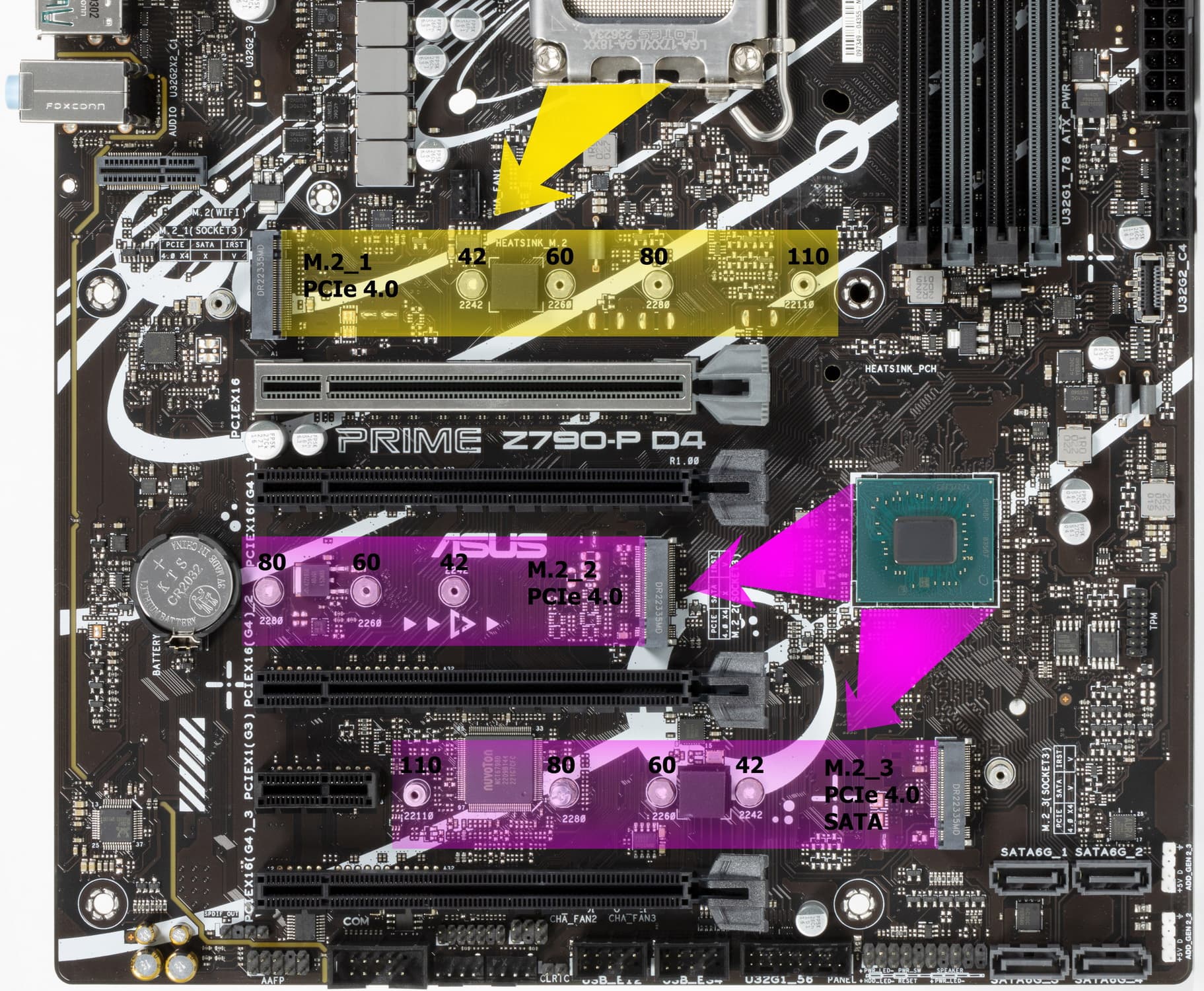

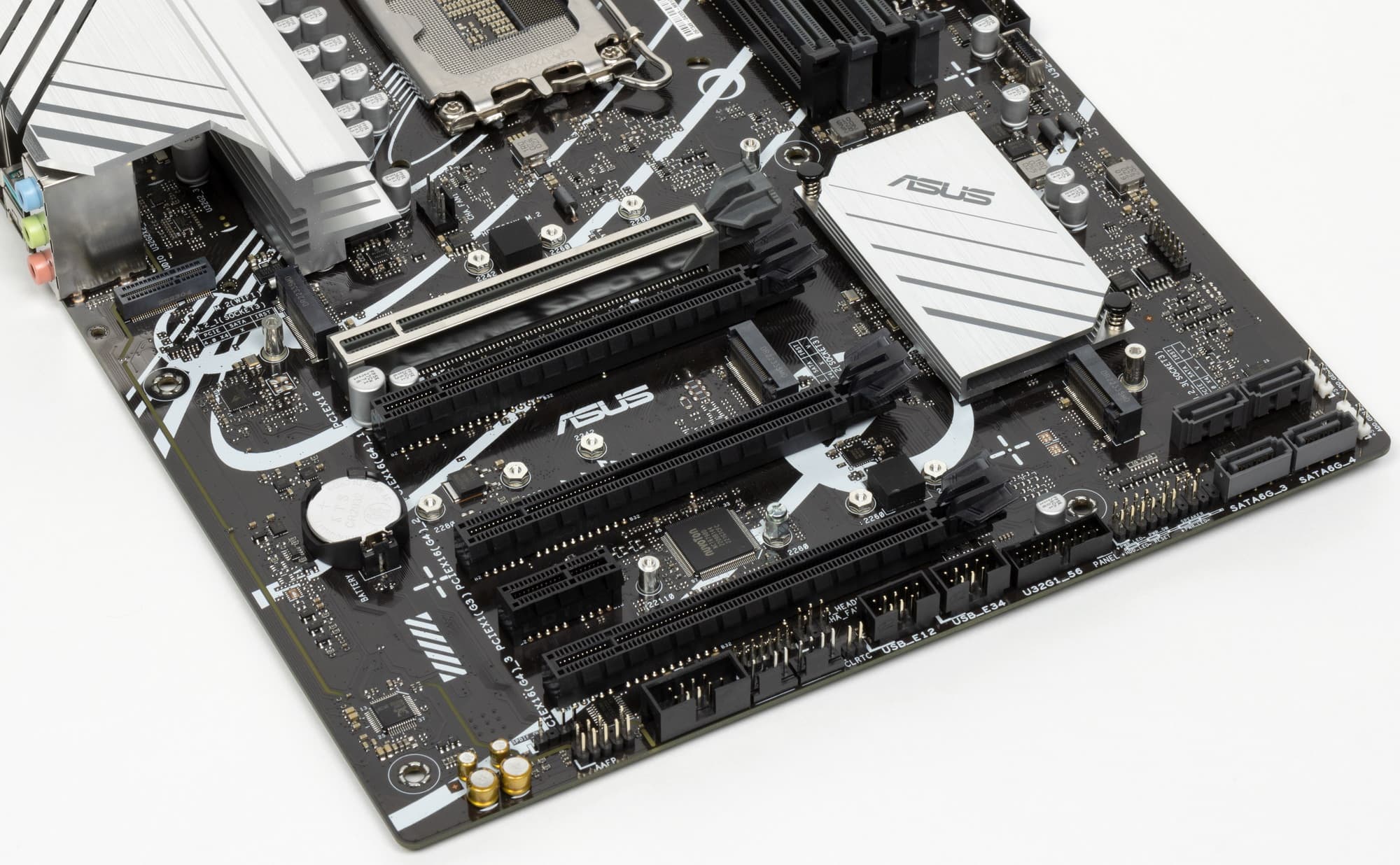

Материнская плата имеет 3 гнезда форм-фактора М.2.
Второй и третий слоты M.2 (M2_2, M2_3) получают данные от чипсета Z790, а первый — от CPU (PCIe 4.0). При этом только М2_3 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Никаких разделений ресурсов у слотов и портов нет.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.

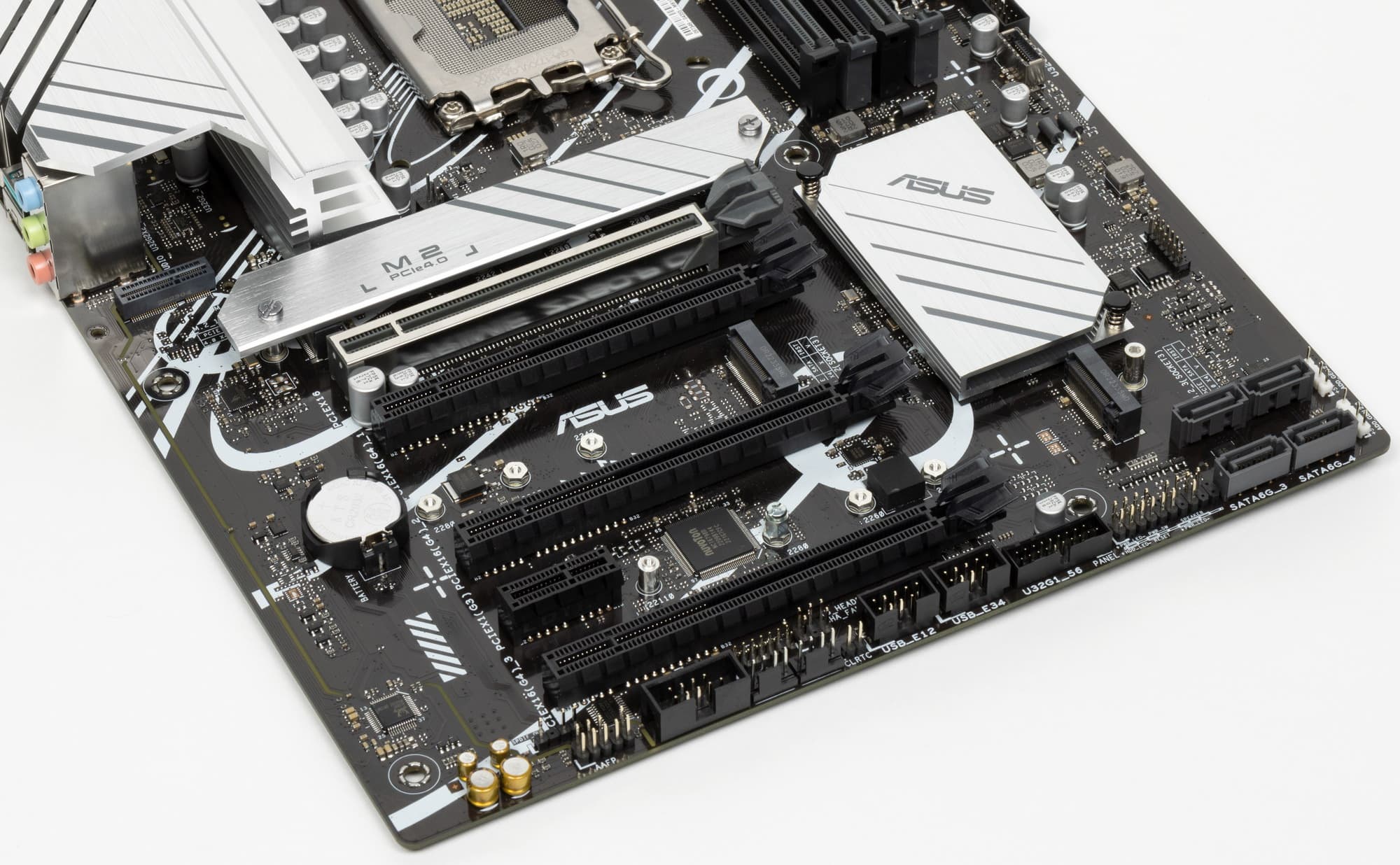

Только один M.2_1 слот имеет радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

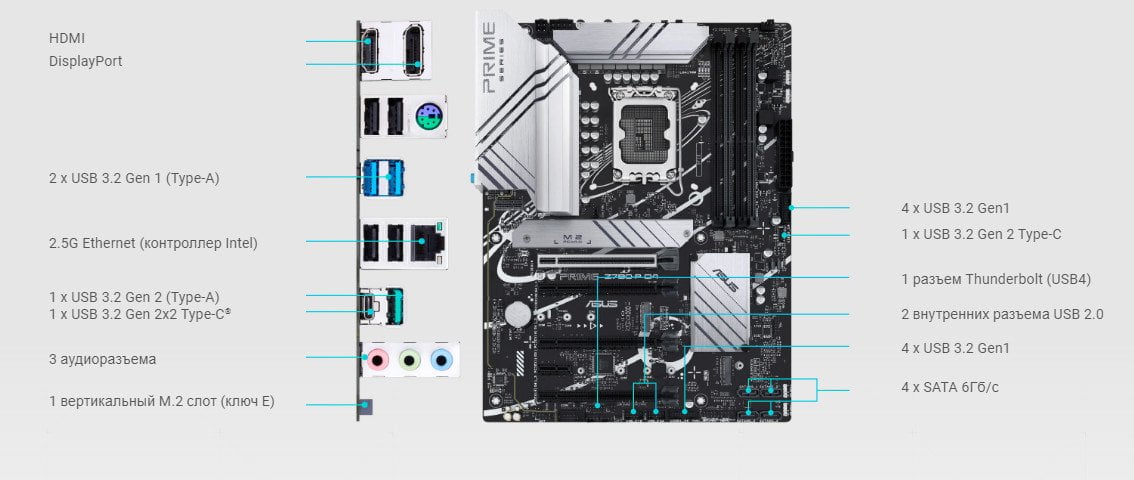

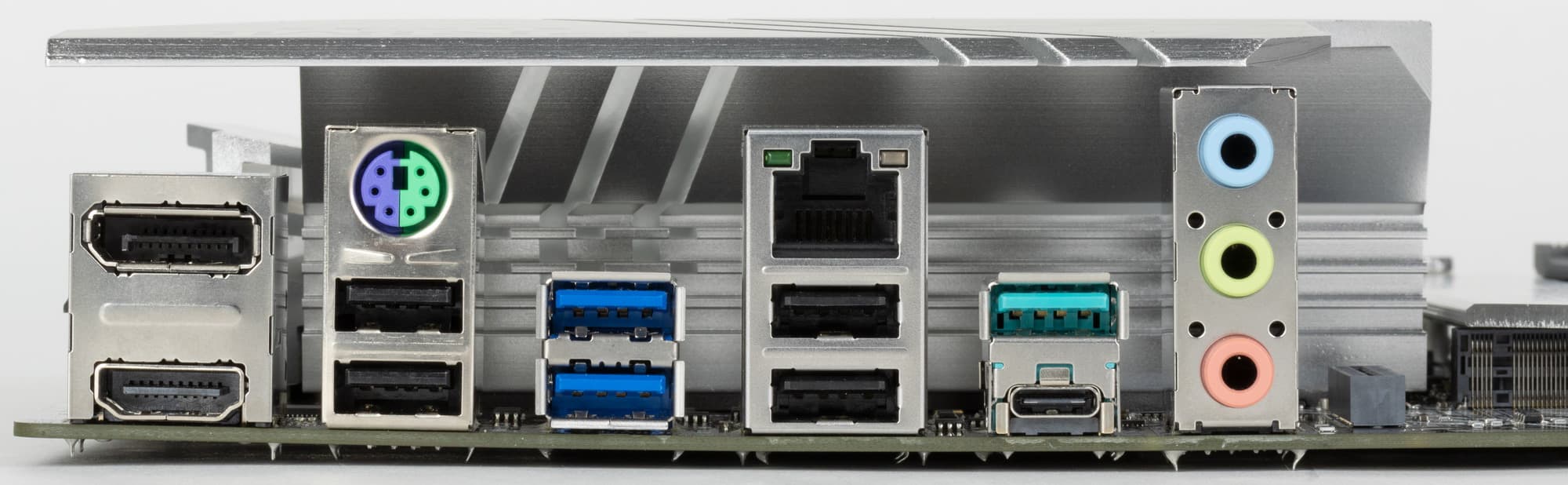

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 27 линий из 28).
И что мы имеем? Всего на материнской плате — 17 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z790 и представлен на задней панели портом Type-C;
- 2 порта USB 3.2 Gen2: все реализованы через Z790 и представлены: 1 - на задней панели портом Type-A (голубого цвета); 1 – внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

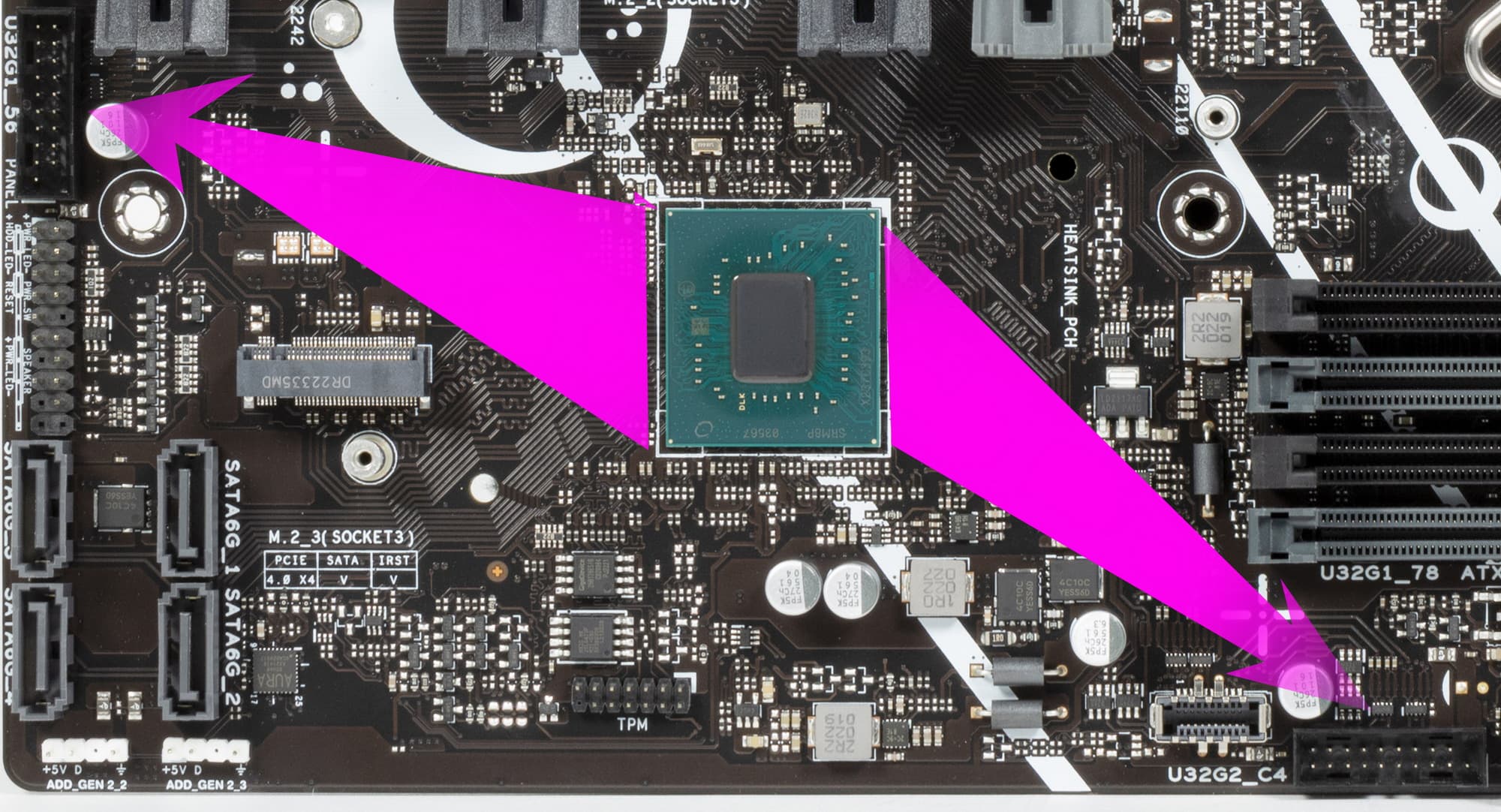

- 6 портов USB 3.2 Gen1: все реализованы Z790 и представлены 2 портами Type-A на задней панели (синего цвета); еще 4 представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта);

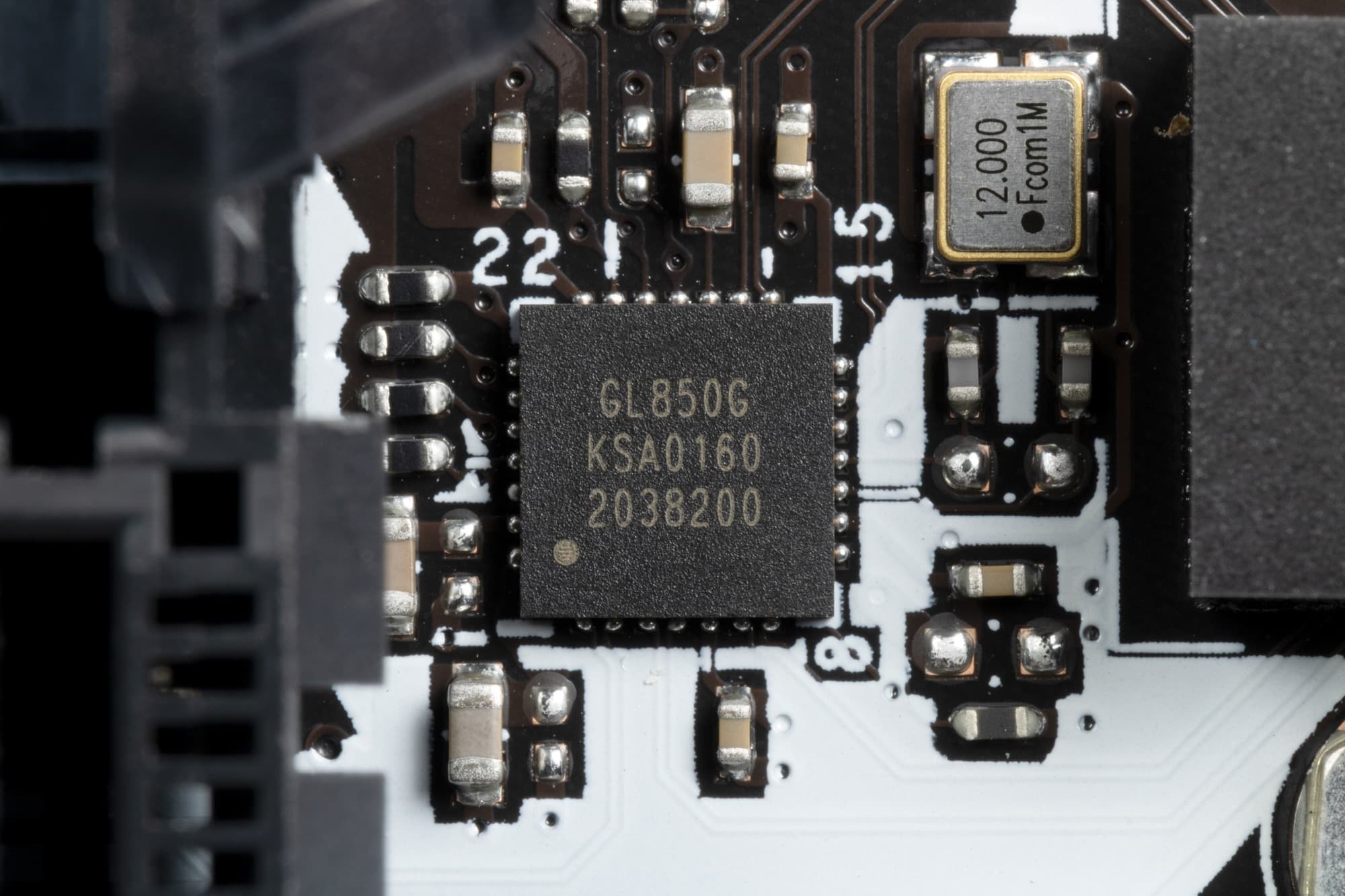

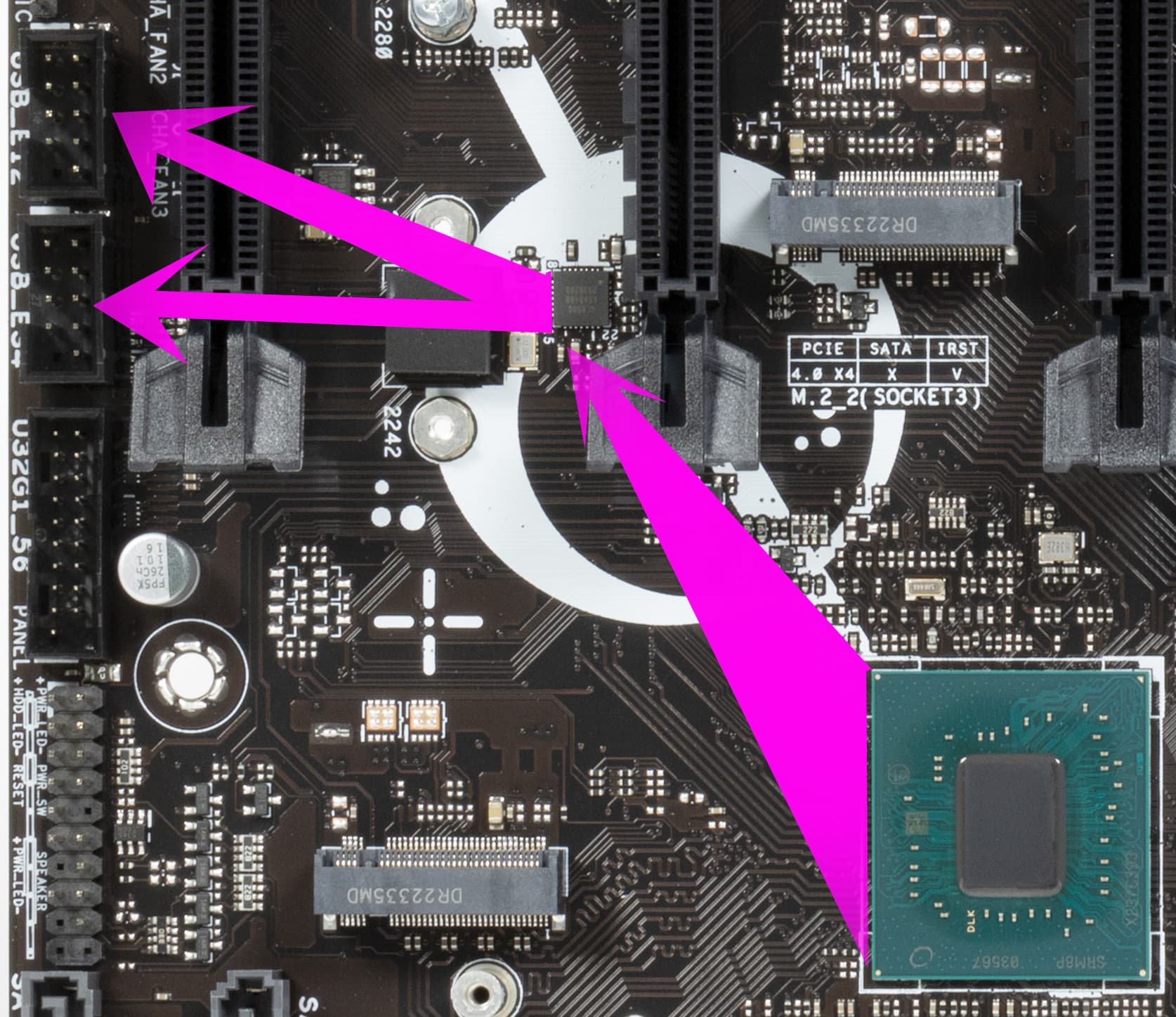

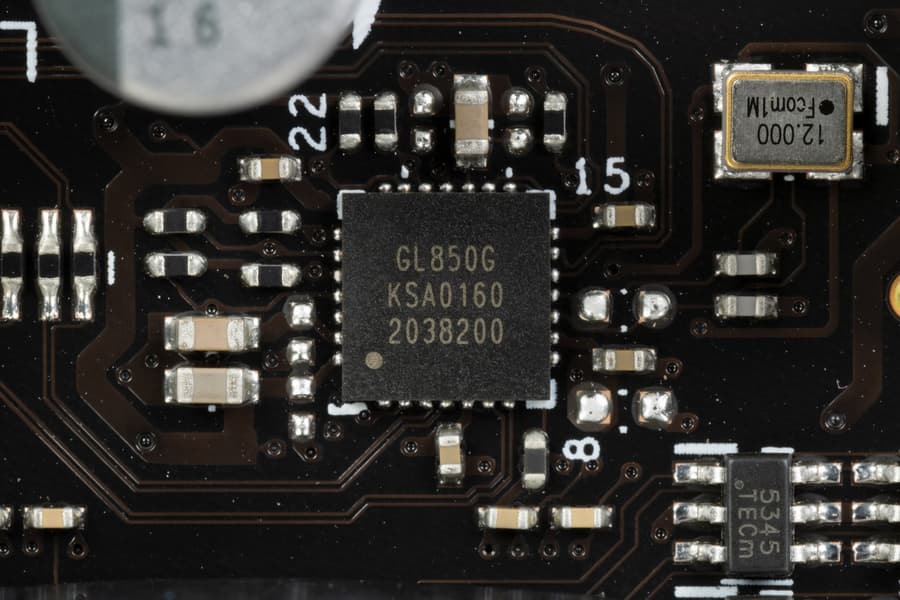

- 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от Z790) и представлены двумя внутренними разъемами
(каждый на 2 порта); еще 4 реализованы через второй контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от Z790) и представлены на задней панели портами Type-A (черного цвета).
Таким образом, у нас 3 контроллера используют USB линии:
- Genesys Logic GL850G – 1 (хаб USB 2.0) (1 линия USB 2.0);
- Genesys Logic GL850G – 2 (хаб USB 2.0) (1 линия USB 2.0);
- Вертикальный слот для беспроводного адаптера M.2 (Key E) (1 линия USB 2.0).
Напомню, что в данном случае аудиокодек Realtek ALC897 использует линии HDA.
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 6 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 3 порта USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.
Ну и 27 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 37 высокоскоростных порта из 38.

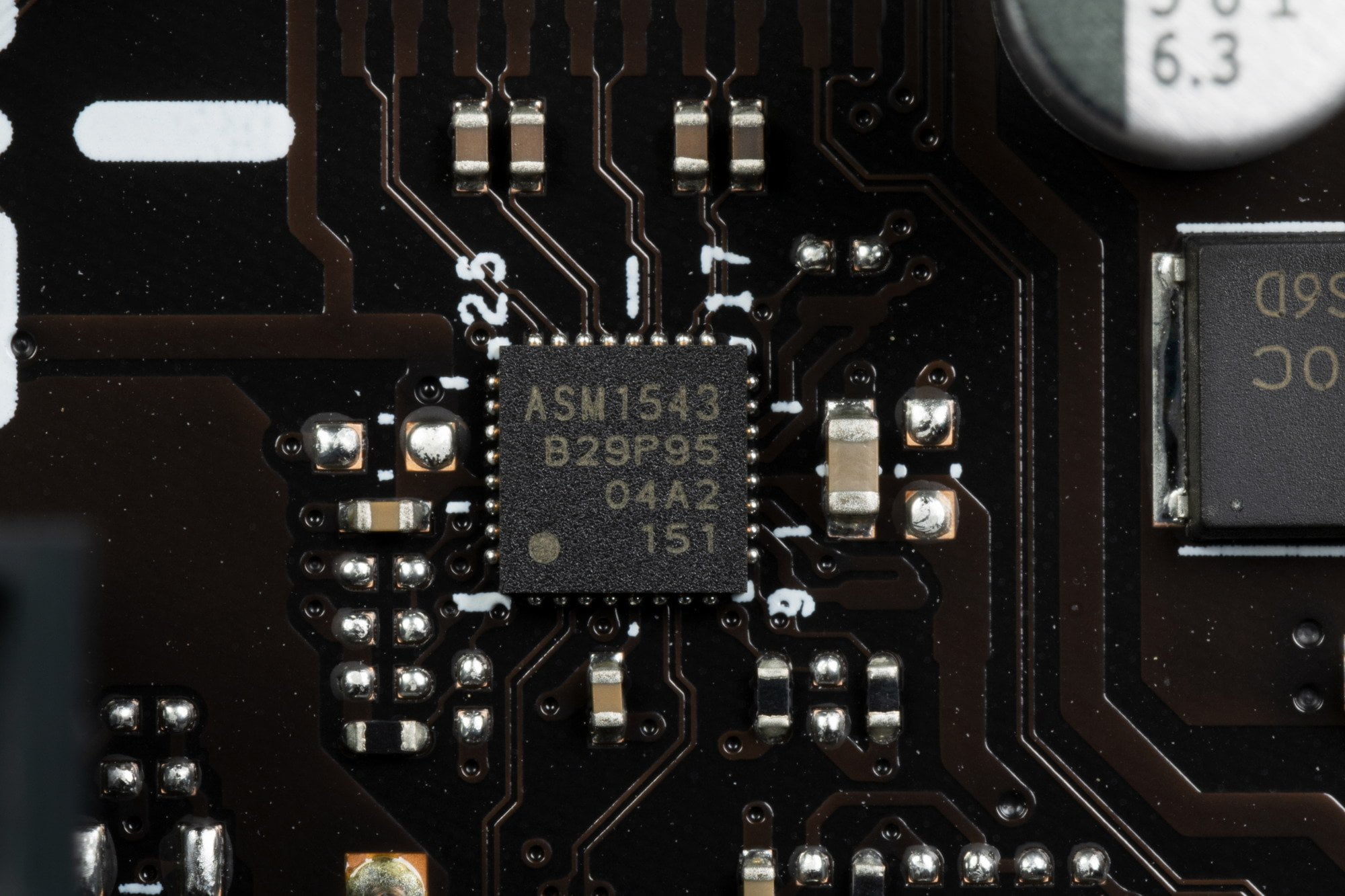

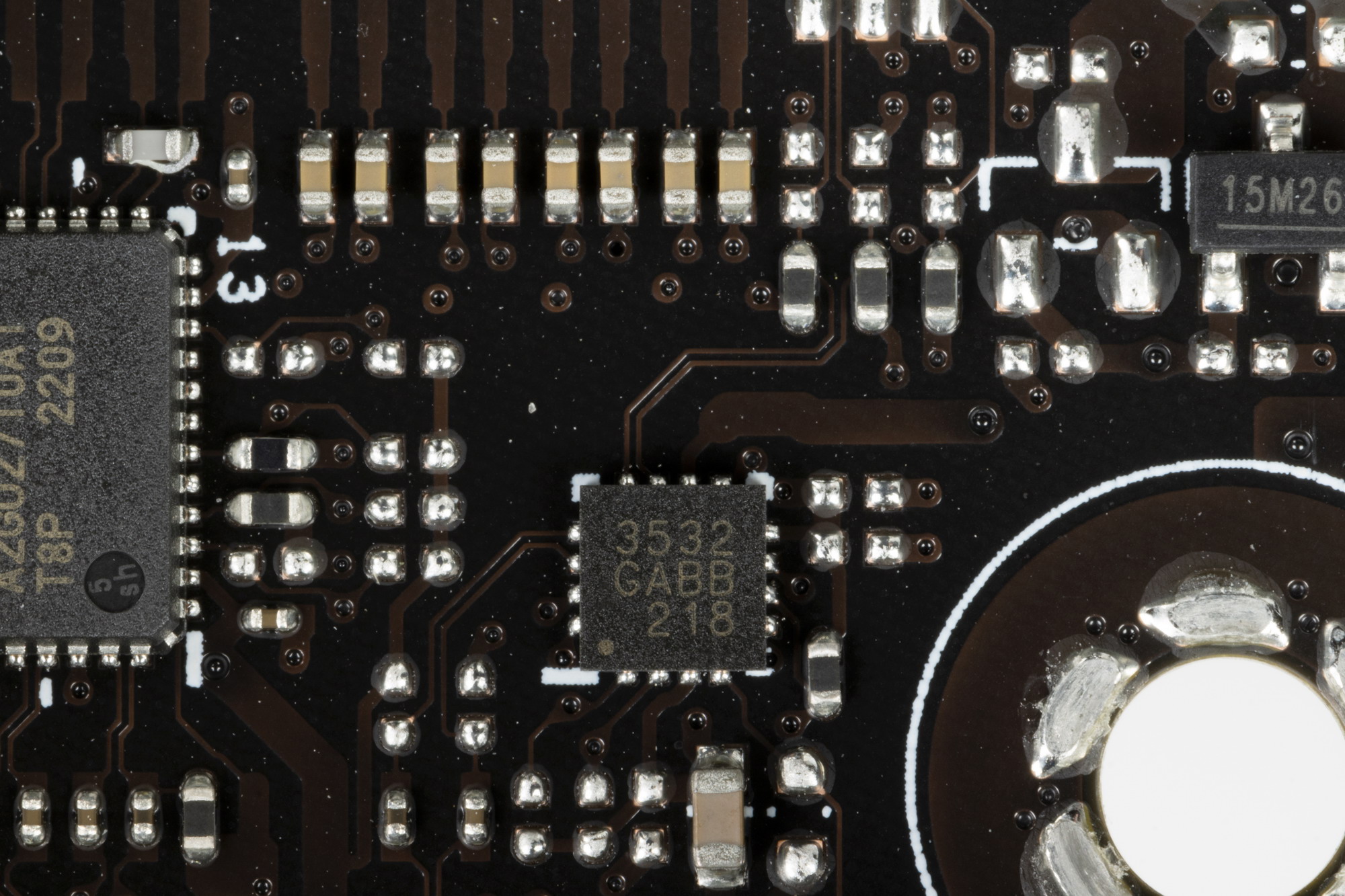

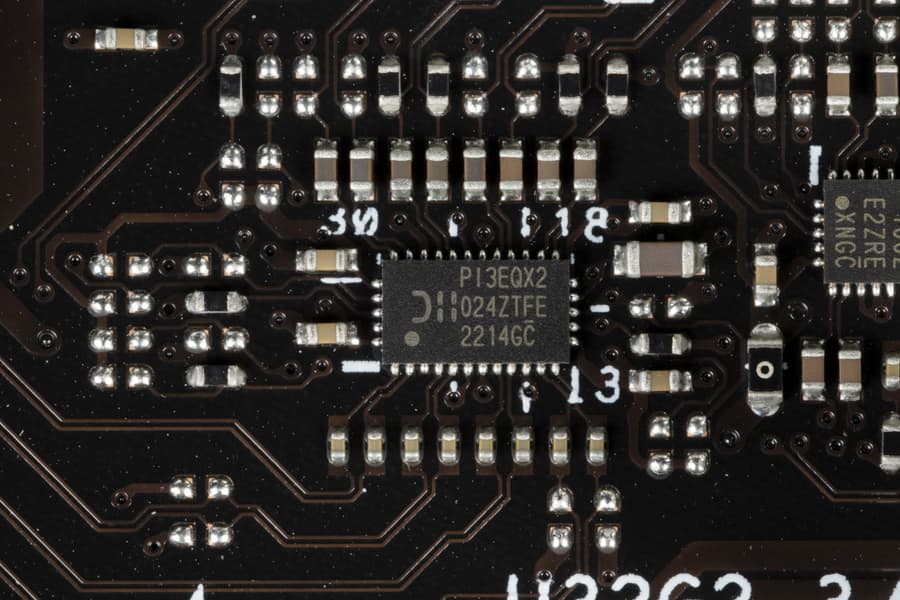

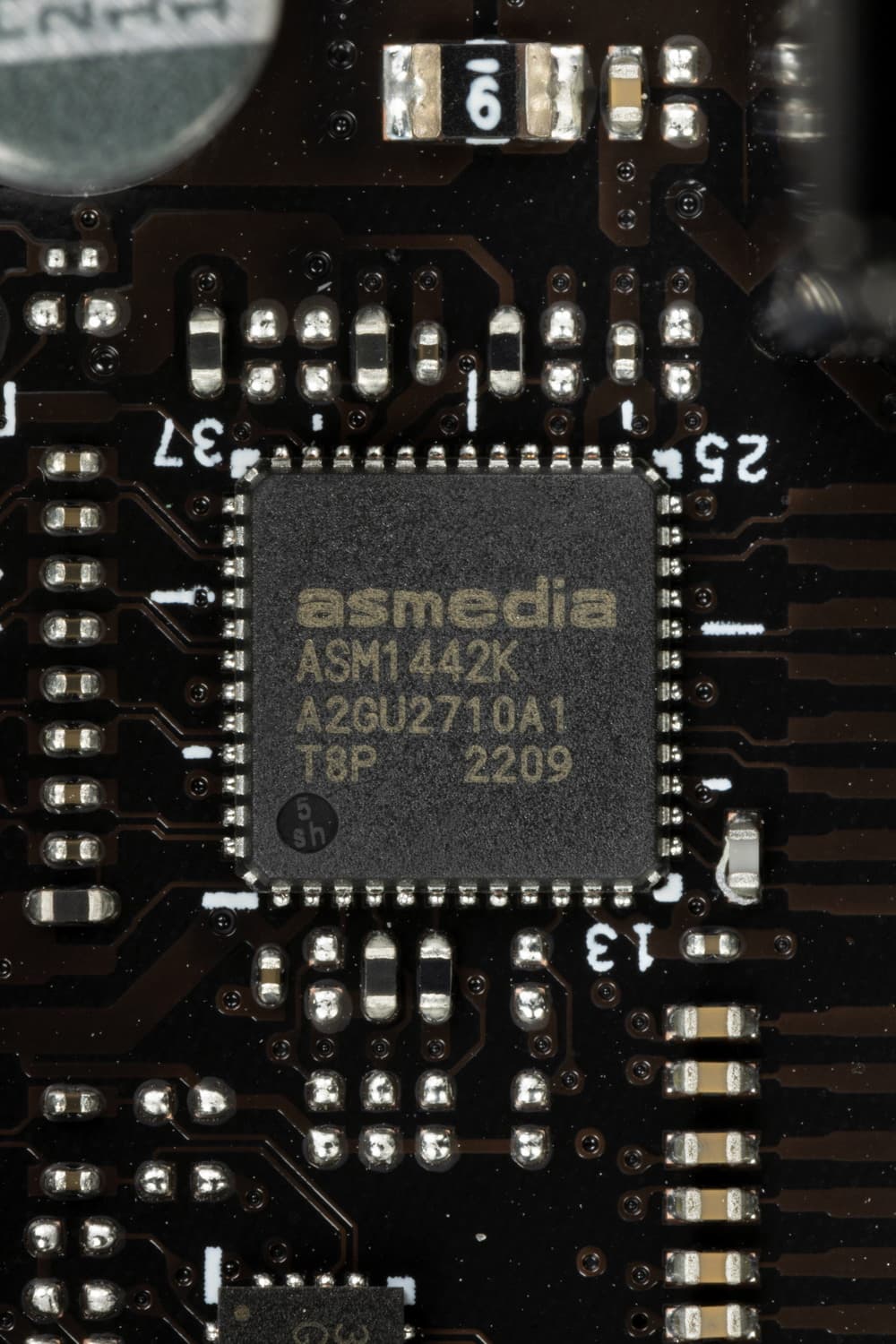

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

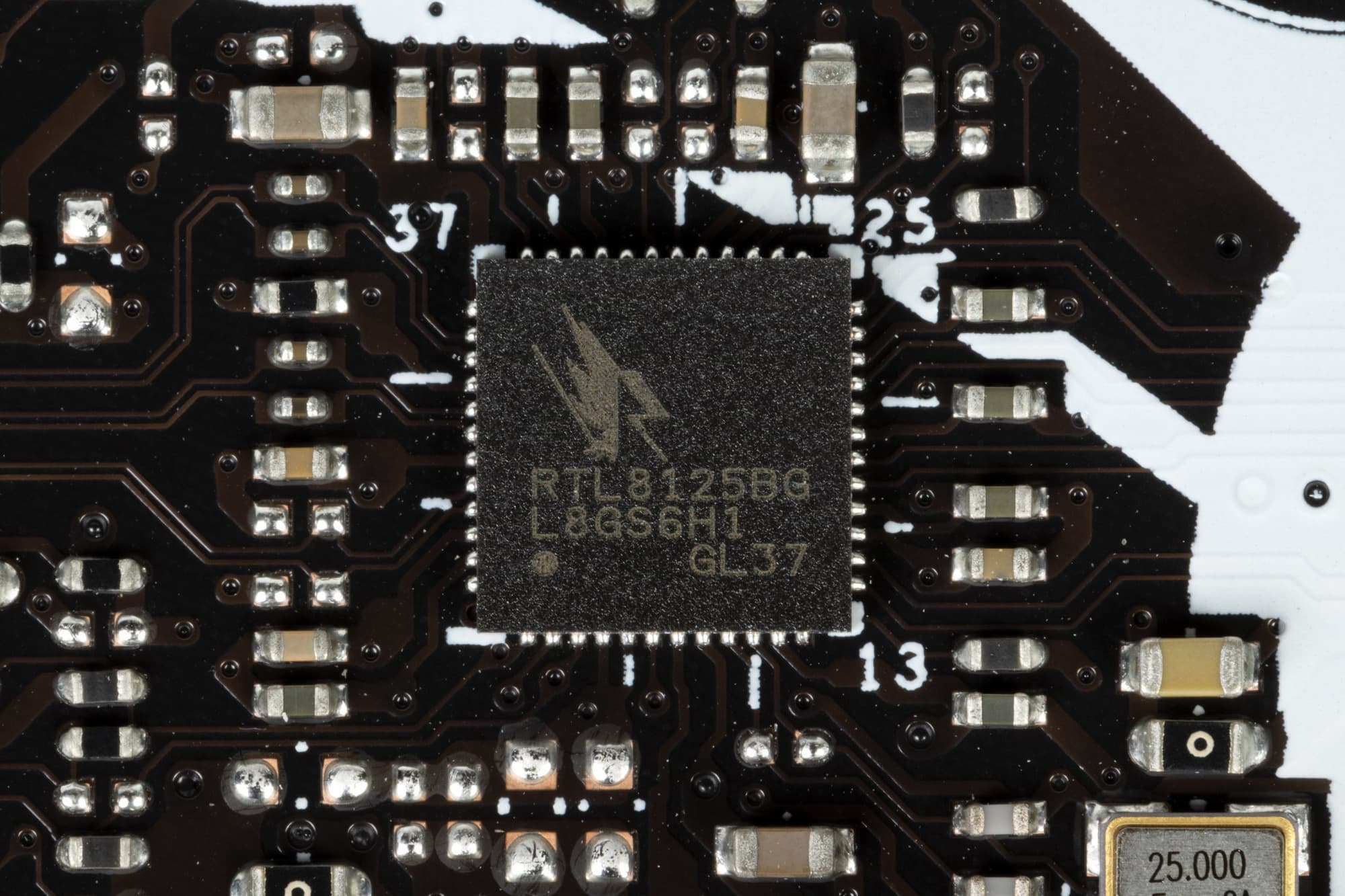

Материнская плата оснащена средствами связи скромно. Имеется всего один скоростной Ethernet-контроллер: Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

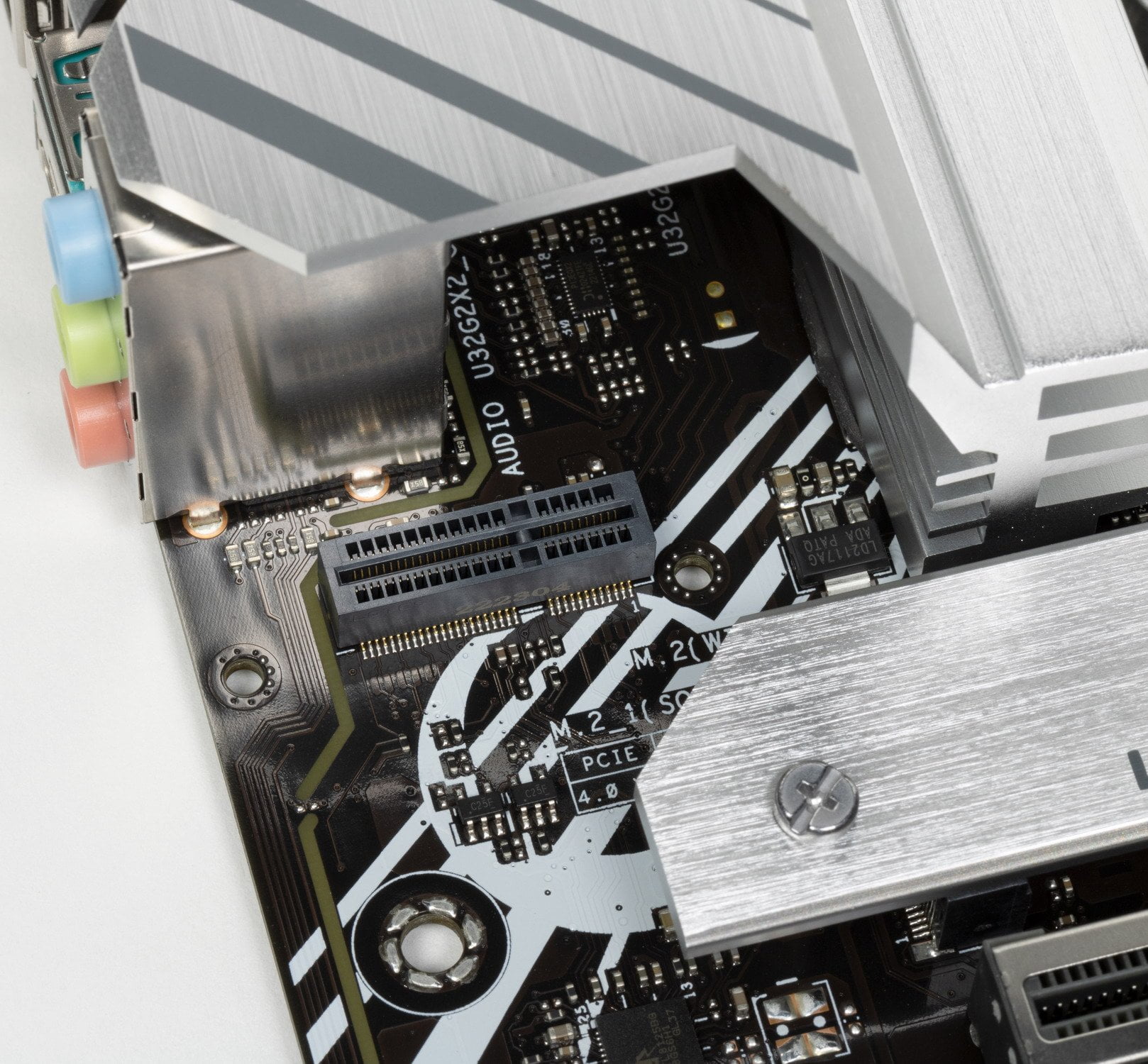

Комплексного беспроводного адаптера нет, однако имеется вертикальный слот M.2 (E-key) для его установки в случае отдельного приобретения.
Заглушка, традиционно надеваемая на заднюю панель, поставляется отдельно в комплекте.

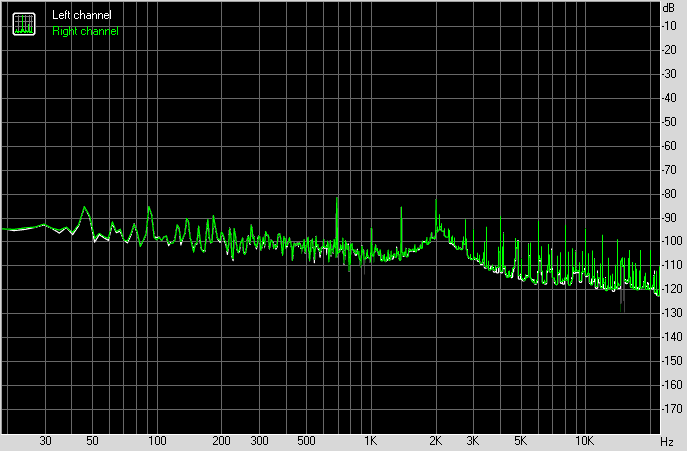

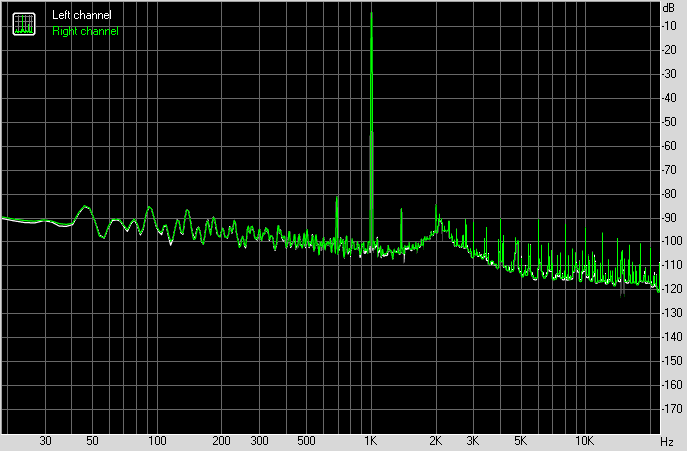

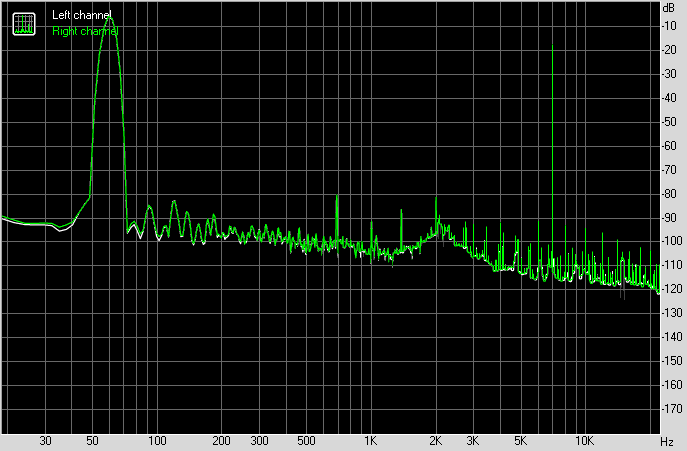

Аудиоподсистема

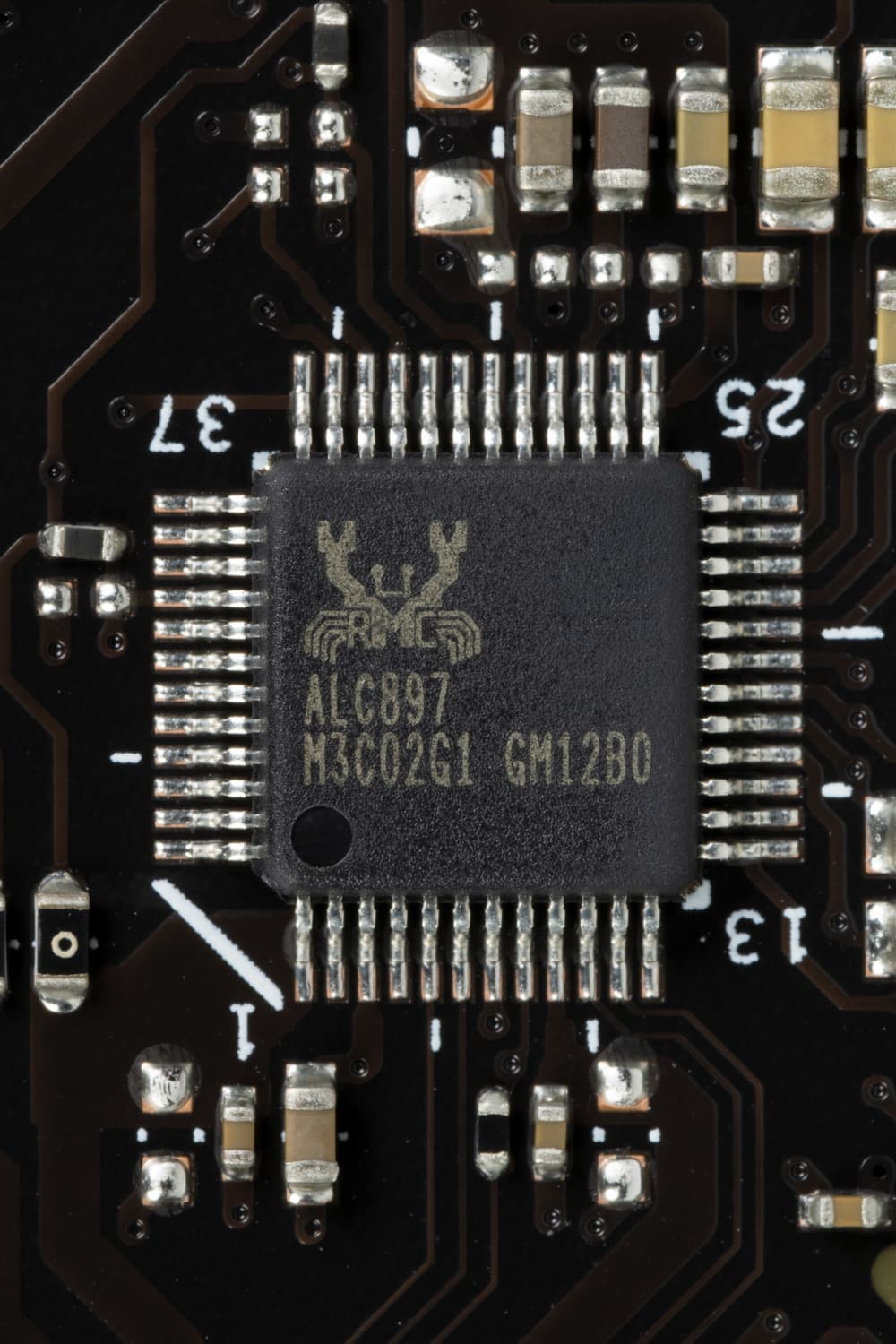

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако на материнских платах простых серий до сих пор можно увидеть очень старые кодеки уровня ALC897, и данный случай не стал исключением.
Аудиоподсистема не имеет ни операционного усилителя, ни ЦАП. Ну хоть «аудиофильские» конденсаторы Nichicon Fine Gold оставили -).

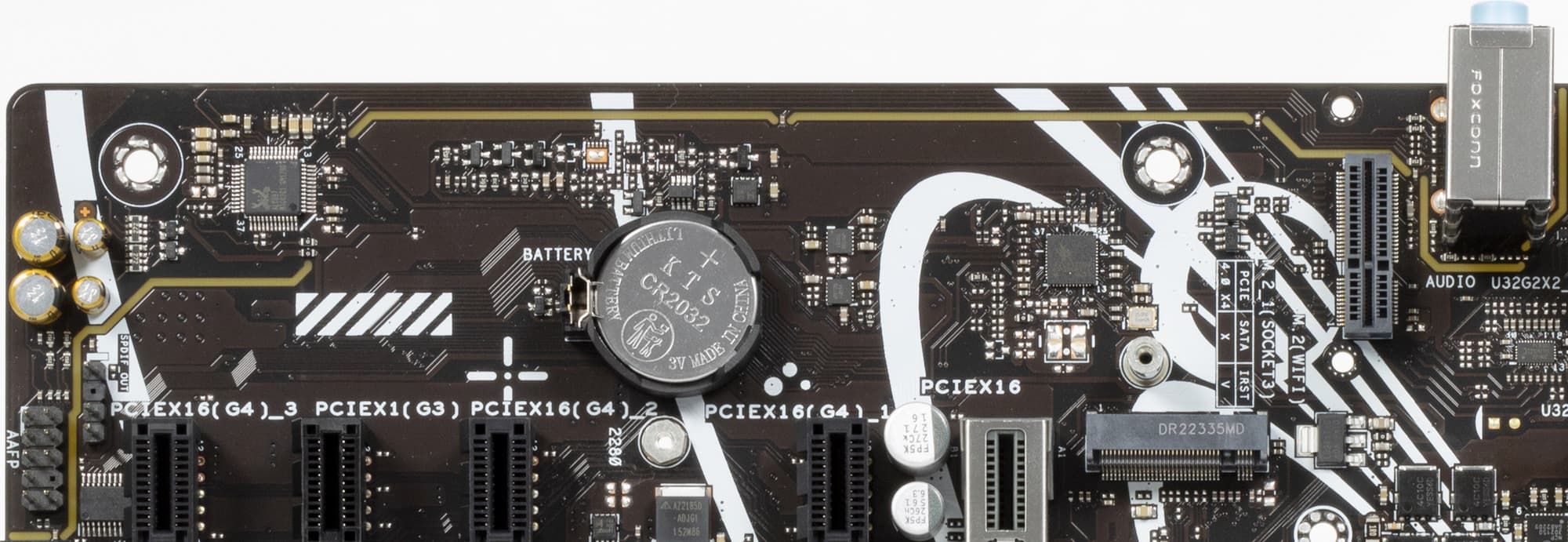

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску. Вывод S/PDIF представлен внутренним 3-контактным разъемом (именно только через него возможна реализация схемы 7.1)
Питание, охлаждение

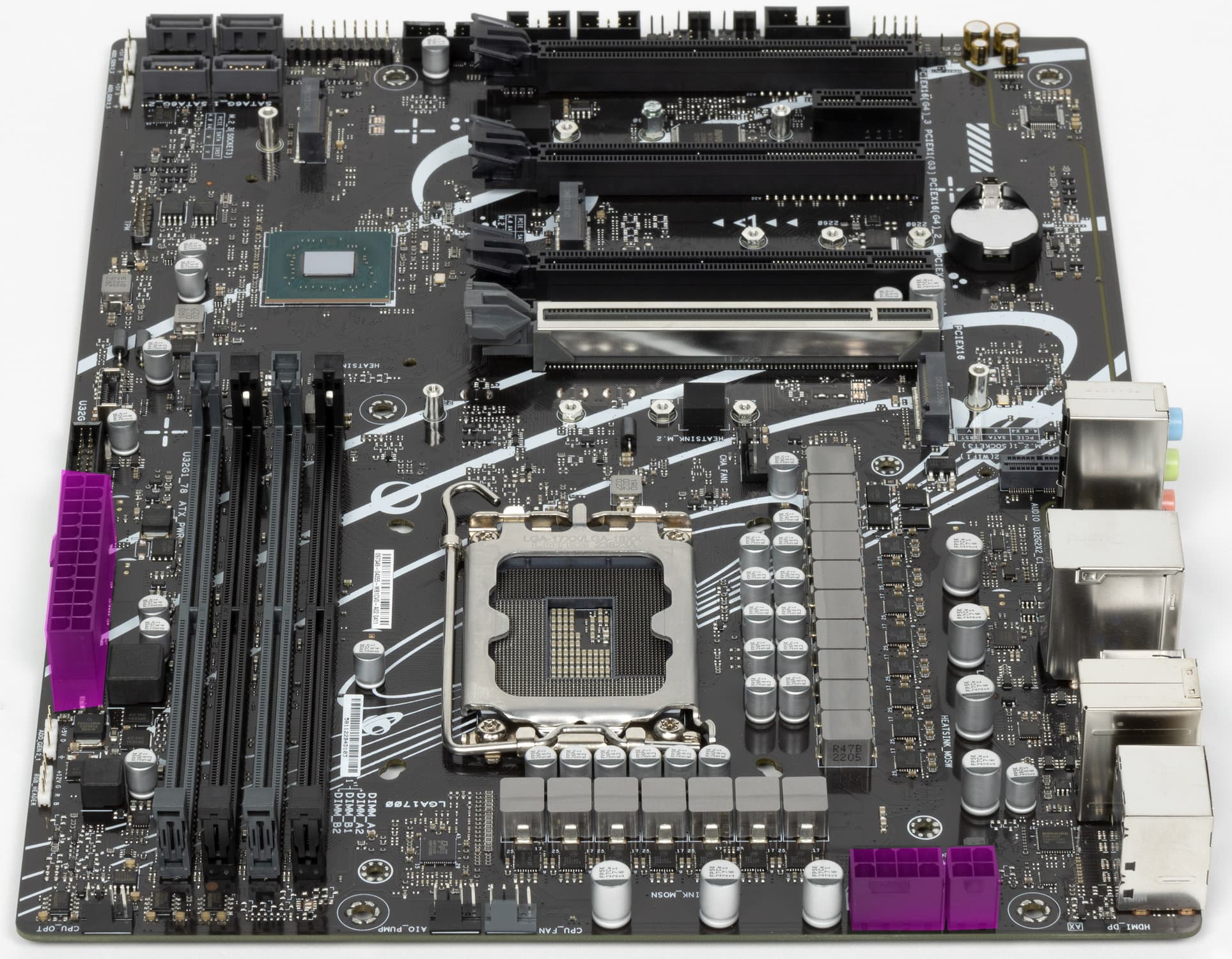

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный и 4-контактный EPS12V.

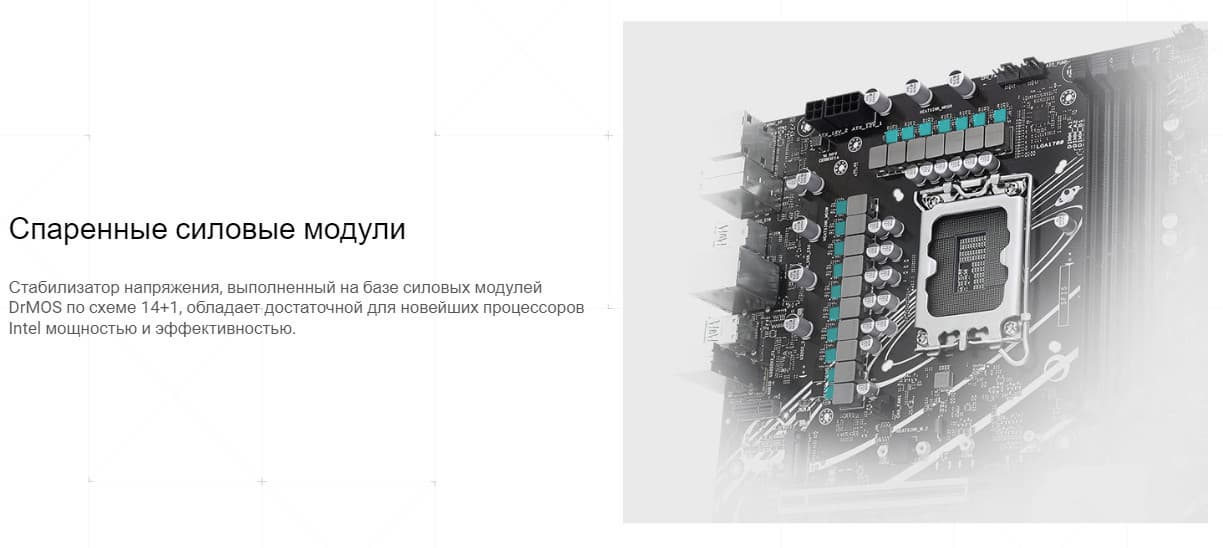

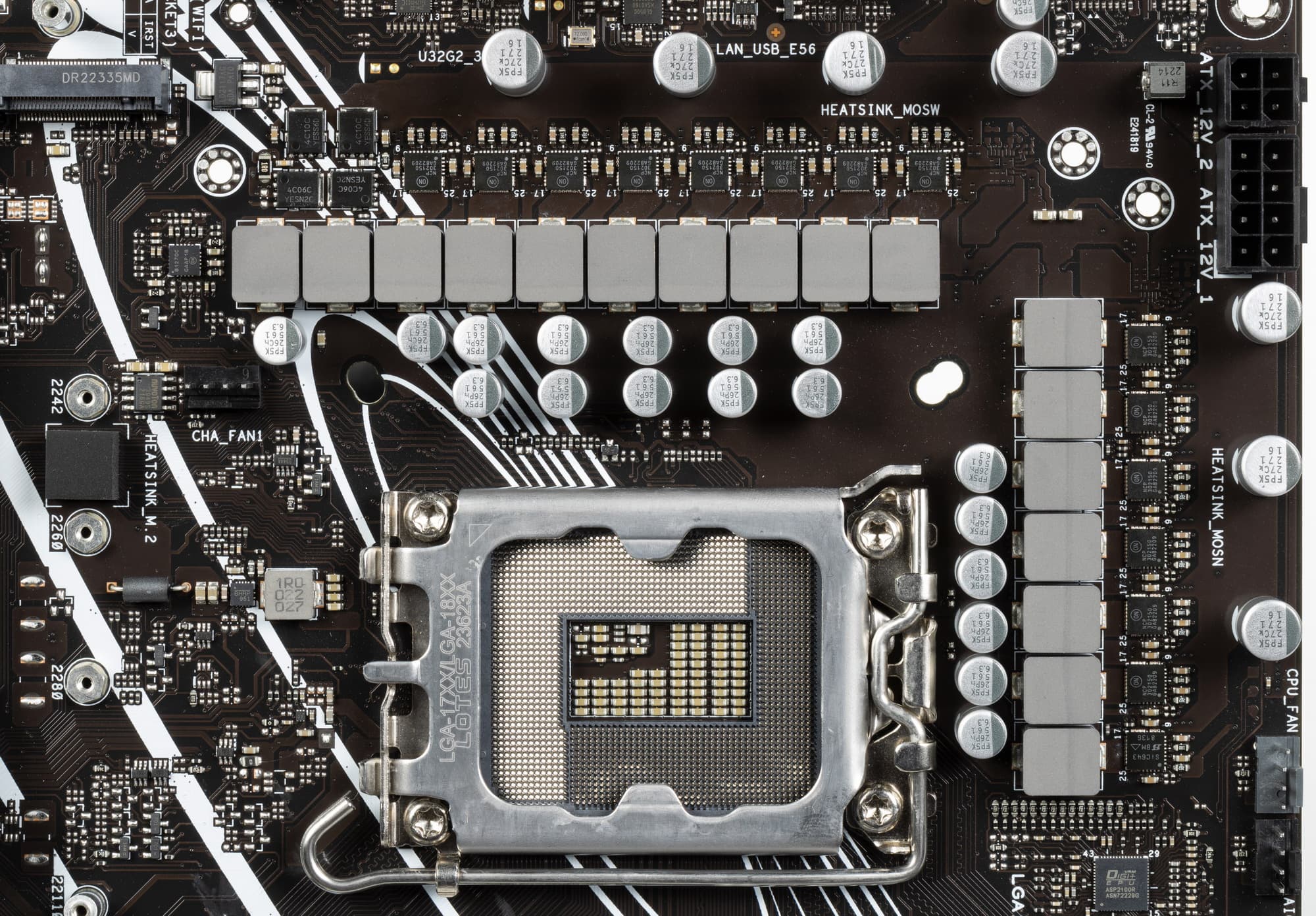

Схема питания процессора выполнена по схеме 14+1 (всего 15 фаз, 14 на VCore и 1 на интегрированное графическое ядро).

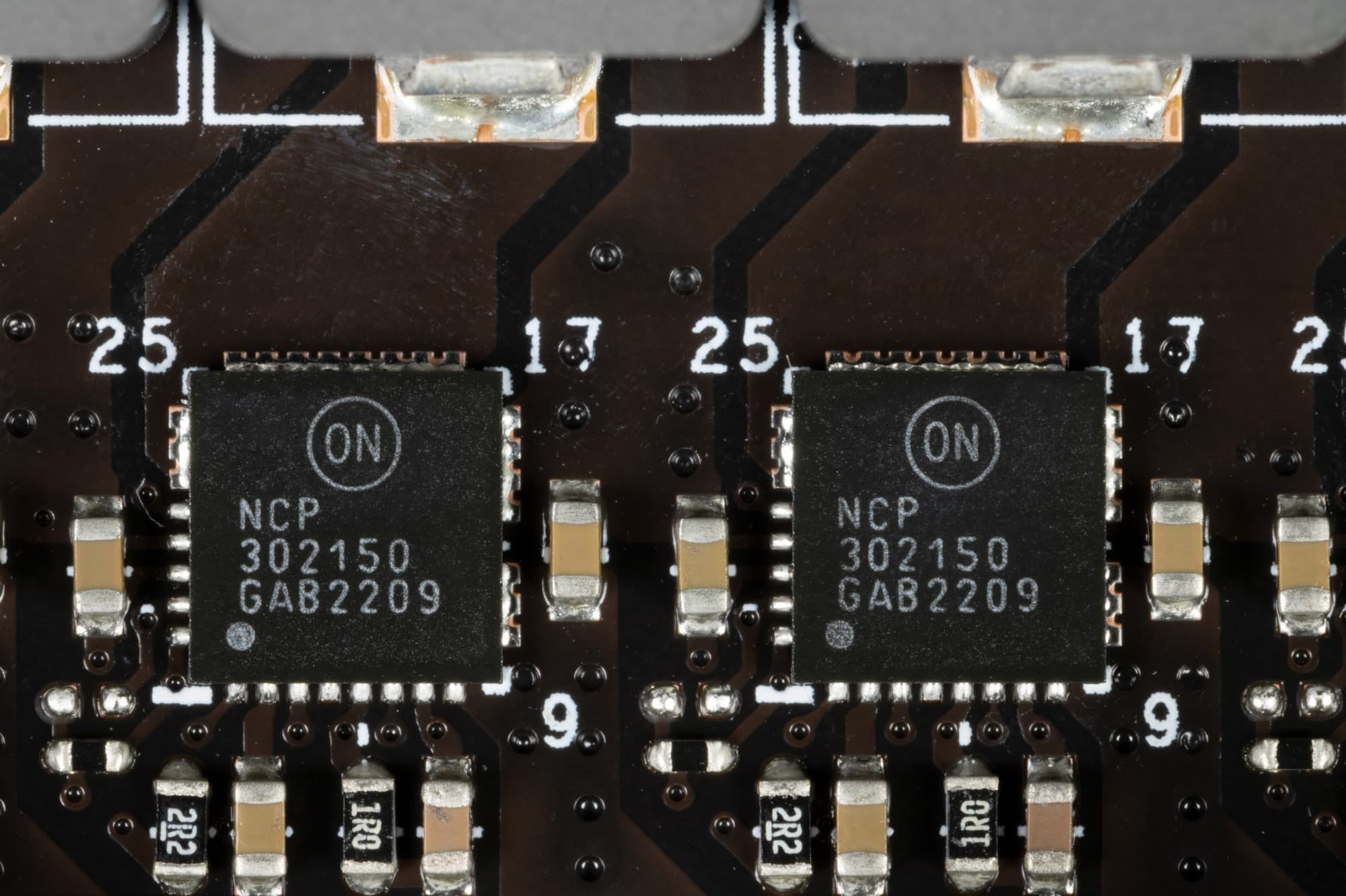

Каждый канал фазы VCore имеет суперферритовый дроссель и NCP302150 MOSFET от On Semi на 50 А.

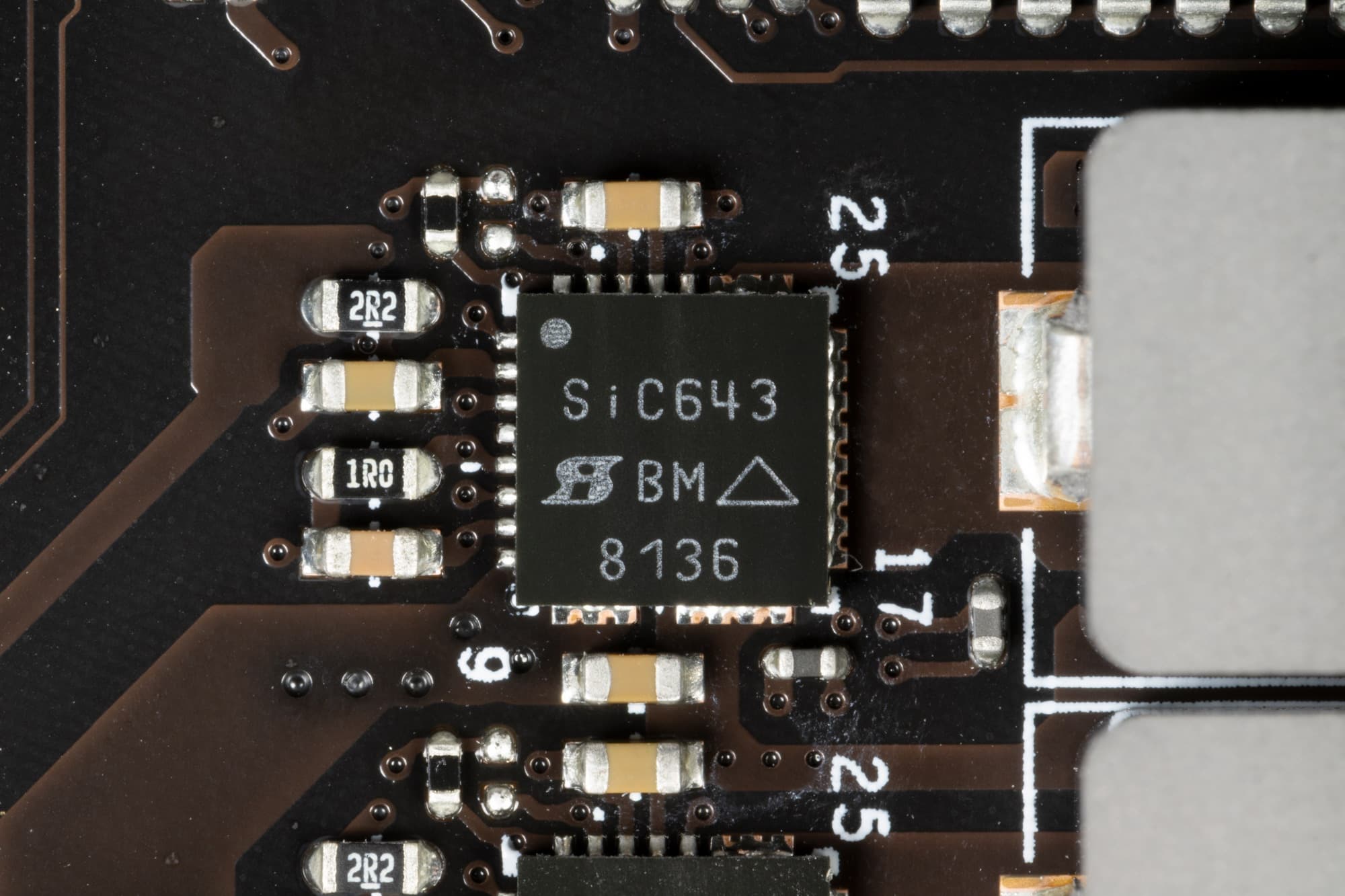

А для фазы питания iGPU используется SiC643 от Vishay (50A).

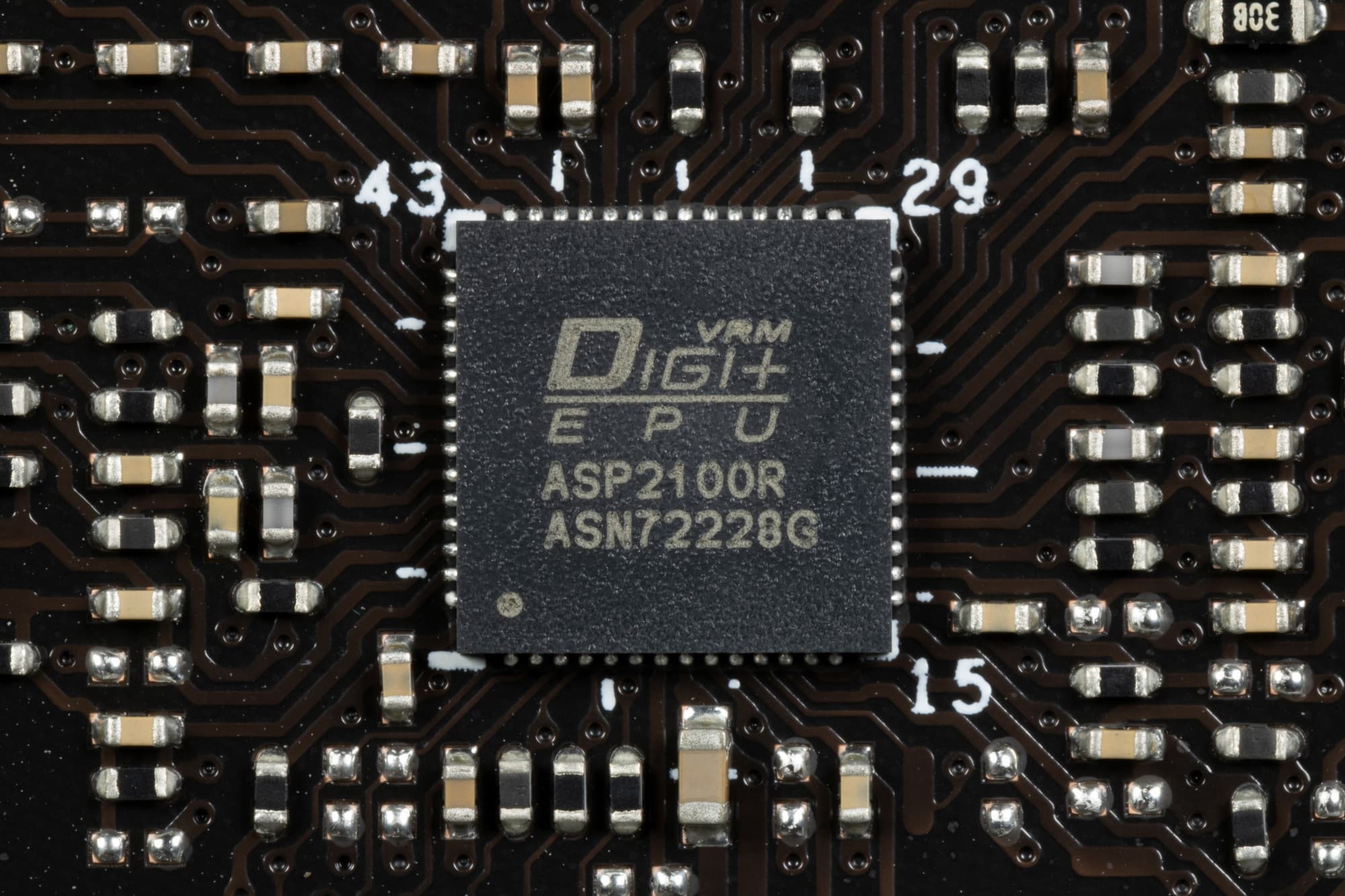

Управляет схемой ШИМ-контроллер Digi+ ASP2100, рассчитанный максимум на 16 фаз.

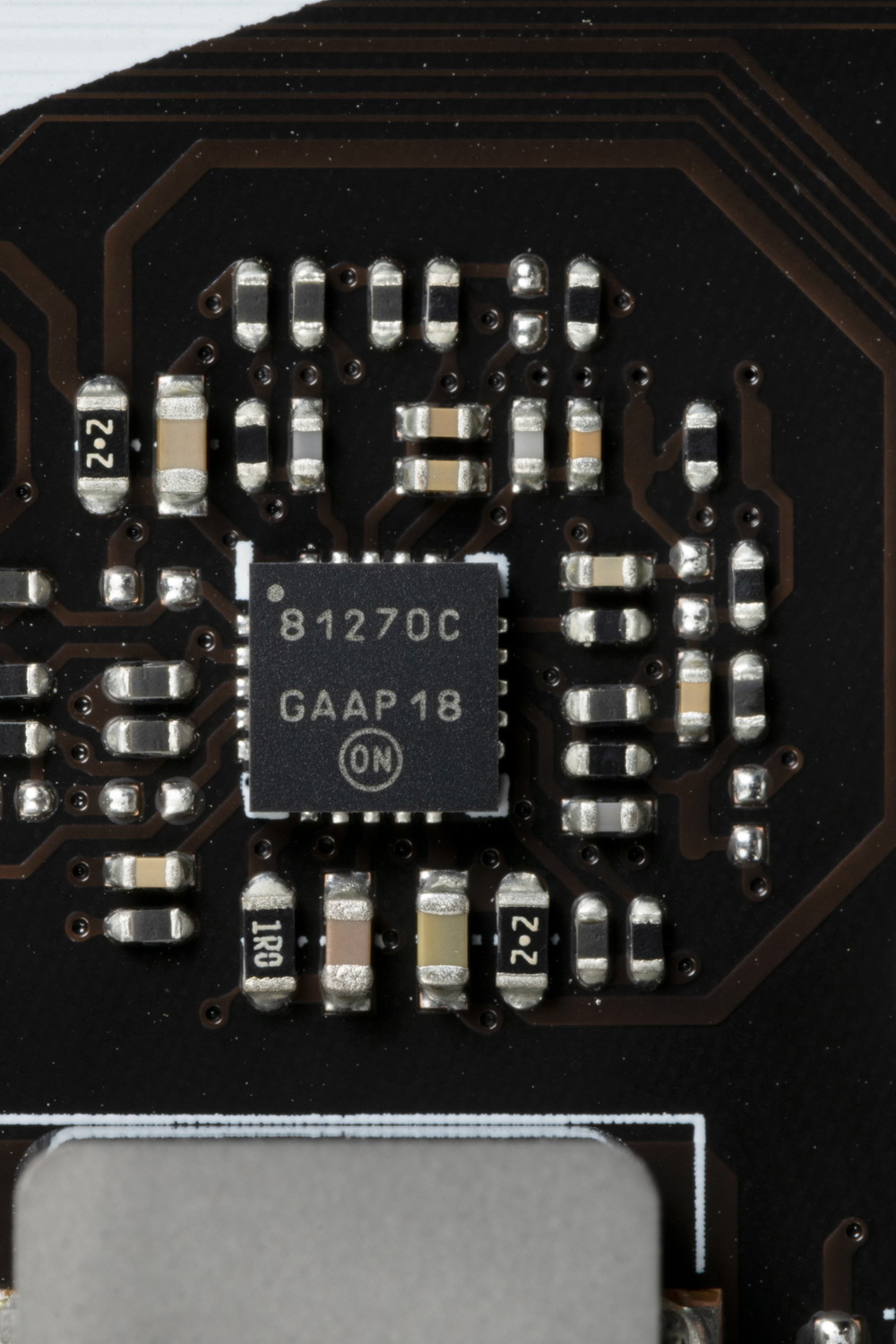

Две фазы VCCIO имеют свой собственный ШИМ-контроллер NCP81270 от On Semi.

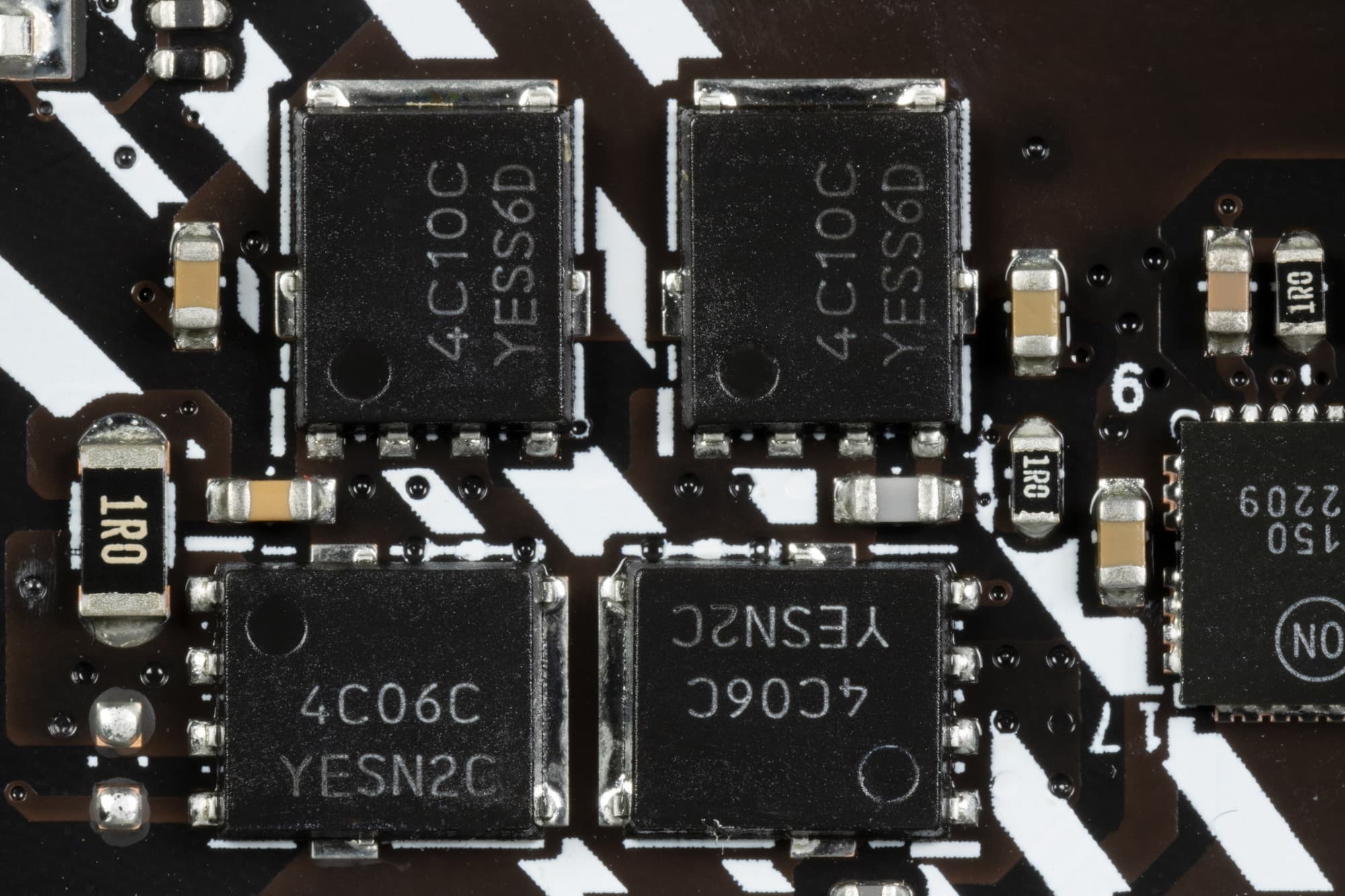

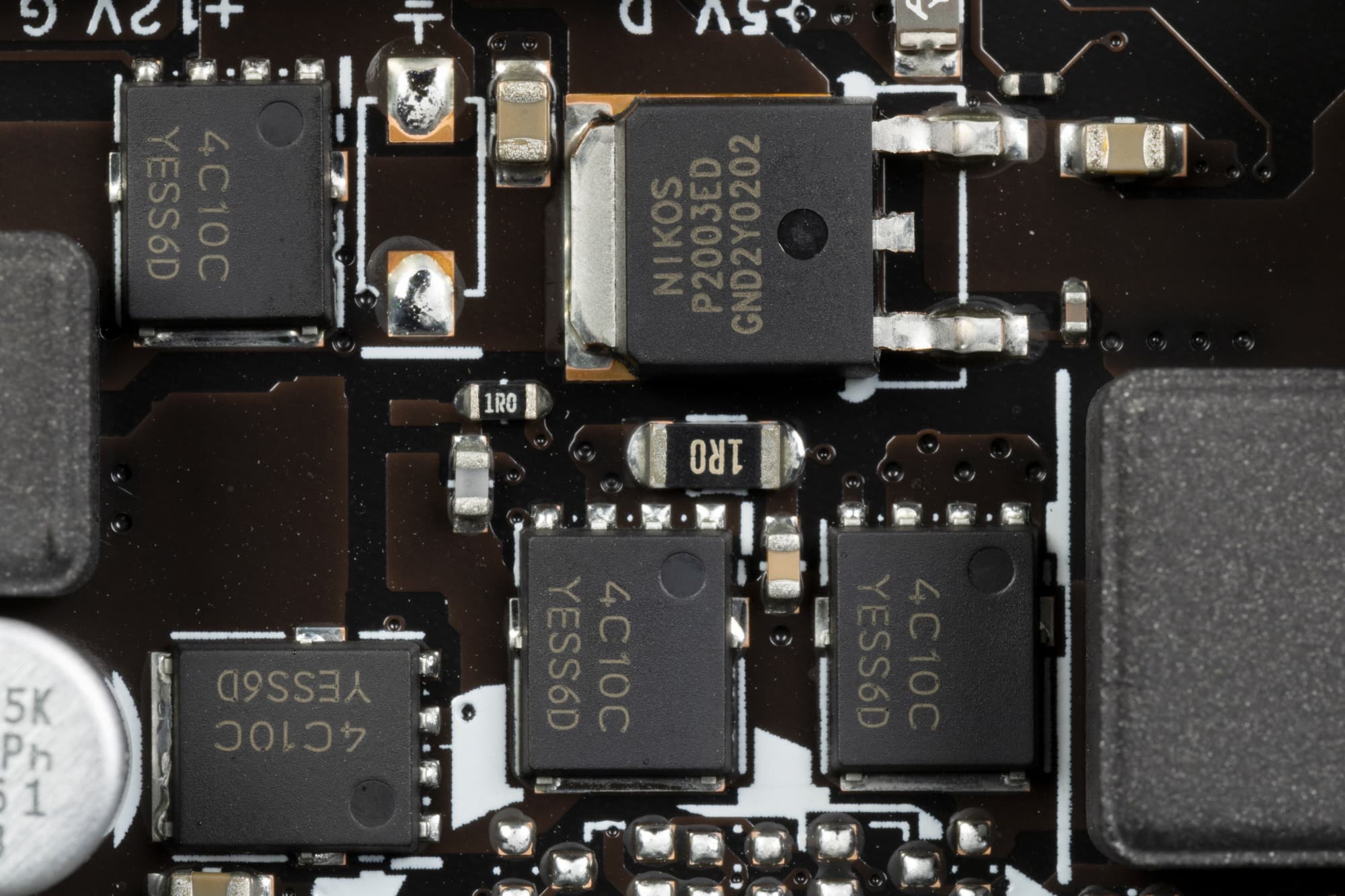

Ну и две фазы образованы наборами полевых транзисторов от On Semi.
Блок VCCSA, как и модули оперативной памяти, имеют по однофазной схеме.

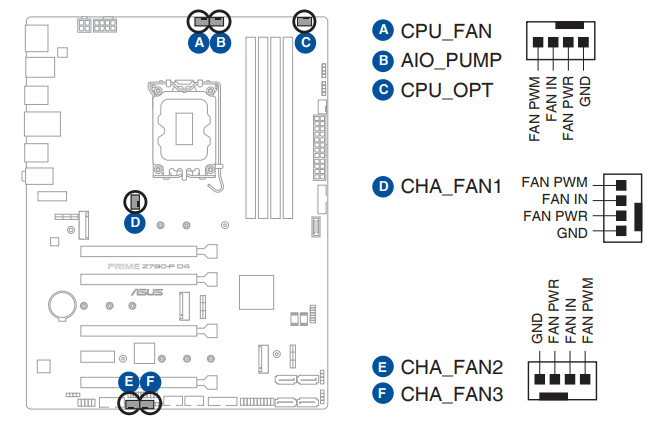

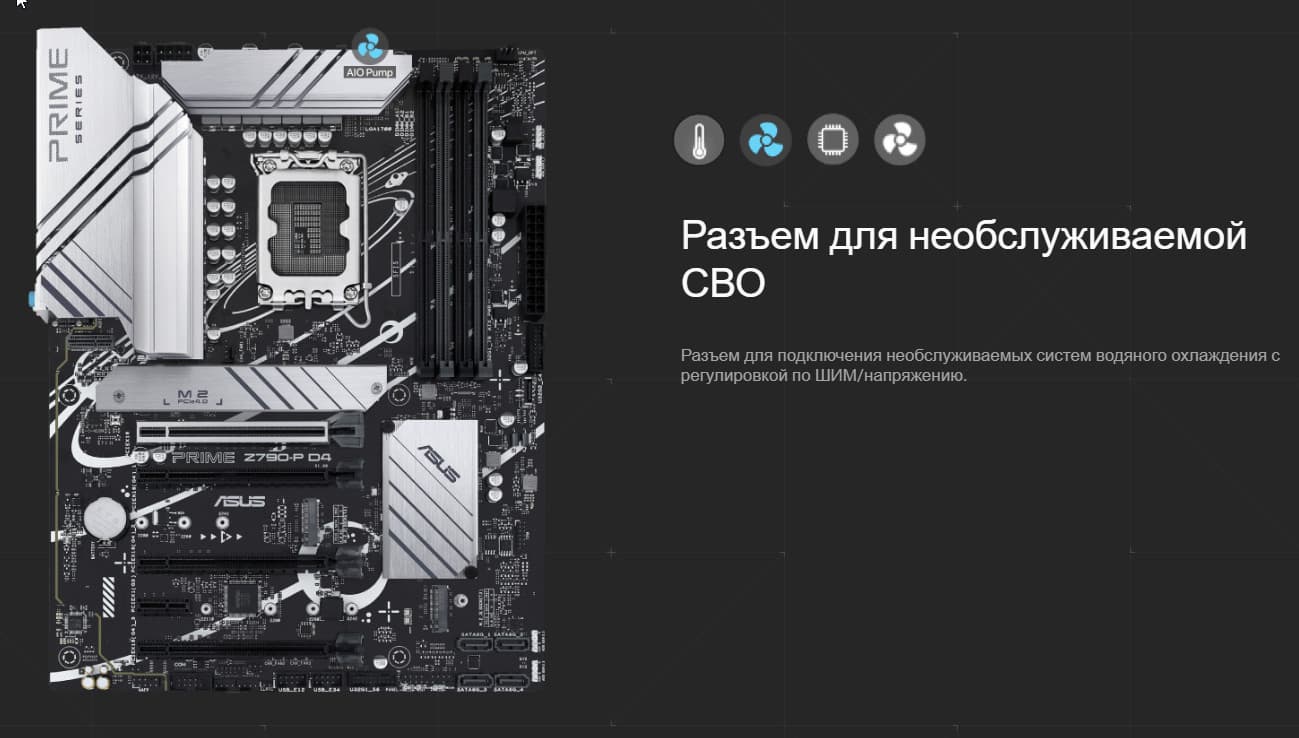

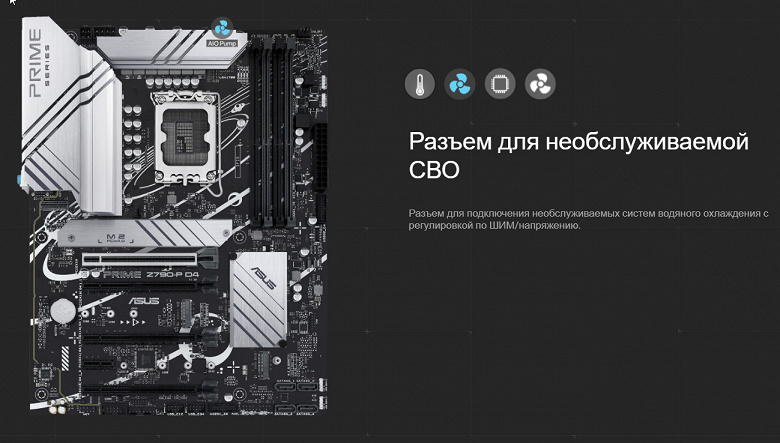

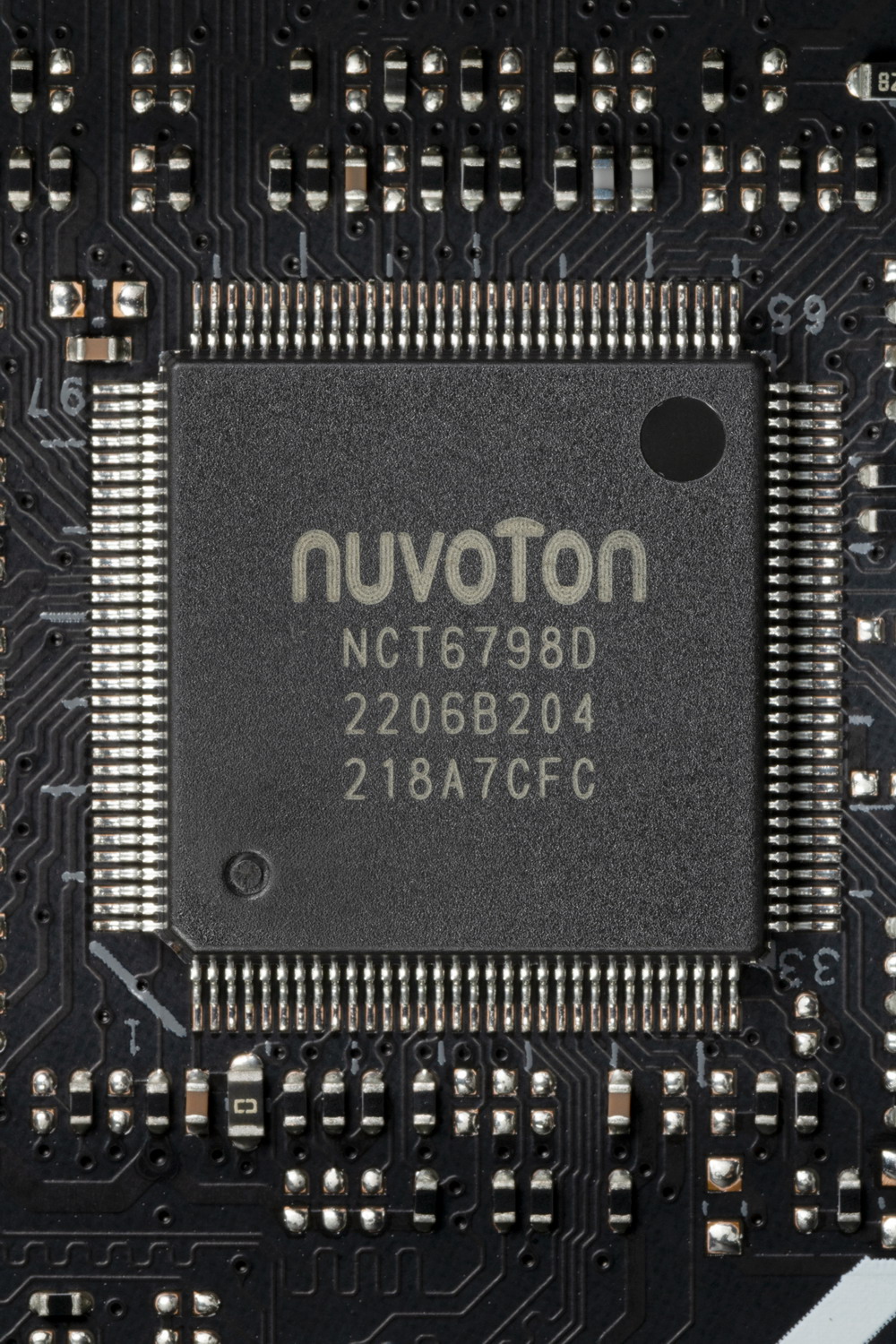

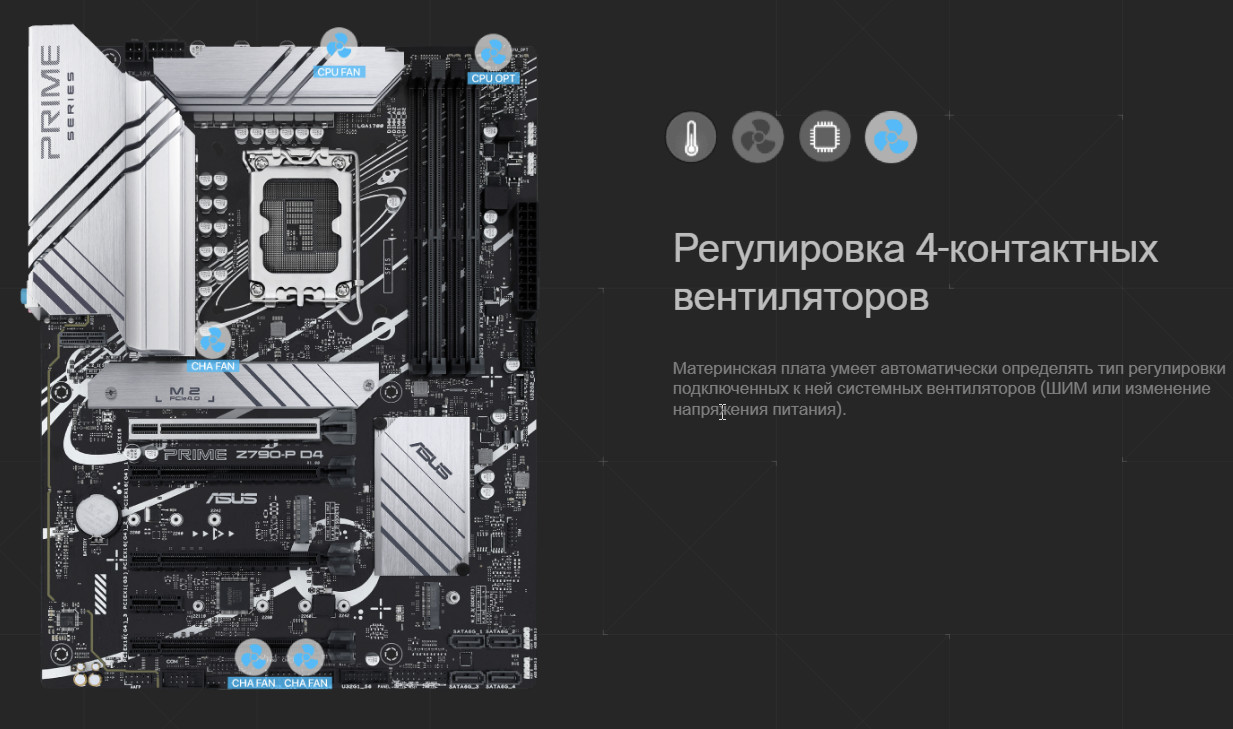

Теперь про охлаждение.

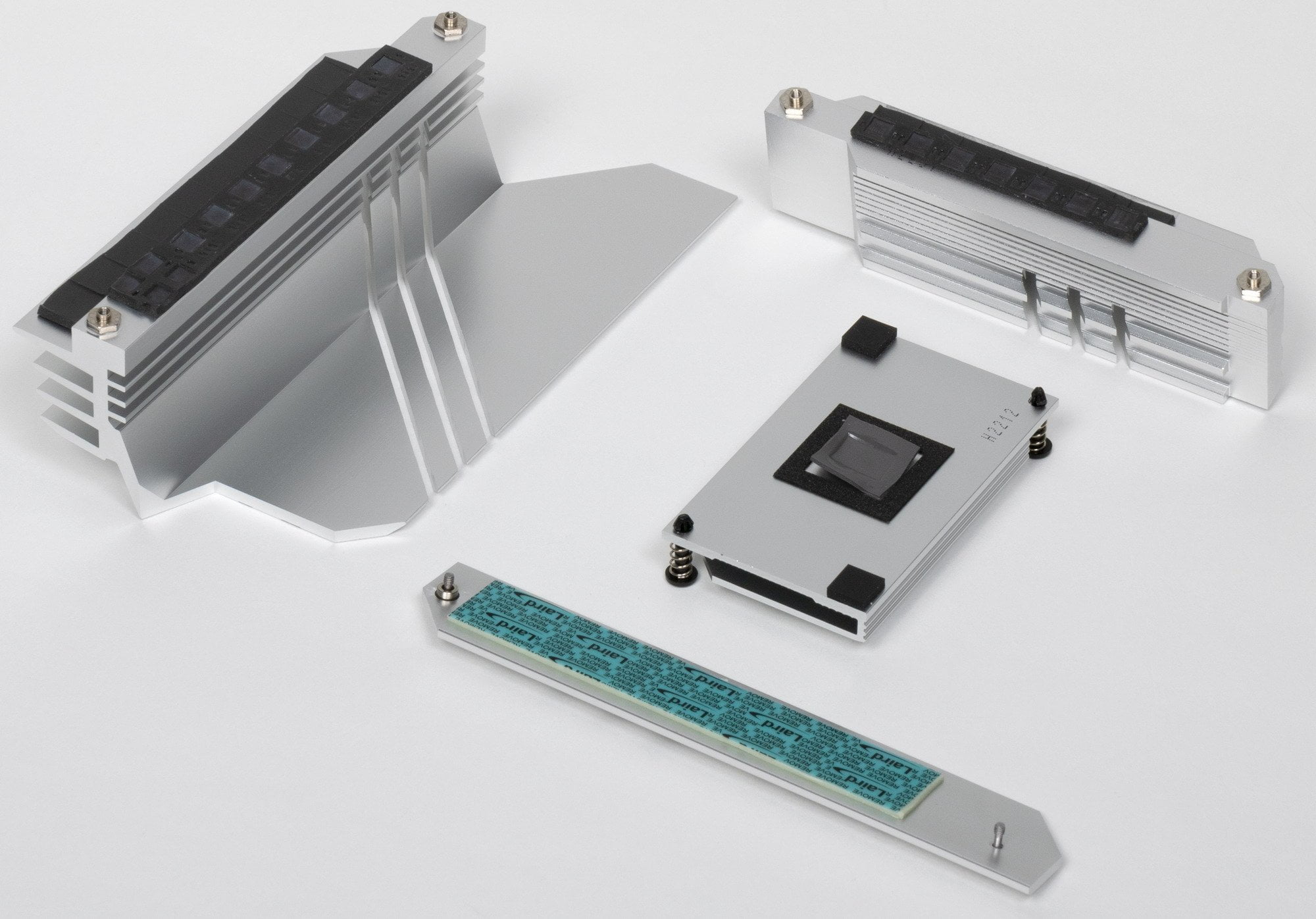

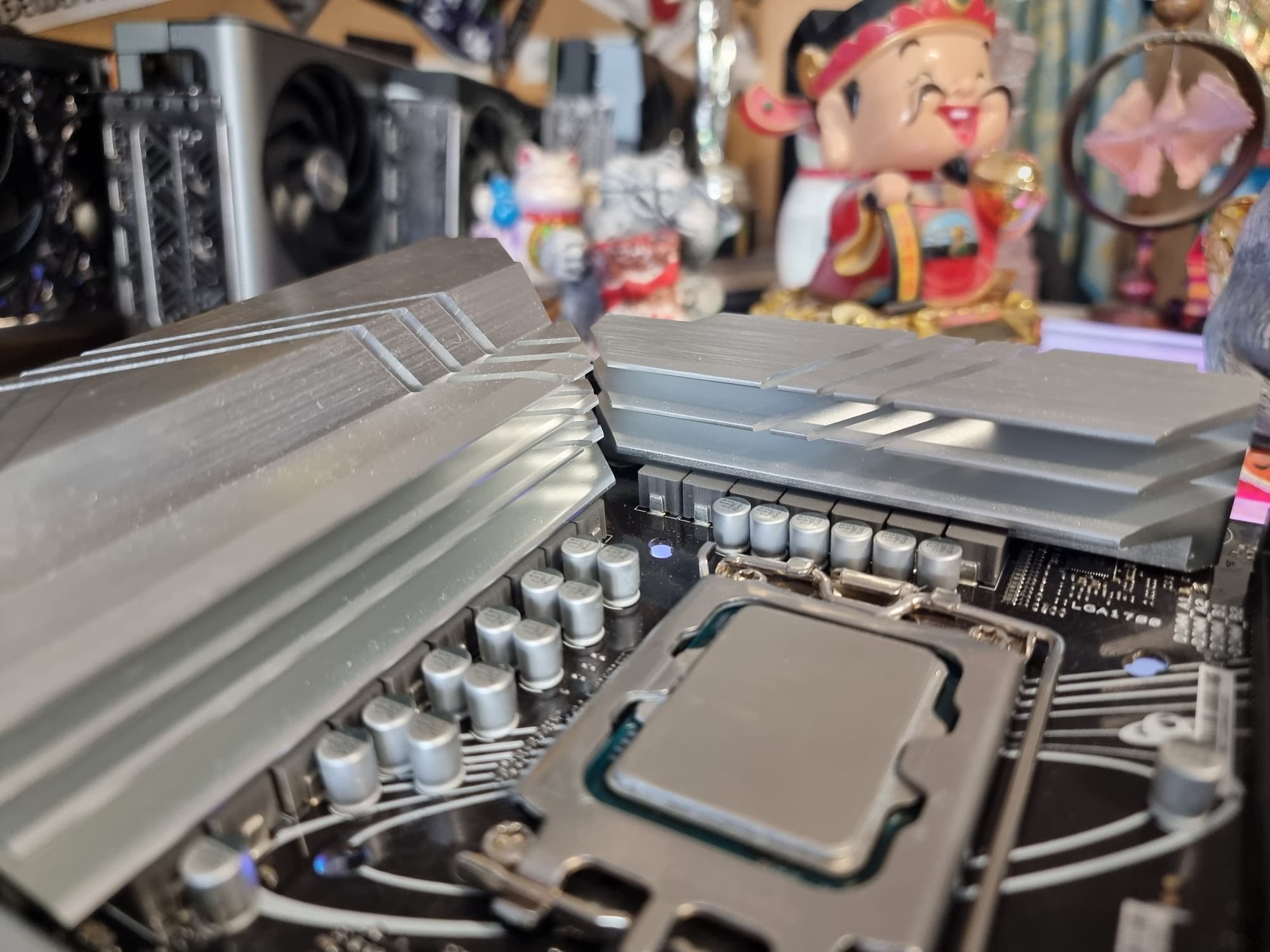

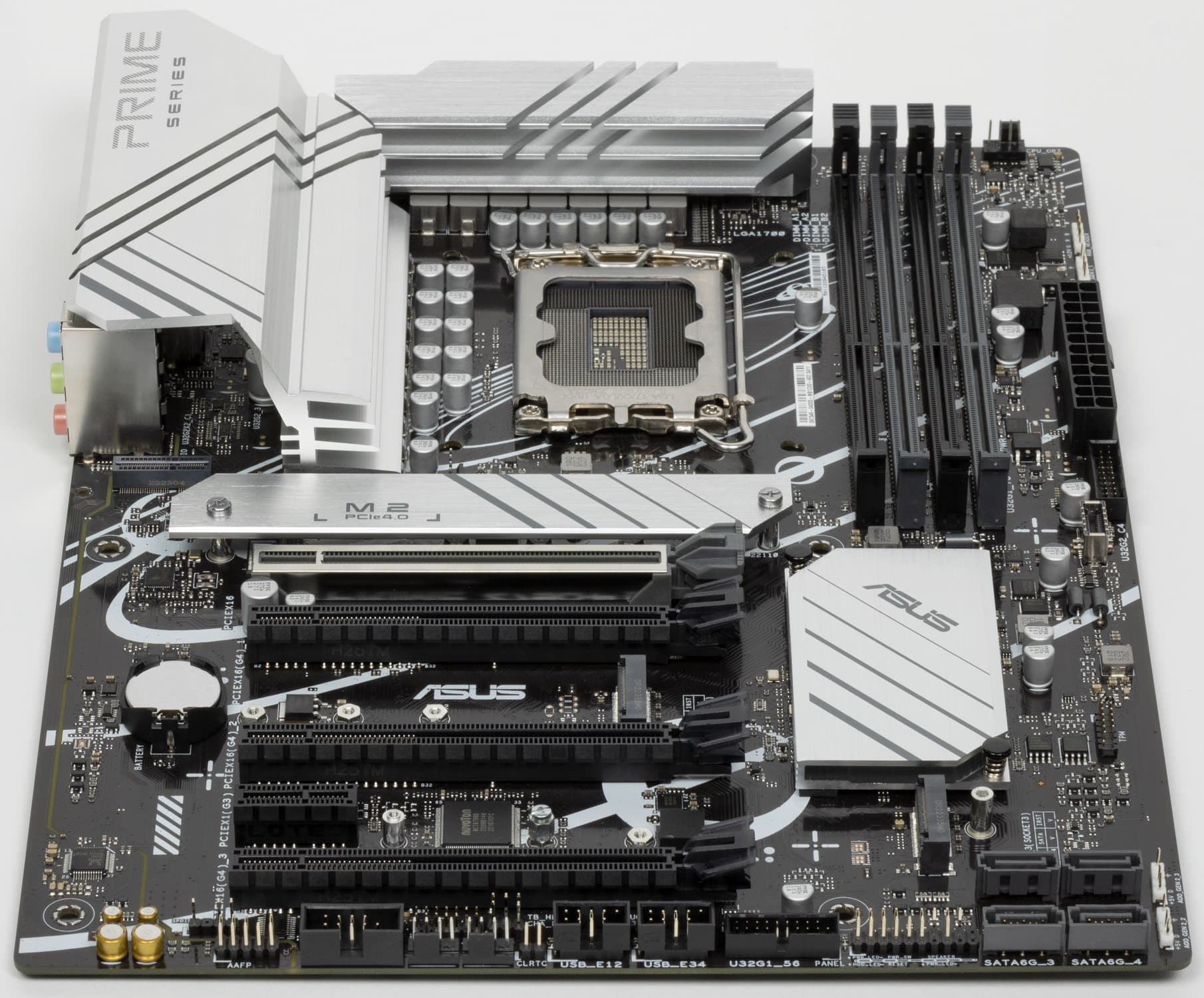

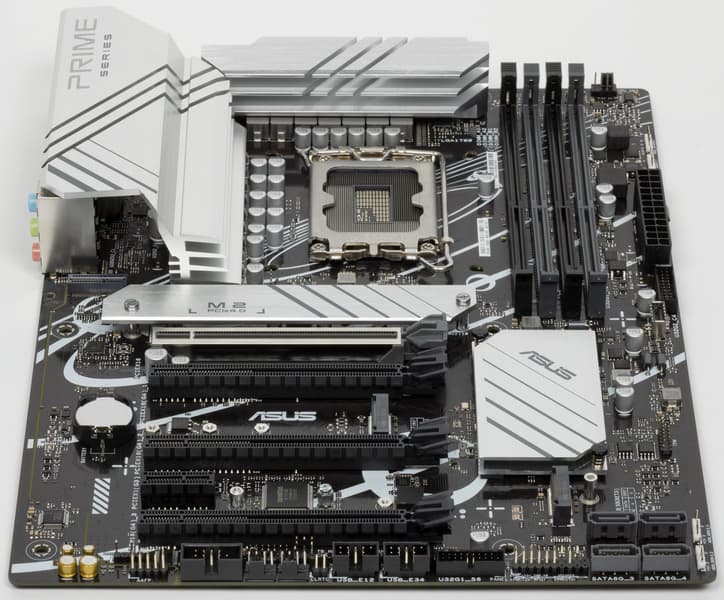

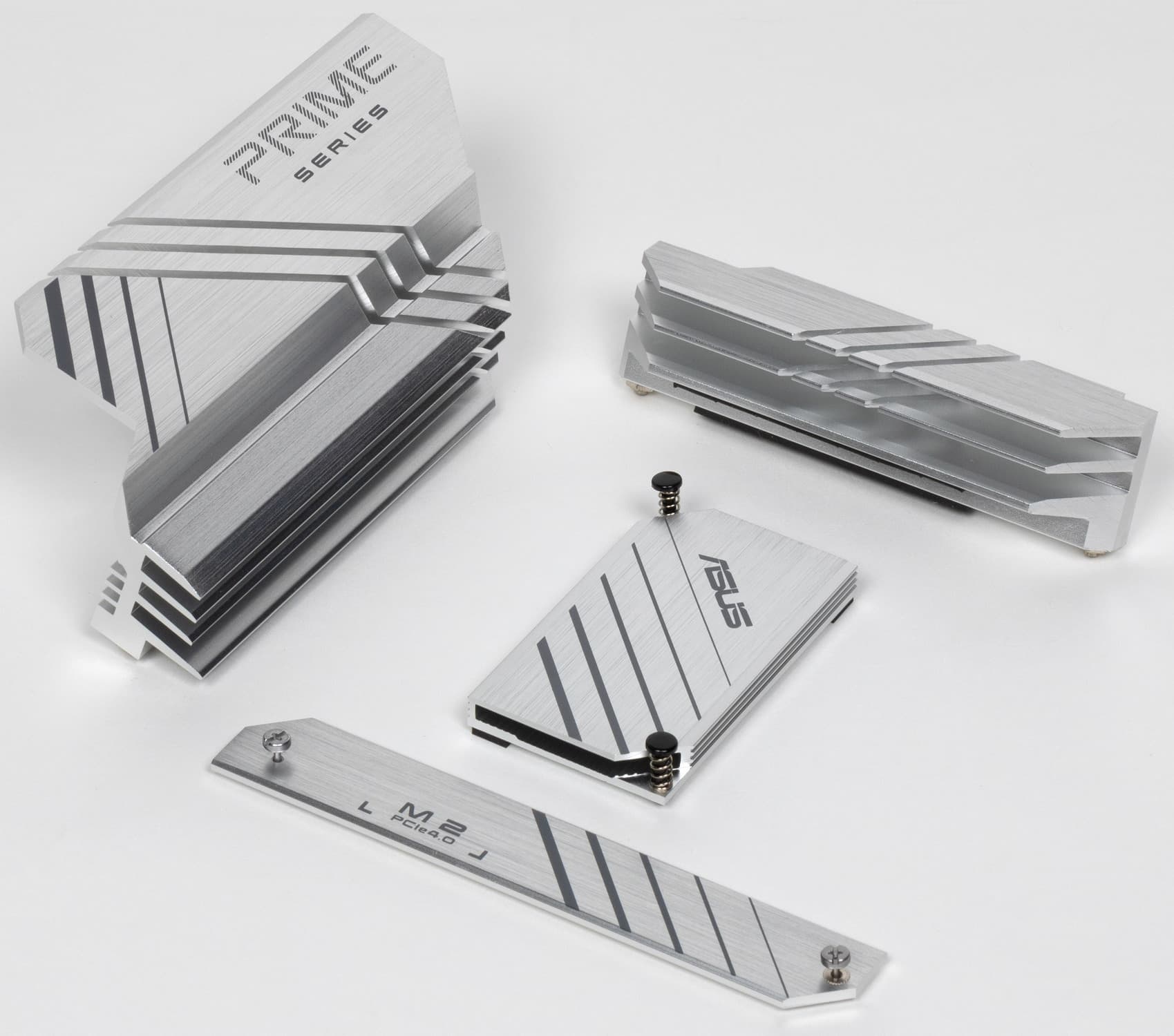

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

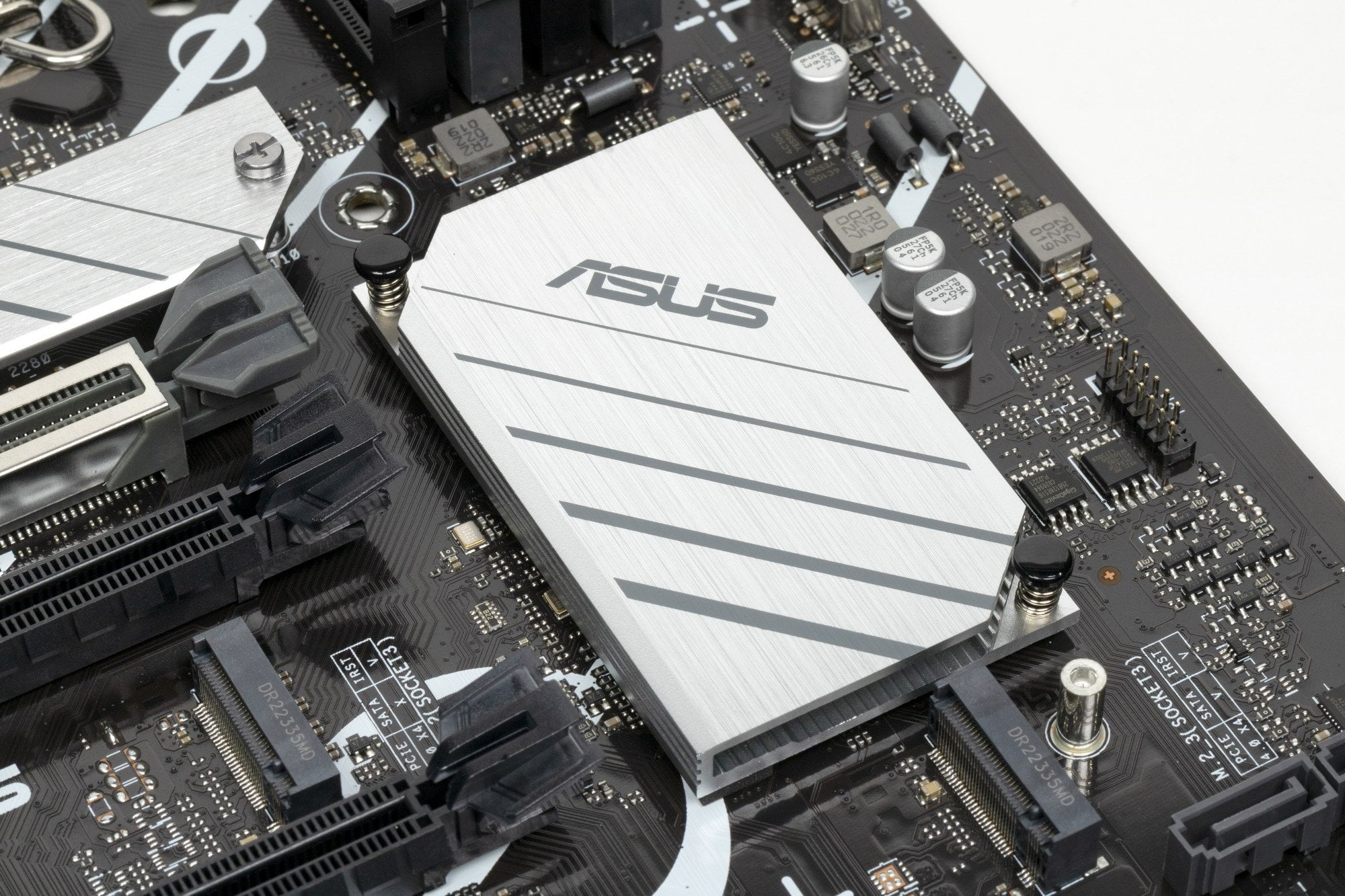

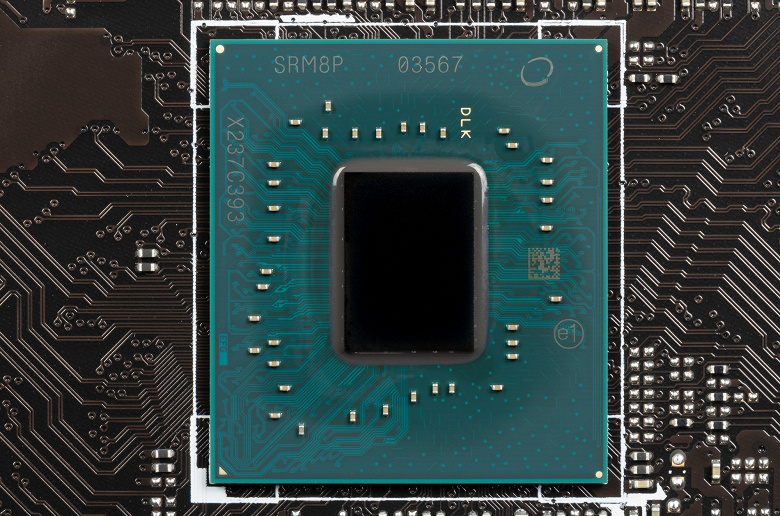

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.
Как я уже упоминал ранее, только первый M.2 слот имеет радиатор, остальные – без охлаждения.

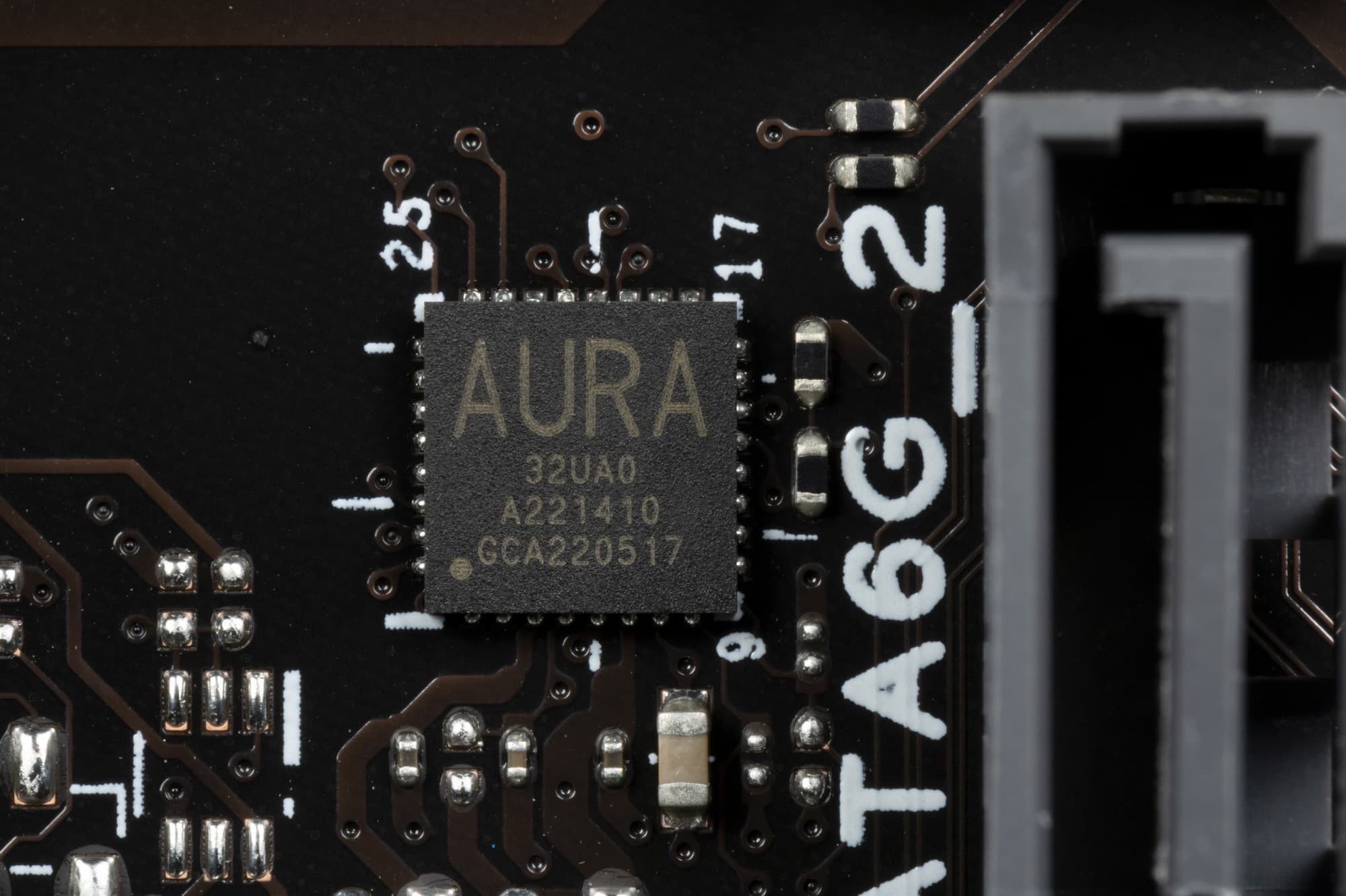

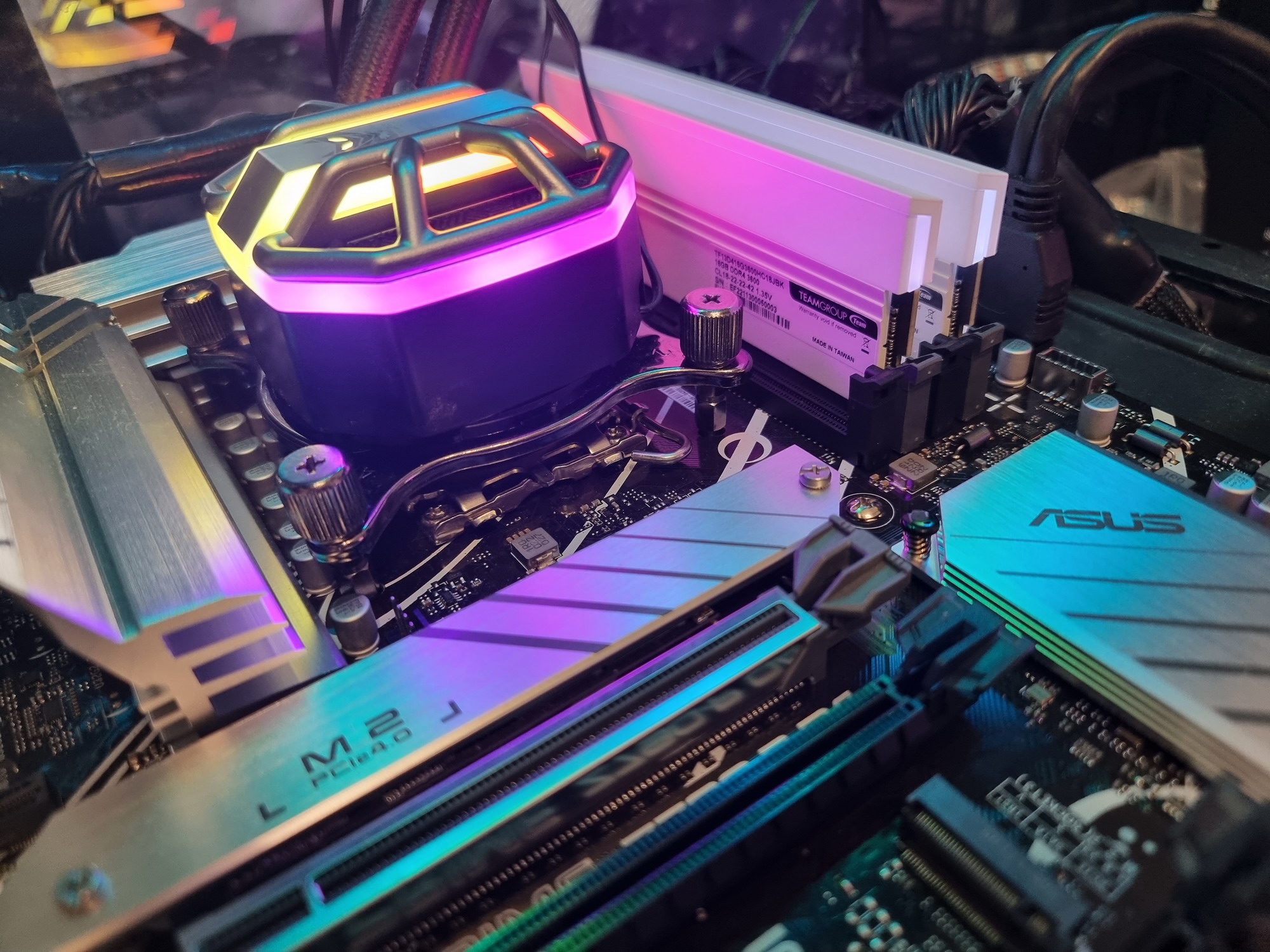

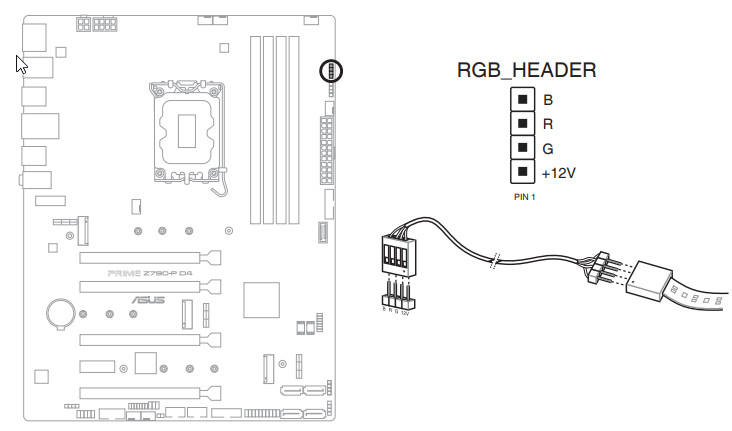

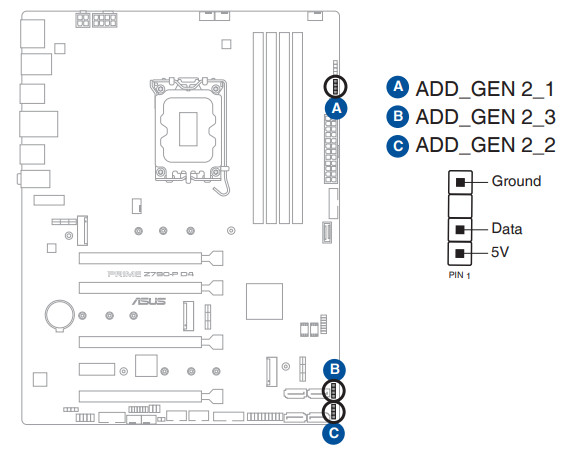

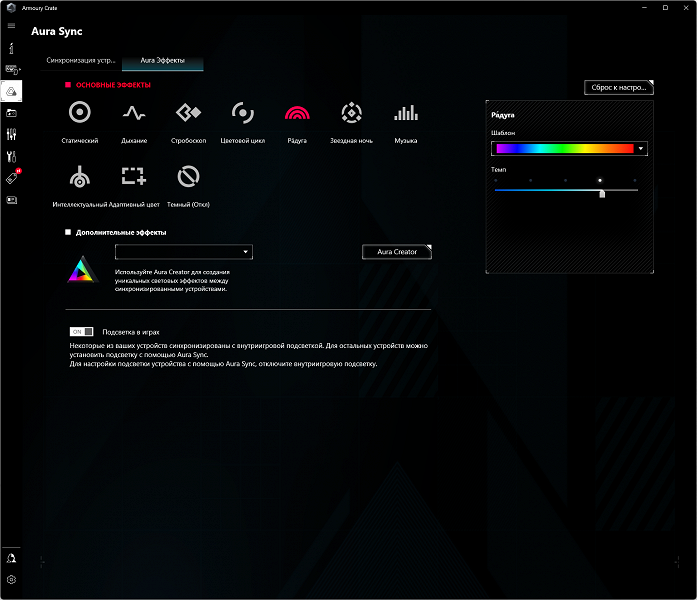

Подсветка

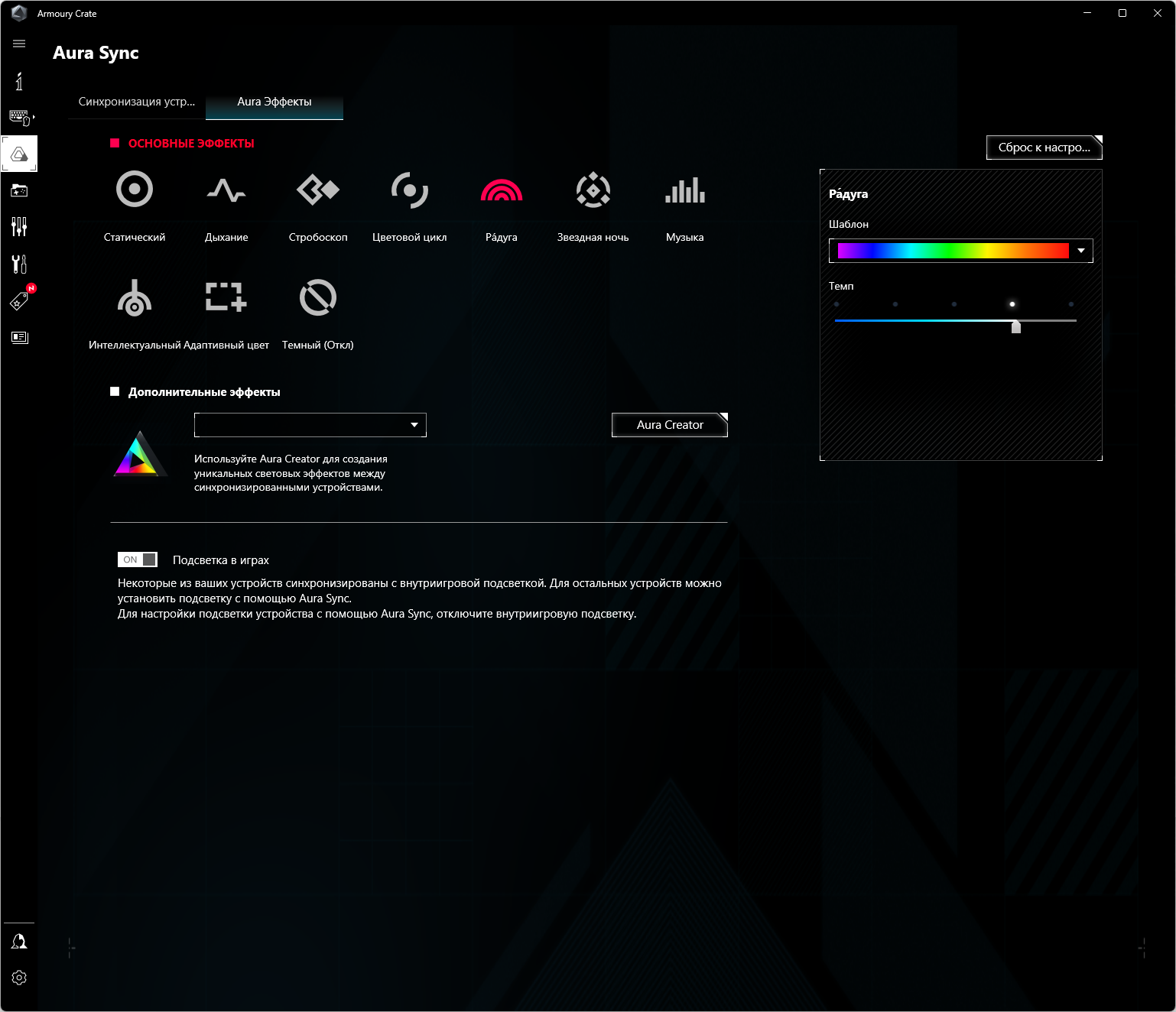

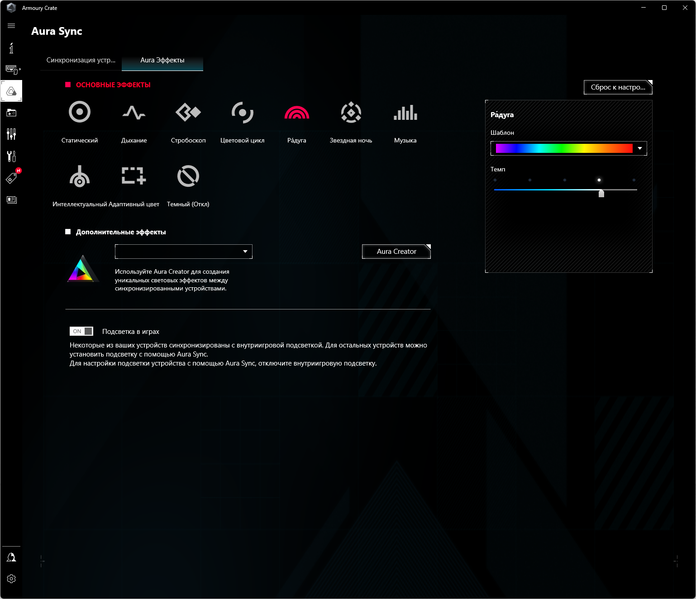

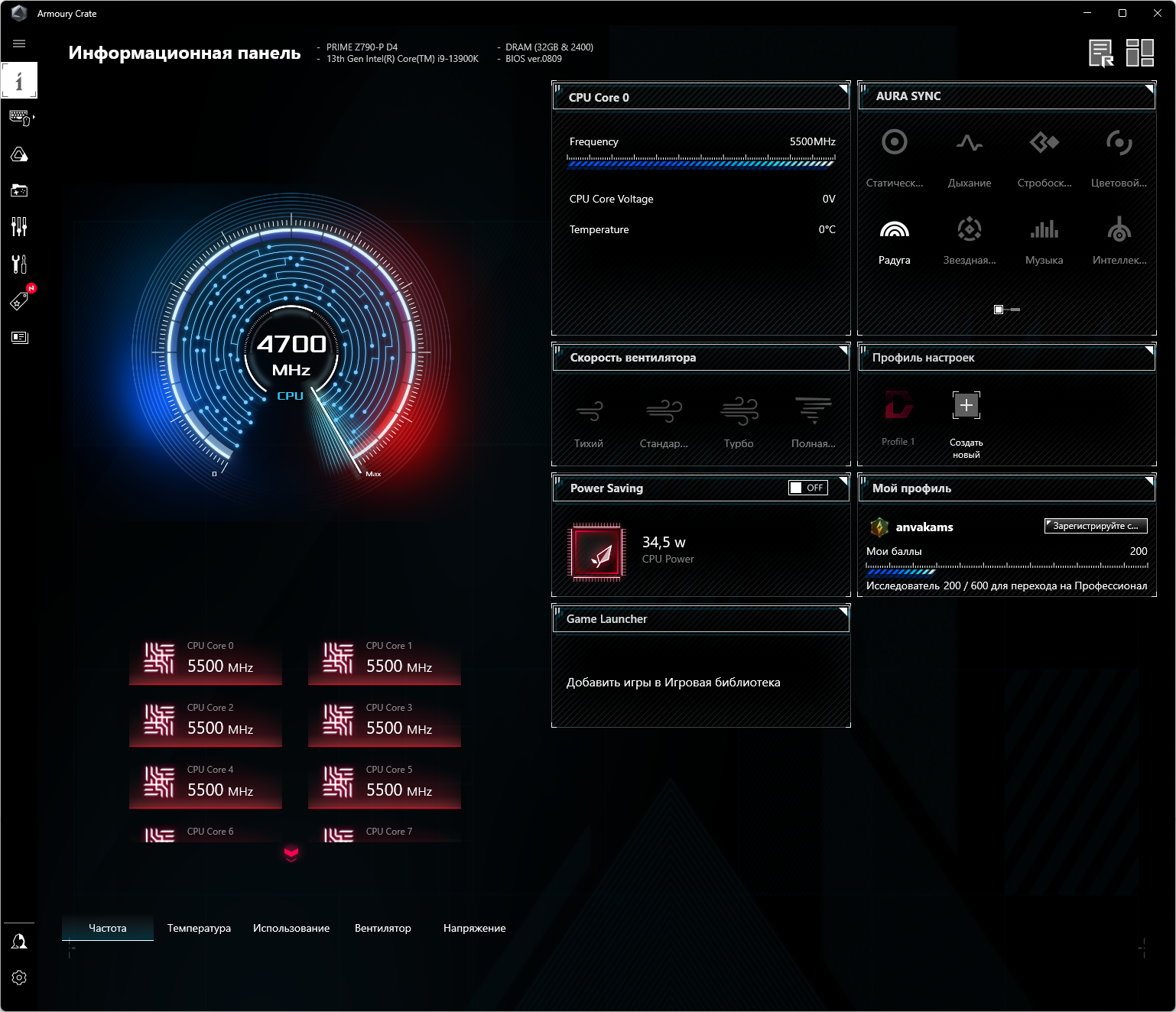

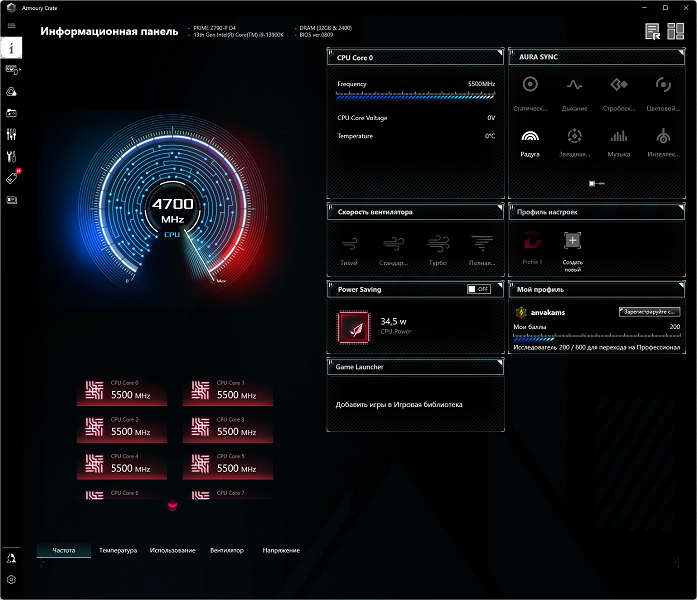

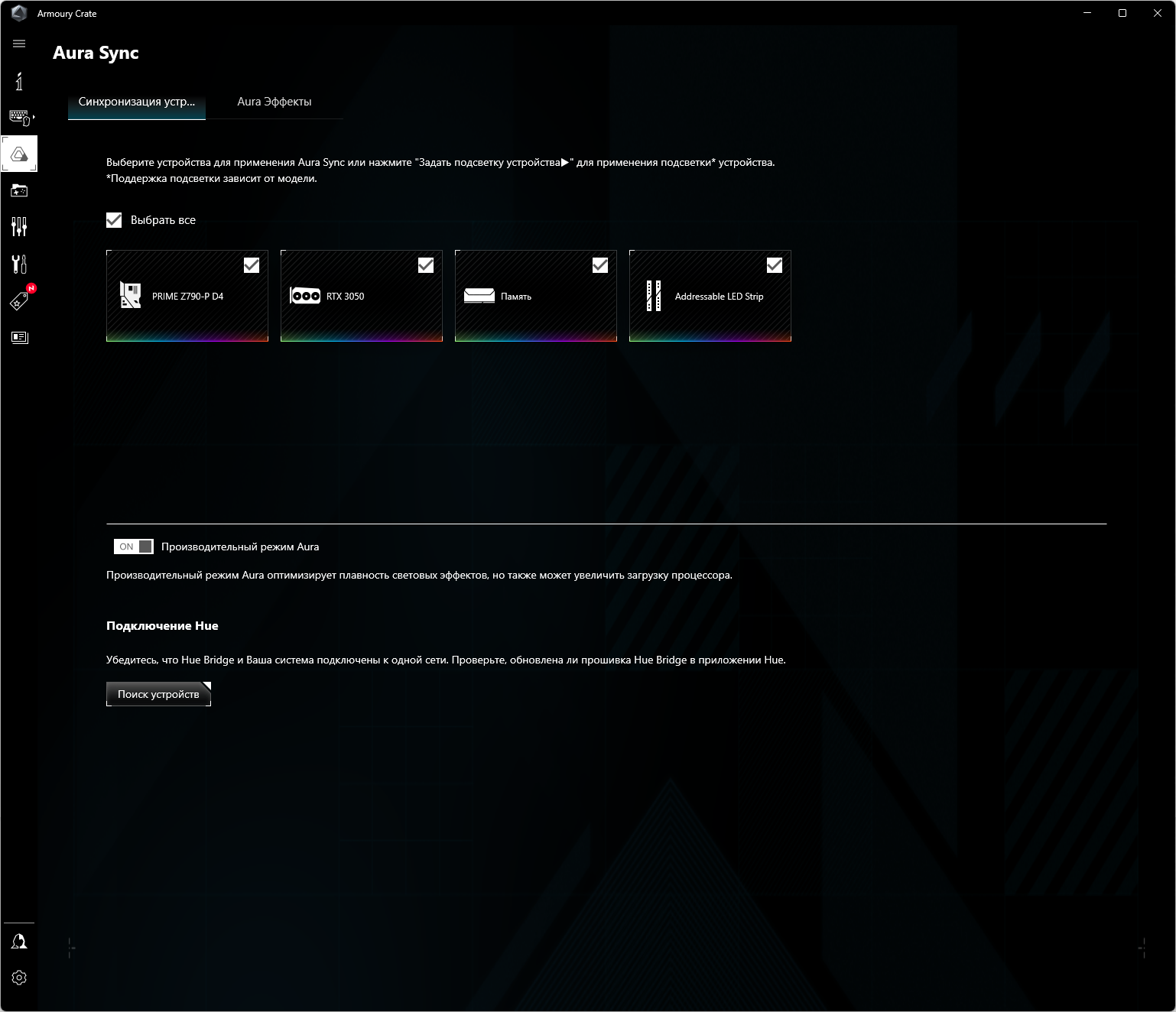

Программное обеспечение под Windows

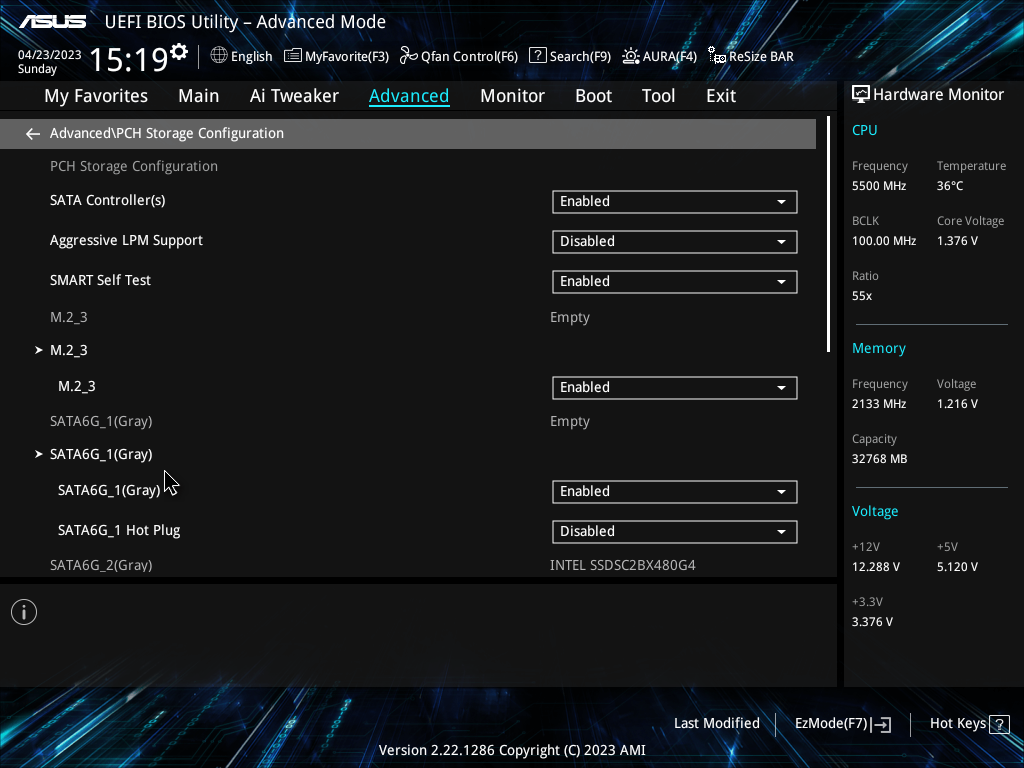

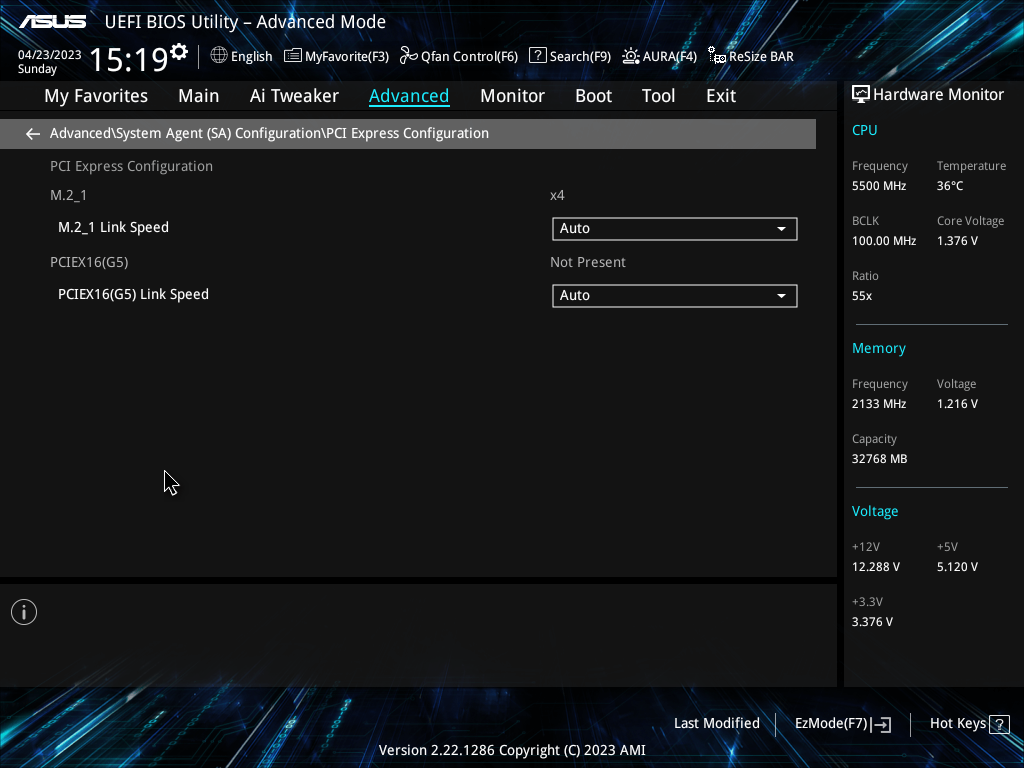

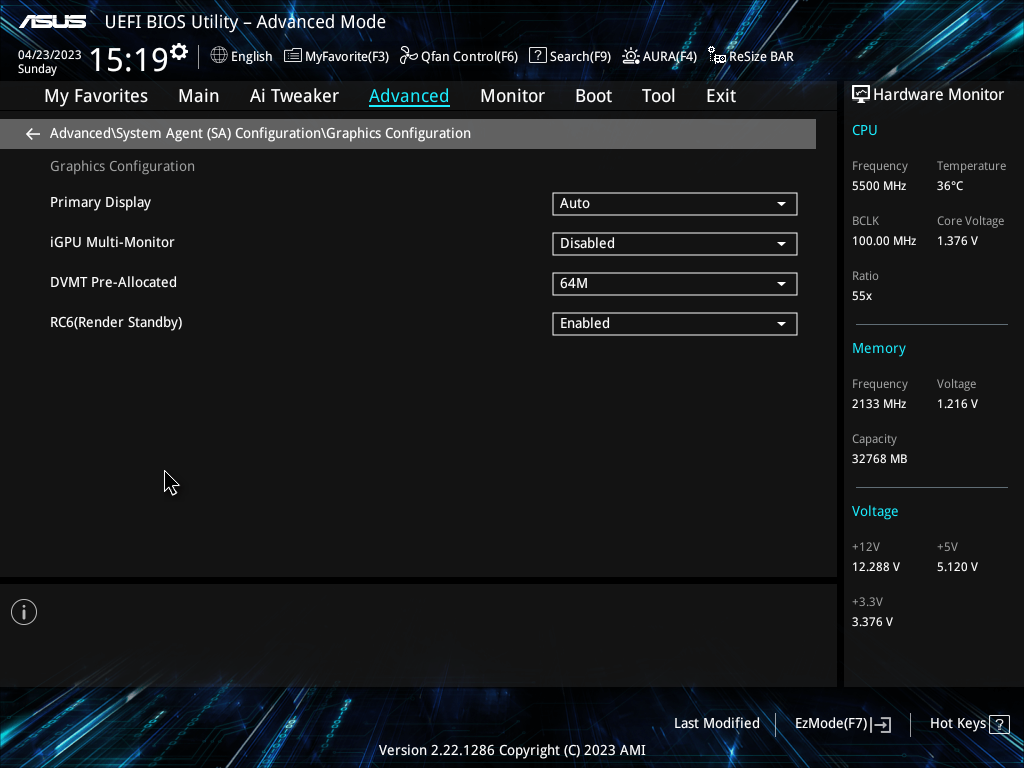

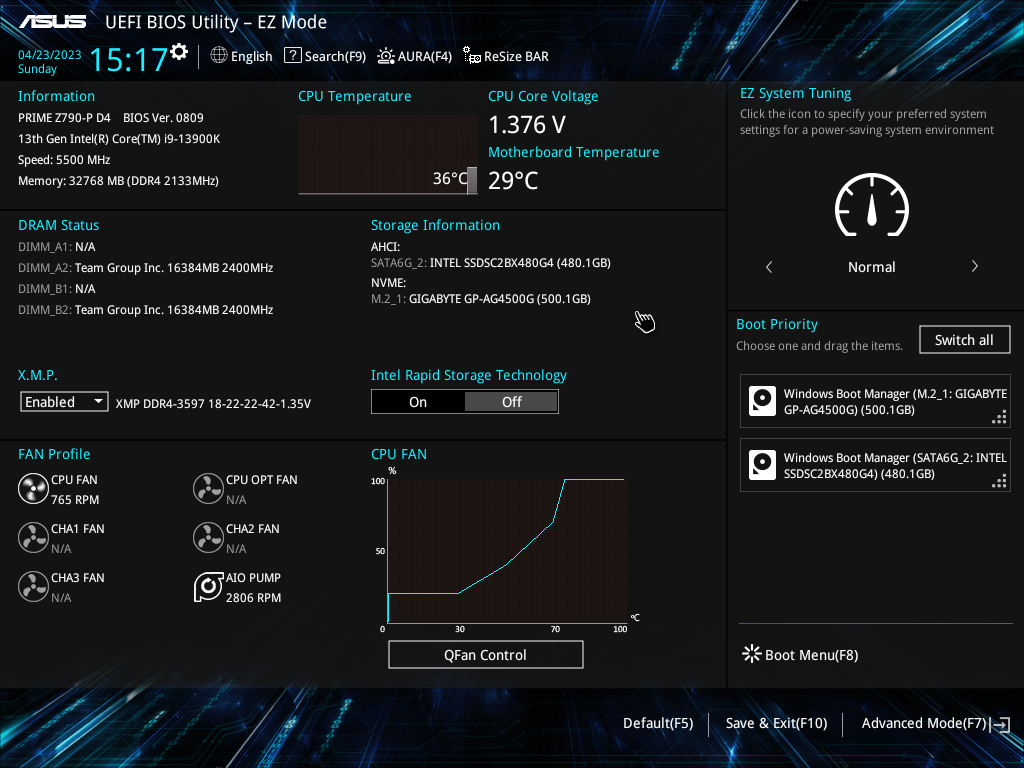

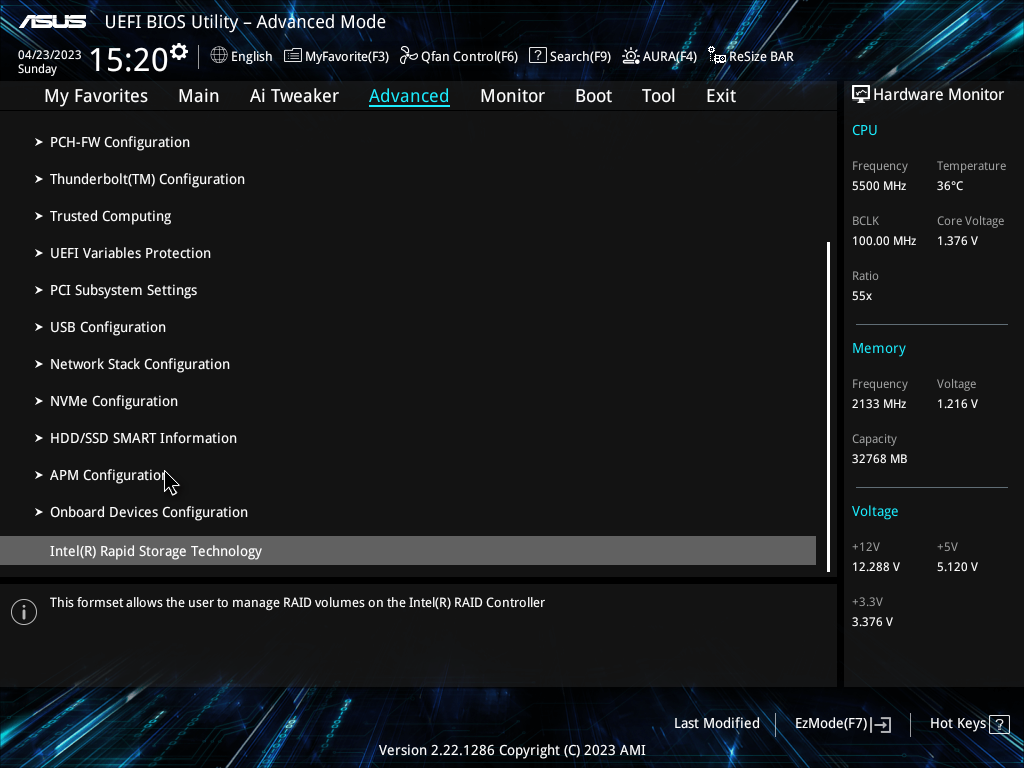

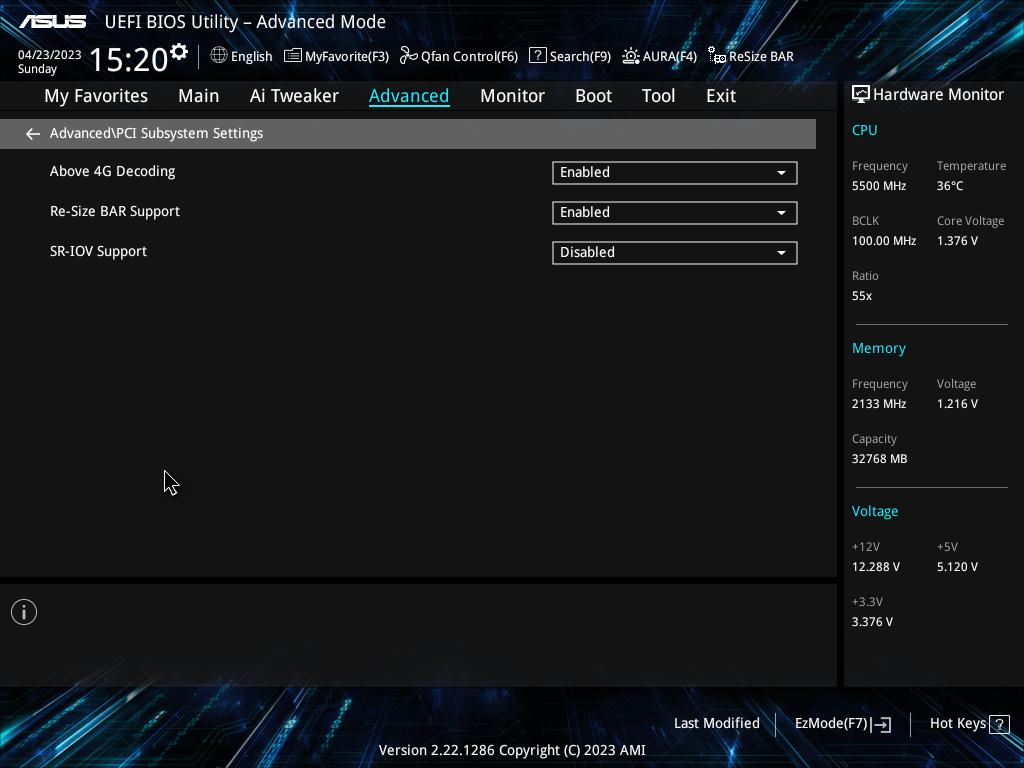

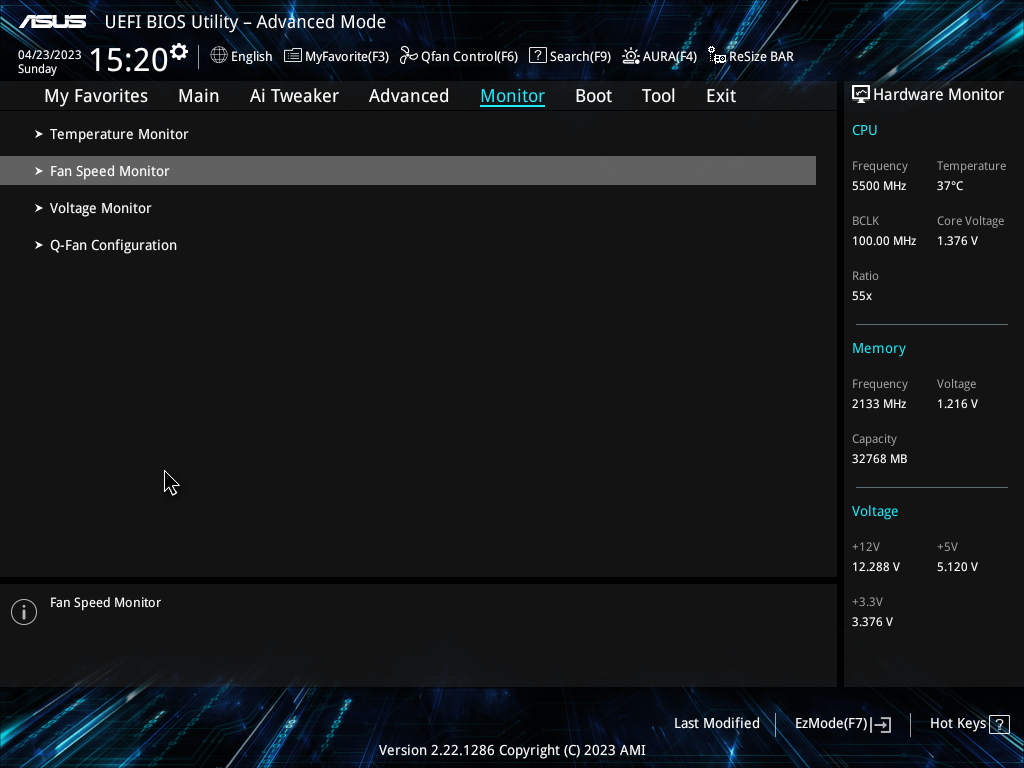

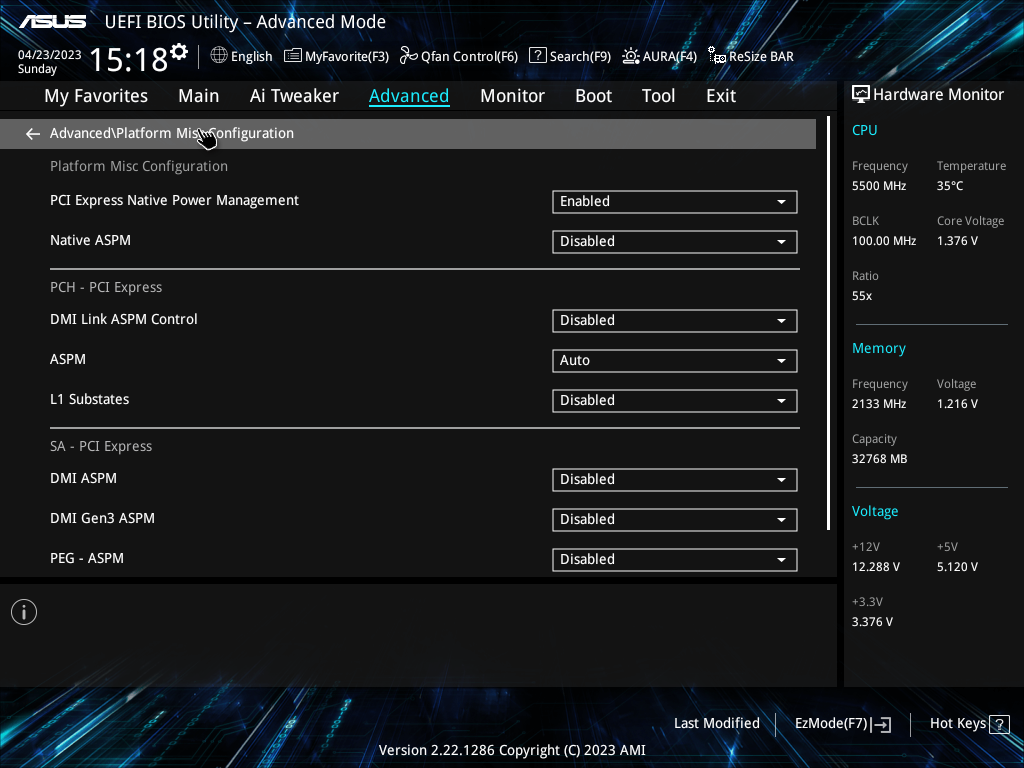

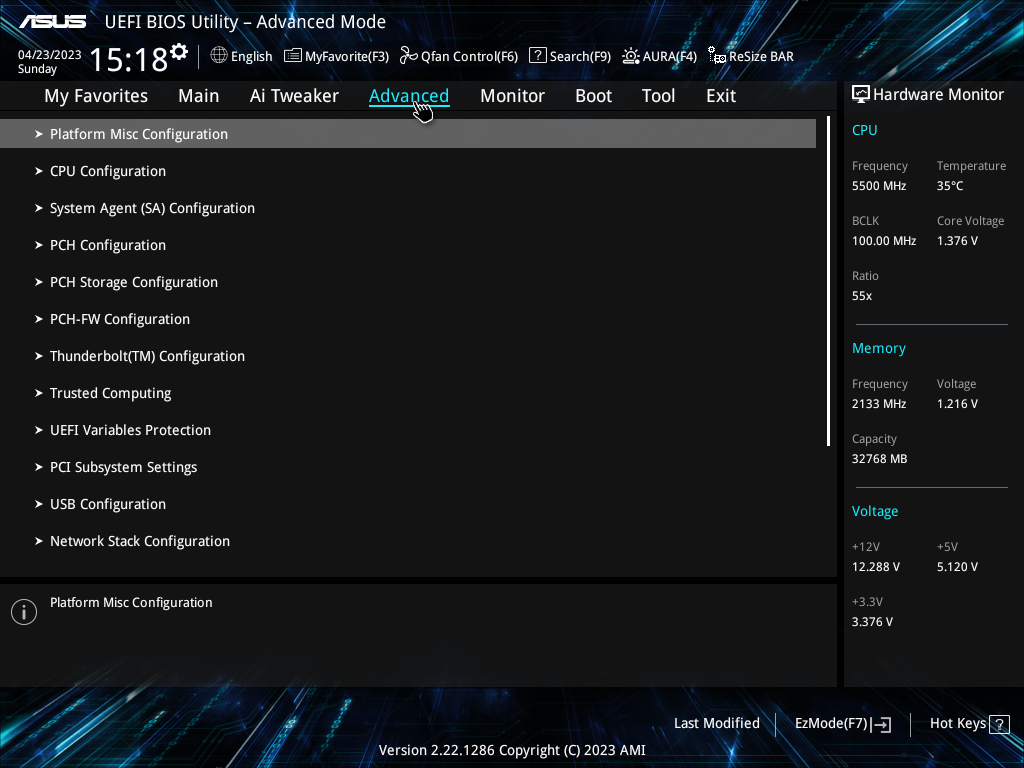

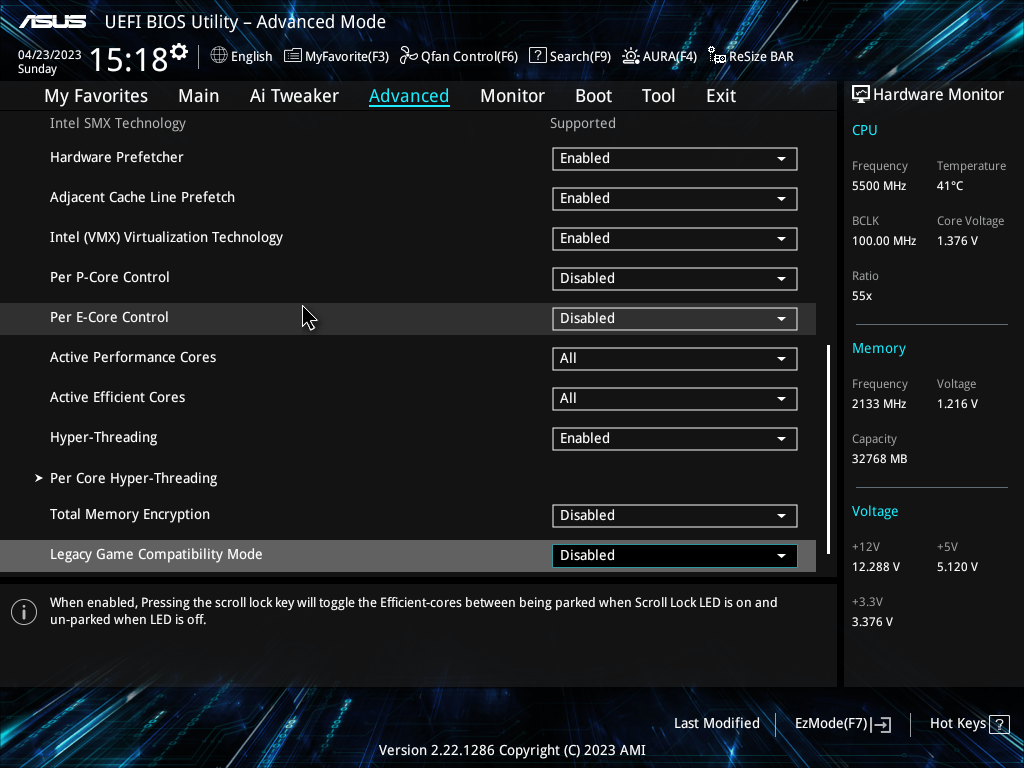

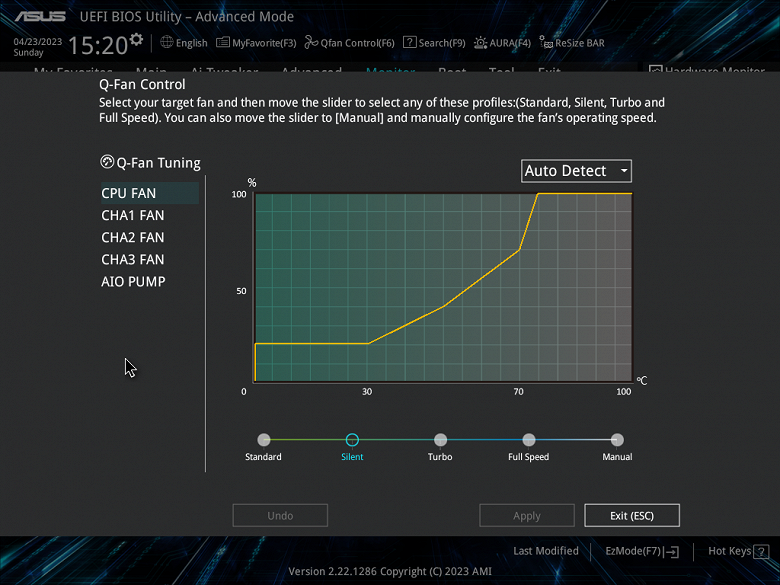

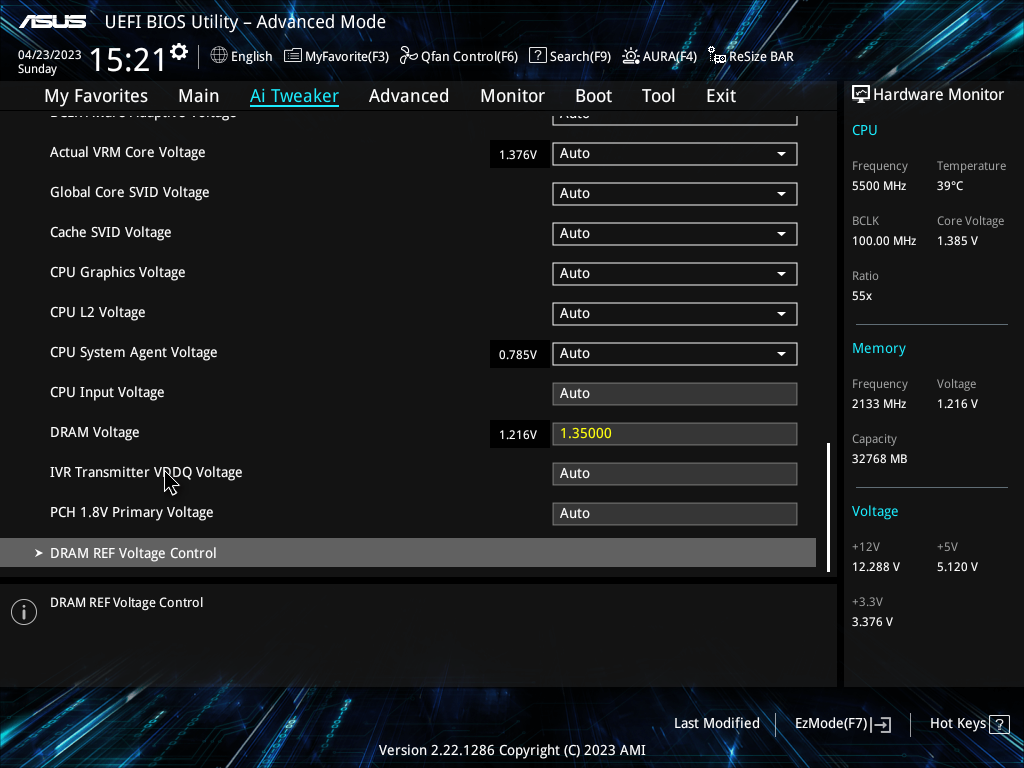

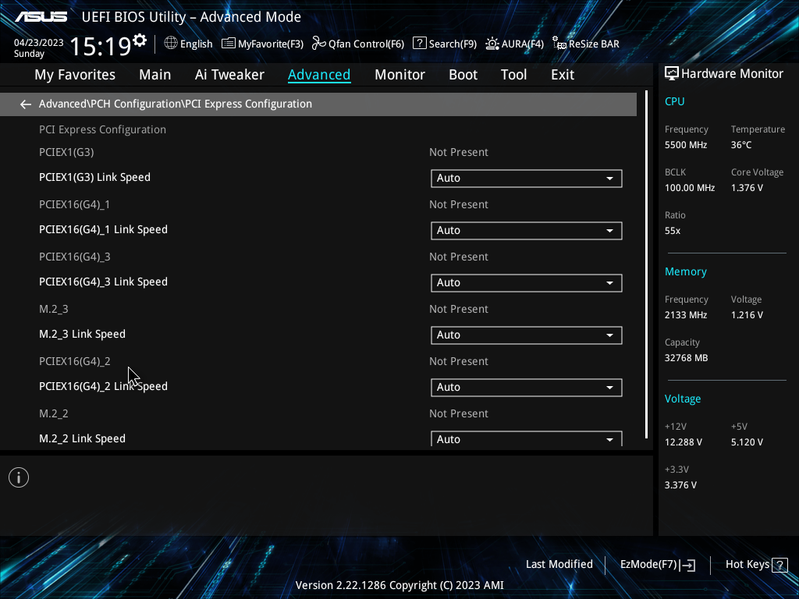

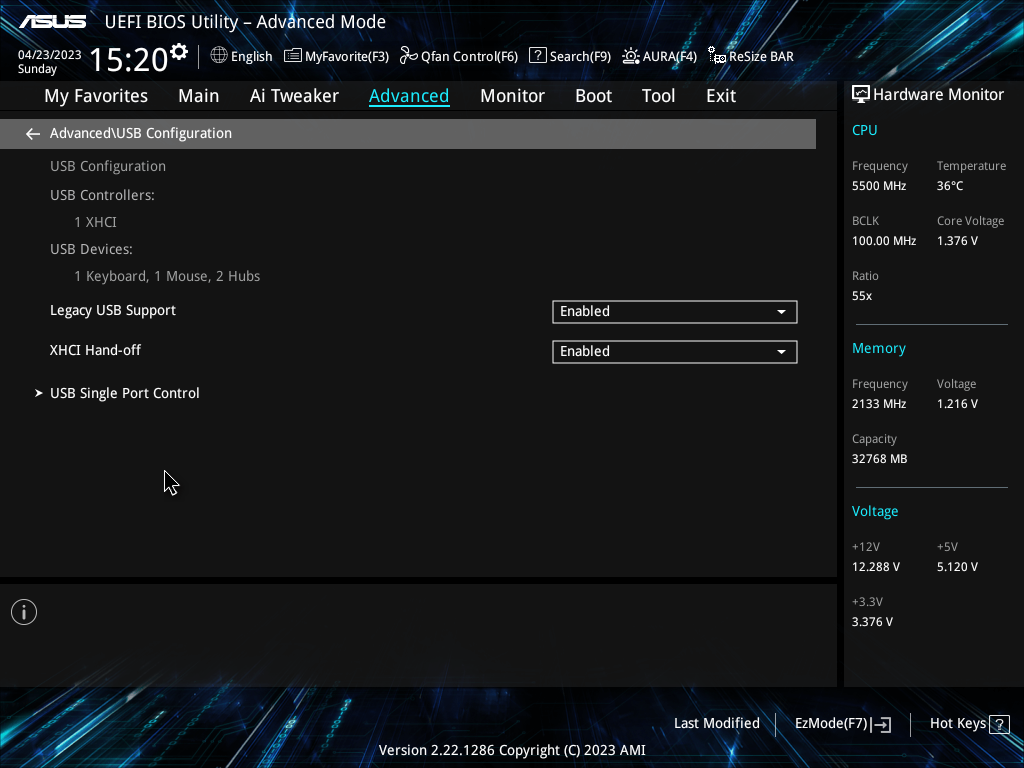

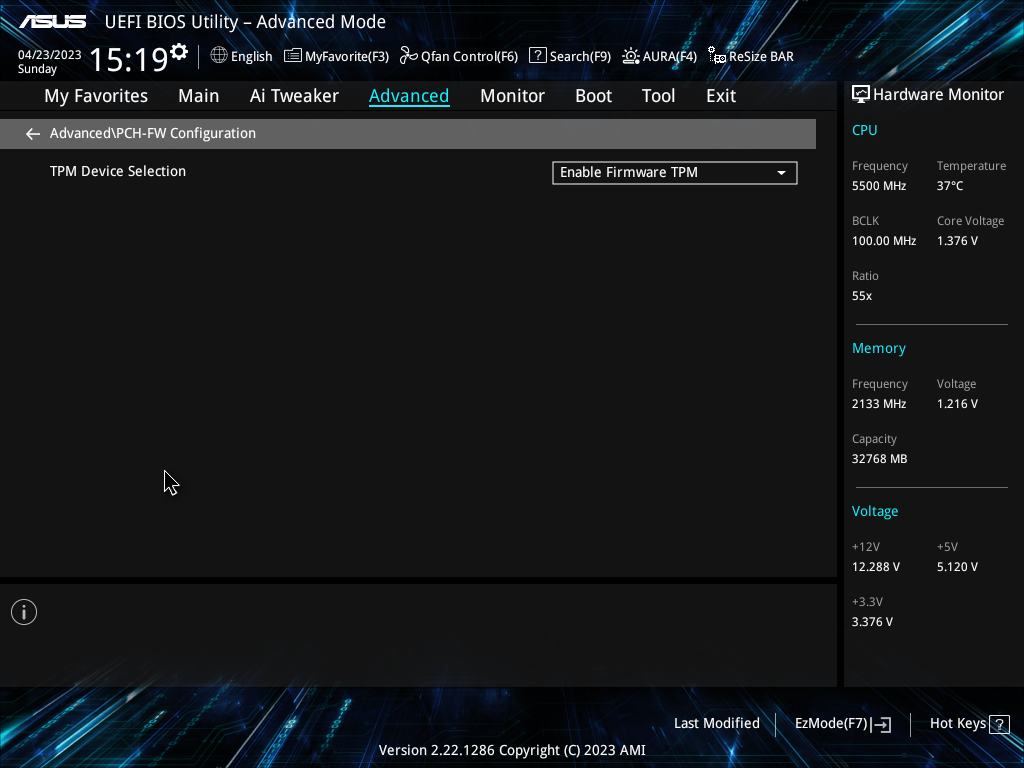

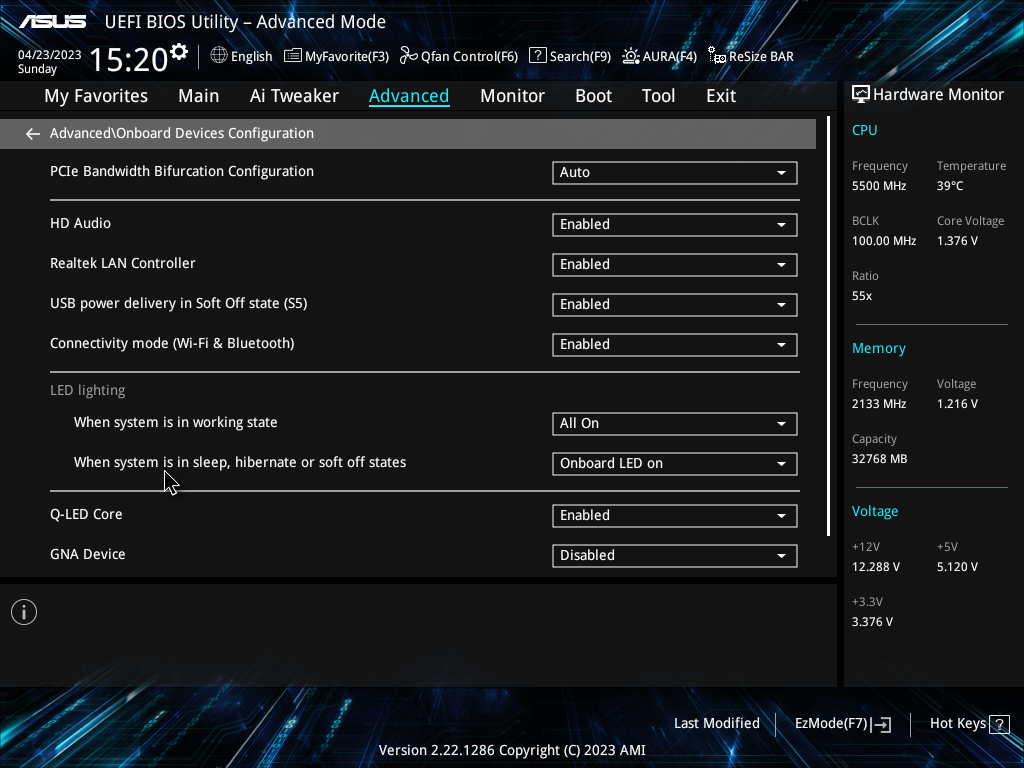

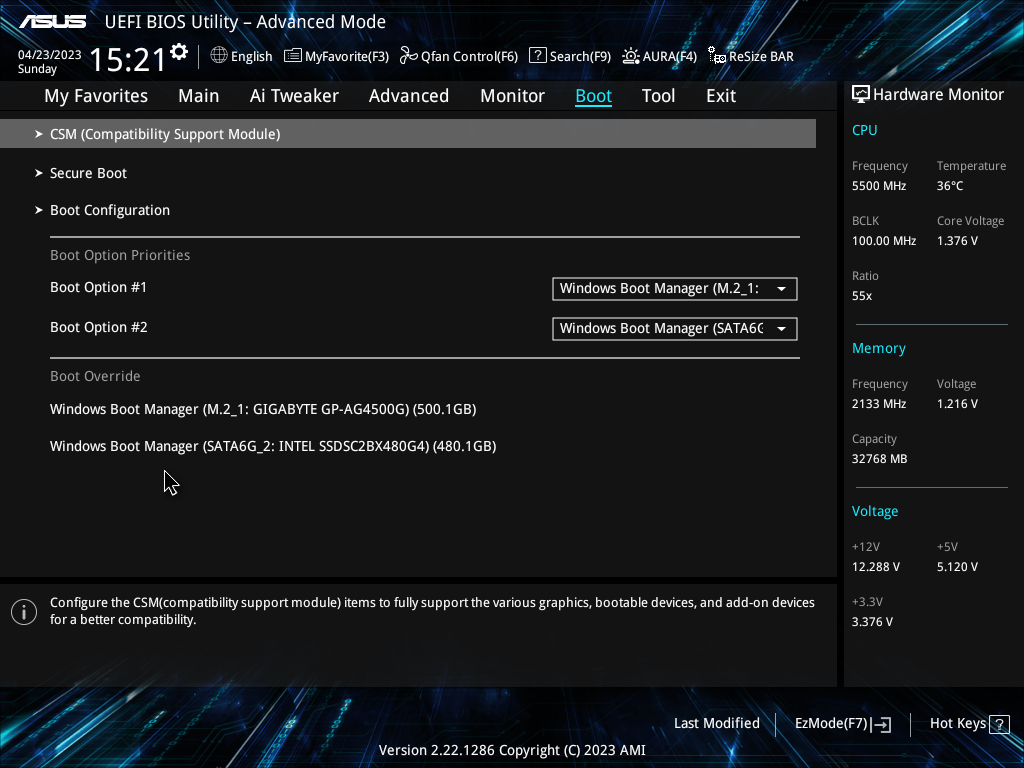

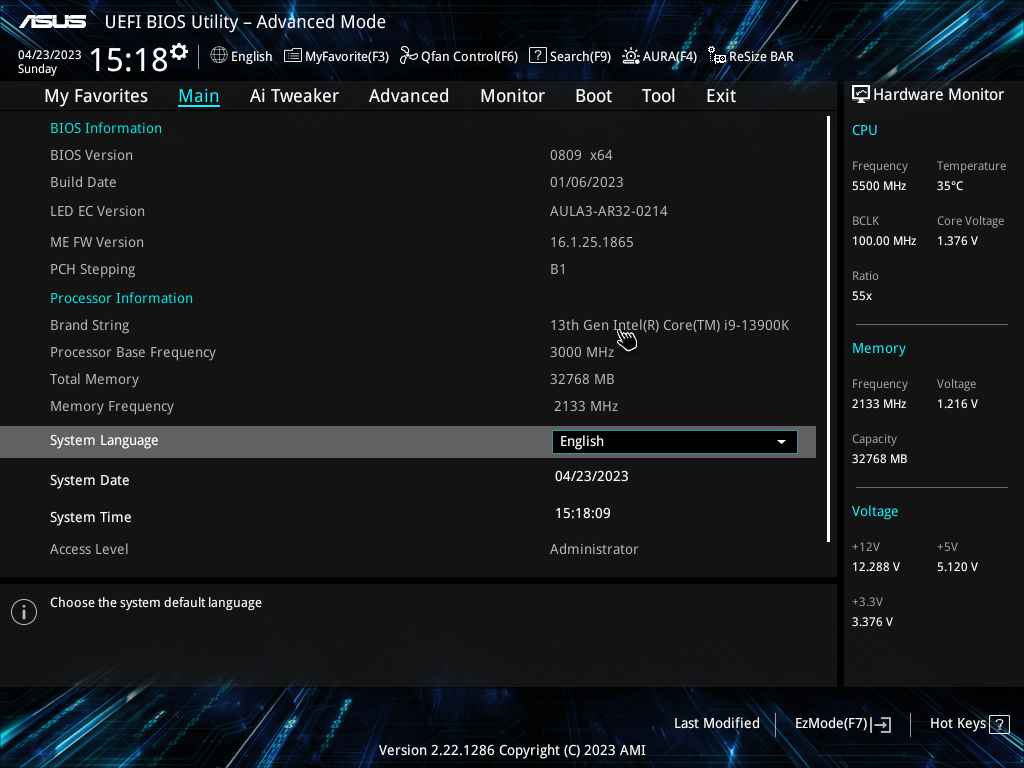

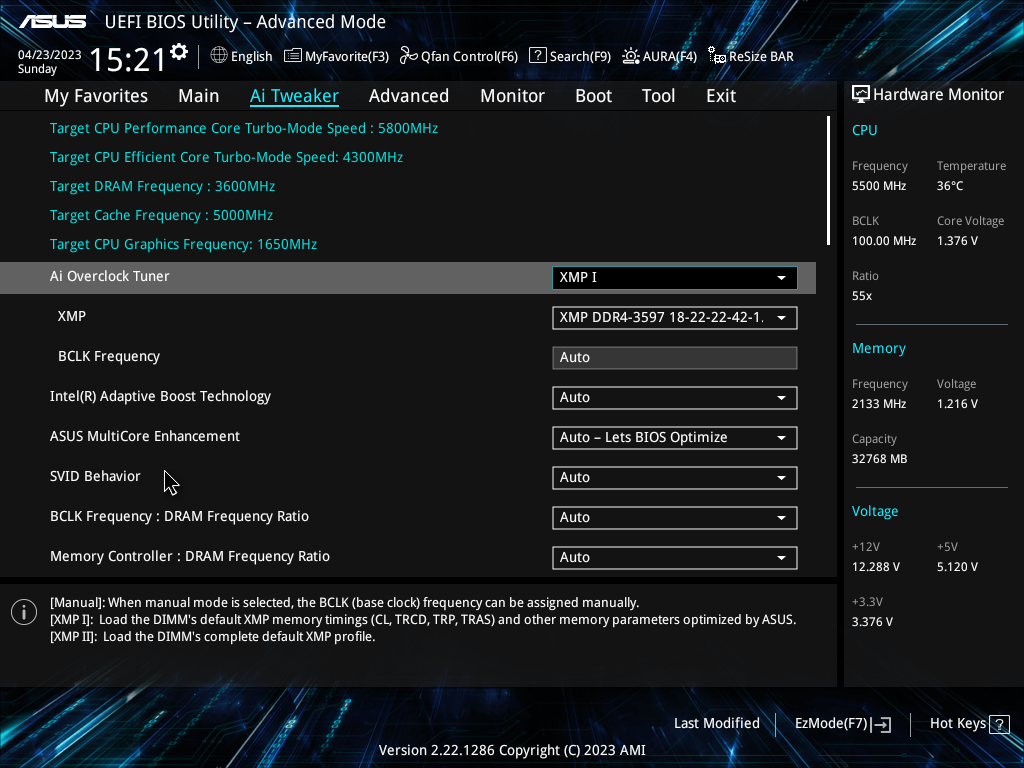

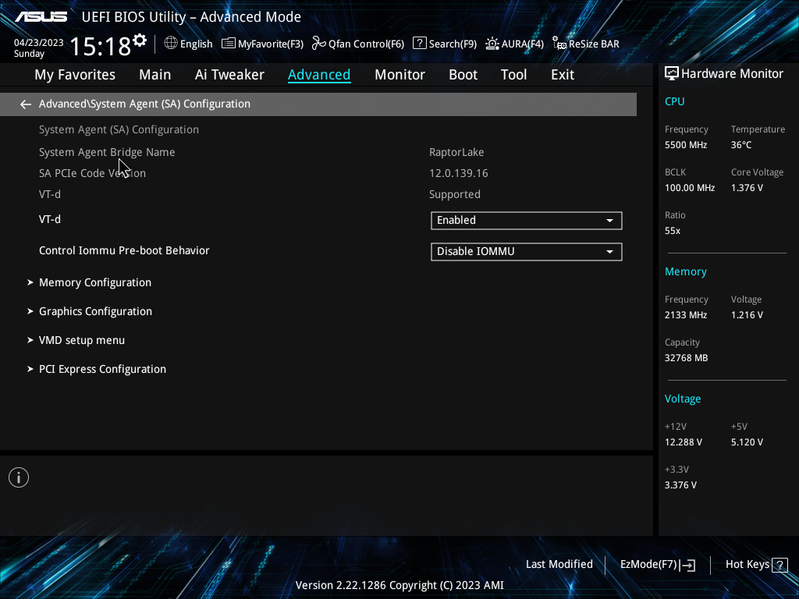

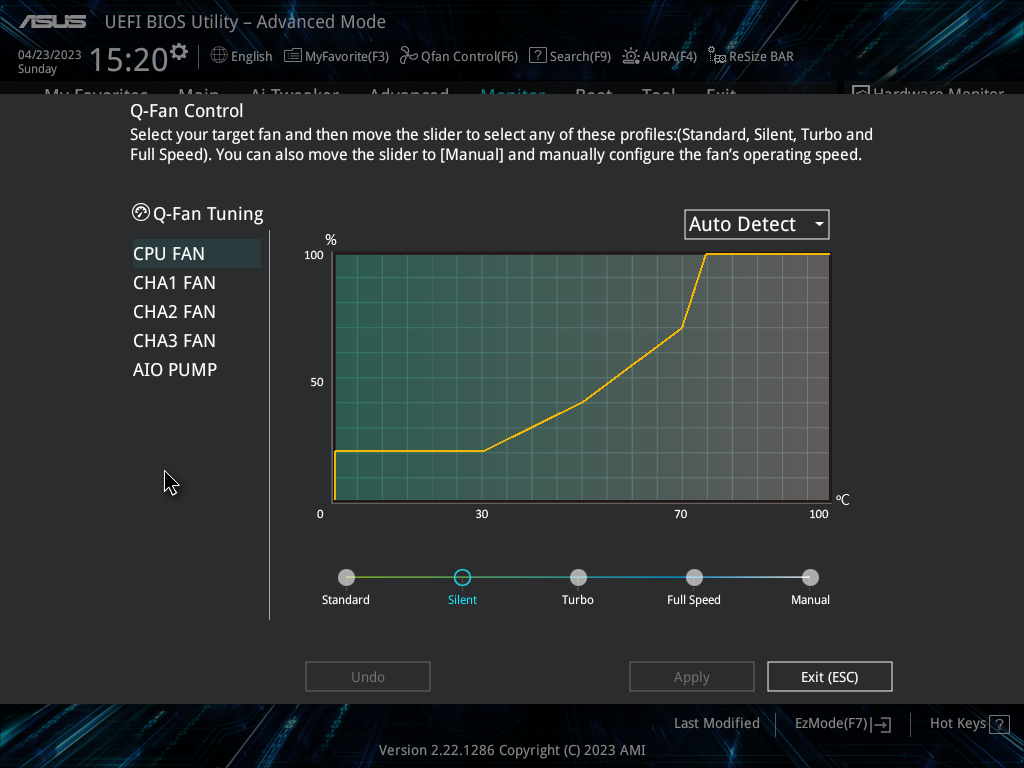

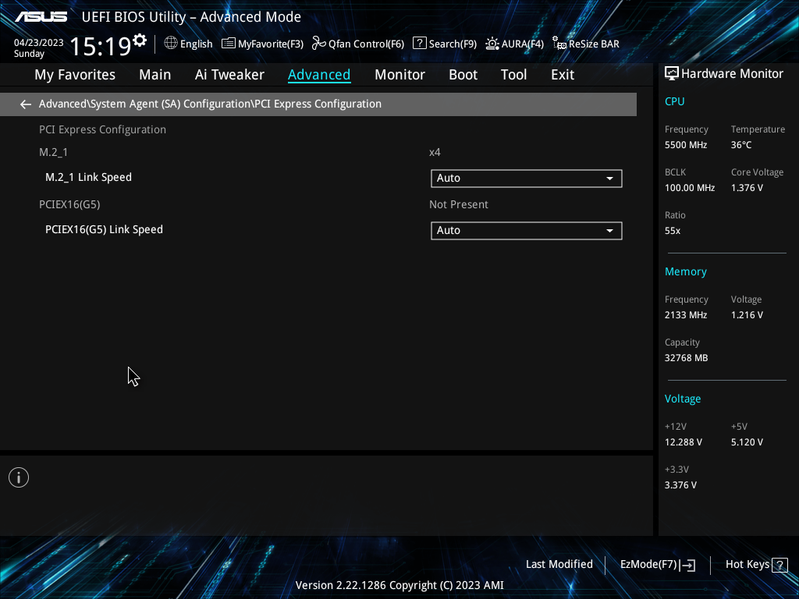

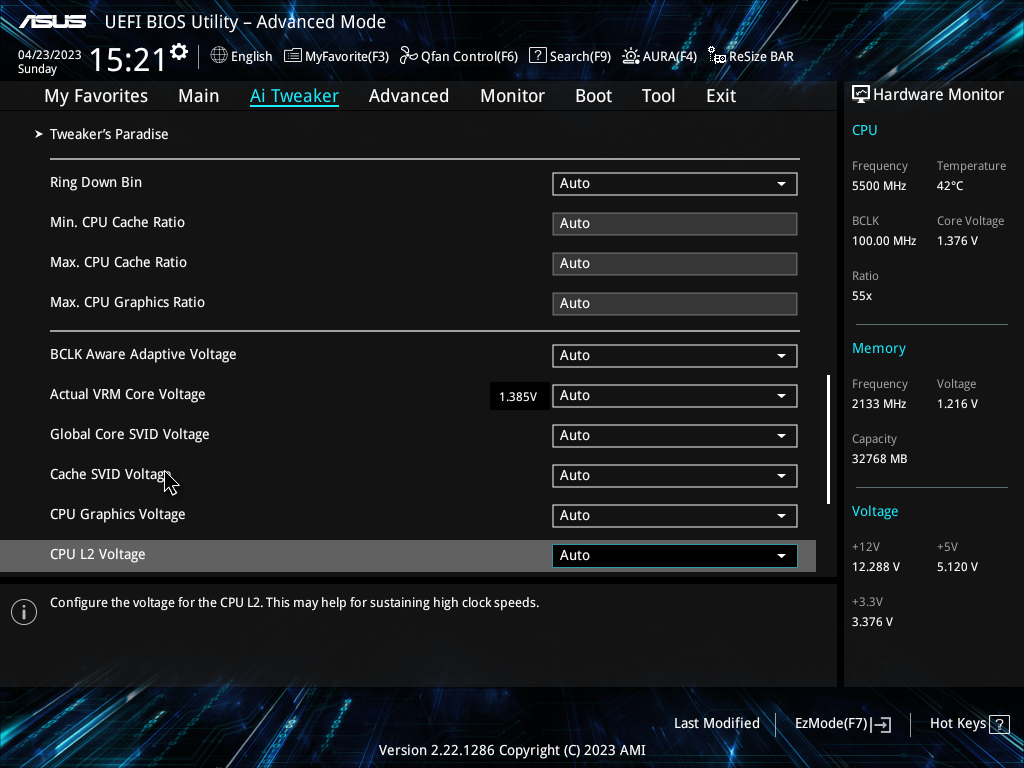

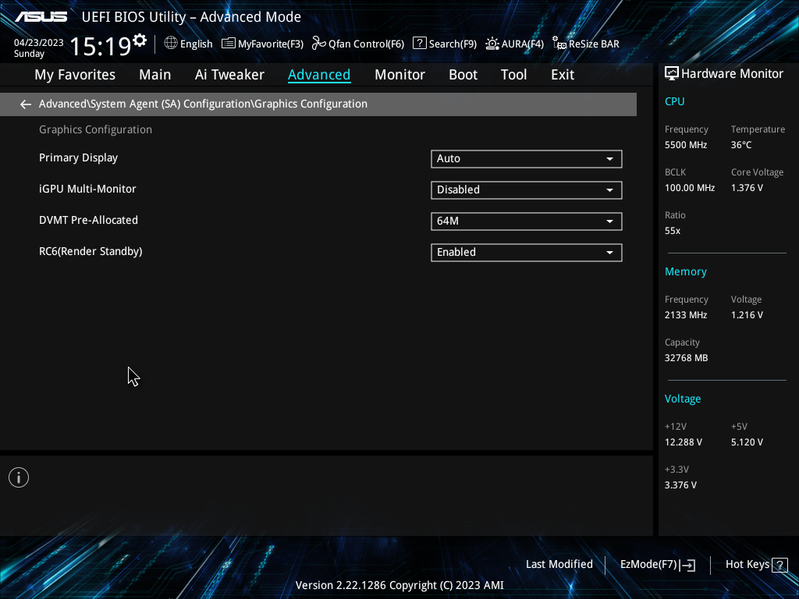

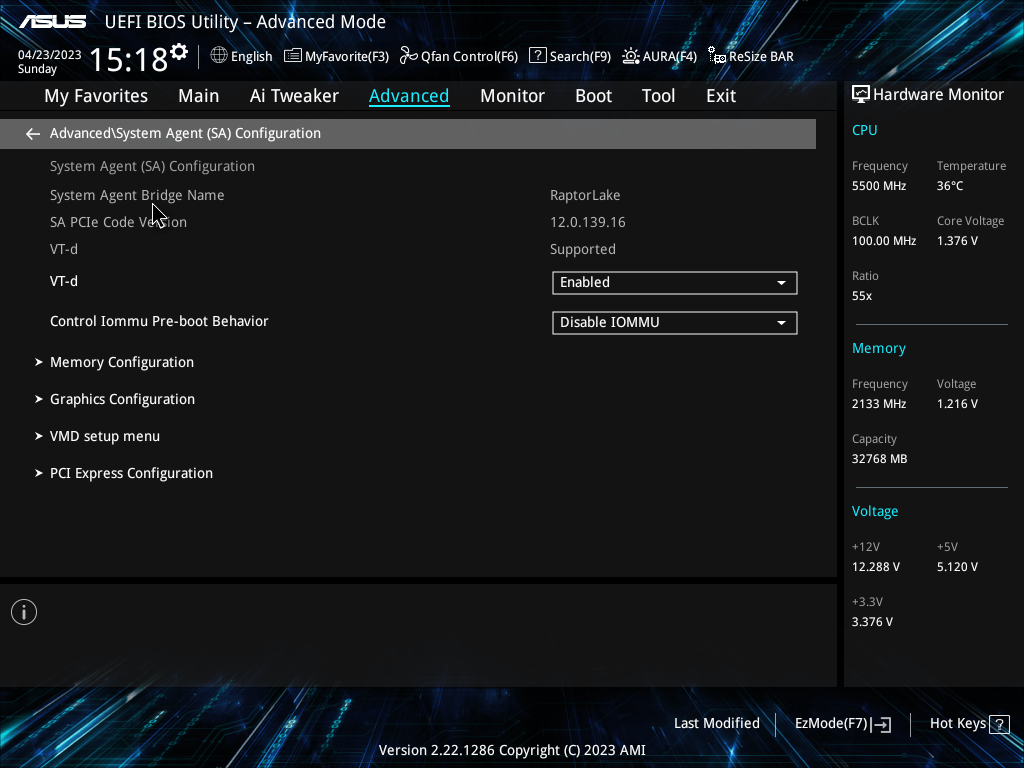

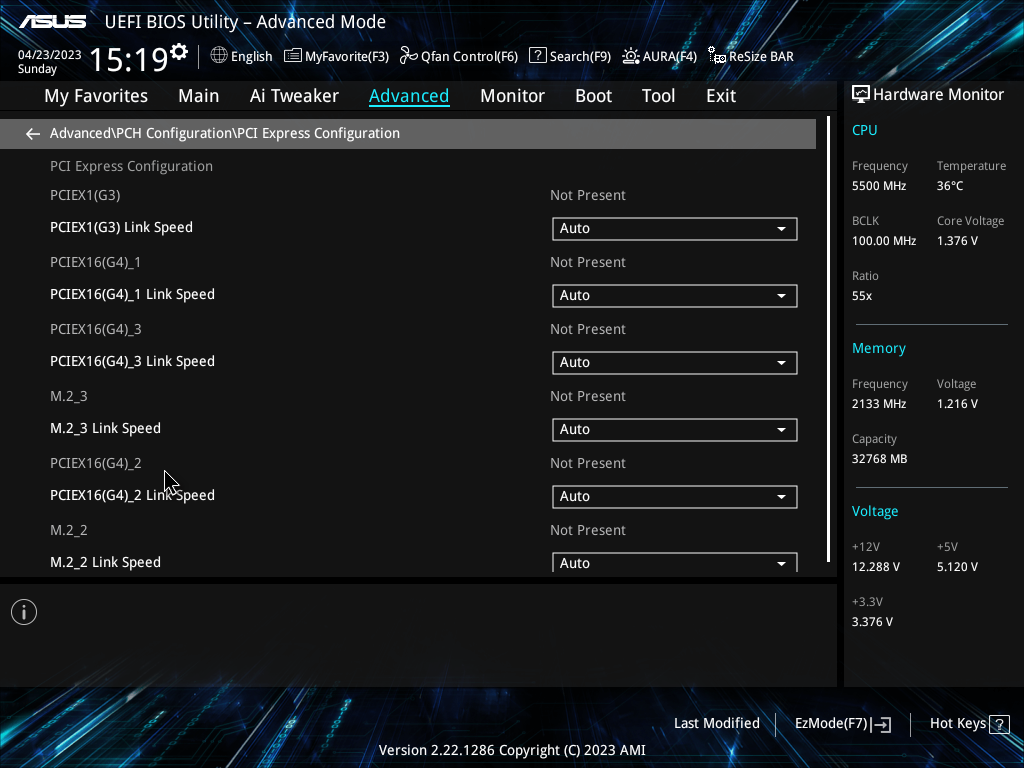

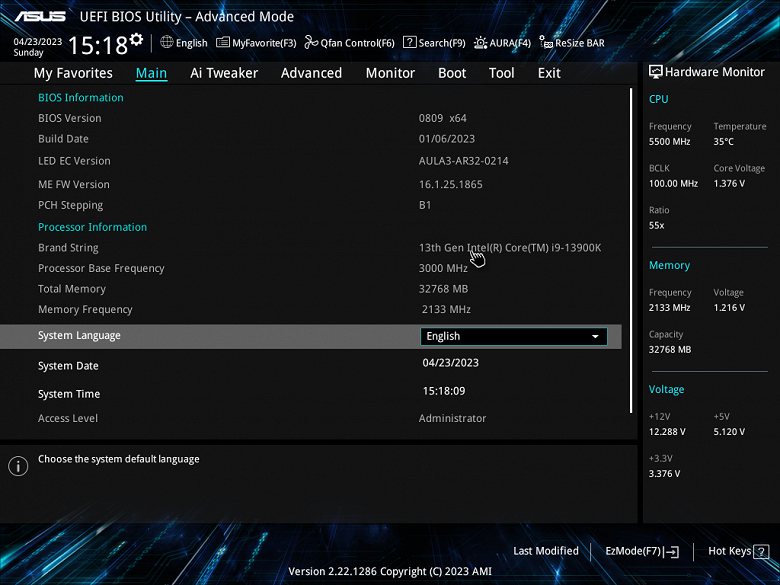

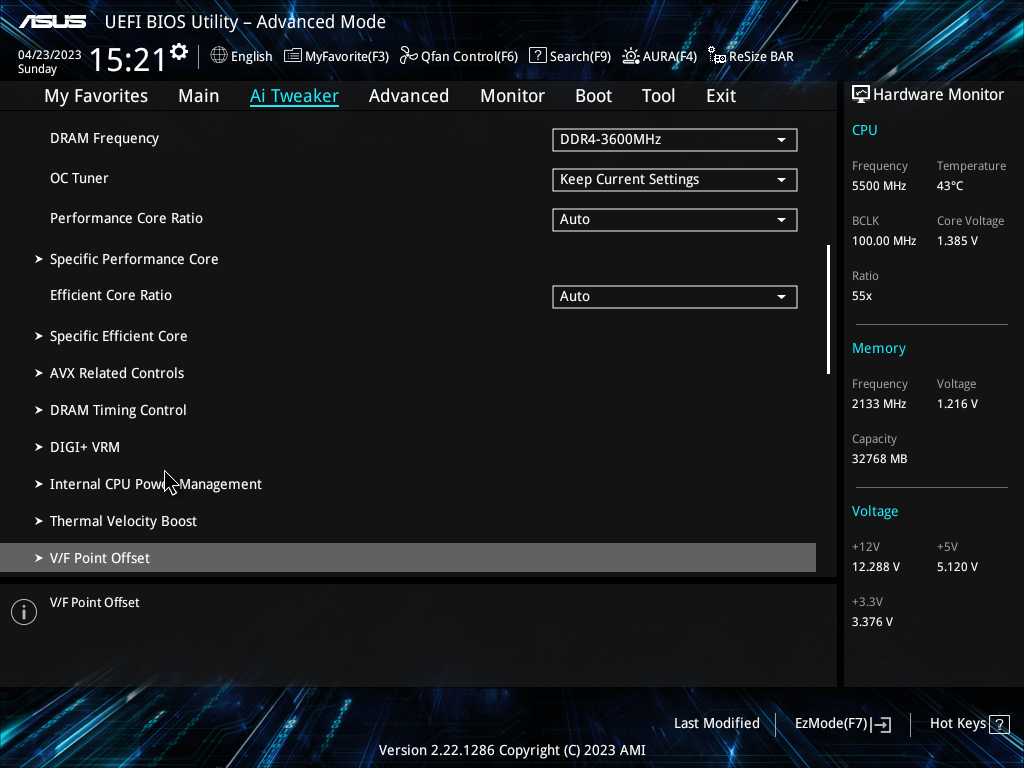

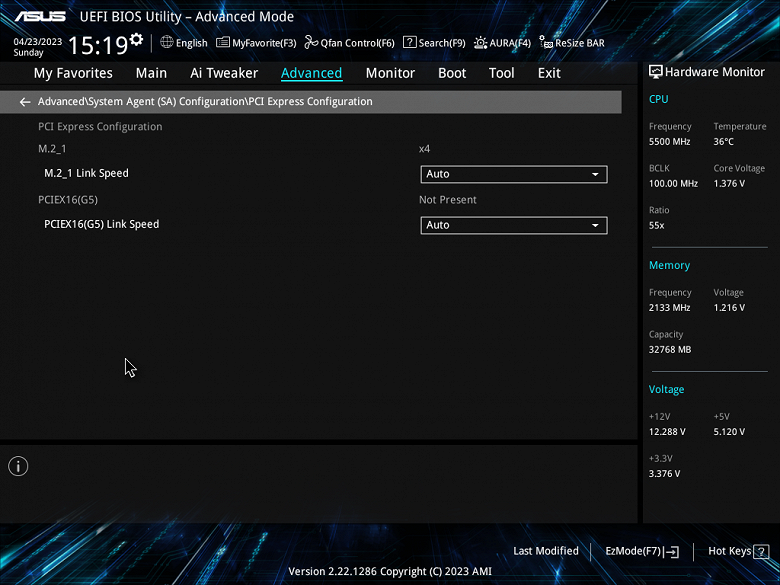

Настройки BIOS
Работоспособность (и разгон)

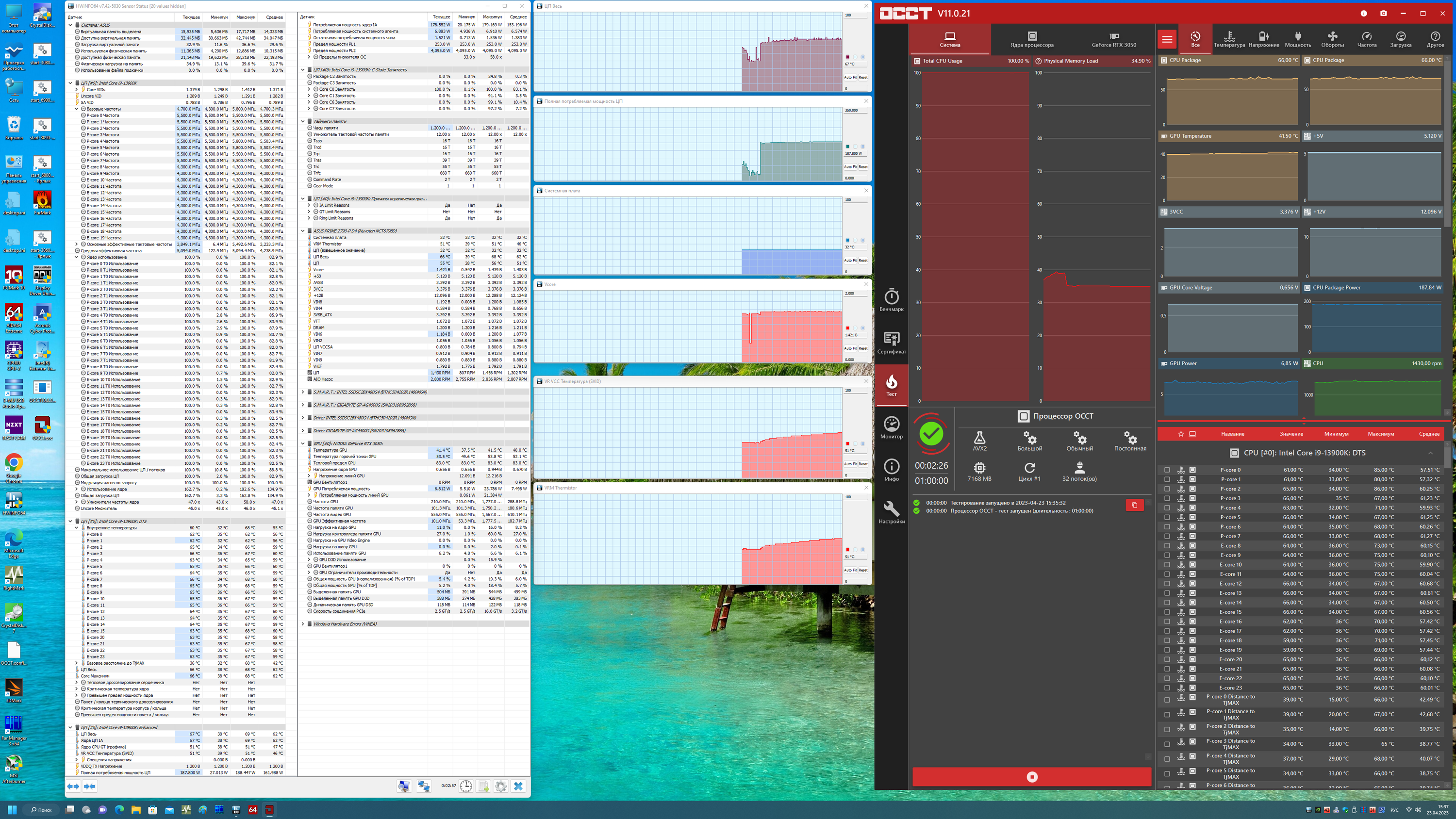

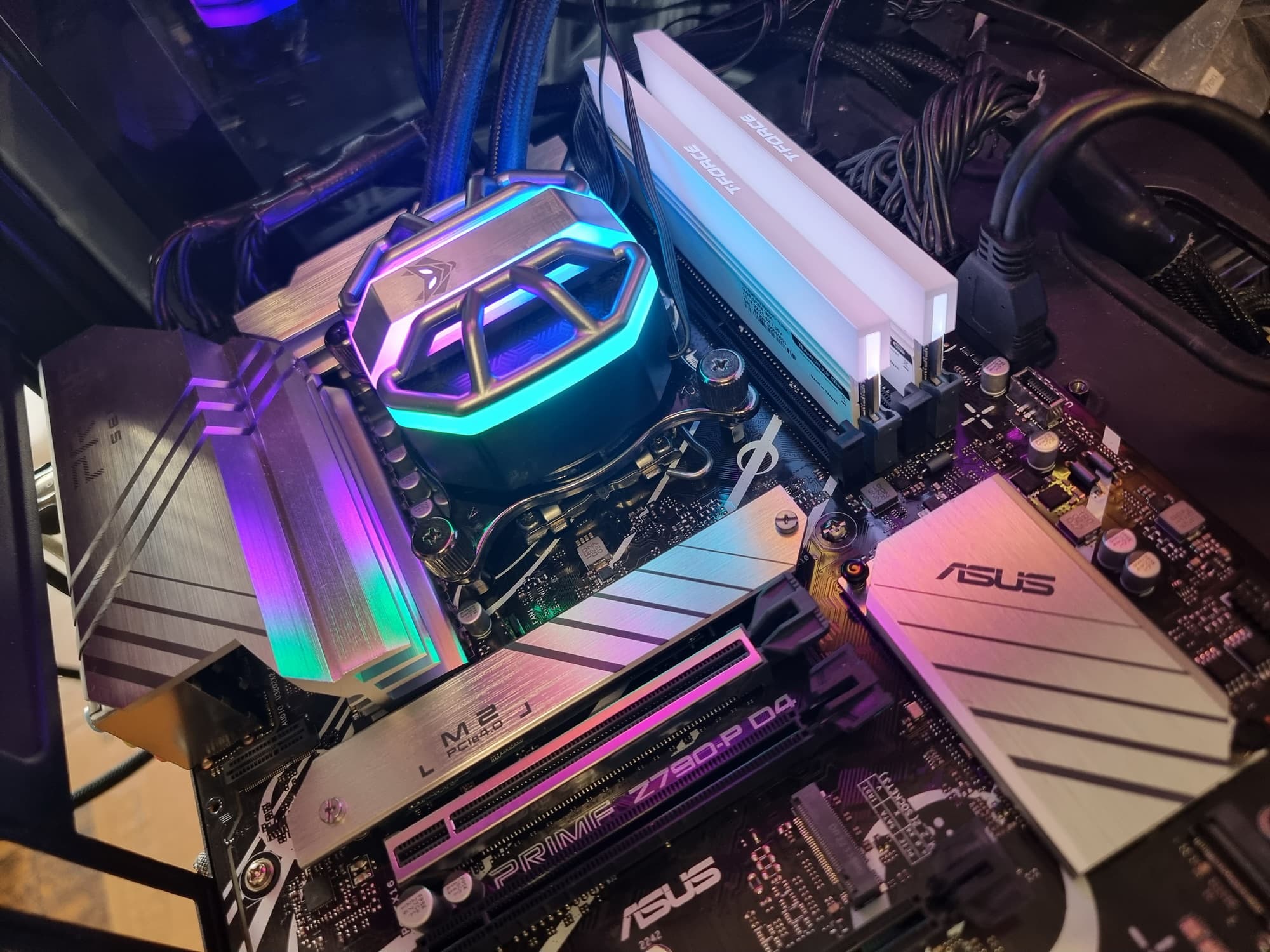

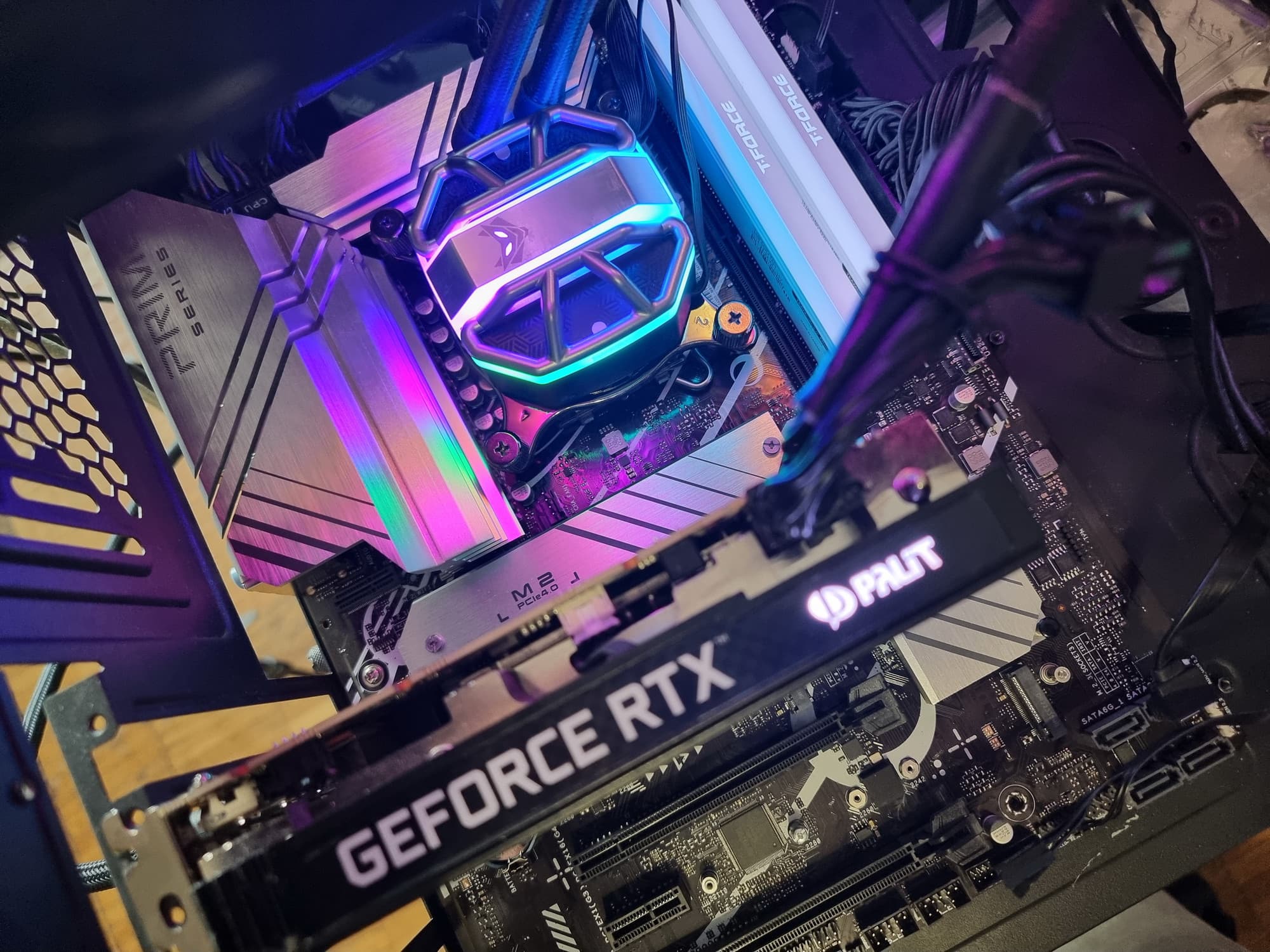

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
В режиме авторазгона мы получили 5.5 ГГц по всем P-ядрам, и 4.3 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что даже на такой относительно простой системной плате по умолчанию был выставлен очень приличный авторазгон (в целом уже очень привычные значения частот после тестов нескольких матплат на Z790). Собственно, система питания очень даже неплоха, поэтому удивлений нет.
Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже подошло к 190 Вт!
Вручную разгонять дальше я не стал, ибо все же матплата не для этих целей.
Выводы
Материнская плата Asus Prime Z790-P D4 — интересное предложение из довольно бюджетной линейки компании c ценником в районе 20 тысяч рублей. Плата не «игровая» и не предназначена для оверклокеров, но она будет полезна в типичных домашних среднебюджетных ПК общего назначения.
Данная модель поддерживает память DDR4, обеспечивая хорошую преемственность при апгрейде. У этой платы 17 портов USB разных видов (включая 1 самый быстрый USB 3.2 Gen2×2, а также 2 USB 3.2 Gen2), 3 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй и третий подключены к чипсету и работают в режиме х4), 1 слот PCIe x1, 3 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z790 тоже линиями PCIe 4.0), 4 порта SATA и 6 разъемов для вентиляторов. Для недорогой платы поддержка периферии отличная. Сетевой контроллер только один — проводной на 2,5 Гбит/с.
Система питания процессора способна обеспечить работу любых совместимых процессоров с запасом на хороший разгон. Плата имеет неплохую систему охлаждения установленных компонентов, а вот из накопителей в слотах M.2 только один обеспечен радиатором. Дополнительный плюс — возможность подключить внешние RGB-устройства подсветки.
