Введение

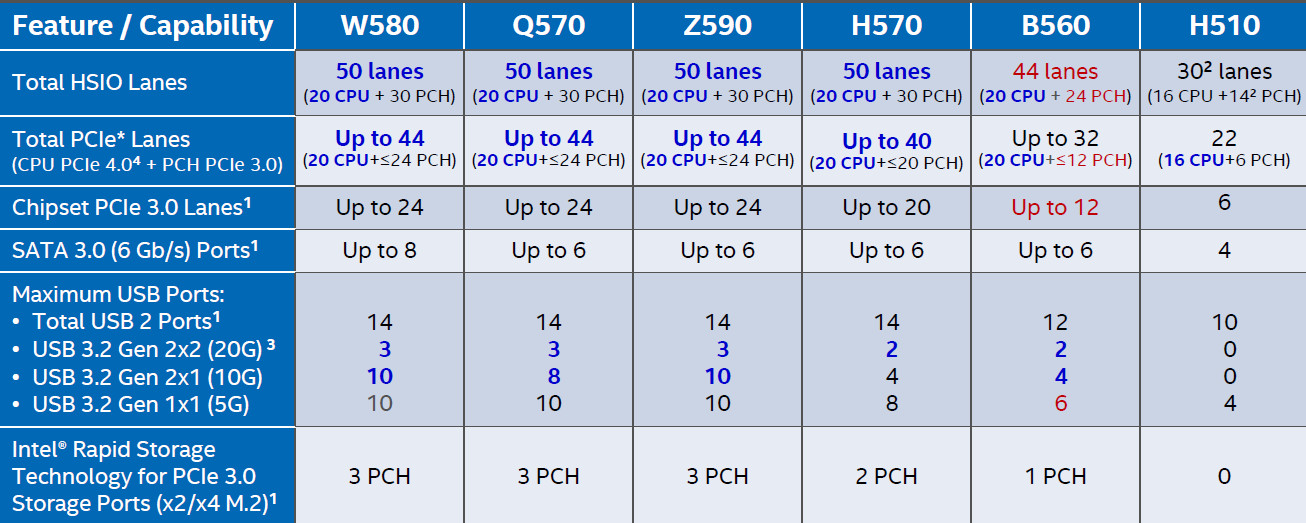

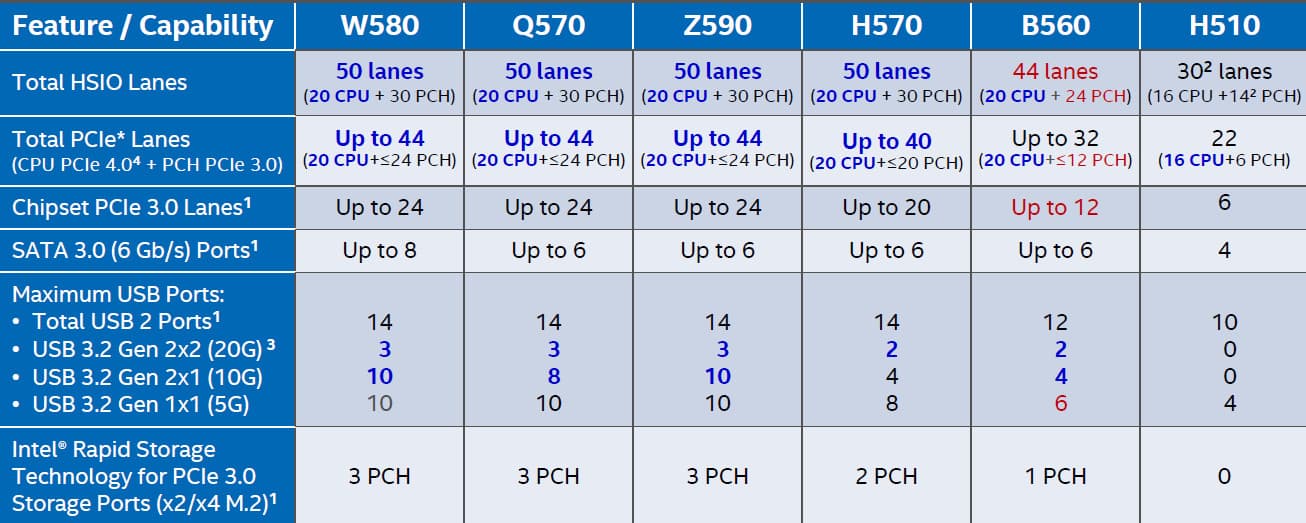

Как известно, с выходом нового семейства процессоров 11го поколения компания Intel анонсирована и целую линейку системных чипсетов серии 5хх. Основные отличия приведены в таблице ниже.
Несмотря на то, что уже на горизонте выход 13го поколения процессоров Intel, а с ними и нового семейства чипсетов 7хх, 10е и 11е поколения под процессорный разъем LGA1200 все еще популярны, а на бюджетных вариантах материнских плат совместно с Core i5-10400/11400 и ниже можно собрать весьма неплохие и дешевые домашние ПК, как например, на основе материнских плат на Intel H510, одну из которых сегодня и будем изучать.
В силу единого сокета LGA1200 имеется взаимная совместимость процессоров 11го и 10го поколений на матплатах с чипсетами 500-го семейства. Мы помним, что наличие 20ти линий PCIe имеется только у процессоров 11ххх, поэтому если на той или иной материнке имеется слот М.2, связанный с процессором, то он сможет функционировать только совместно с 11м поколением CPU. А если у нас процессор уровня 10ххх, то увы, слот будет вынужден пустовать. Но это если материнка без хитростей, как ниже рассмотренная, то слот М.2 может быть рабочим с любым видом процессоров Intel, ибо он подключен к чипсету, а не к CPU.
Поэтому плавно переходим к предмету сегодняшнего изучения. Герой нынешнего обзора — Afox IH510-MA2-V2. То есть материнка из очень бюджетного семейства стоимостью не выше 3000 рублей.

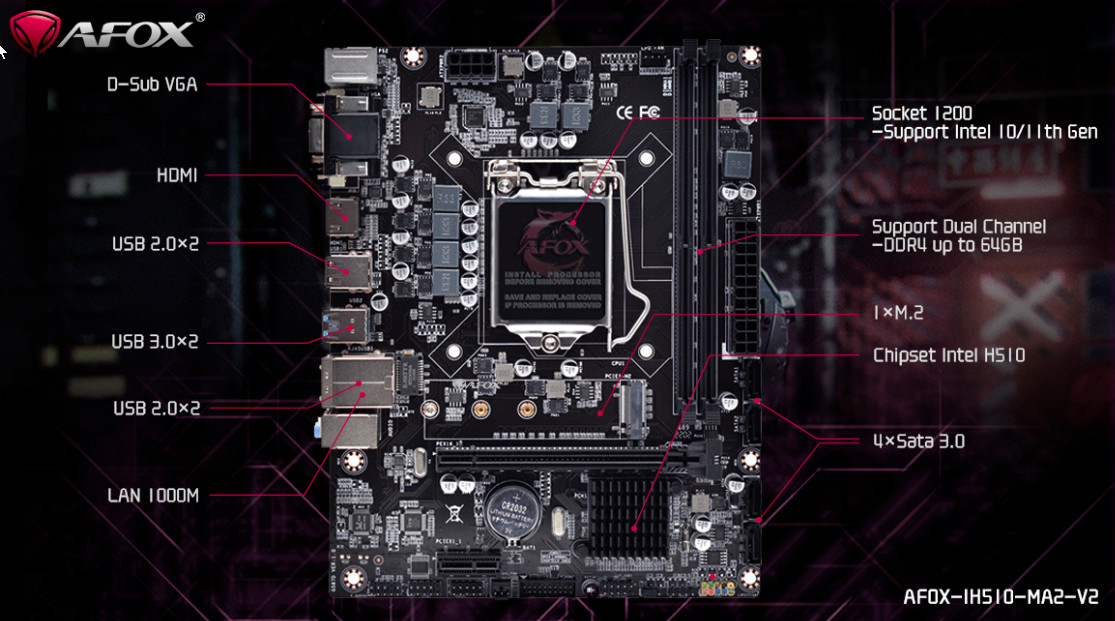

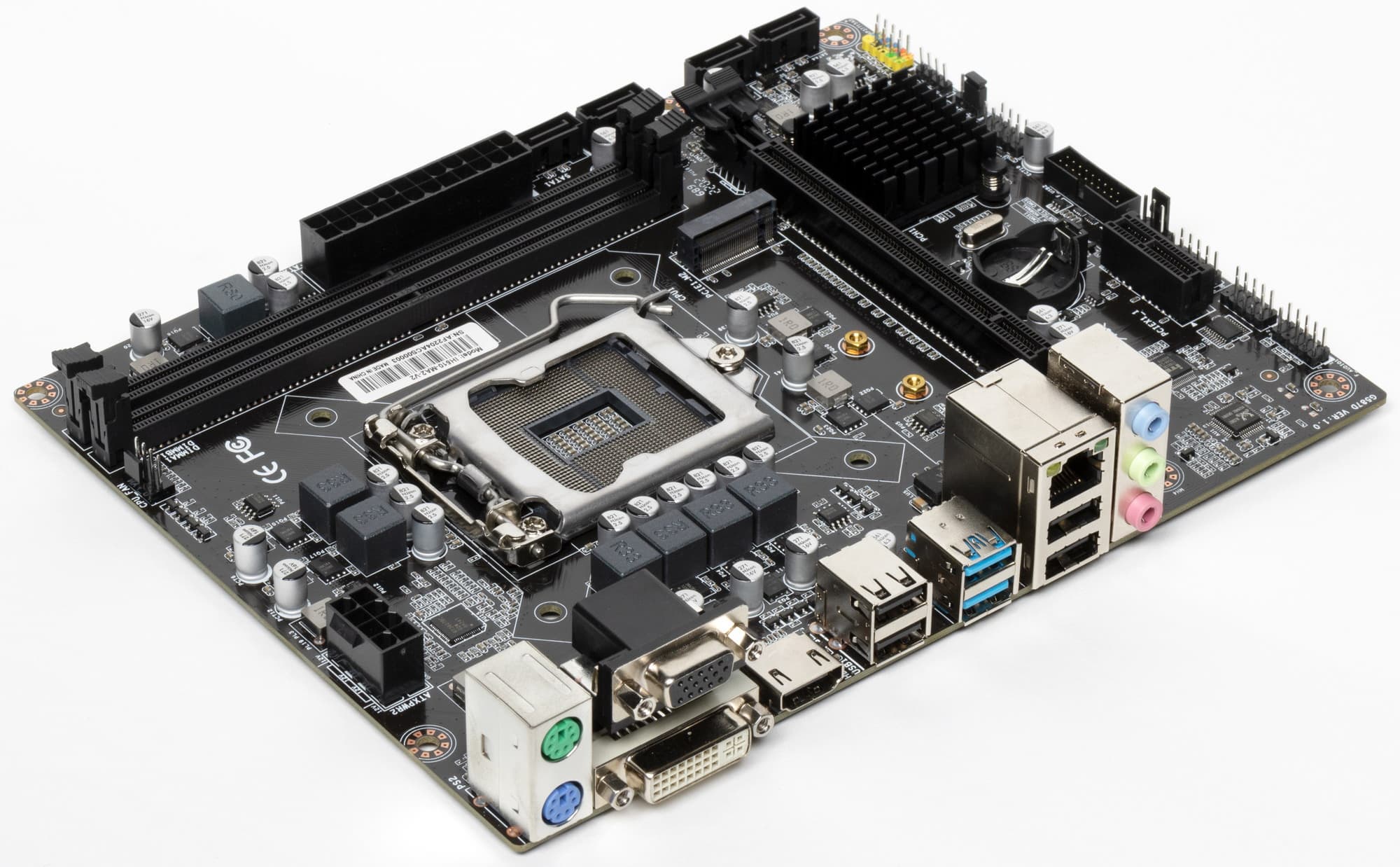

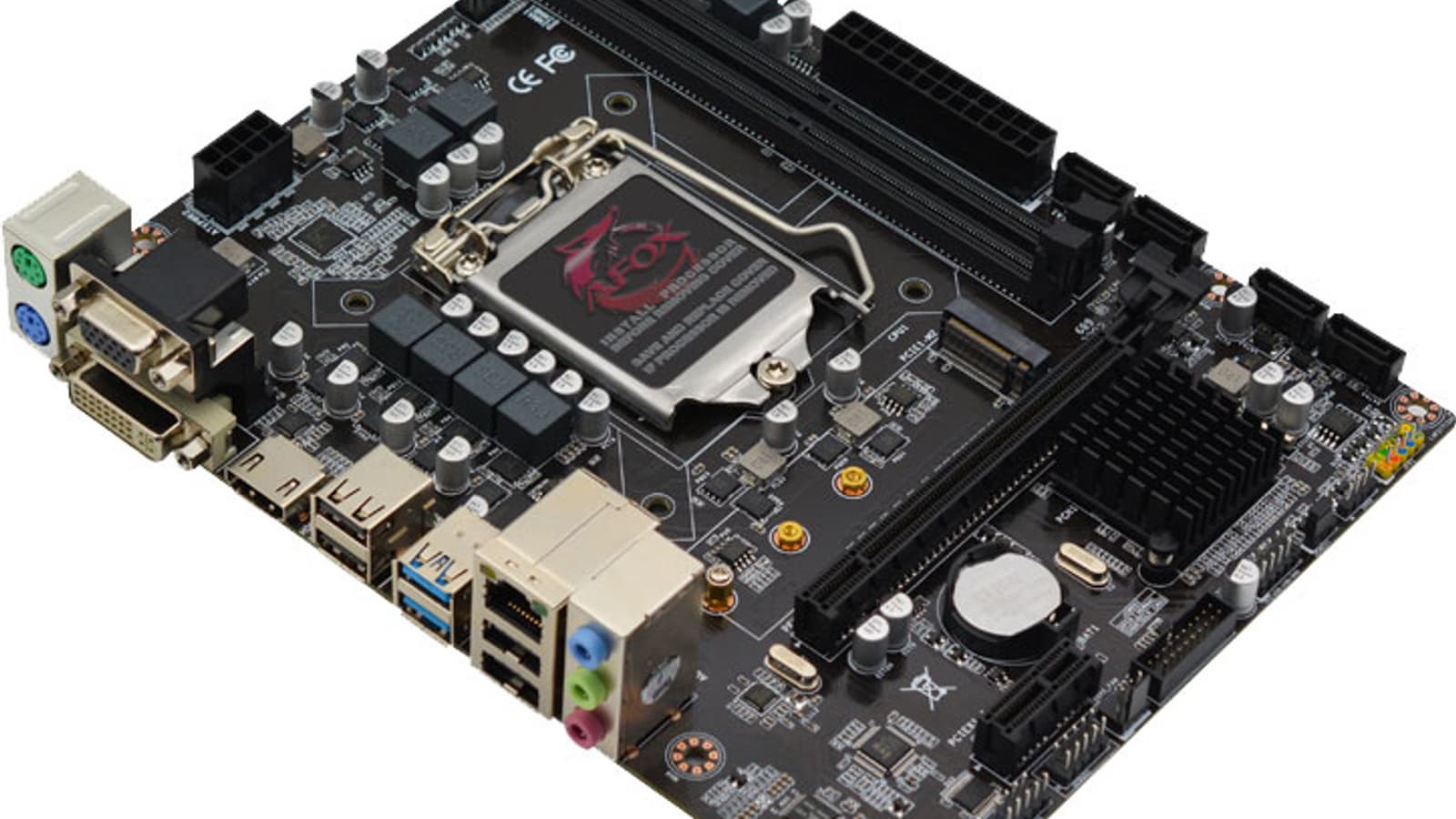

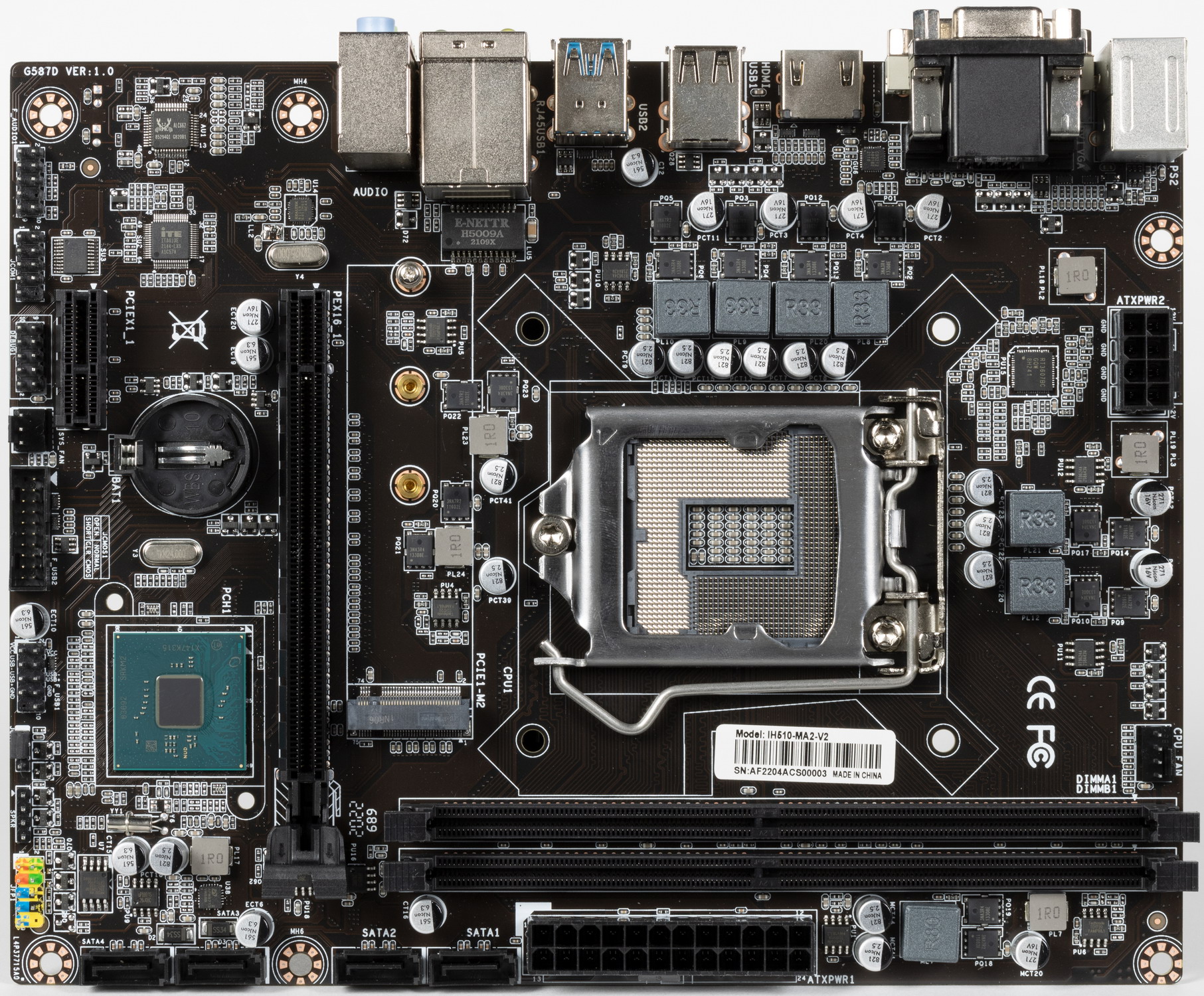

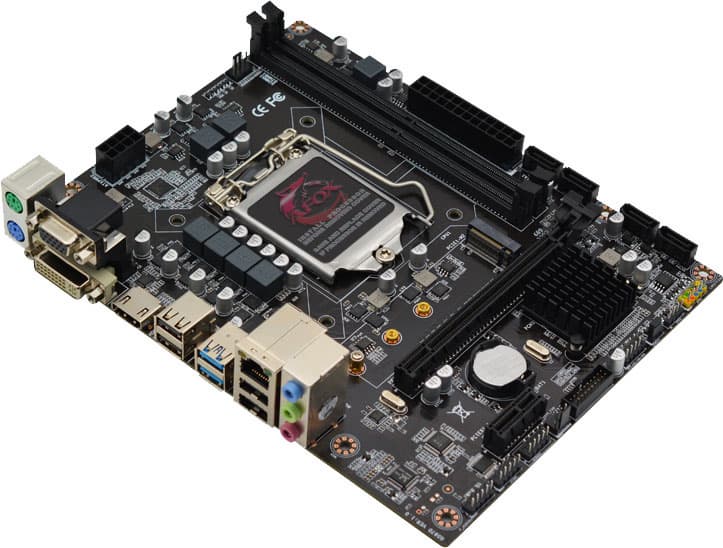

Вот и сама материнская плата.
Afox IH510-MA2-V2 поставляется в коробке фирменного дизайна Afox.

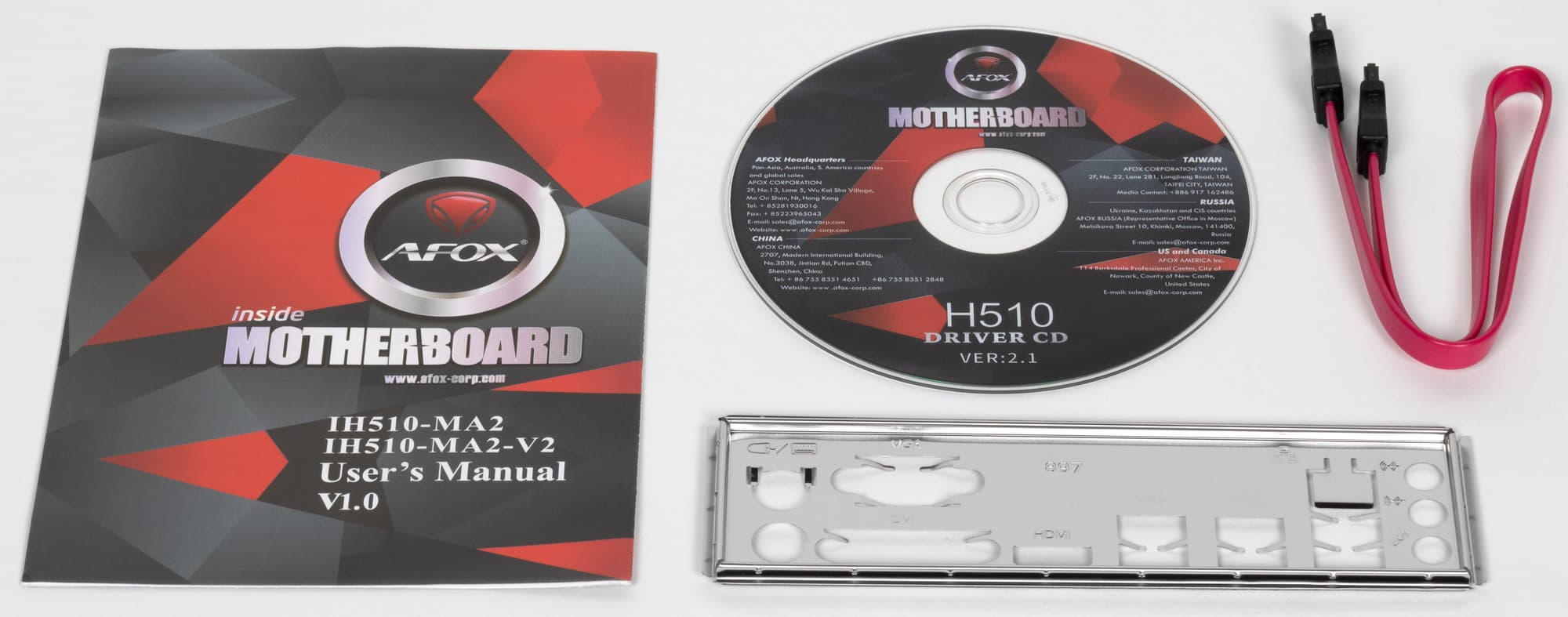

Комплект поставки размещен в отсеке под матплатой, и в целом, конечно же, очень прост: кроме традиционных элементов типа руководства пользователя и кабеля SATA, имеются CD с ПО и «заглушка» на заднюю панель с разъемами.
ПО поставляется на накопителе типа CD, что сейчас является уже таким же анахронизмом, как если его поставлять на дискетах. Впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.
Форм-фактор

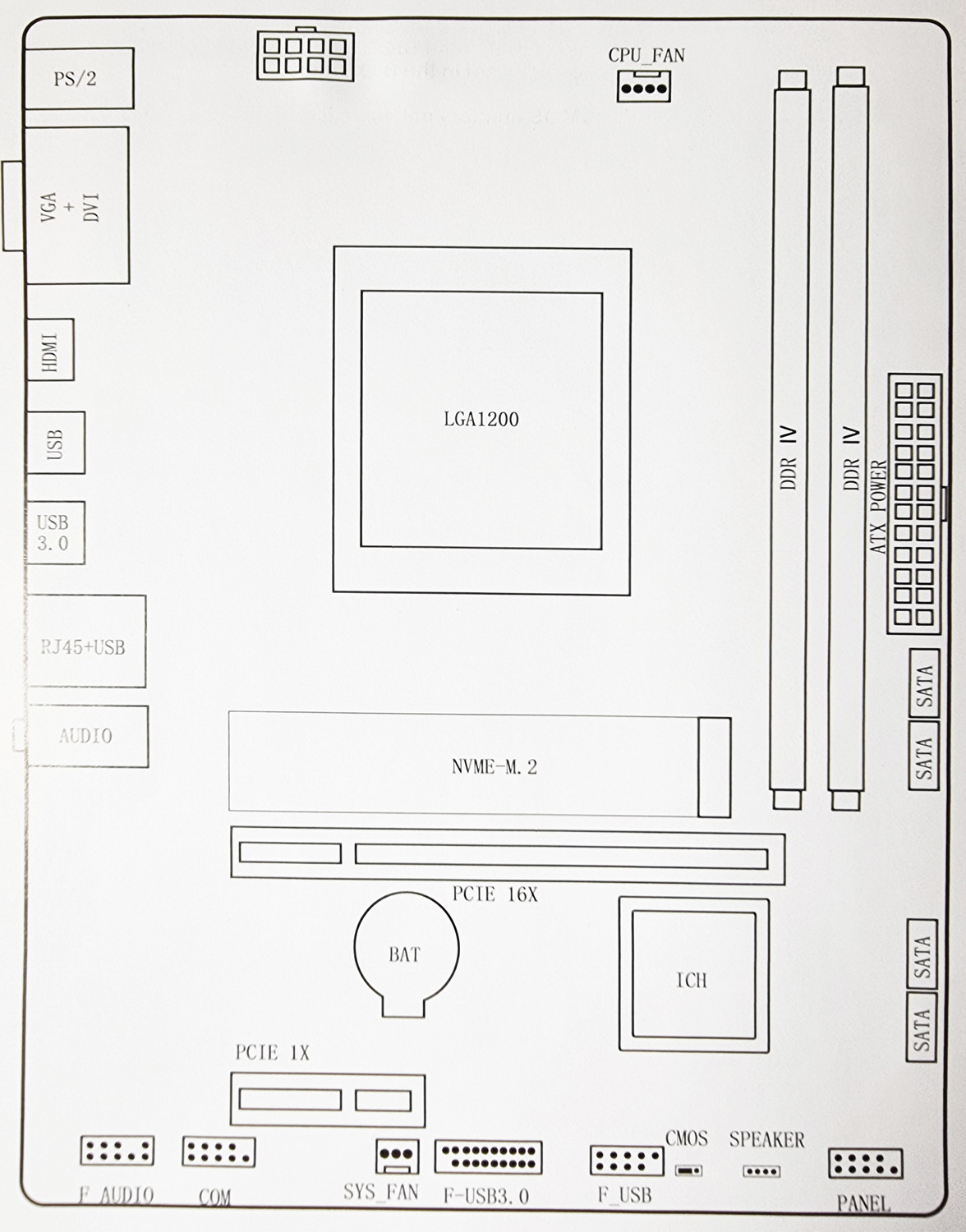

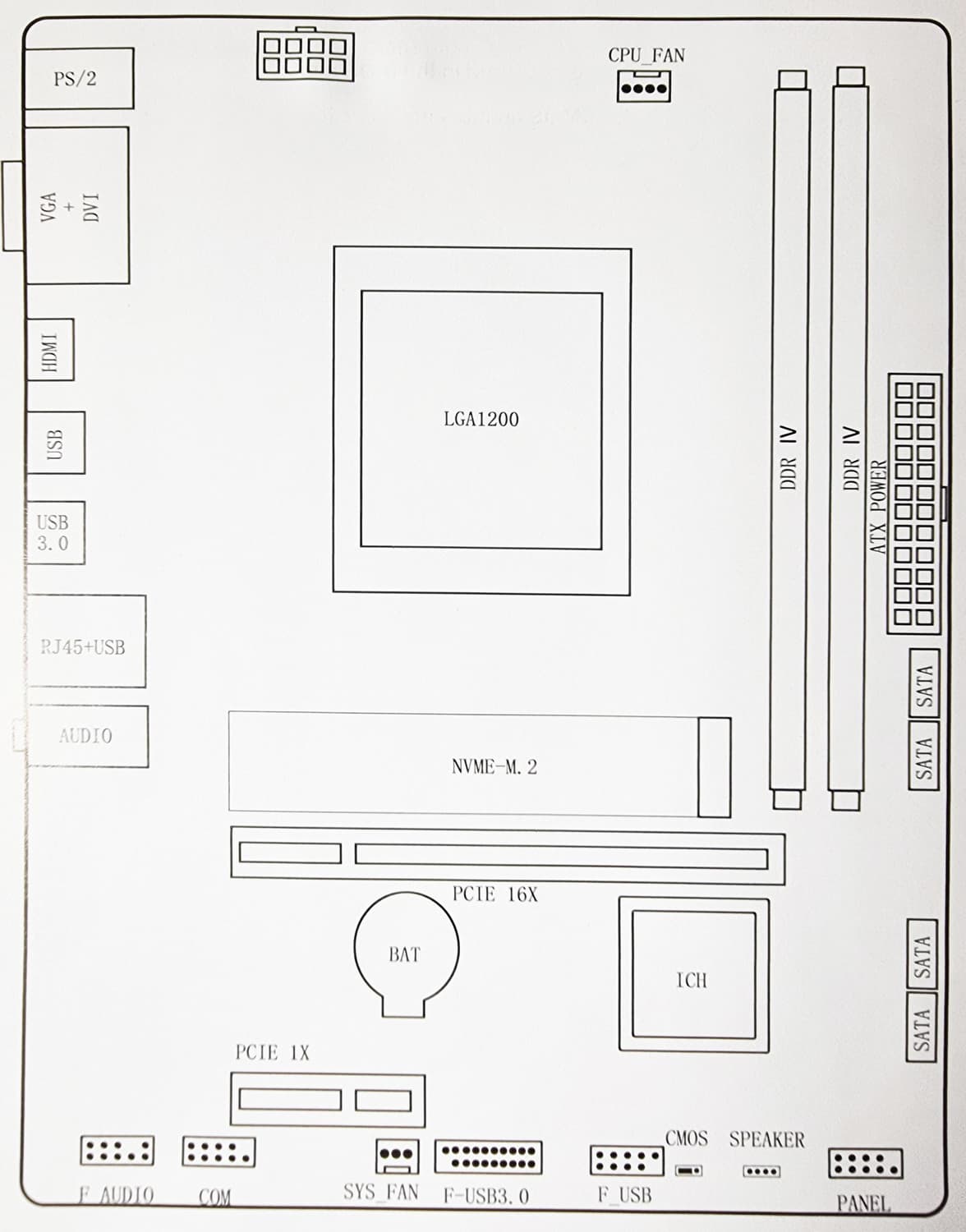

Материнская плата Afox IH510-MA2-V2 выполнена в форм-факторе Micro-ATX, имеет размеры 170×220 мм, и на ней имеются 6 монтажных отверстий для установки в корпус.

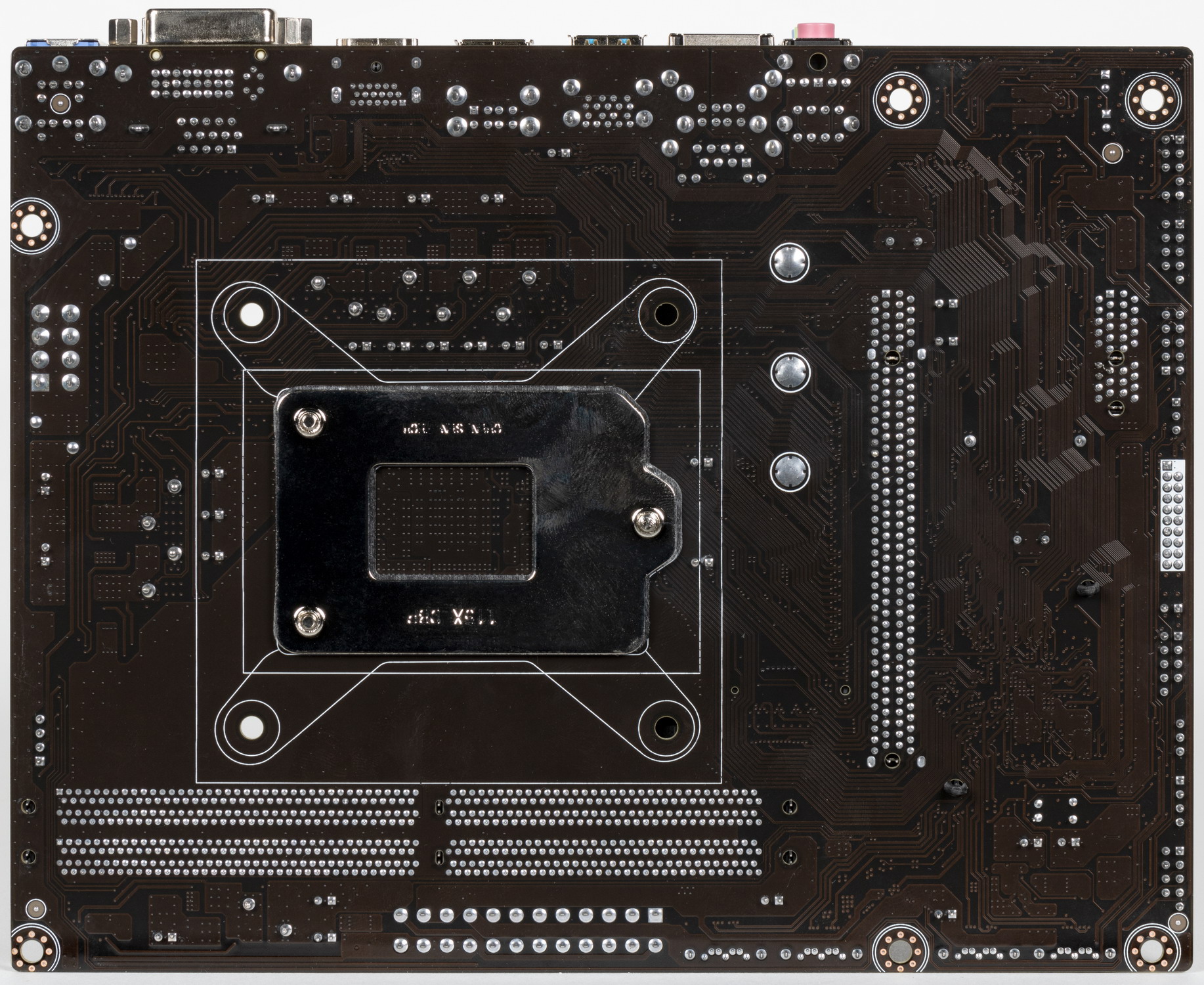

Оборотная сторона — пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го и 11-го поколений |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel H510 |
| Память | 2 × DDR4, до 64 ГБ, до DDR4-3200 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC667 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8111H Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCI Express 3.0 x16 (режим x16)(CPU) 1 × PCI Express 3.0 x1 (H510) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (H510) 1 × M.2 (H510, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (H510) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (H510) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (H510) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (H510) |
| Разъемы на задней панели | 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 разъем PS/2 для клавиатуры 1 разъем PS/2 для мыши 1 × HDMI 2.0b 1 × DVI-D 1 × d-Sub (VGA) |

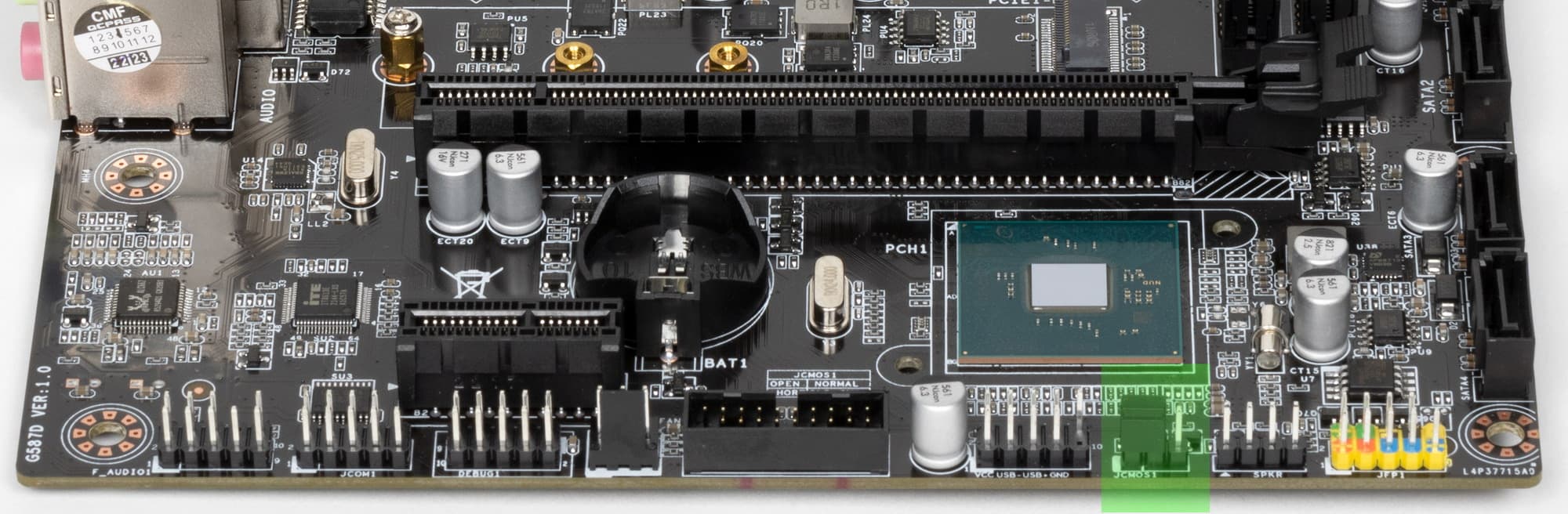

| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 4-контактный разъем питания EPS12V 1 разъем для сброса CMOS 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 2 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем COM-порт 1 разъем аудио для передней панели корпуса 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | Micro-ATX (220×170 мм) |
| Ориентировочная цена | на момент подготовки обзора можно было найти на Озоне и в других маркетплейсах примерно за 3000 рублей |
Основная функциональность: чипсет, процессор, память

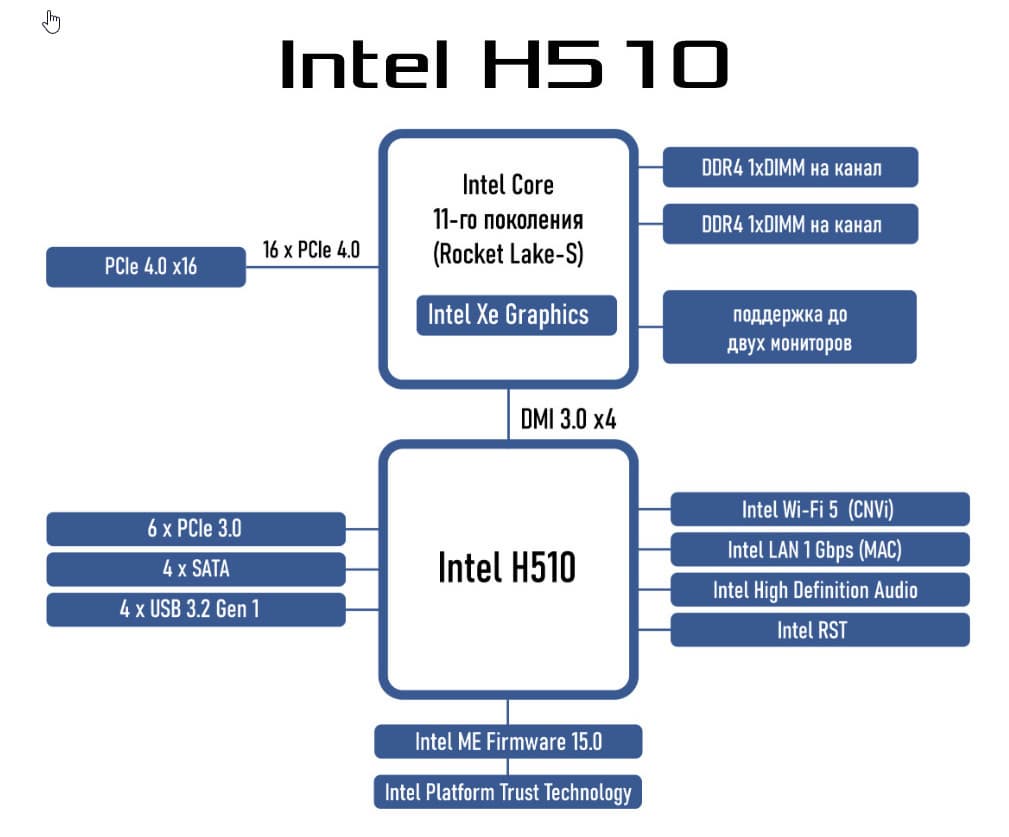

Схема работы связки чипсет+процессор.
Имеется поддержка памяти до 3200 МГц.
Процессоры Intel Core 10-го и 11-го поколений (совместимые с сокетом LGA1200 и поддерживаемые H510) не имеют USB и SATA портов, при этом процессоры 11ххх имеют 20 линий ввода-вывода PCIe 4.0, а 10ххх – 16 линий PCIe 3.0. Взаимодействие с H510 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0). Все PCIe линии процессора идут на слот расширения PCIe и порт М.2 (только к 11го поколения). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS и для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Аудиокодек поддерживается особым каналом HDA.
В свою очередь чипсет H510 поддерживает в сумме 14 линий ввода/вывода, которые распределяться могут так:
- до 10 портов USB (из которых до 4 портов USB 3.2 Gen1, до 10 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов);
- до 4 портов SATA 6Гбит/с;
- до 6 линий PCIe 3.0.
Понятно, что если всего 14 портов у H510, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe может иметь место и в данном случае (но скорее всего, нет — ибо плата крайне бюджетного уровня, а там, как обычно, ассортимент периферии резко снижен).

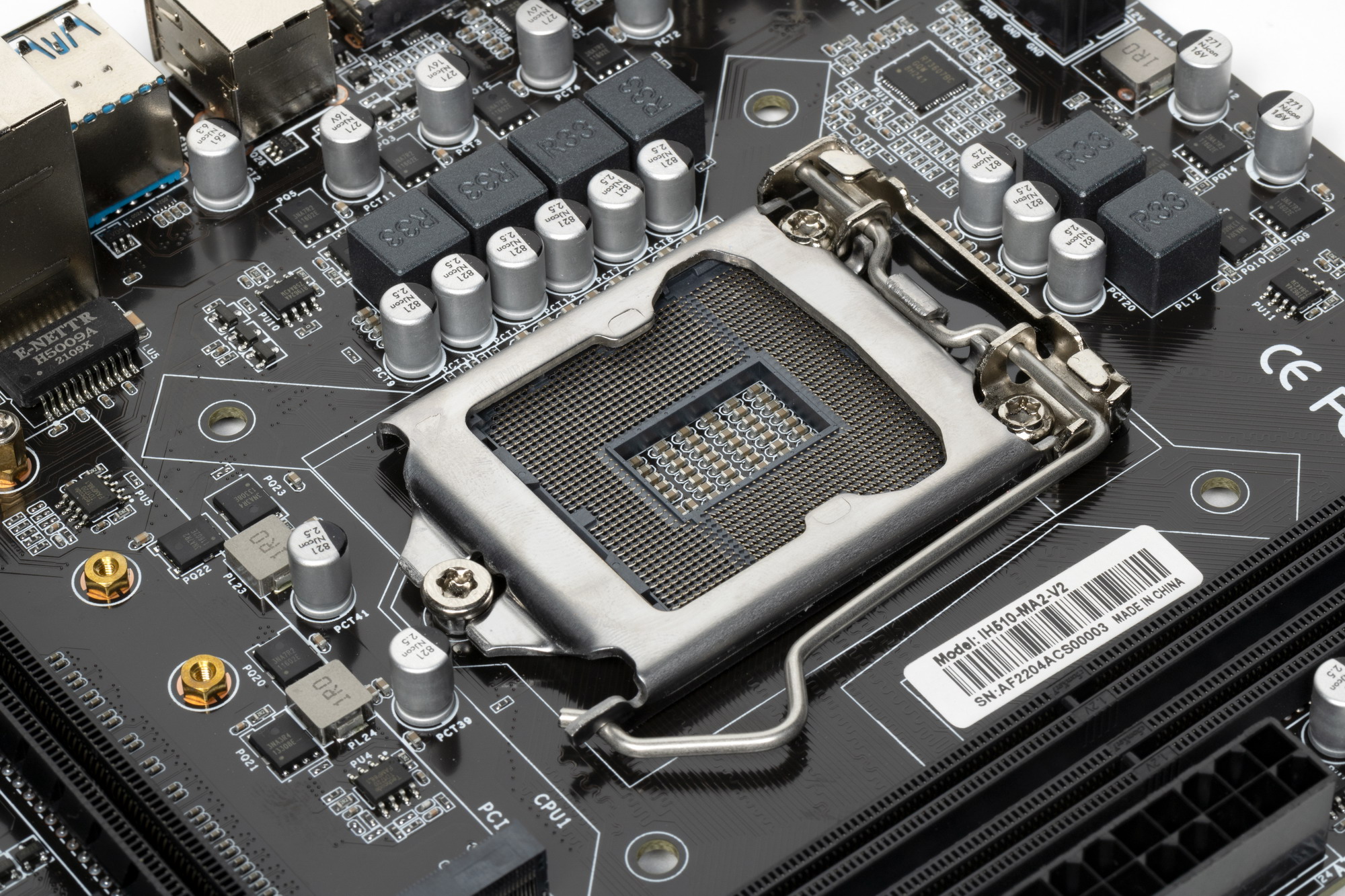

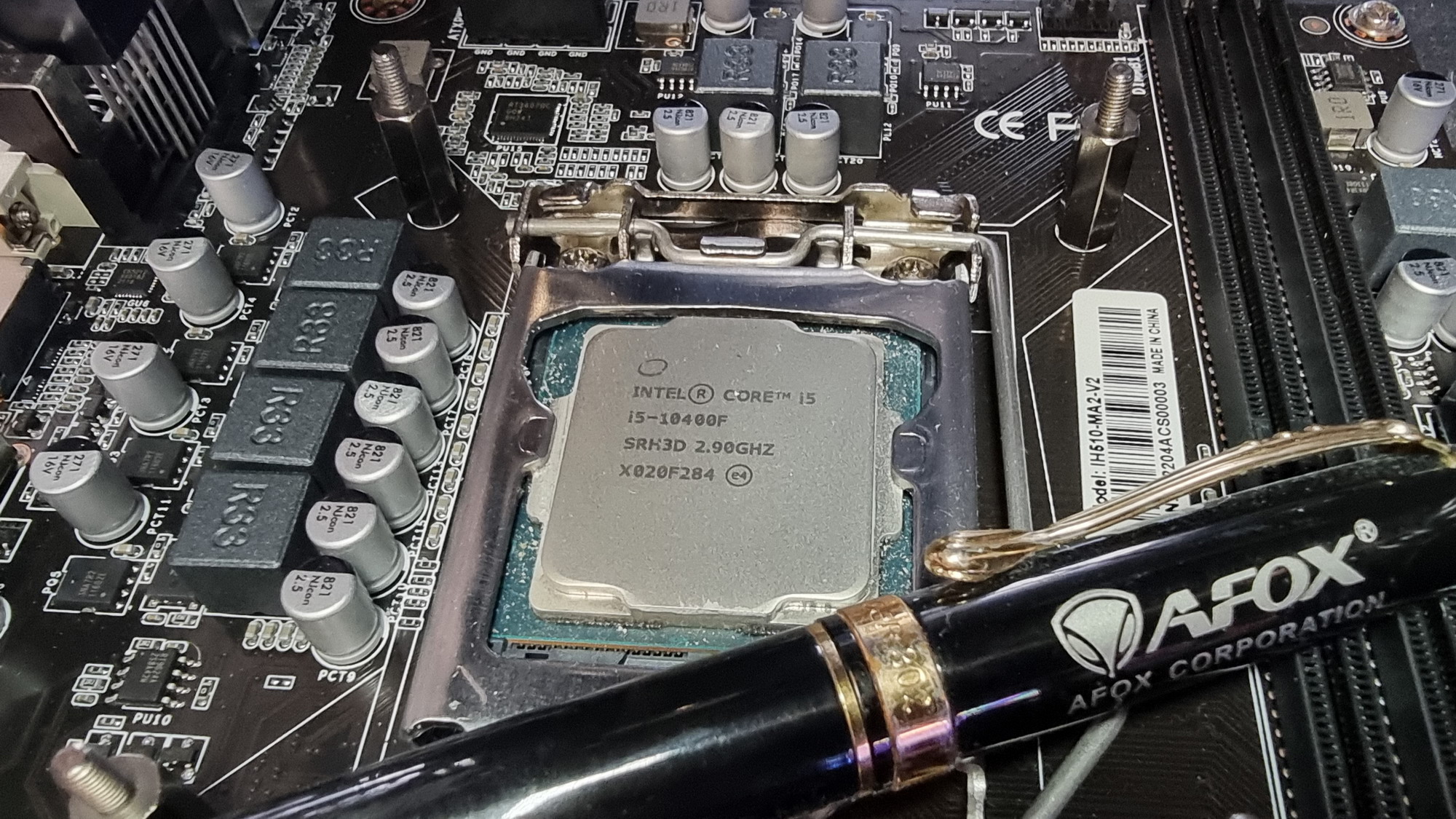

Еще раз надо напомнить, что Afox IH510-MA2-V2 поддерживает процессоры Intel Core 10-го и 11-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

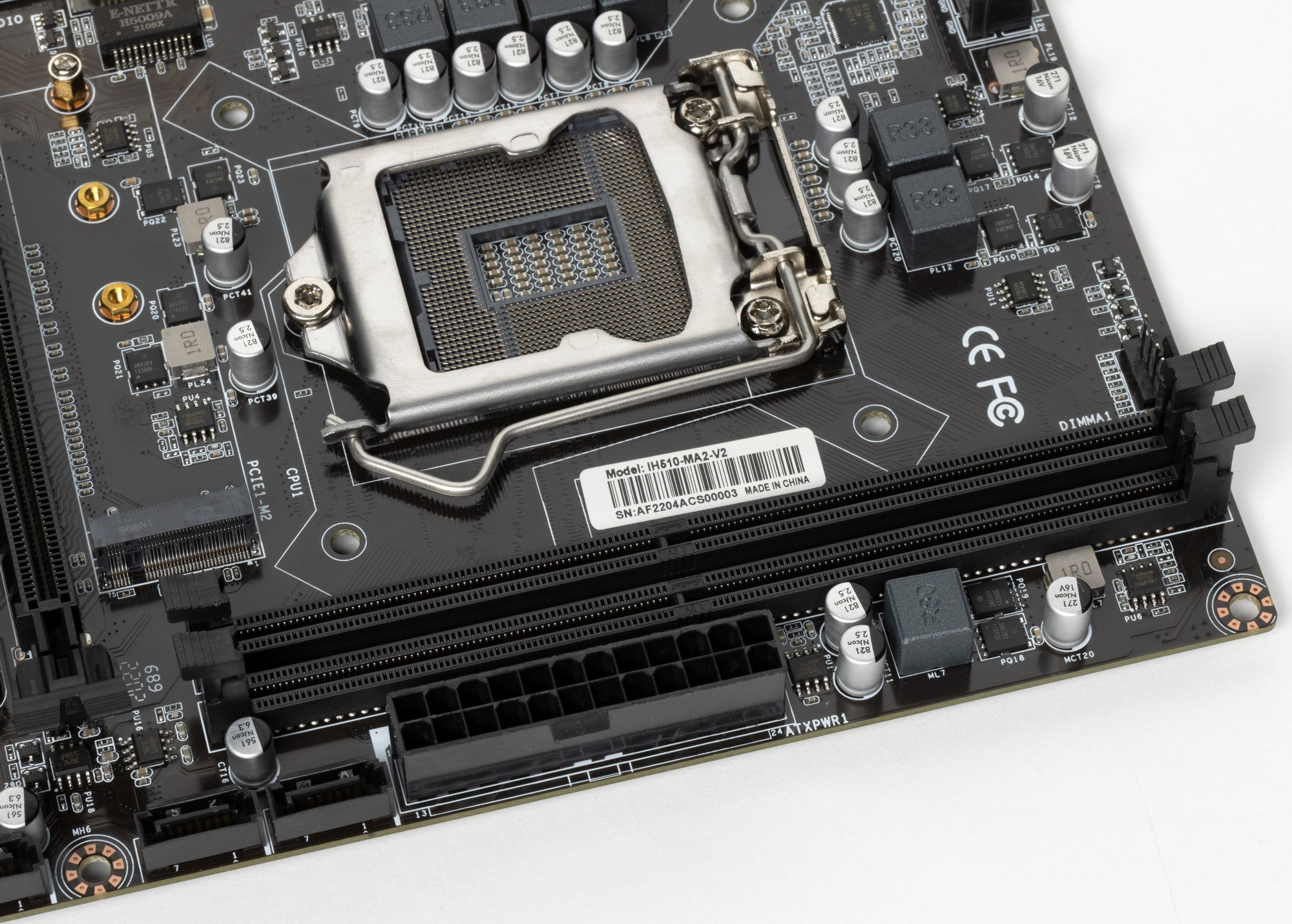

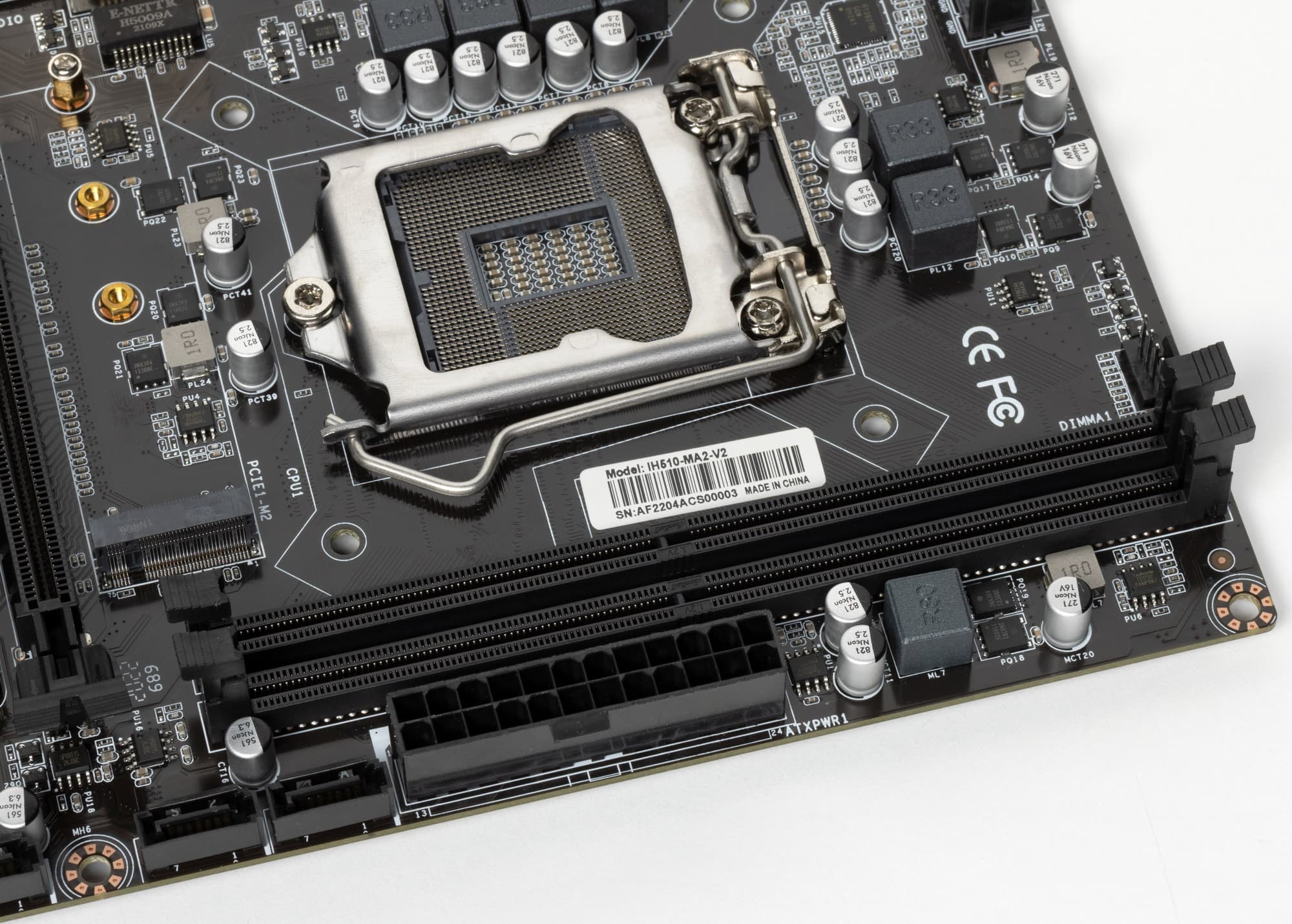

Для установки модулей памяти на плате Afox имеется два DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема H510+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет H510 обладает 6 PCIe линиями (плюс 4 SATA). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот M.2_1 (4 линии);
- Realtek RTL8111G (Ethernet 1,0Gb/s) (1 линия);
- Слот PCIe x1 (1 линия);
- 4 порта SATA_1,2,3,4 (4 линии)
10 линий PCIe оказались занятыми. В чипсете H510 связь с аудиокодеками идет через HDA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2 (но его на плате нет). У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). Оставшиеся 16 линий идут на слот PCIe x16, который на плате всего один.
На очереди — накопители.

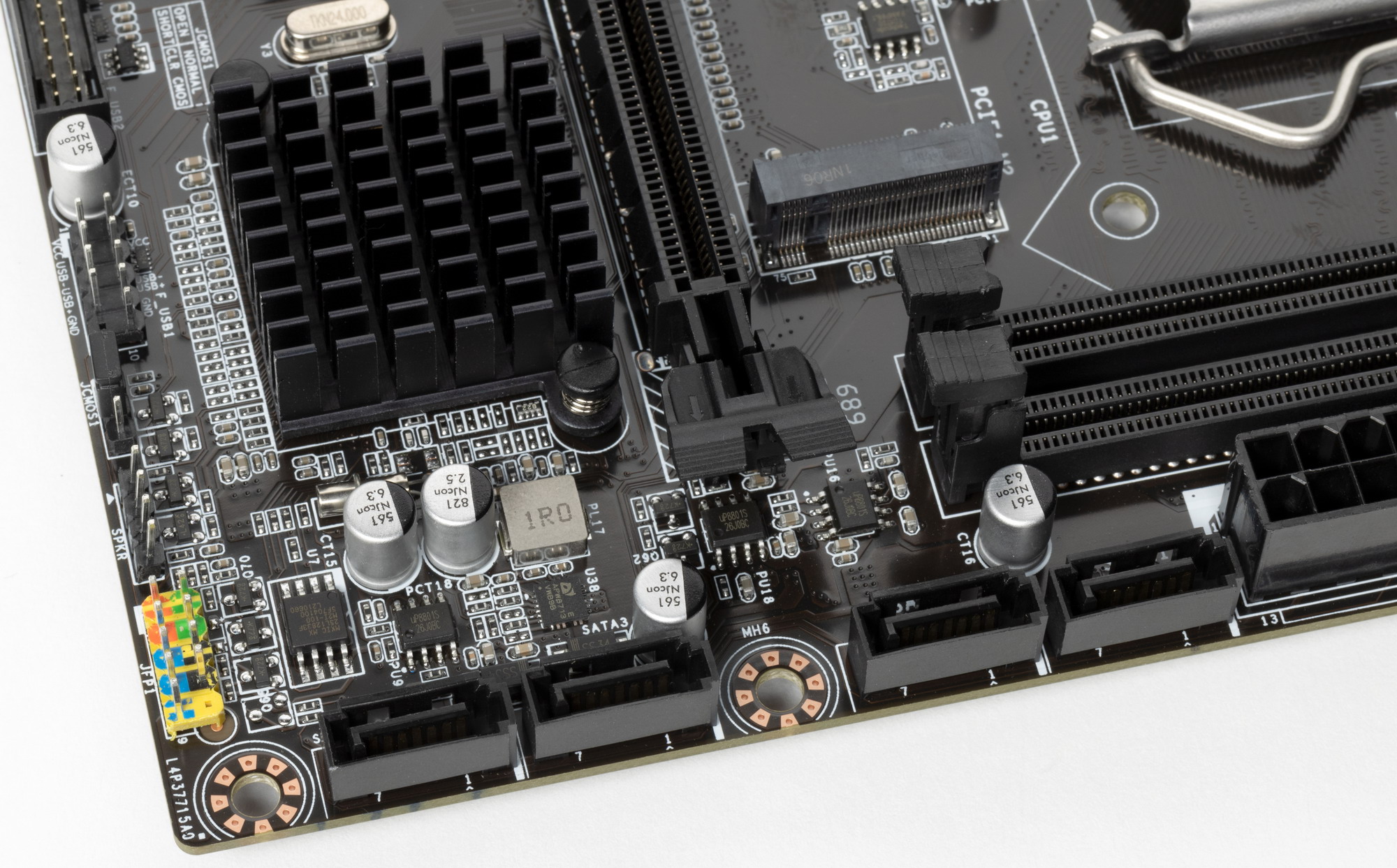

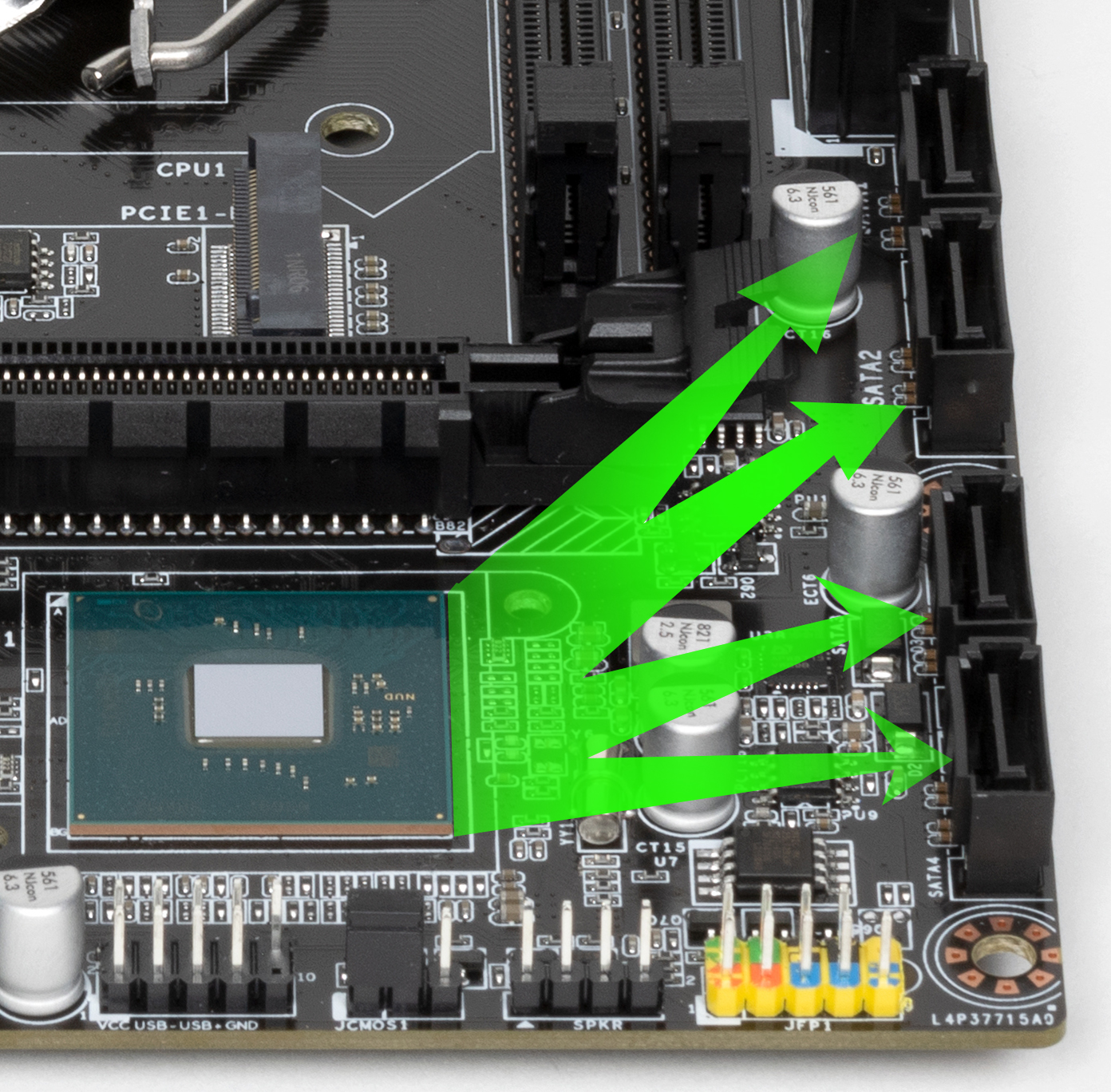

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот для накопителей в форм-факторе M.2.
Порты SATA реализованы через чипсет H510 и НЕ поддерживают создание RAID.

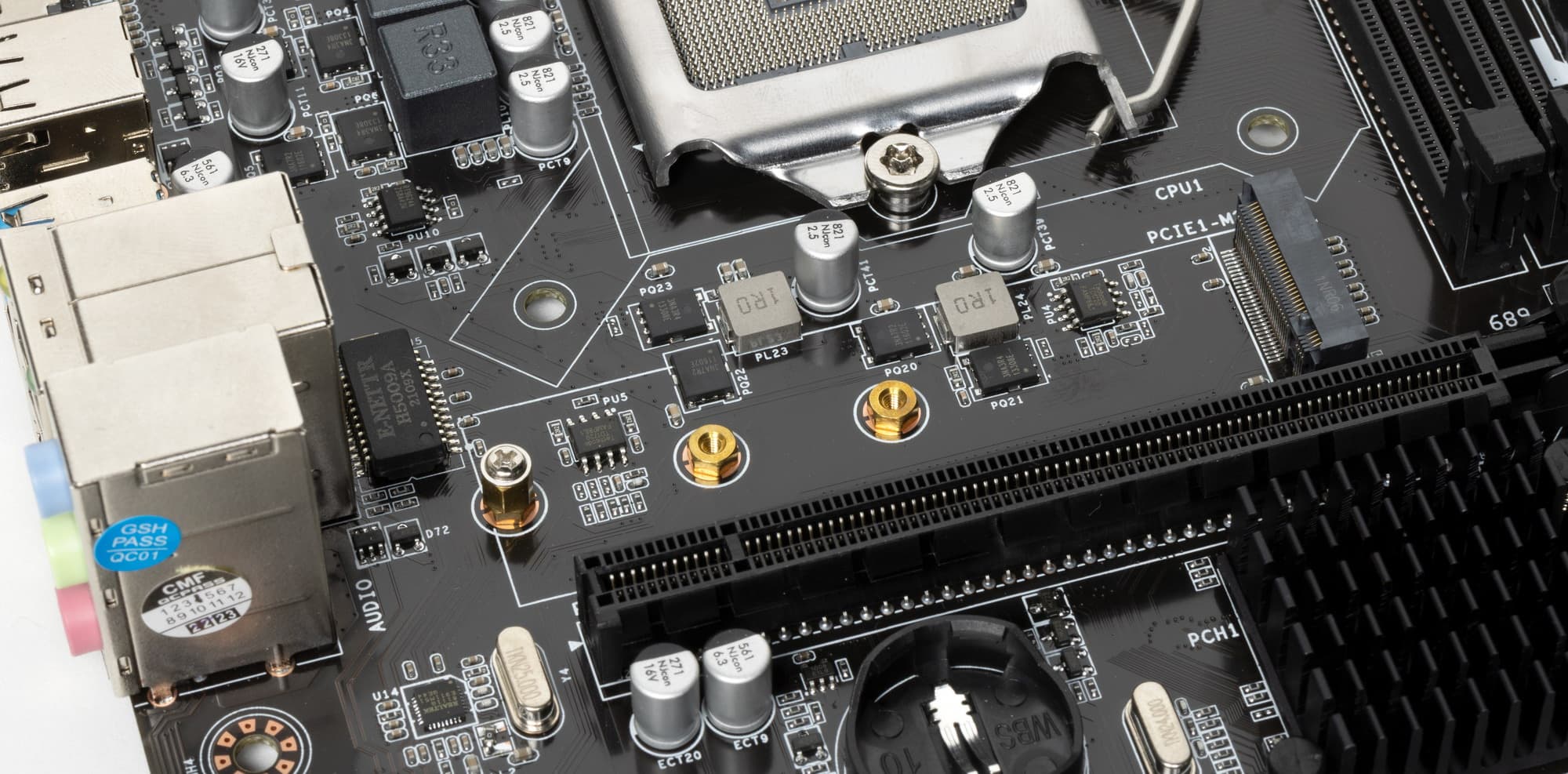

Материнская плата имеет 1 слот форм-фактора М.2, работающий с модулями с любым интерфейсом, поддерживающий размеры модулей 2242/2260/2280. Он получает данные от H510 (PCIe 3.0)
Охлаждения у слота М.2_1 нет.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

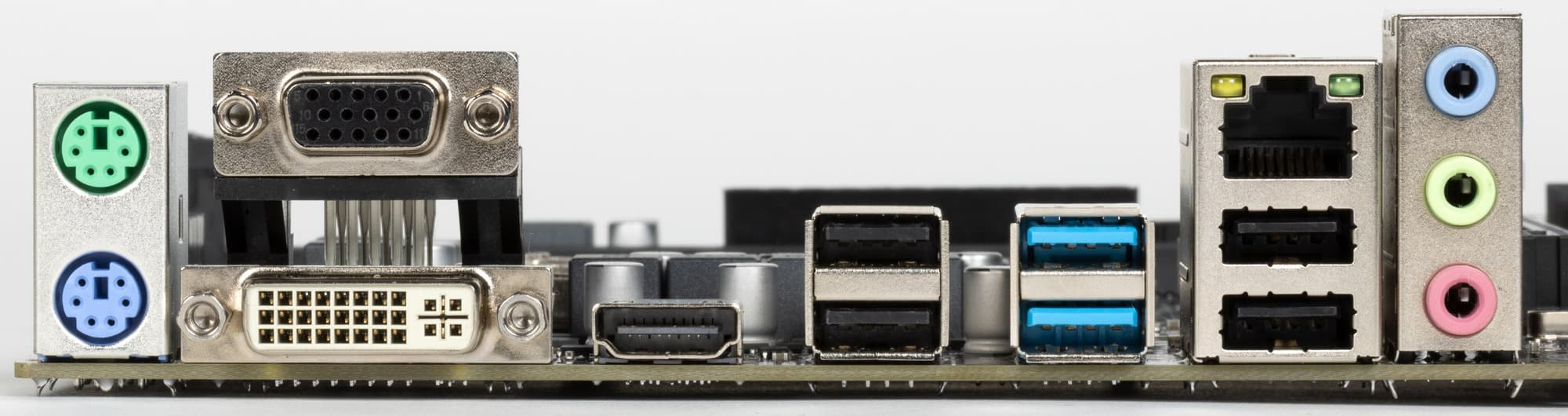

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет H510 способен реализовать не более 10 портов USB, из которых может быть до 4 портов USB 3.2 Gen1 и/или до 10 портов USB 2.0.
Также мы помним и про 6+4 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий).
И что мы имеем? Всего на материнской плате — 10 портов USB:

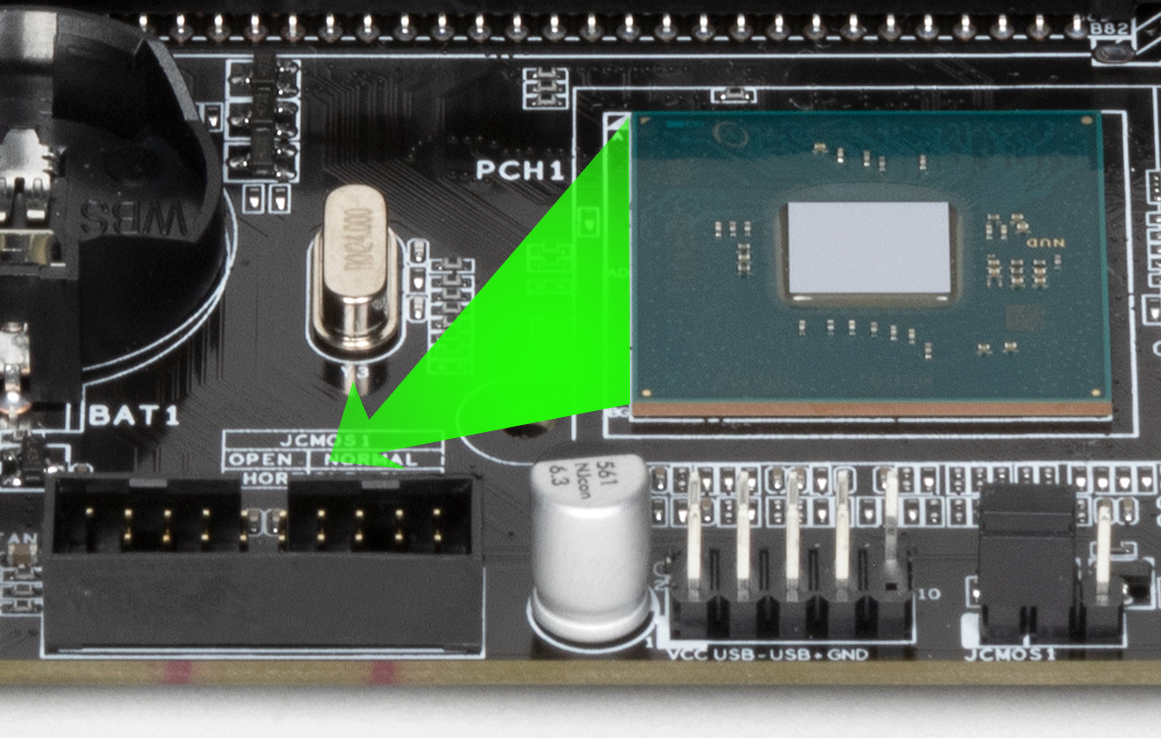

- 4 порта USB 3.2 Gen1: все реализованы через H510 и 2 представлены на задней панели портами Type-A (голубого цвета), еще 2 представлены внутренним разъемом
на материнской плате на 2 порта;

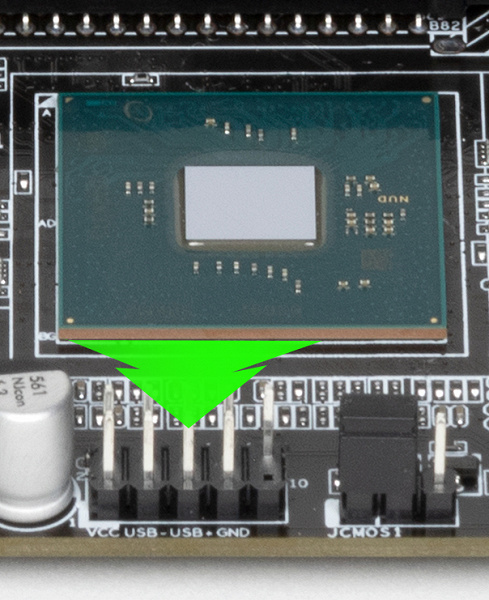

- 6 портов USB 2.0/1.1: все реализованы через H510 и 2 представлены внутренним разъемом
на 2 порта, еще 4 представлены на задней панели портами Type-A (черного цвета).
Итак, через чипсет H510 реализовано высокоскоростных портов USB:
- 4 выделенных USB 3.2 Gen1
= 4 высокоскоростных порта. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 4 порта USB 2.0 также занято. Плюс 6 выделенных портов. Всего 10 USB портов реализовано.
Ну и 10 линий PCIe, выделенных на поддержку иной периферии.
Итого у H510 в данном случае реализовано 14 (10 + 4) высокоскоростных портов из 14.
Теперь о сетевых делах.

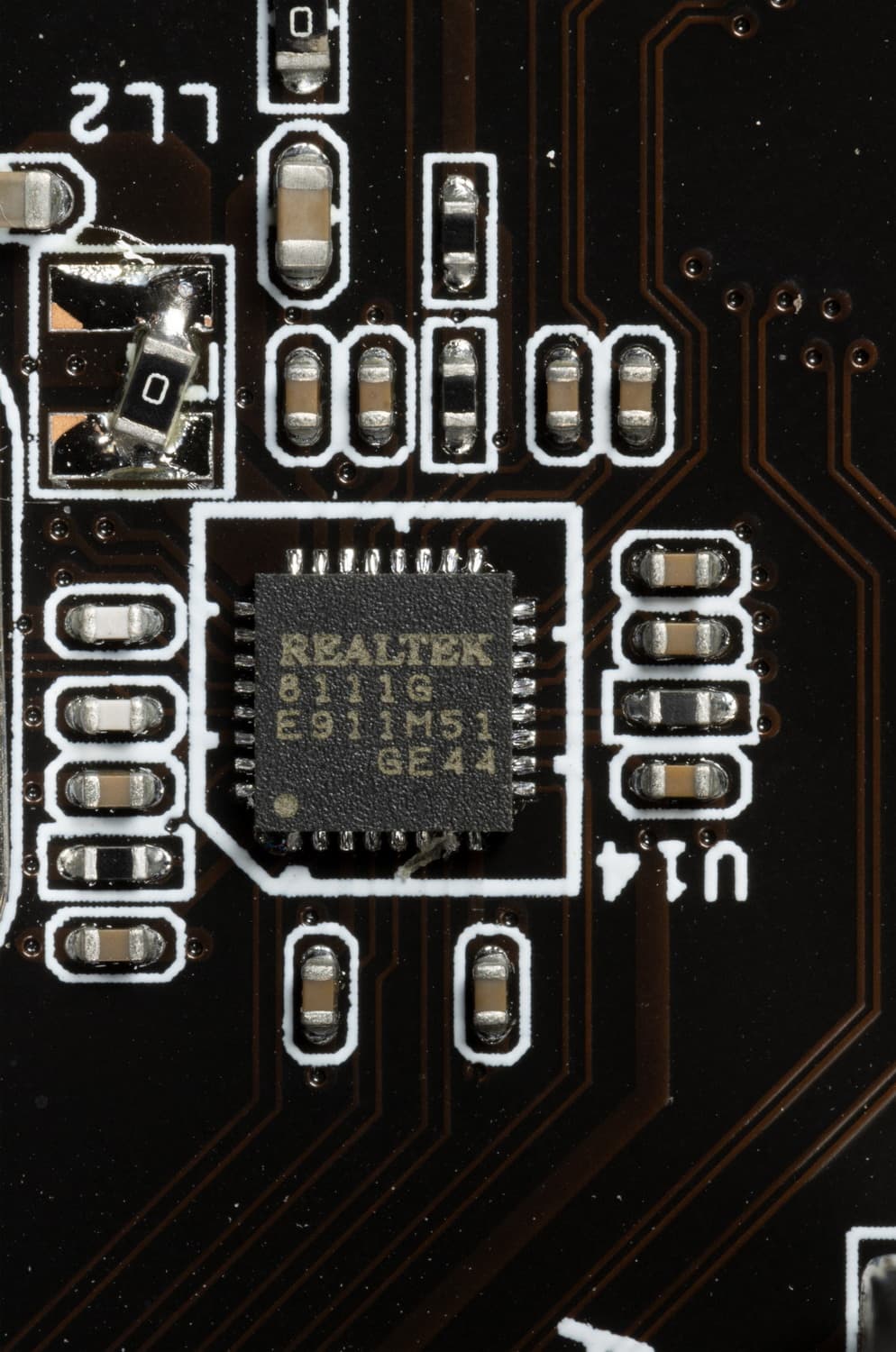

Материнская плата оснащена средствами очень скромно. Имеется Ethernet-контроллер Realtek RTL8111G, способный работать по стандарту 1,0 Гбит/с.
Беспроводной связи нет.

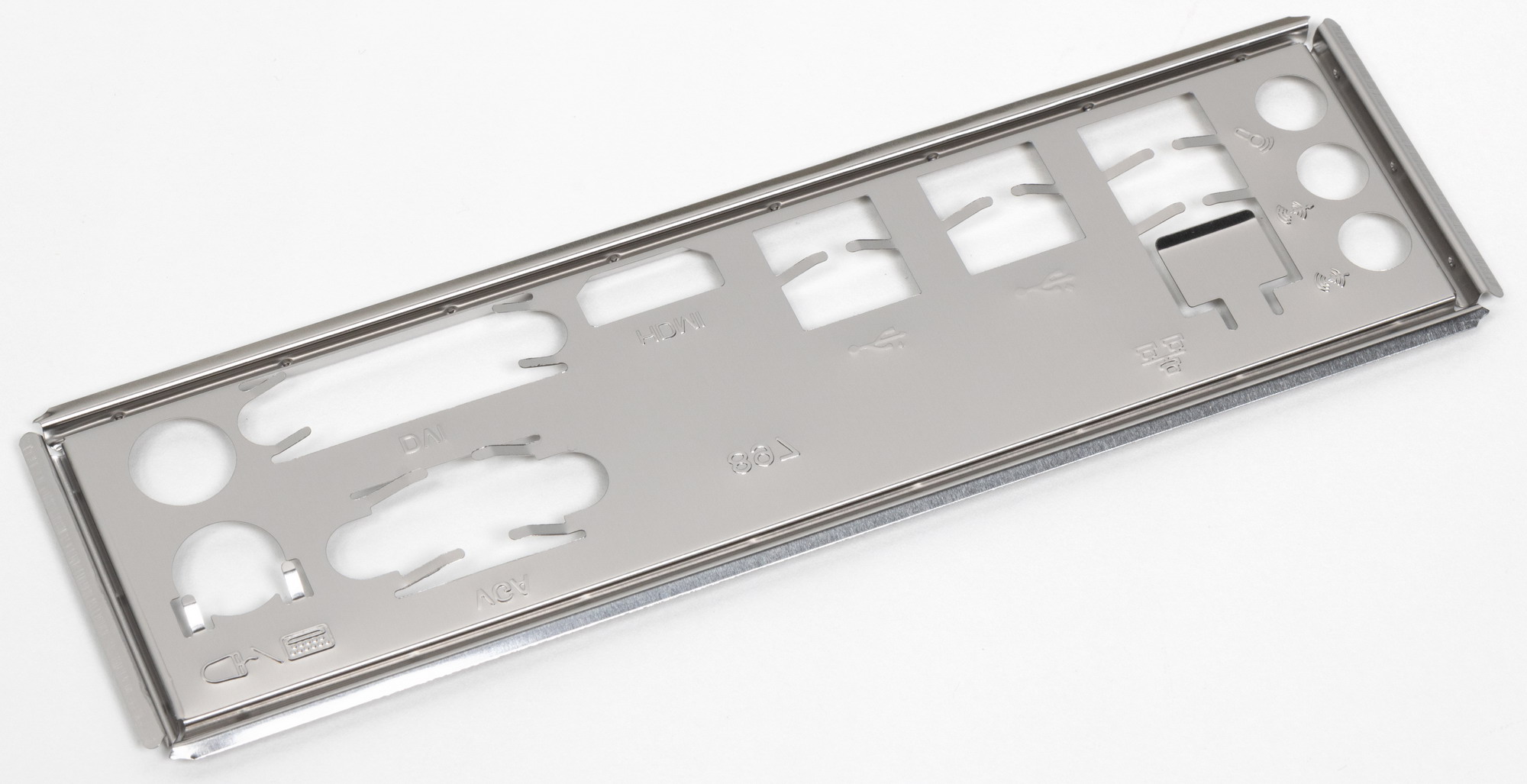

Заглушка, традиционно надеваемая на заднюю панель, поставляется в комплекте отдельно.

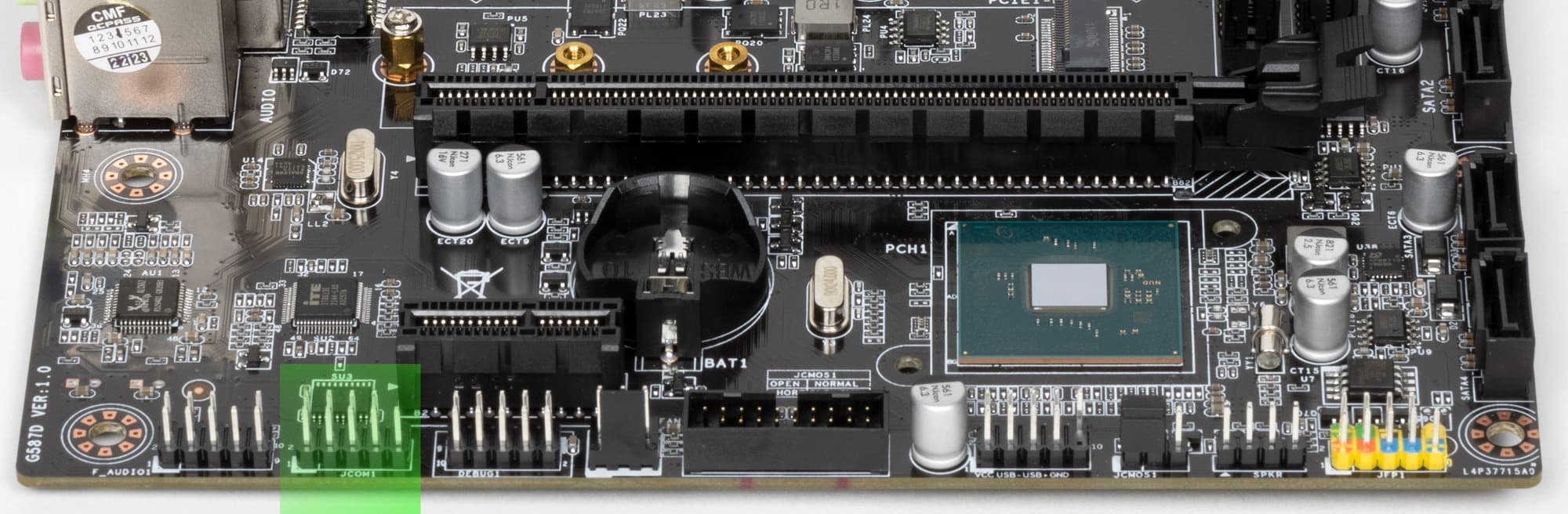

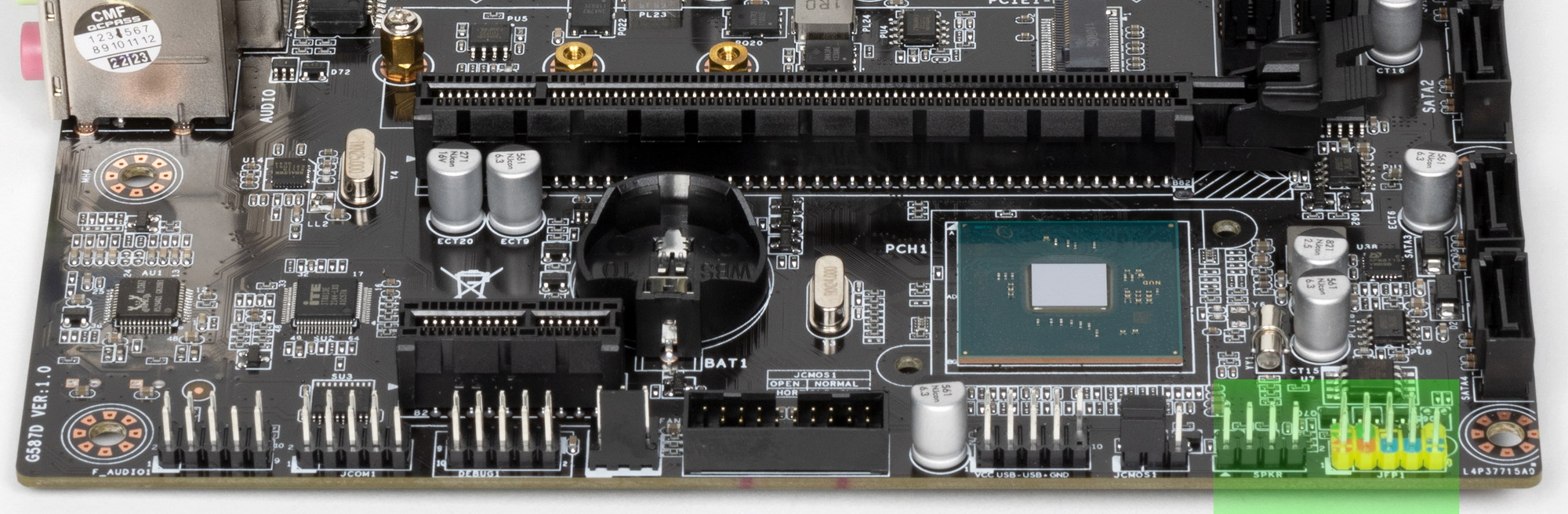

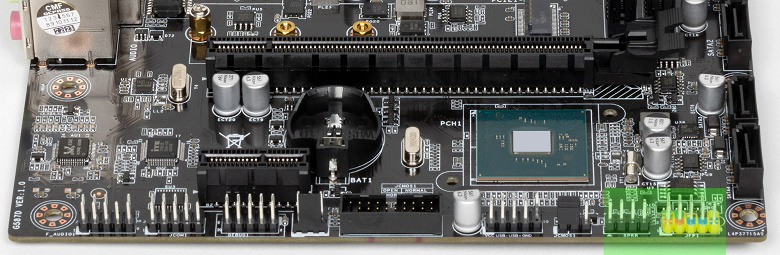

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 2.

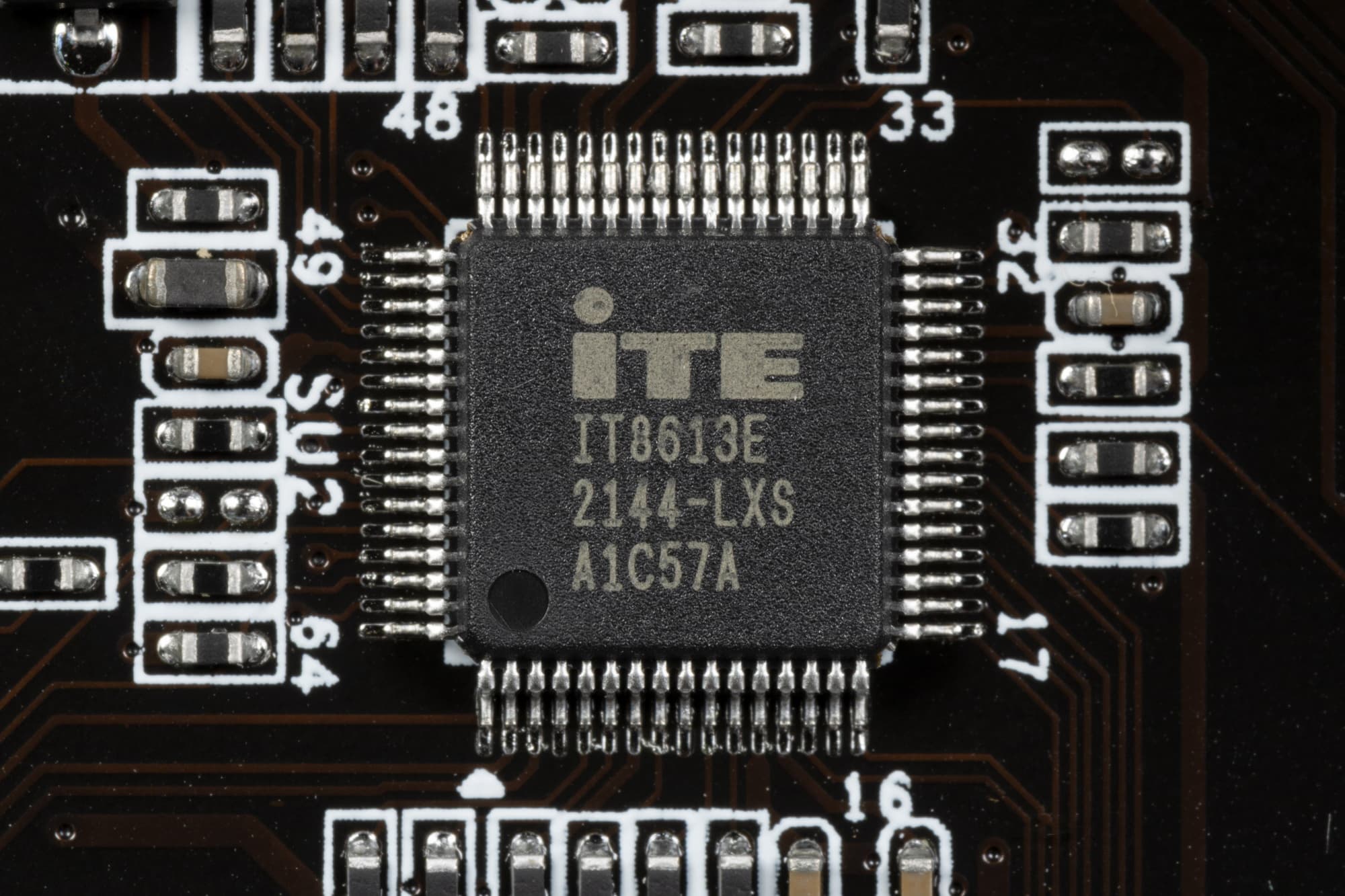

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер от ITE.
Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет три гнезда вывода:
- HDMI 1.4
- DVI-D
- d-Sub (VGA)
Аудиоподсистема

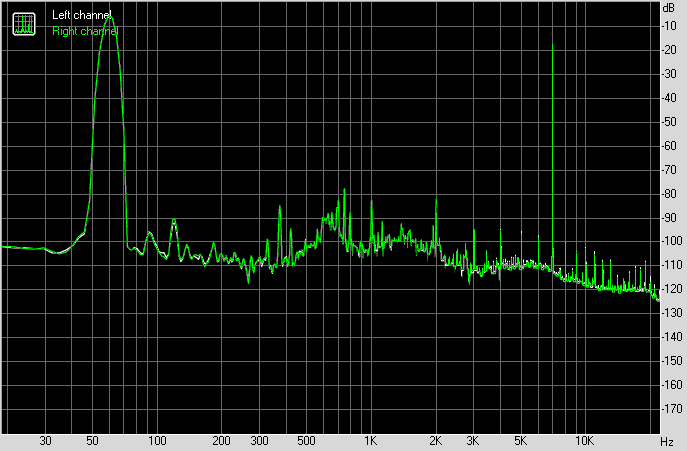

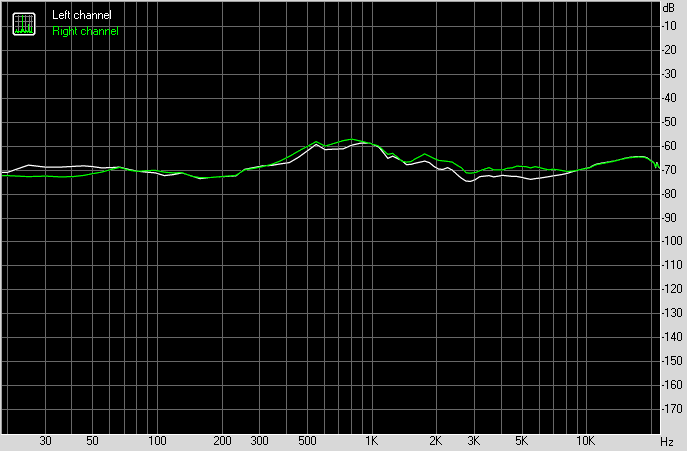

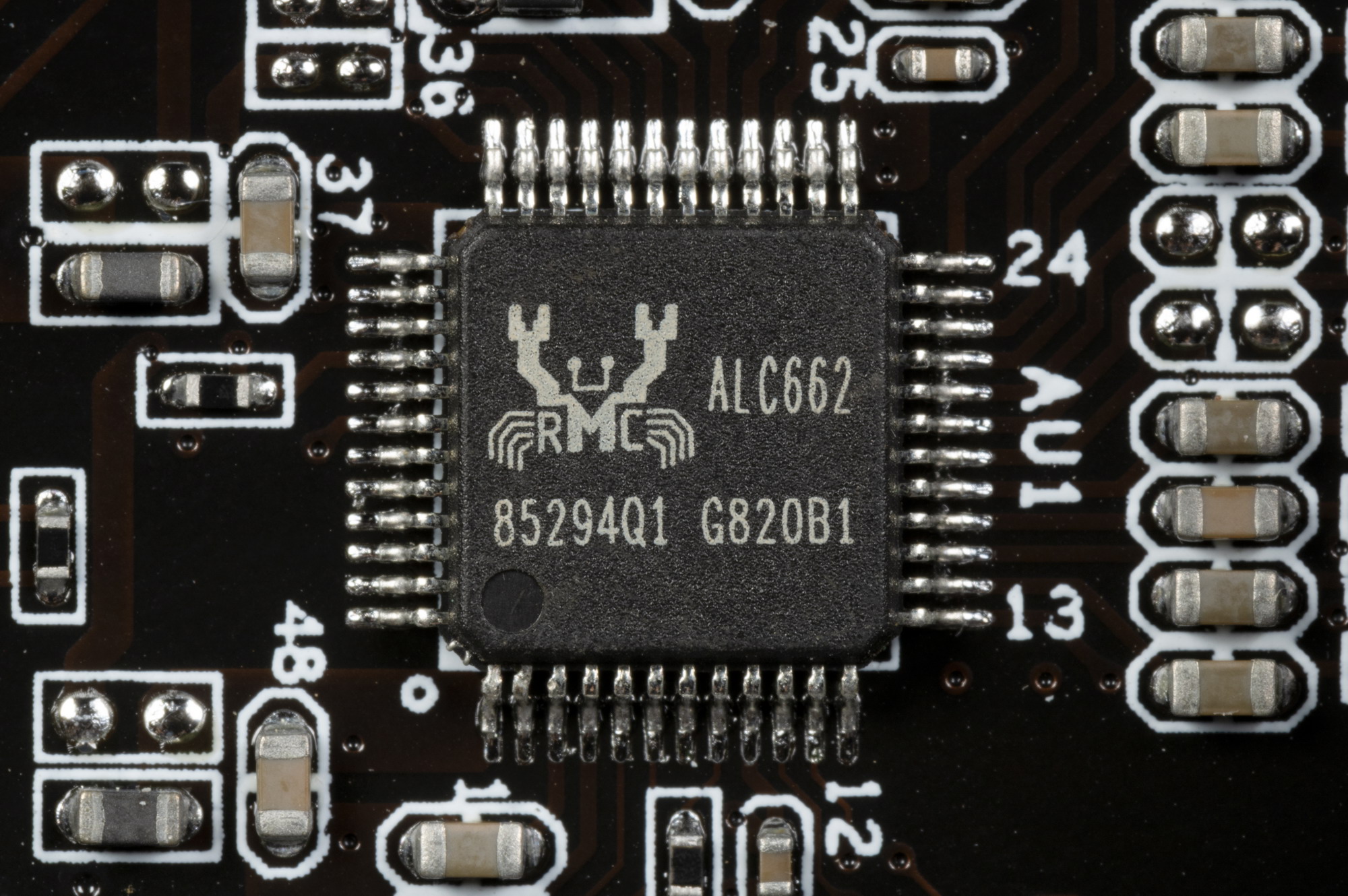

В данном случае применен очень старый Realtek ALC662.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
S/PDIF отсутствует.
Питание, охлаждение

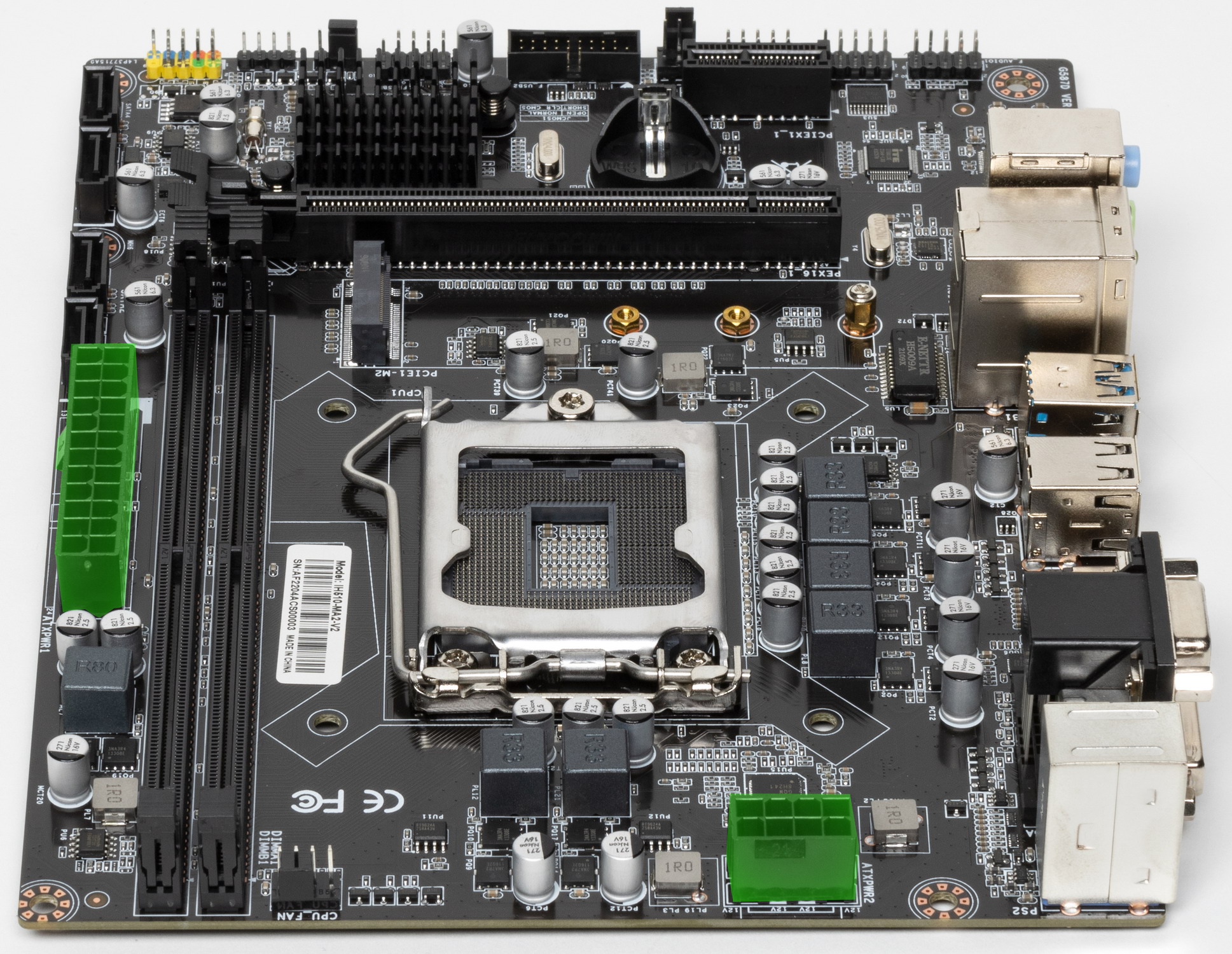

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

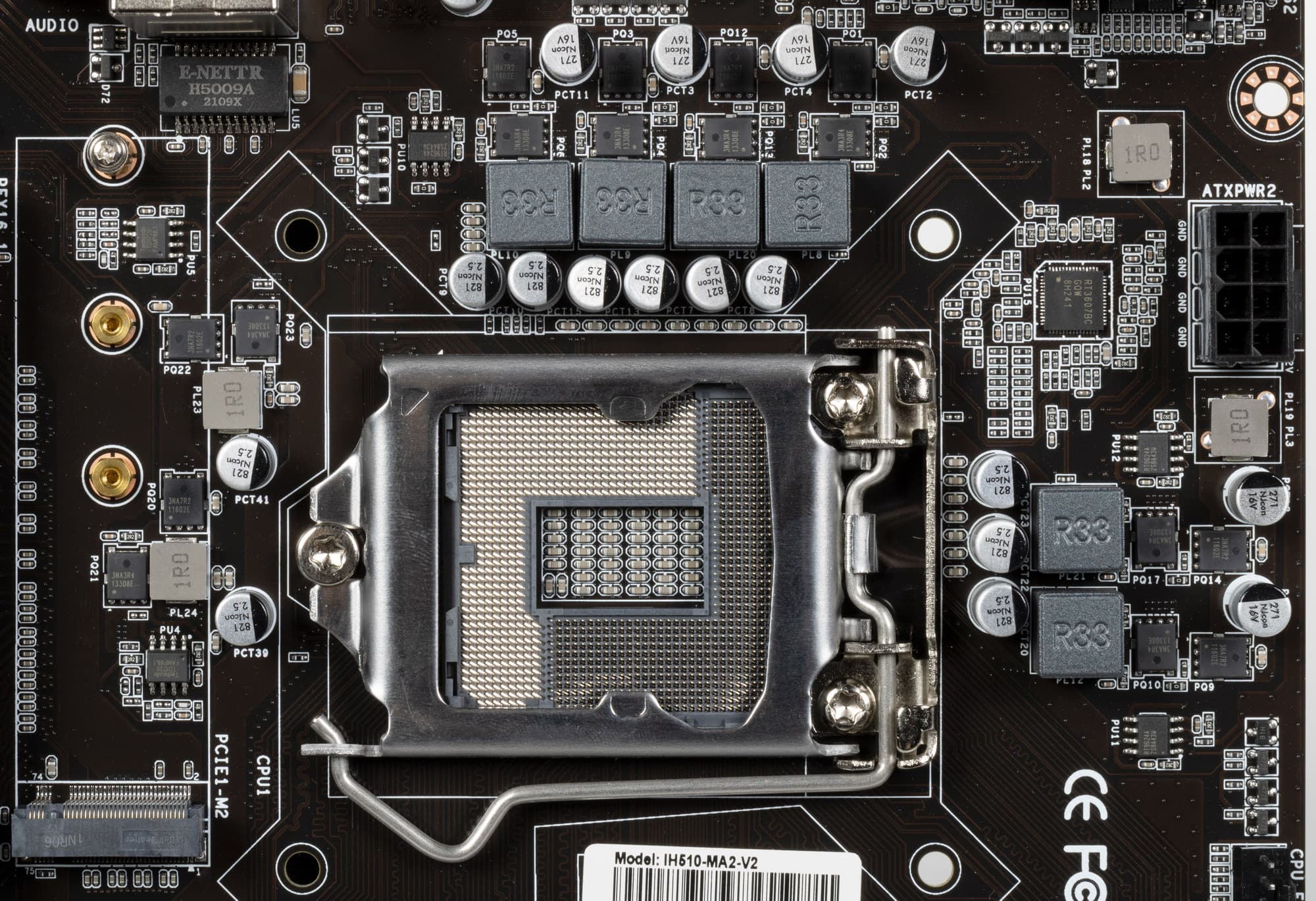

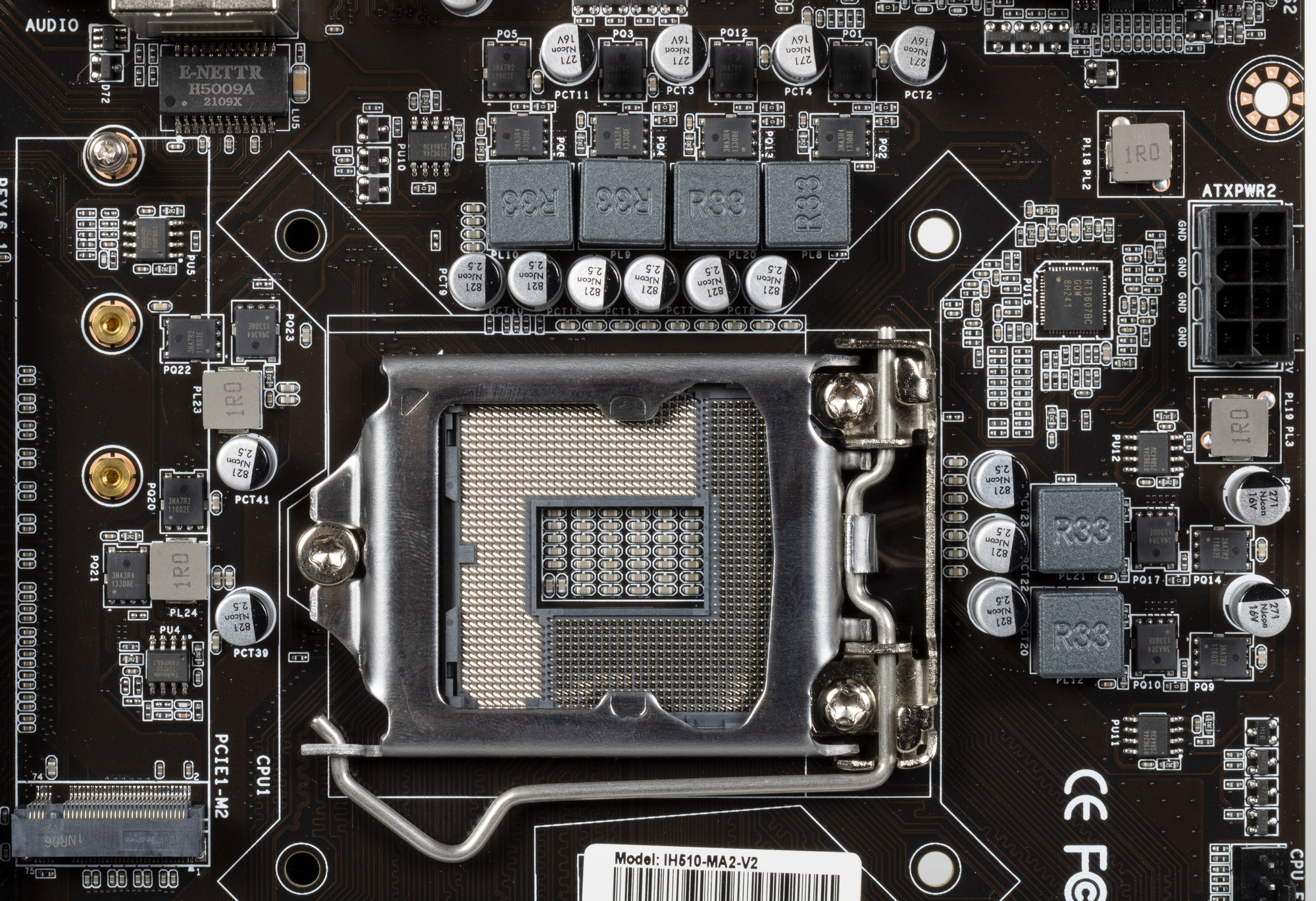

Схема питания процессора выполнена по схеме 4+1+1 (4 на VCore, 1 на VCCIO и 1 на iGPU).

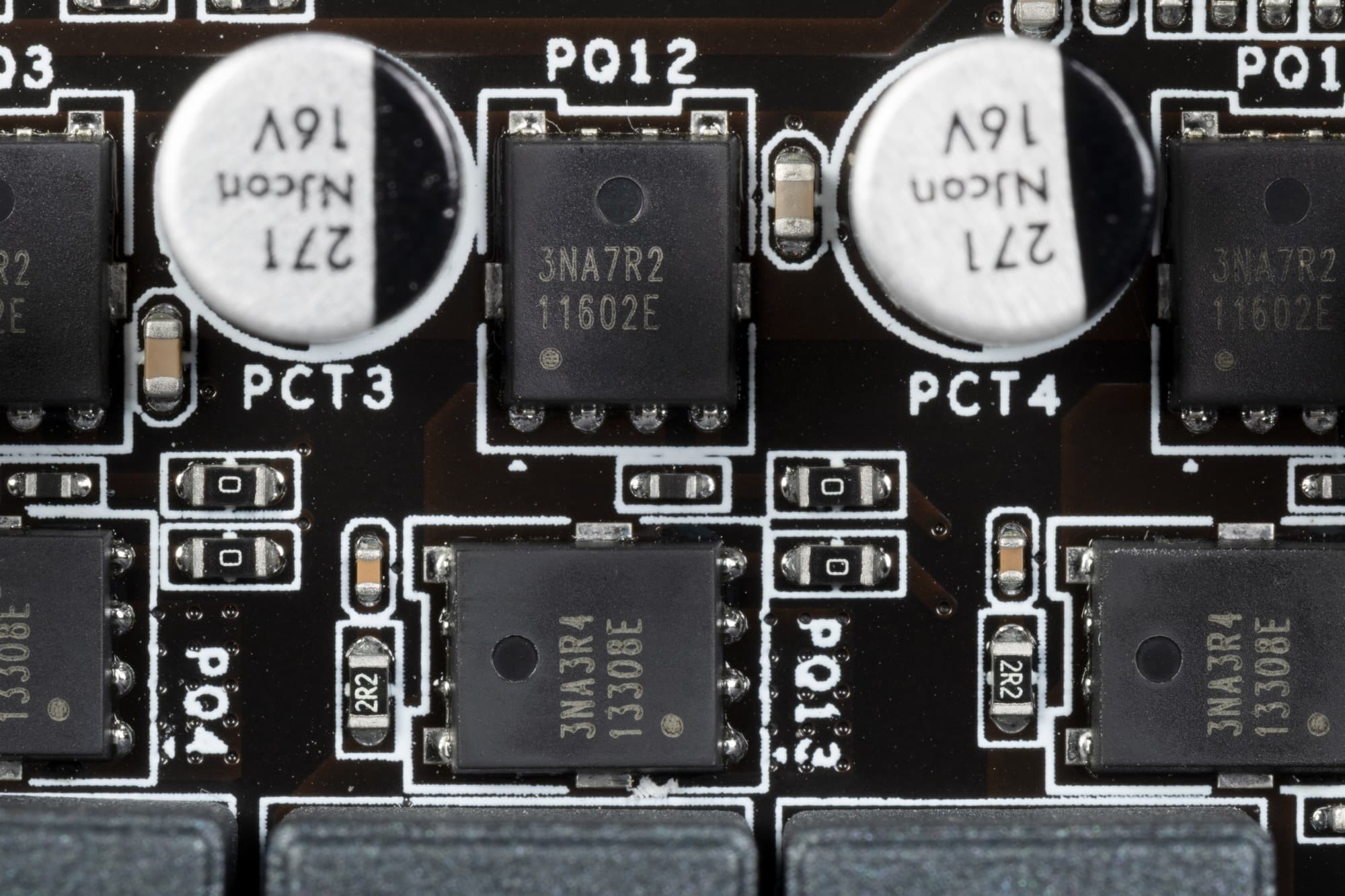

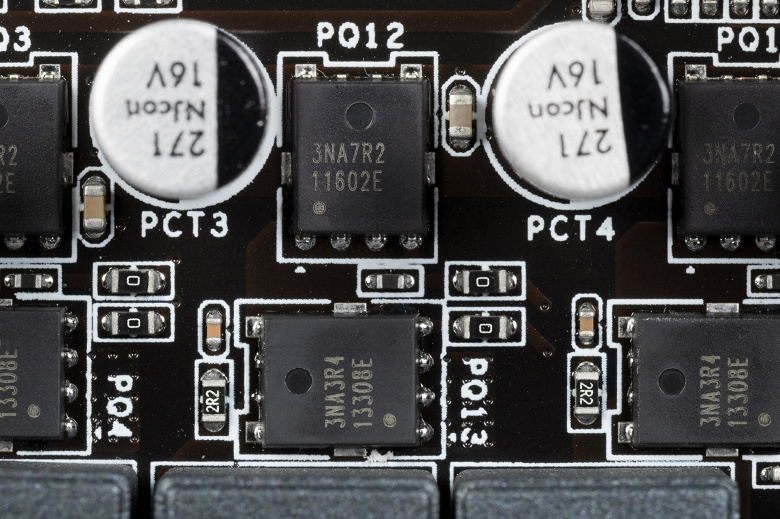

Каждый канал фазы имеет суперферритовый дроссель и набор полевых транзисторов RMN3NA7R2/3NA3R4 от Rectron Semiconductor (до 52А).

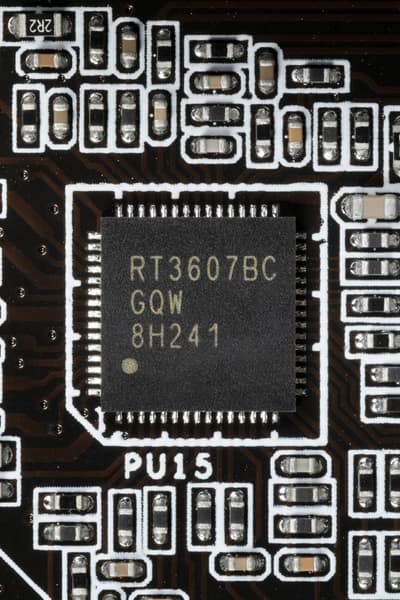

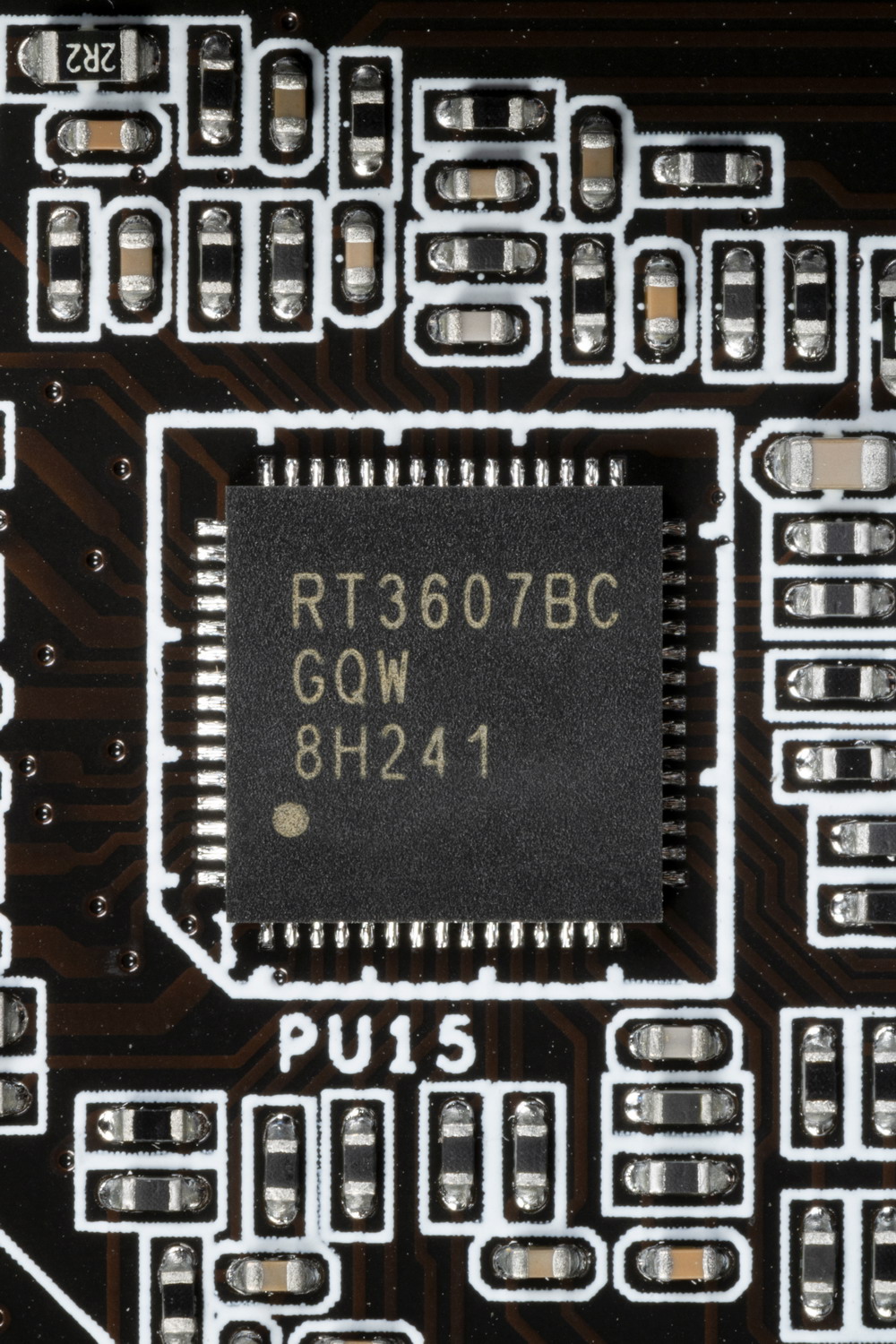

Управляет схемой питания шестифазный ШИМ-контроллер Richtek RT3607.

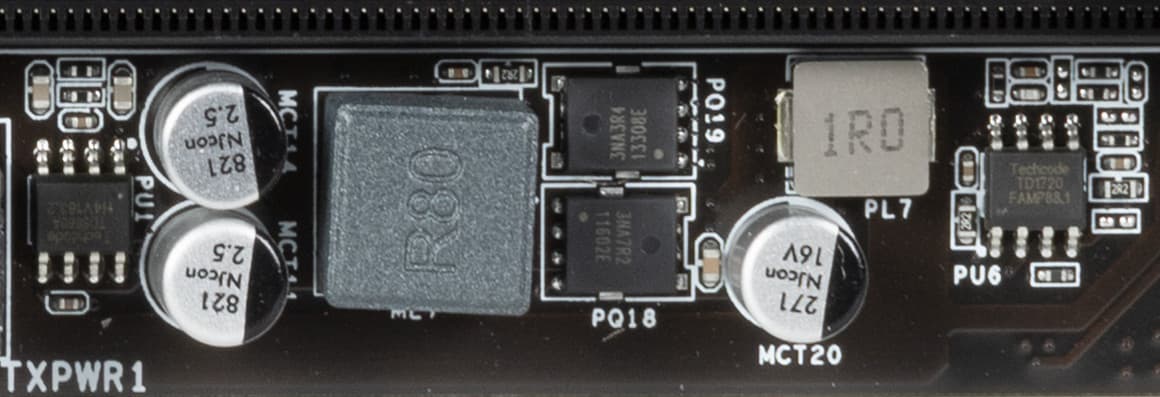

А питание VCCSA имеет свою двухфазную схему. Что касается модулей оперативной памяти, то здесь реализована однофазная схема.

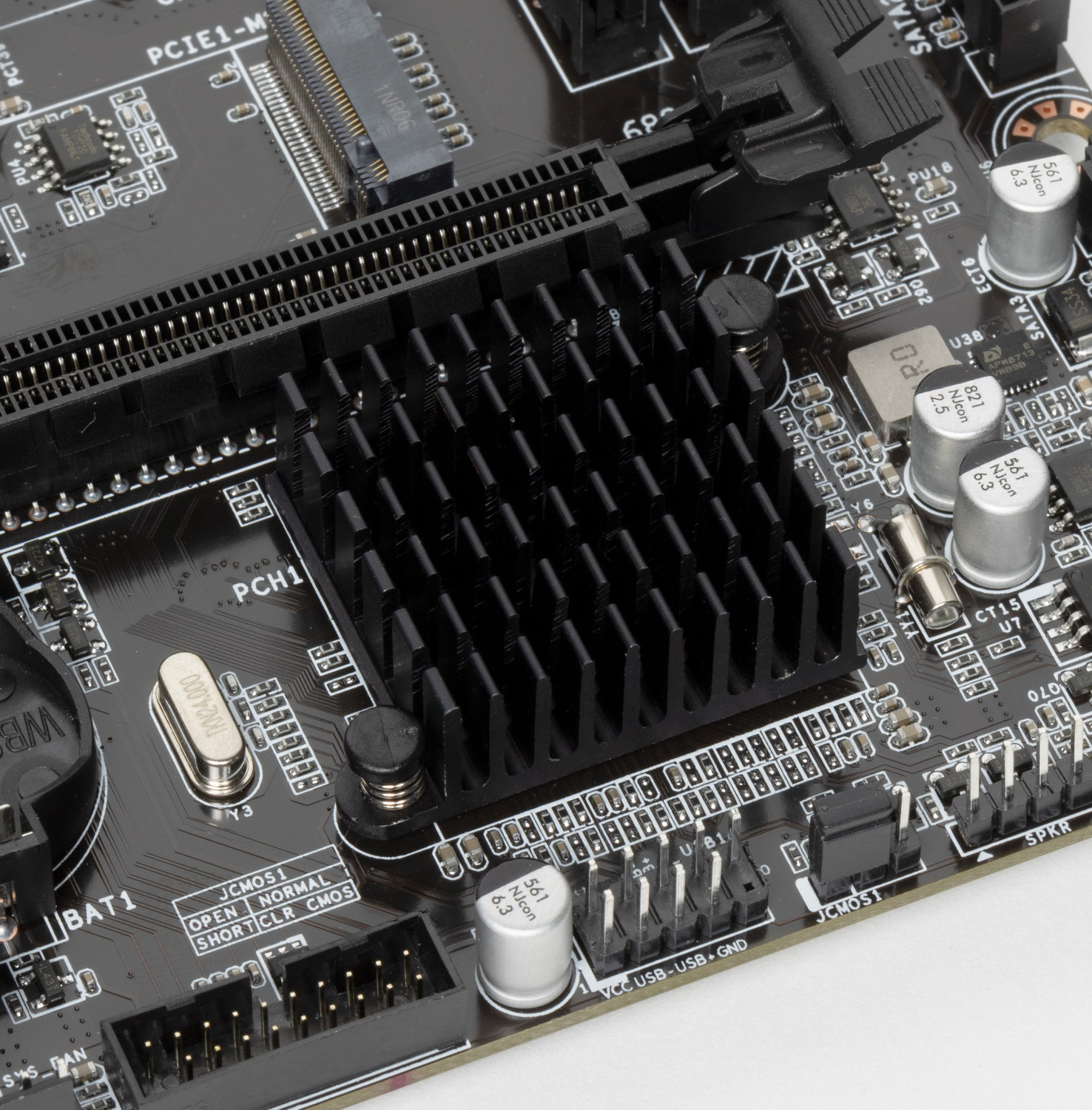

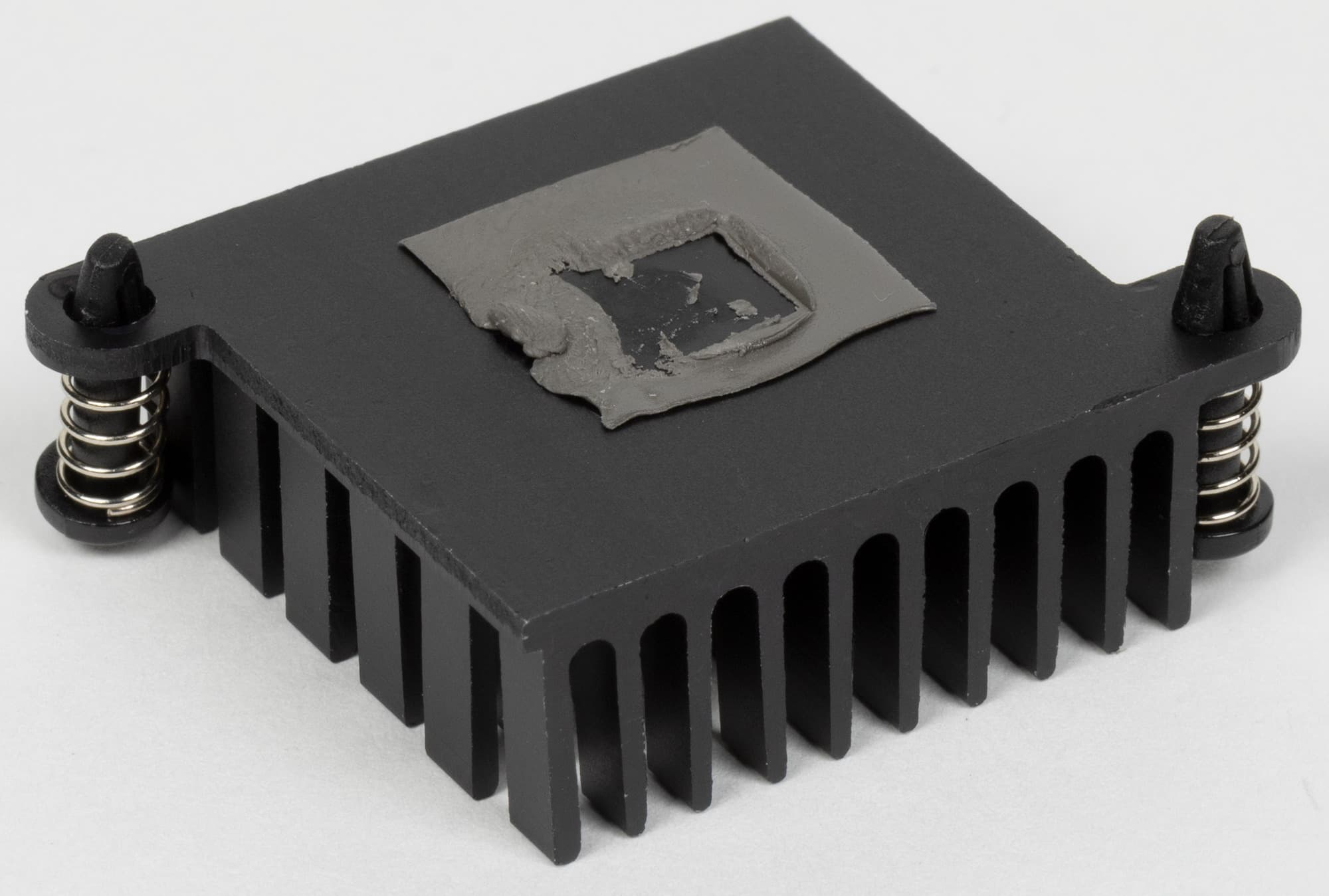

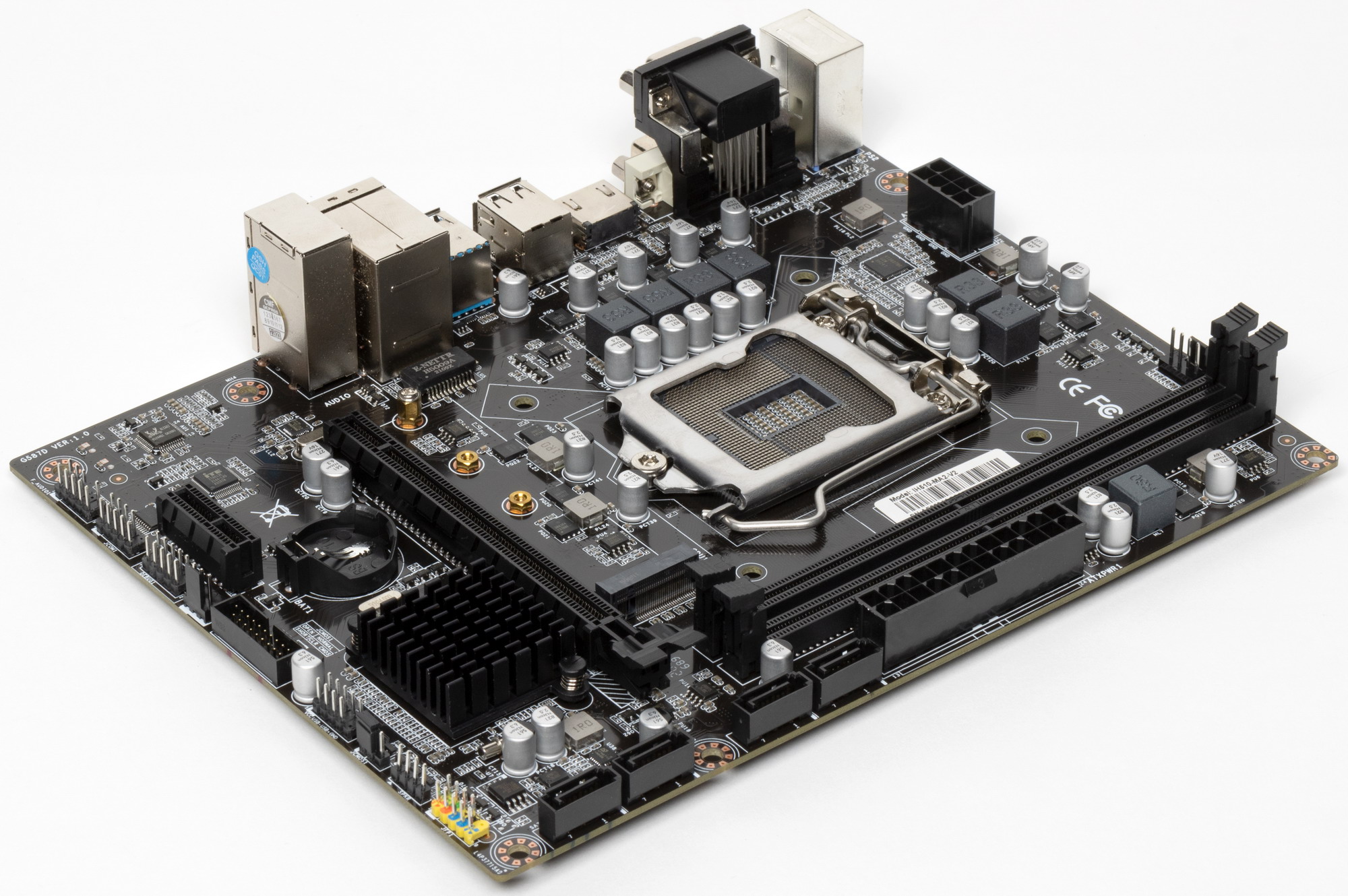

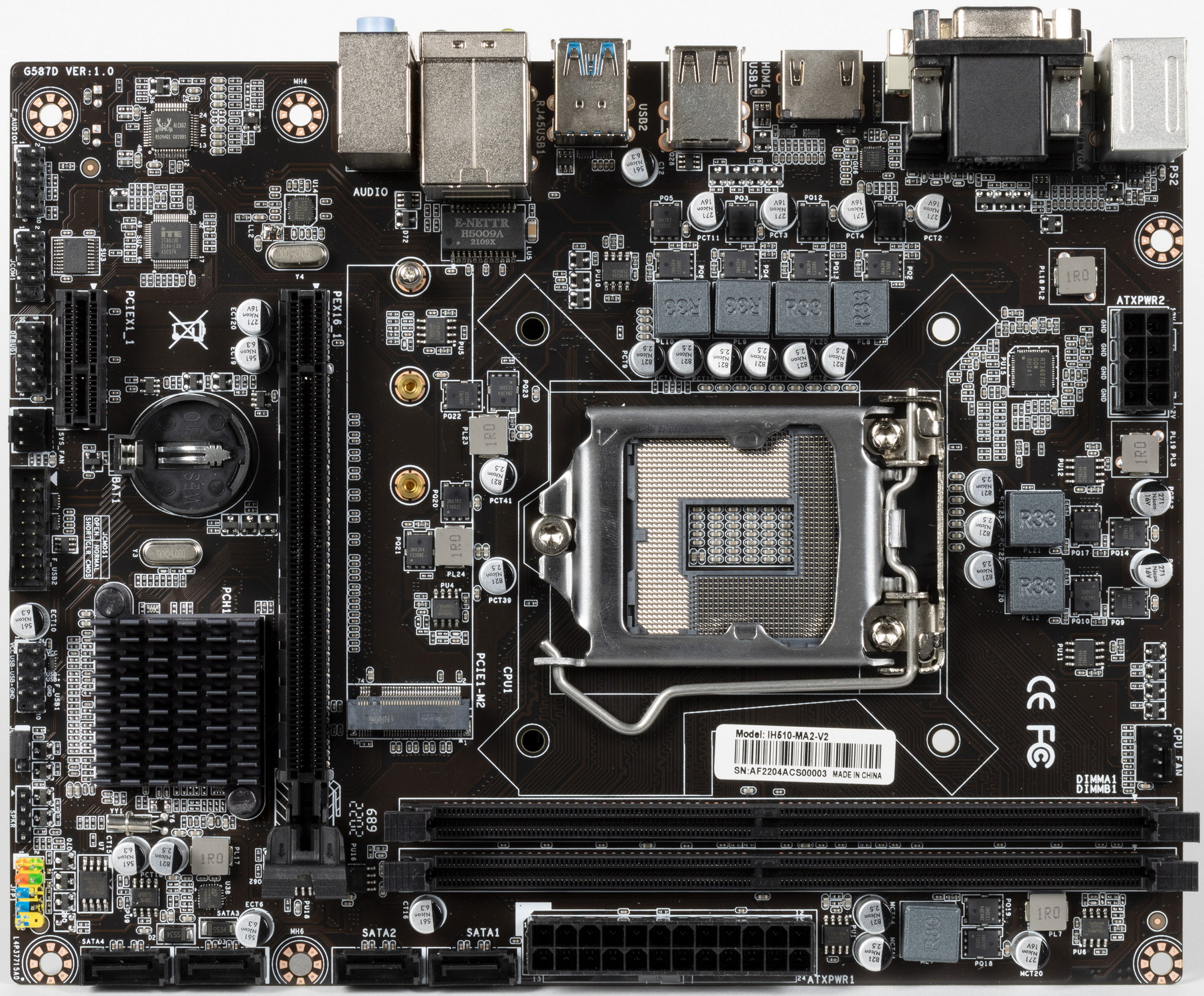

Теперь про охлаждение. Оно банальное. Только один чипсет H510 имеет радиатор.
Весь блок VRM, а также M.2 слот не имеют охлаждения.
Подсветка
Плата не имеет никаких возможностей в этом плане.
Программное обеспечение под Windows
Настройки BIOS
Работоспособность (и разгон)

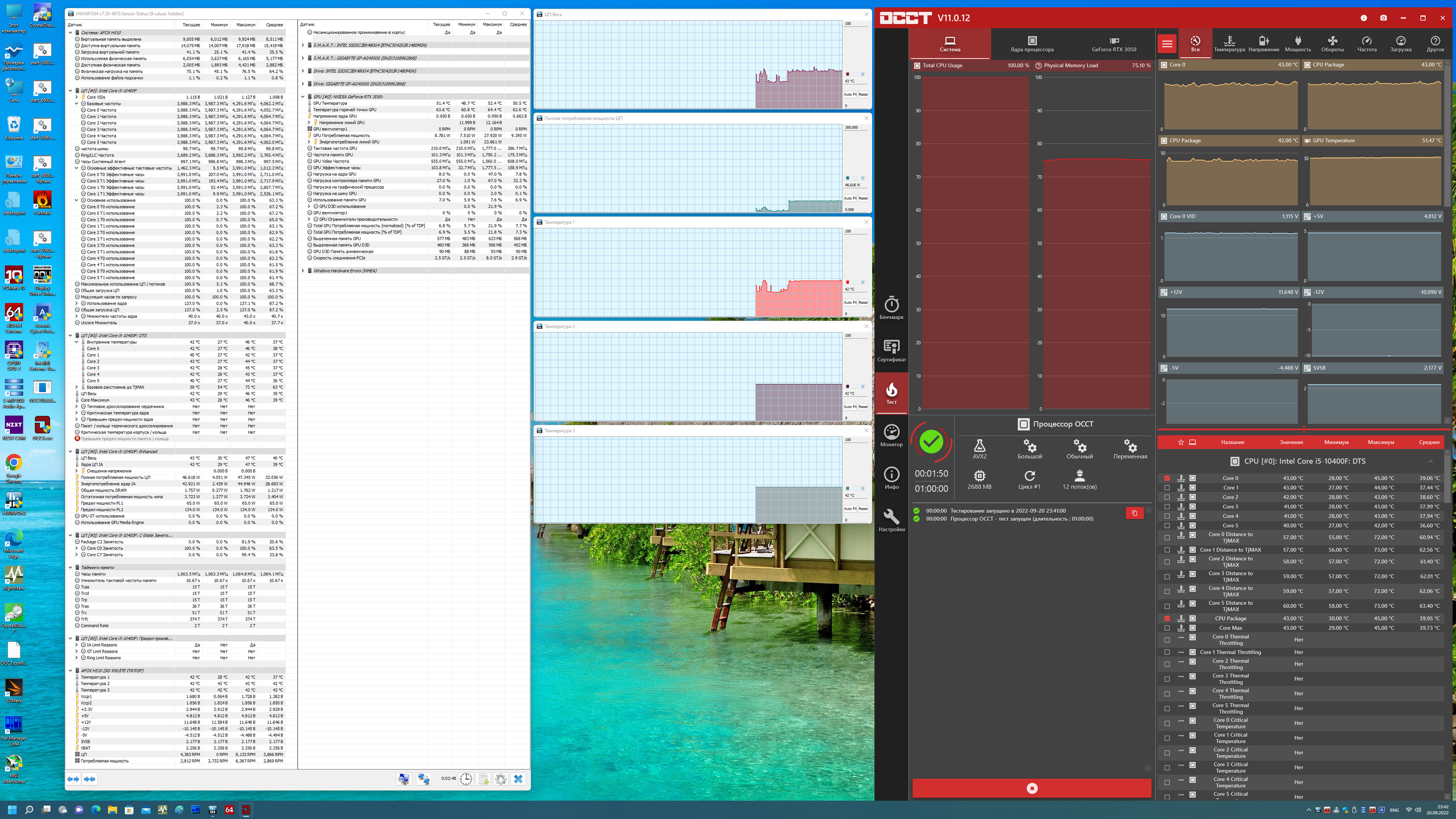

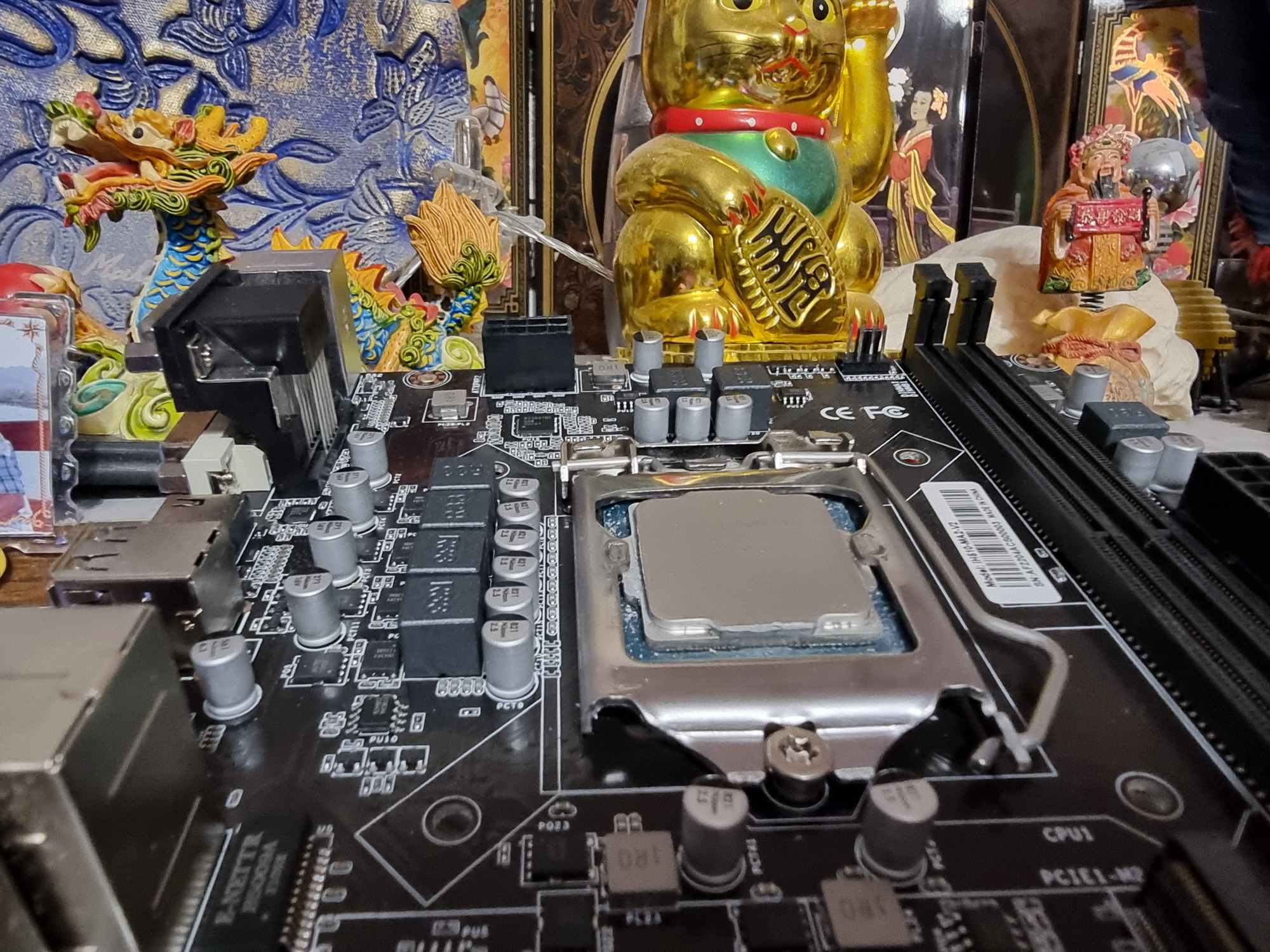

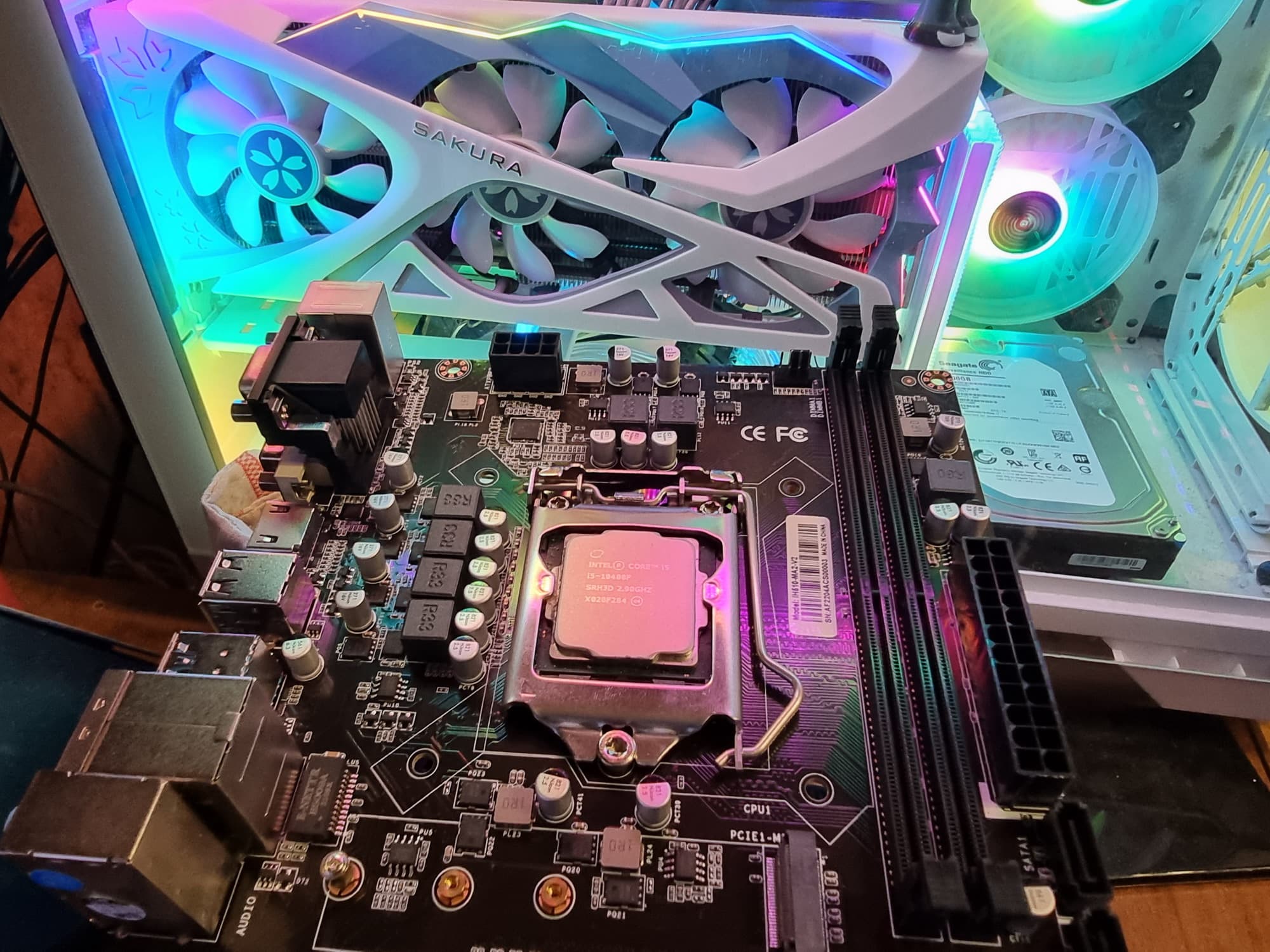

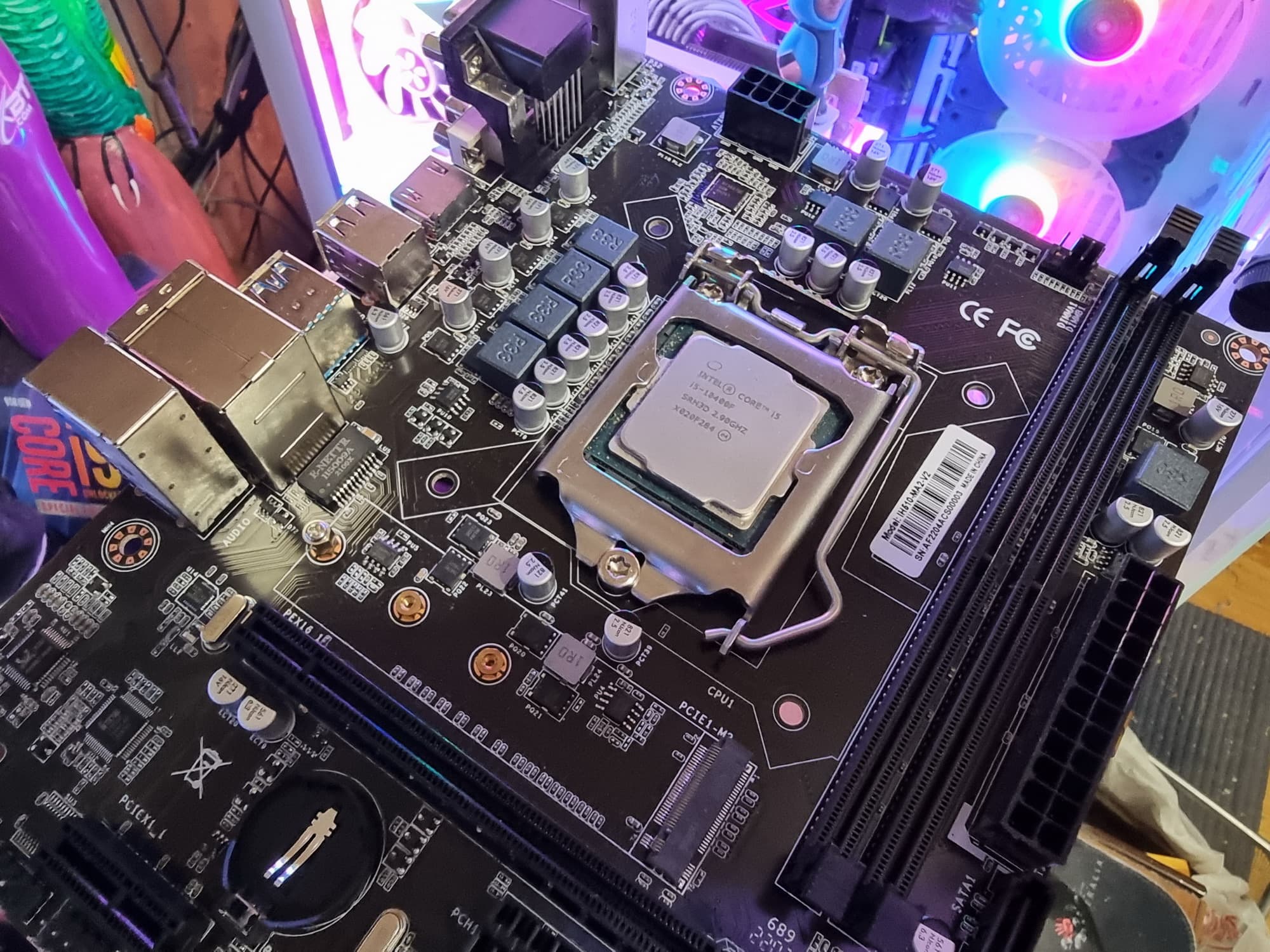

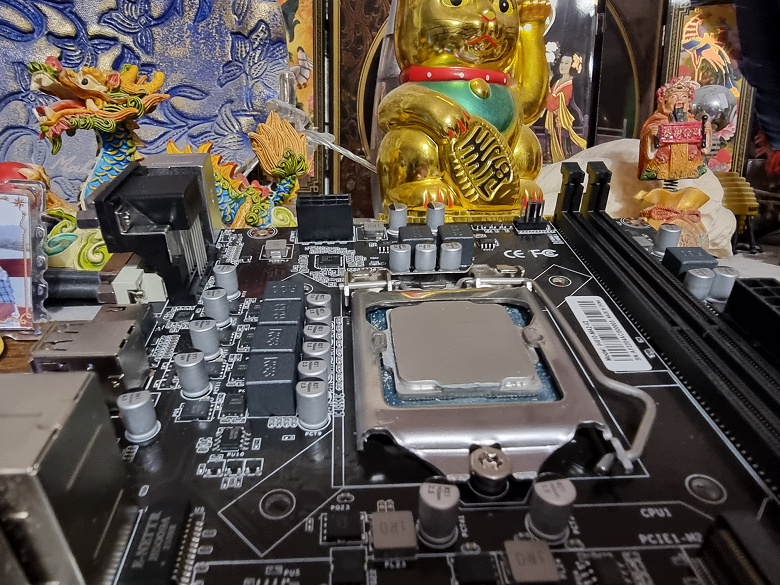

Запускаем все в режиме по умолчанию. Затем нагружаем тестами.
Ну как мы видим, для очень дешевой материнской платы авторазгон процессора очень даже хорош, впечатляет. И даже отсутствие каких-либо радиаторов охлаждения на VRM не привело к высоким температурам в схема питания процессора. В целом очень неплохой результат.
Выводы
Afox IH510-MA2-V2 — отличный вариант очень дешевой материнской платы для системного блока небольших размеров с поддержкой процессоров Intel Core 10-го и 11-го поколений.
Плата предлагает 10 портов USB разных видов (включая 4 быстрых USB 3.2 Gen1), слот PCIe х16 для видеокарты с поддержкой PCIe 3.0, 1 слот M.2 (подключен к чипсету H510 линиями PCIe 3.0), 4 порта SATA, 2 разъема для вентиляторов. Система питания достаточно мощная для работы процессоров среднего и бюджетного уровня, таких как Core i5-10400 и ниже. Сетевые возможности очень скромные: только проводной контроллер 1 Гбит/с. Главное же достоинство платы — ее экстремально низкая цена.
