Акустическая система Corsair SP2500

пополнение в гамме продукции известной фирмы

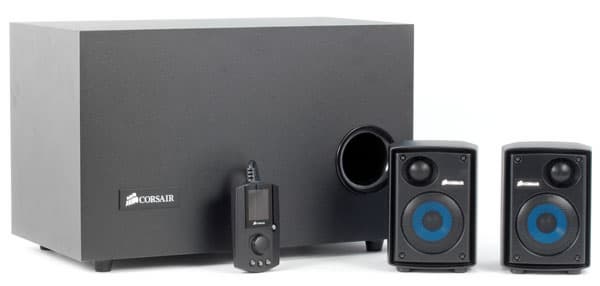

Внешний вид Corsair SP2500

Рассмотрим подробнее участника недавнего сравнительного тестирования активной 2.1-акустики «Кристальный звук» — комплект Corsair SP2500. Для данного производителя колонки являются новым направлением.

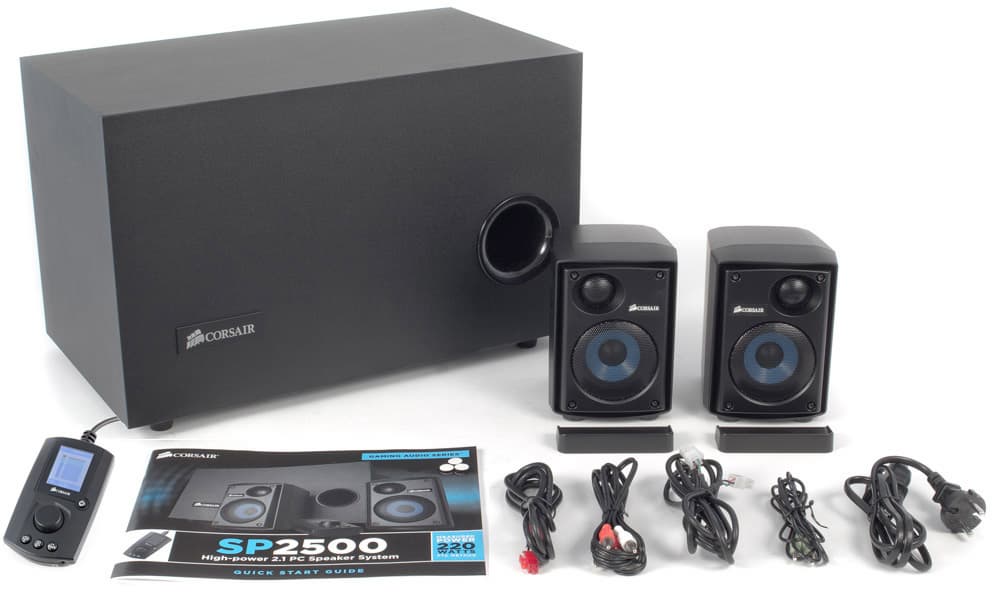

Комплектация: кроме сабвуфера и двух сателлитов (с двумя небольшими подставочками к ним), имеются проводной пульт ДУ и набор кабелей — питания (1,4 м), для подключения источников звука (2 RCA × 2 RCA и mini-jack × mini-jack, по 1,75 м) и сателлитов (2 шт. по 1,75 м), а также инструкция пользователя с разделом на русском языке.

Познакомиться с заявленными характеристиками комплекта можно на официальном сайте.

Сабвуфер

Габариты 279×462×258 мм (В×Ш×Г, без учета ножек). Ножки из мягкого резиноподобного материала высотой 18 мм. Выход фазоинвертора на передней стороне, смещен вправо.

Корпус выполнен из МДФ толщиной 13 мм. Акустическое оформление — бандпасс (bandpass) 4 порядка.

В комплекте, попавшем к нам на тестирование, были использованы динамики фирмы Eastech (Eastern Asia Technology Ltd). Сабвуфер укомплектован динамиком FSI52A280-8300 (4 Ом, 120 Вт), имеющим бумажный диффузор диаметром 17,5 см с довольно жестким резиновым подвесом.

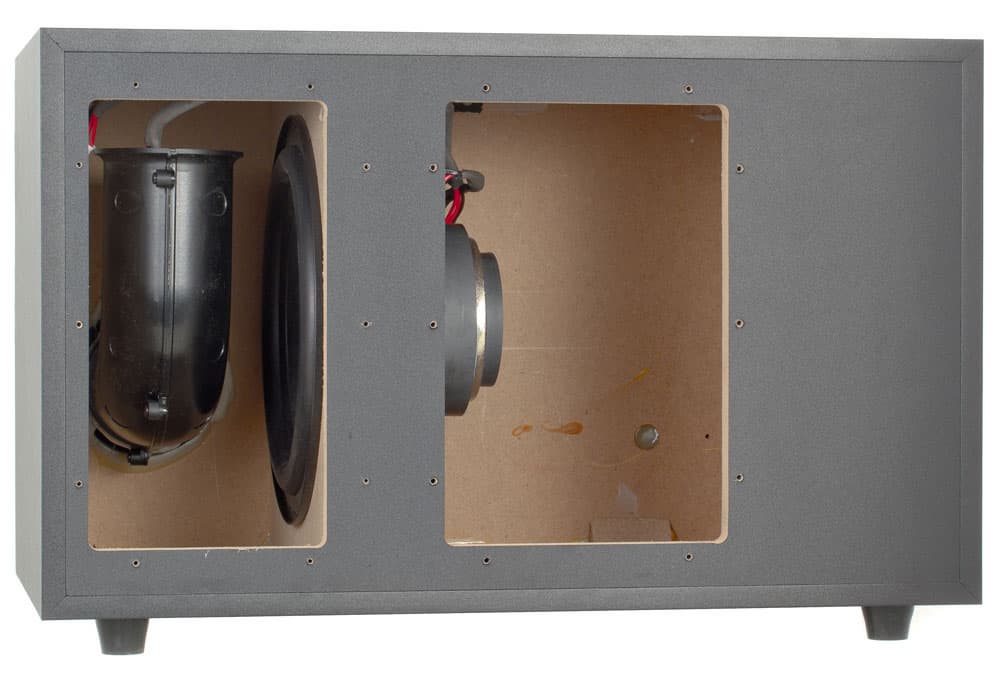

Сабвуфер Corsair SP2500: бандпасс (bandpass) 4 порядка

Никаких звукопоглощающих материалов внутри корпуса производитель не предусмотрел.

Сабвуфер Corsair SP2500: бандпасс (bandpass) 4 порядка

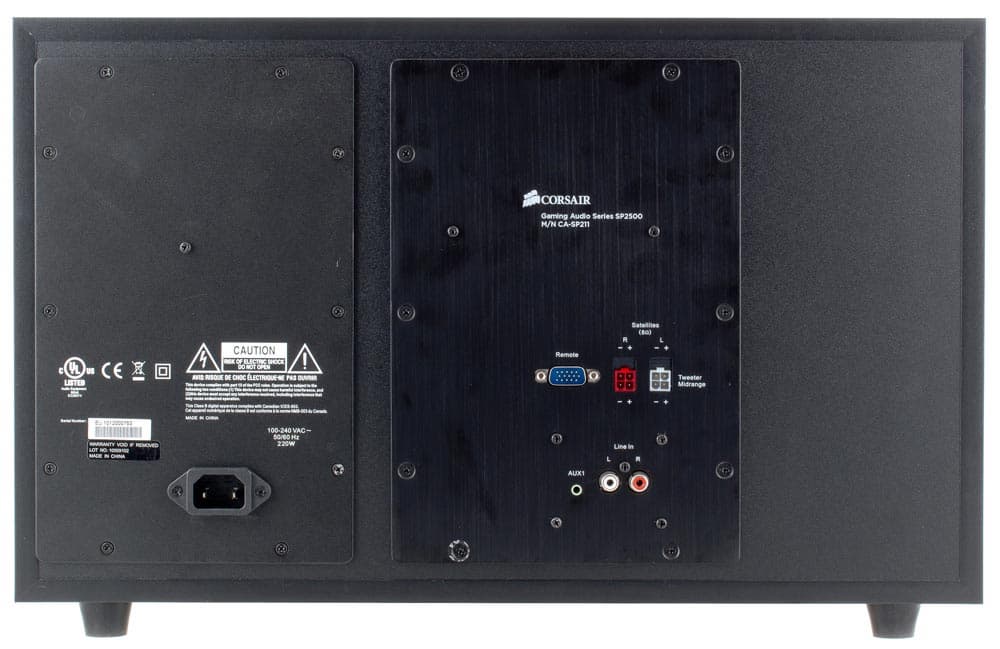

Обе камеры имеют сзади прямоугольные отверстия, закрытые металлическими панелями, которые служат как основой для крепления всей электронной начинки, так и теплоотводами для микросхем усилителей. Не забыта и герметизация стыков — по внутренним краям панелей наклеены прокладки.

Качество звучания сабвуфера можно охарактеризовать как хорошее. Сабвуфер имеет очень большой запас по громкости и впечатляющую нижнюю границу. Однако используемая резонансная схема проигрывает по разборчивости НЧ-диапазона схемам с выведенным наружу диффузором; к тому же в его звуке имеется гулообразный характер.

График АЧХ сабвуфера Corsair SP2500

При прослушивании синусоидального сигнала с повышением уровня громкости на нижних частотах рабочего диапазона сабвуфера начинает наблюдаться дребезг.

Сателлиты

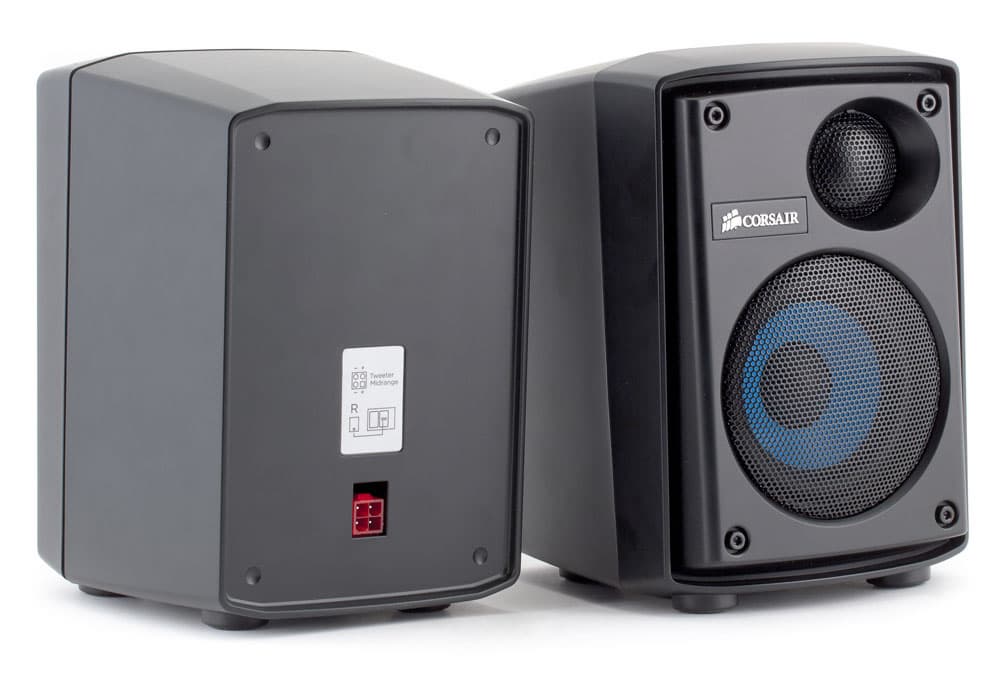

Сателлиты Corsair SP2500

Габариты 159×108×120 мм (В×Ш×Г). Акустическое оформление — закрытый ящик. Корпус пластмассовый. В корпусе установлены два динамика, прикрытые несъемными круглыми металлическими сетками. Снизу имеются невысокие ножки, снабженные резиновыми прокладками.

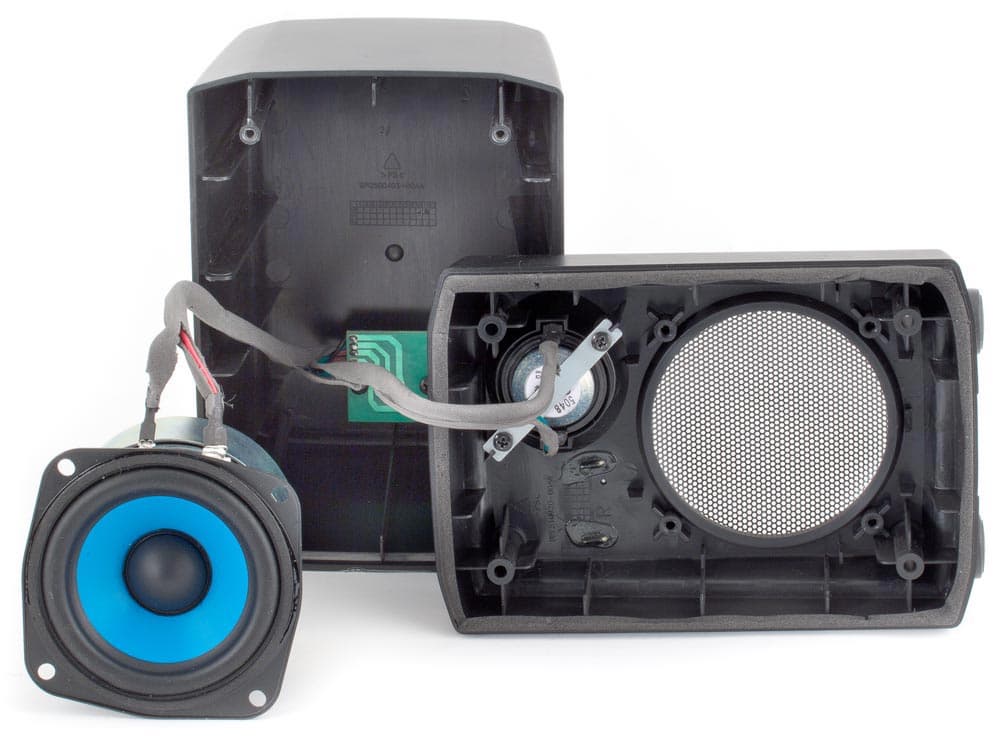

Стык обеих частей сателлита снабжен уплотнителем. Внутри никаких звукопоглощающих материалов нет.

Крепление проводов к динамикам — не пайкой, как в сабвуфере, а разъемное. Разъемы сидят на контактах динамиков довольно плотно. Каждый динамик подключается к усилителю своей парой проводов. Соответственно, на задней стенке сателлита имеется 4-контактный разъем — такой же, какой имеется на материнских платах для подачи питания на процессор. Внешние соединительные кабели 4-проводные (провода 0,33 мм² / 22AWG), с такими же разъемами, имеющими разные цвета для правильного подключения левого и правого сателлитов.

Сателлиты Corsair SP2500

СЧ-динамик FSA524030-3800 (на этикетке указано 8 Ом, 40 Вт) имеет бумажный диффузор диаметром 7 см с мягким резиновым подвесом.

Твитер FSA544010-1800 (на этикетке указано 8 Ом, 40–50 Вт) — с шелковой мембраной диаметром 2,5 см и охлаждением ферромагнитной жидкостью.

График АЧХ сателлита Corsair SP2500

Благодаря использованию в сателлитах твитеров, звучание в высокочастотной области достаточно полноценное. Между тем, сателлиты имеют ярко выраженную направленность. Чтобы компенсировать этот недостаток, в комплекте имеются специальные прорезиненные подставки, которые можно поместить под передние или задние ножки сателлитов, чтобы изменить угол наклона колонок в пользу слушателя. Средние частоты у сателлитов являются специфическими, это во многом обусловлено малыми размерами СЧ-динамика. Нижняя область средних частот значительно обеднена. Если оценивать звучание сателлитов в рамках аналогичного форм-фактора, колонки Corsair выглядят очень достойно.

Пульт ДУ

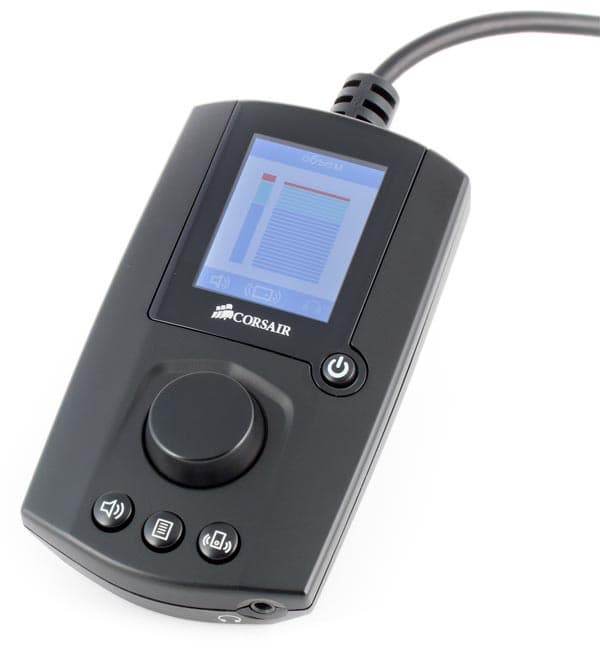

Пульт ДУ Corsair SP2500

Размер 65×110 мм, толщина 29 мм (в задней части, верхняя плоскость пульта немного наклонена вперед).

Оснащен цветным TFT-дисплеем 1,8″ с достаточно яркой подсветкой. На нем отображается меню, а также выводится уровень громкости в виде трехцветной шкалы.

Меню имеет две страницы с тремя пунктами на каждой. Одна страница задает параметры самого пульта (язык, режимы подсветки), вторая отвечает за выбор входа и параметры звука.

Помимо дисплея, на верхней плоскости пульта размещены поворотный регулятор и четыре кнопки — включения-выключения, вызова меню и две для выбора способа регулировки громкости (общая или только сабвуфер).

На пульте также находятся выход на наушники и дополнительный аудиовход (оба mini-jack 3,5 мм), а также USB-разъем, который не предназначен для подключения каких-либо устройств и используется только для возможного обновления firmware.

Подключение пульта выполняется кабелем c 15-контактным разъемом SVGA. При желании нарастить кабель можно SVGA-удлинителем для мониторов (male—female).

Электроника

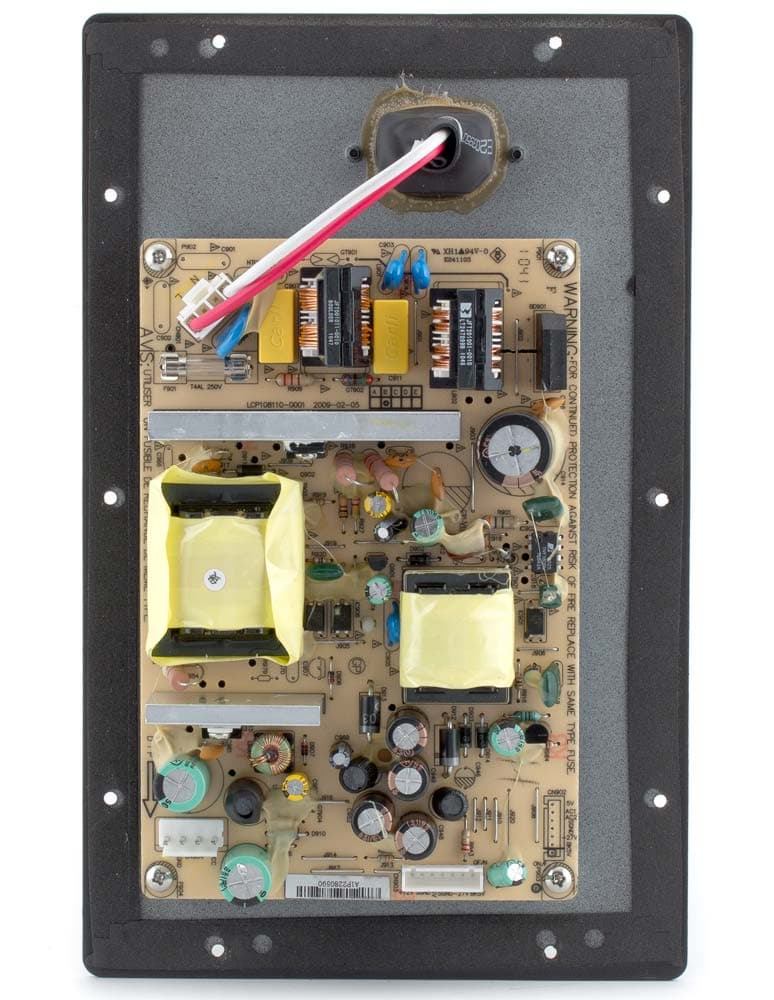

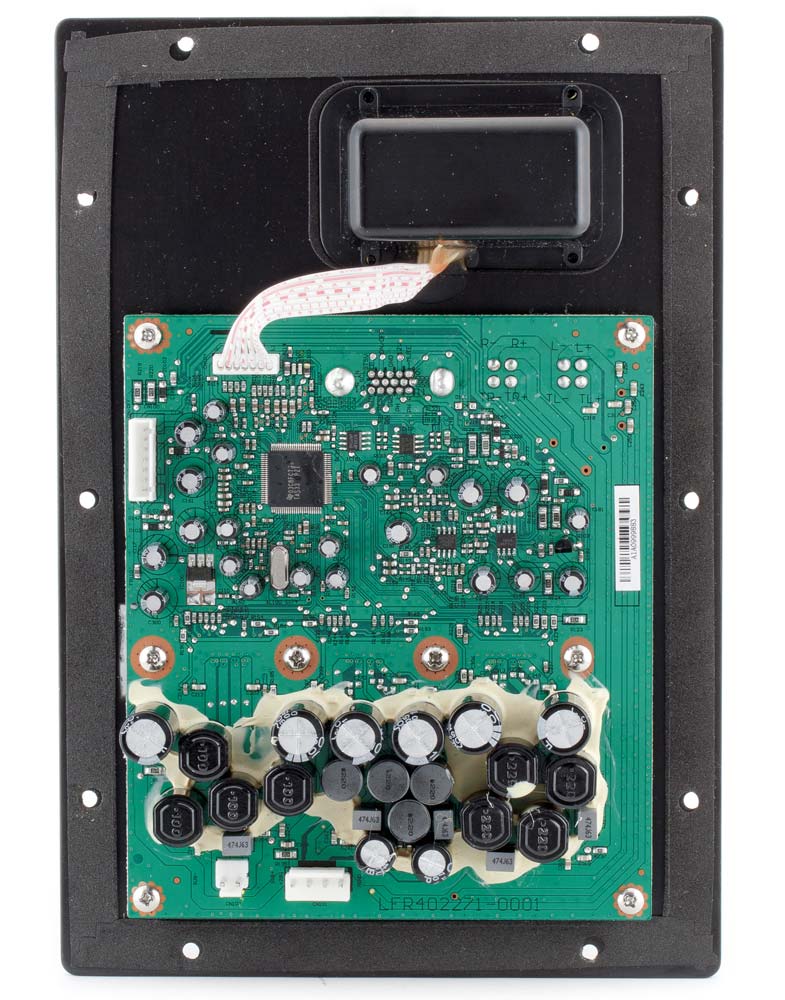

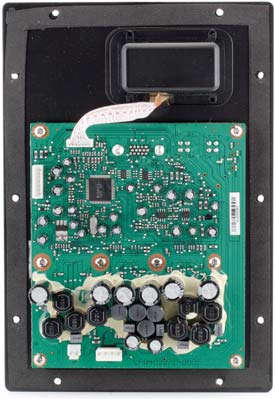

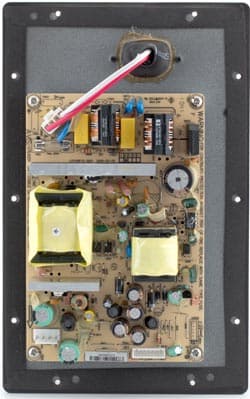

Вся электронная начинка состоит из двух плат: импульсного блока питания (расположен на съемной металлической задней стенке передней камеры сабвуфера; монтаж навесной) и платы с усилительно-коммутационной частью (на стенке задней камеры; широко используются SMD-компоненты).

Электроника Corsair SP2500          Электроника Corsair SP2500

Предварительная обработка сигнала осуществляется программируемым 48-разрядным аудиопроцессором TAS3308PZT совместно с накопителем данных на микросхеме 24512WP и буфером шины PA9512A.

Усилитель для наушников сделан на микросхеме APA3541.

Усилители мощности построены на трех микросхемах TAS5352A, представляющих собой двухканальные усилители класса D, способные в мостовом включении отдавать на нагрузку 4 Ом до 125 Вт мощности (при КНИ = 10%).

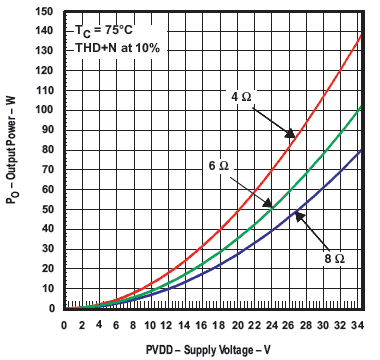

Зависимость выходной мощности от напряжения питания для TAS5352A, усилитель класса D

Микросхемы обеспечивают динамический диапазон 110 дБА.

Каналы одной из микросхем в мостовом включении работают на сабвуфер. Каналы двух других микросхем нагружены на СЧ- и ВЧ-динамики сателлитов (би-ампинг).

АЧХ канала сабвуфера, измеренная по электрическому сигналу, линейна в диапазоне от 40-45 до 90-95 Гц. Каналы СЧ линейны в полосе от 210-220 Гц до 3,4-3,6 кГц, ниже и выше начинается плавный спад. Характеристика канала ВЧ имеет достаточно плавный подъем примерно до 5-6 кГц, затем линейная часть, продолжающаяся до 14-16 кГц, затем вновь подъем, достигающий к частоте 20 кГц величины порядка 3 дБ, а после 21 кГц — резкий спад.

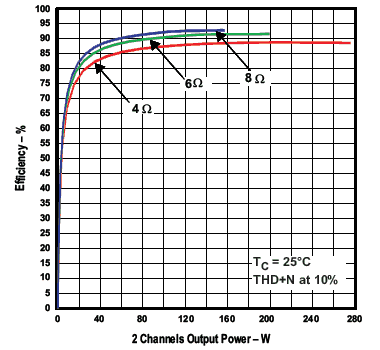

Усилители класса D имеют высокий КПД, у данной микросхемы он приближается к 90%:

КПД усилителя класса D TAS5352A

Поэтому даже при значительной выходной мощности они не требуют громоздких радиаторов. В Corsair SP2500 в качестве радиатора используется металлическая панель, на которой закреплена плата с усилителями. Отвод тепла от корпусов микросхем осуществляется алюминиевой проставкой с использованием небольшого количества термопасты. Такого теплоотвода вполне достаточно — даже при значительной громкости нагрев микросхем всего на 12-14 градусов выше комнатной температуры. Гораздо сильнее нагреваются катушки индуктивности LC-фильтров на выходе усилителей — на 20 и более градусов.

На той же панели расположены разъемы: для подключения сателлитов, пульта ДУ и два входа для аналоговых сигналов (2×RCA и mini-jack).

Для питания электронной части используется импульсный блок питания. Он обеспечивает напряжения 5 В, 12 В, 27 В, а также 28 В для усилителей мощности.

Во входной цепи БП находится плавкий предохранитель. Добраться до него без нарушения гарантийного стикера нельзя.

Общий механический выключатель питания отсутствует.

Выводы

Внешний вид Corsair SP2500

В целом звучание акустики Corsair неплохое. Колонки не являются чьим-то клоном, это модель акустики с индивидуальным лицом. Однако по качеству звучания, которое мы считаем главной характеристикой колонок, они не лидер на рынке, так как здесь очень острая конкуренция, и побеждают решения с более традиционным дизайном, но с более качественными динамическими головками.

Основные плюсы и минусы, а также результаты измерений и прослушивания приведены в упоминавшемся сравнительном тестировании активной 2.1-акустики.



Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)

9 июня 2011 Г.
