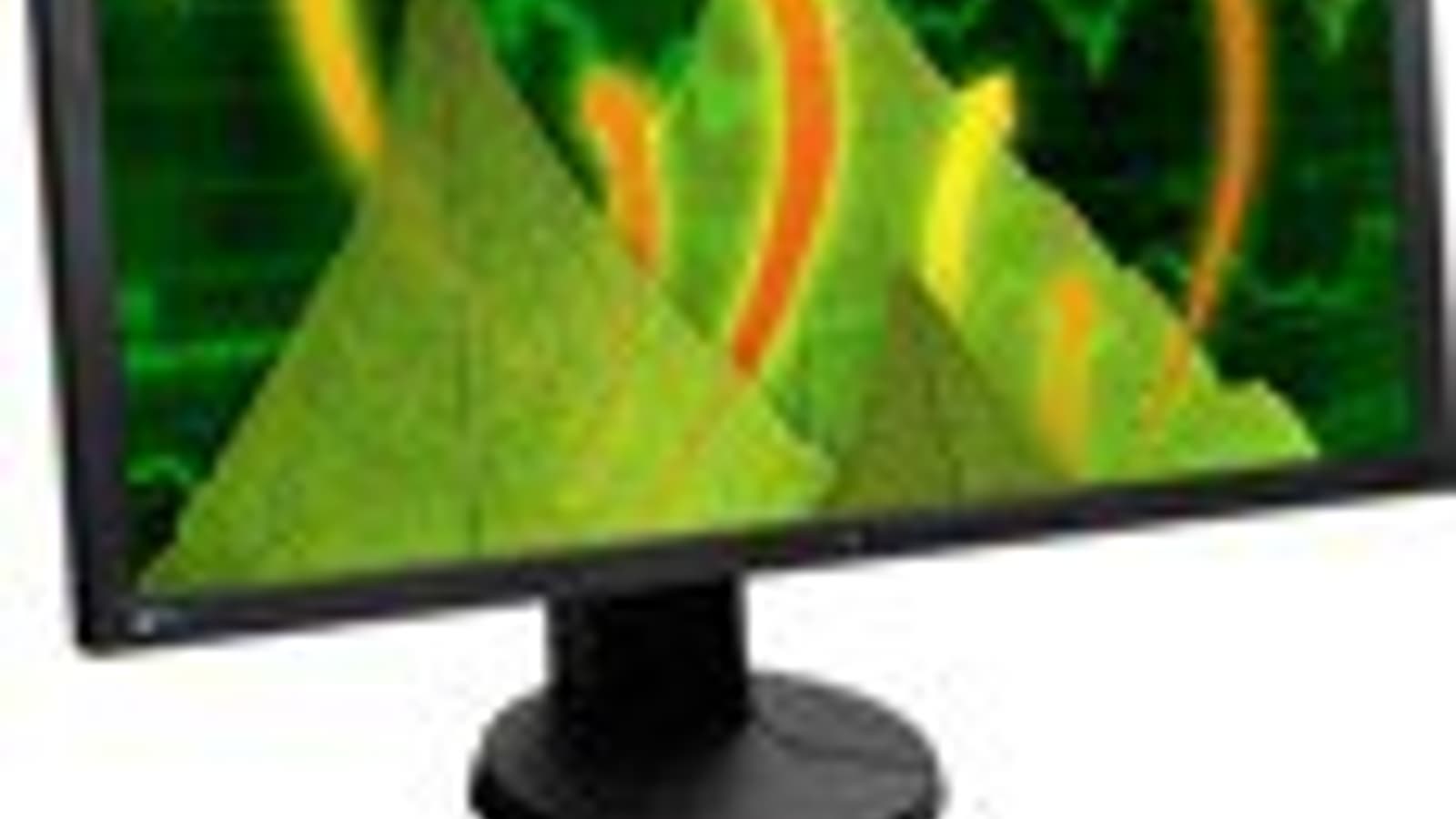

ЖК-монитор Eizo FlexScan EV2736W

Данный монитор, имеющий в своем арсенале набор эргономических и «экологических» функций и конструктивных особенностей, позиционируется производителем в качестве монитора для комфортной работы в офисе.

Содержание:

• Паспортные характеристики, комплект поставки и цена
• Внешний вид
• Коммутация
• Меню, локализация и управление
• Изображение
• Микрофотографии матрицы
• Оценка качества цветопередачи
• Измерение равномерности черного и белого полей, яркости и энергопотребления
• Определение времени отклика и задержки вывода
• Измерение углов обзора
• Выводы

Паспортные характеристики, комплект поставки и цена

Внешний вид

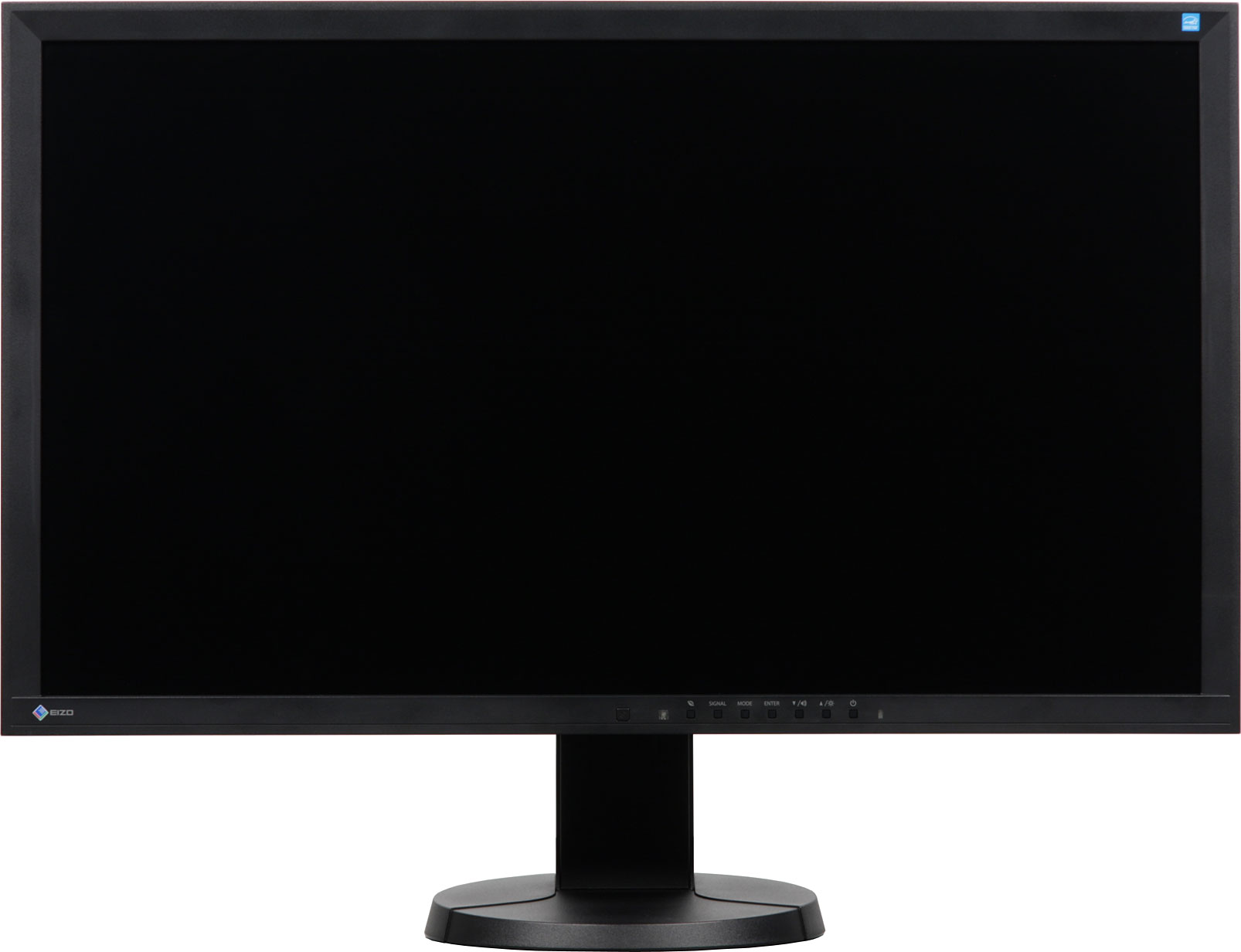

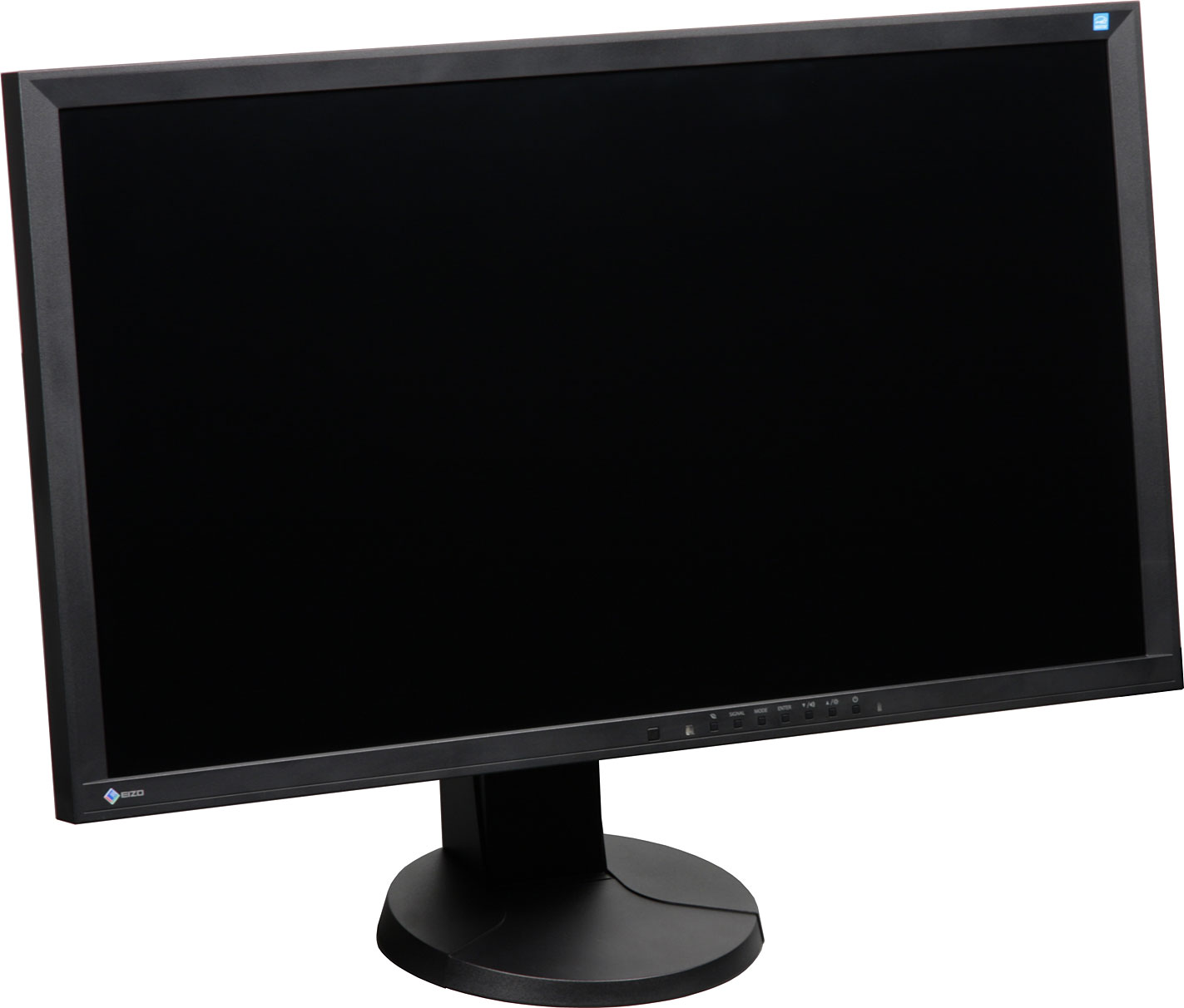

Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из черного пластика с матовой поверхностью. В целом дизайн очень строгий, практичный и, благодаря характерным для мониторов Eizo скошенным плоскостям и по возможности непрямым углам, узнаваемый. Поверхность матрицы черная, полуматовая (но зеркальность хорошо выражена) и относительно твердая. Внизу правее центра на фронтальной рамке находятся семь кнопок управления.

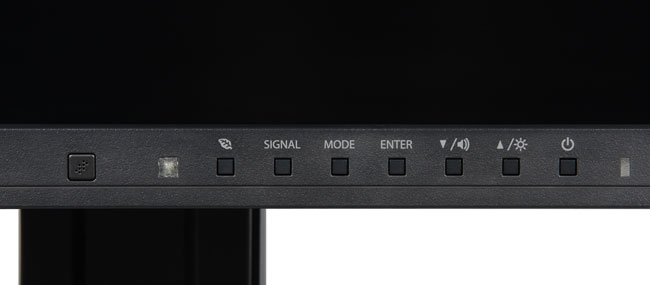

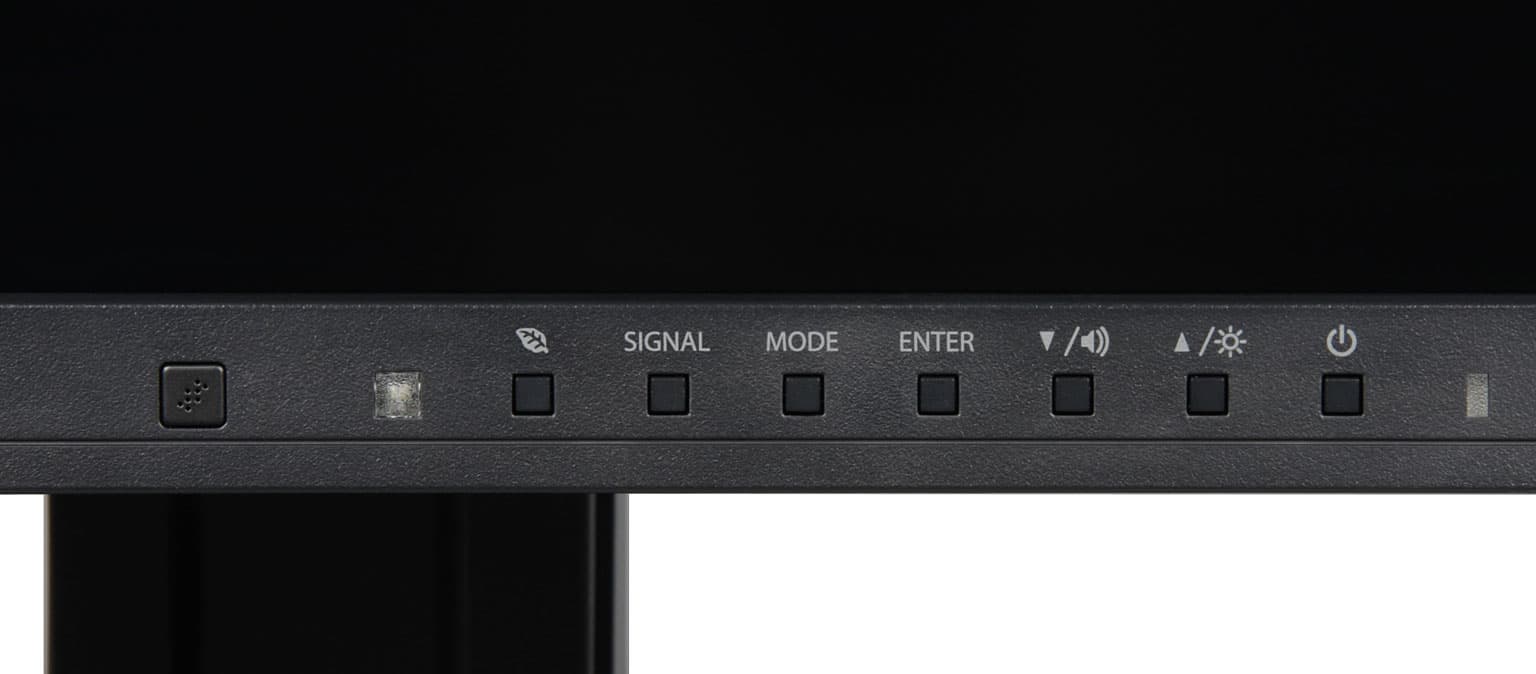

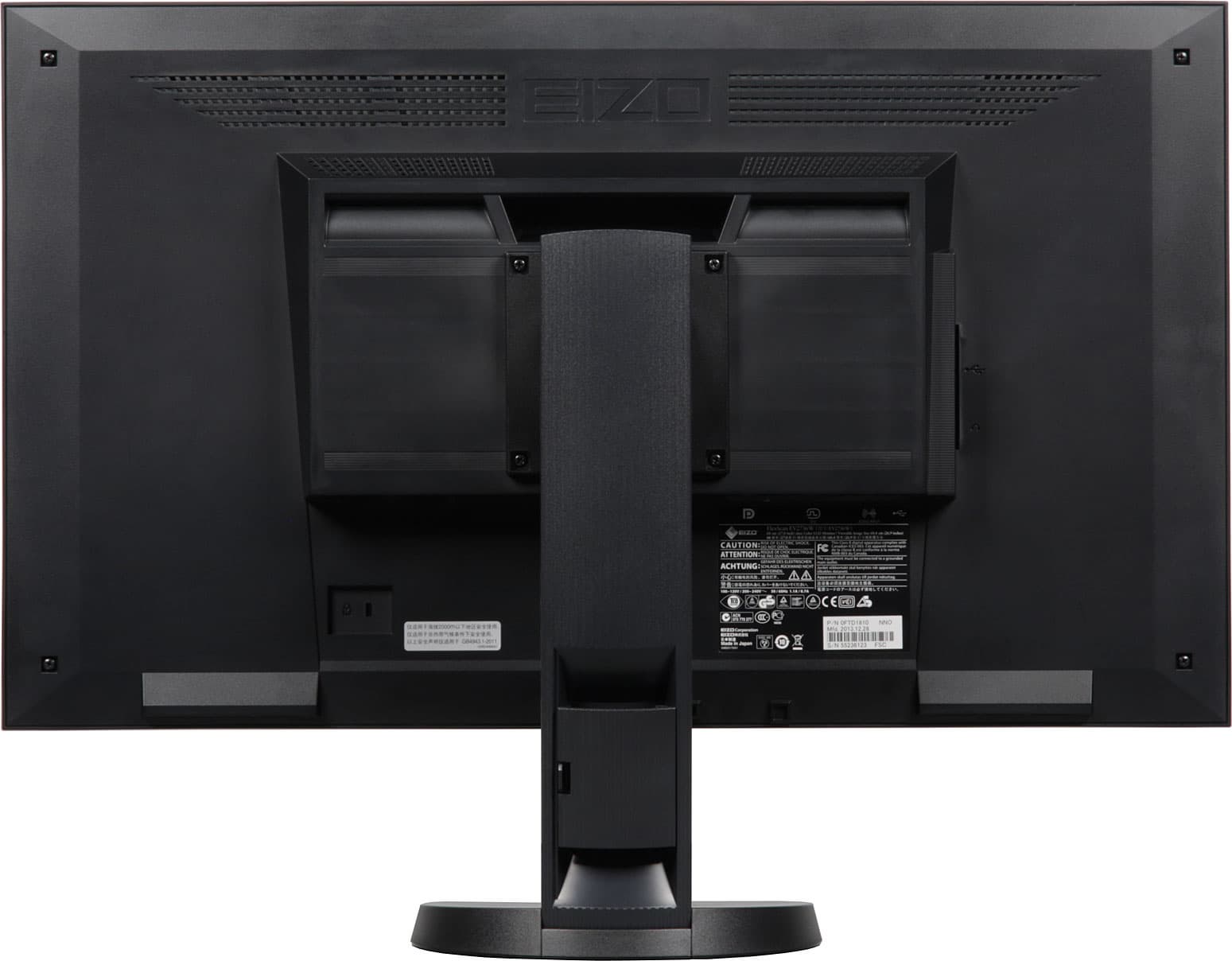

Справа от кнопок можно обнаружить индикатор состояния, а слева — окошко датчика освещенности и решеточку датчика присутствия. На задней панели над местом крепления стойки разработчики сделали специальную нишу, формирующую удобную ручку для переноски монитора. Разъем и выключатель питания, а также часть интерфейсных разъемов расположены на нижнем торце выступа сзади и ориентированы вниз. На левом торце этого же выступа — два выходных разъема USB и выход на наушники (что правильно — подключать удобно и провода не будут мешаться справа, там, где обычно располагается мышь). Кроме того на задней панели можно обнаружить традиционный разъем для кенсингтонского замка.

Монитор оснащен встроенным блоком питания, возможно, поэтому не обошлось без вентиляционных решеток — на верхнем и нижнем торцах выступа на задней панели, в верхней части задней панели и практически на нижнем торце блока экрана в разнесенных по бокам выступах. За прорезями в этих выступах можно рассмотреть два небольших громкоговорителя вытянутой формы. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад на нетипично большой угол, приподнять и повернуть вправо-влево почти на 360 градусов.

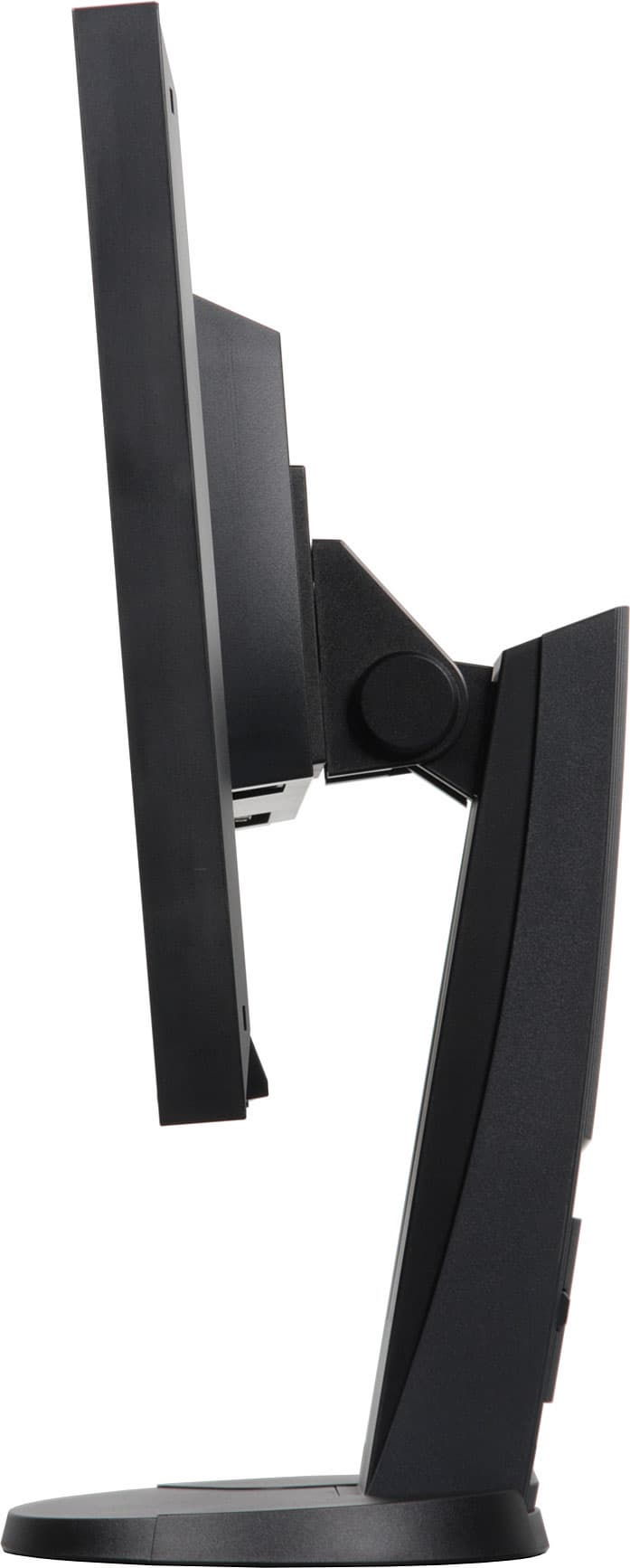

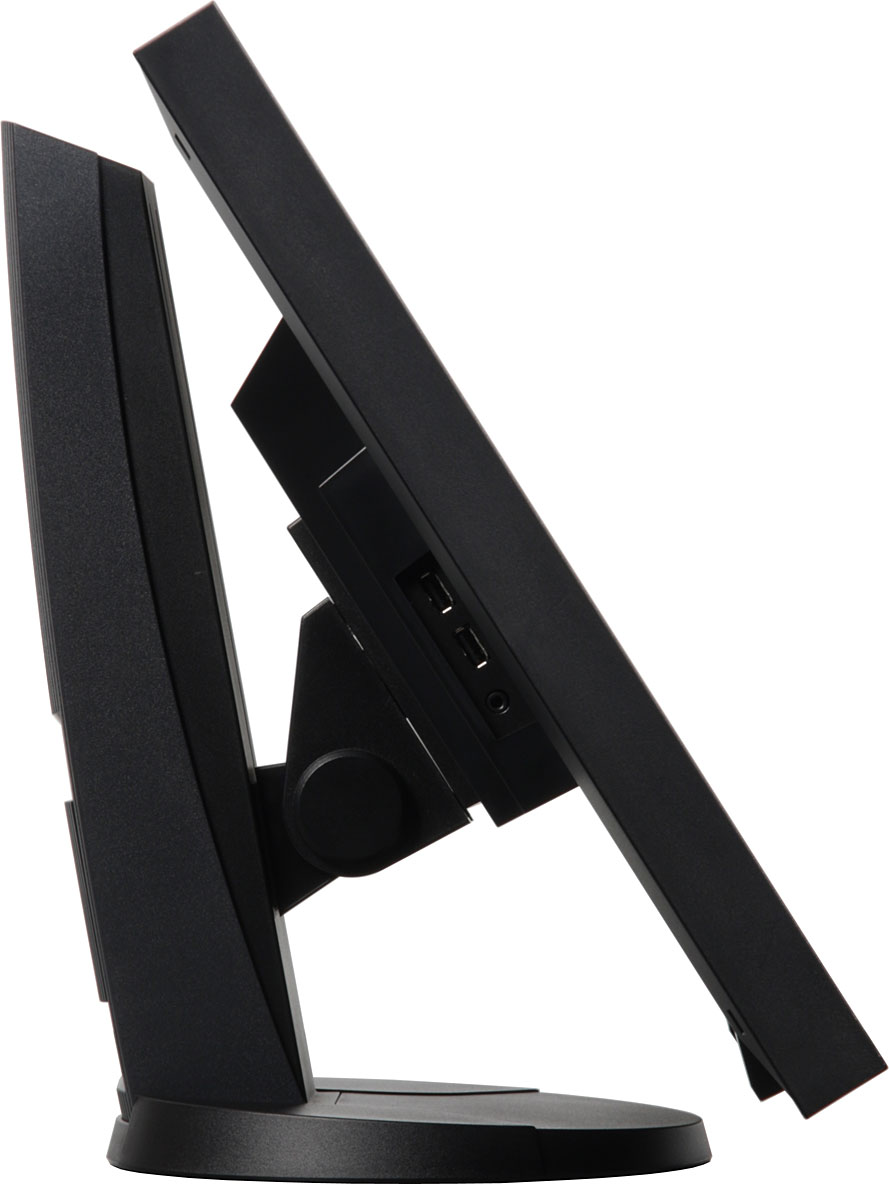

Шарнирный узел крепления блока экрана перемещается вверх-вниз по стойке. В стойке установлены стальные направляющие, по которым перекатываются ролики из пластика с низким коэффициентом трения. Однако в отличие от направляющих со стальным шариковым рельсовым подшипником пластиковые ролики имеют выраженный эффект «залипания», то есть чтобы сдвинуть блок экрана вверх или вниз, нужно приложить относительно большое начальное усилие. Конструкция подставки жесткая, так как все несущие элементы подставки изготовлены из толстой штампованной стали. Стальное основание подставки опирается на поворотное кольцо из пластика с малым коэффициентом трения. Снизу на это кольцо приклеены резиновые накладки, которые защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

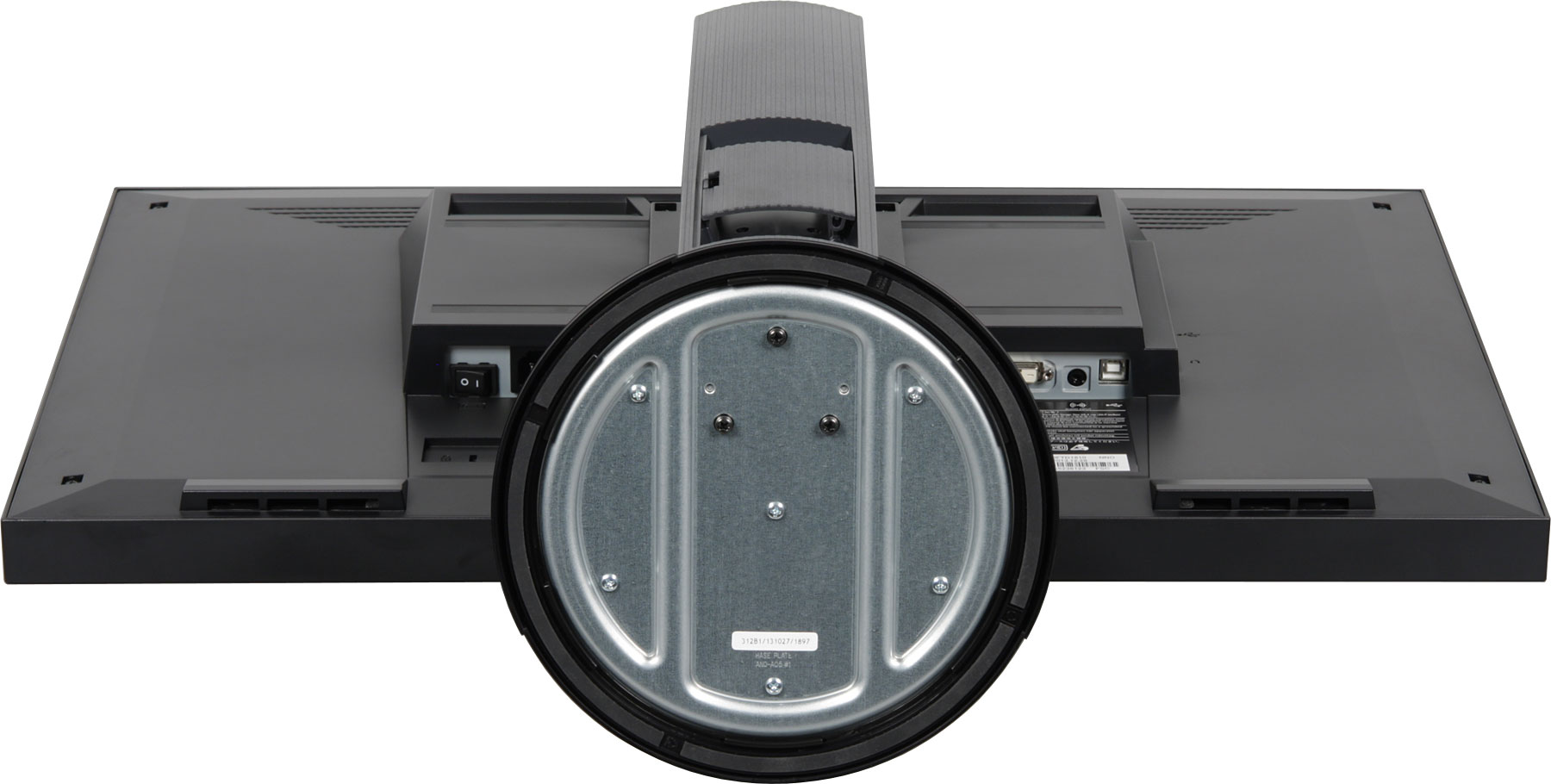

Основание подставки относительно большое по площади, но оно сверху плоское и почти горизонтальное, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке устойчиво.

Кабели, идущие от разъемов монитора, можно уложить в нишу сзади на стойки и прижать дверцей с защелкой. При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Упакован монитор в картонную коробку с очень лаконичным оформлением. Коробка относительно широкая, но имеет только прорезные ручки по бокам, поэтому переносить ее в одиночку не очень удобно, выручают багажные ремни или традиционная ручка из клейкой ленты. Изготовлен монитор в Японии.

Коммутация

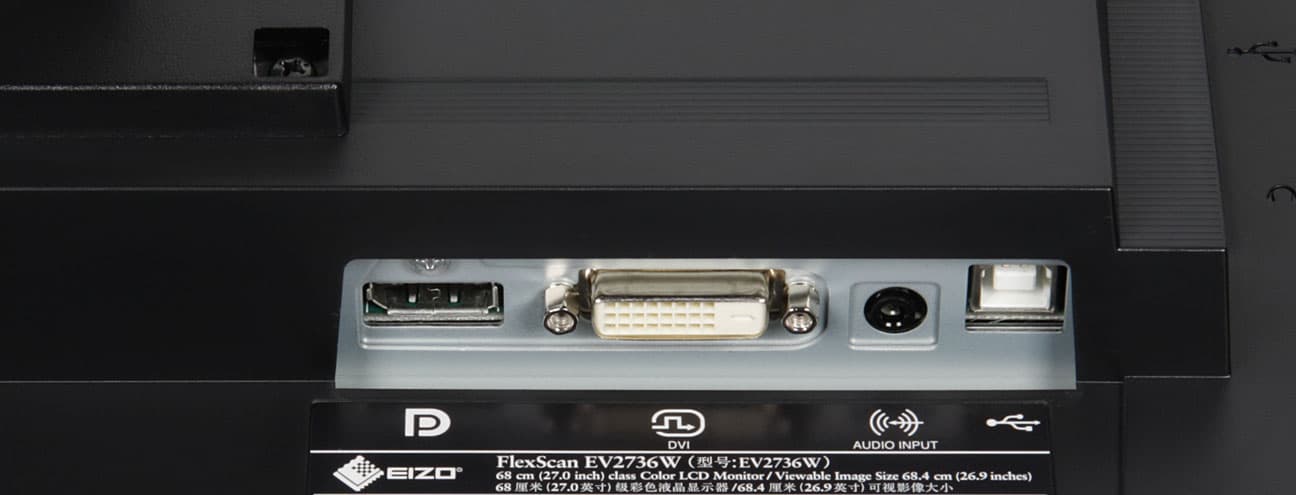

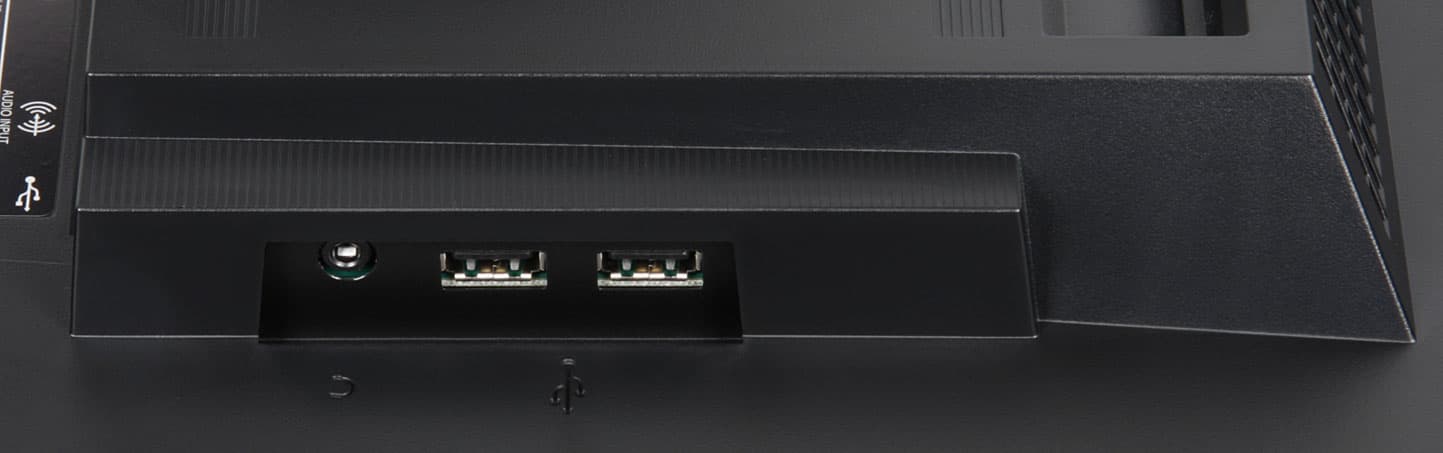

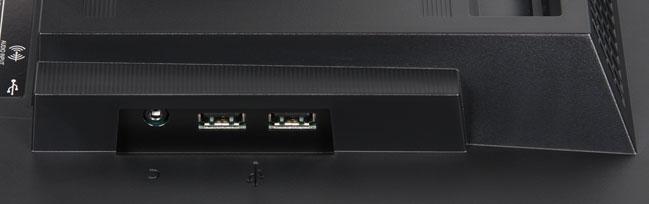

Монитор оснащен двумя цифровыми видеовходами: DisplayPort в полноразмерном варианте и DVI-D. Оба входа принимают сигнал до 2560 на 1440 пикселей при 60 Гц кадровой частоты. Выбор входа осуществляется кнопкой на рамке. Есть автоматический поиск активного входа, который можно отключить.

Вход DisplayPort способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Звук в аналоговом виде заводится через второй разъем миниджек 3,5 мм (источник звука можно выбрать в меню). В монитор встроен USB(2.0)-концентратор с одним входом и двумя выходами. Отметим, что в комплекте с монитором мы обнаружили кабель DisplayPort японской компании Hosiden.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим (можно отключить), в режиме ожидания — оранжевым и не горит, если монитор условно выключен. Если монитор в рабочем режиме и на экране нет меню, то нажатие на кнопку выводит на экран соответствующий список, или ползунок настройки, или заглавную страницу основного меню.

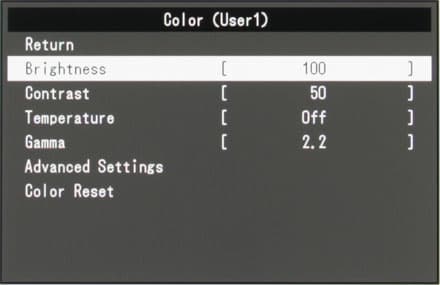

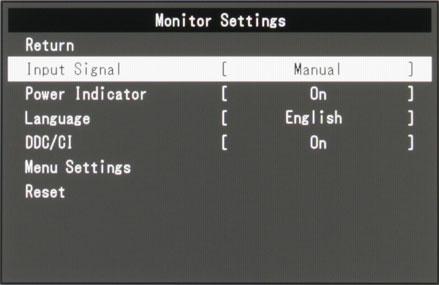

Меню относительно крупное, надписи читаемые. При регулировке / выборе настроек основное окно меню с экрана убирается, что облегчает оценку вносимых изменений.

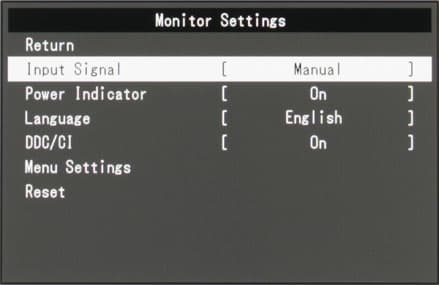

Можно передвинуть меню в одну из пяти фиксированных позиций. Есть возможность заблокировать кнопки управления кроме кнопки питания. Русской версии экранного меню нет.

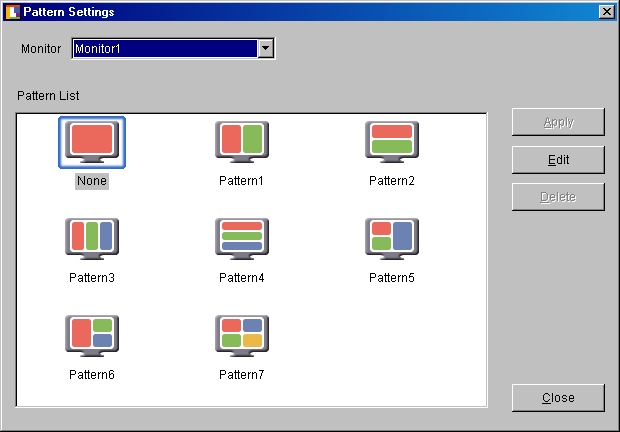

На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов. Русскоязычная версия отсутствует, но ее можно загрузить с сайта компании-производителя. Качество перевода на русский язык достаточно высокое. Дополнительное программное обеспечение в виде ScreenManager Pro работать у нас оно не захотело, но с программой Screen Slicer, помогающей распределять окна на рабочем столе, проблем не возникло. Полезная программа.

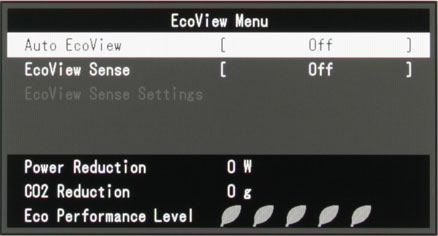

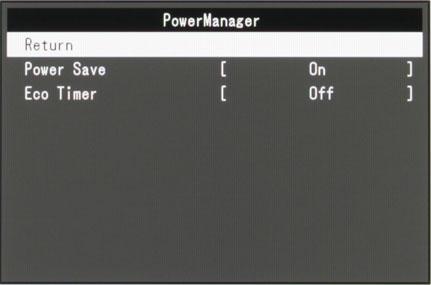

В мониторе есть несколько функций, призванных контролировать энергопотребление.

Это переход в режим ожидания синхронно с состоянием подключенного ПК или после 15 секунд отсутствия сигнала (можно отключить), настраиваемый таймер на отключение монитора по истечении определенного времени нахождения в режиме ожидания, режим с автоматической регулировкой яркости в зависимости от уровня внешней освещенности, также монитор может отслеживать присутствие субъекта перед монитором и переходить в ждущий режим через некоторый интервал отсутствия пользователя. Работа датчиков освещенности и присутствия настраивается в меню.


Есть стандартные настройки яркости (подсветки) и контраста, а также не всегда встречающиеся оттенка и насыщенности (и доступные только при выборе профиля Movie).

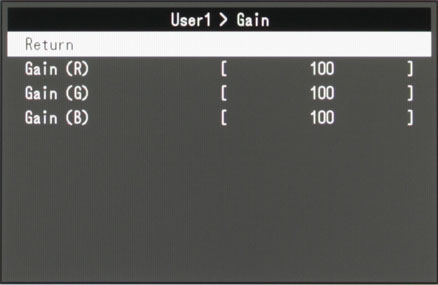

Цветовой баланс определяется выбором одного из нескольких значений цветовой температуры, также его можно подправить регулировками интенсивности трех цветов.

Для кривой гамма-коррекции предлагается три профиля с фиксированными значениями. Есть три предустановленных профиля с наборами настроек (в том числе и профиль Paper, в котором понижена интенсивность синей компоненты), а также два пользовательских профиля с повышенной свободой по настройке параметров.

Режимов геометрической трансформации три: принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); увеличение до границ экрана с сохранением исходных пропорций и вывод точка в точку по пикселям в центре экрана.

Тестирование работы при подключении по DVI было ознакомительным — все работает, разве что в тенях первый оттенок визуально не отличается по яркости от черного цвета. Подключение к бытовому источнику видеосигнала по HDMI (с помощью переходника) не поддерживается. Все основные тесты проводились при подключении по DisplayPort в режиме 2560 на 1440 пикселей при 60 Гц кадровой частоты.

«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие, есть только незначительная вариация яркости и цветового тона в масштабе соседних пикселей. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Тестирование ЖК-матрицы

Микрофотографии матрицы

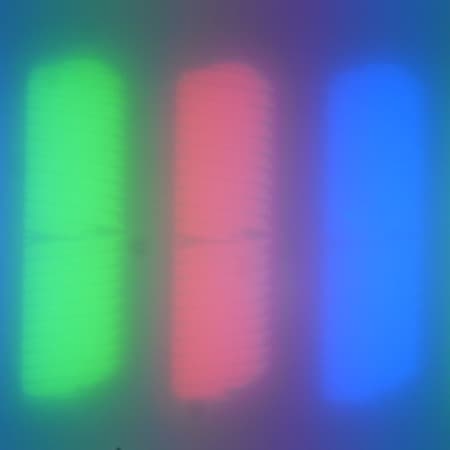

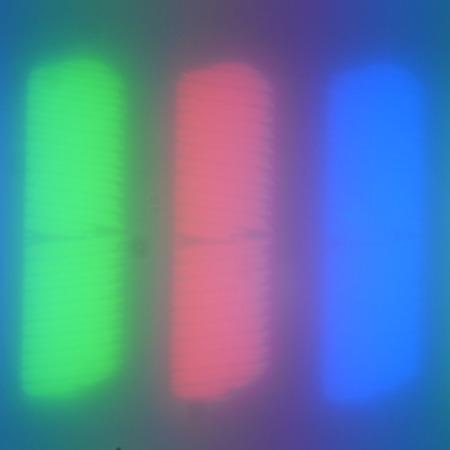

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, при желании на фрагменте ниже, соответствующем одному пикселю, можно разглядеть типичную для IPS структуру в виде параллельных полосок, а также что каждый субпиксель делится на два примерно равных домена, в которых группы полосок ориентированны под небольшим углом друг к другу:

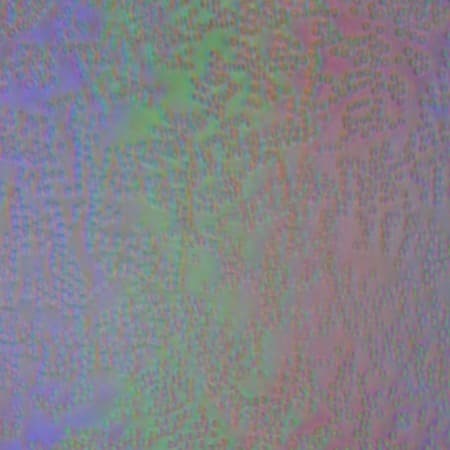

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб двух приведенных выше фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

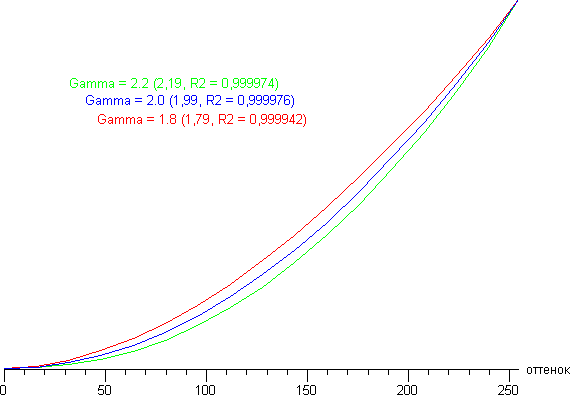

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции, там же — коэффициент детерминации, указывающий на степень близости кривой к степенной функции):

Реальная гамма-кривая ожидаемо оказалась ближе всего к стандартной при значении Gamma = 2.2 или при выборе профиля sRGB. Поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в случае профиля sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

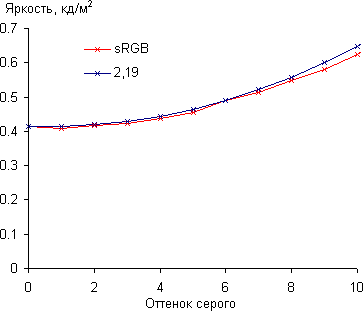

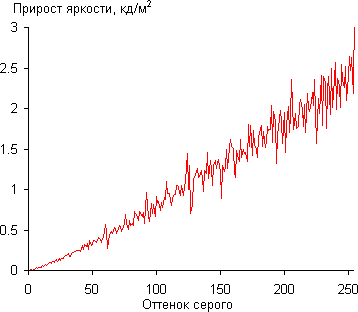

Рост прироста яркости равномерный, и каждый следующий оттенок значимо ярче предыдущего, за исключением первого от черного оттенка:

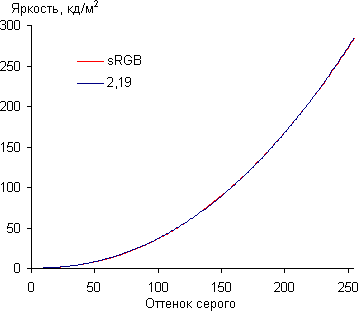

Аппроксимация полученной гамма-кривой дала показатель 2,19, что незначительно ниже стандартного значения 2,2, при этом реальная гамма-кривая очень мало отклоняется от аппроксимирующей степенной функции:

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют насыщенность близкую к естественной. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

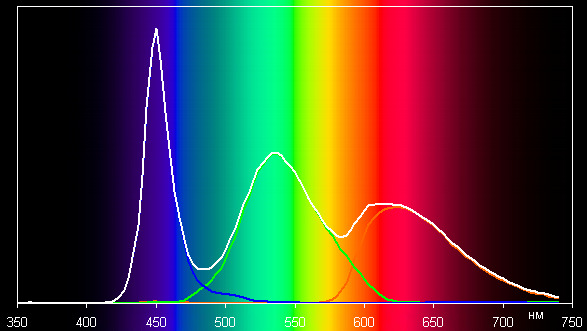

Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

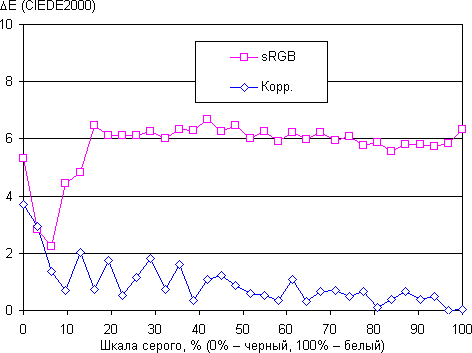

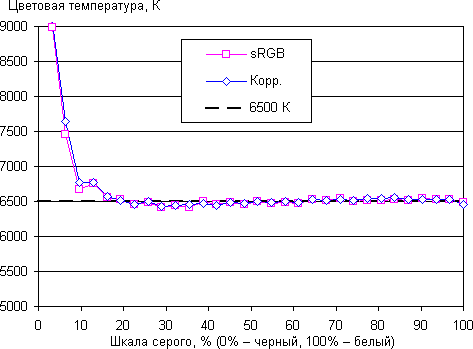

При выборе профиля sRGB цветопередача близка к стандартной, и все же мы попытались вручную немного скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае предустановленного профиля sRGB и после ручной коррекции:

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция позволила добиться почти идеального результата. Впрочем, даже требовательные пользователи в большинстве случаев могут ограничиться выбором предустановленного профиля sRGB.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены, настройки монитора установлены в значения, обеспечивающие максимальную яркость и контрастность). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

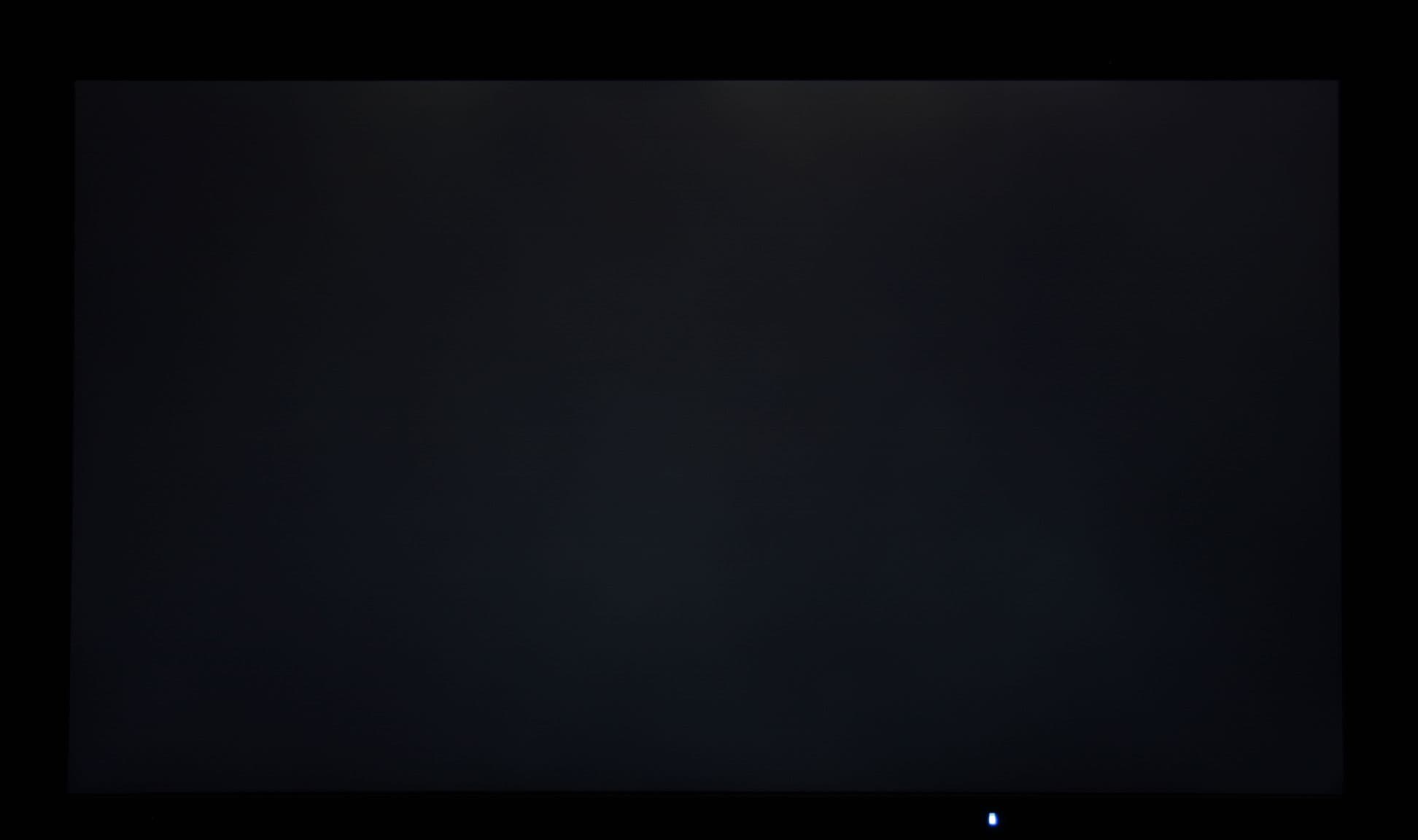

Равномерность белого хорошая, а черного, и как следствие, контрастности — заметно хуже. Контрастность для данного типа матриц нормальная. Визуально черное поле более-менее равномерное на всей площади экрана, за исключением двух областей у верхней границы экрана. Фотография ниже это демонстрирует:

Впрочем, равномерность черного поля, как правило, меняется от экземпляра к экземпляру.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения):

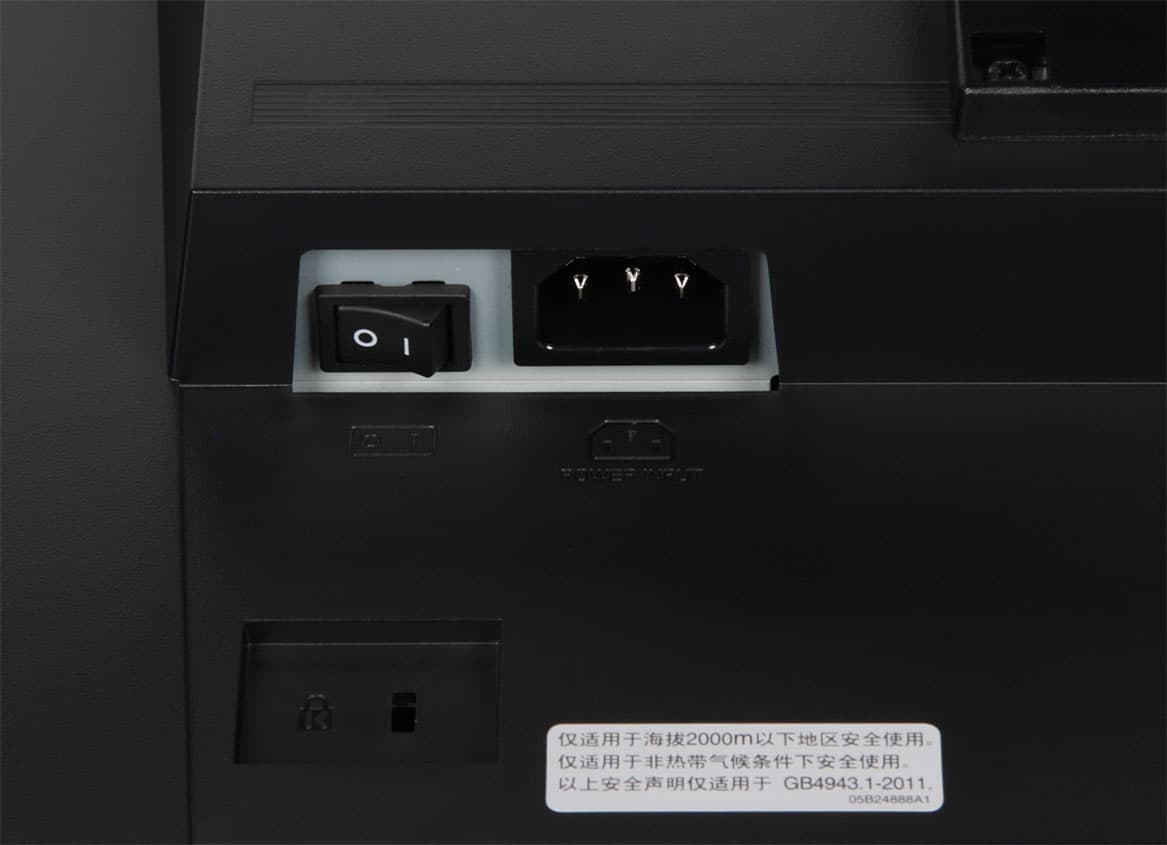

В режиме ожидания и в условно выключенном состоянии монитор потребляет порядка 0,3 Вт. Механический выключатель на задней панели полностью отключает монитор от сети.

Отметим, что первый шаг после 0% яркости соответствует яркости в 2,7 кд/м². Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в огромных пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в очень темном помещении.

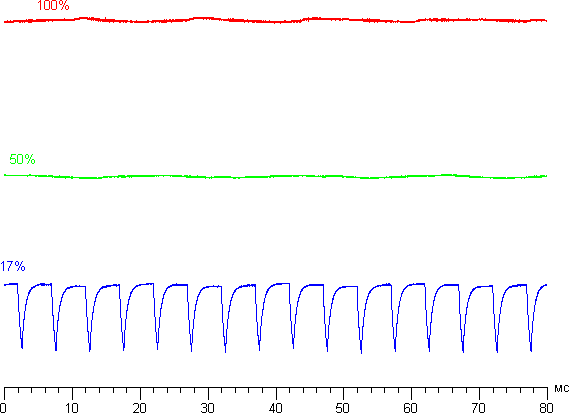

На высоком и среднем уровне яркости модуляция подсветки практически отсутствует, что исключает видимое мерцание экрана. Однако при понижении яркости до 17% и ниже появляется значимая модуляция яркости с большой амплитудой и не очень высокой частотой в 200 Гц, из-за чего мерцание экрана видно в тесте на наличие стробоскопического эффекта и просто при быстром движении глаз. Приведем графики зависимости яркости (вертикальная ось) от времени при различных значениях настройки яркости:

Впрочем, 17% соответствует яркости ниже 50 кд/м², в обычной ситуации и при отсутствии патологий зрения ниже не придется устанавливать даже при использовании монитора в полной темноте.

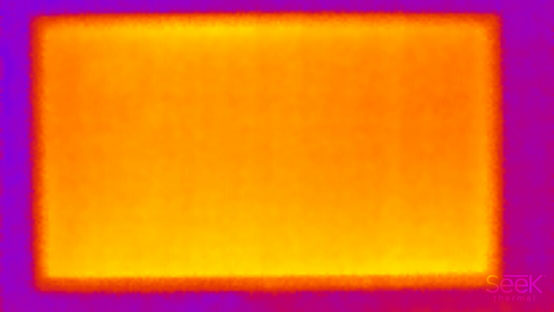

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С (ближе к белому — выше температура):



Задняя панель в области верхней решетки нагревается максимум до 41 °С, тогда как нижний край экрана нагрелся до всего до 36 °С. Судя по тому, что спереди нагрев есть как на верхней кромке, так и на нижней, в данном мониторе, возможно, используются две светодиодные линейки подсветки, одна сверху, вторая снизу.

Определение времени отклика и задержки вывода

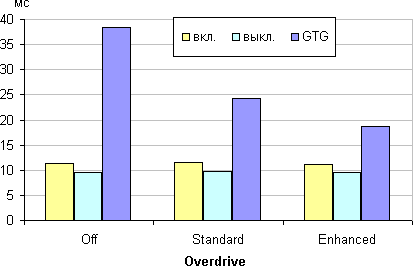

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):

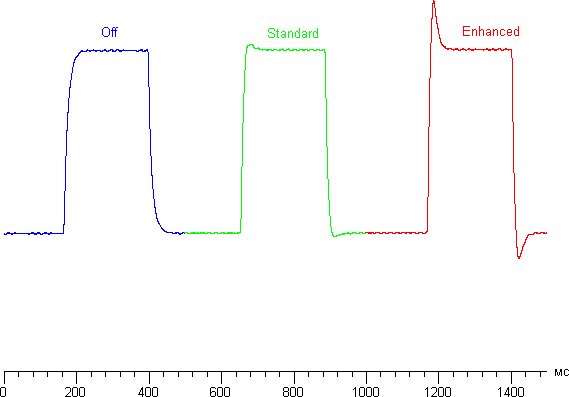

Так выглядят графики для перехода между оттенками 40% и 60% при различных значениях Overdrive (вертикальная ось — яркость, горизонтальная — время):

С нашей точки зрения можно устанавливать даже максимальное значение разгона, так как при этом артефакты не очень заметны. В целом такой скорости матрицы вполне достаточно даже для игр в динамичные игры.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила примерно 27 мс в режиме 2560 на 1440 пикселей при 60 Гц. Такая задержка не ощущается при работе, да и в динамичных играх ее вряд ли можно заметить.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости	В горизонтальной плоскости
По диагонали	Яркость черного поля в процентах от максимальной яркости белого поля
Контрастность

Уменьшение яркости на 50% от максимального значения:

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при диагональном отклонении возрастает в минимальной степени. Фактически экран лишен такого недостатка как диагональное высветление черного поля, присущего в той или иной степени почти всем экранам на матрицах IPS. Скорее всего, достигается это за счет использования специального выравнивающего слоя. Впрочем, отметим, что при больших углах отклонения черный приобретает легкий фиолетовый или красно-фиолетовый оттенок. Контрастность в диапазоне углов ±82° для всех направлений превышает значение 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Стабильность цветов в целом очень хорошая, хотя светло-синий слегка выбиваются.

Выводы

Пожалуй, только из-за отсутствия поддержки охвата AdobeRGB и 10-битного режима ЖК-монитор Eizo FlexScan EV2736W нельзя отнести к профессиональным моделям, предназначенным для прецизионной работы с цветом. По качеству цветопередачи даже просто при выборе предустановленного профиля sRGB данный монитор превосходит некоторые мониторы, претендующие на звание профессиональных. Отдельно стоит отметить высокую устойчивость черного цвета к отклонению по диагонали, в случае мониторов на матрицах IPS такое встречается очень и очень редко. Монитор получился универсальным — набор характеристик позволяет рекомендовать Eizo FlexScan EV2736W для использования в области дизайна и проектирования, для работы с видео, для игр и для просмотра кино.

Достоинства:

• Отличное качество цветопередачи
• Стабильный черный
• Строгий и эргономичный дизайн
• Отсутствие мерцания подсветки в рабочем диапазоне яркости
• Очень широкий диапазон яркости
• Удобная регулируемая подставка
• Двухпортовый USB(2.0)-концентратор с удобным расположением нисходящих портов
• Эффективный регулируемый разгон матрицы и небольшая задержка вывода
• Переход в спящий режим по датчику присутствия
• Подстройка яркости по датчику освещенности
• Режим с низкой интенсивность синей компоненты
• Есть механический выключатель питания
• VESA-площадка 100 на 100 мм

Недостатки:

• Отсутствие русификации меню
