Материнская плата EliteGroup P5SD-B с AGP и 100-мегагерцовой шиной


EliteGroup logo

Прогресс не стоит на месте. Совсем недавно мы писали о первой Socket-7 плате с AGP, а сегодня уже пойдет речь о первой плате не только с AGP, но и со 100-мегагерцовой шиной. Такой платой оказалась EliteGroup P5SD-B.

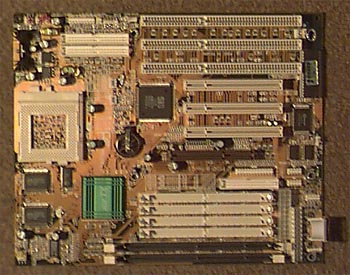

EliteGroup P5SD-B

Эта материнская плата выполнена на наборе микросхем SiS 5591/5595 и является попыткой реализации архитектуры Super 7, объединяющей Socket-7, AGP и системную шину, работающую на частоте 100 МГц. Почему попыткой? Дело в том, что чипсет SiS 5591 официально поддерживает частоты только до 83 МГц, но за счет возможности реализации на нем псевдоасинхронных шин PCI и AGP, производитель материнской платы рискнул разогнать сам чипсет до 100 МГц. Попытка разгона может быть признана удачной, плата действительно функционирует на этой частоте, единственное, пришлось улучшить охлаждение и укомплектовать чипсет антистатическим радиатором, который крепится на пасте к чипу 5591.

SiS 5591SiS 5595

Спецификация

EliteGroup P5SD-B
Форм-фактор3/4 Baby AT
ПроцессорыAMD K5,AMD K6,Cyrix 6x86,IBM 6x86,Pentium,Pentium with MMX
Внешние частоты 60, 66, 75, 83, 90, 100 МГц
Питание процессора 1.8 — 3.5 Вольт
ЧипсетSiS 5591/5595
BIOSAward
Кеш L2512KB PBSRAM
Память2 DIMM/4 SIMM
Максимально — 512 Мбайт
Поддержка ECC
Слоты3 ISA/3 PCI
1 слот ISA/PCI Shared
ПитаниеAT/ATX
Слоты3 ISA/3 PCI/1 AGP
1 слот ISA/PCI Shared
I/O1 EPP/ECP mode параллельный порт
2 последовательных порта
Двухканальный PCI IDE с поддержкой PIO mode 4, DMA Mode 2, Ultra DMA 33
Поддержка 360 Kбайт — 2.88 Мбайт или 3Mode дисководов
AT keyboard и PS/2 mouse adapter
2 USB канала
IrDA-коннектор TX/RX
Подключение вентилятора процессора к плате

Дополнительные сведения

Плата продается по цене чуть ниже $130. В поставку входит сама плата, комплект кабелей, включающий шлейф для дисковода, IDE-контроллера, последовательных и параллельных портов и мыши PS/2, подробное хорошо составленное руководство и две дискеты с Bus Mastering драйверами и AGP VxD драйвером для чипсета SiS 5591. Обещанные на сайте производителя кабели под IrDA и USB в поставке отсутствуют. К тому же, следуя последней моде, оба разъема под COM-порты 9-контактные, что может доставить некоторые неудобства пользователям внешних модемов.

Что касается собственно исполнения — фирма EliteGroup всегда поставляла качественные продукты, и это плата — не исключение. На монтаж приятно посмотреть. Да и ревижны продающейся модификации никак не 1.0, а 1.1.

Теперь об установках. Вольтаж ядра процессора, выдаваемый импульсным преобразователем напряжения, меняется с шагом 0.2 В от 1.8 В до 3.5 В, что позволит использовать на этой плате не только AMD K6 3D, но и, например, ноутбучные Socket-7 процессоры. Устанавливаемые внешние частоты вместе с подаваемыми частотами на PCI и AGP приведены в таблице.

Частота шиныЧастота PCIЧастота AGP
603060
663366
7537.5/3275/64
833366
903060
1003366

Поддерживаемые умножения находятся в диапазоне от 1.5х до 5х. Все перечисленные установки
являются документированными и приведены в руководстве.

На плате установлен Award BIOS, отличающийся от привычного несколько продвинутыми возможностями по конфигурированию циклов обращения к памяти.

Bus Mastering драйвера, поставляемые с платой позволяют при установке выбрать режим работы - через PIO или через DMA. Вследствие этого, возникает предположение, что драйвера представляют собой лишь просто IDE-драйвера, хотя и реализация Bus Mastering через PIO все-таки возможна, но она требует нетривиальных усилий. Однако они, тем не менее, обеспечивают производительность при операциях с жестким диском на уровне любых других драйверов с иными чипсетами.

Что касается стабильности работы и простоты в установке — то проблем с платой при инсталляции и конфигурировании программного и аппаратного обеспечения не возникало вообще. Однако, следует отметить, что плата обладает невысокой производительностью, связанной с малым размером буфера CPU-to-DRAM в чипсете SiS 5591. Сравнительное тестирование этого чипсета приведено здесь.

Работа на частоте шины 100 МГц

Раз уж появилась такая возможность, то ей надо непременно воспользоваться. Да, нам действительно удалось поработать со внешней частотой 100 МГц, используя процессор AMD K6-200. Он работал как 100х2. Расскажем поподробнее. Основными проблемами, которые могут воспрепятствовать установке большой частоты системной шины могут явиться:

  • Кеш второго уровня, не успевающий за шиной. Но на исследуемой плате микросхемы SRAM имеют время доступа 6 нс, что достаточно для обращения с частотой 100 МГц. Так что эта проблема отпадает.
  • Процессор. Тут действительно пришлось повозиться. Что касается Intel Pentium, то эти процессоры, имеющиеся у нас, работать на 100-мегагерцовой шине отказались. Черный экран. Однако со внешней частотой 90 МГц проблем не было. Поднимая напряжение в цепи ввода-вывода до 3.5 В, а на ядре процессора до 3.1 В, один кристалл все-таки запустился, и нам даже удалось измерить производительность в Quake. Но дальше этого дело не пошло, Windows 95 рушились все равно. С K6 ситуация была намного лучше уже с самого начала. На стандартных установках работал Quake, а добиться функционирования в Windows 95 удалось задрав напряжение в цепи ввода-вывода процессора до 3.5В, а напряжения на ядре — понизив до 2.5В (интересный эффект!).
  • Память, не соответствующая спецификации PC100. Этот момент вызывал у нас наибольшие опасения, вследствие нагнетания рядом производителей чипов страстей относительно проблем при работе обычной памяти на высоких частотах. Но, как оказалось — все это туфта. Исследования показали, что на внешней частоте 100 МГц не PC100-память со временем доступа 7 нс работает вообще без каких-либо нареканий. Даже некоторые модули с 10-наносекундными чипами могут работать с такой частотой. В частности, среди работающих модулей оказался 64 Мбайтный DIMM с 10-нановыми чипами Hyundai HY57V658020 TC-10 сборки самой фирмы Hyundai:

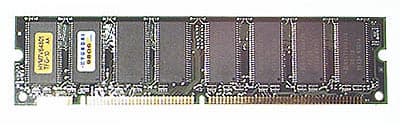

    Модуль памяти, работающий на 100 МГц

    Так что спецификация PC100 носит скорее рекомендательный, чем обязательный характер.

Но следует отметить, что прежде чем нам удалось проделать весь этот эксперимент, для достижения стабильной работы при разгоне шины пришлось перепрошить BIOS версии 2.2. C установленной сначала версией, разгон выше 83 МГц выполнить на 10-наносекундной памяти не удалось.

Теперь волнующий всех вопрос о приросте производительности при использовании шины 100 МГц. Вот результаты.

 Quake, FPSBusiness WinStone 98
Intel Pentium 200 MHz (3*66)40.6614.3
Intel Pentium 200 MHz (2*100)48.27Failed
AMD K6 200 MHz (3*66)33.0615.2
AMD K6 200 MHz (2*100)37.0517.5

При тестах использовались: DIMM SDRAM 32Mb Hyundai, видеокарта Diamond Viper V330 и жесткий диск Quantum Fireball ST 2.1Gb

Так что прирост производительности только за счет разгона шины около 15%. Что ж, неплохо. При этом не забывайте, что шина PCI и AGP остаются неразогнанными. Так что весь прирост только за счет ускорения магистрали память-чипсет-кеш-процессор.

Что хорошо

  • Возможность использования шины 100 МГц и использования новых процессоров типа AMD K6 3D
  • Использование AGP может дать неплохой прирост в скорости для 3D-графики
  • Все-таки плата соответствует стандарту Super 7
  • Поддержка режима Linear Burst для увеличения производительности при применении процессора AMD K6
  • Применение 6-наносекундных микросхем SRAM может решить все возможные проблемы с кешем
  • Множество разнообразных вариантов установок частот, умножений и напряжений процессора

Что плохо

  • Низкая относительная производительность
  • Отсутствие в комплекте поставки 25-контактного разъема com-порта, что требует переходник для подключения некоторых устройств
  • Необходимость перепрошивки BIOS для достижения стабильной работы


Материнская плата предоставлена фирмой Slim+
Память, работавшая на 100-мегагерцовой шине, предоставлена фирмой Радуга
Процессоры предоставлены фирмой ОРКИ




26 марта 1998 Г.
