Обзор системной платы Chaintech 6WEX2


До недавнего времени мы практически не обращали внимания на системные платы, построенные на чипсетах с интегрированным видео. Уж очень узким виделось применение таких плат, учитывая проблемы с их апгрейдом и невысокое качество и быстродействие интегрированного графического ядра. Однако, не так давно на рынок чипсетов со встроенной графикой пришел Intel, который представил свое решение данной проблемы, i810, а несколько позднее и i810E. В эти дешевые наборы логики встраивается графический акселератор i752, который помимо всего прочего обладает сносной 3D-производительностью и качеством. Таким образом, платы, построенные на i810 и i810E, стали вполне пристойным решением для дешевых компьютеров, от которых не требуется суперпроизводительного 3D.

Основной же конкурент Intel на этом поприще, SiS, чтобы удержаться на рынке, вынужден теперь уделить большее внимание производительности графического ядра, интегрированного в чипсет, в результате чего в самое ближайшее время на рынке станут доступны и платы на наборах логики от SiS, содержащие графический акселератор SiS300, также обеспечивающий приемлемое быстродействие в 3D. Что касается третьего чипсетостроителя, компании VIA, то и она собирается сделать шаги в сторону так внезапно ставшего перспективным рынка интегрированных чипсетов, начав встраивать в свои микросхемы графическое ядро от S3 Savage4.

В свете такого изменения рынка, перестроить свои взгляды вынуждены и мы, начиная обращать большее внимание на материнские платы с интегрированной графикой, в том числе и на чипсетах от Intel. Первой такой платой, привлекшей наше внимание, стала Chaintach 6WEX2, выполненная на чипсете Intel 810Е и обладающая рядом уникальных характеристик, речь о которых пойдет ниже.

Спецификация

  • Процессор
    • Поддерживаются Slot 1 процессоры Intel Pentium II/III с частотой до 733МГц
    • Поддерживаются Socket370 процессоры Intel Pentium III и Intel Celeron с частотами до 600 МГц
    • Частоты системной шины 66/100/133 МГц
  • Чипсет
    • Intel 810E (три микросхемы-хабы GMCH 82810E, ICH 82801, FWH 82802)
  • Память
    • Поддержка до 512 Мбайт SDRAM
    • Два 168-контактных слота DIMM с поддержкой модулей размером 8, 16, 32, 64, 128, 256 Мбайт
  • Встроенное графическое ядро
    • Поддержка разрешений в 2D до 1600х1200 при 85Гц
    • 3D ядро i752 с конвейерной архитектурой
    • Интегрированный 24-битный 230-мегагерцовый RAMDAC
    • Аппаратная компенсация движения для MPEG2-декодирования
    • Опциональный 4-мегабайтный дисплейный кеш
  • Слоты
    • AMR, поддерживающий дешевые программные модемы
    • 4 слота PCI
  • Встроенная AC'97 2.1 аудио подсистема
  • UltraDMA/66 контроллер
    • Поддерживаются два IDE-порта и до 4 ATA/ATAPI устройств
  • BIOS
    • Intel 4MB FWH (Filmware Hub)
    • Award 6.0 c поддержкой PnP, APM (v1.2), DMI (v2.0) и загрузки с дисковода, IDE/SCSI жесткого диска, LS120, ZIP ATAPI и CD-ROM
  • Функции ввода-вывода
    • Чип WB627HF с поддержкой LDCM-совместимого аппартного мониторинга
    • 1 параллельный порт с поддержкой ECP и EPP
    • 2 порта USB
    • 2 последовательных порта
    • 1 порт для подключения Floppy дисковода с поддержкой 2.88 Мбайтных устройств
  • Форм-фактор
    • BabyAT (219х259 см)

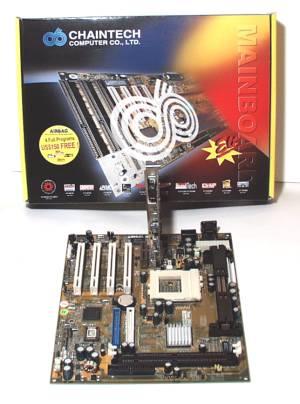

Плата Chaintech 6WEX2 поставляется в стандартной для Chaintech комплектации, в которую помимо FDD и UltraDMA/66 кабелей и качественного и подробного руководства пользователя, входит и компакт диск с необходимыми драйверами и набором программного обеспечения с кодовым названием AIRBAG. В этом комплекте представлены достаточно нужные и полезные программы — антивирусы Norton Antivirus и Trend PC-Cillin 98 и утилита Norton Ghost, позволяющая копировать содержимое жестких дисков. Подобный комплект программ, похоже, не поставляет ни один из производителей системных плат, потому его наличие — еще один аргумент в пользу плат Chaintech, берущего пример, вероятно, с производителей видеокарт, вкладывающих в коробки со своими продуктами графические программы или игры.

Установка

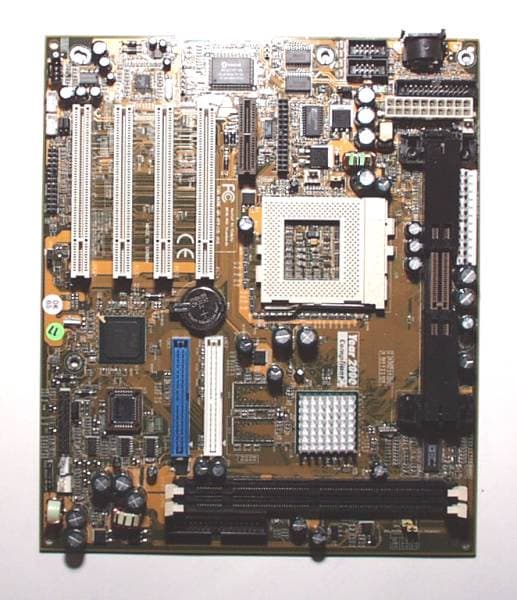

Первое, что обращает на себя внимание, когда Chaintech 6WEX2 берешь в руки, это то, что на этой плате установлен и Slot 1 и Socket370 одновременно. Конечно, это вовсе не означает, что плата может работать в двухпроцессорной конфигурации. Чипсет i810E, на котором основана 6WEX2 не поддерживает SMP, однако допускает работу как со Slot 1, так и Socket370 процессорами. Воспользовавшись этим, Chaintech реализовал возможность использования в 6WEX2 как Slot 1, так и Socket370, переключение между которыми осуществляется джампером. В принципе, подобные платы, поддерживающие оба процессорных разъема, на рынке уже представлены, и этим удивить вряд ли получится, но практически все из этих плат, поскольку спроектированы достаточно давно и выполнены не на самых новых чипсетах от Intel, не поддерживают новые процессоры на ядре Coppermine. Как известно, для поддержки новых процессоров системными платами требуется не только возможность установки частоты FSB 133 МГц и поддержка пониженного до 1.6 В напряжения питания, но и в случае FC-PGA Coppermine несколько видоизмененная разводка процессорного гнезда. Всем этим требованиям как раз и удовлетворяет Chaintech 6WEX2, работающая как с FC-PGA, так и с SC-242 (Slot 1) Coppermine и поддерживающая частоты системной шины 66, 100 и 133 МГц. Так что любой интеловский процессор последнего поколения, будь то Celeron, Pentium II или Pentium III в рассматриваемую плату может быть установлен, что и является ее неоспоримым преимуществом.

Так как системная плата Chaintech 6WEX2 основана на чипсете Intel 810E, она поддерживает только 2 слота DIMM в которые может быть установлено до 512 Мбайт SDRAM. Благодаря особенностям чипсета, SDRAM, устанавливаемая в 6WEX2, как, впрочем, и в другие платы на аналогичных наборах логики, всегда работает на частоте 100 МГц, независимо от частоты шины процессора. Таким образом, с одной стороны, при апгрейде на 6WEX2 придется задуматься, а будет ли работать старая память на 100 МГц, а с другой — заметить, что устанавливать PC133 SDRAM смысла не имеет, так как она все равно будет работать на частоте 100 МГц, даже при использовании частоты FSB 133 МГц.

Второй момент, на котором хочется заострить внимание — это форм-фактор. Хотя Chaintech 6WEX2 и выполнена в BabyAT формате, это вовсе не означает, что она не может быть установлена в нормальный ATX или MicroATX корпус. На плате помимо AT имеется и ATX-разъем питания, так что при наличии специальной задней стенки, которыми часто комплектуются ATX-корпуса, 6WEX2 можно установить и в такой корпус. Следовательно, Chaintech 6WEX2 может легко быть применена как при апгрейде старой AT-системы так и при сборке нового компьютера.

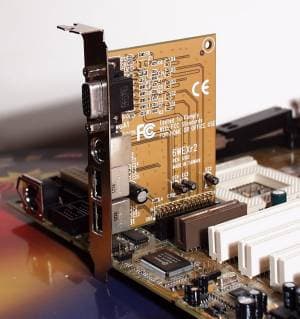

Интересное решение применил Chaintech и в отношении внешних разъемов. Если ранее AT-платы комплектовались большим числом заглушек, вставляемых вместо карт расширения, на которых размещались разнообразные разъемы с идущими от них к плате шлейфами, то теперь эта проблема решена более элегантно. На плате размещен еще один разъем, в который устанавливается идущая в комплекте с 6WEX2 райзер-карта, с выведенными на нее разъемами видео, PS/2 и двумя портами USB. А вот оставшаяся пара разъемов — параллельный и последовательный порты выводятся по старинке — при помощи заглушки с разъемами и шлейфов.

Как можно догадаться, поскольку Chaintech 6WEX2 выполнена на чипсете Intel 810E, она имеет и интегрированное видео. Правда, это не означает, что установить внешнюю видеокарту не удастся. При желании, встроенная графика отключается в BIOS Setup, давая возможность установить внешнюю видеокарту в один из PCI слотов. Правда, такое решение понравится, скорее всего, только фанатам продукции 3dfx, так как в настоящее время из современных видеокарт можно купить только PCI-версию Voodoo3. PCI-варианты карт на NVIDIA Riva TNT2 в природе существуют также, однако найти их в продаже значительно труднее. Что касается перспектив PCI видео, то владельцы i810-плат забытыми не окажутся, по крайней мере, той же 3dfx, которая планирует выпустить и PCI версию своего будущего продукта, Voodoo5.

Тем не менее, скорости интегрированного в i810E графического ядра вполне достаточно для получения приемлемых fps практически во всех современных играх. Для той же категории пользователей, которая не собирается пользоваться по каким-то причинам встроенным 3D графическим ядром, Chaintech предлагает несколько более дешевую версию 6WEX2 без дисплейного кеша, повышающего производительность видео только в трехмерной графике.

Помимо этого, на плате реализован и интегрированный (и, естественно, отключаемый) AC'97-совместимый звук. И хотя такое решение отнимает ресурсы процессора при проигрывании звука, современные CPU справляются с этой задачей достаточно легко — производительность падает не более чем на 10-15%. Также, имеется на плате и разъем AMR, в который можно установить дешевый программный модем, стоимость которого на настоящий момент колеблется около $10-15.

Что касается остальных слотов, то на Chaintech 6WEX2 можно увидеть и 4 слота PCI, достаточно большого количества для платы такого размера. К сожалению, не реализованы на плате слоты ISA, что является, безусловно, не очень удачным обстоятельством при выборе данной платы для апгрейда старых систем, которые, скорее всего ISA-карты содержат. С другой стороны, требования спецификации PC99 (а также ее новой версии PC99A) в этом отношении строги — ISA-слотов на плате быть не должно.

Поскольку PCB Chaintech 6WEX2 имеет достаточно небольшую площадь, значительная часть которой занята разъемами Slot 1 и Socket370, для расположения остальных компонентов места осталось немного, потому и расположены они достаточно тесно. В частности, может быть затруднена установка достаточно редких, но все же встречающихся полноразмерных PCI-карт.

Что касается конфигурирования системы, то в рассматриваемой плате применен относительно новый Award BIOS версии 6.0, обладающий большим числом разнообразных функций. В частности, что касается установки частоты и коэффициента умножения процессора, то благодаря технологии SeePU она выполняется из BIOS Setup, однако переключение между базовыми 66, 100, 133 МГц выполняется джамперами. Также в Setup BIOS имеется возможности ручного распределения IRQ по слотам PCI — важной функции при борьбе с капризными устройствами, а также конфигурирование таймингов памяти. Благодаря тому, что BIOS содержится в 4-Мбитном FWH, появилось возможность записать в него дополнительное программное обеспечение, в частности утилиту AWDFlash, при помощи которой выполняется перепрошивка BIOS. Так что теперь эта операция выполняется еще проще — необходимость в поиске дополнительных утилит отпадает.

Реализован на Chaintech 6WEX2 и аппаратный мониторинг. Обеспечением его работы занимается многофункциональный чип WinBond WB627HF, выполняющий измерение трех температур (любого из процессоров и системной платы), контроль вращения трех кулеров (разъемы для подключения которых имеются на плате) и измерение восьми напряжений. Положительным моментом является то, что температура процессоров измеряется самым точным на сегодняшний день образом, при помощи встроенных в них термисторов, которые содержатся в слотовых Intel Pentium III и любых CPU, устанавливаемых в Socket370.

Из приятных мелочей, имеющихся у 6WEX2, видимо, следует отметить качественный алюминиевый игольчатый радиатор на чипсете, заведомо обеспечивающий лучшее охлаждение, чем применяемые обычно в таких случаях и наличие светодиода, индицирующего подачу питания к слотам DIMM.

Разгон

Возможностями по разгону процессора Chaintech 6WEX2 особо не выделяется. Спектр выставляемых частот FSB в данном случае ограничен значениями 66, 68, 75, 100, 112, 117, 124, 129, 133, 138 и 150 МГц. Возможности регулировки напряжения питания процессора нет.

Отсутствие популярной частоты FSB 83 МГц объясняется тем, что частота PCI в этом случае получается 42 МГц, что намного больше нормальных 33 МГц. И хотя практически все современные PCI-устройства переносят такую частоту нормально, FWH, входящий в набор микросхем i810E, как, впрочем и в другие чипсеты 800-й серии, и тактуемый от шины PCI, проявляет в данном случае некоторую капризность и часто отказывается работать при таких значениях частоты.

Что касается функционирования PCI-устройств при использовании частоты системной шины 133 МГц, то с этим проблем нет. 133 МГц — частота для i810E штатная, а потому на шину PCI и в этом режиме подаются положенные 33 МГц.

Так что в целом, можно сказать, что разгонять процессоры на Chaintech 6WEX2 можно, однако не так комфортно и часто не с таким эффектом, как, например, на столь любимых оверклокерами платах от ABIT.

Производительность

Как и всегда, в заключение посмотрим на производительность системы, построенной на Chaintech 6WEX2. При этом использовался следующий набор комплектующих:

  • Процессор Slot 1 Intel Pentium III 500 (на ядре Katmai)
  • Процессоры Socket370 Intel Celeron 500, Intel Celeron 333 и Intel Pentium III 500E (на ядре Coppermine)
  • Жесткий диск IBM DJNA 372200
  • 128 Мбайт SEC PC-100 SDRAM

Использовались следующие приложения:

  • Операционная система Windows98 SE
  • Content Creation WinStone2000
  • Quake3 Arena

Тестируемая плата не была оборудована опциональным дисплейным кешем.

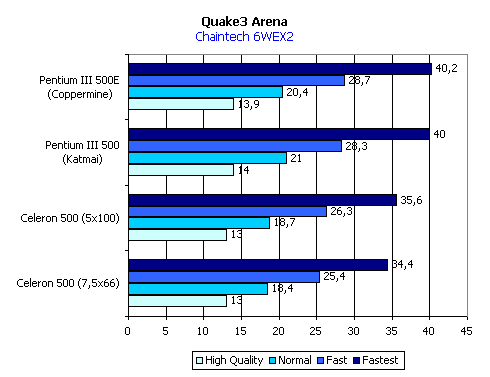

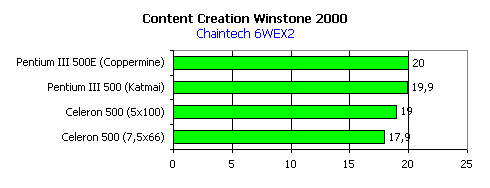

Результаты:



Кстати, по представленным графикам можно еще раз оценить производительность новых процессоров от Intel на ядре Coppermine, правда, при использовании его в системе начального уровня с интегрированной графикой. Еще один момент, который бы хотелось отметить, опираясь на полученные результаты, это то, что Intel Celeron, разогнанный включением 100-мегагерцовой шины уже не находится среди лидеров по производительности по результатам современных тестов. Одной из основных причин такого положения дел является то, что многие новые приложения уже поддерживают набор SIMD-инструкций SSE, отсутствующий в Celeron.

При работе с различными типами процессоров, как Slot 1, так и Socket370, системная плата Chaintech 6WEX2 продемонстрировала блестящую стабильность в работе, что, в общем-то, является характерной чертой практически всех плат от Chaintech.

Выводы

Итак, уникальность Chaintech 6WEX2 заключается в одновременной поддержке Slot 1 и Socket 370-процессоров с частотами системной шины до 133 МГц, в том числе и с новым ядром Coppermine. Именно поэтому, а также благодаря возможности установки данной платы как в AT, так и в ATX-корпуса, данная плата является отличным универсальным решением с интегрированным графическим ядром и программным звуком, ориентированным на дешевые компьютеры. Именно эти качества выделяют Chaintech 6WEX2 среди других плат на чипсетах i810 и i810E.

Плюсы:

  • Гибкость: поддержка и Slot 1 и Socket 370 процессоров
  • Поддержка частоты FSB 133 МГц и процессоров с ядром Intel Coppermine, как SC-242 (Slot 1), так и FC-PGA форм-факторов
  • Полезный комплект программного обеспечения AIRBAG
  • Стабильность и надежность

Минусы

  • Отсутствие слотов ISA
  • Скудные возможности для разгона процессора




15 декабря 1999 Г.
