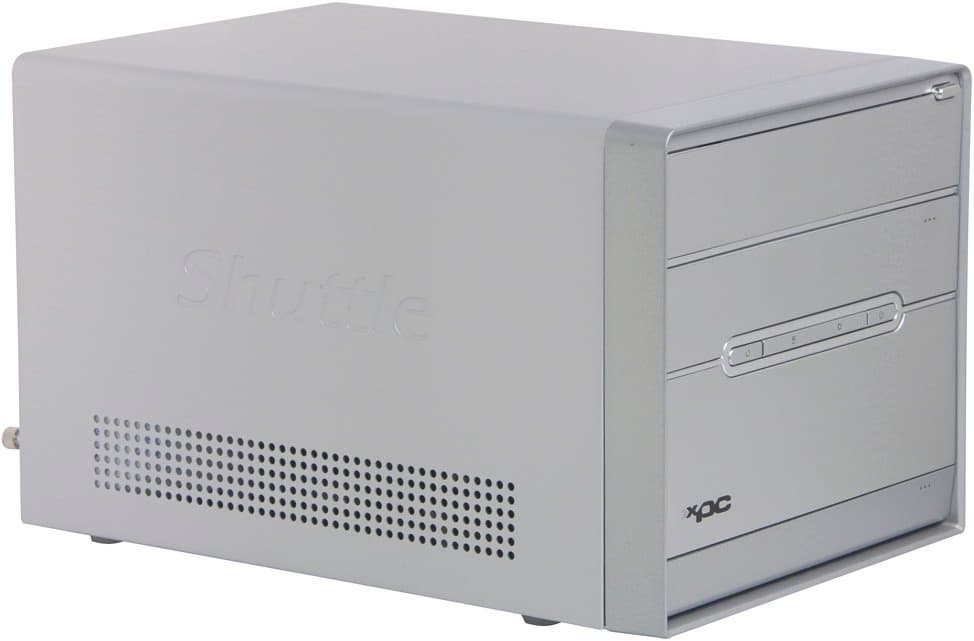

Сегодня мы представляем вам исследование модели, которая на данный момент разыгрывается в викторине нашего сайта. По номенклатуре barebone-комплекта опытные читатели могут сразу определить, что он выполнен в корпусе G5, который был рассмотрен совсем недавно. Тогда же мы обещали больше внимания уделять не просто разным моделям, но системам с различным внутренним и внешним устройством, сосредоточившись, в частности, на Shuttle XPC в еще не изученных корпусах. Однако соблазн протестировать такой интересный экземпляр, все равно уже попавший в лабораторию, оказался слишком велик.
Чем интересен ST20G5? Во-первых, очевидно, корпусом с объективно лучшим (среди изделий Shuttle и аналогичных по классу barebone-комплектов конкурентов) уровнем шума и субъективно лучшим устройством передней панели, а также внешним дизайном в целом. Во-вторых, «начинкой»: Socket 939 для Athlon 64/FX/X2 на любой вкус (от дешевых производительных моделей до самых мощных процессоров на рынке), а также чипсет от ATI с интегрированной графикой — единственный интегрированный чипсет, который имеет смысл тестировать в современных играх, при этом не уступающий конкурентам по скорости в 2D. В результате мы остановились на следующей схеме представления ST20G5: этот barebone-комплект рассматривается как сочетание новой функциональности и уже изученного корпуса. Разумеется, исследование не сократится до пары абзацев, но стоит иметь в виду, что многие детали будут опущены, а познакомиться с ними, если вы этого не сделали раньше, можно в описании Shuttle XPC SB77G5.
Внешний вид

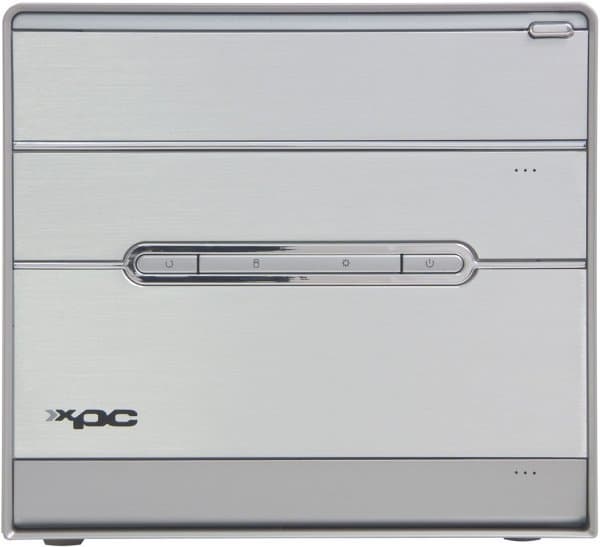

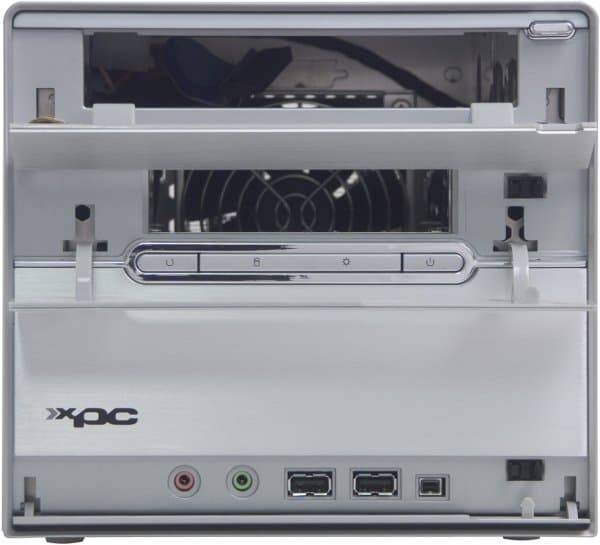

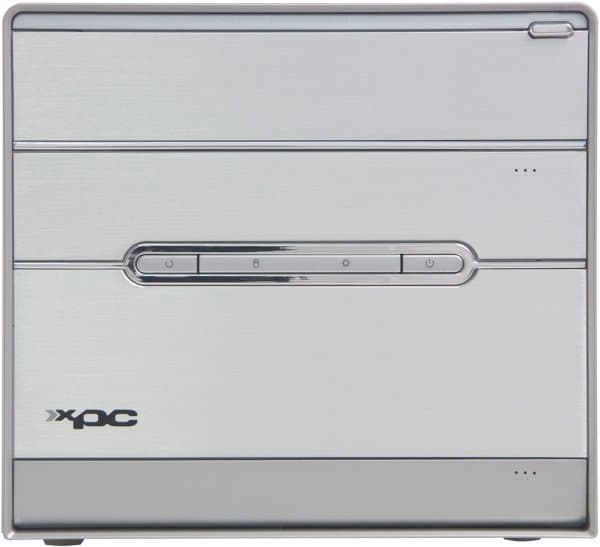

Во внешнем виде передней панели применение корпуса G5 означает наличие откидывающихся крышек на отсеках для дисковых накопителей и интерфейсных разъемов. Крышка 5-дюймового отсека традиционно для таких решений подпружинена, так что распахивается при выдвижении лотка CD/DVD-привода и автоматически закрывается после загрузки диска. Корпус (как и всегда) алюминиевый, у этой модели он покрыт серой краской, а пластиковая накладка на переднюю панель для основной части поверхности использует слегка недошлифованные алюминиевые пластины — смотрится отлично! Размер корпуса стандартный (для Shuttle XPC) — 200x300x185 мм (ШxГxВ).
Крышка на трехдюймовом внешнем отсеке и крышка для группы разъемов передней панели открываются вручную, между ними располагаются серебристые кнопки включения и перезагрузки системы, а также индикаторы включенного состояния и дисковой активности. Набор интерфейсных разъемов типичен для современных моделей: два стандартных аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB (2.0) и один mini-FireWire (4-контактный, без питания). Все они продублированы на задней панели комплекта, что позволяет использовать разъемы передней панели только при кратковременных подключениях (с откинутыми крышками внешний вид не столь привлекателен).

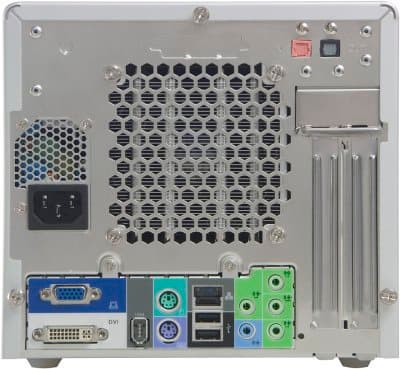

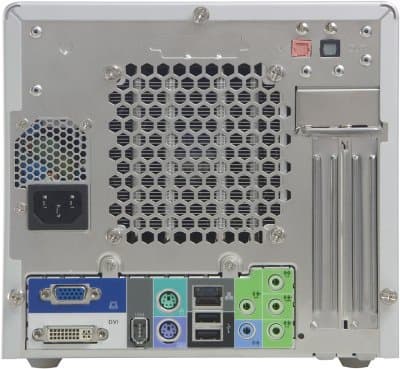

Задняя панель выглядит так же, как и у большинства современных barebone-комплектов, разве что аналоговый VGA-выход не только присутствует, но и дополнен к тому же цифровым DVI-выходом на монитор. Набор стандартных интерфейсных разъемов выглядит так: PS/2-порты для клавиатуры и мыши, порт FireWire, 2 разъема USB (2.0), сетевая розетка (Gigabit Ethernet) и 5 аналоговых аудиоразъемов для вывода 8-канального звука. Есть возможность получать и передавать звук «в цифре», для чего в наличии оптический вход и выход S/PDIF. Материнская плата комплекта позволяет реализовать еще 4 порта USB (есть возможность дополнительно приобрести соответствующую планку для вывода портов на заднюю панель) и устанавливать две карты расширения. COM-портов нет, параллельный порт может быть выведен на покупаемую отдельно планку. Между аудиоразъемами и местом вывода карт расширения в задней стенке корпуса есть маленькая дырочка — это уже знакомое нашим читателям отверстие для доступа к кнопке сброса CMOS (пользоваться очень удобно).
Внутреннее устройство и функциональность

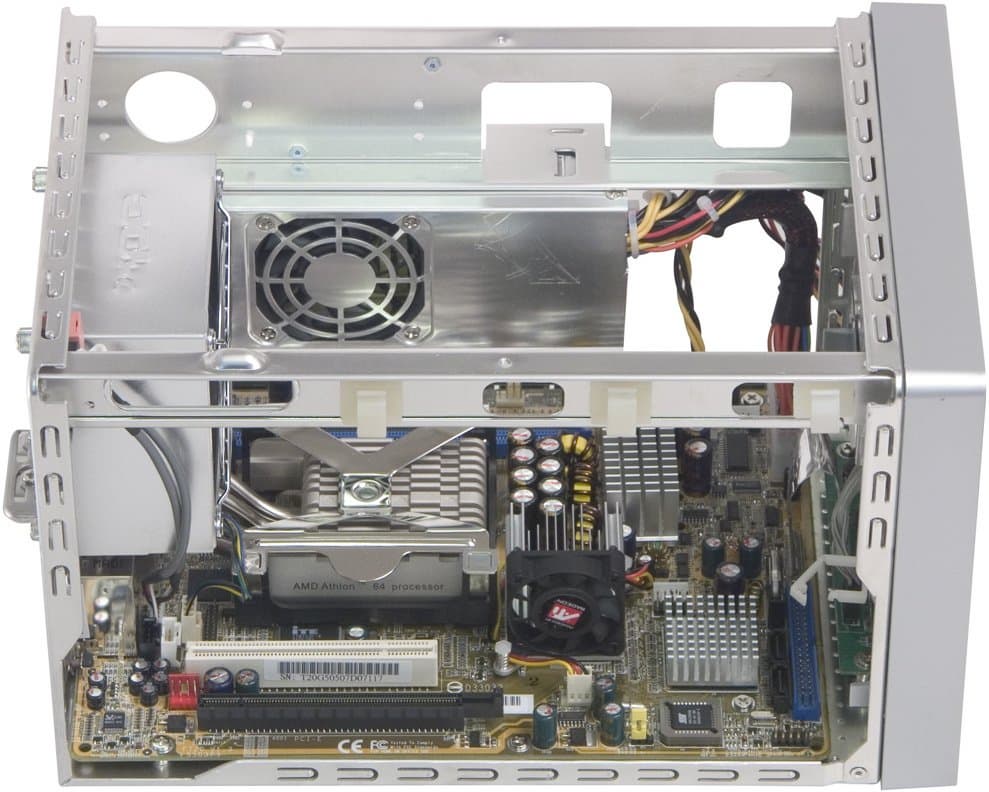

Как обычно, для снятия крышки с корпуса SB77G5 достаточно открутить три винта-барашка сзади, еще два винта — чтобы вынуть дисковую корзину, а четыре защелки удерживают на месте переднюю панель. Таким образом, за считанные секунды, практически без возни с отверткой, вы можете получить полностью готовую к сборке и модернизации систему.

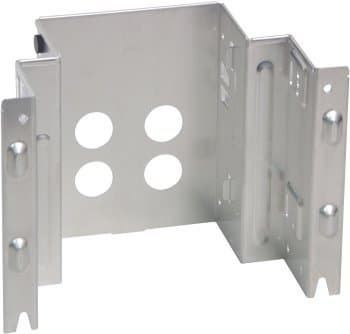

Дисковая корзина стандартная, она позволяет без проблем установить два винчестера или винчестер и флоппи-дисковод, после чего ее лучше вернуть на место в корпус и уже тогда монтировать CD/DVD-привод в верхний отсек. Корзина снабжена изолирующей прокладкой на том месте, которым она может касаться видеокарты, снизу корзины есть удобный держатель для прокладки кабелей.
Доступ к 5-дюймовому отсеку изнутри позволяет отрегулировать передатчик нажатия на кнопку выдвижения лотка, если эта кнопка на передней панели CD/DVD-привода расположена в нестандартном месте. Кроме того, можно заменить стандартный набалдашник этого рычага на больший, который идет в комплекте.

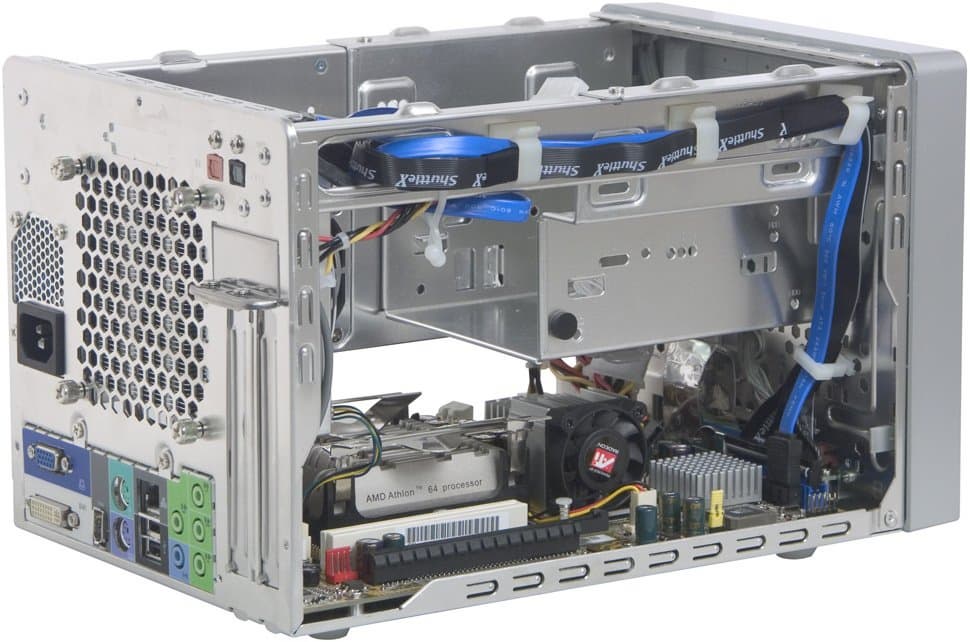

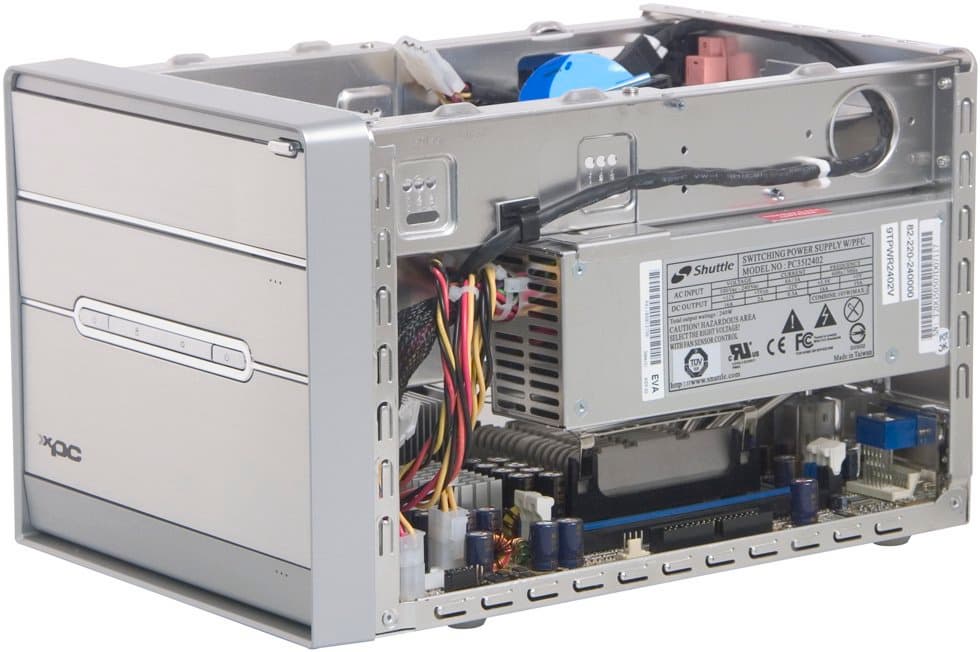

Замечательной особенностью внутреннего дизайна G5 является полное отсутствие путаницы проводов и кабелей, характерной для предыдущих поколений корпусов Shuttle. Интерфейсные разъемы для передней панели продуманно разводятся у переднего края платы, а выходы для подключения кабелей S/PDIF и звуковые входы, как и разъем для процессорного вентилятора, — у задней. Более того, barebone-комплект продается с уже предустановленными шлейфами для дисковых накопителей, а «хвосты» разъемов питания от БП продуманно разделены, проложены по стойкам корпуса (к предполагаемому месту использования) и закреплены стяжками. Повторимся, внутренний дизайн G5, на наш взгляд, очень удачен и вполне подстать внешнему виду корпуса.

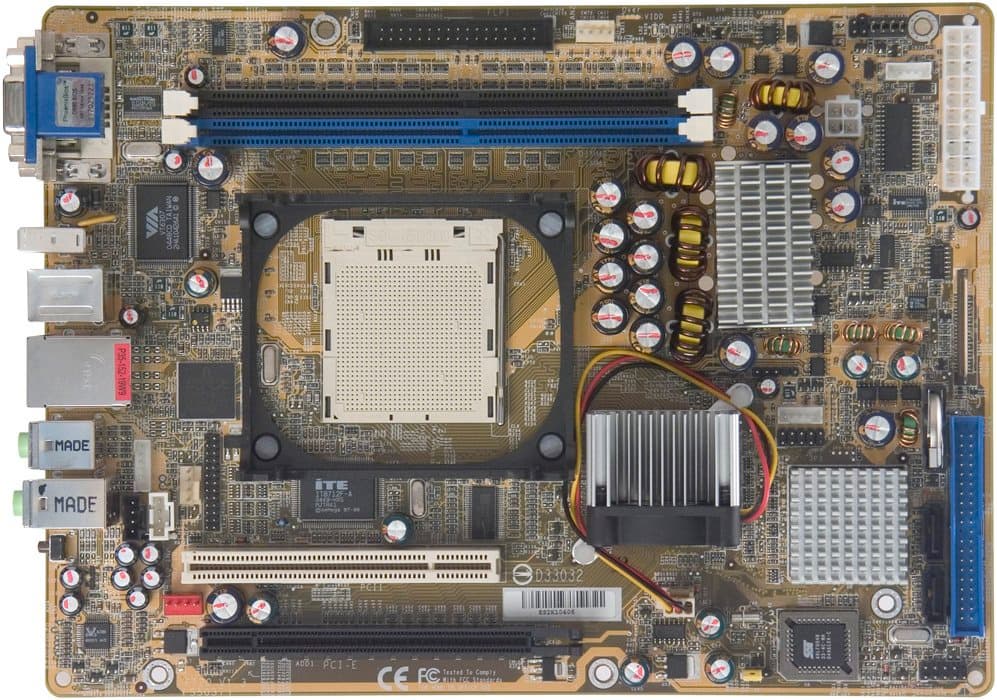

В основе ST20G5 лежит материнская плата Shuttle FT20 на чипсете ATI Xpress 200, но не со стандартным южным мостом ATI, а с совместимым по подключению ULi M1573. В принципе, у этого моста есть ряд преимуществ перед ATI IXP400, но на этой плате из них реализована только поддержка звука High Definition Audio. Минусом является необходимость использовать дискету с драйверами (и, соответственно, подключать дисковод) для установки Windows 2000/XP/2003 — контроллер дисков ULi M1573 неработоспособен со стандартными драйверами Microsoft. Функциональность материнской платы комплекта, обусловленная возможностями примененной чипсетной связки, выглядит так: поддержка процессоров AMD Sempron и Athlon 64/FX/X2 (Socket 939), до 2 ГБ памяти DDR266/333/400 (на плате всего 2 слота DIMM) с возможностью работы в двухканальном режиме, интегрированная графика ATI Radeon Xpress 200 (аналог ATI Radeon X300), порт PCIEx16 для внешних видеоускорителей, 2 порта SATA с функцией RAID 0 и 1, 1 канал UATA133 для 2 устройств, 8 портов USB 2.0 и 8-канальный звук HDA (использован соответствующий кодек Realtek ALC880). К тому же на плате распаяны контроллер VIA VT6307, благодаря которому осуществляется функционирование 2 портов FireWire, и сетевой адаптер Broadcom 5751 (10/100/1000 Мбит/с PCI-E Gigabit Ethernet).
На момент анонса статьи для ST20G5 была заявлена поддержка не только всех существующих на рынке, но и лишь планируемых к анонсу процессоров с Socket 939, включая Athlon 64 X2 и Sempron для этого сокета. Особенности встроенного видео чипсета мы разбирали в представлении ATI Xpress 200, здесь отметим реализацию обоих интерфейсов вывода на монитор: D-Sub и DVI. Более того, при установке в систему видеоускорителя на базе процессора от ATI есть возможность задействовать одновременно все видеовыходы: оба чипсетных и наличествующие у этой видеокарты (технология SurroundView). К большому нашему сожалению, технология HyperMemory (точнее, вариант с интеграцией на материнскую плату микросхем памяти для использования интегрированным видеоускорителем под буфер кадров) для FT20 не была применена. Причину точно назвать сложно (может быть, возникали трудности с разводкой на маленькой PCB), но без HyperMemory гарантировано некоторое падение производительности в 2D (разумеется, при условии использования встроенной графики). Стандартно для моделей barebone-комплектов Shuttle и Soltek в наличии один слот для видеокарты (в данном случае PCIEx16) и один PCI, причем PCIEx16 расположен ближе к краю платы, что исключает возможность применения видеоускорителей с громоздкой системой охлаждения. На плате распаяны звуковые входы CD-In и AUX-In, есть три разъема для подключения вентиляторов (два из них заняты).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.14, -0.19 | Очень хорошо |
| Уровень шума, дБ (А): | -88.1 | Хорошо |
| Динамический диапазон, дБ (А): | 87.8 | Хорошо |
| Гармонические искажения, %: | 0.0022 | Отлично |
| Интермодуляционные искажения, %: | 0.012 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -86.1 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.012 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее).
Shuttle FT20, привычно для современных barebone-систем, обладает достойной функциональностью для разгона. В BIOS Setup можно увеличивать частоту FSB до 232 МГц с шагом 1 МГц, изменять частоту и разрядность шины HT в обычных пределах, повышать напряжение на памяти и чипсете до 2,9/1,95 В соответственно с шагом 0,1/0,05 В, изменять напряжение на процессоре с 0,8 до 1,7 В с шагом 0,025 В, а также изменять КУ процессора. Мощный БП и добротный 3-канальный стабилизатор напряжения питания процессора теоретически позволяют рассчитывать на успешный разгон. Единственная перемычка на плате выполняет сброс CMOS, но рассмотренная выше кнопка на задней панели куда удобнее в использовании.
Система охлаждения и температурный режим
Система охлаждения ST20G5 традиционна для компании Shuttle: применен процессорный и общесистемный кулер ICE, есть один вентилятор в блоке питания Silent X, плюс активно охлаждаемый северный мост чипсета с интегрированным графическим ядром.

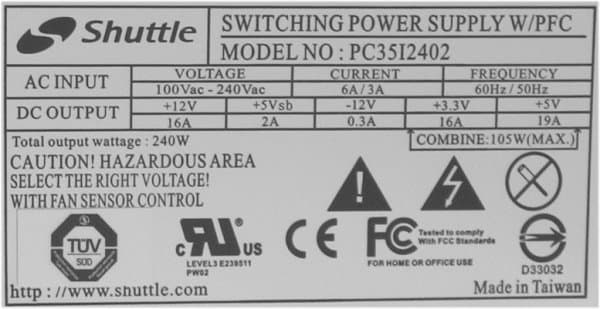

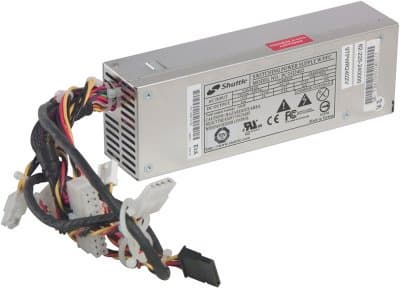

Silent X — серия БП Shuttle с повышенной мощностью и улучшенной системой охлаждения при очень невысоком уровне производимого шума. В данной модели применен БП мощностью 240 Вт, что далеко не рекорд, но мы в нашем тестировании ни с какими проблемами не столкнулись, хотя имитировали максимально возможную загрузку системы (3D-игры + копирование информации с DVD-привода). Silent X PC35I2402 имеет один разъем питания SATA, а вот 6-контактного разъема питания для PCIE-видеокарт он лишен, вместо этого предлагается подпитывать шину PCI Express через дополнительный разъем (как для флоппи-дисковода) на плате. БП имеет относительно большой, 80-миллиметровый вентилятор посередине внутренней боковой стороны — вариант, визуально представляющийся не самым удачным. Частота вращения этого вентилятора автоматически регулируется в зависимости от температуры внутри блока питания.
К сожалению, в корпусе присутствует и один «лишний» вентилятор (SuperRed CHA4012AB-A от Cheng Home Electronic) — на северном мосту чипсета, радиатор которого спроектирован именно в расчете на продувку сбоку. К счастью, малый диаметр (40 мм) и средняя скорость вращения (~3300 об/мин) крыльчатки делают вклад этого кулера в общий уровень шума незначительным — во всяком случае, на общем фоне нам его услышать не удалось, даже когда прочие вентиляторы работали на минимально возможных оборотах. Полевые транзисторы в цепи питания процессора на плате и южный мост прикрыты лишь игольчатыми радиаторами, на ощупь последние не слишком горячи даже при максимальной нагрузке.

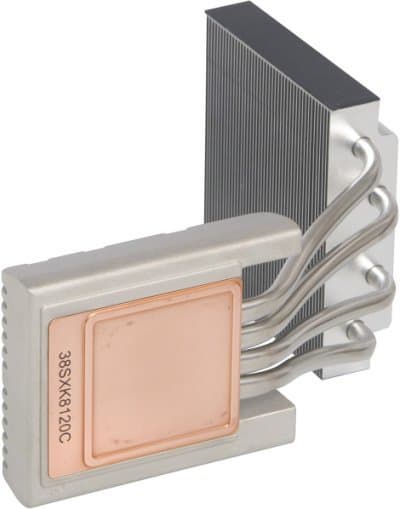

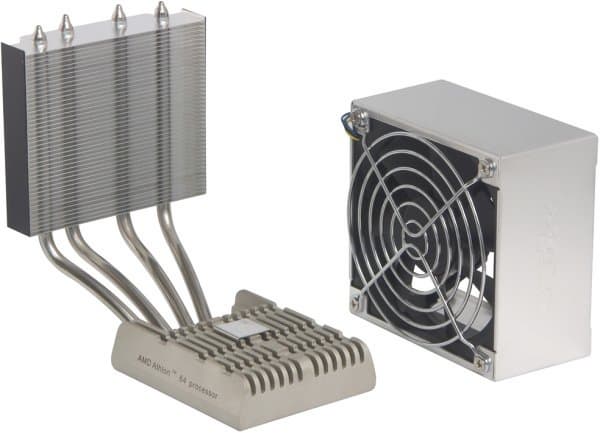

В качестве процессорного кулера в Shuttle ST20G5 используется традиционная для всех barebone-комплектов компании система ICE, но новой модификации, которую мы уже наблюдали в корпусе G5. Принцип ее функционирования стандартный: радиатор с впрессованной в днище медной пластиной снимает тепло с процессора и по тепловым трубкам передает его верхнему радиатору, который крепится у решетки на задней панели корпуса. К верхнему радиатору крепится мощный вентилятор, который одновременно вытягивает горячий воздух из корпуса и продувает, охлаждая, пластинчатые ребра этого радиатора. Визуально заметным улучшением нового поколения ICE является увеличенный до 92 мм диаметр вентилятора (Shuttle DA09225R12U). В результате уровень шума/производительность этого кулера заметно улучшились.
Максимальная скорость вращения крыльчатки ICE составляет ~3800 об/мин, но у ST20G5, как и во всех прочих моделях Shuttle XPC, в BIOS реализовано интеллектуальное управление этим параметром — технология Smart Fan. Развитие этой технологии у представляемого barebone-комплекта дает привлекательную возможность задать режим работы одним из трех способов. Первый — полностью автоматический Smart Fan: частота вращения вентилятора ICE ступенчато меняется (увеличивается на 100—200 об/мин за каждый градус повышения температуры) до достижения 80°C на процессоре, после чего обороты поднимаются до максимума. Второй способ — регулировка по уровню шума: пока температура процессора не поднимется до критической (80°C), кулер будет работать так, чтобы соответствовать заданной вами скорости вращения (от 1600 об/мин до максимума). Наконец, задать можно желаемую температуру ЦП (в пределах 40—60°C) — фактически, это вариант Smart Fan с выбираемым вручную температурным пределом.
К сожалению, вновь мы столкнулись с невозможностью мониторинга состояния системы под Windows: не слишком популярный у производителей материнских плат южный мост ULi пока не поддерживается известными нам утилитами (включая SpeedFan). Вроде бы инженеры Shuttle сделали подвижку в этом направлении, но их программный проект XPC Tools до сих пор так и остается в состоянии бета-версии (которую очень хочется назвать «альфой»). В итоге мы провели наше обычное тестирование, но если цифрам состояния покоя вполне можно верить (хотя они и снимались в BIOS Setup, а не под Windows), то температуры максимально «разогретой» системы снимались таким же образом, сразу после аппаратной перезагрузки системы, что, конечно, позволяет говорить об уровне погрешности измерений в несколько градусов. Кроме того, по понятным причинам отсутствуют данные SMART жесткого диска и замеры скорости вращения вентилятора ICE под нагрузкой (в состоянии покоя — 1500 об/мин). С другой стороны, мониторинг состояния видеокарты осуществлялся программой RivaTuner, здесь за точность результатов можно быть спокойным.
Тестирование проводилось в режиме Smart Fan. Система была в полном сборе: AMD Athlon 64 FX-55, ATI Radeon X800 XT (в случае, когда использовалась внешняя видеокарта, а не интегрированное ядро чипсета), звуковая карта, жесткий диск на 7200 об/мин, DVD-привод, флоппи-дисковод. Максимальная загрузка системы обеспечивалась игрой FarCry в высоком разрешении при параллельном выполнении расчетов в клиенте Folding@Home. Попытку еще и, скажем, записывать при этом DVD мы сочли слишком уж искусственной.
Очевидно, что температура процессора с запасом находится в пределах нормы, то же относится и к материнской плате и контроллерам на ней. Любопытно, что применение видеоускорителя на базе X800 XT настолько сильно прогревает корпус (хотя процессору это почти все равно), что в результате северный мост нагревается сильнее, чем при задействовании интегрированной графики! Температурный режим видеокарты в ST20G5 выглядит на пару градусов получше, чем в SB95P V2.
Но самое главное при этом — уровень шума. Здорово, конечно, когда радиатор на процессоре еле теплый, но если такой эффект достигается раздражающим и утомляющим воем/ревом кулера, то — спасибо, не надо. Однако в представлении первого barebone-комплекта Shuttle в корпусе G5 мы отметили, что это самая тихая из исследовавшихся нами до сих пор моделей. Рады сообщить, что ST20G5 подтвердил блестящие результаты своего предшественника: субъективно оцениваемый уровень шума — рекордно низкий! В режиме простоя даже без включения Cool'n'Quiet шум был попросту неразличим на обычном дневном фоне городской квартиры. При полной загрузке системы, конечно, услышать barebone-комплект можно, но до раздражающего уровня очень и очень далеко.
Комплектация и краткие характеристики barebone-комплекта
Shuttle предлагает множество дополнительных аксессуаров для своих миникомпьютеров, но за отдельные деньги, а в комплекте barebone-систем нет ничего лишнего. Это нельзя назвать экономией в ущерб для покупателя — все необходимое для сборки и начала работы в коробке есть — просто внушительная стоимость моделей компании не включает в себя еще и, скажем, рюкзак для переноски или комплект беспроводной связи. Подчеркнем, однако, что все необходимые мелочи, как-то: стяжки для проводов, кусочки липкой ленты для закрепления проводов на стойках корпуса, винты, термопаста — на месте.
В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.
- Комплектация: корпус, БП, плата, процессорный кулер, 2 CD и дискета с драйверами для RAID, руководства, предустановленные шлейфы ATA66 («узкий») и SATA, дополнительный короткий шлейф SATA, шлейф FDD с переходником питания, кабель питания комплекта, крепежные винты, стяжки для кабелей, кусочки изоляционного пластика, 2 серебристые ножки, пакетик с термопастой, запасной набалдашник (большего размера) для выдвигающего лоток CD/DVD-привода рычага
- Формат корпуса: «кубик»
- Размеры корпуса (ШxГxВ): 200x310x185 мм
- Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
- БП: Shuttle Silent X (PC35I2402), 240 Вт (маркировка)
- Плата, чипсет: Shuttle FT20, ATI Radeon Xpress 200 (ATI RS480 + ULi M1573)
- Видео: встроенная графика ATI Radeon Xpress 200 (по сути — ATI Radeon X300)
- Аудио: HDA-кодек Realtek ALC880
- Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, Broadcom 5751
- Слоты расширения: 1 PCIEx16 (для полноразмерных карт одинарной ширины) и 1 PCI
- Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 1 mini-FireWire
- Разъемы на задней панели: 2 PS/2, 1 VGA, 1 DVI, 2 USB (2.0), 1 FireWire, 1 LAN, S/PDIF-In и S/PDIF-Out (Toslink), 5 Audio
- Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, множитель процессора, частота и разрядность шины HT, напряжение процессора, памяти и чипсета
Исследование производительности
Тестовый стенд:
- Процессор: AMD Athlon 64 FX-55, Socket 939
- Материнская плата: Shuttle FT20 на чипсете ATI Radeon Xpress 200 в составе Shuttle ST20G5
- Память: 2x512 МБ PC3200(DDR400) DDR SDRAM DIMM Corsair, 2-2-2-5
- Внешняя видеокарта: ATI Radeon X800 XT 256 МБ
- Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин
Программное обеспечение:
- ОС и драйверы:
- Windows XP Professional SP2
- DirectX 9.0c
- ULi SATA 6.203
- ATI Catalyst 5.2
- Тестовые приложения:
- RightMark Memory Analyzer 3.47
- 7-Zip 4.10b
- WinRAR 3.41
- MPEG4-кодек DivX Pro 5.2.1
- MPEG4-кодек XviD 1.0.2
- Doom 3 (v1.0.1282)
- Unreal Tournament 2004 (v3339)
- FarCry (v1.1.3.1337)
Мы постоянно пишем о том, что чипсет не оказывает прямого влияния на скорость систем на базе процессоров микроархитектуры K8. Косвенно может повлиять материнская плата, не позволив выставить минимальные тайминги работы памяти, в то время как изделия конкурентов такую возможность предоставляют. С учетом этой оговорки, скорость системы AMD64 зависит только от процессора. Поскольку материнская плата FT20 описываемого barebone-комплекта никаких проблем с выставлением таймингов не обнаружила, тестирование можно было бы не проводить вовсе. Однако наличие интегрированной графики у примененного чипсета вносит интригу: насколько включение встроенного видеоядра замедлит работу, и какова его производительность в 3D-приложениях? Это и проверим.
При использовании интегрированного графического ядра все низкоуровневые параметры системы ухудшаются примерно одинаково, на 10% относительно показателей для варианта с внешней видеокартой.
В архиваторах, наиболее, пожалуй, зависимых от скорости памяти (особенно латентности), падение производительности поменьше — до 5%.
При кодировании MPEG4 замедление работы примерно такое же, и это весьма показательно: в тестах по нашей методике программы видеокодирования почти не ощущают зависимости от скорости памяти, обычно они игнорируют 5—10-процентную разницу в темпах архивирования, хотя четко реагируют на один процент завышения частоты FSB/CPU. В данном случае, как видите, использование части системной памяти под буфер кадров для встроенного видео дает стабильное падение производительности даже в 2D, только за счет постоянных обращений к этому буферу кадров. Можно предположить, что большинство приложений отреагирует на включение интегрированной графики аналогичным образом, теряя до 5% скорости от потенциала.
В играх, понятно, речи о замедлении работы от включения встроенного видеоядра уже не идет: X300 и X800 XT выступают в разных лигах. При этом скорость ST20G5 с внешним видео не слишком интересна — в каждом конкретном случае все будет определяться купленными процессором и видеокартой. А вот проверка «родных» возможностей barebone-комплекта вполне заслуживает вашего внимания, и использованный нами процессор здесь неважен: производительность в современных играх почти целиком ограничивается именно встроенным видео.
В общем, ситуация для ATI Xpress 200 здесь, конечно, безрадостная: из трех проверенных игр лишь в FarCry, и только в низшем разрешении при наихудшем качестве графики, скорость можно назвать комфортной. Еще полтора игровых режима в сумме можно признать условно-пригодными для использования, но в Doom 3 у Shuttle FT20 шансов просто нет. Результаты отнюдь не сенсационные, сегодняшний видеоускоритель уровня low-end и не должен быть конкурентоспособен в топовых современных же играх. Отметим, однако, что если не замахиваться на Doom 3, вполне можно получить благословение на сетевую баталию от игр на движках прошлых поколений.
Заключение
По результатам нашего исследования, Shuttle XPC ST20G5 заслуживает наилучших комментариев. Красивый и удобный корпус, поддержка всех топовых (и, наоборот, 100-долларовых) процессоров, интегрированная графика почти игрового уровня, двухмониторность, общая функциональность, тишина и комфортный терморежим — и это еще не все достоинства модели. Главный минус, к сожалению, традиционен для barebone-комплектов Shuttle: цена, цена, и еще раз цена. Увы, для многих этот минус перевешивает все плюсы, но если морально вы готовы расстаться с как минимум четырьмя сотнями долларов, эту модель мы можем вам однозначно рекомендовать.
В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.
Плюсы:
- Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
- Удобная сборка/разборка
- Возможность установки высокопрофильных плат PCIEx16 (только одинарной ширины) и PCI
- Наличие интегрированной графики с приемлемой скоростью в 3D (не для самых современных игр)
- Поддержка двухмониторности даже без карт расширения
- Порт DVI
- Поддержка USB 2.0
- Поддержка FireWire
- Поддержка SATA [RAID]
- Поддержка Gigabit LAN
- Наличие оптического входа и выхода S/PDIF
- Высокий уровень производительности и поддержка всех современных процессоров
- Очень низкий уровень шума системы охлаждения при достаточной эффективности
- Достаточно мощный и тихий БП
- Отличный процессорный кулер в комплекте
- Широкий выбор дополнительных аксессуаров
- Предустановленные шлейфы, в том числе «узкий» ATA66
- (?) Добротные возможности для разгона
Минусы:
- Отсутствующие (пока?) возможности мониторинга состояния системы при загруженной ОС
- Необходимость применения флоппи-дисковода для установки Windows 2000/XP/2003
- Высокая стоимость barebone-системы (средняя текущая цена (количество предложений) модели ST20G5 в московской рознице: Н/Д(0))
Эта модель на сайте производителя (русское зеркало)
