Знакомство с линейкой IP-камер Novicam мы завершаем изучением миниатюрного аппарата для использования в помещениях. Это, пожалуй, самый распространенный форм-фактор, в котором нет никаких конструктивных изысков, нет защиты от непогоды или вандалов, нет никаких движущихся частей. Зато в наличии высокое разрешение, поддержка всех протоколов, а также широчайший температурный рабочий диапазон, что позволяет эксплуатировать камеру в любых помещениях, даже неотапливаемых.
Конструкция, технические характеристики

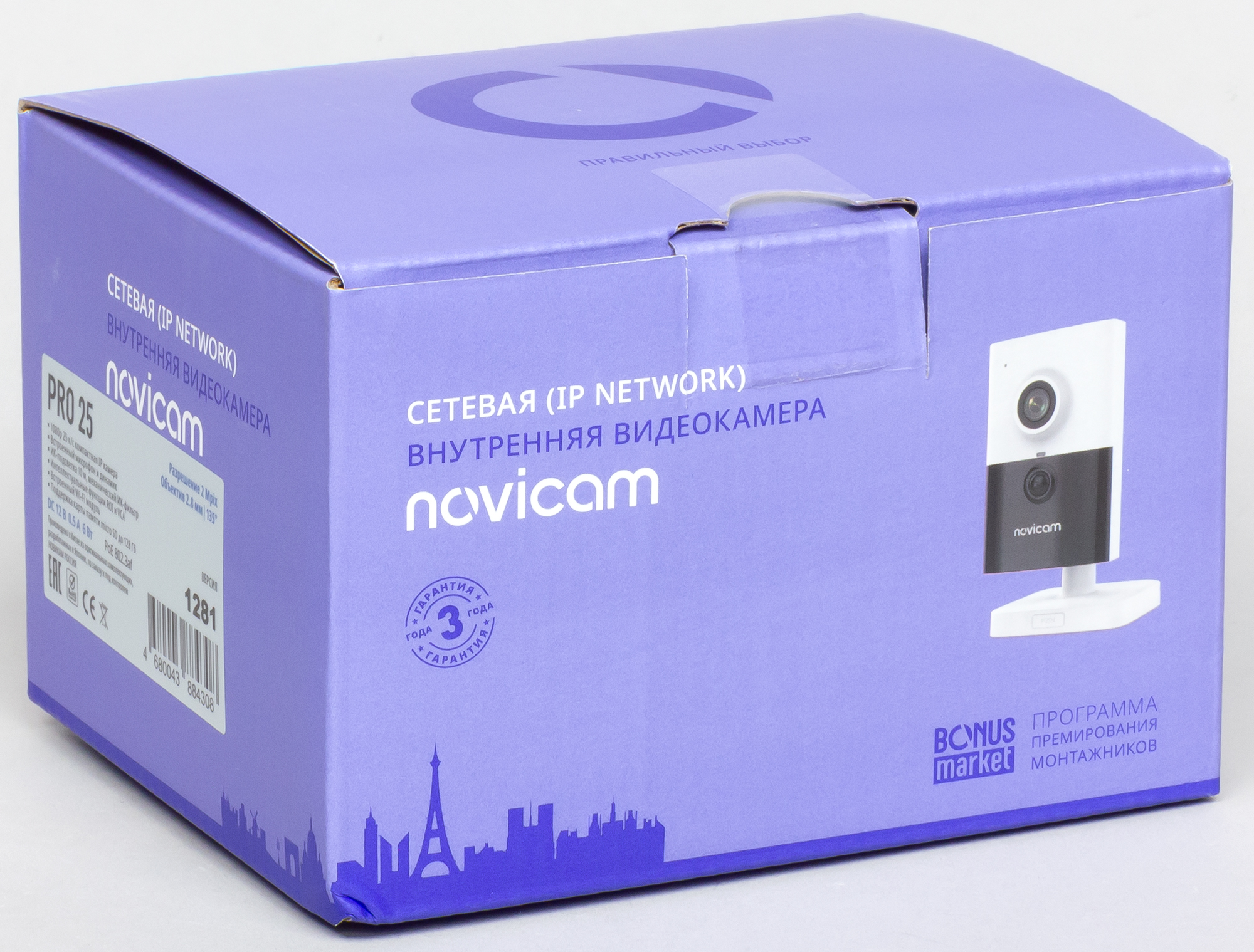

Зря такое симпатичное устройство спрятали в картонную промышленную коробку. Гораздо уместнее аппарат смотрелся бы в открытой упаковке, какую имеет IP-камера Novicam NP200F.

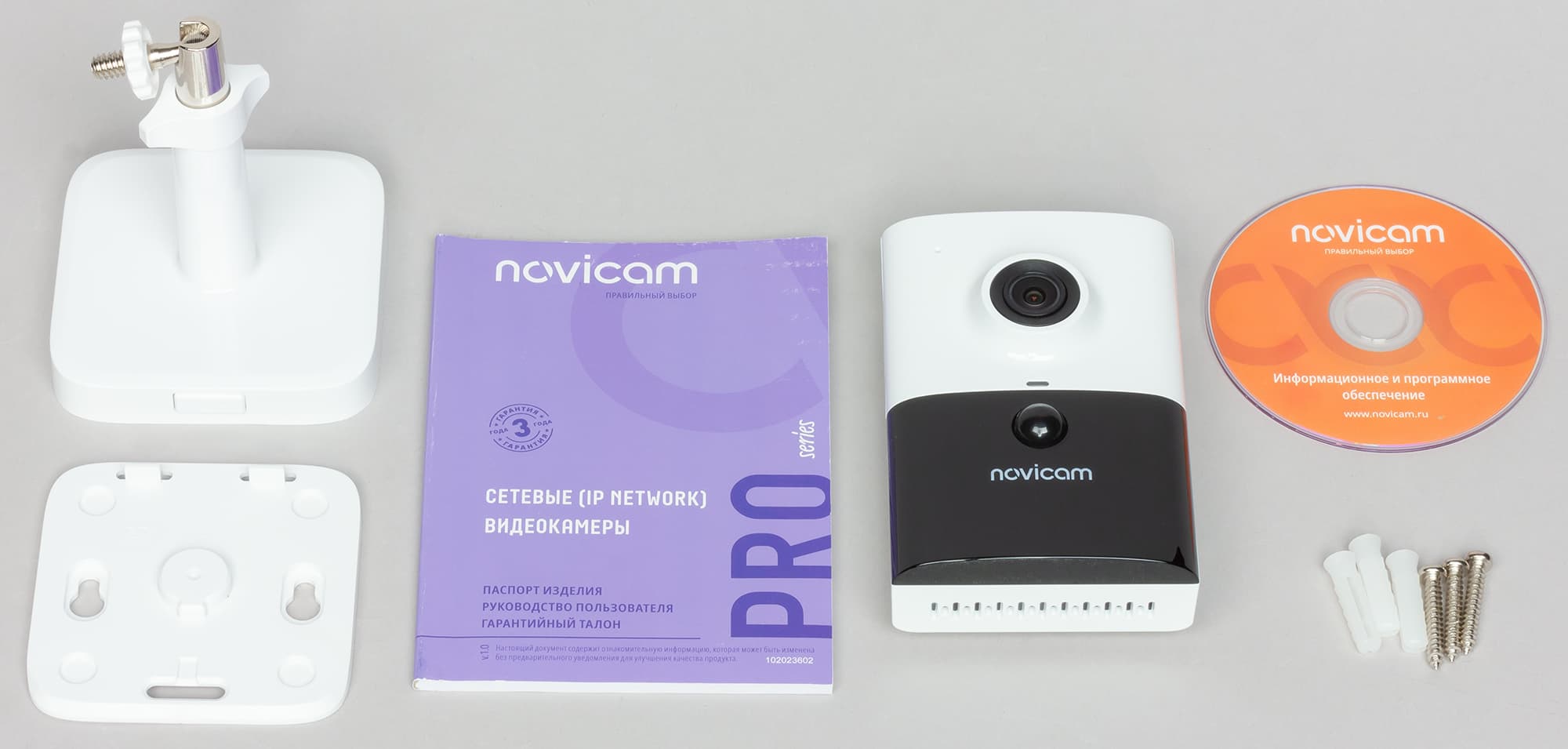

В состав комплекта входит камера и следующие аксессуары:
- опора-основание с резьбовым креплением
- пластиковая крепежная площадка с шаблоном для просверливания отверстий
- набор шурупов с дюбелями
- 70-страничное руководство по эксплуатации на русском языке с хорошей полиграфией
- компакт-диск с информационным и программным обеспечением
Примечательно, что в комплекте не предусмотрен адаптер питания, хотя в конструкции и предусмотрен соответствующий разъем под штекер диаметром 5 мм. И этому имеется объяснение: камера поддерживает питание по локальной сети, PoE. Это довольно редкая характеристика для миниатюрных IP-камер. Которые, кстати говоря, обычно довольствуются обычным USB-питанием, то есть, пятью вольтами, а не двенадцатью, которые необходимы нашему аппарату.

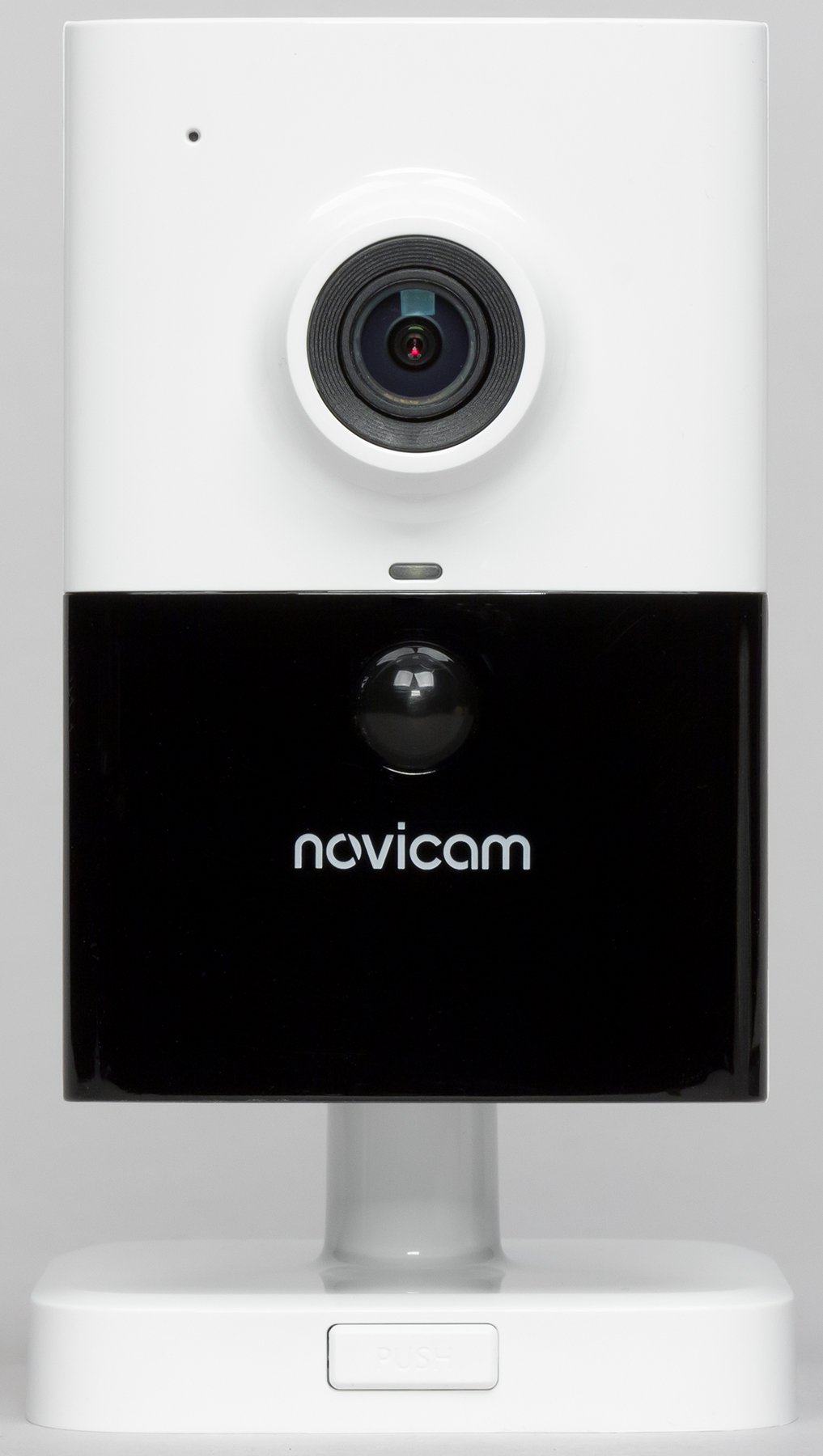

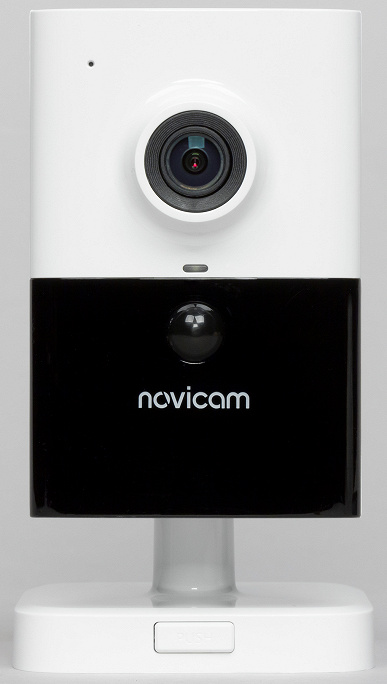

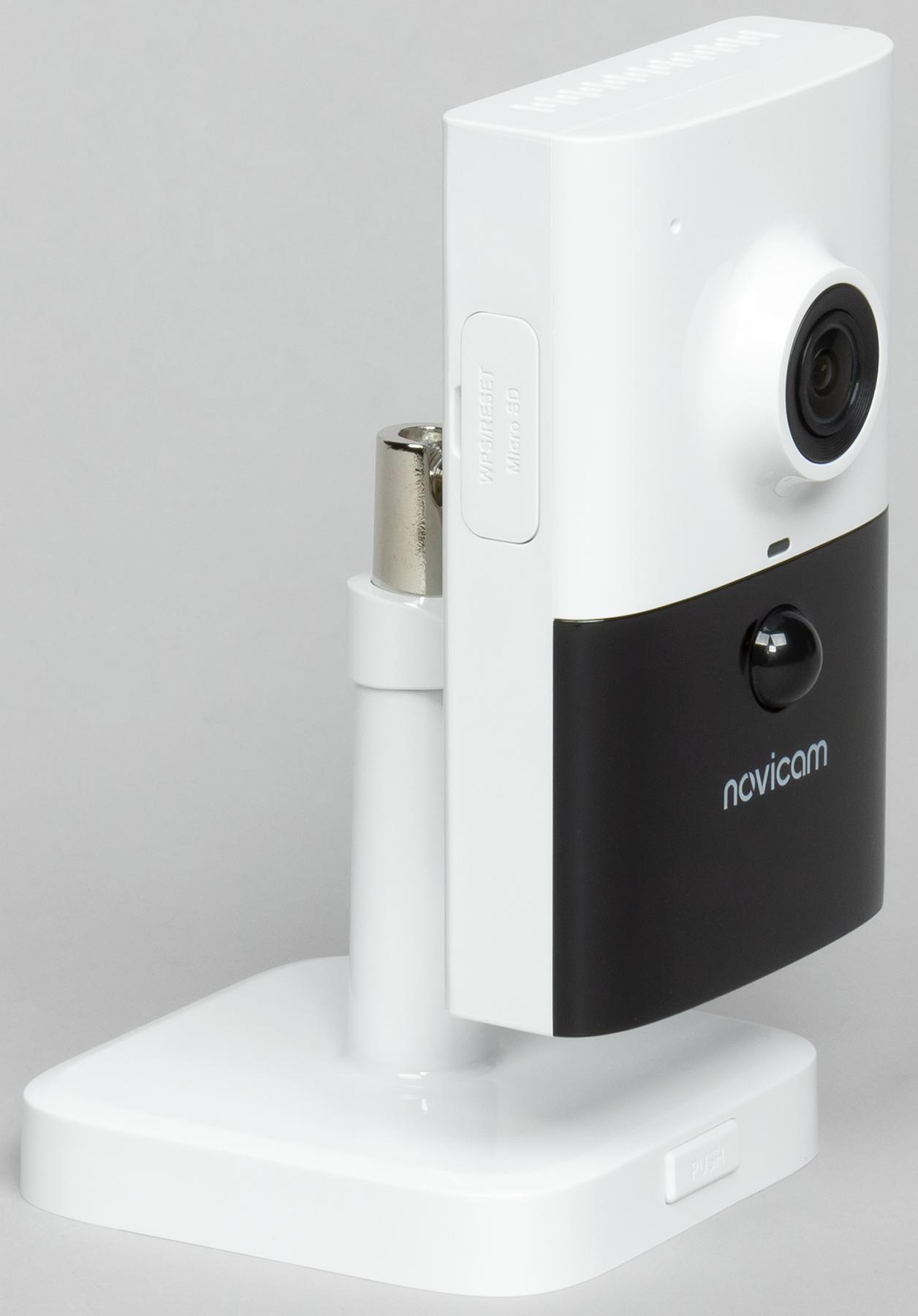

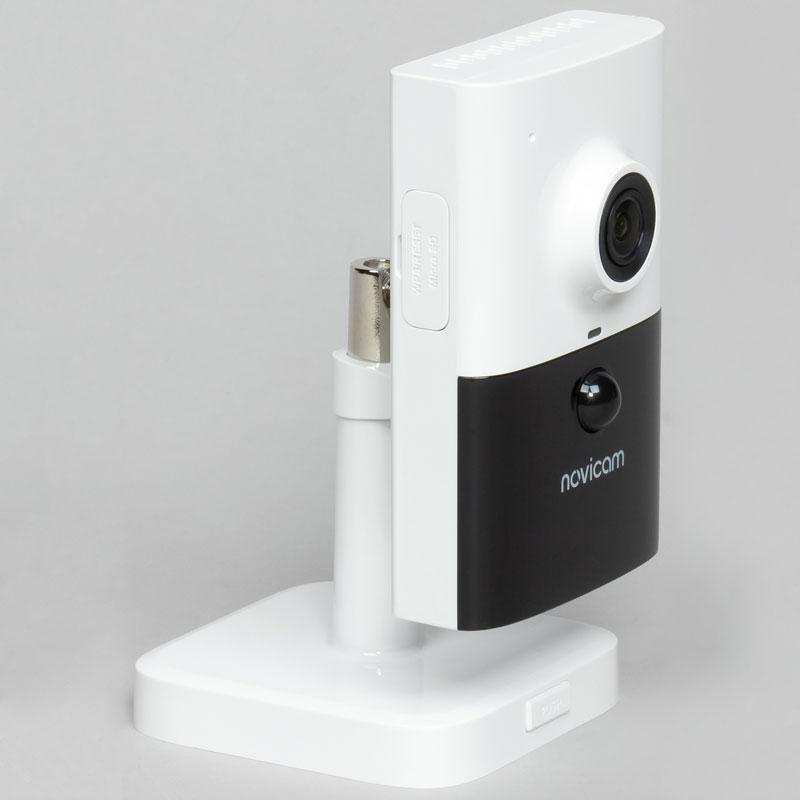

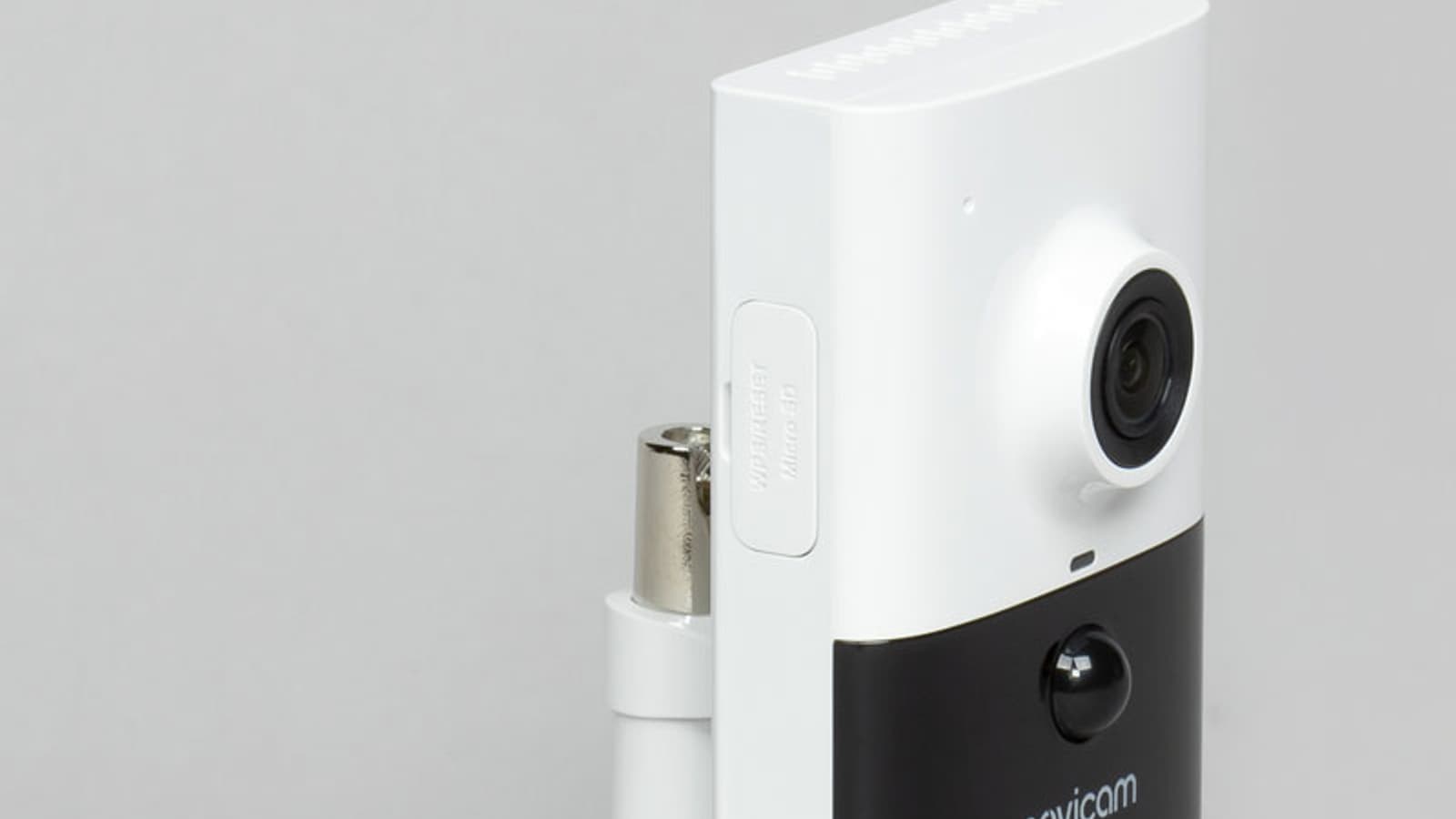

Плоский изящный кирпичик с глянцем на корпусе и черной вставке выглядит скромно и со вкусом. Слева, над чуть выступающим вперед объективом, расположено отверстие встроенного микрофона, а под объективом находится светодиодный индикатор, сообщающий о текущем режиме работы камеры. Еще ниже встроен пассивный инфракрасный датчик (PIR), благодаря которому камера может фиксировать движение живых объектов, не полагаясь на оптику.

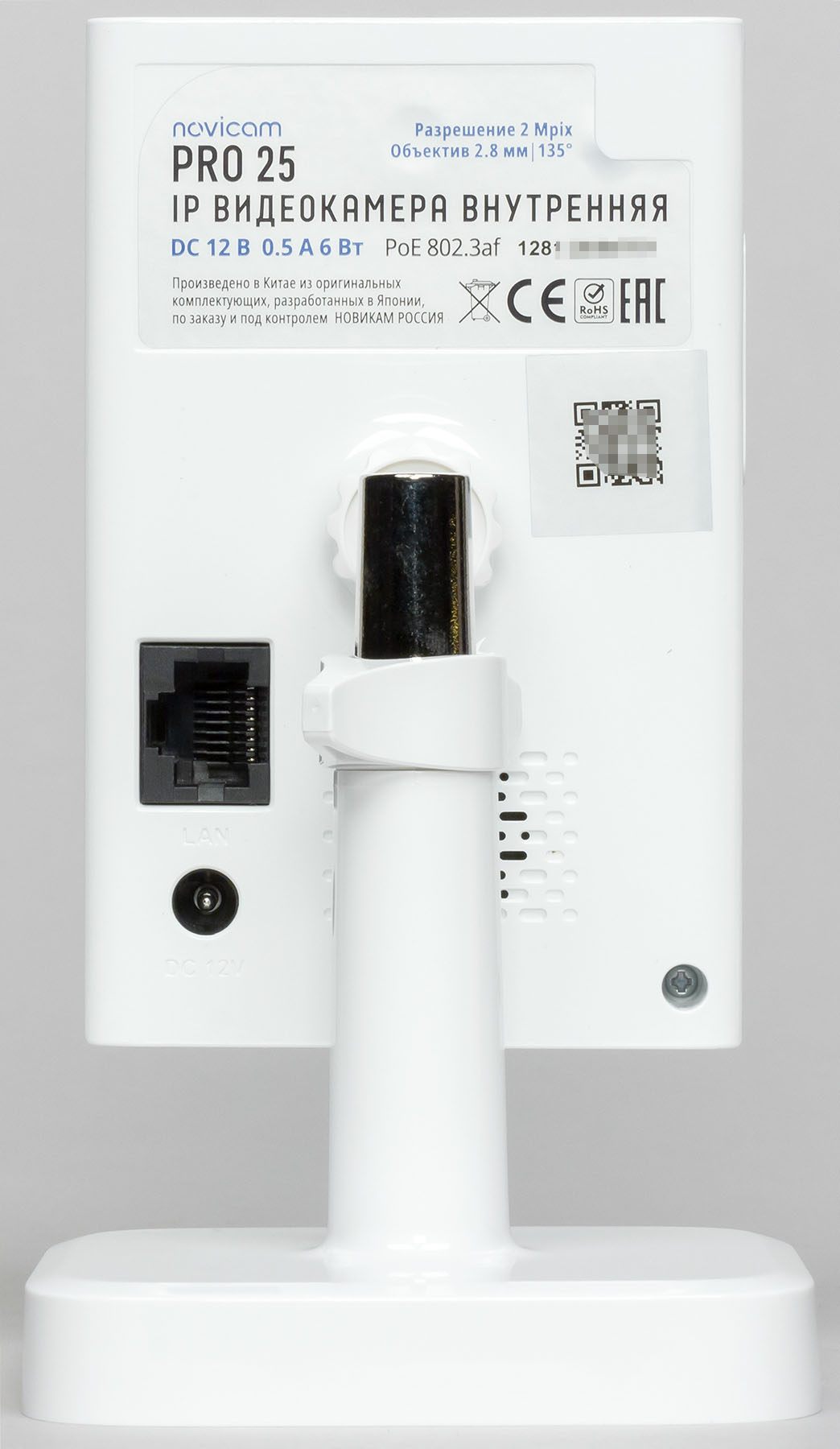

На задней панели корпуса находится LAN-разъем, вход питания на 12 В, решетка встроенного динамика и выступающее основание с резьбовым отверстием для крепления к прилагаемому кронштейну. Между прочим, резьба здесь использована не какая-то случайная или проприетарная, а самая настоящая видео-фотографическая, которая подойдет к любому штативу: 1/4″.

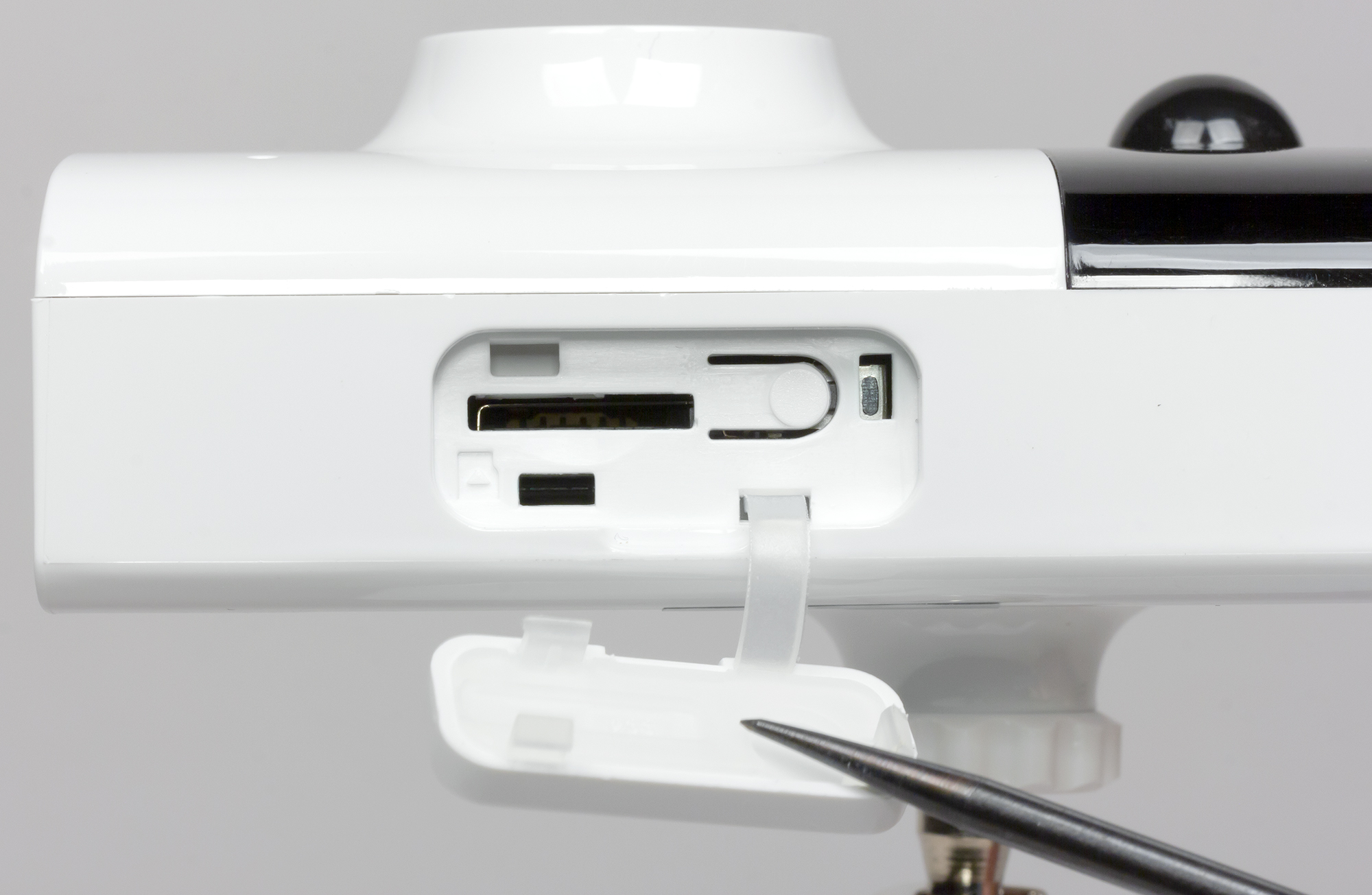

Кнопка сброса к заводским настройкам и слот для карты памяти формата microSD/SDHC/SDXC расположены на одном из торцов корпуса. Они прикрыты съемной заглушкой. Камера поддерживает работу с накопителем емкостью до 128 ГБ.

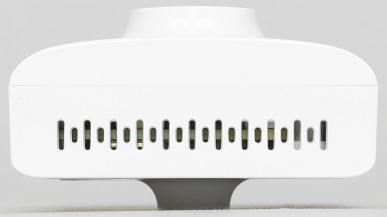

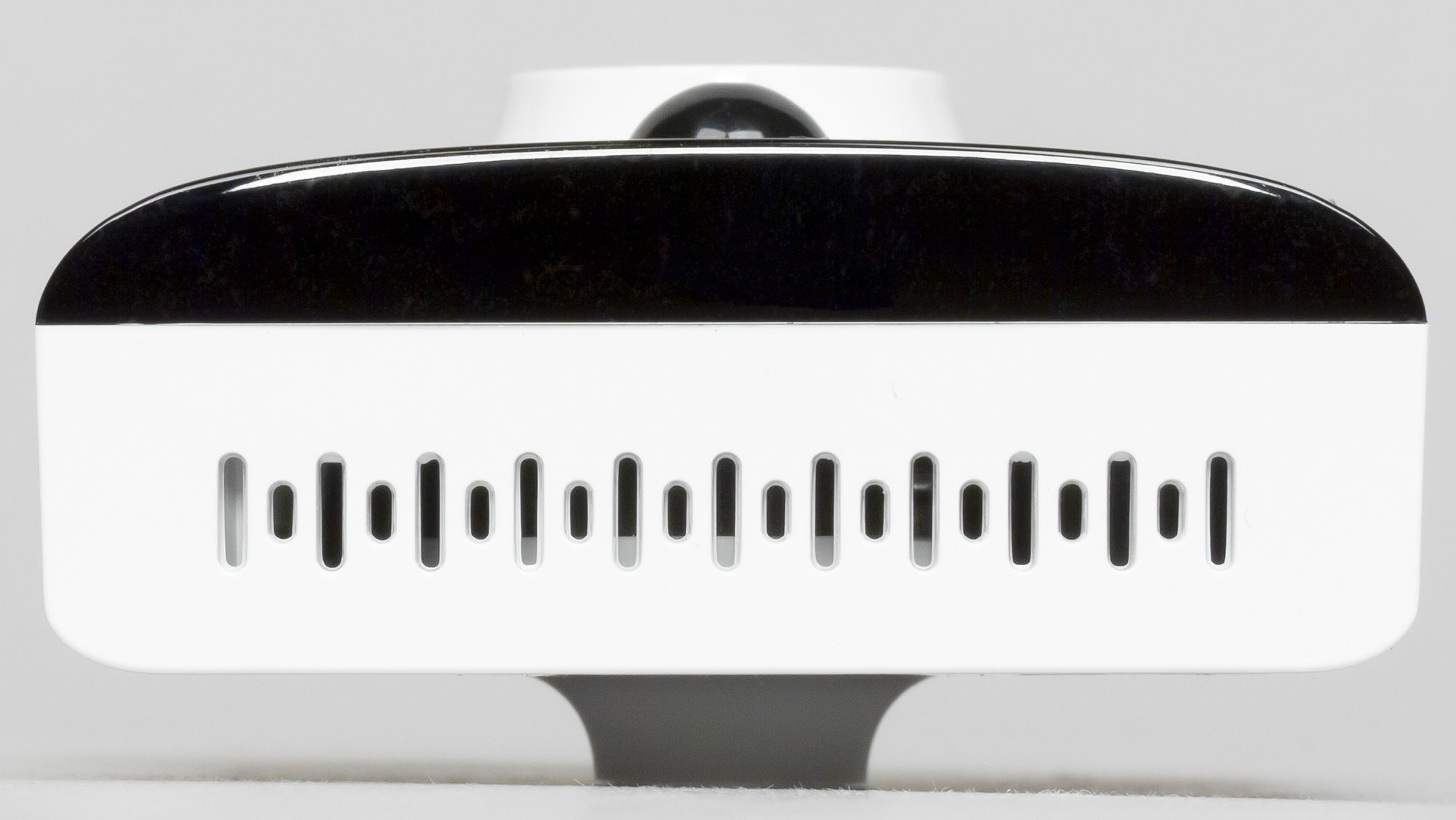

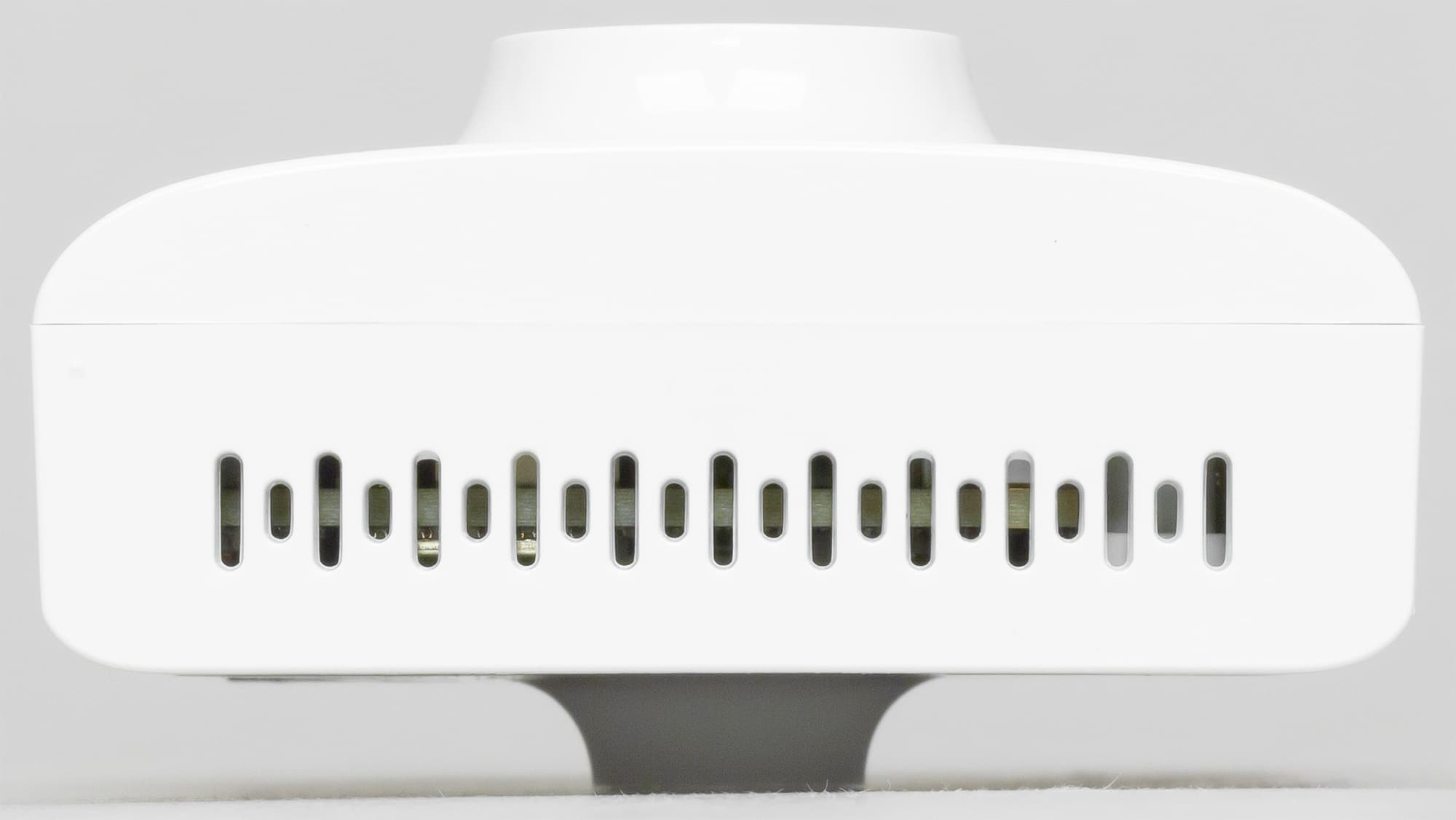

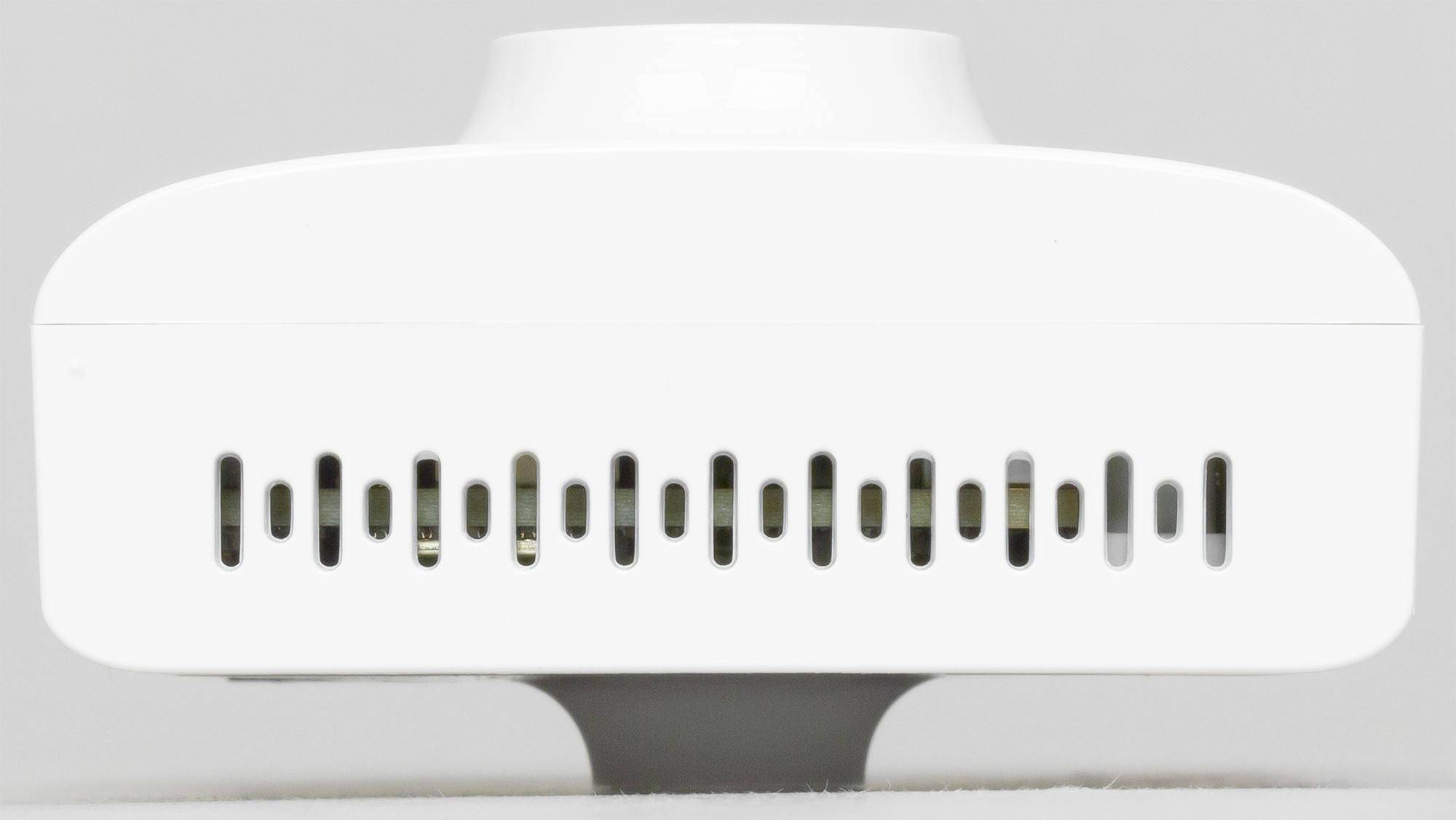

Верхний и нижний торцы корпуса испещрены вентиляционными отверстиями. Видимо, электронная начинка камеры выделяет достаточно много тепла, что его требуется отводить, пусть даже пассивным методом. Обязательно ответим на этот вопрос.

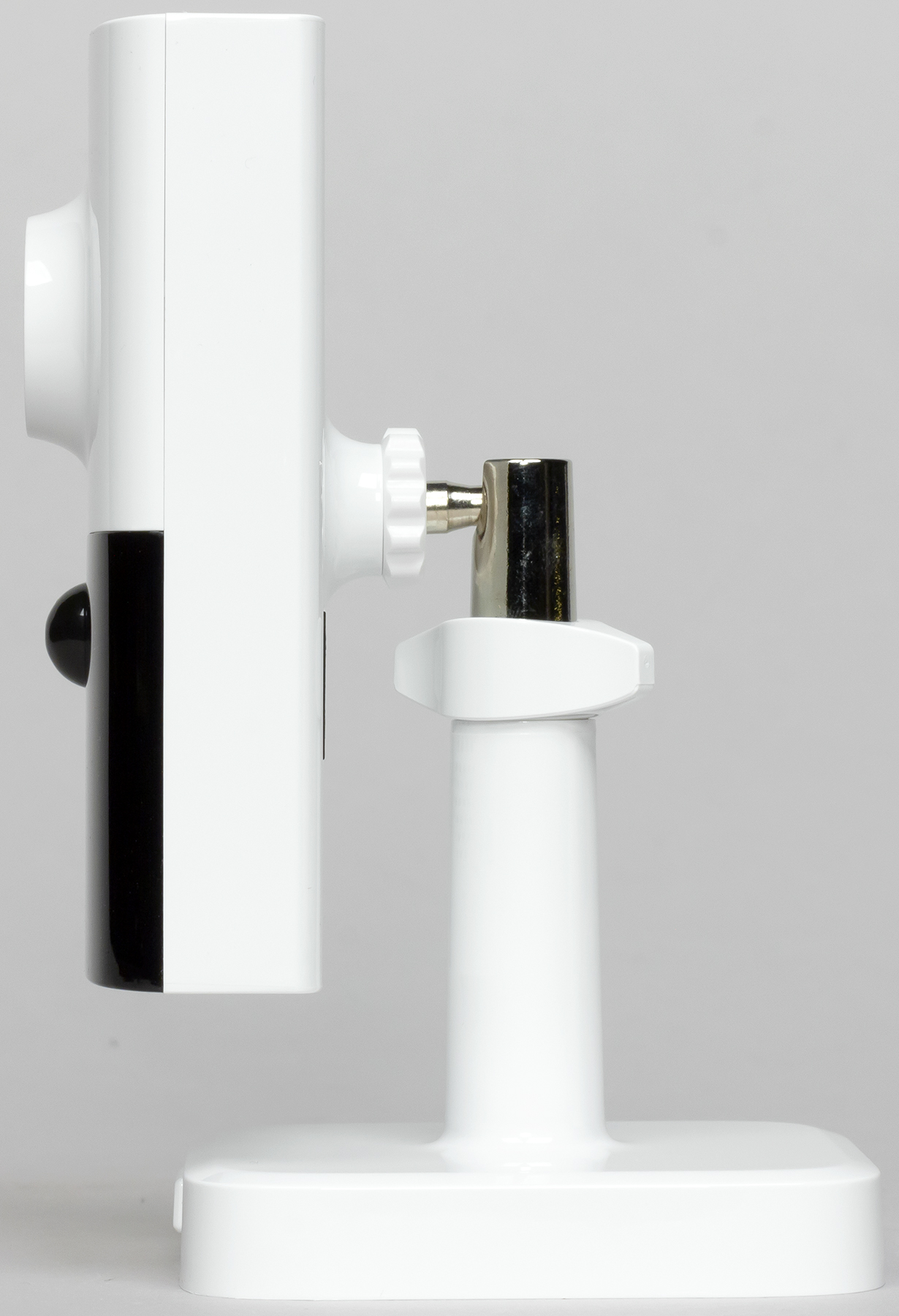

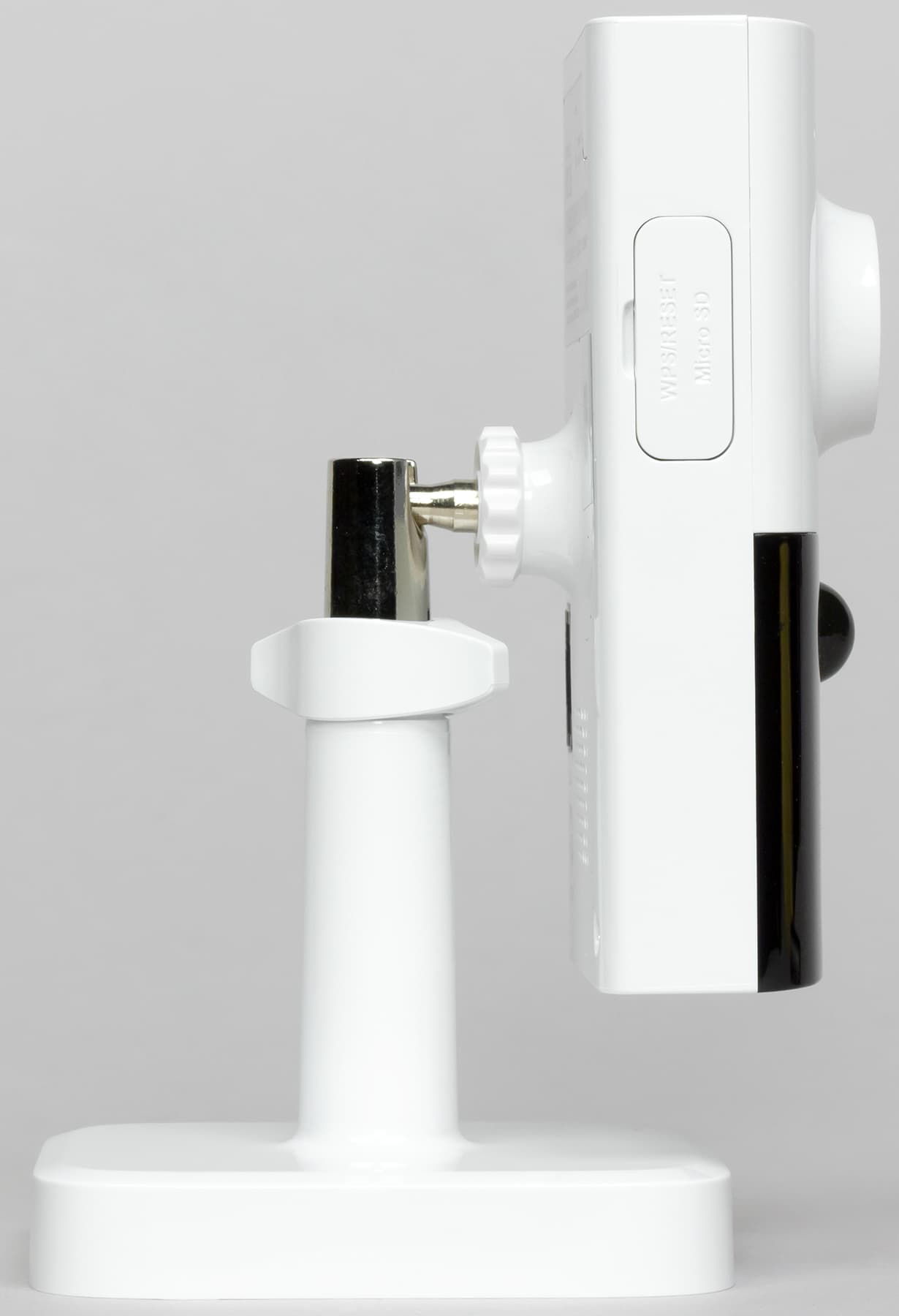

Благодаря шаровому свободно вращающемуся креплению, камеру при установке можно повернуть и наклонить на любой угол.

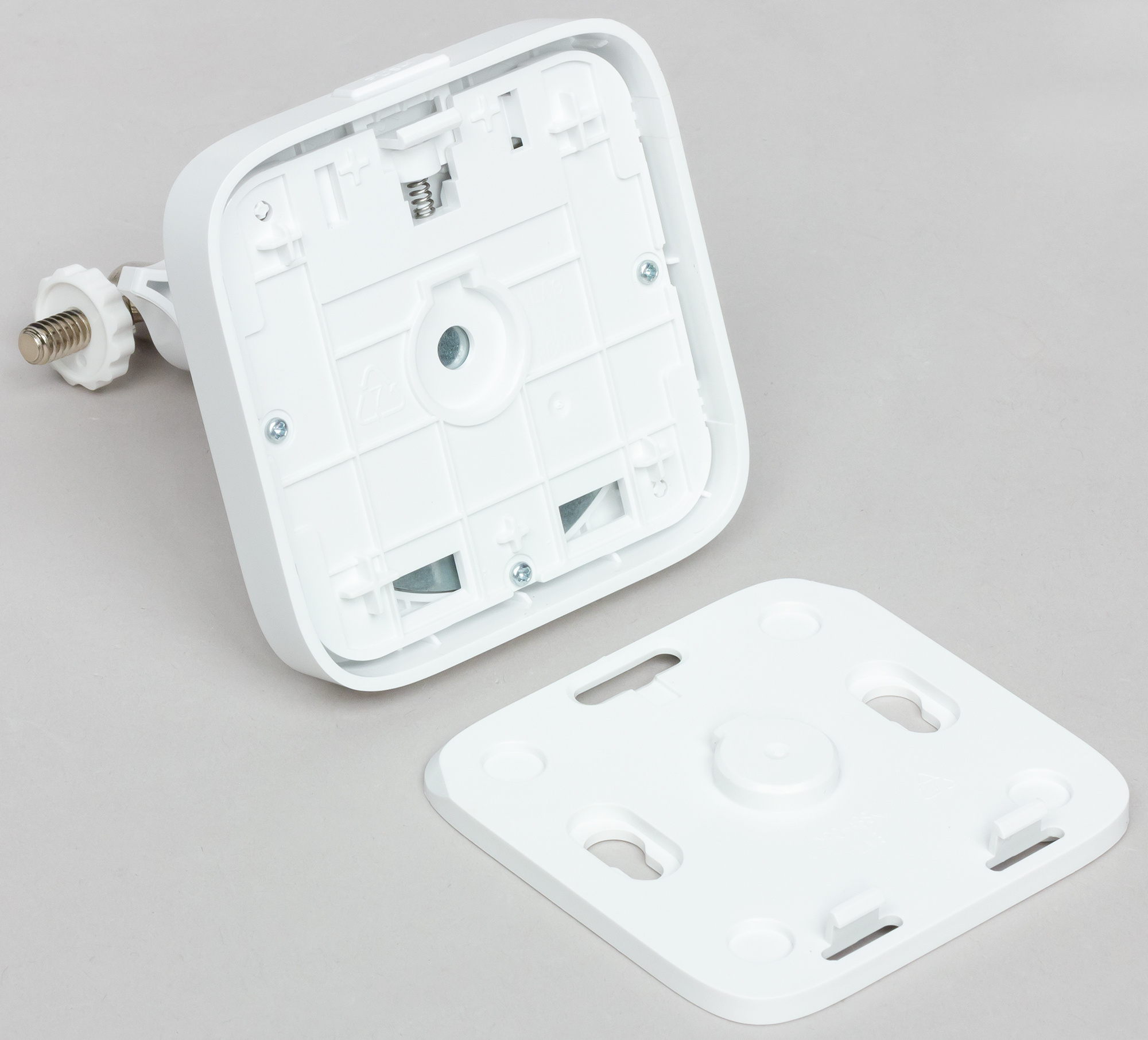

Крепежная площадка используется при стационарном монтаже на вертикальные либо горизонтальные поверхности (стена, потолок). Кронштейн камеры просто прищелкивается к закрепленной площадке, а снять камеру с площадки можно нажатием на кнопку-фиксатор.
Основные технические характеристики камеры представлены в следующей таблице:
| Камера | |
|---|---|
| Производитель | Novicam |
| Модель | Novicam Pro 25 (версия 1281) |
| Объектив | 2,8 мм |
| Углы обзора |
|
| Сенсор | CMOS 1/2,8″ 2,1 Мп с прогрессивным сканированием |
| Видео/аудио | |
| Видеостандарты | H.265+, H.265, H.264+, H.264, MJPEG до 16 Мбит/с |
| Аудиостандарты | G.711 (64 Кбит/с), G.722 (16 Кбит/с), G.726 (16 Кбит/с), MP2L2 (32—160 Кбит/с), PCM (8/16 кГц), MP3 (8/16 кГц, 8—160 Кбит/с) |
| Разрешение | Основной поток:
|
| Сеть | |
| LAN | RJ-45 10/100 Мбит/с |
| Wi-Fi | IEEE 802.11 b/g/n (2,4—2,4835 ГГц, канал 20/40 МГц) |
| Поддержка | (Novicam / ONVIF 18.6 (Profile S, G, T) / ISAPI / SDK / TCP/IP / UDP / ICMP / HTTP / HTTPS / FTP / DHCP / DNS / DDNS / RTP / RTSP / RTCP / PPPoE / NTP / UPnP / SMTP / SNMP / IGMP / 802.1X / QoS / IPv6 / Bonjour / NAS (NFS, SMB/CIFS) / SSL/TLS) |
| Эксплуатационные требования | |
| Программные |
|
| Эксплуатационные характеристики | |
| Локальное хранилище | карта памяти microSD/SDHC/SDXC до 128 ГБ |
| Питание |
|
| Габариты (Ш×В×Г), масса | 72×135×44 мм (корпус), 215 г (без крепежной площадки) |
| Допустимые рабочие температуры | от −30 до +60 °C |
| Функции |
|
| Цены и предложения | |
| Средняя цена | около 9 тысяч рублей на момент публикации обзора |
Настройки, эксплуатация
Благодаря универсальной системе крепления, которая состоит из привинчиваемой площадки и шарового блока, камеру можно закрепить на любых поверхностях, горизонтальных или вертикальных, и придать объективу любое направление, под любым мыслимым углом. При этом конструкция выглядит как обычная настольная, что доказывает наличие резиновых ножек, вклеенных в днище подставки.

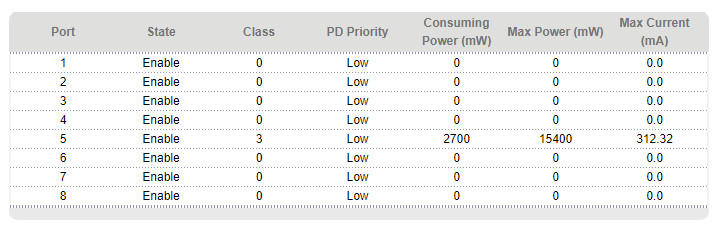

Аппарат тестировался преимущественно в настольном положении, питание осуществлялось с помощью PoE коммутатора Zyxel GS2200-8HP. Этот коммутатор имеет встроенный сервер, где мы выяснили энергопотребление камеры. Оно составило чуть более 300 мА в обычном режиме с работающим детектором движения и записью событий на карту памяти.
Первое подключение к камере можно произвести как с помощью мобильного устройства, так и посредством локальной сети. Поскольку мы использовали питание по сети, а значит, и проводную передачу данных, то воспользовались вторым, более надежным методом. Хотя, правильнее будет сказать, более очевидным и привычным.

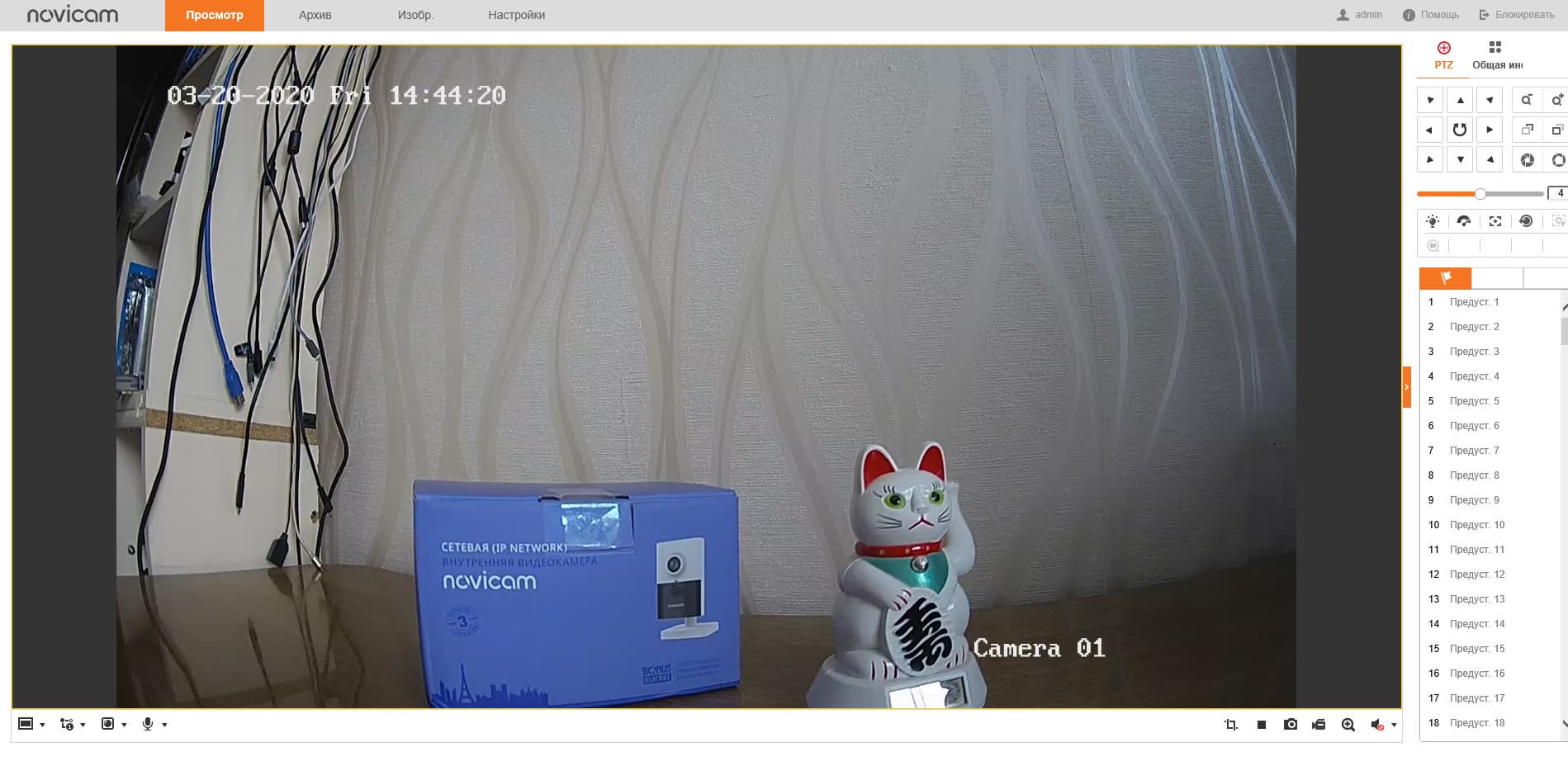

Набрав в адресной строке браузера IP-адрес камеры и необходимую пару логин-пароль, пользователь попадет на главную страничку ее веб-сервера. Здесь, возможно, он увидит сообщение о необходимости обновить веб-плагин, отвечающий за отображение видеопотока.
С настройками, характерными для прошивок камер Novicam, мы уже разбирались. Даже дважды: в обзорах внутренней PTZ-камеры Novicam NP200F и антивандальной купольной Novicam Pro 24.

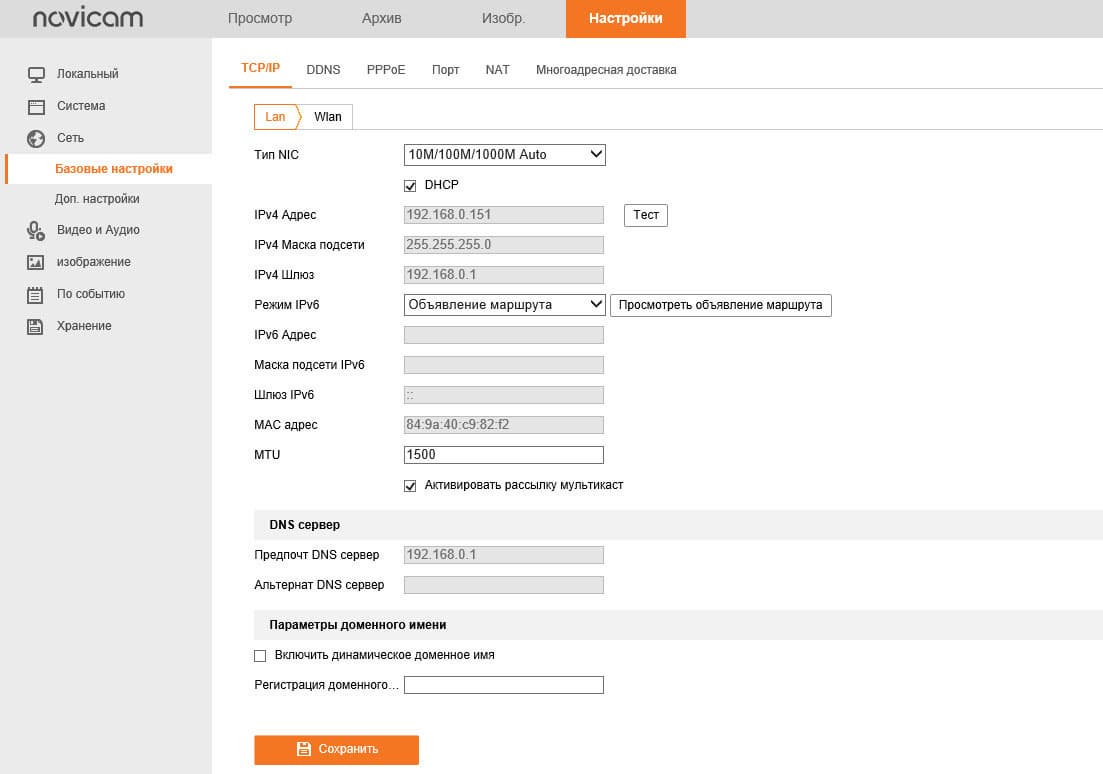

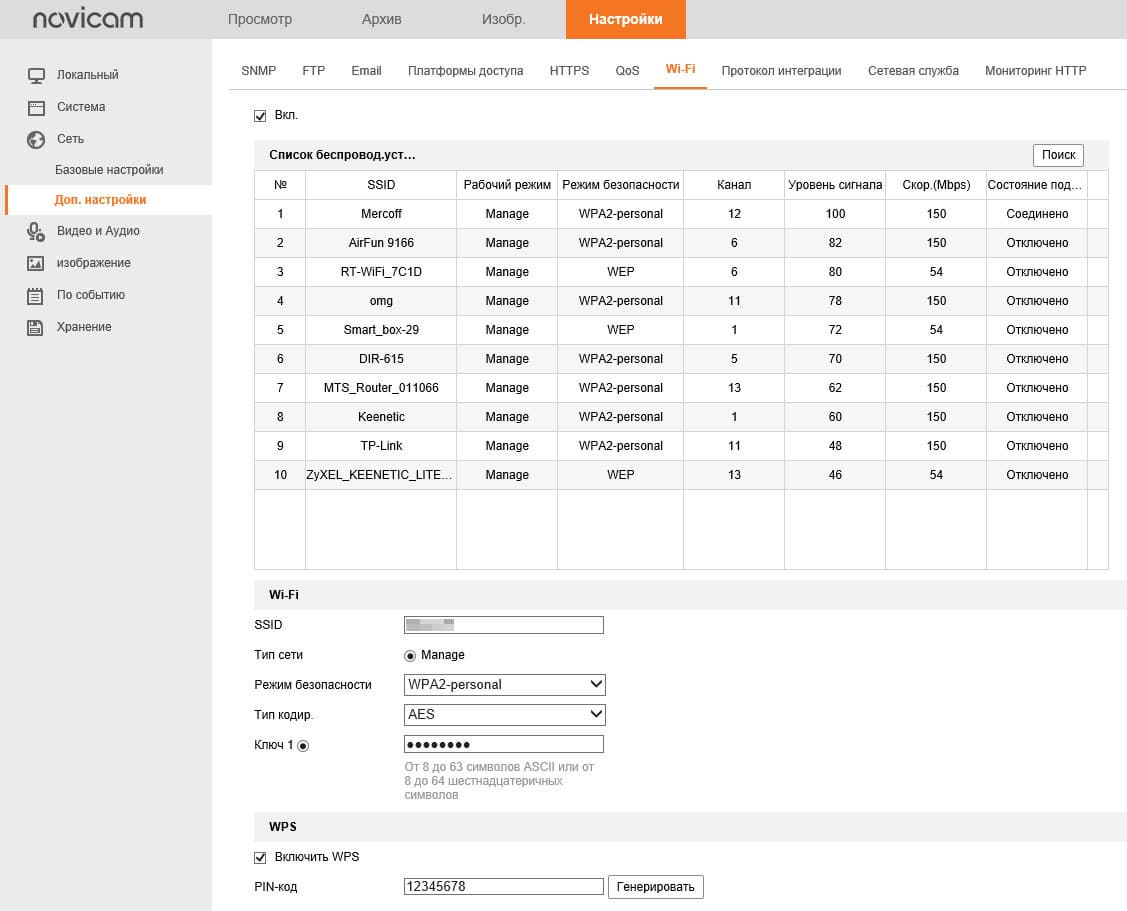

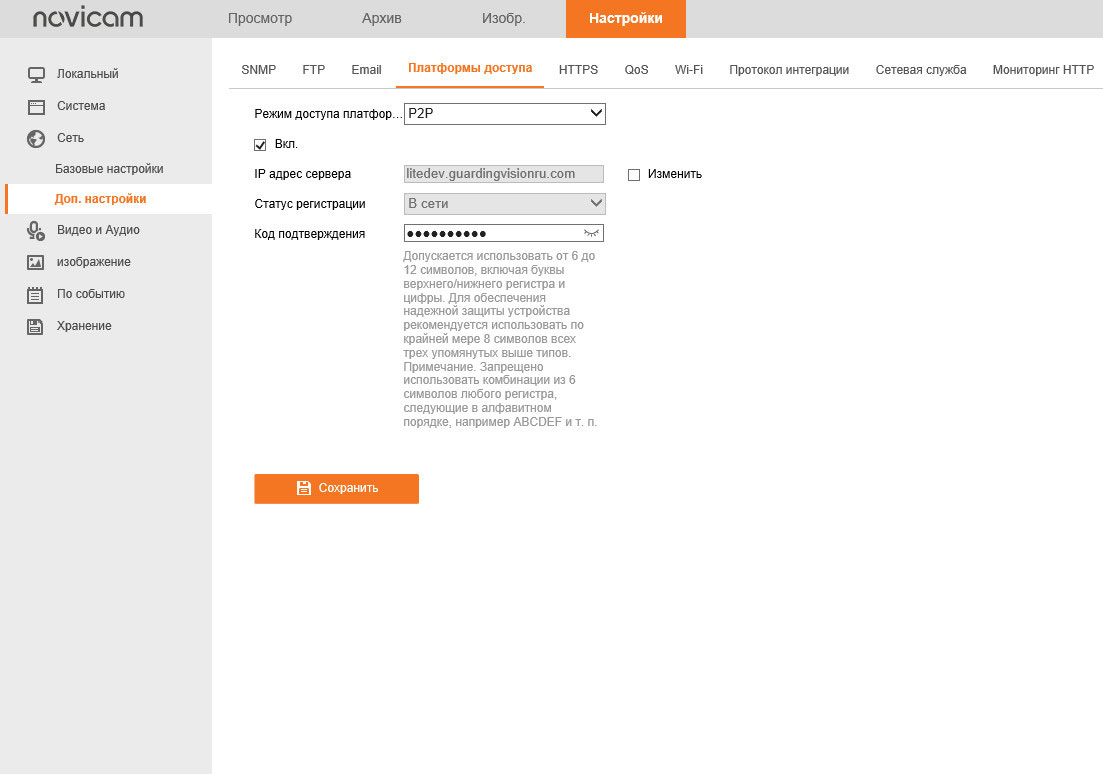

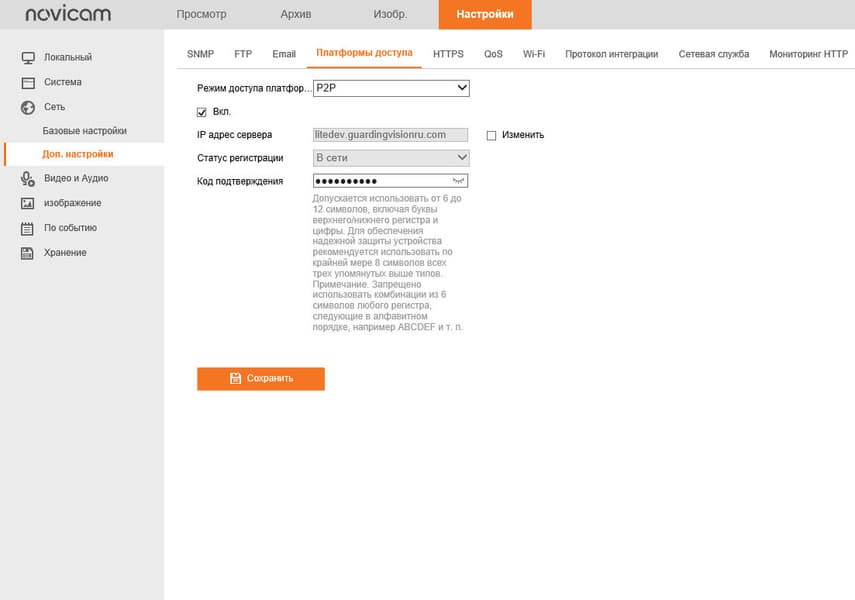

В сетевых настройках можно видеть приятный бонус: камера обладает встроенным адаптером Wi-Fi. Эту возможность грех не использовать. Например, при неполадках с проводной сетью камера автоматически переключится на Wi-Fi. Если, конечно, она продолжит получать питание через подключенный кабель локальной сети.

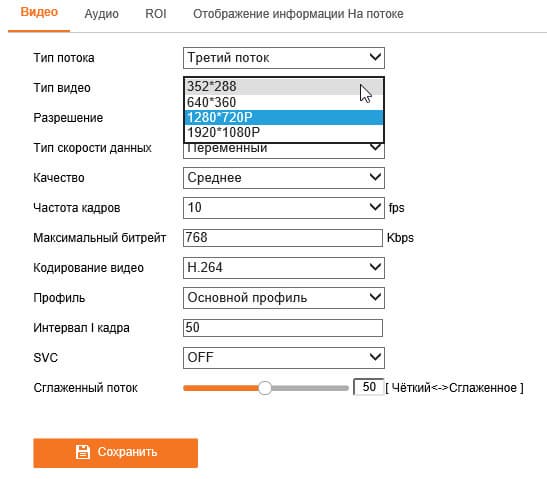

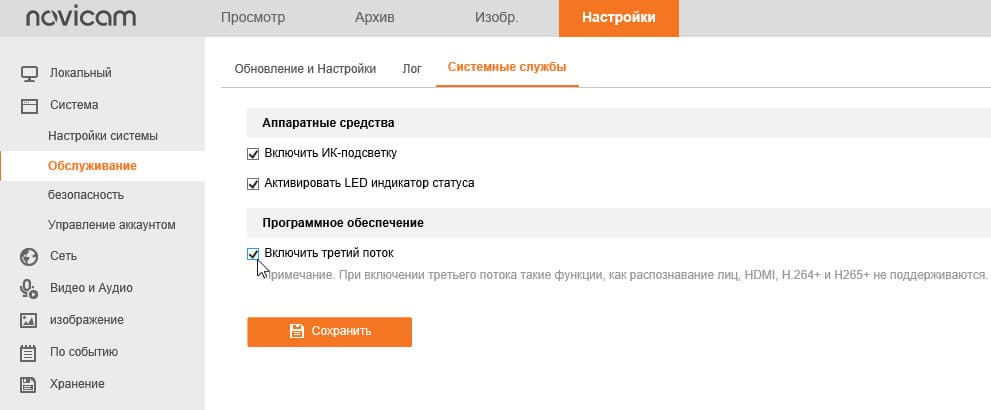

Пробежимся еще немного по существующим параметрам в рассматриваемой камере — вдруг отыщется что-то, присущее лишь этой, рассматриваемой модели? Так и есть. Камера обладает способностью транслировать одновременно не два разных видеопотока, а три!
Правда, при активации третьего потока исчезнет возможность кодировать в H.264+ и H.265+. Однако, если камера работает в составе большой системы, третий поток может очень пригодиться. Ведь не исключены варианты, когда в системах присутствует множество разных модулей, подключенных с разными скоростями либо иметь особенные системы записи и хранения. Здесь-то и понадобится третий поток, параметры которого можно настроить точно в соответствии с требованиями: выбрать один из трех кодеков, выставить подходящее разрешение и битрейт.
Изучив некоторые другие настройки, можно обнаружить еще несколько функций, требующих описания. Детектор движения, присутствующий почти во всех камерах наблюдения, детектор попыток закрытия объектива, где можно указать зону слежения... Но самое здесь любопытное: инфракрасный детектор движения! Автор, как ни пытался, не смог припомнить камер с похожей функциональностью. Не, их существование не исключается — разумеется, они есть. Но функция эта исчезающе редкая.

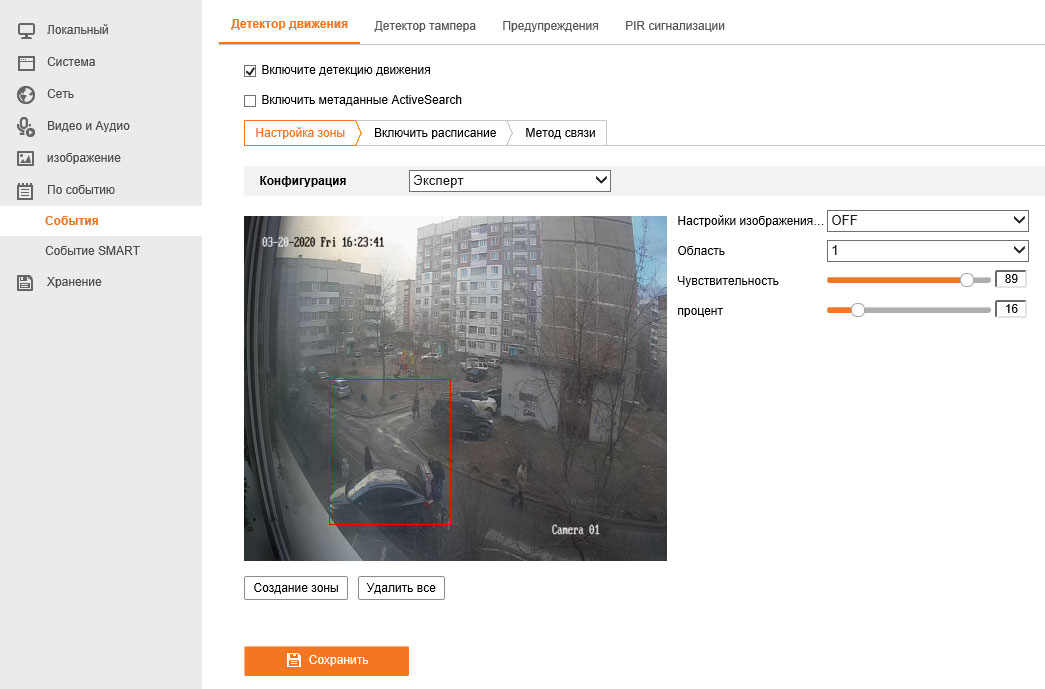

Многозонный детектор движения

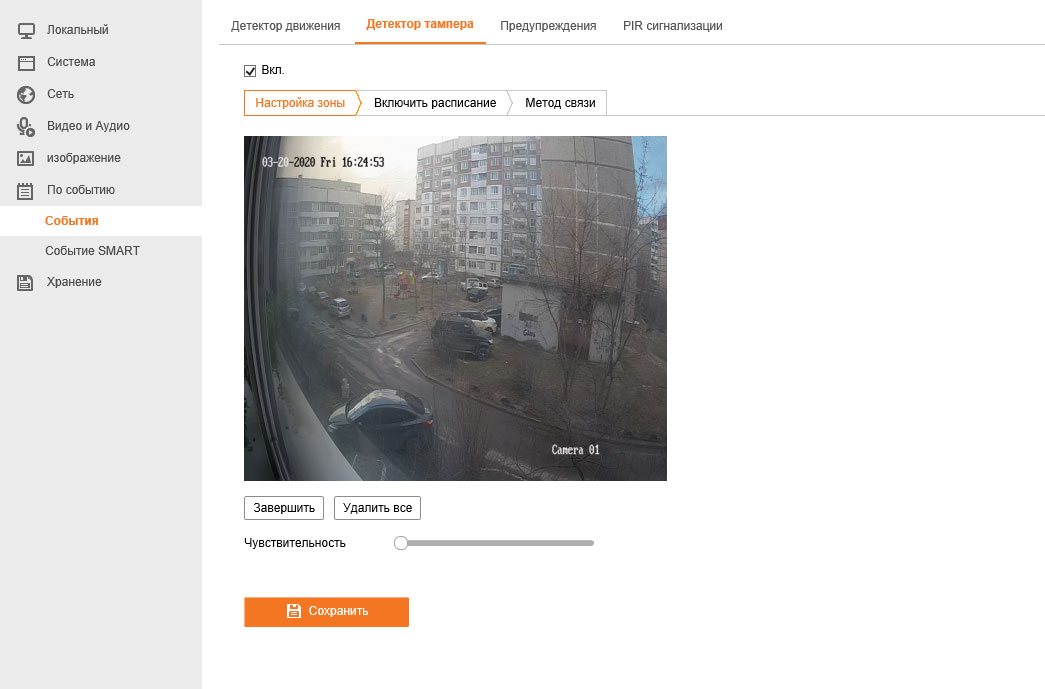

Детектор тампера (заслона объектива)

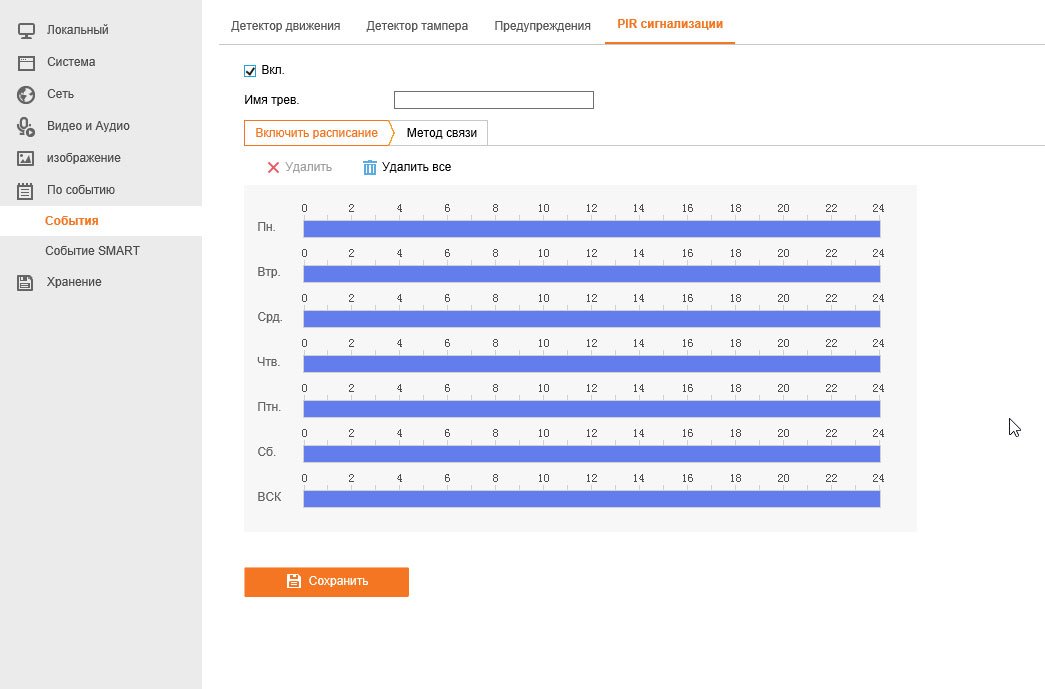

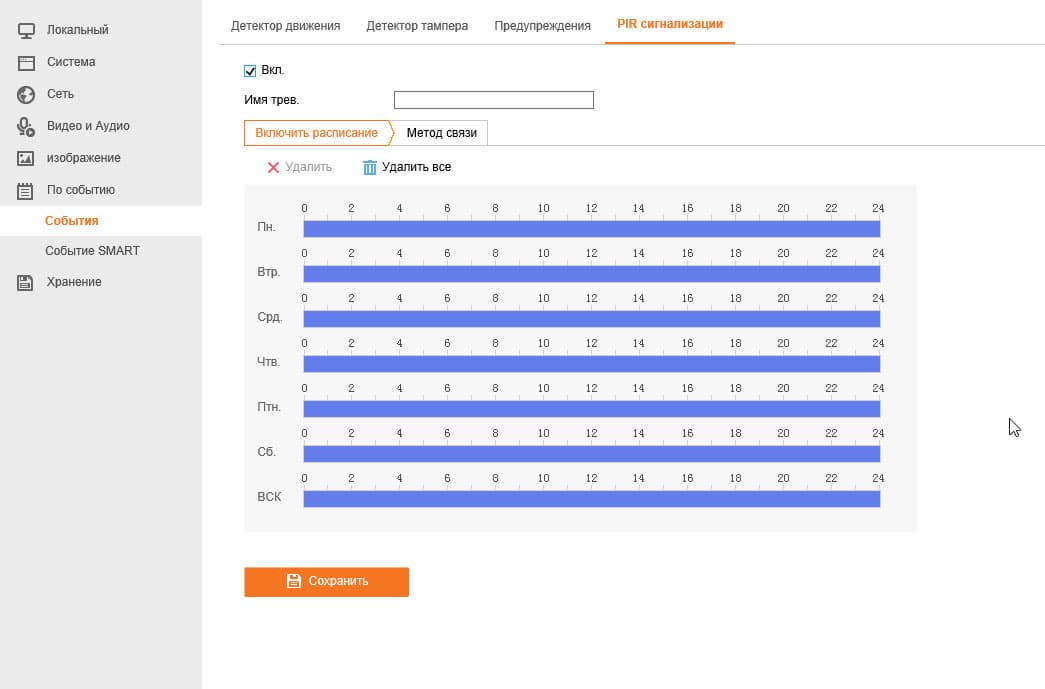

Инфракрасный детектор движения

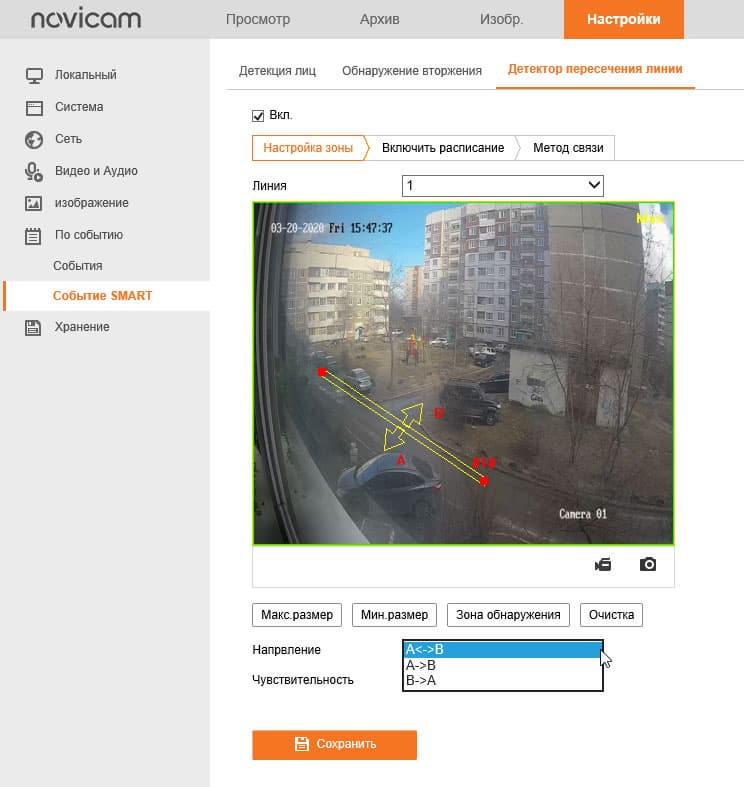

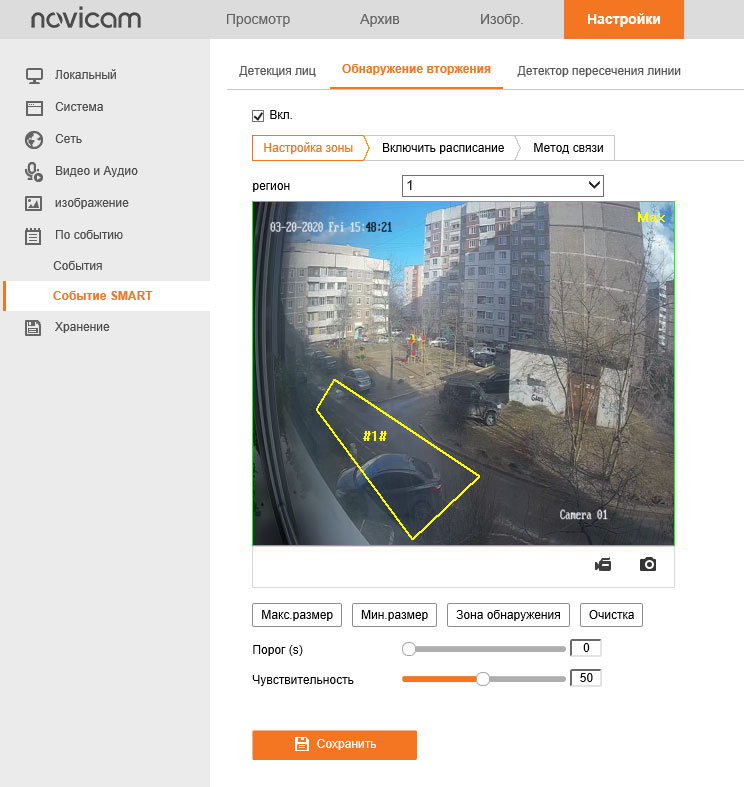

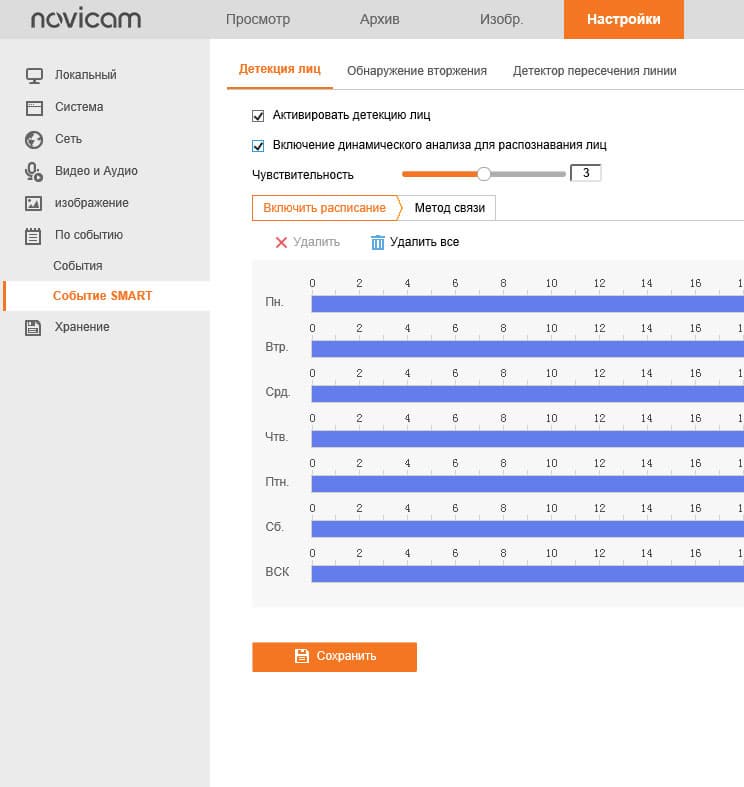

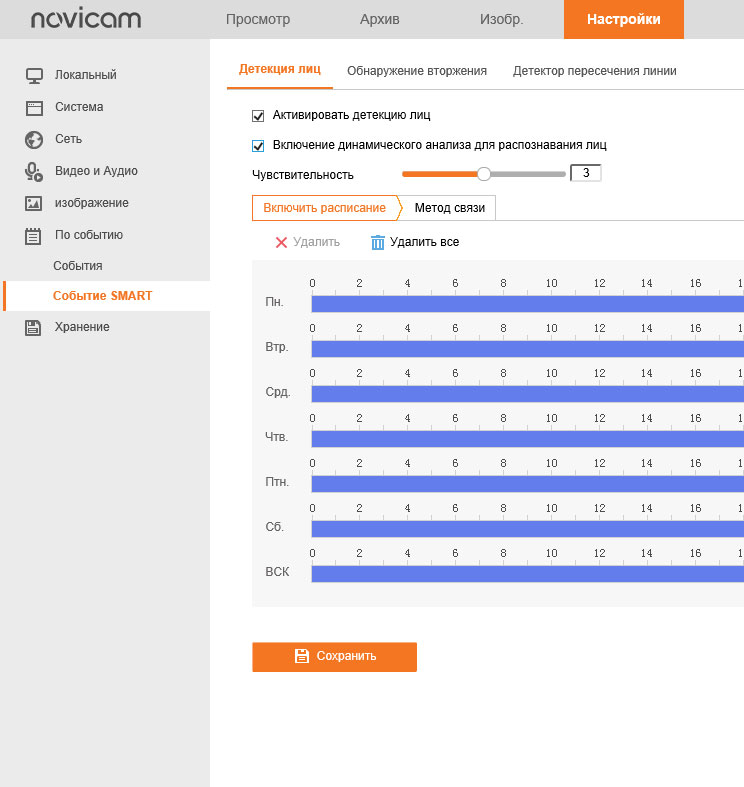

Помимо почти стандартных функций детекции, в камере предусмотрено несколько smart-детекторов. Smart — потому что умнее тех, стандартных. К примеру, обнаружение лиц. Это вовсе не редкость, однако подобное умение встречается только в дорогих камерах, с продвинутой математикой. Или обнаружение вторжения в конкретные зоны, форму которых задает пользователь. И уже совсем-совсем smart-функция — обнаружение пересечения линий. Длина и направление линий могут быть разными, причем камера определяет не только объекты, пересекающие эти линии, но и направление, в котором движется объект-нарушитель! Для чего это нужно? Очень просто: например, при наблюдении за входом в учреждение. Именно входом, а не выходом. Любой гражданин, пытающийся двигаться в запрещенном направлении, благодаря камере станет героем дня.

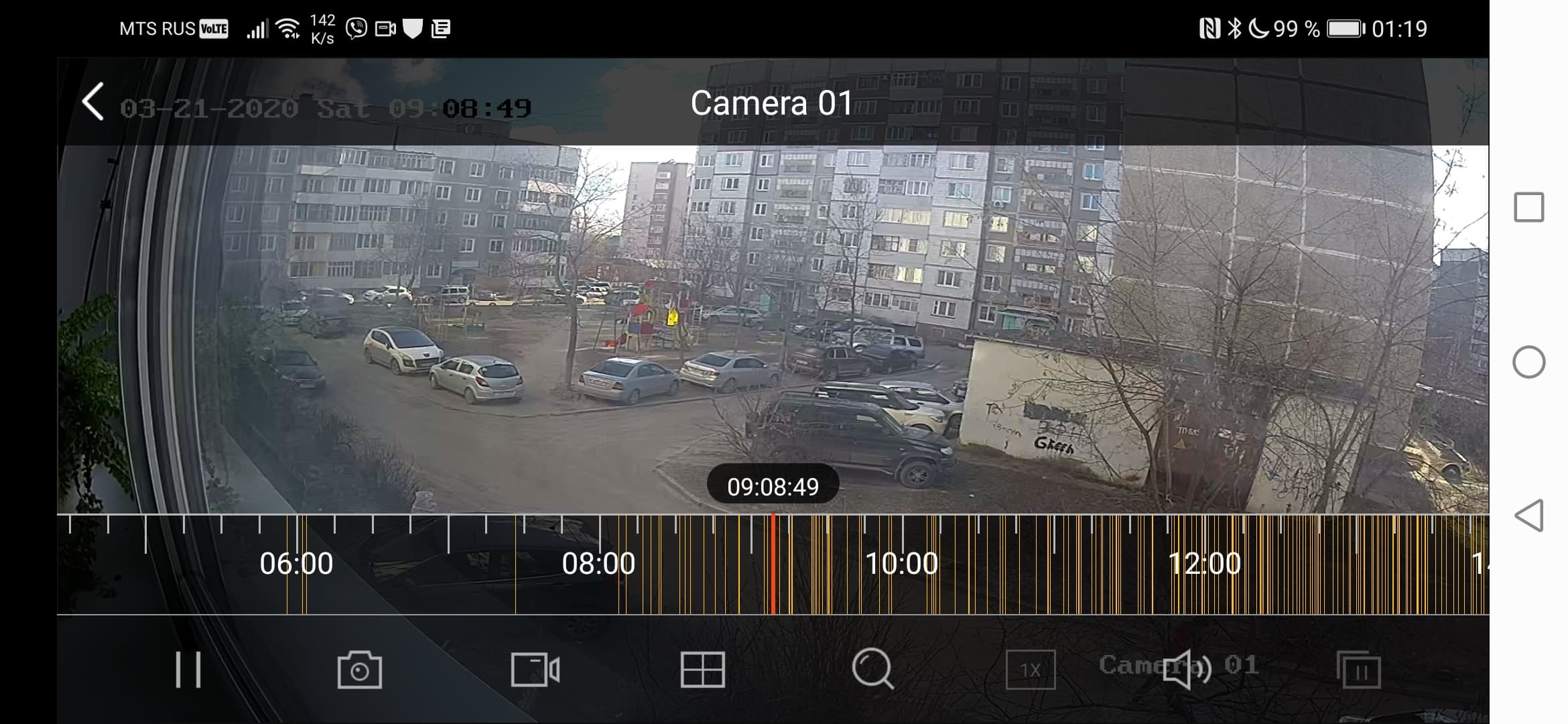

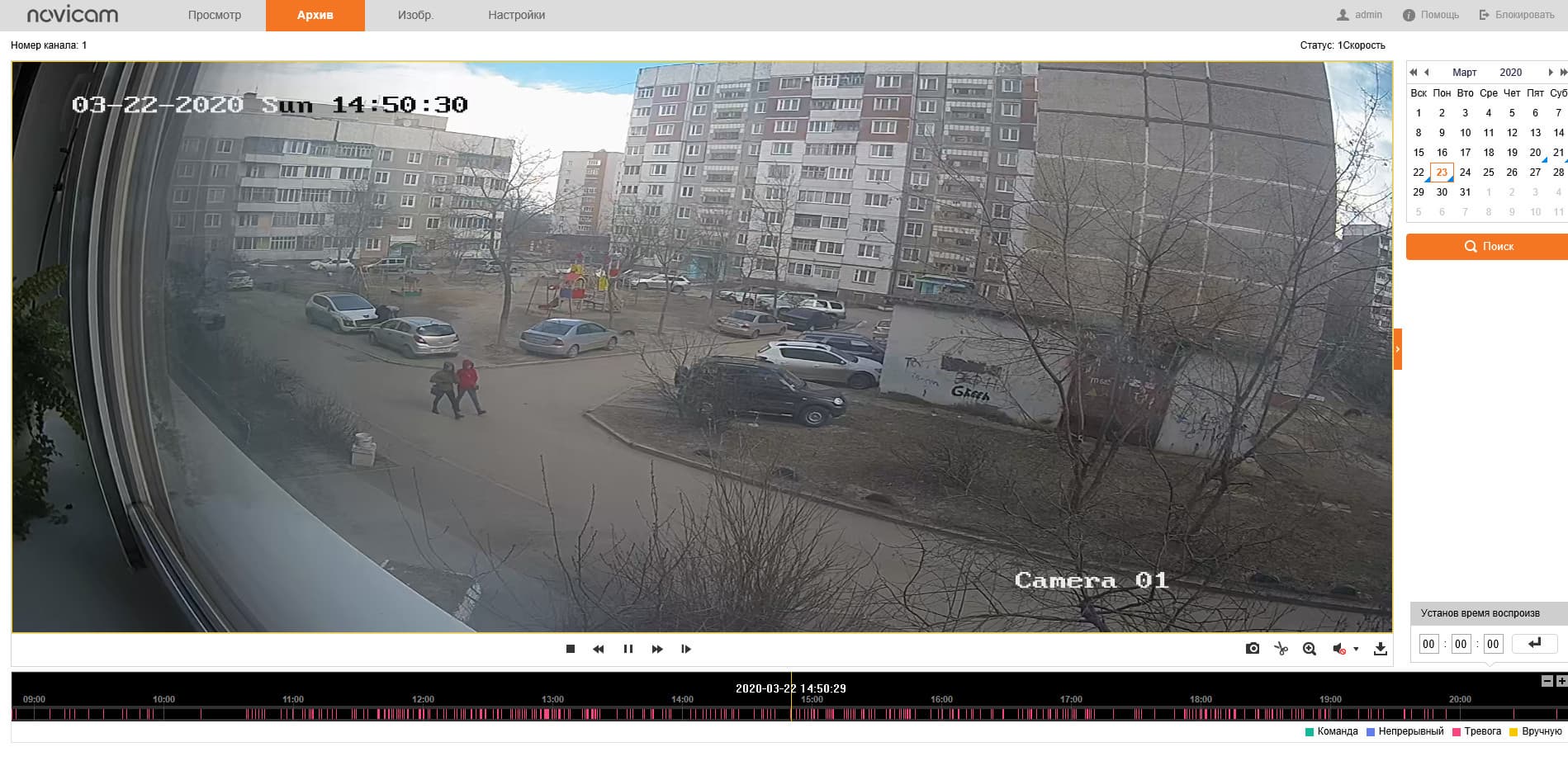

Администратор имеет возможность просматривать архив записей, выбирая дату в календаре, который расположен справа. Запустив воспроизведение и передвигая мышкой таймлинию, пользователь получает доступ к мгновенному просмотру всех событий за прошедшие сутки. Каждое событие отмечено на таймлинии отрезками разной длительности. Отсюда же производится загрузка выбранного ролика либо множества роликов.
Как и все IP-камеры Novicam, рассматриваемый аппарат может управляться мобильным приложением. Оптимальным по скорости работы и стабильности является приложение iVMS 4.5 (версия для iOS, версия для Android). Редко увидишь программу для смартфона с такой скоростью работы и полным отсутствием «зависаний». Кстати, в приложении рассматриваемый аппарат подключается к сети так же легко, как и традиционным методом, с помощью ПК и браузера.

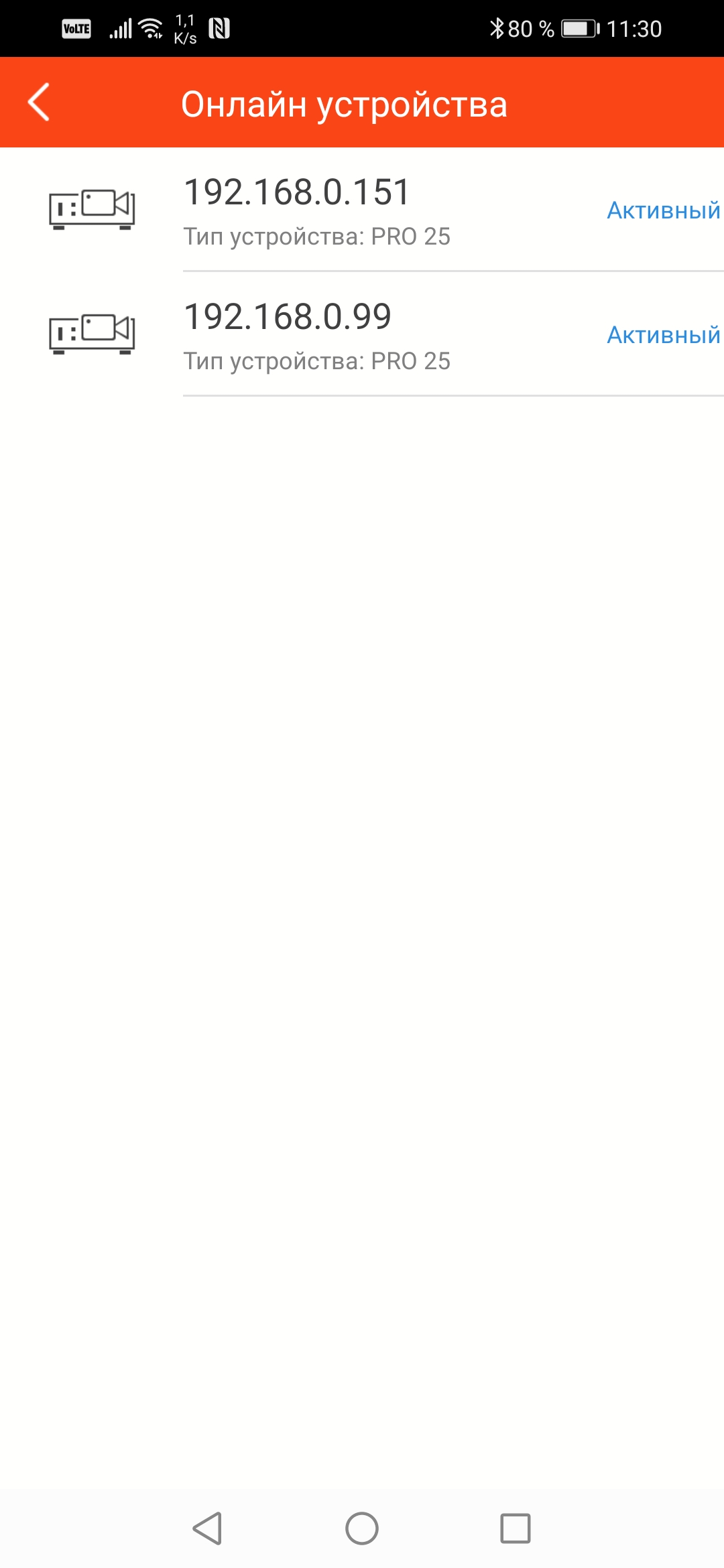

Подключение вручную поиском в локальной сети

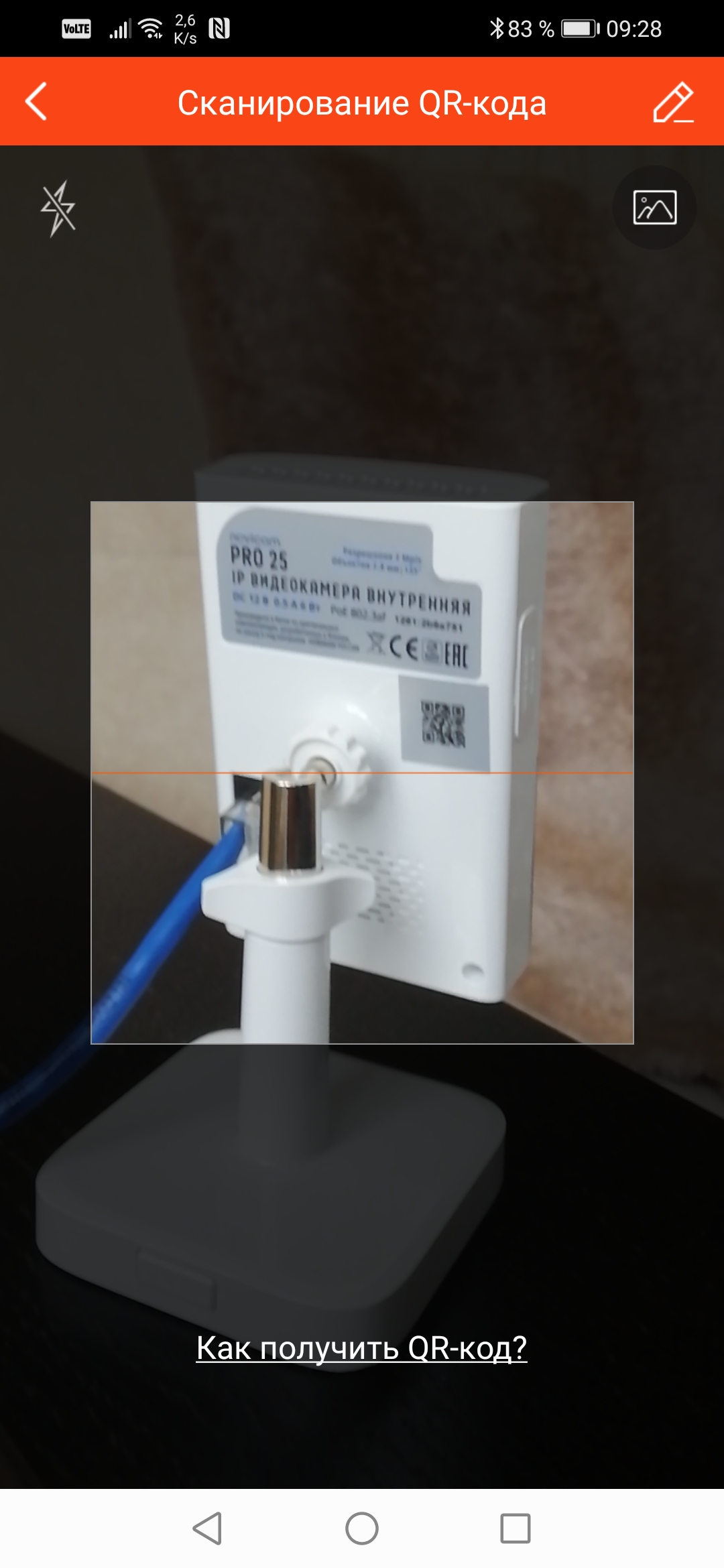

Подключение сканированием QR-кода

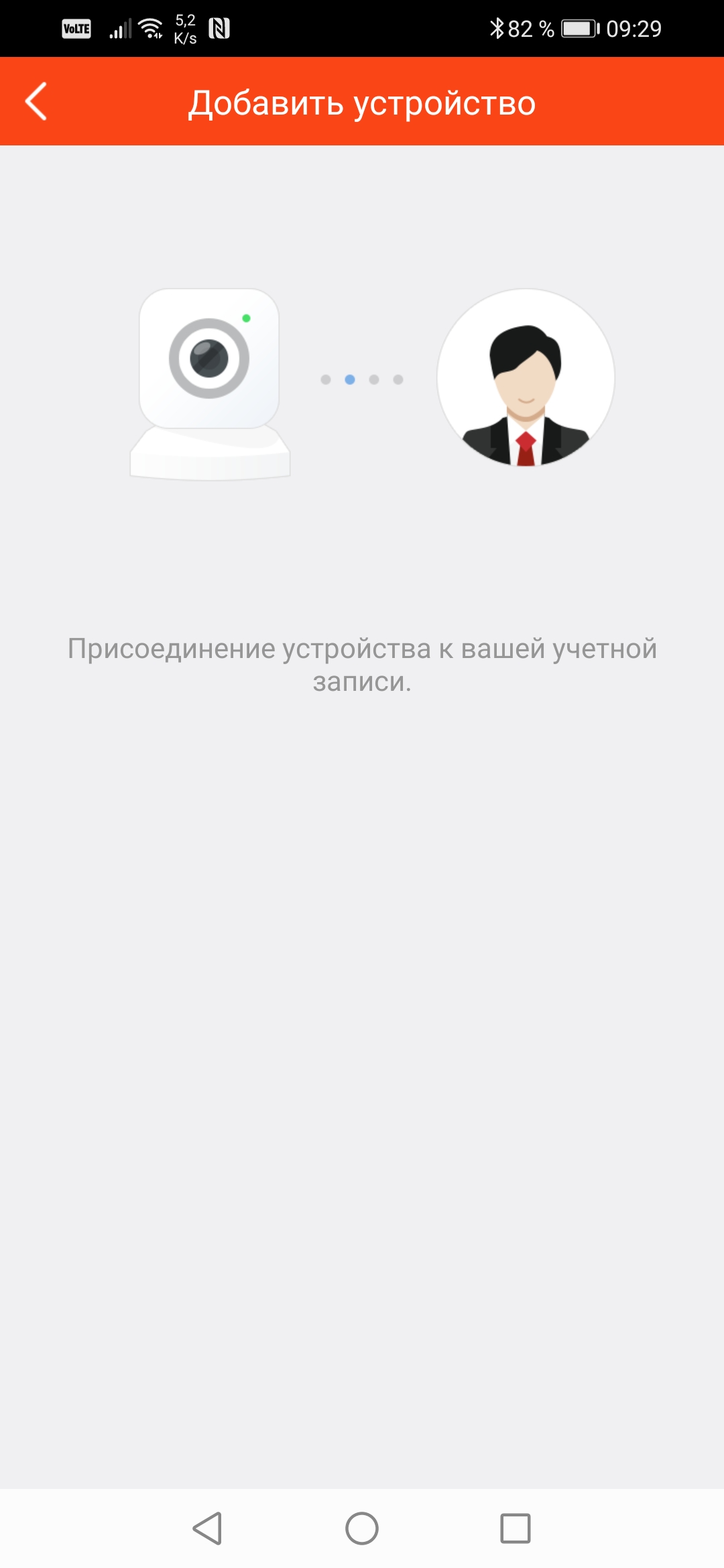

Процесс подключения и присоединения к учетной записи

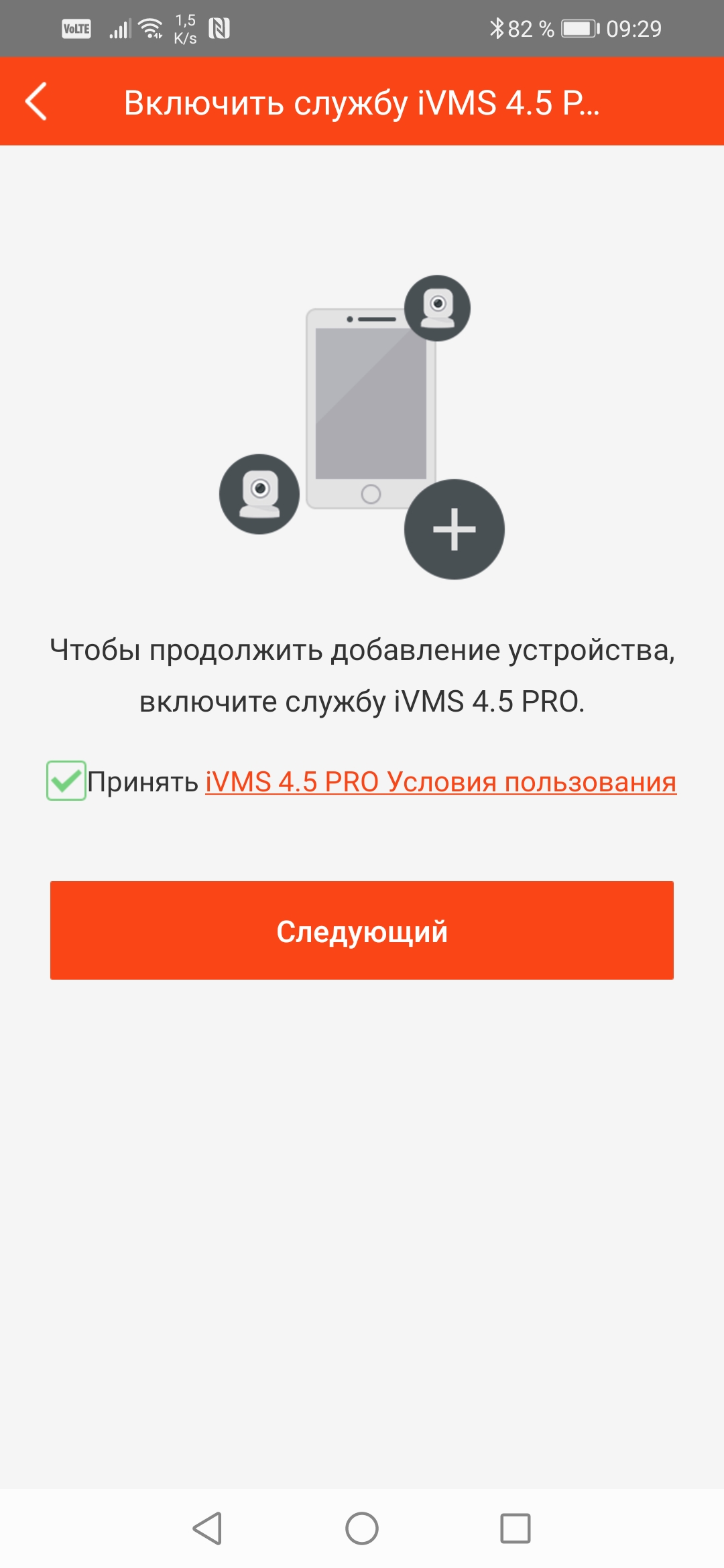

Активация облачной службы шифрования

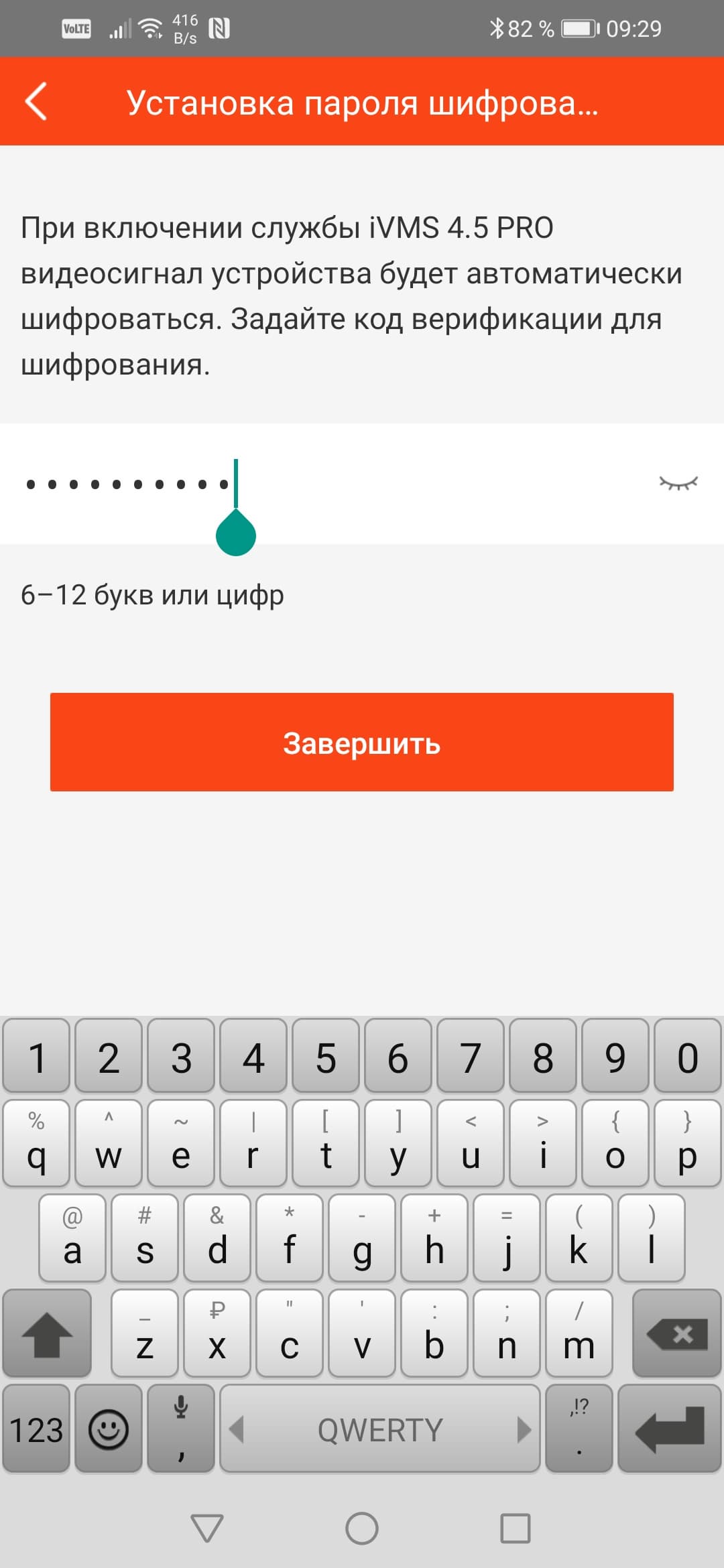

Создание пароля для просмотра шифрованного контента

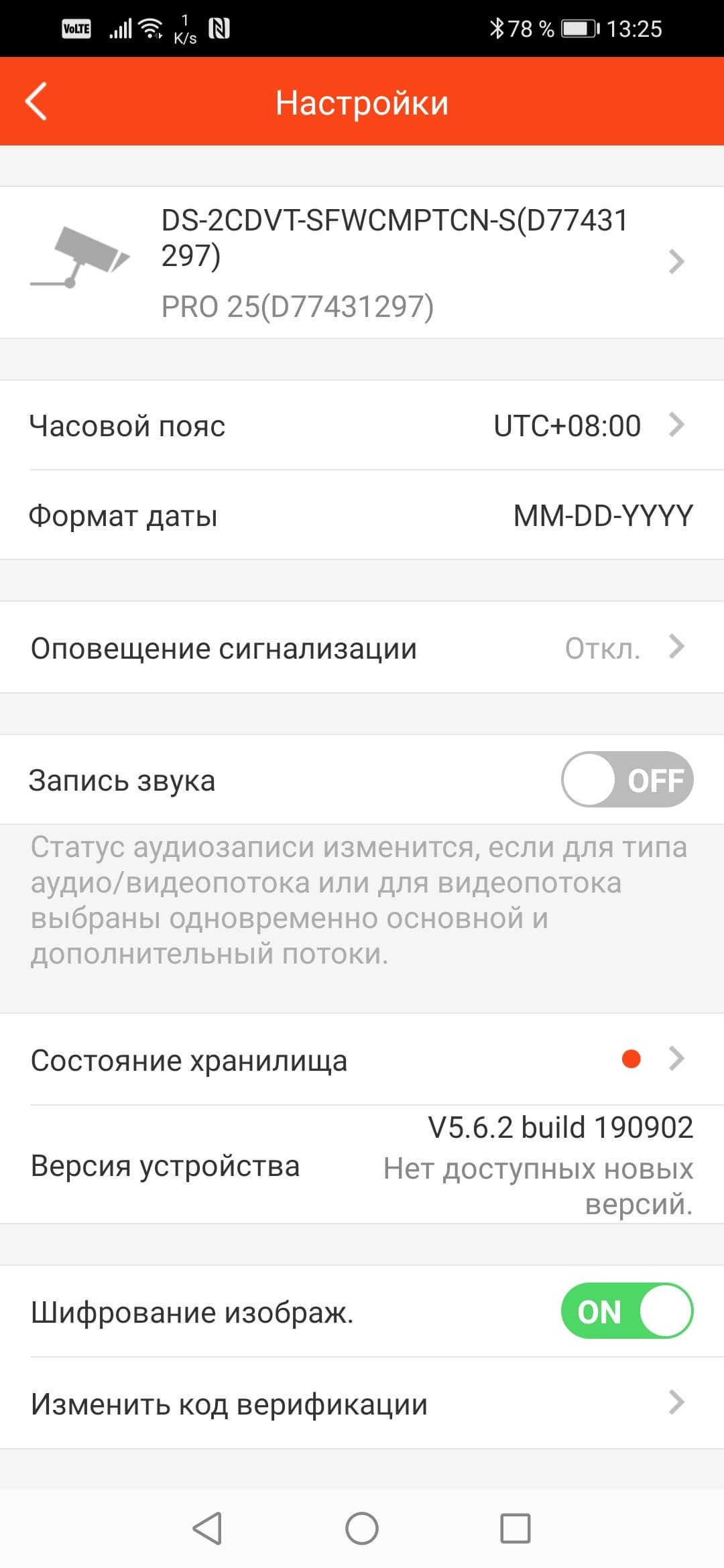

Системные настройки
Функциональность этого мобильного приложения подробно описана в двух предыдущих обзорах камер Novicam (Novicam NP200F и Novicam Pro 24). Напомним основное. Приложение имеет небогатые настройки, несравнимые с настройками, присутствующими в веб-сервере камеры. Однако задача мобильного приложения совершенно иная: удаленный просмотр, но не настройка. А с просмотром в приложении все более чем хорошо, номер потока видео автоматически переключается в соответствии с пропускной способностью, благодаря чему при воспроизведении не наблюдается лагов и задержек. Также отметим удобный просмотр и даже импорт архива, хранящегося на карте памяти камеры.

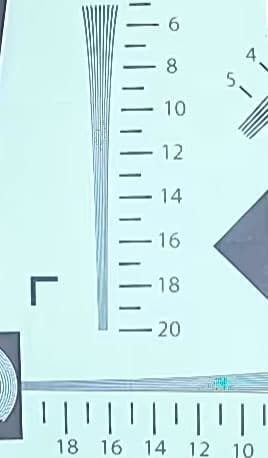

Разрешающая способность камеры оказалась неожиданно высокой для аппаратов миниатюрного формфактора и невысокой цены: до 1000 ТВ-линий по горизонтальной стороне кадра. Такая разрешающая способность характерна для дорогих Full HD-камкордеров или экшн-камер.
Однако нужно понимать, что эта высокая детализация достигается лишь по центру кадра. Дело в том, что сверхширокоугольный объектив дает сильные искажения, так называемый «рыбий глаз». Это приводит к тому, что объекты на краях кадра выглядят непропорционально меньше. Однако, если камеру разместить так, чтобы зона особого контроля находилась в центре кадра, то мы получим идеального наблюдателя: заметив на периферии движение, камера включает запись, а когда объект оказывается в центре кадра, он фиксируется с идеальным качеством. Кстати, улучшить это качество можно, использовав функцию ROI (Region Of Interest, область интереса). Ее преимущества наглядно продемонстрированы в обзоре всепогодной купольной IP-камеры Novicam Pro 24.

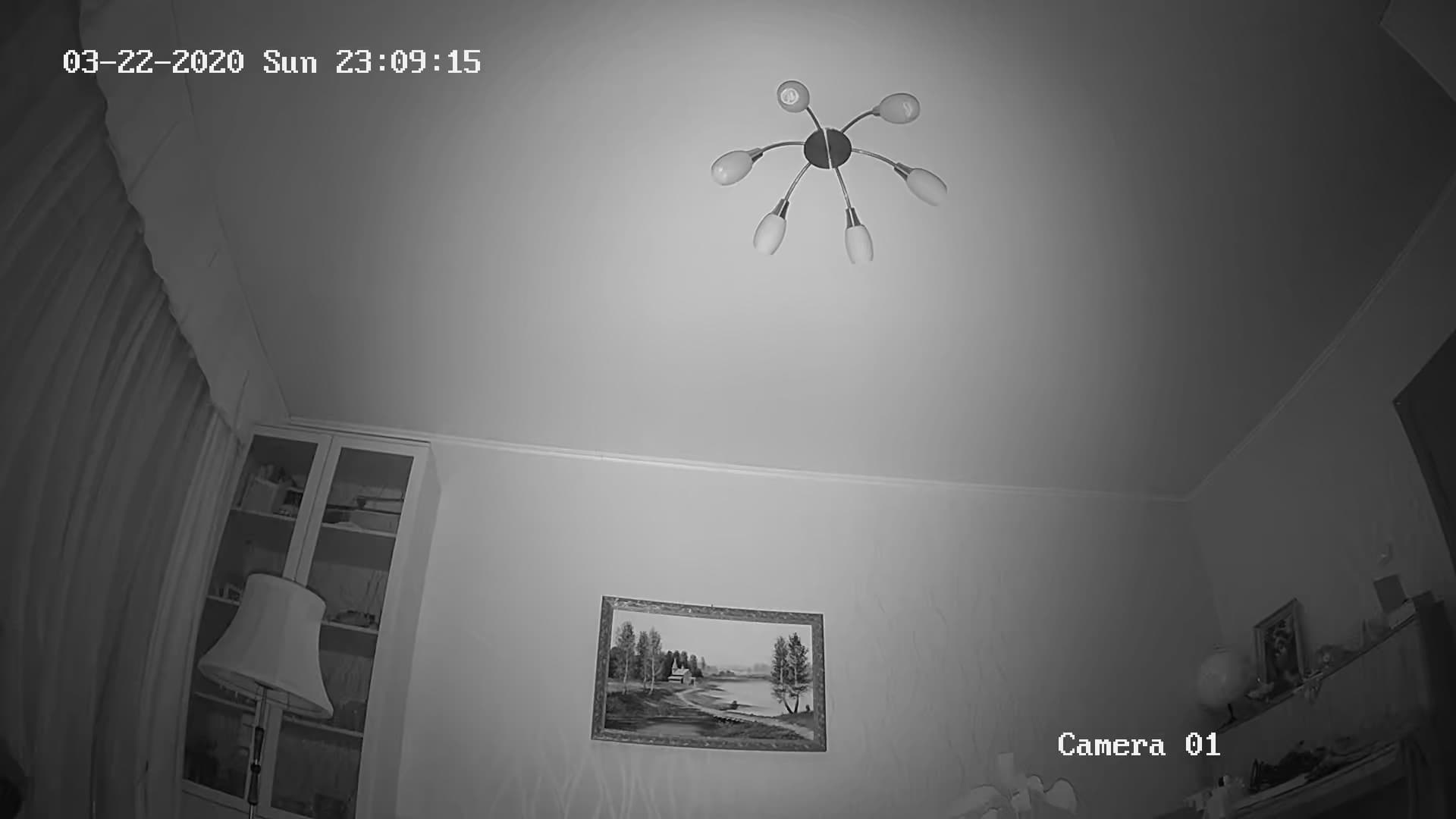

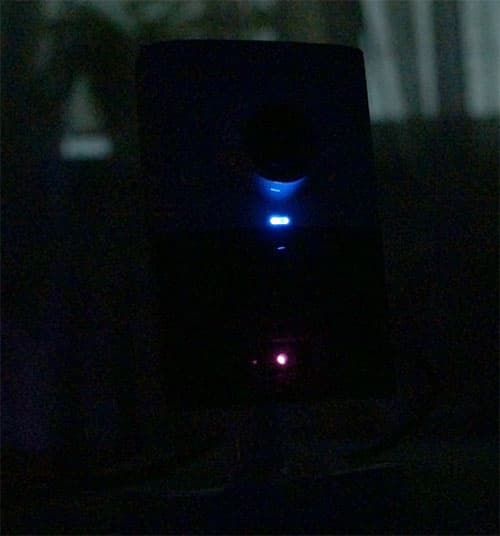

Инфракрасная подсветка камеры, с помощью которой ведется ночная съемка, состоит из единственного ИК-светодиода. Его работа лишь слегка заметна в темноте. Вот он, пониже дежурного голубого индикатора.

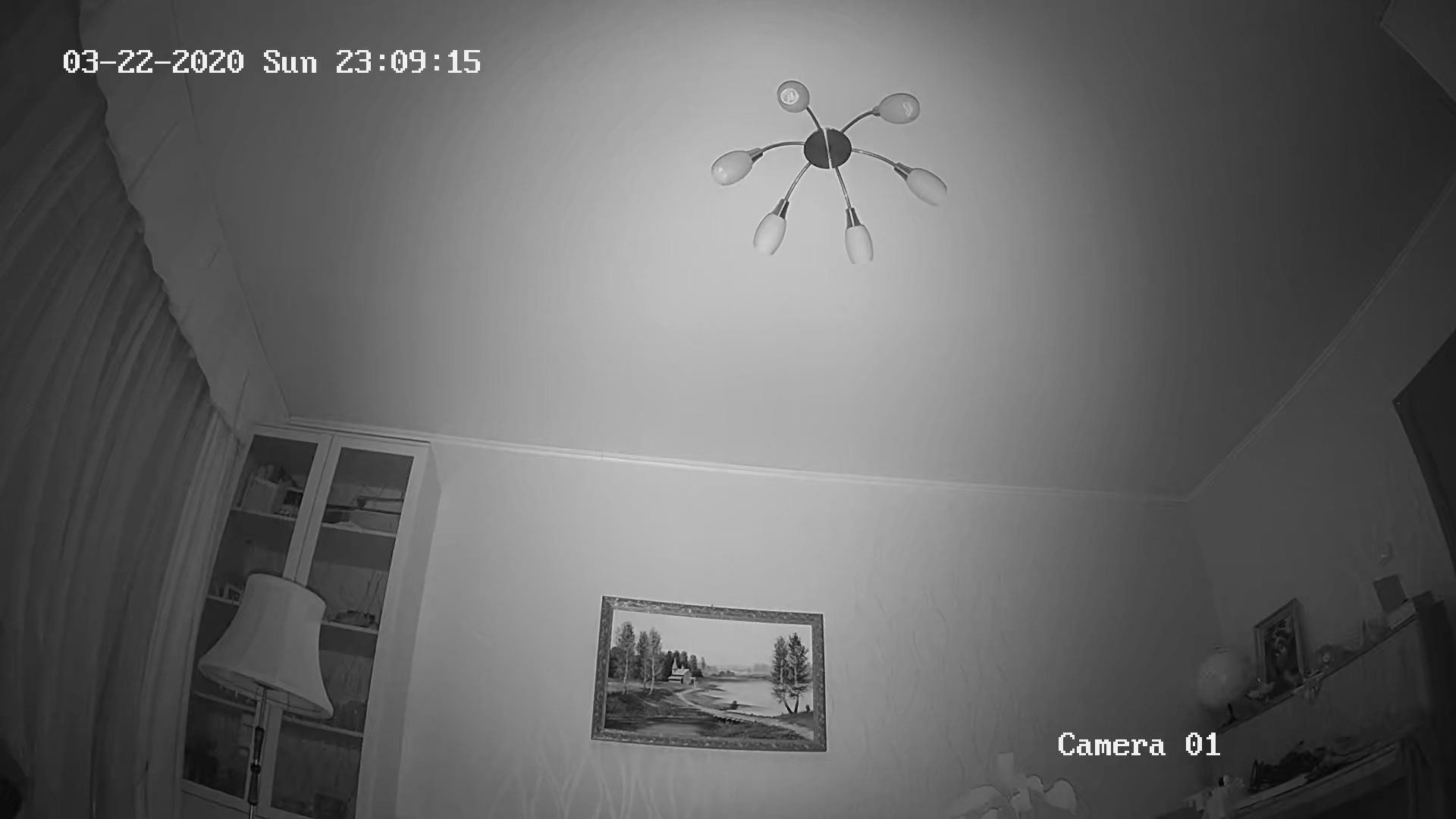

Несмотря на то, что ИК-диод здесь один, его мощности хватает, чтобы залить инфракрасным излучением достаточно большое помещение.

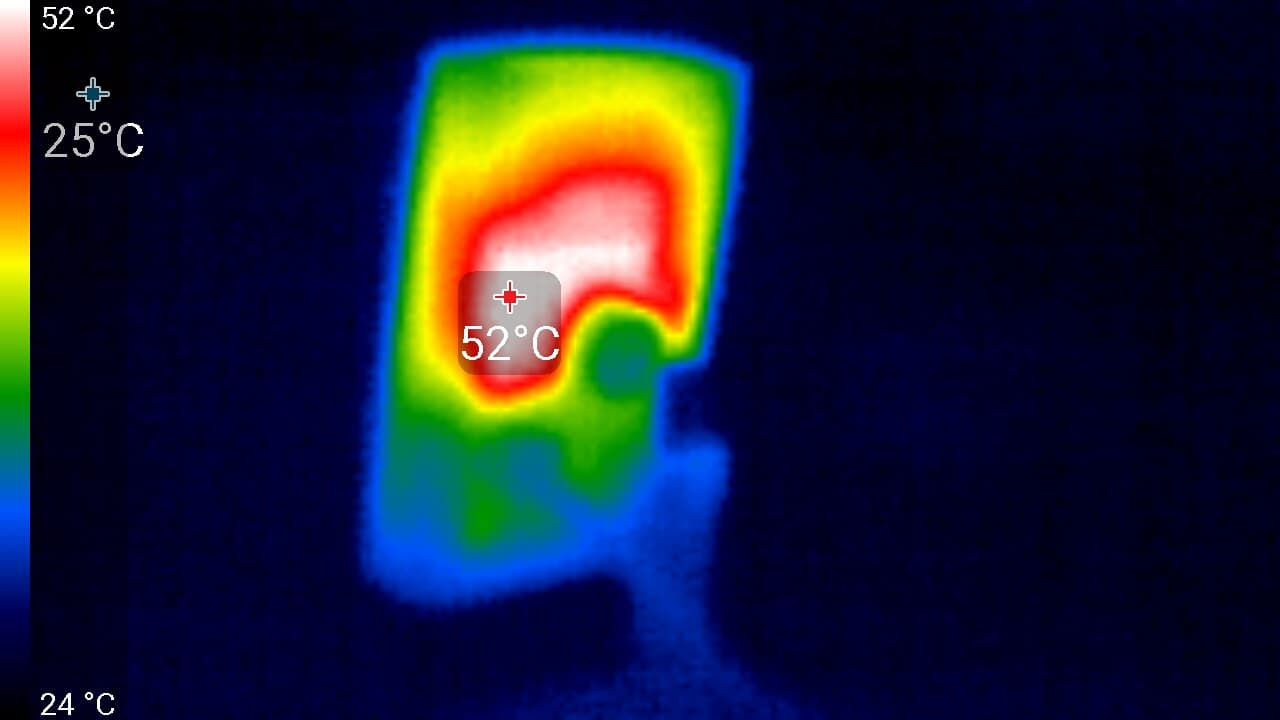

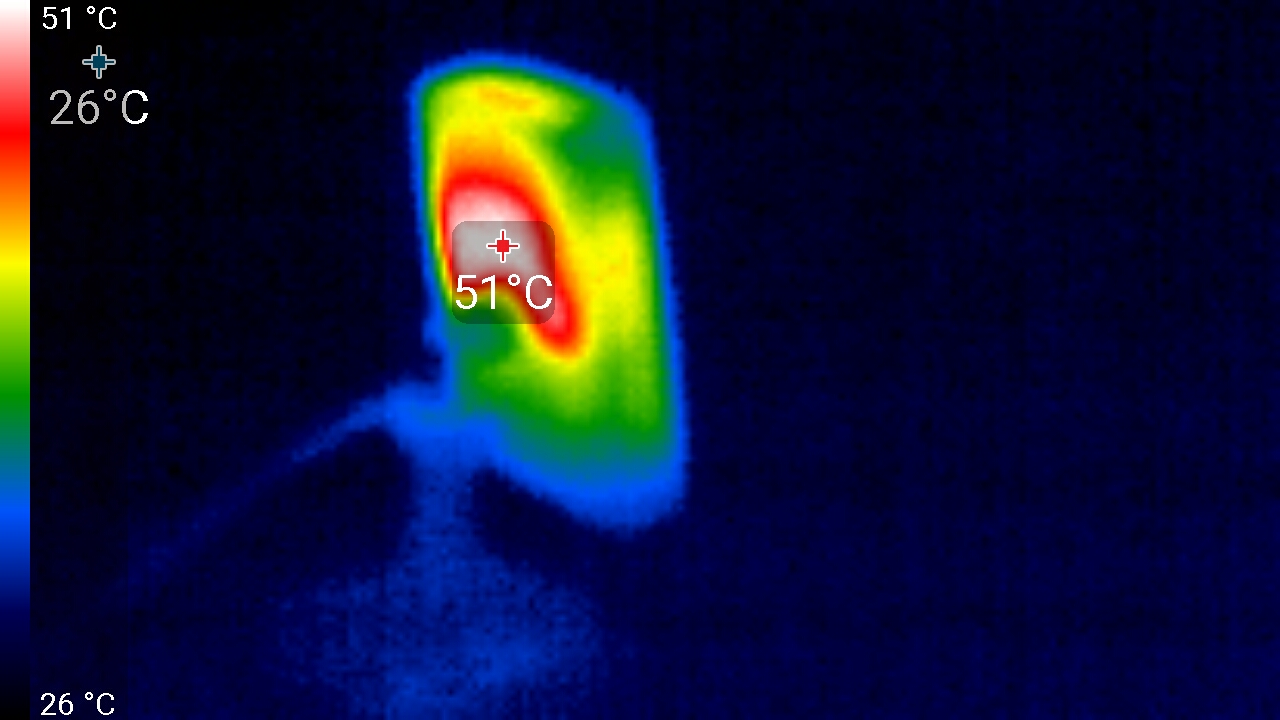

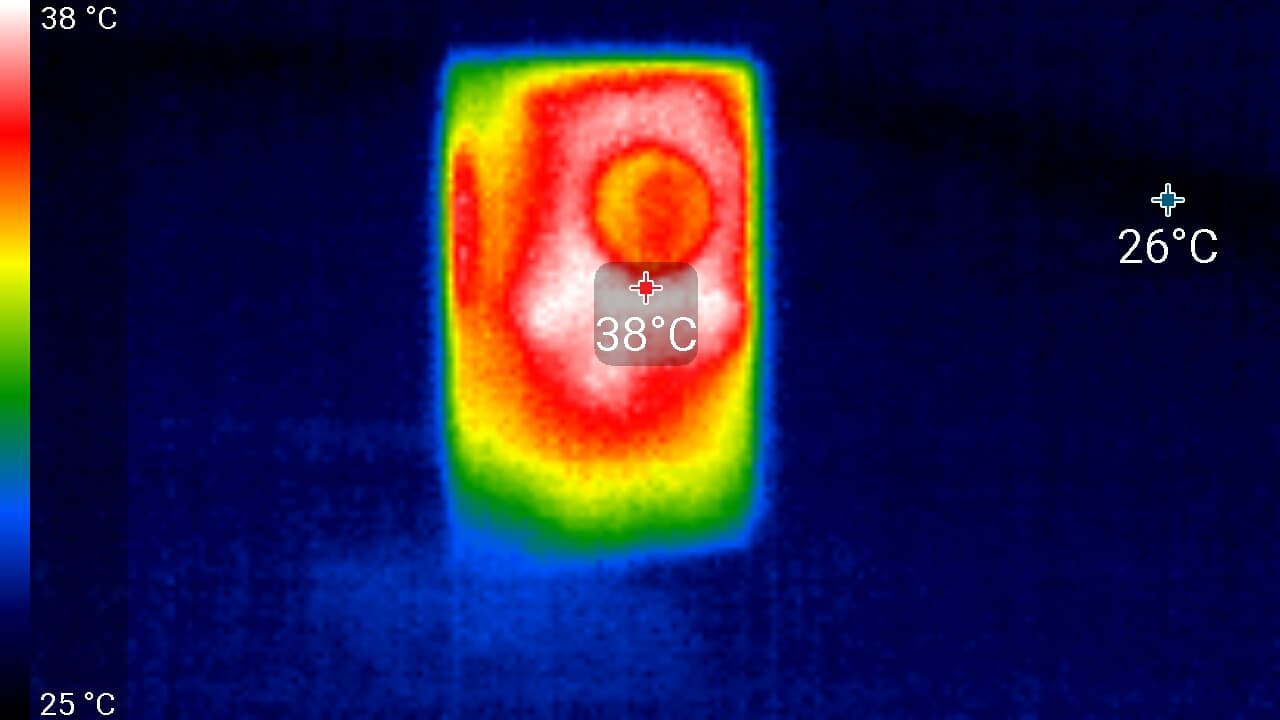

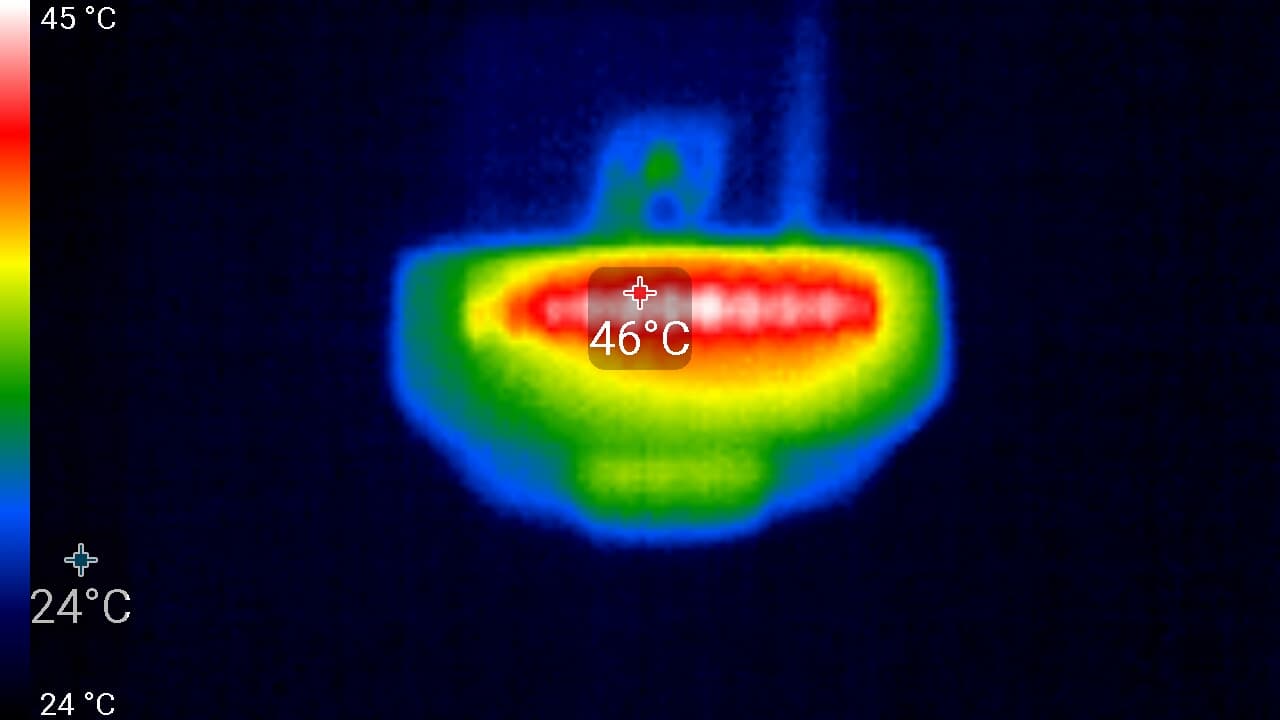

В заключение изучим температурное поведение камеры. Имеется предположение, что высокопроизводительный процессор, обрабатывающий одновременно несколько потоков видео и на котором «висит» несколько аналитических процессов и задач, обязательно должен давать сильный нагрев. Следующие тепловизионные снимки сделаны после нескольких часов работы камеры в помещении с температурой около 25 °C.
Вид сзади-справа
Вид спереди
Вид сзади-слева
Вид сверху
И мы почти угадали. Нагрев действительно имеется, и довольно серьезный: до 52 °C в центральной области задней стороны корпуса. По всей видимости, именно здесь расположен самый горячий компонент. Теперь становится понятно, для чего в корпусе продуманы вентиляционные щели сверху и снизу: без них, в закрытом малом объеме, этот нагрев достиг бы не менее 60 °C, а то и выше, что уже небезопасно для электроники и может повлиять на работоспособность. Но в нашем случае беспокоиться не стоит, полсотни градусов — это норма для, к примеру, загруженного работой смартфона.
Выводы
За время тестирования камера показала себя как надежный аппарат, гарантирующий бесперебойную передачу данных как по проводной сети, так и по Wi-Fi. Детекция движения, заслона объектива, вторжения в область и пересечения линии — эти функции в комплексе дают неограниченные варианты защиты любого объекта наблюдения, а встроенный инфракрасный детектор движения, регистрирующий живые объекты, значительно расширяет функциональность прибора.
Из полученных данных нетрудно выделить следующие аспекты, выгодно отличающие аппарат от ближайших конкурентов:
- несложное подключение
- инфракрасный детектор движения
- несколько вариантов детекции движения с распознаванием лиц
- высокая разрешающая способность
- широкоугольный объектив
- эффективная ИК-подсветка
- трехпотоковое вещание
- многовариантный экономичный кодек
- продуманное мобильное приложение с бесплатным облачным сервисом
- питание от сети или PoE
- передача данных по проводной и беспроводной сети
