Конструкция, технические характеристики

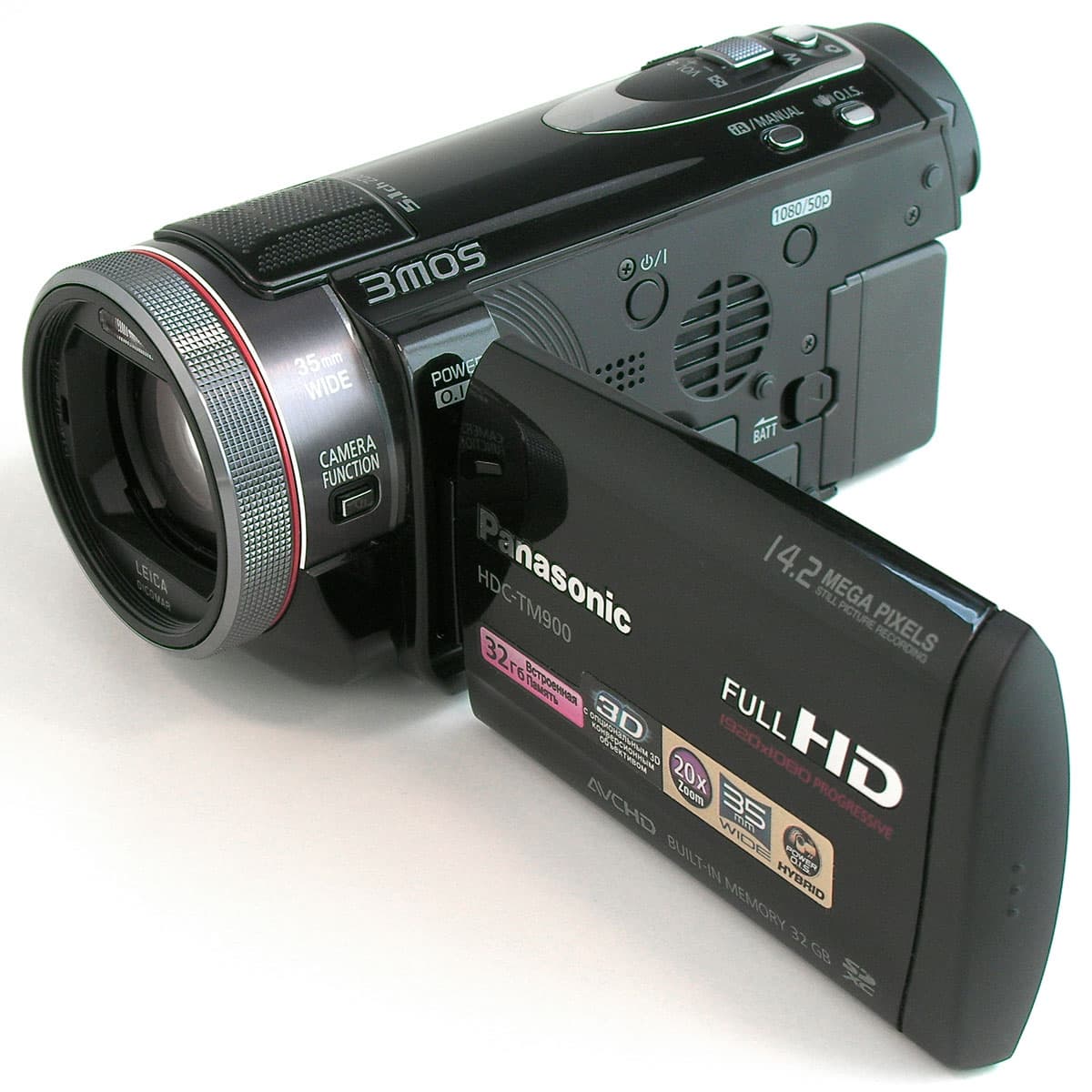

Внешне данную модель довольно трудно отличить от прежней, прогремевшей год назад, 700-ки. Даже основные органы управления, как будет видно далее, почти не изменили своего положения, оставшись на прежних местах корпуса. Имеющийся в камере видоискатель выдвигается на те же два сантиметра, угол его наклона по-прежнему нельзя изменить (немудрено, ведь рано или поздно всё унифицируется). Вверху, как и полагается, — многоканальная микрофонная система.

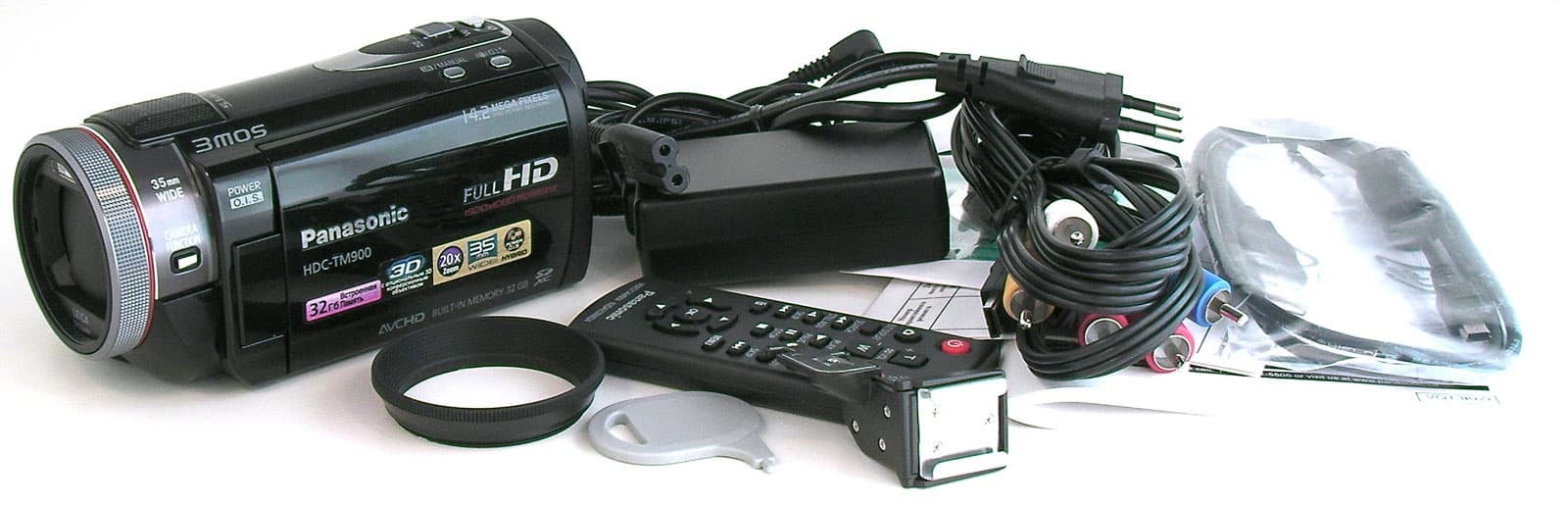

Комплектность аппарата также не претерпела существенных изменений: блок питания (лишившийся площадки для подзарядки аккумулятора, так что теперь зарядиться можно только подключив камеру к сети), инструкция, диск с ПО, ИК-пульт управления, пластмассовый стилус для работы с сенсорным экраном, адаптер колодки для крепления аксессуаров, пластиковая бленда, USB-кабель, а также комбинированный аудио/видео композитный и компонентный кабель.

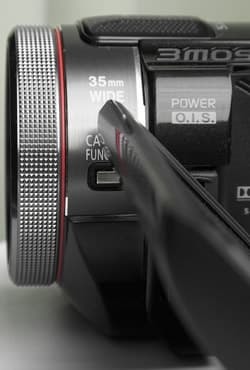

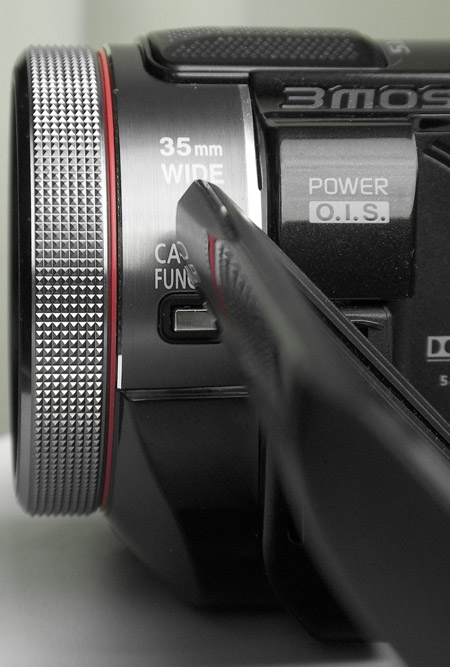

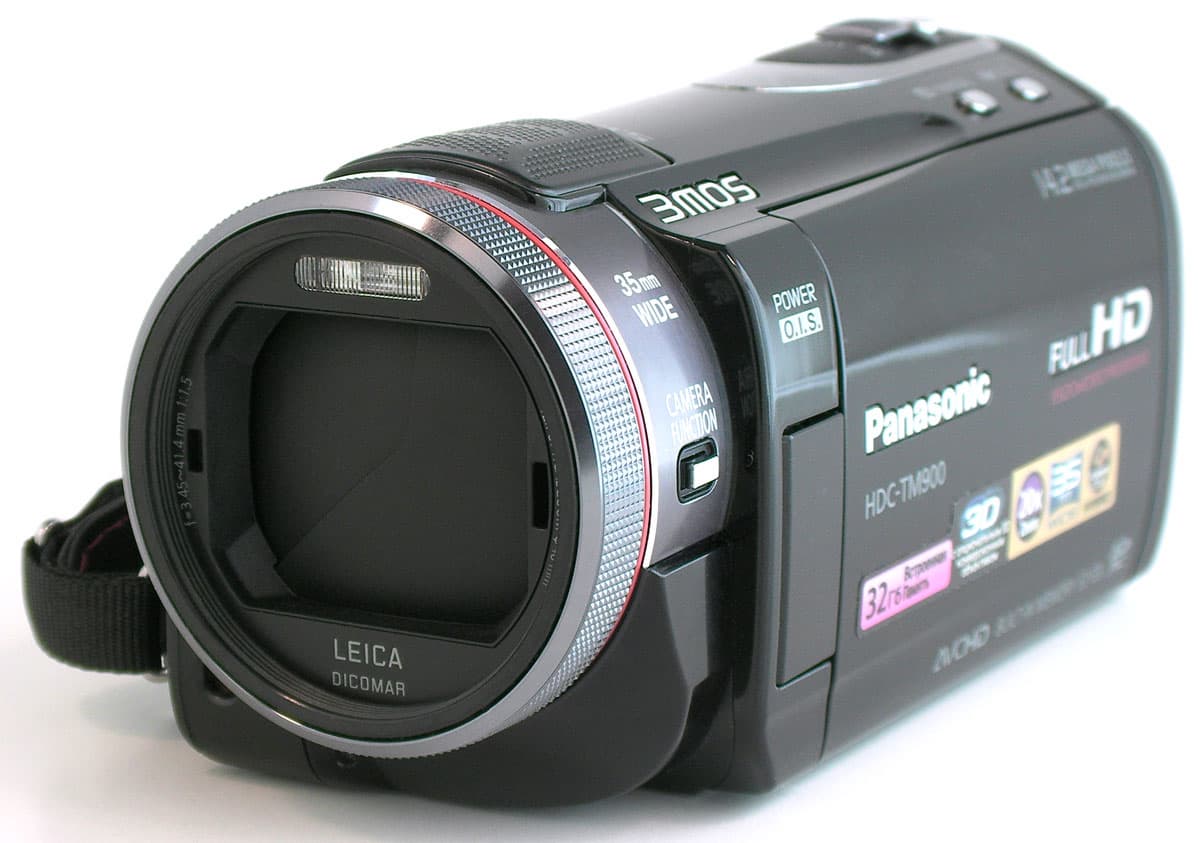

Спереди, кажется, тоже мало нового: автоматически открывающиеся и закрывающиеся шторки, встроенная фотовспышка, лампа автофокусировки, регулировочное кольцо и кнопка Camera Function, которой выбираются режимы работы этого кольца. Единственное важное отличие: специальные прорези по бокам от объектива. Они предназначены для крепления 3D-насадки, приобретаемой отдельно (о съёмке в 3D мы писали в статье Panasonic HDC-SDT750— первая любительская 3D-видеокамера).

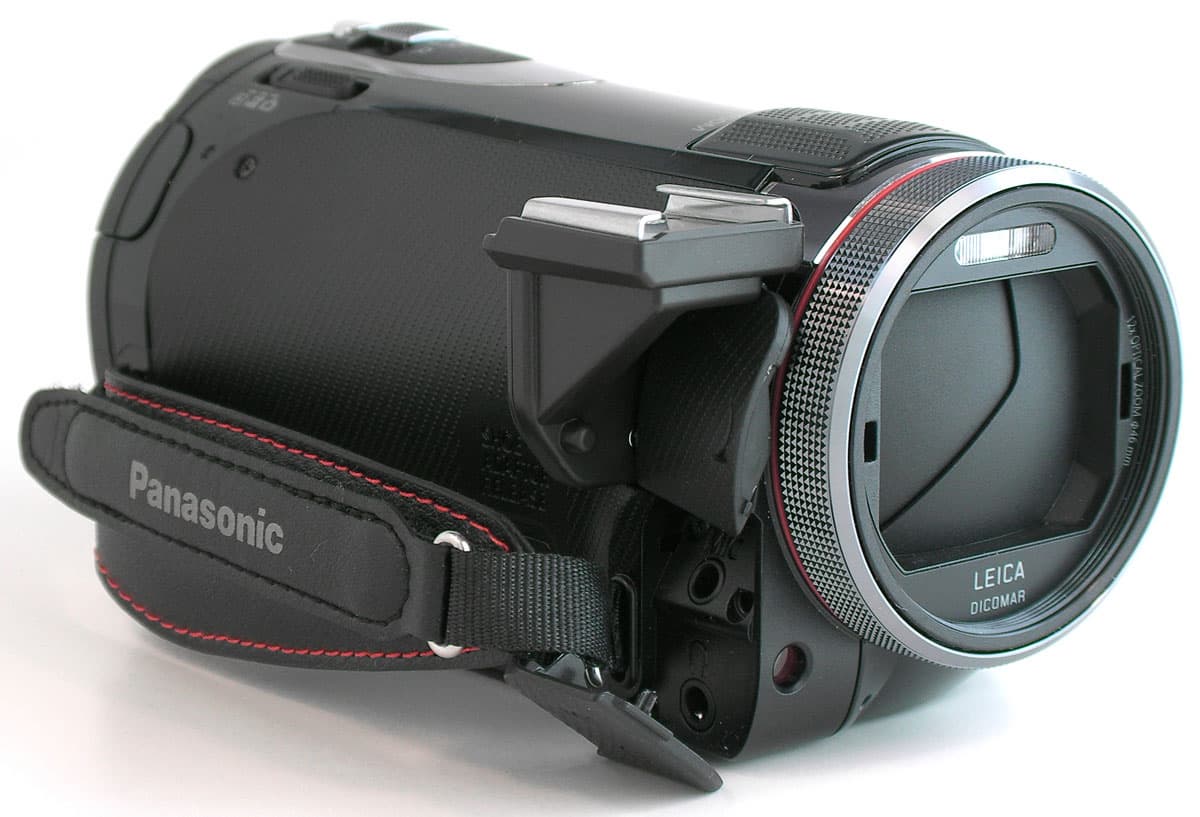

Сбоку от объектива находятся две пластмассовые заглушки. Верхняя прикрывает площадку для крепления «аксессуарной» колодки, а под нижней спрятались микрофонный вход и выход на наушники.

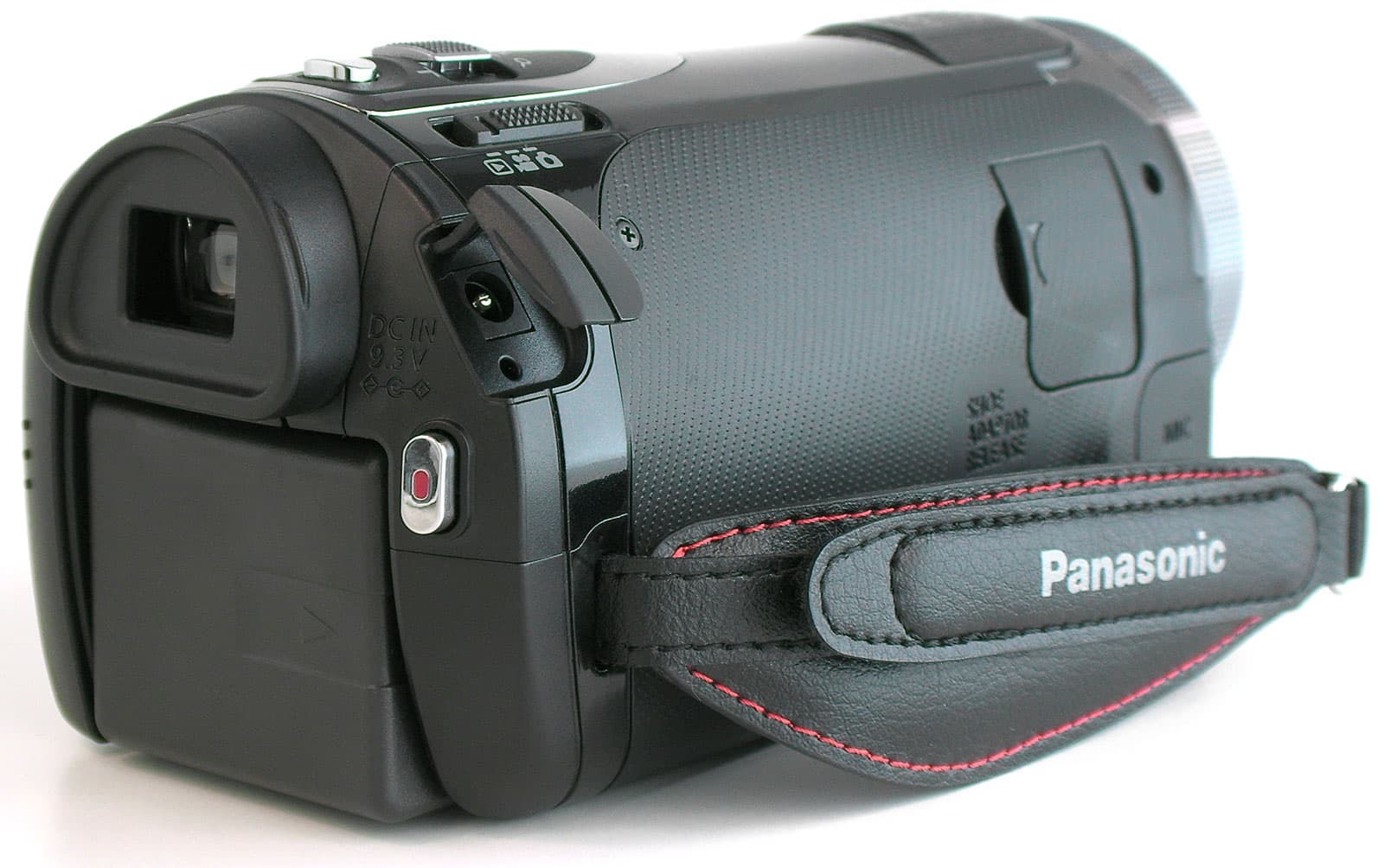

Адаптер постоянного тока подключается через разъём, расположенный ближе к тыльной части корпуса (наконец-то мы избавились от необходимости отсоединять аккумулятор, чтобы добраться до этого гнезда). Он также прикрыт откидывающейся заглушкой. Чуть выше имеется селектор режимов работы камеры — сдвижной трёхпозиционный рычажок, которым камера переводится в режим плеера, камкордера и фотоаппарата. Кнопка фотоспуска традиционно для большинства любительских камкордеров располагается рядом с рычажком зума, на самом верху корпуса. Место под большим пальцем руки не менее традиционно занимает главная видеокнопка.

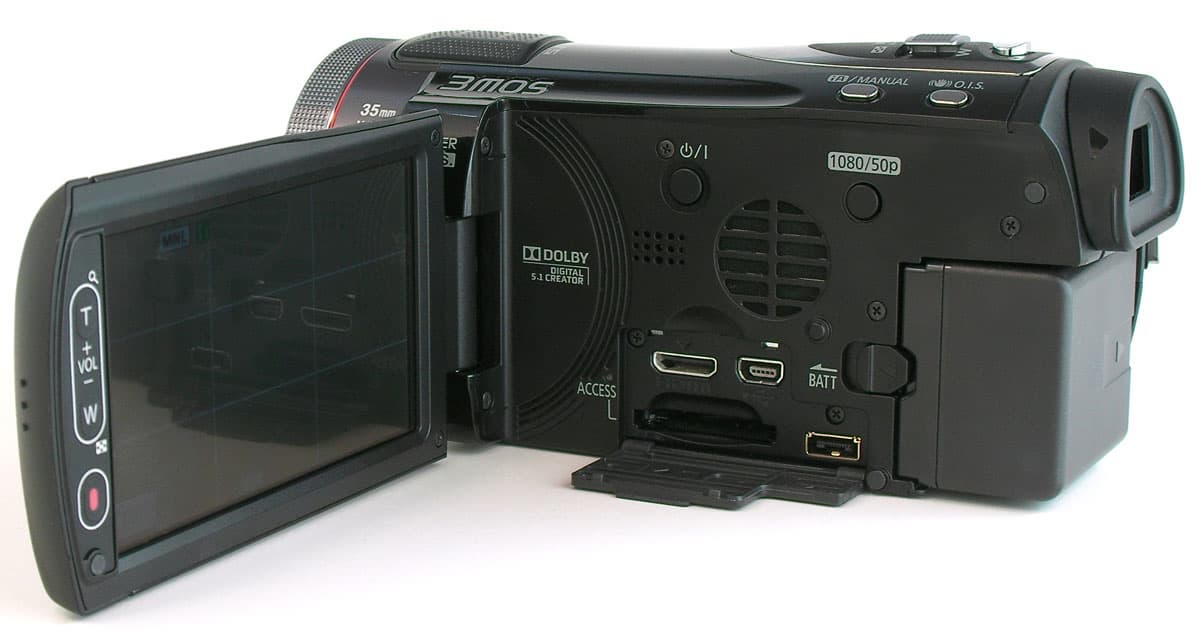

В отличие от 700-й модели, рассматриваемый аппарат имеет иное расположение дополнительных кнопок управления на ЖК-экране. Отличается также и исполнение этих кнопок — теперь они выполнены из цельной резиновой пластины и имеют мягкий ход. Достаточно мягкий, чтобы начать запись, не дёрнув при этом камеру. Сам ЖК-экран увеличился в размерах, теперь его диагональ составляет почти 9 сантиметров (3,5 дюйма). Расположенные под ЖК-экраном органы управления и интерфейсы точь-в-точь копируют имевшиеся в 700-й модели: кнопка принудительного включения-выключения камеры, кнопка активации режима 1080 50p, встроенный динамик и спрятанные под откидывающейся крышкой Г-образной формы служебные входы/выходы (HDMI, USB, комбинированный аудио/видео композитный и компонентный выход, а также слот для карт памяти SD/SDHC/SDXC). Выше данной панели, на верхнем ребре корпуса, имеются привычные кнопки перевода камеры из ручного режима в автоматический и включения/отключения стабилизатора.

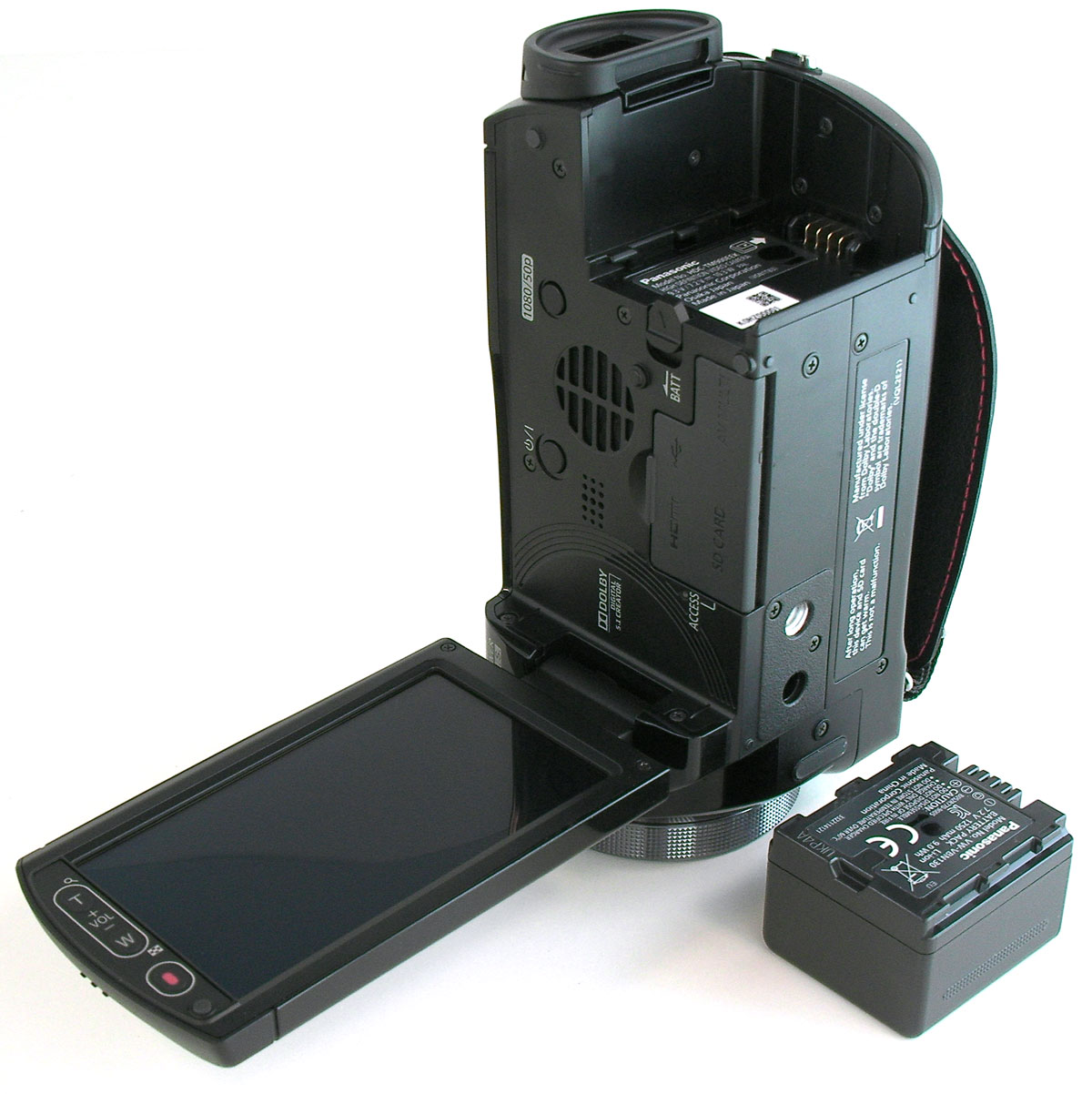

К великому сожалению, аккумуляторы от прежних моделей видеокамер теперь придётся заменить на новые (если у кого-то такие ещё остались). Казалось бы — всего одна буква в маркировке батареи, а результат… Вот она, выделена жирным: VW-VBN130 (700-я и более ранние модели комплектовались аккумуляторами VW-VBG…). Данный аккумулятор позволяет веси непрерывную запись до 95 минут с использованием видоискателя и до 90 минут — при открытом ЖК-экране. Кстати говоря, наконец-то внедрена функция записи при закрытом ЖК-экране и без использования видоискателя! Ведь в самом деле, не так уж и редки случаи, когда требуется вести запись, но не нужно её контролировать — вспомнить хотя бы режим длительной интервальной записи.
Краткие технические характеристики видеокамеры приведены в следующей таблице:
| Параметр | Значение |
Объектив
|
|
|
|
Габариты, вес | (Ш×В×Г) 66×72×146 мм, 395 г без аккумулятора |
Время работы от батареи, входящей в комплект |
|
Носитель | встроенная память (32 ГБ); карта памяти SD/SDHC/SDXC |
Форматы видео | AVCHD (.mts) high@L4.0 (@L4.2 для видео 50p) + звук AAC 48 кГц 248 Кбит/с 5.1 + титры (графика, PGS)
|
Формат фото | JPEG:
|
Оптический трансфокатор | 12x оптический зум, 20x интеллектуальный зум |
Интерфейсы |
|
Прочие характеристики |
|
Все нынешние видеокамеры Panasonic имеют два режима стабилизации — обычный оптический и гибридный, который представляет собой сочетание оптической и электронной стабилизации (кадр, стабилизированный за счёт системы плавающих линз, в дополнение проходит ещё и электронную обработку). Следующий ролик покажет различие между тремя способами съёмки: без стабилизации, с оптической и гибридной стабилизацией.
| Скачать ролик (80 МБ) | Скачать ролик (81 МБ) | Скачать ролик (80 МБ) |
Ура: при съёмке с гибридным стабилизатором не наблюдается никакой дёрганности кадра, а, следовательно, программное обеспечение, отвечающее за электронную стабилизацию, достаточно оптимизировали, чтобы устранить те недостатки, которые можно было заметить в 700-й модели. С такой стабилизацией вполне можно снимать с рук даже на самом большом зуме, причём без боязни получить дерготню. В камере имеется 12-кратный оптический и 20-кратный интеллектуальный зум (просьба не путать с электронным, на который мы традиционно даже не обращаем внимания).
«Главный» режим съёмки, которым славятся видеокамеры Panasonic, — конечно же, 1920×1080 с 50 прогрессивными кадрами в секунду. В данный режим видеокамера переходит только по нажатию специальной аппаратной кнопки, расположенной на корпусе. Следующие четыре интерлейсных FullHD-видеорежима, присутствующие в камере, различаются лишь общим средним битрейтом, ну и названиями, конечно: HA, HG, HX, HE. Максимально возможный битрейт во всех четырёх режимах одинаков — 18 Мбит/сек. По этой причине довольно трудно определить, в каком именно режиме снят тот или иной ролик: информация, отображаемая программой MediaInfo, не даёт точного представления — только примерное. Так, видео, снятое в «экономном» режиме, теоретически в некоторых случаях может иметь даже больший битрейт, нежели видео, снятое в самом качественном режиме. Всё зависит от количества цвета и движения в кадре: чем их больше, тем выше конечный средний битрейт. Если же производить съёмку в примерно одинаковых условиях (насколько это возможно), то количество битрейта от «старшего» к «младшему» режиму может различаться в разы: от ≈25 Мбит/сек в режиме 50p до 6 Мбит/сек в самом экономном HE. Шестой режим, i-Frame с покадровым сжатием, имеет довольно несуразный размер кадра — 960×540, зато съёмка ведётся с частотой 50 прогрессивных кадров в секунду (хотя, при наличии Full HD 50p целесообразность встраивания такого режима может представляться сомнительной — ну, разве что, кому-то будет интересно покадровое AVC-сжатие).
Различие в детализации видео при использовании разных видеорежимов можно оценить по следующим стоп-кадрам и прилагаемым роликам. Деинтерлейс стоп-кадров не производился ввиду появления неприятных ступенек на контурах объектов. Например, таких как электрические провода.
 |  |  |  |  |  |

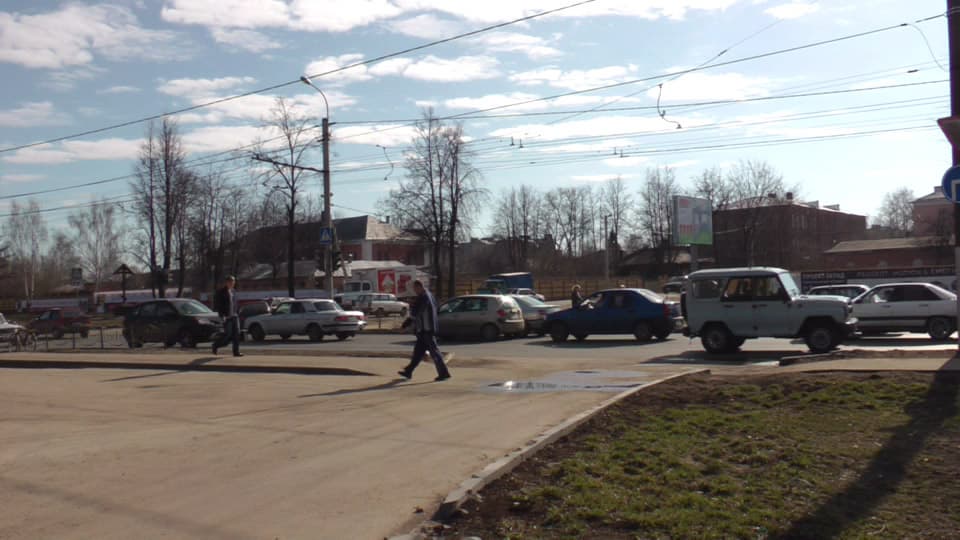

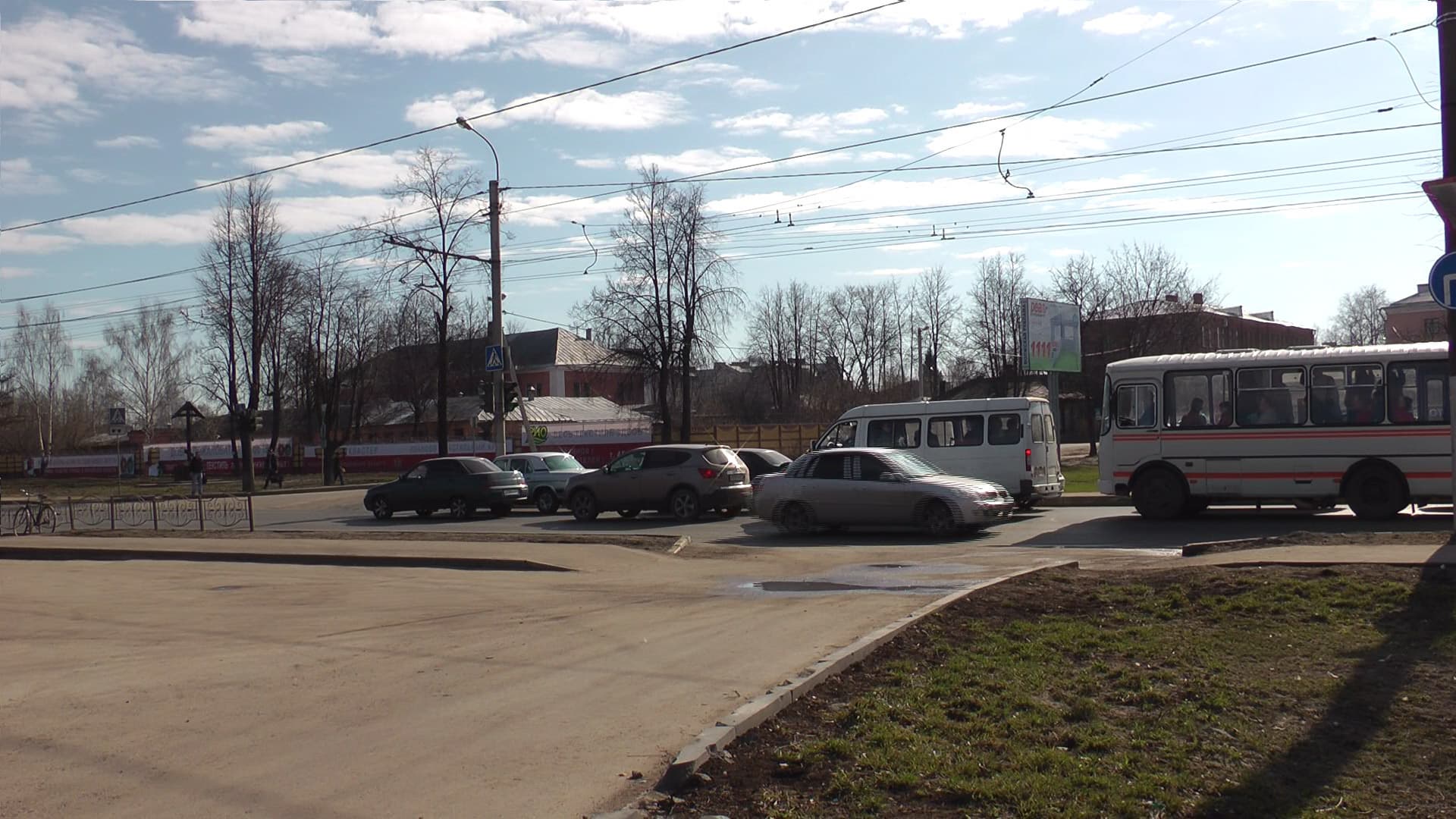

| Режим 50p (ролик) | Режим HA (ролик) | Режим HG (ролик) | Режим HX (ролик) | Режим HE (ролик) | Режим i-Frame (ролик) |
На приведённых стоп-кадрах можно наблюдать, как снижается слева направо чёткость — это последствия экономии битрейта. Чем экономнее режим и чем меньше камера уделяет битрейта для кодирования картинки, тем более размазанным выглядит изображение на рекламном баннере, а ветки деревьев сливаются в мутную кашу. Вывод: не надо экономить.
Автофокус камеры достойно ведёт себя даже в таких сложных и динамичных сценах, как съёмка костра с близкого расстояния.
| Скачать ролик (57 МБ) |
Похоже, ручная фокусировка может понадобиться лишь для таких совсем уж запущенных случаев, как съёмка сквозь замочную скважину:
Имеющееся у видеокамеры регулировочное кольцо — самый быстрый способ настроить фокус (но не всегда самый удобный — о чём ниже). Нажатие кнопки Camera Function, расположенной рядом с кольцом, активирует меню, из которого можно выбрать следующие настраиваемые кольцом параметры: настройка фокуса, настройка баланса белого, ручная установка скорости затвора и регулировка диафрагмы. А теперь и о неудобстве: чтобы подкрутить кольцо, требуется охватить его пальцами левой руки. Но этому зачастую мешает ЖК-экран, откинутый при съёмке. А если он ещё и наклонен вперёд, то крутить кольцо становится и вовсе нетривиальной задачей. При этом ещё и кнопка Camera Function является недосягаемой, поскольку наклоненный экран почти полностью закрывает к ней доступ.
Несмотря на весеннее время года, небо над центральной частью России всё время какое-то серо-хмурое. Но что поделаешь… Автоматический баланс белого практически не ошибается, съёмку можно производить, не особо беспокоясь за нежелательные огрехи.
| Скачать ролик (42 МБ) | Скачать ролик (33 МБ) |
Нельзя не вспомнить ещё один важный момент: пресловутую бирюзу, которую столь долго и упорно «отлавливали» в своих видеокамерах энтузиасты. И в самом деле — получалось! Достаточно пройтись поиском по нескольких форумам, и читатель найдёт множество тому примеров, стоп-кадры испорченного бирюзой видео, и даже сами видеоролики. Вкратце, проблема заключалась в том, что некоторые модели любительских видеокамер Panasonic после автоматической или ручной настройки баланса белого вдруг искажали цвета в кадре, придавая всему изображению зеленоватый оттенок. Подобные искажения возникали чаще всего при ярком солнечном освещении и при наличии в кадре объектов голубого и синего цвета (иногда было достаточно синего неба). По совету одного из энтузиастов, автор сделал несколько попыток найти в рассматриваемой видеокамере похожий дефект. Для получения гарантированного результата, кроме чистого неба, в кадр также пришлось взять и дорожный знак «Пешеходный переход». Но, видимо, либо знак оказался недостаточно синим, а небо недостаточно голубым, либо автор не умеет готовить кошек получать ошибку в балансе белого— В общем, опять фиаско: никакой зелени. При смене предустановки баланса белого с одного на другой (что вообще делать излишне) камера изменяет цвета на нежелательные (но без зелени!), а возврат к автобалансу тут же приводит цвет в норму.
Имеющийся в камере режим длительной (интервальной) записи позволяет запечатлеть какие-то процессы, растянутые во времени. Запись в данном режиме происходит следующим образом: камера делает снимки через определённый интервал времени, а по окончании записи «сшивает» все снятые кадры в один видеофайл. Интервалы, через которые можно вести запись, позволяется выбрать из списка: 1, 10, 30 секунд, а также одна или две минуты.
Разрешение фотографий, создаваемых видеокамерой, многократно варьируется, что указано в таблице характеристик аппарата. Это разрешение зависит от выбранного соотношения сторон кадра, коих в камере аж три: 4:3, 3:2, 16:9. Ниже представлены три фотоснимка, снятые с соотношением сторон 3:2.
 |  |  |
| 4608×3072 | 3600×2400 | 2880×1920 |
Тестирование в Imatest
Тестирование проводилось при естественном освещении, боковой свет.

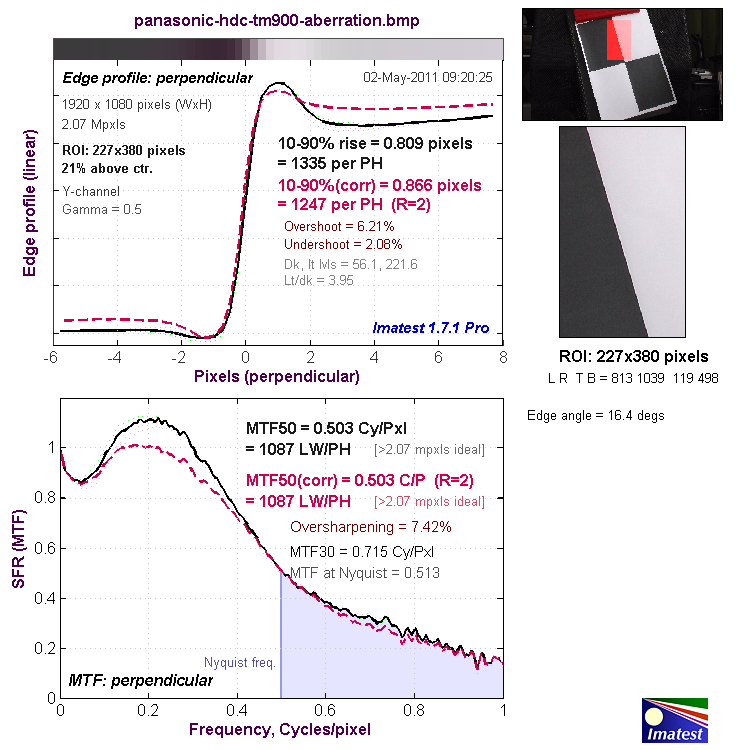

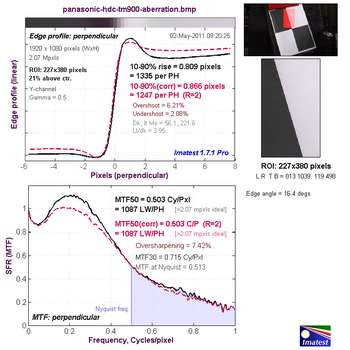

Верхний график представляет собой краевой профиль, для которого приведено значение 10—90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10—90% rise distance и MTF50 также являются расчетными величинами Imatest.

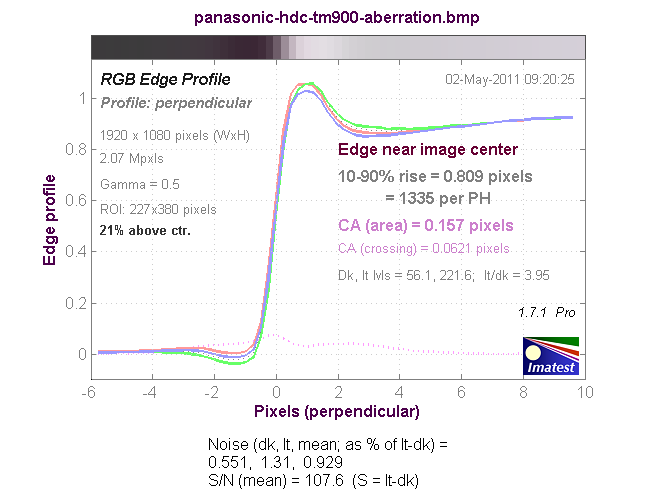

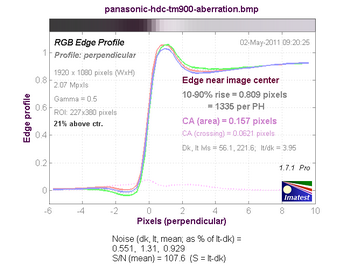

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равного 0—0,5 хроматическая аберрация незаметна.
Тестирование в Colorcheck

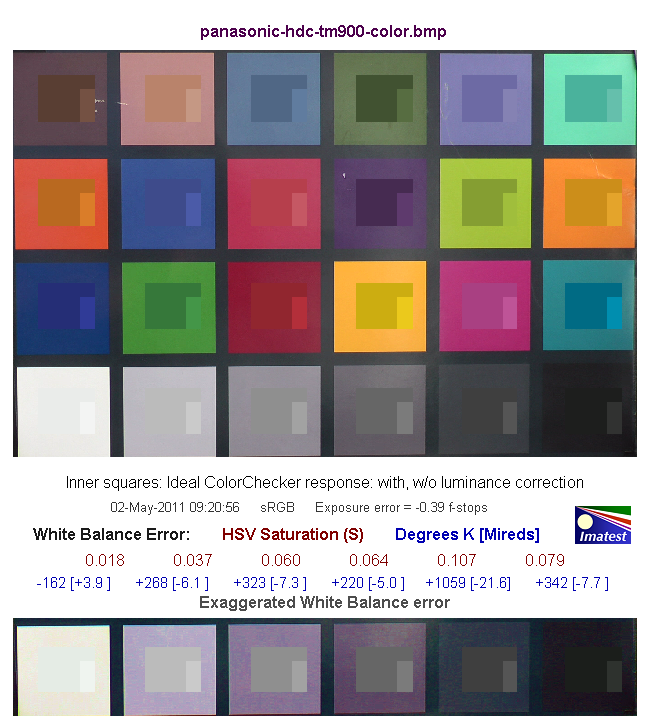

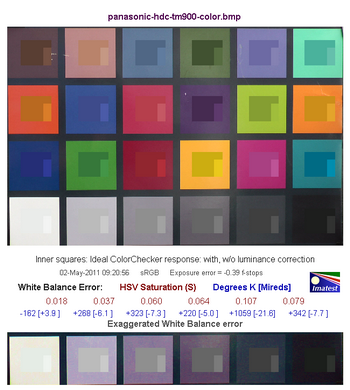

Данная таблица хороша для визуальной оценки правильности цветопередачи.
Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.
Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0,02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0,10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

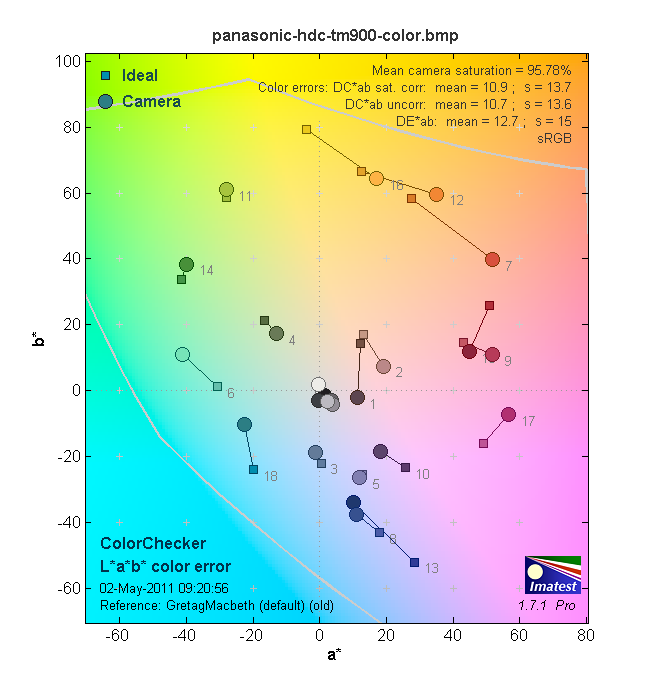

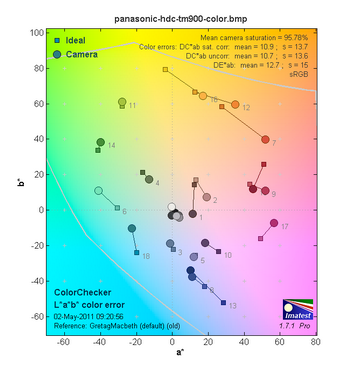

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, на сколько камера дает ошибку при передаче цвета.
Сравнительное тестирование в одинаковых условиях

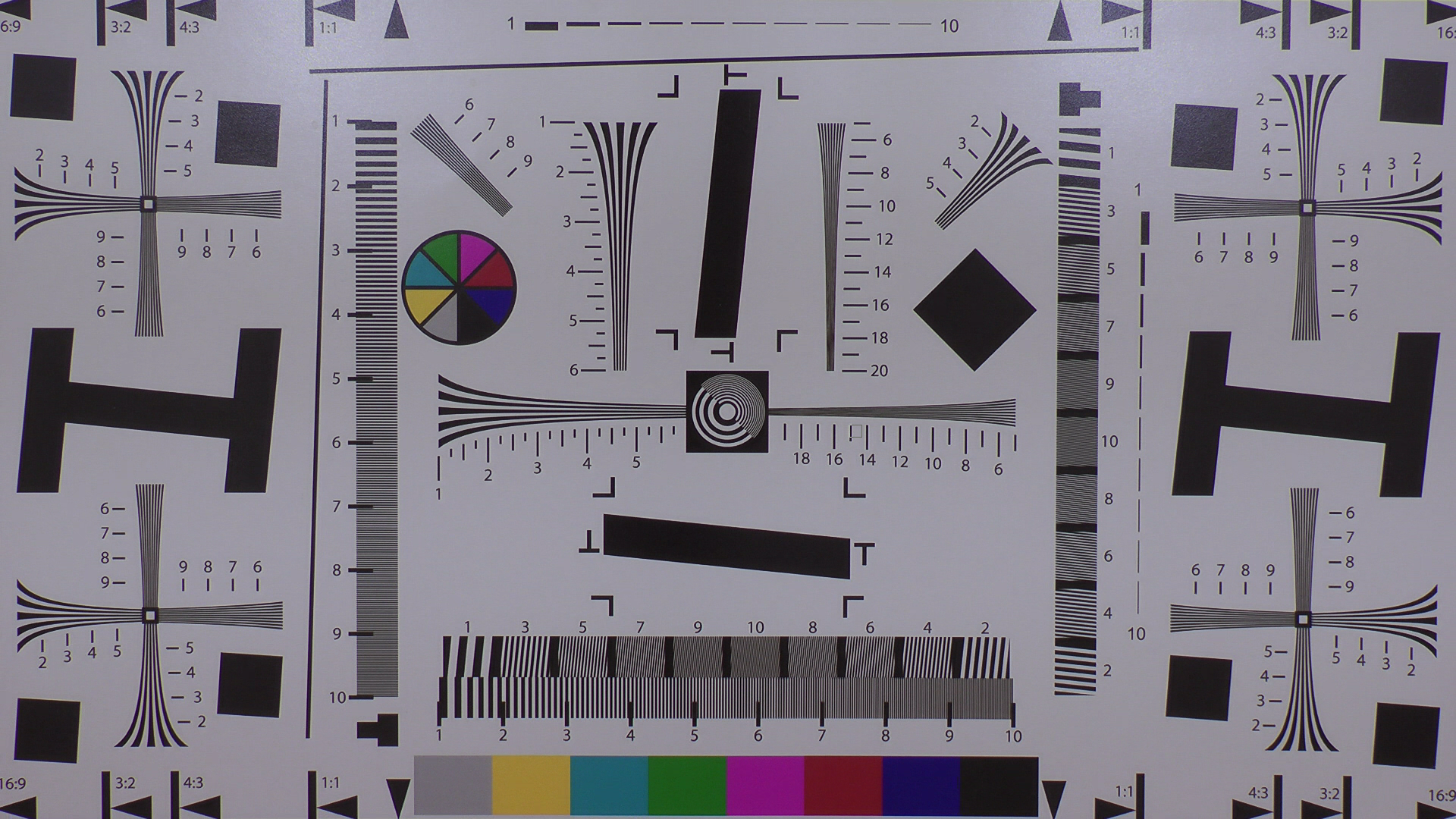

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на странице со сравнением протестированных камер.
 |  |

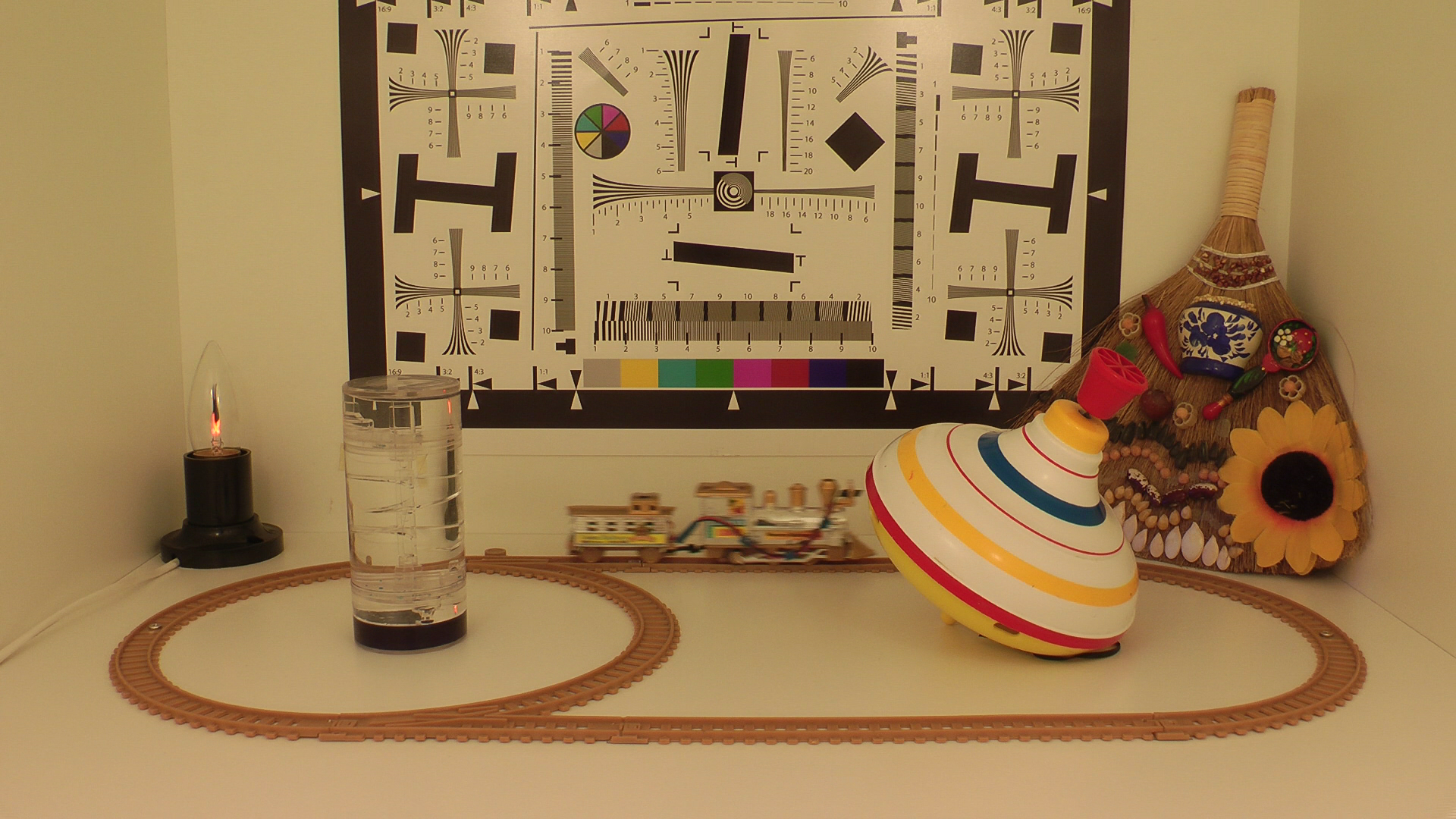

| Видео, 700 люкс | Видео, 260 люкс |
 |  |

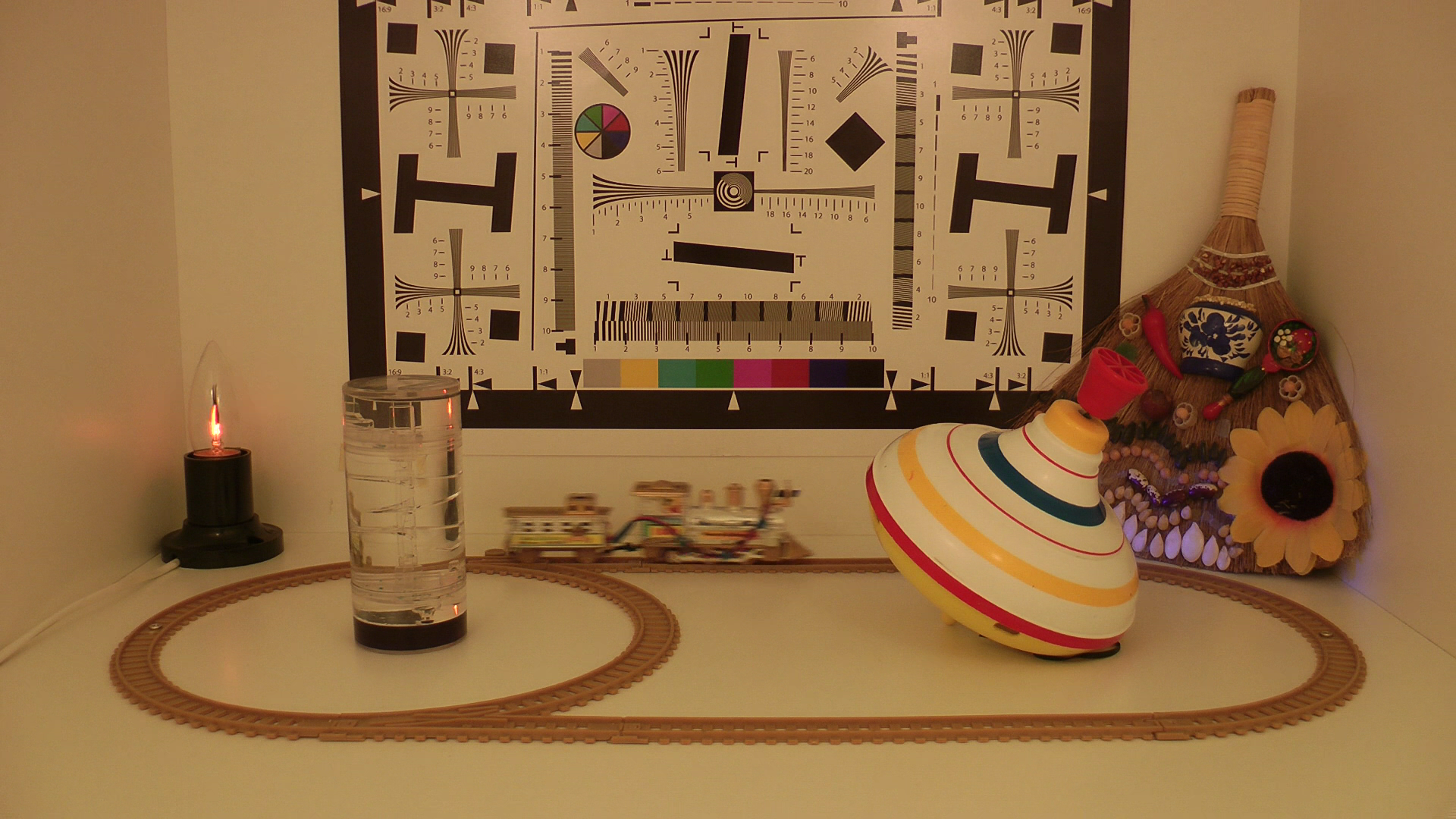

| Видео, 20 люкс | Видео, 5 люкс |
 |  |

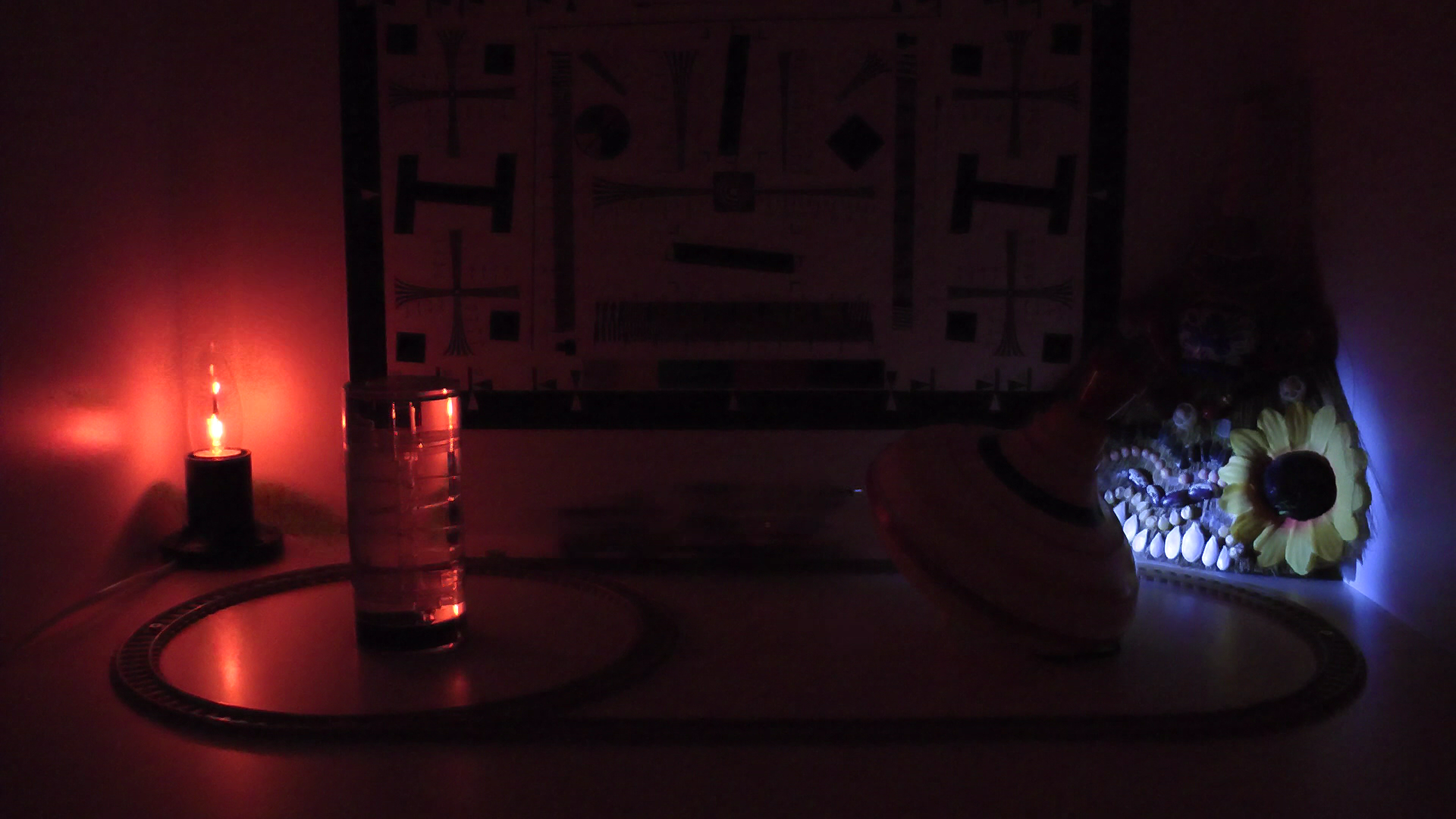

| Видео, <1 люкс | Видео, 1000 люкс |
Чувствительность видеокамеры, как можно видеть, осталась на прежнем, довольно высоком, уровне. Фактическое (истинное) разрешение камеры, если судить по тестовой таблице, также осталось прежним, примерно соответствующим тому, которое было зафиксированной в 700-й модели (однако результаты, полученные в программе Imatest, говорят о некотором улучшении характеристик).
Выводы
Итак, что полезного и нового появилось в данной модели видеокамеры? Что может выгодно отличать эту камеру от её предшественницы 700-й модели? Во-первых, отметим более грамотное расположение некоторых органов управления. Так, дополнительные кнопки, которыми снабжён откидной ЖК-экран (который теперь стал ещё больше), теперь заняли более логичную позицию на его левой кромке, в то время, как в прошлой модели эти кнопки располагались по нижней. Сами кнопки также изменились, ход их теперь более лёгкий и тихий. Претерпевшая изменения система подзарядки аккумулятора также стала более удобной: теперь доступ к разъёму всегда свободен, батарею не требуется каждый раз отстёгивать и вставлять в посадочное гнездо зарядного устройства. Мгновенная готовность видеокамеры к работе и «доведённый до ума» гибридный стабилизатор, появившаяся возможность вести видеозапись с закрытым ЖК-экраном и отключённым видоискателем — всё это также большущие плюсы.
Средняя цена (количество предложений) видеокамеры составляет Н/Д(1).
