Обзор сетевого удлинителя BlitzWolf BW-PS1 - со встроенным зарядным устройством с поддержкой QC3.0

Сетевые удлинители есть почти что в каждом доме. Это действительно удобная и нужная вещь. Казалось бы, что о них можно рассказывать — ведь это стройство очень простое. Но существуют удлинители — которые могут делать не только свою основную работу, но и ещё кое что.

Об одном из таких устройств, пойдёт речь в этом обзоре.





ПАРАМЕТРЫ



УПАКОВКА И КОМПЛЕКТАЦИЯ

Упаковка довольно внушительного размера. Выполнена в фирменных, бело-зеленых цветах.
На лицевой стороне указаны — модель продукта и название бренда.
На тыльной стороне, можно увидеть спецификации.




Помимо удлинителя, внутри коробки можем обнаружить только мануал.





ВНЕШНИЙ ВИД

Корпус изготовлен из прочного, белого пластика.
Качество сборки отличное.





Вверху размещен логотип BlitzWolf. Под ним находится кнопка включения.





Слева от кнопки, расположен индикатор питания. А справа, индикатор защиты от перенапряжения. Чуть ниже, нашлось место для индикатора заземления.
Диоды просвечивают корпус — так как они находятся внутри, и не имеют окон. В связи с этим, свет индикаторов получился довольно тусклый.

Расположение диодов возле кнопки, помогает найти её в ночное время.

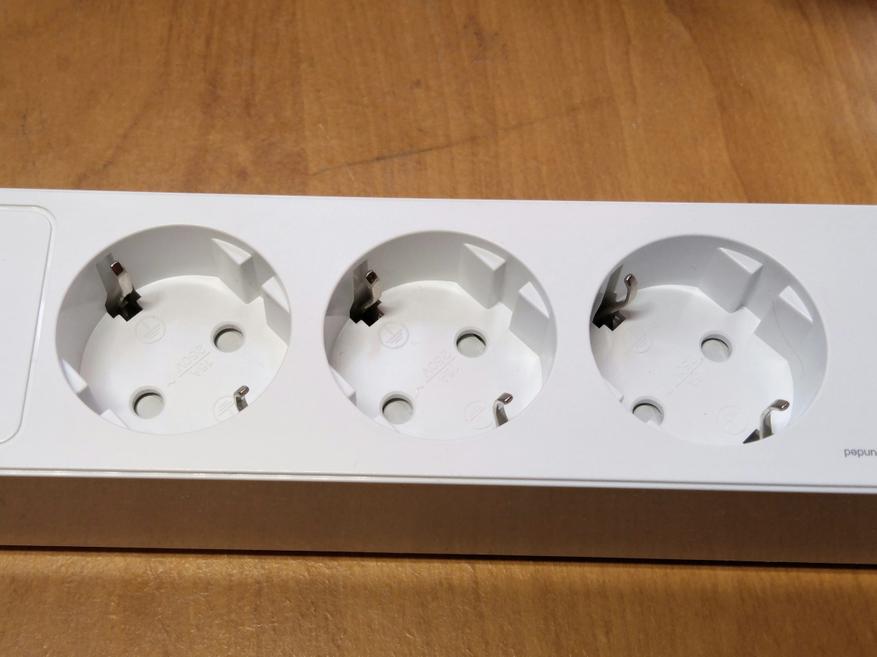

Ниже кнопки, размещено три розетки.
Контакты AC прикрыты защитными шторками.
На стенках гнезда, установлены контакты заземления.





Ну и в самом низу устройства, можно обнаружить трехпортовый блок зарядного устройства.

Второй и третий порт, не очень интересны. Они «объединены», и без поддержки QC.
А вот первый, значительно круче. Но об этом уже в тестировании (см. ниже).





На тыльной стороне по углам, установлены резиновые лапки — помогающие устройству цепляется за стол, практически мёртвой хваткой.

В центре — можно увидеть спецификации.





Вверху и внизу — находятся отверстия, для размещения удлинителя на стене.





Кабель выглядит впечатляюще. Он не толстый. Он толстенный. Почти 1 см (8.5 мм), это серьёзно.
А вот длинны, могли бы и добавить. 1.5 м мне еле хватает.





РАЗБОРКА

Приступаем к вскрытию.

Если под рукой есть нужные инструменты, разобрать устройство не сложно.

Нам понадобится всего лишь отвёртка с треугольной битой.
У меня есть такая отвёртка. Винты (на самом деле саморезы) находятся под резиновыми лапками. Но вот уж незадача — сняв лапки я обнаружил что винты сидят слишком глубоко для моих бит. Удлинитель биты не помог. Он не влазит в углубление, из-за большого диаметра.
Но с помощью смекалки и упорства, кое-как удалось изъять саморезы.




Спойлер





Спойлер







Четыре винта находятся под лапами. Ещё два спрятаны в центральной части корпуса, под заглушками.

Если какая-то лапка со временем потеряется — её можно заменить заглушкой (они абсолютно одинаковые).

Нижняя панель снимается легко.



Спойлер


Отвинтил ещё восемь саморезов  — тех которые находятся внутри.
Дальше разбирать уже не стал.
Блоки электроники прочно сидят на пластиковых штырях — и соединены между собой пайкой.
Мне сложно их снять так, что бы не повредить пайку.

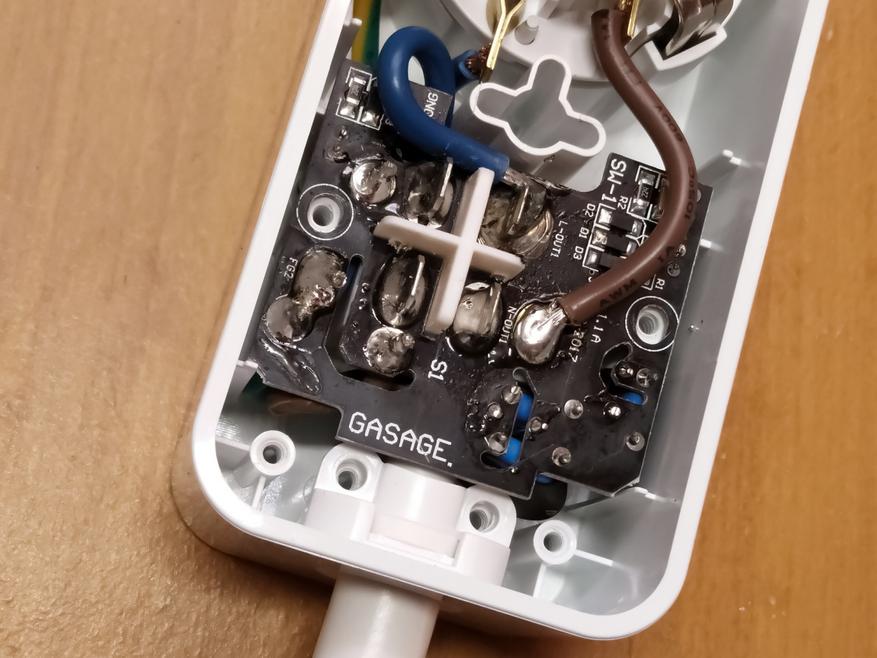

Блок включателя.

Заметен не смытый флюс.
Провода толстые, держаться хорошо, выглядят надёжно.



Спойлер


Блок зарядки.

Тут без замечаний. Отличная пайка. Плата чистенькая, лишь немного флюса по краям.



Спойлер


Блок розеток.

Здесь тоже без замечаний. Качественный металл. Собрано аккуратно.



Спойлер




ТЕСТИРОВАНИЕ

Наверное нет надобности в детальном тестировании розеток. Так как это простая конструкция. И она практически не отличается от розеток других удлинителей.
Работает отлично. Больше нечего сказать .

А вот о ЗУ, можно и по подробнее.

Для начала проверим третий порт.

Без нагрузки (точнее с минимальной нагрузкой — которую даёт куллер)

5.06V



Спойлер



Долее с нагрузкой

1.06А/5.12V
1.59A/5.08V
1.72A/4.79V



Спойлер




При нагрузке 1.9 А, начинаются серьёзные просадки по напряжению.
Данные показатели оказались ниже заявленных. Но их все ровно может достаточно для подзарядки телефона или плеера (но заряжать придётся дольше)

При зарядке FiiO X5-3, тестер показал такие цифры

1.58А/5.10V

Результаты второго порта, аналогичны третьему.

Может показаться что размещение двух «совместных» портов вместо одного обычного, это спорное решение (см. фото ниже)

Но я считаю что это скорее плюс. Никто не заставляет постоянно пользоваться ими обеими. Тем более что в наличии есть ещё один, который с поддержкой QC. Но вот польза от третьего порта, всё же есть.
К примеру. У меня к одному порту всегда подключен Wi-Fi роутер. Который потребляет какую-то мелочь. Ко второму порту — время от времени подключаю беспроводные наушники. Им также требуется очень мало тока при загрузке.

То что второй и третий порты зависимы друг от друга, не считаю недостатком.
То что их показатели ниже ожидаемых — можно отнести к минусам устройства.





Переходим к тестированию QC порта.

Без QC триггера

Без нагрузки

5.15V



Спойлер



С нагрузкой

1.00A/5.16V
2.02A/5.22V
3.06A/5.33V
4.50A/5.51V (это почти что максимальная нагрузка, которую может выдать мой тестер).





Спойлер

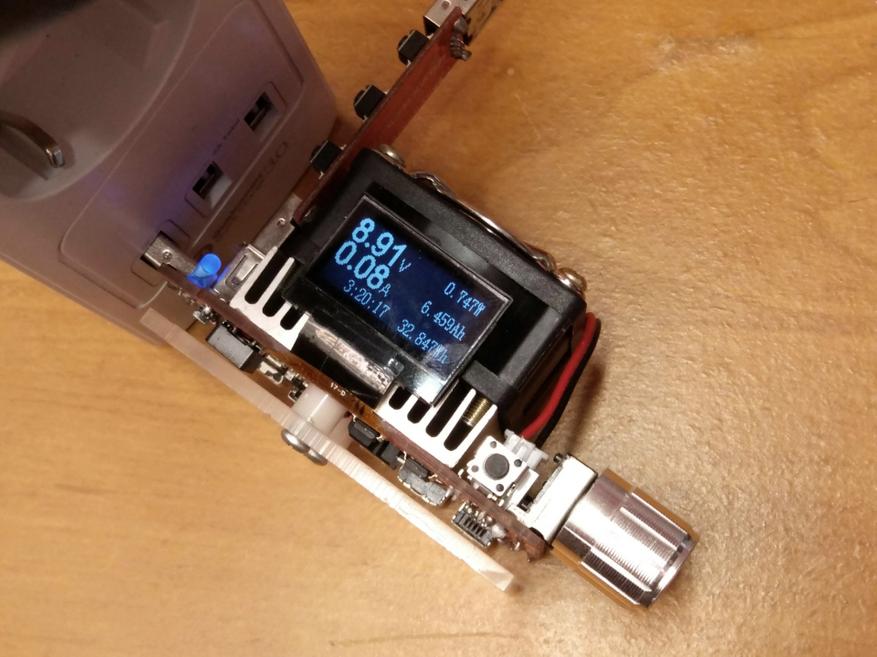

С подключенным QC триггером

Триггер выставлен на 9V

Без нагрузки

8.91V



Спойлер



С нагрузкой

1.07A/8.94V
2.02A/9.01V
3.51A/9.21V



Спойлер





Триггер выставлен на 12V

Без нагрузки

11.7 V



Спойлер



С нагрузкой

1.06A/11.7V
2.74A/11.9V






Как по мне, то отличные показатели.

Ниже можно увидеть результаты подключения двух тестеров, к QC и обычному порту.

Триггер не подключен

Порт 1: 4.26A/5.03V
Порт 2: 1.78A/4.89V





Триггер подключен

Порт 1: 2.12A/11.6V
Порт 3: 1.78A/4.75V





ДОСТОИНСТВА И НЕДОСТАТКИ

Достоинства

+ Общая функциональность
+ Три USB порта
+ QC 3.0
+ Защита от перегрузок
+ Защита от перенапряжения
+ Информативные индикаторы

Недостатки

— Довольно короткий шнур
— В обычных портов, показатели могли бы быть и выше
— Не яркие диоды (но для ночи, это скорее достоинство а не недостаток).

ИТОГ

Есть некоторые недочеты. Но в целом — отличное, и универсальное устройства.
Мой старый удлинитель отправляется в мусорку.
