Обзор USB-тестера FNIRSI FNB-C2: Полноценный PD 3.1 EPR, E-Marker и осциллограф пульсаций с нюансами

На рынке USB-тестеров FNIRSI занимает прочные позиции благодаря соотношению цена/функциональность, и FNB-C2 — это их актуальный флагман среди компактных измерителей. Модель пришла на смену FNB58: корпус полностью переработан, добавлена полноценная поддержка USB Power Delivery 3.1 EPR с порогом до 240 Вт и 50 В, а измерительный тракт получил 20-битный АЦП вместо 16-битного у предшественника. По сути, это уже не просто «показометр» напряжения и тока, а карманный анализатор зарядных протоколов с функциями осциллографа пульсаций и чтения E-Marker кабелей. Позиционирование у устройства двойное: и для сервисного мастера, которому нужно быстро проверить зарядник или кабель, и для энтузиаста, который хочет разобраться, что именно происходит по шине USB-C.

Комплектация

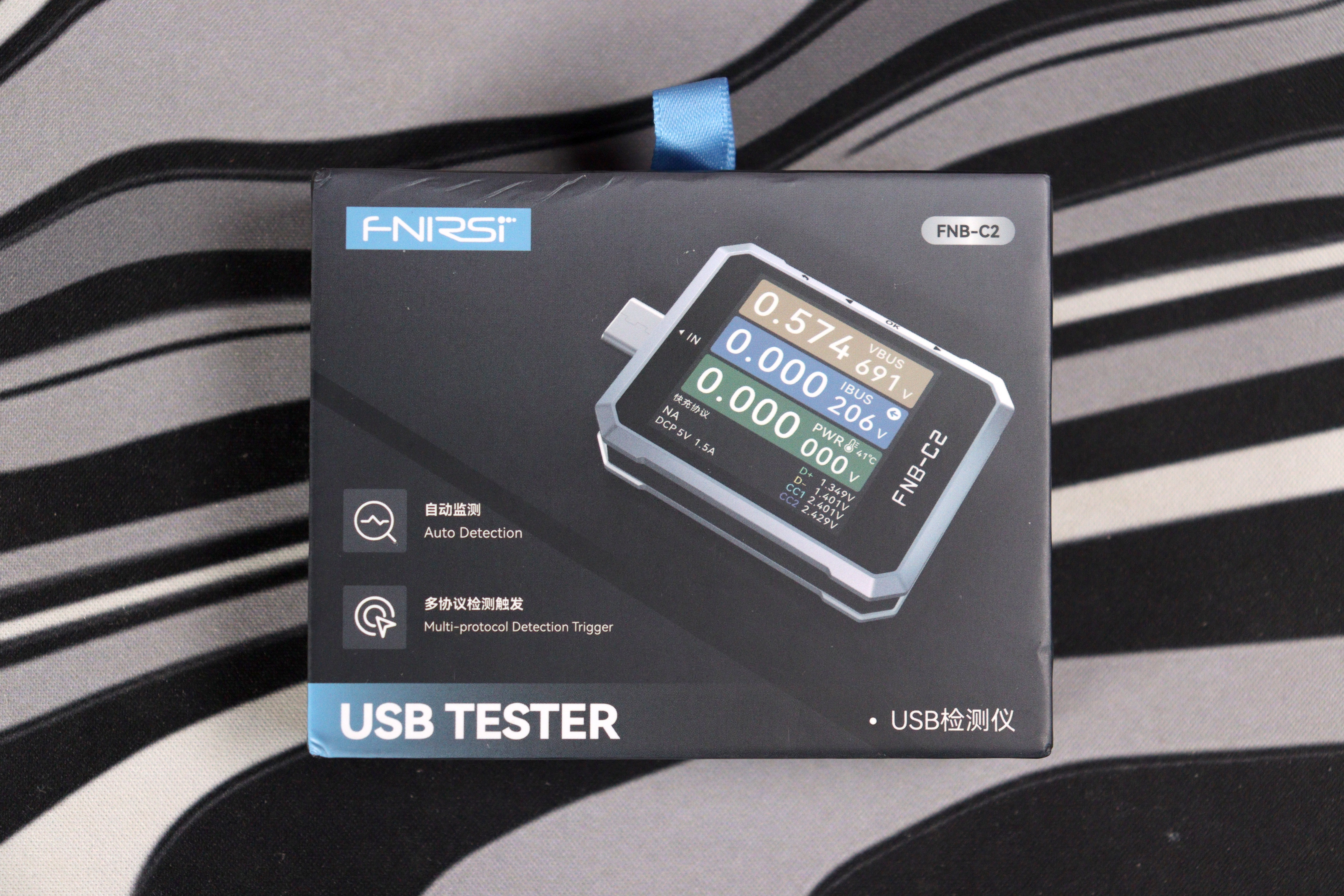

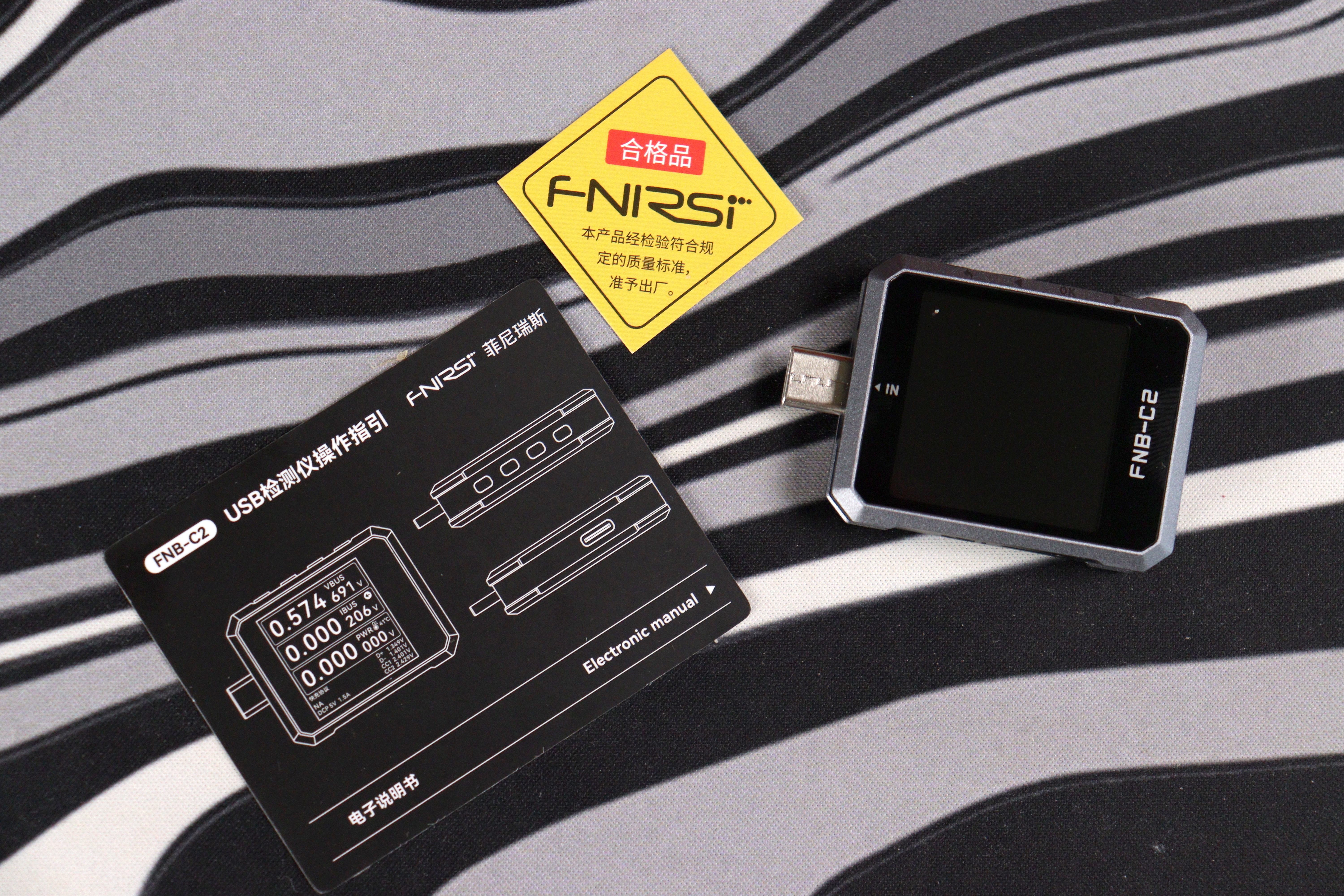

Коробка небольшая, плотная, с чёрным матовым оформлением — выглядит опрятно, никакого дешёвого картона. Внутри обнаруживается сам тестер, карточка-инструкция с QR-кодом на электронное руководство. Никаких кабелей, переходников или защитного чехла в комплекте нет — это стандартная история для устройств такого класса и ценового диапазона, так что расстраиваться не стоит. Инструкция на самой карточке минималистичная, основная документация — в электронном виде по QR-коду.

Внешний вид и эргономика

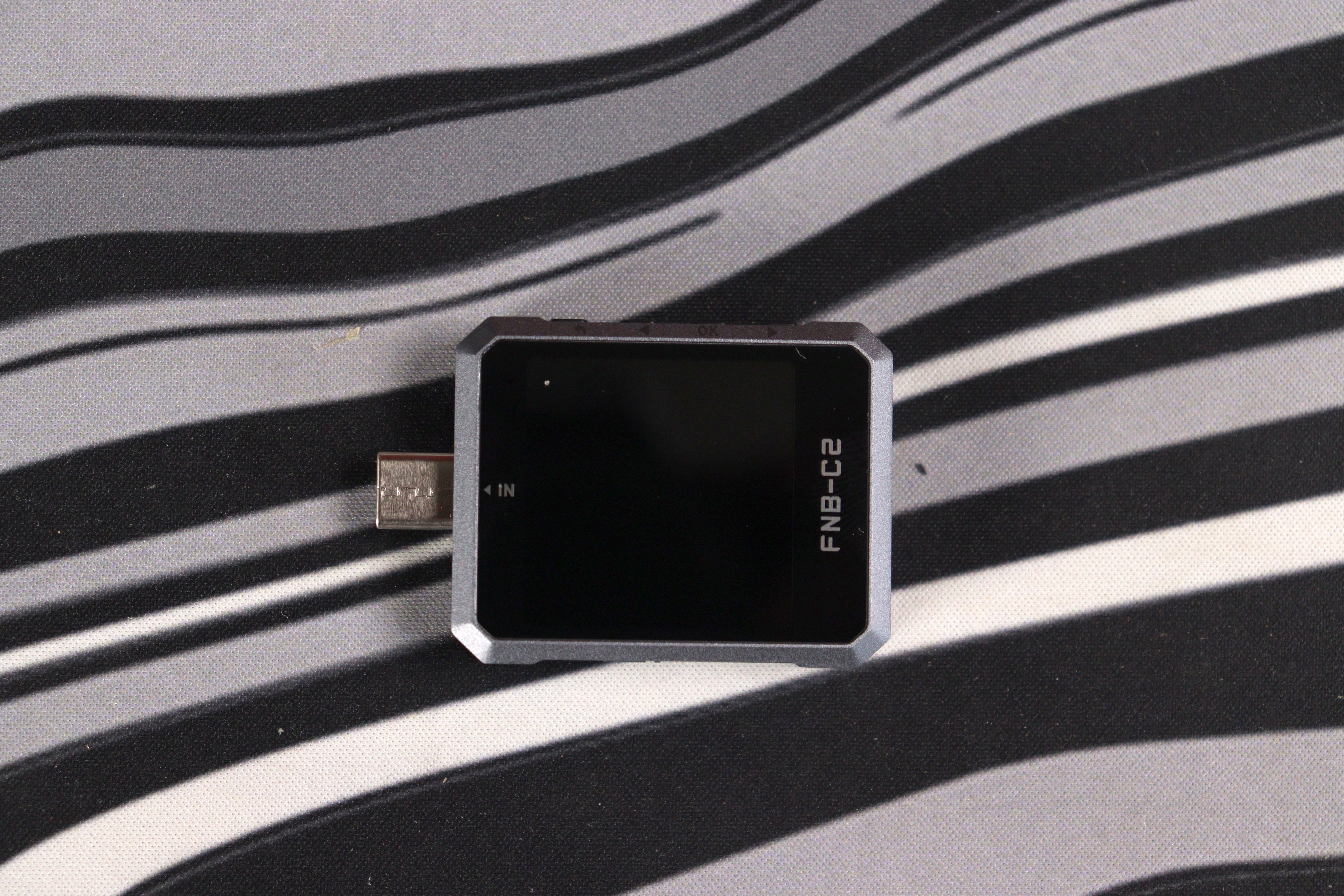

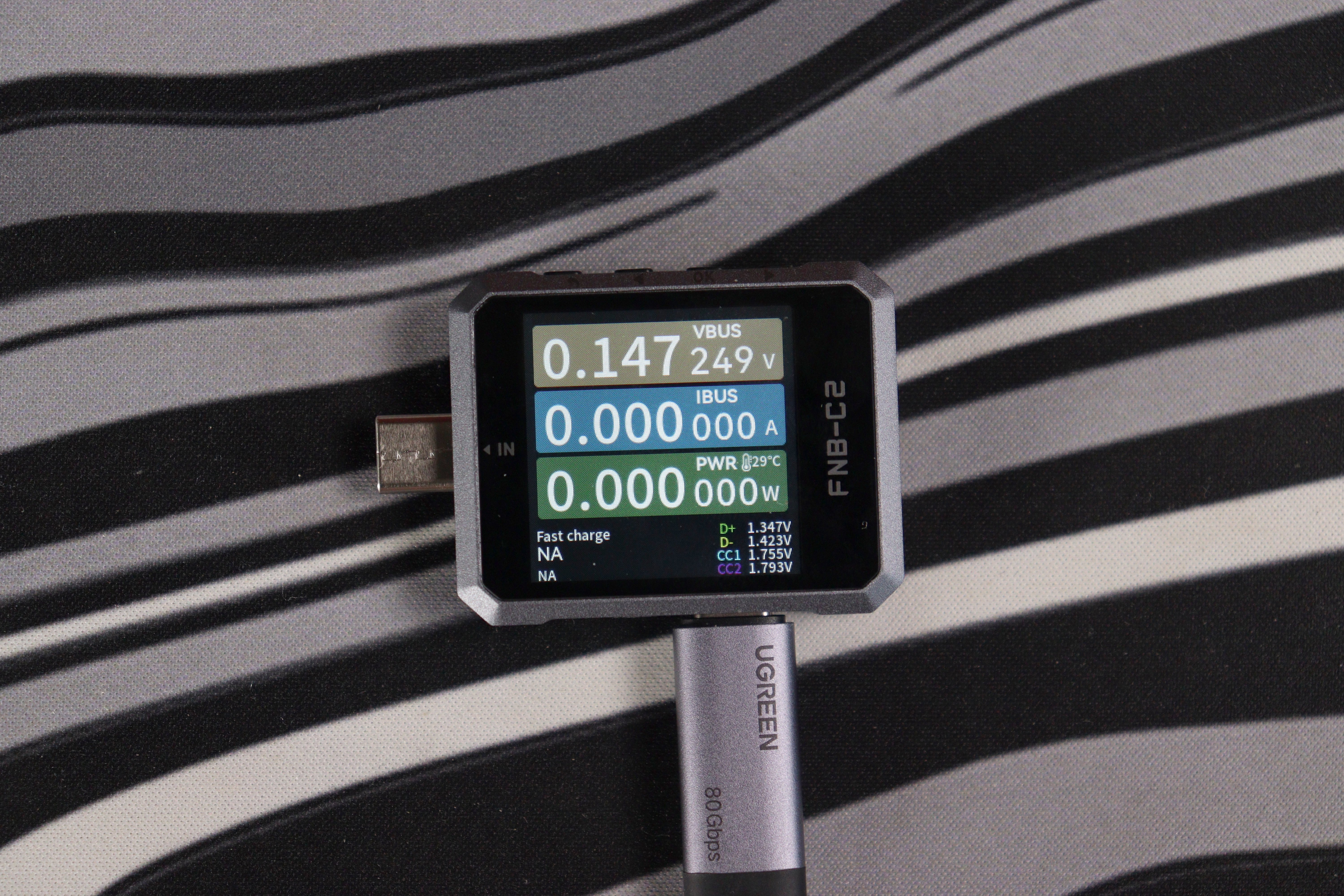

Экран — IPS 1.54 дюйма, разрешение 240x240 пикселей. По меркам тестеров такого форм-фактора — неплохой, но далеко не лучший из популярных вариантов: достаточно яркий, углы обзора широкие. Главный экран использует цветовое кодирование зон (жёлтый — VBUS, синий — IBUS, зелёный — PWR), что реально помогает считывать данные в одно касание взглядом. Шрифт крупный — на групповом фото с конкурентами FNB-C2 читается лучше всех даже с расстояния.

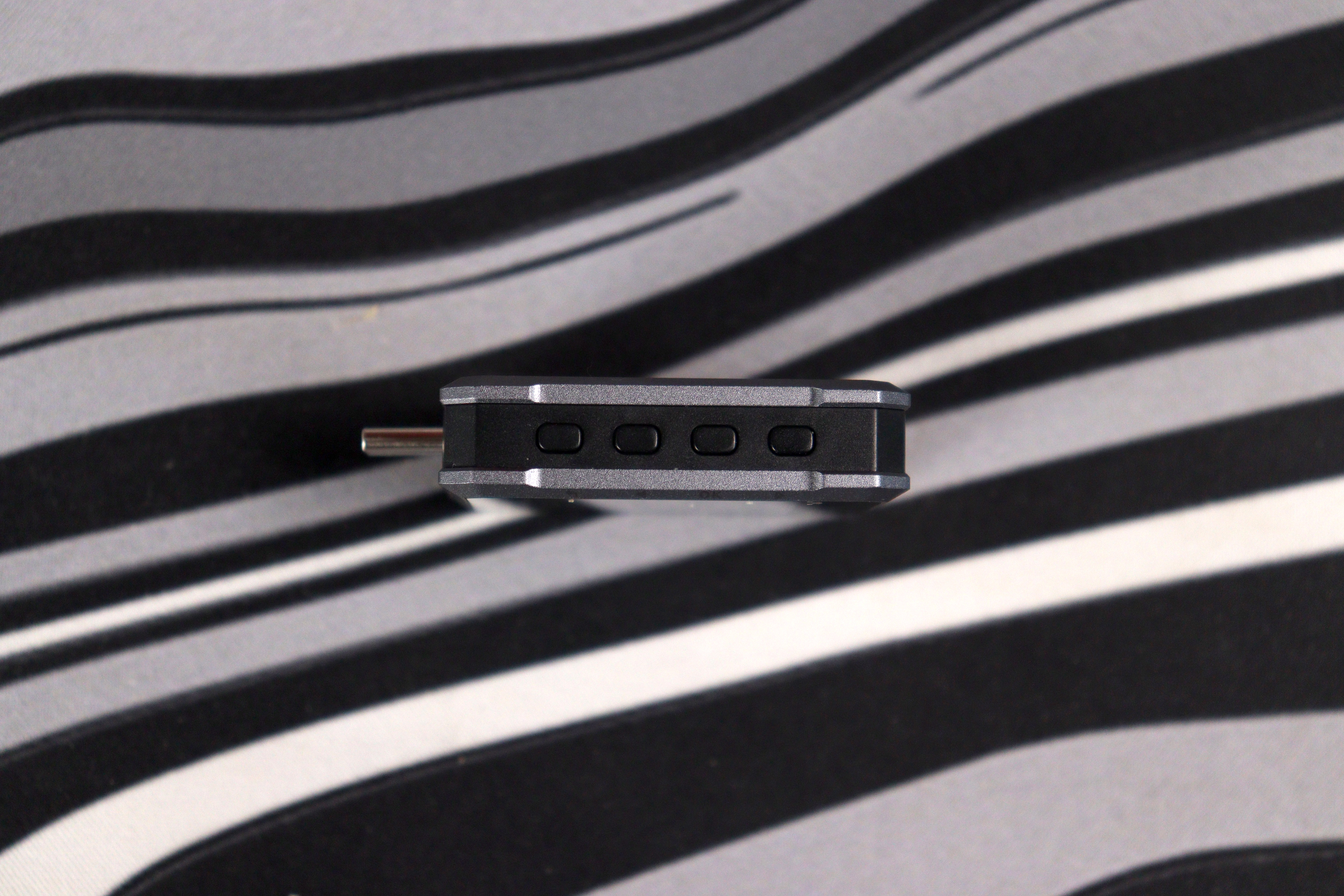

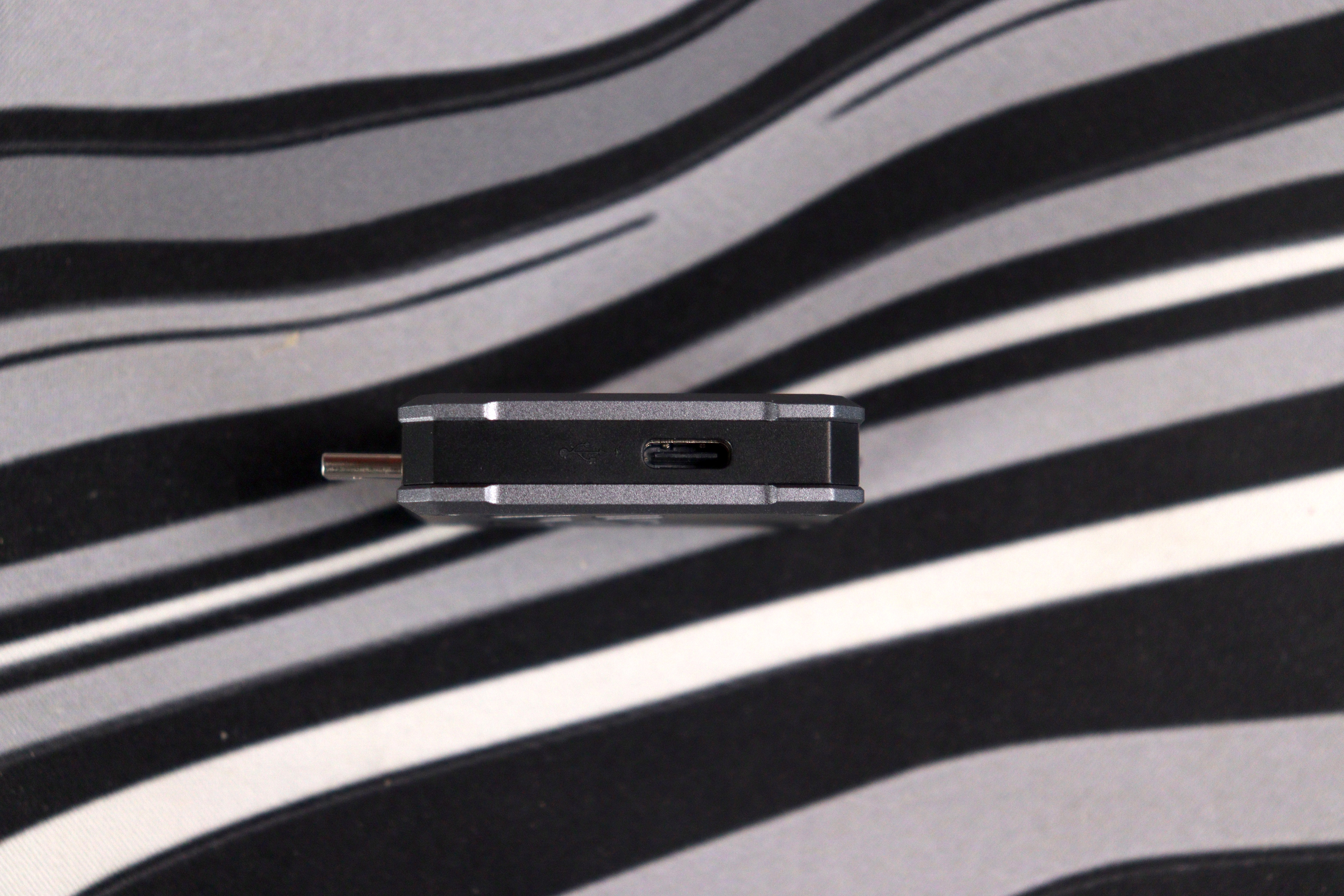

На верхнем торце — четыре физические кнопки, управление понятное: навигация влево/вправо и кнопка OK. Порт USB-C на боку корпуса — это сервисный разъём для обновления прошивки и подключения к ПК-приложению. Ориентация экрана подстраивается автоматически через гиросенсор — функция доступна в настройках и работает исправно.

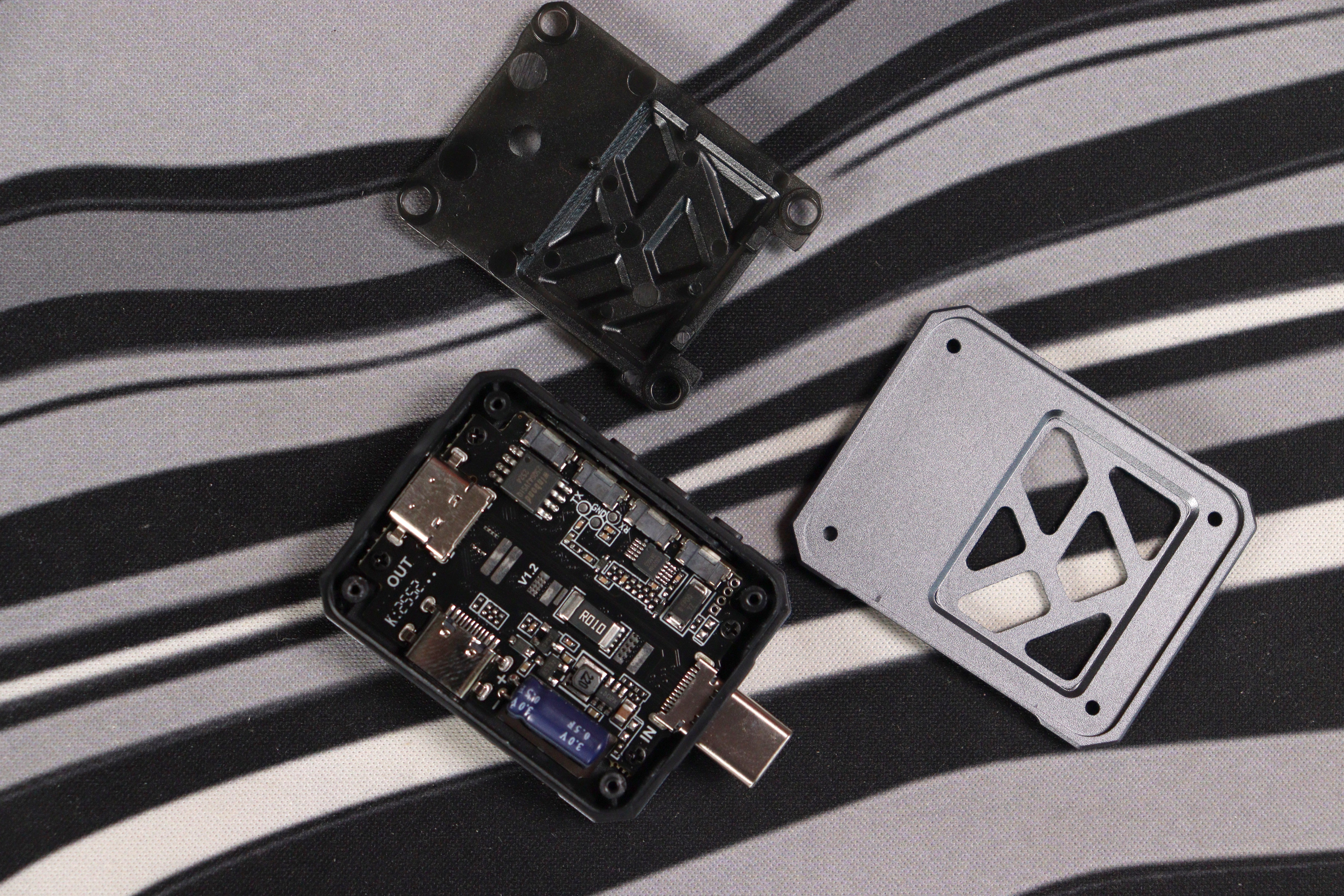

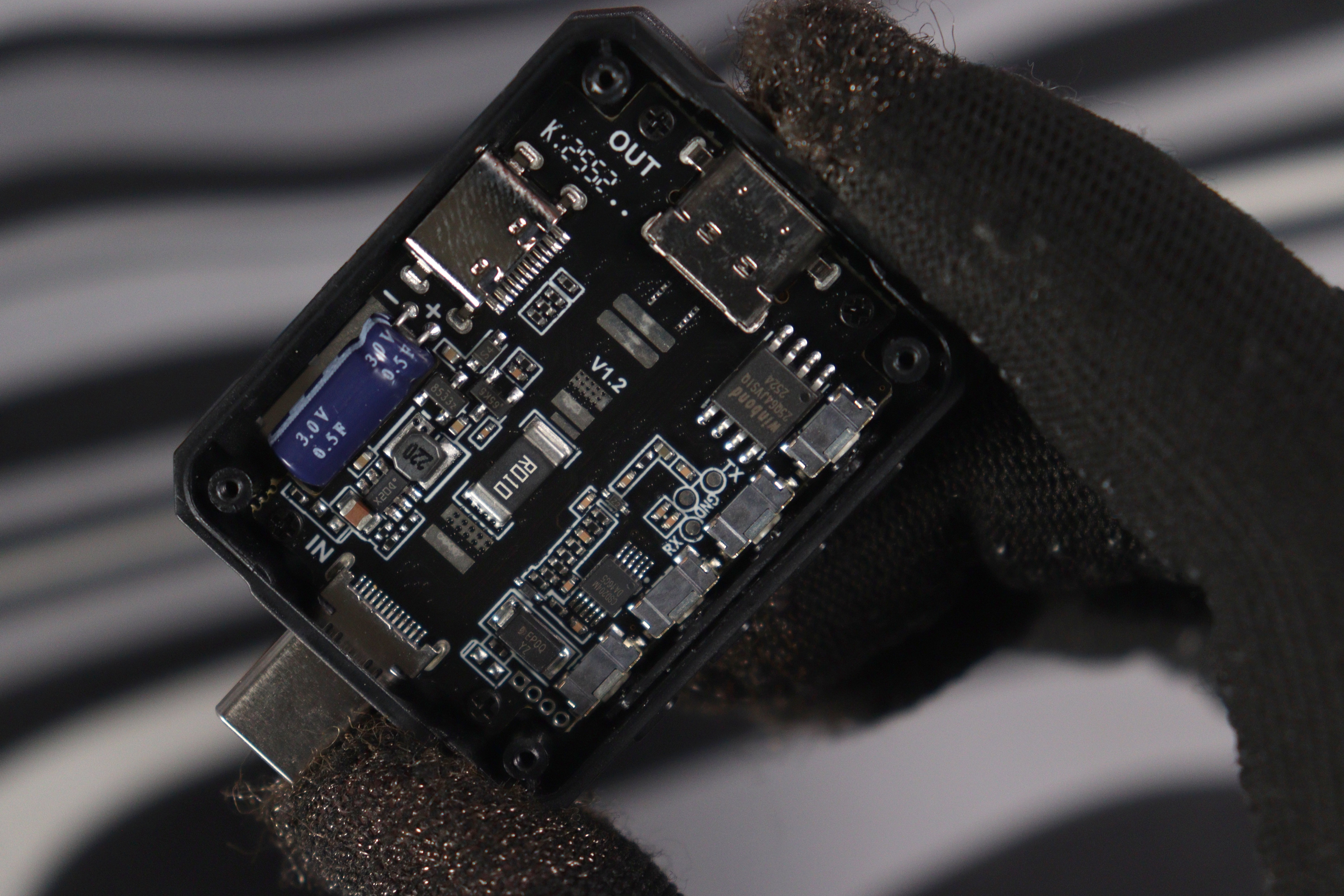

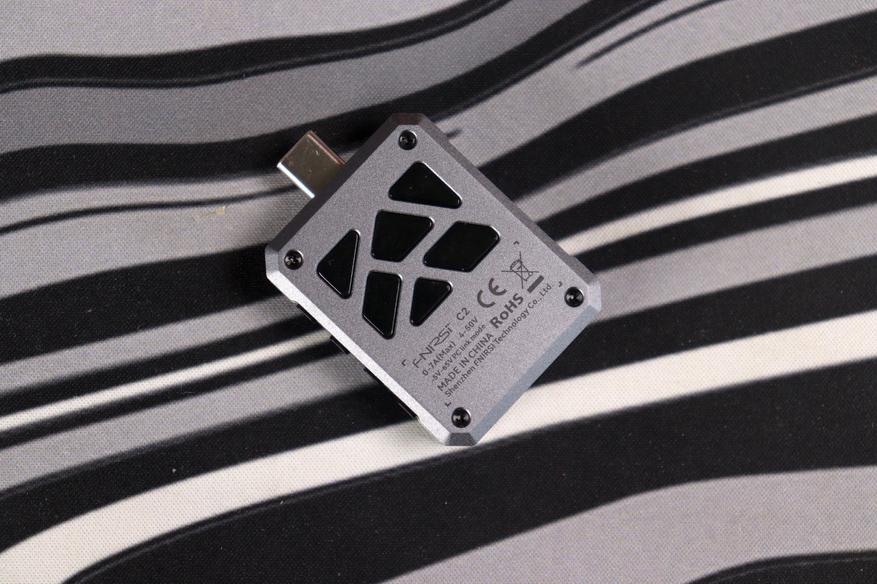

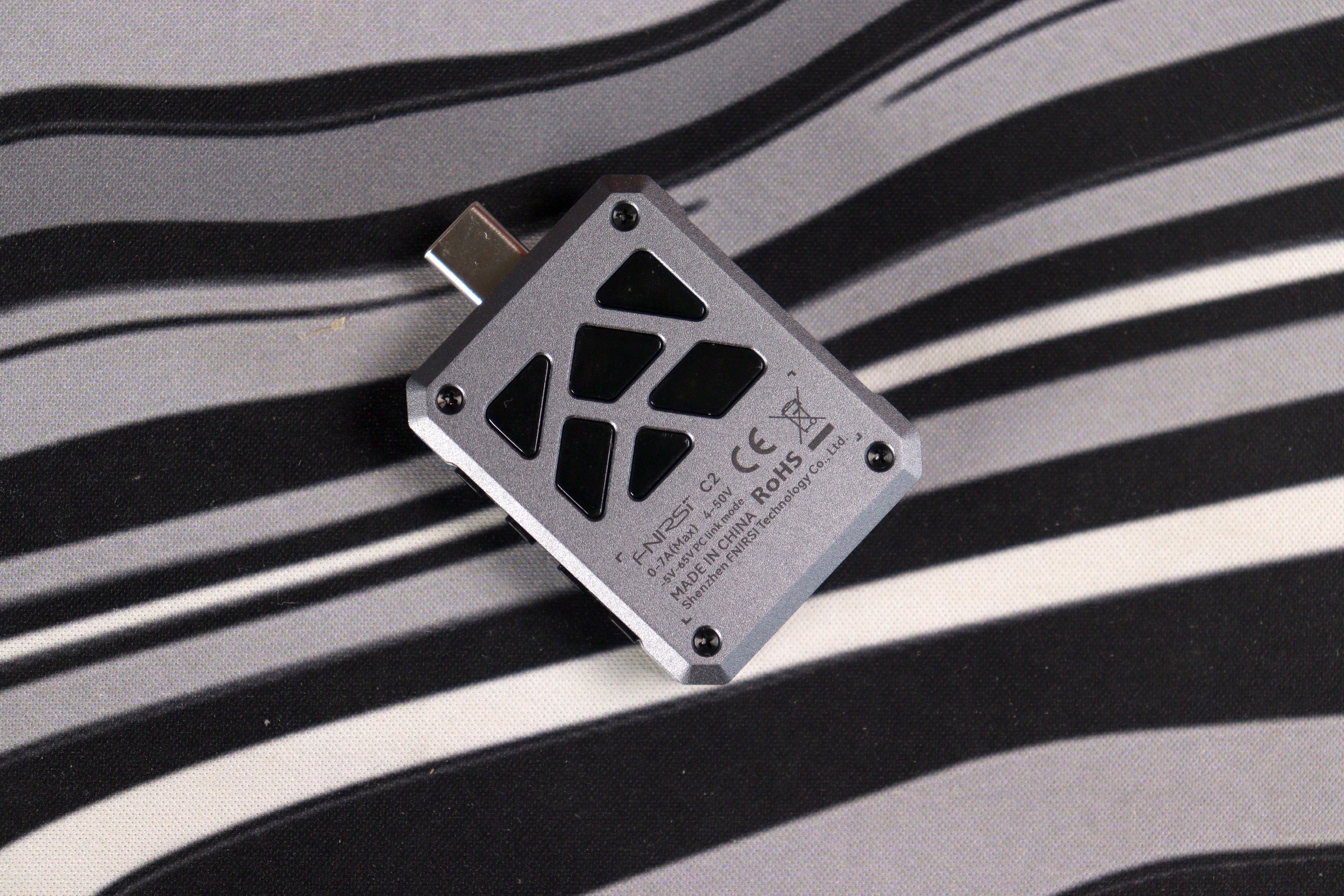

Корпус — алюминиевый сплав с матовым «космическим серым» покрытием, фаски срезаны под 45 градусов. Смотрится серьёзно, ощущается в руке как металл, а не пластик. На задней крышке — характерная вентиляционная решётка из треугольных прорезей, четыре винта крепят крышку к корпусу, ещё четыре удерживают плату внутри. Разборка несложная.

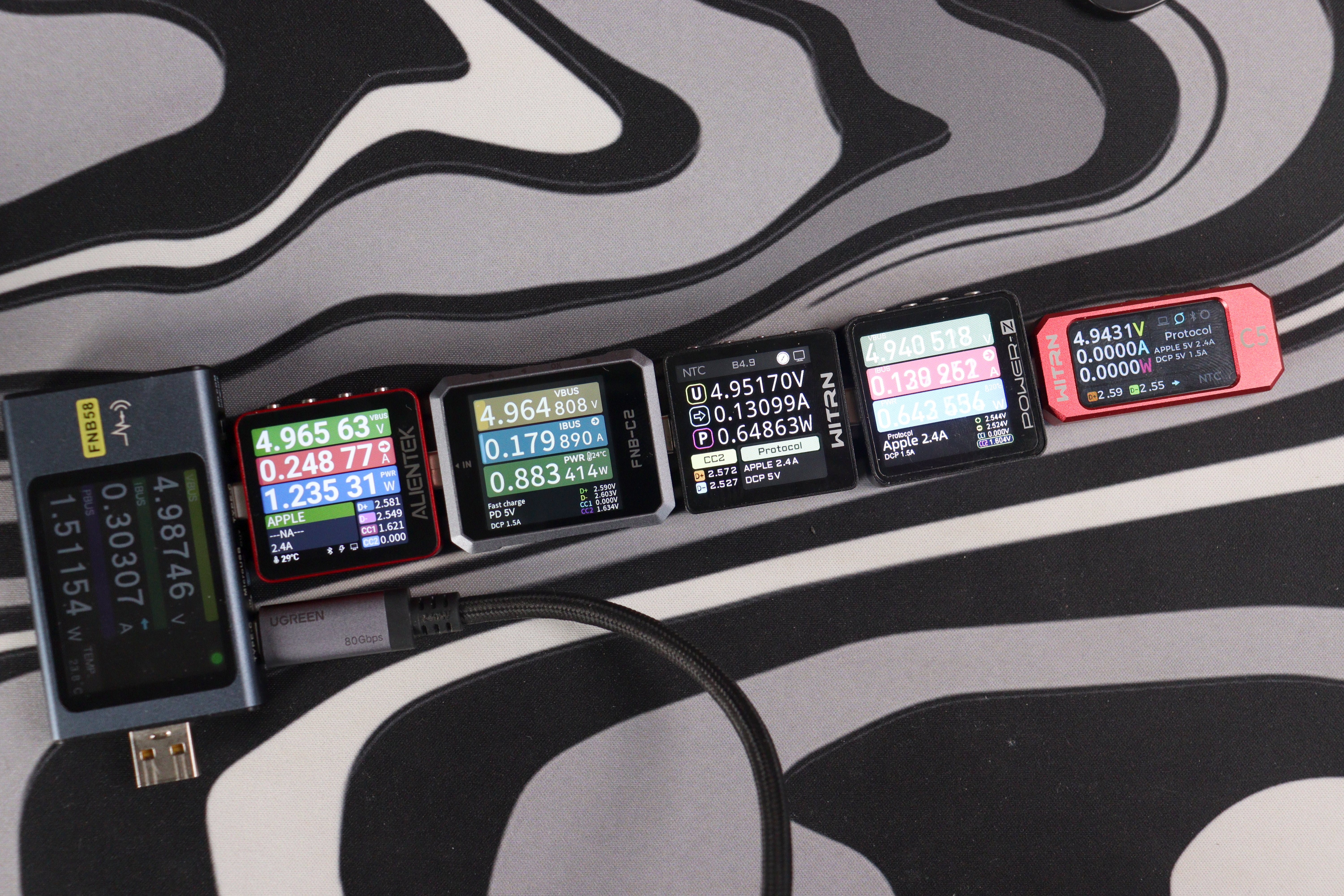

Для сравнения: рядом с конкурентами (FNB58, ALIENTEK C2 Pro, WITRN K2, Power-Z KM003C, WITRN C5) FNB-C2 выглядит самым массивным по площади. Квадратный форм-фактор экрана 240x240 — компромисс: он вмещает больше данных по горизонтали, но вытянутые дисплеи конкурентов выглядят эргономичнее при вертикальном использовании.

20-битный АЦП и точность измерений

Сердце тестера — 20-битный АЦП, и заявленные характеристики с коробки выглядят убедительно. Диапазон по напряжению 4-50 В (полноценная поддержка PD 3.1 48V — 240W). На практике на главном экране можно наблюдать показания вплоть до шести знаков после запятой в «сыром» виде — это уже за пределами практической погрешности большинства лабораторных источников питания потребительского класса.

Детекция протоколов быстрой зарядки

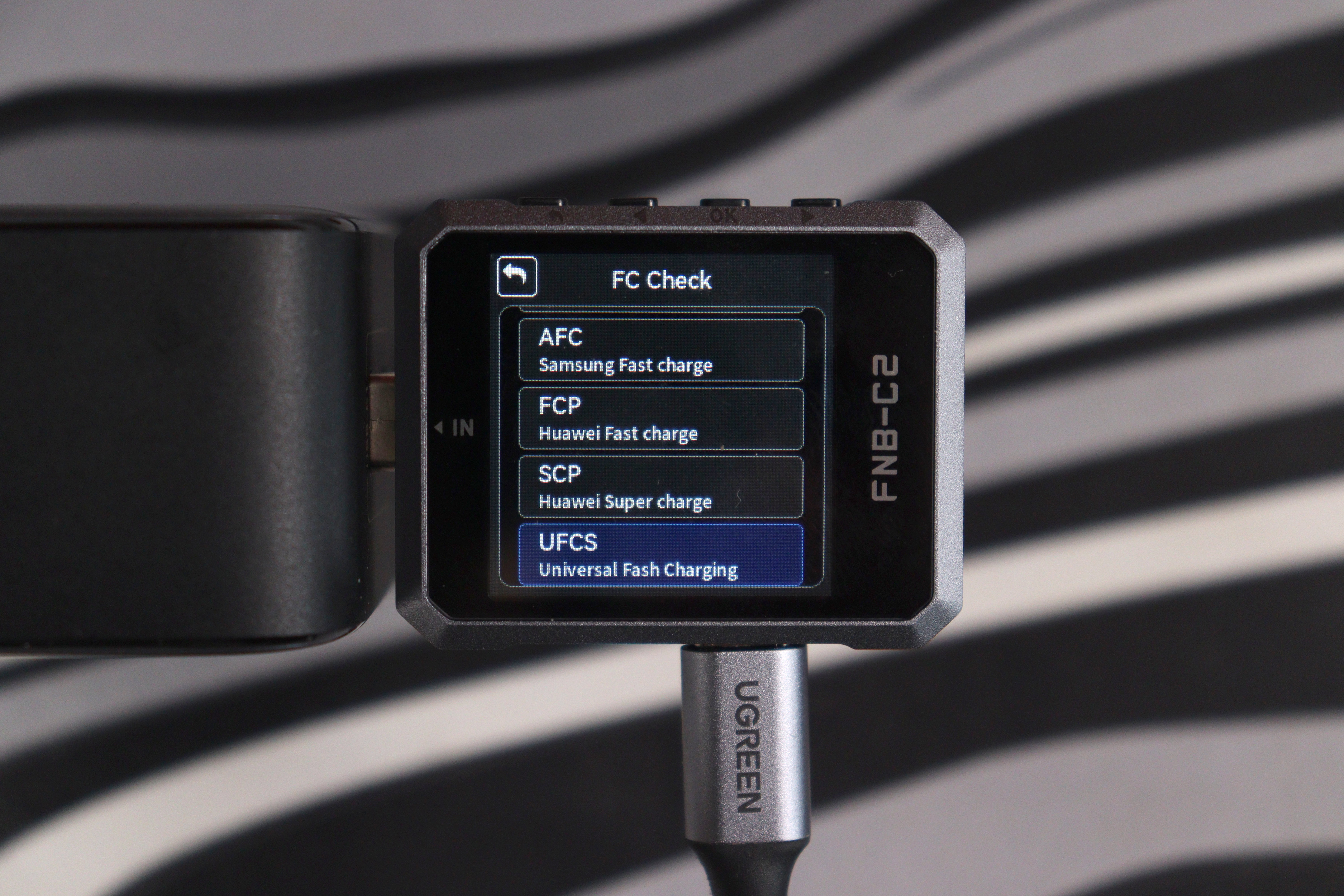

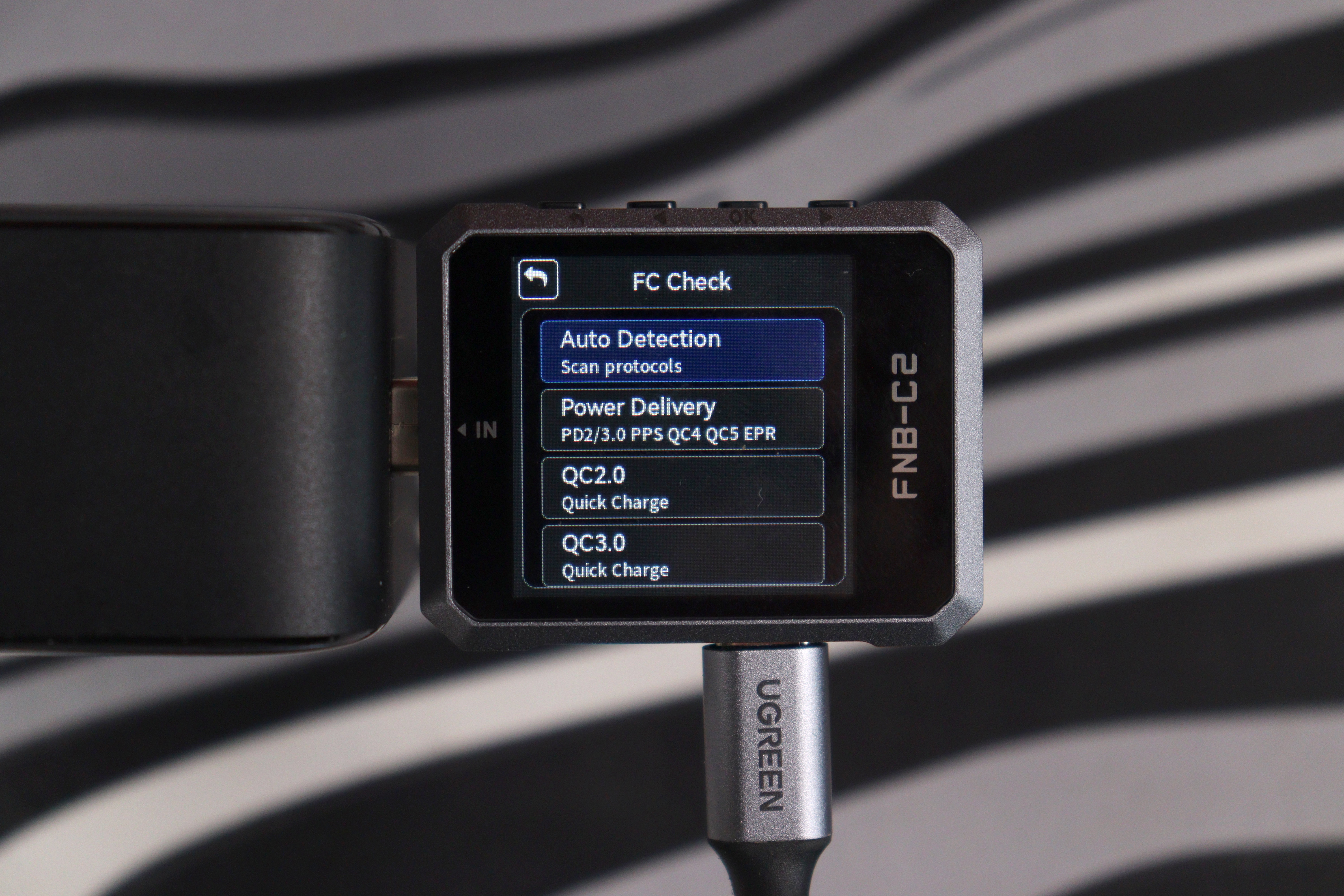

Раздел FC Check — это, пожалуй, главная практическая ценность устройства. Список поддерживаемых протоколов охватывает почти всё актуальное:

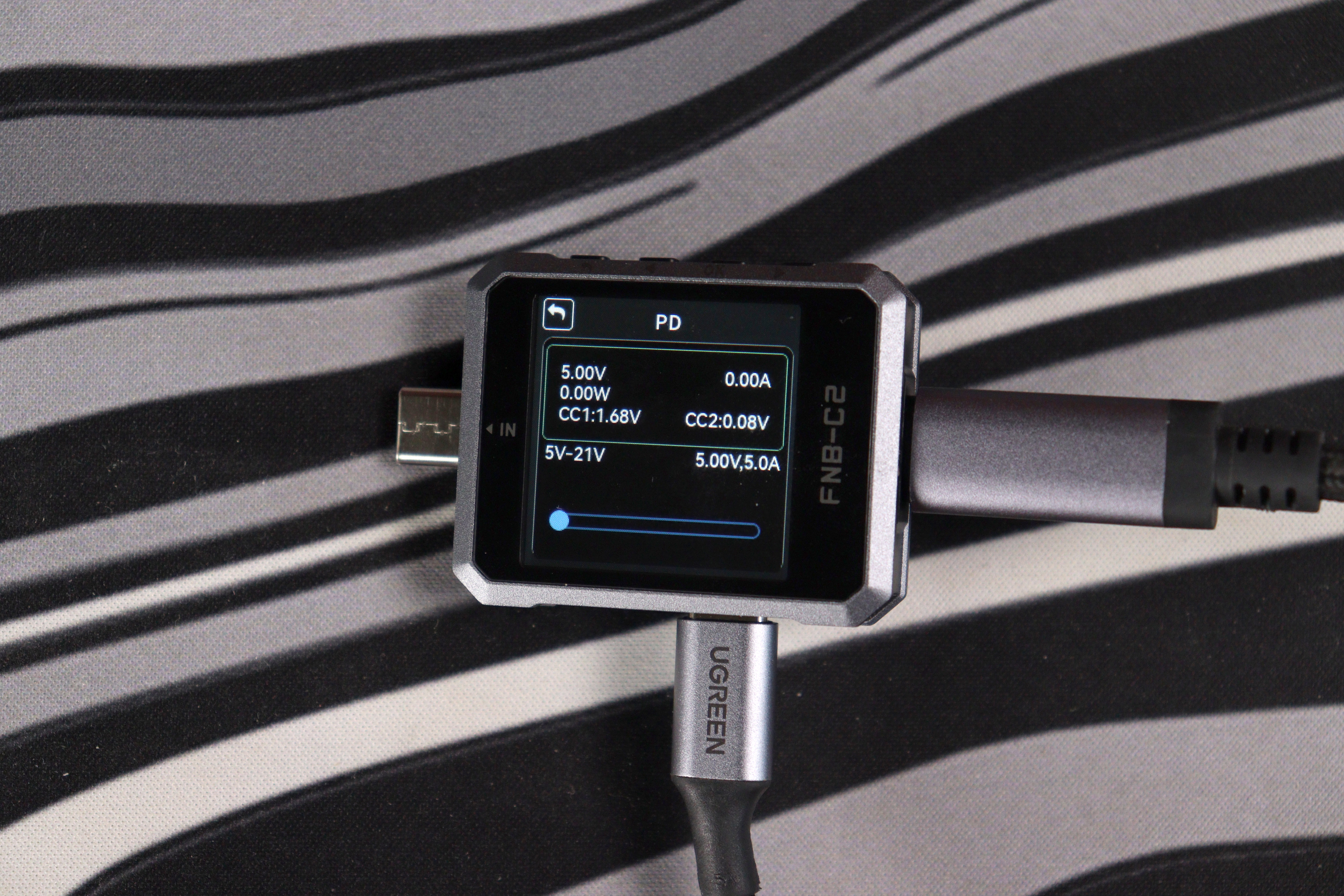

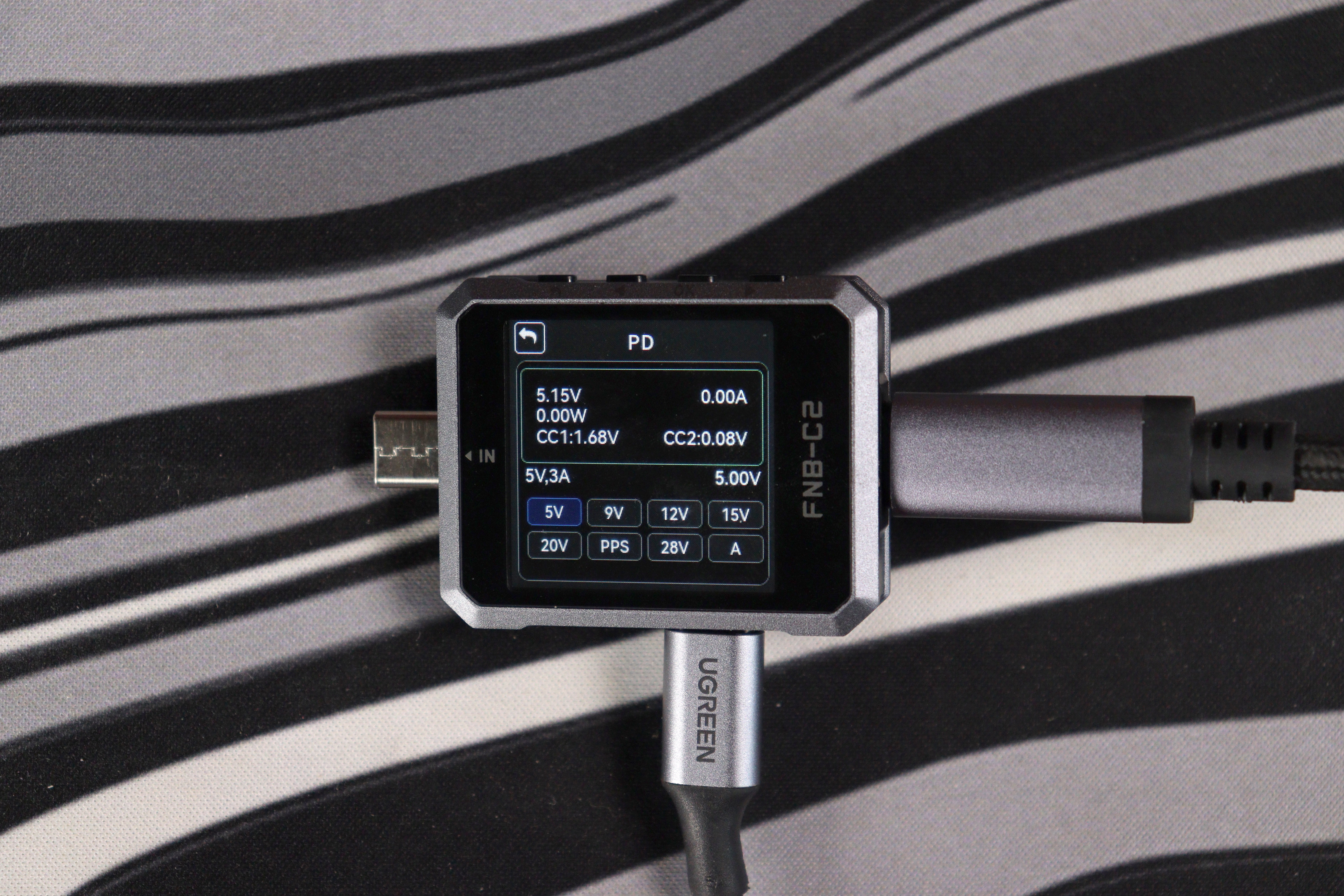

Power Delivery — полный стек PD 2.0/3.0, PPS, QC4, QC5, и самое важное — EPR (Extended Power Range), то есть PD 3.1 до 240 Вт. Режим PD позволяет интерактивно запрашивать конкретные ступени напряжения: 5V, 9V, 12V, 15V, 20V, PPS, 28V

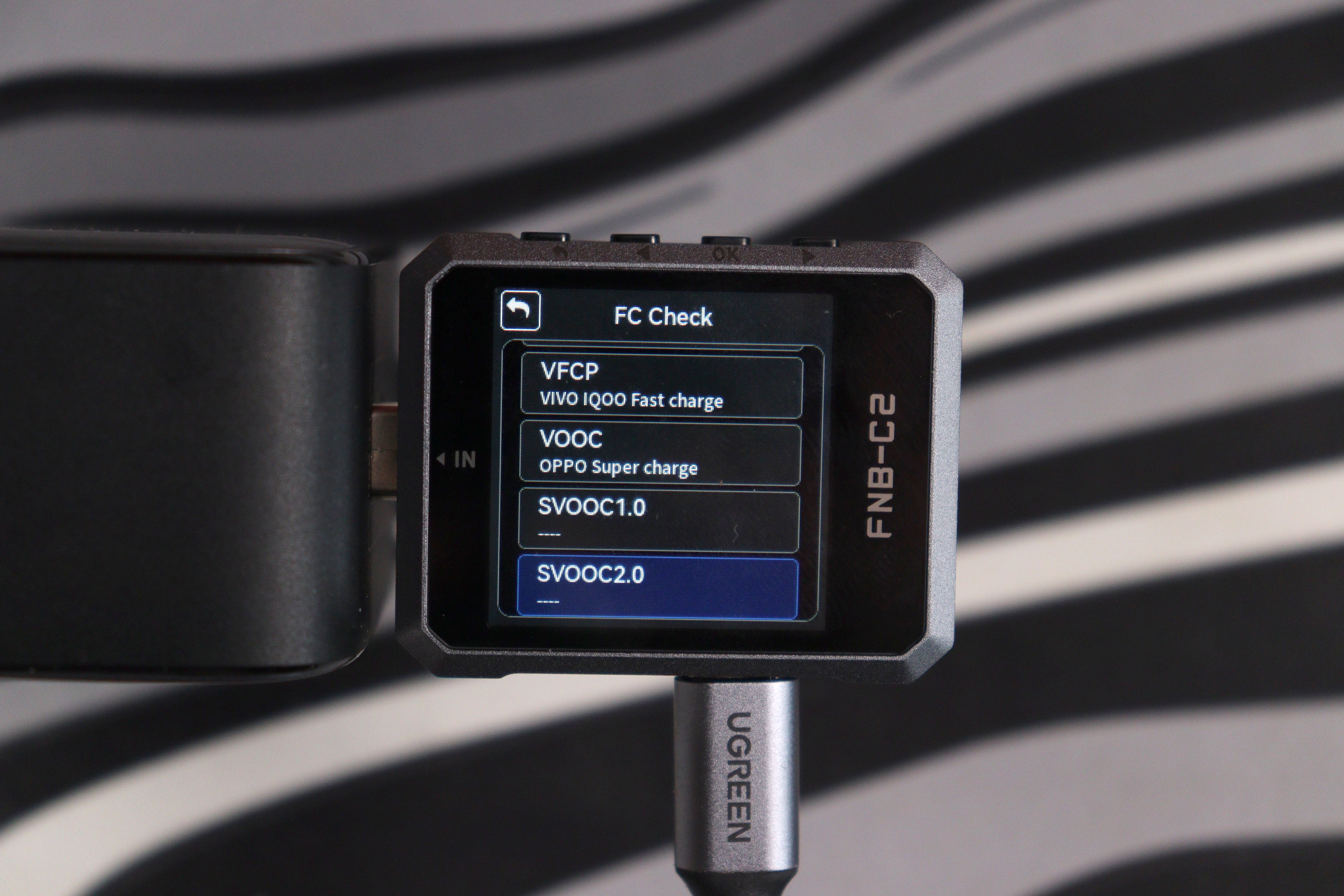

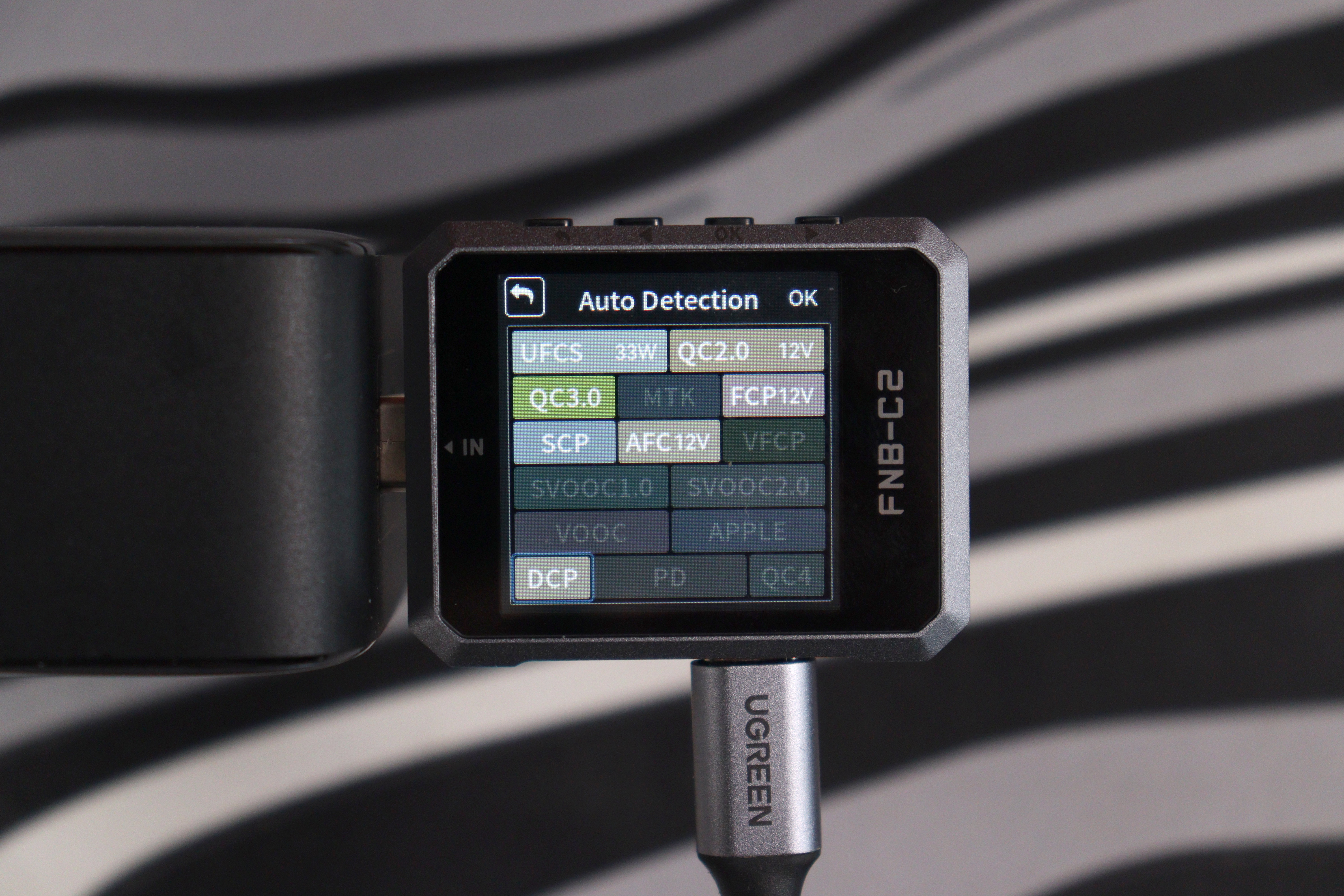

Китайские проприетарные протоколы представлены максимально полно: QC 2.0/3.0, Huawei FCP и SCP, Samsung AFC, UFCS, Vivo VFCP/iQOO, OPPO VOOC, SVOOC 1.0 и SVOOC 2.0, MediaTek PE. Apple DCP тоже в списке. Режим Auto Detection прогоняет все протоколы последовательно и подсвечивает обнаруженные

Отдельно стоит отметить функцию QC to PD в Utility Tools — она позволяет запросить нестандартное напряжение через PD-триггер у зарядников, которые декларируют только QC.

Чтение E-Marker кабелей

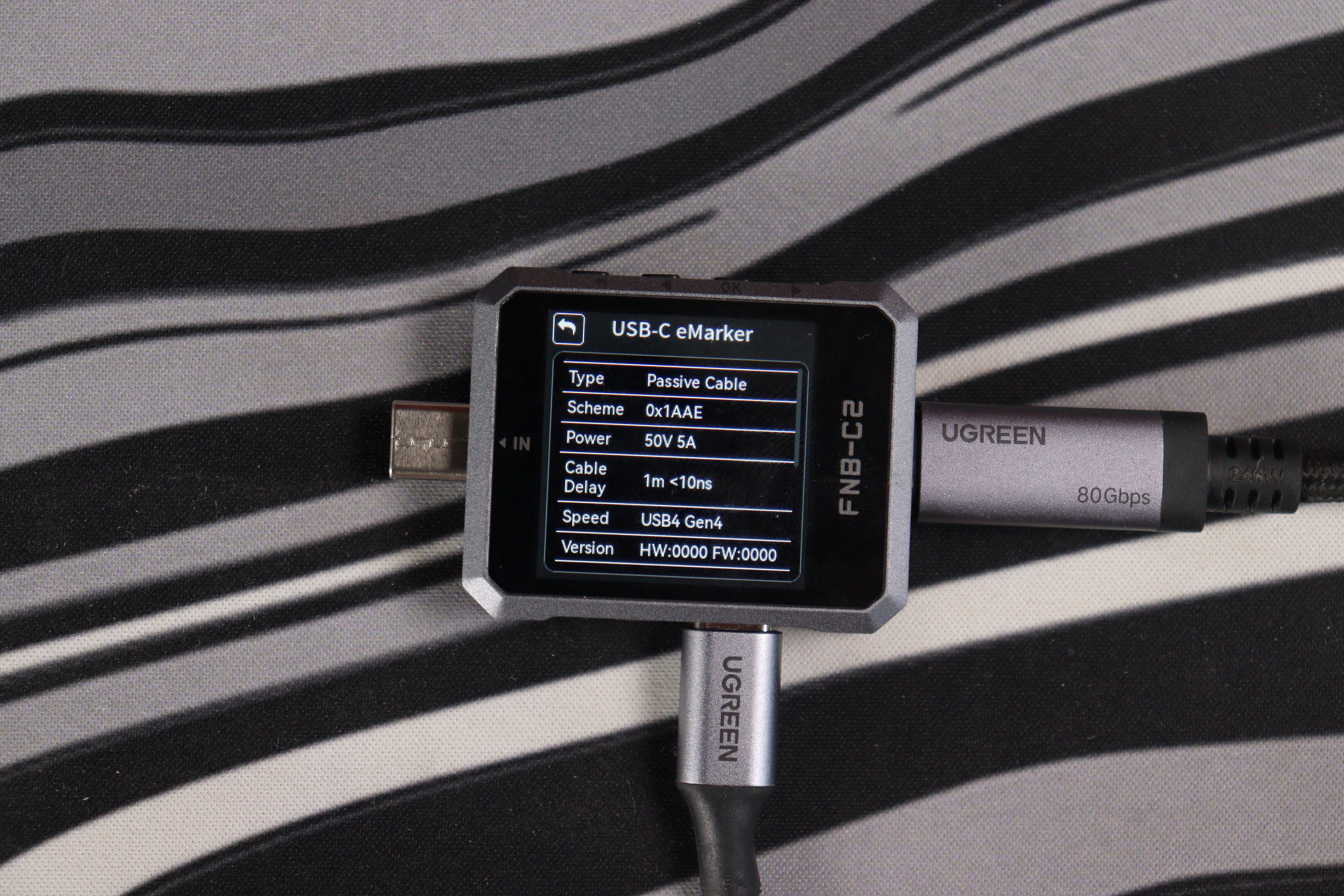

Тест кабеля Ugreen 80 Gbps показал исчерпывающую картину: тип Passive Cable, мощность 50V/5A (250 Вт), задержка распространения сигнала менее 10 нс на 1 метр, а вот скорость передачи данных определилась не совсем — стандарт USB4 Gen4 (40 Гбит/с, когда кабель поддерживает 80 Гбит). Дополнительно отображаются сырые VDO hex-данные (IdHead, CertStat, Product, Cable, SVID, TBT3/4) — для тех, кто хочет залезть глубже и проверить, не врёт ли маркировка кабеля на самом деле.

Осциллограф пульсаций

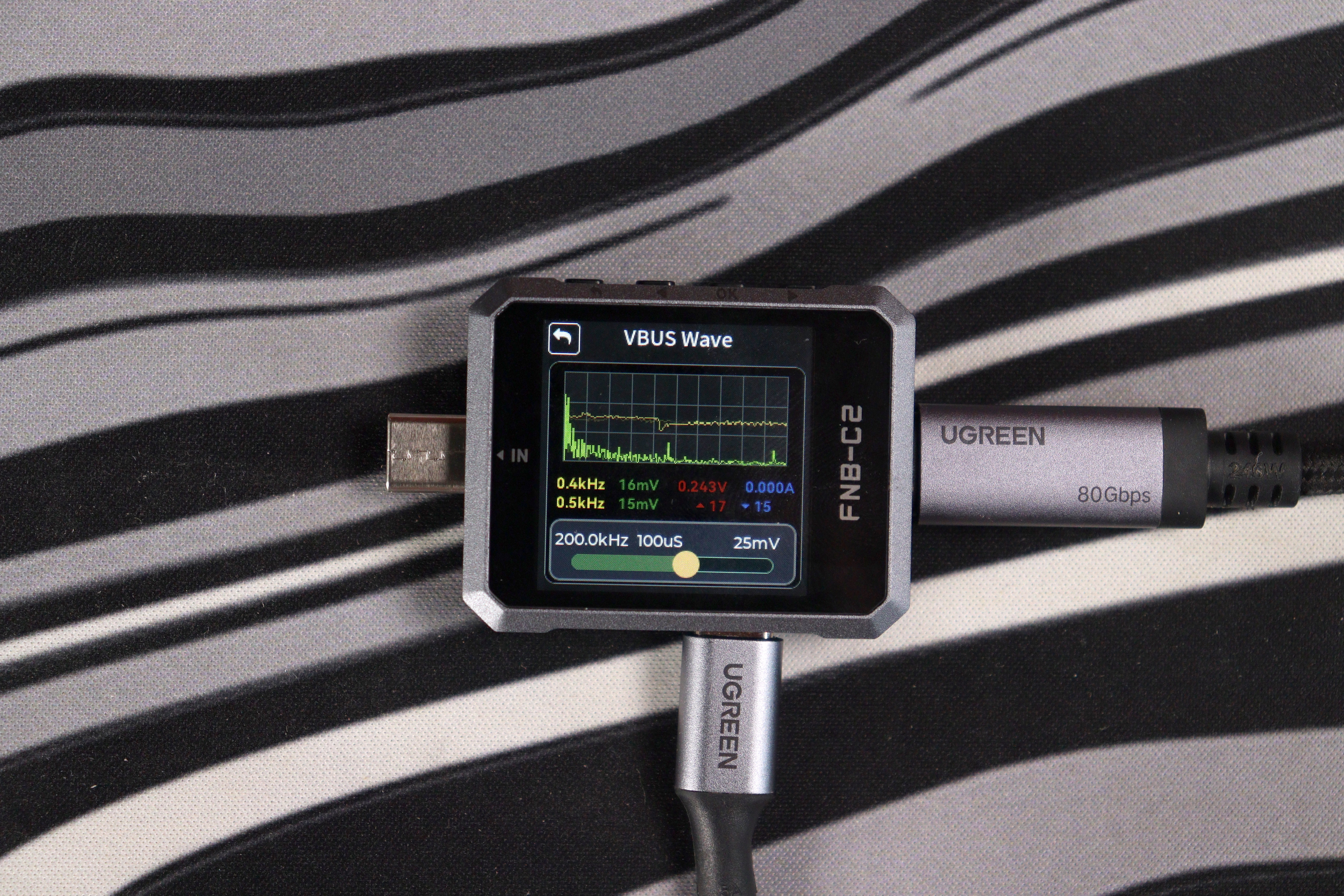

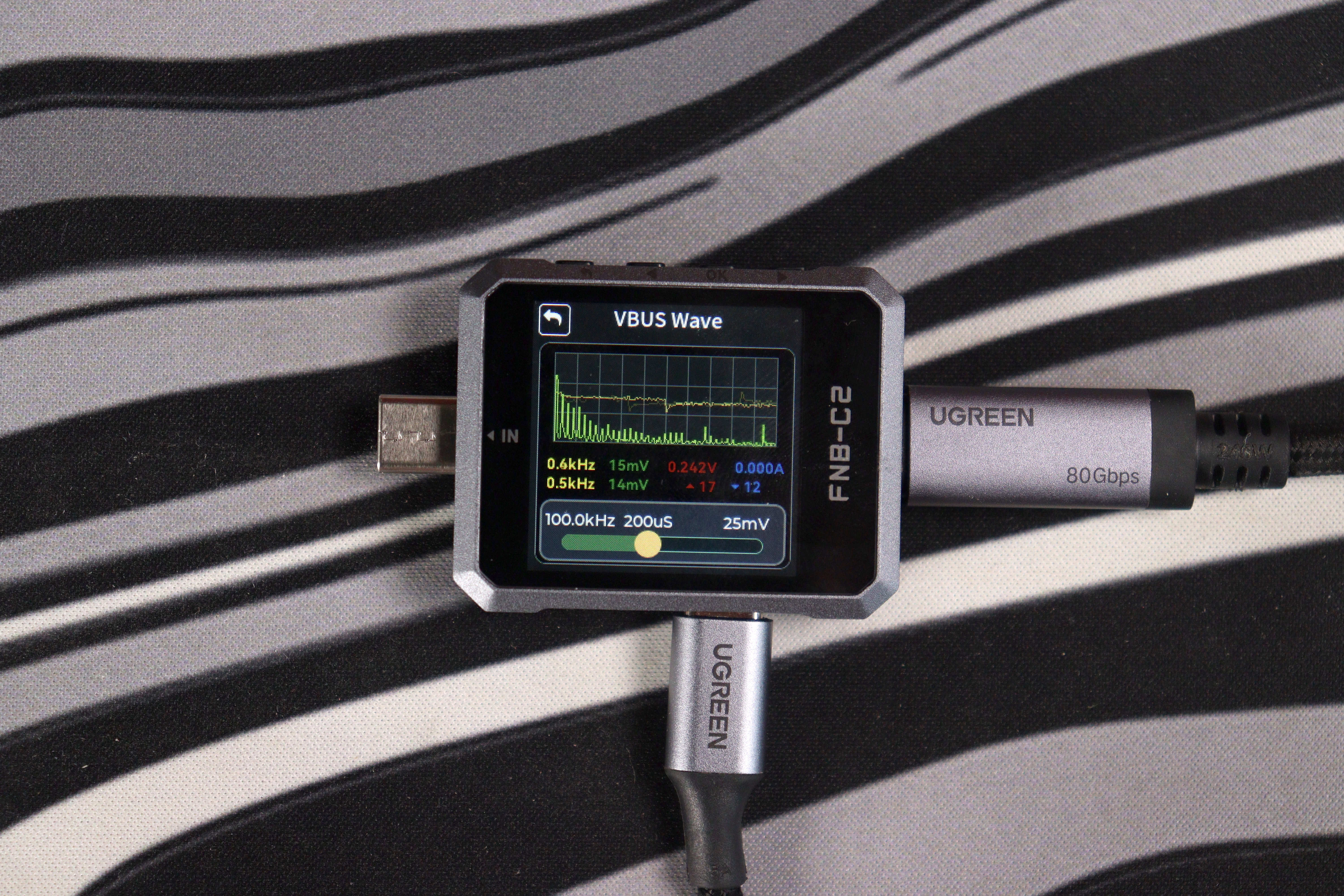

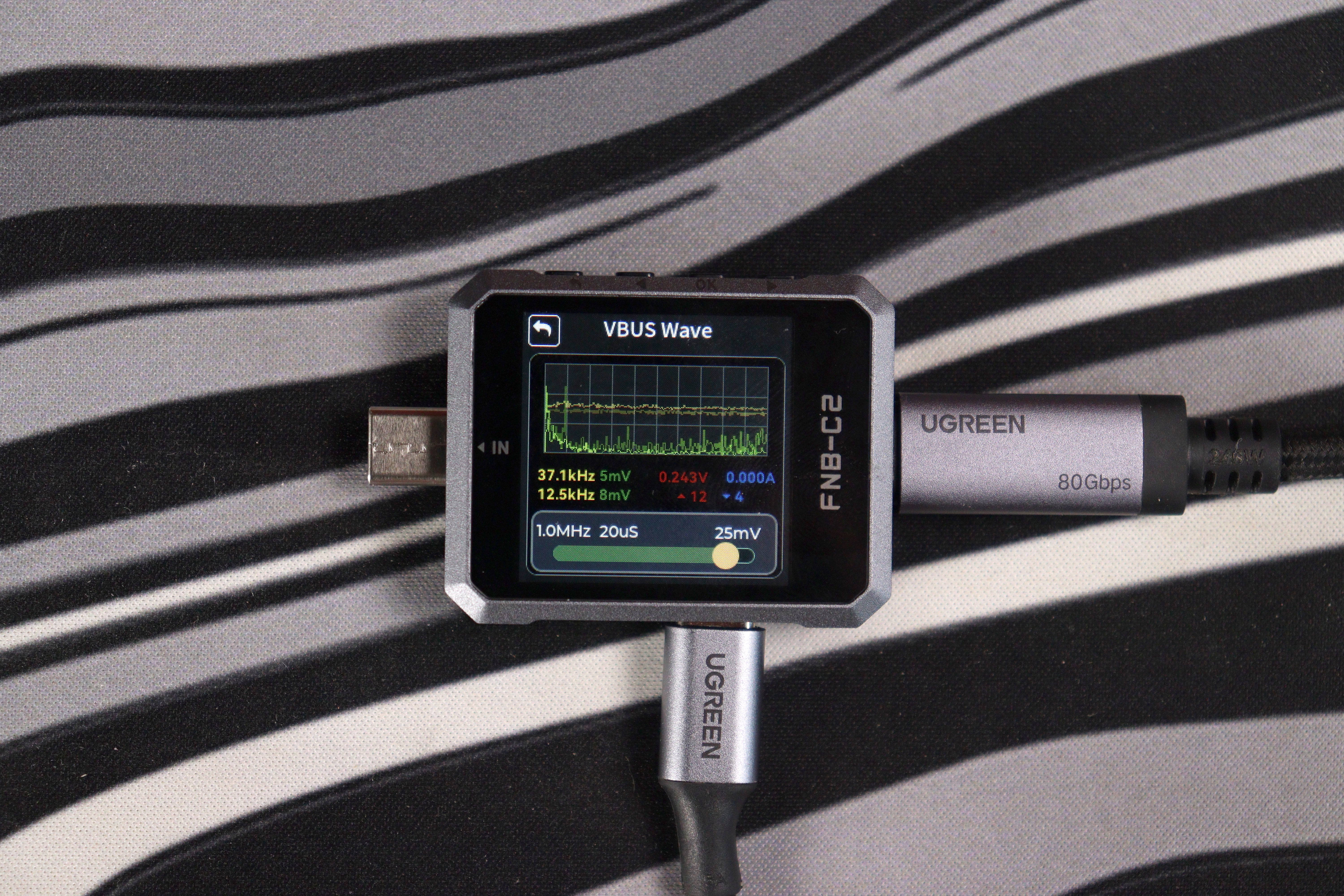

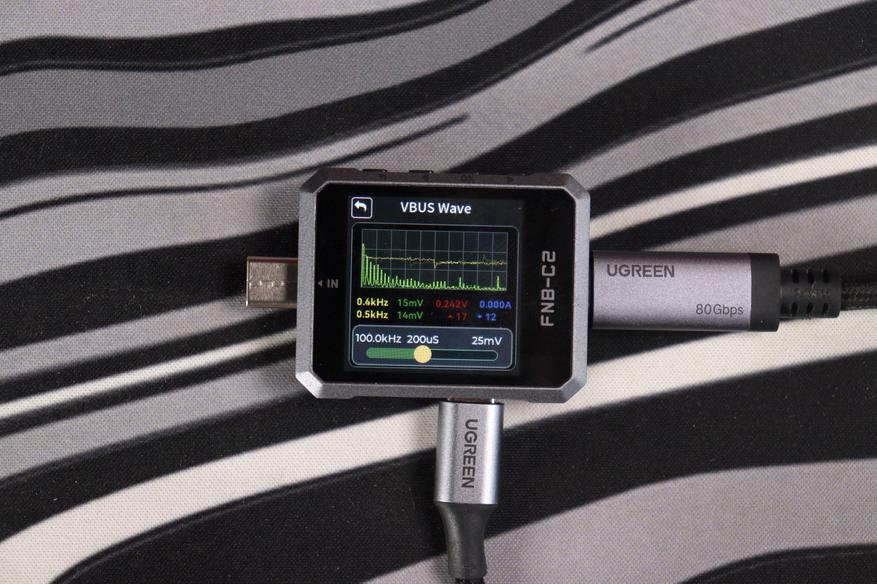

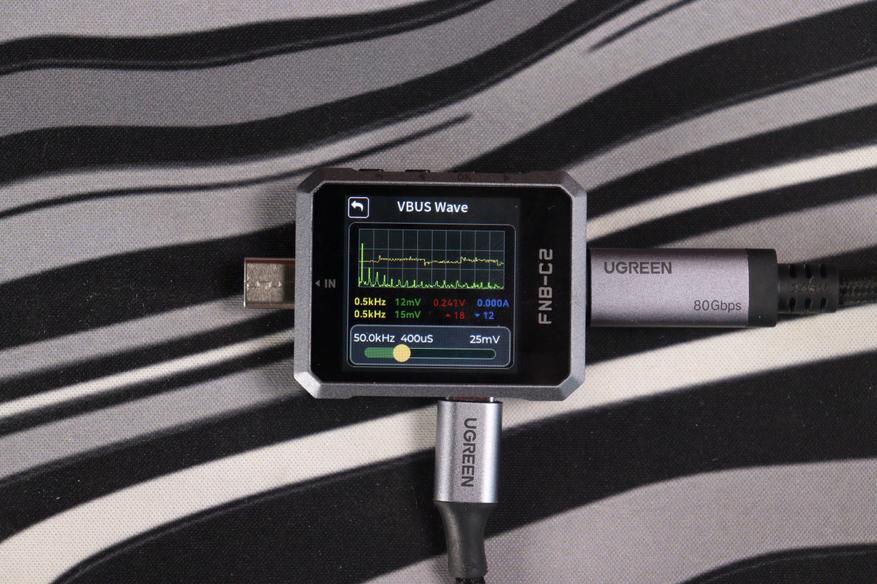

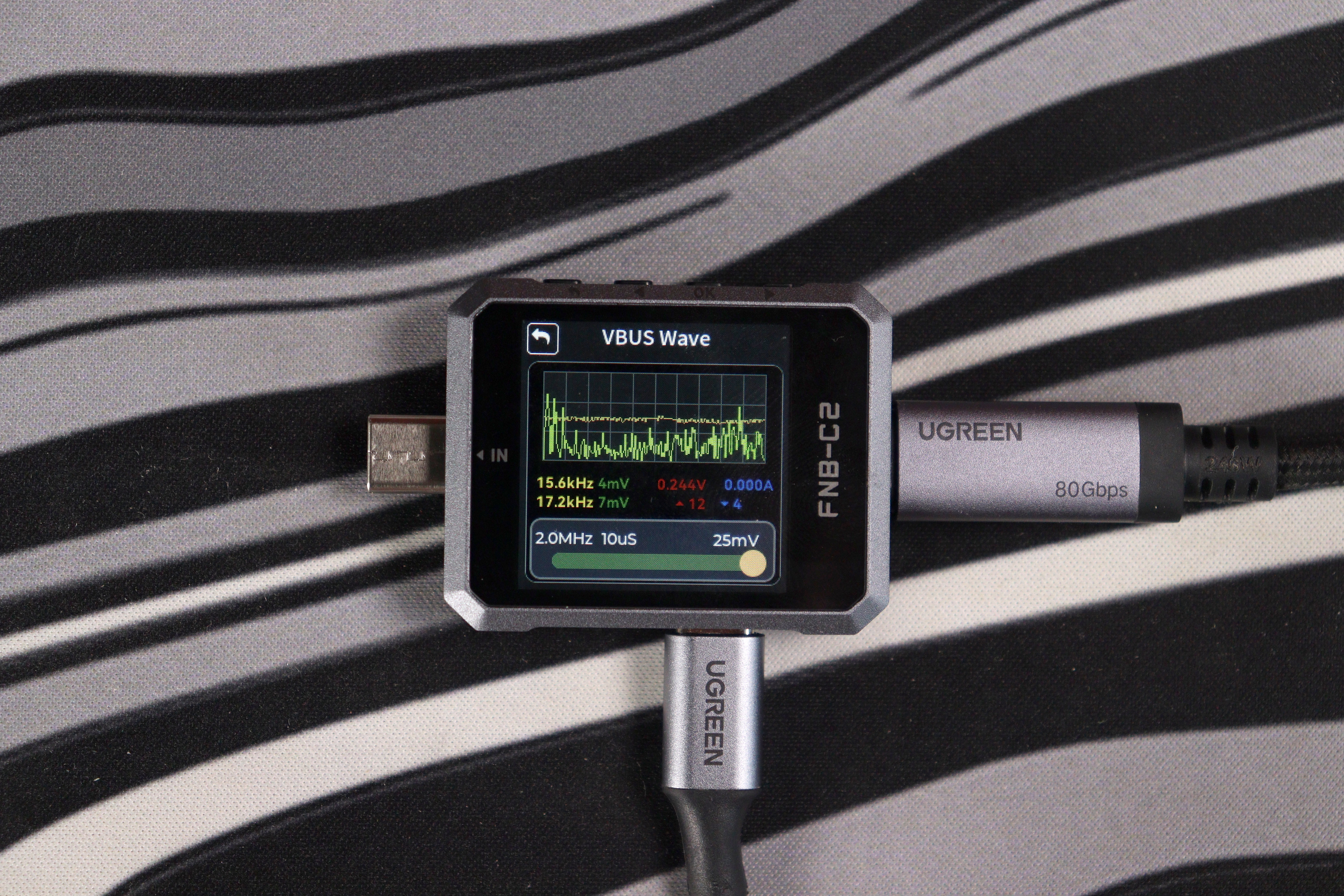

Функция VBUS Wave — это упрощённый осциллограф для анализа высокочастотных помех по шине питания. Диапазон развёртки регулируется ползунком: от 1 мС/дел (20 кГц) до 10 мкС/дел (2 МГц). На всей серии замеров с подключённым зарядным устройством масштаб по вертикали был зафиксирован на 25 мВ.

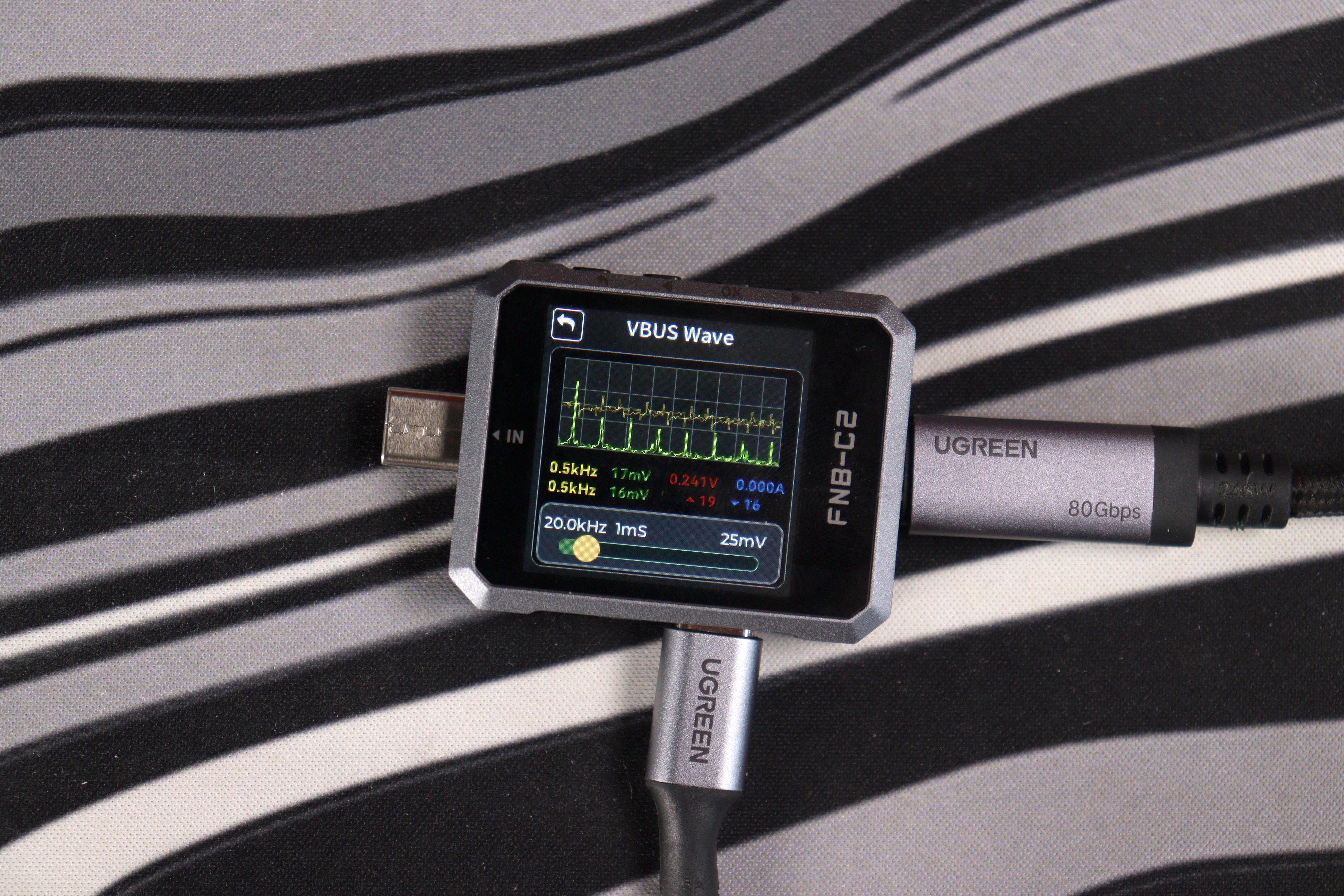

Итог по пульсациям: суммарная амплитуда на доминирующей частоте (~0.5 кГц) составляет 17 мВ при нулевой нагрузке — это приемлемый результат для бюджетного зарядника. Для сравнения, хорошие брендовые зарядники обычно укладываются в 20-30 мВ под нагрузкой, а дешёвые noname варианты могут давать 100+ мВ. Важное уточнение: измерения проводились без нагрузки, под реальным током значения, как правило, выше.

Есть нюанс по самому осциллографу: частота дискретизации составляет 2 SPS в режиме графиков VBUS/IBUS, что годится для мониторинга медленных процессов. Для VBUS Wave используется отдельный высокоскоростной тракт, но назвать его полноценным осциллографом нельзя — это именно анализатор пульсаций с ограниченной полосой. Тем не менее для задач «оценить качество зарядника» инструмент вполне рабочий.

Статистика энергопотребления и калькулятор батареи

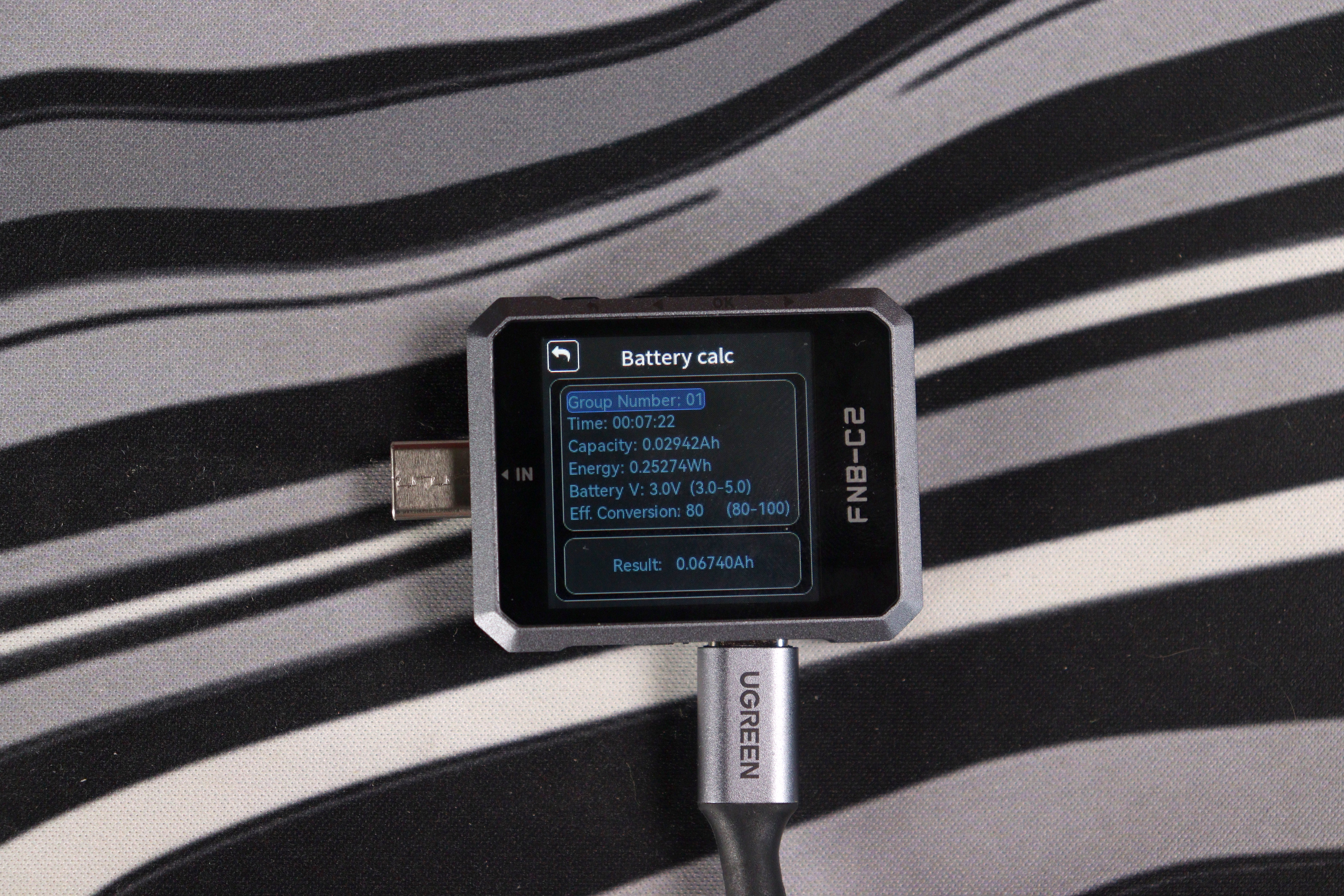

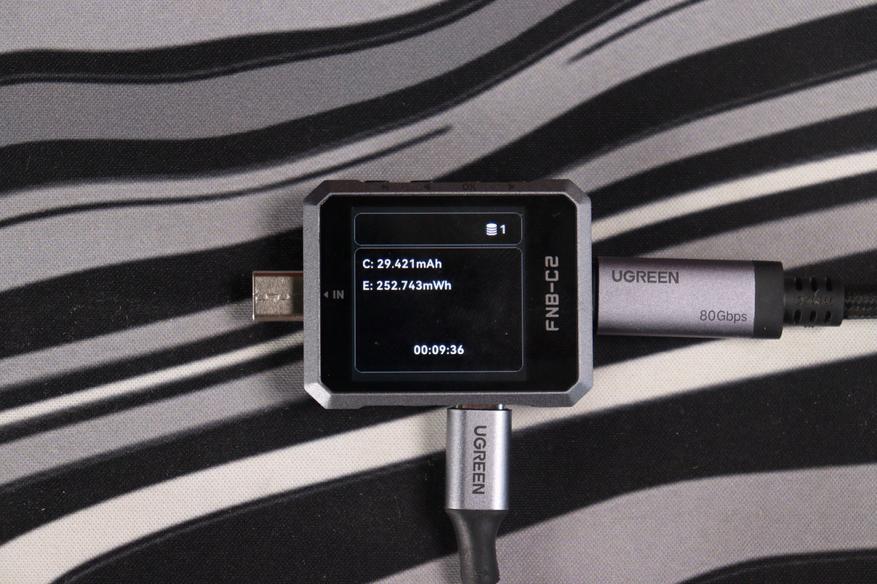

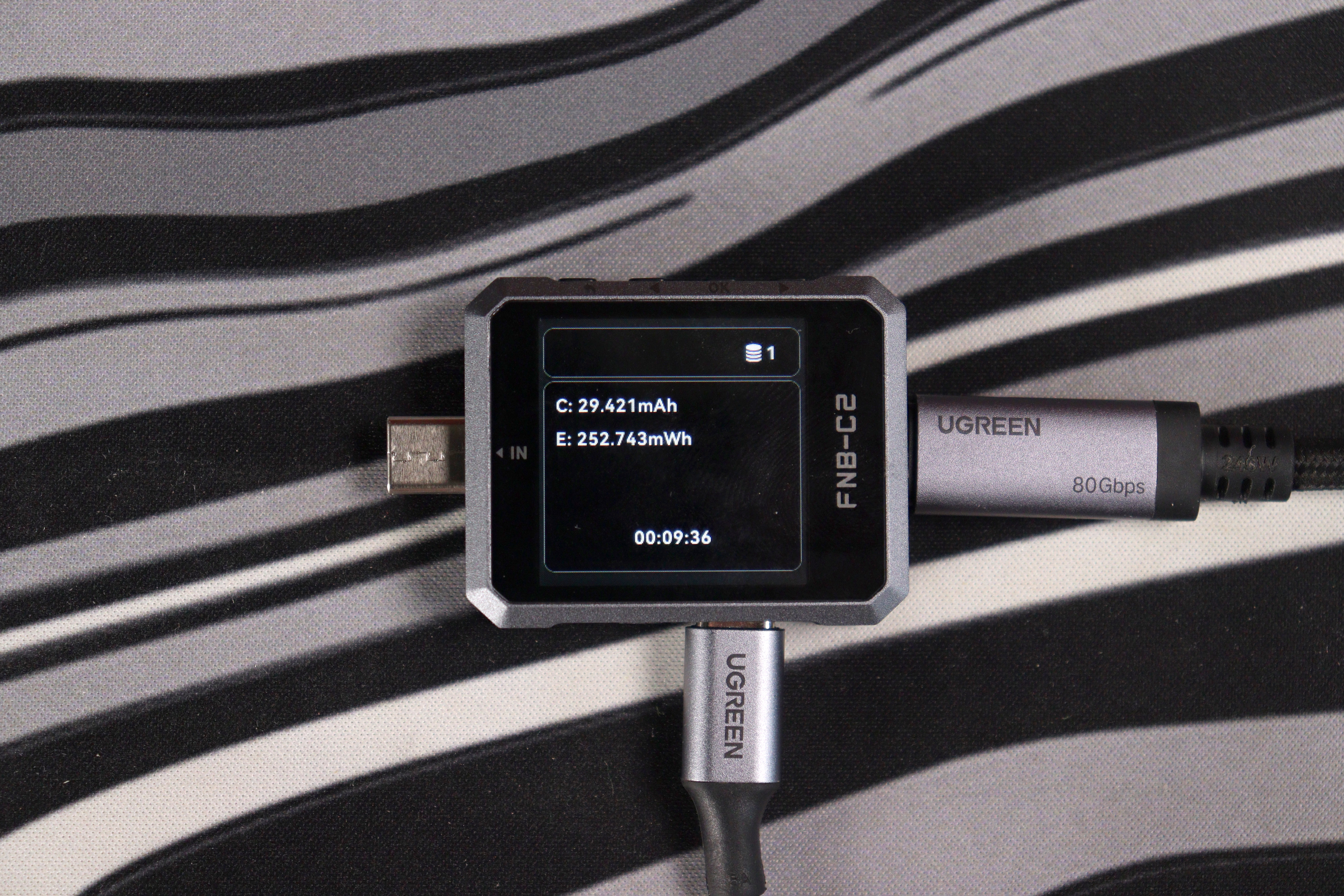

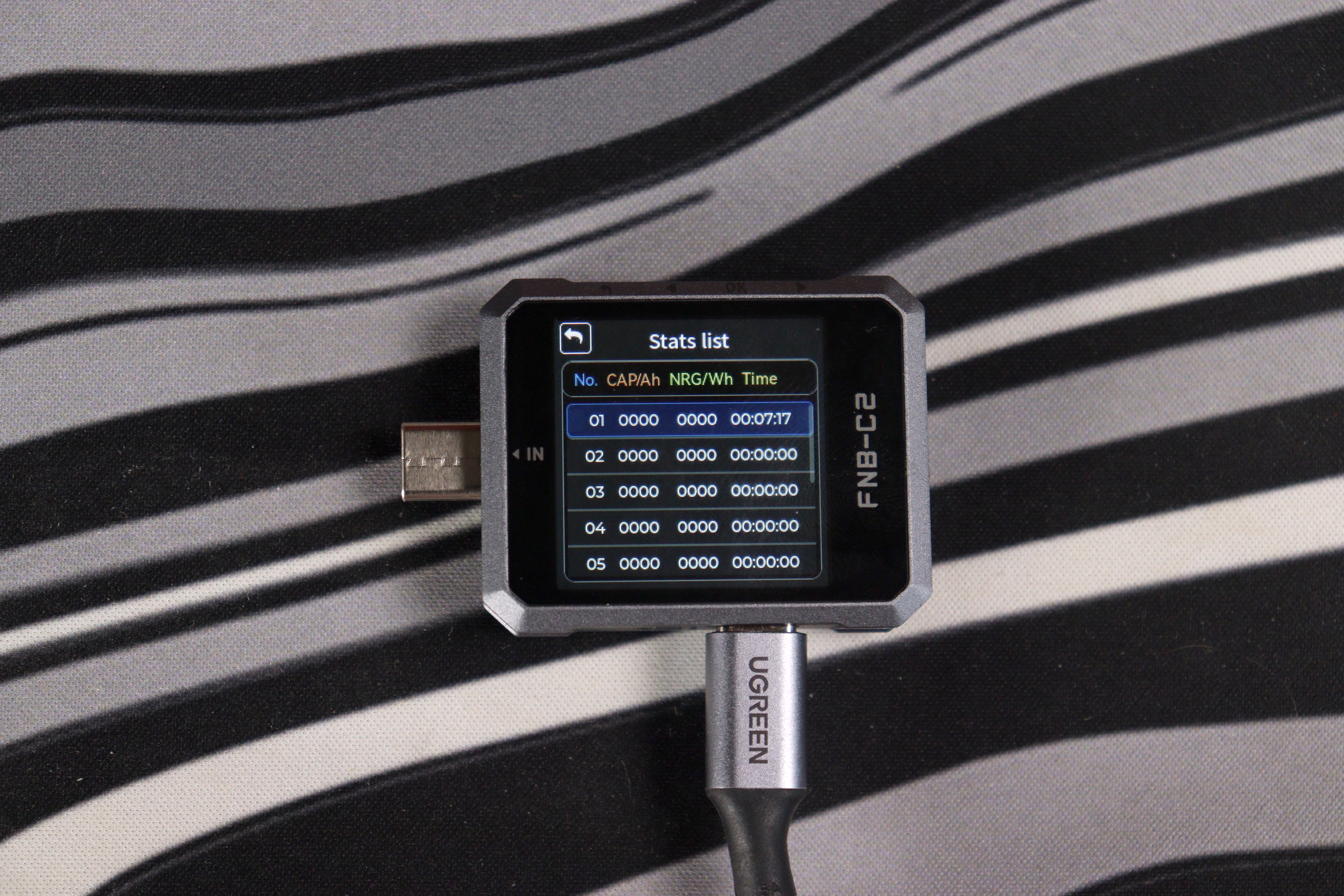

Раздел Energy Stats хранит до 5 групп измерений с накоплением ёмкости (Ah), энергии (Wh) и времени. Функция Battery Calc позволяет пересчитать накопленные данные в реальную ёмкость аккумулятора с учётом КПД преобразователя (настраивается в диапазоне 80-100%) и номинального напряжения батареи (3.0-5.0 В). На тестовом примере: за 7 минут 22 секунды накоплено 0.02942 Ah и 0.25274 Wh, пересчёт при КПД 80% и напряжении батареи 3.0 В даёт результирующую ёмкость 0.06740 Ah. Кроме того, есть Offline Log — запись сессии во внутреннюю память с настраиваемым интервалом сохранения, правилами старта и остановки записи.

ПК-приложение

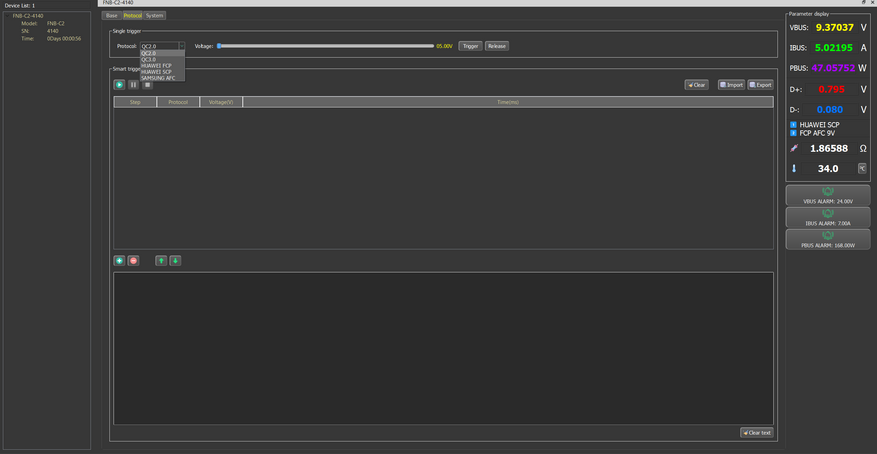

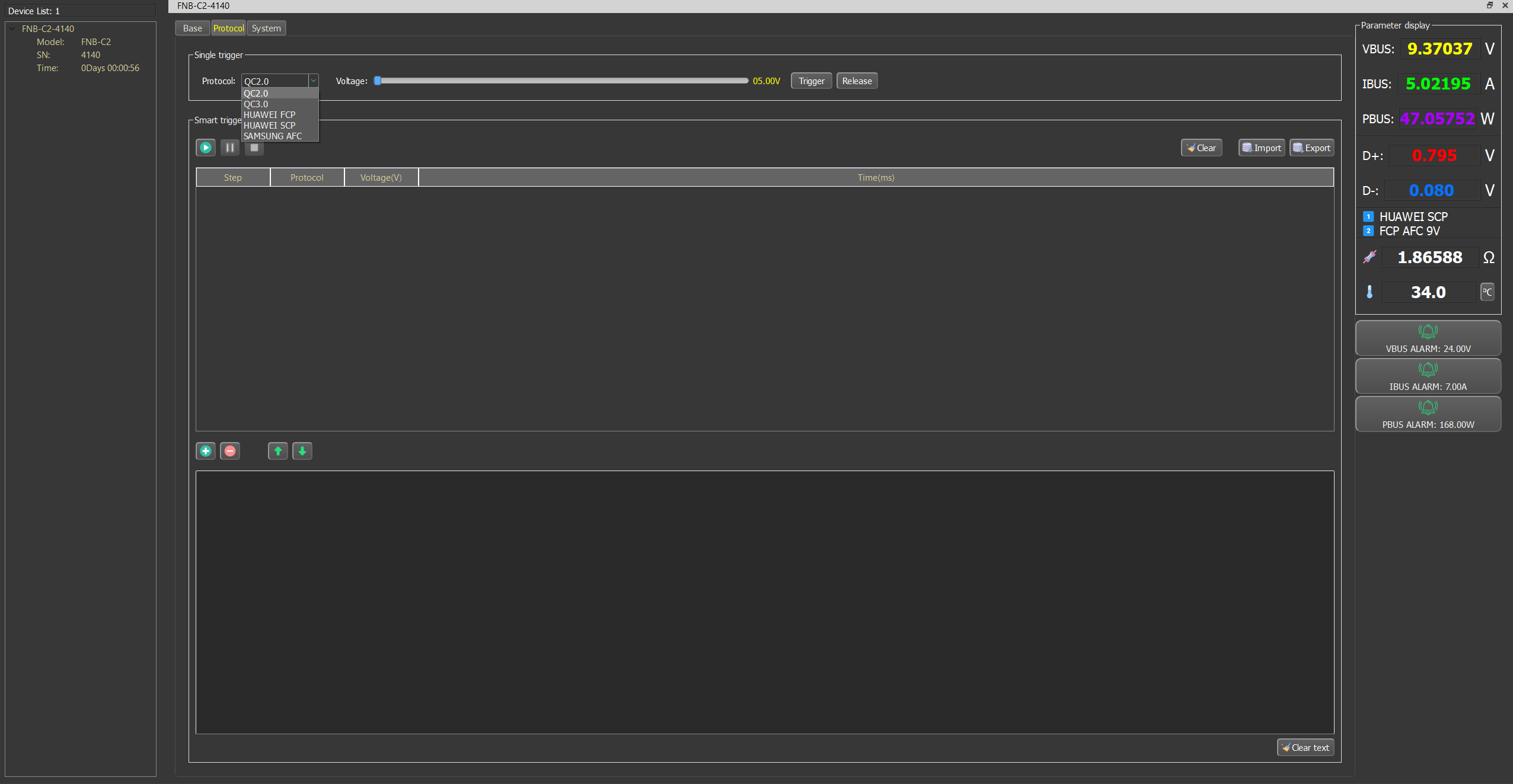

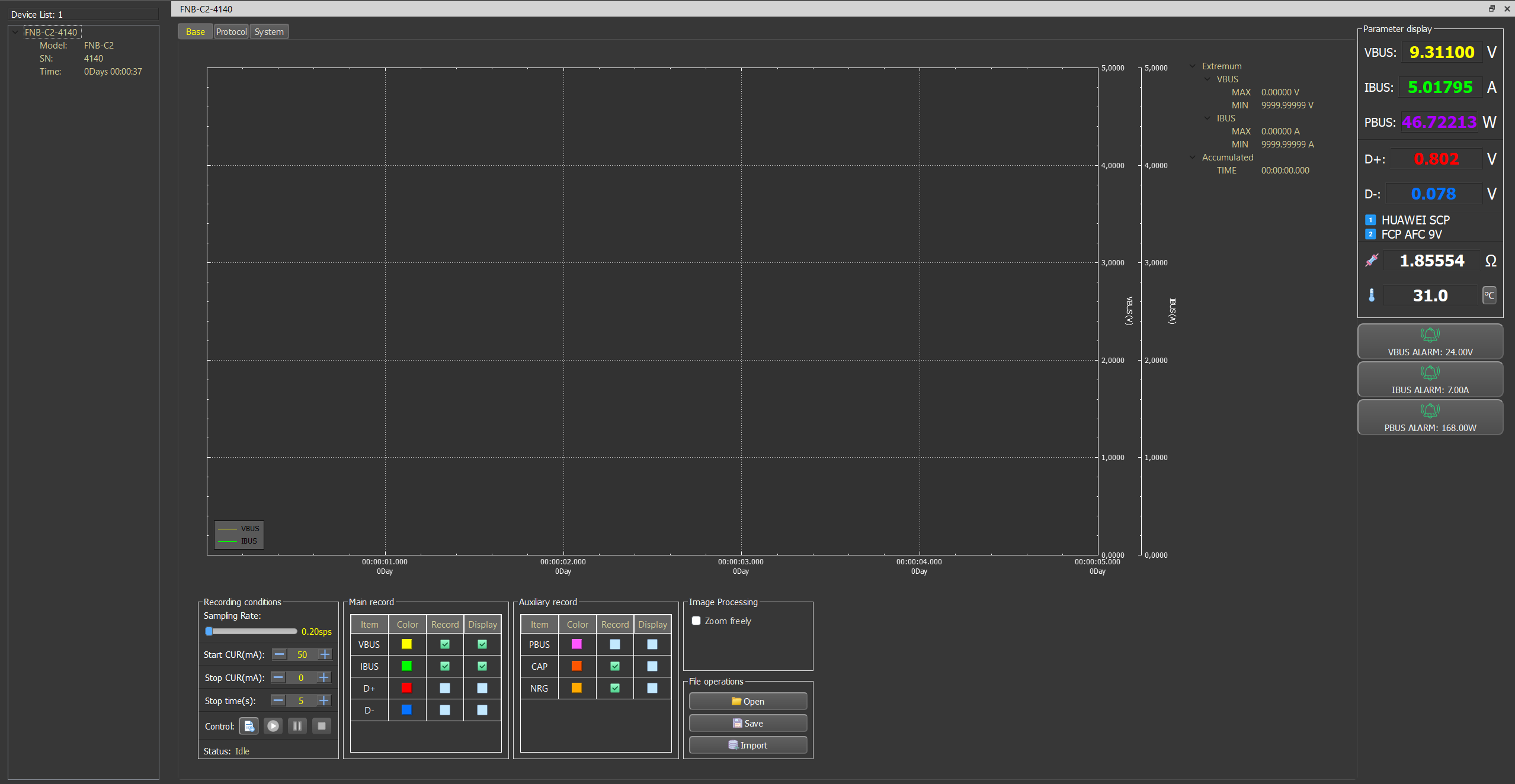

FNIRSI предоставляет десктопное приложение для Windows, которое подключается к тестеру через боковой USB-C порт. Функционально там есть запись и визуализация графиков VBUS/IBUS/D+/D− в реальном времени, настройка условий записи (стартовый/стоповый ток, таймер), триггер протоколов (QC2.0, QC3.0, Huawei FCP, Huawei SCP, Samsung AFC) и уведомления по напряжению, току и мощности.

Однако нужно честно сказать: приложение выглядит и ощущается как продукт эпохи ранних смартфонов. Оно давно не обновлялось, интерфейс архаичный, функции триггеров ограничены пятью протоколами против двух десятков в самом тестере. Конкуренты — WITRN K2, Power-Z, ALIENTEK — предлагают значительно более зрелые ПК-решения с богатым набором функций, экспортом данных, нормальным интерфейсом и поддержкой современных протоколов быстрой зарядки.

Выводы

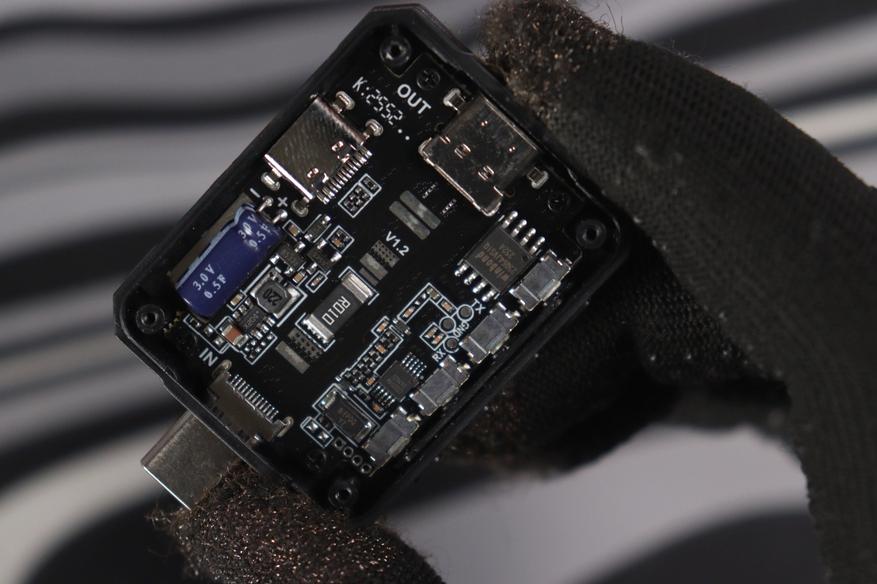

FNIRSI FNB-C2 — это один из наиболее функционально насыщенных USB-тестеров в своём ценовом сегменте (в районе 30-40 долларов на момент написания обзора). Главное, что отличает его от более дешёвых измерителей — реальная поддержка PD 3.1 EPR с возможностью активно запрашивать напряжения вплоть до 48 В, исчерпывающий детектор протоколов быстрой зарядки (от банального DCP до актуального UFCS), и чтение E-Marker. Всё это делает прибор полезным не только для беглой проверки «что даёт зарядник», но и для диагностики совместимости кабелей с высокомощными зарядными устройствами. 20-битный АЦП на базе шунта R010 обеспечивает разрешение, которое в большинстве сценариев избыточно — но это лучше, чем недостаточно.

Основные ограничения у прибора практические, а не принципиальные. ПК-приложение — явно слабое место: конкуренты от WITRN, Power-Z и ALIENTEK работают над своим ПО заметно активнее, и если вам нужна серьёзная работа с протоколами через компьютер, это стоит учитывать. Проблема с тормозами интерфейса на прошивке 1.2.5 к моменту публикации уже решена обновлением до 1.2.6, что говорит о том, что разработчики активно работают над прошивкой.

FNB-C2 закрывает задачи диагностики протоколов, проверки кабелей на соответствие заявленным характеристикам и оценки качества источника питания по пульсациям — и всё это в корпусе размером с большую флешку. Если вам нужен просто «показать вольты и амперы» — есть варианты дешевле и проще. Но если хочется понимать, что именно происходит по шине USB-C, FNB-C2 является неплохим вариантом.
