Обзор USB тестера WITRN C5: Множество функций в скромном формате

WITRN C5 — это попытка создать компактный инструмент, который поместится в любой карман, но при этом даст ответы на все важные вопросы о ваших зарядках. Получилось ли у китайских инженеров создать идеальный баланс между размером и функциональностью? Давайте проверять.

Комплект поставки

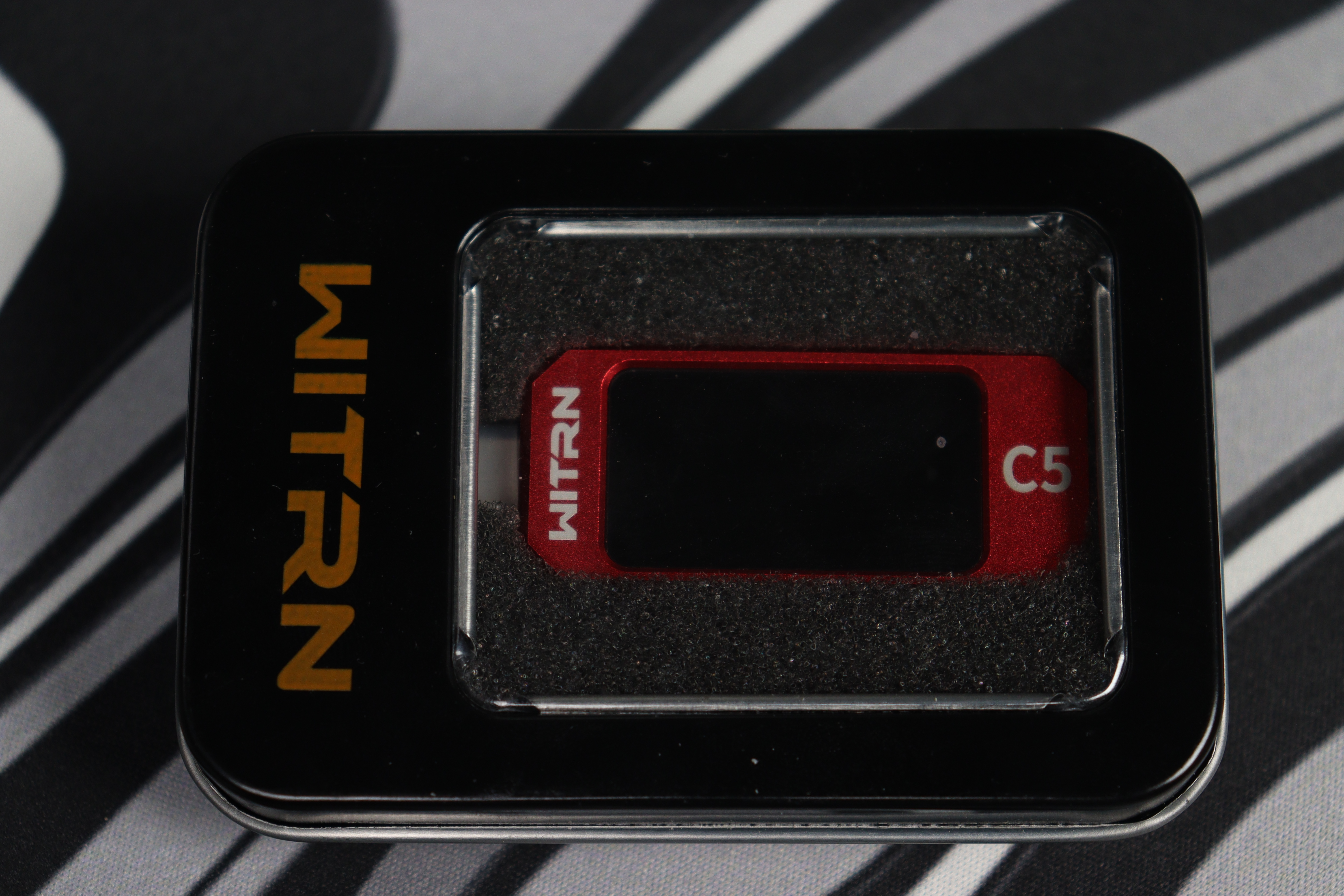

Распаковка начинается с приятного удивления — металлический футляр черного цвета с прозрачным окном, через которое можно лицезреть сам тестер. Такую коробку точно не выбросишь после покупки, а будешь использовать для хранения или даже как подарочную упаковку. Крышка сидит плотно и точно не отвалится от всякого рода вибраций. Открываешь, а внутри аккуратно лежит ярко-красный скромный тестер в защитном ложементе. Честно говоря, после такой упаковки ожидаешь увидеть что-то серьезное.

Внешний облик устройства

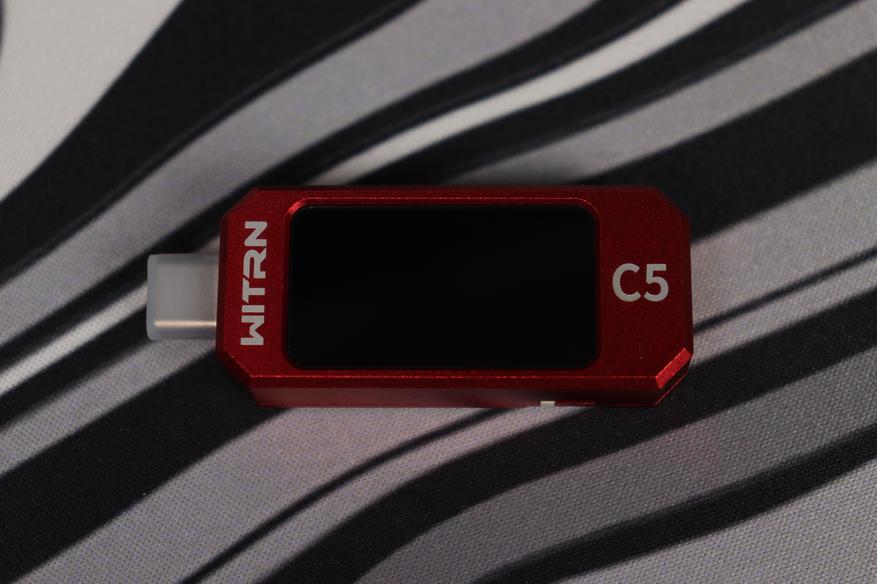

Тестер весьма скромный по своим размерам — 51x23x11 мм, ощущается в руке как весьма качественное устройство, а не игрушка. Алюминиевый корпус приятно холодит ладонь, а красное анодированное покрытие выглядит стильно, в том числе и не особо охотно собирает отпечатки пальцев, в отличие от экрана. 1,47-дюймовый IPS-дисплей с разрешением 320x172 выдает очень детализированную и сочную картинку. Яркость весьма высока — даже под прямыми солнечными лучами все видно отлично. Углы обзора также не подводят и все видно прекрасно под любым углом, чем не мог похвастаться WITRN U3

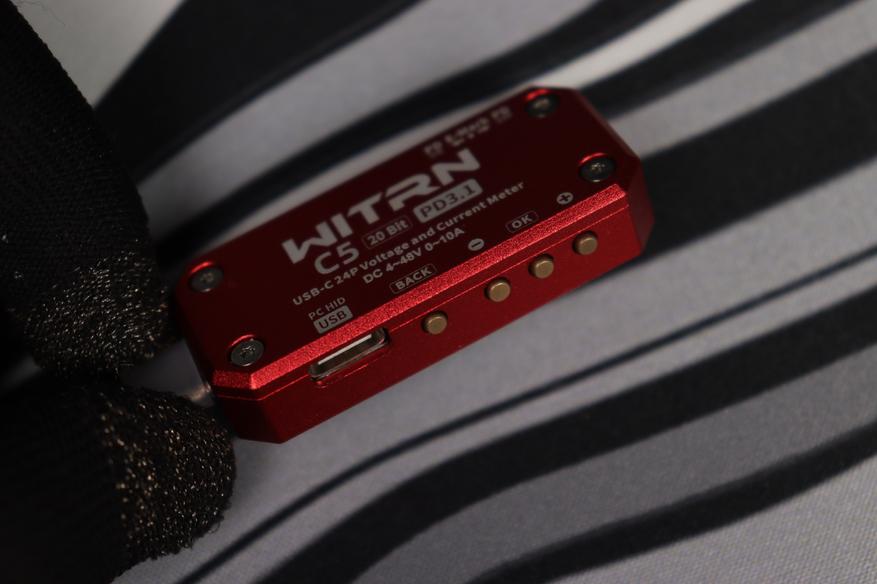

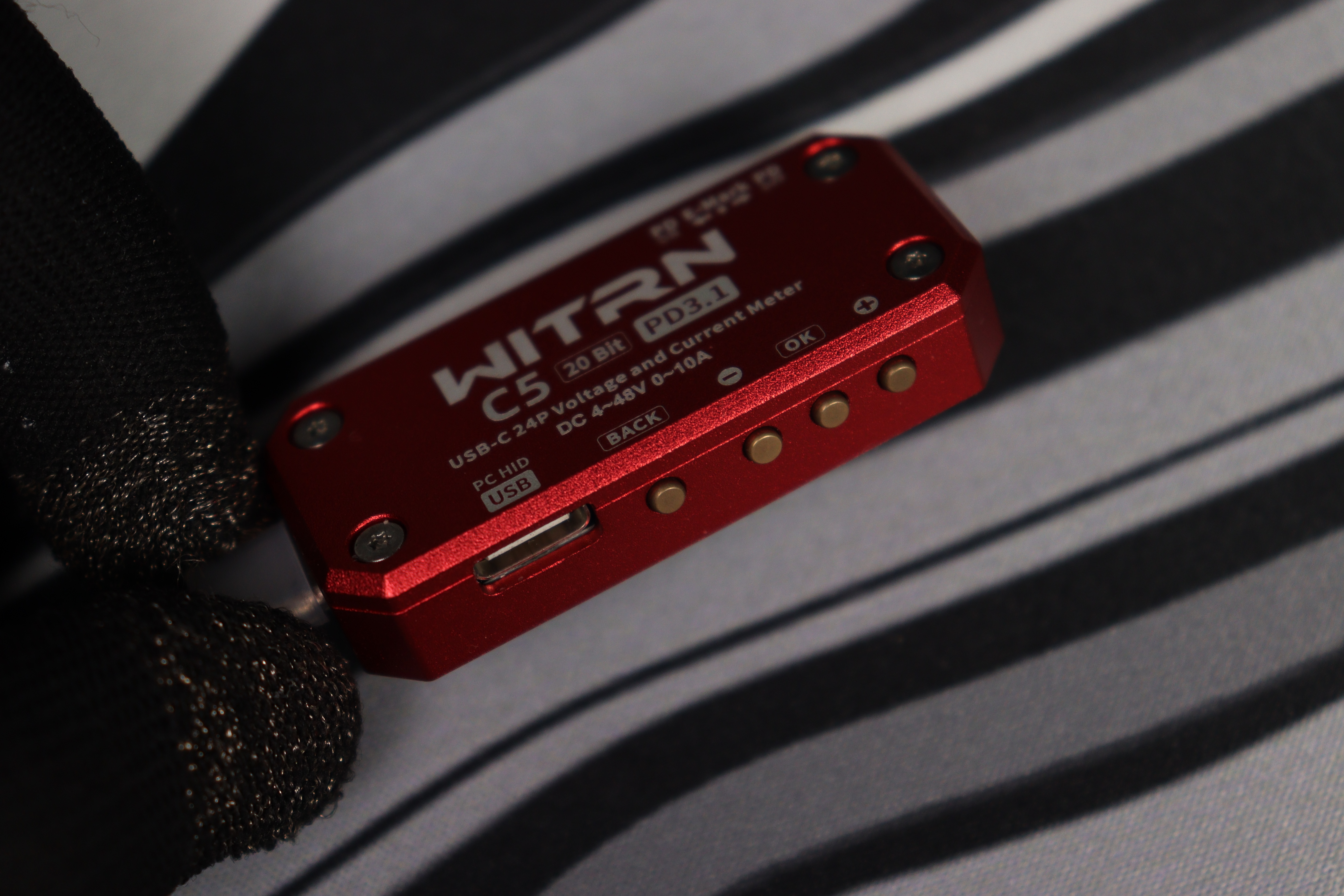

На верхней грани расположены четыре небольшие кнопки для навигации по меню — решение гораздо более удобное, чем одиночная кнопка у многих конкурентов. Кнопки имеют четкий тактильный отклик и не продавливаются случайно, что важно при работе одной рукой. Навигация становится интуитивной уже через несколько минут: стрелки влево-вправо для перемещения по пунктам меню, назад и ок для входа в подразделы. Никаких долгих нажатий и комбинаций — все просто и логично.

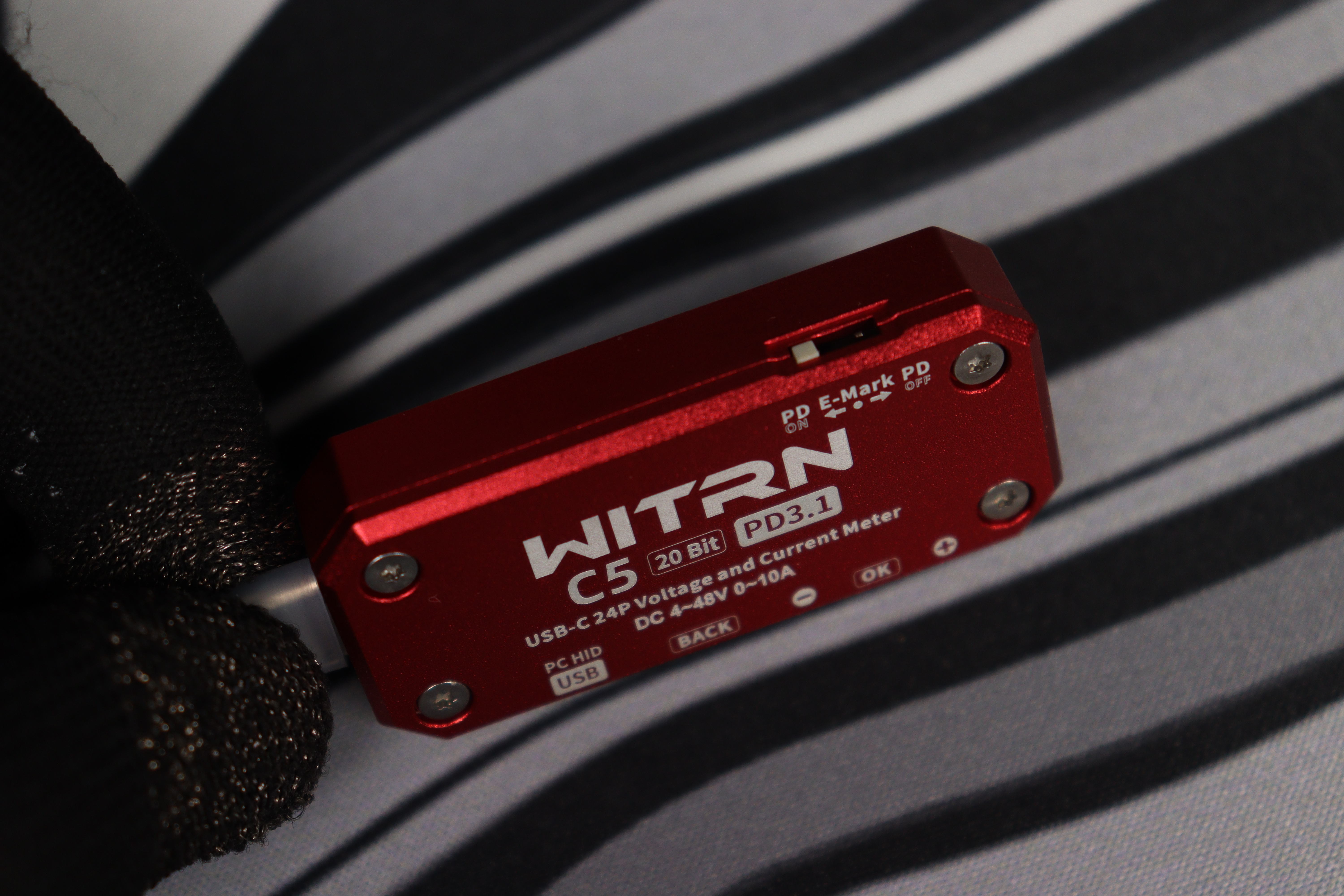

На нижней стороне находится переключение режимов Power Delivery или на записанный ранее E-Mark.

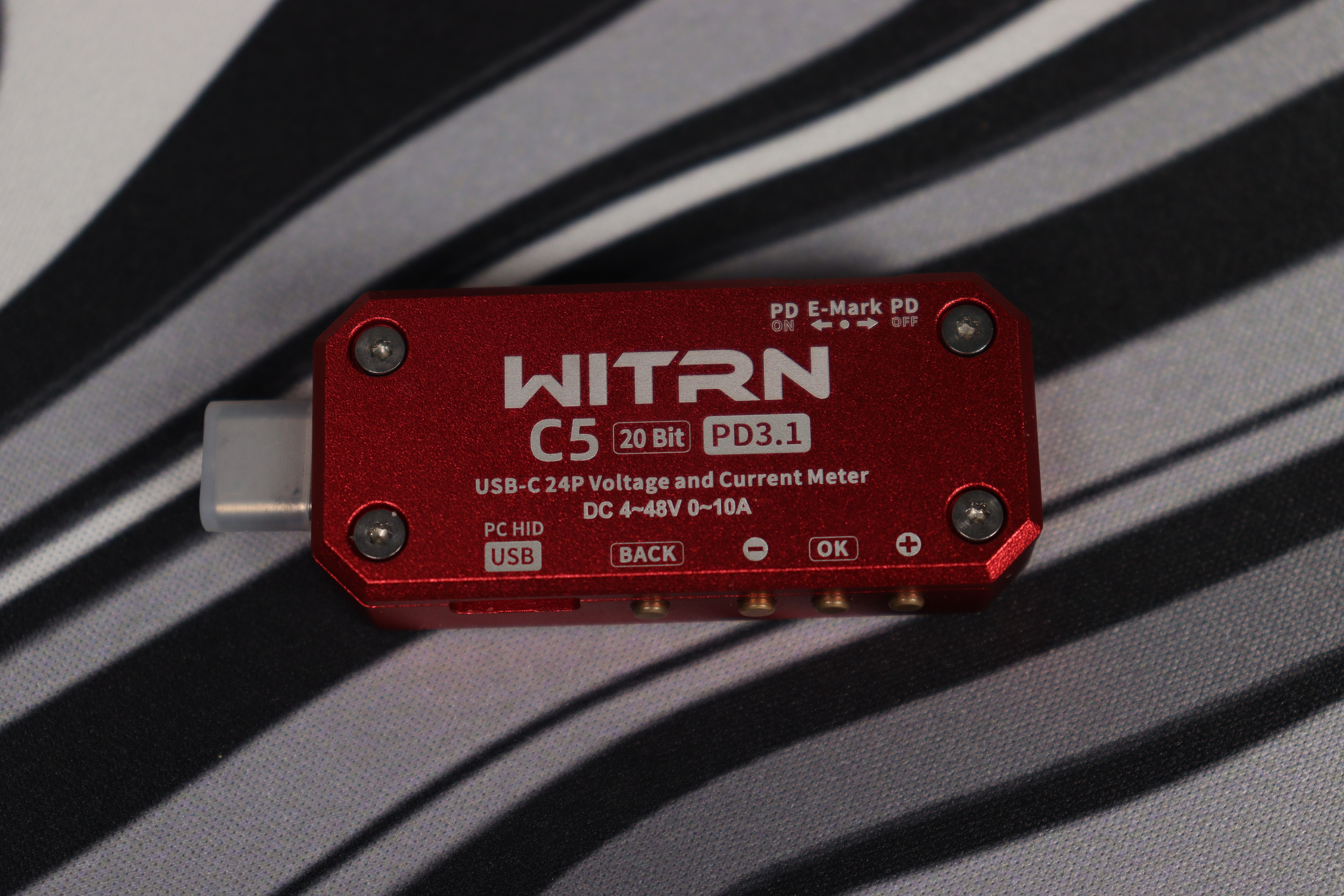

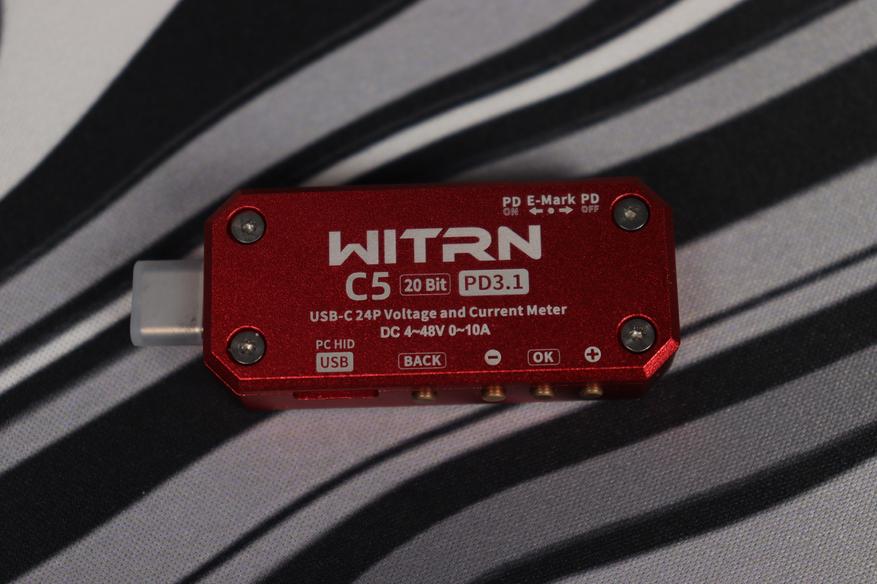

Тыльная сторона содержит основные характеристики и особенности модели, а также подписи за что отвечает каждая кнопка.

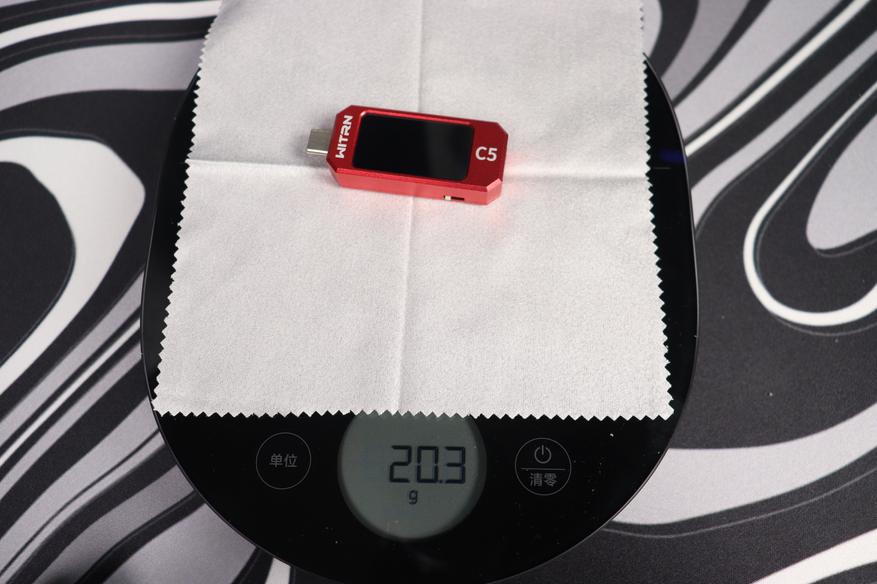

Масса устройства скромная, как и его размеры, всего 20.3 грамм.

Тестирование устройства

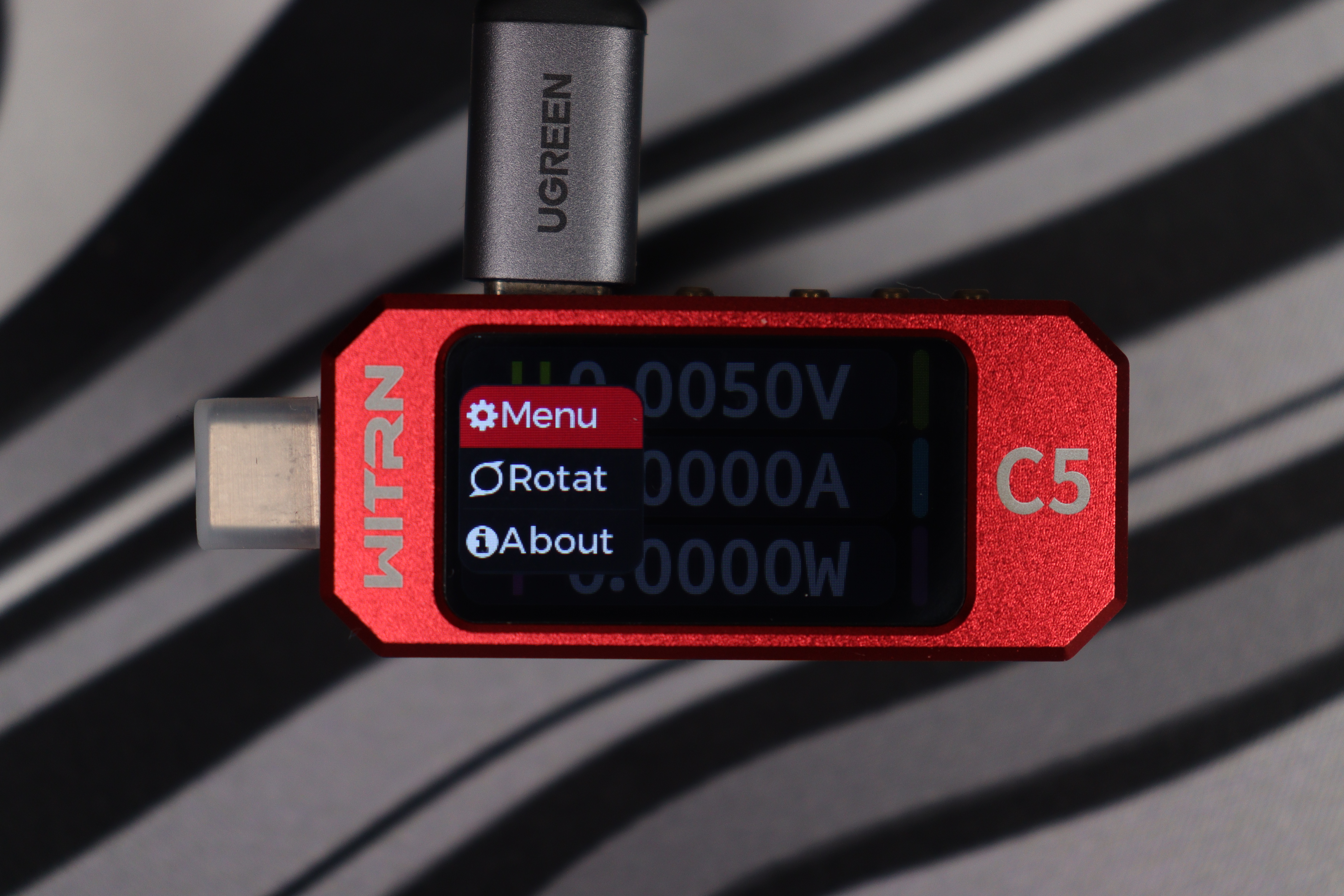

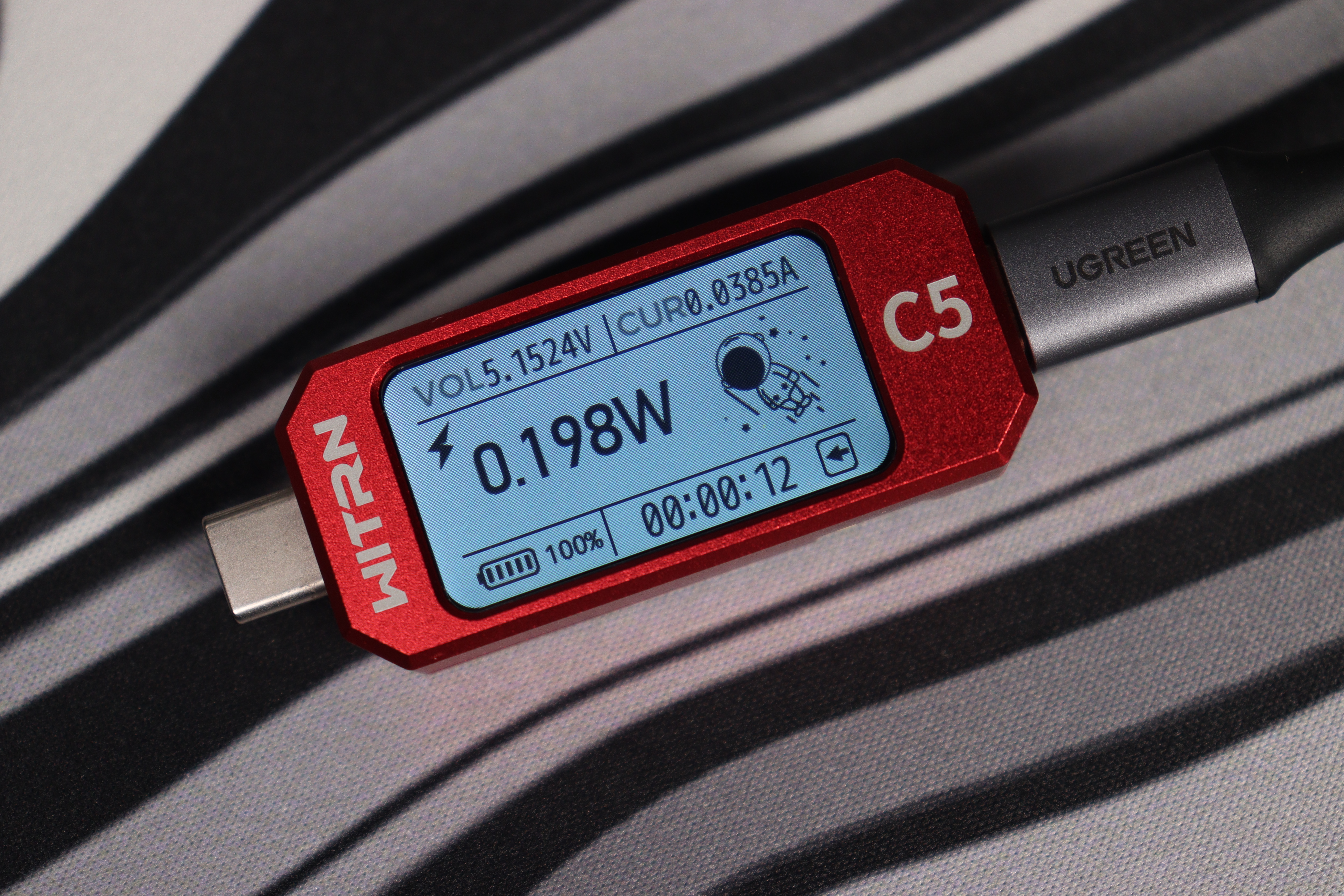

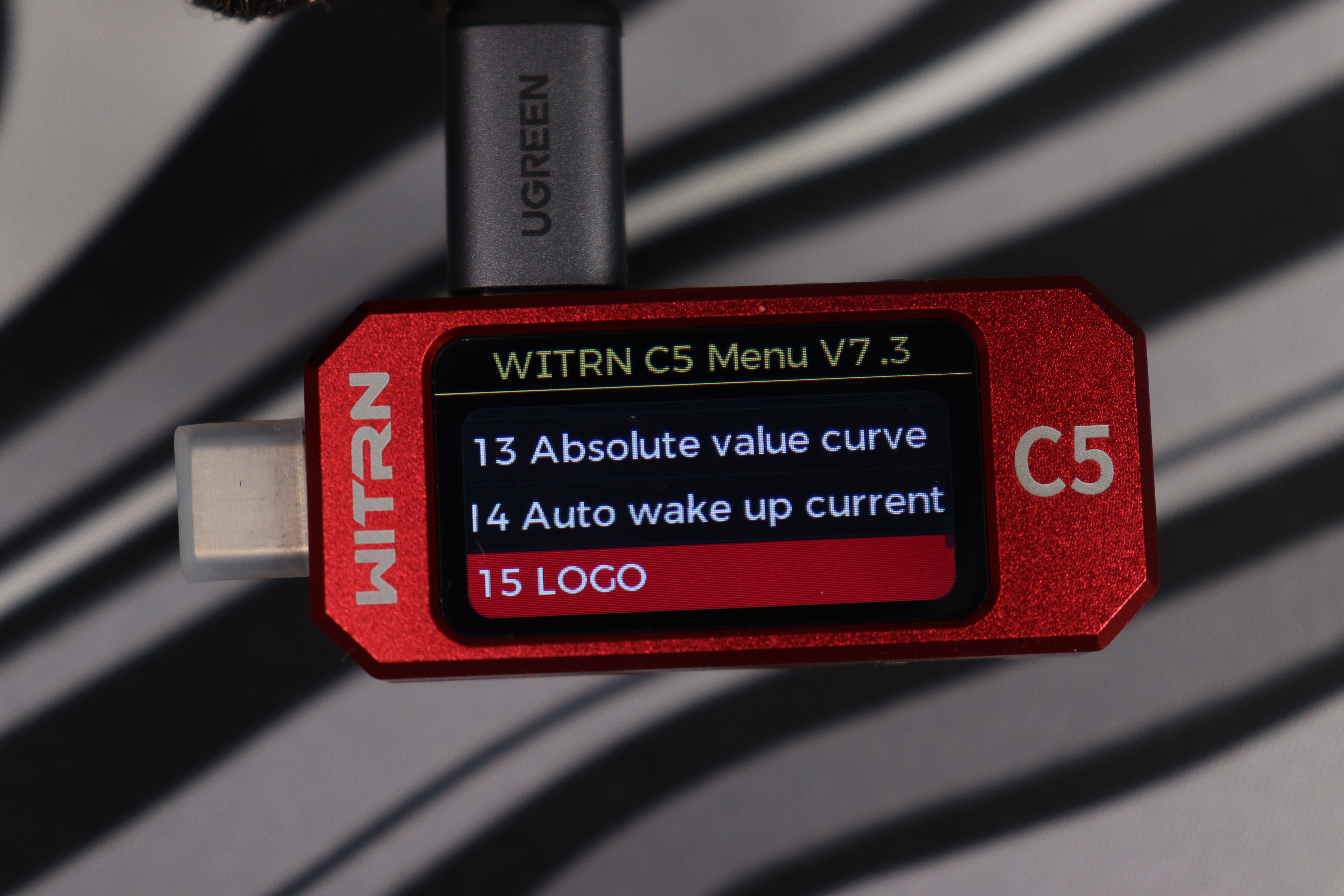

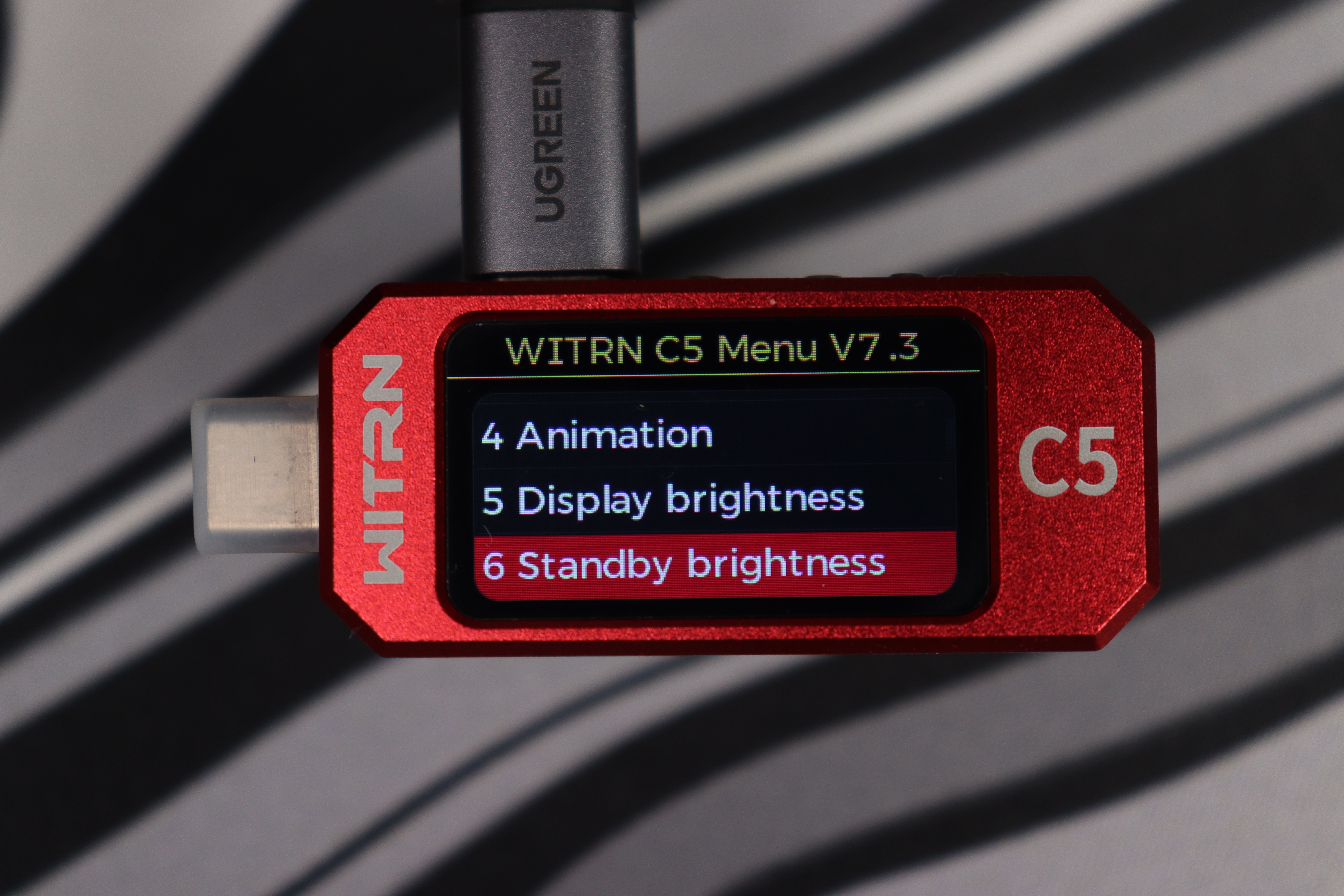

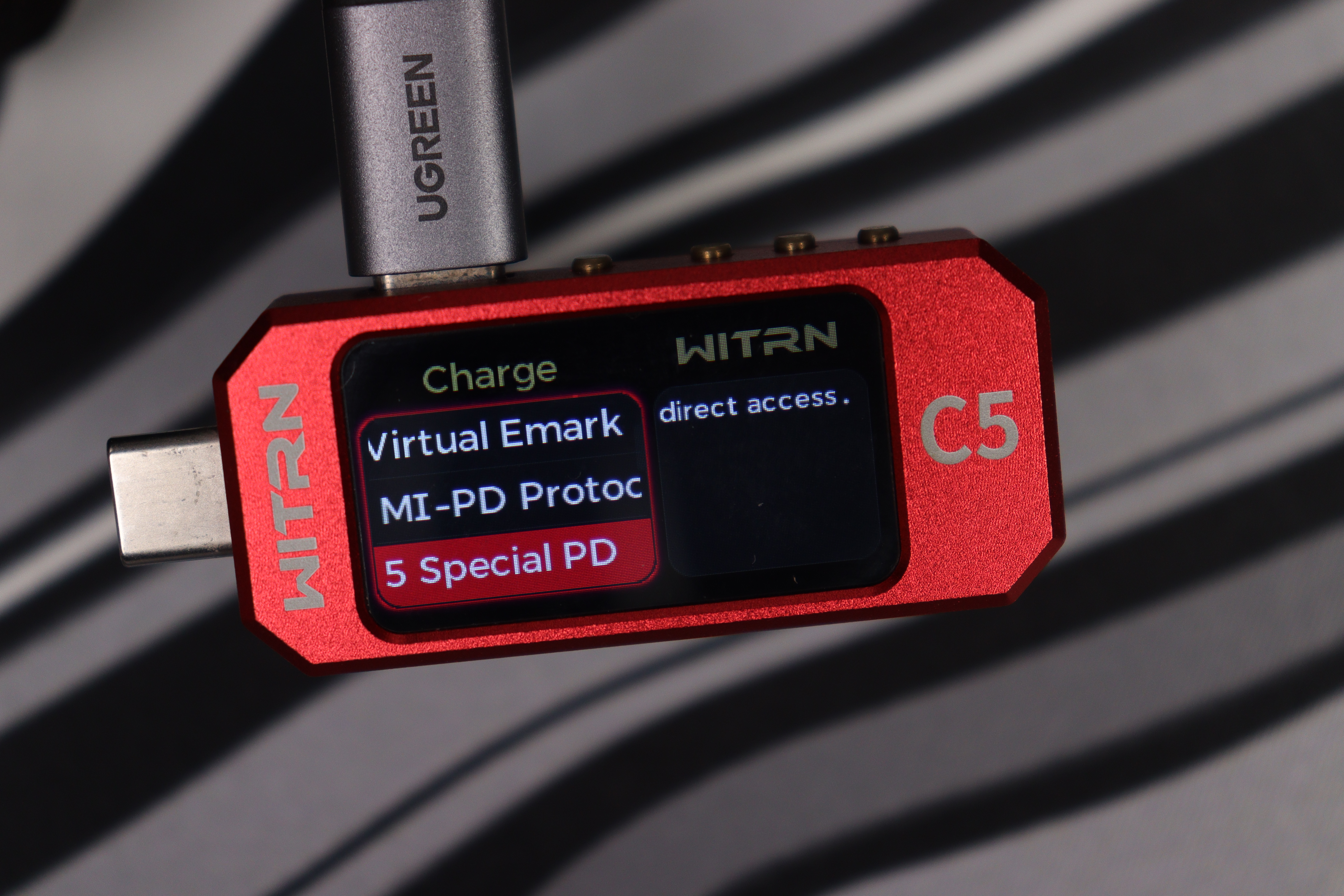

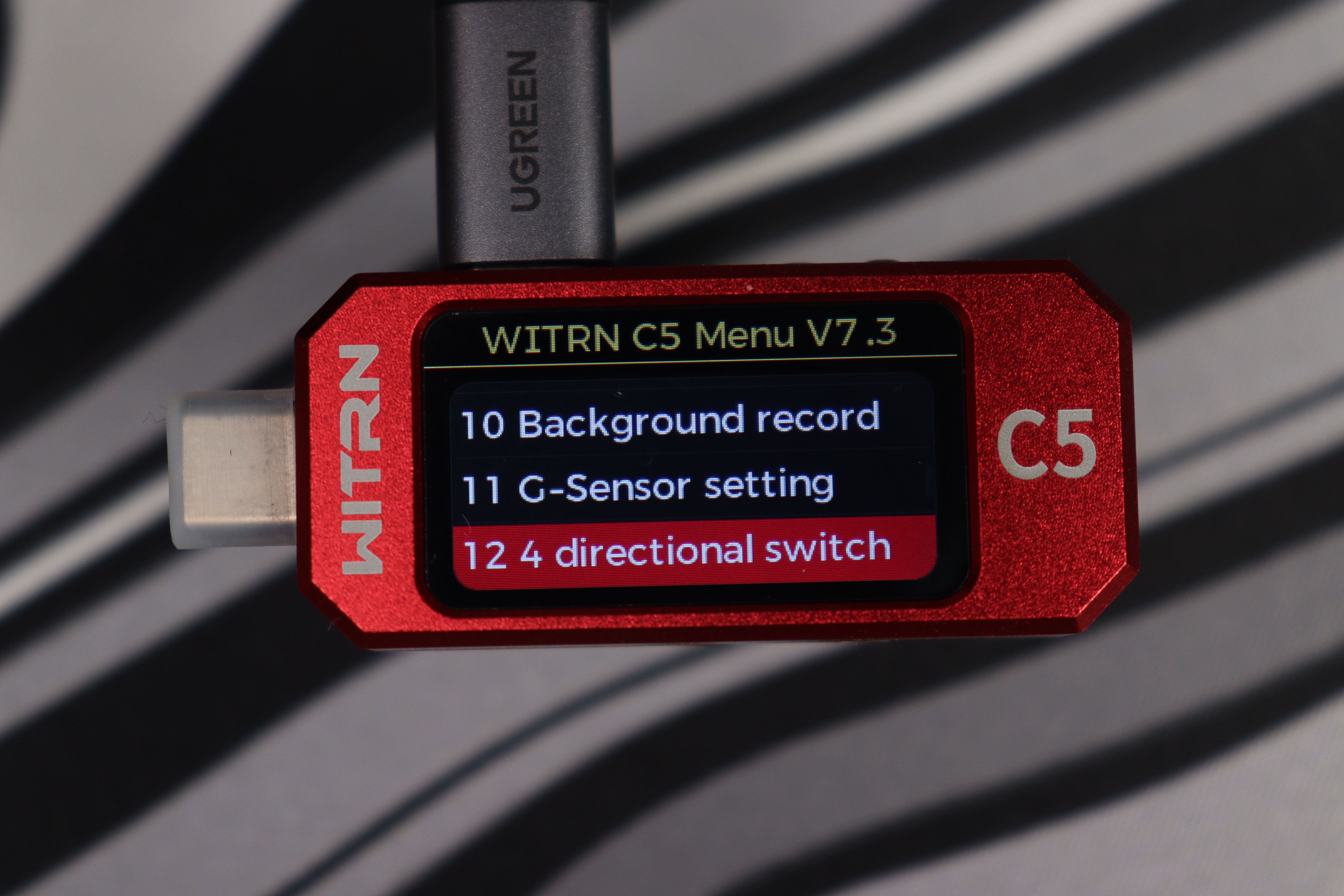

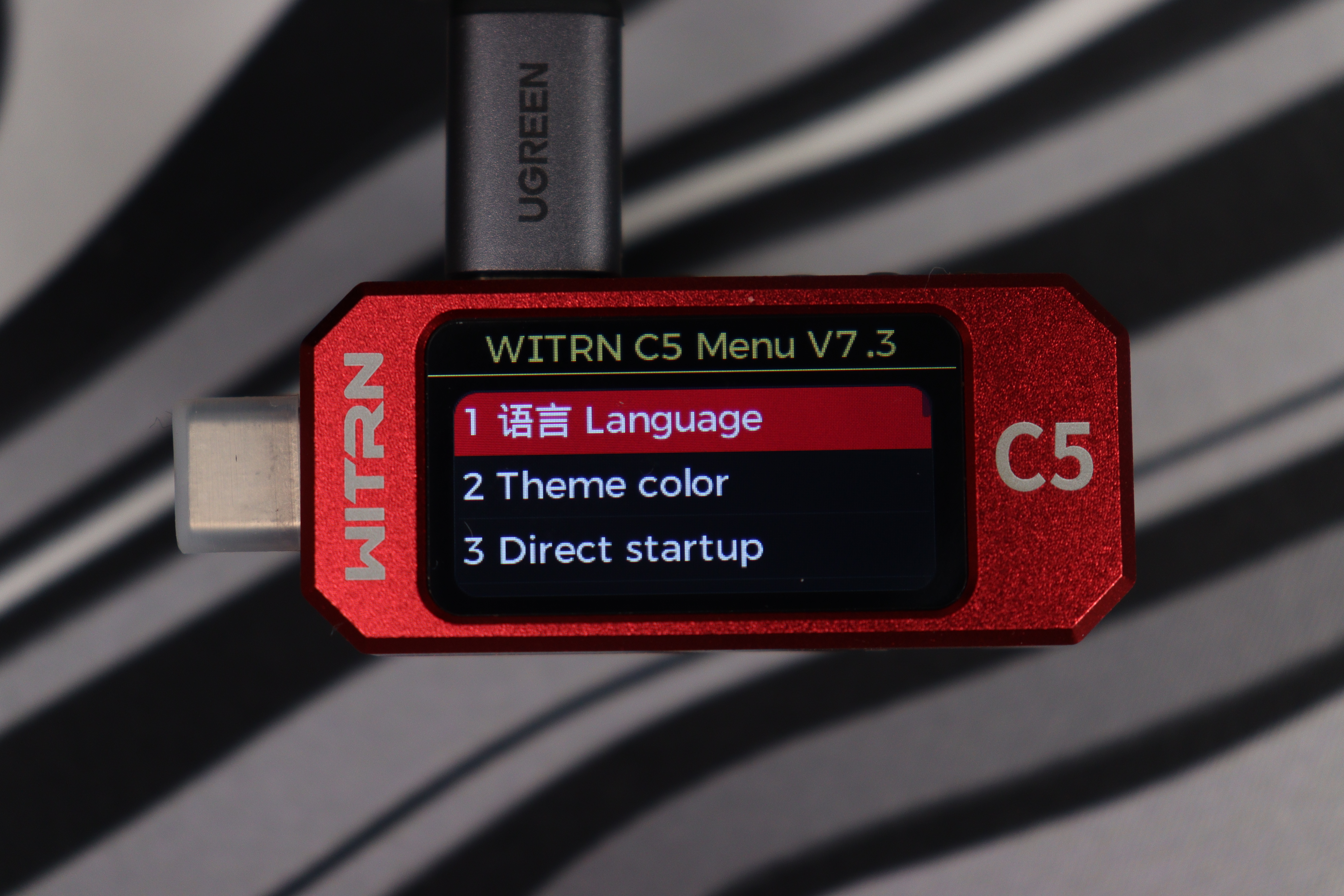

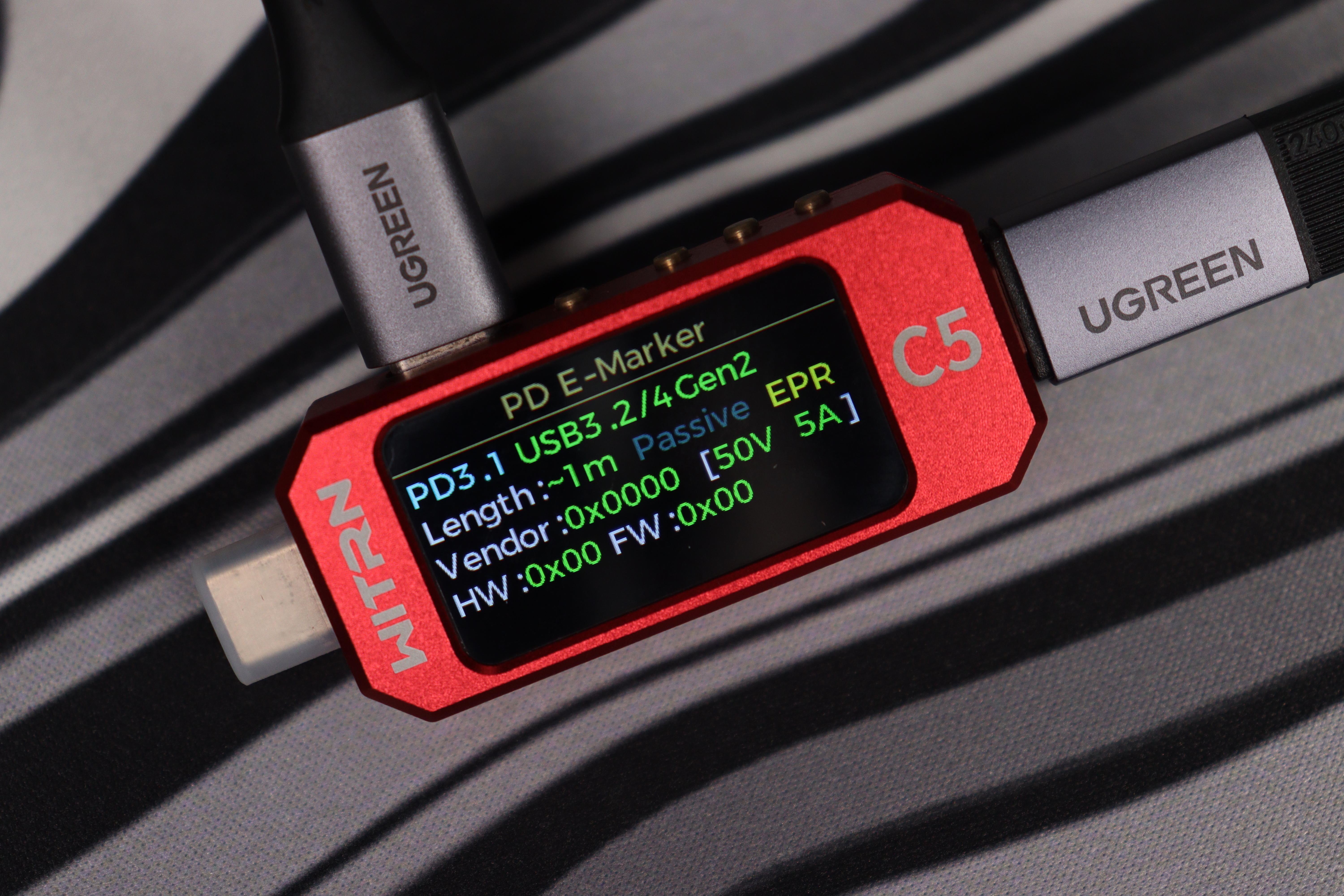

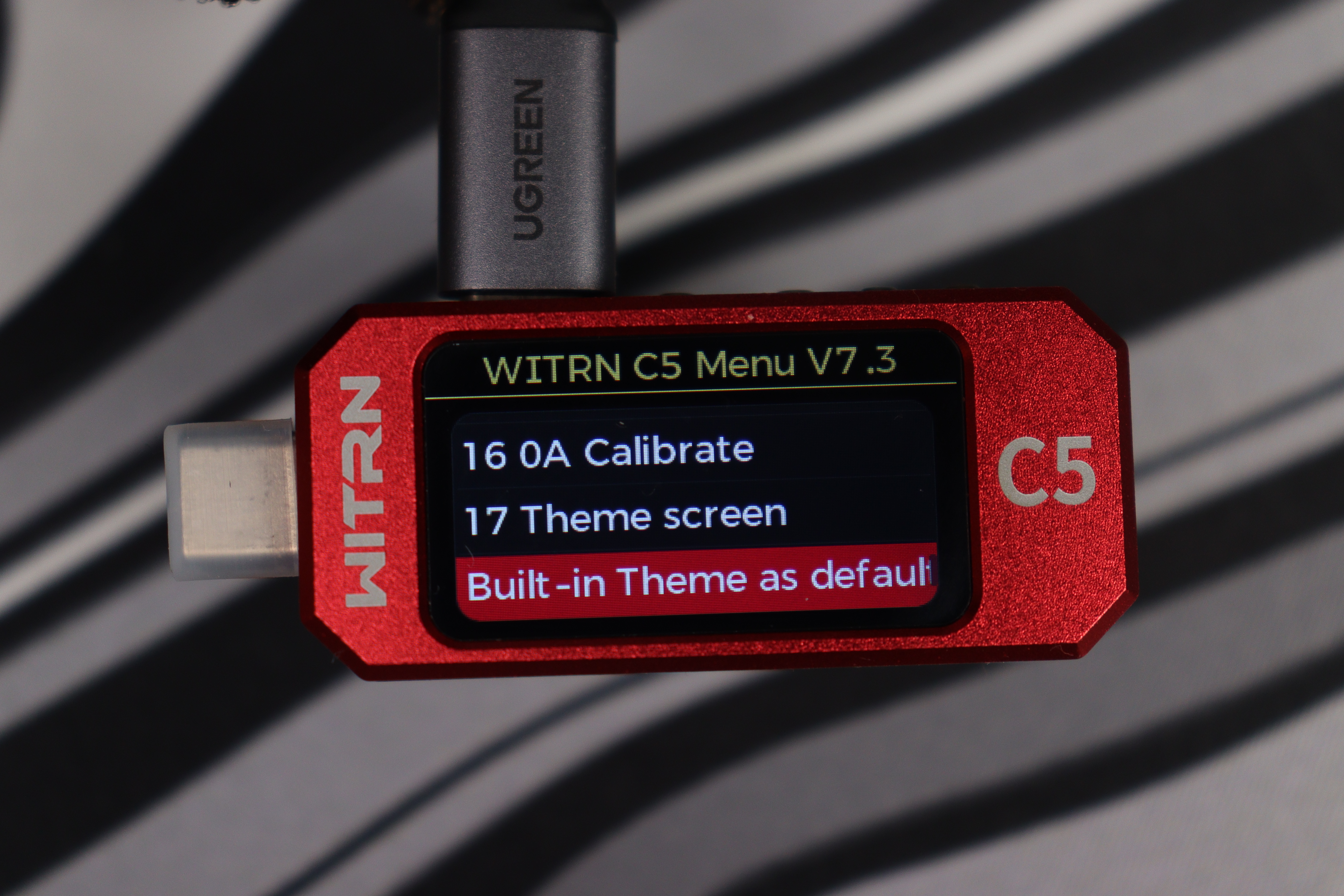

При включении попадаешь на главный экран с основными параметрами. Напряжение, ток, мощность — все с высокой точностью отображается на ярком дисплее. Как было и в случае с WITRN U3, настроек в тестере полно, от самых базовых до кастомизации меню, кроме того можно скопировать E-Marker с других кабелей Type-C, дабы зарядка позволяла выжать необходимый максимум.

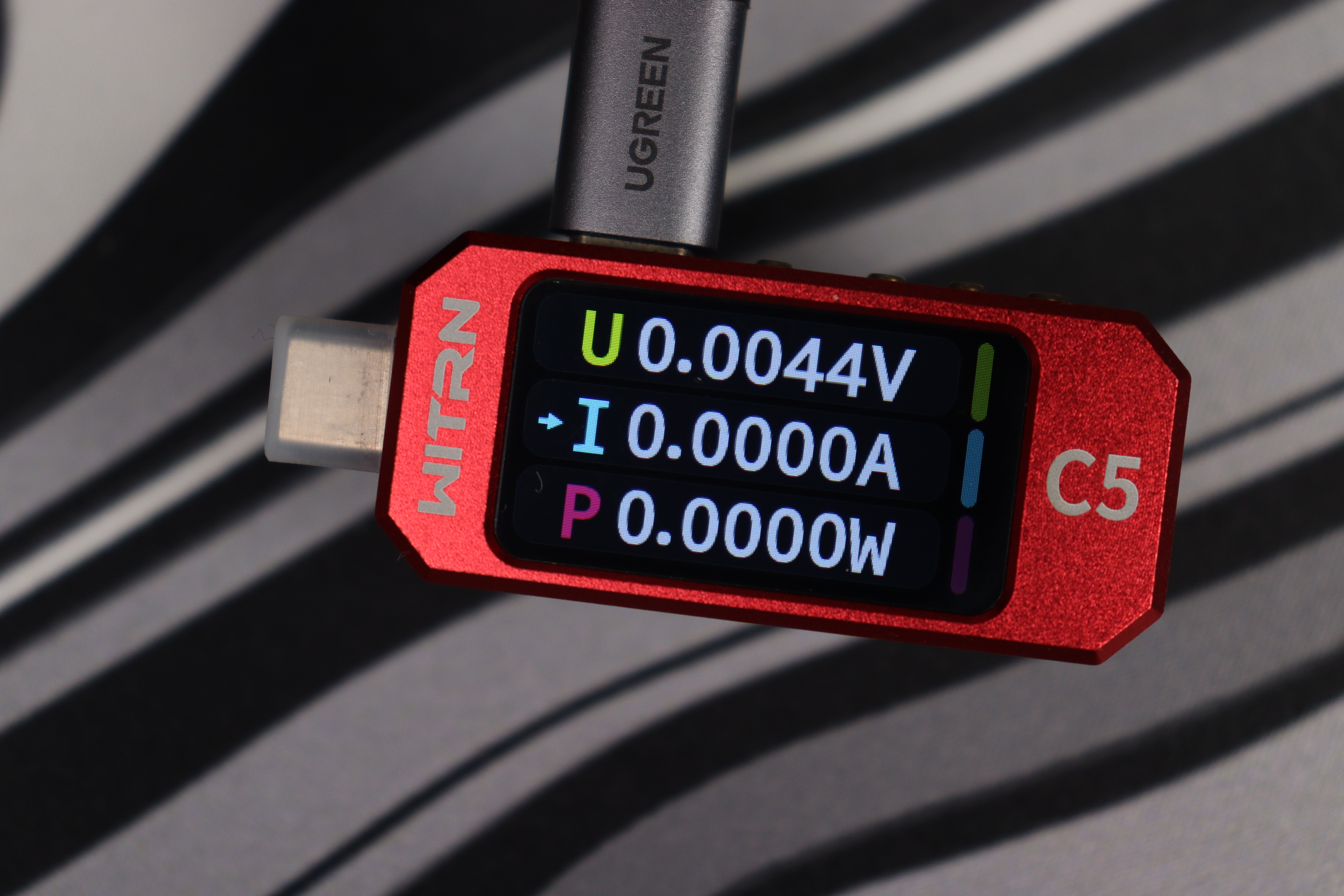

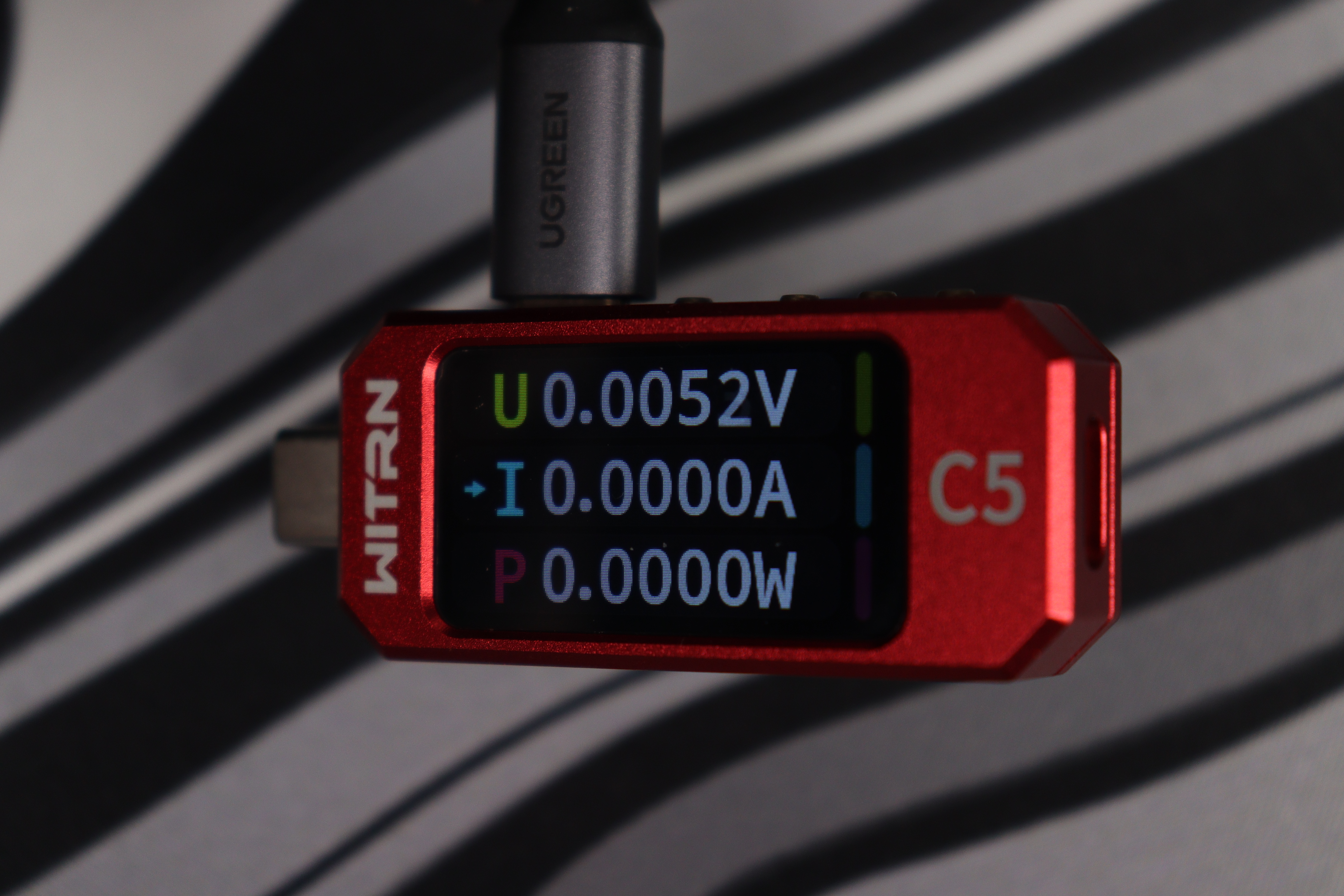

• Первый экран — Базовые измерения.

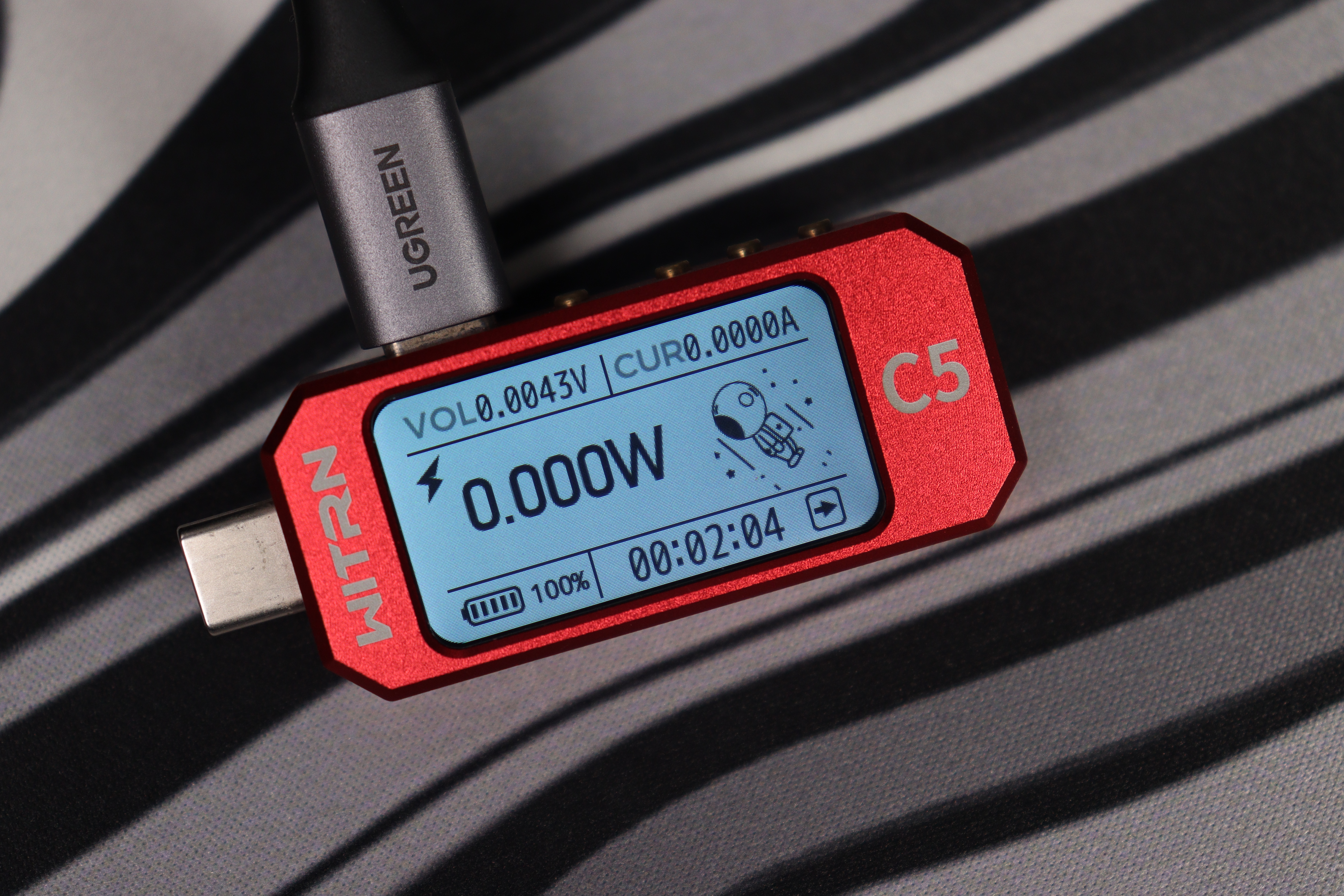

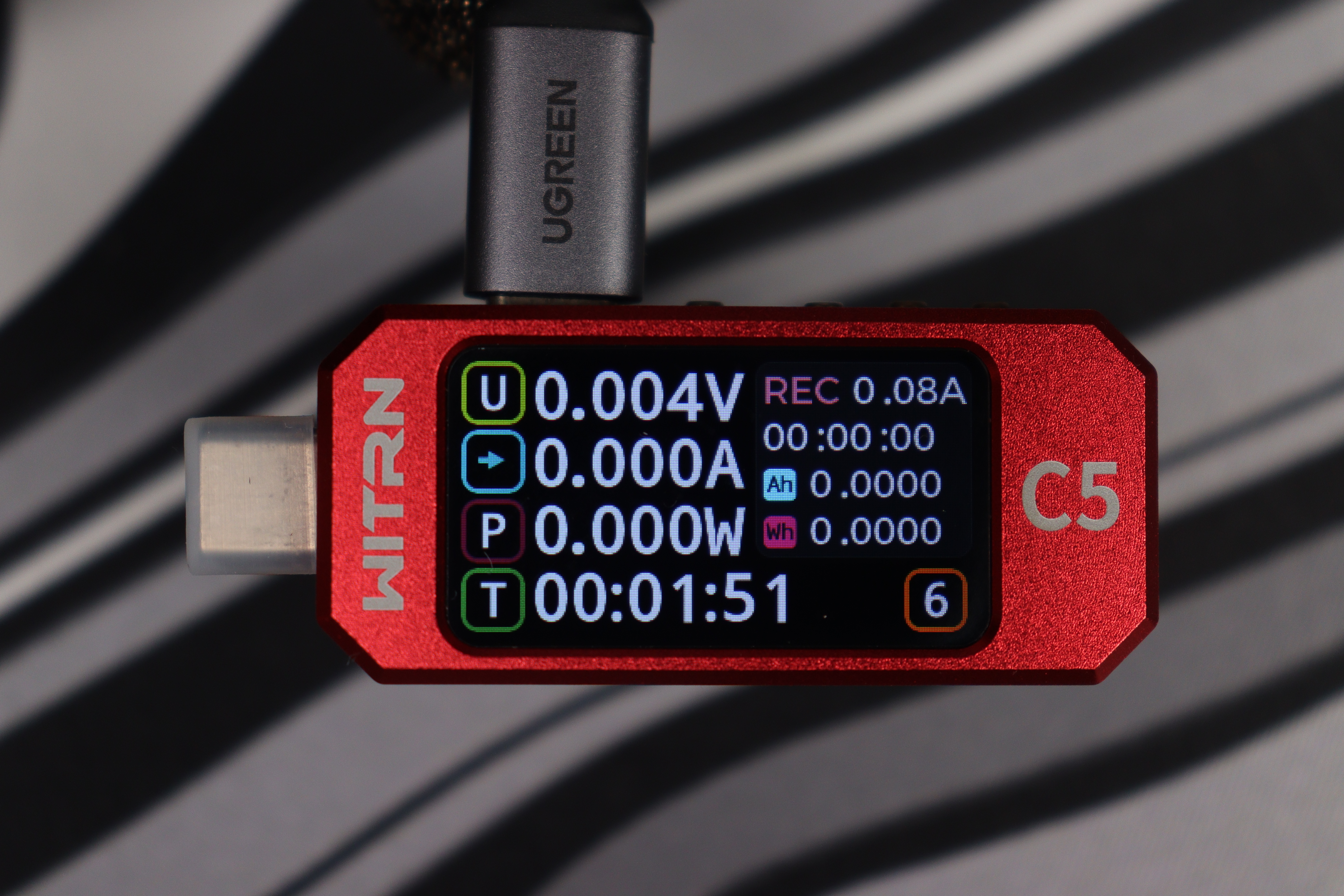

Главный экран отображает ключевые параметры электропитания: текущее напряжение, силу тока и общую потребляемую мощность. Этот режим предназначен для быстрой оценки основных характеристик подключенного устройства или источника питания.

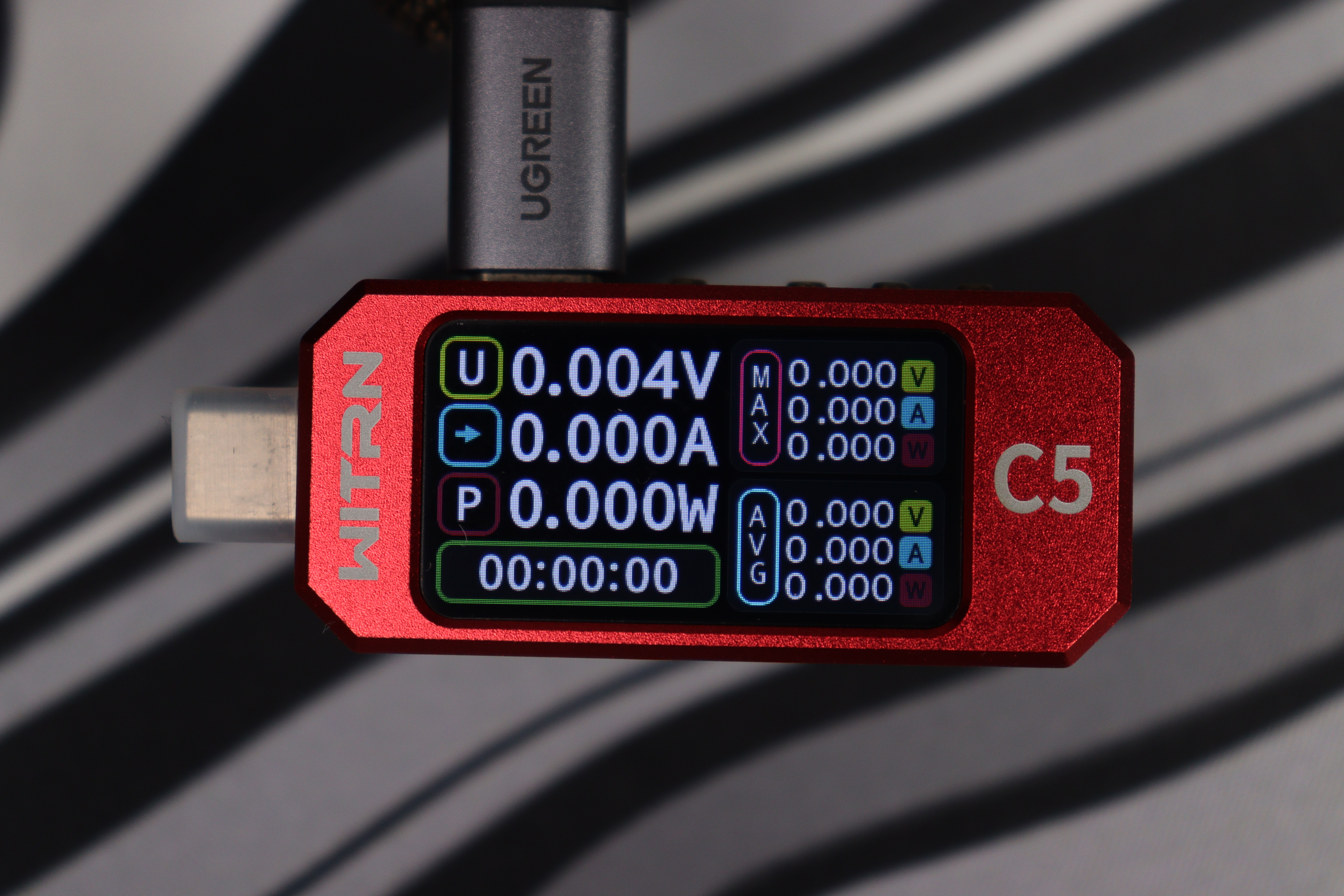

• Второй экран — Детализированная статистика.

Расширенный информационный дисплей содержит временные метки тестирования, мгновенные показания напряжения, тока и мощности, а также усредненные и пиковые значения. Этот режим особенно полезен при длительном мониторинге работы электронных устройств, позволяя зафиксировать критические моменты в процессе тестирования.

• Третий экран — Анализ емкости и энергопотребления.

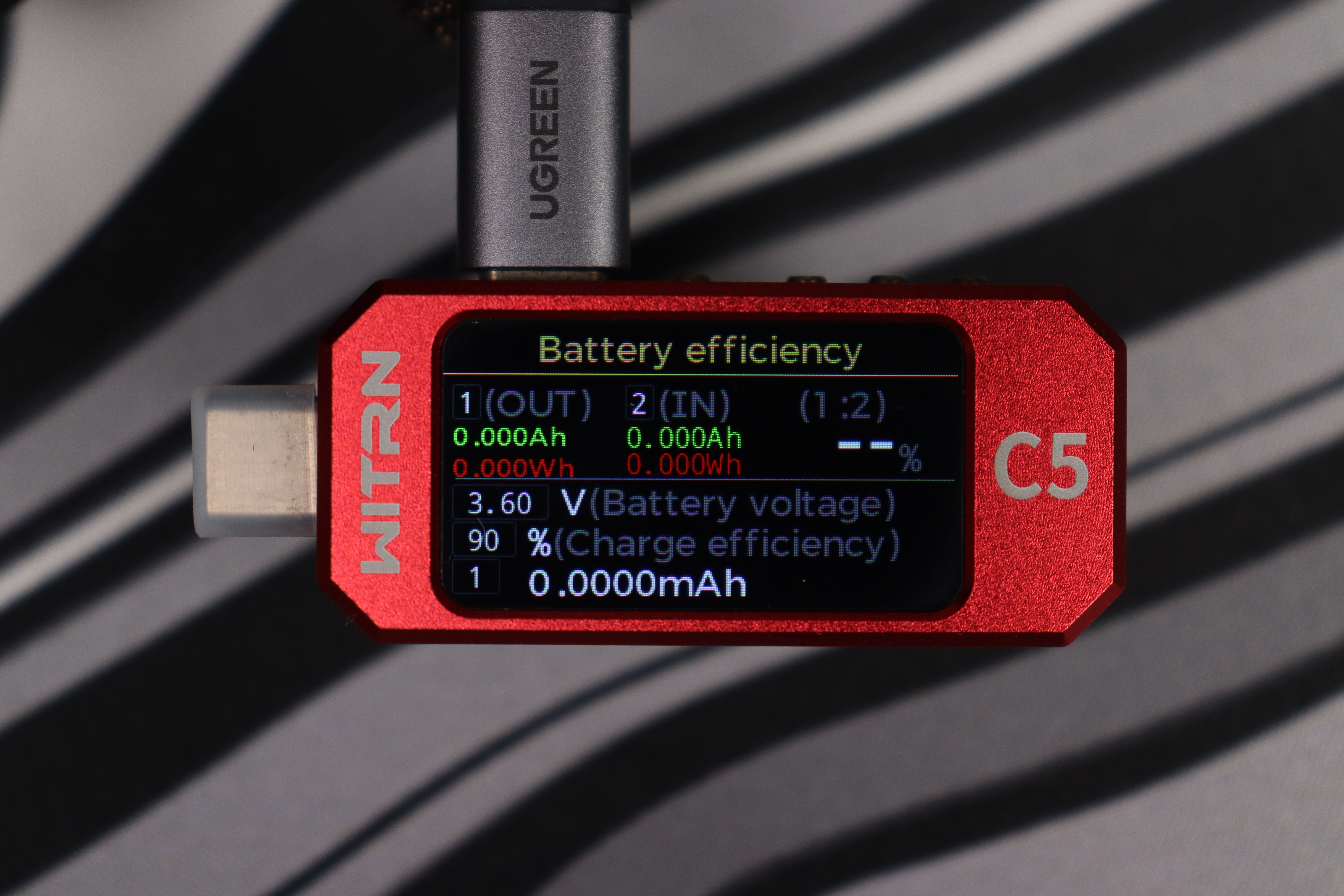

Экран демонстрирует аккумулированные показатели емкости (измеряемые в ампер-часах) и потребленной энергии (в ватт-часах), что незаменимо при проверке реальных характеристик портативных аккумуляторов. Система предоставляет 6 независимых слотов для сохранения измерительных данных. Каждый слот способен фиксировать динамику изменения электрических параметров во времени, формируя подробный профиль работы зарядного устройства или батареи. В дополнительных опциях этого раздела можно проанализировать КПД аккумулятора, получить сведения о встроенном чипе Power Deliver.

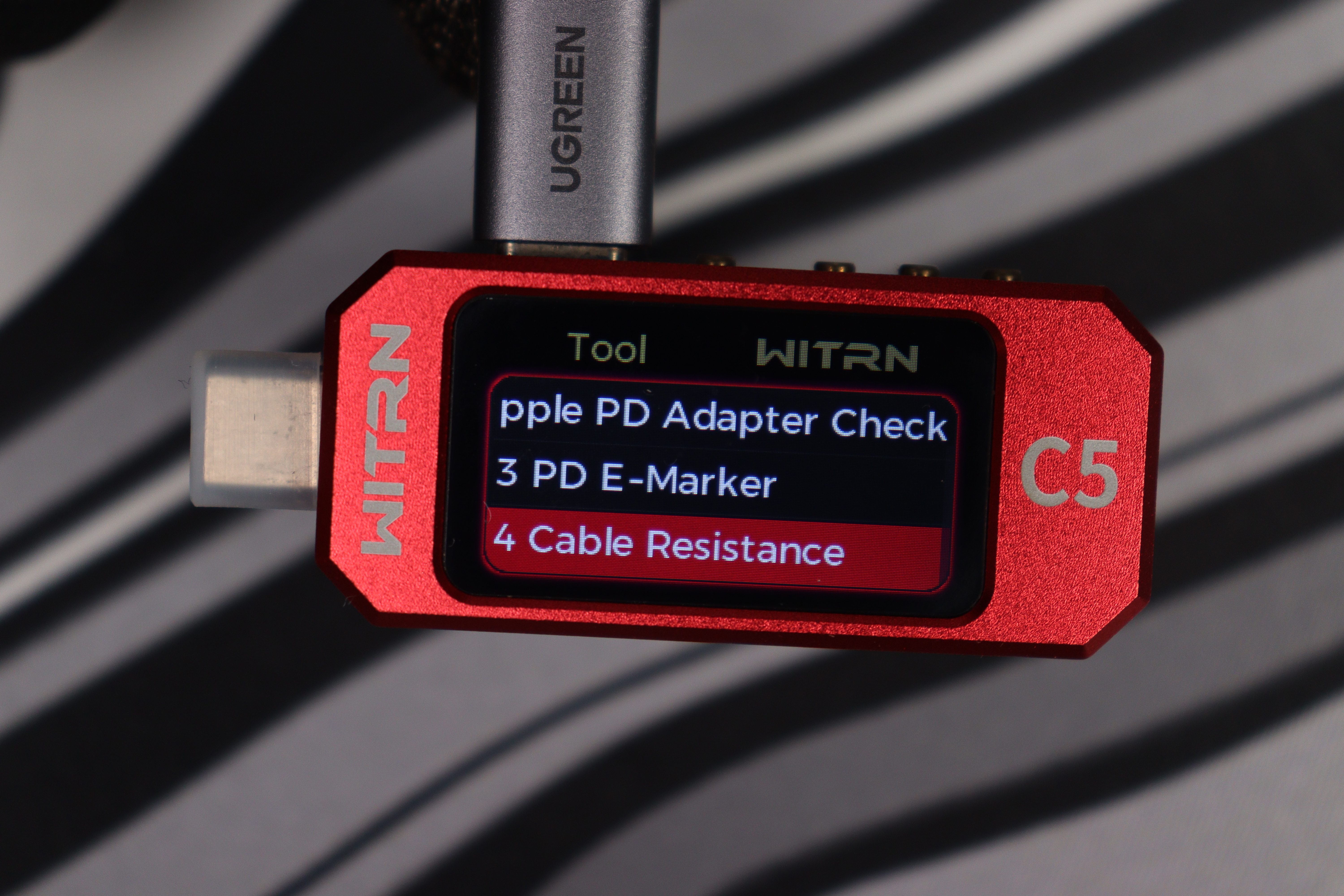

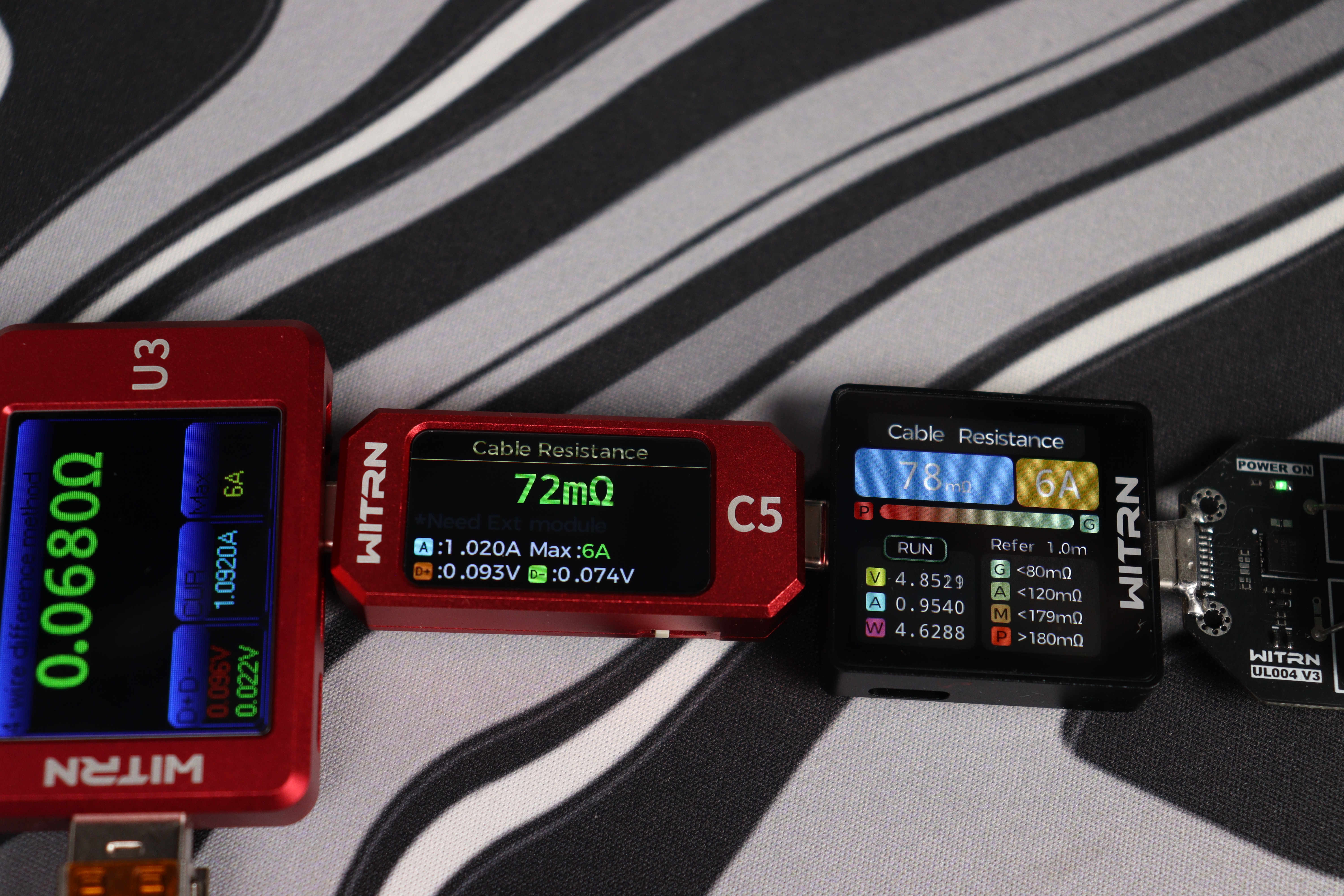

Дополнительно можно измерить внутреннее сопротивление проводника как через встроенные средства тестера, так и при помощи внешнего нагрузочного модуля (например, как в моем случае, с помощью нагрузки WITRN UL004).

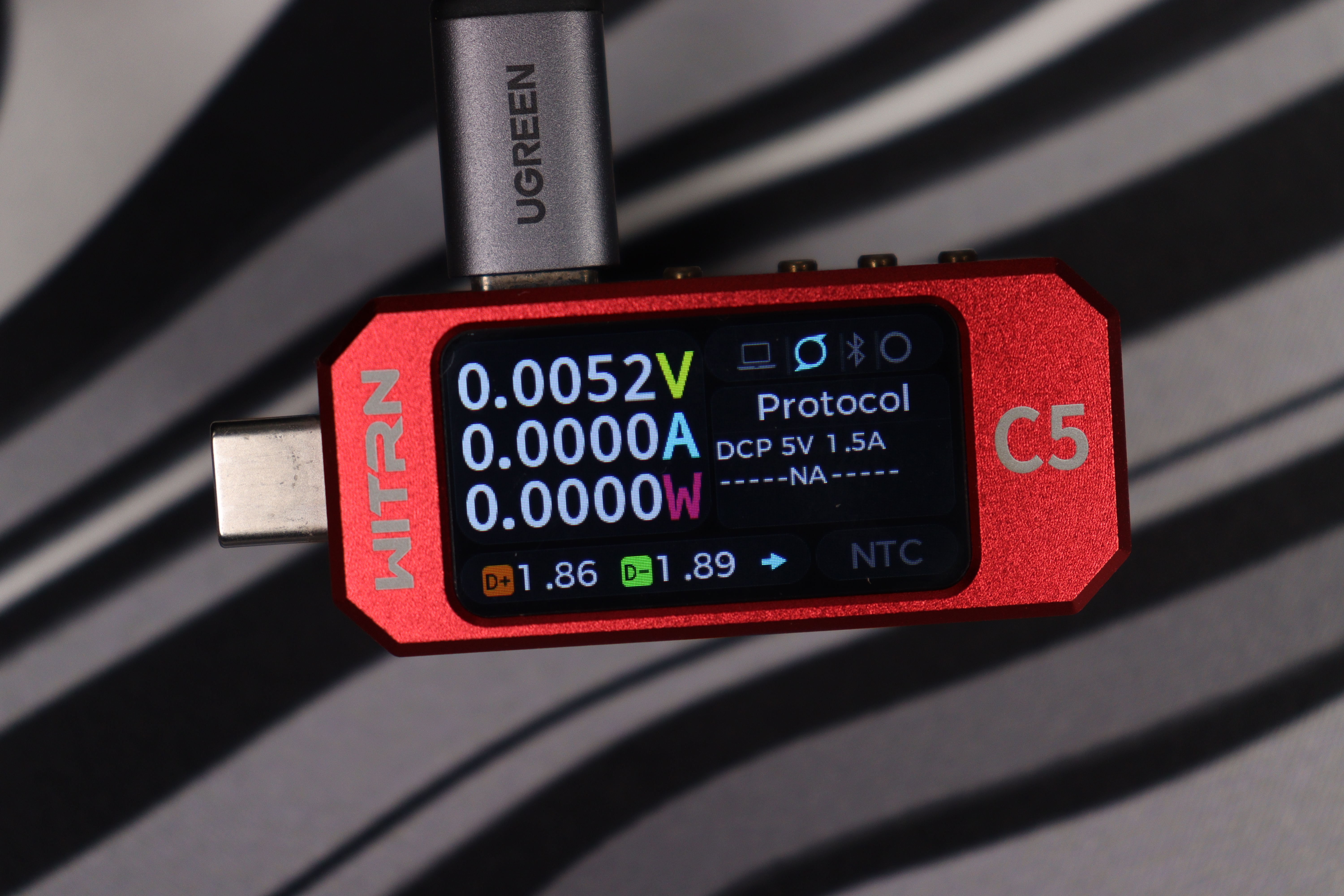

• Четвертый экран — Протоколы быстрой зарядки.

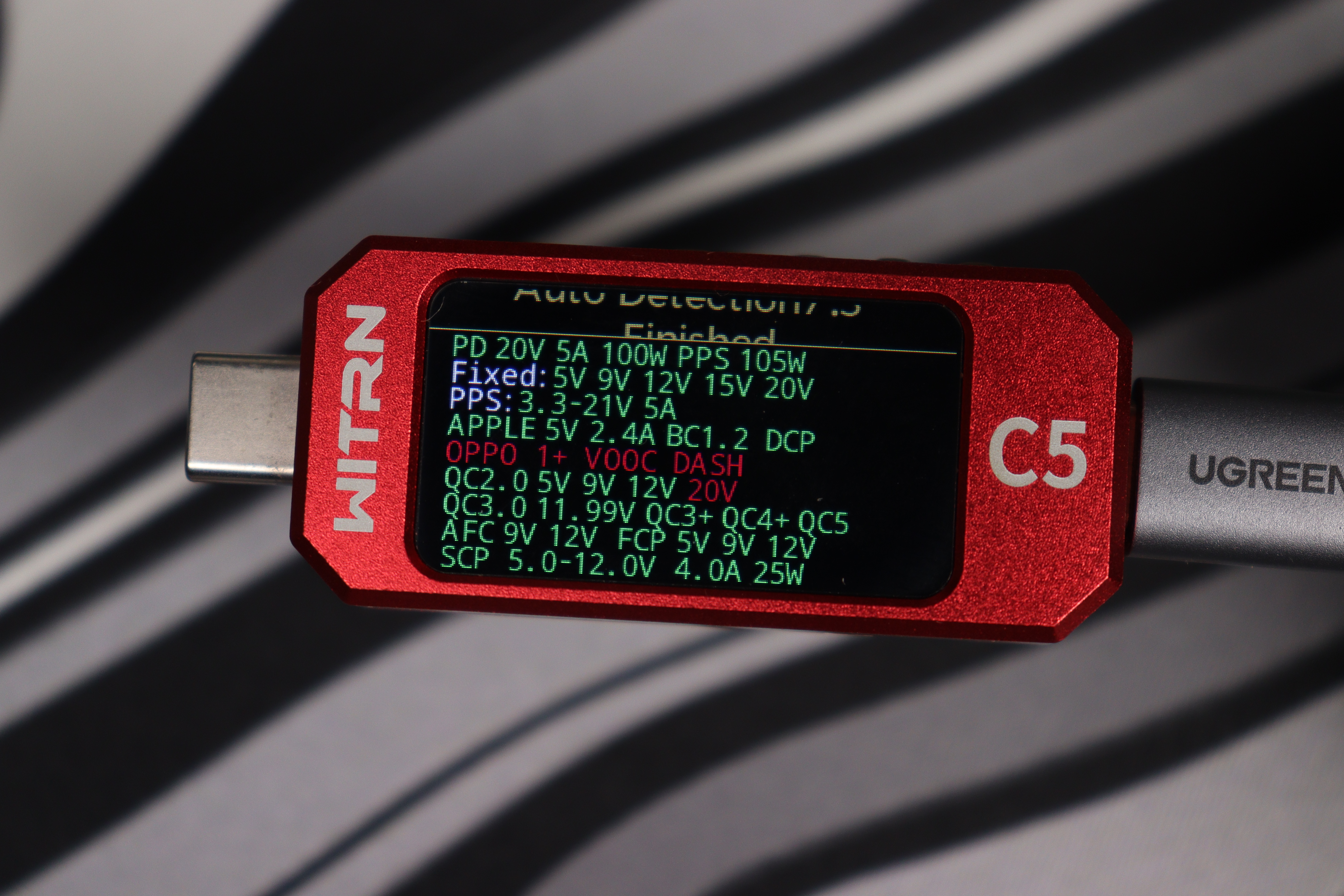

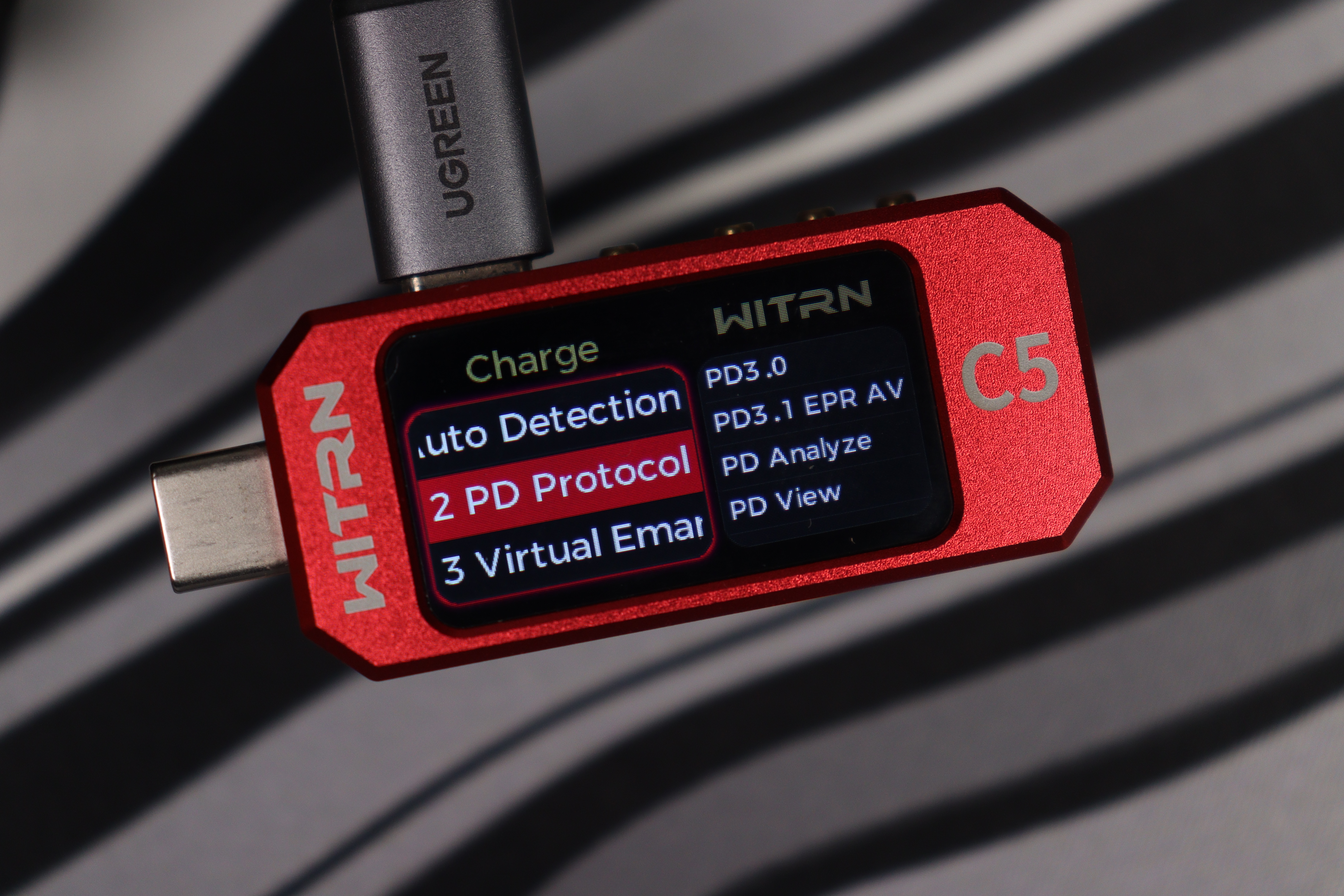

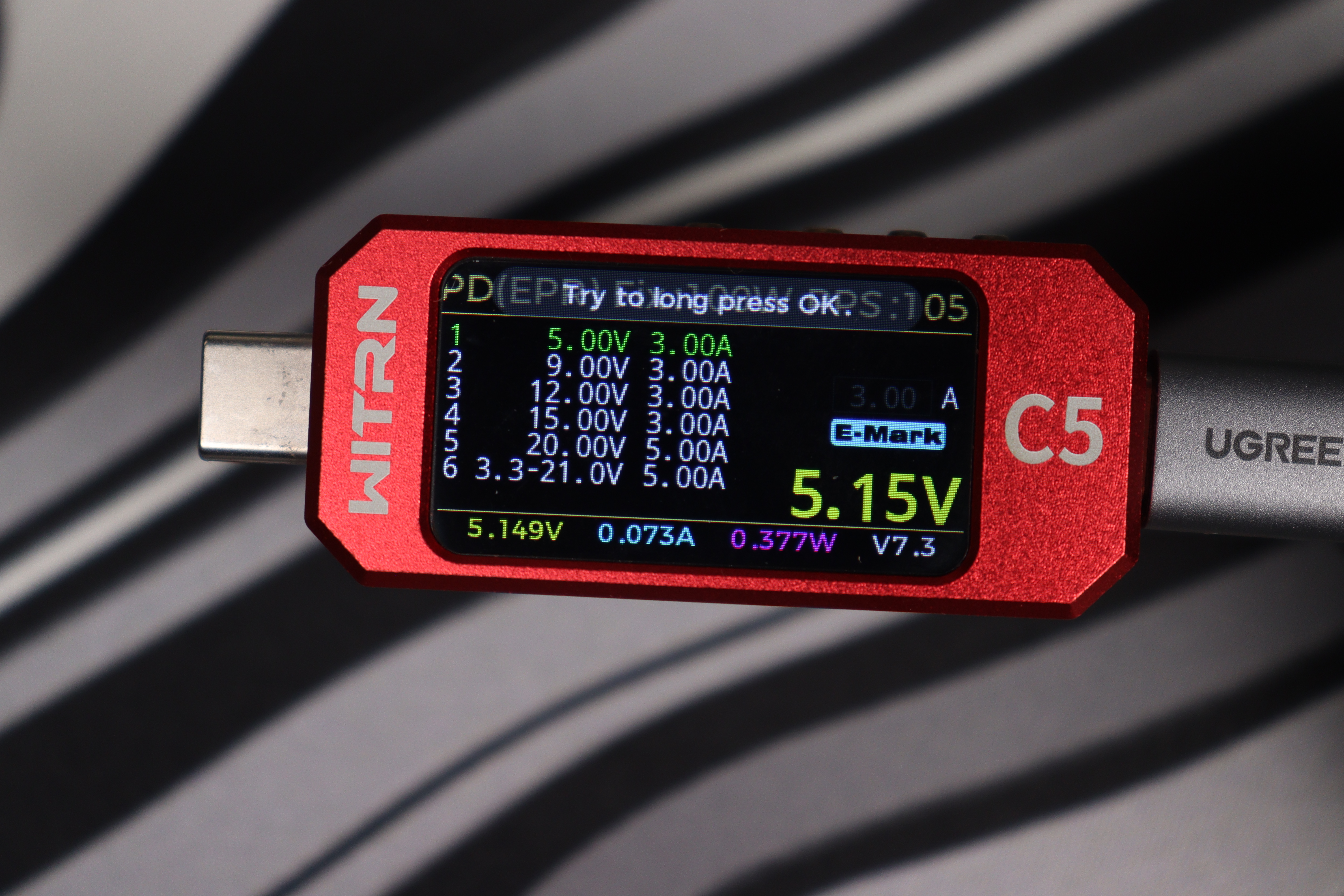

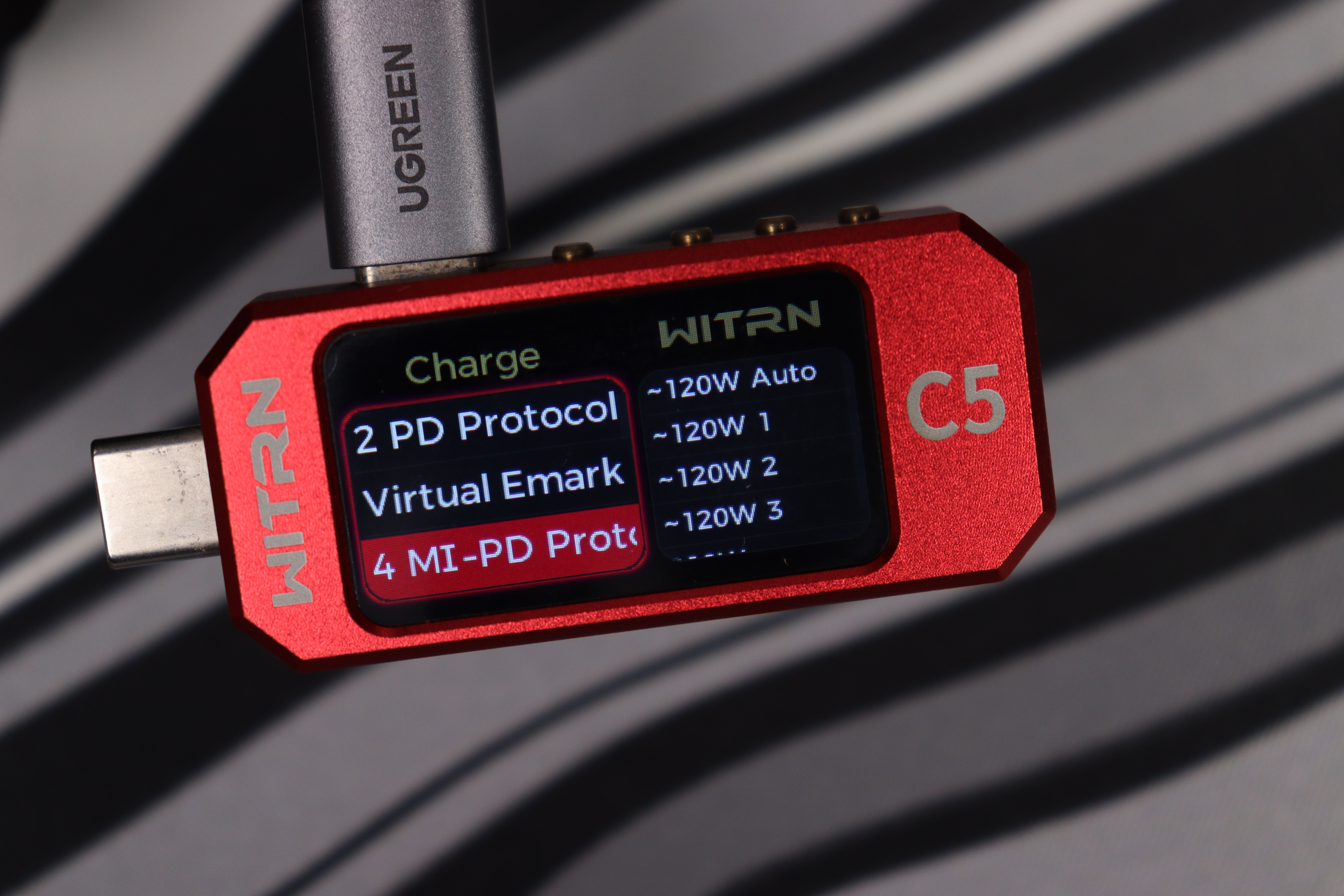

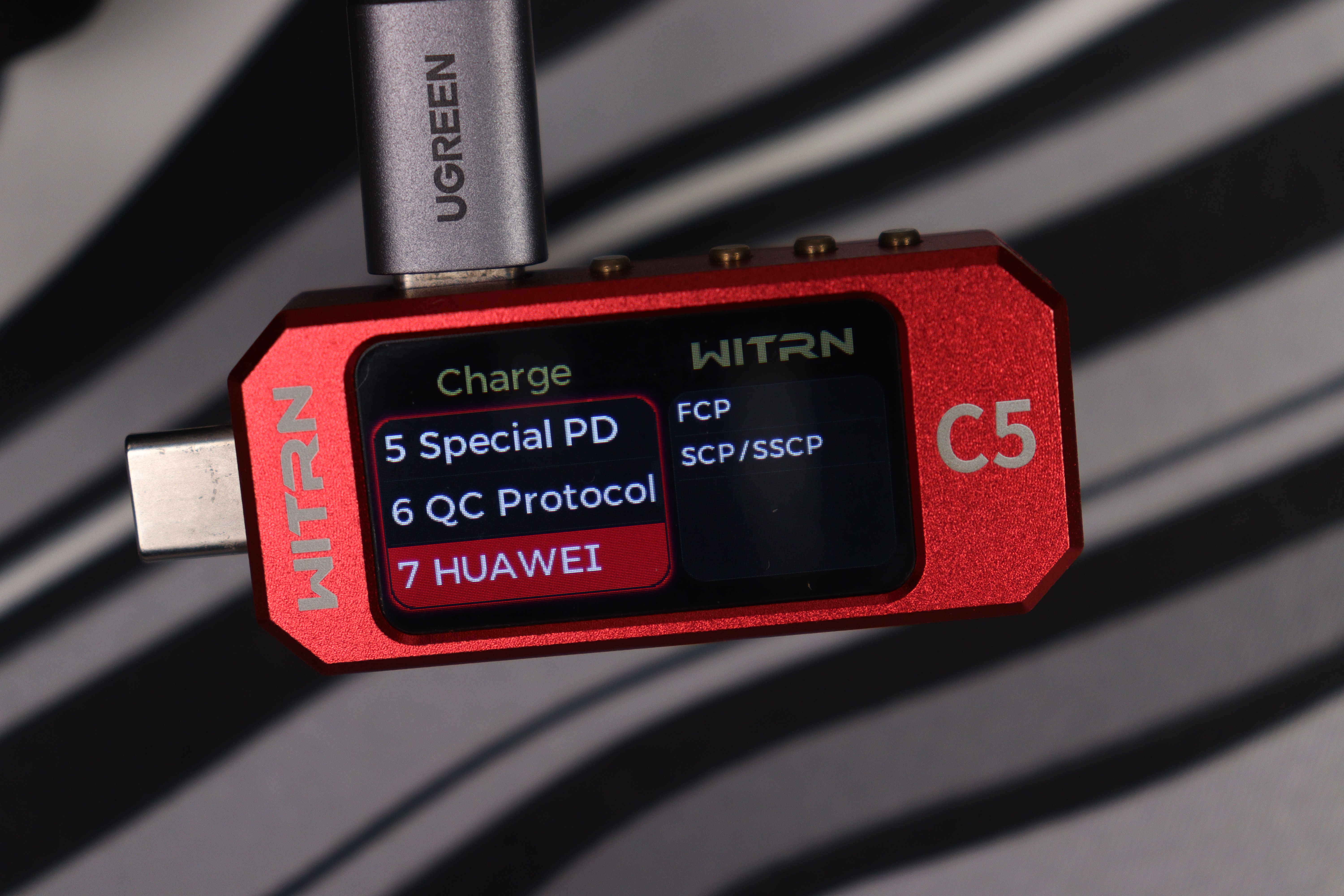

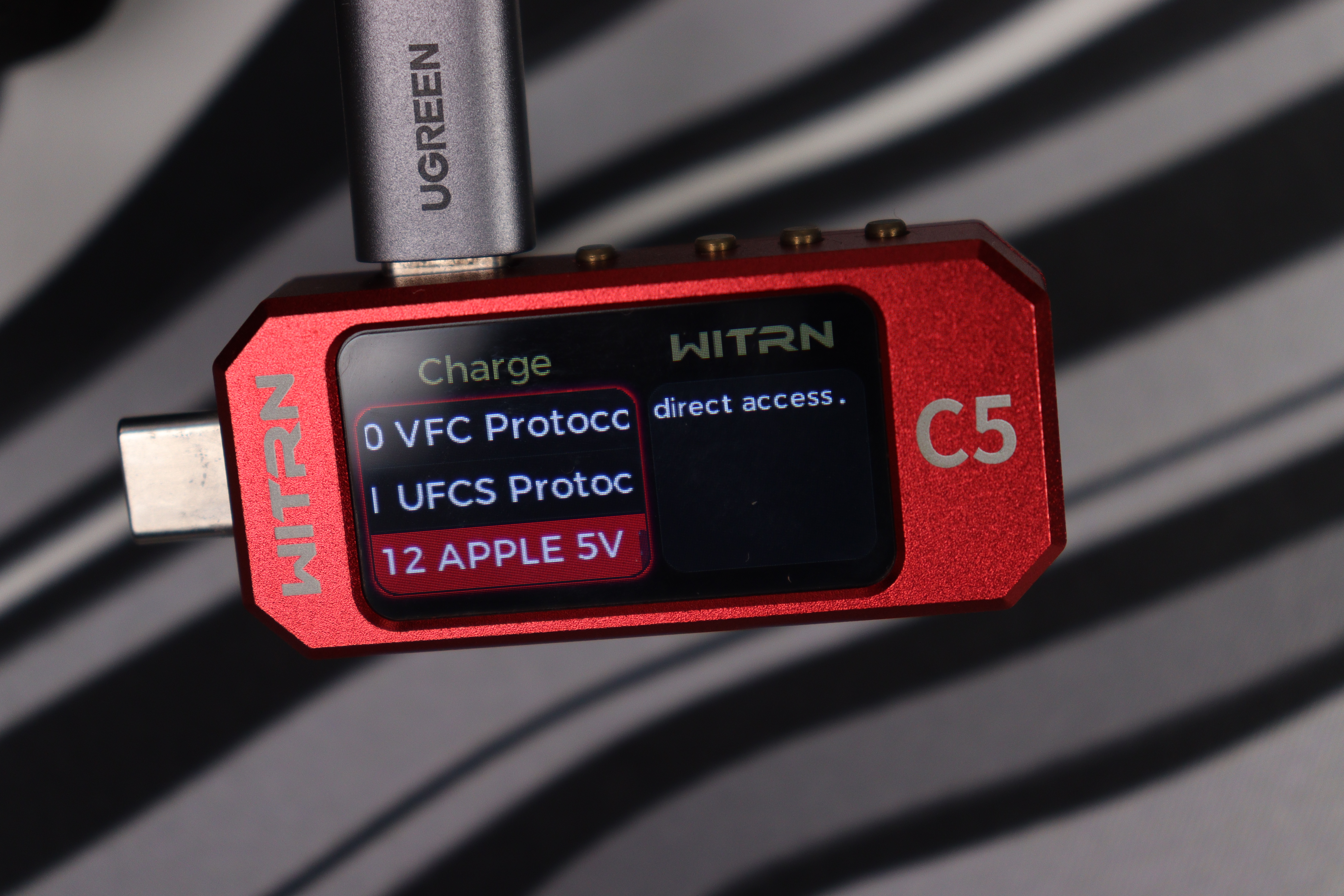

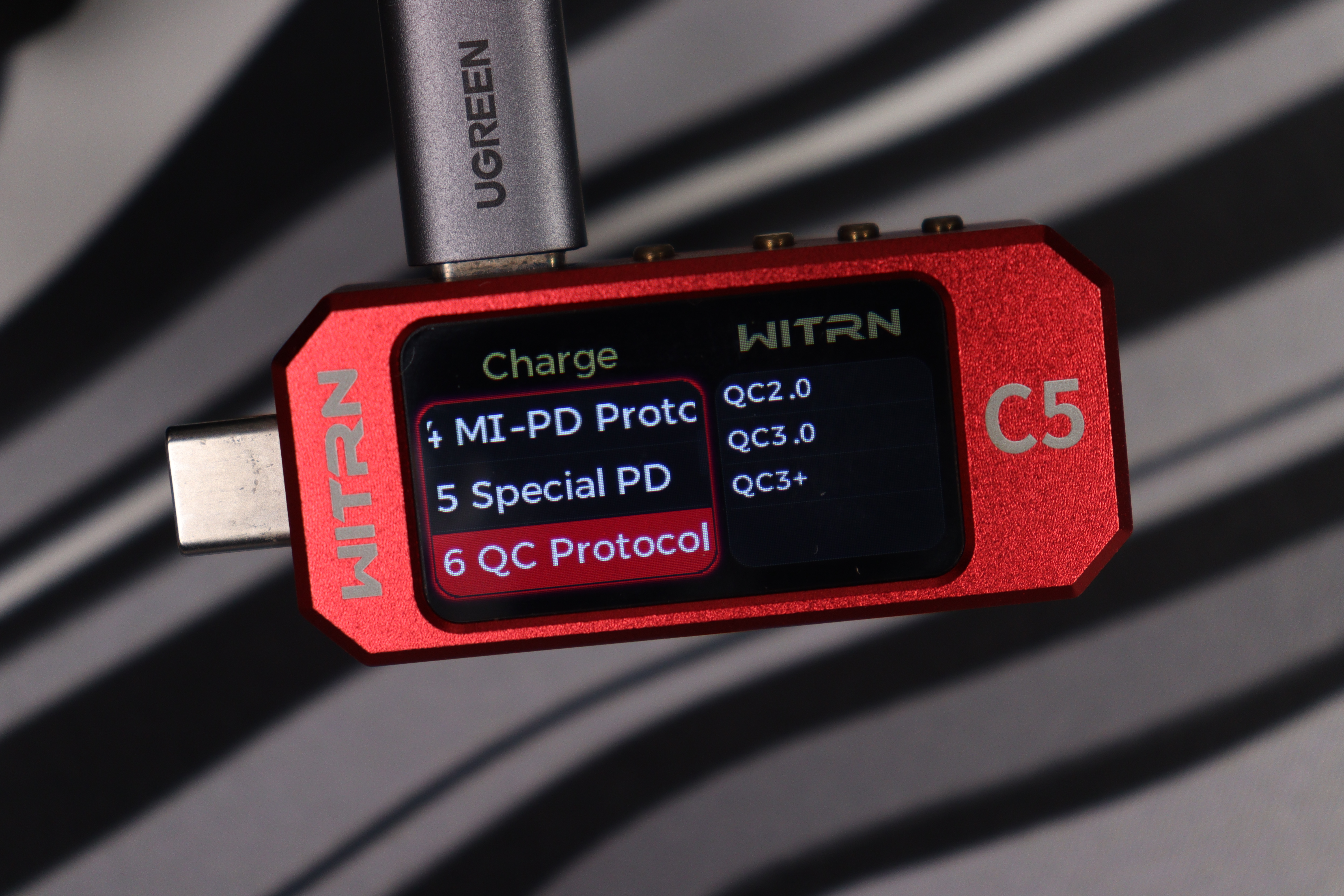

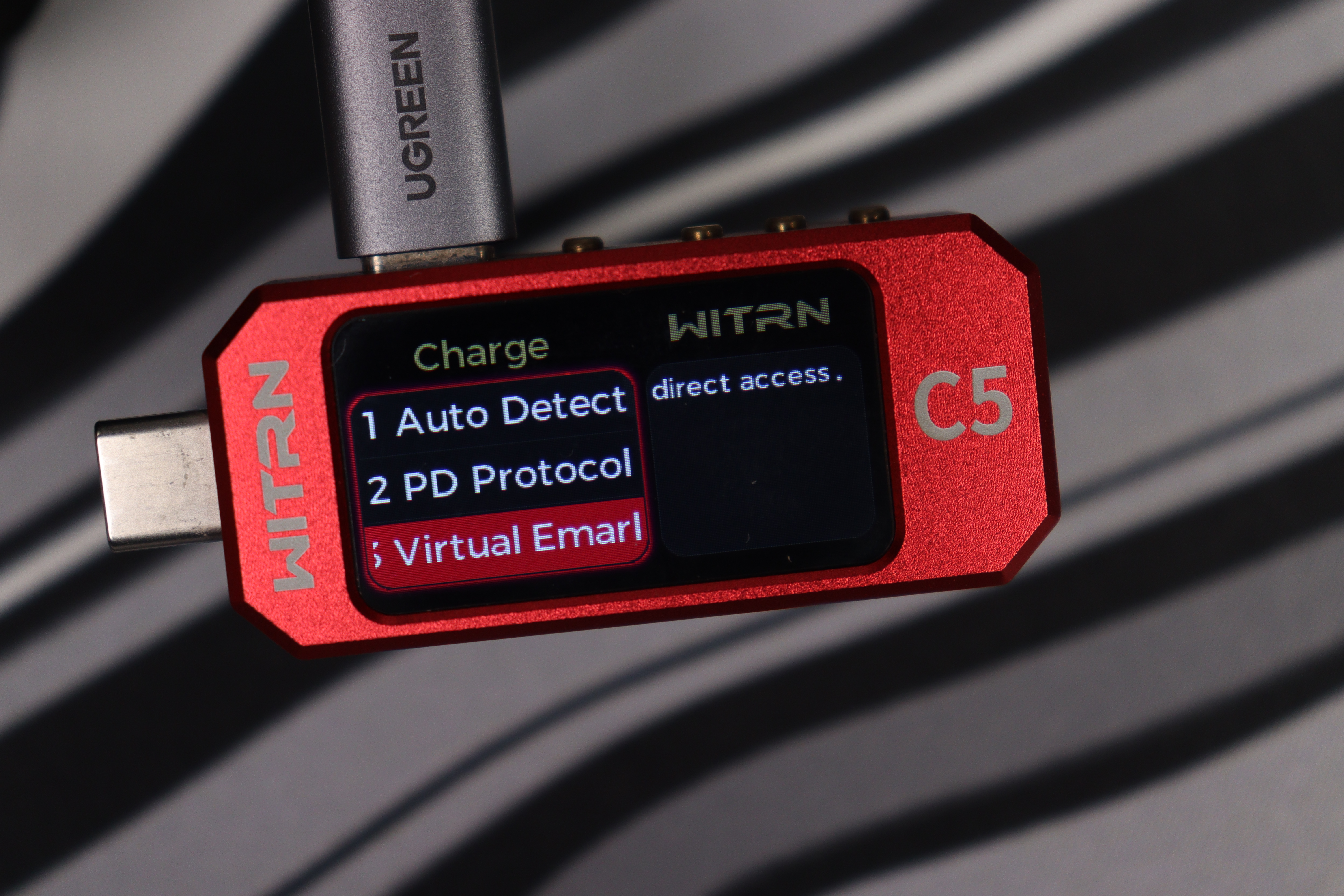

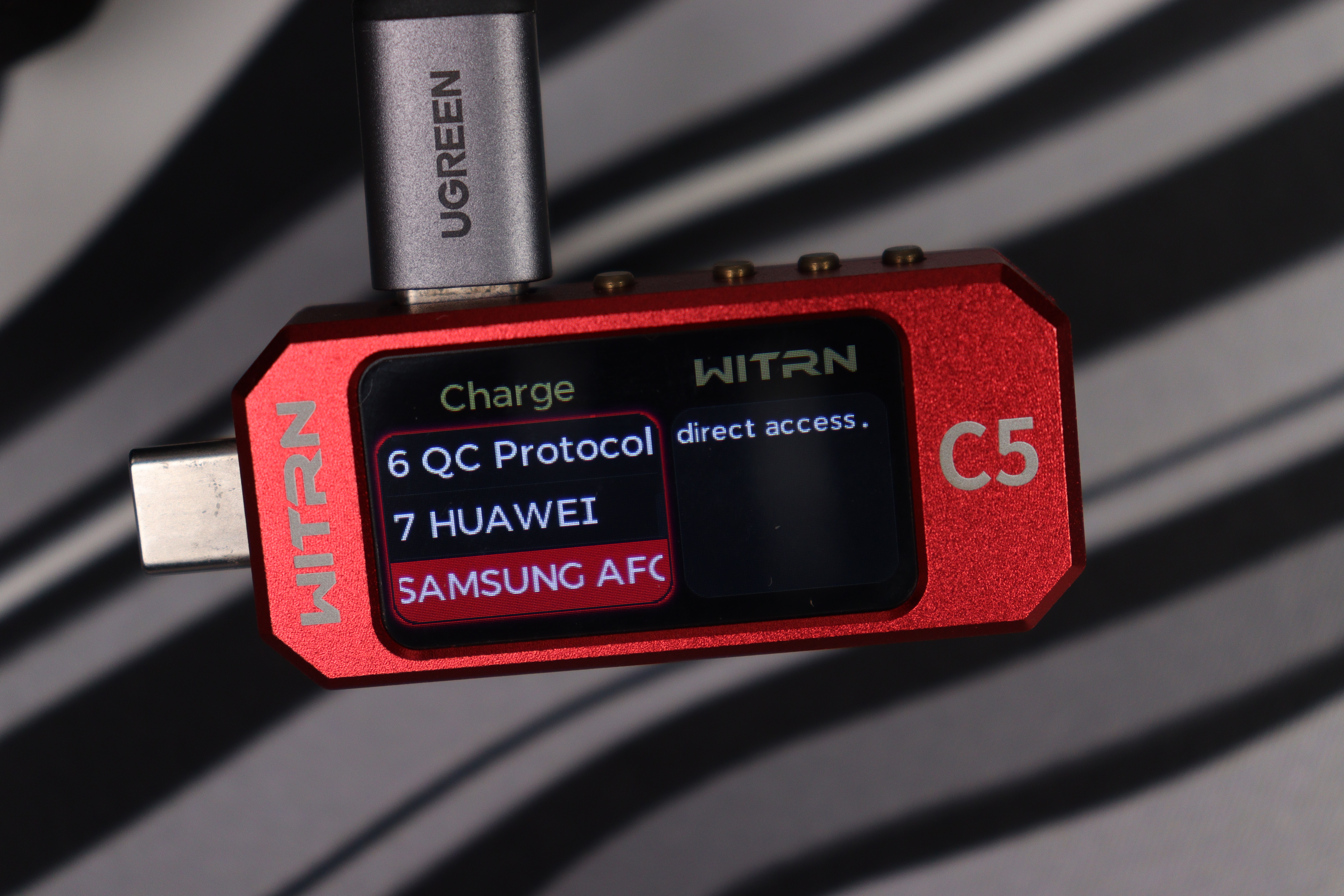

Дисплей показывает уровни напряжения на информационных линиях D+ и D-, что дает возможность определить активный протокол ускоренной зарядки. Устройство способно распознавать и инициализировать широкий спектр зарядных протоколов: QC1.0, QC2.0, QC3.0, QC3+, QC4.0, QC4+, QC5, AFC, FCP, SCP, Apple, PD3.0, PD3.1, MTK, PPS, VOOC, Super VOOC. В настройках доступен режим автоматического определения протоколов либо возможность принудительного выбора требуемого стандарта зарядки.

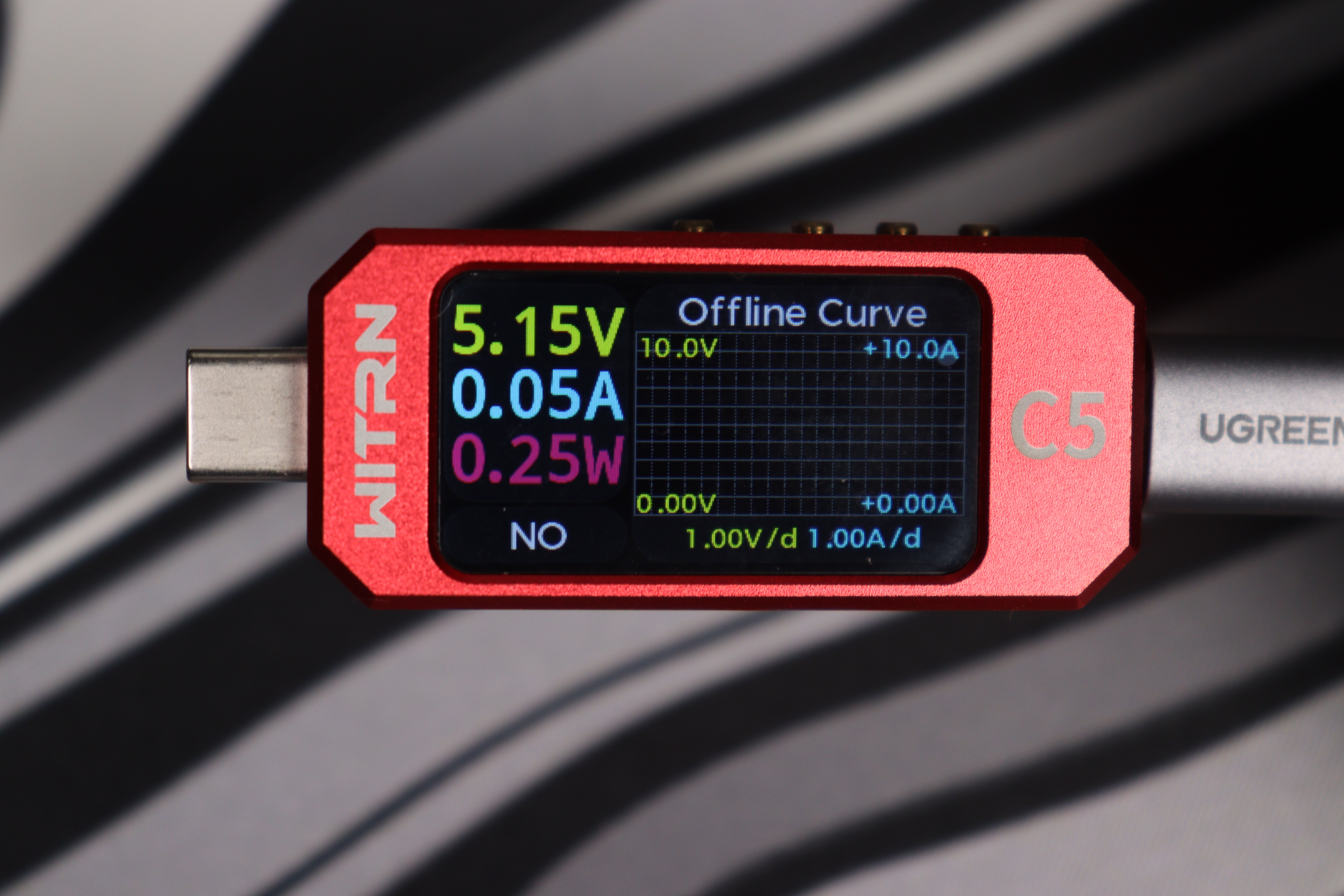

• Пятый экран — Графический анализ и осциллограф.

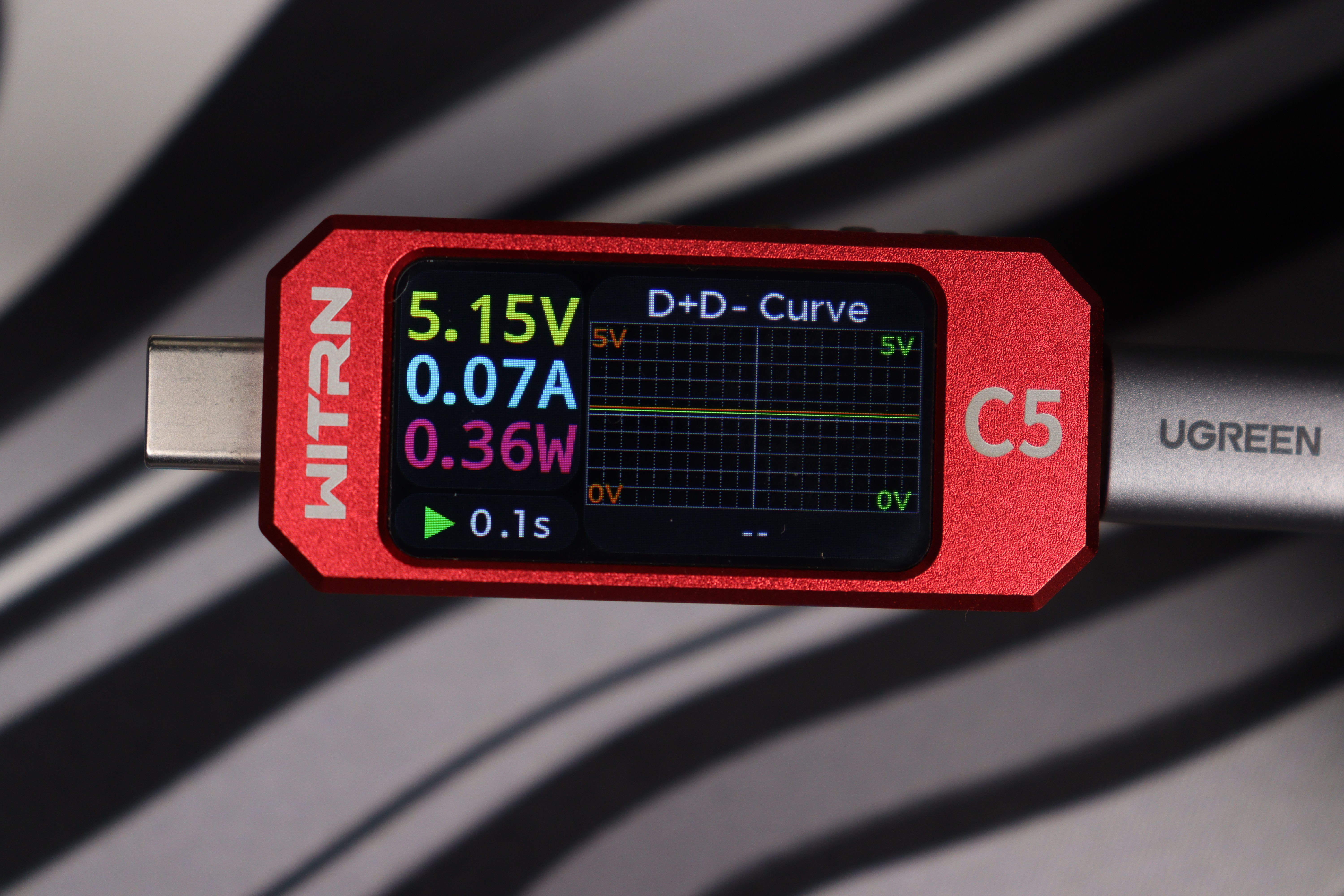

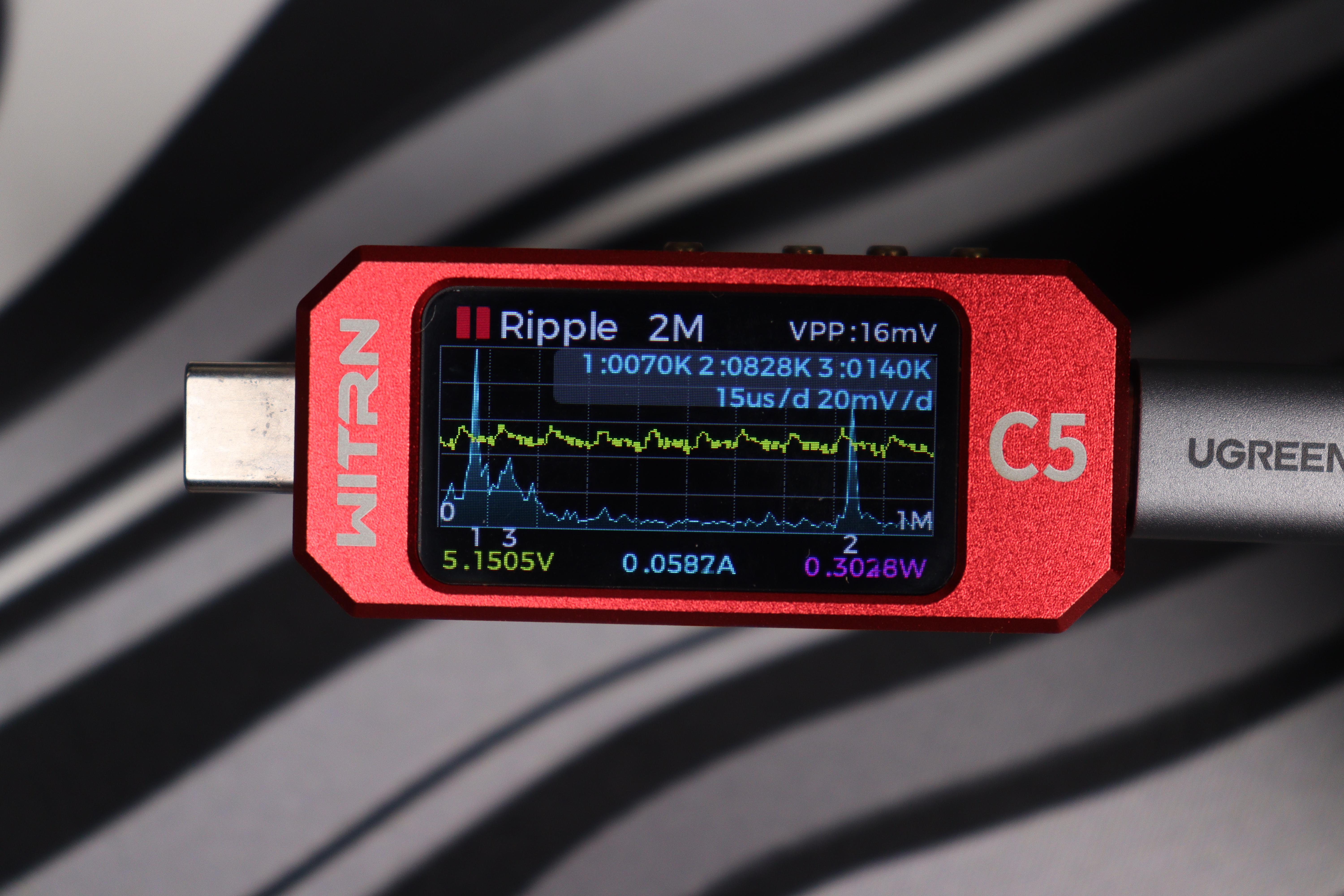

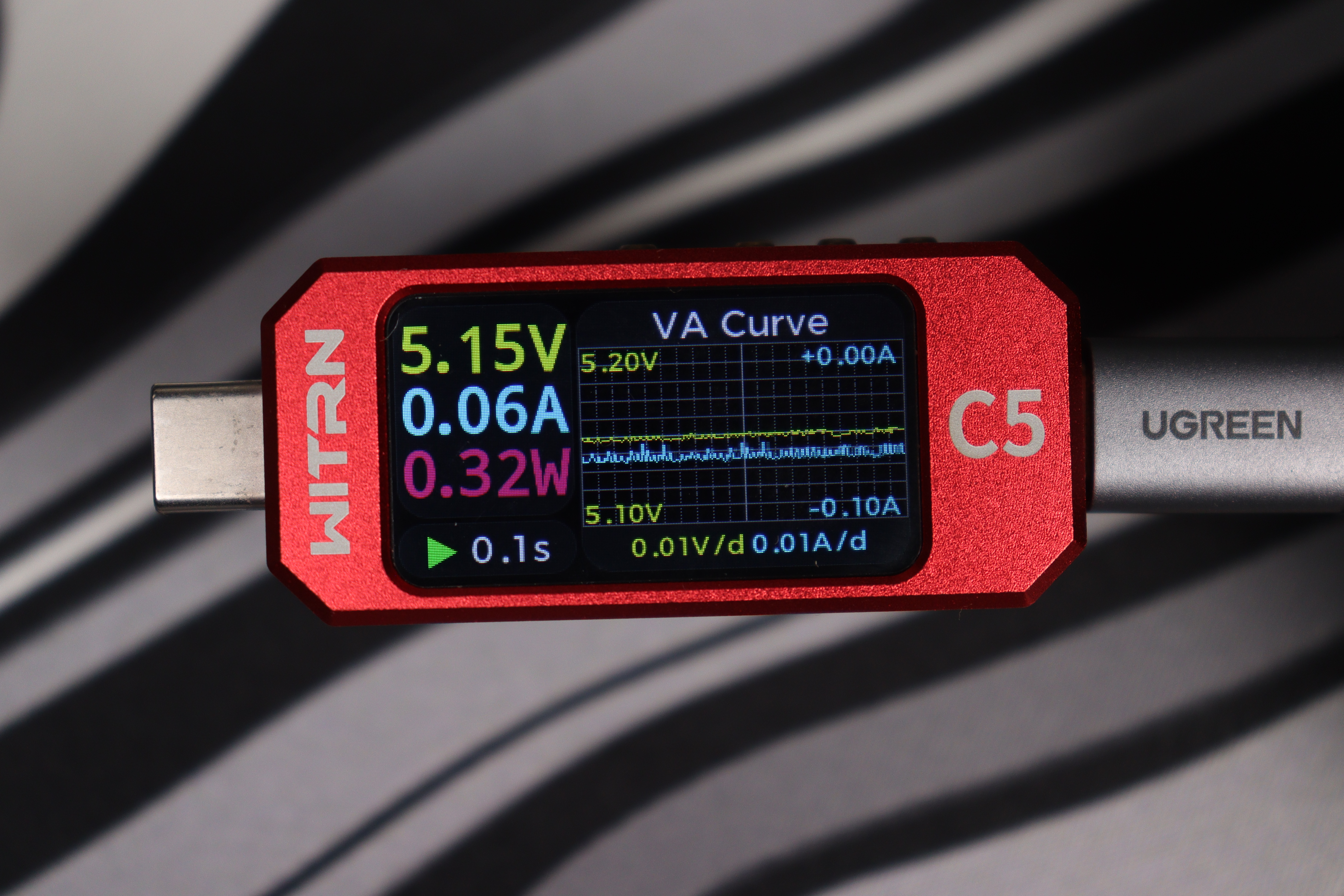

Финальный функциональный экран предоставляет режим графического отображения данных, включая осциллографические возможности. Тестер оснащен функцией, трансформирующей портативный USB-анализатор в серьезный измерительный прибор с полосой пропускания 2 МГц и автоматическим спектральным анализом пульсаций на трех частотных точках. Это позволяет профессионально оценивать качество блоков питания и обнаруживать электромагнитные наводки в режиме реального времени. Тем не менее, ограниченная полоса пропускания может быть недостаточной для исследования современных высокочастотных импульсных источников питания, а миниатюрный дисплей существенно усложняет детальный анализ осциллограмм и точные измерения временных характеристик, что уменьшает его применимость в действительно профессиональных задачах по сравнению с полноразмерными лабораторными осциллографами. В подменю доступен выбор графиков для линий данных D+/D-, напряжения и тока.

Заключения

WITRN C5 успешно решает задачу создания компактного USB-тестера профессионального уровня, демонстрируя отличный баланс между размерами и функциональностью. Качественный алюминиевый корпус, превосходный 1,47-дюймовый IPS-дисплей с высокой яркостью и удобная четырехкнопочная навигация создают приятное впечатление от использования. Функциональные возможности впечатляют: поддержка всех современных протоколов зарядки, шесть слотов для записи данных, встроенный осциллограф с полосой 2 МГц и автоматический спектральный анализ. Дополнительным плюсом является активная поддержка производителя в плане регулярных обновлений прошивки. Однако осциллографические функции имеют ограничения для анализа высокочастотных источников, а миниатюрный экран затрудняет детальную работу с осциллограммами. К недостаткам также стоит отнести высокий ценник и склонность дисплея к сбору отпечатков пальцев. Несмотря на эти компромиссы, C5 представляет собой одно из лучших решений в классе карманных USB-тестеров. Устройство идеально подходит для инженеров, сервисных специалистов и энтузиастов, которым нужен мощный, но портативный инструмент анализа.
