Обзор USB-тестера WITRN K2: Компактный инструмент с большим потенциалом

На рынке USB-тестеров давно не хватало свежего взгляда: компактного, функционального и при этом не перегруженного лишними элементами. Именно таким и стремится быть WITRN K2 — новинка от производителя, хорошо зарекомендовавшего себя среди инженеров и энтузиастов электроники, который попытался взять в себя от наиболее удачного тестера современности — POWER-Z KM003C, добавив фирменные функции производителя

Комплект поставки

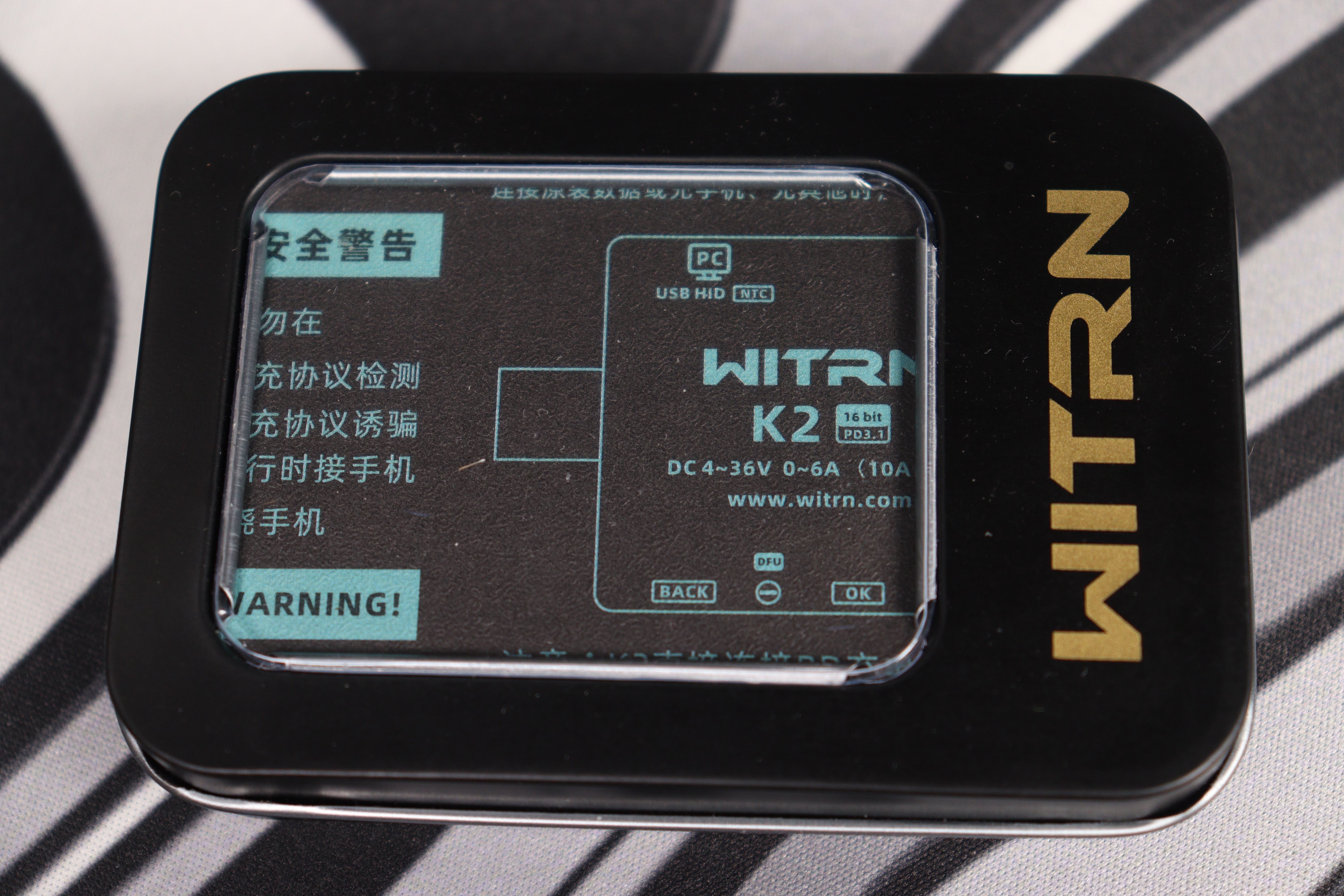

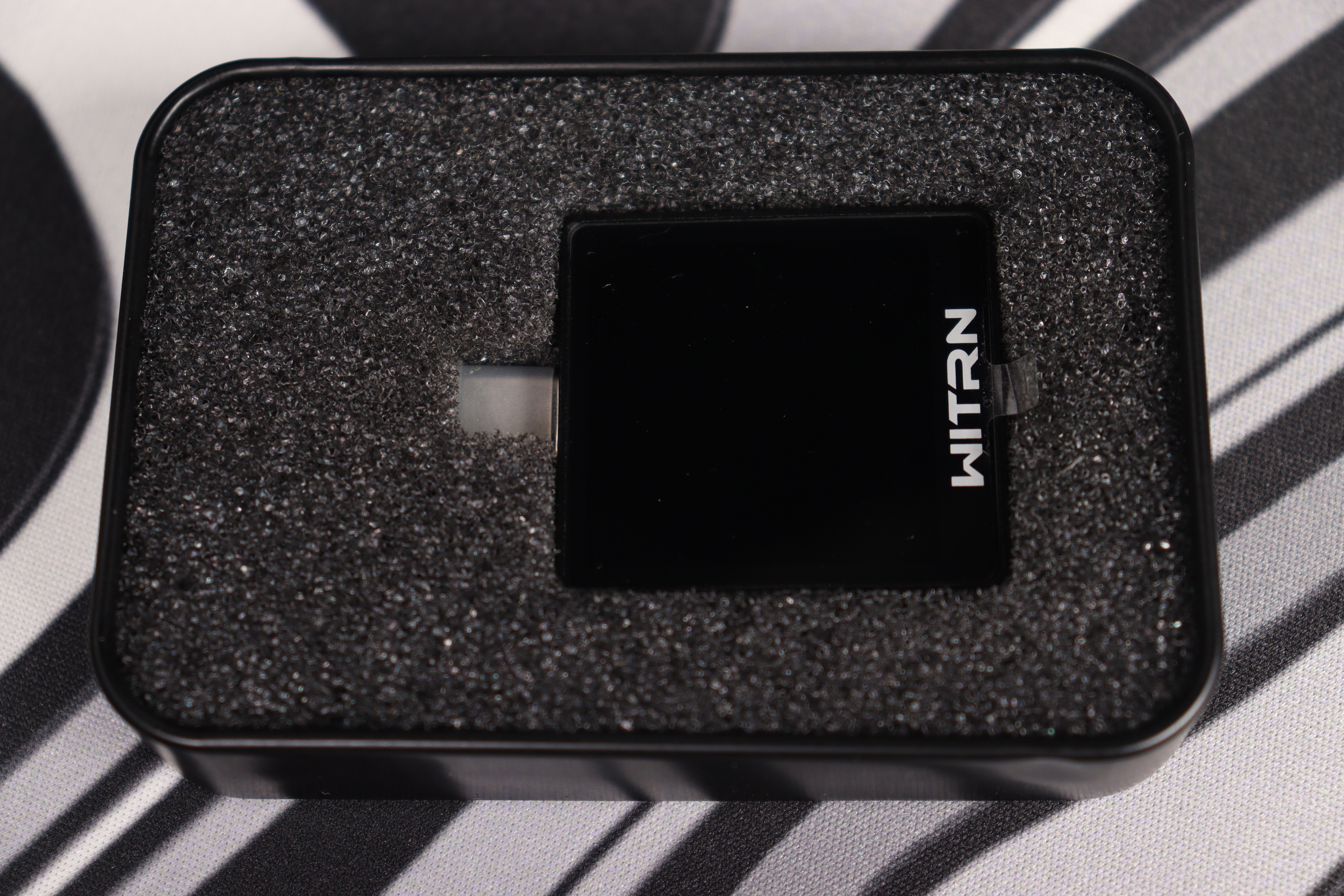

Поставляется K2 в металлической коробке чёрного цвета с прозрачной крышкой. Такой футляр можно спокойно использовать для хранения устройства или переноски. Внутри — сам тестер, плотно зафиксированный в защитной вкладке. Упаковка простая, но практичная.

Внешний облик устройства

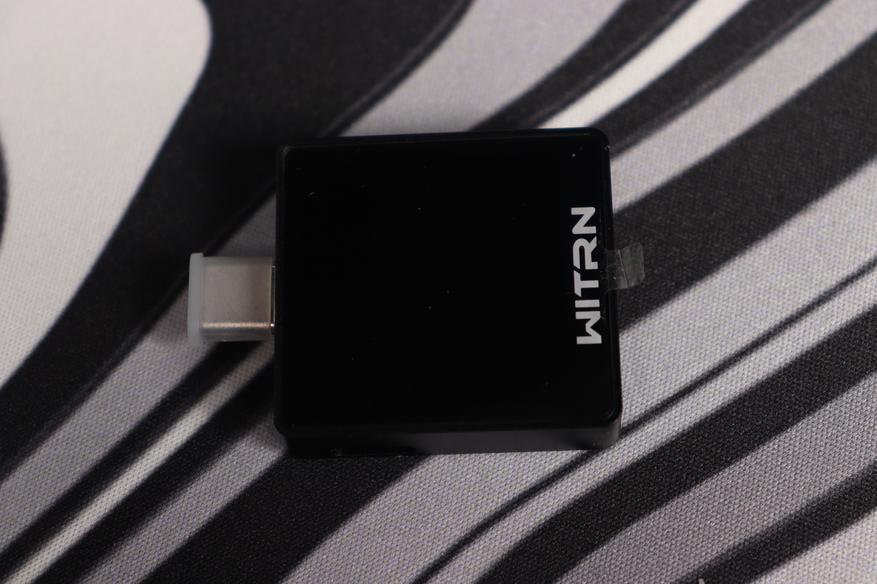

Корпус металлический, с анодированным покрытием. Выглядит аккуратно, отпечатки почти не остаются. Дисплей — 1,54 дюйма, IPS, разрешение 240x240. Цвета чёткие и контрастные, углы обзора хорошие, яркость высокая — на солнце информация остаётся читаемой.

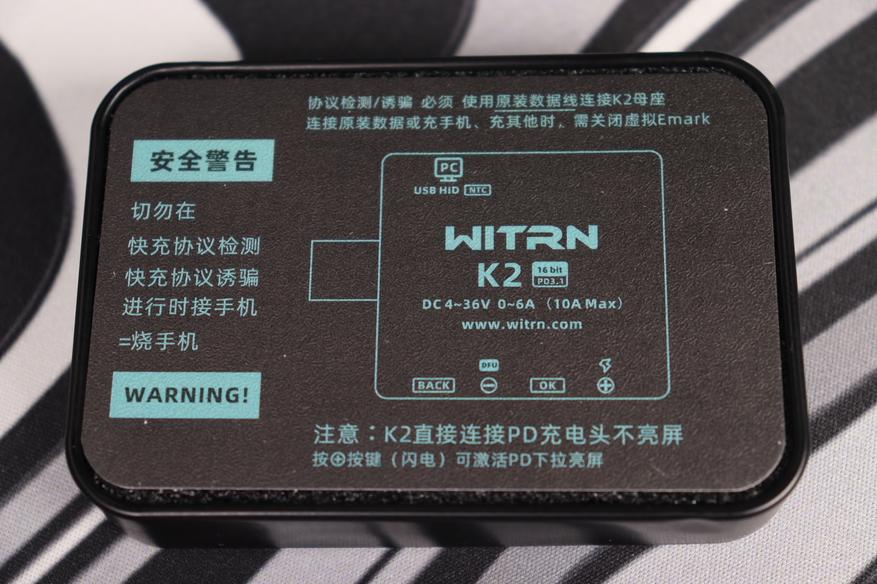

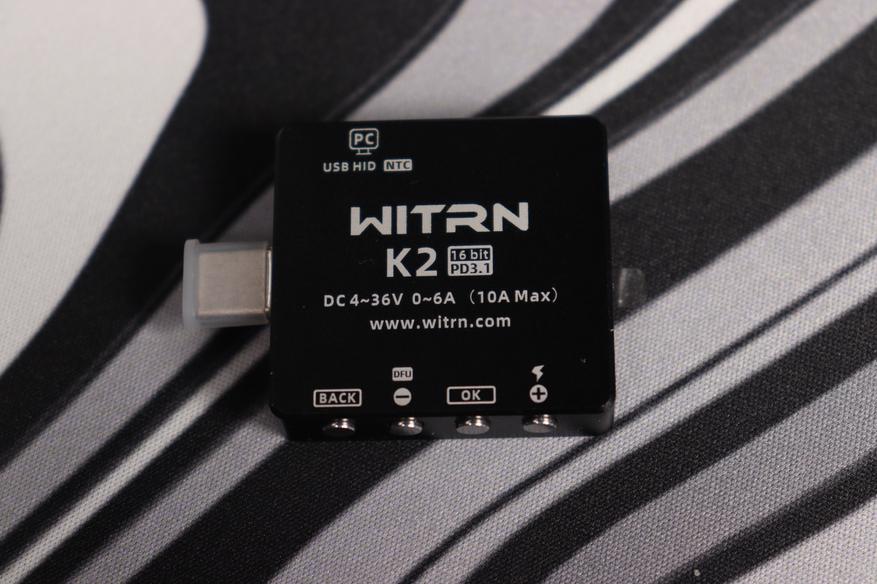

На задней части корпуса нанесены краткие характеристики и пояснения к кнопкам.

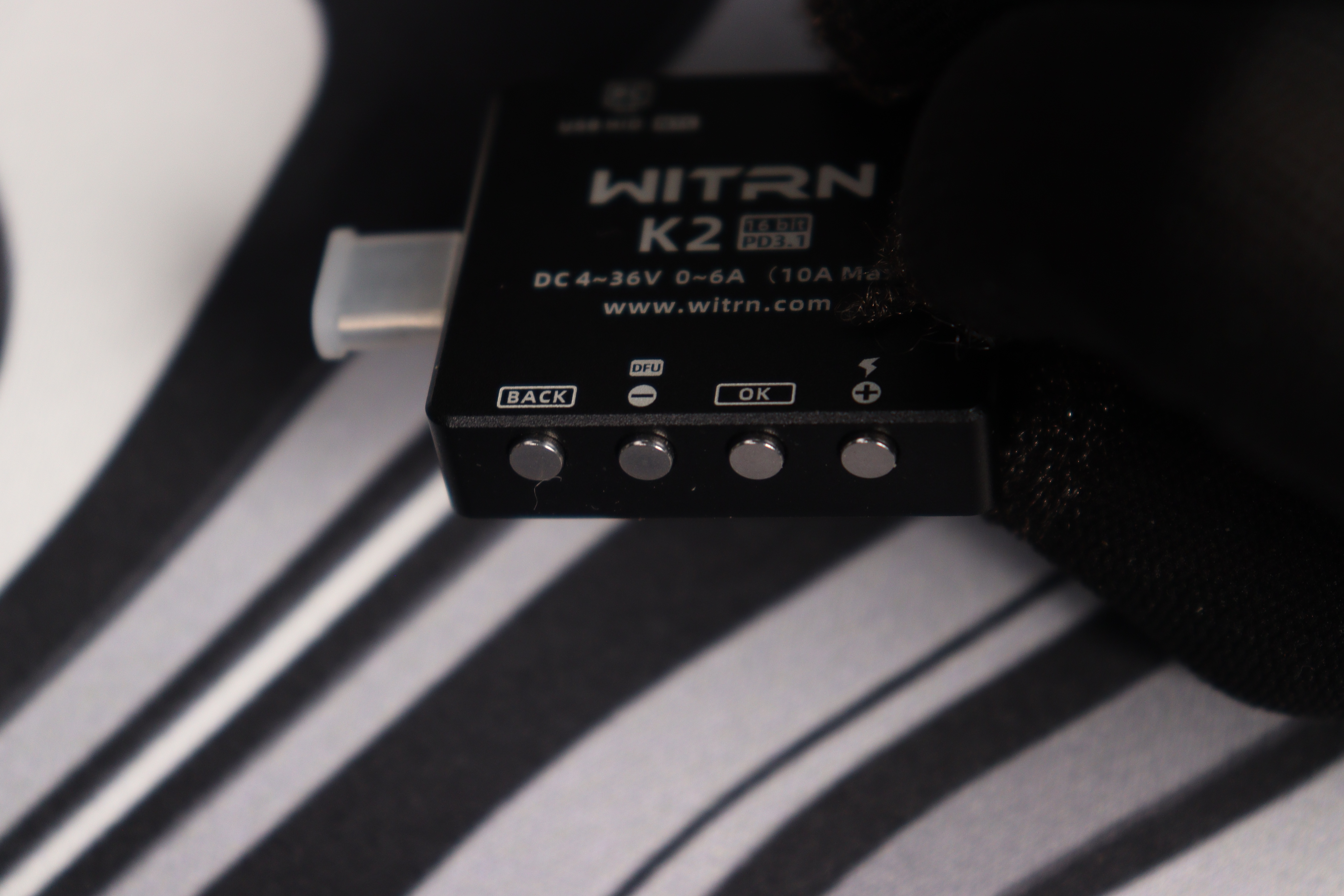

Управление реализовано через четыре кнопки на верхнем торце. Ощущения от нажатий чёткие, навигация простая: стрелки для перемещения, две дополнительные кнопки — для возврата и подтверждения. Привыкнуть можно за пару минут. Это удобнее, чем одна универсальная кнопка, как у некоторых других моделей.

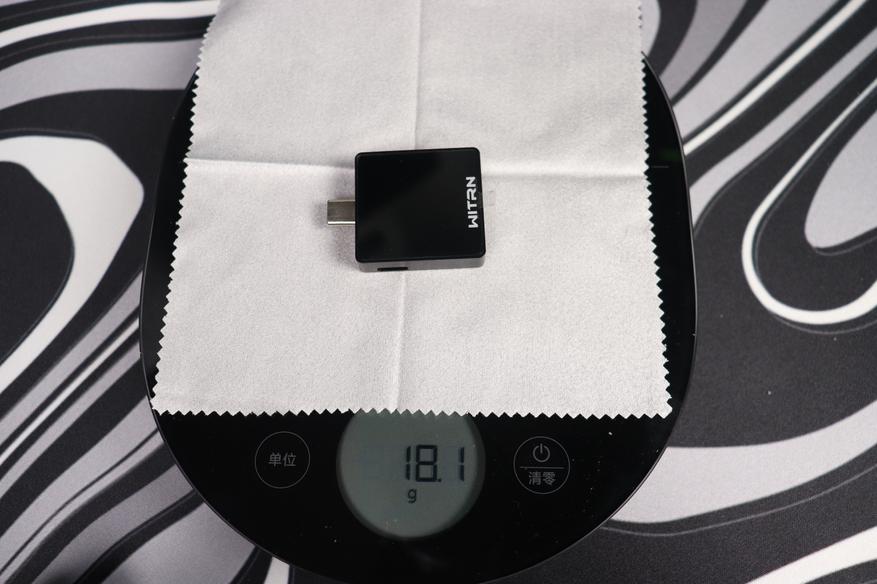

Размеры компактные — примерно 18x17x4.6 мм, вес — около 18 грамм.

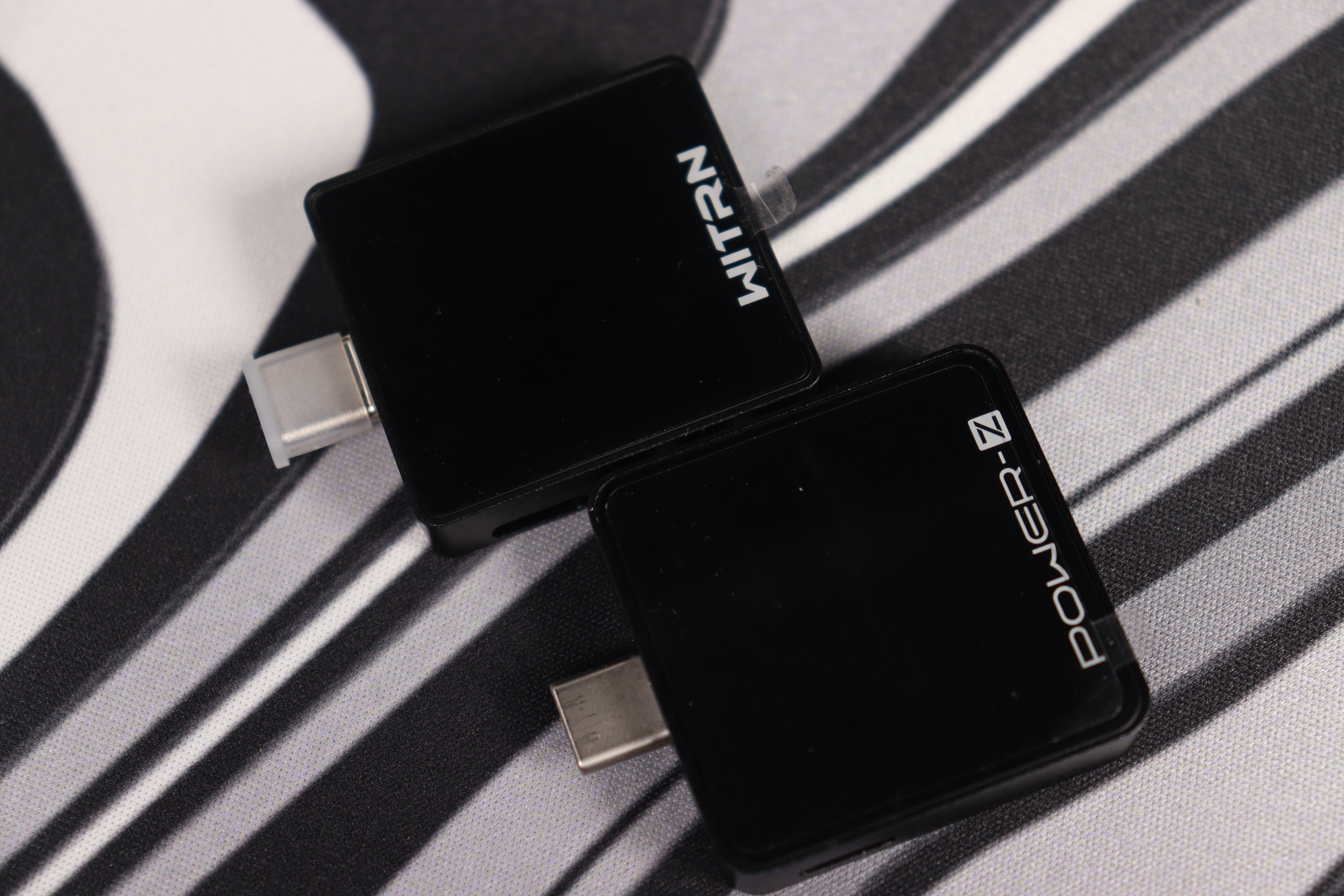

Вот в сравнении с главным конкурентом, котором, собственно, и вдохновлялись — POWER-Z KM003C.

Тестирование устройства

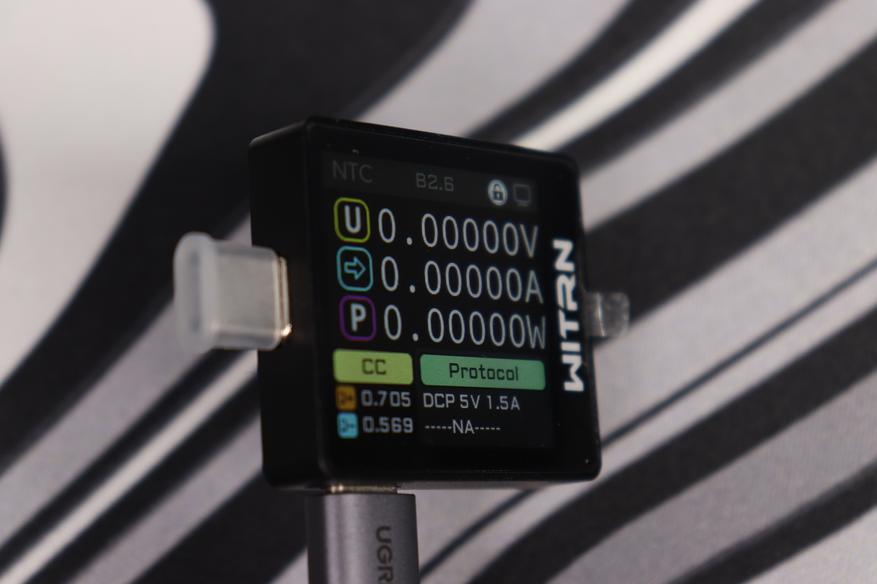

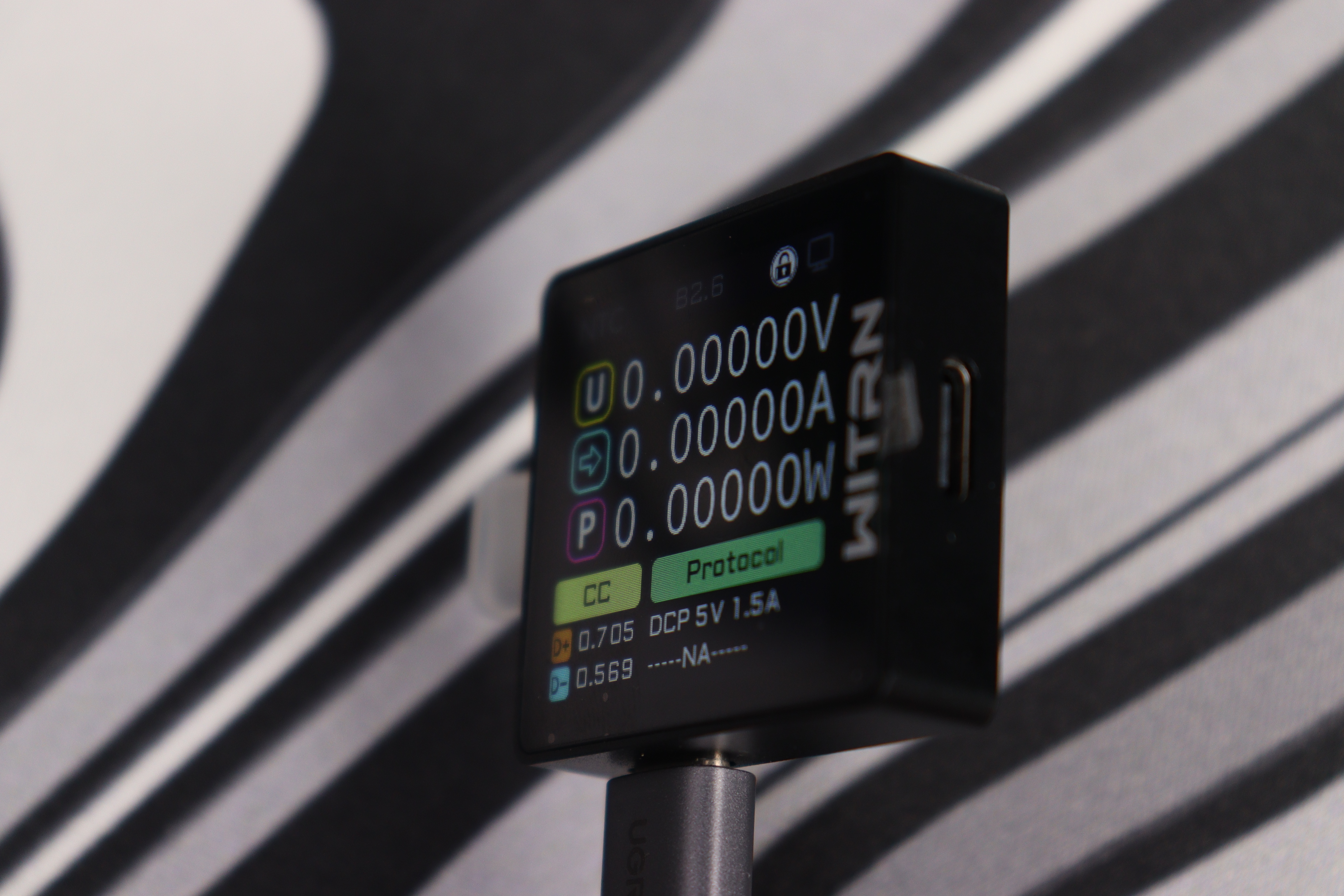

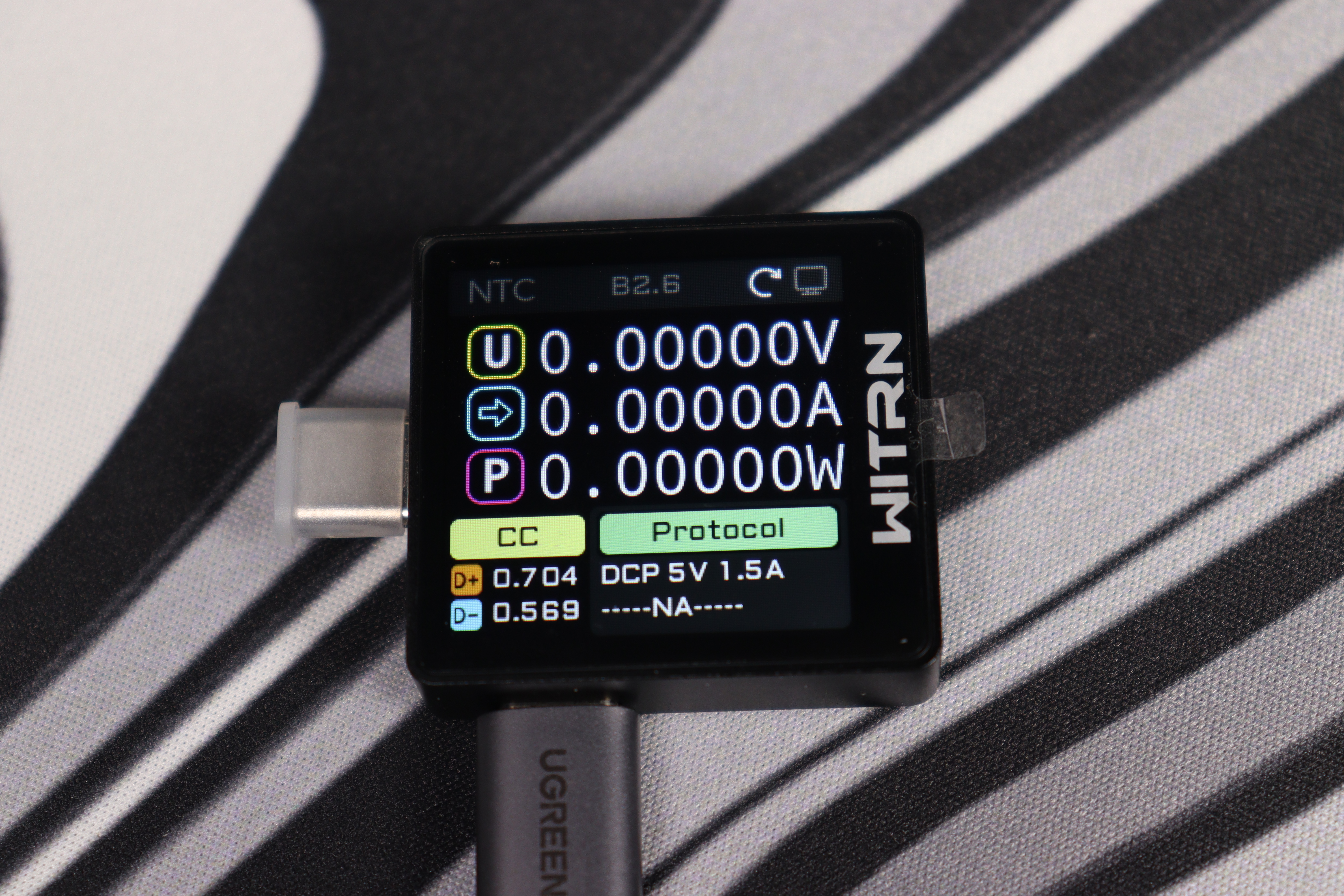

Как и у предыдущих моделей, начальный экран показывает напряжение, ток и мощность. Всё отображается чётко и с высокой точностью. Подойдёт для быстрой диагностики любого источника питания. Картинка очень контрастная и сразу видны все основные необходимые показатели. Дополнительно отображается напряжение на линиях D+- и используемый протокол быстрой зарядки.

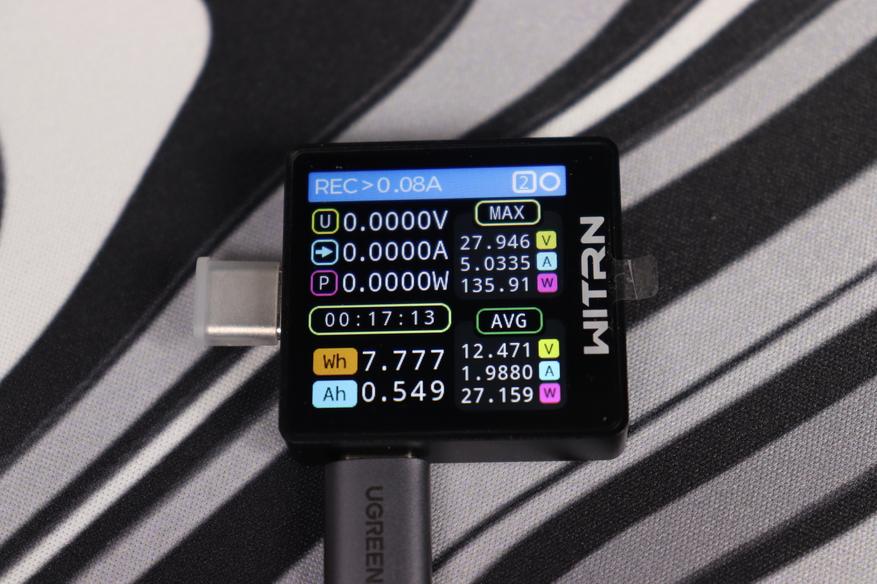

На второй странице разместились отображение не только текущих, но и пиковых и средних значений, а также временные метки. Незаменим при долгом тестировании нестабильных источников или аккумуляторов.

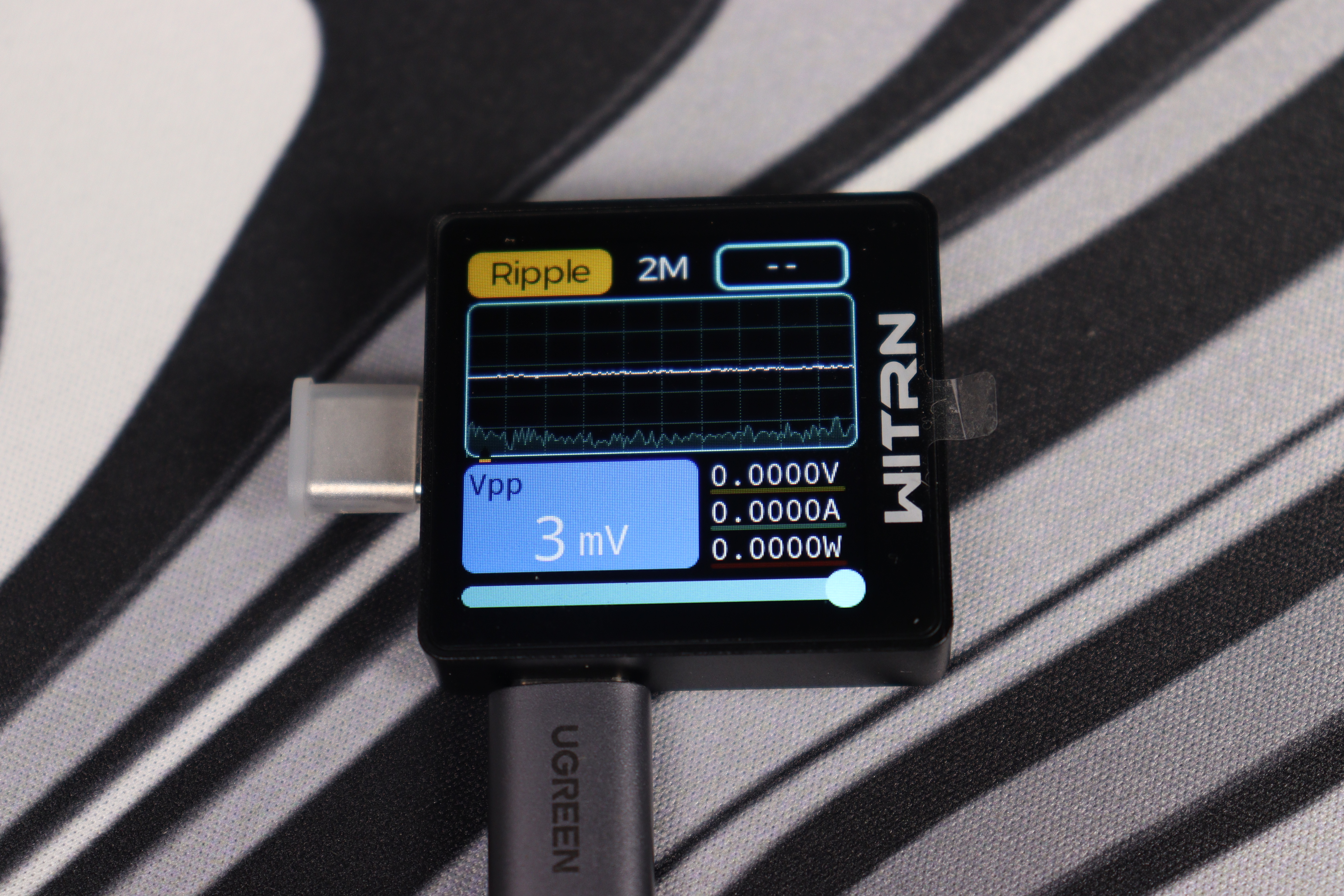

На третьем экране доступен режим графического анализа. Осциллограф показывает форму сигнала напряжения и тока, есть базовая фильтрация и отображение пульсаций. Частотный диапазон ограничен 2 МГц — для предварительной оценки качества питания этого достаточно, но для сложного анализа импульсных блоков он не подойдёт.

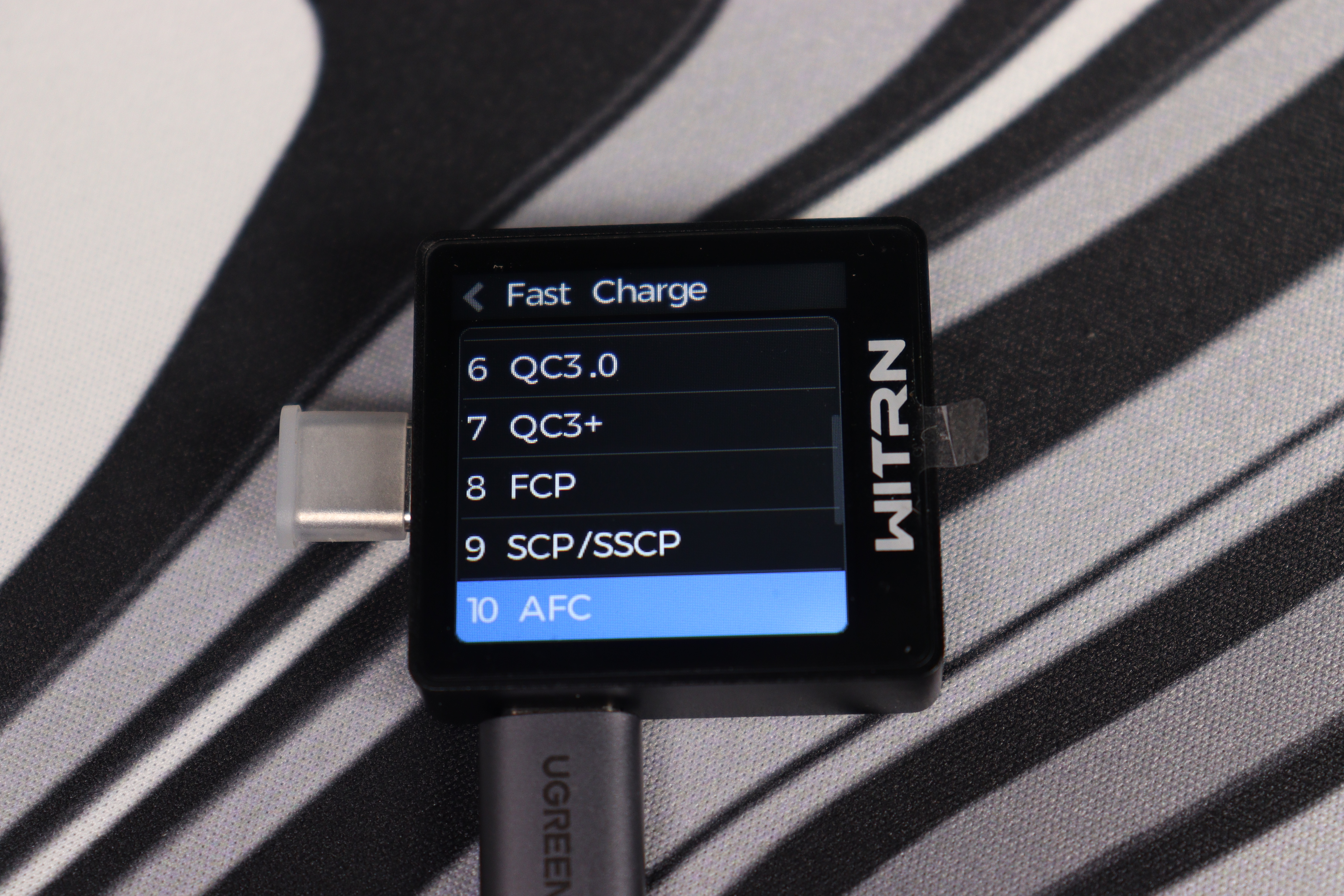

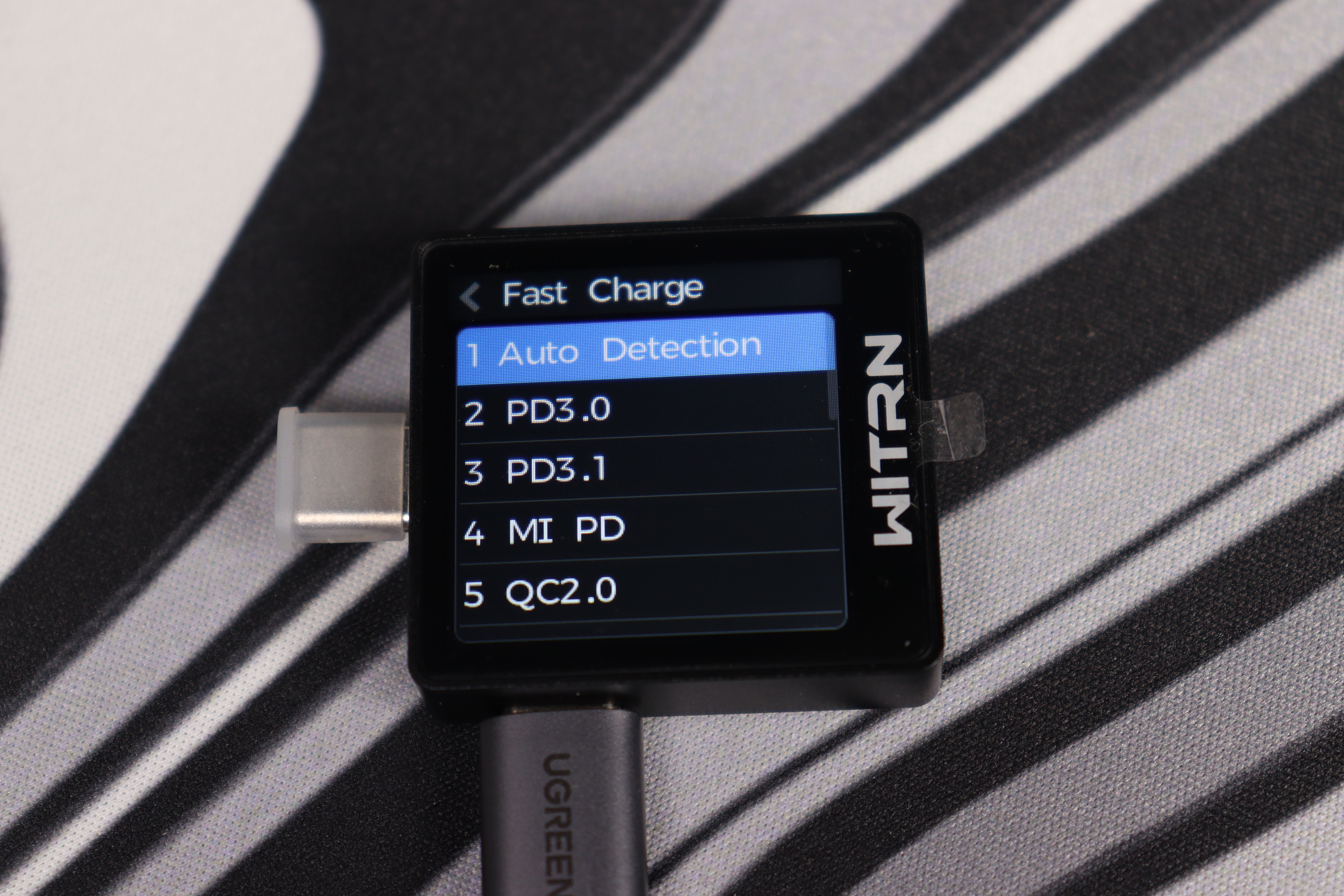

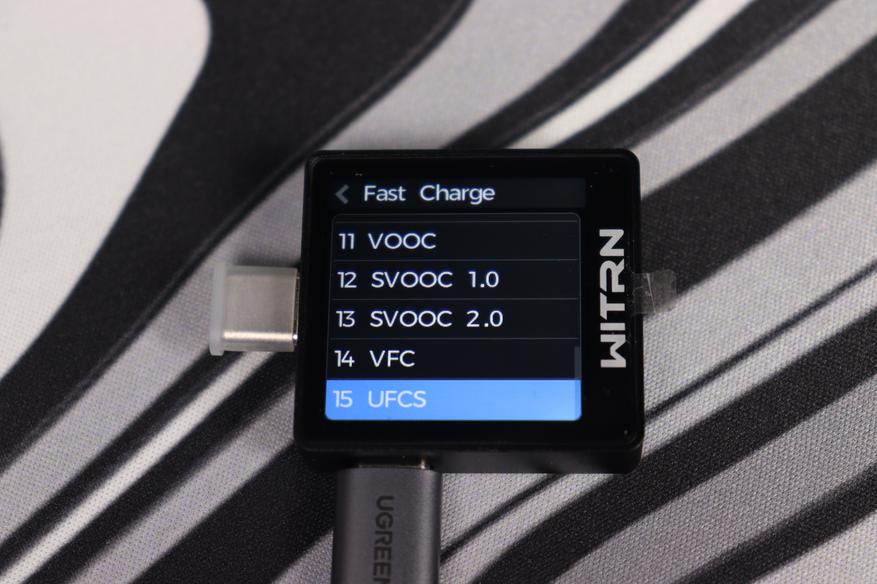

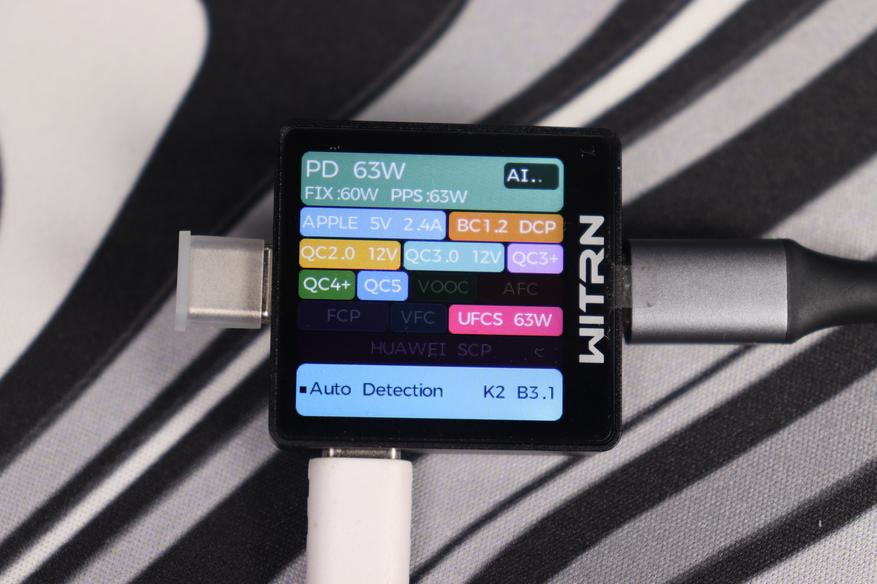

Четвёртый экран WITRN K2 объединяет сразу несколько ключевых возможностей, которые делают этот тестер универсальным инструментом. В первую очередь, здесь реализована поддержка различных протоколов быстрой зарядки. Устройство может определять наличие и параметры таких стандартов, как QC (включая QC4 и QC5), PD (вплоть до PD 3.1), VOOC, SCP, AFC и другие. Информация отображается в виде уровней напряжения на линиях D+ и D-, а также по Power Delivery — с указанием доступных профилей мощности. В этом же разделе можно вручную выбрать нужный протокол для активации или запустить автоматическое определение. Правда, на текущем этапе прошивки автоопределение работает не всегда корректно — некоторые адаптеры и кабели не распознаются или распознаются неправильно. Но учитывая частые обновления прошивок от WITRN, скорее всего, эта проблема будет решена в ближайшее время.

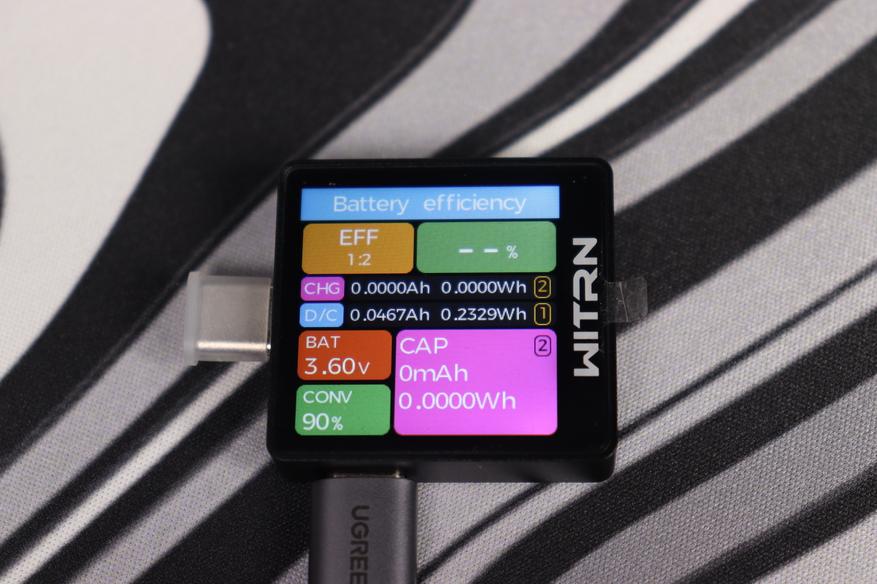

Оценить также можно эффективность аккумулятора: он показывает, сколько энергии поступило при зарядке (CHG) и было отдано при разрядке (D/C), рассчитывает КПД (CONV) и позволяет понять реальную ёмкость батареи (CAP). Здесь также отображается текущее напряжение аккумулятора (BAT) и можно наглядно оценить потери энергии при цикле заряд-разряд — полезная функция для тестирования powerbank'ов, литий-ионных ячеек и аккумуляторов с заявленной ёмкостью.

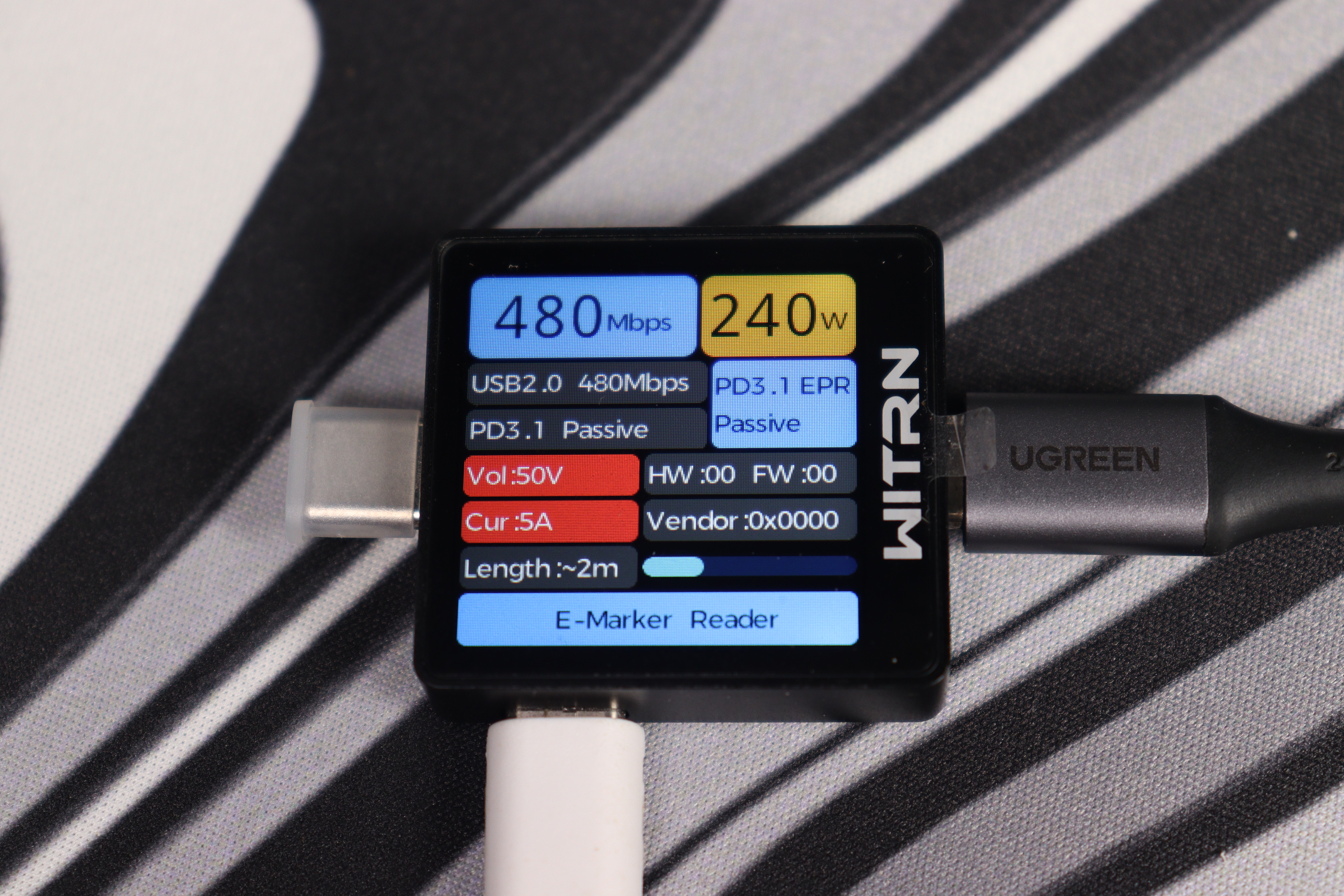

Здесь же доступна работа с E-Marker — тестер может считывать чип с USB-C кабеля, определяя его характеристики: допустимый ток, напряжение, поддерживаемые режимы. Также можно «скопировать» этот маркер для дальнейшего использования, например, при симуляции подключения другого кабеля. Это особенно полезно при тестировании нестандартных зарядных сценариев.

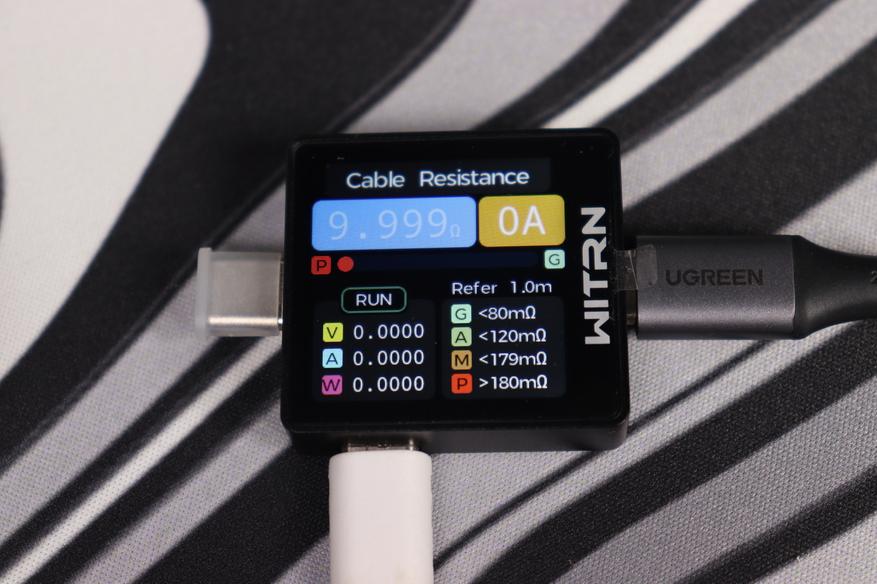

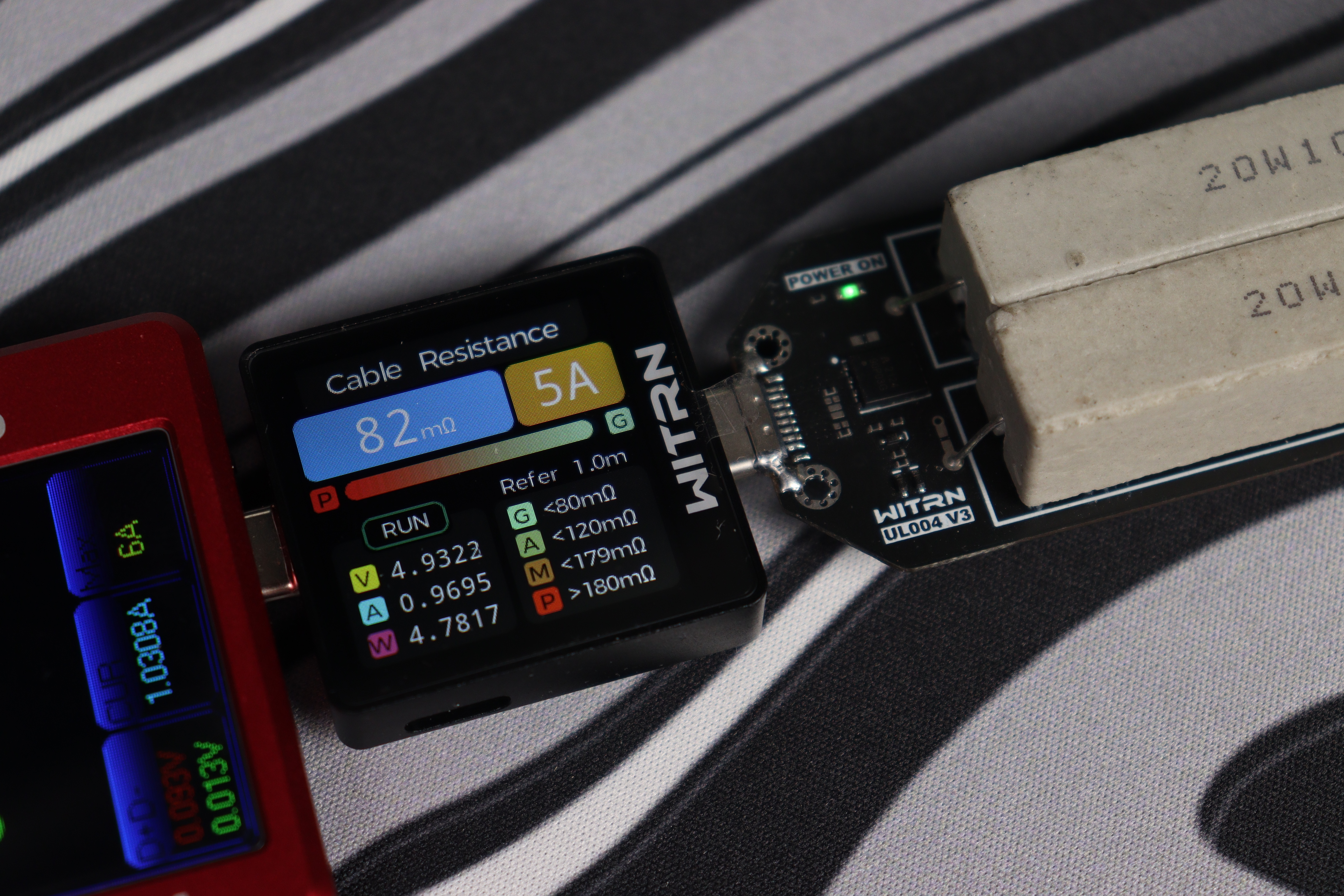

Кроме того, в этом разделе реализована функция измерения внутреннего сопротивления кабеля. Измерения помогают определить, насколько сильно кабель влияет на эффективность зарядки и где теряется мощность. Для использования данного тестера необходимо использовать дополнительный модуль, например WITRN UL004

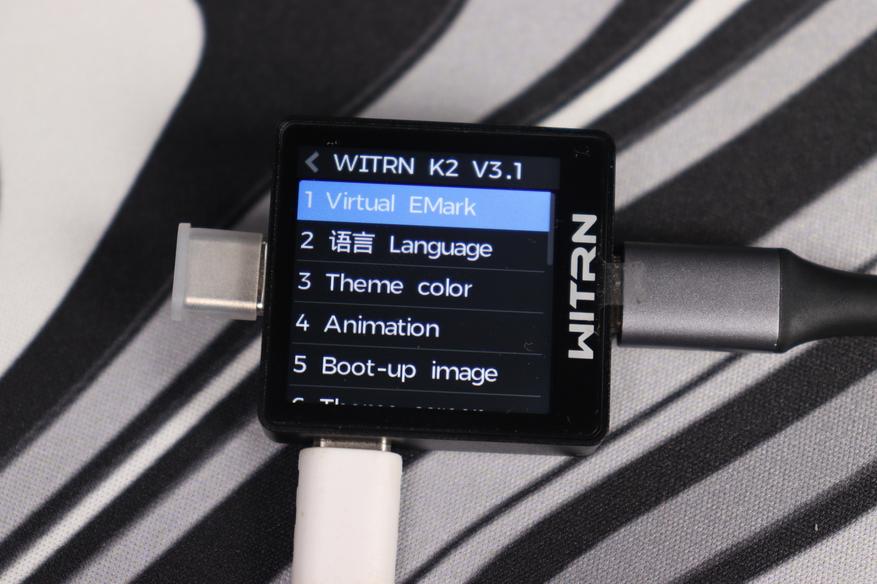

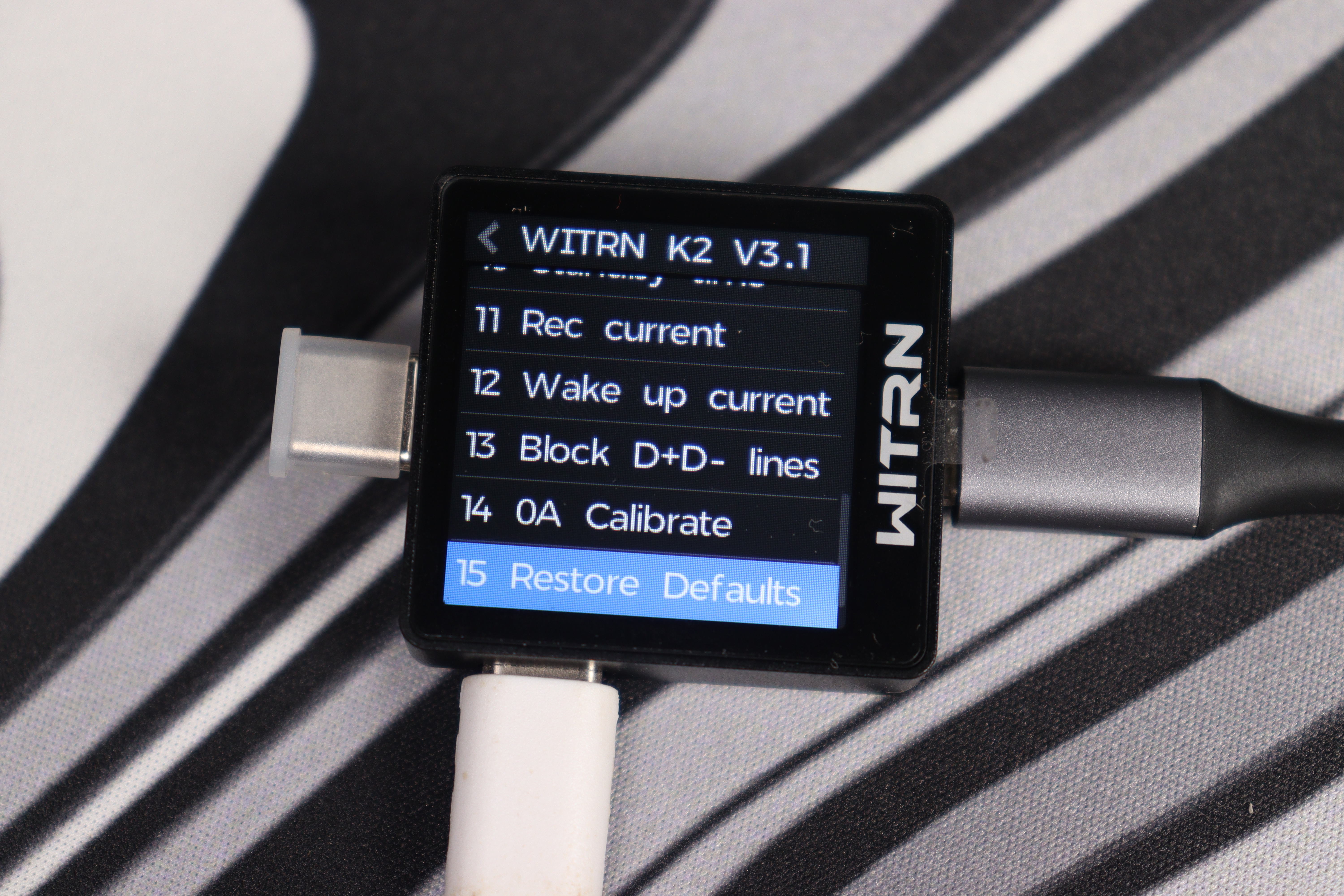

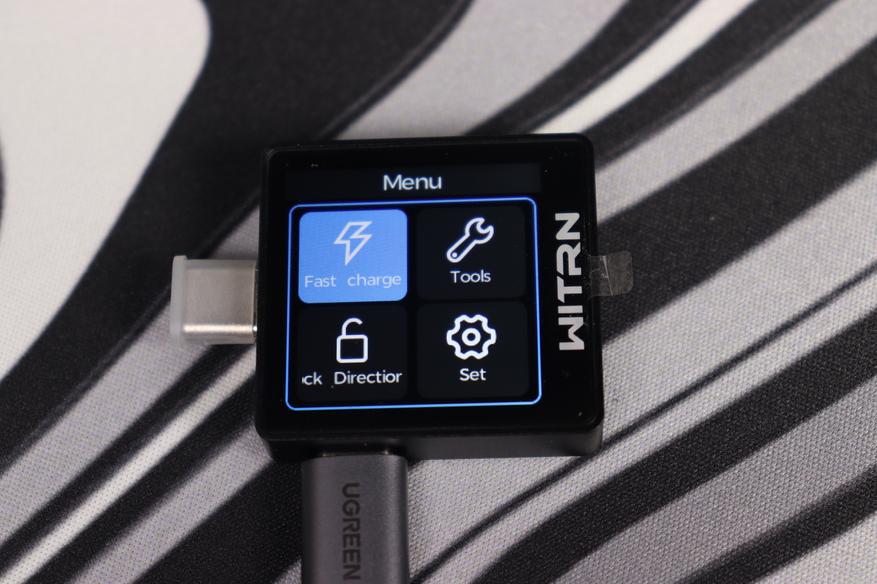

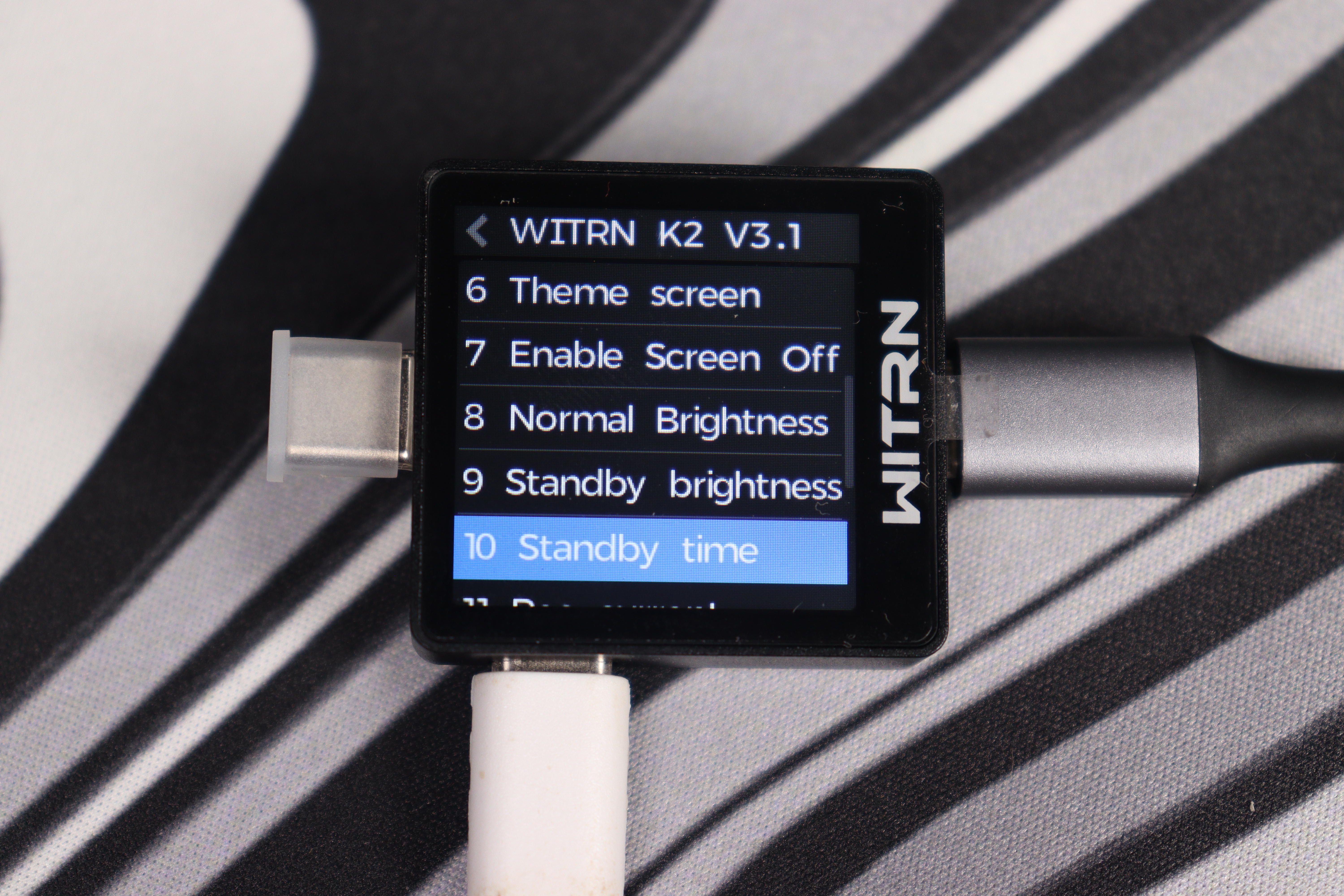

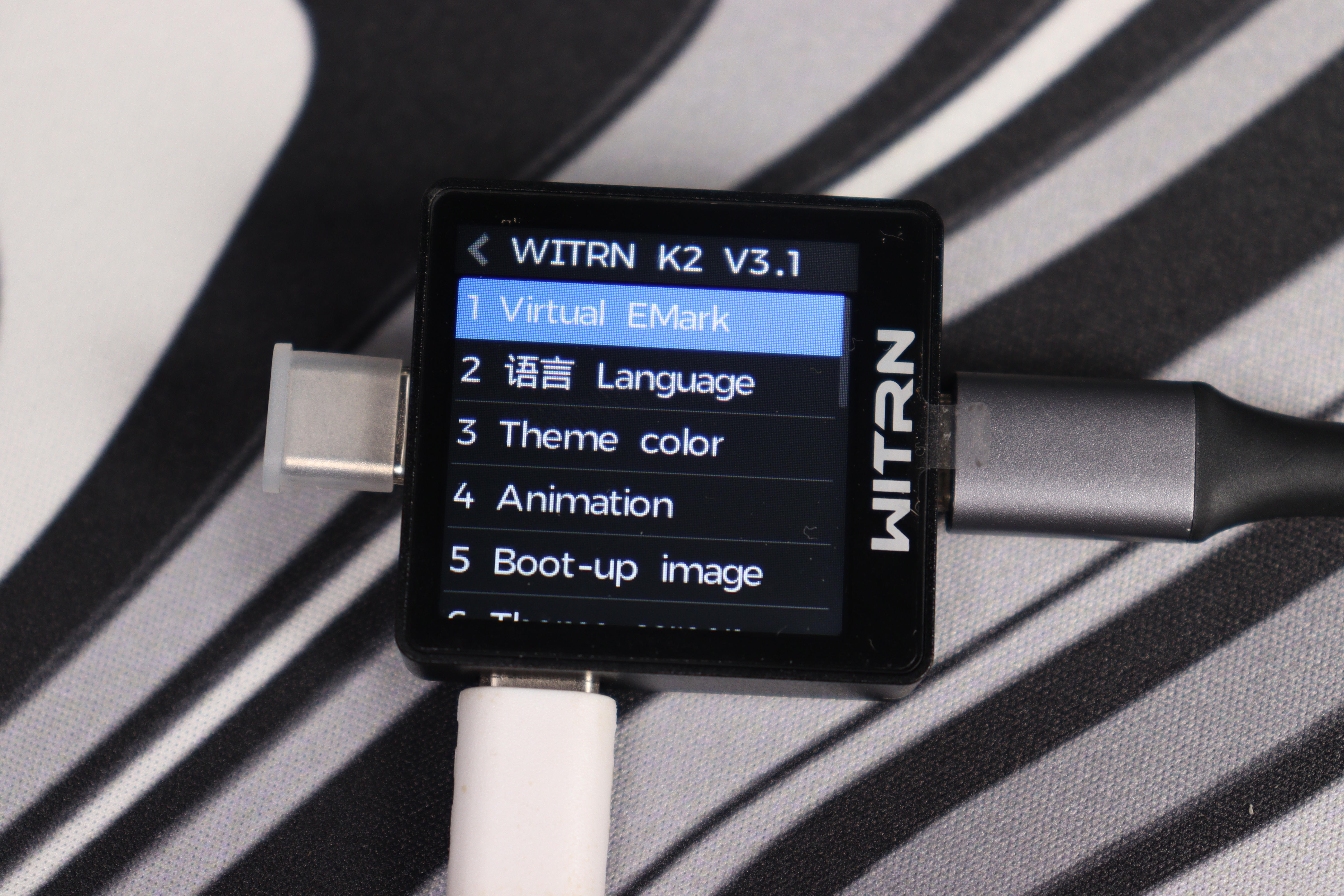

Также в этом меню находятся настройки тестера, сбросы, выбор режимов работы и прочая вспомогательная функциональность. Всё сгруппировано логично, навигация простая, а отображаемая информация — наглядная.

Заключения

WITRN K2 — это достойное развитие идей, заложенных в предыдущих моделях компании. Устройство компактное, удобное в работе и при этом довольно функциональное — особенно если учитывать его габариты. Хороший IPS-дисплей, логичная навигация, поддержка множества протоколов быстрой зарядки, встроенный осциллограф и возможность оценки ёмкости аккумуляторов делают его универсальным инструментом для повседневного использования и диагностики.

На текущий момент K2 имеет небольшие трудности с автоопределением зарядных протоколов, но благодаря регулярным обновлениям прошивки WITRN такие недоработки, скорее всего, будут оперативно устранены. Устройство подойдёт не только энтузиастам, но и тем, кто занимается ремонтом, тестированием или просто хочет точно знать, что происходит с их зарядными устройствами и кабелями.
