Обзор нагрузочного модуля WITRN UL004: Как правильно тестировать USB-кабели

Смотря разные обзоры зарядок и аксессуаров на YouTube, постоянно ловлю себя на мысли — почему так много блогеров тестируют кабели каким-то странным образом, а то и вообще пропускают эту часть? Ведь USB-кабель — это не просто провод, это полноценный участник процесса зарядки, от которого зависит, получит ли ваш телефон те самые обещанные ватты или будет тихо «чахнуть» на медленной зарядке.

Самое обидное, когда покупаешь крутое зарядное устройство за приличные деньги, а потом выясняется, что какой-то дешевый кабель «съедает» половину мощности или, что еще хуже, может навредить подключенному устройству. А ведь многие даже не подозревают об этой проблеме!

Вот здесь и приходит на помощь WITRN UL004 — штука, которая позволяет наконец-то протестировать кабели по-человечески, под реальной нагрузкой, и получить честные цифры вместо догадок и предположений. Больше никаких «на глазок» и «вроде работает» — только конкретные данные о том, на что способен ваш кабель.

Комплект поставки

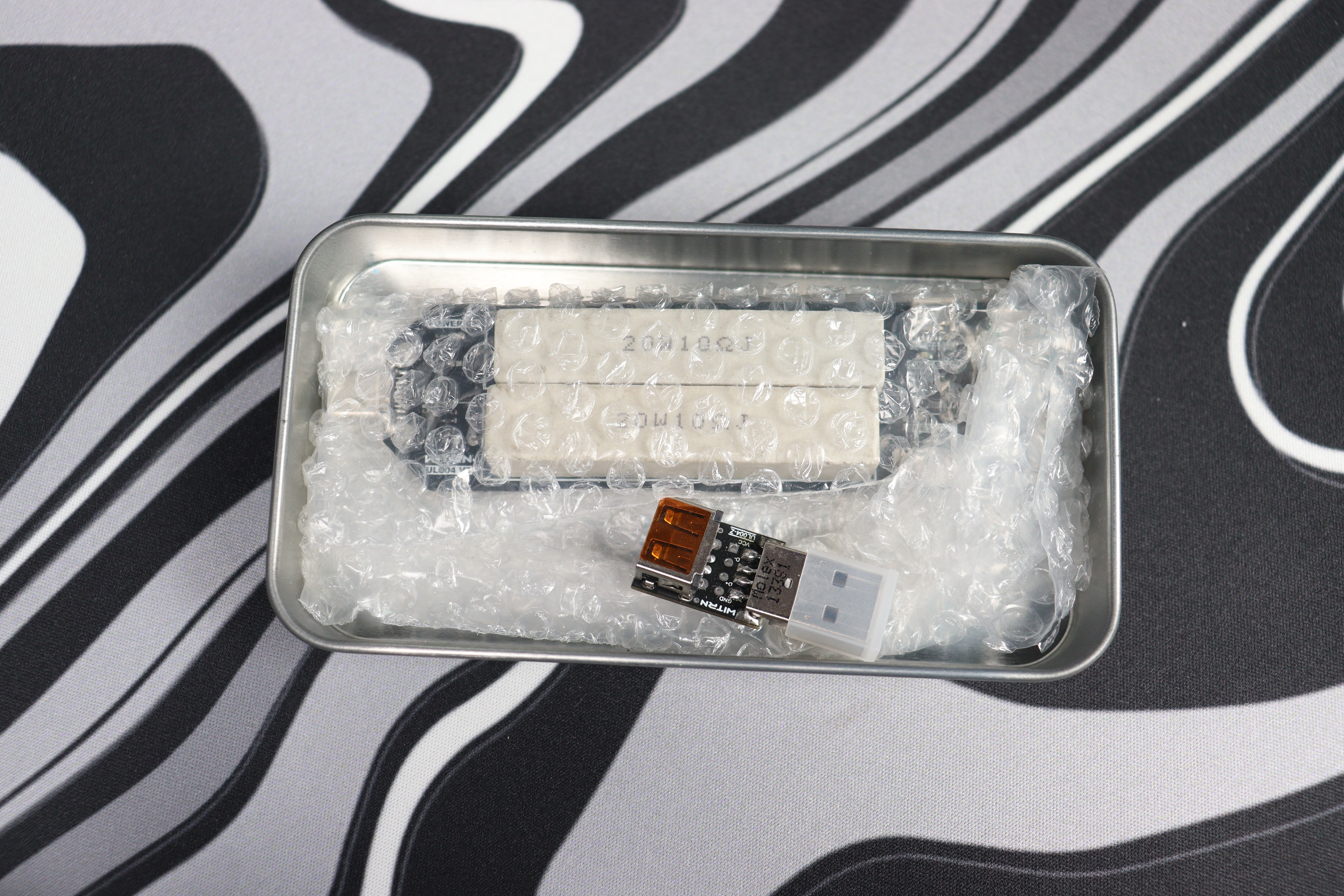

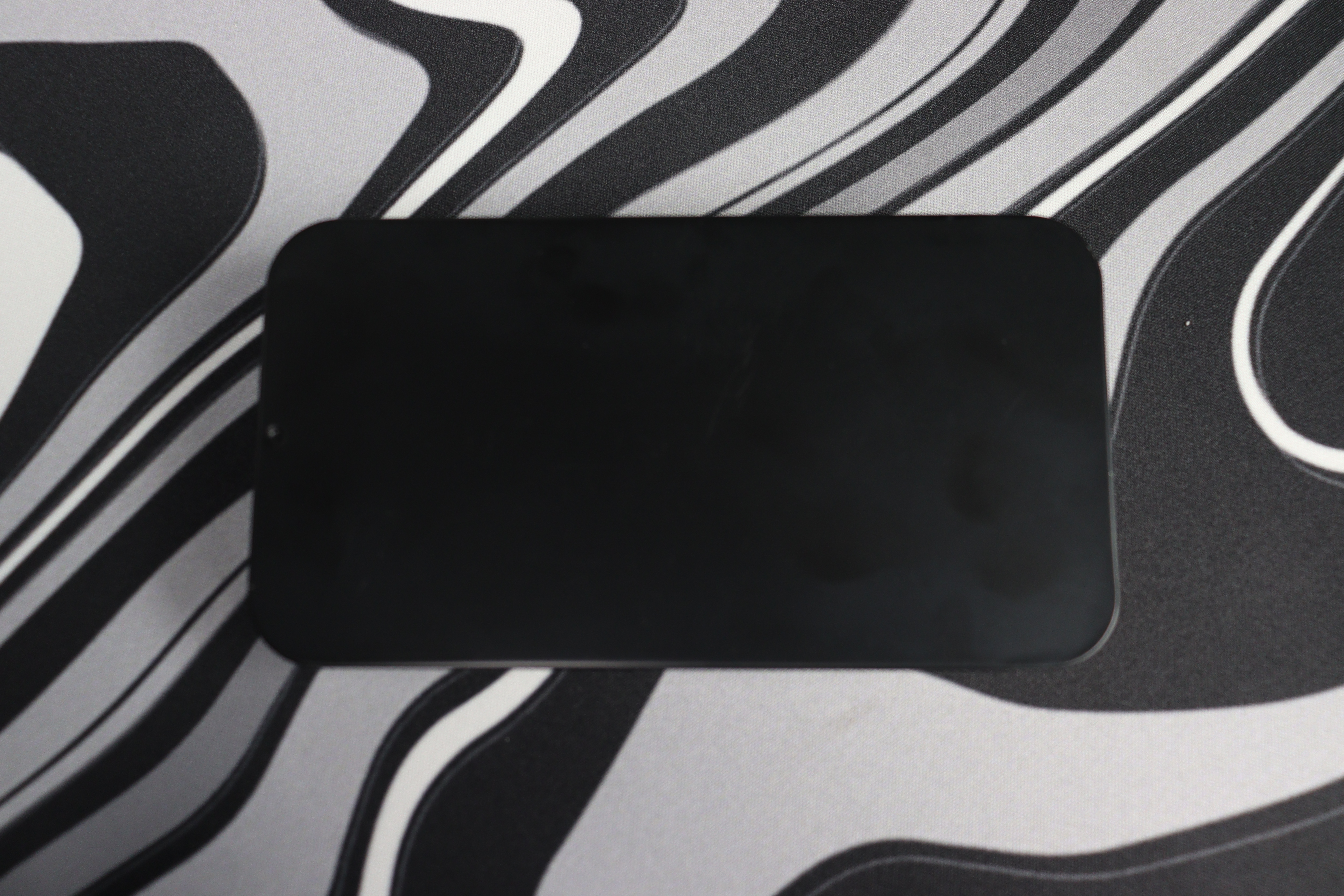

WITRN UL004 поставляется в качественном черном металлическом кейсе, который напоминает увеличенную версию упаковки, используемой для USB-тестеров WITRN, обеспечивающие надежную защиту устройства при транспортировке и хранении.

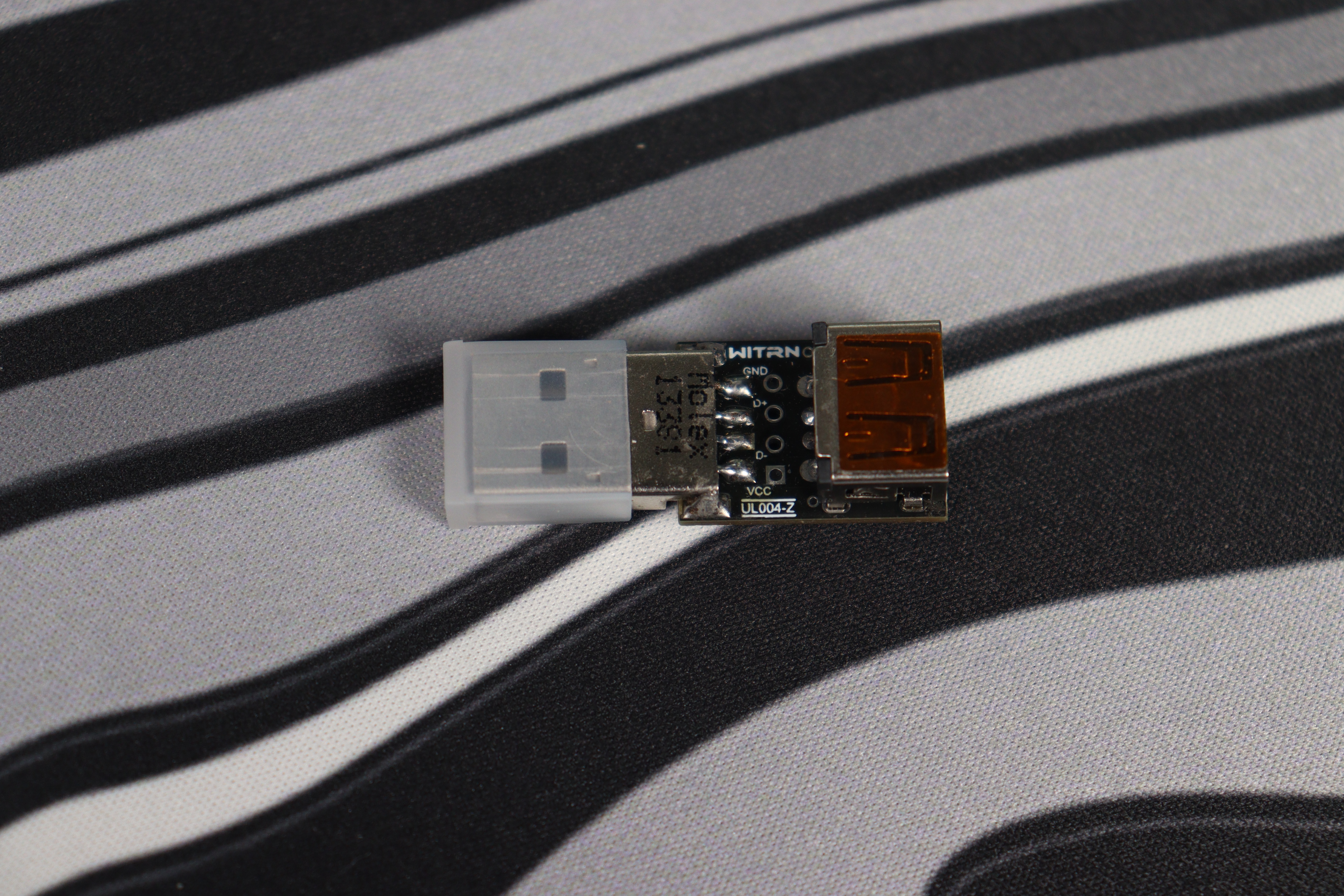

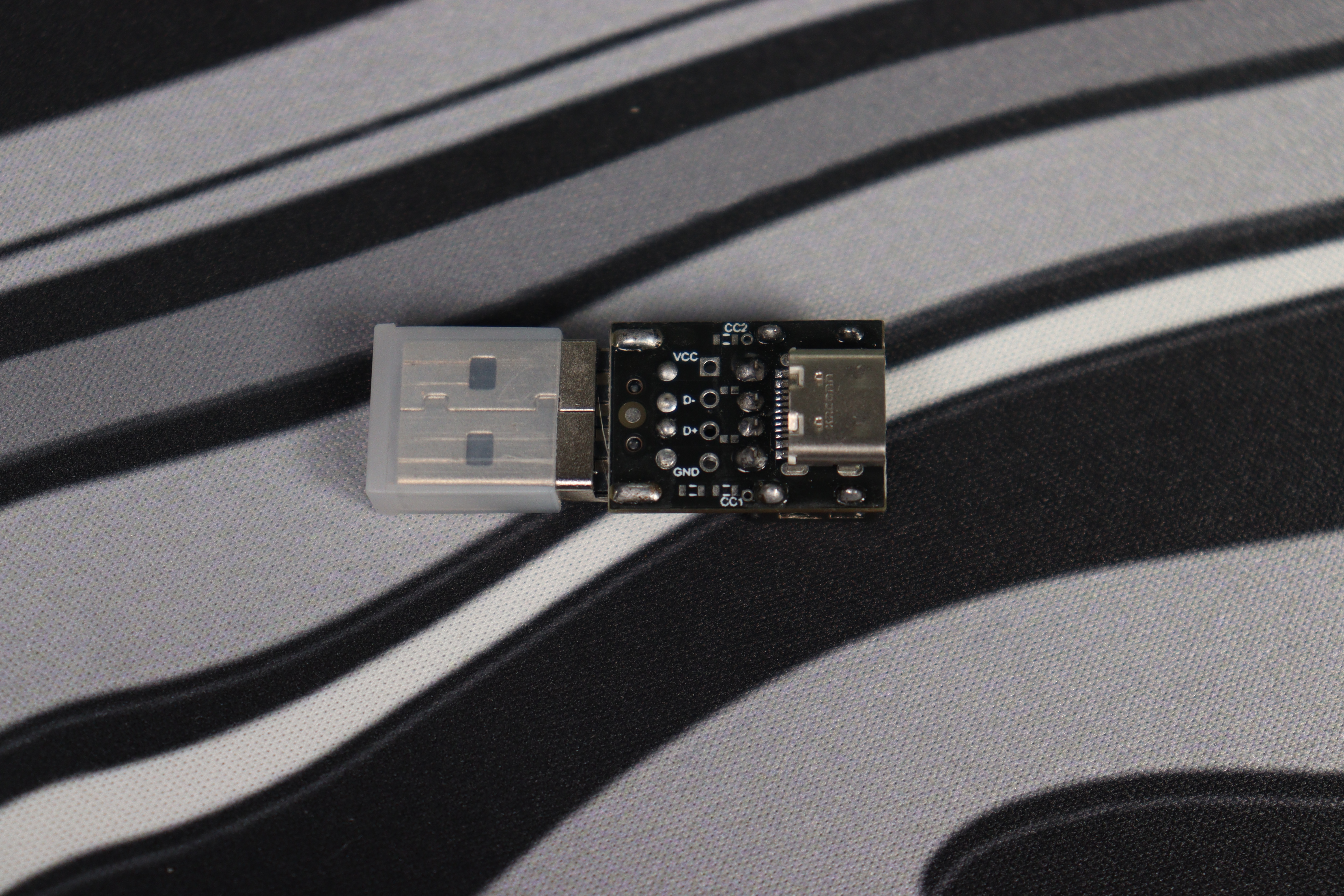

В комплект поставки входит непосредственно резистивная нагрузка UL004, а также специальный адаптер для подключения. Адаптер необходим для обеспечения правильного соединения нагрузки с USB-тестерами WITRN и гарантирует стабильный контакт во время измерений.

Внешний облик устройства

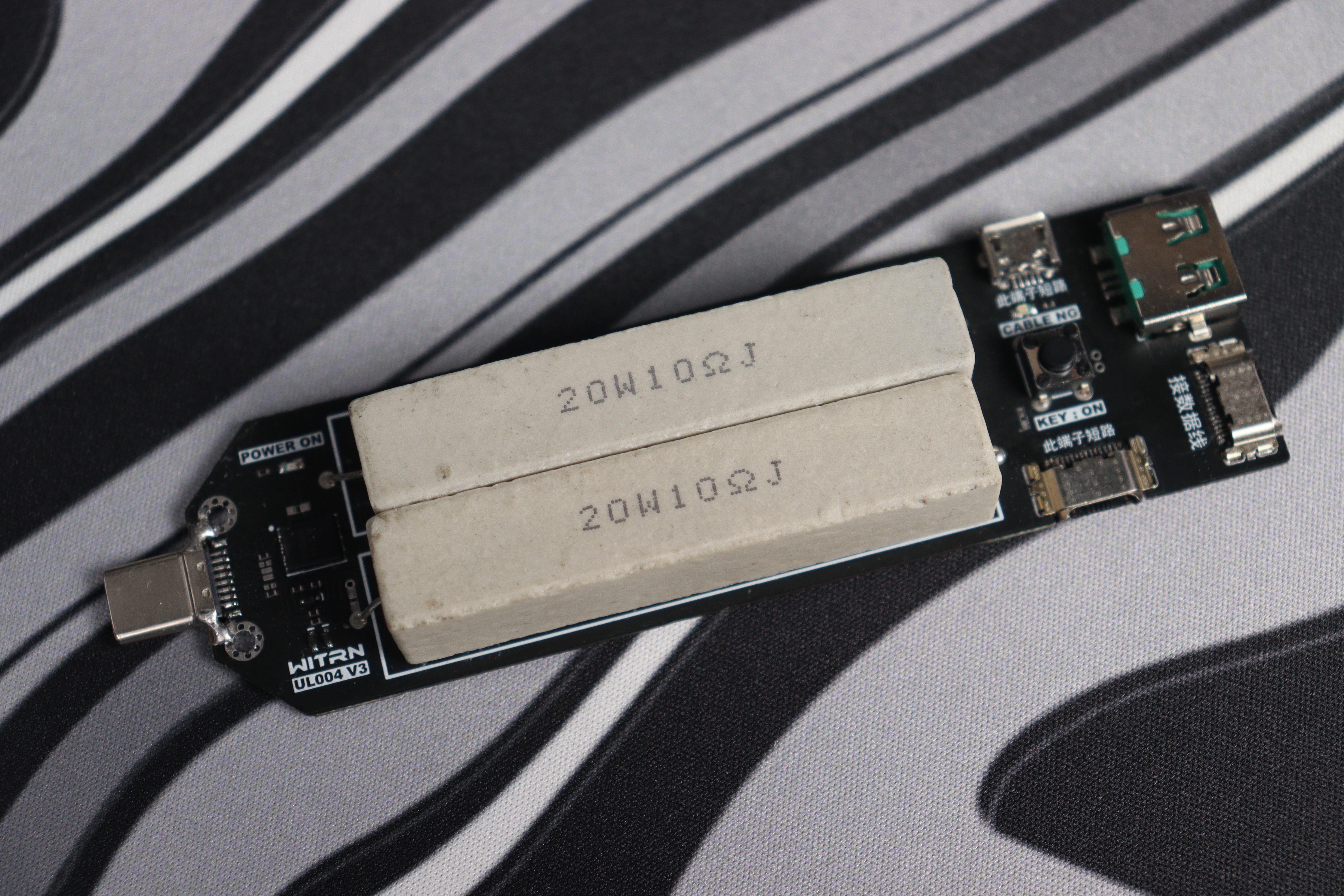

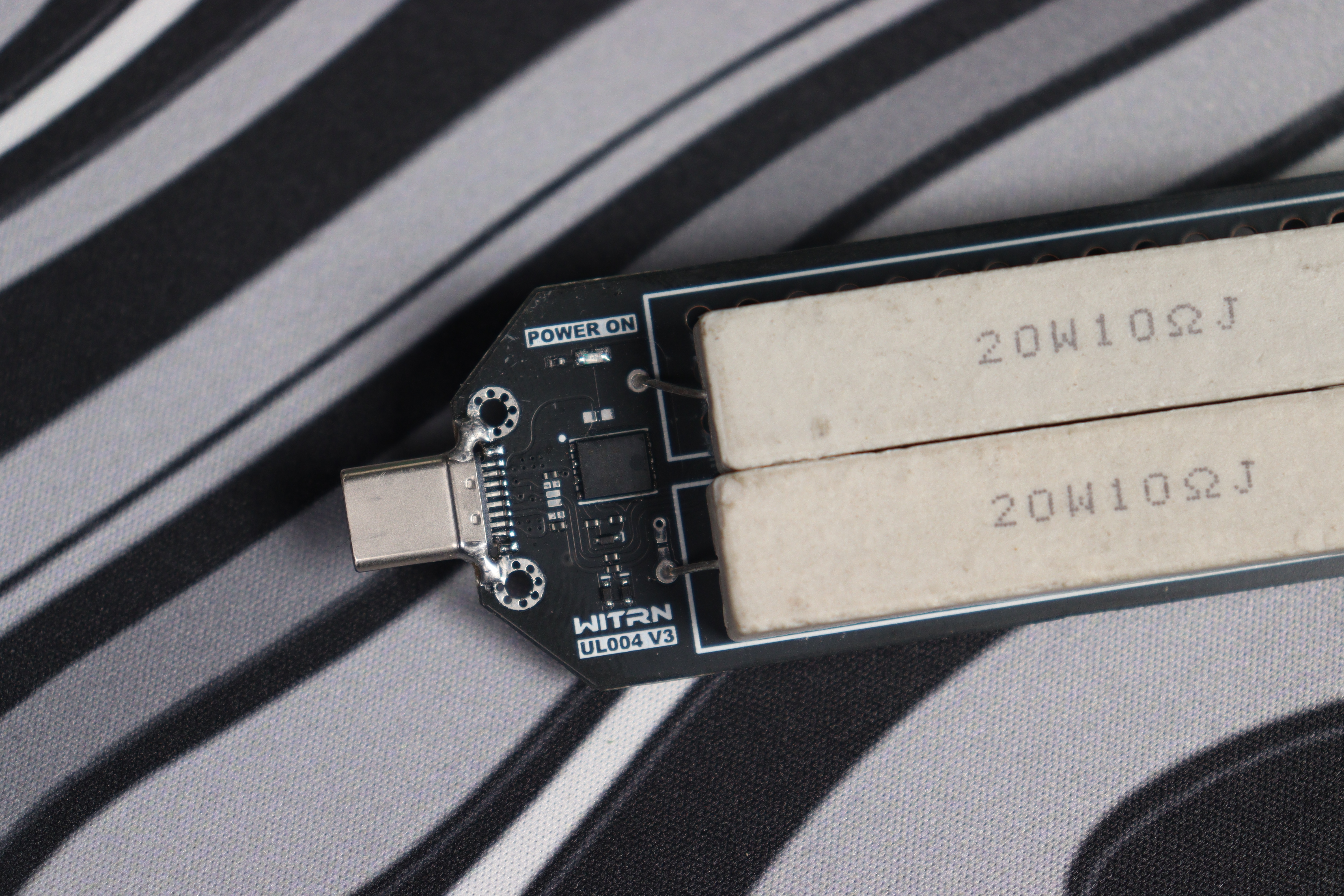

Электронная нагрузка WITRN UL004 представляет собой компактное устройство, выполненное на качественной печатной плате из черного текстолита, что сразу выдает ее профессиональное назначение. Основу конструкции составляют два мощных резистора номиналом 20W 10ΩJ, которые являются ключевыми элементами для создания нагрузки при тестировании различных источников питания. На входе разъем Type-C заслуживает отдельного упоминания, поскольку он дополнительно усилен толстым слоем пайки, что говорит о внимании производителя к надежности соединений и качеству теплоотвода в этой критически важной точке.

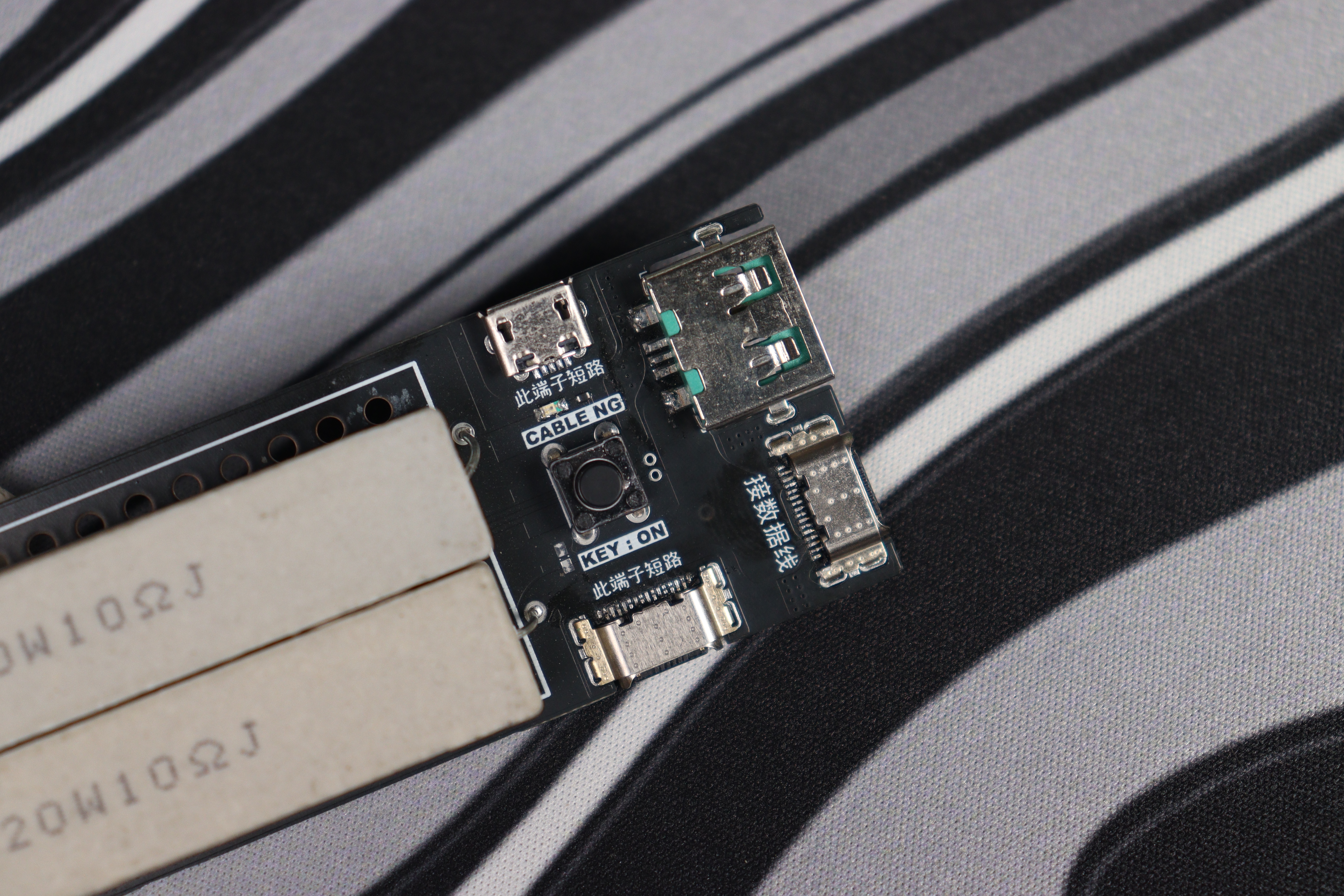

Устройство оснащено тремя типами разъемов: классическим USB-A, не столько популярным, но ещё актуальным Micro USB и современными USB Type-C.

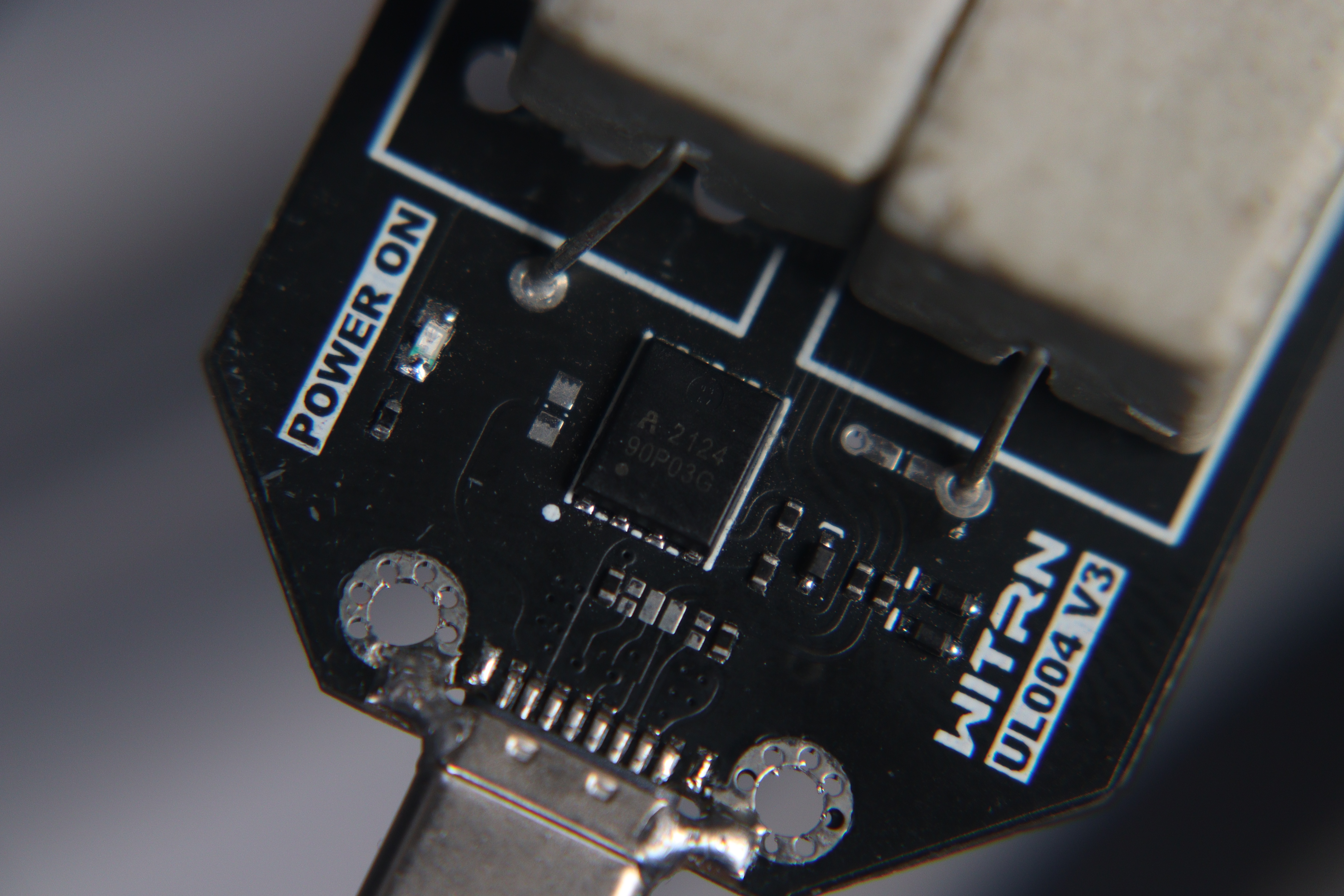

Управление осуществляется при помощи единственной кнопки, предназначенной для проверки и активации различных режимов работы. Состояние устройства отображается через светодиодный индикатор, обеспечивающий пользователю визуальную обратную связь о текущем режиме работы нагрузки. Мозгом устройства служит контроллер 212490P03G, который отвечает за точное регулирование параметров нагрузки и общее управление работой системы.

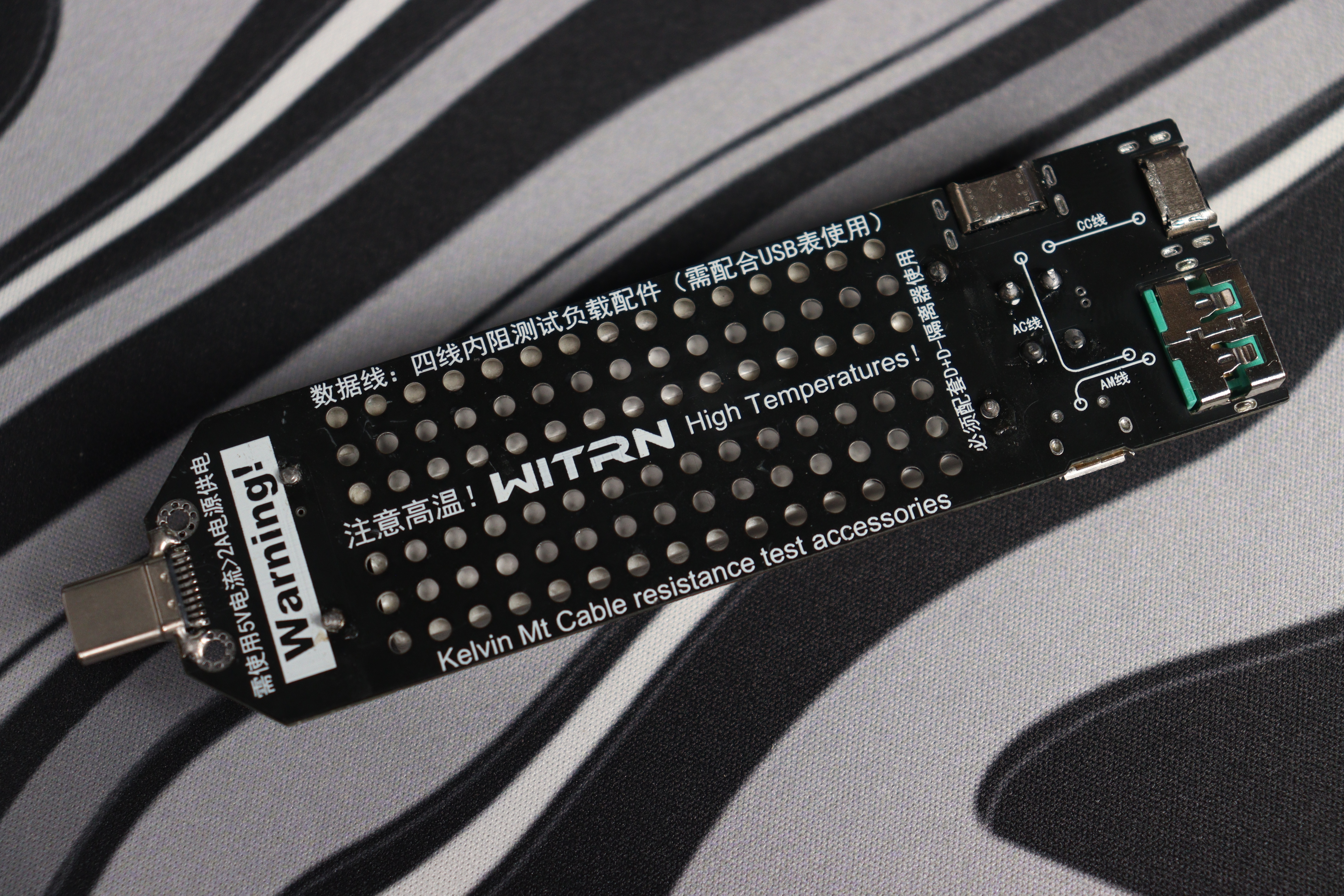

Инженеры WITRN явно позаботились о тепловом режиме — на нижней стороне платы под мощными резисторами предусмотрено множество вентиляционных отверстий, которые обеспечивают эффективный отвод тепла при работе с высокими нагрузками.

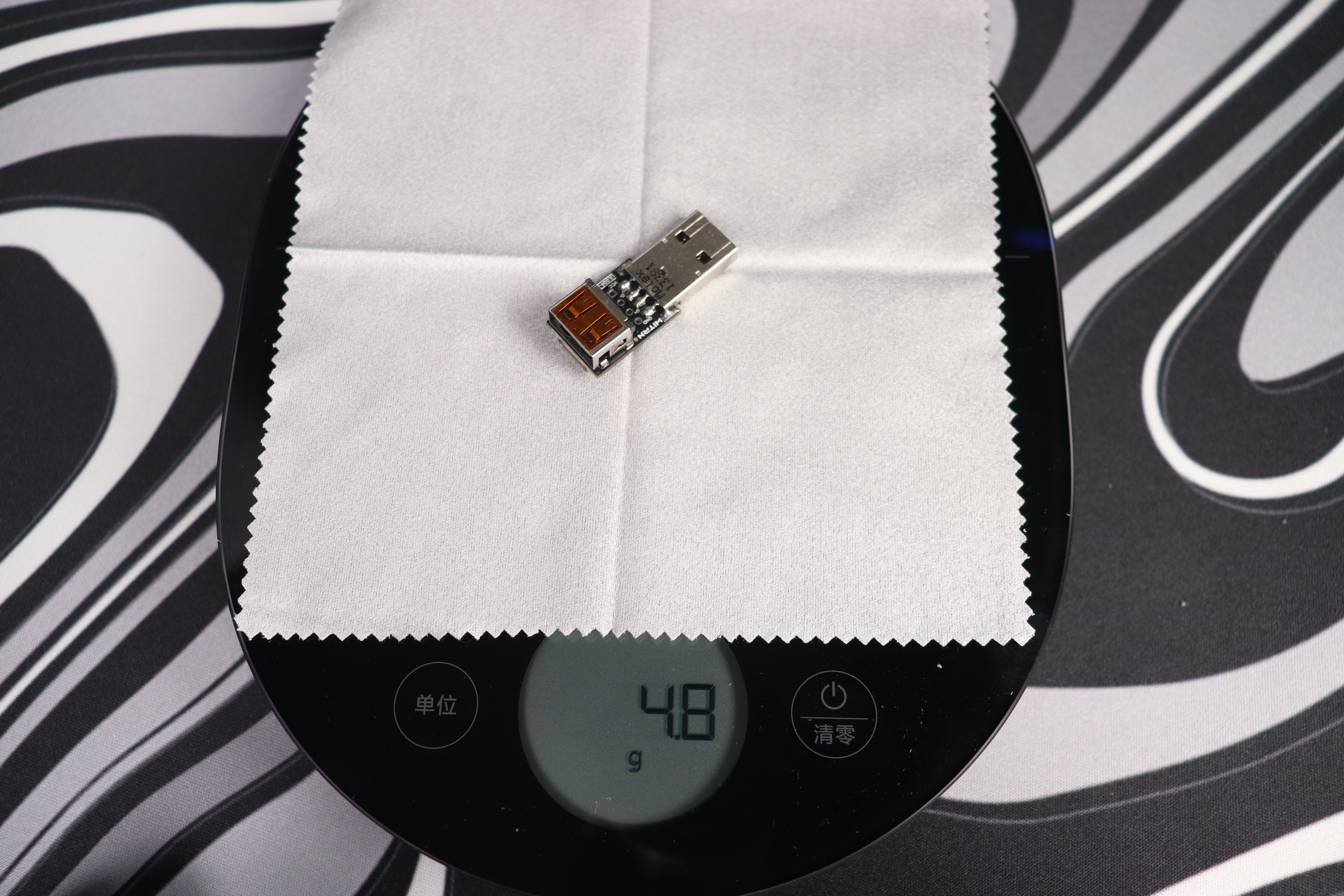

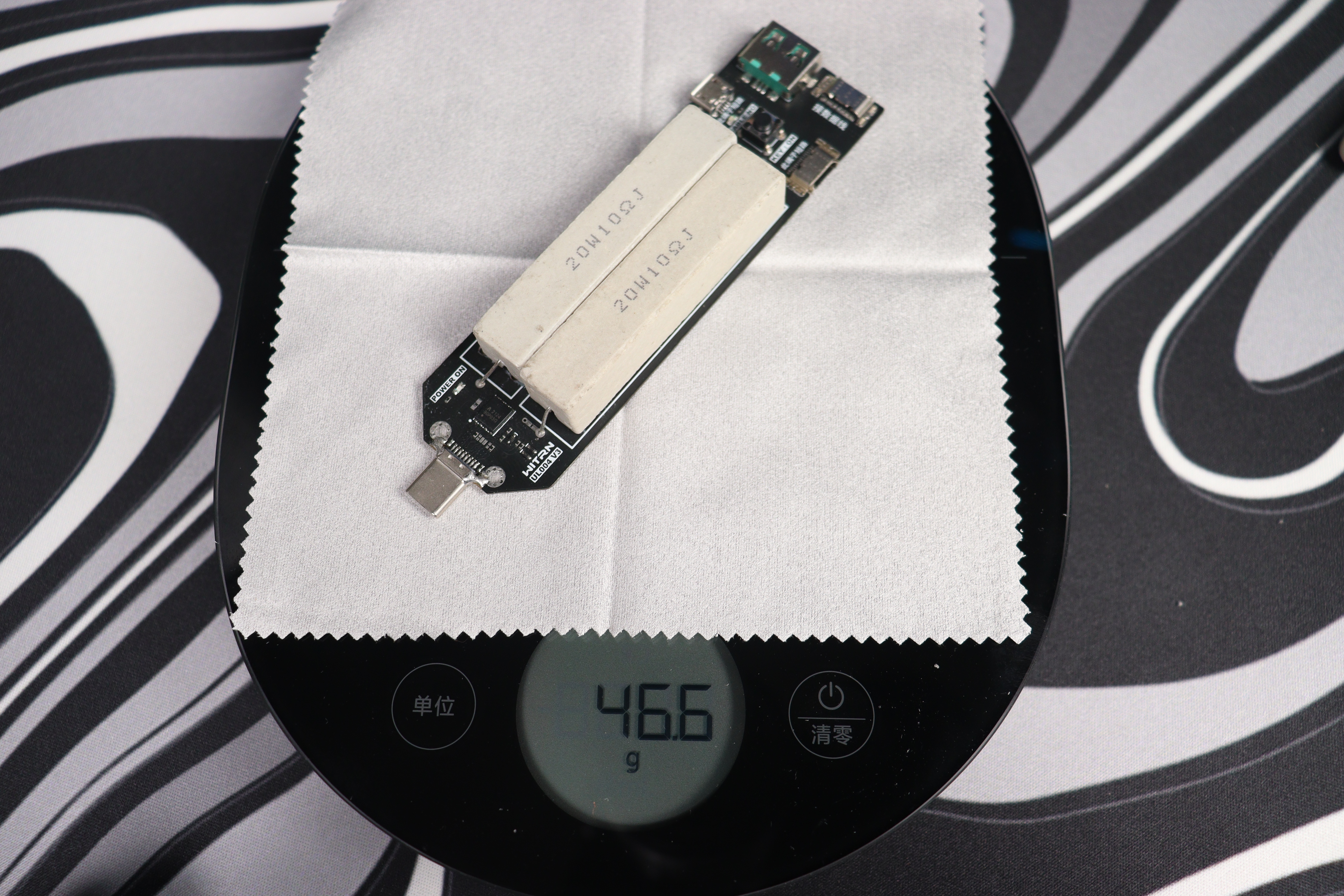

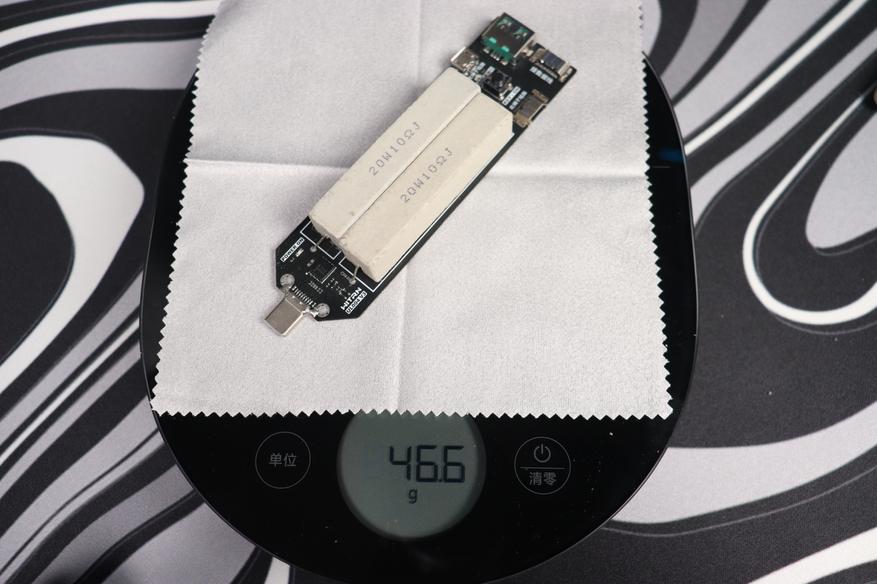

Общий дизайн UL004 выдержан в минималистичном стиле — черная плата с контрастными серебристыми элементами, а относительно компактные размеры (110х32х13.5 мм) делают устройство удобным для использования как в лабораторных условиях, так и в полевых работах. Масса же составляет 46.6, а переходника — 4.8 грамм.

Тестирование устройства

Важнейшим преимуществом использования UL004 совместно с USB-тестерами WITRN является возможность реализации четырехпроводного метода измерения, известного как принцип Кельвина. Этот метод позволяет исключить влияние сопротивления измерительных проводов и контактов на результаты измерений, что критично для получения точных данных о сопротивлении кабеля.

При обычном двухпроводном измерении сопротивления кабеля результат включает в себя не только сопротивление самого кабеля, но и сопротивление измерительных проводов, контактов разъемов и переходных сопротивлений. В четырехпроводной схеме используются отдельные проводники для подачи тока нагрузки и для измерения напряжения. USB-тестер измеряет напряжение непосредственно на контактах, через которые протекает ток нагрузки, создаваемый резистивной нагрузкой UL004.

Благодаря этому методу можно получить реальное значение сопротивления кабеля без искажений, вызванных дополнительными сопротивлениями в измерительной цепи. Это особенно важно при тестировании коротких кабелей с малым сопротивлением, где погрешность от контактов может составлять значительную долю от измеряемой величины. Четырехпроводной метод обеспечивает точность измерений, недостижимую при использовании простых мультиметров или двухпроводных схем измерения.

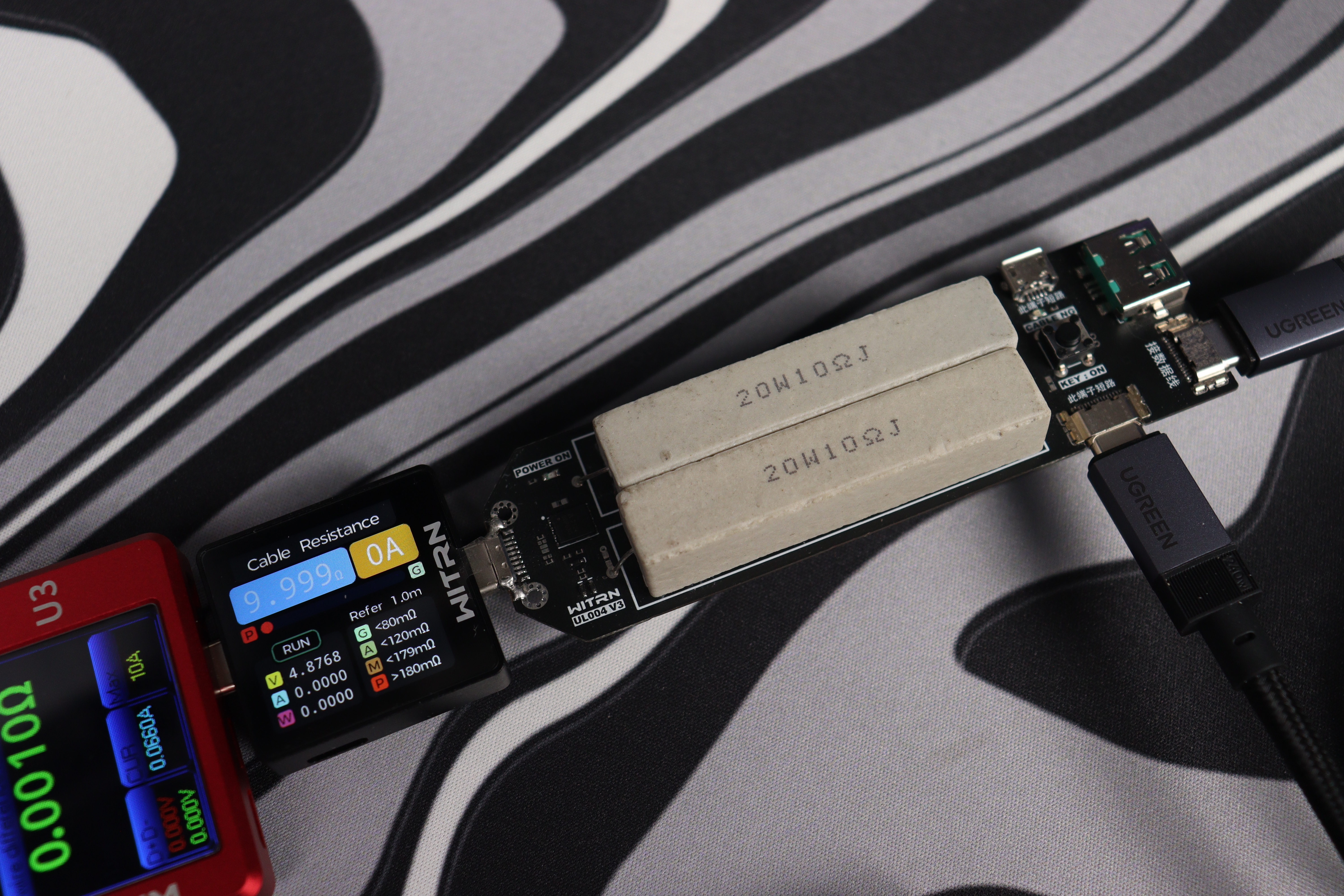

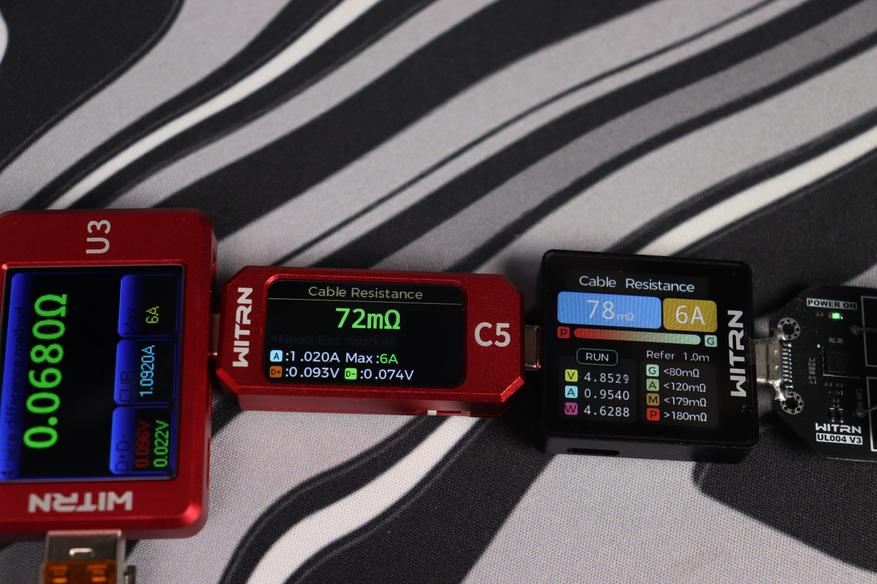

Для примера будут использоваться на данный момент наиболее актуальные тестеры WITRN U3, WITRN C5, WITRN K2, в качестве испытуемого выступает кабель Ugreen на 240 Вт 10 Гбит.

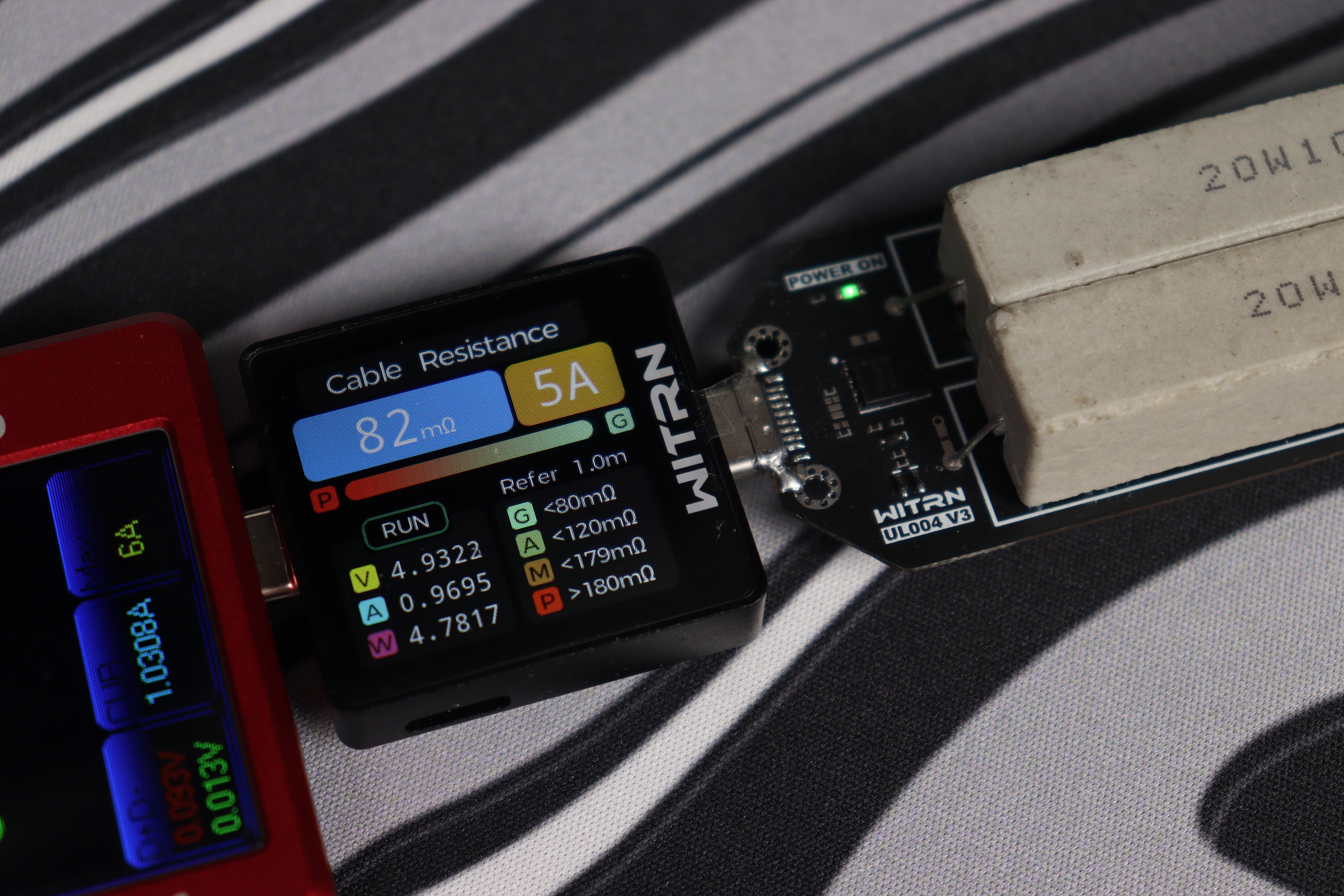

Из интересного — производитель явно нацелился на работу с достаточно большим дисплеем WITRN К2, потому сделал отдельное, более информативное меню, чем в прошлых моделях. Кроме показаний сопротивления есть ещё и шкала градаций качества кабелей (при выборе его длины — от 0.3 до 3 м) по типичным показаниям сопротивления.

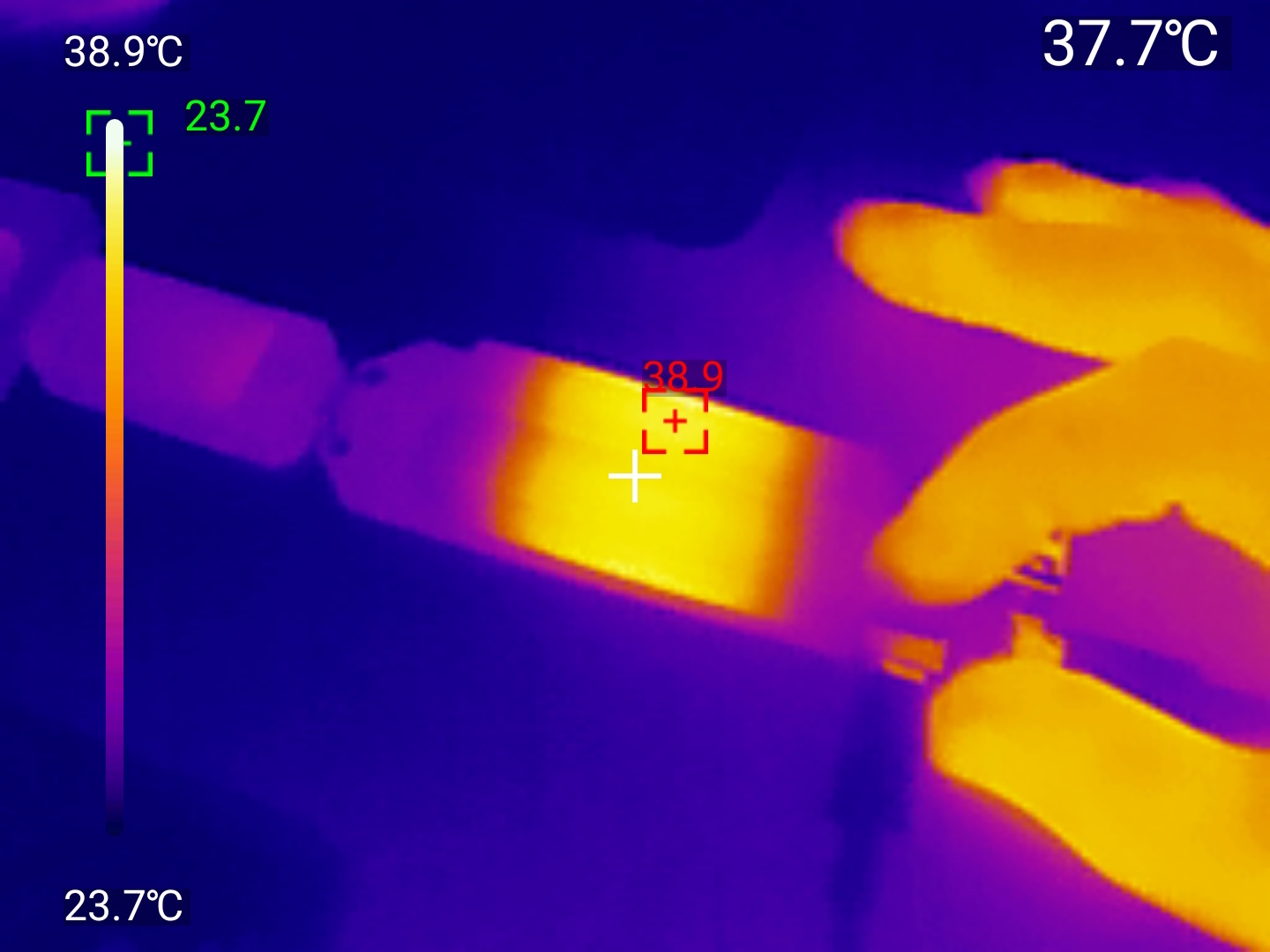

Что касаемо нагрева — достаточно умеренных результат. Тепловизор UNI-T UTI 260M измерил следующие показания:

• Спустя минуту непрерывной нагрузки, максимальная температура на резисторах зафиксирована на уровне 38.9℃;

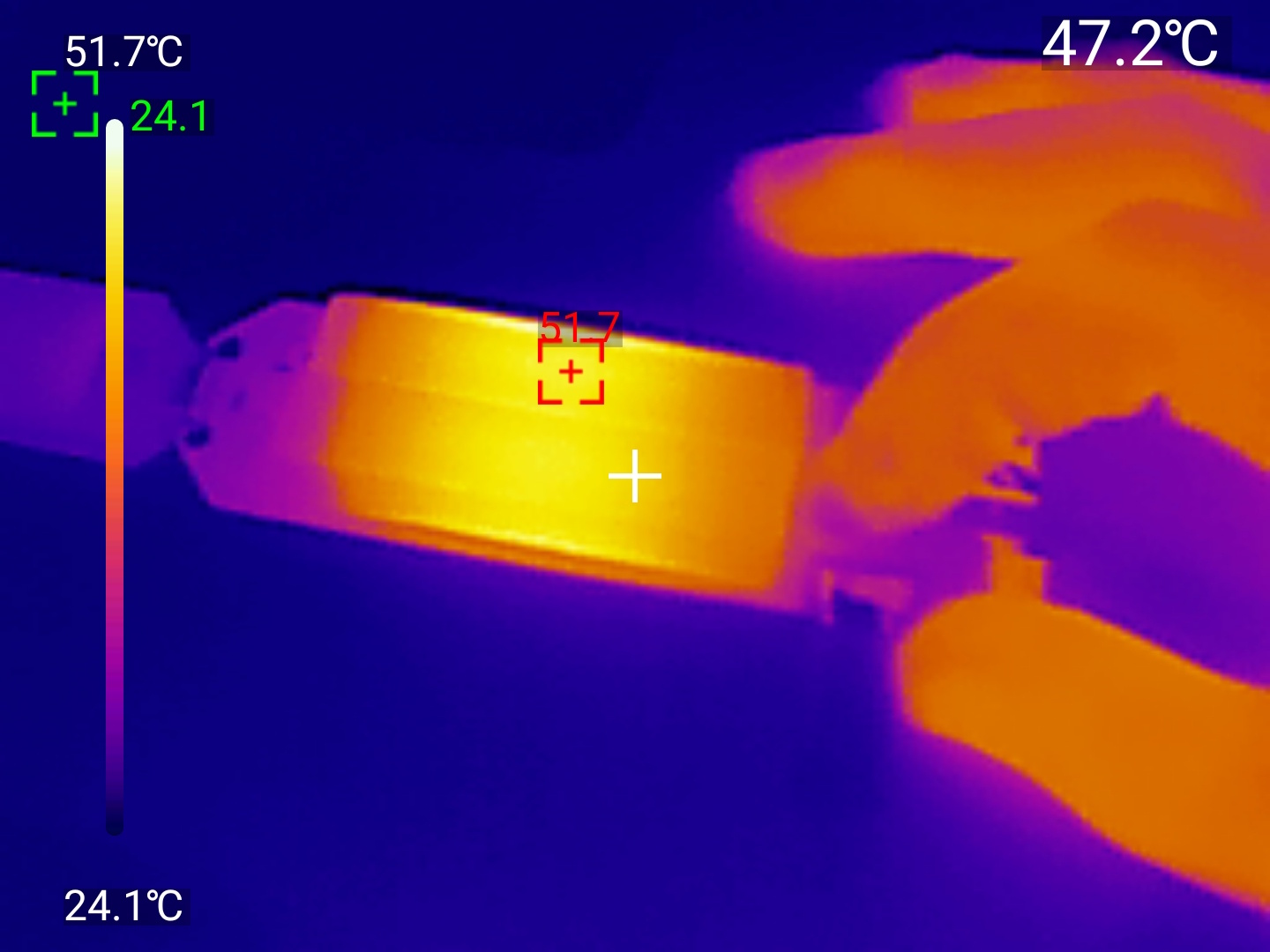

• Спустя две с половиной минуты непрерывной нагрузки, максимальная температура на резисторах составила 51.7℃;
• Спустя пять минут — 66.3℃.

Учитывая, что устройство предназначено не для продолжительной работы, а кратких пиковых работ до 5-10 секунд — результат вполне хороший.

Заключения

WITRN UL004 — это качественный специализированный инструмент для кратковременного тестирования USB-кабелей. Нагрузка отлично дополняет возможности USB-тестеров WITRN, позволяя проводить быстрые и точные измерения характеристик кабелей под нагрузкой.

Устройство будет особенно полезно для тех, кто занимается диагностикой и контролем качества USB-кабелей, а также для разработчиков электроники, которым необходимо быстро оценить параметры кабельных соединений. Однако для бытового использования может оказаться избыточным решением, особенно учитывая ограничения по времени работы.

Приобретение UL004 оправдано при наличии соответствующих USB-тестеров WITRN и необходимости в профессиональном кратковременном тестировании USB-кабелей. Важно помнить об ограничениях устройства и использовать его строго по назначению — для быстрых диагностических измерений, а не для длительного мониторинга.
